TSC3 - Terminal de terrain TRIMBLE - Notice d'utilisation et mode d'emploi gratuit

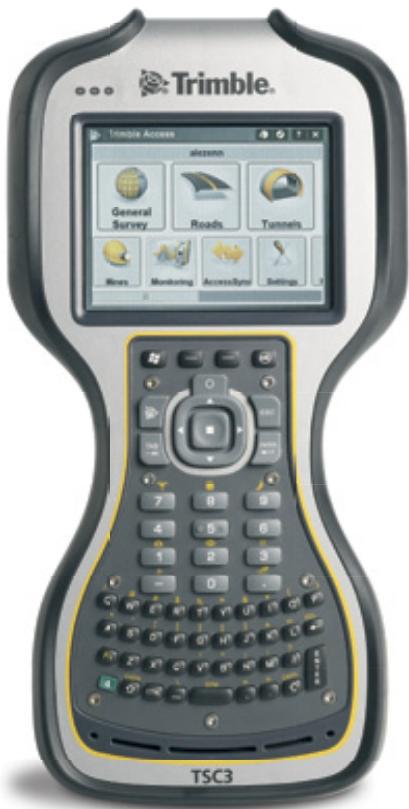

Type de produit	Terminal de terrain
Marque	TRIMBLE
Modèle	TSC3
Dimensions	141 x 278 x 64 mm (80 mm au niveau de la poignée)
Poids	1,04 kg (avec batterie) / 1,10 kg (avec modem radio optionnel)
Alimentation	Batterie Li-Ion 28,9 Wh, charge en 3 heures
Autonomie	34 heures en utilisation normale
Écran	107 mm VGA (640x480), tactile couleur, lisible en plein jour
Processeur	Texas Instruments Sitara ARM Cortex-A8 800 MHz
Mémoire	256 Mo RAM, 8 Go flash NAND
Système d'exploitation	Windows Mobile 6.5 Professional
Connectivité sans fil	Bluetooth 2.0+EDR, Wi-Fi 802.11 b/g, GSM/GPRS/EDGE/3G HSDPA, radio 2,4 GHz (option)
Connectique	USB hôte (pleine vitesse), USB client (haute vitesse), RS-232, prise casque 3,5 mm
Appareil photo	5 MP autofocus avec double flash LED, géotagging
GPS	GPS intégré (WAAS)
Capteurs	Boussole intégrée, accéléromètre intégré
Clavier	QWERTY avec pavé numérique ou type ABCD, touches directionnelles et programmables
Résistance	MIL-STD-810G, IP67 (étanche à la poussière et immersion 1 mètre)
Température de fonctionnement	-30°C à 60°C
Normes	FCC classe B, CE, C-tick, RoHS
Accessoires inclus	Batterie, chargeur secteur, dragonne, câble USB, stylets (x2), protecteurs d'écran, capots, étui de protection, guide démarrage, antenne radio
Logiciel compatible	Trimble Access (préinstallé), autres applications Windows
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides. Utiliser les protecteurs d'écran fournis.
Sécurité	Utiliser uniquement les accessoires approuvés. Ne pas exposer à des températures extrêmes. Recycler selon les consignes Trimble.
Pièces détachées et réparabilité	Pièces disponibles auprès des revendeurs agréés. Réparation par un service technique qualifié.

FOIRE AUX QUESTIONS - TSC3 TRIMBLE

Quelle est l'autonomie de la batterie du TSC3 ?

L'autonomie est de 34 heures en utilisation normale (veille, rétroéclairage actif, radios éteintes, température modérée). La batterie Li-Ion de 28,9 Wh se recharge complètement en 3 heures.

Comment connecter le TSC3 à un récepteur GPS externe ?

Utilisez la connexion Bluetooth ou le port série RS-232. Le contrôleur prend en charge les récepteurs GPS Trimble et autres compatibles.

Le TSC3 est-il résistant à l'eau et à la poussière ?

Oui, il est certifié IP67 : étanche à la poussière et peut être immergé jusqu'à 1 mètre d'eau pendant 30 minutes. Il répond également à la norme militaire MIL-STD-810G.

Comment prendre une photo géotaguée avec le TSC3 ?

Utilisez l'appareil photo 5 MP intégré. Les photos sont automatiquement géotaguées grâce au GPS intégré et au logiciel Trimble Access.

Quels logiciels sont préinstallés sur le TSC3 ?

Le système d'exploitation est Windows Mobile 6.5 Professional avec des applications comme Office Mobile, Internet Explorer, et surtout le logiciel de terrain Trimble Access.

Comment transférer des données du TSC3 vers un PC ?

Vous pouvez utiliser le câble USB fourni (client USB), le Bluetooth, le Wi-Fi ou le modem GSM/GPRS/3G intégré pour une synchronisation en temps réel.

Le clavier du TSC3 peut-il être changé ?

Oui, deux types de claviers sont disponibles : un QWERTY avec pavé numérique et un alphanumérique (ABCD). Le remplacement doit être effectué par un technicien agréé.

Quelle est la garantie du TSC3 ?

La garantie standard est généralement de 2 ans pour les défauts de fabrication. Contactez votre revendeur Trimble pour les détails.

Comment nettoyer l'écran tactile du TSC3 ?

Utilisez un chiffon doux et sec. Évitez tout liquide. Les protecteurs d'écran fournis aident à prévenir les rayures.

Puis-je utiliser une carte mémoire SD avec le TSC3 ?

Oui, le TSC3 dispose d'un emplacement pour carte SDHC pour étendre le stockage (8 Go internes).

MODE D'EMPLOI TSC3 TRIMBLE

Grand écran, lumineux, haute résolution permettant de commander facilement l'instrument

Optimisé pour le logiciel de terrain Trimble Access

Appareil photo, navigation GPS et communications intégrés

Collaboration et contrôle améliorés grâce à une connexion permanente

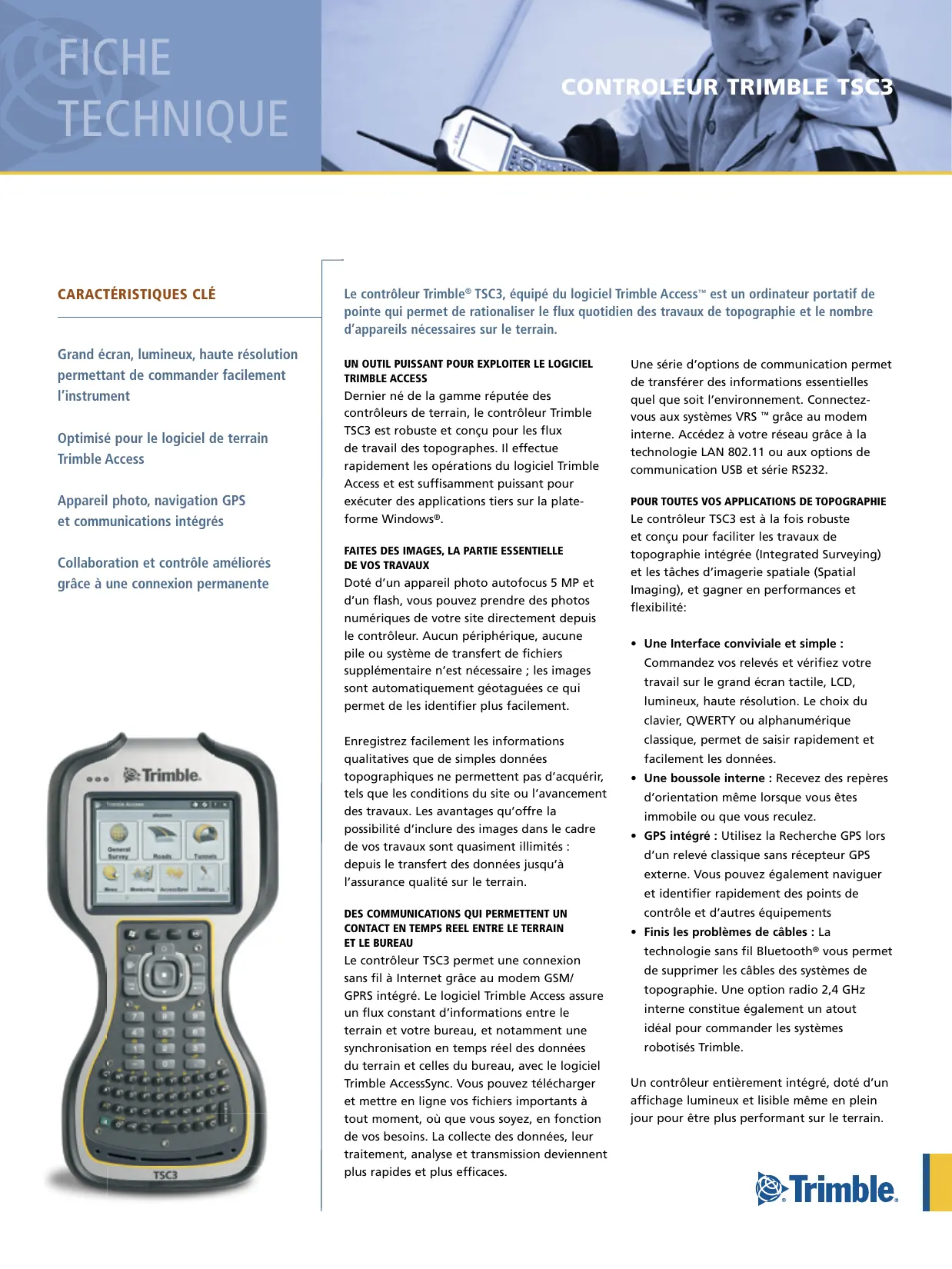

Le contrôleur Trimble® TSC3, équipé du logiciel Trimble Access™, est un ordinateur portatif de pointe qui permet de rationaliser le flux quotidien des travaux de topographie et le nombre d'appareils nécessaires sur le terrain.

Un OUTIL puissant pour exploiter le logiciel Trimble ACCESS

Dernier né de la gamme réputée des contrôleurs de terrain, le contrôleur Trimble TSC3 est robuste et conçu pour les flux de travail des topographes. Il effectue rapidement les opérations du logiciel Trimble Access et est suffisamment puissant pour exécuter des applications tiers sur la plateforme Windows®.

FAITES des IMAGES, la PARTIE essentielle de vos travaux

Doté d'un appareil photo autofocus 5 MP et d'un flash, vous pouvez prendre des photos numériques de votre site directement depuis le contrôleur. Aucun périphérique, aucune pile ou système de transfert de fichiers supplémentaire n'est nécessaire; les images sont automatiquement géotaguées ce qui permet de les identifier plus facilement.

Enregistrez facilement les informations qualitatives que de simples données topographiques ne permettent pas d'acquérir, tels que les conditions du site ou l'avancement des travaux. Les avantages qu'offre la possibilité d'inclure des images dans le cadre de vos travaux sont quasiment illimités : depuis le transfert des données jusqu'à l'assurance qualité sur le terrain.

Des communications qui permettent un contact en temps REEL entre le terrain et le BUREAU

Le contrôleur TSC3 permet une connexion sans fil à Internet grâce au modem GSM/GPRS intégré. Le logiciel Trimble Access assure un flux constant d'informations entre le terrain et votre bureau, et notamment une synchronisation en temps réel des données du terrain et celles du bureau, avec le logiciel Trimble AccessSync. Vous pouvez télécharger et mettre en ligne vos fichiers importants à tout moment, où que vous soyez, en fonction de vos besoins. La collecte des données, leur traitement, analyse et transmission deviennent plus rapides et plus efficaces.

Une série d'options de communication permet de transférer des informations essentielles quel que soit l'environnement. Connectez-vous aux systèmes VRS™ grâce au modem interne. Accédez à votre réseau grâce à la technologie LAN 802.11 ou aux options de communication USB et série RS232.

Pour TOUTES vos applications de topographie

Le contrôleur TSC3 est à la fois robuste et conçu pour faciliter les travaux de topographie intégrée (Integrated Surveying) et les tâches d'imagerie spatiale (Spatial Imaging), et gagner en performances et flexibilité:

• Une interface conviviale et simple : Commandez vos relevés et vérifiez votre travail sur le grand écran tactile, LCD, lumineux, haute résolution. Le choix du clavier, QWERTY ou alphanumérique classique, permet de saisir rapidement et facilement les données.
• Une boussole interne : Recevez des repères d'orientation même lorsque vous êtes immobile ou que vous reculez.
• GPS intégré : Utilisez la Recherche GPS lors d'un relevé classique sans récepteur GPS externe. Vous pouvez également naviguer et identifier rapidement des points de contrôle et d'autres équipements.
• Finis les problèmes de câbles : La technologie sans fil Bluetooth® vous permet de supprimer les câbles des systèmes de topographie. Une option radio 2,4 GHz interne constitue également un outil idéal pour commander les systèmes robotisés Trimble.

Un contrôle entièrement intégré, doté d'un affichage lumineux et lisible même en plein jour pour être plus performant sur le terrain.

Logiciel standard

Système d'exploitation Windows Mobile® 6.5 Professionnel, complétant : - Prise en charge des messages SMS Microsoft Office Mobile : Word Mobile Excel Mobile PowerPoint Mobile Outlook Mobile - Internet Explorer Mobile - Remarques/Tâches - Gestionnaire de tâches - Calculatrice Microsoft Images & Videos Commande de l'appareil photo et du flash personnalisée, avec géotagging avec les logiciels Microsoft Images & VidEOS Application de commande mode Flash - Calendrier / Contacts - Windows Media Player - Messenger Adobe Acrobat Reader - Trimble SatViewer (application logicielle interface GPS)

Plusieurs options de langues disponibles pour le système d'exploitation (disponible pour le client) - Chinois simplifié, anglais, français, allemand, japonais, espagnol

Solutions logiciel de terrain trimble

Le contrôleur Trimble TSC3 est équipé du logiciel de terrain Trimble Access. Par ailleurs, un certain nombre de solutions régionales sont également disponibles. Pour plus d'information sur le logiciel de terrain le moyen adapté à vos besoin, contactez votre partenaire Trimble/agréé.

Accessoires standard (fournis)

• Batterie Li-Ion 28.9 W/h
• Alimentation CA internationale
• Dragonne
• Cable USB (mini) Cordon d'attache du stylet
• Stylet avec pointe ressort (lot de 2)
• Protecteurs d'écran
• Capot anti-poussière pour le port audio
• Capot anti-poussière pour le port E/S
• Etui de protection standard Guide de démarrage rapide Antenne radio pour le modem radio 2,4 GHz intégrée

Accessoires en option

• Sacoché de transport Deluxe Chargeur de batterie
• Etrier pour chaque Kit de charge pour voiture 12 V
• Station d'accueil avec USB hôte, USB client et
• connexion Ethernet 10/100 Mb/s
• Tous les accessoires standards peuvent également être commandés séparément.

Spécifications physiques

Dimensions : 141 mm x 278 mm x 64 mm

80 mm au niveau de la poignée

Poids 1,04 kg avec la batterie rechargeable

1,10 kg avec la batterie rechargeable

et le modem radio 2,4 GHz interne, en option

Boîtier. Polycarbonate (boîtier), Hytrel (enveloppe)

© 2011, Trimble Navigation Limited. Tous droits réservés. Trimble et le logo Globe & Triangle sont des marques déposées de Trimble Navigation Limited enregistrées aux États-Unis et dans d'autres pays. Access est une marque de commerce de Trimble Navigation Limited. La marque et les logos Bluetooth appartenant à Bluetooth SIG, Inc. et toute utilisation des telles marques par Trimble Navigation Limited est sous licence. Microsoft et Windows Mobile sont des marques déposées ou des marques de Microsoft Corporation aux États-Unis ou dans d'autres pays. Toutes les autres marques appartenant à leurs propriétaires respectifs. PN 022543-512A-F (01/11)

Conforme voire supérieure aux spécifications / Valeurs suivantes :

Température de fonctionnement de -30 °C à 60 °C

Température de stockage de -40 °C à 70 °C. Choc thermique -35°C / 65°C.

MIL-STD-810G, Méthode 503.5, Procédure I Humidité 90% HR cycle de température -20 °C/60 °C

MIL-STD-810G, Méthode 507.5

Sable et poussière. IP6x : 8 heures de fonctionnement avec soufflage

de talc en poudre (IEC-529)

sur contreplaqué sur béton

Altitude. 4.572 m à 23 °C

et 12 192m à -30 °C

MIL-STD-810G, Méthode 500.5, Procédures I, II et III

Specifications electriques

Processeur. Texas Instrument SitaraTM Série 3715

Processeur ARM® Cortex™-A8 (800 MHz)

Mémoire 256 Mo de RAM

Espace de stockage 8 Go de mémoire flash NAND non-volatile

Extension Emplacement mémoire SDHC, USB hôte

Fente d'extension interne (pour utilisation future)

Autonomie de la batterie : 34 heures dans des conditions d'utilisation normales.

Pleine charge en 3 heures

Diodes de notification. 3 x diodes de notification trois couleurs

Affichage. Affichage VGA, Paysage 107 mm, 640 x 480 pixels

Ecran tactile couleur, TFT retro-éclairé, lisible en plein jour refléchissant

Clavier. Clavier QWERTY avec pavé numérique de 10 touches,

Touches de direction et 4 touches programmables

Clavier type "ABCD" en option avec pavé numérique 10 touches,

Touches de direction et 4 touches programmables

Audio. Haut-parleur et micro intégrés avec casque stéréo 3,5 mm

Connexions pour les événements audio, les avertissements et les notifications

Entrée/Sortie USB Hôte (rapide), USB Client (haute vitesse),

port d'alimentation CC, Port série RS-232, 9 broches

Fonctionnement sans fil.... Bluetooth 2.0+EDR intégré, Wi-Fi 802.11 b/g intégré

Modem intégré Quadribande GSM/GPRS/EDGE : 850/900/1800/1900 MHz,

2/6 Mbit/s 3G HSDPA GSM WWAN

Modem radio 2,4 GHz intégré, à étalement du spectre

saut de fréquence (en option)

Appareil photo / GPS / Boussole / Accéléromètre. Appareil photo auto-focus

5 MP avec double

Flash lumière blanche, fonction flash à diode

GPS intégré (WAAS)

Boussole intégrée

Accéléromètre intégré

Certifications :

Certification FCC classe B Partie 15, certification marque CE et C-tick. Conformité RoHS. Les homologations et réglementations Bluetooth sont spécifiques à chaque pays.

Conforme MIL-STD-810G, IP 67, MIL-STD-461, PTCRB, GCF, Certifié Wi-Fi Alliance, compatible aux réseaux AT&T.

Homologations spécifiques à chaque pays : USA, Canada, UE, Nouvelle-Zélande,

Australie. Homologations en cours: Brésil, Chine (RPC), Inde, Japon, République

de Corée, Russie, Taiwan, Thaïlande, UAE

Recyclage

Pour connaître les instructions et autres informations sur le recyclage du produit, rendez-vous sur le site www.trimble.com/environment/summary.html.
