TSC2 - Système de mesure et de collecte de données géospatiales TRIMBLE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TSC2 TRIMBLE au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Contrôleur de terrain portable |
| Caractéristiques techniques principales | Écran tactile couleur, GPS intégré, connectivité Bluetooth et Wi-Fi |
| Alimentation électrique | Batterie rechargeable lithium-ion |
| Dimensions approximatives | 245 mm x 140 mm x 50 mm |
| Poids | 1,2 kg |
| Compatibilités | Compatible avec les logiciels Trimble et autres applications de topographie |
| Type de batterie | Batterie lithium-ion rechargeable |
| Tension | 7,4 V |
| Puissance | Non spécifiée |
| Fonctions principales | Collecte de données géospatiales, traitement de données en temps réel |
| Entretien et nettoyage | Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées via le service après-vente Trimble |
| Sécurité | Utiliser conformément aux instructions du fabricant, éviter l'exposition à des températures extrêmes |
| Informations générales | Idéal pour les professionnels de la topographie et de la construction, léger et portable |
FOIRE AUX QUESTIONS - TSC2 TRIMBLE
Questions des utilisateurs sur TSC2 TRIMBLE
Oui, il est possible de piloter un GPS Trimble SP85 avec le contrôleur Trimble TSC2. Le TSC2 est conçu pour fonctionner avec une large gamme de récepteurs GNSS Trimble, y compris le modèle SP85.
Fonctionnalités de pilotage
- Configuration et contrôle : Le TSC2 permet de configurer les paramètres du SP85, tels que les modes de mesure (RTK, statique, cinématique) et les options de collecte de données.
- Communication : La connexion entre le TSC2 et le SP85 s'effectue généralement via Bluetooth ou câble série, selon les équipements disponibles.
- Collecte et gestion des données : Le logiciel embarqué sur le TSC2 facilite la collecte, le stockage et le transfert des données géospatiales recueillies par le SP85.
Conseils pratiques
- Assurez-vous que le firmware du TSC2 et du SP85 est à jour pour garantir la compatibilité optimale.
- Utilisez un logiciel de terrain compatible avec le TSC2, comme Trimble Access, qui prend en charge le pilotage du SP85.
- Vérifiez les paramètres de communication pour établir une connexion stable entre les deux appareils.
En résumé, le contrôleur Trimble TSC2 est un outil adapté pour piloter et gérer un GPS Trimble SP85, offrant une interface complète pour la configuration et la collecte de données géospatiales.
Téléchargez la notice de votre Système de mesure et de collecte de données géospatiales au format PDF gratuitement ! Retrouvez votre notice TSC2 - TRIMBLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TSC2 de la marque TRIMBLE.
MODE D'EMPLOI TSC2 TRIMBLE

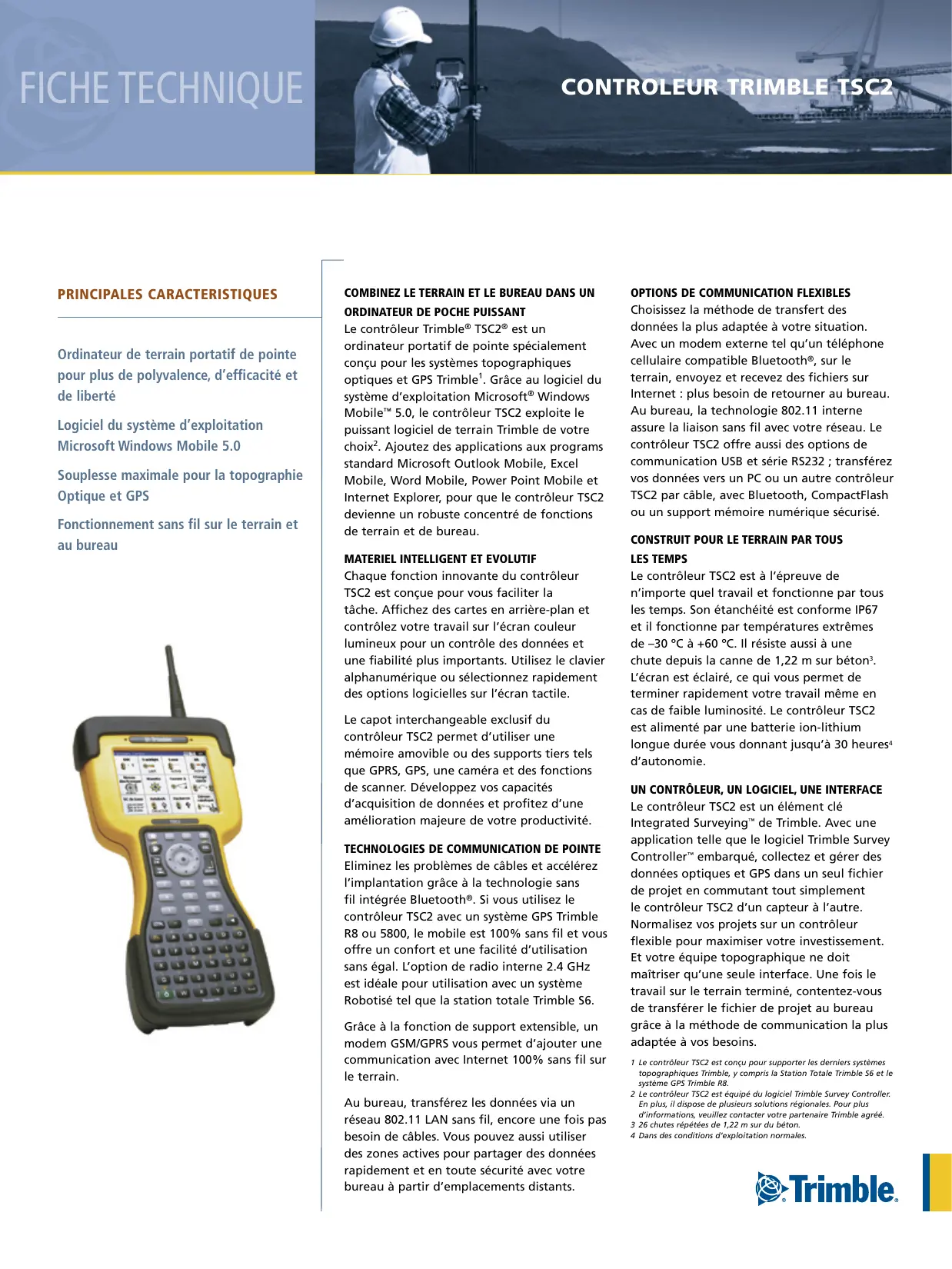

FICHE TECHNIQUE PRINCIPALES CARACTERISTIQUES Ordinateur de terrain portatif de pointe pour plus de polyvalence, d’efficacité et de liberté Logiciel du système d’exploitation Microsoft Windows Mobile 5.0 Souplesse maximale pour la topographie Optique et GPS Fonctionnement sans fil sur le terrain et au bureau

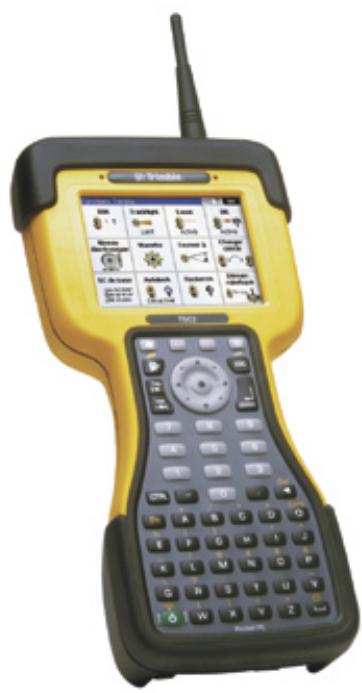

Le contrôleur Trimble® TSC2® est un ordinateur portatif de pointe spécialement conçu pour les systèmes topographiques optiques et GPS Trimble1. Grâce au logiciel du système d’exploitation Microsoft® Windows Mobile™ 5.0, le contrôleur TSC2 exploite le puissant logiciel de terrain Trimble de votre choix2. Ajoutez des applications aux programs standard Microsoft Outlook Mobile, Excel Mobile, Word Mobile, Power Point Mobile et Internet Explorer, pour que le contrôleur TSC2 devienne un robuste concentré de fonctions de terrain et de bureau.
MATERIEL INTELLIGENT ET EVOLUTIF
Chaque fonction innovante du contrôleur TSC2 est conçue pour vous faciliter la tâche. Affichez des cartes en arrière-plan et contrôlez votre travail sur l’écran couleur lumineux pour un contrôle des données et une fiabilité plus importants. Utilisez le clavier alphanumérique ou sélectionnez rapidement des options logicielles sur l’écran tactile. Le capot interchangeable exclusif du contrôleur TSC2 permet d’utiliser une mémoire amovible ou des supports tiers tels que GPRS, GPS, une caméra et des fonctions de scanner. Développez vos capacités d’acquisition de données et profitez d’une amélioration majeure de votre productivité.
TECHNOLOGIES DE COMMUNICATION DE POINTE
Eliminez les problèmes de câbles et accélérez l’implantation grâce à la technologie sans fil intégrée Bluetooth®. Si vous utilisez le contrôleur TSC2 avec un système GPS Trimble R8 ou 5800, le mobile est 100% sans fil et vous offre un confort et une facilité d’utilisation sans égal. L’option de radio interne 2.4 GHz est idéale pour utilisation avec un système Robotisé tel que la station totale Trimble S6. Grâce à la fonction de support extensible, un modem GSM/GPRS vous permet d’ajouter une communication avec Internet 100% sans fil sur le terrain. Au bureau, transférez les données via un réseau 802.11 LAN sans fil, encore une fois pas besoin de câbles. Vous pouvez aussi utiliser des zones actives pour partager des données rapidement et en toute sécurité avec votre bureau à partir d’emplacements distants.
OPTIONS DE COMMUNICATION FLEXIBLES
Choisissez la méthode de transfert des données la plus adaptée à votre situation. Avec un modem externe tel qu’un téléphone cellulaire compatible Bluetooth®, sur le terrain, envoyez et recevez des fichiers sur Internet : plus besoin de retourner au bureau. Au bureau, la technologie 802.11 interne assure la liaison sans fil avec votre réseau. Le contrôleur TSC2 offre aussi des options de communication USB et série RS232 ; transférez vos données vers un PC ou un autre contrôleur TSC2 par câble, avec Bluetooth, CompactFlash ou un support mémoire numérique sécurisé.
CONSTRUIT POUR LE TERRAIN PAR TOUS
LES TEMPS Le contrôleur TSC2 est à l’épreuve de n’importe quel travail et fonctionne par tous les temps. Son étanchéité est conforme IP67 et il fonctionne par températures extrêmes de –30 ºC à +60 ºC. Il résiste aussi à une chute depuis la canne de 1,22 m sur béton3. L’écran est éclairé, ce qui vous permet de terminer rapidement votre travail même en cas de faible luminosité. Le contrôleur TSC2 est alimenté par une batterie ion-lithium longue durée vous donnant jusqu’à 30 heures4 d’autonomie. UN CONTRÔLEUR, UN LOGICIEL, UNE INTERFACE Le contrôleur TSC2 est un élément clé Integrated Surveying™ de Trimble. Avec une application telle que le logiciel Trimble Survey Controller™ embarqué, collectez et gérer des données optiques et GPS dans un seul fichier de projet en commutant tout simplement le contrôleur TSC2 d’un capteur à l’autre. Normalisez vos projets sur un contrôleur flexible pour maximiser votre investissement. Et votre équipe topographique ne doit maîtriser qu’une seule interface. Une fois le travail sur le terrain terminé, contentez-vous de transférer le fichier de projet au bureau grâce à la méthode de communication la plus adaptée à vos besoins. 1 Le contrôleur TSC2 est conçu pour supporter les derniers systèmes topographiques Trimble, y compris la Station Totale Trimble S6 et le système GPS Trimble R8. 2 Le contrôleur TSC2 est équipé du logiciel Trimble Survey Controller. En plus, il dispose de plusieurs solutions régionales. Pour plus d’informations, veuillez contacter votre partenaire Trimble agréé. 3 26 chutes répétées de 1,22 m sur du béton. 4 Dans des conditions d’exploitation normales.
CONTROLEUR TRIMBLE TSC2
SPECIFICATIONS TECHNIQUES LOGICIEL STANDARD Programmes du logiciel Microsoft Windows Mobile 5.0, dont :
- Microsoft ActiveSync
- Microsoft Transcriber (reconnaissance d’écriture cursive)
- Images, images et vidéos, liste de contacts, tâches et notes
- Aide en ligne MATERIEL Physique Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . 266 mm × 131 mm × 48 mm ; 76 mm au niveau de la poignée Poids. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,95 kg avec batterie ; 1,09 kg avec batterie et radio interne en option Mémoire. . . . . . . 128 Mo SDRAM, 512 Mo mémoire interne non volatile Mémoire extensible. . . . . . . . . . . . . . . . . . . . . . . . Carte CompactFlash (CF) Carte Secure Digital (SD) Processeur. . . . . . . . . . . . . . . . . . . . . . 520 MHz Intel® PXA 270 XScale CPU Sans fil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Wireless LAN 802.11b Intégré Alimentation . . . . Bloc-piles Li-Ion rechargeable, 6600 mAh, autonomie de 30 heures dans des conditions d’exploitation normales5. Chargement rapide à 80% en 2 heures ; chargement total en 4 heures et demie. Recharge complète <3 heures. Témoin d’état de charge de la batterie. Logiciel. . . . Le contrôleur Trimble TSC2 est équipé du logiciel de terrain Trimble Survey Controller. Dispose aussi d’un certain nombre de solutions régionales. Pour plus d’informations sur le logiciel de terrain, veuillez contacter votre partenaire de distribution Trimble régional agréé. ENVIRONMENT Température Température de fonctionnement. . . . . . . . . . . . . . . . . . . . . . –30 °C à +60 °C Température de stockage. . . . . . . . . . . . . . . . . . . . . . . . . . . . –40 °C à +70 °C Humidité. . . . . . . . . condensation à 100%, MIL-STD-810F, méthode 507.4 Sable et poussière . . . . . . . Résistance selon norme MIL-STD-810F et IP6X Eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Etanchéité IPX7 Chutes. . . . . . . . . . . . . . . . 26 chutes répétées depuis 1,22 m sur du béton Vibrations. . . . . MIL-STD-810F, méthode 514.5, procédure I, Fig. 17 et 18 Altitude. . . . . . . . . . . . . . . . . MIL-STD-810F, méthode 500.4, procédures I, II et III, 4572 m à +23 °C INTERFACE Ecran. . . . . . . . . . . . . . . . . . . . . . . . . . . . Ecran tactile couleur, TFT éclairé, lisible en plein jour à LCD-TFT couleur réfléchissant, affichage 320 × 240 pixels (QVGA), écran CCFL à éclairage frontal (frontlight). Clavier. . . . clavier alphanumérique à 53 touches, sélecteur à 8 positions Audio . . . . . . . . . . . . . . . . . Haut-parleur intégré et microphone pour les événements audio, les avertissements et les rappels. Système d’exploitation . . . . . . . . . . . . . . . Microsoft Windows Mobile 5.0 ENTREES/SORTIES Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Port série RS232 9 broches USB Client USB hôte Port d’alimentation CC Extension . . . . . . . . . . . . . . . . . . . . . . . . . 1 fente Type I CompactFlash (CF) 1 fente Type II CompactFlash (CF) 1 fente carte mémoire Secure Data (SD) Modem radio (option). . . . . . . . . . . . . . . . . Modem radio interne 2.4 GHz à transmission par saut de fréquence RECYCLAGE Pour connaître les instructions de recyclage, etc., veuillez aller à l’adresse www.trimble.com/environment/summary.html. HOMOLOGATION Homologation classe B, partie 15 FCC, homologation CE et C-tick. Homologations et réglementations Bluetooth spécifiques à chaque pays. ©2005–2006, Trimble Navigation Limited. Tous droits réservés. Trimble et le logo du Globe et Triangle, et TSC2 sont des marques déposées de Trimble Navigation Limited enregistrées dans le Bureau des marques et des brevets des États-Unis et dans d’autres pays. Integrated Surveying, et Trimble Survey Controller sont des marques de commerce de Trimble Navigation Limited. La marque et les logos Bluetooth appartiennent à Bluetooth SIG, Inc. et toute utilisation des telles marques par Trimble Navigation Limited est sous licence. ActiveSync, Microsoft, Windows Media, et Windows Mobile sont des marques déposées ou des marques de Microsoft Corporation dans les Etats-Unis et/ou d’autres pays. Toutes les autres marques appartiennent à leurs propriétaires respectifs. N° de commande 022543-131A-F (03/06) 5 Pas de rétro-éclairage, température modérée, pas de carte CompactFlash à forte consommation d’énergie. Spécifications susceptibles d’être modifiées sans préavis.
