MODE D'EMPLOI CP1L OMRON

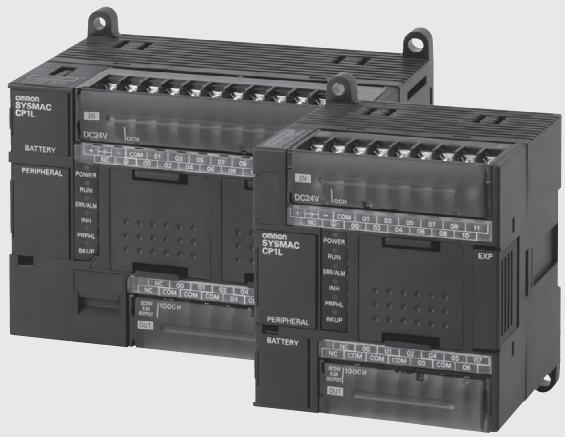

UC et cartes d'extension
Lorsqu'il s'agit de proposer des contrôleurs pour des machines compactes, la nouvelle série CP1L d'Omron vous offre la taille d'un micro API doté de la capacité d'un API modulaire.
Mais cette nouvelle série n'est pas seulement compacte, elle est aussi extensible, elle dispose d'une vitesse de traitement plus rapide que les autres contrôleurs tout en restant dans sa catégorie en matière de rapport prix/performances. Naturellement, elle est compatible avec tous les autres périphériques de la gamme des API Omron.
- 4 entrées codeur grande vitesse et 2 sorties d'impulsions rapides
- UC avec alimentation c.a. ou c.c. et 14, 20, 30 ou 40 E/S intégrées
- Jeu d'instructions compatible avec les API des séries CP1H, CJ1 et CS1
- Ports série RS232C et RS-422A/485 en option
- Port de programmation USB
- Extensible avec une large gamme de cartes d'E/S (jusqu'à 160 points d'E/S maximum)
- Fonctions de contrôle d'axes
- Un seul et même logiciel, le même que pour les autres contrôleurs Omron
Caracteristiques UC
| Modèle | CP1L-M40 (40 points) | CP1L-M30 (30 points) | CP1L-L20 (20 points) | CP1L-L14 (14 points) | |
| Élement | Modèle | CP1L-M40□□-□ | CP1L-M30□□-□ | CP1L-L20□□-□ | CP1L-L14□□-□ |
| Méthode de contrôle | Programme sauvégardé | ||||
| Mode de contrôle des E/S | Balayage cyclique avec rafraîchissement immédiat | ||||
| Langage de programmation | Schémas contacts | ||||
| Blocs fonctions | Nombre maximum de définitions de blocs fonctions : 128 Nombre maximum d'instances : 256 Langages utilisables dans les définitions de blocs fonctions : schémas contacts, texte structure (ST) | ||||
| Longueur des instructions | 1 à 7 pas par instruction | ||||
| Instructions | Environ 500 (codes de fonction : 3 chiffres) | ||||
| Temps d'exécution des instructions | Instructions de base : 0,55 μs mini. Instructions spéciales : 4,1 μs mini. | ||||
| Temps de traitement commun | 0,4 ms | ||||
| Capacité programme | 10 Kpas | 5K pas | |||
| Nombre de tâches | 288 (32 tâches cycliques et 256 tâches d'interruption) | ||||
| Tâches d'interruption programmées | 1 (tâche d'interruption n°2, fixe) | ||||
| Tâches d'interruption d'entrée | 6 (tâches d'interruption n°140 à 145, fixes) | 4 (tâches d'interruption n°140 à 143, fixes) | |||
| Les tâches d'interruption peuvent également être spécifiées et exécutées pour des interruptions de compteur rapide puis exécutées) | |||||
| Nombre maximum de sous-programmes | 256 | ||||
| Nombre maximum de sauts | 256 | ||||
| Zones d'E/S | Bits d'entrée | 24 : CIO 0,00 à CIO 0,11 et CIO 1,00 à CIO 1,11 | 18 : CIO 0,00 à CIO 0,11 et CIO 1,00 à CIO 1,05 | 12 : CIO 0,00 à CIO 0,11 | 8 : CIO 0,00 à CIO 0,07 |
| Bits de sortie | 16 : CIO 100,00 à CIO 100,07 et CIO 101,00 à CIO 101,07 | 12 : CIO 100,00 à CIO 100,07 et CIO 101,00 à CIO 101,03 | 8 : CIO 100,00 à CIO 100,07 | 6 : CIO 100,00 à CIO 100,05 | |
| Zone de liaison 1:1 | 1024 bits (64 mots) : CIO 3000,00 à CIO 3063,15 (CIO 3000 à CIO 3063) | ||||
| Zone de liaison série API | 1440 bits (90 mots) : CIO 3100,00 à CIO 3189,15 (CIO 3100 à CIO 3189) | ||||
| Bits de travail | 8192 bits (512 mots) : W000,00 à W511,15 (W0 à W511) Zone CIO : 37 504 bits (2344 mots) : CIO 3800,00 à CIO 6143,15 (CIO 3800 à CIO 6143) | ||||
| Zone TR | 16 bits : TR0 à TR15 | ||||
| Zone de maintainien | 8192 bits (512 mots) : H0,00 à H511,15 (H0 à H511) | ||||
| Zone AR | Lecture seule (interdiction d'écriture) : 7168 bits (448 mots) : A0,00 à A447,15 (A0 à A447) Lecture/écriture : 8192 bits (512 mots) : A448,00 à A959,15 (A448 à A959) | ||||
| Temporisateurs | 4096 bits : T0 à T4095 | ||||
| Compteurs | 4096 bits : C0 à C4095 | ||||
| Zone DM | 32 Kmots : D0 à D32767 | 10 Kmots : D0 à D9999, D32000 à D32767 | |||
| Zone du registre de donnéesés | 16 registres (16 bits) : DR0 à DR15 | ||||
| Zone du registre d'index | 16 registres (32 bits) : IR0 à IR15 | ||||
| Zone de drapeau des tâches | 32 drapeaux (32 bits) : TK0000 à TK0031 | ||||
| Mémoire de tracé | 4000 mots (500 échantillons pour les données de traçage avec un maximum de 31 bits et 6 mots) | ||||
| Élement | Modèles | CP1L-M40□□-□ | CP1L-M30□□-□ | CP1L-L20□□-□ | CP1L-L14□□-□ |
| Cassette Mémoire | Une cassette mémoire spéciale (CP1W-ME05M) peut être montée. Remarque: Peut être utilisée pour les sauvégardes de programmes ou le démarrage automatique. | ||||
| Fonction d'horloge | Prise en charge. Précision (déviation mensuelle): -4,5 à -0,5 mini. (température ambiente: 55°C), -2,0 min à +2,0 (température ambiente: 25°C), -2,5 mini. à +1,5 mini. (température ambiente: 0°C) | ||||
| Fonctions de communication | Un port péripérisque intégré (USB 1.1): Pour connecter un logiciel de support uniquement. | ||||
| Il est possible de monter deux cartes de communication série au maximum. | Il est possible de monter une carte de communication série optionnelle au maximum. | ||||
| Sauvegarde mémoire | Mémoire Flash: Les programmes utiliser, les paramètres (configuration de l'API, par exemple), les données de commentaire et l'ensemble de la zone DM peuvent être sauvégardés dans la mémoire flash en tant que valeurs initiales. Sauvegarde par la batterie: La zone de maintain, la zone DM et les valeurs du compteur (drapeaux, PV) sont sauvégardées par une batterie. | ||||
| Durée de vie de la batterie | 5 ans à 25°C (utilisEZ une batterie de remplacement de moins de deux ans). | ||||
| Borres des entrées intégrées | 40 (24 entrées, 16 sorties) | 30 (18 entrées, 12 sorties) | 20 (12 entrées, 8 sorties) | 14 (8 entrées, 6 sorties) | |
| Nombre de cartes d'extension connectables et de cartes d'extension d'E/S | Carte d'extension et cartes d'extension d'E/S série CP : 3 au maxi. | Cartes d'extension et cartes d'extension d'E/S série CP : 1 au maxi. | |||
| Nombre maxi. de points d'E/S | 160 (40 intégrées + 40 par carte d'extension (E/S) × 3 cartes) | 150 (30 intégrées + 40 par carte d'extension (E/S) × 3 cartes) | 60 (20 intégrées + 40 par carte d'extension (E/S) × 1 carte) | 54 (14 intégrées + 40 par carte d'extension (E/S) × 1 carte) | |
| Entrées interruptives | 6 entrées (temps de réponse: 0,3 ms) | 4 entrées (temps de réponse: 0,3 ms) | |||
| Mode compteur des entrées interruptives | 6 entrées (fréquence de réponse: 5 kHz maxi. pour toutes les entrées interruptives), 16 bits Compteurs haut ou bas | 4 entrées (fréquence de réponse: 5 kHz maxi. pour toutes les entrées interruptives), 16 bits Compteurs haut ou bas | |||
| Entrées à réponse rapide | 6 points (largeur min. de l'impulsion d'entrée: 50 μs) | 4 points (largeur min. de l'impulsion d'entrée: 50 μs) | |||
| Interruptions programmées | 1 | ||||
| Compteurs à grande vitesse | 4 compteurs, 2 axes (entree 24 Vc.c.) 4 entrées : Phases différentielles (4x), 50 kHz ou monophasé 100 kHz (impulsion + direction, haut/bas, incrément), Plaque de valeurs: 32 bits, mode linéaire ou circulaire Interruptions : Comparaison à une valeur cible ou comparaison à une plage | ||||
| Sorties d'impulsions (modèles avec sorties transistors uniquement) | Sorties d'impulsions | Accélération et déceleration trapézoidales ou en S (rapport cyclique: 50 % fixe) 2 sorties 1 Hz à 100 kHz (horaires/antihoraires ou impulsion + direction) | |||
| Sorties MLI | Rapport cyclique: 0,0 % à 100,0 % (spécifié par incréments de 0,1% ou 1%) 2 sorties, 0,1 à 6553,5 Hz ou 1 à 32 800 Hz (préciision de ±5 % à 1 kHz) | ||||
| Contrôle analogique | 1 (plage de réglage: 0 à 255) | ||||
| Entrée analogue externe | 1 entrée (résolution: 1/256, plage d'entrée: 0 à 10 V). Non isolé. | ||||
Dimensions
(en mm)
UC CP1L avec 40 points d'E/S
UC CP1L avec 30 points d'E/S
UC CP1L avec 14 ou 20 points d'E/S Cartes d'extension et cartes d'extension d'E/S
CP1W-20ED
CP1W-16ER
Informations pour la commande
UC CP1L
| UC | Caracteristiques | Modèle | Normes | |||
| Alimentation | Mode de sortie | Entrées | Sorties | |||
| UC CP1L-M avec 40 points | Alimentation c.a. | Sortie relais | 24 | 16 | CP1L-M40DR-A | UC1, N, L, CE |
| Alimentation c.c. | CP1L-M40DR-D | |||||
| Sortie transistor (NPN) | CP1L-M40DT-D | |||||
| Sortie transistor (PNP) | CP1L-M40DT1-D | |||||
| UC CP1L-M avec 30 points | Alimentation c.a. | Sortie relais | 18 | 12 | CP1L-M30DR-A | |
| Alimentation c.c. | CP1L-M30DR-D | |||||
| Sortie transistor (NPN) | CP1L-M30DT-D | |||||
| Sortie transistor (PNP) | CP1L-M30DT1-D | |||||
| UC CP1L-L avec 20 points | Alimentation c.a. | Sortie relais | 12 | 8 | CP1L-L20DR-A | |
| Alimentation c.c. | CP1L-L20DR-D | |||||
| Sortie transistor (NPN) | CP1L-L20DT-D | |||||
| Sortie transistor (PNP) | CP1L-L20DT1-D | |||||
| UC CP1L-L avec 14 points | Alimentation c.a. | Sortie relais | 8 | 6 | CP1L-L14DR-A | |
| Alimentation c.c. | CP1L-L14DR-D | |||||
| Sortie transistor (NPN) | CP1L-L14DT-D | |||||
| Sortie transistor (PNP) | CP1L-L14DT1-D | |||||
Options pour UC
| Nom | Caracteristique | Modèle | Normes |
| Carte en option RS-232C | Pour un port en option sur l'UC. | CP1W-CIF01 | UC1, N, L, CE |
| Carte en option RS-422A/485 | Pour un port en option sur l'UC. | CP1W-CIF11 | |
| Cassette Mémoire | Peut être utilisé pour sauvégarder des programmes ou pour le démarrage automatique. | CP1W-ME05M |
Périphériques de programmation
| Nom | Caracteristique | Modèle | Normes | |
| Suite logicielle CX-One | CX-One intègre l'ensemble des logiciels pour les API et composants Omron. Il fonctionne sur les systèmes d'exploitation suivants.OS : Windows 98SE, Me, NT 4.0 (Service Pack 6a),2000 (Service Pack 3 ou une vers. sup.), ou XP*CX-Thermo ne fonctionne que sous Windows 2000(Service Pack 3 ou une vers. sup.) or XP.CX-One vers. 2.0 comprend CX-Programmer vers. 7.□.Reportez-vous au catalogue CX-One (R134) pour plus de détails.*Le historiel est fourni sur CD pour CXONE-AL□□C-□EV2 et surDVD pour CXONE-AL□□D-□EV2.*Des licences pour sites sont disponibles pour les utilisateurs qui doivent utiliser CX-One sur plusieurs ordinateurs. Demandez conseil à votre représentant Omron pour plus de détails. | 1 licence | CXONE-AL01C-EV2CXONE-AL01D-EV2 | |
| 3 licences | CXONE-AL03C-EV2CXONE-AL03D-EV2 | |||
| 10 licences | CXONE-AL10C-EV2CXONE-AL10D-EV2 | |||
| 50 licences | CXONE-AL50C-EV2CXONE-AL50D-EV2 | |||
| Câble de programmation USB | Type môme A à type môme B (1,8 m de long) | CP1W-CN221 | ||
| Câble de connexion de péripérisque de programmation pour CP1W-CIF01 RS-232CCarte en option | Connecte des PC, Sub-D 9 broches (longueur : 2,0 m) | Pour connecteursantistatiques | XW2Z-200S-CV | |
| Connecte des PC, Sub-D 9 broches (longueur : 5,0 m) | XW2Z-500S-CV | |||
| Connecte des PC, Sub-D 9 broches (longueur : 2,0 m) | XW2Z-200S-V | |||
| Connecte des PC, Sub-D 9 broches (longueur : 5,0 m) | XW2Z-500S-V | |||
| Câble de conversionUSB-série(voir remarque) | Le cable de conversion USB-RS-232C (de 0,5 m) et le pilote PC sont compris(sur CD-ROM).Conforme à la norme USB 1.1Côté ordinateur : USB (connecteur A, môle)Côté API : RS-232C (D-sub, 9 broches, môle)Pilote : Pris en charge par Windows 98, Me, 2000 et XP | CS1W-CIF31 | ||
Remarque: 1. Ne peut pas être utilisé avec un port USB périphérique. 2. Les API CP1L sont pris en charge par CX-Programmer version 7.1 ou sup.
Cartes d'extension
| Nom | Mode de sortie | Entrées | Sorties | Modèle | Normes |
| Cartes d'extension d'E/S | Relais | 24 | 16 | CP1W-40EDR | N, L, CE |
| Transistor (NPN) | CP1W-40EDT | ||||
| Transistor (PNP) | CP1W-40EDT1 | ||||
| Relais | 12 | 8 | CP1W-20EDR1 | U, C, L, CE | |
| Transistor (NPN) | CP1W-20EDT | U, C, N, L, CE | |||
| Transistor (PNP) | CP1W-20EDT1 | ||||
| Relais | --- | 16 | CP1W-16ER | CE | |
| --- | 8 | --- | CP1W-8ED | U, C, N, L, CE | |
| Relais | --- | 8 | CP1W-8ER | ||
| Transistor (NPN) | --- | 8 | CP1W-8ET | ||
| Transistor (PNP) | CP1W-8ET1 | ||||
| Carte d'entrée analogue | Analogue(résolution : 1/6000) | 4 | --- | CP1W-AD041 | UC1, CE |
| Carte de sortiesanalogiques | Analogue(résolution : 1/6000) | --- | 4 | CP1W-DA041 | UC1, CE |
| Carte d'etsanalogiques | Analogue(résolution : 1/6000) | 2 | 1 | CP1W-MAD11 | U, C, N, CE |
| CompoBus/SCarte esclave | --- | 8(bits d'entrées deliaison d'E/S) | 8(bits d'entrées deliaison d'E/S) | CP1W-SRT21 | U, C, N, L, CE |
| Carte d'entréescapteurs detempérature | 2 entrées thermocouple | CP1W-TS001 | U, C, N, L, CE | ||
| 4 entrées thermocouple | CP1W-TS002 | ||||
| 2 entrées thermomètre à résistance platine | CP1W-TS101 | ||||
| 4 entrées thermomètre à résistance platine | CP1W-TS102 | ||||
Produits en option, Produits de maintenance et accessoires de rail DIN
| Nom | Caracteristique | Modèle | Normes |
| Batterie | Pour UC CP1L UTILISEZ des batteries de moins de deux ans) | CJ1W-BAT01 | CE |
| Rail DIN | Longueur: 0,5 m ; hauteur : 7,3 mm | PFP-50N | --- |
| Longueur: 1 m ; hauteur : 7,3 mm | PFP-100N | ||
| Longueur: 1 m ; hauteur : 16 mm | PFP-100N2 | ||
| Plaque terminale | Deux clips de mainien sont fournis avec les UC et les cartes d'interface E/S en tant qu'accessoires standard afin de permettre la fixation des cartes sur le rail DIN. | PFP-M |
