Intitulé	Description
Type de produit	Pompe à chaleur air/eau
Caractéristiques techniques principales	Monobloc, technologie inverter
Alimentation électrique	230 V / 1 Ph / 50 Hz
Dimensions approximatives	1 200 x 1 000 x 600 mm
Poids	Environ 100 kg
Compatibilités	Compatible avec les systèmes de chauffage à eau chaude
Tension	230 V
Puissance	14 kW (puissance de chauffage)
Fonctions principales	Chauffage, production d'eau chaude sanitaire
Entretien et nettoyage	Vérification annuelle, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande
Sécurité	Protection contre le gel, sécurité électrique intégrée
Informations générales	Garantie de 2 ans, performance optimisée pour les maisons individuelles

FOIRE AUX QUESTIONS - WPL 14 HT STIEBEL ELTRON

Pourquoi ma pompe à chaleur STIEBEL ELTRON WPL 14 HT ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'est pas déclenché. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment régler la température de ma pompe à chaleur STIEBEL ELTRON WPL 14 HT ?

Vous pouvez régler la température via le panneau de commande. Consultez le manuel d'utilisation pour des instructions détaillées sur l'accès et la configuration des paramètres de température.

Que faire si le bruit de la pompe à chaleur est anormal ?

Un bruit excessif peut être dû à des éléments desserrés ou à des débris dans le ventilateur. Inspectez l'appareil pour tout objet étranger et serrez les composants si nécessaire. Si le problème persiste, contactez un professionnel.

Comment effectuer l'entretien de ma pompe à chaleur STIEBEL ELTRON WPL 14 HT ?

Il est recommandé de nettoyer régulièrement les filtres et de vérifier les niveaux de liquide frigorigène. Suivez les instructions du manuel d'utilisation pour un entretien approprié.

La pompe à chaleur ne produit pas de chaleur, que faire ?

Vérifiez que le mode de chauffage est activé et que le thermostat est correctement réglé. Assurez-vous également que le circuit de chauffage est purgé et qu'il n'y a pas de fuite d'eau.

Ma pompe à chaleur indique un code d'erreur, que signifie-t-il ?

Chaque code d'erreur a une signification spécifique. Consultez le manuel d'utilisation pour identifier le code et suivre les recommandations pour résoudre le problème.

Comment réinitialiser ma pompe à chaleur STIEBEL ELTRON WPL 14 HT ?

Pour réinitialiser l'appareil, coupez l'alimentation pendant environ 10 secondes puis rallumez-le. Cela peut résoudre certains problèmes mineurs.

Quel est le niveau sonore normal de la STIEBEL ELTRON WPL 14 HT ?

Le niveau sonore normal d'une pompe à chaleur STIEBEL ELTRON WPL 14 HT est d'environ 35 à 50 dB selon le mode de fonctionnement. Si vous constatez un bruit anormal, vérifiez l'appareil.

Où trouver le manuel d'utilisation de la STIEBEL ELTRON WPL 14 HT ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site officiel de STIEBEL ELTRON dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI WPL 14 HT STIEBEL ELTRON

L'utilisation d'une pompe à chaleur dans des batiments existants sans chauffage par le sol a souvent été problématique jusqu'à présent. Les températures de départ supérieures à +60°C ont en effet rendu l'utilisation de cette technique de chauffage écologique impossible sans mesures supplémentaires. Avec la nouvelle WPL 14 HT, la technologie La plus réçente est désormais accessible aux constructions anciennes. Elle permet d'obtenir des températures de départ allant jusqu'à +75°C et autorise une exploitation monovalente du système, sans chauffage électrique d'appoint. Ainsi, l'association avec la quasi-totalité des systèmes de distribution de la chaleur, notamment des radiateurs est réalisable. Les travaux de transformation et le risque technique lors de l'assainissement à l'aide d'une pompe à chaleur sont minimisés, les factures d'électricité excessives dues au chauffage électrique direct appartiennent décidais au passé.

Un fournisse d'énergie économique | Les systèmes de STIEBEL ELTRON à efficacité élevée rendent les énergies renouvelables toujours plus économiques pour les menages. En effet, l'utilisation de la pompe à chaleur air-eau WPL 14 HT permet de réduire les coûts de chauffage jusqu'à 50% par rapport à un système de chauffage conventionnel. Et ce toute l'année.

Ce calcul s'appuie sur des valeurs moyennes pour les coûts de l'énergie d'une maison individuelle ayant une surface可达be de 120m^2 du mazout (7,5 Rappen/kWh) et de I'électricité (12,5 Rappen/kWh). Ce calcul s'inspire de la directive VDI 2067 et permet une première comparaison des coûts. Nous ne pouvons toutefois donner aucune garantie quant à l'exactitude et à l'intégrité.

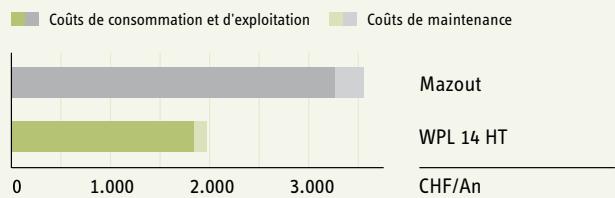

Comparaison de deux systèmes de chauffage (mazout et pompé à chaleur)

APERÇU DES AVANTAGES

DOMAINE D'UTILISATION	Température de départ du chauffage jusqu'à +75 °C, température d'eau chaude > +60 °C possible sans chauffage électrique
INSTALLATION	Réduction des mesures de transformation sur le système de distribution du chauffage, montage simple grâce à une livraison en deux parties
GAMME DE PRESTATIONS	Chauffage et préparation d'eau chaude sanitaire monovalents
MONTAGE	Fonctionnement possible sans stock tampon grâce à l'accumulateur spécifique intégré
EFFICACITÉ	Adaptation optimale de la puissance grâce à deux compresseurs inverter
CONCLUSION	Idéale pour l'utilisation dans les maisons ancériennes

POMPES A CHALEUR: TECHNIQUE DE CHAUFFAGE, AVEC DES TEMPERATURES DE DEPART SUR MESURE.

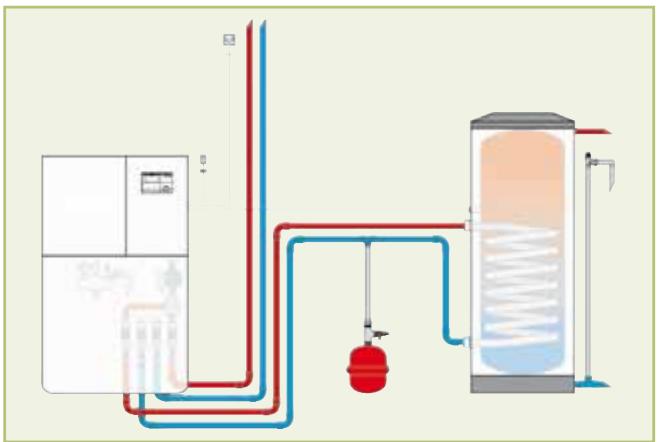

Efficacité, innovant et flexible | Deux compresseurs utilisant une technique inverter innovante, replissent leur mission au sein de la pompe à chaleur et assurent des températures de départ élevées et des caractéristiques de performances exceptionnelles. Ce principe est jusqu'à présent unique dans la technique des pompes à chaleur et établit ainsi de nouvelles références. En association avec les ballons d'eau chaude STIEBEL ELTRON, on peut de surcroît atteindre sans aucment problème des températures d'eau chaude> + 60 °C en mode préparation d'eau chaude sanitaire seul. Les deux vannes de détentelectroniques permettent d'optimiser les caractéristiques de puissance et l'ensemble du domaine d'utilisation. La puissance calorifique de la pompe à chaleur est adaptée aux besoin thermiques du bâtiment grâce à la technique à inverseur, ce qui garantit une exploitation optimale en permanence. L'accumulateur breveté spécial intégré autorise de plus le fonctionnement sans stock tampon supplémentaire.

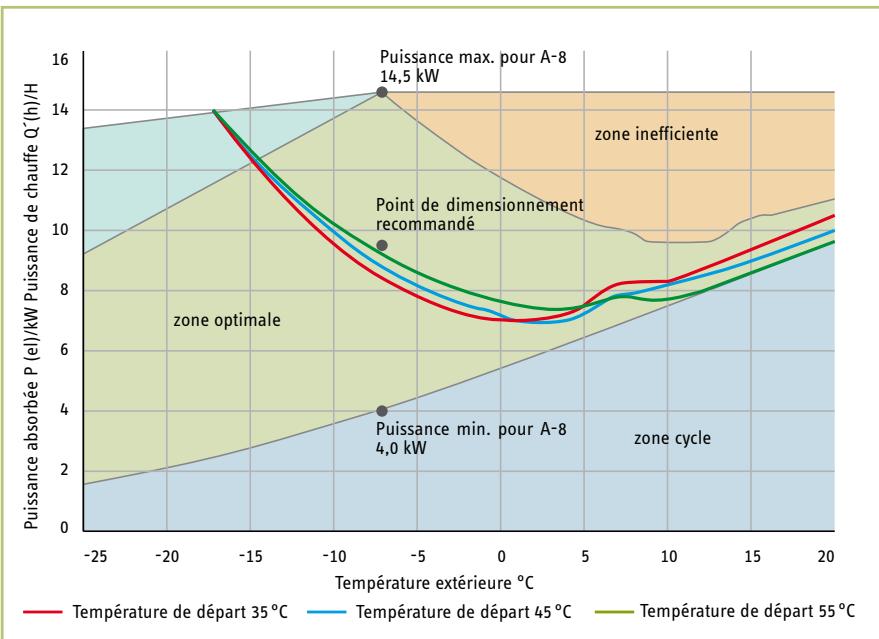

Spectre de puissance | La WPL 14 HT peut non seulement exploiter les courbes caractéristiques déterminées, mais également cadre des points d'exploitation différents dans une grande variété de puissance. Idealement, la pompe à chaleur est unconçue de telle manière que le point de dimensionnement se situe dans la zone optimale (partie verte). Lorsque les températures extérieures sont élevées, la pompe à chaleur réduit la vitesse de rotation du compresseur au minimum. En dette de ce seuil, le cycle de la pompe à chaleur (partie bleu clair) débute. Celui-ci est également à éviter, tout comme un dimensionnement dans la zone inefficente (partie rouge). Grace à la régulation de la puissance, le concepteur/ l'instantiateur dispose en permanence d'une grande sécurité de planification, étantdonné que les évventuelles inconnues du calcul peuvent être compensées par la modulation de la pompe à chaleur.

APERÇU DES CARACTERISTIQUES TECHNIQUES

Référence

Travail annuel

Puisance de chauffe nominale (kW)

Puisance de chauffe min./max. (kW)

Niveau sonore à une distance de 5 m (dB [A])

Temp. de départ max / commandeee avec radiateurs (°C)

Dimensions HxIxP (mm)

Poids (kg)

WPL 14 HT
	229344
3,511	3,252
9,253	9,634	10,005
	4,00/14,50
	426
	+75/+65
	1.734x1.263x756
	350

^1 Calcul conformément à VDI 4650, température extérieure normalisée -8 °C, température de départ 45 °C ^2 Calcul conformément à VDI 4650, température extérieure normalisée -8 °C, température de départ 55 °C ^3 a-8 /W45 conformément à En 14511 ^4 a-8 /W55 conformément à En 14511 ^5 a-8 /W65 conformément à En 14511 ^6 niveau sonore en fonctionnement en charge partielle pour A4/W70
