MODE D'EMPLOI ELLIPSE ECO 1200 USB EATON

10/12/2010 11:15:08 Conditions d'utilisation Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, Vidéo, à l’exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...). l L'ASI peut être installée en position horizontale, verticale, ou en Rack 2U (kit optionnel). FRANÇAIS

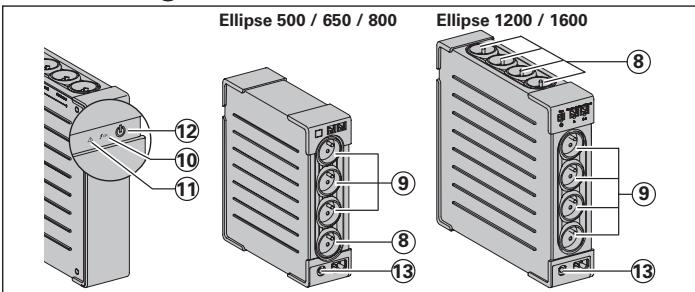

Raccordement de l'ASI Raccorder l'ASI 1 au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni 4 pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A). l Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie 9 et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères. l Les autres appareils (imprimante, scanner, fax…) peuvent être branchés sur les prises filtrées et protégées contre les surtensions 8 (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant. l Liaison Modem Internet / réseau facultative : la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour celà, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C (cordon non fourni). l Liaison USB facultative : l’appareil ASI peut être connecté à l’ordinateur via le câble USB 5 fourni. Le logiciel est disponible sur le CD-ROM 5 ou peut être téléchargé à partir du site powerquality.eaton. com (voir les figures D et F). Enregistrement de la garantie sur le site powerquality.eaton.com.

Mode de fonctionnement des prises Master et EcoControl Afin de limiter la consommation d’énergie des périphériques (scanner, imprimante) en mode veille, Ellipse ECO est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l’application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s’arrêtent.

614-06803-00.indd 8 La validation et le paramétrage de cette fonction (désactivée par défaut) se font par l’intermédiaire de l’outil de configuration intégré au logiciel. Note : lorsque la fonction est activée, ne pas connecter d’applications critiques sur les prises EcoControl. Paramétrage des seuils Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl. Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livré avec l’onduleur : l s’assurer tout d’abord que la fonction soit bien activée dans le volet "Fonction EcoControl" de l’outil de configuration. l si les périphériques connectés sur les prises EcoControl ne s’arrêtent pas quand la charge principale n’est pas en fonctionnement normal (ex : pendant une mise en veille), il est nécessaire d’augmenter la valeur du seuil de détection au niveau Haut. l si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s’arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d’abaisser la valeur du seuil de détection au niveau Bas. Utilisation 8 : prises filtrées. 9 : prises secourues par batterie. oyant allumé, protection anti10 : V surtensions active. 11 : Voyant allumé, défaut de l'ASI. 12 : Bouton de mise en service ou d'arrêt des prises secourues. 13 : Disjoncteur de protection. Charge batterie : l'ASI charge sa batterie dès qu’elle est connectée au réseau électrique quel que soit l'état du bouton 12 . A la première

utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique. l Mise en marche de l'ASI : appuyer sur le bouton 12 environ 1 seconde. l Prises filtrées 8 non secourues : les appareils raccordés sur ces prises sont alimentés dès que le câble d’entrée 4 est branché sur une prise murale. Le bouton 12 ne les commande pas. l Prises secourues 9 : les appareils raccordés sur ces prises sont alimentés dès que le bouton 12 est allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 12 clignotant). l Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton 12 clignote en vert. En mode normal, l’alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir § ajustements), l'alarme sonore émet un bip au passage sur batterie. l Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète. l Par souci d'économie d'énergie, le bouton 12 peut être utilisé pour couper l’alimentation électrique des appareils raccordés sur les prises secourues. l Parafoudre : toutes les prises, secourues ou non, en bénéficient quel que soit l’état du bouton 12 . l Arrêt des prises secourues 9 : appuyer plus de 2 secondes sur le bouton 12 . Ellipse 500 / 650 / 800 Ellipse 1200 / 1600

614-06803-00 10/12/2010 11:15:08 Dépannage (Pour toute information, consulter le site www.powerquality.eaton.com ou notre Service Après-Vente) Diagnostic Les prises secourues 9 ne sont pas alimentées. l Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique. l Le réseau électrique est présent mais l'ASI fonctionne sur sa batterie.

Remède Le bouton 12 n’est pas allumé. l Les appareils ne sont pas raccordés sur les prises secourues

prises filtrées 8 ne sont pas alimentées. Le bouton vert 12 clignote fréquemment et l’alarme sonore fonctionne. Débrancher l’appareil en cause en sortie et réarmer le disjoncteur 13 en appuyant sur son bouton. Rétablir l'alimentation de la prise murale. l Débrancher l’appareil en cause en sortie et réarmer le disjoncteur 13 en appuyant sur son bouton. l Faire vérifier l’installation électrique par un professionnel ou changer de prise. l Débrancher l’appareil en cause des prises secourues 9 .

l Le bouton vert 12 clignote fréquement et l'alarme sonore émet un signal continu. l L'ASI subit une surcharge sur les prises secourues 9 .

l Le voyant rouge 11 est allumé et l’alarme sonore émet un signal toutes les 30 secondes. l L'ASI a subit un défaut. Les prises secourues 9 ne sont plus alimentées.

Appuyer sur le bouton 12 et vérifier qu’il s'est allumé en vert. l Raccorder ces appareils sur les prises secourues 9 .

Le disjoncteur 13 , placé sous l'ASI s’est ouvert pour cause de surcharge excessive en sortie de l'ASI. l La prise murale n'est pas alimentée. l Le disjoncteur 13 , placé sous l'ASI s’est ouvert pour cause de surcharge excessive en sortie de l'ASI. l L'ASI fonctionne fréquemment sur batterie car le courant fourni par la prise murale est de mauvaise qualité.

Faire appel au service après vente. l Faire appel au service après vente. Le voyant vert 10 est éteint et les l La protection contre les surtensions n'est plus assurée. prises 8 sont alimentées. 9 l La ligne téléphonique est l La protection contre les l Débrancher la ligne téléphonique perturbée ou l'accès du modem est surtensions de la ligne téléphonique de la prise murale. l Faire appel au service après vente. impossible. n'est plus assurée. l La batterie a atteint sa fin de vie. l Faire remplacer la batterie. 10 l Le voyant rouge 11 clignote.

l Les prises ECoControl restent l La fonction EcoControl n'est pas alimentées alors que l'application activée ou est mal paramétrée. principale (prise Master) est arrêtée. l Activer ou paramétrer correctement la fonction EcoControl en utilisant le logiciel fourni avec le produit. Personnalisation avancée de votre ASI Sensibilité aux variations du réseau électrique d’entrée Alarme sonore A utiliser uniquement en cas de fréquents passages sur batterie de l’ASI du fait de variations importantes de la tension du réseau électrique d’entrée. l Possibilité de désactiver l’alarme sonore lorsque l’ASI fonctionne sur batterie. l Accès au mode de programmation : appareil à l’arrêt, maintenir le bouton 12 appuyé pendant 6 s et le relâcher après l’allumage des voyants 11 12 . l Accès au mode de programmation : appareil à l’arrêt, maintenir le bouton 12 appuyé pendant 11 s et le relâcher au fonctionnement de l’alarme sonore. l Affichage des 3 plages possibles de tension suivant l’état des voyants 11 et 12 : l Obtention des 2 modes possibles de l’alarme sonore : Mode normal (configuration usine) : réseau d’entrée compris entre 184 V et 264 V Mode normal (configuration usine) : l’ASI émet un bip toutes les 10 s en fonctionnement sur batterie.

Mode étendu bas : réseau d’entrée compris entre 161 V et 264 V

Mode étendu bas et haut : réseau d’entrée compris entre 161 V et 284 V

Changement de mode par appuis successifs sur le bouton 12 . l Mémorisation du mode après 10 s sans appui. 614-06803-00 614-06803-00.indd 9 Mode normal activé : programmation par un bip continu. Mode silence : l’ASI émet un seul bip au passage sur batterie puis reste silencieuse. Mode silence activé : programmation par un bip toutes les secondes. Changement de mode par appuis successifs sur le bouton 12 . l Mémorisation du mode après 5 s sans appui.
