TV-IP422WN - Caméra de surveillance TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP sans fil
Marque	TRENDNET
Modèle	TV-IP422WN
Dimensions (L x l x h)	115 x 110 x 105 mm
Poids	360 g
Alimentation	Adaptateur secteur 12 V CC, 1,5 A
Consommation électrique	10 W (max)
Résolution vidéo	Jusqu'à 640 x 480 pixels (VGA)
Angle de vue diagonal	64°
Rotation horizontale (Pan)	+165° à -165°
Rotation verticale (Tilt)	+90° à -15°
Vision nocturne	Infrarouge jusqu'à 5 mètres
Connectivité sans fil	Wi-Fi 802.11 b/g/n (2,4 GHz)
Connectivité filaire	1 port Fast Ethernet 10/100 Mbps
Port USB	1 port USB pour enregistrement sur clé
Audio	Microphone intégré et sortie audio (bidirectionnel)
Compression vidéo	MPEG-4 / MJPEG (double flux)
Fonctions de sécurité	Détection de mouvement, alertes e-mail, chiffrement WEP/WPA/WPA2
Gestion	Logiciel SecurView Pro (jusqu'à 32 caméras)
Température de fonctionnement	0°C à 45°C
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Éviter les produits abrasifs.
Pièces détachées et réparabilité	Antenne amovible SMA ; adaptateur secteur disponible. Réparation par un technicien agréé.
Garantie	3 ans

FOIRE AUX QUESTIONS - TV-IP422WN TRENDNET

Comment installer la caméra TV-IP422WN sur mon réseau Wi-Fi ?

Utilisez le bouton WPS pour une connexion rapide : appuyez sur le bouton WPS de votre routeur puis sur celui de la caméra. Vous pouvez aussi utiliser l'assistant d'installation du CD fourni.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge permet de voir jusqu'à 5 mètres dans l'obscurité totale.

Puis-je écouter et parler via la caméra ?

Oui, la caméra dispose d'un microphone intégré et d'une sortie audio pour haut-parleur externe, permettant une communication audio bidirectionnelle.

Comment enregistrer les vidéos sur une clé USB ?

Branchez une clé USB formatée en FAT16/32 sur le port USB de la caméra. Utilisez le logiciel ou l'interface web pour configurer l'enregistrement direct.

Quels sont les protocoles de sécurité Wi-Fi supportés ?

La caméra supporte le chiffrement 64/128-bit WEP, WPA/WPA2 et WPA-PSK/WPA2-PSK.

Puis-je accéder à la caméra depuis mon smartphone ?

Oui, via le streaming 3GPP depuis un navigateur ou une application compatible. Consultez le manuel pour les applications recommandées.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation à l'arrière de la caméra pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Quel est le nombre maximum de caméras gérables avec le logiciel SecurView Pro ?

Le logiciel SecurView Pro peut gérer jusqu'à 32 caméras simultanément.

La caméra est-elle compatible avec les assistants vocaux ?

La documentation ne mentionne pas de compatibilité avec les assistants vocaux. Utilisez l'interface web ou le logiciel fourni.

Quels sont les accessoires inclus dans le carton ?

Le carton contient la caméra TV-IP422WN, un guide d'installation rapide, un CD-ROM, un adaptateur secteur 12V/1.5A, un câble réseau de 1,8 m et un support de montage.

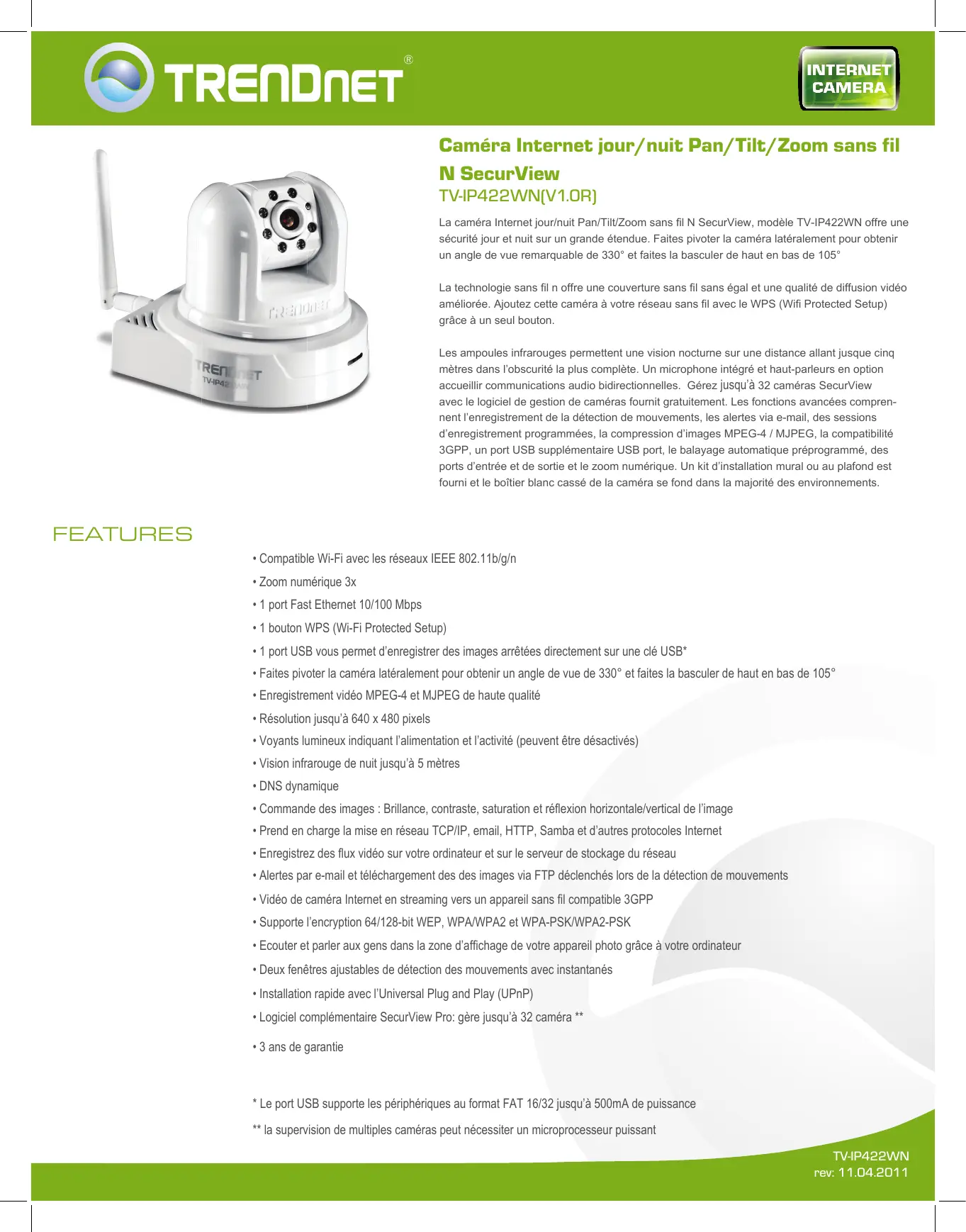

MODE D'EMPLOI TV-IP422WN TRENDNET

La caméra Internet jour/nuit Pan/Tilt/Zoom sans fil N SecurView, modèle TV-IP422WN offre une sécurité jour et nuit sur une grande étendue. Faites pivoter la caméra latéralement pour obtenir un angle de vue remarquable de et faites-la basculer de haut en bas de

La technologie sans fil n'offre une couverture sans fil sans égal et une qualité de diffusion vidéo améliorée. Ajoutez cette caméra à votre réseau sans fil avec le WPS (Wifi Protected Setup) grâce à un seul bouton.

Les ampoules infrarouges permettent une vision nocturne sur une distance allant jusqu'à cinq mètres dans l'obscurité la plus complète. Un microphone intégré et haut-parleurs en option accueillir communications audio bidirectionnelles. Gérez jusqu'à 32 caméras SecurView avec le logiciel de gestion de caméras fourni Gratuitement. Les fonctions avancées comprennent l'enregistrement de la détection de mouvements, les alertes via e-mail, des sessions d'enregistrement programmées, la compression d'images MPEG-4 / MJPEG, la compatibilité 3GPP, un port USB supplémentaire, le balayage automatique préprogrammé, des ports d'entrée et de sortie et le zoom numérique. Un kit d'installation mural ou au plafond est fourni et le boîtier blanc cassé de la caméra se fond dans la majorité des environnements.

• Compatible Wi-Fi avec les réseaux IEEE 802.11b/g/n
• Zoom numérique 3x
• 1 port Fast Ethernet 10/100 Mbps
• 1 bouton WPS (Wi-Fi Protected Setup)
• 1 port USB vous permet d'enregistrer des images arrêtées directement sur une clé USB*
• Faites pivoter la caméra horizontalement pour obtenir un angle de vue de et faites-la basculer de haut en bas de
• Enregistrement vidéo MPEG-4 et MJPEG de haute qualité
• Résolution jusqu'à 640 x 480 pixels Voyants lumineux indiquant l'alimentation et l'activité (peuvent être désactivés)
• Vision infrarouge de nuit jusqu'à 5 mètres
• DNS dynamique Commande des images : brillance, contraste, saturation et réflexion horizontal/vertical de l'image
• Prend en charge la mise en réseau TCP/IP, e-mail, HTTP, Samba et d'autres protocoles Internet
• Enregistrez des flux vidéo sur tout ordinateur et sur le serveur de stockage du réseau
• Alertes par e-mail et téléchargement des images via FTP déclenchés lors de la détection de mouvements
• Vidéo de caméra Internet en streaming vers un appareil sans fil compatible 3GPP
• Supporte l'encryption 64/128-bit WEP, WPA/WPA2 et WPA-PSK/WPA2-PSK
• Écouter et parler aux gens dans la zone d'affichage de votre appareil photo grâce à votre ordinateur
• Deux fenêtres ajustables de détection des mouvements avec instantanés
• Installation rapide avec l'Universal Plug and Play (UPnP)
• Logiciel complémentaire SecurView Pro : gère jusqu'à 32 caméras **
• 3 ans de garantie
• Le port USB supporte les périphériques au format FAT 16/32 jusqu'à 500mA de puissance

La supervision de multiples caméras peut nécessiter un microprocesseur puissant

TV-IP422WN(V1.0R)

SPECIFICATIONS

Caméra
General	• Capteur:capteur d'image couleur CMOS de 1/4" • Résolution : 640 x 480 pixels • Lentile Board • Distance focale: 4.0mm • Ouverture (F/No): F1.8 Voyant IR avec contrôle du capteur de lumière • Eclairage minimum: 0.5 lux • Angle de vue diagonale: 64°
Pan & Tilt	• Pan: +165~165 degree • Tilt: +90 ~ -15 degree • Positions de préréglage: 8 positions
Image & Video	• Compression: Double flux MPEG-4/MJPEG • Contrôle de l'exposition, de la température de couleur, du gain: automatique • Résolution : jusqu'à 30fps VGA (640x480), jusqu'à 30fps QVGA (320x240), jusqu'à 30fps QVGA (160x120)
Audio	• Entrée audio in: Micro omnidirectionnel intégrée • Sensibilité: -48dB +/- 3dB • Fréquence: 50 ~ 16000Hz • Sortie Audio: sortie externe vers le haut-parleur actif (mono) • Suppression de l'écho: logiciel de processeur de voix • Codec audio: PCM/AMR
Matériel
Réseau	• IEEE 802.3u 10/100Mbps Fast Ethernet, Auto-MDIX
Voyants lumineux	• Alimentation, Link/Act
Bouton de réinitialisation	• Restauration des paramètres par défaut
Bouton WPS	• Enforcez le bouton pour le WPS
Consommation	• 10 Watts (max.)
Alimentation	• Adaptateur secteur externe 12V, 1.5A (fiche de 3,5 mm)
Dimensions	• 115 x 110 x 105 mm (4.53 x 4.33 x 4.13 pouces)
Weight	• 360 g (12.6 oz)
Température	• De fonctionnement: 0°C ~ 45°C (32°F ~ 113°F) • De stockage: -15°C ~ 60°C (5°F ~ 140°F)
Humidité	• Max. 90% (pas de condensation)
Certificate	• CE, FCC
Configuration nécessaire
Interface de gestion	• Internet Explorer 6.0 ou supérieur
SecurView Pro tourne sur	• Windows 7(32/64-bit), Vista(32/64-bit), XP(32/64-bit)
Logiciel SecurView Pro 2.0	• Canal: prise en charge de jusqu'à 32 camères • Enregistrement/Lecture/Détction de mouvement
Protocoles réseau	• TCP/IP, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP, Samba, PPPoE, UPnP, Bonjour, RTP, RTSP, RTCP
Sans fil
Standard	• Basé sur la technologie IEEE 802.11n • Compatible avec les réseaux IEEE 802.11b/g
Fréquence	• 2.4 ~ 2.4835GHz
Antenne	• 1 Antenne dipôle 2dBi amovible avec connecteur SMA inversé
Débit des données (Récupération automatique)	• 802.11n: jusqu'à 150Mbps • 802.11g: jusqu'à 54Mbps • 802.11b: jusqu'à 11Mbps
Sécurité	• 64/128-bit WEP, WPA/WPA2-PSK
Puisance de sortie	• 802.11n: 15 ±1 dBm • 802.11b: 15 ±1 dBm • 802.11g: 18 ±1 dBm
Sensibilité du récepteur	• 802.11n HT20: -67dBm • 802.11n HT40: -64dBm • 802.11g: -70dBm • 802.11b: -87dBm
Canaux	• 1~11 (FCC), 1~13(ETSI)
Gestion
Identification à distance	• Gestion à distance appuyé
Sauvegarde/Restauration	• Sauvegarde/récapère les fichiers de configuration
Paramétrages
Image	• Luminosite, finesse, saturation, basculement, miroir (horizontal/vertical)

TV-IP422WN(V1.0R)

SPECIFICATIONS

Paramétrages
Vidéo	• Type d'encodag: Résolution: 640 x 480, 320 x 240, 160 x 120 • Taux d'image: 1~30 fps • Compression: 5 levels
Enregistrement	• Types d'enregistrement: permanent, programme ou lors de la détction de mouvements avec le logiciel
Profils multiples	• 3 profils simultanés
Paramétrages des ports	• HTTP port: 80 (par défaut)
Zoom numérique	• 3x
DNS dynamique	• Yes
Heure	• Synchronisez avec le serveur NTP ou réglez manuelle l'heure/la date
SMTP	• Messagingerie SMTP supportée jusqu'à 2 comptes avec logiciel
Journal système	• 100 entrées (max.)

Solution de Réseau

Contenu de l'emballage

TV-IP422WN

Guide d'installation rapide en plusieurs langues

CD-ROM (guide de l'utilisateur et utilitaire)

Adaptateur de courant (12V DC, 1.5A)

Cable réseau (1.8 m/6 pieds)

Support de montage
