Type de produit	Assistant d'aide à la conduite (avertisseur de dangers) avec GPS et GSM/GPRS
Marque	INFORAD
Modèle	SMART
Dimensions (appareil)	L 105 mm x l 65 mm x E 19 mm
Dimensions (télécommande)	L 81 mm x l 38 mm x E 21 mm
Dimensions (support)	L 103 mm x l 63 mm x H 96 mm
Poids total	214 g (appareil 120 g, télécommande 31 g, support 49 g)
Alimentation	Batterie lithium-ion 1400 mAh, adaptateur allume-cigare USB 12/24 V (entrée) / 5 V 1 A (sortie)
Autonomie	6 à 8 heures
Écran	TFT 3 pouces (66 x 40 mm), haute définition 240 x 400 pixels, 262 000 couleurs
Récepteur GPS	Atlas V 64 canaux
Module GSM/GPRS	TELIT quadribande
Processeur	ARM 11 à 600 MHz
Haut-parleur	8 ohms 1 W, volume réglable
Télécommande	Infrarouge, pile CR 2032 3 V
Fonctions principales	Alertes dangers, limitation de vitesse, signalement communautaire, cartographie européenne, téléphone (conciergerie, appels d'urgence 112), réception SMS, enregistrement de points d'intérêt
Entretien et nettoyage	Éviter l'exposition prolongée au soleil, ne pas ouvrir l'appareil, nettoyer avec un chiffon doux
Sécurité	Ne pas placer devant un airbag, déconseillé aux personnes à capacités réduites et aux enfants, batterie lithium-ion ne pas exposer au feu
Pièces détachées et réparabilité	Garantie 3 ans pièces et main d'œuvre (sauf batterie). Seul INFORAD est habilité à ouvrir et réparer l'appareil.
Informations générales	Certification NF469-12/23, conformité directive 1999/5/CE. Support client au 0826 100 823 (0,15 €/min).

FOIRE AUX QUESTIONS - SMART INFORAD

Comment activer ma carte SIM pour utiliser les services communautaires et téléphoniques ?

Pour activer la carte SIM intégrée, connectez-vous sur le site www.inforad.eu, cliquez sur «Enregistrez votre Inforad Communicant» et suivez les instructions. Cette activation est indispensable pour les échanges communautaires et la téléphonie.

Comment installer correctement le support de fixation sur le pare-brise ?

Nettoyez la surface, ôtez le film protecteur de la ventouse, placez le support sur le pare-brise ou le tableau de bord, puis abaissez le levier d'aspiration. Assurez-vous que l'antenne GPS (dos, en haut à droite) soit dégagée et orientée vers le ciel. Ne forcez pas la vis de serrage.

Comment utiliser le limiteur de vitesse ?

Roulez à la vitesse souhaitée puis appuyez sur la touche «limiteur de vitesse» (c) de la télécommande pour fixer cette limite. Pour modifier, roulez à une nouvelle vitesse et réappuyez. Pour désactiver, maintenez enfoncée la même touche pendant 2 secondes. Le limiteur ne fonctionne pas en zone dangereuse ou si votre vitesse dépasse de 20% la vitesse autorisée.

Que faire si la télécommande ne répond pas au démarrage ?

Lors de la mise en marche, appuyez sur une touche de la télécommande dans les 15 secondes. Si un message vous demande de vérifier la télécommande, contrôlez la pile CR 2032 (retirez le film plastique neuf si nécessaire) et réessayez.

Comment signaler un danger aux autres membres du Club INFORAD ?

Utilisez les touches «alerte danger gauche» (a) pour un danger sur la voie opposée ou «alerte danger droite» (b) pour votre voie. Un message vocal vous demandera de confirmer le type de danger en appuyant sur la touche correspondante.

Comment régler le volume sonore des alertes ?

Dans le menu Configuration, sélectionnez «Volume sonore» et choisissez parmi 5 niveaux : muet, faible, moyen, fort, maximum. Vous pouvez aussi ajuster le volume pendant la conduite en appuyant une fois sur la touche «Téléphone» (d) de la télécommande.

Que signifie l'icône GPS barrée d'une croix rouge ?

Cette icône indique que le signal GPS n'est pas encore acquis ou est perdu. Au premier démarrage, l'acquisition peut prendre plusieurs minutes. Placez l'appareil dans une zone dégagée avec l'antenne orientée vers le ciel. Dès que la croix disparaît, le nombre de satellites captés s'affiche.

Comment mettre à jour l'appareil ou la base de données ?

Connectez-vous sur le site www.inforad.eu et cliquez sur «Mettre à jour son Inforad Communicant». Suivez les instructions. Les mises à jour GSM/GPRS se font automatiquement en temps réel via le réseau.

Quelle est l'autonomie de la batterie et comment la recharger ?

L'autonomie est de 6 à 8 heures. Pour recharger, utilisez le câble USB fourni branché sur l'adaptateur allume-cigare ou sur un port USB d'ordinateur. L'icône batterie clignote pendant la charge et devient fixe une fois complète.

Comment passer un appel d'urgence (112) ?

Appuyez sur la touche «Téléphone» (d) de la télécommande et maintenez-la enfoncée pendant 10 secondes. L'appel vers les secours (112) est gratuit. Attention, les abus sont punis d'une forte amende.

MODE D'EMPLOI SMART INFORAD

Manuel d'utilisation

V 1.4

INFORAD

partageons la route en toute sécurité

Support 0826100823

0,15€/min

Membre fondateur

Annexes Françaises des Fournisseurs sur l'usage de la Trésorerie Cédex à la Consultative

Sommaire

1 - Descriptif et principales fonctions du Smart 3 2 - Descriptif des éléments du Smart 4 3 - Avant la première utilisation - Mises à jour 5 4 - Installation dans un véhicule 6 5 - Mise en marche et arrêt 7 6 - Descriptif de l'écran principal 8 7 - Fonctionnalités de la télécommande 9 8 - Les alertes 10 9 - Signalement d'événements 12 10 - Limiteur de vitesse 12 11 - Les différents menus 13 12 - Le menu de configuration 13 13 - Gestion des SMS 14 14 - Chargement et autonomie 14 15 - Divers 15 16 - Pictogrammes et messages sécuritaires 15 17 - Spécifications 16

ASSISTANT AIDE A LA CONDUITE NF-658-1224

INFOCERT atteste que l'assistant d'aide à la conduite INFORAD Smart bénéficiau du NF469-12/23. Ce produit répond aux dispositions du cahier des charges concernant les exigences complémentaires applicables aux Assistant d'aide à la Conduite dans le respect du Decret N°2012-3 du 4 janvier 2012.

Par la présente, Inforad Ltd déclare que ce GPS GSM/GPRS Avertisseur de dangers Inforad Smart est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Le symbole "poubelle barrée" signifie que ce produit ne peut être jeté avec les déchets domestiques. Il fait l'objet d'un tri sélectif spécifique. Déposez votre produit électronique en fin de vie dans un espace de collecte autorisé afin de le recycler. Cette valorisation de vos déchets électroniques permettra la protection de l'environnement et de votre santé.

Déconseillé aux personnes aux capacités physiques, sensorielles ou mentales réduites et aux personnes dénuées d'expérience ou de connaissance. Ne pas mettre entre les mains des enfants (amendement A2 de la norme NF60335-1).

Nous vous remercions d'avoir choisi l'INFORAD Smart. Nous avons conçu le Smart pour vous permettre de conduire sereinement, pour vous éviter les infractions au code de la route, pour vous signaler les zones dangereuses et pour vous permettre de rester connecté aux différents centres d'aides (conciergerie) et centres de secours (112).

Le Smart est un assistant d'aide à la conduite et ne perturbe pas les instruments servant à la constatation des infractions à la législation routière. Par conséquent, il est parfaitement légal dans la plupart des pays européens. Il vous appartient néanmoins de vous assurer de sa parfaite légalité dans les pays où vous circulez. La société INFORAD ne pourrait en aucun cas être tenue responsable des conséquences et dommages liés à son utilisation dans les pays où ce type d'appareil est prohibé.

1 - Descriptif et principales fonctions du SMART

Le Smart est un avertisseur de dangers multifonctions équipé d'un GPS (Global Positioning System) calculant en permanence la position de votre véhicule et d'un téléphone (GSM/GPRS) permettant de communiquer en temps réel, de mettre à jour la base de données interne et d'échanger des informations.

Le Smart vous permet de partager avec les autres membres du Club INFORAD les informations relatives aux dangers de la route, aux bouchons, aux travaux, etc., que vous rencontrez tout au long de vos trajets.

Le Smart vous avertit à l'approche d'une zone dangereuse, d'un bouchon, de travaux référencés dans la base de données ou signalés par les autres membres du Club INFORAD, tout en vous indiquant la vitesse autorisée dans cette zone.

Le Smart intègre une cartographie Européenne et affiche en permanence le nom de la route, rue, etc., sur laquelle vous circulez et la vitesse limite autorisée.

Le Smart affiche également le nombre de membres du Club INFORAD circulant devant vous et dans la même direction.

Le Smart intègre un limiteur de vitesse ajustable à la vitesse désirée qui prévient le conducteur par un avertissement visuel et/ou sonore en cas de dépassement.

Le Smart intègre un module téléphone qui vous permet d'appeler automatiquement et gratuitements les secours (112) ou de faire appel à un concierge pouvant vous rendre de nombreux services comme la réservation d'hôtel ou de restaurant, la mise en relation téléphonique etc. Il vous permet également de recevoir des SMS ou des appels téléphoniques (Les services de conciergerie, SMS et réception d'appels téléphoniques requérant une souscription).

Le Smart vous permet d'enregistrer vos «Coup de Cœur» et vos emplacements favoris pendant vos trajets. Vous pourrez partager ces informations avec les autres membres du Club INFORAD si vous le souhaitez en utilisant le forum mis à la disposition des membres du Club INFORAD.

De nouveaux services additionnels comme le suivi de flotte, suivi de trajet, vitesse, etc., seront également disponibles. Vous trouverez ces informations sur notre site Web et le club vous tiendra informé en permanence de l'évolution et de l'offre de services.

2.1 - Contenu de la boîte:

• Un boîtier Smart,
• Un support de fixation pour pare-brise ou tableau de bord,
• Une télécommande infrarouge,
• Un support de télécommande pour fixation au volant,
• Un adaptateur allume-cigare USB 12/24V,
• Un cable USB,
• Une notice.

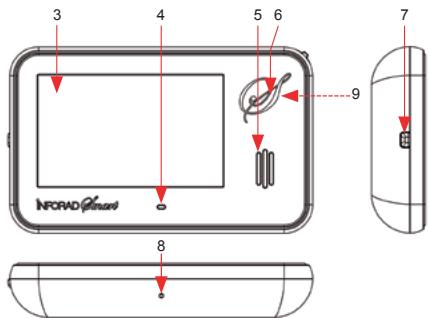

2.2 - Module smart:

1. Menu de configuration
2. Prise d'alimentation / Recharge mini USB,
3. Ecran large 3 pouces,
4. Microphone,
5. Haut parleur,
6. Récepteur infrarouge,
7. Interrupteur marche/arrêt,
8. Bouton reset,
9. Antenne GPS (au dos).

2.3 - Télécommande:

Pour la sécurité, le Smart AE est doté d'une télécommande permettant au conducteur de se consacrer pleinement à la conduite de son véhicule tout en gardant les mains sur le volant et les yeux sur la route.

a. Alerte de danger gauche, b. Alerte de danger droite, c. Limiteur de vitesse, d. Services / Conciergerie / Appel du 112 / réglages, e. Points d'intérêt personnel (POI), f. Encoches de fixation, g. Émetteurs infrarouge, h. Logement de la pile.

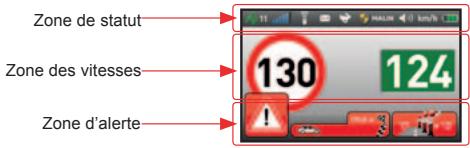

2.4 - Zone d'affichage de l'écran:

L'affichage est divisé en trois zones distinctes qui sont très compréhensibles et facilement identifiables et mémorables par l'utilisateur.

• Zone de statut qui vous indique les ressources disponibles (GPS - GSM - TÉLECOMMANDE - LIMITEUR), l'état (MESSAGE - NIVEAU DE BATTERIE), et les réglages de l'appareil (NIVEAU SONORE - MODE D'ALERTES).
• Zone des vitesses (AUTORISÉE - LIMITEUR - VÉHICULE), Zone d'alerte, d'information et de message.

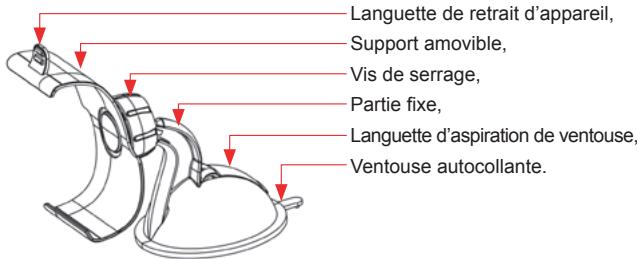

2.5 - Support:

Le support de votre Smart a été conçu pour une fixation au pare-brise ou au tableau de bord. Sa ventouse collante et aspirante permet une tenue exceptionnelle à l'arrachement et est capable de supporter +12G.

3 - Avant la première utilisation - MISES à jour

Pour utiliser toutes les fonctionnalités de votre Smart, il est impératif de procéder à l'activation de la carte SIM qui équipe votre appareil. Cette activation est indispensable pour pouvoir utiliser les services d'échanges communautaires et de téléphonie.

Pour cette opération, connectez-vous sur le site Internet http://www.inforad.eu, cliquez sur «Enregistrez votre Inforad Communicant» et suivez les instructions affichées.

Sur ce même site, vous pourrez mettre à jour votre produit en cliquant sur «Mettre à jour son Inforad Communicant».

4.1 - Assemblage et installation du support de fixation

Le support de fixation est composé d'une partie fixe et d'une partie amovible qui vous permet de placer le Smart de façon optimale dans votre champ de vision.

Pour assembler votre support, desserrez complètement la vis de serrage et insérez la boule dans le logement prévu à cet effet. Retirez la feuille de protection de la ventouse (réutilisable), placez le support sur le pare-brise ou le tableau de bord, enPNANT LA PRECAUTION DE PREALABLEMENT nettoyer l'emplacement choisi, puis abaissez le levier d'aspiration de la ventouse.

Choisissez l'orientation désirée pour le Smart en prenant soin d'orienter la languette de retrait d'appareil vers le haut et resserrez la vis de serrage sans forcer.

Pour retirer le support, relevez le levier d'aspiration de la ventouse, puis soulevez la languette de la ventouse autocollante.

Remarques :

• Positionner votre support près de la zone non athermique du pare-brise rendra votre appareil plus performant.
• Attention de ne pas forcer la vis de serrage, vous risqueriez d'endommager ou de casser votre support. Assurez-vous que l'antenne GPS (9), située à l'arrière de l'appareil en haut à droite, soit dégagée et orientée vers le ciel.

4.2 - Installation du smart dans le support

Insérez d'abord le Smart dans la partie basse du support puis tout en maintenant l'arrêt de celui-ci, exercez une légère pression sur le haut de l'appareil pour l'emboiter complètement. Pour retirer votre Smart du support, tenez le support d'une main et en appuyant légèrement sur la languette de retrait de l'appareil, faites glisser l'appareil pour l'extraire par le côté.

Important :

Ne place jamais l'iSteelSmart, son cable d'alimentation ou son support devant ou sur un AIRBAG. En cas d'utilisation du cable d'alimentation, placez-le de façon à éviter toute gêne à la conduite et à l'accès des commandes du véhicule.

4.3 - Montage et fixation de la télécommande

Prenez une des attaches dans une main. À la hauteur du troisième trou, repliez l'attache sur elle-même (Fig.1).

Prenez le support dans l’autre main, faites passer l’attache dans l’orifice face à vous (Fig.2a), en veillant à positionner le repli vers l’intérieur du support (Fig.2b).

Fig. 1

Fig. 2a

Fig. 2b

Tirez lentement l'attache jusqu'à ce qu'elle ne dépasse plus du support. L'attache doit alors s'être positionnée de façon à ce que vous ne puissiez plus tirer (Fig.3). Procédez de la même façon pour la seconde attache (Fig.1 à Fig.3).

Positionnez le support à l'endroit souhaité sur le volant, tourné vers l'intérieur du volant. Faites passer les attaches autour du volant et glissez les embouts dans les deux orifices libres du support. Tirez lentement jusqu'à ce que le support soit bien en place et ne puisse plus bouger (Fig.4). Vous pouvez alors y accrocher votre télécommande sans aucun souci. Essayez de placer la télécommande afin que les boutons vous tombent ainsi sous le pouce (Fig.5).

Fig. 3

Fig. 4

Fig. 5

• Si la batterie de votre Smart est totalement décharge, une minute de recharge est nécessaire avant de pouvoir le remettre en marche (cf. «Chargement et autonomie»).
• Avant la première utilisation, enlevez le film plastique qui protège la pile de la télécommande.
• Lors de la séquence d'initialisation, un message à l'écran vous informera qu'une nouvelle fonctionnalité ou une nouvelle version logicielle est disponible.

5.1 - Première mise en marche:

Pour mettre en marche voirSmart, appuyez sur l'interrupteur marche/arrêt (7).

À la première mise sous tension ou après une mise à jour du logiciel, un écran d'accueil INFORAD reste affiché jusqu'au démarrage du système et l'affichage du menu de configuration vous permet de désirer la langue d'utilisation (cf. «Le menu de configuration»).

Une fois la langue configurée, le Smart continue la série de démarrage (cf. «Mise en marche normale»).

5.2 - Mise en marche normale:

Appuyez sur l'interrupteur marche/arrêt (7), attendez le message vocal de bienvenue et l'écran d'accueil qui vous demande d'appuyer sur la télécommande.

Pour vérifier le bon fonctionnement de la télécommande, appuyez sur l'une des touches dans les 15 secondes qui seront un écran principal apparait.

Si le Smart ne detecte pas la télécommande, un message vous demande de vérifier celle-ci. Si ce message s'affiche alors que vous avez appuyé sur l'une des touches dans le temps imparti, il est possible que votre télécommande présente un dysfonctionnement. Vérifiez les piles (h) puis appuyez à nouveau sur l'une des touches de la télécommande.

Pour une bonne réception des satellites, mettez le Smart sur son support et assurez-vous que l'antenne GPS (9), située à l'arrière de l'appareil en haut à droite, soit dégagée et orientée vers le ciel.

Au premier démarrage, la phase d'acquisition des satellites GPS peut nécessiter plusieurs minutes en milieu urbain ou si l'environnement obstrue le ciel. Nous vous recommandons vivement d'effectuer cette initialisation dans une zone dégagée et à l'arrêt. Aussitôt l'acquisition effectuée, la croix rouge sur l'icône GPS (A) disparaît et le Smart assure votre protection.

5.3 - Arrêt de l'appareil

Pour arrêter l'appareil, appuyez sur le bouton « marche/arrêt » (7) jusqu'à son extinction.

6 - Descriptif de l'écran principal

L'interface graphique de votre Smart a été soigneusement étudiée pour une compréhension et mémorisation rapide et optimale des informations:

-Ecran type -

A. Etat de l'acquisition GPS, B. Niveau de signal GSM/GPRS, C. Etat de la télécommande, D. Notification de messages, E. Notification du limiteur de vitesse, F. Mode de protection choisi, G. Niveau du volume de l'appareil, H. Unité de vitesse sélectionnée,

I. Niveau de charge de la batterie, J. Vitesse limite, K. Nom de la route, L. Voiture vitesse actuelle, M. Nombre de «Vikis» vous précédant, N. Temps vous séparant du «Viki» qui vous précède.

• GPS (A): l'icone est barrée par une croix rouge pendant la phase d'acquisition des données GPS ou en cas de perte des signaux satellites. Lorsque cette icône est active, elle affiche le nombre de satellites acquis.
• GSM/GPRS (B): l'icone est barrée par une croix rouge pendant la phase d'initialisation du téléphone ou en cas de perte du signal. Lorsque cette icône est active elle indique le niveau de réception du signal GSM/GPRS.
• Télécommande (C): l'icone est barrée par une croix rouge si le signal de la télécommande n'est pas capté

• Messages (D): l'icone est brarrée par une croix rouge si le service n'a pas été souscrit ou en cas de perte du signal GSM. Elle devient active lorsque le service est disponible. Une enveloppe ouverte est affichée si un message a été reçu.
• Limueur de vitesse (E): l'icone est brarrée par une croix rouge en cas de perte du signal GPS. Lorsque l'icone est active vous pouvez utiliser le limiteur de vitesse.

• Niveau d'alerte (F): l'icône bouclier affiche le niveau d'alerte sélectionné dans le menu de configuration (cf. «Le menu de configuration»).
• Niveau sonore (G): l'icône est barrée par une croix rouge si le son a été coupé (cf. «Le menu de configuration»).
• Unité de vitesse (H): affiche l'unité de vitesse (km/h ou miles/h) sélectionnée dans le menu de configuration (cf. «Le menu de configuration»).
• Batterie (I): affiche le niveau de charge de la batterie (cf. «Chargement et autonomie»).
• Vitesse limite (J): zone d'affichage de la vitesse autorisée sur votre route de circulation. Lorsque celle-ci n'est pas disponible, un «----» est affiché au centre du cercle.
• Nom de la route (K): zone d'affichage du nom de votre route de circulation. Lorsque celui-ci n'est pas disponible, un des messages suivants est affiché:

Localisation impossible : en cas de perte du signal GPS, - Cartographie altérée : si le téléchargement de la cartographie est incomplet, Hors couverture : si vous circulez hors d'une route ou dans un pays non couvert par la cartographie.

• Vitesse du véhicule (L): zone d'affichage de la vitesse précise du véhicule (cf. «Les alertes»).
• Nombre de membres (M): zone d'affichage du nombre de membres (« Vikisx ») du Club INFORAD vous précédant sur la même voie de circulation. Il est remplacé par « ---» si l'information n'est pas disponible.

7 - Fonctionnalités de la télécommande

Les 5 touches de la télécommande vous permettent de piloter en toute sécurité votre Smart:

• Signalement d'un danger: ces touches «alerte danger gauche» (a) et «alerte dangercroft» (b) permettent de signaler la présence d'un danger aux membres du Club INFORAD en temps réel.
• Limiteur de vitesse (c) : cette touche permet de positionner, modifier ou annuler votre limite de vitesse personnelle.
• Téléphone (d) : cette touche permet les fonctions suivantes :

Décrocher / raccrocher: lorsqu'un appel (optionnel) est passé à votre Smart, appuyez une fois sur cette touche pour décrocher, puis une seconde fois pour raccrocher. En communication, la touche «limiteu aisse.

Réglage du volume: appuyez une fois sur cette touche pour afficher la fenêtre du réglage de volume. L Réglage de luminosité (mode manuel): appuyez deux fois sur cette touche pour afficher la fenêtre du réglage de luminosité. La touche «limiteur de vitesse» (c) augmente la luminosité et la touche «Points d'intérêt personnel» (e) la baisse. - Conciergerie (d): appuyez trois fois sur cette touche pour être mis en relation avec l'opérateur pour vous permettre de signaler un événement important ou accéder aux services payants. - Appel d'urgence (d): appuyez pendant 10 secondes pour appeler (112) les secours d'urgence (attention les abus sont punis par une forte amende).

• Points d'intérêt personnels (e) : cette touche vous permet d'enregistrer vos «Coup de Cœur» et vos emplacements favoris pendant vos trajets. Vous pourrez partager ces informations avec les autres membres du Club INFORAD si vous le souhaitez en utilisant le forum mis à la disposition des membres sur le site web d'INFORAD http://www.inforad.eu.

8-Les Alertes

La puce GSM/GPRS permet de mettre à jour la base de données de votre Smart en temps réel tout au long de votre trajet. Ces informations, qui sont complétées avec les problèmes rencontrés et signalés par les membres «Vikis» du Club INFORAD, permettent de vous assurer une qualité d'alerte optimale.

La cartographie embarquée permet au Smart de connaître la route que vous empruntez, limitant ainsi au maximum les fausses alertes situées sur une route parallèle à la vôtre.

8.1 - Les différentes alertes:

Le Smart désigne de nombreux types d'alertes (voir les différents affichages au chapitre «Pictogrammes») dont:

• Présence d'un danger avéré,
• Présence d'un croisement dangereux,
• Présence d'un passage à niveau dangereux,
• Présence d'un tunnel dangereux,
• Présence d'une zone tronçon,
• Présence d'un danger dont la présence a été signalée par un membre «Viki» du Club INFORAD durant les 2 dernières heures,
• Présence d'un danger dont la présence est fortement probable et qui a été signalée de nombreuses fois aux mêmes horaires et jours,
• Présence d'une zone à risque possible,
• Présence d'un bouchon sur votre voie de circulation,
• Présence de travaux sur votre voie de circulation,
• Présence d'un accident sur votre voie de circulation,
• Présence d'un danger ou obstacle sur votre voie de circulation.

8.2 - Notre smart dans une zone de danger:

Lorsque vous entrez dans une zone de danger, la «Zone d'information et d'alerte relative à la route» du Smart affiche l'icone correspondant au type de danger (N) avec une barre de progression (P) et la distance (O) restant à parcourir pour sortir de la zone de danger.

Un signal sonore «bip-bip» signale l'entrée dans la zone et un message vocal vous prévient. Un signal sonore «bip» signale la sortie de zone et l'affichage revient au mode normal.

Remarque:

En configuration usine, l'appareil est livré en mode malin (tous les excès de vitesse sont signalés visuellement mais seuls les dangers avérés sont signalés par une alerte sonore). (cf. «Le menu de configuration»).

Pour un maximum d'efficacité et de précision des informations, le Smart vous demandera de confirmer la présence d'un danger signalé par les « Vikis » membres du Club INFORAD (cf. « Signalement des dangers »).

Si votre vitesse excède la vitesse autorisée (J), l'affichage de la vitesse réelle du véhicule et le nombre de points du permis pouvant être perdus sont affichés en alternance sur fond rouge (fonction désactivable) (L).

Si vous vous trouvez dans une zone de danger, un signal sonore «bip-bip-bip» continu vous indiquera de réduire votre vitesse.

L'alerte sonore s'interrompt automatiquement dès que la voiture vitesse repasse sous la limite autorisée.

8.4 - Zone critique de vitesse:

Lorsque votre vitesse réelle se situe entre + ou - 4% de la vitesse autorisée, elle s'affiche sur fond hachuré orange. Cet affichage vous prévient que vous êtes dans une zone de vitesse critique qui requiert une vigilance accrue.

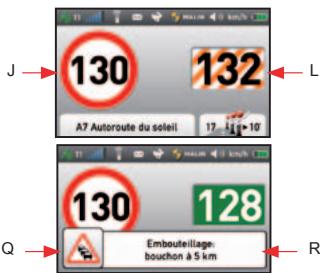

8.5 - Informations routières:

À l'approche d'une zone de travaux, d'un embouteillage, d'un accident, etc., un «bip» vous prévient et une icône (Q) avec un message décrivant le type de danger (R) s'affiche pendant 10 secondes.

8.6 - Alerte dans les tunnels:

L'entrée dans un tunnel provoque dans tous les cas la perte du signal GPS et la perte des alertes. Votre Smart continue néanmoins d'afficher la vitesse connue et autorisée sur ce segment de route mais nous vous recommandons de surveiller plus particulièrement votre vitesse et de rester extrêmement prudent.

9.1 - Signalement d'un danger:

Le Smart vous permet de signaler à l'ensemble des membres « Vikis » du Club INFORAD les dangers que vous rencontrez sur votre trajet. Deux touches (a), (b) sur votre télécommande vous permettent de transmettre automatiquement ces informations en toute sécurité sans quitter les yeux de la route et les mains du volant.

• Appuyez sur «alerte danger droite» (b) pour signaler un danger sur votre voie de circulation.
• Appuyez sur «alerte danger gauche» (a) pour signaler un danger sur la voie de circulation opposée.
• Une demande de confirmation du type de danger par un message vocal ainsi qu'un affichage à l'écran vous sera alors proposé.

- Ecran de confirmation mode automobile -

Remarque:

Pour éviter les fausses informations, le Smart vous demandera de confirmer la présence d'une zone dangereuse à la fin du message vocal en appuyant sur la touche représentant le type de danger constaté.

A noter que les bouchons, travaux et accidents ne sont signalables que sur autoroute.

9.2 - Signalement d'événements divers

Pour signaler d'autres événements graves ou dangereux, vous pouvez à tout moment contacter notre opérateur qui vous rappellera dans les minutes suivant votre demande.

• Appuyez trois fois sur la touche « Téléphone » (d) de votre télécommande et un message vous demandera de confirmer l'objet à l'opérateur.
• Appuyez une 4ème fois sur la touche « Téléphone» (d) de votre télécommande pour confirmer votre demande.

Soyez particulièrement vigilants avec l'utilisation de la fonction « Téléphone » (d) car les abus et les fausses informations / manœuvres seront facturés. Ne laissez pas les enfants jouer avec la télécommande. Seuls les appels de détresse ou le signalement d'événements graves ne seront pas facturés.

10 - Limiteur de vitesse

Pour renforcer votre sécurité, le Smart est équipé d'un limiteur de vitesse régulable à discrétion qui vous permet de fixer votre propre limite de vitesse à ne pas franchir et d'être prévenu en cas de dépassement de celle-ci. La vitesse sélectionnée s'affichera sous l'icone (E) «Limiteur de vitesse» en blanc sur fond noir.

• Mise en route: roulez à la vitesse souhaitée et appuyez sur le bouton «limiteur de vitesse» (c) de votre télécommande.
• Modifier la vitesse du limiteur: roulez à la vitesse souhaitée et appuyez sur le bouton «limiteur de vitesse» (c) de votre télécommande.
• Désactiver le limiteur de vitesse : appuyez pendant 2

seconds sur la touche «limiteur de vitesse» (c) de votre télécommande.

Le limiteur de vitesse ne fonctionne ni dans une zone dangereuse ni si votre vitesse est supérieure à plus de 20% à la vitesse autorisée sur ce segment de route.

11 - Les différents MENUS

Le Smart vous propose trois menus différents afin de le configurer : Configuration, SMS et Diagnostique.

• Sélection du menu : poussez le bouton (1) vers le haut ou vers le bas.
• Choix du menu sélectionné: appuyez sur le bouton (1).
• Descendre dans le menu: poussez le bouton (1) vers le bas.
• Monter dans le menu: poussez le bouton (1) vers le haut.
• Sélectionner votre choix: appuyez sur le bouton (1).
• Sortir du menu: Sélectionné « Quitter » dans la liste et appuyez sur le bouton (1).

- Choix du menu configuration -

12 - Le MENU configuration:

Poussez le bouton (1) vers le haut ou vers le bas jusqu'à l'affichage de l'icône « Configuration » (outils). Appuyez sur le bouton (1) pour valider votre choix.

Le volume sonore: CHOIX DE 5 NIVEAUX - muet - faible - moyen - fort - maximum. - La luminosité: CHOIX DE 5 NIVEAUX - minimum - basse - moyenne - haute - maximum. - Luminosité automatique: réglage automatique de la luminosité suivant l'heure de la journée. - Les alertes:

Maximum: tous les dangers connus sont signalés par un message vocal. - Malin (Valeur par défaut): tous les dangers avérés ou dont la présence probable est forte, sont signalés par message vocal. - Taxi: mode malin sans message vocal. - Minimum: seuils les dangers avérés ou signalés présents par les membres «Vikis» du Club INFORAD sont signalés par message vocal. - Muet: aucune alerte vocale.

• Extinction automatique: Extinction automatique du Smart en cas d'arrêt prolongé.
• Langues: Français, Anglais, Espagnol, Hollandais, Allemand, Portugais ou Italien
• Le type de vehicule: pour une utilisation en voiture ou sur moto (avec utilisation du Kit INFORAD Smart Moto).
• Unité de vitesse: Choix entre km/h ou mph.
• Affichage des points perdus (France) : active ou désactive l'affichage des points perdus lorsque votre vitesse est supérieure à la vitesse limite.

13 - Gestion des SMS

Si vous avez souscrit à l'option « SMS » (service payant), vous avez la capacité de recevoir des SMS directement sur l'écran de votre Smart

• Enveloppe ouverte: message(s) reçu(s),
• Enveloppe fermée: pas de nouveaux SMS,
• Enveloppe barrée : service indisponible (pas de réseau).

À la réception d'un SMS, le message défile automatiquement au bas de l'écran. Appuyez sur une touche de la télécommande pour faire disparaître le message.

13.1 - Lecture des SMS

Poussez le bouton (1) vers le haut ou vers le bas jusqu'à l'affichage de l'icône «SMS» (enveloppe). Appuyez sur le bouton (1) pour valider votre choix.

À l'aide du bouton (1), naviguez dans la liste des SMS reçus (50 au maximum), sélectionnez le SMS et validez pour afficher la liste des actions possibles sur ce dernier.

Le message affiché, faites alors défiler le texte, toujours avec le bouton (1) (bas pour la suite du message et haut pour revenir au début).

Pour revenir à la liste des SMS, appuyez sur le bouton (1) («Quitter»).

Pour quitter la liste des SMS, appuyez sur le bouton (1), sélectionnez «Quitter» au bas de l'écran puis appuyez sur le bouton (1).

14 - Chargement et autonomie

Votre Smart est équipé d'une batterie lithium-ion de 1400mAh qui permet une autonomie de 6 à 8 heures. L'appareil peut également rester connecté grâce au câble USB à l'alimentation allume-cigare fournie en standard.

Une icône (I) vous permet de connaître le niveau de charge de batterie. Une croix rouge clignotante sur l'icône batterie signale une batterie déchargeée. La batterie peut être rechargée par tous les appareils équipés d'un port USB standard. (Ordinateur, etc.).

En charge, l'icône de la batterie (I) clignote jusqu'au chargement complet de l'appareil.

Pour économiser votre batterie, après avoir allumé votre Smart, attendez un minimum de 2 minutes avant de l'éteindre à nouveau.

Votre Smart est équipé d'une batterie lithium-ion. Il est donc strictement interdit de l'approcher d'une flamme afin d'éviter une explosion eventuelle.

15.1 - Précautions d'emploi

Évitez de laisser le Smart dans l'habitacle de votre véhicule en plein soleil. Une exposition à des températures excessives peut réduire considérablement la durée de vie de votre appareil.

15.2 - Sécurité:

Le Smart intègre un téléphone et est donc soumis à la même réglementation que les téléphones portables. Il est donc fortement déconseillé de sortir le Smart de son support en conduisant.

15.3 - Garantie:

Votre Smart est garanti pendant une période de 3 ans pièces et main d'œuvre à partir de la date d'achat de l'appareil à l'exception de la batterie dont la durée de vie dépend de l'utilisateur. Seul INFORAD est habilité à ouvrir et réparer l'appareil. En cas de non-respect de cette clause, la société INFORAD se réserve le droit de rompre le contrat de garantie.

Pour toutes questions consultez d'abord la section «Questions-Réponses» sur le site Internet http://www. inforad. eu ou bien contactez notre support client par téléphone au 0 826 100 823 (0.15€/min) ou par email: support@inforad. eu.

16 - Pictogrammes et messages securitaies

Le design des pictogrammes du Smart a été créé pour une utilisation aisée et comprehensive qui devrait vous éviter de consulter le manuel d'utilisation.

16.2 - Liste non exhaustive des messages sécuritaires diffusés sur le smart:

N'oubliez pas de boucler ce type de sécurité.

S'affiche aléatoirement à la mise en route

Pensez à contrôter la pression de vos pneus

S'affiche aléatoirement à la mise en route

Respectez la distance de sécurité

S'affiche aléatoirement pendant la conduite sur autoroute

Vérifie la validité de ce contrôle technique

S'affiche aléatoirement à la mise en route

La majorité des accidents survient près du domicile

S'affiche aléatoirement à la mise en route

L'abus d'alcool est dangereux au volant

Affichage d'accueil aux heures de repas

Vous conduisez depuis 2 heures, une pause s'impose.

S'affiche après 2 heures de conduite ininterrompue

Récepteur GPS: Atlas V™ 64 canaux,

Module GSM/GPRS: TELIT quadribande,

Processeur de traitement: ARM 11 à 600MHz,

Autonomie: jusqu'à 8 heures,

Adaptateur allume-cigare USB: entrée 12/24Vdc, sortie 5Vdc 1A max,

Alimentation télécommande: pile CR 2032 3V,

Télécommande: infrarouge,

Support de fixation: à ventouse collante et aspirante,

Alarmes: visuelles et vocales (personnalisables),

Microphone: incorporé,

Haut-parleur: 8 ohms 1W avec contrôle du volume,

Ecran TFT: 3" (66 x 40mm), haute définition (240 x 400 pixels), 262 000 couleurs,

Dimensions de l'appareil: L 105mm - I 65mm - E 19mm - Poids 120grs,

Dimensions de la télécommande: L 81mm - I 38mm - E 21mm - Poids 31grs,

Dimensions du support de fixation: L 103mm - I 63mm - H 96mm - Poids 49grs,

Poids de l'appareil complet: 214grs.

Les caractéristiques et détails de la présente notice peuvent être modifiées sans préavis, du fait de l'évolution technique et du rajout de nouvelles fonctionnalités notamment. INFORAD vous prie de l'excuser pour les erreurs qui pourraient, malgré notre vigilance, s'être glissées dans ce document. INFORAD vous préviendra lors de modifications substantielles et mettra à votre disposition gratuitement tout nouveau calculique sur le Smart et les évolutions de cette notice sur le site Internet http://www.inforad.edu. Les schémas, photos et textes peuvent changer sans préavis et ne sont pas contractuels.

Copyright 2012 INFORAD Ltd. Tous droits réservés.
