DIMAGE SCAN ELITE 5400 II - Scanner à film MINOLTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner à film numérique
Résolution maximale	5400 x 3600 dpi
Profondeur de couleur	48 bits
Formats de film compatibles	35 mm, diapositives, négatifs
Interface	USB 2.0
Dimensions approximatives	25 x 12 x 20 cm
Poids	2.5 kg
Alimentation électrique	Adaptateur secteur inclus
Fonctions principales	Numérisation de films et diapositives, correction des couleurs, réduction du bruit
Entretien et nettoyage	Utiliser un chiffon doux pour nettoyer la surface, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant ou des revendeurs spécialisés
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement l'adaptateur fourni
Informations générales	Idéal pour les photographes professionnels et les amateurs souhaitant numériser leurs films avec une haute qualité

FOIRE AUX QUESTIONS - DIMAGE SCAN ELITE 5400 II MINOLTA

Comment connecter le MINOLTA DIMAGE SCAN ELITE 5400 II à mon ordinateur ?

Utilisez le câble USB fourni pour connecter le scanner à un port USB de votre ordinateur. Assurez-vous que le scanner est allumé avant de le brancher.

Le scanner ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement connecté au scanner et à une prise murale fonctionnelle. Si le problème persiste, essayez de remplacer l'adaptateur.

Comment installer les pilotes pour le MINOLTA DIMAGE SCAN ELITE 5400 II ?

Téléchargez les pilotes depuis le site web du fabricant ou insérez le CD d'installation fourni. Suivez les instructions à l'écran pour compléter l'installation.

Pourquoi mes numérisations sont-elles floues ?

Assurez-vous que le film ou la photo est correctement positionné sur la vitre du scanner. Vérifiez également que la lentille du scanner est propre et sans poussière.

Le scanner n'exécute pas la numérisation, que faire ?

Vérifiez que le logiciel de numérisation est bien installé et à jour. Assurez-vous également que le film est bien chargé dans le scanner.

Comment ajuster la résolution de numérisation ?

Dans le logiciel de numérisation, cherchez l'option 'Réglage de la résolution' et sélectionnez la résolution souhaitée avant de lancer la numérisation.

Le scanner émet un bruit étrange pendant l'utilisation, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, cela peut indiquer un problème mécanique. Contactez un technicien pour une évaluation.

Comment sauvegarder mes numérisations ?

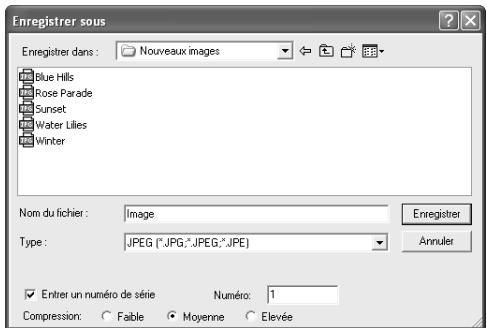

Après la numérisation, choisissez l'option 'Enregistrer' dans le logiciel et sélectionnez le format de fichier et l'emplacement où vous souhaitez enregistrer vos images.

Comment nettoyer le MINOLTA DIMAGE SCAN ELITE 5400 II ?

Utilisez un chiffon doux et non pelucheux pour nettoyer l'extérieur du scanner. Pour la vitre, utilisez un nettoyant pour vitres sans ammoniaque et un chiffon doux.

Où puis-je trouver des pièces de rechange pour mon scanner ?

Vous pouvez chercher des pièces de rechange en ligne sur des sites spécialisés ou contacter le service clientèle de Minolta pour obtenir des recommandations.

MODE D'EMPLOI DIMAGE SCAN ELITE 5400 II MINOLTA

Devenez dès aujourd'hui membre du Konica Minolta Photo World. L'inscription est gratuite.

Inscrivez-vous maintenant, économisez 29,99 EUR, DiMAGE Messenger gratuite !

KONICA MINOLTA PHOTO IMAGING, INC.

© 2005 Konica Minolta Photo Imaging, Inc. selon la convention de Berne et la convention universelle sur le copyright.

KONICA MINOLTA

DiAGE Scan

Elite 5400 II

MODE D'EMPLOI

Sécurité d'utilisation

Assurez-vous d'avoir pris connaissance des avertissements ci-dessous avant d'utiliser le scanner.

Danger

• Utiliser uniquement la tension indiquée. Une tension inadaptée pourrait endommager l'appareil ou provoquer un incendie ou une électrocution.
• Utiliser uniquement l'adaptateur secteur spécifique (Ya Hsin Industrial 092-240840) délivrant la tension adaptée indiquée. Un adaptateur inadapté peut causer des incidents (risque d'électrocution) ou endommager l'appareil.
• Ne pas démonter cet appareil. Risque d'électrocution ou de brûlure étant donné la présence de circuits haute tension. Si une réparation est nécessaire, le confier au SAV Konica Minolta.
• Débrancher immédiatement l'appareil et cesser de l'utiliser s'il est tombé et laisse apparaître ses circuits internes. L'utilisation d'un appareil endommagé peut entraîner des risques pour l'utilisateur ou provoquer un incendie.
• Ne pas laisser les enfants jouer avec cet appareil. Être prudent lors de son utilisation en leur présence.
• Ne pas utiliser cet appareil dans un environnement humide ou avec les mains mouillées. Si un liquide est entré accidentellement dans l'appareil, le débrancher immédiatement et cesser de l'utiliser , d'électrocution ou d'accident.
• Ne pas introduire les doigts ou des objets métalliques ou inflammables à l'intérieur de l'appareil ou d'électrocution. Cesser de l'utiliser si un objet est tombé à l'intérieur.
• Ne pas utiliser cet appareil à proximité d'un gaz ou d'un liquide inflammable (essence, alcool, benzène, diluant, etc.). Ne pas utiliser d'alcool, de nettoyants inflammables ou de solvants pour le nettoyer. Risque d'explosion ou d'accident.
• Pour débrancher le cordon d'alimentation secteur, ne pas tirer sur le cordon. Débrancher en tirant sur le connecteur pour le dégager de la prise secteur.
• Ne pas tordre, enrouler, rallonger ou raccourcir, ni exposer à la chaleur le cordon de l'adaptateur secteur. Un cordon endommagé peut entraîner des risques d'électrocution ou d'incendie.
• Cesser immédiatement d'utiliser cet appareil s'il dégage une odeur étrange, s'il chauffe ou émet de la fumée. L'utilisation d'un appareil endommagé fait prendre des risques à l'utilisateur.
• En cas de panne, confier l'appareil au SAV Konica Minolta.

Attention

• L'appareil peut être endommagé et des risques d'incendie et d'électrocution sont possibles s'il est utilisé ou rangé dans les conditions suivantes :

Environnement humide et poussiéreux

Environnement directement exposé au soleil

Zones enfumées ou huileuses

Zones non aérées

Surfaces instables ou non planes.

Utiliser cet appareil uniquement en position verticale. - Brancher correctement le connecteur dans la prise de courant. - Ne pas utiliser un cordon secteur endommagé. - Ne pas recouvrir l'adaptateur secteur, risque d'incendie. - Ne pas relier la liaison terre à un tuyau de gaz, à une prise terre de téléphone ou à un tuyau d'eau. Une mauvaise liaison à la terre peut entraîner des risques d'électrocution et d'accident. - Débrancher l'appareil avant de le nettoyer. - Vérifier régulièrement l'état du cordon secteur. Vérifier l'état de propreté du connecteur. Risque d'incendie en cas de poussière accumulée.

En tant que partenaire ENERGY STAR, Konica Minolta a conçu cet appareil pour qu'il soit conforme aux normes ENERGY STAR pour l'économie d'énergie.

Ce label certifie que cet appareil est conforme aux règlements de l'Union Européenne en ce qui concerne les interférences causées aux équipements électriques. CE signifie Conformité Européenne.

Déclaration de Conformité FCC

Déclaration de Conformité

Partie responsabilité : Konica Minolta Photo Imaging U. S. A. Inc.

Cet appareil est conforme à l'article 15 de la réglementation FCC. L'utilisation de cet appareil est soumise aux deux conditions suivantes : (1) il ne doit pas être la cause d'interférences nuisibles, et (2) il doit accepter toute interférence reçue, y compris les interférences pouvant causer un fonctionnement indésirable. Tout changement ou modification non approuvé par la partie responsable de la conformité pourrait annuler l'autorisation d'utilisation de l'appareil. Ce produit a été testé et jugé conforme aux limites imposées aux appareils numériques de classe B, dans le cadre de l'article 15 de la réglementation FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Cet appareil génère, utilise et irradie une fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de créer d avec les communications radio. Toutefois, rien ne garantit qu'une interférence ne se produira pas dans le cas d'une installation particulière. Si cet appareil est la cause d'une interférence avec la radio ou la télévision, détectée lors de la mise en et hors service, l'utilisateur peut remédier à ce problème en effectuant une des opérations suivantes :

Réorienter ou changer l'emplacement de l'antenne de réception. Augmenter la distance entre l'appareil et le récepteur. Connecter l'appareil à une prise ou à un circuit différent de celle ou celui du récepteur. Consulter le distributeur ou un technicien spécialisé en radio/TV.

Ne pas retirer les noyaux de ferrite qui entourent les câbles.

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Le bruit de fonctionnement est inférieur à 70 dB conformément à la norme ISO 3744 ou ISO 7779.

Table des matières

Sécurité d'utilisation 4

Avant de commencer

Installation 9

Avant l'installation. Système requis pour le logiciel DiIMAGE Scan. Windows. Macintosh.

Mise en service du scanner 16

Avant de connecter le scanner. 16 Nomenclature. 16 Connexion du scanner. 16 Mise sous tension du scanner. 17 Déconnexion du scanner. 17

Chargement des passe-vues 18

Chargement du film 18 De quel côté se trouve l'émulsion ? 18 Chargement d'une bande de film négatif 24 x 36 18 Chargement de diapositives montées sous caches 18 Chargement et éjection d'un passe-vues 19

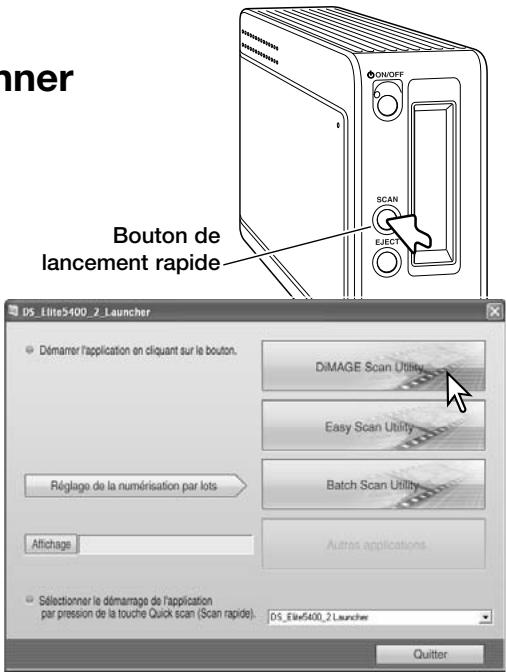

Lancement rapide du scanner 20

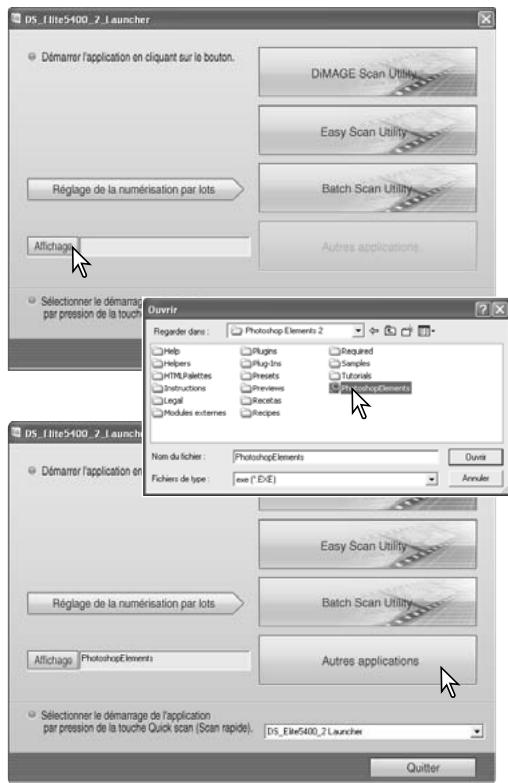

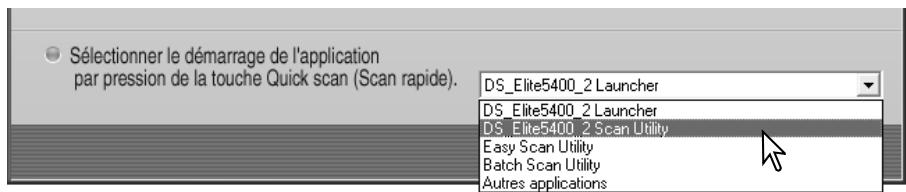

Ajouter une application à celle du lancement rapide 20. Personnaliser le bouton de lancement rapide 21.

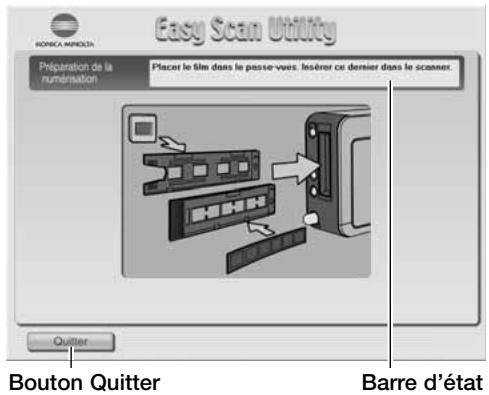

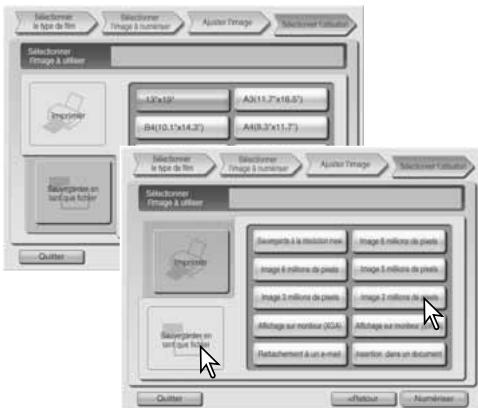

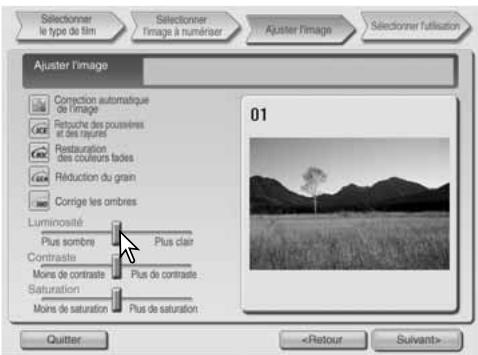

Utilisation d'Easy Scan 22

Lancement de l'utilitaire Easy Scan.

Numérisation de base

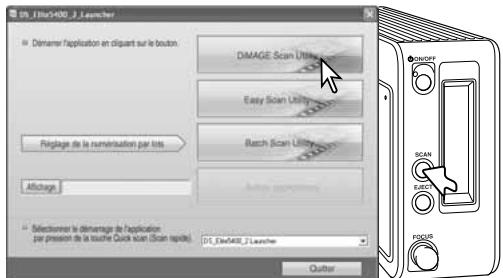

Lancement de l'utilitaire DiIMAGE Scan. 26 Principes de la numérisation 26 Fenêtre principale et palette de l'index 27 Réglage du type de film 28

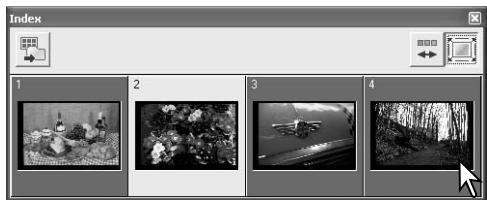

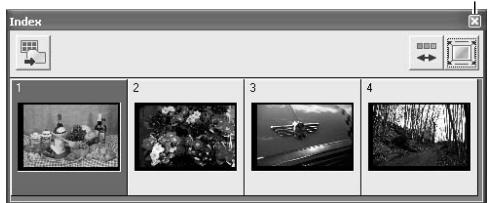

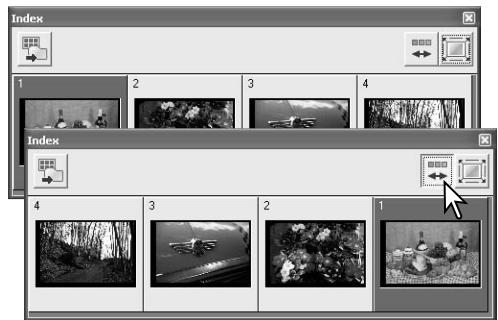

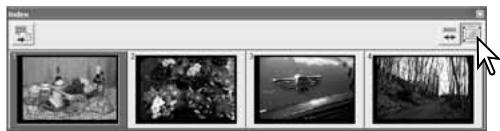

Numérisation d'un index 28 Sélection d'imagettes de l'index 28 Ordre inversé 29 Prévisualisation 29 Bouton plein cadre 29 Retournement et rotation 30 Outil main 30 Outil d'agrandissement (loupe) 30 Recadrage automatique 31 Bouton de prévisualisation du recadrage 31 Numérisation définitive 32 Quitter l'utilitaire de numérisation DiIMAGE Scan 33

Traitement d'image de base 34

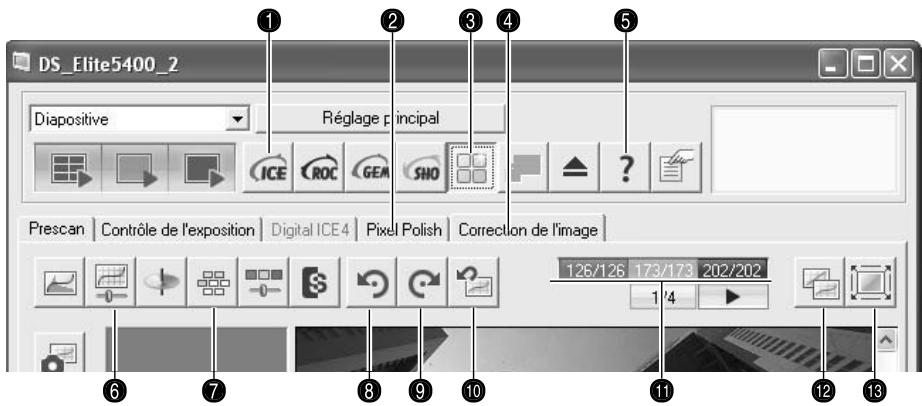

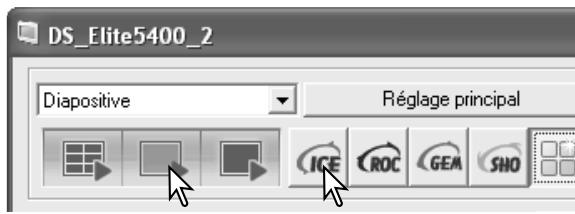

Fenêtre principale et onglet de correction d'image. 34 Digital ICE : Suppression des poussières. 35 Lissage de pixels (Pixel Polish). 36 Affichage comparatif avant/après correction d'image. 36 Palette de correction par variation. 37 Palette de luminosité, contraste et balance des couleurs. 38 Introduction à la couleur. 39 Fonction annuler/rétablir les corrections d'image. 39

Numérisation avancée. 40

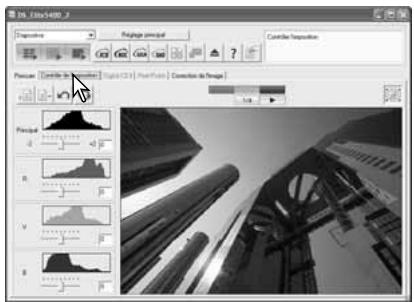

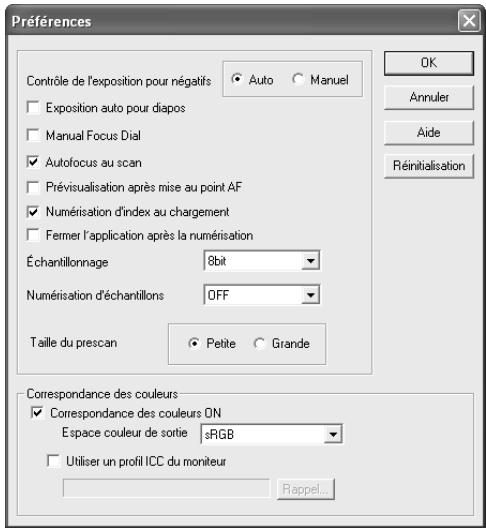

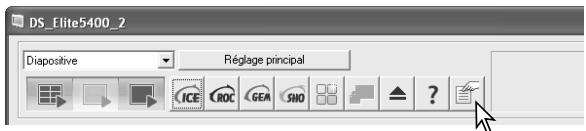

Réglages des Préférences du scanner. 40 Onglet de contrôle d'exposition. 42 Enregistrement des réglages d'exposition. 43 Rappel des réglages d'exposition. 43 Enregistrement des imagettes d'index. 43 AF (Autofocus) ponctuel. 44 Mise au point manuelle. 44 Mémorisation d'exposition. 45 Sélection de la zone d'exposition. 45 Recadrage manuel. 46 Saisie manuelle de réglages de numérisation. 46 Enregistrement des réglages de numérisation en tant que script. 49 Suppression d'un script. 49 Réglage principal. 50

Traitement d'image avancé 51

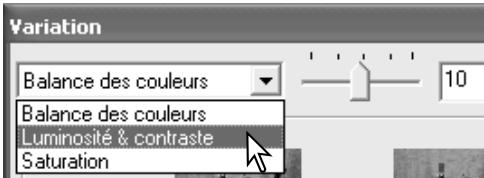

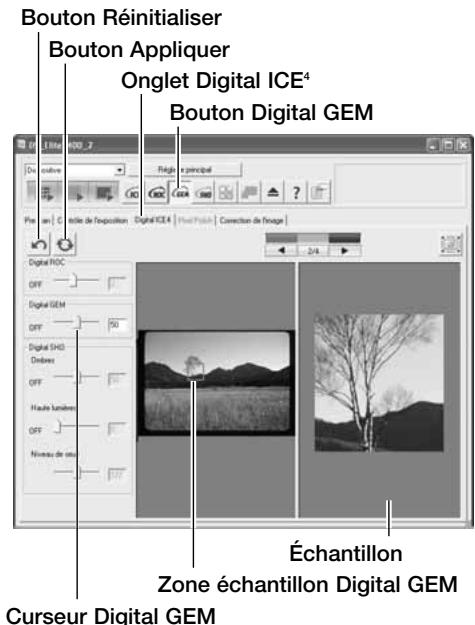

Digital ROC 51 Digital GEM 52 Digital SHO 53 Palette de correction d'image 54 Filtre de netteté (USM) 55 Courbe de tons et histogramme 56 Guide de traitement des courbes de tons 58 Guide des corrections par histogramme 60 Corrections par point blanc, gris et noir 61 Réglage des valeurs du point blanc et du point noir 62 Palette de correction de couleur sélective 62 Palette de teinte, saturation et luminosité 63 Bouton instantané 64 Enregistrement des corrections d'image 64 Rappel d'un script de correction 64

Correspondance de couleurs 65

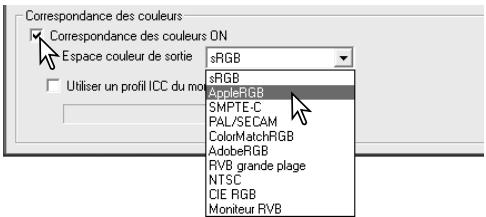

Réglage de l'espace couleurs de sortie 65 Réglage du profil d'écran ICC 65

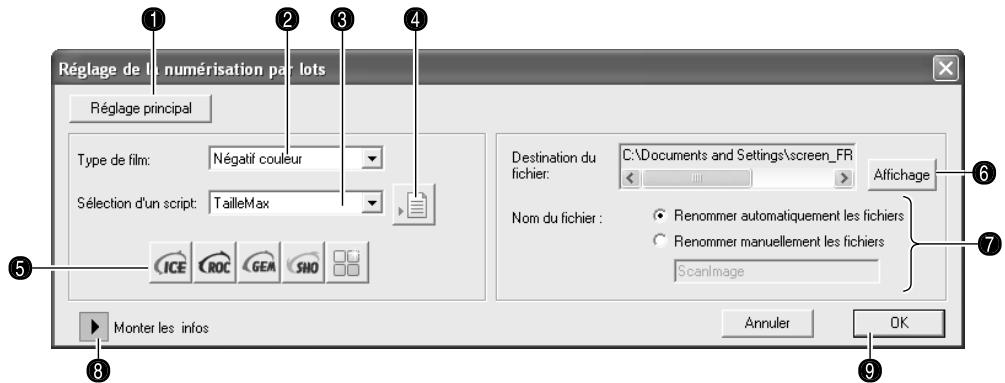

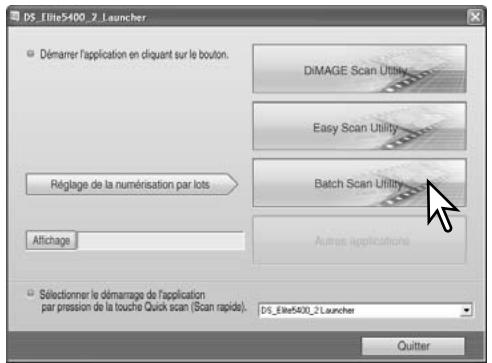

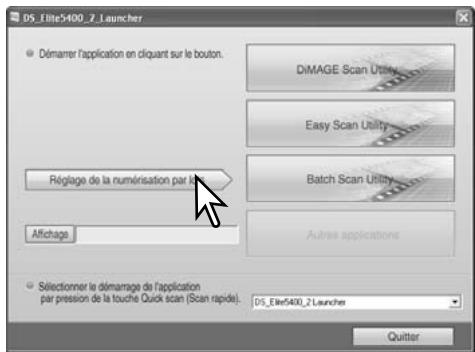

Utilitaire de numérisation par lots 66

Appendice 69

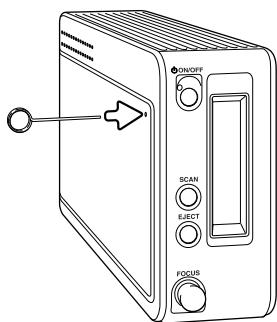

En cas de problème 69 Fermeture de la porte du scanner 69 Support technique 70 Profils couleur du scanner 70 Désinstallation du logiciel utilisé DiIMAGE Scan 70 Fichiers et dossiers installés 71 Vérification de l'installation logicielle : Windows 72 Caractéristiques techniques 73 Liste des scripts 74

Konica Minolta est une marque déposée de Konica Minolta Holdings, Inc. DiIMAGE est une marque déposée de Konica Minolta Photo Imaging, Inc. Microsoft, Windows, Windows 98, Windows Me, Windows 2000 Professionnel et Windows XP sont des marques déposées de Microsoft Corporation. Macintosh et Apple sont des marques déposées de Apple Computer, Inc. Adobe et Photoshop sont des marques déposées de Adobe Systems Incorporated. Digital ICE, Digital ROC, Digital GEM et Digital SHO sont des marques commerciales de Eastman Kodak Company. Corel PHOTO-PAINT est une marque commerciale de Corel Corporation. Tous les autres produits et marques cités sont des marques déposées par leurs sociétés propriétaires respectives.

Avant de commencer

Félicitations pour l'achat de cet équipement Konica Minolta. Nous vous recommandons de lire entièrement ce mode d'emploi pour obtenir les meilleurs résultats de votre scanner.

Vérifiez le contenu de l'emballage avant d'utiliser le scanner. Si l'un des éléments suivants est manquant, contactez immédiatement votre revendeur.

Passes-vues pour diapositives montées SH-M20

Passe-vue pour film 24x36 mm FH-M20

Cable USB UC-2

Adaptateur secteur

Outil de réinitialisation RT-M10

CD-ROM DiIMAGE Scan Elite 5400 II

CD-ROM Adobe Photoshop Elements

Mode d'emploi DiMAGE Scan Elite 5400 II

Certificat de garantie internationale Konica Minolta

L'adaptateur secteur varie selon les pays. L'AC-U26 est conçu pour être utilisé aux États-Unis, à Taïwan et au Japon. L'AC-U27 est conçu pour être utilisé en Europe, en Océanie et en Asie (excepté en Chine et à Hong Kong). L'AC-U28 est conçu pour être utilisé au Royaume-Uni et à Hong Kong. L'AC-U29 est conçu pour être utilisé en Chine. L'AC-U30 est conçu pour être utilisé en Australie.

Ce mode d'emploi ne fournit pas de renseignements sur l'utilisation de base des micro-ordinateurs, ni sur le fonctionnement des systèmes d'exploitation Windows ou Macintosh. Pour de plus amples informations sur ces produits, reportez-vous aux manuels fournis par leurs constructeurs respectifs.

Les exemples donnés dans ce mode d'emploi concernent Windows XP. L'apparence des écrans peut être légèrement différente lorsque le scanner est utilisé avec un Macintosh ou d'autres versions de Windows. Si les paramètres d'affichage de votre système d'exploitation sont réglés sur des polices trop grandes, le texte contenu dans les applications DiIMAGE Scan ne s'affichera pas correctement. Utilisez la taille de police de l'affichage d'origine.

Toutes les précautions ont été prises pour assurer la précision de ce scanner. Les caractéristiques techniques mentionnées dans ce mode d'emploi sont basées sur les informations disponibles au moment de l'impression et sont sujettes à modification sans préavis. Konica Minolta ne peut être tenu pour responsable de toute perte ou dommage causé par l'utilisation du logiciel. Ce mode d'emploi ne peut être reproduit en totalité ou en partie sans l'autorisation préalable de Konica Minolta.

Adobe Photoshop Elements

Merci de prendre quelques instants pour enregistrer votre exemplaire du logiciel Adobe Photoshop Elements avec Adobe. Il est possible de procéder à cet enregistrement en ligne, par fax ou par courrier. Le logiciel peut être enregistré en ligne au moment de son installation en suivant les instructions affichées à l'écran. Pour un enregistrement par fax ou courrier, suivez les instructions du dossier d'enregistrement du CD-Rom Adobe Photoshop Elements.

Installation

Des programmes résidents en mémoire RAM, tels que des anti-virus, peuvent empêcher l'installation de se dérouler correctement. Retirez ou désactivez ces programmes avant d'installer , puis réinstallez-les une fois l'installation terminée.

Ne PAS connecter le scanner à un micro-ordinateur avant d'avoir installé le logiciel de .

Système requis pour le logiciel DiIMAGE Scan

Le micro-ordinateur et son système d'exploitation doivent être garantis par le fabricant comme étant compatibles avec l'interface USB. Pour pouvoir utiliser le scanner, le micro-ordinateur doit également satisfaire aux caractéristiques suivantes :

Proesseur Pentium 166 MHz ou supérieur. Pentium III recommandé.	Power PC G3 ou supérieur. Power PC G4 ou supérieur recommandé.
Windows 98, 98 Second Edition, Me 2000 Professionnel ou XP préinstallé. (familial/Professionnel).	Mac OS 9.2.2 Mac OS X 10.1.3 ~ 10.1.5, 10.2.1 ~ 10.2.8, 10.3 ~ 10.3.6
128 Mo de RAM. 256 Mo recommandés.	128 Mo de RAM en plus de cette nécessaire à Mac OS et aux applications. 256 Mo recommandés.
Espace disponible sur le disque dur : 600 Mo
Écran 800 x 600 pouvant afficher en cou- leurs 16 bits. Un écran 1024 x 768 est recommandé.	Écran 800 x 600 pouvant afficher au moins 32.000 couleurs. Un écran 1024 x 768 est recommandé.
Interface USB (version 2.0 ou 1.1)
Cartes USB recommendées Adaptec USB2connect 3100, Adaptec USB2connect 5100, Adaptec DuoConnect, Carte PCI Belkin Haute-vitesse USB 2.0 5 ports, Carte PCI de type low-profile Belkin USB 2.0 Haute-vitesse 3 ports, ou port fourni avec l'ordinateur.	Port Apple USB, Carte PCI Belkin Haute-vitesse USB 2.0 5 ports, Carte PCI de type low-profile Belkin USB 2.0 Haute-vitesse 3 ports
Le pilote TWAIN est compatible avec Photoshop 6.0.1et 7.0.1, CS (8.0.1) Photoshop Elements 2.0, Paint Shop Pro 7.0, Corel PhotoPaint 11.0.	Le Plug-in est compatible avec Photoshop 6.0.1et 7.0.1, CS (8.0.1) Photoshop Elements 2.0

Ce logiciel n'est pas compatible avec la fonction de changement rapide d'utilisateur (Fast User Switching) sous Mac OS X. L'utilitaire doit être ouvert dans une session dédiée pour fonctionner. L'utilisation du changement rapide d'utilisateur sous Windows XP peut entraîner un mauvais fonctionnement du logiciel. La mise en veille du système d'exploitation peut provoquer une erreur ou bloquer l'utilitaire de numérisation ; il est recommandé de désactiver cette fonction.

Les recommandations suivantes concernant la mémoire doivent être suivies lors de l'utilisation de certaines fonctions :

Pour numérique avec :	Mémoire	Espace disque
Profondeur de couleurs sur 16-bits	128 Mo de RAM. 256 Mo recommandés	Espace disque : 1,2 Go 2 Go recommandés
Lissage de pixels (pixel polish)1	256 Mo de RAM. 512 Mo recommends.
Traitement Digital SHO2
Traitement Digital ROC / GEM		Espace disque : 1,8 Go 3,6 Go recommandés.
Digital ROC/GEM avec profon-deur de couleurs sur 16 bits		Espace disque : 3 Go 6 Go recommandés

1. Avec Mac OS 9.2.2, aucune extension supplémentaire n'est requise.
2. Avec Mac OS 9 et OS X, 320 Mo de RAM sont nécessaires.

Avec les systèmes d'exploitation Macintosh, la mémoire requise vient en supplément de celle nécessaire pour le système d'exploitation et l'application hôte.

Windows XP et 2000 Notes

Ajustez la mémoire sur deux fois la taille de l'image numérique. Lorsque vous utilisez le lissage de pixels, ajustez la mémoire sur quatre fois la taille de l'image numérique. La taille d'image peut être configurée dans l'onglet Préscan (p. 32).

Mac OS 9.2.2 Notes

Pour le traitement Digital SHO, désactiver la mémoire virtuelle. Allouer la mémoire RAM indiquée ci-dessus à l'utilitaire Easy Scan, DiIMAGE Scan ou Batch Scan lorsqu'il est utilisé seul. Lorsque l'utilitaire DiIMAGE Scan hôte de traitement d'image, il faut ajouter la mémoire requise par cette application.

Pour utiliser le lissage de pixels (Pixel Polish), la taille du bloc de mémoire non utilisé doit représenter quatre fois celle de l'image numérique. Lorsque l'utilitaire de traitement d'image, vérifier la quantité de mémoire inutilisée avec l'application hôte ouverte, mais avant de lancer l'utilitaire du scanner.

Consultez le site Internet de Konica Minolta pour les dernières informations de compatibilité.

Amérique du Nord : http://kmpi.konicaminolta.us/

Europe : http://www.konicaminoltasupport.com

Windows

Démarrer le micro-ordinateur pour lancer Windows. Les utilisateurs de Windows XP et 2000 doivent procéder à l'installation avec le mot de passe administrateur. Dans l'exemple ci-dessous, le disque dur est E. Les lettres désignant les lecteurs peuvent varier selon le micro-ordinateur.

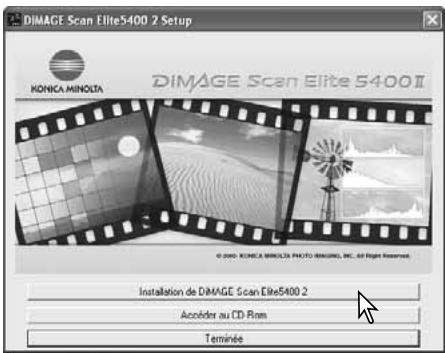

Insérez le CD-ROM du logiciel Utility dans le lecteur de CD-ROM. L'écran d'installation apparaît.

Cliquez sur "Installation du " pour lancer .

Si ne démarre pas automatiquement, lancez-le depuis le menu de démarrage. Cliquez sur "Parcourir" dans la boîte de dialogue. Sélectionnez le lecteur de CD-Rom dans la boîte de dialogue "Parcourir". Ouvrez le dossier du pilote puis ouvrez le dossier "Français". Cliquez sur le fichier Setup.exe pour l'afficher dans la boîte de dialogue. Cliquez sur OK.

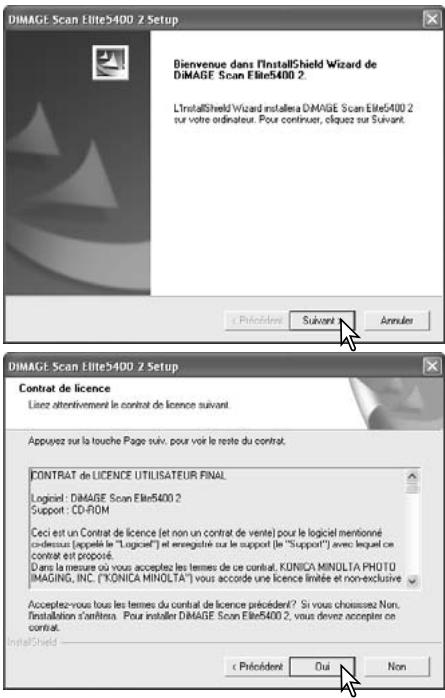

La fenêtre d'installation apparaît. Cliquez sur "Suivant".

Cliquez sur "Oui" pour accepter les conditions de licence et continuer. Lisez entièrement les conditions avant de continuer. Si vous n'acceptez pas ces conditions, cliquez sur "Non" pour quitter le programme d'installation.

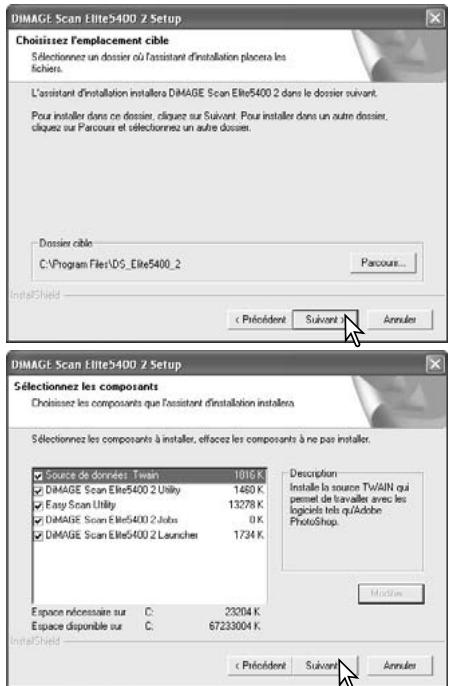

le dossier par défaut (C:\Program Files\DS Elite 5400_2), cliquer sur "Suivant".

un autre dossier, cliquer sur "Parcourir" pour afficher la fenêtre de sélection de dossier. Indiquer le répertoire où doit être installé le logiciel, puis cliquer sur OK.

Sélectionner les fichiers à installer, puis cliquer sur "Suivant". Normalement, les données TWAIN doivent être installées. Les indications de ce mode d'emploi considèrent que les réglages de données TWAIN ont été effectués.

Le pilote TWAIN permet le lancement direct du logiciel du scanner à partir de la plupart des applications de traitement d'image grâce à une option d'importation ainsi que la connexion micro-ordinateur/scanner.

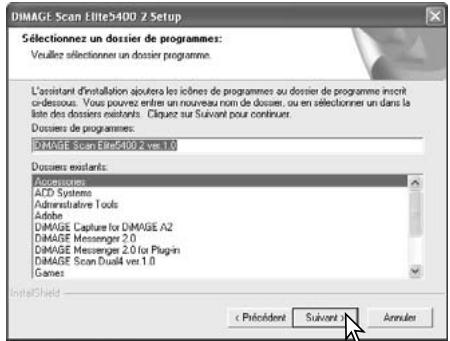

Le nom du dossier programme par défaut s'affiche. Pour installer les icô ce dossier, cliquer sur "Suivant".

Pour installer les icô un autre dossier existant, sélectionner l'un des dossiers de la liste de la boîte ci-dessous. Cliquer sur "Suivant" pour commencer l'installation.

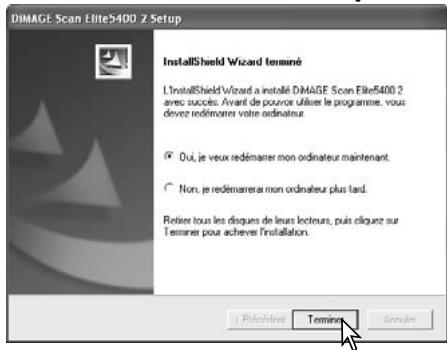

Le programme d'installation indique que l'installation a réussi. Cocher l'option "Redémarrer l'ordinateur", puis cliquer sur "Terminer". Lorsque l'ordinateur redémarre, le logiciel du scanner est opérationnel. Imprimer une copie du fichier "Lisez-moi" pour référence.

Macintosh

Pour Mac OS X, se connecter en tant qu'administrateur. Insérer le logiciel DiMAGE Scan Elite 5400 II dans le lecteur de CD-ROM. L'icône du CD-ROM apparaît sur le bureau. Double-cliquez sur l'icône pour afficher le contenu du CD-ROM.

Ouvrir le dossier du pilote, puis sélectionner la langue souhaitée.

Pilote

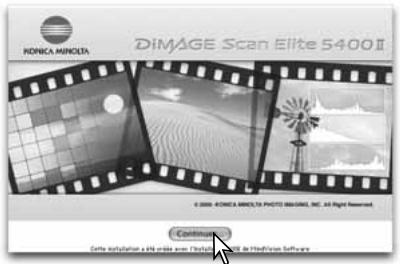

Double-cliquer sur l'installeur DiIMAGE Scan Elite 5400 II ; l'écran de lancement de l'installation apparaît. Avec Mac OS X, le nom d'utilisateur et le mot de passe sont requis avant le début de l'installation.

Cliquez sur "Continuer" pour lancer l'installation.

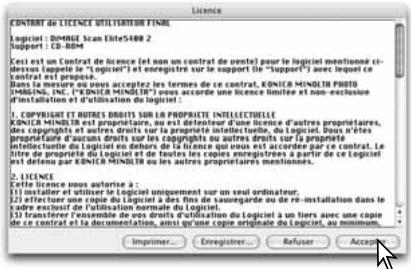

La licence utilisateur apparaît. Cliquez sur "Oui" pour accepter les conditions de licence et continuer. Si vous n'acceptez pas ces conditions, cliquez sur "Refuser" pour quitter le programme d'installation. Celui-ci ne sera pas installé.

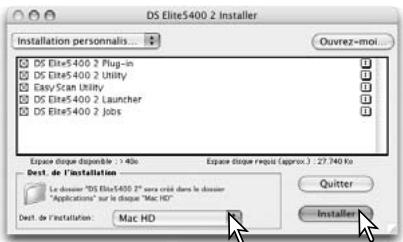

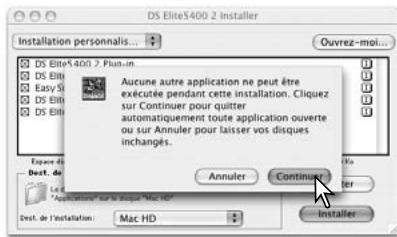

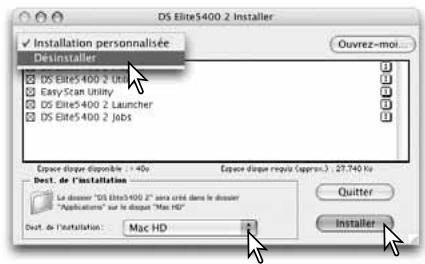

Si vous sélectionnez "Installation personnalisée" dans le menu affiché en haut à gauche les cases cochées correspondent aux logiciels qui seront installés. Cliquez dans les cases pour les décocher et désélectionner ainsi les logiciels à ne pas installer.

En bas précisez l'emplacement d'installation du logiciel. Pour modifier l'emplacement, utilisez le menu "Emplacement d'installation" ; ce menu peut être utilisé pour sélectionner un dossier existant ou en créer un nouveau. Cliquez sur le bouton "Installer" pour lancer l'installation.

Toute application en cours doit être fermée avant d'installer le logiciel DiIMAGE Scan Elite II. Cliquer sur "Continuer" pour quitter toute application en cours et continuer l'installation. Cliquer sur "Annuler" pour annuler l'installation.

Un écran de confirmation de réussite de l'installation apparaît. Cliquer sur "Redémarrer" pour quitter le programme d'installation et redémarrer l'ordinateur. Pour quitter le programme d'installation sans redémarrer l'ordinateur, cliquer sur "Quitter". Pour procéder à d'autres installations, cliquer sur "Continuer".

Une fois l'ordinateur redémarré, vérifier que le dossier de l'application est bien installé dans le dossier choisi. Imprimer une copie du fichier "Lisez-moi" pour référence.

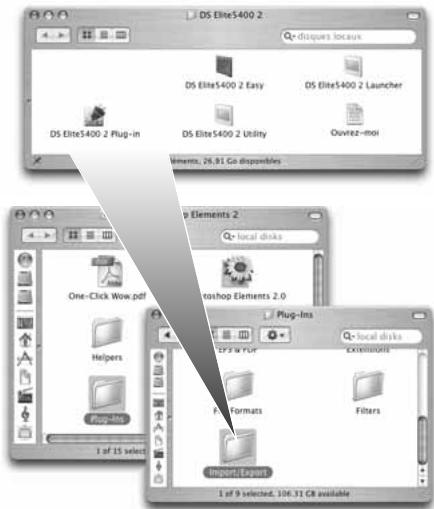

Si le plug-in a été installé, déplacer ou copier le fichier plug-in dans le dossier Import de l'application de traitement d'image utilisée. Cela permet de lancer l'utilitaire DiIMAGE Scan Elite 5400 II directement à partir de cette application.

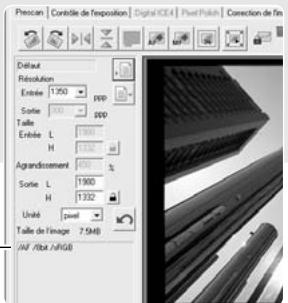

Notes

Avec Mac OS X, lorsqu'elle est ouverte par l'application, la fenêtre de numérisation DiIMAGE Scan peut être masquée derrière les palettes et la barre d'outils d'une application de traitement d'image comme Adobe Photoshop 7.0, Photoshop CS ou Photoshop Elements 2.0. Appuyer sur la touche Commande et faire glisser le coin inférieur droit de la fenêtre de numérisation DiIMAGE Scan pour la déplacer. La touche de tabulation peut être utilisée pour afficher ou masquer les palettes et la barre d'outils Photoshop avant le lancement de l'utilitaire de numérisation DiIMAGE Scan.

Avant de connecter le scanner

Avant de connecter le scanner à un micro-ordinateur, le logiciel de numérisation DiIMAGE doit être installé. Voir pages 9 à 14 pour procéder à son installation.

Le scanner doit être placé sur une surface plane, à l'abri des vibrations. Il doit être disposé à l'abri des rayons directs du soleil et dans un endroit propre et bien aéré. Ne déconnectez jamais le câble lorsque des données sont transmises entre l'ordinateur et le périphérique.

Nomenclature

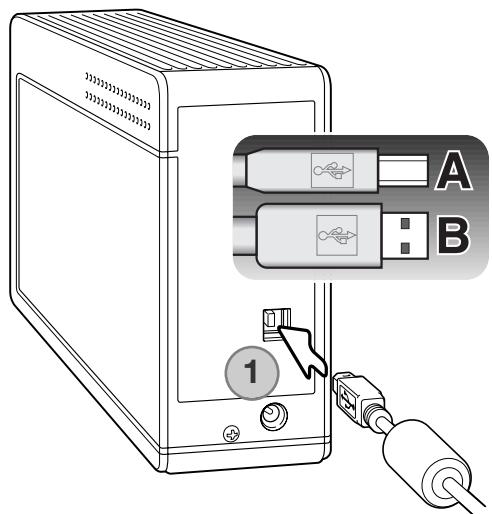

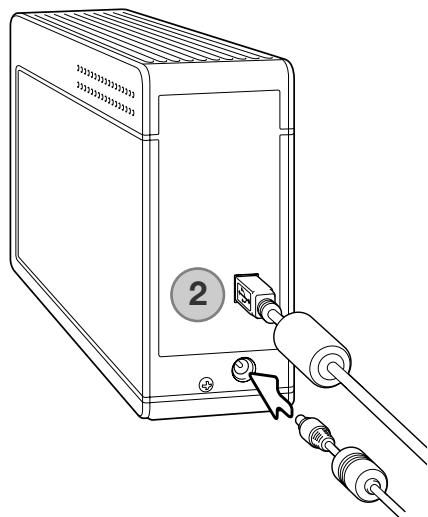

Connexion du scanner

Brancher de façon sûre le connecteur A du câble USB sur le port USB du scanner (1), et le connecteur B sur le port USB du micro-ordinateur. Le scanner doit être connecté directement au micro-ordinateur. La connexion par l'intermédiaire d'un hub USB peut empêcher son bon fonctionnement.

Brancher le connecteur de sortie de l'adaptateur secteur à la prise d'alimentation du scanner (2). Brancher l'adaptateur secteur à une prise secteur.

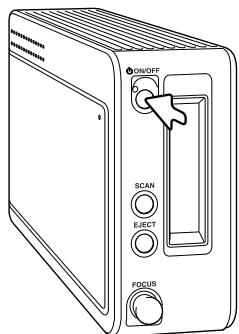

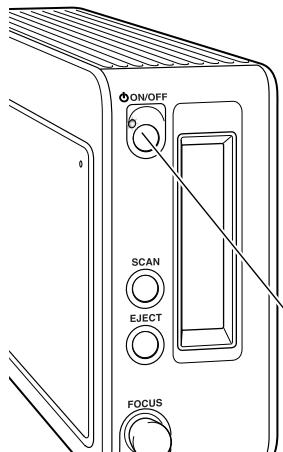

Mise sous tension du scanner

Mettre le scanner sous tension en appuyant sur le bouton de mise sous tension. Démarrer l'ordinateur.

Notes

Lors du lancement de l'utilitaire de numérisation DiIMAGE Scan Utility, la lampe témoin clignote durant l'initialisation du scanner. Lorsque la lampe témoin reste allumée fixe, le scanner peut être utilisé.

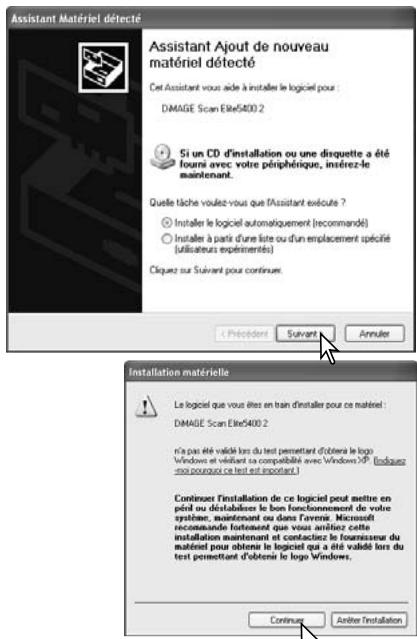

Lorsque le scanner est initialement connecté à un micro-ordinateur sous Windows XP, l'assistant de recherche de nouveau périphérique apparaît. Utiliser l'option d'installation automatique. Cliquer sur "Suivant".

Le message de conformité avec Windows apparaît. Cliquez sur le bouton "Continuer" pour compléter

Lorsque le scanner est initialement connecté à un micro-ordinateur sous Windows 98, 98SE ou Windows 2000 Professionnel, l'assistant de recherche de nouveau périphérique apparaît brièvement. Aucune intervention n'est nécessaire. Avec Windows 2000, il est possible que le message "Signature numérique non trouvée..." apparaisse. Cliquez sur le bouton "Oui" pour poursuivre

Déconnexion du scanner

Ne jamais déconnecter le scanner lorsque la lampe témoin clignote.

Quitter l'utilitaire de numérisation DiIMAGE Scan Utility. Vérifier que la lampe témoin du scanner ne clignote pas. Mettre le scanner hors tension et débrancher le câble.

Lampe témoin

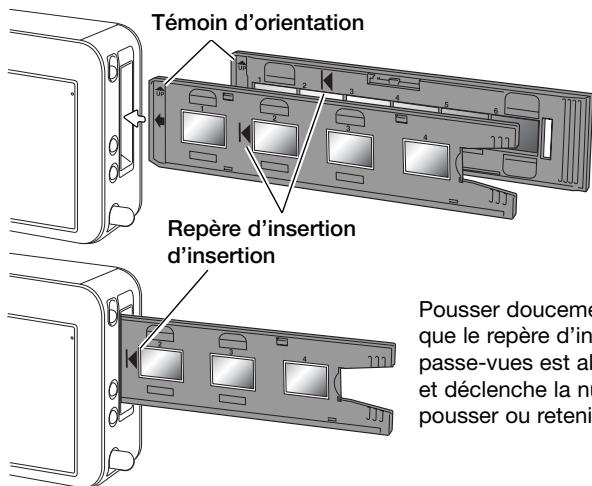

Chargement du film

Pour obtenir la meilleure qualité de numérisation possible, le film et le passe-vues chargés dans le scanner doivent être les plus propres possible, c'est-à-dire exempts de poussières et de taches. Toujours manipuler les films dans une ambiance propre et non poussiéreuse. Tenir le film par les bords afin d'éviter de laisser des empreintes sur l'image. Éventuellement, utiliser des gants non pelucheux. Une soufflette d'air sec ou un pinceau soufflant peuvent être utilisés pour dépoussiérer le film avant de le charger dans le passe-vues. Un film taché ou gras peut être nettoyé avec un liquide de nettoyage spécial.

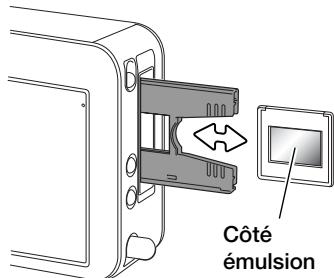

De quel côté se trouve l'émulsion ?

Pour numériser le film en le plaçant dans le passe-vues, la face où est couchée l'émulsion argentique doit se trouver vers le bas (dessous). Lorsque l'on regarde l'image du film et si celle-ci est dans le bon sens de lecture (bien orientée par rapport aux côtés gauche et droit de l'image), l'émulsion se trouve sur la face inférieure du film. S'il n'est pas possible de déterminer le sens de lecture de l'image, le côté de l'émulsion peut être repéré grâce aux numéros de vues. L'émulsion est sur la face inférieure lorsque ces numéros peuvent être lus dans le bon sens.

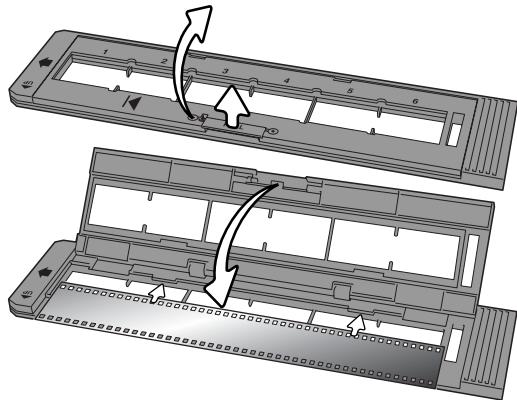

Chargement d'une bande de film négatif 24 x 36

Le passe-vues 24x36 peut recevoir une bande de film comprenant jusqu'à 6 vues. Pour retirer le couvercle du passe-vues, soulever le taquet et ouvrir le couvercle (1).

L'émulsion étant orientée vers le dessous, placer la bande de film sur la base du passe-vues. Aligner les vues avec les fenêtres rectangulaires.

Rabattre soigneusement le couvercle jusqu'à encliquetage. Prendre soin de ne pas déplacer le film pendant cette opération.

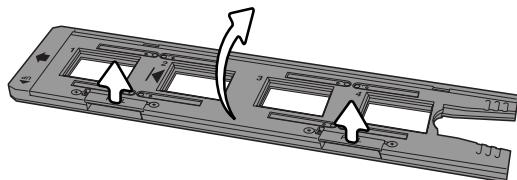

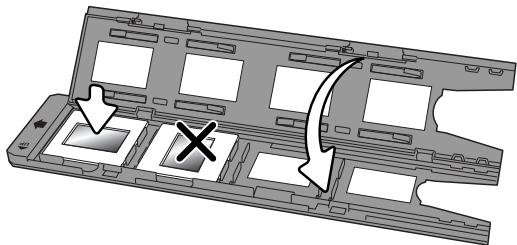

Chargement des diapositives montées sous caches

Jusqu'à 4 peuvent être chargées dans le passe-vues pour diapositives. Les caches de montage doivent avoir une épaisseur comprise entre 1 et 3,2 mm. Les caches avec verres ne peuvent pas être chargés dans le passe-vues : le verre réfracte la lumière, ce qui provoque des erreurs de numérisation.

Pour ouvrir le passe-vues, soulever les deux taquets et ouvrir le couvercle.

Placer les diapositives dans le passe-vues, émulsion vers le bas. La diapositive doit être positionnée en longueur parallèlement à la longueur du passe-vues, sinon le haut et le bas de l'image risquent d'être coupés.

Abaisser soigneusement le couvercle jusqu'à ce que les deux taquets soient bien encliquetés.

Lorsque le passe-vues de diapositives montées est inséré dans le scanner, la première diapositive peut être retirée et remplacée par une nouvelle diapositive sans ressortir le passe-vues. Lors du changement de diapositive, veiller à ne pas modifier la position du passe-vues. Si la diapositive n'est pas accessible, appuyer sur le bouton d'éjection une fois pour déplacer le passe-vues et corriger son positionnement ; une deuxième pression sur le bouton d'éjection éjecte le passe-vues. Une prévisualisation (prescan) est recommandée à chaque nouvelle insertion de diapositive. Voir page 29.

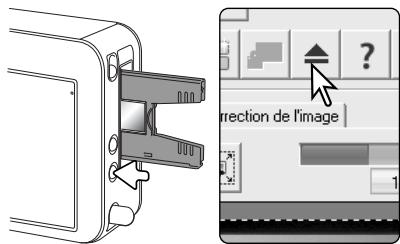

Chargement et éjection d'un passe-vues

Avant d'utiliser le scanner, installer le logiciel de numérisation DiIMAGE. Lancer l'un des pilotes de numérisation avant d'engager le passe-vues. Ne pas engager le passe-vues pendant le lancement de l'utilitaire ou pendant l'initialisation du scanner (pendant que la lampe témoin clignote).

Lorsque la lampe témoin reste allumée de manière fixe, insérer dans la direction indiquée par la flèche. Tenir le passe-vues horizontalement et le positionner vers le haut avec l'aide du témoin d'orientation.

Pousser doucement jusqu'à ce que le repère d'insertion soit aligné avec la porte du scanner. Le passe-vues est alors automatiquement entraîné dans le scanner et déclenche la numérisation d'un index. Dès lors, ne jamais pousser ou retenir le passe-vues manuellement.

Cliquez sur le bouton d'éjection dans la fenêtre de l'utilitaire de numérisation ou appuyez sur le bouton d'éjection du scanner pour retirer le passe-vues ; le scanner éjecte automatiquement le passage-vues en le ramenant dans sa position initiale. Lors de l'utilisation du passage-vues diapo, il peut être nécessaire d'appuyer 2 fois sur le bouton d'éjection. Si le scanner a été mis hors tension avant l'éjection du passage-vues, remettez-le sous tension, le passage-vues sera éjecté automatiquement.

Lancement rapide du scanner

Le bouton de lancement rapide du scanner lance l'application DiIMAGE Scan Elite 5400 II. Lorsque vous appuyez sur le bouton, le lancement rapide DiIMAGE Scan Elite 5400 II est affiché. Le bouton est désactivé lorsqu'une application de numérisation est déjà ouverte. Avec Mac OS X, le bouton de lancement rapide n'est actif qu'avec le nom d'utilisateur utilisé pour l'installation.

Cliquez simplement sur l'un des boutons pour démarrer l'application souhaitée. Il ne doit pas y avoir de passe-vues dans le scanner. Référez-vous aux chapitres suivants pour davantage d'informations sur l'utilisation de ces applications :

Utilitaire DS Elite 5400 II : page 26

Utilitaire Easy Scan : page 22

Utilitaire de numérisation par lots : page 66

Ajouter une application à celle du lancement rapide

Le lancement rapide peut être utilisé pour ouvrir directement un logiciel de retouche d'images avec lequel le scanner sera utilisé.

Pour définir l'application, cliquer sur le bouton de visualisation pour afficher la boîte de dialogue.

Dans la boîte de dialogue, repérer et cliquer sur l'application pour la surligner Ouvrir" pour terminer la procédure.

Le nom de l'application est affiché dans le lancement rapide. Cliquez sur le bouton "Autres applications" pour ouvrir le logiciel spécifique.

Personnaliser le bouton de lancement rapide

L peut être utilisé pour lancer une application directement. Sélectionnez simplement l'application depuis le menu déroulant, en bas de la fenêtre du lancement rapide ; chaque pression sur ce bouton commande l'ouverture du logiciel.

Notes

Le lancement rapide peut être ouvert à partir des options de programmes du menu Démarrer (Windows) ou en double-cliquant sur l'icône du dossier DS Elite 5400 II (Macintosh).

Utilisation d'Easy Scan

L'utilitaire DiIMAGE Scan Elite 5400 II Easy Scan est une application de numérisation simple et automatique. Il constitue un programme à part entière et ne peut pas être lancé à partir d'une autre application.

Lancement d'Easy Scan

Ne pas lancer l'utilitaire lorsqu'un passe-vues est engagé dans le scanner. La porte du scanner doit être complètement fermée.

Appuyer sur le bouton de lancement rapide pour ouvrir le logiciel de lancement rapide. Cliquer sur le bouton de l'utilitaire Easy Scan pour ouvrir l'application.

Notes

Le lancement rapide peut être ouvert à partir des options de programmes du menu Démarrer (Windows) ou en double-cliquant sur l'icône du dossier DS Elite 5400 II (Macintosh).

Utilisation d'Easy Scan

Lorsque l'utilitaire Easy Scan est lancé, l'assistant Easy Scan s'ouvre automatiquement. Il suffit simplement de suivre ses instructions pour numériser des images.

Un écran demandant un passe-vues apparaît. Chargez et insérez le passe-vues selon les instructions décrites en pages 18 et 19.

Pour quitter l'utilitaire Easy Scan à n'importe quel moment, cliquez sur le bouton Quitter ; le passe-vues de film est éjecté automatiquement. La barre d'état donne les instructions nécessaires ou la fonction sur laquelle pointe la souris.

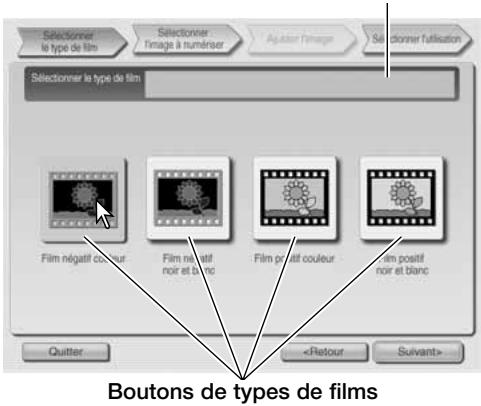

Cliquez sur le bouton spécifique au type de film : les films diapositives sont des films positifs, les films pour tirages papier sont des négatifs. La bordure du bouton de type de film est surl Cliquez sur le bouton suivant pour commencer une numérisation d'index.

Une fois l'index de numérisation effectué, des imagettes de toutes les vues du passe-vues s'affichent. Cliquez sur l'imagette à numériser. Sa bordure est surlignée Une seule image peut être sélectionnée.

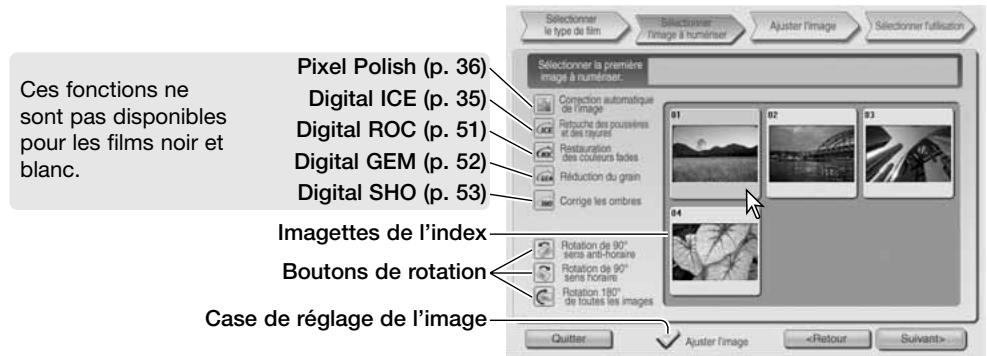

Sélectionner le traitement d'image ou appliquer une rotation à l'image si nécessaire. Lorsqu'une fonction de traitement d'image est sélectionnée, elle est effective jusqu'à son annulation. Cliquer sur la case de sélection de réglage de l'image pour accéder à afin de contrôler la luminosité, le contraste et la saturation. Cliquer sur le bouton "Suivant" pour continuer.

Si l'option de réglage d'image a été cochée sur l'écran précédent, sera affiché. Les fonctions automatiques de traitement de l'image de l'écran précédent seront alors désactivées.

Cliquez sur les curseurs et faites-les coulisser pour régler la luminosité, le contraste et la saturation de l'image ; les modifications apparaissent sur la photo affichée. Toutes les modifications effectuées restent actives jusqu'à la réinitialisation ou jusqu'à la fermeture de l'utilitaire. Ces réglages ne sont pas annulés si vous revenez à l'écran précédent et décochez la case de réglage d'image.

Après avoir effectué les réglages d'image, cliquez sur le bouton "Suivant".

Cliquez sur les onglets de gauche de la boîte de dialogue pour définir l'impression ou la sauvegarde de l'image numérique sous forme de fichier. Cliquez sur le bouton qui décrit la sortie de l'image numérique. Un seul choix est possible.

Cliquez sur le bouton de numérisation pour continuer ; s'ouvre. Si l'image doit être utilisée pour plusieurs applications, renouvelez la procédure Easy Scan pour chaque type d'utilisation de l'image.

Dans l'écran "Enregistrer sous", précisez le nom du fichier, son format et la destination des données images. Voir page 33 pour davantage d'informations sur les formats. Lors de l'enregistrement de fichiers JPEG, le taux de compression peut être spécifié.

Pour numériser toutes les images du passe, cliquer sur la boîte de dialogue "Numériser toutes les images". Tout traitement d'image sélectionné est appliqué à toutes les vues.

Cliquez sur le bouton de sauvegarde pour lancer la numérisation finale.

Boîte de dialogue "Numériser toutes les images".

Lors de l'utilisation d'un périphérique d'enregistrement USB sur le même bus que le scanner, sauvegardez les données sur le disque dur du micro-ordinateur avant de les transférer sur le périphérique d'enregistrement. Sauvegarder directement les données numérisées sur le périphérique risque d'endommager les fichiers images.

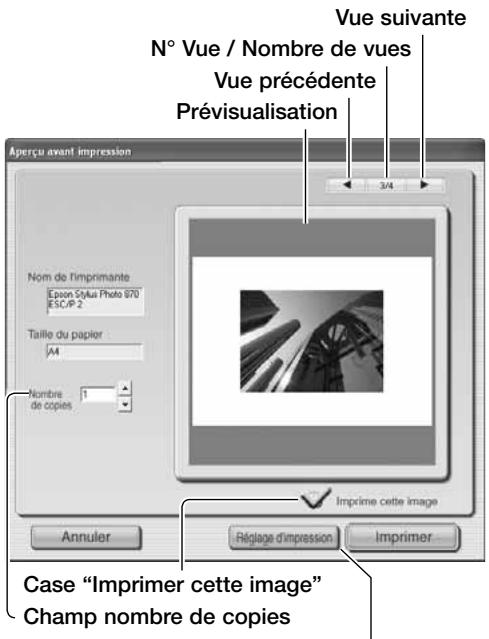

Si l'image a été numérisée pour être imprimée, la boîte de dialogue de prévisualisation d'impression s'ouvre pour permettre l'impression. Le nombre de tirages peut être indiqué dans le champ "copies". Décocher la case "Imprimer cette image" pour exclure une image du processus d'impression.

Pour modifier les réglages de l'imprimante, cliquez . Tous les changements effectués sont affichés dans la fenêtre de prévisualisation.

Si la taille d'impression réglée avec l'utilitaire de numérisation Easy Scan n'est pas compatible avec l'imprimante, le format de page est automatiquement réinitialisé et surligné en rouge. Avec Mac OS 9.2.2, le nom de l'imprimante n'est pas affiché et le nombre de tirages (copies) ne peut pas être sélectionné. C et indiquer l'imprimante et le nombre de tirages à partir de la boîte de dialogue du système d'exploitation.

Une fois la numérisation effectuée, l'image est prête à être utilisée. Cliquez sur le bouton approprié pour continuer ou fermer l'utilitaire. Le bouton "Quitter" ferme l'utilitaire Easy Scan et éjecte le passe-vues. Le bouton "Recharger le passe-vues" éjecte le passe-vues pour que le film puisse être changé. Le bouton "Continuer" permet de numériser d'autres images du passe-vues. Éteignez le scanner et fermez la porte s'il n'est plus utilisé.

Notes

L'utilitaire Easy Scan utilise une profondeur de couleurs sur 8 bits par canal. Les données sont enregistrées au moyen d'un espace couleurs sRVB. La correspondance des couleurs n'est pas utilisée avec Digital ROC.

L'exposition automatique n'est pas utilisée avec les films positifs noir et blanc.

Pour les impressions d'un format B4 ou supérieur avec Mac OS 9, 256 Mo de RAM sont nécessaires, indépendamment de la mémoire nécessaire au OS et à ses applications.

Pour annuler une numérisation d'index, une prévisualisation ou une numérisation finale une fois celles-ci lancées avec un intosh OS 9, cliquer et garder la souris enfoncée sur le bouton d'annulation dans la boîte de dialogue de progression, ou appuyer et maintenir enfoncées les touches de clavier Commande et Point (.) jusqu'à ce que le bouton d'annulation apparaisse en grisé.

Pour accéder à la boîte de dialogue de l'imprimante. L'écran peut être différent en fonction des systèmes d'exploitation et des imprimantes ; consultez l'assistant, l'aide du système d'exploitation et le mode d'emploi de l'imprimante.

Lancement de l'utilitaire DiIMAGE Scan

Ne pas lancer l'utilitaire avec un passe-vues chargé dans le scanner.

Appuyer sur le bouton de lancement rapide du scanner pour ouvrir le logiciel de numérisation. Cliquer sur le bouton de l'utilitaire DiIMAGE Scan pour ouvrir l'application. L'utilitaire peut également être chargé à partir d'une application de traitement d'image. Voir la section concernant l'installation sous Windows et Macintosh.

Notes

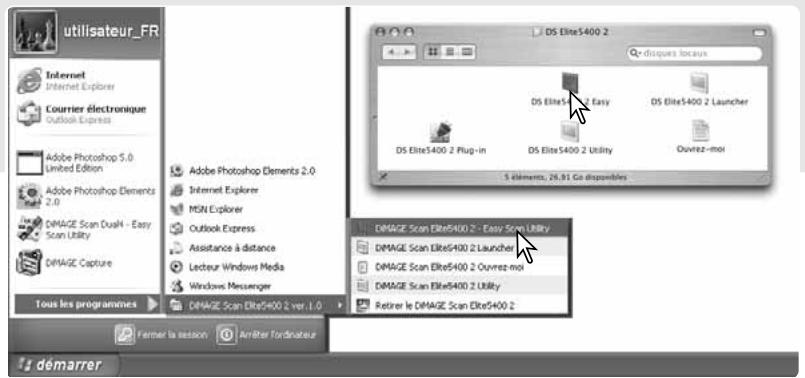

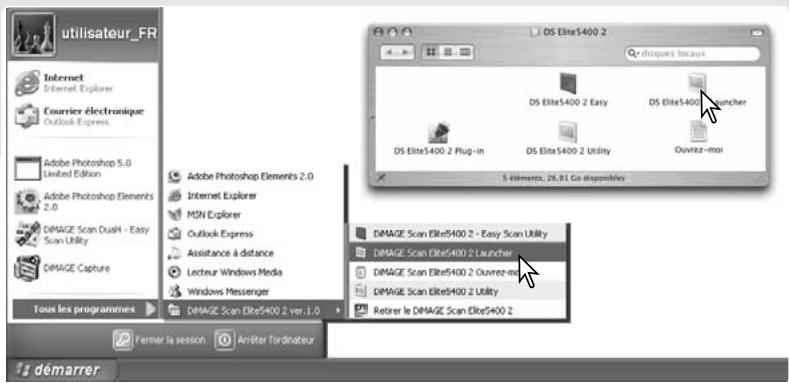

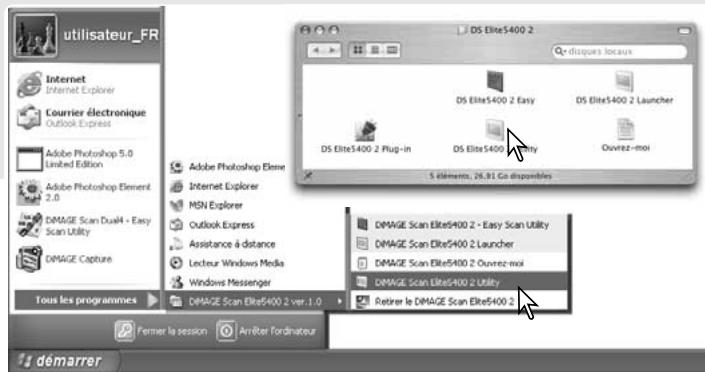

L'utilitaire peut être ouvert à partir de l'option Programmes du menu Démarrer (Windows) ou en double-cliquant sur l'icône du dossier DS Elite 5400 II (Macintosh).

Principes de la numérisation

Nous vous recommandons de lire entièrement cette section avant de passer aux suivantes. Avant toute numérisation, le passe-vues doit être chargé et inséré dans le scanner pour déclencher automatiquement la numérisation d'index. Trois types de numérisation peuvent être effectués, seuls ou en association, selon la charge et le niveau de traitement nécessaire :

Num.d'index	Pour afficher les imagettes de chacune des vues du passé-vues.
Prévisua-lisation (Prescan)	Pour afficher la prévisualisation d'une vue particulière. Elle permet demettre au point, de recadrer ou de corriger l'image à l'aide des outils detraitement d'image du scanner.
Numérisation (Scan)	Pour enregister et exporter une vue. La numérisation compte lesinformations de taille, de résolution et de format de fichier.

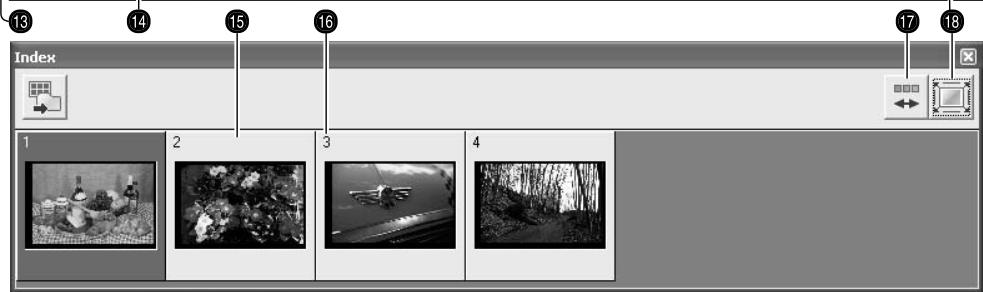

Fenêtre principale et palette de l'index

1. Liste des types de film 10. Outil d'agrandissement (loupe) (p. 30)
2. Bouton de numérisation de l'index (p. 28) 11. Outil main (p. 30)
3. Bouton de prévisualisation (p. 29) 12. Bouton de fermeture (p. 33)
4. Bouton de numérisation (p. 32) 13. Boutons Rotation et Retournement (p. 30)
5. Bouton de recadrage automatique (p. 31) 14. Fenêtre de réglage de numérisation (p. 32, 46)
6. Bouton de recadrage en prévisualisation (p. 31) 15. Imagette d'index
7. Bouton d'éjection 16. Numéro de vue
8. Aide 17. Bouton d'inversion de l'ordre des vues (p. 29)
9. Affichage de la prévisualisation 18. Bouton plein écran (p. 29)

Il est possible de redimensionner les fenêtres en cliquant et en faisant glisser les bords.

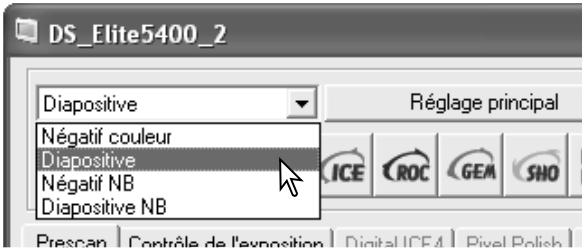

Réglage du type de film

Avant de lancer une numérisation, définissez le type de film. Celui-ci peut être en couleurs ou en noir et blanc, de type diapositive ou négatif. Les films destinés à obtenir des tirages sont des négatifs. Les diapositives sont des films positifs. Le type de film est sélectionné à partir de la liste située dans la fenêtre principale.

Numérisation d'un index

L'insertion d'un passe-vues dans le scanner déclenche automatiquement une numérisation d'index ; cette fonction peut être désactivée dans la boîte de dialogue des préférences (p. 40). Toutes les vues du passe-vues sont numérisées. Le numéro de vue de l'index correspond au numéro de vue du passe-vues.

Appuyer pour relancer une autre numérisation d'index et mettre à jour l'affichage. Les images peuvent être prévisualisées ou numérisées sans numérisation d'index préalable.

Cliquez sur le bouton de fermeture pour fermer la palette de l'index. En cliquant sur le bouton de numérisation de l'index, elle s'ouvre à nouveau.

Notes

Les imagettes de l'index restent affichées jusqu'à la numérisation suivante. Pour réinitialiser l'index affiché et modifier les imagettes en cours, appuyez sur Ctrl + Maj + R (Windows) ou Commande + Maj + R (Macintosh).

Sélection d'imagettes de l'index

L'affichage des imagettes autorise la sélection d'imagettes simples ou multiples pour prévisualisation ou numérisation. Il est également possible de les soumettre à des rotations via les fonctions du logiciel.

Cliquez sur l'imagette sélectionnée. Celle-ci est entourée d'un cadre foncé.

Bouton de fermeture

Pour sélectionner plusieurs imagettes, appuyer sur la touche "Ctrl" (Windows) ou "Commande" (Macintosh) et la maintenir, puis cliquer sur chaque imagette à numériser. Les imagettes sélectionnées sont entourées d'un cadre foncé. Pour désélectionner une imagette, cliquer une seconde fois sur elle en maintenant la touche "Ctrl" (Windows) ou "Commande" (Macintosh). Pour sélectionner des imagettes consécutives, appuyer simultanément sur la touche "Maj" et la maintenir, puis cliquer sur la première et la dernière imagette de la série. Appuyer sur la touche "Ctrl" (Windows) ou "Commande" (Macintosh) et simultanément sur la touche "A" pour sélectionner toutes les vues.

Ordre inversé

Certains appareils photo présentent le film au chargement et, de ce fait, la dernière vue réalisée se retrouve au début du film. Lors de la numérisation de bandes de film, l'ordre de l'index peut être inversé pour modifier la chronologie en cliquant simplement sur le bouton d'inversion de l'ordre des vues. En recliquant sur le bouton d'inversion de l'ordre des vues, l'ordre suit celui du passe-vues.

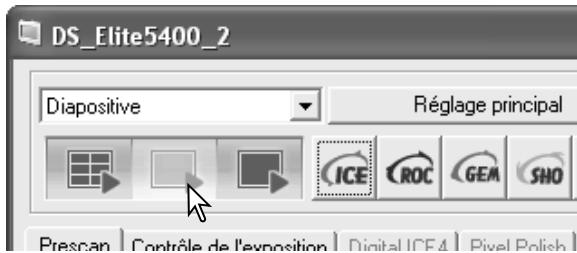

Prévisualisation

La prévisualisation est très utile pour faire un examen préalable de l'image avant la numérisation finale et pour appliquer un traitement d'image. Lorsqu'une image est affichée dans l'onglet de prévisualisation après une numérisation d'index, l'autofocus n'est pas utilisé ; est jaune.

Sélectionner les vues à prévisualiser dans la palette d'index. Cliquer sur dans la fenêtre principale pour lancer la prévisualisation. Un double-clic sur la vue de l'index lance également la prévisualisation, même s'il n'y a pas d'imagette affichée.

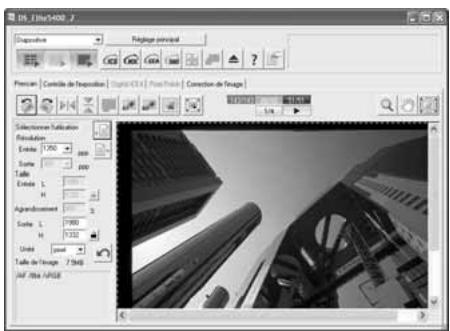

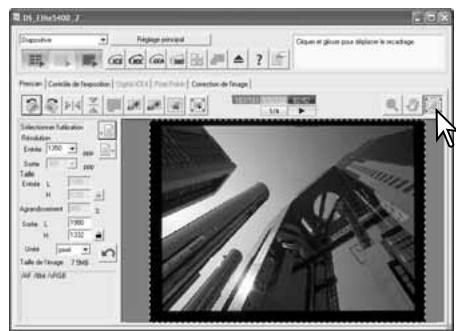

Bouton plein cadre

Normalement, les imagettes et les vues prévisualisées sont affichées selon leurs dimensions et leur résolution. Si les imagettes ou les prévisualisations sont trop grandes ou trop petites pour la zone d'affichage, cliquer sur le bouton plein cadre pour les redimensionner automatiquement au format de la fenêtre. Cliquer de nouveau pour les ramener à leur taille initiale. Les outils d'agrandissement et de main ne peuvent pas être utilisés avec la fonction plein cadre.

Retournement et rotation

Les boutons retournement et rotation de la barre d'outils permettent de modifier l'orientation des imagettes avant prévisualisation ou numérisation.

Rotation - Le bouton droit permet une rotation des imagettes dans le sens horaire, et le bouton gauche, une rotation dans le sens anti-horaire à chaque clic.

Image originale

Retournement : le retournement permet la création d'une image miroir.

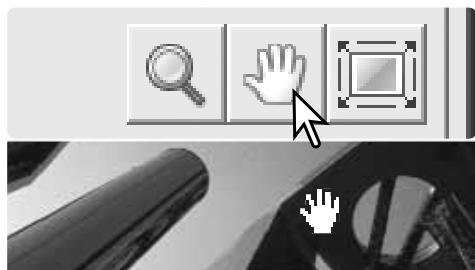

Outil main

L'outil main permet de faire défiler une image plus grande que le cadre d'affichage. Cliquez sur le bouton de l'outil main, puis cliquez et faites glisser l'image. Cet outil ne peut pas être utilisé lorsque la fonction plein cadre est active (p. 29).

Outil d'agrandissement (loupe)

L'image affichée peut être réduite ou agrandie. Cliquez sur le bouton d'agrandissement de la barre d'outils, puis cliquez sur l'image à agrandir. Pour réduire l'image, appuyez sur la touche "Ctrl" (Windows) ou "Option" (Macintosh) et maintenez-la enfoncée, puis cliquez sur l'image. Lorsque les limites d'agrandissement ou de réduction sont atteintes, les icônes + et - disparaissent. Cet outil ne peut pas être utilisé lorsque la fonction plein écran est active (p. 29).

Agrandir

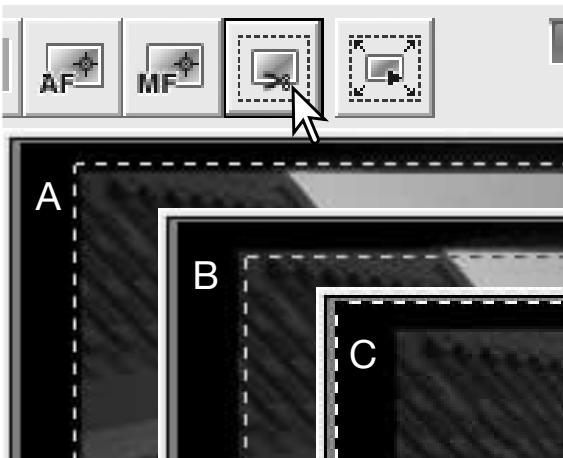

Recadrage automatique

Le recadrage permet de recomposer l'image en éliminant l'espace blanc qui entoure le sujet principal. Un clic sur le bouton de recadrage auto obéit à un cycle de trois positions : recadrage sur la bordure extérieure (A), recadrage sur la bordure intérieure (B) et recadrage d'origine (C). La zone de cadrage est matérialisée par une ligne pointillée.

Le recadrage peut également être effectué manuellement (p. 46). Lors de l'utilisation d'outils de correction d'image, seule la zone recadrée est affichée.

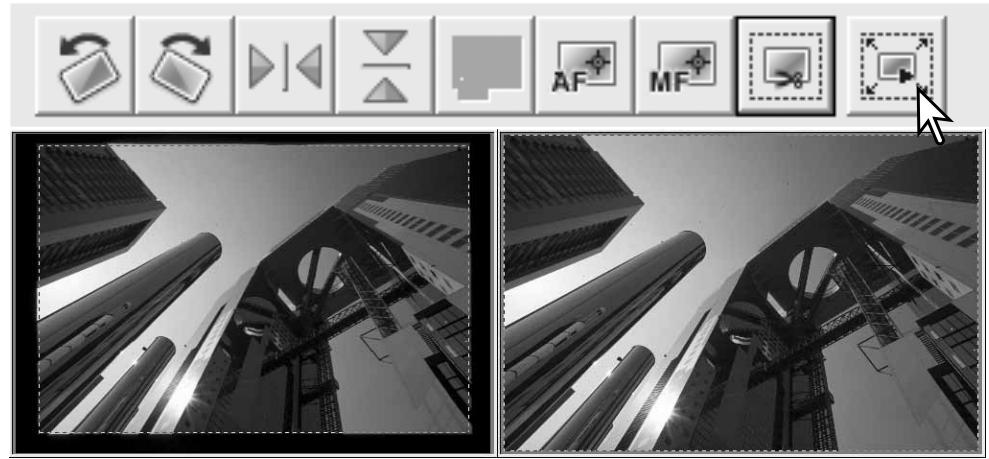

Bouton de prévisualisation du recadrage

Pour voir l'effet du recadrage, cliquez sur le bouton de . Le scanner effectue la prévisualisation et indique la zone recadrée dans l'affichage.

Notes

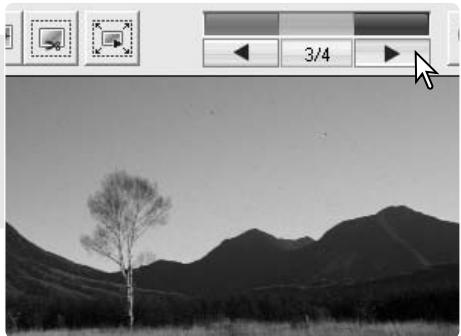

Les boutons en forme de flèche commandent l'affichage de l'image précédente ou suivante du passé-vues. Le nombre affiché entre les deux boutons indique la vue en cours d'affichage et le nombre total de vues du passé-vues.

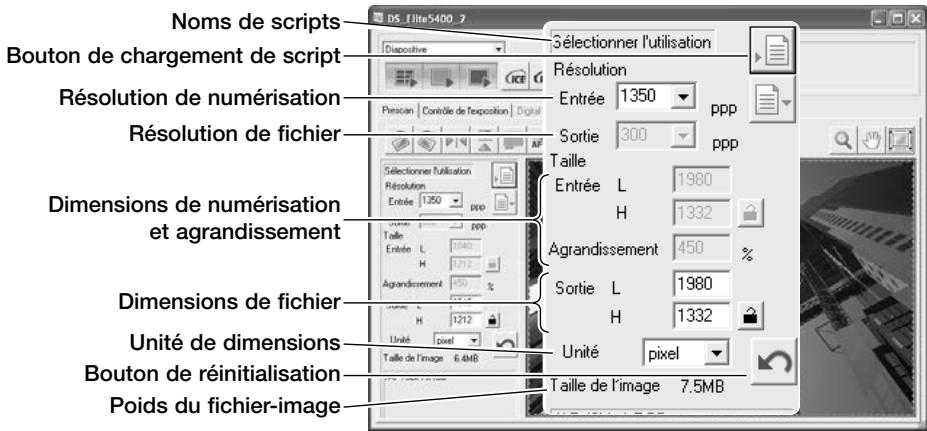

Numérisation définitive

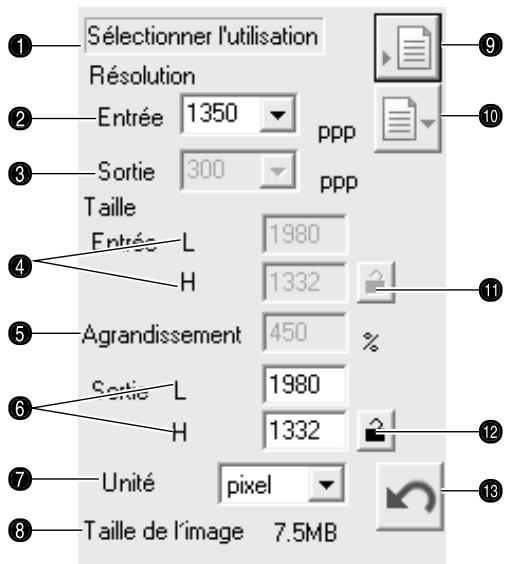

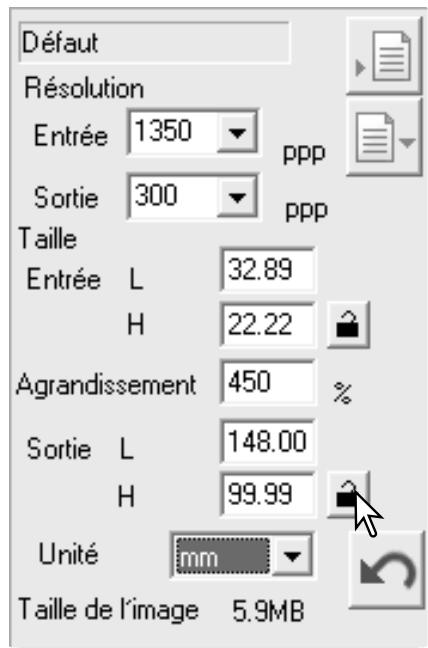

Avant d'effectuer la numérisation définitive, les paramètres d'entrée et de sortie doivent être indiqués. Bien qu'il soit possible d'entrer directement ces réglages de numérisation, l'utilitaire DiIMAGE Scan propose également une méthode facile : les scripts. Les scripts sont des réglages pré-établis en fonction de l'usage prévu de l'image. L'utilitaire DiIMAGE Scan contient plus de 60 scripts. Pour créer des scripts personnels ou appliquer des réglages manuels, voir page 46. Pour la liste des paramètres de script, voir page 74.

Le poids du fichier image est basé sur le nombre total de pixels de l'image et peut être différent du poids des données sauvegardées selon le format de fichier choisi.

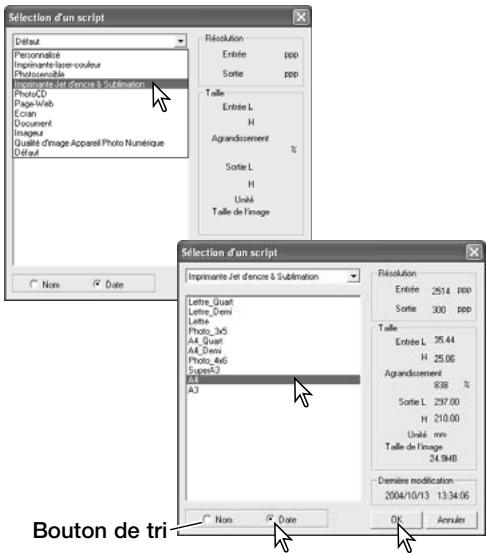

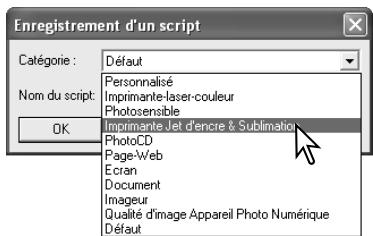

Cliquez sur le bouton de rappel de script. La boîte de sélection de script apparaît.

Sélectionner une catégorie dans la liste déroulante.

Cliquez sur un nom de script pour le sélectionner. Les noms de scripts peuvent être triés par ordre chronologique ou alphabétique en cochant les boutons "Nom" ou "Date" situés en bas de la boîte de dialogue.

Les paramètres de numérisation du script sélectionné sont affichés sur le côté droit de la fenêtre. Cliquez sur le bouton OK pour appliquer les réglages du script.

Lorsque le fichier script est rappelé, la zone de cadrage apparaît automatiquement sur l'image. Le cadrage est proportionnel au type de sortie indiqué. Le cadrage peut être modifié en cliquant et en faisant glisser la zone de recadrage, mais dans les mêmes proportions ; les données d'entrée et de sortie sont également automatiquement adaptées pour correspondre à la modification du cadre.

Cliquez sur le bouton de numérisation pour lanc Si l'utilitaire DiIMAGE Scan a été ouvert dans une application de traitement d'image, l'image numérisée sera affichée dans cette application, sinon, la boîte d'enregistrement apparaît.

Dans la boîte d'enregistrement, entrez un nom de fichier, puis sélectionnez le dossier de destination et le format de fichier. Si plusieurs images ont été numérisées, un numéro de série est automatiquement ajouté au fichier. Entrez le premier numéro de la série dans la case de texte prévue à cet effet. Lors de l'enregistrement de fichiers JPEG, le taux de compression doit être choisi. Cliquez sur "Enregistrer" pour effectu

Bouton de numérisation Vue recadrée

JPEG	Format de fischier pouvant être compressé pour en réduire le volume. Le taux de compression est sélectionné au moment de l'enregistrement. Plus le taux de compression est élevé, plus le fischier est compact mais plus la qualité d'image est dégradée.
TIFF	Format bitmap haute résolution pouvant être ouvert sur tout ordinateur. La profondeur de couleur de ce format peut être sélectionnée dans les préférences (p. 40).
BMP	Le format de fischier bitmap est utilisé par Windows. Ce format de fischier peut être ouvert dans le logiciel Paint livré d'origine avec Windows.
PICT	Ce format de fischier est utilisé par Macintosh. Il peut être ouvert par l'application Simple Text livrée d'origine avec le système d'exploitation Macintosh. Le fischier ne peut pas avoir une largeur supérieure à 4096 pixels.

Quitter l'utilitaire de numérisation DiAGE Scan

Pour ferm , cliquez simplement sur le bouton de fermeture en haut à droite de la fenêtre principale.

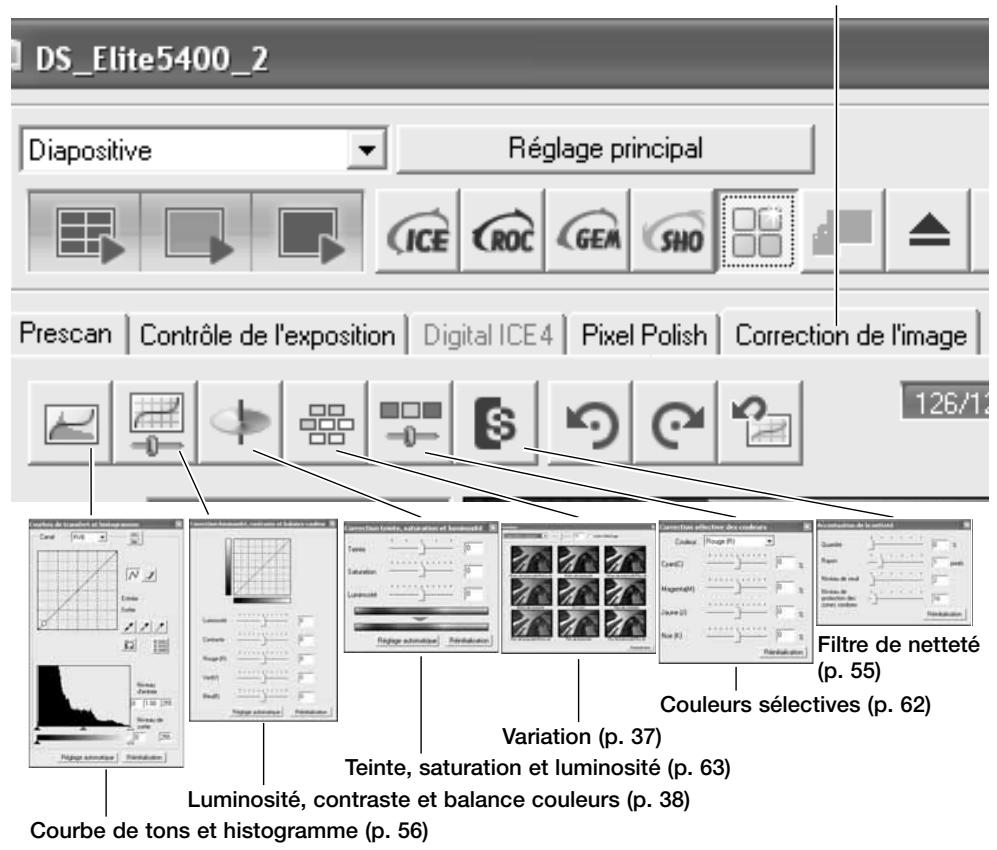

Fenêtre principale et onglet de correction d'image

Cette section concerne les outils basiques de correction d'image. Les outils de correction d'image avancés sont détaillés de la page 51 à 64. Une prévisualisation ou une image d'index sélectionnée peut être affichée dans la fenêtre de correction par simple clic sur l'onglet. Si la prévisualisation n'a pas été effectuée, en lancer une.

1. Bouton Digital ICE (p. 35)
2. Onglet de lissage de pixels (p. 36)
3. Bouton Lissage de pixels (Pixel Polish) (p. 36)
4. Onglet de correction d'image
5. Aide
6. ance couleur (p. 38)
7. Bouton de variation (p. 37)
8. Bouton annuler (p. 39)
9. Bouton rétablir (p. 39)
10. Bouton de réinitialisation (p. 39)
11. Affichage RVB
12. Bouton de comparaison d'affichage (p. 36)
13. Bouton plein cadre (p. 29)

Cette fenêtre peut être redimensionnée en cliquant et en faisant glisser le coin supérieur droit. Si la fonction plein cadre est active, l'image affichée s'ajustera automatiquement. Toute modification d'image effectuée avec les outils de l'onglet de correction d'image entraîne le passage au rouge de l'onglet (Windows) ou l'affichage d'un astérisque sur cet onglet (Macintosh).

Notes

L'affichage RVB indique les valeurs de couleur pour tout point de l'image situé sous le pointeur. Le premier nombre est la valeur originale, le second est la valeur en cours. Appuyez sur la touche "Maj" (Windows) ou "Commande" (Macintosh) pour afficher les valeurs CMJ.

Digital ICE : suppression des poussières

Le traitement Digital ICE réduit les défauts qui affectent la surface du film : poussières, rayures, empreintes digitales, parties bombées, etc. Digital ICE augmente la durée de numérisation. Ce traitement ne peut pas être appliqué aux films Kodachrome ou aux films noir et blanc.

Cliquez sur le bouton Digital ICE pour activer le traitement. Appuyez sur our voir le résultat du traitement.

Le traitement Digital ICE est appliqué à chaque prévisualisation et numérisation définitive. Pour désactiver Digital ICE, cliquer à nouveau . À chaque nouvelle pression sur ce bouton, le bouton de prévisualisation passe au jaune pour indiquer qu'une prévisualisation doit être effectuée.

Notes

Les films noir et blanc de type chromogénique conçus pour être développés par procédé C-41 ou équivalent (Kodak T-400CN ou Ilford XP2 Super) peuvent être traités par les fonctions Digital ICE, ROC, GEM et SHO. Ces films doivent être numérisés avec le réglage de type de film configuré sur négatif couleur (p. 28). Réglez le niveau de saturation dans la palette des teintes, saturation et luminosité sur la valeur 100 pour supprimer les couleurs (p. 63). Les données numérisées peuvent être converties en niveaux de gris dans une application de traitement d'image afin de réduire le poids des fichiers et de supprimer les canaux de couleur. Les résultats ne peuvent pas être garantis avec d'autres types de films noir et blanc.

Lissage de pixels (Pixel Polish)

La fonction Pixel Polish (lissage de pixels) effectue des corrections d'image automatiques ou personnalisées. Voir page 11 pour la mémoire requise. La fonction Pixel Polish ne peut pas être utilisée avec les films noir et blanc et les couleurs sur 16 bits ou 16 bits linéaire (p. 40). La durée de numérisation augmente. L'effet du Pixel Polish (lissage de pixels) est basé sur la zone de l'image prévisualisée. Si l'image est recadrée après l'application du Pixel Polish (lissage de pixels), cliquez sur le bouton de Prévisualisation du recadrage (p. 31) pour visualiser les résultats.

Cliquer dans la fenêtre principale pour modifier automatiquement les images de la passe-vue ; les corrections précédentes sont annulées.

Le Pixel Polish est effectif jusqu'à ce qu'il soit annulé ; pour cela, cliquez à nouveau . Pour appliquer à nouveau les modifications de l'image effectuées avant l'utilisation de la fonction "Pixel Polish", ouvrez l'image à partir de l'onglet.

Bouton Pixel Polish

Pour effectuer les modifications personnalisées, cliquez sur l'onglet Pixel Polish (lissage de pixels) puis sur le bouton de personnalisation. Cliquez sur les descriptions dans les listes qui correspondent le mieux à l'image. Pour annuler la sélection d'une description, cliquez à nouveau dessus (Windows) ou appuyez sur la touche Commande et cliquez dessus (Macintosh). Les réglages personnalisés sont appliqués aux images individuelles.

Affichage comparatif avant/après correction d'image

Un clic sur le bouton de comparaison dans l'onglet de correction d'image affiche l'image divisée en deux parties : l'image originale à gauche et l'image corrigée à droite. Pour n'afficher que l'image corrigée, cliquez à nouveau sur le bouton.

Image originale | Image corrigée

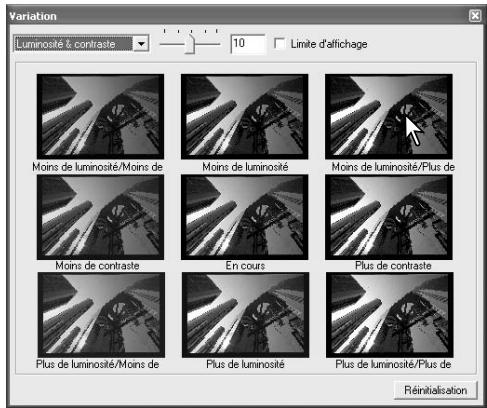

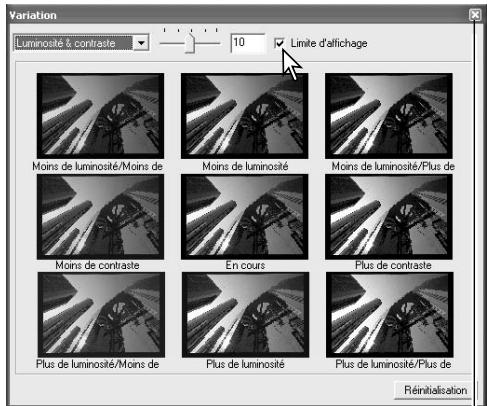

Palette de correction par variation

La palette de variation permet de corriger l'image en la comparant à d'autres images représentant de légères corrections et qui entourent l'image originale. Cette méthode permet de corriger facilement les images lorsque l'on n'a pas d'expérience en matière de retouche d'image.

Cliquez sur le bouton de variation dans l'onglet de correction d'image pour afficher la palette.

Sélectionner le paramètre de qualité d'image à modifier dans la liste de variation. Chaque palette de variation montre l'image de prévisualisation originale au centre, entourée d'exemples d'images corrigées. Le nombre d'exemples varie en fonction de la qualité sélectionnée.

Cliquez sur la meilleure image parmi celles proposées. L'image sélectionnée remplace l'image originale au centre et est entourée par un jeu de six nouvelles imagettes corrigées d'un pas supplémentaire. Cette procédure peut être répétée jusqu'à l'obtention de la correction souhaitée. Cliquez sur le bouton de réinitialisation pour annuler les modifications.

Les différences entre les images-exemples peuvent être modifiées en faisant glisser le curseur du pas de variation ou en entrant une valeur dans la case de texte correspondante.

Le cochage de la case de limite d'affichage permet de visualiser avec la couleur complémentaire si une des valeurs de l'image excède 0 (limite du noir) ou 255 (limite du blanc). Si, par exemple, une partie du canal du bleu excède ces valeurs, la limite est affichée avec la couleur complémentaire jaune.

Cliquez sur le bouton de fermeture pour refermer la palette de variation et appliquer les corrections d'image.

Bouton de fermeture

Palette de luminosité, contraste et balance des couleurs

Cliquez sur le bouton des couleurs dans l'onglet de correction d'image pour afficher la palette.

Faites glisser les curseurs des couleurs ou entrez les valeurs dans les boîtes de texte correspondantes pour appliquer les corrections. Faire glisser les curseurs vers la droite ou entrer une valeur positive dans les boîtes de texte intensifie la luminosité, le contraste et la couleur.

Les modifications sont reflétées sur l'image affichée ou sur le graphique en haut de la palette. L'axe horizontal indique les valeurs de l'image originale et l'axe vertical les nouvelles valeurs.

Un clic sur le bouton de réglage automatique corrige sans affecter la balance des couleurs. Cliquez sur le bouton de réinitialisation pour annuler toutes les modifications. Cliquez sur le bouton de fermeture pour fermer la palette et appliquer toutes les modifications.

L'image est trop claire ? Ajuster peut s'avérer plus difficile que prévu. L'image de droite pourrait être trop lumineuse, particulièrement les montagnes du fond.

En réduisant uniquement la luminosité, les couleurs deviennent sales, la neige comme le ciel sont gris, sans contrastes marqués.

En ajoutant du contraste à l'image, la neige retrouve sa luminosité et les arbres vert foncé sont accentués. Un contraste accentué donne également un surcroît de netteté à l'image et révèle des détails invisibles auparavant.

Bouton de fermeture

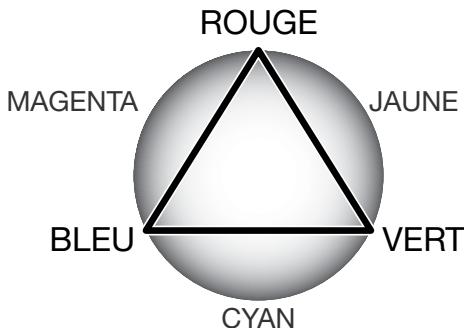

Introduction à la couleur

En photographie, les couleurs primaires sont le bleu, le rouge et le vert. Les couleurs secondaires, cyan, magenta et jaune, sont obtenues en combinant les couleurs primaires : cyan = bleu + vert, magenta = bleu + rouge, et jaune = rouge + vert. Les couleurs primaires et secondaires sont regroupées par paires complémentaires : rouge et cyan, vert et magenta, bleu et jaune.

Il est important de connaître les couleurs complémentaires pour comprendre la balance des couleurs. Si l'image possède une couleur spécifique, l'ajout de la couleur complémentaire ou la

réduction de cette couleur rendra à cette image une couleur naturelle. Par exemple, si l'image est trop rouge, réduisez la quantité de rouge ; si elle est trop jaune, augmentez la quantité de bleu.

Ajouter ou retirer des quantités égales de rouge, de vert et de bleu sera sans effet su . Toutefois, cela peut avoir un effet global sur la luminosité et le contraste.

Habituellement, seuls deux canaux de couleur sont nécessaires pour modifi d'une image.

Maîtris s'acquiert par l'expérience. Alors que l'œil humain est extrêmement sensible aux variations infimes, c'est un outil très pauvre pour effectuer des mesures exactes de couleur. Au début, il peut être très difficile de distinguer une différence entre le bleu et le cyan, le rouge et le magenta. Toutefois, régler le mauvais canal couleur n'a jamais amélioré une image. Retirer du bleu à une image trop cyan la rend verdâtre.

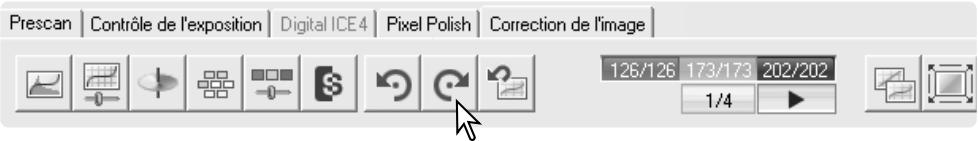

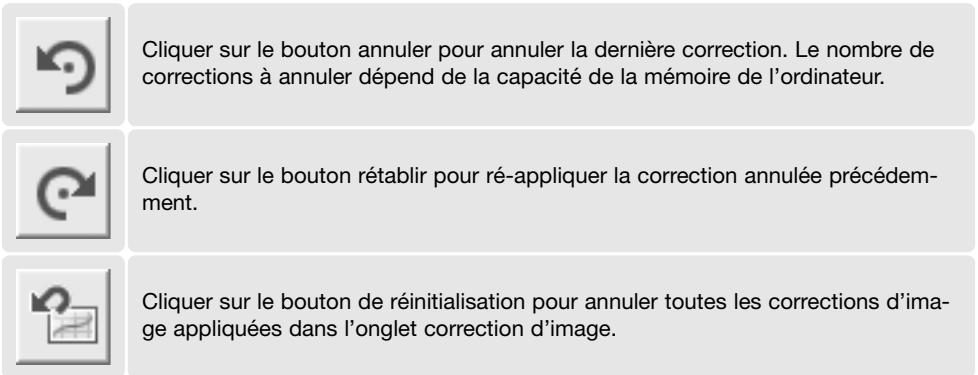

Fonctions annuler/rétablir les corrections d'image

Les boutons Annuler, Rétablir et Réinitialisation ne concernent que les outils utilisés pou et n'ont aucun impact sur les fonctions de correction du logiciel.

Numérisation avancée

Cette section concerne les outils avancés de numérisation de l'utilitaire DiIMAGE Scan. Nous vous recommandons de lire, au préalable, les pages 26 à 33.

Réglage des préférences du scanner

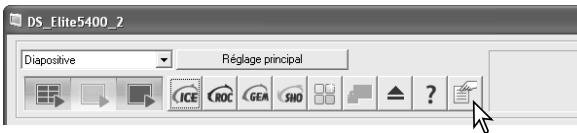

Cliquez sur le bouton des préférences pour ouvrir la boîte de dialogue correspondante. Sélectionnez les préférences souhaitées afin de personnaliser son fonctionnement.

Contrôle de l'exposition pour négatifs : le système ajuste l'exposition automatique de numérisation pour compenser la densité du négatif. Le réglage manuel utilise une mesure sans tenir compte de la densité du film. Le réglage manuel sera choisi pour les séries d'images réalisées en mode bracketing fonction auto doit être sélectionnée.

Exposition automatique pour diapositives : cette option active la fonction d'exposition automatique lors de la numérisation de diapositives. La gamme de densité des diapositives étant relativement uniforme, le réglage de l'exposition pour chaque diapositive n'est pas nécessaire. Cependant, pour la numérisation d'une diapositive sur ou sous-exposée, le système d'exposition automatique permet de compenser cette densité inhabituelle case de l'option d'exposition automatique des diapositives doit être cochée.

Molette de mise au point manuelle : pour utiliser la molette de mise au point manuelle située à l'avant du scanner, la configuration de la molette de mise au point manuelle dans l'onglet de prévisualisation change lorsqu'elle est active. Pour davantage d'informations sur la mise au point manuelle, voir page 44. L'autofocus et l'AF ponctuel ne peuvent pas être sélectionnés et utilisés simultanément.

Mise au point autofocus : Cette option active la fonction d'autofocus pendant la prévisualisation et la numérisation définitive. Lors de l'utilisation des fonctions Digital ICE, ROC et GEM, l'utilisation de la mise au point autofocus est recommandée. Ceci augmente la durée de numérisation.

Prévisualisation après AF ponctuel : l e prévisualisation après avoir spécifié la zone de mise au point par l'AF ponctuel. Voir page 44 pour davantage d'informations.

Prévisualisation d'index au moment du chargement d'index à chaque fois qu'un passe-vue est inséré dans le scanner.

Fermeture de l'utilitaire après numérisation : cette option commande la fermeture de l'utilitaire DiIMAGE Scan après la numérisation définitive lorsque celle-ci s'effectue depuis une application de traitement d'image. Cette fonction est utile pour des numérisations d'originaux individuels qui doivent être ensuite retouchés dans une autre application. Décocher la case de l'option pour numériser des images en série.

Profondeur d'analyse couleur : cette option définit la profondeur d'analyse couleur de l'image à numériser entre 8 bits, 16 bits et 16 bits linéaires pour chaque canal RVB. Étant donné que le réglage 16 bits linéaires s'effectue sans correction de gamma, la numérisation d'un négatif se traduit par une image négative. Les images 16 bits et 16 bits linéaires peuvent être enregistrées uniquement en format TIFF. Certaines applications de traitement d'image ne reconnaissent pas les fichiers images 16 bits, tels que Adobe Photoshop Elements 2.0.

Numérisation avec multi-échantillonnage : cette fonction réduit le bruit aléatoire de l'image par analyse des données de chaque échantillonnage ; 2, 4, 8 et 16 échantillonnages peuvent être effectués. Plus il y a d'échantillonnages, moins il y a de bruit aléatoire, mais plus le temps de numérisation est long.

Format de prévisualisation : pour modifier le format d'une prévisualisation.

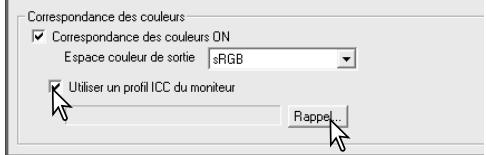

Correspondance des couleurs : pour déterminer l'espace couleur de sortie et le profil d'écran ICC. Pour plus de détails, voir la section "Correspondance des couleurs" page 65.

Bouton OK : permet d'appliquer les réglages des préférences et de fermer la fenêtre.

Bouton d'annulation : pour annuler tout réglage en cours et fermer la fenêtre.

Bouton d'aide : pour ouvrir la fenêtre d'aide en ligne.

Notes

Lorsque l'option d'autofocus est sélectionnée dans la fenêtre des préférences lors de la numérisation, le système AF effectue la mise au point au centre de l'image. Ceci se traduit normalement par une excellente netteté de numérisation avec un film bien à plat. Cependant, si le film est courbé, le scanner peut être mis au point avec l'autofocus ponctuel ou en mise au point manuelle. (p. 44).

Les préférences actives utilisées pour la numérisation sont indiquées dans l'onglet de prévisualisation. L'affichage des préférences apparaît sous les réglages de numérisation. L'utilisation de la mise au point automatique, la mise au point manuelle, l'exposition automatique

tique, la profondeur de couleurs, la numérisation avec multiéchantillonnage et la correspondance des couleurs est recommandée. La correspondance des couleurs est indiquée par l'espace couleur ou le profil d'écran.

Affichage des préférences

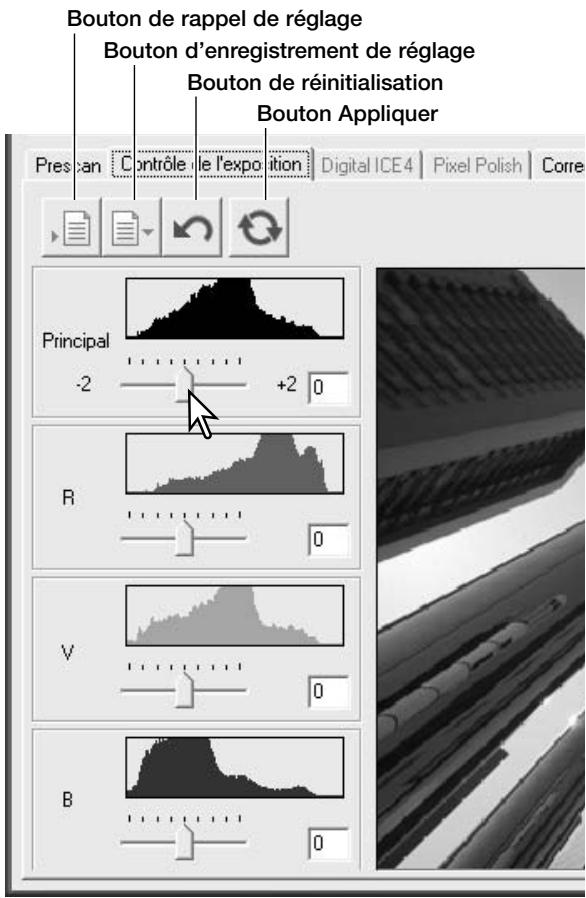

Onglet de contrôle d'exposition

La table permet de personnaliser le réglage de mise au point du scanner en fonction de films et d'éclairage particuliers, ou pour une mise au point personnelle basée sur une combinaison film, objectif et obturateur. Elle permet également de compenser l'exposition des films mal exposés.

Cliquez simplement sur l'onglet our afficher l'image sélectionnée. Si le bouton de prévisualisation est jaune, effectuez une prévisualisation. Si aucune modification n'est effectuée pour l'exposition, l'onglet de correction d'image devient rouge (Windows) ou un astérisque est affiché sur l'onglet (Macintosh).

Le curseur principal et la case de texte permettent de contrôler l'ensemble de la mise au point. Les curseurs R, V et B et les cases de texte correspondantes peuvent être utilisés pour compenser les changements de couleur.

Faire glisser les curseurs ou entrer les valeurs entre ±2 par incrément de 0,1 dans les cases de texte. Pour visualiser la correction sur l'image de prévisualisation et les histogrammes, cliquer sur le bouton Appliquer ; le bouton devient rouge après chaque modification, indiquant que l'ajustement n'est pas appliqué à l'image de prévisualisation. Répéter jusqu'à l'obtention du résultat souhaité. Pour annuler tous les réglages, cliquer sur le bouton de réinitialisation et cliquer sur le bouton Appliquer pour réinitialiser l'image prévisualisée.

En exposition automatique, les réglages tiennent compte de la mise au point déterminée par l'autofocus. Pour calibrer le scanner pour une mise au point standard, désactivez les fonctions d'exposition automatique dans les préférences (p. 40) ; positionnez le contrôle de mise au point sur manuel pour les négatifs ou décochez la case exposition automatique pour les diapositives. Ces opérations sont recommandées lorsque vous effectuez des réglages pour des films spéciaux.

L'onglet de contrôle d'exposition ne peut pas être utilisé avec les fonctions Digital ROC ou SHO.

Enregistrement des réglages d'exposition

Cliquez sur le bouton "Enregistrer" pour ouvrir la fenêtre correspondante.

Entrez un nom de fichier, puis cliquez sur OK.

Rappel des réglages d'exposition

Cliquer sur le bouton de rappel pour ouvrir la fenêtre correspondante.

Cliquez sur le nom du fichier souhaité qui apparaît en surbrillance. Cliquez sur OK pour appliquer les réglages à l'image affichée dans la table. Confirmez les réglages dans les préférences (p. 40).

Notes

Pour effacer un fichier de réglages, ouvrir la fenêtre de chargement et cliquer sur le nom de fichier pour le surligner. Utiliser la touche Suppr du clavier pour l'effacer.

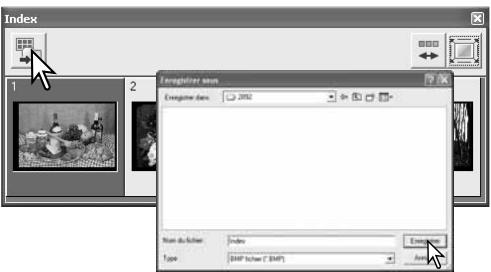

Enregistrement des imagettes d'index

Les imagettes affichées peuvent être enregistrées dans un seul fichier image. Il n'est pas nécessaire que le passe-vues soit engagé dans le scanner pour enregistrer les images, mais toutes les vues du film, y compris les vues vierges, doivent avoir été numérisées.

d'index dans la palette Index. La boîte de dialogue apparaît.

Entrer un nom de fichier, sélectionner la destination du fichier et son format. pour créer le fichier.

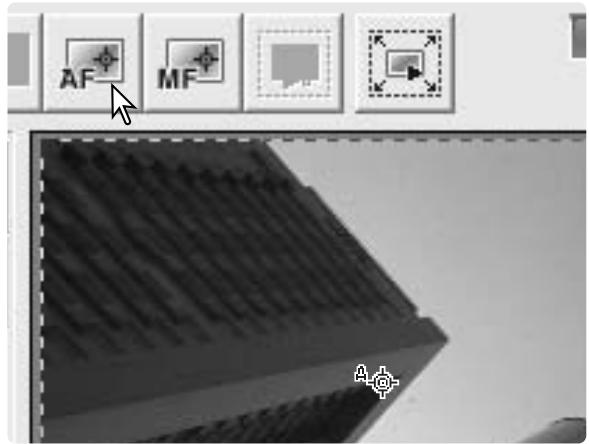

AF (Autofocus) ponctuel

Pour obtenir les meilleurs résultats avec l'AF ponctuel, sélectionnez une zone de l'image représentant du contraste ou du détail. L'AF ponctuel n'est pas efficace sur une zone non contrastée comme un ciel sans nuages ou gris. Cliquez sur le bouton d'AF ponctuel. Cliquez à nouveau sur le bouton pour annuler la fonction. Cliquez sur la zone de l'image à mettre au point. Le scanner effectue la mise au point. Lorsque l'option d'autofocus lors de la numérisation est sélectionnée dans la fenêtre des préférences, la numérisation commence après que le scanner a effectué la mise au point.

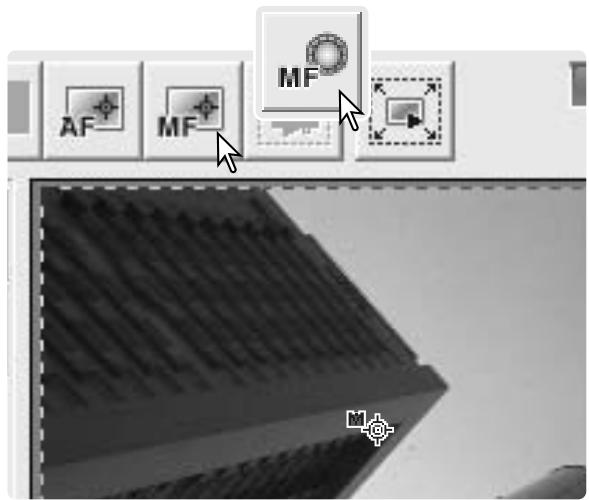

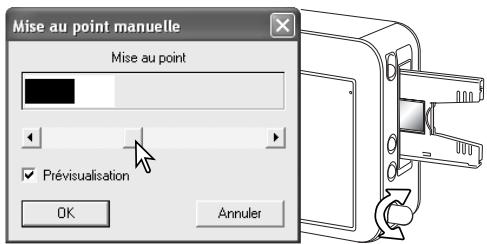

Mise au point manuelle

La mise au point du scanner peut s'effectuer manuellement avec l'aide de l'indicateur de mise au point. Pour obtenir les meilleurs résultats avec l'AF ponctuel, sélectionner une zone de l'image présentant du contraste ou du détail. La mise au point manuelle n'est pas efficace sur une zone non contrastée comme un ciel sans nuages ou gris.

Cliquer sur le bouton de mise au point manuelle. Le bouton change d'aspect si la molette de mise au point manuelle a été activée dans les préférences (p. 40). Pour annuler la fonction, cliquer à nouveau sur le bouton.

Cliquer sur la zone de l'image à mettre au point. La barre graduée apparaît.

Agir sur le curseur ou tourner la molette jusqu'à ce que les barres noires et blanches soient à leur extension maximale. La barre noire indique les modifications de mise au point. La barre blanche indique le meilleur niveau de mise au point possible. Ne pas toucher ni heurter le passe-vues. Ne pas utiliser la molette de mise au point si elle n'a pas été activée dans la boîte des préférences (page 40).

Cliquez dans la case de prévisualisation si une nouvelle prévisualisation est nécessaire pour vérifier le point. Cliquez sur OK pour terminer. Lorsque le passe-vues est éjecté, la position est réinitialisée.

Mémorisation d'exposition

La fonction de règle l'exposition du scanner en fonction d'une prévisualisation spécifique et l'applique à d'autres numérisations. Utiliser cette fonction pour numériser des séries d'images exposées pour les ombres ou les hautes lumières, ou pour des séries de vues en bracketing pour montrer la différence d'exposition entre chaque vue. Avec des diapositives, l'option d'exposition automatique pour diapos doit être activée dans les Préférences. Avec des négatifs, l'option d'exposition automatique pour négatifs doit être activée dans les Préférences. (p. 40).

Prévisualiser l'image de référence. Cliquez sur le bout pour mémoriser l'exposition. L'indicateur de mémorisation apparaît au-dessus de l'image de référence. Prévisualisez les autres images du passe-vues pour voir le résultat. Pour annuler la mémorisation d'exposition, cliquez à nouveau sur le bouton. Les prévisualisations et les numérisations définitives sont effectuées avec l'exposition mémorisée jusqu'à ce que la mémorisation soit annulée, le scanner réinitialisé ou le type de film changé. L'onglet de contrôle d'exposition n'a aucun effet sur la valeur d'exposition mémorisée.

Indicateur de mémorisation

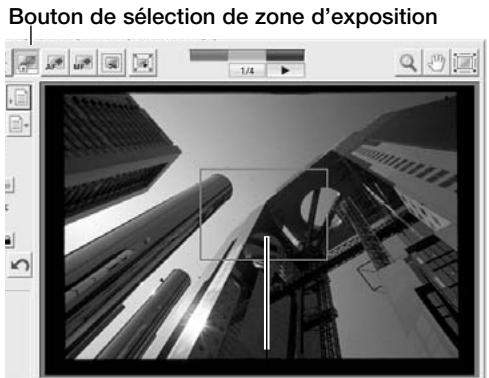

Sélection de la zone d'exposition

La sé permet d'utiliser une petite zone de l'image pour déterminer la mise au point et l'exposition de la numérisation. Utilisez cette option pour des images sur ou sous-exposées ou lorsque le film a été mal exposé. Avec des diapositives, l'option d'exposition automatique pour diapos doit être activée dans les Préférences. Avec des négatifs, l'option d'exposition automatique pour négatifs doit être activée dans les Préférences (p. 40).

Cliquer sur le bouton de .

Appuyer sur la touche "majuscule" pour afficher le cadre de la zone d'exposition. Maintenir cette touche appuyée et, à l'aide de la souris, déplacer la zone sur la partie de l'image servant à déterminer l'exposition. Habituellement, le meilleur emplacement est le sujet ou tout au moins une zone qui représente le mieux les demi-teintes de l'image.

Prévisualiser l'image pour voir le résultat.

La sélection de zone d'exposition est annulée en appuyant à nouveau sur le bouton. Faire une prévisualisation pour réinitialiser les changements apportés à l'image.

Pour agrandir ou réduire la zone d'exposition, appuyer sur la touche Maj puis cliquer et faire glisser le périmètre de la zone. Pour la déplacer, appuyer sur la touche Maj et cliquer à l'intérieur de la zone pour la déplacer. Cliquer à l'extérieur de la zone pour définir une nouvelle zone.

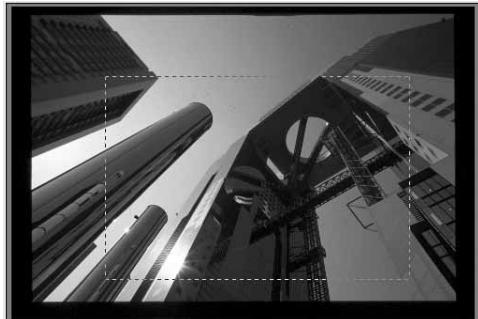

Recadrage manuel

Le recadrage est une méthode qui permet de recomposer l'image en éliminant l'espace inutile qui entoure le sujet principal.

Pour agrandir ou réduire la zone de recadrage, cliquez et faites glisser les bords du cadre.

Pour déplacer la zone, cliquez à l'intérieur du cadre et faites-le glisser.

Cliquez à l'extérieur du cadre pour définir une nouvelle zone de recadrage.

Contrôle + E (Windows) ou Commande + E (Macintosh) sélectionne l'intégralité de la zone de numérisation.

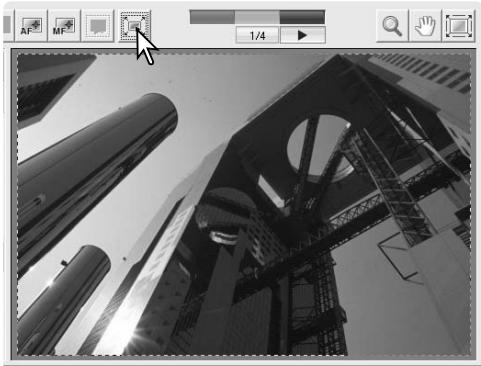

Cliquez sur le bouton de recadrage pour faire une prévisualisation de la zone recadrée. Pour voir l'intégralité , cliquez sur le bouton de prévisualisation.

Saisie manuelle de réglages de numérisation

Les réglages de la numérisation définitive peuvent être saisis dans l'onglet de prévisualisation.

1. Nom de script (p. 32)
2. Liste de résolutions d'entrée
3. Liste de résolutions de sortie
4. Case de dimensions d'entrée
5. Case d'agrandissement
6. Case de dimensions de sortie
7. Liste des unités
8. Affichage du poids de fichier
9. Bouton de rappel de script (p. 32) 10. Bouton d'enregistrement de script (p. 49) 11. Bouton de verrouillage des dimensions d'entrée 12. Bouton de verrouillage des dimensions de sortie 13. Bouton de réinitialisation

Liste de résolution d'entrée : les valeurs peuvent être sélectionnées dans la liste déroulante ou entrées a gamme de résolutions d'entrée est comprise entre 337 et 5400 dpi.

Liste de résolutions de sortie : les valeurs comprises entre 36 et 2400 dpi peuvent être sélectionnées, ou une valeur entrée es résolutions de sortie ne peuvent pas être entrées lorsque l'unité “pixel” est sélectionnée à partir de la liste.

Case de taille d'entrée : la taille d'entrée est déterminée par la taille de la zone de cadrage ou par les valeurs entrées dans les cases largeur et hauteur. La zone de cadrage s'adapte en fonction des valeurs entrées. La case de taille d'entrée ne peut pas être utilisée

Bouton de verrouillage des dimensions d'entrée : ce bouton verrouille les valeurs d'entrée. La zone de cadrage peut être déplacée mais pas redimensionnée. Un nouveau clic sur ce bouton commande le déverrouillage. Ce bouton ne peut pas être actionné

Case d'agrandissement : l'agrandissement de l'image peut être indiqué dans cette case. Cette valeur est égale à la résolution d'entrée divisée par la résolution de sortie, ou à la taille de sortie divisée par la taille d'entrée. La case d'agrandissement ne peut pas être utilisée

Lorsque les tailles d'entrée et de sortie sont déverrouillées, les résolutions d'entrée et de sortie varient en fonction de la valeur d'agrandissement indiquée. Lorsque la taille de sortie est verrouillée, la résolution d'entrée et la taille d'entrée varient en fonction de la valeur d'agrandissement indiquée. Lorsque la taille d'entrée est verrouillée, la résolution d'entrée et la taille de sortie varient en fonction de la valeur d'agrandissement indiquée.

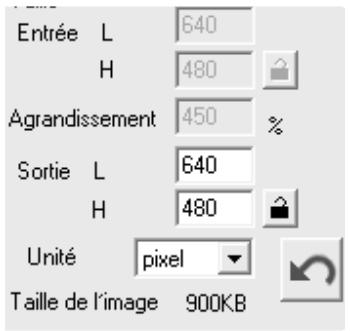

Case de dimensions de sortie :

La taille de sortie est déterminée par la taille de la zone de cadrage ou par les valeurs de largeur et de hauteur entrées directement dans les cases de résolution d'entrée. La zone d'entrée et la zone de cadrage s'adaptent en fonction des dimensions entrées.

Bouton de verrouillage des dimensions de sortie : verrouille les valeurs de taille de sortie.

Liste des unités : l'unité des tailles d'entrée et de sortie peut être modifiée : pixels, millimètres, centimètres, pouces, pica et points. Affichage de la taille de fichier

Affichage du poids de fichier : basé sur le nombre total de pixels de l'image et pouvant être différent du poids des données effectivement enregistrées selon le format de fichier sélectionné.

Bouton de réinitialisation : réinitialise tous les réglages en cours.

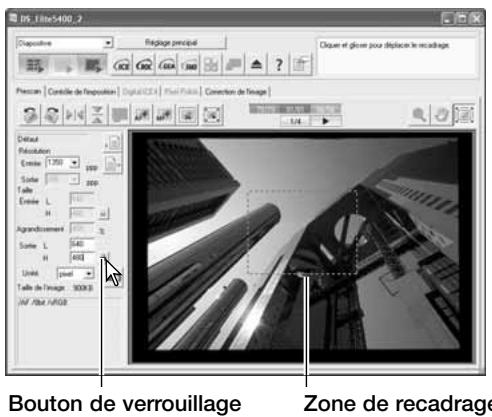

Exemple 1 : les réglages des sorties scanner s'effectuent en pixels. Cet exemple correspond à une image de 640 × 480 pixels à afficher sur un écran.

Sélectionner l'unité pixel dans la liste d'unités. Entrer la résolution en dpi de la taille de sortie : 640 en largeur et 480 en hauteur.

Cliquez sur le bouton de verrouillage de sortie pour valider les valeurs. Les cases de dimensions de sortie sont désactivées.

Utilisez la souris pour ajuster le cadre de recadrage sur l'image prévisualisée et définir la zone de numérisation définitive. Cliquez et faites glisser le cadre de l'image pour la redimensionner ; la résolution d'entrée s'adapte en fonction de l'image recadrée. Cliquez et faites glisser l'image.

Les réglages de numérisation sont terminés et la numérisation définitive peut avoir lieu. Les réglages de numérisation demeurent valides jusqu'à la prochaine modification.

Exemple 2 : réglage des sorties par format d'impression et résolution de sortie. Cet exemple produit une image de 148 mm x 100 mm à imprimer sur une imprimante à 300 dpi.

Sélectionner millimètres dans la liste d'unités. Entrer les dimensions de sortie : 148 de largeur et 100 de hauteur. Cliquer sur le bouton de verrouillage de sortie pour valider les valeurs.

Entrer la résolution de sortie de l'imprimante dans la liste de résolutions de sortie : 300.

Utiliser la souris pour ajuster le cadre de recadrage sur l'image prévisualisée et définir la zone de numérisation définitive. Cliquer sur le cadre de l'image pour la redimensionner. La résolution d'entrée s'adapte en fonction de l'image recadrée. Cliquer et faire glisser l'image.

Les réglages de numérisation sont terminés et la numérisation définitive peut avoir lieu. Les réglages de numérisation demeurent inchangés jusqu'à la prochaine modification.

Notes

Lors d'une numérisation pour une application particulière, la résolution de l'image doit correspondre à la résolution du périphérique de sortie. Une imprimante 150 dpi ne tire pas avantage de fichiers d'une résolution supérieure. Un moniteur ne peut pas afficher une image dont les dimensions en pixels dépassent celles de son écran. Bien que les imprimantes puissent imprimer des images de toutes dimensions indépendamment de leur résolution, les moniteurs, eux, ne peuvent pas ajouter ou enlever des pixels pour adapter l'image à leur écran.

Enregistrer des réglages de numérisation en tant que script

L cours peuvent être enregistrés. Cliquez sur le bouton d'enregistrement de script pour ouvrir la boîte d'enregistrement de script.

Dans la liste déroulante, sélectionner la catégorie où vous souhaitez

Entrez le nom du fichier script, puis cliquez sur "OK" pour Le nom du fichier script peut comporter jusqu'à 27 caractères. Pour rappeler un script, voir page 32.

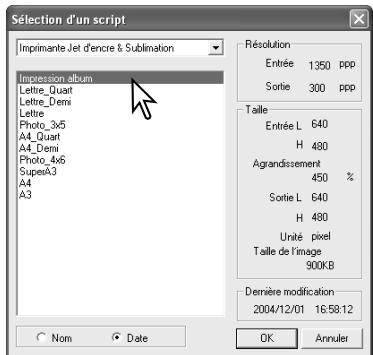

Suppression d'un script

Il est possible de supprimer un script. Une fois supprimé, il ne peut pas être récupéré. Cliquer sur le bouton de rappel de script.

Sélectionner le script à supprimer dans la liste de la fenêtre de sélection. Utiliser la touche "Supprimer" du clavier pour supprimer le script sélectionné.

Cliquez sur le bouton "Annuler" pour refermer la fenêtre.

Ne jamais supprimer un script directement depuis le dossier des scripts. Toujours appliquer la méthode ci-dessus.

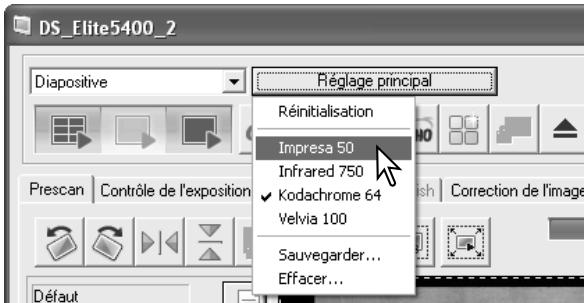

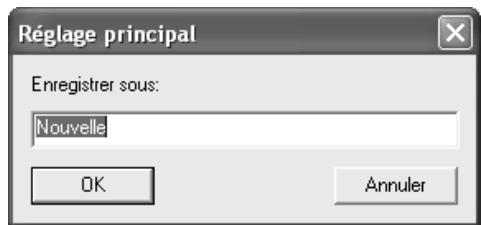

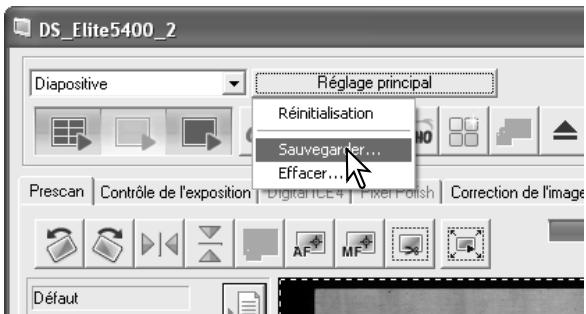

Réglage principal

Les réglages du scanner en cours, appliqués à la prévisualisation affichée, peuvent être enregistrés et rappelés. Ceux-ci incluent les réglages effectués dans la fenêtre principale, les onglets de prévisualisation et de traitement, et la boîte des préférences.

Cliquez sur le bouton Réglage principal pour afficher le menu. Sélectionnez l'option Enregistrer.

Entrez un nom pour les réglages et cliquez sur le bouton OK pour terminer l'opération. Un maximum de 10 Réglages principaux peut être enregistré.

Pour rappeler un Réglage principal et l'appliquer aux images sélectionnées, cliquez ; le Réglage principal en cours est indiqué par une coche. Sélectionnez le réglage approprié dans les options. Le réglage principal est réinitialisé lorsqu'une numérisation d'index est effectuée ou lorsque l'utilitaire est fermé ou initialisé. La coche indique le dernier réglage sélectionné.

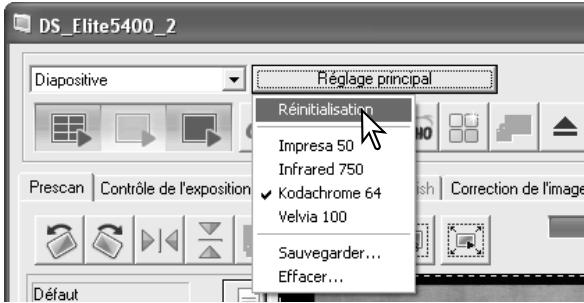

Pour réinitialiser le scanner à ses réglages initiaux, cliquez . Sélectionnez l'option Réinitialiser pour terminer l'opération.

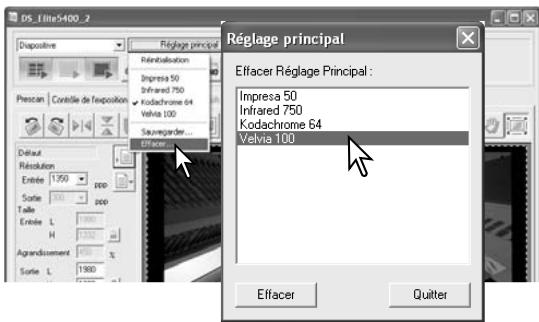

Pour supprimer un Réglage principal, cliquez z l'option Supprimer.

Surligner le nom du Réglage principal dans la liste. Cliquer sur le bouton Supprimer pour terminer l'opération.

Traitement d'image avancé

Cette section concerne les outils avancés de traitement d'image de l'utilitaire DiIMAGE Scan Elite II ainsi que les fonctions de visualisation et d'enregistrement de corrections d'image. Nous vous recommandons de lire attentivement les pages 34 à 39 avant d'aborder cette section.

Digital ROC (traitement numérique ROC)

Digital ROC (Reconstruction des couleurs) permet la restauration d'un film aux couleurs passées. Les résultats obtenus varient en fonction de l'état du film. Au sujet de la mémoire nécessaire pour Digital ROC, voir page 11.

Confirmer les réglages de numérisation pour la numérisation finale avant d'appliquer Digital ROC. Vérifier que la fonction d'autofocus lors de la numérisation est active dans les préférences (p. 40), ou utiliser l'AF ponctuel ou la mise au point manuelle (p. 44) avant d'appliquer Digital ROC.

Cliquez sur le bouton Digital ROC pour activer la fonction. Cliquez sur l'onglet Digital ICE pour afficher le panneau de contrôle.

Cliquez sur le bouton Appliquer pour lancer la numérisation. La prévisualisation et la numérisation définitive sont effectuées ensemble.

Agir sur le curseur Digital ROC ou saisir un nombre entier entre 1 et 5 dans la case texte pour ajuster l'intensité du traitement. Le bouton Appliquer devient rouge après chaque réglage. Cliquez sur ce bouton pour voir le résultat.

Cliquez sur le bouton Numériser pour enregistrer les données. Pour désactiver Digital ROC, cliquez à nouveau sur le bouton Digital ROC ou déplacez le curseur vers la position off (désactivée).

Curseur Digital ROC

niveau de traitement par défaut est appliqué à toutes les vues du passe-vues. Les ajustements ne sont appliqués qu'à l'image ou aux images sélectionnées.

Digital ROC ne peut être utilisé avec une profondeur de couleurs sur 16 bits linéaires (p. 40) ou avec des films noir et blanc (voir note en page 52). s fonctions d'exposition automatique pour diapositives et négatifs de la boîte de préférences, de correspondance des couleurs, de mémorisation d'exposition, de sélection de la zone d'exposition et de contrôle d'exposition sont désactivées.

Digital GEM (traitement numérique GEM)

Digital GEM réduit l'effet de grain des films couleurs. Le grain est un effet de texture sableuse qui est parfois visible dans les zones uniformes d'une image, comme le ciel par exemple. Le grain est plus prononcé avec les films très sensibles. Les résultats varient selon le film. Voir page 11 pour la mémoire nécessaire. Digital GEM ne peut pas être utilisé avec les films noir et blanc. Confirmer les réglages des numérisations pour la numérisation finale avant d'appliquer Digital GEM. Vérifier que la fonction d'autofocus lors de la numérisation est active dans les préférences (p. 40), ou utiliser l'AF ponctuel ou la mise au point manuelle (p. 44) avant d'appliquer Digital GEM.

Cliquer sur le bouton Digital GEM pour activer la fonction. Cliquer sur l'onglet Digital ICE pour afficher le panneau de contrôle.

Placer la zone échantillon de Digital GEM sur la partie de l'image souhaitée. Choisir à cet effet une zone uniforme (le ciel, la peau d'un portrait sont de bons exemples). Pour agrandir ou réduire la zone échantillon, cliquer et faire glisser le bord du cadre. Pour le déplacer, cliquer à l'intérieur et le faire glisser. Cliquer à l'extérieur du cadre pour délimiter une nouvelle zone.

Cliquez sur le bouton Appliquer pour lancer la numérisation. La prévisualisation et la numérisation finale sont effectuées ensemble. La zone échantillon est affichée sur la droite.

Agir sur le curseur Digital GEM ou saisir un nombre entier entre 1 et 5 dans la case texte pour ajuster l'intensité du traitement. Le bouton Appliquer devient rouge après chaque réglage. Cliquer sur ce bouton pour voir le résultat.

Cliquer sur le bouton Numériser pour enregistrer les données.

Pour désactiver Digital GEM, cliquer à nouveau sur le bouton Digital GEM ou déplacer le curseur vers la position OFF (déactivée). Lorsque Digital GEM est activé, le niveau de traitement par défaut est appliqué à toutes les vues du passe-vues. Les ajustements ne sont appliqués qu'à l'image ou aux images sélectionnée(s).

Notes

Les films noir et blanc de type chromogénique conçus pour être développés par procédé C-41 ou équivalent (Kodak T-400CN ou Ilford XP2 Super) peuvent être traités par les fonctions Digital ICE, ROC, GEM et SHO. Ces films doivent être numérisés avec le réglage de type de film configuré sur négatif couleur (p. 28). Régler le niveau de saturation dans la palette des teintes, saturation et luminosité sur la valeur 100 pour supprimer les couleurs (p. 63). Les données numérisées peuvent être converties en niveaux de gris dans une application de traitement d'image afin de réduire le poids des fichiers et de supprimer les canaux de couleur. Les résultats ne peuvent pas être garantis avec d'autres types de films noir et blanc.

Digital SHO (traitement numérique SHO)

Digital SHO optimise les détails dans les ombres et les hautes lumières. Pour la mémoire nécessaire, voir page 11.

Cliquez sur le bouton Digital SHO pour activer la fonction. Cliquez sur l'onglet Digital ICE pour afficher le panneau de contrôle.

Effectuer une prévisualisation.

Agir sur les curseurs des ombres et des hautes lumières de Digital SHO ou saisir un nombre entier entre 1 et 100 dans la case texte pour ajuster l'intensité du traitement. Le curseur de seuil délimite le niveau supérieur de traitement des ombres et le niveau inférieur des hautes lumières. Les images comprennent 256 niveaux entre le noir (niveau 0) et le blanc (niveau 255).

Le bouton Appliquer devient rouge après chaque réglage. Cliquez sur ce bouton pour voir le résultat.

Curseurs des ombres et des hautes lumières

Cliquez sur le bouton Numériser pour enregistrer les données. Pour désactiver Digital SHO, cliquez à nouveau sur le bouton Digital SHO ou déplacez le curseur vers la position off (déactivée). Lorsque Digital SHO est activé, le niveau de traitement par défaut est appliqué à toutes les vues du passe-vues. Les ajustements ne sont appliqués qu'aux images sélectionnées.

Digital SHO ne peut être utilisé qu'avec une profondeur de couleurs sur 8 bits (p. 40). L'onglet de contrôle d'exposition est désactivé. Cette fonction ne peut être utilisée qu'avec les films argentiques et les films noir et blanc (voir la note page 52).

Palettes de correction d'image

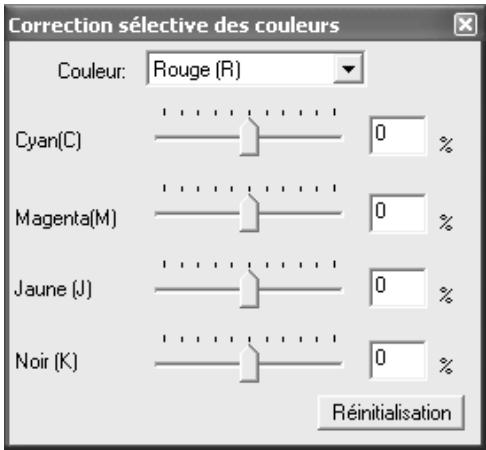

Six palettes de l'onglet de correction d'image peuvent être utilisées pour le traitement d'image. Il suffit de cliquer sur le bouton souhaité pour ouvrir la palette correspondante.

Onglet de correction d'image

Les modifications effectuées dans les palettes sont visibles sur l'image affichée. L'onglet devient rouge (Windows) ou un astérisque est affiché (Macintosh) pour indiquer que le traitement est appliqué à l'image.

Cliquez sur le bouton de fermeture en haut à droite de la palette pour la refermer.

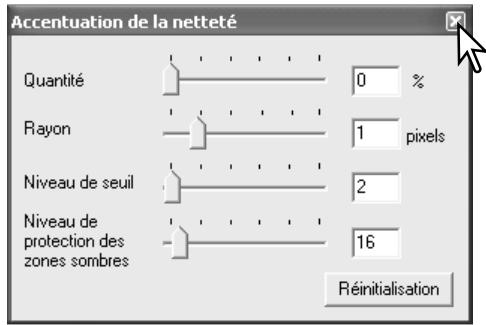

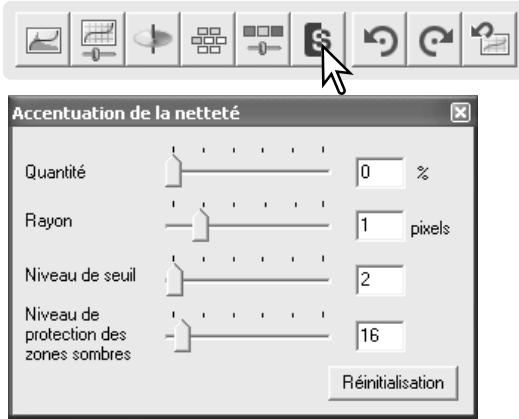

Filtre de netteté (USM)

Le filtre de netteté (USM) accroît la netteté des contours de l'image sans affecter l'ensemble du contraste. Ce filtre peut être utilisé avec des images douces ou représentant un léger décalage de mise au point. Son effet est très subtil et peut améliorer l'aspect général de l'image.

Cliquez sur le bouton de filtre de netteté dans l'onglet Correction d'image pour ouvrir la palette.

Faites glisser les curseurs ou entrez une valeur dans la case de texte pour régler les paramètres du contrôle. Un clic sur le bouton de réinitialisation restaure les paramètres par défaut.

L'effet réel du filtre ne peut pas être évalué sur l'image de prévisualisation, mais uniquement sur la numérisation définitive.

Gain : pour régler le contraste du filtre. Une valeur trop élevée entraîne un risque de pixellisation apparente (l'image devient granuleuse).

Rayon : pour augmenter la netteté de la transition entre les pixels.

Seuil : réglable entre 0 et 255. Le réglage par défaut est 2. Si la différence entre les pixels environnants et un pixel déterminé est supérieure au seuil Si le niveau est réglé à 0, l'ensemble de l'image est corrigé. Le seuil permet de distinguer les zones unies et douces des zones détaillées qui doivent être plus nettes.

Niveau de protection des ombres : permet de limiter les pixels d'un sujet détaillé dans les ombres. Réglable entre 0 et 255 par valeur entière. Lorsque le niveau de luminosité est plus élevé que le niveau de protection des ombres eté.

Courbe de tons et histogramme : cliquez sur le bouton de réglage automatique pour optimiser automatiquement le contraste et la balance des couleurs. La modification apparaît sur l'image de prévisualisation.

Notes

Lorsque le pointeur est placé sur un point de l'image, l'affichage RVB et la courbe de tons indiquent la valeur de ce point. Le point est indiqué par un cercle sur la courbe de tons.

Cliquez sur le bouton de la courbe de tons et de l'histogramme dans l'onglet Correction d'image.

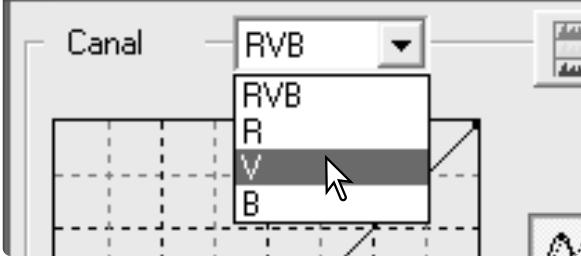

Pour sélectionner le canal, cliquez sur la flèche de la liste déroulante Canal. Pour modifier la balance des couleurs de l'image, sélectionnez le canal de couleur approprié. Pour corriger uniquement le contraste ou la luminosité de l'image sans affecter la couleur, sélectionnez le canal RVB.

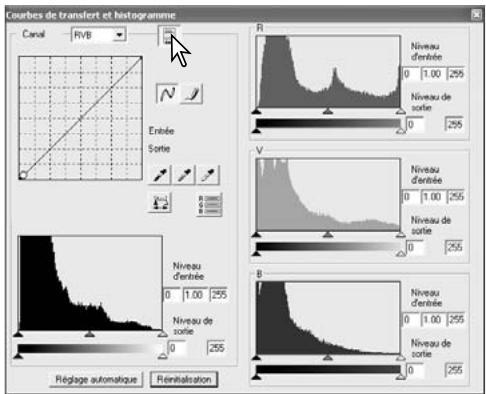

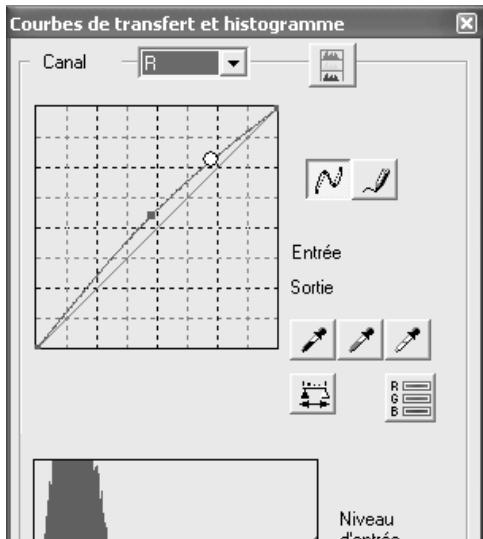

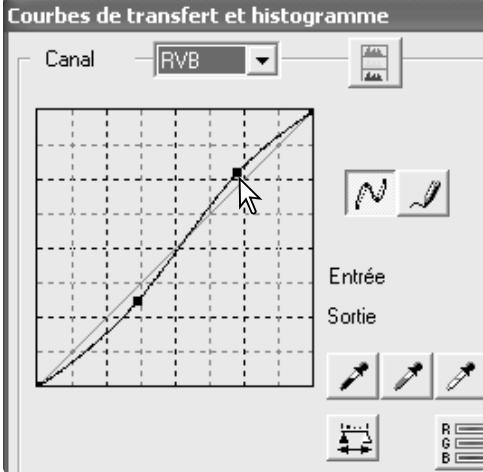

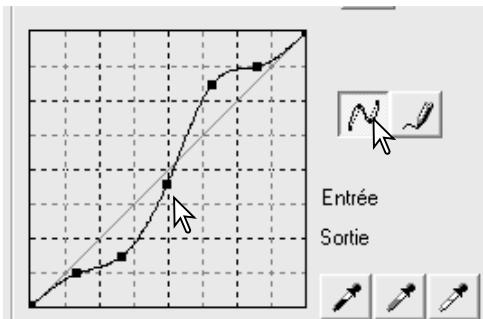

Courbes de transfert et histogramme

Déplacez le curseur de la souris sur la courbe de tons. Cliquez et faites glisser le curseur.

Chaque fois que vous cliquez sur la courbe de tons, un nouveau point apparaît sur la courbe. Vous pouvez déplacer les points en cliquant dessus et en les faisant glisser. Les niveaux d'entrée et de sortie des points sont affichés au fur et à mesure de leur mouvement. Le niveau d'entrée (axe horizontal) correspond à l'image originale, le niveau de sortie (axe vertical) fait référence à la correction appliquée à l'image.

Toutes les corrections effectuées sur la courbe de tons sont immédiatement appliquées à l'image affichée.

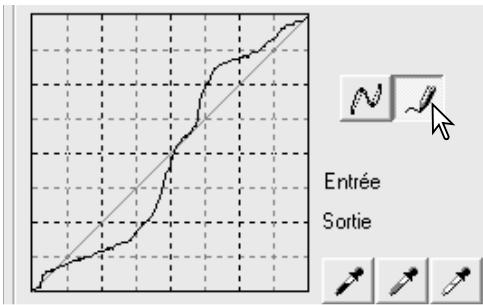

Pour tracer une courbe de tons, cliquez sur le bouton Tracer la courbe à main levée. Le pointeur se transforme en crayon lorsque l'on clique sur le bouton Courbes de tons.

Cliquez et faites glisser pour tracer une nouvelle courbe. Des manipulations approfondies de l'image sont possibles avec la fonction Tracer une courbe de tons à main levée.

Pour lisser une courbe de tons tracée à main levée, cliquez sur le bouton Lisser une courbe. Des points viennent automatiquement se placer sur la courbe et peuvent être ajustés à l'aide de la souris.

Dans le cas de courbes de tons approfondies, le recours à la fonction Lisser une courbe permet de modifier sensiblement le tracé de la courbe réalisée à main levée. Le bouton Réinitialisation annule toutes les corrections sur tous les canaux.

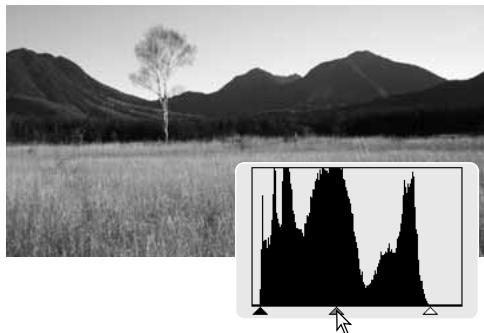

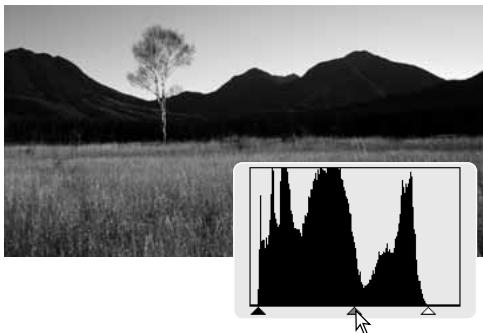

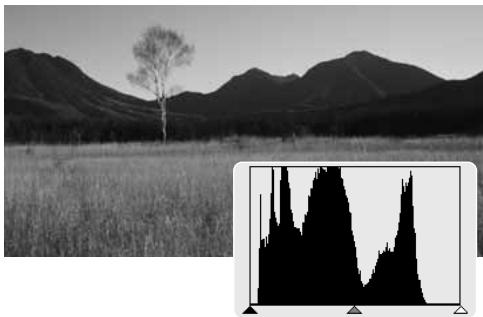

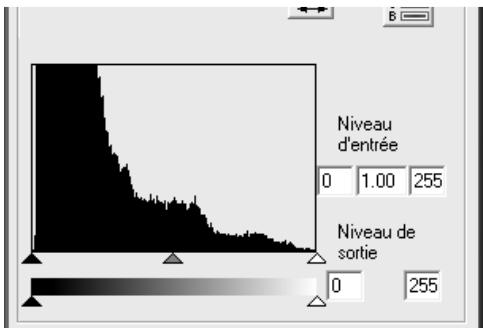

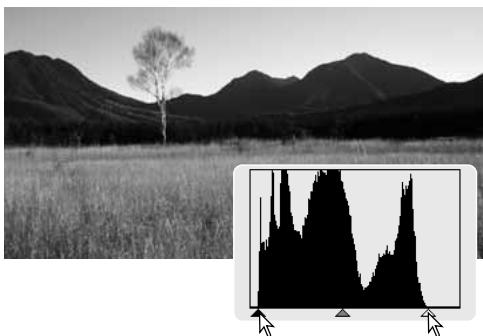

Les histogrammes indiquent la répartition des pixels de l'image affichée en fonction de leur luminosité et de leur valeur de couleur.

L'utilisation de l'histogramme permet d'optimiser les données en sortie des fichiers images. Les modifications effectuées avec cet histogramme sont également affichées sur la courbe.

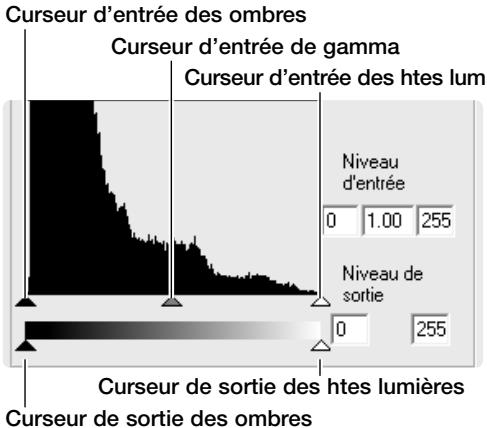

Les niveaux des hautes lumières, des ombres et du gamma sont définis à l'aide des curseurs situés sous l'histogramme. Ces niveaux sont affichés numériquement dans les cases de texte à droite des curseurs et peuvent être modifiés avec le clavier.

Le gamma définit les demi-teintes de l'image. Le curseur de valeur d'entrée des hautes lumières règle le niveau de blanc. Tous les pixels situés à droite du curseur seront réglés sur 255 et tous les détails qu'ils pourraient contenir seront perdus. Le curseur de valeur d'entrée des ombres permet de régler le niveau de noir. Tous les pixels situés à gauche du curseur seront réglés sur 0 et tous les détails qu'ils pourraient contenir seront perdus.

Les niveaux de sortie de noir et de blanc peuvent être ajustés. En faisant glisser les curseurs de réglage des hautes lumières et des ombres, il est possible de réduire le contraste de l'image.

Cliquez sur le bouton Histogramme couleurs pour visualiser les histogrammes du rouge, du vert et du bleu. Cliquez à nouveau sur ce bouton pour masquer l'affichage.

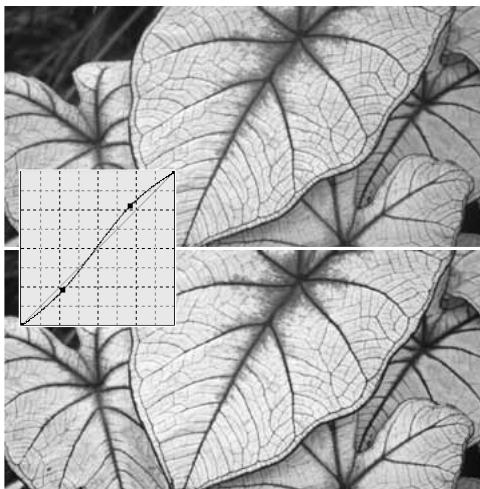

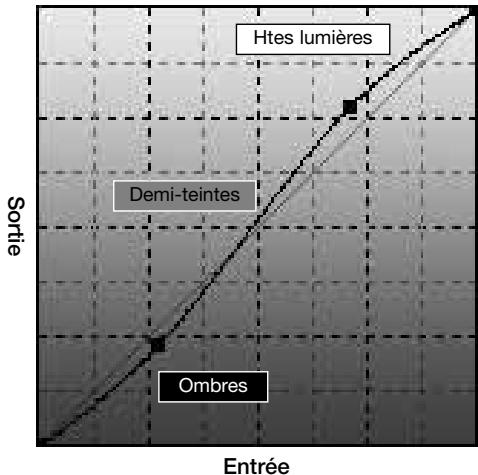

Guide de traitement des courbes de tons

Une courbe de tons est une représentation graphique de la luminosité et des niveaux de couleur de l'image. L'axe horizontal représente les 256 niveaux de l'image de prévisualisation (données en entrée) du noir au blanc. L'axe vertical représente l'image de prévisualisation (données en sortie) avec la même échelle de haut en bas.

La partie basse à gauche du graphique représente les noirs et les ombres. La partie médiane représente les teintes moyennes : peau, herbe, ciel bleu. La partie haute à droite représente les hautes lumières : nuages, éclairages. La modification de la courbe a un effet sur la luminosité, le contraste et la couleur de l'image.

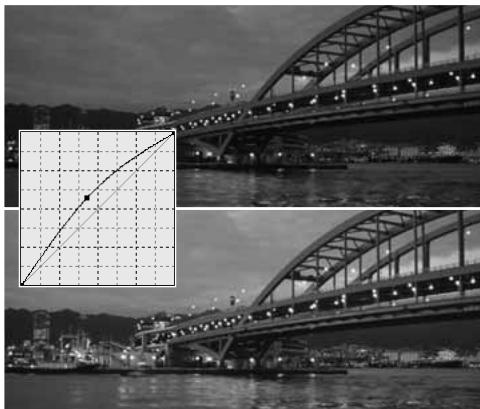

Modifier la luminosité

Cette technique simple permet d'éclaircir un sujet situé dans l'ombre.

Le canal RVB étant sélectionné, placez le curseur de modification de courbe au centre de la courbe. Cliquez et faites glisser la courbe vers le haut. Le résultat peut s'apprécier sur l'image de prévisualisation. Un très petit effet sur la courbe peut avoir un effet significatif sur l'image. Le déplacement de la courbe vers le bas assombrit le sujet.

Augmenter le contraste

Le contraste d'une image peut être modifié. La ligne bleue du graphique de courbe représente le contraste d'origine de l'image. En augmentant la valeur de l'angle de la courbe, le contraste de l'image augmente. En diminuant l'angle, le contraste diminue.

Le canal RVB étant sélectionné, cliquer sur la courbe à proximité du haut et du bas afin d'ajouter deux points d'inflexion. Déplacer légèrement le point d'inflexion supérieur vers le haut et le point d'inflexion inférieur vers le bas. Ceci a pour effet d'augmenter l'angle d'inclinaison de la partie centrale de la courbe et d'augmenter ainsi le contraste sans affecter la luminosité globale de l'image.

Correction de couleur

En sélectionnant les canaux de couleur individuels de la courbe, il est possible d'effectuer des corrections de rendu de couleur global de l'image. Si l'image est trop rouge, verte ou bleue, faites glisser vers le bas le canal de couleur correspondant pour restaurer l'aspect naturel de l'image. Si la dominante de couleur de l'image se situe dans les couleurs secondaires (cyan, magenta ou jaune), remontez légèrement la courbe du canal complémentaire.

Par exemple, si l'image est trop cyan, déplacer la courbe du rouge vers le haut. Pour davantage de détails sur les couleurs complémentaires, voir page 39.

Guide des corrections par historiagramme

Ce guide explique comment des corrections simples peuvent être effectuées avec un histogramme. Contrairement aux courbes, l'histogramme fournit des informations pour une image spécifique. Il peut être utilisé pour évaluer l'image et faire des corrections.

La répartition des pixels dans l'histogramme montre que la gamme de tons de l'image n'est pas utilisée dans sa totalité. On note une absence de pixels dans les hautes lumières et les ombres.

s ombres vers la droite ou le curseur des hautes lumières vers la gauche pour régler les niveaux du noir et du blanc où la distribution des pixels commence, le contraste de l'image est amélioré.

Le curseur de gamma peut être utilisé pour changer la distribution relative des tons sur l'image. gamma vers la gauche (vers les ombres), l'image devient plus lumineuse. gamma dans la direction opposée, l'image devient plus sombre.

Correction par points blanc, gris et noir

Dans la palette Courbes/histogramme, il est possible d'effectuer des corrections d'image en prélevant un point blanc, noir ou gris sur l'image. Lorsque la pipette est sélectionnée et placée sur l'image, l'affichage RVB et la courbe des tons indiquent la valeur de ce point. Toutes les modifications sont immédiatement visibles sur l'image affichée.

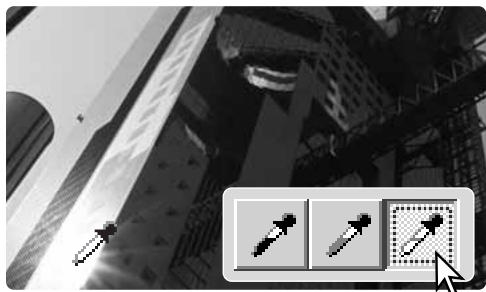

Cliquer sur le bouton "Point blanc". Le curseur se transforme en pipette blanche.

Pour définir le "Point blanc", cliquer avec l'outil pipette sur la zone neutre de l'image qui est la plus lumineuse. Les valeurs de l'image sont ajustées en fonction du point sélectionné. Le niveau par défaut du "Point blanc" est 255 pour chaque canal RVB.

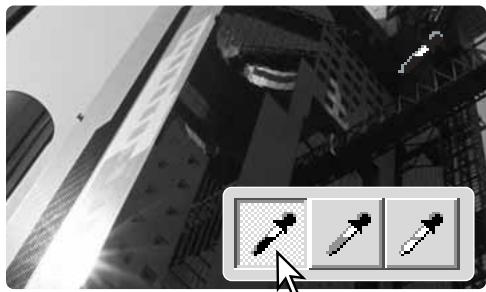

Cliquez sur le bouton Point noir.

Pour définir le "Point noir", cliquer avec l'outil pipette sur la zone neutre de l'image qui est la plus sombre. Les valeurs de l'image sont ajustées en fonction du point sélectionné. Le niveau par défaut du "Point noir" est 0 pour chaque canal RVB.

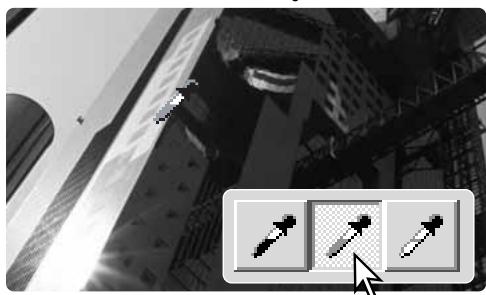

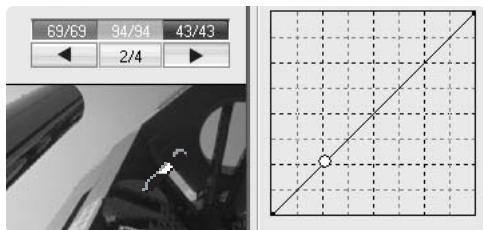

Cliquez sur le bouton Point gris. Le "Point gris" contrôle la couleur de l'image. Avec l'outil pipette, cliquez sur une zone neutre de l'image pour définir le "Point gris". Pour définir le "Point gris", cliquez sur une zone absolument neutre de l'image. Le niveau de luminosité de la zone importe peu. En revanche, si elle présente une couleur définie, la balance des couleurs de l'image ne sera pas corrigée correctement.

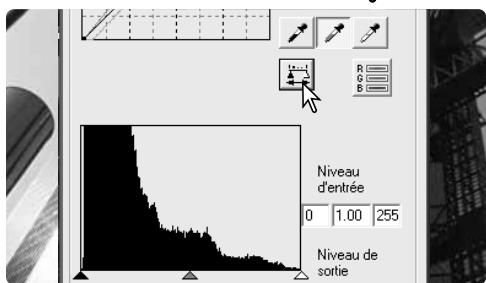

Cliquer et maintenir le bouton Appliquer pour afficher les modifications de l'histogramme. Pour modifier les valeurs de point blanc et de point noir, voir chapitre suivant.

Cliquer sur le bouton Réinitialisation pour annuler tous les traitements.

Réglage des valeurs du point blanc et du point noir

Les valeurs du "Point noir" et du "Point blanc" sont fixées à 0 et 255 pour chaque niveau RVB. Avec l'outil de traitement avancé d'images, modifier ces valeurs permet le calibrage d'une image sans noir ni blanc véritables.

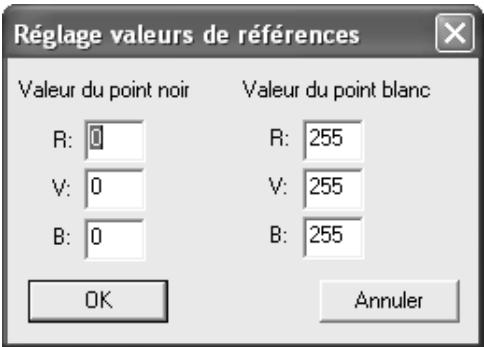

Cliquez sur le bouton de valeur de point dans la palette de courbe et d'histogramme.

Saisissez les nouvelles valeurs du point noir ou du point blanc puis cliquez sur OK.

Quand la boîte de dialogue Réglage des valeurs de référence est ouverte, l'affichage RVB est activé et indique la valeur du point de l'image situé sous le pointeur.

Calibrer l'image comme indiqué dans le chapitre Correction par point blanc, gris ou noir.

Palette de correction de couleur sélective

La est une technique avancée qui permet d'affiner les couleurs de l'image. Les couleurs de base, cyan, magenta, jaune et noir, peuvent être utilisées pour ajuster les six groupes de couleurs séparés de l'image : rouge, vert, bleu, cyan, magenta et jaune. Le curseur de niveau de noir contrôle la luminosité du groupe de couleurs sélectionné. Ce type de correction est efficace pour modifier une couleur spécifique sans influencer les autres. Si, par exemple, le ciel paraît violet et non bleu, il sera possible de réduire le magenta dans le groupe du bleu.

Cliquez sur le bouton de dans l'onglet Correction d'image pour ouvrir la palette.

Sélectionner le groupe de couleurs à corriger dans le menu déroulant en haut de la palette.

Faire glisser un curseur ou entrer une valeur dans une case pour ajuster la couleur sélectionnée. Il est possible d'utiliser plus d'un curseur. L'image affichée reflète les modifications. Cliquer sur le bouton de réinitialisation pour annuler les modifications.

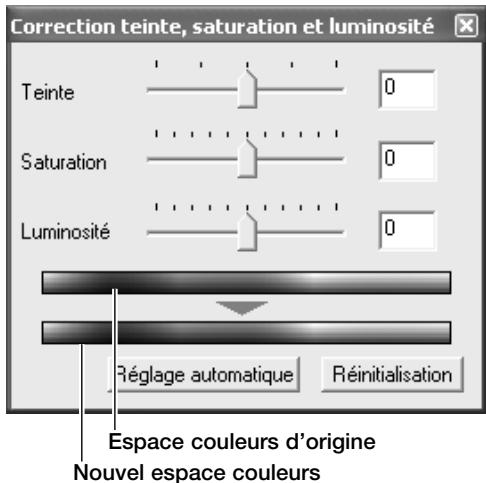

Palette de teinte, saturation et luminosité

Cette palette permet de régler l'image en fonction d'un espace de couleurs HSB. Le principe des couleurs HSB définit les couleurs en fonction de leur perception par l'œil humain et non pas en fonction des procédés photographiques.

Cliquez sur le bouton de teinte/saturation/luminosité pour ouvrir la palette.

Faire glisser les curseurs ou entrer des valeurs dans les cases de texte correspondantes pour effectuer les corrections. L'image reflète immédiatement les modifications. Faire glisser chaque curseur vers la droite ou entrer un nombre positif dans la case pour augmenter la saturation et la luminosité. Le curseur de teinte entraîne la rotation des couleurs de l'image dans l'espace couleurs. La position maximale à droite (180^) est la même que la position maximale à gauche (-180^). Cliquer sur le bouton de réinitialisation pour annuler les modifications.

Deux barres d'échantillons de couleur s'affichent au bas de la palette. La barre du haut indique l'espace couleurs de l'image d'origine. Celle du bas indique le décalage relatif de l'espace couleurs.

Le bouton de réglage automatique permet de régler automatiquement la saturation sans affecter la teinte et la luminosité. Cliquez sur le bouton de réinitialisation pour annuler les modifications.

Notes

Le contrôle de la teinte n'est pas un outil de balance des couleurs. C'est un outil de création. Lors d'un changement de teinte dans la palette, une nouvelle teinte est attribuée à chaque couleur en fonction du degré de rotation dans l'espace colorimétrique. Par exemple, un espace colorimétrique simple peut avoir trois couleurs : rouge, vert, bleu. Imaginons un bâtiment rouge devant un arbre vert sous un ciel bleu. Maintenant, effectuez une rotation de l'image dans l'espace colorimétrique ; de nouvelles teintes seront attribuées aux couleurs en fonction de la nouvelle position : le bâtiment sera vert, l'arbre bleu et le ciel rouge. L'espace colorimétrique HSB fonctionne sur le même principe, mais avec beaucoup plus de teintes.

Contrairement au contrôle de luminosité de la palette de contrôle de luminosité/contraste/couleur, la luminosité de couleur ne modifie pas la densité apparente des couleurs de façon égale. Ainsi, même avec une augmentation extrême de luminosité, le bleu ne peut pas paraître aussi lumineux que le jaune.

Bouton instantané

Les corrections d'image peuvent être stockées temporairement sous forme d'imagette. Cliquer sur le bouton Instantané de la barre d'outils pour créer une imagette avec les corrections effectuées.

Pour revenir à la correction d'image précédente, cliquez sur l'imagette dans la zone d'affichage instantané. L'imagette remplace l'image de prévisualisation. Le nombre d'imagettes ainsi créées dépend de la capacité mémoire de l'ordinateur. Pour supprimer un instantané, cliquez sur l'imagette et appuyez sur la touche Suppression du clavier.

Bouton Instantané

Enregistrement des corrections d'image

Le traitement d'image appliqué à une image dans l'onglet Correction d'image peut être enregistré sous la forme d'un script de correction. Ce script peut être rappelé à n'importe quel moment pour appliquer les corrections enregistrées à d'autres images.

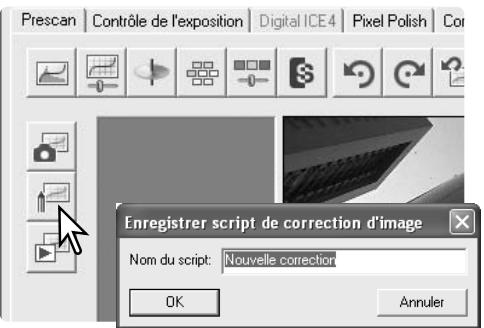

Cliquez sur le bouton d'enregistrement de script pour enregistrer les réglages de correction en cours.

Entrez un nom de script, puis cliquez sur OK.

Rappel d'un script de correction

Affichez l'image à corriger dans l'onglet Correction d'image. Cliquez sur le bouton "Charger " pour ouvrir la boîte de dialogue de sélection.

Cliquez sur l'imagette d'un le sélectionner. Cliquez sur OK pour appliquer les corrections à l'image de prévisualisation. Les scripts sont rappelés dans la zone d'affichage instantané. Cliquez simplement sur l'imagette pour appliquer les corrections du script. Plusieurs scripts peuvent être rappelés.

Pour effacer un script, ouvrir la fenêtre de chargement et surligner le script à effacer. Appuyer sur la touche de suppression du clavier pour effacer ce fichier.

Bouton Charger script de correction d'image

Correspondance de couleurs

L et le profil d'écran ICC peuvent être sélectionnés dans la boîte de dialogue des préférences. Cliquez sur le bouton Préférences pour ouvrir cette boîte.

Réglage de l'espace couleurs de sortie

Cliquez sur la case Correspondance de couleurs.

Sélectionner l'espace de couleurs de sortie dans la liste déroulante. La sélection de l'option RVB de l'écran applique un profil écran spécifique (voir ci-dessous). Cliquer sur le bouton OK de la boîte Préférences pour terminer l'opération.

Notes

sRVB - standard multimédia et internet.

Apple RVB - standard d'affichage d'Apple.

SMPTE-C U.S.

PAL/SECAM européen.

ColorMatch RVB - standard de prépresse.

Adobe RVB - standard arts graphiques.

RVB grande plage - espace couleurs spécifique.

NTSC - standard de télévision japonais.

CIE RVB - espace couleur spécifique.

Monitor RVB - pour l'utilisation d'un profil d'écran.

Réglage du profil d'écran ICC

Un profil d'écran ICC spécifique peut être sélectionné dans la partie Correspondance de couleurs de la boîte de dialogue Préférences. Référez-vous au mode d'emploi de l'écran pour connaître le nom du profil. Ce profil peut être utilisé comme espace de couleurs de sortie (voir ci-dessus).

Cliquez sur la case Utiliser un profil d'écran ICC.

Cliquez sur le bouton Charger un profil ICC pour ouvrir la boîte de dialogue du système.

Localiser et ouvrir le profil ICC correspondant à l'écran utilisé. Le profil sélectionné est affiché dans la fenêtre Préférences. Cliquer sur le bouton OK de la boîte de dialogue Préférences pour terminer l'opération.

Les profils d'écran ICC sont situés dans les répertoires suivants :

Windows 98, 98SE, Me : [Windows] > [System] > [Color]

Windows 2000 : [WINNT > [Drivers] > [Color]

Windows XP : [Windows

Mac OS 9 : [System] > [ColorSync Profiles]

Mac OS X : [Library] > [ColorSync] > [Profiles] > [Displays]

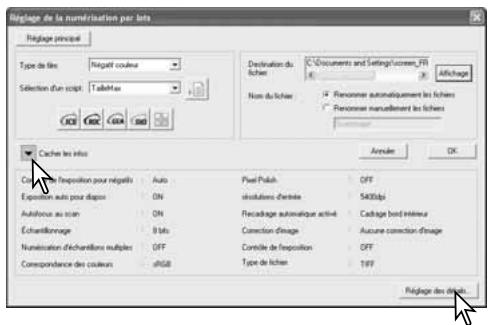

Utilitaire de numérisation de par lots

L'u (Batch Scan) permet de numériser en série un important nombre de vues. Cet utilitaire numérise, traite et enregistre automatiquement toutes les images du passe-vues. L'u est ouvert avec le lancement rapide du scanner, voir page 20. Pour régler la numérisation parlots, cliquer sur le bouton de numérisation parlots dans la fenêtre du lancement rapide. Vérifier que la porte du scanner est fermée et qu'un passe-vues est engagé pour que le scanner procède à son initialisation.

1. Pour créer et sélectionner un réglage principal pour le traitement parlots, voir page 50.
2. Sélectionner le type de film (p. 28). Pour la numérisation parlots, il n'est pas possible de mélanger différents types de films.
3. Sélectionner l'usage approprié pour la numérisation . Les scripts peuvent également être utilisés (voir point 4).
4. Cliquer sur le bouton de rappel de script pour ouvrir la boîte de sélection du script. Sélectionner le script souhaité et cliquer sur le bouton OK. Pour davantage d'informations sur la sélection d'un script, voir pages 32 et 64.
5. Pour sélectionner les fonctions ICE, ROC, GEM, SHO et Lissage de pixels, cliquer sur les boutons correspondants. Voir les chapitres précédents au sujet de ICE (p. 35), ROC (p. 51), GEM (p. 52), SHO (p. 53) et Lissage de pixels (p. 36). Voir page 11 pour la mémoire requise. Les paramètres de ces fonctions peuvent être changés dans réglage de numérisation ; pour plus de détails, voir point 8 ci-dessous.

1. Pour sélectionner la destination des images numérisées. Cliquez sur le bouton de visualisation pour ouvrir destination de fichier. Utilisez l'arborescence pour localiser le dossier où seront sauvegardés les fichiers. Cliquez sur le dossier à sélectionner. Cliquez sur le bouton OK pour achever l'opération. La destination est affichée dans la fenêtre de réglage.

1. Pour sélectionner le nom de fichier des images numérisées. L'option de nom de fichier automatique est basée sur la date et l'heure de la numérisation. Le nom du fichier commence par DS, suivi d'une série de deux chiffres correspondant à l'année, au mois, au jour, à l'heure, à la minute et à la seconde de la numérisation. DS050523134510 correspond à une numérisation en 2005, le 23 mai à 13h45 et 10 secondes. L'enregistrement de l'heure est basé sur une horloge de 24 heures. L'option manuelle utilise le nom saisi dans la case texte plus un nombre à quatre chiffres qui est automatiquement ajouté.
2. Cliquer sur le bouton Informations pour voir les paramètres de numérisation. Pour modifier les réglages avancés, cliquer sur le bouton de numérisation paramètres pour ouvrir la boîte de dialogue de réglage (voir page suivante). Cliquer à nouveau sur le bouton pour masquer l'affichage.
3. Cliquer sur le bouton OK pour terminer l'opération et revenir au lanceur.

Lors d'un clic sur le bouton Utilitaire de numérisation par lots de la fenêtre de démarrage (lancement rapide), le scanner est initialisé. Lorsque le message "Insérer le passe-vues correctement" apparaît, insérer le passe-vues dans le scanner. Toutes les images du passe-vues seront numérisées et enregistrées, et le passe-vues sera ensuite éjecté automatiquement.

Pour numériser un autre lot, changer le film du passe-vues et recommencer l'opération avec une nouvelle série de vues. C par lots pour commencer la numérisation. Le scanner doit avoir été préalablement initialisé.

Si la numérisation par lots est affectée au bouton de numérisation rapide par le menu déroulant en bas de la fenêtre du lancement rapide, lors du premier clic sur ce bouton, le scanner lance son initialisation et le message d'insertion du passe-vues s'affiche. Pour numériser des passe-vues complémentaires, il suffit ensuite de les engager et de c rapide.

Le bouton de réglage de numérisation parfois ouvre la boîte de dialogue (voir point 8 de la page précédente).

L'onglet Préférences modifie les préférences de réglage du scanner. Pour davantage d'informations sur les options de préférences, voir page 40 et page 65 pour la correspondance de couleurs.

Lors de l'enregistrement de numérisations au format PICT, si la largeur d'image excède 4096 pixels, le format est automatiquement enregistré en format TIFF.

L'onglet de réglage de numérisation détermine si les images sont automatiquement recadrées ainsi que leurs définitions et dimensions de sortie. Voir page 31 pour davantage d'informations sur le recadrage automatique. Voir pages 32 et 46 à 49 .

L'onglet de contrôle d'exposition contrôle l'exposition par le scanner. Voir page 42

L'onglet de traitement automatique détermine les paramètres des fonctions ROC (p. 51), GEM (p. 52), SHO (p. 52) et Lissage de pixels (p. 36).

L'onglet de correction d'image détermine le traitement d'image appliqué aux images numériques. Voir page 64 pour savoir comment rappeler un script de correction d'image.

Les fonctions de réglage automatique corrigent l'image numérique : l'option de réglage par courbes de tons et histogramme améliore le rendu des couleurs et le contraste. L'option de réglage de luminosité, de contraste et de balance des couleurs améliore le contraste et la luminosité. L'option de réglage de teinte, de saturation et de clarté améliore la saturation.

En cas de problème

Ce chapitre concerne des problèmes de fonctionnement mineurs. Pour des pannes plus importantes ou récurrentes, contactez votre revendeur ou le SAV Konica Minolta.

SYMPTOME ouMESSAGE	SOLUTION
Au lancement de l'utilitaire, le message indiquant la connexion impossible avec le scanner apparait.	Vérifier que le cable de liaison est correctement branché au scanner et au micro-ordinateur. Éteindre le scanner et le rallumer. Cliquer sur OK pour continuer.
Le message "Erreur inconnue. Vérifier la fermetu-re de l'autre logiciel DiIMAGE Scan" apparait.	Quitter toutes les autres applications DiIMAGE Scan. Si le problème se produit à nouveau,mettre l'ordinateur hors tension et le redémarrer.
L'utilitaire se bloque ou la durée de numérisation augmente.	Éteindre le scanner. Quitter l'application de numérisation et augmenter la mémoire qui lui est allouée. Redémarrer le micro-ordinateur et le scanner.
En numérisation de négatif, les couleurs de l'image sont étranges.	Vérifier que le type négatif couleurs est sélectionné et reprendre la numérisation. Corriger la balance couleurs de l'image à l'aide des outils de correction. Si le problème ne peut pas être résolu, réinstaller l'utilitaire de numérisation DiIMAGE Scan Utility.
L'image numérique n'est pas nette.	Séléctionner l'option d'autofocus dans la boîte de dialogue des préférences ou utiliser l'AF ponctuel ou la mise au point manuelle.
Les images ne sont pas nettes lors de l'action sur le bouton de mise au point. Le curseur est affché dans la boîte de mise au point manuelle.	Activer la fonction de mise au point manuelle par le bouton de mise au point dans la boîte de dialogue des préférences.
Le message de position d'initialisation impossible apparait durant la numérisation.	Le passée-vues a été heures durant la numérisation. Mettre le scanner hors tension et redémarrer le micro-ordinateur.
La lampe t'émoin clignote rapidement.	La port du scanner a été ouverte durant l'initialisation. Refermer la port,mettre le scanner hors tension et redémarrer l'utilitaire.
Le message d'insertion du passée-vues apparait.	Recharger le passée-vues dans le scanner.
Le message de mémoire insuffisante apparait.	Augmenter la quantité de mémoire disponible pour l'appli-cation hôte. Si plusieurs images ont été numériées, quitter l'application et la relancer.
L'image de prévisualisation présente des couleurs inhabituelles.	Retirer le passée-vues et referrer la porte du scanner. Appuyer sur Maj+contrôle+I (Windows) ou commande+Maj+I (Macintosh) pour initiaïser le scanner.

Fermeture de la porte du scanner

Si la porte ne se ferme pas automatiquement, elle peut être fermée manuellement par l'intermédiaire de l'outil de réinitialisation livré avec le scanner. Engager l'outil dans la petite ouverture sur le côté gauche du scanner jusqu'à ce que la porte soit libérée. Ne pas appuyer trop fortement sur l'outil.

Support technique

Contactez votre revendeur concernant les points suivants : installation, interface USB, compatibilité des applications. Si le revendeur n'est pas en mesure de vous répondre, contactez un SAV agréé Konica Minolta. Dans ce cas, tenez à disposition du support technique les informations suivantes :

1. Nom et modèle du micro-ordinateur et du système d'exploitation utilisés.
2. Quantité de mémoire RAM disponible et espace disque libre.
3. Autres périphériques connectés au micro-ordinateur.
4. Numéro de version de l'utilitaire DiIMAGE. Ce numéro est affiché lorsque le pointeur de la souris est placé sur l'option "Infos" de la barre de menu de la fenêtre principale.
5. Description claire du problème.
6. Notez le message d'erreur qui s'affiche à l'écran lorsque survient le problème.
7. La fréquence d'apparition du problème.

Profils couleur du scanner

Les profils couleurs du scanner sont installés automatiquement avec le logiciel de numérisation DiIMAGE Scan Utility. Ces profils sont fournis pour assurer une correspondance de couleurs optimale avec conversion de profil à profil dans les applications sophistiquées de traitement d'image ou de PAO. MLTF5400_2.icc s'applique aux films diapositives avec une numérisation en profondeur de couleurs sur 8 ou 16 bits. MLTF5400_2p.icc s'applique aux films diapositives avec une numérisation en profondeur de couleurs sur 16 bits linéaires. Les profils sont installés dans les répertoires suivants :

Windows 98, 98SE, Me : [Windows] > [System] > [Color]

Windows 2000 : [WINNT > [Drivers] > [Color]

Windows XP : [Windows

Mac OS 9 : [System] > [ColorSync Profiles]

Désinstallation du logiciel DiIMAGE Scan

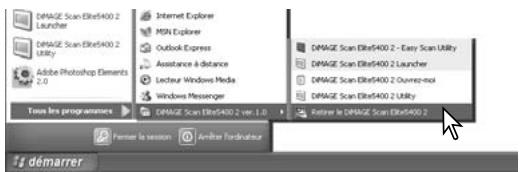

Avec Windows, sélectionner "Enlever DiIMAGE Scan Elite 5400 2" du dossier "DiIMAGE Scan" dans l'option "Programmes" du menu de démarrage. Suivre simplement les instructions de la fenêtre pour achever l'opération.

Pour désinstaller le logiciel DiIMAGE Scan d'un Macintosh, placer le CD-Rom DiIMAGE Scan dans le lecteur CD-Rom. Répéter la procédure d'installation, mais sélectionner

Sélectionner "Déinstaller" dans la liste déroulante de la boîte de dialogue d'installation. Confirmer l'emplacement du logiciel. Cliquer sur le bouton "Déinstaller" pour supprimer le logiciel du micro-ordinateur.

Fichiers et dossiers installés

Les fichiers et dossiers suivants sur fond gris sont installés dans l'ordinateur en même temps que l'utilitaire DiIMAGE Scan. Pour l'emplacement et le nom des profils installés, voir le chapitre sur les profils couleur du scanner sur la page ci-contre.

Windows

Windows (98, Me, XP) ou Windows NT (2000)

Système ou Système 32

DICEMLT005.dll DRAGMLT003.dll MCMLDS.dll MFSBaseLib2892.dll MFSLib2892.dll MFSIFLib2892.dll MFS003.cpl

Twain_32

DS Elite5400 2

Mac OS 9

Systeme

Application

DS Elite5400 2

Extensions

DICEMLT005 Library DRAGMT003 Library

DS Elite 5400 2 Driver

MCM Library DS

MFSBaseLib2892

Vérification de l'installation logicielle : Windows

Si le scanner a été connecté au micro-ordinateur avant l'installation de l'utilitaire de numérisation, il est possible que le micro-ordinateur ne reconnaisse pas le scanner. Suivez les instructions ci-dessous pour vérifier que le pilote a été correctement installé :

1. Cliquer (clic droit) sur le poste de travail. Sélectionner Propriétés dans le menu déroulant.
2. Windows 2000 et XP : Sélectionner l'onglet Matériel et cliquer sur le bouton Gestionnaire de périphériques.

Windows 98 et Me : cliquer sur l'onglet Gestionnaire de périphériques .

1. Le fichier du pilote doit être installé dans le dossier des périphériques image du gestionnaire de périphériques. Cliquer sur le dossier pour afficher les fichiers. doit être dans la liste des périphériques.

Si les fichiers ne sont pas situés dans le dossier des périphériques image, ouvrir les autres dossiers de périphériques du gestionnaire de périphériques. Si figure dans l'un d'eux, suivre les instructions ci-dessous pour supprimer le pilote :

1. Cliquer sur le pilote pour le sélectionner en vue de sa suppression.
2. Windows 2000 et XP : cliquer sur le bouton Action pour afficher le menu déroulant.

Selectionner Déinstaller. Un écran de confirmation apparait. Cliquer sur le bouton Oui pour supprimer le pilote du système.

Windows 98 et Me : cliquer sur le bouton de suppression. Un écran de confirmation apparaî

1. Redémarrer le micro-ordinateur. Vérifier que le pilote est dans le bon dossier en suivant les instructions du haut de la page.

été connecté à un micro-ordinateur avec Windows 98, 98SE, ou 2000 Professionnel, le message de détection d'un nouveau périphérique apparaît brièvement. Aucune action n'est nécessaire. Avec Windows 2000, le message de signature numérique non trouvée peut apparaître. Cliquer sur le bouton Oui pour terminer l'installation du scanner.

été connecté à un micro-ordinateur avec Windows XP, le message de détection d'un nouveau périphérique apparaît. Cliquer sur le bouton Suivant. Le message indiquant qu'il n'y a pas eu de reconnaissance du logo test Windows apparaît. Cliquer sur le bouton Poursuivre pour terminer l'installation du scanner. Voir page 17.

Caractéristiques techniques

Type de numérisation :	Par transport du film, capteur fixe, monopasse
Type de films :	Négatifs et positifs, couleur et noir et blanc
Formats de film :	24 x 36
Dimensions de numérisation :	25,06 x 37,25 mm (5328 x 7920 pixels), zone de numérisation du passée-vues pour films 24 x 36 : 24 mm x 36 mm
Résolution d'entrée optique :	5400 dpi
Capteur d'image :	CCD Tri-lineaire 5340 pixels/ligne
Conversion A/N :	16 bits
Profondeur de couleurs :	8 bits et 16 bits par canal couleur
Dynamique de densité :	4,8 (valeur théorique)
Source lumineuse :	DEL blanche
Mise au point :	Autofocus, AF ponctuel et mise au point manuelle
Interface :	USB 2.0 (compatible USB 1.1)
Consommation :	Maxi. 20 W
Dimensions (L x H x P) :	70 x 165 x 345 mm
Poids (environ) :	1,5 kg
Environnement de fonctionnement :	10° - 35°C, 15-85% d'humidité sans condensation
Environnement de stockage :	-20° - 60°C, 10-85% d'humidité sans condensation
Durées de numérisation (approx.) :	Numérisation d'index :12 sec. (Windows), 15 sec. (Macintosh OS)
	Prévisualisation : 8 sec. (Windows), 9 sec. (Macintosh OS)
	Numérisation : 25 sec. (Windows), 30 sec. (Macintosh OS)
	La durée de numérisation varie en fonction des préférences utilisées. Elle peut être plus longue pour les films négatifs que pour les diapositives.
Remarque :	Avec un ordinateur doté d'une connexion en USB 1.1, les temps de numérisation risquent d'être supérieurs à ceux annocés. Pour une vitesse optimale, utiliser un port USB 2.0.
Conditions de tests :	Passé-vue diapas montées, diapositives couleurs, pas d'ex-position automatique, pas de mise au point automatique, pas de correction d'image, numérisation à 5400 dpi sur 8 bits. Windows : Pentium IV 3,2 GHz, Windows XP Professionnel, 1 Go de RAM, 50 Go d'espace disque, port USB 2.0 intégré, Adobe Photoshop ver. 7.0.1.
	mémoire allouée à l'application : 80%
	Macintosh : PowerPC G5 Dual 2 GHz, Mac OS X 10.3.6, 1.5 GB de RAM, 63 Go d'espace disque, port USB 2.0 Apple, Adobe Photoshop ver. 7.0.1.
	mémoire allouée à l'application : 80%

Caractéristiques basées sur les dernières informations disponibles au moment de l'impression et sujettes à modifications sans préavis.

Liste des scripts

Les scripts peuvent être utilisés pour effectuer des réglages de base qui seront appliqués en fonction de l'utilisation définitive de l'image. Voir page 32 pour davantage d'informations. Les tableaux suivants listent les paramètres des fichiers script du scanner :

Catégorie	D'Nom de script	Rés	R's. De	Agr.	UnitéD	Taille d'entrée		Verr. Ent	Taille de sortie		Verr. Sort
						L	H		L	H
Défaut	Default	1350	300	450	pixel	1980	1332	OFF	1980	1332	OFF
Imp. Laser couleurs	A4Full	5028	600	838	mm	35.44	25.06	OFF	297	210	ON
	A4Half	3544	600	590	mm	35.59	25.08	OFF	210	148	ON
	A4Quarter	2514	600	419	mm	35.32	25.06	OFF	148	105	ON
	LetterFull	5169	600	861	pouce	1.27	0.99	OFF	10.9	8.5	ON
	LetterHalf	3478	600	579	pouce	1.47	0.94	OFF	8.5	5.45	ON
	LetterQuarter	2585	600	430	pouce	1.27	0.99	OFF	5.45	4.25	ON
Photosensible	A3Full	4741	400	1185	mm	35.44	25.06	OFF	420	297	ON
	A4Full	3352	400	838	mm	35.44	25.06	OFF	297	210	ON
	A5Full	2362	400	590	mm	35.59	25.08	OFF	210	148	ON
	LetterFull	3446	400	861	pouce	1.27	0.99	OFF	10.9	8.5	ON
	LetterHalf	2319	400	579	pouce	1.47	0.94	OFF	8.5	5.45	ON
	LetterQuarter	1723	400	430	pouce	1.27	0.99	OFF	5.45	4.25	ON
	8x10	3244	400	811	pouce	1.23	0.99	OFF	10	8	ON
	11x14	4453	400	1113	mm	31.99	25.07	OFF	356	279	ON
	10x12	4055	400	1013	mm	30.11	25.07	OFF	305	254	ON
	Photo5x7	2028	400	507	mm	35.11	25.05	OFF	178	127	ON
	PostCard4x6	1637	400	409	pouce	1.47	0.98	OFF	6	4	ON
Chorro de tinta & à sublimation	SuperB	3938	300	1312	mm	36.81	25.08	OFF	483	329	ON
	A3Full	3555	300	1185	mm	35.44	25.06	OFF	420	297	ON
	A4Full	2514	300	838	mm	35.44	25.06	OFF	297	210	ON
	A4Half	1772	300	590	mm	35.59	25.08	OFF	210	148	ON
	A4Quarter	1257	300	419	mm	35.32	25.06	OFF	148	105	ON
	LetterFull	2585	300	861	pouce	1.27	0.99	OFF	10.9	8.5	ON
	LetterHalf	1739	300	579	pouce	1.47	0.94	OFF	8.5	5.45	ON
	LetterQuarter	1293	300	431	pouce	1.26	0.99	OFF	5.45	4.25	ON
	Photo4x6	1208	300	402	mm	37.31	24.88	OFF	150	100	ON
	Photo3x5	1066	300	355	mm	35.77	25.07	OFF	127	89	ON
	Photo5x7	1521	300	507	mm	35.11	25.05	OFF	178	127	ON
Page Web	1240x836	848	72	1177	pixel	1240	836	OFF	1240	836	ON
	1112x750	761	72	1056	pixel	1112	750	OFF	1112	750	ON
	984x663	672	72	933	pixel	984	663	OFF	984	663	ON
	792x534	542	72	752	pixel	792	534	OFF	792	534	ON
	760x512	519	72	720	pixel	760	512	OFF	760	512	ON
	600x404	410	72	569	pixel	600	404	OFF	600	404	ON
	320x240	338	72	469	pixel	320	240	OFF	320	240	ON
PhotoCD	PhotoCD2048x3072	2095	300	698	pixel	3072	2048	OFF	3072	2048	ON
	PhotoCD1024x1536	1048	300	349	pixel	1536	1024	OFF	1536	1024	ON
	PhotoCD512x768	524	300	174	pixel	768	512	OFF	768	512	ON
Ecran	1920x1200	1310	72	1819	pixel	1920	1200	OFF	1920	1200	ON
	1600x1200	1217	72	1690	pixel	1600	1200	OFF	1600	1200	ON
	1280x1024	1038	72	1441	pixel	1280	1024	OFF	1280	1024	ON
	1280x960	973	72	1351	pixel	1280	960	OFF	1280	960	ON
	1152x870	882	72	1225	pixel	1152	870	OFF	1152	870	ON
	1024x768	779	72	1081	pixel	1024	768	OFF	1024	768	ON
	832x624	633	72	879	pixel	832	624	OFF	832	624	ON
	800x600	609	72	845	pixel	800	600	OFF	800	600	ON
	640x480	487	72	676	pixel	640	480	OFF	640	480	ON
Document	A4Half	425	72	590	mm	35.59	25.08	OFF	210	148	ON
	A4Quarter	338	72	469	mm	31.56	22.39	OFF	148	105	ON
	A4Eighth	338	72	469	mm	22.39	15.78	OFF	105	74	ON
	LetterHalf	418	72	580	pouce	1.47	0.94	OFF	8.5	5.45	ON
	LetterQuater	338	72	469	pouce	1.16	0.91	OFF	5.45	4.25	ON
	LetterEighth	338	72	469	pouce	0.91	0.58	OFF	4.25	2.72	ON
Imageur	4K	2793	2400	116	pixel	4096	2731	OFF	4096	2731	ON
	2K	1397	2400	58	pixel	2048	1365	OFF	2048	1365	ON
DigitalCamera	0.3-Megapixel	487	72	676	pixel	640	480	OFF	640	480	ON
	0.8-Megapixel	779	72	1081	pixel	1024	768	OFF	1024	768	ON
	1.3-Megapixel	1038	72	1441	pixel	1280	1024	OFF	1280	1024	ON
	2-Megapixel	1217	72	1690	pixel	1600	1200	OFF	1600	1200	ON
	3-Megixel	1557	72	2162	pixel	2048	1536	OFF	2048	1536	ON
	4-Megixel	1728	72	2400	pixel	2272	1704	OFF	2272	1704	ON
	5-Megixel	1946	72	2702	pixel	2560	1920	OFF	2560	1920	ON
	6-Megixel	2141	72	2973	pixel	2816	2112	OFF	2816	2112	ON
	8-Megixel	2482	72	3447	pixel	3264	2448	OFF	3264	2448	ON
