Marque	FENDER
Modèle	'65 Princeton® Reverb
Type de produit	Amplificateur de guitare à lampes
Puissance de sortie	15 W sous 8 Ω (DHT < 10%, 1 kHz)
Haut-parleur	Jensen Special Design C-10R, 25 cm (10 pouces), 8 Ω
Lampes de puissance	2 x Groove Tubes 6V6
Lampes de préamplification	3 x 12AX7, 1 x 12AT7
Lampe de redressement	5AR4
Dimensions (H x L x P)	40,6 cm x 50,5 cm x 24,1 cm
Poids	61,6 kg
Alimentation	120 V~, 60 Hz (modèle 2172000000) ; autres versions disponibles
Entrées	Input 1 (haute sensibilité), Input 2 (-6 dB)
Contrôles	Volume, Treble, Bass, Reverb, Speed (vibrato), Intensity (vibrato)
Effets intégrés	Réverbération à ressorts (Accutronics®), Vibrato (trémolo)
Sorties	Haut-parleur interne (8 Ω), haut-parleur externe (8 Ω min), footswitch, RCA reverb
Pédale fournie	Pédale à 2 contacteurs pour réverbération/vibrato
Finition	Blackface Fender authentique
Garantie	5 ans (variable selon pays)
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon légèrement humide ; attendre séchage complet
Sécurité	Ne pas exposer à l'humidité/pluie ; débrancher en cas d'orage ; maintenance par personnel qualifié

FOIRE AUX QUESTIONS - PRINCETON REVERB-AMP FENDER

Quel cable d'alimentation utiliser pour le Princeton Reverb ?

Utilisez le cordon secteur fourni avec une prise de courant mise à la terre correspondant à la tension et fréquence indiquées à l'arrière de l'ampli (ex: 120V~60Hz). Ne modifiez pas la prise.

Comment brancher une guitare sur le Fender Princeton Reverb ?

Branchez votre guitare sur l'entrée INPUT 1 (sensibilité maximale) ou INPUT 2 (-6 dB) pour un niveau plus faible ou guitares haut niveau. Les deux entrées fonctionnent simultanément.

Comment régler la réverbération et le vibrato ?

Utilisez les boutons REVERB (niveau), SPEED (vitesse du vibrato) et INTENSITY (intensité). Activez/désactivez les effets avec la pédale fournie branchée sur la prise FOOTSWITCH.

Que faire si l'ampli ne s'allume pas ?

Vérifiez le câble d'alimentation, la prise secteur et le fusible (indiqué à l'arrière). Si le fusible est grillé, remplacez-le par un fusible identique. Si le problème persiste, contactez un réparateur agréé.

Puis-je utiliser des lampes de remplacement non Groove Tubes ?

Les lampes de sortie sont de type 6V6 ; utilisez des modèles compatibles comme 6V6GT. Pour les autres lampes (12AX7, etc.), respectez les références. Tout changement de type peut nécessiter un réglage par un technicien.

Comment nettoyer l'amplificateur ?

Débranchez l'ampli avant nettoyage. Utilisez un chiffon légèrement humide pour essuyer le boîtier. Ne pulvérisez pas de liquide directement. Attendez que l'appareil soit complètement sec avant de rebrancher.

Quelle impédance de haut-parleur externe utiliser ?

L'ampli est optimisé pour une charge de 8 Ω. Le haut-parleur interne est en 8 Ω. Pour une enceinte externe, utilisez impérativement 8 Ω ou deux enceintes 16 Ω en parallèle pour obtenir 8 Ω.

L'ampli peut-il être utilisé en studio ou pour des concerts ?

Oui, c'est un ampli de studio et de répétition réputé, mais ses 15 W permettent aussi de petits concerts. Pour des scènes plus grandes, il peut nécessiter un micro.

Quelles sont les précautions de sécurité importantes ?

Ne pas exposer à la pluie/humidité ; toujours débrancher avant entretien ; ne pas ouvrir le boîtier (tension dangereuse même hors tension) ; laisser au moins 15 cm d'espace derrière pour l'aération.

Comment brancher la pédale de réverbération/vibrato ?

Branchez la pédale à 2 contacteurs fournie dans la prise FOOTSWITCH à l'arrière. Cela permet d'activer/désactiver la réverbération et le vibrato sans utiliser les mains.

MODE D'EMPLOI PRINCETON REVERB-AMP FENDER

Ce symbole avertit l'utilisateur de la présence de niveaux de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de lire toute la documentation jointe au produit pour garantir une sécurité de fonctionnement;

Δ Veuillez dire attentivement toutes les instructions et vous y conformer. Respectez scrupuleusement tous les averisations. Connectez le cable d'alimentation électrique à une prise CA mise à la terre selon le voltage et la fréquence indiqués sur le panneau arrêté de l' amplificateur sous INPUT POWER. AVERTISSEMENT: Pour évitier l'endommagement de l'appareil, un départ d'incendie, ou un choc électricque, ne l'exposez jamais a l'humidité ou à la pluie. Δ Débranche le cable d'alimentation avant de nettoyer le boitier de l'appareil (utiliser un chiffon légèrement humide). Attendez que l'appareil soit complètement sec avant de le rebrancher sur le secteur. Conservez au moins 15.25 cm d'espace derrière l'appareil pour permettre une aération appropriée de celui-ci. Il est conseilé d'entreposer cet appeareil loin de toute source de chaleur, telle que des radiateurs, des accumulateurs de chaleur ou autres unités produit de la chaleur. Cet appeareil peut etre equiped'une prise polarisee (une fiche plus large que I'autre). C'est une garantie de securite. Si you ne parvenez pas a inserer la prise dans la sortie, contactez un electricien pour qu'il remplace la sortie. Ne modifiez rien qui puisse supprimer les garanties de securite qu'offre cette prise. Veilaz e que le cable d'alimentation ne soit pas coince ou abrasé. Cet apparéil doit uniquement être utilisé avec un support à roulettes ou un pied conseillé par le fabricant. Le cable d'alimentation de cet appareil doit etre débranché de la sortie lorsqu'il reste longtemps sans etre utilise ou en cas d'orage electrique. Les réparations et la maintenance de cet appeareil doivent être effectuees par un personnel qualifie dans les cas suivants: le cable d'alimentation ou la prise sont endommages; des objets sont tombes sur l'appareil, du liquide a ete renversede dessus ou l'appeil a ete exposé à la plue; l'appeil ne semble pas fonctionner normalement ou vous notez des changements notables dans la performance de I amplificateur, ou encore le produit est tombé ou I'enceinte est endommagee. Ne placezeldom recipient rempli de liquide sur le produit. ATTENTION: Aucune maintenance ne doit etre effectuee pour les pieces situées dans l'appareil. Les réparations et la maintenance doivent etre executees uniquement par une personne qualifiee. Les niveaux sonores élèvés émis par les systèmes d'emplificateur et haut-parleurs Fender® peuvent entrainer des léasons auditives durables. Faites attention lorsque vous reglez ou ajustez le volume lors de l'utilisation des appareils. Voltage dangereux. Risque d'électrocution au niveau du coffret lorsquel le cable d'alimentation est branché même si l'appareil n'est pas sous tension. Debranchez le cable d'alimentation du panneau arrêté avant de travailler sur l'appareil. L'entrée electrique doit rester accessible.

Le légendaire Fender Princeton® Reverb des années 1960 était un amplificateur compact, léger et de puissance moyenne. Bien que conçu pour les répétitions et le travail personnel, le Princeton délivrait un son à lampes impressionnant et bénéficiait des célèbres effets de réverbération et de vibrato de Fender. Depuis sa création, de nombreux guitaristes l'utilisent comme ampli de studio car ils peuvent obtenir d'excellents sons de guitare en reliant quelques pédales à un seul Princeton repris par micro.

De nos jours, il est quasiment impossible de tracer un modèle original de cet ampli, qui est devenu une véritable pièce de collection. Le nouvel ampli '65 Princeton® Reverb permet donc aux guitaristes modernes de bénéficier de la sonorité et de la dynamique exceptionnelles du modèle original... mais à un prix abordable. Parfait pour les répétitions, cet amplificateur robuste de 15 Watts constitue un excellent point de départ pour créer de superbes sonorités à lampes dans de petites pièces, et il peut délivrer une puissance suffisante pour les petits concerts ou les répétitions.

Caracteristiques :

• Amplificateur Princeton® Reverb de 1965 avec circuit entièrement à lampes. Deux lampes de sortie Groove Tubes 6V6
• Trois lampes de préamplification 12AX7. Une lampe 12AT7. Lampe de redressement 5AR4. Puissance de sortie de 15 Watts. Haut-parleur Jensen C-10R de 25 cm (10 pouces) garantissant des sonorités Vintages éclatantes. Véritable réverbération à ressorts Fender avec circuit à lampes, fabriquée par Accutronics®. Véritable trémolo Fender ("Vibrato") avec circuit à lampes.
• Finition Fender Blackface authentique. Pédale pour la sélection des effets (réverbération/vibrato). Housse de protection fournie.

Garantie de 5 ans (variable selon le pays de destination)

Les amplificateurs les plus célèbres du monde... — Depuis 1946

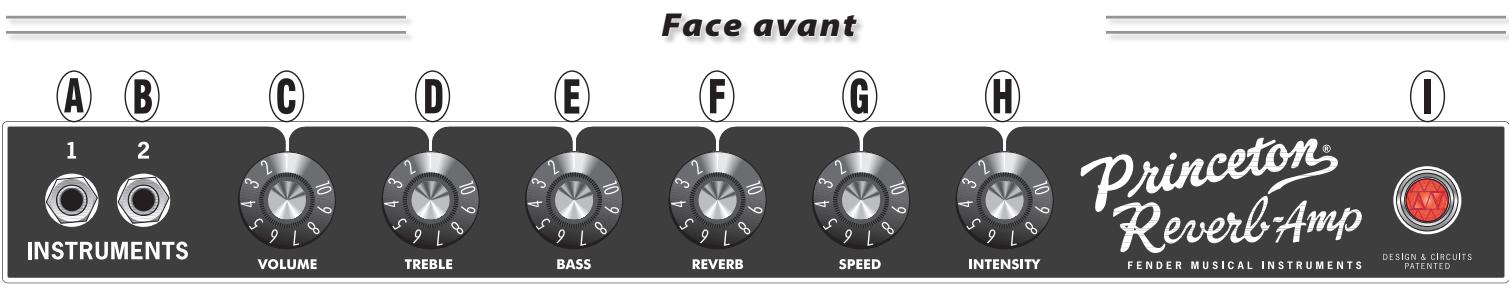

A. INPUT 1 — Entrée à sensibilité maximale pour la connexion de la plupart des guitares. B. INPUT 2 — Entrée à sensibilité réduite (-6 dB) permettant de connecter les guitares à niveau de sortie élevé ou d'obtenir une réponse plus claire.

REMARQUE: La sensibilité des deux entrées est identique lorsqu'elles sont utilisées en même temps.

C. VOLUME — Détermine le volume de l'amplificateur. D. TREBLE — Détermine le niveau des hautes fréquences.

E. BASS — Détermine le niveau des basses fréquences. F. REVERB — Régle le niveau de réverbération. Cet effet peut être activé/désactivé avec la pédale {O}. G. SPEED — Règle la vitesse du Vibrato. Cet effet peut être activé/désactivé avec la pédale {O}. H. INTENSITY — Règle l'intensité du Vibrato. I. TÉMOIN D'ALIMENTATION — Ce témoin s'allume lorsque l'amplificateur est sous tension.

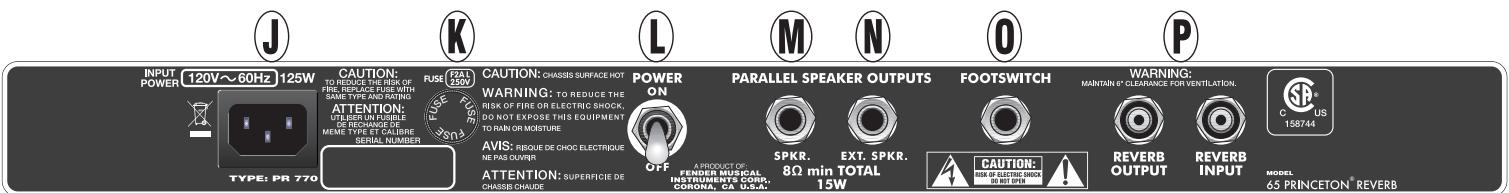

J. EMBASE SECTEUR — Utilisez le cordon secteur fourni pour relier cet amplificateur à une prise avec terre dont la tension et la fréquence correspondant aux valeurs indiquées à l'arrêt de l'amplificateur. K. FUSIBLE — Protège l'amplificateur contre toute défaillance électrique. Remplacez-le uniquement par un fusible identique (le type et la taille sont indiqués à l'arrête de l'amplificateur). L. INTERRUPUTEUR SECTEUR — Place l'amplificateur sous/hors tension. Le témoin d'alimentation (à l'avant) s'allume lorsqu'il est sous tension. M. INTERNAL SPEAKER — Il s'agit du connecteur du haut-parleur principal. Veillez toujours à ce que cette sortie soit reliée à un haut-parleur (interne ou externe) 8 avant de placer l'amplificateur sous tension. Veillez toujours à ce que cette sortie soit reliée à un haut-parleur interne 8 avant de placer l'amplificateur sous tension.

N. EXTERNAL SPEAKER — Cette sortie permet de relier une enceinte externe. Elle est câblée en parallèle avec le Jack du haut-parleur interne. L'amplificateur est optimisé pour une impédance de charge de 8 Ohms, qui correspond à l'impédance du haut-parleur interne. Lorsqu'une impédance différente de 8 Ohms est utilisée, l'ampli génère de la distorsion avant d'atteindre son niveau de sortie maximum et la durée de vie des lampes est réduite. Deux enceintes externes de 16 Ohms permettent d'obtenir la charge de 8 Ohms qui est conseillée. O. FOOTSWITCH — Reliez la pédale à 2 contacteurs (fournie) à ce connecteur pour pouvoir activer/désactiver la réverbération et le vibrato au pied. P. REVERB — Ces connecteurs RCA permettent de router les signaux vers et depuis la réverbération.

Lampes

Votre nouvel amplificateur Fender® est équipé de lampes de la plus haute qualité, produites par les fabricants du monde entier. Comme l'approvisionnement peut parfois être interrompu, le type de lampes utilisé par chaque amplificateur peut être remplacé sans préavis.

Avant de replacer les lampes de sortie, veuillez noter le type indiqué sur les lampes originales fournies avec l'amplificateur. Par exemple, le type de lampes de sortie 6L6 utilisé par Fender inclut ces modèles : 6L6GC, 6L6WXT, 6L6C, 6L6GE, etc. (sans être limité à ces derniers). L'installation de lampes d'un type différent peut nécessiter que des modifications importantes soient apportées par un technicien qualifié pour éviter de compromettre le niveau de performance ou la durée de vie des lampes.

De plus, la société Groove Tubes™ vérifie et teste plusieurs de nos lampes de sortie, puis elle les identifie avec un code

de couleur. Si votre ampli était muni de lampes 6L6WXT avec étiquette blanche (par exemple), un nouvel ensemble de 6L6WXT de la même couleur offrira les importantes lampes de remplacement.

Pour toute question, contactez votre revendeur Fender ou un centre de réparation autorisé.

Modèle "65 princeton® reverb amp

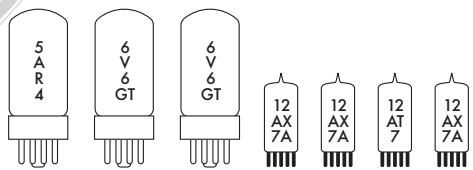

Emplacement des lampes (gauche à droite) à l'arrière :

Caractéristiques techniques

MODELE: PR770

RÉFERENCE: 2172000000 (120 V~, 60 Hz)

2172004000 (230V,50Hz) UK

2172007000 (100V,50/60Hz) JPN

2172001000 (110 V~, 60 Hz) TW

2172005000 (220V,50Hz) ARG

2172003000 (240V,50Hz) AUS

2172006000 (230V,50Hz) EUR

PUISSANCE DE SORTIE: 15 W dans 8 Ω avec une DHT < 10%, à 1 kHz

Haut-parleur : Un haut-parleur Jensen Special Design C-10R de 25 cm (10 pouces), offrant une impédance de 8 Ω (réf.: 0069347000)

DIMENSIONS: Hauteur: 40,6 cm

Largeur:50,5cm

Profondeur: 24,1 cm

POIDS: 61,6 kg

Caractéristiques sujettes à modifications sans préavis.
