Table des matières 1.1 Préface 30 1.2 Contenu de l’emballage 30 1.3 Mesures de précaution 30 1.4 Connexion 31 Prend en charge un disque dur SATA de 2,5 pouces jusqu’à 500 GB. Lecture de vidéos Prend en charge les fichiers AVI, VOB, MPG, DAT, MP4 et TS avec les codecs correspondants : MPEG-1, MPEG-2 (résolution jusqu’à une qualité D1) Lecture de musique Prend en charge les fichiers MP3, WMA, OGG (DRM, Pro et Advanced Profile non pris en charge). Lecture de photos Prend en charge les fichiers JPG/JPEG et BMP. Prend en charge le mode Diaporama. USB HOST Lecture directe de fichiers à partir du port USB et du disque dur externe. Lecteur de carte Prend en charge les cartes mémoire : SD/SDHC/MMC/MS Nous espérons que ce produit vous comblera. Nous sommes engagés à offrir la technologie multimédia à votre travail, vos divertissements, votre famille, votre vie quotidienne, votre voiture... en somme, partout ! Bienvenue chez nous. Encore merci d’avoir choisi notre produit.
Pièce(s) En cas de panne, veuillez confier la réparation du lecteur à un technicien qualifié, le retourner sur le lieu de vente ou nous contacter sur www.emtec-international.com. Ne tentez jamais de le réparer vous-même, au risque de l´endommager. Vos données pourraient être supprimées et vous pourriez vous exposer au danger. 1.3.5 Instructions de mise au rebut Veuillez consulter les règlements en vigueur pour tous renseignements relatifs au recyclage des périphériques électriques dans votre pays de résidence. 1.3.6 Consignes de sécurité relatives au disque dur Le Movie Cube utilise un disque dur interne pour la sauvegarde des données, ne nécessitant normalement pas de formatage ou de réparation. Merci de lire avec attention le chapitre « FAQ » et consulter notre site Web pour les mises à jour avant le formatage du disque dur. • Un choc physique, électrique, une panne d´électricité, un formatage du disque dur, etc…, peuvent causer la perte de toutes vos données. Merci de les sauvegarder au préalable. • Il est recommandé de défragmenter le disque dur après une longue période d’utilisation. • Sauvegardez régulièrement les données enregistrées sur le disque dur pour qu’elles puissent être récupérées en cas de corruption ou de perte. La Société Emtec ne prendra aucune responsabilité pour la perte des données enregistrées sur le disque dur. 1.3.7 Divers En utilisant cet appareil, évitez tout contact avec de l’eau ou autre liquide. Si de l’eau est accidentellement renversée, veuillez utiliser un tissu sec pour absorber le liquide. Les produits électroniques sont délicats, en les utilisant évitez de les secouer ou de les cogner et n’appuyez pas trop fortement sur les boutons. Ne permettez aucun contact du lecteur avec de l´eau et autre liquide. Ne le démontez pas et ne le réparez pas vous-même, ne changez pas sa construction. Les dégâts occasionnés rendraient la garantie non valide. N’appuyez pas trop fort sur les boutons du lecteur. Évitez de heurter le lecteur avec un objet dur, de le secouer et prenez soin de le tenir éloigné des champs magnétiques. Ne pas placer près d’une source de chaleur Utilisez uniquement les accessoires fournis

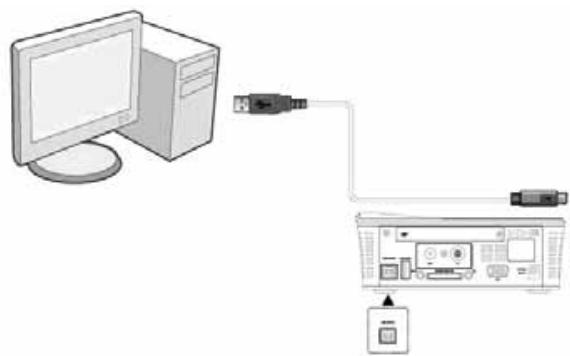

1.4.1 Connexion à l´ordinateur 1. Assurez-vous que le Movie Cube soit mis sous tension. 2. Branchez le mini connecteur du câble USB au port mini USB du Movie Cube. 3. Branchez l’autre extrémité du câble USB à l´ordinateur.

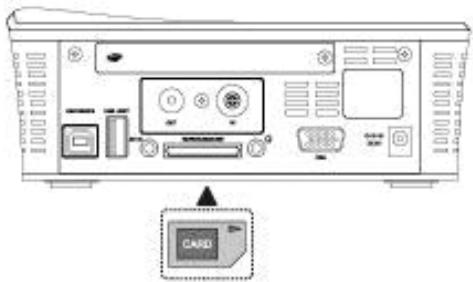

1.4.3 Connecter une carte mémoire La carte mémoire peut être utilisée après insertion dans le lecteur. 1. Suivez l’image et insérez la carte dans le sens de la flèche.

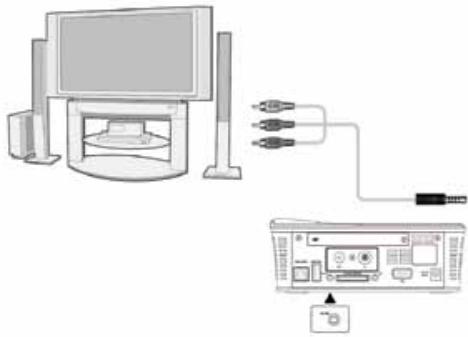

1.4.4.1 Entrée A/V 1. Branchez le câble le connecteur dans l’entrée A/V du lecteur comme indiqué sur l’image 2. Branchez le câble avec les 3 connecteurs dans la sortie A/V de l’appareil que vous souhaitez relier comme indiqué sur l’image. Grâce à cette connexion, profitez du contenu de vos appareils (caméscope, DVD…) sur le Movie Cube Theater.

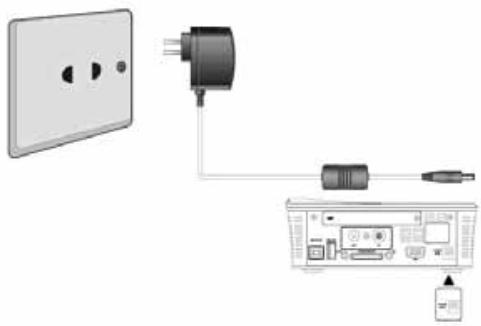

Remarque : Le câble audio jack 3,5 est un accessoire en option vendu séparément. 1.4.6 Connexion à l´alimentation électrique 1. Veuillez connecter l’adaptateur AC au connecteur jack entrée DC du lecteur comme indiqué sur l’image. 2. Branchez l’adaptateur AC à la prise électrique.
3. Réglage de la langue On peut régler la langue du système de ce lecteur en anglais ou dans d’autres langues. Dans le menu de configuration, la langue sélectionnée prendra immédiatement effet. 4. Réglage de l’image projetée Le projecteur est livré avec un trépied qui permet de régler l’angle de projection de l’image. De préférence, assurez-vous que le Movie Cube Theater est disposé sur une surface plate. Réglez la distance entre la surface de projection et le Movie Cube Theater en fonction de votre besoin et de l’environnement dans lequel vous vous situé. Une fois que la distance est réglée, tournez la bague de la lentille jusqu’à ce que vous voyiez une image claire.

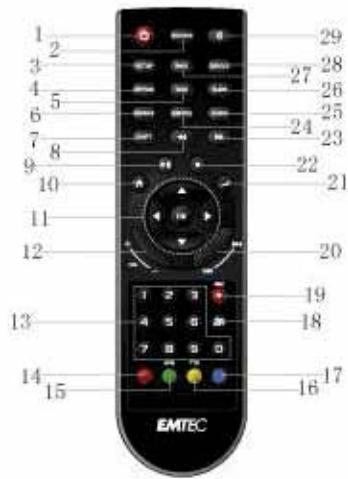

OPTION Appuyez sur ce bouton pour afficher la barre d’outils. DVD Appuyez sur ce bouton dans le dossier VIDEO_TS pour commencer la lecture d’un fichier DVD. 6 REPEAT (Répéter) Appuyez sur ce bouton pour choisir le mode de répétition. 7 SHIFT Appuyez sur ce bouton pour régler le contraste et la brillance 8 FR (Retour rapide) Appuyez sur ce bouton pour retourner rapidement en arrière pendant la lecture. 9 (Haut/Bas) Permet de pivoter une photo dans le mode diaporama.
12 VOL+/VOLAugmenter/Réduire le volume 13 Touches numériques Pour entrer les numéros de chaînes. 14 * Rouge Dans le menu Ordre d’enregistrement et EPG, appuyez pour supprimer une tâche. 15 * Vert/EPG Appuyer sur cette touche lorsque vous regardez une chaîne TNT et le Guide Electronique des Programmes s’affichera (Uniquement pour les modèles T750/T800/ T800x) 16 * Jaune/TXT Appuyer pour accéder au menu Télétexte. (Uniquement pour les modèles T750/ T800/T800x) (Uniquement pour les modèles T800/T800x)

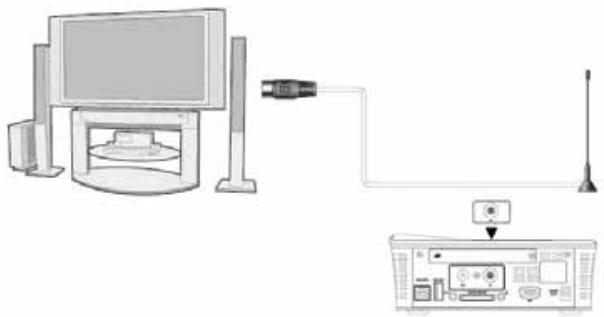

Vous visualisez également les chaînes du bouquet TNT (uniquement modèles T750/T800/T800x) disponibles dans votre zone.

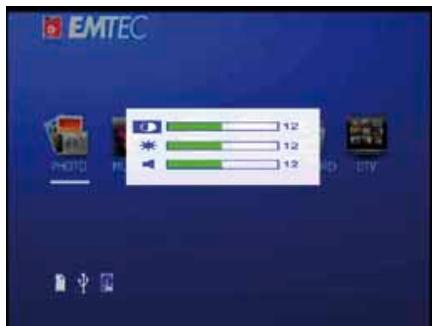

Appuyez sur la touche Menu de l’appareil ou sur la télécommande pour faire apparaître l’interface de configuration du projecteur. Dans cette interface, vous pouvez régler le contraste et la luminosité. Appuyez de nouveau sur Menu pour quitter l’interface de configuration du projecteur. Appuyez sur les touches Haut/Bas pour sélectionner le menu de contraste/luminosité, et appuyez sur les touches droite/ gauche pour ajuster le contraste/la luminosité. Le contraste modifie la quantité de noir et blanc dans l’image. La luminosité apporte une couleur plus sombre ou claire en fonction de l’éclairage dont vous disposez.
En utilisation de la fonction projecteur, veillez à garder la distance de plus de 20cm par rapport à la surface de projection. Tournez ensuite la bague de mise au point jusqu’à ce que vous voyiez une image claire.

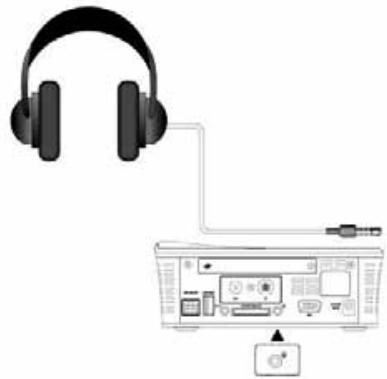

Vous pourrez profiter de la musique à travers la caisse de résonance ou de l’écouteur uniquement lorsque les sources YPbPr ou sont CVBS sélectionnées.
4.1 Interface principale Dans l’interface principale, le curseur reste par défaut sur la fonction Photo. Lorsque le curseur est sur une autre fonction, le nom de cette dernière s’affiche. L’interface principale contient les entrées : Photo, Musique, Film, Parcourir, Mes Enregistrements et TNT (uniquement pour les modèles T750/T800/T800x).
• LECTURE/PAUSE : Appuyez sur ce bouton pour lire/mettre en pause la lecture • FR/FF : Appuyez sur ce bouton pour effectuer un retour rapide/une avance rapide du fichier en cours de lecture. Appuyez sur le bouton à plusieurs reprises pour sélectionner différentes vitesses (2x/4x/6x/8x/16x/32x) • Répéter : Choisissez entre répéter morceau (Track), répéter dossier (Folder), et répéter tous (All) • Audio : Appuyez sur ce bouton pour modifier le canal audio. Le morceau ne peut pas être changé • Sous-titres : Appuyez sur ce bouton pour activer/désactiver les sous-titres. • Option: Appuyez sur ce bouton pour afficher la barre d’outils. • Stop : Appuyez sur ce bouton pour arrêter la lecture et revenir à l’interface Vidéo

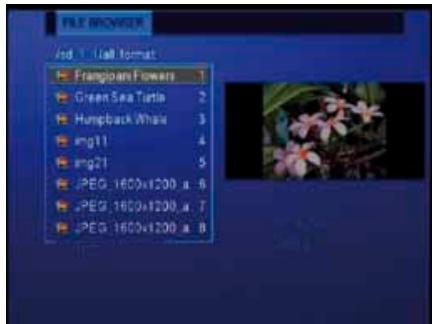

Accédez à l’interface Photo. Seuls les fichiers et dossiers d’images pris en charge s’affichent. Ce lecteur prend uniquement en charge les fichiers JPEG.
• Boutons directionnels : Appuyer sur has / bas / droite / gauche pour bouger la photo. • Zoom : Appuyez sur ce bouton pour activer le mode Zoom. Vous pouvez appuyer sur • Répéter : Choisissez entre répéter morceau (Track), répéter dossier (Folder), et répéter tous (All) • Diaporama : Appuyez sur ce bouton pour activer le diaporama avec fond musical. • Stop : Appuyez sur ce bouton pour arrêter la lecture et revenir à l’interface Photo. • Option : Appuyez sur ce bouton pour afficher la barre d’outils.

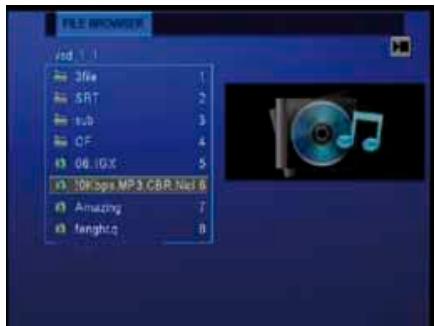

• LECTURE/PAUSE : Appuyez sur ce bouton pour lire / mettre en pause la lecture. • FF/FR : Appuyez sur ce bouton pour effectuer un retour / avance rapide du fichier en cours de lecture. Appuyez sur le bouton à plusieurs reprises pour sélectionner différentes vitesses (2x/4x/6x/8x/16x/32x) • Répéter : Choisissez entre répéter morceau (Track), répéter dossier (Folder), et répéter tous (All) • Stop : Appuyez sur ce bouton pour arrêter la lecture et revenir à l’interface Audio • Option : Appuyez sur ce bouton pour afficher la barre d’outils.

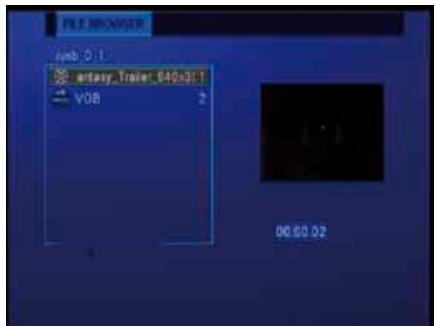

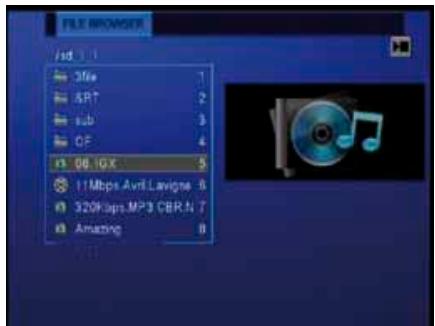

Accédez à l’interface Parcourir : tous les fichiers et dossiers vidéo / audio / d’images s’affichent. Vous pouvez également accéder à toutes les fonctions correspondant à chaque type.

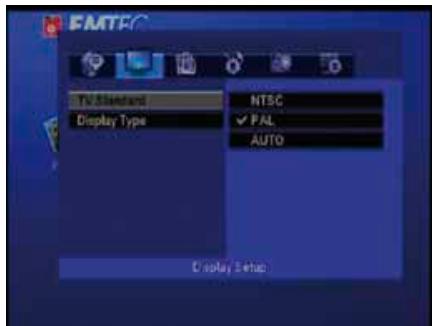

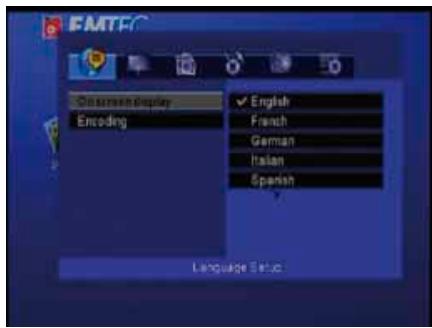

Le Menu Configuration vous permet de régler la langue, vidéo, photo, musique et autres paramètres. Appuyer sur le bouton Setup de la télécommande pour accéder directement à ce menu. 4.7.1 Configuration de la langue Dans ce menu, vous pourrez régler la langue, l’encodage.
Encodage Sélectionner pour définir le texte à encoder.
• Préc. / Suiv. : changer de chapitre. • Stop: arrêter al lecture. • Home : appuyez pour retourner au menu DVD • Grâce aux boutons de la barre d’outils, vous pouvez changer de langues, sous-titres, etc…

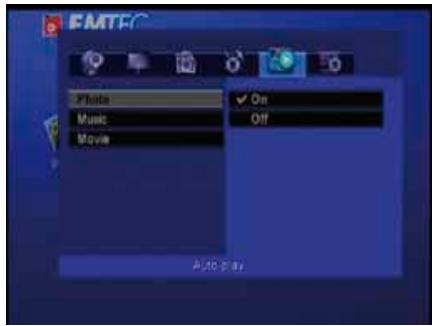

Dans ce menu, vous pourrez régler la lecture automatique dans Photo, Musique et Vidéo.

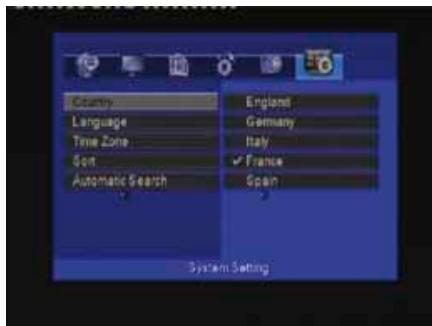

Musique Dans ce menu, vous pouvez configurer le pays, la langue, les paramètres d’enregistrement, la recherche automatique ou manuelle…
Langue Entrer dans le menu d’Enregistrement Par nom, service, n° de chaîne. Entrer dans le menu de Recherche auto Entrer dans le menu de Recherche manuelle

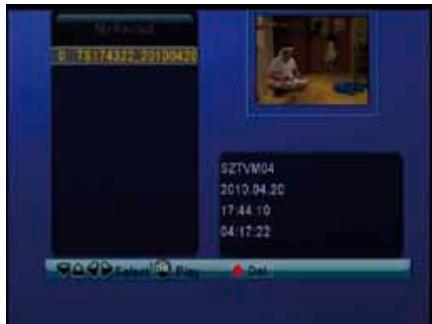

2. Appuyez sur ok pour lire le fichier. 3. Appuyez sur stop ou retour pour arrêter la lecture et retourner à l’écran de menu des titres. 4. Appuyez sur le bouton Rouge pour supprimer un enregistrement.

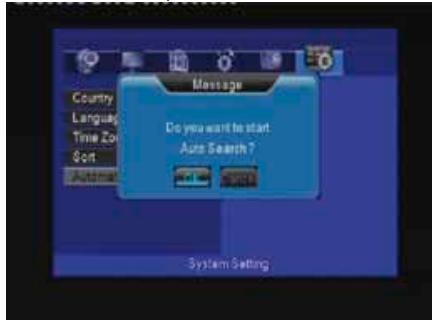

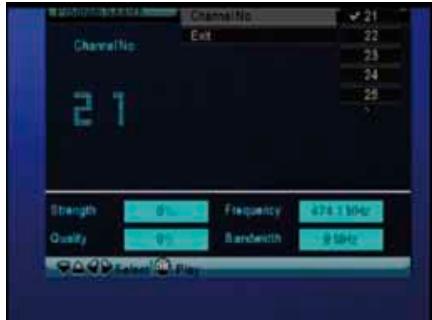

Sélectionnez l’icône TNT dans le menu principal pour entrer dans ce menu. Vous pouvez regarder et enregistrer les programmes TNT ou utiliser la fonction Time Shift (pause du direct). 4.9.1 Rechercher des chaînes TNT Lorsque vous entrez dans le menu TNT pour la première fois, un assistant vous permet de rechercher automatiquement des chaînes TNT.
Appuyez sur ok pour confirmer.

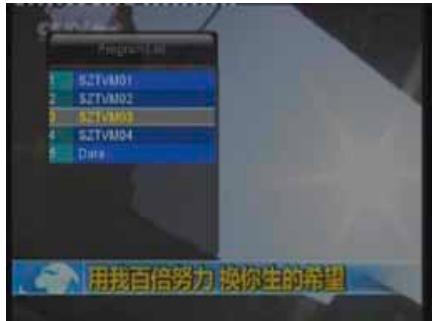

Les fonctions de la télécommande sont disponibles seulement dans ce menu : • Ok : appuyez pour voir la liste des programmes. • haut / bas / précédent / suivant : appuyez pour changer de chaîne. (vous ne pouvez pas changer de chaîne pendant un enregistrement) • touches numériques : appuyez pour entrer les n° de chaînes puis sur ok pour confirmer. • enregistrer : appuyez pour débuter l’enregistrement du programme. • time shift: pour activer la pause du direct et reprendre le programme où vous l’avez laissé. • EPG : pour afficher le Guide Electronique des Programmes • TTX : pour activer le menu Télétexte lorsqu’il est disponible. • touche bleue : éditer les programmations. • touche setup : pour entrer dans le menu TNT. 4.9.2.1 Menu des programmes Appuyez sur ok lorsque vous regardez la TNT and la liste des programmes s’affiche avec les noms et numéros de chaînes.

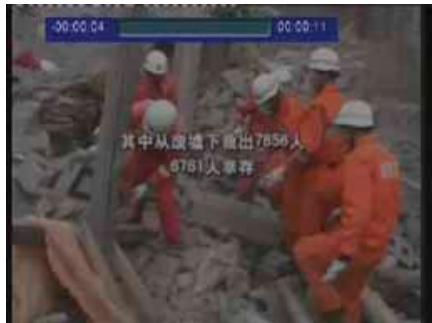

Lorsque vous regardez la TNT, appuyez sur Time shift pour activer la pause du direct, ce qui vous permet de reprendre le programme là où vous l’avez laissé. La durée maximum de la fonction time shift est de 30 minutes. En mode time shift, vous pouvez utiliser quelques boutons de fonctions disponibles sur la télécommande • time shift: Pour sortir du mode time shift • stop: Pour quitter la fonction time shift
Etape 1 : Préparez la carte mémoire ou dispositif USB Vous avez besoin d’une carte mémoire ou dispositif USB pour mettre à jour le firmware. Assurez-vous qu’il n’y a aucun fichier sur la carte. Copiez le fichier «UPG956M.AP» à la racine de la carte mémoire ou dispositif USB. Ne changez pas le nom de fichier. Etape 2 : Appuyez sur le bouton d’allumage et connectez le lecteur à la TV. Etape 3 : Connectez la carte mémoire ou dispositif USB Insérez la carte mémoire ou dispositif USB. Etape 4: Entrez dans Photo, Musique, Film ou Parcourir du Menu principal. L’installation va commencer. Un message “Upgrade flash..Erase..» s’affichera dans le coin haut gauche de l’écran TV. Attendez environ 1 minute pour que l’installation soit complète. L’indicateur LED bleu passe en rouge et le Movie Cube redémarre automatiquement. Remarque: Ne pas éteindre le lecteur pendant l’installation. Ne pas retirer la carte mémoire ou dispositif USB pendant l’installation.
6.1 Spécifications techniques 1. Assurez-vous que le lecteur est allumé. Si le lecteur est éteint, l’ordinateur ne pourra pas le détecter; 2. Assurez-vous que le lecteur est connecté à l’ordinateur. (Se reporter à 1.4.1 pour connecter le lecteur à l’ordinateur), 3. Si vous utilisez Windows 98SE, installez d’abord le pilote USB. Après l’installation, redémarrez l’ordinateur. Puis connectez à nouveau le lecteur à l’ordinateur. (Se reporter à 1.4.1 pour connecter le lecteur à l’ordinateur), 4. Si vous avez installé le pilote de Windows 98SE sur Windows® XP, 2000, ou ME édition, des problèmes peuvent survenir; 5. Il n’est pas conseillé d’utiliser les ports USB à l’avant de votre ordinateur, essayez d’utiliser les ports USB situés à l’arrière parce que ceux de devant sont souvent non alimentés. Question 2. Lorsque j’essaie de déconnecter le dispositif USB, je reçois le message «Le volume générique du dispositif ne peut pas être arrêté maintenant. Essayez d’arrêter le dispositif plus tard». Que dois-je faire ? Réponse: Fermez tous les programmes qui peuvent avoir accès aux données du lecteur, y compris Windows® Explorer. Si cela ne marche pas, fermez tous les programmes et attendez encore 20 secondes, puis réessayez l’icône de la flèche verte. Si cela ne marche toujours pas, fermez le lecteur et déconnectez le câble USB. Question 3. Je trouve des noms de fichiers et de dossiers que je n’ai jamais créés et ces noms sont très bizarres. Réponse: Apparemment, la table d’allocation de fichier (FAT) est erronée. Cela peut être dû à la fermeture du lecteur (en raison de la faible puissance de la batterie) alors que la connexion USB lisait ou écrivait des fichiers sur votre ordinateur. Windows et Macintosh écrivent souvent des fichiers supplémentaires sur le disque dur tels que finder.def ou info volume système. Ces fichiers sont normaux et sans risque pour le lecteur. Question 4. J’ai utilisé mon lecteur pour transférer des fichiers de et vers différents ordinateurs. La défragmentation du disque dur du lecteur l’endommagera-t-il ? Réponse: La défragmentation du disque dur du lecteur peut être utile après le transfert de nombreux fichiers de et vers le lecteur. Il n’est jamais dangereux d’utiliser la défragmentation sur le lecteur. Assurez-vous qu’aucun autre programme n’est en cours lorsque vous utilisez l’utilitaire de défragmentation de Windows®. Assurez-vous que vous avez connecté le lecteur à l’adaptateur réseau externe pendant cette procédure. Question 5. Mes fichiers ont disparu du lecteur. Réponse: Assurez-vous que vous parcourez vos fichiers en mode correct de navigation, ce qui signifie avec des vues filtrées correctes telles que Photos, Music ou Vidéos. Question 6. Pourquoi certains formats photos compatibles n’apparaissent pas en mode photo? Réponse: Le format JPEG comporte différents modes. Le lecteur ne supporte pas tous les modes. Vous devez changer votre format photo comme suit: 1. Utilisez Photoshop pour ouvrir la photo; 2. Sélectionnez «Fichier», puis «Sauvegarder sous» dans le menu, lorsque l’image apparaît sur le côté gauche, sélectionnez le format d’image JPEG, entrez le nom de fichier et cliquez sur l’icône «Sauvegarder», 3. Après avoir cliqué sur l’icône «Sauvegarder», une nouvelle fenêtre apparaît lorsque l’image s’affiche sur le côté droit, sélectionnez «Ligne de base (standard) «ou «Ligne de base optimisée»;
48 Question 9. Pourquoi n’ai je pas de son sur le produit ou via la sortie audio 3,5? Réponse: 1. Vérifiez que le format d’encodage (piste son) du fichier lu est supporté par le produit 2. En mode VGA, seul l’image est reproduite. Ce mode ne supporte pas l’audio. Question 10. Pourquoi n’ai je pas d’images ? Réponse: 1. Vérifiez que les câbles sont correctement branchés. 2. Vérifiez que les connecteurs ne sont pas obstrués. 3. Vérifiez que le capuchon de protection de la lentille est enlevé et que le produit est allumé.
Réponse: 1. Vérifiez que le capuchon de protection de la lentille est enlevé. 2. Ajustez la bague sur la lentille. 3. Vérifiez que vous respectez bien une distance de 20 cm minimum entre le produit et la surface de projection
Droits d’auteur Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, ou transmise sous quelque forme ou par quelque moyen, électronique, mécanique, sans l’autorisation préalable du détenteur ou droit d’auteur. Conformément à la législation sur les droits d’auteur , aucune donnée enregistrée ne pourra être utilisée à des fins autres que le divertissement personnel sans autorisation préalable du détenteur du droit d’auteur. • Faits naturels, comme le feu ou les décharges statiques • Dommage causé par des réparations, des modifications non autorisées ou par accident • Dommage du à une mauvaise utilisation ou à la négligence. • Unité qui a été modifié ou incorporé dans d’autres produits ou qui est utilisé à des fins institutionnelles ou commerciales. • Perte d’informations consommateurs : logiciel, firmware, ou données mémoire. • Mauvaise manipulation ou installation. Conditions spécifiques aux écrans à cristaux liquides (“LCD”): 49 2. Si vous avez relié le Movie Cube Theater sur un ordinateur, il est IMPERATIF d’utiliser la fonction “Retirer le périphérique en toute sécurité”. En ne respectant pas cette procédure il sera impossible d’accéder aux fichiers stockés sur le disque dur. 3. Plusieurs secondes sont nécessaires pour l’initialisation du disque dur intégré. Il est nécessaire d’être patient pendant la phase d’initialisation du disque dur.
• 3 points lumineux ou 5 pixels morts ou un total de 8 points lumineux et/ou pixels morts; ou Note : Un point lumineux est un sous pixel ou pixel blanc aiché en permanence sur votre écran. Un pixel mort est un sous pixel ou pixel noir ne s’aichant pas sur votre écran. Pour de plus amples informations sur la garantie qui s’applique au Movie Cube ainsi que notre assistance consommateurs, merci de vous rendre sur notre site : www.emtec-international.com
This product contains Free Software which is licensed under the GNU General Public licence, Version 2 (GPL). You will find hereinafter a copy of the GPL licence text.
