5.5 Tri des vidéos 25 5.6 Modification d’une vidéo25 5.7 Outils28 5.8 Sauvegarde des enregistrements28 6.5 Voir le statut de l´enregistrement 31 7. Menu configuration (Setup) 31
7.2 ** Changement des paramètres TV Analogiques 34 WMA*. La lecture se fait aussi très simplement grâce à un seul bouton;
Il n'est pas recommandé d'ouvrir le boitier multimédia. La température ambiante de fonctionnement optimal pour votre produit est comprise entre +5°C et ~ + 35°C.

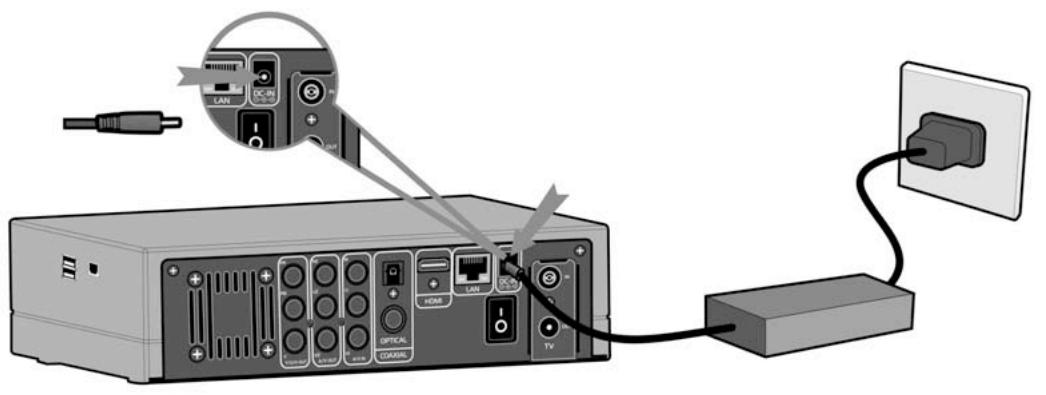

La tension de l´alimentation du Movie Cube est de DC 12V Veuillez connecter l'adaptateur secteur ou le câble d'adaptateur secteur à la prise de courant. En plaçant le câble d'adaptateur, assurez-vous qu'il ne peut pas être endommagé ou être mis sous pression. Il est recommandé de déconnecter l´adaptateur avant de le nettoyer afin de réduire le risque de décharge électrique. Évitez de connecter l´adaptateur au lecteur dans un environnement humide ou poussiéreux. Ne remplacez pas l'adaptateur, le câble ou le connecteur. 1.3.2 Interférence de radio/compatibilité -Presque tous les dispositifs électroniques recevront l'interférence de radio quand ils ne sont pas correctement isolés. Votre Movie Cube pourrait recevoir des interférences sous ces mêmes conditions. - La conception et la fabrication de ce lecteur s´appliquent conformément aux normes de la FCC/CE et a suivi les règles suivantes: (1) Ce dispositif ne causera pas d’interférences nuisibles ; (2) Ce dispositif pourrait recevoir tout type d’interférence.
1.3.5 Consigne de Sécurité relatives au disque dur Le Movie Cube utilise un disque dur interne pour la sauvegarde des données, normalement, ne nécessitant pas de formatage ou de réparation. Vous devez lire soigneusement le chapitre < Questions les plus fréquentes> et consulter notre site Internet www.emtec-international.com pour les mises à jour avant le formatage du disque dur. Un choc peut endommager un secteur du disque dur, dans ce cas utiliser CHKDSK pour résoudre le problème. Un choc physique, électrique, une panne d´électricité, un formatage de l´HDD, etc…, peuvent causer la perte de toutes vos données. Merci de les sauvegarder au préalable. Il est recommandé de défragmenter le disque dur après une longue période d'utilisation. Sauvegardez régulièrement les données enregistrées sur le disque dur pour qu'elles puissent être récupérées en cas de corruption ou de perte. La Société Emtec ne prendra aucune responsabilité pour la perte de données enregistrées sur le disque dur. 1.3.6 Autres En utilisant le Movie Cube, ne pas le laissez en contact avec de l'eau ou d'autre liquide, si de l'eau est accidentellement renversée dessus, veuillez utiliser un tissu sec pour absorber le liquide. Les produits électroniques sont fragiles, en les utilisant veuillez éviter de les secouer et n'appuyez pas trop fortement sur les boutons.

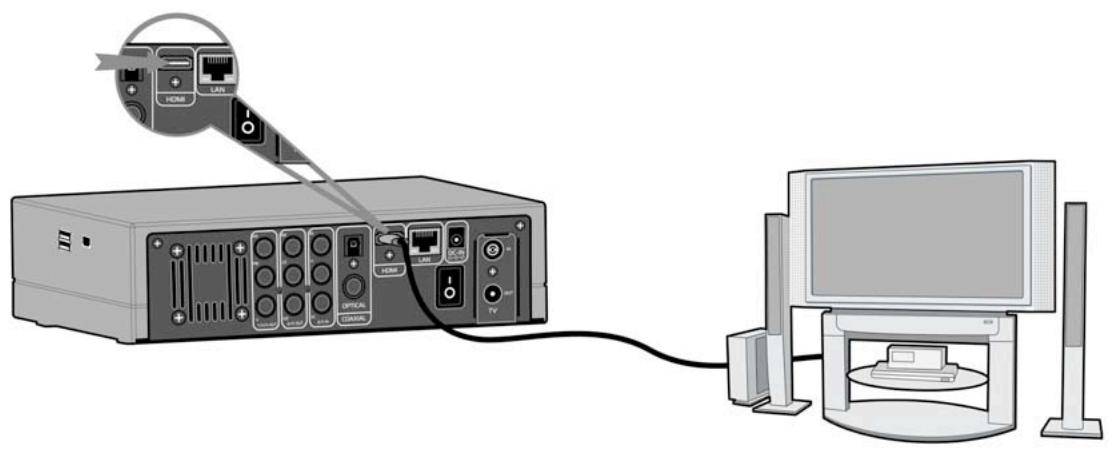

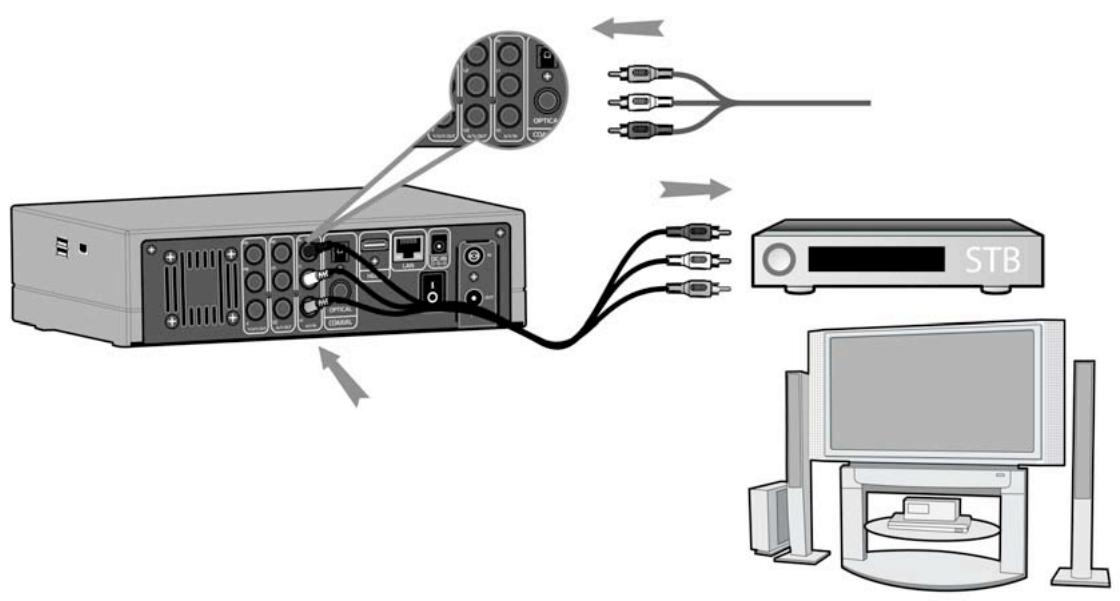

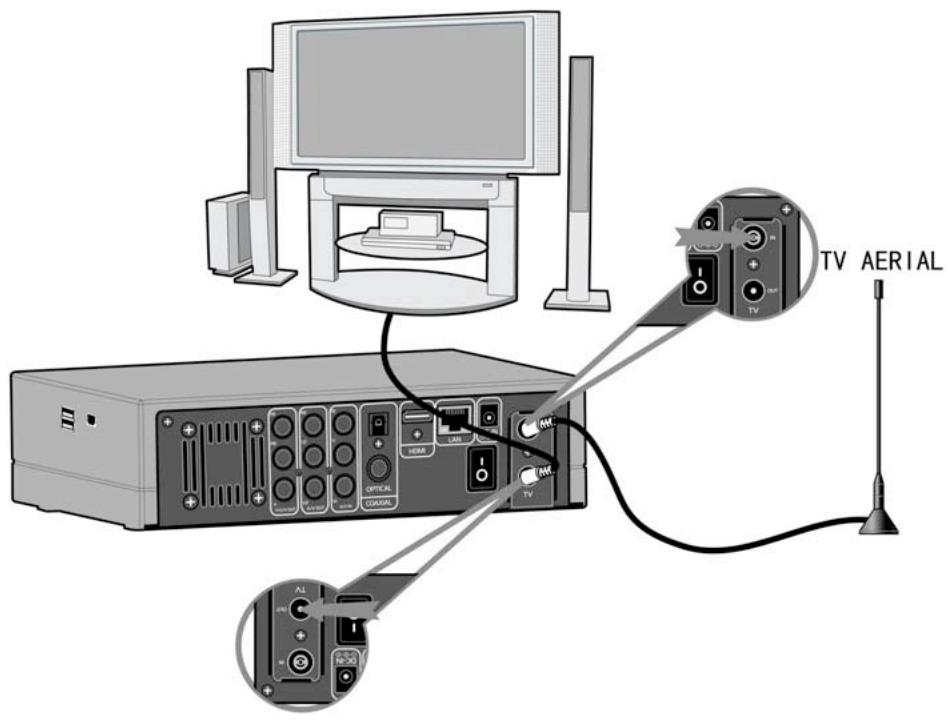

TV comme indiqué sur l’image.

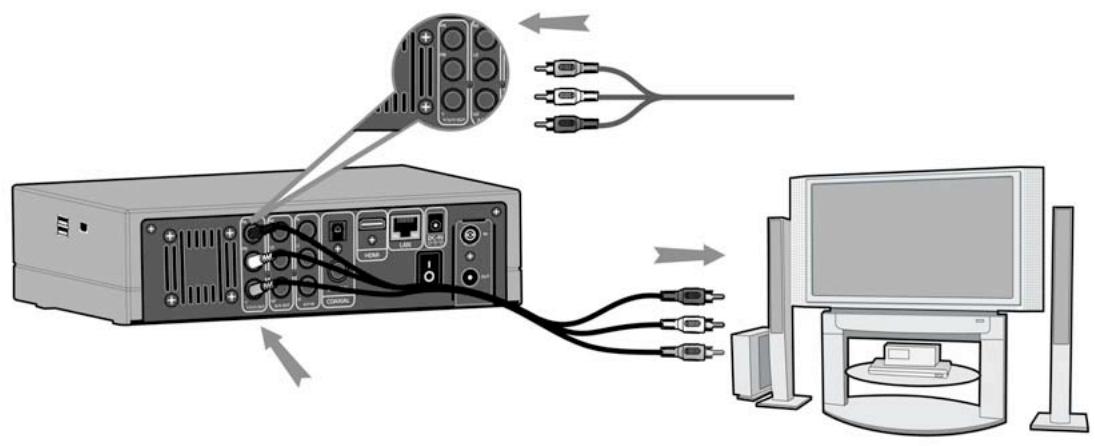

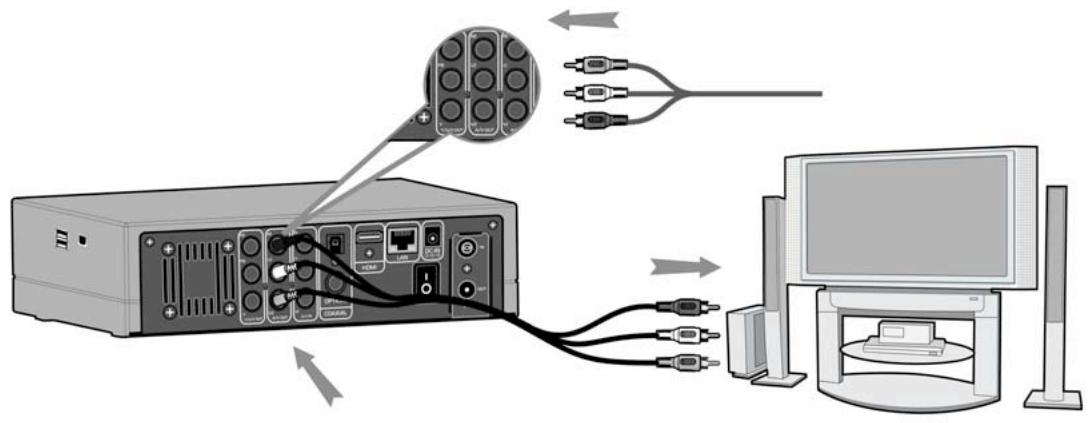

TV comme indiqué sur l’image;.

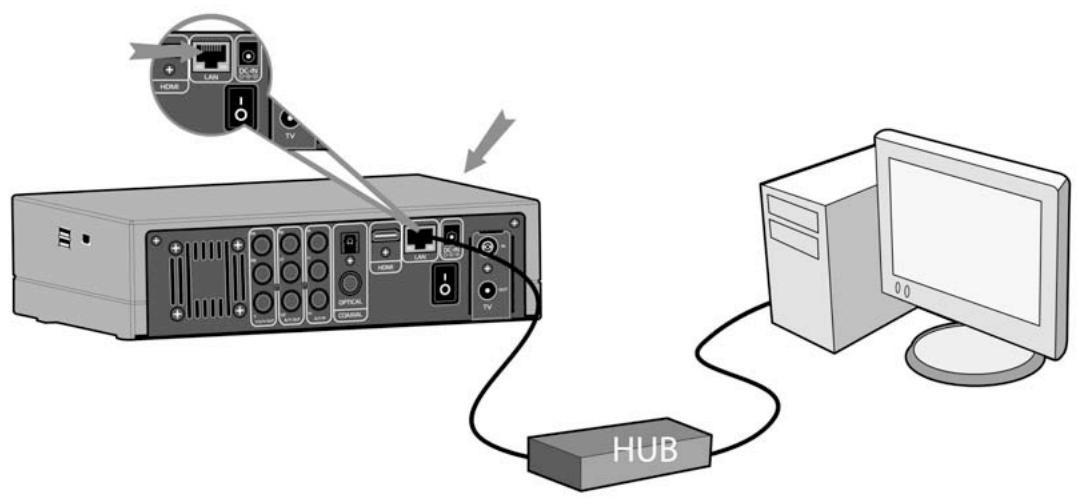

Pour connecter le Movie Cube à un réseau, il vous faut avoir un câble de réseau Cat5, Cat5e ou Cat6 (non fourni). Veuillez connecter le câble réseau au port RJ45 du Movie Cube Connectez l’autre extrémité du câble à un port RJ45 de votre routeur ou modem.
Assurez-vous que le Movie Cube est mis sous tension; Branchez l'adaptateur USB sans fil WiFi sur l'un des ports USB situé à l'arrière.

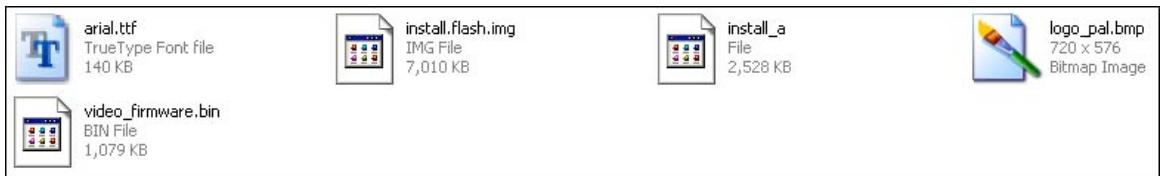

Installation du Firmware Pour les utilisateurs qui ont acheté un Movie Cube sans disque dur pré installé et désirant installer un SATA HDD, veuillez consultez le chapitre 7.7 de cette brochure pour plus de détails. 1.5.2 Télécommande Première utilisation de la télécommande Installez les piles avant l'utilisation de la télécommande, les étapes d'installation sont à suivre comme illustrées ci-dessous

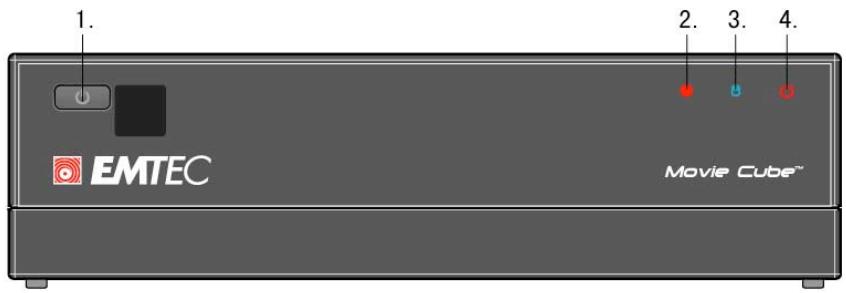

1. Marche Une fois relié à l'alimentation secteur, appuyez sur l'interrupteur rouge situé sur la façade arrière de l'appareil. Après quelques secondes l'interface principale du menu apparaîtra et la LED de couleur bleue s'allumera.

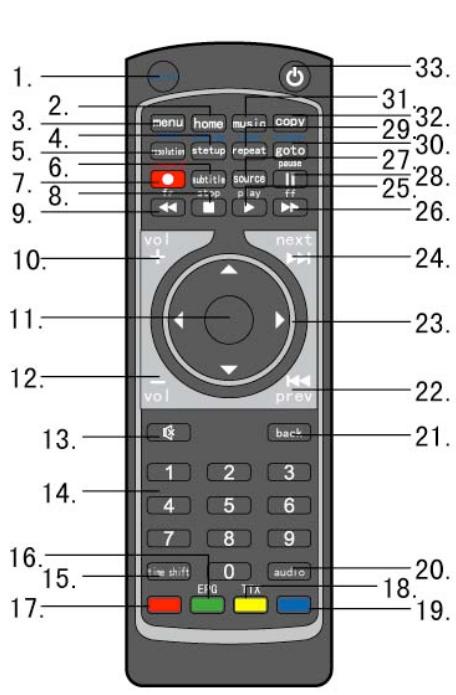

2.1 Télécommande Toutes les procédures décrites dans ce manuel peuvent être effectuées en utilisant les boutons de la télécommande. Suivez les instructions ci-dessous pour connaître l´utilisation de chaque bouton et la fonction reliée: 1. Shift
Appuyez pour accéder au menu Configuration (Setup) Affichage: Appuyez pour connaître les paramètes utilisés, ci dessous quelques exemples: Appuyez à plusieurs reprises pour accélérer ou réduire la vitesse. Permet d'augmenter le volume. Permet de valider vos choix/options dans les menus Permet de réduire le volume. Appuyez sur le bouton pour couper le son et une nouvelle fois pour reprendre. Permet d'entrer les numéros des chaînes ou les entrées numériques durant la modification des paramètres. Lorsque vous êtes dans les modes Vidéo In / Télévision analogique ou TNT appuyez sur ce bouton pour activer la fonction Décalage (Time shift), qui vous permet de mettre en pause un programme TV et le reprendre la lecture plus tard à partir du même point. Durant la pause, le programme est enregistré sur le disque dur ou sur le dispositif USB, suivant la capacité de mémoire disponible. Appuyez sur ce bouton pour activer la fonction de DÉCALAGE et attendez que la flèche LIRE (PLAY) s´affiche. Appuyez sur ce bouton et le programme effectuera une pause. Appuyez sur ce bouton pour reprendre la visualisation du programme. Le mode de décalage reste actif jusqu'à ce que vous appuyiez de nouveau sur le bouton. EPG = Guide Electronique des Programmes vous permet d'obtenir des informations sur les programmes en cours ou à venir lorsque vous êtes dans le mode TNT. Bouton inactif
Appuyez sur le bouton pour aller au chapitre précédent.
Appuyez sur le bouton à plusieurs reprises pour accélérer ou réduire la vitesse. Bouton inactif Appuyez sur ce bouton pour faire une pause pendant la lecture.
Appuyez sur ce bouton pour régler l´option - le Chapitre, le Titre ou Arrêt. Timer Appuyez sur ce bouton pour activer la fonction de Minuteur et ajouter, éditer ou supprimer des programmes d'enregistrement. Voir 'Création d'une Nouvelle Liste de Lecture' pour plus de détails. ALLER A: Appuyez sur ce bouton pour sauter sur un point spécifique d´un titre. Spécifiez le point en donnant le Titre, le Chapitre et le Temps. Navigateur: Permet de parcourir vos fichiers (musique, photos et vidéos) sauvegardés sur le disque dur, la Clé USB ou le réseau.
Home de la télécommande.

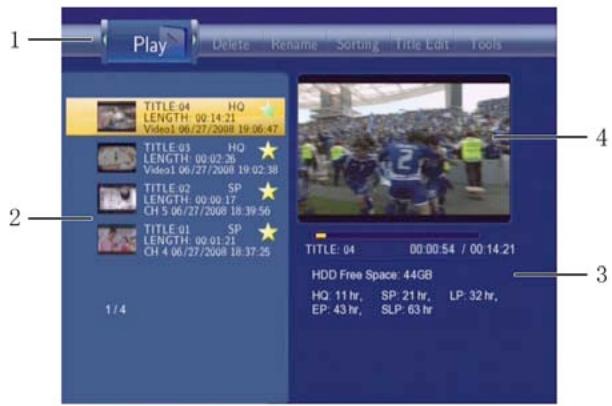

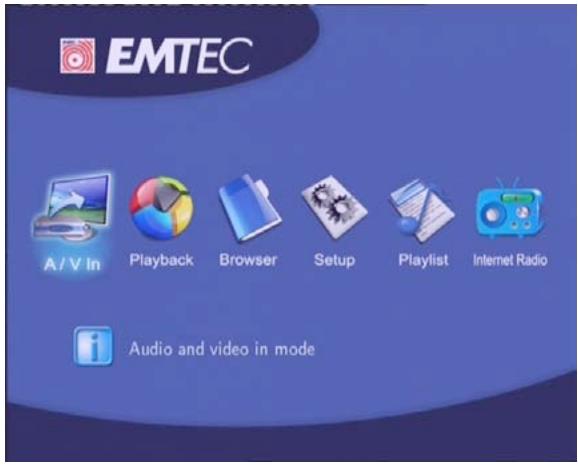

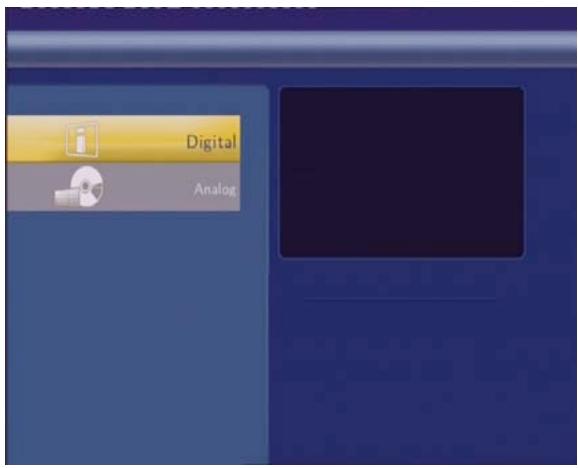

Une vidéo enregistrée sur le disque dur ou le port USB comportera automatiquement un titre par défaut. Le menu Playback permet de lire les vidéos enregistrées, et offre d’autres options telles que Fusionner/Diviser/Supprimer/Éditer les vidéos enregistrées. Sélectionnez l'icône Playback pour accéder à ce menu

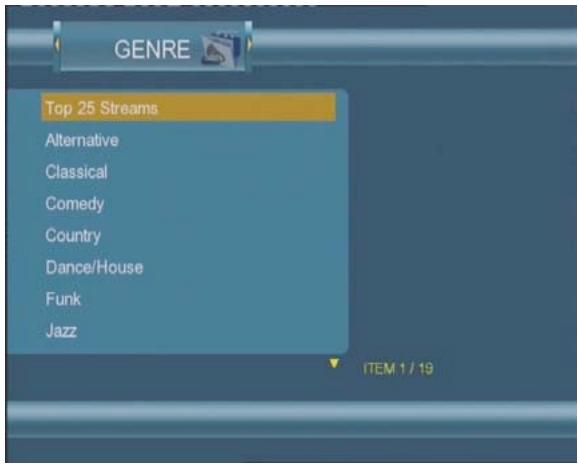

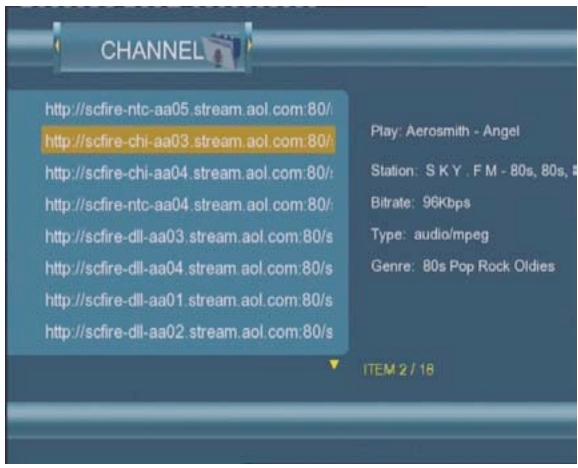

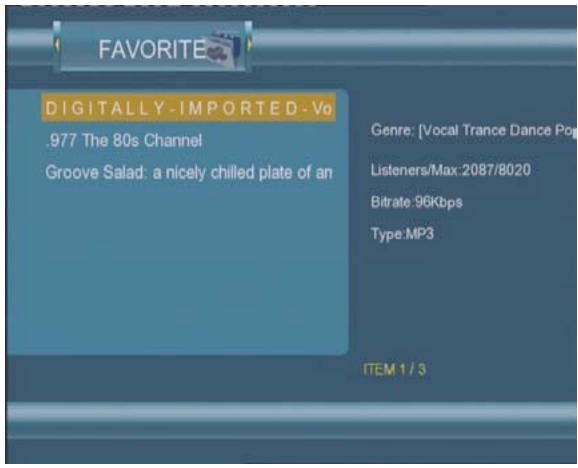

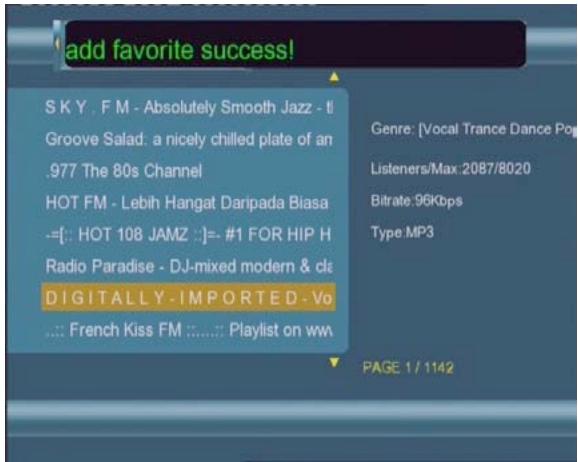

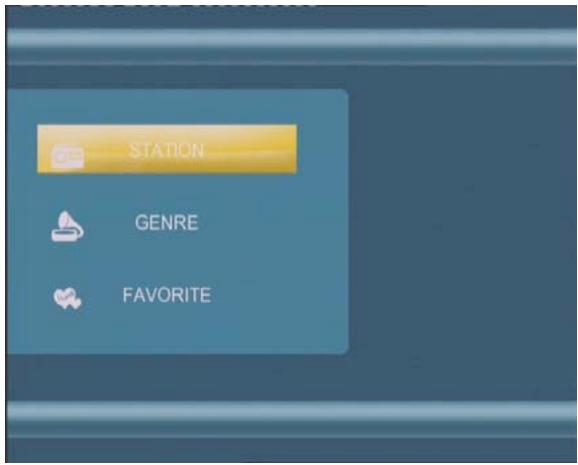

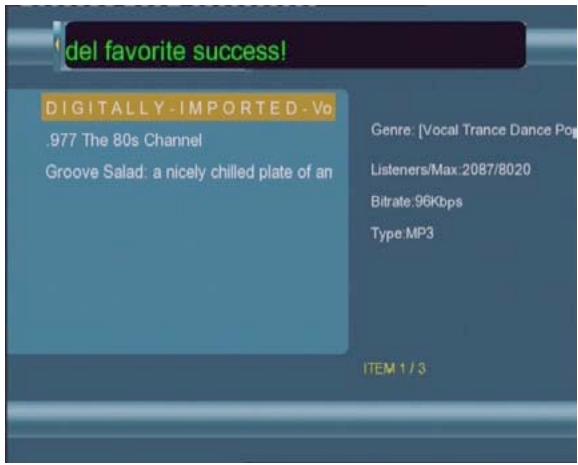

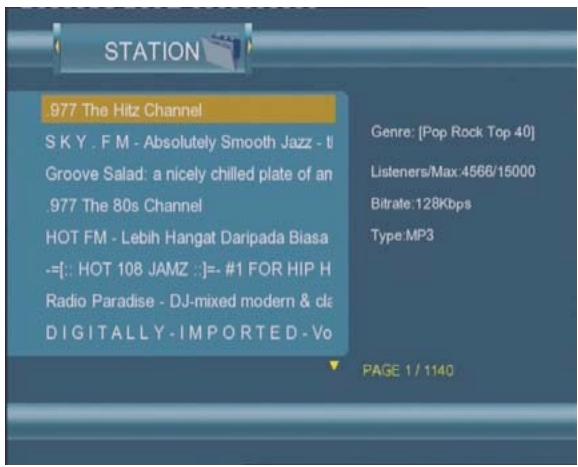

Permet d’accéder à la liste des radios Internet (SHOUTcast). Pour accéder à cette fonction vous pouvez sélectionnez l’icône Radio lnternet à partir du menu principal.
Votre disque dur multimédia Q800 est équipé d'un double tuner : analogique et TNT vous permettant ainsi de recevoir les chaînes TV disponibles dans votre pays. Veuillez consulter les chapitres 7.1 et 7.2 de cette brochure pour effectuer les paramétrages nécessaires au bon fonctionnement de votre appareil.
Pour accéder aux chaînes analogiques veuillez sélectionner l'icône Analog TV à partir du menu principal. Ci dessous les boutons de la télécommande qui vous seront utiles lorsque vous regardez les chaînes analogiques. Nom Haut / Bas (ch+ / ch-)

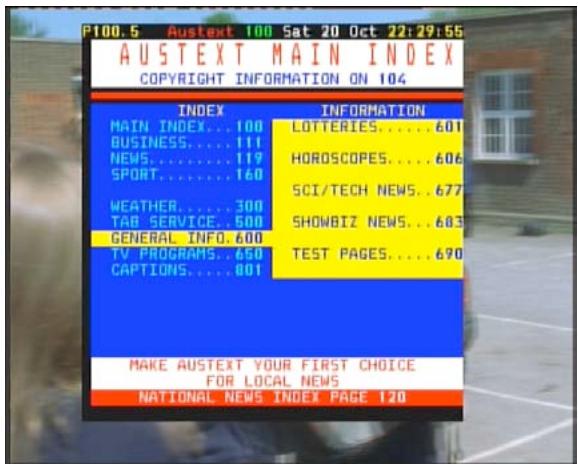

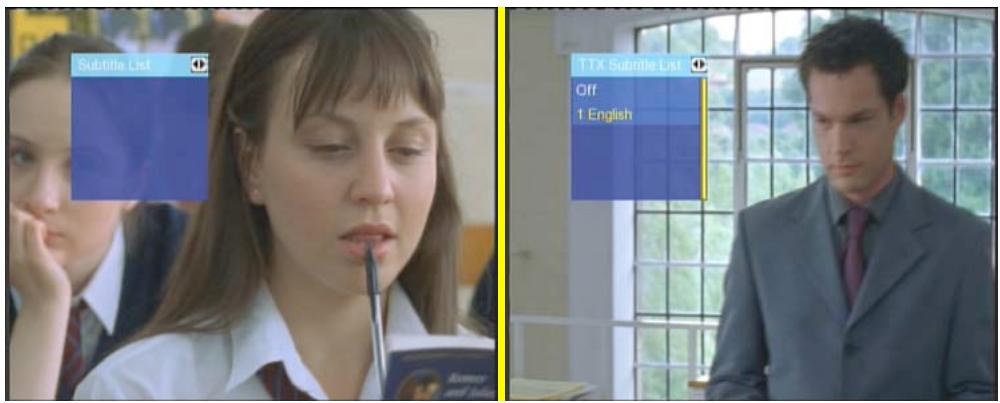

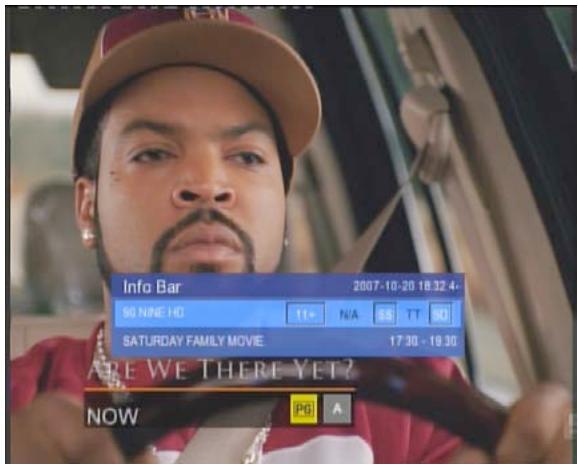

N/A – Langue de la vidéo; SS – Sous titres; TT – Télétexte; SD – Resolution (ex: SD – Définition Standard). Ce signe visualisé.
Affiche la fenêtre de prévisualisation

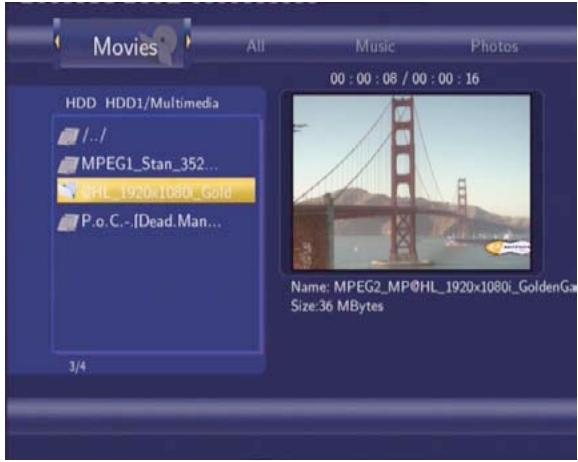

2. Appuyez sur Haut / Bas afin de sélectionner le titre que vous voulez lire. 3. Appuyez sur le bouton Entrer ou Lecture (Play) pour démarrer la lecture du fichier. 4. Appuyez sur STOP ou Retour (Back) pour arrêter la lecture et retourner à l'écran principal du menu.

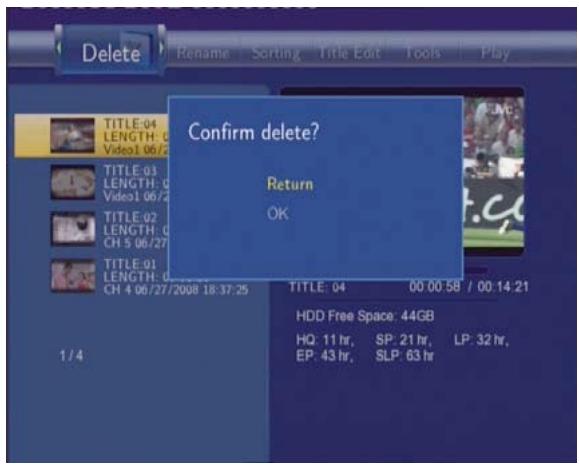

Pour supprimer une vidéo enregistrée, procédez comme suit: 1. Appuyez sur gauche / droite et sélectionnez Supprimer (Delete) dans la barre de menu. 2. Appuyez sur Haut / Bas pour sélectionner le titre que vous voulez supprimer. 3. Appuyez sur Entrer pour confirmer et supprimer le fichier. 4. Un message de confirmation s´affiche. Appuyez sur Haut / Bas et sélectionner OK. 5. Appuyez sur Entrer afin de supprimer les fichiers choisis. Pour annuler la commande supprimer, sélectionnez Retour (Return).

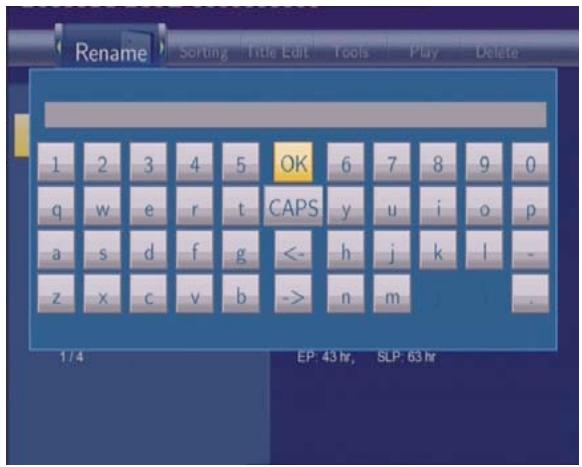

Pour renommer une vidéo, procédez comme suit: 1. Appuyez sur gauche / droite et sélectionnez Renommer (Rename) dans la barre de menu. 2. Appuyez sur Haut / Bas pour sélectionner le nom du fichier que vous voulez changer. 3. Appuyez Entrer. Un clavier alphanumérique s´affiche. 4. Utilisez les flèches de navigation pour sélectionner des lettres et des nombres. Sélectionnez CAPS pour basculer entre des lettres majuscules et minuscules. Appuyez sur < sur -
Si vous voulez annuler le nom durant le processus, appuyez sur Retour (Back).

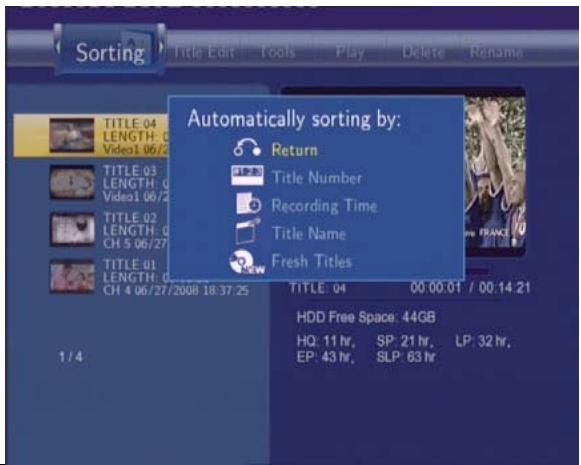

Appuyez sur gauche / droite et sélectionnez Trier (Sorting) de la barre de menu. Appuyez sur Entrer, et le menu s'affiche.
Sélectionnez pour trier tous les fichiers selon le nom de leur titre.

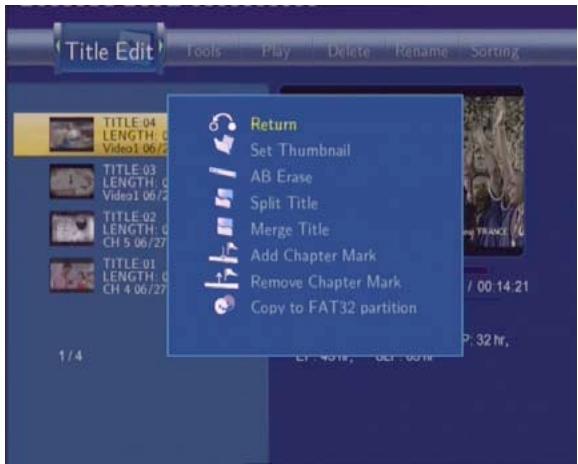

Appuyez sur gauche / droite et sélectionnez Title Edit de la barre de menu. Appuyez sur Entrer, et le menu apparaît.
Sélectionnez SET A et appuyez sur Entrer pour marquer le début de la section à supprimer. Sélectionnez SET B et appuyez de nouveau sur Entrer pour marquer le point final de la section à être supprimée. Sélectionnez CONFIRM et appuyez sur Entrer pour supprimer la section.
Quand vous atteignez le point sur lequel vous voulez diviser la piste, appuyer sur Entrer pour confirmer.
Une marque de chapitre est un marqueur inséré dans le titre. Vous pouvez sauter entre des sections marquées en appuyant sur Précédent (Prev) / Suivant (Next) de la télécommande. Un écran de rédaction s´affichera. Quand vous atteignez le point où vous voulez ajouter la marque, appuyez sur Entrer pour confirmer.
Marquage de Chapitre
écran de rédaction s´affichera. Avec les flèches de navigation gauche et droite sélectionnez la marque que vous voulez supprimer et appuyez sur Entrer pour supprimer.
Fonction Copier partition de FAT32 Dans la Fonction Liste de Titre, appuyez sur Haut / Bas pour sélectionner un enregistrement de la partition d´UDF à la partition de FAT32.
Copier sur la partition de FAT32 ' du 'Menu d'édition des titres ' pour obtenir des informations plus précises.
La fonction d´enregistrement par programmateur vous permet de créer, éditer et supprimer des programmes d'enregistrement et visualiser le statut de tous vos enregistrements programmés. Appuyez sur Timer pour accéder à cette fonction.

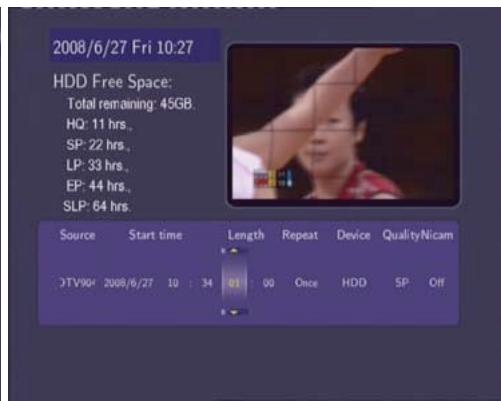

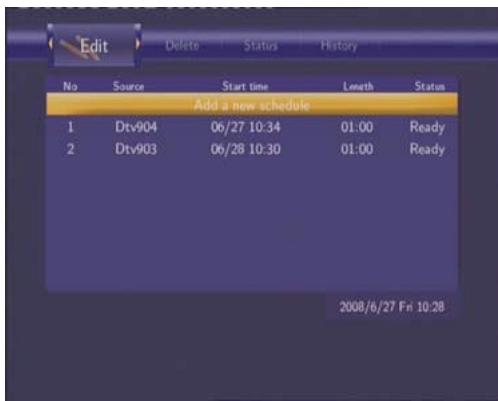

Appuyez sur Gauche / Droite et sélectionnez Edit de la barre de fonction. Sélectionnez un Nouveau Programme et appuyez sur Entrer. L´écran d´installation de programme s´affichera.
SLP, EP, LP et SP La taille du fichier final enregistré varie en fonction de la qualité de la définition choisie . Merci de consulter l´Espace HDD Disponible à gauche de l'écran qui vous fournira les détails sur la durée de temps d´enregistrement nécessaire
Cette petite fenêtre d'avant-première affichera le programme en cours de la chaîne choisie.

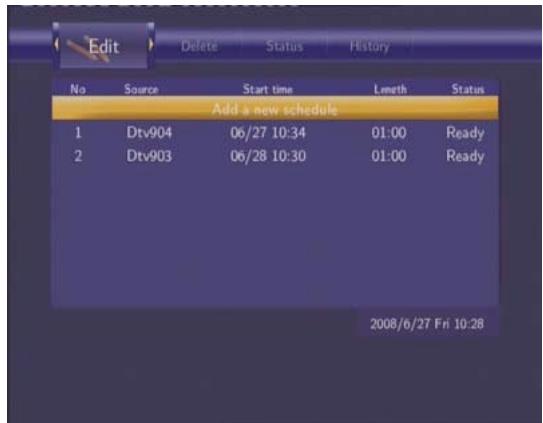

Appuyez sur Gauche / Drotie et sélectionnez Edit de la barre de fonction.
L´écran d´installation de programme s´affichera. Modifiez le programme comme décrit dans ' Création d'un nouveau programme '.

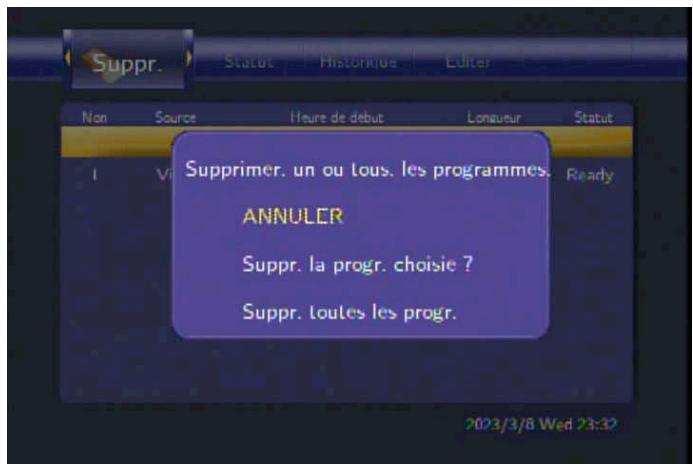

Sélectionnez le programme que vous voulez supprimer et appuyez sur Entrer. Un message de confirmation s´affichera. Pour supprimer le programme choisi ou supprimé tous les programmes. Appuyez sur Entrer pour confirmer.

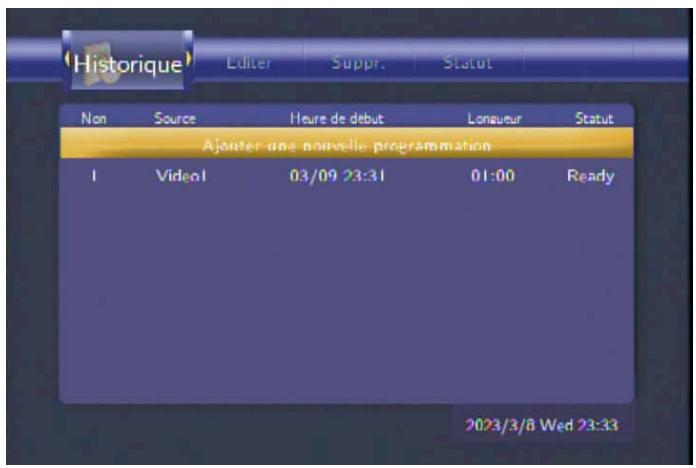

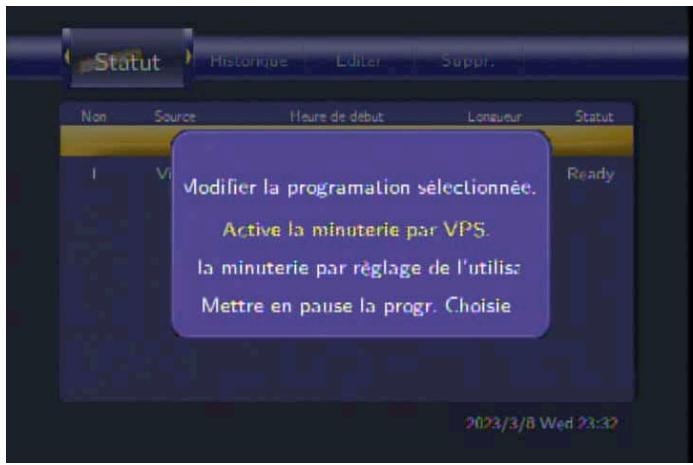

Appuyez sur Gauche / Droite et sélectionnez Statut dans la barre menu. Une fois que la liste de programme est affichée, sélectionnez un programme et appuyez sur Entrer. Sélectionnez Activer VPS, Désactiver VPS ou mettre en pause le programme de votre choix. Appuyez sur Entrer pour confirmer.
Appuyez sur Gauche / Droite et sélectionnez Supprimer (Delete) dans la barre de menu. Vous pouvez visualiser le statut de tous les enregistrements programmés.

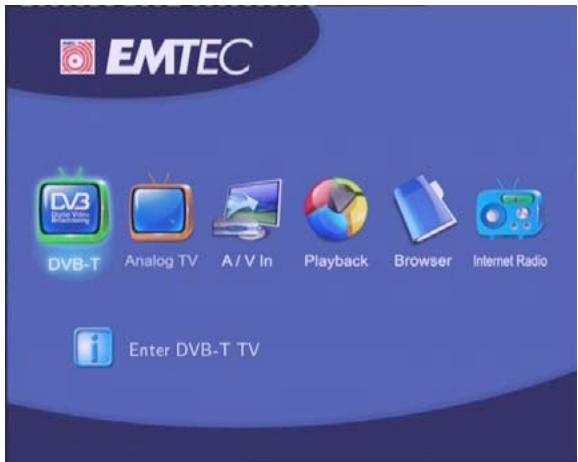

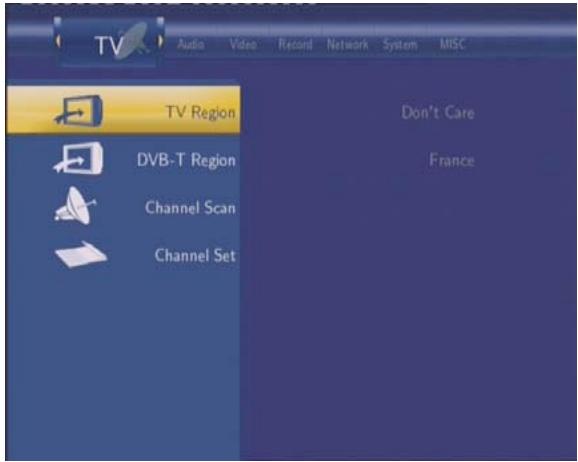

Le menu configuration (Setup) vous permet de configurer les paramètres audio, vidéo, réseau et du système. Pour accéder au menu configuration (Setup) vous pouvez appuyer sur le bouton Setup de la télécommande.

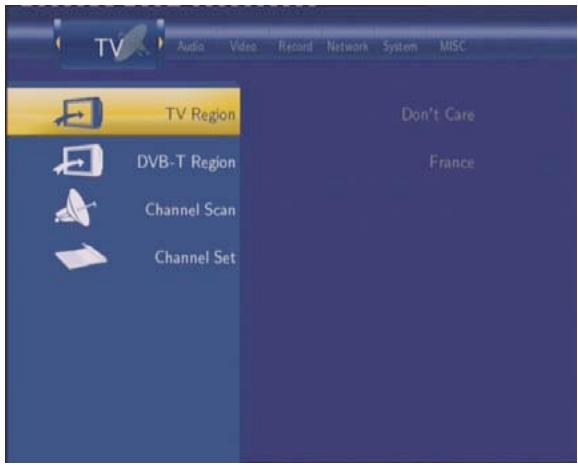

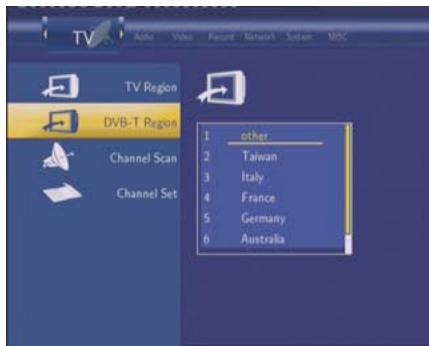

Appuyez sur Gauche / Droite pour sélectionner DVB-T dans la barre de menu.

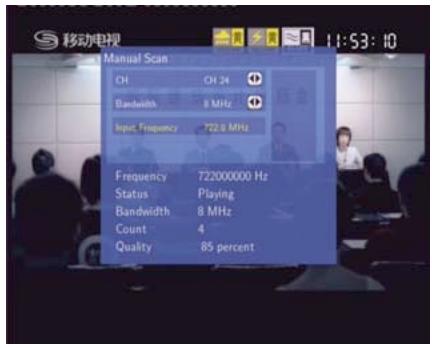

(AUTO SCAN) ou Recherche Manuelle (MANUAL SCAN), et appuyez sur Entrer pour confirmer. Recherche Automatique (AUTO SCAN) Appuyez sur Haut / Bas pour sélectionner DVB-T et appuyez sur Entrer pour confirmer.
Recherche des chaînes
(AUTO SCAN) et appuyez sur Entrer pour confirmer.
Information sur les Sélectionnez pour afficher les informations sur les chaînes. chaînes
Entrer pour confirmer.
Utilisez les touches directionelles pour sélectionner et modifier les paramètres et appuyez sur Entrer pour confirmer.

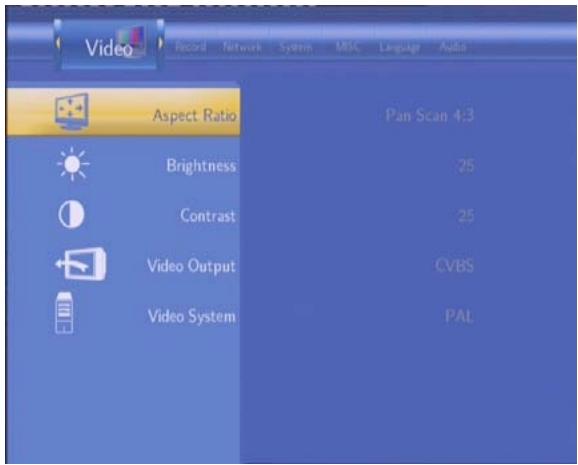

Appuyez sur Gauche / Droite et sélectionnez Video de la barre de menu.
16:9: Comprimer l'image afin de la convertir entièrement. . Sélectionnez quand votre TV est sur la norme 16:9 Intensité
Appuyez sur Haut / Bas pour ajuster l´intensité. Le nouveau réglage peut être visualisé sur l'écran. Appuyez sur Entrer pour confirmer.
Entrer pour confirmer.

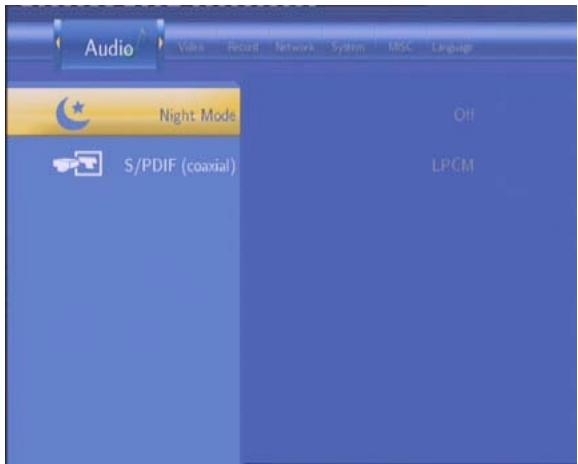

Vidéo 7.4 Changement des paramètres audio Appuyez sur Gauche / Droite et sélectionnez Audio de la barre de menu.
Comfort. Appuyez sur Entrer pour confirmer.

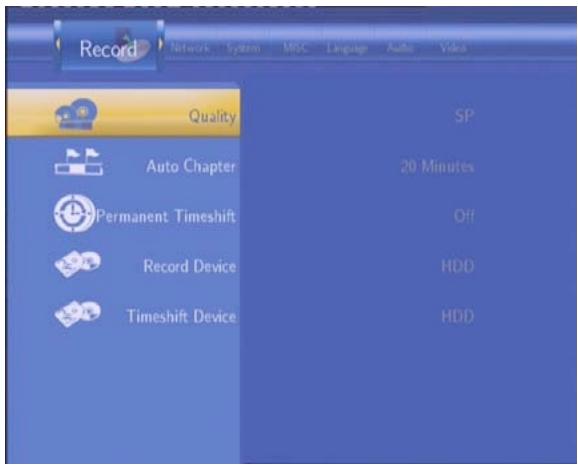

HQ est la qualité optimale mais exige le maximum d´espace de stockage. Les autres paramètres réduisent la qualité d'enregistrement graduellement, mais exigent aussi moins d'espace de stockage. Appuyez sur Entrer pour confirmer.
Dispositif Sélectionnez pour configurer les dispositifs vous permettant de choisir la d´Enregistrement destination par défaut des fichiers enregistrés

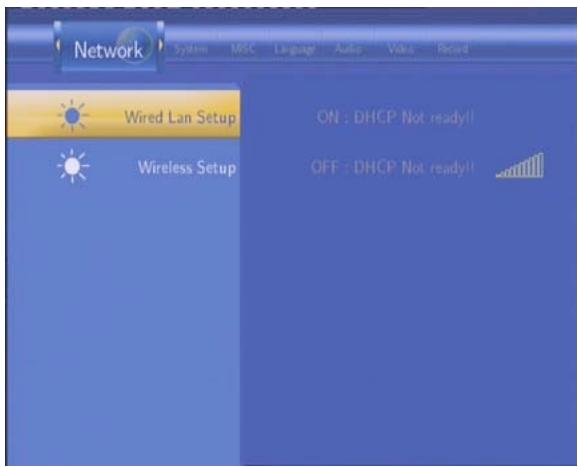

Veuillez consulter le guide d'utilisation disponible dans la boite de l'adaptateur USB EMTEC WiFi Wi200 pour plus d'informations sur la configuration des paramètres réseau.

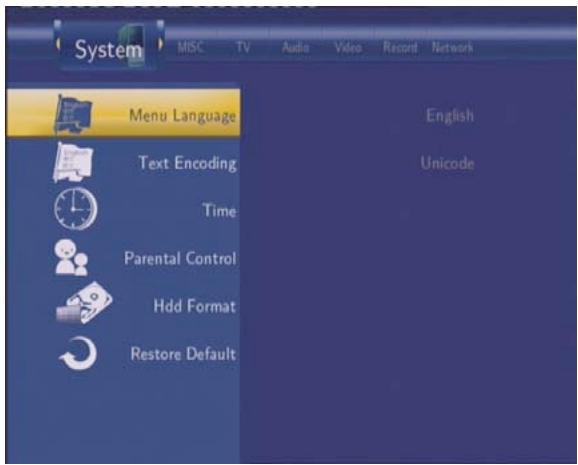

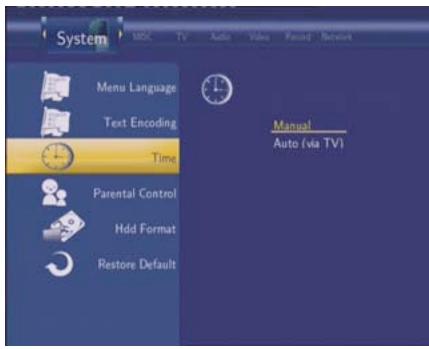

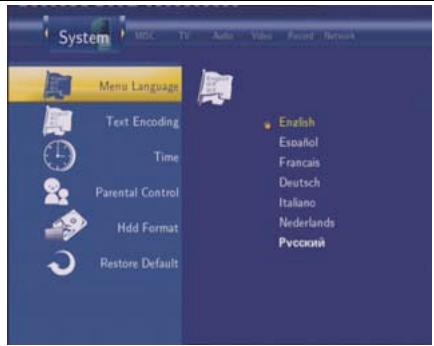

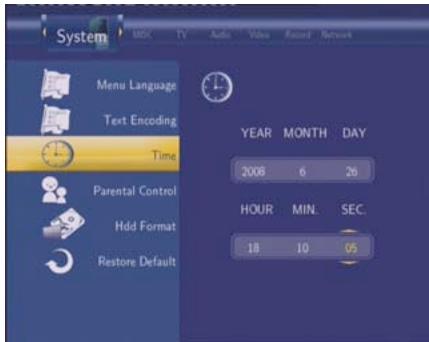

Appuyez sur Gauche / Droite et sélectionnez System dans la barre de menu.

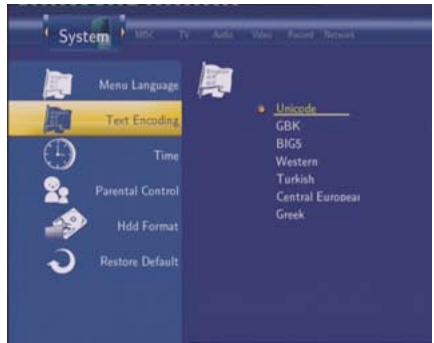

Sélectionnez pour installer le codage de texte. Appuyez sur Haut / Bas pour la sélection Unicode, Chinois GBK et BIG5. Appuyez sur Entrer pour confirmer.
Contrôle Système de vérouillage
Appuyez sur Entrer pour confirmer.
Le mot de passe par défaut est ‘0000’. Appuyez sur les touches Numériques pour saisir le code, et appuyez sur Entrer pour confirmer. Région
Sélectionnez OK pour poursuivre et appuyez sur Entrer pour confirmer.
Shift) Appuyez sur Gauche / Droite pour sélectionner Suivant et le bouton Entrer pour confirmer.
Appuyez sur Gauche / Droite pour sélectionner Suivant et le bouton Entrer pour confirmer. Restaurer par Défaut
Enter pour rétablir tous les paramètres par défauts.

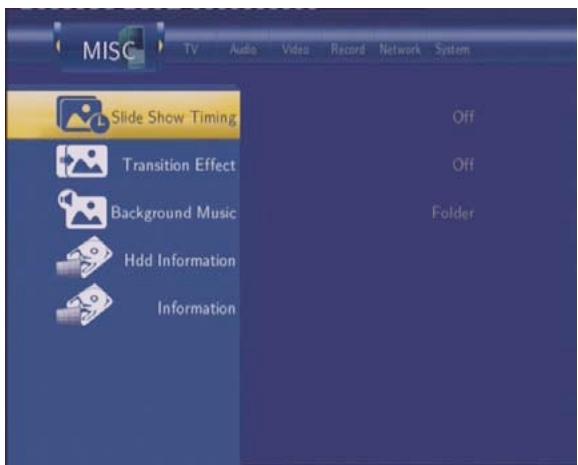

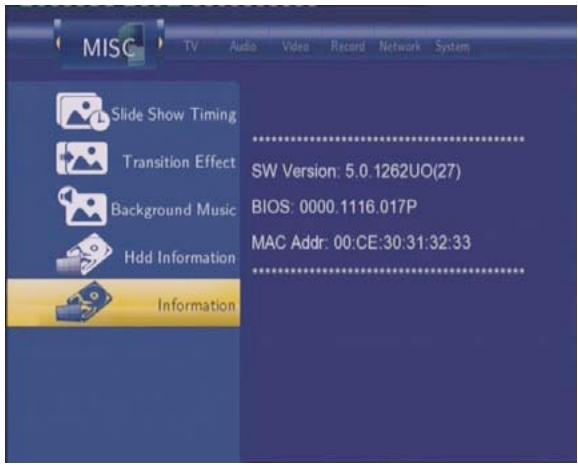

Appuyez sur Gauche / Droite pour sélectionner MISC.
Effet de transition Selectionnez pour définir l'effet de transition entre les photos en mode diaporama.
Entrer pour confirmer. Fond Musical Selectionnez pour définir le fond musical pendant le visionnage des des photos en mode diaporama.
Entrer pour confirmer. Information Disque Dur

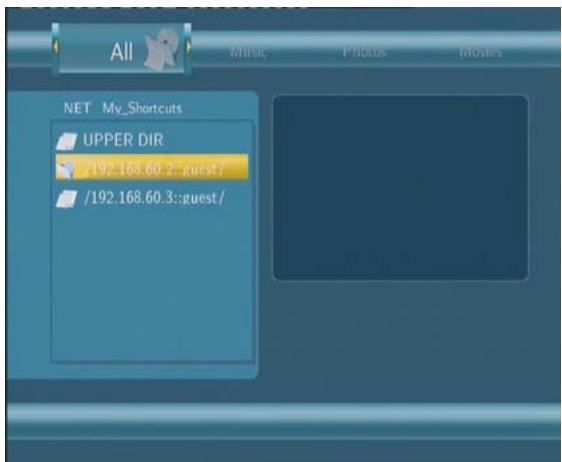

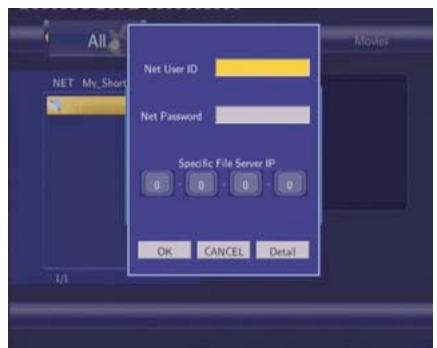

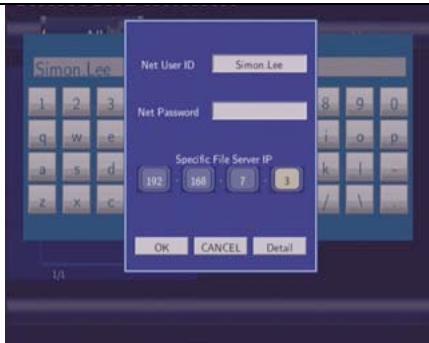

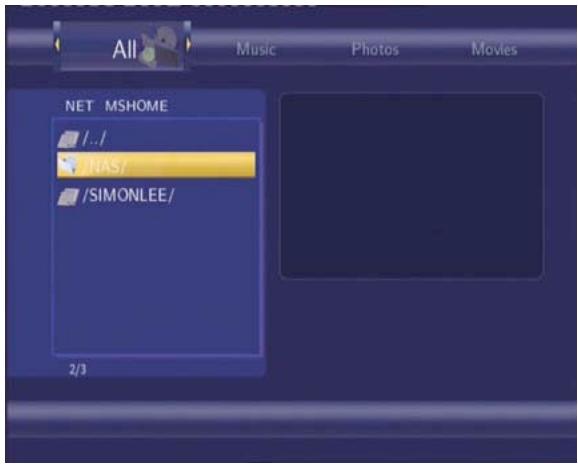

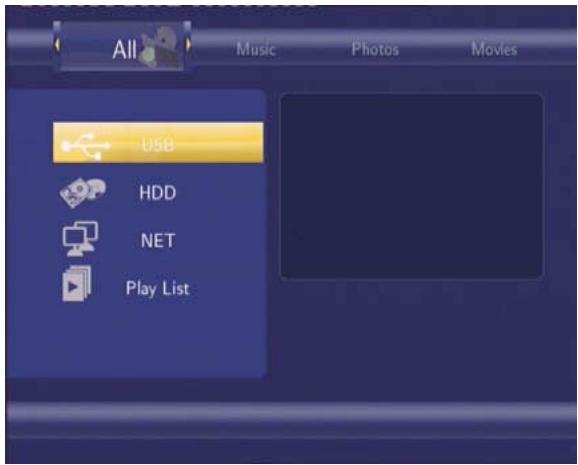

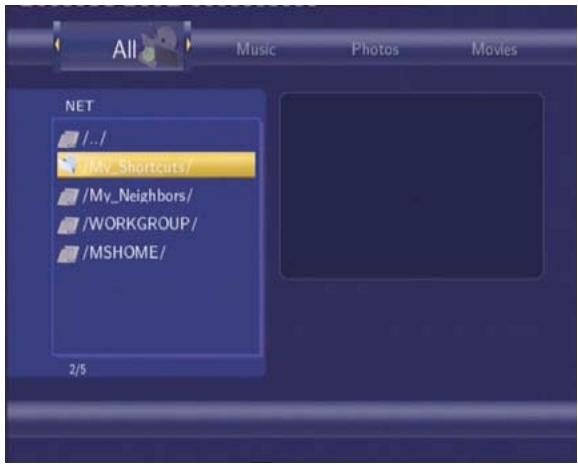

Vous avez deux possibilités pour retrouver vos fichiers multimédia partagés sur votre réseau local en choisissant NET dans le menu de Navigation. La première possibilité est de naviguer par le groupe de travail.La deuxième possibilité est de naviguer par «Mes racourcis».

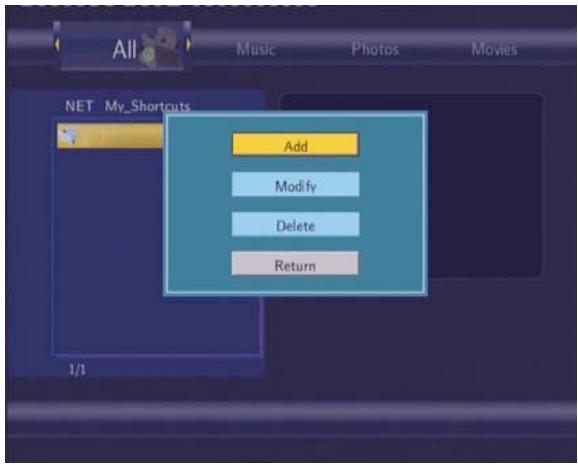

Appuyer sur MENU et le menu s'affiche.
Fichiers Spécifiques Hébergement IP, qui vous permettent de parcourir des fichiers sur le RÉSEAU par ' Mon Raccourci '.

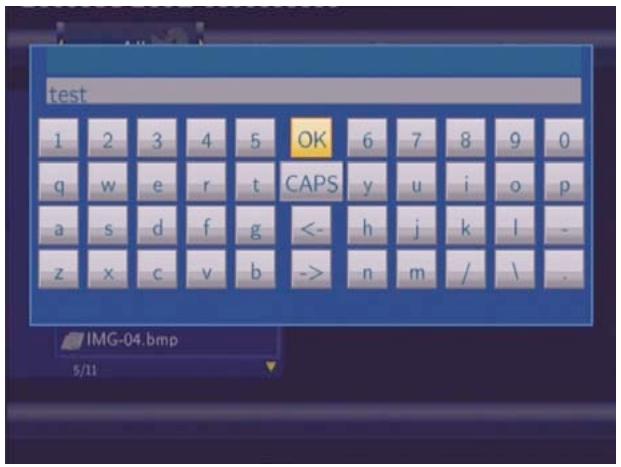

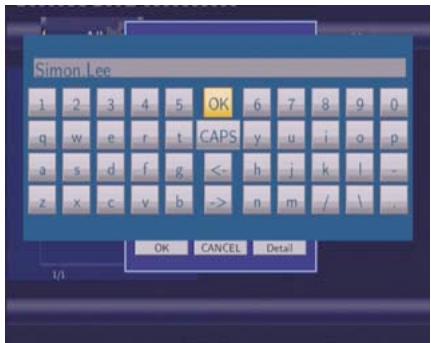

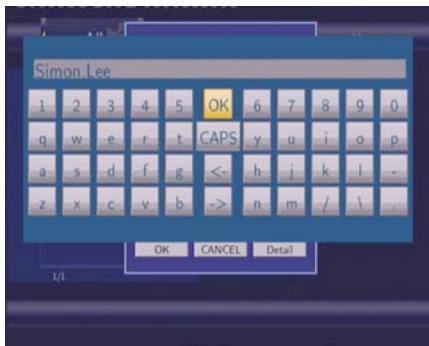

Utilisez les flèches de navigation pour sélectionner des lettres et des chiffres. Sélectionnez CAPS pour passer des lettres majuscules aux minuscules. Appuyez <- pour supprimer une lettre. Appuyez -> pour insérer un espace.
Appuyez sur Entrer pour confirmer.

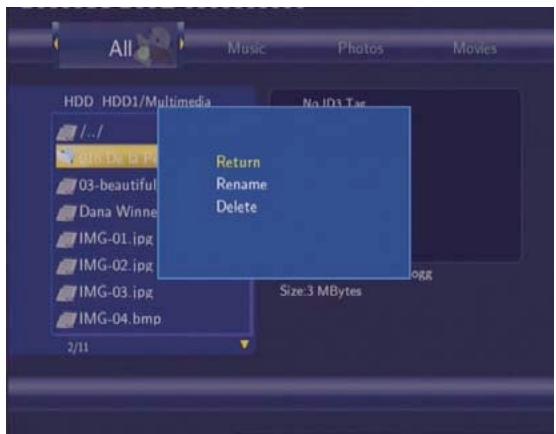

8.6.1 Renommer un fichier
Appuyez sur -> pour insérer un espace. Appuyez sur Entrer pour confirmer chaque caractère. Sélectionnez ensuite OK et appuyez sur Entrer pour confirmer tous les changements. 8.6.2 Supprimer un fichier
Note: les fichiers stockés sur la partition NTFS du disque dur peuvent être en lecture seule uniquement.

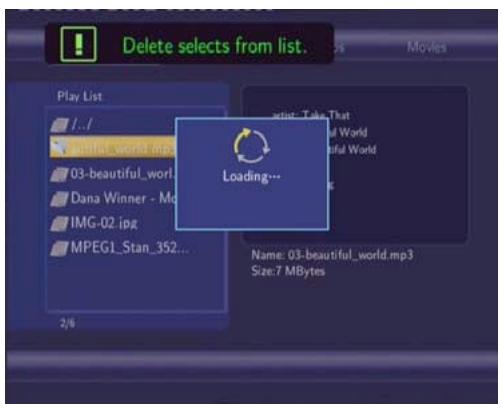

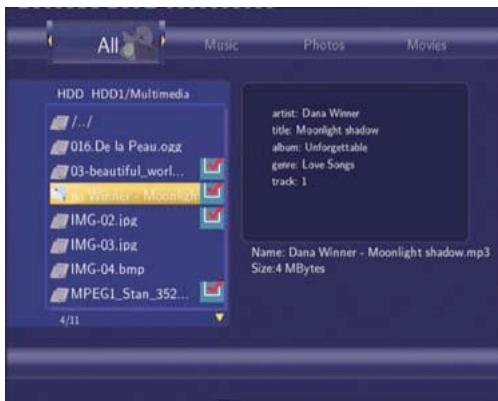

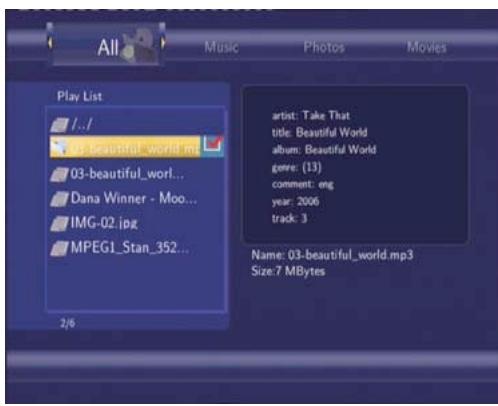

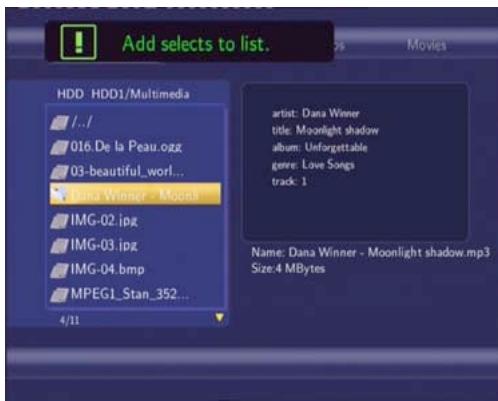

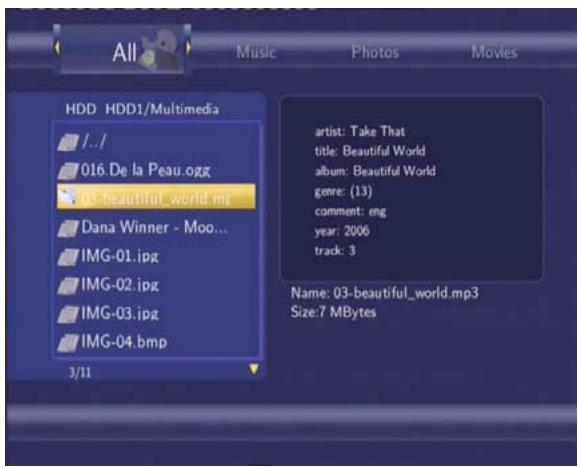

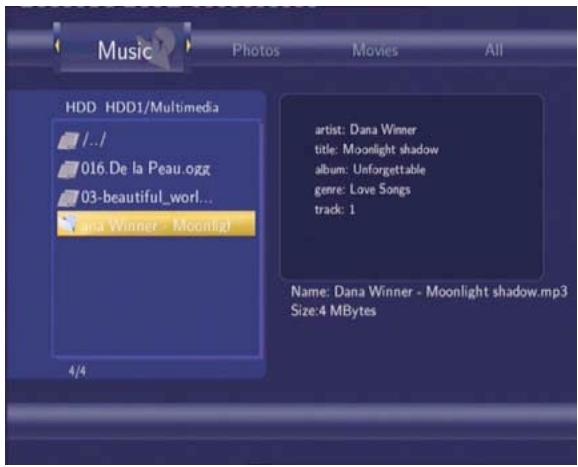

Votre disque dur multimédia vous permet de parcourir et écouter votre musique favorite dans les listes de lecture. 8.7.1 Ajouter des fichiers à la liste de lecture Sélectionnez les fichiers que vous souhaitez ajouter à votre liste de lecture, et appuyez sur le bouton rouge, et le fichier sera marqué. Appuyez ensuite sur le bouton vert pour confirmer. Un message de confirmation s'affichera à l'écran. Ivous pouvez également effectuer des sélections multiples.

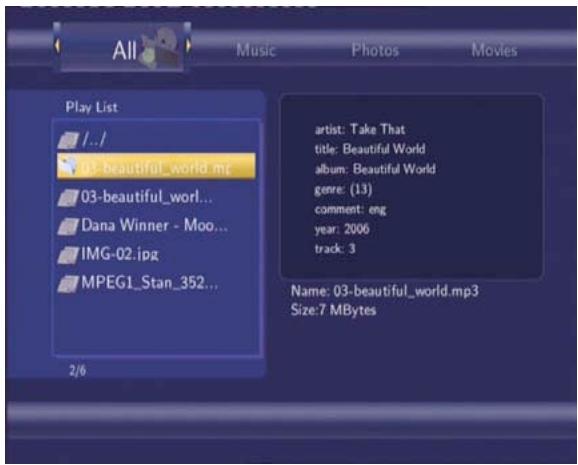

Appuyez sur les touches Haut / Bas pour selectionner Play List dans le menu Navigateur (Browser) et appuyez sur Entrer pour confirmer.

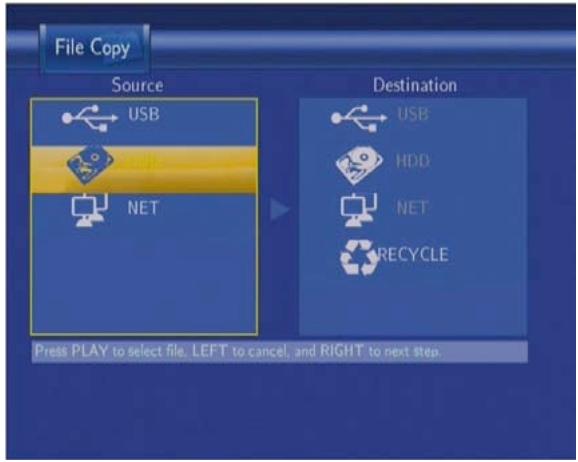

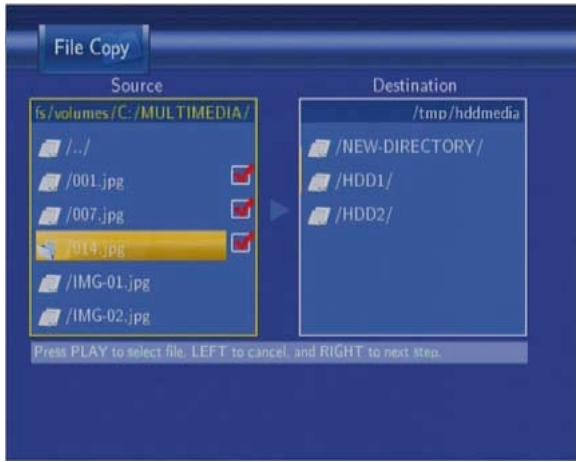

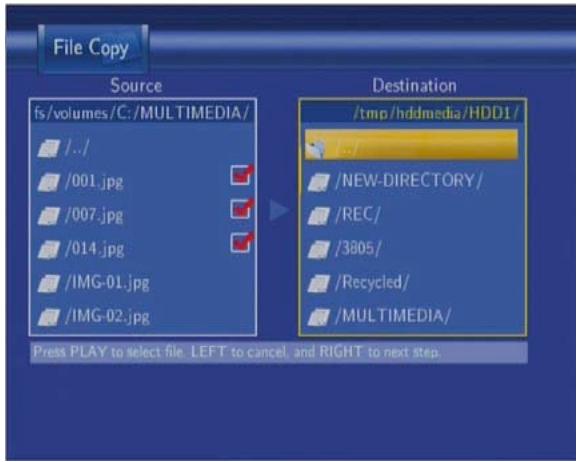

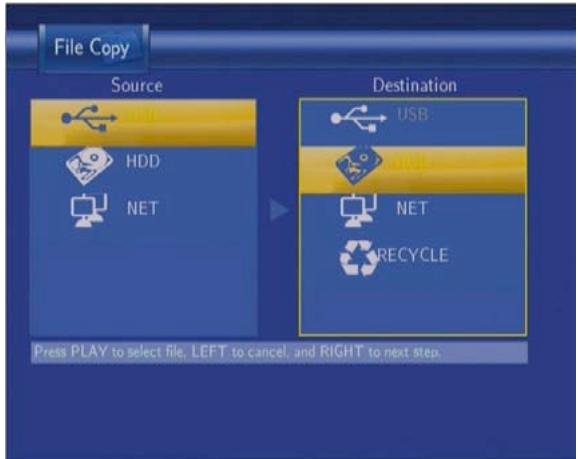

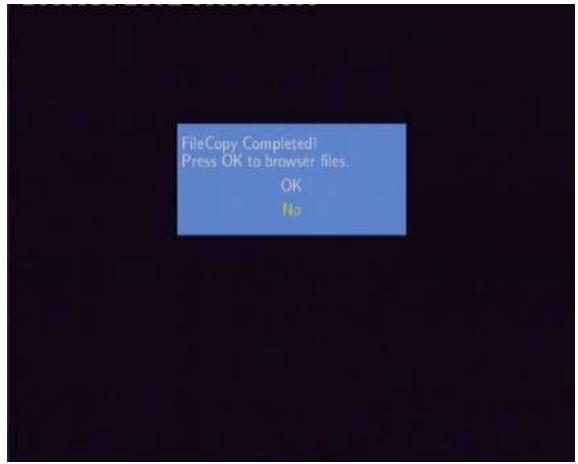

Appuyez sur le bouton Copier (Copy) pour entrer dans le menu Copie fichier. Vous pourrez alors copier des fichiers entre le Movie Cube, les périphériques branchés et le réseau.
Etape 2 : Sélectionnez les fichiers sources que vous voulez copier.

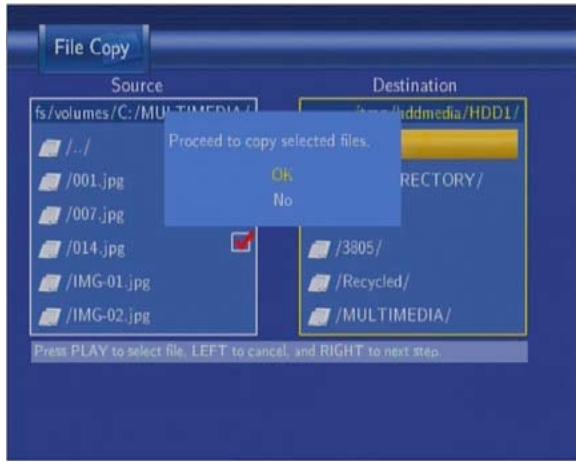

à l'étape suivante. Etape 3 : Sélectionnez le dossier de destination pour stocker les fichiers.
Droite pour passer à l'étape suivante.

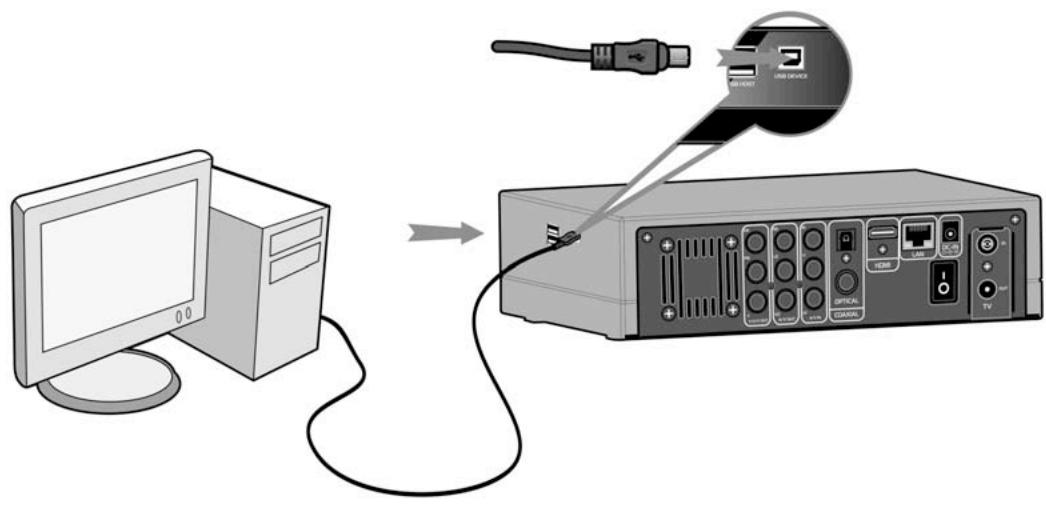

Vous pouvez gérer, lire ou copier les fichiers multimédia du Movie Cube sans aucun fil relié au PC. Note: Les partitions NTFS (New Technology File System) pourront être lues uniquement. Attention : si vous décidez de procéder à une mise à jour du firmware, veillez à bien sauvergarder toutes vos données. La mise à jour du firmware entraînera la perte de toutes les données stockées sur le disque dur. Pour vérifier si vous avez la dernière version firmware :

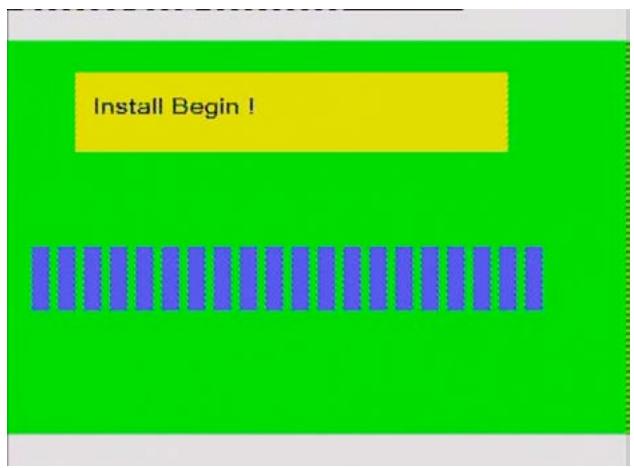

Ne pas éteindre pendant l'installation. Ne pas débrancher la clé USB pendant l'installation.
13.1 Spécifications Question 1. Mon ordinateur ne reconnaît pas le lecteur. Réponse : (1) Assurez-vous que le Movie Cube soit allumé. Si le Movie Cube est éteint, l'ordinateur ne pourra pas le détecter; (2) Assurez-vous que le Movie Cube est connecté à l'ordinateur. (Se reporter au chapitre 1.4.1 pour connecter le Movie Cube à l'ordinateur) ; (3) Si vous utilisez Windows 98SE, installez d'abord le pilote USB. Après l'installation, redémarrez l'ordinateur. Puis connectez à nouveau le Movie Cube à l'ordinateur. (Se reporter au chapitre 1.4.1 pour connecter le Movie Cube à l'ordinateur) ; (4) Si vous avez installé le pilote de Windows 98SE sur Windows® XP, 2000, ou ME edition, des problèmes peuvent être rencontrés; (5) Il n'est pas conseillé d'utiliser les ports USB à l'avant de votre ordinateur, essayer d'utiliser les ports USB situés à l'arrière parce que ceux en façade sont souvent non alimentés. Question 2. Lorsque j'essaie de déconnecter l’appareil sur le port USB, je reçois le message "Le volume générique du dispositif ne peut pas être arrêté maintenant. Essayez d'arrêter le dispositif plus tard". Que dois-je faire ? Réponse : Fermez tous les programmes qui peuvent avoir accès aux données du Movie Cube, y compris Windows® Explorer. Si cela ne marche pas, fermez tous les programmes et attendez encore 20 secondes. Si cela ne marche toujours pas, éteignez le Movie Cube et déconnectez le câble USB. Question 3. Je trouve des noms de fichiers et de dossiers que je n'ai jamais créés et ces noms me sont inconnus. 63 / 66
Apparemment, la table d'allocation de fichier (FAT) est corrompue. Cela peut être dû à la fermeture du Movie Cube (en raison de la faible puissance de la batterie) alors que la connexion USB lisait ou écrivait des fichiers sur votre ordinateur. Windows et Macintosh créent souvent des fichiers supplémentaires sur le disque dur tels que finder.def ou info volume système. Ces fichiers sont normaux et sans risque pour le Movie Cube. Question 4. J'ai utilisé mon lecteur pour transférer des fichiers de et vers différents ordinateurs. La défragmentation du disque dur du lecteur l'endommagera-t-il ? Réponse : La défragmentation du disque dur du lecteur peut être utile après le transfert de nombreux fichiers de et vers le lecteur. Il n'est jamais dangereux d'utiliser la défragmentation sur le lecteur. Assurez-vous qu'aucun autre programme n'est en cours lorsque vous utilisez l'utilitaire de défragmentation de Windows® . Assurez-vous que vous avez connecté le lecteur à l'adaptateur réseau externe pendant cette procédure. Question 5. Mes fichiers ont disparu du lecteur. Réponse : Assurez-vous que vous parcourez vos fichiers en mode correct de navigation ce qui signifie avec des vues filtrées correctes telles que Photos, Music ou Vidéos. Question 6. Pourquoi certains formats photos supportés n'apparaissent pas en mode photo? Réponse : Le format JPEG comporte différents modes. Le Movie Cube ne supporte pas tous les modes. Vous pouvez alors changer votre format photo comme suit: (1) Utilisez Photoshop pour ouvrir la photo; (2) Sélectionnez "Fichier", puis "Sauvegarder sous" dans le menu, lorsque l'image apparaît sur le côté gauche, sélectionnez le format d'image JPEG, entrez le nom de fichier et cliquez sur l'icône "Sauvegarder" ; (3) Après avoir cliqué sur l'icône "Sauvegarder", une nouvelle fenêtre apparaît lorsque l'image s'affiche sur le côté droit, sélectionnez "Ligne de base (standard) "ou "Ligne de base optimisée" ;
Question 9. Pourquoi n'y-a-t-il pas de son sur les films ou les morceaux de musique quand j'utilise une sortie composante Y/Pb/Pr ? Réponse : La sortie Y/Pb/Pr n'est qu'une sortie vidéo et n'inclut pas les signaux sonores. Lorsque vous utilisez une sortie Y/Pb/Pr, branchez l'A/V OUT ou la prise S/PDIF sur son sortie. Question 10. Pourquoi le lecteur n'a pas trouvé le disque dur ? Réponse : Assurez-vous que le Firmware est installé correctement et qu'aucune partition système n'a été supprimée sur le disque dur. Si une panne du disque dur survient, sauvegardez vos données et réinstallez le Firmware en utilisant le logiciel d'installation du CD qui est fourni avec le lecteur.
Ce que ne couvre pas votre garantie: -Faits naturels, comme le feu ou les décharges statiques -Dommage causé par des réparations, des modifications non autorisées ou par accident. -Dommage du à une mauvaise utilisation ou à la négligence. -Ensemble qui a été modifié ou incorporé dans d'autres produits ou qui est utilisé à des fins institutionnelles ou commerciales. -Perte du logiciel client, du Firmware, des informations ou des données mémoire. -Mauvaise manipulation ou installation. Pour de plus amples informations sur la garantie qui s’applique au Movie Cube ainsi que notre assistance consommateurs, merci de vous rendre sur notre site :
