MECABLITZ 28 C-2 - Flash photo METZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash électronique compact
Caractéristiques techniques principales	Guide numéro 28, temps de recyclage rapide, inclut un diffuseur intégré
Alimentation électrique	Batteries AA (non incluses)
Dimensions approximatives	105 x 65 x 40 mm
Poids	220 g (sans batteries)
Compatibilités	Appareils photo avec sabot standard
Type de batterie	Batteries alcalines ou rechargeables AA
Tension	1,5 V par batterie
Puissance	Guide numéro 28
Fonctions principales	Mode automatique, mode manuel, compensation d'exposition
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les pièces
Informations générales utiles	Idéal pour les photographes amateurs, léger et facile à transporter

FOIRE AUX QUESTIONS - MECABLITZ 28 C-2 METZ

Pourquoi ma METZ MECABLITZ 28 C-2 ne s'allume-t-elle pas ?

Vérifiez que les piles sont correctement insérées et chargées. Remplacez les piles si nécessaire.

Comment régler l'intensité lumineuse de mon flash METZ MECABLITZ 28 C-2 ?

Utilisez la molette de réglage sur le flash pour ajuster l'intensité lumineuse selon vos besoins.

Mon flash METZ MECABLITZ 28 C-2 ne se déclenche pas avec mon appareil photo.

Assurez-vous que le flash est correctement monté sur la griffe de l'appareil photo et que les contacts sont propres.

Comment synchroniser mon METZ MECABLITZ 28 C-2 avec mon appareil photo ?

Référez-vous au manuel de votre appareil photo pour les paramètres de synchronisation de flash. Assurez-vous que le mode de flash est activé.

Le flash de ma METZ MECABLITZ 28 C-2 ne se recharge pas rapidement.

Cela peut être dû à des piles faibles ou à un temps de recharge normal. Vérifiez l'état des piles et attendez quelques secondes entre les prises de vue.

Quelle est la portée maximale du flash METZ MECABLITZ 28 C-2 ?

La portée dépend de l'ouverture de l'objectif et de la sensibilité ISO, mais en général, il est efficace jusqu'à environ 10 mètres à ISO 100.

Comment activer le mode stroboscopique sur le METZ MECABLITZ 28 C-2 ?

Appuyez sur le bouton de mode jusqu'à ce que l'icône de stroboscope apparaisse sur l'écran, puis ajustez les paramètres selon vos besoins.

Puis-je utiliser le METZ MECABLITZ 28 C-2 en mode sans fil ?

Le METZ MECABLITZ 28 C-2 ne prend pas en charge le mode sans fil. Il doit être monté directement sur la griffe de l'appareil photo.

Comment nettoyer mon METZ MECABLITZ 28 C-2 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le flash.

Mon flash METZ MECABLITZ 28 C-2 émet un bruit étrange lors de la recharge.

Un léger bruit est normal lors de la recharge, mais si le bruit est fort ou inhabituel, contactez le service client pour une assistance.

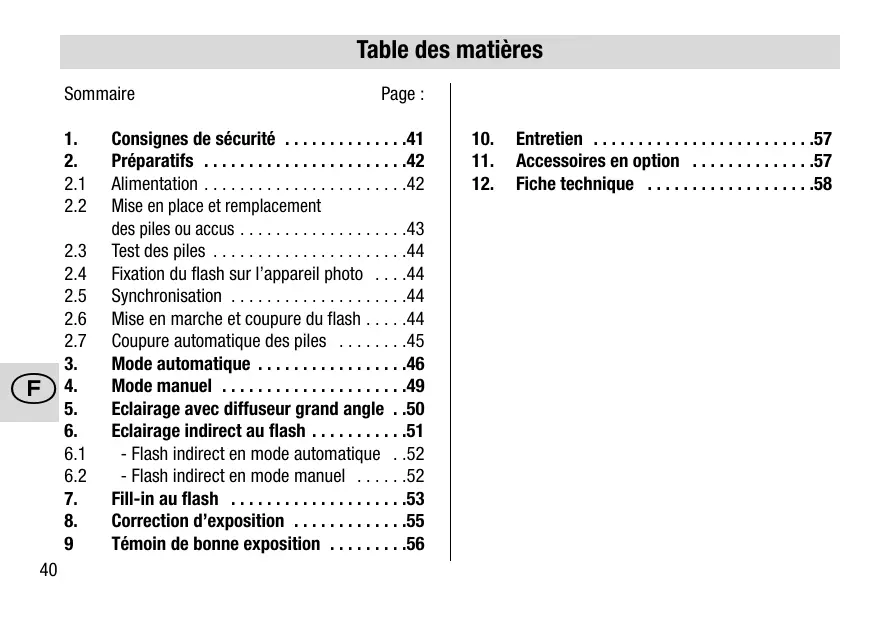

MODE D'EMPLOI MECABLITZ 28 C-2 METZ

1. Consignes de sécurité .....41
2. Préparatifs .....42
   2.1 Alimentation .....42
   2.2 Mise en place et remplacement des piles ou accus ....43
   2.3 Test des piles .....44
   2.4 Fixation du flash sur l'appareil photo ....44
   2.5 Synchronisation .....44
   2.6 Mise en marche et coupure du flash .....44
   2.7 Coupure automatique des piles .....45
3. Mode automatique ....46
4. Mode manuel .....49
5. Eclairage avec diffuseur grand angle . .50
6. Eclairage indirect au flash .....51
   6.1 - Flash indirect en mode automatique . .52
   6.2 - Flash indirect en mode manuel .....52
7. Fill-in au flash .....53

8. Correction d'exposition .....55
   9 Témoin de bonne exposition .....56

9. Entretien .....57

10. Accessoires en option .....57
11. Fiche technique .....58

1. Consignes de sécurité

• Ne déclenchez jamais le flash à proximité des yeux ! L'amorçage d'un éclair directement devant les yeux de personnes ou d'animaux peut entraîner une lésion de la rétine et occasionner de graves troubles visuels pouvant aller jusqu'à l'aveuglement.
• Sortez immédiatement les piles usées du flash.En effet, les piles usées peuvent et provoquer une dégradation du flash.
• Ne tentez pas de recharger les piles sèches, telles que les piles alcalines !
• Ne court-circuitez pas les accus NiCd !
• N'exposez pas les piles ou accus à une trop grande chaleur, par ex. au soleil, aux flammes ou autre.
• Ne jetez pas au feu les piles ni les accus usés !

• Maintenez votre flash à l'abri de l'eau tombant en gouttes et des projections d'eau !

• Ne soumettez pas le flash à une trop grande chaleur ni à une trop forte humidité de l'air ! Ne conservez pas le flash dans la boîte à gants de votre voiture !

• Bloquer le flash sur la griffe porte-accessoires au moyen de l'écrou moleté de manière qu'il ne puisse pas se détacher.
• Si vous êtes amené à faire des séries de photos au flash à pleine puissance en bénéficiant du recyclage rapide procuré par le fonctionnement sur accus NiCd, veillez à faire une pause d'au moins 3 minutes après 20 éclairs pour éviter de surcharger le flash.
• Au moment de déclencher un éclair, il ne doit pas se trouver de matière opaque directement devant ni sur la glace du réflecteur. La glace du réflecteur ne doit pas non plus être souillée. En cas de non-respect de cette consigne de sécurité, l'énergie de l'éclair peut provoquer des brûlures sur la matière opaque ou sur la glace du réflecteur.

F

2. Préparatifs

Accu NiCd IEC KR 15/51 Pile alcaline au manganese IEC LR6

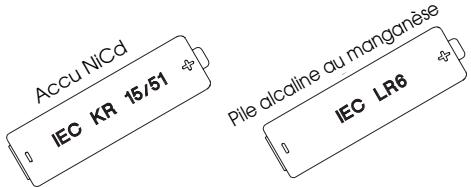

Fig. 1: Sources d'énergie utilisables

2.1 Alimentation

Le flash peut fonctionner sur :

• 4 accus NiCd type IEC KR 15/51 ; ils procurent des temps de recyclage très courts et sont économiques à l'usage car rechargeables.
• 4 piles alcalines au manganèse Type IEC LR6, pour exigences de performances moyennes.
  • 4 accus NiMH (taille Mignon, AA)

Ne pas utiliser de piles au lithium !

Pour la recharge des accus NiCd, nous recommandons notre chargeur B 28 (accessoires optionnels).

Les piles ou accus sont épuisés lorsque le temps de recyclage dépasse 60 secondes.

En cas de non-utilisation prolongée du flash, il est conseillé d'en sortir les piles ou accus.

Elimination des batteries

Ne pas jeter les batteries dans les ordures ménagères.

Veuillez rendre vos batteries usées là où elles sont éventuellement reprises dans votre pays.

2. Préparatifs

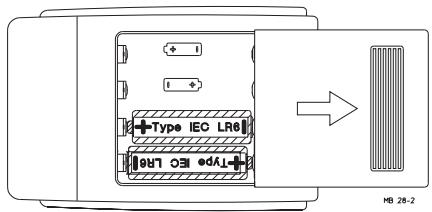

Fig. 2: Remplacement des piles

2.2 Mise en place et remplacement des piles ou accus

• Couper le flash avec le bouton O.
• Repousser le couvercle du compartiment des piles dans le sens de la flèche.
• Introduire les piles ou les accus NiCd dans le sens de la longueur en vous conformant aux symboles de piles.

A la mise en place des piles ou accus, respecter la polarité. remplacez toujours le jeu complet des 4 piles/accus. Ils devraient avoir le même état de charge

- Après la mise en place des piles ou accus, refermer le couvercle.

Pensez à la protection de l'environnement! Ne jetez pas les piles ou accus à la poubelle, mais apportez-les à un point de collecte.

2. Préparatifs

2.3 Test des piles

Ce dispositif permet de tester les piles sèches alcalines au manganèse. Si après appui sur le bouton, le pictogramme de la pile s'allume, les piles sont bonnes. Si ce n'est pas le cas, elles sont épuisées et il est conseillé de les remplacer.

2.4 Fixation du flash sur l'appareil photo

• Tourner l'écrou moleté du mecablitz jusqu'à l'amener contre le corps du flash.
• Engager le mecablitz dans la griffe porte-accessoires de l'appareil photo.
• Tourner l'écrou moleté du mecablitz à fond contre le boîtier de l'appareil photo pour bloquer le flash.

2.5 Synchronisation

Le mecablitz est doté d'un sabot à contact central pour des fonctions simples de synchronisation de l'éclair.

2.6 Mise en marche et coupure du flash

La mise ne marche du flash s'effectue par le bouton 1. Lorsqu'il est en marche, le témoin de fonctionnement vert est allumé.

Pour couper le flash, pressez le bouton O. Le témoin vert s'éteint, mais on peut encore déclencher un éclair tant que le témoin orange de disponibilité du flash est allumé.

2. Préparatifs

2.7 Coupure automatique des piles

Ce montage évite une décharge par inadvertance des piles ou accus.

1 à 2 minutes après la mise en marche du flash ou après le dernier éclair, ce montage désactive le circuit de charge du condensateur de flash pour économiser du courant. Le témoin vert s'éteint, mais on peut encore déclencher un éclair tant que le témoin orange de disponibilité du flash est allumé (5 à 10 minutes).

Si on ne déclenche pas de nouvel éclair durant ce temps de disponibilité, le témoin orange s'éteint à son tour et le flash est totalement coupé.

Cette coupure totale du flash peut être empêchée pour les 5 à 10 prochaines minutes en donnant un coup de flash ou en appuyant sur le bouton 1.

Pour réactiver le flash, appuyer sur le bouton I.

3. Mode automatique

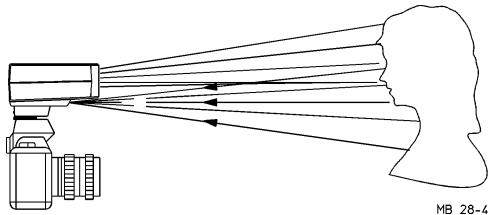

Fig. 3: Schéma de mesure

En mode automatique, le senseur incorporé au flash mesure la lumière réfléchie par le sujet et commande l'interruption de l'éclair dès que la quantité de lumière est suffisante pour une exposition correcte.

Ceci évite d'avoir à recalculer l'ouverture et à corriger les réglages à chaque modification de l'éloignement du sujet, tant que ce dernier se situe dans la zone de portée affichée en automatique.

Le senseur doit toujours être dirigé sur le sujet, quelle que soit la direction d'émission de l'éclair. Le senseur a un angle de mesure de 25° et n'effectue la mesure que pendant l'émission de l'éclair par le flash. En mode automatique, vous disposez de 2 à 3 ouvertures de travail suivant la sensibilité du film ISO.

3. Mode automatique

ISO 100 22 16 11 8 5.6 4 2.8 2 1.4 0,7 1 1,5 2 3,5 5 7 10 14 20 30 40 60 m a.k A A A M A A A 0 I MB 28-5

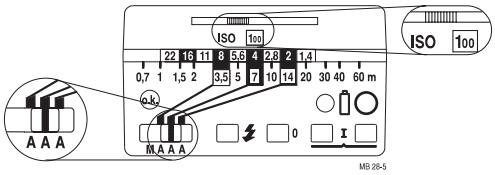

Fig. 4: Exemple de réglage pour le flash en mode automatique

Procédure de réglage pour l'utilisation du flash en mode automatique :

Exemple : distance flash-sujet 5 m sensibilité du film ISO 100/21°

- Repousser le calculateur de diaphragme pour amener la sensibilité voulue (ici 100) dans la fenêtre. La manette marque un cran d'arrêt sur la bonne position.

Compte tenu de la distance au sujet qui est de 5 m, on pourra choisir ici entre les deux diaphragmes automatiques 4 ou 2. Avec le diaphragme de 4, la portée maximale est de 7 m environ. La portée minimale est d'environ 10 % de la portée maximale.

• Placer le sélecteur sur l'ouverture voulue.
• Mettre le flash en service par l'interrupteur général I.
• Reporter sur l'objectif de l'appareil l'ouverture sélectionnée et sélectionner la vitesse de synchro-flash ou une vitesse plus lente.

3. Mode automatique

Si vous recherchez une profondeur de champ minimale (par exemple pour un portrait), vous prendrez l'ouverture de 2. Pour une photo de groupe avec de nombreuses personnes sur plusieurs rangs, il faudra prendre l'ouverture de 4 qui donne une plus grande profondeur de champ.

- Attendre que le flash soit disponible, ce qui est signalé par l'allumage du témoin orange.

Le sujet devrait se situer dans le tiers médian de la zone de portée. L'électronique disposera ainsi d'une marge d'adaptation suffisante dans les situations où cela est nécessaire.

Du fait que les zones de portée correspondant aux différentes ouvertures se chevauchent, on pourra choisir l'ouverture de travail de manière à placer le sujet dans le tiers médian de la zone de portée.

Les zooms demandent une attention particulière !

Suivant leur construction, ils peuvent occasionner une perte de lumière pouvant atteindre une valeur équivalente à une division du diaphragme. De plus, l'ouverture réelle peut varier avec la distance focale. Le cas échéant, il faudra corriger manuellement l'ouverture sur le flash.

4. Mode manuel

ISO 100 22 16 11 8 5.6 4 2.8 2 1.4 0,7 1 1,5 2 3,5 5 7 10 14 20 30 40 60 m o.k. M A M A-A A ISO 100 MB 28-5-1

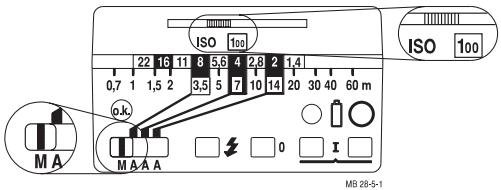

Fig. 5: Exemple de réglage pour le flash en mode manuel Dans le mode manuel, le flash émet toujours sa pleine puissance. L'adaptation à la situation considérée s'opère en agissant sur l'ouverture du diaphragme sur l'appareil.

Exemple : distance flash-sujet 5 m sensibilité du film ISO 100/21°

- Repousser le calculateur de diaphragme pour anener la sensibilité voulue (ici 100) dans la fenêtre.

En mode manuel, la distance au sujet de 5 m exige de régler une ouverture de 5,6.

• Placer le sélecteur sur M.
• Mettre le flash en service par l'interrupteur général I.
• Régler l'ouverture voulue sur l'objectif de l'appareil et sélectionner la vitesse de synchro-flash ou une vitesse plus lente.

L'ouverture sur l'appareil peut aussi être calculée par la formule suivante :

$$ \text { ouverture } = \frac {\text { nombre - guide }}{\text { distance flash - sujet }} $$

Le nombre-guide peut être relevé dans le tableau du chap. 12. „Fiche technique“ en fonction de la sensibilité du film utilisé.

La distance flash-sujet est l'éloignement du sujet par rapport à l'appareil photo portant le flash.

5. Eclairage avec diffuseur grand angle

Le mecablitz émet un faisceau lumineux de section rectangulaire avec une ouverture approximative de 58° dans le sens horizontal et de 42° dans le sens vertical.

Il assure ainsi la couverture intégrale du format 24 x 36 avec des objectifs de focale égale ou supérieure à 35 mm.

Le diffuseur grand angle livré avec le flash permet d'élargir le champ d'éclairage pour l'adapter aux objectifs grand angulaires de 28 mm.

L'utilisation du diffuseur grand angle se traduit par les modifications suivantes :

• en mode manuel : l'ouverture réelle. Il ne faut pas régler l'objectif sur la valeur lue sur le cadran calculateur du flash mais l'ouvrir d'une division supplémentaire.
• en mode automatique : la portée maximale du flash. Elle se réduit d'un cran sur l'échelle du cadran calculateur.

Avant la prise de vue, il est conseillé de vérifier si la lumière est suffisante pour l'ouverture sélectionnée. Procédez comme indiqué au chapitre „9. Témoin de bonne exposition“.

Le diffuseur est placé sur le réflecteur et appliqué contre lui jusqu'à ce qu'il s'encliquète sur les côtés.

Si l'on ne prend pas de précaution avec des objectifs de focale inférieure à 35 mm, il se produit un vignettage dans les coins. Le diffuseur grand angle permet d'éviter ce vignettage jusqu'à une focale de 28 mm.

6. Eclairage indirect au flash

mz40-23

Fig. 6: Flash indirect (sur la photo, l'éclair est réfléchi par un mur à droite

Les photos prises au flash direct sont presque toutes caractérisées par des ombres portées souvent inesthétiques. Et sur une grande profondeur de champ, les lois de la physique font que l'arrière-plan reste souvent dans la pénombre.

Ces phénomènes pourront être évités par l'éclairage indirect qui donne une lumière diffuse pour un éclairage doux et régulier du sujet et de l'arrière-plan.

Le réflecteur peut être basculé sur 80° dans le sens vertical pour le diriger vers une surface réfléchissante (p. ex. le plafond). La surface réfléchissante devra être de teinte neutre ou blanche pour éviter des retours de couleurs et ne pas être structurée.

On veillera à basculer le réflecteur d'un angle suffisant pour empêcher que de la lumière directe ne vienne frapper le sujet.

6. Eclairage indirect au flash

6.1 Flash indirect en mode automatique

Avant de prendre la photo, il est conseillé de vérifier si la lumière est suffisante pour l'ouverture sélectionnée. A cet effet, procédez comme indiqué au chapitre „9. Témoin de bonne exposition“.

6.2 Flash indirect en mode manuel

Lorsque le flash est utilisé en mode manuel, il est conseillé de déterminer l'ouverture requise au moyen d'un posemètre/ flashmètre. Si on n'en dispose pas, on pourra utiliser la formule

$$ \text { ouverture } = \frac {\text { nombre - guide }}{\text { distance flash - sujet } \times 2} $$

pour calculer une valeur d'ouverture du diaphragme que l'on devrait encore corriger de ± 1 division pour la prise de vue.

Cette formule n'est valable que pour des pièces avec une hauteur de plafond normale.

Le nombre-guide peut être relevé dans le tableau du chap. 12. „Fiche technique“ en fonction de la sensibilité du film utilisé.

La distance flash-sujet est l'éloignement du sujet par rapport à l'appareil photo portant le flash.

Orientation du réflecteur:

Tenir le mecablitz dans une main et avec l'autre retirer la tête du réflecteur vers l'avant du boîtier. Maintenant le réflecteur peut être orienté verticale-ment vers le haut de 80° environ.

7. Fill-in au flash

Fig. 7: Fill-in au flash (à gauche sans éclair d'appoint, à droite avec)

Le mecablitz peut aussi être utilisée en flash d'appoint pour la technique du «fill-in», c'est-à-dire pour délivrer en plein jour un éclair d'appoint pour déboucher les ombres et obtenir un éclairage plus équilibré dans les contre-jours. Vous disposez de diverses possibilités.

Fill-in au flash en mode automatique

Déterminez à l'aide de l'appareil photo ou d'un posemètre l'ouverture et la vitesse requises pour une exposition normale. Veillez à ce que cette vitesse ne soit pas supérieure à la vitesse de synchro-flash (elle varie d'un appareil à l'autre).

Exemple : ouverture et vitesse déterminée par la mesure : f/8; 1/60 ^e . Vitesse de synchro-flash de l'appareil p.ex. 1/100 ^e (voir notice de l'appareil)

7. Fill-in au flash

Les valeurs d'ouverture et de vitesse ainsi déterminées peuvent être réglées sur l'appareil puisque la vitesse reste en-deça de la vitesse de synchronisation de l'appareil.

Pour obtenir un éclairage d'appoint réduit, par exemple pour conserver le caractère des ombres, il est recommandé de régler sur le flash un diaphragme automatique ouvert d'une division par rapport à l'ouverture réglée sur l'appareil. Dans notre exemple (8 sur l'appareil), on règlera donc le flash sur 5,6.

Conseil :

Si la sélection de l'ouverture 5,6 sur le flash n'est pas possible pour la sensibilité du film utilisé, on pourra s'aider de la façon suivante.

Sélectionnez sur le mecablitz le diaphragme automatique 8 et réglez sur l'appareil une vitesse de 1/30^e s pour une ouverture de 11.

Si vous sélectionniez sur le mecablitz le diaphragme automatique 4, il faudrait régler sur l'appareil une vitesse de 1/125^e et une ouverture de 5,6. Mais dans ce cas, vous dépassereiez la vitesse limite de synchro qui est seulement de 1/100^e s.

Veillez à ce que la source de lumière en contre-jour ne rayonne pas directement sur le senseur du flash, pour ne pas fausser la mesure.

8. Correction d'exposition

L'automatisme d'exposition est calibré pour une réflectance de 25 % (réflectance moyenne des sujets pris au flash). Les fonds sombres qui absorbent beaucoup de lumière ou les fonds clairs très réfléchissants peuvent se traduire respectivement par une sous-exposition ou une surexposition.

Correction d'exposition en mode automatique

On rattrapera l'erreur d'exposition mentionnée ci-dessus en ouvrant ou en fermant le diaphragme sur l'objectif. Pour un fond à forte proportion de zones claires, le senseur interrompt l'éclair trop tôt et le sujet est sous-exposé. Dans le cas contraire (fond sombre), l'éclair est coupé trop tard, ce qui entraîne une surexposition du sujet.

fond clair :

ouvrir le diaphragme de 1/2 à 1 division (p.ex. de 5,6 à 4)

fond sombre :

fermer le diaphragme de 1/2 à 1 division (p.ex. de 8 à 11)

9. Témoin de bonne exposition

ISO 100 22 16 11 8 5.6 4 2.8 2 1.4 0,7 1 1,5 2 3,5 5 7 10 14 20 30 40 60 m o.k. o.k. M A A A MB 28-5-2

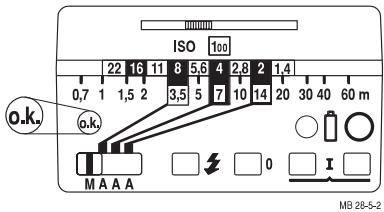

Fig. 8: Le témoin de bonne exposition

L'allumage du témoin o.k. signale en mode automatique ou que le film sera ou a été correctement exposé.

En déclenchant un éclair d'essai, vous disposez ainsi en mode automatique d'un moyen de déterminer la bonne ouverture, notamment en flash indirect avec des conditions de réflexion difficiles à apprécier.

Vous déclenchez un éclair de test au moyen du bouton d'essai (Fig. 8). Si le témoin de bonne exposition o.k. ne s'allume pas, il faudra sélectionner une plus

grande ouverture du diaphragme ou rapprocher le flash de la surface réfléchissante ou du sujet et effectuer un nouvel essai.

La valeur d'ouverture ainsi déterminée sera ensuite reportée sur le boîtier.

Orientez le boîtier et le flash comme plus tard lors de la prise de vue.

10. Entretien

Eliminer la poussière et la saleté au moyen d'un chiffon doux, sec ou siliconé. Ne pas utiliser de détergent sous risque d'endommager la matière plastique.

Formation du condensateur de flash

Si le flash reste longtemps sans être mis sous tension, le condensateur de flash subit une modification physique. Pour éviter ce phénomène, il est nécessaire de remettre en place les piles à intervalles de trois mois environ et de mettre à chaque fois le flash en marche pendant 10 minutes env. La charge des piles doit être suffisante pour que le témoin de recyclage s'allume au plus tard 1 minute après la mise en marche. On retirera ensuite de nouveau les piles du flash.

11. Accessoires en option

Nous déclinons toute responsabilité pour le mauvais fonctionnement et l'endommagement du mecablitz dus à l'utilisation d'accessoires d'autres constructeurs.

• Chargeur B 28 (réf. 000100280)
pour recharger des accus NiCd type IEC KR 15/51
• Mecalux 11 (réf. 000000112)
Servo-déclencheur pour le télédéclenchement instantané sans fil de flashes complémentaires par l'éclair du flash principal. Réagit aussi à la lumière infrarouge. Fonctionne sans piles.
- Support de Mecalux 60-26 (réf. 00060264) pour la fixation du mecalux 11.
• Ecran réfléchissant 28-23 (réf. 000028237)
- Etui T 33 (réf. 000006331)

12. Fiche technique

Nombre-guide: à ISO 100/21°: 28 / 22 avec diffuseur grand angle

Couverture grand angle focale dès 35 mm en 24 x 36 avec diffuseur grand angle focale dès 28 mm

Température de couleur 5600 K env.

Tableau des nombres-guides:

Sensibilité du film ISO	Nombre guide
	Distance en metres	Distance en pieds
25 / 15°	14	46
50 / 18°	20	65
100 / 21°	28	92
200 / 24°	40	130
400 / 27°	56	184
800 / 30°	79	260
1600 / 33°	112	368

Synchronisation:

amorçage à thyristor à très basse tension

	Nombre d’éclairs	Temps de rcyclage
Accus NiCd	env. 90* ...1200**	env. 7 s* ...0,3 s**
Piles alcalines au Mg	env. 180* ...2500**	env.10 s* ...0,3 s**
Accus Ni-hydrure de métal	env. 140* ...1800**	env. 7 s* ...0,3 s**

Faisceau:

rectangulaire, 58° env. horizontal, 42° env vertical

avec diffuseur grand angle 68° env. horizontal,

49° env. vertical

Durée d'éclaire:

Mode automatique 1/400 s ...1/20.000 s

Mode manuel 1/400 s

Poids: 300 g

Fourniture:

Flash, diffuseru grand angle, mode d'emploi.

Diaphragmes automatiques: 2, 4, et à ISO 100/21°

* Mode manuel ** Mode automatique

Inhoudsopgave

Inhoud: Bladzijde:
