Intitulé	Description
Type de produit	Synthétiseur numérique
Caractéristiques techniques principales	Modélisation analogique, polyphonie de 4 voix, 2 oscillateurs par voix, filtres multimodes
Alimentation électrique	Adaptateur secteur inclus, compatible avec une alimentation de 9V DC
Dimensions approximatives	Largeur : 60 cm, Profondeur : 30 cm, Hauteur : 10 cm
Poids	Environ 3,5 kg
Compatibilités	Compatible MIDI, peut être connecté à des ordinateurs et autres équipements MIDI
Type de batterie	Non applicable (fonctionne uniquement sur secteur)
Tension	9V DC
Puissance	Consommation électrique : 10W
Fonctions principales	Création de sons, séquençage, effets intégrés, modulation en temps réel
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées limitée, consulter un professionnel pour les réparations

FOIRE AUX QUESTIONS - G2 CLAVIA

Comment réinitialiser le CLAVIA G2 aux paramètres d'usine ?

Pour réinitialiser le CLAVIA G2, maintenez enfoncée la touche 'Shift', puis appuyez sur 'Power' pour allumer l'appareil. Continuez à maintenir 'Shift' enfoncé jusqu'à ce que le message de réinitialisation apparaisse à l'écran.

Pourquoi mon CLAVIA G2 ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une source d'alimentation. Assurez-vous que l'alimentation fonctionne et que le câble n'est pas endommagé. Si le problème persiste, essayez d'utiliser une autre prise électrique.

Comment mettre à jour le firmware du CLAVIA G2 ?

Téléchargez la dernière version du firmware depuis le site officiel de CLAVIA. Connectez le CLAVIA G2 à votre ordinateur via USB, puis suivez les instructions fournies dans le manuel pour installer la mise à jour.

Que faire si je ne peux pas entendre de son ?

Vérifiez que le volume est réglé correctement et que le mode 'Mute' n'est pas activé. Assurez-vous également que les câbles audio sont correctement branchés et que votre système de son fonctionne.

Comment sauvegarder mes réglages sur le CLAVIA G2 ?

Pour sauvegarder vos réglages, accédez au menu 'Storage', sélectionnez 'Save', puis choisissez un emplacement de sauvegarde pour enregistrer vos paramètres sur la mémoire interne ou sur un support externe.

Pourquoi certains boutons ne répondent-ils pas ?

Il est possible que les boutons soient bloqués ou encrassés. Essayez de nettoyer autour des boutons avec un chiffon doux. Si le problème persiste, contactez le service après-vente pour une assistance technique.

Comment changer les préréglages sonores ?

Utilisez les boutons de navigation pour accéder au menu 'Sound', puis parcourez les préréglages disponibles. Sélectionnez le préréglage souhaité et appuyez sur 'Enter' pour le charger.

Comment connecter le CLAVIA G2 à mon ordinateur ?

Utilisez un câble USB pour connecter le CLAVIA G2 à votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés. Votre ordinateur devrait reconnaître l'appareil automatiquement.

Que faire si le CLAVIA G2 affiche un message d'erreur ?

Notez le message d'erreur affiché et consultez le manuel d'utilisation pour comprendre sa signification. Si le problème persiste, envisagez de contacter le support technique de CLAVIA.

MODE D'EMPLOI G2 CLAVIA

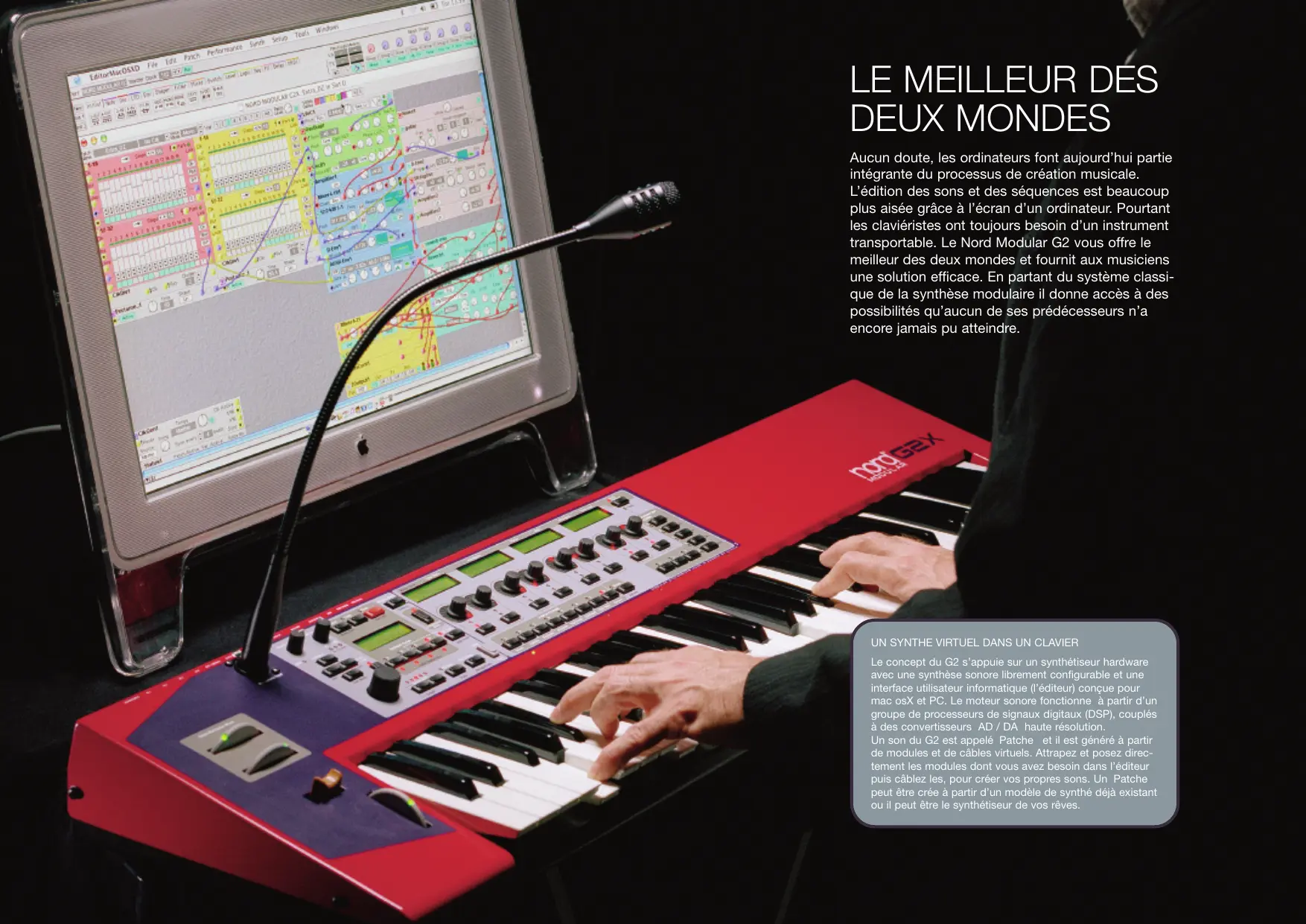

Aucun doute, les ordinateurs font aujourd'hui partie intégrante du processus de création sociale.

L'édition dessons et des séquences est beaucoup plus aisée grâce à l'écran d'un ordinateur. Pourtant les claviéristes ont toutjours besoin d'un instrument transportable. Le Nord Modular G2 vous offre le meilleur des deux mondes et fournit aux musiciens une solution efficace. En partant du système classique de la synthèse modulaire il donne accès à des possibités qu'aucun de ses prédécesseurs n'a encore jamais pu atteindre.

UN SYNTHE VIRTUEL DANS UN CLAVIER

Le concept du G2 s'appuie sur un synthétiseur hardware avec une synthese sonore librement configurable et une interface utilisateur informatique (l'éditeur) conçue pour mac osX et PC. Le moteur sonore fonctionné à partir d'un groupe de processeurs de signaux digitaux (DSP), coupés à des convertisseurs AD / DA haute résolution.

Un son du G2 est appelé Patche et il est généra à partir de modules et de cables virtuels. Attrapez et posez directement les modules dont vous ave besoin dans l'éditeur puis cablez les, pour creer vos propressons. Un Patche peut être crée à partir d'un modele de synthède déjà existant ou il peut être le synthétiseur de vos réves.

SCENE OU STUDIO

Producteurs, Djs, musiciens! Quand vous entrez dans le monde du G2, vous vous apercevrez que c'est l'outil ultime pour creer des sons-Uniques ou recreer des sons classiques de la synthese analogue. De plus le G2 offre des possibilitésAAParavant inaccessibles pour ceux d'entre vous qui jouent sur scene.Decconnectez simplement le synthe de I'ordinateur et utilisez le comme un instrument classique. Le G2 se plie à vos exigences, assignez entrées, sorties et potentiometres à votre envie. Contrôlez vos équipements midi à partir des potentiometres librement assignable. Dites adieu à leur rack d'effet.

Il existe trois modèles de G2

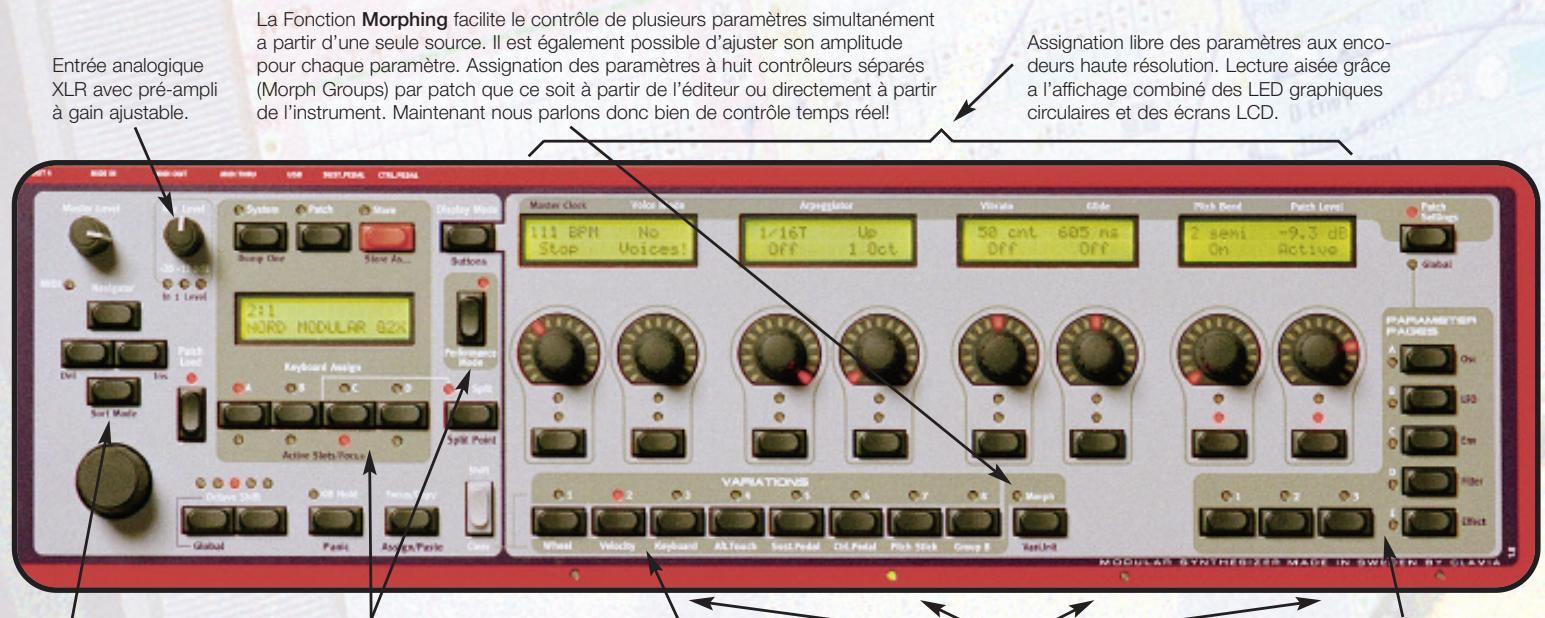

Le bouton «Smart Navigator» peut de se déplacer rapidement parmi les catégories de sons.
Dans le Mode Performance vous pouvez rappeler n'importe quel emplement ou partage de clavier (jusqu'à quatre patches simultanement) via le système classique de Slot utilisé par Clavia.
Possibilité de rappeler instantanément huit variations pour chaque Patch à partir des boutons «Variations»
Quatre ledspour une visualisationrapide des points de partage duclavier.
Les boutons de la section
Parameter Page>youpermettend l'acces rapidea 120 parametes.

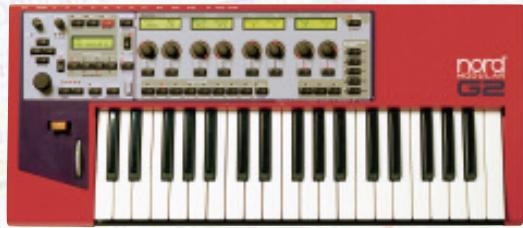

LE NORD MODULAR G2

Le G2 est une version compacte et possède un clavier de trois octaves sensible à la velocité et à l'aftertouch, une molette de modulation un «Pitch stick» et huit encoder rotatifs, le tout assignable très facilement. Cinq écrons LCD donnent une vue instantanée des paramétres de votre Patche. Quatre entrées analogiques de très grande qualité et une entrée micro avec préampli, permettant de connecter des apparreils externes. Quatre LEDs situées au-dessus du clavier permettant de visualiser rapidement les points de partage de celui-ci.

Il est possible d'ajouter au G2 la carte d'extension de voies.

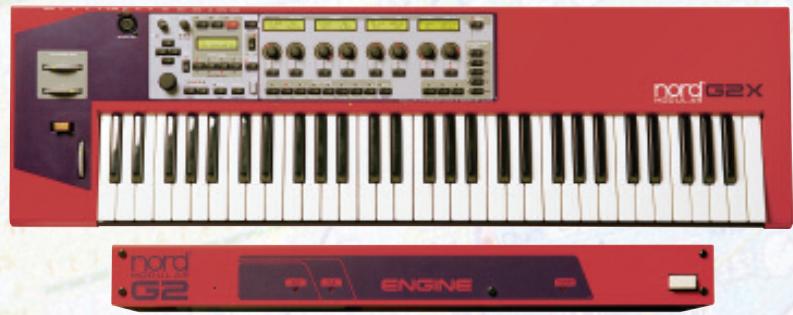

LE NORD MODULAR G2X

Le G2X est le grand frère du G2 et offre les même possibilités que celui-ci plus quelques petit extra. Le clavier est un cinq octaves au lieu de trois. Plus encore les touches sont semi-lestées pour un toucher plus précis. Il est équipé d'origine avec la carte d'extension de voies qui double la capacité de traitement de la machine comparé à ses deux petits frères (G2 et G2 Engine). Il bénéficia aussi de deux molettes de modulation supplémentaires facilement assignables.

Les trois molettes sont équipées d'une led qui permet d'indiquer sa position originale. De plus le G2X est livré avec un micro col de cyclge qui se branche directement sur la face avant.

LE NORD MODULAR G2 ENGINE

L'Engine est la version rack 19 pouces une unité du G2. Parfait pour les studios il dispose de la même puissance de calcul que le G2 trois octaves, mais sans l'interface utilisateur externe ni les connections pour pédale et l'entrée micro. Connectez le G2 Engine via le port USB de votre PC/Mac et editedz vossons avec éditeur PC/Mac élégant et intuitif. Tout comme pour la version 3 octaves il est possible d'ajouter au G2 Engine la carte d'extension de voies.

Le G2X est équipé de trois molettes de modulation assignable.

LE CONCEPT DU MODULAR

Que vous soyez un fan du son des synthés des années 80 ou l'auteur d'un titre récent de musique de club n'a aucune importance. Avec le G2 vous pouvez creator le même type de sonorités que celles générées par un synthe analogue ou vous pouvez simuler des instruments acoustiques. Vous pouvez aussi lui faire jour des sons que nul autre machine n'a jamais émis auparavant. Alors que les échantillonneurs générent un son froid comme la glace, l'architecture du Modular G2 offre chaleur et présence à vossons. De plus un Patche utilise en moyenne 3(!) kilobytes de mémoire ce qui rend très ainsi l'échange de son via Internet.

Pour vous donner une idée simple de son fonctionnement, envisagez ce système exactement comme celui d'un guitariste qui branche ses pédales d'effets les unes derrière les autres. Vous construisez le son piece par piece sur l'écran de l'ordinateur de façon intuitive.

Ce symbole signifie que les téléchargesments pour ce produit sont Gratis.
Allez simplement sur le site www.clavia.se po
vous procurer de nouveaux patches ou les
mises a jour du systeme d'exploitation.

CHOISISSEZ PARMI DE MULTIPLES MODULES...

Commencez par un oscillateur,
choisissez parmi six formes d'ondes...

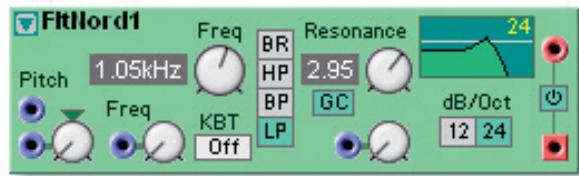

...Attrapez un filtré et ajustez la résonance et la fréquence...

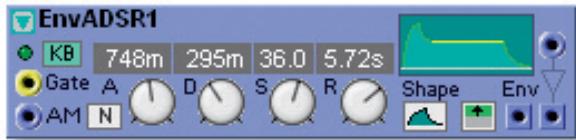

...une enveloppe ADSR...

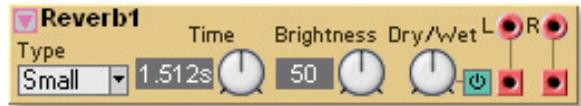

...un peu de réverbération et alors...

MODULES AVAILABLE

IN/OUT GROUP

2 output

4 output

2 input

4 input

FX area in

Keyboard voice

Keyboard mono

Device

Status

Note detection

Name bar

NOTE GROUP

Note quantizer

Key quantizer

Partial quantizer

NoteScaler

Glide

Pitch tracker

Quand vous commencez à construire un nouveau patch à partir de l'éditeur G2 vous trouvrez un espace de travail divisé en trois zones. La barre d'outils, la zone des voix, et la zone d'effets. La zone de voix est l'endroit ou réside la partie polyphonique de la machine et c'est ici que vous construisez votre synthétiseur par glisser déposer des blocs de constructions appelés modules.

Vous avez le choix parmi 160 modules et ils sont rangés par catégorie dans différents onglets. Connectez les modules les un aux autres à l'aide des cables virtuels. Dans la section inférieure, la zone d'effets vous déposez alors les modules d'effet tels que reverb, delay etc... Affinez vos paramètres à l'aide des potentiamétres. Le G2 permet de définir des couleurs pour chaque module ou les groupes de modules affin de rendre l'édition de vossons encore plus aisée.

Vous serez surpris par la flexibilité de l'intégration du hardware. Assignez les différents paramètres aux boutons et potentiamètres du panneau avant de la machine, que ce soit pour les pages de paramètres ou les groupes de morphing. Les pages de paramètres permettent le contrôle des paramètres de la machine à partir des huit encodeurs du panneau avant, ce qui est très pratique lors du processus de création des patches. Les groupes de morphing sont eux plus particulièrement adaptés au contrôle des performances «live». Mais quelque soit le mode que vous choisissez nous l'avons fait pour qu'il soit aisé d'utilisation. Glissez, déposez et c'est parti. Quand vous étes satisfait de vos réglages déconnectez le G2 de l'ordinateur et emmenez le... Tous vossons sont maintainant stockés dans le G2 et vous pouvez les rappeler en appuyant juste sur un bouton.

Assignez facilement les contrôleurs de la face avant par glisser déposer.

SPECIFICATIONS TECHNIQUES DU NORD MODULAR

LE SYSTEME DU MODULAR

Description

Un synthétiseur hardware couplé avec un éditeur informatique.

Génération sonore

Synthese modulaire - architecture librement configurable combinant plusieurs Modules dans un Patche (son) dans une architecture totalement libre, Virtuelle sans limitations.

Hiéarchie sonore

• Un patch est divisé en deux sections:

La zone de voix (VA) ou se situe la partie polyphonique.

La zone d'effet (FX) ou se situe la partie monophonique du son.

• 8 Variations par patche permettent un rappel rapide de vos réglages favoris.

Modules

Jusqu'a 160 Modules organises en 16 catégories.

Qualité audio

Processing 24 bits avec un taux d'échantillonnage de 96 kHz

Effets

Configuration libre dans la zone d'effet.

GENERATION SONORE

Performances

Une Performance permet de jouer jusqu'à quatre patches simultanément et<ménorise toutes les informations d'envoi MIDI les configurations de partage et de superposition etc...

Multitimbralité

Elle est basée sur le système de slot habituellément utilisé chez Clavia. Il y a donc 4 slots (Buffers d'édition A à D), contenant chacun un "patche".

Partage du clavier

Avec le bouton Split Point vous pouvez creer jusqu'à quatre zones de jeu soit assignées directement en correspondence avec les ledites situées au-dessus du clavier, soit assignable librement.

Polyphonie

32 voies (dépendant de la complexité du patch).

STOCKAGE DES SONS

Synthétiseur

Système dynamique de stockage des données (6 MB) d'une capacité maximum de:

• 32 Banques divisées en 128 emplacements de mémoires de "Patch".
• 8 Banques divisées en 128 emplacements mémoires dédiés aux Performances.

Editeur Logiciel

• Le Patch Browser vous permet de localiser rapidement des Patches quils seront stockés dans la mémoire du G2 ou sur le disque dur de leur ordinateur.
  -La boite de dialogue Bank Upload/Download permit le transfert rapide ou le backup de vossons ou devos banques.

Taille

Laaille des "Patches" (en moyenne 3 kb) permet facilement le stockage et le partage des données.

MORPHING

Le Concept

Le Concept du Morphing permet le contrôle simultané de plusieurs paramètres à partir d'une seule source (par exemple la molette de modulation, l'aftertouch) avec possibilité de régler l'amplitude pour chaque paramètre individuellement.

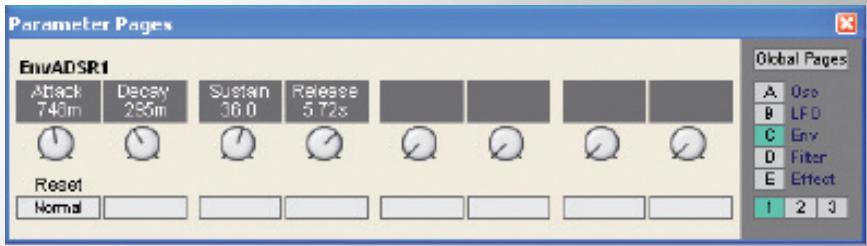

PAGES DE PARAMETRES

Concept

Les boutons de la section «Parameter Page» vous permettent l'accès rapiè à 120 paramètres.

Différents "Modes"

• Mode Patche simple - les pages sont liées à un patche en particulier.

-Mode Global - permit le contrôle de paramétres communs aux quatre slots.

EDITEUR LOGICIEL

Interface utiliser - Un système d'onglets permet de générer les différents Modules disponibles.

• Plusieurs niveaux d'Undo/Redo
• Personnalisation de la valeur de chaque module pour assurer une lisibilité optime.

• Systeme de remplacement intelligent des modules qui permet de passer de l'un a l'autre sans refaire les connections.

• Accès instantané à l'affichage des contrôleurs MIDI utilisés, de la programmation du morphing et des paramètres assignés.

Système d'aide

Intégré qui donne des informations sur le système et répond à vos questions.

Configuration

Macintosh Mac G3, 400 MHz, port USB, 128 MB RAM, OSX 10.2 (ou supérieur)

minimum requise

Windows Windows PC Pentium II, 500 MHz, USB-port, 128 MB RAM, Windows 98SE/2000/XP

IMPLEMENTATION MIDI

Externe

• 16 canaux MIDI via MIDI In, Out et Thru.
  Note On/Off, Aftertouch, Pitch Bend, Program Change, MIDI CC# (freely assignable to any parameter), SysEx dump et Bank Select.
• Le G2 se cale sur n'importe qu'elle MIDI clock exter et song position pointer.
• Le G2 peut aussi faire office de machine maître.

Extras

Peut généran des informations MIDI vers n'importe quel canal. (sans tener compte du canal principal de chaque Slot) via des Modules MIDI spécifiques.

CONTROLEURS

G2 et G2X (claviers)

Mollettes de

-G2-1 molette de modulation.
- G2X - 3 molettes de modulation avec LED intégrées.

Pitch Stick

Le désormais incantournable Pitch Stick de chez Clavia.

Clavier

• G2 - 3 octaves avec aftertouch.
• G2X - 5 octaves semi-lesté avec aftertouch.

Changement

2 boutons vous permettent d'extend la tessiture de votre clavier.

Keyboard Hold

La touche Keyboard Hold you permit de maintainir chaque note jouée jusqu'à l'arrivée de la suivante.

FACE AVANT

G2 et G2X (claviers)

Parameter Pages

5 boutons de page et 3 boutons de colonne permettant la manipulation de 120 paramètres en temps réel avec 8 encodeurs rotatifs relayes à l'affichage par 4 écans LCD.

Menu Patch

• Un potentiemetre rotatif et 4 boutons permettent un accès rapide aux Patches et aux Performances.

Contrôle des Slot

4 boutons Slot permettent l'edition simultanee de 4 Patches.

Morphing

8 boutons permettent la programmation rapide de Groupes de Morphing.

Variations

Rappel instantané de 8 Variations par Patche via 8 boutons dédiés.

Gain d'entrée du Microphone

Potentiomètre de réglage du gain d'entrée associé à un vu mètre.

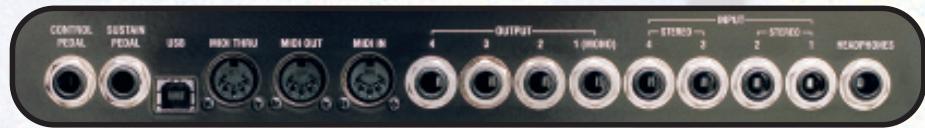

CONNECTIONS

MIDI

In, Out et Thru.

Entrées Audio

• 4 entrées audio analogiques, niveau ligne, 24-bit ADC, 96 kHz
• 1 entree micro XLR avec préampli
  (I'Engine ne dispose pas de cette entree).

Sorties Audio

• 4 sorties configurables, niveau ligne, 24-bit DAC, 96 kHz.
• 1 Prise casque.

Editeur

Communication via the port USB 1.1 intégré

Contrôleurs

• 1 prise pour pédale de contrôle
• 1 prise pour pédale sustain.

(I'Engine n'a pas de connections pour pédales)

Alimentation

Alimentation interne.

DESCRIPTION

Modeles

G2 (3 octaves)

G2X (5 octaves)

Engine (1U, 19" rack)

Dimensions (toutes les mesures incluent les boutons, les vis et les pieds)

(WxDxH mm) 665 x 284 x 104 1007 x 294 x 104

1007x294x104 437x120x44

Tous les modèles - 1 cà

-1 cable USB.
-1 cable d'alimentation.
- 1 CD Rom avec le logiciel d'edition et les banques de son.
-1 Mode d'emploi

G2X

Le G2X est livre avec un micro col de cygne et une carte

d'extension.

L'Engine

L'Engine est livré avec ses supports pour la mise en rack.

ACCESSORIES

Carte d'extension Le G2 et Engine peuvent être étendus à la même puissance que le G2X avec la carte d'extension (part no. 10280). (ref: kno g2ext)

Soft Case

Il existe des housses Clavia dédiée aux G2 et G2X (part no. 10320 resp. 10138).

POLITIQUE D'UPGRADE DES LOGICIELS

Clavia offre à tout possesseur de G2 l'accès gratuite pour les logiciels ou les systèmes d'exploitation aussi bien que l'accès a toutes les futures banques de son.

Ces caractéristiques techniques peuvent être modifiées sans préavis.
