MODE D'EMPLOI 432 76 LEGRAND

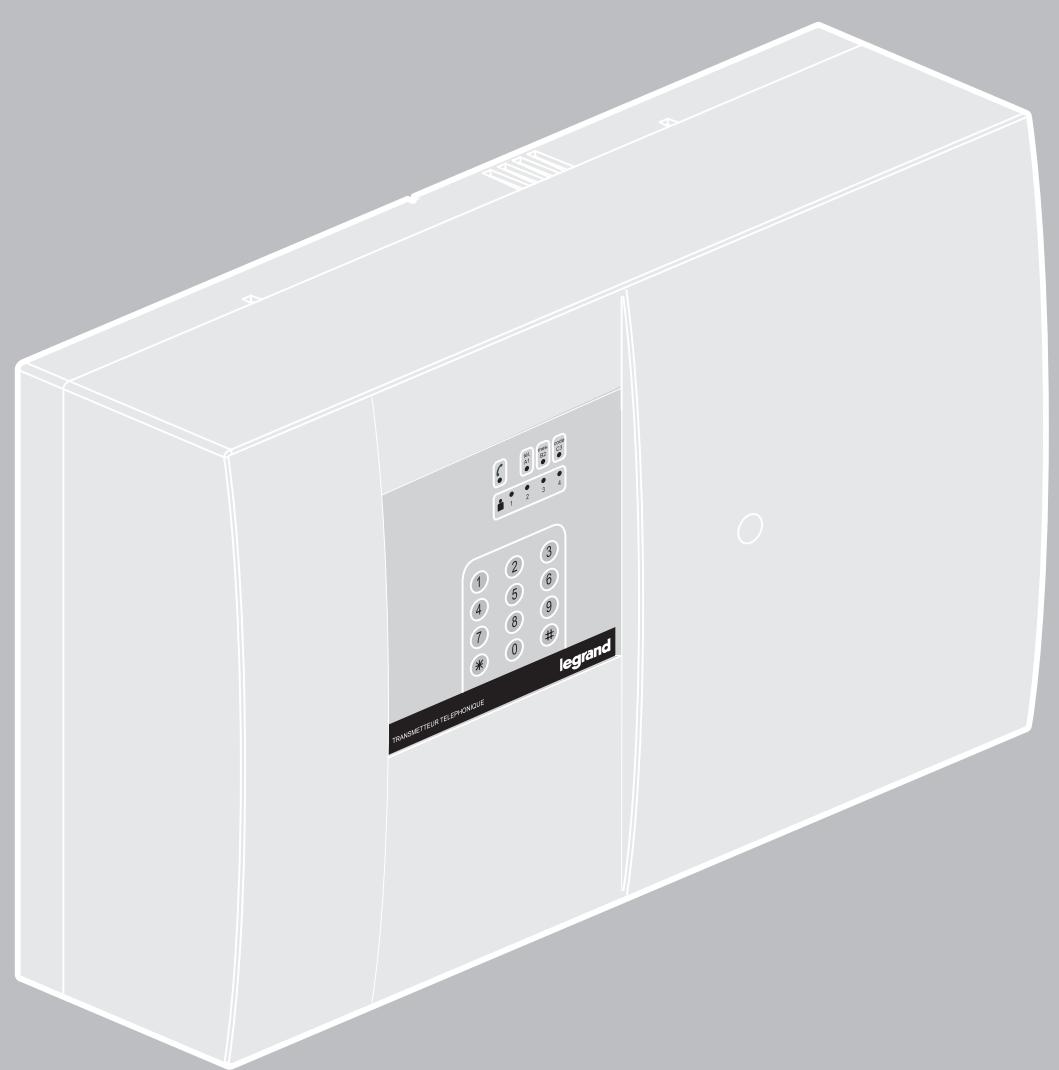

Transmetteur déléphonique vocal

Pose du transmetteur 4

Raccordements

Vue d'ensemble des raccordements 5
Raccordement aux centrales filaires 432 03/05/07. 6
Raccordement à l'alarme intrusion Sagane 7
Raccordement au réseau téléphonique 8
Raccordement au secteur 230V 8
Mise en place de la batterie 9
Fermetre et mise sous tension 9

Programmation du transmetteur

Principe général 10
Configuration d'usine 10
Programmation des numeros de telephone 11
Programmation des numeros de telephone dans
le cas d'un standard téléphonique 12
Effacement d'un numero de téléphone 13
Lecture d'un numero de téléphone 13
Enregistrement des messages 14
Changement du code utilisateur 16
Changement du code installateur et / ou
Réinitialisation du code utilisateur 17
Parametres de dialogue 18
Déclenchement sur contact NO ou NF 20
Choix des destinataires en fonction de l'entrée 21

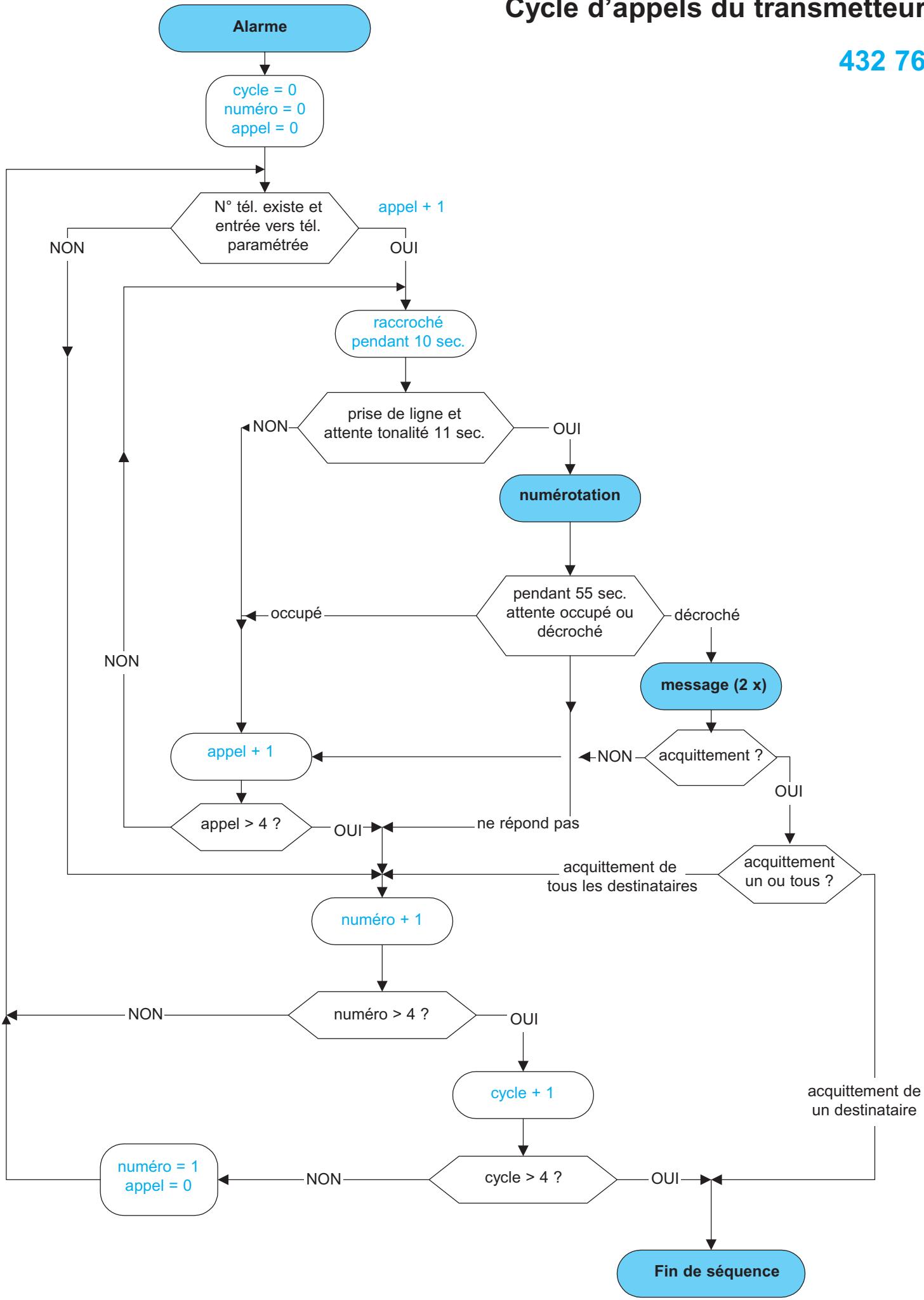

Cycle d'appels du transmetteur

Déroulement d'une alarme 22
Acquittement local d'une alarme 22
Cycle d'appels du transmetteur 23

Fonctions complémentaires

Télécommande 1 24
Blocage sirènes (ou télécommande 2) 24

Utilisation

Mémoire d'alarme 25

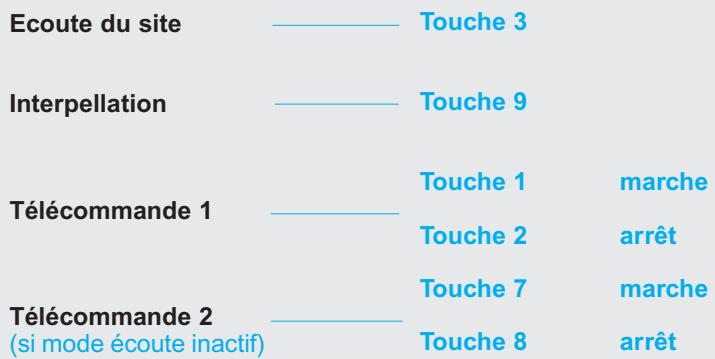

Téléactionutilisateur 25

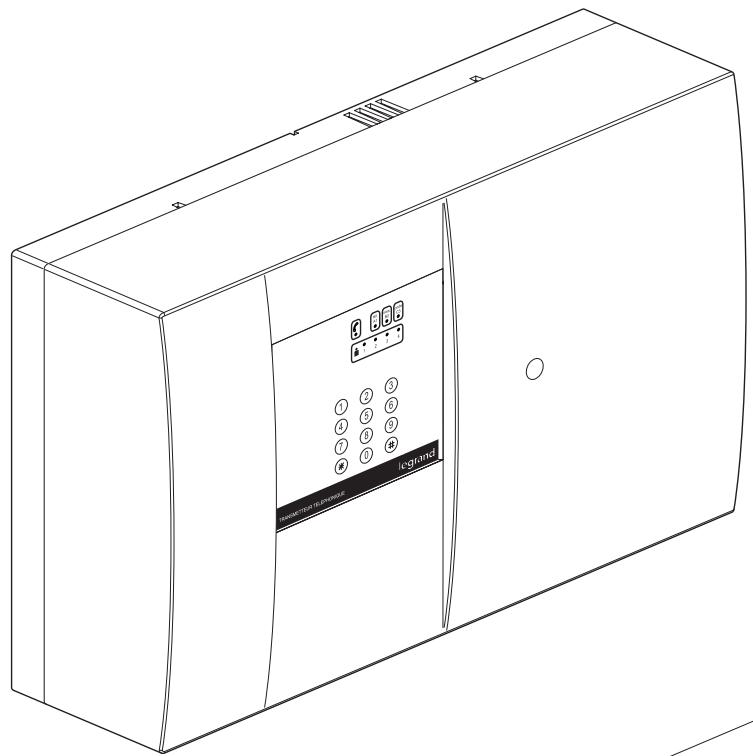

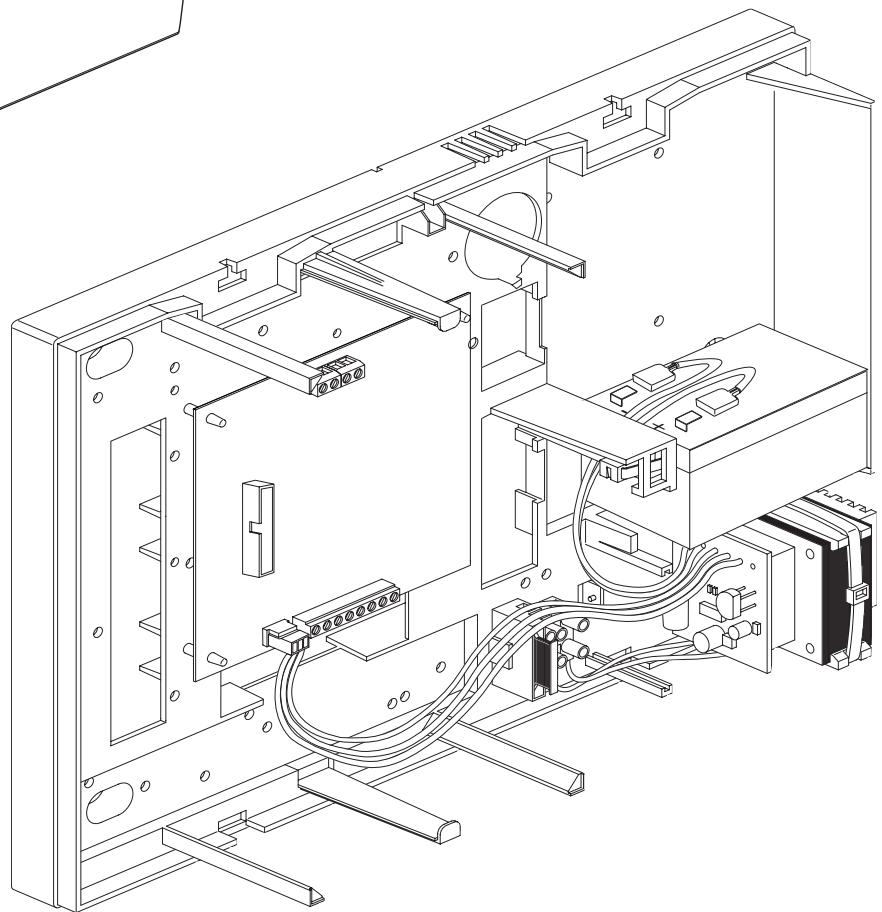

Présentation

Le transmetteur téléphonique vient compléter l'installation d'un système d'alarme.

Il permet d'avertir à distance la (ou les) personne(s) de sonCHOix lorsqu'une alarme survient.

Le transmetteur ref. 432 76 se raccorde au réseau téléphonique commuté (RTC).

Il possè de deux entrées de commande (NO ou NF), peut appeler jusqu'à quatre destinataires afin de leur délivrer deux messages différents que vous aurez enregistrés.

Il permet également d'écouter le site sous surveillance grâce à son microphone intégré et autorise une interpellation par l'intérimédiaire de son haut-parleur interne.

Deux sorties activables par téléphone sont disponibles.

La programmation s'effectue au moyen des douze touches du clavier.

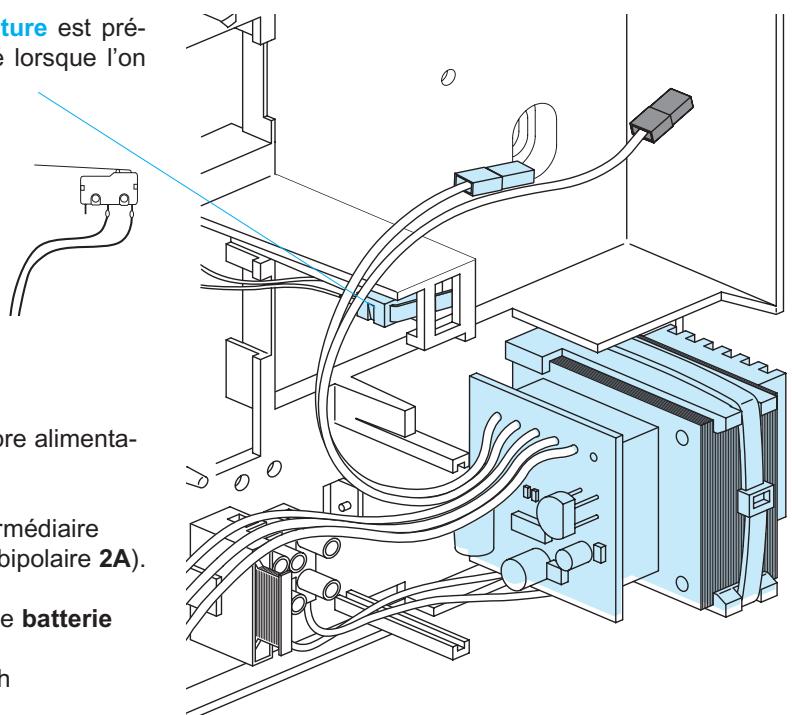

Autoprotections :

Le transmetteur 432 76 peut être équipé de deux contacts d'autoprotection.

Chacun de ces contacts est équipé de deux fils soudés qu'il faut CABler en série (contacts à ouverture) pour constituer le circuit d'autoprotection lorsque le transmetteur est utilisé avec une alarme intrusion (description pages 6 & 7).

Le contact d'autoprotection à l'ouverture est prépositionné de manière à être déclenché lorsqu'l'on ouvre le capot du transmetteur.

Le contact d'autoprotection à l'arrachement est livré dans le sachet, et doit être ajouté avant la fixation du transmetteur (voir page 4)

Partie alimentation :

Le transmetteur 432 76 possède sa propre alimentation interne 13,5V

Il doit être raccordé au secteur par l'intérimédiaire d'un dispositif de protection (disjoncteur bipolaire 2A).

L'alimentation peut être secourue par une batterie au plomb 12V non fournie (1,2 à 7Ah)
Exemple: Batterie ref. 433 40 12V 1,2Ah

Fusible secteur : F 160mA 5 x 20

Partie transmetteur :

Liaison au réseau RTC : Bornier B1. Description page 8

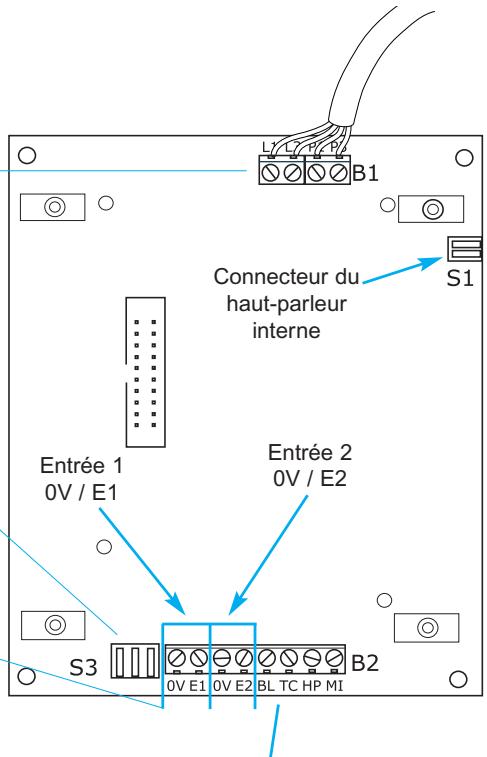

Connecteur d'alimentation :

Connecteur S3
Tension d'alimentation de la carte : 10 à 16 Vcc
Consommation nominale : En veille 15 mA (en alarme : 50mA)

Entrées de commande :Bornier B2. Câblage pages 6 - 7

Par défaut, le transmetteur 432 76 est commandé par la fermerture d'un contact sur l'une de ses deux entrées E1 ou E2 (boucle NO). La commande peut aussi se faire par ouverture. -Programmation décrite page 20 : Déclenchement sur contact NO ou NF

Pour une commande en tension, nous consulter

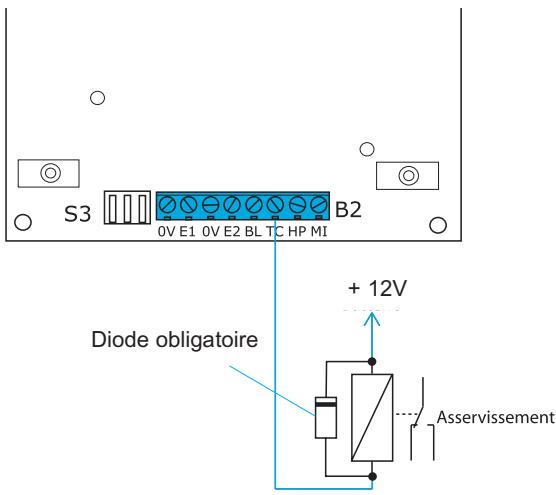

Sorties telecommandées :

1. Borne TC : Par collecteur ouvert 0 V / 50mA

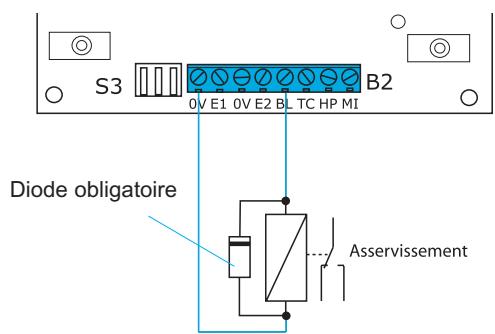

2. Borne BL : Sortie "blocage sirènes" +12V / 50mA (description page 24)

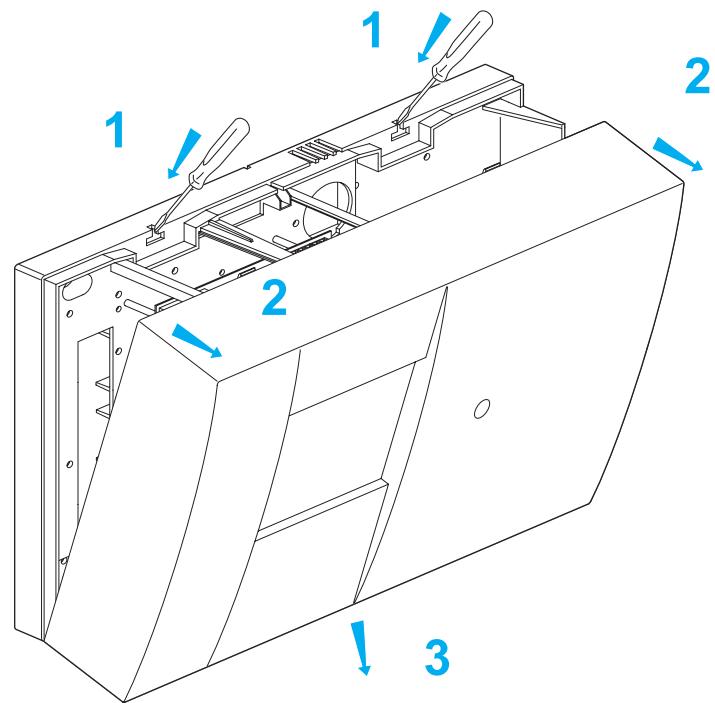

Ouverture

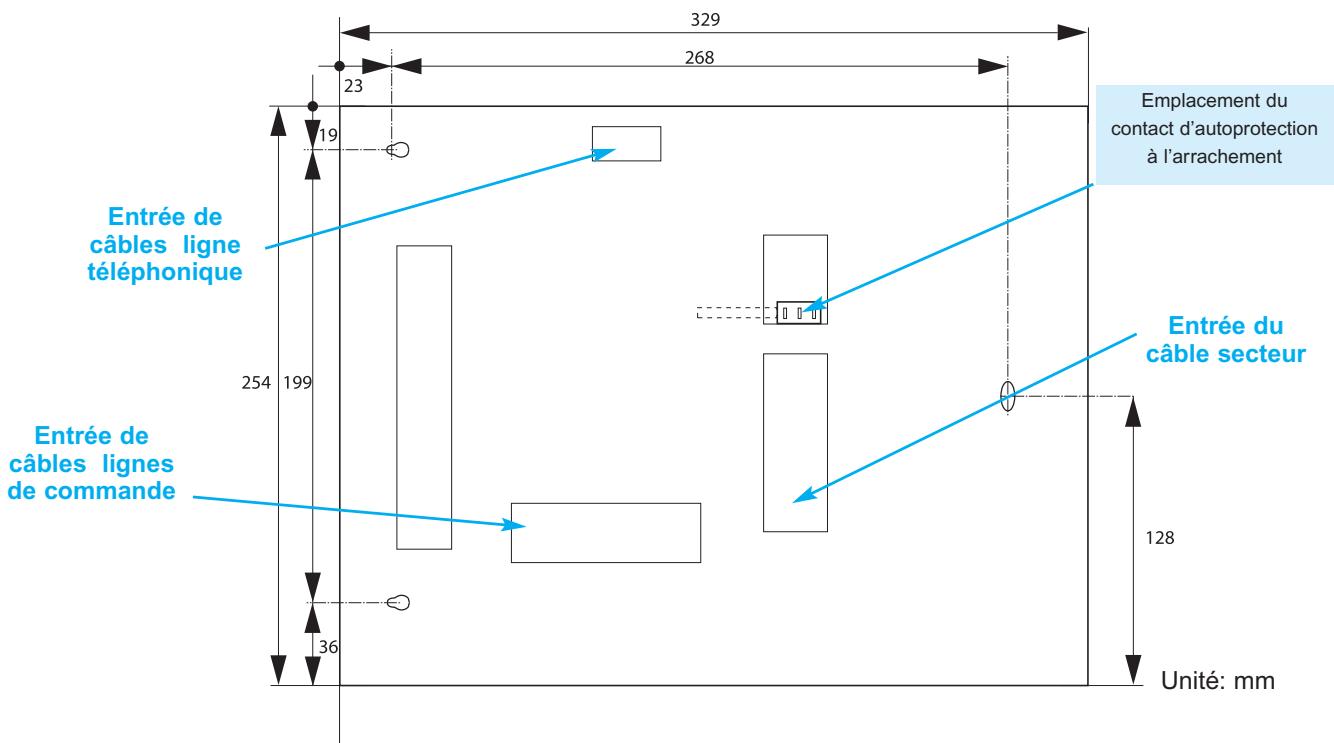

Fixation

Percez suivants les côtes ci-dessous, et insérez les trois chevilles:

Mettez en place le contact d'autoprotection à l'arrachement (fourni dans le sachet) dans le logement prévu à

cet effet (levier vers l'arriere du boitier, lamelle vers la gauche, et fils ramenés vers l'intérieur),

la lamelle du contact doit etre pliee (voir ci-contre) pour assurer un fonctionnement correct.

Fixez le transmetteur à l'aide des vis fournies dans le sachet.

Vérifiez le positionnement et le déclenchement du contact d'autoprotection à l'arrachement

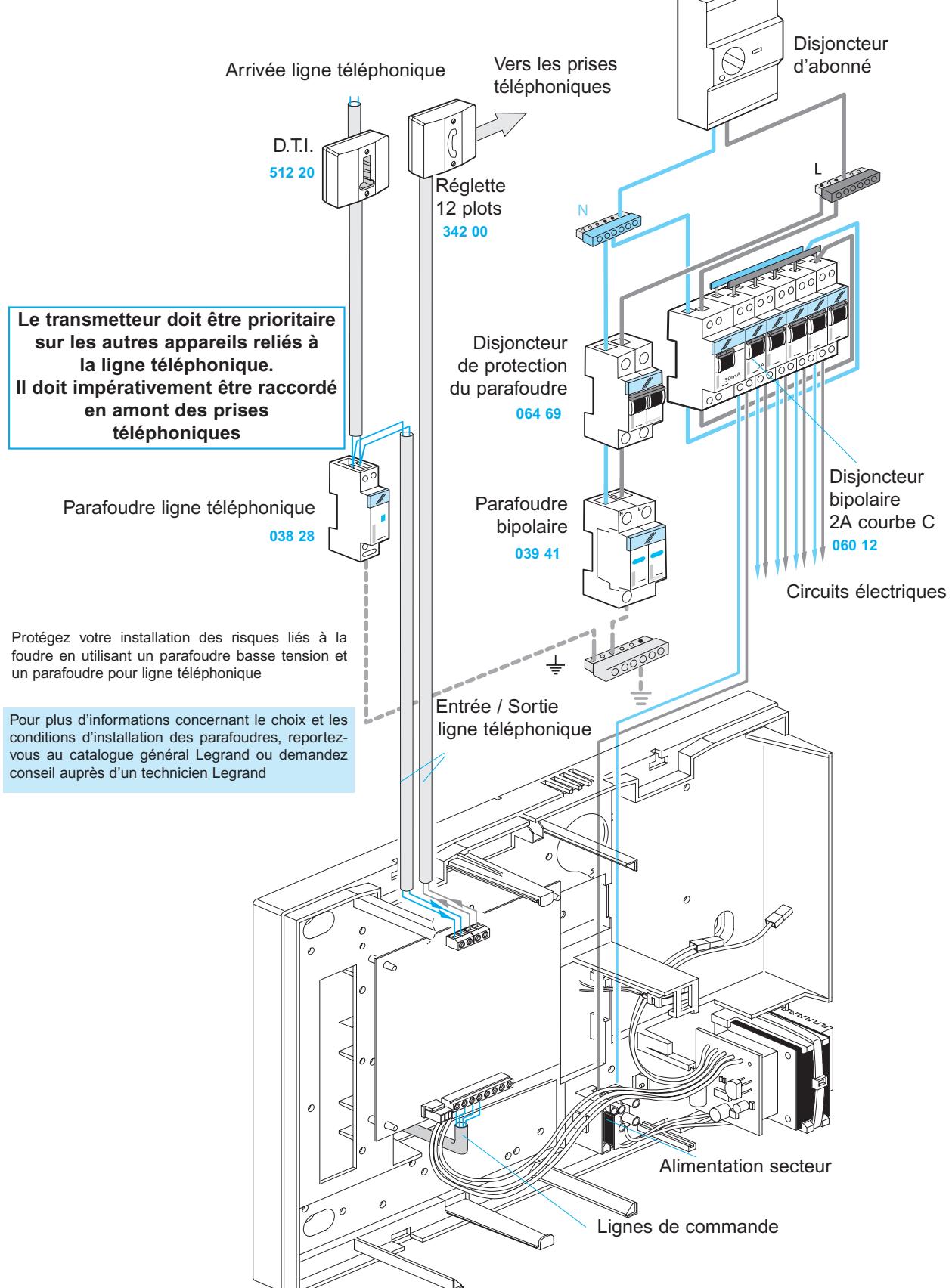

Vue d'ensemble des raccordements

Transmetteur téléphonique 432 76

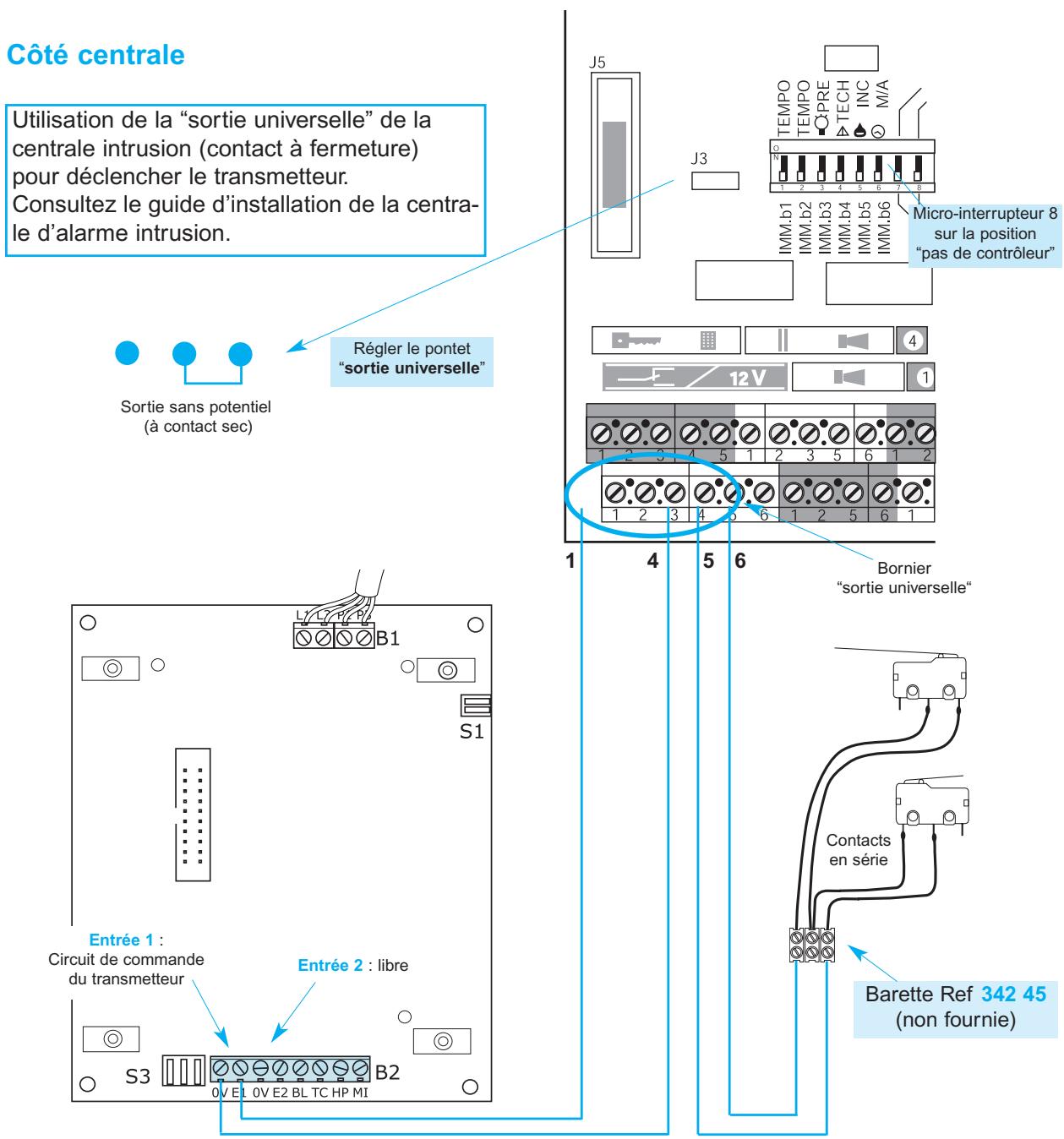

Raccordement aux centrales filaires 432 03 / 05 / 07

Côté transmetteur

Boucle de commande

Utilisez l'entrée 1 (bornes 0V / E1 du bornier B2) Raccordez les fils en provenance de la centrale suivant le code couleur adopté sur le chantier (voir notice centrale).

Boucle d'autoprotection

Câblez le circuit d'autoprotection de la sortie universelle de la centrale sur les contacts d'autoprotection ouverture et arrachement du transmetteur. Les deux contacts d'autoprotection doivent être eux-memes câbés en sérieAAParavant.

Le transmetteur est dans cet exemple commandé par la fermeture de la ligne (bornes 1 et 4 centrale). Pour un déclenchement par ouverture de ligne, cablez les bornes 1 et 3 de la centrale sur l'entrée du transmetteur et modifiez le paramétrage du transmetteur: reportez-vous au chapitre "Déclenchement sur contact NO ou NF", page 20.

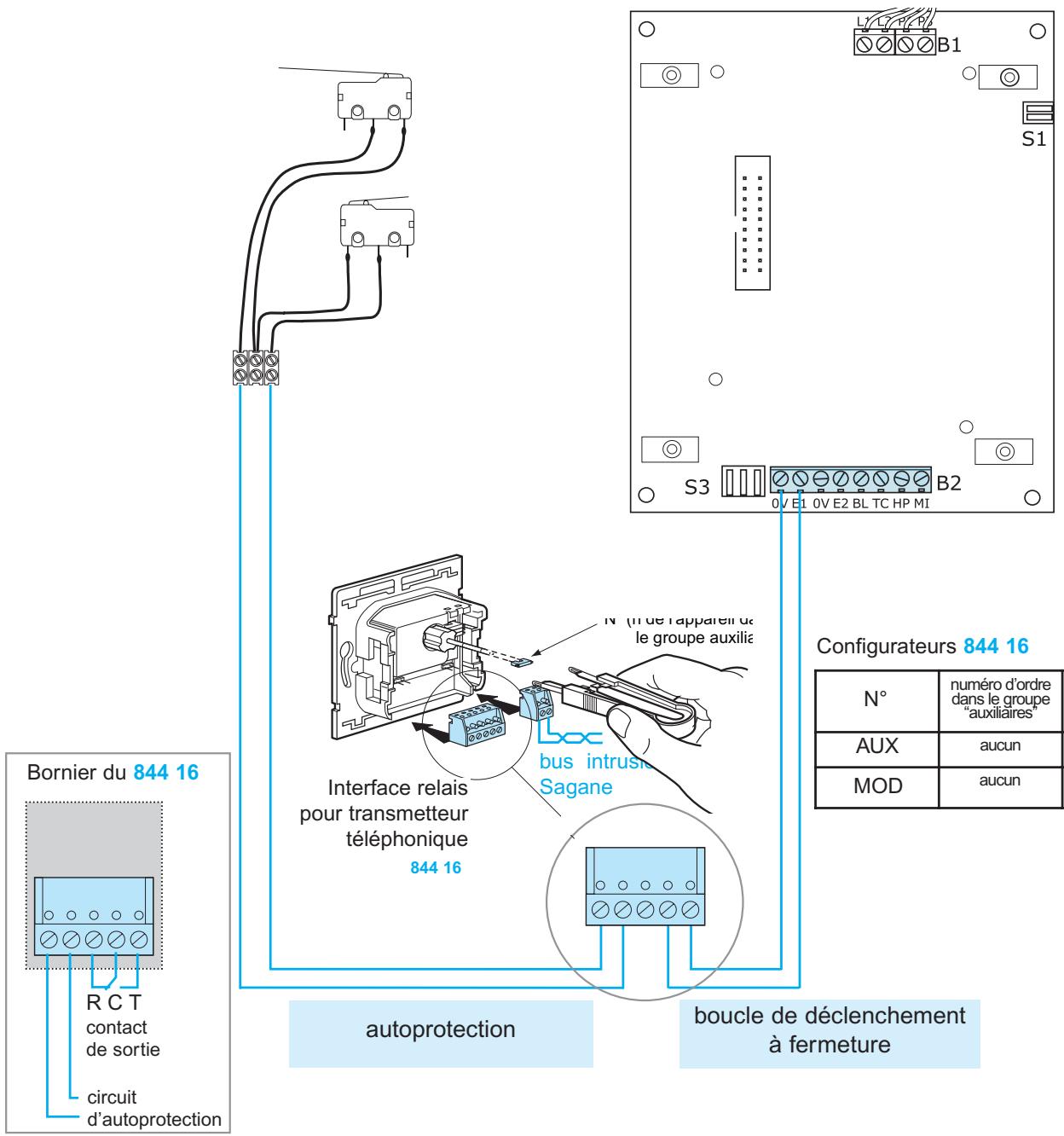

Raccordement à l'alarme intrusion Sagane

Utilisez l'interface relais pour transmetteur téléphonique ref. 844 16

Contact NO ou NF pour le déclenchement

Par défaut, le transmetteur est configuré pour fonctionner sur fermeture de l'une ou l'autre de ses boucles d'entrée (contact NO : bornes C et T)

Il peut également être déclenché par une ouverture de boucle (sécurité positive) Dans ce cas, la configuration du transmetteur doit être modifiée : Pour cela, reportez-vous en page 20 : “Déclenchement sur contact NO ou NF”

Câblage pour un fonctionnement à ouverture sur les bornes R et C (contact NF) :

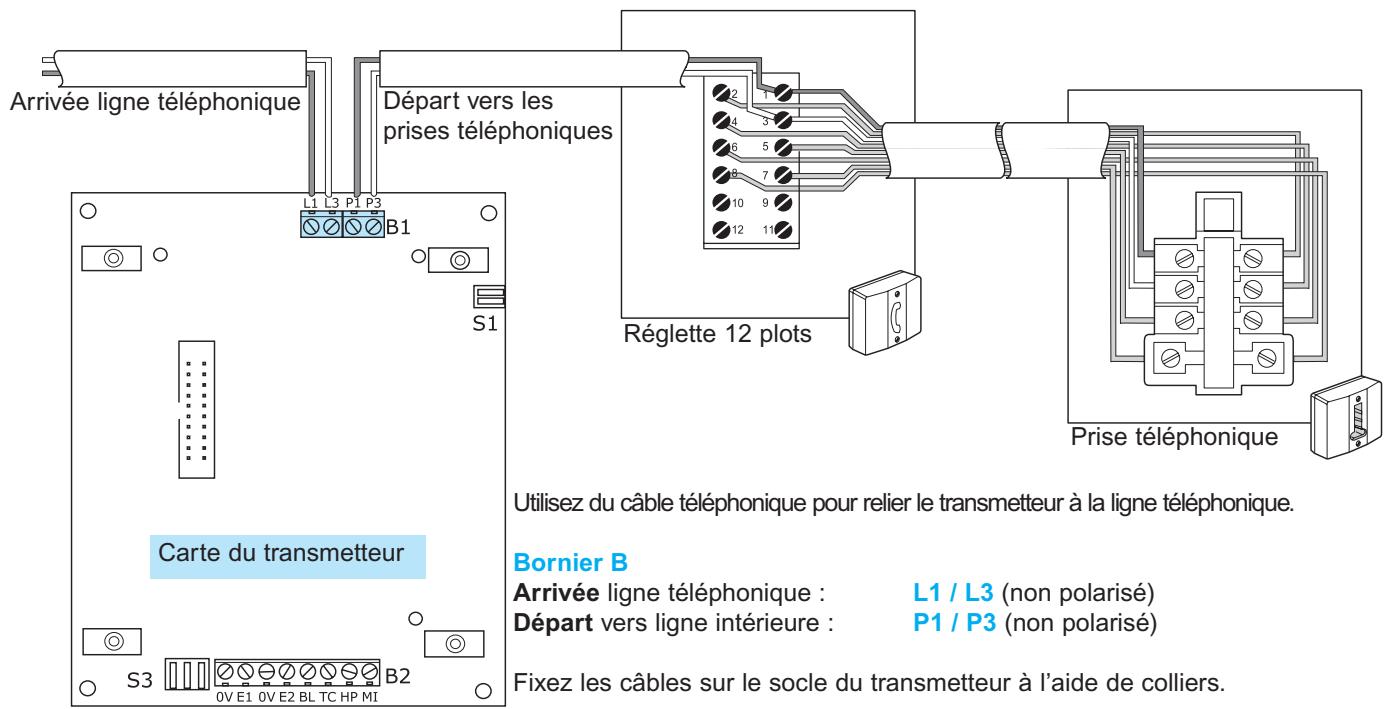

Raccordement au réseau téléphonique

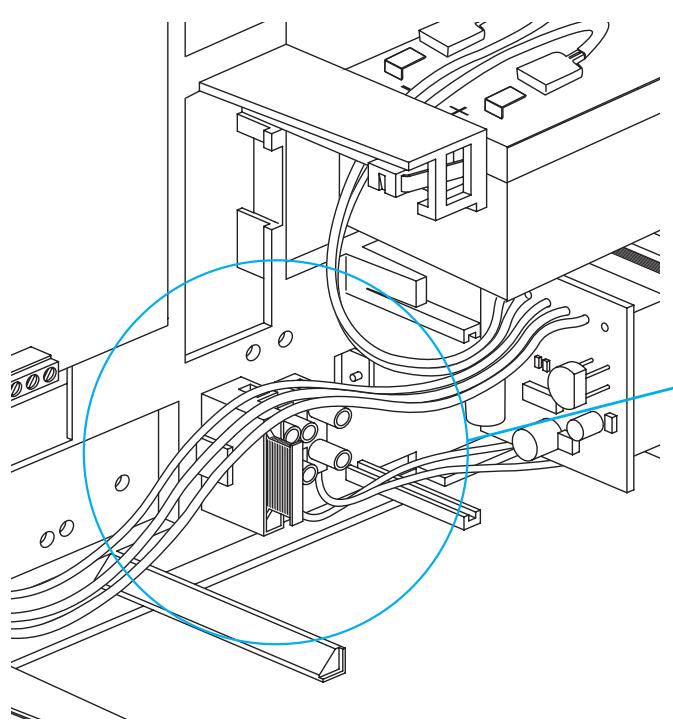

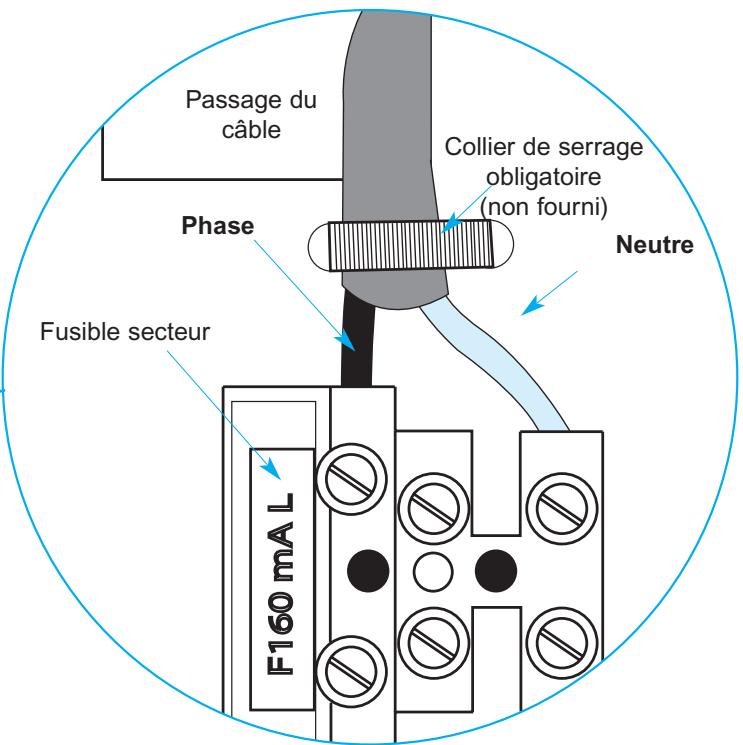

Raccordement au secteur 230V

Depuis le tableau d'abonné, installez une ligne spécifique 2 × 1,5 ~mm^2 pour alimenter le transmetteur. La ligne doit être protégée par un disjoncteur bipolaire 2A phase + neutre dédié au transmetteur. Un parafoudre secteur et un parafoudre pour ligne téléphonique sont fortement conseillés.

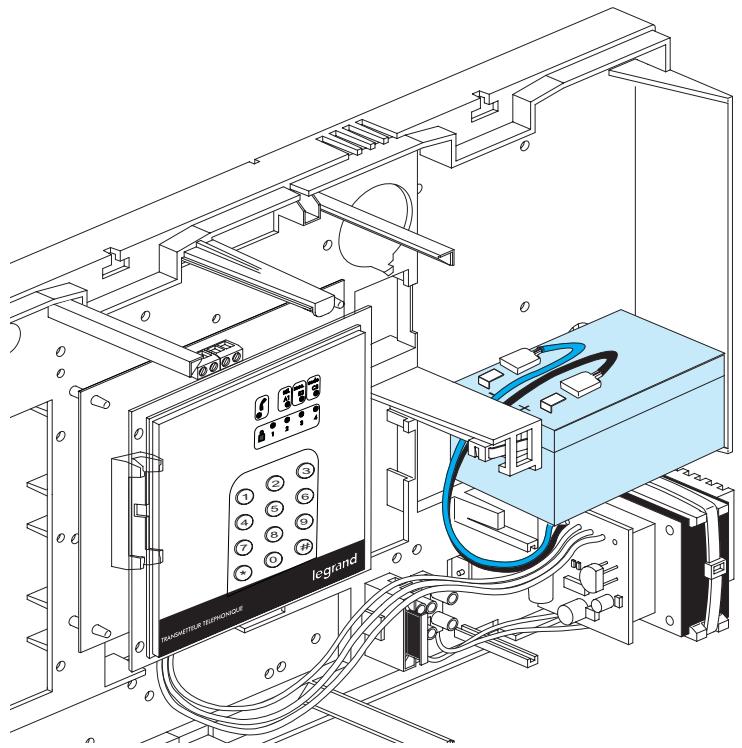

Mise en place de la batterie

Le transmetteur 432 76 peut être équipé d'une batterie au plomb de 1,2Ah à 7 Ah (non fournie).

Reliez le fil rouge au + de la batterie et le fil bleu au -.

RESPECTEZ LES POLARITES!

Fil rouge + batterie

Fil bleu batterie

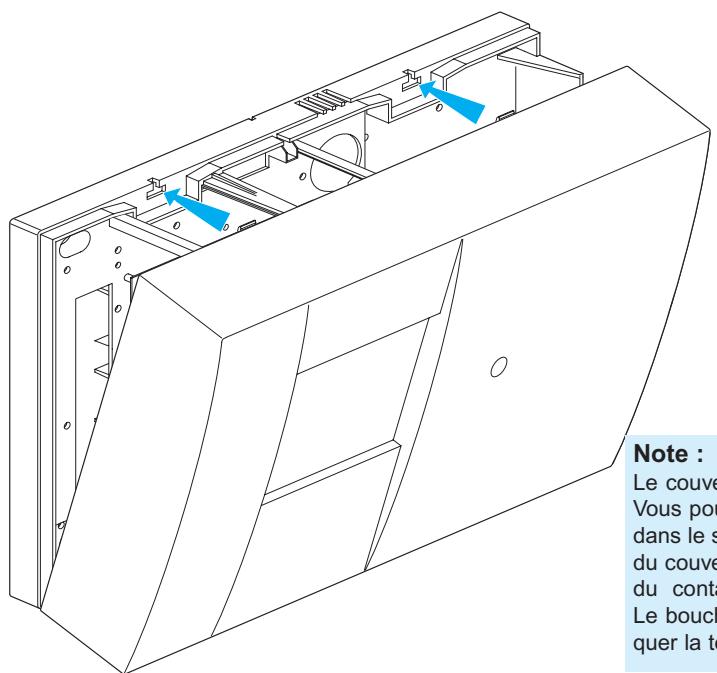

Fermeture du transmetteur et mise sous tension

Une fois tous les raccordements réalisés, refermez le couvercle du transmetteur, puis mettez l'installation sous tension.

Note :

Le couvercle du transmetteur peut etre simplement clipse.
Vou puez egalement le fixer au moyen de la vis fournie dans le sachet : dans ce cas, percez le fond du trou central du couvercle et inserez I'ecrou sur son support (au dessus du contact d'auto-surveillance a I'arrachement central).
Le bouchon plastique livre dans le sachet permet de masquer la tete de la vis.

Principe général

Le transmetteur possede deux niveaux d'acces à la programmation : un niveau de programmation "installateur" et un niveau de programmation "utilisateur" différencés par le code composé pour y acceder.

La programmation du transmetteur se fait par l'intermédiaire de son clavier. Les voyants indiquent le menu dans lequel se trouve le transmetteur.

Lorsque you validate un code au moyen de la touche *, le transmetteur confirme par une mélodie de trois bips. Lorsque le transmetteur sort du mode programmation pour revenir à l'état de voir, il émet également trois bips, mais avec une modulation différente. Lorsqu'un mauvais code ou une commande non reconnaue sont saisis, un bip long vous le signale.

La touche * permet de valider tout code, alors que la touche # annule une action en cours ou permet de reculer d'un pas dans le menu, jusqu'à la sortie du mode programmation.

Programmation du transmetteur en mode "utilisateur" (code utilisateur)

Numeros de téléphones pages 11-13

Messages pages 14 - 15

Code d'accès utiliser page 16

Programmation du transmetteur en mode "installateur" (code installerateur)

Changement du code installateur et / ou Réinitialisation du code utilisateur page 17

Configuration des paramètres de dialogue : pages 18 - 19

• Ecoute après transmission
• Réponse du transmetteur sur appel externe
• Acquittement au raccroché
• Type d'acquittement demandé (un destinataire acquitte ou tous doivent accquirer)

Déclenchement sur contact NO ou NF page 20

Choix des destinataires en fonction de l'entrée déclenchée page 21

Configuration d'usine

Utilisateur

Code

N° de téléphone

Messages

1234

Pas de destinataire
Pas de message

Réinitialisation des codes :

Le code utilisateur est réinitialisable par l'installateur (page 17)

Le code installateur se remet à sa valeur d'origine lors d'une coupure d'alimentation du transmetteur supérieure à 15 secondes (secteur et batterie)

Installateur

Code

Affectation destinataires

120798

E1:1-2-3-4

E2:1-2-3-4

Ecoute inactive

Ecoute

Réponse du transmetteur

Acquit au raccroché

Acuit demandé

Numérotation

Fonctionnement des entrées

Le transmetteur ne répond pas Inactif (acquittement par touche

Acquittement d'un seul destinataire

Multifréquence (DTMF)

Afermeture (NO)

Programmation des numéros de téléphone

Si le transmetteur est derrière un standard : voir page suivante

Programmation du numero de téléphone 1 (premier correspondant)

Tous les voyants du transmetteur sont eteints (Etat de voirie)

1 Composez le code utiliser puis validez par :

A chaque appui sur une touche du clavier, le haut-parleur du transmetteur émet un BIP.

Lorsque you validatez your code par appui sur la touche , le transmetteur émet une melodie de trois bips et le voyant C s'allume :

Vousetes en mode programmationutilisateur

(Si you n'obtenez pas la melodie de trois bips mais un bip long, vous you etes probabilitem trompe de code)

En l'absence d'action sur une touche du clavier pendant 45 secondes, le transmetteur sort de lui-même du mode programmation et repasse en veille.

2 Appuyez sur la touche 1 jusqu'au double bip de confirmation

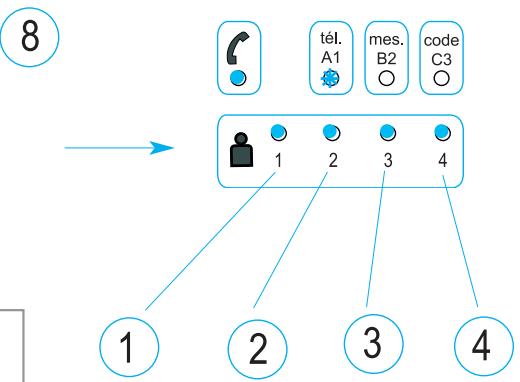

Levoyant tél.A1 est allumé et levoyant 1 clignote :

3 Composez le numéro de téléphone de votre premier correspondant : (un bip confirme chaque chiffre composé)

Si vous vous étés trompé dans la composition du numéro, appuyez sur la touche d'annulation # et composez à nouveau le numéro de téléphone entière.

4 Validez la totalité du nombre par appui sur la touche *

Le transmetteur confirme l'enregistrement par un double bip et les voyants tél.A1 et 1 s'eteignent.

Programmation des numéros de téléphone 2, 3 ou 4

1 Entrez en mode programmation utiliser si vous n'y est pas : Code utiliser 1 2 3 4 puis * Levoyant est allumé.

2 Appuyez sur la touche 2, 3 ou 4 jusqu'au double bip de confirmation : (selon le numero d'ordre du correspondant)

Levoyant tel.A1 est allumé et levoyant correspondant clignote :

3 Composez le numero de téléphone de votre 2^ème , 3^ème ou 4^ème correspondant :

4 Validate la totalité du nombre par appui sur la touche *:

Le transmetteur confirme l'enregistrement par un double bip et les voyants tél.A1 et 2, 3 ou 4 s'eteignent.

Programmation des numéroes de téléphone dans le cas d'un standard téléphonique

Programmation du numero de téléphone 1 avec prefixe de sortie de standard

Compte tenu du principe de programmation simplifiée du transmetteur, la composition de numérospécifiques nécessite une procédure particulière :

Dans notre exemple, le code "utilisateur" est 1 2 3 4,

le préfixe de sortie du standard est le "0", et le numéro de téléphone 1 est 05 xx xx xx x1

Composez au clavier la série suivante :

1 Composez le code instalatteur puis validez par * (entree en mode programmation utiliseur)
2 Tapez ensuite * * puis 1 jusqu'au double bip
3 Composez le préfixe puis validez par * (exemple: préfixe de sortie = 0 ）
4 Composez le numéro de téléphone de votre premier correspondant :
5 Validatez en tapant *

1 2 3 4
* 1 -maintenu bip
0 *
0 X X X 1etc.
*

Principe :

Le fait de débuter la série par deux étoiles indique au transmetteur qu'une autre étoile peut faire partie de la série. La série ne peut se terminer qu'avc la validation par deux autres étoiles.

Programmation du numero de téléphone 2, 3 ou 4 avec préfixe de sortie de standard

Si you est déjà entree en programmation utiliseur (seul le voyant est allumé), sautez l'etape 1 :

1 Composez le code instalatteur puis validez par * (entree en mode programmation utiliseateur)
2 Tapez ensuite * * puis 2, 3 ou 4 jusqu'au double bip (selon le correspondant)
3 Composez le préfixe puis validez par (préfixe de sortie = 0 )
4 Composez le numero de téléphone de votre 2ème, 3ème ou 4ème correspondant :
5 Validatez le numero par *

Effacement d'un numéro de téléphone

1 Entre en mode programmation utiliseur (Si vous n'y estes pas deja)

Levoyant est allumé

2 Appuyez sur la touche 1, 2, 3 ou 4 jusqu'au double bip de confirmation, selon le numero à supprimer, mais un seul à la fois

Levoyant tél.A1 est allumé et Levoyant 1,2,3 ou 4 clignote :

3 Appuyez sur la touche # (le transmetteur émet un bip long)

4 Validate l'enregistrement par appui sur la touche *

Le transmetteur confirme l'enregistrement par un double bip et Les voyants tél.A1 et 1, 2, 3 ou 4 s'eteignent.

Pour sorting des menus, tapez # jusqu'au return en veille

Lecture d'un numéro de téléphone

1 Entre en mode programmation utiliseur (Si vous n'y estes pas deja)

Levoyant est allumé

2 Appuyez sur la touche 1, 2, 3 ou 4 brievement selon le numero à consulter,

Levoyant tél.A1 s'allume et Un des voyants 1,2,3 ou 4 aussi

3 Appuyez sur la touche *

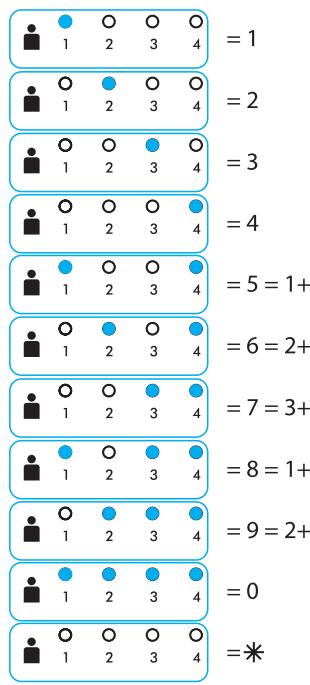

Les voyants 1, 2, 3 et 4 s'allument en fonction du premier chiffre du numero de téléphone consulté selon la correspondance du tableau ci-contre :

4 A chaque nouvel appui sur la touche * les voyants 1, 2, 3 et 4 affichent le chiffre suivant
5 Un double bip signale que tous les chiffres ont ete affiches

Pour sortir des menus, tapez # jusqu'au return en veille

Enregistrement des messages

Conseils :

Pour faire un bon enregistrement des messages, installez-vous dans un endroit calme.

Ecrivez et repetez vos messages plusieurs fois avant de proceder à leur enregistrement.

Indiquez dans votre message le moyen d'acquitter le transmetteur (appui sur la touche "dièse" du téléphone) Placez-vous bien en face du transmetteur, à une distance d'environ 30 cm.

Parlez distinctement, chaque message dure 16 secondes.

Enregistrement du message n° 1

Tous les voyants du transmetteur sont eteints (Etat de voirie)

1 Composez le code utiliser puis validez par :

A chaque appui sur une touche du clavier, le haut-parleur du transmetteur émet un BIP.

Lorsque you validatez your code par appui sur la touche *, le transmetteur émet une mélodie de trois bips et le voyant s'allume :

le transmetteur est en mode programmation utiliseur

(Si you n'obtenez pas la melodie de trois bips mais un bip long, vous you etes probabilitem trompe de code)

En l'absence d'action sur une touche du clavier pendant 45 secondes, le transmetteur sort de lui-même du mode programmation et repasse en voille.

2 Appuyez sur la touche 5 pendant toute la durée d'enregistrement

Levoyant mes.B2 est allumé

Après deux secondes, levoyant 1 clignote :

Si un message a déjà été enregistré, vous entendez le début dans le HP interne

3 Dés que levoyant 1 clignote,énoncez le message 1,tout en maintainant la touche 5 enfoncée

Message 1

4 Relachez la touche 5 à la fin du message

Le transmetteur diffuse le message.

5 Appuyez sur la touche * pour valider et sortir du menu ou reconnendez (Etape 2)

m - 1 0 ;

Ecoute du message n° 1

1 Entre en mode programmation utiliseur si vous n'y etes pas - Le voyant est allumé.
2 Appuyez sur la touche 5 brievement

Le message 1 est diffusé dans le haut-parleur du transmetteur

3 Appuyez sur la touche * pour sortir du menu

Enregistrement du message n^2

La procédure est identique à l'enregistrement du message 1 en utilisant la touche 6 au lieu de la touche 5

1 Entrez en mode programmation utiliseur

(Si vous n'y ETES pas)

• Levoyant est allumé.

2 Appuyez sur la touche 6 pendant toute la durée d'enregistrement

Levoyant mes.B2 est allumé

Après deux secondes, levoyant 2 clignote :

Si un message a déjà été enregistré, vous entendez le début dans le HP interne

3 Dès que levoyant 2 clignote, enoncez le message 2,tout en maintainant la touche 6 enfoncée

Message 2

4 Relachez la touche 6 à la fin du message

Le transmetteur diffuse le message 2

5 Appuyez sur la touche * pour.Valider et sortir du menu

ou recommencez (Etape 2)

Ecoute du message n° 2

1 Entre en mode programmation utiliseur si vous n'y etes pas - Le voyant est allumé.

2 Appuyez sur la touche 6 brièvement (6)

Le message 2 est diffusé dans le haut-parleur du transmetteur

3 Appuyez sur la touche * pour sortir du menu

Changement du code utiliser

Important: En cas de perte du code utilisateur,

Reportez-vous au paragraphe "Changement du code installateur" (page suivante)

Tous les voyants du transmetteur sont eteints (Etat de voirie)

1 Composez le code utiliser valide puis * :

Lorsque vous valida votre code par appui sur la touche *,

le transmetteur émet une mélodie de trois bips pour vous indiquer qu'il est bien entrez dans le menu de programmation et le voyant s'allume :

Vousetes en mode programmation utiliseur

(Si you n'obtenez pas la mélodie de trois bips mais un bip long, vous you estes probabilité trompe de code)

En l'absence d'action sur une touche du clavier pendant 45 secondes, le transmetteur sort de lui-même du mode programmation et repasse en veille.

2 Appuyez sur la touche 7 jusqu'au double bip de confirmation

—maintenu

Levoyant code C3 clignote :

3 Composez votre nouveau code utilisateur

un bip confirme chaque chiffre composé Les voyants 1 à 4 défilent à chaque app

nouveau code utiliseur

4 Validatez le nouveau code utiliser en appuyant sur * (4 chiffres obligatoirement)

Le transmetteur confirme l'enregistrement par un double bip et le voyant Code C3 s'eteint.

Vérifiez votre nouveau code utiliser :

5 Appuyez sur la touche 7 brievement

Levoyant code C3 s'allume :

6 Appuyez sur la touche *

Les voyants 1, 2, 3 et 4 s'allument en fonction du premier chiffre du code utilisateur programme selon la correspondance ci-contre :

7 A chaque nouvel appui sur la touche *

les voyants 1, 2, 3 et 4 affichent le chiffre suivant

8 Un double bip signale que tous les chiffres ont ete affiches

Pour sortir des menus, tapez # jusqu'au return en veille

= 1

= 2

= 3

= 4

= 5 = 1 + 4

= 6 = 2 + 4

= 7 = 3 + 4

= 8 = 1 + 3 + 4

= 9 = 2 + 3 + 4

= 0

= 米

Changement du code installateur

et / ou

Réinitialisation du code utiliser

Tous les voyants du transmetteur sont eteints (etat de veille)

1 Composez le code installer puis validez par * :

Lorsque you validatez your code par appui sur la touche , le transmetteur émet une mélodie de trois bips. Le voyant s'allume :

Vousetes en mode programmation installateur

En l'absence d'action sur une touche du clavier pendant 45 secondes, le transmetteur sort de lui-même du mode programmation et repasse en voille.

2 Appuyez sur la touche 7 jusqu'au double bip de confirmation

Levoyant code C3 clignote :

Levoyant 1 s'allume

Si vous souhaitez réinitialiser le code utiliser sans modifier le code installer, passez à l'étépe 4

(3) Composez votre nouveau code installer (6 chiffres obligatoirement)

un bip confirme chaque chiffre composé

4 Appuyez sur la touche *

Levoyant 2 s'allume

youavezla possiblitéde：

réinitialiser le code utilisateur

Pour réinitialiser le code utilisé,

(5) Appuyez sur la touche #

(si vous ne voulez pas le réinitialiser, sautez cette étape 5)

6 Appuyez sur la touche *

7 Le transmetteur confirme l'enregistrement par un double bip et levoyant Code C3 s'eteint.

Lecture du code installer : même procEDURE que pour la lecture du code utiliser (appui bref sur la touche 7), après etre entree en mode programmation "installateur" (etape 1)

Réinitialisation du code INSTALLATEUR :

Le code INSTALLATEUR se remet à sa valeur usine lors d'une coupure d'alimentation (secteur et batterie) supérieure à 15 secondes. C'est le seul paramètre perdu lors d'un coupure d'alimentation.

Paramètres de dialogue

Utilisez la procédure suivante pour configurer :

L'écoute après transmission

Si l'écoute est active, le correspondant peut écouter à distance par la ligne téléphonique ce qui se passé au voisinage du transmetteur après la diffusion du message (et être entendu)

Par défaut: écoute inactive

La réponse du transmetteur

S'il est configuré pour répondre à un appel téléphonique, le transmetteur permet

l'écoute du site au voisinage du transmetteur

l'interpellation par le haut-parleur interne

la télécommande de 1 ou 2 relais externes

Par défaut: le transmetteur ne répond pas

L'acquittement "au raccroché"

Si l'option est selectionnée, l'acquittement du cycle d'appels se fait en raccrochant.

Not a: l'acquittement n'est pris en compte dans ce cas que si le combiné est reposé après le double bip à la fin de la transmission du message.

Cette fonctionnalité ne doit être utilisée que dans le cas où l'un des correspondants ne dispose pas d'un téléphone fonctionnant en fréquences vocales.

Dans ce cas, l'option "écoute" doit être désactivée.

Par défaut: inactif (acquittement par la touche #)

L'acquittement par tous les correspondants

Si l'option est selectionnée, tous les destinataires doivent accuitter pour faire cesser le cycle d'appels

Note : Lors du cycle d'appels, un correspondant ayant acquitté n'est plus appelé.

Par défaut : l'acquittement d'un seul correspondant stoppe le cycle d'appels

Modification des paramètres de dialogue

Tous les voyants du transmetteur sont eteints (etat de voirie)

1 Composez le code installer puis validez par :

1 2 0 7 9 8 *

Lorsque you validatez your code par appui sur la touche , le transmetteur émet une mélodie de trois bips. Le voyant s'allume :

Vousetes en modeprogrammationinstallateur

En l'absence d'action sur une touche du clavier pendant 45 secondes, le transmetteur sort de lui-même du mode programmation et repasse en veille.

2 Appuyez sur la touche 9

Les voyants tél. A1 et mes. B2 clignotent

Les voyants 1 à 4 donnent l'etat des paramètres de dialogue. Par défaut, ils sont tous éteints

3 Utilisez les touches 1 à 4 pour modifier les paramètres de dialogue :

En appuyant sur les touches 1 à 4, activez ou désactiver la fonction correspondante

1 Ecoute après transmission

Voyant 1 allumé : écoute active

Voyant 1 éteint : écoute inactive

2 Réponse du transmetteur

Voyant 2 allumé : le transmetteur répond

Voyant 2 éteint : le transmetteur ne répond pas

4

3 Acquittement au raccroché

Voyant 3 allumé : acquittement au raccroché

Voyant 3 eteint : acquittement par appui sur la touche #

4 Acquisition par tous les correspondants

Voyant 4 allumé : Acquittement de tous

Voyant 4 éteint : Acquittement d'un seul correspondant

Une fois la configuration terminée,

4 Validatez votrechoixentapant*

5 Poursuivez la programmation page suivante, ou tapez # pour quitter le mode programmation installer.

Déclenchement sur contact NO ou NF

Par défaut, le transmetteur est activé par la fermetre de l'une de ses bocles normalement ouvertes (NO).

La programmation suivante permet deCHOISIR le mode de déclenchement NO ou NF

Configuration des entrées NO / NF

Si vous étés déjà en mode programmation installer, passez directement à l'étépe 2

Tous les voyants du transmetteur sont eteints (etat de voirie)

1 Composez le code installer puis validez par :

Lorsque you validatez your code par appui sur la touche , le transmetteur émet une mélodie de trois bips. Le voyant s'allume :

Vousetes en mode programmation installateur

En l'absence d'action sur une touche du clavier pendant 45 secondes, le transmetteur sort de lui-même du mode programmation et repasse en veille.

2 Appuyez sur la touche 0

Les voyants tél. A1 et code C3 clignotent

Levoyant2indiquelemodedefonctionnementdesentrees Pardefaut,ilestallumé:NO

3 Utilisez la touche 2 pour modifier le mode : En appuyant sur la touche 2,CHOISIszez le mode de fonctionnement NO ou NF

Voyant 2 allumé : NO

Voyant 2 éteint : NF

4 Validatez votrechoixentapant*

5 Poursuivez la programmation page suivante, ou tapez # pour quitter le mode programmation installer

Choix des destinataires en fonction de l'entrée

Par défaut, les quatre numérores de téléphone programmes sont composés qu'elle que soit l'entrée qui a déclenché.

La programmation suivantepermet dedifférencierles correspondants en fonction de l'entrée 1 ou 2 du transmetteur.

Remarque: Sieldom destataire n'est selectionne pour une entree, le message correspondant est diffusé par le haut-parleur du transmetteur

Choix des destinataires

Si vous étés déjà en mode programmation installateur, passez directement à l'étape 2

Tous les voyants du transmetteur sont eteints (etat de voirle)

1 Composez le code installer lui dans validez par :

1 2 0 7 9 8 *

Lorsque you validatez your code par appui sur la touche *, le transmetteur émet une mélodie de trois bips. Le voyant s'allume :

Vousetes en mode programmation installateur

2 Appuyez sur la touche 8

Levoyant tél. A1 clignote

Les voyants 1 à 4 indiquent les numéroes composés en cas de déclenchement de l'entrée 1
Par défaut, ils sont tous allumés

3 En appuyant sur les touches 1 à 4 désactivez ou activez certains numérios

entree 1

Voyant allumé : le numéro est sélectionné

Voyant éteint : le numéro n'est pas sélectionné

Une fois la configuration pour l'entrée 1 terminée,

4 Validatez votrechoixentapant*

Levoyant tél. A1 s'eteint et levoyant tél B2 clignote

Les voyants 1 à 4 indiquent les numéroes composés en cas de déclenchement de l'entrée 2

Par défaut, ils sont tous allumés

5 En appuyant sur les touches 1 à 4 activez ou désactivez certains numéross

entree 2

Voyant allumé : le numéro est sélectionné

Voyant éteint : le numéro n'est pas sélectionné

Une fois la configuration pour l'entrée 2 terminée,

6 Validatez votrechoixentapant

Tous les voyants s'éteignent sauf levoyant

Poursuive la programmation, ou tapez # pour quitter le mode programmation installateur

Déroulement d'une alarme :

Sur la sollicitation d'une de ses 2 entrées, le transmetteur déclenché la séquence suivante :

Prise de ligne

Levoyant clignote

Numérotation(s)

Si la ligne du premier correspondant est occupée, le transmetteur compose à nouveau le même numéro. Si le destinataire ne répond pas, le transmetteur compose le numéro suivant (s'il existe)

Décroché du destinataire

Diffusion du message deux fois

Bip de fin de messages

bip

Le destinataires doit intervenir pour acquirer le transmetteur

Acquittement

Le destinataire appuie sur la touche # de son téléphone

(téléphone à fréquence vocales)

ou

le destinataire raccroche après le double-bip qui suit le bip de fin de messages (dans le cas où l'acquittement au raccroché a été paramétré à l'installation)

Raccroché

Fin de la série ou nouvelle numérotation si l'alarme n'est pas acquittée.

Remarque

Si l'option "écoute" est activée (dans "paramètres de dialogue"), le transmetteur passe automatiquement en écoute après la deuxième diffusion du message.

Le correspondant peut alors effectuer les actions suivantes au moyen des touches de son téléphone :

Parler (interpellation) Touche 9

Ecouter Touche 3

Acquirer Touche #

En l'absence d'appui sur une de ces touches pendant trois minutes, le transmetteur raccroche pour poursuivre sa séquence d'appels.

Acquittement local d'une alarme

Une fois la cause du déclenchement disparue,

composez votre codeutilisateurpuis validezpar*

432 76

Cycle d'appels du transmetteur

Télécommande 1

\section*{Caracteristiques}

La sortie "Télécommande" (TC sur le bornier) est capable de piloter un relais 12V continu (non fourni) qui peut permettre la mise en marche ou l'arrêt d'un apparéil par le biais de la ligne téléphonique (telephone à fréquence vocales uniquement).

La sortie TC fournit 0V (50mA max.) par le collecteur d'un transistor (Sortie à "collecteur ouvert") lorsqu'elle est commandeé et permet donc l'alimentation d'un relais (12V cc).

Condition

Le transmetteur doit être paramétré pour répondre (voir paramètres de dialogue page 18)

Scheme de raccordement

Telecommande 1

Utilisation

Une fois en ligne avec le transmetteur (apres 10 sonneries ou un double appel < 50 secondes), et après saisie du code utiliseateur a 4 chiffres puis les actions suivantes sont possibles a partir du clavier d'un telephone a fréquences vocales:

marche -touche 1

arrêt touche 2

Blocage sirené (ou télécommande 2)

\section*{Caracteristiques}

La sortie "Blocage sirène" (BL sur le bornier) est capable de piloter un relais 12V continu.

La sortie BL fournit 12Vcc (50mA max.) lorsqu'elle est commande et permet donc l'alimentation d'un relais 12V qui interrompt la commande des sirènes de l'installation d'alarme lorsque le tansmetteur est en "Ecoute" ou en "Interpellation".

Condition

Le transmetteur doit être paramétré pour répondre (voir paramètres de dialogue page 18)

Si la fonction "Ecoute" n'est pas activée, cette sortie est pilotable à distance par le biais du clavier d'un téléphone à fréquences vocales

Télécommande 2 (mode écoute inactif)

Utilisation

Une fois en ligne avec le transmetteur

(après 10 sonneries ou un double appel < 50 secondes), et après saisie du code utiliser à 4 chiffres puis *, les actions suivantes sont possibles à partir du clavier d'un téléphone à fréquences vocales :

marche -touche 7

arrêt touche 8

Lorsque l'option "écoute" a été configurée

("paramètres de dialogue" pages 18 &19), la télécommande 2 n'est pas disponible, car la sortie BL est alors dédiée au "blocage sirènes".

Scheme de raccordement

Mémoire d'alarme

Après une alarmé, levoyant du transmetteur est allumé fixe et levoyant correspondant à l'entrée qui a déclenché (1 ou 2) clignote (alarmé non acquité) ou est allumé fixe (alarmé acquité par un correspondant).

Pour effacer cette mémoire, composez sur le clavier du transmetteur le code utilisé et validez par *. (la cause du déclenchement doit avoir disparu)

Les voyants s'eteignent.

Téléaction utiliser

Yououpouze teleragir survoitransmetteur parle biais de la ligne telephonique.

Conditions:
Le transmetteur doit être configuré pour "répondre" (programmation page 18 - 19).
Le téléphone distant doit fonctionner en fréquences vocales.

Sur appel téléphonique extérieur, le transmetteur "décroche" après 10 sonneries ou immédiatement si deux appeals se suivent à moins de 50 secondes d'intervale.

Après saisie du code utiliser à 4 chiffres validé par *, les actions suivantes sont possibles :

Acquittement distant

(ou raccrocher après double-bip)

Acquittement local :

codeutilisateur ^+

N° de téléphone 1

N° de téléphone 2

N° de téléphone 3

N° de téléphone 4

Mementoutilisateur transmetteur 43276

Code utilisateur

Ecoute

Interpellation

Télécommande 1

Telecommande 2

Marche

L1 legrand

LEGRAND

SNC au capital de 6 200 000 €

N° d'identification TVA

FR 15389290586

Siège social

128, av. du Maréchal-de-Latre-de-Tassigny

87045 Limoges Cedex - France

0555068787+

félex:580048F

telecopier:0555068888
