406 52 - Système d'alarme incendie LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Catégorie	B
Type d'alarme	Type 2a
Fonction principale	Mise en sécurité incendie
Module	Deux lignes de mise en sécurité
Extension	Tableau d'extension
Installation	Murale
Alimentation	Non précisé
Compatibilité	Normes SSI
Signalisation	Visuelle et sonore
Type de détection	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Matériau	Non précisé
Utilisation	Professionnelle
Normes	Conforme aux normes françaises
Garantie	Non précisée

FOIRE AUX QUESTIONS - 406 52 LEGRAND

Comment installer le produit LEGRAND 406 52 ?

Pour installer le LEGRAND 406 52, commencez par couper l'alimentation électrique. Suivez les instructions fournies dans le manuel d'utilisation pour le câblage et l'emplacement. Assurez-vous que l'appareil est bien fixé et reconnectez l'alimentation.

Que faire si le produit ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est bien connectée et fonctionnelle. Assurez-vous également que le produit est correctement installé et que les fusibles ne sont pas grillés.

Comment résoudre un problème de surchauffe ?

Si le produit surchauffe, coupez immédiatement l'alimentation et vérifiez que les aérations ne sont pas obstruées. Assurez-vous également que le produit est utilisé dans les limites de sa capacité nominale.

Y a-t-il une garantie pour le produit LEGRAND 406 52 ?

Oui, le produit LEGRAND 406 52 est généralement couvert par une garantie de deux ans. Veuillez consulter la documentation du produit ou le site Web de LEGRAND pour plus de détails sur la garantie.

Comment entretenir le LEGRAND 406 52 ?

Pour entretenir le LEGRAND 406 52, nettoyez régulièrement l'appareil avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la surface.

Que faire si le produit émet des bruits étranges ?

Des bruits étranges peuvent indiquer un problème interne. Coupez l'alimentation et inspectez le produit. Si le problème persiste, contactez le service client de LEGRAND pour assistance.

Où trouver des pièces de rechange pour le LEGRAND 406 52 ?

Les pièces de rechange pour le LEGRAND 406 52 peuvent être commandées auprès de revendeurs agréés ou directement sur le site Web de LEGRAND.

Comment contacter le service client de LEGRAND ?

Vous pouvez contacter le service client de LEGRAND via leur site Web, par téléphone ou par email. Les coordonnées spécifiques sont généralement disponibles dans le manuel du produit.

MODE D'EMPLOI 406 52 LEGRAND

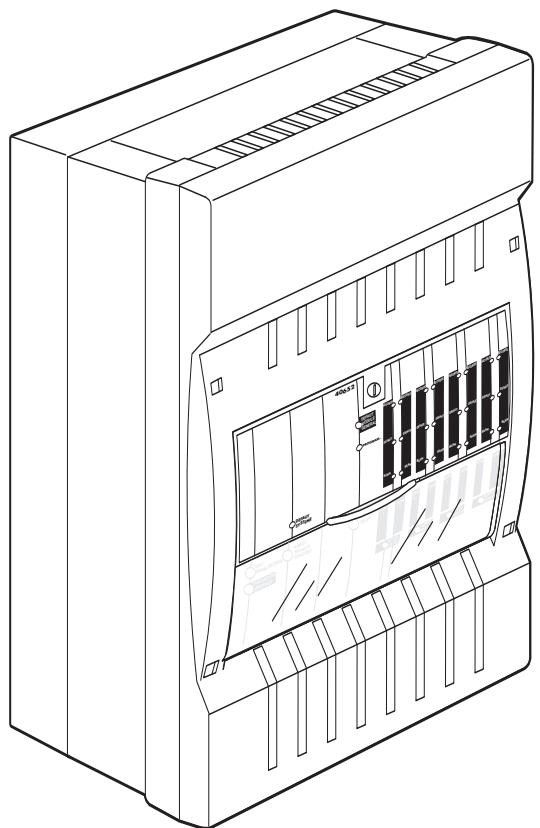

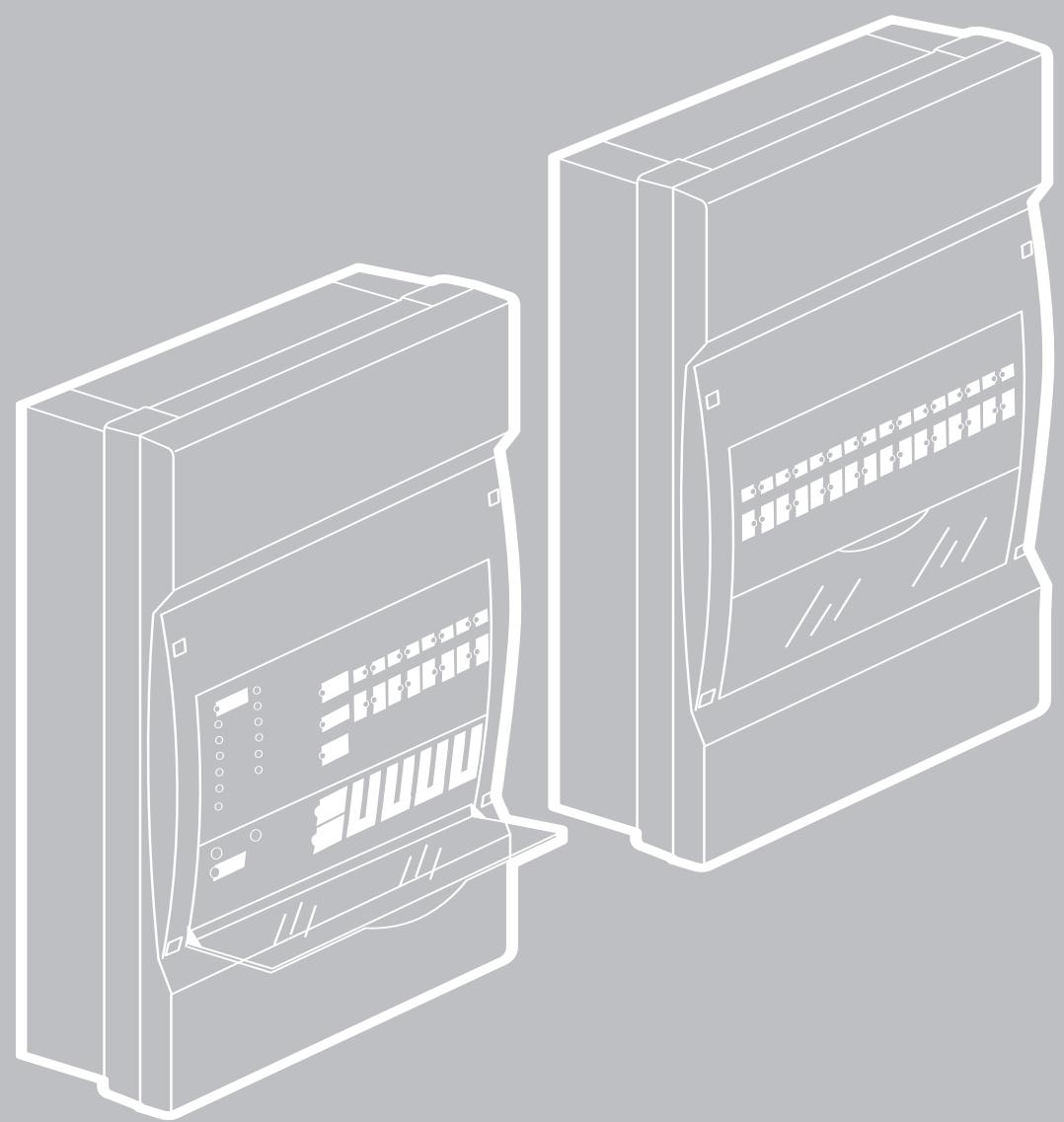

Ssi de catégorie b alarme incendie type 2A

MANUEL DE MISE EN ŒUVRE

Tableau d'extension de mise en sécurité

Réf. 406 52

Module deux lignes de mise en sécurité

Réf. 406 90

Présentation

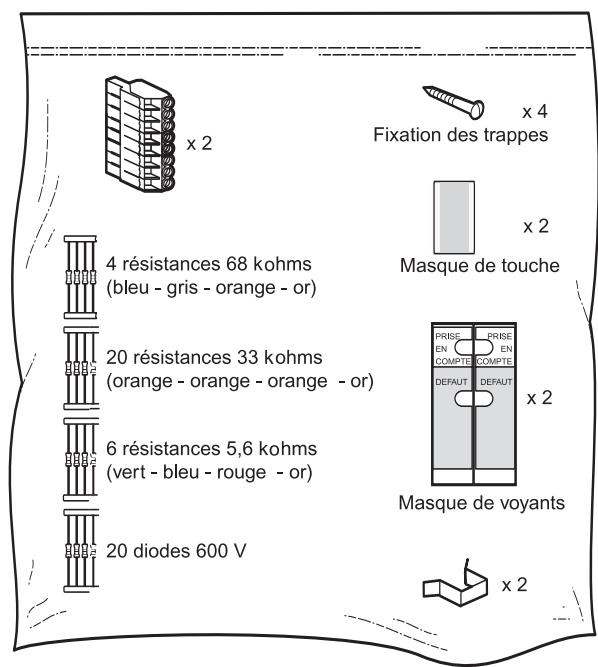

Contenu de l'emballage 2 Présentation du produit 3 Descriptif du tableau 4-5 Principe de fonctionnement 5 Etat de voirie générale 5

Préparation

Principe de câblage 6

Installation

Démontage 7

Mise en place 7

Évolutif de 2 à 8 lignes / ref. 406 52 8

Associe à un 406 50 8

Lignes de mise en sécurité 9-12

Alimentation des lignes de mise en sécurité 13

Raccordements 14

Essais avant mise en service :

Utilisation

Tableau de mise en sécurité ref. 406 52 15

Programmation

Regroupement de lignes sur une seule commande... 16

Retard de déclenchement 17

CMSI: centralisateur de mise en sécurité incendie SMSI: système de mise en sécurité incendie DAS: dispositif actionné de sécurité qui participe à la mise en sécurité d'un BATIMENT pour les fonctions d'évacuation, de compartmentage, de désenfumage, par exemple: dispositif électromagnétique pour issues de secours, portes coupe feu, exutoires de désenfumage,... DM: déclencheur manuel DS: diffuseur sonore BP: bouton poussoir

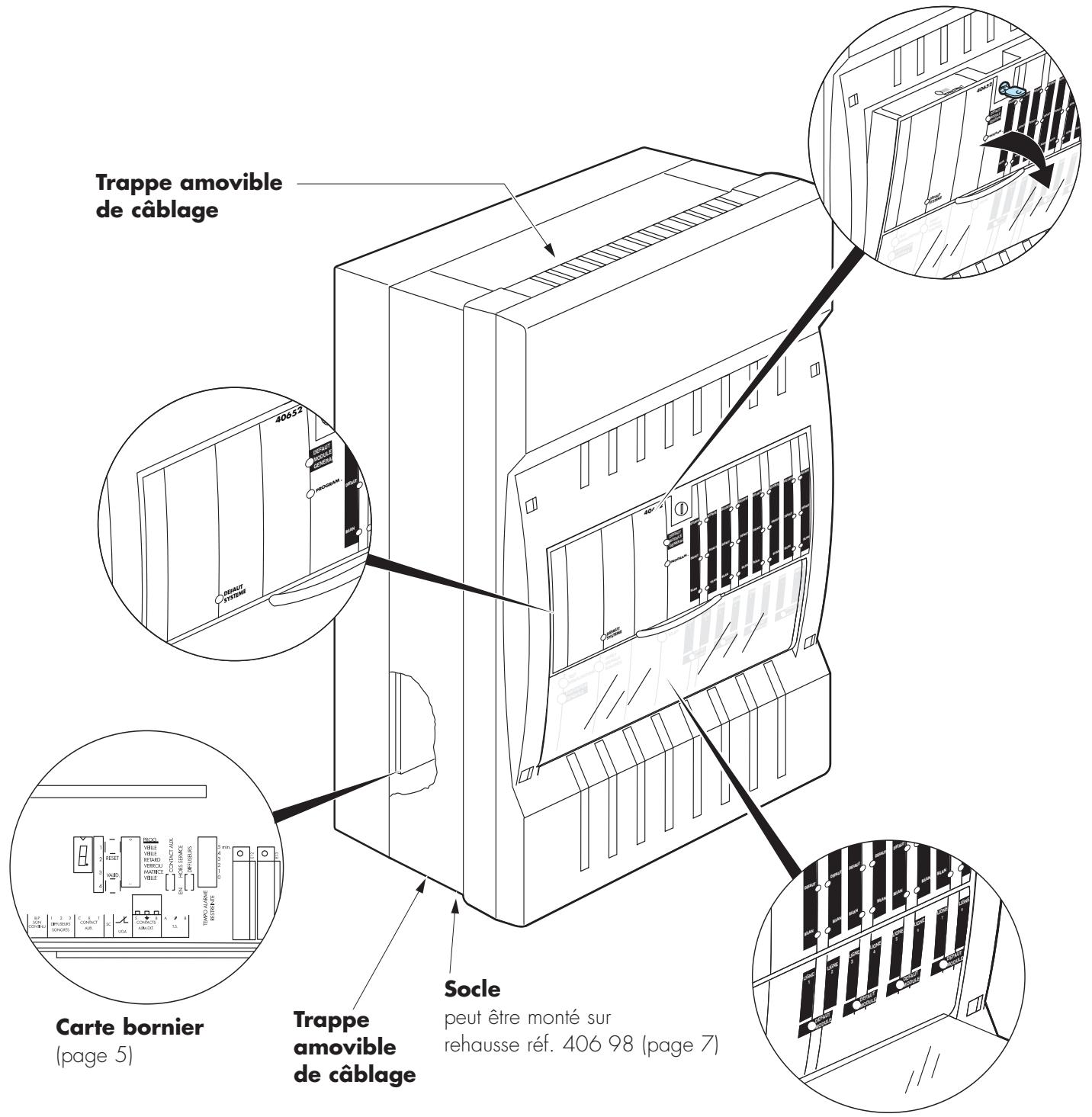

Présentation du produit

Descriptif du tableau

Voir détails (page)	Voir défauts (page)
6
6
6, 17
11, 19	17
11, 19	17
11, 19
10, 11
11
11

Face avant

28 Voyant "DEFAULT SYSTEME" Indique qu'il y a eu une défaillance du C. M. S. I. ou usage du BP RESET 42, s'acquitte par appui sur la touche "TEST SIGNALISATIONS" 31 si le défaut a disparu. 29 Voyant "DEFAULT MODULE GENERAL".... Indique qu'au moins un module ligne est en défaut. 30 Voyant "PROGRAM." Allumé en fixe pendant la phase de programmation des D. A. S. communs.

Sous le volet transparent

③1 Touche "TEST SIGNALISATIONS" Permet d'allumer tous les voyants et le buzzer, et d'eteindre le voyant "DEFAUT SYSTÉME" ②8 après usage du BP "RESET" ④2. ③ Touche "ARRET SIGNAUX SONORES".... Permet l'arrêt sonore du C. M. S. I. ③3 Touche "BILAN" Vérifie le bon état des lignes équipées de DC/FC. ③4 Touche "LIGNE". Permet de commander les lignes de mise en sécurité 1 à 8.

Sur les modules lignes / ref. 406 90

35 Voyant "SECURITE". Voyant rouge 36 Voyant "DEFAULT". Voyant jaune 37 Voyant "BILAN". Voyant vert p.19 38 Commutateur "Coupure/E. impuls/E. cont".... Permet de selectionner le type de commande de la ligne. 39 Voyant "DEFAULT MODULE" Indique que le module est en défaut. 40Fusibles lignes (F3,15 AH 250 V)

Voir détails (page)	Voir défauts (page)
17
6
6, 17, 19
6, 10

Sur la tranche

41 BP "REARMEMENT" Permet de réarmer les lignes D. A. S.

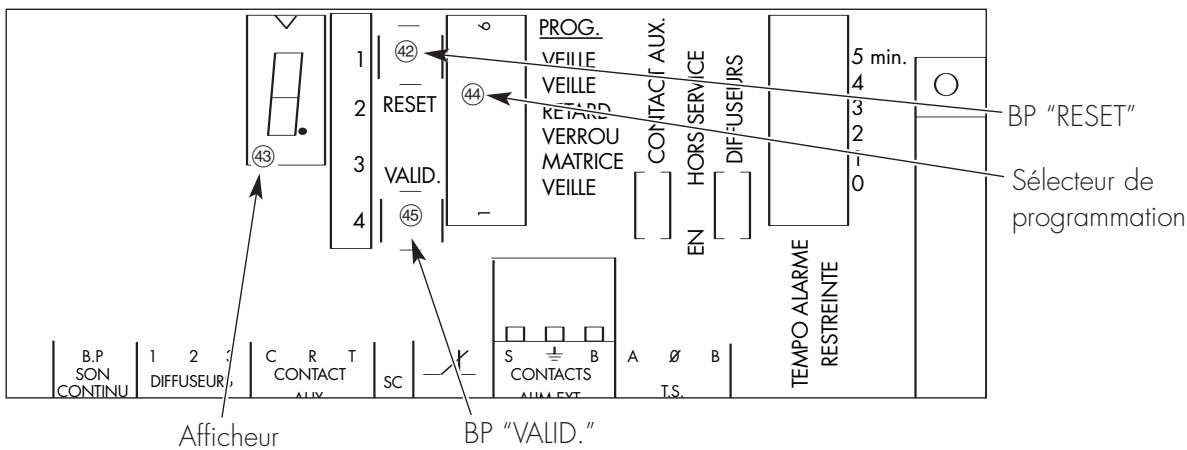

Sur la carte bornier

④ BP“RESET" 43 Afficheur (44) Sélecteur programmation (inutilisé) 45BP "VALID."

détail à voir ci-dessous.

Principe de fonctionnement

42 "RESET": permet la réinitialisation du système (appuyer ensuite sur la touche "TEST SIGNALISATIONS" ③ pour êtreindre le voyageant “DéFAUT SYSTÉME” (28). 43 Afficheur aide au diagnostic de défauts sur les lignes de commande (voir page 17). 44 Sélecteur "PROG." : sert à la programmation des D. A. S. communs. B P "VALID." : valide le type de commande d'une ligne de mise en sécurité (voir page 9) et sert à afficher les types de défauts: D. A. S. ou alimentation.

Définition, situation du système

• Le tableau est opérationnel, il assure la veille du BATIMENT. Le tableau changera d'état en cas de dérangement.
• Aucun voyant n'est allumé.

Aucun signal sonore.

Dans cet état vous pouvez :

Piloter la mise en sécurité du bâtiment en appuyant sur les touches correspondantes aux lignes à mettre en sécurité (34).

Démontage

1. Tourner la clé.

2. Ouvrir le volet.

3. Dévisser le capot (vis quart de tour), appuyer et tourner.

4. Déposer le capot.

5. Déposer les trappes.

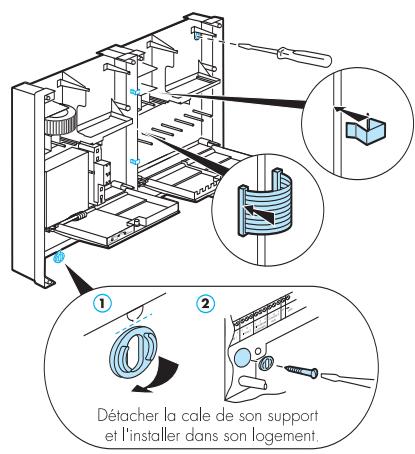

Mise en place

Côtes de perçage Tableaux seuls

Tableaux sur rehausses ref. 406 98

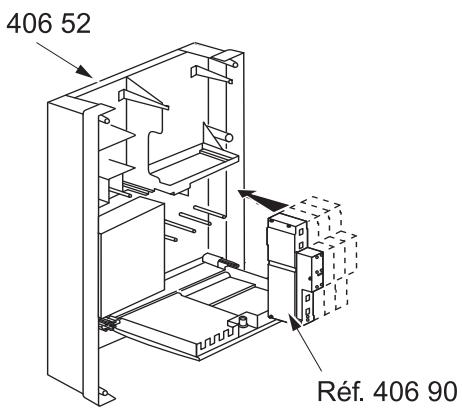

Évolutif de 2 à 8 lignes

• Le tableau ref. 406 52 est livré équippé d'un module ligne ref. 406 90.
• Il peut être équipé de 4 modules de 2 lignes de mise en sécurité.

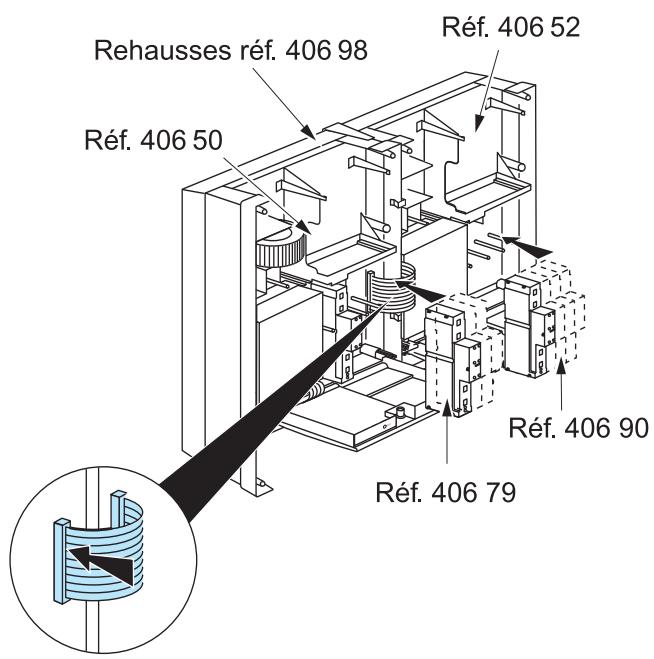

Association à un tableau ref. 406 50

Installer obligatoirement

le tableau ref. 406 52 à droite du tableau ref. 406 50.

Descriptif du module ligne

• 1 module ref. 406 90 peut piloter 2 lignes de mise en sécurité.
• 1 ligne de mise en sécurité /D. A. S. peut être commandée de manière manuelle par action sur les touches (34) commandant les lignes D. A. S.
• 1 ligne de mise en sécurité /D. A. S. peut commander les fonctions suivantes :
• compartmentage : ex. portes coupe feu, non stop ascenseur;
• désenfumage : ex. volets de désenfumage;
• autres équipements techniques : ex. arrêt climatisation.

Les équipements techniques peuvent aussi être pilotés par les relais "commande reçue".

• 1 ligne de mise en sécurité peut fonctionner sous 24, 27 ou 48 V en :
• rupture de courant;
• émission impulsionnelle;
• émission continue.

voir détails ci-dessous

• Le contrôle de la position des D. A. S. est assuré par :
• 1 ligne DC/Début de Course;
• 1 ligne FC/Fin de Course.

Les différents types de commande d'une ligne de mise en sécurité

3 types de commandes peuvent être sélectionnés par programmation (commutateur 38).

Commande à rupture de courant

• Placer le commutateur de la ligne concernée en position "Coupure". Les D. A. S. (bornes +,- ) sont alimentées en voie. L'alimentation est coupée en commande.
• Appuyer sur le BP "VALIDATION" (45) (page 5) pour enregistrer la configuration.

Commande à émission impulsionnelle

• Placer le commutateur de la ligne concernée en position "E Impuls." Les D. A. S. ne sont pas alimentés en voile. En cas de commande, la ligne envoie des impulsions de 4 secondes toutes les 8 secondes.
• Appuyer sur le BP "VALIDATION" (45) (page 5) pour enregistrer la configuration.

Commande à émission continue de tension

• Placer le commutateur de la ligne concernée en position "E cont". Les D.A.S. ne sont pas alimentés en veille. Les D.A.S. sont alimentés en commande.
• Appuyer sur le BP "VALIDATION" (45) (page 5) pour enregistrer la configuration.

En général :

• Ventouses de porte, exutoire, clapets : commande à rupture de courant Volets de désenfumage : commande à émission impulsionnelle
• Coffret de relayage : commande à émission continue

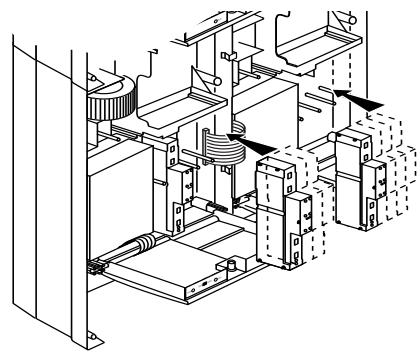

Mise en place des modules lignes et borniers

(Montage secteur et batterie coupés).

1-Mise en place des modules ref. 406 90

• Faire glisser le module entre deux colonnes, aller en butée sur le connecteur du module du tableau ref. 406 52.
• Implanter les modules de la gauche vers la droite dans l'ordre du repérage situé près du connecteur du module (de ligne 1/a 2/b à ligne 7/a 8/b ).

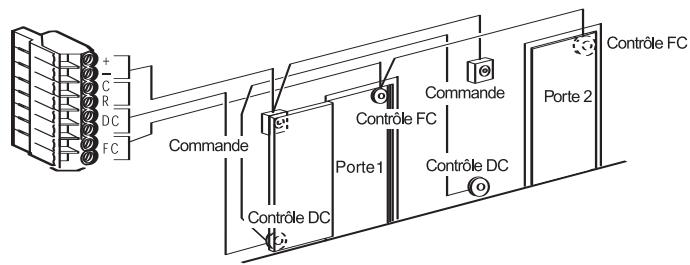

2 - Câblage des connecteurs de ligne

• Effectuer le câblage des D. A. S. sur les connecteurs associés. Un connecteur correspond à une ligne de mise en sécurité. Respecter les polarités de connexion.

En phase de mise en sécurité, les D. A. S. sont commandés par la ligne + et -.

Les contrôles de position des lignes sont assurés par les lignes DC (début de course) et FC (fin de course) correspondantes.

• Les début 'attente. Les contacts des DC sont ouverts.
• Les fins de course permettent de s'assurer qu'en état de commande, les D. A. S. sont en position de sécurité. Les contacts des FC sont ouverts.

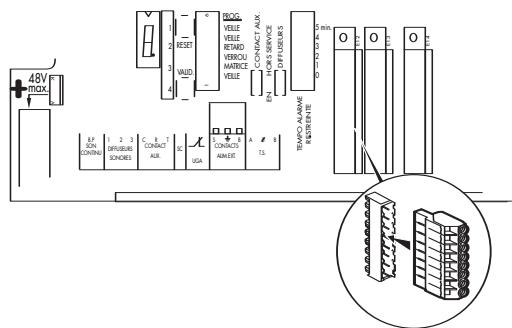

3 - Mise en place des connecteurs de ligne

• Mettre en place les bornes sur les connecteurs de ligne correspondants, repérage de boucle 1/a 2/b à boucle 7/a 8/b (l'indice a, b correspond au repérage voyants et bouton avant du module deux boucles).

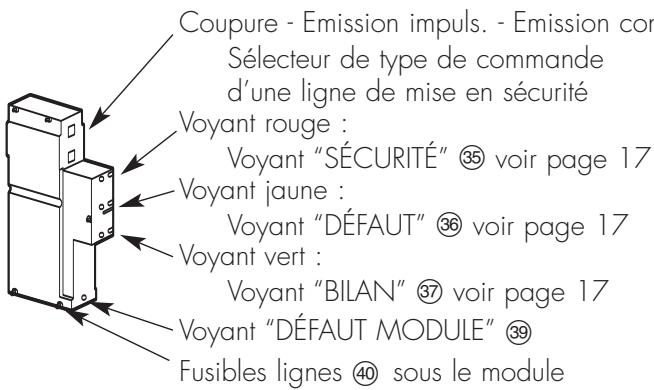

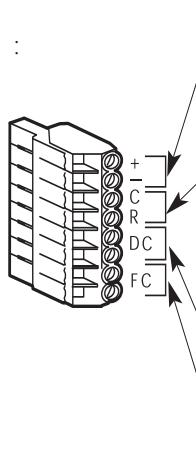

4 - Descriptif du module ligne et connecteur de ligne

Bornes (+ -) :

Ligne de commande

Assure l'alimentation ou la coupure des lignes D. A. S.

Bornes (C R) :

Commande reçue

Relais à ouverture, activé dès que la ligne

D. A. S. associée est commandée, désactiver

lorsque la ligne D. A. S. est réarmée.

Bornes (DC) :

Début de course

Bornes (FC) :

Fin de course

Câblage des lignes de commande et de contrôle de position

La tension d'alimentation des lignes de commande est de 24 / 27V = 1,8A ou 48V = 1A,48W max., délivrée par une alimentation externe (page 14).

Chaque ligne de commande est protégée par un fusible 3,15 ampères rapide implanté sur la partie basse du module ligne.

"Commande reçue" : chaque ligne compte un contact NF 48 V - 0,5 A (bornes CR, description en page 11 sur connecteur) déclenché en même temps que celle-ci, et permettant une mise à l'arrêt d'équipements techniques (VMC, climatisation, etc...) asservis à la localisation de la ligne concernée.

Entrées D. C. et F. C. de contrôle de position des D. A. S. : description page 11, § "Câblage des connecteurs de ligne".

Attention: ne faire aucun câblage en étoile ou en dérivation; se répéter sur les borniers des D. A. S. pour aller d'un élément à l'autre.

1er cas : Les lignes DC et FC ne sont pas utilisées Ex . : ventouses de portes coupe feu	Câbles : 1,5mm² mini -CR1 si D.A.S. à émission -C2 si D.A.S. à rupture pour la ligne de commande (bornes + -). Nombre de D.A.S. limité seulement par la puissance de la ligne et la longueur de câblage (voir page 13) soit 48 W	Câbles : 1,5mm² mini -CR1 si D.A.S. à émission -C2 si D.A.S. à rupture pour la ligne de commande (bornes + -). Câbles 9/10° min. (1,5 mm² commandé) CR1 pour les lignes de contrôle DC et FC 5 D.A.S. max.	Déclencheur électromagnétique	Déclencheur électromagnétique	Déclencheur électromagnétique	Déclencheur électromagnétique	Orientation des diodes Valeur des résistances : voir tableau de conversion page 2.
			Boîtier clapet	Boîtier clapet	Boîtier clapet	Boîtier clapet	Système représenté en état de veille, clapets en position d'attente. Les contacts raccordés sur FC s'ourent si les clapets commandés ont atteint leur position de sécurité (clapets fermés).
			+ - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -	+ - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +	5,6 kΩ (vert, bleu, rouge, or)
			68 kΩ (bleu, gris, orange, or)	(Dernier D.A.S. de la ligne)

Câblage des lignes de commande et de contrôle de position (suite)

État des voyants rouges, jaunes et verts des lignes de mise en sécurité : voir tableau page 17.

Si des clapets de gaine ou de portes coupe-feu sont utilisés en "D. A. S. commun" (exemple : clapet à la jonction de deux zones de mise en sécurité Zs), ils seront contrôlés en position (contrôle de la position de sécurité uniquement) suivant le 2ème cas du tableau de la page 11.

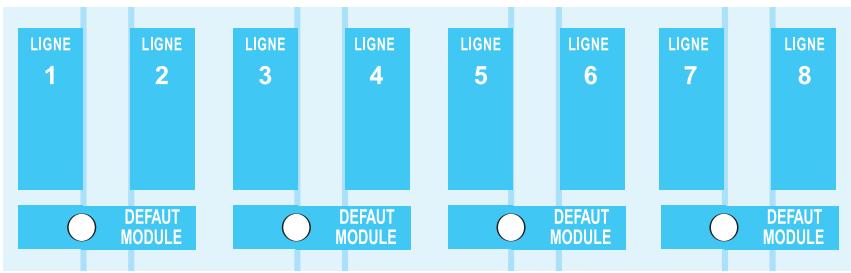

Utilisation des masques autocollants fournis

• Si les lignes DC et FC sont inutilisées (1er cas du tableau page 11), implanter
• Si la ligne FC est seule utilisée (2ème cas du tableau page 11), implanter, après découverte de la partie verte, les masques autocollants livrés en face avant du C. M. S. I. sur les voyants des lignes concernées.
• Si les lignes DC et FC sont utilisées (3ème cas du tableau de la page 11), ne pas explanter de masque autocollant sur les lignes du C. M. S. I.

Cas particulier : câblage d'un coffret de relayage

Longueur des lignes das / ligne de commande bornes (+-)

Le tableau ci-dessous indique la distance max. entre le tableau et le D. A. S. le plus éloigné en fonction de la puissance max. de la ligne et du câble utilisé.

Puisance par ligne	V alim. : 27 V=			V alim. : 48 V=
	1,5 mm2	2,5 mm2	4,0 mm2	1,5 mm2	2,5 mm2	4,0 mm2
5 W	258 m	430 m	689 m	816 m	1360 m	2176 m
10 W	129 m	215 m	344 m	408 m	680 m	1088 m
20 W	65 m	108 m	172 m	204 m	340 m	544 m
30 W	43 m	72 m	115 m	136 m	227 m	363 m
40 W	32 m	54 m	86 m	102 m	170 m	272 m
48 W	27 m	45 m	72 m	85 m	142 m	227 m

• Utiliser des cables CR1 pour des D. A. S. fonctionnant en émission de tension (pouvant doivent C2 si circulant en "Cheminement Technique Protégé" ou des qu'ils pénétre dans la zone de mise en sécurité correspondant aux D. A. S. qu'ils desservent).
• Utiliser des câbles de catégorie C2 pour les D. A. S. fonctionnant en rupture de courant.

Choix de l'alimentation

C'est l'alimentation externe du C. M. S. I. qui fixe la tension d'alimentation des D. A. S.

Utiliser une alimentation électrique de sécurité A. E. S. 24/27/48 V= (ex. ref. 614 79/80/81/82/83 pour des D. A. S. en 24 V=).

Attention, tous les D. A. S. raccordés sur les lignes de commande d'un tableau ref. 406 52 doivent fonctionner sous la même tension.

• Définir la puissance de chaque type de D. A. S.

Si utilisation simultanée de D. A. S. à émission et à rupture de courant, additionner la puissance de tous les D. A. S.

Example: 5 déclencheurs électromagnétiques de porte ref. 406 86 (24 V 0,6 W),

1 coffret de relayage (24 V 6 W)

et 3 volets de désenfumage (24 V 2 W)

(5 × 0,6) + (1 × 6) + (3 × 2) = 15W.... donc choisir l'AES 20 W ref. 614 80

• En cas de coupure secteur sur l'A. E. S., les lignes programmées à rupture de courant sont automatiquement déclenchées au bout d'une heure.

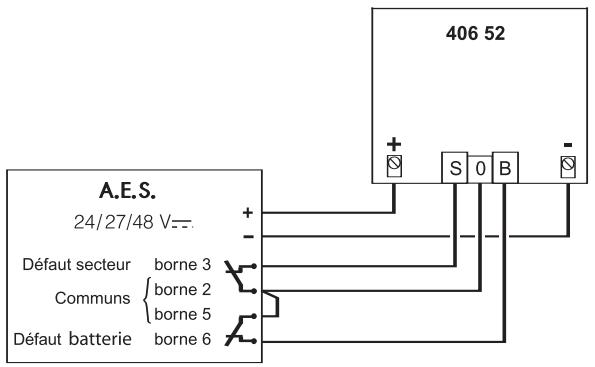

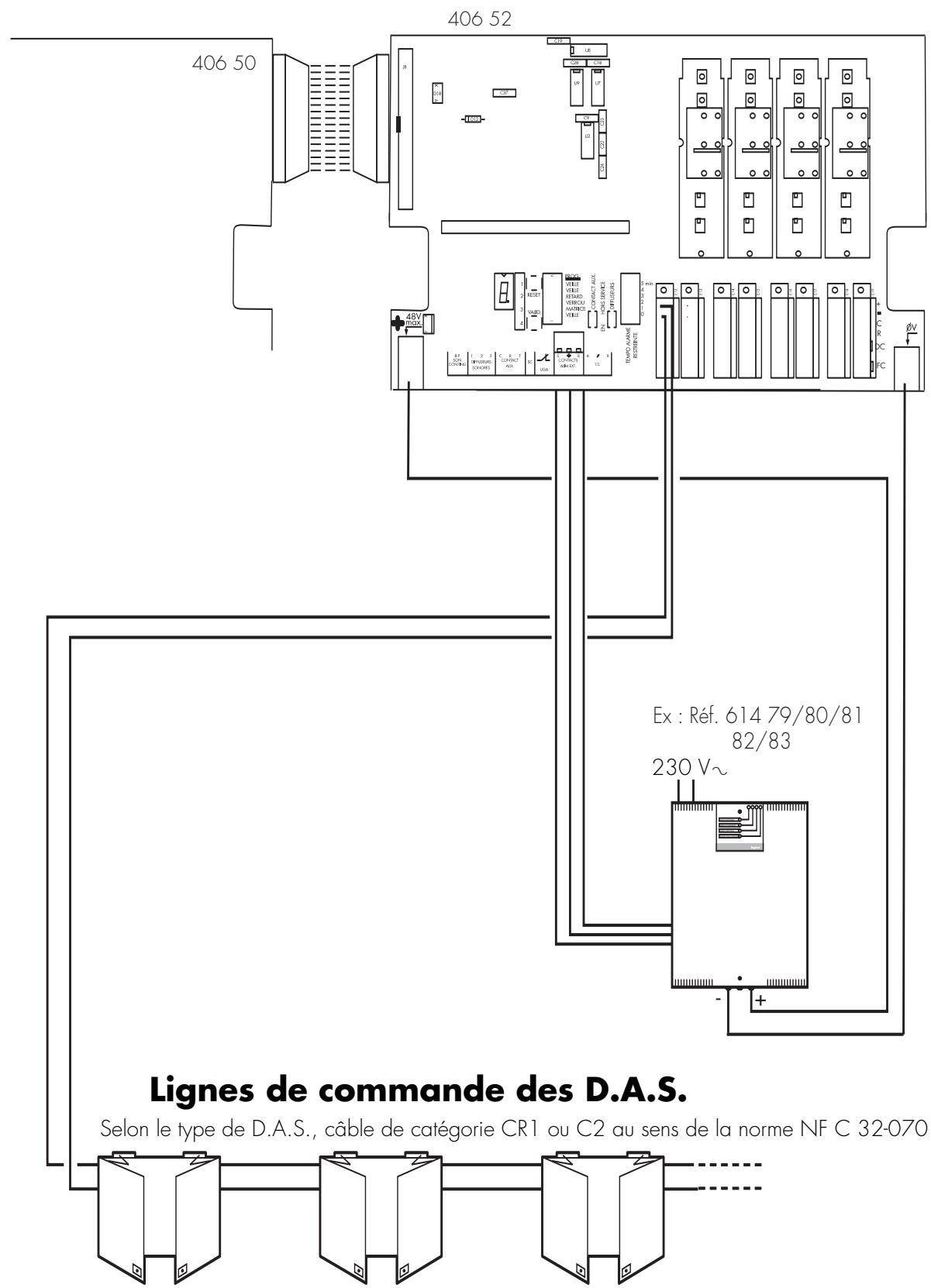

Câblage de l'alimentation

Utiliser une A. E. S. 24/27/48 V= conforme à la NF S 61-940 (réf. 614 79/80/81/82/83 pour D. A. S. 24 V=).

Longueur de ligne entre A. E. S. et ref. 406 52 de 5 mètres maximum, en câble de catégorie CR1 au sens de la norme NF C 32-070.

Raccordements

Raccordement secteur (B. T.)

Important : connecter les batteries et mettre le secteur en phase finale de l'installation.

L'installation doit être réalisée conformément aux exigences de la NF C 15-100.

• Alimentation secteur 230 V~ Câble:1,5mm2
• Parafoudre de protection : cf. catalogue général Legrand
• Dispositif de sectionnement : disjoncteur bipolaire 3 A

Lignes de mise en sécurité

Manipulations	Vérifications	Incidents évientuels
Mettre le système sous tension.	Levoyant vert "SOUS TENSION" ④ du tableau ref. 406 50 s'allume.	- Se reporter aux indications de la notice du tableau ref. 406 50 si : - Levoyant vert "SOUS TENSION" ④ du tableau ref. 406 50 ne s'allume pas, - Les voyants jaunes "DéFAUT BATTERIE" ③ et/ou "DéFAUT SECTEUR" ② s'allument, Voir emplacement des fusibles batteries (p. 14), contrôler le branchement du connecteur (câble plat) entre les ref. 406 50 et 406 52 (p. 6), vérifier la liaison entre l'A.E.S. et le tableau ref. 406 52 (p.14). - Voyant jaune "DéFAUT" ⑧ clignote : un D.A.S. contrôle en position a quitté sa position d'attente ou mauvais câblage des résistances sur contacts DC (voir câblage en page 11). - Voyant jaune "DéFAUT" ③ allumé en fixe : problème sur ligne de commande, ligne de contrôle DC/FC (voir défaut en page 17 et câblage en page 11).
Appuyer sur les touches "LIGNE" ④ des lignes câblées.	Les voyants rouges "SECURITÉ" ③5 des lignes activées sont allumés fixe ou clignotant (voir détail page 17).	Levoyant rouge "SECURITÉ" ③ ne s'allume pas en fixe pour des D.A.S. contrôlés en position : un D.A.S. n'a pas atteint sa position de sécurité ou mauvais câblage des résistances sur contacts FC (voir câblage page 11).
Réarmer le tableau ref. 406 52 en appuyant sur le BP "REARMEMENT" ④, après une temporisation de 2 mn minimum suivant le déclenchement de la的最后一 ligne de mise en sécurité. Remettre ensuite en position d'attente les D.A.S.	Tous les voyants du tableau ref. 406 52 s'éteignant.	Levoyant jaune "DéFAUT" ⑧ clignote : un D.A.S. contrôle en position n'a pas été replacé en position d'attente après le réarmement.

3 - Remontage

1 - REPLACER les trappes.

2 - Remettre le capot.

3 - Revisser le capot.

Type de contrôle de position	Voyant rouge		Voyant vert		Voyant jaune		Incident éventuels signalés par l'afficheur 43 pendant l'appui sur le BP "VALIDATION" 45
	Begnond 400 S Ligne en commande et au moins un D.A.S. n'est pas en position de sécurité (FC fermé) Fixe si: • Ligne en commande et tous les D.A.S. sont en position de sécurité (FC ouvert)		Begnond 400 S Ligne en commande et au moins un D.A.S. n'est pas en position de sécurité (FC fermé) Fixe si: • Ligne en commande et tous les D.A.S. sont en position de sécurité (FC ouvert)		Begnond 400 S Ligne en commande et au moins un D.A.S. n'est pas en position d'attente (DC fermé) Fixe si au moins un des défauts suivants estprésent (veille ou commande): • Coupure ligne D.A.S. • Court-circuit ligne D.A.S. • Coupure ligne DC • Court-circuit ligne DC • Coupure ligne FC • Court-circuit ligne FC • Pas d'alim. externe • Fusible ligne HS
DC et FC	Clignote si: • Ligne en commande et au moins un D.A.S. n'est pas en position de sécurité (FC fermé) Fixe si: • Ligne en commande et tous les D.A.S. sont en position de sécurité (FC ouvert)		Fixe si: • Appui sur touche "BILAN" et pas de commande en cours et pas de défaut et ligne en position d'attente (DC ouvert)		Clignote si: • Ligne en veille et au moins 1 D.A.S. n'est pas en position d'attente (DC fermé) Fixe si au moins un des défauts suivants estprésent (veille ou commande): • Coupure ligne D.A.S. • Court-circuit ligne D.A.S. • Coupure ligne DC • Court-circuit ligne DC • Coupure ligne FC • Court-circuit ligne FC • Pas d'alim. externe • Fusible ligne HS
uniquement FC	Clignote si: • Ligne en commande et au moins un D.A.S. n'est pas en position de sécurité (FC fermé) Fixe si: • Ligne en commande et tous les D.A.S. sont en position de sécurité (FC ouvert)				Fixe si au moins un des défauts suivants estprésent: • Coupure ligne D.A.S. • Court-circuit ligne D.A.S. • Coupure ligne FC • Court-circuit ligne FC • Pas d'alim. externe • Fusible ligne HS
sans DC ni FC	Clignote si: • Ligne en commande				Fixe si au moins un des défauts suivants estprésent: • Coupure ligne D.A.S. • Court-circuit ligne D.A.S. • Pas d'alim. externe • Fusible ligne HS

Attention : si plusieurs lignes sont en défaut au même moment, l'afficheur signale en premier lieu le défaut de la ligne qui a le numéro le plus grand. Ex. : si les lignes 3 et 5 sont en défaut, l'afficheur donne en premier lieu le défaut de la ligne 5.

Programmation - regroupement de lignes sur une seule commande

Exemples : D. A. S. communs, regroupement de lignes,...

Permet de commander deux lignes (ou plus) par une seule touche. Par défaut, chaque ligne est affectée à sa touche ③4. Il faut d'abord supprimer cette affectation (coller sur cette touche devenue inopérante un masque de touche (voir en page 4)) pour la commander par la touche ③4 d'une autre ligne.

Etape	Descriptif	Action				Etat
1	Passage en mode matricage	Maintenir appuyé le BP "VALIDATION" 45 pendant la sélection de la position "MATRICE" sur le sélecteur 44.				Levoyant jaune "PROGRAMMATION" 30 est allumé.
2.1	Sélection de la ligne à désaffector	Appuyer sur la touche 34 de cette ligne.				Levoyant rouge 35 et le voyagejaune 36 de la ligne concernée s'allument.
2.2	Désaffectation de la ligne	Appuyer sur la touche 34 de cette ligne.				Levoyant jaune 36 de la ligne s'éteint indiquant que la ligne D.A.S. n'est plus affectée.
2.3	Enregistrement	Appuyer sur la touche "BILAN" 33.				Levoyant rouge 35 de la ligne s'éteint.
2.4	Retour en 2.1 pour chaque ligne à désaffector
3	Regroupement
3.1	Sélection de la ligne dont la touche 34 assurera la commande regroupée	Appuyer sur la touche 34 de cette ligne.				Levoyant rouge 35 et le voyagejaune 36 de la ligne concernée s'allument en fixe.
3.2	Sélection de la (ou des) ligne(s) désaffectée(s) à affecter à une touche 34 de commande regroupée	• Appuyer sur la touche 34 de la (ou des) ligne(s) à affecter. • Pour éjecter une (oudes) ligne(s) affectée(s), appuyer sur la touche 34 de la (ou des) ligne(s) concernée(s) (si nécessaire, voir l'étape 2.2).				Levoyant jaune 36 des lignes est : - étéint : ligne non affectée, - clignote : ligne affectée, - allumé en fixe : ligne dont la touche 34 assure la commande regroupée. Un message d'erreur (5 bips) est émis par le buzzer si la ligne a son affection par défaut.
3.3	Vérification - modification	• Pour associer de nouvelles lignes, appuyer sur les touches 1 à 8 (des lignes D.A.S.) concernées. • Pour éjecter des lignes programmées, appuyer sur les touches Ligne 1 à 8 des lignes D.A.S. à éjecter. (si nécessaire voir l'étape 2.2).				• Les voyants jaunes "DEFAULT" des lignes concernées s'allument en fixe ou clignotent, suivant le type de D.A.S. • Les voyants jaunes "DEFAULT" des lignes éjectées s'éteignent.
3.4	Enregistrement	Appuyer sur la touche "BILAN" 33.				Tous les voyants rouges 35 et les voyants jaunes 36 de la ligne concernée s'éteignent.
4	Sortie du mode matricage	Sélectionner la position "VEILLE" sur le sélecteur 44.				Levoyant jaune "PROGRAMMATION" 30 s'éteint.

Le mode retard permet de différer le déclenchement d'une ligne de mise en sécurité de 15 secondes.

Descriptif	Descriptif	Action						Etat
1	Mise sous tension	Mettre le secteur.
2	Passage en mode retard	Positionner le sélecteur 44 sur “RETARD”.						Levoyant jaune“PROGRAMMATION”30est allumé.
3.1	Programmation du mode retard	Appuyer sur la touche 34 des lignes de mise de sécurité à programmer.						Les voyants rouges 35des lignes sélectionnées s'allument.
		33BILAN	LIGNE1	LIGNE2	BOUCLE3	LIGNE4	LIGNE5
		34	DEFAULTMODULE		DEFAULTMODULE
	Exemple:	Appuyer sur les B.P. 34 des lignes 1 - 4 et 5.						Les voyants rouges 35des lignes 1 - 4 et 5 s'allument.
3.2	Vérification - modification	Pour entrer de nouvelles lignes, appuyer sur la touche 34 des lignes concernées. Pour éjecter des lignes programmées, appuyer sur la touche 34 des lignes à éjecter.						Les voyants rouges 35de lignes sélectionnées s'allument. Les voyants rouges 35des lignes éjectées s'éteignent.
	Exemple:	Appuyer sur la touche 34 de la ligne 4 à éjecter.						Levoyant rouge 35de la ligne 4 est étéint.
4	Sortie du mode retard	Quitter le mode retard en positionnant le sélecteur 44 sur “VEILLE”.

L7 legrand®

LEGRAND

SNC au capital de 6 200 000 €

128, av. du Maréchal-de-Lattre-de-Tassigny

87045 Limoges Cedex - France

05568787+

délex:580048F

télécopier:0555068888
