Téléchargez la notice de votre Schémas de câblage électrique au format PDF gratuitement ! Retrouvez votre notice SCHéMAS DE CABLAGE EDF - LEGRAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SCHéMAS DE CABLAGE EDF de la marque LEGRAND.
MODE D'EMPLOI SCHéMAS DE CABLAGE EDF LEGRAND
Ce que je dois savoir pour bien comprendre les schémas de câblage
Dans toute installation électrique, EDF délivre à l'abonné un fil rouge (la phase) et un fil bleu (le neutre). La terre - le fil vert et jaune - est réalisée sur le lieu de l'habitation, grâce à un piquet de terre, puis un circuit de terre.
Les couleurs des FILS : normes et usages
Afin de clarifier la lecture des schémas de câblage représentés dans les pages qui suivront, nous nous sommes conformés aux habitudes de pose pour représenter les différentes phases, à savoir :
V: Volt. Il s'agit de la mesure de tension du courant.
V ~ : désigne le courant alternatif. En France, EDF délivre un courant de 230 V.
A: Ampère, correspond à la mesure d'intensité du courant.
W: Watt. Il s'agit de la puissance du courant, c'est-à-dire le produit de la tension et de l'intensité (V x A).
Les couleurs des fils définies par la norme

Terre

N Neutre

L Phase
Les couleurs des fils selon les habitudes de pose

L Phase
commande (entre les commandes et les appareils)

L Phase navette
entre deux va-et-vient ou entre un bouton-poussoir et un télécommandeur]
À chaque niveau de l'installation, le fil terre doit être de même section que les fils de phase et neutre.
TABLEEAUDESCIRCUITS
| Fonctions | Nombre maximal de points d'utilisation par circuits | Section (mm2) des conducteurs en cuivre (L, N, Terre) | Calibre de protection (Ampère) | |
| selon la norme NF C 15-100 | selon le label Promotelec* | |||
| Éclairage et prises de courant commandées** | 8 | 5 | 1,5 | 10 |
| Prises de courant | 8 | 5 | 2,5 | 16 ou 20 |
| Machine à laver | 1 | 1 | 2,5 | 16 ou 20 |
| Cuisinière (four + plaques) ou plaques seules | 1 | 1 | 6 | 32 |
| Four seul | 1 | 1 | 2,5 | 20 |
| Plaque 2 deux studio | 1 | 1 | 2,5 | 20 |
| Chauffe-eau à accumulation | 1 | 1 | 2,5 | 20 |
| Chauffage : convecteurs, panneaux radiants | 5 | 5 | 1,5 : jusqu'à 2500 W2,5 : jusqu'à 3500 W | 1016 ou 20 |
- L'association Promotelec est un organisme de certification et d'appui au service du développement de l'électricité. Elle est composée d'organisations représentatives des consommateurs et d'organisations des métiers de l'électricité et du bâtiment. ** Un interrupteur ne doit commander qu'une seule prise de courant.
Ce que je dois savoir pour bien comprendre les schémas de câblage (suite)

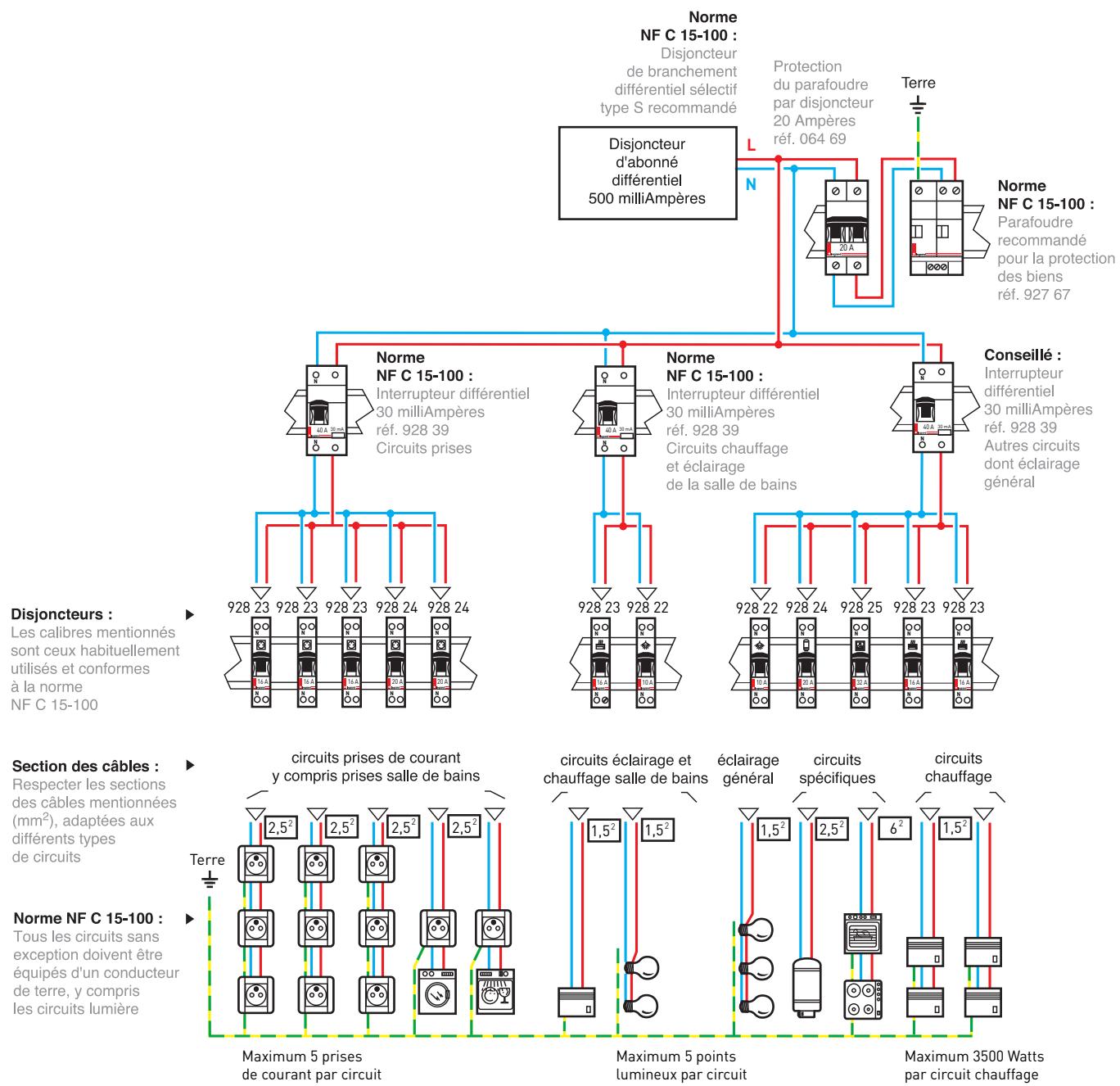

Exemple de tableau électrique à la norme, avec protection des biens, des personnes et des circuits.
