FLASHMATE L-308S - Expositionmètre SEKONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Exposeur de lumière et mesure de flash
Caractéristiques techniques principales	Mesure de lumière incidente et réfléchie, plage de mesure de 1 à 2000 lux, précision de ±0,1 EV
Alimentation électrique	1 pile 9V
Dimensions approximatives	120 x 70 x 40 mm
Poids	200 g (avec pile)
Compatibilités	Compatible avec la plupart des appareils photo reflex et numériques
Type de batterie	Pile alcaline 9V
Tension	9V
Fonctions principales	Mesure de lumière ambiante, mesure de flash, mode de mesure à l'ombre et au soleil
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Informations générales utiles	Idéal pour les photographes professionnels et amateurs, léger et portable

FOIRE AUX QUESTIONS - FLASHMATE L-308S SEKONIC

Comment allumer le SEKONIC FLASHMATE L-308S ?

Pour allumer le SEKONIC FLASHMATE L-308S, appuyez sur le bouton 'ON/OFF' situé sur le côté de l'appareil. L'écran s'allumera pour indiquer que l'appareil est prêt à l'emploi.

Comment calibrer le SEKONIC FLASHMATE L-308S ?

Pour calibrer le SEKONIC FLASHMATE L-308S, accédez au menu de configuration en appuyant sur le bouton 'MENU', puis sélectionnez l'option 'Calibration'. Suivez les instructions à l'écran pour ajuster les paramètres.

Pourquoi l'écran de mon SEKONIC FLASHMATE L-308S reste-t-il noir ?

Si l'écran reste noir, vérifiez d'abord si l'appareil est allumé. Si c'est le cas, vérifiez les piles et remplacez-les si nécessaire. Assurez-vous également que les contacts de la batterie sont propres.

Comment mesurer la lumière ambiante avec le SEKONIC FLASHMATE L-308S ?

Pour mesurer la lumière ambiante, sélectionnez le mode 'Lumière Ambiante' en utilisant le bouton de mode, puis pointez le capteur vers la source de lumière et appuyez sur le bouton de mesure.

Le SEKONIC FLASHMATE L-308S ne se connecte pas à mon appareil photo, que faire ?

Assurez-vous que le câble de connexion est correctement branché aux deux appareils. Vérifiez également que votre appareil photo est compatible avec le SEKONIC FLASHMATE L-308S et que les paramètres de déclenchement sont correctement configurés.

Comment réinitialiser le SEKONIC FLASHMATE L-308S aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu de configuration, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela rétablira tous les paramètres aux valeurs par défaut.

Quelle est la durée de vie des piles du SEKONIC FLASHMATE L-308S ?

La durée de vie des piles dépend de l'utilisation, mais en général, une paire de piles alcalines de type AA peut durer plusieurs mois avec une utilisation normale.

Comment changer les piles du SEKONIC FLASHMATE L-308S ?

Pour changer les piles, retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil, remplacez les anciennes piles par des neuves en respectant la polarité, puis remettez le couvercle en place.

Comment nettoyer le SEKONIC FLASHMATE L-308S ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager l'écran ou le boîtier.

MODE D'EMPLOI FLASHMATE L-308S SEKONIC

Ce manuel utilise les étiquettes de sécurité suivantes pour AVERTISSEMENT et PRECAUTION qui devont être observés.

Avertissement Indique des risques ou opérations dangereuses qui peuvent engendrer d'une blessure sérieue ou un danger mortel.
PRECAUTION Indique des risques ou opérations dangereuses qui peuvent engendrer en une blessure ou un endommagement de posemètre L-308S.

REMARQUE: Indique une précaution ou limitation accompagnant le fonctionnement. Lire les remarques pour éviter une opération incorrecte.

RÉFERENCE: Donne les informations de référence et les fonctions connexes pratiques pour le fonctionnement du L-308S. Nous recommendons la lecture de ces trois références.

AVERAGE

• Placer à un endroit que de jeunes enfants ne pourrait pas atteindre pour éviter l'enroulement par accident de la courroie autour de leur cou. Il y a un risque de strangulation.
• Conserver le Lumidisc et le cache de la prise synchro hors de portée des jeunes enfants, car l'avaleurment de tels objets pourrait cause la suffocation.
• Ne jamais jeter les piles au feu, les court-circuiter, les démonter, les chauffer ou les charger. Les piles pourrait éclater, et causer un accident, provoquer des blessures ou polluer l'environnement.

PRECAUTION

• Il y a un risque d'électrocution si le posemètre est manipulé les mains mouillées, sous la plue, dans des zones élaboussées par de l'eau ou à un emplacement fortement humide, en cas d'utilisation du mode flash avec cable synchro. Cela pourrait aussi endommager le produit.

Régles de sécurité

Sommaire

1. Fonctions 1

2. Explication de I'ecran a cristaux liquides (LCD) 2

3. Preparatifs 3

4. Fixation de la courroie 3

5. Insertion de la pile 3
6. Contrôle de la capacité de la pile 4
7. Remplacement de la pile pendant la mesure 4
8. Mise hors tension automatique 5

9. Reglage de la sensibilité du film ISO 5

10. Operations de base 6

11. Mesure de la luziere incidente ou reflechie 6

12. Reglage du mode de mesure 6
13. Au réglage lumière incidente 8

14. Au réglage lumière reflèchie 9

15. Mesure 10

16. Mesure de la luziere ambiente 10
    1-1 Mode priorité à la vitesse d'obturation 10
    1-2 Mode EV 11
    1-3 Cinematographie 13

17. Mesure de la lumière du flash 14
    2-1 Mode flash avec cable synchro 14
    2-2 Mode flash sans cable synchro à auto-reinitialisation .... 16

18. Fonctions avances 18

19. Mesure du contraste de la lumière 18

20. Emploi d'un indicateur d'éclairament incident (LUX ou FC) … 19

21. Fonction de réglage personnelé 20

22. Accessoires 21

23. Caracteristiques techniques 22
24. Regles de sécurité et maintenance 23

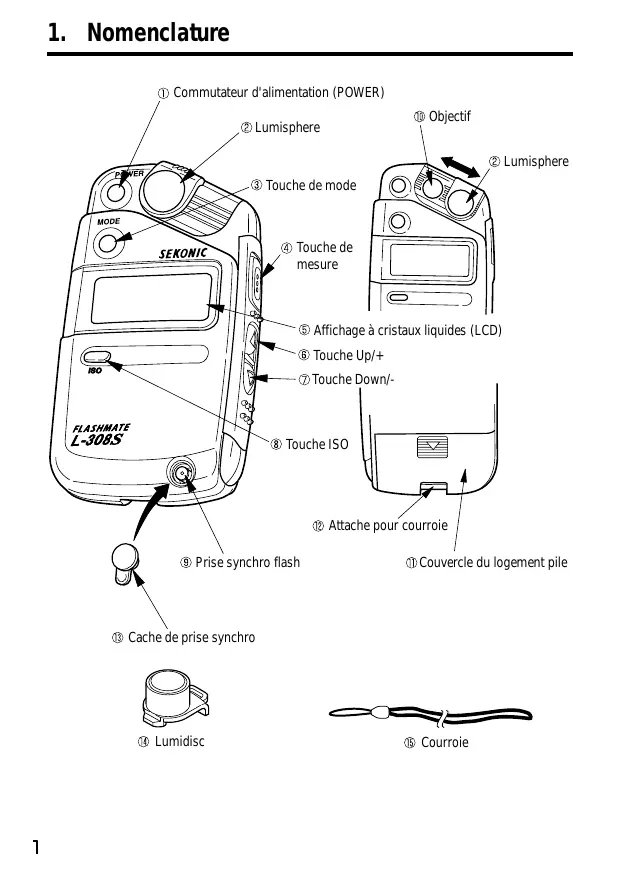

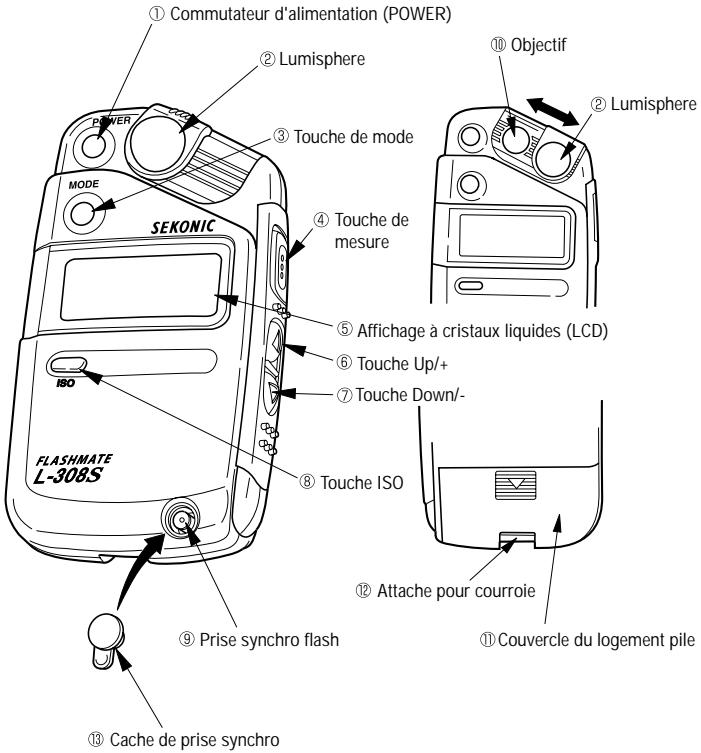

1. Nomenclature

Lumidisc

15 Courroie

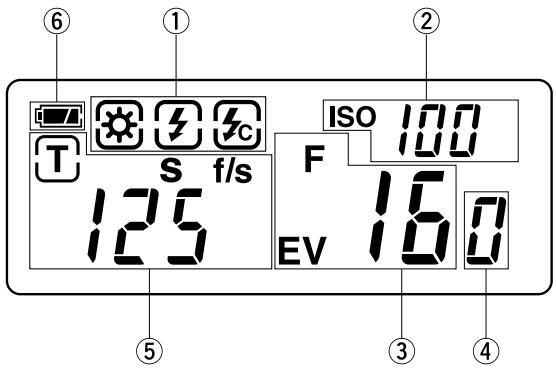

2. Explication de l'écran à cristaux liquides (LCD)

• Pour les besoin de l'explication, l'écran ci-dessous montre simultanément toutes les icones et les lectures possibles, ce qui n'est pas conceivable en utilisation réelle.

① Icandes de mode de mesure

Ambiance (voir la page 10)

Flash sans cable synchro a auto-reinitialiation(voir la page 16)

Flash avec cable synchro (voir la page 14)

② Affichage de la sensibilité (voir la page 5)

ISO Indique le réglage de sensibilité du film.

③ Affichage d'ouverture/EV

EV S'affiche quand la valeur d'ouverture est affichée.

F S'affiche à l'emploi du mode EV. (voir la page 11)

④ Affichage par valeur de 0,1

Selon le mode regle, cet affichage indique la valeur mesurée à ouverture 1/10 ou EV 1/10. (Voir la page 10)

⑤ Indicateur Priorité à l'obturation, affichage de la vitesse d'obturation pour la photographie ou des photogrammes par seconde (f/s) pour la cinématographie

Apparait en mode Priorite à l'obturation (T). (voir la page 19)

S Apparait quand la vitesse d'obturation est en secondes. (voir la page 10)

f/s Apparait quand vitesse cinema est reglees en photogrammes par seconde. (voir la page 13)

⑥ Indicateur de capacité de la pile (voir la page 4)

3. Préparatifs

1. Fixation de la courroie

1) Fixer la courroie ⑤ en passant la boucle de la petite extrémité dans I'oeillet ⑫ et en passant l'autre extrémité de la courroie au travers.

AVERAGE

• Conserver la courroie hors de portée des enfants et où ils ne pourront pas se la passer accidentellement autour du cou. Il y a un risque de strangulation.

2. Insertion de la pile

1) Une pile sèche au manganès 1,5 V (R6P), ou une pile sèche alcaline 1,5 V (LR6) ou une pile sèche au lithium 1,5 V (FR6) est requise. Ne jamais utiliser d'autres types de piles.
2) Faire coulisser le couvercle du logement pile ⑫ dans le sens de la flèche pour le retarder.
3) Insérer la pile en alignant ses pôles sur les indications + et - dans le logement pile.
4) Aligner le couvercle du logement sur l'instrument et le faire glisser pour fermer.
Vérifier que le couvercle est bien place et fermé correctement.

REMARQUES:

• Les accumulateurs au nickel et cadmium (NiCd) et les piles au nickel et hydrogène (NiH) ne sont pas utilisables.
• Retirer la pile si le posemetre doit rester inutilise pendant une période prolongée, car uneuite de pile pourrait l'endommager. Jeter les piles usées selon les règles.
• Si l'affichage ne fonctionne pas, vérifier la capacité de la pile ou bien si elle n'est pas insérée avec les polarités inversées.

3. Contrôle de la capacité de la pile

Quand le commutateur d'alimentation ① est sur ON, l'indicateur de capacité de la pile apparait sur I'affiche ⑤.

(Allumé)

Capacité de pile suffisante

(Allumé)

Capacité de pile basse. Prévoir une autre pile.

(Clignant)

Remplacer immédiatement la pile.

RÉFERENCE:

• Si I'affichage s'eteint immédiatement après son apparition à la mise sous tension, la pile est épuisée. La replacer rapidement.
• En cas de mesure continue, la durée de service de la pile est comme indique ci-dessous (température normale). Pile au mangané: env. 10 h Pile alcaline: env. 20 h (sous nos conditions de test)
• La pile accompagnant l'instrument à l'achat est fournie à titre d'échantillon et peut s'épuier avant la fin de la vie de service ci-dessus.

4. Remplacement de la pile pendant la mesure

1) Toujoursmettre hors tension (OFF)avantle remplacementde la pile.Leretrait de la pile avec I'instrument sous tension rendra le rappel des mesures etreglagesimpossibles.
2) En cas d'affichage anormal (affichage non encore régle etc.) ou si l'instrument ne répond pas même si des touches sont pressées, après le remplacement de la pile ou pendant la mesure, retirer la pile et la reinsérer après au moins 10 secondes. Cela permettra la réinitialisation automatique du logiciel.

AVERAGE

• Ne jamais jeter les piles au feu, les court-circuiter, les démonter, les chauffer ou les charger. Les piles pourrait éclater, provoquer un accident, des blessures ou polluer l'environnement.

REMARQUE:

• Laisser un intervalle de 3 secondes entre la mise sous et hors tension est recommendé pour évier d'endommager le posemètre.

3. Préparatifs

5. Mise hors tension automatique

1) Pour économique la pile, le posemètre se mettra automatiquement hors tension 4 minutes environ après le dernier employé.
2) Les réglages et les valeurs mesurées sont sauvégardés quand la fonction de mise hors tension automatique opère ou si le commutateur d'alimentation ① est mis sur OFF. Les derniers réglages seront réaffichés à la pression du commutateur d'alimentation.

RÉFERENCE:

• Si le commutateur d'alimentation est maintainu presse, l'alimentation sera automatiquement coupée au bout d'environ une minute.

6. Réglage de la sensibilité du film ISO

1) Sélectionner la sensibilité du film utilisé avec la touche Up ⑥ ou Down ⑦ en maintainant la touche ISO ⑧ pressée.
2) La modification de la sensibilité du film est aussi possible après la mesure. La nouvelle valeur s'affichera automatiquement.

RÉFERENCE:

• La valeur de réglage changera en conséquence si la touche Up ou Down est pressée 1 seconde ou plus.

1. Mesure de la lumière incidente ou reflechie

1) Pour régler au mode lumière incidente ou lumière réflèchie, faire glisser la fixation du Lumisphere ② jusqu'àu déclic de mise en place.

Mode lumière incidente

Mode lumière réfléchie

Opération de réglage

REMARQUES:

• Toujours utiliser la coulissage du Lumisphere pour le réglage. L'opération manuelle du Lumisphere pourrait cause des dommages.
  Le Lumisphere est un élément récepteur de lumière important. Le manipuler avec soin et essayer de ne pas le marquer ou le salir. Essuyer le Lumisphere avec un chiffon doux et sec s'il est sale. Ne jamais utiliser de solvant organique ( comme du diluant ou du benzène) pour le nettoyer.

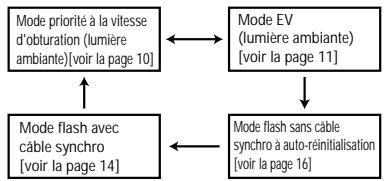

2. Réglage du mode de mesure

1) Appuyer sur la touche de mode ③ pour sélectionner un mode.

Les modes de mesure commutent dans l'ordre suivant.

4. Opérations de base

2) Commuter entre le mode EV et le mode priorite à la vitesse d'obturation en appuyant sur la touche de mode ③ tout en maintainant la touche ISO ⑧ pressée en mode ambiance. La valeur mesurée sera aussi automatiquement calculée en cas de commutation après la mesure.

RÉFERENCE:

• La lumière ambiente se refere à une luzière continue comme la luzière naturelle (soleil), une lampe au tungstène ou fluorescente.
• La lumière de flash se refère à un jailissement de lumière bref et intense comme celle d'un flash électronique ou d'une ampoule-flash.

3. Au réglage lumière incidente

La mesure de la lumière incidente est une méthode de mesure qui emploie les fonctions du Lumisphere ou du Lumidisc.

La mesure avec le Lumisphere se fait dans la direction de l'appareil à la position du sujet.

1) Emploi du Lumisphere pour mesurer

Le Lumisphere est utilisé pour mesurer des sujets solides comme les personnes et lesBATIMENTS.La mesure se fait en principe avec le Lumisphere pointe vers I'appareil (plus précisé,vers I'axe de I'objectif)à la position du sujeet.

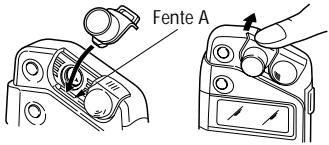

2) Emploi du Lumidisc pour mesurer

Le Lumidisc est utilisé pour mesurer des sujets à surface plate comme des documents, des peintures, ou encore pour la mesure du contraste lumineux (voir la page 18) ou pour l'emploi comme illuminomètre. Pour passer à la fonction Lumidisc, faire simplement glisser la fixation du Lumisphere vers la droite ( comme pour la mesure de la lumière réflèchie), insérer la section angulaire B du Lumidisc dans la fente A du recepteur de lumière, puis appuyer sur l'eellet de couroire C pour immobiliser le Lumidisc.

Eillet de courroie C

Section B
Lumidisc

Le retrait du Lumidisc s'effectue dans l'ordre inverse du montage.

L'eellet de courroie du Lumidisc doit alors être séparé de l'instrument.

REMARQUES:

• Correctement manipuler le Lumidisc pour éviter tout dommage pouvant survenir si le montage ou retrait est incorrect.
• A la mesure de la lumière incidente, ne pas effectuer de mesure avec le Lumidisc monté après du Lumisphere. Sinon le Lumidisc affectera l'exposition dans la lecture.
  Le Lumisphere est un élément récepteur de lumière important. Le manipulier avec soin et essayer de ne pas le marquer ou le salir. Essuyer le Lumisphere avec un chiffon doux et sec s'il est sale. Ne jamais utiliser de solvant organique ( comme dur diluant ou du benzène) pour le nettoyer.

4. Opérations de base

4. Au réglage lumière réfléchie

Pointer l'objectif du posemetre vers la partie du sujet a mesurer a partir de l'appareil ou de la direction de l'appareil, puis mesurer.

1) Cette méthode sert à mesurer la luminosité (luminance) de la lumière réfléchie du sujeet et convient à la mesure de sujets dont on ne peut pasapprocher ou de sujets générateurs de lumière (enseignes néon etc.), desurfaces très réflectives ou de sujets translucides (vitre sale etc.).
2) Pointer l'objet du posemetre vers la partie du sujet à mesurer à partir de la position de l'appareil ou de la direction de l'appareil, puis mesurer.

REMARQUES:

• En cas de mesure à partir de la position de l'appareil, la moyenne du sujet entier sera mesurée.
  Pour mesurer seulement une partie du sujet, le faire le plus pres possible de la partie à mesurer. Prendre garde de ne pas jeter d'ombre sur la partie à mesurer avec le posemètre etc.
• L'objet est un élément récepteur de lumière important. Le manipuler avec soin et essayer de ne pas le marquer ou le salir. Essuyer l'objet avec un chiffon doux et sec s'il est sale. Ne jamais utiliser de solvant organique ( comme du diluant ou du benzène) pour le nettoyer.

1. Mesure de la lumière ambiente

Dans ce mode de mesure, il est possible deCHOISIR entre les modes de priorite à la vitesse d'obturation et EV. Appuyer sur la touche demode ③ pour selectionner le mode Ambiance.

1-1 Mode priorité à la vitesse d'obturation

1) Appuyer sur la touche de mode pour selectionner le mode T Priorite à la vitesse d'obturation.
2) Appuyer sur la touche Up ⑥ ou Down ⑦ pour regler la vitesse d'obturation souhaitee.
3) Appuyer sur la touche de mesure ④ pour mesurer. Relacher la touche de mesure pour terminer la mesure et afficher la valeur (ouverture) mesuree.

La mesure consecutive sera executée pendant la pression de la touche de mesure.

Valeur de mesure à 1/10 pas (stop)

RÉFERENCE:

• Le réglage personnelisé permet la commutation de la vitesse d'obturation entre les valeurs 1, 1/2 ou 1/3 pas (voir la page 19).
• La vitesse d'obturation peut être régée à 60sec, 50sec, 45sec, 1sec, 0,8sec à 0,3sec, 1/4 à 1/6400sec et 1/8000sec. A partir de 1/8000sec, la vitesse cinéma peut être régée de 8f/s à 128f/s.
• Àprous la mesure,la valeur d'ouverture correspondant à la vitesse d'obturation sera affichée si cette dernière a changé.
• Si la sensibilité du film est modifiée après la mesure, la valeur d'ouverture correspondante s'affichera.
• Meme pour des réglages sur la gamme de mesure du L-308S, le symbole E.o de surexposition peut apparaitre pour la vitesse d'obturation régée à la valeur d'ouverture maximum (F90); de même, le symbole E.u de sous-exposition peut apparaitre à la valeur minimum (FO.5). Si l'un de ces symboles apparait, agissez comme indiqué à la page suivante.

Quand la plage d'affichage est dépassée et que E.o apparait, appuyer sur la touche Up ⑥ pour modifier la vitesse d'obturation du côte grande vitesse, et ainsi permettre l'affichage d'une valeur d'ouverture correspondante correcte.

Quand la plage d'affichage est dépassee et que E.u apparait, appuyer sur la touche Down ⑦ pour modifier la vitesse d'obturation du cote petite vitesse, et ainsi permettre l'affichage d'une valeur d'ouverture correspondante correcte.

REMARQUE:

• Quand la luminosité (ou l'obscurite) dépasse la plage de mesure du L-308S, E.o (ou E.u) clignotera pour indiquer que la mesure est impossible. Dans ce cas, ajuster la luminosité.

1-2 Mode EV

1) Appuyer sur la touche de mode ③ pour selectionner le mode EV.

2) Appuyer sur la touche de mesure ④ pour mesurer. Relacher la touche de mesure pour achiever la mesure et afficher la valeur mesurée (EV).

La mesure consécutive sera exécutée pendant la pression de la touche de mesure.

RÉFERENCE:

• EV (valeur d'exposition) est la lecture qui exprime de manière logarithmique la quantité constante de lumière combinée de la vigesse d'obturation et de la valeur d'ouverture. Un changement d'1 EV fait doubler (ou réduit de moins) la quantité de lumière.
• La relation entre la valeur d'ouverture (AV), la valeur de vitesse d'obturation (TV = valeur de temps) et EV est EV = AV + TV. Cette formule relationnelle permet le calcul du nombre de manières selon lesquelles l'ouverture et la vitesse d'obturation peuvent être combinées pour une certaine EV constant.
• En mode Priorité à la vitesse d'obturation en lumière ambiente, si les touches Up et Down sont pressées après la mesure, la valeur de vitesse d'obturation changera et la valeur d'ouverture ajustée (valeur mesurée) s'affichera.

Tableau de contraste EV, valeur d'ouverture & valeur de vitesse d'obturation

• L'axe horizontal est pour les valeurs d'ouverture et l'axe vertical pour les valeurs de vitesse d'obturation. Les chiffres en gris indiquent EV.

1-3 Cinematographie

1) Appuyer sur la touche de mode ③ pour selectionner le mode Priorite à la vitesse d'obturation.

2) Appuyer sur la touche Up ⑥ ou la touche Down ⑦ pour regler la vitesse cinéma pour laamera à utiliser.

Les vitesses cinéma suivantes seront affichées après 1/6000 et 1/8000: 8, 12, 16, 18, 24, 25, 30, 32, 60 et 128 fs. L'angle d'obturation sur lequel s'appuient ces vitesses est 180^ .

2. Mesure de la lumière du flash

Cette méthode de mesure comprend les modes de mesure avec et sans cable synchro. Mesurer la lumière du flash pour faire apparaitre la vitesse d'obturation et la valeur d'ouverture (quantité totale de lumière combinant la luz émbiente et la luz édu flash) sur l'affichage.

2-1 Mode flash avec cable synchro

Cette méthode de mesure est utilisé pour assurer la synchronisation avec les flashes, ou pour mesure une ampoule-flash en connectant un cable synchro.

1) Connecter le cable synchro du flash à la prise synchro flash ⑨ du posemetre
2) Appuyer sur la touche de mode ③ pour selectionner le mode Flash avec cable synchro.
3) Appuyer sur la touche Up ⑥ ou Down ⑦ pour selectionner la vitesse d'obturation. Au réglage de la vitesse d'obturation, d'abord vérifier que les réglages correspondent a ceux sur laamera.
4) Appuyer sur la touche de mesure ④ pour déclencher le flash et afficher la valeur de mesure (valeur d'ouverture).

AVERTISSEMENT

• Conserver le cache de la prise synchro hors de portée des petits enfants. L'avaleur pourrait provoquer la suffocation.

5. Mesure

REMARQUES:

• Il y a un risque de décharge électrique si le posemètre est manipulé les mains mouillées, sous la pluie, dans des zones éclaboussées d'eau ou à force humidité en mode flash avec cable synthro.
• Le flash peut être déclenché à la connexion du cable synchro ou la pression du commutateur d'alimentation.
• Un flash à tension de déclenchement très faible peut ne pas se déclencher. Dans ce cas, mesurer en mode flash sans cable synchro à auto-reinitialisation. (Voir la page 16)
• Au déclenchement d'une ampoule-flash pour la mesure, vérifier la plage de synchronisation de l'appareil, puis régler la vitesse d'obturation correcte.

RÉFERENCE:

• La fonction de réglage personnelé permet la commutation de la vitesse d'obturation entre 1, 1/2 ou 1/3 (voir la page 19).
• La vitesse d'obturation peut être régée à 1sec, 0,8sec à 0,3sec, 1/4 à 1/500sec, puis 1/75, 1/80, 190 et 1/100.
• Si la vitesse d'obturation est modifiée après la mesure, la valeur mesurée (valeur d'ouverture) revienda à 0. Dans ce cas, mesurer à nouveau.
• Si la sensibilité du film est modifiée après la mesure, la valeur calculée (valeur d'ouverture) s'affichera.
• Meme si les réglages sont sur la gamme de mesure du L-308S, le symbole E.o ou E.u peut apparaitre pour la valeur d'ouverture correspondant à la vitesse d'obturation régée. Ajuster la vitesse d'obturation ou remesurer en utilisant les méthodes suivantes.

Quand la plage d'affichage est dépasse (E.o), appuyer sur la touche Up ⑥ pour modifier la vitesse d'obturation du côté grande vitesse sur la plage de synchronisation de l'appareil, ou bien diminuer la quantité de lumière du flash et remesurer pour afficher une valeur mesurée (valeur d'ouverture).

Quand la plage d'affichage est dépassee (E.u), appuyer sur la touche Down ⑦ pour modifier la vitesse d'obturation du coté petite vitesse, ou bien augmenter la quantité de lumière du flash et remesurer pour afficher une valeur mesurée (valeur d'ouverture).

Quand la luminosité (ou l'obscurité) dépasse la plage de mesure du L-308S, E.o (ou E.u) clignotera pour indiquer que la mesure est impossible. Dans ce cas, ajuster la quantité de lumière du flash et remesurer.

2-2 Mode flash sans cable synchro à auto-initialisation

Généralement, ce mode de mesure est utilisé quand le cable synchro est trop court pour la distance entre le flash et le possemètre, ou est génant.

1) Appuyer sur la touche de mode ③ pour selectionner le mode au mode Flash sans cable synchro a auto-initialisation.
2) Appuyer sur la touche Up ⑥ ou Down ⑦ pour sélectionner la vitesse d'obturation. Au réglage de la vitesse d'obturation, d'abord vérifier les réglages pour confirmer qu'il correspondant aux réglages disponibles sur l'appareil.
3) A la pression de la touche de mesure ④ le symbole de mode 已 clignotera pour indiquer que le posemetre est pret a mesurer. Ce mode pret a mesurer durera environ 90 secondes. Declencher le flash pour mesurer pendant ce temps.

5. Mesure

4) Si les 90 secondes se terminent et que le clignotement cesse, appuyer à nouveau sur la touche de mesure pour revenir à l'état pré à mesurer.
5) Une fois la lumière du flash recue, la valeur mesurée (valeur d'ouverture) s'affiche. Meme après la mesure, la marque de mode continue à clignoter, le posemètre est pré à mesurer, et une nouvelle mesure est possible. (Fonction d'auto-reinitialisation).

REMARQUES:

Au déclenchement du flash, si la luminosité du flash est inférieure à la lumière ambiante, le posémetre peut ne pas détourter la lumière. Dans ce cas, passer au mode Flash avec cable synchro..
- Des lampes fluorescentes à démarrage rapide ou un éclairage spécial sont parfois mèprises pour un flash, et accidentellement mesurées. Dans ce cas, passer au mode Flash avec cable synthro.
Si la section réceptrice de lumière est soumise à un changement de lumière brusque, même quand le flash n'a pas été déclenché en attente de mesure, une mesure pourra être faîte dans certains cas. Dans ce cas, passer au mode Flash avec cable synthro.
- La forme d'onde lumineuse d'une ampoule-flash est douce, aussi la lumière ne sera-t-laque pas détectee en mesure en mode Flash sans cable synchro a auto-reinitialisation. Toutjours utiliser le mode Flash avec cable synchro pour mesurer la luziere d'une ampoule-flash.

RÉFERENCE:

• Le réglage de vitesse d'obturation est le même qu'au paragraphe 2-1 Mode flash avec cable synchro (voir la page 14).
• Une valeur convertie est affichee quand la sensibilité du film est modifiée après la mesure..
• Les lectures en dehors de la plage d'affichage ou au-delà de la plage de mesure sont similaires au paragraphe 2-1 Mode flash avec cable synchro (voir la page 14).

1. Mesure du contraste de la lumière

Cette méthode est utilisé pour vérifier l'éclairage en studio ou les inégalités d'éclairage.

1) Monter l'accessaire Lumidisc (voir la page 8).
2) Allumer (ON) seulement la source lumineuse principale. Pointer le Lumidisc vers la source lumineuse principale a partir de la position du sujet et mesurer.
3) Ensuite, allumer seulement la source lumineuse auxiliaire. En cet etat, pointer le Lumidisc vers la source lumineuse auxiliaire et mesurer.
4) Détérminer le taux de luminance (taux de contraste) à l'aise des valeurs mesurées des sources lumineuses principale et auxiliaire.

Différence EV des valeurs mesurées	Taux de contraste
.

RÉFERENCE:

• Pour déterminer l'exposition à la lumière incidente, allumer les sources lumineuses principale et auxiliaire, pointer le Lumisphere sur l'axe de l'objet de l'appareil, puis mesurer.

2. Emploi d'un indicateur d'éclairament incident (LUX ou FC)

1) Monter l'accessoire Lumidisc (voir la page 8).
2) Régler au mode EV et à 100 ISO.
3) Mesurer avec la zone à mesurer parallele au Lumidisc.
4) Déterminer l'éclairment (lux) à partir de la table de calcul en utilisant EV mesure.

Valeur EV -> table de conversion en Lux

EV	Lux	EV	Lux	EV	Lux	EV	Lux
0.0	2.5	5.0	80	10.0	2600	15.0	82000
0.5	3.5	5.5	110	10.5	3600	15.5	120000
1.0	5.0	6.0	160	11.0	5100	16.0	160000
1.5	7.1	6.5	230	11.5	7200	16.5	230000
2.0	10	7.0	320	12.0	10000	17.0	330000
2.5	14	7.5	450	12.5	14000	17.5	460000
3.0	20	8.0	640	13.0	20000	18.0	660000
3.5	28	8.5	910	13.5	29000	18.5	930000
4.0	40	9.0	1300	14.0	41000	19.0	1300000
4.5	57	9.5	1800	14.5	58000	19.5	1900000

Valeur EV table de conversion en pied / bougie (Foot/candle)

EV	FC	EV	FC	EV	FC	EV	FC
0.0	0.23	5.0	7.4	10.0	240	15.0	7600
0.5	0.33	5.5	11	10.5	340	15.5	11000
1.0	0.46	6.0	15	11.0	480	16.0	15000
1.5	0.66	6.5	21	11.5	670	16.5	22000
2.0	0.93	7.0	30	12.0	950	17.0	30000
2.5	1.3	7.5	42	12.5	1300	17.5	43000
3.0	1.9	8.0	59	13.0	1900	18.0	61000
3.5	2.6	8.5	84	13.5	2700	18.5	86000
4.0	3.7	9.0	120	14.0	3800	19.0	120000
4.5	5.3	9.5	170	14.5	5400	19.5	170000

3. Fonction de réglage personnelé

Pour l'adaptation à l'appareil, il est possible de régler la valeur de réglage et d'afficher la valeur 1, 1/2 ou 1/3 pas.

1) Pour sélectionner le mode de réglage personnelé, maintainir la touche de mode ③ pressée et appuyer sur le commutateur d'alimentation ①.
2) Une fois le mode de réglage personnelisé régèle, les lettres 'CS' pour le réglage personnelisé s'afficheront dans la zone d'affichage de sensibilité, et le numéro de réglage sera affché dans la zone d'affichage de la valeur d'ouverture.
3) Le numero de réglage changera à chaque pression du selecteur de mode ③.

Numero de réglage

4) Une fois le réglage personnelé achevé,mettre le commutateur d'alimentation sur OFF pour quitter le mode de réglage personnelé. L'alimentation sera automatiquement coupée après cette opération.

REMARQUES:

• La valeur de mesure 1/10 pas affichée au réglage 1 pas ne sera pas affichée quand 1/2 pas ou 1/3 pas est réglé.
  A l'emploi du mode EV, la valeur de mesure 1/10 pas sera affichée quel que soit le valeur regle.

Cable synchro (vendu séparation)

Ce cable de 5 m est pourvu de 3 fiches. Un posemetre, un appeareil et un flash peuvent y etre raccordes simultanement. C'est pratique pour la mesure, parce qu'il est inutile de brancher et debrancher le cable synchro.

De plus, un côte du cable synchro a une fonction de blocage pour rendre sure la connexion avec le posemetre.

- Carte grise 18% (vendue séparation)

La carte grise 18% (110 x 102 mm, 4 1/4'' x 3 1/3'') se replie à 2 3/4'' x 4 3/4'', et s'adapte dans une poche de chemise.

Elle sert à mesurer les sujets à taux de réflexion élevé (blancs) ou bas (noirs) pour ne pas subir leur effet en les considérant à un rapport de réflexion de 18% .

Type: - Posemetre numérique pour mesurer la lumière ambienteet la illumière de flash

Méthode de réception de la lumière:

• Système de mesure de luminière incidente et réfléchie

Section réceptrice de lumière: Lumière incidente: Lumisphere, Lumidisc Lumière reflèchie: Objectif (angle de réception de la lumière de 40)

Elément récepteur de lumière: · Photodiode au silicium

Système de mesure: Lumière ambiante: Mesure a priorite à la vitesse d'obturation Mesure EV

Lumiere de flash: Avec cable synchro Sans cable synchro

Gamme de mesure (ISO 100): • Lumière ambiente: EVO à EV19,9

Flash: F,14 à F90,9

Precision de repetition: + / - 0,1 EV ou moins

Constante de calibrage: Mesure de la lumiere incidente: C = 340 (Lumisphere), C = 250 (Lumidisc)

• Mesure de la lumière refléchie:

Gamme d'affichage: Sensibilité du film: 3 à 8000 ISO (pas 1/3)

Vitesse d'obturation Lumiere ambiente: 60 sec a 1/8000 s (pas de 1, 1/2, 1/3) Vitesse cinema (f/s): 8, 12, 16, 18, 24, 25, 30, 32, 64, 128 (angle d'ouverture: 180')

Flash: 1 s à 1/500 s (pas de 1, 1/2, 1/3) et 1/75, 1/80, 1/90, 1/100 s

Valeur d'ouverture: F0,5 à F90,9 (pas de 1, 1/2, 1/3)

Autres fonctions Mesure hors portee: Avertissements E.u (sous-exposition) et E.o (surexposition)

• EV (valeur d'exposition): EV -5 à EV 26,2 (pas de 1/10)

• Contrôle de la pile avec icone d'etat 3 niveaux

• Mise hors tension automatique (env. 4 minutes après la dernière opération)

• Réglage personalisé

Pile utilisée - 1 pile de type AA (alcaline, au mangané ou au lithium), 1.5 V Gammé de températures de service

• 0 à 40^ C

Gamage de températures de rangement

-20a+60℃
Dimensions Env.63 (largeur) x 110 (hauteur) x 22 (profondeur) mm
Poids Env.95g (pile incluse)
Accessoires standard - Etui souple, couroire, Lumidisc, etui souple pour Lumidisc, cache de borne synchro, pile AA 1,5 V

Les caractéristiques techniques et l'apparce sont sujettes à des changements sans préavis pour des raisons d'amélioration.

9. Régles de sécurité et maintenance

REMARQUES:

• Pour éviter d'endommager le posemètre, ne jamais le laisser tomber ni le soumettre à des impacts violents.
  Eviter de conserver le posemetre a des emplacements a temperture et/ou humidite elevée.
• Prendre garde aux changements de températures excessifs susceptibles de provoquer l'humidité et la condensation, et pouvant résultat en un mauvais fonctionnement.
  Si la température du posémetre tombe à -10°C ou moins, la réponse de l'affchage LCD deviendra très lente et l'affchage sera difficile à dire. A des températures entre 0 et 10°C, l'affchage deviendra un peu plus lent qu'à la normale, mais cela n'empêchera pas son usage. Et quand la température dépasse 50°C, l'affchage devient noir et difficile à dire. Il redeviendra normal quand la température redeviendra normale.
• Ne pas placer le posemètre en plein soleil en plein ete ou pres d'un apparell de chauffage etc. parce que sa temperture augmentera plus que la temperature de I'air. Faire attention a I'emploi du posemetre a des emplacements chauds.
• Retirer la pile si le posemetre doit rester inutilise pendant une période prolongée. Les piles fuient et poursaient endommager le posemetre. Mettre les piles au rebut selon les règles.

Remarques sur la maintenance

• Maintainir le Lumisphere, l'objet et le Lumidisc propres et exempits de toute poussière, particules étrangères et rayures pour assurer une mesure précise.
• Essuyer le L-308S avec un chiffon doux et sec quand il est sale.
  Ne jamais utiliser de solvants organiques (teIs que diluant ou benzene) pour nettoyer le Lumisphere.
