Type de produit	Point d'accès sans fil
Marque	NETGEAR
Modèle	WPN802
Norme sans fil	IEEE 802.11g, compatible 802.11b
Débit maximal	Jusqu'à 54 Mbps
Interface réseau	Ethernet 10/100 Mbps (Auto-Négociation)
Alimentation	Adaptateur secteur externe (inclus)
Configuration	Interface web via navigateur (adresse IP par défaut 192.168.0.231)
Identifiants par défaut	Nom d'utilisateur : admin / Mot de passe : password
Voyants lumineux	Power (vert), Test (clignotant), Réseau sans fil (vert), Ethernet (orange pour 10 Mbps, vert pour 100 Mbps)
Méthode de déploiement	Fixation murale ou sur étagère, en hauteur
Dimensions (approx.)	175 x 118 x 28 mm
Poids (approx.)	200 g
Contenu de la boîte	Point d'accès, adaptateur secteur, câble Ethernet, CD de documentation
Garantie	Garantie constructeur standard (consultez le site NETGEAR)
Assistance technique	http://www.netgear.fr/support/
Enregistrement produit	http://www.reseau.facile.fr/registration.php
Nettoyage	Chiffon sec et doux, éviter l'humidité
Température de fonctionnement	0 °C à 40 °C (estimation)

FOIRE AUX QUESTIONS - WPN802 NETGEAR

Que faire si aucun voyant ne s'allume sur le point d'accès ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise électrique fonctionne. Assurez-vous d'utiliser l'adaptateur NETGEAR fourni avec l'appareil.

Pourquoi le voyant Ethernet n'est-il pas allumé ?

Cela indique un problème de connexion matérielle. Assurez-vous que les câbles Ethernet sont correctement insérés dans le point d'accès et dans le périphérique réseau (routeur, commutateur ou concentrateur). Vérifiez également que le périphérique est sous tension.

Le voyant réseau sans fil reste éteint, que faire ?

Débranchez puis rebranchez l'adaptateur secteur. Si le voyant ne s'allume toujours pas, contactez le support NETGEAR.

Comment accéder à l'interface de configuration du WPN802 ?

Ouvrez votre navigateur web et saisissez http://192.168.0.231 dans la barre d'adresse. Lorsque vous y serez invité, entrez admin comme nom d'utilisateur et password comme mot de passe (en minuscules).

Je n'arrive pas à configurer le point d'accès via le navigateur.

Vérifiez que le WPN802 est sous tension et que le voyant Ethernet est allumé (vert). Assurez-vous que votre ordinateur utilise une adresse IP dans la même plage que le point d'accès (par exemple 192.168.0.x). Si vous utilisez une adresse IP fixe, configurez-la sur 192.168.0.210 avec un masque de sous-réseau 255.255.255.0.

Je n'arrive pas à accéder à Internet avec mon ordinateur sans fil.

Redémarrez l'ordinateur. Vérifiez que les paramètres TCP/IP de l'adaptateur sans fil sont définis sur 'Obtenir automatiquement une adresse IP'. Assurez-vous également que les paramètres sans fil (SSID, sécurité) du point d'accès correspondent à ceux de l'ordinateur.

Puis-je utiliser le WPN802 avec des adaptateurs 802.11b ?

Oui, le WPN802 est compatible avec les appareils 802.11b et 802.11g. Les périphériques 802.11b pourront se connecter mais à des débits réduits.

Où placer le point d'accès pour une meilleure couverture ?

Pour un fonctionnement optimal, placez le WPN802 en hauteur, par exemple sur une étagère ou fixé au mur, au centre de la zone de couverture souhaitée. Évitez les surfaces métalliques ou les obstacles épais.

Comment rétablir les paramètres d'usine du WPN802 ?

La notice ne précise pas de procédure de réinitialisation. Consultez le manuel de référence sur le CD fourni ou contactez le support NETGEAR pour obtenir des instructions.

Que faire si j'ai perdu le CD de documentation ?

Vous pouvez télécharger la notice au format PDF depuis des sites comme notice-facile.com ou directement sur le site web de NETGEAR (http://www.netgear.fr/support/).

MODE D'EMPLOI WPN802 NETGEAR

Reportez-vous au manuel de référence sur votre CD pour obtenir des instructions sur les options de configuration avancée.

Durée approximative de l'installation : 30 minutes.

Conseil : avant de placer le WPN802 en hauteur, configurez-le et assurez-vous que sa connectivité réseau sans fil est optimale.

1. Connexion du point d'accès sans FIL à votre ordinateur

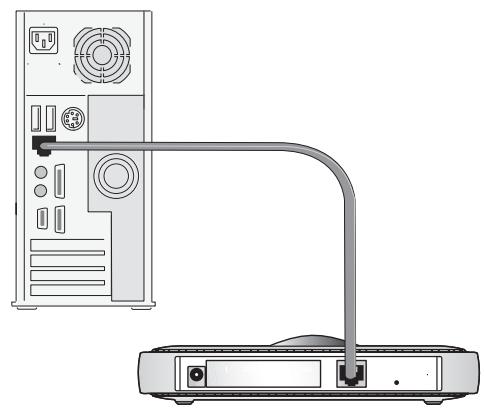

a. Déballez la boîte et vérifiez-en le contenu. b. Vérifiez que l'ordinateur dispose bien d'un accès Internet et d'un adaptateur Ethernet. Si l'ordinateur est déjà connecté au réseau, notez ses paramètres de configuration TCP/IP. Configurez l'ordinateur avec l'adresse IP statique suivante 192.168.0.210 et le masque de sous-réseau suivant 255.255.255.0. c. Branchez l'une des extrémités du câble Ethernet du WPN802 à l'ordinateur. d. Insérez correctement l'autre extrémité du câble dans le port Ethernet du WPN802.

e. Allumez l'ordinateur et connectez l'adaptateur secteur au WPN802. Ensuite, vérifiez les voyants situés à l'avant.

Power: le voyant d'alimentation doit être allumé. Dans le cas contraire, assurez-vous que les cables sont bien branchés et que l'interrupteur de la prise murale (le cas échéant) est enclenché. Test: le voyant de test clignote quand le WPN802 est allumé. Réseau sans fil : le voyant doit être allumé. - Ethernet : le voyant Ethernet (réseau) doit être allumé (en orange, pour indiquer une connexion à 10 Mbits/s et en vert pour indiquer une connexion à 100 Mbits/s). Dans le cas contraire, assurez-vous que les deux extrémités du cable Ethernet sont correctement insérées.

2. Configuration des accès réseau LOCAL et sans FIL

a. Configurez le port Ethernet du WPN802 pour un accès réseau.

• Connectez-vous au WPN802 en ouvrant votre navigateur et en saisissant http://192.168.0.231 dans le champ d'adresse.

• Lorsque vous y serez invité, saisissez admin comme nom d'utilisateur et password comme mot de passe, le tout en minuscules.
• Cliquez sur le lien Basic Settings (Paramètres de base) et configurez les paramètres IP de votre réseau.

b. Configurez l'interface sans fil pour un accès sans fil. Pour obtenir des instructions complètes, consultez l'aide en ligne ou le manuel de référence. c. Essayez d'établir une connexion sans fil avec le WPN802 au moyen d'un ordinateur muni d'un adaptateur sans fil configuré avec les mêmes paramètres sans fil que le WPN802.

La configuration de votre WPN802 est à présent terminée. Vous pouvez le déployer sur votre réseau. Si besoin est, vous pouvez rétablir les paramètres TCP/IP d'origine de l'ordinateur utilisé à l'étape 1.

Déploiement du WPN802

1. Déconnectez le WPN802 de l'ordinateur et placez-le là où vous comptez l'utiliser.

Pour un fonctionnement optimal, CHOISISEZ un endroit surelevé, tel qu'une fixation murale en hauteur ou sur une étagère, au milieu de votre zone de couverture sans fil et à portée de vue de tout périphérique mobile. Si le WPN802 est placé sur une surface métallique, mettez-le en position verticale.

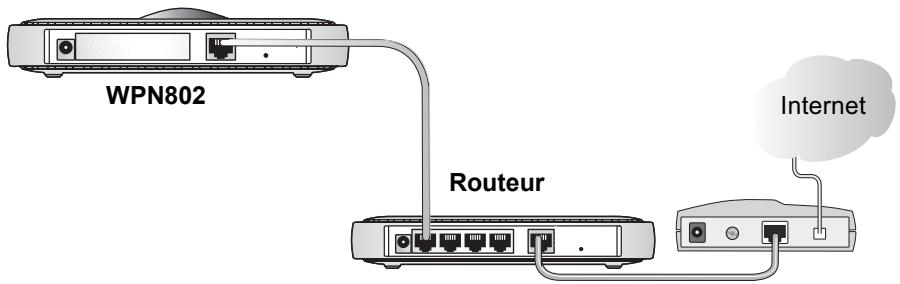

1. Connectez le câble Ethernet de votre point d'accès WPN802 au port réseau de votre routeur, commutateur ou concentrateur.

1. Connectez une extrémité de l'adaptateur au point d'accès sans fil et l'autre extrémité au secteur. Les voyants Alimentation, Réseau sans fil et Ethernet doivent être allumés.

Vérification de la connectivité sans fil

Vérifiez les droits d'accès aux fichiers et aux imprimantes disponibles sur votre réseau ou essayez de vous connecter à Internet à partir d'un navigateur tel que Netscape® ou Internet Explorer (en utilisant un ordinateur équipé d'un adaptateur sans fil 802.11g ou 802.11b).

Remarque : si vous ne parvenez pas à vous connecter, reportez-vous à la section « Conseils de dépannage » de ce guide ou consultez le manuel de référence sur le CD du point d'accès sans fil.

Dépannage

Voici quelques conseils qui vous aident à corriger les problèmes simples que vous pourriez rencontrer.

Aucun voyant ne s'allume sur le point d'accès.

Le point d'accès n'est pas sous tension.

Assurez-vous que le cordon d'alimentation est connecté au point d'accès et branché à une prise électrique ou une rallonge électrique qui fonctionne. - Vérifiez que vous utilisez bien l'adaptateur NETGEAR fourni avec votre point d'accès.

Levoyant ethernet n'est pas allumé.

Il s'agit d'un problème de connexion matérielle.

Assurez-vous que les connecteurs du câble sont bien insérés dans le point d'accès et dans le périphérique réseau (routeur, commutateur ou concentrateur). Assurez-vous que le périphérique est allumé.

Levoyantréseau sans fil n'est pas allumé.

L'antenne du point d'accès ne fonctionne pas.

• Si le voyant d'activité Réseau sans fil reste éteint, débranchez l'adaptateur du secteur puis rebranchez-le.
• Contactez NETGEAR si le voyant ne s'allume toujours pas.

Je n'arrive pas à configurer le point d'accès à partir du navigateur.

Vérifiez les points suivants:

• Le WPN802 est correctement installé, il n'y a aucune problème de connexion réseau et l'appareil est sous tension. Vérifiez que le voyant du port réseau est allumé (vert). Ceci atteste que la connexion Ethernet est bien établie.
• Si vous utilisez le nom NetBIOS du WPN802 pour vous connecter, assurez-vous que votre ordinateur et que le WPN802 se trouvent sur la même portion du réseau ou qu'un serveur WINS est installé sur le réseau.
• Si vous ordinateur utilise une adresse IP fixe (statique), assurez-vous que celle-ci soit comprise dans la plage du WPN802. L'adresse IP par défaut du WPN802 est 192.168.0.231; l'adresse du masque de sous-réseau par défaut est 255.255.255.0. Le WPN802 est configuré par défaut pour une adresse IP statique. Si vous vous connectez à un réseau DHCP, modifieriz la configuration du WPN802 en conséquence. Pour en savoir plus, consultez le manuel de référence sur le CD du point d'accès sans fil.

Je n'arrive pas à accéder à internet ou au réseau avec mon ordinateur sans fil.

Il s'agit d'un problème de configuration. Vérifiez les points suivants :

Il se peut que les paramètres TCP/IP que vous avez modifiés sur l'adaptateur sans fil n'aient pas été pris en compte. Redémarrez votre ordinateur. - Il se peut que l'ordinateur équipé de l'adaptateur sans fil ne dispose pas des bons paramètres TCP/IP pour communiquer avec le réseau. Redémarrez l'ordinateur et vérifiez que les paramètres TCP/IP sont correctement configurés pour ce réseau. D'habitude, la configuration des Propriétés réseau de Windows est : « Obtenir automatiquement une adresse IP » - Les valeurs par défaut du point d'accès ne correspondant peut-être pas avec votre réseau. Assurez-vous que la configuration par défaut du point d'accès est la même pour les autres périphériques installés sur le réseau. - Pour obtenir des instructions complètes sur la modification des valeurs par défaut du point d'accès, consultez le manuel de configuration sur le CD du point d'accès sans fil.

Nous vous remercions d'avoir choisi les produits NETGEAR.

Pour enregistrer votre produit, rendez-vous à l'adresse suivante :

http://www.reseau.facile.fr/registration.php.

Pour obtenir de l'assistance technique, rendez-vous à l'adresse suivante : http://www.netgear.fr/support/.
