GNX4 - Processeur d'effets pour guitare DIGITECH - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Multi-effets pour guitare électrique
Caractéristiques techniques principales	Modélisation d'amplis, effets numériques, enregistrement, et lecture de backing tracks
Alimentation électrique	Adaptateur secteur 9V ou 4 piles AA
Dimensions approximatives	355 mm x 215 mm x 70 mm
Poids	1,5 kg
Compatibilités	Compatible avec la plupart des guitares électriques et acoustiques
Type de batterie	Piles alcalines AA (4)
Tension	9V
Puissance	Non spécifiée, dépend de l'utilisation avec un amplificateur
Fonctions principales	Effets de modulation, réverbération, delay, et simulation d'amplis
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles selon le distributeur
Informations générales utiles	Idéal pour les guitaristes souhaitant une solution tout-en-un pour les effets et l'enregistrement

FOIRE AUX QUESTIONS - GNX4 DIGITECH

Comment réinitialiser le DIGITECH GNX4 aux paramètres d'usine ?

Pour réinitialiser le DIGITECH GNX4, maintenez enfoncé le bouton 'Edit' tout en allumant l'appareil. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Pourquoi mon DIGITECH GNX4 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est branché et que la prise fonctionne. Essayez également de remplacer le fusible si nécessaire.

Comment ajouter des effets à mes pistes avec le DIGITECH GNX4 ?

Pour ajouter des effets, sélectionnez le mode 'Edit', choisissez la piste souhaitée, puis parcourez les effets disponibles. Appuyez sur 'Store' pour enregistrer vos modifications.

Quels types de connexions audio le DIGITECH GNX4 prend-il en charge ?

Le DIGITECH GNX4 prend en charge les connexions 1/4 pouce (6,35 mm) pour les entrées et sorties audio, ainsi que des sorties numériques via S/PDIF.

Comment mettre à jour le firmware du DIGITECH GNX4 ?

Téléchargez la dernière version du firmware depuis le site officiel de DIGITECH. Connectez l'appareil à votre ordinateur via USB et suivez les instructions fournies dans le manuel pour installer la mise à jour.

Mon son est déformé, que dois-je faire ?

Vérifiez les niveaux de gain sur l'appareil et assurez-vous qu'ils ne sont pas trop élevés. Testez également différents câbles et connexions pour éliminer les problèmes de signal.

Comment sauvegarder mes réglages sur le DIGITECH GNX4 ?

Pour sauvegarder vos réglages, allez dans le menu 'Edit', sélectionnez 'Store', et choisissez un emplacement de mémoire pour enregistrer vos configurations.

Le DIGITECH GNX4 ne reconnaît pas mon pédalier, que faire ?

Assurez-vous que le pédalier est correctement connecté à l'entrée dédiée du GNX4. Vérifiez également que le pédalier est compatible avec votre modèle. Essayez de redémarrer l'appareil.

Comment ajuster la vitesse de lecture des boucles sur le DIGITECH GNX4 ?

Utilisez le bouton 'Tempo' pour ajuster la vitesse de lecture des boucles. Vous pouvez également régler le tempo en tapant sur le bouton 'Tap' pour le synchroniser avec votre rythme.

MODE D'EMPLOI GNX4 DIGITECH

Introduction Éléments fournis 1 Prise en main 2 Connexions 2 Simulation de haut-parleur 2 Mise sous tension 2 Sélection d'un mode de sortie 2 Sélection d'un Preset 2 Tour d'horizon du GNX4 3 Face avant 3 Face arrière 6

Routages audio 9

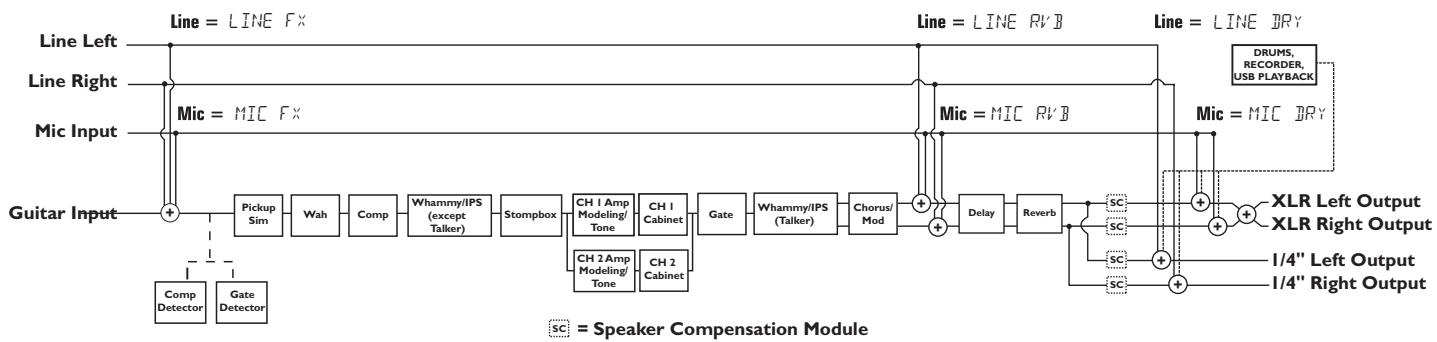

Introduction aux configurations 9 Configuration de sortie et compensation de HP 9 Configurations Mic et Line 12 Optimisation de l'entrée micro 13 Optimisation de l'entrée ligne 13

Connexions 14

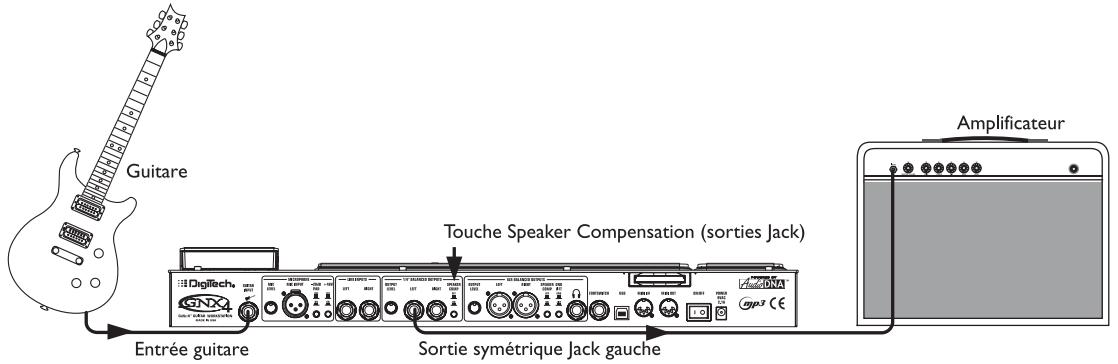

Utilisation sur scène 14 Piano-bar (mono) 14 Salle de taille moyenne (stéréo) 14 Configuration plus importante (stereo) 15 TalkerTM Performance Setup 16 Piano-bar 17

Pour l'enregistrement 18 Applications de l'enregistreur interne 18 Enregistrement sur ordinateur 19 Mise sous tension 20

Présets 21 Modes des pédales 21

Mode de Preset 21 Preset Bounceback 22 Mode Stompbox/contrôle 22 Mode enregistreur 22 Pédale d'expression 22 Bypass 23 Accordeur 23

Matrice du GNX4 24

La matrice du GNX4 24 Visualisation et édition des paramètres GeNetX et d'amplis 24 Visualisation et édition des paramètres 25 de la rangée GENETX 26 CHAN ONE EQ et CHAN TWO EQ Rows 27 de la rangée TONE 29

Modélisation d'ampli et d'enceinte 30

Modèles d'amplis 30 Types d'enceintes 31 Édition des modèles d'amplis et d'enceintes 31 Sélection des modèles d'amplis et d'enceintes 32 Réglage des paramètres d'ampli 32 Accordage de l'enceinte 32 Sauvegarde des paramètres d'ampli 33

Création d'HyperModels 33

Sauvegarde des HyperModels (Amp Save) 33

Effets et paramètres 34

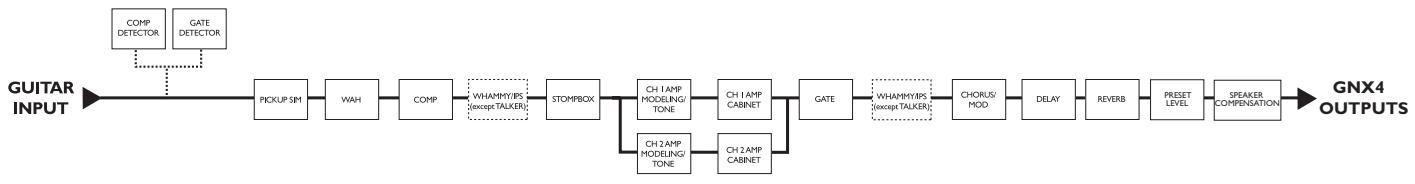

Édition des effets d'un Preset 34 Définition des effets 35 Niveau de Preset 35 Wah-Pickup 35 Compressor 35 WhammyTM/IPS/Talk 36 Whammy 36 Intelligent Pitch Shifting (IPS) 37 Pitch Shift 37 TalkerTM 37

Stomp Box Modeling 38 Noise Gate 39 Chorus/Mod Effects 39

Chorus 39 Flanger 40 Phaser 40 Triggered Flanger 40 Triggered Phaser 40 Tremolo 41 Panner 41 Vibrato 41 Rotary Speaker 41 AutoYaTM 42 YaYaTM 42 SynthTalkTM 42 Envelope Filter 42 Detune 43 Pitch Shift 43

Delay 43

Reverb 44

Affectation de la pédale d'expression 45

Pédale d'expression 45

Pédale d'expression — Links 1-3 45

Pédale Wah 45

Pédale de sélection d'ampli 46

Pédales de contrôle 46

Contrôles A, B et C Liens 46

LFO 47

LFO-Links 1-2 47

Affectation des paramètres d'affichage 48

Paramètres Whammy™/IPS/Talker™ 48 Paramètres Stompbox 48 Paramètres d'effets de modulation 49

Création d'un Preset 50

Sélection d'un Preset 50 Création d'un HyperModel 50 Sélection de l'ampli/enceinte du canal 1 50 Sélection de l'ampli/enceinte du canal 2 50 Réglage des paramètres du canal 1 51 Réglage des paramètres du canal 2 51 Réglage d'EQ/accordage de l'enceinte 52 Fusion Warp de deux canaux 53

Sauvegarde de l'HyperModel TM 53

Sélection du modèle du canal de Présent.54

Édition des effets du Présent 54

Sélection du type de micro 55

Compressor Off 55

WhammyTM/IPS/TalkerTM Off 55

Stompbox Modeling Off 55

Réglage du Noise Gate 56

Sélection et réglage de Chorus 56

Delay Off 56

Sélection et réglage de réverbération 57

Sauvegarde du Présent 57

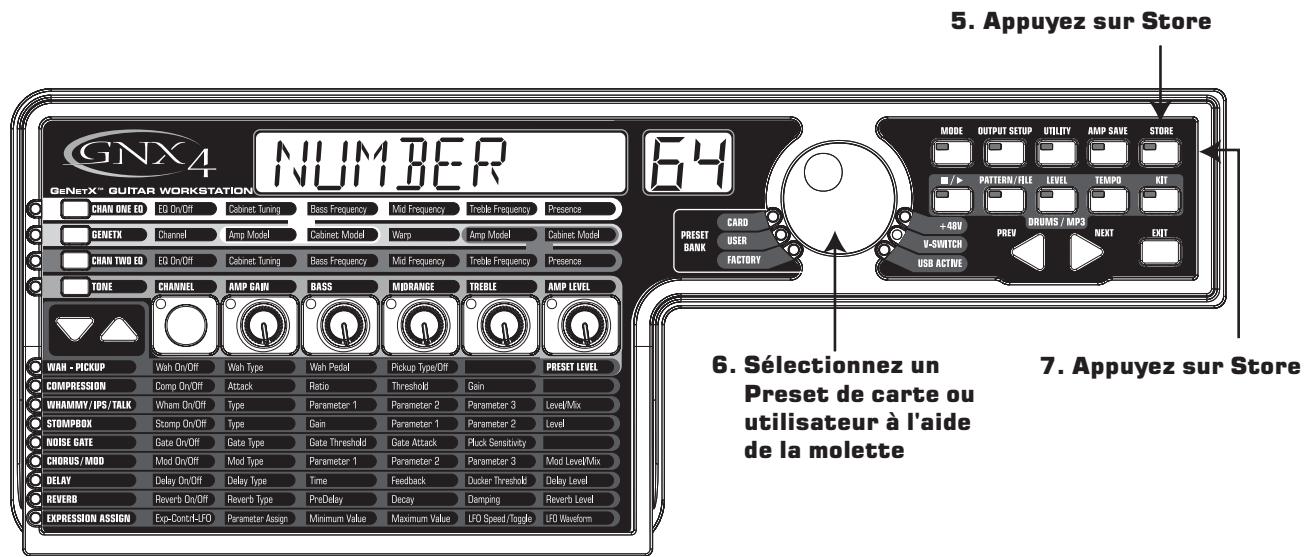

Sauvegarde/copie de preset 58

Sauvegarde de Présent 58

Copie de Présent 58

Fonctions des pédales selon le mode 59

Mode Présent - Vert.59

Mode Stompbox/Contrôle - Jaune 60

Mode enregistreur - Rouge 61

Boîte à rythmes/lecteur de MP3 62

Panneau de contrôle - Boîte à rythmes/MP3

Touches de lecture 62

Stop/Play 62

Pattern/File 62

Liste des Patterns internes 62

Level 62

Tempo 62

Kit 62

Liste des kits internes. 62

Pédales 63

Démonstration MP3 du GNX4 (Interne) 63

Routage audio pour l'enregistrement 64

Entrées du GNX4 et routages d'enregistrement..64

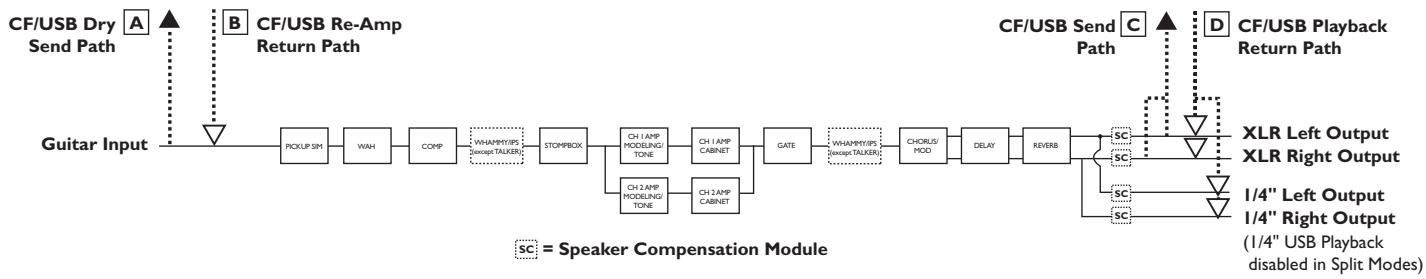

Sources du GNX4 64

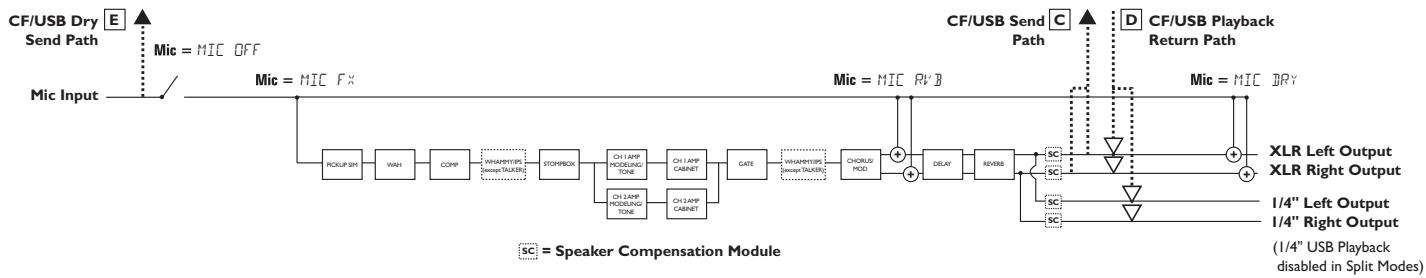

Routage du signal micro 66

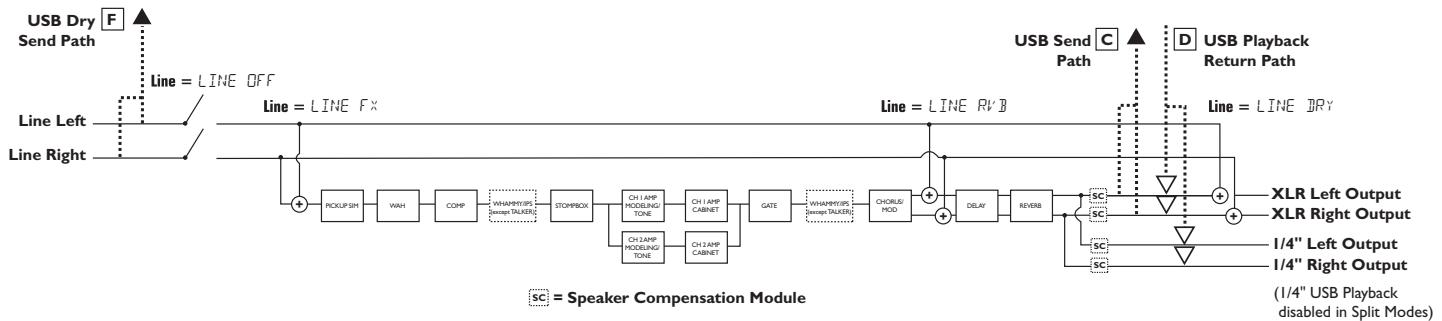

Routing du signal ligne 67

Enregistreur 8 pistes du gnx4.68

Contrôle de l'enregistreur et

Routage USB/Signal 68

Configuration morceau 70

Utilisation des cartes Compact Flash 75

Enregistrez ! 76

Sélection de la source d'entrée 76

Utilisation des afficheurs de niveau 76

Utilisation du GNX4 pour l'enregistrement.77

Enregistrer une piste 77

Lecture d'une piste enregistrée 78

Enregistrement de plusieurs pistes 78

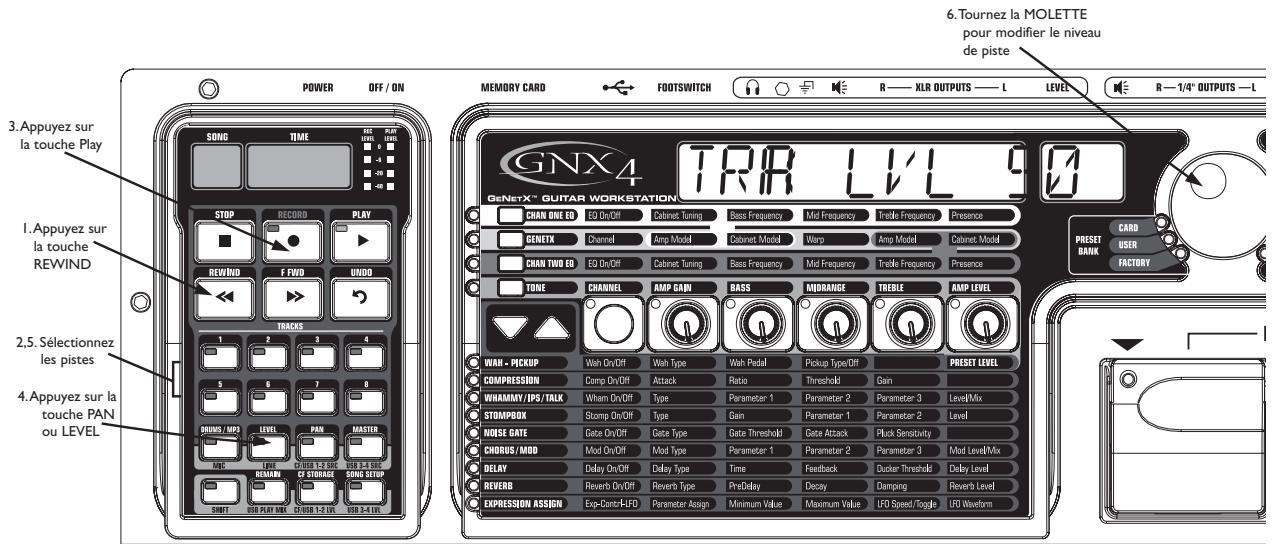

Niveau et panoramique de lecture 78

Niveau de lecture de chaque piste 79

Panoramique de chaque piste 79

Réglage du niveau général de lecture 79

Undo/suppression d'une piste 80

Envoi à l'arrêt 80

Undo pendant l'enregistrement 80

Modification du statut de piste 81

Punch In/Punch Out 81

Rapport/mélange de pistes 81

Utilisation des effets du GNX4 sur une piste guitare 82

Enregistrement mains-libres 83

Utilisation de la pédale RECORD

enregistrement 83

Utilisation de la pédale PLAY pour

Lire une piste 83

Utilisation des pédales

Pour enregistrer plusieurs pistes 83

Utilisation de la pédale UNDO pour

Effacer une piste 84

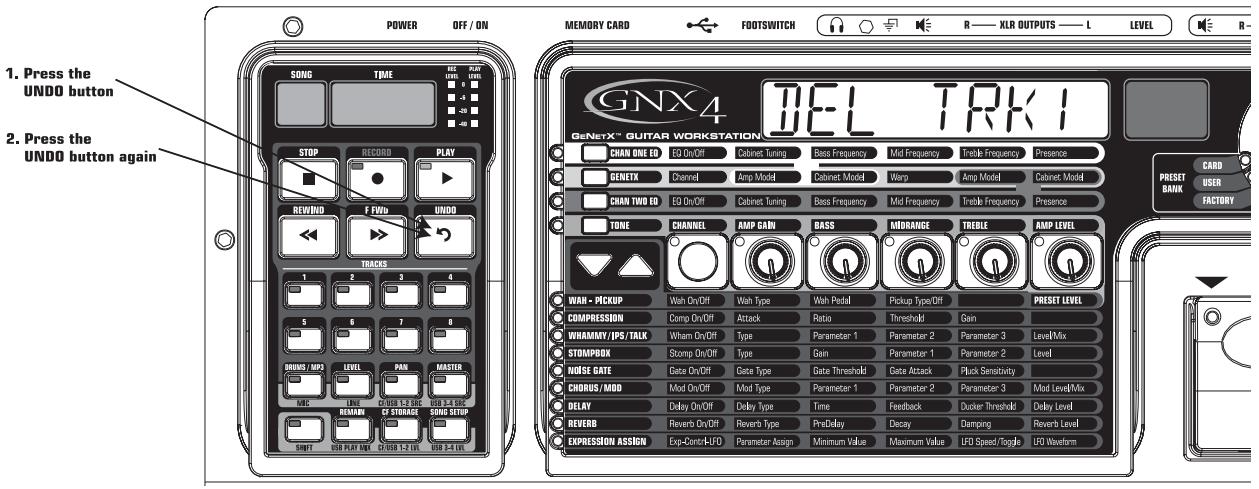

Arrêt 84 Undo à l'arrêt

Undo pendant l'enregistrement.84

Utilisation des pédales pour les

Punch In/Punch Out 84

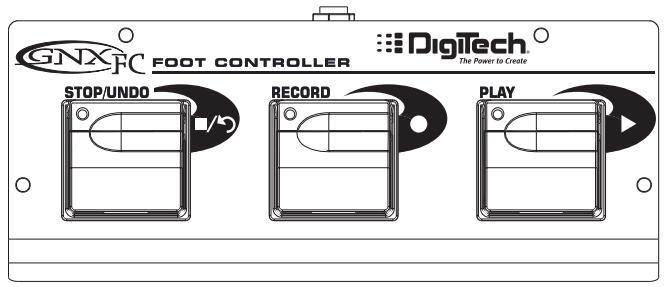

Enregistrement mains-libres avec le GNXFC 85

Utilisation du GNXFC en enregistrement.85

Utilisation du GNXFC en lecture

d'une piste enregistrée 85

Utilisation du GNXFC pour enregistrer

Plusieurs pistes.85

Utilisation du GNXFC en Undo/suppression 86

Arrêt 86 Undo

Undo pendant l'enregistrement 86

Utilisation du GNXFC pour les

Punch In/Punch Out 86

Fonction JamMan™ Delay Looper du GTX4...........................................................................

Enregistrer une boucle 87

Enregistrement sur plusieurs couches 88

Quantification des boucles 88

Utilisation du GNXFC avec les boucles 89

Enregistrement d'une boucle 89

Enregistrement sur plusieurs couches 89

Boîte à rythmes 90

Configuration des fichiers avec un morceau 90

Enregistrement de la batterie 90

MIDI et enregistrement 91

Travail sur les morceaux et boucles 91

Sélection des morceaux et boucles 91

Suppression des morceaux et boucles 91

Enregistrement sur ordinateur par USB 92

Introduction à l'enregistrement USB 92

Installation des logiciels du GNX4 92

Connexion du GNX4 à l'ordinateur 92

Utilisation de Pro Tracks Plus™ 93

Installation de Pro Tracks Plus 93

Périphérique MIDI du GNX4 93

Enregistrement mains-libres 93

Configuration de Pro Tracks Plus 94

Utilisation des pédales du GNX4 pour

L'enregistrement mains-libres sur ordinateur 95

Enregistrement de pistes 95

Lecture des pistes 95

Enregistrement de plusieurs pistes 95

Pédale UNDO 96

Utilisation du GNXFC pour l'enregistrement sur ordinateur 96

Application des effets sur une piste de guitare....97

Batterie du GNX4 et MIDI 98

Enregistrement de la batterie en audio 98

Enregistrement de la batterie en MIDI 98

Mixage de lecture USB 99

USB 1-2 Level / USB 3-4 Level 99

Utilisation de BIAS® Deck™ SE 100

Réglages audio de BIAS Deck SE 100

Fichiers des cartes compact flash 101

Structure des fichiers des cartes Compact Flash 101

Songs 101

MIDI 101

MP3 101

Presets 101

Compact Flash — Sauvegarde/échange de fichiers...102

Windows 102

Mac 102

Formats des fichiers 103

Utilitaires 104

Mise à jour de la pédale de volume 104

Sensibilité/sélectivité du V-Switch 104

Calibrage de la pédale d'expression 104

Preset Bounceback 105

Mains-libres 105

Noms de banques 105

Canal MIDI 106

BulkDump 106

Dump MIDI de Presets 106

DUMP d'HyperModel™ Utilisateur 106

MIDI Mapping 107

MIDI Merge 107

DrumMIDI 107

Kit par défaut 108

Initialisation usine 108

Liste des Presets 112 Implementation MIDI 112 Liste des CC MIDI 113 Échantillons de batterie General MIDI 114 Caractéristiques techniques 115

Merci d'avoir acheté le GNX4 Guitar Workstation™. Le GNX4 est le multi-effet guitare le plus évolué de sa catégorie. Il est équipé des technologies de modélisation GeNetX™, d'un enregistreur numérique 8 pistes intégré, d'une boîte à rythmes General MIDI, d'un lecteur de MP3 et d'une interface MIDI/audio USB. Associé à des logiciels d'enregistrement, de production et d'édition, le GNX4 Guitar Workstation vous offre une solution complète pour tous vos besoins de scène et de studio.

L'interface intuitive de l'appareil fait de la programmation un jeu d'enfant. Cependant, n'hésitez pas à prendre le temps de lire ce mode d'emploi, tout en gardant le GNX4 sous les yeux.

Éléments fournis

Assurez-vous que les éléments suivants sont bien compris dans l'emballage :

DigiTech GNX4 Adaptateur secteur DigiTech PSS3 Mode d'emploi du DigiTech GNX4 - Carte de garantie DigiTech - Pro Tracks Plus™ — Guide de l'utilisateur - Pro Tracks Plus™ — Guide de prise en main - Lexicon® Pantheon™ — Guide de l'utilisateur - Logiciels fournis avec le DigiTech GNX4 :

X-Edit™ — CD Editeur/bibliothèque et Drivers USB ° Pro Tracks Plus™ — CD de logiciel (Windows XP/2000) BIAS® Deck™ SE — CD de logiciel (Mac® OSX) GX4 - Guide d'installation logicielle

• Câble USB

Nous avons apporté le plus grand soin à la fabrication du GNX4. Tous les éléments mentionnés ci-dessus doivent être fournis en parfait état de fonctionnement. Toutefois, si un élément venait à manquer, contactez immédiatement votre revendeur. Prenez le temps de remplir la carte de garantie, elle constitue votre assurance en cas de dysfonctionnement du GNX4.

Prise en main

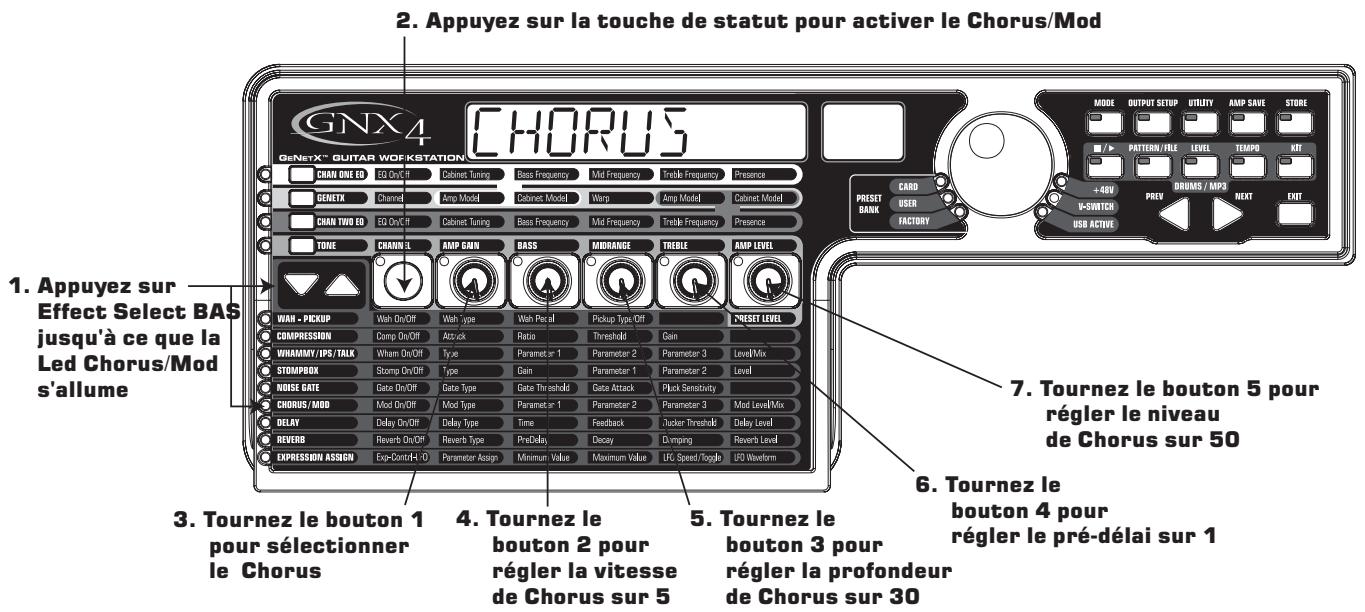

Cette section de prise en main vous permet d'essayer directement la pédale.

Connexions

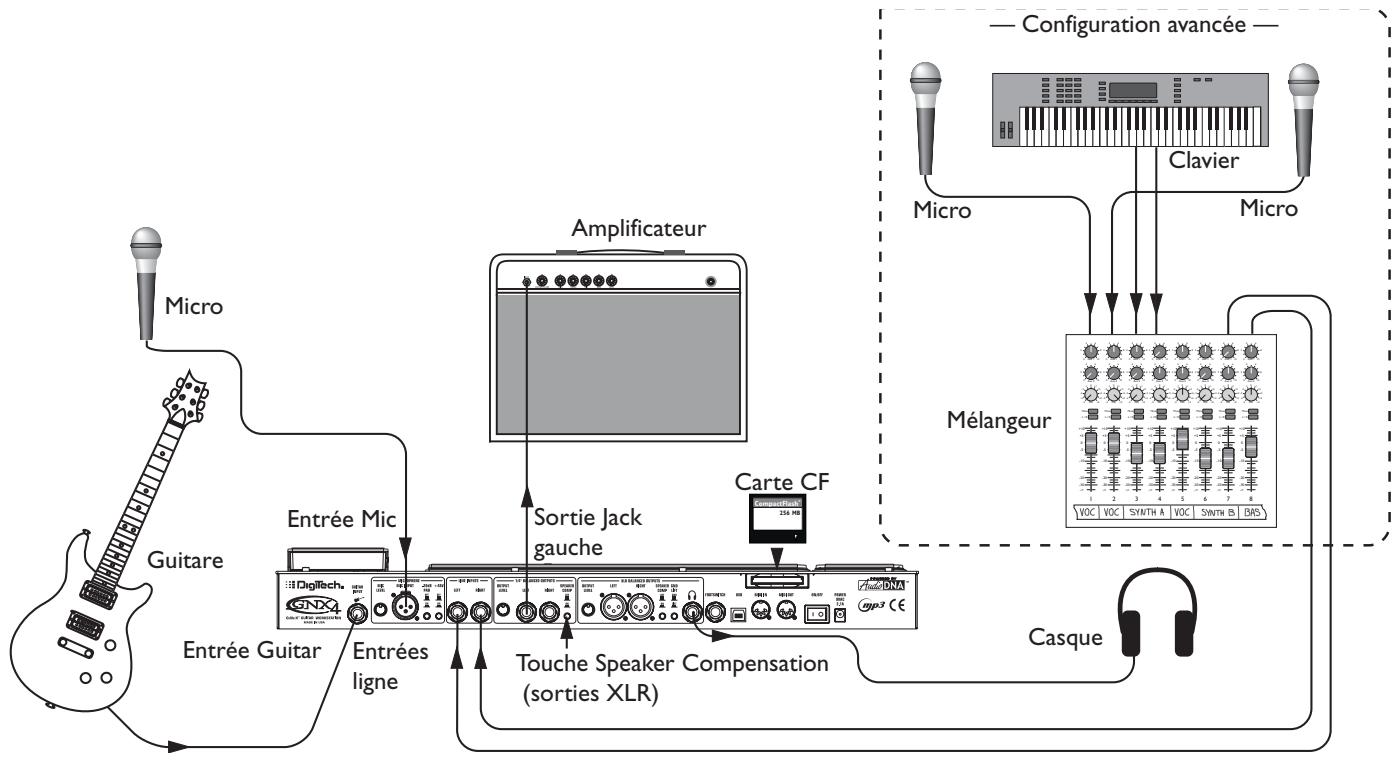

1. Connectez l'instrument à l'entrée GUITAR/INSTRUMENT à l'arrière du GNX4. 2. Connectez les sorties Jack 6,35 mm ou les sorties XLR LEFT/RIGHT aux entrées de vos amplificateurs guitare, amplificateurs de puissance ou de votre console de mixage.

Compensation de haut-parleur

Le GNX4 est équipé d'un filtrage de compensation de haut-parleur utilisable avec les sorties Jacks, XLR et HEADPHONE.

I. Si vous utilisez le GNX4 avec un casque ou si vous le connectez directement à une console par les sorties XLR, activez la fonction SPEAKER COMP des XLR. La touche est située à droite des sorties XLR, en face arrêté. 2. Si vous connectez le GTX4 directement à un amplificateur guitare avec haut-parleurs, par les sorties Jacks OUTPUTS, relâchez la touche SPEAKER COMP des sorties Jacks. La touche est située à droite des sorties Jack, en face arrière.

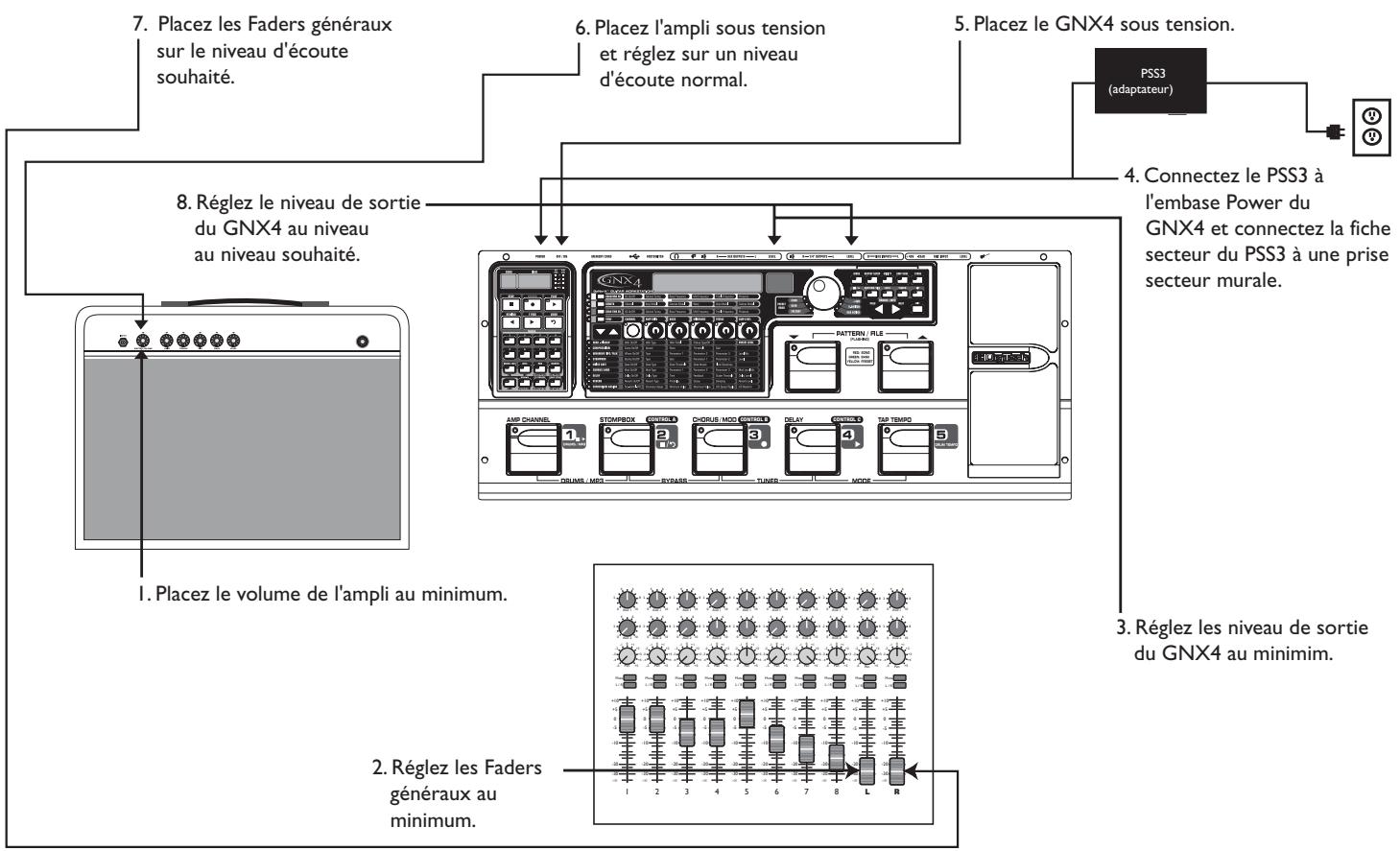

Placez sous tension

I. Reglez au minimum (completement à gauche) le potentiemetre OUTPUT situé en face arrêté du GNX4 (sorties Jack et XLR). 2. Connectez l'adaptateur secteur PSS3 à l'embase POWER du GNX4. 3. Connectez la fiche secteur de l'adaptateur PSS3 à une prise secteur. 4. Placez le GTX4 sous tension à l'aide de l'interrupteur POWER. 5. Placez vos amplificateurs sous tension et reglez leurs volumes sur un niveau normal. Montez progressivement le niveau OUTPUT du GNX4.

Sélectionnez un mode de configuration de sortie

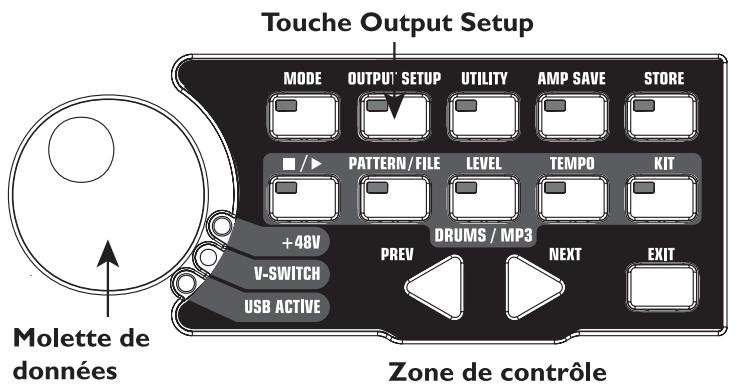

I. Appuyez sur la touche OUTPUT SETUP située à droite de la MOLETTE. 2. Tournez la MOLETTE pour selectionner le mode de sortie Output Setup. 3. Les modes de sortie sont : STEROALL, MONO ALL, MONO 1/4, MONO xLR, SPLIT 1 et SPLIT 2.

Remarque : Voir les configurations de sortie, page 9. 4. Appuyez sur la touche EXIT.

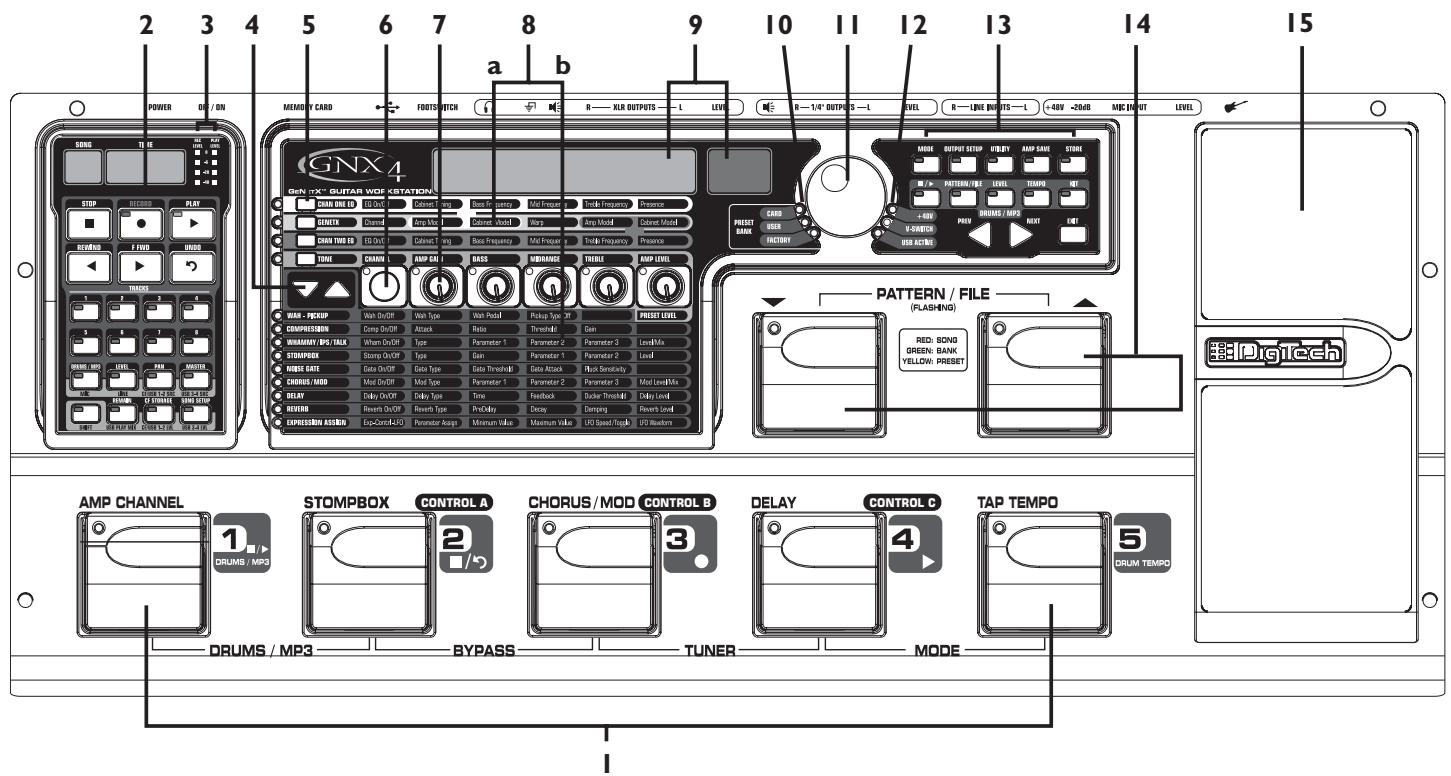

Sélection d'un preset

Le GNX4 est fourni avec 80 Presets d'usine et 80 Presets utilisés. D'usine, les Presets utilisés sont identiques aux Presets d'usine.

1. Appuyez sur les pédales HAUT/BAS pour sélectionner une banque. 2. Appuyez sur les pédales I-5 pour sélectionner un Preset, ou tournez LA MOLETTE.

I. pédales i-5

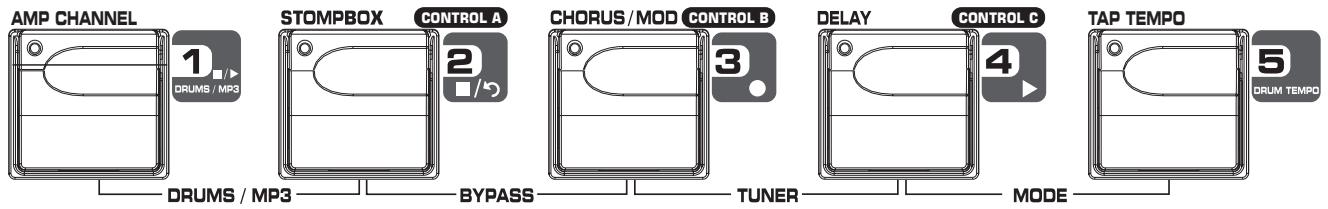

La fonction de ces 5 pédales varie selon le mode sélectionné : Sélection des Presets, changement de canal d'ampli, activation/désactivation des effets, gestion de la boîte à rythmes, lecture des fichiers MP3 et vous permet de contrôler l'enregistreur au pied du GNX4. Les fonctions Drums/MP3, Bypass, Tuner, Mode et Pattern/File sont accessibles en appuyant sur deux pédales en même temps.

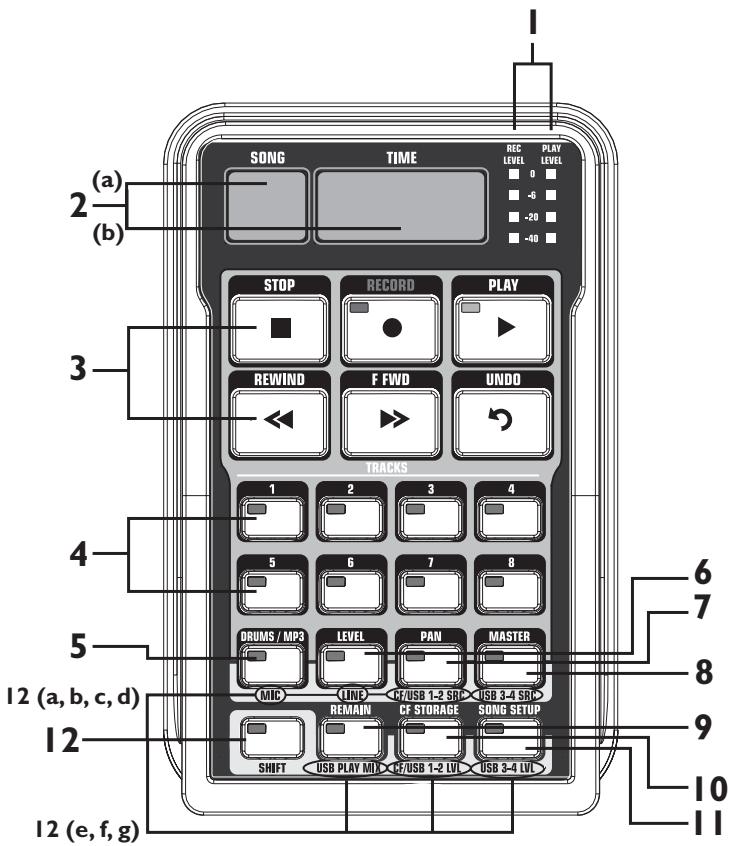

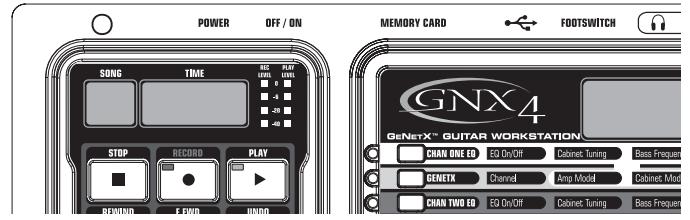

2. Réglages d'enregistreur et zone de routage/usb

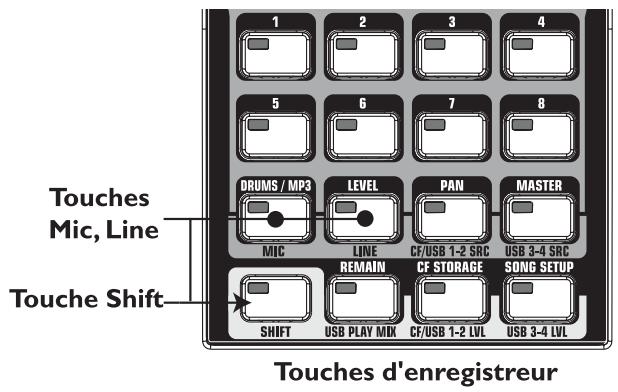

Cette zone vous permet de contrôler l'enregistreur numérique du GNX4, de router les signaux USB et de gérer les sauvegardes (voir sur la zone Réglages d'enregistreur et routage/USB, page 68).

3. Afficheurs de niveau de lecture et d'enregistrement

Afficheurs à LEDs 4 segments de niveau d'enregistrement et de lecture.

4. Touches de sélection des effets

Ces touches, ainsi que la matrice à LEDs vous permettent de sélectionner les effets à éditer.

5. Touches de contrôle d'amplificateur

Ces touches permettent de sélectionner l'une des rangées d'édition de modulo d'ampli/enceinte : CHAN ONE EQ (vert), GENETX (jaune), CHANTWO EQ (rouge) et TONE (gris).

6. Sélecteur de statut

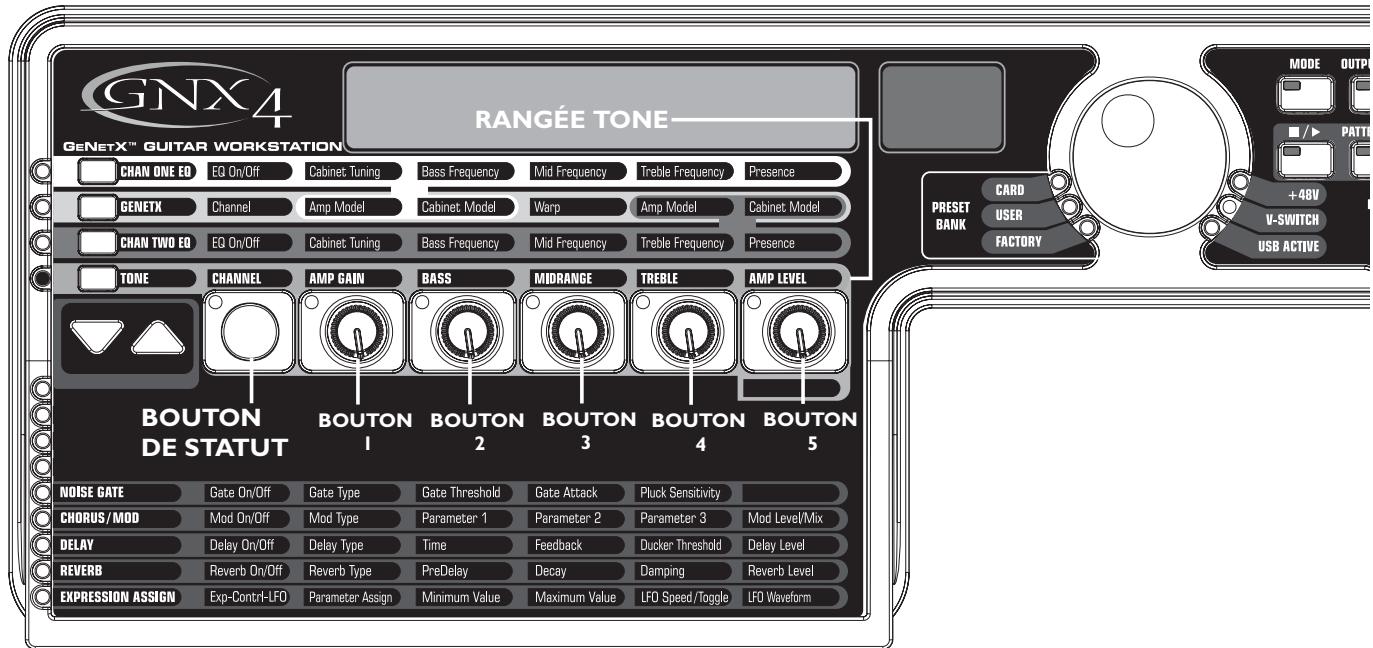

Permet de sélectionner les canaux d'ampli pour l'édition et d'activer/désactiver l'égalisation de chaque canal. Lorsque la rangée CHAN ONE EQ (vert) du modulo d'ampli/enceinte est sélectionnée, le bouton active/désactive l'égalisation du canal un. Lorsque la rangée GENETX (jaune) est sélectionnée, le bouton permet de sélectionner le canal I, le canal 2 ou le canal Warp (si la fonction Warp est sélectionnée entre deux canaux). Lorsque la rangée CHAN TWO EQ (rouge) est sélectionnée, le bouton active/désactive l'égalisation du canal deux. Lorsque la rangée TONE (gris) est sélectionnée, le bouton sélectionne les

options Channel One Amp, Warped Amp et Channel Two Amp. Les boutons Amp Gain, Bass, Midrange, Treble et Amp Levels permettent de modifier les réglages d'ampli du canal un (allumé en vert) ou du canal deux (allumé en rouge) en appuyant sur le bouton de statut. Lors de l'édition des effets dans la matrice d'effets, le bouton de statut active/désactive l'effet sélectionné ou sélectionne un type de contrôleur affecté à l'expression.

7. Boutons

Selon la rangée de réglage d'ampli ou d'effet sélectionnée par les touches de réglage d'ampli ou de sélection d'effet, ces 5 boutons réglement le paramètre indiqué dans la colonne au-dessus ou au-dessous de chaque bouton.

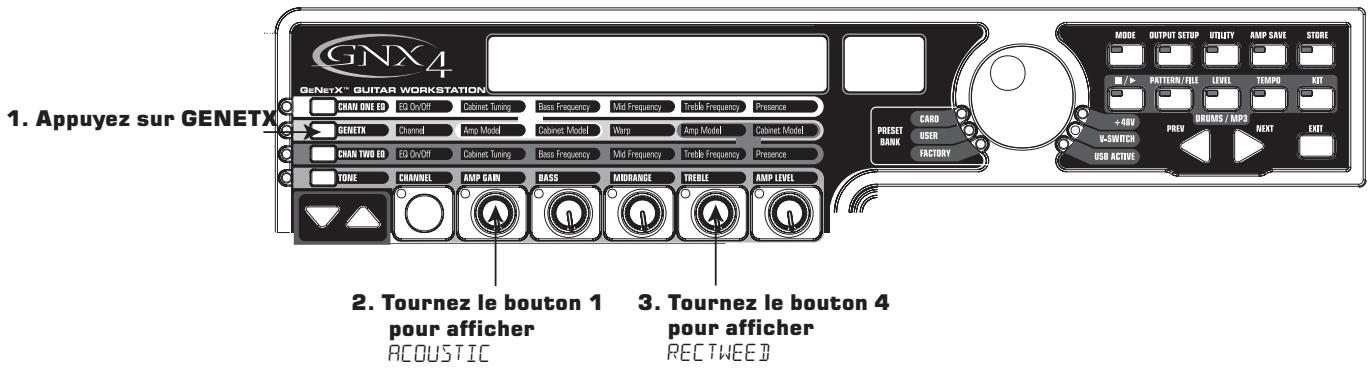

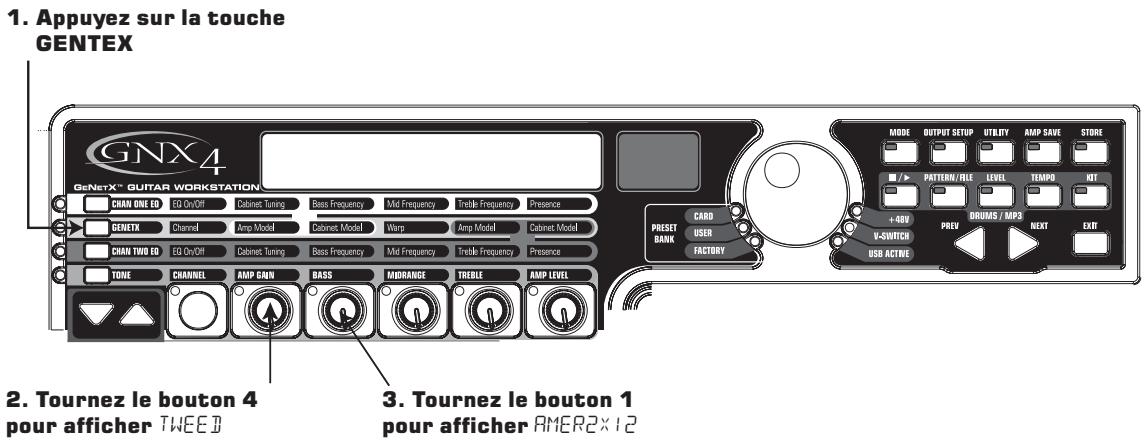

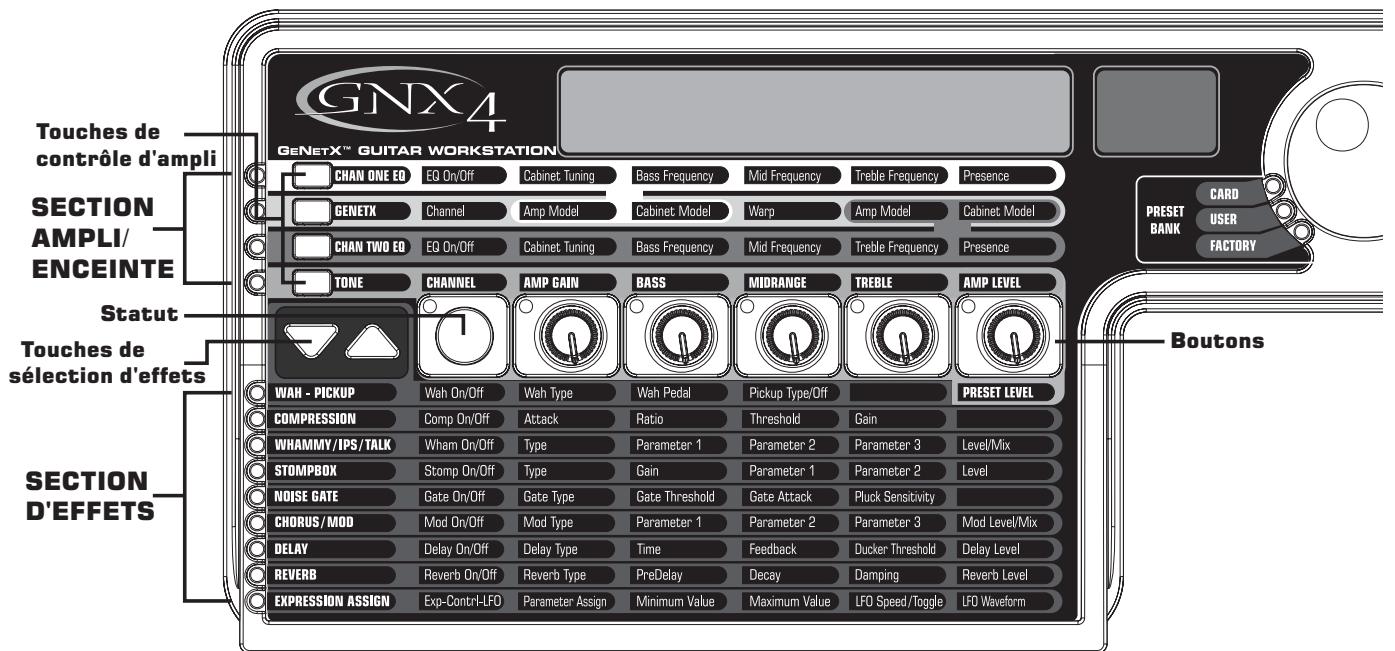

A. Matrice de réglages d'ampli GeNetX™

La matrice de réglages d'ampli GeNetX affiche les types d'ampli des canaux un et deux du GNX4, les types d'enceintes, les réglages d'EQ/Tone et les paramètres d'enceinte éditions dans chaque Preset.

B. Matrice d'effets

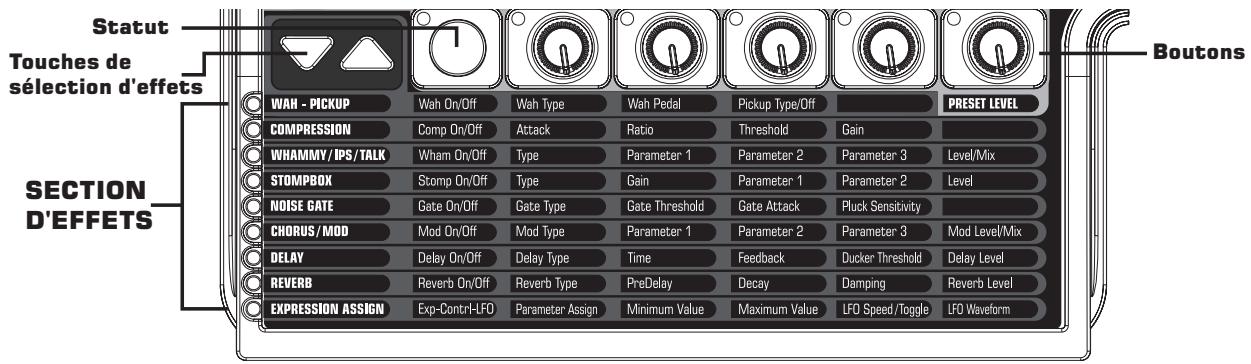

Elle affiche les paramètres d'effet disponibles pour l'édition dans chaque Preset.

9. Écrans

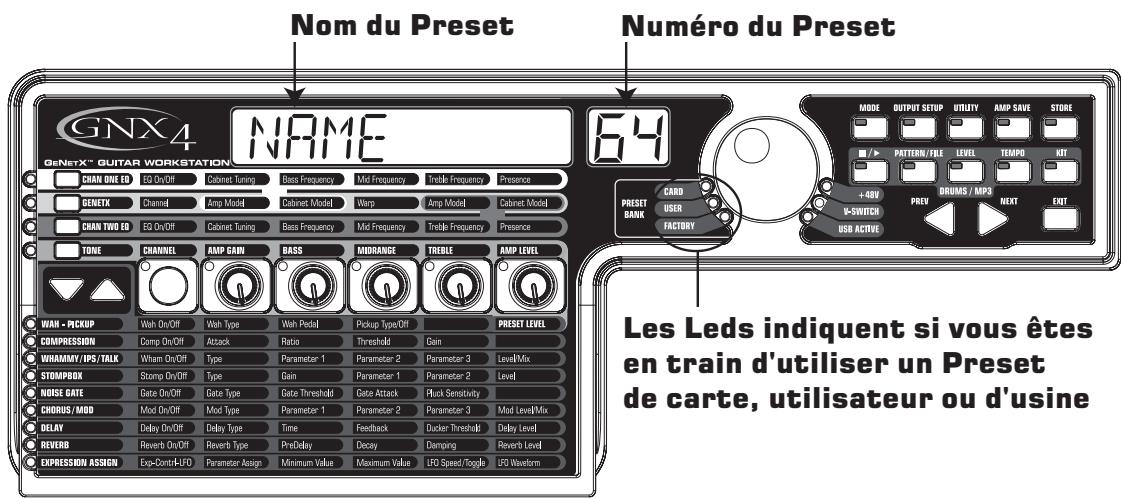

Les écrans vous renseignent sur les fonctions du GNX4, comprenant le nom du Preset, les fonctions d'édition, l'accordeur, les menus utilisateurs, la boîte à rythmes et les réglages d'enregistrement.

10. Leds de banques de presets

Ces Leds indiquent si le Preset sélectionné est un Preset d'usine ou utilisateur ou si le Preset est un Preset utilisateur sauvégardé de façon externe sur la carte de mémoire Compact Flash externe.

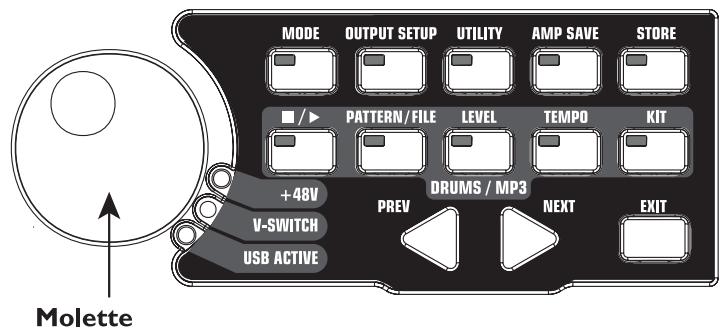

II. Molette de données

La molette offre plusieurs réglages de sélection des Presets, d'édition des paramètres de Presets ou de réglage des paramètres de l'enregistreur, de la boîte à rythmes des utilisaires et des sorties.

12. Leds de statut (+48V, v-switch et USB actif)

Les LEDs de statut s'allument lorsque l'alimentation de l'entrée micro est active, lorsque le V-Switch de la pédale d'expression est actif ou lorsque la connexion USB est active.

13. Touches du panneau de contrôle

Ces touches permettent de sélectionner les modes des pédales du GNX4, les règles de sortie, les fonctions utilisables et pour sauvegarder les éditions de modèle d'ampli/enceinte et les modifications apportées aux Preset. Elles permettent également l'accès à la boîte à rythme General MIDI interne et au lecteur de MP3 du GNX4 :

MODE - Cette touche modifie la fonction des pédales 1-5 (voir Fonction des pédales en page 59). Lorsque la touche Mode est jaune, les pédales 1-5 activent/désactiver les effets, changent de canal d'ampli ou peuvent être assignées à la modification de divers paramètres. Lorsque la touche Mode est allumée en vert, les pédales 1-5 sélectionnent les Presets de la banque courante. Lorsque la touche Mode est allumée en rouge, les pédales 1-5 contrôlent les fonctions de l'enregistreur du GNX4.

OUTPUT SETUP - Cette touche sélectionne l'une des configurations de sortie du GNX4 ; Stereo All, Mono All, Mono 1/4", Mono XLR, Split I et Split 2. Les configurations Stereo et Mono All ont toutes leurs sources d'entrée (guitare, micro, ligne, batterie, lecture de l'enregistreur interne et lecture audio de la source USB) routées vers les deux paires de sorties en stéréo ou en mono. Split I route le signal de la guitare uniquement vers les sorties Jack alors que toutes les autres sources sont routées vers les sorties XLR. Split 2 est identique à Split I avec le signal de la guitare routé vers les XLR.

UTILITY - Cette touche permet d'accéder aux fonctions globales du GNX4 : Mise à jour du volume de la pédale, sensibilité/seuil du V-Switch, calibrage de la pédale d'expression, Preset Bounceback, mains libres, nom de banque, sélection du canal MIDI, Dump Sysex, Dump MIDI de Preset, affectation de modulo d'ampli utiliseur HyperModel™, Mapping MIDI, MIDI Merge, batterie MIDI, kit de batterie par défaut et initialisation usine (Utilitaires, page 104).

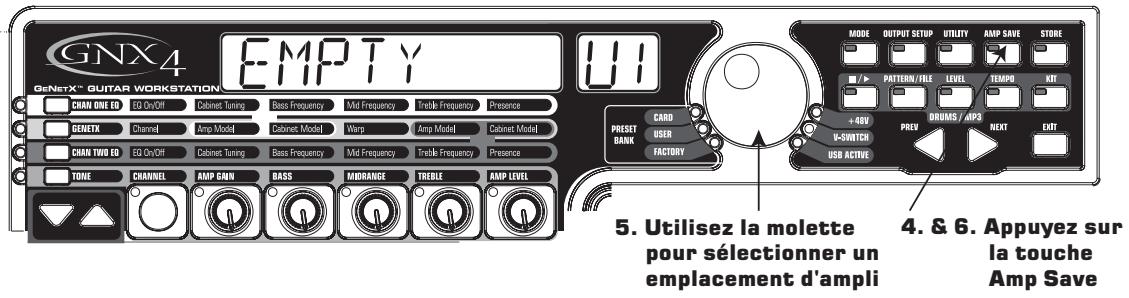

AMP SAVE - Cette touche sauvegarde les réglages d'ampli et d'enceinte (tonalité, gain, niveau, type d'ampli, type d'enceinte, Warp, ou réglage d'enceinte) dans les HyperModels.

STORE - Sauvegarde les Presets dans les Presets utilisés ou sur la carte Compact Flash.

■/▶ (STOP/PLAY) - Active/désactive la boîte à rythmes MIDI et le lecteur de MP3 du GNX4.

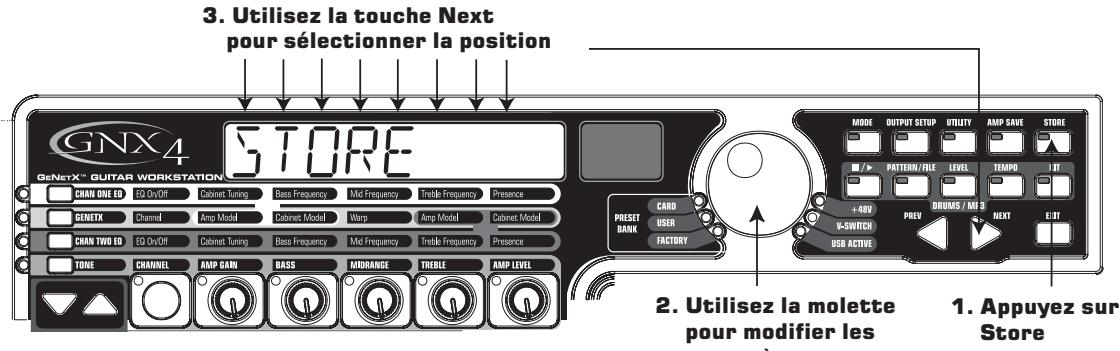

PATTERN/FILE - Appuyez sur cette touche et utilisez la MOLETTE pour sélectionner les Patterns de batterie internes du GNX4, les fichiers MIDI externes ou les fichiers MP3 à lire. Les fichiers MIDI et MP3 doivent être dans les répertoires GNX4>MIDI et GNX>MP3 de la carte Compact Flash (voir Carte mémoire/Format de fichiers en page 103).

LEVEL - Cette touche détermine le niveau de sortie de la boîte à rythmes du GNX4 ou le niveau de lecture des fichiers MP3.

TEMPO - Cette touche détermine le tempo de la boîte à rythmes du GNX4. Le tempo est ignoré lorsque vous sélectionnez un MP3.

KIT - Cette touche sélectionne l'un des kits de batterie du GNX4. Le kit est ignoré lorsque vous sélectionnez un MP3.

EXIT - Quitte toutes les fonctions et revient à l'affichage du Présent.

14. Pédales bas/haut

Ces pédales sélectionnent les morceaux (mode enregistrur), font défilier les banques de Presets utilisateur (mode Preset) et font défilier les Presets (mode pédale/contrôle). Maintenez ces deux pédales enfoncées pour les utiliser pour sélectionner les Patterns de batterie du GNX4 ou tout fichier MIDI et MP3 disponible sur la carte de mémoire Compact Flash.

15. Pédale d'expression

Elle contrôle les paramètres d'effets en temps réel. La plupart des paramètres peuvent être affectés à la pédale d'expression. Appuyez plus fort vers le bas pour activer le V-Switch et passer en Wah (voir

V-Switch seuil/sensibilité en page 104.

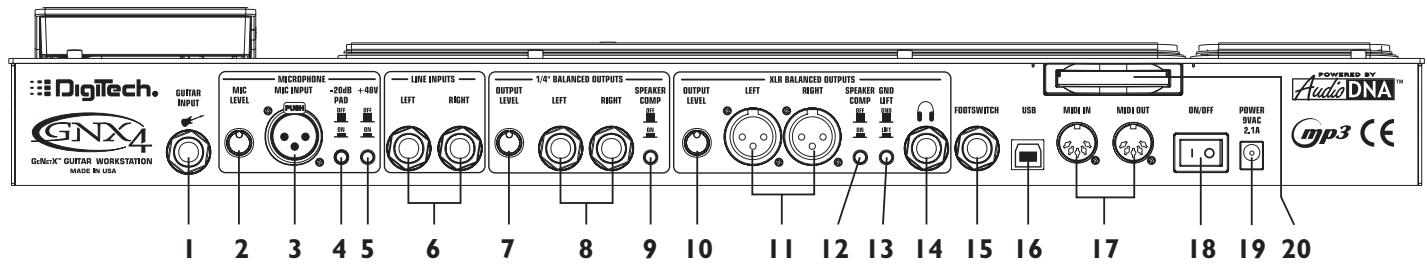

Face arrière

Connectez votre guitare/instrument à ce Jack.

2. Mic level

Contrôle le gain du préampli micro.

3. Entre micro

Connectez un micro basse impédance à cette entrée pour enregistrer vos chants ou instruments acoustiques avec le GNX4. Utilisez cette entrée pour obtenir un effet de Talker™ Vocoder (voir Talker en page 37). Le signal du micro peut être traité ou non par les effets du GNX4 pour les applications de scène et de studio.

4. Attenuateur -20DB

Attenuateur résistif de 20 dB de l'entrée micro. Permet d'éviter toute surcharge du préampli lorsque le niveau d'entrée est trop élevé. Lorsque l'attenuateur est actif, le gain du préampli est inférieur de 20 dB à la normale.

5. Touche d'alimentation fantôme 48V

Active l'alimentation fantôme sur l'entrée micro. Vous n'avez pas besoin de cette alimentation avec les micros dynamiques, mais vous devez avoir la plupart des micros à condensateur. Consultez le mode d'emploi de votre micro.

6. Entrées ligne symétriques gauche/droite

Connectez vos sources ligne à ces entrées pour l'enregistrement ou sur-scène, pour les mixer dans le GNX4. Le signal des entrées ligne peut être traité ou non par les effets du GNX4 pour les applications de scène et de studio.

7. Niveau de sortie (sorties jack uniquement)

Contrôle le niveau des sorties Jack du GNX4.

8. Sorties ligne symétriques gauche/droite

Connectez ces sorties à vos amplificateurs guitare, amplis de puissance ou à une console de mixage possédant des entrées ligne symétriques en Jacks.

9. Touche speaker comp (sorties jack uniquement)

Cette touche active le circuit de compensation de haut-parleur sur les sorties Jack lorsque vous êtes connecté à une sonorisation. Ne pas utiliser lorsque vous utilisez un ampli guitare.

10. Niveau de sortie (sorties XLR et casque uniquement)

Niveau des sorties symétriques XLR et de la sortie casque du GNX4.

Connectez ces sorties à votre amplificateur + enceintes ou à une console avec entrées symétriques XLR.

12. Touche speaker comp (sorties XLR et casque uniquement)

Cette touche active le circuit de compensation de haut-parleur sur les sorties XLR et sur la sortie casque lorsque vous êtes connecté à une sonorisation. Ne pas utiliser lorsque vous utilisez un ampli de puissance avec enceinte(s).

13. Touche de décrochage de masse

Cette touche découple la broche I des sorties XLR de la masse. Ceci peut être utile pour éviter les ronflements liés à une boucle de masse, notamment lorsque vous utilisez les sorties XLR et Jack en même temps.

14. Sortie casque

Connectez un casque stéréo à cette embase. Ne pas connecter de fiche mono à ce Jack, ce qui endommagerait l'étage de sortie casque.

15. Connecteur footswitch

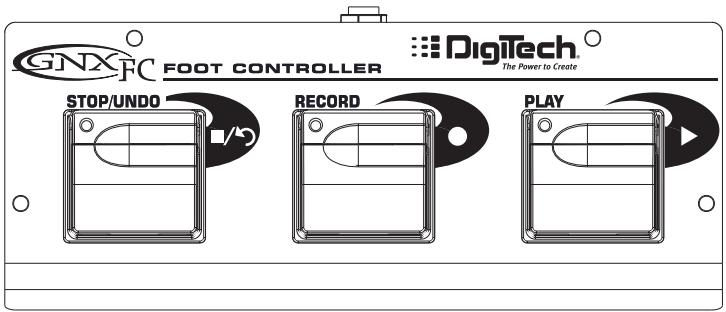

(Optionnel) — Connectez un pédalier GNXFC à ce Jack pour contrôler l'enregistreur du GNX4.

16. Port USB

Connectez ce port au port USB de votre ordinateur pour les enregistrements D-t-D et l'édition des Presets avec le logiciel X-Edit™. Un cordon USB standard est fourni. Le GNX4 est compatible avec les ports haute-vitesse USB 2.0. Ce port USB 2.0 passe en mode USB v1.1 si besoin.

ATTENTION : Avant d'utiliser la connexion USB du GTX4, vous nevez installer les Drivers USB disponibles sur le CD X-Edit. Lisez le guide d'installation logiciel fourni avec le GTX4 sur l'installation des Drivers en fonction du système d'exploitation utilisé.

17. MIDI In

L'entrée MIDI In reçoit les données MIDI. Les messages de changements MIDI de Preset et de CC reçus d'un appareil connecté à l'entrée MIDI In permettent de contrôler le GNX4 et les paramètres de ses Presets. Lorsque le GNX4 est connecté à un ordinateur par USB, l'entrée MIDI In peut être utilisée comme interface MIDI pour enregistrer les données MIDI dans Pro Tracks Plus™ ou tout autre séquenceur MIDI.

18. MIDI out/thru

La sortie MIDI Out/Thru transmet les données MIDI du GNX4, dont les messages System Exclusive et les messages de changement MIDI de Preset. Lorsque le GNX4 est connecté à un ordinateur par USB, il peut être utilisé comme interface MIDI pour transmettre les données MIDI de Pro Tracks Plus™ ou de tout autre série MIDI vers un clavier ou expandeur. Lorsque la fonction MIDI Merge est activée dans le menu utilisé, la sortie MIDI Out sert de port MIDI Thru pour toutes les données reçues sur l'entrée MIDI In du GNX4.

19. Interrupteur

Place la pédale sous/hors tension.

20. Embase d'adaptateur secteur

Connectez uniquement l'adaptateur secteur DigiTech PSS3 fourni.

21. Port de carte mémoire compact flash

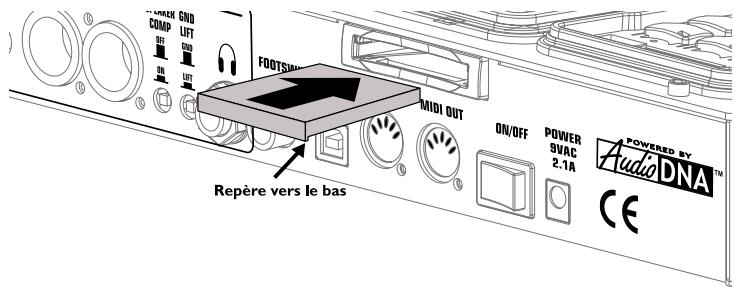

(Optionnel) — Insérez une carte Compact Flash (CF) optionnelle dans ce port pour utiliser l'enregistreur numérique interne du GNX4. Vous pouvez charger/sauvegarder vos morceaux, Presets, fichiers MIDI et MP3 sur la carte CF. Le GNX4 peut être utilisé comme lecteur de cartes Compact Flash lorsque vous insérez une carte Compact Flash et lorsque vous connectez le GNX4 à votre ordinateur par USB. La carte Compact Flash est reconnue comme un disque dur pour le transfert des données. Voir Compact Flash — sauvegarde/transfert de fichiers en page 102, pour de plus amples informations.

REMARQUE : Le GTX4 est compatible avec les cartes Compact Flash de Type I, uniquement. Il n'est pas compatible avec les cartes de Type II ou les micros disques IBM/Hitachi Microdrives™.

Introduction aux configurations

Le GNX4 est équipé de quatre entrées et de quatre sorties pouvant être configurées de différentes façons en fonction de vos applications de scène et d'enregistrement. Ces réglages déterminent vers quelle paire de sorties le traitement micro, ligne et guitare est affecté et comment sont routées les entrées micro et ligne vers les effets du GNX4.

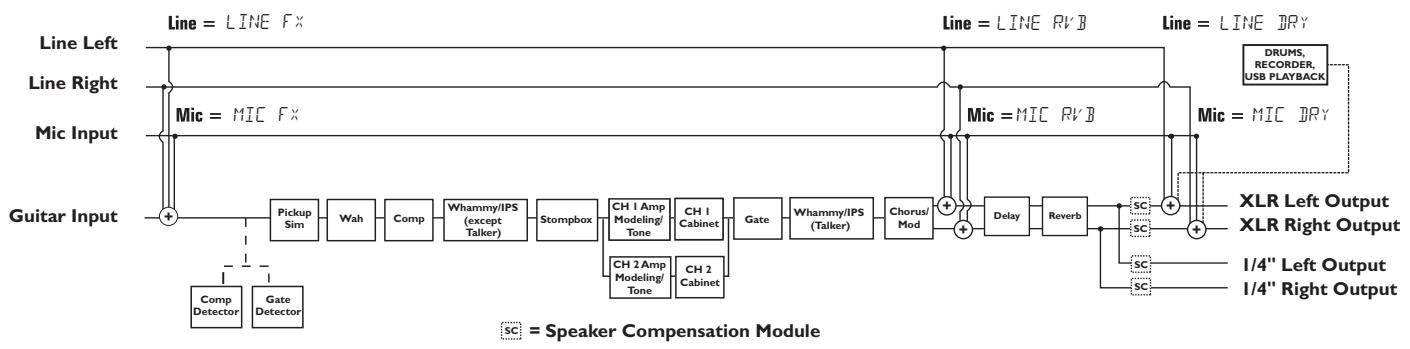

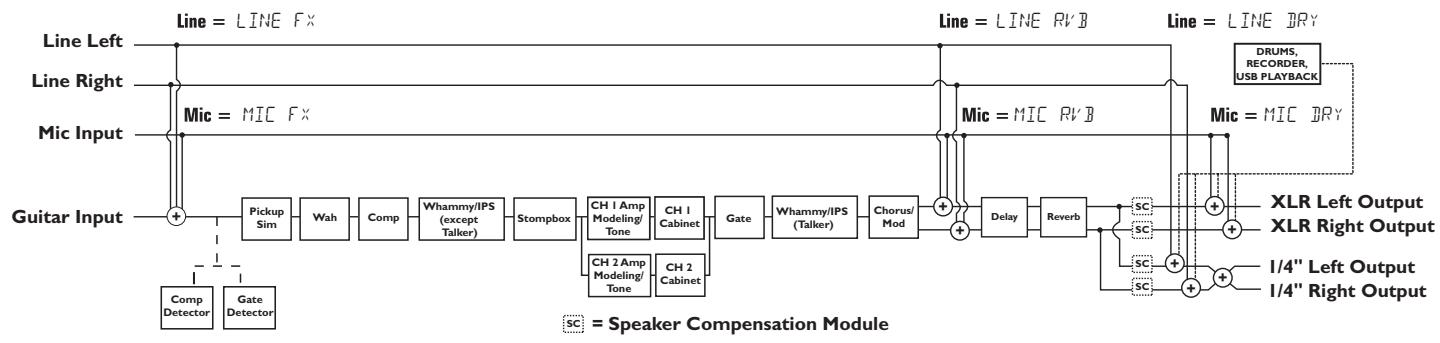

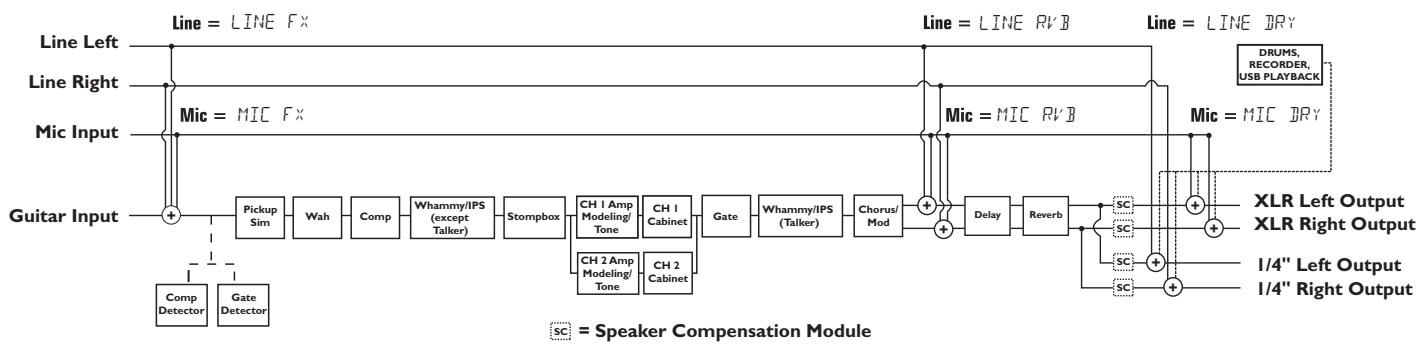

Configuration des sorties et compensation de haut-parleur

Le GNX4 dispose de sorties en Jacks et en XLR, situées en face arrière. Ces sorties vous permettent de connecter simultanément le GNX4 à un système d'amplificateur/enceintes sur-scène grâce aux sorties Jack et de vous connecter directement à la sonorisation par les sorties XLR. Le GNX4 est équipé d'un circuit de compensation de haut-parleur commutable individuellement pour chaque paire de sortie, en fonction de vos besoins.

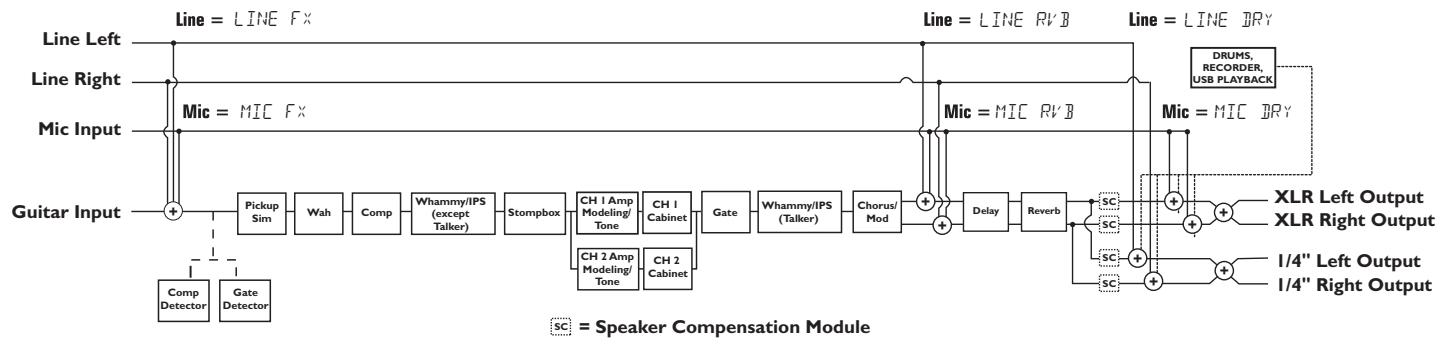

Utilisez la touche OUTPUT SETUP et LA MOLETTE pour sélectionner l'une des options de sortie.

Les six configurations de sortie sont les suivantes :

STEROALL - Toutes les sources d'entrée (guitare, micro, ligne, batterie, enregistrreur interne 8-pistes et USB) sont routées vers les deux paires de sorties et en stéreo. Le circuit Speaker Compensation est commutable individuellement sur les sorties Jack et XLR par les touches Speaker Compensation situées en face arrière.

MONO ALL - Toutes les sources d'entrée (guitare, micro, ligne, drums, lecture interne 8 pistes et lecture USB) sont routées vers les deux paires de sorties en mono. Le circuit Speaker Compensation est commutable individuellement sur les sorties Jack et XLR par les touches Speaker Compensation situées en face arrière.

MONO 174 - Toutes les sources d'entrée (guitare, micro, ligne, drums, lecture interne 8 pistes et lecture USB) sont routées vers les sorties Jack en mono. Les sources d'entrée routées vers les XLR restent stéreo. Le circuit Speaker Compensation est commutable individuellement sur les sorties Jack et XLR par les touches Speaker Compensation situées en face arrêté.

MONO XLR - Toutes les sources d'entrée (guitare, micro, ligne, drums, lecture interne 8 pistes et lecture USB) sont routées vers les sorties XLR en mono. Les sources d'entrée routées vers les Jacks çade.

Le mode de sortie SPLITI route le signal de la guitare vers les sorties Jack, alors que les entrées micro, ligne, batterie et la lecture du multipiste interne et des signaux de l'ordinateur sont routées vers les XLR. Le mode SPLIT2 est identique au mode SPLITI, mais la guitare avec Speaker Compensation est également affectée aux sorties XLR.

SPLITT - Le traitement stéreo de la guitare est routed vers les sorties Jack. La lecture audio de l'ordinaireur, le micro et l'entrée ligne sont routés vers les XLR. Le circuit Speaker Compensation est commutable individuellement sur les sorties Jack et XLR par les touches Speaker Compensation situées en face arrière.

Sc = Speaker Compensation Module

SPLIT2 - Le traitement stéreo de la guitare est routed vers les sorties Jack sans Speaker Compensation. Le traitement stéreo de la guitare, la lecture audio de l'ordinateur, le micro et l'entrée ligne sont routés vers les sorties XLR avec Speaker Compensation. Le circuit Speaker Compensation est commutable individuellement sur les sorties Jack et XLR par les touches Speaker Compensation situées en façade.

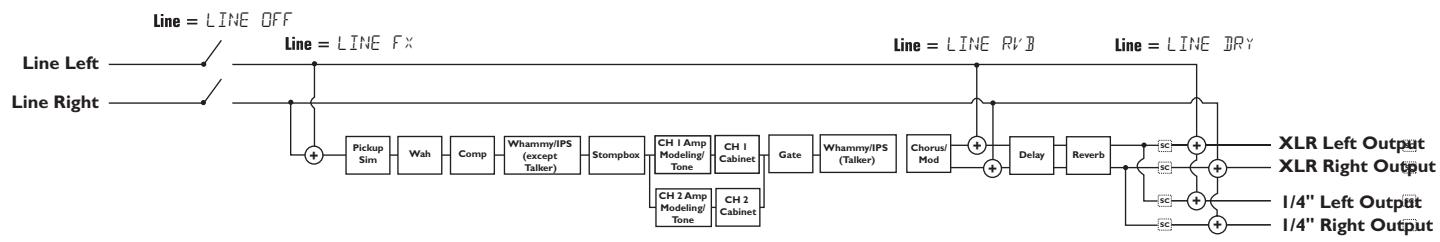

Configurations micro et ligne

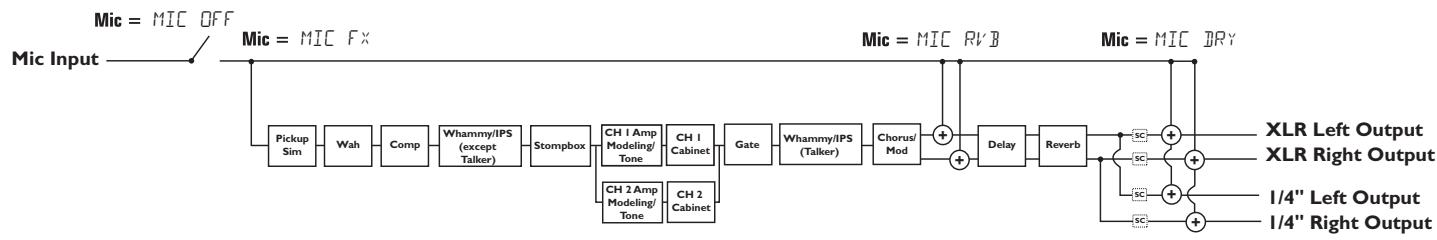

Les configurations Mic et Line sont des configurations pour les entrées micro et ligne, conçues pour la scène et l'enregistrement. Le GNX4 fonctionne comme un mélangeur pour les entrées micro et ligne et peut vous éviter d'avoir à utiliser un mélangeur lorsque vous connectez les sorties du GNX4 directement à un système d'enceintes amplifiées large bande. Lorsque cette configuration est utilisée, ces entrées peuvent être traitées ou non par les effets du GNX4, mélangées directement dans le GNXX4 et routées vers les sorties Jack et XLR.

Utilisez les touches SHIFT>MIC et SHIFT>LINE ainsi que la molette pour sélectionner l'option de configuration Mic/Line Setup.

Les entrées Mic et Line offrent quatre réglages :

MIC OFF / LINE OFF - Entrées Mic et Line désactivées.

MIC JRY / LINE JRY - Entrées routées directement vers les sorties du GNX4, bypassant les effets.

MIC RVB / LINE RVB - Entrées routées vers les effets de réverbération et de retard du Preset courant.

MIC Fx / LINE Fx - Entrées routées vers tous les effets du Preset courant.

Optimisation du niveau d'entrée micro

Pour optimiser le niveau de l'entrée micro, vous devez commencer par régler l'afficheur de niveau d'enregistrement du GNX4 dans la zone de l'enregistreur et de gestion USB. Procédez comme suit :

I. Appuyez sur la touche SHIFT située dans la zone de l'enregistreur et de la gestion USB, puis appuyez sur la touche CF/USB 1-2 SRC. 2. Utilisez la MOLETTE pour selectionner la source de routage d'entrée (STEREOFx, STEROALL, MONO FX, MONO ALL, SUM+DGTR, SUM+MIC, DGTR+MIC, ou DRY MIC). Les configurations STEREOFx et MONO FX ne fonctionnent que si l'entrée micro est correctement selectionnée (voir page 64 pour de plus amples informations sur les sources d'entrée du GNX4). De plus, si le micro est routé vers les effets MIC R/V B ou MIC FX, le niveau de l'effect actif peut modifier le niveau indiqué par le VU-mètre. 3. Parlez ou chantez dans le micro et réglez le bouton Microphone Input Level du GNX4 (face arrrière) jusqu'à ce que le niveau affché soit juste en dessous de 0 dB sur l'afficheur REC LEVEL. Utilisez l'attenuateur -20 dB (face arrrière) si le niveau est trop élevé.

REMARQUE : Si le micro doit être alimenté par fantôme, assurez-vous que le micro est connecté, puis appuyez sur la touche +48V, en face arrrière du GNX4. La Led +48V située à côté de la MOLETTE indique que l'alimentation fantôme est active. Il est conseillé de placer le bouton Output Level du GNX4 au minimum avant d'activer/désactiver l'alimentation fantôme. Si vous n'avez pas besoin de l'alimentation fantôme, désactivez-la.

Optimisation du niveau de l'entrée ligne

Pour optimiser le niveau de l'entrée ligne, commencez par configurer l'afficheur de niveau d'enregistrement du GNX4, situé dans la zone de contrôle de l'enregistreur/routage USB. Procédez comme suit :

I. Appuyez sur la touche SHIFT située dans la zone de l'enregistreur et de la gestion USB, puis appuyez sur la touche CF/USB I-2 SRC. 2. Utilisez la MOLETTE pour selectionner la source de routage d'entrée (STEREOFx, STEROALL, MONO FX, MONO ALL, SUM+DGTR, ou DRY LINE). Les configurations STEREOFx et MONO FX ne fonctionnent que si l'entrée ligne est correctement selectionnée (voir page 64 pour de plus amples informations sur les sources d'entrée du GNX4). De plus, si l'entrée ligne est routée vers les effets LINE RVB ou LINE FX, le niveau de l'effect actif peut modifier le niveau indiqué par le VU-metre.. 3. Lisez le signal audio source (mélangeur, clavier, lecteur de CD, etc.) et règlez son niveau de sortie jusqu'à ce que le niveau affché soit juste en dessous de 0 dB sur l'afficheur REC LEVEL.

Utilisation sur scène

Le GNX4 a été créé pour répondre à toutes les applications auxquelles vous pouvez être confronté. Pour la plupart des utilisateurs du GNX4, l'utilisation principale est sur scene. Que vous jouiez le week-end dans des piano-bars ou que vous soyez guitariste professionnel, le GNX4 répond à toutes vos attentes. Les illustrations suivantes montrent des exemple d'utilisation du GNX4 sur scene.

Avant de connecter le GNX4, placez le GNX4 et votre amplificateur hors tension.

Piano-bar (configuration mono)

Cette illustration montre la configuration type du GNX4 en piano-bar. Vous n'avez besoin que de votre guitare, de deux câbles guitare et d'un ampli. Cette configuration s'applique également si vous utilisez un amplificateur de puissance avec enceinte(s).

1. Connectez la guitare à l'entrée Guitar du GNX4. 2. Connectez un cable instrument mono entre la sortie Jack Left du GNX4 et l'entrée instrument ou le retard d'effet de votre amplificateur. 3. Placez la touche Speaker Compensation des sorties symétriques Jack du GNX4 sur OFF. 4. Appuyez sur la touche Output Setup du GNX4 et sélectionnez "MONO 1/4" avec la molette.

REMARQUE : Lorsque vous utilisez un ampli guitare, il est conseillé de connecter la sortie du GNX4 au retard d'effet de l'ampli pour éviter toute coloration sonore due aux réglages de tonalité de l'amplificateur.

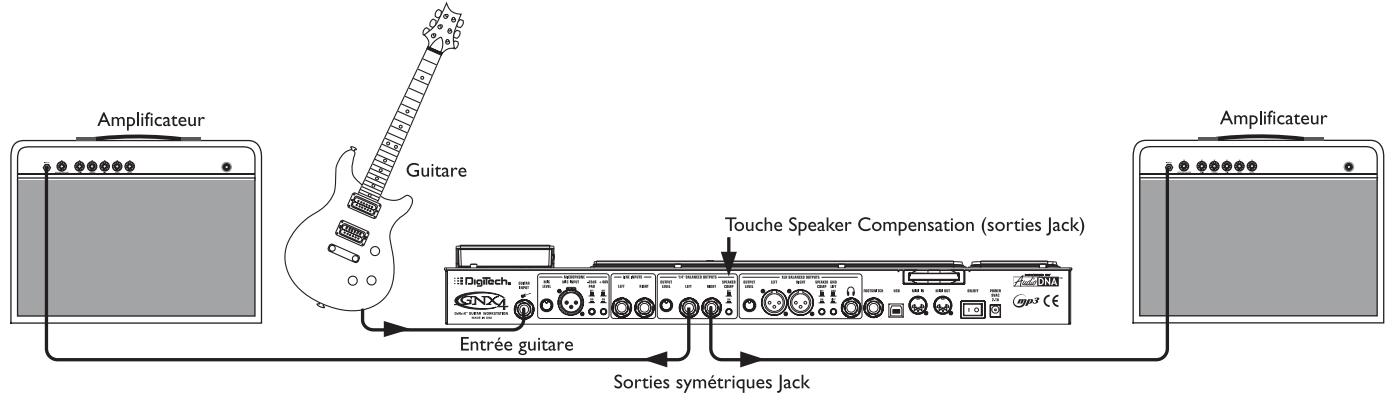

Scène de taille moyenne (configuration stériso)

Lorsque vous jouez dans une salle plus importante, il est préférible de travailler en stériso. Cette illustration montre une configuration utilisant les sorties ligne du GNX4 et deux amplis combo.

1. Connectez la guitare à l'entrée Guitar du GNX4. 2. Connectez les câbles instrument mono entre les sorties Jack Left et Right du GNX4 aux entrées instrument ou aux retours d'effets de vos amplificateurs. 3. Placez la touche Speaker Compensation des sorties symétriques Jack du GNX4 sur OFF. 4. Appuyez sur la touche Output Setup du GNX4 et sélectionnez "STEROALL" avec la molette.

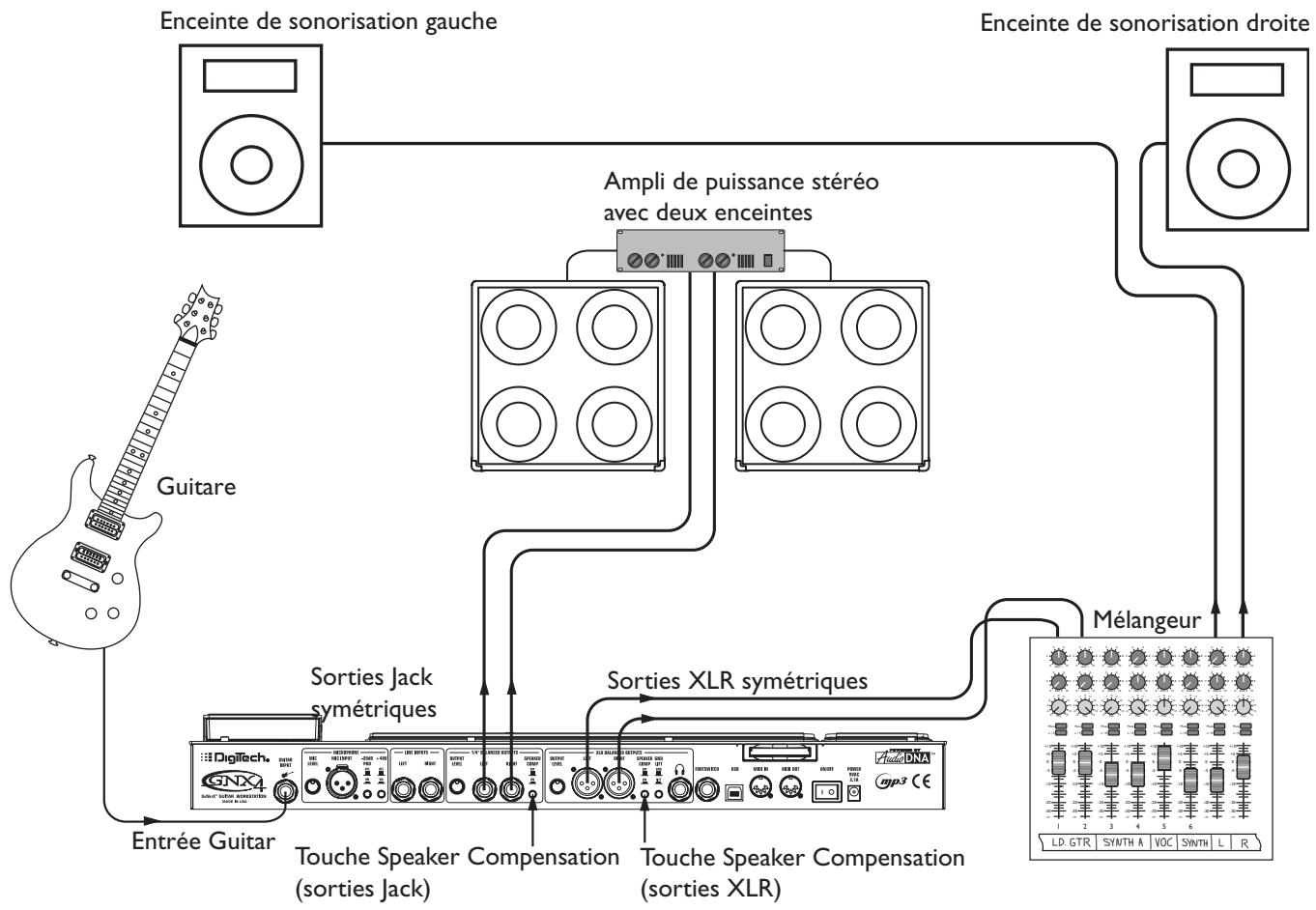

Salle de grande taille (ampli stéréo + enceintes)

Cette configuration vous permet d'exploiter au mieux votre équipement car vous n'êtes pas limité par la taille de la salle. Pour cette application, connectez votre guitare au GNX4 et connectez des câbles instrument mono entre les sorties Jack du GNX4 et l'ampli de puissance stéreo (alimentant deux enceintes). L'utilisation de deux enceintes vous permet d'obtenir un champ stéreo large et diminue les zones sonores non couvertes sur scène lorsque vous vous déplacez. Vous pouvez également relier les sorties XLR du GNX4 à la console de sonorisation pour passer dans la sonorisation. Vous pouvez alors modifier votre volume sur scène sans modifier le niveau de la guitare dans le mixage de sonorisation.

I. Connectez la guitare à l'entrée Guitare du GNX4. 2. Connectez deux cables instrument mono entre les sorties ligne Jack Left et Right du GNX4 et l'ampli de puissance stéreo et désactivez la fonction Speaker Compensation sur les sorties Jack. 3. Connectez deux cables XLR entre les sorties XLR Left et Right du GNX4 et deux entrées de la console de mixage et activé la fonction Speaker Compensation sur les sorties XLR. 4. Appuyez sur la touche OUTPUT SETUP du GNX4 pour selectionner "STERORL" comme mode de sortie avec la MOLETTE.

Utilisation de l'effet talker™ sur scène

L'effet Talker du GNX4 vous permet d'obtenir un effet de Talk Box. Pour utiliser cet effet, vous devez connecter un micro à l'entrée micro du GNX4 et sélectionner l'un des cinq types de Talker dans le module Whammy™/IPS/Talk d'un Preset. Tout en jouant de la guitare, parlez dans le micro pour simuler l'effet de Talk Box. Le Talker peut être utilisé avec n'importe quelle configuration de sortie.

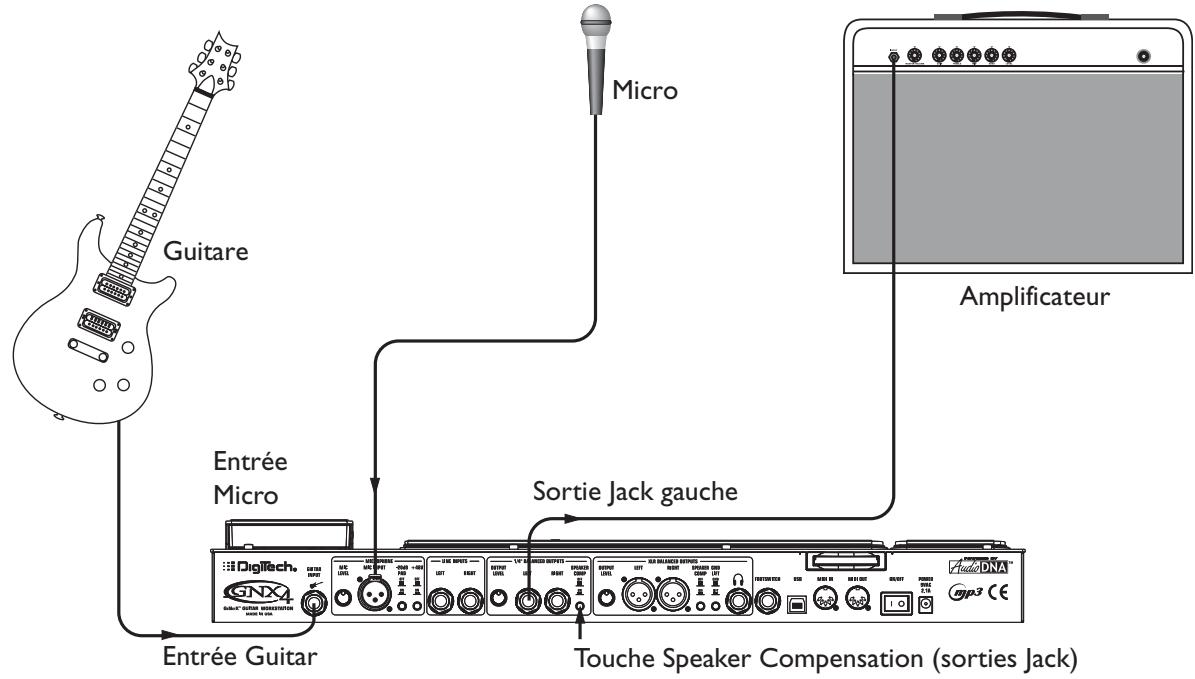

1. Connectez la guitare à l'entrée Guitar du GNX4. 2. Connectez un cable instrument mono entre la sortie Jack Left du GNX4 et l'entrée instrument ou le retour d'effet de votre amplificateur. Placez la touche Speaker Compensation des sorties symétriques Jack du GNX4 sur OFF. 3. Connectez un micro à l'entrée Mic du GNX4 en utilisant un cable XLR. 4. Sélectionnez l'un des cinq types d'effet Talker dans le module Whammy/IPS/Talk d'un Preset. 5. Appuyez sur la touche Output Setup du GNX4 et sélectionnez "MONO 1/4" avec la molette. 6. Utilisez le bouton Mic Level situé à côté de l'entrée micro (face arrière du GNX4) pour régler le niveau du micro. Consultez la section Optimisation du niveau d'entrée du micro en page 13.

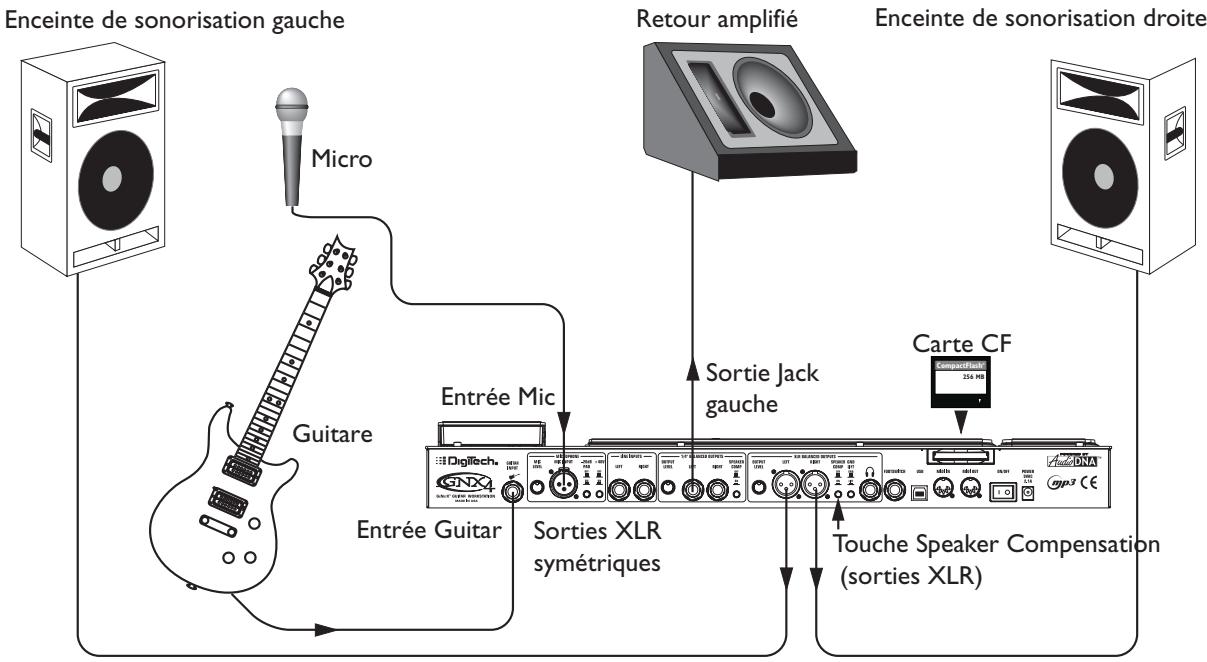

Configuration avec chant

Lorsque vous jouez seul et que vous chantez, il est important de ne transporter que le minimum de matériel. Les systèmes plus élaborés comprennent en général des éléments supplémentaires comme des claviers, un lecteur de CD et un mélangeur. Le GNX4 vous évite d'avoir à transporter ces éléments. Tout d'abord, pour vos pistes d'accompagnement, copiez vos pistes de CD dans des fichiers MP3 et placez-les dans un réseau MP3 créé par le GNX4 sur la carte Compact Flash. Si vous avez besoin d'un micro pour le chant ou un instrument acoustique, connectez-le à l'entrée micro du GNX4. Vous disposez de plusieurs options de routage vous permettant d'utiliser les effets du GNXX4. Pour les configurations plus élaborées ou si vous jouez avec un clavieriste, connectez-le aux entrées ligne du GNX4 et sélectionnez le routage adapté. Tous les signaux sont alors disponibles par les sorties XLR du GNX4 vers les enceintes amplifiées. Vous pouvez même connecter un retour amplifié à l'une des sorties ligne Jack et activer le circuit Speaker Compensation sur les deux paires de sorties.

I. Connectez la guitare à l'entrée Guitar du GNX4. 2. Connectez un micro à l'entrée XLR du GNX4 et réglez le niveau à l'aide du bouton Mic Level situé à côté de l'entrée micro XLR, à l'arrête du GNX4. Consultez la section Optimisation du niveau d'entrée du micro en page 13. 3. Connectez un cable instrument mono entre la sortie ligne Jack gauche du GTX4 et le retour amplifie. 4. Connectez les sorties XLR Left et Right du GNX4 à deux enceintes amplifiées. 5. Activez le circuit Speaker Compensation sur les sorties XLR et Jack. 6. Appuyez sur la touche OUTPUT SETUP du GNX4 et Sélectionnez le mode de sortie “STEROALL” avec la MOLETTE. 7. Utilisez le bouton Mic Level situé à côté de l'entrée micro XLR, à l'arrêtre du GNX4 pour régler le niveau du micro. Consultez la section Optimisation du niveau d'entrée du micro en page 13.

Enregistrement

Vous pouvez utiliser le GNX4 en enregistrement.

Utilisation de l'enregistreur interne

Vous est-il arrivé d'avoir subitement une super idée de morceau ? Puis de l'oublier ? Le GNX4 vous permet d'enregistrer directement vos idées. Connectez un micro à l'entrée micro du GNX4 ou si vous avez plusieurs micros et un mélangeur, connectez la sortie stéreo du mélangeur aux entrées ligne du GNX4. Utilisez le bouton de source Shift>CF/USB 1-2 sur le panneau d'enregistrement du GNX4 pour configurer les sorties sur "STEROALL" et appuyez sur Record. C'est tout.

1. Connectez la guitare à l'entrée Guitar du GNX4. 2. Connectez un micro à l'entrée Mic du GNX4 et utilisez le bouton Mic Level situé en face arrêté du GNX4 pour régler le niveau du micro. Consultez la section Optimisation du niveau d'entrée du micro en page 13. 3. Connectez un cable instrument mono entre la sortie Jack Left du GNX4 et l'entrée instrument ou le retour d'effet de votre amplificateur et désactiver le circuit Speaker Compensation des sorties Jack. 4. Connectez un casque stéreo à la sortie Headphone. 5. (Configuration avancée) — Connectez les micros et un clavier à votre mélangeur et connectez les sorties stéreo du mélangeur aux entrées ligne Left et Right du GNX4. Pour régler le niveau des entrées ligne, consultez la section Optimisation du niveau des entrées ligne en page 13. 6. Appuyez sur la touche OUTPUT SETUP du GNX4 et sélectionnez le mode de sortie "STERORLL" à l'aide de la MOLETTE. 7. Optimisez vos niveaux d'enregistrement en augmentant/diminuant le niveau de sortie de la source ou en utilisant le bouton SHIFT>CF/USB I-2 LVL du GNX4 et la MOLETTE DE DONNÉES — Réglez les niveaux tout en jouant sur la guitare. Il est conseillé que le niveau d'enregistrement soit à -6 dB sur l'afficheur de niveau (voir Utilisation des afficheurs de niveau d'enregistrement et de lecture en page 76).

Enregistrement sur ordinateur

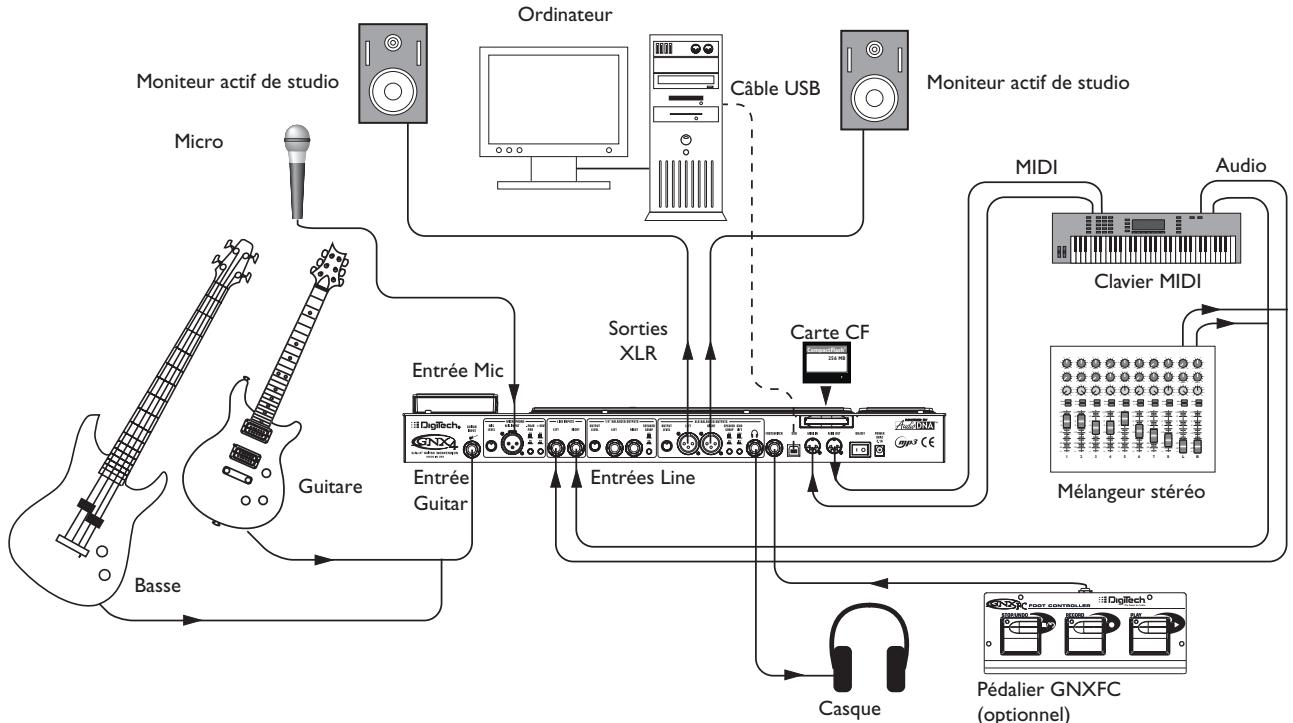

Au cœur de votre studio d'enregistrement, le GNX4 sert à la fois de processeur guitare et d'interface audio/MIDI. Avec l'entrée micro, les entrées ligne et l'entrée/sortie MIDI, vous disposez d'une interface d'enregistrement complète vous permettant d'enregistrer n'importe quelle source. Connectez la guitare ou la basse à l'entrée Guitar/Instrument du GNX4 et utilisez les modèles d'ampli pour enregistrer vos pistes de guitare et de basse. Connectez ensuite le micro et enregistrez votre chant ou votre instrument acoustique. Vous pouvez même ajouter des instruments à niveau ligne ou des sous-mixages et les enregistrer sans avoir à utiliser vos mains. Vous pouvez même enregistrer votre morceau de clavier MIDI, ce qui vous permet plus tard de changer de son de synthé. Le GNXX4 est équipé de sorties symétriques professionnelles, ce qui vous permet de vous connecter directement à vos moniteurs actifs, en évitant tout retard de latence.

1. Connectez votre guitare (ouasse) à l'entrée Guitar du GNX4. 2. Connectez un micro à l'entrée Mic du GNX4 et utilisez le bouton Mic Level situé en face arrêté du GNX4 pour régler le niveau du micro. Consultez la section Optimisation du niveau d'entrée du micro en page 13. 3. Connectez un casque stéréo à la sortie Headphone. 4. Connectez un clavier, un instrument à niveau ligne, ou un mélangeur stéréo aux entrées ligne Left et Right du GNX4. Pour régler le niveau des entrées ligne, consultez la section Optimisation du niveau des entrées ligne en page 13. 5. Connectez un pédalier GNXFC (optionnel) au Jack Footswitch du GNX4. 6. Connectez un clavier MIDI aux connecteurs MIDI In et Out/Thru du GNX4 à l'aide de câbles MIDI à 5 broches. 7. Connectez des câbles XLR entre les sorties XLR Left et Right du GNX4 et les moniteurs actifs. 8. Connectez le GNX4 au port USB de votre ordinateur à l'aide du câble USB fourni.

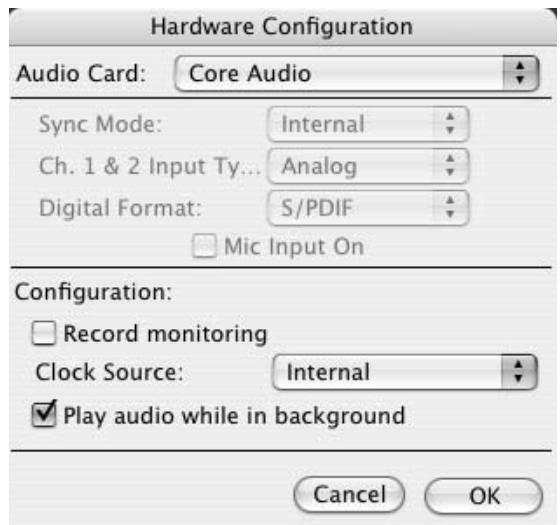

ATTENTION : Avant d'utiliser la connexion USB du GTX4, vous devez tout d'abord installer les Drivers USB fournis sur le CD X-Edit™. Consultez le guide d'installation logiciel fourni avec le GTX4 pour l'installation des Drivers.

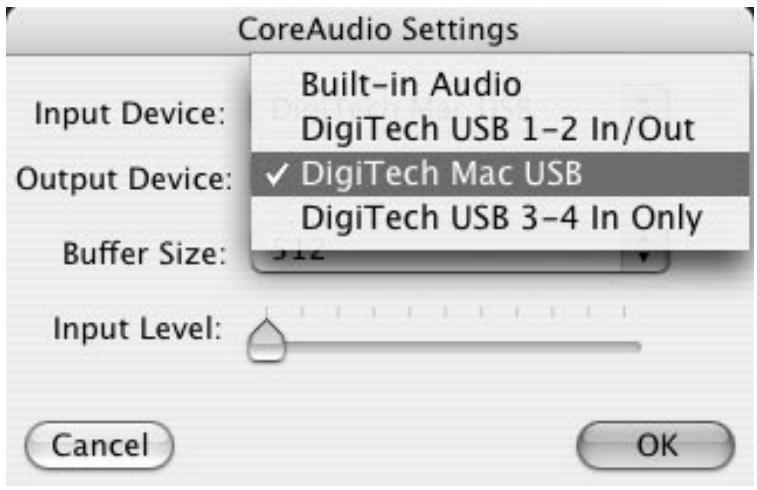

1. Appuyez sur la touche OUTPUT SETUP du GNX4 et Sélectionnez le mode de sortie “STEROALL” à l'aide de la MOLETTE.

Mise sous tension

Avant de placer vos équipements sous tension, réglez vos amplis sur un son clair avec une égalisation plate (valeur de 0 ou 5 sur les réglages de tonalité de la plupart des amplificateurs), puis :

I. Placez le volume de l'ampli au minimum. 2. Placez le Fader de sortie du mélangeur au minimum. 3. Placez les boutons de niveau de sortie du GNX4 au minimum. 4. Connectez la fiche de l'adaptateur secteur PSS3 à l'embase Power du GNX4. Connectez la fiche secteur du PSS3 à une prise secteur murale. 5. Placez le GNX4 sous tension. 6. Placez vos amplificateurs sous tension et régalez leur volume à un niveau normal. 7. Montez le niveau du Fader de sortie du mélangeur au niveau souhaité. 8. Montez progressivement le niveau des sorties du GNX4 au niveau d'écoute souhaité.

Les Presets sont les emplacements nommés et numérotés des sons programmés dans le GNX4. Vous pouvez les charger grâce aux pédales ou à la MOLETTE. Le GNX4 dispose de 80 Presets d'usine et de 80 Presets utilisateur. Les modifications apportées aux Presets usine ne sont pas sauvegardables. Les Presets utilisateur permettent de sauvegarder vos créations sonores. En sortie d'usine, les 80 Presets utilisateur sont l'exacte réplique des 80 Presets d'usine. Ainsi, vous pouvez créer vos sons sans risquer de perdre les Presets d'origine. Lorsque vous sélectionnez un Preset, son nom s'affiche sur l'écran alphanumérique vert et son numéro apparaît sur l'écran numérique rouge. La LED User à gauche de la MOLETTE s'allume lorsqu'un Preset utilisateur est sélectionné. La LED Factory indique qu'un Preset d'usine est sélectionné et la Led Card indique qu'un Preset de la carte Compact Flash® insérée dans le port carte du GNX4 est actif.

Modes de pédales

À la mise sous tension du GNX3, celui-ci s'allume dans l'un des trois modes suivants : Présent,

Pédale/contrôle, ou enregistré. Vous pouvez sélectionner le mode des pédales de deux façons :

Appuyez sur la touche MODE (à droite de la molette).

Appuyez sur les pédales 4 et 5 en même temps.

Les témoins des pédales HAUT/BAS s'allument avec des couleurs différentes selon le mode sélectionné. En mode Preset, les pédales s'allument en vert (mode par défaut, en sortie d'usine). En mode pédale/contrôle les pédales HAUT/BAS s'allument en jaune. En mode enregistrreur, les pédales HAUT/BAS s'allument en rouge. Quel que soit le mode, l'écran indique le nom et le nombre du Preset sélectionné. Les témoins verticaux de la matrice indiquent les effets actifs sur le Preset sélectionné.

Mode de présentation

Les Presets du GNX4 sont regroupés dans seize banques de cinq Presets (voir Liste des Presets en page 112, pour obtenir la liste des Presets et des banques). Lorsque le mode Preset est actif, les pédales HAUT/BAS servent à sélectionner l'une des seize banques usine, utiliser ou carte. Appuyez plusieurs fois sur les pédales HAUT/BAS pour vous déplacer dans les banques usine, utiliser ou carte.

Maintenez les pédales HAUT/BAS enfoncées pour faire défiler les banques usine, utiliser ou carte. Une fois une banque sélectionnée, les pédales 1-5 clignotent, pour indiquer que vous devez sélectionner un Preset de cette banque. Si vous ne sélectionnez pas de Preset dans les 5 secondes, le GNX4 revient au Preset et à la banque courante. Appuyez une deuxième fois sur la même pédale pour bypasser le Preset. Appuyez à nouveau pour l'activer.

Retour vers le preset précédent

Si vous préférez ne pas bypasser les Presets en mode Preset en appuyant sur les pédales, vous pouvez sélectionner la fonction de retard vers le Preset précédent (fonction Bounceback) dans le menu utilisé. Par exemple, si vous sélectionnez le Preset I avec la PÉDALE I comme votre son de rythmique, et si vous sélectionnez le Preset 4 avec la PÉDALE 4 comme votre son de solo, il vous suffit d'appuyer sur la PÉDALE 4 pour charger à nouveau le Preset I. Appuyez sur la PÉDALE 4 pour sélectionner directement le Preset 4 et le Preset I. Pour activer la fonction Bounceback, procédez comme suit :

I. Appuyez sur la touche UTILITY et utilisez les touches PREV/NEXT pour sélectionner la fonction Bounceback. L'écran affiche BOUNCE BRK. 2. Tournez la MOLETTE pour activer la fonction BounceBack. 3. Lorsque vous avez terminé, appuyez sur la touche EXIT.

REMARQUE : La fonction Preset Bounceback ne fonctionne que lorsque le GNX4 est en mode Preset.

Pour de plus amples informations sur la fonction des pédales en mode Preset, voir page 59.

Mode pédale/contrôle

Le mode pédale/contrôle peut être utilisé sur scène. Lorsque le mode pédale/contrôle est actif, les pédales HAUT/BAS servent à sélectionner les Presets du GNX4. Les pédales I-4 activent/désactivent les effets, la pédale 5 est utilisée pour le Tap-Tempo (réglement en temps réel du temps de retard du début).

Pour de plus amples renseignements sur le mode pédale/contrôle, voir page 60.

Mode enregistreur

Lorsque le mode enregistrreur est actif, les pédales HAUT/BAS du GNX4 permettent de sélectionner les morceaux et bouches de la mémoire de l'enregistrreur. Les pédales I-5 vous permettent d'activer au pied les fonctions de l'enregistrreur.

Pour de plus amples renseignements sur le mode enregistrreur, voir page 61.

Pédale d'expression

La pédale d'expression propose différentes fonctions selon le Preset sélectionné. Cette pédale peut contrôler trois paramètres sur chaque Preset. Appuyez d'avant en arrière sur la pédale d'expression pour modifier la valeur des paramètres affectés. Vous pouvez affecter des valeurs minimum et maximum (points d'arrêt) à chaque paramètre contrôlé par la pédale d'expression. La pédale d'expression dispose également d'une fonction V-Switch vous permettant de substituer l'effet Wah Wah aux paramètres affectés. Voir page 45 pour plus de détails sur les affectations de la pédale d'expression.

Les Presets du GNX4 peuvent être bypassés pour obtenir un son de guitare clair et non traité. Le mode Bypass désactive la modélisation et les effets. Pour bypasser le GNX4 en mode Preset, appuyez sur la pédale correspondant au Preset actif (celui qui est allumé) ou appuyez simultanément sur les pédales 1 et 2. Pour bypasser le GNX4 en mode pédale/contrôle ou en mode enregistrreur, l'écran affiche BYPASS et toutes les LED de la matrice sont éteintes. Appuyez sur n'importe quelle pédale pour désactiver le Bypass et revenir au dernier Preset utilisé. La matrice et les touches de programmation ne sont pas disponibles en mode Bypass.

REMARQUE: Si la fonction Preset Bounceback est activée dans le menu utilisé, le fait d'appuyer sur la pédale du Preset actif lorsque vous êtes en mode banque ne bypassse pas les effets du GNX4. Pour bypasser les Presets du GNX4 lorsque la fonction Preset Bounceback est activée, vous devez appuyer simultanément sur les pédales 2 et 3.

Accordeur

L'accordeur du GNX4 permet d'accorder ou de vérifier rapidement l'accordage de votre guitare. Appuyez simultanément sur les pédales 2 et 3 pour activer l'accordeur. L'écran affiche brièvement le mot TUNER. Pour commencer l'accordage, jouez une note sur votre guitare (un harmonique sur la 12è frette donne généralement un résultat optimal). L'afficheur numérique rouge indique la note jouée et l'afficheur alphanumérique vert indique si la note est trop haute ou trop basse. Les flèches pointées vers la gauche (↓↓) indiquent que la note est trop haute. Les flèches pointées vers la droite (↓↓) indiquent que la note est trop basse. Lorsque la note est juste, ↓↓ s'affiche à l'écran.

En mode Tuner, vous pouvez sélectionner la note de référence à l'aide de la molette. Le réglage par défaut est A = 440Hz. La note de référence peut être réglée dans une plage allant de 427Hz à 453Hz (± 50 centièmes (1/2 demi-ton) de part et d'autre de 440Hz ). En dessous de 427Hz, l'appareil propose des accordages en Dropped Tuning: REF Af (A=Ab), REF G(A=G) et REF Gf(A=Gb). L'écran affiche brièvement le réglage de référence sélectionné.

La matrice du GX4

La matrice constitue la zone principale du GNX4. Cette matrice comprend deux sections principales : Ampli/enceinte et Effets. Elle vous permet de vous déplacer dans les paramètres de modélisation d'ampli/enceinte et d'effets du GNX4. Lors de la mise sous tension, le GNX4 sélectionne par défaut la rangée TONE de la section ampli/enceinte — tous les effets actifs dans un Preset ont leurs Leds correspondantes allumées dans la section Effets de la matrice. Vous pouvez sélectionner l'une des trois autres rangées de la zone de réglage d'ampli (CHAN I EQ, GENETX ou CHAN 2 EQ) à l'aide des touches de contrôle d'ampli ou vous pouvez sélectionner les effets et leurs paramètres à l'aide des touches de sélection d'effets. La Led à gauche de chaque rangée indique que cette rangée est active, alors que la touche Statut et les cinq boutons contrôlent le paramètre correspondant au-dessous et au-dessous de chaque bouton.

Visualisation et édition des paramètres geneTeX™ et d'ampli

Pour visualiser ou éditer la valeur d'un paramètre d'ampli, vous devez tout d'abord sélectionner la rangée complétant le paramètre à l'aide des touches de contrôle d'ampli situées à gauche des rangées de paramètres d'ampli. Une fois la rangée sélectionnée, utilisez les touches Status et les boutons pour régler les paramètres. Lorsque vous tournez un bouton d'un seul clic, la valeur courante du paramètre courant s'affiche à l'écran. Si vous tournez à nouveau le bouton dans les 3 secondes, la valeur du paramètre change. Si vous ne tournez pas le bouton dans les 3 secondes, l'écran principal affiche à nouveau le nom du Preset.

REMARQUE: Si un nom de paramètre est affiché à l'écran pendant que vous editez les amplis et les effets, la MOLETTE ET les boutons peuvent modifier la valeur.

Visualisation et édition des valeurs de paramètres d'effets

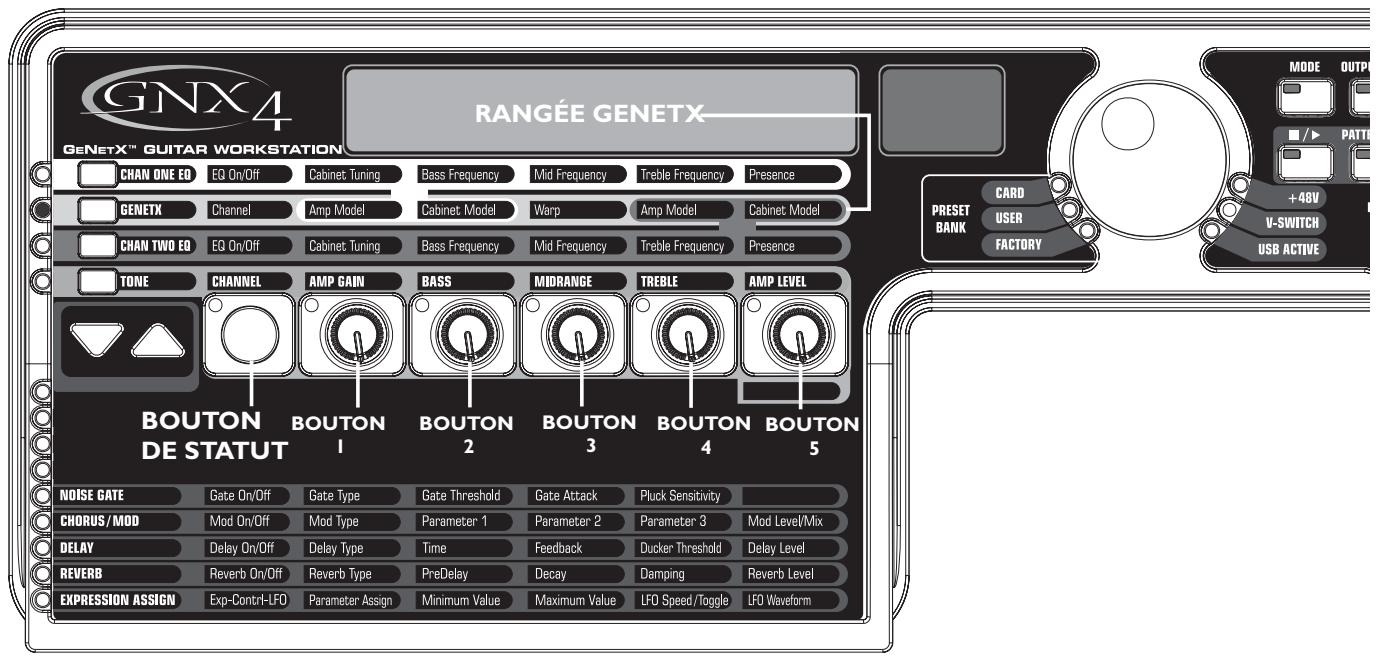

Pour visualiser ou éditer la valeur d'un paramètre d'effet, vous devez tout d'abord sélectionner la rangée comptant le paramètre en utilisant les touches d'effets. Elles sont situées à gauche du bouton de Statut. Après avoir sélectionné l'effet, utiliser le bouton Statut et les boutons pour régler les paramètres. La modification s'affiche à l'écran lors de l'édition. Pour quitter l'édition des effets, appuyez sur la touche EXIT.

REMARQUE : Si un nom de paramètre est affiché à l'écran pendant que vous éditez les amplis et les effets, la MOLETTE ET les boutons peuvent modifier la valeur.

La rangée GeNetX vous permet de sélectionner le modèle d'ampli et d'enceinte du Preset courant. Elle comprend également la fonction Warp, permettant la fusion GeNetX™ entre deux modèles d'ampli. Lorsque la rangée GeNetX est sélectionnée, les Boutons et le bouton Statut vous permettent d'accéder aux fonctions suivantes :

Bouton de STATUT

Sélectionne le canal d'ampli I (vert) ou 2 (rouge) et vous permet d'écouter chaque canal individuellement ou les deux, si la fonction Warp est active (jaune). Ce bouton sélectionne l'ampli pour l'écoute. La Led du bouton de statut s'allume en vert, rouge ou jaune selon le canal sélectionné.

Bouton i

Sélectionne le modèle d'ampli du canal I (vert) — La LED du bouton I s'allume en vert.

Bouton 2

Sélectionne le modèle d'enceinte du canal I (vert) — La LED du bouton 2 s'allume en vert.

Bouton 3

Fusionnez les modèles d'amplis et d'enceintes des canaux 1 et 2. Réglez ce bouton au minimum pour sélectionner uniquement l'ampli et l'enceinte du canal 1 et la Led du bouton 3 est allumée en vert. Réglez ce bouton au maximum pour sélectionner uniquement l'ampli et l'enceinte du canal 2 et la Led du bouton 3 est allumée en rouge. Toute position intermédiaire du bouton 3 sélectionne une fusion entre les modèles d'ampli et d'enceinte des canaux 1 et 2 et la Led s'allume en jaune.

Bouton 4

Sélectionne le modèle d'ampli du canal 2 (rouge) — La Led du bouton 4 s'allume en rouge.

Bouton 5

Sélectionne le modèle d'enceinte du canal 2 (rouge) — La LED du bouton 5 s'allume en rouge.

Rangées CHAN ONE EQ et chantwo EQ

Les rangées CHAN ONE EQ et CHANTWO EQ permettent de modifier la fréquence des filtres Bass, Mid et Treble de la rangée TONE. Vous disposez d'un réglage de Presence pour modifier le son de l'ampli. Vous disposez également d'un réglage Cabinet Tuning permettant de modifier la sonorité de la résonance d'une enceinte de canal. Lorsque la rangée CHAN ONE EQ ou CHANTWO EQ est sélectionnée, les boutons de droite et le bouton de STATUT fonctionnent comme suit :

Bouton de STATUT

Active/désactive l'égalisation du canal sélectionné.

Bouton i

Règle l'accordage de résonance du modèle d'enceinte du canal sélectionné. La valeur est réglable sur une plage d'une octave inférieure (-120) à une octave supérieure (120).

Bouton 2

Sélectionne la fréquence du filtrage grave Bass du canal sélectionné. Le filtrage Bass est réglable de 50 Hz (50) à 300 Hz (300).

Bouton 3

Sélectionne la fréquence du filtré Médium Mid du canal sélectionné. Le filtré Mid est régable de 300 Hz (300 Hz) à 5 000 Hz (5000 Hz).

Bouton 4

Sélectionne la fréquence du filtré aigu Treble du canal sélectionné. Le filtré Treble est réglable de 500 Hz (500 Hz) à 8 000Hz (8000 Hz).

Bouton 5

Attenue ou accentue le niveau du filtré Presence du canal sélectionné. Le filtré Presence est de type Baxendall avec une fréquence fixe de 7500 Hz. La plage de Presence varie de -12 dB (-12) à 12 dB (12).

Voici un exemple d'utilisation de la rangée CHAN ONE EQ lorsque vous appuyez sur la touche :

Écoute de sons d'amplis fusionnés (warp) :

Si vous écoutez le son fusionné de deux amplis (fonction Warp), appuyez sur la touche CHAN ONE EQ pour que les boutons contrôlent les paramètres de la rangée CHAN ONE EQ. Le bouton de STATUT s'allume en jaune, indiquant l'écoute d'un son fusionné et tous les boutons s'allument en vert. Vous pouvez modifier les paramètres de la rangée CHAN ONE EQ — le résultat est audible en temps réel. Le bouton de STATUT active/désactive l'égalisation du canal I (la Led du bouton s'allume ou s'éteint).

Écoute du son de l'ampli du canal un :

Si le son entendu est celui du CANAL UN, appuyez sur la touche CHAN ONE EQ pour que les boutons contrôlent les paramètres de la rangée CHAN ONE EQ. Le bouton de STATUT et les boutons s'allument en vert. Vous pouvez modifier les paramètres de la rangée CHAN ONE EQ — le résultat est audible en temps réel. Le bouton de STATUT active/désactive l'égalisation du canal I (la Led du bouton s'allume ou s'éteint).

Écoute du son de l'ampli du canal deux :

Si le son entendu est celui du CANAL DEUX, appuyez sur la touche CHAN ONE EQ pour que les boutons contrôlent les paramètres de la rangée CHAN ONE EQ. Le bouton de STATUT s'allume en rouge, indiquant que vous écoutez le canal deux. Les boutons s'allument en vert — dès que vous déplacez ces boutons, le son passe du CANAL DEUX au CANAL UN. Vous pouvez modifier les paramètres de la rangée CHAN ONE EQ — le résultat est audible en temps réel. Le bouton de STATUT active/désactive l'égalisation du canal I (la Led du bouton s'allume ou s'éteint).

La rangée TONE regroupe les sons des canaux I et 2. Le son entendu lors des réglages de ces paramètres dépend du statut du canal (voir tableau ci-dessous). Les paramètres de la rangée TONE sont : Channel, Amp Gain, Bass, Midrange, Treble et Amp Level.

Bouton de STATUT

Sélectionnez l'un des réglages suivants (dans l'ordre) :

CHI RMP - La Led du bouton de statut s'allume en vert et les cinq boutons s'allument en vert, indiquant que vous écoutez le canal I — les boutons affectent le son du canal I. CHI WARP - La Led du bouton de statut s'allume en jaune et les cinq boutons s'allument en vert, indiquant que vous écoutez un signal fusionné (fonction Warp) et les boutons de contrôle affectent le son du canal I. HC2 RMP - La Led du bouton de statut s'allume en rouge et les cinq boutons de contrôle s'allument en rouge, indiquant que vous écoutez le canal 2 et les boutons de contrôle affectent le son du canal 2. CH2 WARP - La Led du bouton de statut s'allume en jaune et les cinq boutons de contrôle s'allument en rouge, indiquant que vous écoutez un signal fusionné (fonction Warp) et les boutons de contrôle affectent le son du canal 2.

Bouton i

Contrôle le gain de l'ampli. La plage de gain est réglable de à 99.

Bouton 2

Contrôle l'égaliseur Bass (atténuation/accentuation). Régable de -12 dB (-12) à 12 dB (12).

Bouton 3

Contrôle l'égaliseur Mid (atténuation/accentuation). Régable de -12 dB (-12) à 12 dB (12).

Bouton 4

Contrôle l'égaliseur Treble (atténuation/accentuation). Régable de -12 dB (-12) à 12 dB (12).

Bouton 5

Contrôle le niveau de l'ampli. Régulable de à 99.

Modélisation d'amplificateur/enceinte

Le GNX4 a été conçu pour simplifier le traitement sonore. Le GNX4 dispose d'une modélisation d'ampli et d'effets; les fonctions d'édition sont donc divisées dans deux sections : la section de modélisation d'ampli/enceinte et la section des effets. La technologie GeNetX™ du GNX4 vous permet d'aller bien plus loin que la simple modélisation d'amplificateurs. La technologie GeNetX vous permit de créer vos propres HyperModel™ d'amplis/enceintes et de les sauvegarder dans un emplacement mémoire utilisateur spécifique. Lorsque vous éditez dans la section de modélisation ou dans la section d'effets, vous devez partir d'un preset utilisateur ou d'un Preset d'usine. Le Preset de départ n'a pas besoin d'être celui de la destination finale.

Après avoir sélectionné un Preset, vous pouvez sélectionner les modèles d'ampli ou les types d'enceinte de votre Preset. La modélisation d'ampli/enceinte applique le son d'un ampli Vintage ou moderne et un type d'enceinte à votre son de guitare. Le GNX4 émule avec précision 15 amplis guitare, 10 amplis BASSE, une simulation de guitare acoustique et 22 types d'enceintes :

Modèles d'amplificateurs Marshall, Vox, Fender, Matchless, HiWatt, Ashdown, Ampeg, Trace-Elliot, Sunn, Hartke et Mesa Boogie sont des marques déposées par leurs propriétaires et ne sont pas associées à DigiTech®.

Types d'enceintes

Fender, Ampeg, Ashdown, Sunn, Fane, Acoustic, Hartke, Eden et SWR sont des marques déposées par leurs propriétaires et ne sont pas associées à DigiTech.

Édition des modèles d'ampli et des types d'enceintes

Chaque Preset du GNX4 dispose de trois canaux : Canal I (vert), Canal 2 (rouge) et le canal de fusion Warp (jaune). Les canaux I et 2 vous permettent de sélectionner les amplis et les enceintes. Chaque canal offre un réglage individuel de gain, de niveau, d'égalisation, et un réglage d'enceinte. Le canal Warp est la fusion régblable des canaux I et 2, avec leurs modèles d'ampli et d'enceinte, grâce à la touche Warp de la section de la matrice. Lorsque vous modifierez les valeurs de paramètres, la Led Store s'allume, indiquant que le Preset a été modifié et doit être sauvégardé (voir page 58).

Une fois que vous avez sélectionné l'ampli des canaux I et 2, vous pouvez sélectionner l'un de ces deux canaux ou le canal Warp à l'aide des pédales (mode pédale/contrôle uniquement) ou du bouton de Statut (rangée GeNetX active) lorsque le nom du Preset est affiché. Les chapitres qui suivent vous guideront dans la sélection des amplis et enceinte, le réglage des paramètres d'ampli, le réglage des paramètres d'enceinte et dans la création puis la sauvegarde d'un ampli Hypermodel™.

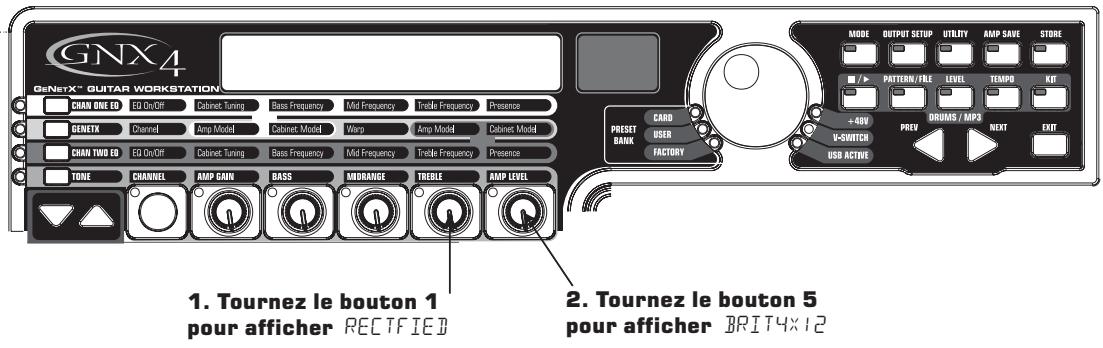

Sélection des modèles d'ampli et des types d'enceinte

Pour commencer, lors de l'édition d'un ampli, d'un type d'enceinte ou lors de la création de votre propre HyperModel, vous devez sélectionner les types d'ampli et d'enceinte des canaux I et 2 de votre Preset :

1. Appuyez sur la touche GENETX. 2. Utilisez le Bouton I pour sélectionner l'ampli du canal I. Le nom de l'ampli s'affiche à l'écran (voir page 30 pour consulter la liste des modèles d'amplis). 4. Utilisez le Bouton 2 pour sélectionner l'enceinte du canal I. Le nom de l'enceinte s'affiche à l'écran (voir page 31 pour consulter la liste des modèles d'enceintes). 5. Utilisez le Bouton 4 pour sélectionner l'ampli du canal 2. Le nom de l'ampli s'affiche à l'écran. 6. Utilisez le Bouton 5 pour sélectionner l'enceinte du canal 2. Le nom s'affiche à l'écran.

Réglage des paramètres d'ampli

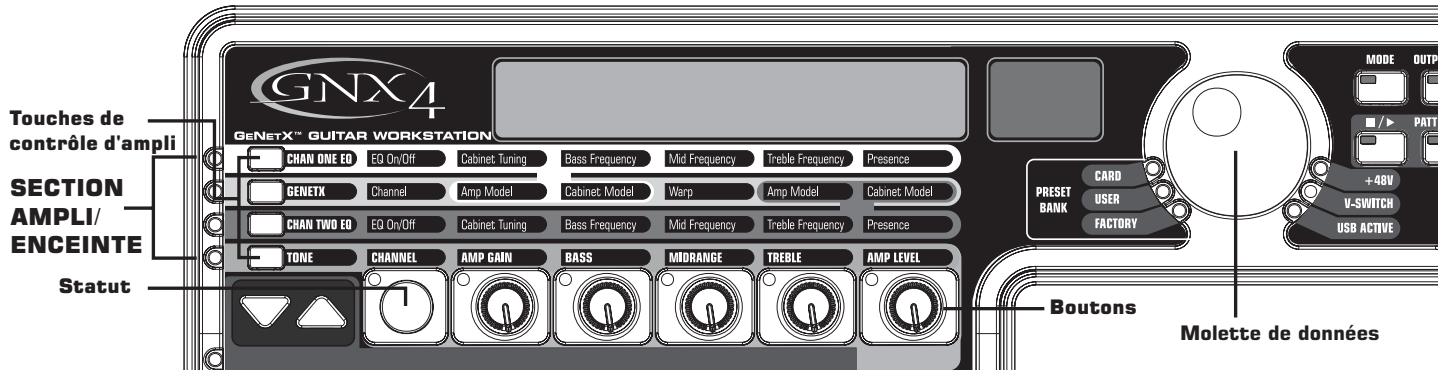

Les paramètres Gain, EQ et Level sont réglables séparément pour les canaux 1 et 2.

Appuyez sur la touche TONE. Le son entendu lorsque vous modifiez les boutons dépend de la touche Status et des boutons (voir ci-dessous). Lorsque la rangée TONE est sélectionnée, la touche Status vous permet de sélectionner les quatre options suivantes :

CHI RMP - La Led de la touche de statut s'allume en vert et les cinq boutons de réglage s'allument en vert, indiquant que vous écoutez le canal I et les boutons de réglage affectent les réglages de son du canal J. CHI WARP - La Led de la touche de statut s'allume en jaune et les cinq boutons de réglage s'allument en vert, indiquant que vous écoutez un son de fusion Warp et les boutons de réglage affectent les réglages de son du canal I. HC2 RMP - La Led de la touche de statut s'allume en rouge et les cinq boutons de réglage s'allument en rouge, indiquant que vous écoutez le canal 2 et les boutons de réglage affectent les réglages de son du canal 2. CH2 WARP - La Led de la touche de statut s'allume en jaune et les cinq boutons de réglage s'allument en rouge, indiquant que vous écoutez un signal de fusion Warp et les boutons de réglage affectent les réglages de son du canal 2.

La plage de gain est réglable de 0 (0) à 99 (99). La plage des réglages Bass, Midrange et Treble EQ est réglable de -12 dB (-12) à +12 dB (12). La plage Level varie de 0 (0) à 99 (99). La procédure de réglage est la suivante :

1. Appuyez sur la touche TONE. 2. Appuyez sur la touche STATUS pour sélectionner l'ampli du canal 1 (vert) ou du canal 2 (rouge). 3. Utilisez les boutons 1 à 5 pour régler les paramètres Gain, Tone et Level du canal sélectionné.

Réglages d'enceinte

Le réglage d'enceinte modifie la fréquence de résonance. Ceci est utile pour modifier la réponse de votre son sans modifier l'égalisation. Une valeur faible donne un son avec plus de basses, alors qu'une valeur élevée accentue les haute fréquences. Procédez comme suit :

1. Appuyez sur la touche CHAN ONE EQ ou sur CHAN TWO EQ pour accéder au paramètre. 2. Utilisez le bouton Bouton I pour modifier la résonance. Le paramètre est réglable de -12 (une octave inférieure) à 12 (une octave supérieure).

Sauvegarde des paramètres d'ampli

Lorsque vous avez réalisé vos éditions, vous devez les sauvegarder pour les charger plus tard. Voir page 58 sur la sauvegarde des Presets.

Création d'hypermodels

La technologie GeNetX™ vous permet de créer de nouveaux HyperModels uniques. Une fois que vous avez sélectionné et réglé l'ampli et l'enceinte des deux canaux, la technologie GeNetX vous permet de fusionner les caractéristiques de chaque ampli et enceinte (fonction "Warped") pour créer un nouvel ampli HyperModel. La procédure de fusion des amplis des canaux 1 et 2 est la suivante :

1. Appuyez sur la touche GeNetX. 2. Tournez le Bouton 3 pour fusionner les amplis et enceintes des canaux 1 et 2. Tournez vers la gauche pour accentuer le canal 1 et vers la droite pour accentuer le canal 2. Une valeur de fusion Warp de 1 produit le son du canal 1 (vert). Une valeur Warp de 99 produit le son du canal 2 (rouge).

Sauvegarde des hypermodels (amp save)

Lorsque vous avez trouvé le réglage de fusion qui vous convient entre les canaux I et 2, vous pouvez sauvegarder ce nouveau son dans un HyperModel. Cet HyperModel peut être sauvegardé dans 9 mémoires utilisateur. Une fois sauvegardé, l'HyperModel peut être utilisé sur la canal I ou 2 et être à nouveau fusionné, pour créer un nouveau Hypermodel. La procédure de sauvegarde est la suivante :

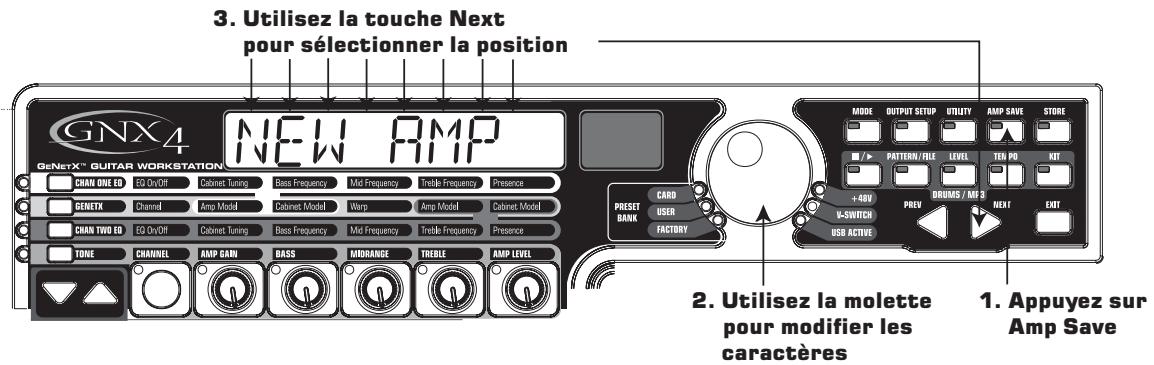

I. Appuyez sur la touche AMP SAVE. La touche AMP SAVE clignote et l'écran affiche NEWAMP. Le N de NEWAMP clignote, indiquant que vous pouvez nommer l'HyperModel. 2. Utilisez la MOLETTE pour sélectionner le caractère. 3. Utilisez la touche NEXT pour vous placer sur le caractère suivant (à droite) ou la touche PREV pour sélectionner le caractère de gauche. 4. Répétez les étapes 2 et 3 pour nommer votre HyperModel. 5. Appuyez sur la touche AMP SAVE pour sélectionner l'un des 9 emplacements utilisateur pour votre HyperModel. Si le GNX4 dispose d'emplacements HyperModel disponibles, l'écran affiche U1. U1 clignote, indiquant que c'est le premier emplacement mémoire disponible pour sauvegarder votre HyperModel. Si les 9 emplacements d'HyperModel sont pleins, le GNX4 revient sur le premier HyperModel et affiche son nom. 6. Utilisez la MOLETTE pour sélectionner un emplacement utilisé dans la sauvegarde de l'HyperModel. Si tous les emplacements sont utilisés, l'écran indique le nom de l'HyperModel que vous allez remplaçer. 7. Appuyez sur la touche AMP SAVE pour achever la sauvegarde.

Appuyez sur la touche EXIT lors de la procédure pour annuler la sauvegarde.

REMARQUE: La procédure de sauvegarde des amplis ne sauvegarde que la combinaison ampli/enceinte dans les emplacements d'HyperModels. Elle ne sauvegarde pas les modifications ou le nouveau HyperModel du Preset sélectionné. Voir page 58 sur la sauvegarde des Presets.

Effets et paramètres

Le GNX4 dispose de très nombreux effets vous permettant d'obtenir le son correspondant à toutes vos applications musicales. Ces effets sont connectés selon une logique standard avec Simulator de micro, Wah, compresseur, WhammyTM/IPS et distorsion insérés avant les amplis. Les effets placés en aval des amplis sont ceux qui sont en général utilisés en stéreo comme les effets de modulation, les délais et la réverbération. Voici le trajet du signal dans le GNX4 :

Édition des effets d'un preset

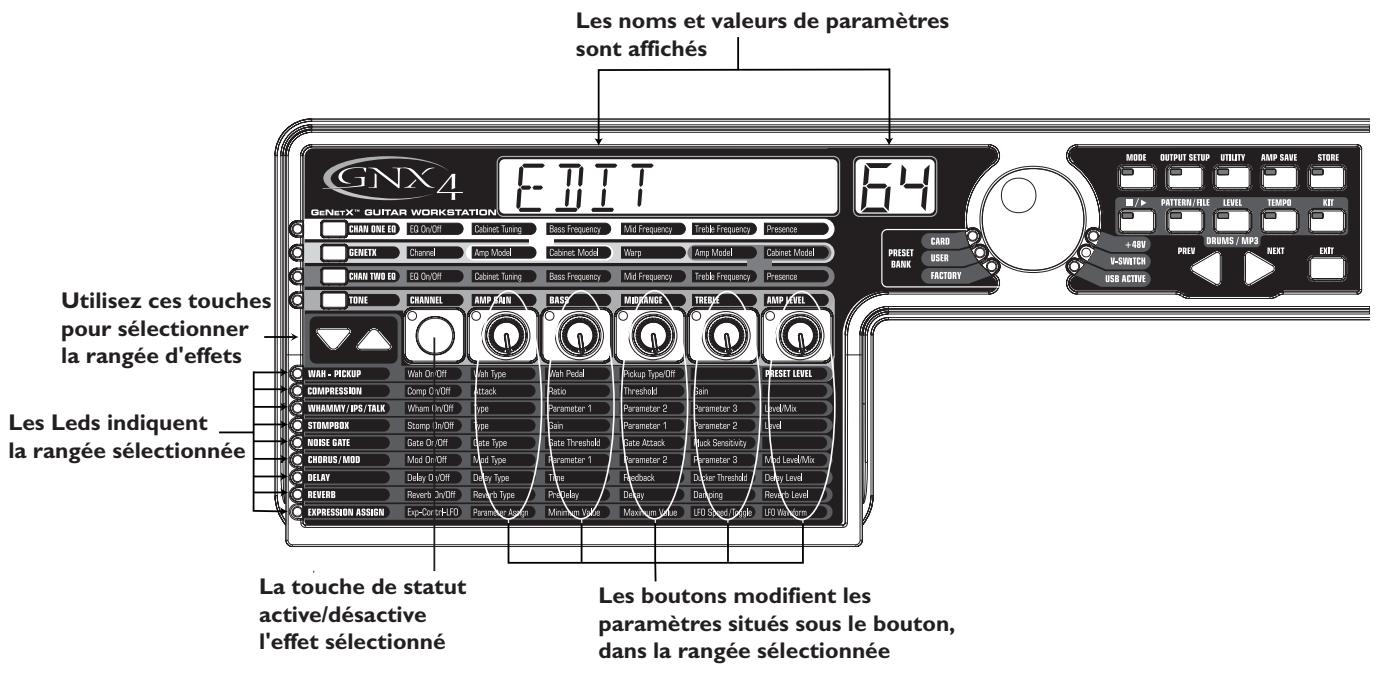

Vous pouvez accéder à la section des effets avec les touches Effect Select Haut/Bas. Les LEDs de la matrice s'allument en fonction de la rangée d'effets sélectionnée. Chaque effet offre un maximum de 5 paramètres éditions. Appuyez sur la touche Status pour activer/désactiver la rangée. Les 5 boutons contrôlent les paramètres situés sous ces boutons. Chaque paramètre d'effet est indiqué dans la matrice. Lorsque vous tournez un bouton, le nom et la valeur du paramètre correspondant s'affichent à l'écran.

Tournez les boutons pour augmenter ou diminuer la valeur du paramètre (sauf pour le paramètre Type qui sélectionne les types d'effets) et pour écouter les modifications en temps réel. Le fait de changer de Preset, ou de placer l'appareil hors tension avant d'avoir sauvégardé vous fait perdre les règles — les règles reviennent alors aux anciennes valeurs sauvéguardées. Lorsque le Preset a été edited, la Led Store s'allume, indiquant que vous avez apporté une modification. Vous pouvez sauvegarder vos règles dans l'un des 80 Presets utilisateur ou sur une carte Compact Flash optionnelle.

Définition des effets

Les effets du GNX4 sont totalement programmables. La compréhension de l'incidence de ces effets sur votre son et comment chaque paramètre affecte le son vous permettra d'obtenir le son que vous recherchez. Les chapitres suivants vous expliquent chaque effet et paramètre du GNX4.

Niveau des presets

Les Presets du GNX4 disposent tous d'un réglage de niveau. Pour accéder au volume du Preset, sélectionnez la rangée Wah - Pickup de la matrice à l'aide des touches Effect Select, puis réglez le Bouton 5. Le niveau du Preset est réglé de 0 à 99. Vous devez sauvegarder les niveaux dans un Preset utilisé comme toutes les autres modifications. Voir page 58 sur la sauvegarde des Presets.

L'effet Wah est contrôlé par la pédale d'expression. Cet effet accentue le gain sur une étroite bande de fréquences. Lorsque vous basculez la pédale d'expression d'avant en arrière, la fréquence affectée par cette modulation du gain varie de haut en bas, donnant l'impression que la guitare produit le son "Wah". Pour activer/désactiver l'effet Wah, appuyez sur le V-Switch situé à l'avant de la pédale d'expression. Voir page 66 pour plus d'informations sur la fonction V-Switch.

L'effet Pickup Simulator applique au son la chaleur et la densité d'un Humbucker à votre micro simple bobinage ou le son brillant d'un micro simple bobinage à votre Humbucker. Ainsi, vous pouvez désirer ce type de micro sans changer de guitare.

Wah On/Off - La touche STATUS (ou le V-Switch) active/désactive l'effet Wah (WH).

Wah Type - Le Bouton 1 selectionne le type d'effet Wah. Valeurs disponibles : CRY (son de Wah Wah traditionnel), BOUTIQUE (Wah Wah à balayage avec un son plus moderne) et FULLRANGE (Wah Wah large bande balayant tout le spectre des fréquences audibles).

Wah Pedal - Le Bouton 2 contrôle le paramètre de pédale (WAH PDL) de balayage de Wah lorsque la Wah est active. La plage de balayage est réglable de 0-99. La pédale d'expression est automatiquement couplée à ce paramètre lorsque le V-Switch est activé. Pour régler la plage minimum et maximum, voir Pédale d'expression en page 45.

Pickup Type/Off - Le Bouton 3 sélectionne le type de micro à émuler. Options proposées : PICK OFF (simulateur de micro désactivé), SC> HUMB (chaleur d'un Humbucker sur un micro simple bobinage) et HUMB> SC (brilliance d'un micro simple bobinage sur un Humbucker).

Le Bouton 4 n'offre aucune fonction avec l'effet Wah-Pickup.

Preset Level - Le Bouton 5 détermine le niveau du Preset. Plage de 0-99.

Compresseur

Le compresseur permet d'augmenter le maintien (Sustain), de "grossir" le son de la guitare et de contenir la dynamique du signal. Lorsque le niveau du signal dépasse un seuil donné, celui-ci est atténué. Lorsque le niveau du signal repasse sous le seuil, le compresseur libère la puissance du signal et accentue le Sustain. Les paramètres de compression sont les suivants :

Comp On/Off - La touche STATUS active/désactive le compresseur (COMPRESS).

Attack - Le bouton 1 détermine le temps d'attaque du compresseur lorsque le signal dépasse le niveau de seuil. Valeurs disponibles : FAST (rapide), MEDIUM (moyen) et SLOW (lent).

Ratio - Le bouton 2 détermine le taux de compression appliqué lorsque le signal dépasse le niveau de seuil. Par exemple, un taux de 4:1 signifie que lorsque le signal dépasse le seuil de 4 dB, il est ramené à +1 dB au-dessus du seuil en sortie. Plus le réglage est élevé, plus la dynamique est réduite et plus le sustain augmente. Les réglages faibles offrent une meilleure dynamique. Valeurs disponibles : 12-1 (1.2:1), 15-1 (1.5:1), 18-1 (1.8:1), 20-1 (2:1), 25-1 (2.5:1), 30-1 (3:1), 40-1 (4:1), 50-1 (5:1), 80-1 (8:1), 10-1 (10:1), 20-1 (20:1) et INF-1 (infini:1).

Threshold - Le bouton 3 détermine le niveau de seuil (THRESH). Le seuil est le niveau du signal au-delà duquel le compresseur se déclenche. Plus le seuil est bas, plus le compresseur se déclenche sur des signaux faibles, et inversement lorsque le seuil est élevé. Plage de réglage : à 99.

Gain - Le potentiomètre 4 détermine le gain de sortie (CMP GRAIN) du compresseur. Utilisez ce paramètre pour équilibrer le niveau du compresseur et obtenir un gain unitaire. D'autres effets risquent d'écrêter si le gain du compresseur est trop élevé. Plage de réglage : à 20 (dB).

Le bouton 5 n'offre aucune fonction avec l'effet compresseur.

Ce module comprend 4 types d'effets agissant sur la hauteur : Whammy™/IPS, Detune et Pitch Shift. Après avoir sélectionné le type d'effet, les boutons 2 à 5 permettent de modifier les divers paramètres. Whammy/IPS/Talk On/Off - Lorsque l'effet Whammy/IPS/Talk est sélectionné, la touche de statut active/désactive l'effet de Whammy/IPS/Talk.

Whammy/IPS/Talk Select - Le bouton I sélectionne si le module est Whammy (WHAMMY), Intelligent Pitch Shifting (IP5), Detuner (DETUNE), Pitch Shift (PITCH) ou Talker (TALKER 1-5).

L'effet Whammy™ utilise la pédale d'expression pour faire varier progressivement la hauteur du signal d'entrée et ajoute une note harmonisée au signal d'entrée. La hauteur de cette note peut être réglée à l'aide de la pédale d'expression. Lorsque vous sélectionnez l'effet Whammy™, il est automatiquement placé avant la modélisation d'amplificateur, comme indiqué dans le synoptique (voir page 34). L'effet Whammy™ fonctionne en association avec la pédale d'expression. Voir page 45 pour plus d'informations.

Paramètre I - Le bouton 2 détermine l'intervalle et la direction de la transposition :

Whammy (signal traité)

10CTUP+1octave)

2 OCT UP (+2 octaves)

2NDOWN (-1 seconde)

REV2NIN (-I seconde pedale inversee)

4TH DOWN (-une quarte)

10CTAVE(-Ioctave)

DIVE BOMB (très forte transposition vers le bas)

Transpositions harmoniques

M3>MRJ3 (tierce mineure vers pierce majeure)

2e MR3 (+I seconde vers + I pierce majeure)

3R;4TH (+I tierce vers +I quarte)

4TH; 5TH (+I quarte vers +I quinte)

STH; OCT (+1 quintevers + Ioctave)

Paramètre 2 - Le bouton 3 permet un contrôle manuel de la position de la pédale Whammy™. Réglage de à 99.

Le bouton 4 n'offre aucune fonction avec l'effet Whammy.

Level - Le bouton 5 règle le niveau Whammy Mix (WHAM MIX) de tous les effets de transposition de ce module. Plage de 0 à 99.

L'effet Intelligent Pitch Shifting (IPS) crée une copie du signal reçu, fait varier la hauteur de la note copiée selon un intervalle diatonique défini par le paramètre Amount. L'effet IPS se différencie d'un Pitch Shifter traditionnel car il dièse ou bémolise la hauteur dans la tonalité et la gamme définies, créant ainsi une véritable harmonie.

Paramètre 1 - Le Bouton 2 détermine le paramètre Amount, soit l'intervalle d'harmonisation de l'effet Intelligent Pitch Shifter. Valeurs disponibles :

Paramètre 2 - Le Bouton 3 sélectionne la gamme utilisé par l'effet IPS. Valeurs disponibles : Majeure (MADOR), Mineure (MINOR), Dorien (BORIAN), Mixolydien (MIXOLYIN), Lydien (LYBIAN), Mineure harmonique (HARMINOR).

Paramètre 3 - Le Bouton 4 sélectionne la tonalité utilisée par l'effet IPS. Valeurs disponibles : tonalité de Mi (KEY E) à tonalité de Mi bémol (KEY EB).

Level - Le Bouton 5 règle le niveau IPS Level (IP5 LEVEL) de tous les effets de ce module. Plage de 0 à 99.

Effet de désaccordage semblable à un Pitch Shifter standard, à ceci près qu'il transpose le signal copié de moins d'un demi-ton, ce qui donne l'impression que deux guitares légèrement désaccordées l'une par rapport à l'autre jouent simultanément.

Paramètre I - Le Bouton 2 sélectionne le désaccord (AMOUNT) appliqué au signal par pas de centième (100 centièmes égalent un demi-ton). Plage de réglage: (-24) à 24 centièmes (+24).

Les boutons 3 et 4 n'offrent aucune fonction avec l'effet Detune.

Level - Le Bouton 5 règle le niveau Detune Level (BNTN LÉV L) de tous les effets de ce module. Plage de 0 à 99.

Le Pitch Shifter superpose en temps réel un signal transposé au signal initial.

Paramètre I - Le Bouton 2 sélectionne l'intervalle de transposition (SHIFT) par pas d'un demi-ton. Plage de réglage: -24 (-2 octaves) à +24 (+2 octaves).

Les boutons 3 et 4 n'offrent aucune fonction avec l'effet Pitch Shift.

Level - Le Bouton 5 règle le niveau Pitch Level (PCH LEVL) de tous les effets de ce module. Plage de 0 à 99.

L'effet Talker™ est une exclusivité de DigiTech permettant de faire parler libre instrument. Le Talker™ nécessite qu'un micro soit connecté à l'entrée micro située en face arrêté du GNX3. Tandis que vous parlez dans le micro, votre instrument imite ce que vous prononcez. Il y a cinq types d'effet Talker :

Type - Le Bouton 1 permet de sélectionner l'un des 5 types d'effets Talker™ ou de désactiver le TALKER 1 (caractéristiques sonores profondes) à TALKER 5 (caractéristiques sonores brillantes).

Sensitivity - Le Bouton 2 permet de régler la sensibilité du micro pour l'effet Talker™. Pour que le Talker™ fonctionne bien, vous devez correctement régler le niveau d'entrée du micro. Si l'entrée micro est trop faible, le Talker™ aura du mal à détecter le signal. Si l'entrée micro est trop forte, le Talker™ sera écrêté, ce qui produit des mots inintelligibles. Voir Optimisation du niveau d'entrée

Mic en page 13. Plage de réglage : (sensibilité la plus faible) à 93 (sensibilité la plus importante). Les boutons 3, 4 et 5 n'offrent aucune fonction avec l'effet Talker.

Modélisation de pédales

La modélisation Stomp Box du GNX4 émule les pédales de distorsion les plus renommées, dont les DOD OD250, Boss DS-1, Arbiter Fuzz Face, Electro-Harmonix Big Muff, ProCo RAT, DOD Grunge, Boss Metal Zone, Ibanez TS-9, Voodoo Labs Sparkle Drive et Guyatone OD-2.

*Arbiter, Boss, Electro-Harmonix, ProCo, Ibanez, Voodoo Labs, Guyatone, DS-1, Fuzz Face, Big Muff, RAT, Metal Zone, TS-9, Sparkle Drive et OD-2 sont des marques déposées de leurs sociétés respectives et ne sont en aucun cas associées à DigiTech.

Stomp Box On/Off - La touche STATUS active/désactive la modélisation de pédale de distorsion STOMPBOX. Type - Le Bouton 1 Sélectionne le type de pédale :

SCREAMER	Basée sur une Ibanez TS-9	GUY 03	Basée sur une GuyaTone OD-2
ROBENT	Basée sur une distorsion ProCo Rat	SPARK DIRV	Basée sur une aVoodoo Labs SparkleDrive
BS DIST	Basée sur une Boss DS-I	GRUNGE	Basée sur une DigiTech® Grunge®
BOB 250	Basée sur une DOD Overdrive 250	FUZZY	Basée sur une Arbiter Fuzz Face
BIG MP	Basée sur une Electro Harmonix	ZONE	Basée sur une Boss Metal Zone
	Big Muff Pi

Type	Gain	Param1	Param2	Param3*	Param4*	Niveau
SCREAMER	DRIVE	TONE				LEVEL
RODENT	DIST	FILTER				VOLUME
DS DIST	DIST	TONE				LEVEL
BOO 250	GAIN					LEVEL
BIG MP	SUSTAIN	TONE				VOLUME
GUY 00	DRIVE					LEVEL
SPARK DIRV	GAIN	TONE	CLEAR			VOLUME
GRUNGE	GRINGRAIN	BUTT	FACE			LOUI
FUZZY	FUZZ					VOLUME
ZONE	DIST	MID FREQ	MID LVL	LOW	HIGH	LEVEL

Gain - Le Bouton 2 Contrôle la distorsion ou gain du modèle Stompbox. Plage de réglage : de 0 à 99. Paramètre 1 - Le Bouton 3 Réglage de tonalité et paramètre Mid du modèle Zone. Plage de 0 à 99. Paramètre 2 - Le Bouton 4 2ème Réglage de tonalité des modèles SparkleDrive et Grunge et réglage Mid Level de la pédale Zone. Plage de 0 à 99.

Paramètre 3 - Réglage de basses du modèle Zone. Plage de 0 à 99. Paramètre 4 - Réglage d'aigus du modèle Zone. Plage de 0 à 99.

Level - Le Bouton 5 contrôle le niveau de sortie du modèle de pédale. Plage de 0 à 99.

• Ces paramètres sont uniquement disponibles via l'éditeur X-EDIT™.

Le Noise Gate est un contrôleur pour éliminer le souffle et le bruit de fond lorsque vous ne jouez pas. Le Noise Gate peut également être utilisé pour créer une montée automatique du volume. Le GNX4 comprend deux types différents de Noise Gate : Silencer™ et Pluck. Le Silencer™ fonctionne comme un Noise Gate standard. Le Noise Gate Pluck est un contrôleur pour se fermer après chaque note (selon la sensibilité). Cela permet de créer des montées de volume automatiques, note par note.

Gate On/Off - La touche de statut active/désactive le Noise Gate (SRTE).

Gate Type - Le Bouton 1 permet de sélectionner le type de Noise Gate Silencer™ (SILENCER) ou Pluck (PLUCK).

Gate Threshold - Le Bouton 2 détermine le niveau du signal à partir duquel le Noise Gate s'ouvre ou se ferme. Plage de réglage du seuil (THRESHIL) : (ouverture facile) à 40 (s'ouvre uniquement sur les signaux les plus puissants).

Gate Attack - Le Bouton 3 détermine le temps que le Noise Gate met à s'ouvrir (ATTACK) et le temps que le signal met à devenir audible une fois le niveau de seuil franchi. Plage de réglage : (signal immédiat) à (montée progressive du volume).

Pluck Sensitivity - Le Bouton 4 détermine le point à partir duquel le Noise Gate se redéclenche lorsque vous utilisez le Noise Gate Pluck (PLUCK). Ce paramètre est uniquement disponible lorsque le Noise Gate Pluck est sélectionné. Plage : (déclenchement sur les signaux puissants) à 99 (déclenchement sur les signaux faibles).

Le bouton 5 n'offre aucune fonction avec l'effet Noise Gate.

Effets de chorus/modulation

Le module des effets de modulation est un module multi-fonction vous permettant de sélectionner des effets de type : Chorus, Flanger, Phaser, Triggered Flanger, Triggered Phaser, Trémolo, Panner, Vibrato, haut-parleur tournant, AutoYa™, YaYa™, SynthTalk™, filtré à enveloppe (Auto Wah), désaccordeur et Pitch Shifter. Vous ne pouvez utiliser qu'un seul des effets de cette rangée à la fois. Lorsque le groupe Chorus/Mod est sélectionné, les boutons 2-5 permettent de régler les paramètres individuels associés à l'effet sélectionné.

Chorus/Mod Effects On/Off - Lorsque le groupe Chorus/Mod est sélectionné, la touche de Statut active/désactive le module Chorus/Mod.

Chorus/Mod Effects Select - Le Bouton I sélectionne l'effet : Chorus (CHORUS), Flanger (FLANGER), Phaser (PHASER), Triggered Flanger (TRIGFLNG), Triggered Phaser (TRIGPHAS), Tremolo (TREMOLO), Panner (PANNER), Vibrato (VIBRATO), Rotary (ROTARY), AutoYa (AUTOYA), YaYa (YAYA), SynthTalk (SYNTHTLK), Envelope Filter (ENVELOPE), Detune (DETUNE), Pitch Shift (PITCH).

Le Chorus ajoute un déphasage court à votre signal. Le signal retardé est désaccordé par cycle, puis mélangé au signal initial pour produire un son plus dense.

Paramètre 1 - Le Bouton 2 détermine la vitesse de modulation (SPEE). Plage de à 99.

Parametre 2 - Le Bouton 3 détermine l'intensité (JEPTH) de la modulation. Plage de à 99.

Paramètre 3 - Le Bouton 4 détermine le pré-délai (PRE DELAY) soit le temps avant que l'effet de Chorus soit appliqué au signal. Plage de 1 à 20.

*Paramètre 4 - Sélectionne la forme d'onde utilisée par le Chorus. Valeurs disponibles : triangulaire, sinusoïdale et carrée. Plage de 1 à 20.

*Paramètre 5 - Détermine la position dans le champ stéréo. Plage de L 99 (gauche) à R 99 (droite).

Mod Level - Le bouton 5 contrôle le niveau (MOI LEV L) du Chorus. Plage de 0 à 99.

Flanger

Le Flanger est basé sur le même principe que le Chorus, mais il est utilisé avec un délambda plus court et ajoute des répétitions à la modulation du délambda. Vous obtenez ainsi un mouvement exagéré de balayage vers le haut et vers le bas.

Paramètre 1 - Le Bouton 2 détermine la vitesse (SPEED) de modulation. Plage de 0 à 99.

Parametre 2 - Le Bouton 3 détermine l'intensité (JEPTH) de la modulation. Plage de 0 à 99.

Paramètre 3 - Le Bouton 4 contrôle la réinjection (REGEN) en entrée du Flanger. Plage de 0 à 99.

Mod Mix - Le Bouton 5 contrôle le mixage (MOB MIX) signal traité/non traité. Plage de (non traité) à 99 (100% traité).

Le Phaser divise le signal, puis crée un déphasage du signal. Le signal déphasé par cycle est ensuite mélangé au signal initial. Durant le Phasing, différentes fréquences sont annulées, ce qui offre un son chaud et tournant.

Paramètre I - Le Bouton 2 détermine la vitesse (SPEE) de modulation de déphasage. Plage de à 99.

Paramètre 2 - Le Bouton 3 détermine l'intensité (BEPTH) de la modulation. Plage de à 99.

Paramètre 3 - Le Bouton 4 contrôle la réinjection (REGEN) en entrée. Plage de 0 à 99.

*Paramètre 4 - Sélectionne la forme d'onde utilisée par le Phaser. Formes d'ondes disponibles : triangulaire, sinusoïdale et carrée.

*Paramètre 5 - Détermine le positionnement du son dans le champ stéréo. Plage de réglage: L 99 à R 99.

Mod Level - Le Bouton 5 contrôle le niveau (MOB LÉV L) de mixage du signal traité/non traité. Plage de (non traité) à 99 (100 % traité).

L'effet Triggered Flanger offre le même son qu'un Flanger normal, mais il vous permet de choisir le point de départ du balayage. Sur un Flanger classique, le LFO effectue un balayage haut/bas continu.

Donc, lorsque vous commencez à jouer, le Flanger peut se couvrir à n'importe quel point du balayage (haut, bas...). Avec le Triggered Flanger, à chaque fois que le signal dépasse le niveau Sensitivity, le Flanger se déclenche au point de balayage que vous avez défini grâce au paramètre LFO Start.

Paramètre I - Le Bouton 2 détermine la vitesse (SPEED) de modulation. Plage de 0 à 99.

Paramètre 2 - Le Bouton 3 détermine le niveau que doit atteindre le signal (SENSITY) pour déclencher le Flanger. Plage de réglage : (signaux élevés nécessaires au déclenchement) à 99 (signaux faibles suffisants pour le déclenchement).

Paramètre 3 - Le Bouton 4 sélectionne le point de départ du balayage du Flanger (LFO STRT). Plage de (bas du point de balayage) à 99 (haut du point de balayage).

Mod Mix - Le Bouton 5 contrôle le mixage (MOB MIX) signal traité/non traité. Plage de (non traité) à 99 (100% traité).

L'effet Triggered Phaser est similaire au son d'un Phaser classique mais il permet de choisir le point de déclenchement de balayage du Phaser. Avec un Phaser classique, le LFO modifie continuellement la phase du signal. Ainsi, lorsque vous commencez à jouer, le Phaser peut être à n'importe quel stade du déphasage. Avec un Triggered Phaser, à chaque fois que le signal dépasse le niveau Sensitivity, le Phaser se déclenche au point de Phasing que vous avez spécifié (paramètre LFO Start).

Paramètre I - Le Bouton 2 détermine la vitesse (SPEED) de modulation. Plage de 0 à 99.

Paramètre 2 - Le Bouton 3 détermine le niveau que doit atteindre le signal (SENSITY) pour déclencher le Phaser. Plage de réglage : (signaux élevés nécessaires au déclenchement) à 99 (signaux faibles suffisants pour le déclenchement).

Paramètre 3 - Le Bouton 4 sélectionne le point de départ du balayage du Phaser (LFO STRT). Plage de (bas du point de balayage) à 99 (haut du point de balayage)

Mod Mix - Le Bouton 5 contrôle le mixage (MOB MIX) signal traité/non traité. Plage de (non traité) à 99 (100% traité).

Tremolo

L'effet de trémolo module le volume du signal à vitesse régulière.

Paramètre I - Le Bouton 2 détermine la vitesse de modulation (SPEED). Plage de 0 à 99.

Paramètre 2 - Le Bouton 3 détermine l'intensité (BEPTH) de la modulation. Plage de 0 à 99.

Paramètre 3 - Le Bouton 4 sélectionne la forme d'onde de la modulation : TRIANGLE, SINE et SQUARE.

Le bouton 5 n'offre aucune fonction avec l'effet Tremolo.

Panner

L'effet Auto Panner module le son de gauche à droite, à vitesse constante.

Paramètre 1 - Le Bouton 2 détermine la vitesse (SPEED) de déplacement du signal d'un côté à l'autre. Plage de 0 à 99.

Paramètre 2 - Le Bouton 3 contrôle la profondeur (DEPTH) de l'effect. Plage de 0 à 99.

Paramètre 3 - Le Bouton 4 sélectionne la forme d'onde de la modulation : TRIANGLE, SINE et SQUARE.

Le bouton 5 n'offre aucune fonction avec l'effet Panner.

Vibrato

L'effet de Vibrato module la hauteur du signal reçu à vitesse régulière et homogène.

Paramètre I - Le Bouton 2 détermine la vitesse du vibrato (SPEE). Plage de à 99.

Parametre 2 - Le Bouton 3 contrôle la profondeur (JEPTH) du vibrato. Plage de to 99.

Paramètre 3 - Le Bouton 4 sélectionne la forme d'onde de la modulation : TRIANGLE, SINE et SQUARE.

Le bouton 5 n'offre aucune fonction avec l'effet Vibrato.

Effet de haut-parleur tournant émulant une enceinte complétant un Tweeter à compression et un Subwoofer tournants. La rotation de ces deux haut-parleurs produit une combinaison de déplacement du son d'un côté à l'autre, ainsi qu'une légère transposition due à la vitesse de déplacement du son par rapport à l'auditeur.

Paramètre I - Le Bouton 2 détermine la vitesse de rotation (SPEED). Plage de 0 à 99.

Paramètre 2 - Le Bouton 3 contrôle l'intensité (DEPTH) de l'effet. Plage de 0 à 99.

Paramètre 3 - Le Bouton 4 contrôle l'effet Doppler (BOPPLER) soit le rapport entre la position du Tweeter et celle du Woofer. Plage de 0 à 99.

*Paramètre 4 - Sélectionne la fréquence de coupure entre le Tweeter et le Subwoofer. Plage de réglage: 200 Hz à 1500 Hz.

Mod Mix - Le Bouton 5 contrôle le mixage (MOB MIX) signal traité/non traité. Plage de 0 (non traité) à 99 (100% traité).

• Ces paramètres sont uniquement disponibles via l'éditeur X-EDIT™.

L'effet AutoYa™ combine les caractéristiques de l'effet Wah et du Flanger, créant un son de voyelle presque vocale, comme si la guitare disait "Ya". L'effet AutoYa™ traite automatiquement le son à l'attaque des cordes.

Paramètre 1 - Le Bouton 2 détermine la vitesse (SPEED) de l'AutoYa. Plage de 0 à 99.

Paramètre 2 - Le Bouton 3 détermine l'intensité (JEPTH) de l'AutoYa. Plage de 0 à 99.

Paramètre 3 - Le Bouton 4 règle le caractère rocailleux (RANGE) de l'AutoYa. De l'AutoYa.

*Paramètre 4 - Détermine le panoramique gauche/droite du signal traité. De L 99 à R 99.

Mod Mix - Le Bouton 5 contrôle le mixage (MOB MIX) signal traité/non traité. Plage de 0 (non traité) à 99 (100% traité).

L'effet YaYa™ est une exclusivité des produits DigiTech. L'effet YaYa™ est contrôlé par la pédale d'expression. Il associe les caractéristiques d'une Wah Wah et d'un Flanger pour offrir un effet unique de style Talk Box. À mesure que vous appuyez d'avant en arrière sur la pédale d'expression, la guitare semble vocaliser un "Yah". L'effet YaYa™ ne peut fonctionner qu'en association avec la pédale d'expression. Voir page 37 pour plus d'informations sur la liaison à la pédale d'expression.

Paramètre 1 - Le Bouton 2 détermine la position de la pédale Ya (YR PEJAL). De 0 à 99.

Paramètre 2 - Le Bouton 3 détermine l'intensité (DEPTH) de l'effet YaYa. De 0 à 99.

Paramètre 3 - Le Bouton 4 règle le caractère rocailleux (RANGE) de l'effet YaYa. De 1 à 50.

Paramètre 4 - Détermine le panoramique gauche/droite du signal traité. De L 99 à R 99.

Mod Mix - Le Bouton 5 contrôle le mixage (MOB MIX) signal traité/non traité. Plage de 0 (non traité) à 99 (100 % traité).

L'effet SynthTalk™ est aussi une exclusivité des produits DigiTech. Grâce à cet effet, votre guitare semble parler en fonction de la dynamique de votre style de jeu.

Parametre I - Le Bouton 2 détermine l'attaque (RTRCK) de la voix synthétisée. Plage de 0 à 99.

Paramètre 2 - Le Bouton 3 détermine le rétablissement (RELEASE) de la voix synthétisée. Plage de 0 à 99, et 00 (infini).

Paramètre 3 - Le Bouton 4 modifie les caractéristiques des voix synthétisées (V). Plage de 0 à 99.

Paramètre 4 - Détermine le panoramique gauche/droite du signal traité. De L 99 à R 99.

Sensitivity - Le Bouton 5 détermine la sensibilité (SENSITY) du signal d'entrée pour déclencher l'effet SynthTalk. Plage de 0 à 99.

Effet de type Wah qui modifie le son en fonction de votre force de jeu.

Paramètre 1 - Le Bouton 2 détermine la sensibilité (SENSITY) ou le niveau du signal reçu nécessaire pour déclencher l'effet. Plage de 0 à 99.

Paramètre 2 - Le Bouton 3 règle la plage de fréquences (RANSE) de l'effet Wah. Plage de 0 à 99.

Paramètre 3 - Le Bouton 4 Détermine le panoramique gauche/droite du signal traité. De gauche 99 (MOB LEFT 99) à droite 99 (MOB RIGHT 99).

Mod Mix - Le Bouton 5 contrôle le mixage (MOB MIX) signal traité/non traité. Plage de 0 (non traité) à 99 (100% traité).

Effet de désaccordage qui superpose en temps réel un signal transposé au signal initial, comme si deux guitares jouaient des notes différentes.

Paramètre 1 - Le Bouton 2 contrôle le désaccordage (AMOUNT) appliqué au signal copié. Plage de réglage: -24 centièmes (-24) à +24 centièmes (24).

Paramètre 2 - Le Bouton 3 détermine le panoramique gauche/droite du signal traité. De gauche 99 (MOB LEFT 99) à droite 99 (MOB RIGHT 99).

Le bouton 4 n'offre aucune fonction avec l'effet Detune.

Mod Level - Le Bouton 5 contrôle le mixage (MOI LÉV L) signal traité/non traité. Plage de 0 (non traité) à 99 (100 % traité).

Le Pitch Shifter superpose en temps réel un signal transposé au signal initial (note plus haute ou plus basse), comme si deux guitares jouaient des notes en parallèle.

Paramètre 1 - Le Bouton 2 sélectionne l'intervalle de transposition (SHIFT) par pas d'un demi-ton. Plage de réglage: -24 (-2 octaves) à +24 (+2 octaves).

Paramètre 2 - Le Bouton 3 règle le panoramique gauche/droite du signal traité. Plage de gauche 99 (MOB LEFT 99) à droite 99 (MOB RIGHT 99).

Le bouton 4 n'offre aucune fonction avec l'effet Pitch Shift.

Mod Level - Le Bouton 5 contrôle le mixage (MOI LÉV L) signal traité/non traité. Plage de (non traité) à 99 (100 % traité).

Le délambda est un effet qui enregistre une portion du signal d'entrée, pour la mise ensuite avec un léger retard. La portion enregistrée peut être répétée une fois, plusieurs fois ou à l'infini (l'entrée de l'effet est alors coupée afin de vous permettre de jouer par-dessus la boucle de délambda). Le délambda du GNX4 propose aussi une fonction Ducker Threshold vous permettant de régler le niveau du signal nécessaire pour que le délambda passe en enregistrement. Cette fonction vous permet de contrôler le délambda par la dynamique de votre jeu.

Delay On/Off - La touche de STATUT active/désactive le délambda (JELRY).

Delay Type - Le Bouton I I permet de sélectionner l'un des 5 différents types de délai :

MONO (répetitions claires et concises)

PINGPONG (répetitions d'un côté à l'autre)

ANALOG (détérioration à chaque répétition)

RNLGPONG (répetition d'un coto à l'autre avec déterioration)

SPREER (répétitions claires et concises avec diffusion stéréo)

Time - Le Bouton 2 détermine le temps de retard. Plage de 0 à 2000 milliseconds (0 ms à 2000 ms) par pas de 1 ms. Utilisez la MOLETTE lorsque le paramètre Delay Time est affiché à l'écran pour régler le temps de retard par pas de 100 ms.

Feedback - Le Bouton 3 définit le nombre de répétitions (FEEEDACK). Plage de réglage : à 99 et RPT HOLI (répétition à l'infini).

Ducker Threshold - Le Bouton 4 Le potentiemetre 4 déterminé le niveau de seuil (THRESHL) que doit atteindre le signal d'entrée avant que le délambda ne soit attenué. Plage de réglage : à 99 et 0F (déactivé).

*Ducker Attenuation - Le niveau Ducker détermine l'intensité de l'atténuation appliquée au signal retardé lorsque le signal franchit le seuil Ducker Threshold. Plage de 0 à 99.

*Delay Balance - Détermine la balance gauche/droite du signal retardé. Plage de L 99 à R 99.

• Spread - Ce paramètre étend ou réduit l'image stéréo du délambda type Spread. Plage de réglage : 1 à 50.

Delay Level - Le Bouton 5 règle le volume (BLY LEVL) du signal du délié. Plage de 0 à 99.

L'effet de réverbération donne à l'auditeur l'impression que le signal est situé dans un véritable espace acoustique (petite pièce, grande salle de concert, etc.).

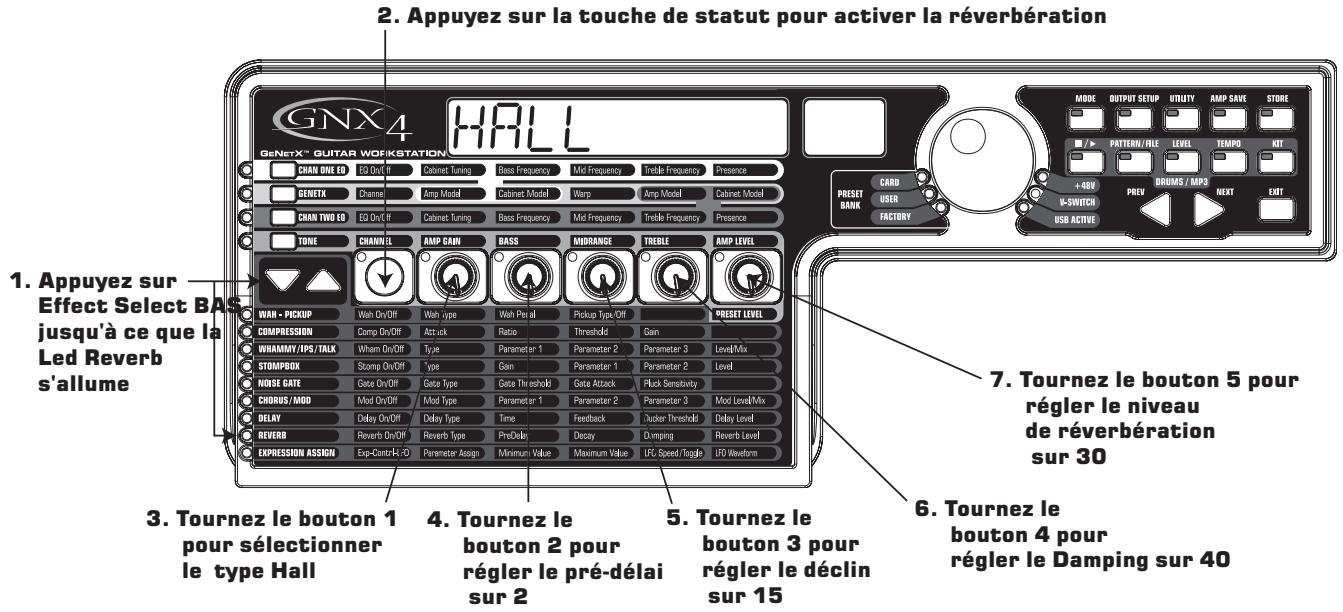

Reverb On/Off - La touche STATUS permet d'activer/désactiver la réverbération (REVERB).

Reverb Type - Le Bouton I sélectionne le type de réverbération ou environnement acoustique. Le GNX4 propose 10 espaces acoustiques différents :

STUIO = Studio

THETER = Amphitheatre

ROOM = Salle boisée

CHURCH = Lieu de culte

CLUB = Club

PLRTE = Réverbération à plaque

RRENA = Arène

SPRING = Réverbération à ressort

PreDelay - Bouton 2 règle le pré-délai (PREDELAY) nécessaire au signal initial pour atteindre une surface réfléchissante dans l'environnement simulé. Plage de 0 à 15.

Decay - Bouton 3 contrôle la durée de la réverbération (JECERY). Plage de 0 à 99.

Damping - Bouton 4 contrôle la quantité de signal absorbée par l'environnement simulé (DAMPING). Plage de 0 à 99.

• Reverb Balance - Détermine la balance gauche/droite de la réverbération. Plage de réglage : L 99 à R 99.

Reverb Level - Bouton réglant le niveau (RV B LEV L) de la réverbération. Plage de -99 à 99.

• Ces paramètres sont uniquement disponibles via l'éditeur X-Edit™.

La pédale d'expression du GNX4 peut être affectée au contrôle de différents paramètres dans chaque Preset. Plusieurs méthodes vous permettent de piloter les paramètres à la volée pendant le jeu. Ces paramètres prennent le nom de contrôleurs d'expression et regroupent les commandes suivantes : pédale d'expression, LFO interne et contrôleur au pied. Chacun de ces contrôleurs peut être affecté et configuré de manière spécifique pour chaque Preset.

Pédale d'expression

La pédale d'expression du GNX4 peut être affectée au contrôle d'un maximum de 3 paramètres. Lorsqu'un paramètre est affecté à la pédale d'expression, vous pouvez programmer les valeurs minimum et maximum de ce paramètre. La pédale d'expression est équipée du V-Switch, une exclusivité DigiTech. La fonction V-Switch vous permet de réaffecter la pédale d'expression à la volée. Le fait d'appliquer une pression supplémentaire à l'avant de la pédale d'expression permet d'actionner le V-Switch qui affecte alternativement la pédale d'expression au paramètre sélectionné ou à l'effet Wah. La sensibilité de la pédale, soit la force de pression nécessaire à actionner le V-Switch, peut être adaptée à votre convenance (poids du pied). Voir procédure de réglage de la sensibilité du V-Switch en page 104.

Affectation de la pédale d'expression i-3

Chaque Présent peut se voir affecter 3 paramètres à la pédale d'expression. Chaque affectation offre les options suivantes :

I. Type de paramètre (voir liste en page 48) 2. Valeur Min 3. Valeur Max

La procédure d'affectation d'un paramètre à la pédale d'expression est la suivante :

1. Appuyez sur une touche Effect Select jusqu'à sélectionner la rangée Exp Assign. 2. Appuyez sur la touche de statut jusqu'à ce que l'écran affiche Exp PDL (Expression Pedal Link 1), Exp PDL (Expression Pedal Link 2) ou Exp PDL (Expression Pedal Link 3), selon l'affectation à utiliser ou le nombre de paramètres à affecter. L'écran affiche alternativement la sélection de la pédale d'expression et le paramètre affecté. 3. Tournez le bouton I jusqu'à ce que le paramètre souhaité s'affiche. Consultez la liste des paramètres assignables à la pédale d'expression en page 48. 4. Sélectionnez la valeur minimum du paramètre lorsque la pédale d'expression est en position arrêtée à l'aide du bouton 2 (non disponible lorsque le paramètre sélectionné est le volume). 5. Sélectionnez la valeur maximum du paramètre lorsque la pédale d'expression est en position avant à l'aide du bouton 3 (non disponible lorsque le paramètre sélectionné est le volume). 6. Sauvegardez l'affectation de la pédale d'expression sur votre Preset. Voir page 58 pour plus d'informations sur la procédure de sauvegarde.

Pédale wah

L'effet de Wah du GNX4 peut être programmé pour offrir une variation tonale régable entre la position la plus haute et la plus basse du pied sur la pédale, et ce, pour chaque Preset. Ces réglages sont configurés dans la rangée Expression Assign de la matrice. Procédez comme suit :

1. Appuyez sur l'une des touches EFFECT SELECT jusqu'à sélectionner la rangée Expression Assign. 2. Appuyez sur la touche de STATUT jusqu'à afficher WRH PDL à l'écran. 3. Tournez le Bouton 2 pour régler la position relevante de la Wah. Plage de à 99. 4. Tournez le Bouton 3 pour régler la position enforcée de la Wah. Plage de à 99. 5. Appuyez sur EXIT lorsque vous avez terminé.

Pédale de sélection du canal d'ampli

Par défaut, la pédale Amp Channel permet de sélectionner le canal d'ampli 1, le canal 2 et le canal Warped, lorsque le GNX4 est en mode pédale/Contrôle. Ceci dit, vous pouvez configurer la fonction de la pédale Amp Channel avec chaque Presets.

La procédure d'affectation d'une fonction à la pédale Amp Channel est la suivante :

1. Appuyez sur l'une des touches EFFECT SELECT jusqu'à sélectionner la rangée Exp Assign. 2. Appuyez sur la touche de STATUT jusqu'à ce que l'écran affiche RMP FS (Amp Footswitch). 3. Tournez le bouton I pour sélectionner la fonction du commutateur au pied Amp :

CH1-CH2-Sélectionne le canal I (vert) ou le canal 2 (rouge). CHI - WARP - Sélectionne le canal I (vert) ou le canal Warp (jaune). CH2--WARP - Sélectionne le canal 2 (rouge) ou le canal Warp (jaune). C1-C2-WP - Sélectionne le canal I (vert), le canal Warp (jaune) et le canal 2 (rouge).

1. Sauvegardez l'affichage du commutateur au pied avec votre Preset. Voir page 58 pour plus de détails sur la procédure de sauvegarde.

Contacteurs au pied

Lorsque vous utilisez le GNX4 en mode pédale, les COMMUTATEURS AU PIED 2, 3 ET 4 prennent la fonction de contrôleur au pied. Une fois combiné à une pédale d'expression, ce système offre un contrôle en temps réel plus expressif. jusqu'à 3 paramètres peuvent alterner entre 2 valeurs différentes. Le commutateur peut alors agir comme un contrôleur à verrouillage ou à mode fugitif.

Lorsque vous utilisez le mode verrouillage, la pédale se comporte comme un commutateur au pied normal : appuyez une fois pour activer, appuyez une deuxième fois pour désactiver. Ce système vous permet, par exemple, d'activer/désactiver des effets (compresseur, ou Whammy). Il vous permet en outre d'alterner entre deux réglages, par exemple, de passer d'un niveau de liaison de 10 à un niveau de liaison de 50.

Lorsque vous utilisez le mode fugitif (temporaire), le commutateur au pied transmet l'ordre d'activation tant qu'il est enfoncé, puis l'ordre de désactivation dès que vous le relâchez. Ce système peut offrir de très intéressantes possibilités avec certains paramètres. Avec l'affectation du réglage d'intensité du Pitch Shifter, la guitare joue une quinte au-dessus tant que vous maintenez le commutateur enfoncé et revient à la hauteur normale lorsque vous le relâchez. La procédure d'affectation du commutateur au pied du GNX4 est la suivante:

Lorsque le GNX4 est utilisé en mode pédale/contrôle, les cinq contacteurs au pied offrent les fonctions par défaut suivantes :

FS I - Canal d'ampli FS 2 (CONTROL A) – Pédale On/Off FS 3 (CONTROL B) – Chorus/Mod On/Off FS 4 (CONTROL C) - Délai On/Off FS 5 - Tap Tempo

Le contacteurs au pied 2, 3 et 4, également repérés par la sénégraphie A, B, et C sont programmables et peuvent contrôler un maximum de 3 paramètres par Preset. Ils sont repérés à l'écran comme suit : [NTRL A I-3, [NTRL B I-3, et [NTRL C I-3, dans le menu Expression Assign. Chaque contacteur au pied offre les options d'affectation suivantes :

I. Type de paramètre (voir liste de paramètres

1. Valeur Max

2. Valeur Min

4. Verrouillage ou fugitif

La procédure d'affectation des contacteurs au pied Control du GNX4 est la suivante :

1. Appuyez sur l'une des touches EFFECT SELECT pour sélectionner la rangée Expression Assign. 2. Appuyez sur la touche de statut jusqu'à afficher [CENTR A1 (Control A1), [CENTR B2 (Control A2), [CENTR A3 (Control A3), [CENTR B1 (Control B1), [CENTR B2 (Control B2), [CENTR B3 (Control B3), [CENTR C1 (Control C1), [CENTR C2 (Control C2), [CENTR C3 (Control C3). 3. Tournez le Bouton I jusqu'à afficher le paramètre. Voir Ensemble d'affectation des paramètres d'expression en page 48. 4. Tournez le Bouton 2 pour sélectionner la valeur minimum du paramètre lorsque le contacteur Control est Off. 5. Tournez le Bouton 3 pour sélectionner la valeur maximum du paramètre lorsque le contacteur Control est On. 6. Lorsque vous êtes sur l'affectation du contacteur Control l'uniquement, tournez le Bouton 4 pour sélectionner le type de fonction à affecter — sélectionnez TOGGLE ou MOMENTARY. 7. Sauvegardez l'affectation avec le Preset (voir page 58).

Le GNX4 est équipé de deux oscillateurs basse fréquence (LFOI et LFO2) pouvant être affectés aux mêmes paramètres que la pédale d'expression. Un LFO fait automatiquement varier la valeur du paramètre entre deux points, à une fréquence égale. Vous pouvez également configurer des valeurs minimum et maximum aux LFO. Par exemple : si le paramètre Amp Gain est affecté au LFOI et que la valeur minimum est réglée sur I et la valeur maximum sur 99, le signal du GNX4 passée automatiquement d'un son clair à distordu pour revenir à un son clair.

Affectation des LFO 1-2

Chaque Preset dispose de deux LFO qui peuvent être affectés à un paramètre. Chaque LFO offre les options d'affectation suivantes :

I. Type de paramètre (voir liste)

2. Valeur Min

3. Valeur Max

5. Vitesse LFO

1. Forme d'onde du LFO

La procédure d'affectation des LFO 1 et 2 du GNX4 est la suivante :

I. Appuyez sur l'une des touches EFFECT SELECT pour sélectionner la rangée Exp Assign.

2. Appuyez sur STATUS pour sélectionner le LFOI (LFO 1) ou le LFO2 (LFO 2).

1. Tournez le Bouton I jusqu'à afficher le Paramètre. Voir Ensemble d'affectation des paramètres d'expression en page 48.
2. Tournez le Bouton 2 pour selectionner la valeur minimum du paramètre sur la pointe inférieure de la forme d'onde du LFO.
3. Tournez le Bouton 3 pour selectionner la valeur maximum du paramètre sur la pointe supérieure de la forme d'onde du LFO.
4. Tournez le Bouton 4 pour selectionner la vitesse de LFO entre les valeurs minimum et maximum. La vitesse est variable de 0,05Hz (.05 Hz) à 10Hz (100 Hz).
5. Tournez le Bouton 5 pour sélectionner la forme d'onde du LFO : TRIANGLE (Triangulaire) - Montée et descente douces, mais bascule abrupte de l'oscillation.

SINE (Sinusoidale) - Montée, descente et bascule douces de l'oscillation.

SQUARE (Carrée) - Montée, descente et bascule abruptes de l'oscillation.

1. Sauvegardez l'affection du LFO avec le Preset. Voir page 58 pour plus d'informations sur la procédure de sauvegarde.

Liste des paramètres affectables à la pédale d'expression

Les paramètres peuvent être affectés aux 3 fonctions de la pédale d'expression, au LFOI ou au LFO 2.

NO LINK (No Link)	Aucun paramètre affecté
AMP CHAN (Amp Channel)	Sélection canal d'ampli
AMP WARP (Amp Warp)	Fusion Warp entre les modèles d'ampli des canaux I et 2
CAB WARP (Cabinet Warp)	Fusion Warp entre les types d'enceintes des canaux I et 2
WARP (Warp)	Fusion Warp entre les canaux I et 2
CHI GAIN (Gain vert)	Contrôle le gain d'ampli du canal I
CHI LEV (Level vert)	Contrôle le volume du canal I
CH2 GAIN (Gain rouge)	Contrôle le gain d'ampli du canal 2
CH2 LEV (Level rouge)	Contrôle le volume du canal 2
WAHONOFF (Wah On/Off)	Active/désactive la Wah
WAH PDL (pédale Wah)	Balayage de Wah
PCKONOFF (Pickup Simulator On/Off)	Active/désactive le Pickup Simulator
PCK TYPE (Pickup Type)	Sélectionne le type de micro
CMPONOFF (Compressor On/Off)	Active/désactive le compresseur
CMPATTAK (Compressor Attack)	Contrôle l'attaque du compresseur
CMPRATIO (Compressor Ratio)	Contrôle le taux du compresseur
CMPTHRES (Compressor Threshold)	Contrôle le seuil du compresseur
CMP GRAIN (Compressor Gain)	Contrôle le gain du compresseur
IPSONOFF (WhammyTM/IPS/TalkerTM On/Off)	Active/désactive le module Whammy/IPS/Talker

Paramètres whammy™/ips/talker™

Effet actif

Paramètres d'effet stompbox

Active/désactive le Noise Gate

Contrôle le seuil du Noise Gate

Contrôle l'attaque du Noise Gate

Contrôle la sensibilité Pluck du Noise Gate

Active/désactive le module Chorus/Mod

Paramètres des effets de modulation

Effet actif
CHORUS (Chorus)	SPEED	DEPTH	PREDELAY	MOD	LEVEL	MOD	WAVE
FLANGER (Flanger)	SPEED	DEPTH	REGEN	MOD	MIX	MOD	WAVE
PHASER (Phaser)	SPEED	DEPTH	REGEN	MOD	LEVEL	MOD	WAVE
TRIGFLNG (Trig. Flngr.)	SPEED	SENSITIVITY	LFO STRT	MOD	MIX
TRIGPHAS (Trig. Phsr.)	SPEED	SENSITIVITY	LFO STRT	MOD	MIX
TREMOLO (Tremolo)	SPEED	DEPTH	WAVEFOUM
PANNER (Panner)	SPEED	DEPTH	WAVEFOUM
VIBRATO (Vibrato)	SPEED	DEPTH	WAVEFOUM
ROTARY (Rotary)	SPEED	DEPTH	JOPPLER	MOD	MIX	×OVER	MOD BAL
AUTOYAR (Auto YaTM)	SPEED	DEPTH	RANGE	MOD	MIX	MOD	BAL
YAYA (Ya YaTM)	YAYA POL	DEPTH	RANGE	MOD	MIX	MOD	BAL
SYNTHALK (SynthTalk)	ATTACK	RELEASE	VOX	SENSITIVITY	MOD	BAL
ENVELOPE (Env. Fltr.)	SENSITIVITY	RANGE	MOD	BAL	MOD	MIX
DETUNE (Detune)	AMOUNT	MOD	BAL	MOD	LEVEL
PITCH (Pitch Shift)	SHIFT	MOD	BAL	MOD	LEVEL

Active/désactive le module Delay

Contrôle le nombre de répetitions

Contrôle le seuil de Ducker du Delay

Contrôle l'atténuation appliquée au signal du Delay

lorsque le signal dépasse le seuil Ducker

Contrôle le niveau Mix du type de Delay sélectionné

Contrôle la balance gauche/droite du type de Delay sélectionné

Contrôle la balance gauche/droite du type de Delay sélectionné

Active/désactive la Reverb

Contrôle le temps de pré-délai de la Reverb

Contrôle le temps de Decay de la Reverb

Contrôle le niveau Mix Level de la Reverb

Contrôle la balance gauche/droite du type de Reverb sélectionné

Contrôle le volume après le module Amp Modeling, et avant l'effet

Contrôle le volume en fin de chaîne d'effets

Contrôle la vitesse de modulation du LFO d'expression 1

Contrôle la vitesse de modulation du LFO d'expression 2

Le paramètre Delay Balance est remplacé par Delay Spread lorsque Spread Delay est sélectionné.

Supposons que vous souhaitez créer un HyperModel™ personnalisé complétant lessons d'un Tweed Vintage et d'une enceinte American 2x12, ainsi que la distorsion d'un amplificateur Rectified avec une enceinte British 4x12. Supposons aussi que vous souhaitez pouvoir basculer d'une simulation de guitare acoustique à ce nouvel HyperModel™ dans un Preset offrant à votre micro simple bobinage le son d'un Humbucker, sans compression, avec un Noise Gate à ouverture rapide, un effet de chorus subtil et une légère réverbération Hall. La procédure suivante permet de créer ce Preset sur le GNX4.

Sélection d'un preset

La première étape dans la création d'un Preset consiste à sélectionner votre point de départ. Vous pouvez commencer avec n'importe quel Preset. Dans cet exemple, nous allons sélectionner le Preset 40 à l'aide des commutateurs au pied ou de la molette.

Création d'un hypermodel™

Dans cet exemple, nous allons utiliser un amplificateur Tweed Vintage avec une enceinte American 2 × 12 combiné avec un ampli Rectified utilisant une enceinte British 4 × 12.

Sélection du canal d'ampli i et de l'enceinte

Pour assigner l'ampli Vintage Tweed au canal :

1. Appuyez sur la touche GENETX Amp pour accéder aux modèles d'ampli et d'enceinte. 2. Tournez le Bouton 1 pour afficher Tweed (Tweed). 3. Tournez le Bouton 2 pour afficher AMER2x12 (American 2 × 12 ).

Sélection du canal d'ampli 2 et de l'enceinte

Pour assigner l'ampli Rectified au canal 2 :

I. Tournez le Bouton 4 pour afficher RECTFIEI (Rectified). 2. Tournez le Bouton 5 pour afficher BRIT4x12 (British 4x12).

Réglage des paramètres du canal i

L'ampli Tweed affecté au canal I reprend les réglages de gain, d'égalisation et de niveau par défaut. Il vous est possible d'éditer ces réglages. La procédure suivante vous indique comment accéder aux paramètres du canal I :

I. Appuyez sur la touche TONE Amp Control. 2. Appuyez trois fois sur la touche STATUS pour sélectionner les paramètres du canal I. L'écran affiche CHI RMP et toutes les LEDs horizontales s'allument en vert, indiquant que les 5 boutons modifient les paramètres du canal I. 3. Tournez le Bouton I pour régler le gain de l'ampli Tweed. Plage de 99. 4. Tournez le Bouton 2 pour régler les graves de l'ampli Tweed. Plage de -12 dB (-12) à +12 dB (12). 5. Tournez le Bouton 3 pour régler les médiums de l'ampli Tweed. Plage de -12 dB (-12) à +12 dB (12). 6. Tournez le Bouton 4 pour régler les aigus de l'ampli Tweed. Plage de -12 dB (-12) à +12 dB (12). 7. Tournez le Bouton 5 pour régler le niveau de l'ampli Tweed. Plage de à 99.

3, 4, 5, Tournez les boutons pour régler 6, 7. les paramètres Gain, EQ Level, et Amp Level du canal 1

Réglage des paramètres du canal 2

Comme pour l'ampli Tweed du canal I, l'ampli Rectified du canal 2 doit être réglé:

I. Appuyez trois fois sur la touche STATUS pour sélectionner les paramètres du canal 2. L'écran affiche CH2 RMP et toutes les LEDs horizontales s'allument en rouge, indiquant que les 5 boutons modifient les paramètres du canal 2. 2. Tournez le Bouton 1 pour régler le gain de l'ampli Rectified. Plage de 0 à 99. 3. Tournez le Bouton 2 pour régler les graves de l'ampli Rectified. Plage de -12 dB (-12) à +12 dB (12). 4. Tournez le Bouton 3 pour régler les médiums de l'ampli Rectified. Plage de -12 dB (-12) à +12 dB (12). 5. Tournez le Bouton 4 pour régler les aigus de l'ampli Rectified. Plage de -12 dB (-12) à +12 dB (12). 6. Tournez le Bouton 5 pour régler le niveau de l'ampli Rectified. Plage de à 99.

2, 3, 4, Tournez les boutons pour régler 5, 6. les paramètres Gain, EQ Level, et Amp Level du canal 2

Réglage d'égalisation et d'enceinte

Vous pouvez également modifier la fréquence des filtres d'égalisation (Bass, Mid et Treble de la rangée TONE) et régler la résonance des enceintes American 2x12 et British 4x12 :

I. Sélectionnez le canal d'ampli à éditer en appuyant sur CHAN ONE EQ ou CHANTWO EQ. 2. Appuyez sur la touche STATUS pour activer/désactiver l'EQ. 3. Tournez le Bouton I pour régler la fréquence de résonance de l'enceinte. Plage de -120 (une octave inférieure) à 120 (une octave supérieure). 4. Tournez le Bouton 2 pour sélectionner la fréquence du filtre Bass. Plage de 50 Hz (50 Hz) à 300 Hz (300 Hz). 5. Tournez le Bouton 3 pour sélectionner la fréquence du filtre Midrange. Plage de 300 Hz (300 Hz) à 5000 Hz (500 Hz). 6. Tournez le Bouton 4 pour sélectionner la fréquence du filtre Treble. Plage de 500 Hz (500 Hz) à 8000 Hz (8000 Hz). 7. Tournez le Bouton 5 pour modifier la Presence. Plage de -12 dB (-12) à +12 dB (12).

3, 4, 5, Tournez les boutons pour régler 6, 7. l'enceinte, les fréquences des filtres d'égalisation et le niveau de présence

Fusion (warp) d'amplis

Lorsque vous avez configuré les amplis et les enceintes des canaux I et 2, vous pouvez combiner leurs caractéristiques pour créer un HyperModel™ :

I. Appuyez sur la touche GENETX. 2. Tournez le Bouton 3 (Warp) pour fusionner les deux canaux.

1. Appuyez sur la touche GENTEX. 2. Tournez le bouton 3 pour fusionner les modèles d'amplis et d'enceintes.

Sauvegarde de l'hypermodel

Maintenant que vous avez créé un nouvel HyperModel™, vous devez le sauvegarder dans l'un des

9 emplacements utilisés. Vous pourriez ainsi l'utiliser dans les Presets :

1. Appuyez sur la touche AMP SAVE pour afficher NEW RMP — la première lecture (N) clignote. Appelons l'HyperModel "Rectweed" (Rectified Tweed). 2. Tournez LA MOLETTE pour sélectionner R comme première lecture. 3. Appuyez sur la touche NEXT pour sélectionner le caractère suivant à l'écran. Utilisez la MOLETTE et la touche NEXT pour afficher RECTWEEI.

1. Lorsque l'écran affiche RECTWEEI, appuyez sur la touche AMP SAVE.
2. Vous devez désigner l'un des emplacements 9 HyperModel utilisateur. Utilisez la MOLETTE pour désigner un emplacement utilisateur vide. L'écran affiche EMPTY et l'écran numérique rouge indique UI si c'est le premier HyperModel sauvegardé dans le GNX4.
3. Appuyez sur la touche AMP SAVE pour sauvegarder dans cet emplacement d'ampli. L'écran affiche rapidement AMP SAVE et revient au nom du Preset sélectionné.

Affectation des modèles aux presets

Dans les étapes précédentes, vous avez sélectionné le modèle Tweed pour le canal I et le modèle Rectified pour le canal 2. Ensuite, vous les avez combinés pour créer un HyperModelTM. Cet HyperModelTM est sauvegardé sous forme d'un type d'ampli nommé Rectweed, mais qui ne fait pas encore partie du Preset. Dans cet exemple, nous souhaitons pouvoir passer d'une simulation de guitare acoustique au nouvel HyperModelTM. Pour cela, vous devez affecter le modèle acoustique au canal I et le modèle Rectweed au canal 2 de notre Preset.

I. Appuyez sur la touche GENETX. 2. Tournez le Bouton I pour afficher RCOUSTIC. C'est le modele du canal I du Preset. 3. Tournez le Bouton 4 pour afficher RECTWEEI (le nouveau HyperModel). C'est le modele du canal 2 du Preset. Vous pouze passer d'un son à l'autre avec la pédale Amp (lorsque le mode Preset est actif).

Édition des effets du preset

Nous devons maintenant éditer les effets du Preset :

I. Appuyez sur la touche EFFECT SELECT BAS. L'écran affiche rapidement EBIT et la Led Wah-Pickup de la matrice s'allume. 2. Si l'écran rouge affiche WAH, appuyez sur la touche de STATUT pour désactiver la Wah (nous n'utilisons pas de Wah dans notre exemple).

2. Si nécessaire, appuyez sur la touche de Statut pour désactiver la Wah

Sélectionnez le type de micro

Dans notre exemple de Preset, nous utilisons un micro simple bobinage, mais nous souhaitons obtenir le son d'un Humbucker.

I. Avec la LED Wah-Pickup allumée, tournez le Bouton 3 pour afficher SC> HUMB. Ceci vous permet d'obtenir un son de Humbucker avec un simple bobinage.

1. Tournez le bouton 3 jusqu'à afficher SC HUMB

Désactivez le compresseur

Nous ne souhaitons pas appliquer de compression sur ce Preset, il faut donc désactiver le compresseur :

I. Appuyez sur la touche EFFECT SELECT BAS. La Led Compression s'allume et l'écran indique le statut du compresseur. 2. Si le compresseur est actif, appuyez sur la touche de STATUT jusqu'à ce que l'écran rouge indique Off (DF).

Désactivation des effets whammy™/ips/talker™

Nous ne souhaitons pas utiliser les effets Whammy, IPS, ou Talker dans ce Preset :

1. Appuyez sur la touche EFFECT SELECT BAS et la Led Whammy/IPS/Talker LED s'allume. 2. Si l'écran indique que l'un de ces effets est actif, appuyez sur la touche de STATUT pour afficher off ( F).

Désactivation de la modélisation de pédale de distorsion

Ce Présent ne doit pas composer de modélisation de pédale de distorsion :

I. Appuyez sur la touche EFFECT SELECT BAS jusqu'à allumer la Led Stompbox. 2. Si l'écran indique que l'un de ces effets est actif, appuyez sur la touche de STATUT pour afficher off ( F).

Réglage du noise gate

Dans notre exemple, nous souhaitons que le Noise Gate s'ouvre rapidement sur des signaux relativement faibles. Nous utiliserons pour cela un Noise Gate de type Silencer™ avec un seuil bas et un temps d'attaque court :

I. Appuyez sur le COMMUTATEUR AU PIED AMP pour sélectionner le canal d'ampli 2 (CH2 RMP) (le GNX4 doit être en mode Stompbox/Control). 2. Appuyez sur la touche EFFECT SELECT BAS et la Led Noise Gate s'allume. 3. Si l'écran indique Off (F), appuyez sur la touche de STATUT pour afficher On (On). 4. Tournez le Bouton I pour afficher SILENCER. 5. Tournez le Bouton 2 pour régler le seuil Threshold sur 15 (en fonction de la guitare utilisée). 6. Tournez le Bouton 3 pour régler l'attaque sur .

Sélectionnez et réglez le chorus

Pour donner de l'ampleur au son, ajoutons un peu de Chorus :

1. Appuyez sur la touche EFFECT SELECT BAS et la Led de la rangée Chorus/Mod s'allume. 2. Si l'écran affiche Off ( F), appuyez sur la touche de STATUT pour afficher On ( n). 3. Tournez le Bouton I pour afficher Chorus (CHORUS). 4. Tournez le Bouton 2 pour régler la vitesse de Chorus sur 5. 5. Tournez le Bouton 3 pour régler la profondeur de Chorus sur 30. 6. Tournez le Bouton 4 pour régler le pré-délai sur l. 7. Tournez le Bouton 5 pour régler le niveau de Chorus sur 50.

Désactivez le délai

Pour bypasser le début :

1. Appuyez sur la touche EFFECT SELECT BAS jusqu'à allumer la Led Delay. 2. Si l'écran indique On ( n), appuyez sur la touche de STATUT pour afficher Off ( F).

Sélection et réglage de la réverbération

Dans ce Preset, nous souhaitons appliquer une légère réverbération Hall :

1. Appuyez sur la touche EFFECT SELECT inférieure de sorte que le témoin de la rangée Reverb s'allume. 2. Si l'écran affiche F, appuyez sur la touche STATUS jusqu'à ce que l'écran affiche n. 3. Tournez le Bouton I pour sélectionner la réverbération Hall (HRLL). 4. Tournez le Bouton 2 pour régler le pré-délai sur . 5. Tournez le Bouton 3 pour régler le Decay sur 15. 6. Tournez le Bouton 4 pour régler le Damping sur 40. 7. Tournez le Bouton 5 pour régler le niveau de la réverbération sur 30.

Sauvegarde du preset

La dernière étape de création du Preset consiste à sauvegarder les éditions réalisées sur un Preset utilisateur. Si vous changez de Preset ou si vous placez le GNX4 hors tension avant de sauvegarder vos réglages, ces derniers sont perdus et le GNX4 revient au Preset initial :

I. Appuyez sur STORE. La première lecture à l'écran commence à clignoter. Comme il s'agit d'un exemple, nommez ce Preset ExAmPLE.

1. Tournez la MOLETTE pour sélectionner un E.
2. Appuyez sur la touche NEXT de sorte que le second caractère clignote.
3. Tournez la MOLETTE pour sélectionner un X. Puis sélectionnez de nouveau la position du caractère à l'aide de la touche NEXT et le caractère souhaité à l'aide de la MOLETTE, jusqu'à inscription du nom complet.

1. Lorsque l'écran affiche EXAMPLE, appuyez de nouveau sur la touche STORE. Les chiffres rouges dans l'écran numérique clignotent.
2. Sélectionnez la destination 48 à l'aide de la molette.
3. Appuyez de nouveau sur la touche STORE pour sauvegarder le Preset.

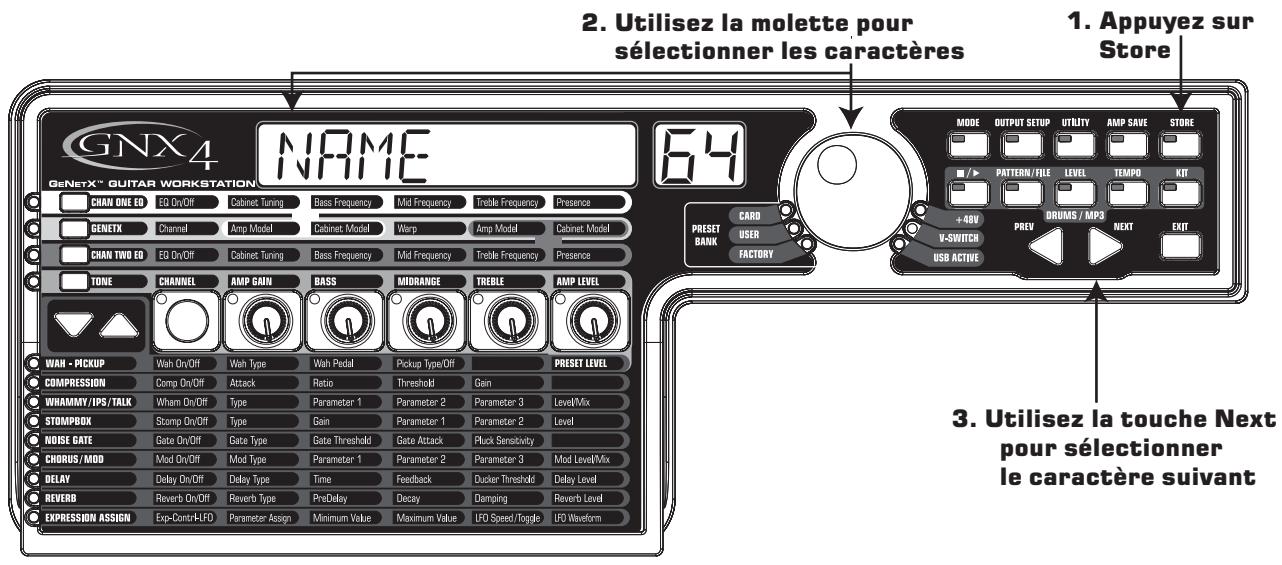

Sauvegarde d'un preset

Une fois que vous avez modifié les modèles d'ampli, les types d'enceintes et les paramètres d'effets, la LED Store clignote, indiquant que vous avez modifié un paramètre et que vous nevez sauvegarder les modifications dans un Preset utilisé ou sur un Preset de carte Compact Flash.

1. Appuyez sur la touche STORE. La première lecture du nom du Preset clignote. 2. Utilisez la MOLETTE pour sélectionner le caractère. 3. Appuyez sur la touche NEXT pour sélectionner le caractère de droite ou sur PREV pour sélectionner le caractère de gauche.

1. Répétez les étapes 2 et 3 pour toutes les lettres du Preset. 5. Appuyez sur la touche STORE. Le Preset courant clignote dans l'écran rouge.
2. Sélectionnez l'option User ou Card avec la MOLETTE. 7. Appuyez sur la touche STORE pour terminer.

Copie de preset

Pour copier un Preset dans une autre mémoire de Preset, sélectionnez le Preset à copier puis suivez les instructions ci-dessus.

Appuyez sur EXIT lors de la procédure pour annuler la sauvegarde.

Les pédales du GNX4 offrent diverses fonctions selon le mode sélectionné. Vous trouverez ci-dessous la description de chaque pédale dans chacun des trois modes.

Mode preset - vert

Pédale de banque supérieure - Sélectionne la banque de Presets suivante.

Maintenez la pédale enfoncée pour faire défiler les banques. Lorsqu'une nouvelle banque est sélectionnée, les LEDs des pédales 1 à 5 clignotent de gauche à droite pour indiquer à l'utilisateur qu'il doit sélectionner un Preset. Si vous ne sélectionnez aucun

Preset dans les 5 secondes, le GNX4 revient au Preset et à la banque courante. Maintenez les pédales Bank Sup et Bank Inf enfoncées pour naviguer dans les Patterns de batterie du GNX4 ou les fichiers utilisateur MIDI ou MP3s sauvegardés sur la carte CF optionnelle.

Pédale de banque inférieure - Sélectionne la banque de Presets précédente.

Maintenez la pédale enfoncée pour faire défiler les banques. Lorsqu'une nouvelle banque est sélectionnée, les LEDs des pédales 1 à 5 clignotent de gauche à droite pour indiquer à l'utilisateur qu'il doit sélectionner un Preset. Si vous ne sélectionnez aucun

Preset dans les 5 secondes, le GNX4 revient au Preset et à la banque courante. Maintenez les pédales Bank Sup et Bank Inf enfoncées pour naviguer dans les Patterns de batterie du GNX4 ou les fichiers utilisateur MIDI ou MP3s sauvegardés sur la carte CF optionnelle.

Pédale I - Sélectionne le premier Preset de la banque active. Appuyez une deuxième fois pour passer le GNX4 en Bypass ou pour sélectionner le Preset précédent si la fonction Preset Bounceback est activée (voir page 22 sur la fonction Preset

Bounceback). Maintenez les pédales 1 et 2 enfoncées pour activer ou désactiver la

touche Drums/MP3 Sync du panneau d'enregistrement.

Pédale 2 - Sélectionne le second Preset de la banque active. Appuyez une deuxième fois pour passer le GNX4 en Bypass ou pour sélectionner le Preset précédent si la fonction Preset Bounceback est activée (voir page 22 sur la fonction Preset Bounceback). Maintenez les pédales 1 et 2 enfoncées pour activer ou désactiver la

touche Drums/MP3 Sync du panneau d'enregistrement. Maintenez enfoncées les pédales 2 et 3 pour bypasser les effets et modèles d'amplificateurs du GNX4.

Pédale 3 - Sélectionne le troisième Preset de la banque active. Appuyez une deuxième fois pour passer le GNX4 en Bypass ou pour sélectionner le Preset précédent si la fonction Preset Bounceback est activée (voir page 22 sur la fonction Preset Bounceback). Maintenez enfoncées les pédales 2 et 3 pour bypasser les effets et

modèles d'amplificateurs du GNX4. Maintenez enfoncées les pédales 3 et 4 pour accéder à l'accordeur.

Pédale 4 - Sélectionne le quatrième Preset de la banque active. Appuyez une deuxième fois pour passer le GNX4 en Bypass ou pour sé ncées les pédales 3 et 4 pour accéder à l'accordeur. Maintenez enfoncées les pédales 4 et 5 pour changer le mode des pédales.

Pédale 5 - Sélectionne le cinquième Preset de la banque active. Appuyez une deuxième fois pour passer le GNX4 en Bypass ou pour sé ncées les pédales 4 et 5 pour changer le mode des pédales.

Mode stompbox/control - jaune

Pédale Preset Sup - Sélectionne le Preset suivant. Maintenez cette pédale enforcée pour faire défiler les Presets. Relâché : le dernier Preset est charge et devient actif. Maintenez les pédales Preset Sup et Preset Inf enforcées en même temps pour faire défiler les Patterns de batterie ou les fichiers utiliser MIDI et MP3 de la carte CF optionnelle du GNX4.

Pédale Preset Inf - Sélectionne le Preset précédent. Maintenez cette pédale enfoncée pour faire défiler les Presets. Relâché : le dernier Preset est chargé et devient actif. Maintenez les pédales Preset Sup et Preset Inf enfon és MIDI et MP3 de la carte CF optionnelle du GNX4.

La pédale Amp Channel - Sélectionne le canal d'ampli d'un Preset (CH1 RMP, CH2 RMP, ou WARP RMP) (voir page 45 sur les affectations de la pédale d'expression). Maintenez enfoncées les pédales 1 et 2 pour activer et désactiver la touche Drums/MP3 Sync du panneau d'enregistrement.

Pédale Stompbox (Control A) - Active/désactive la modélisation de pédales. La fonction de cette pédale est modifiable dans le menu d'affectation de la PÉDALE D'EXPRESSION, peut contrôler un maximum de 3 paramètres en même temps et fonctionner en mode de commutation ou fugitif (voir page 45 sur les affectations de la

pédale d'expression). Maintenez enfoncées les pédales 1 et 2 pour activer et désactiver la touche Drums/MP3 Sync du panneau d'enregistrement. Maintenez enfoncées les pédales 2 et 3 pour bypasser les effets et modèles d'amplis du GNX4.

Pédale Chorus/Mod (Control B) - Active/désactive les effets Chorus/Mod. La fonction de cette pédale est modifiable dans le menu d'affectation de la PÉDALE D'EXPRESSION, peut contrôler un maximum de 3 paramètres en même temps et fonctionner en mode de commutation ou fugitif (voir page 45 sur les affectations de la

pédale d'expression). Maintenez enfoncées les pédales 2 et 3 pour bypasser les effets et modèles d'amplis du GNX4. Maintenez enfoncées les pédales 3 et 4 pour accéder à l'accordeur.

Pédale Delay (Control C) - Active/désactive le délai. La fonction de cette pédale est modifiable dans le menu d'affectation de la PÉDALE D'EXPRESSION, peut contrôler un maximum de 3 paramètres en même temps et fonctionner en mode de commutation ou fugitif (voir page 45 sur les affectations de la pédale d'expression).

Maintenez enfoncées les pédales 3 et 4 pour accéder à l'accordeur. Maintenez enfoncées les pédales 4 et 5 pour modifier le mode des pédales.

Pédale Tap Tempo permettant de régler le temps de retard du décal. Tapez au pied de l'arythme sur la musique pour synchroniser les répetitions sur le tempo de votre bravoure. Maintenez enfoncées les pédales 4 et 5 pour modifier le mode des pédales.

Mode enregistrur - rouge

Pédale Song Sup. - Sélectionne le morceau suivant. Maintenez les pédales Song Sup. et Song Inf. enfoncées pour utiliser ces pédales pour faire défiler les Patterns de batterie ou les fichiers utilisateur MIDI et MP3 du GTX4 enregistrrés sur la carte CF optionnelle.

Pédale Song Inf. - Sélectionne le morceau précédent. Maintenez les pédales Song Sup. et Song Inf. enforcées pour utiliser ces pédales pour faire défiler les Patterns de batterie ou les fichiers utilisateur MIDI et MP3 du GTX4 enregistrés sur la carte CF optionnelle.

Pédale Drums/MP3 Stop/Play - Lance/arrête la lecture des Patterns de batterie ou les fichiers MIDI et MP3 de la liste de la boîte à rythmes du GNX4

Pédale Stop/Undo - Arrête l'enregistreur. Maintenez cette pédale enfoncée pour effacer la dernière piste enregistrée ou le morceau courant. Maintenez les pédales 1 et 2 enfoncées pour activer ou désactiver la touche Drums/MP3 Sync de la section d'enregistrement. Maintenez les pédales 1 et 2 enfoncées pour bypasser les effets et les modèles d'amplis du GNX4.

Pédale Record - Arme les pistes en enregistrement et lance l'enregistreur. Sert également à régler la longueur de boucle du début de la fonction JamMan™ et à armer/désarmer l'enregistrement lorsque vous faites des Overdubs sur les pistes actives en enregistrement. Maintenez les pédales 1 et 2 enforcées pour bypasser les effets et les modèles d'amplis du GNX4. Maintenez les pédales 3 et 4 enforcées pour acceder à l'accordeur.

Pédale Playback - Lance la lecture d n plaçant la première piste (ou 2 en stéreo) enregistrée en lecture et en armant automatiquement la piste suivante (ou 2 en stéreo) pour continuer à enregistrer la couche de boucle suivante. Maintenez les pédales 3 et 4 enfoncées pour accéder à l'accordeur. Maintenez les pédales 4 et 5 enfoncées pour changer de mode de fonctionnement des pédales.

Pédale Drum Tempo - Tapez en rythme sur cette pédale lorsque la boîte à rythmes est utilisée pour définir son tempo. Vous devez taper au moins 2 fois en 3 secondes pour régler le tempo. Lorsque vous sélectionnez un nouveau morceau dans la zone d'enregistrement, tapez sur cette touche pour saisir le tempo du morceau (ce qui

détermine également le tempo de tout Pattern de batterie ou de tout fichier MIDI si sélectionnés). Une fois une piste enregistrée dans un morceau, le tempo du morceau ne peut pas être modifié par Tap sur la pédale. Vous pouvez toujours saisir le tempo par Tap lorsque vous utilisez la boîte à rythmes seule, mais pas dans un morceau déjà enregistré. La pédale Drum Tempo fonctionne également avec les fichiers MIDI mais pas avec les MP3. La plage de tempo est régable de 40 à 240 battements par minute.

Le tempo Drum Tempo est ignoré si le morceau possède déjà des pistes enregistrées (la LED clignote en rythme). Maintenez les pédales 4 et 5 enfoncées pour changer de mode de fonctionnement des pédales.

Le GNX4 est équipé d'une boîte à rythmes General MIDI et d'un lecteur de MP3. Vous pouvez sélectionner divers patterns de batterie MIDI utilisateur ou usine, divers kits de batteries ou vos propres MP3 sur lesquels vous pouvez jouer. La boîte à rythmes/lecteur de MP3 du GNX4 peuvent être réglées de différentes façons :

Zone de contrôle - touches de la boîte à rythmes/lecteur MP3

Appuyez sur cette touche pour lancer ou arrêter la boîte à rythmes ou la lecture MIDI/MP3.

Appuyez sur cette touche pour sélectionner la bibliothèque de Patterns/fichiers. Utilisez la MOLETTE ou les touches PREV et NEXT pour sélectionner l'un des Patterns internes du GNX4. Si une carte CF est insérée dans le port qu'elle contient des fichiers MP3 et MIDI, vous pouvez également les sélectionner pour la lecture. Les fichiers MIDI et MP3 doivent être dans des répertoires GNXX4>MIDI et GNX4>MP3 de la carte Compact Flash pour être reconnus. Consultez le chapitre Utilisation de la carte Compact Flash. Il y a l'10 Patterns et 5 régages de métronome disponibles :

Liste des Patterns internes de batterie

BTH BEAT	1-10	FUNK	1-10	PROG 6/8	3	PERCUSN	1-5
16THBEAT	1-5	GROOVE	1-5	PROG 7/8	4-5	METR 4/4	1
ROCK	1-10	COUNTRY	1-5	HIPHOP	1-5	METR 3/4	1
HARBOCK	1-10	R ET B	1-5	JANCE	1-5	METR 5/8	1
METAL	1-10	JAZZ	1-5	LATIN	1-5	METR 7/8	1
BLUES	1-5	PROG	1-2	REGGAE	1-5	METRONOM	5

Appuyez sur cette touche pour régler le niveau de lecture de la boîte à rythmes. Utilisez la molette ou les touches PREV et NEXT pour régler le niveau de la boîte à rythmes ou des fichiers MP3.

Appuyez sur cette touche pour sélectionner le tempo de la boîte à rythmes. Utilisez la MOLETTE ou les touches PREV et NEXT pour régler le tempo de la BAR ou du fichier MIDI en lecture. Plage de tempo : 40-240 BPM. La touche TEMPO est inactive avec les fichiers MP3.

Le GNX4 dispose de plusieurs kits de batterie. Appuyez sur cette touche pour sélectionner le menu de kit de batterie. Utilisez la MOLETTE ou les touches PREV et NEXT pour sélectionner. La touche KIT est inactive avec les fichiers MP3. Liste des types de kits de batterie :

Utilisation des pédales

Lorsque le GNX4 est en mode d'enregistreur, les PÉDALES 1 et 2 contrôlent la boîte à rythmes.

Pédale Drums/MP3 Stop/Play - Lance/arrête la lecture des Patterns de batterie ou les fichiers MIDI et MP3 de la liste de la boîte à rythmes du GNX4. Maintenez les pédales 1 et 2 enfoncées pour activer ou désactiver la touche Drums/MP3 Sync de la section d'enregistrement.

Pédale Drum Tempo - Tapez en rythme sur cette pédale lorsque la boîte à rythmes est utilisée pour définir son tempo. Vous devez taper au moins 2 fois en 3 secondes pour régler le tempo. Lorsque vous sélectionnez un nouveau morceau dans la zone d'enregistrement, tapez sur cette touche pour saisir le tempo du morceau (ce qui

déterminé également le tempo de tout Pattern de batterie ou de tout fichier MIDI si sélectionnés). Une fois une piste enregistrée dans un morceau, le tempo du morceau ne peut pas être modifié par Tap sur la pédale. Vous pouvez toujours saisir le tempo par Tap lorsque vous utilisez la boîte à rythmes seule, mais pas dans un morceau déjà enregistré. La pédale Drum Tempo fonctionne également avec les fichiers MIDI mais pas avec les MP3. La plage de tempo est réglable de 40 à 240 battements par minute.

Pédales Pattern/File - Dans n'importe quel mode de fonctionnement des pédales du GNX4, vous pouvez maintenir les pédales HAUT/BAS enforcées pour les activer pour sélectionner les Patterns d'usine ou tout fichier utilisateur MIDI et MP3 de la carte Compact Flash :

I. Maintenez les pédales HAUT/BAS enforcées jusqu'à afficher PAT/FILÉ à l'écran. Le Pattern ou le fichier sélectionné s'affiche alors. Les pédales HAUT/BAS clignotent pour indiquer qu'elles sont disponibles pour sélectionner l'un des Patterns du GNX4, un fichier utilisateur MIDI ou MP3. 2. Appuyez sur la pédale HAUT ou BAS pour faire défiltrer les Patterns et fichiers disponibles ou maintenez l'une des pédales enforcée pour faire défiltrer les Patterns. Vous pouvez lancer la boîte à rythmes si vous souhaitez écouter les fichiers lors de leur sélection. 3. Si vous n'appuyez pas sur les pédales dans les cinq secondes, les pédales HAUT/BAS cessent de clignoter et redeviennent leur fonction normale, en fonction du mode sélectionné.

Démonstration GTX4 MP3 (interne)

Le GNX4 est fourni avec une démo MP3 de 30 secondes résidente en permanence dans la mémoire du GNX4 (et non sur une carte Compact Flash). Pour lancer la démo, retirez la carte Compact Flash. Appuyez sur la touche PLAY de la zone d'enregistrement du GNX4 et la démo commence. À la fin, le morceau recommence au début en boucle. Appuyez sur la touche STOP pour arrêter. Les autres touches de l'enregistreur et les pédales du GNX4 sont désactivées lors de la lecture de la démo MP3.

Remarque: Le GNX4 est compatible avec les débits MP3 de 32 à 320 kiloOctets par seconde (ko/s).

Cette section couvre les entrées du GNX4 et comment elles sont routées de façon interne pour l'enregistrement à l'aide de la carte Compact Flash et pour l'enregistrement sur votre ordinateur par USB.

Entrées du GNX4 et routage d'enregistrement

Le GNX4 dispose de quatre entrées audio (entrée Guitar, Mic et Line Left/Right). Il est également équipé d'une entrée MIDI. Chacune de ces entrées peut être utilisée pour l'enregistrement audio et chacune offre différentes options de routage. Par exemple, pour une session d'enregistrement, vous pouvez enregistrer la guitare avec les effets, la guitare sans effets, le chant avec ou sans effets, ou à la fois les effets guitare et les entrées ligne. Le routage simple du GNX4 vous permet d'enregistrer chaque entrée selon diverses combinaisons et vous permet même d'utiliser uniquement les effets du GNX4 selon votre application d'enregistrement. La compréhension des options de routage du GNX4 vous permettra d'obtenir des résultats optimaux.

Sources d'entrée du GNX4

Le GNX4 offre deux sélections d'entrée d'enregistrement appelées sources. Chaque source d'entrée offre diverses configurations de routage et options. Les sources d'entrée sont sélectionnées avec les touches CF/USB 1-2 SRC et USB 3-4 SRC de la section d'enregistrement et à l'aide de la MOLETTE. Vous pouvez enregistrer un maximum de quatre pistes audio sur l'ordinateur par USB (deux pistes maximum avec l'enregistreur interne sur une carte CF optionnelle). Chaque source d'entrée route une paire de signaux (sauf MONO FX, MONO ALL, IRY GUITAR, IRY MIC et IRUMS MN, qui sont des signaux mono) vers l'enregistreur ou vers l'enregistreur interne. Les combinaisons de routage sont les suivantes :

STEREOF - Toutes les sources d'entrée routées aux effets du GNX4 sont transmises sous la forme d'une paire stéreo à deux pistes disponibles de l'enregistreur interne ou aux canaux USB I et 2. Les signaux Drums ou MP3, Mic non traité et Line non traité ne sont pas enregistrrés. STEROALL - Les sources d'entrée routées aux effets du GNX4, les signaux Drums ou MP3, Mic non traité, Line non traité et la piste de clic de l'enregistreur sont transmises sous la forme d'une paire stéreo à deux pistes disponibles de l'enregistreur interne ou aux canaux USB 1/2. MONO Fx - Les sources d'entrée routées aux effets du GNX4 sont mélangées en mono et transmises à une piste disponible de l'enregistreur interne ou au canal USB I. Rien n'est transmis au canal USB 2. Les signaux Drums ou MP3, Mic non traité et Line non traité ne sont pas enregistrrés. MONOALL - Les sources d'entrée routées aux effets du GNX4, les signaux Drums ou MP3, Mic non traité, Line non traité et la piste de clic de l'enregistreur sont mélangées en mono et transmises à une piste disponible de l'enregistreur interne ou au canal USB I. Rien n'est transmis au canal USB 2. SUM+B6TR - Toutes les sources d'entrée routées aux effets du GNX4 sont mélangées en mono et transmises à une piste disponible de l'enregistreur interne ou au canal USB 1. La guitare non traitée est transmise à l'autre piste disponible de l'enregistreur interne ou au canal USB 2. SUM+MIC - Toutes les sources d'entrée routées aux effets du GNX4 sont mélangées en mono et transmises à une piste disponible de l'enregistreur interne ou au canal USB 1. Le micro non traité est transmis à l'autre piste disponible de l'enregistreur interne ou au canal USB 2. BGR+MIC - Le micro non traité est transmis à une piste disponible de l'enregistreur interne ou au canal USB 1. Le micro non traité est transmis à l'autre piste disponible de l'enregistreur interne ou au canal USB 2.

DRY LINE - Le signal gauche non traité de l'entrée ligne est routé vers une piste libre de l'enregistreur interne ou sur le canal USB 1. Le signal droit non traité de l'entrée ligne est routé vers l'autre piste libre interne ou sur le canal USB 2. DRYGUITR - Le signal non traité de la guitare est transmis à une piste interne disponible ou au canal USB 1. Rien n'est transmis sur le canal USB 2. BRY MIC - Le signal non traité du micro est transmis à une piste disponible de l'enregistreur intégré ou vers le canal USB 1. Rien n'est transmis sur le canal USB 2. DRUMS ST - La lecture de la batterie du GNX4 ou des MP3 est transmise à deux pistes disponibles de l'enregistreur intégré ou vers les canaux USB 1 et 2. DRUMS MN - La lecture de la batterie du GNX4 ou des MP3 (en mono) est transmise à une piste disponible de l'enregistreur intégré ou vers le canal USB 1. Rien n'est transmis sur le canal USB 2. REAMP 1-B/USB - La lecture de la piste de guitare non traitée peut être affectée à nouveau aux effets internes du GNX4 et re-enregistrée sur deux pistes disponibles de l'enregistreur interne ou peut être transmise aux bus USB 1 et 2. Sélectionnez REAMP 1-B pour définir la source de lecture de la guitare non traitée en provenance de l'enregistreur interne. Sélectionnez REAMPUSB pour définir la source de la guitare non traitée en provenance de l'ordinateur. Voir traitement d'une piste de guitare en pages 82 et 97.

Source USB 3-4

USB OFF - USB 3 et 4 désactivés. B6TR+MIC - Le signal de la guitare non traitée est transmis au canal USB 3. Le signal non traité du micro est transmis au canal USB 4. BRY LINE - Le signal ligne gauche non traité est transmis au canal USB 3. Le signal ligne droit non traité est transmis au canal USB 4. DRYGUITR - Le signal de la guitare non traitée est transmis au canal USB 3. Rien n'est transmis au canal USB 4. BRY MIC - Le signal non traité du micro est transmis au canal USB 3. Rien n'est transmis au canal USB 4. J RUM5 5T - La lecture de la batterie du GNX4 est transmise en stéréo aux canaux USB 3 et 4. BRUMS MN - La lecture de la batterie du GNX4 est transmise en mono au canal USB 3. Rien n'est transmis au canal USB 4.

Les synoptiques ci-dessous indiquent les diverses affectations de signaux dans le GNX4 et vers la carte Compact Flash et l'ordinateur (USB) pour l'enregistrement :

Routage du signal guitare

Le signal de la guitare est routé de l'entrée vers les effets du GNX4 puis vers les paires de sorties. Le signal transmis à l'enregistreur interne et vers les canaux USB peut être prélevé à l'entrée (départ CF/USB A), ou à la sortie de la chaîne d'effets (départ CF/USB C). Les signaux enregistrés avec le trajet de départ CF/USB A peuvent être retraités plus tard par les effets du GNX4. Voir traitement d'une piste de guitare en page 97 pour de plus amples informations.

Le signal de la guitare possède deux trajets : vers l'enregistreur interne et vers le port USB (ordinateur). Le trajet A prélevé le signal de la guitare à l'entrée et transmet le signal non traité vers l'enregistreur du GNX4 et vers le port USB. Le trajet C prélevé le signal de la guitare en sortie du GNX4 et peut comprendre les effets. Voici comment le signal est prélevé, basé sur les configurations Source CF/USB 1-2 et Source USB 3-4.

Routage de l'entrée guitare vers CF/USB

Routage du signal micro

Le signal du micro peut être routed de différentes façon dans le GNX4. MIC OFF coupe l'écoute de l'entrée micro, mais vous pouvez toujours enregistrer le signal avec les réglages d'entrée STEROALL, MONO ALL, SUM+MIC, IBTR+MIC ou BRY MIC. MIC BRY route le signal du micro sans les effets du GNX4 et mélange le tout en sortie. MIC RVB route le signal du micro vers les modules de délambda et de réverbération du GNX4. MIC FX route le signal du micro vers tous les effets du GNX4.

Vous pouvez voir le trajet du signal du micro dans l'illustration ci-dessous. Il offre deux trajets : vers l'enregistreur interne et vers le port USB de l'ordinateur. Le trajet E préleve le signal du micro à l'entrée micro et transmet le signal non traité vers le port USB. Le trajet C préleve le signal en sortie du GNX4 et peut comprendre les effets. Voici un tableau indiquant où le signal est prélevé en fonction des réglages Mic, CF/USB 1-2 Source et USB 3-4 Source.

Routage de l'entrée Mic vers CF/USB

Routage des signaux ligne

Les signaux ligne, comme le signal du micro, peuvent être routés de différentes façon dans le GNX4. LINE OFF coupe l'écoute des signaux de l'entrée ligne, mais vous pouvez toujours enregistrer le signal avec les réglages d'entrée STEROALL, MONO ALL, et BRY LINE LINE BRY route les signaux ligne gauche et droite sans passer par les effets du GNX4 et les mélange aux sorties gauche et droite. LINE RVB route les signaux ligne vers les modules de délambda et de réverbération du GNX4. LINE FX mélange les signaux d'entrée gauche et croit et route ce signal vers tous les effets du GNX4.

Vous pouvez voir le trajet du signal du micro dans l'illustration ci-dessous. Il offre deux trajets : vers l'enregistrement interne et vers le port USB de l'ordinateur. Le trajet F préleve les signaux ligne à l'entrée micro et transmet le signal non traité vers le port USB. Le trajet C préleve le signal en sortie du GNX4 et peut comprendre les effets. Voici un tableau indiquant où le signal est prélevé en fonction des réglages Line, CF/USB 1-2 Source et USB 3-4 Source.

Routage des entrées ligne vers CF/USB

L'enregistreur 8 pistes du GNX4 est un enregistreur numérique très simple à utiliser. Plutôt que d'avoir à apprendre des procédures d'enregistrement laborieuses, l'enregistreur du GNX4 a été conçu pour être utilisé sans les mains. L'enregistreur du GNX4 est contrôlé directement par les pédales et par une section de contrôle avec touches de transport, 8 touches de pistes, panoramique, niveau et niveau Master pour le contrôle et le mixage de vos morceaux. Vous trouverez également des fonctions de temps restant, de configuration de morceau et de source d'entrée (pour la sélection de l'entrée ou du fichier MP3 ou MIDI que vous souhaitez utiliser dans le morceau). Vous disposez également d'afficheurs de niveau d'enregistrement et de lecture.

Voulez insérer une carte Compact Flash (CF) optionnelle dans le port pour pouvoir enregistrer. Le GNX4 est compatible avec la plupart des cartes CF. Plus la capacité en mémoire de la carte est importante, plus le temps d'enregistrement disponible est élevé. (voir Utilisation des cartes Compact Flash en page 75).

Réglages d'enregistrement et routage usb/signal

L'enregistreur dispose de 12 sections principales :

I. AFFICHEURS - Ces deux afficheurs indiquent le niveau d'enregistrement de la piste (REC LEVEL) et le niveau de lecture du GNX4 (PLAY LEVEL). 2. DISPLAY - 2 écrans différents sont dédiés à l'enregistreur.

a. SONG - Un morceau (Song) est un groupe de pistes enregistrées combinées ensemble pour constituer un morceau. Cet écran indique le morceau ou la boucle sélectionnée en enregistrement ou en lecture.

b. TIME - Cet écran indique le temps d'enregistrement écoulé sur le morceau en cours de lecture. Lorsque le témoin REMAIN est allumé, cet écran indique également le temps d'enregistrement restant disponible en mémoire.

1. TRANSPORT - Les 6 touches de transport situées sous l'écran sont dédiées à l'enregistrement, la lecture ou les déplacements : Stop, Enregistrement, Lecture, Retour rapide, Avance rapide et Annulation. TRACKS - Une piste correspond à un emplacement mémoire individuel dans un morceau dans lequel vous enregistrez l'audio. Le GNX4 dispose de huit pistes.
2. DRUMS/MP3 - Cette touche lance la boîte à rythmes du GNX4 lorsque l'enregistreur est en lecture. Lorsque la touche est verte, la boîte à rythmes lit le Pattern ou le fichier MIDI sélectionné dans le menu Song Setup. Lorsque la touche est jaune, un fichier MP3 a été sélectionné dans le menu Song Setup et passé en lecture lorsque l'enregistreur passé en lecture (Voir Song Setup en page 70.) Lorsque la touche est rouge, le Pattern, fichier MIDI ou MP3 peut être enregistré sur une piste après avoir sélectionné la source d'enregistrement correspondante (voir (Compact Flash) CF/USB I-2 Source en page 64.)
3. LEVEL - Accès au niveau de lecture de chaque piste.
4. PAN - Accès aux panoramiques de chaque piste.
5. MASTER - Ce réglage règle le niveau de lecture stéréo des pistes enregistrées sur la carte Compact Flash.
6. REMAIN - Lorsque cette touche est active, l'écran TIME indique le temps d'enregistrement restant en minutes lorsque l'enregistreur est à l'arrêt. Lorsque l'enregistreur est en lecture, l'écran indique le temps restant dans le morceau.
7. CF STORAGE - Appuyez en premier sur cette touche lorsque vous souhaitez copier des fichiers sur la carte Compact Flash et sur le disque dur de votre ordinateur. Lorsque cette touche est active, la carte Compact Flash s'affiche sous la forme d'un nouveau lecteur sur votre ordinateur, ce qui permet le transfert des fichiers. Le transfert des fichiers utilise la bande passante du port USB; il n'est par conséquent pas conseillé d'enregistrer de l'audio lorsque cette fonction est active. I I. SONG SETUP - Permet l'accès aux options de configuration de chaque morceau dont les options Click Track, Tempo, Pre-Roll, Song Repeat, et plus. Consultez la section suivante.
8. SHIFT - Lorsque cette touche est allumée, les fonctions secondaires sérigraphiées sous chaque touche sont actives.

a. MIC - Sélectionne le menu de routage micro et comment le signal du micro est routé vers les effets du GNX4, en lecture et en enregistrement. b. LINE - Sélectionne le menu de routage de l'entrée ligne et comment le signal ligne est routé vers les effets du GNX4, en lecture et en enregistrement. c. CF/USB I-2 SOURCE - Sélectionne les entrées à enregistrer de façon interne ou avec les canaux USB I-2. d. USB 3-4 SOURCE - Sélectionne les entrées affectées aux canaux USB 3-4. e. USB PLAY MIX - Contrôle la balance entre le traitement du GNX4 et le flux USB lu depuis votre ordinateur. f. CF/USB I-2 LVL - Réglage de gain/atténuation permettant d'optimiser le niveau des sources enregistrées sur la carte Compact Flash et sur les canaux USB I-2. g. USB 3-4 LVL - Réglage de gain/atténuation permettant d'optimiser le niveau des sources enregistrées sur les canaux USB 3-4.

Avant d'enregistrer votre premier morceau, vous devez vousamiliariseraveclesfonctionsdeconfiguration de l'enregistreur: Drums-MP3(Pattern/File), Drum/MP3Level, Tempo, DrumKit, ClickTrack, PreRoll, Song Repeat, AutoStop, Quantize, et Format. Ces fonctionsdeterminedcommentfonctionnel'enregistreurpour chaque morceau. Chaque morceaupeutavorsedesreglagesdifférents, enfonctiondevosbesoins. Unfichier Song Setup est sauvegarde sur la carte CompactFlashavecchaque morceau eta chaque modification apportée.

Le menu Drums/MP3 (Pattern/File) vous permet de sélectionner l'un des Patterns de batterie du GNX4 ou un fichier externe MIDI ou MP3 pouvant être lu avec un morceau déjà enregistré. Ceci est utile lorsque vous avez des pistes d'accompagnement, ce qui libère des pistes pour l'enregistrement. Lorsque la touche DRUMS/MP3 est active, ce réglage remplace le Pattern DRUMS/MP3 sélectionné dans le Panneau de contrôle lorsque vous appuyez sur la touche PLAY de l'enregistreur. Pour sélectionner un Pattern ou un fichier à lire avec un morceau, procédez comme suit :

1. Appuyez sur la touche SONG SETUP — l'écran du GNX4 indique l'un des Patterns de batterie. Par exemple, BTH BEAT. 2. Utilisez la MOLETTE pour sélectionner un Pattern, un fichier MIDI, ou MP3. 3. Lorsque vous avez terminé, appuyez sur EXIT.

Le menu Drums/MP3 Level détermine le niveau de lecture du fichier sélectionné avec la procédure Drums/MP3 (Pattern/File). Lorsque la touche DRUMS/MP3 est active, et que vous appuyez sur PLAY, ce réglage remplace le réglage DRUMS/MP3 Level situé à droite du panneau de réglage. Pour sélectionner un Pattern ou un fichier à avec le morceau, procédez comme suit :

Appuyez sur Song Setup

I. Appuyez sur la touche SONG SETUP jusqu'à afficher JRUM LVL. 2. Utilisez la MOLETTE pour régler le niveau du Pattern de batterie ou du fichier MP3. 3. Lorsque vous avez terminé, appuyez sur EXIT.

Le menu Song Tempo détermine le tempo utilisé par la piste de clic de l'enregistreur et la boîte à rythmes lors de l'enregistrement et de la lecture d'un morceau. Ce tempo doit être saisi avant tout enregistrement audio si vous devez utiliser la piste de clic ou la boîte à rythmes comme métronome lors de l'enregistrement. Lorsque la touche DRUMS/MP3 est active et lorsque vous appuyez sur PLAY, ce réglage remplace le réglage du bouton DRUMS/MP3 Tempo situé à droite du panneau de contrôle. La fonction Song Tempo est inopérante lorsqu'un fichier MP3 est sélectionné dans le menu Drums-MP3 (Pattern/File). Pour régler le tempo Song Tempo, procédez comme suit :

Commencez par arrêter l'enregistreur.

I. Appuyez sur la touche SONG SETUP jusqu'à ce que le GNX4 indique le tempo en battements par minute. Par exemple, 124 batements par minute est indiqué sous la forme I24 BPM. 2. Utilisez LA MOLETTE pour régler le tempo. 3. Lorsque vous avez terminé, appuyez sur EXIT.

REMARQUE : Bien que vous puissiez modifier le tempo d'un morceau après avoir enregistré des pistes, ceci n'est pas recommandé car les pistes déjà enregistrées ne sont plus synchronisées avec les pistes enregistrées après la modification. Le tempo de l'enregistreur contrôle également le tempo de la boîte à rythmes lorsque vous enregistrerez ou jouerez une piste virtuelle de batterie.

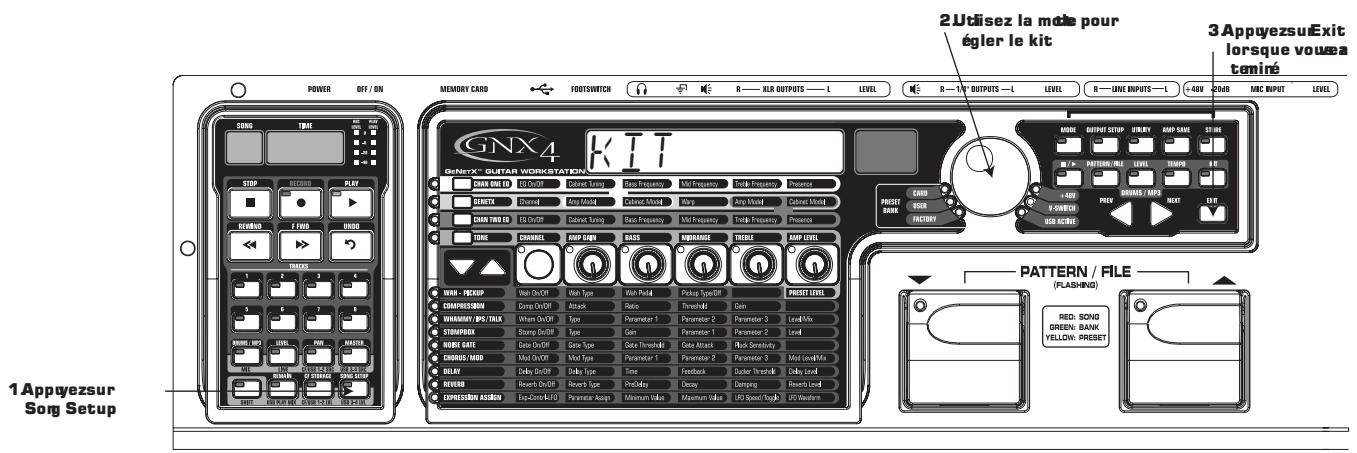

Le menu Drum Kit Sélectionne le kit de batterie utilisé par le Pattern lors de la lecture. Le menu Drum Kit est inopérant si nvas avec sélectionné un MP3. Pour sélectionner un kit :

Commencez par arrêter l'enregistreur.

1. Appuyez sur la touche SONG SETUP jusqu'à ce que l'écran du GNX4 indique le kit de batterie utilisé par la boîte à rythmes. 2. Utilisez la MOLETTE pour sélectionner le kit de batterie. 3. Lorsque vous avez terminé, appuyez sur EXIT.

Piste de cli

La piste Click Track conserve le temps lors des enregistrements. Lorsque la piste de clic est activée, un métronome joue au tempo du morceau lors de l'enregistrement :

Commencez par arrêter l'enregistreur.

1. Appuyez sur la touche SONG SETUP jusqu'à ce que l'écran du GNX4 indique CLICKTRK. 2. Utilisez la MOLETTE pour activer/désactiver la Click Track. 3. Lorsque vous avez terminé, appuyez sur EXIT.

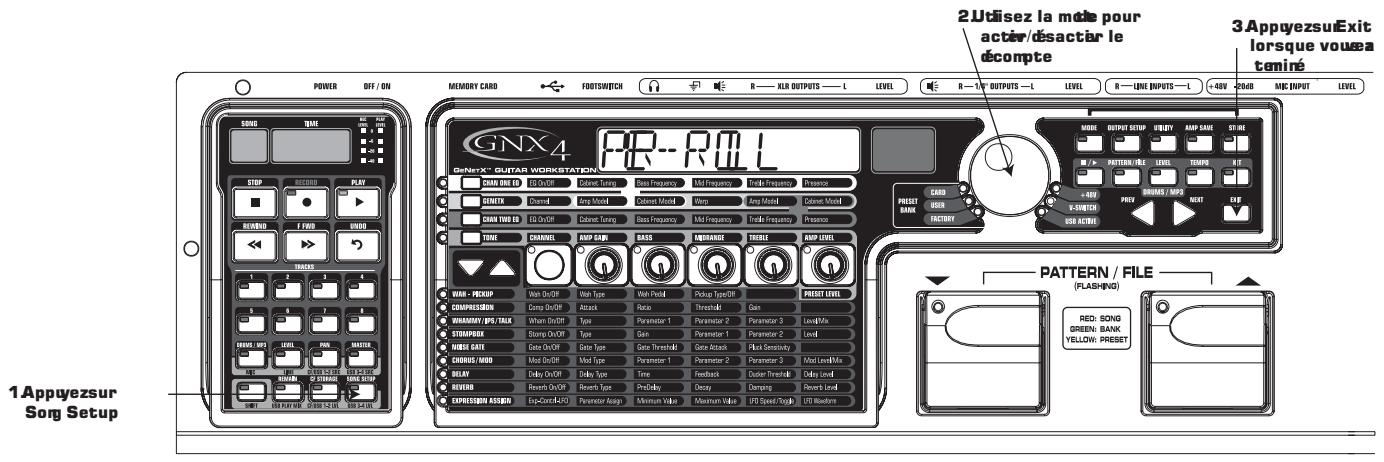

Décompte pre-roll

Le paramètre Pre-Roll correspond au nombre de temps de décompte avant de commencer l'enregistrement. Il permet aussi d'indiquer le début du morceau. La fonction Pre-Roll du GNX4 offre cinq options : Off, 3, 4, 8, ou 16 temps de décompte :

Commencez par arrêter l'enregistreur.

1. Appuyez sur la touche SONG SETUP jusqu'à ce que l'écran du GNX4 indique PRE-ROLL. 2. Utilisez la MOLETTE pour sélectionner le Pre Roll ou le désactiver. Vous pouvez sélectionner 3, 4, 8, ou 16 temps de décompte avant le début de l'enregistrement. 3. Lorsque vous avez terminé, appuyez sur EXIT.

Pour vous entraîner sur le morceau que vous venez de créé, la fonction Song Repeat lit le morceau en boucle sans que vous ayez besoin d'appuyer sur les touches REWIND et PLAY. Le morceau revient automatiquement au début et recommence en lecture :

Commencez par arrêter l'enregistreur.

1. Appuyez sur la touche SONG SETUP jusqu'à ce que l'écran du GNX4 indique SONG RPT. 2. Utilisez la MOLETTE pour activer/désactiver la fonction Song Repeat. 3. Lorsque vous avez terminé, appuyez sur EXIT.

Auto-stop

Lorsque vous essayez d'économiser la mémoire d'enregistrement ou pour automatiser le processus d'enregistrement, vous pouvez utiliser la fonction Auto Stop. Enregistrez votre piste la plus longue en premier. Activez la fonction Auto dans le menu Setup de l'enregistreur. L'enregistreur s'arrête maintenant automatiquement à la fin de la lecture de la piste la plus longue enregistrée :

I. Appuyez sur la touche SONG SETUP jusqu'à ce que l'écran du GNX4 indique RUTOSTOP. 2. Utilisez la MOLETTE pour activer/désactiver l'Auto Stop. 3. Lorsque vous avez terminé, appuyez sur EXIT.

Cette option est applicable uniquement lorsque le GNX4 est utilisé en boucle JamMan™. La fonction Quantize permet d'obtenir des boucles parfaites à la croche. Par conséquent, si vous saississez une longueur de boucle légèrement trop longue pour se synchroniser avec la piste de clic de l'enregistreur ou avec la boîte à rythmes du GNX4, la fonction Quantize est rare la longueur de la boucle pour la synchroniser parfaitement avec le tempo sélectionné. Consultez la section Utilisation de la fonction de boucle JamMan™ du GNX4 en page 87.

Commencez par arrêter l'enregistreur.

1. Appuyez sur la touche SONG SETUP jusqu'à ce que l'écran du GNX4 indique QUANTIZE. 2. Utilisez la MOLETTE pour activer/désactiver la quantisation. 3. Lorsque vous avez terminé, appuyez sur EXIT.

Formatage

Pour formater rapidement une carte Compact Flash, le menu de configuration du GNX4 offre une fonction Format. En absence de carte Compact Flash dans le port, la fonction devient indisponible. Pour formater une carte Compact Flash, procédez comme suit :

I. Appuyez sur la touche SONG SETUP pour afficher FORMAT? La touche RECORD clignote, vous invitant à appuyer sur la touche pour lancer le formatage. 2. Appuyez sur la touche RECORD. L'écran indique SURET, vous indiquant que la prochaine pression sur la touche va lancer la procédure. Pour annuler, appuyez sur EXIT. 3. Appuyez une deuxième fois sur RECORD pour lancer le formatage. L'écran du GNX4 indique FORTM et les touches et pédales du GNX4 sont inopérantes lors de la procédure. 4. Le GNX4 indique CF BUSy jusqu'à la fin du formatage. Vous pouvez enregistrer lorsque le GNX4 revient à l'écran de Preset. Ne pas retirer la carte CF et ne placez pas le GNX4 hors tension tant que l'écran indique CF BUSy ou vous perdrez vos fichiers.

Utilisation des cartes compact flash

Vous pouvez augmenter la taille de la mémoire du GNX4 avec les cartes Compact Flash encliquetables en face arrêtée. Le GNX4 est compatible avec les cartes de 32 Mo (Mega-octets) à 2 Go (Giga-octets).

Pour utiliser une carte Compact Flash avec le GNX4, elle doit être formatée au format FAT16. DigiTech vous conseille de formater la carte dans le GNX4. Cette routine de formatage configure la carte au format FAT16. Vous pouvez également formater la carte sur un PC avec Windows® 2000 ou XP mais vous DEVEZ selectionner le format FAT (FAT16) à la place de FAT32 et activer l'option de formatage rapide. Si la carte est formatée en FAT32 et installée dans le GNX4, celui-ci vous demandera de la formater. (FOMAT7). Le GNX4 demande également à l'utilisateur de formater (FOMAT7) toute carte qui n'est pas reconnaue.

REMARQUE: Le GNX4 est compatible uniquement avec les cartes Compact Flash de Type I. Il n'est pas compatible avec les cartes de Type II ou les Microdrives™ IBM/Hitachi.

Ce tableau résume la durée d'enregistrement de chaque taille de carte :

Taille	Durée d'enregistrement
32 Mo	6 minutes
64 Mo	12 minutes
128 Mo	24 minutes
256 Mo	48 minutes
512 Mo	1 heures et 36 minutes
1 Go	3 heures et 12 minutes
2 Go	6 heures et 24 minutes

Pour utiliser une carte mémoire avec le GNX4, procédez comme suit :

I. Placez la carte dans le port MEMORY CARD, avec le repère placé vers le bas et enfoncez complètement la carte.

Enregistrons!

L'enregistreur du GNX4 peut enregistrer une ou deux pistes à la fois. Vous pouvez utiliser l'enregistreur du GNX4 manuellement à l'aide des touches d'enregistrement ou utiliser les pédales du GNX4, ou une pédale GNXFC (optionnelle), pour enregistrer sans les mains.

Sélection de la source d'entrée

Pour enregistrer avec le GNX4, il est important de sélectionner la source d'entrée avec le bouton CF/USB I-2 SRC. Vous pouvez sélectionner diverses sources (section Entrées du GNX4 et routage d'enregistrement, en page 64). Par défaut, la source est Stereo All.

Utilisation des afficheurs d'enregistrement et de lecture

Le GNX4 est équipé de deux afficheurs situés dans le coin supérieur droit de la section d'enregistrement. L'afficheur de niveau d'enregistrement peut être configuré pour constamment afficher les niveaux en entrée du GNX4 (guitare, micro, ligne et lecture batterie/MP3) pour visualiser le niveau d'enregistrement optimal. Avant de commencer à enregistrer, vous devez optimiser le niveau d'enregistrement pour obtenir le meilleur rapport signal/bruit possible.

I. Jouez sur la guitare ou toute autre entrée utilisée pour l'enregistrement. 2. Essayez d'allumer la Led -6 dB le plus souvent possible et occasionnellement la Led 0 dB. 3. Si vous veez accenituer/atténuer le niveau affché, vous avez deux options :

a. Augmentez/diminuez le niveau à la source. b. Utilisez le réglage de compensation CF/USB du GNX4 (voir étapes 4 et 5).

1. Si vous ne pouvez pas modifier le niveau sur la source, appuyez sur la touche SHIFT, puis sur CF/USB I-2 LVL.
2. Utilisez la molette pour augmenter ou atténuer le niveau pour obtenir un niveau optimum (voir étape 2). La plage est réglable de -12 à +24 dB. 6. Appuyez sur la touche EXIT.

REMARQUE : Étant donné que ce que vous entendez lorsque vous enregistrez n'est pas significatif du niveau d'enregistrement réel, l'utilisation de la fonction CF/USB I-2 LVL pour accenter ou atténuer le niveau fait varier le niveau d'écoute pendant l'enregistrement. Utilisez le bouton MASTER et la MOLETTE pour régler le niveau d'écoute lors de l'enregistrement.

Pour obtenir de plus amples informations sur l'Optimisation des niveaux des entrées micro et ligne, voir page 13.

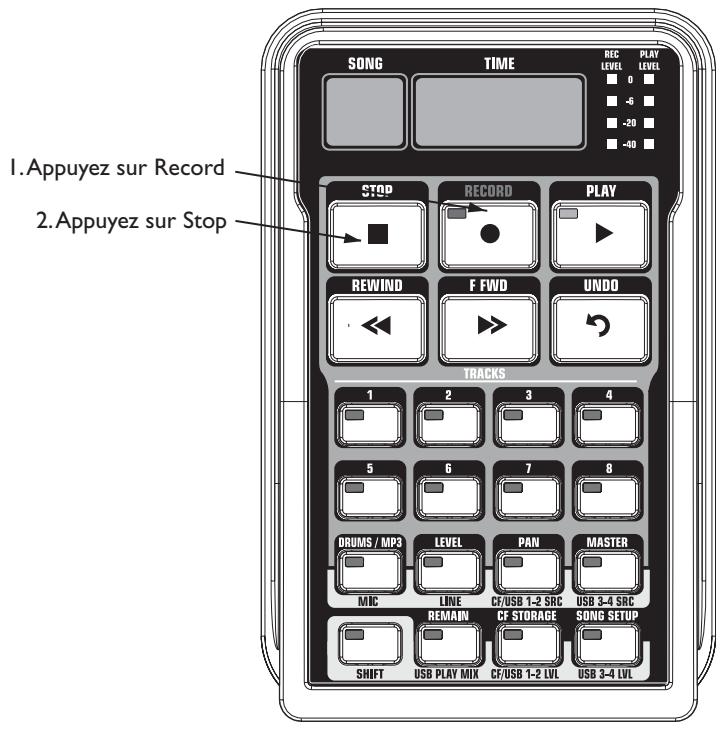

Enregistrement d'une piste

Lors de la mise sous tension du GNX4 et si vous avez installé une carte Compact Flash, sélectionnez le mode d'enregistrement (rouge) à l'aide du bouton MODE du panneau de contrôle ou en appuyant simultanément sur les pédales 4 et 5. L'enregistreur est prêt à l'emploi. L'écran Song indique I, ce qui vous indique que le premier morceau est sélectionné pour l'enregistrement. Pour enregistrer une piste, procédez comme suit :

I. Appuyez sur la touche RECORD. La touche TRACK I (et TRACK 2, si vous enregistrez en stéreo) s'allume en rouge, indiquant qu'elle est armée en enregistrement et l'enregistreur commence l'enregistrement sur cette piste. L'écran TIME affiche le temps restant. 2. Une fois l'enregistrement achevé, appuyez sur la touche STOP. Ceci arrête l'enregistrement. L'écran TIME indique le temps passé et la touche TRACK I s'allume en vert, indiquant que la piste est armée en lecture (ainsi que la touche TRACK 2 si vous avez enregistré en stéréo).

REMARQUE: Le fait d'appuyer sur RECORD lorsqu'une piste n'est pas armée en enregistrement oblige l'enregistreur du GNX4 à armer et à commencer l'enregistrement sur la piste vide suivante d'un morceau (paire de pistes suivantes, en mode stéréo). Vous pouvez armer la ou les 2 pistes souhaitées avant de lancer l'enregistrement (touche RECORD).

ATTENTION: Ne pas retirer la carte CF et ne pas placer le GNX4 hors tension pendant l'enregistrement — vous perdrez vos fichiers.

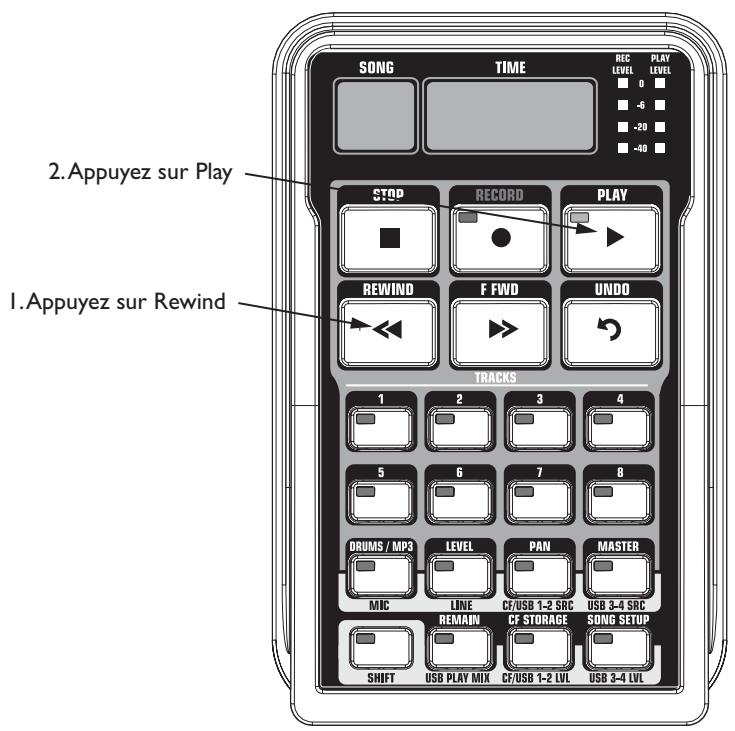

Lecture d'une piste enregistrée

La lecture d'une piste pré-enregistrée est très simple. Si vous vous trouvez à la fin de la piste ou du morceau, appuyez simplement sur la touche de lecture PLAY. La tête de lecture va automatiquement relancer la piste ou le morceau depuis le début. Pour que la lecture commence ailleurs qu'au début du morceau ou de la piste, veuillez suivre la procédure suivante:

Mettez l'enregistreur à l'arrêt.

1. Revenez au début du morceau en appuyant une fois sur la touche REWIND. Faites ensuite avancer ou reculer la tête de lecture en tenant enfoncées les touches d'avance ou de retard rapide jusqu'à l'endroit souhaité. 2. Appuyez sur la touche PLAY. La nouvelle piste enregistrée passe automatiquement en lecture (sa touche de piste s'allume en vert).

Enregistrements multipistes

Une fois qu'une première piste a été enregistrée, il est possible d'en enregistrer d'autres tout en relisant la première. Pour ce faire, les pistes pré-enregistrées doivent être en mode lecture pendant l'enregistrement des nouvelles. Enregistrement d'une piste par-dessus une piste pré-enregistrée :

Appuyez sur la touche RECORD. La première piste disponible en enregistrement s'allume automatiquement en rouge, indiquant qu'elle est armée. L'enregistreur va alors enregistrer la piste depuis le début du morceau. L'afficheur TIME fait défiler la durée d'enregistrement. Si la fonction Autostop est activée, l'enregistreur va automatiquement s'arrêter à la fin de la piste la plus longue en lecture. Si la fonction Autostop n'est pas activée, passez à l'étape 2. 2. Une fois l'enregistrement effectué, arrêtez l'enregistreur à l'aide de la touche STOP.

Réglage du volume et du panoramique des pistes

Une fois que les pistes ont été enregistrées, vous pouvez en régler le volume et le panoramaque de lecture au moyen des touches LEVEL et PAN. Pour plus de commodité, effectuez l'opération en cours de lecture afin de bien entendre les modifications apportées.

Réglage du volume de lecture de chaque piste :

1. Revenez au début du morceau en appuyant une fois sur la touche REWIND. 2. Placez toutes les pistes désirées en lecture au moyen de leur touche de piste TRACK (celles-ci s'allument en vert). 3. Appuyez sur la touche PLAY. La lecture des pistes commence. 4. Pour régler le volume de lecture des pistes, appuyez sur la touche LEVEL. Celle-ci s'allume en vert. 5. Appuyez à présent sur la touche TRACK de l'une des pistes en lecture. Elle doit commencer à clignoter en vert. L'écran affiche le message TKX LEVL 50 (x = numéro de piste). 6. Réglez le volume de lecture de la piste au moyen de la molette. 7. Pour régler le volume d'écoute d'autres pistes, répétez les étapes 5 et 6. 8. Pour quitter la procédure, appuyez deux fois sur la touche LEVEL.

Réglage du panoramique de chaque piste :

1. Appuyez sur la touche PAN. Celle-ci s'allume en vert et l'écran affiche le message TKX [NTR 0] (x = numéro de piste).
2. Pour placer la piste sur la gauche du champ stéréo (TKX LEFT), tournez la MOLETTE vers la gauche. Pour placer la piste sur la droite du champ stéréo (TKX RIGHT), tournez la MOLETTE vers la droite.
3. Pour régler le panorama d'autres pistes, sélectionnez-les via leur touche TRACK, puis répétez l'étape 2.
4. Pour quitter la procédure, appuyez ensuite sur la touche PAN.

Réglage de niveau général de lecture de l'enregistreur

Plus vous enregistrez de pistes, plus le niveau de sortie augmente. L'afficheur de niveau de lecture atteint plus rapidement la zone de saturation, ce qui est cause de distorsion audio dans la lecture. Pour compenser, l'enregistreur du GNX4 est équipé d'un afficheur de niveau général Master d'affichage du niveau de sortie générale de l'enregistreur interne. Pour régler le niveau général de lecture :

1. Appuyez sur la touche PLAY pour lancer la lecture. 2. Appuyez sur MASTER et utilisez la MOLETTE pour réduire ou augmenter le niveau de lecture, de sorte que l'afficheur PLAYBACK reste dans la zone -6 dB, et n'affiche 0 dB qu'occasionnellement.

REMARQUE : Vous devez modifier le niveau général de lecture au fur et à mesure de l'enregistrement, pour éviter tout écrêtage.

Pour annuler ou effacer une piste

Si une piste ne vous satisfait pas, vous avez la possibilité de l'effacer au moyen de la fonction UNDO. Vous pouvez annuler une piste, même pendant l'enregistrement, ce qui vous évite d'avoir à recommencer entièrement l'enregistrement.

ATTENTION : La suppression d'une piste est irréversible et irrémédiable. Utilisez donc la fonction UNDO avec beaucoup de précaution.

Utilisation de la touche undo à l'arrêt

Si vous avez arrêté l'enregistreur et souhaitez ne pas conserver la dernière prise, vous pouvez effacer la piste (Undo). Pour effacer la dernière piste enregistrée, procédez comme suit :

1. Appuyez sur UNDO. L'écran principal du GNX4 affiche DEL TRKX, ce qui indique que la dernière piste enregistrée va être effacée. Si vous souhaitez effacer une piste différente, appuyez sur la touche de la piste à effacer. 2. Appuyez à nouveau sur UNDO dans les 3 secondes pour effacer la piste. Si vous n'appuyez pas à nouveau sur UN DO dans les 3 secondes, l'enregistreur ignore la suppression.

Utilisation de la fonction undo pendant un enregistrement

Vous pouvez annuler une piste au cours même de son enregistrement. Ceci vous évite d'avoir à arrêter l'enregistreur, rembobiner et recommencer. Procédure :

I. Appuyez sur la touche UNDO. L'écran principal du GNX4 indique RERECORI. 2. Appuyez à nouveau sur UNDO dans les 3 secondes pour ré-enregistrer. L'écran indique UNDO puis UNDOZONE et l'enregistrreur revient au début du morceau, puis recommence l'enregistrement de la piste. Si vous n'appuyez pas sur UNDO dans les 3 secondes, l'enregistrreur ignore l'annulation et l'enregistrement continue sans changement.

Si vous ne souhaitez pas que l'enregistreur relance automatiquement l'enregistrement lorsque vous utilisez la fonction UNDO, appuyez sur la touche STOP avant d'utiliser la touche UNDO.

Réglage du statut des pistes

Les pistes enregistrées peuvent être réglées en 4 modes : lecture, enregistrement, report de pistes ou désactivation. Elles peuvent être en lecture (bouton TRACK allumé en vert), armées en enregistrement (bouton TRACK clignotant en rouge), armées pour combinaison de pistes (bouton TRACK clignotant en jaune) ou désactivées (bouton TRACK éteint). Si une piste est vierge, elle peut être armée en enregistrement, en combinaison ou être désactivée. Procédure de réglage du statut d'une piste :

I. Appuyez sur la touche TRACK d'une piste jusqu'à ce qu'elle s'allume en vert ou clignote en rouge ou en jaune. Si la touche s'allume en vert, cela indique que la piste n'est pas vierge. Il suffit alors d'appuyer sur la touche RECORD ou PLAY pour relire les données qui y sont enregistrées. Si la touche clignote en rouge et que vous appuyez sur la touche RECORD (la touche reste alors allumée en rouge en continu), vous lancez l'enregistrement de la piste. Si elle clignote en jaune, la piste est armée en mode combinaison (elle récupère alors les signaux mixés de toutes les autres pistes en lecture, ainsi que ses propres données).

Si vous avez réussi une bonne prise à l'exception d'un passage précis, il n'est pas nécessaire de réenregistrer toute la piste. Au lieu de cela, servez-vous de la technique du "Punch In/Punch Out" où l'enregistrement peut démarrer et s'arrêter automatiquement à des points que vous spécifiez. Procédure :

I. Armez la piste à enregistrer par Punch In/Out (bouton TRACK clignotant en rouge). 2. Lancez la lecture via la touche PLAY. Toutes les pistes en mode lecture sont alors relues. Par contre, la piste dont la touche TRACK clignote en rouge reste armée en enregistrement. 3. Une fois que vous avez atteint le point de l'enregistrement qui ne vous satisfait pas, appuyez sur la touche RECORD. La touche TRACK de la piste armée en enregistrement clignote alors et reste allumée en rouge. L'enregistrement de la piste démarre. 4. Dès que vous avez réenregistré la partie souhaitée, appuyez de nouveau sur la touche RECORD afin de la faire repasser en mode lecture.

Reports de pistes

Une fois que vous avez enregistré plusieurs pistes, il est possible de toutes les reporter sur une ou deux autres pistes grâce à la fonction Merge afin de libérer de la mémoire. Cette fonction reprend le principe des reports de pistes très souvent mis à contribution sur les anciens magnétophones 4 et 8 pistes, mais sans la dégradation du signal qui les accompagnait. Il est possible de transférer des pistes en lecture et des pistes enregistrées sur d'autres pistes de destination (ces dernières peuvent d'ailleurs contenir ou non des données). Autrement dit, il n'est pas nécessaire de vider le contenu d'une piste pour y effectuer un report.

REMARQUE : Les reports de pistes sont irréversibles sur les pistes de destination. Vérifiez donc bien les réglages de volume et de panoramique de chaque piste avant de procéder au report. Une fois l'opération effectuée, il n'est pas possible d'agir individuellement sur les signaux. Procédure de report de piste.

1. Mettez l'enregistreur à l'arrêt. 2. Faites passer en lecture les différentes pistes à fusionner dans le report de pistes (leur touche TRACK doit s'allumer en vert). 3. Faites ensuite passer en mode combinaison la ou les pistes devant recevoir le report de pistes. Appuyez sur leur touche TRACK jusqu'à ce qu'elle clignote en jaune. Deux pistes au maximum peuvent être configurées simultanément en mode combinaison. 4. Appuyez sur la touche RECORD. Le contenu de toutes les pistes en lecture est alors reporté sur les pistes de destination préalablement choisies. Une fois l'opération commencée, il n'est pas possible de l'arrêter avant la fin de la lecture complète du morceau.

Utilisation des effets du GNX4 sur une piste enregistrée

Cette fonction vous permet d'enregistrer une piste de guitare sans les effets et de la traiter plus tard avec les effets du GNX4. Vous pouvez ainsi enregistrer votre guitare et essayer les effets et modèles d'amplis/enceintes plus tard. Vous pouvez de plus enregistrer le son de la guitare sans les effets tout en écoutant le signal de la guitare et des effets à l'enregistrement. Ceci vous aide à enregistrer la guitare, sans pour autant enregistrer les effets. Procédez comme suit :

I. Arrêtez l'enregistreur. 2. Appuyez sur la touche SHIFT du panneau d'enregistrement. 3. Appuyez sur la touche CF/USB I-2 SRC du panneau d'enregistrement. 4. Utilisez la MOLETTE pour selectionner RYGUITR comme source. 5. Appuyez sur la touche EXIT. 6. Utilisez la MOLETTE pour selectionner un Preset que vous souhaitez utiliser pour enregistrer. 7. Appuyez sur la touche RECORD. Une nouvelle piste s'arme en enregistrement et vous pouvez commencer l'enregistrement. 8. Lorsque vous avez terminé, appuyez sur la touche STOP. 9. Appuyez sur la touche SHIFT du panneau d'enregistrement (si elle n'est pas deja allumée). 10. Appuyez sur la touche CF/USB I-2 SRC du panneau d'enregistrement. II. Utilisez la MOLETTE pour selectionner REAMP × (X = numero de la piste enregistrree). 12. Appuyez sur la touche PLAY.

Vous pouvez maintenant écouter la prise de guitare avec les effets du Preset sélectionné. Utilisez la MOLETTE pour écouter la même prise avec divers Presets. Vous pouvez également enregistrer la guitare uniquement avec la modélisation d'ampli et sans les effets Chorus/Mod, Delay ou Reverb, en sélectionnant MONORL comme source d'enregistrement. Vous pouvez alors sélectionner un ampli Direct et un modèle d'enceinte lors de la lecture et ne repasser la guitare que par les effets du GNX4.

Utilisation des commutateurs au pied pour l'enregistrement

Les commutateurs au pied du GNX4 prennent différentes fonctions selon le mode dans lequel ils se trouvent : modes (voir page 59). Lorsqu'ils sont en mode d'enregistrement, les commutateurs HAUT/BAS permettent de faire défiler les morceaux. Les 5 commutateurs numérotés permettent de dire les Patterns de batterie, les fichiers MIDI, les MP3, les fonctions Stop (arrêt), Undo (annulation), Record (enregistrement), Play (lecture) et la sélection du tempo de Pattern de batterie. Utilisez la touche MODE ou appuyez sur les pédales 4 et 5 (allumées en rouge). Le pédalier du GNX4 se transforme alors en télécommande “mains libres” de l'enregistreur.

Utilisation de la pédale RECORD pour enregistrer une piste

Procédez comme suit :

I. Appuyez sur la pédale RECORD. La touche de piste TRACK I s'allume alors en rouge, indiquant que l'enregistrement a démarré sur la piste I. La durée d'enregistrement défile alors sur la section TIME de l'écran. 2. Une fois l'enregistrement terminé, appuyez sur le commutateur STOP/UNDO. Cela arrête l'enregistreur. La piste est sauvegardée. Le compteur TIME indique la durée de l'enregistrement effectué et la touche TRACK I repasse en vert, indiquant que la piste I est à présent en mode lecture (et TRACK 2 si l'enregistrement est stéréo).

Utilisation de la pédale PLAY pour dire une piste

La lecture d'une piste enregistrée est très simple. Si vous êtes à la fin de la piste ou du morceau, appuyez sur le commutateur PLAY. L'enregistreur va lancer automatiquement la lecture de la piste ou du morceau depuis le début. Pour faire démarrer la lecture ailleurs qu'au début du morceau ou de la piste, suivez la procédure ci-dessous :

1. Appuyez deux fois sur STOP/UNDO. Vous revenez au début du morceau. 2. Appuyez sur le commutateur PLAY. La dernière piste enregistrée bascule automatiquement en mode lecture (son bouton de piste s'allume en vert) et sa lecture démarre.

Enregistements multiples au pied

Une fois qu'une première piste a été enregistrée, il est possible d'en enregistrer d'autres tout en relisant la première. Pour vous aider dans cette tâche, faites relire la première pendant l'enregistrement des nouvelles. Enregistrement d'une piste par-dessus une piste pré-enregistrée:

I. Appuyez sur le commutateur RECORD. La première piste disponible en enregistrement s'allume automatiquement en rouge, indiquant qu'elle est armée. L'enregistreur va alors enregistrer la piste depuis le début du morceau. L'écran TIME fait défiler la durée d'enregistrement. Si la fonction Autostop est activée, l'enregistreur va automatiquement s'arrêter à la fin de la piste la plus longue en lecture. Si la fonction Autostop n'est pas activée, passez à l'étape 2. 2. Une fois l'enregistrement effectué, arrêtez l'enregistreur à l'aide du commutateur STOP/UNDO.

Suppression d'une piste par la pédale UNDO

Outre les touches du pavé de l'enregistreur, il est possible d'effacer des pistes avec les pédales du GNX4. Procédure de suppression :

Lorsque l'enregistreur est à l'arrêt

1. Maintenez la pédale STOP/UNDO enfoncée. Le message DEL TRKx s'affiche sur l'écran principal du GNX4, indiquant que la dernière piste enregistrée a été sélectionnée pour effacement. 2. Appuyez alors sur la pédale STOP/UNDO dans les 3 secondes pour effacer la piste. Si vous n'appuyez pas dessus dans les 3 secondes, l'opération est annulée et l'enregistreur revient à l'arrêt.

Pendant l'enregistrement

Il est possible d'effacer une piste au cours de son enregistrement. Cela évite d'arrêter l'enregistreur, de revenir au début et de relancer l'enregistrement. Procédure d'effacement en cours d'enregistrement :

1. Appuyez une fois sur la pédale STOP/UNDO. Le message RERECR? s'affiche sur l'écran principal. 2. Appuyez de nouveau sur le commutateur STOP/UNDO dans les 3 secondes qui suivent pour relancer l'enregistrement. Le message UNDO puis UNBOJONE s'affiche à l'écran, l'enregistreur revient au début du morceau et reliance l'enregistrement de la même piste. Si vous n'appuyez pas sur le commutateur UNDO dans les 3 secondes, l'opération est annulée et l'enregistrement d'origine se poursuit. Si vous ne souhaitez pas que l'enregistreur reprene automatiquement l'enregistrement, appuyez sur la pédale STOP avant d'appuyer sur UNDO.

Vous pouvez remplacer une section de piste au milieu d'un morceau. Plutôt que de tout réenregistrer sur une nouvelle piste et gaspiller du temps d'enregistrement, vous pouvez faire un “Punch in” au niveau du passage précis qui ne vous satisfait pas.

1. Armez la piste sur laquelle vous souhaitez placer votre enregistrement (la touche TRACK s'allume en rouge). 2. Appuyez sur le commutateur PLAY. Les pistes armées en lecture commencent la lecture et la touche TRACK armée pour l'enregistrement clignote en rouge. 3. Lorsque vous atteignez le point de début de l'enregistrement, appuyez sur le commutateur RECORD. La touche TRACK armée pour l'enregistrement s'allume en rouge et l'enregistrement commence à ce point précis. 4. Lorsque vous avez fini l'enregistrement, appuyez sur le commutateur RECORD pour passer en lecture et désengager la piste armée en enregistrement ou appuyez sur STOP/UNDO pour arrêter le processus.

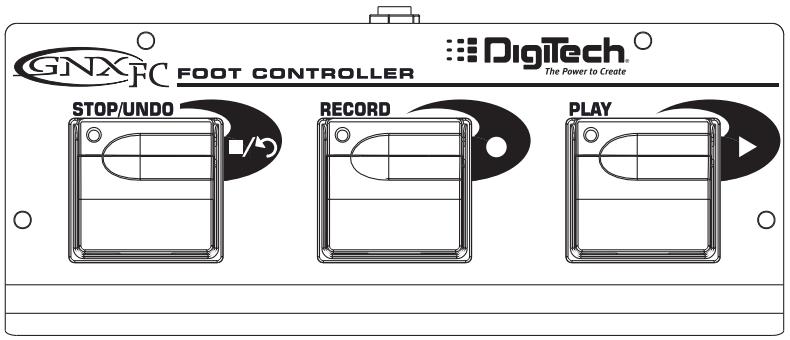

Enregistrement main-libre avec le pédalier GNXFC

Le GNX4 est équipé d'une embase Jack permettant la connexion d'un pédalier optionnel GNXFC pouvant contrôler les fonctions de l'enregistreur du GNX4. Ce pédalier à trois commutateurs au pied permet d'accéder aux fonctions STOP/UNDO, RECORD et PLAY. Le GNXFC convient parfaitement aux utilisateurs de la fonction JamMan (page 87), leur permettant d'utiliser les pédales du GNX4 pour changer de Preset, changer de canal d'amplificateur, d'effet, et d'utiliser le GNXFC pour enregistrer les morceaux ou les bouches.

Enregistrement d'une piste

Pour enregistrer vos pistes avec le GNXFC, procédez comme suit :

I. Appuyez sur RECORD. La touche TRACK I s'allume en rouge, indiquant que la piste est armée en enregistrement - l'enregistrement commence. L'afficheur TIME décompte le temps d'enregistrement. 2. Une fois l'enregistrement achevé, appuyez sur STOP/UNDO. L'enregistrement cesse et la piste est sauvegardée. L'afficheur TIME indique le temps écoulé - la touche TRACK I s'allume en vert, indiquant le mode en lecture de la piste (ainsi que TRACK 2, dans le cas d'un enregistrement stéréo).

Lecture d'une piste enregistrée

Lorsque vous avez enregistré une piste, il est aisé de la lire. Si vous êtes en bout de piste ou de morceau, appuyez sur PLAY. La lecture de la piste ou du morceau commence automatiquement au début. Si vous souhaitez lancer la lecture en début de piste ou de morceau tout en ne étant pas en fin de piste ou de morceau, procédez comme suit :

1. Appuyez deux fois sur STOP/UNDO pour revenir au début du morceau. 2. Appuyez sur PLAY. La piste enregistrée est automatiquement prête pour la lecture (la touche de piste s'allume en vert) et la lecture de la piste commence.

Enregistrement multipiste

Après l'enregistrement d'une piste, vous pouvez enregistrer d'autres pistes. Vous pouvez écouter les pistes déjà enregistrées tout en enregistrant les nouvelles. Procédez comme suit :

I. Appuyez sur RECORD. La première piste libre en enregistrement s'allume automatiquement en rouge, et l'enregistrement commence sur cette piste. L'afficheur TIME commence le décompte temporel. Si l'Autostop est activé dans la configuration d'enregistrement, l'enregistreur s'arrête automatiquement à la fin de la piste la plus longue. Si l'Autostop est désactivé, passez à l'étape 2. 2. Une fois l'enregistrement terminé, appuyez sur STOP/UNDO.

Utilisation du GNXFC en undo/suppression de piste

Si vous souhaitez annuler ou supprimer la dernière piste enregistrée, vous pouvez utiliser les pédales du GNX4. Pour annuler la piste que vous venez d'enregistrer :

Annulation à l'arrêt

1. Maintenez la pédale STOP/UNDO enfoncée. L'écran du GNX4 indique DEL TRKX, ce qui signifie que la dernière piste enregistrée va être effacée. 2. Appuyez à nouveau sur STOP/UNDO dans les 3 secondes pour effacer la piste. Si vous n'appuyez pas sur STOP/UNDO dans les 3 secondes, l'enregistreur ignore l'annulation et repasse à l'arrêt.

Annulation pendant l'enregistrement

Vous pouvez annuler une piste pendant l'enregistrement. Ceci vous évite d'avoir à arrêter l'enregistreur, de revenir en arrière et de tout recommencer. Pour annuler la piste en cours d'enregistrement, procédez comme suit :

1. Maintenez la pédale STOP/UNDO enfoncée. L'écran du GTX4 indique RERECRIP. 2. Appuyez à nouveau sur STOP/UNDO dans les 3 secondes pour réenregistrer. L'écran indique UNDO puis UNDOJONE; l'enregistreur revient au début du morceau et reprend l'enregistrement sur la même piste. Si vous n'appuyez pas sur le commutateur UNDO dans les 3 secondes, l'enregistreur ignore l'annulation et continue d'enregistrer normalement.

Si vous ne souhaitez pas que l'enregistreur commence automatiquement à réenregistrer lorsque vous utilisez la fonction UNDO, appuyez sur STOP/UNDO pour arrêter l'enregistrement avant d'utiliser la fonction UNDO.

Utilisation de la GNXFC en punch in/punch out

Si un passage d'une piste existante ne vous satisfait pas, vous avez la possibilité de réenregistrer uniquement ce passage sans avoir à tout recommencer. Il vous suffit pour cela de faire un “Punch In” au début du passage en question, puis un Punch Out à la fin. Procédez comme suit :

1. Armez la piste à modifier en enregistrement (la touche TRACK clignote en rouge). 2. Appuyez sur PLAY. Les pistes armées pour la lecture passent en lecture et la touche TRACK de la piste à enregistrer clignote en rouge. 3. Lorsque vous atteignez le point de début d'enregistrement, appuyez sur RECORD. La touche TRACK de la piste à enregistrer devient rouge et l'enregistrement commence en ce point précis. 4. Lorsque vous avez achevé votre enregistrement, appuyez sur PLAY pour continuer la lecture et désarmer la piste en enregistrement, ou appuyez sur STOP/UNDO pour arrêter.

Utilisation du jamman™ delay looper du GNX4

L'enregistreur du GNX4 offre également une fonction de lecteur/enregistreur de boucle : Le JamMan™ Delay Looper. Le JamMan permet de jouer sur une boucle enregistrée. Les fonctions du JamMan sont accessibles par les pédales du GNX4, lorsque vous êtes en mode enregistrement. La différence entre l'enregistrement en multipiste et en boucle réside dans la façon dont vous utilisez les commutateurs au pied après avoir enregistré la première piste.

En enregistrement multipiste, vous enregistrez votre première piste, arrêtez, revenez en arrêt et enregistrez votre deuxième piste. Le GNX4 vous permet de réaliser ces opérations au pied. Mais lorsque vous souhaitez réaliser des boucles à la volée que vous pouvez superposer, vous avez besoin d'une transition impeccable entre les différentes prises.

Pour utiliser la fonction JamMan du GNX4, vous devez tout d'abord placer les commutateurs au pied en mode enregistrement. À cette fin, appuyez à la fois sur les pédales 4 et 5 jusqu'à ce que les pédales HAUT/BAS s'allument en rouge. Si vous avez déjà des morceaux en mémoire, vous devez sélectionner un nouveau morceau pour enregistrer votre boucle. Pour sélectionner un nouveau morceau, appuyez sur le commutateur HAUT. Un nouveau morceau est créé avec des pistes vides.

Vous etes maintenant pret a enregistrer une boucle.

Enregistrement d'une boucle

L'enregistrement d'une boucle est très similaire à l'enregistrement multipiste.

Appuyez sur la pédale RECORD. La touche TRACK s'allume en rouge, indiquant l'armement pour l'enregistrement - l'enregistrement commence sur cette piste. L'afficheur TIME décompte le temps d'enregistrement. 2. Lorsque vous atteignez la fin de votre enregistrement, appuyez sur PLAY. Ceci définit la durée de la boucle et place la piste I en lecture. Vous pouvez entendre ce qui vient d'être enregistré et la touche TRACK 2 clignote en rouge, indiquant que la piste 2 est armée pour l'enregistrement.

REMARQUE : Si vous appuyez sur la pédale RECORD à la place de PLAY après avoir enregistré la première passée, l'enregistrement cesse et la durée de la boucle est définie. La touche TRACK I reste armée pour l'enregistrement (et clignote en rouge) mais ce que vous venez d'enregistrer est placé en lecture. Vous pouvez compléter la piste I que d'enregistrer sur une nouvelle piste, en appuyant sur la pédale RECORD, et réenregistrer à nouveau sur cette piste. La nouvelle prise est ajoutée à l'ancienne. jusqu'à ce que vous appuyiez à nouveau sur PLAY, la piste I reste disponible pour l'enregistrement.

Enregistrement par couches sur la boucle

L'ajout de nouvelles couches enregistrées sur la première boucle est une opération très simple. Après avoir enregistré votre première piste et appuyé sur PLAY, la piste 2 est directement armée pour l'enregistrement. Pour ajouter un nouvel enregistrement, opérez comme suit :

1. Appuyez sur la pédale RECORD. La touche TRACK 2 s'allume en rouge - l'enregistrement commence sur cette piste. 2. Lorsque vous avez terminé, vous pouvez appuyer sur PLAY pour passer à l'enregistrement de la piste suivante ou appuyer sur RECORD pour ajouter une autre passe sur la première.

Si à un moment quelconque vous n'êtes pas satisfait de votre prise, vous pouvez l'annuler en utilisant la pédale STOP/UNDO. Ceci efface le contenu d'une piste et vous permet d'essayer une autre prise sans avoir à arrêter l'enregistreur. Pour utiliser la fonction STOP/UNDO tout en enregistrant en boucle, opérez comme suit :

1. Appuyez sur la pédale STOP/UNDO. L'écran indique RERECR? 2. Appuyez à nouveau sur la pédale STOP/UNDO dans les 3 secondes pour réenregistrer. L'écran affiche UNDO et UNDOZONE et l'enregistreur revient au début du morceau et reprend l'enregistrement sur la même piste. Si vous n'appuyez pas sur la pédale STOP/UNDO dans les 3 secondes, l'enregistreur ignore l'annulation et l'enregistrement continue sans étaturation.

Quantisation de la boucle

Lorsque vous enregistrez des boucles, il est important de définir la longueur de la boucle avec précision pour ne pas avoir de coupure dans la boucle. Il est parfaitement difficile d'appuyer exactement au bon moment sur la pédale PLAY pour définir la durée. Le GNX4 dispose d'une fonction Quantize qui corrige ces problèmes de précision sur la croche la plus proche. La fonction Quantize recherche le point où vous avez appuyé sur PLAY par rapport au tempo de la boucle. Par exemple, si vous enregistrez une boucle de quatre secondes et que vous appuyez sur la pédale PLAY avec un léger retard, la fonction Quant[ize] coupe automatiquement le retard et vous offre une boucle d'exactement quatre secondes. Pour activer la fonction Quantize, procédez comme décrit en page suivante.

1. Appuyez sur la touche STOP/UNDO. 2. Appuyez sur SONG SETUP et utilisez les touches PREC/NEXT jusqu'à ce que l'écran indique QUANTIZE. 3. Utilisez la MOLETTE pour activer/désactiver la fonction Quantize. La fonction Quantize n'affecte que les boucles, et non les morceaux. 4. Appuyez sur EXIT.

Enregistrement d'une boucle

Pour enregistrer une boucle, procédez de la même façon qu'en enregistrement multipiste. Vous devez commencer avec un nouveau morceau. Appuyez sur la pédale HAUT du GNX4 (les pédales du GNX4 doivent tout d'abord être en mode d'enregistrement) ou sur la touche FFWD pour sélectionner un nouveau morceau vide. Procédez comme suit pour créer une boucle :

1. Appuyez sur la pédale RECORD. La touche de la piste I s'allume en rouge, ce qui l'arme en enregistrement - l'enregistrement commence sur cette piste. L'afficheur TIME commence le décompte temporel. 2. Lorsque vous atteignez la fin de la prise, appuyez sur PLAY. Ceci détermine la longueur de la boucle et place la piste I en lecture. Vous entendez maintenant ce qui vient d'être enregistré. La touche de la piste 2 clignote maintenant en rouge, signifiant qu'elle est prête pour l'enregistrement.

Vous venez d'enregistrer votre première boucle et vous êtes maintenant prêt à ajouter d'autres couches.

REMARQUE: Si vous appuyez sur la pédale RECORD à la place de PLAY après avoir enregistré la première passe, l'enregistrement cesse et la durée de la boucle est définie. La touche de la piste I reste armée pour l'enregistrement (et clignote en rouge) mais ce que vous venez d'enregistrer est placé en lecture. Vous pouvez compléter la piste I plutôt que d'enregistrer sur une nouvelle piste, en appuyant sur le commutateur RECORD, et réenregistrer à nouveau sur cette piste. La nouvelle prise est ajoutée à l'ancienne. jusqu'à ce que vous appuyiez à nouveau sur PLAY, la piste I reste disponible pour l'enregistrement.

Ajout de couches audio à la boucle

Il est très simple d'ajouter des couches audio à votre boucle initiale. Étant donné que la piste 2 est déjà armée pour l'enregistrement, appuyez sur le commutateur RECORD lorsque vous êtes prêt à réaliser votre nouvel enregistrement.

1. Appuyez sur RECORD. La touche de la piste 2 s'allume en rouge - l'enregistrement de la piste commence. 2. Une fois terminé, appuyez sur PLAY pour armer la piste suivante en enregistrement, ou appuyez simplement sur RECORD pour ajouter votre nouvelle prise à l'ancienne.

Si à un moment ou un autre la prise ne vous plaît pas, vous pouvez l'annuler en maintenant la pédale STOP/UNDO enfoncée. Ceci effacera la dernière piste enregistrée et vous permettra d'essayer une autre prise sans avoir à arrêter l'enregistreur. (Voir Annulation en enregistrement en page 86).

Utilisation de la boîte à rythmes

La boîte à rythmes peut être configurée pour jouer un Pattern, un fichier MIDI ou un fichier MP3 dans n'importe quel morceau lorsque la touche DRUMS/MP3 de l'enregistreur est activée. Cette touche s'allume en vert si vous avez sélectionné un Pattern de batterie interne ou si un fichier MIDI a été sélectionné en lecture. Elle s'allume en jaune si vous avez sélectionné un fichier MP3. Lorsque vous utilisez un fichier MIDI ou MP3 externe en lecture, vous devez respecter les règles suivantes :

• Les fichiers MP3 et MIDI doivent être situés dans leurs sous-répertoires spécifiques dans le réseau GNX4 de la carte Compact Flash. Ceci vous assure la détection et la reconnaissance de tous les fichiers .mid et .mp3 à la fin de la liste PATTERN/FIL (voir page 101 sur la Structure des cartes Compact Flash).
• Les fichiers MP3 doivent être codés en stéréo, à 64 kb (ou plus), et à 44,1 kHz.
• Les fichiers MIDI et les Patterns internes ne peuvent pas être lus lorsqu'un fichier MP3 est en lecture et inversement.
• Les fichiers MIDI doivent être de type 0 pour être reconnus par le GNX4.
• Les fichiers MIDI créés de façon externe peuvent jouer les instruments de la boîte à rythmes interne s'ils ont été enregistrés sur le canal MIDI 10.

Configuration de fichiers en lecture dans un morceau

Pour sélectionner un Pattern, un fichier MIDI, ou un fichier MP3 en lecture lorsque vous appuyez sur PLAY :

I. Sélectionnez un nouveau morceau à l'aide des touches FFWD ou REWIND, ou utilisez les pédales HAUT/BAS lorsqu'elles sont en mode d'enregistrement. 2. Appuyez sur la touche DRUMS/MP3 [Play/Stop]. La lecture de la boîte à rythmes commence. 3. Appuyez sur la touche PATTERN et utilisez la MOLETTE pour sélectionner le Pattern, le fichier MIDI ou MP3 de la liste que vous souhaitez utiliser avec le morceau. 4. Appuyez sur les touches LEVEL, TEMPO, et KIT et utilisez la MOLETTE pour régler ces fonctions. Les paramètres Tempo et Kit ne sont pas disponibles lorsque vous sélectionnez un MP3. 5. Appuyez sur la touche DRUMS/MP3 [Play/Stop] du panneau de contrôle pour arrêter la boîte à rythmes. 6. Appuyez sur la touche DRUMS/MP3 pour l'allumer en vert (sélection d'un Pattern ou d'un fichier MIDI) ou en jaune (sélection d'un fichier MP3). Ces réglages sont automatiquement sauvegardés avec votre morceau dès que vous commencez à enregistrer. Si vous avez un morceau dans lequel vous souhaitez modifier les réglages du morceau d'accompagnement, vous devez éditer manuellement ces modifications dans le menu SONG SETUP, comme suit : 1. Appuyez sur la touche SONG SETUP. Le Pattern de la boîte à rythmes du GNX4 est affiché (nouveau morceau uniquement). Les morceaux existants peuvent afficher un fichier différent. 2. Utilisez la MOLETTE pour sélectionner un nouveau Pattern, fichier MIDI, ou MP3 que vous souhaitez associer au morceau. 3. Appuyez sur la touche NEXT pour accéder aux autres menus de la boîte à rythmes (niveau, tempo, kit) et utilisez la MOLETTE pour modifier les réglages. Le Tempo et le kit ne sont pas disponibles si vous avez sélectionné un MP3. 4. Appuyez sur la touche EXIT. Une fois ces réglages sauvegardés avec un morceau, ils remplacent les réglages modifiés avec les touches de la boîte à rythmes, une fois que le morceau commence à lire.

Enregistrement de la batterie

Si vous souhaitez enregistrer la boîte à rythmes plutôt que de la synchroniser :

I. Appuyez sur la touche SHIFT. 2. Appuyez sur la touche CF/USB I-2 SRC ou USB 3-4. 3. Sélectionnez l'une de ces sources d'enregistrement : STEROALL, MONOALL, JRUMS ST ou JRUMS MN.

4. Appuyez sur la touche EXIT.

1. Appuyez sur la touche DRUMS/MP3. Par l'allumer en rouge.

Lorsque l'enregistrement commence sur l'enregistreur du GNX4 ou de l'ordinateur, le signal audio de la boîte à rythmes est enregistré sur les pistes.

MIDI et enregistrement

Le GNX4 est équipé de connecteurs MIDI In et Out :

1. L'entrée MIDI In peut être utilisée pour commander le GNX4 à partir d'un séquenceur ou de contrôleurs MIDI externes, comme des pédales MIDI (le GNX4 reçoit les messages de Program Changes et de CC). 2. L'entrée MIDI In permet de recevoir les messages de Sysex de Preset et les Bulk Dumps. 3. La boîte à rythmes du GNX4 répond aux messages de notes MIDI reçus sur le canal MIDI 10. 4. L'entrée MIDI In peut être utilisée comme interface MIDI avec votre ordinateur, ce qui vous permet d'enregistrer les événements MIDI par USB avec Pro Tracks Plus™ ou tout autre logiciel MIDI.

REMARQUE : La carte Compact Flash n'enregistre pas le MIDI.

1. La sortie MIDI Out peut être utilisée pour les Sysex de Preset et les Bulk Dumps vers un autre GNX4 ou un enregistrreur de données MIDI.
2. La sortie MIDI Out peut être utilisée pour transmettre les informations de votre séquenceur, etc., et contrôler des appareils MIDI externes (expandeurs, etc.).

Lorsque vous connectez un appareil (séquenceur, clavier, etc.) à l'entrée MIDI In du GNX4, les données qu'il transmet sont transmises par le port USB du GNX4. Vous pouvez enregistrer ces données avec un séquenceur MIDI.

Travail avec les morceaux et les boules

Les morceaux et boucles sont constitués de pistes enregistrées. Vous devez utiliser une carte Compact Flash avec le GNX4 pour utiliser l'enregistreur du GNX4 et travailler sur les boucles et morceaux.

Sélection des morceaux et des boucles

Pour sélectionner les morceaux, procédez comme suit

I. Appuyez sur la touche STOP (si l'enregistreur n'est pas à l'arrêt). 2. Utilisez les touches FFWD ou REWIND pour sélectionner le morceau suivant ou précédent. L'écran du GNX4 affiche READING et le nombre du MORCEAU change sur celui du nouveau morceau sélectionné. L'écran TIME indique la longueur du morceau sélectionné.

REMARQUE : Vous pouvez aussi utiliser les pédales HAUT et BAS pour sélectionner les morceaux lorsque le mode d'enregistrement est actif.

Suppression des morceaux et des boucles

Pour effacer les morceaux de la carte Compact Flash, procédez comme suit :

1. Sélectionnez le morceau à supprimer avec les touches FFWD ou REWIND jusqu'à ce que le nombre du morceau à effacer s'affiche. 2. Maintenez la touche UNDO enfoncée jusqu'à ce que l'écran du GNX4 affiche BELL SONG. 3. Appuyez sur la touche UNDO dans les 3 secondes pour supprimer le morceau. L'écran affiche DELETING et revient à l'écran de Preset lorsque la suppression est achevée. Si vous n'appuyez pas sur la touche UNDO dans les 3 secondes, l'enregistreur ignore l'annulation.

Introduction à l'enregistrement USB

La connexion USB du GNX4 offre 4 canaux audio simultanés vers l'ordinateur et 2 canaux en lecture depuis l'ordinateur. L'enregistrement est d'une extrême simplicité, grâce aux fonctions mains-libres du GNX4 et de Pro Tracks Plus™. Les pédales du GNX4 et Pro Tracks Plus vous permettent d'armer, enregistrer, dire et supprimer les pistes à la volée sans avoir à cesser de jouer de la guitare. Vous pouvez sélectionner diverses configurations d'enregistrement en fonction de vos besoins. Consultez la section Routage audio pour l'enregistrement en page 64.

Installation des logiciels du GNX4

Voulez ccr ncr par installer les Drivers USB du GNX4 avant d'utiliser X-Edit ou Pro Tracks Plus. Ces Drivers sont sur le CD X-Edit fourni avec le GNX4. Consultez le manuel de Pro Tracks Plus pour vous assurer que votre ordinateur répond aux exigences requises avant l'installation. Une fois installé et configuré, le GNX4 peut alors contrôler Pro Tracks Plus et ses fonctions d'enregistrement.

Connexion du GNX4 à l'ordinateur

Le GNX4 est fourni avec un câble USB permettant la connexion à votre ordinateur, pour l'enregistrement ou l'utilisation de X-Edit. Il est conseillé de n'utiliser que le câble USB fourni avec le GNX4, car il a été testé. Avant de connecter le GNX4 à votre ordinateur, lisez le “Guide d'installation logicielle”.

Pour connecter le GNX4 à l'ordinateur, procédez comme suit :

I. Placez le GNX4 hors tension. 2. Connectez la plus petite fiche du cable USB à l'embase USB du GTX4. 3. Connectez la plus grande fiche du cable USB à un port USB de votre ordinateur. 4. Placez le GNX4 sous tension.

REMARQUE : DigiTech vous conseille de ne pas sélectionner le GNX4 comme périphérique son par défaut. Cette fonction se configure dans Windows, dans le panneau de configuration dans Son et périphériques audio. Les échantillons audio de Windows sont en général enregistrés à niveau maximum, et s'ils sont lus avec le GNX4, ils peuvent être trop puissants par rapport à la configuration des niveaux audio du GNX4.

Utilisation de pro tracks plus™

Lors du premier lancement de Pro Tracks Plus après l'installation, vous devez configurer le périphérique MIDI et les réglages audio pour que le GNX4 soit reconnu comme le périphérique à utiliser. Ces procédures doivent être suivies pour vous permettre d'enregistrer les signaux audio avec les entrées du GNX4 et pour activer les fonctions d'enregistrement au pied du GNX4.

REMARQUE : Lisez les instructions de l'installation logicielle fournies avec le GNX4 sur l'installation des Drivers USB avant de connecter le GNX4 au port USB de votre PC et avant d'utiliser Pro Tracks Plus.

Installation de pro tracks plus

Pro Tracks Plus doit être installé sur votre ordinateur pour utiliser les fonctions d'enregistrement du GNX4. Pour installer Pro Tracks Plus, consultez les instructions d'installation fournies sur le CD de Pro Tracks Plus.

Configuration du périphérique MIDI du GTX4

Le GNX4 utilise des commandes MIDI pour communiquer avec Pro Tracks Plus. Ces commandes sont utilisées pour déterminer quels régages de source USB 1-2 et de source USB 3-4 sont utilisés pour que Pro Tracks Plus fonctionne correctement lorsque vous utilisez les fonctions d'enregistrement au pied du GNX4. Pour configurer les régalges MIDI de Pro Tracks Plus avec le GNX4 :

1. Lancez Pro Tracks Plus sur votre ordinateur. 2. Si la fenêtre Tip of the Day s'affiche, cliquez sur Close. 3. Si vous n'avez sélectionné aucune sortie MIDI, la fenêtre No MIDI Outputs Selected s'affiche. Cliquez sur Choose MIDI Outputs Now. La fenêtre MIDI Devices s'affiche. 4. Dans les sections Input et Output, sélectionnez DigiTech USB MIDI. Ne pas sélectionner DigiTech USB X-Edit ou tout autre choix. Cliquez sur Move Selected Devices to Top. 5. Cliquez sur OK pour fermer la fenêtre. 6. Si la fenêtre Quick Start s'affiche, cliquez sur Close.

Configuration du GTX4 pour l'enregistrement au pied

I. Dans la barre de menu de Pro Tracks Plus, sélectionnez Options>Control Surfaces. La fenêtre Control Surfaces s'affiche. 2. Cliquez sur + pour ajouter une nouvelle surface de contrôle. La fenêtre Control Surface Settings s'ouvre 3. Dans le menu déroulant Control Surface, sélectionnez DigiTech Hets-Free. Vérifiez que les réglages de ports Input et Output indiquent toujours DigiTech USB MIDI. Dans le cas contraire, rectifiez. 4. Cliquez sur OK. DigiTech Hets-Free doit être affiché comme Connected Surface dans la fenêtre Control Surfaces. 6. Cliquez sur Close. 7. Pro Tracks Plus peut maintenir répondre aux fonctions d'enregistrement automatiques du GNX4. Voir Défauts de la fonction d'enregistrement au pied de la page 105.

Configuration de pro tracks plus™ pour les signaux audio du GNX4

1. Dans la barre de menus de Pro Tracks Plus, Sélectionnez Options>Audio. La fenêtre Audio Options s'affiche. Cliquez sur l'onglet Drivers.
2. Dans les réglages Input Drivers, Sélectionnez DigiTech USB 1-2 In/Out et DigiTech USB 3-4 In Only et désélectionnez toute autre option.
3. Dans les réglages Output Drivers, Sélectionnez DigiTech USB 1-2 In/Out et désélectionnez toute autre option.
4. Cliquez sur OK.
5. Cliquez sur OK lorsque la fenetre vous le demande.
6. Fermez Pro Tracks Plus. Lorsque la fenêtre vous demande de sauvegarder, cliquez sur No.
7. Relancez Pro Tracks Plus.
8. Fermez les fenêtres Tip of the Day et Quick Start.
9. Dans la barre de menus de Pro Tracks Plus, sélectionnez Options>Audio.
10. Vérifiez que les réglages Playback et Record Timing Master sont sur DigiTech USB I-2 In/Out. Dans le cas contraire, rectifiez. Cliquez sur Wave Profiler.
11. Cliquez sur Yes pour continuer les tests.
12. Lorsque le profil est achevé, cliquez sur OK.
13. Cliquez sur OK pour fermer la fenêtre Audio Options si elle est toujours ouverte.

Vous pouvez MSN4 avec Pro Tracks Plus.

ATTENTION: Ne pas déconnecter l'alimentation ou le cable USB du GTX4 ou de l'ordinateur lorsque Pro Tracks Plus tourne. Il en résulteait des réactions inattendues du système d'exploitation de votre ordinateur.

Utilisation des pédales du GNX4 pour l'enregistrement

Les pédales du GNX4 peuvent contrôler les fonctions de Pro Tracks Plus™, ce qui met à votre disposition une interface d'enregistrement complète. Le GNX4 doit être connecté à l'ordinateur avec le câble USB fourni — Pro Tracks Plus doit être installé et doit tourner.

Enregistrement de pistes

Pour enregistrer une piste avec les pédales :

I. Lancez Pro Tracks Plus. 2. Dans la barre de menus de Pro Tracks Plus, Sélectionnez File>New. La fenêtre New Project File s'affiche. 3. Dans la fenêtre New Project File, Sélectionnez normal - Hands-Free Session. 4. Placez le GNX4 en mode d'enregistreur en appuyant sur la touche MODE du panneau de contrôle ou en appuyant en même temps sur LES PEDALES 4 et 5 jusqu'à afficher RECORIER. 5. Appuyez sur la touche SHIFT et sur CF/USB 1-2 SRC, puis utilisez la MOLETTE pour selectionner les sources à enregistrer (vous pouvez selectionner d'autres sources en appuyant sur USB 3-4 SRC et en utilisant la MOLETTE). 6. Appuyez sur la pédale RECORD. L'écran du GNX4 affiche RECORD. Une ou deux pistes sont automatiquement insérées dans la session courante de Pro Tracks Plus et l'enregistrement commence. 7. Pour arrêtier l'enregistrement, appuyez sur la pédale STOP/UNDO. L'écran du GNX4 indique STOP et Pro Tracks Plus arrêté l'enregistrement. Les formes d'ondes enregistrées sont visibles sur l'écran de votre ordinateur.

Lecture d'une piste enregistrée

Il est aisé de lire les pistes enregistrées. Pour commencer la lecture au début de la piste ou du morceau :

I. Appuyez sur la pédale STOP/UNDO. Le GNX4 affiche REWINJ. Pro Tracks Plus revient au début du morceau. 2. Appuyez sur la pédale PLAY. La lecture commence.

Enregistrement de plusieurs pistes

Une fois les pistes enregistrées, vous pouvez enregistrer d'autres pistes tout en lisant les premières :

1. Appuyez sur les touches SHIFT et CF/USB I-2 SRC, puis utilisez la MOLETTE pour sélectionner les sources à enregistrer. Vous pouvez sélectionner d'autres sources en appuyant sur USB 3-4 SRC et en utilisant la MOLETTE. 2. Appuyez deux fois sur la pédale STOP/UNDO. Ceci vous ramène au début du morceau. 3. Appuyez sur la pédale RECORD. L'écran du GNX4 indique RECORI. Une ou plusieurs pistes sont automatiquement insérées dans la session courante de Pro Tracks Plus et l'enregistrement commence sur ces pistes. 4. Pour arrêter l'enregistrement, appuyez sur la pédale STOP/UNDO.

Utilisation de la pédale UNDO pour supprimer une piste

Vous sous-pouces annuler la dernière prise ou les dernières pistes avec les pédales du GNX4. Pour annuler les pistes, procédez comme suit:

I. Maintenez la pédale STOP/UNDO enfoncée. L'écran du GNX4 indique UND, indiquant que les dernières pistes enregistrées sont effacées.

Utilisation du GNXFC pour l'enregistrement sur ordinateur

Le GNX4 est équipé d'une embase Jack permettant la connexion d'un pédalier optionnel GNXFC pouvant contrôler les fonctions de l'enregistreur du GNX4. Ce pédalier à trois commutateurs au pied permet d'accéder aux fonctions STOP/UNDO, RECORD et PLAY. Le GNXFC convient parfaitement pour changer de Preset, changer de canal d'amplificateur, d'effet, et d'utiliser le GNXFC pour enregistrer les morceaux avec Pro Tracks Plus. Utilisez uniquement un câble Jack stéréo 6,35 mm pour connecter le GNXFC au GNX4.

Les fonctions du GNXFC sont absolument identiques à celles des pédales du GNX4 lorsque qu'il est en mode enregistrreur. Consultez la section précédente Utilisation des pédales du GNX4 en enregistrement au pied.

Utilisation des effets sur une piste de guitare

Les configurations d'enregistrement Dry Guitar vous permettent d'enregistrer le son de la guitare sans traitement et d'appliquer les effets du GNX4 lors de la lecture. Ceci vous permet d'essayer divers modèles d'amplis, divers effets ou d'essayer le son de la guitare traité par de nouveaux Presets. Cette fonction est très utile pour sélectionner le traitement de guitare qui convient le mieux au morceau, une fois celui enregistré, plutôt que d'avoir recours à l'égalisation, ce qui peut dégrader le son de la guitare.

Pour traiter une piste de guitare avec le GNX4:

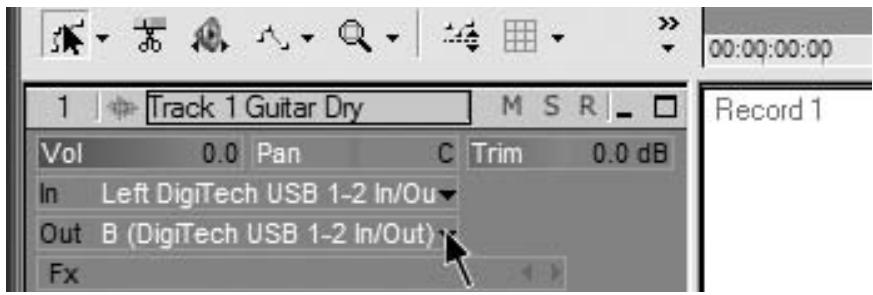

I. Placez le GNX4 en mode d'enregistrement en appuyant sur la touche MODE ou en appuyant simultanément sur les PEDALES 4 et 5 jusqu'à ce que l'écran affiche RECORDER. 2. Dans la barre de menus de Pro Tracks Plus, Sélectionnez File>New. La fenêtre New Project Files'affiche. 3. Sélectionnez le projet normal-Hands Free Session. 4. Appuyez sur les touches SHIFT et CF/USB I-2 SRC, puis utilisez la MOLETTE pour selectionner BRYGUITR. Appuyez sur la touche USB 3-4 SRC et utilisez la MOLETTE pour selectionner USB OFF. 5. Appuyez sur la pédale RECORD. Le GNX4's affiche RECOR. Une piste est automatiquement insérée dans la session courante de Pro Tracks Plus et l'enregistrement commence sur cette piste. 6. Pour arrêter l'enregistrement, appuyez sur la pédale STOP/UNDO. Le GTX4 affiche STOP et l'enregistrement)cse. Appuyez sur Stop pour revenir au début du morceau. 7. Dans la case Out de la piset enregistrée, Sélectionnez B(Digitech USB 1-2 In/Out).

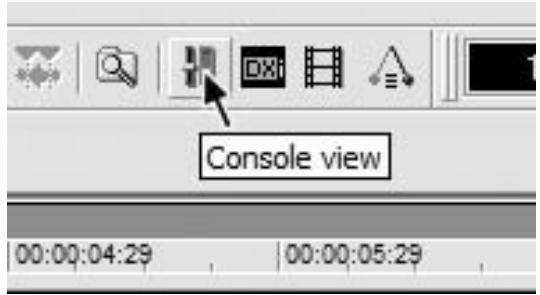

1. Dans la barre d'outils, appuyez sur la touche Console View pour afficher la console de mixage.

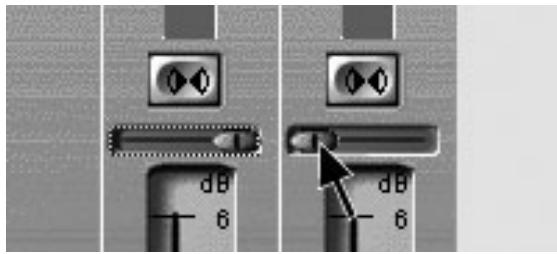

1. Placez la sortie B - Mains à gauche et la sortie A - Mains à droite (panoramique).

1. Appuyez sur les touches SHIFT et CF/USB I-2 SRC, puis utilisez la MOLETTE pour selectionner REMPUSB. Ceci configure le logiciel pour qu'il mise le signal audio avec les effets du GNX4.
2. Appuyez sur la pédale PLAY puis placez le GNX4 en mode de Presets par la touche MODE ou en appuyant simultanément sur les PÉDALES 4 et 5 jusqu'à ce que l'écran PRESET clignote. Vous pouvez maintenant écouter les Presets pour les sélectionner. Revenez en mode d'enregistrement.
3. Appuyez deux fois sur la pédale STOP/UNDO pour revenir au début de la piste.
4. Appuyez sur la pédale RECORD : l'enregistreur insère et enregistre une piste stéréo de la guitare avec Traitement.
5. Pour arrêter l'enregistrement, appuyez sur la pédale STOP/UNDO.

Batterie et MIDI du GTX4

Les échantillons de batterie du GNX4 sont organisés de telle façon qu'ils puissent être déclenchés par les notes MIDI transmises par Pro Tracks Plus. Chaque Pattern de batterie programme dans le GNX4 a été programmé sous la forme d'une piste MIDI dans la bibliothèque de fichiers de Pro Tracks Plus.

Vous trouverez la liste des échantillons de batterie General MIDI en page 114.

Enregistrement audio de la batterie du GTX4

La boîte à rythmes du GNX4 peut être enregistrée avec Pro Tracks Plus. Chaque Pattern de batterie du GNX4 a été sauvegardé dans un fichier que vous pouvez sélectionner dans Pro Tracks Plus pour dire les échantillons de batterie du GNX4. Pour enregistrer la batterie du GNX4 avec les fichiers de Patterns de Pro Tracks Plus, procédez comme suit :

1. Dans la barre de menus de Pro Tracks Plus, sélectionnez File>New. La fenêtre New Project File s'affiche. 2. Sélectionnez l'un des fichiers de batterie DigiTech GNX4 et cliquez sur OK. Ceci ouvre une nouvelle session d'enregistrement. 3. Sur le GNX4, utilisez les touches CF/USB I-2 Source ou USB 3-4 Source pour sélectionner DRUMS STEREO ou DRUMS MONO. 4. Appuyez sur la pédale RECORD. Le GNX4 affiche RECORD. Une nouvelle piste est insérée dans la session courante de Pro Tracks Plus et l'enregistrement commence. 5. Pour arrêter l'enregistrement, appuyez sur la pédale STOP/UNDO.

Enregistrement MIDI de la batterie du GTX4

Vous pouvez utiliser les fichiers MIDI pour déclencher les échantillons de batterie du GNX4, tant que les événements sont organisés (Mapping) selon les notes MIDI indiquées en page 114. Les échantillons de batterie du GNX4 ne sont déclenchés que si le GNX4 reçoit ces messages sur le canal MIDI 10, ce qui est le canal de batterie par défaut de la norme General MIDI.

Vous pouvez consulter la liste complète des échantillons de batterie General MIDI en page 114.

Mixage de la lecture USB

La MOLETTE vous permet de facilement mélanger le traitement du GNX4 avec la lecture de Pro Tracks Plus. Cette fonction n'est disponible que lorsque le GNX4 est connecté à l'ordinateur par USB et lorsque Pro Tracks Plus tourne. Pour modifier le mixage de lecture USB, procédez comme suit :

Lancez la lecture d'une session dans Pro Tracks Plus. 2. Appuyez sur la touche SHIFT puis appuyez sur USB PLAY MIX. 3. Tournez la MOLETTE pour mélanger le niveau du traitement guitare du GNX4 et la lecture du morceau. Lorsque l'écran affiche USB MIX 0, cela signifie que seuls les signaux du GNX4 sont audibles. Tournez le bouton vers la droite pour augmenter le niveau de la lecture dans le mixage. GNX MIX 50 indique que le mélange GNX4/ordinateur est un mélange 50/50 des deux signaux. Continuez de tourner le bouton vers la droite pour diminuer le niveau du GNX4 dans le mixage. GNX MIX 0 indique que seul l'ordinateur est audible dans le mixage.

Lorsque le GNX4 n'est pas connecté à votre ordinateur par USB, le paramètre USB Playback Mix est caché et le fonctionnement est alors indépendant de la connexion USB. Si le GNX4 n'est pas connecté à l'ordinateur et si vous appuyez sur la touche SHIFT puis sur USB PLAY MIX, le GNX4 indique NO USB.

Les boutons USB 1-2 LEVEL et USB 3-4 LEVEL permettent d'atténuer et d'accentuer le signal transmis par la liaison USB à l'ordinateur. Vous pouvez utiliser ces réglages si le niveau du signal de votre source d'entrée (micro, ligne, guitare) n'est pas optimal dans votre logiciel d'enregistrement (consultez le manuel de Pro Tracks Plus, sur les niveaux d'enregistrement). Si le niveau est trop élevé vers Pro Tracks Plus, utilisez ces réglages pour atténuer le niveau. Les boutons de niveau USB 1-2 Level et USB 3-4 Level contrôlent le niveau de chaque paire de sorties USB. Par exemple, si vous avez sélectionné SUM+MIC comme source USB 1-2, l'augmentation de 6 dB du micro affecté à la sortie USB 2, augmente également le niveau du mélange de la sortie USB 1 de 6 dB. Pour augmenter/diminuer le niveau audio transmis à l'ordinateur, procédez comme suit :

I. Jouez/chantez dans le GNX4 et contrôlez le niveau du signal dans le logiciel d'enregistrement (consultez le mode d'emploi de Pro Tracks Plus). 2. Utilisez le bouton de niveau USB correspondant pour atténuer/accentuer le niveau du signal transmis au logiciel d'enregistrement. La plage d'atténuation/accentuation est réglable de -6 dB (USB 1-2 -12) à +24 dB (USB 1-2 24).

Utilisation de BIAS® deck™ se

Vous devez suivre le guide d'installation logicielle fourni avec le GNX4 avant de le connecter au port USB de votre Mac et utiliser BIAS Deck SE.

Configuration des paramètres audio pour BIAS deck se

Une fois que vous avez installé BIAS Deck SE et lancé le programme, vous devez configurer les paramètres Audio pour que le GNX4 soit reconnu comme le périphérique à utiliser. Pour configurer les paramètres Audio de BIAS Deck SE avec le GNX4, procédez comme suit :

1. Avec le GTX4 connecté à votre Mac, lancez BIAS Deck SE. 2. Allez dans Options et sélectionnez Hardware Configuration (configuration matérielle). 3. Sélectionnez Core Audio comme carte audio et cliquez sur OK.

1. Allez dans Options et sélectionnez Hardware Options (options matérielles).
2. Sélectionnez DigiTech Mac USB pour l'entrée et la sortie et cliquez sur OK.

Vous pouvez maintenant utiliser BIAS Deck SE pour l'enregistrement.

Structure des fichiers de la carte compact flash

Le GNX4 requiert une structure de fichiers spécifique pour organiser les divers types de fichiers qu'il utilise. Pour utiliser une carte Compact Flash avec le GNX4, celle-ci doit être formatée au format FAT16. DigiTech recommande de formater la carte avec le GNX4. Notre routine de formatage interne configure la carte au format FAT16. Vous pouvez également formater la carte sur un PC tournant sous Windows® 2000 ou XP, mais vous DEVEZ sélectionner le format FAT (FAT16) à la place du format FAT32 et activer l'option de formatage rapide. Pour formater rapidement une carte Compact Flash, le menu de configuration du GNX4 dispose d'une fonction de formatage. En absence de carte Compact Flash dans le port Compact Flash, la fonction de formatage n'est pas disponible. Pour formater une carte Compact Flash, procédez comme indiqué en page 75.

REMARQUE: Le GNX4 est compatible uniquement avec les cartes Compact Flash de Type I. Il n'est pas compatible avec les cartes de Type II ou les Microdrives™ IBM/Hitachi.

Lorsque vous visualisez le contenu de la carte sur votre ordinateur, vous pouvez voir un répertoire principal nommé GNX4. Ce répertoire contient quatre sous-répertoires dans lesquels vous pouvez sauvegarder et charger vos morceaux, fichiers MIDI, MP3 et vos Presets de carte. Ces sous-répertoires sont :

Ce répertoire contient tous les morceaux ou boucles créés avec le GNX4. Dans le répertoire Songs, chaque morceau est nommé de façon individuelle (pour obtenir de plus amples renseignements sur la façon de nommer les morceaux et les fichiers de pistes, voir page 103). Un fichier A SETUPXML est créé dans chaque répertoire de morceau — il contient les informations de configuration du morceau dont : le tempo, le décompte, etc. Consultez la section Configuration des morceaux en page 70.

Utilisez ce réseau pour placer les fichiers MIDI de Type 0 (.mid) utilisés par le GNX4 (lecture DRUMS/MP3). Le GNX4 joue les fichiers MIDI de ce réseau avec la boîte à rythmes interne et transmet les signaux sur la sortie MIDI du GNX4. La boîte à rythmes du GNX4 ne répond qu'aux informations du canal MIDI 10. Les messages transmis sur les autres canaux sont ignorés par la boîte à rythmes du GNX4.

Les fichiers MIDI de Type 0 ne contiennent qu'une seule piste et tous les messages MIDI (c'est-à-dire la totalité du morceau) sont organisés sur une seule et même piste, même si les pistes utilisent plusieurs canaux MIDI. Les fichiers de Type I seront chaque piste et ne sont pas compatibles avec le GNX4.

Ce répertoire regroupe les fichiers MP3 du GNX4. Les noms de fichiers sont ajoutés à la fin des Patterns MIDI utilisateur accessibles par la touche PATTERN du GNX4.

Ce répertoire regroupe les Presets utilisés de la carte Compact Flash. Les fichiers de Presets sont d'un format spécial, différents des fichiers MIDI ou de ceux sauvegardés avec X-Edit. Les fichiers de Presets ou les Bulk Dumps placés dans ce répertoire ne sont pas reconnus par le GNX4. Les fichiers de Presets créés par le GNX4 apparaissent dans X-Edit, ce qui vous permet de les sélectionner et de les éditer.

Les fichiers MIDI et MP3s peuvent être nommés comme vous le souhaitez, tant qu'ils possèdent le suffixe. mid pour les fichiers MIDI et le suffixe. mp3 pour les fichiers MP3.

Sauvegarde et transfert de la carte compact flash

Étant donné que le GNX4 est équipé d'un port pour carte Compact Flash et USB, vous pouvez l'utiliser comme lecteur de carte pour le transfer des fichiers de la carte vers et depuis votre ordinateur USB. Pour utiliser les fonctions de lecture de cartes, procédez comme suit :

1. Placez une carte CF dans le port carte du GNX4. 2. Connectez votre ordinateur par USB au GNX4 (vous devez installer les Drivers du CD X-Edit et les Drivers USB avant de connecter le GNX4 à votre ordinateur).

ATTENTION : Ne pas retirer la carte CF lors des transferts de fichiers (perte des fichiers).

La touche CF STORAGE du panneau de l'enregistreur s'allume, indiquant que la carte CF est reconnue par l'ordinateur. Lorsque la touche CF STORAGE est allumée, les fonctions d'enregistrement du GNX4 sont désactivées et l'enregistreur affiche CF STOR. Lorsque vous avez terminé de transférer les fichiers, appuyez sur la touche CF STORAGE pour désactiver la fonction de lecture de cartes. L'affichage reprend son apparence initiale morceau/temps et vous pouvez reprendre l'enregistrement sur la carte CF. Pour copier les fichiers entre le GNX4 et votre ordinateur, procédez comme suit :

I. Connectez le GNX4 à votre ordinateur avec le câble USB fourni. 2. Appuyez sur la touche CF STORAGE (si elle n'est pas déjà activée) pour activer la fonction de lecture de cartes. Ceci désactive les fonctions d'enregistrement du GTX4. 3. Double-cliquez sur l'icône Mon Ordinateur de votre ordinateur. Une nouvelle icône de lecteur nommée GNX4 s'affiche. 4. Double-cliquez sur l'icône du GNX4 et la fenêtre suivante indique le contenu de la carte Compact Flash installée sur le GNX4, y compris le répertoire racine du GNX4. 5. Double-cliquez sur le répertoire GNX4 pour accéder aux sous-répertoires. Vous pouvez faire glisser et déposer les répertoires de morceaux ainsi que les fichiers MIDI, MP3 et les Presets de carte entre la carte et votre PC. 6. Lorsque vous avez terminé, fermez la fenêtre du GNX4. 7. Appuyez sur la touche CF STORAGE pour la désactiver. Les Drivers audio du GNX4 sont initialisés et il peut à nouveau être utilisé pour l'enregistrement et la lecture USB.

REMARQUE : Si vous utilisez Pro Tracks Plus™ ou tout autre application d'enregistrement, il est conseillé de sauvegarder votre travail et de quitter le programme pour optimiser la bande passante USB et ainsi accélérer les transferts.

I. Connectez le GNX4 à votre ordinateur avec le cable USB fourni. 2. Placez le GNX4 sous tension. Attendez que l'écran affiche le Preset courant. 3. Insérez la carte Compact Flash dans le port du GNX4. 4. Appuyez sur la touche CF STORAGE (si elle n'est pas déjà activée) pour activer la fonction de lecture de cartes. Ceci désactive les fonctions d'enregistrement du GNX4. Un nouveau lecteur s'affiche sur le bureau de votre ordinateur. 5. Double-cliquez sur le nouveau lecteur pour l'ouvrir. Si cette fonction est désactivée, ouvrez le Finder et sélectionnez le nouveau lecteur dans la liste des lecteurs de la colonne de gauche. Le contenu de la carte Compact Flash est affiché dans la fenêtre. 6. Double-cliquez sur le dossier GNXX4 pour acceder aux sous-repertoires. Vous pouvez déplacer les morceaux ainsi que les fichiers MIDI, MP3 et les Presets de carte entre la carte et votre ordinateur. 7. Éjectez le lecteur Compact Flash en sélectionnant Fichier>Éjecter dans la barre de menus. 8. Appuyez sur la touche CF STORAGE pour la désactiver.

Les Drivers audio du GTX4 sont initialisés et permettent l'utilisation de la carte Compact Flash pour l'enregistrement et la lecture audio USB.

Carte mémoire/format de fichiers informatiques

Le GNX4 utilise une nomenclature spécifique pour l'attribution des noms de morceaux et de pistes. Cette nomenclature doit être respectée lorsque vous échangez des fichiers avec l'ordinateur. Lorsqu'une carte est insérée dans le lecteur, les morceaux sont présentés sous forme de dossiers nommés SONG01, SONG02, etc. Les nombres des morceaux varient en fonction du nombre de morceaux ou de boucles sauvegardés sur la carte mémoire. Dans chaque dossier sont rangées les pistes audio individuelles nommées TRAK01.wav, TRAK02.wav, jusqu'à TRAK08.wav. Il est essentiel que les noms de morceaux commencent par SONGXX (XX = numéro de morceau) et ne comprennent pas d'espace; les noms des pistes doivent quant à eux être au format TRAK01-TRAK08 et prendre l'extension .wav. Il existe donc certaines restrictions quant à la modification sur ordinateur des noms des pistes et des morceaux. La liste suivante présente des formats de noms effectivement reconnus par le système:

Les fichiers MIDI et MP3s peuvent être nommés comme vous le souhaitez, tant qu'ils possèdent le suffixe. mid pour les fichiers MIDI et le suffixe. mp3 pour les fichiers MP3. Ces fichiers doivent résider dans leurs répertoires respectifs pour être reconnus par le GNX4.

Les noms de morceaux reconnus sont les suivants :

Song01-rock

song01 rock

SONG01 rock

Song0Irock

Les noms de dossiers suivants ne sont pas reconnus :

Song_01

Song 01

Song I

Les noms de pistes reconnus sont les suivants :

Trak01_solo. wav

trak03lead. wav,

TRAK04 rhythm. wav

TRAK05 bass. wav

Les noms de pistes suivants ne sont pas reconnus :

TRAK_0I

Track 01

track I

Vous pouvez dupliquer des morceaux ou des pistes en les renommant sur ordinateur. Example: les morceaux song01-rock et song01_jazz sont considérés comme identiques pour le GNX4, tout comme les pistes trak01_solo.wav et trak01_solo2.wav. Le GNX4 ne prend en compte que les 6 premiers caractères pour identifier les morceaux et les pistes. Le reste du nom n'est pas pris en compte. Les cartes mémoire ne supportent pas plus de 99 morceaux sur une carte avec un maximum de 8 pistes par morceau.

La section Utility contient tous les menus des fonctions globales du GNX4. Ces fonctions affectent la totalité du GNX4, que les Presets individuels. Les menus Utility sont : Volume Pedal Update, V-Switch Threshold, calibrage de la pédale d'expression, Bounce-Back, nom de banques, canal MIDI, Dumps Sysex MIDI, Dumps d'amplis, Mapping MIDI, MIDI Merge et initialisation sur les valeurs d'usine. Pour accéder aux utilitaires, appuyez sur la touche UTILITY. Dans le menu Utility, la touche NEXT sélectionne le menu suivant et la touche PREV sélectionne le menu précédent. Ces menus sont décrits dans les pages suivantes.

Mise à jour de la pédale de volume

Le GNX4 vous permet de mettre à jour la position de la pédale d'expression lorsque vous changez de Preset et qu'elle est associée au paramètre de volume. Lorsque vous changez de Preset, cette fonction permet de conserver le volume du Preset précédent si la pédale d'expression est affectée au contrôle du volume sur les deux Presets. Si cette fonction est désactivée, le nouveau Preset règle le volume sur la valeur sauvegardée dans le Preset. Voici comment activer ou désactiver cette fonction :

1. Appuyez sur la touche UTILITY. Le témoin Utility s'allume. 2. À l'aide de la touche PREV ou NEXT, faites défilier les menus vers la gauche ou la droite jusqu'à ce que VolumeDL (Volume Pedal Update) s'affiche à l'écran. 3. Tournez la MOLETTE pour sélectionner n (actived), ou F (désactivé). 4. Appuyez sur la touche EXIT.

Sensibilité/seuil de la fonction v-switch

Si vous appliquez une pression supplémentaire sur l'avant de la pédale d'expression, vous activez la fonction V-Switch. Le V-Switch permet d'alterner le mode d'utilisation de la pédale entre contrôle des paramètres affectés et utilisation comme une pédale Wah Wah. Vous pouvez régler la sensibilité du V-Switch à votre convenance. Voici comment régler la sensibilité de la fonction V-Switch :

1. Appuyez sur la touche UTILITY. Le témoin de la touche Utility s'allume. 2. À l'aide des touches PREV ou NEXT, faites défiler les menus vers la gauche ou la droite, jusqu'à ce que V SWITCH s'affiche à l'écran. 3. Sélectionnez la sensibilité à l'aide de la MOLETTE. Plage : 1 à 99 (plus la valeur est élevée, plus il faut appuyer fort sur la pédale pour activer la fonction). Vous pouvez écouter la sensibilité durant les réglages. 4. Appuyez sur la touche EXIT pour quitter.

Calibrage de la pédale d'expression

En cas de réinitialisation sur les valeurs d'usine, la pédale d'expression du GNX4 doit être recalibrée avant d'être utilisée. La procédure de calibrage est automatiquement activée après une réinitialisation. Si la procédure de calibrage échoue ou si la pédale ne fonctionne pas correctement, la pédale peut être recalibrée via le menu de calibrage. Voici la procédure à suivre pour calibrer la pédale d'expression :

I. Appuyez sur la touche UTILITY. Le témoin Utility s'allume. 2. À l'aide des touches PREV ou NEXT, faites défilrer les menus jusqu'à ce que PE JAL [CRL s'affiche. 3. Appuyez sur la touche STORE qui clignote pour accéder au menu de calibrage de la pédale. Le message TOE DOWN (position avant) s'affiche à l'écran. 4. Placez la pédale en position avant maximum et appuyez sur la pédale 2 qui clignote. L'écran affiche TOE UP (position arrière). 5. Placez la pédale au maximum en arrière et appuyez sur la pédale 2 qui clignote. L'écran affiche VSW 6. Placez la pédale en position avant et appliquez une pression supplémentaire sur la pointe de la pédale pour activer la fonction V-Switch. Pour apporter d'autres réglages au V-Switch, utilisez la molette.

NOTE: Si l'écran affiche le message, cela signifie qu'une erreur s'est produite et que vous devez recommencer les étapes 2 à 5.

7. Appuyez sur la touche Exit pour revenir aux Presets.

Fonction de retour sur les presets bounceback

Si vous préférez ne pas utiliser les pédales pour faire défiler les Presets en Mode Preset, vous pouvez activer la fonction Preset Bounceback dans le menu Utility. Par exemple, imaginons que vous souhaitiez sélectionner le Preset I avec la PÉDALE I pour vos rythmiques. Vous pouvez sélectionner le Preset 4 avec la PÉDALE 4 pour vos solos. Vous pouvez maintenant appuyer à nouveau sur la PÉDALE 4 pour sélectionner à nouveau le Preset I. Appuyez sur la PÉDALE 4 pour passer du Preset 4 au Preset I. Pour activer la fonction Preset Bounceback, procédez comme suit :

I. Appuyez sur la touche UTILITY et utilisez les touches PREV/NEXT pour sélectionner la fonction Bounceback. L'écran affiche BOUNC BRK. 2. Tournez la MOLETTE pour activer la fonction BounceBack. 3. Lorsque vous avez terminé, appuyez sur EXIT.

Remarque la fonction the preset bounceback ne fonctionne que lorsque le GNX4 est en mode de presets.

Consultez le chapitre Mode de Presets en page 59.

Réglages par défaut de la fonction mains-libres

Le GNX4 peut être utilisé pour l'enregistrement sans les mains avec son enregistreur interne, ou lorsqu'il est utilisé avec un ordinateur et Pro Tracks Plus. Le GNX4 ne peut pas fonctionner dans ce mode avec en même temps l'enregistreur interne et l'ordinateur.

Lorsque vous avez inséré une carte dans le port carte et si la connexion USB n'est pas établie, la fonction mains-libres est appliquée à l'enregistreur interne. Lorsque seule la connexion USB est utilisée (sans la carte), la fonction mains-libres est appliquée à l'ordinateur. Si la carte est insérée et si la connexion USB est établie, vous devez sélectionner la méthode d'enregistrement adoptée dans le menu Hands Free du menu Utility. Procédez comme suit :

I. Appuyez sur la touche UTILITY. La touche s'allume, indiquant que vous etes dans le menu Utility. 2. Appuyez sur la touche NEXT pour selectionner HANIFREE. 3. Utilisez la MOLETTE pour selectionner la fonction par defaut : l'enregistreur du GNX4 (HAN)FREE [F) ou l'ordinateur (HAN)FREE US). 4. Lorsque vous avez terminé, appuyez sur EXIT.

Noms de banques

Le GNX4 vous permet de personnaliser les noms des 16 banques utilisées où résident les 80 Presets utilisés. La personnalisation des noms de banques permet une identification rapide de leur contenu. Voici la procédure de personnalisation des noms de banques :

I. Appuyez sur la touche UTILITY. Le témoin de la touche Utility s'allume. 2. À l'aide de la touche PREV ou NEXT, faites défilier les menus vers la gauche ou la droite, jusqu'à ce que BANK S s'affiche à l'écran. 3. Utilisez la MOLETTE pour sélectionner la banque utilisée à renommer. 4. Appuyez sur la touche STORE pour accéder au menu d'affectation des noms. Le caractère situé à l'extrémité gauche commence à clignoter. 5. Utilisez la MOLETTE pour sélectionner le caractère souhaité. 6. Appuyez sur NEXT pour sélectionner le caractère suivant sur la droite ou sur la touche PREV pour sélectionner le caractère précédent sur la gauche. 7. Répétez les étapes 5 et 6 jusqu'à ce que le nom de banque complet soit affiché à l'écran. 8. Une fois que le nom de banque affiché vous convient, appuyez de nouveau sur la touche STORE. Le message NAMESAV II s'affiche brièvement, signalant que le nom de la banque a été sauvegardé. Ensuite, le nouveau nom de banque s'affiche. 9. Appuyez sur la touche EXIT pour revenir aux Presets.

Canal MIDI

Le canal MIDI du GTX4 permet uniquement de recevoir des données MIDI. Le GTX4 ne transmet pas de commande MIDI de changement de programme ni de contrôleurs continus. Voici la procédure de sélection du canal MIDI :

I. Appuyez sur la touche UTILITY. Le témoin de la touche Utility s'allume. 2. À l'aide de la touche PREV ou NEXT, faites défilier les menus jusqu'à ce que MIDICHNL s'affiche. L'écran numérique affiche le canal MIDI en cours de sélection. 3. Sélectionnez le canal MIDI avec la MOLETTE. Réglages disponibles: 1 à 15, RL (tous) et F (off). 4. Appuyez sur la touche EXIT pour revenir aux Presets.

Le Bulk Dump Sysex permet de sauvegarder les Presets et les données utilitaires du GNX4 sur un archiveur Sysex ou un séquenceur MIDI. Cela permet d'effectuer une copie de sauvegarde de tous vos réglages personnalisés. Procédure de Bulk Dump :

I. Reliez la sortie MIDI du GNX4 à l'entrée MIDI d'un enregistrreur MIDI à l'aide d'un cable MIDI. 2. Appuyez sur la touche UTILITY. Le témoin de la touche Utility s'allume. 3. À l'aide de la touche MODE ou DRUMS, faites défiler les menus, jusqu'à ce que BULK BUMP s'affiche. La touche Store clignote, indiquant que vous doivent appuyer pour lancer le Bulk Dump. 4. Activez l'enregistrement sur l'enregistreur MIDI. 5. Appuyez ensuite sur la touche STORE pour lancer le Dump. L'écran affiche le message SEND PST 80 jusqu'à la fin du Dump, ensuite il revient sur le message BULK DUMP. 6. Appuyez sur la touche EXIT pour revenir aux Presets.

NOTE : Le Bulk Dump transmet les informations sur le canal MIDI sélectionné dans le menu MIDI Channel.

Dump MIDI des presets

Le menu de Dump MIDI des Presets permet de sauvegarder des Presets sur un archiveur Sysex ou sur un séquenceur MIDI. Vous pouvez ainsi créer des copies de sauvegarde de vos Presets personnalisés ou charger vos Presets sur un autre GNX4. Voici la procédure de Dump Sysex des Presets :

I. Reliez la sortie MIDI du GNX4 à l'entrée MIDI d'un enregistrreur MIDI ou d'un autre GNX4 à l'aide d'un cable MIDI. 2. Appuyez sur la touche UTILITY. Le témoin de la touche Utility s'allume. 3. À l'aide des touches PREV ou NEXT, faites défiler les options jusqu'à ce que le message PRST JUMP (Preset Dump) s'affiche à l'écran. 4. Utilisez la MOLETTE pour selectionner le numero de Preset que vous souhaitez transférer. 5. Appuyez sur la touche STORE. Le message SENI TO s'affiche a I'ecran. 6. Sélectionnez le numéro du Preset de destination à l'aide de la MOLETTE. 7. Activez l'enregistrement sur l'enregistreur MIDI. 8. Appuyez une nouvelle fois sur STORE. L'écran affiche le message SEND PST jusqu'à ce que le Dump soit terminé. Il affiche ensuite brievement le message DONE avant de revenir au message PRST DUMP. 9. Appuyez sur la touche EXIT pour revenir aux Presets.

Le Dump de Presets transmet les informations sur le canal MIDI définis dans le menu MIDI Channel.

NOTE : Le Dump MIDI transmet les informations sur le canal MIDI sélectionné dans le menu MIDI Channel.

DUMP des modèles d'amplificateurs utilisés

Le menu Amp Dump permet de sauvegarder les HyperModels™ du GNX4 sur un archiveur MIDI ou sur un séquenceur MIDI. Cela vous permet de créer une copie de sauvegarde de vos HyperModels™ personalisés et de charger ces HyperModels™ sur un autre GNX4. Description de la procédure :

I. Reliez la sortie MIDI du GNX4 à l'entrée MIDI d'un enregistrateur MIDI ou d'un autre GNX4. 2. Appuyez sur la touche UTILITY. Le tímoin de la touche Utility s'allume. 3. À l'aide de la touche PREV ou NEXT, faites défilier les options jusqu'à ce que RMP JUMP s'affiche. 4. Utilisez la MOLETTE pour selectionner le modele d'ampli à sauvegarder. 5. Appuyez sur la touche STORE. Le message SNTO s'affiche a I'ecran. 6. Sélectionnez l'emplacement de l'amplificateur utilisateur de destination à l'aide de la MOLETTE. 7. Activez l'enregistrement sur l'enregistreur MIDI. 8. Appuyez de nouveau sur la touche STORE. L'écran affiche le message SEND RMP jusqu'à la fin du Dump, puis il affiche brièvement le message BONE (terminé), avant d'afficher le message RMP BUMP. 9. Appuyez sur la touche EXIT pour revenir aux Presets.

NOTE : Ce Dump transmet les informations sur le canal MIDI sélectionné dans le menu MIDI Channel.

Le Mapping MIDI permet d'affecter les Presets d'usine et utiliser du GNX4 à des contrôleurs MIDI externes (Program Change), même s'ils ne correspondent pas forcément. Cela s'avère pratique lorsque plusieurs appareils sont reliés ensemble et qu'ils sont tous contrôlés par une unité centrale. Par exemple, le contrôleur MIDI maître peut transmettre un message de Program Change indiquant à un appareil MIDI spécifique de passer sur le programme 10, mais vous souhaitez en fait que le GNX4 passe sur le Preset utilisé 27. Vous pouvez donc modifier les affectations du GNX4 de sorte qu'il charge le Preset utilisé 27 lorsqu'il reçoit le Program Change 10. Voici la procédure d'affectation des Program Changes MIDI :

I. Appuyez sur la touche UTILITY. Le témoin de la touche Utility s'allume. 2. À l'aide de la touche PREV ou NEXT, faites défilrer les options jusqu'à ce que M I > U I s'affiche. 3. Sélectionnez le nombre de programme MIDI reçu que vous souhaitez réaffecter à l'aide de la MOLETTE. Notez que le chiffre situé à droite de la dette M augmente et diminue lorsque vous tournez la molette. 4. Appuyez sur la touche NEXT. Notez que le chiffre situé dans l'écran numérique rouge commence à clignoter. Ce chiffre correspond au numéro du Preset GNX4 qui est charge lorsque le GNX4 recoit le numéro de programme MIDI indiqué à droite du M dans l'écran alphanumeric. 5. Tournez la MOLETTE pour sélectionner le numéro de Preset que le GNX4 doit charger lorsqu'il recoit le Program Change MIDI sélectionné. 6. Appuyez sur la touche EXIT pour revenir aux Presets.

Fonction MIDI merge

La fonction MIDI Merge permet de transférer les données MIDI reçues au port MIDI Out du GNX4. Lorsque plusieurs appareils MIDI sont reliés ensemble, cela vous permet de transmettre les données MIDI reçues aux appareils MIDI en aval du GNX3. Voici comment activer ou désactiver la fonction MIDI Merge :

I. Appuyez sur la touche UTILITY. Le témoin de la touche Utility s'allume. 2. À l'aide de la touche PREV ou NEXT, faites défilier les menus jusqu'à ce que MIDIMRGE s'affiche. L'écran numérique indique le statut en cours de la fonction MIDI Merge 0n ou OF. 3. Sélectionnez le statut souhaité à l'aide de la MOLETTE. 4. Appuyez sur la touche EXIT pour revenir aux Presets.

Batterie MIDI

La boîte à rythmes du GNX4 utilise des fichiers MIDI de Type 0 pour ses Patterns. Ces données MIDI peuvent être transmises du GNX4 par MIDI Out, ou par USB avec l'ordinateur. Vous pouvez activer ou désactiver la transmission de ces messages MIDI sur ces ports. Ceci évite tout problème de double renvoi des données MIDI en provenance du GNX4 par l'ordinateur, ce qui redéclenche les sons de batterie. Pour activer/désactiver les messages MIDI de Patterns, procédez comme suit :

1. Appuyez sur la touche UTILITY. La touche s'allume, indiquant que vous êtes dans le menu Utility. 2. Utilisez les touches PREV ou NEXT pour sélectionner DRUMMIDI (Drum MIDI). L'écran rouge indique le statut Drum MIDI àn ou DF. 3. Utilisez la molette pour activer ou désactiver la transmission des messages de Patterns MIDI. 4. Lorsque vous avez terminé, appuyez sur EXIT.

Kit de batterie par défaut

Chaque Pattern de la boîte à rythmes du GNX4 offre un kit de batterie assigné par défaut lorsque le Pattern est joué. Ce kit par défaut peut être désactivé, pour que tous les Patterns soient joués avec le même kit sans avoir à sélectionner un kit pour chaque Pattern. Pour activer/désactiver le kit par défaut, procédez comme suit :

1. Appuyez sur la touche UTILITY. 2. Utilisez les touches PREV ou NEXT pour sélectionner BFLT KIT (Default Drum Kit). Cette fonction est active, d'usine. 3. Utilisez LA MOLETTE pour activer (Dn) ou désactiver (DF) la fonction. 4. Lorsque vous avez terminé, appuyez sur EXIT.

Initialisation sur les valeurs d'usine

Cette fonction initialise tous les réglages du GNX4 sur leurs valeurs par défaut. Cette procédure efface TOUS les Presets utilisateurs, les réglages utilitaires et le calibrage de la pédale d'expression. La procédure d'initialisation sur les valeurs d'usine est la suivante :

NOTE : Cette procédure efface toutes les données programmées par l'utilisateur. Elles sont définitivement perdues. Assurez-vous de bien pouvoir effacer les données en mémoire et recommencer à zéro avant d'exécuter la procédure.

1. Appuyez sur la touche UTILITY. Le témoin de la touche Utility s'allume. 2. À l'aide de la touche PREV ou NEXT, faites défiler les menus jusqu'à ce que RESET ? s'affiche

3. Appuyez sur la touche STORE et l'écran indique CONFIRM? 4. Appuyez sur la touche STORE et l'écran indique FRCRESET, puis TOE DOWN. Vous devez alors recalibrer la pédale d'expression. 5. Lorsque l'écran affiche TOE DOWN, poussez en avant sur la pédale d'expression et appuyez sur la pédale clignotante 4. 6. Lorsque l'écran affiche TOE UP, déplacez la pédale d'expression en arrêté et appuyez sur la pédale clignotante 5. L'écran affiche VSW CAL, ce qui vous demande de calibrer le V-Switch. 7. Appuyez en avant sur la touche pédale d'expression comme avec une Wah, puis en arrière. L'écran affiche V SWITCH 50, ce qui est la sensibilité par défaut. Testez le V-Switch en appuyant plusieurs fois fermement en avant sur la pédale d'expression. La Led V-Switch à côté de la molette doit s'allumer et s'éteindre. Si le V-Switch s'active trop facilement ou trop difficilement, vous pouvez régler la valeur V-Switch. La plage de régalge est de à 99. Au-dessus de 99, le V-Switch peut être réglé sur OFF pour le désactiver. 8. Lorsque vous avez terminé, appuyez sur EXIT.

Mon ordinateur ne reconnaît pas le GXN4

• Si après avoir placé le GNX4 sous tension et après l'avoir initialisé, la Led USB Active ne reste pas allumée, il se peut que l'ordinateur n'ait pas correctement détecté la liaison USB avec le GNX4. L'ordinateur peut afficher des messages disant qu'il a détecté un périphérique USB non reconnu. Dans ce cas, relancez votre ordinateur.
• Si vous utilisez Windows 2000, vous devez tout d'abord installer les Drivers sur les CD X-Edit™ et USB avant de connecter le GNX4 à votre ordinateur. Consultez le guide d'installation logicielle.

La lecture audio avec pro tracks plus™ a des parasites

• Essayez la fonction Wave Profiler dans Options->Audio. Cette fonction semble résoudre ce type de problèmes. Sinon, essayez les Drivers MME dans Options->Audio->Advanced, Driver Mode. Ces Drivers sont dénués de problèmes mais le temps de latence est plus élevé.
• Essayez d'augmenter le curseur Latency dans les réglages audio.
• Essayez d'installer le Service Pack IA (ou plus récent) par téléchargement (Windows XP®) sur www.microsoft.com.

L'enregistrement mains-libres du GNX4 ne fonctionne pas

• Si la fonction ne fonctionne plus, quittez Pro Tracks Plus et relancez (sauvegardez votre projet).
• Placez le GNX4 hors/sous tension avant de lancer Pro Tracks Plus ou X-Edit™.
• Si la fonction n'a jamais fonctionné, vous avez un problème d'USB MIDI, probablement dû à une mauvaise installation des Drivers et/ou .dll, ou un cable USB défectueux.
• Consultez la section sur l'installation des Drivers. Assurez-vous que DigiTech USB MIDI est sélectionné comme paramètre MIDI Input (dans Options>MIDI). Assurez-vous que 'Hands-Free' est réglé sur sa valeur par défaut dans le menu Utility.
• Vérifiez que la fonction mains-libres est réglée sur USB pour l'enregistrement avec ProTracks ou sur carte CF pour enregistrer avec l'enregistreur interne.

Impossible d'entendre le signal audio de pro tracks plus

• Si le mode 'Reamp' du GNX4 est actif, essayez de passer sur un autre mode comme 'STERORALL'.
• Vérifiez que les Faders de Pro Tracks Plus ne soient pas au minimum.
• Vérifiez que les pistes ne soient pas coupées (Mute).
• Allez dans Options->Audio->Drivers et dans les Drivers de sortie, Sélectionnez 'DigiTech USB I-2 In/Out' et dé-sélectionnez toutes les autres options.
• Consultez la section sur l'installation des Drivers.
• Vérifiez la connexion des enceintes et le réglage de volume.

Le GNX4 n'enregistre pas avec pro tracks plus

• Allez dans Options->Audio->Drivers et dans la section sur les Drivers d'entrée, Sélectionnez 'DigiTech USB 1-2 In/Out' et 'DigiTech USB 3-4 In Only'. Désélectionnez toute autre option.
• Vérifiez que vous avez installé les bons Drivers.
• Consultez la section sur l'installation des Drivers. Pour une piste initiale, vérifiez que le mode 'REAMPUS' du GNX4 ne soit pas sélectionné dans le menu CF/USB 1-2 Source.
• Vérifiez que la piste à enregistrer est configurée avec des réglages d'affectation d'entrée corrects et qu'elle est armée.

La fonction re-amp ne fonctionne pas

• Consultez la section sur l'application des effets sur une piste de guitare enregistrée de ce manuel.

Où sont mes fichiers wave ?

• Les fichiers Wave sont sauvegardés dans le réseau spécifique dans Options->Global, Audio Data.

Mes fichiers wave ont un niveau trop faible/élevé

Le niveau du signal d'enregistrement peut être atténué/accentué avec les boutons CF/USB1-2 et USB3-4.

Pro tracks plus décroche

• Fermez tous les programmes sauf Pro Tracks. Vérifiez dans le gestionnaire de tâches.
• Essayez de réduire le nombre de Plug-Ins et synthés virtuels.
• Augmentez la mémoire de votre ordinateur. Procurez-vous un disque dur plus rapide.
• Placez vos données audio sur un disque dur différent de celui contenant le système d'exploitation et les applications. Procurez-vous un ordinateur plus rapide.
• Consultez la section sur les systèmes requis.
• Lancez Chkdisk sur votre disque dur.
• Lancez msconfig (Windows XP), sélectionnez "Démarrage sélectif" et supprimez l'option "Chargement des éléments de Démarrage".
• Réinstallez Pro Tracks Plus.

La lecture de pro tracks plus est plus forte que celle de ma guitare

• Vous pouvez régler le niveau mixage/guitare avec le paramètre USB Playback Mix.

J'ai des décrochages audio lors de l'enregistrement

• Essayez d'augmenter le temps de latence dans Options>Audio Settings.
• Essayez de réduire le nombre de pistes de votre projet (le Mute n'améliore pas les résultats — vous devez "archiver" les pistes ou les effacer).
• Fermez tous les programmes sauf Pro Tracks. Vérifiez dans le gestionnaire de tâches.
• Essayez de réduire le nombre de Plug-Ins et synthés virtuels.
• Augmentez la mémoire de votre ordinateur.
• Procurez-vous un ordinateur plus rapide ou un disque dur plus rapide.
• Placez vos données audio sur un disque dur différent de celui contenant le système d'exploitation et les applications. Le périphérique a mal été évalué. Lancez Wave Profiler et supprimez le fichier aud. ini file. Relancez la détection.
• Vérifiez la configuration du Driver dans l'onglet Driver/Pilote. Assurez-vous que le GNX4 est configuré comme maître de synchronisation en enregistrement et en lecture.
• Installez le Service Pack IA ou plus récent (Windows XP®). Cliquez sur l'onglet Avancé et réglez la mémoire tampon (Buffer) sur 256.
• Sélectionnez Démarrer>Exécuter et saisissez MSCONFIG. Cliquez sur "OK" puis sur l'onglet Démarrage en haut à droite de la fenêtre. Désélectionnez tous les éléments listés et cliquez sur "OK". Relancez votre ordinateur. Vous pouvez revenir en arrière et re-sélectionner ces options plus tard si nécessaire.

Lorsque je lance x-edit, il ne détecte pas le GNX4

• Vérifie que les drivers soient correctement installés et que le câble USB est correctement connecté.
• Consultez la section sur l'installation des Drivers USB.

J'entends un doublage dans la lecture

L'écoute des entrées est probablement activée. Allez dans Options->Audio->Input Monitoring et désactivez. - Sélectionnez le GNX4 comme périphérique de lecture — pas votre carte son interne.

Je n'arrive pas à enregistrer au micro

• Vérifiez le routage du signal du micro : MIC BRY, MIC RYB, ou MIC FX et vérifie que les sources CF/USB 1-2 ou USB 3-4 soient régées sur : STEROALL, MONO ALL, SUM+BGTR, SUM+MIC, BGTR+MIC ou BRY MIC.

Je n'arrive pas à enregistrer la batterie

• Sélectionnez STEROALL, MONO ALL, DRUMS ST ou DRUMS MN comme source pour CF/USB I-2 ou USB 3-4.

Je n'arrive pas à enregistrer les entrées ligne

• Réglez le routage du signal ligne sur line dry, line rvb, ou line fx et réglez les sources CF/USB 1-2 ou USB 3-4 sur : STEROALL, MONO ALL, SUM+BGTR, SUM+MIC ou BRY LINE.

Pro tracks plus ne démarre pas

• Ceci vient probablement d'une interruption de la connexion USB lors d'une précédente session de Pro Tracks Plus. Relancez votre ordinateur pour résoudre le problème.
• Il y a un conflit avec la carte vidéo de votre ordinateur. Désactivez le Driver Theater Audio de la carte vidéo : ceci devrait résoudre le problème.

Je n'entends pas la lecture de la source USB 3-4

• La lecture n'est disponible que sur la liaison USB 1-2. La liaison USB 3-4 sert à l'enregistrement de sources supplémentaires comme la guitare non traitée, le micro, la batterie, etc.

Je n'entends qu'un seul côté de l'enregistrement

• Repérez la case Mono/Stereo en bas de chaque piste et réglez les pistes mono en mono et les pistes stéréo en stéréo.

Lorsque j'exporte mon morceau en wave, mon programme de gravure de CD me dit que le fichier n'est pas un fichier wave.

• Sélectionnez une résolution de 16 bits lors de l'export (et non 24 bits).

Lorsque j'utilise mon mac pour recevoir la liaison audio du GNX4 l'entrée et la sortie USB du mac sont visibles mais il en va de même de la sélection PC est-il possible de les supprimer

• Les signaux audio d'un PC fonctionnent sous Mac. Ceci dit, certaines applications Mac ne peuvent sélectionner qu'un seul périphérique audio et ainsi, ces applications doivent voir le périphérique Mac pour enregistrer les 4 canaux.

Liste des presets

I. HYBRID 2. CLNCHRS 3. DUAL AMP 4. BAD BASS 5. GREASER

1. MOD BASS
2. GTR>BASS
3. ROCKIN
4. GRUVIN
5. GRINDER

1. PICKEN
2. PDLSTEEL 43. A MIXLDN
3. HODOWN
4. ROTARY

BANQUE 13 AMPS

1. TWOEDY
2. MDRNBRIT 63. JC-JAZZ
3. TWINVERB
4. BOOGEY

BANQUE 14 ALT ROCK

1. SURFIN
2. FUZZO 68. TREMBO
3. HILLBLLY
4. ENVELOPE

BANQUE 2 STARS

1. STEVERAY 7. SATCH 8. JIMIHAZE
2. RANDY
3. MAY QUEEN

BANQUE 6 METAL

1. RECTIFY
2. SOLO 28. WHAMMY
3. RAT FINK
4. DUCKSOLO

46. DRIVIN 47. CHIMES 48. SMOOTHY 49. LATENITE 50. COLDFUSN

71. TWEEDFUZ 72. TUNE CAB 73. MEGAWARP 74. CLNCRNCH 75. DBLCHUNK

BANQUE 3 RMP5

II. BASS MAN 12. MATCHED 13. VOXTOP 14. HIWATTAG 15. JAZZDRIV

1. MOWAH
2. PHASE 4
3. STEREOZE 34. WARM PIE
4. STACKED

51. ACOUSTIC 52. COMP CLN 53. SCHWELL 54. 5THS 55. CLEANWAH

BANQUE 16 Special

1. STUTTER
2. TRIPLET
3. DIVEBOMB
4. RIFMATIC
5. YAYA

BANQUE 4 GENETX

16. WARP ME 17. BLAKBASS 18. MEATX2 19. GNX DIRT 20. MEAN/CLN

Liste des échantillons de batterie general MIDI

Sample Name	#	Sample Name	#
Acoustic Bass Drum	35	Ride Cymbal 2	59
Bass Drum I	36	Hi Bongo	60
Side Stick	37	Low Bongo	61
Acoustic Snare	38	Mute Hi Conga	62
Hand Clap	39	Open Hi Conga	63
Electric Snare	40	Low Conga	64
Low Floor Tom	41	High Timbale	65
Closed Hi-Hat	42	Low Timbale	66
High Floor Tom	43	High Agogo	67
Pedal Hi-Hat	44	Low Agogo	68
Low Tom	45	Cabasa	69
Open Hi-Hat	46	Maracas	70
Low-Mid Tom	47	Short Whistle	71
Hi-Mid Tom	48	Long Whistle	72
Crash Cymbal I	49	Short Guiro	73
High Tom	50	Long Guiro	74
Ride Cymbal I	51	Claves	75
Chinese Cymbal	52	Hi Wood Block	76
Ride Bell	53	Low Wood Block	77
Tambourine	54	Mute Cuica	78
Splash Cymbal	55	Open Cuica	79
Cowbell	56	Mute Triangle	80
Crash Cymbal 2	57	Open Triangle	81
Vibraslap	58

Caractéristiques générales

Conversion A/N :	24-bits, audio haute performance
Conversion N/A :	24-bits, audio haute performance
Fréquence d'échantillonnage :	44,1 kHz sur la totalité du trajet du signal
Section DSP :	3 processeurs Audio DNA™ DSP + moteur DSP spécial 8-pistes/Lecteur de MP3/boîte à rythmes MIDI
Mémoire de Presets :	80 Presets usine, 80 Presets utiliser, 80 Presets carte (optionnelle) avec carte Compact Flash®
Connexions numériques
Pédale :	Jack 6,35 mm (compatible pédalier optionnel GNXFC)
MIDI In :	Din 5 broches
MIDI Out/Thru :	Din 5 broches
Universal Serial Bus (USB) :	Type B, USB1.1 plein débit (compatible 12 MHz avec USB 2.0)
Carte Compact Flash	Type I (semi-conducteurs)
	32 Mo jusqu'à 2 Go
	FAT 16 uniquement
	*Note : Le GNX4 n'est PAS compatible avec les cartes de Type II ou les Microdrives™ IBM/Hitachi

Connexions d'entrées analogiques

EntréeGuitar: Jack6,35mm asymétrique (Tip-Sleeve)

Impédance d'entrée : 475 kOhms

Entrée Mic : XLR symétrique (XLR Femelle, broche 2 = point chaud)

Alimentation fantôme : +48 V

Impédance d'entrée : 600 Ohms symétrique

Niveau d'entrée maximum : -22 dBu avec niveau Mic sur max., ou -2 dBu avec niveau Mic sur max. et attenuateur -20 dB activé

Entrée Line : Jack 6,35 mm symétrique (Tip-Ring-Sleeve) ou asymétrique

Impédance d'entrée : 20 kOhms symétrique, 10 kOhms asymétrique

Niveau d'entrée maximum: +22 dBu

Connexions de sorties analogiques

Sorties Line : Jack 6,35 mm, à symétrie d'impédance ou asymétrique

Impédance de sortie : 1 kOhm par côté

Niveau maximum de sortie : +22 dBu

Sorties symétriques : XLR mâle

Impédance de sortie : 120 Ohms

Niveau maximum de sortie : +22 dBu

Découplage de masse : En position GND (broche I connectée à la masse châssis broche 4)

En position LIFT (broche I non connectée)

Casque : Jack 6,35 mm stéréo (pointe = gauche, bague = droite, corps = masse)

100 mW par canal à 50 Ohms

Entrée guitar vers sorties jack 6,35 mm

Rapport S/B : > 106 dB mesure pondérée A ; ref = signal max. de 1 kHz à 22 kHz Réponse en fréquence : 20 Hz - 17 kHz (+0 / -3 dB)

THT+B: < 0,0018 % type à -4 dBu, 1 kHz, 0 dB de gain d'entrée

Entrée guitar vers sorties xlr

Rapport S/B : > 106 dB mesure pondérée A; ref = signal max. de 1 kHz à 22 kHz Réponse en fréquence : 20 Hz - 17 kHz (+0 / -3 dB) THT+B : < 0,0018 % type à -4 dBu, 1 kHz, 0 dB de gain d'entrée

Entrée mic vers sorties jack 6,35 mm (mic dry)

Rapport S/B : > 106 dB mesure pondérée A; ref = signal max. de 1 kHz à 22 kHz Réponse en fréquence : 20 Hz - 17 kHz (+0 / -1 dB) THT+B : < 0,0015 % type à -10 dBu, 1 kHz, 0 dB de gain d'entrée

Entrée mic vers sorties XLR

Rapport S/B : > 106 dB mesure pondérée A; ref = signal max. de 1 kHz à 22 kHz Réponse en fréquence : 20 Hz - 20 kHz (+0 / -1 dB) THT+B : < 0,0018 % type à -18,4 dBu, 1 kHz, 0 dB de gain d'entrée

Entrée line vers sorties jack 6,35 mm (line dry)

Rapport S/B : > 106 dB mesure pondérée A; ref = signal max. de 1 kHz à 22 kHz Réponse en fréquence : 20 Hz - 20 kHz (+0 / -1 dB) THT+B : < 0,0023 % type à +10 dBu, 1 kHz, 0 dB de gain d'entrée

Entrée line vers sorties XLR

Rapport S/B : > 106 dB mesure pondérée A; ref = signal max. de 1 kHz à 22 kHz Réponse en fréquence : 20 Hz - 20 kHz (+0 / -1 dB) THT+B : < 0,0025 % type à +10 dBu, 1 kHz, 0 dB de gain d'entrée

Enregistreur numérique interne du GNX4

Caractéristiques générales: 16-bits, 44,1 kHz (qualité CD)

Lecteur MP3 du GTX4

Débits MP3 compatibles : 32 à 320 kilo-octets par seconde (ko/s)

Caractéristiques de l'enregistrement USB du GNX4

Résolution : Compatible 16-bits ou 24-bits (selon le logiciel d'enregistrement) Fréquence d'échantillonnage : 44,1 kHz

Conversion a/n :

Rapport S/B : > 110 dB mesure pondérée A; ref = signal max. de 1 kHz à 22 kHz

USB vers sorties jack 6,35 mm (lecture audio USB vers GNX4)

Conversion N/A :

Rapport S/B : > 106 dB mesure pondérée A ; ref = signal max. de 1 kHz à 22 kHz

USB vers sorties XLR (lecture audio USB vers GNX4)

Conversion N/A :

Rapport S/B : > 106 dB mesure pondérée A; ref = signal max. de 1 kHz à 22 kHz

Alimentation

US et Canada : 120 VAC, 60 Hz Adaptateur secteur : PSS3-120

Japon : 100 VAC, 50/60 Hz Adaptateur secteur : PSS3-100

Europe : 230 VAC, 50 Hz Adaptateur secteur : PSS3CE-230

RU: 240 VAC, 50 Hz Adaptateur secteur : PSS3-240

Consommation électrique : 21 Watts

Dimensions : 54,6 cm (longueur) x 22,9 cm (largeur) x 8,2 cm (profondeur)

Poids net : 4,5 kg

Dans l'intérêt de l'amélioration constante des produits DigiTech, les caractéristiques sont sujettes à modifications sans préavis.
