Prescriptions de sécurité Les prescriptions et cautions de ce symbole servent à la protection de l`appareil et de votre 0personne. Importantes instructions et informations
Conseils pratiques Vous trouverez ici des conseils pratiques concernant les aliments et leur stockage.
Prescriptions de sécurité18 A l`attention de l`exploiteur19 Information générale 19 Désignation de l`appareil, ses parties principales 19 Commandes et signalisation20 Mise en service20 Réglage de la température21 Préparation de glaçon 21 Congélation 21 Stockage 22 Renseignements et conseils utiles 22 Idées et suggestions22 Comment économiser d`énergie:22 Armoire et environnement22 Entretien 23 Décongélation 23 Nettoyage systématique 24 Changement du sens d`ouverture de la porte 26 Branchement électrique 27 Garantie et service après-vente28 Condition de garantie 28 Service après-vente et pièces de rechange 28 Déclaration De Conditions De Garantie28
Les pièces de rechange doivent être livrées par la fabrique. Sinon, l`appareil peut s`endommager ou. de dégâts matériaux ou de blessures humains peuvent arriver. L`appareil n`est hors de tension que dans le cas où le câble d`alimentation est retiré de la prise secteur. Retirez donc toujours la fiche du câble de la prise (saisissant toujours la fiche et ne jamais tirant sur le câble) avant de procéder au nettoyage ou à la réparation Dans le cas où la prise secteur est en un endroit difficilement accessible, déconnectez le réseau électrique pour mettre l`appareil hors de tension. Ne rallongez jamais le câble d`alimentation! N`utilisez pas des outils durs, pointus ou coupants pour nettoyer, dégeler l`appareil, ou pour faire sortir les aliments congelés, vous risquez de détériorer le système réfrigérant. Evitez la pénétration du liquide au régulateur de température ou au dispositif commutateur et indicateur. Ne consommez pas de la glace et de la crème à la glace immédiatement après les faisant sortir du congélateur, elles peuvent causer de lésions et engelures. Ne recongelez pas l`aliment une fois décongelé, consommez le plus tôt possible. Respectez soigneusement les instructions du fabricant concernant la durée de conservation au cas des aliments à congélation rapide (mirelite). Il est interdite de forcer le dégèlement par n`importe quel appareil électrique ou agent chimique! Ne touchez pas les parties en plastique de l`appareil par pot chaud.
Ne mettez pas de liquides gazeuses et boissons embouteillées dans le compartiment de congélation.
Ne laissez jamais les enfants jouer au matériel d`emballage. La feuille en plastique peut causer asphyxie. L`appareil doit être manipulé par adultes. Ne laissez pas les enfants jouer à l`appareil ou à ses parties de réglage. Si vous terminez d`utiliser l`appareil, retirez la fiche secteur de la prise, coupez le câble de raccordement (le plus proche de l`appareil) et démontez la porte de l`appareil. Ainsi il devient possible d`éviter que les enfants subissent de l`électrocution ou un asphyxie dans l`appareil.
Posez l`appareil contre le mur pour éviter le risque de tout contact avec les parties chaudes (compresseur, condenseur) et prévenir les brûlures éventuelles. Avant le déplacement de l`appareil retirez la fiche de la prise secteur. Veillez à ce que le câble électrique ne reste pas coincé sous l`appareil au cours de sa mise en place. Assurez un courant d`air suffisant pour l`appareil pour éviter son surchauffe. Suivez attentivement les instructions de la mise en service.
Information générale La désignation officielle de l`appareil est congélateur domestique. Il est donc capable de conserver des aliments réfrigérés et congelés et apte à la congélation domestique des marchandises dans une quantité indiquée dans le mode d`emploi ainsi que à la production de glaçon.
La lettre symbolisant la classe climatique se trouve sur le plaque signalétique.

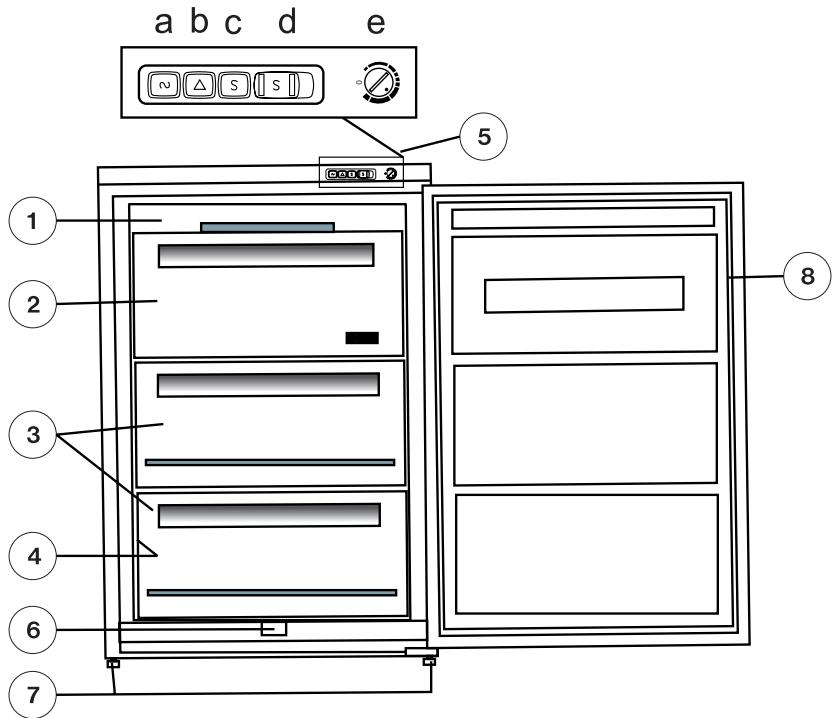

La figure présente l`appareil du modèle TT 120 F. 19
Eléments de la commande: a) Témoin vert Allume quand l`appareil est sous tension, c`est que la fiche est mise dans la prise secteur. b) Témoin rouge Il est commandé par la température interne de l`appareil. Allume pendant une courte période quand l`appareil se met en marche, quand aliment frais est placé dedans, ou bien quand le bouton régulateur de température est tourné vers les températures plus basses. Allume continuellement quand la température interne de l`appareil est trop haute (surcharge par l`aliment trop chaud, la porte a resté ouverte ou l`étanchement de la porte est détérioré) ou l`appareil est en panne. c) Témoin jaune Allume quand la commande de la marche continue est actionnée. d) Touche congelante assurant la fonction continue A la position droite de la touche le compresseur fonctionne continuellement et assure la température plus basse - réalisable par l`appareil - nécessaire pour la congélation à l`intérieur de l`appareil. e) Bouton tournant régulateur de température Ajuste la température interne de l`appareil.

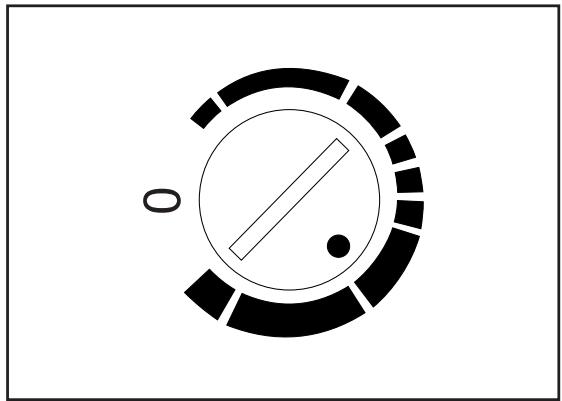

Tournez le bouton tournant régulateur de la température comme suivant la figure. Le témoin s`allume, le compresseur se met en marche et le refroidissement bientôt commence. Quand le témoin s`éteint, la température sera convenable et l`appareil sera apte à la conservation des aliments congelés.
En ajustant le bouton selon la figure la température atteindra les -18 °C ou moins. La mise à la position de 0 du bouton régulateur de température arrête le compresseur et ainsi le refroidissement en coupant le circuit électrique. La fréquence de l`ouverture de la porte et la quantité des aliments posés dans l`appareil influencent la température interne du congélateur en dessus de la position du régulateur et de la température ambiante. Dans la position maximale du régulateur de température - au cas d`une charge augmentée ou d`une canicule - le compresseur peut continuellement fonctionner. Ce régime n`est pas nuisible.
Pour faire sortir de bac les morceaux de glaçon laissez couler de l`eau sur le bac ensuite frappez le légèrement.
Tournez légèrement à droite le bouton de congélation (le témoin jaune s`allume) quatre heures plus tôt que la congélation désirée dans cas d`une petite quantité d`aliment, vingt-quatre heures plus tôt dans le cas d`une grande quantité d`aliment. Installez l`aliment à congeler dans l`appareil et laissez le marcher pendant environ 24 heures. Ensuite retournez le bouton à gauche (le témoin s`éteint). Le plat à congeler est apte à la congélation des fruits de petite taille (fraise, framboise, groseilles, e.t.c.). Placez les fruits sur le plat sans enveloppe en une couche mince. Après la congélation vous pouvez les tries, envelopper et ranger dans les compartiments. 21
Après l`ouverture et ensuite la fermeture de la porte un vide se forme à l`intérieur de l`appareil par suite de la température basse. Pour ouvrir de nouveau la porte attendez environ 2-3 minutes à l`égalisation de la pression interne. Veillez à ce que l`appareil fonctionne dans une telle position du régulateur de température qui ne permet jamais la température interne s`augmenter au-dessus de -18 °C, car à une température plus haute les aliments congelés peuvent s`endommager. Il est conseillé de faire un contrôle quotidien pour le but de détecter à temps une panne et de prévenir l`endommagement des aliments congelés.
Ce chapitre vous donne des idées et suggestions à l`utilisation de l`appareil pour diminuer la consommation en énergie. Il donne encore information sur l`environnement.
Ne placez l`appareil à la proximité d`une source de chaleur ou ne l`exposez pas au soleil. Veillez à la bonne aération du compresseur et du condenseur, n`obturez pas le passage du courant d`air. Enveloppez fermement les aliments dans des feuilles plastiques ou d`aluminium ou mettez les dans des récipients bien fermés pour éviter la formation du blanc gel. Evitez que les aliments placés dans le compartiment de congélation entrent en contact avec ceux y trouvant et déjà congelés. N`ouvrez pas inutilement la porte et ne la laissez pas ouverte trop longtemps. Ne placez pas aliment chaux dans l`appareil, laissez le se refroidir à la température ambiante. Nettoyez régulièrement le condenseur.
La matière isolante et l`agent de congélation de l`armoire ne contiennent pas des gaz qui ne sont pas nuisibles pour la couche d`ozone. Evitez tout endommagement du système réfrigérant surtout à l`arrière à proximité du système. Les autorités municipales donnent de renseignement concernant les endroits de l`élimination des appareils délabrés. Les matières désignées utilisées dans cet appareil sont réutilisables .

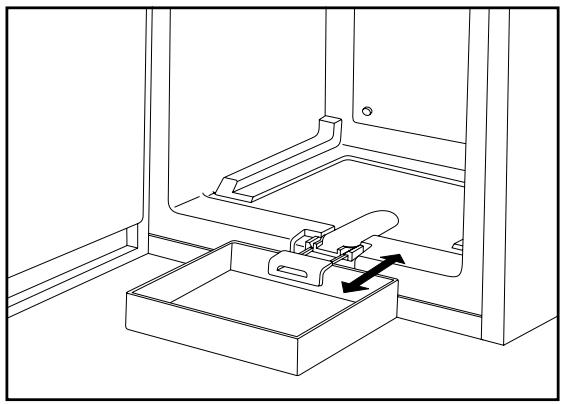

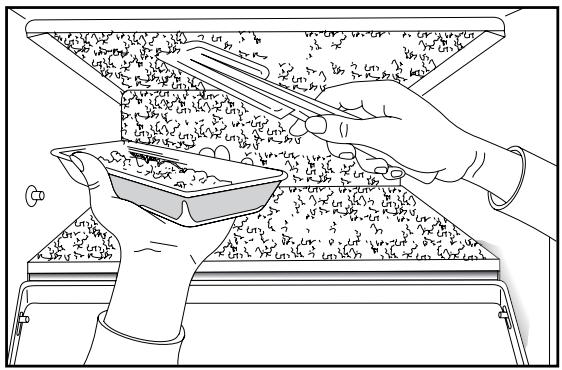

Le plateau présenté sur la figure n`est pas accessoire de l`appareil. Décongelez la couche de glace ou de blanc gel quand il n`est pas possible de l`enlever par la raclette. La fréquence de cet enlèvement dépend du manière de l`utilisation. Exécutez l`opération comme suite: Débranchez l`appareil. Faites sortir les aliments congelés et posez les dans un panier garni de chiffon et stockez le panier dans un endroit frais ou transmettez les aliments dans le compartiment de congélation ou l`espace normal d`un réfrigérateur normal. Laissez la porte de l`appareil ouverte. Epongez l`eau de fonte par un chiffon ou par une éponge. Videz l`eau de fonte collectée par la gouttière dans la partie inférieure de l`appareil comme suite: Placez un bac devant l`appareil et retirez le bec de décharge dans le sens de la flèche et laissez couler l`eau de dégel dans le bac. Vous pouvez accélérer la processus du dégel en posant un pot rempli de l`eau chaude sur les plaques de refroidissement formant une tablette. Après le dégel de la couche séchez les surfaces humides et repoussez le bec de déversement. Mettez l`appareil sous tension. Remettez les aliments enlevés quand le témoin rouge s`éteindra.
Après le débranchement de l`appareil lavez de l`eau tiède et séchez soigneusement son intérieur. Nettoyez l`isolation de la porte avec l`eau de conduit. Ensuite remettez sous tension l`appareil. Enlevez une ou deux fois par an la couche de poussière couvrant la surface du condenseur au fond de l`appareil.
Nous vous attirons l`attention à ce que le fonctionnement de l`appareil produit quelques effets phoniques (compresseur, circulation du liquide) qui ne constituent pas de dégâts, ils appartiennent au fonctionnement normal. Nous vous attirons l`attention de nouveau à ce que l`arrêt du compresseur ne signifie pas l`état hors tension de l`appareil. Il est INTERDIT de toucher les parties électriques de l`appareil avant le débrancher du réseau!
Enlevez de l`appareil les aliments y trouvants. Exécutez la décongélation et le nettoyage suivant les précédents. Laissez un peu ouverte la porte pour éviter la production d`odeur. Incident Refroidissement n`est pas suffisant
Il n`y a pas de refroidissement
Régulateur de température est mis à un degré trop bas. Avant la congélation l`appareil n`était pas prérefroidi. L`aliment mis dedans a de trop grandes dimensions. Quantité trop grande des aliments à réfrigérer. La porte n`est pas fermée correctement. Régulateur de température est mis à un degré trop haut. La fiche secteur n`est pas correctement branchée. Il n`y a pas de tension dans la prise secteur. Régulateur de température est mis dans la position de 0. Support insuffisant de l`appareil.
Sélection d`un degré plus haut Exécuter un prérefroidissement convenable. Couper en morceaux l`aliment. Mise une quantité d`aliments plus petite. Vérifier la fermeture de la porte. Sélection d`un degré plus bas. Vérifier le branchement correct. Vérifier la tension. Vérifier la position du régulateur. Vérifier l`emplacement stable (les quatre pieds sur le sol).

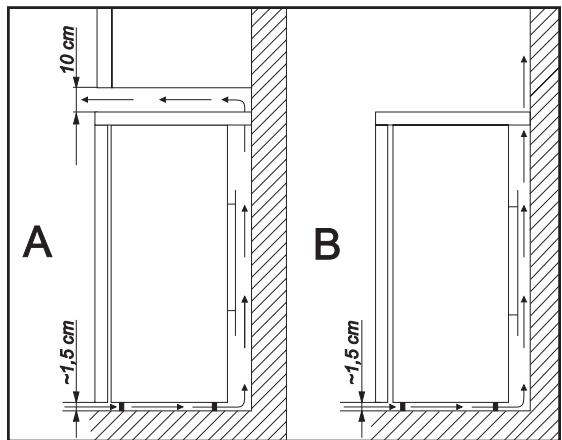

La pose de l`appareil
L`augmentation de la température ambiante au-dessus de la limite supérieure se traduit dans l`augmentation de la durée de fonctionnement du compresseur, dans un dérangement de la décongélation automatique, dans une augmentation de la température dans l`espace réfrigérant enfin dans une augmentation de la consommation en énergie.
N`exposez pas l`appareil aux rayons de soleil, ne posez pas l`appareil à la proximité d`un foyer. S`il est impératif de poser l`appareil dans la proximité d`un chauffage au gaz ou à l`électricité respectez les distances minimales suivantes: en cas d`une distance de 3 cm ou moins entreposez une plaque termiquement isolante d`une épaisseur de 0,5 - 1 cm et non flammable entre les deux appareils. en cas d`un chauffage à l`huile ou au charbon la distance doit être augmentée à 30 cm. L`appareil est utilisable en le posant contre le mur. Il faut respecter les distances minimales de la figure au cours de la pose de l`appareil: A: pose au-dessous d`une armoire murale B: pose libre

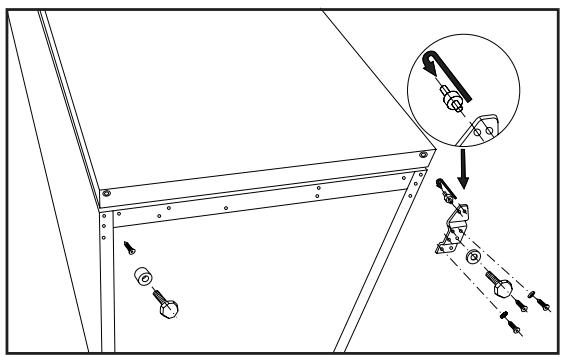

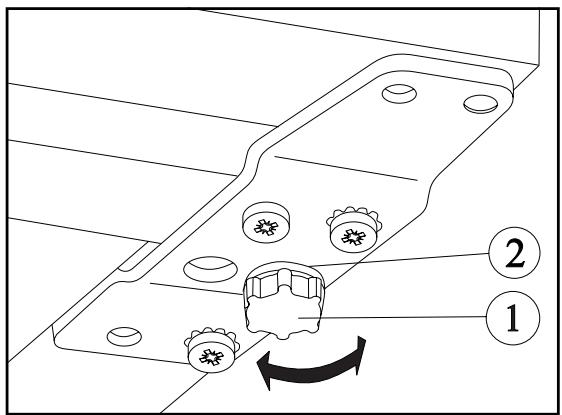

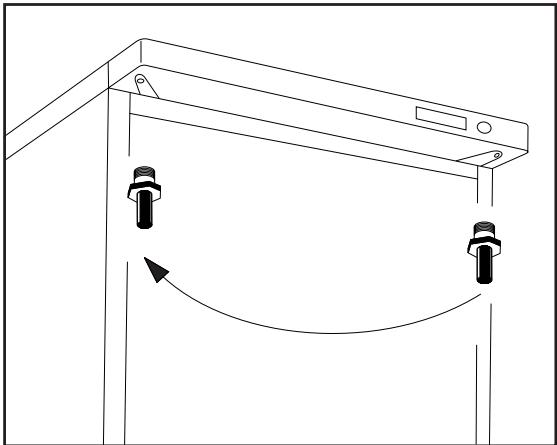

Il est possible de changer le sens d`ouverture de droite à gauche au sens de gauche à droite de la porte si l`installation ou le maniabilité l`exige. Exécutez l`opération suivant les instructions cidessous: Débranchez l`appareil. Inclinez légèrement l`appareil en arrière de telle manière que le compresseur ne touche pas le sol. Appelez une deuxième personne qui pendant le manoeuvre fixera solidement l`appareil dans cette position. Otez les deux pieds réglables (2 p) et les 3 vis de fixation de la plaque porteuse inférieure de la porte ensuite le vis à l`autre côté. Déplacez la cheville dans la plaque porteuse de la porte suivant la flèche. Otez la porte.

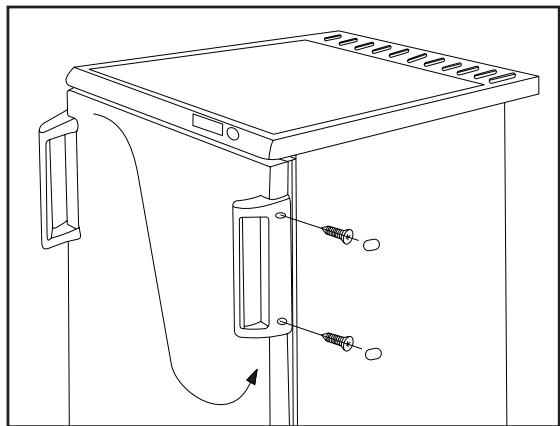

Reposez la porte sur la cheville supérieure porteuse de porte. Fixez la porteuse inférieure de porte en assurant que le bord de la porte soit parallèle au côté de l`armoire. Remettez le vis dans le trou devenu libre à l`autre côté et les deux pieds réglables et redressez l`armoir. Remontez à l`autre côté la poignée et les goupilles en plastique. Remettez en place l`appareil, nivelez le et mettez sous tension. Faites appel à un atelier spécialisé le plus proche si vous ne voulez pas exécuter les opérations cidessus. Les opérations seront exécuter contre un remboursement.
Branchez l`appareil uniquement à un réseau de tension alternative de 230 V et de fréquence de 50 Hz. Ne connectez la fiche secteur que dans une prise secteur possédant d`une protection contre les contacts accidentels (contact de sûreté). Si vous ne possédez une prise convenable faites appel à un technicien qui établira la prise nécessaire. Cet appareil répond aux spécification des directives suivantes: 73/23 EEC - 73/02/19 (Directive des petites tensions) et ses amendements en vigueur 89/336 EEC - 89/05/03 (Directive EMC) et ses amendements en vigueur. 27
Indiquez à l`atelier les caractéristiques de l`appareil qui sont indiquées sur sa plaque d`identification.
Notez ci-dessous les données de la plaque d`identification: Modèle No de fabrication No de la série Date de l`achat
La fabrique réserve tout droit de changement de production.
Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se présenter. Notre service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée. La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie. Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des conditions suivantes : 1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente. 2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou 28
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance. 4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison. 5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultent d'une mauvaise utilisation. 6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la valeur et la solidité générales de l'appareil. 7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par : une réaction chimique ou électrochimique provoquée par l'eau, des conditions environnementales anormales en général, des conditions inadaptées,
8. La garantie ne s'applique pas pour les défectuosités, dues au transport, survenues en dehors de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le nonrespect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie 9. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou d' interventions pratiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine. 10.Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables. 11.Si des appareils sont encastrés, sousencastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennent plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
: la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu 'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas. Le service clientèle se tient à votre disposition, également après expiration de la période de garantie. Adresse de notre service clientèle : ELECTROLUX HOME PRODUCTS BELGIUM Bergensesteenweg, 719 - 1502 LEMBEEK Tél. 02.3630444
13.La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie. 14. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité. 15.Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur voudrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.
