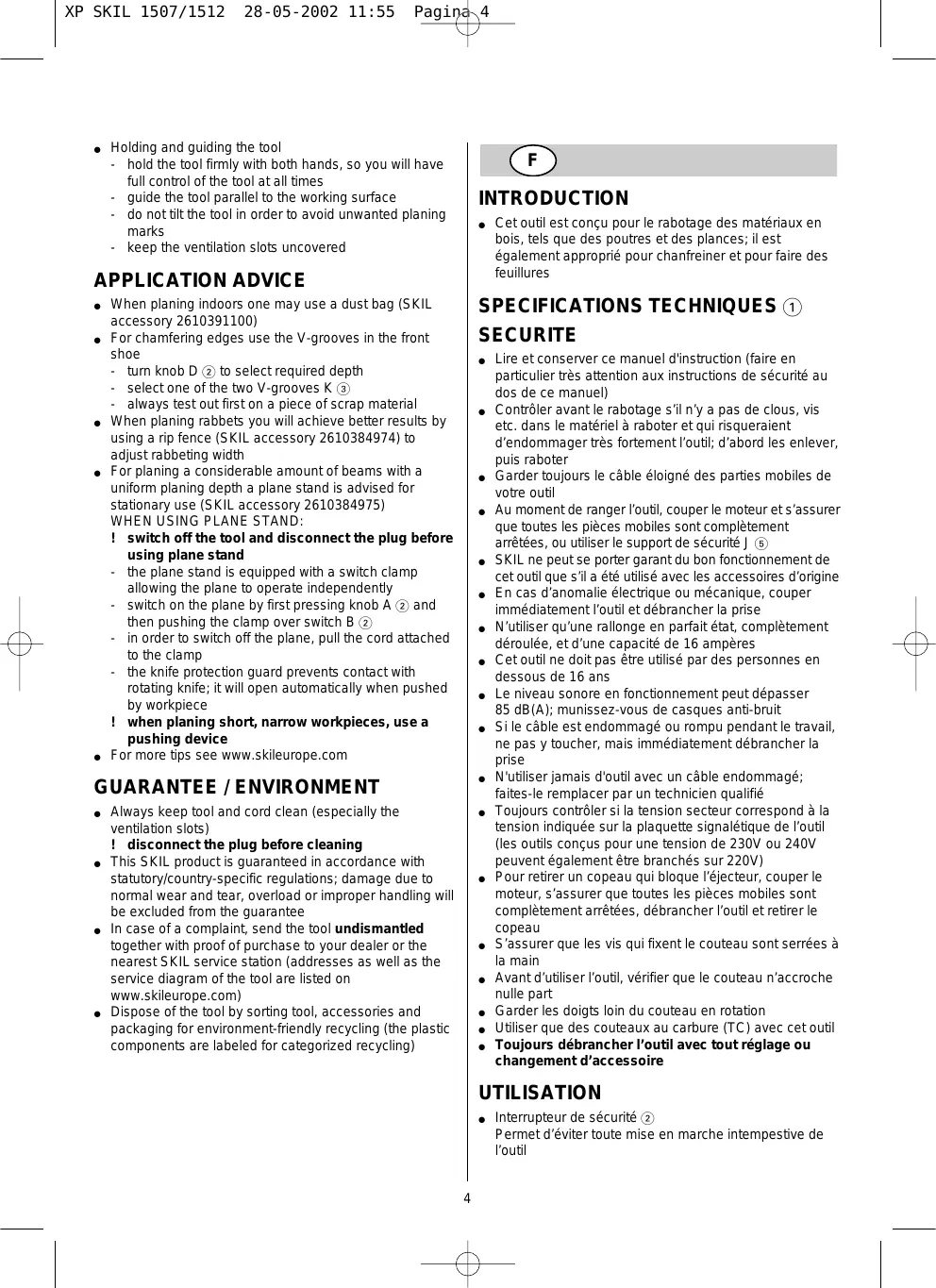

MODE D'EMPLOI 1512 SKIL
- Cet outil est conçu pour le rabotage des matériaux en bois, tels que des poutres et des planches; il est également approprié pour chanfreiner et pour faire des feuillures.
Sécurité
- Lire et conserver ce manuel d'instruction (faire en particulier très attention aux instructions de sécurité au dos de ce manuel)
- Contrôler avant le sabotage s'il n'y a pas de clous, vis etc. dans le matériel à raboter et qui risqueraient d'endommager très fortement l'outil; d'abord les enlever, puis raboter. Garder toujours le câble éloigné des parties mobiles de leur outil.
- Au moment de ranger l'outil, couper le moteur et s'assurer que toutes les pièces mobiles sont complètement arrêtées, ou utiliser le support de sécurité J (5)
- SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
- En cas d'anomalie électrique ou mécanique, couper immédiatement l'outil et débrancher la prise. N'utiliser qu'une rallonge en parfait état, complètement déroulée, et d'une capacité de 16 ampères.
- Cet outil ne doit pas être utilisé par des personnes en dessous de 16 ans
- Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit
- Si le câble est endommagé ou rompu pendant le travail, ne pas y toucher, mais immédiatement débrancher la prise. N'utiliser jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié.
- Toujours contrôler si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
- Pour retirer un copeau qui bloque l'éjecteur, couper le moteur, s'assurer que toutes les pièces mobiles sont complètement arrêtées, débrancher l'outil et retirer le copeau
- S'assurer que les vis qui fixent le couteau sont serrées à la main
- Avant d'utiliser l'outil, vérifier que le couteau n'accroche nulle part. Garder les doigts loin du couteau en rotation. Utiliser que des couteaux au carbure (TC) avec cet outil.
- Toujours débrancher l'outil avant tout réglage ou changement d'accessoire
Utilisation
- Interrupteur de sécurité ② Permet d'éviter toute mise en marche intempestive de l'outil
- la mise en marche s'effectue en poussant l'interrupteur B tout en appuyant sur le bouton A
- l'outil s'arrête en relâchant l'interrupteur B
Avant de mettre l'outil en marche, assurez-vous que seule la semelle après repose sur la pièce à travailler et que le couteau ne la touche pas. Avant d'arrêter l'outil, le retirer de la pièce à travailler.
Support de sécurité H ④
- empêche le contact avec le couteau en rotation
- s'ouvre automatiquement pendant le rabotage de feuillures
Support de sécurité J ⑤
- facilite la pose de l'util entre chaque utilisation, tout en protégeant les couteaux et la pièce à travailler
- se courbera en arrêté automatiquement pendant le rabotage
Rangement de la clé ② Changement du couteau ③
Ce rabot est équippé d'un couteau non réaffutable; ce couteau est tranchant des deux côtés et peut donc être retourné si un côté est émoussé
débrancher l'outil
- prendre la clé hexagonale de son logement
- tourner le rabot à l'envers
- dévisser les vis C max.
- pour débloquer le couteau, tapoter avec un morceau de bois sur la section saillante L, comme illustré, jusqu'à ce qu'elle se débloque
- pousser le couteau en dehors de son logement à l'aide d'un morceau de bois
- remettre la lame dans son logement en position inverse, ou utiliser un nouveau couteau
! La rainure dans le couteau doit s'enclencher dans le bossage du porte-lame. S'assurer que le bord du couteau proche du support de sécurité est aligné avec le bord de la semelle (poser une règle à plat contre le carter, comme illustré, et s'en servir comme butée) - serrer les vis C à la main.
! En cas de fortes vibrations, vérifier si un couteau HSS n'a pas été monté par inadvertance ; n'utiliser que des couteaux carbure (TC) (accessoire SKIL 2610373095) ! N'attendez pas pour changer le couteau ; n'utiliser toujours que des couteaux bien tranchants
- Réglage de la profondeur de rabotage
- tourner le bouton D ② pour régler la profondeur désirée
- utiliser la flèche sur le rabot
- Aspiration des poussières
monter l'adaptateur de l'aspirateur E ④ monter l'aspirateur sur l'axe F ④ pour une récapération maximum des poussières
Rabotage des feuillures 4
Vérifier que le couteau n'accroche nulle part - régler la profondeur de rabotage désirée - régler la profondeur de feuillure en utilisant le guide de profondeur de feuillure G - poser l'outil sur la pièce à travailler
- commencer à raboter
- le support de sécurité H s'ouvre automatiquement
- largeur maximale de feuillage 82mm
- profondeur maximale de feuillage 10mm
- Prise en mains et guidage de l'outil
- tenir l'outil fermement dans les deux mains pour obtenir pleinement le contrôle de celui-ci
- Le guidage doit se faire parallèlement à la surface à travailler.
- ne pas trop incliner l'outil pour éviter toute marque de rabotage
- tenir les aérations dégagées
Conseils d'utilisation
Pour le sablage en intérieur, possibilité d'utiliser un sac à poussière (accessoire SKIL 2610391100) Pour chanfreiner, utiliser les encoches en V dans la semelle avant
- tourner le bouton D ② pour sélectionner la profondeur souhaitée
- sélectionner l'une des deux encoches en Ø ③
- toujours faire un essai sur une pièce de rebut
Pour la réalisation de feuillures, vous obtiendrez plusieurs résultats en utilisant un guide parallèle (accessoire SKIL 2610384974) permettant de régler la largeur de feuillure. - Lorsque vous devez réaliser une série de feuillures de profondeur égale, il est conseillé d'utiliser un support pour utilisation en position stationnaire (accessoire SKIL 2610384975)
LORSQUE VOUS UTILISEZ UN SUPPORT DE RABOT : ! débrancher l'outil avant d'utiliser le support de rabot
- Le support de rabot est équipé d'une pince permettant de bloquer l'interrupteur pour l'utilisation en position stationnaire.
- mesure en marche le rabot en appuyant sur le bouton A ②, puis clipser la pince sur l'interrupteur B ②
- pour arrêter le rabot, tirer sur la cordelette fixée sur la pince
- le carter de protection empêche le contact avec le couteau en rotation; il s'ouvre automatiquement quand la pièce à travailler le pousse
Lorsque la pièce à raboter est petite ou étroite, utilisez un pouvoir
Pour des suggestions complémentaires voir www.skileurope.com
Garantie / environnement
Gardez toujours le câble propre (surtout les aérations) ! Débranchez la fiche avant le nettoyage - Ce produit SKIL est garanti conformément aux dispositions légales/nationales ; tout dommage dû à l'usure normale, à une surcharge ou à une mauvaise utilisation de l'outil, sera exclu de la garantie - En cas de problème, vous devez retourner l'outil non démonté au vendeur ou à la station-service SKIL la plus proche, en joignant la preuve d'achat (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)
- Débarrasssez-vous de l'outil en triant outil, accessoires et emballage en vue du recyclage propice à l'environnement (les éléments plastiques sont étiquetés en vue du recyclage catégorisé)
CE DÉCLARATION DE CONFORMITE Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 50 144, EN 55 014, conforme aux règlementations 73/23/EEC, 89/336/EEC, 98/37/EEC. BRUIT/VIBRATION Mesuré selon EN 50 144 le niveau de la pression sonore de cet outil est 80 dB(A) et la vibration < 2,5 m/s² (méthode main-bras).
Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils électriques, observez les mesures de sécurité fondamentales suivantes. Lisez et observez ces instructions avant d'utiliser l'outil. Conservez soigneusement ces instructions.
1 Vérifiez le voltage indiqué sur la plaque
2 Maintenez de l'ordre dans votre domaine de travail
Le désordre dans le domaine de travail augmente le risque d'accident.
3 Tenez compte de l'environnement du domaine de travail. N'exposez pas les outils électriques à la pluie. N'utilisez pas d'outils électriques dans un environnement humide ou mouillé. Veillez à ce que le domaine de travail soit bien éclairé. N'utilisez pas d'outils électriques si des liquides ou des gaz inflammables se trouvent à proximité.
4 Protégez-vous contre les décharges électriques
Évitez le contact corporel avec des surfaces reliées à la terre (comme p. ex. tuyaux, radiateurs, cuisinières, réfrigerateurs).
Tenez les enfants éloignés
Ne permette pas que d'autres personnes touchent à l'outil ou au cable ; tenez-les éloignées de leur domaine de travail.
Rangez vos outils dans un endroit sec
Les outils non-utilisés devraient être rangés dans un endroit sec et fermé, hors la portée des enfants.
7 Ne surchargez pas votre outil
8 Utilisez l'outil adéquat
N'utilisez pas d'outils ou de dispositifs adaptables de trop faible puissance pour exécuter des travaux lourds. N'utilisez pas des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus (p. e. x. n'employez pas une scie circulaire pour abattre ou ébrancher des arbres).
Portez des vêtements de travail appropriés
Ne portez pas des vêtements larges ou des bijoux; ils pourraient être happés par les pièces en mouvement. Lors de travaux à l'air libre, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti-dérapante. Coiffez-vous d'un fichu à cheveux s'ils sont longs.
Portez des lunettes de protection
Utilisez aussi un masque si le travail exécuté produit de la poussière.
11 Installez le système d'évacuation des poussières
Si l'util est équipé des dispositifs d'évacuation et de ramassage des poussières, assurez-vous qu'ils soient bien raccordés et utilisés correctement.
Préservez le câble d'alimentation
Ne portez pas l'outil par le câble, ne tirez pas sur le câble pour
débrancher la fiche de la prise, et préservez le câble de la chaleur, de l'huile et des arêtes vives.
Employez un dispositif de serrage ou un étau afin de bien fixer la pièce; elle sera ainsi bloquée plus solidement qu'avec la main et vous aurez les deux mains libres pour manier l'outil.
14 N'élargissez pas trop votre rayon d'action
Évitez d'adopter une position fatigante pour le corps ; veillez à ce que votre appui au sol soit ferme et conservez l'équilibre à tout moment.
15 Entretenez vos outils soigneusement
Maintenez vos outils affûtés et propres afin de travailler moyen et plus surement. Observez les prescriptions d'entretien et les indications de changement d'accessoires. Vérifiez régulièrement l'état de la fiche et du câble d'alimentation et, en cas d'endommagement, faites-les changer par un technicien qualifié. Vérifiez le câble de rallonge périodiquement et remplacez-le s'il est endommagé. Maintenez les poignées sèches et exemptes d'huile et de graisse.
16 Débranche la fiche de la prise
En cas de non-utilisation, avant de procéder à l'entretien, ou lors du changement d'accessoires comme p. ex. des lames et des forets.
17 Enlevez les clés à outils
Avant démarrer l'outil en marche, assurez-vous que les clés et outils de réglage aient été retirés.
18 Evitez tout démarrage involontaire
Ne portez pas l'outil en ayant un doigt placé sur l'interrupteur tant qu'il est branché au réseau électrique. Assurez-vous que l'interrupteur soit en position de coupure avant de brancher l'outil au réseau électrique.
Cable de rallonge pour l'extérieur
À l'extérieur, n'utilise que des cables de rallonge homologués avec le marquage correspondant.
20 Soyez toujours attentif
Observez votre environnement en faisant preuve de bon sens et n'employez pas l'outil lorsque vous êtes fatigué.
Contrôlez si votre outil est endommagé
Avant d'utiliser l'outil, vérifie toujours soigneusement le parfait fonctionnement des dispositifs de sécurité et des pièces. Vérifie si le fonctionnement des pièces en mouvement est correct, si elles ne s'agrippent pas ou si d'autres pièces sont endommagées. Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l'outil. Tout dispositif de sécurité, tout interrupteur ou toute autre pièce endommagée ou défectueuse doit être réparée ou remplacée de manière appropriée par un technicien qualifié. N'utilise en aucun cas l'outil sur lequel l'interrupteur ne puisse ni ouvrir ni fermer le circuit correctement.
22 ATTENTION! Veillez à utiliser l'outil et ses accessoires conformément aux instructions de sécurité. Veuillez également tenir compte des possibilités de l'outil en prêtant attention aux conditions de travail et à la tâche à exécuter. Utilisez l'outil pour des tâches autres que celles prévues par l'outil, risquerait d'être dangereux.
23 Faites réparer votre outil par un technicien qualifié
Cet outil est conforme aux règles de sécurité en vigueur. Toutes les réparations doivent être effectuées par des professionnelles qualifiées avec des pièces détachées originales; faute de quoi l'utilisation de l'outil peut représenter un danger pour l'utilisateur.
ACCESSORIES
| SKIL Nr. |
| 2 TC Cutting blades | 2610373095 |
| Dust bag | 2610391100 |
| Plane stand | 2610384975 |
| Rip fence | 2610384974 |
