Type de produit	Outil de mesure à ultrasons
Marque	SKIL
Modèle	0520
Portée de mesure	0,5 à 15 mètres
Précision	±0,5 % / ±1 cm
Angle d'émission ultrasonique	±5°
Type de laser	Laser classe 2, 650 nm
Puissance laser max.	≤ 1 mW
Alimentation	1 pile 9V (6LR61)
Température de fonctionnement	0 à 40 °C
Poids	0,2 kg
Fonctions de mesure	Simple, multiple (jusqu'à 10 mesures), surface, volume
Écran	Affichage à cristaux liquides (ACL)
Unités de mesure	Mètres/centimètres ou pieds/pouces (commutable)
Arrêt automatique	Après 30 secondes d'inactivité
Accessoires fournis	Sac de ceinture
Sécurité laser	Étiquette d'avertissement, ne pas diriger vers les yeux
Entretien	Nettoyer avec un chiffon humide et détergent doux ; retirer la pile avant nettoyage ; ranger à l'intérieur dans son emballage
Garantie	Conforme aux règlements statutaires/nationaux ; exclusion pour usure normale ou mauvaise utilisation
Recyclage	Trier l'outil et la pile pour recyclage respectueux de l'environnement

FOIRE AUX QUESTIONS - 0520 SKIL

Comment allumer et éteindre l'outil SKIL 0520 ?

Appuyez sur le bouton "Power" pour allumer l'outil. La température ambiante s'affiche en °C. Pour éteindre, appuyez à nouveau sur "Power". L'outil s'éteint automatiquement après 30 secondes d'inactivité.

Quelle pile utilise le SKIL 0520 et comment la remplacer ?

L'outil utilise une pile 9V (type 6LR61). Pour remplacer, assurez-vous que l'outil est éteint, retirez le couvercle du compartiment à pile (P), insérez la pile en respectant les polarités, puis refermez le couvercle. Changez la pile dès que le symbole de batterie faible apparaît.

Quelle est la portée de mesure maximale et la précision ?

La portée de mesure est de 0,5 à 15 mètres. La précision est de ±0,5 % ou ±1 cm (la plus grande valeur s'applique).

Comment effectuer une mesure simple avec le SKIL 0520 ?

Appuyez sur le bouton "Power", puis sélectionnez le mode simple en appuyant sur le bouton F. Placez le bord arrière de l'outil sur le point de départ, orientez-le vers la surface cible (utilisez le niveau à bulle pour l'angle droit). Appuyez sur "Read" ; la distance mesurée s'affiche. La mesure se répète tant que "Read" est maintenu.

Puis-je utiliser l'outil pour mesurer des surfaces et des volumes ?

Oui. Pour une surface, appuyez une fois sur G, mesurez la longueur puis la largeur. La surface calculée s'affiche en bas. Pour un volume, appuyez deux fois sur G, mesurez longueur, largeur et hauteur ; le volume s'affiche en bas.

Comment corriger une mesure dans le mode multiple ?

En mode multiple, appuyez sur "Recall" jusqu'à ce que la mesure à corriger clignote. Appuyez sur "Clear" pour la remplacer par 0. Ensuite, orientez l'outil et appuyez sur "Read" pour une nouvelle mesure. La somme est recalculée automatiquement.

Que signifie le symbole d'échec de mesure et comment y remédier ?

Le symbole (⑫) s'affiche lorsque la mesure échoue. Appuyez sur "Read" ou éteignez puis rallumez l'outil. Assurez-vous que la surface cible est adaptée (grande, dure, plate) et qu'il n'y a pas d'obstacles.

Comment convertir les unités de mètres en pieds ?

Appuyez sur le bouton E pour basculer entre mètres/centimètres et pieds/pouces. Le réglage est conservé tant que la pile reste en place.

Quelles sont les précautions de sécurité liées au laser ?

Ne projetez jamais le rayon laser dans les yeux. Ne dirigez pas le laser vers des personnes ou des animaux. N'utilisez pas d'optiques grossissantes (loupes, jumelles) pour regarder le faisceau. Ne retirez pas l'étiquette d'avertissement.

Comment entretenir et nettoyer l'outil SKIL 0520 ?

Nettoyez l'outil avec un chiffon humide et un détergent doux. Retirez toujours la pile avant nettoyage. Ne l'exposez pas à des vibrations continues ou températures extrêmes. Rangez-le à l'intérieur dans son carton ou mallette de protection, à l'abri de la poussière, de l'humidité et du soleil direct.

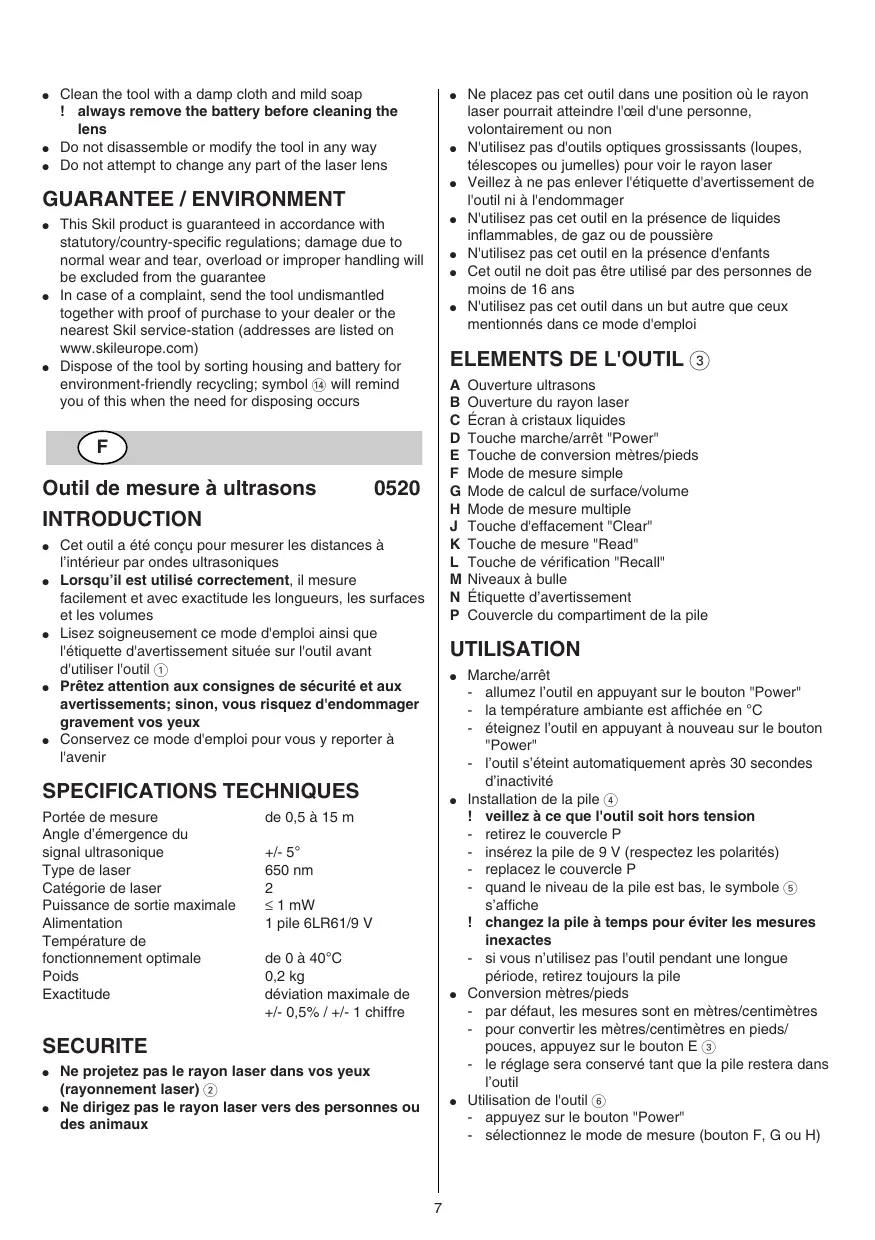

MODE D'EMPLOI 0520 SKIL

Outil de mesure à ultrasons 0520 introduction

• Cet outil a été conçu pour mesurer les distances à l'intérieur par ondes ultrasoniques
• Lorsqu'il est utilisé correctement, il mesure facilement et avec exactitude les longueurs, les surfaces et les volumes
• Lisez soigneusement ce mode d'emploi ainsi que l'étiquette d'ajustement située sur l'util avant d'utiliser l'util (1)
• Prétez attention aux consignes de sécurité et aux avertissements; sinon, vous risquez d'endommager gravement vos yeux
• Conservez ce mode d'emploi pour vous y reporter à l'avenir

Specifications techniques

Portée de mesure	de 0,5 à 15 m
Angle d'émergence du signal ultrasonique	+/- 5°
Type de laser	650 nm
Catégorie de laser	2
Puisance de sortie maximale	≤ 1 mW
Alimentation	1 pile 6LR61/9
Température de fonctionnement optimale	de 0 à 40°C
Poids	0,2 kg
Exactitude	déviation maxi +/- 0,5% / +/- 1

Sécurité

• Ne projetez pas le rayon laser dans vos yeux (rayonnement laser) ②
• Ne dirigez pas le rayon laser vers des personnes ou des animaux
• œil d'une personne, volontairement ou non
• N'utilisez pas d'outils optiques grossissants (loupes, télescopes ou jumelles) pour voir le rayon laser. Veillez à ne pas enlever l'étiquette d'avertissement de l'outil ni à l'endommager.
• N'utilisez pas cet outil en la présence de liquides inflammables, de gaz ou de poussière
• N'utilisez pas cet outil en présence d'enfants
• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans
• N'utilisez pas cet outil dans un but autre que ceux mentionnés dans ce mode d'emploi

A Ouverture ultrasons B Ouverture du rayon laser C Écran à cristaux liquides D Touche marche/arrêt "Power" E Touche de conversion mètres/pieds F Mode de mesure simple G Mode de calcul de surface/volume H Mode de mesure multiple J Touche d'effacement "Clear" K Touche de mesure "Read" L Touche de vérification "Recall" M Niveau à bulle N Étiquette d'avertissement P Couvercle du compartiment de la pile

Utilisation

Marche/arrêt

• allumez l'outil en appuyant sur le bouton "Power"
• la température ambiantes est affichée en °C
• Éteignez l'outil en appuyant à nouveau sur le bouton "Power"
• l'outil s'éteint automatiquement après 30 secondes d'inactivité

Installation de la pile 4

Veillez à ce que l'outil soit hors tension - retirez le couvercle P - insérez la pile de 9 V (respectez les polarités) - replacez le couvercle P - quand le niveau de la pile est bas, le symbole ⑤ s'affiche

Changez la pile à temps pour éviter les mesures inexactes - si vous n'utilisez pas l'outil pendant une longue période, retirez toujours la pile

Conversion mètres/pieds

• par défaut, les mesures sont en mètres/centimètres
• pour convertir les mètres/centimètres en pieds/pouces, appuyez sur le bouton E ③
• le réglage sera conservé tant que la pile restera dans l'outil
• Utilisation de l'outil 6
• appuyez sur le bouton "Power"
• sélectionnez le mode de mesure (bouton F, G ou H)
• placez le bord arrière de l'outil sur le point de départ de la mesure ! orientez l'outil vers la surface cible, à angle droit (utilisez les niveaux à bulle M ③)
• une "cible" laser ⑦ est projetée sur la surface cible pour indiquer l'endroit où le signal ultrasonique est réfléchi et par l'objet mesure ! ne projetez pas le rayon laser dans vos yeux ! ne dirigez pas le rayon laser vers des personnes ou des animaux
• Appuyez sur le bouton "Read" ; la distance mesurée apparait sur la première ligne de l'écran ! N'oubliez pas que l'outil mesure à partir de sa partie arrière (la longueur de l'outil est incluse dans le résultat de la mesure)

Mode d'emploi pour effectuer des mesures exactes 6

! ne déplacez pas l'outil durant la mesure ! ne mesurez pas au-delà de la portée de mesure indiquée (0,5 à 15 m) ! veillez à ce qu'il n'y ait aucun obstacle dans la portée du son conique croissant - les surfaces grandes, dures et plates donnent les résultats les plus précis pour mesurer les surfaces de petite taille, molles ou irrégulières (moquettes, rideaux, papier peint à relief, etc.), placez un morceau de carton devant la surface cible - pour mesurer de longues distances (12 à 15 m), utilisez une surface cible d'au moins 3 x 3 m - vérifiez qu'aucune autre source d'ultrasons ne se trouve approximée - lorsqu vous mesurez à travers l'ouverture d'une porte ou d'une fenêtre, mesurez à partir de deux ou trois positions différentes et comparez les résultats - les ondes ultrasoniques ne traversent pas le verre/les fenêtres - en cas de changement de température important, laissez l'outil s'adapter à la température ambiante pendant 30 minutes avant de continuer à prendre des mesures - les fluctuations de pression atmosphérique et d'humidité, le bruit du vent et d'autres sources de bruit peuvent affecter les mesures

Mesuresimple ⑧

• appuyez sur le bouton F ③
• orientez l'outil vers la surface cible
• appuyez sur le bouton "Read" ; la distance mesurée apparait sur la première ligne de l'écran
• la mesure est répétée continuellement jusqu'à ce que le bouton "Read" soit relâché (tic tac audible)
• chaque nouvelle mesure simple efface la précédente
• Mesure multiple ⑨
• appuyez sur le bouton H ③
• orientez l'outil vers la première surface cible
• appuyez sur le bouton "Read" ; la première distance mesurée apparait sur la première ligne de l'écran
• orientez l'outil vers la deuxième surface cible
• appuyez sur le bouton "Read"; la deuxième mesure apparait sur la première ligne de l'écran (un petit chiffre 2 apparait dans l'angle supérieur droit de l'écran et la somme des deux mesures s'affiche en bas de l'écran)
• Dans le mode de mesure multiple, un nombre maximum de 10 mesures peuvent être ajoutées.
• le petit chiffre situé dans l'angle supérieur droit de l'écran indique le nombre de mesures (1 à 10)
• appuyez à nouveau sur le bouton H (3) pour effectuer une nouvelle série de mesures multiples
• Mesure de surface (10)
• appuyez une fois sur le bouton G ③
• orientez l'utilisateurs vers la première surface cible (longueur)
• appuyez sur le bouton "Read" ; la longueur mesurée apparait sur la première ligne de l'écran
• Orientez l'outil vers la deuxième surface cible (largeur)
• appuyez à nouveau sur le bouton "Read" ; la largeur mesurée apparait sur la première ligne de l'écran, tandis que la surface calculée apparait sur la ligne du bas de l'écran
• pour effectuer une nouvelle mesure de surface, appuyez deux fois sur le bouton G ③
• Mesure de volume (1)
• appuyez deux fois sur le bouton G ③
• orientez l'outil vers la première surface cible (longueur)
• appuyez sur le bouton "Read" ; la longueur mesurée apparait sur la première ligne de l'écran
• Orientez l'outil vers la deuxième surface cible (largeur)
• appuyez à nouveau sur le bouton "Read" ; la largeur mesurée apparait sur la première ligne de l'écran, tandis que la surface calculée apparait sur la ligne du bas de l'écran
• orientez l'outil vers la troisième surface cible (hauteur)
• appuyez à nouveau sur le bouton "Read" ; la hauteur mesurée apparait sur la première ligne de l'écran, tandis que le volume calculé apparait sur la ligne du bas de l'écran
• pour effectuer une nouvelle mesure de volume, appuyez deux fois sur le bouton G ③

Rappel des mesures précédentes

Pour vérifier les mesures précédentes, appuyez sur le bouton "Recall", en commençant par la distance mesurée (10 au maximum)

• Correction d'une mesure multiple
• appuyez sur le bouton "Recall"; la première distance mesurée et le petit chiffre correspondant clignotent
• appuyez sur le bouton "Recall" le nombre de fois nécessaire pour trouver la mesure à corriger
• appuyez sur le bouton "Clear" ; la mesure est remplacée par un 0 et la somme des valeurs restantes apparait sur la ligne du bas de l'écran
• orientez l'outil vers la surface cible pour obtenir une nouvelle mesure
• appuyez sur le bouton "Read"; une nouvelle mesure remplace le 0 et la nouvelle valeur est ajoutée à la somme
• . Les corrections sont possibles pour les 10 mesures précédentes au maximum
• Correction d'une mesure de surface/volume
• appuyez sur le bouton "Recall"; la distance mesurée et la ligne de longueur/largeur/hauteur correspondante clignotent
• appuyez sur "Recall" le nombre de fois nécessaire pour couvrir la mesure à corriger
• appuyez sur le bouton "Clear" ; la mesure est remplacée par un 0 et la valeur recalculée apparait sur la ligne du bas de l'écran
• orientez l'outil vers la surface cible pour obtenir une nouvelle mesure
• appuyez sur le bouton "Read", la nouvelle mesure remplace le 0 et la valeur apparaisant sur la ligne du bas de l'écran est recalculée
• appuyez sur le bouton "Read" pour continuer à mesurer la surface/volume
• Echec de mesure
• quand la mesure échoue, le symbole ⑫ s'affiche
• appuyez sur le bouton "Read" ou remettez l'outil en marche
• Sac de ceinture pratique pour ranger l'outil facilement ⑬

Entretien

• N'exposez pas cet outil à des vibrations continues ni à des extrêmes de température
• Rangez toujours cet outil à l'intérieur dans son carton/sa mallette de protection
• Protégez l'outil de la poussière, de l'humidité et de la lumière directe du soleil. Nettoyez l'outil à l'aide d'un tissu humide et d'un détergent doux.

Retirez toujours la pile avant de nettoyer l'objet

• Ne démontez pas cet outil et ne le modifiez d'aucune façon
• N'essayez pas de modifier des parties de l'objet du laser

Garantie / environnement

• Ce produit Skil est garanti conforme aux règlements statutaires/nationaux; les dommages dus à une usure normale, à un changement excessif ou à une mauvaise utilisation seront exclus de la garantie.
• En cas de réclamation, envoyez l'outil non démonté avec cette preuve d'achat au revendeur ou au centre de réparation Skil le plus proche (adresse à www.skileurope.com)
• Débarrasssez-vous de l'outil de plaques en triant son logement et sa pile en vue du recyclage propice à l'environnement ; le symbole ⑭ vous en informe souvent quand la nécessité du débarrass se présente.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 60 825-1.
