Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice COLOMBE - AIRELEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil COLOMBE de la marque AIRELEC.
- Il est recommandé de conserver cette notice, même après installation de votre appareil.

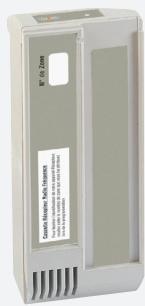

L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence. Contacter votre revendeur.

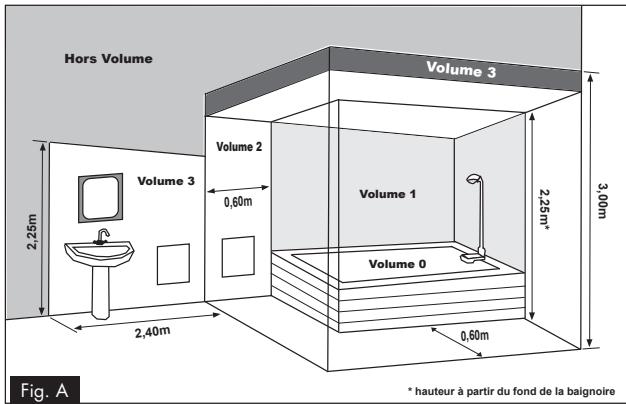

Fil Pilote L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France).

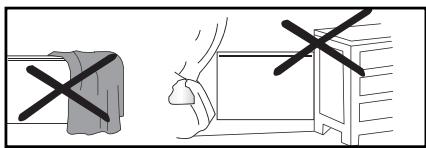

NE PAS COUVRIR L’APPAREIL

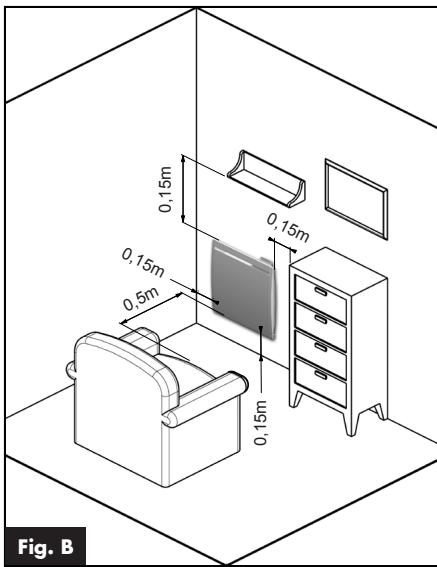

Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil. Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation. Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

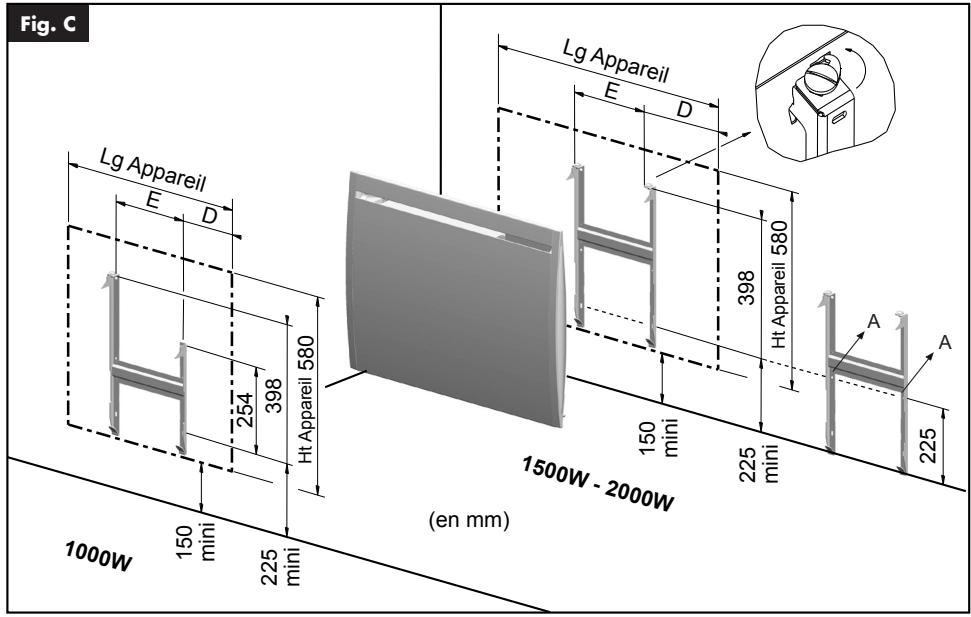

3 - Positionner l’appareil sur les pattes inférieures du dosseret et le redresser jusqu’à son emboîtement dans le dosseret (Fig. C). 4 - Reverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le sens inverse des aiguilles d’une montre (Fig. C).
- Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

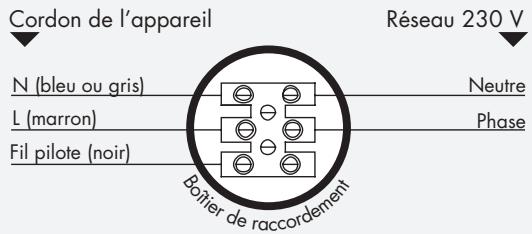

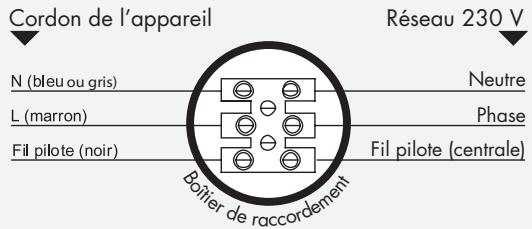

AVEC UTILISATION DU FIL PILOTE Cordon de l’appareil
MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE.

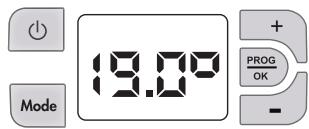

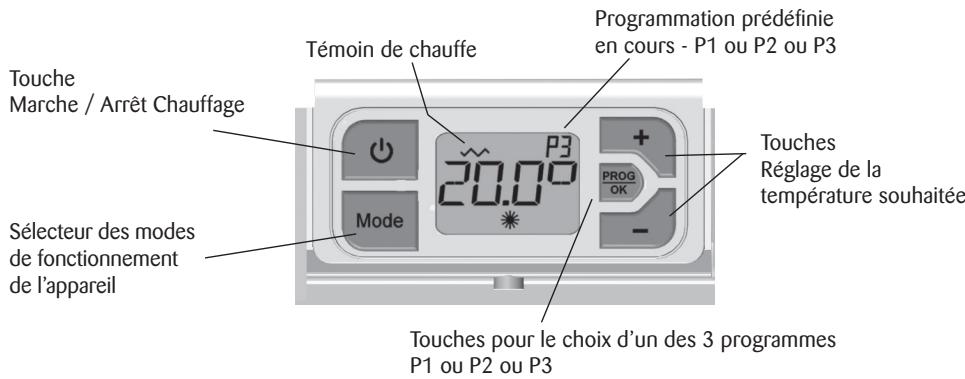

Nota : A la première mise sous tension de l’appareil, celui-ci est par défaut en position arrêt chauffage, écran éteint. Pour la mise en marche, un appui bref sur la touche Marche / Arrêt chauffage et l’écran affiche alors la température de confort souhaitée soit 19.0°.
Pour l’arrêt de la fonction chauffage de l’appareil, un nouvel appui bref sur la touche Marche / Arrêt chauffage et l’écran s’éteint. Nota : l’appareil conserve toutefois vos réglages en mémoire, il est juste en veille.

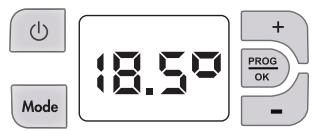

Par les touches + et -, vous pouvez fixer vous-même votre température de consigne souhaitée (exemple ci-contre), de 0,5°C en 0,5°C. 6.
Si la température obtenue ne vous convient pas, augmenter + ou diminuer - la valeur de la consigne comme vous le désirez. Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort. Conseil : pour une meilleure harmonie de votre rythme de vie, nous vous proposons de laisser la température de consigne à 19.0°.

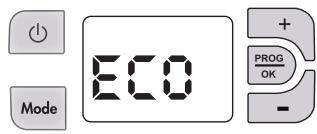

En cas d’absence de courte durée (+ de 2h), il est conseillé, pour un maximum d’économie, d’utiliser ce mode de fonctionnement. Cette position économique provoque un abaissement de la température de la pièce de 3,5.°C environ par rapport à la température de consigne. Pour cela : Appuyez sur la touche Mode jusqu’à ce que l’afficheur vous indique la position Economique «ECO» choisie. (Figure ci-contre) Il est possible de visualiser la consigne ECO par un appui bref sur une des deux touches + ou – Pour modifier la température ECO : en mode ECO, appuyez pendant 3 secondes sur la touche Mode et la consigne ECO clignote. La modification est alors possible à l’aide des touches + ou – . Appuyez sur la touche Mode pour valider.

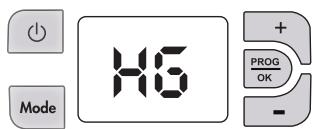

En cas d'absence de longue durée (+ de 24h), ce mode de fonctionnement permet de maintenir la température de la pièce à environ 7°C. Vous avez alors un maximum d'économie sans risque de gel. Pour cela : Appuyez sur la touche Mode jusqu'à ce que l'afficheur vous indique la position Hors-Gel « HG » choisie. 7.

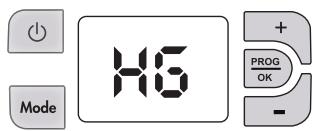

Vous avez la possibilité de verrouiller le clavier du boîtier de commande. Pour cela : Vous avez choisi par exemple le mode Hors Gel « HG », appuyez sur les touches + et – en même temps pendant environ 3''. Le clignotement de l'afficheur vous indiquera le verrouillage du clavier.
Pour supprimer le verrouillage du clavier, faites l'opération inverse.
Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco. Pour cela : Quelque soit le mode de fonctionnement en cours, l’appui pendant 3s sur la touche PROG/OK permettra d’assurer un programme à chaque jour de la semaine.

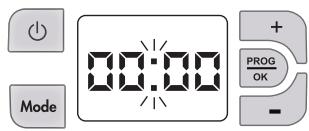

- En cas de coupure de courant supérieure à 24 heures, vous devez aussi remettre à l’heure votre appareil. 8.

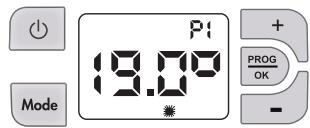

11h30 à 13h30 et le soir de 17h à 23h. Le programme P3 vous permet d’avoir la température de consigne Confort le week-end de 8h à 23h.

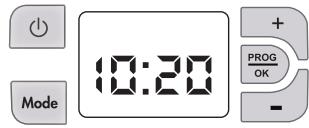

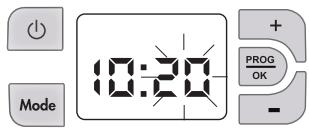

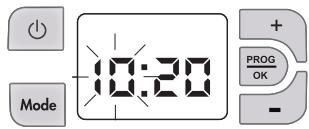

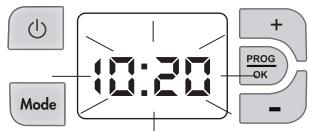

Appuyer pendant 3s sur la touche PROG/OK pour entrer dans le menu de programmation. Appuyer une 2ème fois pendant 3s sur la touche PROG/ OK permet la mise à l’heure de l’horloge. L’heure s’affiche en clignotant.

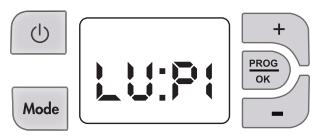

Modifier les jours de la semaine (JO : LU = lundi, JO : MA= mardi, JO :ME= mercredi, etc…) avec les touches + et -. Valider par la touche PROG/OK.

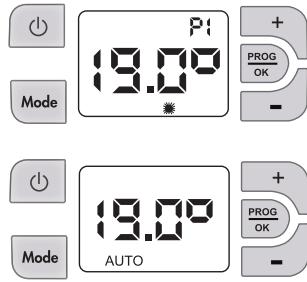

Ce mode permet le fonctionnement automatique (par fil pilote) de votre appareil de chauffage par l’intermédiaire d’une centrale de programmation ou d’un gestionnaire d’énergie. Pour cela :
à cristaux liquides
Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votre choix.
à la position Confort.
à la position Confort.
Dans le cas des modes de forçage Economique, Confort et Hors-Gel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous signaler les ordres reçus par votre appareil, l’affichage «AUTO» clignote.
Toutes les portes et les fenêtres doivent être fermées. Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant que possible les allées et venues dans la pièce. Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas le poser sur un meuble. Se placer en mode « Confort » avec le sélecteur MODE, ex. : 19.0 Appuyez pendant 3 secondes sur le sélecteur MODE, deux possibilités : - Soit affichage clignotant de 19.0, l’harmonisation est alors possible. • Modifier avec les touches + et – • Valider par le sélecteur MODE - Soit affichage « Non » : l’harmonisation est impossible.
Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors–Gel, et Arrêt Chauffage (voir tableau du chapitre - 3). * Conf.-1 provoque un abaissement de la température de 1°C par rapport à la position Confort. * Conf.-2 provoque un abaissement de la température de 2°C par rapport à la position Confort.
• Dans les 2 cas précédents, dès suppression de l’usage exceptionnel, replacer le mode de fonctions sur 19.0°C. NOTA : Si votre installation est équipée d’un délesteur de puissance, le délestage est prioritaire; il est possible que l’appareil ne chauffe pas, le mode de fonctions étant sur 19.0°C. Dès disparition du signal de délestage, l’appareil se remettra en chauffe.
Elles programment automatiquement votre appareil par l’intermédiaire d’un fil pilote, une fois la programmation réalisée. Faire le réglage de la température CONFORT (voir chapitre 5 § 3 : Réglage Température de Consigne). Après stabilisation de la température, sélectionner le mode Auto (voir chapitre 5 § 10 : Mode de fonctionnement Auto). Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie.
Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
Toutes les interventions sur nos appareils doivent Être effectuées hors tension et par un personnel qualifié et agréé. 13.
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Veillez à ne rien introduire dans l’appareil. Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
- L ’écran est éteint. - L’écran est allumé et le témoin de chauffe est éteint.
- L ’écran ne s’allume toujours pas.
-A ppuyer sur le bouton - L a température ambiante ne nécessite pas de chauffer. - L ’appareil est en ECO ou en délestage : s’assurer que le système de délestage n’a pas coupé l’alimentation de l’appareil. -S ’assurer que les disjoncteurs d’installation sont enclenchés. -R égler de nouveau la température.
érifier que le réglage de la température n’a pas été modifié. -V érifier que l’appareil n’est pas - F ermer la porte, mettre le local en chauffe ou situé près d’une porte ouverte ou/ supprimer le courant d’air. et près d’un local non chauffé, ou dans un courant d’air. - La programmation prédéfinie n’est - Rectifier la programmation prédéfinie. pas la bonne. -S ’assurer de la bonne utilisation de - M ettre l’appareil en mode AUTO. la centrale de programmation. (Se reporter à son manuel d’utilisation) DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur. L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM).

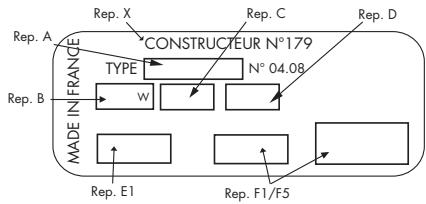

L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identifier.
à préciser pour le SAV. Sa puissance en Watt (rep. B).
Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.
La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel.
