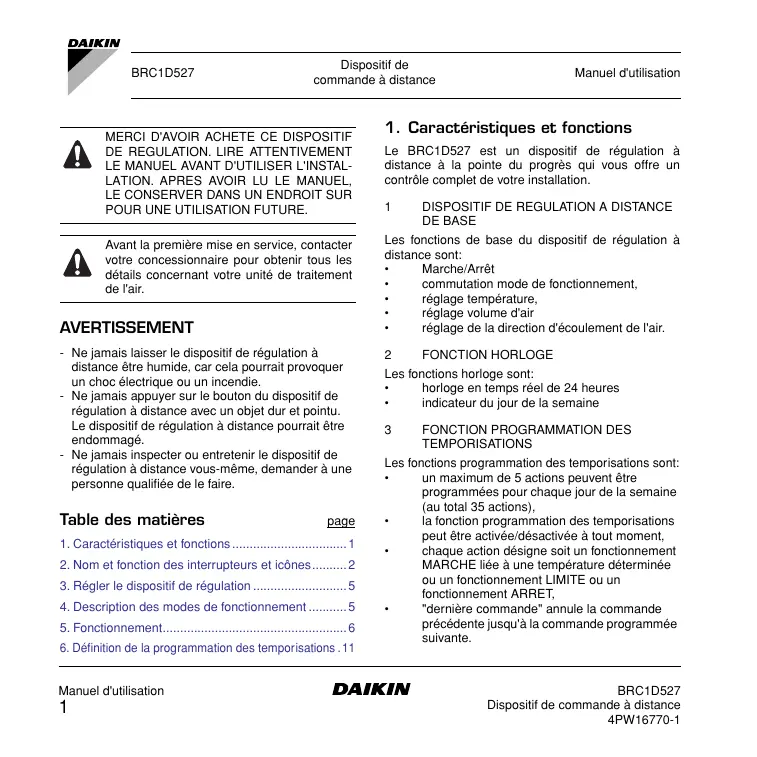

LE CONSERVER DANS UN ENDROIT SUR POUR UNE UTILISATION FUTURE. Avant la première mise en service, contacter votre concessionnaire pour obtenir tous les détails concernant votre unité de traitement de l'air.
- Ne jamais laisser le dispositif de régulation à distance être humide, car cela pourrait provoquer un choc électrique ou un incendie. - Ne jamais appuyer sur le bouton du dispositif de régulation à distance avec un objet dur et pointu. Le dispositif de régulation à distance pourrait être endommagé. - Ne jamais inspecter ou entretenir le dispositif de régulation à distance vous-même, demander à une personne qualifiée de le faire.
4. Description des modes de fonctionnement 5 5. Fonctionnement 6 6. Définition de la programmation des temporisations .11 Manuel d'utilisation

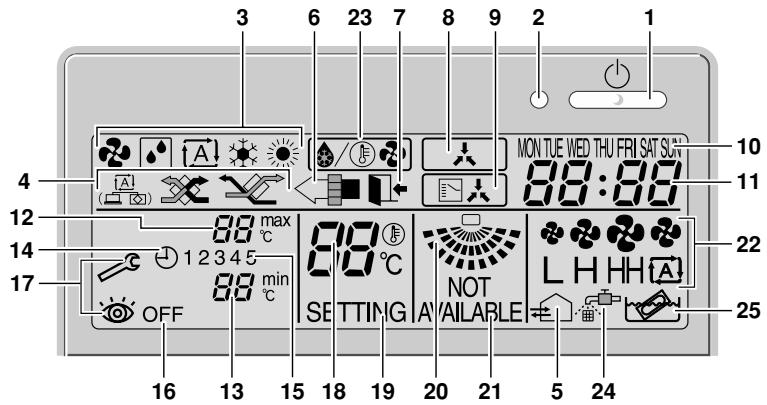

• • indicateur du jour de la semaine 3
• un maximum de 5 actions peuvent être programmées pour chaque jour de la semaine (au total 35 actions), • la fonction programmation des temporisations peut être activée/désactivée à tout moment, • chaque action désigne soit un fonctionnement MARCHE liée à une température déterminée ou un fonctionnement LIMITE ou un fonctionnement ARRET, • "dernière commande" annule la commande précédente jusqu'à la commande programmée suivante.
(option) est opérationnelle. 7 ICONE QUITTER DOMICILE L'icône Quitter Domicile montre l'état de la fonction Quitter domicile.
AFFICHAGE REGLAGE TEMPERATURE Cet affichage indique la température réglée en cours de l'installation (pas affichée en fonctionnement LIMITE ou mode VENTILATION ou SECHAGE) de
ICONES ACTION Ces icônes indiquent les actions pour chaque jour du programme de temporisation.

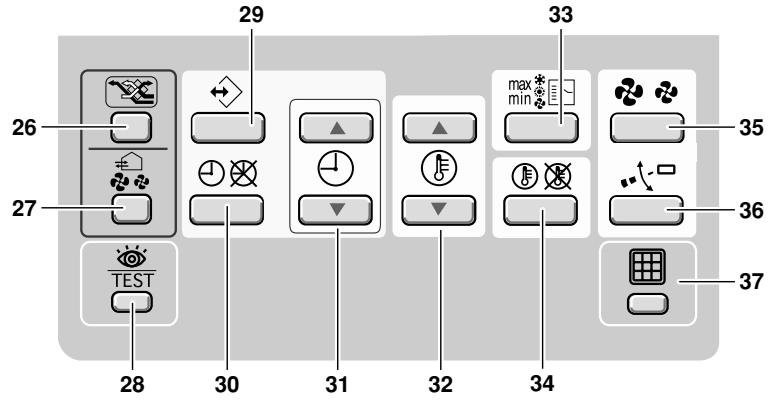

DE FONCTIONNEMENT Ce bouton à une utilité multiple. Suivant les manipulations précédentes de l'utilisateur, il peut avoir les fonctions suivantes:
DESHUMIDIFICATION, AUTOMATIQUE, REFROIDISSEMENT, CHAUFFAGE) BOUTON PROGRAMMATION DE TEMPORISATION Ce bouton active ou désactive la programmation des temporisations. 31 BOUTON REGLAGE HEURE Ces boutons sont utilisés pour régler l'horloge, ou en mode programmation, pour régler le moment d'action programmé. Les deux boutons ont une fonction d'autorépétition.
Dispositif de commande à distance 4PW16770-1 Le dispositif de régulation est équipé d'un programme de temporisation qui permet à l'utilisateur de faire fonctionner l'installation automatiquement; il est nécessaire de régler l'horloge et le jour de la semaine pour pouvoir utiliser le programme de temporisation. 1
L'affichage horloge et l'indicateur du jour de la semaine vont clignoter, les deux peuvent maintenant être réglés. Utiliser les boutons & pour régler l'horloge. Chaque pression sur le bouton de réglage de l'heure fait diminuer l'heure d'une minute. En gardant le bouton ou enfoncé, on diminue de 10 minutes. Utiliser les boutons & pour régler le jour de la semaine. Chaque pression sur les boutons ou affichera le jour suivant ou précédent. Appuyer sur le bouton pour confirmer le réglage de l'heure et du jour en cours. Si le dispositif de régulation, avec horloge et indicateur du jour de la semaine clignotant, est laissé tel quel pendant 5 minutes, l'horloge et le jour de la semaine retourneront à leur réglage précédent; la fonction de réglage d'horloge n'est plus active. 2
L'opération de déshumidification ne fonctionnera pas si la température ambiante est trop basse. 3
Dans l'opération de chauffage, le gel de l' échangeur de chaleur extérieur peut se produire. Si c'est le cas, la capacité de chauffage du système diminue et le chauffage commence son opération de dégivrage. Le ventilateur de l'unité intérieure s'arrête est affiché. Après au plus 10 minutes en mode dégivrage, le système revient en mode chauffage.
Fonctionnement manuel En fonctionnement manuel, l'utilisateur décide des réglages de l'installation. Le dernier réglage reste actif jusqu'à ce que l'utilisateur le modifie. Comme le dispositif de régulation peut être mis en œuvre pour une large variété d'installations et de caractéristiques, il peut arriver que vous sélectionniez une fonction qui n'est pas disponible sur votre installation, si c'est le cas, le message apparaîtra Utiliser le bouton pour sélectionner le mode de fonctionnement souhaité. Mode ventilateur uniquement Fonctionnement de déshumidification Fonctionnement automatique
Cette fonction se commutera sur chauffage si l'installation est coupée.
Dispositif de commande à distance 4PW16770-1 RAPPELEZ-VOUS QUE LE BOUTON DOIT ËTRE SUR ARRET POUR GARANTIR LE DECLENCHEMENT DE LA FONCTION QUITTER DOMICILE. 2 Réglage de la direction d'écoulement de l'air Utiliser ce bouton pour régler la direction de l'écoulement d'air. Pousser sur le bouton pour passer de direction d'écoulement d'air variable ou fixe. Utiliser l'icône pour déterminer la direction d'écoulement d'air fixe en poussant sur le bouton quand l'icône indique la direction souhaitée.
Dispositif de commande à distance 4PW16770-1 En mode temporisation, l'installation est également contrôlée par le programmateur de temporisation. Les actions programmées dans le programmateur de temporisation seront automatiquement effectuées. Le programmateur de temporisation effectue la dernière commande, cela signifie que l'utilisateur peut temporairement ignorer la dernière action programmée effectuée. Se référer à "Fonctionnement manuel" à la page 6. L'action suivante programmée (dans le programmateur de temporisation) renverra le contrôle au programmateur de temporisation. Utiliser le bouton pour activer ou désactiver le programmateur de temporisation.
, utiliser uniquement le bouton pour activer ou désactiver le programmateur de temporisation. Le programmateur de temporisation est activé quand l'icône est visible. Le bouton ignore uniquement le programmateur de temporisation jusqu'à l'action programmée suivante.
Dispositif de commande à distance 4PW16770-1 à "FONCTION REGLAGE HORLOGE" à la page 5. Régler manuellement l'horloge pour l'heure d'été et l'heure d'hiver. Se référer à "FONCTION REGLAGE HORLOGE" à la page 5. Une panne de courant de plus d'une heure réinitialisera l'horloge et le jour de la semaine. Voir "FONCTION REGLAGE HORLOGE" à la page 5 pour régler l'horloge et le jour de la semaine. Les actions programmées dans le programmateur de temporisation ne seront pas perdues après une coupure de courant; reprogrammer le programme de temporisation n'est pas nécessaire. Pour régler le programme de temporisation, voir le chapitre 6. "Définition de la programmation des temporisations" à la page 11.
Le concept du programme de temporisation est simple, direct mais puissant. Le programme de temporisation peut ordonner 3 actions: 1 mettre en fonction l'installation à un moment programmé, combiné à une valeur de consigne (contrôle exact de la température) 2 fermer l'installation (fin de contrôle) 3 mettre en marche l'installation à un moment programmé, en fonctionnement limite
5 actions peut être programmé, totalisant un maximum de 35 actions programmées. L'action qui a été programmée la première pour un certain jour est l'action 1, la dernière action programmée pour la journée pourrait être l'action 1 (si uniquement une action est programmée pour ce jour) à 5. Il est de la plus grande importance de comprendre que le numéro attribué à l'action programmée, NE DETERMINE PAS QUAND l'action programmée sera exécutée. Uniquement le MOMENT, en tant qu'élément de données introduit lors de la programmation de l'action, déterminera quand l'action programmée sera exécutée.
Si active, le programme de temporisation exécutera les actions programmées. Il ordonnera à l'installation de: •
Qu'est-ce que le programme de temporisation ne fera PAS? Le programme de temporisation ne s'occupera pas de: • contrôler la vitesse du ventilateur, • contrôler la direction de l'écoulement d'air, • contrôler le mode ventilation, • contrôler la quantité de ventilation, • modifier le mode de fonctionnement pour une valeur de consigne convenue. Les paramètres énumérés plus haut peuvent être réglés manuellement, sans interférer avec le programmateur de temporisation. Les dispositifs de régulation à distance les plus sophistiqués sont disponibles. Consulter votre concessionnaire pour plus d'information.

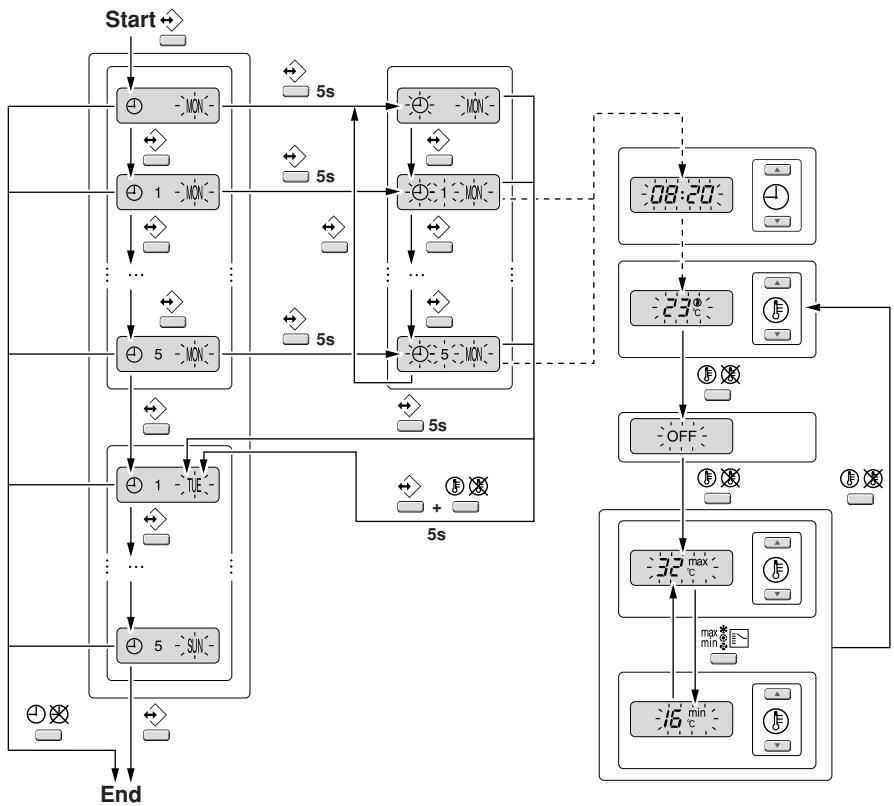

Se référer à figure 2. Passer les actions programmées du programmateur de temporisation est une procédure séquentielle. Uniquement deux boutons sont utilisés pour balayer tout le programme de temporisation. Le bouton est utilisé pour commencer le balayage, pour afficher l'action programmée suivante ou pour sortir du balayage quand la dernière action programmée a été affichée.
Dispositif de commande à distance 4PW16770-1 Pousser sur le bouton pour introduire le mode consultation, l'icône apparaît, se met à clignoter.
. Si au moins 1 action est programmée pour le lundi apparaîtra. L'horloge indique que le moment auquel l'action programmée est prévue, soit , ou et est en cours d'affichage.
Pousser de nouveau sur le bouton pour passer au jour suivant de la semaine. va clignoter, ce qui indique que les actions programmées pour mardi sont en train d'être passée en revue. La procédure décrite au-dessus est relancée. Si au moins 1 action est programmée pour le mardi apparaîtra. L'horloge indique que le moment auquel l'action programmée est prévue, soit , ou et est en cours d'affichage. Si n'apparaît pas, aucune action n'est programmée pour le mardi.
Dispositif de commande à distance 4PW16770-1 En supposant que 5 actions soient programmées pour le mardi, un total de 5 pressions sera requis pour afficher toutes les actions programmées. Continuer à pousser sur le bouton jusqu'à ce que l'indicateur du jour de la semaine affiche le jour en cours (non clignotant), vous avez maintenant quitté le balayage des actions.
Pour pouvoir comprendre le comportement de votre installation quand le programmateur de temporisation est active, il est important de regarder toutes les actions programmées du jour en cours et peut-être la dernière action programmée d'hier. Si la première action programmée pour aujourd'hui n'est pas encore active, l'état de votre installation dépend plus que probablement mais pas nécessairement de la dernière action programmée hier. Lire la note importante ci-dessous. Si la première action programmée pour aujourd'hui est déjà active, l'état de votre installation dépend plus que probablement mais pas nécessairement des paramètres programmés dans la première action programmée de ce jour. Lire la note importante cidessous.
Comme décrit ci-dessus, les réglages du programmateur de temporisation (et par conséquent les valeurs d'affichage) peuvent être temporairement ignorés par une intervention manuelle. Si vous souhaitez être absolument sur des programmations de temporisation pour le moment même, vous devez d'abord balayer les actions programmées du temporisateur. Se référer à "Passer en revue les actions programmées dans le programmateur de temporisation" à la page 9.
Ensuite, vous devez choisir une action: 1 mettre en fonction l'installation à un moment programmé, combiné à une valeur de consigne (contrôle exact de la température) 2
Finalement, vous devez introduire le moment du jour où l'action doit être activée.
Dispositif de commande à distance 4PW16770-1 Pour pouvoir effacer toutes les actions programmées, vous devez sélectionner la dernière action que vous souhaitez conserver ou pas d'action ( est affiché et aucune action n'est affichée). Toutes les actions programmées avec un numéro SUPERIEUR à celle sélectionnée, ou toutes les actions programmées si aucune dernière action n'a été sélectionnée seront effacées.
, ou le fonctionnement limite. Introduire la température souhaitée en utilisant les boutons & . Pousser sur le bouton pour basculer entre le réglage température minimale et température maximale en fonctionnement limite, la température sélectionnée clignotera. Introduire le moment de démarrage de l'action en utilisant les boutons & (étape min. = 10 minutes).
, les données sont enregistrées et l'action suivante peut être programmée. La programmation des actions suivantes du programmateur de temporisation pour le même jour est identique. Vous pouvez parcourir les actions du programmateur de temporisation en appuyant sur le bouton .
à plusieurs reprises, elles peuvent être effacées quand vous terminez le jour en cours.
Vérifiez que la dernière action du programmateur de temporisation que vous souhaitez conserver est sélectionnée (les actions avec un numéro supérieur seront effacées).
Dispositif de commande à distance 4PW16770-1 2 UNIQUEMENT CONFIRMER L'action programmée du programmateur des temporisations pour le jour en cours est uniquement valable pour le jour sélectionné. utiliser la fonction "confirmer dernière action et aller au jour suivant" en appuyant sur le bouton pendant 5 secondes. Le mode programme est terminé et suivant le choix effectué, les actions programmées sont enregistrées pour le lundi (et peut-être le mardi). PROGRAMMER LES AUTRES JOURS DE LA SEMAINE La programmation des autres jours de la semaine est identique à la programmation du premier jour de la semaine clignote pour indiquer le jour sélectionné, et sont stables si des actions ont été copiées de lundi vers mardi, uniquement s'affiche si aucune action n'a été copiée de lundi à mardi. 2
Veiller à ne pas être en mode programme ( ne clignotte pas); si nécessaire, pousser sur le bouton pour quitter le mode programme.
Dispositif de commande à distance 4PW16770-1 , sélectionner le jour et l'action que vous souhaitez éditer. Appuyer sur le bouton pendant 5 secondes; le mode programme est activé, l'icône et l'action sélectionnée clignotent. Editer les réglages en utilisant les mêmes boutons que ci-dessus. Sélectionner la "dernière action" en utilisant le bouton et décider si vous voulez ou ne voulez pas copier l'action programmée au jour suivant (en appuyant sur les boutons et simultanément ou uniquement sur le bouton pendant 5 secondes). 3
Parcourir les actions programmées en utilisant le bouton , sélectionner le jour que vous souhaitez éditer. Appuyer sur le bouton pendant 5 secondes; le mode programme est activé, l'icône et l'action sélectionnée clignotent. Sélectionner la "dernière action" que vous voulez conserver en utilisant le bouton Toutes les actions supérieures seront effacées. Confirmer l'effacement en poussant sur le bouton durant 5 secondes, OU confirmer l'effacement pour le jour en cours et le jour suivant en appuyant sur les boutons et simultanément durant 5 secondes.
Retirer la saleté avec un chiffon doux humide.
Les directives ci-dessous peuvent vous aider à résoudre votre problème. Si vous ne pouvez résoudre le problème, consulter votre installateur.
Indique que l'installation a juste été branchée, veuillez attendre jusqu'à ce que disparaisse. Le programmateur de temporisation ne fonctionne pas mais les actions programmées sont exécutées à un mauvais moment (par ex. 1 heure trop tard ou trop tôt) Vérifier si l'horloge et le jour de la semaine sont correctement réglés, corriger si nécessaire (voir "FONCTION REGLAGE HORLOGE" à la page 5). Je ne sais pas activer le programmateur de temporisations (l'icône clignote pendant 2 secondes et disparaît ensuite) Le programmateur de temporisation n'a pas encore été programmé. Programmer d'abord le programmateur de temporisation (voir "Définition de la programmation des temporisations" à la page 11). Je ne sais pas activer le programmateur de temporisation (l'icône est affiché) Le programmateur de temporisations ne peut pas être activer quand un contrôle centralisé est connecté. Le fonctionnement limite ne peut pas être sélectionné Le fonctionnement limite n'est pas disponible pour le refroidissement uniquement d'installations.
Vérifier si la puissance du réseau est toujours appliquée à votre installation.
