Les réseaux constituent de puissants outils pour partager des ressources informatiques. Vous pouvez utiliser une imprimante depuis différents ordinateurs et accéder aux données résidant sur le disque dur d’un autre ordinateur. Les réseaux permettent également d’utiliser à plusieurs des jeux vidéo. Les réseaux sont donc non seulement très utiles, mais peuvent également s’avérer ludiques. Les PC que vous connectez aux quatre ports de réseau local du routeur, s’ils sont correctement configurés, créent un réseau local. Ils sont connectés au moyen d’un câble Ethernet branché à une extrémité sur l’adaptateur Ethernet de l’ordinateur et sur les ports de réseau local du routeur (numérotés de 1 à 4) à l’autre extrémité. Le terme « Ethernet » fait référence aux accessoires de réseau, tels que câbles et adaptateurs, et désigne le type de réseau mis en place. Dans la documentation du routeur, Ethernet fait référence aux accessoires qui transfèrent les données informatiques à un débit compris entre 10 Mbits/s et 100 Mbits/s. 10 Mbits/s et 100 Mbits/s désignent les vitesses utilisées par les périphériques réseau. Lors d’un transfert de données à 10 Mbits/s, vous transférez l’équivalent de plus de sept disquettes par seconde! Les accessoires réseau qui fonctionnent à 100 Mbits/s offrent des débits dix fois plus rapides !

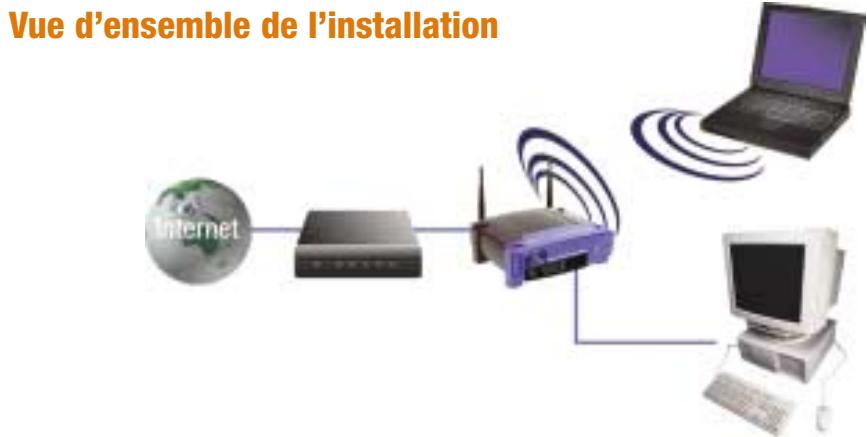

Ce guide de démarrage rapide vous donne un « aperçu général » de ce dont vous avez besoin pour configurer un réseau de base chez vous ou au bureau. Les trois prochaines sections expliquent comment installer et configurer votre équipement pour permettre un accès partagé et grande vitesse à Internet.
WAN (Wide Area Network) désigne un réseau étendu. Internet est un réseau global couvrant la zone la plus vaste qui soit ! Les PC connectés au routeur partagent cette connexion.
Elle explique ensuite comment connecter vos PC au routeur.
Cette étape décrit certains paramètres de base du routeur qui lui permettent de fonctionner avec votre modem ADSL de même qu’avec les paramètres de votre ISP. Remarque : Ce guide de démarrage rapide décrit l’installation du routeur avec des câbles Ethernet. Bien que le routeur puisse être installé au moyen d’une connexion sans fil, cette configuration n’est pas décrite dans ce guide de démarrage rapide. Si vous souhaitez installer le routeur en employant une connexion sans fil, reportez-vous aux informations présentées sur le site Web Linksys à l’adresse www.linksys.com

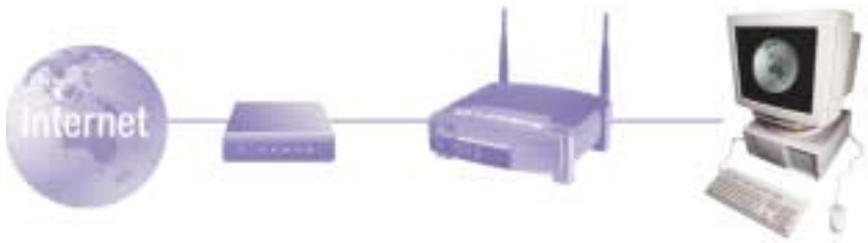

À l’étape1, vous allez connecter le routeur à votre modem ADSL ainsi qu’aux ordinateurs de votre domicile ou bureau.
A. Si ce n’est déjà fait, branchez votre modem ADSL sur la prise adéquate. Suivez les instructions du guide d’installation de votre modem ADSL.
D. Branchez l’adaptateur de courant sur le port d’alimentation du routeur, puis sur une prise électrique. Mettez le modem ADSL sous tension. Mettez ensuite sous tension le premier PC à utiliser lors de la configuration du routeur.

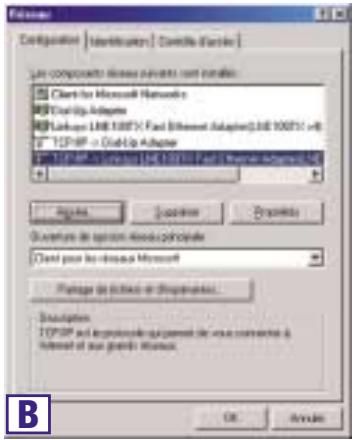

Paramètres et ouvrez le Panneau de configuration. Dans le Panneau de configuration, double-cliquez sur l’icône Réseau pour ouvrir l’écran Réseau. À l’étape 2, vous allez configurer chacun de vos ordinateurs pour communiquer avec le routeur. Pour cela, vous devrez configurer les paramètres réseau du PC afin d’obtenir automatiquement une adresse IP (ou TCP/IP). Les ordinateurs emploient des adresses IP pour communiquer entre eux sur un réseau ou sur Internet. Identifiez le système d’exploitation utilisé sur votre ordinateur, par exemple Windows 98 SE, Millennium, 2000 ou XP. Vous devez savoir sous quel système d’exploitation votre ordinateur fonctionne. Pour cela, cliquez sur le bouton Démarrer, puis sélectionnez l’option Paramètres. (Si le menu Démarrer ne comporte pas d’option Paramètres, vous utilisez Windows XP. Vous pouvez accéder directement au Panneau de configuration depuis le menu Démarrer.) Cliquez ensuite sur Panneau de configuration, puis double-cliquez sur l’icône Système. Cliquez sur le bouton Annuler une fois que vous avez terminé. Une fois que vous connaissez le système d’exploitation Windows utilisé, suivez les directives de cette étape correspondant au système d’exploitation de l’ordinateur. Vous devrez éventuellement suivre cette procédure pour chaque ordinateur à connecter au routeur. Les pages suivantes présentent la procédure pas à pas de configuration des paramètres TCP/IP en fonction du type de système d’exploitation Windows employé. Une fois les ordinateurs configurés, passez à l’étape 3: configuration du routeur.

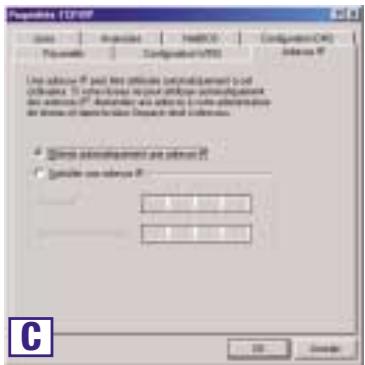

Cliquez ensuite sur le bouton Propriétés. C. Cliquez sur l’onglet Adresse IP et sélectionnez Obtenir automatiquement une adresse IP.
Cliquez ensuite sur le bouton OK. E. Cliquez de nouveau sur le bouton OK. Windows peut vous demander la disquette d’installation Windows d’origine ou des fichiers supplémentaires. Indiquez leur emplacement, par exemple D:\win98, D:\win9x, c:\windows\options\cabs, etc. Cela suppose que « D » soit la lettre du lecteur de CD-ROM.
PC, cliquez sur le bouton Oui. Si Windows ne vous le demande pas, redémarrez quand même l’ordinateur. Remarque: Lorsque j’utilise Internet Explorer, une boîte de dialogue s’affiche pour m’inviter à établir une connexion. Comment puis-je la désactiver ? A. Accédez à votre bureau et double-cliquez sur Poste de travail, puis sur Panneau de configuration. B. Lorsque la fenêtre Panneau de configuration s’affiche, double-cliquez sur l’icône Options Internet. C. Lorsque la fenêtre Options Internet apparaît, cliquez sur l’onglet Connexions. D. Activez la case à cocher Ne jamais établir de connexion. E. Cliquez sur le bouton Appliquer. F. Cliquez sur le bouton OK. *Remarque: Ne choisissez pas une entrée TCP/IP dont le nom contient le terme DUN, PPPoE, VPN ou AOL. **Remarque: Si aucune ligne TCP/IP n’est répertoriée, reportez-vous à la documentation de votre adaptateur Ethernet pour installer TCP/IP maintenant.

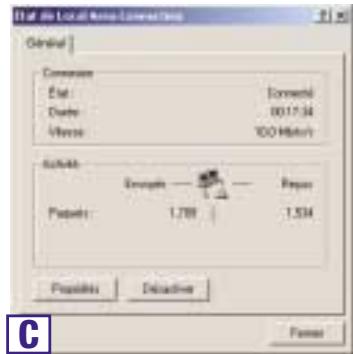

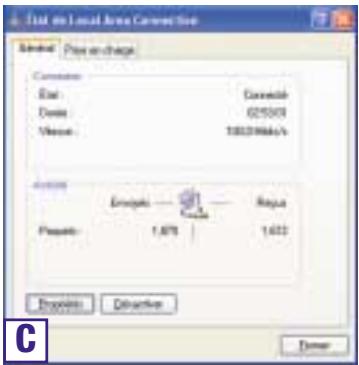

Connexion au réseau local. C. Lorsque l’écran État de la connexion au réseau local apparaît, cliquez sur le bouton Propriétés.
écrans suivants pour terminer la configuration du PC.
Propriétés. D. Sélectionnez Protocole Internet (TCP/IP) et cliquez sur le bouton Propriétés.
Remarque: Lorsque j’utilise Internet Explorer, une boîte de dialogue s’affiche pour m’inviter à établir une connexion. Comment puis-je la désactiver? A. Accédez à votre bureau et double-cliquez sur Poste de travail, puis sur Panneau de Configuration. B. Lorsque la fenêtre Panneau de configuration s’affiche, double-cliquez sur l’icône Options Internet. C. Lorsque la fenêtre Options Internet apparaît, cliquez sur l’onglet Connexions. D. Activez la case à cocher Ne jamais établir de connexion. E. Cliquez sur le bouton Appliquer. F. Cliquez sur le bouton OK. *Remarque: Ne choisissez pas une entrée TCP/IP dont le nom contient le terme DUN, PPPoE, VPN ou AOL.

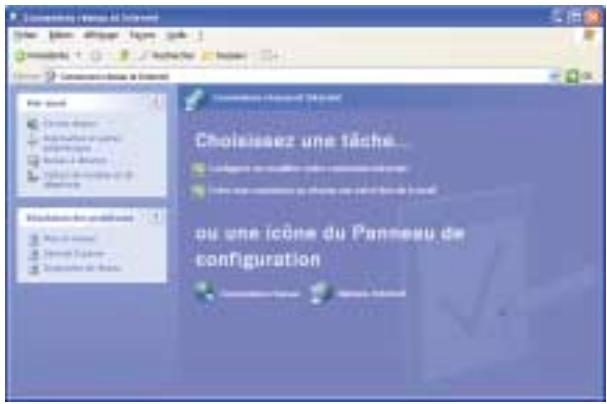

Connexions réseau et Internet. Cliquez ensuite sur l’icône Connexions réseau pour afficher l’écran Connexions réseau. B. Sélectionnez l’icône Connexion au réseau local pour l’adaptateur Ethernet concerné (il s’agit généralement de la première connexion au réseau local répertoriée). Double-cliquez sur Connexion au réseau local.
C. Lorsque la fenêtre Options Internet apparaît, cliquez sur l’onglet Connexions. D. Activez la case à cocher Ne jamais établir de connexion. E. Cliquez sur le bouton Appliquer. F. Cliquez sur le bouton OK.

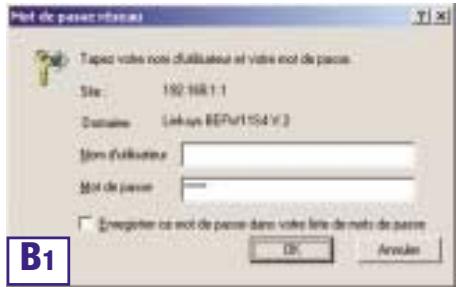

A. Ouvrez le navigateur Web. Il est normal d’obtenir un message d’erreur à ce stade. Continuez à suivre ces instructions. Entrez 192.168.1.1 dans le champ Adresse de votre navigateur Web et appuyez sur la touche Entrée.

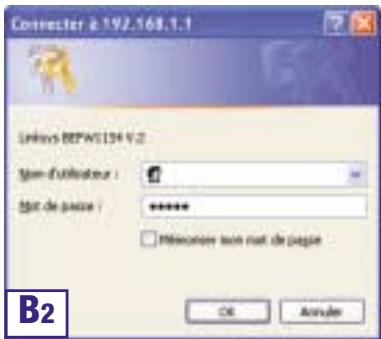

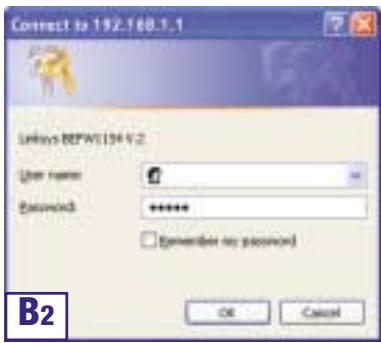

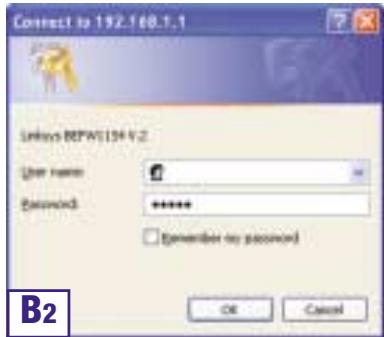

B2). Laissez le champ Nom d’utilisateur vide et entrez admin (le mot de passe par défaut) en minuscules dans le champ Mot de passe. Cliquez ensuite sur le bouton OK.

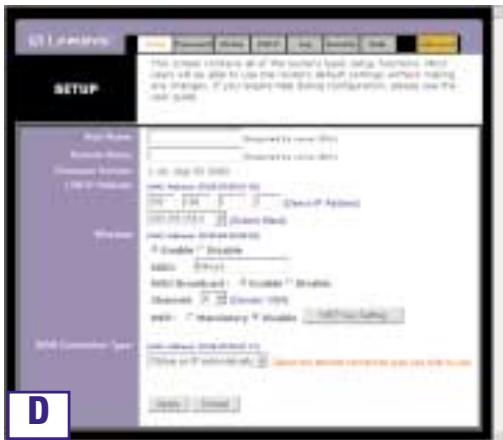

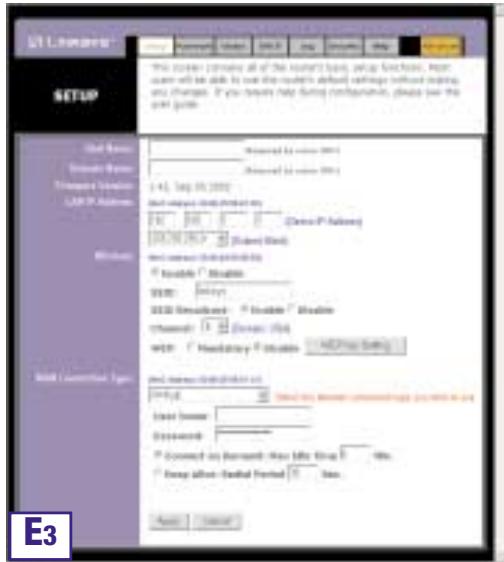

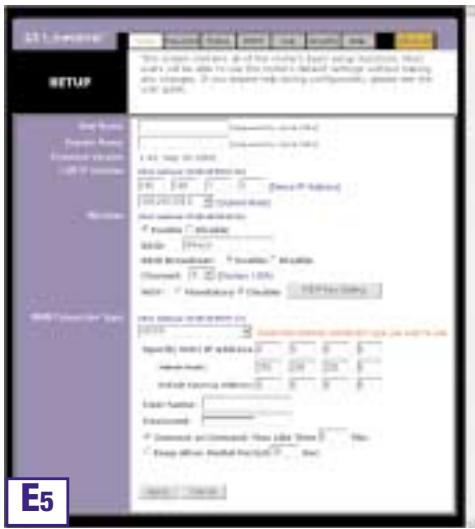

(Activer/Désactiver): La sélection de la case d’option Enable (Activer) active la fonction sans fil du routeur. Les fonctions sans fil ne sont disponibles que si elles sont activées. SSID: L’identificateur SSID (ou ESSID) est un nom unique attribué à votre réseau sans fil. Il respecte la casse et ne doit pas comporter plus de 32 caractères. D L’identificateur SSID par défaut est “linksys”, mais vous pouvez le remplacer par un nom de réseau sans fil personnel. Tous les points sans fil de votre réseau doivent utiliser le même SSID. Channel (Canal): Sélectionnez le canal approprié pour votre réseau à partir de la liste proposée. Tous les points sans fil de votre réseau doivent utiliser le même canal pour fonctionner correctement. Remarque: Si vous souhaitez changer les paramètres WEP du routeur, passez à la section Configuration de la sécurité sans fil.
(Nom d’utilisateur) et Password (Mot de passe) avec les données fournies par votre ISP.
Si vous avez besoin d’informations sur la configuration avancée, visitez le site Web de support technique Linksys à l’adresse support.linksys.com
(Appliquer), pour enregistrer les paramètres.
Si vous ne parvenez pas à accéder à notre site Web, examinez à nouveau les procédures de cette section ou la section Aide de ce guide de démarrage rapide.
Dans ce cas, votre Changer le nom par défaut du SSID. Le SSID peut contenir jusqu’à 32 caractères. Il vaut mieux choisir un nom qui n’est pas trop évident. 2 Activer le WEP Pour garantir le caractère privé de la transmission de vos données, vous pouvez activer le WEP (Wired Equivalent Privacy). L’utilisation de ce protocole permettra le chiffrement de vos données pendant qu’elles sont transmises par les ondes. Choisissez la plus grande clé de chiffrement possible (128 bits dans la plupart des cas) et assurez-vous que tous les PC de votre réseau sans fil utilisent la même clé que le point d’accès. Vous pouvez encore améliorer la sécurité en changeant régulièrement la clé WEP.
Une adresse MAC se compose de 12 caractères (0-9, A-F) et peut être trouvée derrière l’adaptateur. Un adaptateur dont l’adresse MAC n’est pas incluse dans la liste ne recevra pas l’autorisation d’accéder à votre réseau sans fil.
Quel est mon type de connexion: adresse IP dynamique, adresse IP permanente ou PPPoE?
Quel est mon nom de domaine (éventuel)?
Quelle est ma passerelle? Quel est mon DNS?
Quel est mon mot de passe?

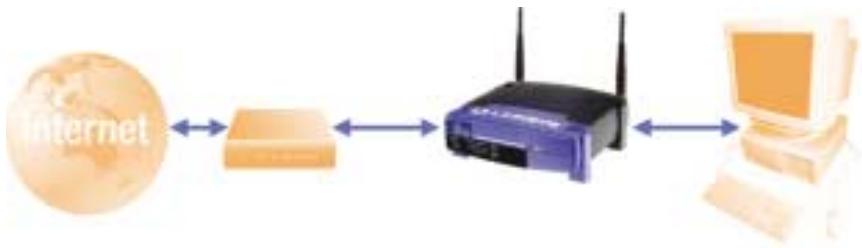

WAN), reportez-vous au graphique de la page suivante:
La configuration d’un point d’accès se fait via un navigateur Internet. Il vaut mieux sécuriser cet accès et tout autre pouvant exister par un mot de passe choisi avec soin. Si un mot de passe est fixé par défaut par le fabricant, changez le par votre propre mot de passe.
2. Renseignez le champ IP Address (Adresse IP). 3. Renseignez le champ Subnet Mask (Masque de sousréseau). 4. Renseignez le champ Gateway Address (Adresse de passerelle). 5. Entrez l’adresse DNS dans les champs 1, 2 et/ou 3. Vous devez entrer au moins une adresse DNS. 6. Cliquez sur le bouton Apply (Appliquer) pour enregistrer les paramètres. 1. Sélectionnez PPPoE pour WAN Connection Type (Type de connexion WAN). 2. Renseignez le champ User Name (Nom d’utilisateur). 3. Renseignez le champ Password (Mot de passe). 4. Cliquez sur le bouton Apply (Appliquer) pour enregistrer les paramètres. 5. Cliquez sur l’onglet Status puis sur le bouton Connect pour démarrer la connexion. Si vous utilisez RAS (Singapore SingTel) ou le protocole PPTP (service en Europe), demandez à votre fournisseur de services Internet les informations de configuration nécessaires.
« croisé » (le type « droit » est plus courant).
- Seul le voyant Link/Act doit s’allumer pour qu’une connexion fonctionne correctement. 3. Je ne parviens à accéder ni à Internet ni à la page de configuration du routeur. Que dois-je vérifier ? A. Vérifiez d’abord que le modem ADSL et les ordinateurs sont correctement connectés au routeur. Pour savoir comment vérifier les connexions, voir la question 2. B. Vérifiez ensuite que vous avez bien configuré vos PC pour communiquer avec le routeur. Vous trouverez ci-dessous des instructions destinées aux différentes versions de Windows. -
• Dans le menu Démarrer, cliquez sur Exécuter. Lorsque la fenêtre Exécuter apparaît, entrez winipcfg dans le champ Ouvrir, puis cliquez sur le bouton OK. • Lorsque la fenêtre Configuration IP s’affiche, cliquez sur la case grise munie d’une flèche noire vers le bas. • Une liste de cartes s’affiche. Sélectionnez la carte que vous utilisez pour vous connecter à Internet. Ces entrées ne doivent pas contenir les termes « PPP », « VPN », « AOL » ou « Dial-Up adapter ». • Le champ Adresse IP doit indiquer l’adresse IP 192.168.1.100 ou 192.168.1.xxx, où « xxx » représente un nombre supérieur à 100. Si votre adresse IP n’est pas comprise dans cette plage, maintenez enfoncé pendant plus de 30 secondes le bouton Reset (Réinitialisation) situé à l’avant du routeur. De cette manière, les valeurs par défaut du routeur sont rétablies et vous devez redéfinir sa page de configuration. Cette dernière opération effectuée, redémarrez l’ordinateur.

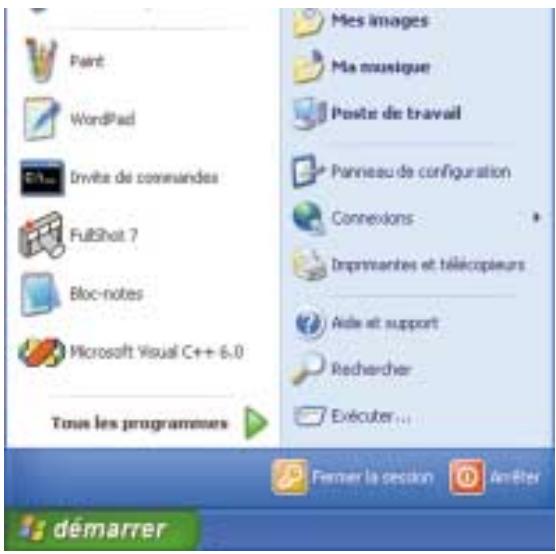

• Dans le menu Démarrer, cliquez sur Exécuter. Lorsque la fenêtre Exécuter apparaît, entrez cmd dans le champ Ouvrir, puis cliquez sur le bouton OK. • Une invite de commande s’ouvre. Entrez ipconfig/all, puis appuyez sur la touche Entrée.
Par exemple, voici les voyants qui s’allument en général lorsqu’un ordinateur et un modem ADSL sont connectés: -
Si une connexion par modem DSL est établie, le voyant WAN Link s’allume.
Activez la case à cocher Ne jamais établir de connexion (peu importe que cette option soit grisée). Cliquez sur le bouton Paramètres LAN situé dans l’angle inférieur droit. Lorsque la fenêtre Paramètres du réseau LAN apparaît, désactivez toutes les cases à cocher. Cliquez sur le bouton OK, sur le bouton Appliquer (le bouton Appliquer est grisé si vous n’avez modifié aucun paramètre), puis de nouveau sur le bouton OK. Quittez le Panneau de configuration et redémarrez votre ordinateur.
D. Activez la case à cocher Ne jamais établir de connexion. E. Cliquez sur le bouton Appliquer. F. Cliquez sur le bouton OK. 6. Je n’obtiens aucune intensité de signal ni qualité de liaison. Que puis-je faire ? A. Assurez-vous que le voyant WLAN du routeur est allumé. B. Vérifiez que tous vos PC sans fil utilisent le mode « Infrastructure ». 7. Comment puis-je améliorer la portée du routeur ? A. Éloignez au maximum le routeur du sol. B. Vérifiez qu’il n’existe aucune source importante de brouillage électrique. (Par exemple: des enceintes, des lampes fluorescentes, des micro-ondes, etc.) C. Modifiez le canal sans fil utilisé. Pour ce faire: -
Dans l’onglet Setup (Configuration), sélectionnez le canal 1. Cliquez sur le bouton Apply (Appliquer) pour enregistrer les paramètres. Répétez cette procédure jusqu’à ce que vous trouviez le canal offrant la meilleure portée.
Cela signifie que vous utilisez le logiciel fourni par votre ISP. Utilisez Internet Explorer ou Netscape Navigator, qui se trouvent sur votre bureau (ou dans le menu Démarrer de Windows XP). 5. Lorsque j’utilise Internet Explorer, une boîte de dialogue s’affiche pour m’inviter à établir une connexion. Comment puis-je la désactiver ? A. Accédez à votre bureau et double-cliquez sur Poste de travail, puis sur Panneau de configuration (les utilisateurs de Windows XP qui emploient l’interface par défaut doivent cliquer sur Démarrer, puis sélectionner Panneau de configuration). B. Lorsque la fenêtre Panneau de configuration s’affiche, double-cliquez sur l’icône Options Internet (les utilisateurs de Windows XP qui emploient l’interface par défaut doivent cliquer sur Connexions réseau et Internet, puis sur Options Internet). C. Lorsque la fenêtre Options Internet apparaît, cliquez sur l’onglet Connexions.

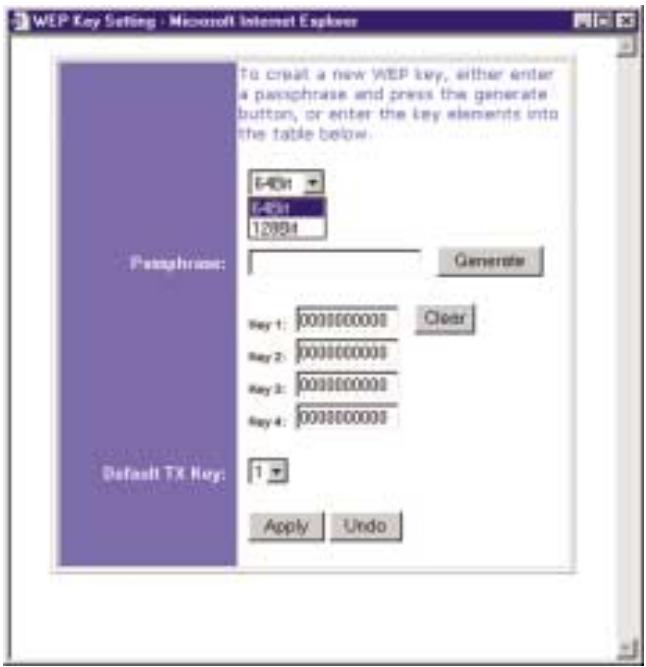

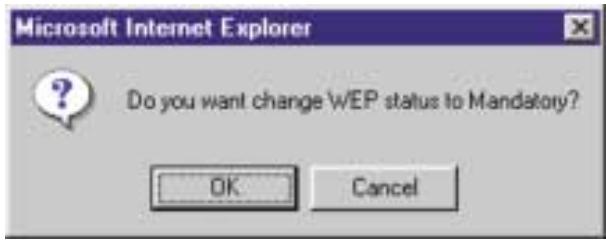

Routeur de point d’accès sans fil avec commutateur 4 ports La procédure suivante indique comment utiliser le cryptage WEP. 1. Dans l’onglet Setup (Configuration) de l’utilitaire Web, sélectionnez Mandatory (Obligatoire) dans la section WEP. 2. Cliquez sur le bouton WEP Key Setting (Paramètre de clé WEP) pour définir le type et le niveau de cryptage WEP.
Le terme “40 bits” désigne parfois le cryptage WEP. Il correspond simplement au cryptage WEP 64 bits. Ce niveau de cryptage WEP est qualifié de cryptage 40 bits parce qu’il utilise une clé secrète 40 bits avec un vecteur d’initialisation 24 bits (40 + 24 = 64). Les fournisseurs sans fil utilisent indifféremment ces deux noms. Linksys utilise le terme « 64 bits » pour désigner ce niveau de cryptage.
WEP. Cliquez sur le bouton OK pour continuer.
Un réseau sans fil à cryptage WEP 128 bits NE PEUT PAS communiquer avec un réseau sans fil à cryptage WEP 64 bits. Par conséquent, vérifiez que tous vos dispositifs sans fil utilisent le même niveau de cryptage. Tous les dispositifs sans fil conformes à la norme 802.11b prennent en charge le cryptage WEP 64 bits. Outre l’activation du cryptage WEP, Linksys recommande également la mise en œuvre des mesures de sécurité suivantes: • Changement du SSID par défaut “linksys” • Changement régulier de la clé WEP Remarque: Pour activer le cryptage WEP, vous devez d’abord activer les fonctions sans fil. Sélectionnez Enable (Activer) dans l’onglet Wireless (Sans fil) du routeur avant de continuer.
Windows XP d’établir une communication sans fil avec le routeur.

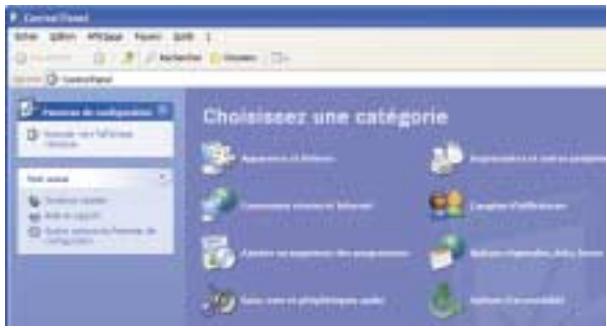

1. Dans le menu Démarrer, choisissez Panneau de configuration (figure C-3).
Le champ Key (Clé) n’affiche pas nécessairement tous les chiffres. Cliquez dans le champ Key (Clé). Déplacez le curseur vers la droite pour afficher le reste de la clé. Notez toute la clé EXACTEMENT telle qu’elle apparaît. 2. Vous pouvez entrer la clé de cryptage manuellement. Notez la phrase de passe ou la clé manuelle. Vous aurez besoin de ces informations pour les autres dispositifs sans fil sur le réseau, puisque la même clé de cryptage WEP doit être entrée sur tous les périphériques sans fil sur le réseau. Une fois que vous avez choisi la méthode de cryptage de clé et entré la phrase de passe ou la clé manuelle, cliquez sur le bouton Apply (Appliquer) pour mettre fin à la partie cryptage de la configuration. Remarque: Dans Windows XP, une clé 128 bits générée par le routeur sera qualifiée de clé « 104 bits (26 chiffres) » et une clé 64 bits générée par le routeur de clé « 40 bits (10 chiffres) ».

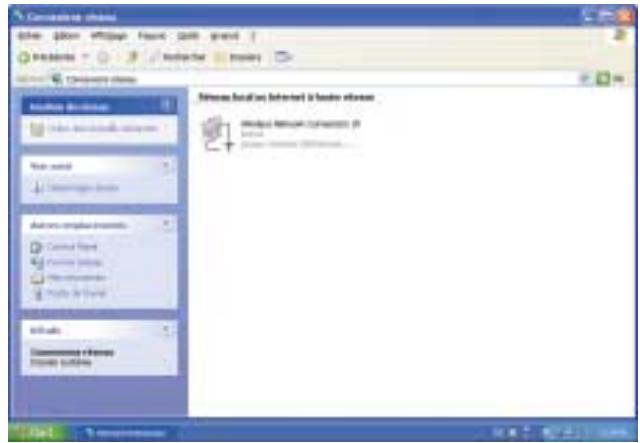

3. Cliquez sur l’icône Connexions réseau (figure C-5).

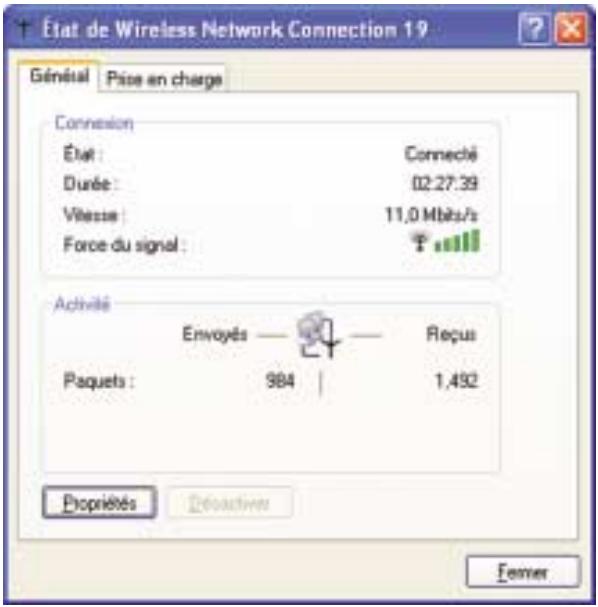

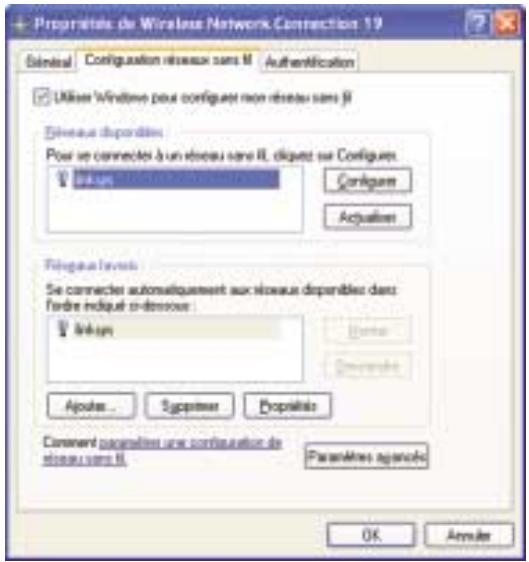

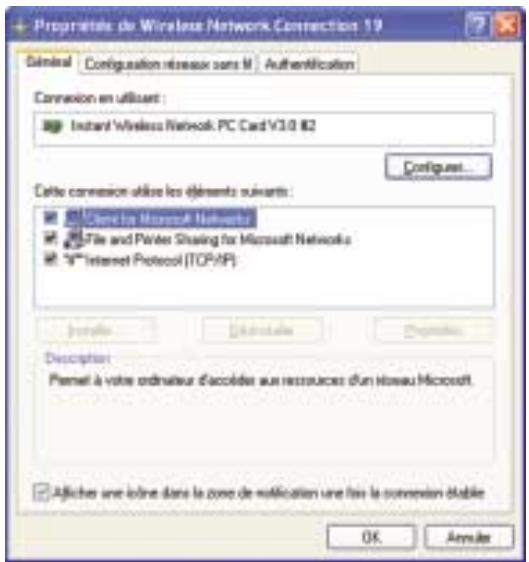

Configuration réseaux sans fil.

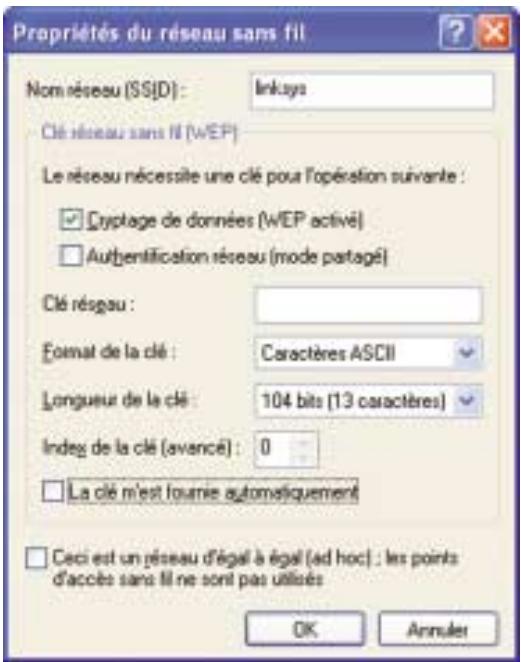

Désactivez les cases à cocher Authentification réseau (mode partagé) et La clé m’est fournie automatiquement. Dans le champ Clé réseau, entrez la clé exacte (tous les 10 ou 26 chiffres, selon le niveau de cryptage) générée par le routeur. Vérifiez que le champ Format de la clé contient “Chiffres hexadécimaux” et que le champ Longueur de la clé contient “40 bits (10 chiffres)” ou “104 bits (26 chiffres)”. Si tel n’est pas le cas, vous n’avez pas entré la clé correctement.
SSID du routeur, est affiché dans la section Réseaux favoris (figure C9), double-cliquez dessus et passez à l’étape suivante. Sinon, cliquez sur le réseau sans fil approprié, spécifié par le SSID du routeur, dans la section Réseaux disponibles. Cliquez ensuite sur le bouton Configurer.
Cliquez sur le bouton OK pour enregistrer les paramètres. Cliquez sur les boutons OK jusqu’à ce que vous reveniez à la fenêtre État de la connexion réseau sans fil. Fermez toutes les fenêtres pour revenir au bureau de Windows XP.
