| Type de produit | Adaptateur réseau Powerline DEVOLO dLAN HS Ethernet |
| Caractéristiques techniques principales | Norme HomePlug AV, vitesse de transfert jusqu'à 500 Mbps, prise Ethernet RJ45 |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | 105 x 65 x 40 mm |
| Poids | 150 g |
| Compatibilités | Compatible avec tous les appareils utilisant la norme HomePlug AV |
| Fonctions principales | Extension de réseau via le câblage électrique, connexion Internet stable |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles, produit non réparable |
| Sécurité | Protection contre les surcharges, conformité aux normes de sécurité électrique |
| Informations générales utiles | Installation facile, plug-and-play, nécessite une prise électrique disponible |
FOIRE AUX QUESTIONS - DLAN HS ETHERNET DEVOLO
Questions des utilisateurs sur DLAN HS ETHERNET DEVOLO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réseau au format PDF gratuitement ! Retrouvez votre notice DLAN HS ETHERNET - DEVOLO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DLAN HS ETHERNET de la marque DEVOLO.
MODE D'EMPLOI DLAN HS ETHERNET DEVOLO
© 2006 devolo AG, Aix-la-Chapelle (Allemagne)
Toutes les informations de ce manuel ont ete rédigées apres une verification soigneuse, mais ne peuvent nianmoins garantir les caractéristiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livreaison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Vous trouvez en annexe toutes les déclarations et certificates disponibles au moment de l'impression sur la conformité des produits.
Marques
Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.
Mac® est une marque déposée de Apple Computer, Inc.
Linux® est une marque déposée de Linus Torvalds.
HomePlug® est une marque déposée de HomePlug Power Alliance.
dLAN® est une marque déposée de devolo AG.
devolo et le logo devolo sont des marques déposées de devolo AG. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs.
devolo se reserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'eventuelles erreurs ou modifications.
devolo AG
Sonnenweg 11
52070 Aix-la-Chapelle
Allemagne
www.devolo.com
Aix-la-Chapelle, août 2006
Avant-propos
Merci de votre confiance!
Le dLAN HS Ethernet de devolo est un adaptor HomePlug pour le transfert des données via le réseau d'alimentation électrique existant. Doté d'une interface Ethernet, l'adaptateur dLAN vous permit de creer ou d'étendre facilement et à moindre frais un réseau domestique. Les travaux sur les ordinateurs, tels que l'échange de données, l'accès partagé à une imprimante au sein du réseau ou l'accès à Internet sont réalisés via les cables électriques qui se trouvent dans leBATIMENT. Avec le dLAN HS Ethernet, chaque prise électrique existante sert de prise réseau – de la cave au grenier.
Information sur cette documentation
Ce manuel vous dévoilera tous les secrets de votre dLAN HS Ethernet devolo. Il vous décrira, entre autres, commentmettre vosadaptateur dLAN en service. De plus, vous trouvez dans le chapitre 'Tout savoir sur le réseau « à la maison »' des exemples d'application du dLAN HS Ethernet, ainsi que des remarques générales.
Pour vous fournir un dLAN HS Ethernet agreable à utiliser, nous avons mis en place des contrôle des qualite sévères dans la chaîne de production assurant ainsi la fiabilité de nos produits.
Cette documentation a été rédigée par une équipe de collaborateurs de différents services de l'entreprise afin de vous offrir la(Meilleure assistance possible lors de l'exploitation de votre produit.
Pour de plus amples informations, veuillez consulter notre site Internet 'www.devolo.com'.
Si vous aviez encore des questions ou si vous aviez besoin d'assistance, nos services en ligne (www.devolo.com) est à votre disposition 24 heures sur 24.
Contenu du coffret
Avant deCOMMencer l'installation de votre dLAN HS Ethernet, vérifie que tous les éléments faisant partie du produit sont bien dans l'emballage :
dLAN HS Ethernet
Cable Ethernet (3 m)
Dépliant d'installation rapide
CD avec pilotes, documentation en ligne et logiciels d'application
devolo se Reserve le droit de modifier sans préavis le contenu du coffret.
Description des symboles
Dans cette section, nous vous fournissements une description succincte des diffé-rents symboles et de leur signification.
Remarque très importante dont le non-respect peut entrainer des dommages.
Remarque important à respecter.
Information complémentaire dont il est utile, mais pas obligatoire, de tener compte.
Contenu
1 Introduction 6
1.1 Que signifie dLAN? 6
1.2 Avantages du dLAN HS Ethernet 7
2 Connexions et mise en service 8
2.1 Configuration système requise 8
2.2 Eléments de connexion et de contrôle 8
2.3 Connexion du dLAN HS Ethernet 9
3 Logiciels devolo dLAN 10
3.1 Apercu des logiciels devolo 10
3.1.1 Assistant de configuration dLAN 10
3.1.2 Informer 10
3.1.3 EasyShare 10
3.1.4 EasyClean 11
3.2 Installation des logiciels devolo dLAN 11
3.3 Configuration du réseau dLAN avec l'Assistant de configuration dLAN 11
3.4Vue d'ensemble de dLAN au moyen de l'Informer 13
3.5 Communication au sein du réseau à l'aide de EasyShare 14
3.5.1 Configuration 14
3.6 Protection de votre vie privée avec EasyClean 16
4 Tout savoir sur le réseau « à la maison » 18

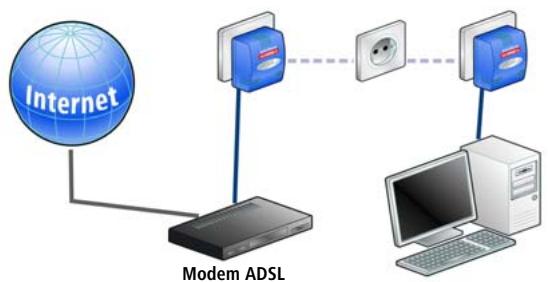

4.1 Solution poste de travail individuel Internet-ADSL-Possibilité 1 18

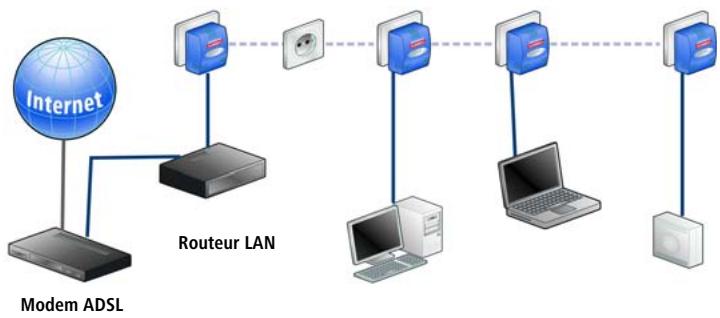

4.2 Réseau domestique - Possibilité 2 18

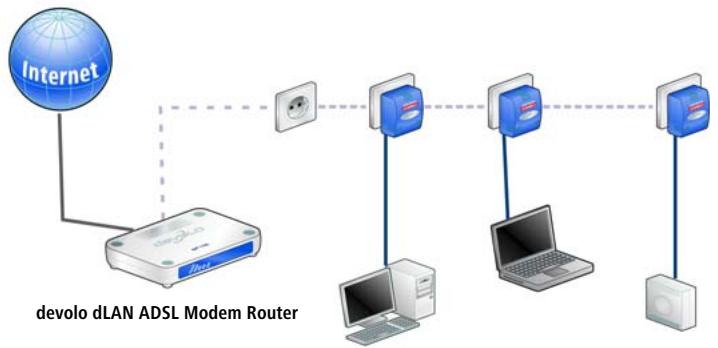

4.3 Mise en reseau à domicile - Possibilité 3 19

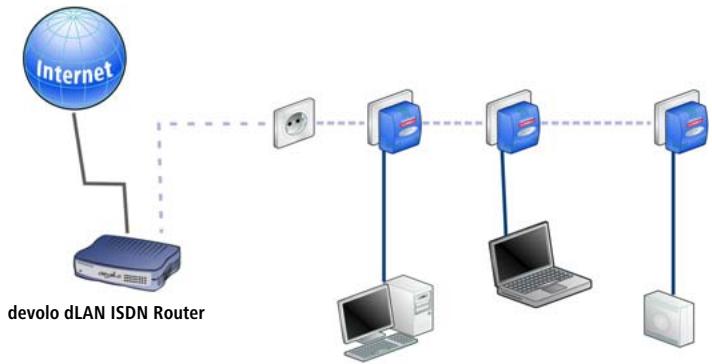

4.4 Mise en reseau à domicile - Possibilité 4 19
4.5 Informations importantes 20
5Annexe 21
5.1 Caracteristiques techniques 21
5.2 Nettoyage et entretien 22
5.3 Conformité CE 22
5.4 Déclaration de conformité 23
5.5 Conditions generales de garantie 24
1 Introduction
Ce chapitre présente la nouvelle technologie dLAN et fournit une description sommaire du dLAN HS Ethernet.
1.1 Que signifie dLAN?
Outre les technologies de réseaux câblés et sans fil (LAN et Wireless LAN) déjà connues dans le domaine des réseaux « à la maison », vous disposez maintainant d'une autre technologie : dLAN (direct LAN, c'est-à-dire relié directement). dLAN consiste en une mise en réseau à domicile via l'installation électrique de la maison.
Couts et qualité de transmission
dLAN est une technologie de réseau économique et pratique. Il n'est plus nécessaire de poser de nombreux cables supplémentaires et chaque prise de courant sert de point d'accès au réseau domestique.
Avec la norme dLAN, des fréquences supplémentaires sont surmodulées sur les cables électriques. Il s'agit d'un procédé connu et éprouvéd dans le domaine de la transmission de données et utilisé depuis plusieurs années déjà dans d'autres domaines. Aujourd'hui, il sert à étabrir des liaisons à Internet ou à des réseaux locaux (à la maison ou au bureau). Selon le coefficient d'affaillissement, il est possible de couvir des distances de 200 mètres.
Avec un débit de transmission de données maximal jusqu'à 85 Mbps et un transfert (chargement/téléchargement) symétrique, la technologie dLAN est devenue indispensable pour les applications domestiques, tout comme les solutions réseau Ethernet classiques et le standard sans fil actuel WIFI™.
Sécurité des données et rayonnement
Le cryptage DES_pro est appliqué: il garantit la sécurité du transfert de données à l'intérieur du réseau.
Les apparèils dLAN de devolo replissent les normes industrielles strictes de l'UE et sont conformes aux normes sur le rayonnement electromagnétique.
1.2 Avantages du dLAN HS Ethernet
Performant et flexible
Le dLAN HS Ethernet propose pour la première fois un taux de transfert maximal jusqu'à 85 Mbps via l'installation électrique de la maison. Ce nouveau standard grande vitesse garantit - sans longue attente - la transmission de fichiers de taille importante entre les ordinateurs de votre réseau via l'installation électrique. Les conduites cables de l'installation électrique permettent même de transférer des videos en qualité DVD. Avec IP-TV et Video-on-demand, profitez-en dans toute la maison - partout où se trouve une prise de courant électrique.
Vous trouvrez des exemples d'applications illustrant différents réseaux, ainsi que des remarques générales dans le chapitre 'Tout savoir sur le réseau « à la maison »'.
Simplicité d'installation
Reliez le dLAN HS Ethernet à l'ordinateur ou au périphérique correspondant à l'aide du cable Ethernet.
- Branchez le dLAN HS Ethernet dans une prise électrique murale.
- Installez les 'Logiciels devolo dLAN'.
Terminate!
Connexion Ethernet
L'adaptateur dLAN HS Ethernet dispose d'une interface Ethernet pour le branchement sur un périphérique du réseau (par ex. ordinateur de bureau, ordinateur portable, modem, routeur, commutateur etc.). La prise d'alimentation permet le branchement sur le réseau électrique.
Affichage de I'etat
Les témoins de contrôle (DEL) de votre dLAN HS Ethernet renseignent sur l'état de la connexion et sur les fonctions de transfert de données. Le dLAN HS Ethernet est doté de 6 témoins de contrôle.
2 Connexions et mise en service
Nous vous décrirons dans ce chapitre les éléments de connexion et d'affichage du dLAN HS Ethernet et vous montrerons comment le raccarder.
2.1 Configuration système requise
Pour pouvoir utiliser notre dLAN HS Ethernet, votre ordinateur doit replir les critères suivants :
- Systèmes d'exploitation : Windows 98, Windows Me, Windows 2000, Windows XP, Linux, Mac OS X ou tous les systèmes d'exploitation compatibles réseau
- Connexion Ethernet
Attention, votre ordinaire ou l'appareil correspondant doit dispose d'une carte reseau ou d'un adaptateur reseau avec interface Ethernet.

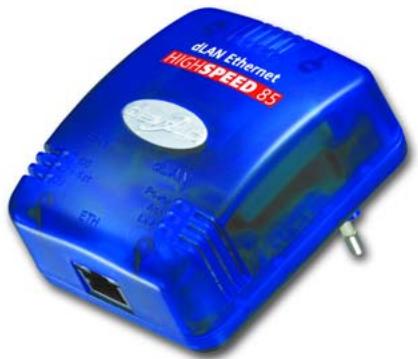

2.2 Eléments de connexion et de contrôle
L'adaptateur dLAN HS Ethernet est doté de 6 tímoins de contrôle (DEL) et d'une connexion Ethernet.
ETH
100/Act: est allumée lorsqu'une connexion au réseau Ethernet est établie; clignote lorsque la vitesse de transmission des données est de 100 Mbits/s.
10/Act: est allumée lorsqu'une connexion au réseau Ethernet est établie; clignote lorsque la vitesse de transmission des données est de 10 Mbits/s.
Col: clignote plus rapidement en cas de charge croissant du réseau.
dLAN
Power: est allumée quand le dLAN HS Ethernet est en état de marche.
Act: clignote quand des données sont envoyées ou reçues dans/du réseau électrique.
Link: est allumée lorsqu'une connexion est établie vers le réseau dLAN.
- Connexion Ethernet : permet de relier le dLAN HS Ethernet à un ordinaire ou à un autre périhérique via le cable réseau fourni.
Veillez à ce que tous les adaptateurs dLAN que vous pouvez ajouter dans le réseau soient branchés dans une prise murale. Un adaptateur dLAN passé en mode veille au bout d'env. 15 minutes lorsqu'aucun péripérisque sous tension n'est raccordé à l'interface Ethernet. En mode veille, il est impossible d'acceder un adaptateur dLAN par le réseau électrique.
2.3
Connexion du dLAN HS Ethernet
Cette section vous montre comment connecter le dLAN HS Ethernet à un ordi-nateur.
Avant de connecter le dLAN HS Ethernet, notez son numero de sécurité (Security ID) et conserveze ce numero à portée de mains pendant la configuration du réseau. L'ID de sécurité se situe sur la face inférieure de l'adaptateur dLAN.
① Branchez le dLAN HS Ethernet sur un port Ethernet de l'ordinateur allumé au moyen du cable réseau fourni.
(2) Branchez l'adaptateur dLAN HS Ethernet sur une prise de courant libre.
③ Poursuivez ensuite avec l'installation du logiciel devolo dLAN. Lizez à ce sujet le chapitre 'Logiciels devolo dLAN'.
La mise en service du dLAN HS Ethernet ne nécessite pas de pilotes.
3 Logiciels devolo dLAN
Ce chapitre présente les logiciels Assistant de configuration dLAN, Informer, EasyShare et EasyClean. De plus, nous décrivons leur installation ainsi que la configuration de votre réseau dLAN à l'aide du Assistant de configuration dLAN.
3.1 Aperçu des logiciels devolo
3.1.1 Assistant de configuration dLAN
L'Assistant de configuration dLAN vous assiste pour la réalisation et la modifi- cation de votre réseau dLAN crypté. Avec son aide, vous ajoutez l'adaptateur dLAN dans le réseau. La configuration de tous les adaptateurs dLAN présents dans le réseau peut être effectue depuis une centrale, c'est-à-dire à partir d'une seule station de travail. Pour le cryptage, vous avez besoin des nombres de sécurité (Security-ID) de l'ensemble des adaptateurs dLAN (voir au bas du boîtier); ensuite, attribué le mot de passer réseau que vous avez sélectionné.
Le mot de passer par défaut fixé par devolo est HomePlug.
Les logiciels et les détails sur l'installation de l'Assistant de configuration dLAN pour Mac et Linux se trouvent sur le CD joint.
3.1.2 Informer
Informer fournit des informations sur tous les périhériques dLAN dans votre réseau, par exemple leurs adresses MAC pour le dLAN et les taux de transfert actuels.
L'adresse MAC (Media Access Control) constitue un numero de série unique. Elle est programmée dans chaque matériel et ne peut pas être modifiée. L'adresse MAC pour le dLAN est indiquée sur la face inférieure de l'adaptateur dLAN.
3.1.3 EasyShare
EasyShare est un outil de partage de fichiers et de conversation (Chat) pour votre réseau local. Il sert à échanger des fichiers entre les ordinateurs Windows locaux. La fonction de conversation intégrée permet la communication « en direct » entre les utilisateurs du réseau. EasyShare est convivial et facile à utiliser.
3.1.4 EasyClean
Lorsque vous surfez sur Internet avec le navigateur de Microsoft Internet Explorer, des données d'archives sont enregistrées sur votre ordinateur sans votre accord. Avec EasyClean, vous pouvez définir les données qui doivent être effacées.
3.2 Installation des logiciels devolo dLAN
① Insérez le CD de produits devolo fourni dans votre lecteur de CD-ROM.
② Dans le menu du logiciel d'installation, Sélectionnez l'options 'Installes le logiciel dLAN'. L'assistant est exécuté. Confirmez en cliquant sur Suivant.
③ Si vous souhaitez installer l'intégrality du pack logiciel dLAN de devolo, désissez l'option de menu 'Installation standard'. Cliquez sur Suivant.
Si vous préférez procédé à une installation personnalisée, Sélectionnez l'option de menu 'Installation personnalisée', puis désissez les composantes logicielles que vous poulez installer. Cliquez sur Suivant.
④ Concluez l'installation en cliquant sur Terminer.
⑤ A la fin de l'installation, executez les outils devolo à l'aide du menu Démarrer ▷ Programmes ▷ devolo ▷ Assistant de configuration dLAN, EasyShare, Informer ou EasyClean.

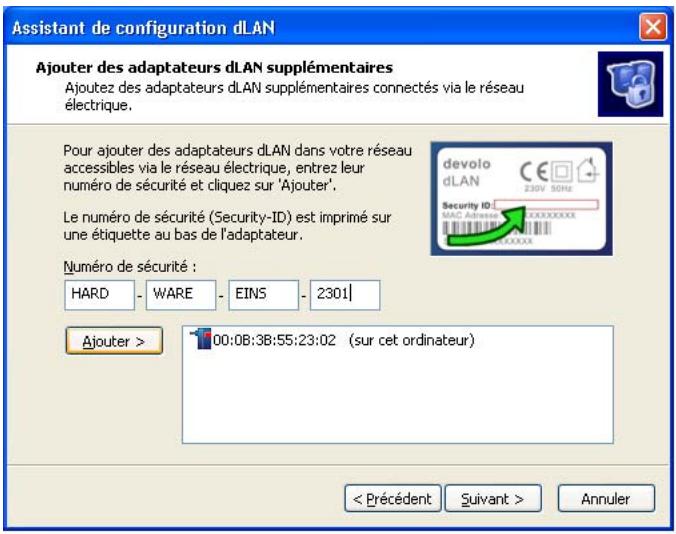

3.3 Configuration du réseau dLAN avec l'Assistant de configuration dLAN
Ayez à portée de mains les nombres de sécurité des adaptateurs dLAN. L'Assistant de configuration dLAN demande ce nombre pour la configuration du réseau. Le nombre de sécurité se trouve au bas de l'adaptateur.
① Execuéze le Assistant de configuration dLAN en scélectionnant Démarrer ▷ Programmes ▷ devolo ▷ Assistant de configuration dLAN.
② Confirmez en appuyant sur Suivant. L'Assistant de configuration dLAN commence une analyse du réseau et recherche les adaptateurs dLAN dans le réseau.
Veillez à ce que tous les adaptateurs dLAN que vous poulez ajouter dans le réseau soient branchés dans une prise murale. Un adaptorateur dLAN passé en
mode veille au bout d'env. 15 minutes lorsqu'aucun péripérisque sous tension n'est raccordé à l'interface Ethernet. Il est impossible de procéder à la configuration en mode veille.
③ Dans la fenêtre suivante, Sélectionnez un mot de passer pour votre réseau dLAN et appuyez sur Suivant.
Le mot de passer par défaut fixé par devolo est HomePlug.
L'adaptateur dLAN connecté directement à votre PC est detecté automatique. Tous les autres adaptateurs dLAN doivent être déclarés manuellement. Pour déclarer les adaptateurs, entrez l'un après l'autre tous les nombres de sécurité (Security-ID) des adaptateurs dLAN devant constituer un réseau.
⑤ Cliquez sur Ajouter et confirmez en cliquant sur Suivant quand vous avez ajusté tous les adaptateurs dLAN souhaités.
⑥ Concluez l'opération en cliquant sur Terminer. Voiture reseau dLAN est maintainant sécurisé contre les accès de l'extérieur.
La configuration du réseau dLAN peut être modifiée ou mise à jour à tout moment. Pour modifier la configuration, précédez aux étapes de configuration décrites ci-dessus.
3.4

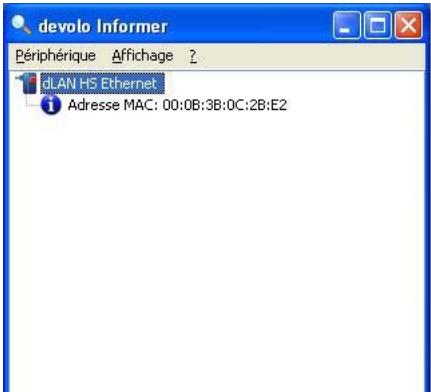

Vue d'ensemble de dLAN au moyen de l'Informer
Informer vous permet de ne jamais perdre de vue les adaptateurs dLAN dans voitre reseau. Informer fournit le nom de l'adaptateur connecté directement au PC et tous les adaptateurs dLAN accessibles dans le même reseau.
Entre autres, Informer montre l'adresse MAC pour le dLAN de chaque adaptorateur et les taux de transfert actuels.
Pour renomer un adaptateur, cliquez sur l'adaptateur souhaite puis selectionnez la commande Periphérique Modifier nom.
Quand vous cliquez sur un adaptateur avec le bouton droit de la souris, un menu contextualuel vous permet de selectionner les commandes suivantes :
- 'Modifier nom' ouvre une fenêtre dans laquelle vous pouvez donner un nouveau nom à l'adaptateur.
- 'Démarrer l'assistant pour la configuration dLAN' ouvre une fenêtre dans laquelle vous pouvez ajouter des adaptateurs dLAN supplémentaires dans le réseau et leur attribuer un mot de passer réseau.
Informer indique uniquement les adaptateurs dLAN connectés au réseau élec trique domestique et Presents dans votre réseau dLAN. Un adaptorateur dLAN passé en mode veille après env. 15 minutes d'inactivité si aucun apparéil en état de marche n'est connecté à l'interface Ethernet. Les adaptateurs dLAN en état de veille ne sont pas affichés dans Informer.

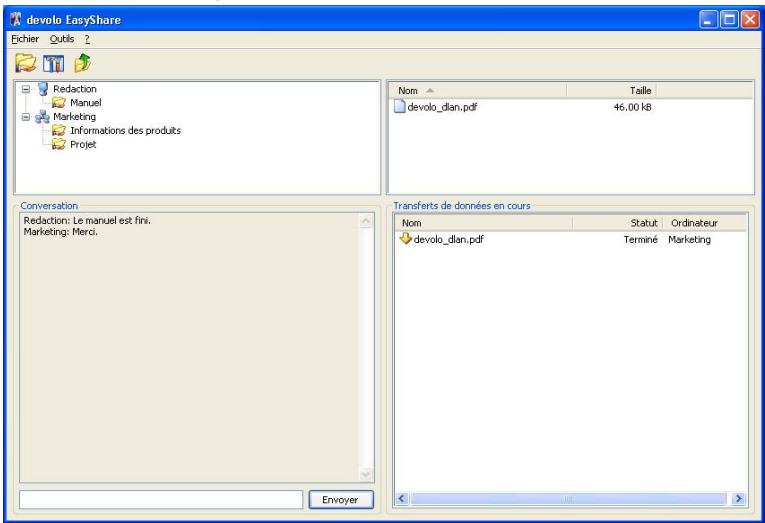

3.5
Communication au sein du réseau à l'aide de EasyShare
Tous les utilisateurs du réseau local qui exécutent EasyShare sont identifiés automatiquement et ajoutés dans une liste :
3.5.1
Configuration
Le logiciel EasyShare dispose de deux assistants conviviaux qui vous guident tout au long de la configuration : l'assistant de configuration initiale qui est lancé automatiquement lors du premier démarriage du programme et l'assistant de partage qui vous permet d'ajouter de nouveaux partages à tout moment. Vous trouverez ci-dessus une description des différentes fonctions du logiciel EasyS-hare :
Partage de dossiers
Pour pouvoir échanger des données, chaque participant au réseau EasyShare doitmetrecesdonnéesàdisposition dansdesdossierspartagés.Lorsqu'undossoirextpartaged,touslesous-dossiersetoutlesdonnéesqu'ilcontient sontegalementpartagésetdisponiblespour touslesparticipantsau réseauEasyShare.Lepartage desdossierspeutéreethoitdéfiniatom automatiquementaI'aide de I'assistant deconfiguration initiale lors du premier démarragedeEasyShare soit aI'aide de I'assistant de partage.Vouspouvezactiverce不同于
en cliquant sur le bouton de partage Ajouter un partage ou en selectionnant dans le menu Fichier l'option Ajouter un partage.
Options
Chaque ordinateur a un nom. Au moment de la première installation de EasyShare, vous pouvez donner un nouveau nom ou conserver le nom d'ordinateur préconfigured dans le système d'exploitation. Tous les participants du EasyShare voient leur ordinateur sous ce nom.
Il est possible de modifier le nom d'ordinateur à tout moment en cliquant sur le bouton Options ou en selectionnant dans le menu Outils > Options.
Actualisation
Pour afficher les (nouveaux) dossiers partages d'autres participants au réseau EasyShare, selectionnez l'option de menu Fichier Mettre a jour ou Mettre a jour dans le menu contextual (en cliquant avec le bouton droit de la souris). Les contenus de l'ensemble des dossiers valides apparaissent dans la fenetre en haut a droite.
Téléchargement de fichiers
Pour télécharger les fichiers partages d'autres participants au réseau EasyShare, sélectionnez l'ordinateur correspondant, puis marquez le dossieritué directement en dessous. Son contenu s'affiche dans la fenêtre supérieure droite. Sélectionnez ici tous les fichiers et/ou dossiers que vous souhaitez télécharger, puis choisissez, dans le menu Fichier l'options Télecharger ou, dans le menu contextuel (en cliquant avec le bouton droit de la souris), Télecharger. Indiquez le réseau de destination souhaité sur votre ordinateur et confirmez enclinuant sur OK. Les fichiers sont alors télécharges sur votre ordinateur. Et vous pouvez observer la progression du transfert en bas, à droite, dans la fenêtre 'Transferts de données en cours'.
Transferts de données en cours
Tous les 'Transferts de données en cours' sont affichés dans la fenêtre inférieure droite.
- La colonne 'Nom' indique le nom du fichier transféré.
- La colonne 'Statut' indique le statut momentané du transfert et la vitesse de transmission.
- La colonne 'Ordinateur' indique l'ordinateur depuis lequel vous étés en train de télécharger ou qui est en train de télécharger depuis votre ordinateur.
Voussouspoucez interrompre des transmissions de données en cours en les mar-quant,puis en selectionnant Interrompre dans le menu contextual (en cliquant avec le bouton droit de la souris).
Chat (communiquer en direct)
La fenêtre inférieure gauche sert de salle de conversation, visible et accessible à tous les utilisateurs de EasyShare dans le réseau local. Pour envoyer un message, écrivez votre texte puis cliquez sur Envoyer.

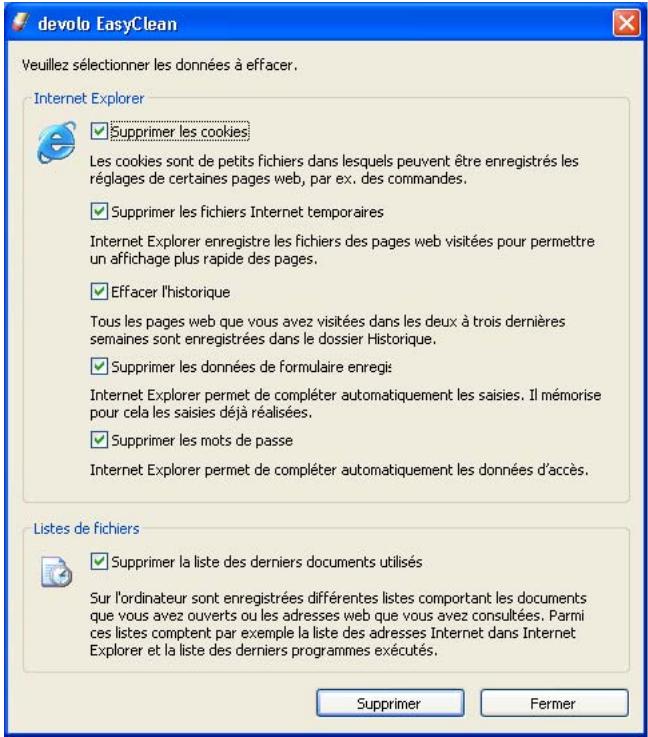

3.6 Protection de votre vie privée avec EasyClean
EasyClean yous permit d'effacer les données d'archive indiquees ci-dessous.
Vou puez definir yous- meme les données a supprimer en confirmant vores
selection (cases cochées) en cliquant sur Supprimer.
Cookies - Lorsque vous visitez certains sites Internet, de petits fjichiers appelés 'cookies' sont enregistrés sur votre ordinateur. Ces fjichiers peuvent
dontir des informations personnelles, telles que des informations d'acces (nom d'utilisateur), des mots de passer, des numeros de carte de crédit, etc.
Fichiers Internet temporaires - Lorsque vous surfez sur Internet, des informations temporaires sont sauvégardées dans le système de fischiers. Au cours du temps, ces fischiers peuvent atteindre une taille considérable et occupt en lors inutillement de l'espace sur votre disque dur.
- Historique - Le navigateur Internet Explorer conserve la liste des sites visités pendant les derniers jours et les dernières semaines. Cela peut être pratique mais occupe également inutillement de l'espace sur le disque dur et n'est la plupart du temps pas souhaité.
- Données de-formulaire enregistrées - Le navigateur Internet Explorer peut enregistrer les données déjà saisies et les compléter automatiquement lors des prochains opérations.
- Mots de passer enregistrés — Les mots de passer peuvent également être enregistrés et introduits automatiquement lors des prochains ouvertures de session avec un nom d'utilisateur : cela peut être pratique mais présente également un certain danger, en particulier dans le cas des transactions bancaires par exemple. Ces informations sont très sensibles et ne devraient être sauvégardées en local qu'avec des programmes spéciaux.
- Listes des derniers documents utilisés - Le navigateur Internet Explorer enregistre les documents ouverts et les sites Internet consultés dans des listes. Dans la plupart des cas, ces informations ne sont ensuite plus utilisées.
Attention, EasyClean supporte uniquely le navigateur Internet Explorer de Microsoft.
4 Tout savoir sur le réseau « à la maison »
Vous trouvrez dans ce chapitre des exemple de réseaux domestiques et des remarques générées.
4.1 Solution poste de travail individuel Internet-ADSL - Possibilité 1
Poste de travail avec accès à Internet via un modem ADSL
4.2 Réseau domestique - Possibilité 2
Mise en réseau de postes de travail et application 'IP-TV' Internet grande vitesse avec accès à Internet via un routeur LAN et un modem ADSL
4.3 Mise en réseau à domicile - Possibilité 3
Mise en réseau de postes de travail et application 'IP-TV' Internet grande vitesse avec accès à Internet via un routeur / modem ADSL dLAN
4.4 Mise en reseau à domicile - Possibilité 4
Mise en réseau de postes de travail et application 'IP-TV' Internet grande vitesse avec accès à Internet via un routeur RNIS dLAN
4.5
Informations importantes
Volume réseau - Le nombre maximum des adaptateurs dLAN pouvant transmettre simultanément des données est en théorie nettement supérieur au nombre de 10 périhériques recommendé dans la pratique.
Compatibilité - Les adaptateurs dLAN de devolo sont compatibles avec tous les autres produits LAN de devolo, avec tous les péripériques qui satisfont au standard IEEE 802.3 et avec les autres péripériques HomePlug.
Sécurité dans le réseau - Pour des raisons de sécurité, le cryptage interne DES_pro de l'adaptateur dLAN est utilisé. Vous pouvez le configurer de manière personalisée à l'aide de l'Assistant de configuration dLAN. Lisez à ce sujet le chapitre 'Logiciels devolo dLAN'.
Vous trouvrez les réponses aux questions les plus féquement posées (FAQ) sur notre site Internet www.devolo.com.
5 Annexe
5.1 Caracteristiques techniques
| dLAN HS Ethernet | |
| Standards | Spécification Ethernet IEEE 802.3, IEEE 802.3x, IEEE 802.3u Auto MDI/X Compatible avec le standard HomePlug 1.1 |
| Protocoles | CSMA/CD |
| Vitesse de transmission | jusqu' à 85 Mbps |
| Procédure de transmission | Asynchrone |
| Modulation | OFDM - 84 Carrier |
| Portée | jusqu' à 200 m via l'installation électrique de la maison |
| Sécurité | DESpro via l'installation électrique de la maison |
| LEDs | 1x3 statut HomePlug (10/100, Link/Act, Collision/Detection) Ethernet Link-Act |
| Connexion dLAN | Fiche réseau Euro |
| Interface de l'ordinateur | RJ45 |
| Consommation | 4,5 VA au max. |
| Alimentation | Bloc d'alimentation intégré par prise de courant Tension nominale : 110 - 230 V AC Courant assigné : 0,13 A Fréquence nominale : 50 Hz |
| Conditions ambiantes | Humidity (sans condensation) : 10-90% Stockage : -25°C - 70°C Exploitation : 0°C - 40°C |
| Exigences du système | PC avec une interface Ethernet Windows 98, Windows Me, Windows 2000, Windows XP, Linux, Mac OS X ou tous les systèmes d'exploitation compatibles réseau |
| Conformité CE | Conforme aux exigences techniques de la directive R&TTE pour tous les pays de l'Union Européenne et la Suisse |
| Dimensions et presentation | 80 x 63 x 37 mm (hauteur x largeur x longueur) boîtier matière plastique |
| Garantie | 3 ans pieces et main-d'oeuvre |
5.2 Nettoyage et entretien
Le boîtier ne contient aucune piece devant être entretenue par l'utilisateur. En particul, le boîtier ne devra être ouvert.
Pour nettoyer l'appareil, utilisez un chiffon doux ou un tissu propre. N'utilise jamais de l'eau, du diluant, du benzole, de l'alcool ni d'autres produits de nettoyage agressifs pour nettoyer le dLAN HS Ethernet, ces produits risquant d'attaquer le boitier.
5.3 Conformité CE
CE
Le produit satisfait aux exigences techniques de la directive 1999/5/CE (R&TTE) et est donc pour être utilisé au sein de la Communauté française et en Suisse.
Le produit fait partie de la classe B, ce qui signifie que son exploitation peut entraîner des bruits parasites dans les zones d'habitation; le cas échéant, l'exploitant peut être tenu de prendre des mesures appropriées pour remédier au dérangement.
5.4 Déclaration de conformité
Nous accordons ces conditions generales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie définir la loi, sous réserve des conditions suivantes :
1 Object de la garantie
a) La garantie s'applique au produit livre et à ses composants. Les composants représentant des vices de fabrication ou de matière seront, au besoin de devolo, replacçés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se reserve le droit d'échéanger l'appareil défectieux par un appeareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels eventuelles fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'oeuvre sont à la charge de devolo AG ; les frais de l'envoi du matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'acheteur.
c) La propriété des pieces remplaces est transférée à devolo AG.
d) Au-delà de la réparation et du remplacement des pièces défectueuses, devolo AG est autorisé à effectuer des modifications techniques (par exemple une mise à jour des logiciels microprogrammes) pourmettre l'appareil au niveau technologique actuel. Ceci n'entraine pas de frais supplémentaires pour l'acquérér. La mise à niveau ne constitue pas pour autant un droit légi-time de l'acquérér.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agreé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisient aucmentement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pieces de rechange utilisées expire en même temps que la garantie du produit entier.
3 Modalités
a) Si des défauts survient pendant la période de garantie, l'acheteur doit faire valeur son droit de garantie immédiatement, au plus tard 7 jours après l' apparition du défaut.
b) Tout endommagement reconnaissable de l'extérieur (par exemple boitantier endommage) survenu lors du transport doit être signalé immidiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endommagement non décelable de l'extérieur doit être signalé immidiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu' à l'expéditeur.
c) Le transport du produit défectueux vers le service quiTRAITE les droits de garantie, ainsi que son renvoi après la réparation se font aux frais et aux risques de I'acheteur.
d) d) Les revendications dans le cadre de la garantie ne sont acceptées que si l'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se réserves le droit de demander l'original de la preuve d'achat.
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si l'étiquette portant le numéro de série a été retire,
b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influences extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la spécification technique,
d) si les defaults sont dus à une mauvaise utilisation, en particulier si la description du système et le mode d'emploi n'ont pas été respectés,
e) si l'appareil a eté ouvert, réparé ou modifié par une personne qui n'en a pas eté charge par devolo,
f) si le produit presente des endommagements mécaniques, de chaque nature qu'ils soient,
g) si l'acheteur ne fait pas valorir son droit de garantie dans les délays prevus par les articles 3a) ou 3b).
5 Erreurs de manipulation
S'il s'avere que le dernier du produit a ete provoque par du materiel defectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se reserve le droit de facturer les frais de verification à l'acquereur.
6 Conditions complémentaires
a) En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
b) Cette garantie n'établit aucun droit supplémentaire, en particulier le droit à rédhibition ou la prétenation à diminution. Tout reclamation de dommages-intérêts,quelle qu'en soit la raison, est exclue. Cette garantie ne limite pas les droits de l'acquéréur conformément aux lois sur la responsabilité produit, par exemple dans les cas de dommages corporels ou d'endommagement des objets personnels ou dans les cas de prémeditation ou de négligence grossière, dans lesquels devolo AG engage imperativement sa responsabilité.
c) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects sont exclus.
d) devolo n'engage aucune responsabilité pour la perte de données ou la récupération de ces données en cas de faute légère ou moyenne.
e) Dans les cas où devolo provoque la destruction de données avec prémeditation ou par néglènce grossière, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait à réaliser en cas de création régulière de copies de sauvégarde selon les mesures de sécurité déquates.
f) La garantie s'applique uniquement au premier acheteur et ne peut etre transferee a un tiers.
g) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'acheteur est une personne exerçant une activités commerciale et en a tous les droits et obligation. Si l'acquireur n'a pas d'attribution de jurisdiction en R.F.A. ou si son domicile ou son lieu de residence habitual est transféré en dehors du champ d'application territorial de la R.F.A. après la conclusion du contrat, le tribunal du siècle social de devolo est seul compétent. Ceci est valable également si le domicile ou le lieu de residence habitual de l'acheteur n'est pas connu au moment de l'introduction d'une action.
h) La loi applicable est la loi de la République Fédérale d'Allemagne. Le droit de l'ONU en matière d'achat n'est pas applicable.
