Type de produit	Éliminateur de vibrations pour installations frigorifiques
Marque	Honeywell
Modèle	SA
Utilisation principale	Minimiser les vibrations entre compresseur et tubulure, atténuer le bruit et compenser les faibles dilatations thermiques
Réfrigérants compatibles	Tous les HFC, HCFC, CFC. Ne convient pas pour l'ammoniac
Pression de service maxi	35 bars (PS)
Pression de contrôle maxi	1,5 x PS (52,5 bars)
Température maxi	250 °C
Matériau des embouts de raccord	Cuivre
Tube flexible	Acier inoxydable
Tresse et manchon	Acier inoxydable
Soudure	Plasma
Raccords à braser	Cuivre
Montage	Peut être monté verticalement
Résistance antigel	Aucune accumulation de condensats dans la partie onduleuse
Précautions de brasage	Aucune mesure spéciale de protection contre l'échauffement nécessaire
Poids (exemple type SA06-1/4)	Environ 0,11 kg
Dimensions (exemple type SA06-1/4)	L : 230 mm, B : 20 mm, C : 19 mm, D : 19 mm
Gammes de raccords disponibles	De 6 mm ODF (1/4") à 54 mm ODF (2 1/8")

FOIRE AUX QUESTIONS - SA HONEYWELL

Comment installer l'éliminateur de vibrations SA ?

L'éliminateur de vibrations peut être monté verticalement. Les raccords à braser en cuivre se soudent sans mesure spéciale de protection contre l'échauffement. Assurez-vous que la pression de service ne dépasse pas 35 bars.

Quels sont les réfrigérants compatibles avec le modèle SA ?

L'appareil est compatible avec tous les HFC, HCFC et CFC. Il ne convient pas pour l'ammoniac.

Quelle est la pression maximale de service ?

La pression de service maximale (PS) est de 35 bars. La pression de contrôle maximale est de 1,5 x PS, soit 52,5 bars.

Quelle est la température maximale tolérée ?

La température maximale de fonctionnement est de 250 °C.

Peut-on monter l'éliminateur de vibrations verticalement ?

Oui, le modèle SA peut être monté verticalement sans problème.

Quels sont les matériaux utilisés dans la construction ?

Les embouts de raccord sont en cuivre, le tube flexible, la tresse et le manchon sont en acier inoxydable. La soudure est de type plasma.

Comment entretenir l'éliminateur de vibrations ?

L'entretien est minime. Vérifiez périodiquement l'absence de fissures ou déformations sur le flexible. Aucun entretien spécifique n'est requis pour la partie antigel.

Quelles sont les dimensions disponibles pour ce modèle ?

Les raccords vont de 6 mm ODF (1/4") à 54 mm ODF (2 1/8"). La longueur varie de 230 mm à 510 mm selon le type.

Y a-t-il des précautions particulières lors du brasage ?

Non, aucune mesure spéciale de protection contre l'échauffement n'est nécessaire. Les raccords en cuivre supportent bien le brasage.

L'éliminateur de vibrations SA convient-il pour l'ammoniac ?

Non, cet appareil n'est pas adapté à l'ammoniac. Il est conçu pour les HFC, HCFC et CFC.

MODE D'EMPLOI SA HONEYWELL

• Courts embouts de raccord Modèle compact
• Tube flexible, tresse et manchon en acier inox
• Résiliation antigel : aucune accumulation de condensats n'est possible dans la partie onduleuse
• Peut être monté verticalement Soudure plasma Raccords à braser en cuivre
• Lors du brasage, aucune mesure spéciale de protection contre l'échauffement n'est nécessaire
• Réfrigérant : tous les HFC, HCFC, CFC ne conviennent pas pour l'ammoniac

Données techniques

Pression de service maxi PS 35 bars

Pression de contrôle maxi 1,5 x PS

Température maxi 250°C

Les éliminateurs de vibrations de la série SA sont utilisés dans les installations frigorifiques pour minimiser les vibrations entre compresseur et tubulure. En outre, ils atténuent des bruits et compensent des faibles dilatations thermiques.

Matériaux

Embouts de raccord cuivre

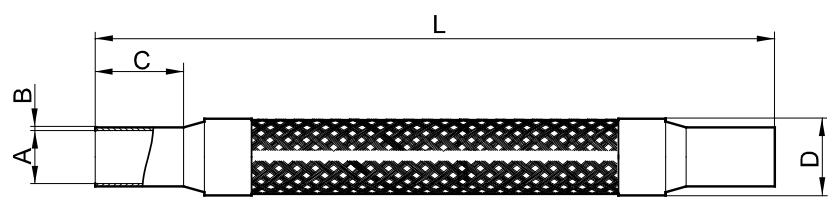

Dimensions et poids

Type	Raccord (A)	Dimensions (mm)				Poids (kg)
		B	C	D	L
SA06-1/4	6 mm ODF 1/4" ODF	1,0	20	19	230	env. 0,11
SA08	8 mm ODF	1,0	20	19	230	env. 0,11
SA3/8	3/8" ODF	1,0	20	19	230	env. 0,11
SA10	10 mm ODF	1,0	20	19	230	env. 0,12
SA12	12 mm ODF	1,0	20	21	230	env. 0,13
SA1/2	1/2" ODF	1,0	20	21	230	env. 0,13
SA15	15 mm ODF	1,0	25	27	255	env. 0,17
SA16-5/8	16 mm ODF 5/8" ODF	1,0	25	27	255	env. 0,17
SA18	18 mm ODF	1,0	25	27	255	env. 0,17
SA3/4	3/4" ODF	1,0	25	27	255	env. 0,17
SA22-7/8	22 mm ODF 7/8" ODF	1,5	25	32	290	env. 0,28
SA28-1 1/8	28 mm ODF 1 1/8" ODF	1,5	25	39	330	env. 0,44
SA35-1 3/8	35 mm ODF 1 3/8" ODF	2,0	30	48	375	env. 0,72
SA42-1 5/8	42 mm ODF 1 5/8" ODF	2,0	35	58	430	env. 1,35
SA54-2 1/8	54 mm ODF 2 1/8" ODF	2,5	45	70	510	env. 1,68
