MT-500 - Radio émetteur-récepteur COBRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio émetteur-récepteur PMR446
Marque	COBRA
Modèle	MT-500
Nombre de canaux	8
Portée maximale	3 km (peut varier selon le terrain)
Alimentation	4 piles AAA/LR3 (1,5 V)
Affichage	Rétroéclairé à cristaux liquides
Économie de piles	Automatique après 10 secondes d'inactivité
Silencieux automatique	Oui, coupe les parasites et signaux faibles
Extension de portée	Désactive temporairement le silencieux (appui 5s)
Alerte d'appel	Touche CALL pour tonalité d'appel de 2 secondes
Tonalité de fin de transmission	Émise lorsque la touche TALK est relâchée
Prise haut-parleur/micro externe	Oui (prise SPKR/MIC)
Accessoires en option	Micro-casque, chargeur mural, micro à bouton d'oreille
Entretien	Éviter l'humidité, la poussière et les températures extrêmes
Dimensions approximatives	50 x 100 x 30 mm
Poids approximatif	150 g (avec piles)
Conformité	Directive R&TTE 1999/5/CE
Garantie	Contacter le revendeur

FOIRE AUX QUESTIONS - MT-500 COBRA

Comment changer les piles du COBRA MT-500 ?

Tirer la languette de VERROUILLAGE vers le bas pour enlever le couvercle du compartiment des piles. Insérer quatre piles L3 (AAA) en respectant les marques de polarité. Refermer le couvercle.

Comment recharger les piles rechargeables ?

Utiliser uniquement des piles NiMH Cobra réf. FA-BP. Ouvrir la languette CHG INT sur le côté du poste et insérer la fiche du chargeur mural optionnel (réf. PACE ou PAC-U). La charge dure environ 12 heures.

Quelle est la portée maximale et comment l'optimiser ?

La portée maximale est de 3 km en terrain plat et dégagé. Les bâtiments, le feuillage dense et le terrain accidenté réduisent la portée. Utiliser la fonction Extension de portée maximale (appui de 5 secondes sur la touche ÉCLAIRAGE ET PORTÉE MAXIMALE) pour capter les signaux plus faibles.

Comment utiliser la fonction d'alerte d'appel ?

Appuyer momentanément sur la touche CALL. L'autre personne entend une tonalité de deux secondes. Il n'est pas possible d'émettre ou de recevoir pendant cette tonalité.

Comment activer l'extension de portée maximale ?

Appuyer pendant 5 secondes sur la touche ÉCLAIRAGE ET PORTÉE MAXIMALE. Deux tonalités confirment l'activation. Pour désactiver, appuyer pendant 1 seconde sur la même touche ou changer de canal.

Que signifie le voyant BATT LOW ?

Le voyant BATT LOW (piles faibles) clignote lorsque les piles sont faibles. Il est temps de les remplacer ou de les recharger si ce sont des piles NiMH Cobra.

Comment régler le volume ?

Utiliser les touches VOLUME (vers le haut ou vers le bas) pour augmenter ou diminuer le volume. Le réglage est possible en mode réception.

Puis-je utiliser un casque externe ?

Oui, le poste est équipé d'une prise SPKR/MIC pour brancher un haut-parleur et micro externe (non inclus). Ouvrir la languette SPKR/MIC au-dessus de l'appareil et insérer la fiche.

Comment nettoyer et entretenir ma radio ?

Manipuler doucement, tenir à l'écart de la poussière et de l'humidité. Ne pas exposer à des températures extrêmes. Essuyer avec un chiffon sec si nécessaire.

Comment mettre en marche et éteindre l'appareil ?

Appuyer sur la touche POWER pendant deux secondes pour allumer. Une tonalité indique la mise en marche. Pour éteindre, appuyer de nouveau sur POWER pendant deux secondes.

MODE D'EMPLOI MT-500 COBRA

Caractéristiques de ce produit

EMETTEUR-RECEPTEUR avec une portefomme maxime de 3km 8 CANAUX - Affichege RETROECLAIRE A CRISTAUX LIQUIDES Circuit d'ECONOMIE DE PILES - Extension de PORTEE MAXIMALE - ALERTD'APPEL - SILENCIEUX AUTOMATIQUE - Tonalité activable de fin de transmission - Prise de HAUT-PARLEUR ET MICRO EXTERNES AGRAFE DE CEINTURE - DRAGONNE

Prise SPKR (haut-parleur et micro externes)

Touche TALK (TRANSMISSION)

Touche d'ECLAIRAGE ET PORTEE MAXIMALE

Renseignements sur le produit

Ce poste de radio microTALK de Cobra a été fabriqué pour être conforme à toutes les normes applicables pour l'équipement radio utilisant les fréquences PMR 446, selon les autorisations. Ce poste émetteur récepteur utilise les ondes hertziennes publiques et son utilisation peut être soumise à des lois ou règlementations locales. Obtenez des renseignements supplémentaires auprès des autorités compétentes.

Entretien du poste de radio microTALK

Le poste de radio microTALK donne des années de service sans incident s'il est entretenu correctement. Voici quelques suggestions :

• Manipulez le poste de radio doucement. Le maintenez écart de la poussière.
• Les jours, le poste doit êtreposé dans l'eau ni dans un endroit humide.
• Eviter l'exposition aux températures extremes.

Installation ou remplacement des piles

1. Tirer la longuette de VERROURLAGE vers le bas pour enlever le couvercle du compartiment des piles.

1. Insérer quatre piles L3 (AAA). Mettre les piles en place en respectant les marques de polarité.

Charge des piles

En cas d'utilisation de piles NiMH de Cabro (n° de référence FA-BP), il est possible de charger les piles avec le chargeur mural optionnel de Cabro (n° de référence PACE ou PAC-U). Il suffit simplement de mettre les piles NiMH de Cabro (n° de référence FA-BP) dans leur compartiment, d'ouvrir la longueur de CHG INT (CHARGEUR) sur le code du poste et d'insérer la fiche dans la prise de charge pour commencer la charge. Il faut environ 12 heures pour charger complètement les piles.

REMARQUE - Seules les paires NiMH de Cobro (n° de référence FA-BP, voir Accessories) peuvent être rechargées.

Piles usées

Quand les piles sont faibles, le voyant BATT LOW (PILES FAIBLES) clignote.

Économie automatique des piles

S'il n'y a ni émission ni réception pendant dix secondes, le

poste se met automatiquement en mode d'économie de piles et POWER SAVER est affiché. Ceci n'affecte pas réception des transmissions par le poste de radio.

Mise en marche du poste de radio microTALK

1. Appuyer sur la touche POWER pendant deux secondes pour mettre la radio en marche. Une tonalité indique que le poste est en marche. Régler le volume au niveau désiré à l'aide des touches VOLUME (vers le haut ou vers le bas). Appuyer de nouveau sur la touche POWER pendant deux secondes pour éteindre la radio.

Éclairage de l'affiche

1. Appuyer momentanément sur la touche d'ECLAIRAGE ET PORTEE MAXIMALE pour allumer l'affichage pendant dix secondes.

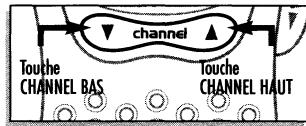

Sélection d'un canal

1. Quand le poste de radio est en marche, appuyer sur la touche CHANNEL vers le haut ou vers le bas pour sélectionner un des haut canaux. REMARQUE - Les deux postes de radio doivent être sur le même canal pour pouvoir communiquer l’un avec l’autre.

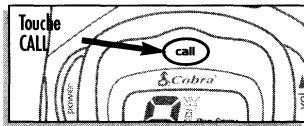

Appel d'une autre personne

Pour alerter une autre personne d'un appel :

1. Appuyer momentanément en regard sur la touche CALL. L'autre personne entend une tonalité de deux secondes. Il n'est pas possible d'émettre ou de recevoir pendant cette tonalité d'appel de deux secondes.

Communication avec une autre personne

1. Appuyer sur la touche TALK.

1. Avec le micro à environ 5 cm de la bouche, parler d'une voix normale.

1. À l'arrêt de parler, relâcher la touche et attendre la différence. Il n'est pas possible de recevoir un appel quand on appuie sur la touche TALK.

Tonalité de fin de transmission

Le poste récepteur émet une tonalité quand la touche TALK de l'émetteur est relâchée. Ceci informe l'interlocuteur que l'émetteur a fini de transmettre et qu'il est possible de répondre.

Écoute d'une réponse

Après avoir terminé de parler :

1. Relacher la touche TALK afin de recevoir des transmissions. Le poste de radio microTALK® est constamment en mode d'écoute lorsqu'on n'appuie pas sur la touche TALK.

1. Pour régler le volume, appuyer sur la touche VOLUME vers le haut ou vers le bas.

Portée du poste de radio microTALK

Le poste de radio microTALK® a une portée maximale de 3 km. La portée varie en fonction du terrain et des conditions. Sur terrain plat et ouvert, le poste de radio peut fonctionner à portée maximale. Les bâtiments et le feuillage sur le passage du signal peuvent réduire la portée. Un feuillage dense et un terrain accidenté réduisent encore davantage la portée.

Silencieux automatique

Le poste de radio microTALK® est équipé de la fonction de silencieux automatique qui coupe automatiquement les transmissions faibles et les parasites indésirables causés par un terrain accidenté ou lorsque la limite maximale de portée

Extension de portée maximale

Il est possible de mettre temporairement hors service la fonction du silencieux automatique, permettant ainsi d'augmenter la portée maximale de la radio et de recevoir tous les signaux :

1. Appuyer pendant 5 secondes sur la touche ECLAIRAGE ET PORTEE MAXIMALE. Deux tonalités indiquent la mise en mode de portée maximale.
2. Pour sortir du mode de portée maximale, appuyer pendant une seconde sur la touche ECLAIRAGE ET PORTEE MAXIMALE ou changer de canal.

Prise de haut-parleur et micro externes

Il est possible de brancher un microphone et haut-parleur externes sur le poste de radio microTALK® (non-inclus), permettant de voir les mains libres pour d'autres tâches (consulter les accessoires en option).

Branchement d'un microphone et hautparleur externes :

1. Ouvrir la longuette SPKR/MIC au-dessus de l'appareil.
2. Insérer la fiche dans la prise SPKR/MIC.

Contacter votre détaillant pour obtenir des renseignements concernant la commande d'accessoires, la garantie et le service après-vente.

Microcassette avec haut-parleur MA: SM

Agrofe de ceinture de remplacement PA-BC1

Chargeur mural PA-CU (240 V, prise à 3 broches pour le R-U)

Casque écouteur et microphone à commande vocale VOX MA-VOX

Chargeur mural PACE (220 V, prise à 2 broches pour la CE)

Micro à bouton d'oreille avec interrupteur « Appuyer pour parler » MAEBM

Declaration de conformite

Cette déclaration est la responsabilité du fabricant ou importateur

Ceci certifie que le produit suivant est désigné en tant que :

RADIO MOBILE PRIVEE: MT 500

(identification du produit)

est conforme aux énoncés de protection essentiels de la directive R & TTE 1999/5/CE de l'approximation des lois des États membres concernant les questions de spectre radio, compatibilité électromagnétique et sécurité électrique. Cette déclaration couvre tous les échantillons fabriqués conformément à la documentation technique jointe, décrite dans l'annexe II de la directive qui fait partie de cette déclaration.

L'évaluation de la conformité du produit (classe 2.6) aux conditions couvrant les conditions essentielles selon l'article 3 R & TTE a été basée sur l'annexe IV de la directive 1999/5/EC et les normes suivantes :

EN 300 296-2 v.1.1.1 (02/01)

Spectre radio :

(Identification des réglementations ou normes)

EMC:

EN 301 489-5 (07/2000)

(identification des réglementations ou normes)

EN 60065:1998

Sécurité électrique :

(identification des réglementations ou normes)

DUBLIN, IRLANDE

MIKE KAVANAGH
