Type de produit	Filtre à eau mécanique et/ou à charbon actif
Marque	Honeywell
Modèle	FF20 (FF20-MF, FF20-AC, FF40)
Utilisation	Filtration de l'eau potable (particules, chlore, pesticides, odeurs)
Position de montage	Horizontale, bocal du filtre vers le bas
Température maximale de fonctionnement	45 °C
Raccordement	3/4" femelle, adaptateur 3/4" vers 1" inclus
Finesse de filtration (insert mécanique)	25 µm
Type de filtre mécanique	Maille en polypropylène
Type de filtre à charbon actif	Cartouche à charbon actif (élimine chlore, pesticides, solvants)
Durée de vie de la cartouche filtrante	6 mois maximum (hygiène)
Durée de vie de la cartouche à charbon actif	Environ 6 mois
Intervalle de contrôle recommandé	Tous les 4 mois
Matériau du boîtier	Polypropylène renforcé
Matériau de la cuve transparente	Matière synthétique transparente
Joint	ETP
Contenu de la livraison	Boîtier Duplex ou Simplex, support mural, vis, bocal transparent, filtre 25 µm, insert charbon actif, adaptateur 3/4-1", clé de démontage
Variantes	FF40 (Duplex 25 µm + charbon), FF20-MF (Simplex 25 µm), FF20-AC (charbon actif seul)
Protection contre le gel	Ne pas exposer au gel
Entretien	Rincer les canalisations avant installation, remplacer la cartouche tous les 6 mois
Pièces de rechange	Cartouche filtrante 25 µm (FF20-DMF), cartouche charbon actif (FF20-GAC)
Accessoires	Jeu de raccordement VST06, clapet antiretour RV277
Dépannage	Si pression insuffisante : ouvrir les vannes, remplacer la cartouche, vérifier le sens d'écoulement

FOIRE AUX QUESTIONS - FF20 HONEYWELL

Comment installer le filtre Honeywell FF20 ?

Installez le filtre dans une tuyauterie horizontale avec le bocal vers le bas. Placez des vannes d'isolement avant et après. Veillez à la direction de l'écoulement (flèche). Rincez la conduite avant montage.

Quelle est la durée de vie de la cartouche filtrante ?

La cartouche filtrante mécanique et la cartouche à charbon actif doivent être remplacées tous les 6 mois pour des raisons d'hygiène et d'efficacité.

Comment remplacer la cartouche filtrante ?

Fermez les vannes d'isolement entrée et sortie. Laissez échapper la pression côté sortie. Dévissez le bocal, retirez l'ancienne cartouche, placez la nouvelle, revissez le bocal, puis ouvrez la vanne entrée et lentement la vanne sortie.

Que faire si la pression d'eau est insuffisante ?

Vérifiez que les vannes d'isolement sont complètement ouvertes. Si nécessaire, remplacez la cartouche filtrante (sale). Assurez-vous que le filtre est monté dans le bon sens d'écoulement.

Peut-on utiliser le FF20 avec de l'eau chaude ?

Non, la température maximale de fonctionnement est de 45 °C. Ne pas exposer à des températures plus élevées.

Quels types de filtres sont disponibles pour le FF20 ?

Trois variantes : FF40 (Duplex avec filtre 25 µm et charbon actif), FF20-MF (Simplex avec filtre 25 µm), FF20-AC (cartouche à charbon actif uniquement).

Où monter le filtre pour un fonctionnement optimal ?

Montez le filtre horizontalement avec le bocal vers le bas, dans un endroit à l'abri du gel et de la lumière directe. Facilitez l'accès pour la maintenance.

Comment nettoyer le filtre ?

Le filtre mécanique n'est pas nettoyable : remplacez la cartouche lorsqu'elle est encrassée. La cuve transparente peut être nettoyée avec un chiffon doux.

Quels accessoires sont disponibles pour le FF20 ?

Les accessoires incluent le jeu de raccordement VST06 et le clapet antiretour amont RV277.

Que faire si le filtre fuit ?

Vérifiez que le bocal est bien vissé et que le joint ETP est en bon état. Si la fuite persiste, remplacez le joint ou contactez un spécialiste.

MODE D'EMPLOI FF20 HONEYWELL

Conserver la notice pour usage ultérieur!

DUPLEX fille fin avec cartouche à charbon actif,

SIMPLEX fille fin ou cartouche à charbon actif

1. Consignes de sécurité 7 2. Description fonctionnelle 7
2. Mise en œuvre 7
3. Caractéristiques 7
4. Contenu de la livraison 7
5. Variantes 7
6. Montage 7
7. Maintenance 7
8. Matériel en fin de vie 8
9. Défaut / recherche de panne 8
10. Pièces de rechange 8
11. Accessoires 8

1. Consignes de sécurité

1. Suivre les indications de la notice de montage.
2. En ce qui concerne l'utilisation de l'appareil

Utiliser cet appareil conformément aux données du constructeur - Maintenir l'appareil en parfait état - Respectez les consignes de sécurité

1. Il faut noter que cet équipement ne peut être mis en œuvre que pour les conditions d'utilisation mentionnées dans cette notice. Toute autre utilisation, ou le non-respect des conditions normales d'utilisation, serait considérée comme non conforme.
2. Observer que tous les travaux de montage, de mise en service, d'entretien et de réglage ne pourraient être effectués que par des spécialistes autorisés.
3. Prenez des mesures immédiates en cas d'anomalies mettant en cause la sécurité.
4. Assurez-vous que le filtre ne soit pas exposé à des températures hautes ou de trop basses températures.
5. Lors du montage, il faudra observer la réglementation locale ainsi que les directives générales et les instructions de montage.

2. Description fonctionnelle

L'eau coule entre la maille filtrante de l'extérieur vers l'intérieur. Les particules de saleté sont collectées sur la face extérieure du filtre. Pour des raisons d'hygiène, remplacez la cartouche filtrante à des intervalles n'excédant pas six mois.

La cartouche de charbon actif filtre les particules fines, élimine les odeurs désagréables émanant du chlore ou d'autres substances organiques, retire les pesticides, les insecticides et les solvants chlorés.

Durée de vie des cartouches de charbon actif : environ 6 mois.

3. Mise en œuvre

Fluide Eau

4. Caractéristiques

Position de montage Horizontale, avec le bocal du filtre vers le bas

Température de Maximum 45 °C fonctionnement

Dimensions de 3/4 '' femelle, 1 '' avec adaptateur raccordement 3/4 - 1''

5. Contenu de la livraison

Les filtres sont composés de :

boîtier Duplex ou Simplex, support mural, vis de support mural - bocal du filtré transparent - filtre 25 m - insert de charbon actif - filetage femelle 3 / 4 - adaptateur 3 14 " - 1" - clé à réseau pour le démontage de la cuve de filtre

6. Variantes

FF40 Filtre à eau Duplex : de taille de maille 25 m, combiné avec un filtre à charbon actif

FF20-MF Filtre à eau Simplex: taille de maille 25 m

FF20-AC Filtre à carbone actif

7.1 Dispositions à prendre

• Installer dans la tuyauterie horizontale avec le bocal du filtre vers le bas

Cette position assure une efficacité de filtrage optimale

• Installer des vannes d'isolement avant et après le contrôle
• Enfiner les vannes de l'air, la santé et la mousse. Veiller à un accès facile.

o Le degré de contamination est visible sur la cuve de filtre transparente.

Simplifie la maintenance et l'inspection

• Le lieu de montage doit être à l'abri du gel.
• Ne pas monter aux endroits fortement exposés à la lumière.

7.2 Instructions de montage

1. Bien rincer la conduite. Installer le filtre.
2. Veillez à la direction de l'écoulement (direction de la flèche). Vérifier l'absence de contraintes anormales en traction et en flexion.
3. L'appareil est opérationnel.

8.1 Inspection

Contrôlez régulièrement tous les 4 mois la cartouche filtrante.

Remplacez-la si elle est trop encrassée!

8.2.1 Bac du filtré

1. Fermer la vanne d'isolement côté entrée et sortie.
2. Laissez échapper la pression du côté de la sortie
3. Dévissez le récipient du filtré
4. Retirez l'insertion du filtre
5. Placez l'insertion du filtre dans le nouveau récipient
6. Dévissez le récipient du filtre
7. Ouvrez la robinetterie de fermeture du côté de l'entrée
8. Ouvrez lentement la vanne d'isolement côté sortie

8.2.2 Insertion du filtre

Changer la cartouche filtrante au bas mot 6 mois.

1. Fermer la vanne d'isolement côté entrée et sortie.
2. Laissez échapper la pression du côté de la sortie
3. Dévissez le récipient du filtré
4. Retirez l'insertion du filtre
5. Placez la nouvelle insertion du filtre dans le récipient
6. Dévissez le récipient du filtre
7. Ouvrez la robinetterie de fermeture du côté de l'entrée
8. Ouvrez lentement la vanne d'isolement côté sortie

9. Matériel en fin de vie

• Écrou à tête et écrou à anneau : polypropylène renforcé
• Filtre fin en polypropylène
• Cuve de filtrage transparent en matière synthétique Joint torque ETP

Panne	Cause	Remède
Pression d'eau insuffisante ou nulle	Les robinets d'iso1ation en amont ou en aval du filtrne ne sont pas entièrement ouverts	Ouvrir complètement les vannes d'isolement
	Cartouche filtrante sale	Changer la cartouche filtrante
	Le filtrne n'est pas monté dans le sens d'écou-Monter le filtré dans le sens d'écoulement	Monter le filtré dans le sens d'écoulement

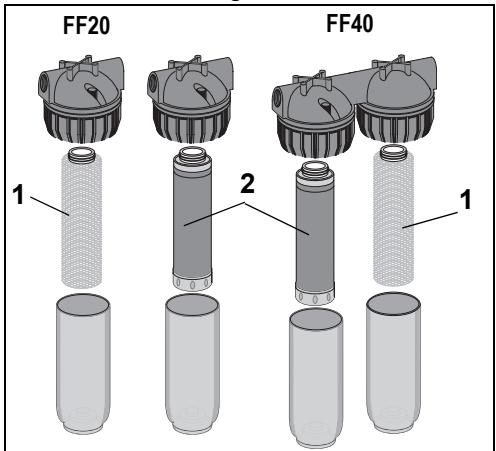

11. Pièces de rechange

1 Remplacement de la cartouche de filtre 25m Poids de cartouche 10" FF20-DMF 2 Remplacement de la cartouche de carbone ac Poids de FF20-GAC

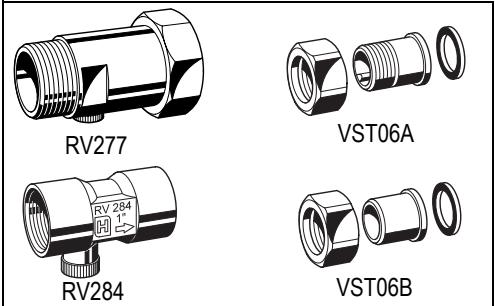

12. Accessoires

VST06 Jeu de raccordement

RV277 Clapet antiretour amont
