Le CM907 de Honeywell est un thermostat d’ambiance programmable conçu pour vous permettre de réguler de façon efficace votre chauffage, afin de vous offrir des températures confortables lorsque vous êtes chez vous et vous permettre de réaliser des économies d’énergie lorsque vous vous absentez.
Parmi les fonctions ergonomiques de l’interface utilisateur figure une “touche OK” qui vous permet de vous servir très facilement de ce thermostat. L’affichage dynamique du texte permet à l’utilisateur d’obtenir des informations à l’écran et de bénéficier d’une assistance opérationnelle. Un très large écran à cristaux liquides avec éclairage permet à l’utilisateur de bénéficier d’une très bonne visibilité même dans l’obscurité. Un programme sur 7 jours vous permet de régler le thermostat en fonction de votre style de vie, tout en maximisant les économies d’énergie. Six points de commutation par jour vous permettent de programmer un maximum de six températures de votre choix (entre 5 et 35°C). La touche Vacances vous permet de réduire la température pendant 1 à 99 jours, durant les périodes où vous vous absentez de chez vous. La touche Party vous permet de maintenir (ou ajuster) temporairement la température actuelle pendant 1 à 23 heures. La touche Jour de congé entraîne l’exécution du programme du dimanche pendant un nombre spécifié de jours (entre 1 et 99), pour vos jours de congés. Le passage automatique aux horaires d’été et d’hiver automatiquement l’horloge pour faire des économies d’énergie.
L’option optimisation est un paramètre qui garantit le respect de conditions optimales de température aux moments souhaités.
7 Touches de changement de la température
Le programme intégré de chauffage 5 Passage en revue du programme de chauffage 5 Modification du programme de chauffage 5 Désactivation / activation des périodes horaires 7 FONCTIONNEMENT DU CM907 - Utilisation des fonctions Sélection du mode de fonctionnement 8 Mode AUTO 8 Mode MAN 8 Mode ARRET 8 Durant un fonctionnement normal 8 Changement des paramètres de l’utilisateur 12 Changement du format horaire 13 Retour au programme d’usine 13 Changement automatique des horaires d’été d’hiver 13 Sélection de la langue pour l’interface utilisateur 13 QUESTIONS FREQUEMMENT POSEES ET PANNES Questions fréquemment posées 14 Guide de recherche des causes de pannes 17
Technologies Sarl, Ecublens, Route du Bois 37, Suisse, par son représentant agréé Honeywell International Inc.”

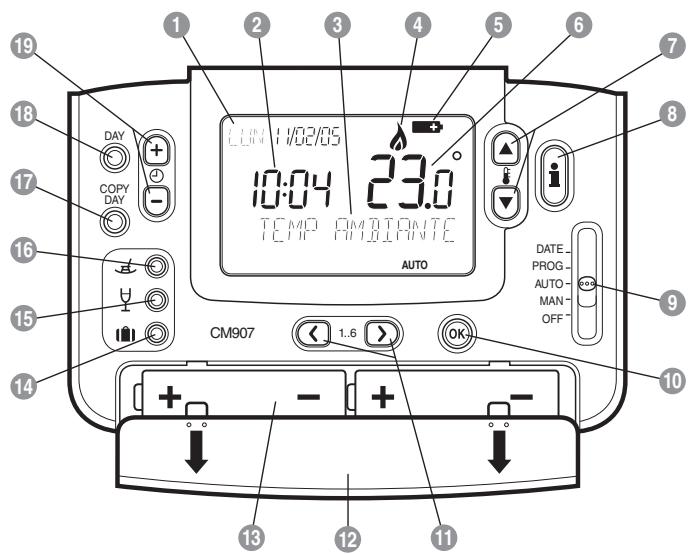

Installation des piles : a. Soulevez le couvercle avant du thermostat pour faire apparaître le couvercle des piles et les commandes de cet appareil. b. Retirez ce couvercle en appuyant dessus et en le faisant coulisser. c. Introduisez les 2 piles alcalines AA LR6 fourneis avec votre thermostat ; vérifiez qu’elles soient bien orientées (consultez la section “Agencement des commandes” à la page 2). d. Après une courte pause, votre thermostat affiche des informations à l’écran et est prêt à l’emploi. e. Remettez en place le couvercle des piles en le faisant glisser fermement vers l’avant de votre thermostat.
Remarque : Si l’écran affiche la date, l’heure et la température, passez à l’OPERATION 3 : Programmation de l’heure et du jour. Pour programmer la langue pour l’interface de l’utilisateur : a. Dès que les piles ont été mises en place pour la première fois, la langue par défaut de l’interface de l’utilisateur vient s’afficher. S’il s’agit de la langue souhaitée, pour confirmer puis passez à l’OPERATION 3. pressez la touche verte
d. Après la saisie d’une date valide, les chiffres de l’heure commencent à clignoter et “REGLAGE HEURE” vient s’afficher.
Votre thermostat est maintenant prêt à l’emploi. Amenez le commutateur sur la position AUTO pour lancer le programme intégré de chauffage. Remarque : Le programme intégré de chauffage a été conçu pour vous offrir des conditions normales de confort mais si vous souhaitez personnaliser ces réglages, veuillez consulter la section suivante intitulée “PROGRAMMATION DU CM907”.
Le programme intégré a 6 points de commutation par jour qui peuvent être programmés entre 3 heures du matin (3:00am) et 2 heures 50 minutes (2:50am) le lendemain matin. Chaque niveau de température peut se programmer entre 5 et 35°C et faire l’objet d’ajustements par incréments de 0,5°C. Le programme par défaut obtenu avant la sortie de l’usine est le suivant :
Pour changer le programme de chauffage : a. Placez le commutateur sur la position PROG pour entrer dans le mode de programmation. “REGL HORAIRE 1” vient s’afficher et les heures programmées pour la période 1 du lundi (LUN) commencent à clignoter. La période active est mise en évidence par un symbole carré clignotant qui entoure les chiffres en bas de l’écran et le jour sélectionné se met à clignoter dans le coin supérieur gauche de l’écran.
. Remarque : Dès souhaité clignote, confirmez-le en pressant la touche verte que ce jour est confirmé, il devient le jour à copier, à condition que vous appuyiez de nouveau sur la touche COPY DAY.
Vous pouvez alors ajuster le programme de ce jour en procédant comme indiqué aux paragraphes b à e. Vous pouvez régler le programme des autres jours de la semaine en procédant de la même façon, en utilisant la touche DAY pour passer au jour suivant.
Remarque : Si vous laissez cet appareil dans le mode de programmation pendant plus de 10 minutes sans déplacer le commutateur ou sans appuyer sur une touche, le message “BOUGER CURSEUR” vient s’afficher. Pressez une touche pour mettre fin à la programmation du thermostat ou amenez le commutateur pour sélectionner le mode de fonctionnement souhaité.
Si vous n’utilisez pas les 6 points de commutation journaliers disponibles, vous pouvez désactiver (ou réactiver) les points non utilisés (entre 2 et 6 du programme). Pour désactiver ou activer des périodes de chauffage : a. Pour désactiver les périodes dont vous n’avez pas besoin, mettez vous sur la période souhaitée ( 2 à 6 ) en amenant le commutateur sur la position PROG Utilisation fonctions pour naviguer, en vous assurant que le ou puis endes utilisant la touche symbole carré clignote pour mettre en évidence la période désirée. Maintenez enfoncé la touche pendant au moins deux secondes ; l’écran affiche alors le fait que cette période a bien été supprimée du programme.
“DESACTIVE” vient s’afficher. Pour réactiver cette période, maintenez enfoncée la touche pendant au moins 2 secondes ; “ACTIVE” vient s’afficher pendant un court instant avant de revenir au mode normal de programmation.
: Automatique, Manuel ou Arrêt. Pour séléctionner le mode de fonctionnement, amenez le commutateur sur la position souhaitée. L’écran indique le mode de fonctionnement actuellement actif en affichant le mot AUTO, MAN ou OFF. •
Amenez le commutateur sur la position AUTO ou MAN.
Appuyez sur la touche . le réglage de la température ainsi que l’indicateur de vacances
“RETURN JOUR OK? “ vient s’afficher. Appuyez sur la touche pour programmer la durée des vacances (1 à 99 jours) puis pressez la pour confirmer. Remarque : Le jour et la date sont alors touche verte actualisés en fonction du nombre de jours choisis.
35°C) puis pressez la touche verte alors s’afficher à l’écran jusqu’à ce que vous arriviez à la date de retour ou jusqu’à ce que vous annuliez ce mode Vacances.
VACANCES ou pour sortir de cette fonction, à tout moment, pressez une deuxième fois la touche ou amenez le commutateur sur une autre position.
Vous pouvez également vous servir de cette fonction pour diminuer la température lorsque vous vous absentez de votre domicile pendant une brève période (courses, visite d’amis, etc.), ce qui vous permet de faire des économies d’énergie et d’argent. Pour programmer la fonction Party : a. Amenez le commutateur sur la position AUTO. b. Appuyez sur la touche pour afficher le compteur d’heures de cette fonction Party et le réglage de la température ainsi que l’indicateur Party . c. Le texte “RELANCE PERIODE” vient alors s’afficher à l’écran. Utilisez la ou pour programmer le nombre d’heures (1 à 23 heures) puis touche pour confirmer. pressez la touche verte
“RELANCE” vient alors s’afficher à l’écran jusqu’à ce que la minuterie arrive à zéro ou jusqu’à ce que vous annuliez ce mode Party.
“dimanche” pendant le nombre de jours que vous souhaitez. Très utile lorsque vous avez un jour de congé durant votre semaine normale ou lorsque vous devez rester chez vous, de manière imprévue, si vous êtes malade, etc.
“JOUR CONGE’ “ vient alors s’afficher et l’indicateur de jour de congé apparaît.
à 99 jours) durant lesquels vous souhaitez que la variante de programme pour confirmer. de chauffage soit exécutée puis pressez la touche verte Remarque : Le jour et la date sont alors actualisés en fonction du nombre de jours choisis.
Le thermostat utilise alors le programme du dimanche pendant le nombre de jours désirés avant que le programme normal ne soit rétabli. Pour annuler cette programmation JOUR DE CONGE ou pour sortir de cette fonction, à tout moment, pressez une deuxième fois la touche ou amenez le contacteur coulissant sur une autre position.
Pour régler l’heure dans le cadre d’un fonctionnement normal, utilisez la touche ou pour programmer l’heure puis appuyez de nouveau sur la touche verte pour confirmer tout changement éventuel.

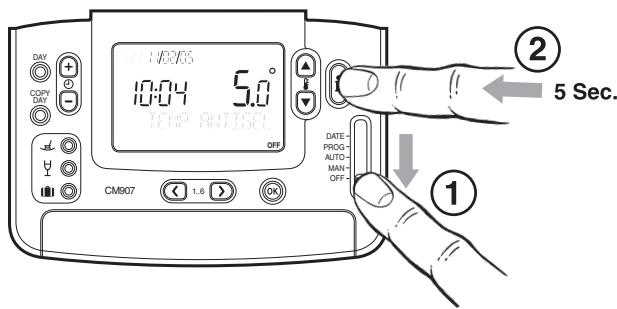

AM/PM), réinitialiser le programme de chauffage, changer la langue de l’interface utilisateur ou modifier la fonction de changement des horaires d’été et d’hiver. Pour changer l’un de ces paramètres : a. Amenez le commutateur sur la position OFF puis maintenez enfoncée la touche pendant environ 5 secondes.
Appuyez à deux reprises sur la touche ou pour modifier la valeur s’inscrit à l’écran. Appuyez sur la touche (0 = désactivé/Arrêté et 1 = activé/en marche) ; l’affichage à l’écran clignote pour indiquer qu’un changement a eu lieu. Pour confirmer ce changement, pressez la touche verte .
LANGUE”. Appuyez sur la touche (NL=Dutch, FR=French) ; l’affichage à l’écran se met alors à clignoter pour indiquer qu’un changement a bien été effectué. Pour confirmer ce changement, pressez la touche verte .
Comment dois-je faire pour programmer une seule température pour toute la journée ? Pour faire fonctionner cet appareil comme un simple thermostat avec une seule température pour toute la journée, amenez le commutateur sur la position MAN. ou , à une valeur comprise entre Ajustez la température en pressant la touche 5 et 35°C par incréments de 0,5°C. Votre thermostat maintient cette température tant que vous n’aurez pas sélectionné un autre mode de fonctionnement ou que vous n’aurez pas ajusté la température.
L’optimisation est un paramètre permettant de faire des économies d’énergie en ajustant l’heure de démarrage de votre chauffage en fonction du froid supporté par votre installation. Par exemple, lorsqu’il fait froid, votre chauffage se mettra en route plus tôt afin que votre domicile soit à température demandée lorsque vous vous levez, alors que lorsqu’il fait plus chaud, votre installation démarrera plus tard afin de faire des économies d’énergie. Ainsi, si vous faites appel à cette fonction Optimisation, les valeurs horaires et de températures qui sont saisies dans votre thermostat doivent être programmées sur l’heure à laquelle vous souhaitez que votre domicile soit chaud et non par sur l’heure de démarrage de votre chauffage.
Oui, si votre installation a été correctement programmée, vous pouvez vous servir de votre thermostat pour réguler le refroidissement. Pour faire passer votre thermostat du mode chauffage au mode refroidissement et vice versa, maintenez ou lorsque simultanément pendant 5 secondes la pression sur les touches votre appareil est dans l’un des modes de fonctionnement (AUTO, MAN ou OFF). Le mot “COOLING” vient s’afficher pendant un court moment à l’écran pour indiquer que le mode opérationnel de refroidissement est maintenant actif. Le programme paramétré par défaut avant la sortie de l’usine pour le refroidissement est celui qui est spécifié sur le tableau suivant mais il peut être modifié en procédant comme indiqué pour le programme de chauffage par défaut. Lundi au vendredi Période
2. Sonde de température à distance Cette sonde peut se raccorder à votre thermostat pour contrôler la température d’une autre pièce dans laquelle il n’existe pas d’emplacement pour y installer votre thermostat ; par exemple, dans des locaux commerciaux où le public risque d’avoir accès aux touches. 3. Interface téléphonique Cet accessoire peut se raccorder à votre thermostat et au téléphone afin de pouvoir modifier la température par téléphone. Lorsqu’elle est activée, en appelant par téléphone votre domicile puis en tapant un code spécial, cette interface téléphonique modifie la température du thermostat sur 21°C (il s’agit de la valeur par défaut, mais votre installateur peut la remplacer par n’importe quelle autre valeur comprise entre 5 et 35°C ou vous pouvez la modifier en appuyant sur la touche ) et l’indicateur vient s’afficher. Votre thermostat reprend son fonctionnement normal lorsque vous REINITIALISEZ la sortie de l’interface téléphonique ou lorsque vous rappelez par téléphone puis tapez le code correspondant au fonctionnement normal.
Retirez puis réintroduisez les piles dans le thermostat. Si ce symbole ne disparaît pas au bout de quelques minutes, appelez l’installateur.
Le programme ne demande pas de chauffage
