FT-2800M - Émetteur-récepteur radio VHF YAESU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur VHF/UHF mobile
Caractéristiques techniques principales	Fréquences : 144-148 MHz (VHF) et 430-450 MHz (UHF), puissance de sortie : 50W (VHF) / 35W (UHF)
Alimentation électrique	Alimentation 13.8V CC, consommation maximale : 13A
Dimensions approximatives	Environ 160 mm (L) x 40 mm (H) x 150 mm (P)
Poids	Environ 1.5 kg
Compatibilités	Compatible avec les antennes VHF/UHF, accessoires Yaesu et autres équipements de communication
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	13.8V CC
Puissance	50W (VHF) / 35W (UHF)
Fonctions principales	Fonctionnalités de communication en VHF/UHF, scan, CTCSS/DCS, affichage LCD rétroéclairé
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs, vérifier régulièrement les connexions
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Yaesu, réparabilité modérée
Informations générales utiles	Idéal pour les amateurs de radio, les opérations d'urgence et les communications mobiles, consulter le manuel pour une utilisation optimale

FOIRE AUX QUESTIONS - FT-2800M YAESU

Comment réinitialiser le YAESU FT-2800M aux paramètres d'usine ?

Pour réinitialiser le YAESU FT-2800M, éteignez l'appareil, puis maintenez enfoncé le bouton 'SQL' tout en rallumant l'appareil. Cela réinitialisera tous les paramètres aux valeurs d'usine.

Pourquoi je n'entends pas de son lorsque je reçois des transmissions ?

Vérifiez que le volume est réglé à un niveau audible. Assurez-vous également que le squelch n'est pas trop élevé et que l'antenne est correctement connectée.

Comment changer la fréquence sur le YAESU FT-2800M ?

Utilisez le bouton de sélection de fréquence situé sur le panneau avant. Tournez le bouton pour ajuster la fréquence, ou utilisez le clavier pour entrer directement la fréquence souhaitée.

Le YAESU FT-2800M ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que le fusible est en bon état. Si le fusible est grillé, remplacez-le par un fusible de la même valeur.

Comment activer la fonction de répétition sur le YAESU FT-2800M ?

Pour activer la fonction de répétition, accédez au menu des paramètres, puis sélectionnez l'option 'Répétiteur' et activez-la en suivant les instructions à l'écran.

Comment régler la puissance d'émission ?

Pour régler la puissance d'émission, accédez au menu principal, sélectionnez 'Puissance' et choisissez entre les options basse, moyenne ou haute.

Comment sauvegarder les réglages de fréquence ?

Pour sauvegarder une fréquence, réglez la fréquence souhaitée, puis maintenez enfoncé le bouton 'MR' pendant quelques secondes jusqu'à ce que le signal sonore se fasse entendre.

Que faire si l'écran affiche un message d'erreur ?

Consultez le manuel d'utilisation pour comprendre le message d'erreur. Dans la plupart des cas, un redémarrage de l'appareil peut résoudre le problème.

Comment mettre à jour le firmware du YAESU FT-2800M ?

Téléchargez la dernière version du firmware depuis le site officiel de YAESU. Suivez les instructions fournies pour le processus de mise à jour.

Le YAESU FT-2800M chauffe-t-il normalement ?

Oui, un léger échauffement est normal lors de l'utilisation, surtout en mode haute puissance. Assurez-vous que l'appareil est bien ventilé et ne bloquez pas les ouvertures de refroidissement.

MODE D'EMPLOI FT-2800M YAESU

ÉMETTEUR RÉCEPTEUR FM

FT-2800M

NOTICE D'EMPLOI

FRANÇAIS

VERTEX STANDARD CO., LTD.

4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan

VERTEX STANDARD

US Headquarters

Recommendations d'installation 4

Informations concernant la sécurité 5

Considerations sur les antennes 6

Installation en mobile 7

Connections à l'alimentation du mobile.... 8

Haut-parleurs Mobiles 8

Installation en fixe 9

Alimentation en alternatif 9

Pieds pour montage de la station en fixe ... 9

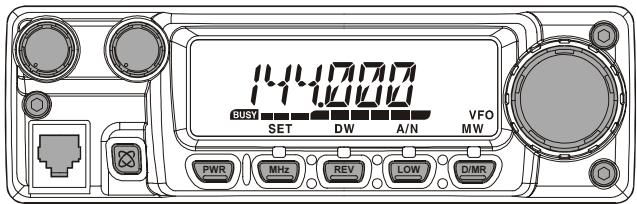

Commandes et commutateurs de la face avant 10

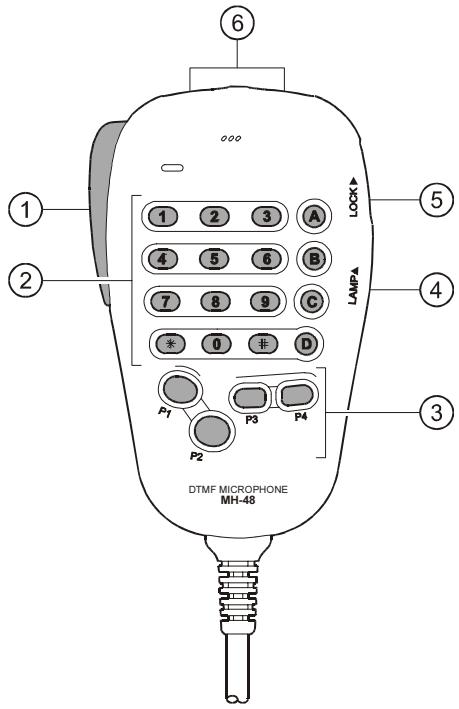

Commandes sur le microphone. 12

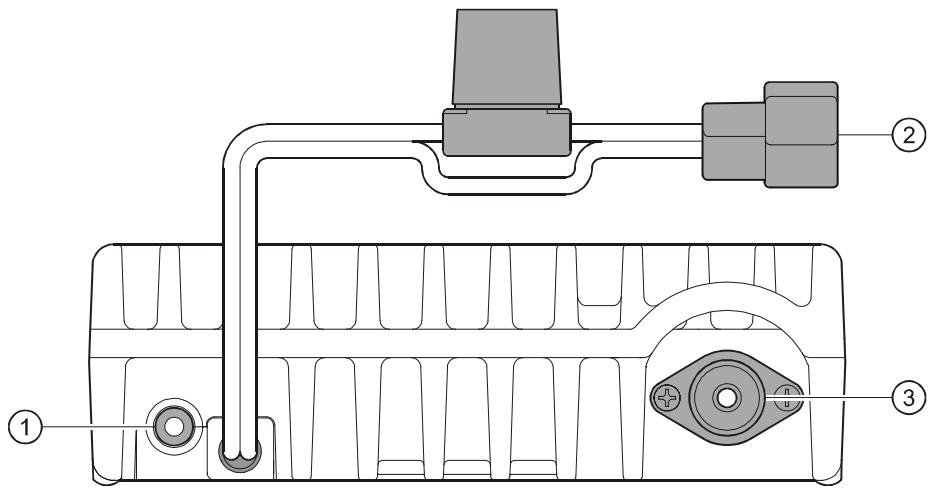

Connecteurs du panneau arriere 13

Opérations simples 14

Metre I'emetreur recepteur sous et hors tension.....14

Réglage du niveau du volume audio 14

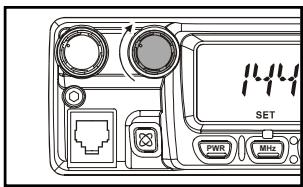

Réglage du Squelch 14

Navigation en fréquence 14

AvecleDial 14

Entrée directe de la fréquence au clavier. 15

Scanning 15

Emission 16

Changer la puissance de sortie de l'émetteur .... 16

Opérations complexes 17

Réception de la radiodiffusion météo 17

Fonction verrouillage 18

Témoin sonore de clavier 18

Choix du pas d'incrémentation des canaux. 19

Luminosite de l'afficheur 19

Squelch HF 20

Trafic via relais 21

Décalagesrelais 21

Décalage relais standard 21

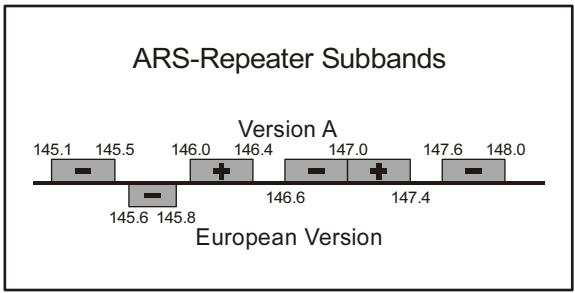

Décalage relais automatique (ARS) ... 22

Mise en mémoire d'une paire de fréquences émission réception séparées .. 23

Utilisation des tonalités CTCSS/DCS 24

Utilisation du CTCSS 24

Utilisation du DCS 25

Recherche automatique sur Tonalité 26

Appel sélectif en CTCSS/DCS 27

Emploi des tonalités croisées 27

Emploi du composteur DTMF 28

Utilisation du système de mémoires 30

Mise en mémoire 30

Rappel mémoire 31

Libellés mémoires 32

Réglage de la fréquence en mode mémoire 33

Effacer une memoire 32

Canal mémoire Home 33

Mode "canal" 33

Recherche automatique 34

Opérations de base 34

Choix de la reprise de recherche automatique.....34

Eviter un canal en recherche automatique ... 35

Recherche mémoire Préférentielle 36

Recherche automatique programme (PMS) 37

Recherche automatique par "Canal prioritaire" (Double veille) .... 38

Mode inversion canal prioritaire 38

Témoin sonore de fin de bande 39

Recherche dynamique 40

Fonction Connexion Internet 41

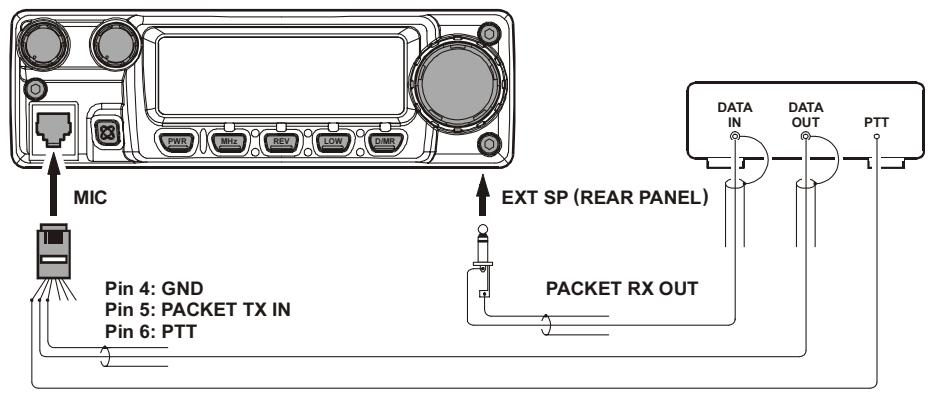

Trafic en packet 42

Réglages divers 43

Compteur d'émission 43

Extinction automatique 43

Programmation des touches fonctions 45

Réglage du gain micro 46

Réinitialisation du microprocesseur 47

Ré-initialisation des paramètres menu 47

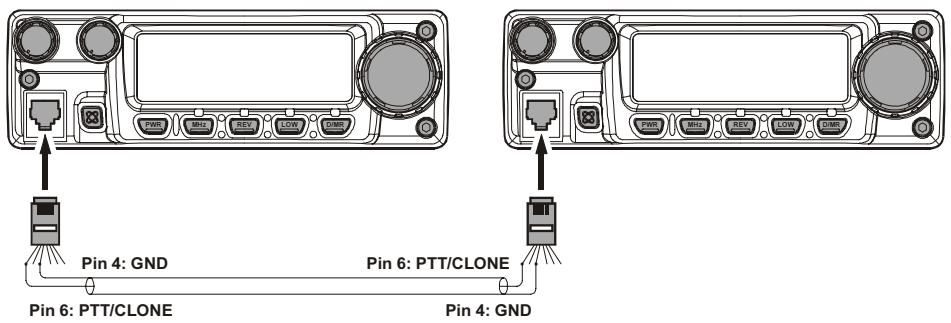

Clonage 48

Mode menu ("Set") 49

Le FT-2800M de Yaesu est un émetteur récepteur mobile FM de grand standing, particulièrement robuste disposant à la fois d'une puissance de sortie élevée et de bonnes performances en réception. Cet apparéil est destiné à la bande radioamateur des 144 MHz. Voici les fonctionnalités particulières inclues dans le FT-2800M:

Puisance de sortie de 65 Watts, avec au besoin quatre niveaux de puissance selectionnables.
Plage de réception étendue: 137-174 MHz.
Clavier pour entrer directement la fréquence à partir du microphone.
Trèsonne protection aux perturbations d'inter modulation en réception.
221 mémoires qui peuvent stocker des décalages relat, des couples de fréquence émission réception différents, des tonalités CTCSS/DCS, et de libellé alpha numérique de 6 caractères pour une meilleure reconnaissance des canaux.
10 canaux pour la radio diffusion météo NOAA, ainsi que l'alerte météo.
Des circuits encodeurs, decodeurs CTCSS et DCS incorpores.
La fonction recherche dynamique qui en balayant une bande charge dans une banque mémoire dédiée les fréquences trouvées actives, ce qui permet de localiser très rapidement les reliais d'une région que l'on découvert pour la première fois.
- Un système de Menuétendu, qui permet de personneliser un certain nombre de caractéristiques du transceiver.
L'affichage LCD multi-fonction spécial Yaesu.

Des fonctionnalités complémentaires existent et comportent en particulier un compteur de temps d'émission continue (TOT), une mise hors tension automatique (APO), un décalage relatais automatique (ARS), la possibilité de réduire la déviation TX dans les zones de forte concentration des canaux. Enfin un squelch HF permet au possesseur de l'appareil de régler l'ouverture du squelch à une valeur programmée du S mètre, minimisant ainsi les contraintes de réglages du seuil de squelch

Félicitations pour votre achat du FT-2800M! Que se soit votre premier équipement ou que le matériel Yaésu soit à la base de la constitution de votre station, Vertex Standard s'engage à vous assurer de la meilleure satisfaction d'emploi de ce transceiver performant et ce,pendant de nombreuses années. Notre réseau de vendeurs et le personnel de notre support technique suit chaque produit vendu et nous vous invitons à les contacter pour tout conseil technique ou assistance.

Nous vous conseillons de dire la presente notice dans son intégrality avant de proceber à l'installation de votre FT 2800M, afin que vous soyez en mesure de connaître toutes les capacités de votre apparéil.

Mise en garde avant utilisation

Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l'utilisation.

Pour un usage normal, l'utilisateur doit posseder une licence radioamateur.

L'usage n'est permissif que dans les bandes affectées au service radioamateur.

Zone d'utilisation
AUT	BEL	DNK	FIN
FRA	DEU	GRC	ISL
IRL	ITA	LIE	LUX
NLD	NOR	PRT	ESP
SWE	CHE	GBR

Généralités

Plage de fréquences:

Tx 144 - 146 MHz

Rx 144 - 146 MHz

Pas des canaux:

Stabilité en fréquence:

Mieux que ± 10 ppm

(-20^ + 60^)

Modes d'émission:

F2/F3

Impedance d'antenne:

50 Ohms, asymétrique

Tension d'alimentation:

13.8 V DC ±15%, moins à la masse

Consommation courant:

Rx: moins que 0.7A , moins que 0.3A (squelché)

Température d'emploi:

-20^ a +60°C

dimensions:(LxHxP):

160 × 50 × 185 ~mm (hors boutons et prises)

Poids (env.):

1.8kg

Emetter

Puisssance de sortie :

65 W/25 W/10 W/5 W

Type de modulation :

Reactance variable

Déviation Maximum :

±5 kHz/±2.5 kHz

Rayonnements parasites :

Mieuxque-60dB

Impedance Microphone :

2000 Ohms

Récepteur

Type de circuit:

Double-conversion superhétérodyne

FI:

21.7 MHz & 450 kHz

Sensibilité (pour 12dB SINAD):

Mieux que 0.2 V

Sélectivité (-6/-60dB):

12 kHz/28 kHz

Rejection FI:

Mieux que 70 dB

Rejection Image:

Mieux que 70 dB

Sortie BF maximum:

Les Spécifications peuvent être modifiées sans préavis particulier, et sont garanties uniquement sur la bande amateur.

Accessoires Fournis

Microphone MH-48A6J 1

Support pour le mobile MMB-83 1

Cordon d'alimentation DC avec fusible 1

Fusibles de rechange 15 A 2

Piedspour station fixe 2

Notice d'emploi 1

Carte de garantie 1

Accessoires en option

Haut-parleurextérieurpuissantMLS-100

Alimentation AC FP-1023 (25 A: USA uniqueness)

Alimentation AC FP-1025A (25 A)

Alimentation AC FP-1030A (35 A)

INSTALLATION

Ce chapitre présente la procédure d'installation pour intégrer le FT-2800M dans une station radio amateur. Il est supposé que vous ayez les connaissances techniques et la compréhension de tous les concepts qui correspondent à votre statut de radio amateur licencié. Merci de prendre suffisamment de temps pour être certain de maîtriser les recommendations techniques et de sécurité représentées dans ce chapitre.

INSPECTION PRÉLIMINAIRE

Faire le contrôle visuel de l'émetteur récepteur immédiatement après avoir ouvert l'emballage. Vérifier que toutes les commandes et commutateurs peuvent être manipulés sans gène et que le boîtier ne suffre d'aucune dépréciation. Secouer l'émetteur récepteur avec delicatesse pour vérifier qu'aucun composant interne ne serait détaché de son support suite à des manipulations "rugueuses" au cours du transport.

Pour tout dommage évident, relever les éléments et contacter le transporteur (ou votre vendeur local, pour une vente au comptoir) afin d'obtenir les instructions pour.Remédier promptement aux dommages. Bien conserver l'emballage de livraison, spécialement s'il y a des impacts qui montrent des conditions de transport anormales ; S'il est nécessaire de returner l'appareil pour réparation ou échange, utilisez l'emballage d'origine en le plaçant toutefois dans un autre emballage afin d'apporter la preuve aux assurances des mauvaises conditions de transporte de l'alter.

Pour assurer la plus longue vie possible aux composants, laissez suffisamment d'espace autour du FT-2800M pour assurer une bonne ventilation.

Ne pas installer l'émetteur récepteur sur un autre appareil qui dégage de la chaleur comme une alimentation par exemple ou un linéaire, ne pasmettre non plus des matériels, livres ou papiers sur le FT-2800M. Dans les pays chauds ne laissez pas non plus votre émetteur récepteur exposer directement aux rayons du soleil. Le FT-2800M ne peut pas être utilisé dans un environnement où la température dépasse +60^ .

INFORMATIONS CONCERNANT LA SÉCURITÉ

Le FT-2800M est un apparéil électrique, qui comme tel génére de l'énergie HF. Vous devez donc dans ces conditions prendre toutes les précautions de sécurité qui correspondant à ce type d' apparéil. Ces recommendations de sécurité concernnent toutes les stations radio amateur dignes de ce nom.

Ne jamais laisser des enfants sans surveillance jouer aux abords de votre émetteur récepteur ou de vos antennes.

S'assurer de bien isoler tout cables ou toutes épissures ou connexion par du ruban isolant afin de prévenir tout risque de court-circuit.

Ne jamais faire passer de cables ou de fils par les chambranes de portes ou tous autres endroits dans lesquels des frottements intempestifs pourraient amener une usure prematurée.

Ne pas rester juste devant une antennae directionnelle pendant que vous etes en train de transmettre. De meme ne pas installer d'antenne directionnelle aux abords immediats de lieux de jour potentiels d'etres humains ou d'animaux de compagnie.

En mobile, il est préférible d'installer votre antennes sur le toit de votre vehicule afin d'avoir le meilleur contre-poids possible pour l'antenna et que les rayonnements HF soient le plus loin possible des passagers et des autres personnes.

En mobile arrêté (sur un parking, par exemple), se mettre en puissance réduite s'il y a une certaine circulation des personnes dans les alentours

Ne jamais mettre un ensemble écouteurs complet (deux oreillettes) en conduisant.

Ne jamais trafique en roulant comme pour le téléphone mobile en particulier pour composer une série DTMF avec votre clavier prenez la précaution de vous garerAAPARAVANT.

Avertissement!

La tension HF 100V (@65 W/50Ω) est présente dans l'étage émission HF du transceiver pendant l'émission.

Ne touchez absolutment pas à I'étage d'émission HF pendant I'émission.

CONSIDERATIONS SUR LES ANTENNES

Le FT-2800M est prévu pour être utilisé avec des antennes représentant une impédance de 50 Ohms sur toutes les fréquences opérationnelles. L'antenne (ou une charge 50 Ohms) doit être déjà mises en place à la mise sous tension de l'émetteur récepteur, pour éviter d'occasionner des dommages résultat d'un passage en émission accidentel sans antenne.

Assurez-vous également que votre antenné est capable de supporter les 65 Watts de votre émetteur. Certaines antennes mobiles à support magnétique, prévues pour être utilisées avec des émetteurs récepteurs portatifs, ne sont pas capables de supporter cette puissance de sortie. Consultez la fiche des caractéristiques de l'antenne édité par son constructeur pour plus de détails.

La plupart du temps la FM est utilisée avec des antennes fonctionnant en polarisation verticalie. Si vous utilisez une antennedirectionnelle comme une Yagi ou une Cubical Quad, assurez-vous bien de travailler en polarisation verticalie. Pour une Yagi, orientez les éléments verticalement et pour une Cubical Quad, le point d'alimentation doit se couver au centre d'un des cotés verticaux de l'élément pilote.

Des documents de référence et des logiciels sont disponibles pour l'optimisation des antennes VHF et UHF. Notre vendeur est capable de vous aider pour tout ce qui concerne les problèmes d'antennes.

Utilisez un cable coaxial de 50 Ohm de bonne qualité pour relier votre émetteur récepteur FT-2800M à son système d'antennes. Bien souvent tous les efforts déployés pour avoir la meilleure ANTENNE POSSIBLE sont anéantis par l'utilisation d'un coaxial à fortes pertes. Il faut se souvenir que les pertes dans les lignes coaxiales croissant avec la fréquence, ainsi pour une longueur de coaxial de 8 metres ayant 1/2 dB de pertes sur 29MHz se retrouve avec des pertes de 6 dB voir plus sur 440MHz ; Choisissez votre coaxial avec soin en fonction du type d'installation (mobile ou fixe) et de la longueur nécessaire pour ce dernier (le plus court possible et certaines fois en mobile le plus flexible possible).

A titre d'exemple, le tableau ci-dessous donne les pertes pour quelques types de cables coaxiaux habituement employés dans les installations VHF.

En installation à l'extérieur, bien vérifier l'étanchéité des connexions, en cas de pénetration d'humidité dans les câbles les pertes deviennent plus importantes et diminuents de ce fait le rendement de votre installation. Au total l'utilisation d'un coaxial de la meilleure qualité sur les distances les plus courtes possibles doit vous permettre d'obtenir les更好地 performances possibles avec votre FT-2800M.

L'estimation des pertes reste approximative; pour plus d'informations consultez les catalogues des constructeurs de cables.

INSTALLATION EN MOBILE

Le FT-2800M ne peut être installé que sur les vehicules disposant d'un système électrique de 13,8 Volts avec moins à la masse. Installez l'émetteur récepteur à l'endroit où l'afficheur, les commandes, et le microphone sont le plus facilement accessibles, en utilisant le support de montage MMB - 83 fourni avec l'appareil.

L'émetteur récepteur peut être installé un peu partout, mais ne doit pas être place devant les bouches de ventilation et de chauffage ni à tout autre endroit génant pour la conduite ( soit pour la visibilité soit mécaniquement). S'assurer de laisser assez de place autour de l'appareil pour obtenir une circulation d'air suffisante. Prendre exemple sur les dessins représentant les installations conseillées.

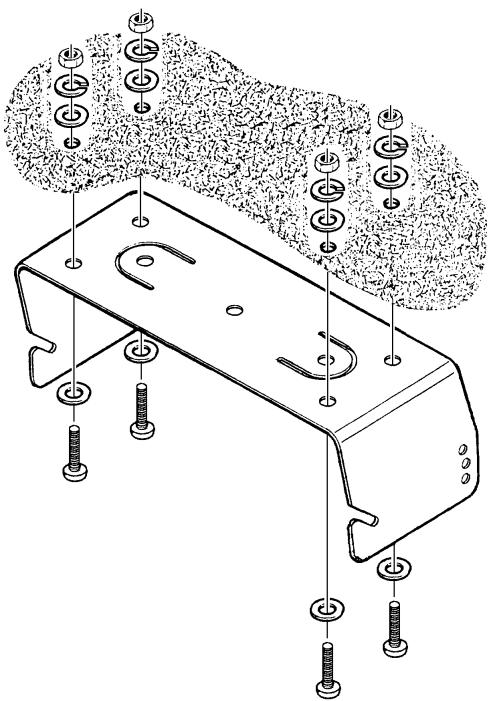

MMB-83 Installation

INSTALLATION EN MOBILE

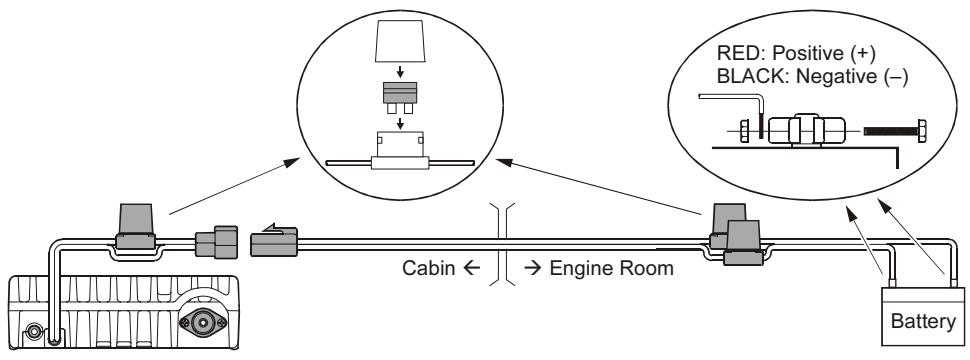

Connections à l'alimentation du mobile

Pour minimiser les chutes de tension et éviter de faire fondre les fusibles du vehicule, brancher directement le cordon d'alimentation fourni aux bornes de la batterie. Surtout ne pas enlever les fusibles du cable d'alimentation vehicule, ils vous protégent vous, leur émetteur récepteur, ainsi que le système électrique de votre vehicule.

Attention!

Ne jamais brancher le cable d'alimentation du FT-2800M sur le secteur, ne jamais mette une tension continue sur ce même cable supérieure à 15,8 Volts. Si vous doivent remplancer le fusible, n'utilise qu'un fusible de 15 A à fusion rapide. Tout action non conforme à ces recommendations vous ferais perdre le bénéfice de la garantie constructeur sur ce produit.

Avant de brancher l'émetteur récepteur, vérifier la tension aux bornes de la batterie en accélérant le moteur. Si la tension dépasse 15 Volts, faîtes régler le régulateur de tension du vehicule avant de proceder à l'installation de l'E/R.
- Brancher le cable d'alimentation ROUGE à la borne POSITIVE (+) de la batterie, et le cable d'alimentation NOIRE à la borne NEGATIVE (-) de la batterie. S'il est nécessaire d'agrandir le cable d'alimentation, utiliser un cable en cuivre de diamètre suffisant, souder les extensions avec soin et isoler les raccords avec du ruban isolant.
Avant de brancher le cable d'alimentation sur l'émetteur récepteur, vérifier la tension et la polarité du cable d'alimentation cote émetteur récepteur à l'aide d'un voltmètre DC. ÀpRES toutes ces vérifications vous branchez alors le cable d'alimentation sur l'émetteur récepteur.

Haut-parleurs Mobiles

Le haut-parleur externe MSL-100 prévu dans les options comporte lui aussi un support de montage, et il est disponible chez votre vendeur Yaesu.

D'autres haut-parleurs externes peuvent être utilisés avec le FT-2800M, s'ilsprésentant une impédance spécifique de 4 Ohms et s'ils peuvent supporter la puissance de 3.5 Watts généree par la BF du FT-2800M.

INSTALLATION EN FIXE

Le FT-2800M peut tout aussi bien être utilisé en fixe. Le FT-2800M peut s'intégrer très facilement dans votre station, en utilisant comme guide les informations qui suivent.

Alimentation en alternatif

Pour utiliser le FT-2800M en alternatif utiliser une alimentation secteur capable de fournir un courant continu de 13,8 Volts sous au moins 15 Ampères en régime constant. Les alimentations secteur FP-1023 et FP-1030A AC sont disponibles auprès de votre vendeur Yaesu et sont conformes aux caractéristiques demandées. D'autres alimentations secteur peuvent être utilisées pour peu que leurs caractéristiques respectent les specifications.

Utiliser le cable d'alimentation DC fourni avec l'émetteur récepteur pour faire le branchement alimentation. Brancher le cable d'alimentation ROUGE à la borne POSITIVE (+) de l'alimentation, et le cable d'alimentation NOIRE à la borne NEGATIVE (-) de l'alimentation.

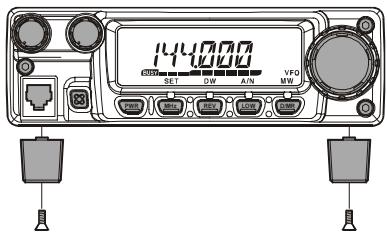

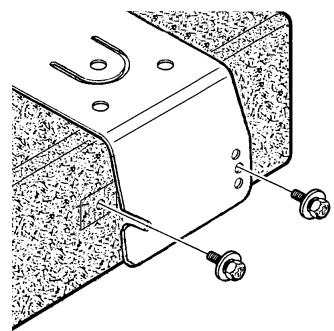

Pieds pour montage de la station en fixe

Les pieds pour station fixe fournis permettent d'incliner la face avant de l'émetteur récepteur vers le haut pour peux voir l'affichage.

Pour installer les pieds pour station fixe, enlever les deux vis du capot inférieur coté face avant, puis installer les pieds pour station fixe aux mêmes emplacements à l'aide de ces vis.

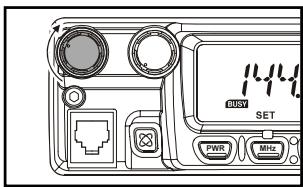

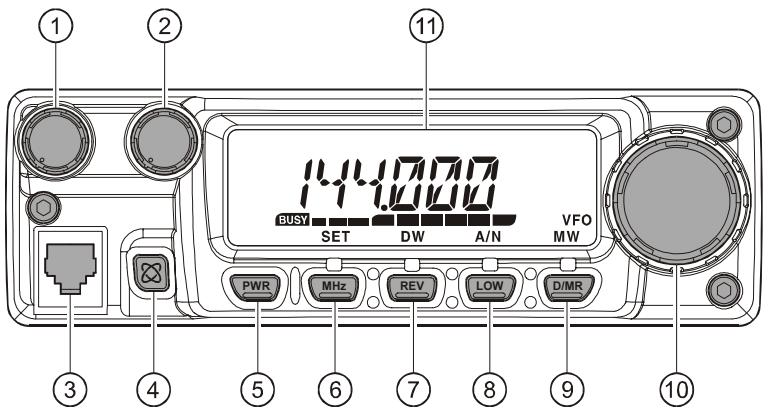

① Bouton VOL

Cette commande ajuste le niveau audio du haut-parleur du récepteur. Une rotation vers la droite augmente le niveau audio.

② Bouton SQL

Cette commande est utilisé pour faire disparaitre le bruit de fond du récepteur. Elle doit être tournée vers la croite pour atteindre juste le seuil d'extinction du bruit de fond (à ce moment l'indicateur "BUSY" sur l'afficheur s'éteint). Ce réglage permet d'obtenir la meilleure sensibilité pour la réception des petits signaux.

③ Prise Microphone

Brancher sur cette prise le microphone à main fournis avec l'appareil, le MH-48A6J.

④ Touche [8]

Cette touche permet la mise en œuvre de la connexion avec Internet.

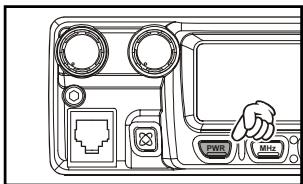

⑤ Touche PWR

Appuyer et maintainir cette touche pendant une seconde pourmettre sous ou hors tension 1'émetteur récepteur.

⑥ Touche [MHz(SET)]

Cette touche permet le réglage en fréquence au pas de 1 MHz (le digit des MHz clignote sur l'afficheur). En étant en mode réception mémoire, l'appui sur cette touche une première fois active le mode de réglage fréquence mémoire, et en appuyant une fois de plus sur cette touche le pas 1 MHz est activé.

Appuyer et maintenant cette touche pendant une seconde pour activer le mode Menu.

⑦ Touche [REV(D W)]

Enutilisation type "split", comme par exemple en mode relais, cette touche inverse les fréquences émission et réception. *

Appuyer et maintainir cette touche pendant une seconde pour activer la fonction "double voille", représentée dans le chapitre "mise en œuvre" ("PRI" est affché sur le LCD, indiquant la mise en action du suivi par le "Canal Prioritaire").

• En utilisant le mode menu, la fonction “Reverse” peut être désactivée par un accès rapide au canal “Home” en appuyant sur une seule touche. Voir page 33 pour plus de détails.

Appuyez sur cette touche brièvement pour désir la puissance de sortie de l'émetteur. Les niveaux de puissance de sortie disponibles sont:

$$ \mathrm {H I G H} (6 5 \mathrm {W}) \rightarrow \mathrm {M I D} (2 5 \mathrm {W}) \rightarrow \mathrm {L O W 2} (1 0 \mathrm {W}) \rightarrow \mathrm {L O W 1} (5 \mathrm {W}) $$

Pour inverser sur l'afficheur la mention de la fréquence ou le libellé alpha numérique du canal, appuyer et maintainir cette touche pendant une seconde en étant en mode réception sur ce canal mémoire.

⑨ Touche [D/MR(MW)]

Appuyez sur cette touche brievement pour placer le mode de contrôle de la fréquence soit par VFO, système mémoire ou canal "Home".

Appuyer et maintainir cette touche pendant une seconde pour activer le mode "mise en mémoire".

10 Bouton DIAL

Ce commutateur rotatif à 20 positions est utilisé pour le réglage en fréquence, le besoin des mémoires et la plupart des réglages de fonctions. Noter que les boutons [UP]/[DWN] du microphone doubleNT les fonctions de ce bouton.

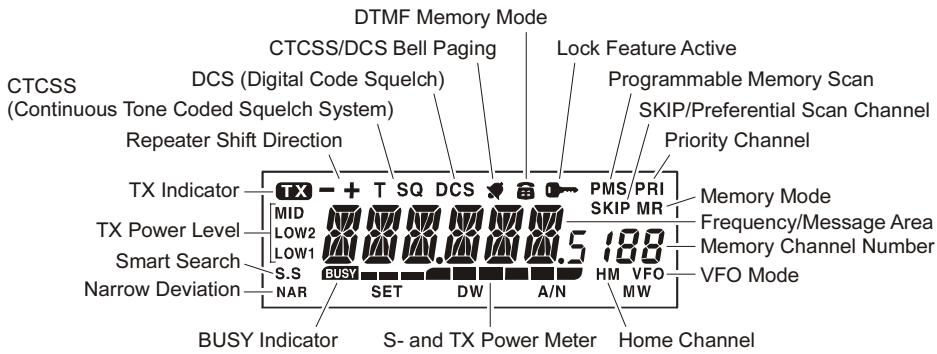

① Display

Les caractères principaux sur l'afficheur servent à indiquer la fréquence de traffic, la désignation de la mémoire ou certains paramètres du menu lors des réglages.

① Commutatee PTT

Appuyez sur ce commutateur pour émettre, et relâché z le pour recevoir.

② Clavier

Ces 16 touches générent des tonalités DTMF en transmission.

En mode réception, ces 16 touches peuvent être utilisées pour entraîre directement la fréquence et/ou rappel des canaux mémoire par leur numéro.

Les touches [A], [B], [C] et [D], en réception, dupliquent les fonctions générées par les touches du panneau avant ([MHz(SET)], [REV(DW)], [LOW(A/N)] et [D/MR(MW)].

Voir les explications precedentes.

③ Boutons [P1]/[P2]/[P3]/[P4]

Les fonctions mises en place par défaut sont représentées ci-après.

En appuyant sur ce bouton il y a désactivation du système de réduction de bruit et du système d'appléselezif.

Appuyez sur ce bouton pour activer la fonction recherche dynamique.

Appuyez sur ce bouton pour activer la fonction recherche par tonalité.

bouton [P4] (WX CH)

Appuyez sur ce bouton pour acceder à la banque mémoire radiodiffusion "métré".

Voupez re-programmer les boutons [P1], [P2], [P3] et [P4] pour activer d'autres fonctions, si vous le souhaitez. Voir page 45 pour plus de détails.

(4) Commutateur LAMP

Ce commutateur commande l'éclairage du clavier du microphone.

⑤ Commutatee LOCK

Ce commutateur verrouille les boutons du microphone (à l'exception des touches du clavier et de la pédale du PTT).

⑥ Boutons [UP]/[DWN]

Appuyer (ou maintainir) un ou l'autre de ces boutons pour se régler (ou lancer le scan respectivement croissant ou décroissant) sur la fréquence de traffic ou parcourir les canaux mémoires. Souvent, ces boutons émulent les fonctions du bouton (rotatif) DIAL.

(1) Prise EXT SP

Cette prise 2 contacts 3,5mm fournit la sortie audio en réception pour un haut-parleur optionnel externe. L'impédance B.F. est de 4 Ohms, et le niveau varie en fonction du réglage de la commande VOL de la face avant. La mise en place d'un jack dans cette prise déconnecte le haut-parleur interne de l'émetteur récepteur.

② 13.8V DC Connecteur d'alimentation

C'est le connecteur d'alimentation de l'émetteur récepteur. Utiliser le cable DC fourni pour relier l'alimentation à la batterie du vehicule ou à toute alimentation DC capable de tener au moins 10 ampères (en continu). S'assurer que les fils rouges sont reliés au PLUS de l'alimentation. Le fusible dans le Cable DC est un 15 A, à fusion rapide.

③ ANT Prise

Brancher une antennae accordée sur 144 MHz à cette prise de type M (SO 239) avec un cable coaxial de 50-ohm et une fiche de type M (PL 259). Bien s'assurer que cette antennae est prévue pour fonctionner sur cette plage de fréquences.

OPÉRATIONS SIMPLES

Petite Radio: Hello, je suis petite Radio et je vais vous guider tout au long de votre apprentice des fonctions du FT-2800M. Je sais que vous étés impatien detrafiquer, mais je vous encourage à bien dire en intégrality le chapitre “Emploi” de ce manuel, afin que vous puissiez tirer le maximum de ce merveilleux émetteur récepteur. Et maintainant … au boulot !

METTRE L'ÉMETTEUR RÉCEPTEUR SOUS ET HORS TENSION

1. Pourmettre l'émetteur récepteur sous tension,appuyer et maintainir le bouton P W R pendant une seconde. Quand you allumez le FT-2800M,La tension d'alimentation courante est affichée pendant 2 secondes.Apres cet intervalle, I'afficheur reprend son mode normal et indique la fréquence.
2. Pourmettre l'émetteur récepteur hors tension,a nouveau appuyer et maintainir le bouton P W R pendant une seconde.

RéGLAGE DU Niveau DU VOLUME AUDIO

Tourner la commande VOL pour régler le volume audio en réception. Une rotation vers la croite permet d'augmenter le niveau du volume sonore.

RéGLAGE DU SQUELCH

Tourner la commande SQL pour semettre juste au point ou le bruit de fond disparait et l'indicateur "BUSY" sur l'afficheur s'éteint. Si la commande SQL dépasse ce point de réglage, la sensibilité aux signaux faibles diminue.

Une fonction spéciale "Squelch HF" est prévue sur cette radio.

Cette fonction vous permet de régler le seuil de squelch pour une valeur particulière S-mètre à partir de laquelle les signaux entrant pourrait ouvrir le squelch. Voir page 20 pour plus de détails.

En tournant le bouton DIAL il est possible de se régler en féquence selon un espacement dépendant des pas d'increment pré-programmés. Une rotation vers la droite du bouton DIAL fait augmenter la féquence de traffic du FT-2800M, alors qu'une rotation vers la gauche fait baisser cette féquence.

En appuyant sur la touche [MHz(SET)] brievement, puis en tournant le bouton DIAL, il est possible de faire passer le pas d'increment de fréquence à 1 MHz. Cette fonction est très pratique pour effectuer rapidement des excursions en fréquences de grande amplitude sur toute la gamme du FT-2800M. Au lieu d'appuyer sur le bouton [MHz(SET)], vous pouvez

également appuyer la touche [A] du clavier du microphone pour vousmettre en pas d'increment de 1 MHz.

2) Entrée directe de la fréquence au clavier

Le clavier du microphone DTMF MH-48A6J peut être utilisé pour l'entrée directe de la fréquence de traffic.

Pour entrer une fréquence à partir du clavier MH-48A6J, appuyer juste sur le chiffre correspondant sur le clavier et ce dans l'ordre du nombre souhaité. Il n'y a pas de touche “point decimal” sur le clavier du MH-48A6J. Toutefois, il y a un raccourci pour les fréquences qui terminent en zéro: appuyer sur la touche [#] juste après le dernier digit qui n'est pas un zéro.

Examples: Pour entrer 146.520MHz , appuyer sur [1] [4] [6] [5] [2] [0]

Pour entrer 146.000MHz appuyer sur [1] [4] [6] [#]

S'il vous arrivè que la radio n'accepte pas la féquence que venez de saisir au

clavier, il est possible que le pas de canal existant n'est pas compatible avec la

entree. (Par exemple si vous pas de canal est de 25kHz , il n'est pas possible

r une fréquence de 146.520 MHz). Voir page 19 pour apprendre à changer de taille

de pas de canal.

3) Scanning

Etant en mode VFO, appuyer sur les touches [UP]/[DWN] du microphone brievement pour lancer le scanning respectivement par fréquence croissante ou par fréquence décroissante.

Le FT-2800M s'arrête quand il recoit un signal suffisamment fort pour percer le seul de squelch. Le FT-2800M restera sur la fréquence en fonction des options retenues pour le mode "Reprise" de scan (Menu #23 SCAN); voir page 34).

Si vous souhaitez inverser le sens du scan (par exemple aller dans le sens décroissant, au lieu du sens croissant), tourner juste le bouton DIAL d'un click vers la gauche pendant que le FT-2800M est en train de « scanner ». Le sens du scan sera inversé. Pour inverser à nouveau, pour revenir en scan croissant, tourner le bouton DIAL d'un click vers la droite.

Appuyer à nouveau sur une des touches [UP]/[DWN] pour arrêter le scanning. Vous pouvez également appuyer brievement sur la pédale du PTT; le scan s'arrête, mais vous ne pouvez pas émettre tant que vous n'avez pas relaché la pédale PTT, avant d'appuyer à nouveau sur ce dernier pour émettre.

Si vous avez enclenchez la fonction "Alerte Météo", vous pouvez occasionnellement

voir des canaux "WX" s'infiltrer permet les canaux "normaux" que vos ETES en

e scanner. Ceci est normal car votre radio est en train de surveiller en permanence

les canaux de l'alerte météo. Voir page 17.

EMISSION

Pour émettre, simplement appuyer sur le commutateur PTT (Push To Talk) du microphone quand il n'y a pas deTraffic sur la fréquence可以选择. Tenir le microphone environ 25 mm devant la bouche, et parler avec un niveau de voix normal dans le microphone. En fin de message, relâcher la pédale du PTT; l'émetteur récepteur revient en mode réception.

En émission, l'icone "TX" apparait en haut et à droite de l'afficheur.

Changer la puissance de sortie de l'émetteur

Vouaves lechoix entre quatre grandeurs de puissance de sortie pourvoireFT-2800M.

Pour changer la puissance de sortie, appuyer sur la touche [LOW(A/N)] (ou sur la touche [C] du microphone) pourCHOISIR une des quatre grandeurs disponibles. Ces puissances de sortie peuvent etre sauvegardees, en registre memoire, au moment de la mise en memoire (voir page 30 pour plus de details pour l'utilisation du mode memoire).

En émission, le bar graphe réalise un certain affichage, en fonction de la puissance de sortie可以选择.

Low 1 (5 watts)

Low 2 (10 watts)

MID (25 watts)

HIGH (65 watts)

Réception DE LA RADIODIFFUSION MÉTEO

Le FT-2800M dispose d'une fonction spéciale qui permet la réception de la radiodiffusion météo dans la plage des 160 MHz. Dix canaux standards de la radiodiffusion météo sont pré-positionnés dans une banque mémoire spéciale.

Pour écouter un canal de la radiodiffusion météo:

1. Appuyer sur le bouton [P4] du microphone pour rappeler les canaux de la.
2. Tournier le bouton DIAL pour désirer le canal de la radiodiffusion météo souhaité.
3. Si vous voulez scanner les autres canaux pour

écouter leur traffic, appuyer juste sur le commutateur PTT du microphone.

1. Pour revenir en mode normal, appuyer à nouveau sur le bouton [P4]. L'utilisation reviendra dans le mode opération que vous aviez précédemment soit le mode VFO, soit le mode mémoire.

Fonctionalertemeteo

En cas de perturbations météo très importantes, comme des tempêtes ou des ouragans, le NOAA (National Oceanic and Atmospheric Administration) envoie une alerte météo soulignée par une tonalité de 1050Hz sur un des canaux météo du NOAA. Il est possible d'activer cette fonction pat le menu (32 W ALT), si vous le souhaitez. Voir page55 pour plus de détails.

Si le NOAA émet une alerte météo, le FT-2800M émettra alors une paire de tonalités audio. Appuyer brievement sur le bouton PTT pour arrêté l'alarme, et le message d'alerte météo deviendra audible dans le haut-parleur de l'appareil.

Si vous avez la fonction alerte météo activée, et que vous lanciez le scan des canaux de la banque mémoire météo en appuyant et en maintainant la touche [UP] ou la touche [DWN], la radio ne s'arrête pas sur un canal mémoire météo actif "busy" jusqu'à ce qu'une tonalité d'alerte de 1050Hz soit reçue en provenance d'une station de radiodiffusion météo du NOAA! Il vous est possible cependant de sélectionner n'importe lequel des dix canaux météo manuellement à l'aide du DIAL ou en appuyant brievement sur la touche [UP] ou la touche [DWN], pas à pas, pourCHOISIR LA STATION SUHaitée.

Quand vous étés entrain de scanner la bande ou les canaux mémoires normaux, si la fonction alerte météo est engagée, vous pouvez remarquer que le FT-2800M suspend sa recherche, toutes les cinq secondes, pour examiner les canaux de la banque mémoires météo en vue de détecter les tonalités d'alerte 1050Hz . Si un tel signal est reçu, l'appareil est alors verrouillé sur la fréquence de la station météo diffusant l'alerte; autrement, la radio reprend sa session de recherche (en mode VFO ou en mode mémoire) temporairement interrompue.

FONCTION VERROUILLAGE

Afin de prévenir tout changement accidentel de fréquence, les commutateurs et boutons DIAL de la face avant peuvent être verrouillés. Les solutions de verrouillage suivantes sont possibles :

TOUCHE: Seules les touches de la face avant sont verrouillées

DIAL: Seul le bouton DIAL est verrouillé

K+D: A la fois les touches et le bouton DIAL sont verrouillés

PTT: Le commutateur PTT est verrouillé (Emission impossible)

K+P: A la fois les touches et le commutateur PTT sont verrouillés

D+P: A la fois le bouton DIAL et le commutateur PTT sont verrouillés

ALL: Toutes les commandes ci-dessus sont verrouillées

OFF: La fonction LOCK est désactivée.

Pour activer la fonction verrouillage, utiliser le mode Menu, déscrit en detail en commençant à la page 51:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pour désirir "14 LOCK."
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour faire apparaitre sur l'afficheur une des sélections générées ci-dessus.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Quand la fonction verrouillage est active, I'icone "0" apparait sur le LCD.

Pour enlever la fonction verrouillage, repeter la procEDURE ci-dessus, en selectionnant "OFF" au point 2.

TEMOIN SONORE DE CLAVIER

Un signal sonore est émis à chaque fois qu'une touche est valablement appuyée. Si vous souhaitez désactiver ce signal sonore:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOIR "03 BEEP".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour changer le réglage à “OFF”.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

CHOIX DU PAS D'INCRÉMENTATION DES CANAUX

Le FT-2800M est réglé en usine avec des pas d'incrémentation des canaux qui correspondant aux usages du pays dans lequel ce matériel est exporté. Cependant, si vous avez besoin de changer le pas d'incrémentation des canaux, la procédure pour le faire est très facile:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR TO "29 STEP".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour désirer le pas d'increment souhaite (5/10/12.5/15/20/25/50/100 kHz).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

LUMINOSITE DE L'AFFICHEUR

La luminosite de l'afficheur du FT-2800M a ete optimise pour donner la meilleure lisibilité sans gener la "vision nocturne" lorsque vous conducise. La luminosite de l'afficheur est reglable manuellement, à 1'aide de la procedure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR "O7 DIMR".
2. Appuyer sur la touche [MHz(SET)], puis tournier le bouton DIAL pour désirir un niveau de luminosité comfortable: les valeurs sont (1, 2, 3 et OFF).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

SQUELCH HF

Une fonction spéciale "Squelch HF" existe sur cette radio. Avec cette fonction il est possible de régler le seuil de squelch sur une valeur S-mètre à partir de laquellends les signaux plus importants pourront ouvrir le squelch.

Pour régler le Squelch HF, utiliser la procédure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "20 RF SQL".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour désirer le niveau de seuil de squelch souhaité (1 - 10 ou OFF).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Le squelch en réception s'ouvre en fonction du plus haut niveau donné par deux systèmes de squelch différents le "Noise Squelch et le Squelch HF). Par exemple:

1) Si le Noise Squelch (commande SQL) est reglé pour une ouverture sur un signal de S-3, mais que le RF Squelch (Menu 20) est reglé à “S-9,” le squelch s'ouvrira uniquement pour un signal de S-9 ou plus sur le S-mètre.
2) Si le RF Squelch est reglé à “S-3,” mais que le Noise Squelch est reglé pour la réception des signaux les plus forts (pleine échelle S-mètre), le squelch ne s'ouvrira que sur les signaux pleine échelle S-mètre. Dans ce cas, le Noise Squelch forcera l'action du Squelch RF.

TRAFIC VIA RELAIS

Le FT-2800M comporte un certain nombre de fonctions qui rendent le traffic via relatifs simple et aise.

Décalages relais

Cet émetteur récepteur offre trois méthodes pour régler les fréquences séparées en mode relais :

[1] Sélection manuelle de décalages relatés pré-reglés ;
[2] Le décalage relais automatique (ARS), assurant le décalage automatique en fonction des sous-bandes utilisées ; et
[3] Mise en mémoire spécifique des couples de fréquence émission réception (pour tout relais à décalage particulier).

[1] Décalage relatis standard

Pour activer manuellement le décalage relais standard, il faut utiliser le mode Menu:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "21 RPTR".
2. Appuyer sur la touche [MHz(SET)], puis tourné le bouton DIAL pour désirer le sens du décalage souhaité (-RPTR, +RPTR ou SIMP).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Vous pouvez également programme une des touches ([P1] ~ [P4]) du Microphone pour avoir un accès plus rapide à la procédure ci-dessus. Voir page 45 pour plus de détails sur l'initialisation des touches programmables.

Quand le décalage relais est activé, vous pouvez temporairement inverser les fréquences émission réception en appuyant sur la touche [REV(DW)] (ou la touche [B] du microphone). Utilisez cette fonctionnalité pour afficher la fréquence d'émission sans avoir à transmettre, et pour contrôler la force de signaux (de telle manière à vérifier si une station ne se trouve pas à distance d'une liaison en simplexe, par exemple).

Le décalage relais est fixé à 600kHz en usine. Il est possible de changer la valeur du décalage en suivant la méthode suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "24 SHIFT."
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pourmettrele décalage souhaite. Noter que la résolution en décalage relais "standard" est au multiple de 50kHz le plus proche.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Ne pas utiliser cette procédure pour programmer un couple de fréquences émission réception à décalage non standard! La procédure pour ce cas particulier est représentée en page 23.

TRAFIC VIA RELAIS

[2] Décalage reliais automatique (ARS)

Le FT-2800M possède une fonction de décalage relatais automatique particulièrement pratique, qui applique automatiquement le décalage relatais approprié quand vous vous calez dans les sous bandes relatais assignées dans votre région. La fonction ARS est pré-reglée en usine en fonction des standards du pays dans lequel l'appareil est exporté.

La fonction ARS est activée en usine. Pour la désactivée faire comme suit:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "O2 ARS."
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pourmettre l'afficheur à“OFF”.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour reactiver la fonction ARS à nouveau, désir “ON” au point 2 ci-dessus.

TRAFIC VIA RELAIS

[3] Mise en mémoire d'une paire de fréquences émission réception séparées

Tous les canaux mémoires sont capables de memoriser une paire de fréquence émission réception_separées, afin de pouvoir gérer des décalages de fréquence plus importantes que ceux offerts par le décalage standard.

1. Tout d'abord memoriser la fréquence réception (sortie relais). Étant en mode VFO, régler l'émetteur récepteur sur la fréquence de réception souhaitée. Ensuite appuyer et maintainir la touche [D/MR(MW)] de la face avant pendant une seconde.
2. Dans les cinq secondes qui suivent l'appui sur la touche [D/MR(MW)], à l'aide du bouton DIAL ou des touches [UP]/[DWN] du microphone désisisse le canal mémoire souhaité dans lequel vous pouzemettre votre couple de fréquences.
3. Ensuite appuyez brievement sur la touche [D/MR(MW)] pourmettre la fréquence de réception dans le canal mémoire choisi.
4. Enfin memoriser la fréquence émission (entree relais). Étant toujours en mode VFO, régler l'émetteur récepteur sur la fréquence d'émission souhaïée.
5. Ensuite appuyer et maintainir la touche [D/MR(MW)] pendant une seconde.
6. Appuyer et maintainir le commutateur PTT, et appuyer brièvement sur la touche [D/ MR(MW)] tout en maintainant appuyé le commutateur PTT. Cela ne met pas l'appareil en émission, mais cela indique à l'émetteur récepteur que vous étés en train de programme une fréquence d'émission séparée dans la mémoire.

Quand la procédure ci-dessus est terminée, appuyer brievement sur la touche [D/MR(MW)]. Le numéro de canal et la fréquence de sortie du relais apparaisent sur l'afficheur. Si vous appuyez sur le PTT, vous Voyez changer l'affichage et la fréquence d'entrée du relais apparait. Noter également que l'icone “-+” est affichée dans le coin supérieur gauche du LCD; cela indique qu'un décalage non standard a été programmé dans ce canal.

UTILISATION DES TONALITÉS CTCSS/DCS

Utilisation du CTCSS

Plusieurs systèmes de relais demandant à ce qu'une tonalité base fréquence audio soit superposé à votre porteuse FM de telle manière à ouvrir le relais. Ce moyen permet d'éviter des activation intempétives du relais par des signaux radar ou des signaux indésirables d'autres émetteurs. Ce système de tonalités, appelé “CTCSS” (Continuous Tonalité Coded Squelch Système), est incorpore à votre FT-2800M, et il est très facile à mettre en œuvre.

L'initialisation du mode CTCSS presuppose deux actions: réglage du Mode de la

tonalité et ensuite réglage de la Fréquence de la tonalité. Ces actions sont

effectuées à l'aide du menu #28 (SQ TYP) et menu #27 (SQ TNF).

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR "28 SQ TYP".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour que “TENC” apparaisse sur l'afficheur; ceci active l'encodeur CTCSS, qui rend possible l'accès aux relatis.

Vous pouvez noter que les icônes “DC ENC” et “DCS” apparaisent en plus

quand vous tournez le bouton DIAL à ce point. Nous allons parler du système

DCS brievement. Il y a également les icones “T+DCS” et “TSQ+DC” qui apparaissent en plus quand vous tournez le bouton DIAL à ce point. Ceci est une fonctionnalité de tonalités croisées qui sera présente un peu plus loin dans le manuel.

1. En tournant le bouton DIAL d'un click en plus vers la droite au point ci-dessus fait apparaitre "TSQ". Quand "TSQ" apparait, cela signifie que le système de squelch par tonalité est activé, lequel rend le récepteur de votre FT-2800M silencieux jusqu'à l'arrivée d'un signal entrant qui possède la tonalité CTCSS qui ouvre le squelch de votre appareil. Ceci permet donc de ne receivevoir que le traffic qui vous est destiné ce qui donne plus de comfort surtout dans le régions de traffic dense.
2. Quand vous avez fait votre sélection du mode de tonalité CTCSS, appuyer brièvement sur la touche [MHz(SET)], puis tourner le bouton DIAL d'un click vers la gauche pourCHOISIR le menu "27 SQ TNF". Avec ce menu il est possible deCHOISIR la fréquence de Tonalité CTCSS à utiliser.
3. Appuyer sur la touche [MHz(SET)] pour activer le besoin de la fréquence de la tonalité CTCSS.
4. Tournier le bouton DIAL jusqu'à ce que l'afficheur indique la fréquence de tonalité dont vous avez besoin.
5. Quand vous avez fait votre sélection, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauver le nouveau réglage et revenir en mode normal.

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

UTILISATION DES TONALITÉS CTCSS/DCS

Votre relais peut ou ne pas re-emettre une tonalité CTCSS - certains systèmes utilisent juste le CTCSS pour commander l'accès au relais, mais ne peuvent le passer en émission. Si le S-Metre devie, mais que le FT-2800M ne sort aucun signal BF, repétér les points "1" à "3" ci-dessus, tourner le bouton DIAL de sorte que "T ENC" apparaisse - ce qui vous permettra d'entendre tout le traffic sur le canal en réception. Vous pouvez utiliser le mode menu pour re-programmer une des touches programmables du microphone pour un accès rapiède au menu #27 (SQL TNF), à partir duquel vous pouvez exécuter la procédure de réglage ci-dessus. Voir page 45 pour plus de détails sur le réglage des touches programmables.

Utilisation du DCS

Une autre forme d'accès commandé par tonalité est le DCS (Digital Code Squelch). C'est un nouveau système par tonalité, plus performant qui normalement garantie une meilleureimmunité aux signaux erreés par rapport à ce qui existe avec le CTCSS. L'encodeur/décoderurest incorpore dans votre FT-2800M, et sa mise en œuvre et très similaire à ce qui vientd'être décrit pour le CTCSS. Notre système relais peut être configuré en employ DCs; Si ce n'est pas possible, il est souvent alors plus simple de semettre en simplexe si vous (vos)correspondants utiliser un (des) émetteur(s) récepteur(s) équipé(s) de cette fonctionnalité.

Comme en mode CTCSS, l'initialisation du mode DCS presuppose deux actions: réglage du Mode de la tonalité et ensuite réglage de la Fréquence de la tonalité.

DCS CODE
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "28 SQ TYP".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL jusqu'à ce que "DCS" apparaisse sur l'afficheur; ceci active l'encodeur décodeur DCS.
3. Ensuite appuyer brievement sur la touche [MHz(SET)], puis tournier le bouton DIAL pourCHOISIRLEMENU“26 SQDCS”.
4. Appuyer brievement sur la touche [MHz(SET)] pour activer le réglage du code DCS.
5. Tournier le bouton DIAL pour désir le code DCS souhaité (un nombre à trois chiffres).
6. Quand vous avez fait votre sélection, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauver le nouveau réglage et revenir en mode normal.

Se souvenir que le système codeur decodeur DCS, fait que vous recepteur reste silencieux tant que le code DCS de couplage ne se trouve pas sur un signal entrant. Si vous poulez uniquement découvert le traffic existant sur la bande prenez soit d'arrêté le mode DCS!

UTILISATION DES TONALITÉS CTCSS/DCS

Recherche automatique sur Tonalité

Dans certains cas d'emploi ou vous ne connaissiez pas les tonalités CTCSS ou DCS utilisés par vos correspondants, Vous pouvezmettre notre radio en écoute des signaux entrants et de rechercher automatiquement les tonalités utilisées. A ce sujet il faut se souvenir de deux choses:

Vous doivent sur que votre reliais est sur le même type de tonalité (CTCSS ou DCS).Certains reliais ne peuvent pas passer des tonalités CTCSS;
Vous pouvez être obligé d'écouter la fréquence d'entrée du relais pour faire cette recherche automatique de tonalité.

Pour rechercher les codes DCS utilisés :

1. Mettre la radio soit en mode CTCSS soit en mode DCS (voir les explications precedentes). En mode CTCSS, "TSQ" doit apparaître sur l'afficheur; en mode DCS, "DCS" doit apparaître sur l'afficheur.
2. Appuyer briefèvement sur la touche [P3] du microphone pour lancer la recherche sur les tonalités ou codes CTCSS ou DCS entrants.
3. Quand la radio détecte une tonalité ou un code correct, la recherche s'arrête sur ce signal, et la BF peut être reçue.
4. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour verrouiller la réception sur cette tonalité ou ce code et revenir en mode normal.

Si la fonction de recherche automatique sur tonalité ne détecte aucune tonalité ouaucun code, la recherche continue indéfiniment. Quand cela arrive cela peut direque le correspondant n'envoie aucune tonalité. Vous pouvez appuyer sur la touche [P3]du microphone pour stopper à tout moment la recherche.

La recherche automatique sur tonalité se déroule aussi bien en mode VFO qu'en mode mémoire.

UTILISATION DES TONALITÉS CTCSS/DCS

Appel sélectif en CTCSS/DCS

En mode CTCSS ou DCS, vous pouvez paramétrer votre FT-2800M de celle manière qu'une alerte sonore vous fasse savoir qu'un appel qui vous est destiné est entrant. Voici la procédure pour activer cette alerte sonore:

1. Mettre l'émetteur récepteur en mode décode CTCSS ("Tone Squelch") ou en DCS, comme décrit précédrement.
2. Mettre la fréquence de traffic sur le canal souhaïte.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "O4 BELL."
4. Tourner le bouton DIAL pour régler le nombre de sonneries souhaïte. Les valeurs possibles sont 1, 3, 5 ou 8 sonneries, REPEAT (sonneries continues) ou OFF.
5. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauver le nouveau réglage et revenir en mode normal.

Ainsi quand vous étés appelé par une station dont le transceiver envoie une tonalité CTCSS ou un code DCS qui correspond à celui qui couple votre décodeur, la sonnerie d'alerte retentit en fonction de votre programmation.

Emploi des tonalités croisées

Le FT-2800M peut être utilisé en configuration "Split Tone", pour rendre possible l'utilisation des reliais en mélangeant les commandes par CTCSS et DCS. Pour ce faire :

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "28 SQ TYP".
2. Appuyer sur la touche [MHz(SET)], puis tourné le bouton DIAL pour désirir le mode opératione souhaité:

DC ENC: Encode un code DCS uniquement (l'icone "D C" apparait pendant l'activité)

T+DCS: Encode une tonalité CTCSS et décode un code DCS

(les iconées “T” et “D C S” apparaissent pendant l'activité)

TSQ+DC: Encode un code DCS et décode une tonalité CTCSS

(les icones “T S Q” et “D C” apparaiscent pendant l'activité)

1. Appuyer brievement sur la touche [MHz(SET)], puis tourner le bouton DIAL d'un click vers la gauche pourCHOISIR le menu "27 SQ TNF".
2. Appuyer brièvement sur la touche [MHz(SET)] pour activer le réglage d'une tonalité CTCSS.
3. Tournier le bouton DIAL pourCHOISIR la tonalite CTCSS souhaitee.
4. Appuyer brievement sur la touche [MHz(SET)], puis tourner le bouton DIAL d'un click vers la gauche pourCHOISIR le menu "26 SQ DCs".
5. Appuyer brièvement sur la touche [MHz(SET)] pour activer le réglage d'un code DCS.
6. Tournier le bouton DIAL pourCHOISIR le code DCS souhaite (un nombre a trois chiffres).
7. Quand vous avez fait vos choix, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauver les nouveaux réglages et revenir en mode normal.

EMPLOI DU COMPOSTEUR DTMF

Un composteur DTMF à neuf mémoires est disponible sur le FT-2800M. Chaque mémoire du composteur DTMF peut receivevoir jusqu'à 16 caractères d'un numéro de téléphone, pour être utilisé par un auto commutateur via relais ou autre usage.

Pour faire la mise en mémoire de composteur DTMF, utiliser de la procédure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "10DT MEM".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour désirir le numéro de canal dans la mémoire composteur DTMF ("DTMF-1" à "DTMF-9") dans lequel vous souhaitezmettre le numéro de téléphone à saisir.
3. Appuyer brievement sur la touche [D/MR(MW)], puis tourner le bouton DIAL pourCHOISIR le premier chiffre du numero de téléphone a memoriser.
4. Quand vous avez besoin le chiffre correct, appuyer brièvement sur la touche [REV(DW)]. Ensuite, tourné le bouton DIAL pour besoin le second des 16 chiffres possibles dans le registre mémoire courant du composteur DTMF.
5. Répéter cette procédure pour chaque chiffre du numéro de téléphone. Si vous faites une erreur, appuyer sur le la touche [D W N] du microphone pour revenir sur l'emplacement du premier chiffre, puis ressaisir le chiffre correct.
6. Quand la saisie est complète, appuyer sur la touche [MHz(SET)].
7. Si vous souhaitez memoriser une autre trame DTMF, repeter les points 2 à 6 ci-dessus.
8. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour émettre un numéro de téléphone méorisé, utiliser la procédure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "08DTMF".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pourmettre la fonction mémoire du composteur DTMF sur la position “ON” (l'icone “ ” apparait).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Etant en mode composteur DTMF, que vous venez juste d'activer, appuyer tout d'abord sur la pédale du PTT, puis appuyer sur la touche numérique du clavier du microphone ([1] à [9]) correspondant au numéro de mémoire qui contient la trame DTMF à envoyer. Une fois que l'envoi est amorcé, il est possible de relâcher le PTT, car l'émetteur reste "en émission" jusqu'à l'épuisement de la trame.

Pour désactiver le mode composteur DTMF, besoin "OFF" au point 2 ci-dessus.

EMPLOI DU COMPOSTEUR DTMF

La vitesse d'envoi des caractères DTMF peut être modifiée. Deux vitesses sont disponibles: lente (10 caractères par seconde) et haute (20 caractères par seconde: valeur par défaut). Pour basculer entre la vitesse lente et la vitesse haute, utiliser la procédure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR "11 DT SPD."
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pourCHOISIR la vitesse souhaitee ("50": haute vitesse ou "100": vitesse lente).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

Vous peuvent égalementmettre un déliat plus long entre le moment où vous appuyez sur la touche et l'envoi du premier caractèreDTMF.

Pourmettrece délai,utiliser la procédure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR "09 DT DLY".
2. Appuyer sur la touche [MHz(SET)], puis tourné le bouton DIAL pour désirer le délambda souhaité (50/250/450/750/1000 ms).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour saugérard le nouveau réglage et revenir en mode normal.

MISE EN MÉMOIRE

Le FT-2800M est doté d'une grande capacité de ressources mémoires. Un total de 221 mémoires est disponible, et chacune peut être désignée par un libellé alpha numérique de six caractères maximum, pour une reconnaissance très rapide des différents canaux.

La banque mémoire de base du FT-2800M contient 200 mémoires. Nous allons tout d'abord voir les procédures très simple de chargement et de rappel d'une fréquence avant de s'intéresser à des fonctionnalités mémoires plus complexes.

Mettre un fréquence en mémoire:

1. Étant en mode VFO, sélectionner la fréquence de traffic, les tonalités CTCSS ou DCS évientuelles souhaitées, le décalage relais qui serait nécessaire ainsi que la puissance de sortie.
2. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde. Un numéro de canal mémoire apparait sur l'angle inférieur droit de l'afficheur. Si le numéro de canal clignote, c'est qu'il ne contient aucune données; si le numéro de canal ne clignote pas, c'est qu'il contient déjà des données, et que celles-ci, tant celles représentent de l'interet, ne doivent pas été effacées et donc ce canal mémoire ne peut être charges avec d'autres données.
3. Dans les cinq secondes après avoir appuyé sur la touche [D/MR(MW)], utiliser le bouton DIAL pour désirir la mémoire pour charger la fréquence.
4. Appuyer sur la touche [D/MR(MW)] à nouveau, cette fois brièvement, pour mémoriser les données affichées dans le canal mémoire sélectionné. Le libellé mémoire disparait (tant que vous restez en mode VFO).
5. Pour charger d'autres fréquences, répéter les points 1 à 4, et ne pas oublier demettre le décalage relat, les tonalités CTCSS ou DCS évientulement souhaïées ainsi que la puissance de sortie.

La procédure ci-dessus doit être utilisé dans tous les cas de mise en mémoire. Si vous ave besoin de memoriser une paire de fréquences avec un décalage non-rd, utiliser la procédure désrite page 23.

RAPPELMÉMOIRE

Une fois que vous avez renseigné des mémoires, vous pouvez passer ensuite du mode "VFO" au mode "Rappel mémoire", et ainsi vous pouveztrafiquer avec les canaux mémoires que vous venez de valoriser.

1. Appuyer sur la touche [D/MR(MW)], plusieurs fois si nécessaire, pour faire apparaitre

l'icone "M R" ainsi qu'un numero de canal mémoire sur l'afficheur; cela indique que le mode "Rappel mémoire" est activé.

1. Quand plusieurs mémoires ont été renseignées,

utiliser le bouton DIAL pourCHOISIR un des canaux mémoires pour trafquer. Egainement, les boutons [UP] ou [DWN] du microphone peuvent etre utilisés pour se déplacer ou recherche parmi les mémoires valides. Quand les boutons du microphone sont utilisés, l'appui bref sur les boutons permet de se déplacer en mémoire pas a pas soit en ordre croissant, soit en ordre décroissant; l'appui et le maintainen des boutons [UP] ou [DWN] du microphone pendant une seconde lance la recherche automatique en mémoire.

Rappel mémoire à partir du clavier du microphone:

En étant en mode Rappel mémoire, le clavier du microphone MH-48A6J peut être utilisé pour entrer directement le numéro de canal à rappeler.

Pour ce faire, faire le numéro de canal souhaïte, suivi de la touche [] . Par exemple, pour rappeler le canal mémoire “5,” appuyer sur [5] [] . Pour rappeler le canal mémoire “118,” appuyer sur [1] [1] [8] [] .

Libellés mémoires

Yououpvezajoutersyoulevoulezunlibelléaurovememoires,pourfacilitlerareconnaissancedecanauxutilisés.Cecipeutérerealisedrresfaclementparle menu.

1. Rappeler le canal mémoire auquel vous voulez ajouter un libellé.
2. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "OO ALPH".
3. Appuyer sur la touche [MHz(SET)]. Vous pouvez remarquer que le premier emplacement de caractère clignote, indiquant que vous étes maintainant en mode saisie alpha numérique. Etant dans ce mode, tourner le bouton DIAL pour désirir les caractères; l'appui sur la touche [REV(DW)] valide l'entrée de la position de saisie la plus à droite.
4. Tournier le bouton DIAL pour désirir le nombre, la dette ou le symbole, puis appuyer sur la touche [D/MR(MW)] pour semettre sur l'emplacement suivant. Pour faire un espace, faire deux déplacement consécutifs.
5. Répéter le point 4, autant de fois que nécessaire, pour compléter le libellé (jusqu'à six caractères) pour votre mémoire, puis appuyer brievement sur la touche [MHz(SET)] pour sauvegarder le nom alpha numérique qui vient d'être saisi.
6. Appuyer et maintainir la touche[MHz(SET)] pendant une seconde pour revenir en mode normal.

RAPPELMÉMOIRE

Quand vous étés en mode Rappel mémoire, appuyer et maintainir la touche [D/MR(MW)] pendant une seconde pour permuter entre l'affichage de la fréquence et l'affichage du libelle du canal considéré.

Réglage de la fréquence en mode mémoire

Une fois que vous avez rappelé un particulier canal mémoire, vous pouvez aisément vous régler en fréquence, comme si vous étiez en mode "VFO".

1. Avec le FT-2800M en mode "M R" (Rappel mémoire), désirir le canal mémoire souhaïte.
2. Appuyer brievement sur la touche [MHz(SET)]. L'indicateur "M R" clignote; ceci indique que le mode "Memory Tuning" (réglage fréquence en mémoire) est actif.
3. Tourner le bouton DIAL ou appuyer sur les touches [UP] ou [DWN] pour semettre sur une nouvelle fréquence. Le pas de synthétiseur utilisé en mode "VFO" sera le même qui sera utilisé en mode réglage fréquence en mémoire.
4. Si vous souhaitez revenir sur la fréquence origine de la mémoire, appuyer brièvement sur la touche [D/MR(MW)]. L'indicateur "M R" arrêté de clignoter.
5. Si vous pouze restre en mémoire une nouvelle fréquence issue du réglage fréquence en mémoire, juste appuyer et maintainir la touche [D/MR(MW)] pendant une seconde, puis compléter avec la procédure normale de mise en mémoire. Bien s'assurer de désirir un canal mémoire disponible!

Effacer une mémoire

Avec un total de 221 mémoires disponibles, fréquement il y a des situations où vous souhaitez pouvoir effacer un certain nombre de fréquences en mémoire (sauf le canal mémoire "00" et le canal Home). La procédure pour effacer un canal mémoire est très simple:

1. Le FT-2800M étant en mode rappel mémoire, appuyer et maintainir la touche [D/ MR(MW)] pendant une seconde, puis tourner le bouton DIAL pour désirir le canal mémoire que vous souhaitez effacer.
2. Appuyer brièvement sur la touche [LOW(A/N)]. L'indication "CLEAR" apparait sur l'afficheur.
3. Appuyer à nouveau brievement sur la touche [LOW(A/N)]. Le canal mémoire précédemment sélectionné est effacé.

Une fois effacées, les données du canal mémoire sont perdues!

CANAL MÉMOIRE HOME

Un canal spécial à accès rapide dit canal “HOME” est disponible pour avoir un rappel très rapide d'une fréquence particulière. Cette mémoire ne fait pas partie de la banque des mémoires régulières ou normales, pour simplifier l'emploi et le rappel de ce canal important.

Pour rappeler le canal Home, juste appuyer sur la touche [D/MR(MW)], plusieurs fois si nécessaire, jusqu'à ce que l'icone "H M" apparaisse sur l'afficheur; ceci indique que le canal Home a été rappelé

La fréquence usine par défaut pour le canal Home est 144.000 MHz. Vous pouvez reprogrammer la valeur de la fréquence du canal Home comme pour les mémoires normales :

1. Etant en mode VFO, se régler sur la fréquence que vous pouze memoriser,mettre également toutes les autres informations comme le décalage relais, les tonalités et codes CTCSS/DCS,etc..
2. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde, puis appuyer sur la touche [REV(DW)] pourmettre les données affichées dans le canal Home. Le libellé mémoire disparait (si vous étés toujours en mode VFO).

Vous pouvez également ajouter un libellé alpha numérique au canal Home, comme déscrit précédemment. Bien s'assurer de rappeler le canal Home, puis passer dans le menu (selection "OO ALPH") pour programmer le libellé.

Depuis le canal Home, vous pouvez changer la fréquence ( comme pour le mode réglage de la fréquence en mémoire) juste en tournant le bouton DIAL. Ceci donne automatiquement la commande au VFO, Vous pouvez donc avoir comme bonne idée de programmer la fréquence d'appel locale en canal Home. Une fois que le contact est établi, vous pouvez vous décaler de la fréquence d'appel vers une fréquence simplex disponible et continuer votre QSO.

Mode "canal"

Une fois que la programmation des canaux mémoire est terminée, vous pouvezmettre la radio en mode "canal", dans lequel l'emploi du VFO est impossible. Ceci peut être particulièrement intéressant au cours de manifestations où des moyens radios sont employés avec un nombre assez important d'opérateurs néophytes. Il est certain qu'il est plus facile de désirir un canal mémoire qu'une fréquence.

Pourmettre la radio en mode "canal",il faut tout d'abord la metre hors tension.Ensuite appuyer et maintainir les touches [MHz(SET)] et [D/MR(MW)] tout en remettant la radio sous tension.Le VFO et le canal Home sont alors désactivés.

Pour revenir en mode normal, repeter la procEDURE de mise en route ci-dessus.

RECHERCHE AUTOMATIQUE

Le capacités de recherche automatique du FT-2800M offrent à l'opérateur diverses méthodes très pratiques de navigation en fréquence rapide.

OPÉRATIONS DE BASE

Avant de lancer la recherche automatique, s'assurer que le squelch est bien positionné et qu'il n'y a pas de bruit de fond en l'absence de tout signal. Si ce n'est pas le cas la recherche automatique n'est pas possible.

La recherche automatique peut être lancée et arrêtée à l'aide des touches [UP] or [DWN] du microphone. Les techniques suivantes sont utilisées:

En appuyant et maintenant les boutons [UP] ou [DWN] du microphone pendant une seconde étant en mode VFO lance la recherche automatique sur la bande en montant ou en descendant (en fonction de la touche appuyée et maintainue).
En appuyant et maintainant les boutons [UP] ou [DWN] du microphone pendant une seconde étant en mode mémoire lance la recherche automatique en mémoire par numéro de canal mémoire croissant ou par numéro de canal mémoire décroissant (en fonction de la touche appuyée et maintenue).
La recherche automatique s'arrête lorsqu'elle trouve une fréquence occupée par un signal qui a réussit à ouvrir le squelch, dans ce cas le point decimal (de la fréquence) sur l'afficheur clignote. Pour la reprise de scan vous pouvez désir parmi les trois options possibles (vous après).
Pour arrêter la recherche automatique manuellement, la façon la plus facile est d'appuyer brievement sur la pédale du PTT sur le microphone (aucune émission ne peut arriver pendant le scan). La recherche automatique peut être arrêtée manuellement en appuyant sur les touches [UP] ou [DWN] du microphone ou sur la touche [D/MR(MW)].

CHOIX DE LA REPRISE DE RECHERCHE AUTOMATIQUE

Trois options sont disponibles sur le FT-2800M:

Mode "BUSY": dans ce mode, la recherche s'arrête sur un signal rencontres. ÀpRES la disparition de la porteuse du signal qui a occasionné l'arrêt, la recherche reprend.
Mode "HOLD": dans ce mode, la recherche s'arrête sur un signal rencontres. La recherche ne reprend pas automatiquement, vousdez la relancer manuelle si vous voulez continuer.
Mode "5 SEC": dans ce mode, la recherche s'arrête sur un signal rencontres, et l'arrêt dure cinq secondes. Si vous ne faites aucune action pour désactiver la recherche automatique celle ci reprendra au bout de ce début même si le signal qui a occasionné l'arrêt est toujours présente. L'option de reprise de recherche automatique est par défaut le mode "BUSY". Pour changer cette option, utiliser la procédure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "23 SCAN."
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour désirier l'option de reprise de scan souhaitée (BUSY/HOLD/5 SEC).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

EVITER UN CANAL EN RECHERCHE AUTOMATIQUE

Certaines stations sont en porteuse continue comme par exemple les stations de radio diffusion météo ; vous serez génés considérablement dans votre recherche automatique. De tels canaux seront donc à éviter pendant la recherche automatique tout en conservant la possibilité de les sélectionner manuellement.

Pour masquer une mémoire en recherche automatique, suivre la procédure suivante:

1. Mettre la radio en mode rappel mémoire en appuyant plusieurs fois, si nécessaire sur la touche [D/MR(MW)], jusqu'à ce que l'indication "M R" et un numéro de canal apparaissent sur le côte droit de l'afficheur.
2. Tournier le bouton DIAL pourCHOISIR le canal memoire aeviter en recherche automatique.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "25 SKIP."
4. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour désir l'indication "SKIP". Le canal mémoire courant sera dés à présent ignoré en recherche automatique. La sélection "ONLY" est utilisé pour le mode "recherche automatique préférentielle" représenté au paragraphe suivant.
5. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

L'indication "SKIP" apparait quand vous rappelez manuellement un canal masqué.

Pour ré-introduire un canal précédement masqué dans la boucle de recherche, désirir “OFF” au point 4 ci-dessus, après avoir préalablement rappelé manuellement le canal mémoire concerné (le canal “Masqué” est toujours accessible manuellement en utilisant le bouton DIAL en mode mémoire).

RECHERCHE MÉMOIRE PRÉFÉRENTIELLE

Le FT-2800M vous permet aussi de renseigner "La liste du scan préférentiel" des canaux que vous pouze marquer dans le système mémoire. Ces canaux sont affectés de l'icone clignotante "SKIP" quand vous les avez choisis, un par un, pour faire la liste du scan préférentiel.

Quand vous lancez une recherche automatique mode mémoire, qui commence sur un canal avec de l'icone clignotante "SKIP", uniquement les canaux portant le marquage avec de l'icone clignotante "SKIP" seront accédés. Si vous lancez une recherche automatique à partir d'un canal non marqué par de l'icone clignotante "SKIP", vous accéderez à tous les canaux y compris ceux qui sont marqués avec de l'icone clignotante "SKIP".

Voici la Procedure pour confectionner la liste du scan préférentiel:

1. Mettre la radio en mode rappel mémoire en appuyant plusieurs fois, si nécessaire sur la touche [D/MR(MW)].
2. Tournier le bouton DIAL pourCHOISIR le canal memoire que vous souhaitez ajouter à laiste du scan préférentiel.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "25 SKIP."
4. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour désirir "ONLY".
5. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour lancer la recherche en mémoire mode préférentielle:

1. Mettre la radio en mode rappel mémoire en appuyant plusieurs fois, si nécessaire sur la touche [D/MR(MW)].
2. Tournier le bouton DIAL pourCHOISIR n'importe quel canal memoire marqué de I'icone "SKIP" clignotante a cote du numero de canal.
3. Appuyer et maintainir l'un des boutons [UP] ou [DWN] du microphone pendant une seconde pour lancer la recherche automatique préférentielle. Seuls les canaux mémoires marqués de l'icone "SKIP" clignotante à côté du numéro de canal seront accédés.

RECHERCHE AUTOMATIQUE PROGRAMMEE (PMS)

Avec cette fonction il est possible de délimiter une sous-bande pour faire une recherche automatique ou manuelle en mode VFO. Par exemple, vous pouvez déterminer une sous bande avec les limites (exemple valable pour l'Amérique du Nord) de 144,300 MHz à 146,000 MHz afin de prémunir de toute incursion dans la bande en dessous de 144.300 MHz où se trouve des signaux SSB/CW "faibles".

Ces limites de scan sont mises dans des mémoires spéciales dites de “limites de bandes”, libellé de L0/U0 à L9/U9, avec les désignations “L” et “U” respectivement L=lower (limite basse) et H=higher (limite haute).

Pour utiliser cette fonction, suivre la méthode suivante:

1. Mettre la limite inférieure de la plage de fréquence souhaïée dans la mémoire “L0”, et la limite supérieure dans la mémoire “U0” (ou alternatively dans les mémoires “L1/U1” à “L9/U9”).
2. Rappeler une de ces mémoires, et appuyer sur la touche [MHz(SET)] brievement pour activer la recherche programmée. L'icone “PMS” apparait. A ce moment le réglage en fréquence ou la recherche automatique est limitée à la plage de fréquence programmée.

Pour annuler les limites de bande et revenir en mode normal, appuyer brièvement sur la touche [D/MR(MW)].

RECHERCHE AUTOMATIQUE PAR “CANAL PRIORITAIRE” (DOUBLE VEILLE)

La fonction recherche automatique du FT-2800M inclus une possibilité de recherche automatique sur deux canaux qu'il est possible d'effectuer en mode VFO, canal mémoire ou canal « Home», tout en sonant périodiquement un canal dit “Prioritaire” préalablement définir par l'utilisateur afin de suivre l'activité sur cette fréquence. Si une station est reçue sur le canal “Prioritaire” et que son signal est suffisamment fort pour ouvrir le squelch, la recherche s'arrête sur cette station et la reprise de recherche se déroule en fonction de l'option définie dans le menu “23 SCAN”. Voir page 34.

Voici la méthode pour activer le fonctionnement en double voille:

1. Mettre la radio en mode rappel mémoire en appuyant plusieurs fois, si nécessaire sur la touche [D/MR(MW)].
2. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde (le numéro de canal mémoire clignote), ensuite selectionner le canal mémoire que vous souhaitez avoir comme canal “Prioritaire”.
3. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde. L'icone "P" apparait en haut et a gauche de l'icone "M R", indiquant qu'il s'agit du canal prioritaire.
4. Ensemble mesure le FT-2800M sur un autre canal mémoire, canal Home ou sur une fréquence VFO.
5. Appuyer et maintainir la touche [REV(DW)] pendant une seconde. L'afficheur reste sur le VFO, le canal mémoire choisi ou le canal Home, mais toutes les cinq secondes le FT-2800M va vérifier l'activité sur le Canal prioritaire.
6. Pour annuler le mode double veille, appuyer brièvement sur la touche [D/MR(MW)].

Mode inversion canal prioritaire

En mode double veille, une fonction spéciale est disponible pour acceder instantanément au canal prioritaire, sans attendre qu'une quelconque activite se manifeste sur le canal prioritaire.

Quand cette fonction est active et que le mode double veille est enclenché, en appuyant juste sur la pédale du PTT, on passée instantanément sur le canal prioritaire.

Pour activer cette fonction:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "22 RVRT".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour désirir "ON."
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour désactiver cette fonction, désir “OFF” au point 2 ci-dessus.

TEMOIN SONORE DE FIN DE BANDE

Le FT-2800M émet automatiquement un signal sonore lorsqu'il atteint la limite de bande en recherche automatique (soit en mode VFO soit en recherche programmée). Vous pouvez en plus activer cette fonction quand la fréquence atteint la limite de bande quand vous vous reglez manuellement avec le DIAL.

La procédure pour activer le signal sonore de limite de bande (en réglage manuel) est la suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR "12 EDG BP."
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pourmettre ce menu à “ON.”
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RECHERCHE DYNAMIQUE

La recherche dynamique permet demettre en mémoires les fréquences qui sont trouées actives lors d'un balayage de bande sur votre radio. Quand la recherche dynamique est lancée, l'émetteur récepteur recherche au-dessus et en dessous de la fréquence courante, mémorisant les fréquences comme elles viennent (sans même s'arrête); Ces fréquences sont mises dans une banque mémoire spéciale dite de recherche dynamique, composée de 31 mémoires (15 au-dessus de la fréquence courante, 15 au-dessous de celle-ci, et la fréquence courante proprement dite).

Deux modes de recherche dynamique sont possibles:

SINGLE: Dans ce mode, l'émetteur récepteur balaie la bande courante une fois dans chaque direction en commençant par la fréquence courante. Les fréquences de tous les canaux trouvés actifs sont mises dans la banque mémoire de recherche dynamique; Que les 31 mémoires soient ou non remplies, la recherche s'arrêté après un balayage dans chaque direction.
CONT: Dans ce mode, l'émetteur récepteur fait un passage dans chaque direction comme dans le mode précédent; Si les 31 mémoires de la banque mémoire de recherche dynamique ne sont pas remplies après le premier passage, la radio continue son balayage et s'arrêtent lorsque toutes les mémoires sont renseignées.

Semettre enmode de recherche dynamique

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOIR "30 S SRCH".
2. Appuyer sur la touche [MHz(SET)], puis tourné le bouton DIAL pour désirer le mode de recherche dynamique souhaité (voir ci-dessus).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Mise en mémoire en recherche dynamique

1. Mettre la radio en mode VFO. S'assurer que le squelch soit bien ajuster (sans bruit de fond en absence de signal).
2. Appuyer sur la touche [P2] du microphone pour semettre en mode de recherche dynamique. L'icone "S.S" apparait sur le coin inférieur gauche de l'afficheur.
3. Appuyer sur la touche [A] du microphone pour lancer la recherche dynamique.
4. Quand un canal actif est détecté, sa fréquence est automatiquement mise dans la banque mémoire de recherche dynamique sans pour cela que le balayage s'arrête.
5. En fonction du mode de recherche dynamique que vous avez choisi ("SINGLE" ou "CONT"), la recherche dynamique s'arrête eventuellement, et le LCD se repositionne sur le canal mémoire "OO" de recherche dynamique.
6. Pour rappeler les mémoires de recherche dynamique, juste tournier le bouton DIAL pour désirer parmi les mémoires de recherche dynamique.
7. Pour revenir en mode normal, appuyer sur la touche [D/MR(MW)].

La fonction Recherche dynamique est particulièrement utile quand vous arrivè dans une région que vous ne connaissiez pas, en particulier les relat et leurs fréquences. Il n'est pas utile de perdre des heures à rechercher dans un guide les fréquences de ces relat... faites le faire à votre FT-2800M!

(pour ce qui est de l'usage de cette fonctionnalité en France se conformer à la réglementation locale) Le FT-2800M peut être utilisé pour acceder au relais qui est configuré pour fournir l'accès au système WIRESTM de Vertex Standard (Wide-Coverage Internet Relais Enhancement Systeme).

1. Appuyer sur la touche [⊗] pour activer la fonction Connexion Internet. L'icone "int"
   apparait dans le champ du canal mémoire.
2. Tourner le DIAL, tout en appuyant et en maintainant la touche [⊗], pour désirir le chiffre d'accès correspondant au relais WIRES™ sur lequel vous souhaitez établier votre connexion.
3. Avec la capacité WIRES™ activée ( comme prévu au point 1 ci-dessus), FT-2800M générale une brève tonalité DTMF (0.2 seconde) fonction votre sélection au point 2. Cette tonalité DTMF est envoyée en début de chaque transmission pour étabir ou maintainir le lien avec le relais pilotant le système WIRES™ tout en opérant en mode “SRG” (“Sister Repeater Group”).
4. Pour désactiver la capacité d'accès WIRES™, appuyer sur la touche [⊗] à nouveau.

Pour plus information sur le système WIRES™, consulter le site http://www.yaesu.com/amateur/pdf/brochures/WIRES.pdf pour une brochure explicative. Ou envoyer un e-mail à [e-mail].

Vou puez acceder à d'autres Systemes de lien avec Internet qui utiliseront également des trames DTMF pour l'accès.

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR "10DT MEM".
2. Appuyer brievement sur la touche [MHz(SET)], puis saisir les tonalités DTMF qui seront utilisées pour étabir un lien Internet (ces informations se trouvent dans les “homes pages” du système de lien Internet choisi) et ce dans le canal mémoire DTMF souhaïte.

1). Tourner le bouton DIAL pourCHOISIR le numero de canal messoire du Composteur DTMF ("DTMF-1" à "DTMF-9").
2). Appuyer brièvement sur la touche [D/MR(MW)].
3). Tourner le bouton DIAL pour désirer le code DTMF, puis appuyer brievement sur la touche [REV(DW)] pour mémoriser le caractère.
4). Répéter le point 3 ci-dessus autant de fois que nécessaire pour compléter la trame d'accès.
5). Appuyer brièvement sur la touche [MHz(SET)] pour sauvegarder le nouveau réglage.

1. Tourner le bouton DIAL pour désirir "13 INTNET".
2. Appuyer brièvement sur la touche [MHz(SET)], puis tourner le bouton DIAL pourmettre ce paramètre à “LINK” (pour activer le lien Internet alternatif, et désactiver l’option d'accès WIRESTM).
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour saugevarder le nouveau réglage et revenir en mode normal.

FUNCTION CONNEXION INTERNET

1. Appuyer brièvement sur la touche [⊗] pour activer le système lien internet. L'icone "int" apparait dans le champ du canal mémoire tandis que le système lien Internet est engagé.
2. Tournier le DIAL, tout en appuyant et en maintainant la touche [⊗], pour désiré le chiffre d'accès (“DTMF-1” ~ “DTMF-9”) correspondant au reliais du lien Internet sur lequel vous poulez vous connecter.
3. La fonction lien Internet étant activée ( comme vu au point 6 ci-dessus), appuyer sur la touche [⊗] ou sur la touche [P2] du microphone pour envoyer les tonalités DTMF en fonctionYOURésction au point 7 (Pour étabir la liaison avec le relais du lien Internet).
4. Pour désactiver la fonction lien Internet, appuyer sur la touche [⊗] à nouveau.

Pour revenir en WIRES™, rappeler le menu “13 INTNET” et remetre au paramètre la valeur “WIRES”.

Le FT-2800M peut être utilisé pour du traffic en packet à 1200 bps, avec la plupart des TNC courament utilisés. Les branchement entre l'émetteur récepteur et le TNC sont effectuels en utilisant la prise microphone de la face avant et la prise haut-parleur extérieur du panneau arrêté selon les schéma ci-dessous.

Le niveau audio venant du récepteur et allant vers le TNC peut être régle par le bouton VOL, comme en phonie. Le signal entrant dans le FT-2800M et venant du TNC devra être ajusté sur le TNC; La tension optimum d'entrée est environ 4mV sous 2000 Ohms.

Réglage du niveau optimum du niveau TX Audio : tout d'abord, brancher le MH-48A6J sur le connecteur du microphone, et tout en écoutant sur un récepteur de contrôle, passer en émission sur le FT-2800M et appuyer sur une ou plusieurs touches DTMF du microphone. Noter le niveau audio des tonalités DTMF entendues sur le récepteur, ensuite, enlever le microphone et brancher le TNC, régler le niveau TX Data “à l'oreille” pour obtenir à peu près le même résultat. Dans la plupart des cas, la précision du réglage est suffisant.

Bien s'assurer demettre hors tension l'émetteur récepteur et le TNC avant de faire le branchement des câbles.

COMPTEUR D'ÉMISSION

La fonction "compteur d'émission" (TOT) sert à forcer en mode "réception" un émetteur récepteur après une durée prévue de transmission continue (la valeur par défaut est de 6 minutes). Cette fonction permet d'eviter à votre émetteur récepteur la "porteuse de la mort" sur une longue durée dans l'eventualité d'un verrouillage accidentel du commutateur PTT de votre microphone en position émission.

Le délambda du compteur d'émission peut être régle, par incrément d'une minute, pour toute période de 1 à 60 minutes.

Pour changer la valeur par défaut du-delai (6 minutes), utiliser la procédure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "31 TOT".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pour désirir le décai souhaité (entre 1 et 60 minutes) ou OFF.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

EXTINCTION AUTOMATIQUE

La fonction "extinction automatique" (APO) eteint la radio complètement après unDELAY de non-utilisation (pas d'action sur le commutateur PTT ou les touches et boutons)DELAY fixe par l'utiliser. Si vous appuyez sur aucunes touches ou boutons de la face avant, si vous ne tournez pas le bouton DIAL ou n'utilisez pas les touches et boutons du microphone ou si vous n'émettez pas, et aussi longtemps que l'émetteur récepteur n'effectue ni recherche automatique ou n'engage aucun suivi de canal prioritaire, la radio s'éteint d'elle-même après l'écoulement de la période fixée. Cette fonction est utile pour minimiser la consommation batterie en mobile particulièrement si vous oobliez d'éteindre l'émetteur récepteur quand vous quittez le vehicule.

Pour activer la fonction APO:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le bouton DIAL pourCHOISIR "O1 APO."
2. Appuyer sur la touche [MHz(SET)], puis tournier le bouton DIAL pourmettrele délaïd'extinction souhaite (entre 1 et 12 heures par incréements de 0,5 heures) ou OFF.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

PROGRAMMATION DES TOUCHES FONCTIONS

Par défaut FT-2800M les touches fonctions du microphone MH-48A6J: boutons[P1]/[P2]/[P3]/[P4] ont été fixées en usine. Elles peuvent être changées par l'utilisateur, si vous souhaitez utiliser d'autres fonctions à partir de ces touches.

Pour programmer une touche fonction:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR LA ligne men,u à configurer ("15 PRG P1", "16 PRG P2", "17 PRG P3" ou "18 PRG P4").
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pourCHOISIR la fonction que vous pouze assigner au bouton choisi au point precedent. Les CHOIX possibles sont:

DC IN: Indique la tension d'alimentation.

DIMR: Règle la luminosité de l'afficheur.

Wx CH: Commutation sur les canaux de la banque mémoire météo.

INTTOUCHE: Commande On/Off pour l'accès Internet.

SKIP: Permet deCHOISIR les canaux a eviter en recherche automatique.

SQLOFF: Fait monter le squelch pour avoir une réception sans limiteur de bruit

S SRCH: lance la recherche dynamique.

TONE: Permet le choix d'une fréquence CTCSS

T SRCH: lance la recherche automatique sur tonalités.

T CALL: Active le 1750Hz

RPTR: selectionne manuellement le sens du decalage relat.

1. Appuyer brièvement sur la touche [MHz(SET)] pour sauvégarder le nouveau réglage, puis tourné le bouton DIAL pour désir une autre touche programmable à modifier, si vous le souhaitez, et repêter le point précédent.
2. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour revenir en mode normal.

RéGLAGE DU GAIN MICRO

Vous pouvez réduire le niveau du signal d'entrée du microphone quand vous opérez sur des fréquences à espacement réduit (canaux espaces de 12.5 ou 15kHz ). Ceci permet de réduire l'extrusion sur signal à l'émission et minimise le risque d'interférences.

Pour configurer une bande passante moins large, utiliser la méthode suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le bouton DIAL pourCHOISIR "33 W/N DV".
2. Appuyer sur la touche [MHz(SET)], puis tourner le bouton DIAL pourmettre l'afficheur sur "NARROW".
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Pour revenir en mode déviation large, répéter la procédure ci-dessus, enCHOISANT "WIDE" au point 2.

Dans certains cas on constate un fonctionnement complètement erratique, ayant pour cause généralement l'intégrité des données dans le microprocesseur (par statiques ou autres événements). Si cela arrive, une ré-initialisation du microprocesseur permet de revenir à un fonctionnement normal. Bien notes que toutes les mémoires seront effacées si vous effectuez un ré-initialisation complète du microprocesseur, comme décrit ci-après.

Réinitialisation DU MICROPROCESSEUR

Pour effacer toutes les mémoires et remettre les paramètres à leur valeur usine:

1. Mettre la radio hors tension.
2. Appuyer et maintainir les touches [MHz(SET)], [REV(DW)], [LOW(A/N)] et [D/ MR(MW)] tout en remettant la radio sous tension. L'indication "MASRST" apparait sur l'afficheur.
3. Appuyer brièvement sur la touche [D/MR(MW)] pour remettre tous les paramétres à leur valeur usine (appuyer sur n'importe qu'elle autre touche pour annuler la procédure de ré-initialisation).

Ré-INITIALISATION DES PARAMÉTRES MENU

Pour ré-initialiset les paramètres menu à leur valeur par défaut (usine), tout en laissant les autres donnéesinchangées:

1. Mettre la radio hors tension.
2. Appuyer et maintainir les touches [REV(DW)], [LOW(A/N)] et [D/MR(MW)] tout en remettant la radio sous tension. L'indication "SETRST" apparait sur l'afficheur.
3. Appuyer brièvement sur la touche [D/MR(MW)] pour ré-initialiser les paramétres menu à leur valeur par défaut (usine) (appuyer sur n'importe qu'elle autre touche pour annuler la procédure de ré-initialisation).

Vou puez transférer toutes les données presents dans un FT-2800M vers un autre FT-2800M en utilisant une fonction particulièrement pratique la fonction "Clonage". Ceci implique l'emploi d'un cable de Clonage particulier dont la réalisation est à la charge de l'utilisateur afin de relier les deux prises MIC sur les deux émetteurs récepteurs. Ceci est particulièrement intéressant pour configurer un nombre important de radio pour une manifestation publique. Voici la procédure pour cloner les données d'une radio sur une autre :

1. Mettre les deux émetteurs récepteurs hors tension.
2. Mettre le cable de clonage sur la Prise MIC de chaque émetteur.
3. Appuyer et maintainir les touches [MHz(SET)], [LOW(A/N)] et [D/MR(MW)] tout en remettant la radio sous tension. Faire ceci pour les deux radios (1'ordre entre les deux apparueils importe peu). L'indication "TX RX" apparait sur l'afficheur des deux radios quand le mode clonage est activé avec succès à ce point.
4. Sur la radio destination, appuyer sur la touche [LOW(A/N)] ("R" apparait sur le LCD).
5. Appuyer sur la touche [MHz(SET)] sur la radio Source; “T” apparait sur la radio Source, et les données de celle-ci sont transférées dans l’autre radio.
6. S'il y a un problème pendant la procédure de clonage, "ERROR" est affché. Vérifier alors le branchement et le brochage de votre cable ainsi que la tension et essayer à nouveau.
7. Si le transfert des données est réussi, “PASS” apparait sur les deux afficheurs.
8. Appuyer sur n'importe qu'elle touche pour revenir en mode normal.
9. Eteindre alors les deux émetteurs récepteurs, puis enlever le cable de clonage.

Le mode Menu du FT-2800M, qui apparait tout au long des chapitres précédents, est facile d'emploi. Il peut être utilisé pour configurer une grande variété de paramètres de l'émetteur récepteur, dont certains d'entre eux n'ont pas été détaillés précédement. Utiliser la procédure suivante pour activer le mode menu:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour passer en mode menu.
2. Tourner le bouton DIAL pourCHOISIR la ligne menu a parametrer.
3. Appuyer brièvement sur la touche [MHz(SET)] pour activer le processus réglage de la ligne menu可以选择, puis tourner le bouton DIAL pour réaliser le réglage proprement-dit.
4. Àprous avoir effectué votre sélection et votre réglage, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sortir du mode menu et revenir en mode normal.

Menu Item	Fonction	Valeurs possibles	Défaut
00 ALPH	Programmation d'un libellé alpha numérique pour une mémoire.	—	—
01 APO	Choisir le déali d'extinction automatique.	1H - 12 H, or OFF	OFF
02 ARS	Active/désactive la fonction décalage relatais automatique.	ON/OFF	ON
03 BEEP	Active/désactive le témoin sonore de touche.	ON/OFF	ON
04 BELL	Choix du nombre de répétitions pour l'appel sélectif CTCSS/DCS.	1, 3, 5, 8, REPEAT, or OFF	OFF
05 CK SFT	Décalage de la fréquence horloge du CPU.	ON/OFF	OFF
06 DC IN	indique la tension d'alimentation.	—	—
07 DIMR	réglage de la luminosité de l'afficheur.	1, 2, 3, or OFF	2
08 DTMF	Active/désactive le composteur DTMF.	ON/OFF	OFF
09 DT DLY	réglage du déali pour le composteur DTMF.	50/250/450/750/1000 (ms)	450 (ms)
10 DT MEM	Chargement des mémoires du composteur DTMF.	—	—
11 DT SPD	réglage de la vitesse d'envoi de la trame du Composteur DTMF.	50/100 (ms)	50 (ms)
12 EDG BP	Active/désactive le témoin sonore de limite de bande.	ON/OFF	ON
13 INTNET	Choisir le mode Connexion Internet.	WIRES/LINK	WIRES
14 LOCK	Active/désactive la fonction verrouillage touche/bouton.	KEY/DIAL/K+D/PTT/K+P/D+P/ALL/OFF	OFF
15 PRG P1	Programmation de l'afactation des commandes à la touche [P1] du microphone.	SQLOFF/S SRCH/TONE/T SRCH/T CALL/RPTR/DC IN/DIRM/WX CH/INTKEY/SKIP	×1
16 PRG P2	Programmation de l'afactation des commandes à la touche [P2] du microphone.		S SRCH
17 PRG P3	Programmation de l'afactation des commandes à la touche [P3] du microphone.		T SRCH
18 PRG P4	Programmation de l'afactation des commandes à la touche [P4] du microphone.		WX CH
19 REV HM	Choix de la fonction primaire de la touche [REV(DW)].	REV/HOME	REV
20 RF SQL	Ajuster le niveau S-mètre du seuil du SQL HF.	1 - 10, or OFF	OFF
21 RPTR	Détermine le sens du décalage relais.	-RPTR/+RPTR/SIMP	SIMP
22 RVRT	Active/désactive la fonction "Inversion canal prioritaire".	ON/OFF	OFF
23 SCAN	Choisir le mode de reprise de scan.	BUSY/HOLD/5 SEC	BUSY
24 SHIFT	déterminé l'amplitude du décalage relais	00.00 - 99.95 (MHz)	00.60 (MHz)
25 SKIP	Choix du mode de scan mémoire.	SKIP/ONLY/OFF	OFF
26 SQ DCS	Choix du code DCS	104 standard DCS codes.	023
27 SQ TNF	Choix de la fréquence de la tonalité CTCSS.	50 standard CTCSS tones.	100.0 (Hz)
28 SQ TYP	Choisir le mode encodeur et/ou décodeur de tonalité.	T ENC/TSQ/DC Enc/DCS/T;DCS/TSQ+DC/OFF	OFF
29 STEP	Détermine le pas d'incréement du Synthétiseur.	5k/10k/12.5k/15k/20k/25k/50k/100k (Hz)	×1
30 S SRCH	Choix du type de balayage en mode recherche dynamique.	SINGLE/CONT	SINGLE
31 TOT	Détermine le déali du compteur d'émission continue.	1 MIN - 60 MIN, or OFF	6 MIN
32 W ALT	Active/désactive la fonction alerte météo.	ON/OFF	OFF
33 W/N DV	Réduction du gain micro.	WIDE/NARROW	WIDE

× 1 :Depend de la version de I'emetreur recepteur.

DETAILS DES LIGNES MENU

00 ALPH

Fonction: Programmation d'un libellé alpha numérique pour une mémoire. Voir page31 pour plus de détails.

01 APO

Fonction: Choiser le début d'extinction automatique.

Valeurs possibles: 1H - 12 H ou OFF (1 Heure ~ 12 Heures)

Valeur par défaut: OFF

02 ARS

Fonction: Active/désactive la fonction décalage relais automatique.

Valeurs possibles: ON/OFF

Valeur par défaut: ON

03 BEEP

Fonction: Active/désactive le témoin sonore de touche.

Valeurs possibles: ON/OFF

Valeur par défaut: ON

04 BELL

Fonction: Choix du nombre de répetitions pour l'essay sélectif CTCSS/DCS.

Valeurs possibles: 1, 3, 5, 8, REPEAT ou OFF

Valeur par défaut: OFF

05CK SFT

Fonction: Décalage de la fréquence horloge du CPU.

Valeurs possibles: ON/OFF

Valeur par défaut: OFF

Cette fonction est uniquement utilisée pour déplacer un signal parasite "oiseau", venant semettre sur une fréquence écoutee.

06 DC IN

Fonction: indique la tension d'alimentation.

07 DIMR

Fonction: réglage de la luminosité de l'afficheur.

Valeurs possibles: 1, 2, 3 ou OFF

Valeur par défaut: 2

08DTMF

Fonction: Active/désactive le composteur DTMF.

Valeurs possibles: ON/OFF

Valeur par défaut: OFF

DETAILS DES LIGNES MENU

09 DT DLY

Fonction: réglage du déliai pour le composteur DTMF.

Valeur par défaut: 450 (ms)

10DTMEM

Fonction: Chargement des mémoires du composteur DTMF. Voir page 28 pour plus de détails.

11 DT SPD

Fonction: réglage de la vitesse d'envoi de la trame du Composteur DTMF.

Valeur par défaut: 50 (ms)

12 EDG BP

Fonction: Active/désactive le témoin sonore de limite de bande.

Valeurs possibles: ON/OFF

Valeur par défaut: ON

13 INTNET

Fonction: Choiser le mode Connexion Internet.

Valeurs possibles: WIRES/LINK

Valeur par défaut: WIRES

14 LOCK

Fonction: Active/désactive la fonction verrouillage touche/bouton.

Valeurs possibles: TOUCHE/DIAL/K+D/PTT/K+P/D+P/ALL/OFF

Valeur par défaut: OFF

TOUCHE: Seules les touches de la face avant sont verrouillées

DIAL: Seul le bouton DIAL de la face avant est verrouillé

K+D: À la fois les touches et le bouton DIAL sont verrouillés

PTT: commutateur PTT est verrouillé (emission impossible)

K + P : A la fois les touches et le commutateur PTT sont verrouillés

D+P: À la fois le bouton DIAL et le commutateur PTT sont verrouillés

ALL: Tout est verrouillé

OFF: la fonction verrouillage n'est pas active

DETAILS DES LIGNES MENU

15 PRG P1

Fonction: Programmation de l'affectation des commandes à la touche [P1] du microphone.
Voir page 45 pour plus de détails.

Valeurs possibles: SQLOFF/S SRCH/TONE/T SRCH/T CALL/RPTR/DC IN/DIMR/WX CH/INTTOUCHE/SKIP

Valeur par défaut: SQLOFF

16 PRG P2

Fonction: Programmation de l'affection des commandes à la touche [P2] du microphone.
Voir page 45 pour plus de détails.

Valeurs possibles: SQLOFF/S SRCH/TONE/T SRCH/T CALL/RPTR/DC IN/DIMR/WX CH/INTTOUCHE/SKIP

Valeur par défaut: S SRCH

17 PRG P3

Fonction: Programmation de l'affectation des commandes à la touche [P3] du microphone.
Voir page 45 pour plus de détails.

Valeurs possibles: SQLOFF/S SRCH/TONE/T SRCH/T CALL/RPTR/DC IN/DIMR/WX CH/INTTOUCHE/SKIP

Valeur par défaut: T SRCH

18 PRG P4

Fonction: Programmation de l'affectation des commandes à la touche [P4] du microphone. Voir page 45 pour plus de détails.

Valeurs possibles: SQLOFF/S SRCH/TONE/T SRCH/T CALL/RPTR/DC IN/DIMR/WX CH/INTTOUCHE/SKIP

Valeur par défaut: WX CH

19 REV HM

Fonction: Choix de la fonction primaire de la touche [REV(DW)].

Valeurs possibles: REV/HOME

Valeur par défaut: REV

REV: En appuyant sur la touche [REV(DW)] on permute entre les fréquences émission et réception en mode relais.

HOME: En appuyant la touche [REV(DW)] il y a rappel instantané de la fréquence du canal "Home".

DETAILS DES LIGNES MENU

20 RF SQL

Fonction: Ajuster le niveau S-metre du seuil du SQL HF.

Valeurs possibles: 1 - 10 ou OFF

Valeur par défaut: OFF

21 RPTR

Fonction: Determine le sens du décalage relat.

Valeurs possibles: -RPTR/+RPTR/SIMP

Valeur par défaut: SIMP

22 RVRT

Fonction: Active/désactive la fonction "Inversion canal prioritaire".

Valeurs possibles: ON/OFF

Valeur par défaut: OFF

23 SCAN

Fonction: Choiser le mode de reprise de scan.

Valeurs possibles: BUSY/HOLD/5 SEC

Valeur par défaut: BUSY

BUSY: dans ce mode, la recherche s'arrête sur un signal rencontre.

Après la disparition de la porteuse du signal qui a occasionné l'arrêt, la recherche reprend

HOLD: dans ce mode, la recherche s'arrête sur un signal rencontres. La recherche ne reprend pas automatiquement, vous devez la relancer manuelle si vous poulez continuer.

5 SEC: dans ce mode, la recherche s'arrête sur un signal rencontres, et l'arrêt dure cinq secondes. Si vous ne faites aucune action pour désactiver la recherche automatique cette-ci reprendra au bout de ce début même si le signal qui a occasionné l'arrêt est toujoursprésent.

24 SHIFT

Fonction: déterminé l'amplitude du décalage relatis

Valeurs possibles: 00.00 - 99.95 (MHz) (seul les décalages d'au moins 4 MHz sont valides)

Valeur par défaut: 00.60 (MHz)

25SKIP

Fonction: Choix du mode de scan mémoire.

Valeurs possibles:SKIP/ONLY/OFF

Valeur par défaut: OFF

SKIP: La recherche "saute" les canaux marqués.

ONLY: La recherche se positionne uniquement sur les canaux préférentiels.

DETAILS DES LIGNES MENU

26 SQ DCS

Fonction: Choix du code DCS

Valeur par défaut: 023

27 SQ TNF

Fonction: Choix de la fréquence de la tonalité CTCSS.

Valeurs possibles: 50 tonalités standards CTCSS.

Valeur par défaut: 100.0 (Hz)

28 SQ TYP

Fonction: Choiser le mode encodeur et/ou decodeur de tonalité.

Valeurs possibles: T ENC/TSQ/DC ENC/DCS/T+DCS/TSQ+DC/OFF

Valeur par défaut: OFF

TENC: encodeur CTCSS

TSQ: encoder/décodeur CTCSS

DC ENC: Encodeur DCS seul

DCS: encoder/décoder DCS

T+DCS: encode une tonalité CTCSS et décodes un code DCS

TSQ + DC : encode un code DCS et decodes une tonalité CTCSS

29 STEP

Fonction: Détermine le pas d'increment du Synthèseur.

Valeurs possibles: 5k / 10k / 12.5k / 15k / 20k / 25k / 50k / 100k (Hz)

Valeur par défaut: 5k (Hz)

DCS CODE
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

DETAILS DES LIGNES MENU

30 SSCRH

Fonction: Choix du type de balayage en mode recherche dynamique.

Valeurs possibles: SINGLE/CONT

Valeur par défaut: SINGLE

SINGLE: Dans ce mode, l'émetteur récepteur balaie la bande courante une fois dans chaque direction en commençant par la fréquence courante. Les fréquences de tous les canaux trouvés actifs sont mises dans la banque mémoire de recherche dynamique; Que les 31 mémoires soient ou non remplies, la recherche s'arrête après un balayage dans chaque direction.

CONT: Dans ce mode, l'émetteur récepteur fait un passage dans chaque direction comme dans le mode précédent; Si les 31 mémoires de la banque mémoire de recherche dynamique ne sont pas remplies après le premier passage, la radio continue son balayage et s'arrête lorsqu'une toutes les mémoires sont renseignées.

31TOT

Fonction: Déterminé le début du compteur d'émission continue.

Valeurs possibles: 1 MIN - 60 MIN ou OFF

Valeur par défaut: 6 MIN

32 WALT

Fonction: Active/désactive la fonction alerte météo.

Valeurs possibles: ON/OFF

Valeur par défaut: OFF

33 W/N DV

Fonction: Reduction du gain micro.

Valeurs possibles: WIDE/NARROW

Valeur par défaut: WIDE
