FT-1802E - Émetteur-récepteur radio VHF YAESU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur VHF/UHF
Caractéristiques techniques principales	Fréquence : 144-148 MHz (VHF), 430-450 MHz (UHF), Modulation : FM, Puissance de sortie : 50W (VHF), 35W (UHF)
Alimentation électrique	Alimentation 13.8V CC
Dimensions approximatives	Environ 160 x 40 x 150 mm
Poids	Environ 1.5 kg
Compatibilités	Compatible avec divers accessoires Yaesu, y compris microphones et antennes
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	13.8V CC
Puissance	50W (VHF), 35W (UHF)
Fonctions principales	Émission et réception en FM, fonction de répétition, scan des canaux, réglage fin de fréquence
Entretien et nettoyage	Nettoyer régulièrement les connecteurs et les aérations, vérifier les câbles d'alimentation
Pièces détachées et réparabilité	Pièces disponibles via le réseau de distribution Yaesu, réparabilité modérée
Sécurité	Utiliser uniquement avec l'alimentation recommandée, éviter l'exposition à l'humidité
Informations générales utiles	Vérifier la législation locale sur l'utilisation des émetteurs-récepteurs avant l'achat

FOIRE AUX QUESTIONS - FT-1802E YAESU

Comment régler la fréquence sur le YAESU FT-1802E ?

Pour régler la fréquence, utilisez le sélecteur de fréquence ou les boutons de réglage de fréquence situés sur le panneau avant. Tournez le sélecteur dans le sens des aiguilles d'une montre pour augmenter la fréquence et dans le sens inverse pour la diminuer.

Pourquoi je n’entends rien sur mon YAESU FT-1802E ?

Assurez-vous que le volume est réglé à un niveau audible. Vérifiez également que l'appareil est correctement connecté à l'antenne et qu'il est sur la bonne bande de fréquence. Enfin, assurez-vous que l'appareil n'est pas en mode 'mute'.

Comment effectuer un reset de l'appareil ?

Pour réinitialiser le YAESU FT-1802E, éteignez l'appareil, puis maintenez enfoncé le bouton 'SQL' tout en le rallumant. Cela réinitialisera les paramètres aux valeurs d'usine.

Que faire si le YAESU FT-1802E ne transmet pas ?

Vérifiez que le microphone est correctement branché et fonctionne. Assurez-vous que le niveau de modulation est réglé correctement et que vous êtes sur une fréquence autorisée pour la transmission. Vérifiez également les paramètres de votre antenne.

Comment changer le mode de fonctionnement du YAESU FT-1802E ?

Pour changer le mode de fonctionnement, utilisez le bouton 'MODE' sur le panneau avant pour sélectionner entre FM, AM, et d'autres modes disponibles selon votre version de l'appareil.

Quels types d'alimentation puis-je utiliser avec le YAESU FT-1802E ?

Le YAESU FT-1802E fonctionne avec une alimentation de 13,8 V CC. Assurez-vous d'utiliser une alimentation capable de fournir au moins 10 A pour un fonctionnement optimal.

Comment vérifier si mon YAESU FT-1802E est en bon état de fonctionnement ?

Écoutez pour des bruits de réception clairs et essayez de transmettre sur une fréquence connue. Vérifiez également les indicateurs LED du panneau avant pour tout signal d'erreur.

Comment améliorer la qualité de réception sur le YAESU FT-1802E ?

Assurez-vous que votre antenne est de bonne qualité et bien positionnée. Utilisez des filtres et des préamplificateurs si nécessaire, et vérifiez que les connexions sont sécurisées.

MODE D'EMPLOI FT-1802E YAESU

Inspection préliminaire 4
Recommendations d'installation 4
Informations concerning la sécurité 5
Considerations sur les antennes 6
Installation en mobile 7

Connections à l'alimentation du mobile 8
Haut-parleurs Mobiles 8

Installation en fixe 9
Alimentation en alternatif 9

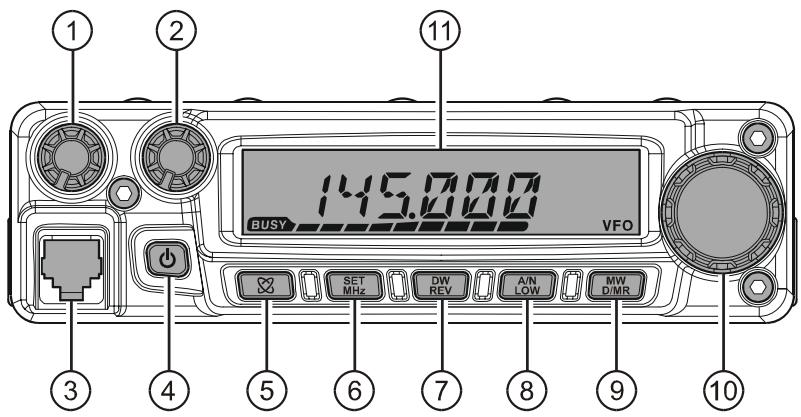

Commandes et commutateurs de la face avant 10

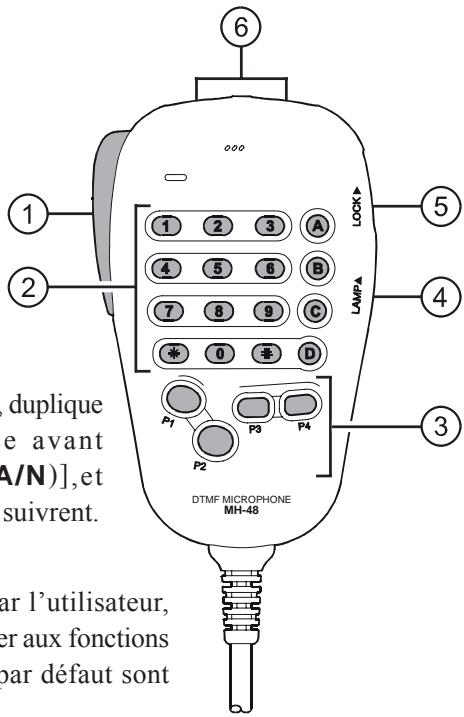

Commandes du microphone 12

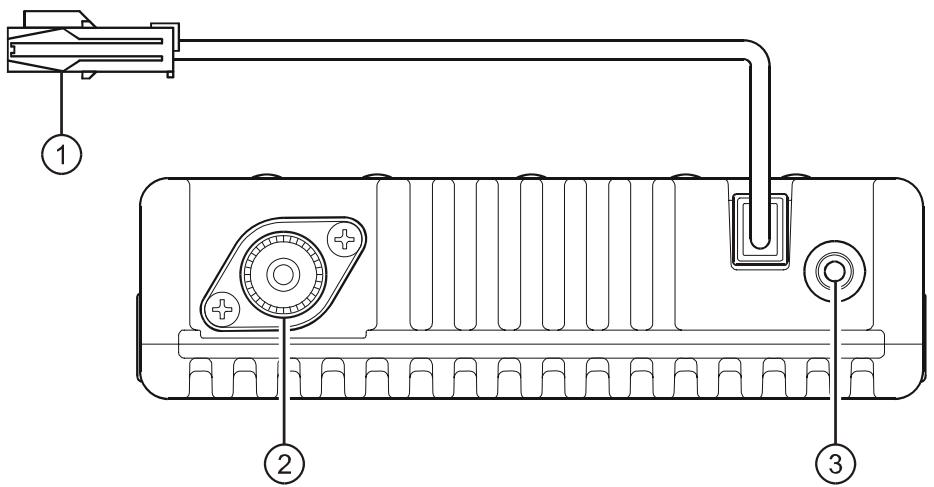

Branchements sur panneau arrête 13

Metre I'émetteur récepteur sous et hors tension 14
Réglage du niveau du volume audio 14
Réglage du Squelch 14
Navigation en fréquence 15

1) Reglage en fréquence avec le dial 15
2) Entre directe de la fréquence au clavier 15
3) Scanning 15

Emission 16
Changer la puissance de sortie de l'émetteur 16

Réception de la radio diffusion météo 17
Fonction verrouillage 18
Témoin sonore de clavier 18
Choix du pas d'incrémentation des canaux 19
Luminosité de l'afficheur 19
Squelch HF 20

Trafic via relais 21

Décalage relais standard 21

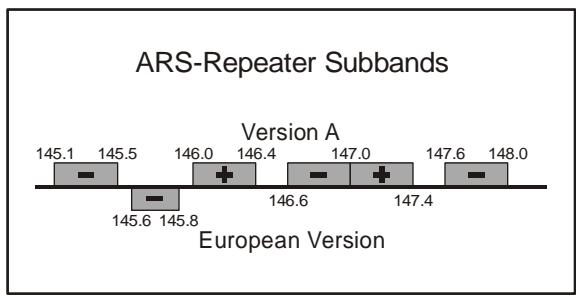

Décalage relais automatique (ARS) 22
Appel 1750Hz 22
Mise en mémoires de fréquences émission réception séparées 23
Vérification de la fréquence d'entrée du relais 23

Emploi des modes CTCSS/DCS/EPCS 24

Utilisation du CTCSS 24
Utilisation du DCS 25
Recherche automatique sur Tonalité 26
Mode EPCS 27

Emploi de l'avertisseur sonore en
mode CTCSS/DCS/EPCS 29
Emploi de tonalités croisées 30

Emploi du DTMF 31

Génération manuelle de tonalités DTMF 31
Le composteurDTMF 31

Utilisation du système de mémoires 34

Mise en mémoire 34
Rappel mémoire 35
Libellés mémoires 36
Réglage en fréquence par décalage de contenu mémoire 37

Masquer des mémoires 37

Emploi des banques mémoires 38

Affectation de mémoires à une banque mémoire 38

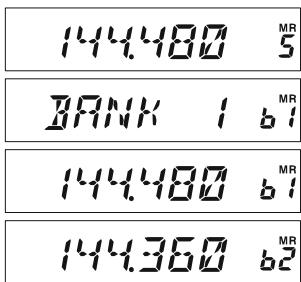

Rappel d'une banque mémoire 38
Enlever des mémoires à une banque mémoire 39
Changer un nom de banque mémoire 39

Canal mémoire “HOME” 40
Mode "canal" 41

Scanning 42

Principes de base d'emploi du scanning 42
Options de reprise de recherche automatique 43
Eviter une mémoire en recherche automatique 44

Recherche automatique d'une suite de mémoires préférentielles 45

Scan en banques memoire chainées 46
Recherche automatique en memoire programme (PMS) 47
DoubleVeille“canalprioritaire” 48
Mode inversion de priorite 48

Scan pour I'alerte mete o 49
Marqueur sonore delimitede bande 49

Recherche dynamique 50

Fonction connexion Internet 52

Mode SRG ("Sister Radio Group") 52
Mode FRG (Friends' Radio Group) 52

ARTS

(Système Automatique de surveillance de liaison) ...... 55
Basic ARTS TM Setup and Operation 55
Option intervalle de temps entre les trames ARTS 56
OptionsalertesonoreARTS 56
Initialisation de l'indicatif CW 57

Fonction entrainment CW 58
Emploi du packet 59

Réglages divers 60

Mot de passer 60
Liminateur du temps d'émission (TOT) 61
Mise hors tension automatique (APO) 61
Verrouillage du canal occupé (BCLO) 62
Assignnction des touches programmables 63
BandepassanteFM&niveau dedeviationTX 64
Réglage du gain MICRO 64

Inversion de code DCS 65

Procedures de réinitialisation 66

Réinitialisation du microprocesseur 66
Réinitialisation du menu 66

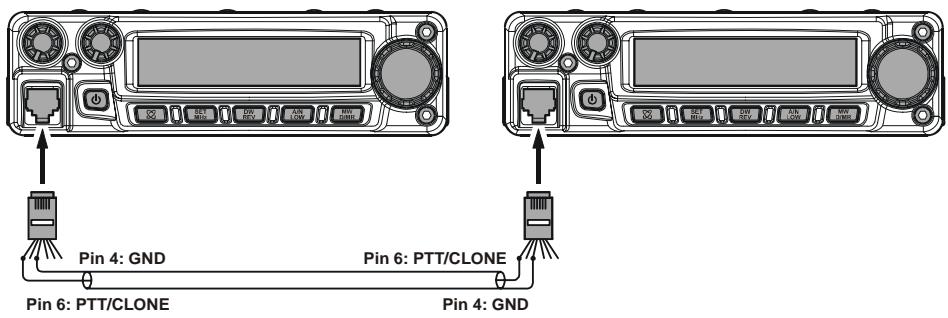

Clonage 67

Mode Menu 67

Le FT-1802E de Yaesu est un transceiver FM mobile solide et performant doté d'une puissance de sortie élevée et de performances hors normes en réception pour la bande amateur 144 MHz. Sont inclues dans le FT-1802E les fonctionnalités complémentaires suivantes:

50 Watts de puissance de sortie, avec les possibités deCHOISIR quatre niveaux de puissance de sortie en fonction des conditions d'emploi.
Large couverture en réception: 136-174 MHz.
- Entrée des fréquences de traffic à partir du clavier du microphone.
Excellente protection contre l'inter modulation en réception.
221 mémoires (200 canaux mémoires de "base", 10 paires de fréquences de limites de bande et un canal "Home") qui peuvent memorier les décalages relat, les décalages relat non-standardis, les tonalités CTCSS/DCS et des libellés de 6 caractères alphanumériques pour une meilleure identificaiton des canaux.
10 canaux de radio diffusion météo NOAA, avec avis d'alerte météo et commande du volume sonore de cette alerte météo.
Circuits incorpore codeurs/decodeurs CTCSS et DCS.
La fonction de recherche dynamique™, qui balais automatiquement une bande de fréquence et qui met en mémoire les fréquences trouvées actives dans des banques mémoires dédiées. Ceci est très pratique pour couver les fréquences relais existantes dans une région que vous ne connaissiez pas.
- Un système de menu étendu qui vous permet de personnaliser les performancesYOUR transceiver.
Un afficheur LCD multi fonction exclusivite Yaesu.

D'autres fonctions sont également offertes comme un compteur de temps d'émission continue (TOT), un interrupteur automatique d'alimentation (APO), le décalage automatique en mode relais (ARS), avec en plus la possibilité de réduire la largeur du signal transmis dans les zones de forte occupation des différents canaux. Enfin pour finir un squelch HF qui permet de régler l'ouverture du squelch à un niveau déterminé de signal S-mètre.

Nous vous remercions pour votre achat du FT-1802E! Que ce soit votre premier équipement ou si votre station est équipée en majorité de matériels Yaesu, Vertex Standard s'engage à assurer pleinement toute votre satisfaction à utiliser ce transceiver très performant, qui peut vous offrir de nombreuses années de traffic. Notre réseau de vente et nos personnels du service après vente assure le suivi de chaque produit, et nous vous invitons à les contacter soit pour un conseil ou une assistance.

Nous vous conseillons vivement de dire la presente notice dans son intégralité d'installer votre FT-1802E afin d'utiliser ensuite toutes les possibilités de votre nouvel apparéil.

Mise en garde avant utilisation

Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l'utilisation.

Pour un usage normal, l'utilisateur doit posseder une licence radioamateur.

L'usage n'est permissif que dans les bandes affectées au service radioamateur.

Zone d'utilisation
AUT	BEL	CYP	CZE	DNK
EST	FIN	FRA	DEU	GRC
HUN	ISL	IRL	ITA	LVA
LIE	LTU	LUX	MLT	NLD
NOR	POL	PRT	SVK	SVN
ESP	SWE	CHE	GBR	-

Générales

Plages de fréquence:	Tx 144 - 146 MHz
	Rx 144 - 146 MHz ou 136 - 174 MHz
Pas de fréquence:	5/10/12.5/15/20/25/50/100 kHz
Décalage relais standard:	±600 kHz
Stabilité en fréquence:	Mieux que ±10 ppm (−20 °C to +60 °C)
Mode Emission:	F2/F3
Impédance Antenne:	50 Ohms, asymétrique
Tension d'alimentation:	13.8 V DC ±15%, moins à la masse
Consommation courant:	Rx: moins que 0.7 A, moins que 0.3 A (squelché)
	Tx: 10 A (50 W) /7 A (25 W) /5 A (10 W) /4 A (5 W)
Température d'emploi:	-20 °C à +60 °C
Dimensions du boîtier:	140 x 40 x 146 mm (WxHxD)
Poids (Approx.):	1.2 kg

Emetter

Puissance HF:	50 W/25 W/10 W/5 W
Type de modulation:	réactance variable
Déviation Maximum:	±5 kHz (large)
	±2.5 kHz (étroit)
Produits indésirables:	Mieux que -60 dB
Impédance microphone:	2 k Ohms

Récepteur

Type de Circuit:	Double Conversion Superhétéroyne
F.I:	21.7 MHz et 450 kHz
Sensibilité (pour 12dB SINAD):	Mieux que 0.2 μV
Sélectivité (-6/-60dB):	12 kHz/28 kHz (large)
	9 kHz/22 kHz (étroit)
Rejection F.I:	Mieux que 70 dB
Rejection Image:	Mieux que 70 dB
Sortie BF:	3 W sous 4 Ohms @10 % THD

Les Spécifications peuvent changer sans plus d'information, et sont uniquement garanties sur la bande amateur 144. Les plages de fréquences peuvent varier en fonction de la version du transceiver; vérifier avec votre vendeur.

ACCESSIONS FOURNIS

Microphone MH-48A6J 1

Haut-parleur extérieur MLS-100

Alimentation secteur FP-1030A (25 A)

INSTALLATION

Ce chapitre présente la procédure d'installation pour intégrer le FT-1802E dans une station radio amateur. Il est supposé que vous ayez les connaissances techniques et la compréhension de tous les concepts qui correspondant à votre statut de radio amateur licencié. Merci de prendre suffisamment de temps pour être certain de maîtriser les recommendations techniques et de sécurité représentées dans ce chapitre.

INSPECTION PRÉLIMINAIRE

Faire le contrôle visuel de l'émetteur récepteur immédiatement après avoir ouvert l'emballage. Vérifier que toutes les commandes et commutateurs peuvent être manipulés sans gène et que le boîtier ne suffre d'aucune détérioration. Secouver l'émetteur récepteur avec délicatesse pour vérifier qu'aucun composant interne ne serait détaché de son support suite à des manipulations « rugueuses » au cours du transport.

Pour tout dommage évident, relever les éléments et contacter le transporteur (ou votre vendeur local, pour une vente au comptoir) afin d'obtenir les instructions pour.Remédier promptement aux dommages. Bien conserver l'emballage de livraison, spécialement s'il y a des impacts qui montrent des conditions de transport anormales ; S'il est nécessaire de returner l'appareil pour réparation ou échange, utilisez l'emballage d'origine en le plaçant toutefois dans un autre emballage afin d'apporter la preuve aux assurances des mauvaises conditions de transporte de l'alter.

Pour assurer la plus longue vie possible aux composants, laissez suffisamment d'espace autour du FT-1802E pour assurer une bonne ventilation.

Ne pas installer l'émetteur récepteur sur un autre appareil qui dégage de la chaleur comme une alimentation par exemple ou un linéaire, ne pasmettre non plus des matériels, livres ou papiers sur le FT-1802E. Dans les pays chauds ne laissez pas non plus votre émetteur récepteur exposer directement aux rayons du soleil. Le FT-1802E ne peut pas être utilisé dans un environnement où la température dépasse +60^ .

INFORMATIONS CONCERNANT LA SÉCURITÉ

Le FT-1802E est un apparéil électrique, qui comme tel génére de l'énergie HF. Vous doivent donc dans ces conditions prendre toutes les précautions de sécurité qui correspondant à ce type d' apparéil. Ces recommendations de sécurité concernent toutes les stations radio amateur dignes de ce nom.

Ne jamais laisser des enfants sans surveillance jouer aux abords de votre émetteur récepteur ou de vos antennes.

S'assurer de bien isoler tout cables ou toutes epissures ou connexion par du ruban isolant afin de prévenir tout risque de court-circuit.

Ne jamais faire passer de câbles ou de fils par les chambranes de portes ou tous autres endroits dans lesquels des frottements intempestifs pouraient amener une prématurée.

Ne pas rester juste devant une antennae directionnelle pendant que vous etes en train de transmettre. De meme ne pas installer d'antenne directionnelle aux abords liats de lieux de jour potentiels d'etres humains ou d'animaux de compagne.

En mobile, il est préférible d'installer votre antennes sur le toit de votre vehicule afin d'avoir le meilleur contre poids possible pour l'antenne et que les rayonnements HF le plus loin possible des passagers et des autres personnes.

En mobile arrêté (sur un parking, par exemple), se mettre en puissance réduite s'il y a une certaine circulation des personnes dans les alentours.

Ne jamais trafquer en roulant comme pour le téléphone mobile.

Ne jamais composer un numéro à l'aide du micro DTMF en roulant. Pour vous servir de cette fonction rangez-vous préalablement sur le côte de la route.

Attention! :

Une tension de 70.7 V HF voltage (@50 W/50 Ω) est appliquée à la section HF du transceiver pendant l'émission. Surtout ne toucher pas cette partie de l'émetteur à ce moment là.

CONSIDERATIONS SUR LES ANTENNES

Le FT-1802E est prévu pour être utilisé avec des antennes représentant une impédance de 50 Ohms sur toutes les fréquences opérationnelles. L'antenne (ou une charge 50 Ohms) doit être déjà mises en place à la mise sous tension de l'émetteur récepteur, pour éviter d'occasionner des dommages résultat d'un passage en émission accidentel sans antenne.

Assurez-vous également que votre antenné est capable de supporter les 50 Watts de votre émetteur. Certaines antennes mobiles à support magnétique, prévues pour être utilisées avec des émetteurs récepteurs portatifs, ne sont pas capables de supporter cette puissance de sortie. Consultez la fiche des caractéristiques de l'antenneédité par son constructeur pour plus de détails.

La plupart du temps la FM est utilisée avec des antennes fonctionnant en polarisation verticalie. Si vous utilisez une antennedirectionnelle comme une Yagi ou une Cubical Quad, assurez-vous bien de travailler en polarisation verticalie. Pour une Yagi, orientez les éléments verticalement et pour une Cubical Quad, le point d'alimentation doit se couver au centre d'un des cotés verticaux de l'objet pilote.

Des documents de référence et des logiciels sont disponibles pour l'optimisation des antennes VHF et UHF. Notre vendeur est capable de vous aider pour tout ce qui concerne les problèmes d'antennes.

Utilisez un cable coaxial de 50 Ohm de bonne qualité pour relier votre émetteur récepteur FT-1802E à son système d'antennes. Bien souvent tous les efforts déployés pour avoir la meilleure ANTENNE possible sont anéantis par l'utilisation d'un coaxial à fortes pertes. Il faut se souvenir que les pertes dans les lignes coaxiales croissant avec la fréquence, ainsi pour une longueur de coaxial de 8 metres avec moins de 1/2 dB de pertes sur 29MHz se retrouve avec des pertes de 1.8 dB voir plus sur 146MHz ; Choisissez votre coaxial avec soin en fonction du type d'installation (mobile ou fixe) et de la longueur nécessaire pour ce dernier (le plus court possible et certaines fois en mobile le plus flexible possible).

A titre d'exemple, le tableau ci-dessous donne les pertes pour quelques types de cables coaxiaux habituèlement employés dans les installations VHF.

En installation à l'extérieur, bien vérifier l'étanchéité des connexions, en cas de pénetration d'humidité dans les cables les pertes deviennent plus importantes et diminuents de ce fait le rendement de votre installation. Au total l'utilisation d'un coaxial de la meilleure qualité sur les distances les plus courtes possibles doit vous permettre d'obtenir les更好地 performances possibles avec votre FT-1802E.

Perte en dB pour 30 m de Câble coaxial 50 Ω

TYPE DE CÂBLE	PERTES À 144 MHz
RG-58A	6.5
RG-58 Foam	4.7
RG-213	3.0
RG-8 Foam	2.0
Belden 9913	1.5
Times Microwave LMR-400	1.5
7/8" "Hardline"	0.7

Les taux de Pertes sont approximatifs; consultez les catalogues des constructeurs de cabel pour des specifications plus complètes.

INSTALLATION EN MOBILE

Le FT-1802E ne peut être installé que sur les vehicules disposant d'un système électrique de 13,8 Volts avec moins à la masse. Installez l'émetteur récepteur à l'endroit où l'afficheur, les commandes, et le microphone sont le plus facilement accessibles, en utilisant le support de montage MMB-36 fourni avec l'appareil.

L'émetteur récepteur peut être installé un peu partout, mais ne doit pas être place devant les bouches de ventilation et de chauffage ni à tout autre endroit génant pour la conduite (soit pour la visibilité soit mécaniquement). S'assurer de laisser assez de place autour de l'appareil pour有關ir une circulation d'air suffisante. Prendre exemple sur les dessins représentant les installations conseillées.

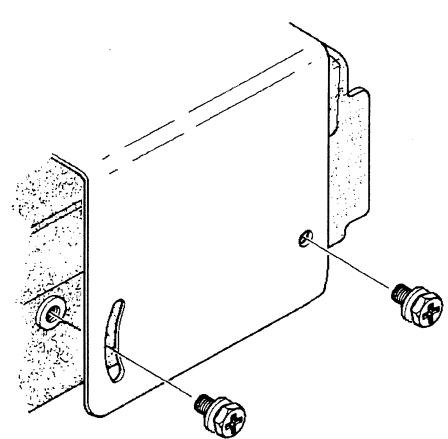

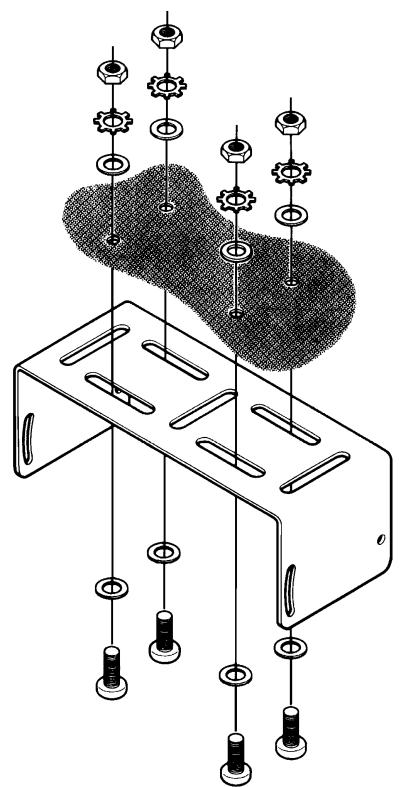

MMB-36 Installation

INSTALLATION EN MOBILE

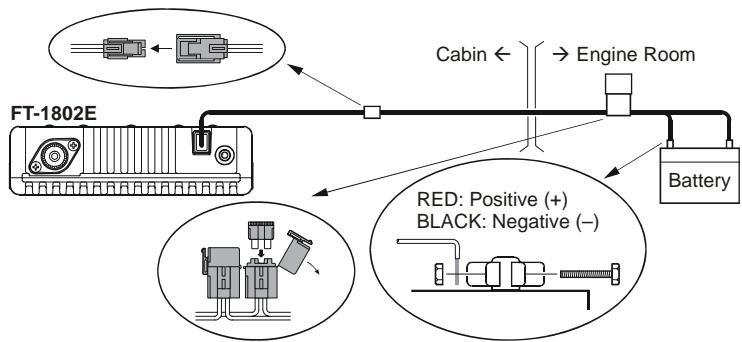

Connections à l'alimentation du mobile

Pour minimiser les chutes de tension et éviter de faire fondre les fusibles du vehicule, brancher directement le cordon d'alimentation fourni aux bornes de la batterie. Surtout ne pas enlever les fusibles du cable d'alimentation vehicule, ils vous protégent vous, votre émetteur récepteur, ainsi que le système électrique de votre vehicule.

Attention!

Ne jamais brancher le cable d'alimentation du FT-1802E sur le secteur, ne jamaismettre une tension continue sur ce même cable supérieure à 15,8 Volts. Si vousdevez remplacer le fusible, n'utilise qu'un fusible de 15 A à fusion rapide. Touteaction non conforme à ces recommendations vous ferait perdre le bénéfice de lagarantie constructeur sur ce produit.

Avant de branchier l'émetteur récepteur, vérifier la tension aux bornes de la batterie en accélérant le moteur. Si la tension dépasse 15 Volts, faîtes régler le régulateur de tension du vehicule avant de procéder à l'installation de l'E/R.
- Brancher le cable d'alimentation ROUGE à la borne POSITIVE (+) de la batterie, et le cable d'alimentation NOIRE à la borne NEGATIVE (-) de la batterie. S'il est nécessaire d'agrandir le cable d'alimentation, utiliser un cable en cuivre de diamètre suffisant, souder les extensions avec soin et isoler les raccords avec du ruban isolant.
Avant de brancher le cable d'alimentation sur l'émetteur récepteur, vérifier la tension et la polarité du cable d'alimentation coté émetteur récepteur à l'aide d'un voltmètre DC. ÀpRES toutes ces vérifications vous branchez alors le cable d'alimentation sur l'émetteur récepteur.

Haut-parleurs Mobiles

Le haut-parleur externe MLS-100 prévu dans les options compte lui aussi un support de montage, et il est disponible chez votre vendeur Yaesu.

D'autres haut-parleurs externes peuvent être utilisés avec le FT-1802E, s'ils représentant une impédance spécifique de 4 Ohm et s'ils peuvent supporter la puissance de 3 Watts généraee par la BF du FT-1802E.

INSTALLATION EN FIXE

Le FT-1802E peut tout aussi bien être utilisé en fixe. Le FT-1802E peut s'intégrer très facilement dans votre station, en utilisant comme guide les informations qui suivent.

Alimentation en alternatif

Pour utiliser le FT-1802E en alternatif utiliser une alimentation secteur capable de fournir un courant continu de 13,8 Volts sous au moins 10 Ampères en régime constant. L'alimentation secteur FP-1030A, conforme aux caractéristiques demandées, est disponible auprès de votre vendeur Yaesu. D'autres alimentations secteur peuvent être utilisées pour peu que leurs caractéristiques respectent les specifications.

Utiliser le cable d'alimentation DC fourni avec l'émetteur récepteur pour faire le branchement alimentation. Brancher le cable d'alimentation ROUGE à la borne POSITIVE (+) de l'alimentation, et le cable d'alimentation NOIRE à la borne NEGATIVE (-) de l'alimentation

① Bouton VOL

Le bouton VOL ajuste le niveau audio du haut-parleur du récepteur. Une rotation vers la droite augmente le niveau audio.

② Bouton SQL

Le bouton SQL est utilisé pour fait disparaître le bruit de fond sur le récepteur. Il faut le tourner juste ce qu'il faut sur la droite pour qu'il attaigne le seuil de silence (l'indicateur "BUSY" sur l'afficheur s'éteint), c'est la meilleure position pour être en mesure de recevoir les petits signaux.

③ Prise Microphone

Brancher le microphone MH-48A6J sur cette prise.

④ Touche PWR

Appuyer et maintainir cette touche pendant une seconde pourmettre le transceiver sous et hors tension.

⑤ Touche [83]

Cette touche permet l'utilisation de la connexion Internet.

⑥ Touche [MHz(SET)]

Cette touche permet le réglage en fréquence au pas de 1 MHz (le digit des MHz clignote sur l'afficheur). Etant en réception en mode mémoire, l'appui sur cette touche une première fois fait passer en mode réglage mémoire et en appuyant une fois de plus on revient au réglage fréquence au pas de 1 MHz.

Appuyer et maintainir cette touche pendant une seconde pour activer le mode menu.

⑦ Touche [REV(DW)]

En mode split, comme en mode relais cette touche permet d'inverser les fréquences émission et réception*.

Appuyer et maintainir cette touche pendant une seconde pour activer la fonction double veille, déscribe au chapitre "mise en œuvre" ("PRI" est affché sur le LCD, indiquant le contrôle par le "canal prioritaire").

※ : Avec le menu, la fonction “Reverse” peut être désactivée pour permettre un accès direct (une touche) au canal “Home”. Voir page 33 pour plus de détails.

⑧ Touche [LOW(A/N)]

En appuyant brievement sur cette touche il est possible de selectionner la puissance de sortie de l'émetteur.

Les niveaux de puissance possibles sont:

$$ \mathrm {L O W 1} (5 \mathrm {W}) \rightarrow \mathrm {L O W 2} (1 0 \mathrm {W}) \rightarrow \mathrm {L O W 3} (2 5 \mathrm {W}) \rightarrow \mathrm {H I G H} (5 0 \mathrm {W}) $$

Pour faire alterner sur l'afficheur l'indication de la fréquence et le libellé du canal mémoire correspondant, appuyer et maintainir cette touche pendant une seconde en étant en réception sur le canal mémoire concerné.

⑨ Touche [D/MR(MW)]

En appuyant brievement sur cette touche il est possible de selectionner kla commande de fréquence entre le VFO, le mode mémoire et le canal "Home".

Appuyer et maintainir cette touche pendant une seconde pour activer le mode "mise en mémoire".

10 Commande DIAL

Ce commutateur circulaire à 24 positions est utilisé pour la plupart des réglages de fréquence, les sélections mémoires et le paramétrages des fonctions de l'appareil. Les boutons [UP]/[DWN] du microphone buttons duplique les fonctions de ce bouton.

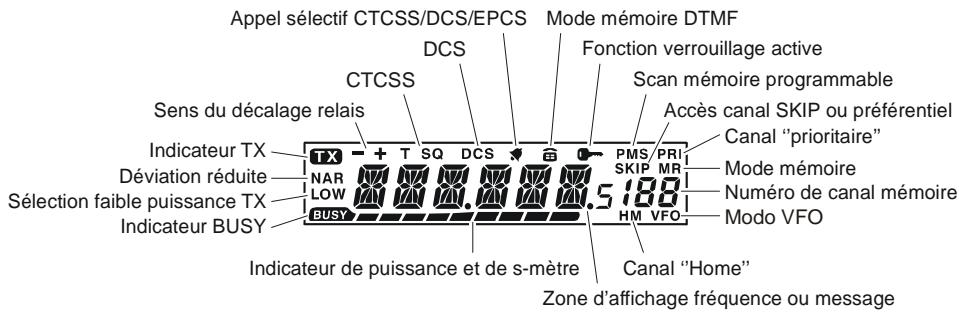

⑪ Afficheur

Les digits principaux de l'afficheur indiquent la fréquence, le nom du canal mémoire et certains des nombreux paramètres du menu en phase d'initialisation.

① Commutateur PTT

Appuyer sur ce commutateur pour émettre, et relâcher le pour recevoir.

② Clavier

Ces 16 touches générent les tonalités DTMF en émission.

En mode réception, les touches numériques (0 - 9) peuvent être utilisées pour rentrer directement la fréquence et/ou le numéro de Canal mémoire.

Les touches [A], [B], [C], et [D], en réception, duplique les fonctions des touches de la face avant ([MHz(SET)], [REV(DW)], [LOW(A/N)], et [D/MR(MW)]). Voir les précisions qui vont suivre.

③ Boutons [P1]/[P2]/[P3]/[P4]

Ces quatre touches sont programmables par l'utilisateur, permettant de faire des raccourcis pour acceder aux fonctions les plus utilisées. Les fonctions affectées par défaut sont décrites ci-après.

L'appui sur ce bouton désactive les systèmes de réduction de bruit et de squelch. bouton [P2] (S SRCH)

L'appui sur ce bouton active la fonction de recherche dynamique.

L'appui sur ce bouton active la fonction de recherche sur tonalité.

L'appui sur ce bouton active le 1750Hz (T.CALL) pour l'accès aux relais.

Il est possible d'affector une autre fonction aux boutons [P1], [P2], [P3], et [P4]. Voir page 63 pour plus de détails.

(4) Commutateur LAMP

Ce commutateur permet de commander l'éclairage du clavier du microphone.

⑤ Commutateur LOCK

Ce commutateur verrouille les boutons du microphone (sauf le clavier et le PTT).

⑥ Bouton [UP]/[DWN]

Appuyer sur (ou maintainir) un de ces boutons pour régler (ou lancer un scan croissant ou décroissant) une fréquence de traffic ou le canal mémoire souhaïte. Dans de nombreux cas, ces boutons émulent des fonctions pouvant être obtenues à partir du bouton DIAL (rotatif).

(1) Prise 13.8V DC

Cette prise sert pour la connexion d'une alimentation courant contin pour l'émetteur récepteur. Utiliser le cable DC fourni pour brancher cette prise à la batterie du vehicule ou à l'alimentation DC de la station fixe capable de fournir au moins 10 Ampères (en service continu). S'assurer de bien raccorder le connecteur du fil rouge à la borne positive (+) de la source d'alimentation. Le fusible est un 15 A.

(2) Prise Antenne

Brancher vous antenne 144 Mhz à cet endroit, en utilisant un cable coaxial avec un connecteur de type-M (PL-259). Assurez-vous que l'antenne est prévue pour travailler sur cette bande de fréquences.

(3) Prise EXT SP

Cette prise double conducteur, 3.5mm mini est une sortie audio pour un haut-parleur optionnel. L'impédance optimum est de 4 Ohms et le réglage du niveau se fait par la commande VOL de la face avant. La mise en place d'une fiche dans cette prise désactive le haut-parleur interne de l'émetteur récepteur.

OPÉRATIONS SIMPLES

Hello, je suis Petite Radio et je vais vous guider tout au long de votre apprenticeusage des fonctions du FT-1802E. Je sais que vous est impatient de打交道, mais je vous encouragé à bien dire en intégralité le chapitre "Emploi" de ce manuel, afin que vous puissiez tirer le maximum de ce merveilleux émetteur récepteur. Et maintainant ... au boulot!

METTRE L'ÉMETTEUR RÉCEPTEUR SOUS ET HORS TENSION

1. Pourmettre l'émetteur récepteur sous tension,appuyer etmaintenir le bouton PwR pendant une seconde.

Quand vous allumez le FT-1802E, la tension d'alimentation courante est affichée pendant 2 secondes. ÀpRES cet intervalle, l'afficheur reprend son mode normal et indique la fréquence.

1. Pourmettre l'émetteur récepteur hors tension,à nouveau appuyer et maintainir le bouton PwR pendant une seconde.

Vous pouvez modifier le message d'accueil (indication de la tension d'alimentation) pour n'importe quel autre message (jusqu'à 6 caractères) via la ligne menu "31

OPN.MSG"voirpage76pourplusde détails.

RéGLAGE DU NIVEAU DU VOLUME AUDIO

Tourner la commande VOL pour régler le volume audio. Une rotation vers la droite augmente le niveau BF.

RéGLAGE DU SQUEELCH

Tourner le bouton SQL vers la croite de maniere à dépasser à peine le seuil de disparition

du bruit de fond et que l'indicateur “EUSY”s'éteigne. C'est sur cette position que les signaux faibles pourront le mieux être perçu. Si vous dépasser trop ce point votre apparéil deviendra passablement “sourd”.

Une fonction particulière de "Squelch HF" est disponible sur cette radio. Cette fonction permet de fixer le seuil d'ouverture du squelch pour une valeur S-mètre déterminée.

Voir page 20 pour plus de détails

1) Réglage en fréquence avec le dial.

En tournant le bouton DIAL il est possible de faire le réglage en fréquence au pas de fréquence préprogrammé. Une rotation vers la droite du bouton DIAL fait croître la fréquence de trafic sur le FT-1802E alors qu'une rotation vers la gauche fait décroître cette fréquence.

Appuyer sur la touche [MHz(SET)] brièvement, puis tourné le bouton DIAL, pour changer la fréquence au pas de 1 MHz. Cette fonction est très pratique pour faire des excursions rapides en fréquence sur toute la plage de fréquences du FT-1802E. Au lieu d'appuyer sur la touche [MHz(SET)], vous pouvez également appuyer sur la touche [A] du clavier du microphone pour activer le réglage en fréquence au pas de 1 MHz.

2) Entrée directe de la fréquence au clavier (Microphone MH-48A6J)

Le clavier du microphone DTMF MH-48A6J peut être utilisé pour l'entrée directe de la fréquence de traffic.

Pour entrer une fréquence à partir du clavier MH-48A6J, appuyer juste sur le chiffre correspondant sur le clavier et ce dans l'ordre du nombre souhaité. Il n'y a pas de touche "point decimal" sur le clavier du MH-48A6J. Néanmoins il y a un raccourci pour les fréquences qui terminent par une série de zéros : appuyer sur la touche [#] après le dernier digit significatif non nul.

Examples: Pour entrer 145.520MHz , appuyer sur [1] [4] [5] [2] [0] Pour entrer 145.000MHz , appuyer sur [1] [4] [5] [#]

Si la radio n'accepte pas votre entree, c'est vraisemblablement a cause d'un d'increment de frquence qui n'a pas de multiple qui coince avec la valeur saisie. (Exemple si vous etes sur un pas d'increment de 25kHz ,vous ne pouvez avoir une frquence de 146.520 MHz). Voir page 19 pour apprendre a changer la valeur du pas d'increment.

3) Scanning

Etant en mode VFO, appuyer brievement sur les touches [UP]/[DWN] du microphone pour lancier le scan respectivement par fréquence croissant ou par fréquence décroissant. Le FT-1802E s'arrête quand il recoit un signal suffisamment fort pour percer le seuil de squelch. Le FT-1802E restera sur la fréquence en fonction des options retenues pour le mode "Reprise" de scan (Menu "41 SCAN"); voir page 43).

Si vous souhaitez inverser le sens du scan (par exemple aller dans le sens décroissant, au lieu du sens croissant), tourner juste le bouton DIAL d'un click vers la gauche pendant que le FT-1802E est en train de « scanner ». Le sens du scan sera inversé. Pour inverser à nouveau, pour revenir en scan croissant, tourner le bouton DIAL d'un click vers la droite.

Appuyer sur les touches [UP]/[DWN] à nouveau pour annuler le scanning. Vous pouvez

également appuyer brievement sur le PTT; le scan s'arrête, mais pour pouvoir transmettre vous devez relâcher d'abord le PTT puis l'enclencher à nouveau.

Si vous avez activé la fonction alerte météo, vous pouvez constater que des canaux

météo viennent s'intercaler dans les canaux standards que vous étés en train de

scatter. Ceci est normal, car votre radio reste constamment en supervision d'alerte météo.

Voir page 17.

EMISSION

Pour émettre, simplement appuyer sur le commutateur PTT (Push To Talk) du microphone quand la fréquence est libre. Tener le microphone à environ 25mm de la bouche et parler dans celui-ci avec un niveau de voix normal. Quand votre transmission est terminée, relâcher le PTT; le transceiver repasse en mode réception.

Pendant l'émission, l'indication "T" apparait sur le coin supérieur gauche de I'afficheur.

Changer la puissance de sortie de l'émetteur

Vouaves lechoix entre quatre grandeurs de puissance de sortie pourvoireFT-1802E.

Pour changer la puissance de sortie, appuyer sur la touche [LOW(A/N)] (ou la touche [C] du microphone) pourCHOISIR une des quatre grandeurs disponibles. Ces puissances de sortie peuvent etre sauvegardees, en registre memoire, au moment de la mise en memoire (voir page 34 pour plus de details pour I'utilisation du mode memoire).

En émission, le bar graphe réalise un certain affichage, en fonction de la puissance de sortie可以选择.

Low 1 (5 watts)

Low 2 (10 watts)

Low 3 (25 watts)

HIGH (50 watts)

RéCEPTION DE LA RADIO DIFFUSION MÉTÉO

Le FT-1802E comporte une fonction particulière qui permet la réception de la radio diffusion météo dans la bande de fréquence des 160 MHz. 10 canaux standard affectés à la réception de la radio diffusion météo sont initiaisés dans une banque mémoire spéciale.

Pour écouter un canal de radio diffusion météo:

1. Assigner la banque des canaux mémoires météo à une touche programmable du microphone ([P1], [P2], [P3], ou [P4]), selon les indications de la page 64.

1. Appuyer brievement sur la touche programmable pour acceder aux canaux météo.

2. Tourner le DIAL pour selectionner le canal météo souhaïte.

3. Si vous voulez vérifier l'activité sur un autre canal météo appuyer juste sur le PTT du microphone.

CH	FREQUENCY	CH	FREQUENCY
01	162.550 MHz	06	162.500 MHz
02	162.400 MHz	07	162.525 MHz
03	162.475 MHz	08	161.650 MHz
04	162.425 MHz	09	161.775 MHz
05	162.450 MHz	10	163.275 MHz

1. Pour revenir en mode normal, appuyer à nouveau sur la touche programmable concernée. Vous vous retrouvrez en mode VFO ou en mode mémoire sur le canal où vous étiez au moment de l'appeil de la fonction météo.

Fonction alerte météo

Dans 1 'éventualité de perturbations météorologiques très importantes comme des tempêtes des cyclones ou des ouragans, le NOAA envoie des alertes météo accompaniesées d'un signal sonore de 1050Hz sur les canaux météo du NOAA. Il vous est possible d'activer cette fonction via le menu "57 WX ALT". Voir page 49 pour plus de détails.

Quand vous scannez sur la bande ou dans les mémoires standards, avec la fonction alerte météo activée vous pouvez voir votre FT-1802E accédant à la banque mémoire des canaux météo toutes les cinq secondes pour faire un tour rapide de ces canaux afin de détecter la présence évientuelle d'une tonalité d'alerte de 1050Hz . Si c'est le cas la radio se verrouille en réception sur le canal diffusant l'alerte; sinon, la radio reprend son scan VFO ou mémoire en cours s'en s'interr compromise.

Quand une tonalité d'alerte est reçue, appuyer brièvement sur le PTT pour arrêté l'alarme, et le message d'alerte météo devient audible dans le haut-parleur..

FONCTION VERROILLAGE

Afin de prévenir tout changement accidentel de fréquence, les commutateurs et boutons DIAL de la face avant du FT-1802E peuvent être verrouillés.

Pour verrouiller quelques unes ou toutes les touches:, utiliser le menu décrit ci-dessous:

1. Appuyer est maintenant la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour sélectionner "26 LOCK."
2. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pour selectionner la combinaison souhaitée.

KEY: Juste les touches de la face avant sont verrouillées.

DIAL: Juste le DIAL de la face avant est verrouillé.

K + D : A la fois le DIAL et les touches sont verrouillés.

PTT: Le commutateur PTT est verrouillé (Emission impossible).

K + P : A la fois les touches et le PTT sont verrouillés.

D+P: A la fois le DIAL et le PTT sont verrouillés.

ALL: L'ensemble des commandes ci-dessus est verrouillé.

OFF: La fonction verrouillage est désactivée.

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Quand la fonction verrouillage est activée, l'icone "0" apparait sur le LCD.

Pour désactiver la fonction verrouillage, repeter la procédure ci-dessus et désir “OFF” au point 2.

TÉMOIN SONORE DE CLAVIER

Un signal sonore est émis à chaque fois qu'une touche est valablement appuyée.

Si vous souhaitez désactiver ce signal sonore(ou le reactiver):

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour sélectionner "6 BEEP".
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pourmettre l'affichage à “OFF”.
3. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Pour réactiver le signal sonore, désir “KEY” ou “KEY+SC (valeur par défaut)” au point 4 précédent.

KEY: Le signal sonore est émis quand vous appuyez sur une touche.

KEY+SC: Le signal sonore est émis quand vous appuyez sur une touche, mais également lorsque le scanner s'arrête.

CHOIX DU PAS D'INCRÉMENTATION DES CANAUX

Les pas d'increment des canaux sont initiaisés en usine en fonction des pays dans lesquels la radio est exportée. Pour différentes raisons vous pouvez avoir besoin de modifier ces réglages par défaut. Voici donc la procédure pour changer le pas d'increment des canaux:

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le DIAL pour selectionner "50 STEP".
2. Appuyer sur la touche [MHz(SET)], puis tourné le DIAL pour sélectionner le pas d'increment souhaïte (5/10/12.5/ 15/20/25/50/100 kHz).
3. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
   STEP 50
   200K 5k

LUMINOSITE DE L'AFFICHEUR

La luminosité de l'afficheur du FT-1802E a été optimisée pour donner la meilleure lisibilité sans généra la “vision nocturne” lorsque vous conduisez. La luminosité de l'afficheur est régliable manuellement, à l'aide de la procédure suivante:

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour sélectionner "16 DIMMER".
2. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pour sélectionner un niveau de luminosité comfortable par LVL10).
3. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
   JIMMER 15
   LVL 5st

SQUELCH HF

Une fonction spéciale "Squelch HF" existe sur cette radio. Avec cette fonction il est possible de régler le seuil de squelch sur une valeur S-mètre à partir de laquelle seuls les signaux plus importants pourront ouvrir le squelch.

Quand vous pouze régler le Squelch HF, suivre la procédure suivante:

1. Appuyer est maintenant la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner “42 RF SQL”.
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour selectionner le niveau d'ouverture du squelch (S1 à S
3. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RF	SQL	42
	59	58

L'ouverture du squelch dépend de deux systèmes de squelch le squelch de bruit "Noise Squelch" et le squelch HF. Prenons un exemple:

1) Si le squelch de bruit (commande SQL) est mis de façon à ce que l'ouverture du squelch se fasse à S3, mais que le squelch HF via le menu 42 soit régle à S9, le squelch ne s'ouvrira que pour des signaux de S9 ou plus au S-mètre.
2) Si le Squelch HF est mis à S3, mais que le squelch de bruit soit régler à un haut niveau qui ne laïse passer que les signaux qui devient pleine échelle au S-mètre, le squelch ne s'ouvrira que pour des signaux qui devient pleine échelle au S-mètre. Dans ce cas, le squelch de bruit prend le pas sur le squelch HF.

Le FT-1802E comporte un certain nombre de fonctions qui rendent le traffic via relais simple et aisé.

Ce transceiver offre trois méthodes de décalage relais:

Sélection manuelle du décalage relais standard ;
Décalage relais automatique (ARS), avec activation automatique du décalage relais dans une bande de fréquence déterminée; et
- Chargement de fréquences entrée et sortie indépendantes (correspondant à des décalages relat non-standardis)

DECALAGE RELAIS STANDARD

Pour activer manuellement le décalage relais standard vous devez utiliser le menu:

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour sélectionner "43 RPT".
2. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pour selectionner le sens du décalage (-RPT, +RPT ou SIMP).
3. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Vous pouvez également utiliser une de touches programmables du microphone

([P1] [P4]) pour avoir un accès rapide à la méthode ci-dessus. Voir page 63

pour plus de détaill pour programmer ces touches.

Le décalage relais étant activé, vous pouvez inverser temporairement les fréquences de réception et d'émission en appuyant sur la touche [REV(DW)] (ou la touche [B] du microphone). Utiliser cette fonction pour afficher la fréquence d'émission sans transmettre et pour vérifier la force des signaux sur la voie entrante (de façon à déterminer pas exemple si une station particulière n'est pas en mode simplexe).

Le décalage relais est fixé à 600kHz en urine. Vous pouvez changer ce réglage par défaut à l'aide de la procédure qui suit:

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour sélectionner "46 SHIFT."
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour selectionner le décalage
   5HIFT 45

voulu. Noter que la résolution d'un décalage relais standard se fait au multiple de 50kHz le plus proche.

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Ne pas utiliser cette méthode pour initialiser un couple de fréquences entrée sortie très particulier! Cette programmation de type "split" est représentée en page 23.

DécalAGE RELAIS AUTOMATIQUE (ARS)

La fonction de décalage relais automatique (ARS) de ce transceiver est une fonction particulièrement pratique, qui applique automatiquement le décalage relais approprié quand vous vous calez dans une sous bande relais standard. La fonction ARS est initiaisée en usine en fonction des standards de sa région d'importation.

La fonction ARS est activée en urine. Pour la désactiver:

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour sélectionner "4 ARS."
2. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pourmettre l'afficheur à "OFF."
3. Appuyer est maintainir la touche [MHz(SET)] pendant une

seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour activer la fonction ARS à nouveau, désir “ON” au pas 2 ci-dessus.

APPEL 1750 Hz

Si les relais de votre pays requière l'appel 1750-Hz pour ouvrir les reliais, appuyer et maintainir la touche [P4] (T.CALL) du microphone pendant la durée spécifique dans les caractéristiques du reliais concerné. L'émetteur est automatiquement activé et un signal de 1750-Hz se superpose à la porteuse. Une fois que l'accès au reliais a été réalisé vous devez relâcher la touche [P4] et utiliser ensuite le PTT pour assurer les passages en émission.

La touche [P4] est une des touches programmables, reçoit par défaut l'assignation

de la fonction "Tone Call". Merci de noter que si vous changer cette assignation

par une autre fonction, le "Tone Call" ne sera pas disponible.

MISE EN MÉMOIRES DE FREQUENCES ÉMISSION RECEPTION SEPARÉES

Tous les canaux mémoires peuvent charger des fréquences émission réception indépendantes pour permettre des décalages de fréquence non-standardes avec des résolutions de fréquence plus grande que cette utilisée pour les décalages standards.

1. Tout d'abord charger la fréquence de réception (sortie relais). En mode VFO, régler le transceiver sur la fréquence de réception souhaitée. Ensuite appuyer et maintainir la touche [D/MR(MW)] de la face avantpendant une seconde.
2. Dans les cinq secondes qui suivent l'appui sur la touche [D/MR(MW)] à l'aide du DIAL ou des touches [UP]/[DWN] du microphone désirir le canal mémoire dans lequel vous mettrez la paire de fréquences.
3. Ensuite appuyer brievement sur la touche [D/MR(MW)] pourmettre la fréquence de réception dans le canal mémoire sélectionné.
4. On s'occupe parés cela de la fréquence émission (entree relais). Etant toujours en mode VFO, régler le transceiver sur la fréquence émission souhaitation.
5. Ensuite appuyer et maintainir la touche [D/MR(MW)] pendant une seconde.
6. Appuyer et maintainir le PTT et appuyer brièvement sur la touche [D/MR(MW)] tout en Maintenant l'appui sur le PTT. Ceci ne fait pas passer l'appareil en émission mais signifie au que vous étés en train de programmer une fréquence émission séparée en mémoire.

Quand vous avez terminé la procédure ci-dessus, appuyer brièvement sur la touche [D/MR(MW)]. Le numéro de canal mémoire et la fréquence de sortie du relais apparaissent sur l'afficheur. Si vous appuyez sur le PTT vous pouvez voir la fréquence changer c'est la

fréquence d'entrée du relais qui est affichée. Noter également l'indication “—+” dans le coin supérieur gauche de l'afficheur; cela indique qu'un décalage non standard a été méorisé dans ce canal.

145365

8

VÉRIFICATION DE LA FREQUENCY D'ENTREE DU RELAIS

C'est souvent très pratique pour vérifier la fréquence d'entrée d'un relais pour voir si une station qui appelle n'est pas restée en mode simplexe.

Pour ce faire, appuyer juste sur la touche [REV(DW)]. Vous pouvez constater que l'afficheur est sur la fréquence d'entrée du relais.. En appuyant à nouveau sur la touche [REV(DW)] l'afficheur revient sur la fréquence de sortie du relais et qui est la position normale de veille d'un relais. Quand vous écoutez la fréquence d'entrée du relais à l'aide la touche [REV(DW)], l'icône du décalage relais clignote.

UTILISATION DU CTCSS

Plusieurs systèmes de relais demandent à ce qu'une tonalité base fréquence audio soit superposé à votre porteuse FM de telle manière à ouvrir le relais. Ce moyen permet d'éviter des activations intempétives du relais par des signaux radar ou des signaux indésirables d'autres émetteurs. Ce système de tonalités, appelé “CTCSS” (Continuous Tonalité Coded Squelch Systeme), est incorpore à votre FT-1802E, et il est très facile à mettre en œuvre.

L'initialisation du mode CTCSS présuppose deux actions: réglage du mode de la tonalité et ensuite réglage de la fréquence de la tonalité. Ces actions sont effectuées

à l'aide des lignes menu #49 (SQL.TYP) et #52 (TN FRQ).

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner "49 SQLTYP."
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour faire apparaitre "TONE" sur l'afficheur; ceci active l'encodeur CTCSS, qui permet l'accès au relais.
3. En tournant leDIAL vers la droite d'un "click" supplémentaire fait apparaitre l'indication "TSQL". Quand la mention "TSQL" apparait, ce la signifie que le squelch de tonalité est actif, celui-ci rend silencieuse la partie réception de votre FT-1802E jusqu'à ce qu'il recoive un signal d'une autre radio affecté de votre code CTCSS. Ceci permet de laisser votre radio silencieuse pour tous les messages qui ne vous concernnent pas.
   SQL.Typ 49
   TONE 5t

1) Il peut arriver que l'indication "RV TN" apparaisse sur l'afficheur quand vous tournez le DIAL à ce niveau de la procédure; cela signifie que le squelchlite inverse est activé, celui-ci rend silencieuse la partie réception de votre FT-quand un signal correspondant à votre code CTCSS arrivé sur votre radio. L'icone clignote sur l'afficheur quand le système squelch de tonalité inverse est active.
2) Vous pouvez noter qu'une icône “DCS” apparait en plus quand vous tournez le DIAL un peut plus loin. Nous reparlerons du système DCS un peut plus tard.

1. Quand vous avez fait la seLECTION du mode tonalité CTCSS, appuyer brievement sur la

touche [MHz(SET)], puis tourner le DIAL de trois “click” vers la droite pour sélectionner la ligne menu “52 TN FRQ.”

La selection de ce menu permet deCHOISIR la frquence de la tonalite CTCSS a utiliser.

1. Appuyer sur la touche [MHz(SET)] pour activer la fonction réglage fréquence CTCSS.
2. Tourner le DIAL pour faire apparaitre sur

l'afficheur la fréquence de la

100.0H2 5t

tonalité qui sera utilisé.

1. Quand vous avez fait votre sélection appuyer et maintainir la touche [MHz(SET)] pen

TN FRD 52

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

UTILISATION DU CTCSS

dont une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Votre relais peut ou ne pas ré émettre une tonalité CTCSS - certains systèmes utilisent juste le CTCSS pour commander l'accès au relais, mais ne peuvent le

passer en émission. Si le S-Metre devie, mais que le FT-1802E ne sort aucun signal BF, repeter les points "I" à "3" ci-dessus, mais tourné le DIAL pour obtenir l'indication "TONE" ce qui vous permettra d'entendre tout le traffic sur le canal en réception.

Vous pouvez utiliser le menu pour programmer une des touches [P1] à [P4] du microphone pour avoir un accès rapide à la ligne menu #52 (TN FRQ), à partir duquel vous pouvez ensuite executer la procédure d'initialisation représentée ci-dessus. Voir page 63 pour plus de détails sur l'initialisation des touches programmables.

UTILISATION DU DCS

Une autre forme d'accès commandé par tonalité est le DCS (Digital Code Squelch). C'est un nouveau système par tonalité, plus performant qui normalement garantie une meilleureimmunité aux signaux erreions par rapport à ce qui existe avec le CTCSS. L'encodeur/decodeur est incorpore dans notre FT-1802E, et sa mise en œuvre et très similaire à ce qui vient d'être décrit pour le CTCSS. Notre système relais peut être configuré en employ DCs;Si ce n'est pas possible, il est souvent alors plus simple de se mettre en simplexe si vous(vos) correspondants utilisent un (des) émetteur(s) récepteur(s) équipé(s) de cette fonctionnalité.

Tout comme en CTCSS, le DCS implique que vous mettiez le mode de tonalité à DCS et que vous choisissez un code tonalité.

1. Appuyer est maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner "49 SQLTYP."
2. Appuyer sur la touche [MHz(SET)], puis tourné le DIAL pour faire apparaitre "DCS" sur l'afficheur; ceci active l'encodeur DCS.
3. Maintenant appuyer brievement sur la touche [MHz(SET)], puis tourner le DIAL pour

sLECTIONNER le menu "14 DCS CD."

1. Appuyer brièvement sur la touche [MHz(SET)] pour rendre possible lechioix du code DCS.
2. Tourner le DIAL pour sélectionner le code

DCS CODE
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

UTILISATION DU DCS

DCS souhaité(un nombre à trois chiffres).

1. Quand vous avez fait votre sélection appuyer et maintainir

5.23 5t

la touche [MHz(SET)] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

Souvenez-vous que le DCS est un système avec encodage/décodage, ainsi votre récepteur restera silencieux tant que les signaux entrants ne porteront le code

DCS prévu. Désactiver le quand vous étés juste en réglage de féquence dans la bande!

RECHERCHE AUTOMATIQUE SUR TONALITE

Dans certains cas d'emploi ou vous ne connaissiez pas les tonalités CTCSS ou DCS utilisés par vos correspondants, Vous pouzemettre votre radio en écoute des signaux entrants et de rechercher automatiquement les tonalités utilisées. A ce sujet il faut se souvenir de deux choses:

Youdevez etre sur quevoirerelais est sur le même type de tonalite (CTCSSou DCS).
Certains relatifs ne peuvent pas passer des tonalités CTCSS; vous pouze être obligé d'écouter la fréquence d'entrée du relatifs pour faire cette recherche automatique de tonalité.

Pour rechercher la tonalité utilisée:

1. Mettez la radio en décodage soit CTCSS soit DCS (voir à ce sujeit les explications précédentes). En cas d'emploi du CTCSS, "TSQ" apparaît sur l'afficheur; et dans le cas d'emploi du DCS, "DCS" apparaît sur l'afficheur.
2. Appuyer brièvement sur la touche [P3] du microphone pour lancer le scanning des codes ou tonalités entrantes.
3. Quand la radio detecte la tonalité ou le code correct, il arrête sa recherche, et le signal BF est entendu.
4. Appuyer brièvement sur la touche [P3] du microphone pour verrouiller sur le code ou la tonalité trouvé puis revenir en mode normal.
   15.023 5t
   100.0H2 5t

Si la fonction de recherche automatique sur la tonalité ne trouveaucen code ni tonalité,elle poursuit sa recherche indéfiniment.Quand ceci arrive,il s'avere

que le correspondant n'utilise aucun code ni tonalité. Vous pouvez appuyer sur la touche [P3] du microphone pour arrêté la recherche à tout moment.

Vou puez ecouter les signaux dissimulés des autres stations pendant une recherche sur tonalité quand le menu "54 TS MUT" est mis à "OFF". Voir page 80 pour plus de détails. Vous pouze également changer la vitesse de la recherche automatique sur tonalité à l'aide du menu "55 TS SPD". Voir page 80 pour plus de détails.

La recherche sur tonalité fonctionne soit en mode VFO soit en mode mémoire.

MODE EPCS

Le FT-1802E intègue un codeur décodeur CTCSS amélioré et un microproessesur dédié aux fonctions mode page et appel sélectifs. Ceci vous permet d'appeler une station spécifique (Paging), et de receivevoir directement et uniquement pour vous les appeals de votre choix (Code Squelch).

Les systèmes « paging » et « code squelch » utilise deux paires de tonalités CTCSS (commutées alternatively) et qui sont chargées dans les mémoires « page ». Ainsi, votre récepteur reste silencieux jusqu'à un moment où il recoit les paies de tonalités stockées dans la mémoire « pager ». Le squelch alors monte, le correspondant est entendu et la sonnerie du mode « page » retenti si elle est activée. Quand vous appuyez sur le PTT pour transmettre, la paire de tonalité CTCSS mémorisée dans la mémoire page émission est transmise automatiquement.

Sur une radio fonctionnant en mode page, le squelch retombe automatiquement à la fin de chaque série entrante.

Mise en mémoire de la paire de tonalités CTCSS pour le mode EPCS

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour entrer en mode MENU.
2. Tourner le DIAL pour selectionner le menu "34 PAG.CDR" pour la paire de tonalités CTCSS réception ou le menu "35 PAG.CDT" pour la paire de tonalités CTCSS émission.
3. Appuyer brievement sur la touche [MHz(SET)] pour passer en mode réglage.
4. Tournier le DIAL pourmettre en place le nombre de la premiere tonalité CTCSS de la paire en question.
5. Appuyer sur la touche [REV(DW)] ou la touche [LOW(A/N)], puis tourné le DIAL pour déterminer le non CTCSS de la paire en question.
6. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour verrouiller ce code ou cette tonalité et revenir en mode normal. CTCSS TONE NUMBER

Le FT-1802E ne sait pas reconnaître des deux tonalités.

qui les paires CTCSS 15" et "35, 10" sont?ues.

No.	Hz	No.	Hz	No.	Hz	No.	Hz	No.	Hz
01	67.0	11	94.8	21	131.8	31	171.3	41	203.5
02	69.3	12	97.4	22	136.5	32	173.8	42	206.5
03	71.9	13	100.0	23	141.3	33	177.3	43	210.7
04	74.4	14	103.5	24	146.2	34	179.9	44	218.1
05	77.0	15	107.2	25	151.4	35	183.5	45	225.7
06	79.7	16	110.9	26	156.7	36	186.2	46	229.1
07	82.5	17	114.8	27	159.8	37	189.9	47	233.6
08	85.4	18	118.8	28	162.2	38	192.8	48	241.8
09	88.5	19	123.0	29	165.5	39	196.6	49	250.3
10	91.5	20	127.3	30	167.9	40	199.5	50	254.1

MODE EPCS

Activation du mode EPCS

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "32 PAGER".
2. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pourmettrece menu à“ON”.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Pour désactiver le mode EPCS, repeter la procédure ci-dessus, en tournant le DIAL pour obtenir l'indication "OFF" au point 2 ci-dessus.
   PAGER 32
   ON 5t

Quand le mode EPCS est activé l'indication "P" apparait à côté du digit des 100 MHz de la fréquence affichée.

Retour d'appel mode page

Quand vous appuyez sur le PTT pour répondre à un appel mode page, le FT-1802E transmet la tonalité CTCSS émission de la paire de tonalité. Cette tonalité ouvre le code squelch de la station appelante. Autrement dit vous pouvez avoir le FT-1802E qui répond automatiquement aux appel mode page (mode transpondeur)

Pour activer cette fonction:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "33 PAG.ABK".
2. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pourmettrece menu à“ON”.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Pour désactiver le_retour d'appoint mode page, répéter la procédure ci-dessus, en tournant le DIAL pour obtenir l'indication "OFF" au point 2 ci-dessus.
   PAG.RK 33
   ON 5t

EMPLOI DE L'AVERTISSEUR SONORE EN MODE CTCSS/DCS/EPCS

Vou puez régler votre FT-1802E pour qu'il "sonne" quand un signal avec un codage CTCSS/DCS est reçu en mode CTCSS, DCS ou EPCS. La procédure désrite ci-après permet d'activer la sonnerie en CTCSS/DCS/EPCS:

1. Mettre l'émetteur récepteur en mode CTCSS, mode DCS ou en mode EPCS comme décrit précédrement.
2. Régler la fréquence souhaïée sur le canal souhaïé.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "7 BELL".
4. Tournier le DIAL pourCHOISIR le nombre de sonneries desirede. Les choix possibles sont
   BLL
   7

"1 T", "3 T", "5 T" ou "8 T" sonneries, la répétition continue "CNTNUE" or rien "OFF".

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Quand une station envoie une tonalité CTCSS, un code DCS ou une paire de tonalités CTCSS qui correspond à votre tonalité CTCSS, code DCS ou paire de tonalités CTCSS

active, la sonnerie retenti selon le mode programme. Quand le mode sonnerie CTCSS/DCS/ EPCS est activé, l'icone “ 串 ” apparait sur le LCD.

145.560

VFO

EMPLOI DE TONALITÉS CROISÉES

Le FT-1802E peut être configuré en mode tonalités croisées via le menu, de façon de pouvoir opérer sur les relais en utilisant le mélange des commandes CTCSS et DCS.

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "48 SPLIT".
2. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pourmettrece menu à“ON”.(Pouractiver la fonction tona
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

SPLIT	48
ON	52

Quand la fonction tonalités croisées est activée, vous pouvez voir les paramètres additionnels à la suite du besoin “RV TN” (en sélectionnant le menu “49 SQL.TYP”):

D CODE: Encodage DCS seul (L'icône "DCS" clignote)
T DCS: Encodage d'une tonalité CTCSS et décodage d'un code DCS (L'icône "T" clignote et l'icône "DCS" est affichée)
D TONE: Encodage d'un code DCS et décodage d'une tonalité CTCSS (L'icone "TSQ" est affichée et L'icone "DCS" clignote).

Choisissez le mode opérateiro souhaïte à partir des sélections représentées ci-dessus.

Le clavier du microphone à 16 touches permet une numérotation DTMF facile pour l'accès aux autocommutateurs, à la télécommande des relais et aux liens Internet. En plus des touches numériques de [0] à [9], le clavier inclus les caractères [] et [#] , plus les tonalités [A], [B], [C], et [D] souvent utilisées pour la télécommande des relais.

GÉNÉRATION MANUELLE DE TONALITÉS DTMF

Il est possible d'envoyer manuellement des tonalités DTMF quand on est en émission.

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le DIAL

pour selectionner le menu "17 DT A/M".

1. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour partager ce menu à “MANUAL” (ceci active la génération manuelle de tonalités DTMF).

IT 11

MANUAL dt

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
2. Appuyer sur le PTT pour passer en émission.
3. Etant en émission, appuyer sur les chiffres du clavier concernant les tonalités DTMF à envoyer.
4. Quand vous avez envoye tous les chiffres nécessaires, relaucher le PTT.

LE COMPOSTEURDTMF

Un composteur DTMF à 9 mémoires est disponible sur le FT-1802E. Chaque mémoire du composteur DTMF peut receivevoir jusqu'à 16 caractères d'un numéro de téléphone, pour être utilisé par un auto commutateur via relais ou autre usage. (Non autorisé en France).

Pour faire la mise en mémoire de composteur DTMF, utiliser de la méthode suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "19 DT SET".

IET 19

1. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pour désirir le numéro de canal dans la mémoire Composteur DTMF ("C0" à "C9" dans lequel vous souhaitezmettre le numéro de téléphone à saisir.

2. Appuyer brièvement sur la touche [LOW(A/N)], puis tourné le DIAL pour sélectionner le premier emplacement du numéro que vous souhaitez saisir.

3. Quand vous avez besoin le premier caractétre, appuyer [LOW(A/N)]. Ensuite, tournier le DIAL pour sélectionner le second des 16 chiffres possibles dans le registre mémoire courant du composteur DTMF.

brièvement sur la touche

256 111 10

1. Répéter cette procédure pour chaque chiffre du numéro de téléphone Si vous faites une erreur, appuyer sur le la touche [REV(DW)] pour revenir sur l'emplacement du premier

LE COMPOSTEUR DTMF

chiffre, puis re-saisir le chiffre correct.

1. Appuyer et maintainir la touche [LOW(A/N)] pendant 2 secondes pour effacer toutes les données après le curseur qui vous avez mis peut être précédemment par erreur.
2. Quand la saisie est complète, appuyer brievement sur la touche [MHz(SET)].
3. Si vous souhaitez<memoriser une autre trameDTMF, puis repeter les points 2 à 6 cidesssus.
4. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour émettre un numéro de téléphone méorisé, utiliser la méthode suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "17 DT A/M".
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pourmettrece menu à "AUTO".
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. En mode composteur, que vous avez justement activé, appuyer tout d'abord sur le PTT, puis appuyer sur la touche numérique ([0] à [9]) qui correspond à la mémoire DTMF qui contient la trame que vous voulez. Une fois que l'émission de la trame est lancée, vous pouvez relâcher le commutateur PTT, le composteur enverra automatiquement la totalité de la trame DTMF.

Tout le temps où le composteur DTMF est activé l'icone “ ” apparait sur le LCD.

Pour désactiver le mode composteur DTMF, Sélectionner "MANUAL" au point 2 ci-dessus.

La vitesse d'envoi des caractères DTMF peut être modifiée. Deux vitesses sont disponibles: basse (10 caractères par seconde) et haute (20 caractères par seconde -valeur par défaut-).

Pour permuter entre ces deux vitesses suivre la procEDURE ci-après :

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "20 DT SPD".

1. Appuyer sur la touche [MHz(SET)], puis tourné le DIAL pour sélectionner la vitesse souhaïée (“50” pour la vitesse haute ou “100” pour la vitesse BASSE).
2. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

LE COMPOSTEUR DTMF

Vou puevez également mesure un-delai plus long entre le moment où vous lancez la transmission et celui où le premier caractère de la trame part effectivement.

Pourmettrece délaït,utiliser la procédure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "18 DT DLY".

IT JLY 18

1. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL pour sélectionner le salarié souhaité (50/250/450/750/1000 ms).

450115 5t

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Le FT-1802E fournit un grand choix de systèmes de mémorisation. Cela comprend:

200 canaux mémoire «Standard», numériétés de “0” à “199”.
1 canal "Home", pour le stockage et le rappel rapide d'une première fréquence.
10 couples de limites de bandes mémoires désignés comme canaux «de recherche en mémoire programmable», appelés “L1/U1” à “L10/U10”.
8 banques mémoires désignées de “BANK 1” à “BANK8” Chaque banque mémoire peut containir jusqu'à 200 canaux parmi les canaux mémoires “standard”.

Chaque mémoire peut receivevoir un libellé alpha numérique pouvant composer jusqu'à six caractères pour l'identifier plus facilement.

MISE EN MÉMOIRE

Un grand nombre de mémoires est disponible sur le FT-1802E. Au total 220 mémoires sont là et chacune peut receivevoir un libellé alpha numérique pouvant composer jusqu'à six caractères pour l'identifier plus facilement.

La banque de mémoires de base du FT-1802E comprend 200 mémoires. Nous apprendrons tout d'abord la procédure très simple de mise en mémoire et de rappel de contenu mémoire avant de se pencher sur des fonctions mémoires plus complexes.

Mémoriser une fréquence:

1. Choiser la fréquence souhaïée, étant en mode VFO. Valider également en même temps les tonalités CTCSS ou DCS que vous souhaitez, ainsi que tous les décalages de fréquences pour les relais et les niveaux de puissance en émission.
2. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde. Un numero de canal mémoire apparait sur le coin inférieur droit de l'afficheur. Si le numero de canal clignote, c'est u'il n'y a aucune données dans ce canal mémoire; si le canal mémoire ne clignote pas c'est qu'il contient des données et que vous ne pouvez pas l'utiliser pour faire la的记忆isation sauf si les données ne vous intéressent plus
3. Dans un début de cinq secondes après l'appui sur la touche [D/MR(MW)], utiliser le DIAL pour selectionner la mémoire que vous souhaitez utiliser pourémoriser votre fréquence..
4. Appuyer à nouveau sur la touche [D/MR(MW)], cette fois brievement pour mémoriser les données affichées dans le numéro de canal choisi. Le libellé mémoire disparait (tant que vous opéréz en mode VFO).
5. Pour memoriser d'autres fréquences, repêze les points 1 à 4, sans oublier de préciser eventuelsment les décalages relat, les tonalités et codes CTCSS/DCS et le niveau de puissance d'émission approprié.

La procédure ci-dessus est à suivre pour toutes les mises en mémoire. Si vous avez besoin de programmermer une paire de fréquence émission réception importante nu ge non standard, utiliser la procédure présente en page 23.

RAPPELMÉMOIRE

Une fois que vous avez chargé la ou les mémoires souhaitées, vous devez alors passer du mode "VFO" au mode "Rappel mémoire", ainsi vous pouvez utiliser les canaux mémoires que vous venez juste de charger.

1. Appuyer sur la touche [D/MR(MW)], plusieurs fois si nécessaire, pour faire apparaitre

l'icône “MR” et un numéro de canal mémoire sur l'afficheur; Ceci indique que vous étés maintainant en mode “rappel mémoire”.

44580

1. Quand plusieurs mémoires sont affectées d'une fréquence, utiliser le DIAL pour désir l'une des mémoires afin de l'utiliser. D'une autre manière, les touches [UP] ou [DWN] du microphone peuvent être utilisées pour se déplacer parmi les canaux mémoires disponibles. Quand vous utiliser les touches [UP] ou [DWN] du microphone, un appui bref sur une de ces touches fait avancer d'un pas dans le sens gérer par la touche ([UP] ou [DWN]); un appui pendant une seconde sur une de ces touches lance le scan dans le sens gérer par la touche ([UP] ou [DWN]).

Rappel mémoire à partir du clavier du microphone:

Quand la radio est déjà en mode mémoire, le clavier du microphone MH-48A6J peut être utiliser pour faire un rappel direct des canaux mémoires par leurs numérios respectifs.

Pour ce faire, appuyer sur les touches pour composer le numero du canal mémoire que vous souhaitez rappeler, puis appuyer sur la touche [#]. Par exemple, pour rappeler le canal mémoire “5”, appuyer [5] [#]. Pour rappeler le canal mémoire “118”, appuyer [1] [1] [8].

Vous pouvez également rappeler les canaux mémoires (PMS) dénommés “L0/U0” à “L9/U9” en utilisant les nombres suivants: Canal PMS L0 = “200”, U0 = “201”, L9 = “218” et U9 = “219”.

LIBELLÉS MÉMOIRES

Vou voulez désigner une mémoire par un libellé alphanumeric, pour faciliter son identification ( comme par exemple un nom de club, etc.). Cela peut être fait facilement en mode Menu.

1. Rappeler le canal mémoire que vous voulez labelliser.
2. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "30 NM SET".
3. Appuyer sur la touche [MHz(SET)]. Vous pouvez voir le premier emplacement de caractère clignoter donnant la confirmation que vous étés bien en mode saïsie alpha numérique ("A/N"). Etant dans ce mode A/N, tourner le DIAL pour sélectionner les caractères; en appuyant sur la touche [LOV sition de saïsie vers la droite.
4. Tourner le DIAL pour désirir le caractère suivant (chiffre, lecture ou symbole), puis appuyer
   V(A/N)] fait déplacer la po

sur la touche [LOW(A/N)] pour passer au caractère suivant. Faites un déplacement de deux positions pour faire apparaitre un espace. Appuyer sur la touche [REV(DW)] s position.

1. Répéter le point 4, pour programmer les lettres, chiffres ou symboles restant du libellé
   souhaité (jusqu'à six caractères), puis appuyer brièvement sur la touche [MHz(SET)] pour sauvégarder le nom A/N qui vient d'être saisi.
2. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour revenir en mode normal.

Quand vous étés en mode "rappel mémoire", appuyer et maintainir la touche [LOW(A/N)] pendant une seconde pour faire basculer l'affichage entre l'indication de la fréquence et le libellé du canal mémoire.

i vous voulez revenir d'une

symboles restant du libellé

VÈRTEX 6

144.420 123

VERTEX 123

RéGLAGE EN FREQUENCY PAR DÉCALAGE DE CONTENU MÉOIRE

Après avoir rappeler un canal mémoire particulier, vous pouvez aisément changer la fréquence, comme si vous étiez en mode “VFO”.

1. Avec le FT-1802E en mode "MR" (rappel mémoire), sélectionner le canal mémoire souhaité.
2. Appuyer brievement sur la touche [MHz(SET)]. L'indication "MR" clignote et le numero de canal mémoire disparait; Ceci indique que le mode "réglage mémoire" est
3. Tournier le DIAL ou appuyer sur les touches [UP] ou [DWN], pour se régler sur la

nouvelle fréquence souhaitation. L'increment de fréquence dans le mode réglage de fréquence par mémoire sera celui du mode VFO en vigueur sur la bande courante.

1. Si vous souhaitez revenir sur la fréquence d'origine, appuyer brievement sur la touche

[D/MR(MW)]. L'indicateur "MR" ne clignote plus et le numéro de canal mémoire est à nouveau affché.

1. Si vous voulezmettre en mémoire une nouvelle fréquence, appuyer et maintainir la touche [D/MR(MW)] pendant une seconde, puis compléter la procédure normale de mise en mémoire. Assurez-vous bien de selectionner un canal mémoire disponible lorsque vous faites cela.

MASQUER DES MÉMOIRES

Dans certaines situations on souhaite pouvoir masquer des mémoires de façon à cequelles ne soient plus visibles en selection mémoire ou en recherche automatique. Par exemple, plusieurs mémoires utilisées pas souvent dans un contexte géographique particulier peuvent être mémorisées puis masquées en attente d'utilisation. Le moment venu elles sont démasquées pour unemploi normal. (Exceptions à cette possibilité le canal mémoire "0", le canal prioritaire et le canal "Home").

1. Avec le FT-1802E en mode "rappel mémoire", appuyer et maintainir la touche [D/MR(MW)] pendant une seconde, puis tourner le DIAL pour sélectionner le canal mémoire que vous souhaitez masquer.
2. Appuyer brièvement sur la touche [LOW(A/N)]. L'afficheur se positionne sur le canal mémoire “0”; Le canal mémoire sélectionné précédement est maintainant masqué.
3. Pour démasquer un canal mémoire caché répéter la procédure ci-dessus: appuyer et notamment la touche [D/MR(MW)] pendant une seconde, puis tournier le DIAL pour sélectionner le canal mémoire que vous souhaitez démasquer, puis appuyer sur la touche [LOW(A/N)] pour restorer les données du canal mémoire choisi.

Faire attention! Vous pouvez manuellementémoriser des données dans un canal mémoire masqué et dans ce cas vous écrasez les données de ce canal mémoire

si vous ne faites pas attention. Utiliser la technique "de la première mémoire disponible"

(en faisant attention au clignotement du numero du canal mémoire) pour éviter d'écraser

les données d'un canal masqué.

EMPLOI DES BANQUES MÉMOIRES

Le grand nombre de mémoires disponible sur le FT-1802E peut désenter des difficultés d'emploi si une certaine organisation n'est pas mise en place. Par chance le FT-1802E inclut la possibité de faire huit groupes de mémoires, ainsi vous pouvez arranger vos mémoires comme vous l'entendez. Vous pouvez entra et sortir du mode "banque mémoire" par un simple appui sur la touche [] du microphone comme nous allons le voir ci-après.

Affectation de mémoires à une banque mémoire

1. Rappeler le canal mémoire devant être affecté à une banque mémoire.
2. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde, puis tournier le DIAL pour selectionner le numero de banque mémoire dans laquelle vous pouze affecter le canal mémoire sélectionné
   ("b1" ~ "b8"). Les numérios de banque mémoires sont trouvés en tournant le DIAL en contre sens après le numéro de canal mémoire "0".
3. Appuyer brièvement sur la touche [D/MR(MW)] pour copier les données du canal mémoire dans la banque mémoire.

1) You pouvez assigner un canal mémoires à plusieurs banques mémoires.
2) Les canaux mémoires programmables -PMS- (L0/U0 à L9/U9) ne peuvent être résés à une banque mémoire.

Rappel d'une banque mémoire

1. Appuyer sur la touche [D/MR(MW)] si nécessaire pour passer en mode MR.
2. Appuyer sur la touche [] du microphone pour activer le mode "banque mémoire". Le numéro de banque mémoire est affché sur le LCD.
3. Appuyer sur la touche [#] pour incrémented le numéro de banque mémoire ("b1" à "b8").
4. Tournier le DIAL pour acceder aux canaux mémoires contenus dans la banque mémoire sélectionnée. vous vous apercevez que vous n'avez accès qu'aux mémoires de la banque mémoire courante. Le petit numéro de banque mémoire apparait à droite de l'affichage de la fréquence deux secondes après votre sélection complète de canal mémoire quand vous utilisez une banque mémoire.
5. Pour passer à une autre banque mémoire, appuyer sur la touche [#] pour passer à la banque mémoire suivante.
6. Pour sortir du mode "banque mémoire", appuyer juste sur la touche [ ] du micro-
   apercevez que vous n'vez. Le petit numero de banque deux secondes après votre une banque memoire.

phone. Le numéro de canal mémoire apparait, fixe, sur le côte droit de l'afficheur, indiquant par klà que vous étés maintainant en mode "rappel mémoire" standard sans utilise.

sation de banque mémoire.

EMPLOI DES BANQUES MÉMOIRES

Les mémoires mises dans les différentes banques mémoires restent en place tant que vous ne les enlevez pas.

Enlever des mémoires à une banque mémoire

1. Etant en mode "banque mémoire", rappeler le canal mémoire devant être enlever à une banque mémoire.
2. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde, puis appuyer sur la touche [LOW(A/N)] pour enlever le canal mémoire de la banque mémoire.

Vou devez déjà entre en mode banque mémoire en appuyant sur la touche [^*]

du microphone avant d'essayer d'enlever un canal mémoire d'une banque mémoire. Si vous ne le faites pas,

MCHERR

"MCHERR" apparait sur le LCD quant vous appyez sur la touche [A / N(LOW)] au point (2) ci-dessus.

Changer un nom de banque mémoire

Yououpouvezchangere nomdebanquememoirepardéfautquiestindiquedurl'afficheur quandyouselectionnerunebanquememoire.

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "9 BNK NM".

BNN N

1. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour rappeler la banque mémoire dont on peut changer le libellé.

BANK 1 b！

1. Appuyer sur la touche LOW(A/N)] pour activer le changement de nom.
2. Tournier le DIAL pour selectionner le premier caractère.
3. Appuyer sur la touche LOW(A/N)] pour semettre sur le caractère suivant.
4. Si vous faites une erreur, appuyer sur la touche [REV(DW)] pour faire revenir le curseur d'une position, pour saisir à nouveau la lecture, le chiffre ou le symbole correct.
5. Régier les points 4 à 6 pour saisir leslettres, chiffres ou symboles restants pour compléter

le libellé souhaïte. Un libellé peut composer six caractères maximum.

2M HAM 5

1. Si votre libellé compte moins de six caractères, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour confirmer le libellé et revenir en mode normal.

Un canal spécial accessible par une touche dit «HOME» est disponible pour rappeller plus facilement votre fréquence préféree. Cette mémoire ne fait pas partie de la banque des mémoires standards afin de simplifier l'utilisation et le rappel rapide de ce canal mémoire important.

Pour rappeler le canal "Home", appuyer juste sur la touche [D/MR(MW)], plusieurs fois si nécessaire, jusqu'à l' apparition

144.000

de l'icone "HM" sur l'afficheur; Ceci indique que le canal "Home" a ete rappelé.

La valeur par défaut de la fréquence mise en usine dans le canal “Home” est 146.520 MHz pour la version USA et 144.000 MHz pour la version EXP. Vous pouvez changer cette valeur comme pour un canal mémoire standard :

1. Choiser la fréquence souhaïée, en étant en mode VFO. Valider également en même temps les tonalités CTCSS ou DCS que vous souhaitez, ainsi que tous les décalages de fréquences pour les relais et les niveaux de puissance en émission.
2. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde, puis appuyer sur la touche [REV(DW)] pourmettre toutes les données affichées dans le canal "Home".Le libellé mémoire disparait (depuis que vous étes en mode VFO).

Vou puez également ajouter un libellé alpha numérique au canal "Home" comme décrit précédrement. Assurez-vous de rappeler le canal "Home" en premier, puis appeler le menu ("30 NM SET") pour programmer le contenu du libellé.

A partir du canal "Home", vous pouze régler en fréquence ( comme en mode réglage mémoire ) sans faire plus que de tourner le DIAL. Ceci donne automatiquement la main au VFO, ainsi c'est une bonne idée demettre vos fréquence d'appeil locale dans le canal "Home". Une fois le contact établi, vous pouze quitter la fréquence d'appeil pour continuer le QSO sur une fréquence libre en mode simplex.

MODE“CANAL”

Une fois que vous avez terminé la programmation de vos canux mémoires vous pouvezmettre votre radio en mode "canal", dans lequel l'emploi du VFO et du canal "Home" estimpossible. Ceci peut'être utile lors d'opérations de secours ou de nombreux opérateursutilisent la radio pour la première fois et auxquel l'extrème simplicité d'emploi de ce mode convient parfaitement.

Pourmettre la radio en mode "canal",mettez la hors tension.Ensuite appuyer et maintainir la touche [D/MR(MW)] tout en mettant la radio sous tension. Le mode VFO et le canal "Home" sont maintainant desactivés.

Pour revenir en mode normal, refaites la procEDURE de mise sous tension ci-dessus.

Le FT-1802E dispose de nombreuses possibilités de recherche automatique facilitant la navigation en fréquence.

PRINCIPES DE BASE D'EMPLOI DU SCANNING

Avant d'utiliser la fonction recherche automatique, s'assurer que le squelch est bien regle et qu'en l'absence de signal le bruit de fond est bien éliminé. La recherche automatique n'est pas possible si le squelch est ouvert.

La recherche automatique est lancée et/ou arrêtée à laide des touches [UP] ou [DWN] du microphone. Pour scanner les techniques suivantes sont utilisées:

L'appui et le maintain des touches [UP] ou [DWN] pendant une seconde en mode VFO lance la recherche automatique pour la fréquence dans le sens croissant ou décroissant en fonction de la touche qui a été actionnée.
L'appui et le maintien des touches [UP] ou [DWN] pendant une seconde en mode mémoire lance la recherche automatique pour les numérios des canaux mémoires dans le sens croissant ou décroissant en fonction de la touche qui a été actionnée.
La recherche automatique s'arrête quand elle rencontres unsignal qui a réussi à ouvrir le squelch, et le point decimal affché sur le LCD clignote. Pour la reprise de recherche automatique vous avez le choix entre trois options (presents un peu plus loin).
Pour arreter la recherche automatique manuellement, la façon la plus facile est d'appuyer brièvement sur le PTT du microphone (dans ce cas il n'y a pas de passage en émission). La recherche automatique peut être également arrêtée manuellement en en appuyant sur les touches [UP] ou [DWN] du microphone ou sur la touche [D/MR(MW)].

Suite aux réglages usine, le scanner balaie toutes les fréquences quand il est en mode VFO et tous les canaux mémoires quand il est en mode mémoire. Il est possible de changer la plage de recherche en mode VFO à ±1 MHz, ±2 MHz ou ±5 MHz ou en mode mémoire de ne balayer les canaux mémoires dont le premier caractère ou le premier et deuxieme caractères du libellé correspondant au premier caractère ou le premier et deuxieme caractères du libellé du premier canal mémoire de la recherche, et ce à l'aide des menus “28 MEM.SCN” et “56 VFO.SCN.” Voir les pages 75 et 80 pour plus de détails.

OPTIONS DE REPRISE DE RECHERCHE AUTOMATIQUE

Trois options sont disponibles sur le FT-1802E:

En mode "BUSY", la recherche automatique s'arrête sur un signal et reste sur cette fréquence jusqu'à la disparition du signal (la porteuse baisse parce que la station cesse ses émissions), après quoi la recherche reprend.
En mode "HOLD", la recherche automatique s'arrête sur un signal et reste sur cette fréquence jusqu'à la reliance de la recherche effectuee par l'opérateur manuellement.
En mode "3SEC/5SEC/10SEC", la recherche automatique s'arrête sur tous les signaux détectés pendant la durée sélectionnée, à la suite de quoi la recherche automatique reprend même si un signal est toujours present.

Le mode par défaut est "BUSY". Pour changer le mode de reprise de recherche automatique:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "41 RESUME."
   RESUME 41
2. Appuyer sur la touche [MHz(SET)], puis tourné le DIAL pour sélectionner le mode de reprise de scan souhaïte.
   354 5t
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

EVITER UNE MÉMOIRE EN RECHERCHE AUTOMATIQUE

Quand vous avezmémoirés des fréquences continulement occupées, vous pouze vouloir les éviter en recherche automatique, mais continuer à pouvoir les atteindre en réglage manuel. Pour masquer une mémoire uniquement en recherche automatique, utiliser la procédure suivante:

1. Mettre la radio en mode rappel mémoire en appuyant sur la touche [D/MR(MW)], plusieurs fois si nécessaire, jusqu'à ce que “ MR ” et un numéro de canal mémoire apparaisent sur le côte droit de l'afficheur.
2. Tourner le DIAL pour selectionner le numero de canal mémoire à éviter en recherche automatique.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "47 SKIP".
4. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour selectionner "SKIP". Le canal mémoire courant sera dés maintainant ignorer lors d'une recherche automatique. L'autre valeur possible du paramètre "ONLY" est utilisé pour le "scan en mémoire préférentielle" décrit dans le prochain paragraphe.
5. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Une icône "SKIP" apparait lorsque vous rappelez manuelles un canal mémoire masqué.

145.480	MR
SK IP	47

145.480

SKIP MR

Pour remetre un canal mémoire dans la boucle de recherche automatique, désir “OFF” au point 4 ci-dessus, après avoir préalablement rappelé le canal mémoire à démasquer (le canal mémoire masqué est accessible manuellement à l’aide du DIAL en mode mémoire, qu'il soint ou non dans la boucle de recherche automatique).

RECHERCHE AUTOMATIQUE D'UNE SUITE DE MÉMOIRES PRÉFÉRENTIELLES

Le FT-1802E permet également de préparer une “liste préférentielle” de canaux que vous pouze marquer dans le système mémoire existant. Ces canaux sont marqués par l'icone clignotante “SKIP” au fur et à mesure de leur sélection.

Quand vous lancez le scan mémoire en démarrant sur un canal mémoire marqué par l'icone clignotante "SKIP" il n'y aura que ce type de canal mémoire marqué par l'icone clignotante "SKIP" qui sera accédé. Si vous lancez le scan mémoire en démarrant sur un canal mémoire non marqué par l'icone clignotante "SKIP" tous les canaux mémoires seront accédés y compris les canaux mémoires marqués par l'icone clignotante "SKIP".

Voici la méthode pour préparer et utiliser une liste préférentielle:

1. Mettre la radio en mode rappel mémoire en appuyant sur la touche [D/MR(MW)], plusieurs fois si nécessaire.
2. Tourner le DIAL pour selectionner le numero de canal mémoire que vous souhaitez ajouter à la liste préférentielle.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "47 SKIP".
4. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour sélectionner "ONLY."
5. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour initialiser la recherche mémoire en liste préférentielle:

1. Mettre la radio en mode rappel mémoire en appuyant sur la touche [D/MR(MW)], plusieurs fois si nécessaire.
2. Tourner le DIAL pour sélectionn un numéro de canal mémoire marqué par l'icone clignotante "SKIP".
3. Appuyer et maintainir une des touches [UP] ou [DWN] du microphone pendant une seconde pour lancer la recherche mémoire sur liste préférentielle. Seuls les canaux mémoires marqués par l'icone clignotante “SKIP” seront accédés.

SCAN EN BANQUES MEMOIRE CHAINÉES

Quand la recherche automatique en banque mémoire est lancée, le scanner balaie uniquement les canaux mémoires de la banque courante. Cependant si la fonction recherche automatique sur banques mémoires chainées, il est possible de balayer les canaux mémoires de plusieurs banques mémoires.

Pour activer la fonction recherche automatique sur banques mémoires chaînées:

1. Mettre la radio en mode mémoire en appuyant sur la touche [D/MR(MW)], si nécessaire.
2. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "8 BNK.LNK".
3. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour selectionner la première banque mémoire ("b1" ~ "b8") que vous souhaitez balayer en recherche automatique sur l
4. Appuyer brièvement sur la touche [D/MR(MW)]. L'icone "SKIP" clignote au-dessus du numéro de banque mémoire, indiquant que cette banque mémoire sera maintainant ac automatique sur banque mémoire.
5. Répéter les points 3 et 4 ci-dessus, pour ajouter l'icone "SKIP" à toutes les autres banques mémoires que vous souhaitez balayer.
6. Maintenant, appuyer et maintainit la touche [MHz(SET)] pendant une seconde pour lancer la recherche automatique sur banques mémoires chaînées.
7. Pour enlever une banque mémoire au chainage de banques, répéter les points 2 - 4 cédessus, pour enlever l'icone clignotante "SKIP" du numéro de banque mémoire affchéé.
   BNN.LNK 8
   BANK 1 b1 anques mémoires chaînées.
   BANK
   Réder lors d'une recherche
   BANK 3 63

RECHERCHE AUTOMATIQUE EN MÉMOIRE PROGRAMMÈE (PMS)

Cette fonction vous permet de déterminer des limites de sous bandes soit en recherche automatique soit en mode VFO. Par exemple, vous pouvez souhaitermettre des limites sur 144,300 à 146,00 MHz pour empêcher un empiétement dans la portion SSB/CW de la bande en dessous de 144.300 MHz. Voici comment faire

Ces limites de scan sont mises dans des "Smémoires de limites de sous bande, libellées de L0/U0 à L9/U9, avec "L" et "U" désignant respectivement les limites basses "Lower" et haute des "Upper".

Pour utiliser cette fonction, utiliser la méthode suivante:

1. Mettre la limite basse de la plage de recherche automatique ou de réglage dans la mémoire "L0" et la limite haute dans la mémoire "U0" (ou, alternatively, dans les mémoires "L1/U1" à "L9/U9").
2. ÀpRES avoir rappelé une de ces mémoires, appuyer brièvement sur la touche [MHz(SET)] pour activer les limites programmesées. L'icone “PMS” apparait. Maintenant le réglage de la fréquence ou la recherche automatique est limitée à la plage de fréquences entre les limites programmesées.

Pour annuler les limites de sous bande et revenir en utilisantion normale, appuyer brievement sur la touche [D/MR(MW)].

Ne pas essayer de lancer un scan "normal" sur un des canaux mémoires PMS. Si

vous le faites, un message d'erreur sera edited; les mémoires "U/L" sont strictement

dédiées à l'établissement des limites de sous bande pour la recherche automatique.

DOUBLE VEILLE "CANAL PRIORITAIRE"

La fonction recherche sur le FT-1802E inclus une recherche sur deux canaux qui vous permet un traffic sur un VFO, un canal mémoire ou le canal "Home", en vérifier l'activité de la fréquence sur un canal mémoire définir par l'utilisateur. Si une station est reçue sur le canal mémoire désigné suffisamment fort pour lever le squelch, la recherche automatique s'arrête sur cette fréquence et la reprise de recherche s'effectuera selon les paramétres du Menu "41 RESUME". Voir page 43.

Voici la méthode pour activer la double voille (canal prioritaire):

1. Mettre la radio en mode mémoire en appuyant sur la touche [D/MR(MW)], si nécessaire.
2. Appuyer et maintainir la touche [D/MR(MW)] pendant une seconde (Le numéro de canal mémoire clignote), puis selectionner le canal mémoire que vous souhaitez avoir comme canal "prioritaire".
3. Appuyer brievement sur la touche [8]. L'icone "PRI" apparait sur le coin supérieur droit de l'afficheur.
4. MaintenantmettreleFT-1802Eenactionsurunautorecanalmembreurle canal "Home"ouencoreursurenfrequencyVFO.
5. Appuyer et maintainir la touche [REV(DW)] pendant une seconde. L'affichage reste sur le VFO, le canal mémoire sélectionné ou le canal "Home", mais toutes les cinq secondes le FT-1802E sonde l'activité du canal prioritaire.
6. Pour annuler la double veille, appuyer brievement sur la touche [D/MR(MW)].

Mode inversion de priorité

Lors de l'utilisation de la fonction canal prioritaire (double voille), il y la possibilité de semettre instantanément sur le canal prioritaire désigné sans attendre que celui-ci soit actif.

Quand cette fonction est activée et que la radio est en mode prioritaire, il suffit juste d'appuyer sur le PTT pour se couver positionner sur le canal prioritaire.

Pour activer l'inversion de priorité:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le DIAL pour selectionner le menu "44 RVRT".
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour selectionner "ON."
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour désactiver l'inversion de priorité, Sélectionner "OFF" au point 2 ci-dessus.

SCAN POUR L'ALERTE MÉTÉO

Cette fonction permet de vérifier dans les canaux mémoire météo, la présence éventuelle de la tonalité d'alerte du NOAA soit en recherche automatique en mode VFO ou en recherche automatique en mode mémoire.

Quand la fonction scan pour l'alerte météo est activée, le FT-1802E contrôle l'activité des canaux de radiodiffusion météo toutes les cinq secondes. Si vous observez attentivement l'afficheur de la radio vous pouvez voir le scanner se décaler périodiquement sur les canaux mémoires de la banque mémoire météo pour détecter l'éventuelle tonalité d'alerte, à la suite de quoi la recherche automatique normale reprend pour les cinq secondes suivantes.

Pour activer la recherche pour l'alerte météo:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "57 WX ALT".
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pourmettrece menu à“ON”.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Pour désactiver la recherche pour l'alerte météo, selectionner "OFF" au point 2 ci-dessus.
   Mx FLT 57
   ON 5E
   econde pour sauvegarder le
   "OFF" au point 2 ci-dessus.

Vous pouvez changer le volume sonore de l'alerte météo et de passer du niveau maximum à celui réglé par le bouton VOL, à l'aide du menu "58 WX VOL". Voir page 80 pour plus de détails.

1) Quand la fonction recherche alerte météo est activée, le mode de reprise de scan est "HOLD".

2) Quand vous faites un scan des canaux météo, le récepteur du FT-1802E reste silencieux jusqu'à l'arrivée du signal d'alerte. Ceci permet de longues périodes de recherche sans qu'il n'y ait aucune consommation d'énergie du à la BF.

MARQUEUR SONORE DE LIMITE DE BANDE

Le FT-1802 émet automatiquement un signal sonore quand une limite de bande est atteinte en recherche automatique (aussi bien en recherche en mode VFO ou en mémoire programmée -PMS-). Vous pouvez également disposer de cette fonction quand vous faites le réglage de fréquence avec le DIAL.

La méthode pour activer le marqueur sonore de limite de bande est la suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "21 EDG.BEP".
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pourmettrece menu à“ON”.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RECHERCHE DYNAMIQUE

La Recherche Dynamique charge automatiquement les fréquences actives sur la bande courante. Quand la Recherche Dynamique est lancée, la radio recherche rapidement audessus et en dessous de votre fréquence courante, et charge les fréquences actives à la volée (sans s'arrête). Ces fréquences sont chargées dans une banque mémoire spéciale Recherche Dynamique, faites de 31 mémoires (15 au-dessus de la fréquence courante, 15 en dessous de la fréquence courante, et la fréquence courante elle-même).

En Recherche Dynamique deux modes sont possibles:

SINGLE:

Dans ce mode, l'émetteur récepteur balaie la bande courante une fois dans chaque direction depuis la fréquence courante. Tous les canaux actifs (jusqu'à 15 dans chaque direction) sont charges dans les mémoires de Recherche Dynamique. Que les 31 mémoires soient ou non remplies, la recherche s'arrête après un balayage dans chaque direction.

CNTNUE (Continue): Dans ce mode, l'émetteur récepteur effectue un balayage dans chaque direction comme dans le mode "SINGLE"; mais si tous les 31 canaux ne sont pas pleins après le premier passage, la radio continue le balayage jusqu'à ce que tout soit plein.

Choix du mode de recherche dynamique

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "45 S SRCH".

2. Appuyer sur la touche [MHz(SET)] key, tourner le DIAL pour selectionner le mode de recherche dynamique souhaité (voir ci-dessus).

3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

5 SRECH 45

CNTNUE 5t

Storing Smart Search Memories

1. Mettre la radio en mode VFO. Assurez-vous que le squelch est bien reglé (sans bruit de fond).
2. Appuyer sur la touche [P2] du microphone pour entrer en mode recherche dynamique.

L'indication "S SRCH" apparait sur l'afficheur pendant deux secondes.

5 5RCH

1. Appuyer sur la touche [MHz(SET)] (ou sur la touche [A] du microphone) pour lancer la recherche dynamique.
2. Quand un canal actif est, il est mis automatiquement dans la banque mémoire de recherche dynamique sans que le balayage s'arrête.
3. En fonction du mode de recherche dynamique que vous avez besoin (“SINGLE” ou “CNTNUE”), la recherche se termine éventuellesment, et le LCD se place sur le canal mémoire de recherche dynalique “C”.
4. Pour rappeller les mémoires de recherche dynamique, tourner juste le DIAL pour désirer dans la banque mémoire de recherche dynamique.
5. Pour revenir en mode normal, appuyer sur la touche [D/MR(MW)].

La recherche dynamique est un bon outil lorsque que vous vous rendez pour la première fois dans une ville. Il n'est pas nécessaire de perdre du temps pour voir qu'elle est la fréquence du relais; Il suffit demettre en route son FT-1802E!

FUNCTION CONNEXION INTERNET

Le FT-1802E peut être utilisé pour acceder au relais qui supporte le système WIRES de Vertex Standard (Wide-Coverage Internet Repeater Enhancement System). Pour plus de détails consulter le site WIRES-II: http://www.vxstd.com/en/wiresinfo-en/. Cette fonction permet également l'accès à d'autres systèmes comme décrit ci-dessous.

MODE SRG ("SISTER RADIO GROUP")

1. Appuyer brièvement sur la touche [⊗] pour activer la fonction connexion Internet. L'indication "Int" apparait à droite de la fréquence.

45.540

1. Tourner le DIAL tout en appuyant sur la touche [⊗] pour selectionner le numero d'accès

étabrir la liaison Internet. Maintenant appuyer sur le PTT pour partager de la sélection du mode.

1. Quand la fonction connexion Internet est activée ( comme au point 1 ci-dessus), envoie au début de chaque transmission une brève (0,1 seconde) tonalité DTMF (tonalité correspondant à votre sélection du point “2”) pour étabir ou entretenir la liaison avec le relais WIRES local travaillant en mode SRG.
2. Pour désactiver la connexion Internet, appuyer brievement sur la touche [⊗] (la notation "Int" disparaît de l'afficheur).

Si certains de vos correspondants vous font savoir que vous avez un "beep"DTMF

au début de chacune de vos transmissions et que vous ne travailliez pas en mode

connexion, désactiver cette fonction comme prescrit au point (4) ci-dessus.

MODE FRG (FRIENDS' RADIO GROUP)

Il vous est possible d'acceder à d'autres systèmes de liens Internet (y com pris le système WIRES™ en mode "FRG") qui utilise une trame DTMF pour l'accès.

Programmation du codeFRG

Charger les tonalités DTMF que vous souhaitez utiliser pour l'accès à votre liaison Internet dans le registre mémoire du composteur DTMF. Pour développer cet exemple nous prendrons "#(F)1101D" comme code d'accès (la touche "#" sera identifiée par la dette "F").

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "25 INT. SET".

INTSET 25

1. Appuyer sur la touche [MHz(SET)], puis tournier le DIAL mémoire Internet (FO ~ F9) dans lequel vous allez mettre le code d'accès.

pour selectionner le registre

1. Appuyer brièvement sur la touche [LOW(A/N)]. Le premier emplacement clignote.

F1

U

：

MODE FRG (FRIENDS' RADIO GROUP)

1. Tournier le DIAL pour selectionner “F” (réprésentant le caractère DTMF “#” qui est en première position de la trame DTMF).
   F
2. Appuyer brièvement sur la touche [LOW(A/N)] pour valider la première valeur et passer à l'emplacement suivant de la trame DTMF.
3. Répéter les points précédents jusqu'à ce que tout le code d'accès soit entre ("#(F)1101D").
   F11015
4. Si vous souhaitez ajouter un libellé à la mémoire Internet utilisée, aller au point suivant; autrement appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le réglage.
5. Appuyer deux fois sur la touche [MHz(SET)] pour activer la programmation du libellé (le nombre de registre mémoire Internet clignote).
6. Appuyer brièvement sur la touche [D/MR(MW)]. La notation “--ALPHA-” apparait sur l'afficheur pendant 2 secondes, puis le nombre de registre mémoire clignote à nouveau.
7. Appuyer brievement sur la touche [MHz(SET)]. Le premier emplacement clignote.
8. Tourner le DIAL pourCHOISIR le premier caractere du libelle.
9. Appuyer sur la touche [LOW(A/N)] pour semettre sur l'emplacement suivant.
10. Si vous faites une erreur, appuyer sur la touche [REV(DW)] pour faire revenir le curseur en arrêté, puis saisir à nouveau la dette, le chiffre ou le symbole correct.
11. Répéter les points 11 et 12 pour programmer le reste du libellé. Un total de six caractères peut être utilisé pour un libellé.
12. Quand vous avez fini la programmation du libellé (6 catactères ou moins), appyer et maintainir la touche [MHz(SET)] pendant une seconde pour valider le libellé.
13. Répeter les points 1 à 15 pour saisir d'autres codes d'accès, si nécessaire.
14. Appuyer sur le PTT pour sauvegarder les réglages et revenir en mode normal.

Emploi de l'accès en mode FRG

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "23 INT MD".

INT M 23

FRG 5t
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pourmettrelemodea“FRG”.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder ce choix.
4. Appuyer brièvement sur la touche [⊗] pour activer la fonction connexion Internet. L'indication "Int" apparait à
145.540

MODE FRG (FRIENDS' RADIO GROUP)

droite de la fréquence.

1. Tournier le DIAL tout en appuyant sur la touche [⊗] pour Sélectionner le numéro de

registre mémoire Internet (F0 ~ F9) (ou le nom) correspondant au lien du relais Internet avec lequel vous

WEEX

souhaitez étabir la liaison (Internet bien sur), puis appuyer brièvement sur le PTT pour verrouiller sur le numéro d'accès.

1. Une fois que la fonction connexion Internet est activée ou point 4 ci-dessus, vous doivent appuyer sur la touche [#], quand vous étés en train d'émettre, pour envoyer la trame DTMF sélectionnée (pour étabir le lien Internet).
2. Pour revenir en mode WIRES™, répéter les points 1 - 3 ci-dessus, en scélectionnant "SRG" au point 4.

La fonction ARTS utilise le DCS pour informer deux correspondants de la faisabilité d'une liaison en temps réel. Cette fonction est particulièrement intéressante en opérations de secours et en toutes occasions où il est essentiel de conserver la liaison.

Les deux stations doiventmettre leur code DCS sur le même numero de code,et activer leur fonction ARTS enutilisant la commande appropriée sur leur radio. La sonnerie d'alerte pourra etre activee,si nécessaire.

Quand vous appuyez sur le PTT ou toutes les 25 (ou 15) secondes après que la fonction ARTS a eté activée, votre radio transmet un signal DCS (sub-audible) pendant 1 seconde

environ. Si la liaison avec l'autre correspondant est valide, le témoin sonore retentit (si celui est activé) et “IN RNG” (en portée) est affché à la place de “OUTRNG” (Hors de portée), qui est mentionné en début d'utilisation ARTS.

Que vous parliez ou pas, les radios continuent à se scruter mutuellesment toutes les 25 ou 15 secondes tant que la fonction ARTS est active. Vous pouvez aussi avoir votre radio qui transmet votre indicatif en CW toutes les 10 minutes, pour se conformer avec les obligations d'identification. Quand la fonction ARTS est désactivée, le mode DCS est également abandonné sauf si vous l'utilisiez en temps que tel avant l'appel de la fonction ARTS.

Si vous dépassez les limites de portée pendant plus d'une minute (quelles scrutations), votre radio détermine qu'aucun signal n'a été reçu. Trois signaux sonores retentissent, et l'afficheur reprend la valeur "OUTRNG". Si vous revenez en portée, votre radioSONNE à nouveau et l'afficheur reprend la valeur "IN RNG".

En mode ARTS, votre fréquence courante n'est pas affichée et il n'est pas possible non plus de la changer; Pour returner en mode normal il faut déjà sortir de la fonction ARTS. Ceci est une sécurité pour empêcher une perte de contact accidentelle due au changement de fréquence, etc.

1. Assigner la fonction ARTS à l'une des touches programmables du microphone ([P1], [P2], [P3], ou [P4]) selon les prescriptions de la page 63.
2. Affector à votre radio et à celle (s) de votre correspondant(s) le même code DCS selon les prescriptions de la page 25.
3. Appuyer brievement sur la touche programmable du microphone assignee. Vous pouvez

voir l'indication "OUTRNG" affichée sur le LCD. L'utilisation de l'ARTS est maintainant possible.

1. Chaque 25 secondes, votre radio envoie une trame vers l'autre station. Quand cette dernière répond avec sa propre trame ARTS, l'affichage change et devient "IN RNG"

pour confirmer l'échange valide entre les deux trames ARTS.

1. Appuyer brièvement sur la touche programmable du microphone assignée pour sortir du mode ARTS et revenir en mode normal.

Option intervalle de temps entre les trames ARTS

L'intervalle de temps entre deux trames ARTS peut êtreprogrammé à 25 secondes (valeur par défaut) ou 15 secondes. La valeur par défaut permet une consommation batterie moins importante.

Pour changer l'intervalle de temps entre les trames ARTS:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "3 AR INT".
   INT 3
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour sélectionner l'intervale de déliés de sondage ARTS (15 ou 25 secondes).
   155EC 5t
3. Quand vous avez fait votrechoix, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Options alerte sonore ARTS

La fonction ARTS offre deux sortes d'alertes sonores (avec en plus la possibilité d'aucune alerte), de façon à vous faire connaître l'état de la liaison ARTS. En fonction de votre situation et de la contrainte de signaux trop féquents, vous pouvez désirir le mode d'alerte sonore qui vous convient le mieux. Ces choses sont:

IN RNG: Les signaux sont seulement émis lorsque la radio détecte la première fois que vous étés à portée de votre correspondant.

ALWAYS: Le signal est émis à chaque scrutiny par la station distante.

OFF: Aucun signal n'est émis et vous doivent consulter l'afficheur pour connaître l'état courant de la fonction ARTS.

Pour initialiser le mode d'alerte sonore ARTS, utiliser la procedure suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "2 AR BEP".

AEE

1. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour selectionner le mode d'alerte sonore ARTS souhaité (voir ci-dessus).

ALWAY5 56

1. Quand vous avez fait votrechoix, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Initialisation de l'indicatif CW

La fonction ARTS contient la possibilité d'utiliser un indicatif CW, comme mentionné précédément. La radio peut être programmée pour envoyer "DE (votre indicatif) K" en code morse toutes les dix minutes en mode ARTS. L'indicatif peutContainir jusqu'à 16 caractères.

Voici comment programmer l'identifiant CW:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "11 CW ID".

W I

1. Appuyer sur la touche [MHz(SET)], puis sur la touche [LOW(A/N)], pour afficher un évientuel indicatif déjà saisi précédement.
2. Appuyer et maintainir la touche [LOW(A/N)] pendant une seconde pour réinitialiser la zone.
3. Tournier le DIAL pour selectionner le premier caractere de l'indicatif, puis appuyer

brièvement sur la touche [LOW(A/N)] pour sauvegarder ce premier caractère et passer au caractère suivant.

1. Répéter le point précédent autant de fois que nécessaire pour compléter l'indicatif. Noter que la "barre de fraction" est dans les caractères disponibles, vous pouvez donc utiliser votre indicatif en "portable".

WEEX5

1. Si vous faites une erreur appuyer sur la touche [REV(DW)] pour revenir au caractère précédant puis refaites la saisie.

2. Quand vous avez fini la saisie de l'indicatif et s'il contient moins de 16 caractères, appuyer brievement sur la touche [MHz(SET)] pour valider l'indicatif. (Si votre indicatif compte juste 16 caractères, vous n'avoz pas à presser la touche [MHz(SET)]).

3. Appuyer brièvement sur la touche [MHz(SET)] à nouveau, puis tourner le DIAL pourmettre le menu à “ON” (pour activer la fonction CW ID).

ON 5E

1. Quand vous avez fait votrechoix, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour désactiver l'identifant CW:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "11 CW ID".

W I

1. Appuyer brièvement sur la touche [MHz(SET)] à nouveau, puis tourner le DIAL pourmettre le menu à “OFF” (pour désactiver la fonction CW ID).

FF 5t

1. Quand vous avez fait votrechoix, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

FUNCTION ENTRAINEMENT CW

Le FT-1802E dispose d'une fonction entrainement à la CW, qui génére dans l'écoute locale (écoute sur le haut-parleur) du code morse aléatoire, vous permettant de vous tester en CW.

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "12 CWTRNG".

CWTRNG 12

1. Appuyer brièvement sur la touche [MHz(SET)] pour rendre possible le réglage de ce menu.

15WPM 180

1. Appuyer sur la touche [LOW(A/N)] pour selectionner le mode d'entrainment (afficher en petits caractères sur le bord supérieur du LCD):

1A: Envoi uniquement de cinq caractères alpha

A: Envoi uniquement de caractères alpha répétés

1n: Envoi uniquement de cinq caractères numériques

n: Envoi uniquement de caractères numériques répetés

1An: Envoi de cinq caractères alpha, numériques et des caractères “?” et “/” mélangés

An: Envoi de caractères alpha, numériques et des caractères “?” et “/” (Mélangés, continulement en groupe de cinq)

1. Tournier le DIAL pour selectionner la vitesse. Vous devez selectionner l'unité de vitesse

entre "WPM (mots par minute)" et "CPM (caractères par minute)" en appuyant sur la touche [D/MR(MW)].

75CPM 18n

1. Appuyer sur la touche [REV(DW)] pour lancer la génération du code morse (écoute locale CW, la radio n'émet pas); Les caractères émis apparaissent sur l'afficheur. Si un des modes “1” a été sélectionné au point 4 ci-dessus, appuyer sur la touche [REV(DW)] pour envoyer un autre groupe.
2. Pour désactiver la fonction entrainement CW, appuyer brievement sur la touche [MHz(SET)].
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour revenir en mode normal.

La seLECTION "CPM" est basée sur le standard international "PARIS", qui définit cinq caractères par mot.

Le FT-1802E peut être utilisé pour faire du Packet à 1200 bps, à l'aide des TNC les plus courants. Les connexions entre le transceiver et le TNC sont réalisées à travers du connecteur de microphone de la face avant et la prise du haut-parleur externe du panneau arrêté selon le schéma ci-dessous.

Le niveau BF du recepezur vers le TNC est ajusté à 1 'aide du bouton VOL knob, comme poue la phonie. Le niveau d'entrée sur FT-1802E en provenance du TNC est ajusté par le menu "27 MCGAIN"; voir page 64 pour plus de détails.

S'assurer de bien mettre le transceiver et le TNC avant de connecter les câbles.

Seiosoir de réajuster le niveau d'entrée du microphone à “LVL 5” (par le menu “27 MCGAIN”) quand l'utilisation du packet est terminée.

Le FT-1802E dispose d'une fonction "mot de passer" pour éviter qu'une personne non autorisée puisse utiliser votre radio.

Quand la fonction "mot de passer" est activée, l'appareil demande un mot de passer à quatre caractères à la mise sous tension de l'appareil. Ce mot de passer est entree au clavier. Si un mot de passer errone est saisi la radio se met automatiquement hors tension.

Pour initialisier le mot de passer, faire comme suit:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "40 PSWD".
2. Appuyer brièvement sur la touche [MHz(SET)] pour permettre le réglage de ce menu.
3. Appuyer brievement sur la touche [LOW(A/N)] pour afficher tout mot de passer qui a pu etre charge aparavant.
4. Tournier le DIAL pour le premier emplacement du caractère souhaïée (O-9, A, B, C, D, E pour “*”, et F pour “#”).
5. Appuyer brievement sur la touche [LOW(A/N)] pour aller à l'emplacement suivant.
6. Répéter les points 4 et 5 pour programmerme le reste du mot de passer soushaite.
7. Si vous faites une erreur, appuyer sur la touche [REV(DW)] pour revenir à l'emplacement précédent, puis saisir à nouveau le caractère correct.
8. Quand vous avez fini de saisir le mot de passer, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
9. Si vous souhaitez désactiver la fonction mot de passer, répéter les points 1 et 2 ci-dessus, puis tourné le DIAL knob pour sélectionner "OFF" puis appuyer et maintainir la touche [MHz(SET)] pendant une seconde.
   PSW 40
   QFF 5
   [米米米米]
   [F***]
   [F1A2] 4

1) Nous vous recommendons de recopier le mot de passer et de le placer dans un endroit sur pour pouvoir le retrouver facilement en cas d'oubli.

2) Si vous oubliez le mot de passer, vous allez doivent appliquer la procédure de réinitialisation du microprocesseur (voir page 66). Dans ce cas, le FT-1802E va effacer le mot de passer mais également toutes les mémoires et va remettre aux différents paramètres leurs valeurs par défaut.

LIMITEUR DU TEMPS D'ÉMISSION (TOT)

La fonction «TOT» permet la mise en œuvre d'une commutation de sécurité pour limiter le temps d'émission à une valeur déterminée. Ceci protège la batterie en interdisant des durées de transmissions trop longues, et dans l'eventualité où l'appareil reste bloqué en émission permanante Ce dispositif évite également de perturber les autres utilisateurs. En usine la fonction «TOT» est paramétrée à “3 minutes”. Le salarié de bascule automatique en réception peut être de 1/3/5/10 minutes ou Off.

Pour changer la valeur par défaut de TOT (3 minutes):

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "53 TOT".
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL

TOT 53

IMIN 5t

pour sélectionner le déliai souhaïte (1/3/5/10 minutes) ou OFF.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Quand le temps d'émission arrive à 10 secondes de la limite TOT, une alerte sonore est envoyée au haut parleur.

MISE HORS TENSION AUTOMATIQUE (APO)

La fonction APO met automatiquement hors tension la radio après une période déterminée par l'utilisateur de non-utilisation du PTT ou des touches et boutons. Si vous n'appuyez sur aucune commande de la face avant, ni tournez le Dial, ni utiliser les commandes sur le microphone, ni passer en émission et tout aussi longtemps que le transceiver n'execute pas une recherche dynamique ou n'active pas une surveillance du canal prioritaire, la radio se mettra hors tension par elle-même dans le dél qui vu. Les sélections possibles comme délié d'extinction automatique sont 0,5/1/3/5/8 heures, ainsi que APO Off. Cette fonction sert à minimiser la consommation du courant de la batterie si en mobile vous olibiez d'eteindre le transceiver quand vous quitterze votre vehicule.

Pour activer la fonction APO:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tournier le DIAL pour selectionner le menu "1 APO".

APO

1

30MIN 5t
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour selectionner le délambda souhaïte ou OFF.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour saugevarder le nouveau réglage et revenir en mode normal.

S'il n'y a aucune action dans le décai imparti, une allerte sonore est diffusée par le haut-parleur à une minute de l'expiration du décai, puis le microproceseur commande l'extinction automatique de la radio.

VERROUILLAGE DU CANAL OCCUPÉ (BCLO)

La fonction BCLO protège les émetteurs récepteurs d'être activés si un signal suffisamment fort arrivait à passer par au-dessus du squelch. Sur une fréquence où des stations utilisent différentes tonalités CTCSS ou codes DCS, la fonction BCLO vous évite d'interr compromise accidentellement leurs communications (parce que votre radio est rendue muette par son propre décodeur de tonalités). Le réglage par défaut du BCLO est "OFF" et voici comment changer ce réglage:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "5 BCLO".
2. Appuyer brievement sur la touche [MHz(SET)], pour activer le réglage de ce menu.
3. Tourner le DIAL pourmettrele menu à“ON”(activationde la fonction BCLO).
4. Quand vous avez fait votrechoix, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
   BCL0 5
   ON 56

Se souvenir que la fonction BCLO fonctionne avec le Squelch de bruit; si vous avec le DCS ou le TSQ activé, BCLO va empêcher l'émission si une station est sur la fréquence mais ne transmet pas la bonne tonalité; la fonction BCLO vous empêche de faire des interférence sur les émissions des autres stations.

ASSIGNATION DES TOUCHES PROGRAMMABLES

Sur le FT-1802E des fonctions ont eté assignées aux touches fonctions programmables [P1]/[P2]/[P3]/[P4] du microphone par défaut en usine. Ces fonctions peuvent être changées par l'utilisateur, si vous souhaitez un accès rapide à d'autres fonctions.

Pour changer les assignations aux touches programmables:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu à configurer ("36 PRG P1," "37 PRG P2," "38 PRG P3,"

1. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour sélectionner la fonction que vous souhaitez assigner à la touches programmable que vous venez de désirar au point précédent. Les可以选择 sont:

ARTS: Active le mode ARTS.

SQLOFF: Ouvre le squelch pour avoir une réception non protégée.

WX CH: Active l'emploi de la banque de canaux météo.

S SRCH: Active la recherche dynamique.

C SRCH: Active la fonction de recherche sur tonalité.

SCAN: Active la fonction de recherche automatique

TCALL: Active le signal de 1750Hz

Ou une des lignes menus.

1. Appuyer brievement sur la touche [MHz(SET)] pour sauvegarder les nouveaux régages, puis tourner le DIAL pour selectionner une autre touche programmable à modifier, si nécessaire et repeter les points ci-dessus.
2. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour revenir en mode normal.

Vou puevez assigner des lignes menu aux touches [P1]/[P2]/[P3]/[P4] du microphone, aussi bien, en faisant comme suit:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour entrer en mode menu.
2. Tourner le DIAL pour selectionner la ligne menu que vous voulez avoir en raccourci.
3. Appuyer et maintainir une des touches [P1], [P2], [P3], ou [P4] du microphone pendant une seconde la ligne menu sélectionnée à ce bouton.
4. Maintenant vous pouvez rappeler votre ligne menu préfééré en appuyant brievement sur une seule touche programmable du microphone.

BANDE PASSANTE FM & NIVEAU DE DÉVIATION TX

Vou puez réduire la bande passante du récepteur et le niveau de déviation du signal du microphone quand vous trafique sur des fréquences rapprochées (canaux espaces de 12,5 ou 15kHz ). Cela réduit la largeur du signal émis, minimisant ainsi les interférences avec les autres utilisateurs.

Pour configurer une bande passante plus étroite, utiliser la méthode suivante:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "59 W/N DV".
   W/IV 59
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour changer l'affichage à “NARROW (±2.5 kHz en déviation, 6 kHz de bande passante)”.
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Pour revenir à la pleine déviation et pleine bande passante, repeter la procédure ci-dessus, en selectionnant "WIDE (±5 kHz en déviation, 15 kHz de bande passante)" au point 2 ci-dessus.

RéGLAGE DU GAIN MICRO

En usine, un gain microphone a étéprogrammé pour que le micro MH-48A6J fourni donne le plus de satisfaction possible. Si vous utilisez un autre microphone ou si vous branchez un TNC, vous aurez besoin d'un nouveau réglage du niveau du Mic Gain, à l'aide du menu "27 MCGAIN".

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "27 MCGAIN".
   MCGRIN 27
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pourmettrele niquau souhaite (pardefaut:LVL5).
   LVL 5st
3. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Se souvent de remettre le niveau par défaut du microphone "LVL 5" quand le microphone MH-48A6J est utilisé à nouveau.

INVERSION DE CODE DCS

Le système DCS a été le premier système à être utilisé commercialement en transmissions mobiles terrestres, et il est maintainant d'un usage repandu. Le DCS est parfois désigné par les appellations des différents fournisseurs, comme par exemple DPL® (Digital Private Line®, est la marque déposée de Motorola, Inc.). Le DCS utilise un mot code formé de trame de 23-bit, transmis (en sub-audible) à 134.4 bps (bit/sec). Occasionnellement, il peut apparaître une inversion de signal dans le complément de code à envoyer ou à receivevoir. Ceci doit permettre d'eviter la montée du squelch du récepteur avec le DCS actif, alors que la session de décodage de bit correspondante n'est pas adaptée.

Voici certaines situations dans lesquelles des inversions de code se produit :

• Connexion d'un préamplificateur externe en réception.
  Trafic via un relais.
• Connexion d'un amplificateur linéaire externe.

Noter que cette inversion de code ne signifie pas que les équipements mis en cause ci-dessus seront défectueux!

Dans certaines configurations d'amplificateurs, le signal de sortie est inversé par rapport à celui de l'entrée. Des petits signaux ou des amplificateurs de puissance ayant un nombre impair d'étages (1,3,5,etc) peuvent être la cause d'inversion de code DCS à l'émission ou à la réception

Dans la plupart des cas, rien ne se passé (la conception des amplificateurs et les standards de l'industrie prennet en compte ces effets), s'il vous arrivè que le squelch de votre récepteur ne s'ouvre pas alors que vous et votre correspondant utilisez bien le même code DCS, l'une des stations mais pas les deux peut essayer ce qui suit:

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde, puis tourner le DIAL pour selectionner le menu "15 DCS RV"
2. Appuyer sur la touche [MHz(SET)], puis tourner le DIAL pour partager ce menu à “ENABLE” (ceci inverse le Code DCS).
3. Quand vous avez fait votrechoix, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Se souvenir de restorer dés que possible au réglage par défaut "DISABLE".
   15
   ENRBL5t

PROCÉDURES DE RÉINITIALISATION

En cas de fonctionnement désordonné de l'émetteur récepteur, il est possible que certaines données dans le microprocesseur aient été dénaturées. Parce qu'il s'agit d'une situation hautement improbable, la seule solution est de réinitialiser le microprocesseur. Voici comment faire.

Réinitialisation DU MICROPROCESSEUR

Pour remettre toutes les mémoires et autres réglages à leurs valeurs par défaut :

1. Mettre la radio hors tension.
2. Appuyer et maintainir les touches [REV(DW)], [LOW(A/N)], et [D/MR(MW)] tout en mettant la radio sous tension. L'indication "ALL RESET PUSH D/MR KEY" défile sur l'afficheur.
3. Appuyer brièvement sur la touche [D/MR(MW)] pour remettre toutes les mémoires et autres réglages à leurs valeurs par défaut (appuyer sur n'importe touche pour annuler la procédure de réinitialisation).

Réinitialisation DU MENU

Pour remetre tous les parametes menu à leurs valeurs par défaut, en ne modifiant pas les autres réglages:

1. Mettre la radio hors tension.
2. Appuyer et maintainir les touches [LOW(A/N)] et [D/MR(MW)] tout en mettant la radio sous tension. L'indication "SET MODE RESET PUSH D/MR KEY" défile sur l'afficheur.
3. Appuyer brievement sur la touche [D/MR(MW)] pour remettre tous les paramétres menu à leurs valeurs par défaut (appuyer sur n'importe touche pour annuler la procédure de réinitialisation).

Le FT-1802E dispose d'une fonction de "clonage" très utile, qui permet le transfert des données mémoire et de configuration d'un émetteur récepteur vers un autre FT-1802E. Ceci est particulièrement pratique quand il s'agit de préparer un certain nombre de portatifs pour une administration ou une société importante. Voici la procédure pour "cloner" les données d'une radio sur une autre:

1. Arreter les deux radios.
2. Relier les deux radios avec le cable de clonage à réaliser par l'utilisateur sur les prises MIC des deux apparêls.
3. Appuyer et maintainir la touche [LOW(A/N)] tout en remettant les radios sous tension (l'ordre de la mise en route entre les deux apparéils imports peu). "CLONE" est affichée

sur les deux apparèils quand le mode clone est activé avec succès.

1. Sur la radio à cloner, appuyer sur la touche [D/MR(MW)] ("--WAIT --" apparait sur le LCD).
2. Appuyer et maintainir la touche [MHz(SET)] sur la radio "origine"; "--TX--" apparait sur l'affichage, et les données sont transférées.
3. Si un problème apparait en cours de procEDURE de clonage, "ERROR" est affché. Vérifier
   …WIT
   T

le branchement de votre cable et la tension de batterie, puis essayer à nouveau.

CLONE

1. Si le transfert est réussi, "CLONE" apparait sur les deux affichages.
2. Appuyer sur n'importe qu'elle touche pour revenir en mode normal.
3. Arreter les deux radios et débrancher le cable de clonage.

Le menu du FT-1802E déscrit jusqu'à présent partiellement dans chacun des chapitres précédents, est facile à mettre en œuvre. Il sert à configurer de nombreux paramètres sur le transceiver et certains de ces paramètres n'ont pas encore été générés. Pour semettre en mode Menu faire comme suit :

1. Appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour entrer en mode menu.
2. Tourner le DIAL pour selectionner le menu à régler.
3. Appuyer brievement sur la touche [MHz(SET)] pour aciver la possibilité de réglage de la ligne menu sélectionnée, puis tourner le DIAL pour faire le réglage proprement dit.
4. ÀpRES la sélection et les réglages, appuyer et maintainir la touche [MHz(SET)] pendant une seconde pour sortir du mode menu et revenir en mode normal.

MENU ITEM	FONCTION	VALEURS DISPONIBLES	Défaut
1 APO	Régle le déali d'extinction automatique.	30MIN / 1 HOUR / 3 HOUR / 5 HOUR / 8 HOUR / OFF	OFF
2 AR BEP	Sélectionne le régime du témoin sonore en mode ARTS.	IN RNG / ALWAYS / OFF	IN RNG
3 AR INT	Sélection du déali entre deux scrutations en mode ARTS.	25SEC / 15SEC	25SEC
4 ARS	Active / désactive la fonction ARS.	ON / OFF	ON
5 BCLO	Active/désactive la fonction verrouillage du Canal occupé.	ON / OFF	OFF
6 BEEP	Active/désactive le témoin sonore de clavier.	KY+SCN / KEY / OFF	KY+SCN
7 BELL	Sélectionne le nombre de répétition en sonnerie CTCSS/DCS/EPCS.	1 / 3 / 5 / 8 / CNTNUE / OFF	OFF
8 BNK.LNK	Sélectionne la banque mémoire(s) pour le scan de banques mémoires chainées.	---	---
9 BNK NM	Programmation d'un libellé pour une bnaque mémoire.	---	---
10 CLK.SFT	Décalage de la fréquence horloge du CPU.	ON / OFF	OFF
11 CW ID	Active/désactive l'identifant CW en mode ARTS.	ON / OFF	OFF
12 CWTRNG	Active/désactive la fonction entrainment CW et permet de sélectionner la vitesse de génération des groupes de code Morse.	4WPM - 13WPM / 15WPM / 17WPM / 20WPM / 24WPM / 30WPM / 40WPM / OFF (20CPM - 65CPM (5CPM multiples) / 75CPM / 85CPM / 100CPM / 120CPM / 150CPM / 200CPM)	OFF
13 DC VLT	Indique la tension d'alimentation.	-	-
14 DCS CD	Réglage du code DCS.	104 standard DCS codes	023
15 DCS RV	Active/désactive le décodage inversé du code DCS.	ENABLE / DISABLEN	DISABLEN
16 DIMMER	Réglage de la luminosité de l'afficheur de la face avant.	LVL 0 (OFF) - LVL 10	LVL 5
17 DT A/M	Active/désactive la fonction composteur DTMF.	MANUAL / AUTO	MANUAL
18 DT DLY	Réglage du temps de latence du composteur DTMF pour l'envoi du premier caractère.	50 / 250 / 450 / 750 / 1000 (ms)	450 (ms)
19 DT SET	Mise en mémoire DTMF.	---	---
20 DT SPD	Réglage de la vitesse de transmission du composteur DTMF.	50 / 100 (ms)	50 (ms)
21 EDG.BEP	Active/désactive le témoin sonore de limite de bande en scan.	ON / OFF	OFF
22 INT CD	sélection du nombre d'accès (DTMF digits) pour un lien Internet WIRES.	DTMF 0 - DTMF 9 / DTMF A - DTMF F	DTMF 1
23 INT MD	Sélectionne le mode lien Internet.	SRG / FRG	SRG
24 INT.A/M	Active/désactive la fonction composteur DTMF en connexion Internet.	MANUAL / AUTO	MANUAL
25 INT.SET	Sélection du registre mémoire pourmettre un nombre d'accès (DTMF code) pour un lien Internet non-WIRES.	---	---
26 LOCK	Sélectionne l'etendue du verrouillage.	KEY / DIAL / K+D / PTT / K+P / D+P / ALL / OFF	OFF
27 MCGAIN	Ajuste au niveau du gain microphone.	LVL 1 - LVL 9	LVL 5
28MEM.SCN	Sélectionne le mode de scan mémoire.	TAG1 / TAG2 / ALL CH	ALL CH
29MW MD	choix de la méthode de sélection des canaux mémoires pour la mémorisation.	NEXT / LOWER	NEXT
30 NM SET	Programmation d'un libellé alpha numérique pour un canal mémoire.	---	---
31 OPN.MSG	Sélectionner le message d'accueil à la mise sous tension de la radio.	DC / MSG / OFF	DC
32 PAGER	Active/désactive la fonction CTCSS « Paging » et « Code Squelch ».	ON / OFF	OFF
33 PAG.ABK	Active/désactive le mode réponse automatique de la fonction "pager".	ON / OFF	OFF
34 PAG.CDR	réglage du code DTMF "Pager" réception.	---	05_47
35 PAG.CDT	réglage du code DTMF "Pager" émission.	---	05_47
36 PRG P1	Programme la fonction assignée à la touche [P1] du microphone.	ARTS / DC VLT / DIMMER / MCGAIN / SKIP / SQL OFF / WX CH / S SRCH / C SRCH / SCAN / T CALL / toute autre ligne menu	SQL OFF
37 PRG P2	Programme la fonction assignée à la touche [P2] du microphone.		S SRCH
38 PRG P3	Programme la fonction assignée à la touche [P3] du microphone.		C SRCH
39 PRG P4	Programme la fonction assignée à la touche [P3] du microphone.		T.CALL
40 PSWD	active la fonction et mémorise le mot de passer.	-	OFF
41 RESUME	Sélectionne le mode de reprise de la recherche automatique.	BUSY / HOLD / 3SEC / 5SEC / 10SEC	BUSY
42 RF SQL	Ajuste le seuil du squelch HF.	S1 - S9 or OFF	OFF
43 RPT	Donne le sens du décalage relais.	-RPT / +RPT / SIMP	SIMP
44 RVRT	Active/désactive la fonction inversion de priorité.	ON / OFF	OFF
45 S SRCH	Choix du mode de recherche dynamique.	SINGLE / CNTNUE	SINGLE
46 SHIFT	Mettre la valeur du décalage relais.	0.00-99.95 (MHz)	0.60 (MHz)
47 SKIP	Choix de l'action suite à la rencontres d'un canal marqué.	SKIP / ONLY / OFF	OFF
48 SPLIT	Active/désactive le codage CTCSS/DCS croisé.	ON / OFF	OFF
49 SQL.TYP	seLECTIONne le mode d'encodage/ décodage de tonalité.	TONE / TSQL / DCS / RV TN / OFF	OFF
50 STEP	Réglage du pas d'incréement du synthétiseur.	5k / 10k / 12.5k / 15k / 20k / 25k / 50k / 100k (Hz)	12.5 kHz
51 TEMP	Indique la rempénéature courante dans le boitier du transceiver.	---	---
52 TN FRQ	Choix de la fréquence de la tonalité CTCSS.	50 standard CTCSS tones	100.0 (Hz)
53 TOT	Regle le dél d'émission continue.	1MIN / 3MIN / 5MIN / 10MIN / OFF	3MIN
54 TS MUT	Active/désactive la sortie BF du récepteur quand la recherche automatique sur tonalité est lancée.	ON / OFF	ON
55 TS SPD	SeLECTIONNE la vitesse de la recherche automatique sur tonalité.	FAST / SLOW	FAST
56 VFO.SCN	SeLECTIONNE la plage de scan en mode VFO.	±1MHz / ±2MHz / ±5MHz / ALL	ALL
57 WX ALT	Active/désactive la fonction alerte météo.	ON / OFF	OFF
58 WX VOL	SeLECTIONNE le niveau BF de l'alerte météo.	NOR.VOL / MAX.VOL	NOR.VOL
59 W/N DV	Réduction de la déviation du gain micro et de la bande passante en réception.	WIDE / NARROW	WIDE

RÉGLAGES RELAISActive / désactive la fonction ARS.Donne le sens du décalage relat.Métre la valeur du décalage relat.RÉGLAGES CTCSS/DCS/EPCS SéLECTIONne le nombre de répétition en sonnerie CTCSS/DCS/EPCS.Réglage du code DCS.Active/désactive le décodage inversé du code DCS.Active/désactive la fonction CTCSS « Paging » et « Code Squelch ».Active/désactive le mode réponse automatique de la fonction "pager".réglage du code DTMF "Pager" réception.réglage du code DTMF "Pager" émission.Active/désactive le codage CTCSS/DCS croisé.sélectionne le mode d'encodage/ décodage de tonalité. Choix de la fréquence de la tonalité CTCSS.Active/désactive la sortie BF du récepteur quand la recherche automatique sur tonalité est lancée.Sélectionne la vitesse de la recherche automatique sur tonalité. RÉGLAGES ARTS Sélectionne le régime du féminon sonore en mode ARTS.Sélection du déali entre deux scrutions en mode ARTS.Active/désactive l'identifant CW en mode ARTS.RÉGLAGES MÉMORY Sélectionne la banque mémoire(s) pour le scan de banques mémoires chainées.Programmation d'un libellé pour une bnaque mémoire.choix de la méthode de sélection des canaux mémoires pour la mémorisation.Programmation d'un libellé alpha numérique pour un canal mémoire.Active/désactive le féminon sonore de limite de bande en scan.Sélectionne le mode de scan mémoire.RÉGLAGES RECHERCHE AUTOMATIQUE Sélectionne le mode de reprise de la recherche automatique. Choix de l'action suite à la rencontres d'un canal marqué.Sélectionne la plage de scan en mode VFO.RÉGLAGES DTMF Active/désactive la fonction composteur DTMF.Réglage du temps de latence du composteur DTMF pour l'envoi du premier caractère.Mise en mémoire DTMF.Réglage de la vitesse de transmission du composteur DTMF.

Menu ITEM 4 ARS 43 RPT 46 SHIFT Menu ITEM 7 BELL 14 DCS CD 15 DCS RV 32 PAGER 33 PAG.ABK 34 PAG.CDR 35 PAG.CDT 48 SPLIT 49 SQ TYP 52 TN FRQ 54 TS MUT 55 TS SPD Menu ITEM 2 AR BEP 3 AR INT 11 CW ID Menu ITEM 8 BNK.LNK 9 BNK NM 29 MW MD 30 NM SET 21 EDG.BEP 28 MEM.SCN Menu ITEM 41 RESUME 47 SKIP 56 VFO.SCN Menu ITEM 17 DT A/M 18 DT DLY 19 DT SET 20 DT SPD 50/100 (ms)

RéGLAGES WIRES	Menu ITEM	VALEURS DISPONIBLES (Défaut)
séléction du nombre d'accès (DTMF digits) pour un lien Internet Wires.	22 INT CD	DTMF 0 - DTMF 9 / DTMF A - DTMF F (DTMF 1)
Sélectionne le mode lien Internet.	23 INT MD	SRG / FRG
Active/désactive la fonction composteur DTMF en connexion Internet.	24 INT.A/M	MANUAL / AUTO
Séléction du registre mémoire pourmettre un nombre d'accès (DTMF code) pour un lien Internet non-WIRES.	25 INT.SET	---
RéGLAGES TOUCHE/BOUTON	Menu ITEM	VALEURS DISPONIBLES (Défaut)
Active/désactive le témoin sonore de clavier.	6 BEEP	KY+SCN/ KEY / OFF
Sélectionne l'etendue du verrouillage.	26 LOCK	KEY/DIAL/K+D/PTT/K+P/D+P/ALL/OFF
Programme la fonction assignée à la touche [P1] du microphone.	36 PRG P1	× (SOLOFF)
Programme la fonction assignée à la touche [P2] du microphone.	37 PRG P2	× (S SRCH)
Programme la fonction assignée à la touche [P3] du microphone.	38 PRG P3	× (C SRCH)
Programme la fonction assignée à la touche [P4] du microphone.	39 PRG P4	× (T.CALL)
Réglage du pas d'increment du synthétiseur.	50 STEP	5k /10k / 12.5k / 15k / 20k / 25k / 50k / 100k (Hz)
RéGLAGES AFFICHAGE	Menu ITEM	VALEURS DISPONIBLES (Défaut)
Indique la tension d'alimentation.	13 DC VLT	---
Réglage de la luminosité de l'afficheur de la face avant.	16 DIMMER	LVL 0 (OFF) - LVL 10 (LVL 5)
Sélectionner le message d'accueil à la mise sous tension de la radio.	31 OPN.MSG	DC / MSG / OFF
Indique la rempénérate courante dans le boitier du transceiver.	51 TEMP	---
RéGLAGES DIVERS	Menu ITEM	VALEURS DISPONIBLES (Défaut)
Rôle le décal d'extinction automatique.	1 APO	30MIN / 1HOUR / 3HOUR / 5 HOUR / 8HOUR / OFF
Active/désactive la fonction verrouillage du Canal occupe.	5 BCLO	ON / OFF
Décalage de la fréquence horloge du CPU.	10 CLK.SFT	ON / OFF
Active/désactive la fonction entrainment CW et permet de selectionner la vitesse de génération des groupes de code Morse.	12 CWTRNG	4WPM - 13WPM / 15WPM / 17WPM / 20WPM / 24WPM / 30WPM / 40WPM / OFF(20CPM - 65CPM (5CPM multiples) / 75CPM / 85CPM / 100CPM / 120CPM / 150CPM / 200CPM)
Ajuste au niveau du gain microphone.	27 MCGAIN	LVL 1 - LVL 9 (LVL 5)
active la fonction et mémorise le mot de passer.	40 PSWD	-
Ajuste le seuil du squelch HF.	42 RF SQL	S1 - S9 or OFF
Active/désactive la fonction inversion de priorité.	44 RVRT	ON / OFF
Choix du mode de recherche dynamique.	45 S SRCH	SINGLE / CNTNUE
Rôle le décal d'émission continue.	53 TOT	1MIN / 3MIN / 5MIN / 10MIN / OFFON / OFF
Active/désactive la fonction alerte météo.	57 WX ALT	NOR.VOL / MAX.VOL
Sélectionne le niveau BF de l'alerte météo.	58 WX VOL	WIDE / NARROW
Réduction de la déviation du gain micro et de la bande passante en réception.	59 W/N DV

× : ARTS / DC VLT / DIMMER / MCGAIN / SKIP / SQL OFF / WX CH / S SRCH / C SRCH / SCAN / T CALL / toute autre ligne menu

DETAILS DU MENU

1 APO

Fonction: Règle le décai d'extinction automatique.

Valeurs disponibles: 30MIN / 1HOUR / 3HOUR / 5HOUR / 8HOUR / OFF

Valeurs par défaut: OFF

2 AR BEP

Fonction: Sélectionne le régime du témoin sonore en mode ARTS.

Valeurs disponibles: IN RNG / ALWAYS / OFF

Valeurs par défaut: IN RNG

IN RNG: Top sonoremis quand la radio detecte en limite de portee.

ALWAYS: Top sonore émis à chaque scrutiny reçu de l'autre station (toutes les 15 ou 25 secondes).

OFF: Pas d'émission de tops sonores.

3 AR INT

Fonction: Sélection du début entre deux scrutations en mode ARTS.

Valeurs disponibles: 25SEC / 15SEC

Valeurs par défaut: 25SEC

4 ARS

Fonction: Active / désactive la fonction ARS.

Valeurs disponibles: ON / OFF

Valeurs par défaut: ON

5 BCLO

Fonction: Active/désactive la fonction verrouillage du Canal occupé.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

6 BEEP

Fonction: Active/désactive le témoin sonore de clavier.

Valeurs disponibles: KY+SCN / KEY / OFF

Valeurs par défaut: KY+SCN

\underline{\mathrm{KY} + \mathrm{SC}}): le témoin sonore de clavier agit quand vous appuyez sur les touches ou quand le scan s'arrête.

KEY: le témoin sonore de clavier agit quand vous appuyez sur les touches.

OFF: le témoin sonore de clavier est désactivé.

7 BELL

Fonction: Sélectionne le nombre de répétition en sonnerie CTCSS/DCS/EPCS.

Valeurs disponibles: 1 / 3 / 5 / 8 / CNTNUE (sonnerie continue) / OFF

Valeurs par défaut: OFF

DÉTAILS DU MENU

8 BNK.LNK

Fonction: Sélectionne la banque mémoire(s) pour le scan de banques mémoires chainées.

Voir page 46 pour plus de détails.

9 BNK NM

Fonction: Programmation d'un libellé pour une bnaque mémoire.

Voir page 39 pour plus de détails.

10 CLK.SFT

Fonction: Décalage de la fréquence horloge du CPU.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

Cette fonction est uniquement utilisée pour déplacer un signal indésirable "oiseau" lorsqu'il tombe sur une fréquence souhaïée.

11 CW ID

Fonction: Active/désactive l'identifiant CW en mode ARTS.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

12 CWTRNG

Fonction: Active/désactive la fonction entrainment CW et permet de selectionner la vitesse de génération des groupes de code morse.

Valeurs disponibles: 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13 / 15 / 17 / 20 / 24 / 30 / 40 WPM

/ OFF ou 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 65 / 75 / 85 / 100 / 120 / 150 / 200 CPM

Valeurs par défaut: OFF

Note: Pour basculer entre les unités "WPM" et "CPM" apuuyer juste sur la touche

[MHz(SET)].

13 DC VLT

Fonction: Indique la tension d'alimentation.

14 DCS CD

Fonction: Reglage du code DCS.

Valeurs disponibles: 104 codes DCS standards

Valeurs par défaut: 023

15 DCS RV

Fonction: Active/désactive le décodage inversé du code DCS.

Valeurs disponibles: ENABLE / DISABLE

Valeurs par défaut: DISABLE

DCS CODE
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

DETAILS DU MENU

16 DIMMER

Fonction: Reglage de la luminosité de l'afficheur de la face avant.

Valeurs disponibles: 0 (OFF) - 10

Valeurs par défaut: 5

17DTA/M

Fonction: Active/désactive la fonction composteur DTMF.

Valeurs disponibles: MANUAL / AUTO

Valeurs par défaut: MANUAL

18 DT DLY

Fonction: Reglage du temps de latence du composteur DTMF

pour l'envoi du premier caractère.

Valeurs disponibles: 50 / 250 / 450 / 750 / 1000 ms

Valeurs par défaut: 450 ms

19 DT SET

Fonction: Mise en mémoire DTMF.

Voir page 32 pour plus de détails.

20 DT SPD

Fonction: Réglage de la vitesse de transmission du composteur DTMF.

Valeurs disponibles: 50 (high speed) / 100 (low speed) ms

Valeurs par défaut: 50 ms

21 EDG.BEP

Fonction: Active/désactive le témoin sonore de limite de bande en scan.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

22 INT CD

Fonction: Sélection du nombre d'accès (DTMF digits) pour un lien Internet WIRES.

Valeurs disponibles:DTMF0-DTMF9/DTMA-A-DTMF F

Valeurs par défaut: DTMF 1

23 INT MD

Fonction: Sélectionne le mode lien Internet.

Valeurs disponibles: SRG / FRG

Valeurs par défaut: SRG

DETAILS DU MENU

24 INT.A/M

Fonction: Active/désactive la fonction composteur DTMF en connexion Internet.

Valeurs disponibles: MANUAL / AUTO

Valeurs par défaut: MANUAL

25 INT. SET

Fonction: Sélection du registre mémoire pourmettre un nombre d'accès (DTMF code) pour un lien Internet non-WIRES.

Valeurs disponibles: F0 - F9

Valeurs par défaut: F1

26 LOCK

Fonction: Sélectionne l'étendue du verrouillage.

Valeurs disponibles: KEY / DIAL / K+D / PTT / K+P / D+P / ALL / OFF

Valeurs par défaut: OFF

Note: "K" = "Key"; "D" = "Dial"; et "P" = "PTT."

27 MCGAIN

Fonction: Ajuste au niveau du gain microphone.

Valeurs disponibles: 1 - 9

Valeurs par défaut: 5

28 MEM.SCN

Fonction: Sélectionne le mode de scan mémoire.

Valeurs disponibles: TAG1 / TAG2 / ALL CH

Valeurs par défaut: ALL CH

ALL CH: Le scanner balaie tous les canaux mémoires.

TAG1: Le scanner balaie uniquement les canaux memoire dont le premier caractère du libellé est égal au premier caractère du libellé du canal mémoire sur lequel démarre la recherche.

TAG2: Le scanner balaie uniquement les canaux memoire dont les deux premiers caractères du libellé est égal aux deux premiers caractères du libellé du canal mémoire sur lequel démarre la recherche.

DETAILS DU MENU

29 MW MD

Fonction:CHOIX DE LA METHODE DE SELECTION DES CANaux mémoires pour la mémorisation.

Valeurs disponibles: NEXT / LOWER

Valeurs par défaut: NEXT

NEXT: Met les données dans le canal mémoire immédiatement supérieur au dernier canal mémoire charge.

LOWER: Met les données dans le canal mémoire immédiatement inférieur au dernier canal mémoire charge.

30 NM SET

Fonction: Programmation d'un libellé alpha numérique pour un canal mémoire.

Voir page 36 pour plus de détails.

31 OPN.MSG

Fonction: Sélectionner le message d'accueil à la mise sous tension de la radio.

Valeurs disponibles: DC / MSG / OFF

Valeurs par défaut: DC

DC: Tension d'alimentation.

MSG: Regler par l'utilisateur. Voir ci-dessous.

OFF: Pas de message d'accueil.

Voici comment programmer un message d'accueil:

1. Mettre ce menu à "MSG".
2. Appuyer brièvement sur la touche [LOW(A/N)] pour activer la programmation du message d'accueil. Vous pouvez voir le premier emplacement de saisie clignoter.
3. Tourner le DIAL pour sélectionner le premier caractère du message, puis appuyer brievement sur la touche [LOW(A/N)] pour saugevager le premier caractère et se positionner sur le deuxième emplacement.
4. Répéter le point précédent de façon à compléter le message (jusqu'à six caractères).
5. En cas d'erreur, appuyer sur la touche [REV(DW)] pourmettre le curseur en arrriere; puis saisir a nouveau le caractere correct.
6. Quand vous avez saisi le message d'accueil, appuyer brievement [MHz(SET)] pour confirmer le message, puis appuyer et maintainir la touche [MHz(SET)] pendantb une seconde pour sauvegarder les réglages et revenir en mode normal.

32 PAGER

Fonction: Active/désactive la fonction CTCSS « Paging » et « Code Squelch »

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

DETAILS DU MENU

33 PAG.ABK

Fonction: Active/désactive le mode réponse automatique de la fonction "pager".

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

34 PAG.CDR

Fonction: réglage du code DTMF "Pager" réception.

Voir page 27 pour plus de détaill.

35 PAG.CDT

Fonction: réglage du code DTMF "Pager" émission.

Voir page 27 pour plus de détaill.

36 PRG P1

Fonction: Programme la fonction assignée à la touche [P1] du microphone.

Valeurs disponibles: ARTS / SQL OFF / WX CH / S SRCH / C SRCH / SCAN / T CALL ou toute autre ligne menu (sauf les lignes menu 36 à 39; réglage initial “13 DC VLT”.

Valeurs par défaut: SQL OFF

37 PRG P2

Fonction: Programme la fonction assignée à la touche [P2] du microphone.

Valeurs disponibles: ARTS / SQL OFF / WX CH / S SRCH / C SRCH / SCAN / T CALL ou toute autre ligne menu (sauf les lignes menu 36 à 39; réglage initial “16 DIMMER”).

Valeurs par défaut: S SRCH

38 PRG P3

Fonction: Programme la fonction assignée à la touche [P3] du microphone.

Valeurs disponibles: ARTS / SQL OFF / WX CH / S SRCH / C SRCH / SCAN / T CALL ou toute autre ligne menu (sauf les lignes menu 36 à 39; réglage initial “27 MCGAIN”).

Valeurs par défaut: C SRCH

39 PRG P4

Fonction: Programme la fonction assignée à la touche [P4] du microphone.

Valeurs disponibles: ARTS / SQL OFF / WX CH / S SRCH / C SRCH / SCAN / T CALL ou toute autre ligne menu (sauf les lignes menu 36 à 39; réglage initial “47 SKIP”).

Valeurs par défaut: T CALL

40 PSWD

Fonction: active la fonction et memorise le mot de passer.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

DETAILS DU MENU

41 RESUME

Fonction: Sélectionne le mode de reprise de la recherche automatique.

Valeurs disponibles: BUSY / HOLD / 3SEC / 5SEC / 10SEC

Valeurs par défaut: BUSY

BUSY: La recherche s'arrête jusqu'à ce que le signal disparaissé, puis repeats à la retombée de la porteuse.

HOLD: La recherche s'arrête quand un signal est reçu, et dans tous les cas ne repart pas.

3SEC/5SEC/10SEC: La recherche s'arrête pour la durée sélectionnée, puis repeats qu'une station soit ou non en émission.

42 RF SQL

Fonction: Ajuste le seuil du squelch HF.

Valeurs disponibles: S1 - S9 / OFF

Valeurs par défaut: OFF

43 RPT

Fonction: Donne le sens du décalage relat.

Valeurs disponibles: -RPT / + RPT / SIMP

Valeurs par défaut: SIMP

44 RVRT

Fonction: Active/désactive la fonction inversion de priorité.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

45 S SRCH

Fonction: Choix du mode de recherche dynamique.

Valeurs disponibles: SINGLE / CNTNUE

Valeurs par défaut: SINGLE

SINGLE: Dans ce mode, l'émetteur récepteur balaie la bande courante une fois dans chaque direction depuis la fréquence courante. Tous les canaux actifs (jusqu'à 15 dans chaque direction) sont charges dans les mémoires de Recherche Dynamique. Que les 31 mémoires soient ou non remplies, la recherche s'arrête après un balayage dans chaque direction.

CNTNUE: Dans ce mode, l'émetteur récepteur effectue un balayage dans chaque direction comme dans le mode "SINGLE" mais si tous les 31 canaux ne sont pas pleins après le premier passage, la radio continue le balayage jusqu'à ce que tout soit plein.

DETAILS DU MENU

46 SHIFT

Fonction: Mettre la valeur du décalage relat.

Valeurs disponibles: 0,00 - 99,95 MHz

Valeurs par défaut: 0,60 MHz

47 SKIP

Fonction: Choix de l'action suite à la rencontres d'un canal marqué.

Valeurs disponibles: SKIP / ONLY / OFF

Valeurs par défaut: OFF

SKIP: La recherche "saute" les canaux marqués.

ONLY: La recherche ne s'occappe que des canaux marqués (Liste préférentielle).

OFF: Tous les canaux participent à la recherche automatique.

48 SPLIT

Fonction: Active/désactive le codage CTCSS/DCS croisé.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

Quand ce menu est mis à “ON”, vous pouvez voir des paramètres additionnels à la suite de “RV TN” en configurant par le menu “49 SQL.TYP”.

T DCS: Codage d'une tonalité CTCSS et décodage d'un code DCS.

D TONE: Codage d'un code DCS et decodage d'une tonalité CTCSS.

49 SQL.TYP

Fonction: selectionne le mode d'encodage/ decodage de tonalité.

Valeurs disponibles: TONE / TSQL / DCS / RV TN / OFF

Valeurs par défaut: OFF

TONE: Encodeur CTCSS

TSQL: Encoderur/Décodeur CTCSS

DCS: Encoder/Decodeur Digital

RV TN: Décodeur CTCSS inversé (rend silencieux le récepteur quand la tonalité courante est reçue)

Note: voir également le menu “48 SPLIT” concernant les sélections additionnelles disponibles en mode “tonalités croisées”.

50 STEP

Fonction: Réglage du pas d'increment du synthétiseur.

Valeurs disponibles: 5 / 10 / 12,5 / 15 / 20 / 25 / 50 / 100 kHz

Valeurs par défaut: 12,5kHz

DÉTAILS DU MENU

51 TEMP

Fonction: Indique la rempréature courante dans le boitier du transceiver.

Note: Appuyer plusieurs fois sur la touche [MHz(SET)] pour basculer les unités de lecture de température entre Fahrenheit (°F) et Celsius (°C).

52 TN FRQ

Fonction: Choix de la fréquence de la tonalité CTCSS.

Valeurs disponibles: 50 tonalités CTCSS standards

Valeurs par défaut: 100,0Hz

53 TOT

Fonction: Règle le délié d'émission continue.

Valeurs disponibles: 1MIN / 3MIN / 5MIN / 10MIN / OFF

Valeurs par défaut: 3MIN

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

Le limiteur d'émission continue toupe l'émetteur après une transmission continue selon le début fixé.

54 TS MUT

Fonction: Active/désactive la sortie BF du récepteur quand la recherche automatique sur tonalité est lancée.

Valeurs disponibles: ON / OFF

Valeurs par défaut: ON

55 TS SPD

Fonction: Sélectionne la vitesse de la recherche automatique sur tonalité.

Valeurs disponibles: FAST / SLOW

Valeurs par défaut: FAST

56 VFO.SCN

Fonction: Sélectionne la plage de scan en mode VFO.

Valeurs disponibles: ± 1MHz / ± 2MHz / ± 5MHz /ALL

Valeurs par défaut: ALL

± 1 MHz, ± 2 MHz, ± 5 MHz : La recherche balaise la plage de fréquence sur la valeur的选择。

ALL: La recherche balaise la totalité des fréquences.

57 WX ALT

Fonction: Active/désactive la fonction alerte météo.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

MENU SELECTION DETAILS

58 WX VOL

Fonction: Sélectionne le niveau BF de l'alerte météo.

Valeurs disponibles: NOR.VOL / MAX.VOL

Valeurs par défaut: NOR.VOL

59 W/N DV

Fonction: Réduction de la déviation du gain micro et de la bande passante en réception.

Valeurs disponibles: WIDE (±5 kHz de déviation, 15 kHz de bande passante) / NARROW

(± 2.5kHz de deviation, 6kHz de bande passante)

Valeurs par défaut: WIDE (±5 kHz de déviation, 15 kHz de bande passante)
