Manuel de I'utilisateur
L'afficheur LCD Omni-Glow(tm) Yaesu procure une grande quantite d'informations presentant I'etat courant des parametres de I'appareil plus un certain nombre de facilites pour les reglages. Un coupleur d'antenne automatique, rapide, utilisable a la fois en reception et emission, permettant la meilleure adaptation d'impedance en emission et une bonne protection des signaux parasites adjacents en reception. Un Enregistreur Vocal Digital incorpore permet I'enregistrement et I'ecoute des signaux reGus, et vous permet aussi d'enregistrer jusqu'a quatre messages rbpetitifs (tel que "CQ Contest ..") chacun jusqu'a 16 secondes. Et le Manipulateur a Memoire Electronique permet aussi I'enregistrementde messages CW, et offre la possibilite de disposer d'un systeme de gestion de numero de contact a incrementation automatique pour reduire la fatigue des operateurs lors des concours. Les jacks KEY independants sur les panneaux avant et arriere permettent la connexion d'un manipulateur I'un des jacks et un ordinateur ou une cle directe a I'autre, pour une eficacite maximum en concours. Un reglage de frequence audio en CW et de tonalit6 Spot apporte des facilites en trafic et le QSK et le semi-break-in (commutationVOX) sont possibles en CW. La partie reception est tout particulierement rehaussee par la presence de filtres digitaux DSP de haute performance avec une selectivite a pentes raides, un filtre crevasse automatique assewi et un reducteur de bruit. Le circuit d'entree a haut niveau d'interception comporte dix filtres passe-bande d'entree avec commutation par diodes PIN, des preamplificateurs HF particuli6rement optimises tant pour les bandes hautes que basses, et un dispositif d'optimisation de Point d'lnterception (IPO) pour les signaux forts dans un environnement particulierement bruyant. Une prise pour une antenne dediee la reception est disponible, en plus des deux autres prises TWRX, pour la connexion d'une beverage ou toute autre antenne a faible bruit. Le systeme de commande original Yaesu de type "Jog Shuttle" permet des changements simples et rapides de frequence dans une bande. Des commandes independantes de reglage pour les deux VFO plus la possibilite d'entree directe de frequence par le clavier, le changement de bande par touche unique, et toutes les possibilites de recherche automatique font du FT-920 un appareil facile d'emploi. De plus le FT-920 dote de 99 memoires gknerales, dix memoires frequence split, cinq canaux QMB (Banque Memoires Rapides), et un canal "CALL" a acces aise pour chaque bande, facilite encore plus la mise en oeuvre de I'appareil. Chacune des memoires (exceptes les canaux QMB) peut recevoir un titre alphanumerique jusqu'a sept caracteres, pour faciliter I'identification des canaux memoire. Un ensemble de dispositifs est disponible comme un compresseur digital, une Bcoute locale audio, un Squelch tous modes, un VOX, et le reglage en continu de lapuissance HF. Le CAT System Yaesu pour la tbl6commande de I'appareil par un ordinateur dispose d'un convertisseur de niveau RS-232C incorporb et d'un port serie DB-9 sur le panneau arri&re, pour une connexion simple votre ordinateur personnel. Enfin un systeme de Menu important permet a I'utilisateurde configurer des douzaines de parametres dans Wmetteur-recepteur au nombre desquels figurent la bande passante utile a la voix de I'operateur, le rapport trait-point en CW, les pas de frequence de la commande de frequence et la puissance de sortie pour chaque prise d'antenne. Le FT-920 represente actuellement le meilleur coot - efficacite des produits de I'industrie pour les Radioamateurs. Prenez le temps de vous fimiliariser avec toutes les possibilites du FT-920, decrites dans les pages suivantes. Chez Yaesu, nous apprecions votre investissement pour ce transceiver de qualite, et nous esperons que vous prendrez le temps de lire ce manuel pour obtenir le meilleur de votre nouveau FT-920!
Au moins 40 dB au-dessous des pointes Au moins 50 dB au-dessous des pointes Pas plus de -6 dB de 400 a 2600 Hz -31 dB ou mieux @ 100 Watts PEP (14 MHz) 500 600 Q
FT-920, avant de mettre sous tension, verifiez I'etiquette a I'arriere de I'alimentation qui indique la gamme de tension secteur AC pour laquelle I'alimentation est actuellement reglee. Si votre tension secteur AC est hors de cette gamme, la tension d'entree devra Btre reconfiguree. Si vous avez quelques questions a propos du reglage de la tension de votre alimentation, consultez votre revendeur avant de proceder, car des connexions incorrectes peuvent entrainer des dommages serieux non couverts par votre garantie. Voir la documentation accompagnant votre alimentation pour les details de la procedure exacte requise pour la reconfiguration de la tension d'alimentation AC.
I'installation de votre FT-920. Voir le paragraphe d'Avertissement ci-dessous.
Le fil d'alimentation DC ROUGE se connecte a la borne DC Positive (+); et Le fil d'alimentation DC NOlR se connecte a la borne DC Negative (-).
Molex 6 pins sur le panneau arriere du transceiver.
Des dommages serieux peuvent &re occasionnes si une tension d'alimentation impropre est appliquee A ce transceiver. Votre Garantie Limitbe ne couvre pas les dommages causes par les tensions AC, inversions de polarit6 DC, ou tension DC hors de la gamme specifiee de 13.5 V +I 0%. Si vous souhaitez utiliser une alimentation autre qu'une de fabrication Yaesu, vous devez vous assurer que le connecteur AC de I'alimentation correspond aux exigences du FT-920. Voir le brochage du connecteur DC 21 la Page 5. Des alimentations d'autres fabriquants ont un connecteur qui correspond physiquement mais dont le ciiblage est different; ceci peut causer des dommages serieux au FT-920.

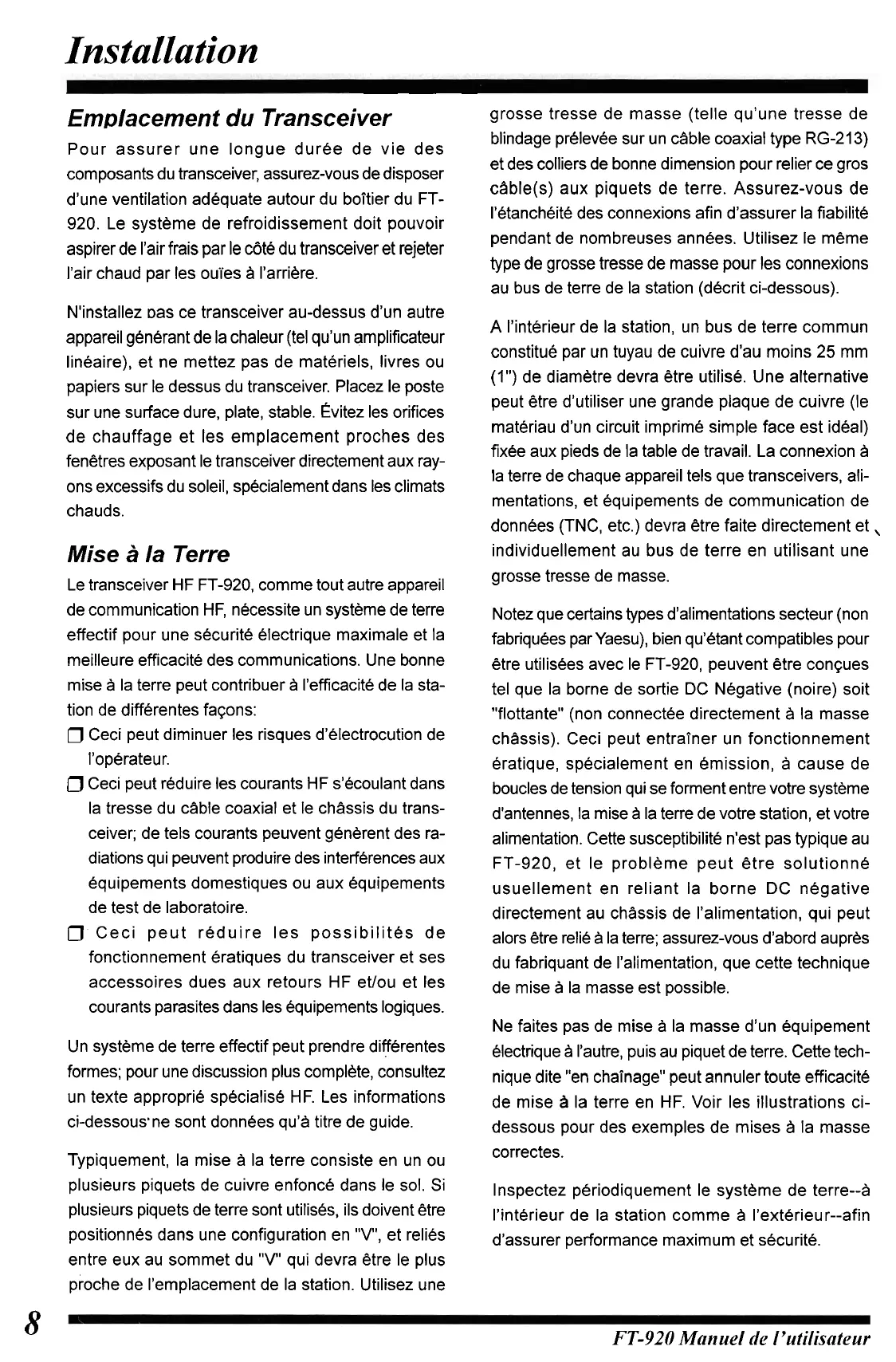

I'air chaud par les oui'es d I'arriere. N'installez Das ce transceiver au-dessus d'un autre appareil generant de la chaleur (tel qu'un amplificateur lineaire), et ne mettez pas de materiels, livres ou papiers sur le dessus du transceiver. Placez le poste sur une surface dure, plate, stable. evitez les orifices de chauffage et les emplacement proches des fenBtres exposant le transceiver directement aux rayons excessifs du soleil, specialement dans les climats chauds.
Le transceiver H F FT-920, comme tout autre appareil de communication HF, necessite un systeme de terre effectif pour une securite electrique maximale et la meilleure efficacite des communications. Une bonne mise a la terre peut contribuer A I'efficacit6 de la station de differentes fa~ons: 0 Ceci peut diminuer les risques d'electrocution de I'operateur. 0 Ceci peut reduire les courants HF s16coulantdans la tresse du cable coaxial et le chassis du transceiver; de tels courants peuvent generent des radiations qui peuvent produire des interferences aux equipements domestiques ou aux equipements de test de laboratoire. 0 Ceci peut reduire les possibilites de fonctionnement kratiques du transceiver et ses accessoires dues aux retours HF etlou et les courants parasites dans les equipements logiques. Un systeme de terre effectif peut prendre differentes formes; pour une discussion plus complete, consultez un texte approprie specialis6 HF. Les informations ci-dessous'ne sont donnees qu'8 titre de guide. Typiquement, la mise a la terre consiste en un ou plusieurs piquets de cuivre enfonce dans le sol. Si plusieurs piquets de terre sont utilisks, ils doivent &re positionnes dans une configuration en "V", et relies entre eux au sommet du "V" qui devra Btre le plus proche de I'emplacement de la station. Utilisez une
(1") de diametre devra Btre utilise. Une alternative peut Btre d'utiliser une grande plaque de cuivre (le materiau d'un circuit imprime simple face est ideal) fixee aux pieds de la table de travail. La connexion A la terre de chaque appareil tels que transceivers, alimentations, et equipements de communication de donnkes (TNC, etc.) devra Btre faite directement et , individuellement au bus de terre en utilisant une grosse tresse de masse. Notez que certains types d'alimentations secteur (non fabriquees par Yaesu), bien qu'ktant compatibles pour Btre utilisees avec le FT-920, peuvent Btre conques tel que la borne de sortie DC Negative (noire) soit "flottante" (non connectee directement B la masse ch3ssis). Ceci peut entrainer un fonctionnement eratique, specialement en emission, a cause de boucles de tension qui se forment entre votre systeme d'antennes, la mise A la terre de votre station, et votre alimentation. Cette susceptibilite n'est pas typique au FT-920, et le probleme peut Btre solutionne usuellement en reliant la borne DC negative directement au ch3ssis de I'alimentation, qui peut alors etre relie a la terre; assurez-vous d'abord aupres du fabriquant de I'alimentation, que cette technique de mise 3 la masse est possible. Ne faites pas de mise a la masse d'un equipement electrique A I'autre, puis au piquet de terre. Cette technique dite "en chainage" peut annuler toute efficacitk de mise la terre en HF. Voir les illustrations cidessous pour des exemples de rnises A la masse correctes. lnspectez pkriodiquement le systeme de terre--A I'interieur de la station comme a I'exterieur--afin d'assurer performance maximum et securite.
Btre capable de ramener la desadaptation d'impedance A une valeur acceptable si le Rapport d'0ndes Stationnaires (TOS) present sur le jack Antenne est superieur a 3: 1. Parmi les consequences indesirables qu'un TOS eleve peut produire, il y a: 0 Le circuit de protection de I'amplificateur de puissance du transceiver reduira la puissance si le Coupleur d'Antenne Automatique n'arrive pas A reduire le TOS. 0 MBme si le Coupleur dlAntenne Automatique accorde correctement I'impedance vu par le poste, les pertes dans la ligne augmenteront rapidement avec un TOS eleve pour les frequences les plus hautes, specialement sur 28 MHz et 50 MHz. 0 Bien qu'un TOS eleve en soi n'entraine pas de radiation dans la ligne, I'apparition soudaine d'un TOS eleve peut aussi bien indiquer un defaut mecanique dans un coupleur, conduisant a une condition electrique qui peut entrainer des radiations excessives dans la ligne, pouvant generer des interferences aux equipements domestiques proches. Tous les efforts devront Btre faits, toutefois pour s'assurer que I'impedance du systeme d'antenne utilise avec le FT-920 soit aussi proche que possible de la valeur specifiee de 50 Q. Pertes en dB pour 30 m (100 pieds) pour
Utilisez du cable coaxial 50 R de haute qualite pour les liaisons avec votre transceiver FT-920. Tous les efforts pour realiser un systeme d'antenne efficace seront ruines si vous utilisez du cable coaxial de mauvais qualite. Les pertes dans les lignes coaxiales augmentent quand la frequence augmente, aussi une ligne coaxiale avec seulement 0.5 dB de pertes A 7 MHz peut avoir 2 dB de pertes a 28 MHz. Comme reference, le tableau ci-dessous montre les pertes approximatives pour les dbles coaxiaux typiquement disponibles frequemment utilises dans les installations radioamateur.
L'interrupteur BACKUP de la pile lithium sur le cdte inferieur du poste ( A I'interieur du boitier) est positionne sur On en usine, permettant aux donnees VFO, memoire, et menu d'Btre memorisees quand I'alimentation est Cteinte. Le courant de sauvegarde est faible aussi il n'est pas necessaire de mettre I'interrupteur BACKUP sur Off A moins que le transceiver doive etre stock6 pendant une longue periode. Apres cinq annees ou plus de fonctionnement, le transceiver peut presenter une memorisation defectueuse. A ce stade, la pile lithium devrait &re remplacee. Contactez votre revendeur pour vous procurer la pile, et suivez les instructions en page 97 pour le remplacement de la pile.
(Supposant des Terminaisons EntreeISortie 50 Q) Les pertes sont approximatives; consultez les catalogues des
Les pertes peuvent augmenter significativement si un TOS eleve est present sur la ligne de transmission.
I'extension du pied, tournez la bague molet6e d'un 11 4 detour dans le sens horaire inverse tout en pressant le centre du pied.
AC est configuree pour la tension secteur AC en usage dans votre pays. Quand vous realisez les connexions DC, soyez absolument certain de respecter la polarit6 correcte dans votre cablage. Notez que d'autres fabricants peuvent utiliser le meme type de connecteur d'alimentation DC que Yaesu, mais que la configuration du cablage de prises d'autres fabriquants peut etre differente de celle specifiee pour votre transceiver. Vous devrez verifier la configuration du cablage de la prise avant d'essayer d'utiliser tout type de cable DC autre qu'un Yaesu.
Assurez-vous que tous les cablages de la station sont correctement isoles pour empecher les court-circuits qui pourraient endommager ce transceiver etlou les accessoires qui lui sont connect&. Assurez-vous de proteger les &bles d'alimentation des dommages dus aux frottements et qu'ils ne soient pas arraches ou tranches par les chaises 8 roulettes ou les meubles, etc. Ne faites jamais passer les cables d'alimentation pres d'arretes metalliques tranchantes qui pourraient couper I'isolant de protection. Ne jamais renverser de liquides dans ce transceiver, et ne pas faire tomber d'objets metalliques tranchants dans le boitier du transceiver. Vous risquez une electrocution en essayant de retirer I'objet.
.5fois la hauteur du support] plus [la distance de [I longueur de toute antenne et fils de tension relies au support] plus [la hauteur des supports de lignes electriques]. Reliez la structure du support d'antenne correctement a la terre, afin d16coulerI'energie absorbee durant un coup de foudre. lnstallez des parafoudres appropries dans les cables d'alimentation de I'antenne et du rotacteur (si utilisk) en accord avec les specifications des parafoudres. Dans I'eventualit6 de I'approche d'un orage, deconnectez tous les cables d'alimentation de I'antenne, commande de rotacteur, et d'alimentation secteur completement de la station, mais seulement si I'orage n'est pas immediatement dans votre zone. Ne laissez pas les cables deconnectes venir toucher le boitier de votre transceiver FT-920 ou ses accessoires, car la foudre peut facilement sauter de ces cables aux circuits de votre transceiver via le boitier, causant des dommages irreparables. Si un orage est en cours dans votre zone immediate, n'essayez pas de deconnecter les cables, car vous pourriez &re tue instantanement si la foudre venait A frapper votre antenne, pyl6ne, ou ligne d'alimentation proche. Si une antenne verticale est utilisee, assurez-vous que les humains etlou animaux domestiques ou d'elevage sont tenus eloignes a la fois de I'element rayonnant (pour empecher les risques d'6lectrocution et I'exposition aux champs HF) et du systeme de terre (dans I'6ventualite d'un orage). Les radians d'une antenne verticale peuvent presenter des tensions mortelles provenant du centre de I'antenne dans I'CventualitC d'un coup de foudre direct.
Interferencesdes Frequences Radio (RFI) (tels des tores ferrites) pour minimiser les interferences dans vos communications dues aux ordinateurs. La RFI generee par les ordinateurs resulte usuellement d'un blindage inadequat du boitier de I'ordinateur ou des connexions I10 des peripheriques. Bien que les ordinateurs puissent &re "conformes" avec les dmissions HF standard, il n'est pas certain que les rkcepteurs sensibles radioamateur ne subiront pas d'interferences produites par ces equipements! Soyez certain d'utiliser seulement des cables blind& pour les connexions du TNC au Transceiver. Vous pouvez avoir besoin d'installer des filtres de ligne AC sur le cordon(s) d'alimentation de I'equipement suspecte, et des selfs, tores et ferrites de decouplage peuvent etre necessaires sur l e s cables d'interconnexion. En dernier ressort, vous pouvez essayer d'installer un blindage additionnel dans le boitier de I'ordinateur, en utilisant un grillage conducteur approprie ou du ruban conducteur adhksif. Verifiez spCcialement les "trous HF" quand le plastique est utilise pour le panneau avant du boitier. Pour plus d'informations, consultez les guides de r&f&rence radioamateurs et les publications relatives au techniques de suppression des RFI.
1. lnferfa~ageaVeC Amplificateur Lineaire Le FT-920 peut 6tre utilise avec I'Amplificateur Lineaire FL-7000 (optionnel) Yaesu, qui fournit une commutation de bande a u t o m a t i q u e par I'intermediaire de donnees digitales transmises via le jack BAND DATA sur le panneau arriere du transceiver. La plupart des autres amplificateurs lineaires utilises couramment peuvent aussi 6tre utilises avec le FT-920, aussi longtemps que les tension et duree de commutation TXIRX pour le(s) relais de cornmande de I'amplificateur ne sont pas extraordinaires.
TX/Mpour Amplificateur Lineaire Deux dispositifs de commande permettent au FT920 de commander le relais TWRX d'un amplificateur lin6aire. O Un transistor A collecteur ouvert fournit une commutation a fermeture rapide 3 la masse pour les applications a basse-tensionlcourant faible; les specifications maximales sont +50 V DC @ 500 mA (dissipation maximum de 25 W), et les relais utilisant une tension DC negative ou AC de toute sorte ne doivent pas Btre utilises avec la commutation transistorisee. Le point "chaud" de I'interrupteur ZI transistor est identifie comme TX GND (puisqu'il devient "GND" en "TX"), et est accessible sur la Pin 2 du connecteur BAND DATA (DIN) sur le panneau arriere du FT-920. II est aussi accessible via le jack TX GND du panneau arriere quand I'interrupteur RL-TR est reg16 sur la position TR. O Un relais mecanique est incorpore pour les applications A haute-tensionlcourant fort, bien que le relais ne soit pas assez rapide pour le fonctionnement CW QSK (full break-in); les specifications maximales pour les contacts du relais sont 220 V DC (maximum) @ 270 mA, 30V DC @ 2 A, ou 125 V AC (tension AC maximale) @ 500 mA (dissipation maximale totale de 60 Watts). Les contacts du relais sont accessibles en connectant un cable blind6 au jack TX GND du panneau arriere.
RL; reciproquement, si vous utilisez I'interrupteur B transistor, laissez I'interrupteur RL-TR sur la position TR, de f a ~ o nA Bliminer le claquement du relais. Le relais fournit une fermeture mecanique 3 la Masse en Emission, tandis que I'interrupteur A transistor (NPN) ramene son collecteur (ouvert) 3 la Masse en Emission. V6rifiez avec le constructeur de votre amplificateur (ou autre appareil) pour confirmer la tension et le courant de commutation du circuit de commande, s'ils ne sont pas clairement indiques dans la documentation de votre equipement. J Soyez absolument certain de verifier la position de I'interrupteur RL-TR avant de raccorder tout kquipement externe au jack TX GND. Ne connectez jamais une tension AC, ou une tension negative DC, au jack TX GND si I'interrupteur RLTR est positionnk sur TR. La Garantie Limitee de ce produit ne couvre pas les dommages dus aux mauvaises connexions (tension excessive ou impropre) aux jacks sur le panneau arriere du FT920.
La tension d'ALC est utilisee pour fournir un contr6le dynamique de la sortie du transceiver, de f a ~ o nA ne pas delivrer plus d'excitation que necessaire pour la pleine puissance de sortie de I'amplificateur. La gamme de tension de commande d'ALC va de 0 A 4 V DC, avec la tension devenant plus negative comme I'excitation requise par I'amplificateur approche ses besoins. Le systeme ALC du FT-920 est tres typique des conceptions de I'industrie radioamateur, et par consequent est compatible avec beaucoup d'amplificateurs commerciaux et "home-made". Toutefois, la tension d'ALC peut &re g6nkree par un amplificateur d'une f a ~ o nincompatible pour un fonctionnement efficace avec I'ALC du FT-920, et il est important que vous connaissiez les differences des circuits ALC des amplificateurs avant d'effectuer la connexion de la ligne d'ALC.
0 Les circuits d'ALC qui detectent la Puissance de
I'amplificateur generer lui-mQmeI'ALC requise.
Qtreenvisagee: en acckdant au Menu(s) Menu U-49 etlou U-50, vous pouvez dkfinir la puissance de sortie maximale pour le FT-920. Aussi si votre amplificateur ne nkcessite jamais plus de 50 Watts d'excitation, reglez juste la puissance de sortie maximale A "50" via le systeme de menu, et vous n'aurez pas 8 vous soucier A propos d'une surcharge de votre amplificateur. Et comme la puissance de sortie peut Qtrer6glee independamment pour chaque port antenne (utilisez le Menu U-49 pour I'Antenne A, et U-50 pour I'Antenne B), vous pouvez diminuer la puissance de sortie sur un port connect6 A votre amplificateur tout en conservant la totalite des 100 Watts sur I'autre port antenne.
Ceci permet la selection de bande automatique pour le linkaire, aussi bien que la commande de commutation QSK TXIRX QSK. Connectez aussi un cordon RCA-RCA (Yaesu Ref. #T9101296-foumi avec le FL7000) du jack ALC de I'amplificateur ALC au jack . EXT ALC du transceiver, et connectez un strap coaxial HF (Yaesu Ref. #T9100980-dgalement fourni avec le FL-7000) du jack antenne du transceiver (A ou B) au jack RF INPUT de I'amplificateur. Si vous utilisez un amplificateur QSK d'un autre fabriquant, et s'il est compatible avec la limitation de 50 VDCl500 mA pour la commutation transistor decrite precedemment, connectez la ligne de commutation TXIRX du lineaire a la Pin 2 du jack BAND DATA, et utilisez la Pin 3 pour le blindage du cable. Si I'amplificateur requiert une fermeture a la masse pour confirmer que ses relais sont correctement positionnes, cette ligne "autorisation excitation" peut etre connectee a la Pin 8 du jack BAND DATA.
(Yaesu Ref. #P0090160) est insere dans le jack BAND DATA, elle ouvre le verrou qui, dans le cas du FT-920, met la Pin 8 2 la masse. Si aucune autorisation d'excitation n'est fournie par votre amplificateur, connectez un strap entre la Pin 8 et la Pin 3 (Masse); si vous ne le faites pas, le FT-920 ne pourra pas transmettre de lui-meme. Si votre amplificateur QSK requiert que les circuits de commande de I'exciteur commutent plus de 500 mA, ou utilisent plus de 50 VDC pour commuter le relais TxIRx, vous devrez vous procurer une interface transistorisee externe convenable, commandee par la Pin 2 du jack BAND DATA.
300 bauds ou FM 1200 bauds. La bande passante et la reponse de frequence ne sont pas, toutefois, convenables pour le fonctionnement a 9600 bauds. Assurez-vous que I'interrupteurAFSK-FSK sur le panneau arriere est sur la position AFSK.
TNC a la Pin 1. Pin 2 (Masse): Connectez-la au blindage(s) du cible(s) utilise pour les connexions entre le TNC et le FT-920. Pin 3 (PTT): Connectez cette pin a la ligne PTT du TNC. Cette pin, quand elle est mise 3 la masse par le TNC, met le FT-920 en condition Emission. Pin 4 (Sortie Audio): Connectez cette pin A la ligne d'entree "RX Audio" de votre TNC. Cette ligne de sortie audio 3 niveau constant (100 mV rms @ 600 Q) qui n'est pas affectee par la position de la commande GAIN BF du panneau avant. Pin 5 (BUSY): C'est une pin "d'Etat de Squelch" generalement non requise pour le fonctionnement en mode digital. Cette pin est maintenue a +5V quand le squelch est ouvert, et est mise a la masse quand le recepteur est "mute" par le squelch (condition "pas de signal").
GND Pin 3 *----* PTT Pin4 CW de votre TNC peut &re connectee au jack KEY sur la face arriere, en accord avec I'information de .connexion fournie a la page 5. Puisque la sortie manipulation d'un TNC est electriquement similaire a celle d'une Cle Directe, basculez I'interrupteur EL-MAN du panneau arriere sur la position MAN (Manipulation manuelle) et connectez la ligne key du TNC ici. Vous pouvez toujours connecter votre cl6 de manipulateur au jack KEY du panneau avant, et utilisez le manipulateur electronique incorpore du FT-920, pour les situations ou vous souhaitez dmettre en utilisant un manipulateur ; il n'y a pas besoin de commuter le manipulateur interne On et Off.
Jack PTT Ce jack RCA est cible en parallkle avec la Pin 3 du jack DATA, et peut &re utilise en conjonction avec un ordinateur ou la ligne PTT d'un TNC, si desire.
Television), vous pouvez connecter la ligne AUDIO TX du terminal S S N au jack PATCH. Vous aurez besoin de deconnecter le microphone, toutefois, durant la transmission, car le jack PATCH est connect6 dans une configuration en "Y" avec I'entree microphone (depuis la 8 du jack MIC).
Q Un jack KEY en face avant pour la connexion d'un manipulateur ; et O Un jack KEY en face arriere qui peut &re connect6 a un autre manipulateur ou B une cl6 directe, un TNC, ou une interface d'ordinateur (pour utilisation avec un logiciel de contest, etc.). Les deux iacks KEY sur le FT-920 utilisent une tension "positive" de manipulation. La tension "Cle ouverte" est d'approximativement+5V DC, et le courant "Cle ferm6e" est d'approximativement 0.5 mA. Quand vous connectez une cle ou autre dquipement aux iacks KEY. utilisez seulement une wise ~ h o n o ("stereo") 114" 3 pins; une prise 2 pins court-circuitera la bague et I'axe (masse) de la prise, provoquant une condition constant "Cle fermee" dans certaines circonstances.
21 la place, au jack KEY du panneau arriere, et basculez I'interrupteur EL-MAN du panneau arriere sur EL. O Si deux operateurs utilisent simultan6ment le FT920 (pour un contest, Field Day, etc.), un second manipulateur peut &re install6 sur la prise KEY du panneau arriere. Assurez-vous que I'interrupteur EL-MAN du panneau arriere soit sur EL pour que les deux operateurs aient acces au manipulateur 6lectronique 2I memoire interne, et basculez I'interrupteur KEYER du panneau avant sur On. GI Si deux opbrateurs utilisent simultanement le FT920, et que les deux veulent utiliser une "pioche", un "bug", ou un manipulateur 6lectronique externe, les prises des manipulateurs peuvent etre inser6es dans les jacks KEY des panneaux avant et arriere; maintenant basculez I'interrupteur KEYER du panneau avant sur Off. lndependamment du reglage de I'interrupteur EL-MAN, les contacts d'extremit6 sur les prises males des cables de manipulateurs devront etre cables comme pour I'utilisation d'une "pioche".
Concernant les Grandes Antennes de R6ception Bien qu'une protection "antistatique" soit prevue sur tous les ports antenne, vous pouvez desirer construire un simple circuit externe qui deconnectera, en TX, toute antenne connectee au jack RX ANT IN, particulierement si vous utilisez une antenne long-fil comme une Beverage. Les tres grandes antennes peuvent vehiculer de tres hautes tensions HF et statiques, et le circuit ci-dessous peut fournir une meilleure protection pour les circuits d'entree du recepteur.
Quand votre logiciel vous demande les informations pour configurer votre port serie, reglez-le pour "4800, N, 8, 2" (4800 bauds, No Paritk, 8 Data Bits,-et 2 Stop Bits). Assurez-vous dgalement de configurer et d'activer tous les utilitaires "TSR" nkcessaires avant lancer la session d'activite de I'ordinateur (le manuel utilisateur de votre logiciel dkcrira de tels besoins).
ceiver, et pressez-le de nouveau pour I'eteindre. (2) lnterrupteur MOX C'est aussi un interrupteur "A verrouillage" utilis6 pour
(PTT) du microphone, par exemple). Pressez [MOX] une fois pour activer le mode transmission, et pressez-le de nouveau pour que le FT-920 revienne en mode reception.
I'Btage amplificateur final de I'bmetteur. (3) lnterrupteur VOX Cet interrupteur autorise la commutation automatique en emission A la voix en modes SSB, AM, et FM, tout comme en CW "semi-break-in". Pressez I'interrupteur [VOX] une fois pour activer le VOX, et de nouveau pour couper le VOX (et revenir au mode PTT).
Le brochage est montre A la page 5.
VOLT: Tension d'alimentation du transistor de I'amplificateur final (egalement affichee en reception). AMP: Courant de drain du transistor de I'amplificateurfinal. ALC: Tension ALC (retour au debut de la boucle). ALC: La meilleure sensibilite de reception est obtenue quand "IPO" est Off. Toutefois, le preamplificateur HF peut ne pas Btre efficace dans un environnement bruyant ou sur les frequences basses, auquel cas la fonction I P O a m e l i o r e r a I ' i m m u n i t e a I'intermodulation.
(pas d'attenuation), et selon la sequence
La constante courante de delai de restitution de I'AGC est presente sur le panneau afficheur. &I Si "AGC OFF" est s6lectionn6, le S-metre (qui contrdle la tension AGC) cessera de fonctionner.
I'emetteur, dans la gamme 10 100 Watts, et ajustement est possible pour tous les modes. La rotation dans le sens horaire augmente la puissance de sortie.
Rn La rotation dans le sens b r a i r e inverse de la
Cette commande, active dans tous les modes, peut "'--utilisee pour eliminer le bruit de fond quand aucun sign;al n'est present. Utilisee le plus frequemment en mode FM, et durant le scanning, cette commande doit Btre tournee A fond dans le sens horaire inverse dans la plupart des applications SSB, CW, ou AM. (18) Commande PROC COMP Cette commande est utilisee pour ajuster le niveau de compression du Processeur Digital de Parole en mode SSB. La rotation dans le sens horaire augmente le niveau de compression. (19) lnterrupteur PROC Pressez cet interrupteur pour activer le Processeur Digital de Parole, pour renforcer le niveau de parole dans les conditions difficiles. L'indicateur "PROC" apparaitra sur le panneau afficheur quand le speech processor est active. Pressez cet interrupteur de nouveau pour desactiver le speech processor. (20) Commande MONl GAIN Cette commande est utilisee pour ajuster le niveau audio de I'ecoute locale. La rotation dans le sens horaire augmente le niveau audio. (21) lnterrupteur MONl Pressez cet interrupteur pour activer I'ecoute locale, qui permet A I'operateur de contrdler la qualite de son signal audio A I'emission. Quand le moniteur est active, I'indicateur "MONI" apparait sur le panneau afficheur. Pressez cet interrupteur de nouveau pour desactiver le moniteur. (22) Commande NB LEVEL Cette commande ajuste le niveau de reduction de parasites pour le Noise Blanker FI. La rotation dans le sens horaire augmente le niveau de reduction.
FI. Quand le Noise Blanker est active, I'indicateur'NB apparaitra sur le panneau d'affichage. Pressez cet interrupteur de nouveau pour desactiver le Noise Blanker. & Le Noise Blanker FI peut Ctre utilis6 ou seul ou en conjonction avec le reducteur de bruit DSP.
Cette LED est aussi un interrupteur; quand le recepteur utilise le VFO-A, pressez la LED verte pour que le recepteur soit desactiv6 (la LED clignotera maintenant). Pressez la LED de nouveau pour abandonner la fonction mute.
Watts. Dans ce mode, la LED Orange clignotera.
le sens horaire inverse diminue la frequence. Les increments de pas de I'encodeur rotatif couple au Bouton d9Accorddu VFO-A sont montres ci-dessous.
La vitesse d'accord du Jog Shuttle peut etre programmee via le syst6me de Menu.
I'indicateur "LOCK" en-dessous de I'indicateur"VF0A" sur le panneau afficheur sera illumine.
(34) lnterrupteur VFOIMEM Pressez cet interrupteur pour changer la commande
En pressant plusieurs fois cet interrupteur, la commande de frequence bascule entre les deux systemes.
CTCSS (subaudible) (par defaut: 88.5 Hz) sera superposke A votre signal emis, pour acceder aux rkpeteurs la necessitant. Sur 6 metres, le shift repkteur par defaut est 500 kHz. La frequence de tonalit6 CTCSS ainsi que le shift repeteur peuvent etre changes via le systeme de Menu. (36) lnterrupteur DW Pressez cet interrupteur pour activer la fonction Double Veille.
(41) lnterrupteur QMB ST0 Cet interrupteur est utilise pour enregistrer les frequences du VFO-A dans le registre memoire QMB. (42) lnterrupteur REC Pressez cet interrupteur pour que I'enregistreur numerique incorpore commence a enregistrer le sig-
112 seconde, puis la touche [I], [2], [3], ou [4] sur le Clavier, pour que I'enregistreur numerique de messages parks commence I'enregistrement. (43) lnterrupteur PLAY Pressez cet interrupteur pour lancer la rediffusion de I'enregistreur numerique du recepteur. (44) Touches UP (A) I DOWN (V)
Memoire). Pressez I'un de ces interrupteurs une fois (momentanement) pour que la frequence ou le numero de canal memoire augmente ou diminue d'un increment; pressez et maintenir I'un de ces interrupteurs entraine un chargement continu de la frequence ou du numero de canal. Les increments du changement de frequence durant le fonctionnementVFO, en utilisant ces interrupteurs, sont montres ci-dessous. [STEP] lnterrupteur Position
(46) lndicateurllnterrupteurTX - (VFO-B) Cette combinaison LEDIlnterrupteur indique si oui ou non le VFO-B est utilise pour determiner la frkquence transmise. La LED apparait orange quand I'6mission est commandee par le VFO-B (ceci est une situation typique en mode "Split" utilisant le VFO-B pour 6mettre tout en recevant sur le VFO-A).
10 Watts. Dans ce mode, la LED Orange clignotera. (47) Bouton d'Accord VFO-B C'est le bouton d'accord contrblant la frequence du VFO-B (Secondaire). La rotation dans le sens horaire du bouton augmente la frequence, tandis que la rotation dans le sens horaire inverse diminue la frequence. Les increments de pas de I'encodeur rotatif couple au Bouton dlAccord du VFO-B sont montres ci-dessous. Fonctionnement
Clarifieur avec un decalage de k9.99 kHz. (52) lnterrupteur TX CLAR Pressez cet interrupteur pour activer la fonction Clarifieur TX, permettant a la frequence transmise d'etre decalee de la frequence du VFO-A jusqu'a k9.99 kHz. Le Clarifieur TX peut &re utilise en conjonction avec le Clarifieur RX, ou le decalage choisi peut etre applique soit 8 la frequence RX ou TX seulement. (53) lnterrupteur CLEAR CLAR Pressez cet interrupteur pour effacer tout decalage ayant ete etabli pour le Clarifieur, le ramenant $I la condition "Decalage Zero". La pression de cet interrupteur annule seulement le decalage; elle ne coupe pas le Clarifieur lui-meme Off.
Electronique incorpork. La rotation dans le sens horaire augmente la vitesse d'envoi. (58) Commande PITCH Cette commande ajuste la frequence de signal audio de (A) la tonalite SPOT, (B) la frequence audio correspondant $I la porteuse emise par votre FT-920 et (C)la frequence centrale de la bande passante en reception. La gamme disponible des frequences est 300 Hz, par pas de 50 Hz.
CW. La rotation dans le sens horaire augmente le niveau du moniteur.
"Memory Group Recall" en fonctionnement Memoire. Dans ce mode, seuls les canaux memoire dans le groupe design6 seront disponibles pour rappel; ceci est utile pour reduire le temps de selection des canaux si vous Btes seulement interesse par 1'6coute de quelques canaux particuliers.
Pressez et maintenir cet interrupteur pendant 112 seconde pour activer le mode Accord Automatique, pour lequel une porteuse est generee et le circuit du coupleur conqu autour d'un microprocesseur selectionne les valeurs d'inductance et de capacitance afin de presenter un TOS faible au port de sortie de I'bmetteur. J Assurez-vous d'avoir une antenne ou une charge connectee au jack antenne $I I1arri&redu transceiver avant d'initialiser la procedure d'accord du Coupleur Automatique dlAntenne.
(63) Commande NR Cette commande ajuste le niveau du reducteur de bruit associe au DSP. La rotation dans le sens horaire de cette commande augmente le degre de reduction du bruit.
Processeur de Signal Digital.
(65) Commandes LOW CUTlHlGH CUT Ces commandes ajustent les frequences haute et basse des filtre DSP delimitant la bande passante en reception. Le levier interne ajuste la caractgristique "frkquence basse" avec un reglage couvrant la partie gauche qe la commande physiquement disponible. Le levier externe ajuste la caracteristique "frequence
N'essayez pas d'adjuster I'une ou I'autre de ces commandes au-del8 de la position 12 heures. (66) lnterrupteur NOTCH C'est I'interrupteur OnIOff pour I'activation ou I'arret du filtre crevasse DSP.
I'interrupteur [Meter Select], ces echelles permettent I'affichage des param6tres d'emission suivants: ALC: Tension ALC. VOLT: Tension d'alimentation du transistor de I'amplificateur final (egalement affichee en reception). AMP: Courant de drain du transistor de I'amplificateur final.
(4) [[POI A pour la reception et le VFO-B pour I16mission,ou vice-versa.
(10) [FAST] Cet,icBne est illumine quand le pas "Rapide" du synhetiseur a ete selectionne, pour une exploration rapide des frequences en utilisant les Boutons d'Accord des VFO-A et VFO-B, ou les interrupteurs UP(A)/(V)DOWN. En mode "Fast", le changement de frequence est multiplie par un facteur de 10. (11) PAR1 Cet ic6ne est illumine quand un filtre etroit (dans les
(12) PEN1 Cet ic6ne est illumine quand le transceiver est accord6 sur une frequence hors de I'un des segments de 500 kHz contenant une bande Amateur. L'6mission sera neutralisee quand I'icbne [GEN] est allume. (13) [FINE] Cet ic6ne est illumine le pas "Fin" du synthetiseur a ete selectionne, pour un accord fin en utilisant les Boutons d'Accord des VFO-A et VFO-B, ou les interrupteurs UP(s)l(t)DOWN. La vitesse d'accord,
(14) [NBI Cet ic6ne est illumine quand le Noise Blanker FI est On. (15)VFO-A Mode Ces ic6nes affichent le mode de fonctionnement en utilisation sur le VFO-A.
(19) [LOCK] Cet icane est illumine quand la fonction "Lock" VFOA est activee afin dlempQcher les changements accidentels de frequence. (20) [QMBI Cet ic6ne est illumine quand les donnees de frequence sont rappelees depuis la Banque Memoires Rapides. (21) DIFOI Cet ic6ne est illumine quand les donnkes de frequence sont fournies par le systeme VFO. (22) [MEMI Cet icbne est illumine quand les donnees de frequence sont rappelees depuis le systeme Memoire. (23) [MEM TUNE] Cet icbne est illumine quand le contrble de frequence du transceiver est en mode pseudo-VFO connu comme mode "Accord Memoire, " pour lequel un
I'accord en utilisant le Bouton d'Accord du VFO-A.
Cet ic6ne est illumine quand le contr6le du signal audio est active.
[CLAR] sera affiche. (26) Panneau Multiple Ce panneau de la zone d'affichage fournit des donnees quantitatives concernant I'etat de
En usine, ce panneau est reg16 pour afficher la valeur du decalage de frequence du systeme Clarifieur de la frequence du VFO principal. Les autres fonctions disponibles incluent I'affichage de la frequence audio du signal CW et du Decalage VFO-ANFO-B, en utilisant le Menu U-09. Voir page 80 pour les details. (27) [-I [RPTI [+I Ces icbnes sont illumines durant le fonctionnement "Repeteur" FM, typiquement sur 29 MHz. Quand le
[RPT] sont illumin6s; quand le sens du shift du repeteur est positif, les ic6nes [RPT] [+I sont allumes.
(34) AFFICHAGE DU CANAL MEMOIRE Cette zone de I'afficheur indique le numero du Canal Memoire.
(35) [OFFSET] Cet icbne est illumine quand I'afficheur a usage multiple affiche la frequence de decalage du Clarifieur.
I'affichage est de 10 Hz. (41) [LOCK] Cet ic6ne est illumine quand la fonction "Lock" VFOB est activee afin d'empecher les changements de frCquence par inadvertance. (42) [BK-IN] Durant le fonctionnement CW, cet ic6ne sera illumine le fonctionnement Full Break-In (QSK) est
Quand I'interrupteur "PDL-KEY" est sur la position "PDL", le jack KEY sur la face arriere sera connect6 en parallele avec le jack KEY du panneau avant; quand I'interrupteur"PDL-KEYest sur "KEY, " le jack KEY du panneau arriere pourra accepter une cl6 directe, un manipulateur electronique externe, ou une interface de manipulation pilotee par ordinateur tout en permettant simultanement de connecter le jack KEY du panneau avant 21 un "bug" pour I'utilisation du Manipulateur Electronique incorpore. Voir page 19 pour les details de configuration et de fonctionnement.
13.5V DC, et le courant de court-circuit est de 15 mA.
(7) Jack TX GND Ce connecteur RCA est connecte au systeme de commutation decrit ci-dessus, pour la commande d'appareils externes. Notez les specifications des deux syst6mes disponibles via ce jack:
TR-RY avant de connecter tout equipement externe au jack TX GND. Ne connectez jamais une tension AC, ou une tension DC negative, au jack TX GND si I'interrupteur TR-RY est sur TR. . La Garantie LimitCe de ce produit ne couvre pas les dommages causes par les mauvaises connexions (tension excessive ou incorrecte) aux jacks du panneau arriere du FT-920. (8) Jack 13.5V Ce jack delivre + I 3.5V DC et jusqu'a 200 mA pour I'utilisation avec des equipements peripheriques 2 basse consommation. Le jack incorpore un fusible, et le courant est limit6 par la dimension de la piste du circuit imprime interne; n'excedez pas la limitation de courant de 200 mA.
100 mV @ 600 R, et la commande GAlN BF du panneau avant n'a pas d'effet sur le niveau audio present sur le jack AF OUT.
(12) lnterrupteur AFSK-FSK Cet interrupteur determine la methode de transmission de donnees pour la broche 1 pour le jack DATA (decrite ci-dessous). Si AFSK est s&lectionnC, alors la Pin 1 doit Btre connectee a la ligne "TX Audio" d'un
(13) Jack DATA Ce jack DIN 5 pins r e ~ o iI'entree t AFSK ou I'entrke OV -4V DC, avec -4V correspondant A la reduction maximale de puissance appliquee au FT-920.
Le jack IN est connecte au port entree de la section reception du FT-920. Invariablement, une antenne separee de reception uniquement, ou la sortie d'un convertisseur reception VHF128 MHz, peut etre connectee au jack IN. Alternativement, le jack dlEntree d'un prkamplificateur de reception peut Btre connecte au jack OUT, et le jack de Sortie du preamplificateur peut Btre connecte au jack IN. Voir page 39 pour les instructions d'interface et exemples. (16) Jacks ANT (A - B) Ces jacks SO-239 ("socles") doivent &re connect& au connecteur coaxial approprie d'une antenne ou d'une charge 50 R. La selection d'antenne est faite via I'interrupteur [ANTENNA AIB] du panneau avant. (17) Jack DC 13.5V C'est le jack de I'alimentation DC du transceiver. La tension specifiee est 13.5V DC (negatif a la masse) @ 20 amperes. (18) Borne GND Par securite et pour de meilleures performance, cette Borne de Masse doit Btre raccorde A terre de bonne qualite, en utilisant une grosse tresse de masse.
SPEED: 12 heures Cinspection de I'afficheur vous montrera que les deux VFO-A et VFO-B sont r6gl6s sur 7.000.00 MHz en mode LSB. Les LED [RX] (Verte) et [TX] (Orange) associees au VFO-A doivent Btre illuminees toutes les deux, indiquant que tous les contrbles de frequence sont exerces par ce VFO. Vous devrez maintenant entendre le bruit de fond. Ajustez la commande AF GAIN pour un niveau d'6coute confortable avec le bruit de fond reGu. Nous allons maintenant examiner la selection antenne, exploration de frequence, et autres aspects du fonctionnement du FT-920.
Deux jacks principaux d'antenne situ6s sur le panneau arriere du FT-920, vous permettant de connecter, par exemple, une antenne Yagi tribande A I'un et un dipble multibande ou une verticale A I'autre. Ces jacks type "SO-239", appeles A et B, peuvent Btre selectionn6s en pressant I'interrupteur ANTENNA AIB sur le cbte gauche du panneau avant du transceiver. Cet interrupteur bascule entre ces deux ports antenne principaux. Notez que la puissance de sortie maximale pour chaque jack antenne peut Btre reglee independamment via les Menus U-49 (Antenne-A) et U-50 (Antenne-B). Voir page 86 pour les details. Un jack additionnel d'antenne de reception uniquement (type RCA) se trouve aussi sur le panneau arriere du transceiver, appele RX IN. Ce jack peut &re connect6 A une antenne specialisee, telle une loop ou Beverage, pour utilisation en mode reception; I'bmission continuera sur I'antenne A ou B precedemment sblectionn6e quand I'antenne de reception seule est utilisee.
Pour activer I'antenne de reception seule, pressez I'interrupteur RX ANTENNA, situe imrnediatement endessous de I'interrupteur AIB. Pressez I'interrupteur RX ANTENNA une seconde fois pour revenir en reception sur I'antenne (d'kmission) principale (A ou B). . J La selection antenne (A, B, etlou RX) sera maintenue dans le VFO ou le registre memoire en utilisation. Par consequent, une fois que vous avez reg16 le transceiver sur chaque bande d1int6rBt, vous n'aurez plus besoin de selectionner I'antenne manuellement ($I moins que vous vouliez la changer) quand vous changerez de bande ou de memoire; le dernier reglage utilisk sera conserve. Cette fonction peut tout aussi bien Btre desactivke; voir le Menu U-41 8 la page 84.
Pressez I'un des interrupteurs Mode, situes immediatement 8 la gauche du Bouton d'Accord du VFO-A, pour selectionner le mode de fonctionnement. Les choix disponibles sont SSB, CW, AM, FM, et DATA. L'interrupteur SSB a une fonction bascule qui permet B I'operateur de choisir entre USB (utilisee, par convention, au-dessus de 10 MHz) et LSB (utilisee endessous de 10 MHz). Pressez I'interrupteur SSB, si necessaire, pour choisir le mode SSB approprik lors de I'exploration de differentes bandes. L'interrupteur CW utilise une fonction bascule pour selectionner la bande laterale qui supportera I'oscillation CW. Bien que la bande laterale supkrieure soit utilisee typiquement, il est possible de transmettre en C W - I n v e r s e e n - d e s s o u s d e 10 MHz, particulikrement si vous prevoyez de commuter frequemment entre LSB (phonie) et CW.
USB, vous observerez que la frequence du signal recu reste la mBme (meme si I'affichage de frequence peut changer legkrement). Vous observerez aussi que la frequence audio du signal recu diminue quand vous augmentez la frequence en tournant le Bouton dlAccord. Toutefois, la commutation CW 8 LSB necessite le reaccord sur la station desiree. Ceci peut etre particulikrement contraignant quand aprks un contact en phone en LSB, une liaison CW est tentee sur la meme frequence. Pour 6liminer I'obligation d'un nouveau reglage, il est preferable d'etre en CW-inverse Quand vous pressez [CW], vous notez que I'indicateur [USB] (juste au-dessus de [CW] sur I'afficheur principal) clignote pendant quelques secondes, tandis que I'indicateur [CW] brille de manikre stable. Ceci indique que CW normal (USB) est actif. Si vous pressez [CW] une fois de plus, I'indicateur [LSB] clignote maintenant, et vous informe que le mode CW-Inverse est actif. Dans ce dernier cas la commutation entre CW et LSB sans nouveau reglage est possible. Notez que, dans les modes LSB et CWILSB, la frequence audio du signal recu augmente quand vous augmentez la frequence du VFO. Pour ramener le recepteur $I sa c.rn.. valeur par defaut, QRM
QRM d'une station CW que le Shift FI etlou le DSP sont incapables d'eliminer, vous pouvez commuter dans ce mode puis se regler 8 nouveau sur le signal CW desire, et rkajuster le Shift FI etlou le DSP. 00.1
Pressez la touche [NARROW] sur le panneau avant pour que le filtre 6troit approprie pour ce mode de fonctionnement soit commute dans le circuit. Voir le tableau ci-dessous pour les bandes passantes disponibles dans chaque mode: NARROW lnterrupteur
I'interrupteur [NARROW] afin de selectionner une deviation maximum de 52.5 kHz, la deviation reglementaire sur la bande 10 metres. Pour le 50 MHz, toutefois, vous voudrez probablement utiliser la configuration "Wide", qui procure une deviation de k5 kHz.
Pressez la touche [CW] pour regler le mode de fonctionnement sur CW. Maintenant pressez la touche [lo]; observez que la frequence est reglee sur 10.000.00 MHz, et que le mode est en AM. Maintenant pressez la touche [7], et observez que le mode a change pour LSB, le mode choisi d'origine pour la bande 7 MHz. Pressez la touche [14], et observez que le mode est retourn6 similairement sur CW, le dernier mode utilise sur la bande 14 MHz. S6lection Bande en VFO-B En pressant et maintenant la touche Clavier [GENI CE] pendant 112 seconde, le contr6le de la commande de frequence se decalera du registre du VFO-A au registre du VFO-B. Par exemple, pour regler le VFO-B sur la bande 21 MHz, pressez et maintenez la touche [GENICE] pendant 112 seconde; vous observerez que la zone d'affichage de frequence du VFO-B clignotera. Dans les cinq secondes, pressez la touche [21] du Clavier. Apres avoir press6 la touche [GENICE] pendant 112 seconde, vous pouvez aussi changer le mode de fonctionnement et/ou I'antenne devant &re utilisee, si vous le voulez. A Notez qu'en pressant la touche [GENICE] pendant 112 seconde, ne choisit pas en soi le VFO-B comme registre VFO de reception (ou d'kmission). Cette action agit comme une fonction "de securit6" qui perrnet au VFO-B d'etre reg16 sur la frequence, mode, et antenne utiliser quand le VFO-B sera de nouveau active (voir ci-dessous).
MHz CW, pressez: [GEN/CE](maintenue pendant 112 sec.) =[ENTI [ I ] 3 [8] 3 [O] 3 [9] 3 [5] 3 [CW] 3 [ENT].
Tous les reglages de frequence, mode, largeur de bande passante, selection antenne, et reglages du coupleur d'antenne sont totalement independant entre les deux registres sur chaque bande, aussi le changement d'une largeur de bande sur un registre d'un VFO par exemple, n'aura pas d'effet sur les reglages des registres alternes. Deux registres VFO par bande sont aussi disponibles pour le VFO-B. Juste rappelez-vous de presser et maintenir la touche [GENICE] pendant 112 seconde avant de presser la touche [7] pour inspecter etlou ajuster les reglages sur le registre alterne sur 7 MHz pour le VFO-B.
Une fois que vous avez fait un reglage initial sur une bande (en utilisant les touches directes de bande ou I'entree directe de frequence), vous pouvez explorer la bande B la recherche de signaux. Plusieurs methodes d'accord sont disponibles, I dep)endantesdu VFO qui est en utilisation. Pour les frequences du VFO-A: - Bouton dtAccord VFO-A -Jog Shuttle - lnterrupteurs [UPIDOWN] du Panneau Avant - lnterrupteurs [UPIDOWN] du Microphone Pour les frequences du VFO-B: - VFO-B - lnterrupteurs [UPIDOWN] du Panneau Avant
En pressant la touche [STEP], la vitesse d'accord peut &re modifiee. La touche [STEP] bascule entre trois reglages: FlNE 3 NORMAL
Le Shuttle Jog est un moyen pratique d'accomplir de grandes excursions de frequence, evitant de "mouliner" le bouton d'accord du VFO-A pour aller rapidement d'une frkquence B une autre. En premiere approche, le Jog Shuttle est une commande par bague avec ressort de rappel qui est utilise pour le changement de frequence. La rotation de la bague du Jog Shuttle depuis sa position centrale dans I'une ou I'autre direction initialisera I'accord. Plus la bague du Jog Shuttle est 6cartee du centre, de plus et plus vite la frequence change (I'increment de pas minimum avec une IegCre rotation de la bague du Jog Shuttle est de 10 Hz).
Interru~teursfUP/DOWNI du Panneau Avant Ces interrupteurs peuvent aussi &re utilises pour des excursions de frequence rapides depuis I'extr6mite d'une bande A une autre. Dans la position "Normal" de I'interrupteur [STEP], par exemple, une pression sur I'interrupteur [UP] fera augmenter la frequence par bonds de 100 kHz. Les sauts de frequence disponibles sont montres ci-dessous.
Les interrupteurs LOCK en bas A droite des Boutons dlAccord des VFO-A et VFO-B ont des effets legerement differents, selon comment chaque interrupteur est press&. Ces interrupteurs peuvent etre utilises en combinaison pour permettre les verrouillages desires, comme montrk dans le tableau suivant.
I'interrupteur vers la droite pour que la frequence augmente. Tournez cet interrupteur 21 fond vers la gauche ou la droite pour que la vitesse de'scanning commute sur le mode "Fast", comme si vous aviez press6 I'interrupteur [FST] sur le MH-31~8. Voir le tableau ci-dessous resumant les pas disponibles pour ces modes de fonctionnement.
Le FT-920 est expedie d'usine avec I'illumination de I'afficheur reglee a son niveau maximum. Si vous desirez reduire le niveau d'illumination de I'afficheur, utilisez la procedure suivante. O Pressez la touche [MENU] pour entrer dans le mode Menu de fonctionnement. O Tournez le Bouton d'Accord du VFO-B pour sdectionner le Menu U-08 ("DIMMER"). O Pressez la touche [ENT] pour entrer en mode "Menu Command". @ Tournez le Bouton dlAccord du VFO-B pour changer les reglages indiques dans la fenetre principale de I'afficheur de [OFF] a [ON]. O Pressez la touche [MENU] une fois de plus pour quitter le mode Menu et revenir au fonctionnement normal du transceiver.
Le "Beep" que vous entendez quand vous pressez une touche sur le panneau avant peut &re ajuste, si vous le desirez.
O Tournez le Bouton d'Accord du VFO-B pour selectionner le Menu U-06 ("BEEP-F"). O Pressez la touche [ENT] pour entrer en mode "Menu Command". A c e stade, vous entendrez la frequence du signal actif. @ Tournez le Bouton dlAccord du VFO-B pour regler la tonalit6 que vous preferez. Juste pour votre information, la frequence exacte de la tonalit6 est affichee dans la fenetre principale de I'afficheur. O Une fois que vous avez trouve une tonalit6 satisfaisante, pressez [ENT] pour quitter le mode Menu et revenir au fonctionnement normal. Pour regler le Niveau du Beep, vous pouvez ajuster le potentiornetre du niveau du Beep, qui est accessible au travers d'un petit trou d'ajustage en-dessous du transceiver. Utilisez un petit tournevis isole d'alignement pour regler le niveau B la meilleure amplitude vous convenant.
Le FT-920, toutefois, disPose de nombreuses fonctions ConGues Pour ameliorer la reception sur les bandes encombrkes. Ces fonctions sont decrites ci-dessous. Clarifieur (Decalage en frequence) La fonction Clarifieur permet de se d~calerpar rapport 21 la frequence du VFO actif. Le Clarifieur offre plusieurs possibilites: 0 Si le signal reCu commence a glisser, le [RX CLAR] peut &re active afin de vous permettre de continuer de recevoir I'autre station sans que vous ayez besoin de reajuster 3 la fois vos frequences d'emission et de reception (pouvant causer des interferences aux stations voisines). 0 Pour les "pile up" des expeditions DX, le [TX CLAR] peut etre utilise pour etablir une relation de frequence split TXIRX, et le [RX CLAR] peut Btre utilisk pour 6tablir la frequence d'appel optimale. 0 Si vous avec frequemment besoin de realiserdes excursion de frequence de valeur fixe (tel que "cinq
[TX'RX CLAR] permet de programmer cette valeur pour un instantank et le QSY sur cette frequence. Pressez la touche [RX CLAR] pour activer le Clarifieur Reception. L'indicateur [CLAR RX] apparajtra sur I'afficheur, et le Bouton d'Accord du VFO-B peut maintenant etre utilisk pour decaler la frkquence reCue jusqu9a *9,99 k ~ Si ~ vous, voulez que les frequences emission et r~ceptionsuivent le decalage programme, pressez aussi la touche [TX CLAR].
Accord Central CW (Echelle d'Accord Dilatee) L'Echelle dlAccord Dilatee peut Btre utilisee pour fournir une indication visuelle de I'ajustement de frequence precis en mode CW. La configuration de I'Echelle dtAccord Dilatee est realisee via le Menu U10 (page 80).
Suivant I'illustration ci-dessous, quand I'alignement correcte de la fr6quence audio du signal requ est realis&, votre signal emis sera prkcisement align6 au "battement zero" avec la frequence du signal entrant. SPOT CW La fonction Spot CW fournit une mkthode sonore d'aligner 1'6mission de votre FT-920 sur la frkquence du signal requ (en opposition 21 la methode visuelle fournie par I'Echelle dlAccord Dilat6e).
.La valeur de decalage de la frequence VFO sera ajustee pour toute valeur entre 300 Hz et 1050 Hz affichee dans la Fenetre Multifonctionsde I'afficheur, (par pasde 50 Hz) en tournant la commande PITCH. et une representation graphique de Isamplitudeet de la direction du decalage peut &re obtenue sur SBlection prBamp,ificateurs HF I'Echelle d'Accord Dilatke, par un r e g b e a ~ ~ r o ~ r i e Deux circuits preamplificateurs HF sent disponibles du Menu U-10 (voir page 80). dans le FT-920, chacun produisant un effet particulier fondion de la frequence en cause dans la gamme Pour mettre le Clarifieur Off, pressez [RX CLAR] (etl de fonctionnement de ce transceiver: ou [TX CLAR]) de nouveau. Le transceiver reviendra 0 Un ~ream~lificateur a Jonction FET (JFET) de a la frequence VFO d'origine; toutefois, le decalage selectivit6 de facteur Q eleve permettant une ne sera pas efface, et sera conserve 8 cette valeur excellente protection contre les signaux hors courante en supposant que vous vouliez revenir sur bande. cette frequence decalee plus tard.
MOSFET sur les bandes 24 50 MHz. NOUSvous recommandons d'utiliser initialement ces reglages, et de ne les changer que plus tard si vous avec un besoin particulier de le faire. A Bien que le preamplificateur MoSFET delivre un gain superieur, le preamplificateur JFET POssede
I'apparition du bruit de fond de bande quand vous connectez votre antenne, vous avez deja la sensibilite adequate. Toute augmentation du gain de I'etage d'entree au-dessus de ce point n'ameliorera pas le rapport signal-a-bruit du signal recu. Le preamplificateur choisi sera toujours On, 2 moins que la touche [IPO] soit pressee. Voir la discussion concernant la fonction IPO ci-dessous a la section concernant "Outils pour Signaux Forts et Basses Frequences". S6lection AGC (Contrdle Automatique de Gain;) Le systeme d'AGC du recepteur du FT-920 empeche des dommages potentiels aux oreilles etlou surcharges des composants du rkcepteur en etablissant un "Seuil AGC" A I'entree du signal. Une fois le Seuil d'AGC atteint, I'augmentation supplementaire de la force du signal n'entrainera pas d'augmentation de la sortie audio.
Pour selectionner le dClai de restitution de I'AGC, pressez I'interrupteur [AGC] du panneau avant plusieurs fois, vous observerez le defilement de I'affichage des ic6nes selon les selections disponibles: AGC FAST 3 AGC SLOW 3 a AGC OFF a AGC FAST a ... La position AGC FAST est usuellement prkferable pour les contests CW et SSB, tan& que vous pouvez preferer AGC SLOW pour un meilleur rendu des signauxdevoix. AGCOFFest le plussouvent utilisee pour la mesure prkcise de signaux (Ion de 1'evaluation des pe,rmances an,nnes, etc. ), mais les signaux forts seront tres distordus avec I'AGC Off. Tournez la commande RF GAIN dans le sens horaire inverse pour reduire la distorsion. Squelch Si vous souhaitez rendre muet le recepteur du FT920 en I'absence de signal, tournez la commande SQL (Squelch) dans le sens horaire jusqu'g ce que le bruit de fond juste disparaisse. Ce point est le seuil du reglage qui permet la meilleure sensibilite du squelch pour les signaux faibles. Quand un signal est r e p qui excede le seuil reg16 par la commande SQL, la fonction silencieux sera desactivee et le niveau normal audio sera requ. Quand le signal disparait, le rkcepteur sera de nouveau silencieux Le circuit Squelch est le plus souvent utilisk en FM, mais le systeme de Squelch du FT-920 est opkrationnel pour tous les modes. Ceci peut &re particulierement utile lors de 1'6coute d'une frequence d'appel sur 6-metres (telle que 50.125 MHz), ou en attendant qu'un satellite en Mode-A (retour sur 29 MHz) vienne dans la gamme. Pour desactiver la fonction silencieux du systkme squelch, tournez la commande SQL A fond dans le sens horaire inverse.
Toutefois, vous pouvez utiliser I'entree directe de frequence pour 6tablir le point de depart, par exemple, d'une bande de radiodiffusion en ondes courtes; vous pouvez ensuite utiliser le bouton dlaccord(s) eVou les interrupteurs UPIDOWN pour balayer la bande. Vous pouvez aussi programmer une "frkquence favorite" dans chaque bande de radiodiffusion en memoire, puis la rappeler rapidement comme point de dkpart d'accord memoire. Voir la section du fonctionnement Memoire, commen~antA la page 65, pour les details. De plus, les possibilites du rkcepteur du FT-920 permettent la reception A Couverture Generale, et vous apprecierez les differents aspects interessants de I'ecoute des ondes courtes. Parmi les transmissions souvent rencontrees: Radiodiffusion lnternationale en Ondes Courtes (voir table ci-dessous) Communications Maritimes et Aeronautiques (courriers transoceaniques, etc.) Services d'lnformations et Trafic Diplomatiquel La commande posskde un cran sur la position centrale (12 heures), qui represente la frequence centrale normale de la bande passante. La commande SHlFT est dediee au mode reception, et n'affecte pas les caracteristiques de votre signal 6mis (un tel ajustement du signal transmis est, toutefois, possible via les Menus U-59, U-60, U-62, et U-63). Tournez la commande SHlFT vers la gauche ou la droite pour eliminer I'interference. Un ajustement soigneux de la commande SHlFT peut aussi &re utile pour ameliorer I'efficacite audio sur un signal SSB excessivement grave. Ramenez la commande SHlFT sur le cran de la position centrale pour revenir au reglage de la bande passante normale par defaut. Commandes HlGH CUTLOW CUT (DSP) Le systeme DSP d'elimination d'interferences se fait principalement via un dispositif de bande passante ajustable grdce aux commandes HlGH CUT et LOW CUT. Ces commandes peuvent &re utilisees pour optimiser la bande passante audio afin de reduire les interferences et le bruit, et optimiser le rapport signal-A-bruit. Pour activer le filtre passe-bande DSP, pressez la touche [DSP] (situee juste en-dessous de la commande SHIFT). La touche [DSP] contient une LED, qui s'illumine en vert quand le DSP est On. Tournez maintenant les commandes HlGH CUT et LOW CUT pour Bliminer les interferences eVou le bruit, ou pour ameliorer le son du signal r e y . Une representation graphique de la largeur relative de la bande passante du DSP peut &re affichke sur I'Echelle d0AccordDilatee en faisant la configuration appropriee via le Menu U-10. Voir page 80 pour les details. Pressez I'interrupteur [DSP] de nouveau pour desactiver le filtre passe-bande DSP.
Filtre NOTCH (DSP) Des porteuses indesirables dans la bande passante du filtre du recepteur peuvent etre effectivement supprimkes en utilisant la fonction Notch du DSP. Le systeme DSP detectera la note de battement, puis centrera automatiquement un filtre notch Btroit pour eliminer la note de battement. Si des notes de battement multiples sont presentes le DSP creera des filtres crevasses multiples pour les Bliminer! Pour activer le Filtre Notch DSP, pressez la touche [NOTCH]. Pour mettre le filtre Off, pressez la touche [NOTCH] une fois de plus. Note: Le filtre Notch DSP ne devrait pas Btre utilise en mode CW! Le systeme DSP interpretera une porteuse CW comme &ant une "interference, " et eliminera comme signal indesirable le signal requ. Par consequent, quand vous balayez la bande avec le Filtre Notch On, les signaux CW apparaitront pendant un moment, puis disparaitront car ils seront eliminks par le filtre notch. Commande RF GAlN La commande RF GAlN est une commande tres utile qui permet de traiter les interferences mais qui est souvent sous employee. Quand le bruit devient important sur une bande, la rotation de la commande RF GAlN dans le sens horaire inverse peut, dans certains cas, ameliorer la reception. La rotation dans le sens horaire inverse de la commande RF GAlN reduit le gain dans les &ages HF et FI en augmentant le voltage de I'AGC; ceci diminue les niveaux du bruit de fond et du signal, et augmente I'indication "no-signal" du S-metre. Les signaux plus faibles que I'indication minimale du S-metre peuvent etre encore completement audibles, mais ils n'affecteront plus le systkme AGC.
(decrit A la page 47). Maintenant activez ou ajustez les fonctions DSP necessaires, et vous constaterez, dans beaucoup de circonstances, que la rkjection des interferences est amelioree. Pour la sensibilite maximale, la commande RF GAlN doit reglee A fond dans le sens horaire. Noise Blanker FI (NB) Dans le cas de parasites d'allumages automobiles, bruit de lignes haute-tension, ou autre type de bruit pulse, la fonction Noise Blanker FI peut Btre activee afin de minimiser ou Climiner le bruit. Pressez I'interrupteur [NB] afin d'illuminer I'icdne [NB] sur I'afficheur, puis tournez la commande NB LEVEL jusqu'au point d'klimination maximale du bruit compatible avec la bonne qualite du signal. Pressez I'interrupteur[NB] de nouveau pour basculer le Noise Blanker FI sur Off. Note: Dans des conditions de signaux extremement forts sur une bande encombree, tel que durant un contest DX, etc., un reglage trop poussk de la commande NB LEVEL peut entrainer la degradation de I'immunitecontre les "splatters" des stations locales tres puissantes. Cette tendance generale est typique A tous les circuits noise blanker FI, et le circuit du FT-920 est soigneusement conGu pour minimiser cette caracteristique. Essayez de reduire le reglage de la commande NB LEVEL si ceci est observe, et essayez d'utiliser le Reducteur de Bruit DSP pour compenser (voir ci-dessous).
Blanker FI en eliminant les bruits non-impusionnels de faible niveau qui sont difficiles 2 detecter par le Noise Blanker FI. Pour activer le Reducteur de Bruit DSP, tournez la commande NR dans le sens horaire depuis sa position par dkfaut, qui est 2 fond vers la gauche. Ajustez le reglage de la commande NR jusqu'a ce que le meilleur rapport signal-A-bruit soit obtenu. Essayez aussi d'ajuster le reglage RF GAIN, selon la discussion precedente, pour voir si la reduction du niveau de gain HFIFI ameliorera la performance du Rdducteur de Bruit DSP. Pour supprimer le Reducteur de Bruit DSP, tournez la commande NR A fond dans le sens horaire inverse. En balayant la bande tout en utilisant le circuit NR, vous pouvez vous rendre compte que le "pitch" apparent du bruit de fond change quelque peu quand vous rencontrez des signaux. Le circuit NR est un filtre adaptateur qui "epouse la forme" du signal, aussi cette observation est completement normale.
Basses Frequences Le trafic sur les bandes Amateurs HF basses (160 2 30 metres) presente des contraintes particulieres, incluant des niveaux de bruit atmospherique Bleves, des signaux locaux puissants, et un manque de directivite des antennes (comparativement aux beams multi-6lements des frequences superieures). Le FT-920 est particulierement bien equip6 pour assister I'operateur 2 maintenir des communications fiables dans ces conditions difficiles. L'etage d'entree du recepteur inclue un double melangeur 6quilibre 2 point d'interception eleve, fournissant une excellente immunite contre I'intermodulation.Pour la protection contre I'agression des signaux hors bande qui peuvent causer de I'intermodulation, I'ktage d'entrbe du rkcepteur est protege par une banque de filtres passe bande, incluant des filtres speciaux de facteur Q eleve pour les bandes 7, 14, 21, et 50 MHz. Et le Coupleur dlAntenne Automatique incorpore peut Btre active en reception, aussi bien qu'en emission, apportant une bonne protection contre les signaux forts en dehors de la bande courante. Autres moyens mis 21la disposition des operateurs dans un environnement de signaux forts: /PO (Ootimisation du Point d'lnterceofion) La fonction IPO reduit reduit le gain d'entree du recepteur en mettant hors circuit le preamplificateur HF. Quand le gain supplementaire du preamplificateur n'est pas necessaire (typiquement en-dessous d'environ 10 MHz), I'activation de la fonction IPO reduira le niveau du bruit de fond et ameliorera I'immunite du recepteur en reduisant le niveau de signal present6 au premier melangeur. Aussi longtemps que le bruit de fond est encore audible, la sensibilite utile du recepteur ne sera pas rkduite par I'activation de I'IPO. --
IPO, pour reduire la sensibilite du recepteur. Pressez plusieurs fois la touche [ATT] du panneau avant pour faire defiler les diffkrents niveaux d'attenuation disponibles (au pas de 1 Point-S chacun de 6 dB):
Fonctionnement de I'Enregistreur Vocal Digital (DVR) Le FT-920 possede un Enregistreur Vocal Digital incorpore que vous pouvez utiliser pour enregistrer puis re-ecouter les signaux requs (en provenance du VFO-A) pour une periode allant jusqu'a 16 secondes. En addition, le DVR peut Ctre utilisk pour enregistrer etrkpeter des messages iteratifs (tels "CQ") de votre propre voix. Voir la section "Emission" (page 55) pour les details de cette derniere fonction. L'enregistrement et la repetition des signaux requs sont tres directs. O En reception, pressez I'interrupteur [REC], puis [0] (50 MHz), pour dkbuter I'enregistrement. Le niveau d'enregistrementest reg16 automatiquement, aussi vous pouvez laisser le niveau d'ecoute au niveau qui vous est confortable. Durant I'enregistrement, tiret de I'affichage canal memoire clignotera. )ur arrgter I'enregistrement, pressez I'interrupteur ldEC] momentanement de nouveau. Les dernieres 16 secondes de I'audio recue seront maintenant enregistrees. De cette manikre, vous pouvez rapidement confirmer, par exemple, si une station DX a correctement copie votre indicatif dans un pile-up. O Pour re-ecouter I'audio enregistree, pressez [PLAY] puis [O] (50 MHz). Pour repeter la commande [AF GAIN] du panneau avant regle le niveau du volume. Les signaux requs, toutefois, seront coupes pendant la duree de la repetition du signal audio.
Maintenant que vous Btes familier avec l e fonctionnement du recepteur, nous allons explorer les possibilites du FT-920 en mode emission.
Quand 1'6mission est activee, le coupleur directionnel incorpore du FT-920 detecte la puissance rCflCchie qui apparait au port de sortie de I'amplificateur final (dOe B une desadaptation d'impkdance du systeme d'antenne), et interdit le passage en emission si la puissance reflechie est trop 6levee (dans ce cas I'icbne [HI TOS] s'illuminera). Vous devrez cesser de transmettre immediatement, et determiner la cause du defaut dans le systeme d'antenne. La limite superieure de la puissance de sortie kmise peut etre reglee skparement pour chaque port antenne via les Menus U-49 (pour I'Antenne A) et U-50 (pour I'Antenne B). Voir page 86 pour les details.
(typiquementseulement quand le TOS "Tuner-OW' est au-dessus de 3:1), le systeme memoire du coupleur ignorera ces rkglages, et la procedure d'accord se repetera la prochaine fois que vous opererez sur cette frequence; cette fonction vous empeche d'enregistrer un reglage indesirable (tel celui produit si vous selectionnez accidentellement la mauvaise antenne pour une bande particuliere). @ Si vous souhaitez mettre hors ligne le coupleur d'antenne, pressez I'interrupteur [TUNER] momentanement. L'indication [RX TUNER TX] disparaitra de I'afficheur.
Pour utiliser le coupleur d'antenne automatique du FT-920: O Tournez la commande RF PWR a fond dans le sens horaire ( l e transceiver reduira automatiquement sa puissance A un maximum de 50 Watts durant I'accord d'antenne). Q Assurez-vous que la frequence est libre avant d'initialiser I'accord d'antenne. Q Pressez et maintenez I'interrupteur [TUNER] pendant 112 seconde pour activer le coupleur. L'indicateur [RX TUNER TX] apparaitra sur I'afficheur. @ Une porteuse sera maintenant transmise par le FT-920. Le Coupleur dtAntenne Automatique s'ajustera maintenant de lui-meme afin qu'un TOS faible soit vu par I'etage final de ~'am~lificateur. L'indicateur [WAIT] apparaitra sur I'afficheur durant I'accord. O Quand I'accord est acheve, I'indicateur [WAIT] disparaitra, et le FT-920 reviendra au mode reception. Ace stade, si le coupleur realise un TOS inferieur A 1.5:1, les reglages du coupleur seront enregistres dans le systeme memoire du coupleur; ces reglages seront utilises la prochaine fois que vous opererez sur cette frequence. Si le coupleur
B. S'il a un passage en emission intempestif(sans que I'operateur presse la touche [TUNER]), le coupleur comrnencera son accord si le TOS trouve est de 3:l ou superieur. Les reglages du coupleur ne seront pas enregistres dans ce cas. Si, toutefois, la touche [TUNER] est pressee et maintenue pendant 112 seconde, les reglages du coupleur seront enregistres dans le systeme memoire du coupleur. C. Si I'accord est correctement accompli, et les reglages du coupleur enregistres en memoire, les caracteristiques du systeme d'antenne vues par I'emetteur ressemblent A la courbe (1) de la figure cidessous. Si vous passez sur la frequence (2) du tableau (quand le TOS est au-dessus de 3:1), le coupleur sera automatiquement active quand vous commencerez A transmettre. D. Le Coupleur dlAntenne Automatique possede un registre de 100 memoires dediees a I'accord, parmi lesquelles onze sont allouees (chacune) aux bandes amateur couvertes par le FT-920. Les 89 autres enregistrent les reglages du coupleur les plus rkcents, independamment de la bande en utilisation, sur une base premiere entree, premiere effacee. E. Le Coupleur dlAntenne Automatique est configure en usine pour Btre activk A la fois en reception et emission. I1est possible, toutefois, de le configurer afin qu'il ne soit seulement actif qu'en emission. Voir le Menu U-48, decrit A la page page 85. F. Le Coupleur d'Antenne Automatique ajuste uniquement le TOS apparent vu par le transceiver. Aucun reglage realis6 par le coupleur ne peut, bien sOr, affecter le TOS present dans le coaxial d'alimentation. Par consequent, tous les efforts doivent Btre faits pour minimiser le TOS afin d'assurer un transfert de puissance efficace au point d'alimentation de I'antenne (car les pertes dans la ligne peuvent augmenter rapidement quand le TOS augmente). G. Parce que I'impedance de telles antennes varie largement selon la bande en utilisation, notez que les antennes long fil de longueur aleatoire et les systemes d'antennes A alimentation symetrique generalement ne seront pas accordees de maniere satisfaisante par le coupleur d'antenne automatique du FT-920 2 moins de prendre SWR = 2.0 des dispositions pour vous assurer que I'imp6dance reste dans la gamme specifiee de SWR = 1.0 Frequenq + (1) I'indicateur d'ALC. Par consequent, il est utile de faire un reglage initial de la commande MIC GAlN avec une charge 50 R ou une.antenne parfaitement accordee, et avec la commande RF PWR a fond dans le sens horaire.
Quand la modulation du microphone est detectee par le circuit VOX, un interrupteur "PTT" interne sera active pour commencer la transmission; quand la modulation cesse, le circuit VOX fait revenir le transceiver en mode reception. Le fonctionnement est trks simple: O Pressez I'interrupteur [VOX]. O Sans presser I'interrupteur [PTT] sur le microphone, parlez dans le microphone 3 un niveau de voix normal. Le FT-920 devrait basculer automatiquement en mode emission, et revenir en reception quand vous arretez de parler. O Pour abandonner l e VOX e t revenir au fonctionnement PTT, pressez I'interrupteur [VOX] une fois de plus. Le systeme VOX peut necessiter un ajustement minime pour optimiser ses parametres aux caracteristiques particulieres de votre voix. Ces paramktres sont regles via le systkme de Menu comme suit: 0 Si en parlant a niveau de voix normal n'active pas la transmission, ou si le bruit de fond dans le shack declenche le VOX, la sensibilite du VOX (VOX GAIN) peut etre ajustee via le Menu U-65, comme decrit a la page 88. 0 Si le delai pour revenir au mode reception ne convient pas A vos habitudes de trafic (trop rapide ou trop lent), ce delai (VOX DELAY) peut etre ajuste via le Menu U-64, comme decrit a la page 88. 0 Pour empecher I'audio du haut-parleur d'activer le circuit VOX, vous pourrez avoir besoin d'ajuster le reglage Antitrip du VOX. Utilisez le Menu U-66, decrit a la page 88, pour ceci. Fonctionnement du Speech Processor Digital Le Speech Processor Digital permet I'amelioration du signal BF SSB A I'emission de deux manieres [j Utilisant un procede de compression digitale du signal audio, le Processeur Digital de Parole augmente le niveau de sortie appariant de votre transceiver; et 0 Par des techniques d'egalisation digitale particulieres, il est possible de choisir sur votre
Une fois que vous avez correctement reg16 le niveau de la commande MIC GAIN, vous pouvez regler le Processeur Digital de Parole comme suit: O Pressez I'interrupteur [METER SELECT] pour que la,selection de I'emission soit sur COMP. O Pressez I'interrupteur [PROC] une fois afin que I'indicateur [PROC] sur I'afficheur s'illumine. O Pressez I'interrupteur PTT, et parlez dans le microphone avec un niveau de voix normal. Vous observerez que I'indicateurde Compression fluctue en accord avec votre modulation. Maintenant ajustez la commande PROC LEVEL du panneau avant afin que la lecture en pointes sur I'kchelle COMP reste en-dessous de 10 dB. @ Pour desactiver le Processeur Digital de Parole, pressez I'interrupteur [PROC] une fois de plus. L'indicateur [PROC] sur I'afficheur disparaitra. &I L'augmentation du niveau de compression augmente gknkralement I'efficacite en phonie ; toutefois, un reglage trop pousse de la commande PROC LEVEL deteriorera le rapport signal-A-bruit devotre modulation, reduisant ainsi I'efficacite du speech processor. Conservez le niveau de compression en-dessous de 10 dB pour vous assurer que cela ne se produira pas. Bandes passantes utiles vocales en DSP Si vous souhaitez ameliorer I'efficacite de votre compresseur de modulation, vous pouvez choisir parmi quatre bandes passantes vocales qui sont disponibles via le Menu. Une fois que vous avez sklectionn6 la bande passante vocale adaptee, aucun ajustement supplementaire n'est necessaire. ~e menu possede - - Slection "OW', aussi la fonction bande passante ! peut &re utilisee avec le DSP active ou non. fonction bande passante vocale peut Btre util isee seule, ou en conjonction avec le Prclcesseur Digital de Parole. Essayer ce dispositif sei11 ou en combinaison pour determiner quel iglage produit la meilleure qualit4 audio en relaon avec les caracteristiques de votre voix.
La fonction Moniteur vous permet d'observer les caracteristiques de votre modulation afin de faire les reglages de modulation DSP, AM ou FM, etc O Pressez I'interrupteur [MONI] pour activer le moniteur ; I'indicateur [MONI] sur I'afficheur s'illuminera. Maintenant, quand vous parlez, votre voix sera audible dans le haut-parleur ou casque. O Ajustez le volume du Moniteur en tournant la commande MONI LEVEL. La rotation dans le sens horaire augmente le niveau du volume du Moniteur. O Pressez I'interrupteur [MONI] de nouveau pour desactiver le Moniteur. Fonctionnement Enregistreur Vocal Digital (Emission) L'Enregistreur Vocal Digital du FT-920 peut Btre utilise pour enregistrerjusqu'a quatre messages, dans votre propre voix, jusqu'a 16 secondes de duree. De tels messages peuvent Btre utilises pour des appels " C Q rkpetitifs lors de contests; vous pourriez aussi utiliser I'Enregistreur Vocal Digital pour enregistrer votre i n d i c a t i f phonetiquement, p u i s I'envoyer automatiquement sur un "pile-up" tard dans la nuit quand vous ne souhaitez pas rkveiller les autres membres de la famille (vous pouvez aussi enregistrer "Roger, roger, cinq neuf, cinquante-neuf' plus votre indicatif pour terminer le contact). Le fonctionnement est similaire A celui decrit pour I'enregistrement en mode reception (voir page 51), except6 que les touches [REC] et [PLAY] sont pressees et maintenues pendant 112 seconde pour accomplir I'action desiree (en reception, ces interrupteurs sont presses momentanement). Les emplacements des. quatre messages sont design& par les touches BAND [ I ] [4]. O Pressez et maintenez la touche [REC] pendant 11 2 seconde, puis pressez la touche [ I ] sur le clavier pour commencer I'enregistrement dans la memoire DVR # I . O Parlez dans le microphone a un niveau de voix stable. Le niveau du volume d'enregistrement est reg16 automatiquement, aussi la commande MIC GAIN n'agit pas pendant I'enregistrement par le DVR. O Pressez la touche [ I ] de nouveau pour arreter I'enregistrement, si vous ne voulez pas utiliser la totalite des 16 secondes disponibles.
@ Pour transmettre le message enregistre sur I'air, pressez et maintenez la touche [PLAY] pendant 11 2 seconde, suivie immkdiatement de la touche BAND appropriee. Le circuit PTT s'activera automatiquement, commutant le FT-920 en mode emission, et le transceiver reviendra en reception 2I I'issue du message.
IIEnregistreur Vocal Digital peut etre ajuste en utilisant la commande MIC GAIN. Les reglages optimum pour I'enregistreur peuvent, toutefois, Btre leg&rement differents de ceux utilises en fonctionnement normal; ceci est normal.
Les meilleures selections pour les branchements et les commutations dependent de votre application. Voir les details de configuration possibles commen~ant21 la page 19. Emploi d'un manipulateur de type "pioche" O lnserez la prise de votre manipulateur dans I'un ou I'autre des jacks KEY. RCglez les autres commandes comme suit: MODE: CW KEYER: Off (Aucun icane ne doit apparaitre sur I'afficheur). RF POWER: A fond dans le sens horaire. SIDE TONE: Position 12 heures. VOX: Off I'Ccoute locale CW en arri6re plan mais vous n'emettrez pas. Ce mode vous permet d'ajuster la commande SlDE TONE pour un niveau de volume confortable, et c'est aussi utile si vous souhaitez vous entrainer 3 I'E3mission. O Pour le fonctionnement "Semi-Break-In", pressez I'interrupteur [VOX]. Maintenant, quand vous pressez la cl6, I16missionsera automatiquement activee, et en I'absence de signal le FT-920 reviendra au mode reception. Le temps de retombee pour le circuit "VOX CW est ajustable (separement pour le mode CW par opposition A la SSB) via le Menu U-24. Voir page 82. O Pour le fonctionnement "Full Break-In" ("QSK), dksactivez le VOX et pressez I'interrupteur [BKIN]. Maintenant, L'appui et le relachement de la cle entrainera la commutation instantanee TWRX en tandem avec votre manipulation, vous permettant d'entendre tout signal requ dans les espaces entre points, traits, et lettres de votre manipulation. Ceci peut &re particulikrement utile en trafic rapide ou lors des concours.
Quand le VOX est On, la pression de I'interrupteur [BK-IN] n'active pas le mode QSK, car la commande VOX masque la commande Break-In. Quand les deux interrupteurs sont presses de sorte que ces fonctions soient toutes deux activees, le FT-920 restera en mode Semi-Break-In. @ Pour le fonctionnement B faible puissance, tournez la commande RF PWR dans le sens horaire inverse jusqu'B ce que la puissance de sortie desiree soit observee sur I'indicateur de puissance. Foncfionnemenf Manipulafeur Electronique Le Manipulateur Electronique incorpore peut Ctre utilise seul, ou en combinaison avec un dispositif externe telle qu'une interface de manipulation pilotee par ordinateur. O Connectez le cdble de liaison de votre "bug" au jack KEY du panneau avant. Si vous souhaitez utiliser le jack KEY du panneau arriere, branchez alors le c3ble de liaison B ce jack, et positionnez I'interrupteur PDL-KEY du panneau arriere sur PDL. O Verifiez que les commandes et interrupteurs sont regles comme ils etaient B I'origine comme pour I'emploi d'une "pioche". (voir page 56). GI Pressez I'interrupteur [KEYER] pour activer le manipulateur electronique. L'indicateur [KEYER] apparaitra sur I'afficheur. @ Fermez le contact "Point" sur le "bug" et tournez la commande KEYER SPEED pour regler la vitesse du manipulateur electronique au niveau desire. La rotation dans le sens horaire augmente la vitesse d'envoi. O Ajustez I'ecoute locale A un niveau confortable en tournant la commande SIDE TONE. 63 SBlectionnez Semi-Break-In ou Full Break-In, comme desire, comme vous I'avez fait au paragraphe precedent. O Le poids (rapport entre points et traits) peut Ctre ajuste (chaque parametre individuellement) dans I'6ventualiteoh vous souhaitez modifier la relation par defaut 1:1:3 du rapport P0int:Espace:Trait. ' ltilisez les Menus U-21 et U-22 (voir page 82).
Emploi des memoires du manipulateur Le FT-920 inclus un systeme de memorisation de messages CW, d'utilisation facile, qui permet I'envoi automatique de messages CW repktitifs (tels que "CQ TEST" ou "CQ DX" etc.). Les fonctions disponibles sur le systeme de memorisation de messages CW sont: 0 Jusqu'B six messages peuvent Btre enregistres (quatre peuvent contenir jusqu'B 50 caracteres, tandis que les deux autres peuvent contenir jusqulB 2 caracteres). 0 Un numero de contest sequentiel (001, 002, ...) peut Btre incorpore dans un message, si desire. 0 Les messages enregistres peuvent &re revus sans transmission, ainsi on peut verifie la precision du contenu. 0 Le message(s) peut Ctre transmis de f a ~ o nZI reduire la fatigue de I'operateur durant de longues sessions de fonctionnement, telles que dans un contest.
(Touche #[9]). Si le numero sort de la sequence durant le contest, vous pouvez rkgler le nombre 3 une valeur arbitraire via le Menu U-25.
Transmission des Messages Enregistrbs Pressez I'interrupteur [PLAY] momentanement, puis I'une des touches numeriques [ I ] [4], [8], ou [9] pour envoyer le message enregistre dans ce registre memoire. L'Cmetteur sera automatiquement active pour generer le message, aprks quoi le transceiver reviendra automatiquement au mode reception. & La Memoire de Messages CW, et le manipulateur electronique, ne fonctionnent seulement qu'en mode CW. Si vous souhaitez emettre ou verifier le contenu de la memoire de messages, assurezvous de selectionner le mode CW.
MHz. Vous pouvez entendre plusieurs stations appelantes, et vous pouvez entendre cette station qui est presentement en contact avec DX1DX. @ Si vous pouvez entendre la station en contact avec DX1DX, pressez la touche [SPOT], et ajustez le Bouton d'Accord du VFO-B afin d'aligner la frequence audio de la station en contact avec DX1DX avec la frequence audio de votre signal SPOT; cette action vous positionnera exactement sur la frequence qui est reque presentement par DX1DX. O Maintenant pressez la touche [RX CLAR] de nouveau pour desactiiler le Clarifieur Reception. Vous serez maintenant de retour sur 14.024.00 MHz, 3 1'6coute de DX1DX pour envoyer "QRZ?" Quand vous transmettrez, v o u s serez approximativement sur 14.029 MHz, selon le decalage que vous avez ajuste afin de faire le battement avec station en contact avec DX1DX. C 3 Si vous ne pouvez contacter DX1DX apres un ou deux appels, de nouveau pressez la touche [RX CLAR] et cherchez aux alentours pour retrouver la station precedemment en contact avec DX1DX; puis pressez [RX CLAR] de nouveau pour revenir sur 14.024.00 MHz pour recevoir DX1DX.
O Avec le Clarifieur(s) Off, et la commande TXIRX sur le Bouton d'Accord Principal, se regler sur .DX1DX B la frequence de 7.095.0 MHz. O Pressez et maintenez la touche [A=B] pendant 112 'econde, puis tournez le Bouton d'Accord du VFOi pour regler le VFO-B quelque part entre 7.210 et 7.220 MHz (pressez [A=B] pour vous assurer que les deux VFO sont sur le meme mode de fonctionnement). O Pressez I'indicateur[TX] du VFO-B, qui s'illuminera en Orange apres que vous I'ayez press&. Ceci indique que le VFO-A est en charge de la frequence r e y e , tandis que le VFO-B controle la frequence transmise. @ De la mBme maniere que dans I'exemple "TX CLAR" precedent, vous pouvez presser I'indicateur [RX] du VFO-B afin d16couterle pile-up. Si vous trouvez la station en contact avec DXlDX, accordez-vous rapidement sur la frkquence de cette station, puis pressez I'indicateur [RX] du VFOA pour retourner le contr6le de la frkquence reGue au VFO-A, ainsi vous pourrez entendre DX1DX dire "QRZ?"
Un mode split rapide peut &re utilise pour passer rapidement en trafic split. Par exemple, si h I'occasion de plusieurs "pile-up", il vous a ete demand6 de transmettre 5 kHz plus haut, cette fonction peut vous &re utile. Voici la procedure pour activer le split rapide: 'ressez la touche [MENU] pour acceder au mode Aenu.
O Pressez la touche [ENT] pour entrer en mode Menu Command. @ Tournez maintenant le Bouton dlAccord du VFO-B pour selectionner "5.0 (kHz) ou tout autre split TX/ RX desire. O Pressez la touche [MENU] une fois de plus pour quitter le mode Menu. @ Tout en operant avec les deux commandes TX et RX depuis le VFO-A, pressez la touche [AuB]. Vous observerez que la commande TX a Cte decalee au VFO-B, et que la frequence du VFO-B est 5 kHz plus haute que celle du VFO-A. O Pour abandonner le mode split rapide, repetez les quatre premieres &tapes ci-dessus; B I'ktape ', tournez le Bouton dtAccord du VFO-B sur "OFF" puis pressez [MENU] pour sortir du mode Menu et revenir au fonctionnement normal. Fonctionnement Satellite Mode K Bien que le FT-920 ne soit pas concu pour le mode satellite full duplex, le fonctionnement satellite Mode K (montee sur 21.2 MHz, descente sur 29.4 MHz) est toutefois possible, particulierementen CW. Voici un exemple general d'un tel scenario; consultez I'un des repertoires de caractkristiques de satellites pour relever les informations plus precises concernant les frkquences; O Rkglez le VFO-A sur 29.430 MHz, mode CW, et desactivez (temporairement, au moins) le filtre ktroit, s'il est On. Assurez-vous que I'indicateur [RX] du VFO-A est illumine. Q Rdglez le VFO-B sur 21.230 kHz, mode CW. Pressez la touche [TX] VFO-B afin que I'interrupteurILEDs'illumine en Orange. O Si vous utilisez une antenne log-periodique ou tribande qui couvre B la fois le 15 et le 10 metres, reglez les deux VFO pour qu'ils fonctionnent sur la mBme antenne. Si vous utilisez des antennes separkes sur les deux bandes, connectez I'antenne 15 metres au port antenne B, et selectionnez Antenne B pour VFO-B; maintenant connectez I'antenne 10 metres au port antenne A, et selectionnez Antenna A pour VFO-A. @ Pressez I'interrupteur [BK-IN] pour activer le fonctionnement CW full break-in.
La fonction de la touche [DSPLY] doit etre sur "OFFSET", via le Menu U-09, pour que cette fonction agisse. Voir page 80. O En mode SSB, assurez-vous que chaque VFO est reg16 sur la bande laterale correcte. lnitialement durant un passage, il peut etre plus simple d'etablir le decalage de frkquence MontantelDescendante en CW, puis de commuter les deux VFO sur SSB. 8 En Mode K, verifiez soigneusement votre frequence montante avant d'kmettre, car votre signal peut se propager 8 grande distance sur la bande 21 M Hz, pouvant causer des interferences aux autres operateurs.
&re regles correctement. 0 La plupart des operations se realisent en utilisant la Manipulation par Deplacement de Frequence Audio, (AFSK) pour laquelle le Contr6leur (TNC) genere des tonalites audio 8 transmettre comme des donnees par le FT-920. 0 Le FT-920 accepte aussi I'entree d'un TNC ou d'un Terminal (TU) fonctionnant en mode FSK (Frequency-Shifted Keying), correspondant 8 une mise 8 la masse de la ligne FSK du TNCITU decalant la frequence de porteuse; aucune tonalit6 audio n'est produite par le TNCTTU. Fonctionnement RTTY (FSK) O Connectez votre TNC ou TU au jack DATA du FT920, selon les instructions de la page 17 et 18. O Verifiez I'interrupteur [AFSK-FSK] du panneau arriCre pour &re s0r qu'il soit sur la position FSK. Ceci active le generateur FSK incorpore du FT920; rappelez-vous qu'en mode FSK, le FT-920 attend que le TNCTTU realise une mise 8 la masse pour passer en emission, et vous ne devez faire aucune connexion 3 toute ligne marquee "MIC AUDIO" ou "TX AUDIO" en mode FSK. O Pressez I'interrupteur [DATA] du panneau avant pour selectionner ce mode de fonctionnement. Attendez que les indicateurs de mode [DATA] et [LSB] apparaissent sur I'afficheur. @ Verifiez les reglages des Menus associes au mode RTTY, tels que U-42, U-43, et U-44. Les valeurs usine par defaut devraient etre appropriees pour la plupart des applications, mais vous devrez confirmer que les reglages correspondent 8 ceux utilises par votre Terminal ou TNC. O A ce stade, vous etes pret pour utiliser votre logiciel de communication. Apres avoir charge le logiciel, accordez-vous sur un signal RTTY de telle sorte qu'il soit correctement decode sur I'ecran de votre ordinateur ou de votre visu. Quand une copie fiable est obtenue, vous pouvez presser I'interrupteur
Le FT-920 dispose de nombreuses possibilites pour le systeme memoire. Celles-ci incluent:
(Banque Memoires Rapides)
IJ Frequence de fonctionnement 0 Mode de fonctionnement (LSB, USB, CW, etc.) 0 Bande passante du filtre en reception 0 Informations clarifieur (sens du decalage et amplitude) except6 pour les canaux QMB et CALL 0 Selection jack antenne IJ Statut (OnIOff) d u Coupleur d'Antenne Automatique excepte pour les canaux QMB et CALL 0 lnformation Shift Repeteur (excepte pour les canaux QMB et PMS) 0 lnformation concernant les tonalites CTCSS pour les relais (except6 pour les canaux QMB) Titres Alphanumeriques (except8 pour les canaux QMB) 0 Etat interrupteur LOCK (excepte pour les canaux QMB)
I'afficheur s'illuminera. O Pressez plusieurs fois la touche [QMB RCL] pour faire defiler les canaux QMB, dans la meme sequence que celle montree pour I'enregistrement des Canaux QMB. Q Tout en operant en mode Rappel Canal QMB, vous n'etes pas attache au canal QMB; vous pouvez quitter la frhquence du canal QMB, en utilisant le Bouton dlAccord Principal, comme si vous etiez en mode VFO. Dans cette situation, I'indicateur "QMB" sera remplace par un autre qui indique "M TUNE". Pour revenir au canal QMB initial, pressez la touche [QMB RCL] une fois. -
Note: Le Bouton @Accord du VFO-B peut aussi Otre utilise pour le mode "M CK". Voir "Selection Canal Memoire en utilisant Bouton #Accord VFO-B" ci-dessous. O Utilisez les touches [ U P A ] ou [ D O W N I ] pour incrementer dans la banque canal principale. Les donnees de frequence enregistrees precedemment dans les canaux memoire seront affichees dans la zone d'affichage du VFO-B. Si vous avez restreint le fonctionnement memoire A un groupe de canaux (en pressant la touche [MEM GROUP]), I'enregistrement memoire sera similairement limit6 au groupe memoire courant s6lectionn6; juste pressez [MEM GROUP] de nouveau pour permettre I'acces non-restreint A tous les canaux memoire pour I'enregistrementde vos donnkes de frequence. @ Quand vous avez selectionne I'adresse du canal dans lequel enregistrer les donnkes de frequence, pressez et maintenez la touche [VbM] p\endant 11 2 seconde, jusqu'g ce que vous entendiez un double beep, qui confirme que les donnees de frequence ont kt6 correctement enregistrees. Note: Si des informations etaient precedemment enregistrees dans le canal dans lequel vous enregistrez les donnees a I'etape ' ci-dessus, les donnees precedentes seront Ocrasees et perdues!
[UPA] ou [DOWNI] pour faire defiler les canaux dans un mode "balayage manuel". Note: Le Bouton d'Accord du VFO-B peut aussi Otre utilise pour la selection Canal Memoire. Voir "Selection Canal Memoire en utilisant le Bouton d'Accord VFO-B" ci-dessous.
Bouton dlAccord du VFO-B, au lieu des touches [UPA] et [DOWNI], pour la selection du canal memoire. Voici comment le faire: O Pressez la touche [MEM CHI (situee endessous et 8 gauche du Bouton dlAccord du VFO-B) momentanement. Les crochets entourant le numero de canal memoire affiche commenceront 8 clignoter. O Tournez maintenant le Bouton dlAccord du VFO-B. Vous observerez le changement du numero de canal, et vous pouvez selectionner le canal memoire desire rapidement de cette maniere. O Pour revenir au fonctionnement normal du Bouton dlAccord du VFO-B, pressez la touche [MEM CHI une fois de plus.
Maintenant, seuls les canaux du groupe de memoires courant (design4 par le digit precedent
~pelesvia 1'6tape . ci-dessus. lur changer de groupe memoire, pressez la toue [MEM.GROUP] de nouveau (afin que I'icdrie ROUP] disparaisse), puis utilisez les touches luPA] ou [ D O W N I ] pour faire defiler les canaux jusqu'a ce que vous entriez dans un autre groupe. Vous pouvez maintenant presser la touche [GROUP] de nouveau pour restreindre I1acc&saux canaux memoire du groupe nouvellement selectionne. @ Quand vous operez 21 partir d'un canal memoire, vous pouvez accorder la frequence originelle (comme si vous ktiez en mode VFO). Juste tournez le Bouton dlAccord Principal; I'ic6ne [MEM] sera rernplace par [MEM TUNE], indiquant que vous e vous Btes maintenant passe mode "Accord :moirew.
(jusqu'g ce que vous entendiez le double beep). Pour sortir du mode Accord Memoire, pressez la touche [VFOIMEM] comme suit: 0 Une pression sur [VFOIMEM] revient B la frequence memoire d'origine. L'indicateur [MEM TUNE] sera remplace par [MEM]. 0 Une seconde pression sur [VFOIMEM] vous fera sortir du mod;! Memoire et revenir au mode VFO (I'indicateur [MEM] sera remplace par [VFOI). O Notez que les decalages des repeteurs (utilises en FM sur 29 MHz et 50 MHz) peuvent &re enregistres dans les canaux m e m l r e "r6guliers"; il n'y a pas besoin d'utiliser les memoires "Split" decrites plus loin pour la fonction rkpeteur. De plus, les donnees Clarifieur sont kgalement enregistrees dans les adresses memoire "r&guli&res",aussi de petits splits TxIRx ( ~ 9 . 9 9kHz) peuvent Btre effectues en utilisant le Clarifieur.
24-25 canaux chacune, le canal #34 sera design6 par would be "2-34" car il appartient au groupe de canaux #2.
FT-920 dispose de dix memoires speciales pour de t e l l e s c i r c o n s t a n c e s de f o n c t i o n n e m e n t . Cenregistrement et le rappel sont similaires a ceux decrits precedemment.
O Pressez I'interrupteurWbM] momentanement pour acceder au mode Memory Check (I'indicateur [M CK] clignotera), puis utilisez les touches [UPA] ou [DOWNV] pour selectionner le canal memoire que vous souhaitez utiliser (depuis les memoires "Split" speciales numerot6es de "d-01" a "d-10"). @ Quand vous avez choisi le canal memoire desire, pressez et maintenez la touche [VbM] pendant 11 2 seconde pour verrouiller les donnees de frequence split dans I'emplacement memoire choisi. Comme d'habitude, un double beep indiquera que vous avez maintenu la touche WbM] assez longtemps.
I'afficheur, remplaqant I'indicateur [VFO]. Cela n'a pas d'importance que vous soyez ou non en mode "Split" a ce moment. Ensuite, Pressez I'une des touches [ U P A l ou [DOWNV] pour selectionner le canal desire depuis la banque Memoire Split d-01 d-10. Les differences entre frequences 6mise et reque seront indiquees la gauche et la droite de I'affichage de frequence, et les InterrupteursILED Tx et RX VFO-A et VFO-B s'illumineront selon la relation que vous avez programmee. O Particuli6rementdans les cas de pile-up sur 7 MHz, il peut &re necessaire d'ajuster votre frequence emise (qui sera usuellement enregistree dans le VFO-B). La fonction Accord Memoire est active respectivement avec le Bouton dlAccord VFO-A ou VFO-B, aussi vous pouvez ajuster librement chaque bouton, comme desire, si vous avez besoin de regler nouveau. L'indicateur [M TUNE] apparaitra, et vous pourrez, comme dkcrit precedemment, enregistrer la frequence r6accordke dans une autre memoire, si desire. Alternativement, pressez la touche [VFOIMEM] une fois pour revenir au couple de frequences split initial, et pressez-la une fois de plus pour sortir des memoires et revenir au fonctionnement VFO. @ Une facilite offerte en mode memoire: une fois que vous avez rappel6 un canal dans la Banque Memoire Split (canal #d-10 d-lo), vous pouvez presser la touche [MEM GROUP] pour restreindre I'acces memoire seulement la Banque Memoire Split. Pressez la touche [MEM GROUP] de nouveau pour revenir a I'acces libre a tous les canaux memoire.
Vous n'avez pas besoin d'assigner une frequence par bande. Toutefois, la fonction Canal CALL inclue une methode simple de rappel de ces memoires speciales (decrite plus loin) qui necessite la pression unique de I'une des touches [BAND]. Par consequent, la procedure d'enregistrement des memoires bandepar-bande sera decrite ci-dessous dans un but d'illustration. Enregisfremenf des Donnees dans Ies Canaux CALL O Tout en operant en VFO-A, selectionnez la "frequence favorite" que vous souhaitez enregistrer comme votre frequence "CALL" sur la bande courante. O Pressez la touche [ V b M I une fois momentanement; I'indicateur [M CK] clignotera, et la frequence enregistree dans le canal memoire courant sera montree dans la zone d'affichage du VFO-B. O Maintenant pressez I'une des touches [UPA] ou [DOWNI] (ou utilisez le Bouton d'Accord du VFOB en pressant la touche [MEM CHI d'abord) pour selectionner la memoire Canal CALL assignee la bande courante en utilisation. Voir le tableau cidessous pour la liste des bandes et leur emplacement memoire assign4 pour la fonction Canal CALL. Les Canaux CALL sont assignes aux adresses memoire "C-01" 21 "C-I I". @ Ensuite, pressez et maintenez la touche [VbM] pendant 112 seconde (jusqu'a ce que vous entendiez le double beep) pour verrouiller.la frequence dans I'emplacement memoire choisi. O Vous pouvez maintenant repeter cette procedure pour les autres canaux CALL, &ant prkferable d'assigner un tel canal pour chaque bande. Note: Le Canal "C-10" est deja programme (en usine) avec "51.000 MHz (FM)"
Note: Si vous Otes en mode "Accord Memoire", le mode Canal CALL desactivera la fonction Accord Memoire, et mettra le transceiver directement en mode Memoire.
QMB, aussi vous pouvez aussi acceder a ces memoires via les touches [UPA] et [DOWNI], ou via le Bouton dlAccord du VFO-B, comme avec les memoires "r6gulieres". O Quand vous 6tes dans un Canal CALL, il est possible d'utiliser le mode Accord Memoire d'une maniere similaire 21celle utilisee avec les memoires "reguli&res".Juste tournez le Bouton dUAccorddu VFO-A, comme desire, pour vous accorder sur la frequence Canal CALL pr6programmee. La nouvelle frequence peut Btre enregistree dans une autre memoire, si desire, comme decrit a la page 66 --. Pour abandonner le mode Accord Memoire, pressez la touche [VFOIMEM] une fois (ou pressez et maihtenez [STEP] et pressez une autre touche [BAND] pour un autre Canal CALL).
Titre doit Btre ajoute. O Pressez la touche [DISPLAY] ( s i t u k e immediatement a la droite de I'lnterrupteurlLED [TX] du VFO-A); tout Titre precedemment enregistre s'affichera 3 la place de la frequence du VFO-B. O Maintenant pressez la touche [ENT] sur le clavier. Le premier "trait" dans la zone d'affichage du VFOB clignotera maintenant, vous signalant que I'entree Alphanumerique peut commencer. @ Tournez le Bouton dtAccord du VFO-B pour selectionner la lettre ou le chiffre que vous souhaitez entrer dans le premier emplacement Titre. Vous pouvez aussi utiliser les touches BAND en pressant plusieurs fois une touche particuliere jusqu'd ce que I'une des lettres ou des chiffres imprimes sur la touche apparaisse (par exemple, pressez plusieurs fois la touche [7MHz] pour faire defiler D s E F 3 3). La rotation du Bouton dlAccord du VFO-B est usuellement plus rapide, toutefois. O Apres que vous ayez choisi la premiere lettreldigit du Titre, pressez la touche [UPA]. Un "trait" clignotant apparaltra A la droite du premier digit. Choisissez la prochaine lettreldigit comme dans I'etape prkcedente. Pressez la touche [UPA] pour avancer la position d'entree au fur et a mesure que vous remplissez le registre Titre, jusqu'a un maximum de sept caracteres. 0 Quand I'entree est achevee, pressez la touche [ENT]. Vous entendrez un double beep, qui confirme que la procedure d'enregistrement du Titre est correcte.
[UPA] sans choisir de lettre. Pour crker un espace ou existe une lettreldigit d'une entree precedente, I'increment d'un caractere dans le sens horaire inverse depuis le " A du Bouton d'Accord du VFOB inserera un espace; vous pouvez aussi utiliser la troisieme selection de la touche [50 MHz] si vous prkfkrez I'entrke par le clavier. @ Pressez la touche [DISPLAY] pour revenir A I'affichage de la frequence de fonctionnement, au lieu du Titre Alphanumerique. Pressez [DISPLAY] une fois de plus pour revenir 3 I'affichage du Titre. ("-Ie),
S ne sont generalement pas ajoutes aux I'affichage de la frkquence du VFO-B (usuellement la frequence Tx). Toutefois, si vous deplacez le Bouton dlAccord du VFO-B (activant alors le mode Accord Memoire) afin d'ajuster votre frequence Tx, I'affichage reviendra instantankment 8 I'indication de la frequence, et restera dans cette condition pendant environ quatre secondes apres que I'accord ait cesse. Puis le Titre se rkaffichera.
O Ensuite, pressez et maintenez la touche [MbV] pendant 112 seconde jusqu'a ce que vous entendiez un double beep. Les donnees auront maintenant kt6 transferees dans le VFO-A, bien que le contenu memoire d'origine restera intact dans le canal precedemment enregistre. O Si un Canal Memoire Frequence Split est transfer&, la relation entre les frequences RxrTx ne sera pas changee par I'action de I'etape precedente. Ceci &ant, si la frequence Tx etait enregistree originellement via le VFO-A et la frequence Rx enregistree via le VFO-B, cette relation restera inchangee aprks le transfert Memoire vers VFO.
Les donnees de frequence enregistrees dans un canal memoire peuvent Btre effacees depuis un canal memoire, si desire. La suppression n'est pas un effacement "physique", aussi si vous effacez un canal par erreur en utilisant cette procedure, le contenu du canal memoire peut Btre restaure. O Utilisez d'abord les touches [UPA] ou [ D O W N I ] (ou le Bouton d'Accord du VFO-B), depuis le mode Memoire, pour selectionner le canal memoire contenant les donnees A effacer. O Ensuite, pressez et maintenez la touche [VbM] pendant 112 seconde jusqu'g ce que vous entendiez le double beep. A ce stade, la frequence memorisee et autres donnees disparaitront. Les donnees sont maintenant "masquees" et ne sont plus disponibles. O Pour rappeler les donnees masquees de frequence, repetez les Btapes O et O ci-dessus. Toutefois, si vous avez enregistre de nouvelles informations de frequence dans un canal contenant des donnees masquees, ces donnees masquees seront 6crasBes et perdues.
0 En mode Memoire "regulier", avec "Groupe" Memoire active, le scanner balayera seulement les memoires du groupe courant; et IJ En mode Recherche automatique programmable (PMS), le scanner balayera la bande entre les limites de frequences programmees par I'utilisateur. Le balayage est facile 3 r6aliser: O RCglez la commande SQL (Squelch) au seuil pour lequel le bruit de fond disparait. Le reglage typique, pour I'efficacite du mode balayage, sera sur 12 heures ou legkrement plus loin dans le sens horaire depuis cette position. O R6glez le transceiver dans la configuration de fonctionnement pour laquelle voys souhaitez scanner (VFO, Memoire, QMB, etc.). O Pressez et maintenez I'un ou I'autre interrupteur [UP] ou [DOWN] sur le microphone pour initialiser le balayage. Sur le MD-100A8X, tournez la bague de scanning vers la gauche pour balayer vers le bas, ou vers la droite pour balayer vers le haut. Note: Si vous scannez en mode VFO, notez que la rotation complete de la bague de scanning a la fin de sa course mettra le recepteur en mode "scan rapide" qui peut vous aider a explorer rapidement une bande. @ Le scanner fera incrementer le recepteur dans la direction choisie jusqu'a ce qu'un signal soit detect&. Quand un signal est rencontre qui ouvre le Squelch, le scanner s'arretera jusqu'2 ce que le signal disparaisse (en fin de transmission de I'autre station), puis le balayage reprendra. Tandis que le rkcepteur est en condition "Pause", le point decimal
Balayage" ci-dessous pour les details de personnalisation de reprise de balayage. O Pressez I'interrupteur[PTT] sur le microphone pour abandonner le scanning et revenir au mode Bouton d'Accord normal. Canaux a &viter(Mode M6moire Uniquement) Parmi les memoires que vous avez programmees, il peut y avoir certaines stations que vous ne souhaitez pas balayer. Par exemple, les stations horaires standards comme WWV, JJY, CHU, LOL, RWM, ou VNG transmettent une porteuse continue qui stoppera toujours le balayage (vous empechant ainsi de trouver une station diffkrente). Par consequent, vous pouvez designer certains canaux memoire afin qu'ils soient sautes durant le balayage, mais qui par ailleurs resteront intacts pour la selection de canal manuelle. Voici comment retirer un canal de la boucle de balayage: O Rappelez le canal memoire a sauter. O Pressez et maintenez la touche [MEM GROUP] pendant 112 seconde, jusqu'a ce que I'indicateur [SCAN] disparaisse du panneau afficheur; ceci montre que ce canal n'est maintenant plus disponible pour le balayage. O Repetez les etapes O et O autant de fois que necessaire pour sauter tous les canaux que vous ne souhaitez pas balayer. @ lnitialisez le balayage memoire (comme decrit precedemment), et vous observerez que les canaux que vous ayez reper& ne sont plus inclus dans la boucle de balayage. Pressez I'interrupteur [PTT] pour arreter le balayage; maintenant utilisez les touches [UP] ou [DOWN] du microphone ou du panneau avant pour avancer manuellement parmi les canaux--un 2 la fois--et vous observerez que les canaux "skipped" sont, accessibles nebnmoins par procedure manuelle. O Vous pouvez rappeler un canal precedemment masque dans la boucle de balayage en selectionnant le canal manuellement; puis pressez I'interrupteur [MEM GROUP] pendant 112 seconde jusqu'a ce que I'indicateur [SCAN] reapparaisse sur le panneau d'affichage de frkquence.
Foncfionnemenf de la recherche automatique programmke Le mode scanning PMS vous permet de regler les limites de la bande a balayer. Par exemple, vous desirez surveiller I'activite entre 50.0 et 50.4 MHz en '/ mode USB. La procedure pour etablir de telles limites de bande est tres simple: O Premierement, enregistrez la limite inferieure de frequence dans le canal memoire "P-Lo", et la limite superieure de frequence dans le canal memoire "P-Hi". Dans I'exemple ci-dessus, vous enregistrerez 50.000 MHz dans "P-Lo, " et 50.400 MHz dans "P-Hi". O Ensuite, basculez du mode VFO au mode Memoire en pressant [VFO/MEM]. O Maintenant activez le mode "Accord MBmoire" en tournant le Bouton d'Accord du VFO-A ICgerement dans I'une ou I'autre direction. Vous observerez I'indicateur [M TUNE] sur I'afficheur. @ Tournez la commande [SQL] jusqu'g ce que le bruit de fond disparaisse, puis pressez I'interrupteur [UP] ou [DOWN] du microphone (ou tournez la bague de scanning, si vous utilisez le Microphone de Table MD-100A8X) pour initialiser le balayage. Le transceiver scannera maintenant dans la gamme 50.000 ZI 50.400 MHz, s'arrBtant sur tous les signaux requs, puis reprenant son balayage sur la base du reglage du Menu U-15 (voir cidessous). s O Notez que ces limites de bande ne s'appliquent pas uniquement au scanning; elles s'appliquent aussi au fonctionnement du Bouton dlAccord du VFO-A, aussi la fonction PMS permet de rester facilement dans une bande particuliere aussi bien en accord manuel qu'en scanning! Choix de Reprise de Balayage La recherche automatique implique que I'audio du FT-920 soit squelchee. Le transceiver suppose dors. que I'ouverture du squelch correspond a la decouverte d'un signal que vous souhaitez kcouter.
Le dClai de reprise est ajustable de 0 A 10 secondes via le Menu U-17 (voir page 81). O Une autre option est que le scanner s'arretera, quand le squelch s'ouvre, pendant une duree determinee (par defaut = 5 secondes). Le balayage reprendra alors, que I'autre station ait finie ou non de transmettre. L e temps "d'arrBt" est ajustable de 1 A 60 secondes via le Menu U-16 (voir page 81). Le scanner peut aussi Btre programme pour slarrBter quand il trouve un signal, et se verrouiller sur cette frequence sans reprendre le balayage. Les choix de reprise de balayage peuvent Qtre selectionnes via le Menu U-15 (SCN-STP); voir page 81 pour les details. Le scanning est essentiellement utilise en mode FM, pour surveiller les canaux simplex et repeteurs. Si vous Btes sur la bande 50 MHz, le nombre de canaux par seconde peut etre ajust6 via le Menu U-19; la valeur par defaut est 10 canaux par seconde. Quand vous scannez dans un mode 6troit tel qu'en SSB ou CW, un signal peut occuper un nombre de pas d'increment superieur A la bande passante. Parcourir un signal CW, par exemple avec un pas de 2.5 Hz, pendra un temps considerable avec 1 pas par seconde, sp6cialement si le signal est puissant. Mais tant que le signal n'est pas pass6 en totalit&, le squelch restera ouvert, pensant trouver une nouvelle station tous les 2.5 Hz! Par consequent, en balayant une bande dans I'attente de son ouverture, vous pouvez souhaiter presser la touche [FAST], et r6duire le Temps de Pause (Menu U-16) $I environ 1 seconde, afin de rBduire le temps de maintient sur un signal rencontre.
0 L'action par defaut est que le transceiver s'arrete sur le signal et reste verrouille sur sa frequence jusqu'g ce que la transmission de I'autre station cesse (condition pour laquelle le squelch se fermera). Une seconde apres la fermeture du
VFO secondaire (typiquement VFO-B). Un exemple typiqx peut Btre de regler le VFO-A sur 50.110 MHz, attendant les stations DX qui pourraient lancer CQ sur cette frequence, tout en verifiant periodiquement sur 28.885 MHz les stations reportant I'ouverture de la bande 6 metres. Pour activer la Double Veille: O R6glez la fonction 6mission/r~ceptionpour le VFOA, etablissant ainsi votre frequence d'ecoute primaire. Programmez la frequence 2 verifier periodiquement dans le VFO-B. O Verifiez que I'antenne correcte (A ou B) a 6t6 selectionnee pour les VFO A et B, si ils sont sur differentes bandes. La fonction Double.Veille comrnutera automatiquement les antennes pour vous durant le basculement VFO-NB. O Tournez la commande SQL jusqu'g ce que le bruit de fond disparaisse. @ Pressez la touche [DOWN]. Les points decimaux dans les deux affichages de frequence clignoteront, et vous observerez que, toutes les quelques secondes, I'indicateur vert [RX] du VFOB s'illuminera pendant un instant. Ceci vous montre quand le VFO-B verifie I'activite. O Si une station est detectee sur la frequence VFOB, le FT-920 s'arrBtera sur la frequence VFO-B, et y restera en fonction de la selection du Menu faite precedemment au "Choix Reprise de Balayage". @ Pressez [DW] de nouveau pour quitter la Double Veille. Notez qu'une pression sur I'interrupteur [PTT] sur le microphone ne desactive pas la fonction Double Veille.
Le registre VFO-A n'a pas besoin d'Btre en mode "VFO; il peut aussi Btre reg16 sur un Canal Memoire ou un canal QMB, si vous preferez. Notez aussi que le VFO RX actif au moment ou [DW] est pressee sera celui pour lequel le transceiver restera, verifiant le VFO oppose periodiquement. Par consequent, si la LED verte [RX] du VFO-B est illuminee quand vous pressez [DW], le FT-920 restera sur le VFO-B, puis verifiers I'activite du VFO-A periodiquement. Souvenez-vous que le squelch doit Btre engage afin que la Double Veille fonctionne. Durant la Double Veille, la transmission reste autorisee, et les frequences VFO peuvent Btre changees.
.. est ~mpensable.CEquipe de Conception d'Ergonomie de Yaesu Musen Co., Ltd. a donc tree le Systeme de Menu tels que, virtuellement, tous les Menus soient du type "les utiliser puis les oublier", ne necessitant pas de revision durant les operations de tous les jours. Trois modes de fonctionnement par Menu sont proposes, permettant differents chemins d'acces au Systeme de Menu. Ceux-ci sont: 0 Fonctionnement Menu Normal (73 selections), accede en pressant la touche [MENU]. 0 Fonctionnement Menu usuels(5 selections fixes), accede en maintenant la touche [STEP] plus une touche additionnelle, permettant I1acc8sinstantan6 aux Menus critiques. 0 Fonctionnement Menu Rapide (5 menus selectionnables par I'utilisateur), accede en pressant la touche [MENU] apres activation via le Menu U-67. Quand le Menu Rapide a Bte active, le fonctionnement en Menu Normal est active en pressant et maintenant la touche [MENU] pendant 112 seconde.
O P r e s s e z l a t o u c h e [ M E N U ] une f o i s momentanement. Le numero de Menu comrnencera A clignoter, et un bref titre pour le Voici un resume des procedures de fonctionnement de chaque mode Menu.
6te enregistres dans une Banque Menu speciale qui vous permet de les rappeler rapidement en pressant et maintenant la touche [STEP] tout en pressant une autre touche. Ces Menus sont montres ci-dessous: Menu #
O Pressez et maintenez la touche [STEP]. O Pendant que vous maintenez la touche [STEP], pressez la touche [DISPLAY]. Menu U-08 apparaitra juste a la gauche du titre [DIMMER], et [OFF]clignotera dans la zone d'affichage principale. Cela signifie que la condition courante du reglage de luminosit6 est Off. O Tournez le Bouton dlAccord du VFO-B pour selectionner [ON]; vous noterez que I'afficheur devient plus sombre. @ Pressez la touche [ENT] sur le clavier. Vous pouvez maintenant tourner le Bouton dlAccord du VFO-B si vous voulez changer d'autres Menus, ou juste pressez [MENU] pour sortir du Systeme de Menu et revenir au fonctionnement normal.
La fonction Menu Rapide vous permet de selectionner certains Menus dont vous sentez le besoin de changer plus frequemment. Ils sont regroupes dans une banque Menu Rapide qui fonctionne presque identiquement au mode Menu "Normal". Toutefois, I'acces est tres legerement different: IJ Quand vous avez cr& un Menu Rapide, vous I'activez en pressant [MENU] momentanement ( c o m m e d e c r i t c i - d e s s u s A la s e c t i o n "Fonctionnement Menu Normal"). Vous avez maintenant seulement acces au menu Rapide.
O Pressez la touche [ENT] pour entrer en mode Commande Menu. L'affichage [U-OloFF] clignotera. @ Maintenant pressez la touche [UPA] pour changer de [OFF] [ON] relativement B U-01. O Tournez le Bouton d'Accord du VFO-B pour selectionner le Menu U-02. De nouveau pressez [UPA] pour changer de [OFF] B [ON] @ Tournez le Bouton dlAccord du VFO-B pour ~Clectionnerle Menu U-03. De nouveau pressez [UPA] pour changer de [OFF] a [ON]. Q Pressez la touche [ENT] pour verrouiller les nouveaux rkglages pour U-67, puis pressez [MENU] pour sortir. 63 Maintenant pressez [MENU] momentanement, et tournez le Bouton dtAccorddu VFO-B. Vous verrez que vous avez seulement accks aux Menus U-01, U-02, et U-03. Pressez [MENU] pour sortir. 8 Pressez et maintenez la touche [MENU] pendant 112 seccnde, puis tournez le Bouton d'Accord du VFO-B. Vous verrez que vous avez maintenant accks a tous les Menus. Pressez [MENU] pour sortir. Voici maintenant un tableau resumant les Menus disponibles, suivi d'une description plus detaillee de chaque Menu et des choix disponibles.
VFO-A. Additionnellement, un decalage de frequence sera appliquk (en reference la frequence RX), selon votre reglage de ce Menu.
Fonction: Reglage de Frequence du Beep des Touches Dimmer peut rkduire I'exces de luminosit6 de I'afficheur. Pour un eclairage interieur normal, toutefois, ce Menu devra etre sur Off pour permettre la meilleure visibilite.
Fonction: Selection des caracteristiques d'affichage du Panneau Multiple Valeurs Disponibles: :;8r/P ~t:hloFFSEt Defaut: :L 8r
AfFichage de la frequence audio CW (en Hz) P ,t:h oFFSE~ AfFichage de I'ecart de frequence entre VFOA et VFO-B.
Fonction: Selection des choix de I'Echelle dlAccord Dilatee Clarifieur pour la frequence VFO-A affichee.
Quand le DSP est On, cette 6chelle fournie une indication relative de la largeur de bande courante reglee via les boutons High-Cut et Low-Cut. Dans ce mode, une fl6che indique dans quelle direction vous devez vous accorder en C W de f a ~ o nA centrer au "battement zero" une tonalite reGue avec votre propre signal. Quand I'increment de pas est de moins..de 10 Hz, cette echelle se dilatera rapidement si vous tournez l e bouton d'accord rapidement, mais en le tournant lentement vous serez capable de mesurer des increments de frequence aussi petits que 1
I'Echelle d'Accord Dilatee. Cette fonction sera desactivee quand I'increment de pas sera de 10 Hz ou plus.
Fonction: Selectionne le nombre d e Canaux Memoire dans le Groupe 1 Valeurs Disponibles: u" I 53
auquel cas il n'y aura pas de partition du Systkme Memoire. Autrement, vous pouvez choisir un nombre inferieur 99 a inclure dans le Groupe 1 si vous souhaitez partitionner les memoires.
Fonction: Selectionne le nombre de memoires dans le Groupe 2 Valeurs Disponibles: Le dernier digit du Groupe 1 plus 1 est I'extremite inferieure du Groupe 2; maximum 99 D6faut: O F F Si, par exemple, il y a 25 memoires dans le Groupe 1, le Groupe 2 commence A la Memoire #26.
Fonction: SBlectionne le nombre de memoires dans le Groupe 3 Valeurs Disponibles: Le dernier digit du Groupe 2 plus 1 est I'extremite inferieure du Groupe 3; maximum 99
Memoire 26 A 40, le Groupe 3 commence avec la Memoire #41.
Menu U-15. Valeurs Disponibles: 0.0 10.0 Secondes Reglez juste la limite superieure de ce Menu pour une valeur infkrieure A 99.
Fonction: Sdlectionne le mode desire de Reprise de Scan. I'activitk sur le VFO-B.
Fonction: RCgle le temps par pas d'increment dans les modes Scan VFOlPMS Valeurs Disponibles: I :u"O ms ( par pas d'increment) Defaut: Iu"ms. Utilisez ce Menu pour selectionner le temps par pas d'increment qui sera alloue en mode Scan VFO ou
EL7 manipulation lambique avec espacement automatique de caractere. Cette selection est la meilleure pour programmer message memoire.
Valeurs Disponibles: :":"u":" 3535 Defaut: :"O:"O Si vous vous dksynchronisez de I'incr6mentation de numero de contest automatique de la memoire de messages, vous pouvez resynchroniser la numerotation via ce Menu. En contest, ceci peut 6tre une bonne assignation en position "Menu Rapide".
Valeurs Disponibles: :" 3:" ms. Defaut: S ms. Ce Menu permet d'envoyer un message CW d'une seule fois, afin d16vitertoutes les difficult& des passages emission-reception avec des amplificateurs lineaires externes, etc. Le delai s'applique A la totalit6 du signal emis pour preserver les valeurs de ratio validees via les Menus U-21 et U-22.
Valeurs Disponibles: ? (2: - -- 1 ;'(U: * - ) Defaut: 2 ( - - - ) Utilisez ce Menu pour abreger le chiffre "deux" dans un numero de contest. 9 utilisee dans les numeros de contest Valeurs Disponibles: 9 (9: ---- *) n (N: - -) Defaut: 5 (9: - --Ceci est peut-&re I'abreviation la plus couramment utilisee dans les numeros de contests CW.
Defaut: 7 ( -Cette abreviation est rarement utilisee dans les numkros de contest, car elle peut &re confondue avec le chiffre 6. 0 )
Valeurs Disponibles: non/555W393/oFF Dbfaut: non La valeur par defaut insere un numero de contest sans les zeros preddents dans la memoire contenant le numero de contact en concours ( point ou est insere "???"). Les autres choix sont: 355 Un numero de contest 8 trois chiffres, zeros inclus. Ceci comrnutera automatiquement 8 quatre digits apres le numero de QSO 999. 9555 Un numero de contest ZI quatre chiffres, zeros inclus. Si vous atteignez 9999 QSO, vous aurez d6jZI probablement gagne le contest, et vous pouvez quitter maintenant! OFF Dans ce mode, le generateur de numkro de contest est d6sactive.
Fonction: D6finie le type de tonalit6 d'acces repeteur 8 transmettre sur 28 MHz en mode "RPT" FM. Valeurs Disponibles: :t:sS/b;IrSt Defaut: :t :55 La valeur par dkfaut (reglee via le Menu U-37) transmet une tonalite en continu quand le mode "RPT" FM est utilise. L'option BURST transmet la tonalit6 selectionnee pendant un intervalle de 500 millisecondes seulement, et typiquement seule la selection tonalite 1750 Hz sera applicable la fonction BURST.
Dkcodeur CTCSS de votre transceiver, si utilise. Le Decodeur est active en reglant ce Menu pour toute valeur autre que OFF, et en FMIRPT, votre recepteur sera silencieux jusqu'a c e que la tonalit6 correspondante soit reque (superposee A la porteuse du signal r e ~ u ) .
L'interrupteur [ANTENNA AIBIRX] est fonctionnel, mais les reglages ne sont pas enregistres en VFO ou registres Memoire. Vous devez choisir vous-meme manuellement la selection antenne. OFF Seule I'Antenne-A est disponible. II n'y a pas d'acces a I'Antenne-B ni a I'antenne RXSeule.
LSB La frkquence de tonalit6 Shift est decalee de la tonalit6 Mark d'une valeur determinee par le prochain ' Menu, U-43 (Shift RTTY).
Valeurs Disponibles: 1 1%-ill 1:u"u"-ilR 1?5-i1/7? 1:-ill (Inverse) La tonalite de repos est le Mark.
Fonction: Definie le decalage de frequence affiche en Packet Valeurs Disponibles: -3,EL:u" +3.DCO kHz Le gain de I'amplificateur J-FET slBcroule au-dessus de 30 MHz, tout comme le gain de I'amplificateur MOS FET au-dessous d'environ 7 MHz; de ce fait, nous ne recommandons pas I'usage de ces amplificateurs en dehors des frequences recommandees.
I Ce reglage ameliore les composantes Moyennes -et Hautes- frkquences. ?I Produit une pre-accentuation klevke, ideale pour les "piles-up" et contests. 3 Produit deux prk-accentuations faible et Clevee. Y Produit une reponse large bande, correspondant 8 la caracteristique audio d'un microphone type "de radiodiffusion". La touche [DSP] sur le panneau avant n'a pas besoin d'Btre sur On pour activer cette fonction, car la commande OnIOff est implicite dans les sClections du menu. Utilisez la fonction "Moniteur" pour sklectionner la rkponse audio convenant le mieux 8 votre modulation.
Fonction: Active le pulseur de reglage de I'amplificateur de puissance Valeurs Disponibles: NIA Defaut: OFF Apres sklection de ce Menu, pressez la touche [ENT] pour activer le pulseur pendant une duree Btablie via le Menu U-55, et le temps de rkglage restant est dkcompte sur 1'6cran d'btat U-52. Les caracteristiques du pulseur sont reglees via les Menus U-53 U-57. Cette fonction peut Btre ideale A inclure comme fonction dans le "Menu rapide".
Menu U-52, un signal pulsC sera transmis pendant quelques secondes, aprbs quoi le transceiver reviendra en mode Reception. La duree de la session est reglee via ce Menu.
L'echelle ci-dessus de 1 15 est par increments de 0.2 secondes, permettant un reglage precis du delai VOX
8 ON ou OFF. Le rkglage par defaut pour ce Menu est OFF, qui signifie qu'il n'y a pas de fonction Menu Rapide activee. Quand c'est le cas, une pression momentanee de la touche [MENU] active le mode "Menu Normal". Quand un ou plusieurs Menus ont et6 design& pour utilisation en "Menu Rapide", toutefois, une pression momentanee de [MENU] active le Menu Quick; pressez et maintenez [MENU] pendant 112 secondes pour activer le mode "menu Normal" dans ce cas.
Btre valid6 (ou le FT-920 ne "saura" pas que le filtre est IA). Rkglez ce Menu sur ON pour autoriser le trajet du signal dans le filtre "Wide". Le filtre 2.4 kHz (SSB) d'origine devient alors le filtre "Narrow" en mode AM. U-71
Valeurs Disponibles: onloFF Defaut: OFF L'option d'accord d'antenne A grande vitesse reduit legkrement le temps d'accord de I'ATU. Le TOS obtenu en fin d'accord "Fast" peut Btre legkrement plus eleve qu'en mode "Normal", mais ceci ne devrait pas presenter de problkme en fonctionnement courant. Btre autorise (ou le FT-920 ne "saura" pas que le filtre est 18). Reciproquement, si le filtre n'est pas installe, le reglage errone de ce Menu A ON aura pour resultat un recepteur "mort" si la touche [NARROW] est pressee en mode CW.
I16mission,ce Menu peut Btre reg16 sur OFF.
0 Pour les transverters (ou les deux circuits de conversion emission et reception utilisent une ligne HF commune d'entreelsortie), connectez le cable coaxial du transverter au jack antenne [B]. Pour les appareils utilisant des circuits de conversion separes emission et reception, connectez le cable coaxial emission du convertisseur jack antenne [B], et le c3ble coaxial reception du convertisseur au jack RCA [RX ANT IN] sur le panneau arriere du FT-920. 0 Selectionnez Antenne-B en pressant l'interrupteur [ANTENNA NB], si besoin. CJ Pressez I'lnterrupteurILEDOrange du VFO-A pendant 112 seconde pour activer le mode "TX Mute", delivrant une puissance maximale de sortie de 10 Watts.
La commutation Phone patch TxIRx peut Btre faite manuellement en utilisant la methode PTT, ou automatiquement en utilisant le circuit VOX du transceiver. Tandis que la methode manuelle ("PTT") ne necessite pas un equilibrage precis du circuit en pont du LL-7, elle demande plus de travail $I I'operateur (vous devez manuellement commuter I'interrupteur PTT ou MOX chaque fois que quelqu'un dans la conversation "patchee" dit "Over"). Par consequent, la plupart des operateurs preferent utiliser la methode VOX a chaque fois que le rapport signal-&bruit du telephone le permet. Si le niveau de bruit de la ligne telephonique est eleve, toutefois, la methode PTT Peut &re encore necessaire, aussi vous devez vous familiariser avec les deux methodes.
Vous pouvez avoir besoin de contacter votre compagnie de telephone pour obtenir I'autorisation de connecter un equipement externe, tel qu'un phone patch, au rkseau telephonique. Egalement, vous devrez vous procurer et utiliser un transformateur trois voies adequat de 600 R,si vous connectez le LL-7 et un combine de telephone sur la mBme ligne telephonique.
Tx/Rx utilisee, vous pouvez avoir besoin de demander A la personne au telephone de parler lentement d'une voix claire et stable, et de dire "Over" quand une reponse est attendue de I'autre correspondant. Cela vous informera (si vous utilisez la commande PTT) pour commuter en reception tout en signalant ZI I'autre station de continuer 21transmettre, afin d'eviter de "doubler"avec I'autre station. Durant tout le fonctionnement phone patch, vous devrez Ccouter les deux c6tes de la conversation tous moments (ceci peut Btre requis par la loi); ceci, bien sirr, necessite d'avoir un telephone B la station. R&f&ez-vous 8 /a Feui//e d9/nstructiondu LL-7 pour plus de details surl'installation du phone patch et son fonctionnement.
Yaesu Musen ne produit pas de logiciel compatible C A T System, 21 cause de la grande varikte d'ordinateurs personnels, de systemes d'exploitation, et d'applications en utilisation de nos jours. Toutefois, le FT-920 (et d'autres produits Yaesu) sont largement compatibles avec des logiciels non dkdies et nous vous recommandons de contacter votre revendeur pour avis, ou consulter les publicites dans les journaux radioamateurs. La plupart des vendeurs de logiciels ont des pages sur le World Wide Web contenant de nombreuses informations precisant les possibilites des programmes avec tel ou tel appareil.
Procurez-vous ou rkalisez un cable skrie standard (pas le type "null modem" ), en vous assurant qu'il soit du bon type et ait le nombre nkcessaire de pins pour le connecter 2I votre systeme.
Start De ce fait, tout programme de commande CAT doit genere un bloc de cinq octets en selectionnant I'instruction codeop appropriee, organiser les parametres, s'il yen a, et produire les octets inutilises de "remplissage" d'argument pour completer le bloc A la longueur requise de cinq octets (les octets de remplissage peuvent avoir n'importe quelle valeur). Les cinq octets resultants sont ensuite envoyes, codeop en dernier, depuis I'ordinateur au CPU du FT920 via le port serie de I'ordinateur et le jack CAT du transceiver.
Commandes CAT Exemple # :I R6glez VFO-A sur 14.250.00 MHz 0 Selon le Tableau des Commandes CAT, le codeop pour "Reglage Frequence VFO-A" est "OAH". Notez que le "H" suivant la valeur de chaque octet indique une valeur hexadecimale (base 16). Plaqons le codeop dans le cinquieme octet, puis entrons la frequence dans les quatre premiers octets:
BCD en quatre octets (00, 50,42, 01) dans le bloc de cinq octets suivi de I'octet de parametre; le resultat est une chaine de commande complete en format hexadecimal:
0 Le travail en mode memoire est active par le Codeop 03H. En base 16 (hexadecimal), le Canal Memoire #48 est le canal 30. Et, en se referant a la Note #2 en association avec le Codeop 03H, le parametre P2 (entree memoire) sera valid6 A " 0 0 Par consequent, le bloc de commande sera 00 00 00 30 03H. Octet 1
Notice Facile
