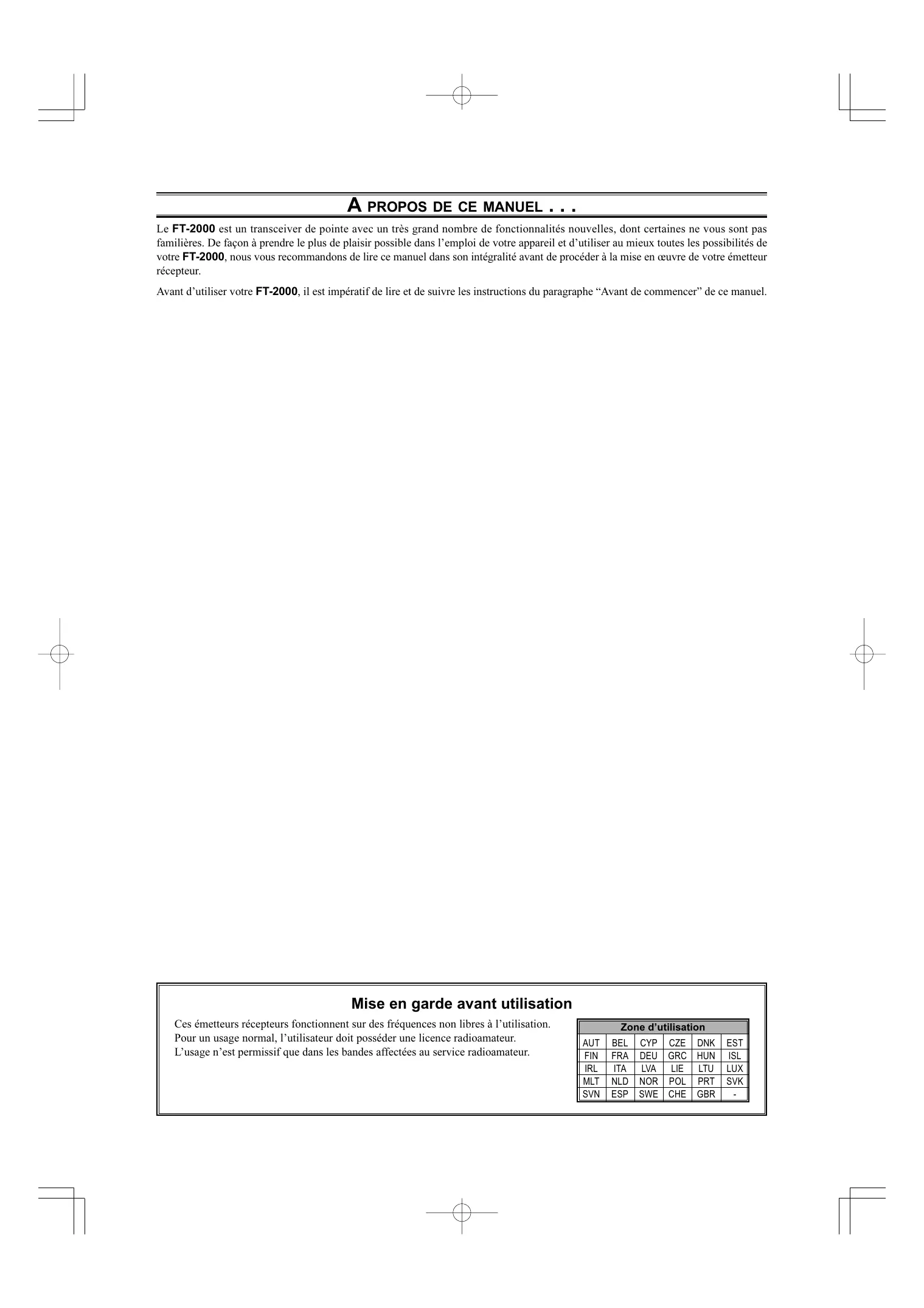

Avant d’utiliser votre FT-2000, il est impératif de lire et de suivre les instructions du paragraphe “Avant de commencer” de ce manuel.
Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l’utilisation. Pour un usage normal, l’utilisateur doit posséder une licence radioamateur. L’usage n’est permissif que dans les bandes affectées au service radioamateur.
100 Watts de puissance en sortie en SSB, CW et F.M. (50 Watts en porteuse AM ). La technologie “DSP” est utilisée à fond dans ce projet, permettant ainsi des performances exceptionnelles à la fois en émission et en réception. Disponible en option pour le FT-2000 la platine de gestion de données (DMU-2000), offre des capacités d’affichage plus étendues via un moniteur d’ordinateur que peut brancher l’utilisateur. L’affichage comprend les fonctionnalités de scope de bande, de scope audio, d’oscilloscope X-Y, d’horloge mondiale, de commande de rotor d’antenne, et un affichage complémentaire des divers statuts pouvant être suivi dans le transceiver en plus de ceux déjà disponibles sur la station. Et pour une protection exceptionnelle des signaux très forts de voisinage, la fonction VRF (filtre HF variable d’entrée), exclusivité Yaesu, sert de « Présélecteur » de hautes performances, idéal dans un environnement de concours en multi opérateurs. Ce filtre est réglé manuellement, permettant aux opérateurs d’optimiser la sensibilité ou la réjection du signal en tournant simplement un bouton. Et le fin du fin de la sélectivité HF en réception est obtenu par les kits optionnels de ‘µ réglage’ HF qui se branchent sur le panneau arrière et qui apportent une sélectivité extraordinairement étroite permettant la protection du récepteur des interférences très voisines dans une bande très occupée. En plus des possibilités offertes par la fonction VRF les excellents résultats obtenus en réception viennent de la descendance en ligne directe de cet appareil avec les fameux FTDX9000, FT1000D et FT-1000MP. Vous pouvez choisir, en entrée, un des deux préampli HF ou l’IPO (Intercept Point Optimization) utilisant la commutation directe sur le premier mélangeur et/ou trois niveaux d’atténuation HF au pas de 6-dB. La double réception est installée dans chaque FT-2000. Le récepteur principal utilise le filtrage DSP, comportant de nombreuses fonctionnalités déjà présentes sur le FTDX9000, comme la bande passante variable, le décalage FI et le filtre contour. La réduction de bruit digitale et le filtrage digital notch automatique sont également présents de même qu’un filtre notch FI à réglage manuel. Le récepteur secondaire utilisé pour la surveillance dans la même bande que celle du récepteur principal est très utile pour contrôler les deux côtés d’un ‘pile up’ ou pour suivre les appels d’une station DX qui procède par trafic sélectif par régions, etc. Côté émission, l’équaliseur de microphone paramétrable sur trois niveaux, exclusivité Yaesu, permet un réglage précis et modulable de la réponse du signal créé par votre voix et le microphone. L’amplitude, la fréquence centrale et la bande passante du signal produit peut être réglé indépendamment pour les graves, les médiums et les aigus tout comme la largeur de bande transmise. Les fonctions complexes comprennent l’entrée directe de la fréquence et le changement de bande au clavier, un compresseur
Noise Blanker FI ajustable, et un squelch en tout mode. Deux prises antennes TX/R, plus une prise spéciale réception, sont disponibles sur le panneau arrière. Deux prises pour manipulateur sont également disponibles (une sur la face avant et l’autre sur le panneau arrière), et elles peuvent être configurées indépendamment l’une de l’autre pour recevoir les signaux d’un manipulateur à palettes ou d’une simple ‘pioche’ ou encore d’une ligne de commande par ordinateur. Enfin l’enregistrement digital de messages vocaux ou la mise en mémoire de messages CW sont également possibles. L’établissement de la fréquence est extraordinairement simple sur le FT-2000. A coté de la saisie directe de la fréquence pour à la fois le VFO principal et le VFO secondaire, différentes touches permettent la sélection des bandes, et chaque touche de bandes donnent accès à trios réglages indépendants en ce qui concerne la fréquence du VFO, le mode, et le choix des filtres par bande, ainsi il est possible de faire des réglages de VFO séparés pour trois parties différentes de chaque bande. Les deux VFO permettent la réception simultanée et l’affichage de deux fréquences différentes, même avec des modes différents et des bandes passantes FI différentes. Les signaux audio en réception peuvent être partiellement ou complètement mélangés ou être reçus séparément dans chaque oreille. L’appareil dispose en plus de 99 mémoires que l’on peut scanner, chacune d’elle enregistrant les réglages des filtres FI, clarifier, condition de scanning, en plus de la fréquence. De plus, 5 banques mémoires à rappel rapide permettent d’enregistrer d’un seul appui, tous les réglages de fonctionnement. Un coupleur automatique d’antenne interne intègre 100 mémoires, qui sauvegarde automatiquement les réglages de couplage afin de pouvoir les rappeler rapidement ultérieurement. Il est facile d’interfacer le FT-2000pour le trafic en mode digital, attention de bien identifier les prises AFSK et FSK sur le panneau arrière. L’optimisation de la bande passante des filtres, les réglages du DSP, le point d’insertion de porteuse, et l’affichage du décalage, tout cela est possible grâce au menu du système de programmation. Le système CAT de Yaesu permet la commande directe du transceiver par l’ordinateur ainsi que la personnalisation du réglage de fréquence, du scanning et d’autres fonctions de mise en oeuvre. Le FT-2000 intègre un convertisseur de niveaux qui permet de le relier directement au port série de l’ordinateur. Les produits Yaesu sont compatibles avec la plupart des logiciels de concours ou des cahiers de trafic informatisés. Le protocole du système CAT est décrit dans le présent manuel, si jamais vous vouliez écrire votre propre programme! La technologie avancée de l’appareil n’est qu’une partie de votre FT-2000. Vertex Standard reste toujours à vos cotés avec un réseau mondial de vendeurs. Nous apprécions beaucoup l’investissement que vous avez fait dans le FT-2000, et nous sommes concernés pour que vous utilisiez au mieux votre émetteur récepteur. N’hésitez à prendre contact avec votre vendeur le plus proche ou avec une des directions nationales de Vertex Standard, pour tout conseil technique, pour toute aide d’interfaçage et pour toute recherche d’accessoires. Merci également de consulter la page d’accueil du site http:// www.vertexstandard.com. Pour avoir les dernières informations de pour les produits de Vertex, Standard Horizon et Yaesu Merci de lire ce manuel dans son intégralité, pour connaître au mieux toutes les possibilités de votre FT-2000 et merci encore pour votre achat!

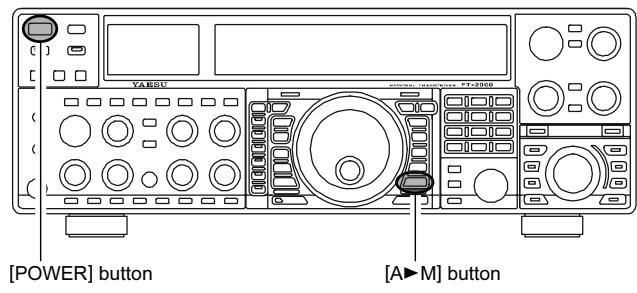

Remise à zéro des mémoires (seules) 7 Réinitialisation des paramètres des menus 7 Réinitialisation totale 7 Installation et branchements 8 Considérations concernant l’antenne 8 Concernant le câble coaxial 8 Mise à la terre 9 Branchement de l’antenne et des câbles d’alimentation 10 Branchement du microphone et des écouteurs 11 Branchement de clé de manipulateur, de manipulateur et de lignes PC 12 Branchement de l’amplificateur linéaire VL-1000 13 Interfaçage avec d’autres amplificateurs linéaires 14 Brochage des prises 15 Commandes et commutateurs de la face avant 16 Indications sur l’afficheur 28 Panneau arrière 32 Mise en oeuvre de base: réception sur les bandes amateurs 35 Utilisation de la bande “60 mètres” (5 MHz) (version u.s. uniquement) 38 Utilisation du clar (clarifieur) sur le (vfo-a) principal .... 39 LOCK 40 DIM 40 P.Back (Audio Play-Back) Sur Le Récepteur Principal (VFO-A) 45 Fonction P.BACK à partir de la télécommande FH-2 45 Utilisation de “my bandes” 46 Emploi de plusieurs fréquences sur le VFO 47 C.S (commutateur personnalisé) 47 Fonctions commande de moteur d’antenne 48 D’autres techniques pour naviguer en fréquence 49 Entrée de la fréquence au clavier 49 A l’aide du bouton [SUB VFO-B] 49 A l’aide des touches UP/DOWN du microphone à main MH-31B8 49 Utilisation en réception (block diagram réception) 50 IPO (Optimisation du point d’interception) 51 ATT 51 Gain HF (Modes SSB/CW/AM) 52 Utilisation du décalage FI 56 Réglage de la bande passante du DSP FI 57 Utilisation du décalage FI et de la modification de la bande passante 57 Utilisation du filtre Notch FI 58 Réduction de bruit digitale (DNR) 59 Emploi du filtre notch digital (DNF) 59 Sélection directe du filtre FI NARROW (NAR) 60 Emploi du noise blanker FI (NB) 61 Outils pour une réception plus confortable 62 AGC (commande automatique de gain) 62 Utilisation de la pente d’AGC 63 Fonction limiteur audio sur (VFO-A) 63 Emission en mode SSB/AM 64 Utilisation du coupleur automatique d’antenne 66 Utilisation de l’ATU 66 A propos de l’emploi de l’ ATU 67 Remplacement des batteries au lithium 68 Émission en mode SSB/AM (renforcement de la qualité du signal) 69 Utilisation du compresseur de modulation 69 Réglage de la bande passante de l’émission SSB 70 Equaliseur paramétrable de microphone 71 Accessoires pratiques en émission 72 Mémoire vocale 72 Emploi de la mémoire vocale avec le clavier de télécommande FH-2 73 VOX:Commutation automatique TX/RX par la voix 74 Utilisation du MONITOR 74 Emploi du mode split à l’aide du clarifieur TX (avec le VFO-A) 75 Emploi des fréquences séparées 76 fonction poursuite VFO 76 Emploi du split rapide 77 Utilisation en mode CW 78 Initialisation pour l’utilisation d’une “pioche” (et de son émulation) 78 Utilisation du manipulateur électronique incorporé 79 Utilisation du “full break-in” (QSK) 79 Réglage du ratio (traits points) du manipulateur 80 Sélection d’un mode opératoire pour le manipulateur 80
Mémoire du manipulateur pour concours 84 Message Mémoire 84 Émission en mode balise 85 Mémoire TEXT 86 Programmation du numéro de contact (concours) 87 Décrémenter le numéro de contact 87 Mémoire du manipulateur pour concours avec le FH-2 . 88 Mémoire Message 88 Mémoire TEXT 90 Emploi du mode FM 92 Utilisation de base 92 Utilisation en relais 93 Utilisation de la mémoire 94 Fonctions mémoire pratiques 94 QMB (Banque mémoires rapides) 95 Utilisation standard du système mémoire 96 Mise en mémoire 96 Assignation à un groupe mémoire 99 Choisir le groupe mémoire souhaité 99 Recherche automatique en mode VFO et mémoire 102 Recherche automatique en mode VFO 102 Recherche automatique en mode mémoire 103 PMS (recherche programmée) 104 Emploi du Packet 105 Initialisation du mode Packet (y compris la fréquence porteuse) 105 Réglages de base 105 Emploi du RTTY (Radio télétype) 106 Réglage pour l’emploi du RTTY 106 Réglages de base 106 Divers modes digitaux basés sur l’ AFSK 107

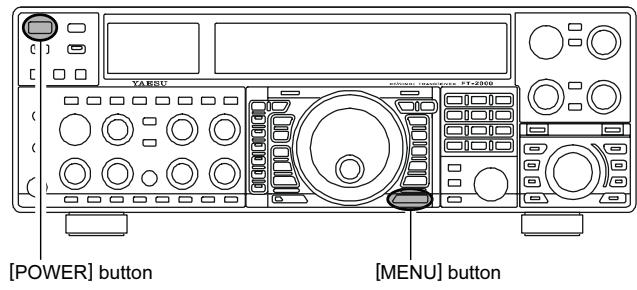

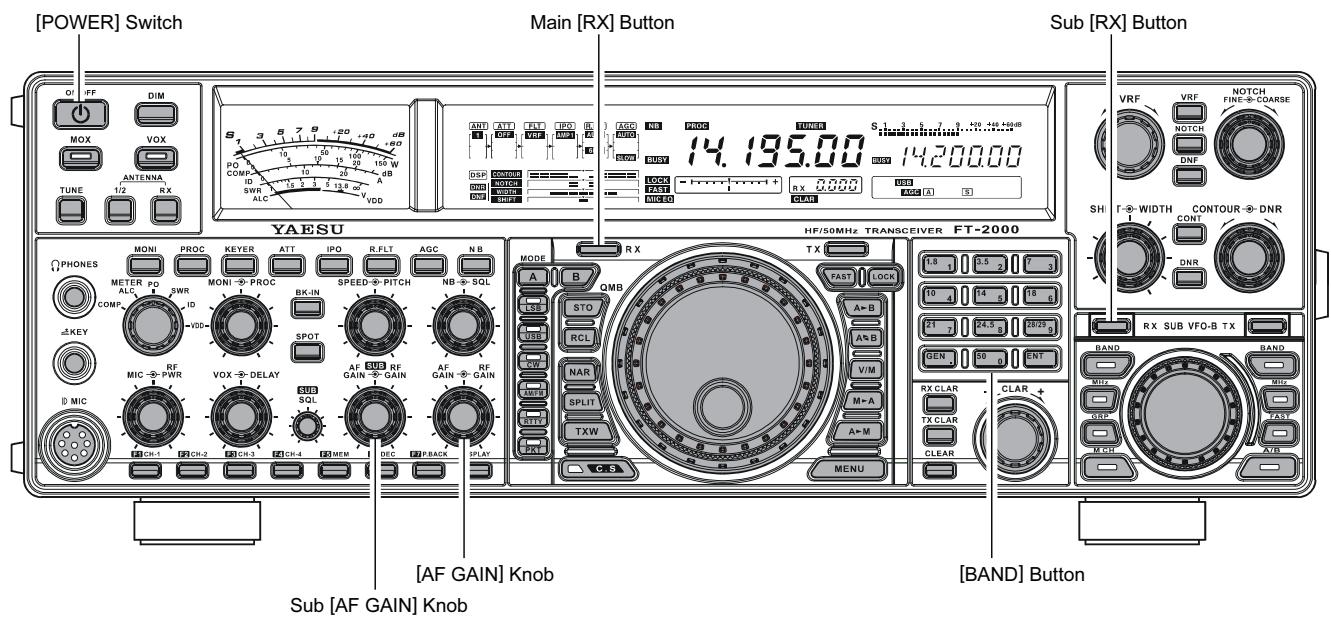

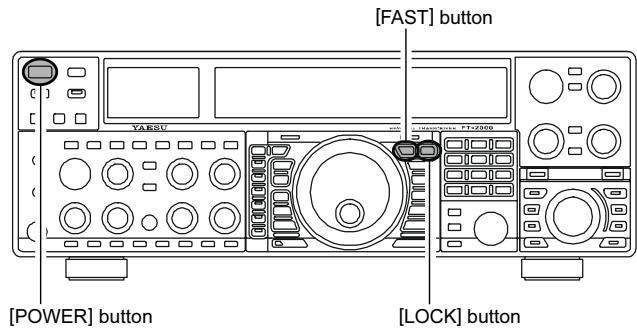

1. Appuyez sur le commutateur [POWER] de la face avant afin de mettre votre transceiver hors tension. 2. Appuyer et maintenir le commutateur [MENU] et pendant ce maintien appuyer sur le commutateur de mise sous tension de la face avant [POWER] pendant deux secondes pour mettre l’appareil sous tension. Quand cela est fait vous pouvez relâcher le bouton [MENU].
[FAST] button 1. Appuyez sur le commutateur [POWER] de la face avant afin de mettre votre transceiver hors tension. 2. Appuyer et maintenir les commutateurs [FAST] et [LOCK] et pendant ce maintien appuyer sur le commutateur de mise sous tension de la face avant [POWER ] pendant deux secondes pour mettre l’appareil sous tension. Quand cela est fait vous pouvez relâcher les deux autres boutons.

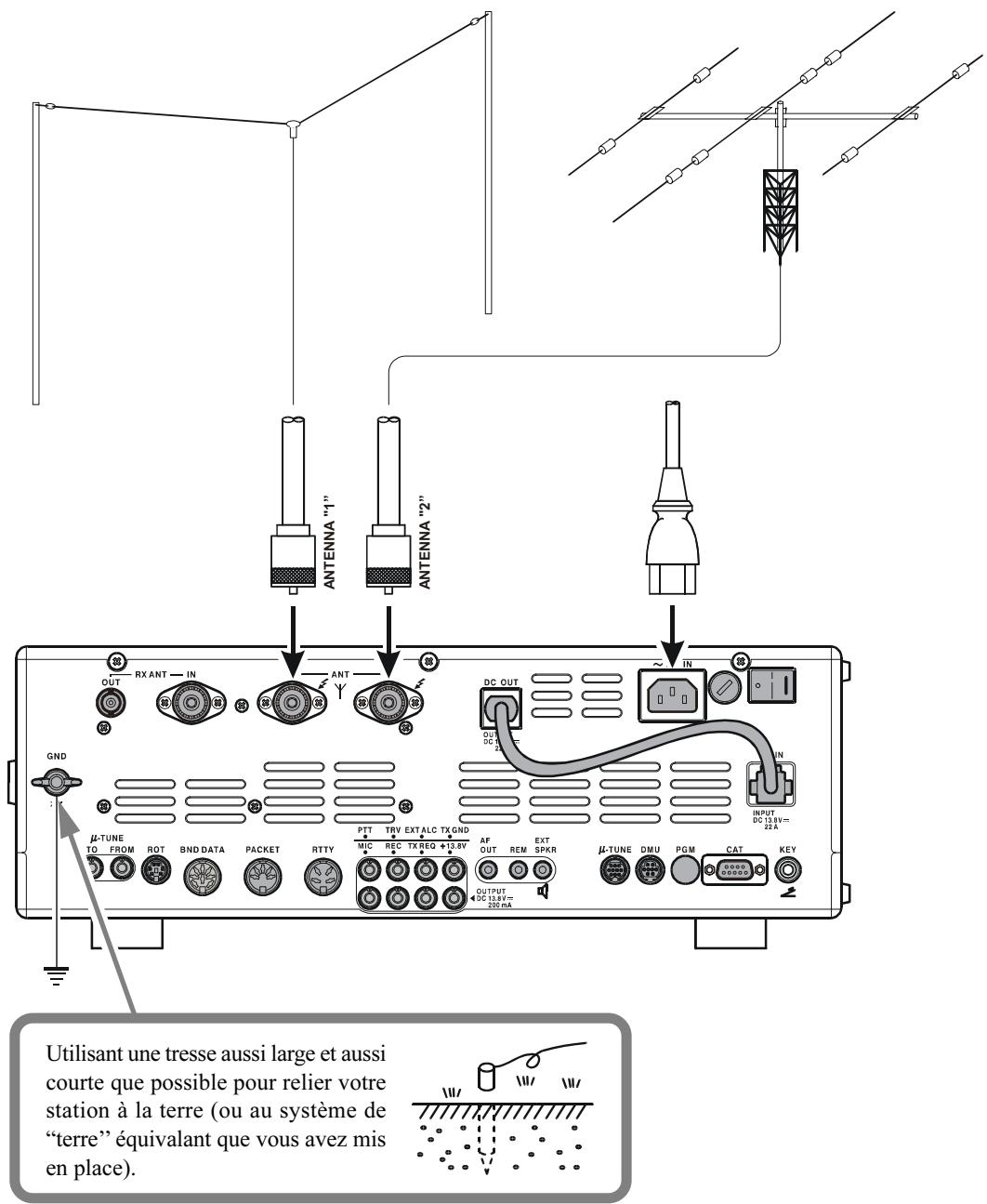

The FT-2000 is designed for use with any antenna system providing a 50 Ohm resistive impedance at the desired operating frequency. While minor excursions from the 50-Ohm specification are of no consequence, the transceiver’s Automatic Antenna Tuner may not be able to reduce the impedance mismatch to an acceptable value if the Standing Wave Ratio (SWR) present at the Antenna jack is greater than 3:1.
Il peut minimiser les courants HF sur le blindage des câbles coaxiaux et le châssis de l’émetteur récepteur. Ces courants peuvent causer des interférences aux appareils domestiques du voisinage ou aux appareils de mesures de laboratoire. Il peut minimiser le risque d’un fonctionnement erratique de l’émetteur récepteur causé par des retours HF ou l’existence de courants intempestifs sur des composants logiques. Un système de terre efficace peut prendre plusieurs formes; pour une discussion plus complète, consulter un document technique traitant de la HF. L’information présentée ci-dessous est uniquement un guide. Normalement, la liaison à la terre consiste en un ou plusieurs piquet(s) métallique(s), enfoncé(s) en terre. Si plusieurs piquets de terre sont utilisés, ils doivent être positionnés en «V», et reliés entre eux au sommet du V qui doit se trouver le plus prés de la station. Utiliser une tresse de masse (comme le blindage non employé d’un câble coaxial de type RG-213) et de solides colliers de serrage pour fixer les câbles aux piquets de terre. Soigner l’étanchéité des connexions pour espérer le plus long usage possible de l’installation. Utiliser le même type de tresse de masse pour les connexions de la station au système de plan de sol décrit plus bas Dans la station, une ligne commune de masse réalisée avec un tube de cuivre d’au moins 25 mm de diamètre. Un autre type de ligne de masse peut être réalisé avec une large plaque de cuivre (une bande d’expoxy simple face est idéale) fixée à la base de la table de la station. Les prises de masse des différents éléments de celle-ci comme les émetteurs - récepteurs, les alimentations, et les terminaux de transfert de données doivent être reliés à la ligne de masse à l’aide d’une tresse de masse. Ne jamais relier les prises de masses des appareils les uns aux autres, puis enfin à la ligne de terre. Cette technique dite «Daisy Chain» peut rendre tout à fait inefficace ces dispositions de mises à la masse. Voir les schémas ci dessous pour avoir des exemples de mises à la terre correctes ou incorrectes. Vérifier le système de découplage – dans et hors la station – afin d’optimiser les performances et la sécurité. En plus des recommandations précédentes, noter que les tuyauteries de gaz ou autres ne doivent jamais être utilisées pour réaliser une mise à la terre. Même si une conduite d’eau ne risque pas d’exploser comme une conduite de gaz on ne doit pas risquer la vie d’autrui par des « fuites » de HF non contrôlées.

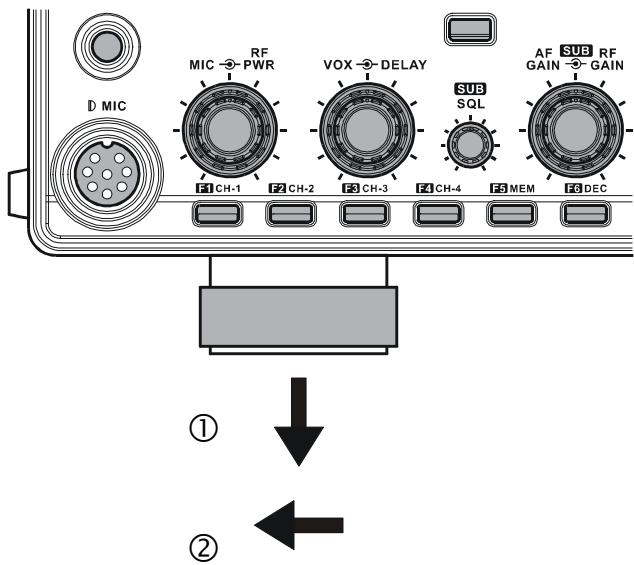

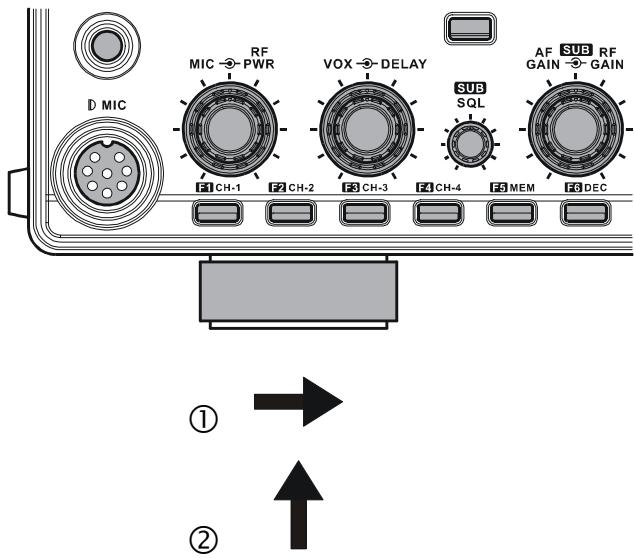

Ne pas mettre l’appareil à un endroit exposé au rayonnement solaire direct. Ne pas mettre l’appareil à un endroit exposé à la poussière et/ou à une trop grande humidité. S’assurer de la bonne ventilation de l’appareil pour se prémunir de toute surchauffe et d’une réduction possible des performances du transceiver pour cette cause. Ne pas installer l’appareil en position instable, ni à un endroit où des objets puissent tomber et l’atteindre. Pour minimiser les possibilités d’interférences avec d’autres appareils de la maison prenez les mesures nécessaires pour au moins séparer les antennes TV/FM des antennes radioamateur et respecter la même précaution en ce qui concerne les câbles coaxiaux. Bien s’assurer que le câble d’alimentation ne subira aucun pincement ou courbure forcée au risque de l’endommager voir de le débrancher accidentellement de la prise à l’arrière de l’appareil. Bien s’assurer que votre antenne d’émission ne pourra venir en contact avec des antennes TV/FM ou toute autre antenne, ni avec les lignes électriques ou de téléphone.
Via le menu, il est possible de configurer les deux prises “KEY” en fonction de ce que l’on branche dessus. Par exemple, vous pouvez brancher un manipulateur double contacts sur la prises “KEY” de la face avant et utiliser le menu “052 A1A F-TYPE” pour la configuration et relier votre ordinateur (qui émule une clé simple) sur la prises “KEY” du panneau arrière et configurer cette liaison à l’aide du menu “054 A1A R-TYPE”. Les deux prises “KEY” sur le FT-2000 utilisent une tension “positive” de manipulation. Clé ouverte la tension est approximativement de +5V DC, et clé fermée le courant est approximativement de 1 mA. Quand vous branchez un manipulateur ou tout autre terminal de manipulation dans la prises “KEY”, utiliser uniquement une prise (“stéréo”) ¼” à 3 broches; une prise à 2 broches met l’E/R en émission permanente.
Merci de ne pas essayer de déconnecter les câbles coaxiaux si vous avez les mains mouillées.

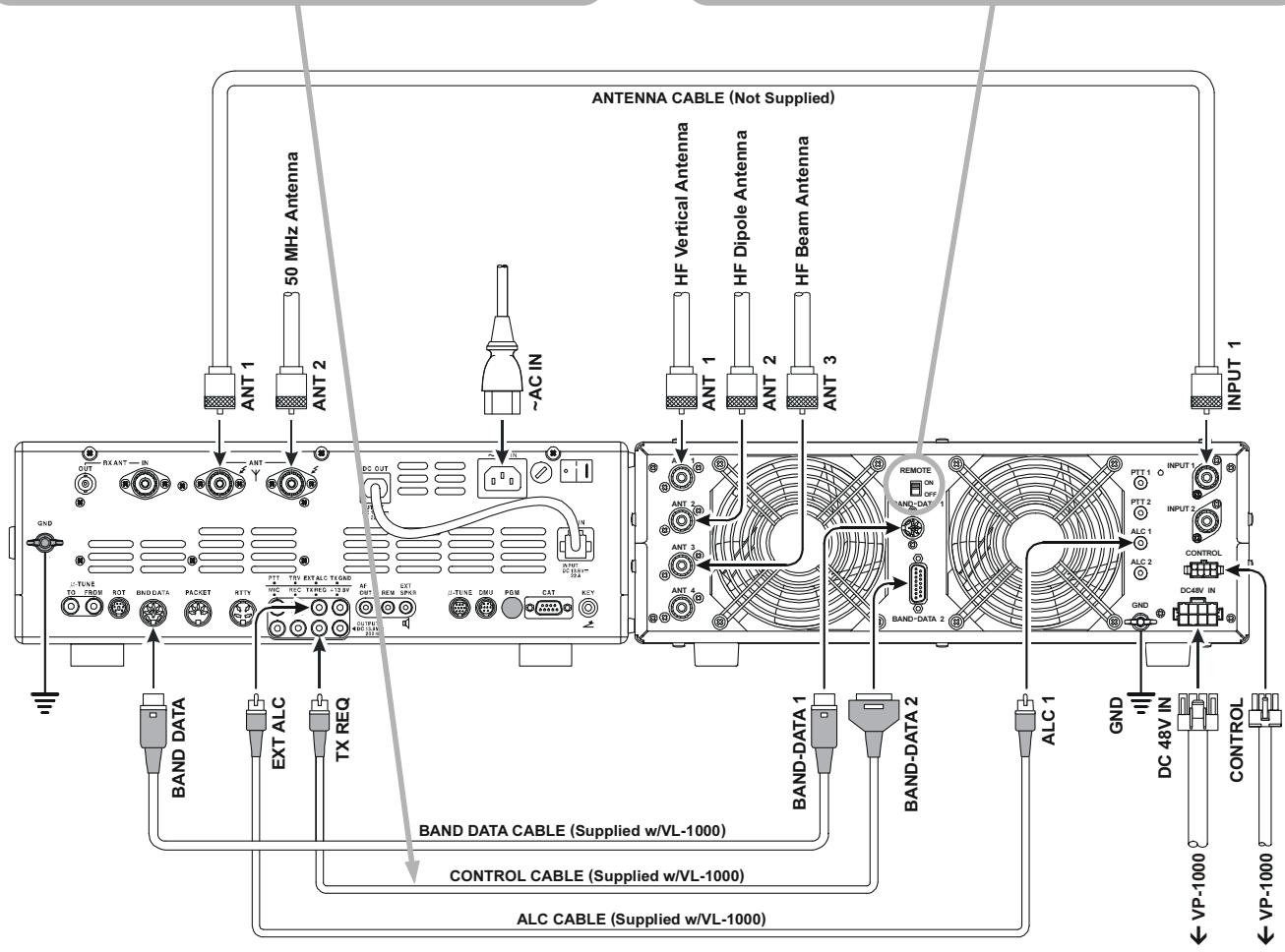

Le VL-1000 peut être utilise avec le FT-2000 que le câble de commande soit en place ou non; cependant, le câble de commande permet de régler l’amplificateur automatiquement juste en appuyant sur les touches [F SET] ou [TUNE] du VL-1000, sans avoir à fournir une porteuse pour faire les réglages.
REMOTE du VL-1000 sur la position ‘’ON’’.

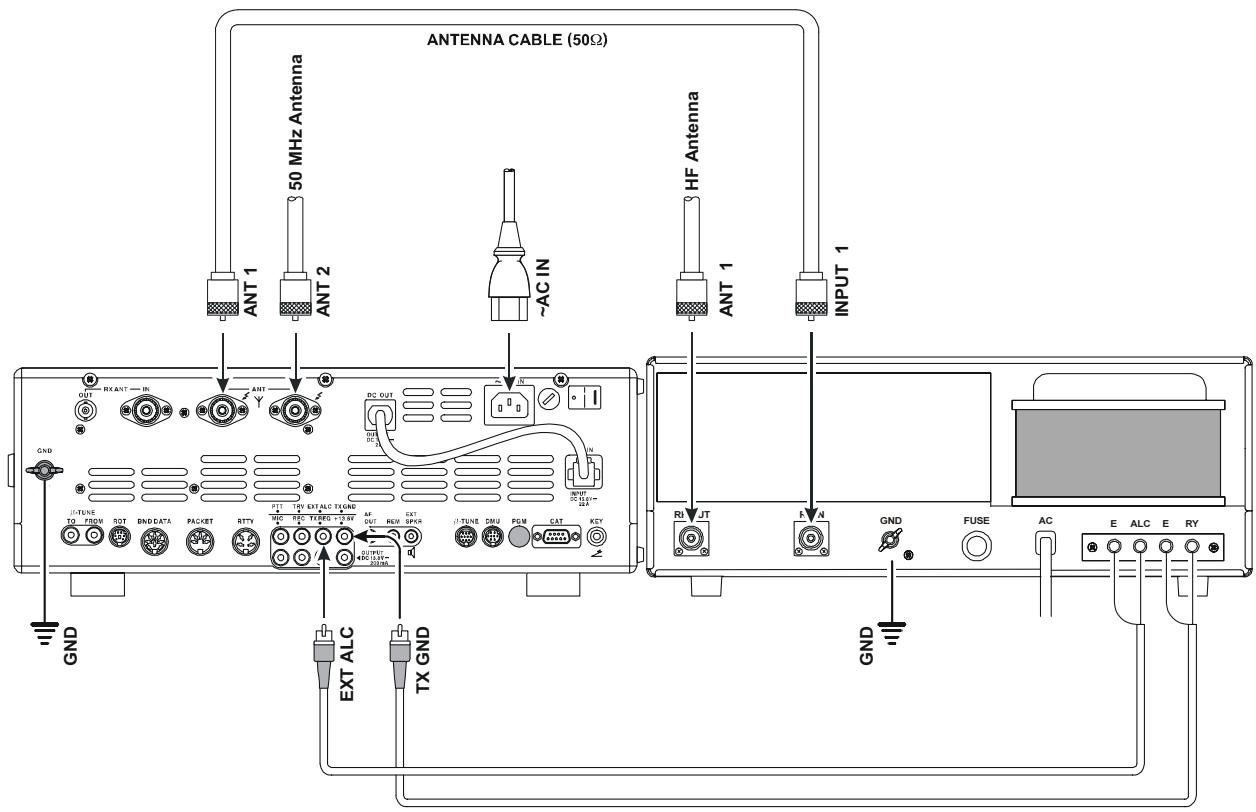

-4 Volts DC. Les amplificateurs qui utilisent des tensions d’ALC différentes ne peuvent travailler correctement avec le FT2000 et leur ligne de commande ALC ne doit surtout pas être connectée dans ce cas.

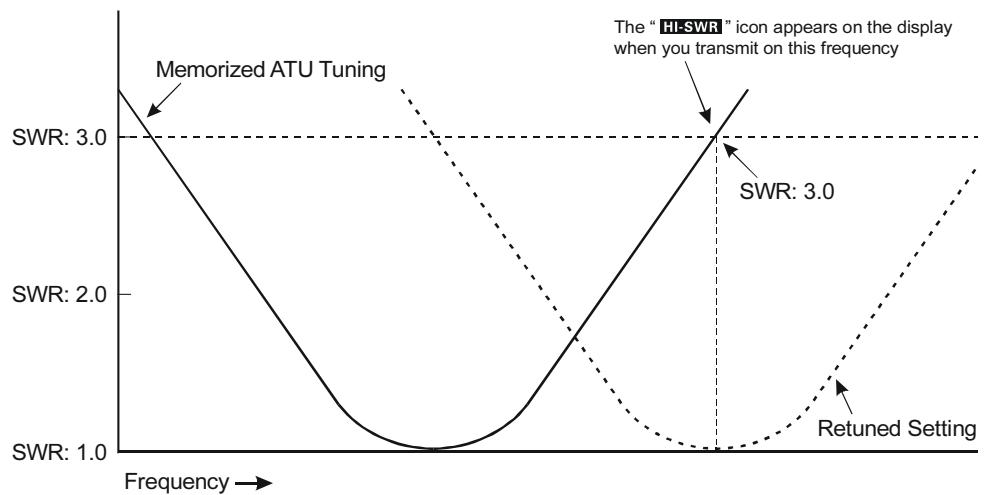

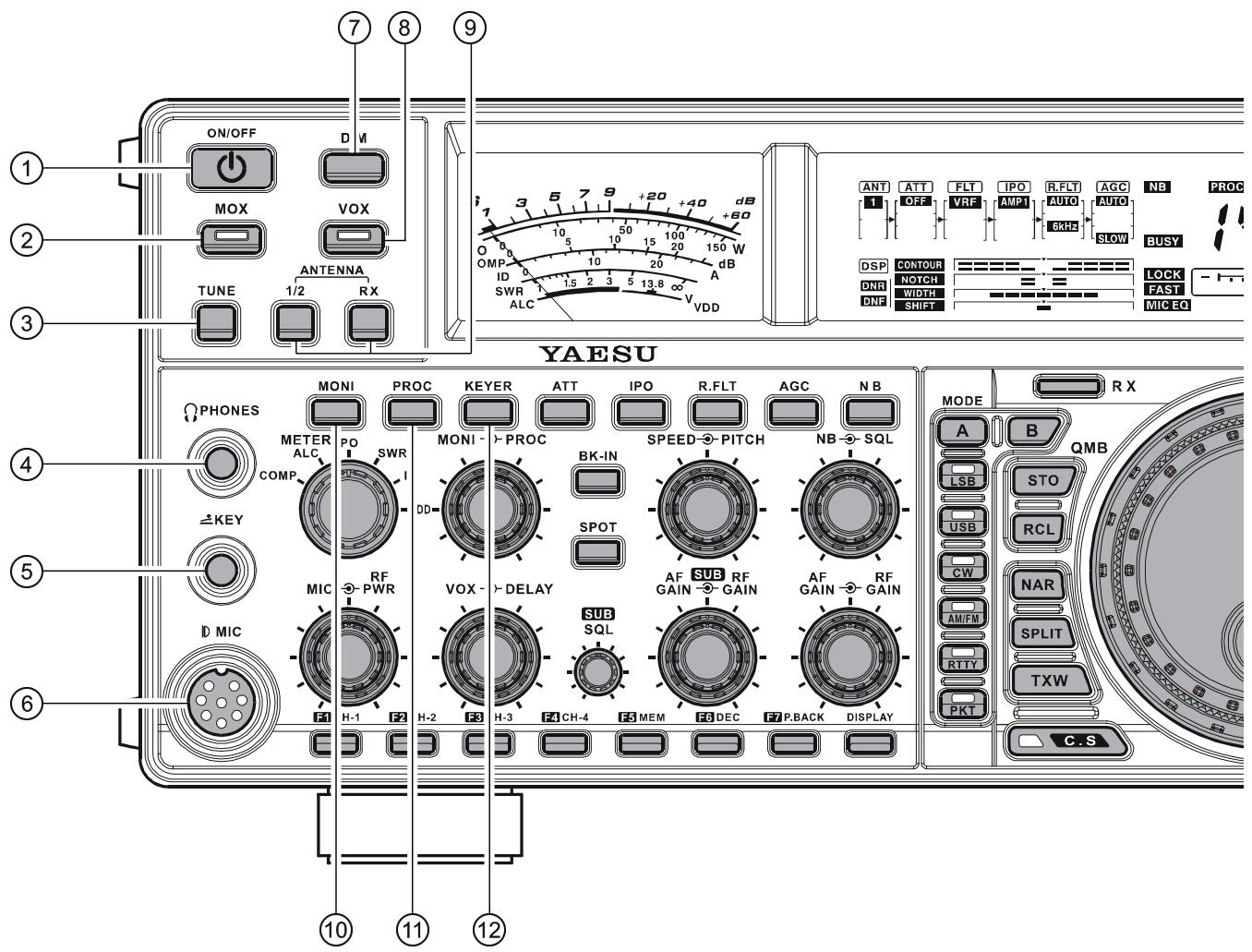

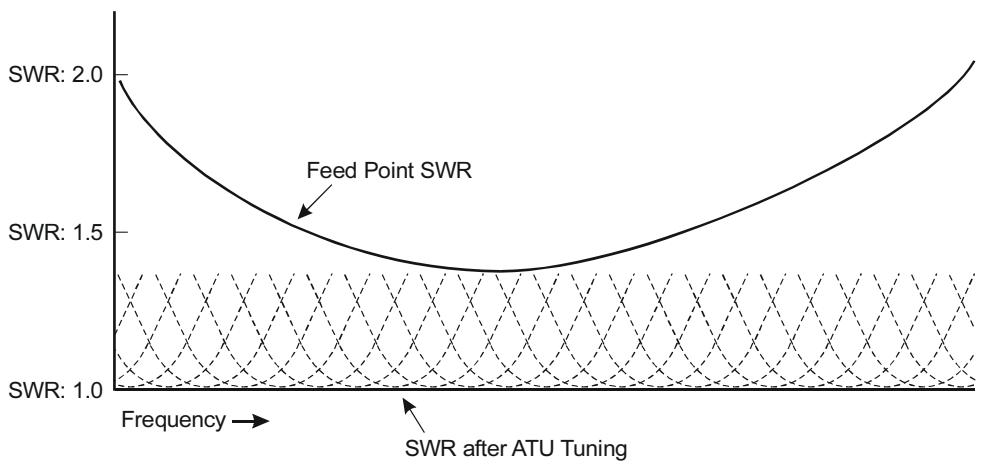

En appuyant brièvement sur ce bouton, le coupleur d’antenne est mis en ligne entre l’amplificateur final de l’émetteur et la prise antenne (l’indication “ ” apparaît sur l’afficheur). La réception n’est pas affectée. En appuyant et maintenant ce bouton pendant 1/2 seconde, étant en réception sur une bande radioamateur, active l’émetteur pendant quelques secondes pendant que le coupleur automatique d’antenne adapte l’impédance du système d’antenne pour avoir le ROS minimum. Le réglage résultant est automatiquement chargé dans une des 100 mémoires du coupleur d’antenne, ce qui permet à la suite d’un réglage ultérieur sur la même fréquence ou sur ses abords immédiats de retrouver très rapidement les éléments d’adaptation d’antenne. En appuyant sur ce bouton brièvement, quand le coupleur est actif, vous permet de retirer le coupleur automatique d’antenne de la ligne de transmission.
C’est le vrai commutateur On/Off pendant la phase de mise sous tension du transceiver. Si le commutateur [POWER] du panneau arrière est sur la position “O”, le commutateur [POWER] de la face avant ne fonctionne pas. Si vous appuyez sur ce commutateur brièvement alors que le transceiver est sous tension, l’audio de celui-ci est rendu muet pendant trios secondes.
[1/2]: En appuyant sur celui-ci, cela permet le choix entre la sortie antenne 1 et la sortie antenne 2 sur le panneau arrière. La sortie antenne sélectionnée est indiquée dans le coin supérieur droit de l’afficheur. [RX]: Normalement les antennes reliées aux sorties 1 et 2 sont utilisées en émission et réception. Quand le commutateur [RX] est sélectionné, l’antenne reliée à RX ANT n’est utilisée uniquement qu’en réception.

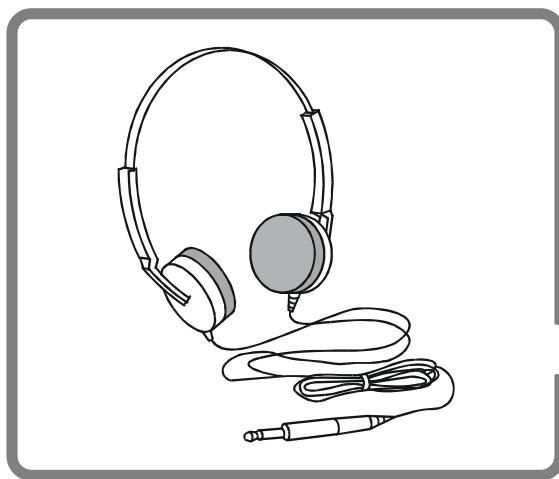

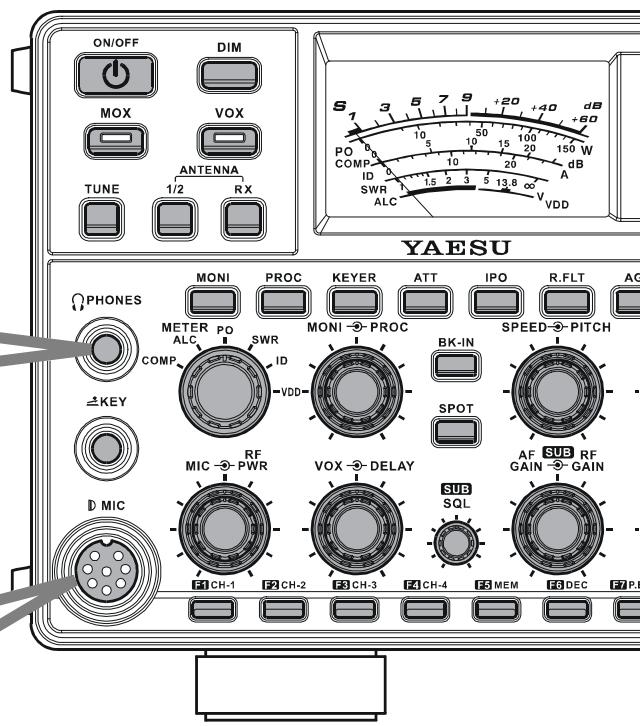

Quand vous mettez les écouteurs nous vous conseillons de réduire le volume BF avant la mise sous tension de l’appareil qui se traduit par un “pop” audio conséquent.
électronique interne ou pour une utilisation en pseudo manipulateur simple.
Il n’est pas possible d’utiliser une prise 2 contacts (vous vous mettez dans le cas d’une production de signal permanente).
Quand vous utilisez des écouteurs, le contrôle d’émission (HF) est hautement utile pour faire les réglages de l’équaliseur paramétrable ou tout autre réglage de qualité de voix, parce que la qualité de la voix entendue dans les écouteurs est une reproduction quasiment “naturelle” de la qualité audio transmise.
HF en SSB. Quand il est active l’indication “ ” apparaît sur l’afficheur. Le réglage du niveau de compression est réalisé par le bouton [PROC].
Le Compresseur de modulation est un outil pour accroître le niveau moyen du signal en sortie grâce à une compression technique. Cependant, si le niveau est trop poussé au moyen de la commande [PROC], la compression a un effet négatif, en réduisant la compréhensibilité du signal. Nous vous recommandons de contrôler votre signal à l’aide du “Monitor” (plus écouteurs). Quand le terminal optionnel de gestion de données (DMU-2000) est connecté, vous pouvez utiliser la page scope audio/oscilloscope pour vous aider à régler le niveau de votre compresseur de modulation avec naturellement en plus votre voix et votre microphone.

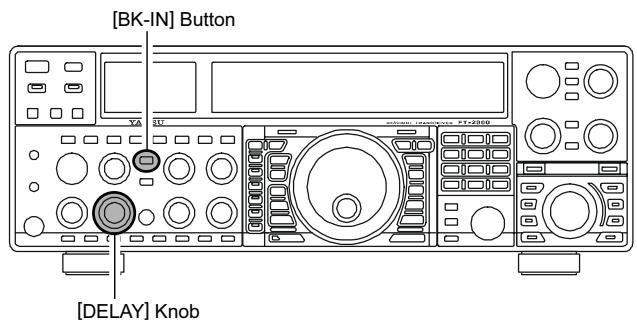

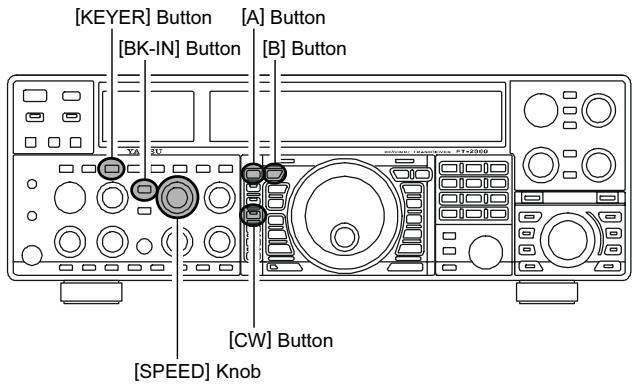

“ ” apparaît sur l’afficheur. La vitesse et le délai du manipulateur peuvent être réglés par les commandes [SPEED] et [DELAY] de la face avant.

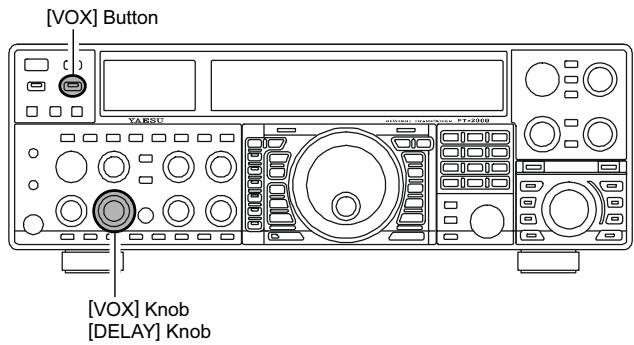

[ DELAY ]. Après un ajustement correct à l’aide de ces commandes un déclenchement par la voix est possible.
Ce bouton permet de sélectionner la bande passante du premier filtre de protection FI du récepteur principal (VFO-A). Les sélections possibles sont 3 kHz, 6 kHz, 15 kHz ou Auto, et la bande passante sélectionnée apparaît dans la colonne FLT de l’indicateur de configuration du récepteur sur l’afficheur.
L’atténuateur affecte à la fois le récepteur principal (VFOA) et le secondaire (VFO-B). L’atténuateur peut être utilisé en complément du commutateur [ IPO ] pour fournir deux étages de réduction de signal quand un signal extrêmement fort est reçu.
La sélection des filtres de protection s’applique uniquement au (VFO-A). Parce que les filtres de protection sont sur la 1ere FI, la protection apportée contre les interférences est assez significative. Avec un réglage à AUTO, la bande passante en SSB est de 6 kHz, en CW elle est de 3 kHz et en FM/ RTTY elle est de 15 kHz. Sur une bande SSB très occupée, vous avez cependant la possibilité de choisir le filtre de 3 kHz, pour une meilleure rejection des interférences.

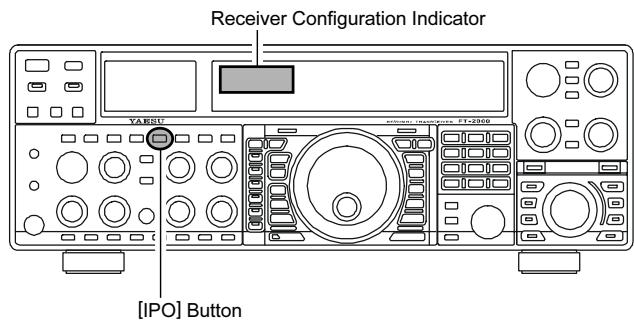

Le commutateur IPO affecte le récepteur principal (VFO-A) et le secondaire (VFO-B).
(VFO-A). Avec un appui sur le bouton [B], suivi d’un appui sur le bouton [AGC](dans un délai de cinq secondes), affecte le récepteur du (VFO-B).

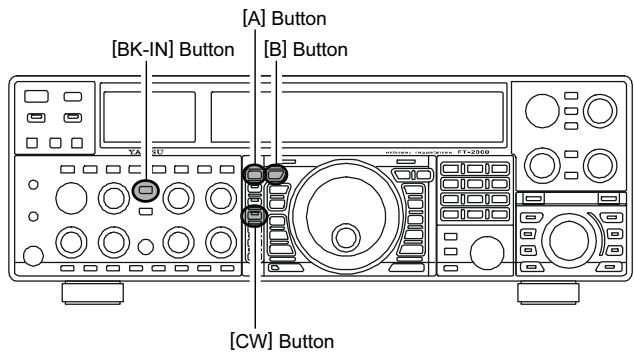

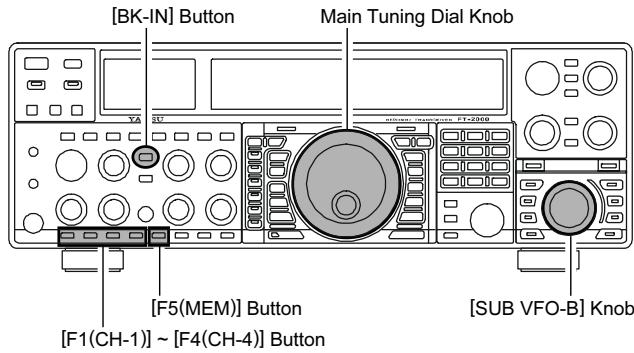

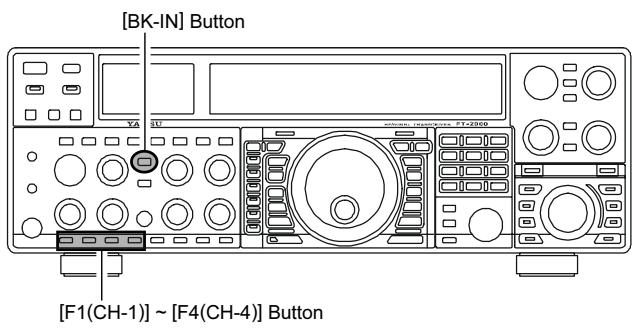

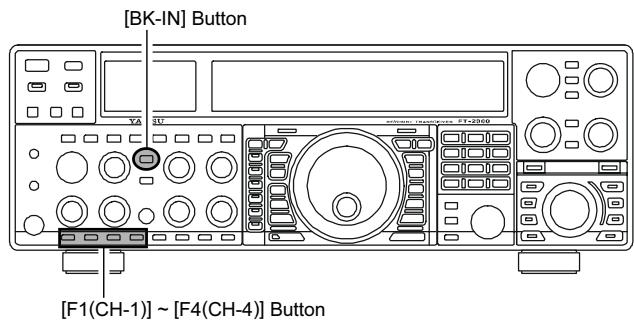

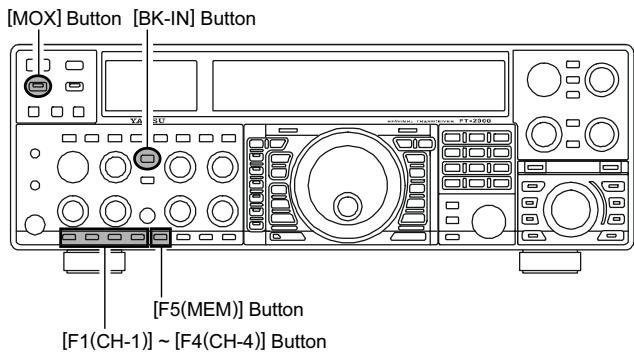

Quand la fonction break-in en CW est activée, l’indication “ ” apparaît sur l’afficheur.

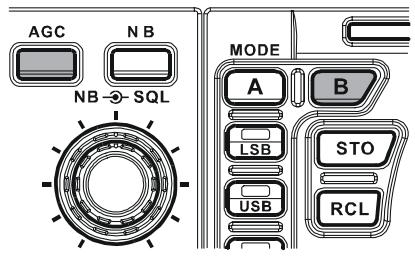

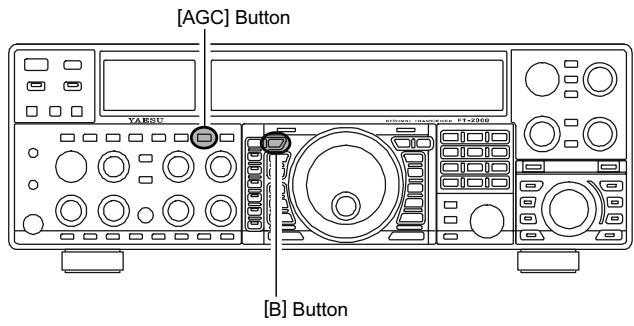

Si la constance de temps de l’AGC est mise à “Off” en appuyant et maintenant le bouton [AGC], le smètre ne dévie plus. En plus, vous risquez d’avoir des distorsions sur les signaux forts, car l’ampli FI et les étages suivants seront probablement surchargés.

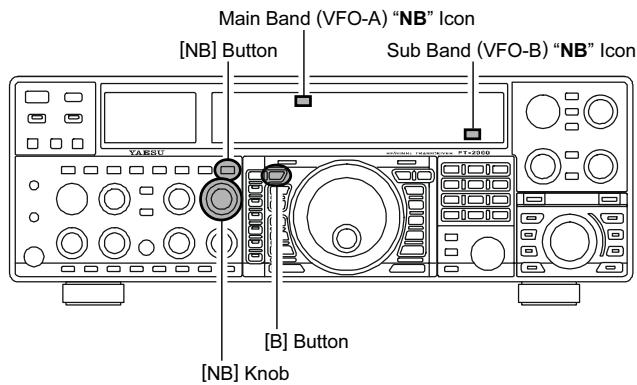

Un appui bref sur ce bouton permet de réduire les bruits pulsés courts; l’indication “ ” apparaît sur l’afficheur. Un appui et un maintien sur cette touche permet de réduire les bruits pulsés plus longs; l’indication “ ” clignote pendant trois secondes, puis apparaît en continu sur l’afficheur. Appuyer une nouvelle fois sur ce bouton pour désactiver le noise blanker; l’indication “ ” disparaît.

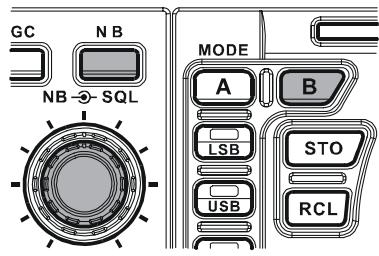

Un appui (ou un appui et maintien) direct sur le bouton [NB], affecte le récepteur (VFO-A). Avec un appui sur le bouton [B], suivi d’un appui (ou un appui et maintien) sur le bouton [NB] (dans un délai de cinq secondes), affecte le récepteur du (VFO-B).

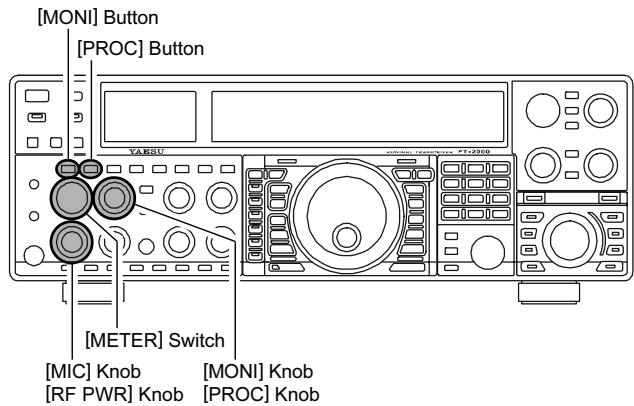

COMP: Indique le niveau du compresseur de parole HF (mode SSB uniquement). ALC: Indique la tension relative d’ALC. PO: Indique le niveau de puissance de sortie. SWR: Indique le rapport d’ondes stationnaires (Direct: Réfléchi). ID: (précisement à la même hauteur), vous pouvez réaliser le battement zéro du signal d’émission sur la fréquence du correspondant. L’afficheur de la fréquence du (VFO-B) indique le décalage de fréquence quand ce bouton est appuyé.

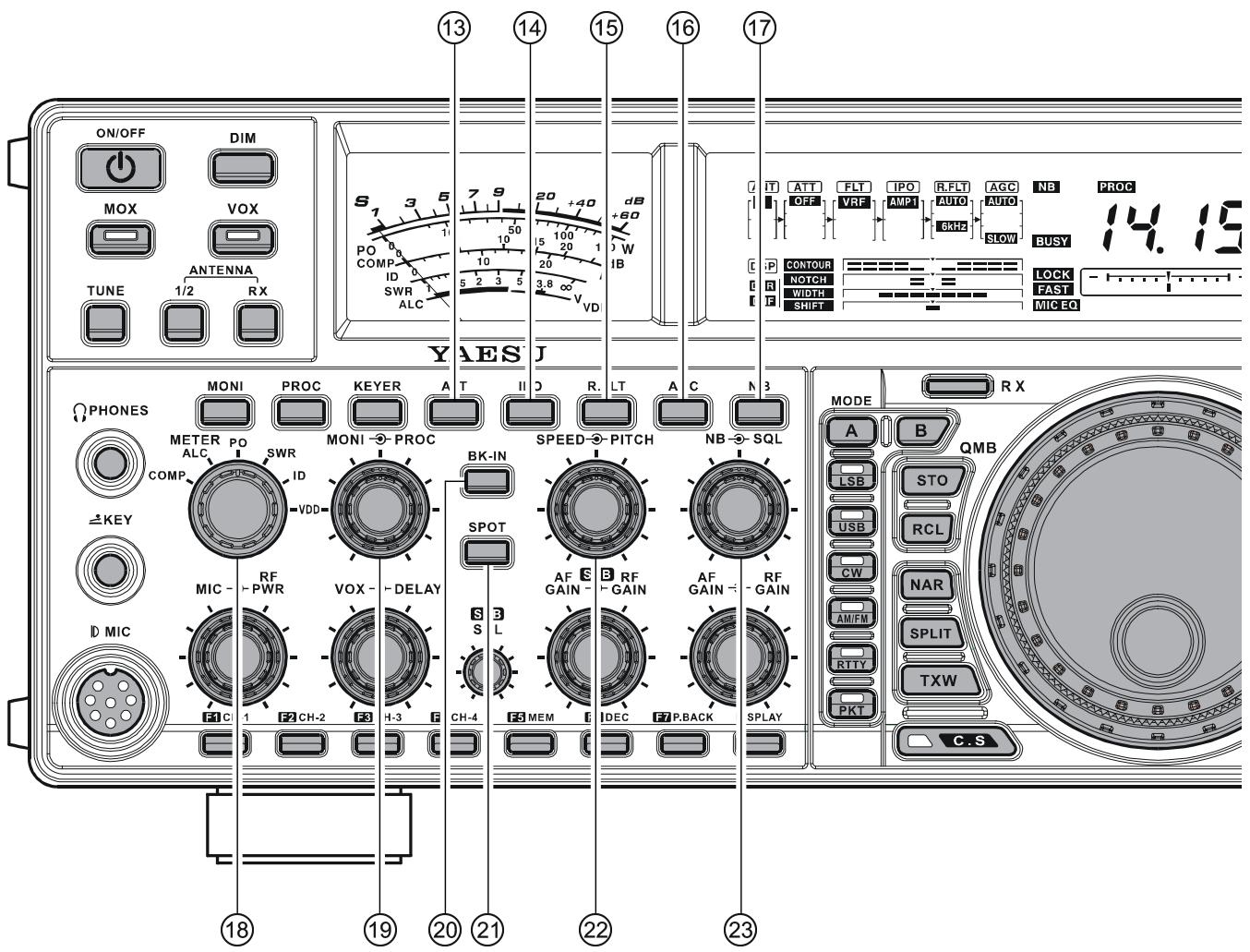

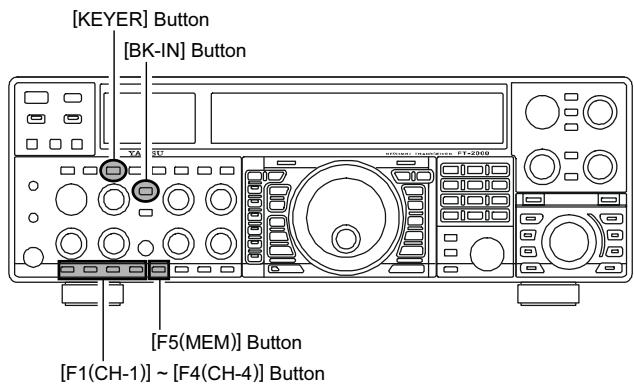

Quand vous tournez ce bouton tout en appuyant sur le bouton [KEYER], sur le champ d’affichage de la fréquence du (VFO-B) apparaît la vitesse de manipulation. Bouton PITCH Le bouton périphérique [PITCH] vous permet de sélectionner la tonalité de votre écoute locale préférée (de 300 ~ 1050 Hz, par incréments 50 Hz). La tonalité d’émission, la bande passante FI en réception et l’affichage du décalage en fréquence BFO (porteuse) sont tous concernés simultanément. Le réglage de la commande du pitch affecte aussi l’utilisation de l’indicateur de réglage CW, car la fréquence centrale de l’indicateur de réglage CW suit les réglages de cette commande.

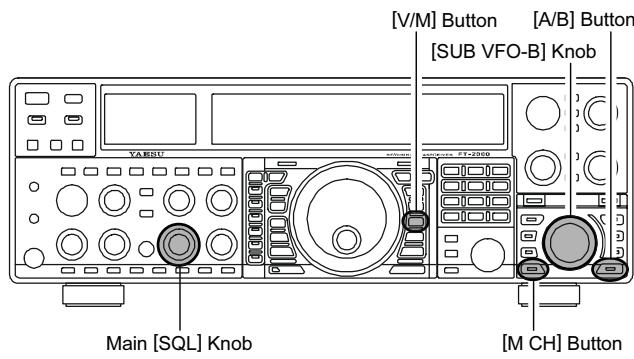

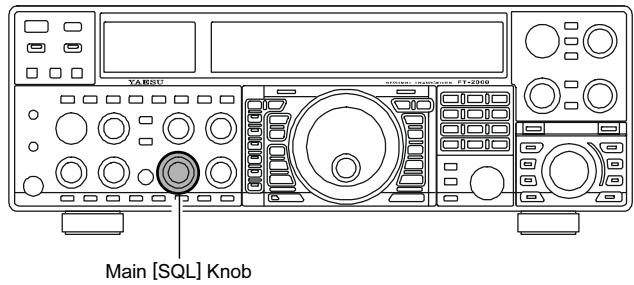

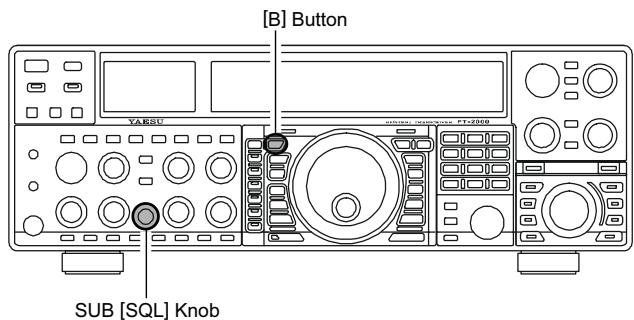

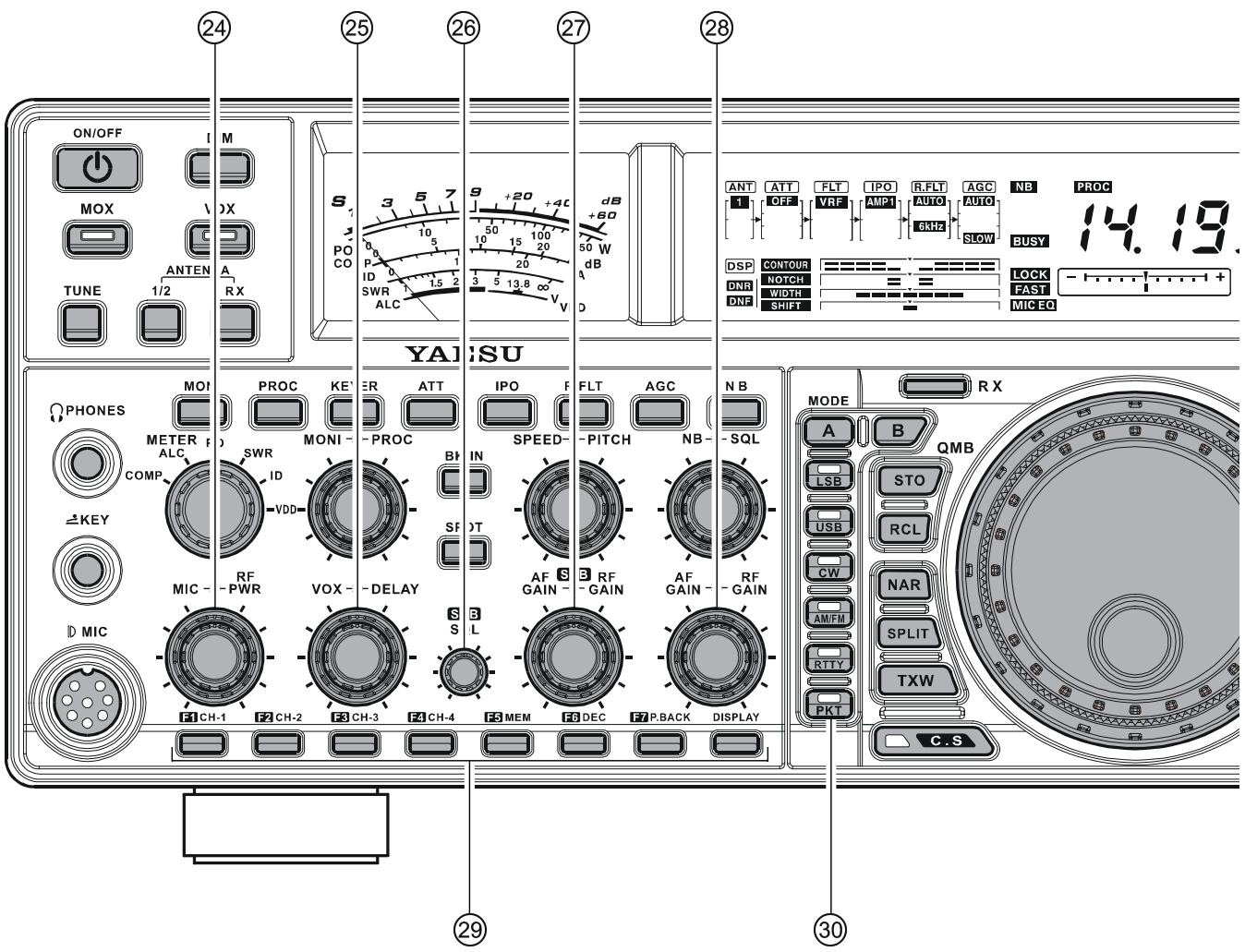

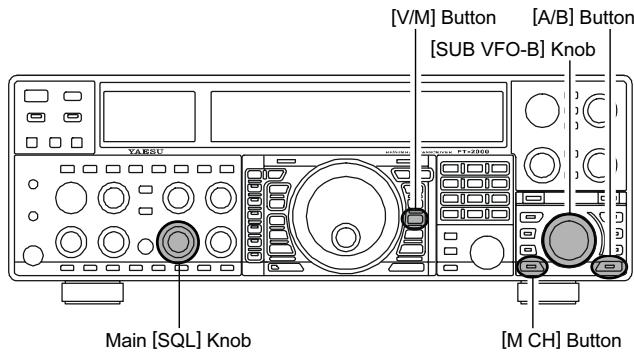

Bouton SQL Le bouton périphérique [SQL] règle le seuil de signal audio du (VFO-A) pour rendre le récepteur muet, en tous modes. Ceci est très pratique en liaison locale pour éviter d’être dérangé par le trafic général. Cette commande est normalement mise complètement à gauche (off), sauf en recherche automatique et en mode FM.

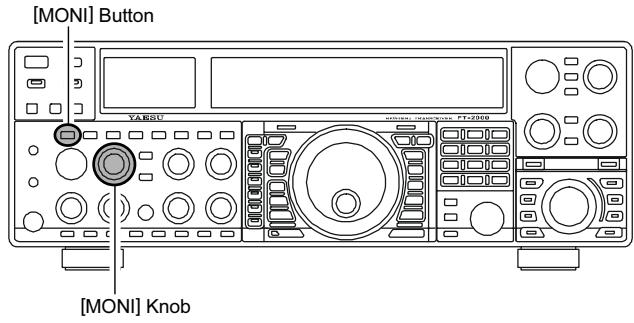

HF en émission, quand la fonction est activée par le bouton [MONI]. Bouton PROC Le Bouton périphérique [PROC] règle le niveau de compression du compresseur de modulation en SSB et autres modes qui l’utilisent, quand la fonction est activée par le bouton [PROC].
En mode vocal, ce bouton règle le temps de retombée, qui est le délai entre le moment ou vous arrêtez de parler et le moment ou la commutation automatique en mode réception est réalisée. Ajuster ce délai de telle manière à ne pas repasser en réception dans les respirations normales de la conversation mais bien en fin de message. En mode CW, ce bouton règle le délai de manipulation, qui est le délai entre le moment ou vous arrêtez de manipuler et le moment ou la commutation automatique en mode réception est réalisée en mode “Semi-break-in”. Mettez le suffisamment long pour éviter de revenir en réception dans les espaces entres les mots à votre vitesse de manipulation préférée.

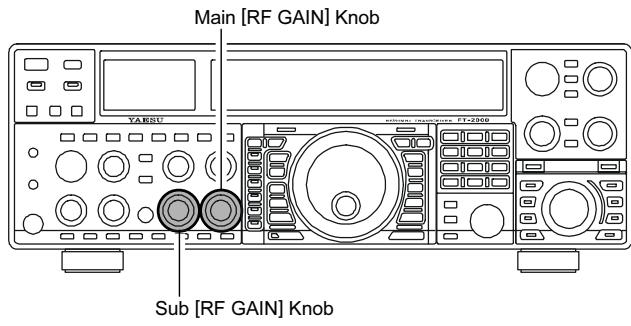

Bouton RF GAIN Le bouton périphérique [RF GAIN] ajuste le gain HF du récepteur (VFO-A) ce qui règle en même temps le gain des étages HF et amplificateur du récepteur (VFO-A). Cette commande est normalement laissée en position complètement à gauche.

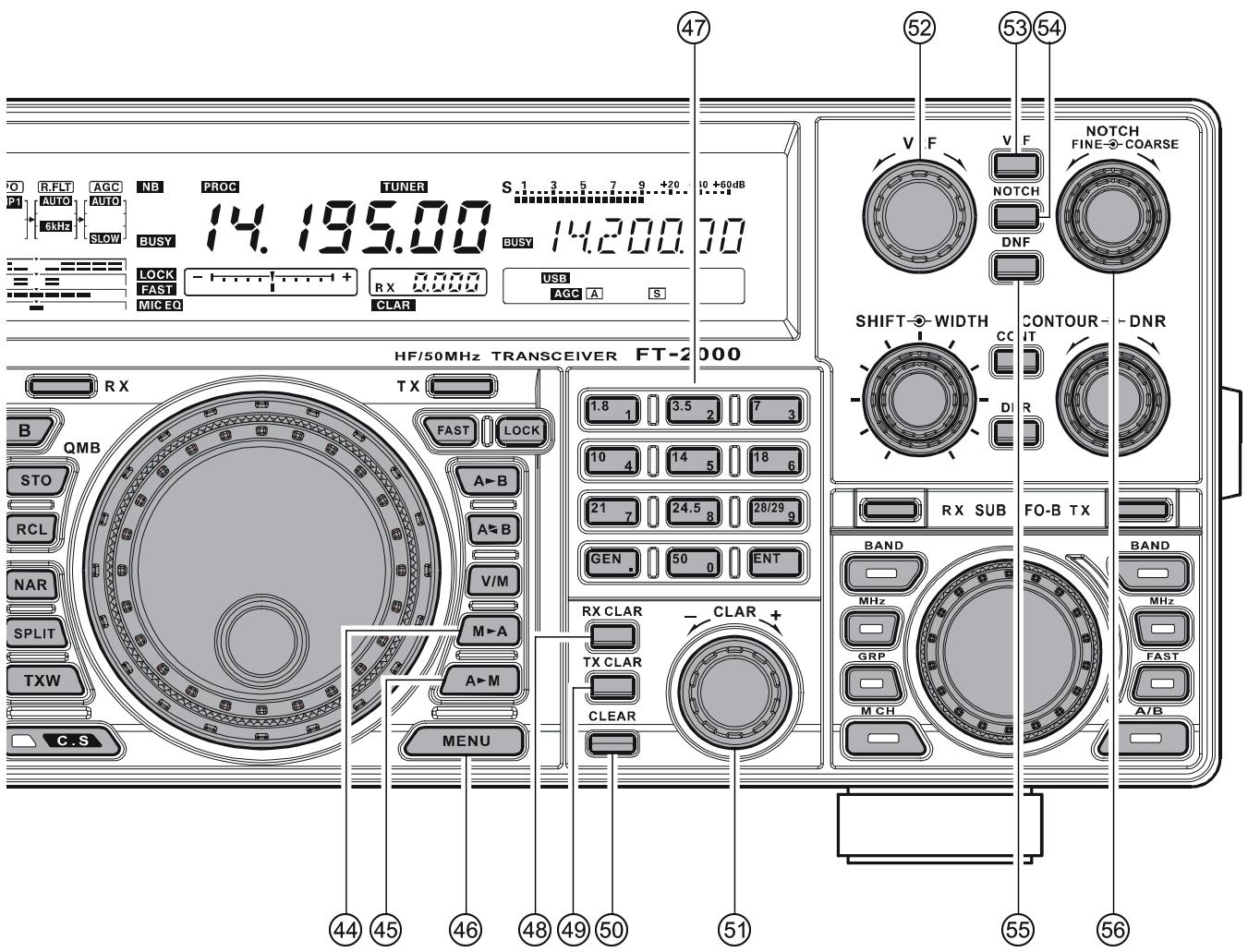

“Fonction” pour les diverses fonctions associée à chaque “page” de l’affichage externe. Touche [F1(CH 1)] - [F4(CH 4)] En cas d’emploi de la mémoire vocale jusqu’à 20 secondes de messages peuvent être mis sur chaque canal. Pour la ce sont des messages comptant jusqu’à 50 caractères (spécification “PARIS”) qui peuvent être mis sur chaque canal. Voir page 72 ( Mémoire vocale) ou page 84 (Lanceur appels CW) pour plus de détails. Touche [F5(MEM)] Cette touche est actionnée dans le but de remplir un canal mémoire soit en mode mémoire vocale soit en mode lanceur appel CW. Voir page 72 ( Mémoire vocale) ou page 84 (Lanceur appels CW) pour plus de détails.

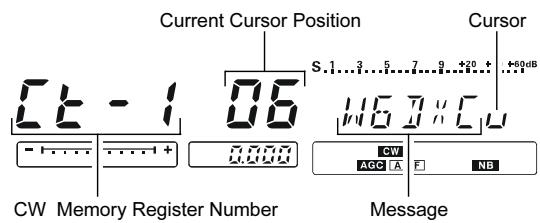

En cas d’utilisation du numéro séquentiel de concours en mode CW, l’appui sur cette touche décrémente (retour en arrière) le numéro séquentiel de concours courant d’une unité (par exemple pour revenir de 198 à 197, etc.). Voir page 72 (Mémoire vocale) ou page 84 (Lanceur appels CW) pour plus de détails. Touche [F7(P.BACK)] L’appui et le maintien pendant deux secondes de ce bouton active la fonction enregistrement vocal de l’enregistreur digital. L’enregistreur vocal permet la capture du signal audio reçu sur le récepteur principal (VFO-A) pendant les 15 dernières secondes. Quand la fonction enregistrement est activée, l’indication “ ” apparaît sur l’afficheur. L’appui et le maintien pendant deux secondes de ce bouton une fois de plus arrête l’enregistrement, puis un appui bref sur ce même bouton fait entendre les 15 dernières secondes enregistrées. Quand vous êtes en train d’écouter l’enregistrement, l’indication “ ” apparaît sur l’afficheur. L’appui et le maintien pendant deux secondes de ce bouton à nouveau réactive la fonction enregistrement. Touche [DISPLAY] L’appui et le maintien pendant deux secondes de ce bouton active les touches [F1(CH 1)] - [DISPLAY] comme les touches “Fonction” pour la platine optionnelle de gestion de données DMU-2000, si elle est installée.

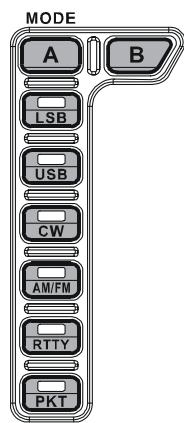

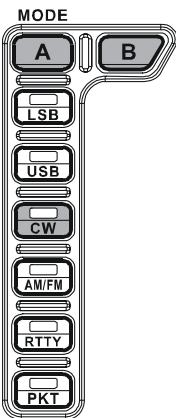

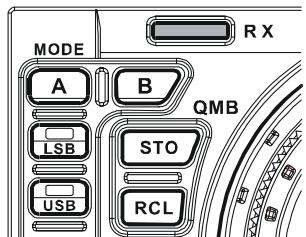

En appuyant sur les commutateurs [A] ou [B] les indicateurs lumineux respectivement associés à ces commutateurs, permettant le réglage du mode opératoire sur la bande principale (VFO-A) ou sur la bande secondaire (VFO-B). En appuyant sur le commutateur [A] l’indicateur est allumé en rouge, signifiant que la bande principale (VFO-A) est en cours de réglage. De la même manière, en appuyant sur le commutateur [B] l’indicateur clignote pendant 5 secondes en orange, signifiant que la bande secondaire (VFO-B) est en cours de réglage.
Pour un changement de bandes, appuyer tout d’abord sur le commutateur [A] ou [B], puis appuyer sur le commutateur de sélection de bande approprié, afin d’être en mesure de pouvoir changer la fréquence opératoire sur la bonne bande (principale ou secondaire). En appuyant sur ce bouton il est possible de rappeler le contenu de une jusqu’à cinq banque(s) mémoire(s) rapide(s) en cours de trafic.
En mode SSB/CW sur la bande principale (VFO-A), ce bouton est utilisé pour régler la largeur de bande des filtres DSP (digital) FI à une largeur de bande programmée par l’utilisateur (les valeurs par défaut sont en SSB: 1.8 kHz, en CW/RTTY/PSK: 300 Hz).
Quand le bouton [NAR] a été activé, le bouton [WIDTH] peut lui être désactivé, tandis que le bouton [SHIFT] continue à être utilise normalement. Dans le mode AM, ce bouton est utilisé pour inverser la largeur de bande du récepteur entre “wide” (9 kHz) et “narrow” (6 kHz). En Mode FM sur les bandes 28 MHz et 50 MHz, ce bouton est utilisé pour inverser la largeur de la déviation FM entre “wide” (±5.0 kHz Dev./25.0 kHz LB) et “narrow” (±2.5 kHz Dev./12.5 kHz LB). En appuyant sur les boutons [A] ou [B] (situés en dessus des boutons de sélections de [ MODE ] ) permet de sélectionner soit la bande principale(VFO-A) ou la bande secondaire (VFO-B) au cours du réglage individuel de largeur de bande.
10 Hz (100 Hz en mode AM et mode FM); quand le commutateur [ FAST ] est appuyé, le réglage du pas d’incrément est augmenté. Les pas d’incréments disponibles sont:
En appuyant sur cette touche, il est possible de surveiller la fréquence d’émission quand le mode split est activé. Relâcher le bouton pour revenir en mode normal.

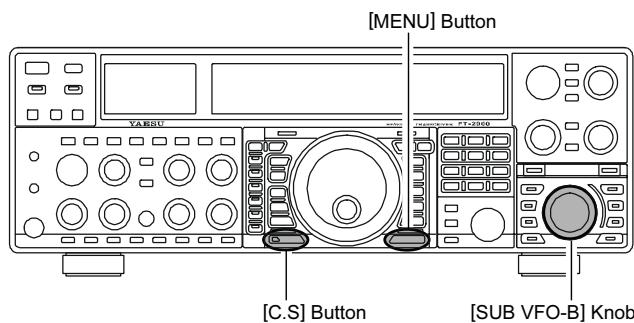

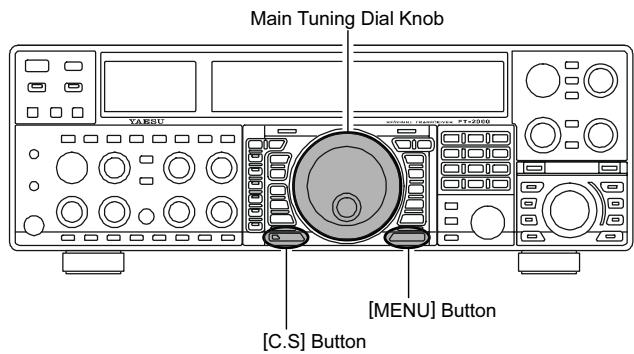

Pour programmer un menu en raccourci, appuyer sur la touche [MENU] pour passer en mode menu, puis sélectionner le menu que vous souhaitez mettre en raccourci. Ensuite appuyer et maintenir sur la touche [C.S ] pendant deux secondes; ceci verrouille le menu sélectionné comme raccourci.

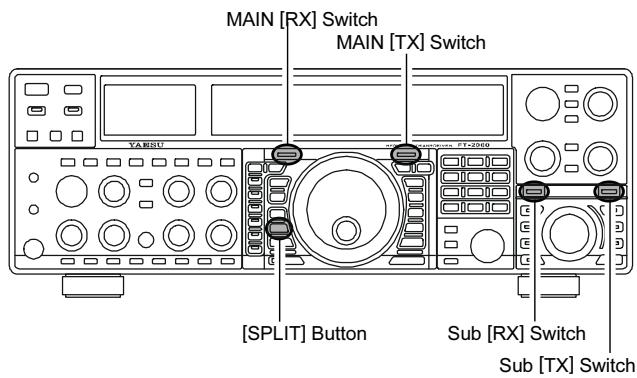

Ce commutateur, quand il est appuyé, active le récepteur de la bande principale (VFO-A); l’indicateur lumineux est vert quand le récepteur principal est actif. Quand le récepteur de la bande principale (VFO-A) est actif, en appuyant sur ce bouton brièvement le récepteur devient silencieux et l’indicateur clignote. En appuyant sur ce bouton une fois de plus le mode réception est restitué, et l’indicateur est stabilisé en vert.
Quand ce bouton est appuyé, l’indicateur est rouge, et l’émetteur est activé sur les mêmes fréquence et mode que ceux initialisés sur la bande principale (VFO-A) (sujet à tout décalage clarifieur, naturellement).

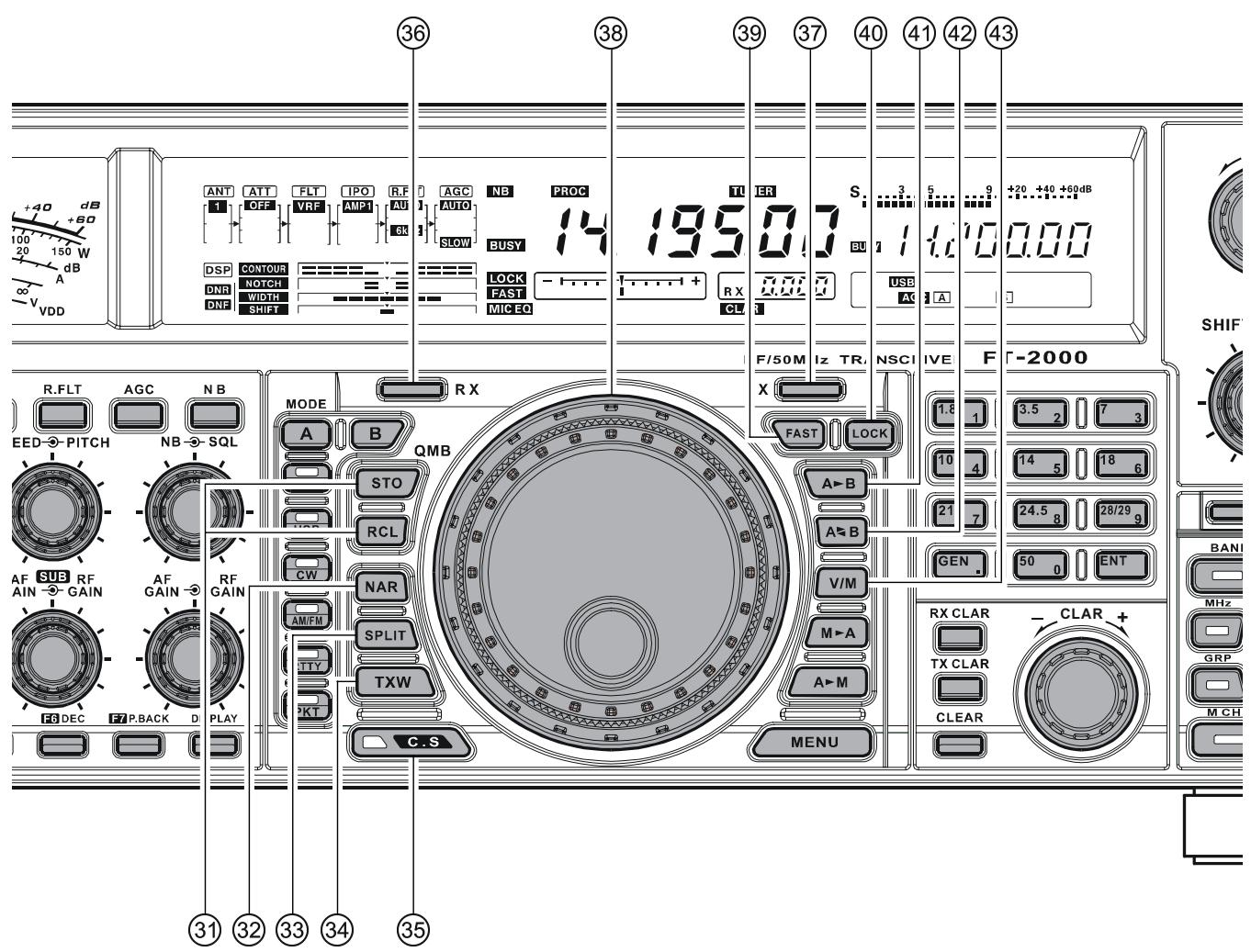

[FAST] (numéro 35 ci-après) changera les valeurs de la liste ci-dessus de 1/10.
Quand cette fonction est activée, l’indication “ ” apparaît sur l’afficheur.
“ ” apparaît sur l’afficheur.

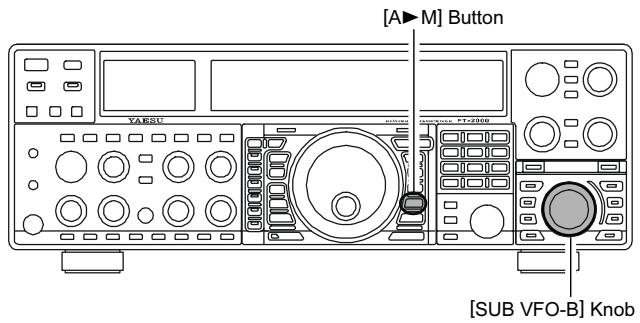

En appuyant brièvement sur ce bouton il y a transfert des données de la fréquence de la bande principale (VFO-A) (ou celle d’un canal mémoire) dans la bande secondaire (VFO-B), en écrasant tous les contenus précédents de la bande secondaire (VFO-B). Cette touche peut être utilisée pour régler à la fois les récepteurs de la bande principale (VFO-A) et de la bande secondaire (VFO-B) sur les mêmes même fréquence et mode.
B] En appuyant brièvement sur ce bouton il y a un échange croisé des contenus de la bande principale (VFO-A) (ou celle d’un canal mémoire) et de la bande secondaire (VFO-B). (MR) et en appuyant une fois de plus de réactiver ou de désactiver le mode opératoire sur le VFO principal (pas d’indication).
Ce bouton est utilisé pour accéder au système de menu, afin de configurer un certains nombre de paramètres du transceiver. L’emploi du menu est décrit en détail dans ce manuel à partir de la page 108.
En appuyant et maintenant cette touche pendant 1/2 seconde (jusqu’à avoir les deux “beep”) permet de copier les données courante continues dans le VFO de la bande principale (VFOA) dans le canal mémoire courant en écrasant toutefois les données continues antérieure dans ce dernier. Egalement, en appuyant et maintenant ce bouton après un rappel mémoire sans nouveau réglage, permet de “masquer” le canal mémoire et en repentant l’opération il est possible de le “démasquer”.
à l’aide de ces touches en étant en mode VFO.

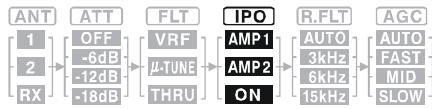

” apparaît dans la colonne FLT du schéma de configuration du récepteur sur l’afficheur.

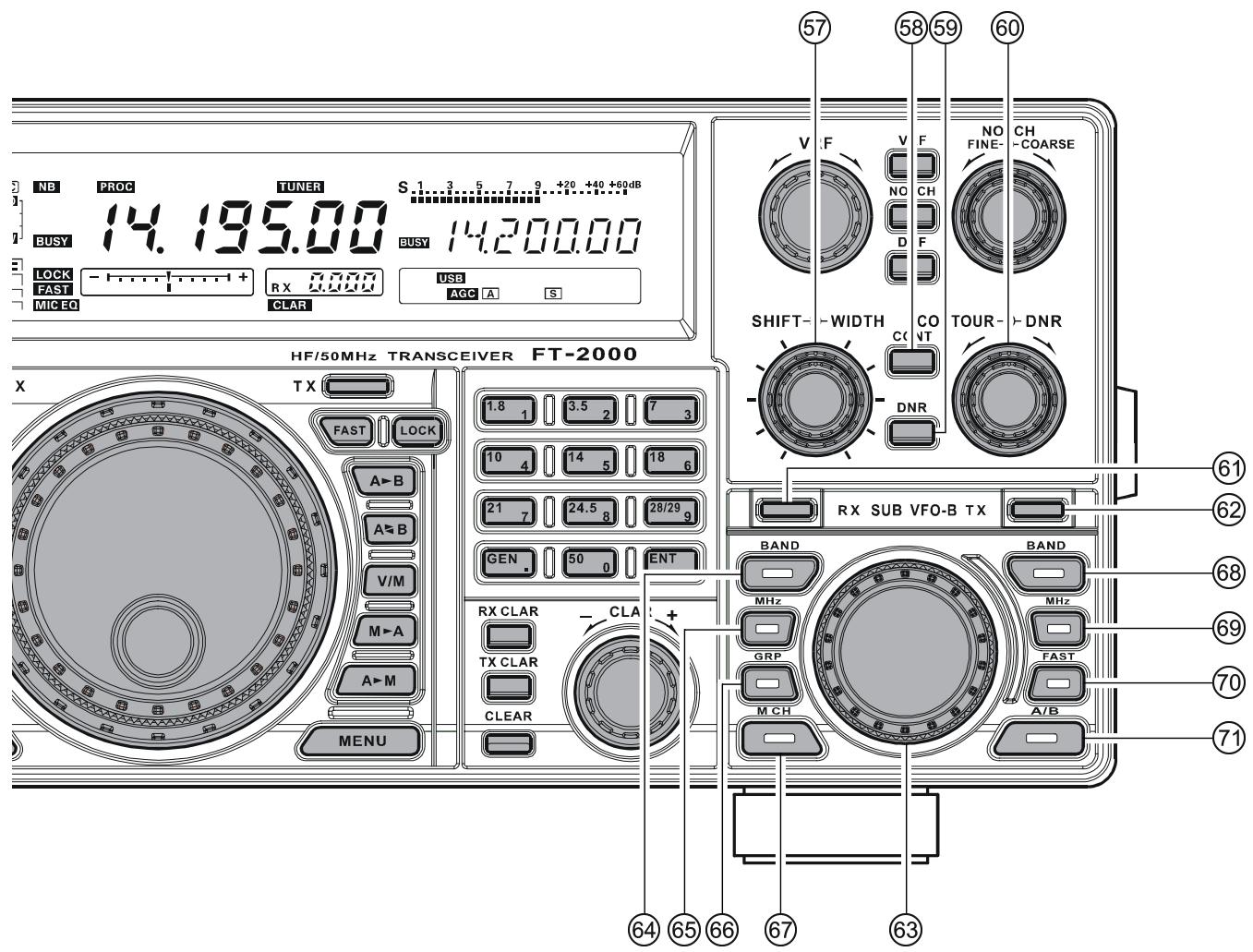

Quand le filtre notch FI est activé, le point d’application du filtre notch FI est situé sur un graphique sur l’afficheur. La fréquence centrale du Filtre notch est réglée par le bouton [NOTCH].
” apparaît sur l’afficheur. C’est un circuit automatique et il n’y a pas de bouton de réglage pour le DNF.
Préalablement, la fréquence centrale approximative du filtre notch FI est réglée par le bouton périphérique [COARSE]; puis le réglage fin est réalisé par le bouton central [FINE].
Quand le filtre NAR (Narrow) est activé, cette commande est désactivée. L’utilisation de cette commande pour diminuer la bande passante du DSP FI, est nécessaire, pour réduire les interférences. La commande [SHIFT] peut être également utilisée pour recentrer la réponse de la bande passante d’un signal entrant et vous pouvez également trouver que les filtres CONTOUR et Notch FI pourraient augmenter l’intelligibilité d’un signal et/ou réduire les interférences.
Quand le commutateur [NAR] a été poussé, la commande [WIDTH] n’est plus disponible. Cependant le système SHIFT FI est toujours opérationnel.
à droite de la commande [SUB VFO-B] luit, l’appui sur ce bouton vous permet de sélectionner la bande (bande amateur) du (VFO-B) secondaire à l’aide de la commande [SUB VFO-B].

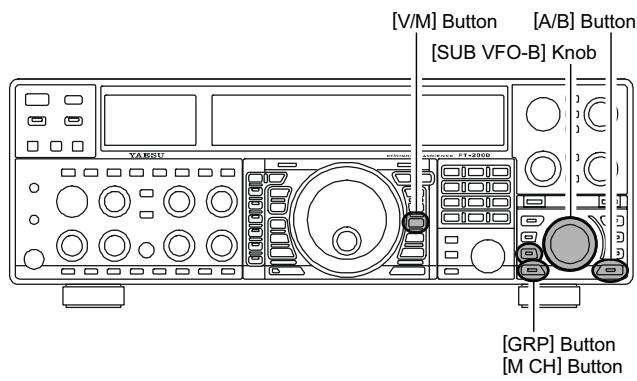

Quand le bouton [A/B] est actionné et que la lampe orange à droite de la commande [SUB VFO-B] luit, l’appui sur ce bouton vous permet de se régler en fréquence sur la bande secondaire (VFO-B) par bonds croissants ou décroissants de 1 MHz, à l’aide de la commande [SUB VFO-B].
Quand ce bouton est appuyé pour rendre le récepteur secondaire (VFO-B) actif, la LED verte intégrée au commutateur est allumée. En appuyant sur le commutateur à nouveau on désactive ce récepteur, et la LED verte intégrée s’éteint.
à droite de la commande [SUB VFO-B] luit, la commande [ SUB VFO-B ] commande la fréquence de la bande secondaire (VFO-B); l’appui sur le bouton [FAST] accroit la vitesse de réglage par un facteur de 10.
éteint la lampe orange; cette fois ci, une rotation de la commande [SUB VFO-B] concerne la bande principale (VFO-A).

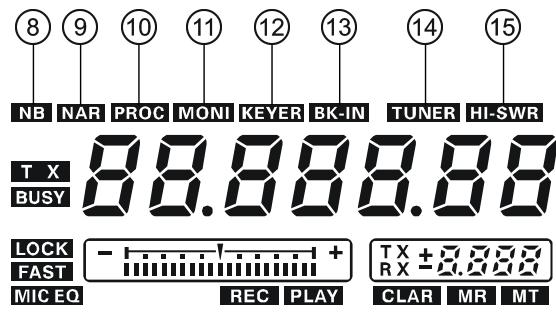

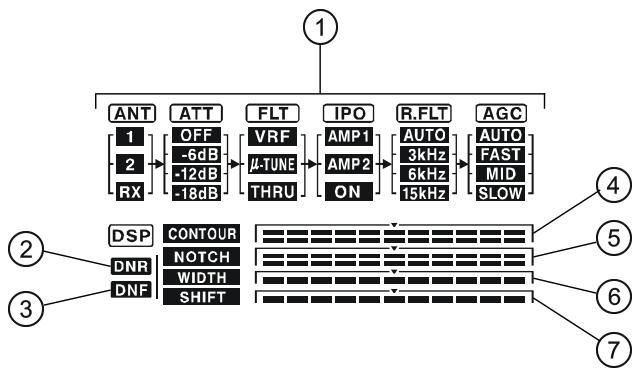

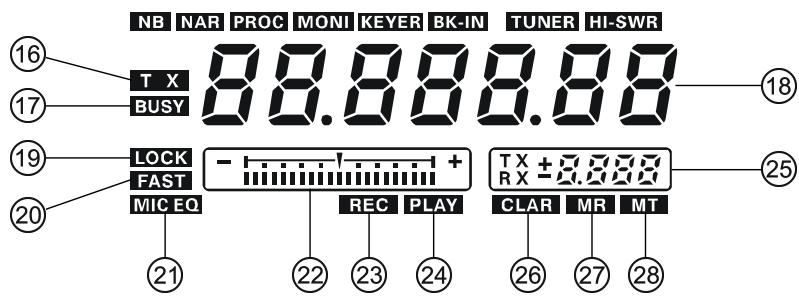

Indique le niveau d’atténuation sélectionné par le bouton [ATT] de la face avant. FLT (VRF, µ-TUNE, THRU): Indique le filtre HF sélectionné par le bouton [VRF] de la face avant.
Cet indicateur clignote pendant trois secondes puis ensuite reste stable, quand le noise blanker contre les bruits pulsés longs du récepteur de la bande principale (VFO-A) est activé.
[IPO] de la face avant. R.FLT Indique le premier filtre de protection FI sélectionné: AUTO (mode déterminé), 3 kHz, 6 kHz ou 15 kHz. AGC (AUTO, FAST, MID, SLOW): Indique le temps d’amortissement d’AGC sélectionné pour le (VFO-A) principal par le commutateur [AGC] de la face avant.
Cet indicateur apparaît quand le compresseur de modulation est activé.
Si cet indicateur apparaît, vérifier que l’antenne est bien branchée sur la sortie antenne sélectionnée. Si c’est le cas, il faut alors vérifier la totalité de la chaîne émission, ligne de transmission et antenne pour trouver où est l’anomalie.
Afficheur de la fréquence bande principale (VFO-A) C’est l’affichage de la fréquence bande principale (VFO-A).

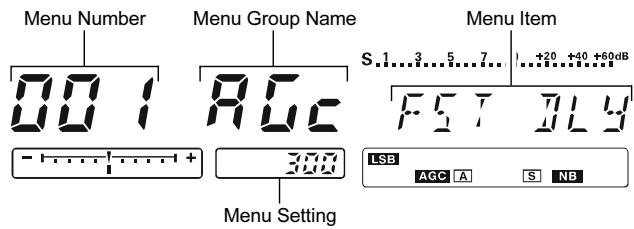

Au cours du réglage des paramètres des lignes menus, le numéro de menu et le nom du groupe menu apparaît à cet endroit pendant l’initialisation. Au cours du réglage de la fréquence de codage CTCSS ou de la tonalité, l’information courante de tonalité apparaît à cet endroit pendant l’initialisation.
CW ou vocal préalablement enregistré.

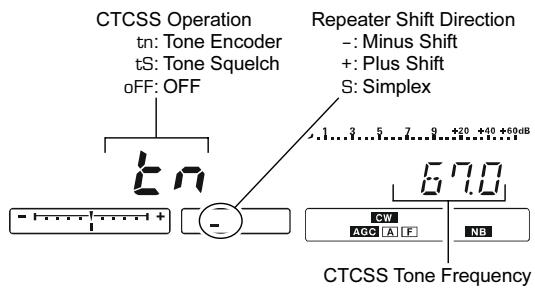

Pendant le réglage de la fréquence de tonalité en CTCSS ou en tone squelch, la direction du décalage relais courant apparaît dans cette zone.
CW de votre transceiver, telle qu’elle est programmée avec le décalage clarifieur, ou en fonction du pic du filtre VRF/µTUNE.

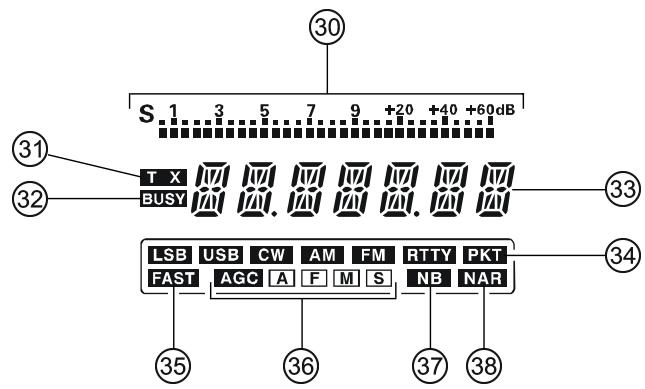

Affichage de la fréquence du récepteur secondaire (VFO-B) C’est l’ affichage de la fréquence du récepteur secondaire (VFO-B).
Pendant le réglage des paramètres du menu, le nom de la ligne menu apparaît dans cette zone. Pendant le réglage de la fréquence de tonalité en CTCSS ou en tone squelch, la fréquence de la tonalité courante apparaît dans cette zone. Quand la tonalité spot en CW est activée, la fréquence de la tonalité courante est affichée dans cette zone.

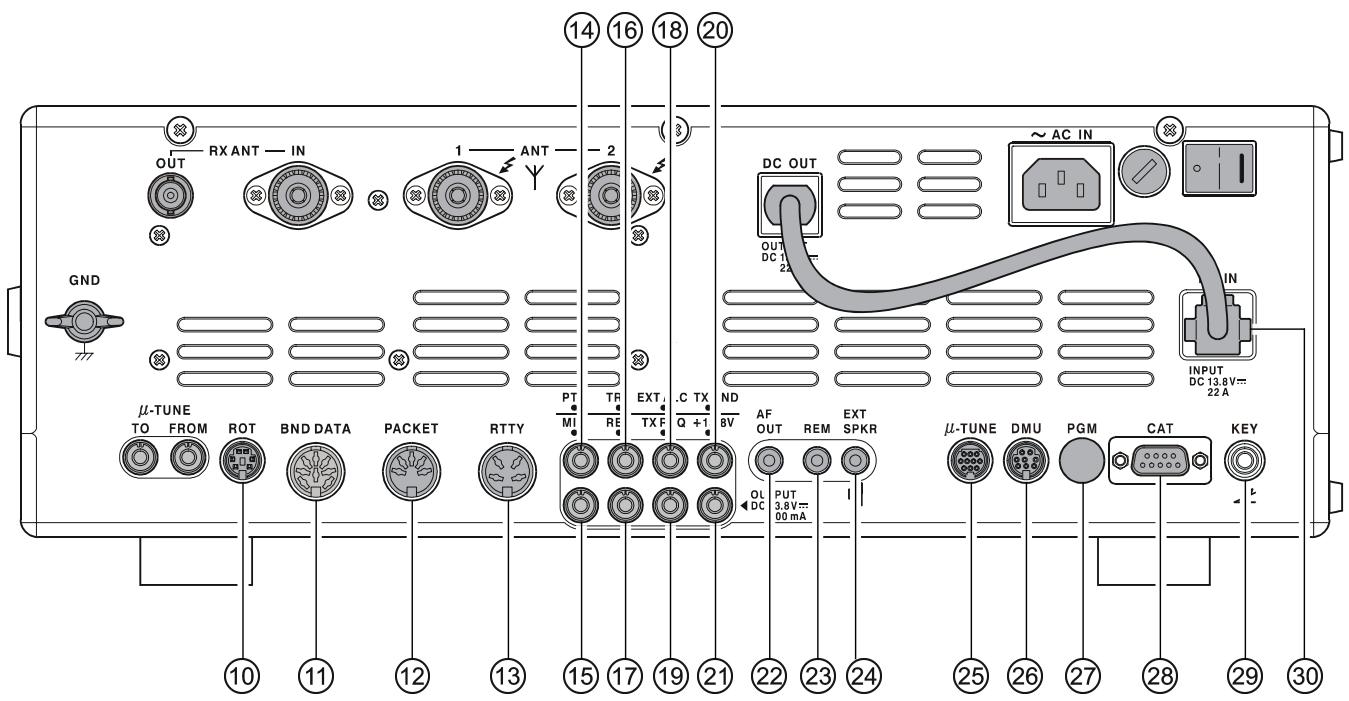

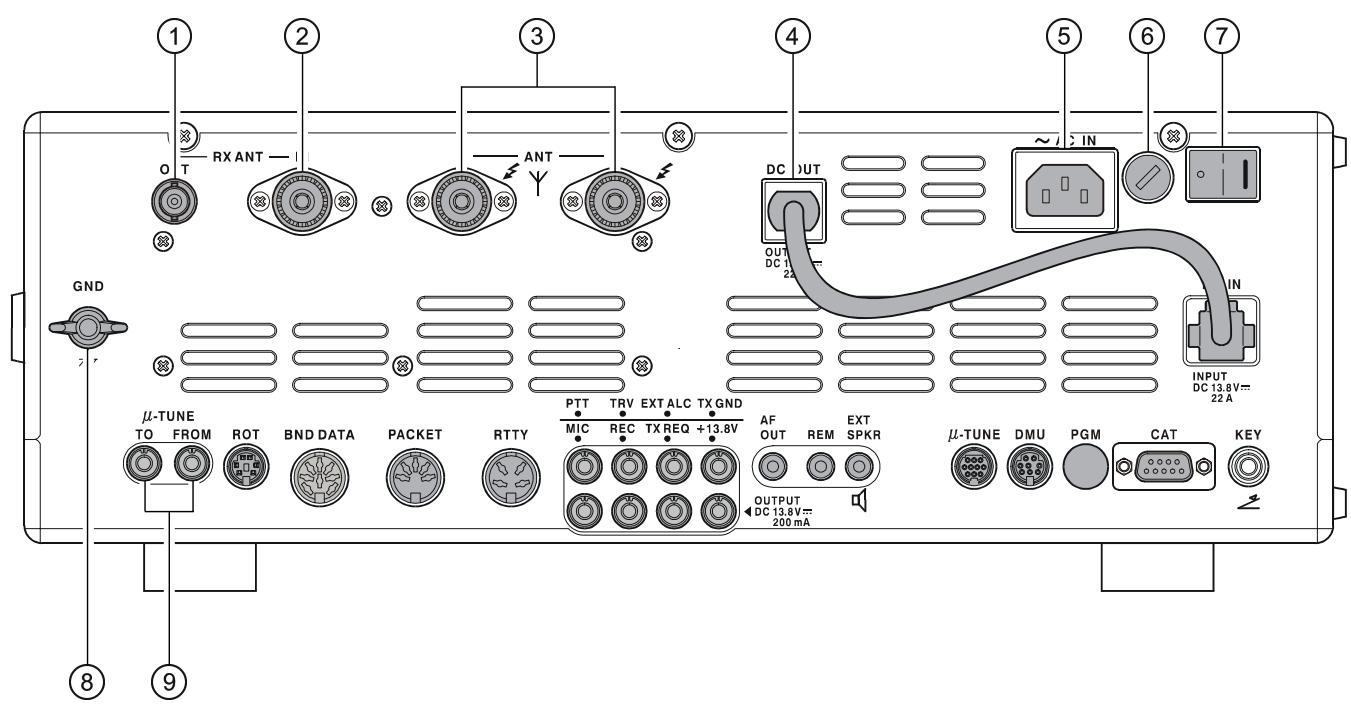

Prise RX ANT IN Cette prise de type-M est prévue pour une antenne séparée uniquement en réception. Une antenne branchée ici peut être utilisée quand le bouton [RX] sur la face avant a été appuyé. Si vous souhaitez utiliser un filtre passe bande externe ou un préamplificateur, vous pouvez le brancher entre les prises RX ANT OUT et RX ANT IN comme montré sur l’illustration.

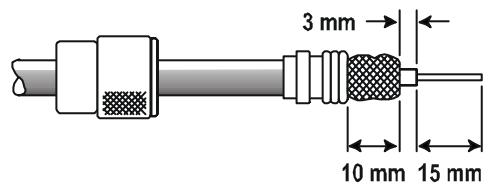

Brancher votre antenne principale ici, à l’aide d’une prise de type M (PL 259) à chaque extrémité d’une ligne coaxiale. Ces sorties antenne sont toujours utilisées en émission mais également en réception sur le récepteur principal à moins qu’une antenne de réception séparée ait été prévue. Le coupleur d’antenne interne règle uniquement les antennes branchées sur ces prises et uniquement en mode émission.
La tension HF 100 V (@100 W/50 Ω) est présente dans l’étage émission HF du transceiver pendant l’émission. Ne touchez absolument pas à l’étage d’émission HF pendant l’émission.
AC après s’être assuré que les tensions concordaient. Voir le paragraphe “Installation” pour avoir les instructions pour éventuellement changer le voltage.
C’est le commutateur principal de mise sous tension On (I)/ Off (O) du FT-2000. Positionner toujours ce commutateur avant de mettre en œuvre le bouton [POWER] de la face avant. Si ce commutateur n’est pas positionné sur ON, le commutateur [POWER] de mise sous tension de la face avant ne fonctionne pas.

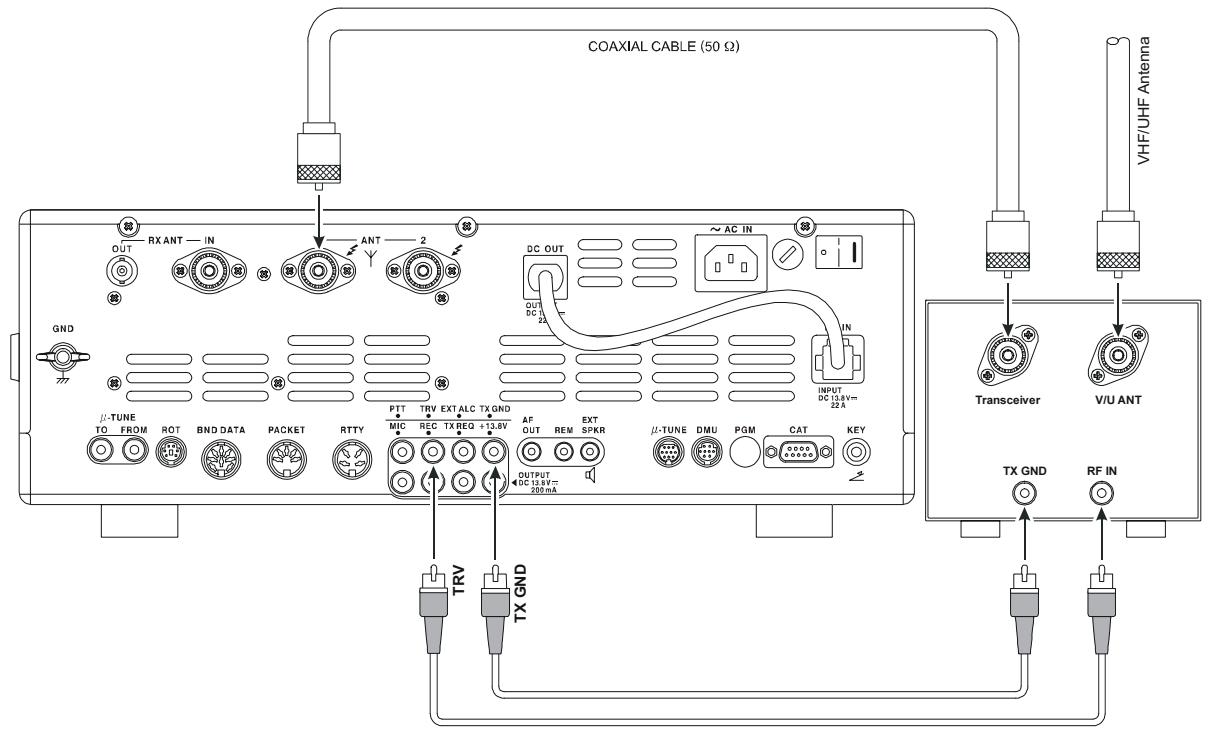

Prise TX GND La broche centrale de cette prise RCA est mise à la masse lorsque le transceiver est en mode émission. Elle peut être utilisée pour commander un terminal périphérique, et plus particulièrement un amplificateur linéaire. Pour activer cette prise, merci de mettre le menu “144 tGEn ETX-GND” à “EnA (ENABLE)”. Le circuit relais du FT-2000 utilisé par cette prise est capable de commuter des tensions AC de 100 Volts jusqu’à 300 mA, ou des tensions DC de 60 V jusqu’à 200 mA ou 30 V jusqu’à 1 Amp.

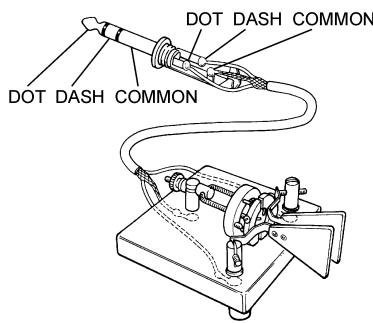

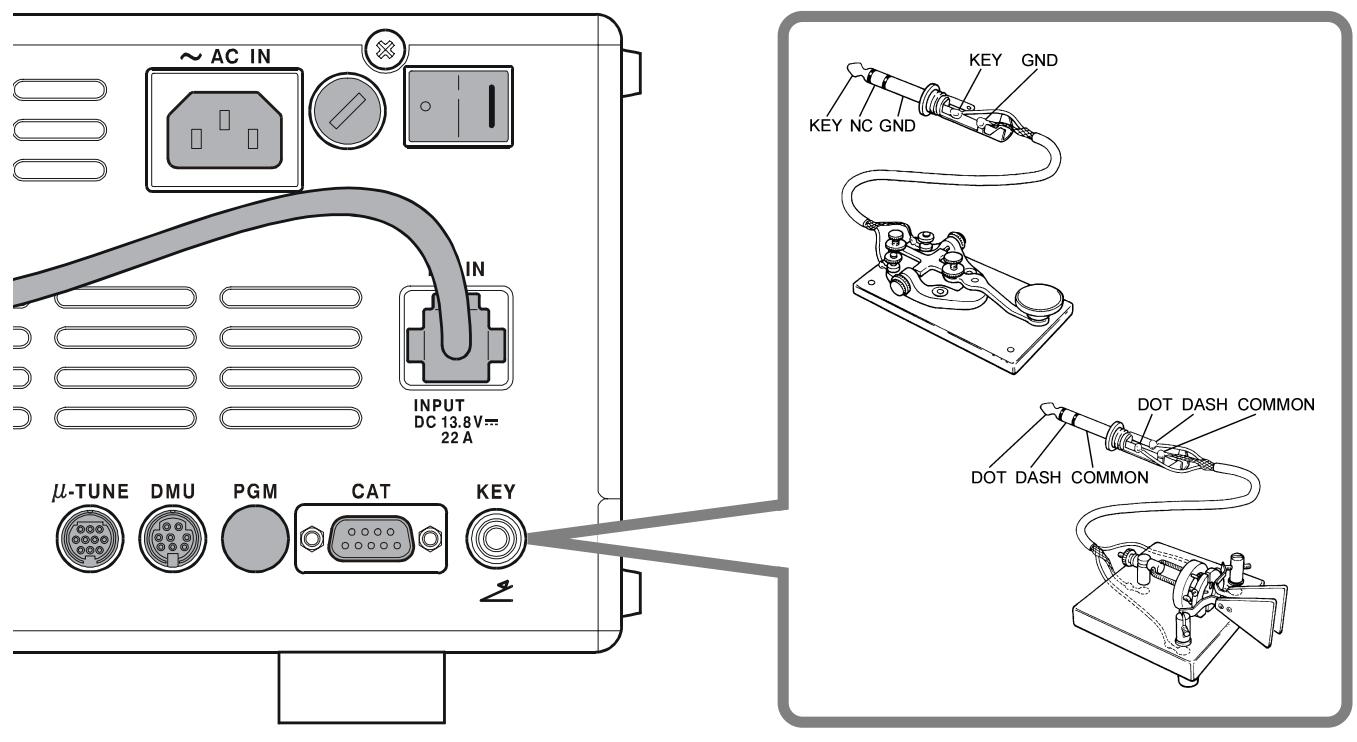

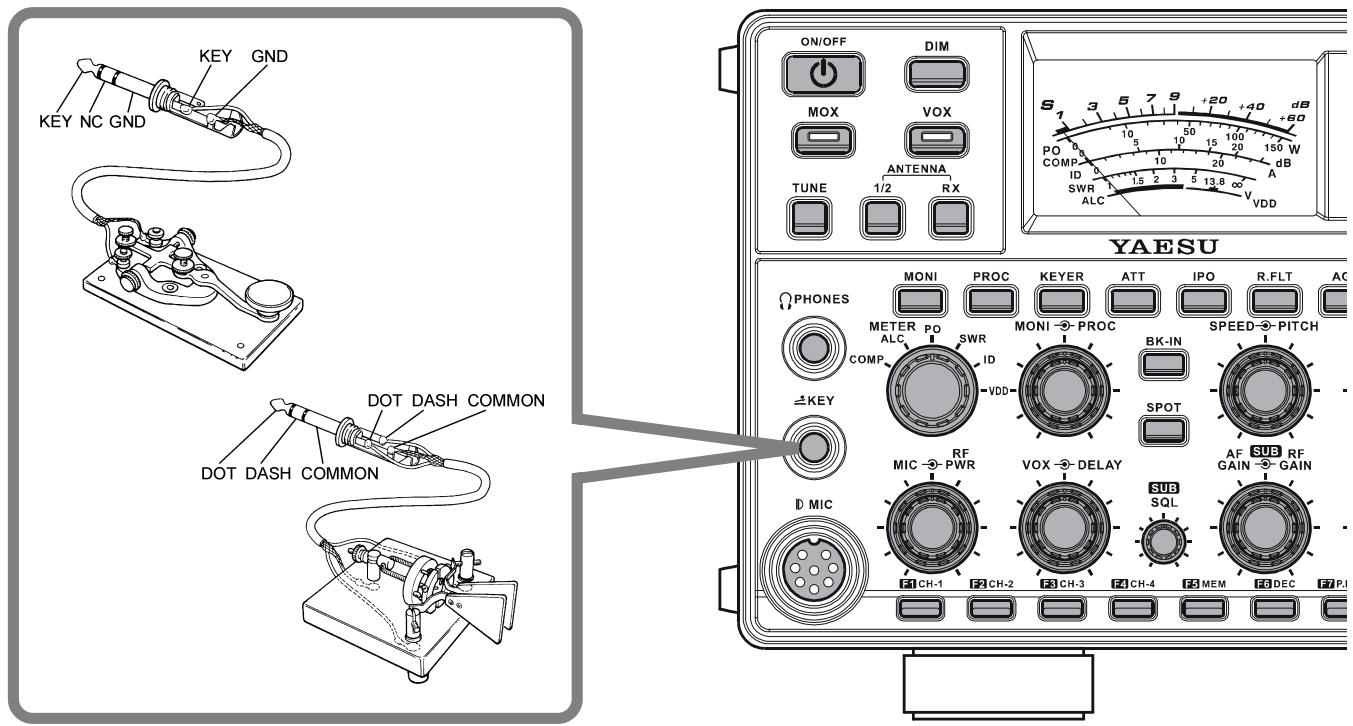

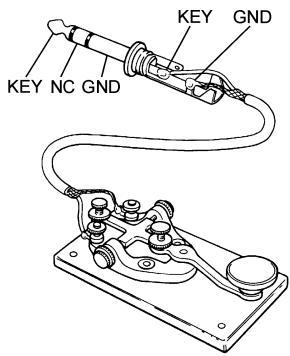

Prise KEY Cette prise audio plaquée or de 1/4 de pouce accepte une clef CW ou un manipulateur à palettes. Une fiche à 2 contacts ne peut être utilisée sur cette prise. La tension de la ligne de manipulation est de +5 V, et le courant est de 1 mA. Le brochage de la fiche est montré à la page 15 et cette prise peut être configurée pour les divers types de manipulateur et pour les lignes de manipulation commandées par PC via le menu “054 A1A R-TYPE”.
13.8-volt capables de fournir un courant de 22 ampères en service continu.. Normalement, c’est le câble DC OUT qui est branché sur cette prise. Pour une alimentation en continu (DC), utiliser le câble DC (P/N: T9023725) doté d’un fusible de 25 A.
Est-ce que votre microphone (et/ou votre manipulateur) est branché? Voir page 11 et 12 pour plus de détails. Si vous utilisez un amplificateur linéaire est ce que tous les branchements ont-ils été réalisés complètement? Voir page 13 et 14 pour plus de détails. Merci de tourner les deux commandes [AF GAIN] complètement vers la gauche, pour éviter un fort claquement de signal audio quand le transceiver est activé ou désactivé. Voir page 21 pour plus de détails. Tourner la commande [RF PWR] complètement vers la droite pour se mettre d’entrée sur un niveau de puissance minimum. Voir page 20 pour plus de détails. Si votre alimentation AC principale subit une baisse de tension significative ou un arrêt, nous recommandons que vous réalisiez à nouveau un cycle de mise sous tension complet, de façon à être sur que tous les circuits soient correctement initialisés. Pour ce faire, être sur que le commutateur de mise sous tension de la face avant est fermé, puis mettre le commutateur de mise sous tension du panneau arrière sur la position “O”. Maintenant débrancher le câble AC du panneau arrière du transceiver et attendre dix secondes. La procédure de “start-up” est décrite à la page suivante.
3. Le transceiver se positionne sur 7.000.00 MHz LSB et la mise en oeuvre normale peut se poursuivre.
Pour arrêter l’alimentation, appuyer et maintenir le commutateur [ POWER ] de la face avant pendant une seconde. 4. Tourner le bouton [AF GAIN] Pour mettre un niveau audio confortable sur le signal entrant ou le bruit de fond. Une rotation vers la droite du bouton [ AF GAIN ] augmente le niveau du volume sonore.
Quand des écouteurs sont utilisés, commencer par tourner la commande [AF GAIN] vers la gauche, puis augmenter le niveau du volume seulement après avoir mis les écouteurs. Ceci diminue la chance de s’en mettre plein les oreilles à cause d’un niveau audio trop poussé. 5. Appuyer sur le commutateur [MAIN RX] pour activer le récepteur du (VFO-A) principal; la LED intégrée luit en vert.

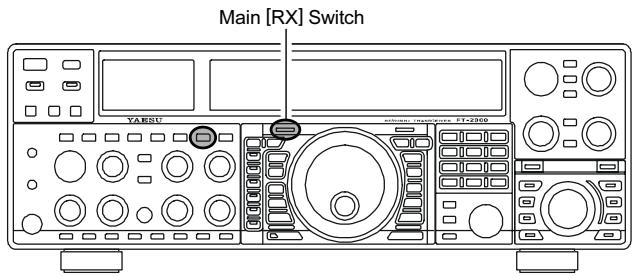

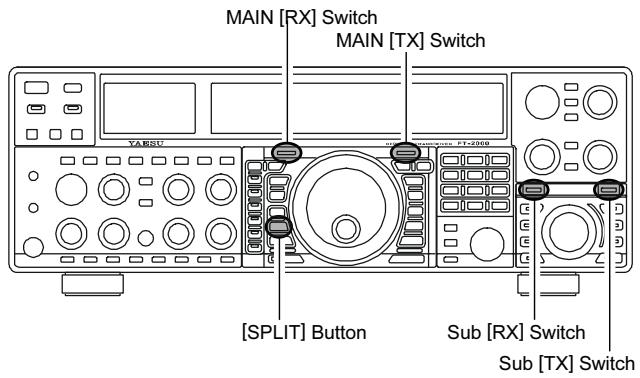

Si vous appuyez sur le bouton [ MAIN RX ] alors que la LED intégrée luit en vert, la LED clignote puis s’éteint; ceci indique que le récepteur du (VFO-A) principal est temporairement muet. Appuyer juste sur le bouton [MAIN RX] une fois de plus pour réactiver le récepteur principal (VFO-A).

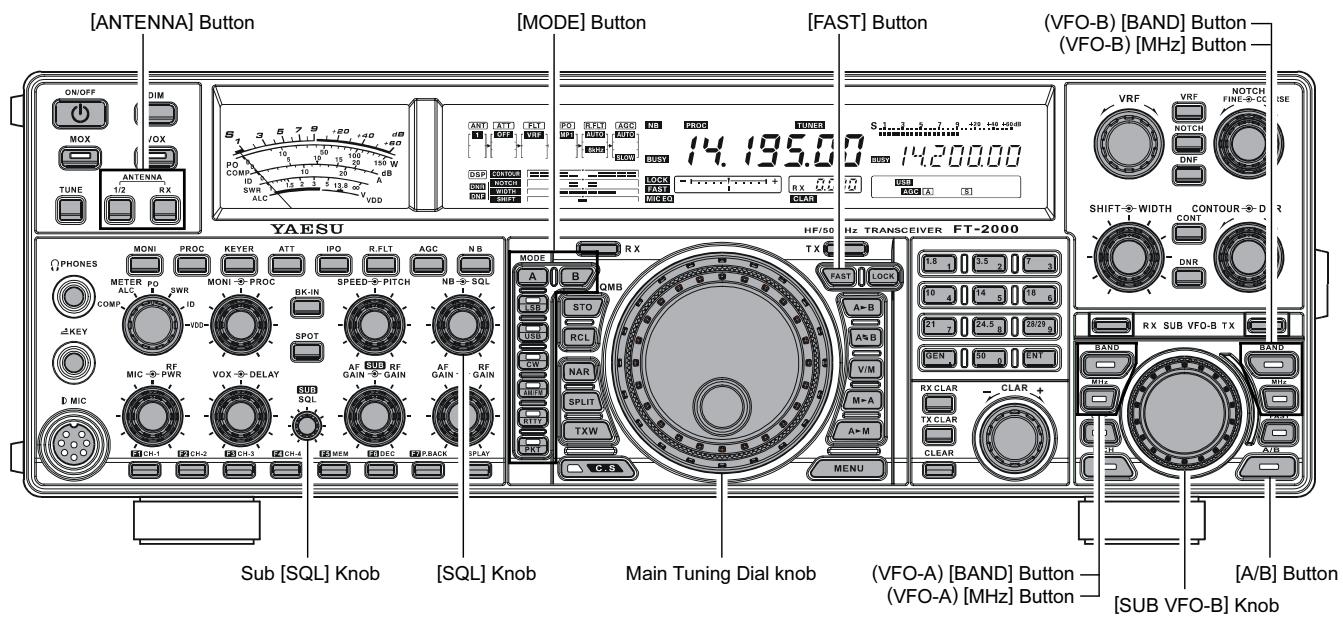

[BAND] correspondant à la bande amateur que vous souhaitez utiliser.

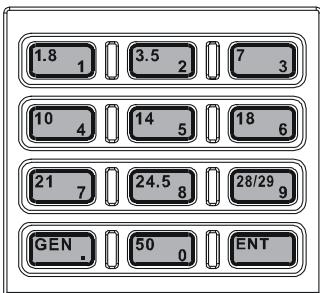

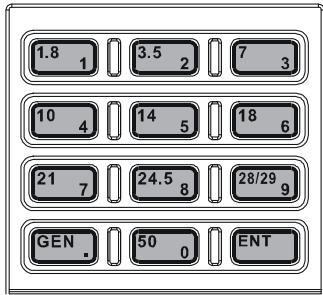

L’ a c c è s d i r e c t à chaque bande amateur entre 1.8 et 50 MHz est offert. Le FT-2000 utilise une technique de pile pour trois bandes pour la sélection VFO, cela vous permet de mettre jusqu’à trois fréquences et modes favoris dans chaque registre VFO. Par exemple, vous pouvez mettre une fréquence sur chaque mode 14 MHz CW, RTTY et USB, puis rappeler ces valeurs VFO par des appuis brefs et successifs sur la touche bande [14] MHz. Chaque touche de bande amateur peut de la même manière avoir jusqu’à trois réglages de fréquence /mode.

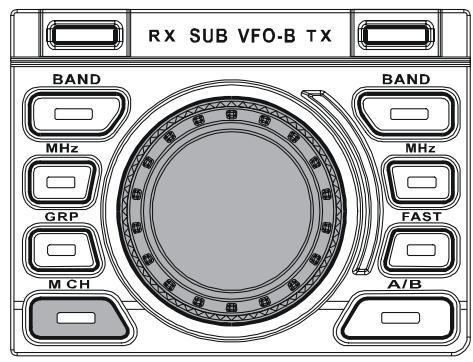

(VFO-A), la rotation de [SUB VFO-B] permet la navigation en fréquence au pas de 1 MHz. Dépendant du réglage de [BAND] (VFO-A), [MHz] (VFO-A) et de [A/B], la fonction du bouton [SUB VFO-B] change.

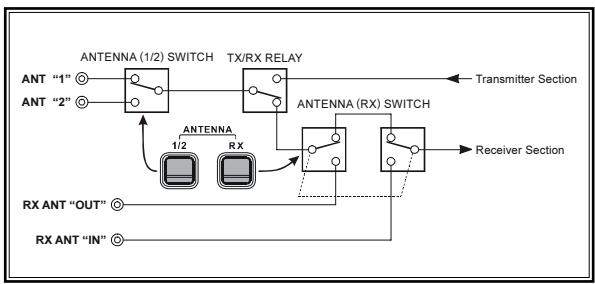

[ RX ] . Jusqu’à deux antennes TX/RX peuvent être connectées et une en RX seule.
Une fois que vous avez fait votre sélection d’antenne, cette antenne est “mémorisée” par le microprocesseur en conjonction avec le registre VFO (fréquence et mode) en fonction quand vous choisissez cette antenne particulière.

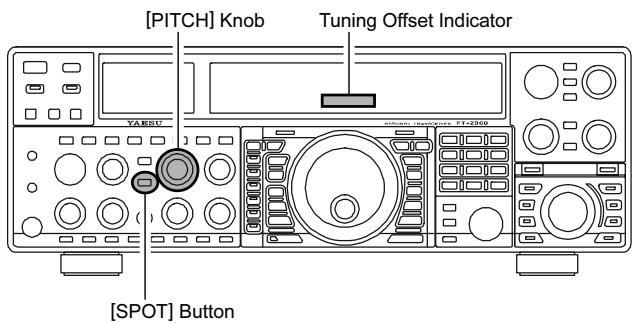

[PITCH]), même si la tonalité réelle que vous entendez n’est pas changée. Si vous ne souhaitez pas que ce décalage en fréquence apparaisse quand vous changer de mode opératoire de (par exemple) USB en CW, utiliser le menu “061 A1A FRQDISP,” décrit à la page 118. En mode FM, tourner la commande [ SQL ] (Squelch) vers la droite juste au point où le bruit de fond disparaît. Ce bouton sert à obtenir le point de sensibilité maximum pour les petits signaux. Une avance excessive de la commande [SQL] dégradera la capacité du récepteur à détecter les signaux faibles. Le réglage du squelch de la bande secondaire (VFO-B) est fait à l’aide du bouton [ SQL ] secondaire.
9. Tourner le bouton Dial principal pour se régler en fréquence sur la bande et commencer l’emploi de l’appareil en mode normal.
Une rotation vers la droite du Dial principal augmente la fréquence courante, un “pas” du synthétiseur à la fois; de la même manière, une rotation vers la gauche du Dial principal fait décroître la fréquence. Deux pas d’incrément, un “normal” et un “fast” sont disponibles sur chaque mode opératoire. En appuyant sur la touche [FAST] la sélection “fast” est activée. Il est possible de mettre le changement de fréquence sur une rotation du dial, uniquement en mode CW à l’aide des menus “116 tun DIALSTP” et “117 tun CW FINE.” Voir page 123.
Utiliser les touches de recherche automatique [UP]/ [DWN] de votre microphone, si votre microphone en dispose (voir page 49). MAIN TUNING DIAL KNOB TUNING RATE MODE OPÈRATOIRE 1 PAS 1 ROTATION DU DIAL LSB, USB, CW, 10Hz 10kHz [100Hz] 1. Appuyer sur la touche [V/M] une fois pour passer en mode “Mémoire” (un numéro de canal mémoire “USx” apparaît dans la fenêtre multi affichage de l’afficheur). 2. Appuyer sur le bouton [M CH]. La LED incorporée luit en rouge signifiant que la rotation du [SUB VFO-B] permet la sélection d’un canal mémoire.
4. Pour sortir de l’utilisation du “60 mètres” et revenir en mode VFO, appuyer juste sur la touche [V/M].

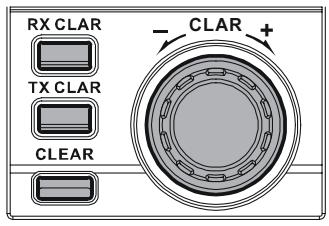

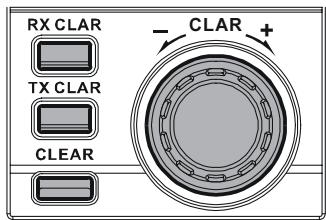

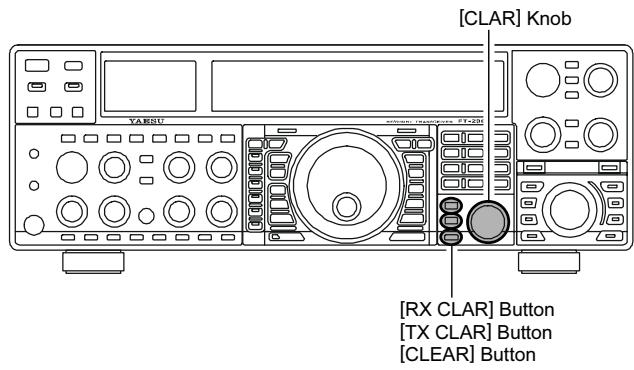

[SUB VFO-B] Knob 1. Appuyer sur le commutateur [RX CLAR]. Sur la fenêtre multi affichage, l’indication “ RX ” apparaît et le décalage programmé est appliqué à la fréquence réception. 2. Une rotation du bouton [CLAR] vous permet de modifier votre décalage initial à la volée. Un décalage jusqu’à ±9.99 kHz peut être effectué à l’aide du clarifieur.
[RX CLAR]. La notation “RX” disparaît de l’afficheur.
[TX CLAR] Button [CLEAR]. Le décalage programmé est affiché dans la petite fenêtre multi canal de l’affichage de la fréquence.

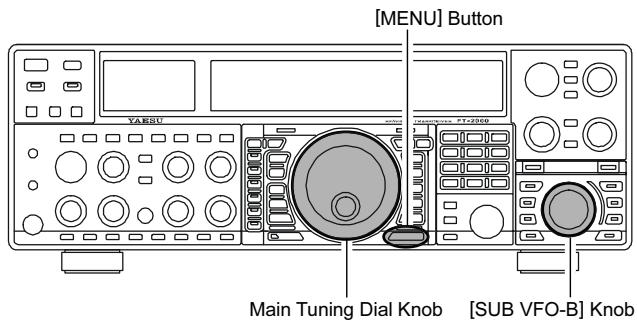

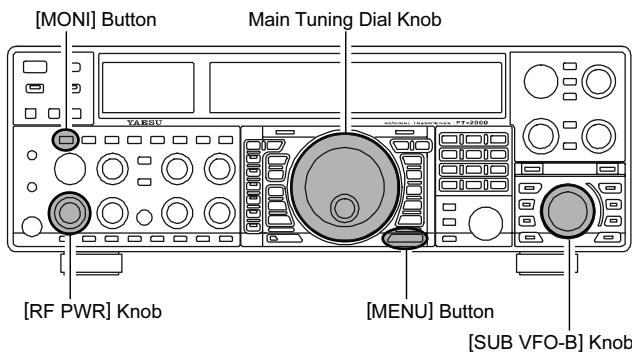

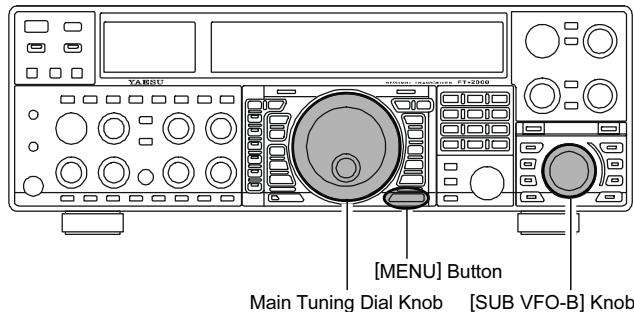

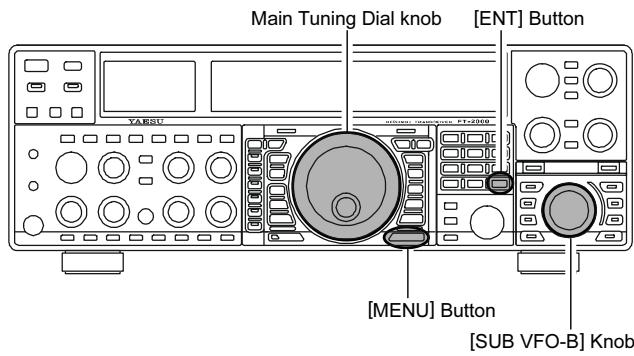

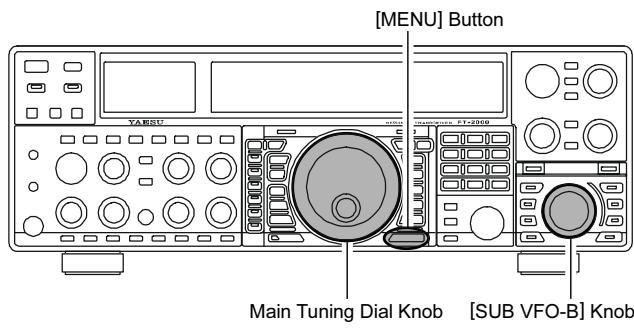

1. Appuyer sur la touche [MENU] pour entrer en mode menu.. 2. Tourner le Dial principal pour sélectionner le menu “010 diSP BAR SEL.” 3. Tourner le bouton [SUB VFO-B] pour sélectionner “CLAr (Clarifier)” (à la place de la valeur par défaut “Ctn (CW TUNING)” ). 4. Appuyer et maintenir la touche [ MENU ] pendant deux (TX Frequency < RX Frequency) secondes pour sauvegarder le (TX Frequency = RX Frequency) nouveau réglage et revenir en mode normal.

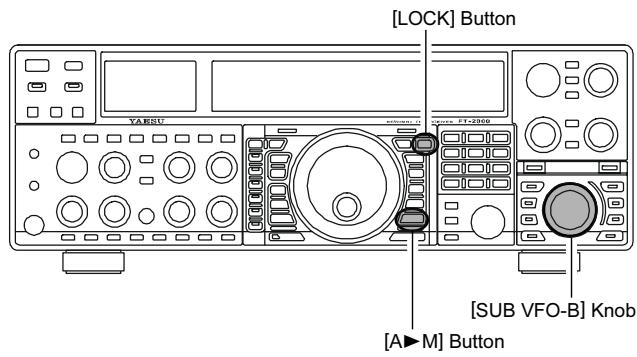

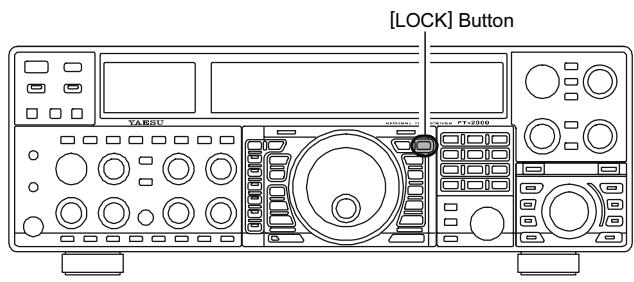

[LOCK] qui est situé à droite du Dial. Pour déverrouiller le réglage du Dial, et revenir en réglage normal, appuyer juste sur le commutateur [LOCK] une fois de plus.

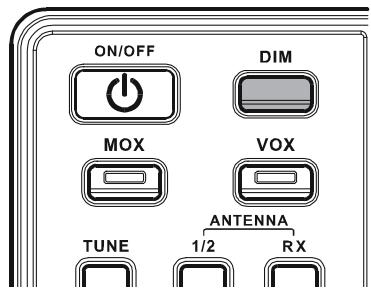

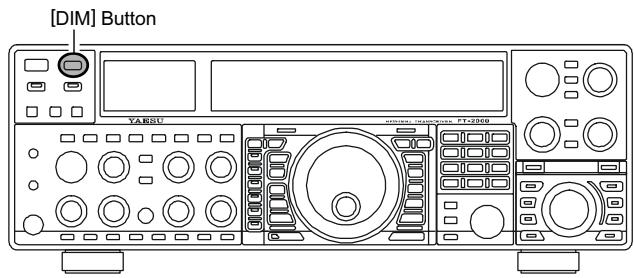

Pour réduire le niveau d’éclairage, appuyer sur le commutateur [ DIM ] , situé à gauche du galvanomètre. Pour revenir en éclairage maximum, appuyer sur le commutateur [DIM] une fois de plus.

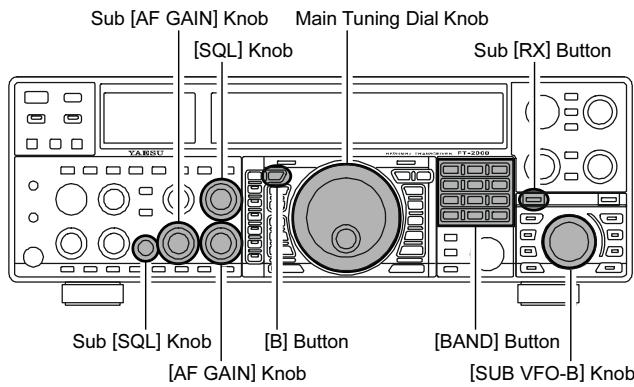

Pour régler le niveau audio sur le (VFO-A) principal, tourner le bouton [AF GAIN] principal. Pour régler le niveau audio sur le (VFO-B) secondaire, tourner le bouton [AF GAIN] secondaire. Dans les deux cas, une rotation vers la droite du bouton augmente le volume audio. 3. Appuyer sur le bouton [B]. Dans les cinq secondes qui suivent l’action sur le bouton [B], alors que la LED orange clignote, Il vous est possible de changer le mode opératoire sur la bande (VFO-B) secondaire en appuyant sur le bouton de sélection de mode approprié. 4. En ayant actionné le bouton [B] comme au pas précédent, vous pouvez également appuyer sur le bouton [BAND] pour affecter au récepteur (VFO-B) secondaire une nouvelle bande de travail. 5. Pour se régler en fréquence sur le (VFO-A) principal tourner le DIAL principal et pour se régler en fréquence sur le (VFOB) secondaire tourner le bouton [SUB VFO-B]. 6. Pour annuler la double réception et se retrouver juste à l’écoute du récepteur (VFO-A) principal, appuyer sur le bouton [SUB RX]; La LED verte incorporée s’éteint, et le trafic sur une seule bande sur le récepteur (VFO-A) principal reprend.
Merci de se souvenir que, tant que le bouton [B] clignote (pour cinq secondes), n’importe quel mode ou bande changé est immédiatement appliqué au (VFO-B) secondaire, que la double réception soit activée ou non.
(celui-ci est programmé à l’aide du bouton [PITCH]), et qui n’est pas fonction de la tonalité du signal que vous êtes en train d’écouter. Si vous ne souhaitez pas que le décalage BFO apparaisse sur la fréquence affichée quand vous passez en CW utilisez le menu “061 A1A FRQDISP,” décrit en page 118. Quand vous êtes en mode FM sur le (VFO-B) secondaire, tourner le bouton SUB [SQL] vers la droite jusqu’au point d’extinction du bruit de fond. C’est le point où la sensibilité est maximum pour les petits signaux. Une rotation excessive du bouton SUB [ SQL ] dégrade très fortement la réception des petits signaux. Le réglage du squelch sur le (VFO-A) principal est réalisé à l’aide du bouton [SQL] principal. Les plages de fréquences des divers filtres à bande passante fixe est présenté dans le tableau ci-dessous. Vous devez être en mode double RF BPF FREQUENCY DIVISION réception avec les 0.03000 MHz ~ 0.49999 MHz deux récepteurs réglés 0.50000 MHz ~ 1.69999 MHz 1.70000 MHz ~ 2.49999 MHz avec la même bande 2.50000 MHz ~ 3.39999 MHz passante, même si 3.40000 MHz ~ 4.69999 MHz vous n’êtes pas sur la 4.70000 MHz ~ 6.89999 MHz même bande amateur 6.90000 MHz ~ 9.89999 MHz (par exemple, sur 14 et 9.90000 MHz ~ 13.89999 MHz 18 MHz ou 21 et 24.9 13.90000 MHz ~ 20.89999 MHz MHz). Et bien entendu 20.90000 MHz ~ 30.09999 MHz une antenne multi 30.10000 MHz ~ 44.99999 MHz bande adaptée est 45.99999 MHz ~ 59.99999 MHz requise.
(VFO-B) est reçu sur l’oreillette droite. Con1: L’audio du (VFO-A) et du (VFO-B) sont disponibles tous les deux sur les deux oreillettes, Mais l’audio du (VFO-B) est atténué sur l’oreillette gauche et l’audio du (VFO-A) est atténué sur l’oreillette droite. Con2: L’audio du (VFO-A) et du (VFO-B) sont disponibles tous les deux sur les deux oreillettes et sont entendus avec la même force sur les deux oreillettes (mode “mono”). SEP:
USB et faire un battement zéro sur le signal concerné. Appuyer sur le bouton [A B] pour dupliquer ce mode et cette fréquence sur le (VFO-B) secondaire, puis appuyer sur le bouton mode pour sélectionner la bande opposée pour la bande principale (VFO-A). Si des écouteurs sont utilisés, configurer les écouteurs en mode “Con1” via le menu “089 rout HEADPHN” et activer la double réception. Régler le(s) bouton(s) [AF GAIN] pour équilibrer le volume des signaux audio. S’il y a des interférences sur un des canaux, vous pouvez tourner le bouton [ AF GAIN ] correspondant pour faire disparaître ce canal (ou appuyer sur le bouton [RX] LED vert pour désactiver le récepteur de la bande latérale en interférence). Autrement, essayer de changer le mode de configuration des écouteurs soit en “Con2” ou en “SEP” à l’aide du menu “089 rout HEADPHN” pour obtenir des effets différents. Cependant il n’est pas possible d’obtenir un effet “stéréophonique” en mode “mono”, les deux signaux sont mélangés, offrant potentiellement un meilleur résultat qu’en AM normale ou bien éventuellement en mode bande latérale ECSS.

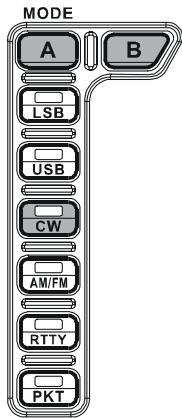

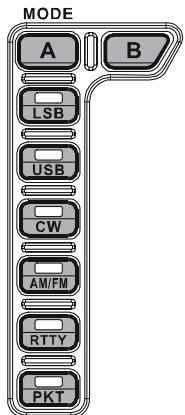

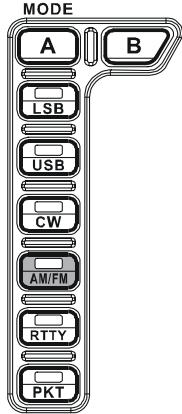

Sélectionner le mode souhaité sur le (VFO-A) principal. Se régler sur le signal souhaité. Appuyer sur le bouton [AB] pour copier ce mode et cette fréquence sur le (VFO-B) secondaire. Si vous utilisez des écouteurs, mettre la configuration en mode “Con1” via le menu “089 rout HEADPHN” et activer le mode double réception. Régler le(s) bouton(s) [AF GAIN] pour régler le volume des deux récepteurs. Maintenant en manipulant les boutons [SHIFT] et [WIDTH] pour observer les effets intéressants apportés par la variation des bandes passantes.

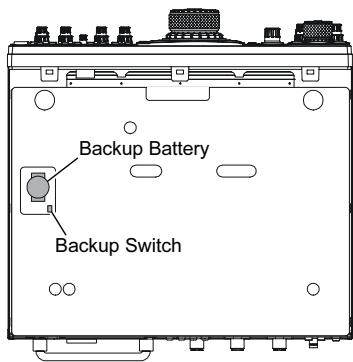

Quand le transceiver est mis hors tension, le contenu de la mémoire supportant l’enregistrement est effacé! écouteurs. Si vous n’intervenez pas, la totalité des 15 secondes est lue, après quoi l’enregistreur s’arrête automatiquement. Pour arrêter la lecture à tout moment, appuyer juste brièvement sur la touche [F7(P.BACK )] à nouveau. La fois suivante où vous appuyez sur la touche [F7(P.BACK)], l’appareil reprend la lecture à l’endroit où vous l’aviez laissé.

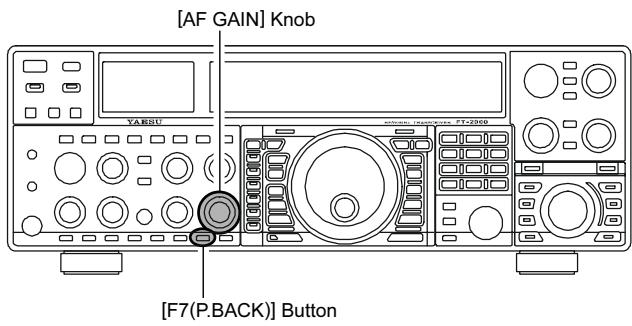

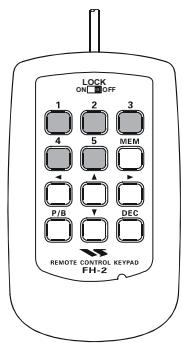

Vous pouvez régler le volume de la lecture à l’aide du bouton [AF GAIN] principal.

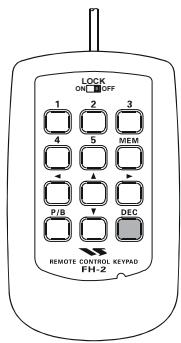

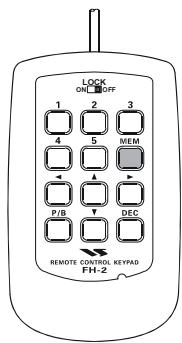

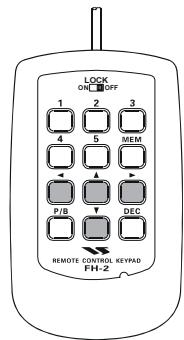

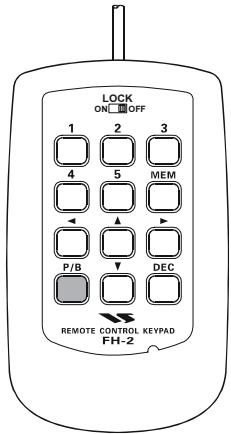

LOCK [ P/B ] du FH-2 pour arrêter l’enregistrement; l’indication “ ” disparait. Quand le transceiver est mis hors tension, le contenu de la mémoire supportant l’enregistrement est effacé.
” apparaît sur l’afficheur pour confirmer que la lecture est en cours. Les dernières 15 secondes des signaux audio sont entendues dans les hautparleurs ou les écouteurs. Si vous n’intervenez pas, la totalité des 15 secondes est lue, après quoi l’enregistreur s’arrête automatiquement. Pour arrêter la lecture à tout moment, appuyer juste brièvement sur la touche [P/B] à nouveau.
Vous pouvez régler le volume de la lecture à l’aide du bouton [AF GAIN] principal.
1. Appuyer sur la touche [MENU] pour activer le mode menu. 2. Tourner le Dial principal pour sélectionner le menu “122 tun MY BAND”. 3. Tourner le bouton [SUB VFO-B] pour choisir une bande que vous voulez sauter (omettre) dans la boucle de sélection de bande (quand elle est faite à l’aide du bouton [SUB VFOB]). Les choix disponibles sont None/1.8/3.5/7/10/14/18/ 21/24/28/50/GE(toutes bandes)/AU(Transverter). 4. Appuyer sur la touche [ENT] pour mettre la commande omission à ON. L’indication “E” (Enable) pour activé à la droite de l’indication de bande change en “d” (disable) pour désactivé. 5. Répéter les points 3 et 4 pour sélectionner/dé sélectionner autant de bandes que vous voulez.

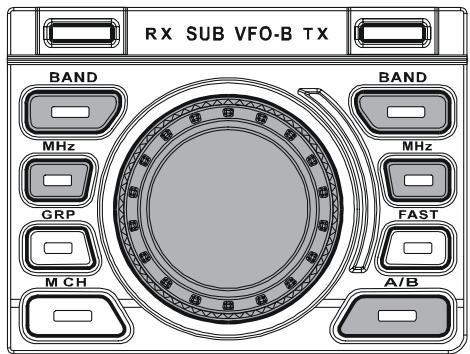

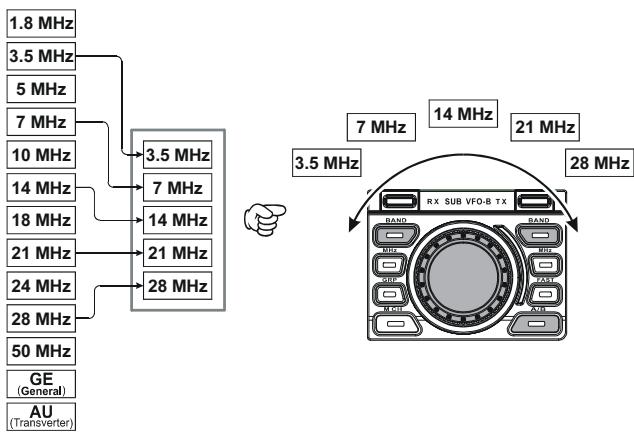

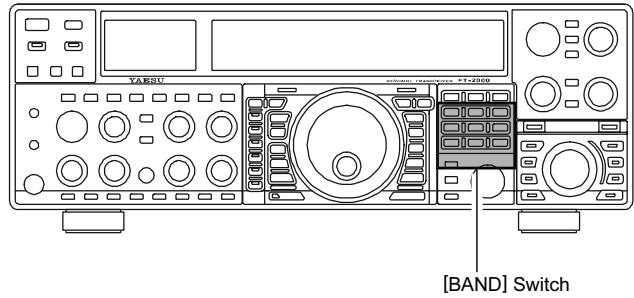

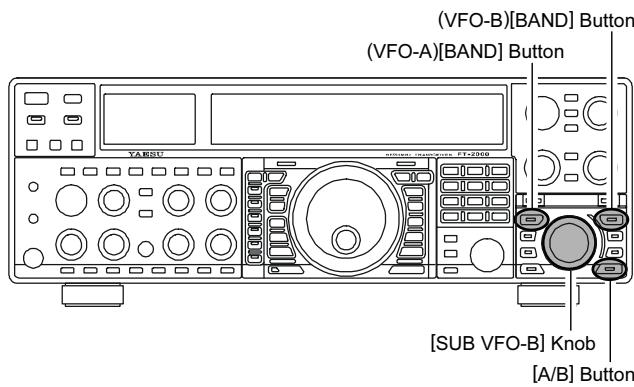

1. Appuyer sur le commutateur [BAND] du (VFO-A); la LED intégrée est rouge, si la fonction “My Band” est employée sur le (VFO-A) principal.

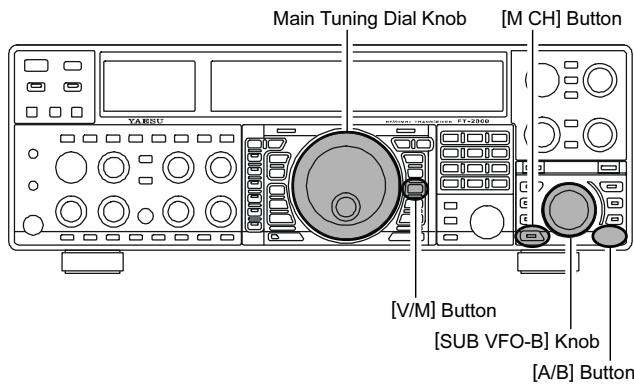

(VFO-A)[BAND] Button 3. Tourner le bouton [SUB VFO-B]] pour choisir la bande amateur sur laquelle vous souhaitez opérer. Seules les bandes amateurs qui ne doivent pas être omises apparaissent quand vous faites défiler les bandes.

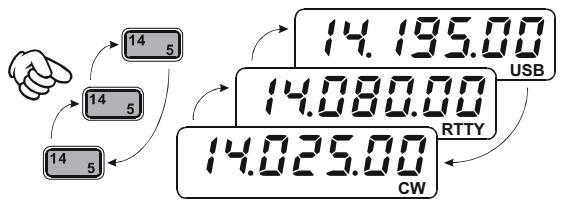

[A/B] Button Une initialisation typique pour la bande 14 MHz peut être la suivante: 1. Programmer 14.0250 MHz CMode CW puis appuyer sur la touche [14] MHz [BAND]; 2. Programmer 14.080 MHz CRTTY Mode puis appuyer sur la touche [14] MHz [BAND]; 3. Programmer 14.195 MHz, Mode SSB puis appuyer sur la touche [14] MHz [BAND]. Avec cette configuration, des appuis successifs et brefs sur la touche [ 14 ] MHz [ BAND ] vous permettent de basculer séquentiellement entre ces trois VFO.
1. Appuyer sur la touche [MENU] pour activer le mode menu; la liste du menu apparaît sur l’afficheur. 2. Tourner le Dial principal pour sélectionner le menu que vous souhaitez affecter à la touche [C.S]. 3. Appuyer et maintenir la touche [C.S] pendant deux secondes pour verrouiller votre sélection. 4. Appuyer et maintenir la touche [MENU ] pendant deux secondes pour sauvegarder la nouvelle configuration et revenir en mode normal.

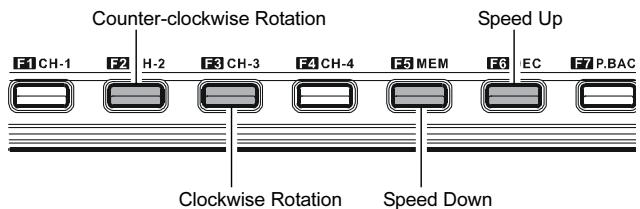

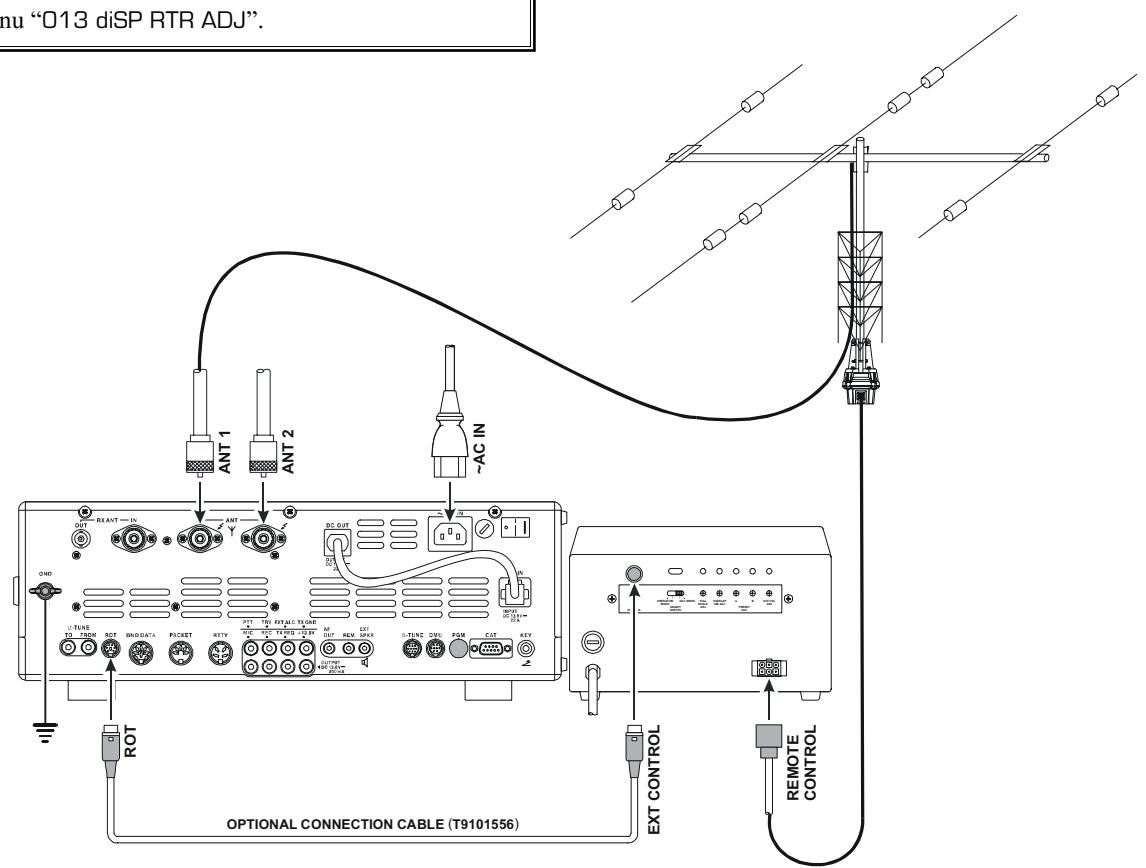

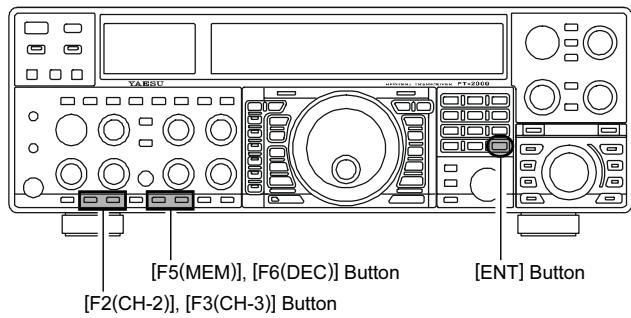

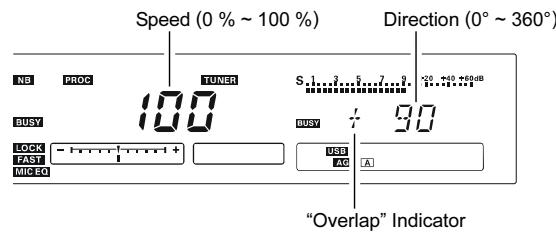

[F3(CH-3)] pour faire tourner l’antenne. L’appui sur la touche [F2(CH-2)] active une rotation vers la gauche, tandis que l’appui sur la touche [F3(CH-3)] active une rotation vers la droite. 3. L’appui sur la touche [F5(MEM)] ou la touche [F6(DEC)] permet d’ajuster la vitesse de rotation. L’appui sur la touche [F5(MEM)] ralentit la rotation, tandis que l’appui sur la touche [F6 (DEC)] accélère la rotation. Couramment, vous utiliserez le réglage “100%”.
(VFO-A), le pas de 1 MHz est appliqué pour le réglage de la fréquence sur le (VFO-A) principal. La LED intégrée sur le bouton [BAND] du (VFO-A) est rouge dans ce dernier cas.
Entrer 14.250.00 MHz sur la bande principale (VFO-A): 1. Appuyer sur la touche [ ENT ] pour activer le processus d’entrée directe de la fréquence. Maintenant, en débutant avec le caractère des “10 MHz” de la fréquence (le caractère le plus à gauche), nous devons entrer le caractère requis pour former le nombre désignant la fréquence. 2. Appuyer, dans l’ordre, les différents caractères de la fréquence, à l’aide des touches [BAND] (pour l’exemple donné il s’agit de la valeur sur le côté droit du “slash”). Dans cet exemple entrer [1.8/1] [10/4] [GEN/.] [3.5/2] [14/5] [50/0] [50/0] [50/0] [50/0] Le point décimal après la partie des “MHz” de la fréquence doit être saisi, mais il n’y a pas de point décimal à saisir après la partie des “kHz” de la fréquence. 3. Appuyer sur la touche [ENT] une fois de plus. Un “beep” court confirme que la fréquence a été saisie avec succès et la nouvelle fréquence apparaît sur l’affichage de la fréquence principale (VFO-A). Exemple 2: Entrer 7.100.000 MHz sur la bande secondaire (VFO-B):

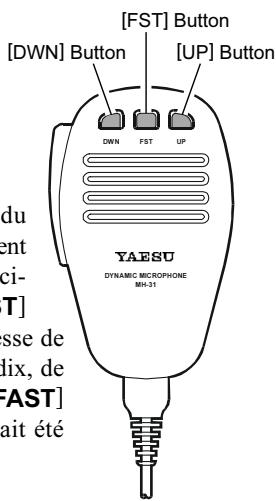

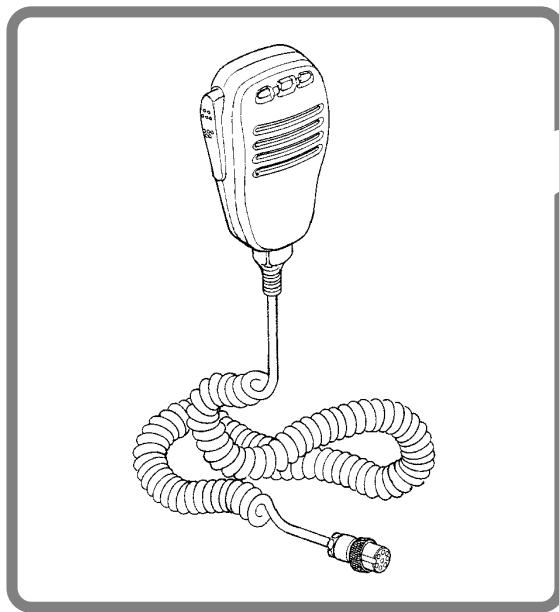

Les commutateurs [UP]/[DWN] du microphone MH-31 B8 peuvent également être utilisés pour une recherche automatique en fréquence manuelle, respectivement croissante ou décroissante.

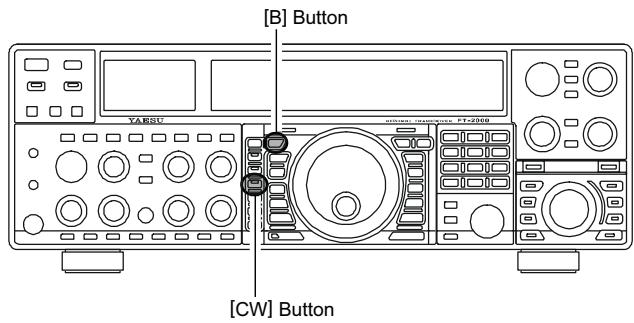

2. Dans les cinq secondes après avoir appuyé sur le bouton [B] ( la LED orange étant en train de clignoter), appuyer sur la touche [ENT] pour activer le processus d’entrée directe de la fréquence. Maintenant, en débutant avec le caractère des “10 MHz” de la fréquence (le caractère le plus à gauche), nous devons entrer le caractère requis pour former le nombre désignant la fréquence et l’affecter au registre de la bande secondaire (VFO-B). 3. Appuyer, dans l’ordre, les différents caractères de la fréquence, à l’aide des touches [BAND ] en prenant les chiffres du boîtier comme repères (pour l’exemple donné il s’agit de la valeur sur le côté droit du “slash”). Dans cet exemple entrer [21/7] [GEN/.] [1.8/1] [50/0] [50/0] [50/0] [50/0] [50/0] 4. Appuyer sur [ENT] une nouvelle fois. Un “beep” court confirme que la fréquence a été saisie avec succès et la nouvelle fréquence apparaît sur l’affichage de la fréquence (VFO-B). Si ceci arrive, merci d’essayer à nouveau, en faisant attention de ne plus faire d’erreur dans la saisie de la fréquence.
(VFO-B) qui ne peut bénéficier des fonctions DSP (Digital Signal Processor).

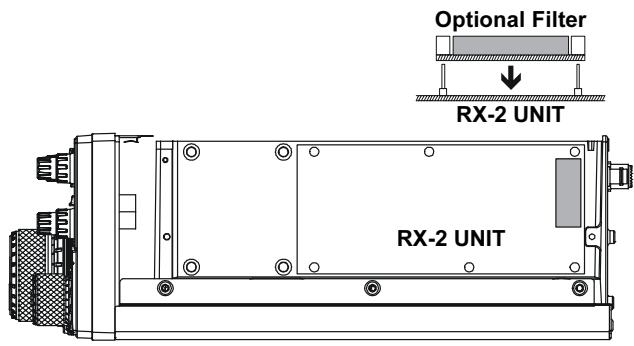

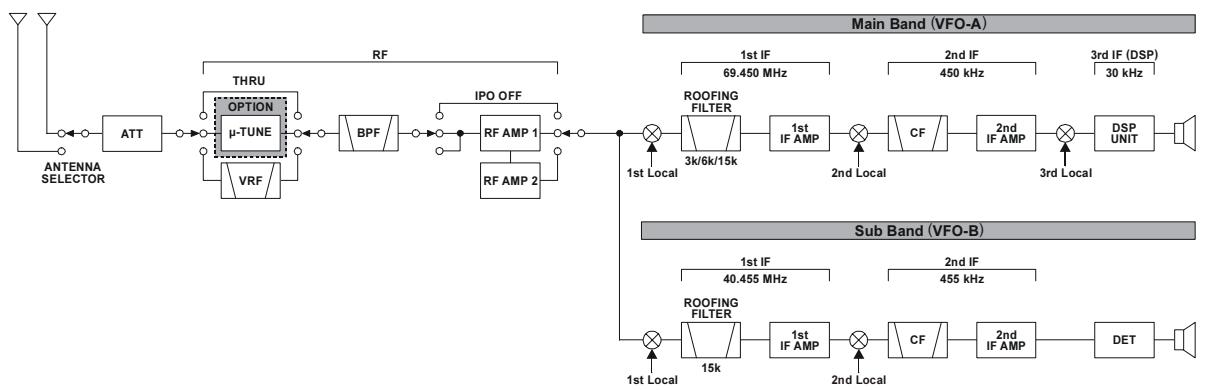

MHz, juste après le premier mélangeur. Ces filtres fournissent une sélectivité de bande étroite pour protéger les étages suivants FI et DSP et la bande passante du filtre automatiquement sélectionné peut être manuellement changée par opérateur, s’il le souhaite, pour des contraintes d’emploi particulières. Sur le récepteur secondaire (VFO-B) la FI à 40 MHz dispose d’un filtre de protection fixe, avec une bande passante de 15 kHz.

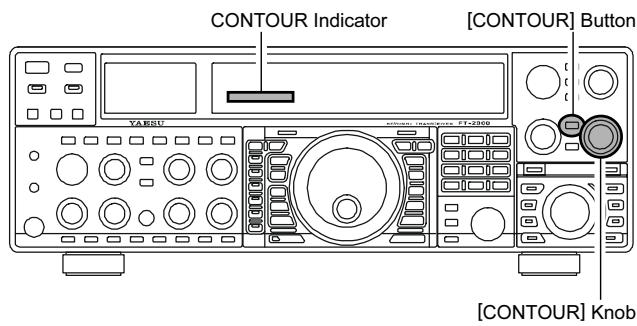

Le filtre Contour DSP qui est seulement disponible sur le récepteur principal (VFO-A), permet soit l’effacement ou la sélection particulière de parties de la bande passante du récepteur, de façon à supprimer des interférences ou des composants excessifs de fréquence sur un signal entrant ou bien de choisir des segments particuliers de la fréquence réglable. La quantité d’effacement/sélection et la largeur de bande sur laquelle la fonction est appliquée, sont réglables via le menu.
FI DSP peut être réglé à l’aide de cette commande.

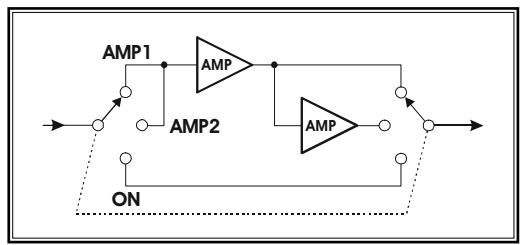

ON: contourne le préampli HF, pour une commutation directe sur le premier mélangeur. Le préampli HF sélectionné est indiqué sur la colonne IPO de l’indicateur de configuration du récepteur sur l’afficheur.
1. Appuyer plusieur fois sur le bouton [ATT] pour mettre le niveau d’atténuation désiré, en fonction du tableau ci dessous. OFF: L’atténuateur n’est pas actif –6 dB: La puissance du signal entrant est réduite de 6 dB (tension de signal réduite de 1/2) –12 dB: La puissance du signal entrant est réduite de 12 dB (tension de signal réduite de 1/4) –18 dB: La puissance du signal entrant est réduite de 18 dB (tension de signal réduite de 1/8) Le niveau d’atténuation sélectionné est indiqué sur la colonne ATT de l’indicateur de configuration du récepteur sur l’affichage. 2. Pour restorer la force totale du signal à travers du circuit d’atténuation, appuyer sur le bouton [ATT] pour remettre l’indication ATT sur “OFF”.

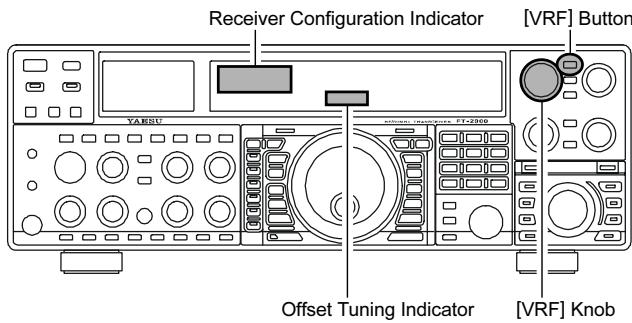

1. Appuyer brièvement sur le commutateur [VRF]. L’icône “ ” apparaît dans la colonne FLT de l’indicateur de configuration du récepteur sur l’affichage et le système VRF est activé, centrer sur la bande amateur courante. 2. Vous pouvez tourner le bouton [VRF] pour modifier la position du système VRF par rapport à votre fréquence de travail. Parce que le système VRF est relativement large, mais cependant plus étroit que le filtre passe-bande fixe, vous pouvez ne pas entendre beaucoup de différence sur le bruit de fond ou sur un signal quand vous faites de petits réglages. Cependant, si vous avez des problèmes de réception avec un fort signal, une rotation du bouton [VRF] peut aider à réduire la force des signaux de la station gênante, permettant d’améliorer la réception du signal souhaité.
” devienne “ ” dans la colonne FLT de l’indicateur de configuration du récepteur sur l’affichage; ceci confirme que le circuit VRF a été enlevé du circuit du signal d’entrée.
Le filtre VRF affecte à la fois les bandes sur le (VFO-A) principal et le (VFO-B) secondaire. Le statut du filtre VRF est mémorisé indépendamment dans chaque VFO.
Le filtre VRF, utilisant des selfs et de capacités de haute qualité donne un facteur Q, intéressant qui réduit la largeur de la bande passante d’un filtre passe-bande fixe traditionnel de 20% à 30%.. Le résultat obtenu permet la réjection significative des signaux non désirés sur chaque bande amateur. Pour chaque bande radioamateur, les pas de réglage indiqués dans le tableau sont possibles, si vous souhaitez déplacer le réponse dans une direction particulière afin d’améliorer encore plus la rejection d’interférence la tonalité réelle du signal écouté devant par ailleurs rester inchangé. BANDES AMATEUR 1.8 MHz 3.5 MHz AUTO est satisfaisant dans la plupart des situations mais sur une bande phone extrêmement occupée vous pouvez souhaiter de sélectionner, par exemple, le filtre de protection de 3 kHz en mode SSB. Appuyer sur le commutateur [R.FLT] pour modifier la sélection du filtre de protection.

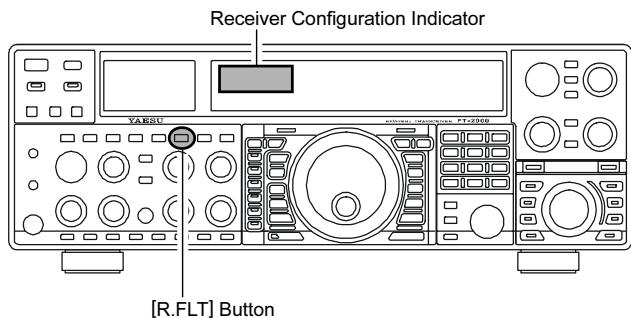

[R.FLT], vous pouvez observer des changements de notation dans la colonne R.FLT de l’indicateur de configuration du récepteur sur l’affichage, indiquant le filtre de protection courant en service. Normalement, cette sélection est initialisée à “AUTO”. La sélection du filtre de protection est mémorisée indépendamment sur chaque VFO dans la pile des données du VFO.
Cependant, vous pouvez toujours forcer le réglage automatique et sélectionner un filtre de protection plus étroit. L’action du noise blanker peut être compromise, cependant, avec un filtre de protection trop étroit en ligne.
Le mot “roof” correspond au toit d’une maison. Il doit être compris plus dans sa fonction de protection que dans sa désignation propre. Mais en effet ce système de filtrage met comme un toit au-dessus de la FI du récepteur et protége le circuit descendant des interférences du premier mélangeur comme le toit d’une maison protége de la pluie ou de la neige.
2. Tourner le bouton [CONTOUR] pour affiner la reproduction audio du signal entrant. 3. Pour annuler le réglage contour, appuyer sur le commutateur [CONTOUR] une fois de plus.
Contour afin d’obtenir les meilleurs résultats. Les effets des réglages du filtre contour sur la bande passante du scope audio sont faciles à voir sur le scope audio. Non seulement vous pouvez voir les effets annulation/renforcement du système contour mais également la position des annulation/ renforcement dans les composants de la fréquence du signal d’entrée. Vous pouvez alors observer les effets du système contour tout en écoutant ces mêmes effets sur le signal. Ceci vous permet d’apprendre à maîtriser la commande contour pour un meilleur usage ultérieur.
“notch” (par réglage du menu “090”). Une rotation vers la gauche du bouton [CONTOUR] fait que le cran est déplacé vers une fréquence plus basse dans la bande passante, alors qu’une rotation vers la droite fait que le cran est déplacé vers une fréquence plus haute dans la bande passante. En supprimant les interférences ou certains composants de la fréquence sur le signal entrant, il est possible de faire passer le signal écouté au-dessus du bruit de fond ou des interférences, renforçant ainsi son intelligibilité.
Tourner la commande [SHIFT] à gauche ou droite pour réduire les interférences.
DSP FI comme étant la ligne épaisse, avec la commande [SHIFT] en position 12 heures. Sur la figure “B,” un signal indésirable est apparu dans la bande passante d’origine. Sur la figure “C,” vous pouvez voir l’effet de la rotation de la commande [SHIFT] pour réduire le niveau des interférences en déplaçant la bande passante du filtre de manière à rejeter ces interférences sur les limites de la bande passante.

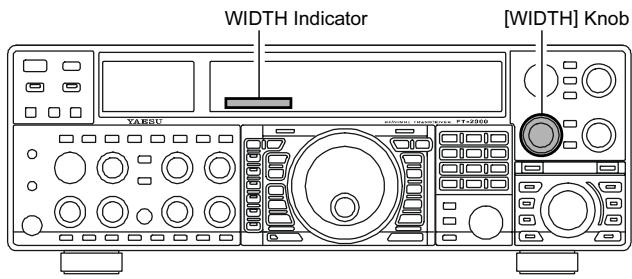

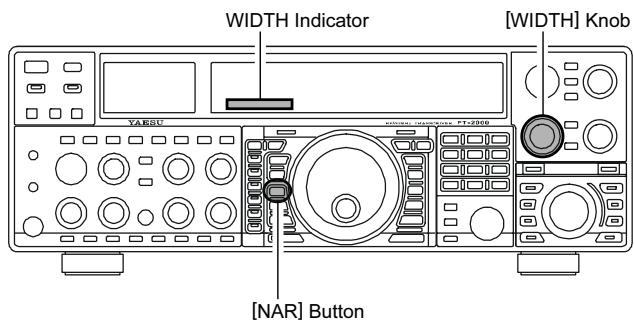

Tourner le bouton [WIDTH] pour régler la bande passante. Une rotation vers la gauche réduit la bande passante alors qu’une rotation vers la droite augmente la bande passante.
En tournant la commande [ WIDTH ] complètement vers la gauche, la transition entre une largeur de bande de 50 Hz et 25 Hz peut être accompagnée d’un “ping”, dépendant du niveau de bruit présent. Ceci est un fonctionnement normal et dés l’instant où vous portez des écouteurs il est recommandé de diminuer le volume audio, pour minimiser ce son momentané.
à la position 12 heures (repère vers le haut). En tournant le bouton [WIDTH] vers la gauche la bande passante devient plus étroite (voir figure “A”), alors qu’une rotation du bouton [WIDTH] vers la droite, comme décrit à la figure “C,” rend la bande passante plus large.

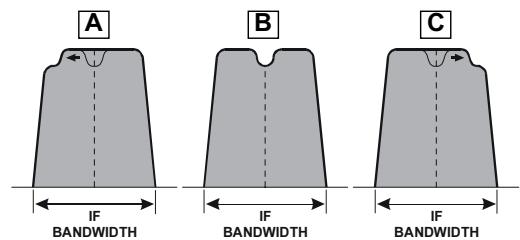

Par exemple, sur la figure “A” vous pouvez voir comment des interférences sont apparues des deux côtés du signale utile. En tournant la commande [WIDTH], comme montré à la figure “B,” il est possible d’éliminer les interférences d’un côté puis en re-positionnant la commande [SHIFT] (figure “C”), les interférences du côté opposé peuvent être également enlevées sans pour cela réintroduire les interférences précédemment éliminées à la figure “B.” Avis: Pour la meilleure réduction d’interférences, les fonctions variation de la largeur et décalage sont les premiers outils à employer. Après la réduction de la bande passante (Width) et/ou le réajustement du centre de la bande passante (décalage), la commande “contour” peut être également d’un grand secours pour améliorer encore la partie résiduelle de la bande passante. Qui plus est, l’emploi du filtre Notch FI (voir le prochain paragraphe), en conjonction avec les trois autres systèmes de filtrage, peut apporter encore des améliorations significatives.

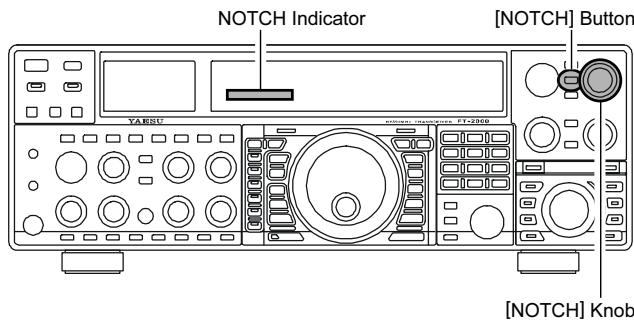

Notch FI a bien été activé. 2. En premier, faire un réglage en « gros » de la fréquence centrale du filtre notch FI à l’aide du bouton périphérique [COARSE]; ensuite, le réglage fin de la fréquence notch se fait à l’aide du bouton central [FINE]. 3. Pour désactiver le filtre Notch FI, appuyer sur le commutateur [NOTCH ] une fois de plus. L’indication notch disparaît confirmant que le filtre Notch FI n’est plus activé.
“092 rdSP NOTCH W” où les deux sélections “Wide” et “Narrow” sont disponibles, avec “Narrow” donnant la plus petite rupture du signal “souhaité”. Quand l’option DMU-2000 est installée, vous pouvez utiliser le scope audio sur la page scope audio/oscilloscope pour vous aider à faire le réglage optimum du filtre notch. Le notch peut être observé dans un creux de la plateforme de bruit. De plus, l’afficheur “Waterfall” peut être utilisé pour observer les effets du filtre notch FI, qui apparaît comme une zone blanche, sur un fond coloré. La sensibilité de réglage du notch FI est assez lente avec le bouton [FINE], ainsi l’emploi de l’affricheur Waterfall pour vérifier le bon réglage est hautement recommandé.
“A,” où les effets de la rotation du bouton [NOTCH] sont présentés. A la figure “B” vous pouvez voir l’effet “crevasse” du filtre Notch FI quand vous tourner le bouton [NOTCH] pour éliminer des interférences entrantes.

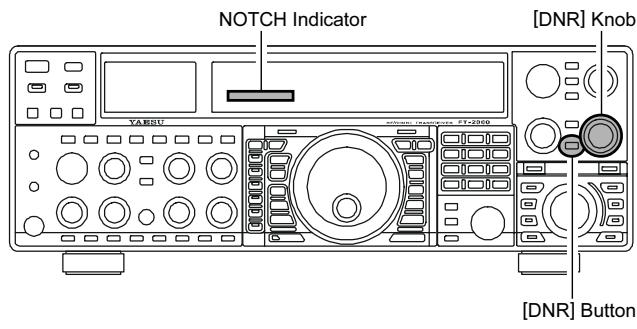

MHz et qui est effectif en mode SSB. En tournant le bouton [DNR], on peut sélectionner un des seize algorithmes de réduction de bruit disponibles; chacun de ces algorithmes a été créé pour combattre un profil de bruit différent et vous aurez à expérimenter le système DNR pour trouver le meilleur réglage par rapport aux bruits auxquels vous aurez couramment à faire face. 1. Appuyer sur commutateur [ DNR ]. L’indication “ ” apparaît sur l’afficheur, confirmant que le système DNR est activé. 2. Tourner le bouton [DNR] pour sélectionner le réglage qui réduit le plus efficacement le niveau de bruit. 3. Pour désactiver le système DNR, appuyer sur le commutateur [ DNR ] une fois de plus. L’indication “ ” disparait, confirmant que le système DNR n’est plus activé.

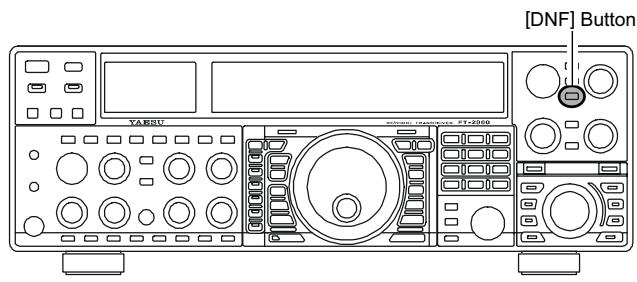

“ ” apparaît sur l’afficheur, confirmant que le système DNF est activé. 2. Pour annuler l’utilisation du DNF, appuyer sur le commutateur [DNF] une fois de plus. L’indication “ ” disparaît, confirmant que le filtre notch digital n’est plus activé.

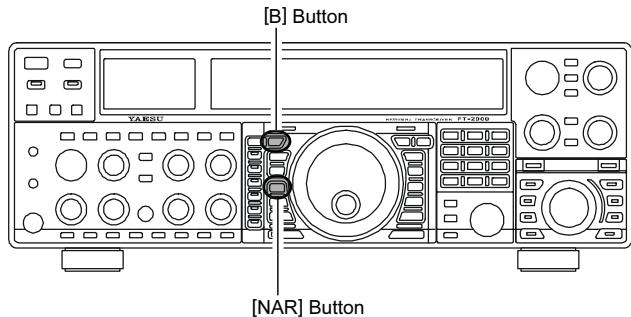

La bande passante appliquée quand le commutateur [NAR] est appuyé peut être réglé à l’aide du Menu. Ceci vous permet de personnaliser la bande passante de votre commutateur “Narrow” rapide adapté à vos besoins de trafic. Les valeurs par défaut pour chaque mode ont été soulignées. mode SSB: Menu item “104 rdsP SSB NAR” 200/400/600/850/1100/1350/1500/1650/ 1800/1950/2100/2250 Hz mode CW: Menu item “095 rdsP CW NARR” 25/50/100/200/300/400/500/800/1200/1400/ [WIDTH] au lieu d’activer le filtre étroit, pour la réduction satisfaisante des interférences. Vous pouvez régler la bande passante CW avec le bouton [WIDTH], même si le filtre étroit est engagé . Dans ce cas, la bande passante disponible va de 25 Hz à 2 kHz. Quand vous appuyer sur le bouton [NAR] en mode FM, la bande passante de l’émission et de la réception sont toutes les deux réduites.
1. Appuyer sur le bouton [B]. 2. Dans les cinq secondes après avoir appuyé sur [B] (pendant ce temps la led orange intégrée clignote), appuyer sur le bouton [NAR] pour inverser la bande passante entre wide et arrow (large et étroit). Quand la bande passante étroite est sélectionnée, l’indication “ ” apparaît sur l’afficheur. [B] Button
1. Appuyer brièvement sur le commutateur [NB] pour réduire les bruits pulsés courts comme ceux que l’on retrouve en commutation, aux abords des systèmes d’allumages automobiles et des lignes électriques. L’indication “ ” apparaît sur l’afficheur pour confirmer que le noise blanker est en fonctionnement. Appuyer et maintenir le commutateur [NB] pendant deux secondes pour réduire les bruits pulsés longs. L’indication “ ” clignote pendant cinq secondes, puis devient continue, pour confirmer que le noise blanker large fonctionne. 2. Avancer la commande [NB] jusqu’au point où les bruits pulsés sont le mieux réduit à défaut d’être éliminés. 3. Pour arrêter l’utilisation du noise blanker, appuyer sur le commutateur [NB] une fois de plus. L’indication “ ” disparait, confirmant que le noise blanker n’est plus activé.
[NB] Button Utilisation du NB sur bande (VFO-B) secondaire 1. Appuyer sur le bouton [B]. 2. Dans les cinq secondes après avoir appuyé sur [B] (pendant ce temps la led orange intégrée clignote), appuyer brièvement sur le commutateur [NB] pour réduire les bruits pulsés courts comme ceux que l’on retrouve en commutation, aux abords des systèmes d’allumages automobiles et des lignes électriques. L’indication “ ” apparaît sur l’afficheur pour confirmer que le noise blanker est en fonctionnement. 3. Dans les cinq secondes après avoir appuyé sur [B] (pendant ce temps la led orange intégrée clignote), Appuyer et maintenir le commutateur [NB] pendant deux secondes pour réduire les bruits pulsés longs. L’indication “ ” clignote pendant cinq secondes, puis devient continue, pour confirmer que le noise blanker large fonctionne. 4. Pour arrêter l’utilisation du noise blanker, appuyer sur le bouton [B], puis sur le commutateur [NB]. L’indication “ ” disparaît, confirmant que le noise blanker n’est plus activé.
Quand vous changer le niveau du noise blanker sur le (VFO-B) secondaire, le niveau du noise blanker sur le (VFO-A) principal est changé automatiquement pour qu’il soit le même sur le VFOA, dans le cas ou le noise blanker du (VFO-A) est activé.
1. Appuyer sur le bouton [B]. 2. Dans les cinq secondes après avoir appuyé sur [B] (pendant ce temps la led orange intégrée clignote), appuyer de façon répétitive sur le bouton [AGC] pour sélectionner la constante d’amortissement en réception souhaitée. Vous pouvez observer la notation AGC en dessous de la fréquence secondaire sur l’afficheur indiquant la valeur courante de la constante d’amortissement en réception. Dans la plupart des cas d’utilisation, le mode “AUTO” est recommandé. De plus, vous pouvez désactiver l’ AGC en appuyant et maintenant le bouton [AGC] pendant deux secondes.
2. Utiliser le Dial principal pour sélectionner le menu “088 rout AGC SLP”. 3. Tourner le bouton [SUB VFO-B] pour changer le réglage à “SLP”. 4. Appuyer et maintenir la touche [MENU] pendant deux secondes pour sauvegarder le nouveau réglage et revenir en mode normal. Vous pouvez maintenant utiliser le système de pente AGC.
Appuyer sur le bouton LED principal [RX]. Le récepteur principal (VFO-A) devient silencieux, et la LED verte dans le bouton [RX] clignote.
Par convention,le mode LSB est utilisé sur le 7 MHz et sur les bandes radioamateurs inférieures pour les communications SSB et le mode USB est utilisé sur le 14 MHz et les bandes au-dessus (la bande 10 MHz est utilisée en CW et en modes digitaux uniquement). Quand le bouton [AM/FM] luit en orange, cela indique que le mode FM est activé. 2. Tourner le bouton Dial principal pour régler la fréquence. Autrement, à l’aide du microphone à main optionnel MH31B8 vous pouvez utiliser les boutons [UP]/[DWN] de recherche automatique pour balayer la bande courante. 3. Appuyer sur le commutateur PTT (Push To Talk) du microphone pour commencer l’émission; et parler dans le microphone avec un niveau de voix normal.
Le gain micro en mode AM a été programmé en usine pour un niveau qui doit donner satisfaction dans la plus part des cas. Cependant à l’aide du menu “050 A3E MICGAIN” vous pouvez mettre une valeur fixe différente, ou choisir l’option “Ur”, qui vous permet de régler le gain du microphone en mode AM à partir de la commande [MIC] de la face avant. Dans ce cas, le réglage du bouton [MIC] ne doit pas dépasser la position à partir de laquelle l’indicateur d’ ALC dévie. très souvent le réglage utilisé en SSB convient. 5. Relâcher le PTT à la fin de la transmission. Le transceiver revient en mode réception.
L’indicateur “ ” est allumé dans la zone d’affichage de la fréquence, confirmant que l’émission est en cours. Pour émettre en mode AM tourner la commande [RF PWR] afin de mettre une puissance de sortie maximum (porteuse) de 25 Watts.

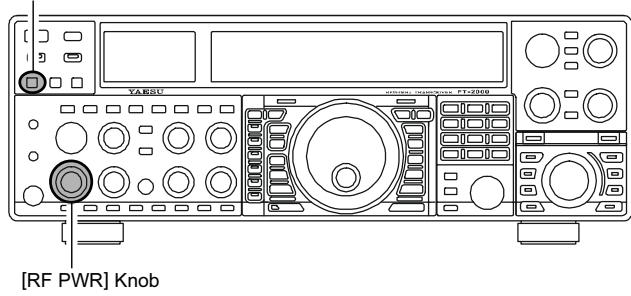

Tourner la commande [RF PWR] pour mettre la puissance de sortie souhaitée. Une rotation vers la droite de la commande [ RF PWR ] augmente la puissance. La plage de réglage va de 5 Watts à 100 Watts, et vous devez toujours essayer d’utiliser juste le minimum de puissance nécessaire pour assurer vos liaisons. L’indicateur PO analogique indique la puissance moyenne du signal de sortie. En émission SSB le niveau moyen de parole est normalement 10 à 50% du signal en pointe (coup de sifflet). Les caractéristiques de la voix, les qualités du microphone, les réglages de l’équaliseur paramétrable et de la compression de modulation affectent le niveau réel de sortie du signal vocal.
être déjà sur cette fréquence. Quatre techniques sont disponibles sur le FT-2000 pour effectuer le passage émission/réception et vous pouvez choisir la technique qui convient le mieux pour votre usage particulier: En appuyant sur le commutateur PTT microphone il y a passage en émission. La prise PTT du panneau arrière peut être reliée à un commutateur activé au pied ou tout autre système de commutation manuel de façon à activer l’émetteur. En appuyant sur le commutateur [MOX] de la face avant l’émetteur est verrouillé en mode émission. Appuyer sur le commutateur [MOX] pour revenir en réception. Le circuit VOX active l’émetteur automatiquement quand vous parlez dans le microphone. Pour plus de détails sur l’emploi du VOX, voir page 74.
L’ATU du FT-2000 dispose de 100 mémoires pour mémoriser les données de réglage. Onze de ces mémoires sont allouées à raison d’une par bande amateur pour que chaque bande dispose au minimum d’un réglage pour l’utilisation de ces dernières. Les 89 mémoires restantes sont affectées aux 89 réglages les plus récents, pour favoriser les changements de fréquences rapides sans avoir le besoin de refaire un réglage ATU. L’ATU du FT-2000 est prévu pour adapter des impédances sur une plage de 16.5 Ohms à 150 Ohms, correspondant à un ROS de 3:1 ou moins. Dans ces conditions des antennes comme un simple fouet non résonnant, tout comme les antennes ‘random’ et l’antenne “G5RV” (sur la plupart des bandes) peuvent se trouver en dehors de la plage d’adaptation d’impédance de l’ATU.
1. Tourner la commande [RF PWR] complètement vers la droite. 2. Utiliser le Dial principal pour mettre la radio sur la fréquence souhaitée dans la bande amateur. 3. Appuyer brièvement sur le commutateur [TUNE] pour mettre l’ATU dans la ligne d’émission (aucun réglage n’est à ce moment effectué). L’indication “ ” apparaît sur l’afficheur.
” redevient stable (au lieu de clignoter). 5. Quand vous vous réglez en fréquence sur la bande à l’aide du Dial principal, vous pouvez observer que l’indication “ ” clignote brièvement tous les 10 kHz. Ce clignotement bref indique qu’un nouveau point de réglage a été effectué. Si vous souhaitez sauvegarder ce nouveau point de réglage, répéter le point 4 (ci-dessus) pour chaque point. Sur les bandes telles que le 1.8 MHz où l’impédance peut changer rapidement, la numérotation de chaque point de réglage est recommandée. 6. Pour enlever l’ATU de la ligne d’émission, appuyer brièvement sur le commutateur [ TUNE ] . L’indication “ ” disparaît, confirmant que l’ATU a bien été désactivée. En mode “Off”, le transceiver est directement brancher sur le câble coaxial allant à votre antenne et opère sur la base de l’impédance présente à l’extrémité du coaxial coté station.
Le clignotement momentané de l’indication “ ” apparaît tous les 10 kHz, ce qui représente l’unité de base de point de réglage mémorisables de l’ATU.
Merci de vérifier par tous les moyens que la fréquence n’est pas occupée avant de commencer le processus de réglage.
Si les conditions d’un ROS trop élevé existent (au-dessus de 3:1), il faut corriger le système d’antenne pour ramener l’impédance le plus prés de 50 Ohms. En plus du fait que l’ATU refuse de mémoriser les réglages sur les fréquences où le ROS dépasse 3:1, le ROS trop élevé peut indiquer une rupture mécanique dans le système d’alimentation de l’antenne et de telles anomalies peuvent être à l’origine de signaux indésirables causant du TVI, etc.
ROS (après réglage) plus grand que 3:1 La LED “ ” est allumée et les données de réglage ne sont pas mémorisées. Merci rechercher la cause du ROS trop élevé et de trouver le remède à cette anomalie avant de poursuivre l’utilisation de cette antenne. Le ROS trop élevé peut indiquer une rupture mécanique dans le système d’alimentation de l’antenne et de telles anomalies peuvent être à l’origine de signaux indésirables causant du TVI, etc.
1. Mettre le commutateur [POWER] de la face avant sur “off”. Mettre le commutateur [POWER] du panneau arrière sur “off”. 2. Enlever le câble AC de la prise (~AC IN) du panneau arrière. 3. En se référant à la figure 1, enlever les trois vis de chaque côté du transceiver, puis les trois vis de la bordure supérieure du panneau arrière. Glisser le couvercle de l’appareil vers l’arrière (1 cm), puis enlever le couvercle. 4. Retourner le transceiver dessus vers le bas. 5. Enlever les sept vis fixant le couvercle inférieur, et enlever le couvercle inférieur (Figure 2). 6. Localiser la batterie au lithium sur le côté gauche de la platine de commande (Control Unit) en (Figure 3). 7. Mettre le commutateur BACKUP sur “off”. 8. Suivre les prescriptions de la figure 4, enlever la vieille batterie, et la remplacer par une neuve du même type. 9. Remettre le câble AC de la prise (~AC IN) du panneau arrière. 10. Mettre le commutateur [POWER] de la face avant sur “on”. Mettre le commutateur [POWER] du panneau arrière sur “on”. Faire très attention des tensions élevées sont présentes dans le transceiver! 11. Mettre le commutateur BACKUP sur “on.” 12. Mettre le commutateur [POWER] de la face avant sur “off”. Mettre le commutateur [POWER] du panneau arrière sur “off”. 13. Enlever le câble AC de la prise (~AC IN) du panneau arrière. 14. Remettre le couvercle inférieur et ses sept vis enlevées au point 5, et ensuite remettre le couvercle supérieur et ses neuf vis enlevées au point 3. 15. Le remplacement de la batterie de l’ATU est maintenant complet.
2. Tourner le commutateur [METER] complètement vers la gauche pour sélectionner “COMP” (compression). 3. Appuyer brièvement sur le commutateur [ PROC ] . L’indication “ ” apparaît sur l’afficheur, confirmant que le compresseur de modulation est activé. 4. Appuyer sur le commutateur PTT du microphone et parler dans le microphone avec un niveau normal de voix. Observer la déviation de l’aiguille de l’indicateur sur l’échelle de mesure COMP. 5. Tourner la commande [PROC] de façon à ce que l’aiguille de l’indicateur ne dévie pas plus de “10 dB” sur l’échelle COMP. 6. Pour arrêter le compresseur de modulation, appuyer sur le commutateur [PROC] une fois de plus. L’indication “ ” disparaît, confirmant que le compresseur de modulation n’est plus actif.
[PROC] Button Vous êtes alors en mesure de juger à l’oreille la qualité du son au fur et à mesure que vous faites les réglages. La commande [RF PWR] pilote toujours la puissance de sortie HF que le compresseur de modulation soit activé ou non. Quand l’option DMU-2000 est installée, vous pouvez observer les effets du réglage de votre niveau de “COMP” en regardant la forme de votre modulation sur la page “Oscilloscope”.
Voici comment régler la bande passante en émission SSB: 1. Appuyer sur le commutateur [MENU] pour activer le menu. 2. Tourner le Dial principal pour sélectionner le menu “083 J3E TX BPF”. 3. Tourner le bouton [SUB VFO-B] pour sélectionner la bande passante souhaitée. Les sélections possibles sont 3000/ 50-3000/100-2900/200-2800/300-2700/400-2600, et la valeur par défaut est 300-2700 Hz. Une bande passante large donne une plus grande fidélité au signal, et une bande passante plus étroite compresse la puissance d’émission dans un spectre plus étroit, et donne une puissance apparente plus vigoureuse très utile dans les « pile-ups ». 4. Appuyer et maintenir le commutateur [MENU] pendant deux secondes pour sauvegarder le nouveau réglage et revenir en mode normal.
Le contrôle de l’émission est un autre moyen pour vérifier le bon réglage de votre niveau de compression. En appuyant sur le bouton [MONI] puis en ajustant la commande [MONI] pour avoir un niveau confortable d’écoute de votre émission. Vous êtes alors en mesure de juger à l’oreille la qualité du son au fur et à mesure que vous faites les réglages. Quand l’option DMU-2000 est installée, vous pouvez vérifier l’effet de votre réglage de bande passante en émission en observant le scope audio sur la page “Oscilloscope”.
(spécialement “3000”), la puissance de sortie apparente de l’émetteur peut sembler inférieure. Ceci est parce que la puissance disponible de l’émetteur est répartie sur une largeur de bande plus importante et les circuits de détection de la puissance ne savent pas compenser les effets de la sélection de la bande passante (ils sont calibrés sur la bande passante par défaut de 2.4 kHz ).

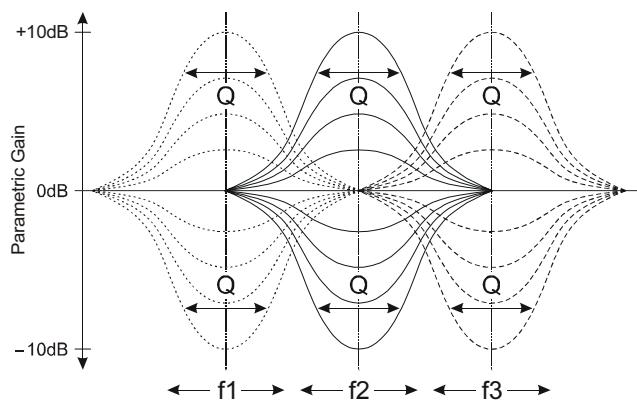

ÉQUALISEUR PARAMÉTRABLE DE MICROPHONE ( MODE SSB/AM) Le FT-2000 dispose d’un équaliseur paramétrable de microphone à trois bandes, qui permet un contrôle précis et indépendant sur les graves, les médiums et les aigus de votre tessiture de voix.
L’équaliseur paramétrable est une technique pour régler la qualité du signal. Parce que les trois plages peuvent être réglées plus précisément, il est possible de travailler une réponse de signal qui donne une sonorité plus naturelle et plaisante que vous n’avez pu obtenir juste à présent. L’effet de compression peut être également renforcé. Les éléments de configuration que vous pouvez régler sur l’équaliseur paramétrable sont: Fréquence centrale: La fréquence centrale des trois composantes peut être réglée. Gain: La quantité de renforcement (ou de suppression) dans chaque composante peut être réglée. Q: La bande passante sur laquelle “l’équalisation” est à réaliser peut être réglée. 1. Brancher le microphone sur la prise MIC. 2. Mettre la commande [RF PWR] à sa valeur minimum, pour ne pas causer d’interférences aux autres stations pendant le réglage.
Appuyer brièvement sur le commutateur [MENU]. La liste du menu apparaît sur l’afficheur. Tourner le Dial principal pour trouver le groupe de menu “EQ”, et dans ce groupe les menus “123” à “131”; Ces paramètres concernent les réglages de l’équaliseur de microphone paramétrable quand le compresseur de modulation est désactivé. Les menus “132” à “140” concernent les réglages de l’équaliseur de microphone paramétrable quand le compresseur de modulation est activé. Tourner le bouton [SUB VFO-B] pour réaliser le réglage d’un menu particulier. Appuyer sur le PTT, et parler dans le microphone tout en écoutant les effets des modifications que vous êtes en train de faire. Parce que tout changement affecte la totalité de la sonorité du signal, vous devez faire plusieurs passages pour chaque zone de réglage, afin d’être certain d’avoir trouvé le réglage optimum. Quand vous avez fait tous les réglages, appuyer et maintenir le commutateur [ MENU ] pendant deux secondes pour sauvegarder les nouveaux réglages et revenir en mode normal. Si vous appuyer uniquement brièvement sur la touche [MENU] pour sortir, toutes les modifications faites ne seront pas sauvegardées. nal.
[F4(CH-4)] pour sélectionner la mémoire utilisée. Si vous n’avez pas appuyé sur le PTT (voir le point suivant) dans les cinq secondes le processus de mise en mémoire est interrompu. 4. Appuyer brièvement sur le PTT du microphone, l’indication “ ” devient stable et l’enregistrement commence. 5. Parler dans le microphone avec un niveau de voix normal pour enregistrer le message (comme “CQ DX, CQ DX, Ici F 8 Kilo Delta X-Ray, F 8 Kilo Delta X-Ray, Over”). Se souvenir que la durée du message à enregistrer ne doit pas dépasser les 20 secondes. 6. Appuyer sur la touche [F5(MEM)] pour finir le processus de mémorisation du message.
“Off” (la LED intégrée au bouton doit être éteinte). 2. Appuyer sur la touche [F1(CH-1)] à [F4(CH-4)] (qui correspond à ce que vous venez d’enregistrer) et vous pouvez écouter le contenu de la mémoire vocale concernée.
Vous pouvez régler le niveau de lecture de l’enregistrement via le menu “015 dUS RX LVL”.
émettre. Si vous appuyez sur la touche à nouveau pendant la lecture, le message est arrêté.
Vous pouvez régler le niveau audio transmis de l’enregistrement via le menu “016 dUS TX LVL”.
1. S’assurer que le commutateur [MOX] de la face avant est “Off” (la LED intégrée au bouton doit être éteinte). 2. Appuyer sur la touche [1] à [5] (qui correspond à ce que vous venez d’enregistrer) et vous pouvez écouter le contenu de la mémoire vocale concernée.
3. Appuyer sur la touche [1] à [5] du FH-2, correspondant au registre mémoire que vous souhaitez émettre. Si vous appuyez sur la touche à nouveau pendant la lecture, le message est arrêté.

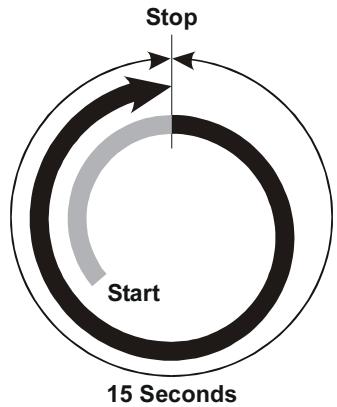

8 Kilo Delta X-Ray, F 8 Kilo Delta X-Ray, Over”). Se souvenir que la durée du message à enregistrer ne doit pas dépasser les 20 secondes. 6. Appuyer sur la touche [MOX] du FH-2 pour finir le processus de mémorisation du message.
Vous pouvez régler le niveau audio transmis de l’enregistrement via le menu “016 dUS TX LVL”.
1. Pour commencer mettre les commandes [DELAY] et [VOX] complètement vers la gauche. 2. Appuyer sur le commutateur [VOX] pour activer le mode VOX. 3. Parler dans le microphone avec un niveau de voix normal et tourner le bouton [VOX] vers la droite pour atteindre le point où votre voix déclenche l’émetteur.
4. Maintenant arrêter de parler, et noter le temps de latence pour se retrouver en réception. Si ce temps de retombée est trop long ou trop court; tourner le bouton [DELAY] , tout en parlant brièvement dans le microphone et en marquant ensuite une pause de façon à régler le temps de retombée souhaité. Une rotation vers la droite de la commande [ DELAY ] augmente le temps de retombée. 5. Pour sortir du mode VOX, appuyer sur le commutateur [VOX] une fois de plus. Nous vous recommandons de le faire à chaque fois que vous quittez votre station pour éviter tout déclenchement d’émission intempestif généré par les bruits environnants de la vie courante.
[DELAY] Knob UTILISATION DU MONITOR (MODES SSB/AM/FM) Vous pouvez écouter la qualité de votre émission à l’aide de la fonction “monitor”. 1. Appuyer sur le commutateur [MONI]. L’indication “ ” apparaît sur l’afficheur, indiquant que le “monitor” est activé. 2. En mode émission, tourner le bouton [MONI] pour régler le niveau audio du “monitor”. Une rotation vers la droite de ce bouton augmente le niveau du volume. 3. Pour arrêter le “monitor”, appuyer sur le commutateur [MONI] une fois de plus. L’indication “ ” disparaît, confirmant que le “monitor” est maintenant désactivé.
2. Tourner le bouton [CLAR ] pour mettre le décalage en émission souhaité. Un split maximum de ±9.99 kHz peut être réglé. 3. Pour désactiver le clarifieur TX, appuyer sur le commutateur [TX CLAR] une fois de plus. L’indication “TX” disparaît de la fenêtre affichage multi.
[TX CLAR] Button Comme dans l’emploi du clarifieur en réception, quand vous arrêtez le clarifieur TX le dernier décalage utilisé n’est pas perdu, et devient disponible dés que vous réactiver le clarifieur TX. Pour effacer le décalage du clarifieur, appuyer sur le commutateur [CLEAR].
Quand vous essayez de contacter une station DX en CW, dans un pile-up en fréquences décalées, il faut se souvenir qu’il y a plein d’autres stations équipées Yaesu avec des possibilités similaires à votre FT-2000. Du coté du DX dans un pile-up, tous les appels qui arrivent précisément sur la même fréquence CW résonne comme une seule tonalité! Vous aurez donc plus de succès en utilisant le clarifieur RX pour trouver le bon trou dans le pile-up, au lieu de faire le battement zéro sur le dernier correspondant de la station DX.
Une présentation visuelle du décalage relatif du clarifieur peut être affichée, à l’aide du bar graphe. 1. Appuyer sur la touche [MENU] la liste du menu apparaît sur l’afficheur. 2. Tourner le Dial principal pour sélectionner le menu “010 diSP BAR SEL”. 3. Tourner la commande [SUB VFO-B] pour sélectionner “CLAr” parmi les choix disponibles; Le réglage usine par défaut est “C-tn”. 4. Appuyer et maintenir la touche [ MENU ] (TX Frequency < RX Frequency) pendant deux secondes pour (TX Frequency = RX Frequency) sauvegarder le nouveau réglage et revenir en mode nor(TX Frequency > RX Frequency) mal.
2. Mettre la fréquence sur le (VFO-B) secondaire. 3. Maintenant appuyer sur le commutateur [SPLIT]. Les commutateur/LED de la face avant apparaissent ainsi: (VFO-A) PRINCIPAL commutateur [RX] “ON” (la LED luit en vert) commutateur [TX] “OFF” (la LED est eteinte) (VFO-B) SECONDAIRE commutateur [RX] “OFF” (la LED est eteinte) commutateur [TX] “ON” (la LED luit en rouge)
En mode normal (non split) sur le VFO-A, vous pouvez simplement appuyer sur le commutateur [TX] du (VFO-B) secondaire (situé au-dessus et à droite du bouton [SUB VFOB]) pour activer le mode “split”. L’indicateur [TX] est rouge quand vous appuyer sur le commutateur. B] En mode “split”, en appuyant sur le commutateur [A inverse les contenu des VFO principal et secondaire. Appuyer B] une fois de plus pour revenir sur le commutateur [A sur la répartition originale des fréquences. En mode “split”, si vous appuyer sur le bouton [RX] en haut et à droite du bouton [SUB VFO-B] vous activez la double réception, et vous pouvez écouter les deux cotés d’un pileup tout en émettant sur la fréquence du (VFO-B) secondaire. Ceci est très utile pour garder la cadence de votre trafic tout en surveillant le deux côtés du pile-up. En mode “split”, vous pouvez également appuyer sur le commutateur [TXW] (au-dessous et à gauche du Dial principal ) pour écouter temporairement la fréquence TX. Il est possible mettre un mode opératoire diffèrent sur les deux VFO utilisés en mode “split” (par exemple LSB et USB). En mode “split”, il est également possible de mettre le VFO principal et le VFO secondaire sur des bandes amateurs différentes. Mais se souvenir que la double réception se fait sur la même bande.
Si vous souhaitez régler les fréquences du (VFO-A) principal et du (VFO-B) secondaire ensembles, la fonction poursuite VFO devient alors très utile. Voici la procédure pour activer la fonction poursuite VFO: 1. Appuyer sur la touche [MENU] pour passer en mode menu. 2. Tourner le dial principal pour sélectionner le menu “032 GEnE TRACK”. 3. Tourner la commande [SUB VFO-B] pour sélectionner le mode poursuite. OFF: Désactive la fonction poursuite VFO. bAND: Quand vous changer de bande sur le (VFO-A) principal, le (VFO-B) secondaire change automatiquement pour être sur la même bande que celle du VFO-A. FrEq: Cette fonction est la même que “bAND,” mais en plus c’est la fréquence du (VFO-B) secondaire qui change en même temps que celle du (VFO-A) principal quand vous tournez le dial principal. 4. Appuyer et maintenir le bouton [ MENU ] pendant deux secondes pour verrouiller la nouvelle configuration et sortir en mode normal. [MENU] Button
1. Démarrer avec une utilisation normale sur la bande principale (VFO-A). (VFO-A) PRINCIPAL commutateur [RX] “ON” (la LED luit en ver) commutateur [TX] “ON” (la LED est rouge) (VFO-B) SECONDAIRE commutateur [RX] “OFF” (la LED est eteinte) commutateur [TX] “OFF” (la LED est eteinte) 2. Appuyer et maintenir le commutateur [SPLIT] pendant deux secondes pour activer la fonction “split” rapide et appliquer une fréquence 5 kHz au-dessus de la fréquence du (VFO-A) principal à la fréquence du (VFO-B) secondaire. Appuyer et maintenir le commutateur [SPLIT] pendant deux secondes pour incrémenter la fréquence du (VFO-A) principal de +5 kHz. La configuration des VFO est maintenant la suivante: (VFO-A) PRINCIPAL commutateur [RX] “ON” (la LED luit en ver) commutateur [TX] “OFF” (la LED est eteinte) (VFO-B) SECONDAIRE commutateur [RX] “OFF” (la LED est eteinte) commutateur [TX] “ON” (la LED est rouge)
1. Appuyer sur le commutateur [MENU] pour entrer en mode menu. 2. Tourner le Dial principal pour sélectionner le menu “031 gene Q SPLIT”. 3. Tourner le bouton [SUB VFO-B] pour sélectionner le décalage souhaité. Les sélections disponibles sont de –20kHz à +20kHz (réglage usine: +5 kHz). 4. Quand vous avez complètement fait tous les réglages, appuyer et maintenir le commutateur [MENU] pendant deux secondes pour sauvegarder le nouveau réglage et revenir en mode normal. Si vous appuyez uniquement brièvement sur la touche [MENU] pour sortir, toutes les modifications que vous avez faites ne seront pas mémorisées.
Avant de commencer, brancher votre ligne sur la prise KEY de la face avant ou du panneau arrière en étant sur que le commutateur [KEYER] sur le côté gauche de la face avant est sur “off”. 1. Appuyer sur le commutateur de mode [CW] pour activer le mode CW.
[BK-IN] Button à gauche du dial, et le VFO (A ou B) que vous voulez utiliser est sélectionné en appuyant le commutateur [A] ou [B] au-dessus des touches [MODE]. Normalement, le bouton [A] luit en rouge, pour signifier que c’est le (VFO-A) principal qui est en train d’être réglé. De même, l’appui sur le bouton [B] fait clignoter l’indicateur en orange pendant cinq secondes, pour signifier que c’est le (VFO-B) secondaire qui est en train d’être réglé. Ainsi, appuyer sur le bouton [A ] ou [ B ] pour sélectionner le VFO souhaité, puis appuyer sur le bouton [ CW ] pour sélectionner le mode CW. Si vous appuyer sur la touche [CW] une fois de plus, après avoir initialement sélectionné le mode CW, active le mode “CW Reverse” (voir page 82), dans lequel la porteuse est injectée dans la bande latérale “opposée”, par rapport à la bande latérale dite “normale”. La LED CW clignote pendant trois secondes si vous sélectionnez la CW “inversée”. 2. Tourner le Dial principal pour sélectionner la fréquence de trafic souhaitée. 3. Appuyer brièvement sur la touche [BK-IN] (pour activer automatiquement le passage RX/TX quand vous fermez la ligne CW. L’indication “ ” apparaît sur l’afficheur.
Quand vous fermez votre manipulateur CW, l’émetteur est automatiquement activé et la porteuse CW est émise. Quand vous le relâchez, l’émission cesse après un bref délai; La durée de ce délai est programmable par l’utilisateur, voir l’explication à la page 83. En sortie de fabrication, le système TX/RX du FT-2000 pour la CW est configuré en mode “Semi-break-in”. Cependant, à l’aide du menu “058 A1A BK-IN”, vous pouvez changer ce réglage en mode “full break-in” autrement dit (QSK), où la commutation est suffisamment rapide pour écouter la bande dans les blancs de manipulation. Ceci peut s’avérer très utile en concours. 4. Vous pouvez maintenant utiliser votre clé CW.
Si vous réduisez votre puissance à l’aide du bouton [RF PWR], l’indicateur d’ ALC a une déviation qui s’accroît; ceci est normal et n’indique aucun problème particulier (tout simplement parce que c’est l’accroissement de la tension d’ALC qui est utilisée pour réduire la puissance).
Semi-break-in Ceci est un pseudo mode “VOX” utilisé en CW, où la fermeture de la clé CW touche active l’émetteur et le lâcher de la clé permet au récepteur de recevoir à nouveau après un court délai. Aucun signal n’est entendu dans les espaces entre les points et les traits (à moins que la vitesse de transmission soit extrêmement lente). Ceci vous permet d’entendre une station qui démarre brusquement sur votre fréquence, alors que vous êtes en train d’émettre.
Connecter le câble de votre manipulateur à palettes sur la prise KEY de la face avant ou du panneau arrière. 1. Appuyer sur le commutateur de mode [CW] pour activer le mode CW.
Normalement, le bouton [A] luit en rouge, pour signifier que c’est le (VFO-A) principal qui est en train d’être réglé. De même, l’appui sur le bouton [B] fait clignoter l’indicateur en orange pendant cinq secondes, pour signifier que c’est le (VFO-B) secondaire qui est en train d’être réglé. Ainsi, appuyer sur le bouton [ A ] ou [B ] pour sélectionner le VFO souhaité, puis appuyer sur le bouton [ CW ] pour sélectionner le mode CW. Si vous appuyer sur la touche [CW] une fois de plus, après avoir initialement sélectionné le mode CW, active le mode “CW Reverse” (voir page 82), dans lequel la porteuse est injectée dans la bande latérale “opposée”, par rapport à la bande latérale dite “normale”. La LED CW clignote pendant trois secondes si vous sélectionnez la CW “inversée”. 2. Tourner le Dial principal pour sélectionner la fréquence souhaitée. 3. Appuyer sur le commutateur [ KEYER ] . L’indication “ ” apparaît sur l’afficheur, confirmant que le manipulateur électronique incorporé est maintenant activé. 4. Tourner la commande [ SPEED ] pour mettre la vitesse de transmission voulue (4 à 60 mots/minute). Une rotation vers la droite de la commande [SPEED] augmente la vitesse.
[SPEED] Knob Quand vous appuyez soit sur la palette du côté des “Points” soit sur la palette du côté des “Traits”, l’émetteur est automatiquement activé. 5. Si vous appuyer brièvement sur la touche [BK-IN], le mode “semi-break-in” est activé (voir précédemment). 6. L’émission en CW peut maintenant commencer.
Quand vous utilisez votre manipulateur à palettes, l’émetteur est automatiquement activé, et les caractères CW sont émis. Quand vous relâchez les palettes du manipulateur, l’émission cesse après un bref délai; La durée de ce délai est programmable par l’utilisateur, voir l’explication à la page 83.
Quand il arrive d’usine, le système TX/RX du FT-2000 pour la CW est configuré en mode “Semi-break-in”. Cependant, à l’aide du menu “058 A1A BK-IN” vous pouvez changer ce réglage en “full break-in” (QSK), dans lequel la commutation est suffisamment rapide pour entendre le signal entrant dans les espaces de manipulation. 1. Appuyer sur la touche [MENU] pour se mettre en mode menu. 2. Tourner le Dial principal pour sélectionner le menu “058 A1A BK-IN”. 3. Tourner le bouton [SUB VFO-B] pour mettre ce menu à “FuLL.” 4. Appuyer et maintenir la touche [MENU] pendant deux secondes pour sauvegarder le nouveau réglage et sortir.
1. Appuyer sur la touche [MENU] pour entrer en mode menu. 2. Tourner le Dial principal pour sélectionner le menu “060 AIA WEIGHT”. 3. Tourner le bouton [SUB VFO-B] pour mettre le “poids” à la valeur désirée. La plage de réglage disponible pour le ratio (traits points) est de 2.5 à 4.5 (valeur par défaut : 3.0). 4. Quand vous avez fini, appuyer et maintenir la touche [MENU] pendant deux secondes pour sauvegarder le nouveau réglage et revenir en mode normal.
2. Tourner le Dial principal pour sélectionner le menu “052 A1A F-TYPE” (pour la prise KEY de la face avant) ou “054 A1A R-TYPE” (pour la prise KEY du panneau arrière). 3. Tourner le bouton [ SUB VFO-B ] pour mettre le manipulateur sur le mode désiré. Les sélections disponibles sont: OFF: Le manipulateur électronique incorporé n’est pas activé (mode “straight touche”). buG: Les points sont générés automatiquement par le manipulateur, mais les traits doivent être commandés à la main. ELE: A la fois, les points et les traits sont générés automatiquement à l’aide de votre clé de manipulation à palettes. ACS: Même manipulation que “ELE” sauf que les espaces entre les caractères sont mis par le manipulateur pour avoir la même longueur qu’un trait (soit trois points). 4. Quand vous avez fini, appuyer et maintenir la touche [MENU] pendant deux secondes pour sauvegarder le nouveau réglage et revenir en mode normal.
L’indicateur de réglage de la face avant peut également être déplacé pour que vous puissiez régler la fréquence de votre récepteur sur le centre du signal entrant à la tonalité correspondant à votre signal d’émission.
(VFO-B) secondaire indique la fréquence de la tonalite spot. Celle-ci correspond à la tonalité de votre signal d’émission et si vous ajuster la fréquence du récepteur pour faire correspondre la tonalite du signal CW reçu avec celle du signal “spot”, votre signal émission est précisément sur celui de l’autre station.
Yaesu) appellent en même temps sur la même fréquence précise, leurs points et leurs traites se mélangeront pour former une tonalité continue comme une longue porteuse que la station DX ne pourra décrypter. Dans une telle situation appeler un peu plus haut ou un peu plus bas peut faciliter le contact. Le bar graphe de la face avant peut être utilisé également pour le réglage de la fréquence CW. Sa configuration est faite par le menu “010 diSP BAR SEL” en usine, le bar graphe est initialisé avec la sélection “CW TUNE”. Retune: Décalez à une plus basse fréquence

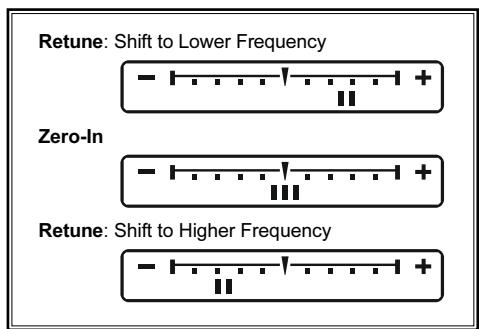

“points” sur le bar graphe et en fonction de la résolution choisie, le signal CW entrant peut très bien tomber à côté de la plage visible du bar graphe, si vous n’avez pas réalisé un alignement des tonalités suffisamment concourant La fréquence affichée, en CW, normalement prend en compte la fréquence “battement zéro” de votre décalage de porteuse. Ainsi, si vous êtes en réception en USB sur 14.100.00 MHz, un signal avec 700 Hz de décalage a une fréquence “battement zéro” de porteuse CW qui sera 14.000.70 MHz; cette dernière fréquence sera celle que le FT-2000 affichera par défaut. Cependant, vous pouvez changer l’affichage pour avoir le même affichage que celui que vous pouvez voir en SSB en utilisant le menu “061 A1A FRQDISP” et régler la valeur à “dIr” à la place de la valeur par défaut “OFSt”.

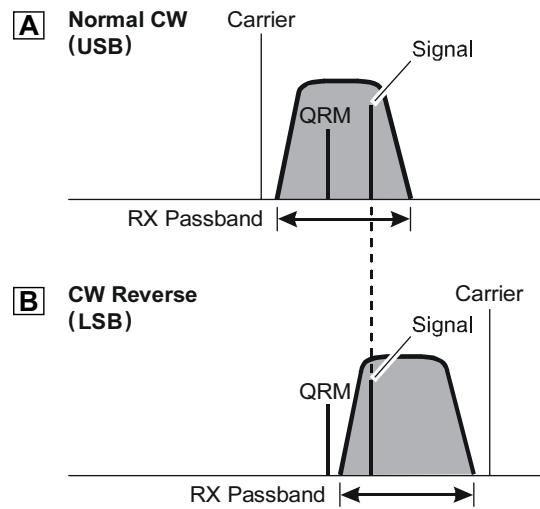

être éliminée, vous avez la possibilité de passer en réception sur la bande latérale opposée. Cela peut mettre la fréquence de la station qui brouille dans une position dans laquelle il est plus facile de réaliser la réjection. 1. Pour commencer, voici un exemple avec le Mode CW (avec injection “USB” par défaut) sur le principal récepteur (VFOA). 2. Maintenant en étant sur que votre sélection de mode est toujours sur le (VFO-A) principal appuyer sur la touche mode [ CW ] une fois de plus. La LED “LSB” clignote pendant trois secondes, indiquant que l’injection du côté “LSB” a été maintenant sélectionnée. 3. En double réception, appuyer juste sur la touche mode [B], puis (dans les cinq secondes après avoir appuyé sur le bouton [B]) appuyer sur la touche [CW ] pour activer la CW inversée sur le récepteur secondaire (VFO-B), tout comme avec le récepteur principal. 4. Appuyer sur la touche mode [CW] une fois de plus pour revenir du côté normal de l’injection (USB) et annuler l’emploi de la CW inversée.

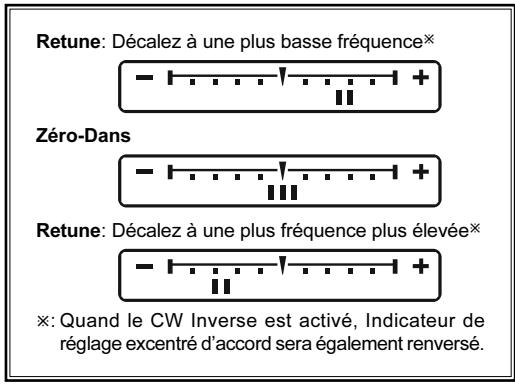

Quand la CW inversée est activée, l’action de l’indicateur de réglage est inversée ainsi que ses indications. Quand la tonalité du signal entrant est correctement alignée, la LED centrale s’illumine que la CW inversée soit ou non activée.
Hz (normalement), ce qui permet à votre oreille de détecter la tonalité. Le décalage du BFO associé avec ce réglage (qui produit une tonalité audio confortable) est appelé tonalité CW.
2. Tourner le Dial principal pour sélectionner le registre mémoire CW dans lequel vous souhaitez mettre le message; pour le moment, vous êtes juste en train de sélectionner la technique d’entrée de message (entrée avec le manipulateur ou entrée de texte). 020 tEy CW MEM1 021 tEy CW MEM2 022 tEy CW MEM3 4. Appuyer et maintenir la touche [MENU] pour sauvegarder le nouveau réglage et sortir.
4. Appuyer sur la touche [F5(MEM)] de la face avant. 5. Appuyer sur une des touches [F1(CH1)] ~ [F4(CH-4)] pour lancer le processus de mise en mémoire. 6. Envoyer le message souhaité avec votre manipulateur à palettes. 7. Appuyer sur la touche [F5(MEM)] une fois de plus à la fin de votre message. Jusqu’à 50 caractères peuvent être chargés sur chacune des cinq mémoires.
(point/trait/espace) et utilisé pour définir rigoureusement une vitesse de manipulation en “mots par minute”
3. Appuyer sur la touche [F1(CH1)] à [F4(CH-4)] pour vérifier votre travail. Vous pouvez entendre le résultat dans l’écoute locale, mais aucun signal HF n’est émis.
2. Appuyer sur la touche [F1(CH1)] à [F4(CH-4)] pour émettre le message programmé.
3. Appuyer sur la touche [F5(MEM)] de la face avant. 4. Appuyer sur la touche [ F1 ( CH1 )] à [ F4 ( CH-4 )] pour sélectionner le registre mémoire dans lequel vous souhaitez mettre votre texte. 5. Utiliser le dial principal pour positionner le curseur et le bouton [SUB VFO-B] pour chopisir les caractères à programmer dans la mémoire. Dans le cas du second exemple ci-dessus le caractère “#” désigne l’emplacement où apparaît le numéro de concours. 6. Quand le message est complet, ajouter le caractère “}” à la fin pour marquer la fin de message. 7. Appuyer et maintenir la touche [F5 ( MEM )] pendant 2 secondes pour sortir, une fois que tous les caractères ont été programmés y compris la marque de fin de message.
3. Appuyer sur la touche [F1(CH1)] à [F4(CH-4)] pour vérifier votre travail.Vous pouvez écouter le résultat sur l’écoute locale, mais aucun signal HF n’est émis.
2. Appuyer sur la touche [F1(CH1)] ~ [F4(CH-4)] pour émettre le message programmé.
2. Tourner le Dial principal pour sélectionner le menu “019 tEy CONTEST”. 3. Tourner le [SUB VFO-B] pour mettre le numéro de contact à la valeur souhaitée.

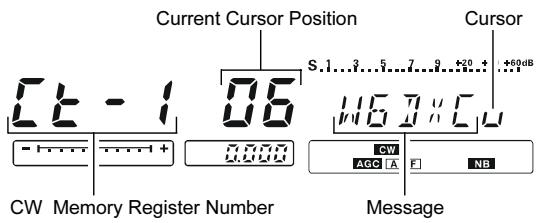

Appuyer sur la touche [F6(DEC)] autant de fois que nécessaire pour se repositionner sur le bon numéro. Si vous allez trop loin, utiliser la technique “programmation du numéro de contact” décrite ci-dessus.
Appuyer sur le bouton [CLEAR] (situé en dessous et à gauche du bouton [CLAR]) pour remettre le numéro à “1”. 4. Appuyer et maintenir la touche [MENU] pendant deux secondes pour sauvegarder le nouveau numéro et sortir.
Exemple: CQ CQ CQ DE W6DXC K (19 caractères ) 2. Tourner le Dial principal pour sélectionner le registre mémoire CW dans lequel vous souhaitez mettre le message; pour le moment, vous êtes juste en train de sélectionner la technique d’entrée de message (entrée avec le manipulateur ou entrée de texte). 020 tEy CW MEM1 021 tEy CW MEM2 022 tEy CW MEM3 4. Appuyer et maintenir la touche [MENU] pour sauvegarder le nouveau réglage et sortir.
2. Appuyer sur le bouton [MONI] pour activer le contrôle CW. 3. Appuyer sur la touche [1] ~ [5] du FH-2 pour vérifier votre travail. Vous pouvez entendre le résultat dans l’écoute locale, mais aucun signal HF n’est émis.
7. Appuyer sur la touche [MEM] du FH-2 une fois de plus à la fin de votre message. Jusqu’à 50 caractères peuvent être chargés sur chacune des cinq mémoires.
Pour une meilleure utilisation des mémoires manipulateurs, nous vous recommandons de mettre le menu “052 A1A F-TYPE” et/ ou “054 A1A R-TYPE051” avec le paramètre “ACS” (espacement automatique des caractères) quand vous voulez programmer les mémoires manipulateur.
Maintenant nous pouvons utiliser une autre fonction puissante de la mémoire du manipulateur CW, il s’agit de la fonction (“comptage”) attribuant un numéro de contact séquentiel pour les concours. Exemple 2: 599 10 200 # K} (15 caractères)
3. Appuyer sur la touche [MEM] du FH-2.
1. S’assurer que le “break-in” n’est pas actif. 2. Appuyer sur le bouton [MONI] pour activer le contrôle CW. 3. Appuyer sur la touche [1] à [5] du FH-2 pour vérifier votre travail.Vous pouvez écouter le résultat sur l’écoute locale, mais aucun signal HF n’est émis.
1. Appuyer sur la touche [BK-IN] pour activer l’émission. Soit le “full break in” ou le “semi break in” est activé, dépendant du réglage du menu “058 A1A BK-IN”. 2. Appuyer sur la touche [1] à [5] du FH-2 pour émettre le message programmé.
Appuyer brièvement sur la touche [DEC] du FH-2. Le numéro de contact courant est réduit de un.
[DWN] du microphone il est possible de changer la fréquence au pas de 5 kHz. 3. Appuyer sur le commutateur PTT du microphone (ou appuyer sur le commutateur [MOX] de la face avant) pour passer en émission. Parler dans le microphone avec un niveau de voix normal. Relâcher le PTT ou le commutateur [MOX] pour revenir en réception. 4. Le réglage du gain du microphone peut être réalisé de deux manières. En usine, un niveau par défaut a été programmé et il doit donner satisfaction dans la plus part des situations. Cependant, à l’aide du menu “072 F3E MICGAIN”, vous pouvez mettre une valeur fixe différente ou choisir l’option “ur”, qui vous permet d’utiliser la commande [MIC] de la face avant pour régler le gain du microphone en mode FM.
“oFF” “tn” “ts” “oFF.” 4. Tourner le bouton [ SUB VFO-B ] pour sélectionner la tonalité CTCSS devant être utilisée. Un total de 50 tonalités CTCSS standard est disponible (voir le tableau des tonalités CTCSS). 5. Appuyer sur la touche [AM/FM] pour choisir le sens du décalage relais souhaité. les sélections possibles sont “S” “+” “–” “S” où la lettre “S” représente l’utilisation en “Simplexe” (pas d’emploi relais). 6. Appuyer et maintenir la touche [AM/FM ] pendant deux secondes pour sortir du mode initialisation du trafic relais. 7. Appuyer sur le PTT du microphone (ou appuyer sur le commutateur) pour passer en émission. Vous observez que la fréquence à un décalage qui correspond au réglage que vous avez programmé précédemment. Parler dans le microphone avec un niveau de voix, et relâcher le PTT ou le commutateur [MOX] pour revenir en réception.

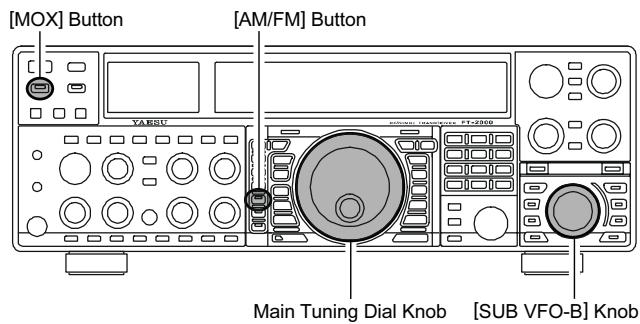

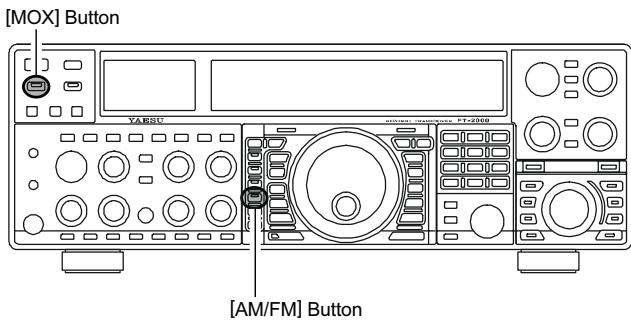

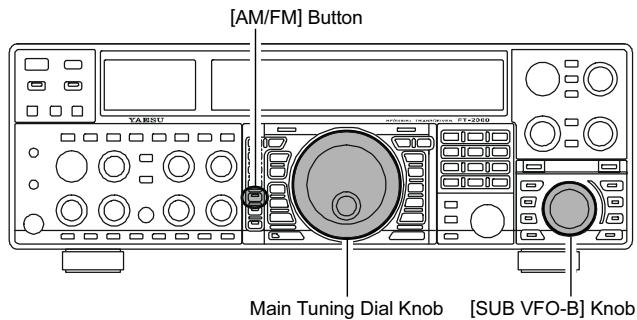

2. Appuyer et maintenir la touche [AM/FM] pendant deux secondes pour activer le mode CTCSS. 3. Tourner le Dial principal pour choisir “ts”. Les choix disponibles sont “oFF” “tn” “ts” “oFF.” 4. Tourner le bouton [SUB VFO-B] pour sélectionner la tonalité CTCSS à utiliser. Un total de 50 tonalités CTCSS standard est disponible (voir le tableau des tonalités CTCSS). 5. Appuyer et maintenir la touche [AM/FM] pendant deux secondes. Sur l’afficheur, juste en dessous du caractère des “1 Hz” de la fréquence, a petit “d” indique que le décodeur de tonalité est activé.
Le statut du clarifieur et son décalage en fréquence Le statut ANT Le statut IPO Le statut du filtre de protection et sa bande passante Le statut Noise blanker Le statut du filtre CONTOUR et sa fréquence de pointe Le statut de la réduction de bruit DSP et son algorithme de réduction sélectionné Le statut filtre Notch DSP (NTCH) Le statut de la bande passante NAR Le statut du filtre Notch Auto DSP (DNF) La direction du décalage relais et le décalage fréquence Le statut CTCSS et la fréquence de la tonalité REGULAR MEMORY CHANNELS 99 98 97 Mémorisation dans un canal QMB 1. Se régler sur la fréquence désirée sur le (VFO-A). 2. Appuyer sur la touche bleue [QMB(STO)]. Un “beep” vient confirmer que le contenu du (VFO-A) bande principale a bien été écrit dans la mémoire QMB disponible courante.

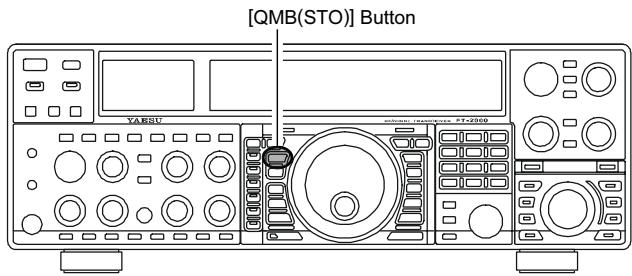

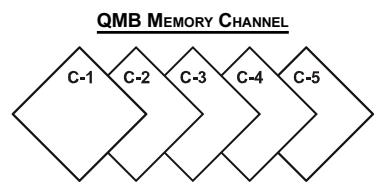

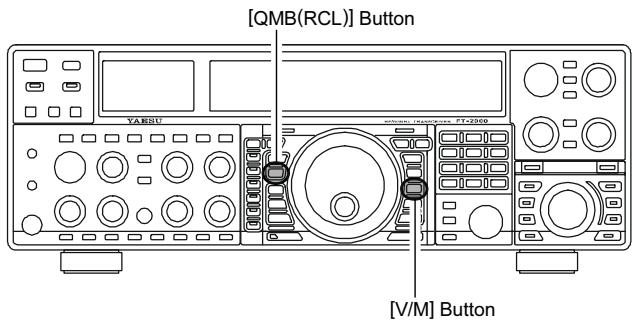

[QMB(STO)] , les mémoires QMB sont écrites dans l’ordre suivant: C-2 C-3 C-4 C-5 C-1 Une fois que les cinq mémoires QMB sont remplies, les données précédentes (débutant au canal C-1) sont écrasées sur une base “first-in, first-out”.

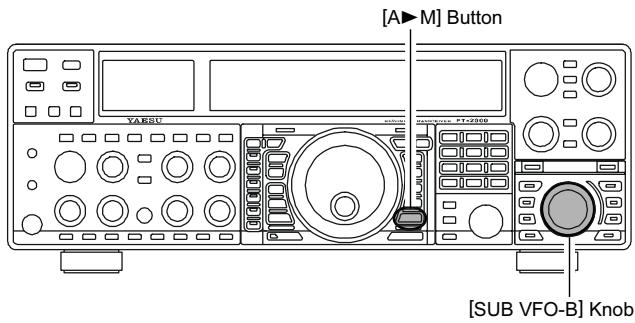

1. Mettre sur le(VFO-A) la fréquence, le mode et les statuts de toutes les fonctionnalités que vous souhaitez mémoriser. 2. Appuyer brièvement sur le bouton [A M]) le numéro de canal courant commence à clignoter); le contenu du canal mémoire courant est affiché sur la zone d’affichage du (VFOB). 3. Tourner le bouton [SUB VFO-B] pour sélectionner le canal mémoire pour charger les données. Si vous avez sélectionné un canal qui contient déjà quelque chose, cette fréquence apparaît sur la zone d’affichage du (VFO-B). 4. Appuyer et maintenir la touche [ A M ] pendant deux secondes pour charger la fréquence et toutes les autres données dans le canal mémoire sélectionné. Un double “beep” vous confirme que vous avez assez tenu la touche [A M] .
Les données contenues dans le canal mémoire courant sélectionné sont affichées dans la zone d’affichage de la fréquence du (VFO-B). Cependant, comme vous êtes uniquement en train de vérifier le contenu du canal mémoire, votre radio ne s’est pas mise sur la fréquence de ce canal mémoire. 2. Tourner le bouton [SUB VFO-B] pour sélectionner un autre canal mémoire. Pour sortir du mode vérification du mode mémoire, appuyer sur la touche [AM] une fois de plus.
(VFO-A), appuyer et maintenir la touche [AM] pendant deux secondes.
1. Appuyer sur la touche [AM]. Les données chargées dans le canal mémoire sélectionné courant sont affichées dans la zone d’affichage de la fréquence du (VFO-B). 2. Tourner le bouton [SUB VFO-B] pour sélectionner le canal mémoire que vous voulez effacer. 3. Appuyer sur le commutateur [LOCK] pour effacer le contenu du canal mémoire sélectionné.
2. Appuyer sur la touche [ M CH ] . La LED rouge du commutateur est allumée indiquant que vous êtes prêt à rappeler un canal mémoire.

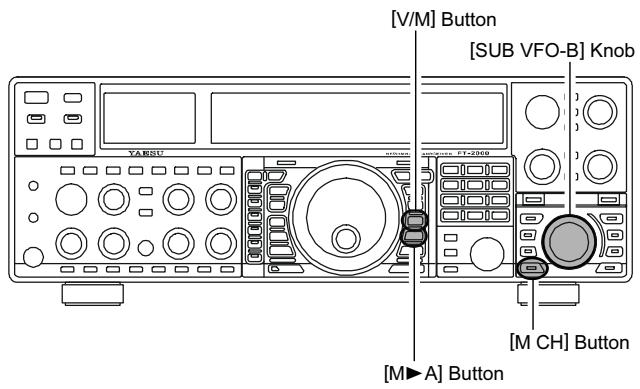

[SUB VFO-B] Knob 3. Tourner le bouton [SUB VFO-B] pour sélectionner le canal mémoire dont vous souhaitez transférer le contenu dans le (VFO-A). 4. Appuyer et maintenir la touche [ M A ] pendant deux secondes, jusqu’à ce que vous entendiez le double “beep”. Les données du canal mémoire sélectionné sont maintenant dans le (VFO-A).
[MA] Button Emploi du réglage mémoire Vous pouvez librement vous régler en fréquence en utilisant les contenus des canaux mémoires selon un mode “réglage mémoire” tout à fait similaire au mode VFO. Tant que vous n’écrasez pas le contenu de la mémoire courante, l’utilisation du réglage mémoire n’altère pas le contenu du canal mémoire. 1. Appuyer sur le commutateur [V/M] pour rappeler n’importe quel canal mémoire. 2. Tourner le Dial principal; vous pouvez maintenant observer que la fréquence du canal mémoire est changée.
à la fréquence d’origine du canal mémoire courant. Un appui en plus sur la touche [V/M] permet de revenir en mode VFO.
2. Tourner le Dial principal pour sélectionner le menu “030 GEnE MEM GRP”. 3. Tourner le bouton [SUB VFO-B] pour mettre ce menu à “On” (le réglage par défaut est “OFF”). 4. Appuyer et maintenir la touche [ MENU pendant deux secondes pour sauvegarder le nouveau réglage et sortir. L’utilisation est maintenant restreinte aux six Groupes mémoires. Pour annuler l’utilisation groupe mémoire, répéter les points (1) à (4) ci-dessus, en choisissant “Off” au point (3).

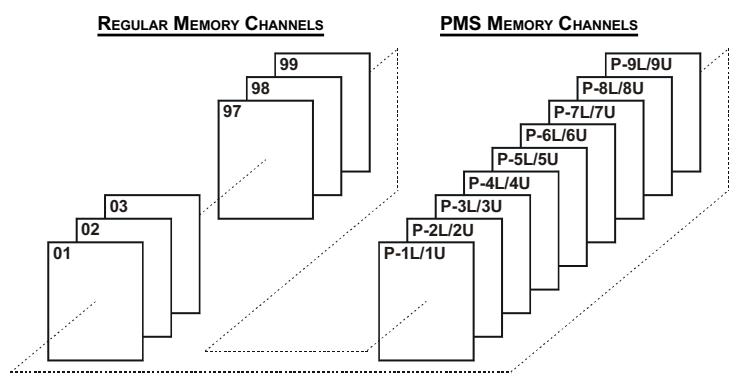

Noter que pour le groupe mémoires PMS, les mémoires PMS “P-1L” à “P-9U” est sont désignées ainsi, pour éviter toutes confusions.
3. Tourner le bouton [SUB VFO-B] pour sélectionner le groupe mémoire souhaité. 4. Appuyer sur la touche [M CH] (juste au-dessous du bouton [GRP]). La LED intégrée au commutateur est allumée. 5. Tourner le bouton [SUB VFO-B] pour sélectionner le canal mémoire souhaité dans le groupe mémoire sélectionné.
2. Tourner la commande [SQL] principale pour juste faire disparaître le bruit de fond.
Tourner la commande [SQL] secondaire pour juste faire disparaître le bruit de fond, si vous souhaitez commencer votre recherche automatique sur le (VFO-B) secondaire. 3. Appuyer et maintenir la touche [UP] ou la touche [DWN] du microphone pendant 2 secondes pour lancer la recherche automatique dans la direction souhaitée sur le (VFO-A) principal.
Quand vous appuyez sur le bouton [M CH], la LED rouge incorporée dans le bouton s’allume, indiquant que vous êtes prêt à choisir un canal mémoire.
émission. Vous pouvez sélectionner les conditions de reprise d’une recherche automatique après un arrêt sur un signal, à l’aide du menu “039 GEnE SCN RSM”. En recherche automatique en mémoire, le réglage par défaut de “5Sec” fait reprendre la recherche automatique après cinq secondes d’arrêt; vous pouvez changer cela, cependant, pour reprendre uniquement après la disparition de la porteuse, si vous le souhaitez. Voir page 115.
3. Appuyer brièvement sur la touche [M CH]. Quand vous appuyez sur le bouton [M CH], la LED rouge incorporée dans le bouton s’allume, indiquant que vous êtes prêt à choisir un canal mémoire.
Appuyer et maintenir la touche [UP] ou la touche [DWN] du microphone pendant 1/2 seconde pour lancer la recherche automatique dans la direction spécifiée.
Si la recherche automatique s’est arrêtée sur un signal, l’appui sur la touche [UP] ou la touche [DWN] du microphone fait repartir la recherche automatique instantanément. 7. Si vous tourner le Dial principal dans la direction opposée à la direction de recherche automatique courante (en d’autres mots, vous tourner le dial à gauche quand la recherche automatique se fait par fréquence croissant) la direction du “scan” s’inverse. 8. Si vous appuyer sur le commutateur PTT du microphone pendant la recherche automatique, le “scanner” s’arrête immédiatement. L’appui sur le commutateur PTT en recherche automatique ne fait pas passer la radio en émission.

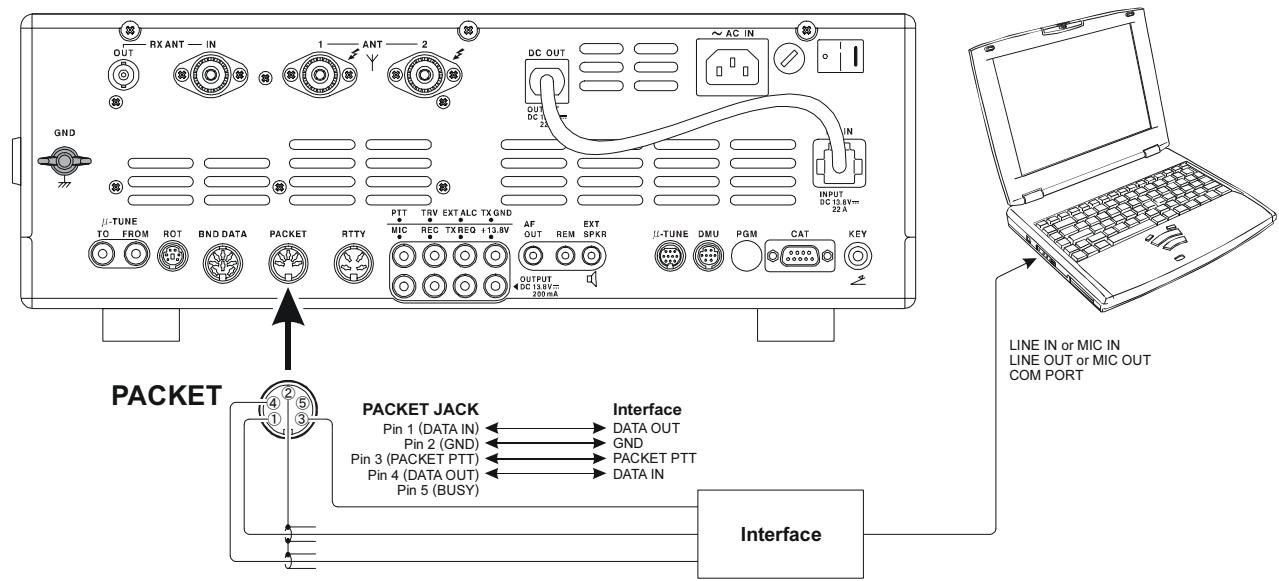

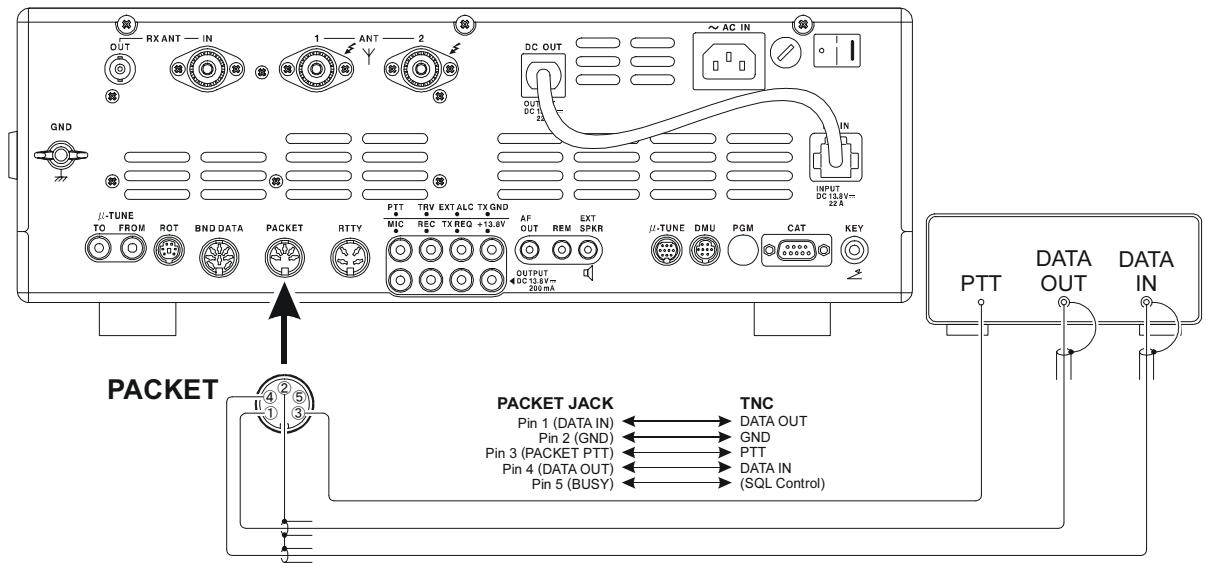

En HF, c’est le mode de transfert de données basé sur la SSB qui est généralement utilisé. Un appui sur le commutateur [PKT] active le packet en mode “LSB” (par défaut).. Si vous voulez utiliser le packet basé sur la FM à 1200 bauds sur les bandes 29/50 MHz, appuyer sur le commutateur [PKT] plusieurs fois pour activer le mode “PKT-FM”. Quand les deux LED “PKT” et “USB” sont allumées, le FT-2000 à activé le mode Packet en mode “USB”. 2. Quand la commande “trans” est reçue du TNC, l’émetteur du FT-2000 est automatiquement activé. De même, la commande pour revenir en réception fait passer la radio en réception.
Si vous avez besoin de régler le niveau de sortie de la radio à partir de la broche “DATA OUT” de la prise PACKET (broche 4), merci d’utiliser le menu “067 dAtA OUT LVL”. Pour le niveau d’entrée du TNC, appliqué à la broche DATA IN de la prise PACKET (broche 1), merci do de faire cela du côté TNC. Pendant l’utilisation du mode packet via la prise PACKET du panneau arrière la prise MIC de la face avant est hors service, ainsi vous ne devez pas avoir de problèmes de “microphone actif” pendant l’utilisation des modes digitaux.
Si vous prévoyez de faire des transmissions de données pendant une durée dépassant quelques minutes, nous recommandons de réduire la puissance à l’aide de la commande [RF PWR] pour tomber à 1/3 voir à 1/2 de la puissance maximum normale.
“RTTY” et “LSB” sont allumées. Pour passer en injection côté USB en RTTY, appuyer sur le commutateur mode [RTTY] une fois de plus. Les deux LED “RTTY” et “USB” sont maintenant allumées. En appuyant de façon répétitive sur le bouton [RTTY] permet de basculer entre l’injection LSB et USB en RTTY. 2. Quand vous commencez à taper sur votre clavier de terminal (TU) ou sur celui de votre ordinateur, la commande de passage en émission est automatiquement envoyée au transceiver, déclenchant ainsi son passage en émission.
Si vous prévoyez de faire des transmissions de données pendant une durée dépassant quelques minutes, nous recommandons de réduire la puissance à l’aide de la commande [RF PWR] pour tomber à 1/3 voir à 1/2 de la puissance maximum normale.
être configurés, à l’aide du menu “080 rtty SHIFT”. Le FT2000 est initialisé avec une “tonalité haute” sur 2125 Hz par défaut, mais vous pouvez le configurer en tonalité basse 1275 Hz à l’aide du menu “081 rtty TONE”. Vous pouvez trouver que vous avez des difficultés pour décoder certaines stations RTTY, même en présence d’un signal suffisamment fort. Si ceci est observé, il s’agit peut être d’un problème de polarité Mark/Space entre votre station et l’autre station. Si cela arrive, essayer de mettre le menu “076 rtty R PLRTY” à “rEU” (“Reverse”) pour voir si cela permet la copie. Un menu séparé permet d’inverser la polarité Mark/Space sur votre émetteur: “077 rtty T PLRTY”.

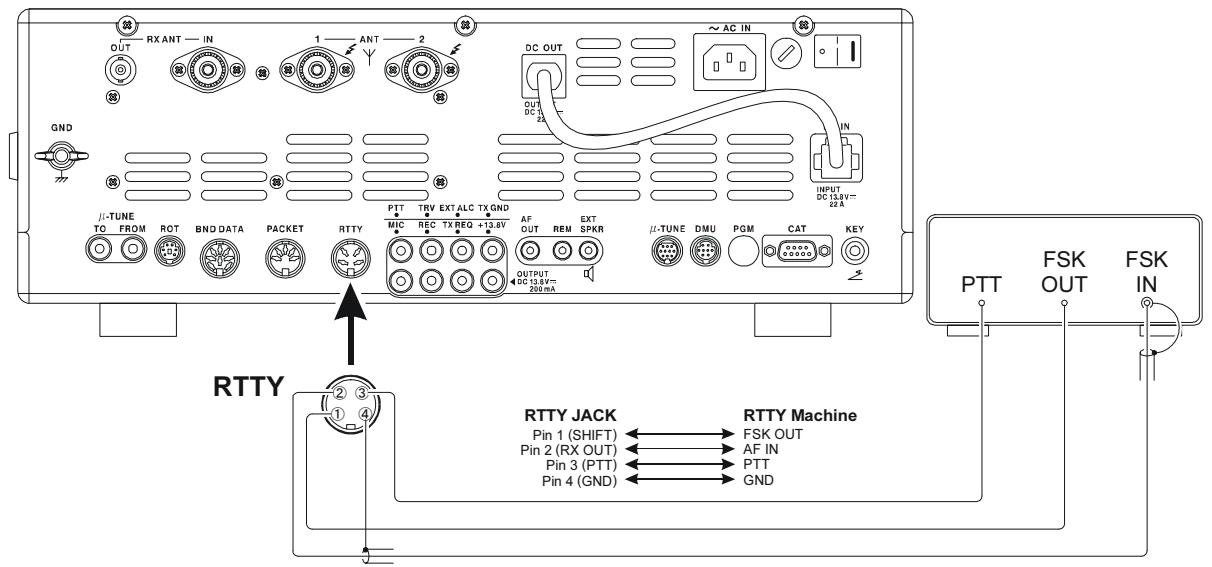

Sur le FT-2000, “RTTY” est un mode défini comme étant un mode “FSK”, où par la fermeture et l’ouverture de la ligne de commande fait alterner les tonalités Mark/Space. Le mode RTTY n’est pas un mode basé sur le mode AFSK dans ce transceiver et la sortie AFSK d’un TNC ne fait pas le décalage Mark/Space. Utiliser le mode “packet” pour le mode Baudot basé sur l’AFSK et pour les autres modes digitaux.
“AU d” (c’est la valeur par défaut). 4. Appuyer sur la touche [ENT pour mettre le paramètre à “ON” (l’indication “d” remplace l’indication “E”). 5. Tourner le Dial principal pour choisir le menu “144 tGEn ETX-GND”. 6. Tourner le bouton [SUB VFO-B] pour mettre le paramètre à “EnA” pour activer le prise TX GND sur le panneau arrière. 7. Appuyer et maintenir la touche [MENU] au moins pendant deux secondes pour sauvegarder le nouveau réglage et revenir en mode normal.
2. Tourner le Dial principal pour se mettre sur la fréquence de trafic de son choix. Ensuite les diverses opérations sont identiques à l’utilisation normale du transceiver.
En mode “TRV”, la sortie antenne ne peut passer par les prises antenne “ANT1” ou “ANT2”. Par contre l’une d’entre elles sera reliée à la prise “RX” du transverter. Alors lors du retour au trafic HF bien s’assurer que la prise antenne sélectionnée peut servir de sortie HF.
Il s’agit de mettre en concordance l’affichage de la fréquence avec la fréquence réellement utilisée avec le transverter (en lieu et place de la “FI”, la bande 28 MHz de votre FT-2000, utilisée par le transverter). Exemple: Préparer l’afficheur du FT-2000 pour l’emploi d’un transverter sur144MHz 1. 2. 3. Tourner le Dial principal pour sélectionner le menu “034 GEnE TRV SET” qui est réglé à “44” (valeur par défaut usine). Tourner le bouton [SUB VFO-B] pour mettre “44” sur l’afficheur. Appuyer et maintenir la touche [MENU] pendant au moins deux secondes pour sauvegarder le nouveau réglage et sortir.
Avec l’initialisation ci-dessus, le réglage sur la plage 28-29 MHz correspond à une fréquence réelle de 144-145 MHz, avec un affichage de “44-45” sur le transceiver.
2. Tourner le Dial principal pour sélectionner le menu avec lequel vous souhaitez travailler. 3. Tourner le bouton [SUB VFO-B] pour changer le réglage courant de la ligne menu sélectionnée. 4. Quand vous avez fini de faire vos réglages, appuyer et maintenir la touche [MENU] pendant deux secondes pour sauvegarder le nouveau réglage et revenir en mode normal. Si vous appuyer uniquement brièvement sur la touche [MENU], les nouveaux réglages ne seront pas retenus.

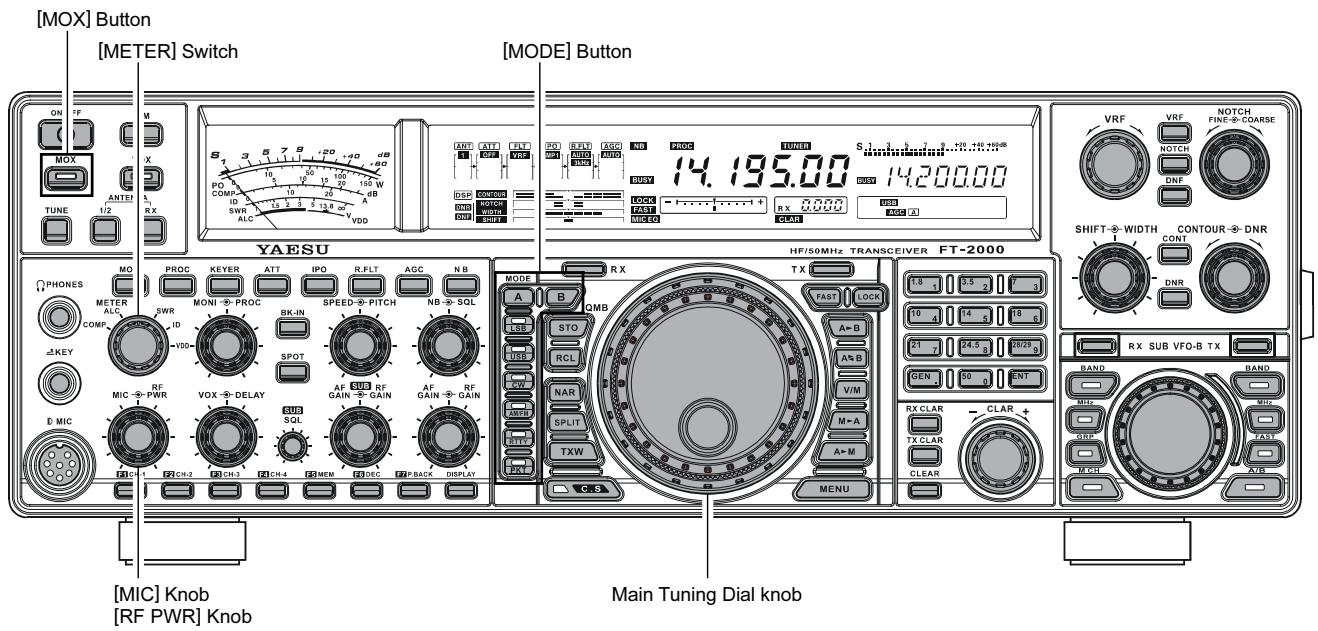

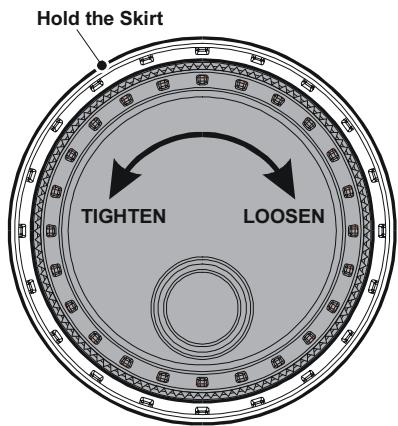

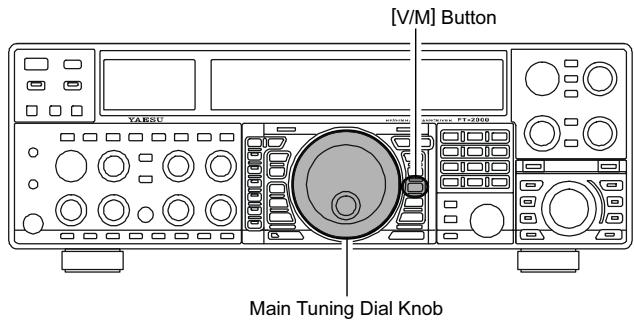

Main Tuning Dial Knob 1. Fermer le commutateur [POWER] de la face avant. 2. Appuyer et maintenir la touche [MENU] et en prolongeant cette action, appuyer sur le commutateur [POWER] pour remettre le transceiver sous tension. Ensuite relâcher la touche.
Valeurs disponibles: 0 ~ 15 Réglage par défaut: 4
Valeurs disponibles: 0 ~ 2000 msec (20 msec/pas) Réglage par défaut: 0 msec
Fonction: Réglage du niveau de luminosité de la fréquence quand “DIM” est sélectionné. Valeurs disponibles: 0 ~ 15 Réglage par défaut: 8 Fonction: Sélectionner un des trois paramètres à afficher sur l’indicateur de décalage. Valeurs disponibles: CLAr/C-tn/u-tn Réglage par défaut: C-tn CLAr: Affichage du décalage relatif du clarifieur. C-tu: Affichage du décalage relatif entre le signal entrant et la fréquence d’émission. u-tn: Affichage de la position du pic du VRF ou du filtre µTUNE.
Le filtre µTUNE est une option..
Valeurs disponibles: OFF/0.5/1.0/2.0 sec Réglage par défaut: OFF
Valeurs disponibles: 0/90/180/270° Réglage par défaut: 0°
Valeurs disponibles: On/OFF Réglage par défaut: On
Quand la platine optionnelle de gestion de données (DMU-2000) n’est pas connectée ce réglage n’a pas d’effet.
AunO: Abrév. de “A” pour “Un”, “U” pour “Deux”, “N” pour “Nine” et “O” pour “Zero”. Aunt: Abrév.de “A” pour “Un”, “U” pour “Deux”, “N” pour “Nine” et “T” pour “Zero”. A2nO: Abréviation de “A” pour “Un”, “N” pour “Nine” et “O” pour “Zero”. A2nt: Abréviation de “A” pour “Un”, “N” pour “Nine” et “T” pour “Zero”. 12nO: Abréviation de “N” pour “Nine” et “O” pour “Zero”. 12nt: Abréviation de “N” pour “Nine” et “T” pour “Zero”.
Valeurs disponibles: 1 à 9999 Réglage par défaut: 1
Appuyer sur le bouton [CLEAR] pour remettre le numéro de QSO à “1”.
Fonction: Permet l’entrée de message CW pour le registre message 1. Valeurs disponibles: tyP1/tyP2 Réglage par défaut: tyP2 tyP1: Vous pouvez entrer le message CW à partir des touches fonctions de la face avant. tyP2: Vous pouvez entrer le message CW à partir du manipulateur CW.
Fonction: Permet l’entrée de message CW pour le registre message 2. Valeurs disponibles: tyP1/tyP2 Réglage par défaut: tyP2 tyP1: Vous pouvez entrer le message CW à partir des touches fonctions de la face avant. tyP2: Vous pouvez entrer le message CW à partir du manipulateur CW.
Fonction: Permet l’entrée de message CW pour le registre message 3. Valeurs disponibles: tyP1/tyP2 Réglage par défaut: tyP2 tyP1: Vous pouvez entrer le message CW à partir des touches fonctions de la face avant. tyP2: Vous pouvez entrer le message CW à partir du manipulateur CW.
Valeurs disponibles: OFF/5/10/15/20/25/30 min Réglage par défaut: OFF Ce dé compteur permet de limiter les émissions continues accidentelles ou non à une durée programmée. Valeurs disponibles: On/OFF Réglage par défaut: On
Valeurs disponibles: StP1/ StP2/OFF Réglage par défaut: StP1 StP-1: Active le système µ-TUNE dans le mode auto utilisant l’option “COARSE” du bouton [VRF] (2 pas s/click) sur le 7 MHz et sur les bandes radioamateurs inférieures. Sur les bandes 10/14 MHz, l’option “FINE” du bouton [VRF] est utilisée (1 pas /click). StP2: Active le système µ-TUNE dans le mode auto utilisant l’option “FINE’’ du bouton [VRF] (1 pas / click) sur le 14 MHz et sur les bandes radioamateurs inférieures sur la bande principale (VFO-A). OFF: Désactive le système µ-TUNE. Active la fonction VRF sur le 14 MHz et sur les bandes radioamateurs inférieures sur la bande principale (VFO-A).
Si la platine RF µ-Tuning n’est pas installée, les changements sur les paramètres de ce menu ne sont suivis d’aucun effet.
Valeurs disponibles: nAin(MAIN)/0~100 Réglage par défaut: 50 Quand ce menu est à “nAin (MAIN)”, le niveau du Noise Blanker peut être ajusté par le bouton [NB] de la face avant.
Valeurs disponibles: CAr/5SEc Réglage par défaut: 5SEc CAr: Le “scanner” reste à l’arrêt jusqu’à la disparition du signal, puis la recherche reprend au bout d’une seconde. 5SEc: Le “scanner” reste à l’arrêt pendant cinq secondes, puis la recherche reprend que l’autre station continue à émettre ou non.
VOX. Valeurs disponibles: 0 ~ 100 Réglage par défaut: 50
Valeurs disponibles: 1200/300/500 Hz Réglage par défaut: 1200 Hz Quand ce menu est mis à “Ur”, vous pouvez régler le gain du microphone à l’aide du bouton [MIC] de la face avant.
Valeurs disponibles: –1000 ~ +1000 Hz Réglage par défaut: 0 Hz PC: paramètre pour une extension future des possibilités de l’appareil. Actuellement sans effet.
Valeurs disponibles: –1000 ~ +1000 Hz Réglage par défaut: 0 Hz

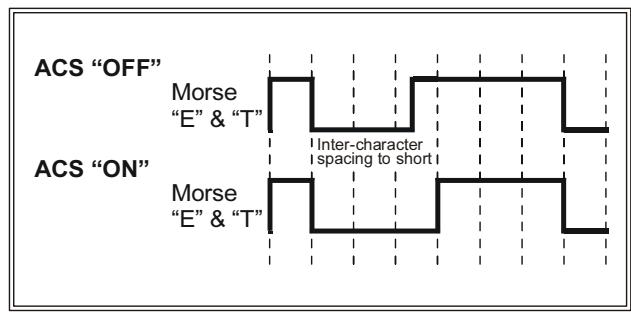

ELE: manipulateur iambique avec l’ACS (espacement de caractères automatique) désactivé. ACS: manipulateur iambique avec l’ACS (espacement de caractères automatique) activé.
Valeurs disponibles: OFF/50/On Réglage par défaut: OFF OFF: Désactive la manipulation CW en mode SSB. 50: Actives la manipulation CW uniquement en mode SSB sur 50 MHz (mais pas en HF). On: Actives la manipulation CW en mode SSB (toutes bandes d’émission).
Valeurs disponibles: nor/rEU Réglage par défaut: nor nor: pointe = Point, anneau = Trait, étui = Masse rEU: pointe = Trait, anneau = Point, étui = Masse
Valeurs disponibles: OFF/buG/ELE/ACS Réglage par défaut: ELE OFF: Désactive le manipulateur branché sur la face avant (mode “straight key” pour une utilisation avec un manipulateur externe ou une interface de ligne de commande d’ordinateur). buG: émulation d’un manipulateur semi-automatique. Une palette produit les “points” automatiquement, tandis que sur l’autre palette les “traits” doivent être produits manuellement. ELE: manipulateur iambique avec l’ACS (espacement de caractères automatique) désactivé. ACS: manipulateur iambique avec l’ACS (espacement de caractères automatique) activé.
MHz et en dessous et du côté USB sur la bande 10 MHz et au-dessus.
Valeurs disponibles: SEni/FuLL Réglage par défaut : SEni SEni (SEMI): Le transceiver fonctionne en mode semibreak-in. Le délai de retour en réception est réglé par le bouton [DELAY] de la face avant. FuLL: Le transceiver fonctionne en mode full break-in (QSK).
Valeurs disponibles: 1/2/4/6 msec Réglage par défaut: 4 msec Lorsque l’on change de mode e n t r e l a S S B e t l a C W, l’affichage de la fréquence reste constant. OFSt (Pitch Offset): Cet affichage de la fréquence prend en compte le décalage du BFO.
Valeurs disponibles: dAtA/PC Réglage par défaut: dAtA dAtA: Utilise la ligne d’entrée des données qui est branchée sur la prise PACKET du panneau arrière en mode PKT. PC: Ce paramètre est une future extension, actuellement non disponible.
Valeurs disponibles: EnA (Enable)/diS (Disable) Réglage par défaut: diS (Disable) Valeurs disponibles: nor/rEU Réglage par défaut: nor
PC: Ce paramètre est une future extension, actuellement non disponible.
MHz. Valeurs disponibles: 0 ~ 1000 kHz Sélectionne le microphone branché sur la broche 1 de la prise PACKET quand on passe en mode SSB. PC: Ce paramètre est une future extension, actuellement non disponible.
Valeurs disponibles: nor/SLP Réglage par défaut: nor nor (NORMAL): Le niveau de sortie de l’AGC suit une réponse linéaire par rapport au niveau d’entrée antenne, quand l’AGC est activé. SLP (SLOPED): Le niveau de sortie de l’AGC est augmenté avec un ratio de 1/10 seulement par rapport au niveau d’entrée antenne, quand l’AGC est activé.
DSP en mode SSB. Valeurs disponibles: 1-30/1-29/2-28/3-27/4-26/3000 1-30: 50-3000(Hz) 1-29: 100-2900(Hz) Con1 (COMBINE 1): L’audio des deux récepteurs du (VFO-A) principal et du (VFO-B) secondaire peuvent être entendus sur les deux oreilles, mais l’audio du (VFO-B) secondaire est atténué sur l’oreille gauche et l’audio du (VFO-A) principal est atténué sur l’oreille droite. Con2 (COMBINE 2): L’audio des deux récepteurs du (VFO-A) principal et du (VFO-B) secondaire peuvent être entendus de la même manière sur les deux oreilles.
LSB. Valeurs disponibles: –200 Hz ~ +200 Hz (pas de10 Hz) Fonction: Sélectionne la bande passante du filtre DSP en mode PKT étroit. Valeurs disponibles: 25/50/100/200/300/400 Hz Réglage par défaut: 300 Hz
CW étroite. Valeurs disponibles: 25/50/100/200/300/400/500/800/1200/ 105 SCP 1.8 FI Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l’analyseur de spectre pour contrôler la bande amateur des 160 m. Valeurs disponibles: 1.800 - 1.999 MHz (pas de 1 kHz) Réglage par défaut: 1.800 MHz
Valeurs disponibles: 3.500 - 3.999 MHz (pas de 1 kHz) Réglage par défaut: 3.500 MHz
Valeurs disponibles: 5.250 - 5.499 MHz (pas de 1 kHz) Réglage par défaut: 5.250 MHz
Valeurs disponibles: 1 or 10 Hz Réglage par défaut: 10 Hz
Valeurs disponibles: EnA/diS (ENABLE/DISABLE) Réglage par défaut: diS (DISABLE) EnA (ENABLE): Réglage au pas de 1 Hz en mode CW. diS (DISABLE): Réglage en fonction du pas déterminé par le menu “116 tun DIALSTEP.”
Valeurs disponibles: (1)8.000 - (1)8.199 MHz (pas de 1 kHz) Réglage par défaut: (1)8.068 MHz
Fonction: Sélectionne le pas de réglage du bouton [SUB VFOB] quand le bouton [MHz] est appuyé. Valeurs disponibles: 1/0.1 MHz Réglage par défaut: 1 MHz
Fonction: Sélectionne le pas de réglage pour les touches [UP]/ [DWN] du microphone en mode AM. Valeurs disponibles: 2.5/5/9/10/12.5 kHz Réglage par défaut: 5 kHz
[DWN] du microphone en mode FM. Valeurs disponibles: 5/6.25/10/12.5/25 kHz Réglage par défaut: 5 kHz
Valeurs disponibles: (2)8.000 - (2)9.699 MHz (pas de 1 kHz) Réglage par défaut: (2)8.000 MHz
Valeurs disponibles: (5)0.000 - (5)3.999 MHz (pas de 1 kHz) Réglage par défaut: (5)0.000 MHz
Réglage par défaut: 100 Hz par pas
Valeurs disponibles: 1.8 ~ 50/GE/AU Réglage par défaut: --Pour programmer la bande à éviter, tourner le bouton [SUB VFO-B] pour rappeler la bande à éviter quand le bouton [SUB VFO-B] est utilisé pour changer de bande, puis appuyer sur la touche [ENT] pour changer ce réglage à “ON”(l’indication “d” remplace l’indication “E”). Répéter la même procédure pour annuler le réglage (mettre le “skip” à “Off” : l’indication “d” apparaît).
Valeurs disponibles: OFF/1500 ~ 3200 Hz (100 Hz/step) Réglage par défaut: OFF OFF: Le gain de l’équaliseur et le facteur Q ont les valeurs par défaut usine (plat). 1500 ~ 3200: fréquences centrales de 1500 Hz ~ 3200 Hz. Vous pouvez régler le gain de l’équaliseur et le facteur Q sur la fréquence audio sélectionnée via les menus “130 tUAd EQ3 LVL” et “131 tUAd EQ3 BW”.
Valeurs disponibles: –10 ~ +10 Réglage par défaut: +5
Vous pouvez régler le gain de l’équaliseur et le facteur Q sur la fréquence audio sélectionnée via les menus “127 tAUd EQ2 LVL” et “128 EQ2 BW”.
Valeurs disponibles: OFF/100 ~ 700 Hz (100 Hz/step) Réglage par défaut: 200 Hz OFF: Le gain de l’équaliseur et le facteur Q ont les valeurs par défaut usine (plat). 100 ~ 700: fréquences centrales de 100 Hz ~ 700 Hz. Vous pouvez régler le gain de l’équaliseur et le facteur Q sur la fréquence audio sélectionnée via les menus “133 tAUd PE1 LVL” et “134 tAUd PE1 BW”.
Fonction: Ajuste le gain sur la plage des graves de l’équaliseur de microphone paramétrable quand la compression de modulation est activée. Valeurs disponibles: –10 ~ +10 Réglage par défaut: –10
Valeurs disponibles: 1 ~ 10 Réglage par défaut: 10
Valeurs disponibles: 1 ~ 10 Réglage par défaut: 2
Valeurs disponibles: OFF/700 ~ 1500 Hz (100 Hz/step) Réglage par défaut: 800 Hz OFF: Le gain de l’équaliseur et le facteur Q ont les valeurs par défaut usine (plat). 700 ~ 1500: fréquences centrales de 700 Hz ~ 1500 Hz. Vous pouvez régler le gain de l’équaliseur et le facteur Q sur la fréquence audio sélectionnée via les menus “136 tAUd PE2 LVL” et “137 PE2 BW”.
Valeurs disponibles: 1 ~ 10 Réglage par défaut: 1
Valeurs disponibles: OFF/1500 ~ 3200 Hz (100 Hz/step) Réglage par défaut: 2100 Hz OFF: Le gain de l’équaliseur et le facteur Q ont les valeurs par défaut usine (plat). 1500 ~ 3200: fréquences centrales de 1500 Hz ~ 3200 Hz. Vous pouvez régler le gain de l’équaliseur et le facteur Q sur la fréquence audio sélectionnée via les menus “139 tUAd PE3 LVL” et “140 tUAd PE3 BW”.
Valeurs disponibles: –10 ~ +10 Réglage par défaut: +6
Valeurs disponibles: 1 ~ 10 Réglage par défaut: 1
Valeurs disponibles: 10/20/50/100 W Réglage par défaut: 100 W
Impédance d’antenne:

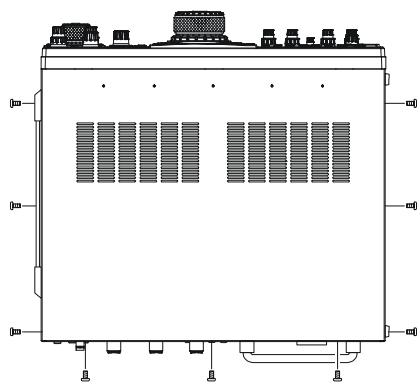

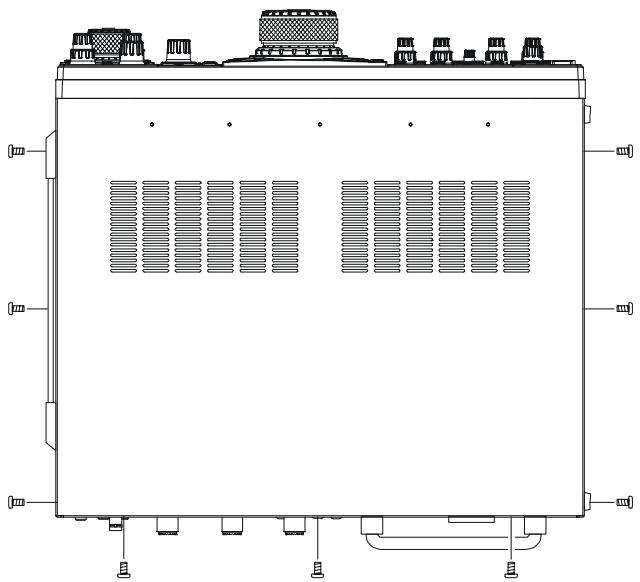

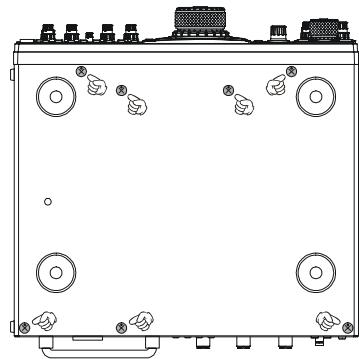

4. En se référant à la figure 2 trouvez l’emplacement du montage du filtre optionnel. Positionner le filtre de façon à aligner ses connecteurs avec les broches de montage sur la platine, et poussez le pour le mettre en place. 5. Remettre le couvercle et ses neuf vis. 6. L’installation du filtre est alors complète. Maintenant, il s’agit de valider le filtre nouvellement installé à l’aide du menu. 7. Brancher le câble AC sur la prise ~AC IN. 8. Mettre le commutateur [POWER] du panneau arrière sur “on”, puis mettre le commutateur [POWER] de la face avant sur “on”. 9. Appuyer brièvement sur le bouton [MENU] pour se mettre en mode menu. 10. Tourner le Dial principal pour sélectionner le menu “037 GEnE SUB FIL”. 11. Tourner le bouton [SUB VFO-B] pour choisir la sélection appropriée au filtre installé (“300”pour le YF-122CN, “500” pour le YF-122C). 12. Appuyer et maintenir le bouton [ MENU ] pendant deux secondes pour sauvegarder le nouveau réglage et revenir en mode normal.
Notice Facile
