MODE D'EMPLOI FT-90R YAESU

Commandes & commutateurs de la face avant ... 4

Connecteurs du coté droit 6

Connexions du panneau arrriere .... 7

Commandes du microphone 8

Installation 10

Inspection préliminaire 10

Precautions d'Installation 10

Informations de sécurité 11

Considérations concernant l'antenne .... 12

Installation en mobile 14

Installation de 1'émetteur récepteur .. 14

Branchement en mobile 15

Haut-parleur mobile 15

Installation en fixe 16

Alimentation 16

Tnc packet radio. 16

Mise en œuvre 18

En réception 18

Metre sous et hors tension 18

Affichage de la tension d'alimentation... 18

Regler volume et le squelch 18

Squelch HF 18

Option de l'afficheur 19

Fonction verrouillage 20

Navigation en fréquence en mode (VFO) ["DIAL"] .... 20

Commande principale de réglage.... 20

Entrée directe de la fréquence au clavier ... 21

Activation du mode AM 21

Selection de l'increment de canal ... 22

Témoin sonore de clavier 22

Luminosité de l'afficheur 23

Contraste de l'afficheur 23

Transmission 24

Réglage de la puissance de sortie.... 24

Verrouillage du PTT 24

Décalagesrelais. 25

Décalage relais standards 25

Décalage relais automatique 26

Mise en mémoire des fréquences émission séparées ... 27

Systèmes de tonalités codées...... 28

CTCSS 28

DCS 28

Recherche automatique du code DCS ... 30

Alertepourl'arriveed'un signalCTCSS...30

Appel 1750Hz (version européenne) ... 30

Emission de tonalités DTMF...... 31

Emploi du composeur DTMF 31

Emploi du système mémoire 34

Mise en Mémoire 34

Acces mémoires 34

Accès mémoire direct par le clavier....35

Canaux mémoires HOME 35

Programmer les canaux HOME .... 35

Nommer les mémoires et afficher les libellés.... 36

Metre le contenu d'une mémoire dans le VFO ... 36

Mode mémoire-exclusif 37

Effacer les mémoires 37

Fonctions scan 38

L'emploi du scan 38

Options reprise de scan 38

Eviter une mémoire en cours de recherche .... 39

Mémoire à éviter temporairement ... 39

Limitesprogrammables debandedesearcher...39

Recherche automatique dynamique... 40

Surveillance du canal prioritaire .. 41

ARTS: Surveillance automatique de liaison .... 43

Les modes ARTS 44

Initialisation de la fonction IDentification CW....44

Packet Radio 45

Réglages divers 46

Compteur de délays d'émission .... 46

Mise hors tension automatique..... 46

Commandeduventilatour. 47

Programmation des touches fonctions de la face avant ou du microphone ... 47

Inversion du code DCS 48

Programmer le message démo 50

Réinitialisation du CPU 50

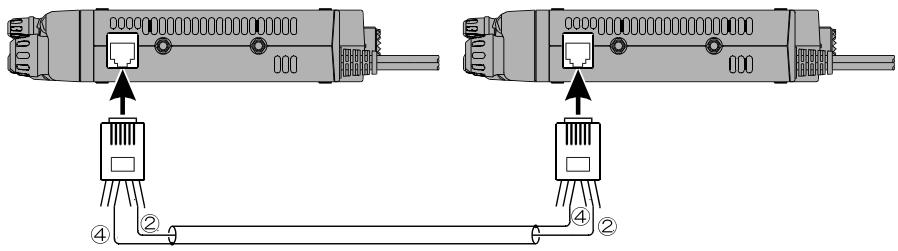

Clonage de I'émetteur récepteur .... 51

Système menu 52

Détails des menus 54

Le FT-90R est un émetteur récepteur FM mobile bibande, ultra compact, puisant, capable de haute performances sur les bandes Amateurs 144 MHz et 430 MHz.

Le FT-90R représentée une avancée technologique en construction electromécanique, en fournissant 50 Watts en sortie sur 144MHz et 35 Watts de sortie sur 430MHz à partir d'un boîtier mesurant seulement 100mm de large, 30 mm de hauteur et 138mm de profondeur. En dépit de sa taille incroyablement petite, le FT-90R est un équipement riche en fonctionnalités comme la couverture étendue en réception, les systèmes de tonalités codées CTCSS et DCS, et les exclusivités Yaésu ARTSTM (suivi de la faisabilité d'une liaison) et Smart SearchTM (recherche dynamique).

Nous vous recommendons de dire cette notice dans son intégralité, afin que vous obteniez le meilleur de votre nouveau FT-90R À MICRO COMMANDE!

Généralités

Plages de fréquences : RX:100~230 MHz, 300~530 MHz, 810~999.975 MHz* TX:144-146 MHz 430-440 MHz

Type d'émission : F3, F2, F1

Impédance antenné : 50, asymétrique (duplexeur incorpore)

Stabilité en Fréquence: ±5 ppm (de -5 °C à +60 °C)

Plage de temp. d'emploi: -20^ à +60^

Alimentation: 13.8 V DC ±15%, moins à la masse

Consommation en courant: 300mA (en réception avec Squelch)

9.5 A (Tx, 144 MHz)

8.5 A (Tx, 430 MHz)

Boitier: 100(larg.) x 30(haut) x 138(prof) mm

Poids: 640 g

• Les fréquences des téléphones Cellulaires et digitaux sont bloquées et ne peuvent être restaurées.

EMISSION

Puissance HF en sortie : 50/20/10/5 W (144 MHz), 35/20/10/5 W (430 MHz)

Type de modulation: par reactance variable

Déviation Maximum: ±5 kHz

Emissions indésirables : au moins 60 dB en dessous de la fondamentale

Impedance de microphone: 2k

Réception

Type de Circuit : Super hétérodyne à double conversion

F.I: 45,05 MHz et 455 kHz

Sensibilité: 0,18 μV @12 dB SINAD

Sélectivité: 12kHz / 24kHz (-6 dB/-60 dB)

Sortie BF : 2 W @ 8Ω pour 10 % THD

Impedance de la Sortie BF: 4 -16

Les specifications sont susceptibles d'évolution sans contraintes ni averissement.

ACCESSOIREs fournis

Microphone DTMF MH-36A6J ou MH-42A6J

Kit de séparation YSK-90

Haut-parleur externe SP-7

Kit d'extension de microphone MEK-2

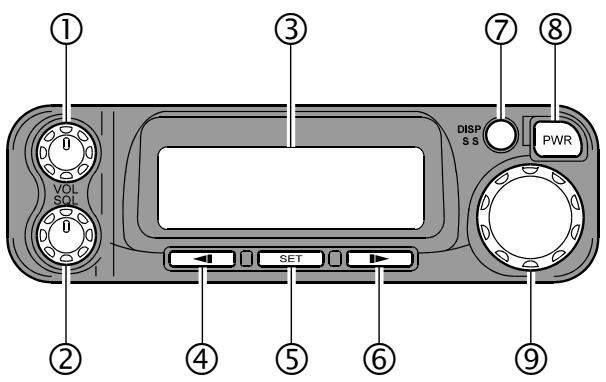

① Bouton VOL

Cette commande règle le niveau de volume de l'audio en réception. Une rotation à droite augmente le niveau de volume.

② Bouton SQL

Cette commande regle le niveau de seuil de déclenchement du squelch. En tournant doucement vers la croite se placer juste au début du point d'extinction du bruit de fond.

③ L·AFFICHEUR

L'affichage est réalisé par des caractères à segments qui donnent la fréquence de traffic, l'état d'activation ou non des fonctions, les libellés mémoire et les fonctions MENU.

④ Touche

En mode split, pendant l'utilisation d'un relais par exemple, cette touche effectue un permutation entre les fréquences d'émission et de réception. La fonction de cette touche peut être également modifiée pour avoir une autre fonction via le Menu #22 (voir page 56).

⑤ Touche SET

Cette touche seLECTIONne la bande de traffic affectée à la commande principale : VHF ou UHF.

En mode mémoire, cette touche sélectionne l'affichage de la fréquence du canal mémoire ou le libellé du canal mémoire.

Appuyer et maintainir cette touche pendant une seconde pour activer le Mode "Set" (MENU).

⑥ Touche

Cette touche permet le besoin du sens du décalage relat : “Plus” = shift (+), “Moins” = shift (-), ou “Simplex.”; la fonction affectée à cette touche peut être également modifiée via le menu 23 (voir page 57).

⑦ Bouton DISP

Ce bouton sélectionna ligne inférieure du LCD :

• Fonctions des touches en dessous de l'afficheur;
  Tension dalimentation; ou
  Mode de commande de la fréquence.

Appuyer et maintainir ce bouton pendant une seconde pour activer la fonction SMART SEARCH™.

(8) Commutator PWR

C'est la commande de mise sous et hors tension de l'émetteur récepteur.

⑨ Bouton de commande principale

Ce commutateur à 20 positions sert de commande principale de réglage de fréquence pour l'émetteur récepteur. Il est utilisé pour la plupart des réglages, la sélection des mémoires, et l'activation des fonctions sur l'émetteur récepteur.

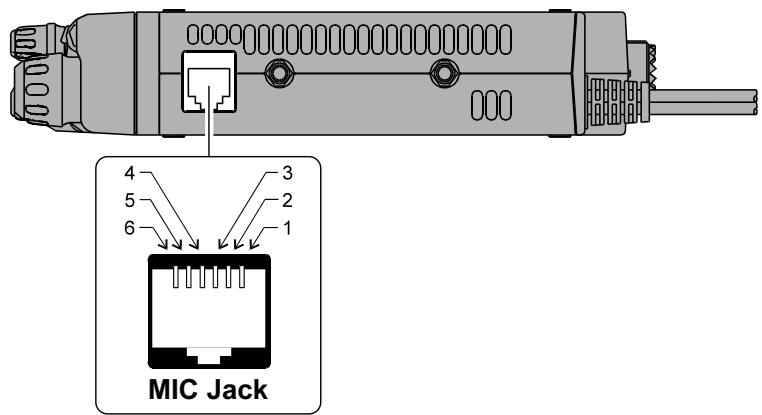

Prise MIC

Cette prise modulaire à 6 broches supporte la BF émission, et les données pour le traffic Packet à 9600 bps.

Broche 1: SW 2 (commutation multifonctions)

Broche 2: sortie des données packet à 9600 bps (Impédance: 10k sortie maximum: 500mVpp )

Broche 3: +9V

Broche 4 : GND

Broche 5: Entrée du microphone

Broche 6: SW 1 (commutation multifonctions)

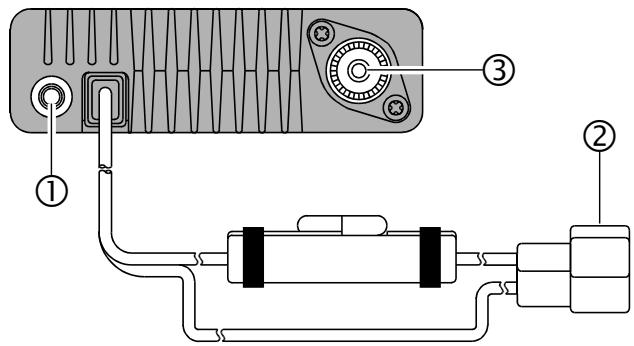

① PriseEXTSP

Cette mini prise de 3.5mm à 2 conducteurs, fourni la sortie BF du récepteur pour un haut-parleur extérieur optionnel. L'impédance est de 8 et le niveau varie avec le réglage de la commande VOL de la face avant. L'insertion d'un connecteur dans la prise désactive le haut-parleur de l'émetteur récepteur. Cette prise peut être utilisé comme source du signal audio en réception en traffic Packet à 1200 bps.

② Cable d'alimentation 13.8 VDC

Il réalise la liaison de l'alimentation avec l'émetteur récepteur.

③ Connecteur d'Antenne

Relie une antennene bibande avec un cable 50 sur cette prise coaxiale de type M (SO-239). (Les versions européennes sont équipées en Type-N). S'assurer du bon type de connecteurs pour le cable coaxial.

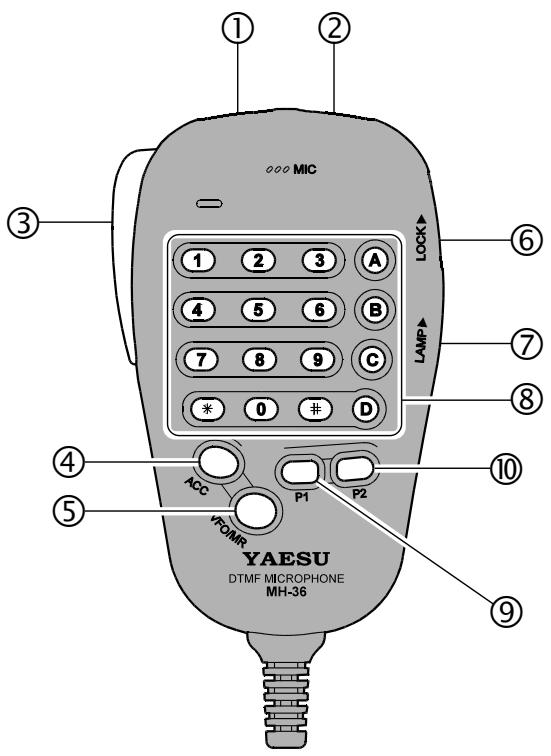

① Bouton DWN

Appuyer sur ce bouton pour régler le VFO sur une fréquence plus BASSE (ou un numéro de canal mémoire plus bas).

Appuyer et maintainir ce bouton pendant une seconde pour lancer une recherche automatique sur des fréquences VFO plus basses (ou des numérios de canaux mémoires plus bas).

② Bouton UP

Appuyer sur ce bouton pour régler le VFO sur une fréquence plus haute (ou un numéro de canal mémoire plus haut).

Appuyer et maintainir ce bouton pendant une seconde pour lancer une recherche automatique sur des fréquences VFO plus hautes (ou des numérios de canaux mémoires plus hauts).

③ Commutateur PTT

Appuyer sur cette commande pour émettre, et relâcher pour receivevoir.

④ Bouton ACC

Appuyer sur ce bouton pour activer le système de commande du "Canal Prioritaire".

En version europeenne, appuyer sur ce bouton pour envoyer le 1750Hz d'accès aux reliais.

⑤ Bouton VFO/MR

Ce bouton commute les modes VFO et Mémoire.

⑥ Commande LOCK

Glisser cet interrupteur vers le haut pour verrouiller les boutons du microphone.

⑦ Commande LAMP

Glisser cet interrupteur vers le haut pour éclairer le clavier, pour faciliter une utilisation de nuit.

⑧ Clavier (Microphone MH-36A6J)

Les 16 touches générent les tonalités DTMF en émission.

En mode réception, les 16 touches servent à saisir directement la fréquence ou le numéro de canal mémoire.

⑨ Bouton P1

Ce bouton sélectionne le type de tonalité : CTCSS, DCS, BELL ou Off (pas de tonalité).

⑩ Bouton P2

Cette touche sélectionne le niveau de puissance de sortie de l'émetteur : HIGH, MID1 (Mémium 1), MID2 (Mémium 2) ou LOW.

Note:

Les fonctions des boutons ACC, P1, et P2 peuvent être changées par le système MENU. Voir page 47.

Ce chapitre déscrit la méthode d'installation pour intégrer le FT-90R dans une station amateur. On présume que vous avez le niveau de connaissances techniques et générées en rapport avec votre licence radioamateur. Merci de prendre le temps nécessaire pour suivre rigoureusement les dispositions techniques et de sécurité détaillées dans ce chapitre.

Inspection préliminaire

Procede au contrôle visuel de votre émetteur récepteur immédiatement à la sortie de son emballage de transport. Assurez que les commandes et commutateurs jouent librement, et inspector le boîtier pour détecter les évventuels dommages. Secouer doucement l'émetteur récepteur pour vérifier si des composants internes ne se sont pas desserrer accidentellement dans le transport.

Si des dommages sont découverts, faites en un relevé exhaustif et contacter votre transporteur (ou votre vendeur local, si l'appareil est en vente libre) afin d'obtenir les informations pour remédierrapidement à cette situation. Surtout conserver l'emballage de transport, spécialement si celui ci porte des traces évidentes de mauvaistraitements au cours du voyage; Si nécessaire returner l'appareil pour réparation ou remplacement en utilisant l'emballage d'origine en plaçant celui-ci dans un autre emballage, pour conserver les traces des avaries

Précautions d'Installation

Pour assurer une longue vie aux composants, réalisez une bonne ventilation autour du boîtier du FT-90R.

Ne jamais installer l'émetteur récepteur au-dessus d'un apparéil dégageant de la chaleur ( comme une alimentation ou un amplificateur linéaire), et ne jamais mette des apparéils, livres ou papiers sur le FT-90R. Eviter des installations qui expositent l'émetteur récepteur au rayonnement direct du soleil, spécialement dans les pays chauds. Le FT-90R ne doit pas être utilisé si la température ambiente dépasse +60^ C.

Informations de sécurité

Le FT-90R est un apparéil électrique, mais également un générateur HF (Fréquence Radio), et vous doivent prendre toutes les mesures de sécurité concernant ce type de terminal. Les règles de sécurité à appliquer à tout terminal d'une station radioamateur sont :

Ne pas laisser des enfants sans surveillance jouer aux abords de votre émetteur récepteur ou de votre antenné.

S'assurer de la bonne isolation de tout fils et cables, pour éviter tout court circuit.

Ne pas faire passer des cables ou des fils par les chambranes des portes ou tout autre endroit ou ils peuvent s'user ou se déchirer et doivent dénudé et en court circuits entre eux ou avec la masse.

Ne laisser personne stationner sur l'avant d'une antenne directive quand vous étés en train d'émettre avec cette antenne, spécialement en UHF. Ne pas installer une antenne directive à des endroits ou des humains ou des animaux familiers peuvent évoluer dans l'axe du lobe de rayonnement principal de cette antenne.

En mobile, il est préférible de monter votre ANTENNE au sommet du toit de votre vehicule, si c'est possible, afin d'utiliser la voiture comme contre poids pour l'antenna et élever le rayonnement pour l'éloigner le plus possible des passagers

A l'occasion du traffic en vehicule et particulièrement à l'arrêt sur des parking d'immeubles à l'aide de "MID2" ou "LOW" réduisez la puissance s'il y a desgens àproximité

Ne jamais porter une paire d'écouteurs pendant la conduite d'un vehicule.

Considérations concernant l'antenne

Le FT-90R est prévu pour être utilisé avec des antennes représentant une impédance de 50 sur la totalité des fréquences. L'antenne (ou une charge fictive de 50 ) doit être branchée quand l'émetteur récepteur est mis en émission, car des dommages peuvent être inflogés aux équipements en cas d'émission accidentelle sans antenne.

Assurez-vous que votre antennene est prévue pour supporter une puissance de 50 Watts. Certaines antennes mobiles sur embase magnétique, prévues pour fonctionner avec des émetteurs récepteurs portatifs, ne sont pas capables de tener cette puissance. Consulter les fiches de Specification du constructeur d'antenne pour vérifier les possibités de ce type d'airien.

En traffic FM, c'est la polarisation verticale qui est utilisé. Si vous installer une antenné directive respecter ce type de polarisation.

Noter que cet émetteur récepteur est prévu pour couvir une large bande en réception VHF et UHF. Pour une écoute générale, vousdezavoiruneantende largebande comme discone par exemple, parce que les antennes directives comme les Yagi ont des performances limitées en dehors des bandes radioamateurs.

Il existe de bons documents de référence et d'excellants logiciels pour réaliser des antennes VHF / UHF optimisées. Notre vendeur doit être capable de vous renseigner pour tout ce qui concerne l'installation des vos antennes.

Utiliser un cable coaxial 50 de qualité pour la liaison avec votre émetteur récepteur FT-90R. Tous les efforts fournis pour avoir un système d'antennes efficace sont bien souvent ruinés par un cable coaxial de très mauvaise qualité. Les pertes dans les lignes coaxiales augmentent quand la fréquence croit, ainsi une ligne coaxiale de 8 metres de long avec seulement 1/2 dB de pertes à 28 MHz aura une perte de 2 dB ou plus à 440 MHz. Choisissez donc votre cable coaxial avec soin en tenant compte du type d'installation (mobile ou fixe) et de la longueur réelle de cable nécessaire (pour optimiser l'installation en mobile, il faut prévoir le cable le plus flexible possible pour les pertes les plus petites).

En référence, le tableau ci-dessous donne les pertes approximatives par type de cable liéquement utilisé dans les installations VHF/UHF.

Pertes en dB par longueur de 30m par type de Cable Coaxial 50

Câble Type	Loss: 144 MHz	Loss: 430 MHz
RG-58A	6.5	13
RG-58 Foam	4.7	8.5
RG-8A/-213	3.0	5.7
RG-8 Foam	2.0	3.7
Belden® 9913	1.5	2.7
1/2" Hardline	1.0	1.8
7/8" Hardline	0.7	1.3

Les valeurs de pertes sont indicatives ; consultez les catalogues des fabricants de cable pour avoir des specifications plus complètes.

En installation extérieure, s'assurer de l'étanchéité des connecteurs, car si les cables coaxiaux prennet l'eau les pertes augmentent rapidement, au détriment de l'efficacité de votre système de communications. L'utilisation des longueurs les plus courtes d'un coaxial de qualité maximum par rapport à vos possibités financières doit vous assurer les最好的 performances avec votre FT-90R.

Installation en mobile

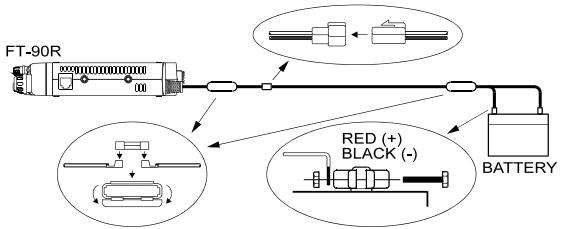

Le FT-90R doit être monté uniquement sur des vehicules dotés d'une installation électrique avec le moins à la masse. Disposer l'émetteur récepteur de telle manière que l'afficheur, les commandes et le microphone soient aisément accessibles, notamment en utilisant le support MMB-68. L'émetteur récepteur peut être installé à n'importe quel endroit, sauf aux abords d'une soufflerie d'air chaud et à tout emplacement ou il risque d'interférer avec la conduite (sur les plans mécaniques ou visuels). S'assurer de laisser une place suffisante à l'arrête de l'émetteur récepteur pour conserver une circulation d'air adaptée. Se reporter aux schémas d'implantations de la procédure d'installation.

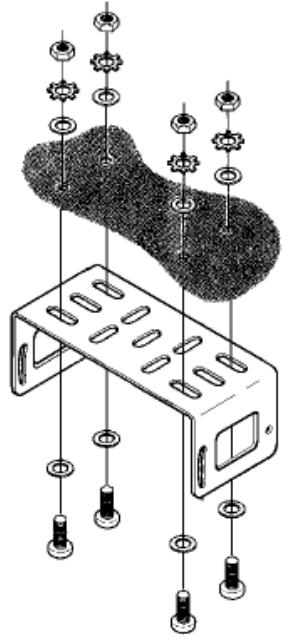

Installation de I'émetteur récepteur

Choisir un emplacement de montage suffisamment dégagé pour l'émetteur récepteur, y compris l'espace nécessaire à une bonne ventilation.

Utiliser le support de montage pour marquer les emplacements des vis avant de percer puis fixer le support à l'aide des vis, écrous, rondelles fournis (voir schéma).

Positionner l'émetteur récepteur sur le support en alignant les trous sur les cotés avec ceux du support puis fixer l'émetteur récepteur à sa place à l'aide des vis et écrous fournis.

Branchement en mobile

Pour minimiser la chute de tension et éviter la fusion des fusibles du vehicule, brancher le cable d'alimentation DC fourni, directement sur les bornes de la batterie. Ne pas essayer d'enlever ou de contourner le fusible du cable car il est la pour vous protégger vous et votre émetteur récepteur et l'installation électrique de votre vehicule.

Attention!

Ne jamais mette du courant alternatif sur le cable d'alimentation du FT90R, ni une tension continue supérieure à cette prévue (15.8 Volts). En cas de remplacement du fusible, utiliser uniquement un fusible de 15 A à fusion rapide. Une erreur dans le respect de ces mesures de sécurité annule la garantie sur ce produit.

Avant de brancher l'émetteur récepteur, vérifier la tension disponible aux bornes de la batterie quand le moteur tourne. Si la tension dépasse 15 Volts, régler le régulateur de tension du vehicule avant de proceder à l'installation.
□ Relier le cable d'alimentation ROUGE à la borne POSITIVE (+) de la batterie, et le cable d'alimentation NOIR à la borne NEGATIVE (-) de la batterie. Si vous avez besoin de rallonger le cable d'alimentation bien faire attention de prendre un cable de section suffisante. Souder les épissures soigneusement, et envelopper les connexions avec un isolant.
Avant demettrele cable d'alimentation sur l'émetteur récepteur,vérifier la tension et la polarité à l'extrémité du cable d'alimentation cote émetteur récepteur à l'aide d'un voltmètre en“DC”.Puis ensuite procéderau branchement du cable sur l'émetteur récepteur.

Haut-parleur mobile

Les haut-parleurs mobiles optionnels SP-7 ou MLS-100 complrennant leur propre système de montage, et sont disponible chez vous vendeur Yaesu.

D'autres haut-parleurs externes peuvent etre utilisés avec le FT-90R, s'ils presentent une impedance de 4 à 16 et sont capables de supporter les 2 Watts audio fournis par le FT-90R.

Installation en fixe

Le FT-90R est aussi intéressant en installation fixe qu'en mobile. Le FT-90R peut être intégré facilement dans votre station en utilisant les informations qui suivent.

Alimentation

L'utilisation du FT-90R requisère une source d'alimentation pouvant délivrer au moins 10 Ampères en continu sous une tension de 13.8 Volts DC. Les alimentations FP-1023A, FP-1025A, et FP-1030A convennent et sont disponibles chez votre vendeur Yaesu. D'autres alimentations correctement régulées convennent si elles sont capables de respecter les specifications de tension et de courant demandées.

Utiliser le cable d'alimentation fourni avec votre émetteur récepteur pour brancher votre alimentation. Brancher le cable ROUGE sur la borne POSITIVE (+), et le fils NOIR sur la borne NEGATIVE (-).

Tnc packet radio

La taille très petite du FT-90R n'a pas permitted demettre une prise d'interface dédicacée au packet. Cependant, tous les branchements nécessaires au traffic en packet à 1200 bps ou 9600 bps sont fournies, soit sur le panneau avant ou le panneau arrêté.

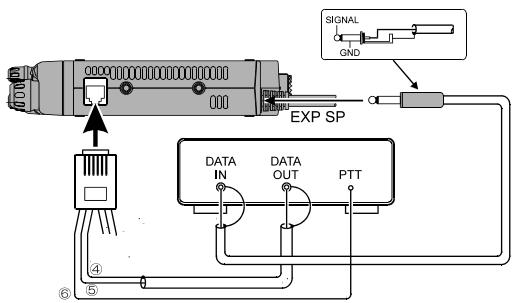

INITIALISATION DU PACKET·1200 BPS

1. brancher le "Data In" du TNC (RX Audio) sur la prise EXT SP du panneau arrêté du FT-90R.
2. brancher le "Data Out" du TNC, (TX Audio), la masse et le PTT sur les broches ④, ⑤, et ⑥ sur le côté droit de la prise MIC (voir illustration).

1. Appuyer et maintainir la touche SET pendant une seconde pour passer en mode (MENU).

2. Tournier le bouton de la commande principale pour afficher "21PCKT"; Cette fonction permet d'initialiser la vitesse du transfert packet.

3. Si "1200bps" n'est pas apparent sur l'afficheur, appuyer brièvement sur la touche pour changer la vitesse de 9600 bps à 1200 bps. Noter que, que si vous mettez en mémoire ce canal, la vitesse de transfert packet sera également mémorisée avec la fréquence.
4. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
5. Le niveau du RX Audio envoyé vers le TNC peut être régle à l'aide de la commande VOL sur la face avant. Le niveau TX Audio appliqué au FT-90R peut être régle du coté du TNC.

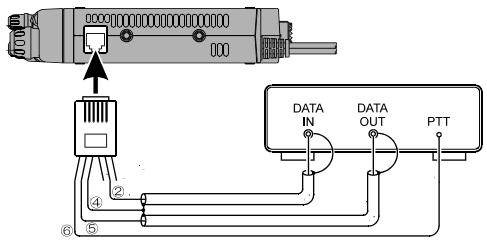

INITIALISATION DU PACKET·9600 BPS

1. Brancher le “Data In” du TNC (RX Audio), la masse, le “Data Out” (TX Audio) et le PTT sur les broches ②, ④, ⑤ et ⑥ sur le coté droit de la prise MIC (voir illustration).

1. Appuyer et maintainir la touche SET pendant une seconde pour passer en mode (MENU).
2. Tournier le bouton de la commande principale pour afficher "21PCKT"; cette fonction permet d'initialiser la vitesse du transfert Packet.
3. Si "9600bps" n'est pas apparent sur l'afficheur, appuyer brièvement sur la touche pour changer la vitesse de 1200 bps à 9600 bps. Noter que, que si vous mettez en mémoire ce canal, la vitesse de transfert packet sera également mémorisée avec la fréquence.
4. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
5. Le niveau du RX Audio envoyé vers le TNC peut être réglé à l'aide de la commande VOL sur la face avant. Le niveau TX Audio appliqué au FT-90R peut être réglé du coté du TNC. La valeur de la déviation du signal en sortie est critique et doit être régée à ± 2.75kHz (tolerance: ± 0.25kHz ).

En réception

Mettre sous et hors tension

Appuyer sur le commutateur PWR pourmettre l'appareil sous tension.

Pour lemettre hors tension,appuyer et maintainir PwR pendant 12 seconde.

Affichage de la tension d'alimentation

Quand vous mettez l'appareil sous tension, la tension d'alimentation est indiquée sur l'afficheur pendant une seconde. Àpres ce délié, l'afficheur returne sur

1'indication habituelle de la frquence.

Pour vérifier la valeur de la tension d'alimentation à tout instant en traffic, appuyer sur le bouton DISP_ss

145.000

13.8V

(plusieurs fois, si nécessaire) jusqu'à ce que vous voyiez la tension affichée.

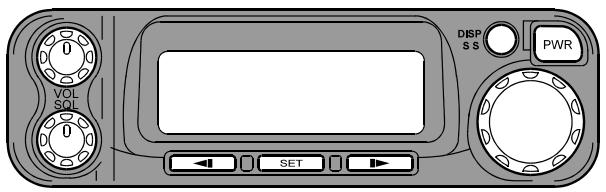

Régler le volume et le squelch

Tout d'abord,mettre la commande SQL tout a gauche. Maintenant you pouvez tourner la commande VOL vers la droite pour Broker un niveau comfortable en réception,à l'aide du bruit de fond.

VOL

SQL

Pour régler le squelch, tourné la commande SQL vers la croite jusqu'àu point où l'extinction du bruit de fond est obtenue. C'est à ce point que la sensibilité aux faibles signaux est la(Meilleure, et nous recommendons de ne pas dépasser ce point dans la rotation de la commande.

Squelch HF

Une fonction particulière “SQUELCH HF” est prévue sur cet apparéil. Elle vous permet de régler le squelch de telle manière que seuls les signaux d'un certain niveau S-mètre puissant ouvrir le squelch.

Pour activer le circuit du SQUELCH HF, exécuter la méthode suivante:

1. Appuyer et maintainir la touche SET pendant une seconde, puis tournier le bouton de commande principale pour selectionner "27RfSqL".
2. Appuyer sur la touche pour selectionner le niveau de force de signal souhaite pour le seuil de squelch (S-3, S-5, ou S-FULL). Le réglage par défaut est OFF.
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
4. Finalement, avancer avec précaution la commande SQL jusqu'àu point où le bruit de fond disparaît.

Ce réglage peut être effectué indépendamment sur chaque bande. Voir les instructions ci-dessous concernant les changements de bandes.

Option de l'afficheur

La zone en dessous de l'affichage de la fréquence fournit trois fenêtres différentes d'information :

• AFFICHAGE DE LA TENSION Indication de la tension d'alimentation.
• MODE Affichage du mode de la fréquence courante

V VFO

M Mémoire
m Mode Mémoire uniquement
P Recherche en canal prioritaire
p Recherche en mémoire programmee (Limits de bandes)

• TOUCHE FONCTIONS

Indication des fonctions affectées à chacune des touches sous l'afficheur..

Les valeurs par défaut sont :

RV (REVERSE)
SET VU (VHF/UHF) en mode VFO

(FRÉQUENCY/ALPHA) en mode mémoire

RP (RPTR)

Pour changer le mode d'affichage, appuyer juste brievement sur la touche Disp Chaque pression sur la touche Disf fait basculer vers l'option suivante :

145.000

13.8V

Affichage de la tension

145.000

V

Affichage de commande

145.000

RV VU R P

Affichage des fonctions

Les fonctions des touches et en mode "TOUCHE FONCTION" peuvent être changées aux lignes MENU 22 (et 23). Voir page 56, 57 pour plus de détails.

Note Importante

Les instructions d'emploi dans ce manuel utilisent les réglages par défaut de la face avant et des touches du microphone.

Si vous affectez une fonction à une touche différente de celle du Menu, marquer dans le manuel à chaque touche a été assignée à cette fonction.

Fonction verrouillage

S'il ne se passse rien quand on appuie sur un bouton, le panneau peut être "verrouillé" (Cette fonction est normalement utilisée pour prévenir un changement accidentel du réglage des commandes).

Pour verrouiller le panneau avant, utiliser la procédure suivante :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la Commande principale pour selectionner "20LOCK."
2. Appuyer sur la touche pour changer l'affichage à “OFF.”
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour re-verrouiller le panneau avant,mettre "ON " a1'etape 2 ci-dessus.

Changement de bande

Appuyer sur la touche SET (brièvement) pour changer la bande active entre le VHF et l'UHF.

Navigation en fréquence en mode (VFO) ["DIAL"]

Commande principale de réglage

Ce mode est utilisé pourCHOISIR une fréquence dans la bande active. En mode "VFO", le bouton de commande principale et les boutons microphone [UP] et [DWN] permettent de régler l'oscillateur variable de fréquence (VFO) à la plage de fréquence sélectionnée (sur 1 ou 10MHz ). En recherche automatique en mode VFO, les mêmes plages de fréquence qu'en mode manuel sont utilisées.

Pour sélectionner la plage de 1 MHz dans laquelle vous souhaitez travailler, appuyer sur le bouton de la commande principale momentanément, puis tourner le bouton de la commande principale. Les trois digits indiquant les "MHz" de la fréquence clignotent quand le "réglage 1 MHz" est actif. Appuyer sur le bouton de la commande principale à nouveau (momentanément), puis tourner le bouton de la commande principale pour se régler aux abords de la bande sélectionnée au pas normal d'increment du synthétiseur.

Pour sélectionner la plage 10MHz dans laquelle vous souhaitez travailler, appuyer et partager le bouton de la commande principale pendant 12 seconde, puis tourner le bouton de la commande principale. Les quand le "réglage 10MHz " est actif. Appuyer et partager le bouton de la commande principale à nouveau (pour plus qu'une demi-seconde); vous étésMAINANT en réglage 1MHz . Appuyer sur le bouton de la commande principale une fois encore, vous pouvez tourner le bouton de la commande principale pour se régler aux abords de la bande sélectionnée au pas normal d'increment du synthétiseur.

Voici un exemple montrant comment faire une excursion importante en fréquence:

1. tout d'abord appuyer et maintainir le bouton de la commande principale pendant 12 seconde. Vous pouvez observer que les digits des dizaines et centaines de MHz de la fréquence clignotent, car vous avez selectionner le réglage "10 MHz" en mode sélection fréquence.
2. Tournier le bouton de la commande principale pour selectionner le multiple de 10MHz le plus proche de la fréquence souhaïée. Une fois que vous avez atteint ce point, appuyer sur le bouton de la commande principale brievement pourmettre l'émetteur récepteur en mode réglage "1 MHz".
3. Maintenant tourner le bouton de la commande principale pour sélectionner le segment de 1MHz souhaité, puis appuyer sur le bouton de la commande principale brievement à nouveau. L'émetteur récepteur est maintainant prét pour se régler dans la bande selon l'increment de fréquence courant.

Entrée directe de la fréquence au clavier (Microphone MH-36a6)

La fréquence souhaïée peut être rentrée directement à l'aide du clavier du microphone.

Pour entrer une fréquence à partir du clavier, appuyer juste sur la suite des touches numérotées du clavier dans l'ordre des chiffres souhaités. Pour abréger la rentrée des digits de droite à zéro, appuyer sur la touche[#].

Examples:

Pour entrer 146.520 MHz, appuyer ① ④ ⑥ ⑤ ② ①

Pour entrer 433.000 MHz, appuyer 4 3 3 # .

Activation du mode AM

Cet apparéil sélectionne automatiquement le mode AM dés que la fréquence (VHF) est réglée quelques part dans la plage 110-136 MHz, permettant ainsi de suivre le traffic radio aviation sur cette plage.

Vous pouvez avoir besoin, cependant, de selectionner le mode FM sur cette plage de fréquence ou de passer à nouveau en AM à partir du mode FM. Pour ce faire, utiliser la procédure suivante :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "38AM."
2. Appuyer sur la touche pour sélectionner "INHIBIT." Ce réglage empêche l'activation du mode AM. Les autres régles sont "AM" (forcer le mode en AM) et "AUTO" (seLECTION automatique du mode, voir la description ci-dessus).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Sélection de l'increment de canal

Les intervalles de réglages sont déterminés en usine à des valeurs par défaut particulièrement appropriées aux pays dans lesquels cette radio est exportée. Differents pas de fréquence peuvent être pré régles pour la VHF et 1'UHF. Par exemple, en version U.S., les valeurs par défaut en VHF sont de 5kHz , et de 25 kHz en UHF.

Pour prendre un autre intervalle, utiliser la méthode suivante :

1. Tout d'abord désirsir la bande (VHF ou UHF) dans laquelle on souhaite changer le pas de fréquence. Appuyer sur la touche SET brievement pour changer de bande, si nécessaire.
2. Appuyer et maintainir la touche SET pendant une seconde, puis tournier le bouton de la commande principale pour selectionner "32STEP."
3. appuyer sur les touches ou pour selectionner l'increment de fréquence désiré. Les pas de fréquence possible sont 5.0/10.0/12.5/15.0/20.0/25.0/50.0 (kHz/par pas).
4. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Témoin sonore de clavier

Le témoin sonore de touche ou de bouton donne une information très utile de validation d'appui sur une touche et de sa bonne prise en compte. Chaque touche et bouton ont une tonalité différente, et chaque fonction à une combinaison sonore typique.

Si vous voulez enlever le témoin sonore (ou le remettre) :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "O6BEEP."
2. Appuyer sur la touche pour changer l'affichage à “OFF.”
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Le niveau de volume du tímoin sonore est fixe, et n'est pas affecté par le réglage de la commande volume.

Luminosité de l'afficheur

Un affichage lumineux bleu clair a eté spécialement prévu pour apporter une belle visibilité dans la plupart des ambiances rencontres.

La luminosité de l'afficheur peut être réglée manuellement, à l'aide de la procédure suivante :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "10D Dim."
2. Appuyer soit sur la touche < 1 ou sur la touche > pour sélectionner un niveau de luminosité comfortable (d1, d2, d3, d4 ou OFF).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Contraste de l'afficheur

La contraste sur l'afficheur peut être réglée manuellement, à l'aide de la procédure suivante :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "09D Con."
2. Appuyer soit sur la touche < ou sur la touche > pour sélectionner un bon niveau de contraste (0 ~ 12).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Transmission

Pour émettre, appuyer tout simplement sur la pédale PTT (Push To Talk) du microphone quand la fréquence est dégagée. Tenir le microphone approximativement 25mm de votre bouche, et parler dans le microphone avec un niveau de voix normal. En fin de message, relâcher la pédale PTT; l'émetteur récepteur repasse en mode réception.

Réglage de la puissance de sortie

Quatre niveaux de puissance sont disponibles sur cet émetteur récepteur : 5 watts (LOW), 10 watts (MID2), 20 watts (MID1) et 50 watts (VHF) ou 35 watts (UHF) sur HIGH.

Pour changer le niveau de puissance, appuyer sur le bouton [P2] du microphone.
Chaque fois que vous appuyez sur le bouton [P2], le nouveau niveau de puissance est affchépendant quelques secondes, puis l'affichage habituel réapparait.

Le niveau de puissance peut être sauvégarde en mémoire.

Verrouillage du PTT

Le circuit PTT peut être verrouillé, pour éviter les passages intempustifs en émission.

Pour verrouiller le PTT :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "19LckTx."
2. Appuyer sur la touche pour selectionner le mode de verrouillage souhaite:

BAND A: PTT désactifié en VHF uniquement;

BAND B: PTT désactifié en UHF uniquement ; ou

BOTH: PTT désacté à la fois sur les bandes VHF et UHF.

1. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour annuler la fonction verrouillage du PTT, sélectionner "OFF" au point 2 cédessus.

Décalages relatis

Cet émetteur récepteur offre trois méthodes de réglages de décalage de fréquence pour le traffic via relais :

• Sélection manuelle de décalages relais préétablis ;
• Décalage relais automatique (ARS), en fonction de la bande ; et
• Chargement indépendant des fréquences émission et réception (en particulier pour les décalages relat non conventionnels).

Décalage relat standards

Pour activer le décalage relais, appuyer juste sur la touche

"Décalage reliais automatique" (ARS) → décalage "Négatif" (-) → décalage "Positif" (+) → "Simplexe" (OFF) → (ARS) ...

Quand le décalage relais est activé, il est possible d'inverser temporairement les fréquences d'émission et de réception en appuyant sur la touche 4 . Utiliser cette fonction pour afficher la fréquence d'entrée du relais sans passer en émission, et vérifier la force des signaux sur la fréquence de la voie entrante (de manière à vérifier si une station n'est pas en mode simplex sur cette voie, par exemple). L'icone "r" apparait en bas et à gauche de l'afficheur que le mode "Reverse" est activé.

Les décalages relat par défaut sont fixés, en Usine, à 600kHz sur la bande VHF et à 1.6/5.0/7.6 MHz sur la bande UHF (en fonctions des prescriptions valables pour chaque pays). Vous pouvez changer les valeurs standards, si nécessaire, en utilisant la méthode suivante :

1. Mettre l'émetteur récepteur sur la bande sur laquelle vous pouze Change la valeur standard du décalage (VHF ou UHF).
2. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "30Shift."
3. Appuyer soit sur la touche ou sur la touche pourmettre le décalage souhaité.Noter que la résolution des valeurs de décalages relatis standards est au multiple de 50kHz le plus proche.
4. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
5. Si vous voulez changer le décalage standard sur une autre bande, répéter les points 1 à 4 ci-dessus.

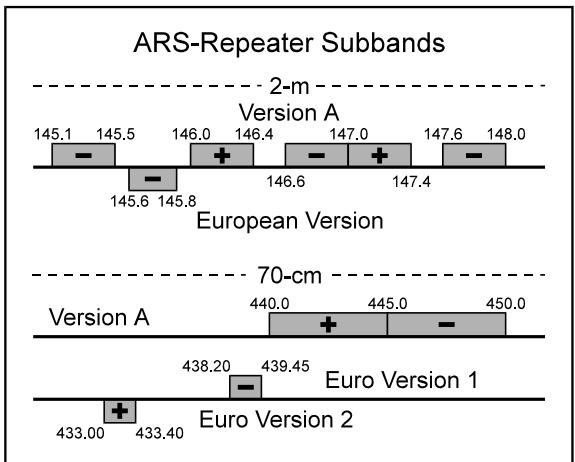

Décalage relatais automatique

La fonction ARS (décalage relais automatique) du FT-90R permet un traffic relais facilité sur une sous-bande. La fonction ARS est prérégée en usine pour être conforme au plan de bandes du pays dans lequel l'appareil est exporté.

La fonction ARS est permise a l'usine.

Pour l'invalider:

Appuyez sur la touche SET,autant de fois selon les besoin,de sorte que le "OFF" apparaisse sur I'ecran de visualisation.

Pour permettre ARS encore:

Appuyez sur la touche SET, comme nécessaire, de sort que "ARS" apparaisse sur l'ecran de visualisation.

Mise en mémoire des fréquences émission séparées

Il est possible de charger dans n'importe qu'elle mémoire un couple de fréquences émission réception, pour assumer les décalages fréquences non-standardes "odd splits" avec un intervalle de fréquence bien plus grand que le décalage standard.

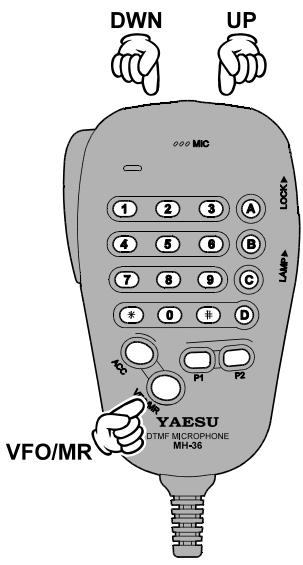

La mise en mémoire est détaillée au paragraph suivant ; voici la méthode pour charger et rappeler un “décalage quelconque” via un canal mémoire :

1. Tout d'abord charger la fréquence réception (sortie relais). En mode VFO, régler l'émetteur récepteur sur la fréquence de réception souhaitée. Puis appuyer et maintainir le bouton [VFO/MR] sur le microphone pendant une seconde. Remarquer que l'affichage est en train de clignoter.
2. Dans les cinq secondes après avoir appuyé sur le bouton [VFO/MR], utiliser le bouton de la commande principale ou les boutons [UP]/[DWN] du microphone pour selectionner le canal mémoire souhaité pour le chargement (Le canal mémoire selectionné affiche, s'il est déjà occupe, la fréquence courante alors que les canaux disponibles sont “à blanc”).
3. Maintenant appuyer brievement sur le bouton [VFO/MR] pour charger la fréquence de réception dans le canal mémoire sélectionné.
4. Ensuite charger la fréquence émission (entree du relais). En mode VFO, régler l'émetteur récepteur sur la fréquence d'émission souhaïée.
5. Maintenant appuyer et maintainir le bouton [VFO/MR] pendant une seconde. L'afficheur clignote à nouveau.
6. Appuyer et maintainir la commande PTT, et appuyer brievement sur le bouton [VFO/MR] tout en Maintenant le PTT. Ceci ne fait pas passer en émission, mais cela indique à l'émetteur récepteur que vous étés en train de programmer une féquence émission séparée en mémoire.
7. Si vous dérégler la féquence affichée, vous pouvez revenir au canal mémoire qui vient juste d'être chargé en appuyant brievement le bouton [VFO/MR].

Systèmes de tonalités codées

Ces systèmes permettent une écoute silencieuse jusqu'à ce qu'un appel direct soit reçu, et offre plus d'intimé que sur un canal occupe par du traffic.

CTCSS

Ce système superpose une tonalité subaudible (basse-fréquence) continue, sur votre signal BF en émission. Quand il est depuis sur l'autre station, ceci permet d'ouvrir leur squelch pour receivevoir cette émission. Quelques relais "fermés" utilise cette fonctionnalité pour limiter leur accès ou pour éviter que des signaux destinés à d'autres relais ne viennent en limite de zone perturber le relais (fonctionnant sur la même fréquence e d'entrée). Il y a 47 tonalités CTCSS selectionnables.

DCS

En mode DCS une tonalité subaudible comporte un protocole digital (code continu synchrone 32-bit). Le code DCS est largement utilisé dans les applications commerciales ou industrielles en raison de ses performances supérieures, et ses 104 codes qui offrent une plus grande sélection que le CTCSS.

Pour utiliser le CTCSS ou le DCS, les deux stations doivent être sur la même fréquence, et doivent avoir sélectionné la même tonalité CTCSS ou le même code DCS.

Pour selectionner ou activer le mode CTCSS ou DCS :

• Appuyer sur le bouton [P1] pour sélectionner le type souhaité parmi les suivants:

"ENC" (Encodeur) apparait quand le générateur de tonalité CTCSS est actif en émission uniquement.

"ENC/DEC" (Encodeur & Decodeur) apparait quand le générateur de tonalité CTCSS est actif en émission et en réception (seul les signaux portant le codage peuvent ouvrir le squelch autrement votre radio reste silencieuse.

“BELL” (Paging CTCSS) apparait quand le Paging est activé, comme déscrit plus loin.

"DCS" (Digital Code Squelch) apparait quand le système DCS est activé en (TX & RX).

"OFF" (Aucun système de tonalité codée activé)

• Attendre quelques secondes ; L'afficheur reprend son status normal, et vos nouveaux régages en CTCSS ou DCS sont sauvégardés.

Pour le développement qui suit, on convient que la touche [P1] possède les réglages par défaut (seLECTION of des options Tonalité). Si non, une des touches programmables doit assurer la fonction “TONE”, par les instructions en pages 47 et 48.

1. Quand vous avez choisi la fréquence souhaïée, appuyer sur la touche [P1] brievement. L'afficheur indique “OFF” si aucune tonalité CTCSS ou aucun code DCS courant n'est activé.
2. ÀpRES trois secondes, appuyer sur la touche [P1] autant de fois que nécessaire pour activer le mode tonalité souhaïte. Les options disponibles sont :

ENC (CTCSS Encoder)

La tonalité courante apparait en bas de l'afficheur.

ENC/DEC (CTCSSEncoder/Decoder)

La tonalité courante apparait en bas de l'afficheur.

La tonalité courante apparait en bas de l'afficheur.

Le code DCS courant apparaît en bas de l'afficheur.

OFF

Pas de tonalité CTCSS ni de code DCS activé.

1. Quand vous avez fait votrechoix dans la liste precedente, appuyer sur la touche [UP] ou [DWN] du microphone,autant de fois que nécessaire,pour selectionner la tonalité CTCSS ou le code DCS.
2. Quand vous avez fait vos sélections, attendez que l'icone "Programmation de tonalité" disparaisse ; vous pouvez maintainant revenir en mode normal. Si vous estes en train de trifiquer sur un canal mémoire, vous nevez sauvegarder les changements que vous venez juste de faire.

Note:

Il n'est pas possible demettre une tonalité CTCSS différente ou un code DCS différent sur la fréquence entrée et sur la fréquence sortie d'un relais.

Recherche automatique du code DCS

Dans le cas ou le code DCS de l'autre station n'est pas connu, vous pouvez demander à votre radio d'écouter les signaux entrants et de rechercher le code DCS utilisé.

Pour rechercher le code DCS utilisé :

1. Mettre la radio en mode DCS.
2. Appuyer et maintainir la touche SET pendant une seconde, puis tournier le bouton de la commande principale pour selectionner "13DCS."
3. Appuyer sur la touche pour lancer une recherche automatique sur le code DCS entrant.

Quand la radio détecte une tonalité qui convient, elle s'arrête sur cette tonalité, et on peut entendre la BF. Le code apparait en bas et à gauche de l'afficheur, et vous pouze alorsmettre dans le MENU 12 le même code DCS, si vous poulez charger la fréquence en mémoire.

Appuyer et maintainir la touche SET pendant une seconde pour revenir en mode normal.

Alerte pour l'arrivée d'un signal CTCSS

Cette fonctionnalité ajoute une sonnerie d'alerte en mode CTCSS, pour plus de facilité. Quand vous receivez un appel compteant une tonalité CTCSS, la sonnerie vous alerte de la présence du signal en entrée.

Pour activer le mode alerte CTCSS, appuyer sur le bouton du microphone [P1] jusqu'à ce que “BELL” apparaisse sur l'afficheur.

Comme précédemment, tout appel sans code CTCSS est ignoré. Ceux qui comporte la tonalité CTCSS prévue fait sonner l'émetteur récepteur à la montée du squelch lors d'un appel. Noter que les autres stations n' ont pas besoin d'avoir la fonction alerte CTCSS pour vous appeler ; Ils ont juste à utiliser un codage standard CTCSS.

Quand vous répondez à un appel CTCSS et que vous étes en mode alerte, il est préféable d'arrêter la fonction alerte, sinon l'émetteur récepteur sonnera à chaque ouverte du squelch.

Vouss pouvezmetre en mémoire le mode alerte CTCSS comme un "mode tonalité", comme vous le faites avec différentes tonalités CTCSS/DCS ainsi que le status encodage/décodage.

Appel 1750 Hz (version française)

Pour les versions Europe du FT-90R, appuyer sur le bouton [ACC] du microphone pour envoyer un signal 1750Hz pour ouvrir les reliais.

Si vous avez une version non-europeanne du FT-90R, mais que vous projeter d'aller dans un pays qui utilise ce mode d'accès aux relais, vous pouvez utiliser le MENU 26 pourmettre le 1750Hz sur la touche ACC. Voir page 57 pour plus de détails.

Emission de tonalités DTMF [Microphone MH-36A6J]

Les touches blanches (portant les chiffres, lettres ou caractères */# ) sur le microphone peuvent être utilisées pour l'émission manuelle de tonalités DTMF pourmettre en œuvre un composeur de numéro sur un relais. Appuyer juste sur la commande PTT, et tout en la maintainant appuyée, presser les touches souhaitées.

Emploi du composeur DTMF

Huit mémoires destinées au composeur DTMF sont disponibles sur le FT-90R. Ces mémoires du composeur DTMF peuvent charger des numérios de téléphone jusqu'à 16 caractères pour activer des autocommuteurs commandés par des relat radio. (pas autorisé en France).

Pour charger les mémoires du composeur DTMF, suivre la procédure suivante:

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "17DTMFw."
2. Appuyer sur la touche 4 , si nécessaire, pour sélectionner le numéro de canal mémoire du composeur DTMF dans lequel vous souhaitez charger un numéro de téléphone ("1" à "8").
3. Appuyer brievement sur la touche
4. Appuyer sur la touche ou pour sélectionner le premier caractère du numéro de téléphone que vous pouze charger.
5. Quand le besoin du caractére est correct, appuyer brievement sur la touche SET
6. Puis appuyer sur la touche ou pour selectionner le second des 16 caractères possibles dans la mémoire de composeur DTMF courante. Appuyer (brièvement) sur la touche SET
7. Répéter cette procédure pour chaque caractère du numéro de téléphone.
8. Quand tous les numéroes ont eté saisis, appuyer et maintainir la touche SET pendant une seconde. Ceci verrouille "l'expression" DTMF dans le registre courant. Vous pouze maintainant appuyer brievement sur la touche SET pour vérifier l'exactitude de la saisie.
9. Appuyer sur la touche pour selectionner un autre canal mémoire du composeur DTMF, et repeter la procédure désrite ci-dessus, commeçant au point 2. Quand vous avez programmé tous les canaux mémoires du composeur DTMF souhaités, appuyer et maintainir la touche SET pendant 1,5 seconde pour revenir en mode normal.

Pour transmettre un numéro de téléphone mémorisé, utiliser la méthode suivante :

1. Avec l'émetteur récepteur mis sur le MENU 17 ("DTMFw"), appuyer sur la touche 4 , si nécessaire, pour selectionner le canal mémoire de composeur DTMF contenant le numéro devant être émis.

Si vous ne vous rappelez pas du numero stocké dans une mémoire particulière, appuyer brièvement sur SET pour revoir le contenu de cette mémoire.

1. Appuyer et maintainir la touche PTT, puis appuyer brievement sur la touche SET (tout enMAINANT la commande PTT). L'expression DTMF est alors transmise automatiquement.

Une fois que vous avez appuyé sur la touche SET, vous pouvez relâcher la commande PTT, car le composeur transmet la totalité de l'expression DTMF automatiquement.

La vitesse à laquelle les caractères DTMF sont envoyés peut être modifiée. Deux vitesse sont possibles : lent (10 caractères par seconde) et rapide (20 caractères par seconde). Le réglage par défaut est en vitesse rapide..

Pour basculer entre la vitesse rapide et la vitesse lente, utiliser la méthode suivante :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "16DTMFs."
2. Appuyer sur la touche pour sélectionner la vitesse souhaïée: “50 ms” (rapide) ou “100 ms” (Lent).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Vou puez également allonger le délambda d'attente entre l'appui sur la touche SET et l'envoi du premier caractère DTMF. Pour régler ce délambda d'attente, utiliser la procédure suivante :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "15DTMFd."
2. Appuyer soit sur la touche < ou sur la touche > pour sélectionner le liéai d'attente parmi les valeurs (50/250/450/750/1000 ms).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Commande du gain MIC

Vous pouvez réduire le niveau d'entrée du microphone en cas d'emploi sur des canaux rapprochés (espacement de canaux de 12.5- ou 15-kHz ). Cela réduit la déviation du signal émis, minimisant ainsi les interférences avec les autres usagers.

Pour réduire le niveau d'entrée du microphone :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "36TxNar."
2. Appuyer sur la touche pour changer l'affichage à “ON.”
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour remettre le niveau d'entrée du microphone à sa valeur origine, seLECTIONNER "OFF" au point 2 ci-dessus.

Emploi du système mémoire

Le FT-90R dispose d'un système mémoire avec beaucoup de possibilités qui rend l'utilisation quotidienne plus efficace. Le système mémoire fournit 180 mémoires "standard", plus deux paires de mémoires pour les limites de bandes, et un canal "HOME" pour chaque bande accessible d'une pression de touche.

Pour facilititer la fonction mémoire, des libellés alphanumeriques peuvent être ajoutés à l'information fréquence.

Pour le développement qui suit on presuppose que la fonction du bouton [VFO/ MR] du microphone est mis à la configuration par défaut “VFO/MR”. Si vous avez utilisé une des lignes MENU 22~26 pour assigner la fonction “VFO/MR” à un autre bouton du microphone ou une touche de la face avant, utiliser alors la touche que vous avez assigné à la fonction “VFO/MR” quand le bouton [VFO/MR] est désigné dans les paragraphs qui suivent. Voir page 47 pour plus de détails pour programmer les boutons du microphone et les touches de la face avant.

Mise en Mémoire

Pourmettreunefrequencyen mémoire：

1. En mode VFO, selectionner la fréquence souhaitiée, le décalage relais, la Tonalité CTCSS, la puissance d'émission, et, si c'est un canal packet, la vitesse de transmission de données adaptée (1200/9600).
2. Appuyer et maintainir le bouton [VFO/MR] du microphone pendant une seconde. L'affichage clignote ; si une fréquence est affichée et que le nombre de canal clignote, cela peut dire que le canal en question contient encore des informations fréquence chargéesAAParavant.
3. Dans un délambda de cinq secondes après l'appui sur le bouton [VFO/MR], utiliser le bouton de Commande principale ou les boutons [UP]/[DWN] du microphone pour selectionner le canal mémoire souhaïte pour faire le chargement. Chercher un canal qui ne contient pas de données, de telle manière de ne pas écraser les données déjà prsentes dans le canal souhaïte.
4. Appuyer sur le bouton [VFO/MR] à nouveau, cette fois-ci brièvement, pour charger les données affichées dans le canal mémoire sélectionné. Le libellé mémoire s'arrête de clignoter pendant une seconde, puis disparaît (jusqu'à ce que vous reveniez en mode VFO).

Accès mémoires

En mode VFO, brievement appuyer sur le bouton [VFO/MR] du microphone pour activer le mode "Mémoire".

Quand plus d'une mémoire a été renseignée, tourner le bouton de Commande principale pour sélectionner la mémoire à utiliser. Autrement, les boutons [UP] [DWN] du microphone peuvent être utilisés pour arrêter ou lancer la recherche automatique dans les mémoires disponibles. Quand vous utilisez les boutons du microphone, appuyer et relâcher le bouton pour avancer d'un incrément un pas positif ou négatif ; appuyer et maintainir le bouton [UP] ou [DWN] pendant une seconde pour lancer la recherche automatique en mémoire.

Accès mémoire direct par le clavier (Microphone MH-36A6J)

Le canal mémoire souhaité peut être acceder directement en utilisant le clavier du microphone.

Pour acceder à un canal mémoire à l'aide du clavier, appuyer juste sur les chiffres du clavier dans l'ordre prévu, suivi de l'appui sur la touche (※)

Examples:

Pour acceder au numero de canal mémoire #5, appuyer sur ⑤ → *

Pour acceder au numero de canal mémoire #100,

appuyer sur 1 0 0 0 0

Canaux mémoires HOME

Des canaux mémoires “HOME” (un par bande) accessible par une touche sont disponibles pour simplifier l'accès à la fréquence la plus utilisé. Ces mémoires n'apparaissent pas dans les banques mémoires normales, pour simplification de l'opération.

L'utilisation du canal HOME implique qu'une des touches "Programmables" devra être changée, via le système MENU, pour une fonction différente que celle assignée en usine. Voir page 47 pour plus de détails. Tout cela pour dire que cette fonction sera assignée à la touche [P2] du microphone.

Pour acceder au canal HOME de la bande courante, appuyer brievement sur la touche [P2] (ou bien sur la “touce Programmable”, assigné au canal “HOME”). L'icone “H” apparait en bas et à gauche de l'afficheur. Un autre appui sur la touche [P2] permet l'accès au canal HOME sur une autre bande. Appuyer sur [VFOI MR] pour revenir en mode mémoire ou en mode VFO.

Programmer les canaux HOME

Les fréquences par défaut pour les canaux HOME sont 145.000 MHz en VHF et 433.000 MHz en UHF. Vous pouvez re-programmer les canaux HOME de la même manière que pour les mémoires normales

1. En mode VFO, se régler sur la fréquence que l'on peut sauegarder, et définir les décalage relat et autres données de la même manière que pour un canal mémoire normal.
2. Appuyer et maintainir le bouton [VFO/MR] du microphone pendant une seconde, puis appuyer brievement sur la touche [P2].

Noter qu'il n'y a qu'un seul canal HOME par bande.

Nommer les mémoires et afficher les libellés

Il peut s'avérer nécessaire de donner un nom en alphanumericique (jusqu'à sept caractères), pour avoir le moyen de retenir plus facilement une fréquence particulière.

Pour donner un nom à une mémoire :

1. Acceder à la mémoire concernée.
2. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "O2ALPHc."
3. Vous pouvez remarquer que le premier digit a saisir clignote. Pendant que cela clignote, appuyer sur la touche < ou sur la touche > pour selectionner le premier caractère du libellé, puis appuyer sur la touche SET pour semettre sur l'emplacement du caractère suivant sur la droite.
4. Appuyer sur la touche ou sur la touche pour selectionner le caractère suivant, puis appuyer sur la touche SET pour semettre sur l'emplacement du caractère suivant.
5. Répéter les points 3 et 4, comme nécessaire, pour compléter le libellé, puis appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvégarder le libellé et revenir en mode normal.

Pour afficher le libellé mémoire :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "01ALPH."
2. Appuyer sur la touche pour changer l'affichage à “ON.”
3. Appuyer et maintainir la touche SET pendant 1,5 seconde de telle maniere a ce que le libellé soit affché sur le LCD.

Pour retrouver l'affichage de la fréquence, et annuler l'affichage du libellé, sélectionné “OFF” au point 2 ci-dessus. Chaque canal mémoire peut avoir son status libellé positionné de manière individuelle.

Mettre le contenu d'une mémoire dans le VFO

Vou puez facilement selectionner une mémoire et utiliser cette fréquence comme point de départ en mode VFO.

1. Acceder au canal mémoire qui contient la fréquence que vous souhaitez mettre dans le VFO.
2. Appuyer et maintainir le bouton de Commande principale pendant une seconde. La radio passse en mode VFO, et elle est reglee sur la frquence contue dans le canal mémoire qui vient juste d'être quitté.

Vouss pouvez maintainant vous régler sans affecter le contenu original du canal mémoire.

Noter que la fréquence qui était dans le VFO sera écrasée par cette action.

Mode mémoire-exclusif

Une fois que la programmation des canaux mémoires est terminée, vous pouvezmettre la radio en "mode mémoire exclusif", dans lequel l'emploi du VFO estimpossible. Ceci peut'être particulièrement utile pour un usage particulièrement simplifié en mode canal. Pourmettre la radio en mode mémoire exclusif,le mettre hors tension.Puis appuyer et maintainir le bouton du microphone [VFO/MR] (ou toute autre touche à laquelle vous avez assigné la fonction VFO/MR) tout enmettant la radio sous tension.

Pour revenir en mode normal, repeter la procEDURE de mise sous tension ci-dessus.

Effacer les mémoires

Avec un total de 186 mémoires disponibles, il vous arrive assez féquèment le besoin d'avoir à effacer le contenu des mémoires qui n'a plus d'utilité.

Pour effacer une mémoire :

1. Acceder à la mémoire à effacer. Noter que le Canal Mémoire 1 ne doit pas être effacé, car c'est le canal prioritaire.
2. Appuyer et maintainir le bouton du microphone [VFO/MR] pendant une seconde.
3. Appuyer sur le bouton ss . Ceci fait passer l'affichage sur le canal mémoire "1" et la mémoire sélectionnée précédément est maintainant éliminer de la banque mémoire.

Note Important :

Les canaux mémoires effacés ne peuvent être restaurés.

L'emploi du scan

La fonction "scan" à l'aide d'un microprocesseur sur le FT-90R permet une Exploration rapide des canaux mémoires ou un balayage de bande, pour rechercher le traffic.

Avant de lancer la recherche automatique, s'assurer que la commande SQL fait bien disparaitre le bruit de fond en l'absence de signal utile. Si le bruit n'est pas éliminé, l'émetteur récepteur croira avoir trouvez un signal et arrête sa recherche.

La recherche automatique peut être lancée ou arrêtée avec le bouton. [UP] ou [DWN] du microphone.

Les procédures suivantes peuvent être utilisées en recherche automatique :

1. L'appui et le maintain du bouton [UP] ou du bouton [DWN] pendant une seconde en mode VFO lance une recherche respectivement croissante ou décroissant.
2. L'appui et le maintain du bouton [UP] ou du bouton [DWN] bouton pendant une seconde en mode mémoire lance une recherche respectivement croissante ou décroissante sur le numéro de canal.
3. La recherche s'arrête quand un signal ouvre le squelch, et le point decimal sur l'afficheur clignote. Vous pouvezCHOISIR un ou deux modes de reprise de scan (voir ci-dessous).
4. Pour arrêter la recherche manuellement, le moyen le plus facile est d'appuyer brièvement sur le PTT du microphone (aucune émission n'advert en recherche automatique).

La recherche peut être également arrêtée manuellement en appuyant sur le bouton [UP] ou le bouton [DWN] du microphone ou le bouton [VFO/MR] du microphone.

Options reprise de scan

Deux modes "reprise de scan" sont disponibles sur la radio :

• En mode BUSY, la recherche reste arrêtée aussi longtemps qu'une porteuse est présente sur le canal ; après la disparition de la porteuse à la fin de l'émission de l'autre station, la recherche reprends.
• En mode TIME, la recherche s'arrête pendant 5 secondes, après quoi la recherche reprends (que l'autre station ait fini ou non sa transmission).

Pour changer le mode "reprise de scan", suivre la procEDURE :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tournier le bouton de la commande principale pour selectionner "29SCAN."
2. Appuyer sur la touche pour selectionner le mode de reprise de scan souhaite (BUSY ou TIME).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Eviter une mémoire en cours de recherche

Quand vous avez des canaux mémoires continulement activés, vous pouvez souhaiter les éviter en recherche automatique, mais pouvoir les acceder en manuel.

Pour éviter une mémoire en recherche automatique, pratique comme suit :

1. Acceder au canal mémoire à éviter. Noter que le canal mémoire 1 ne peut être évité.
2. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "31SKIP."
3. Appuyer sur la touche pour seLECTIONner "SKIP."
4. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour reactiver un canal mémoire à éviter, sélectionner “STOP” au point 3 ci-dessus.

Mémoire à éviter temporairement

Si la recherche s'arrête de façon repétitive sur un canal mémoire du à un bruit ou une interférence, vous pouvez temporairement le marquer pour qu'il soit éviter (Sauf le canal mémoire 1). Le canal sera éviter jusqu'à ce que vous arrêtiez le scan manuellement (en appuyant sur le commutateur PTT, par exemple).

Pour éviter un canal temporairement, appuyer brièvement sur la touche SET quand la recherche est arrêtée sur le canal à éviter. La recherche reprends instantanément, et ce canal ne sera pas “visité” pendant cette cession de recherche.

Limits programmables de bandes de recherche

En plus de la recherche par bande ou par mémoire, cet émetteur récepteur peut être régle pour atteindre ou rechercher uniquement les fréquences entre une limiteasse et une limite haute. Par exemple, pendant une recherche sur le 2-mètres vous pouvez souhaiter limiter l'exciusion de 144.5 146~MHz , pour éviter les accrochages sur la sous bande SSB/CW entre 144.0 et 144.5MHz

Ces limites sont chargées dans des mémoires spéciales dites “mémoires de limites de sous-bandes” dénommées PMS-1L, PMS-1U, PMS-2L, et PMS-2U, avec les désignations “L” et “U” représentant respectivement les limites basses et hautes.

Pour utiliser cette fonction, faire comme suit :

1. Mettre la limite basse de la bande concernée dans la mémoire “PMS-1L” et la limite haute dans la mémoire “PMS-1U” (ou, autrement, dans les mémoires “PMS-2L” et “PMS-2U”).

2. Avec toutes ces mémoires validées, appuyer brièvement sur le bouton de la commande principale pour activer les limites de sous-bandes programmables. Les fréquences chargées dans les mémoires “L” et “U” déterminent une bande dans laquelle il est possible de se régler ou de scanner. L'icone “p” apparait en bas et à gauche de l'afficheur sur l'emplacement “MODE”.

Pour annuler les limites de sous bandes et revenir en mode normal, appuyer brièvement sur le bouton [VFO/MR] du microphone. En cours de recherche automatique, si vous voulez revenir en mode VFO, à partir du mode "bande programmée", appuyer deux fois sur le bouton [VFO/MR].

Une fois que les mémoires “L” et “U” sont chargées, vous pouze activer les limites de sous-bande en accédant simplement à un de ces mémoires et en appuyant sur le bouton de la Commande principale. Cependant, il n'est pas possible d'activer les limites de sous-bandes si l'une des fréquences des mémoires de limite est marquée comme étant à éviter durant la recherche automatique.

Si vous avez charge les mémoires des deux registres PMS-1L/1U et PMS-2L/2U, la recherche automatique se passé un petit peu différemment : l'émetteur récepteur recherche de la fréquence de “PMS-1L” jusqu'à la fréquence de “PMS-1U”, puis saute à la fréquence de “PMS-2L” et recherche jusqu'à la fréquence de “PMS-2U”, après quoi il revient à la fréquence de “PMS-1L” et repête la procédure. Si vous souhaitez avoir quelles chose dans les registres “PMS-2L” et “PMS-2U”, mais que la recherche n'utilise pas ces informations, il suffit de masquercer ces canaux comme vu précédemment.

Recherche automatique dynamique

La fonction recherche automatique dynamique peut être utilisée pour charger — automatiquement sans aucune intervention d'un opérateur — une banque spéciale de 50 canaux mémoires (par bande) en fonction de l'activité trouée ou non sur un canal. La recherche automatique dynamique peut balayer une bande entière ou une portion de bande définie par les limites programmables et charge dans la banque mémoire de recherche dynamique avec les données "fréquence" des canaux trouves actifs. Les canaux mémoires sont charges dans l'ordre ou ils sont détectés sans relation avec la force du signal ou un ordre de position déterminée.

La fonction recherche automatique dynamique est spécialement utile quand vous séjournez pour la première fois dans une région ou vous ne connaissiez pas bien les fréquences des relais locaux ; la recherche automatique dynamique trouve ces fréquences et les charge automatiquement en mémoire pour vous.

Il est simple d'activer la recherche automatique dynamique :

1. Appuyer et maintainir la touche DISP pendant une seconde.
2. La recherche automatique dynamique lance alors une recherche d'ordre croissant sur la bande, chargeant les canaux sur lequel existe un signal suffisamment puissant pour ouvrir le squelch.
3. Quand 50 canaux sont charges ou que la recherche atteigne la limite de bande, la recherche et l'émetteur récepteur revient à la fréquence de départ.
4. Pour acceder aux mémoires de recherche automatique dynamique nouvellement chargées, tourner le bouton de la commande principale.
5. Appuyer brièvement sur le bouton [VFO/MR] de microphone pour sortir du mode recherche automatique dynamique.

Noter que ces mémoires sont aussi nommées mémoires “soft”; Elles sont perdues si vous quittez le mode recherche automatique dynamique pour passer en mode VFO/Mémoire ou si vous lancer une nouvelle recherche automatique dynamique. Cette fonction également ne charge pas en mémoire les informations CTCSS ou DCS; si vous ne trouver pas de relais avec cette recherche automatique dynamique, il faudra chercher s'il n'y a pas des accès par de tonalités codées.

Surveillance du canal prioritaire

En version U.S, la fonction prioritaire permet la surveillance automatique de l'activité sur la fréquence du canal mémoire 1 toutes les 5 secondes pendant le traffic en mode VFO ou en mode mémoire (canal différent). Quand le récepteur détecte un signal sur la fréquence affectée au canal mémoire “Prioritaire” (Canal 1), l'appareil bascule automatiquement sur cette mémoire pendant tout le temps de présence du signal plus quelques secondes. Si vous émettez pendant l'arrêt sur le canal prioritaire, la fonction surveillance du canal prioritaire est désactivée, et l'émetteur récepteur s'arrête indéfiniment sur ce canal.

L'émetteur récepteur surveille uniquement le canal mémoire 1 comme canal prioritaire si vous étés en mode mémoire. Aucun autre canal mémoire ne peut être désigné comme canal prioritaire.

Mise en surveillance du canal prioritaire :

1. Régler la commande SQL pour faire disparaitre le bruit de fond sur un canal non occupé, ensuite charger la fréquence “prioritaire” dans le canal mémoire 1.
2. Appuyer sur le bouton [VFO/MR] du microphone pour passer en mode VFO. Si vous étés en mode mémoire, sélectionner la mémoire sur laquelle vous pouze travailler (autre que le canal prioritaire).
3. Appuyer brievement sur le bouton [ACC] du microphone pour lancer la surveillance du canal prioritaire (l'icone "P" apparait en bas et à gauche de l'afficheur LCD à l'emplacement "MODE").

Fonctions scan

En surveillance du canal prioritaire, la fréquence affichée commute brièvement avec cette contention dans le canal prioritaire environ toutes les 5 secondes,pendant que le récepteur vérifie la présence d'un signal.

Quand il n'y a certain signal sur le canal prioritaire (capable d'ouvrir le squelch), vous pouze régler, transmettre et receivevoir en mode VFO ou désirer et utiliser les autres mémoires ; cependant, vous ne pouze lancer de recherche automatique (sauf manuellement, avec les boutons [UP] et [DWN] du microphone), car les circluits logiques de la recherche automatique sont affectés à la fonction prioritaire.

Si une station que vous voulez contacter apparait sur le canal prioritaire, appuyer brièvement sur la commande PTT à la réception de son signal (aucune transmission n'est généraee) pour arrêté la recherche sur le prioritaire. Sinon, quand un signal apparait sur le canal prioritaire, la surveillance du prioritaire s'arrête sur ce canal, et le décimal sur l'afficheur clignote. Le contrôle du prioritaire reprend la veille en fonction des régles de la reprise en recherche prioritaire (soit après un arrêt de 5 secondes soit à la retombée de porteuse).

Pour annuler la surveillance du canal prioritaire, appuyer brièvement sur le bouton [ACC] ou [VFO/MR] du microphone.

Quelques autres règles régissant la fonction canal prioritaire :

On ne peut scannerpendant l'activation de la surveillance du canal prioritaire.
La fonction "surveillance du canal prioritaire" ne peut être désactivée en mettant l'émetteur récepteur hors tension. Ainsi si vous étés dans le mode "surveillance du canal prioritaire" lors de la mise hors tension de l'appareil, vous vous retrouverez dans ce mode à la mise sous tension suivante.

La fonction "surveillance du canal prioritaire" est également disponible sur la version européen, cependant aucune des touches "Programmables" n'est régée par défaut avec cette fonction. La fonctionnalité d'une de ces touches peut être affectée facilement à la fonction "surveillance du canal prioritaire"; voir le paragraphe "Programmation des touches fonctions du panneau avant et du microphone" de la page 47 pour plus de détails.

ARTS: Surveillance automatique de liaison

Ce système utilise un signal DCS pour vous informer que la liaison avec une autre station également équipée du système ARTS et avec le même code, est possible.

A chaque fois que vous appuyez sur la commande PTT ou toutes les 30 secondes après l'activation de l'ARTS, votre radio transmet un signal DCS (subaudible). Si l'autre radio répond, le témoin sonore (s'il est activé)SONNE et l'icone "ARTS IN" apparait sur l'afficheur. Que vous parliez ou non, les deux radios continuents à s'envoyer mutuellesment les trames de sonlage toutes les 30 secondes tant que le mode ARTS est activé.

Voupez egravement disposer de l'émission automatique de votre indicatif en CW toutes les 9 minutes, pour être en conformité avec les obligations d'identification.

Si deux trames de sondages ne recoivent pas l'accusé de réception, votre radio déduira que la liaison est rompue. Un signal sonore d'advertissement est émis, et l'icone affichée sur l'appareil se change en "ARTS OUT". Si la liaison se rétablit, votre radioSONNE à nouveau, et l'icone de l'afficheur se change en "ARTS IN."

En mode ARTS, le microprocesseur empêche tout changement de la fréquence de traffic et des autres régles ; vous devez tout d'abord sortir du mode ARTS pour revenir en mode normal. C'est une mesure de sécurité pour éviter une perte de contact accidentelle par un changement de canal intempestif, etc.

Voici comment activer le mode ARTS :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "05ARTS."
2. Appuyer sur la touche pour sélectionner le mode ARTS: "RX" (réception-seule), "TX" (émission-seule), "TRX" (émission réception) ou "OFF". Normalement les deux radios doivent être sur "TRX."
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder la saisie et sorter. L'icone sur l'afficheur est maintainant à la valeur "ARTS OUT." Àpres deux trames de sondage (une minute), s'il n'y a pas d'accusé de réception, "ARTS OUT" apparait continulement ; sinon la valeur "ARTS IN" est affichée tant que la liaison est valide.
4. Pour annuler le mode ARTS, selectionner "OFF" au point 2 ci-dessus.

ARTS: Surveillance automatique de liaison

Les modes ARTS

Dans la description de l'ARTS précédente, les deux émetteurs récepteurs doivent être mis en mode "TRX" (émission réception). Il y a deux autres modes ARTS accessibles par le système de MENU, comme mentionné ci dessous :

RX Utiliser ce mode si vous voulez que votre radio soit seulement en écoute, et ne renvoie pas de trame de sondage vers l'autre station (qui dans ce cas sera mise en mode "TX"). Ici, votre radio avertit et affiche "ARTS IN" ou "ARTS OUT" pour indiquer l'etat de la liaison.
TX de même, cela met votre radio dans un mode émission-seule de type "balise" dans lequel vous ne souhaitez pas receivevoir les trames de sondage (mais vous pouvez entendre le traffic de l'autre station). Quand ce mode est actif, vous n'avez aucun affichage de l'etat de la liaison ("ARTS IN" et "ARTS OUT" n'apparaissant pas). Vousdezavoir la fonction IDentification CW activée quand vous étés dans ce mode.

Initialisation de la fonction Identification CW

La fonction ARTS comprend un identifient CW, comme présente ci-dessus. Your radio peut être programmée pour envoyer "DE (votre indicatif) K" en code Morse toutes les neufs minutes en mode ARTS. L'indicatif peut composer jusqu'à 7 caractères.

Voici comment programmer l'identifient CW:

1. Appuyer et maintainir la touche SET pendant une seconde, puis tournier le bouton de la commande principale pour selectionner "O8CwID#.
2. Vous pouvez remarquer que le premier emplacement de caractère clignote. A ce moment là, appuyer sur la touche « ou la touche « pour sélectionner le caractère souhaïte, puis appuyer sur la touche SET pour semettre sur l'emplacement de caractère suivant.
3. Appuyer sur la touche ou la touche pour selectionner la dette ou le chiffre suivant, puis appuyer sur la touche SET pour semettre sur l'emplacement suivant.
4. Quand tout l'indicatif a eté saisi, appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder la saisie et revenir en mode normal.

Pour activer l'identifient CW en mode ARTS :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tournier le bouton de la commande principale pour selectionner "07CVID."
2. Appuyer sur la touche pour changer l'affichage à “ON.”
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour désactiver la fonction identifient CW, sélectionner "OFF" au point 2 ci-dessus.

Le traffic packet généralement implique uniquement de brancher son TNC comme indiqué sur l'illustration en page 16, puis de configurer le canal en 1200 bps ou 9600 bps à l'aide du MENU.

Pour selectionner la vitesse de transfert en packet, faire comme suit :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "21PCKT."
2. Appuyer sur la touche pour selectionner la vitesse de transfert (1200bps ou 9600bps).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

La sélection de la vitesse de transfert en packet peut être effectué indépendamment pour chaque bande (VHF et UHF) en mode VFO. Noter également que la vitesse de transfert packet peut être mise en mémoire, ainsi vous ne devez pas avoir accès au menu chaque fois que vous pouze opérer en mode Packet.

Compteur de délays d'émission

La fonction compteur de délays d'émission (TOT) est prévue pour forcer l'émetteur récepteur en mode réception après une période d'émission continue prédéfinie (par défaut 6 minutes). Cette fonction empêche votre émetteur récepteur d'émettre la “porteuse de la mort” sur une longue période dans l'eventualité d'un blocage interpestif de la pédale PTT du microphone en position “TX.”

Le délambda du "TOT" peut être régé par incréments de une minute, pour une période totale de 1 à 60 minutes.

Pour changer le réglage par défaut (6 minutes):

1. Appuyer et maintainir la touche SET pendant une seconde, puis tournier le bouton de la commande principale pour selectionner "35TOT."
2. Appuyer soit sur la touche < ou sur la touche > pour sélectionner la période (entre 1 et 60 minutes ou OFF).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Mise hors tension automatique

La fonction (APO) met la radio totalement hors tension après une période prédéfinie par l'usager de non-utilisation du PTT ou toutes autres touches ou boutons. Si vous n'appuyez sur aucunes touches ou boutons de la face avant, ne tournez pas le bouton de la commande principale, n'utilise pas les touches ou boutons du microphone, n'émettez pas, et tant que l'émetteur récepteur n'est pas en train de scanner ou en surveillance du canal prioritaire, la radio se met hors tension elle-même après un laps de temps déterminé. Cette fonction est très utilise pour limiter la consommation de la batterie en mobile dans le cas ou vous oublier demettre l'appareil hors tension avant de quitter votre vehicule.

Pour activer la fonction APO :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tournier le bouton de la commande principale pour selectionner "O3APO."
2. Appuyer soit sur la touche ou sur la touche pour sélectionner le délié sauhaité pour la mise hors tension automatique (entre 1 et 12 heures ou OFF).
3. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Commande du ventilateur

Le microproceseur du FT-90R lance automatiquement le ventilateur de refroidissement lors des émissions et 30 secondes après ou lorsque la température du chassis augmente.

Vous pouvez changer le mode d'action du système de refroidissement, si la température ambiente dans votre station le nécessite, selon la procédure suivante :

1. Appuyer et dévelopir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "18FAN."
2. Appuyer sur la touche pour désirir le nouveau mode opératione.

AUTO: Le ventilateur tourne à haute vitesse quand la température du chassis augmente; le ventilateur tourne à petite vitesse le reste du temps.

TX: Le ventilateur tourne à haute vitesse pendant les périodes d'émission, et pendant les 30 secondes qui suivant; le ventilateur tourne à petite vitesse le reste du temps.

AUTO/ITX: Le ventilateur tourne à haute vitesse quand les deux conditions précédentes sont réunies; le ventilateur tourne à petite vitesse le reste du temps.

OFF: Le ventilateur tourne à petite vitesse tout le temps.

1. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Programmation des touches fonctions de la face avant ou du microphone

Par défaut le FT-90R a les touches et de la face avant et les boutons [P1], [P2], et [ACC] du microphone qui ont reçu des fonctions (en usine). Ceci peut être changé par l'utilisateur, si vous poulez définir une autre fonction pour une touche particulière.

Pour changer l'affection d'une touche fonction :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour semettre sur le numero de Menu correspondant à la touche à laquelle on peut associer une fonction (22Pg: 23Pg: 24Pg:P1 25Pg:P2 , or 26Pg:AC)

2. Appuyer sur la touche SET pour selectionner cette fois-ci la fonction que vous voulez associier à la touche ou au bouton selectionné au point 1. Les choix disponibles sont :

HOME CH commute la fréquence sur le canal HOME.

VFO/MR commute la commande de fréquence entre les modes VFO et mémoire.

TONE Sélectionne les modes CTCSS ou DCS et les tonalités ou codes.

PRI Active la surveillance du canal prioritaire.

SCAN UP Active la recherche automatique croissant en fréquence ou en mémoire.

SCAN DN Active la recherche automatique décroissant en fréquence ou en mémoire.

RPTR Sélectionne le sens du décalage relais.

REVERSE Inverse les fréquences entree et sortie d'un relais.

T. BURST Active le signal 1750Hz

TX PWR permit deCHOISIR la puissance de sortie de I'emetter.

1. Tourner le bouton de la commande principale pour selectionner une autre touche ou bouton programmable pour modifier, si nécessaire, et faire votre selection dans la liste ci-dessus.
2. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder les nouveaux réglages et repasser en mode normal.

Note:

La fonction de la touche [VFO/MR] est fixé à la seLECTION [VFO/MR].

Inversion du code DCS

Le système DCS a tout d'abord eté introduit dans le service mobile commercial, où il est maintainant très repandu.

DCS utilise un mot code consistant en une trame de 23-bits, émis de manière subaudible à une vitesse de transfert de 134.4 bps (bit/sec). Occasionnellement, il peut advenir une inversion de signal dans la complémentation à un code devant être envoyé ou reçu. Ceci évite auquelch du récepteur de s'ouvoir avec un DCS en état, alors que la série de décodage de bit ne peut commander ce qui a été sélectionné.

situations types dans lesquelles une inversion peut arrivier :

Connexion à un récepteur externe préamplifié.
Trafic via un relais.
Connexion à un amplificateur linéaire externe.

Note Cette inversion de code ne signifie pas que tous les équipements ci-dessus sont défectueux! Dans certaines configurations d'amplificateur, le signal de sortie (phase) est inversé par rapport à l'entrée. Les petits signaux ou les amplificateurs linéaires qui ont un nombre impair d'étages d'amplification peuvent se retrouver en inversion sur un code DCS en réception ou en émission

Comme dans la plupart des circonstances cela n'arrive pas (La conception des amplificateurs et les standards industriels prennet cela en compte), si vous trouvez que le squelch de votre récepteur ne s'ouvre pas quand vous et l'autre station utilisez le même code DCS, vous OU l'autre station (mais pas les deux) pouvez essayer ce qui suit :

1. Appuyer et maintainir la touche SET pendant une seconde, puis tourner le bouton de la commande principale pour selectionner "14DCSnr."
2. Appuyer sur la touche pour sélectionner un des modes suivants:

TRX NOR:Encoder:Normal

Décodeur;Normal

RX REV: Encoder : Normal

Décodeur;Reverse(Inverse)

Décodeur;Reverse(Inversé)

1. Appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Se souvenir que pour retrouver les valeurs par défaut il faut semettre sur "TRX NOR" (Encodeur Normal ; Décodeur Normal).

Mode démonstration

Quand le FT-90R est mis sous tension pour la première fois, la tension d'alimentation est affichée juste en dessous de la fréquence de traffic. Le FT-90R offre également une autre option d'affichage d'accueil, appelée mode "Démonstration". Il s'agit d'un message défilant de deux lignes pouvant composer par exemple sur la première ligneVoteurindicatifet surla secondevoitrésynom.

Si l'affichage d'accueil courant de votre émetteur récepteur est la tension d'alimentation, il est possible d'activer le mode démonstration par l'appui et le maintainien de la touche SET tout en mettant l'émetteur récepteur sous tension. L'affichage reste sur l'affichage d'accueil jusqu'à l'activation d'une fonction sur la radio (tourner le bouton de la commande principale, etc.)

Appuyer et maintainir la touche SET, enuttant le FT-90R sous tension, fait revenir au message d'accueil normal.

Programmer le message démo

You pouvez également changer le message du mode Démonstration, en utilisant la procédure suivante :

1. Appuyer et maintainir la touche SET enuttant I'emmeteur recepteur sous tension ; vous pouvez voir le premier caractere de la ligne supérieure clignoter.
2. Pendant que le caractère clignote, tourner le bouton de la commande principale pour sélectionner le premier caractère de la ligne supérieure, puis appuyer sur la touche pour se déplacer sur l'emplacement du caractère suivant.
3. Tourner le bouton de la commande principale pour sélectionner le caractère suivant, puis appuyer sur la touche pour se déplacer sur l'emplacement du caractère suivant.
4. Répéter les points 2 et 3, autant de fois que nécessaire, pour compléter la ligne supérieure du message (jusqu'à 50 caractères).
5. Maintenant appuyer brievement sur la touche SET ; vous pouvez voir le premier caractère de la ligne inférieure clignoter.
6. Répéter les points 2 et 3 à nouveau pour saisir la ligne inférieure du message (jusqu'à 50 caractères).
7. Appuyer sur la touche SET pour sauvegarder les nouveaux messages et revenir en mode normal.

Réinitialisation du CPU

Si vous obtenez des réactions imprévues et bizarres de votre apparéil ou bien si vous poulez remettre les valeurs par défaut, la réinitialisation du microproesseseur permet de le faire rapidement.

Pour remettre les paramétres Menu à leurs valeurs d'origine, appuyer et maintainir la touche SET et le bouton DISP en mettant l'émetteur récepteur sous tension. Cette procédure ne modifie pas les valeurs contenues dans les canaux mémoires.
Pour réaliser une réinitialisation CPU majeure de toutes les mémoires et des menus, appuyer et maintainir la touche < , la touche > , et le bouton DISP en mettant l'émetteur récepteur sous tension.

Vouss pouvez transférer toutes les données d'un FT-90R sur un autre FT-90R en utilisant la fonction "Cloning". Cela nécessite un cable de clonage à construire par l'utilisateur pour relier les prises MIC des deux émetteurs récepteurs, comme montré ci-dessous.

Pour cloner un émetteur récepteur sur un autre, faire comme suit :

1. Mettre hors tension les deux émetteurs récepteurs, puis appuyer et maintainir le bouton [ACC] du microphone (de chaque radio) tout en mettant les apparéils sous tension. L'indication "CLONE" apparait sur l'afficheur.
2. Débrancher le microphone de la prise MIC (de chaque radio) puismettre à la place le cable de clonage sur les prises MIC de chaque radio.
3. Sur la radio "destination", appuyer sur le bouton ss . L'icone "R" apparait en bas et à gauche de l'afficheur.
4. Puis, sur la radio "source", appuyer sur la touche SET. L'icone "T" apparait en bas et à gauche de l'afficheur, et le transfert des données de clonage commence immédiatement.
5. Si un problème survient pendant l'opération, le message "Error" est affchéé.
   Vérifier la connexion du cable, et essayer à nouveau.
6. Si le clonage est réussi,mettre hors tension la radio "destination".Puismettre hors tension la radio "source".
7. Enlever le c. Les données mémoires et de traffic sont maintenant les mêmes sur les deux apparciels. Ils peuvent être remis tous les deux sous tension et fonctionner en mode normal.

Le SYSTÉME MENU du FT-90R permet de personnaliser un nombre important de paramètres pour le traffic.

La mise en œuvre du MENU est aisée. Pour ce faire utiliser la méthode suivante :

1. Appuyer et maintainir la touche SET pendant une seconde.
2. Tournier le bouton de la commande principale pour selectionner la ligne de MENU à modifier.
3. Appuyer sur la touche ou la touche , comme indiqué dans les paragraphs qui suivent, pour ajuster le status ou la valeur de la LIGNE DE MENU. Dans plusieurs cas, le champs du LCD juste au-dessus de la touche affiche une icône “▼”, indiquant que la touche du dessous est celle qui convient pour inverser les valeurs disponibles. En fin de réglage, appuyer et maintainir la touche SET pendant 1,5 seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

LES LIGNES DE MENUS sont disposées par convention par ordre alphabétique.

Ligne de menu	Fonction	Valeurs disponibles	Par défaut
01ALPH	Active/désactive l'affichage alphanumeric	ON/OFF	OFF
02ALPHc	Charge les libellés alphanumeric	—	—
03APO	Règle ma mise hors tension automatique	OFF/1~12	OFF
04	—	—	—
05ARTS	Sélectionne le mode ARTS	OFF/RX/TX TRX	OFF
06BEEP	Active/désactive le témoin sonore	ON/OFF	ON
07CVID	Active/désactive l' ID CW en mode ARTS	ON/OFF	ON
08CVID#	Programme l'ID CW	—	—
09D Con	Règle le contraste de l'afficheur de la face avant	0~12	6
10D Dim	Règle la luminosité de l'afficheur de la face avant	OFF/d1/d2/ d3/d4	d1
11DC IN	Indication de la tension d'alimentation	—	—
12DCS#	Règle le code DCS	104 standard DCS codes	023
13DCS	Active le Code DCS en recherche automatique	—	—
14DCSnr	Sélectionne le code DCS "Normal" ou "Inversé"	TRX NOR/ RX REV/ TX REV/ TRX REV	TRX NOR
15DTMFd	Règle la temporisation du composeur DTMF	50/250/450/750/1000	450
16DTMFs	Règle la vitesse d'envoi du composeur DTMF	50/100	50
17DTMFw	Programme le composeur DTMF	—	—
18FAN	Règle le régime d'emploi du ventilateur	OFF, AUTO, TX, AUTO/TX	AUTO/TX
19LckTX	Active/désactive le verrouillage du PTT	OFF/BAND A/BAND B	OFF
20LOCK	Active/désactive la touche de verrouillage.	ON/OFF	OFF
21PCKT	Règle la vitesse de transfert packet	1200/9600	1200
22Pg:←	Programme la touche (assignation)	TONE, PRI, SCAN UP, SCAN DN, RPTR, REVERSE, T.BURST, TX PWR, HOME CH, VFO/MR	REVERSE
23Pg:→	Programme la touche (assignation)		RPTR
24Pg:P1	Programme la touche [P1] (assignation)		TONE
25Pg:P2	Programme la touche [P2] (assignation)		TX PWR
26Pg:AC	Programme la touche [ACC] (assignation)		PRI
27RfSql	Règle le seuil de SQL	S-3/S-5/S-FULL/OFF	OFF
28RPTR	Règle le sens du Décalage relais	ARS/Shift -/Shift +/OFF	ARS
29SCAN	Sélectionne le mode de reprise de scan	BUSY/TIME	BUSY
30Shift	Règle la valeur du Décalage relais	0.00~99.95	※
31SKIP	Active/désactive la marque de "saut" de mémoire	SKIP/STOP	STOP
32STEP	Règle le pas d'increment du synthétiseur	5.0/10.0/12.5/15.0/20.0/25.0/50.0	※
33TONE	Sélectionne le mode opérationaire CTCSS/DCS	ENC, ENC/DEC,BELL, DCS,OFF	OFF
34TONEf	Règle la Tonalité CTCSS	39standard Tonalité CTCSS	88.5
35TOT	Règle les délaiss d'émission	OFF/1~60	6
36TxNar	Règle la largeur signal BF MIC	ON/OFF	OFF
37TxPwr	Règle la puissance de sortie	HIGH/MID1/MID2/LOW	HIGH
38AM	Sélectionne le mode de réception	AUTO/AM/INHIBIT	AUTO

※ Dépend de la version de l'émetteur récepteur.

Détails des menus

01ALPH

Fonction: Active/désactive l'affichage alphanumeric

Valeurs disponibles : ON/OFF

Réglage par défaut : OFF

Note:

Le réglage peut être fait indépendamment sur chaque canal mémoire.

02ALPHc

Fonction : Charge les libellés alphanumerices en mémoire.

Voir page 36 pour plus de détails.

03APO

Fonction: Regle la mise hors tension automatique.

Valeurs disponibles: 1 12 heures, ou OFF

Réglage par défaut : OFF

04 (Not Used)

05ARTS

Fonction : Sélectionne le mode ARTS.

Valeurs disponibles : OFF/RX/TX/TRX

Réglage par défaut : OFF

06BEEP

Fonction: Active/désactive le tímein sonore

Valeurs disponibles : ON/OFF

Réglage par défaut : ON

07CWID

Fonction: Active/désactive 1' ID CW en mode ARTS

Valeurs disponibles : ON/OFF

Réglage par défaut: OFF

08CWID#

Fonction:Programme un indicatif dans 1'ID CW.Voir page 44.

09D Con

Fonction: Règle le contraste de l'afficheur de la face avant.

Valeurs disponibles: 0~12

Réglage par défaut : 6

10D Dim

Fonction: Regle la luminosité de l'afficheur de la face avant.

Valeurs disponibles : d1/d2/d3/d4/OFF

Réglage par défaut : d1

11DC IN

Fonction : Indication de la tension d'alimentation.

12DCS#

Fonction: Regle le code DCS.

Valeurs disponibles : 104 codes DCS standard

Réglage par défaut : 023

13DCS

Fonction: Active le Code DCS en recherche automatique.

14DCSnr

Fonction: Sélectionne le code DCS "Normal" ou "Inverse".

Valeurs disponibles :

TRX NOR (Encodeur: Normal / Décodeur: Normal)

RX REV (Encodeur: Normal / Decodeur: Reverse (Inversé))

TX REV (Encodeur: Reverse (Inverse) / Decodeur: Normal)

TRX REV (Encodeur: Reverse (Inverse) / Décodeur: Reverse (Inverse))

Réglage par défaut: TRX NOR: (Encodeur: Normal / Décodeur: Normal)

15DTMFd

Fonction: Regle la temporisation du composeur DTMF.

Valeurs disponibles : 50/250/450/750/1000 ms

Réglage par défaut: 450 ms

16DTMFs

Fonction: Regle la vitesse d'envoi du composeur DTMF.

Valeurs disponibles : 50/100 ms

Réglage par défaut: 50 ms (grande vitesse)

17DTMFw

Fonction: Programme le composeur DTMF. Voir page 31.

18FAN

Fonction: Regle le régime d'emploi du ventilateur.

Valeurs disponibles : AUTO/TX, AUTO, TX, OFF

AUTO: Le ventilateur tourne à haute vitesse quand la température du chassis augmente; le ventilateur tourne à petite vitesse le reste du temps.

TX: Le ventilateur tourne à haute vitesse pendant les périodes d'émission, et pendant les 30 secondes qui suivent; le ventilateur tourne à petite vitesse le reste du temps.

AUTO/TX: Le ventilateur tourne à haute vitesse quand les deux conditions précédentes sont réunies ; le ventilateur tourne à petite vitesse le reste du temps

OFF: Le ventilateur tourne à petite vitesse tout le temps.

Réglage par défaut : AUTO/TX

19LckTX

Fonction: Active/désactive le verrouillage du PTT.

Valeurs disponibles : BAND A/BAND B/BOTH/OFF

Réglage par défaut : OFF

Note:

$$ \left. ^ {\prime \prime} B _ {A N D} A ^ {\prime \prime} = V H F, ^ {\prime \prime} B _ {A N D} B ^ {\prime \prime} = U H F. \right. $$

20LOCK

Fonction: Active/désactive la touche de verrouillage.

Valeurs disponibles : ON/OFF

Réglage par défaut : OFF

21PCKT

Fonction: Regle la vitesse de transfert packet.

Valeurs disponibles : 1200/9600 bps

Réglage par défaut: 1200 bps

22Pg:←

Fonction:Programme la touche (assignation).

Valeurs disponibles : TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE, TX PWR, HOME CH, VFO/MR, T.BURST

Réglage par défaut: REVERSE

23Pg:→

Fonction:Programme la touche (assignation).

Valeurs disponibles : TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE, TX PWR, HOME CH, VFO/MR, T.BURST

Réglage par défaut: RPTR

24Pg:P1

Fonction:Programme la touche [P1] (assignation).

Valeurs disponibles : TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE, TX PWR, HOME CH, VFO/MR, T.BURST

Réglage par défaut : TONE

25Pg:P2

Fonction:Programme la touche [P2] (assignation).

Valeurs disponibles : TONE, PRI, SCAN UP, SCAN DWN, RPTR, REVERSE, TX PWR, HOME CH, VFO/MR, T.BURST

Réglage par défaut : TX PWR

26Pg:AC

Réglage par défaut:PRI

27RfSql

Fonction: Regle le seuil de SQL.

Valeurs disponibles : S-3/S-5/S-FULL/OFF

Réglage par défaut : OFF

28RPTR

Fonction: Règle le sens du décalage relat.

Valeurs disponibles : ARS/Shift -/Shift +/OFF

Réglage par défaut : ARS (Décalage relais automatique)

29SCAN

Fonction : Sélectionne le mode de reprise de scan.

Valeurs disponibles : BUSY/TIME

Réglage par défaut: BUSY

Note:

"TIME" a des déliais de 5secondes, puis la recherche reprends.

30Shift

Fonction: Règle la valeur du décalage relat.

Valeurs disponibles: 0.00MHz 99.95 MHz (50 kHz steps)

Réglage par défaut: Dépend de la version de l'émetteur récepteur

(U.S.A., Europe, etc.).

Note:

Différançpeuventapparaitre,enfonctionde labande active.

31SKIP

Fonction: Active/désactive la marque de "saut" de mémoire

Valeurs disponibles : SKIP/STOP

Réglage par défaut: STOP (la recherche s'arrête quand le canal est occupé)

32STEP

Fonction: Règle le pas d'increment du synthétiseur.

Valeurs disponibles : 5.0/10.0/12.5/15.0/20.0/25.0/50.0 KHz

Réglage par défaut: Dépend de la version de l'émetteur récepteur

(U.S.A., Europe, etc.).

33TONE

Fonction : Sélectionne le mode opératione CTCSS/DCS.

Valeurs disponibles: ENC, ENC/DEC, BELL, DCS, OFF

Réglage par défaut: OFF

34TONEf

Fonction: Regle la tonalité CTCSS.

Valeurs disponibles : 39 standard Tonalité CTCSS

Réglage par défaut: 100.0Hz

35TOT

Fonction: Regle le péri d'émission.

Valeurs disponibles: 1 60 minutes or OFF

Réglage par défaut : 6 minutes

36TxNar

Fonction: Regle la largeur signal BF MIC.

Valeurs disponibles : ON/OFF

Réglage par défaut : OFF (Déviation Normale)

37TxPwr

Fonction: Regle la puissance de sortie

Valeurs disponibles : HIGH/MID1/MID2/LOW

Réglage par défaut : HIGH

38AM

Fonction : Sélectionne le mode de réception.

Valeurs disponibles : AUTO/ AM/INHIBIT

Réglage par défaut : AUTO (AM en bande aviation, autrement FM )

Note:

L'option "Inhibit" verrouille la réception en FM
