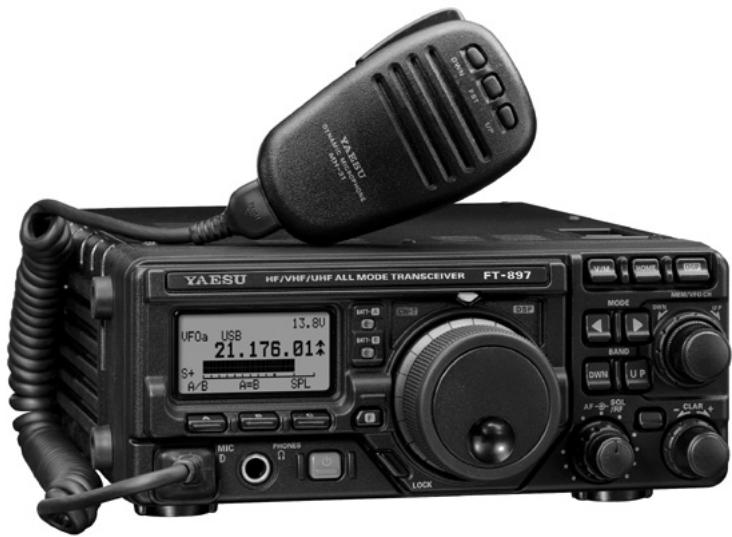

MODE D'EMPLOI FT-897 YAESU

Mise à la masse en mobile 7 Mise à la masse en station fixe 7 Considérations concernant les antennes 8 Installation d’antenne mobile 8 Installation d’antenne fixe 8 Exposition aux champs de HF 9 Compatibilité électromagnétique 9 Chaleur et ventilation 9 Interfacer un ampli linéaire 10 Branchement d’un manipulateur CW 11 Accessoires pour la réception (magnétophone etc.) 11 Régler les pieds avant de l’appareil 11 Commandes et commutateurs de la face avant 12 Connecteurs de la face arrière 18 Connecteurs des panneaux supérieur et inférieur 19 Mise en oeuvre 20 Mettre le transceiver sous et hors tension 20 Sélection de la bande opératoire 20 Sélection du mode opératoire 21 Régler le volume audio 21 Ajuster le gain HF et le squelch 21 Régler la fréquence de trafic 22 Emploi du double VFO 22 Fonctions favorisant la réception 23 Verrouiller les commandes de la face avant 23 Clarifier 23 Décalage FI 24 AGC 24 Fonction de mise hors tension automatique 27 Emission 28 Emission SSB/AM 28 Manipulations de base 28 Emploi du VOX 28 Emploi du «Speech Processor» 29 «Equalizer» DSP pour le microphone 29 Emission CW 30 Utilisation d’une «pioche»/ d’un manipulateur externe .. 30 Utilisation du manipulateur électronique intégré .. 31 Limiteur de transmission continue Trafic en mode Split Emploi d’un système d’antenne réglable (ATAS-100/-120) Réglage automatique Procédure de réglage Wattmètres externes Mise en œuvre sur 30/17/12 mètres Emploi du coupleur automatique FC-30 Système mémoire du coupleur Mode mémoire Canaux mémoires QMB (Quick Memory Bank) Mise en mémoire QMB Rappel canaux mémoires QMB Utilisation des canaux mémoires “Régulier” Mise en mémoire normale Mise en mémoire fréquences émission/ réception différentes Rappel canaux mémoires Masquer une mémoire Emploi des canaux mémoires “HOME” Mise en mémoire canal mémoire «HOME» Rappel d’un canal mémoire «HOME» Mettre un libellé à une mémoire Mode analyseur de spectre Recherche dynamique Emploi de la recherche automatique Fonction recherche automatique Utiliser la recherche automatique Choix de reprise de scan Programmation des mémoires à éviter Recherche automatique avec “canal prioritaire” Mode recherche automatique programmable (PMS) .... Mode «double veille» Réglages divers Fonction entraînement à la CW Programmation des touches fonctions de la face avant . Contraste de l’afficheur Luminosité de l’afficheur Couleur de l’afficheur Emploi du mode menu Emploi du système CAT Procédures de réinitialisation du microprocesseur Clonage Installation d’accessoires Optionnels Filtres optionnels : YF-122S et YF-122C Oscillateur haute stabilité TCXO-9 AM, FM et dans les modes digitaux, apportant l’offre la plus complète disponible sur le marché en ce qui concerne le trafic en portable. Prévu pour fonctionner avec une source d’alimentation externe en continu (1), (2) un système de batteries internes (requière le pack batterie optionnel Ni-MH FNB-78) ou (3) une source de courant AC (requières l’alimentation optionnelle externe FP-30), le FT-897 fourni une puissance en sortie de 100 watts avec une source d’alimentation externe de 13,8 Volts ou avec le secteur. En cas d’utilisation du pack batterie optionnel Ni-MH FNB-78, le FT-897 se met automatiquement sur 20 Watts (10W sur 430 MHz) de puissance de sortie. L’afficheur LCD multi fonctions dispose d’un rétro éclairage séduisant, qui peut être désactivé pour optimiser la durée de vie de la batterie. L’affichage comprend un indicateur de mesure sous forme de bar graphes indiquant la puissance de sortie, la tension d’ALC, le SWR, et le niveau de modulation. En plus de cet indicateur apparaissent un certain nombre d’icônes donnant certains status opératoires, ainsi que des témoins de fonction en particulier pour les trois touches fonction (A, B et C).

Parmi les fonctions avancées du FT-897 on retrouve celles qui sont le plus souvent implémentées uniquement sur des émetteurs récepteurs fixes de bonne dimension. On peut citer le double VFO; le trafic par fréquences émission / réception différentes « split »; Le DSP (filtre passe bande, réducteur de bruit, filtre crevasse « Notch », et l’équaliseur pour le microphone); le décalage FI; le clarifieur (“R.I.T.”); le « Noise Blanker » FI; le contrôle de gain automatique AGC avec les réglages possibles: Fast/Slow/Auto/Off; Le réglage du gain HF et du squelch; la fonction point d’interception optimisée (IPO) et un atténuateur de signal d’entrée (ATT); la réception de la bande aviation en AM; la réception des stations commerciales en AM et FM; la réception des bandes météo U.S.; le VOX; le manipulateur électronique incorporé; la tonalité du signal CW ajustable; le décalage relais automatique (ARS); le codeur / décodeur CTCSS; la fonction

ARTS™ (système automatique de surveillance de portée); la recherche dynamique; l’analyseur de spectre; 200 Mémoires générales plus des mémoires canal « Home » et de limite de bande; la possibilité de labelliser les mémoires; les fonctions d’extinction automatique (APO) et de limiteur d’émission continue (TOT) ; les possibilités d’interfacer un ordinateur et de cloner un appareil sur l’autre. Nous vous prions, de lire ce manuel dans son intégralité afin d’avoir la meilleure compréhension des innombrables possibilités offertes par ce nouvel émetteur récepteur FT897 absolument remarquable.

Mise en garde avant utilisation

Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l’utilisation. Pour un usage normal, l’utilisateur doit posséder une licence radioamateur. L’usage n’est permissif que dans les bandes affectées au service radioamateur.

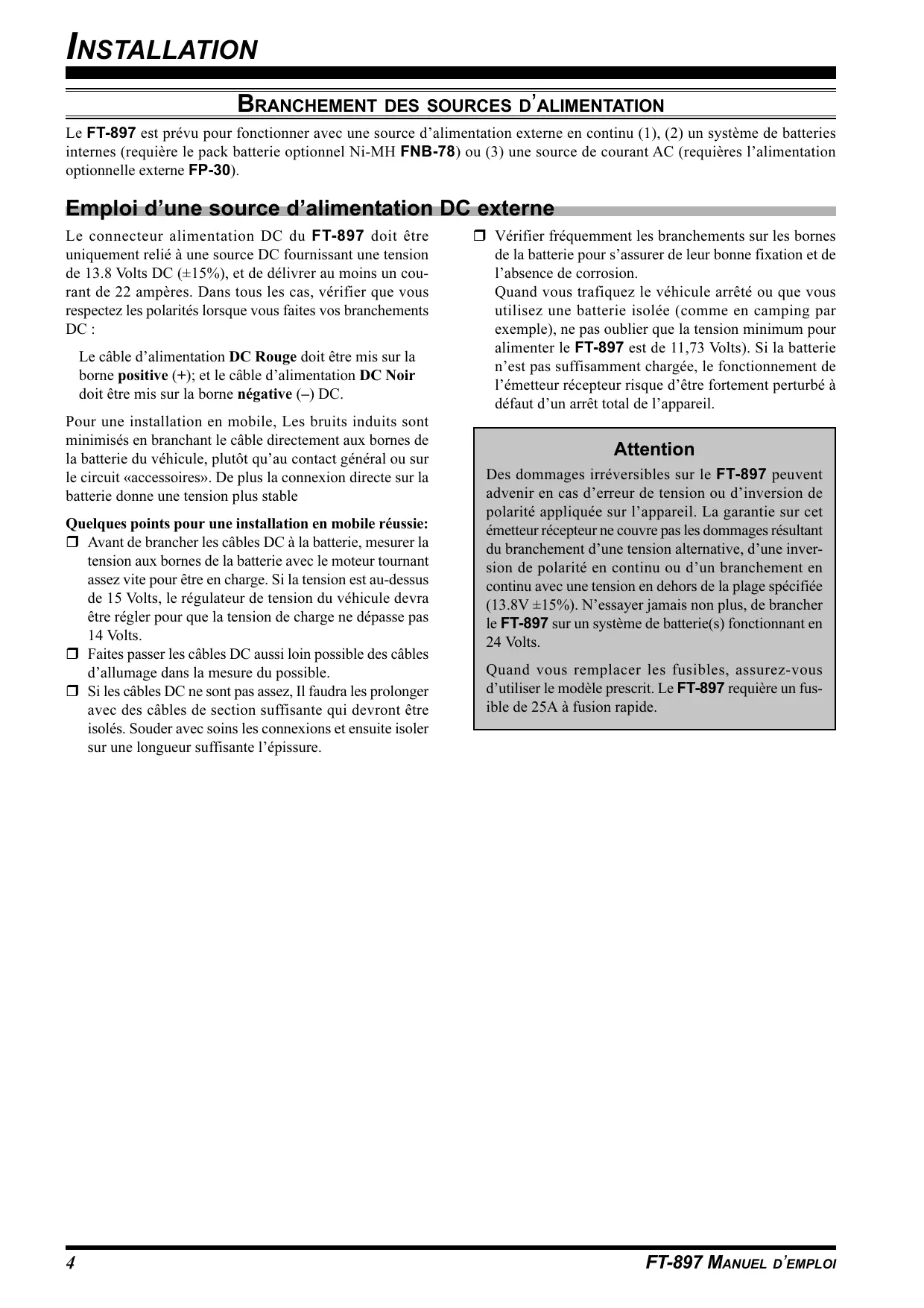

FT-897 MANUEL D’EMPLOI Zone d’utilisation

Pour une installation en mobile, Les bruits induits sont minimisés en branchant le câble directement aux bornes de la batterie du véhicule, plutôt qu’au contact général ou sur le circuit «accessoires». De plus la connexion directe sur la batterie donne une tension plus stable Quelques points pour une installation en mobile réussie:
Avant de brancher les câbles DC à la batterie, mesurer la tension aux bornes de la batterie avec le moteur tournant assez vite pour être en charge. Si la tension est au-dessus de 15 Volts, le régulateur de tension du véhicule devra être régler pour que la tension de charge ne dépasse pas 14 Volts.
Faites passer les câbles DC aussi loin possible des câbles d’allumage dans la mesure du possible.
Si les câbles DC ne sont pas assez, Il faudra les prolonger avec des câbles de section suffisante qui devront être isolés. Souder avec soins les connexions et ensuite isoler sur une longueur suffisante l’épissure.

Vérifier fréquemment les branchements sur les bornes de la batterie pour s’assurer de leur bonne fixation et de l’absence de corrosion.

Quand vous trafiquez le véhicule arrêté ou que vous utilisez une batterie isolée (comme en camping par exemple), ne pas oublier que la tension minimum pour alimenter le FT-897 est de 11,73 Volts). Si la batterie n’est pas suffisamment chargée, le fonctionnement de l’émetteur récepteur risque d’être fortement perturbé à défaut d’un arrêt total de l’appareil.

Des dommages irréversibles sur le FT-897 peuvent advenir en cas d’erreur de tension ou d’inversion de polarité appliquée sur l’appareil. La garantie sur cet émetteur récepteur ne couvre pas les dommages résultant du branchement d’une tension alternative, d’une inversion de polarité en continu ou d’un branchement en continu avec une tension en dehors de la plage spécifiée (13.8V ±15%). N’essayer jamais non plus, de brancher le FT-897 sur un système de batterie(s) fonctionnant en 24 Volts. Quand vous remplacer les fusibles, assurez-vous d’utiliser le modèle prescrit. Le FT-897 requière un fusible de 25A à fusion rapide.

FT-897 MANUEL D’EMPLOI

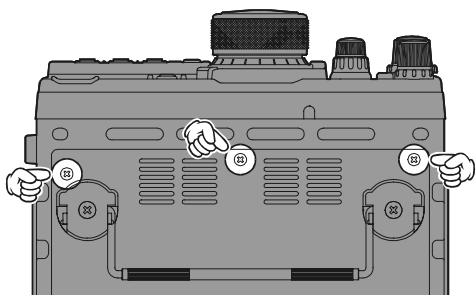

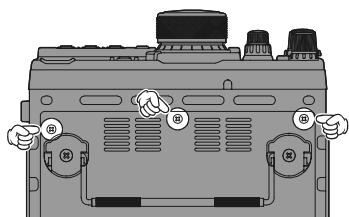

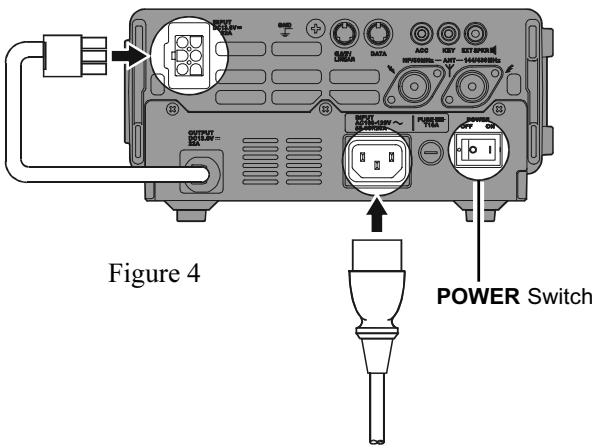

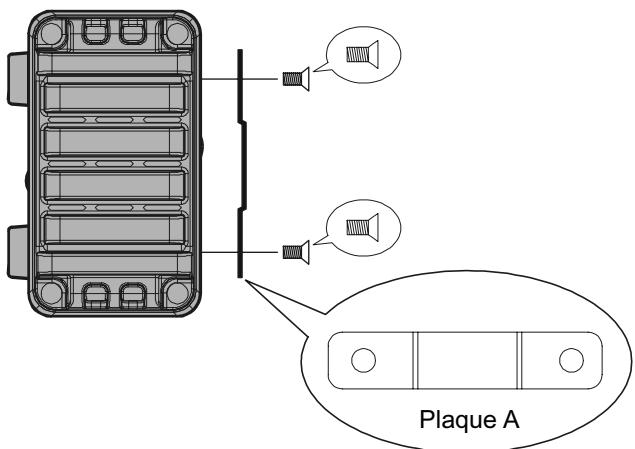

3. Attacher la FP-30 au fond du FT-897, puis fixer là en place avec les six vis récupérées précédemment (Figure 3). 4. Connecter la prise Molex 6 broches de la FP-30 dans la prise « INPUT » jack sur le panneau arrière du FT-897 (Figure 4). 5. Assurez-vous que vous disposez du bon voltage AC et que le commutateur « POWER » de mise sous tension de la FP-30 est bien sur « Off »; brancher alors le câble d’alimentation de la FP-30 sur le secteur.

1. Pour mettre l’émetteur récepteur sous tension, actionner déjà le commutateur POWER de la FP-30 avant d’actionner le commutateur POWER sur le FT-897. 2. Pour mettre l’émetteur récepteur hors tension, actionner déjà le commutateur POWER sur le FT-897 avant d’actionner le commutateur POWER de la FP-30. Quand vous n’utilisez par la FP-30 avec le FT-897 pendant un certain temps, débrancher le cordon AC de la prise secteur.

Figure 3 Un pack batterie Ni-MH FNB-78 complètement chargé permet approximativement 4 heures de réception dans les conditions normales.

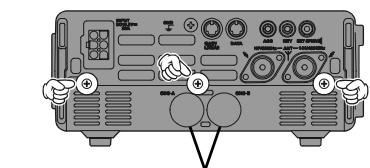

1. Mettre l’émetteur récepteur hors tension, et débrancher tous les câbles coté émetteur récepteur. 2. Enlever les six vis (Trois vis sur la partie inférieure et trois sur l’arrière), puis enlever le panneau du fond (Figure 1 et 2). 3. Insérer la FNB-78 dans le compartiment batterie “A” ou “B” dans le fond de la radio en faisant attention que la patte de montage soit bien alignée avec le logement correspondant sur le châssis de la radio (Figure 3). 4. Brancher le connecteur à 3 broches de la FNB-78 sur la prise batterie sur le châssis de la radio, correspondant au libellé (“A” ou “B”) du compartiment batterie dans lequel la FNB-78 a été installée (Figure 3). 5. Enlever le capuchon plastique, correspondant au libellé (“A” ou “B”) du compartiment batterie dans lequel la FNB-78 a été installée, du couvercle du fond, avant de tourner le capuchon de plastique de telle manière que la petite protubérance du capuchon soit alignée avec la rainure du couvercle du fond (Figure 2). 6. Replacer le couvercle du fond et ses six vis.

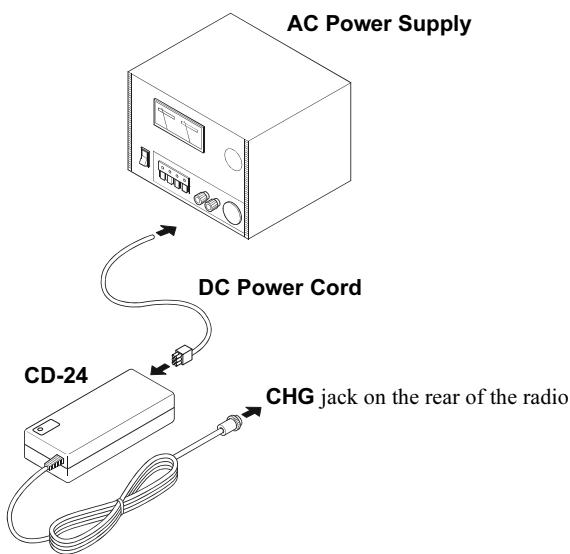

Pour charger la FNB-78 il faut l’adaptateur CD-24 (option). 1. Mettre la radio hors tension. 2. Brancher la prise du câble d’alimentation DC entre l’alimentation AC et la prise INPUT de l’adaptateur CD24, puis insérer l’extrémité du câble qui vient du CD-24 dans la prise “CHG-A” ou “CHG-B” situé sur le panneau arrière de la radio. 3. L’indicateur “BATT-A” ou “BATT-B” du panneau avant du FT-897 est allumée en rouge (chargement en cours) quand la batterie est en train d’être chargée. Quand la charge est complète, La LED rouge s’éteint (Charge complète). Un pack complètement déchargé se recharge en quatre heures environ. 4. Enlever le câble de la prise CHG, puis déconnecter le CD-24 de l’alimentation DC.

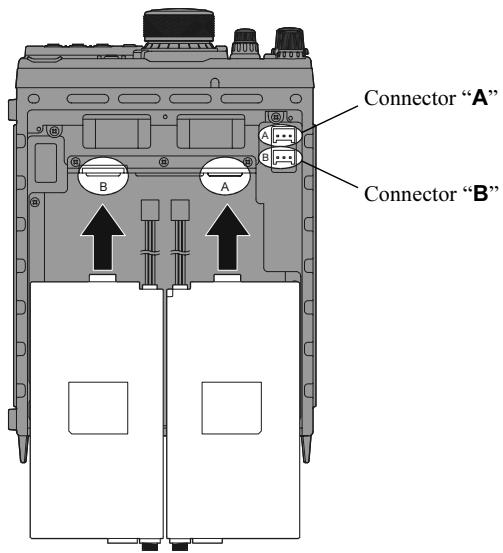

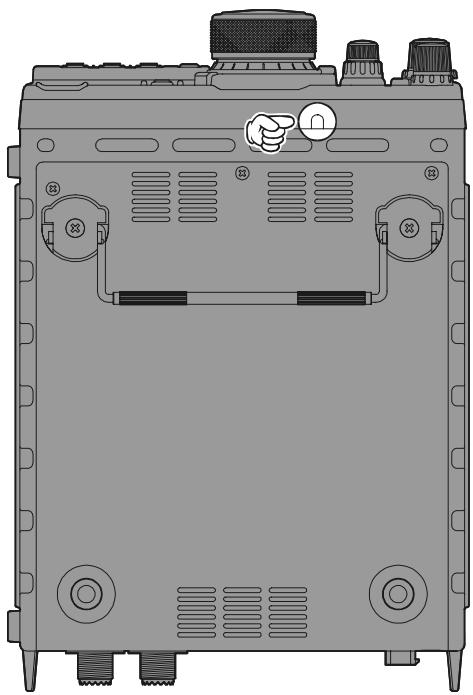

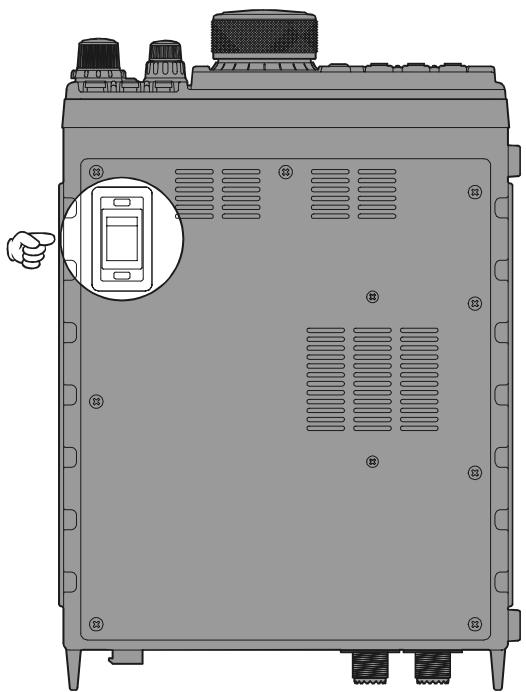

Avant de mettre la radio sous tension, choisir la batterie (“A” ou “B”) à utiliser, en mettant le commutateur A-B du panneau supérieur sur la position appropriée

équipements de laboratoire.

Cela peut minimiser la possibilité d’un fonctionnement anormal de l’émetteur récepteur par des retours HF ou des courants impropres dans des unités logiques. Un système de masse efficace peut avoir plusieurs formes; pour plus d’informations, consulter les textes autorisés en la matière ainsi que ceux qui traitent de la compatibilité électromagnétique. Les informations qui suivent ne sont pas exhaustives, il faut les prendre comme un guide que chacun voudra bien adapter à son cas particulier. Vérifier le système de masse– tant dans la station qu’à l’extérieur– en se conformant à des règles de base pour obtenir les meilleures performances et la meilleure sécurité.

Mise à la masse pour une station mobile

Bien que dans la plupart des installations la mise à la masse se fasse avec réussite à l’aide du câble « moins » d’alimentation et les blindages des coaxiaux du système d’antenne, il est souvent recommandé de réaliser une connexion directe avec le châssis du véhicule à l’emplacement du montage de l’émetteur récepteur (l’installation avec le support MMB-80 optionnel le permet, si le MMB-80 est monté lui-même sur le châssis du véhicule). Dues à des boucles de résonances indésirables qui peuvent naturellement arriver n’importe où, les mauvaises performances obtenues par certains systèmes de communication proviennent généralement d’un système de mise à la masse insuffisant. Ces symptômes peuvent être:
Des retours HF (résultant de distorsions sur votre signal d’émission);
Des changements de fréquence inattendus;
Clignotement ou disparition de l’affichage de la fréquence;
Bruits; et/ou
Pertes de données mémoire. Noter que ces inconvénients peuvent arriver sur n’importe quelle installation de communications. Le FT-897 est équipé de nombreux filtres pour minimiser l’apparition de tels problèmes; cependant des flux aléatoires, générés par des découplages HF insuffisants peuvent contrarier tout système de filtrage. En reliant la prise de masse du panneau arrière du FT-897 au système de masse du véhicule ou du bateau en cas d’utilisation en maritime mobile, il est possible d’éviter de tels problèmes. Vertex Standard ne recommande pas non plus des antennes mobiles de pare-brise à moins que la tresse du câble coaxial soit parfaitement découplée aux abords du point d’alimentation de l’antenne. De telles antennes sont fréquemment responsables de difficultés semblables à celles décrites précédemment.

FT-897 MANUEL D’EMPLOI Mise à la masse (à la terre) pour une station fixe

Pratiquement, la connexion à la masse est réalisée par une ou plusieurs tige(s) d’acier recouverte(s) de cuivre et plantée dans le sol. Si plusieurs tiges sont utilisées, elles sont disposées en forme de “V”, et reliées ensemble à partir du sommet du “V” qui se situe au plus prés de la station. Utiliser un câble type tresse de masse et de forts crochets pour fixer la tresse sur les piquets de masse. Bien isoler les connections au plan de l’étanchéité pour assurer l’efficacité de l’installation sur plusieurs années. Utiliser également cette même tresse de masse pour relier l’appareil au système de masse. Ne pas utiliser les tuyauteries de gaz pour en faire un système de mise à la masse. Ce type d’installation présente un risque permanent d’explosion !! Dans la station, une ligne commune de masse réalisée avec un tube de cuivre d’au moins 25 mm de diamètre. Un autre type de ligne de masse peut être réalisé avec une large plaque de cuivre ( une bande d’expoxy simple face est idéale) fixée à la base de la table de la station. Les prises de masse des différents éléments de celle-ci comme les émetteurs récepteurs, les alimentations, et les terminaux de transfert de données doivent être reliés à la ligne de masse à l’aide d’une tresse de masse. Ne jamais relier les prises de masses des appareils les uns aux autres, puis enfin à la ligne de terre. Cette technique dite «Daisy Chain» peut rendre tout à fait inefficace ces dispositions de mises à la masse. Voir les schémas ci dessous pour avoir des exemples de mises à la terre correctes ou incorrectes. Si votre câble coaxial n’est pas relié au circuit de masse général de la station, vous devez mettre en place une liaison avec ce système sur la borne «Ground» située sur le panneau arrière du FT-897. GND Terminal

Improper Ground Connection

Deux prises antennes sont disponibles sur le panneau arrière du FT-897. La prise “HF/50 MHz ANT” est à utiliser pour la HF et le 50 MHz, tandis que la prise “144/430 MHz ANT” est à utiliser pour le 144 MHz et le430 MHz. Pour réussir les installations de station fixe ou mobile suivre les prescriptions ci-dessous.

installation d’antenne mobile

Les antennes Mobiles pour les bandes HF, présentent un coefficient de surtension «Q» très élevé du au fait qu’elles doivent être raccourcies physiquement et qu’elles ne résonnent qu’avec une self additionnelle. Une amélioration de la bande passante peut être réalisée avec le coupleur automatique d’antenne Yaesu FC-30, qui présentera une impédance de 50 Ω à votre émetteur récepteur sur les bandes de 1.8 à 50 MHz tant que le TOS de la ligne coaxiale reliée au FC-30 est en dessous de 3:1. Sur les bandes VHF et UHF, les pertes dans la ligne coaxiale augmentent si rapidement avec la présence de TOS que nous recommandons que toute antenne utilise le coupleur pour avoir 50 Ω au point d’alimentation de l’antenne. Le système d’antenne Yaesu à réglage dynamique (ATAS100/-120) est un système d’antenne mobile HF/VHF/UHF «tout en un» qui permet avec un FT-897 un réglage automatique. Voir page 39 pour plus de détails sur l’ATAS100/-120. Pour le trafic en (CW/SSB) VHF/UHF mettant en jeu des signaux faibles, se souvenir que la polarisation standard d’antenne pour ces modes est horizontale, et non verticale, ainsi vous devez utiliser soit une antenne cadre soit une antenne polarisée horizontalement pour éviter l’affaiblissement de la force du signal suite au changement de polarisation (qui peut atteindre 20 dB ou plus!). Sur les bandes HF, les signaux qui se propagent via l’ionosphère développent des polarisations mixes, ainsi le choix de l’antenne peut être fait strictement à partir de considérations mécaniques ; les antennes verticales sont utilisées la plupart du temps en HF pour cette raison.

Installation d’antenne en station fixe

Quand vous installez une antenne «symétrique» comme une Yagi ou un dipôle, Il faut se souvenir que le FT-897 est prévu pour être employé avec une ligne d’alimentation coaxiale (donc une ligne asymétrique). Utiliser toujours un balun ou tout autre prise symétrique pour obtenir avec le système d’antenne les meilleurs résultats.

Employer du câble coaxial 50 Ω de grande qualité pour les sorties antenne de votre émetteur récepteur FT-897. Tous les efforts pour obtenir un système d’antennes efficace seront anéantis si du câble coaxial de qualité médiocre avec de fortes pertes est utilisé. Les pertes dans les lignes coaxiales augmentent avec la fréquence, ainsi une ligne coaxiale avec

0.5 dB de perte à 7 MHz peut avoir 6 dB de perte à 432 MHz (consommant ainsi 75% de la puissance de sortie de votre émetteur récepteur!). Une règle générale à respecter : Plus le diamètre du câble coaxial est petit, plus les pertes sont importantes par rapport à celles obtenues avec des câbles de plus gros diamètre. Cependant ces différences reposent également sur la qualité de construction du câble, des matériaux employés, et de la qualité des connecteurs coaxiaux utilisés. Voir pour plus de détail les spécifications données par les constructeurs de câbles coaxiaux Pour information, le tableau ci-dessous présente les pertes estimées pour les câbles coaxiaux le plus souvent utilisé dans les installations HF. Perte en dB pour 30m de Câble coaxial 50Ω Type de Câble Pertes à: 1.8 MHz 28 MHz 432 MHz RG-58A Lorsqu’un orage électrique approche, débrancher toutes les liaisons antennes, les câbles de moteur, et les câbles d’alimentation de votre station si l’orage n’est pas juste dans votre zone car la foudre peut toucher les platines de votre émetteur récepteur en suivant les câbles et causer des dommages irréparables. Dans le cas contraire ne cherchez surtout pas à effectuer ces opérations ni à toucher le boîtier ou les accessoires de votre émetteur récepteur FT-897 car il y a grand risque d’être foudroyé. Si une antenne verticale est utilisée, être certain que des humains et/ou des animaux de compagnie ou de ferme sont tenus à l’écart et préservés des chocs électriques et des effets de la HF des éléments rayonnants et du système de radians. En cas de coup de foudre sur une antenne verticale installée au sol avec son système de radians enterrés des tensions mortelles peuvent apparaître entre les différents éléments.

FT-897 MANUEL D’EMPLOI

Pour assurer la plus longue vie aux composants

électroniques, vérifier que la circulation d’air autour du boîtier du FT-897 est possible. Le système de refroidissement de l’émetteur récepteur fait entrer l’air frais dans l’appareil à partir du côté de l’émetteur récepteur et évacue l’air chaud par l’arrière de l’émetteur récepteur.

Ne jamais se tenir en face d’une antenne (en essai ou en trafic) quand la puissance HF est émise, spécialement dans le cas d’antennes directionnelles en 430 MHz. Les 20 Watts fournis en sortie par le FT-897, combinés avec la directivité d’une antenne beam, peut causer des brûlures sinon des

échauffements de tissus humain ou animal, et peut causer d’autres effets médicaux indésirables.

Ne pas installer l’émetteur récepteur sur un autre appareil dégageant lui aussi de la chaleur (comme un amplificateur linéaire), et ne pas placer divers appareils, livres ou papiers au- dessus de l’émetteur récepteur. Poser l’émetteur récepteur sur une surface stable dure et plate. Eviter les abords des chauffages pulsés et des fenêtres où l’émetteur récepteur risque d’être exposés à des chaleurs excessives au rayonnement directement du soleil, spécialement dans les pays chauds.

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE Si cet émetteur récepteur est utilisé avec ou dans le voisinage, d’un ordinateur ou d’accessoires pilotés par ordinateur, vous aurez peut être à mettre en œuvre des accessoires de couplage et/ou de suppression de (RFI) Radio Fréquence Interférence

(comme des tores ferrite) pour réduire les brouillages causés par des rayonnements parasites de votre ordinateur. Les brouillages ayant pour origine un ordinateur est habituellement le résultat d’un blindage insuffisant du boîtier de l’ordinateur ou des ports entrés/sorties ou des branchements des périphériques. Si votre ordinateur est compatible avec des émissions HF standard, ceci ne préfigure pas qu’un récepteur radioamateur sensible comme le FT897 ne puisse être perturbé par votre installation !

En dernier ressort, vous pouvez essayer d’ajouter un blindage additionnel dans le boîtier de l’ordinateur, par un treillage conducteur adapté ou des bandes conductrices.

Rechercher spécialement les «trous HF» constitués par les plaques de plastique utilisées dans les faces avants de boîtiers. Pour plus d’information, consulter les livres techniques radioamateurs et les publications techniques concernant la suppression des interférences radio (RFI).

FT-897 MANUEL D’EMPLOI

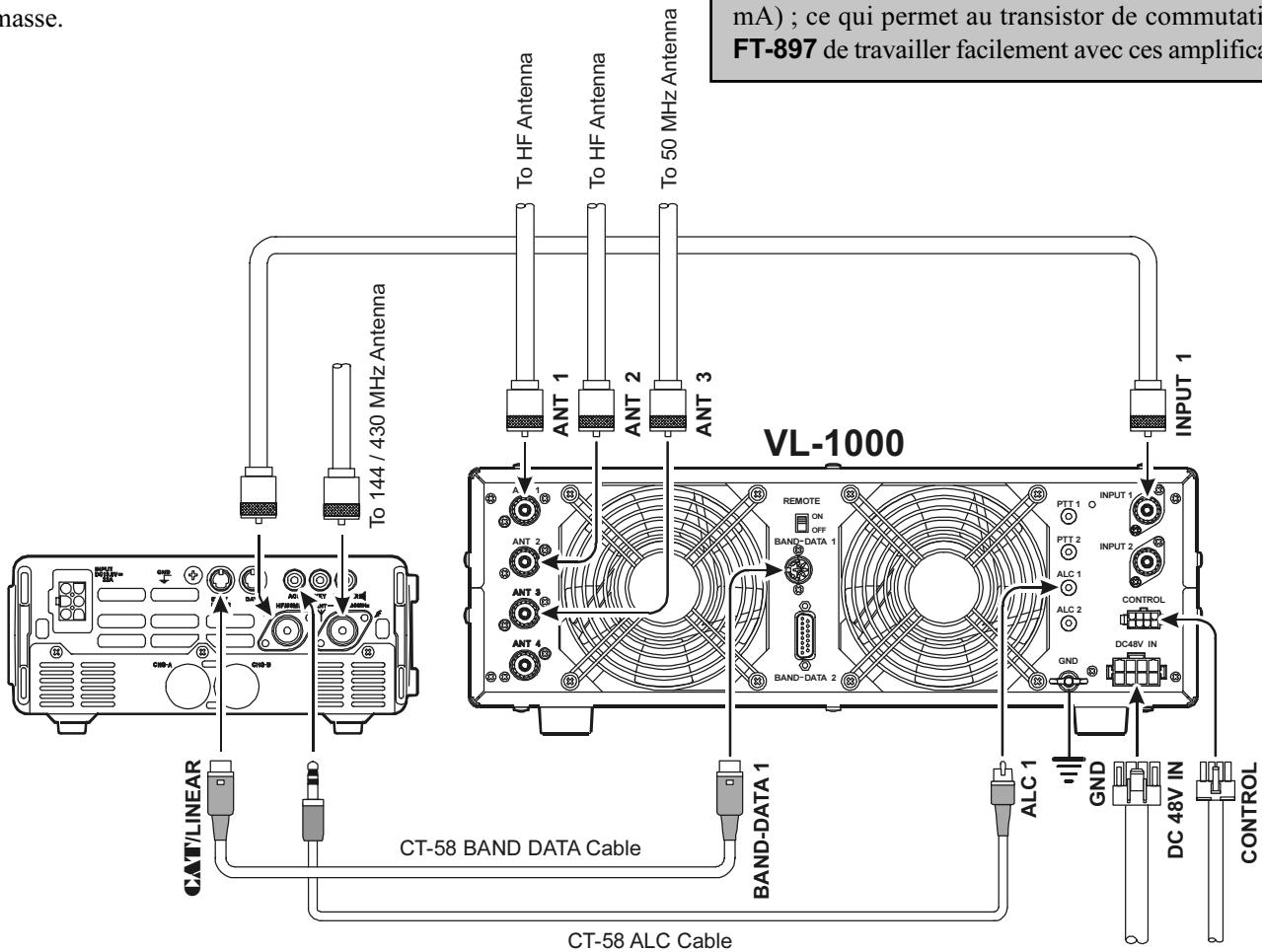

Ì Une ligne de contrôle T/R (circuit ouvert en RX, mise à la masse en TX); et

Ì Un jack ALC à sens négatif (plage de réglage de la tension de contrôle: de 0 V à -4 V CC). Ì Une possibilité de connexion facilitée par l’utilisation du câble d’interface en option CT-58 pour une connexion avec l’amplificateur linéaire à semi-conducteurs VL1000 1 KW (le mode de menu No-020 [CAT/LIN/TUN] doit au préalable avoir été changé sur “LINEAR” (“LINEAIRE”). Le jack du panneau arrière CAT/LINEAR est une prise à 8 broches, de type DIN miniature, sur laquelle la broche “TX GND” est mise à la terre lors de la transmission, permettant un contrôle T/R de votre amplificateur linéaire. Le jack ACC est du type stéréo, et il peut accepter une entrée ALC externe en connexion de bec. L’axe principal constitue le retour par la terre. La connexion avec bague du jack ACC, lorsqu’elle est mise à la masse, commute le FT-897 en mode de transmission, et émet une porteuse CW, vous permettant de régler l’amplificateur (ou le tuner d’antenne). Veuillez cependant noter que certains amplificateurs, notamment les amplis VHF ou UHF “brick” (“brique”), disposent de deux méthodes de commutation T/R: ils utilisent soit l’application d’une tension de +13 V, soit une mise à la masse.

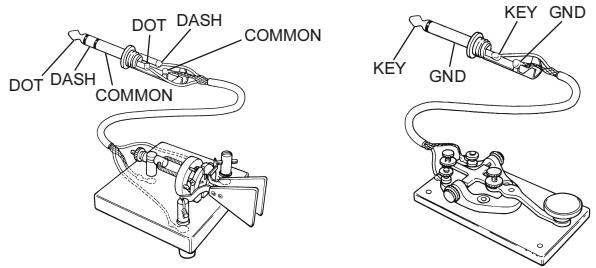

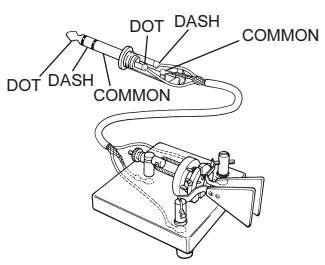

DOT DASH ACCESSOIRES DE RÉCEPTION

(MAGNÉTOPHONE ETC.) Le raccordement à un magnétophone ou à un autre accessoire de réception peut se faire facilement en utilisant la broche 5 de la prise DATA (Data Out(1200 bps)) et la broche 2 de la même prise (Ground). La sortie audio est fixée à 100 mV, avec une impédance de 600 Ω.

Les deux pieds avant de l’émetteur récepteur permettent d’incliner l’appareil pour mieux lire les indications de l’afficheur. Simplement plier les deux pieds vers l’avant pour

élever la face avant de l’émetteur récepteur, et plier les vers l’arrière à nouveau contre le couvercle inférieur de l’appareil pour abaisser la face avant du FT-897.

La tension «clé relâchée» sur le FT-897 est de +5V, et le courant «clé appuyée» est seulement de 1 mA environ.

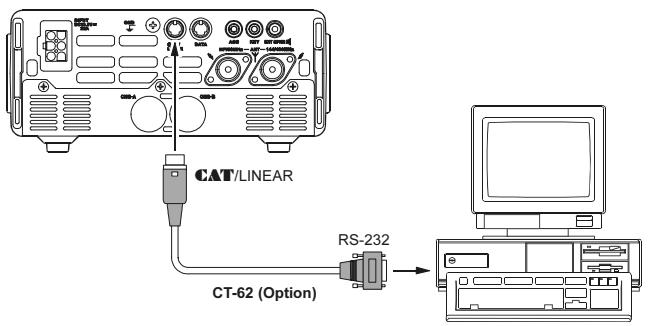

Pour manipuler automatiquement en CW à l’aide d’un ordinateur personnel, tout en conservant un manipulateur externe à mémoire pour le trafic manuel de complément, il est normalement possible de relier les lignes de manipulation ensembles via un connecteur en «Y», comme montré ci-dessous. Vérifier avec la documentation accompagnant votre manipulateur et votre logiciel tous les points particuliers qui doivent être respectés.

FT-897 MANUEL D’EMPLOI

Touches FUNC Ces trois touches permettent de choisir la plupart des fonctions de l’émetteur récepteur les plus importantes pour le trafic. Quand vous appuyez sur la touche [F], puis tourner le bouton MEM/VFO CH, la fonction courante de cette touche apparaît au-dessus de chacune des touches [A], [B], et [C] (le long de la partie inférieure du LCD). Vous pouvez faire défiler verticalement l’affichage pour accéder aux 17 lignes de fonctions disponibles à partir des touches [A], [B], et [C].

Les fonctions disponibles sont présentées en page 14.

Commutateur POWER Appuyer et maintenir le commutateur POWER pendant une seconde pour mettre l’émetteur récepteur sous ou hors tension.

Appuyer et maintenir cette touche pendant une seconde pour activer le mode “Menu”.

Brancher le microphone à main fourni avec l’appareil

MH-31A8J sur cette prise.

SQL/RF règle le gain des étages HF et FI du récepteur.

En utilisant le menu No-080 [ SQL/RF GAIN ] , cette commande peut recevoir la fonction de commande de squelch, qui sert à faire disparaître le bruit de fond en l’absence de signal utile. Dans les autres versions, le réglage par défaut est mis à “Squelch.”

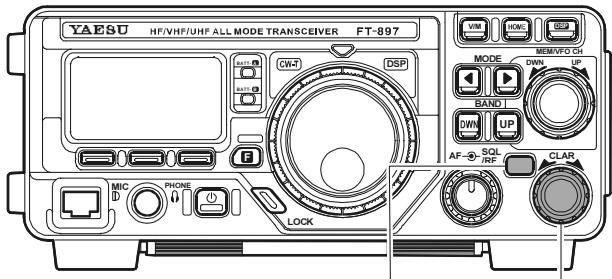

Touche CLAR/IF SHIFT En appuyant sur cette touche La fonction clarifieur du récepteur est activée. Quand cette fonction est active, le bouton CLAR est utilisé pour réaliser un décalage en fréquence qui peut aller jusqu’à ±9.99 kHz. La fréquence de l’émetteur n’est pas affectée par ce réglage.

Appuyer et maintenir cette touche pendant une seconde pour activer la fonction IF Shift, qui vous permet d’utiliser le bouton MEM/VFO CH pour ajuster la fréquence centrale à la réponse de la bande passante du filtre FI.

Bouton CLAR Ce bouton permet de régler le décalage en fréquence du clarifieur jusqu’à ±9.99 kHz, quand la fonction

«clarifieur» du récepteur a été activée par la touche CLAR/IF SHIFT.

Touche BAND(DWN)/BAND(UP)

En appuyant brièvement sur l’une de ces touches la fréquence évolue en ordre croissant ou décroissant bande de fréquence par bande de fréquence. Les sélections disponibles sont: [C] de l’émetteur récepteur.

FT-897 MANUEL D’EMPLOI Touche HOME En appuyant brièvement sur cette touche la fréquence du canal mémoire “Home” de la bande courante est rappelée.

Touche V/M En appuyant sur cette touche il est possible de commuter la commande de fréquence entre le mode VFO et le mode mémoire.

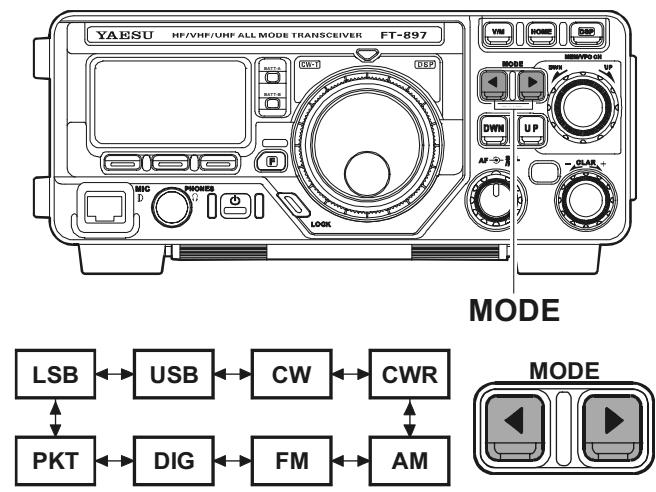

Touche MODE(
)/MODE()

En appuyant brièvement sur l’une de ces touches le mode opératoire est modifié. Les sélections disponibles sont:

Indicateur CW-T Cet indicateur est un indicateur visuel de réglage pour la réception CW, qui est allumé en vert en synchronisation avec le signal situé au centre de la bande passante FI en réception CW.

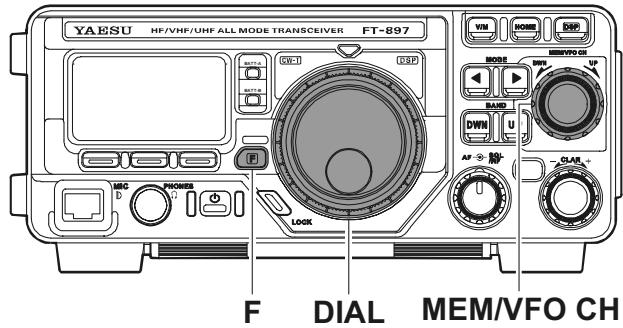

Indicateur BATT-A, BATT-B Ces LED indiquent l’état des batteries pour le pack batterie optionnel FNB-78 Ni-MH quand il est utilisé en alimentation batterie interne.

La LED est allumée en vert quand le pack batterie est en attente (commutateur à off par le commutateur A-B du panneau supérieur), et devient orange quand le pack batterie est en service sur la radio correspondant au pack batterie sélectionné par le commutateur A-B du panneau supérieur. Quand la tension de batterie approche de la valeur minimale tolérée, la LED clignote en orange, indiquant que les batteries doivent être remplacées.

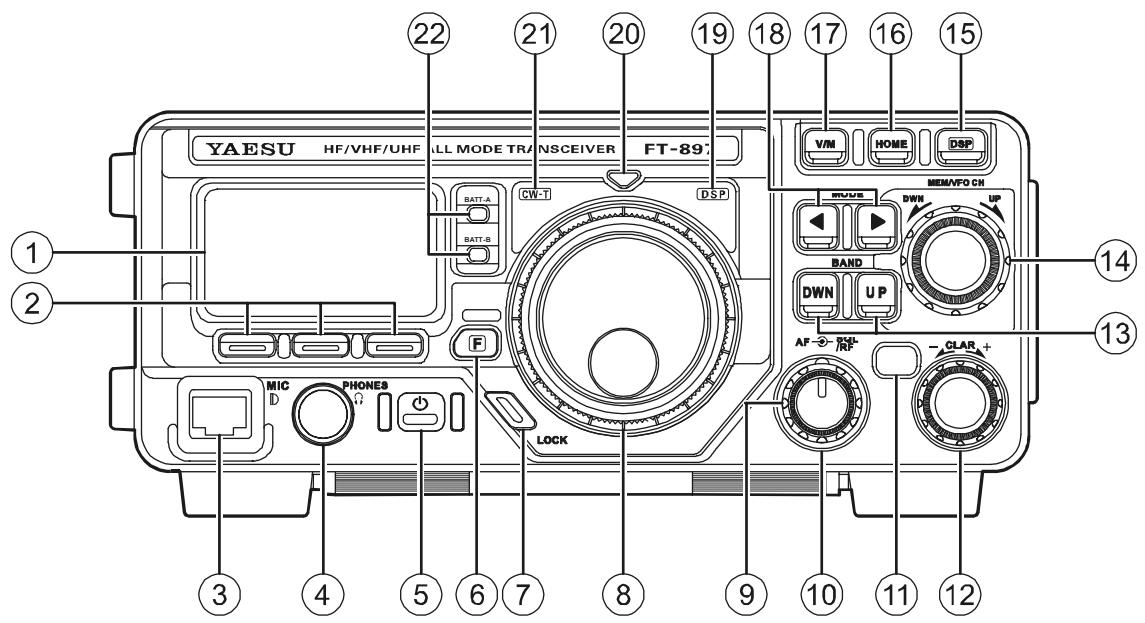

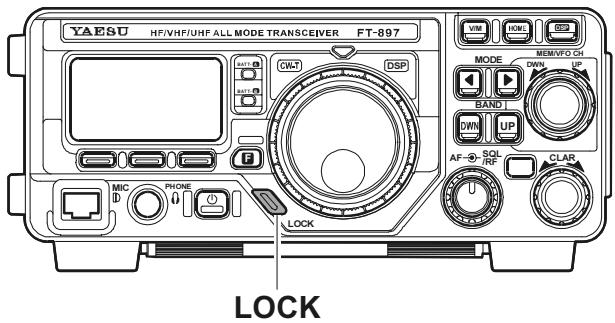

Commandes et commutateurs de la face avant

Les touches [A], [B], et [C] permettent de choisir la plupart des fonctions de l’émetteur récepteur les plus importantes pour le trafic. Quand vous appuyez sur la touche [F], puis tourner le bouton MEM/VFO CH, la fonction courante de cette touche apparaît au-dessus de chacune des touches [A], [B], et [C] (le long de la partie inférieure du LCD). Vous pouvez faire défiler verticalement l’affichage pour accéder aux 17 lignes de fonctions disponibles à partir des touches [A], [B], et [C].

Touche [C] : TDCH Appuyer sur la touche [C](TDCH) pour lancer la recherche par tonalité CTCSS ou code DCS.

Ligne multi fonction “f” (MFf) [ARTS, SRCH, PMS] Touche [A] : ARTS Appuyer sur la touche [A](ARTS) pour activer le mode ARTS. Appuyer et maintenir la touche [A](ARTS) pendant une seconde pour rappeler le menu n° 008 [ARTS BEEP] (pour choisir l’option “Beep” de l’ARTS).
[A]

Touche [C] : STEP Appuyer sur la touche [C](STEP) pour choisir le pas d’incrément canal pour le spectroscope.

Appuyer et maintenir la touche [C](STEP) pendant une seconde pour activer la fonction MAX HOLD, qui affiche et maintient le niveau du signal pour chaque canal.

En appuyant la touche [B] répétitivement permet la sélection de la fonction affichée de l’indicateur de mesure en mode

émission. PWR « MOD « SWR « ALC « PWR …… Touche [C] : DISP Appuyer sur la touche [C](DISP) pour commuter sur l’afficheur entre le mode «grand caractère» et le mode «petit caractère».

Appuyer et maintenir la touche [C](KYR) pendant une seconde pour rappeler le menu n° 030 [CW SPEED] (pour régler la vitesse du manipulateur).

Ligne multi fonction “k” (MFk) [TUNE, DOWN, UP] Touche [A] : TUNE Appuyer sur la touche [A](TUNE) pour activer le coupleur automatique d’antennes optionnel FC-30 ou l’antenne à réglage actif ATAS-100/-120. Appuyer et maintenir la touche [A](TUNE) pendant une seconde pour lancer un nouveau réglage «coupleur» ou «antenne».
[A]

La fonction IPO n’est pas disponible en 144/430 MHz.

En mode CW, appuyer et maintenir la touche [C](DBF) pendant une seconde pour rappeler le menu n° 045 [DSP BPF WIDTH] (pour régler la bande passante CW).

Ligne multi fonction “q” (MFq) [MONI, QSPL, ATC] Touche [A] : MONI Appuyer sur la touche [A](MONI) pour désactiver le squelch du bruit. Vous pouvez programmer la configuration de cette touche à l’aide du menu n° 065 [PG A].

[A] Vous pouvez programmer la configuration de cette touche à l’aide du menu n° 067 [PG C].

FT-897 MANUEL D’EMPLOI

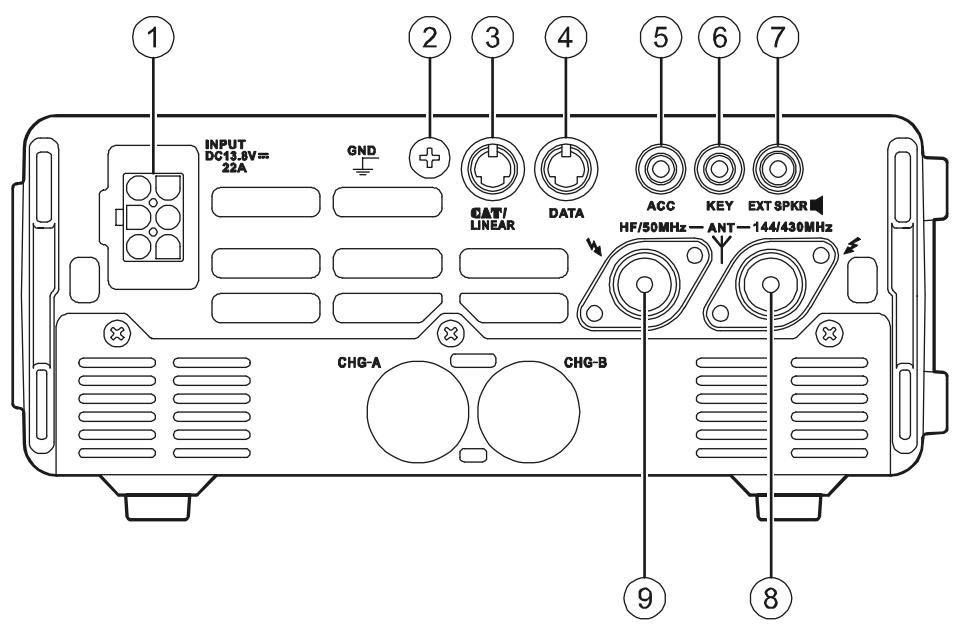

La connexion ”TX Request” (“Demande TX”), lorsqu’elle est mise à la masse, commute le FT-897 en mode de transmission, commute le FT-897 en mode de transmission, et émet une porteuse CW, dans le but de régler l’amplificateur linéaire ou pour régler manuellement le tuner d’antenne.

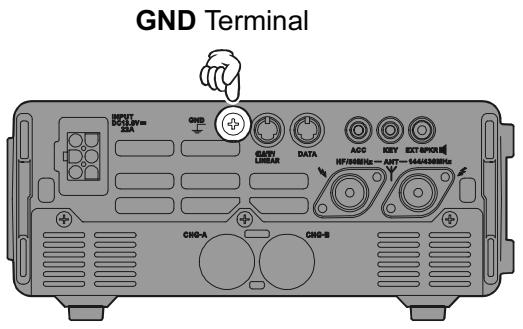

Borne GND Pour obtenir la meilleure performance et la meilleure sécurité, cette borne de mise à la masse doit être reliée à un bon plan de sol à l’aide de une tresse de masse la plus courte possible.

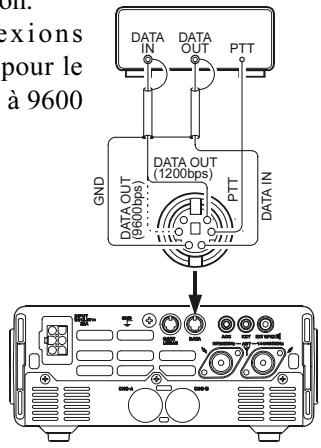

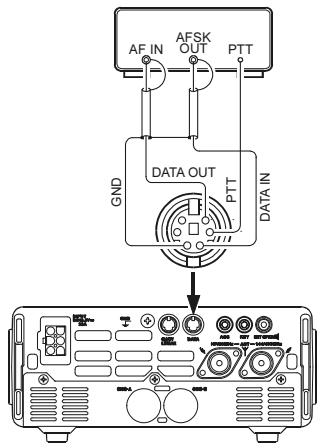

Cette prise mini-DIN 8 broches est utilisée pour le branchement du coupleur automatique d’antenne externe FC-30 ou de l’antenne à réglage actif ATAS-100/-120. Elle est également utilisée pour interfacer un ordinateur personnel pour commander l’émetteur récepteur en utilisant le système CAT, et pour l’interconnexion à l’amplificateur linéaire VL-1000.

PTT, les informations sur le

DATA OUT SQL 1200bps status squelch, et des lignes DATA OUT PTT 9600bps de masse.

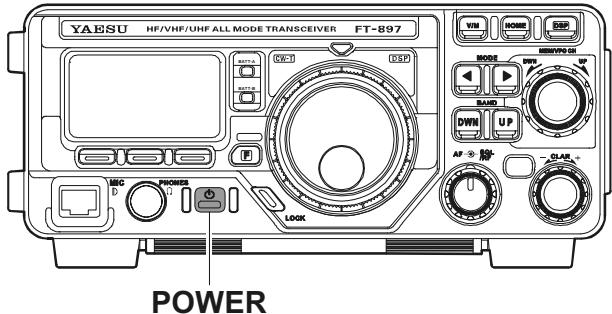

Ì Pour mettre l’émetteur récepteur sous tension, appuyer et maintenir le commutateur POWER pendant une seconde. Ì Pour mettre l’émetteur récepteur hors tension, à nouveau appuyer et maintenir le commutateur POWER pendant une seconde.

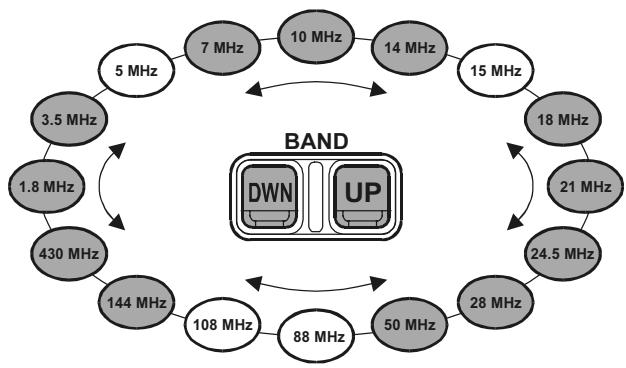

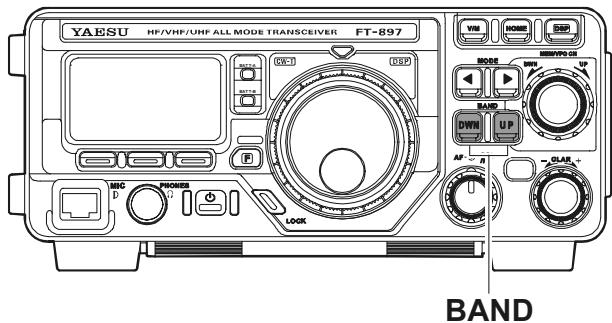

SÉLECTION DE LA BANDE DE TRAFIC Cet émetteur récepteur couvre une largeur de bande incroyable, dans lesquelles un certain nombre de modes opératoires peuvent être utilisé. Toutefois, la couverture en fréquence de l’émetteur récepteur a été organisée en bandes opératoires, dans chacune desquelles un incrément de fréquence et un mode opératoire a été pré réglé. Il est possible de changer la valeur de l’incrément de canal et le mode opératoire une fois l’utilisation de l’appareil lancée.

Pour changer la bande de fréquence, appuyer soit sur la touche BAND ( DWN ) ou la touche BAND ( UP ) pour se déplacer respectivement dans la bande immédiatement inférieure ou immédiatement supérieure.

BAT T-A BAT T-A BAT T-B BAT T-B POWER Quand vous utilisez le FT-897 avec l’alimentation externe optionnelle FP-30, mettez sous tension toujours le commutateur MAIN de la FP-30 avant d’actionner le commutateur POWER sur le FT-897. Pour

éteindre, merci de basculer d’abord le commutateur POWER sur le FT-897 avant d’actionner le commutateur MAIN sur la FP-30.

10 MHz 3. Tournez le bouton DIAL pour régler le contraste. Lorsque vous effectuez ce réglage, vous constaterez les effets des changements. 4. Lorsque vous avez terminé le réglage, maintenez le bouton [F] enfoncé pendant une seconde pour quitter le mode Menu.

Plusieurs paramètres de la configuration de cet émetteur récepteur peuvent être personnalisés en utilisant un système

“menu” très pratique, qui vous permet de faire des réglages ponctuels juste au moment où vous le souhaitez. Une présentation exhaustive du système menu commence à la page 52; pour le moment, voici très brièvement comment faire pour changer les réglages du menu: 1. Appuyer et maintenir la touche [ F ] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton MEM/VFO CH pour rappeler la ligne menu à changer (par exemple, le menu n° 001 [EXT MENU], qui active ou désactive le mode “Menu étendu”). 3. Tourner le bouton DIAL pour régler cette fonction (dans cet exemple, le réglage par défaut est “OFF” (désactivé), ainsi tourner le bouton DIAL pour régler cette fonction à “ON” (activé). 4. Appuyer et maintenir la touche [ F ] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

La commande SQL/Gain HF est configurée différemment, en fonction du pays dans lequel FT-897 a été exporté. Dans la version U.S., la fonction par défaut de cette commande est “RF Gain”. La configuration de la commande SQL/Gain

HF est réalisée via le menu n° 080 [SQL/RF GAIN]; Voir page 59 pour plus de détails.

Vous pouvez mettre des modes différents sur les

VFOa et VFOb pour la même bande, vous permettant d’avoir par exemple un VFO “Phonie” et un VFO “CW”.

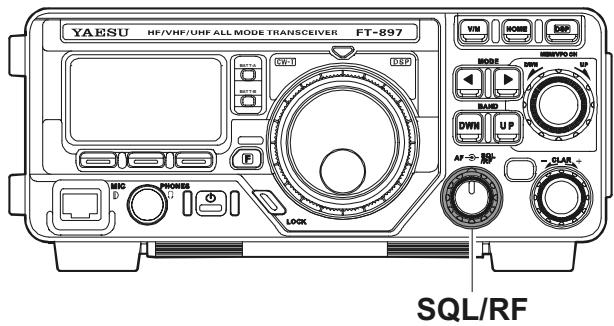

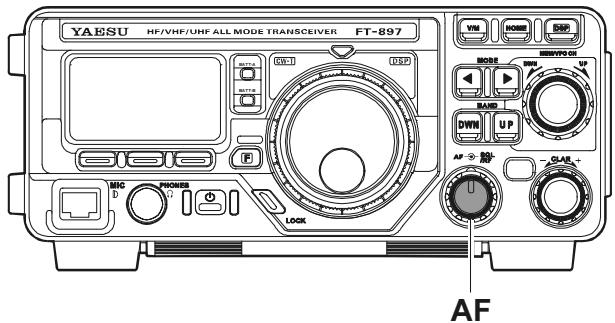

RÉGLAGE DU NIVEAU DU VOLUME AUDIO Tourner le bouton AF pour mettre un niveau d’écoute confortable.

AGC, qui par ailleurs réduit le gain du signal entrant. Dans les modes FM et Packet, cette commande est automatiquement affectée au “Squelch”, même si le réglage du menu n° 080 [SQL/RF GAIN] est à “RF Gain”. Si cette commande est configurée à “SQL”, le Gain HF du FT-897 est à la sensibilité maximum pour tous les modes, et la commande SQL/Gain HF fonctionne seulement comme une commande de Squelch. Dans ce cas, tourner la commande

SQL/Gain HF pour la mettre juste à la position où le bruit de fond disparaît. Ceci donne la meilleure sensibilité possible pour les petits signaux, tout en conservant le récepteur silencieux en l’absence de signal. La LED juste au-dessus du Dial principal est allumé en vert quand le squelch est ouvert par l’arrivée d’un signal ou de bruit. La consommation batterie est réduite de manière significative si le récepteur est «squelché», car l’étage de l’amplificateur BF n’est pas alimenté quand le récepteur est silencieux.

AF En mode “DIG” ou “PKT”, vous pouvez mettre le bouton

AF sur n’importe quelle position, car la sortie de la prise DATA envoie un signal audio de niveau fixe. Commencer avec le bouton AF complètement positionné à gauche, spécialement en mode FM (le bruit de fond en FM peut être très fort)!

FT-897 MANUEL D’EMPLOI

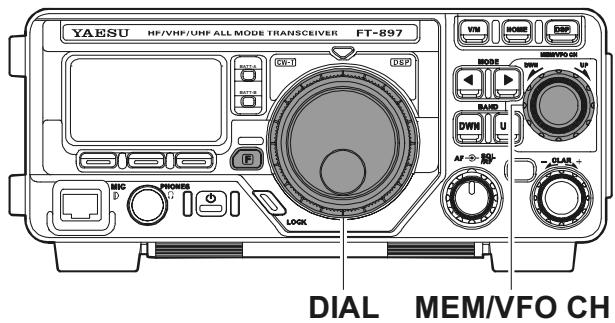

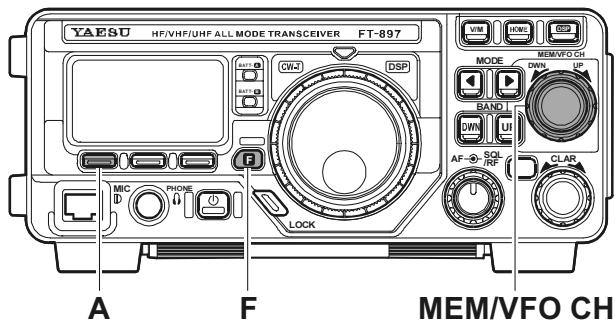

3. Vous pouvez également utiliser le bouton MEM/VFO CH pour régler la fréquence de trafic en mode “SSB/

CW/DIG”. Le bouton MEM/VFO CH permet un réglage plus rapide, c’est idéal pour faire des changements de fréquence rapides en urgence dans toute la largeur de la bande. Vous pouvez ensuite utiliser le bouton DIAL pour faire des ajustements fins sur une fréquence.

Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “a” [A/B, A=B, SPL] apparaisse sur l’afficheur.

Quand on change de bande soit sur le VFO “A” ou sur le VFO “B”, les deux VFO ne changent pas de bande en même temps. Ceci facilite le trafic en mode «split», comme pour le trafic en satellite

Si vous appuyez brièvement sur le bouton MEM/VFO CH, puis tourner le bouton MEM/VFO CH, maintenant changer la fréquence de trafic au pas de 1 MHz, permettant des excursions en fréquence très rapides. Ceci peut être particulièrement pratique sur les bandes VHF et UHF.

Au point «2» ci-dessus, il est mentionné que le réglage en mode “AM/FM/PKT” est effectué en utilisant le bouton MEM/VFO CH. Par défaut, le DIAL est désactivé dans ces modes; si vous souhaitez activer le DIAL dans ces modes, utiliser le menu n° 004 [AM&FM DIAL]; voir page 54. La vitesse de réglage du synthétiseur du DIAL principal (le nombre de pas pour un tour du DIAL) peut être ajusté en utilisant le menu n° 035 [DIAL STEP]. Voir page 56 pour plus de détails.

DIAL et/ou les commandes de la face avant.

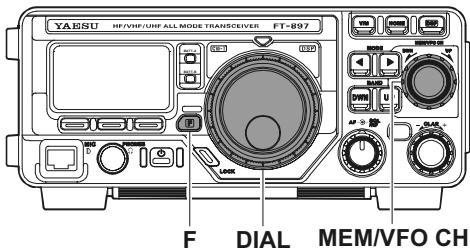

1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu.

2. Tourner le bouton MEM/VFO CH de façon à rappeler le menu n° 054 [LOCK MODE]. 3. Tourner le DIAL pour choisir la configuration souhaitée: DIAL: Verrouille le bouton DIAL uniquement. FREQ: Verrouille les touches et boutons de la face avant relatif à la commande de la fréquence (comme la touche BAND(DWN) et la touche BAND(UP), la touche [A](A/B), etc.) PANEL : Verrouille toutes les touches et boutons de la face avant (sauf les touches POWER et LOCK). ALL: Verrouille toutes les touches et boutons de la face avant (sauf les touches POWER et LOCK) et les touches du microphone. 4. Quand vous avez fait votre choix, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Quand les commandes sont verrouillées, appuyer sur le bouton LOCK une nouvelle fois pour les remettre en mode normal.

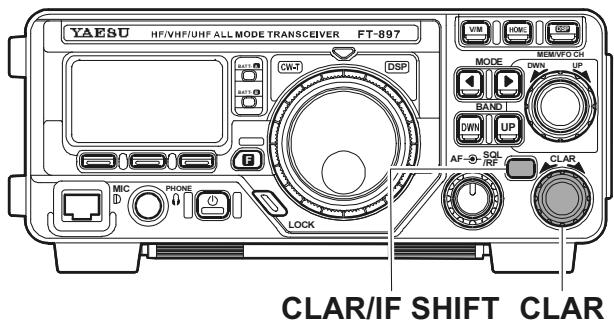

1. Appuyer sur le bouton CLAR/IF SHIFT brièvement pour activer la fonction «clarifieur». 2. Tourner le bouton CLAR, qui permet de faire varier la fréquence de réception sur une plage de ±9.99 kHz. 3. Quand la fréquence de réception est plus élevée que la fréquence d’émission, l’icône “ (within 1 kHz)” ou l’icône “ (exceed 1 kHz)” apparaît à la droite de l’affichage de la fréquence. De même, quand la fréquence de réception est plus basse que la [TX<RX (within 1 kHz)] fréquence d’émission, l’icône “ (within 1 kHz)” ou l’icône “ (exceed 1 kHz)” apparaît à la droite de l’affichage de la fréquence. Quand [TX=RX (Simplex)] la fréquence de réception est égale à la fréquence d’émission (le décalage du «clarifieur» est à zéro) tant que le «clarifieur» est activé, l’icône “–” apparaît à la droite de [TX>RX (within 1 kHz)] l’affichage de la fréquence. 4. Pour arrêter le «clarifieur», à nouveau appuyer brièvement sur le bouton CLAR/IF SHIFT. Quand vous réactiver le «clarifieur» la fois [TX>RX (exceed 1 kHz)] suivante, le décalage précédemment mémorisé et toujours appliqué. Note du traducteur : une remise à zéro du RIT est souhaitable après utilisation. Que d’incidents de trafic suite à un décalage RIT non maîtrisé ! 5. Pour remettre le décalage du «clarifieur» à zéro, arrêter le «clarifieur», puis tourner le DIAL «un petit coup». Le «clarifieur» revient à zéro après une rotation d’un “pas d’incrément” du DIAL. 1) Si vous laissez le «clarifieur» actif, la rotation du DIAL n’annulera pas le décalage. 2) Vous pouvez changer le bouton qui commande le décalage du «clarifieur» du DIAL au bouton MEM/VFO CH via le menu n° 021 [CLAR DIAL SEL].

FT-897 MANUEL D’EMPLOI

“ ”( faible décalage vers le côté plus bas en fréquence),” ou “ ” (décalage important vers le côté plus bas en fréquence)”.

2. Tourner le bouton CLAR, si nécessaire, pour réduire ou éliminer les interférences. 3. Pour arrêter la fonction SHIFT FI, à nouveau appuyer et maintenir le bouton CLAR/SHIFT FI pendant une seconde. Le dernier réglage de la commande SHIFT FI sera conservé jusqu’à ce que vous la changiez à nouveau. Si vous souhaitez avoir un décalage permanent de la bande passante FI du récepteur, utiliser le menu n° 015 [CAR LSB R] (pour le mode LSB) ou n° 017 [CAR USB R] (pour le mode USB). Ceci vous permet d’écouter la fréquence «plus haut» ou «plus bas» à votre convenance, par rapport au réglage constructeur qui vous est proposé. Voir page 55.

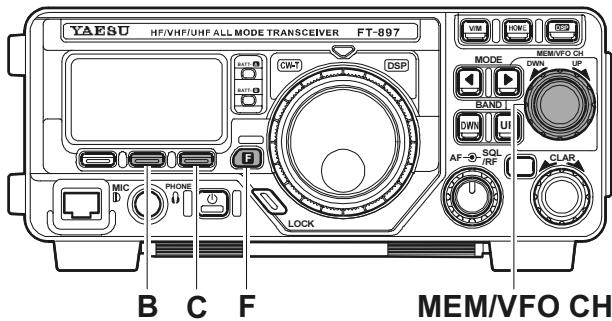

Où “AUTO” est à la valeur “FAST” en mode CW et DIG

(AFSK), et à la valeur “SLOW” sur les modes de transmissions par la voix. Si vous désactivez l’AGC en appuyant sur la touche [B](AGC) (pour faire disparaître ce qu’il y a entre parenthèses), le S-mètre (qui contrôle la tension AGC) cesse sa fonction. Comme autrefois, il faudra donc réguler à la main et continuellement, à l’aide de la commande Gain HF, le signal entrant pour compenser ses fluctuations qui vont de la distorsion à l’extinction.

FT-897 MANUEL D’EMPLOI

2. Appuyer sur la touche [A](NB) pour activer la fonction

«Noise Blanker». Des parenthèses apparaissent de chaque côté de la sélection “NB”, indiquant que le «Noise Blanker» est maintenant actif. 3. Pour ajuster le niveau du « Noise Blanker », appuyer et maintenir la touche [A](NB) pendant une seconde. Ceci active instantanément le menu n° 063 [NB LEVEL], qui permet le réglage du niveau du «Noise Blanker». Tourner le bouton DIAL pour mettre un niveau de «Noise Blanker» plus haut ou plus bas (sur une échelle de 0 à 100). Ensuite, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 4. Appuyer sur la touche [A](NB) à nouveau pour arrêter le «Noise Blanker».

IPO (POINT D’INTERCEPTION OPTIMISÉ)

La fonction IPO contourne le préamplificateur HF du récepteur, éliminant ainsi le gain du préampli. Cette fonction n’est pas disponible sur les bandes 144 MHz et 430 MHz. 1. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “m” [IPO, ATT, NAR] apparaisse sur l’afficheur. 2. Appuyer sur la touche [A ]( IPO) pour contourner le préamplificateur en entrée du récepteur. Des parenthèses apparaissent de chaque côté de la sélection “IPO”, et l’icône “ ” apparaît sur l’afficheur, indiquant que le préampli est maintenant désengagé du circuit du récepteur. 3. Appuyer sur la touche [A](IPO) une fois encore pour reactiver le préampli. Sur les bandes en dessous de 14 MHz, le préamplificateur d’entrée est rarement nécessaire, et l’activation de la fonction IPO apporte une bonne protection contre l’inter modulation et les autres problèmes associés aux signaux forts à l’entrée du récepteur. Par expérience: tant que le S-mètre réagit au bruit de fond, le gain du préampli n’est pas nécessaire.

1. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “m” [IPO, ATT, NAR] apparaisse sur l’afficheur.

2. Appuyer sur la touche [ B ]( ATT ) pour activer l’atténuateur. Des parenthèses apparaissent de chaque côté de la sélection “ATT”, et l’icône “ ” apparaît sur l’afficheur. 3. Appuyer sur la touche [B](ATT) une fois encore pour enlever l’atténuateur du circuit d’entrée du récepteur. Les signaux sont à nouveau reçus 10 dB plus fort que lorsque l’atténuateur était mis.

FILTRE PASSE BANDE DSP En mode SSB, la sélectivité du récepteur peut être améliorée grâce au filtre passe bande DSP.

1. Appuyer brièvement sur la touche [DSP]. Ceci active instantanément la ligne multi fonction “p” [DNR, DNF, DBF]. 2. Appuyer sur la touche [C](DBF) pour activer le filtre passe bande DSP. Des parenthèses apparaissent de chaque côté de la sélection “DBF”, et l’indication “DSP” apparaît au centre et au-dessus de l’afficheur. Vous pouvez remarquer une diminution du bruit et des interférences, s’il y en avait. 3. La bande passante du filtre DSP peut être modifiée, pour personnaliser la bande passante à vos conditions de trafic. Pour ajuster les caractéristiques de fréquence de coupure basse et de fréquence de coupure haute du filtre passe bande DSP: • Appuyer et maintenir la touche [C](DBF) pendant une seconde. Ceci active instantanément le menu n° 047 [DSP LPF CUTOFF], qui permet le réglage de la fréquence de coupure haute du filtre (Passe bas). • Tourner le DIAL, comme souhaité, pour ajuster la fréquence de coupure haute du filtre passe bande DSP. • Maintenant tourner le bouton MEM/VFO CH d’un click à gauche pour choisir le menu n° 047 [DSP HPF CUTOFF], qui permet le réglage de la fréquence de coupure basse du filtre(passe haut). • Tourner le DIAL, comme souhaité, pour ajuster la fréquence de coupure basse du filtre passe bande DSP. • Quand cela est fait, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le(s) nouveau(x) réglage(s) et revenir en mode normal. 4. Appuyer sur la touche [C](DBF) une fois encore pour désactiver le filtre passe bande DSP.

100 Hz~1000 Hz La fonction réduction de bruit du système DSP peut être utilisée pour améliorer le ratio signal sur bruit de petits signaux.

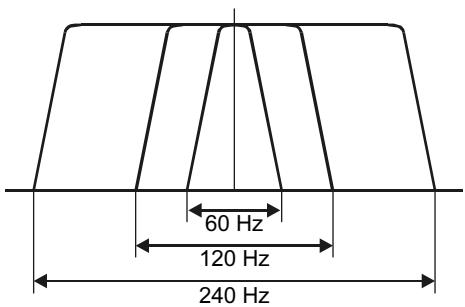

La fréquence centrale du filtre DSP de crête en CW est automatiquement alignée sur le centre de la réponse en fréquence que vous avez choisi avec le menu n° 027 [CW PITCH]. Voir page 55 pour plus de détails.

Pour changer la bande passante du filtre DSP de crête en CW: 1. Appuyer et maintenir la touche [C](DBF) pendant une seconde en mode CW. Ceci active instantanément le menu n° 045 [DSP BPF WIDTH], qui permet la sélection de la bande passante du filtre DSP de crête en CW. 2. Tourner le DIAL pour choisir la bande passante souhaitée. Les valeurs disponibles sont 60 Hz, 120 Hz et 240 Hz (valeur par défaut: 240 Hz). 3. Quand vous avez fait votre choix, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

120 Hz 4. Tourner le DIAL pour trouver le point où le meilleur ratio signal sur bruit est obtenu dans les conditions courantes de bruit. 5. Appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 6. Pour arrêter la fonction réduction de bruit DSP, appuyer à nouveau sur la touche [A](DNR). Si le bruit est présent à un niveau qui fait dévier le S-mètre, les résultats du filtre de réduction de bruit peuvent être améliorés en tournant la commande SQL/RF (RF Gain) vers la gauche de façon à rendre fixe l’indication lue sur le S-mètre et donc de mettre le S-mètre au niveau du bruit. Ce réglage augmente le seuil de l’AGC du récepteur.

FILTRE NOTCH (CREVASSE) DSP Le filtre «Notch» du système DSP peut être utiliser pour enlever de la bande passante audio une ou plusieurs porteuses ou signaux d’hétérodynage indésirables.

1. Appuyer brièvement sur la touche [DSP]. Ceci active instantanément la ligne multi fonction “p” [DNR, DNF, DBF]. 2. Appuyer sur la touche [B](DNF) pour activer la fonction filtre «Notch». Des parenthèses apparaissent de chaque côté de l’indication “DNF” et “DSP” apparaît au centre et au-dessus de l’afficheur. Vous pouvez remarquer que le niveau audio de la porteuse est maintenant réduit. 3. Appuyer sur la touche [B](DNF) une fois encore pour arrêter la fonction filtre «Notch». Ne pas activer ce filtre en mode CW, car les signaux CW entrants seront éliminés de la bande passante audio. Ils seront donc très difficiles à décoder ! hi !

La fonction APO permet de prolonger la vie de la batterie en mettant hors tension automatiquement l’émetteur récepteur après un délai de temps défini par l’utilisateur au cours duquel il n’a eut aucune action sur le dial ni sur aucune touche. Les sélections disponibles pour cette fonction sont :

1 à 6 heures, ainsi que “APO Off”. La condition par défaut pour l’APO est OFF, et voici la procédure pour l’activer:

Si vous souhaitez activer le DIAL pour faire le réglage en fréquence dans les modes AM et FM, changer le réglage du menu n° 004 [AM&FM DIAL]. Voir page 54 pour plus de détails.

Le mode «canal» en AM et FM arrondit automatiquement la fréquence au pas “logique” immédiatement supérieur quand vous tournez le bouton MEM/VFO CH d’un “click” dans chaque direction. Ceci enlève l’inconvénient de ne pas régler la fréquence “juste” sur celle d’un canal.

1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu.

2. Tourner le bouton MEM/VFO CH pour rappeler le menu n° 007 [APO TIME]. 3. Tourner le bouton DIAL pour choisir le délai souhaité pour que la radio soit automatiquement coupée. 4. Appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Une fois que vous avez programmé un intervalle de temps, le compteur de temps de l’APO démarre dés qu’une séquence d’actions sur les touches de la face avant (réglages, émission, etc.) est terminée. Quand l’APO est activé, l’icône “ ” apparaît au centre et au-dessus du LCD. S’il ne se passe aucune action dans le temps imparti, le microprocesseur coupe automatiquement la radio. Juste appuyer et maintenir le commutateur POWER pendant une seconde pour remettre en route l’émetteur récepteur après un arrêt par l’APO, comme un démarrage habituel. La fonction APO est désactivée lors de l’utilisation des fonctions «balise» ou «ARTS», même si la fonction APO est réglée sur “ON”.

FT-897 MANUEL D’EMPLOI

MHz ou plus bas, sélectionner le mode LSB. Si vous

êtes sur le 14 MHz ou plus haut, sélectionner le mode USB. 2. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “i” [MTR, PWR, DISP] apparaisse sur l’afficheur. 3. Maintenant appuyer sur la touche [A](MTR) ou la touche [B] pour choisir la fonction indicateur “ ” (“ALC” apparaît au-dessus de la touche [B]). Vous pouvez avoir besoin d’appuyer plusieurs fois sur les touches [A] ou [B], affin de pouvoir parcourir plusieurs sélections. 4. Appuyer sur le commutateur PTT du microphone et parler dans le microphone avec un niveau de voix normal tout en contrôlant l’indicateur de mesure. Le niveau audio du microphone idéal pour l’entrée de l’émetteur correspond à une très faible déviation (ou à peu de “segments”) sur l’indicateur d’ALC. Relâcher le commutateur PTT pour revenir en mode réception. 5. Si l’indicateur d’ALC est trop haut ou trop bas, il est nécessaire de régler le gain micro: • Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. • Tourner le bouton MEM/VFO CH pour rappeler le menu n° 081 [SSB MIC GAIN] (en SSB) ou n° 005 [AM MIC GAIN] (en AM). • Appuyer sur le commutateur PTT, et tout en parlant dans le microphone tourner le DIAL jusqu’à ce qu’une indication ALC correcte est obtenue sur les pointes de modulation. • Quand cela est fait, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage du gain Micro.

Le système VOX apporte une commutation automatique

émission/réception déclenchée par la voix sur le microphone. Avec le système VOX activé, vous n’avez pas à appuyer sur le commutateur PTT afin de passer en émission.

1) Le niveau de porteuse AM est réglé à 25 Watts au cours de l’alignement en usine, et ne nécessite aucun autre réglage complémentaire.

Il est important de se souvenir que l’émission en AM implique que la puissance doit se répartir entre la porteuse et la modulation sur les bandes latérales; ainsi, si une puissance de porteuse excessive est utilisée, il n’y aura plus suffisamment de puissance pour le signal portant réellement l’information (la voix) sur les bandes latérales. 2) Le commutateur [TONE] sur l’arrière du microphone MH-31A8J permet le réglage de la réponse en fréquence du microphone. En mettant ce commutateur sur la position “2” fait plutôt tomber la réponse en fréquence, en améliorant “la rondeur de la voix” dans de nombreux cas. La position “1” est principalement utilisé dans les pays comme le Japon, où la sonorité des voyelles est d’une importance critique dans le support de l’information; dans les langages de l’Ouest, les sonorités des consonnes (qui sont riches de composants haute fréquence) sont fréquemment plus importantes.

1. Appuyer brièvement sur la touche [F], puis tourner le bouton

MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “d” [ RPT, REV, VOX ] apparaisse sur l’afficheur. 2. Appuyer sur la touche [C](VOX) pour activer le circuit VOX. Des parenthèses apparaissent de chaque côté de l’indication “VOX”, et l’icône “ ” apparaît sur l’afficheur. 3. Sans appuyer sur le commutateur PTT, parler dans le microphone avec un niveau de voix normal. Quand vous c o m m e n c e z à p a r l e r, l ’ é m e t t e u r e s t a c t i v é automatiquement. Quand vous avez fini de parler, l’émetteur récepteur revient en mode réception (après un court délai ). 4. Pour annuler le VOX et revenir en trafic PTT, à nouveau appuyer sur la touche [C](VOX). Les parenthèses et l’icône “ ” disparaissent, signifiant que le système VOX est arrêté. 5. Le VOX gain peut être ajusté, afin d’éviter tout passage en émission accidentel dans un environnement bruyant. Pour ajuster le VOX gain: • Tout en restant sur la ligne multi fonction “d” [RPT, REV, VOX], appuyer et maintenir la touche [C](VOX) pendant une seconde. C’est une touche fonction “raccourci” qui rappelle instantanément le menu n° 088 [VOX GAIN]. • Tout en parlant dans le microphone, tourner le DIAL jusqu’au point où l’émetteur est vivement activé par votre voix, sans toutefois, que le bruit de fond puisse activer le passage en émission. • Quand vous avez obtenu le réglage optimum, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 6. Le “Temps de latence” du système VOX (le délai de passage émission/réception après la fin du message) peut être également ajusté par le menu. Le délai par défaut est une seconde. Pour mettre un délai différent: • Appuyer et maintenir la touche [F] pendant une seconde pour activer le mode menu. • Tourner le bouton MEM/VFO CH pour choisir le menu n° 087 [VOX DÉLAIS]. • Tourner le DIAL tout en émettant une brève syllabe comme “Ah” puis contrôler le temps de latence, de telle manière à mettre le délais souhaité. • Quand votre réglage est terminé, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Le temps de latence pour revenir en mode réception est réglé indépendamment en CW et dans les modes véhiculant la voix; pour la CW, utiliser le menu n° 024 [CW DÉLAIS ] (voir chapitre suivant).

FT-897 MANUEL D’EMPLOI

EMISSION EMISSION SSB/AM Emploi du compresseur de modulation BF Le compresseur de modulation BF augmente le niveau moyen de votre puissance de sortie dans les modes SSB et

VOX soit activé ), et parler dans le microphone avec un niveau de voix normal, comme d’habitude. 4. Pour désactiver le compresseur de modulation BF, à nouveau appuyer sur la touche [C](PROC). 5. Le niveau de compression peut être ajusté par le menu, comme suit: • Tout en étant sur la ligne fonction “c” [STO, RCL, PROC], appuyer et maintenir la touche [C](PROC) pendant une seconde. Ceci rappelle instantanément le menu n° 074 [PROC NIVEAU]. • Tourner le DIAL pour mettre un nouveau niveau de compression (la valeur par défaut est “50”). • Quand vous avez fait votre choix, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. • faire quelques vérifications sur l’air, ou utiliser un récepteur de votre station comme moniteur, pour vous assurer de la bonne qualité de votre voix après les réglages.

«EQUALISEUR» DSP POUR LE MICROPHONE En émission dans les modes SSB, AM et FM, vous pouvez utiliser le système DSP pour changer la réponse en fréquence de l’étage audio. Ceci doit vous permettre d’aplanir les composants audio de votre voix de trop hautes et/ou basses fréquences.

Mise en œuvre de la fonction «équaliseur» DSP du microphone: 1. Appuyer et maintenir la touche [DSP ] pendant une seconde. Ceci active instantanément le menu n° 048 [DSP MIC EQ]. 2. Tourner le DIAL pour choisir une des possibilités suivantes: OFF: «équaliseur» du microphone hors fonction LPF: Coupure haute (fréquences les plus basses sont accentuées) HPF: Coupure basse (fréquences les plus hautes sont accentuées) BOTH: High/Low Cut (fréquences moyennes sont accentuées) 3. Quand vous avez fait votre choix, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Un réglage trop poussé du niveau de compression apporte des distorsions. Chaque opérateur à une voix avec des caractéristiques différentes par rapport aux autres, ainsi essayer plusieurs réglages différents pour trouver celui qui est le meilleur pour votre voix.

FT-897 MANUEL D’EMPLOI

3. Quand vous appuyer sur la clé (ou activer n’importe quel générateur), l’émetteur est activé automatiquement. Quand vous avez fini votre envoi manipulé, l’appareil revient en mode réception après un court temps de latence (voir paragraphe suivant). 4. Le délai de retombée peut être ajusté en utilisant le menu. Pour ajuster le temps de latence CW: • Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. • Tourner le bouton MEM/VFO CH pour avoir le menu n° 024 [CW DLAY]. • Tourner le DIAL pour choisir un délais plus long ou plus court (par défaut: 250 ms). Si la sélection du délai est mise à “FULL”, l’émetteur récepteur sera en mode «full break-in» (permettant d’écouter entre les caractères en train d’être envoyés). • Quand vous avez mis le délais souhaité, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 5. Pour vous entraîner à la manipulation (sans émettre), appuyer sur la touche [B](BK) pour faire disparaître les parenthèses. Maintenant, en appuyant sur la clé l’écoute locale CW peut être entendue, mais votre radio n’envoie aucun signal.

6. Vous pouvez ajuster le niveau du volume de l’écoute locale CW par le menu n° 029 [CW SIDE TUNE]. Pour ajuster le niveau du volume de l’écoute locale CW:

• En étant sur la ligne multi fonction “j” [SPOT, BK, KYR], appuyer et maintenir la touche [B](BK) pendant une seconde. Ceci est une touche fonction “raccourci” qui rappelle instantanément le menu n° 029 [CW SIDE TUNE] • Tourner le DIAL pour choisir un nouveau niveau; sur une échelle arbitraire de “0” à “100,” la valeur par défaut est “50.” • Quand cela est fait, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 7. Vous pouvez également ajuster la tonalité de l’écoute locale CW en utilisant le menu n° 027 [CW PITCH]. Ce réglage commande également le décalage BFO (tonalité réelle de votre signal émis par rapport à votre fréquence courante de réception). Pour ajuster la tonalité de l’écoute locale CW: • Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. • Tourner le bouton MEM/VFO CH pour avoir le menu n° 027 [CW PITCH]. • Tourner le DIAL pour choisir une nouvelle tonalité / décalage BFO. La plage de décalage disponible va de 400 à 800 Hz (valeur par défaut “700 Hz”). • Quand cela est fait, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 8. Le FT-897 a également une fonction “CW SPOT”(signal de calibrage), utilisant l’écoute locale. Parce que l’écoute locale est une représentation de la tonalité réellement transmise, elle peut être utilisée pour faire un battement zéro sur une autre station. Pour activer la tonalité de la fonction «CW SPOT», juste appuyer et maintenir la touche [HOME] pendant une seconde en étant en mode CW. En appuyant la touche [A](SPOT) tout en étant sur la ligne multi fonction “j” [SPOT, BK, KYR] active également la tonalité de la fonction «CW SPOT».

FT-897 MANUEL D’EMPLOI

EMISSION EMISSION EN CW Utilisation du manipulateur électronique intégré

Le manipulateur électronique intégré fournit un moyen de génération de CW très pratique. Le manipulateur électronique permet le réglage de la vitesse et du ratio de pondération. 1. Connecter le câble de votre clé à la prise KEY du panneau arrière de l’émetteur récepteur. 2. Appuyer sur la touche MODE (
) ou la touche MODE( ), si nécessaire, pour choisir le mode CW souhaité (CW/CWR). 3. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “j” [SPOT, BK, KYR] apparaisse sur l’afficheur. 4. Appuyer sur la touche [ C ]( KYR ) pour activer le manipulateur électronique. Des parenthèses apparaissent de chaque côté de l’indication “KYR”. En fermant les contacts de votre clé vous obtenez maintenant la génération de points dots et/ou de traits. 5. La vitesse du manipulateur peut être ajustée en utilisant le menu. Pour ajuster la vitesse du manipulateur: • Etant sur la ligne multi fonction “j” [SPOT, BK, KYR], appuyer et maintenir la touche [C](KYR) pendant une seconde. Ceci est une touche fonction “raccourci”qui rappelle instantanément le menu n° 030 [ CW SPEED]. • Appuyer sur le bouton MEM/VFO CH si vous souhaitez pour choisir l’affichage de “cpm” (caractères par minute) à la place de “wpm” (mots par minute). La sélection “cpm” est basée sur le standard international “PARIS”, qui stipule cinq caractères par mot. • Tourner le bouton DIAL, tout en manipulant, pour mettre la vitesse souhaitée. • Quand cela est fait , appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

FT-897 MANUEL D’EMPLOI

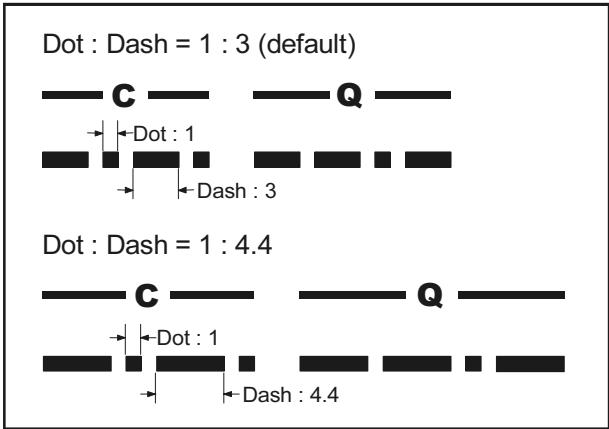

6. Le ratio de pondération point:trait peut être ajusté par le menu. Pour ajuster le ratio de pondération point:trait:

• Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. • Tourner le bouton MEM/VFO CH pour choisir le menu n° 032 [CW WEIGHT]. • Tourner le bouton DIAL pour mettre la pondération souhaitée. • Quand cela est fait, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Dot : Dash = 1 : 3 (default)

• Tourner le bouton DIAL pour choisir le nouveau réglage.

• Quand cela est fait, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

EMISSION EMISSION FM Manipulations de base

2. Appuyer sur le commutateur PTT du microphone et parler dans le microphone avec un niveau de voix normal. Relâcher le commutateur PTT pour revenir en mode réception. 3. Si vous vous recevez des reports qui vous signalent que votre niveau de modulation est trop haut ou trop bas, il est nécessaire d’ajuster le gain du microphone en mode FM. La procédure est similaire à celle utilisée en SSB: • Appuyer brièvement sur la touche [F] puis tourner le bouton MEM/VFO CH, si nécessaire , jusqu’à ce que la ligne multi fonction “i” [MTR, PWR, DISP] apparaisse sur l’afficheur, puis appuyer sur la touche [A](MTR) pour choisir la fonction “Deviatiomètre” (“MOD” apparaît au-dessus de la touche [B] ). 4. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 5. Tourner le bouton MEM/VFO CH pour rappeler le menu n° 051 [FM MIC GAIN]. 6. Tourner le DIAL pour augmenter ou diminuer le réglage du Mic Gain FM, en fonction du niveau de correction requis, puis appuyer et maintenir la touche [F] pour sauvegarder le nouveau réglage. 7. Appuyer sur le commutateur PTT, et tout en parlant dans le microphone observer l’indicateur de mesure; le bon réglage pour le Mic Gain FM doit produire au moins huit “bars” sur l’indicateur en crête de modulation, et légérement moins dans les niveaux de voix les plus bas. 8. Quand cela est fait, appuyer et maintenir la touche [F] pour sauvegarder le nouveau réglage pour le gain du microphone en mode FM. 9. La fonction VOX est opérationnelle en émission FM. A partir de la ligne multi fonction “d” [RPT, REV, VOX], appuyer sur la touche [C](VOX) pour activer/désactiver le VOX.

1. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “d” [RPT, REV, VOX] apparaisse sur l’afficheur.

2. Appuyer sur la touche [A](RPT) pour activer le mode relais. Un appui la touche [A]( RPT ) met l’émetteur récepteur en “Shift Moins”. Dans cette situation, vous pouvez observer l’indicateur “–” sur l’afficheur. La fréquence de l’émetteur est décalée vers le bas par une valeur par défaut de façon à accéder à la fréquence d’entrée du relais. Si votre relais utilise un décalage positif (au lieu d’un négatif), appuyer sur la touche [A](RPT) à nouveau ; sur l’afficheur, l’indicateur “+” remplace l’indicateur “–”. Mettre l’émetteur récepteur le sur la fréquence de sortie du relais (downlink). Appuyer sur le commutateur PTT et parler dans le microphone. Vous pouvez observer que la fréquence d’émission est décalée en fonction du réglage de la touche [A](RPT) dans la ligne multi fonction “d” [ RPT, REV, VOX ] . Relâcher le commutateur PTT pour revenir en mode réception. 3. Si votre décalage relais par défaut n’est pas approprié à la majorité des relais votre région, il peut être réglé indépendamment pour chaque bande. Pour changer le décalage du relais par défaut: • Appuyer et maintenir la touche [A](RPT) pendant une seconde. Ceci rappelle instantanément le menu n° 076 [RPT DÉCALAGE]. • Tourner le bouton DIAL pour choisir le décalage en fréquence souhaité. • Quand cela est fait, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

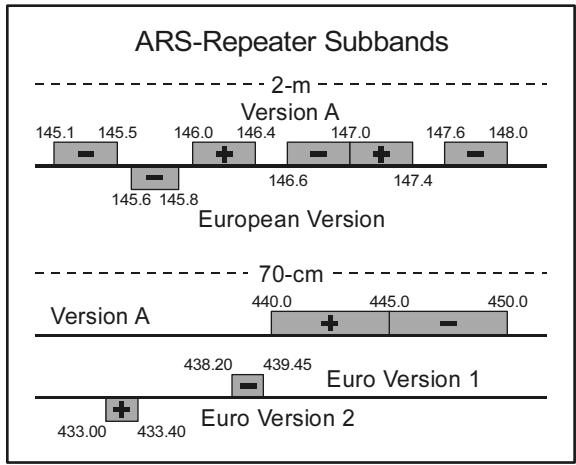

ARS-Repeater Subbands

145.1 [A](TON) active l’encodeur CTCSS. Dans cette situ-

• Si le système de tonalité d’accès aux relais par défaut n’est pas approprié au relais que vous souhaitez opérer, il peut être changer facilement:

1. Appuyer et maintenir la touche [A](TON) pendant une seconde. Ceci rappelle instantanément le menu n° 083 [TUNE FREQ]. 2. Tourner le bouton DIAL pour choisir la fréquence CTCSS souhaitée. CTCSS TONE FREQUENCY (Hz) 67.0 2. Appuyer sur la touche [A](TON) pour activer l’encodeur /décoder CTCSS; (l’icône “TSQ” apparait sur l’afficheur) 3. Appuyer sur la touche [C](TDCH) pour lancer la recherche des tonalités CTCSS entrantes. 4. Quand la radio détecte une tonalité correcte, la recherche s’arrête sur cette tonalité, et les signaux audio peuvent être entendus. 5. La tonalité CTCSS détectée est mise comme tonalité “courante”, comme elle peut être utilisée pour une mise en mémoire, et vous pouvez maintenant revenir en mode normal.

3. Quand cela est fait, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

5. Quand le décalage relais est activé, vous pouvez temporairement inverser les fréquences d’émission et de réception en appuyant sur la touche [B](REV) avec la ligne multi fonction “d” [RPT, REV, VOX]. L’icône “–” clignote quand le décalage “Inversé ” est activé. Appuyer sur la touche [ B ]( REV ) à nouveau pour revenir au décalage “Normal”. 6. Sur plusieurs versions d’émetteur récepteur, la fonction de décalage relais automatique (ARS) est activée en usine. Cette fonction active automatiquement le décalage relais approprié quand vous trafiquez dans les sous bandes relais FM officielles sur 144 MHz ou 430 MHz. Si vous souhaitez changer le réglage On/Off de la fonction ARS, utiliser le menu n° 002 [144MHz ARS] ou le menu n° 003 [430MHz ARS] (voir page 54). Si votre relais local nécessite un signal de 1750 Hz pour y accéder (cas typique de l’Europe), appuyer et maintenir la touche [HOME] de la face avant pour envoyer le signal de 1750 Hz (en mode FM uniquement ).

FT-897 MANUEL D’EMPLOI

2. Appuyer sur la touche [A](TON) quatre fois pour activer l’encodeur /décodeur DCS (l’icône “DCS” apparaît sur l’afficheur). Le récepteur reste silencieux jusqu’à ce que le code DCS reçu sur le signal entrant corresponde au code attendu. 3. Appuyer et maintenir la touche [B] pendant une seconde. Ceci rappelle instantanément le menu n° 033 [DCS CODE]. 4. Tourner le DIAL pour choisir le code DCS souhaité, puis appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Le FT-897 peut être configuré pour fonctionner en “tonalités croisées” par le menu.

Pour rechercher les codes DCS utilisés: 1. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “e” [TON, ——, TDCH] apparaisse sur l’afficheur. 2. Appuyer sur la touche [A](TON) pour activer le DCS (l’icône “DCS” apparaît sur l’afficheur). 3. Appuyer sur la touche [C](TDCH) pour lancer la recherche des Codes DCS. 4. Quand la radio détecte un code DCS correct, la recherche s’arrête sur ce code, et les signaux audio peuvent être entendus. 5. Le code DCS détecté est mis comme code “courant”, comme il peut être utilisé pour une mise en mémoire, et vous pouvez maintenant revenir en mode normal.

Ceci vous permet d’encoder en tonalité CTCSS, décoder en code DCS, encoder (uniquement ) en code DCS, etc.

1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 079 [SPLIT TUNE]. 3. Tourner le bouton DIAL pour choisir “ON” (pour activer la fonction «Split Tune»). 4. Appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Quand la fonction «Split Tune» est activée, la ligne multi fonction “e” prend la sélection [ENC, DEC, TDCH]. Ainsi, vous pouvez mettre l’encodeur souhaité (en appuyant sur la touche [A](ENC), de façon répétitive, si nécessaire) et le décodeur (en appuyant sur la touche [B](DEC)) séparément. Quand la fonction «Split Tune» est activée, vous pouvez vois les paramètres additionnels suivants. T -T :Encode une tonalité CTCSS et décode une tonalité CTCSS T -D :Encode une tonalité CTCSS et décode un code DCS T :Encode une tonalité CTCSS uniquement D :Encode un code DCS uniquement D-T :Encode un code DCS et décode une tonalité CTCSS D-D :Encode un code DCS et décode un code DCS D :Décode un code DCS uniquement T :Décode une tonalité CTCSS uniquement

Choix de fréquence de tonalités et Code

DCS croisés 1. Appuyer et maintenir la touche [A](ENC)(si vous êtes en CTCSS) ou la touche [B](DEC)(si vous êtes en DCS) pendant une seconde. Ceci rappelle instantanément le menu n° 083 [TUNE FREQ] ou n° 033 [CODE DCS]. 2. Appuyer brièvement sur le bouton MEM/VFO CH, puis tourner le bouton DIAL pour choisir l’option “R”. C’est la tonalité que vous avez en réception, c’est à dire le “décodage” de la tonalité. 3. Tourner le bouton DIAL pour choisir la fréquence de la tonalité CTCSS (ou le code DCS) souhaité en «décodage». 4. Appuyer brièvement sur le bouton MEM/VFO CH, puis tourner le bouton DIAL pour choisir l’option “T”. C’est la tonalité que vous émettez, c’est à dire l’“encodage” de la tonalité. 5. Tourner le bouton DIAL pour choisir la fréquence de la tonalité CTCSS (ou le code DCS) souhaité en «encodage». 6. Appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

FT-897 MANUEL D’EMPLOI

ARTS™, la radio peut être programmée pour envoyer “DE (votre indicatif) K” si cette fonction est activée. La zone indicatif peut contenir jusqu’à 10 caractères.

La fonction ARTS™ est facile d’emploi:

1. Appuyer brièvement sur la touche [A], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “f” [ARTS, SRCH, PMS] apparaisse sur l’afficheur. 2. Appuyer sur la touche [A](ARTS) pour activer le mode ARTS™. 3. Votre afficheur change et le libellé “outrange” indique le début d’activité du mode ARTS™. Toutes les 30 secondes, votre radio envoie une trame pour scruter l’autre station. Quand cette station répond avec en retour une trame de scrutation ARTS™, le libellé sur votre afficheur devient “inrange” pour confirmer la bonne réception de la réponse.

4. Pour annuler le mode ARTS™, appuyer sur la touche

[A ]( ARTS ) à nouveau (l’indication “outrange” ou “inrange” disparaît du LCD).

Voici comment programmer l’identifiant CW :

1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 010 [ARTS IDW]. 3. Appuyer sur le bouton MEM/VFO CH brièvement pour lancer la mémorisation de l’indicatif (l’emplacement du premier caractère de l’indicatif est souligné). 4. Tourner le bouton DIAL pour choisir la première lettre/ chiffre de votre indicatif, puis tourner le bouton MEM/ VFO CH d’un click vers la droite pour sauvegarder la(le) premièr(e) lettre/chiffre et se mettre sur l’emplacement du caractère suivant. 5. Répéter le point précédant autant de fois que nécessaire pour compléter votre indicatif. 6. Appuyer brièvement sur le bouton MEM/VFO CH pour sauvegarder votre indicatif complet et sortir de la saisie. 7. Tourner le bouton MEM/VFO CH d’un click à gauche pour choisir le menu n° 009 [ARTS ID]. 8. Tourner le DIAL pour mettre la fonction CW ID à “ON”. 9. Appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Options d’alerte sonore en mode ARTS La fonction ARTS™ permet deux formes d’alerte sonore

(avec l’option supplémentaire de les désactiver), afin de vous alerter de l’état courant du mode ARTS™ en action. En fonction de votre location et de la contrainte de recevoir des «beep» fréquents, vous pouvez choisir le mode «Beep» qui convient le mieux à vos besoins. Les choix possibles sont: PLAGE : les «beep» sont émis uniquement quand la radio confirme pour la première fois que vous êtes à portée, mais il n’y a pas de nouveaux «beep» pour confirmer ensuite. ALL : A chaque fois une trame de scrutation arrive de l’autre station, l’alerte sonore est entendue. OFF : Il n’y a pas d’alerte sonore ; l’état courant du mode ARTS™ en action ne peut être connu qu’en lisant l’afficheur. Pour régler le mode «Beep» en ARTS™: 1. Etant sur la ligne multi fonction “f” [ARTS, SRCH, PMS], appuyer et maintenir la touche [A](ARTS) pendant une seconde. Ceci est une touche fonction “raccourci” qui rapelle instantanément le menu n° 008 [ARTS BEEP]. 2. Tourner le DIAL pour choisir le mode «beep» ARTS™ souhaité (voir ci-dessus). 3. Quand vous avez fait votre choix, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

FT-897 MANUEL D’EMPLOI

Avant de trafiquer en mode digital, vous devez définir le mode digital qui va être utilisé. Pour ce faire, utiliser le menu

#38 comme suit (dans cet exemple, nous allons prendre le RTTY comme mode digital ): 1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 038 [DIG MODE]. 3. Tourner le bouton DIAL pour choisir “RTTY-L” ou “RTTYU” (voir les explications ci-dessous). 4. Appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et sortir. Utiliser cette technique pour initialiser n’importe quel mode digital.

Emploi du RTTY Le mode “RTTY” sur le FT-897 est disponible soit en injection BFO côté LSB ou en Côté USB. L’habitude des radioamateurs est d’utilisé l’injection côté LSB, mais quelques applications requièrent que vous utilisiez l’injection côté USB.

1. Connecter votre TNC ou votre modem sur la prise DATA située sur le panneau arrière du FT-897, voir l’illustration. S’assurer de bien utiliser la ligne “TX AUDIO”, et non pas une ligne “FSK”, pour la connexion des data à l’émission sur le FT-897.

VFO CH pour choisir le menu n° 037 [DIG GAIN].

6. En suivant les instructions du logiciel qui accompagne votre TNC, activer l’émetteur à partir des touches du clavier de l’ordinateur; ceci lance la sortie du signal AFSK du TNC vers la radio. Tout en émettant, surveiller l’indicateur d’ALC; quelques “points” d’indication ALC doivent être observés. Si ce n’est pas le cas, tourner le bouton DIAL pour ajuster le niveau AFSK qui est pour le FT-897 sept à huit points d’indication ALC. 7. Appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage du niveau AFSK et revenir en mode normal. Vous êtes maintenant prêt pour le trafic RTTY.

2. Appuyer sur la touche MODE (
) ou la touche

MODE( ), si nécessaire, pour choisir le mode DIG (l’icône “DIG” apparaît sur l’afficheur). Vous êtes maintenant capable de vous régler sur la bande, et n’importe quels signaux RTTY reçus peuvent être décodés.

été décrit précédemment pour le RTTY. Tout d’abord se mettre en mode «DIG». Toutefois, dans le menu n° 038

[DIG MODE], choisir “PSK31-L” (pour l’injection LSB) ou “PSK31-U” (pour l’injection USB). Comme avec le RTTY, le menu n° 038 peut être utilisé pour régler le pilote de l’émetteur. Et le filtre étroit YF-122C de 500 Hz peut être également utilisé, comme décrit précédemment.

SSTV, Fax, Pactor et autres modes digitaux.

(1200bps) IN OUT PTT différentes sont utilisées pour le packet à 1200 bps et celui à 9600 bps.

DATA IN Deux modes PSK31 sont disponibles un est du côté injection USB et l’autre du côté injection LSB. Pour le travail en

BPSK, l’injection n’a aucune importance, mais pour le QPSK les deux stations en contact doivent utiliser la même bande latérale.

GND Emploi du Packet FM (1200/9600 bps)

1. Utiliser le menu n° 038 [DIG MODE] pour mettre le mode digital à “UTILISATEUR-U.” 2. Appuyer sur la touche MODE(
)/ touche MODE(), si nécessaire, pour choisir le mode DIG (l’icône “DIG” apparaît sur l’afficheur). 3. Maintenant utiliser le menu pour configurer la réponse de la bande passante de l’émetteur récepteur. Etant en mode menu, tourner le bouton MEM/VFO CH pour choisir le menu n° 039 [DIG SHIFT], et tourner le bouton DIAL pour mettre le décalage BFO souhaité. (Une fréquence centrale adaptée à la réponse du récepteur). Pour une utilisation en WSJT, un réglage d’environ “+1500” est un bon point de départ. 4. Finalement, en fonction de la manière dont vous souhaitez avoir l’affichage pour répondre, vous pouvez programmer un décalage d’affichage correspondant, en utilisant le menu n° 036 [DIG DISP]. 5. Ne pas oublier d’appuyer et maintenir la touche [F] pendant une seconde en sortant du mode menu. Le réglage du niveau de l’AFSK est identique à celui décrit précédemment pour le RTTY. Les modes digitaux USER-L et USER-U doivent vous permettre d’opérer dans n’importe quel mode digital basé sur l’AFSK en bande latérale. Noter que la configuration“PSK31” marche également bien dans plusieurs situations d’utilisation en mode digital.

FT-897 MANUEL D’EMPLOI

2. Utiliser le menu n° 073 [PKT RATE] pour choisir le mode packet souhaité.

Une fois que vous êtes dans le menu et avez sélectionné le menu n° 073 [PKT RATE], tourner le bouton DIAL pour choisir soit “1200” ou “9600” (bps) comme vitesse de transfert packet. 3. Appuyer sur la touche MODE (
) /ou la touche MODE(), si nécessaire, pour choisir le mode opératoire PKT (l’icône “PKT” apparaît sur l’afficheur). Vous êtes maintenant prêt pour la réception en Packet. Si vous êtes en 1200 bps, essayer maintenant de vous connecter sur une autre station ou à un node; vous pouvez trouver que tout va bien et que le niveau de pilote ne nécessite aucun réglage supplémentaire. Si, par contre, vous avez des problèmes de connexion du à un niveau de pilotage insuffisant ou excessif du TNC vers le FT-897, utiliser le menu n° 071 [PKT 1200] (pour le packet à 1200 bps) ou n° 072 [PKT 9600] (pour le packet à 9600 bps) pour régler le niveau. Utiliser le logiciel «test» de votre terminal pour envoyer des signaux de test, et ajuster la déviation en tournant le bouton DIAL, qui va faire varier le niveau de la ligne «données en entrée» allant vers le modulateur du FT-897. Se souvenir d’appuyer et de maintenir la touche [F] pendant une seconde quand les réglages sont terminés, pour sauvegarder le nouveau réglage pour le menu n° 071 [PKT 1200] ou n° 072 [PKT 9600]. Le réglage de la déviation pour le packet à 9600 bps est très critique à réaliser avec succès, et elle doit être uniquement faite en utilisant un déviatiomètre calibré; Le réglage optimum est normalement ±2.75 kHz (±0.25 kHz). En 1200 bps, le niveau optimum est beaucoup moins critique, avec la déviation optimum se situant entre ±2.5 kHz et ±3.5 kHz.

Avant de procéder, s’assurer que le démodulateur fax météo est correctement branché aux broches 5 et 2 de la prise DATA du panneau arrière. 1. Mettre l’émetteur récepteur en mode VFO, et mettre le mode opératoire à “DIG,” tout en réglant le menu n° 038 [DIG MODE] à “PSK31-U,” comme décrit précédemment. 2. Maintenant, choisir la fréquence de trafic de la station diffusant des fax météo. Noter qu’en mode USB, la fréquence que vous devez afficher est typiquement 1.90 kHz en dessous de la fréquence “assignée” à la station. Ainsi pour recevoir les émissions d’une station de radiodiffusion de fax météo ayant comme fréquence assignée 8.682.0 MHz, il faudra se régler sur 8.680.1 MHz. 3. Quand l’envoi du fax météo commence, aucune autre intervention de l’opérateur n’est nécessaire sur l’émetteur récepteur jusqu’au final. Le niveau audio de la prise DATA à l’arrière de l’émetteur récepteur est fixe, et ne peut être ajusté. 4. Des réglages de détail dans l’échelle des gris et l’alignement du cadrage sont effectués en utilisant l’ordinateur et le logiciel connectés sur votre démodulateur de fax météo.

LIMITEUR D’ÉMISSION CONTINUE Le plus souvent utilisé en FM, la fonction (TOT) limiteur d’émission continue de l’appareil désactive l’émetteur après une durée d’émission continue définie par l’utilisateur. Cette fonction peut être très utile pour prévenir un blocage de pédale de microphone au risque de causer des interférences aux autres utilisateurs, et il est également un «anti-bavard» efficace obligeant à des messages courts au plus grand plaisir de vos correspondants et de … vos batteries.

Pour activer la fonction TOT: 1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton MEM/VFO CH pour rappeler le menu n° 084 [TOT TIME]. Le réglage par défaut de cette fonction est “OFF.” Tourner le bouton DIAL pour mettre le nouveau délai d’émission continue (de 1 minute à 20 minutes). 3. Quand vous avez fait votre choix, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

L’exemple ci-dessous décrit une situation typique de trafic

DX en split sur la bande 20 mètres, avec une station DX émettant sur 14.025 MHz et écoutant 10 kHz plus haut dans la bande. 1. Mettre 14.035.00 MHz CW sur le VFO-A (fréquence d’écoute de la station DX). 2. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “a” [A/B, A=B, SPL] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](A/B) pour choisir VFO-B. 4. Régler la fréquence du VFO-B à 14.025.00 MHz (fréquence d’émission de la station DX). 5. Appuyer brièvement sur la touche [C](SPL). L’émetteur récepteur transmet maintenant en utilisant la fréquence du VFO-A, et reçoit en utilisant la fréquence du VFO-B. Des parenthèses apparaissent de chaque côté de l’indication “SPL”, et l’icône “SPL” apparaît sur le coin supérieur gauche de l’afficheur. 6. Pour passer à l’écoute du «pile-up» appelant la station DX (afin d’aligner votre fréquence au mieux sur celle de la station qui est en train de faire le contact avec le DX), appuyer sur la touche [A](A/B) pour inverser les deux VFO. Vous êtes maintenant régler aux environs de 14.035 MHz, et vous pouvez faire un battement zéro dur la fréquence d’écoute de la station DX en se réglant sur la fréquence de la station en QSO avec le DX. Appuyer sur la touche [ A ]( A/B ) à nouveau pour se remettre en réception sur la fréquence de la station DX. 7. Appuyer sur la touche [C](SPL) une fois encore pour annuler le mode split; les parenthèses et l’icône “SPL” disparaissent de l’afficheur.

FT-897 MANUEL D’EMPLOI

être utilisée. Ceci est fait en utilisant le menu:

1. Appuyer et maintenir la touche [F] pendant une seconde pour activer le menu. 2. Tourner le bouton MEM/VFO CH pour rappeler le menu n° 085 [TUNER/ATAS]. Le réglage par défaut pour ce menu est “OFF”. Tourner le DIAL pour changer le réglage à “ATAS (ALL)”, si vous utilisez l’ATAS-100/-120 pour toutes les bandes (vous devez mettre un duplexeur externe afin que les deux ports d’antenne soient en mesure d’utiliser l’ATAS-100/-120 sur toutes les bandes). Ou prenez le réglage “ATAS (HF&50),” si vous n’utilisez l’ATAS-100/-120 que de 7 à 50 MHz, avec une antenne bi-bande VHF/UHF connectée séparément sur le port d’antenne 144/430 MHz. Si vous utilisez l’ATAS-100/120 uniquement sur les bandes HF, avec une antenne bibande VHF/UHF connectée séparément sur le port d’antenne 144/430 MHz (pas de trafic en 50 MHz) prenez le réglage “ATAS (HF)”. 3. Appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Réglage automatique

1. Appuyer sur la touche [F], si nécessaire, pour rappeler la ligne multi fonction “k” [TUNE, DOWN, UP]. 2. Appuyer sur la touche [A](TUNE) pour mettre sous tension l’ATAS-100/-120 (cette action fournit uniquement la tension nécessaire à l’antenne; le réglage proprement dit n’a pas commencé). Des parenthèses apparaissent de chaque côté de l’indication “TUNE”, et “ATAS” apparaît sur le LCD. 3. Maintenant appuyer et maintenir la touche [A](TUNE) pendant une seconde pour lancer le réglage de l’ATAS100/-120. L’émetteur est activé automatiquement, une porteuse est envoyée, et la longueur de l’antenne est ajustée pour avoir le meilleur SWR. 4. Si le microprocesseur détermine que la longueur de l’antenne est très incorrecte par rapport à la valeur optimum, aucune porteuse n’est envoyée. A la place, en mode réception, l’antenne se rétracte pour se mettre dans sa longueur la plus petite (cela peut prendre une minute). Quand cela est fait surtout ne pas ré-appuyer sur la touche [A](TUNE). Quand l’ATAS-100/-120 atteint sa longueur minimum, le réglage automatique est initialisé, et l’émetteur arrête d’envoyer sa porteuse automatiquement quand un SWR satisfaisant est trouvé. 5. Sur les bandes 144 MHz et 430 MHz, l’ATAS-100/120 ne requière pas un processus de réglage. Le SWR est satisfaisant quand l’antenne est complètement rétractée. 6. Quand vous souhaitez arrêter l’emploi de l’ATAS-100/ -120, appuyer sur la touche [A](TUNE); les parenthèses entourant l’indication “ATAS” disparaissent.

FT-897 MANUEL D’EMPLOI Réglage manuel

Dans quelques cas, le SWR peut être progressivement obtenu par un réglage manuel de la position de l’antenne. Ceci peut s’avérer être nécessaire sur des bandes comme celle des 40 mètres ou le coefficient de surtension “Q” de l’ATAS-100/ -120 est très élevé, rendant la plage de résonance très étroite. Avant de se régler manuellement, appuyer sur la touche [F], si nécessaire, pour rappeler la ligne multi fonction “i” [MTR, ——, DISP], puis appuyer sur la touche [A](TUNE) ou la touche [B] pour changer la fonction de l’indicateur et avoir la mesure du SWR (l’icône “SWR” apparaît au-dessus de la touche [B]). Pour régler l’ATAS-100/-120 manuellement, rappeler la ligne multi fonction “k” [TUNE, DOWN, UP], puis appuyer et maintenir le commutateur PTT du microphone. L’émetteur récepteur étant en émission, appuyer et maintenir la touche [ C ]( UP ) (pour faire monter l’antenne) ou la touche [B](DOWN) (pour faire baisser l’antenne). Pendant que vous maintenez une de ces touches, le FT-897 génère une porteuse et vous pouvez observer l’échelle supérieure de l’indicateur de mesure FT-897, et essayer d’obtenir la valeur minimum. Quand elle est obtenue, relâcher la touche [C](UP) ou la touche [B ]( DOWN), puis relâcher la touche PTT pour revenir en mode “réception”. 1) Une fois que l’accord automatique a été réalisé, vous devez change de fréquence d’au moins 10 kHz avant d’avant un nouveau réglage automatique. Dans une fenêtre de ±10 kHz à partir du point d’accord, le microprocesseur de l’émetteur récepteur ignore toute commande pour lancer un nouvel accord automatique. 2) Le réglage antenne est réalisé en utilisant une porteuse “CW”, cependant le mode opératoire indiqué ne se change pas en “CW” (si vous êtes en train de trafiquer sur un autre mode) durant l’accord antenne. 3) Si vous voyez l’indication “HI SWR” sur le LCD, cela peut signifier que vous avez un problème sur votre câble coaxial (mauvaise connexion, etc.) qui empêche de réussir le réglage. Remplacer le câble ou essayer d’ajouter quelques mètres de câble (pour éliminer la possibilité d’une “transformer d’impédance” contrariante dans le câble 50 Ω pendant le processus de réglage). 4) Si vous capable d’atteindre un SWR plus petit que 2:1 en réglage manuel, le FT-897 va “accepter” le réglage manuel, et vous pouvez ensuite utiliser le réglage automatique au prochain changement de bande. Si, par contre, vous arrêtez votre tentative de réglage manuel sur un réglage non optimisé (SWR >2:1), le FT-897 ne permet pas d’enchaîner sur un réglage automatique. Il est nécessaire de restaurer la fonction réglage de l’ATAS-100/ -120, et pour ce faire appuyer sur la touche [B](DOWN) jusqu’à ce que l’ATAS-100/-120 soit complètement rétractée. Vous pouvez alors relancer le réglage automatique en suivant la procédure décrite précédemment. 5) Le FT-897 peut également utiliser le modèle d’antenne ATAS-100, cependant la vitesse de réglage de l’ATAS-100 sera plus faible que celle de l’ATAS-120.

EMISSION EMPLOI DE L’ANTENNE À RÉGLAGE ACTIF (ATAS-100/-120)

Il est véritablement important d’établir une bonne connexion mécanique et HF avec la masse pour votre ATAS-100/-120 (comme pour toutes les antennes verticales). Les montages en mobile réalisés par perçage du toit du véhicule ou toute autre fixation mécanique donnent généralement de bons résultats. Toutefois, les embases magnétiques ne permettent pas d’obtenir un plan de sol HF pour obtenir de bonnes performances, et sont donc de ce fait pas recommandées avec cette antenne.

Procédure de réglage

L’impédance du point d’alimentation de l’ATAS-100/-120 (résistance et réactance) varie nécessairement sur une grande plage quand on change de bande. A l’occasion, le microprocesseur de l’émetteur récepteur n’est pas capable initialement de déterminer la bonne direction pour faire le réglage (rétracter ou allonger) pour obtenir le bon SWR.

Si vous souhaitez utiliser un wattmètre externe avec l’émetteur récepteur et votre ATAS-100/-120, merci de vérifier le wattmètre à l’aide d’un Ohmmètre avant de faire l’installation. S’assurer que c’est une connexion directe entre les prises “In” et “Out” du wattmètre (résistance zéro), et voir également que le circuit est complètement ouvert entre le contact central et le blindage sur la prise en sortie du wattmètre. Certains wattmètres utilisent une bobine ou autre composant qui met le connecteur central de la prise à la masse en DC, et ce type de circuit interne de wattmètre ne permet pas à la fonction réglage de l’ATAS-100/-120 d’être opérationnelle.

Trafic sur 30/17/12 Mètres

Bien que l’antenne ATAS-100/-120 ne soit pas prévue pour fonctionner sur ces bandes, et ainsi les résultats optimum ne sont pas garantis, l’ATAS-100/-120 généralement s’accorde avec succès sur ces bandes (au prix de quelques réglages manuels certaines fois). Le trafic avec l’ATAS-100/-120 sur ces bandes ne risque pas de l’endommager; Vous pouvez faire avec cette antenne toutes les expériences que vous voulez.

Pour remédier à la situation, l’émetteur récepteur va rétracter l’ATAS-100/-120 à sa hauteur minimum, et ensuite va lancer une procédure de réglage complète. Dans ce cas, l’icône

“TUNE” reste sur l’afficheur après l’appui sur la touche [A](TUNE). Si cela arrive, surtout ne pas appuyer sur la touche [A](TUNE) de façon répétitive. L’émetteur récepteur reste en mode réception quand l’antenne se rétracte (cela prend une minute). Après cela, l’émetteur est activé, et l’ATAS100/-120 est automatiquement ajustée pour obtenir le meilleur SWR. L’icône “TUNE” disparaît alors du LCD, et vous êtes prêt pour le trafic.

Cela est fait en utilisant le menu:

1. Maintenez le bouton [F] enfoncé pendant une seconde afin d’activer le menu Mode. 2. Tournez le bouton MEM/VFO CH pour lancer le mode Menu n° 001 [EXT MENU], puis tournez DIAL pour passer sur «ON» («MARCHE») afin d’activer le mode Menu étendu. 3. Tournez le bouton MEM/VFO CH pour sélectionner le mode Menu n° 020 [CAT/LIN/TUN]. Le paramètre par défaut de ce Menu est «CAT». Tournez le bouton DIAL pour passer sur «TUNER». 4. Maintenez le bouton [F] enfoncé pendant une seconde afin d’enregistrer le nouveau réglage et quittez, puis éteignez l’émetteur-récepteur. 5. Configurez FC-30 et FT-897 conformément à l’illustration puis rallumez l’émetteur-récepteur. Ne configurez pas FC-30 et FT-897 avant de changer le mode Menu, élément n° 020 [CAT/LIN/TUN]. 6. Maintenez le bouton [F] enfoncé pendant une seconde afin d’activer le menu Mode. 7. Tournez le bouton MEM/VFO CH pour sélectionner le mode Menu n° 085 [TUNER/ATAS]. Le paramètre par défaut de ce Menu est «OFF». Tournez le bouton DIAL pour passer sur «TUNER». 8. Maintenez le bouton [F] enfoncé pendant une seconde pour enregistrer le nouveau réglage et quittez. La mise en œuvre est similaire à la procédure pour l’ATAS100/-120: 1. Appuyer sur la touche [F], si nécessaire, pour rappeler ligne multi fonction “k” [TUNE, DOWN, UP]. 2. Appuyer sur la touche [A](TUNE) pour valider la FC30. Des parenthèses apparaissent de chaque côté de l’indication “TUNE”, et “TUNE” apparaît sur le LCD. 3. Appuyer et maintenir la touche [A](TUNE) pour lancer le réglage automatique. L’émetteur du FT-897 est activé, une porteuse est envoyée, et les selfs et les condensateurs dans la FC-30 sont sélectionnée/ajustée pour obtenir le meilleur SWR. Quand le réglage est complet, l’émission cesse, et vous êtes prêt pour le trafic sur cette fréquence. Les données concernant le réglage sont mémorisées dans un système mémoire de la FC30. Voir les explications ci-dessous pour plus de détails pour savoir comment cela marche. To 144MHz/430MHz Antenna

être capable de restituer des accords instantanés sur les différentes portions de la bande sur laquelle vous êtes en train de trafiquer. Un total de 100 mémoires est disponible:

11 mémoires sont dites “générales” à raison d’une mémoire par bande, tandis que les 89 mémoires restantes sont allouées pour de données concernant des fréquences spécifiques dans les diverses bandes, avec la capacité de réaliser un nouveau réglage tous les 10 kHz. Quelques indications peuvent être données en ce qui concerne le système mémoire de la FC30: Les données d’un réglage sont sauvegardées quand vous faites l’action effective d’appuyer et de maintenir la touche [A]( TUNE) pendant une seconde. Bien que le coupleur s’active lui-même automatiquement s’il rencontre un SWR plus grand que 1.5:1, ce réglage n’est pas mis en mémoire tant que vous n’appuyez pas sur la touche [A](TUNE) pendant une seconde. Ceci vous permet de mémoriser vos plages de fréquences de trafic préférées sans à avoir à gérer la place mémoire occupée par des fréquences rarement utilisées Si la FC-30 ne peut réaliser un accord satisfaisant parce que le SWR est au-dessus de 3:1 (2:1 sur la bande 50 MHz, le processus de réglage s’arrête, et aucune donnée n’est chargée en mémoire. Cependant, vous pouvez changer la fréquence de quelques kHz, puis à nouveau appuyer sur la touche [A](TUNE) pendant une seconde, il se peut que ce léger changement dans la réactance permette à présent d’avoir l’accord. Puis revenez à la fréquence originelle et essayer à nouveau. Une autre technique qui permet de débloquer dans quelques cas la situation consiste dans l’ajout de quelques mètres de câble coaxial “côté antenne” de la FC-30. Ceci peut changer le rapport de transformation d’impédance à la fréquence donnée qui peut siéger dans le câble coaxial et qui fait que l’impédance apparente vue par la FC-30 est en dehors de la plage d’impédance acceptable. Bien noter que cela ne change pas le SWR réel de l’antenne, mais uniquement l’impédance “apparente” vue par la FC-30. Si votre système d’antenne présente an SWR moins que 1.5:1, vous pouvez si vous le voulez désactiver le coupleur, car toute la puissance délivrée par l’émetteur est bien appliquée au système d’antenne sans l’intervention de la FC-30. Si l’impédance rencontrée par la FC-30 excède 3:1, l’icône “HI SWR” est affichée, le microprocesseur ne retient pas les données de réglage pour cette fréquence, comme si la FC-30 estimait que vous vouliez ajuster ou réparer votre antenne pour corrigé un SWR si élevé.

La plupart des opérations en mémoire sont réalisées dans les canaux mémoires généraux. 200 ce ces canaux mémoires sont disponibles pour mémoriser et rappeler les fréquences qui vous semblent importantes.

Mise en mémoire QMB

1. Se mettre sur la fréquence souhaitée et régler le mode opératoire et le pas d’incrément. Si c’est un canal en FM, régler également tout ce qui concerne CTCSS/DCS et décalage relais. 2. Appuyer et maintenir la touche V/M jusqu’à ce qu’un double “beep” soit entendu. Le second beep donne la confirmation «audible» que les données ont bien été mises dans la mémoire QMB. En appuyant brièvement sur la touche [A](STO) en étant sur la ligne multi fonction “c” [STO, RCL, PROC] permet également de mettre une fréquence dans le registre QMB.

Rappel d’un canal mémoire QMB

1. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “c” [STO, RCL, PROC] apparaisse sur l’afficheur. 2. Appuyer brièvement sur la touche [ B ]( RCL ) pour rappeler la mémoire QMB. “QMB” apparaît sur le coin supérieur gauche de l’afficheur. 3. Appuyer sur la touche [B](RCL) une fois encore pour revenir à la fréquence précédente (doit une Fréquence VFO ou un canal mémoire ). Si vous tournez le bouton DIAL ou le bouton MEM/VFO CH en étant en mode QMB, vous pouvez changer de fréquence comme si vous étiez en mode “VFO”. Vous pouvez également changer de mode opératoire en appuyant sur la touche MODE(
) ou la touche MODE( ). Quand cela est fait, “MTQMB” apparaît sur l’afficheur où “MT” signifie “Mémoire Tuning.” Appuyer sur la touche [B](RCL) une fois encore pour revenir à la fréquence QMB d’origine.

FM, régler également tout ce qui concerne CTCSS/DCS et décalage relais. Le décalage relais standard (par défaut) n’est pas requis pour le trafic en fréquence mémoire

“split”, décrit plus loin. 2. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](MW) pour se mettre en mode “Mémoire Check”, qui est utilisé pour trouver un canal mémoire libre. La fréquence à mémoriser (si elle existe) dans le canal mémoire courant est affichée. Tourner le bouton MEM/VFO CH pour choisir le numéro de canal dans lequel vous souhaitez mettre les données «fréquence» courantes. 4. Appuyer et maintenir la touche [A](MW) pendant une seconde jusqu’à ce qu’un double “beep” soit entendu. Le second beep donne la confirmation «audible» que les données ont bien été mises dans la mémoire.

Mise en mémoire de fréquences

émission/réception différentes Vous pouvez également mémoriser des fréquences “Split, comme, par exemple, pour opérer un relais qui n’utilise pas un décalage “standard”. Cette procédure peut également être utilisée en trafic DX sur 7 MHz en SSB, etc. 1. En mode VFO, se mettre sur le mode et la fréquence de réception souhaités. 2. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](MW) pour se mettre en mode “Mémoire Check”, qui est utilisé pour trouver un canal mémoire libre. La fréquence à mémoriser (si elle existe) dans le canal mémoire courant est affichée. Tourner le bouton MEM/VFO CH pour choisir le numéro de canal dans lequel vous souhaitez mettre les données «fréquence» courantes. 4. Appuyer et maintenir la touche [A](MW) pendant une seconde jusqu’à ce qu’un double “beep” soit entendu. Le second beep donne la confirmation «audible» que les données «réception» ont bien été mises dans la mémoire. 5. Maintenant, se mettre sur le mode et la fréquence d’émission souhaités sur le VFO. 6. Appuyer brièvement sur la touche [A](MW); ne pas tourner le bouton MEM/VFO CH! Pendant que le “numéro de canal mémoire” est en train de clignoter, appuyer et maintenir le commutateur PTT;

FT-897 MANUEL D’EMPLOI

MODE MÉMOIRE UTILISATION DES CANAUX MÉMOIRES GÉNÉRAUX tout en maintenant ce dernier, appuyer et maintenir la touche [A](MW) pendant une seconde.

Le double “beep” confirme que les données de la fréquence d’émission indépendante sont maintenant mémorisées. Vous pouvez maintenant relâcher le commutateur PTT. Au point «6» ci-dessus, l’appui sur le commutateur PTT n’active pas l’émetteur. Il envoie simplement un signal au microprocesseur signifiant qu’une fréquence d’émission indépendante a été déposée dans le même canal qui vient juste de recevoir une fréquence de réception.

Rappel d’un canal mémoire

1. Si vous êtes en mode VFO, appuyer sur la touche V/M une fois pour se mettre en mode “mémoire” (un numéro de canal mémoire “M-nnn” apparaît sur l’afficheur à l’emplacement occupé précédemment par “VFOa” ou “VFOb”). 2. Pour choisir un autre canal mémoire, tourner le bouton MEM/VFO CH. 3. Quand vos canaux mémoires ont été partionnés en groupes mémoires par le menu n° 055 [MEM GROUP], il est facile de changer de changer de groupe mémoire; appuyer brièvement sur le bouton MEM/VFO CH (un numéro de groupe (“Ma” à “Mj” clignote), puis tourner le bouton MEM/VFO CH pour vous déplacer dans les canaux mémoire pour se mettre sur un nouveau groupe. Vous pouvez maintenant appuyer sur le bouton MEM/ VFO CH une fois encore pour restreindre l’accès canal mémoire au groupe qui vient juste d’être sélectionner. 4. Une fois que vous êtes sur un canal mémoire, vous pouvez vous décaler en fréquence par rapport à la fréquence origine du canal mémoire (comme si vous étiez en mode VFO). Juste tourner le bouton DIAL; le “Numéro de canal mémoire” est alors remplacer par l’indication “MTUNE”, indiquant que vous avez maintenant un décalage par rapport au mode “Mémoire Tuning”. Quand vous êtes en mode mémoire « memory tunning », si vous trouvez une autre fréquence que vous voulez mémoriser dans un autre canal mémoire, juste appuyer brièvement sur la touche [A](MW), sélectionner un nouveau canal mémoire via le bouton MEM/VFO CH, puis appuyer et maintenir la touche [A ]( MW ) jusqu’à ce que vous entendiez le double «beep». 5. Pour sortir du mode «Mémoire Tuning», appuyer sur la touche V/M comme suit: • Un appui sur la touche V/M vous fait revenir sur la fréquence mémoire d’origine. • Un second appui sur la touche V/M vous fait sortir du mode mémoire et revenir en mode VFO (le numéro de canal mémoire est remplacé par “VFOa” ou “VFOb”.

Masquer une mémoire

Les données «fréquence» mises dans un canal mémoire peuvent être effacées, si souhaité, de n’importe quel canal mémoire sauf du canal “1”. Le processus d’effacement n’est pas un procédé “physique”, ainsi si vous effacez le contenu d’un mémoire par erreur en utilisant cette procédure, le contenu du canal mémoire peut être rétabli. 1. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 2. Appuyer brièvement sur la touche [A](MW), puis tourner le bouton MEM/VFO CH pour choisir le canal mémoire à effacer. 3. Appuyer brièvement sur la touche [B](MCLR). La zone de l’affichage de la fréquence sur le LCD devient blanche, et le numéro de canal mémoire clignote. 4. Attendre environ cinq secondes; quand le numéro de canal mémoire arrête de clignoter, les données sont alors “masquées” et ne sont plus disponibles d’emploi. 5. Pour rétablir les données «fréquence» masquées, répéter le point ci-dessus. Toutefois, si vous avez mis de nouvelles données fréquence dans un canal qui contenait des données masquées, celles-ci ont été écrasées et sont donc perdues. 6. Le canal mémoire «1» est utilisé pour le mode prioritaire, et les informations fréquence ne peuvent être uniquement qu’écrasées (non masquées) dans ce canal.

Quand vous êtes sur une fréquence mémoire

“Split”, une indication spéciale “–+” apparaît sur le LCD.

FT-897 MANUEL D’EMPLOI

Vous pouvez souhaiter ajouter un libellé alphanumérique à une ou des mémoires, pour faciliter l’utilisation des canaux mémoires (comme un nom de club, etc.). Ceci est facile à faire en utilisant le mode menu.

Ces mémoires peuvent être particulièrement utiles pour suivre l’état de la propagation, en effet en mettant les fréquences de certaines balises dans ces canaux, il est possible de les rappeler très facilement et de vérifier les conditions de trafic sur les bandes.

Mise en mémoire dans un canal mémoire HOME

1. Se mettre sur la fréquence souhaitée, et régler le mode opératoire. Si c’est un canal FM, régler également tout ce qui concerne le CTCSS/DCS et le décalage relais. 2. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](MW) pour se mettre en mode “Mémoire Check”. 4. Appuyer et maintenir la touche HOME pendant une seconde. Ceci met les données fréquence dans le canal “Home” correspondant au groupe de bande (voir plus loin). Comme d’habitude, vous pouvez entendre un double «beep» qui confirme la bonne mise en mémoire. 5. Si vous souhaitez mettre une paire de fréquences “Split” dans le canal “Home”, commencer par mettre la fréquence réception en effectuant les points 1 à 4 cidessus. Puis régler la fréquence d’émission souhaitée. Une fois de plus, appuyer brièvement sur la touche [A](MW). Appuyer et maintenir le commutateur PTT du microphone; tout en tenant le commutateur PTT, à nouveau appuyer et maintenir la touche HOME pendant une seconde. Ceci met les données de la fréquence d’émission dans le canal “Home” du groupe de bandes concerné.

1. Rappeler le canal mémoire auquel vous souhaitez rajouter un libellé.

2. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 3. Tourner le bouton MEM/VFO CH pour rappeler le menu n° 056 [MEM TAG]. 4. Appuyer sur le bouton MEM/VFO CH pour activer la programmation du libellé. 5. Tourner le bouton DIAL pour choisir le premier caractère (comme montré ci-dessous) de la dénomination que vous voulez saisir, puis tourner le bouton MEM/VFO CH vers la droite pour se mettre sur l’emplacement du caractère suivant. 6. À nouveau tourner le bouton DIAL pour choisir le chiffre, la lettre ou le symbole suivant, puis tourner le bouton MEM/VFO CH vers la droite pour se mettre sur l’emplacement du caractère suivant. 7. Répéter le point «6» autant de fois que nécessaire afin de compléter le libellé de la mémoire, puis appuyer et maintenir la touche [ F ] pendant une seconde pour sauvegarder la saisie du libellé alpha numérique et revenir en mode normal. 8. Etant en mode mémoire, appuyer brièvement sur la touche [F ], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. Appuyer brièvement sur la touche [C](TAG) pour activer le libellé alphanumérique. De façon répétitive en appuyant sur cette touche on inverse sur l’afficheur entre l’indication de la “Fréquence” et l’indication du libellé “Tag”.

“Frequency” Display

Vous pouvez rappeler le menu n° 056 [MEM TAG] instantanément en appuyant et maintenant la touche [C](TAG) pendant une

2. Appuyer sur la touche HOME une fois encore pour revenir à la fréquence précédemment utilisée (soit une Fréquence VFO ou un canal mémoire).

Ces fréquences sont mises dans une banque mémoire spéciale dite de « recherche dynamique™ », constituée de 50 mémoires. Cette fonction est disponible dans les modes FM et AM.

Pour utiliser le spectroscope

La fonction recherche dynamique™ est spécialement pratique quand vous voyagez, vous pouvez de cette manière instantanément mémoriser les fréquences des relais FM actifs sans avoir à rechercher dans un livre de références.

1. Mettre l’émetteur récepteur en mode VFO sur la bande souhaitée ou sur le groupe mémoires souhaité.

2. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “h” [SCOP, WID, STEP] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A ]( SCOP ) pour engager le spectroscope. Quand le spectroscope est activé, la force relative des signaux des stations sur les canaux adjacents à la fréquence courante est indiquée sur l’afficheur. 4. Quand le spectroscope est activé en mode VFO, appuyer sur la touche [B](WID) pour changer la bande passante visible. Les sélections disponibles sont ±10 (valeur par défaut), ±15 et ±63 canaux. Appuyer sur la touche [C](STEP) pour changer la résolution des pas de canaux. Les sélections disponibles sont présentées ci-dessous. Mode Pas des Canaux (kHz) CW, SSB, DIG 1.0 / 2.5 / 5.0 AM 2.5 / 5.0 / 9.0 / 10.0 / 12.5 / 25.0 FM, PKT Ì Quand le mode de spectroscope est en mode “ recherche par balayage unique” appuyer et maintenir la touche [A] pendant une seconde pour relancer le balayage. Ì Quand le spectroscope est activé, appuyer et maintenir la touche [C] pendant une seconde pour activer la fonction “Indicateur à crête persistante”. 5. Pour désactiver le spectroscope, appuyer sur la touche [A](SCOP) une fois de plus. La sortie audio du récepteur et le S-mètre sont désactivés quand le spectroscope est en fonction.

FT-897 MANUEL D’EMPLOI

1. Mettre le bouton SQL juste sur le point ou le bruit de fond disparaît. Un réglage typique, pour la recherche dynamique™, est dans la position midi ou progressivement vers la droite à partir de cette position.

2. Lettre le VFO sur la fréquence à partir de laquelle vous souhaitez commencer la recherche (la fonction recherche dynamique™ est disponible en mode VFO uniquement). 3. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “f” [ARTS, SRCH, PMS] apparaisse sur l’afficheur. 4. Maintenant appuyer brièvement sur la touche [B](SRCH); l’indicateur “SRCH” apparait sur le LCD en clignotant, et l’émetteur récepteur balayage sur la bande courante par fréquence croissante, mémorisant les canaux sur lequel il rencontre un signal suffisant pour ouvrir le squelch. Tous les canaux sur lesquels une activité est présente (jusqu’à 50 canaux) sont mis en mémoire de recherche dynamique™. 5. Maintenant vous pouvez tourner le bouton MEM/VFO CH pour choisir parmi mémoires de recherche dynamique™ qui viennent d’être renseignées. Si vous trouvez des fréquences que vous souhaitez mettre dans les mémoires générales, suivrent les procédures données précédemment; attention de ne pas appuyer sur la touche [B ]( SRCH ) en chargant ces mémoires, car cela désactive le mode recherche dynamique™. 6. Pour désactiver la recherche dynamique™, appuyer brièvement sur la touche [B](SRCH). les mémoires de recherche dynamique™ sont également appelées mémoires “soft”; car elles sont perdues dès que vous activez une nouvelle recherche dynamique™ sur la bande.

EMPLOI DE LA RECHERCHE AUTOMATIQUE FONCTIONS RECHERCHE AUTOMATIQUE Cet émetteur récepteur possède des possibilités de recherche automatique nombreuses et variées. Que vous soyez en mode VFO ou en mode mémoire, la recherche automatique est fondamentalement identique dans toutes les configurations, mais avec les différences suivantes:

Ì En mode VFO, la recherche automatique active l’émetteur récepteur pour un balayage croissant et décroissant en fréquence sur la bande, faisant une pause ou s’arrêtant sur tout signal rencontré; Ì En mode mémoire, la recherche parcourt les mémoires programmées, et peut recevoir comme information que certaines mémoires doivent être évitées pendant la recherche automatique; Ì En mode recherche mémoire programmée (PMS), la recherche parcours la bande dont les limites en fréquence ont été programmées par l’utilisateur.

Utiliser la recherche automatique

Pour que le FT-897 recherche automatiquement, le squelch doit être réglé pour qu’il n’y ait pas de bruit de fond, parce que la commande “Arrêt de recherche automatique” est pilotée par le même circuit qui fait allumer la LED “Busy” en vert (quand un bruit ou un signal est reçu). 1. Mettre le bouton SQL juste sur le point ou le bruit de fond disparaît. Un réglage typique, pour la recherche automatique, est dans la position midi ou progressivement vers la droite à partir de cette position. 2. Mettre l’émetteur récepteur dans la configuration de trafic dans laquelle vous souhaitez faire la recherche automatique (VFO ou mémoire ; PMS sera décrit plus loin). 3. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “g” [SCN, PRI, DW] apparaisse sur l’afficheur. 4. Appuyer brièvement sur la touche [A](SCN) pour lancer une recherche croissante (par fréquences croissantes ou par numéro de canal mémoire croissant). 5. Tourner le bouton DIAL ou MEM/VFO CH bouton vers la gauche pour basculer la recherche dans le sens décroissant. 6. La recherche active l’émetteur récepteur pour qu’il incrémente sa progression dans la direction choisie jusqu’à ce qu’il trouve un signal. Quand un signal, qui peut ouvrir le squelch, est rencontré, Il se passe différentes choses fonction du mode opératoire actif: H En mode FM/AM, l’émetteur récepteur s’arrête sur le signal et reste verrouillé sur la fréquence pendant cinq secondes. Ensuite, la recherche automatique reprend que l’émission de la station entendue soit terminée ou pas. Quand l’émetteur récepteur est en “Arrêt”, le point décimal de la zone de l’affichage de la fréquence clignote. Lire “Choix de reprise de scan” au chapitre suivant pour plus de détails pour voir comment personnaliser la reprise de recherche automatique. H En mode SSB/CW, la recherche ralentit (mais ne s’arrête pas).

7. Appuyer sur le commutateur PTT du microphone pour annuler recherche automatique.

Vous pouvez également appuyer et maintenir soit la touche [UP] ou la touche [DWN] sur le microphone pendant une seconde pour lancer la recherche automatique en sens croissant ou en sens décroissant, respectivement, si le menu n° 058 [MIC SCAN] est lis à “ON”.

Choix de reprise de scan

L’utilisation de la recherche automatique requière que l’audio du FT-897 soit rendu silencieux par le squelch. L’émetteur récepteur alors “assume” que l’ouverture du squelch correspond à la découverte d’un signal vous pouvez souhaiter écouter. Après un arrêt de la recherche automatique, un de ces trois événements peut advenir: TIME (action par défaut ): Dans ce mode, l’émetteur récepteur s’arrête sur le signal et reste bloqué sur cette fréquence pendant cinq secondes. Ensuite, la recherche automatique reprend que l’émission de la station entendue soit terminée ou pas. Le temps d’arrêt est ajustable de 1 à 10 secondes via le menu n° 078 [SCAN RESUME]. BUSY: Dans ce mode, la recherche s’arrête jusqu’à ce que l’émission de la station reçue cesse (à ce moment le squelch retombe). Une seconde après la fermeture du squelch, la recherche automatique reprends automatiquement. STOP : Dans ce mode, la recherche quand elle trouve un signal s’arrête définitivement sur cette fréquence.

Pour choisir le mode de reprise de scan:

1. Appuyer et maintenir le bouton [F] pendant une seconde pour activer le mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 077 [SCAN MODE]. 3. Tourner le bouton DIAL pour choisir le mode de reprise de scan souhaité. 4. Appuyer et maintenir le bouton [F] pendant une seconde pour sortir du mode menu.

FT-897 MANUEL D’EMPLOI

EMPLOI DE LA RECHERCHE AUTOMATIQUE FONCTIONS RECHERCHE AUTOMATIQUE Programmation des mémoires à éviter

Dans la plage de mémoires que vous avez programmé, il y a peut être quelques stations que vous ne souhaitez pas intégrer à la recherche. Par exemple, les signaux de radiodiffusion (qui sont transmis en continu) et qui font arrêter la recherche systématiquement. Il est possible d’éviter de tels canaux pour ne pas tomber dans ces inconvénients. Pour enlever un canal de la boucle de recherche: 1. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 2. Rappeler le canal mémoire à éviter. 3. Appuyer brièvement sur la touche [B](SKIP). Le “tiret” du numéro de canal mémoire change et devient un “point” ; cela montre que ce canal, maintenant, n’est plus inclus dans la boucle de recherche.

Memory Skip “OFF”

6. Appuyer sur le commutateur PTT pour arrêter la recherche; vous pouvez maintenant utiliser le bouton MEM/

VFO CH pour parcourir les canaux manuellement – un à un- and vous pouvez observer que les canaux “à éviter” sont, néanmoins, disponibles pour être rappellés manuellement. 7. Vous pouvez remettre dans la boucle de recherche un canal précédemment marqué en sélectionnant manuellement le canal, puis en appuyant brièvement sur la touche [B](SKIP) en même temps le “point” du numéro de canal mémoire redevient un “tiret”.

FT-897 MANUEL D’EMPLOI RECHERCHE AUTOMATIQUE AVEC

“CANAL PRIORITAIRE” La fonction recherche automatique du FT-897 dispose de la possibilité d’une recherche automatique simultanée sur deux canaux qui permet de trafiquer sur un VFO ou un canal mémoire, tout en allant périodiquement scruter l’activité sur le canal mémoire “M-001”. Si une station est reçue sur le canal mémoire “M-001” et s’il est suffisamment fort pour ouvrir le squelch, la recherche s’arrête sur cette station puis se conforme aux choix de reprise de scan préalablement réglés par le menu n° 078 [SCAN RESUME]. Voir page 59. Voici la procédure pour activer la fonction canal prioritaire ou «double veille»: 1. Tourner la commande SQL jusqu’à ce que le bruit de fond juste disparaisse, puis mettre la fréquence affectée au canal “Prioritaire” dans le canal mémoire “M-001”. 2. Mettre un autre canal mémoire ou une fréquence VFO sur le FT-897 pour effectuer un trafic normal. 3. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “g” [SCN, PRI, DW] apparaisse sur l’afficheur. 4. Appuyer brièvement sur la touche [B](PRI) pour lancer la surveillance canal “Prioritaire” (l’icône “ ” apparaît au-dessus de l’affichage de la fréquence). Pendant la veille prioritaire, l’affichage de la fréquence passe brièvement à celui de la mémoire prioritaire environ toutes les cinq secondes, pendant le temps que le récepteur vérifie la présence d’un éventuel signal. 5. Quand il n’y a pas de signal sur la mémoire prioritaire (c’est à dire que le squelch reste fermé), vous pouvez changer de fréquence, émettre et recevoir sur le VFO ou choisir et trafiquer sur d’autres mémoires. 6. Si une station que vous souhaitez contacter apparaît sur le canal prioritaire, appuyer sur le commutateur PTT brièvement quand vous êtes en train de recevoir son signal (il n’y a pas de passage en émission) pour arrêter la «recherche prioritaire». Autrement, quand a signal apparaît sur le canal prioritaire, la veille «prioritaire» s’arrête juste sur le canal. Puis la veille prioritaire reprend. 7. Pour annuler la veille «prioritaire», appuyer à nouveau sur la touche [B](PRI).

EMPLOI DE LA RECHERCHE AUTOMATIQUE EMPLOI DE LA RECHERCHE EN MÉMOIRE PROGRAMMÉE (PMS)

Pour limiter la recherche automatique (et/ou le réglage manuel) dans une plage de fréquence particulière, vous pouvez utiliser la fonction de recherche automatique en mémoire programmable (PMS), qui utilise 10 paires de mémoires spéciales prévues dans ce but (“M-P1L/M-P1U” à “M-P5L/M-P5U”). La fonction PMS est spécialement très utile pour adapter vos limites de sous bandes de trafic à votre autorisation. Le réglage de la fonction PMS est simple à faire: 1. Mettre les limites de fréquences haute et basse de la plage de fréquences souhaitée dans la paire de mémoire PMS (“M-PxL” et “M-PxU”) 2. Se mettre en mode mémoire en appuyant sur la touche V/M une première fois, puis tourner le DIAL pour choisir le canal mémoire “M-PxL” ou “M-PxU”. 3. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “f” [ARTS, SRCH, PMS] apparaisse sur l’afficheur. 4. Appuyer sur la touche [C](PMS). L’indication “PMS-x” apparaît au coin supérieur gauche du LCD, signifiant que la fonction PMS est engagée. Le réglage et la recherche automatique (en appuyant sur la touche [A](SCN) sur la ligne multi fonction “g” [SCN, PRI, DW]) est maintenant limité à la plage de fréquences entre les valeurs de la paire de mémoires PMS sélectionnée. Exemple: Limite de réglage & recherche automatique sur la plage de fréquences 144.30 - 148.00 MHz 1. Appuyer sur la touche V/M, si nécessaire, pour rappeler le mode VFO. Se mettre sur la fréquence 144.300 MHz à l’aide du bouton MEM/VFO CH ou du bouton DIAL. 2. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](MW), puis tourner le bouton MEM/VFO CH pour choisir le canal mémoire “M-P1L”. 4. Appuyer et maintenir la touche [A](MW) pendant une seconde pour écrire la fréquence du VFO dans “M-P1L”. 5. Maintenant, se mettre sur la fréquence 148.000 MHz à l’aide du bouton MEM/VFO CH ou du bouton DIAL. Appuyer brièvement sur la touche [A](MW), puis tourner le bouton MEM/VFO CH pour choisir le canal mémoire “M-P1U”. 6. Appuyer et maintenir la touche [A](MW) pendant une seconde pour écrire la fréquence du VFO dans “M-P1U”. 7. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH d’un click vers la droite pour rappeler la ligne multi fonction “f” [ARTS, SRCH, PMS]. 8. Appuyer brièvement sur la touche [C](PMS). Le réglage en fréquence et la recherche automatique sont maintenant limités à la plage 144.30 - 148.00 MHz jusqu’à ce que vous appuyiez sur la touche V/M pour revenir en mode mémoire ou VFO.

MHz pour avoir les informations concernant les stations en train d’opérer sur la bande des 6 mètres.

Pour activer la « double veille» : 1. régler votre émetteur récepteur pour établir votre trafic courant sur le VFO-A, établissant ainsi votre fréquence de surveillance principale. Puis régler sur le VFO-B la fréquence qui sera à surveiller périodiquement. 2. Rappeler le VFO-A, puis tourner la commande SQL jusqu’à ce que le bruit de fond juste disparaisse. 3. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “g” [SCN, PRI, DW] apparaisse sur l’afficheur. 4. Appuyer sur la touche [C](DW) brièvement pour activer la «double veille» (l’icône “ ” apparaît au-dessus de l’affichage de la fréquence). L’émetteur récepteur continue à surveiller la fréquence courante (sans bruit de fond) sur le (VFO-A), mais toutes les cinq secondes il bascule brièvement sur la fréquence du VFO-B pour scruter l’activité. 5. Si une station est détectée sur la fréquence du VFO-B, l’émetteur récepteur s’arrête sur la fréquence du VFO-B (le point décimal de la fréquence clignote). 6. Appuyer sur la touche [C](DW) à nouveau pour annuler la «double veille» (l’icône “ ” disparaît). Noter que l’appui sur le commutateur PTT du microphone n’annule pas la «double veille».

FT-897 MANUEL D’EMPLOI

RÉGLAGES DIVERS FONCTION «ENTRAÎNEMENT À LA CW»

1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 031 [CW TRAINING]. 3. Tourner le DIAL pour choisir le mode d’exercices: N: caractères uniquement A: caractères uniquement AN: caractères numériques et alphabétiques (mélangés) 4. Appuyer sur la touche [B ]( STRT ) pour commencer l’envoi des groupes de code de cinq caractères (CW écoute locale uniquement, il n’y a pas d’émission). 5. Quand le groupe de code est complet, la “solution” apparaît sur l’afficheur. 6. Appuyer sur la touche [B](STRT) pour générer un autre groupe de code, comme ci-dessus. 7. Pour désactiver la fonction «entraînement à la CW», appuyer et maintenir la touche [F] pendant une seconde pour revenir en mode normal.

Les touches fonction ([A], [B], [C]) sur la ligne multi fonction

“q” [PG A, PG B, PG C ] , peuvent recevoir chacune une fonction particulière. Elles peuvent être utilisées pour créer une certaine personnalisation des fonctions très souvent utilisées parmi les lignes multi fonction. Pour assigner une fonction à une touche fonction: 1. Appuyer et maintenir le bouton [F] pendant une seconde pour activer le mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu correspondant à la touche à laquelle on va assigner une fonction (n° 065: touche [PG A], n° 066: touche [PG B], n° 067: touche [PG C]. 3. Tourner le bouton DIAL pour choisir la fonctionnalité ou la fonction que vous souhaitez associer à la touche. 4. Quand vous avez complété le réglage, appuyer et maintenir le bouton [F] pendant une seconde pour sortir du mode menu.

Vous pouvez ajuster la vitesse Morse à l’aide du menu n° 030 [CW SPEED].

FT-897 MANUEL D’EMPLOI

Mise en mémoire du texte de la balise

Envoi du message balise

1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu.

2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 011 [BALISE TEXT 1]. 3. Appuyer sur le bouton MEM/VFO CH pour activer la fonction mise en mémoire du texte de la balise (l’emplacement du premier caractère est souligné). 4. Tourner le DIAL pour choisir le premier caractère(chiffre ou lettre) de votre texte balise, puis tourner le bouton MEM/VFO CH d’un click vers la droite pour se mettre sur l’emplacement du prochain caractère. 5. Répéter le point «4» autant de fois que nécessaire pour compléter tout le texte. Ì Si le texte balise est plus petit que 40 caractères, ajouter la marque “ ” après le dernier caractère pour terminer le texte, puis appuyer sur le bouton MEM/ VFO CH. Ì Si le texte balise est plus grand que 40 caractères, mais plus petit que 79, mettre le dernier caractère (40eme) à “ ”. Appuyer sur le bouton MEM/VFO CH, puis tourner le DIAL pour choisir “BALISE TEXT 2”. Maintenant répéter le point «4». Ì Si le texte balise est plus grand que 79 caractères, jusqu’à 118 caractères peut être mémorisés. Dans ce cas, mettre dans l’emplacement du caractère final de “BALISE TEXT 2” le signe “ ”. Appuyer sur le bouton MEM/VFO CH, puis tourner le DIAL pour choisir “BALISE TEXT 3”. Maintenant répéter le point «4». Ì Ne pas oublier de mettre la marque “ ” après le dernier caractère, pour terminer le texte. 6. Appuyer et maintenir la touche [F] pendant une seconde jusqu’à ce que vous entendiez un double «beep»; le second «beep» confirme que le texte balise a été mémorisé avec succès.

1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu.

2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 012 [BALISE TIME]. 3. Tourner le DIAL pour choisir l’intervalle de temps (entre message et message) (1 à 255 secondes). 4. Appuyer et maintenir la touche [F] pendant une seconde pour revenir en mode normal. 5. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “o” [PLY1, PLY2, PLY3] apparaisse sur l’afficheur. 6. Appuyer sur la touche [A](PLY1) pour activer la fonction Balise. NOTE: Quand vous utilisez la fonction “balise”, merci de désactiver la fonction “VOX”.

7. Pour désactiver l’émission de la balise, juste répéter la procédure ci-dessus, en tournant le DIAL pour choisir “OFF” au point «3» ci-dessus. Vous pouvez ajuster la vitesse CW en utilisant le menu n° 030 [CW SPEED]. Vous pouvez également envoyer le texte balise manuellement. Pour ce faire, les trois messages “Balise” peut être utilisés comme un lanceur d’appel traditionnel CW. Pour ce faire : 1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 012 [BALISE TIME]. 3. Tourner le DIAL pour choisir “OFF”. 4. Appuyer et maintenir la touche [F] pendant une seconde pour revenir en mode normal. 5. Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “o” [PLY1, PLY2, PLY3] apparaisse sur l’afficheur. 6. Appuyer brièvement sur la touche [A ]( PLY1 ) pour envoyer le message “BALISE TEXT 1”. Alternativement, en appuyant sur la touche [B](PLY2) ou la touche [C](PLY3) les messages de ces points d’arrêt respectifs vont être lancés.

FT-897 MANUEL D’EMPLOI

RÉGLAGES DIVERS PERSONNALISATION DE L’AFFICHAGE Mode Lamp sur l’afficheur

La couleur du LCD peut être changée en utilisant le mode menu pour différentes situations d’utilisation. Par exemple, l’afficheur peut être configuré pour avoir une couleur différente en fonction du status ARTS, par bande et par groupe mémoire, par status VFO/Mémoire /HOME/QMB ou peut être régler pour indiquer différentes couleurs en fonction des informations de l’indicateur de mesure(à savoir force du signal, puissance de sortie, etc.). Deux banques de combinaisons de couleur (“1” et “2”) sont disponibles pour toutes les sélections sauf “FIX”.

Pour régler le mode Lamp:

1. Appuyer et maintenir le bouton [F] pendant une seconde pour activer le mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 044 [DISP MODE]. 3. Tourner le bouton DIAL pour sélectionner le mode souhaité. Les sélections disponibles are: OFF: Désactive l’éclairage du LCD. AUTO1: Eclaire le LCD pendant trois secondes quand n’importe quel bouton est actionné ou si vous tournez le bouton MEM/VFO CH. AUTO2: Eclaire le LCD continuellement quand le FT897 est activé avec une alimentation externe. Quand ce sont de batteries internes FNB-78 qui sont utilisée en mode AUTO2, le LCD est éclairé pendant trois secondes quand n’importe quel bouton est actionné ou si vous tournez le bouton MEM/VFO CH (identique au mode AUTO1). ON: Eclaire le LCD continuellement. 4. Quand vous avez achevé votre sélection, appuyer et maintenir le bouton [F] pendant une seconde pour sortir du mode menu.

Contraste de l’afficheur

Le contraste du LCD peut être ajusté en utilisant le mode menu. 1. Appuyer et maintenir le bouton [F] pendant une seconde pour activer le mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 042 [DISP CONTRAST]. 3. Tourner le bouton DIAL pour ajuster le contraste. Quand vous faites le réglage, vous êtes en mesure de voir les effets de ce réglage. 4. Quand vous avez achevé le réglage, appuyer et maintenir le bouton [F] pendant une seconde pour sortir du mode menu.

1. Appuyer et maintenir le bouton [F] pendant une seconde pour activer le mode menu.

2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 041 [DISP COULEUR]. 3. Tourner le DIAL pour choisir le status opératoire souhaité. Les sélections par défaut sont: ARTS: La couleur change en fonction de l’état “Inrange” ou “Outrange”. BAND: La couleur change en accord avec la bande utilisée. FIX: C’est une couleur fixe. MEMGRP: La couleur change en accord avec le groupe mémoire sélectionné. MODE: La couleur change en accord avec le mode sélectionné. MTR: La couleur change en accord avec la lecture du S-mètre, PWR-mètre, MOD-mètre, SWRmètre ou ALC-mètre. VFO: La couleur change en accord avec l’état VFO/ Mémoire /HOME/QMB. 4. Appuyer brièvement sur le bouton MEM/VFO CH, puis tourner le DIAL pour choisir la banque de couleur souhaitée pour être utilisée en conjonction avec la sélection faite au point «3». 5. Appuyer brièvement sur le bouton MEM/VFO CH, puis tourner le DIAL pour choisir la couleur souhaitée pour être utilisée pour cette fonction, à la place de la couleur par défaut. 6. Quand vous avez achevé votre sélection(s), appuyer et maintenir le bouton [F] pendant une seconde pour sortir du mode menu.

L’intensité de l’éclairage du LCD peut être également ajusté en utilisant le mode menu.

1. Appuyer et maintenir le bouton [F] pendant une seconde pour activer le mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 043 [DISP INTENSITY]. 3. Tourner le bouton DIAL pour ajuster l’éclairage de l’afficheur à un niveau de luminosité confortable. Quand vous faites le réglage, vous êtes en mesure de voir les effets de ce réglage. 4. Quand vous avez achevé le réglage, appuyer et maintenir le bouton [F] pendant une seconde pour sortir du mode menu.

FT-897 MANUEL D’EMPLOI

Un numéro de ligne menu et un titre pour le mode menu apparaît sur l’afficheur.

2. Tourner le bouton MEM/VFO CH pour choisir la ligne menu à laquelle vous souhaitez accéder. 3. Quand vous avez choisi le numéro de la ligne menu souhaité, tourner le bouton DIAL pour changer la valeur ou la condition de cette ligne menu. 4. Quand vous avez fait votre choix, appuyer et maintenir la touche [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. No Menu Item 001 EXT MENU

1) Au point «3» ci-dessus, si vous appuyer brièvement sur la touche [HOME], cela remet le réglage de la ligne menu à la valeur par défaut

3) Au point «2» ci-dessus, appuyer brièvement sur la touche [A], le “tiret” du numéro de menu devient un “point” indiquant ainsi que ce menu n’est plus inclus dans la boucle de rappel des lignes menu.

029 CW SIDE TONE Fonction

Active/désactive le mode menu étendu. Active/désactive le décalage relais automatique sur la bande 144 MHz. Active/désactive le décalage relais automatique sur la bande 430 MHz. Active/désactive le bouton DIAL dans les modes AM et FM. Ajuste le gain du microphone en mode AM. Sélectionne le pas d’incrément pour le bouton MEM/VFO CH en mode AM. Sélectionne le délai de mise hors tension automatique. Sélectionne le mode beep en ARTS. Active/désactive l’identifiant CW en mode ARTS. Mettre votre indicatif dans l’identifiant CW. Saisir le message 1 pour la balise. Sélectionne l’intervalle de temps entre les messages. Sélectionne la fréquence du beep. Sélectionne le niveau du volume du beep. Règle le point de porteuse Rx en LSB. Règle le point de porteuse Tx en LSB. Règle le point de porteuse Rx en USB. Règle le point de porteuse Tx en USB. Règle la vitesse qui va être utilisée par le système CAT de l’émetteur récepteur. Sélectionne le terminal qui va être connecté à la prise CAT/LINEAR du panneau arrière. Définir le bouton de commande à utiliser pour décaler le «clarifieur» en fréquence. Sélectionne l’état de la prise KEY entre “Activé ” ou “Désactivé ” en mode SSB/FM. Détermine le côté de l’injection de l’oscillateur de porteuse CW en mode CW. Règle le temps de retour en réception en trafic pseudo-VOX CW semi-break-in. Règle la configuration des palettes de manipulateur. Active/désactive la manipulation à partir des touches [UP]/[DWN] du microphone. Règle la tonalité de l’écoute locale CW, du décalage du BFO et de la fréquence centrale du filtre CW. Sélectionne le délai entre l’appui sur le PTT et l’envoi de la porteuse en mode QSK quand le manipulateur interne est utilisé. Règle le niveau du volume de l’écoute locale CW.

030 CW SPEED Règle la vitesse du manipulateur électronique incorporé.

Choix du codage DCS entre “Normal” et “Inverted”.

Détermine la vitesse de réglage du bouton DIAL. Définit l’affichage du décalage en fréquence en mode DIG (USERL ou USER-U).

Règle le gain du niveau d’entrée du circuit VOX en mode DIG.

Sélectionne la couleur de l’allumage pour chaque état opératoire. Réglage du niveau de contraste sur l’afficheur. Réglage du niveau de luminosité sur l’afficheur. Sélectionne le mode Lamp sur le LCD. Réglage de la bande passante du filtre audio CW DSP. Ajuste la fréquence de coupure basse du filtre HPF DSP. Ajuste la fréquence de coupure haute du filtre LPF DSP. Règle la fonction «équaliseur» DSP du microphone. Réglage de l’importance de la réduction de bruit DSP. Active l’emploi du canal Tx/Rx d’urgence en Alaska sur 5167.5 kHz. Ajuste le niveau de gain du microphone en mode FM. Sélectionne le pas d’incrément de réglage pour le bouton MEM/ VFO CH en mode FM. Active/désactive le transfert des données du canal HOME dans le VFO. Sélectionne l’action de la touche LOCK de la face avant. Active/désactive la fonction groupe mémoire. Saisie d’un libellé alphanumérique pour un canal mémoire. Sélectionne la fonction qui est activée lors de l’appui sur le bouton MEM/VFO CH. Active/désactive l’accès à la recherche automatique via les touches [UP]/[DWN] du microphone. Le choix de l’équipement qui est branché sur la prise MIC Sélectionne la configuration de l’affichage de l’indicateur de mesure quand l’émetteur récepteur est en mode réception. Sélectionne la configuration de l’affichage de l’indicateur de mesure quand l’émetteur récepteur est en mode émission. Active/désactive la fonction “mesure en crête” de l’indicateur de mesure. Réglage du niveau de «Noise blanker» pour le noise blanker FI. Non disponible actuellement. Programmation de la touche fonction [A] (ligne fonction 17). Programmation de la touche fonction [B] (ligne fonction 17). Programmation de la touche fonction [C] (ligne fonction 17). Non disponible actuellement. Non disponible actuellement. Règle le niveau de compression du compresseur de modulation BF en mode SSB/AM. SET Règle le niveau maximum de puissance pour la bande courante. Règle la valeur du décalage relais. Sélectionne le mode de reprise de scan souhaité. Sélectionne le délai de reprise de scan souhaité. Active/désactive le codage CTCSS/DCS croisé. Sélectionne la configuration du bouton SQL/RF de la face avant. Ajuste le niveau du gain microphone en mode SSB. Sélectionne l’incrément de fréquence pour le bouton MEM/VFO CH en mode SSB. Réglage de la tonalité de la fréquence CTCSS. Sélectionne le délai d’émission continue. Sélectionne l’équipement (FC-30 ou ATAS 100/ 120) qui sera commandé par la touche [A](TUNE) de la face avant. Sélectionne le filtre FI en émission. Règle le “temps de retombée” pour le circuit VOX. Règle le gain du détecteur du circuit entré audio du VOX Permet de mettre sur l’afficheur une fréquence, afin de pouvoir lire la fréquence opérée en trafic avec transverter. Active / désactive / sélectionne le port antenne qui sera utilisé par le transverter .

Valeurs disponibles: ON/OFF Défaut: ON (dépend de la version de l’émetteur récepteur)

Menu n° 004 [AM&FM DIAL] Fonction: Active/désactive le bouton DIAL dans les modes AM et FM. Valeurs disponibles: ACTIVE/DÉSACTIVE Défaut: DÉSACTIVE Menu n° 005 [AM MIC GAIN] Fonction: Ajuste le gain du microphone en mode AM. Valeurs disponibles: 0 ~ 100 Défaut: 50 RANGE: Un beep de tonalité haute est émis quand l’émetteur récepteur détecte la première fois que vous êtes «en portée» et un beep de tonalité basse est émis quand l’émetteur récepteur détecte que l’autre station est «hors de portée». ALL: Un beep de tonalité haute est émis à chaque fois qu’une trame de scrutation est reçue et un beep de tonalité basse est émis une seule fois quand l’émetteur récepteur détecte que l’autre station est «hors de portée». Menu n° 009 [ARTS ID] Fonction: Active/désactive l’identifiant CW en mode ARTS.

2. Tourner le bouton DIAL pour choisir la première lettre ou chiffre de votre indicatif, puis tourner le bouton

MEM/VFO CH d’un click vers la droite pour sauvegarder le premier caractère saisi et pour se mettre sur l’emplacement du caractère suivant. 3. Répéter le point précédant autant de fois que nécessaire pour compléter votre indicatif. 4. Appuyer sur le bouton MEM/VFO CH pour sauvegarder toute votre saisie et sortir Défaut: YAESU Menu n° 011 [BALISE TEXT 1] Fonction: Saisir le message 1 pour la balise. Jusqu’à 40 caractères peut être mémorisés. La procédure de saisie est la suivante: 1. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton MEM/VFO CH pour choisir le menu n° 011 [BALISE TEXT 1]. 3. Appuyer sur le bouton MEM/VFO CH pour activer la saisie du texte balise (l’emplacement du premier caractère est souligné). 4. Tourner le DIAL pour choisir le premier caractère (chiffre or lettre) du texte balise que vous souhaitez saisir, puis tourner le bouton MEM/VFO CH d’un click vers la droite pour se mettre sur l’emplacement du caractère suivant. 5. Répéter le point «4» autant de fois que nécessaire pour compléter le texte balise. Si le texte balise a moins de 40 caractères ou plus de 40 caractères, voir page 50 pour plus de détails. Menu n° 012 [BALISE TIME] Fonction: Sélectionne l’intervalle de temps entre les messages. Valeurs disponibles: OFF/1 sec ~ 255 sec Défaut: OFF Menu n° 013 [BEEP TUNE] Fonction: Sélectionne la fréquence du beep. Valeurs disponibles: 440/880/1760 Hz Fonction: Détermine le côté de l’injection de l’oscillateur de porteuse CW en mode CW. Valeurs disponibles: USB/LSB/AUTO Défaut: USB USB: Injecte l’oscillation de porteuse CW sur le côté USB LSB: Injecte l’oscillation de porteuse CW sur le côté LSB AUTO: Injecte l’oscillation de porteuse CW sur le côté LSB pour le trafic sur la bande 10 MHz et en dessous, côté USB pour le trafic au-dessus de la bande 10 MHz. Menu n° 024 [CW DÉLAY] Fonction: Règle le temps de retour en réception en trafic pseudo-VOX CW semi-break-in. Valeurs disponibles: FULL/30 ~ 3000 msec INVERTED: La configuration des palettes de manipulateur est inversée c’est à dire que le connecteur de la pointe donne les traits, et le connecteur annulaire les points. C’est à dire que le connecteur de la pointe donne les points, et le connecteur annulaire les traits. Menu n° 026 [CW PADDLE] Fonction: Active/désactive la manipulation à partir des touches [UP]/[DWN] du microphone. Valeurs disponibles: ELEKEY /MICKEY Défaut: ELEKEY Quand cette ligne menu est à “MICKEY,” appuyer sur la touche [UP] du microphone pour envoyer un “point” et appuyer sur la touche [DWN] du microphone pour envoyer un “point” (quand le manipulateur électronique incorporé est activé). Menu n° 027 [CW PITCH] Fonction: Règle la tonalité de l’écoute locale CW, du décalage du BFO et de la fréquence centrale du filtre CW. Valeurs disponibles: 400 ~ 800 Hz Défaut: 700 Hz La tonalité CW peut être ajustée par incrément de 100 Hz. Menu n° 028 [CW QSK] Fonction: Sélectionne le délai entre l’appui sur le PTT et l’envoi de la porteuse en mode QSK quand le manipulateur interne est utilisé. Valeurs disponibles: 10/15/20/25/30 ms Défaut: 10 ms Note: Si vous sélectionnez “25 (ou 30) ms” merci de ne pas essayer de mettre le menu [n° 030 CW SPEED] à une vitesse supérieure à “50 (42) wpm,” car le délai rend la transmission impossible. Menu n° 029 [CW SIDE TUNE] Fonction: Règle le niveau du volume de l’écoute locale CW. Valeurs disponibles: 0 ~ 100 Défaut: 50 USB Dans les modes USER-L et USER-U, vous pouvez définir le décalage de fréquence pour l’afficheur et le décalage de la fréquence de la porteuse par le menu n°036 [DIG DISP] et n° 039 [DIG SHIFT]. Menu n° 039 [DIG SHIFT] Fonction: Définit le décalage fréquence de la porteuse en mode DIG (USER-L ou USER-U). Valeurs disponibles: –3000 ~ +3000 Hz Défaut: 0 Hz Fonction: Sélectionne la couleur de l’allumage pour chaque état opératoire. Valeurs disponibles: ARTS/BAND/FIX/MEMGRP/ MODE/MTR/VFO Défaut: FIX Menu n° 042 [DISP CONTRAST] Fonction: Réglage du niveau de contraste sur l’afficheur. L’éclairage du LCD est activé en permanence. Menu n° 045 [DSP BPF WIDTH] Fonction: Réglage de la bande passante du filtre audio CW DSP. Valeurs disponibles: 60/120/240 Hz Défaut: 240 Fonction: Ajuste le niveau de gain du microphone en mode FM. Valeurs disponibles: 0 ~ 100 Fonction: Active/désactive le transfert des données du canal HOME dans le VFO. Valeurs disponibles: ON/OFF Défaut: ON Rappeler le canal HOME, puis tourner le “DIAL” ou le bouton “MEM/VFO CH”. Les données sont alors maintenant copiées dans le VFO courant, toutefois le contenu originel du canal HOME reste intact dans le canal HOME. Menu n° 054 [LOCK MODE] Fonction: Sélectionne l’action de la touche LOCK de la face avant. Valeurs disponibles: DIAL/FREQ/PANNEAU /ALL Défaut: DIAL DIAL: Verrouille le bouton DIAL uniquement. FREQ: Verrouille les touches de la face avant et les boutons relatifs à la commande des fréquences (comme la touche BAND(UP) et la touche BAND(DWN), la touche [A](A/B), etc.) PANNEAU: Verrouille toutes les touches et boutons de la face avant (sauf POWER et la touche LOCK) ALL: Verrouille toutes les touches et boutons de la face avant (sauf POWER et la touche LOCK) Et les touches du microphone. Menu n° 055 [MEM GROUP] Fonction: Active/désactive la fonction groupe mémoire. Valeurs disponibles: OFF/ON Défaut: OFF Quand cette ligne menu est à “ON,” les 200 canaux mémoires “standard” sont partitionnés en groupes mémoires, contenant chacun 20 canaux mémoires.

2. Appuyer et maintenir la touche [F] pendant une seconde pour entrer en mode menu. 3. Tourner le bouton MEM/VFO CH pour rappeler le menu n°056 [MEM TAG]. 4. Appuyer sur le bouton MEM/VFO CH pour activer la saisie du libellé. 5. Tourner le bouton DIAL pour choisir le premier caractère (chiffre, lettre ou symbole) du nom que vous voulez saisir, puis tourner le bouton MEM/VFO CH vers la droite pour se mettre sur l’emplacement du caractère suivant. 6. A nouveau tourner le bouton DIAL pour choisir le caractère suivant (chiffre, lettre ou symbole) puis tourner le bouton MEM/VFO CH vers la droite pour se mettre sur l’emplacement du caractère suivant. 7. Répéter le point «6» autant de fois que nécessaire pour compléter le nom à mémoriser, puis appuyer et maintenir la touche [F] pendant une seconde to pour sauvegarder le libellé alphanumérique et revenir en mode normal. 8. Etant en mode mémoire, appuyer brièvement sur la touche [F ], puis tourner le bouton MEM/VFO CH, si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, MCLR, TAG] apparaisse sur l’afficheur. Appuyer brièvement sur la touche [C](TAG) pour activer le libellé alphanumérique. De façon répétitive en appuyant sur cette touche vous pouvez permuter entre l’affichage de la “Fréquence” et l’affichage du “Libellé”.

Menu n° 060 [MTR ARX SEL]

Fonction: Sélectionne la configuration de l’affichage de l’indicateur de mesure quand l’émetteur récepteur est en mode réception. Valeurs disponibles: SIG, CTR, VLT, N/A, FS, OFF Défaut: SIG SIG: Indique la force du signal entrant CTR: Discriminator center mètre. VLT: Indique la tension de batterie. N/A: Pas disponible pour le moment. FS: Applique un signal de calibrage (1 mA pleine échelle) à la prise l’indicateur de mesure en dessous de l’émetteur récepteur, pour le réglage d’un indicateur de mesure externe. Vous pouvez ajuster le potentiomètre externe de votre système de mesure de telle manière que l’indicateur de mesure externe soit pleine échelle. OFF: Désactive l’indicateur de mesure. Menu n° 061 [MTR ATX SEL] Fonction: Sélectionne la configuration de l’affichage de l’indicateur de mesure quand l’émetteur récepteur est en mode émission. Valeurs disponibles: PWR, ALC, MOD, SWR, VLT, N/A, OFF Défaut: PWR PWR: Indique la puissance d’émission relative. ALC: Indique la tension d’ALC relative. MOD: Indique le niveau de déviation. SWR: Indique le taux d’ondes stationnaires (direct:réfléchi). VLT: Indique la tension de batterie. N/A: pas disponible pour le moment. OFF: Désactive l’indicateur de mesure.

Vous pouvez rappeler le menu n°056 [MEM TAG] instantanément en appuyant et en maintenant la touche [C](TAG) pendant une

Menu n° 062 [MTR PEAK HOLD]

Fonction: Active/désactive la fonction “mesure en crête” de l’indicateur de mesure.

RMT: Pas disponible pour le moment.

CAT: CAT système : si vous êtes en train TXD RXD GND d’utiliser le coupleur d’antenne optionnel FC-30, vous pouvez encore utiliser le système CAT en branchant le cable données sur la prise MIC.

Fonction: Sélectionne le mode de reprise de scan souhaité.

Valeurs disponibles: TIME/BUSY/STOP Défaut: TIME Cette ligne menu vous permet de choisir votre reprise de scan favorite après que la recherche se soit arrêtée sur un signal entrant (squelch ouvert). TIME: La recherche s’arrête pendant un intervalle de temps déterminé, réglé par le menu n°078 [ SCAN RESUME], puis reprend que la station entendue soit ou non encore en train de transmettre. BUSY:La recherche s’arrête jusqu’à ce que le signal disparaisse, puis reprend après une seconde. STOP: La recherche s’arrête quand a signal est reçu, et ne repart pas.

FT-897 MANUEL D’EMPLOI Menu n° 078 [SCAN RESUME]

Fonction: Sélectionne le délai de reprise de scan souhaité. ATAS (HF&50): La touche [A](TUNE) active l’ATAS-100/ -120 sur les bandes amateur HF et la bande amateur 50 MHz. ATAS (ALL): La touche [A](TUNE) active l’ATAS-100/ -120 toutes les bandes amateur que l’émetteur récepteur FT-897 peut activer. TUNER: La touche [A](TUNE) active le coupleur automatique FC-30. Menu n° 086 [TX FI FILTRE] Fonction: Sélectionne le filtre FI en émission. Valeurs disponibles: CFIL/FIL1/FIL2 Défaut: CFIL Menu n° 087 [VOX DÉLAY] Fonction: Règle le “temps de retombée” pour le circuit VOX. Vertex Standard ne fournit pas de logiciel pour utiliser le système CAT, en raison de la très grande diversité des ordinateurs, des logiciels «système» et des applications existant aujourd’hui. Les informations mises à disposition dans ce chapitre doivent permettre au programmeur de comprendre la structure des commandes et les codes opératoires utilisés par le système CAT du FT-897.

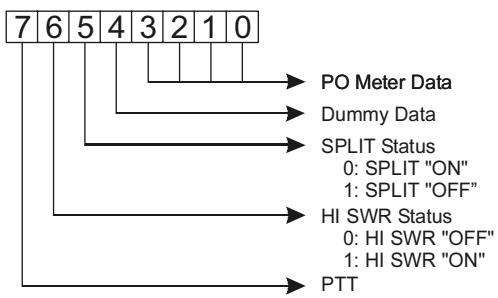

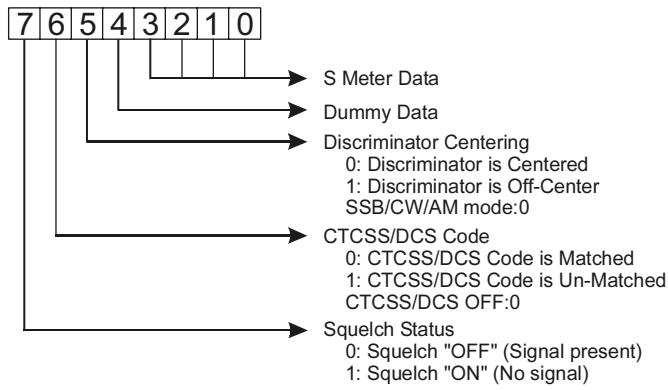

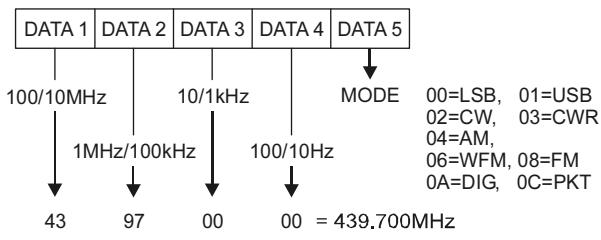

Protocole Données CAT Toutes les commandes envoyées de l’ordinateur vers l’émetteur récepteur sont structurées en blocks de cinq bytes, avec 200 ms entre chaque byte. Le dernier byte de chaque block contient le « codeop », tandis que les quatre premiers bytes du block supporte les arguments (soit des paramètres pour cette instruction ou des valeurs de remplissage pour conserver la structure du block à cinq bytes). Chaque byte est structuré lui-même en 1 bit start, 8 bits data, pas de bit parity et 2 bits stop.

Il y a 17 instructions codeop pour le FT-897, listées dans le tableau de la page suivante. Plusieurs de ces commandes sont des bascules On/Off pour la même action (exemple “PTT On” et “PTT Off”) La plupart de ces commandes requière quelques paramètres fixés ou à régler. Sans se préoccuper du nombre de paramètres nécessaire chaque commande fait toujours cinq bytes. Donc, tout programme de commandes CAT doit être construit en block de cinq bytes block en sélectionnant l’instruction codeop appropriés, organisant le paramétrage si nécessaire, et mettant en place les valeurs de bourrage dans les bytes d’arguments non utilisés pour tenir la structure de 5 bytes (les bytes de remplissages peuvent contenir n’importe quelle valeur). Les cinq bytes résultants sont envoyés, codeop en dernier, de l’ordinateur vers le CPU du FT-897 via le port série de l’ordinateur et la prise CAT/ LINEAR de l’émetteur récepteur.

Toutes les valeurs des données CAT sont en hexa

Construction et envoi de Commandes CAT CAT/LINEAR RS-232

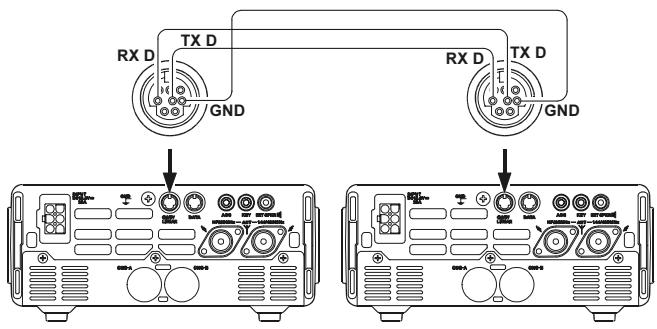

CT-62 (Option) “Mettre la fréquence” est 01. Placer tout d’abord le codeop à la cinquième position des «data», puis mettre la valeur de la fréquence dans les quatre premières positions de «data»: DATA 1 DATA 2 DATA 3 DATA 4 DATA 5 43 97 On/off” est 02. Placer tout d’abord le codeop à la cinquième position des «data», puis mettre des valeurs de remplissages dans les quatre premières positions de «data»: DATA 1 DATA 2 DATA 3 DATA 4 DATA 5 00 3. Sur la radio “destination”, appuyer sur la touche [A]. 4. Maintenant, sur la radio “source”, appuyer la touche [ C ] . Les données sont alors transférées [Distination radio] vers la radio “Destination” à partie de la radio “Source”. 5. S’il y a un problème pendant le processus de clonage, l’indication “error” est affichée. [Sourcu radio] Vérifier les connexions de votre câble et essayer à nouveau. 6. Si le clonage est réussi, éteindre la radio “destination”. Puis éteindre la radio “source”. 7. Enlever le câble de clonage. Les contenus des canaux mémoires et les données opératoires sont maintenant les mêmes dans les deux radios. Les deux radios peuvent être remises sous tension maintenant et être utilisées normalement.

FT-897 MANUEL D’EMPLOI

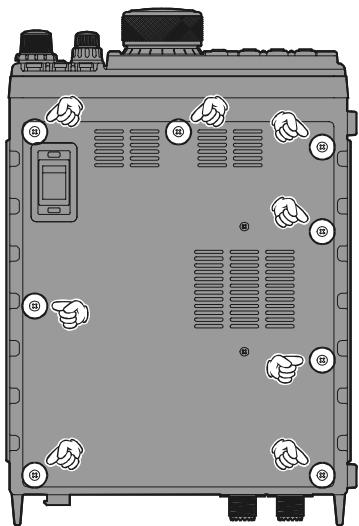

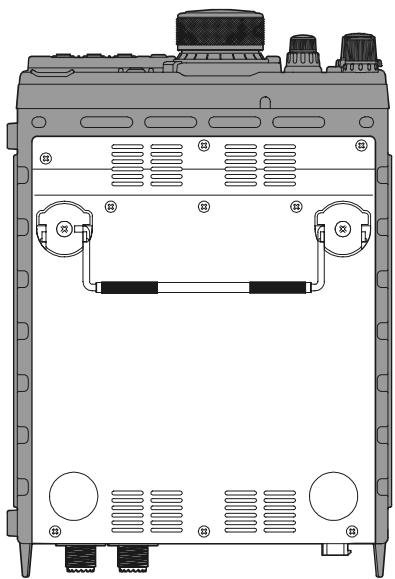

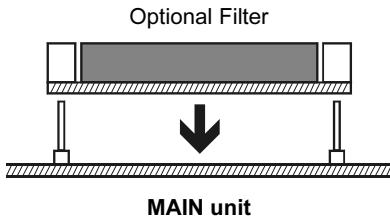

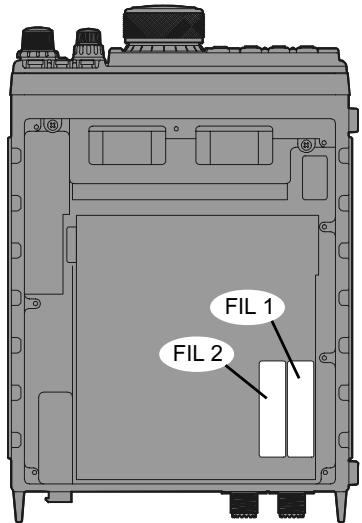

2. En se référant à la Figure 1, enlever les huit vis fixant le couvercle supérieur de l’émetteur récepteur puis débrancher le haut-parleur de la platine principale. 3. Faire pivoter le couvercle supérieur du coté qui porte la poignée pour découvrir le châssis principal. 4. En se référant à la figure 2 pour les emplacements de montage des filtres optionnels. Positionner le filtre de façon à aligner ses connecteurs avec les broches de montage sur la platine, et poussez le pour le mettre en place.

5. Replacer le couvercle supérieur et ses huit vis (ne pas oublier avant de rebrancher le haut-parleur interne), puis remettre le câble DC dans la prise INPUT quand vous utilisez le FT-897 avec une alimentation DC (continu) ou l’alimentation AC optionnelle FP-30.

6. L’installation du filtre est maintenant complète. Pour utiliser le filtre optionnel, appuyer sur la touche [B] (2.3 ou 500) (de la ligne multi fonction “n” [CFIL, 2.3 ou 500, 2.3 ou 500]) pour activer le filtre optionnel qui est installé à l’emplacement “FIL-1”. Appuyer sur la touche [C](2.3 ou 500) (de la ligne multi fonction “n” [CFIL, 2.3 ou 500, 2.3 ou 500]) pour activer le filtre optionnel qui est installé sur l’emplacement “FIL2”. Note: Si vous souhaitez utilisez le filtre optionnel en filtre FI TX en mode SSB, changer le réglage du menu n°086 [TX FI FILTER] de “FIL1” en “FIL2” (l’emplacement dans lequel vous avez installé le filtre optionnel YF-122S).

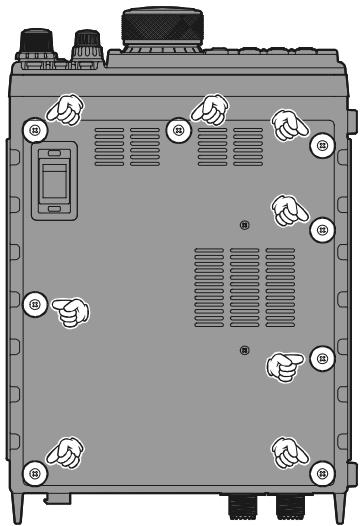

FIL 2 2. En se référant à la Figure 1, enlever les huit vis fixant le couvercle supérieur de l’émetteur récepteur puis débrancher le haut-parleur de la platine principale. 3. Faire pivoter le couvercle supérieur du coté qui porte la poignée pour découvrir le châssis principal.

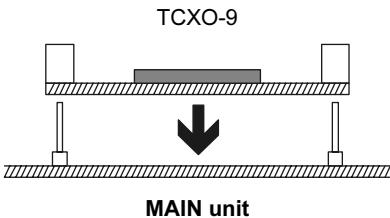

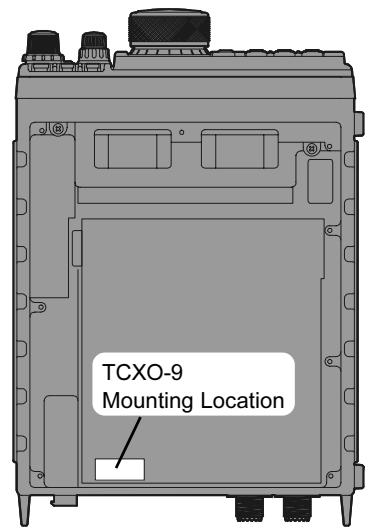

4. En se référant à la figure 2, localiser le REF UNIT installé en usine. Enlever le REF UNIT installé en usine, puis positionner le TCXO-9 de façon à aligner ses connecteurs avec les broches de montage sur la platine, et poussez le pour le mettre en place.

5. Replacer le couvercle supérieur et ses huit vis (ne pas oublier avant de rebrancher le haut-parleur interne). 6. L’installation du TCXO-9 est maintenant complète. Remettre le câble DC dans la prise INPUT quand vous utilisez le FT-897 avec une alimentation DC (continu) ou l’alimentation AC optionnelle FP-30.

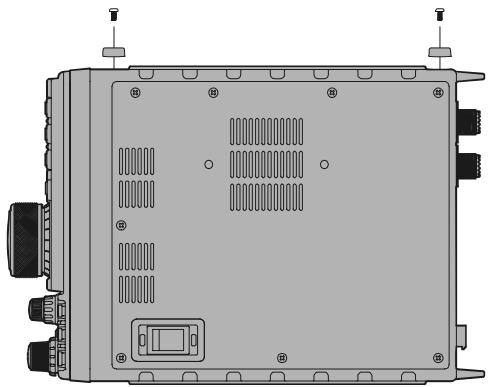

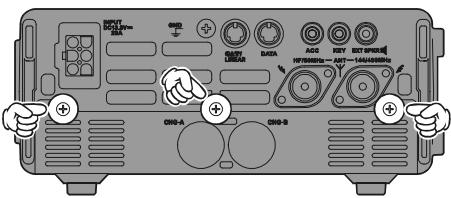

Mounting Location 4. Pour installer le FC-30, placez le FC-30 de manière à ce que le côté de la plaque de montage «A» s’adapte à la plaque de montage «B» sur le FT-897 (Figure 3), puis fixez la plaque de montage «C» (sur le FT-897) sur le FC-30 à l’aide des vis fournies (Figure 1).

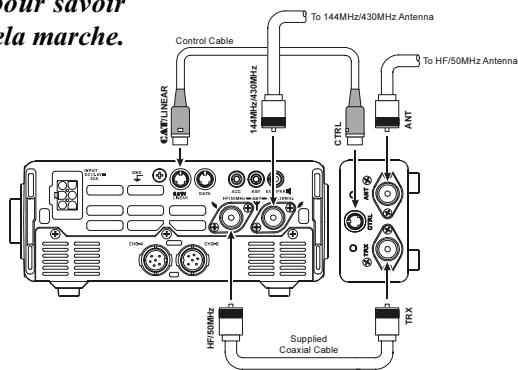

Plaque A Plaque B Reportez-vous à la page 41 pour en savoir plus sur la procédure de connexion du FC-30/FT-897 et les consignes d’utilisation.

Ne pas utiliser les vis de montage FC-30 si vous n’installez pas le FC-30 ! Ne pas utiliser une vis inadaptée au montage du FC-30 ! Si c’est le cas, les circuits internes risques d’être court-circuités, ce qui provoquerait des dégâts graves !

UO-14, très populaire, mais les même principes peuvent être utiliser pour le trafic avec les satellites AO-27, SO-35 et autres.

Tout d’abord préparer un tableau des fréquences requises. Pour UO-14, le tableau typique figure ci-dessous: N° Canal 1 2 Donc, nous pourrons utiliser la technique des “fréquence mémoire split” décrit en page 42. Premièrement, appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH pour choisir la ligne multi fonction “a” [A/B, A=B, SPL]. Appuyer sur la touche [A](A/ B), si nécessaire, pour choisir le VFOa. Maintenant appuyer sur la touche BAND(DWN) ou la touche BAND(UP) pour choisir la bande 70 cm. Vérifier le réglage du menu n°004 [AM&FM DIAL]. Et mettez le à “ACTIVE” pour avoir le plus petit incrément de fréquence. Mettre la fréquence 435.0800.00 MHz sur le VFOa. Maintenant appuyer sur la touche [A](A/B) en ligne multi fonction “a” pour choisir VFOb, et mettre 145.970.00 MHz sur le VFOb. À nouveau appuyer sur la touche [A](A/B) pour revenir sur le VFOa. Assurez-vous que les deux VFO sont en mode FM. Appuyer brièvement sur la touche [F] et tourner le bouton MEM/VFO CH d’un click vers la droite pour choisir la ligne multi fonction “b” [MW, SKIP, TAG]. Appuyer brièvement sur la touche [A](MW), puis tourner le bouton MEM/VFO CH pendant que le numéro de canal mémoire est en train de clignoter ; choisir le canal mémoire M-001, puis appuyer et maintenir la touche [A](MW) jusqu’à ce que vous entendiez le double beep. Vous venez juste de mettre la première fréquence de la voie descendante en mémoire.

FT-897 MANUEL D’EMPLOI Appuyer brièvement sur la touche [F], puis tourner le bouton MEM/VFO CH d’un click à gauche pour re-sélectionné la ligne multi fonction “a” [A/B, A=B, SPL]. Appuyer sur la touche [A](A/B) pour choisir le VFOb (145.970 MHz).

À nouveau appuyer brièvement sur la touche [F], et tourner le bouton MEM/VFO CH d’un click vers la droite pour resélectionner la ligne multi fonction “b” [MW, SKIP, TAG]. Appuyer brièvement sur la touche [A](MW); l’indicateur “M-001” clignote; appuyer et maintenir la touche PTT du microphone, et tout en maintenant cette dernière appuyer sur la touche [A](MW) jusqu’à ce que vous entendiez le double beep. Vous avez maintenant mi en mémoire la fréquence de la voie montante dans le même registre mémoire que la fréquence de la voie descendante correspondante. Il s’agit à présent de mémoriser les autres fréquences de la matrice. Retourner à la ligne multi fonction “a” [A/B, A=B, SPL], et appuyer sur la touche [A](A/B) pour revenir en VFOa sur 435.080.00 MHz. Maintenant tourner le bouton DIAL pour mettre la fréquence 435.075.00 MHz. Appuyer sur la touche [A](A/B) à nouveau pour choisir le VFOb (145.970 MHz), et tourner le bouton DIAL pour mettre la fréquence à 145.972.50 MHz. Appuyer sur la touche [A](A/B) pour revenir en VFOa sur 435.075.00 MHz. Revenir à la ligne Multi Fonction “b” [MW, SKIP, TAG], et répéter la mise en mémoire Split, en sélectionnant cette fois le canal mémoire M-002 quand vous mettez initialement la fréquence de réception 435.075 MHz. Maintenant répéter l’intégralité du processus encore trois fois, remplissant ainsi les canaux mémoires M-003, M-004 et M-005 avec les fréquences du tableau ci-dessus. Quand est venu le moment de trafiquer, appuyer sur la touche [V/M], si nécessaire, pour rappeler le mode mémoire, et tourner le bouton MEM/VFO CH pour choisir le canal M001. Il contient la première paire de fréquences à utiliser dans la fenêtre de passage de UO-14 quand il apparaîtra audessus de votre horizon. L’effet Doppler fait que la fréquence nominale de 435.070 MHz pour la voie descendante apparaît plus haute pour vous. Quelques minutes plus tard, commuter sur M-002, et à mi passage commuter sur M-003. Quand le satellite baisse, commuter sur M-004 et en fin de passage sur M-005. Le bouton MEM/VFO CH permettant un accès simple aux cinq canaux fait que vous avez un système très simple de suivi Doppler; Il suffit de se mettre sur le canal mémoire qui donne le meilleur signal! Vous avez déjà programmé la fréquence de la voie montante correspondant à l’optimum de la fréquence de la voie descendante, il n’est pas utile de faire en plus des réglages très difficiles de VFO durant les passages si brefs du satellite. La bande passante en mode FM utilisé avec les satellites en orbite basse est suffisamment large pour ne pas avoir besoin d’un réglage en fréquence plus précis. Pour faciliter l’identification d’un canal, souvenez-vous que vous pouvez utiliser le menu n°056 [ MEM TAG ] pour labelliser chaque mémoire «satellite» (par exemple “UO14a” à “UO-14e” pour les cinq canaux ci-dessus). Un lot complet de fréquences peut être mémorisé pour chaque satellite en orbite basse que vous souhaitez utiliser, et une fois configuré, le FT-897 devient une station terrestre souple et facile d’emploi pour le trafic avec ces satellites si populaires.
