Mise à la masse 10 Mise à la masse en mobile 10 Mise à la masse en station fixe 11 Considérations concernant les antennes 12 Installation d’antenne mobile 12 Installation d’antenne fixe 13 Exposition aux champs de HF 14 Compatibilité électromagnétique 15 Chaleur et ventilation15 Interfacer un ampli linéaire 16 Branchement d’un manipulateur CW 17 Accessoires pour la réception (magnétophone etc.) 18 Régler les pieds avant de l’appareil 18 Commandes et commutateurs de la face avant 20 Détail touche multifonction 24 Connecteurs de la face arrière 32 Mise en oeuvre 34 Mettre l’émetteur récepteur sous et hors tension 34 Sélection de la bande opératoire 34 Sélection du mode opératoire 34 Régler le volume audio 35 Menu mise en œuvre rapide 35 Ajuster le gain HF et le squelch 36 Régler la fréquence de trafic 36 Changer la vitesse de réglage par le DIAL 37 Système VFO à registres 37 Fonctions favorisant la réception 38 Verrouiller les commandes de la face avant 38 Clarifier 39 Décalage FI 40 AGC 41 Fonction de mise hors tension automatique 46 Emission 48 Emission SSB/AM 48 Manipulations de base 48 Emploi du VOX 49 Emploi du « Speech Processor » 50 « Equalizer » DSP pour le microphone 51 Emission CW 52 Utilisation d’une « pioche »/ d’un manipulateur externe 52 Utilisation du manipulateur électronique intégré 54 Trafic en mode RTTY 63 Trafic en PSK31 64 Modes digitaux « utilisateurs » 64 Trafic en Packet FM (1200/9600 bps) 65 Réception de fax météo 66 Limiteur de transmission continue 67 Trafic en mode Split 67 Emploi d’un système d’antenne réglable (ATAS-100/-120) 68 Mode analyseur de spectre 80 Recherche dynamique 81 Emploi de la recherche automatique 82 Fonctions recherche automatique 82 Utiliser la recherche automatique 82 Choix de reprise de scan 83 Programmation des mémoires à éviter 83 Recherche automatique avec “canal prioritaire” 85 Mode recherche automatique programmable (PMS) 86 Mode « double veille » 87 Couleur de l’afficheur 93 Emploi du mode menu 94 Emploi du système CAT 113 Procédures de réinitialisation du microprocesseur .... 117 Clonage 118 Installation d’accessoires Optionnels 119 L’afficheur LCD multifonctions dispose d’un rétro éclairage séduisant (32 couleurs possibles !). L’affichage comprend un indicateur de mesure sous forme de bar graphes indiquant la puissance de sortie, la tension d’ALC, le SWR, la tension d’alimentation, le niveau de modulation et/ou la force du signal. En plus de cet indicateur apparaissent un certain nombre d’icônes donnant certains statut opératoires, ainsi que des témoins de fonction en particulier pour les trois touches fonction ([A], [B], et [C]). Parmi les fonctions avancées du FT-857 on retrouve celles qui sont le plus souvent implémentées uniquement sur des émetteurs récepteurs fixes de bonne dimension. On peut citer le double VFO; le trafic par fréquences émission / réception différentes « split »; Le DSP (filtre passe bande, réducteur de bruit, filtre crevasse « Notch », et l’équaliseur pour le microphone); le décalage FI; le clarifieur (“R.I.T.”); le « Noise Blanker » FI; le contrôle de gain automatique AGC avec les réglages possibles : Fast/Slow/Auto/Off; Le réglage du gain HF et du squelch; la fonction point d’interception optimisée (IPO) et un atténuateur de signal d’entrée (ATT); la réception de la bande aviation en AM; la réception des stations commerciales en AM et FM; la réception des bandes météo U.S.; le VOX; le manipulateur électronique incorporé avec mémoires et un mode balise; la tonalité du signal CW ajustable; le décalage relais automatique (ARS); le codeur / décodeur CTCSS; la fonction ARTS™ (système automatique de surveillance de portée); la recherche dynamique; l’analyseur de spectre; 200 Mémoires générales plus des mémoires canal « Home » et de limite de bande; la possibilité de labelliser les mémoires; les fonctions d’extinction automatique (APO) et de limiteur d’émission continue (TOT) ; les possibilités d’interfacer un ordinateur et de cloner un appareil sur l’autre. Nous vous prions, de lire ce manuel dans son intégralité afin d’avoir la meilleure compréhension des innombrables possibilités offertes par ce nouvel émetteur récepteur FT857 absolument remarquable.
Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l’utilisation. Pour un usage normal, l’utilisateur doit posséder une licence radioamateur. L’usage n’est permissif que dans les bandes affectées au service radioamateur.

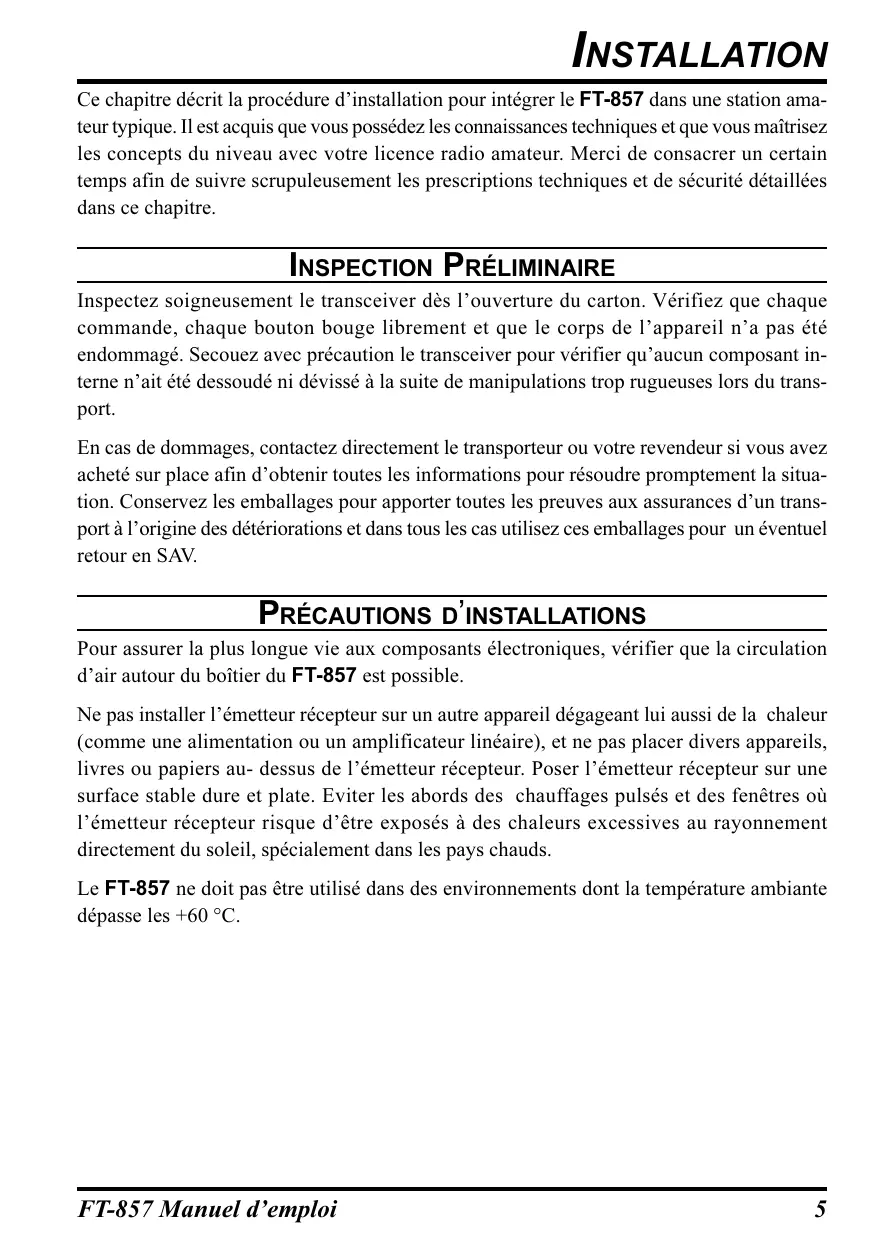

Ne pas installer l’émetteur récepteur sur un autre appareil dégageant lui aussi de la chaleur (comme une alimentation ou un amplificateur linéaire), et ne pas placer divers appareils, livres ou papiers au- dessus de l’émetteur récepteur. Poser l’émetteur récepteur sur une surface stable dure et plate. Eviter les abords des chauffages pulsés et des fenêtres où l’émetteur récepteur risque d’être exposés à des chaleurs excessives au rayonnement directement du soleil, spécialement dans les pays chauds. Le FT-857 ne doit pas être utilisé dans des environnements dont la température ambiante dépasse les +60 °C.
Ne jamais faire passer de câbles ou de fils par les chambranles de portes ou tout autres endroits dans lesquels des frottements intempestifs pourraient amener une usure prématurée. Ne pas rester juste devant une antenne directionnelle pendant que vous êtes en train de transmettre. De même ne pas installer d’antenne directionnelle aux abords immédiats de lieux de séjour potentiels d’êtres humains ou d’animaux de compagnie. En mobile, il est préférable d’installer votre antenne sur le toit de votre véhicule afin d’avoir le meilleur contre-poids possible pour l’antenne et que les rayonnements HF soient le plus loin possible des passagers et des autres personnes. En mobile arrêté (sur un parking, par exemple), se mettre en puissance réduite s’il y a une certaine circulation des personnes dans les alentours. Ne jamais porter un casque d’écoute à deux oreillettes en conduisant. Ne jamais trafiquer en roulant comme pour le téléphone mobile.
La tension HF 100V (@100 W/50 Ω) est présente dans l’étage émission HF du transceiver pendant l’émission. Ne touchez absolument pas à l’étage d’émission HF pendant l’émission.

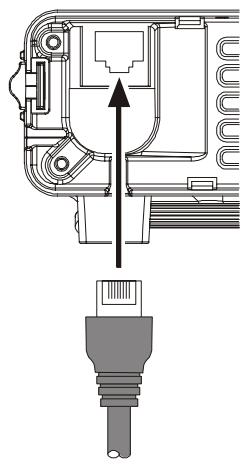

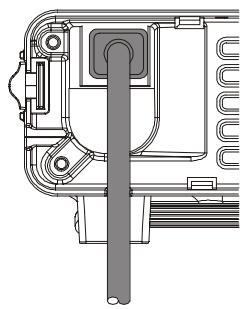

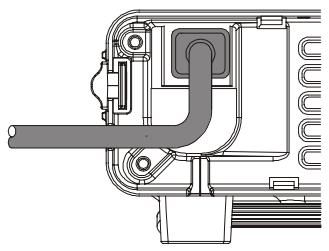

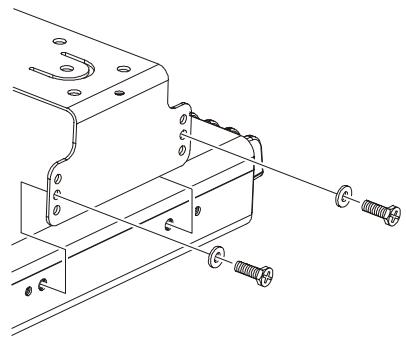

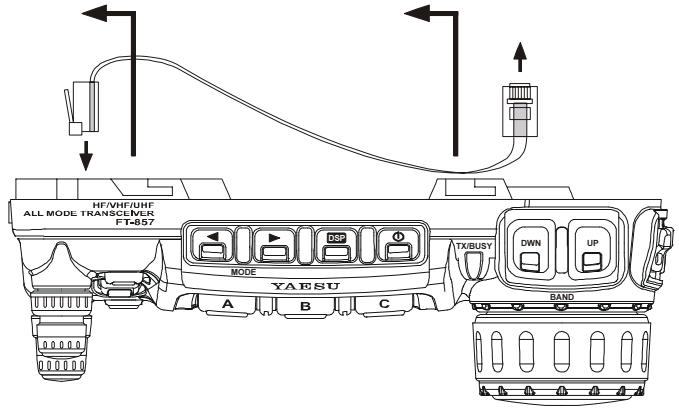

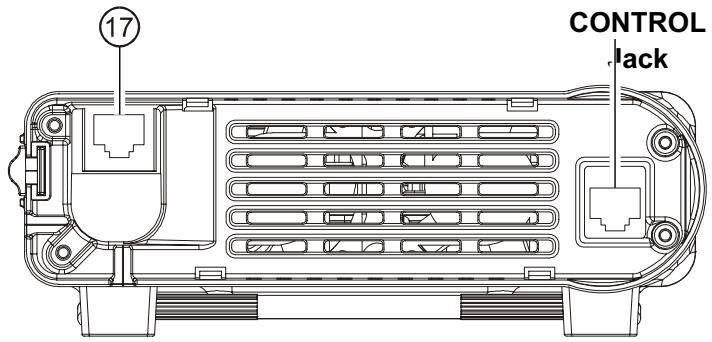

3. Brancher le câble de commande entre la face avant et le corps de l’émetteur récepteur. 4. Mettre en place la face avant en la glissant dans la position présentée; vous devez entendre un “click” quant le verrou de la face avant se met en place. 5. Pour enlever la face avant, utiliser le pouce gauche pour repousser le verrou sur le côté gauche de la face avant, puis glisser la face avant vers le droite pour la désolidarisée du boîtier.

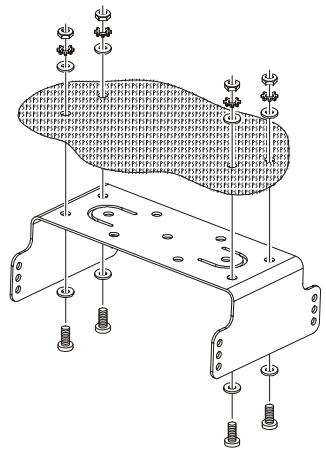

Faites passer les câbles DC aussi loin possible des câbles d’allumage dans la mesure du possible. Si les câbles DC ne sont pas assez longs, Il faudra les prolonger avec des câbles de section suffisante qui devront être isolés. Souder avec soins les connexions et ensuite isoler sur une longueur suffisante l’épissure. Vérifier fréquemment les branchements sur les bornes de la batterie pour s’assurer de leur bonne fixation et de l’absence de corrosion. Quand vous trafiquez le véhicule arrêté ou que vous utilisez une batterie isolée (comme en camping par exemple), ne pas oublier que la tension minimum pour alimenter le FT857est de 11,73 Volts). Si la batterie n’est pas suffisamment chargée, le fonctionnement de l’émetteur récepteur risque d’être fortement perturbé à défaut d’un arrêt total de l’appareil.
Des dommages irréversibles sur le FT-857 peuvent advenir en cas d’erreur de tension ou d’inversion de polarité appliquée sur l’appareil. La garantie sur cet émetteur récepteur ne couvre pas les dommages résultant du branchement d’une tension alternative, d’une inversion de polarité en continu ou d’un branchement en continu avec une tension en dehors de la plage spécifiée (13.8V ±15%). N’essayer jamais non plus, de brancher le FT-857 sur un système de batterie(s) fonctionnant en 24 Volts. Quand vous remplacer les fusibles, assurez-vous d’utiliser le modèle prescrit. Le FT857 requière un fusible de 25A à fusion rapide.
Un système de masse efficace peut avoir plusieurs formes; pour plus d’informations, consulter les textes autorisés en la matière ainsi que ceux qui traitent de la compatibilité électromagnétique. Les informations qui suivent ne sont pas exhaustives, il faut les prendre comme un guide que chacun voudra bien adapter à son cas particulier. Vérifier le système de masse – tant dans la station qu’à l’extérieur – en se conformant à des règles de base pour obtenir les meilleures performances et la meilleure sécurité.
Bien que dans la plupart des installations la mise à la masse se fasse avec réussite à l’aide du câble « moins » d’alimentation et les blindages des coaxiaux du système d’antenne, il est souvent recommandé de réaliser une connexion directe avec le châssis du véhicule à l’emplacement du montage de l’émetteur récepteur (l’installation avec le support MMB-82 optionnel le permet, si le MMB-82 est monté lui-même sur le châssis du véhicule). Dues à des boucles de résonances indésirables qui peuvent naturellement arriver n’importe où, les mauvaises performances obtenues par certains systèmes de communication proviennent généralement d’un système de mise à la masse insuffisant. Ces symptômes peuvent être: Clignotement ou disparition de l’affichage de la fréquence; Bruits; et/ou Pertes de données mémoire.
Ne pas utiliser les tuyauteries de gaz pour en faire un système de mise à la masse. Ce type d’installation présente un risque permanent d’explosion !! Dans la station, une ligne commune de masse réalisée avec un tube de cuivre d’au moins 25 mm de diamètre. Un autre type de ligne de masse peut être réalisé avec une large plaque de cuivre ( une bande d’expoxy simple face est idéale) fixée à la base de la table de la station. Les prises de masse des différents éléments de celle-ci comme les émetteurs - récepteurs, les alimentations, et les terminaux de transfert de données doivent être reliés à la ligne de masse à l’aide d’une tresse de masse Ne jamais relier les prises de masses des appareils les uns aux autres, puis enfin à la ligne de terre. Cette technique dite «Daisy Chain» peut rendre tout à fait inefficace ces dispositions de mises à la masse. Voir les schémas ci dessous pour avoir des exemples de mises à la terre correctes ou incorrectes. Improper Ground Connection Transceiver
Pour réussir les installations de station fixe ou mobile suivre les prescriptions ci-dessous.
Les antennes Mobiles pour les bandes HF, présentent un coefficient de surtension «Q» très élevé du au fait qu’elles doivent être raccourcies physiquement et qu’elles ne résonnent qu’avec une self additionnelle. Une amélioration de la bande passante peut être réalisée avec le coupleur automatique d’antenne Yaesu FC-30, qui présentera une impédance de 50Ω à votre émetteur récepteur sur les bandes de 1.8 à 50 MHz tant que le TOS de la ligne coaxiale reliée au FC-30 est en dessous de 3:1. Sur les bandes VHF et UHF, les pertes dans la ligne coaxiale augmentent si rapidement avec la présence de TOS que nous recommandons que toute antenne utilise le coupleur pour avoir 50W au point d’alimentation de l’antenne. Le système d’antenne Yaesu à réglage dynamique (ATAS-100/120) est un système d’antenne mobile HF/VHF/UHF « tout en un » qui permet avec un FT-857 un réglage automatique. Voir page 68 pour plus de détails sur l’ATAS-100/120. Pour le trafic en (CW/SSB) VHF/UHF mettant en jeu des signaux faibles, se souvenir que la polarisation standard d’antenne pour ces modes est horizontale, et non verticale, ainsi vous devez utiliser soit une antenne cadre soit une antenne polarisée horizontalement pour éviter l’affaiblissement de la force du signal suite au changement de polarisation (qui peut atteindre 20 dB ou plus!). Sur les bandes HF, les signaux qui se propagent via l’ionosphère développent des polarisations mixes, ainsi le choix de l’antenne peut être fait strictement à partir de considérations mécaniques ; les antennes verticales sont utilisées la plupart du temps en HF pour cette raison. En mobile (et en portable), quand des antennes verticales sont utilisées, il faut se souvenir que le plan de sol est très important pour un bon fonctionnement de l’antenne. Dans la plupart des cas, l’antenne verticale HF est constitué pour un demi dipôle rayonnant équilibré
Quand vous installez une antenne «symétrique» comme une Yagi ou un dipôle, Il faut se souvenir que le FT-857 est prévu pour être employé avec une ligne d’alimentation coaxiale (donc une ligne asymétrique). Utiliser toujours un balun ou tout autre prise symétrique pour obtenir avec le système d’antenne les meilleurs résultats. Employer du câble coaxial 50W de grande qualité pour les sorties antenne de votre émetteur récepteur FT-857. Tous les efforts pour obtenir un système d’antennes efficace seront anéantis si du câble coaxial de qualité médiocre avec de fortes pertes est utilisé. Les pertes dans les lignes coaxiales augmentent avec la fréquence, ainsi une ligne coaxiale avec 0.5 dB de perte à 7 MHz peut avoir 6 dB de perte à 432 MHz (consommant ainsi 75% de la puissance de sortie de votre émetteur récepteur!). Une règle générale à respecter: Plus le diamètre du câble coaxial est petit, plus les pertes sont importantes par rapport à celles obtenues avec des câbles de plus gros diamètre. Cependant ces différences reposent également sur la qualité de construction du câble, des matériaux employés, et de la qualité des connecteurs coaxiaux utilisés. Voir pour plus de détail les spécifications données par les constructeurs de câbles coaxiaux Pour information, le tableau ci-dessous présente les pertes estimées pour les câbles coaxiaux le plus souvent utilisé dans les installations HF. Perte en dB pour 30m de Câble coaxial 50 ohm PERTES À: 1.8 MHZ 28 MHZ Si une antenne verticale est utilisée, être certain que des humains et/ou des animaux de compagnie ou de ferme sont tenus à l’écart et préservés des chocs électriques et des effets de la HF des éléments rayonnants et du système de radians. En cas de coup de foudre sur une antenne verticale installée au sol avec son système de radians enterrés des tensions mortelles peuvent apparaître entre les différents éléments.
Ne jamais se tenir en face d’une antenne (en essai ou en trafic) quand la puissance HF est émise, spécialement dans le cas d’antennes directionnelles en 430 MHz. Les 20 Watts fournis en sortie par le FT-857, combinés avec la directivité d’une antenne beam, peut causer des brûlures sinon des échauffements de tissus humain ou animal, et peut causer d’autres effets médicaux indésirables.
Pour plus d’information, consulter les livres techniques radioamateurs et les publications techniques concernant la suppression des interférences radio (RFI).

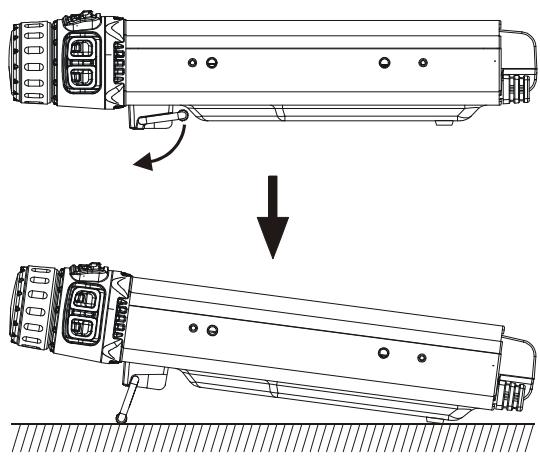

évacue l’air chaud par l’arrière de l’émetteur récepteur. Ne pas installer l’émetteur récepteur sur un autre appareil dégageant lui aussi de la chaleur (comme un amplificateur linéaire), et ne pas placer divers appareils, livres ou papiers audessus de l’émetteur récepteur. Poser l’émetteur récepteur sur une surface stable dure et plate. Eviter les abords des chauffages pulsés et des fenêtres où l’émetteur récepteur risque d’être exposés à des chaleurs excessives au rayonnement directement du soleil, spécialement dans les pays chauds.

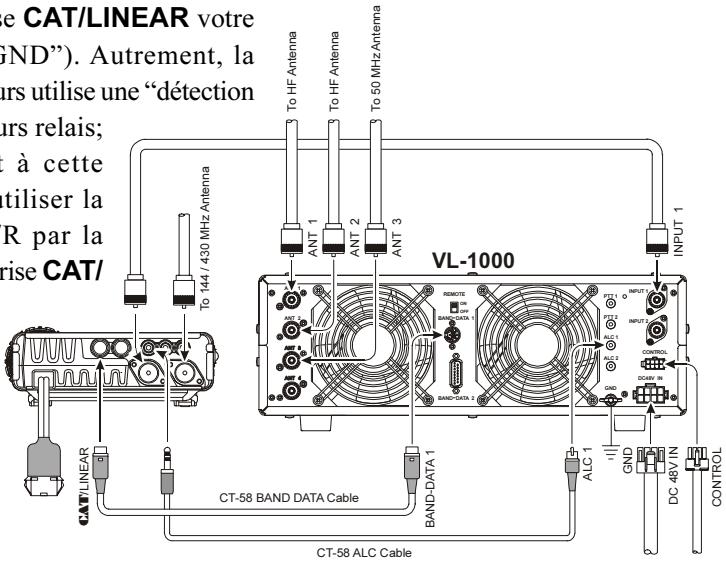

Une prise ALC à tension négative décroissante (plage de la commande : 0 à -4V DC). Quand l’amplificateur linéaire transistorisé de 1 KW VL-1000 est interfacé, utiliser le câble d’interconnexion Optionnel CT-58 (le menu n°020 [CAT/LIN/TUN] doit être mis à “LINEAR”). La prise CAT/LINEAR sur le panneau arrière est une DIN miniature 8 broches, avec la broche “TX GND” assurant la mise à la masse en transmission, pour commander la ligne émission réception de l’amplificateur linéaire. La prise ACC sur le panneau arrière est du type miniature stéréo, qui reçoit la tension de commande ALC sur la connexion de la pointe du jack. La lamelle principale est quant à elle utilisée pour recevoir la connexion de la masse. Le connecteur annulaire de la prise ACC, quand il est mis à la masse, met le FT-857 en mode émission, et envoie une porteuse continue CW, pour permettre le réglage de l’amplificateur (ou de la sortie antenne). Noter que certains amplificateurs, particulièrement ceux en VHF ou les «brick» en UHF, offrent deux méthodes de commutation E/R : soit l’application de +13V ou une mise à la masse.
Si le votre appartient à cette catégorie, vous devez utiliser la ligne de commande E/R par la VL-1000 broche “TX GND” de la prise CAT/ LINEAR pour commander votre amplificateur linéaire HF, et la détection HF pour votre ampli VHF ou UHF. CT-58 BAND DATA Cable La plupart des bobines de commande de relais d’amplificateurs demandent des capacités de tension/courant assez faibles pour la commutation (25-75 ma sous +12V DC), et les transistors de commutation dans le FT-857 maîtrisent facilement de tels amplificateurs.
Pour le trafic avec une pioche, le contact de la pointe et celui de la masse sont uniquement utilisés. Note: Même quand on utilise une pioche, vous devez prendre un jack à trois contacts de type «stéréo». Si un jack à deux contacts est utilisé, la ligne de manipulation sera constamment mise à la masse. Quand un manipulateur électronique externe est utilisé, s’assurer impérativement qu’il est configuré en manipulation «positive», et non pas en manipulation «négative» ou «en grille». La tension «clé relâchée» sur le FT-857 est de +5V, et le courant «clé appuyée» est seulement de 1 mA environ. Pour manipuler automatiquement en CW à l’aide d’un ordinateur personnel, tout en conservant un manipulateur externe à mémoire pour DOT KEY GND DASH le trafic manuel de complément, il est DOT COMMON normalement possible de relier les lignes KEY GND DASH de manipulation ensembles via un COMMON connecteur en «Y», comme montré cidessous. Vérifier avec la documentation accompagnant votre manipulateur et votre logiciel tous les points particuliers qui doivent être respectés.
(Ground). La sortie audio est fixée à 100 mV, avec une impédance de 600 Ω.
1200bps HF et FI du récepteur. En utilisant le menu No-080 [SQL/RF GAIN], cette commande peut recevoir la fonction de commande de squelch, qui sert à faire disparaître le bruit de fond en l’absence de signal utile. Dans les autres versions, le réglage par défaut est mis à “Squelch.”

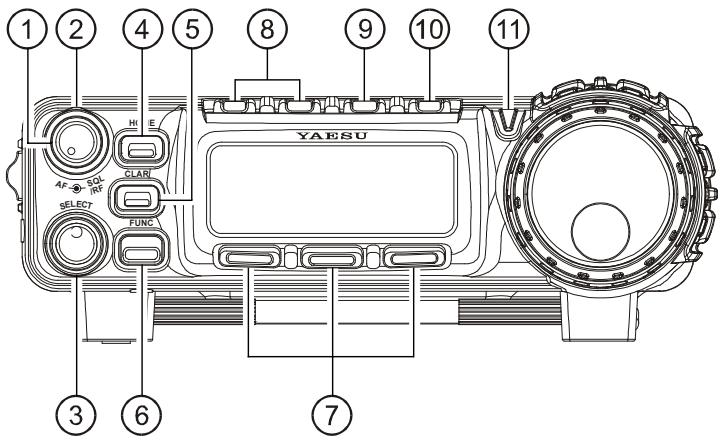

En appuyant et maintenant cette touche pendant une seconde on active la fonction « décalage FI », qui vous permet à l’aide du bouton SELECT d’ajuster la fréquence centrale de la bande passante du filtre FI.
L’émetteur récepteur étant sous tension, un appui bref sur ce commutateur active le mode “Réglage rapide”, permettant ainsi une navigation en fréquence plus rapide (une petite icône représentant un “coureur à pied” apparaît dans le coin inférieur gauche du LCD).

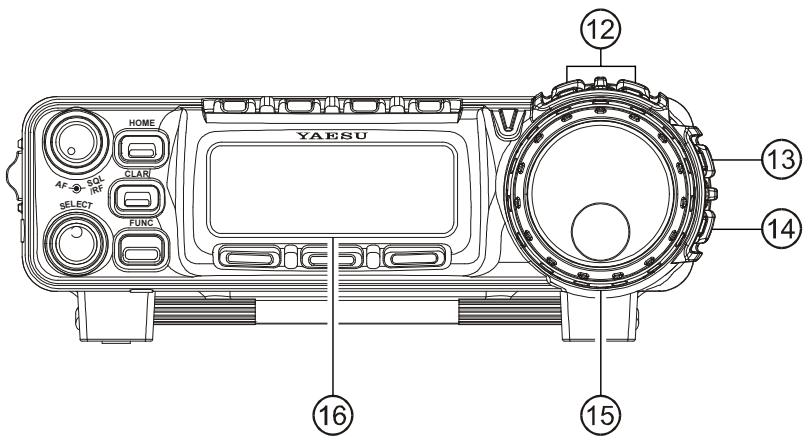

En mode CW, cet indicateur est allumé en bleu en synchronisation avec un signal entrant situé au centre de la bande passante FI (avec la fonction du décalage FI désactivée). Et en réception FM, cet indicateur est allumé en bleu quand le signal entrant est affecté du code ou de la tonalité CTCSS/DCS sélectionné sur votre émetteur récepteur.
C’est le bouton de réglage en fréquence principal pour l’émetteur récepteur. Il est utilisé à la fois pour le réglage en fréquence et pour le paramétrage des menus de l’émetteur récepteur.

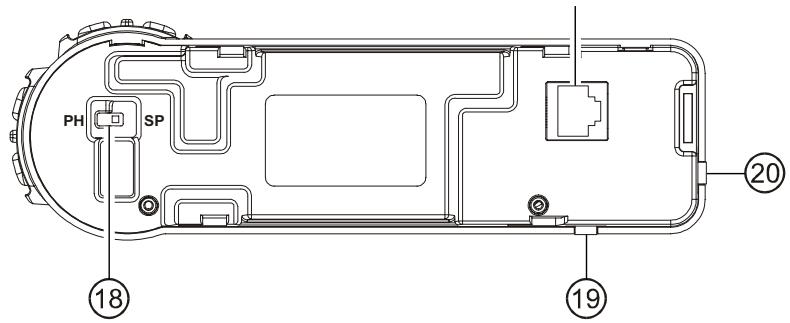

SP/PH, pour éviter d’en prendre plein les oreilles.
Touche [C]: SPL Appuyer sur la touche [C](SPL) pour activer le trafic en « split » fréquence entre le VFO-A et le VFO-B.

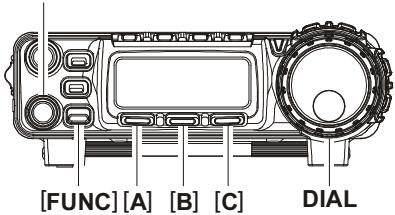

Ligne multifonction “b” (MFb) [MW, SKIP, TAG] Appuyer et maintenir la touche [C](PROC) pendant une seconde pour rappeler le menu n° 074 [PROC LEVEL] (pour régler le niveau de compression du « Speech Processeur » BF).
Ligne multifonction “d” (MFd) [RPT, REV, VOX] Touche [C]: VOX Appuyer sur la touche [C](VOX) pour activer le VOX (commutation par la voix de l’opérateur) en mode SSB, AM et FM. Appuyer et maintenir la touche [C](VOX) pendant une seconde pour rappeler le menu n° 088 [VOX GAIN] (pour régler le niveau du VOX gain).
Touche [B]: — — —/DEC Normalement, cette touche ne fait rien. Quand la fonction « tonalités croisées » est activée via le menu n° 079 [SPLIT TONE], cette touche fonction permet de passer à “DEC” pour l’activation du décodeur CTCSS ou du décodeur DCS. Appuyer sur la touche [B](DEC) pour activer le décodeur. Appuyer et maintenir la touche [B](DEC) pendant une seconde pour rappeler le menu n° 033 [DCS CODE] (pour choisir le code DCS). Touche [C]: TDCH Appuyer sur la touche [C](TDCH) pour lancer la recherche par tonalité CTCSS ou code DCS.
Appuyer sur la touche [B](SRCH) pour lancer le scan de «recherche dynamique ». Touche [C]: PMS Appuyer sur la touche [C](PMS) pour activer la fonction « recherche en mémoire programmable » (PMS).
Appuyer et maintenir la touche [B](WID) pendant une seconde pour choisir le mode opératoire pour le spectroscope. Touche [C]: STEP Appuyer sur la touche [C](STEP) pour choisir le pas d’incrément canal pour le spectroscope. Appuyer et maintenir la touche [C](STEP) pendant une seconde pour activer la fonction MAX HOLD, qui affiche et maintient le niveau du signal pour chaque canal.
Appuyer et maintenir la touche [C](DISP) pendant une seconde pour appeler le menu n° 043 [DISP INTENSITY] (pour régler la luminosité de l’affichage).
Ligne multifonction “j” (MFj) [SPOT, BK, KYR] Appuyer et maintenir la touche [B](BK) pendant une seconde pour rappeler le menu n° 029 [CW SIDE TONE] (pour régler le volume de l’écoute locale en CW). Touche [C]: KYR Appuyer sur la touche [ C ]( KYR ) pour activer le manipulateur électronique incorporé. Appuyer et maintenir la touche [C](KYR) pendant une seconde pour rappeler le menu n° 030 [CW SPEED ] (pour régler la vitesse du manipulateur).
Appuyer sur la touche [C] pour choisir le délai d’action (Slow, Fast, ou Auto) du système AGC du récepteur.
Touche [B]: ATT Appuyer sur la touche [B](ATT) pour activer l’atténuateur d’entrée du récepteur, qui réduit le bruit et tous les signaux d’environ 10 dB. La fonction ATT n’est pas disponible en 144/430 MHz. Touche [C]: NAR Appuyer sur la touche [C](NAR) pour choisir le mode « faible déviation » requis en trafic HF FM sur le 29 MHz.

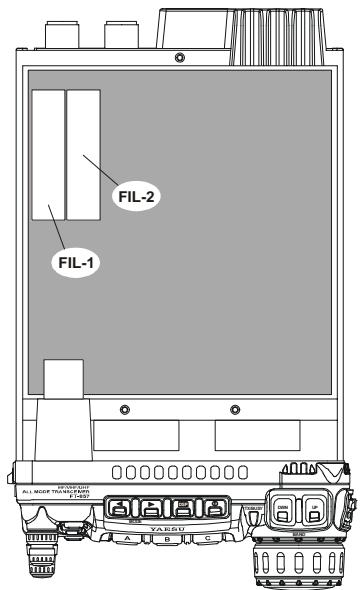

Touche [C] Appuyer sur la touche [C] pour choisir le filtre FI optionnel situé sur l’emplacement “FIL-2” (Filtre 2 Optionnel) de la platine principale. Quand aucun filtre optionnel n’est installé sur l’emplacement “FIL2”, cette touche fonction n’est pas active, et son libellé est “N/A.”
Ligne multifonction “o” (MFo) [PLY1, PLY2, PLY3] Appuyer sur la touche [C](PLY3) pour envoyer le message CW qui est mémorisé dans le texte 3 balise (BEACON TEXT 3).

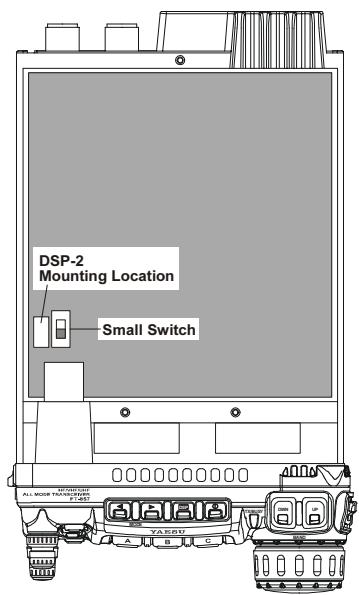

Touche [C]: DBF Appuyer sur la touche [C](DBF) pour activer le filtre passe bande DSP du récepteur (requière l’option DSP-2). Dans les modes SSB, AM, FM et AFSK, appuyer et maintenir la touche [C](DBF) pendant une seconde pour rappeler le menu n° 047 [DSP LPF CUTOFF] (pour régler la fréquence haute de coupure du filtre passe bande DSP). Etant dans cette position, en tournant le bouton SELECT d’un click vers la gauche le menu No.-046 est sélectionner et permet le réglage la fréquence basse de coupure du filtre passe bande DSP. En mode CW, appuyer et maintenir la touche [C](DBF) pendant une seconde pour rappeler le menu n° 045 [DSP BPF WIDTH] (pour régler la bande passante CW).
Ligne multifonction “q” (MFq) [MONI, QSPL, ATC] (Touches programmables) Touche [B]: QSPL Appuyer sur la touche [B](QSPL) pour activer la fonction « split rapide » qui permet de changer la fréquence du VFO secondaire (fréquence VFO principal + 5 kHz) et automatiquement passer en fonction “split”. Vous pouvez programmer la configuration de cette touche à l’aide du menu n° 066 [PG B]. Touche [C]: ATC Appuyer sur la touche [C](ATC) pour activer le 1750-Hz pendant 2 secondes tout en appuyant le commutateur PTT quand la fréquence est libre bien sur ! Vous pouvez programmer la configuration de cette touche à l’aide du menu n° 067 [PG C].

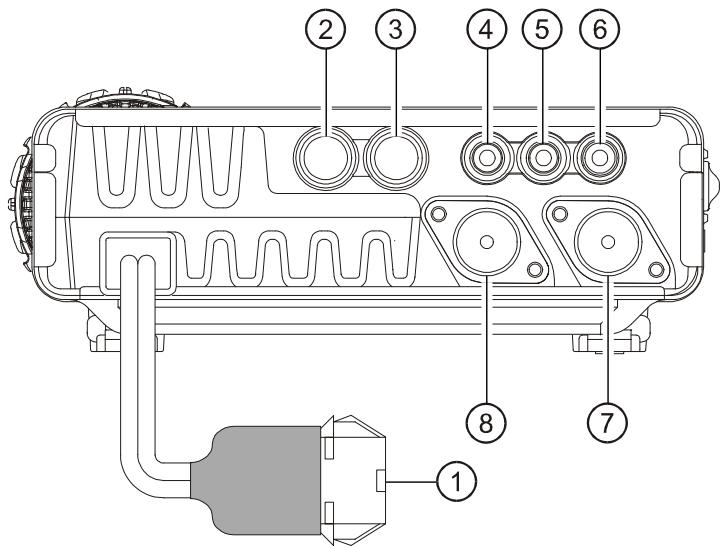

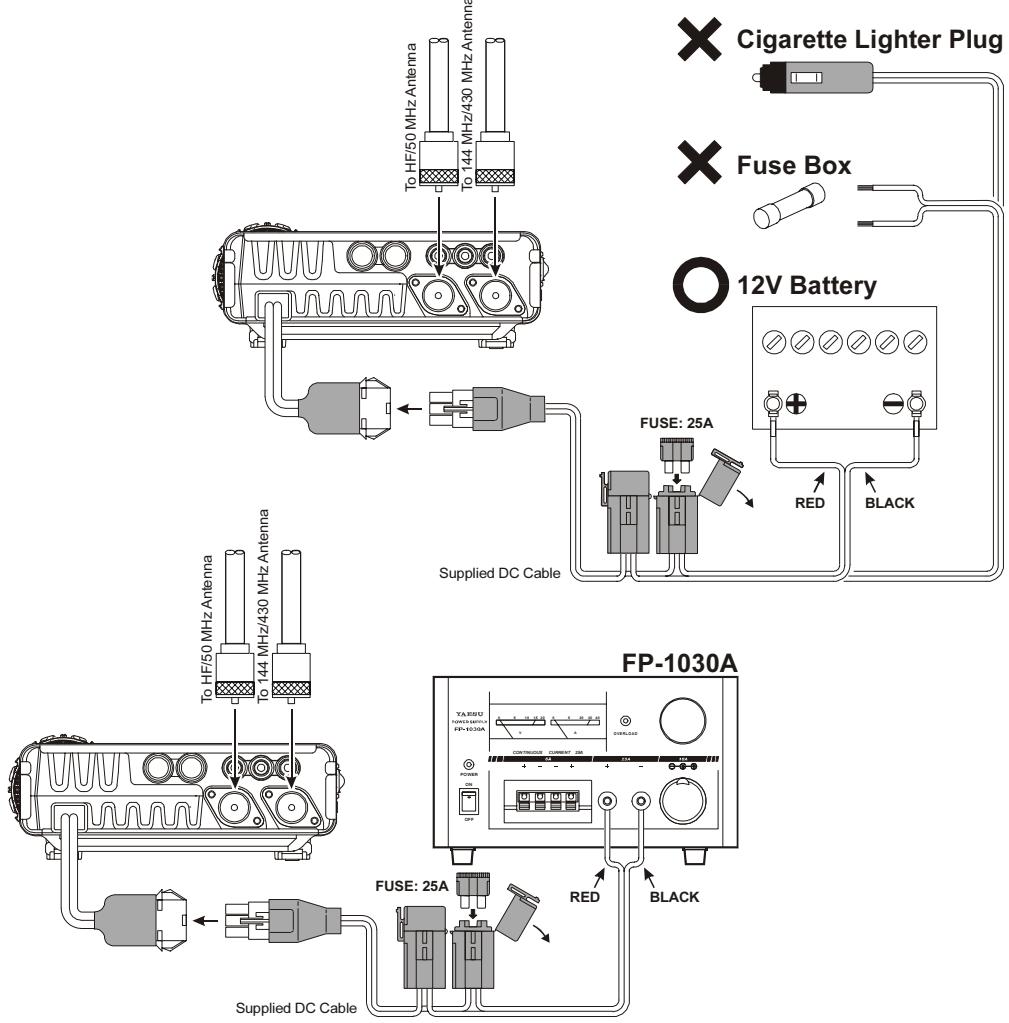

ROUGE est branché du coté Positif (+) de la source de courant et que le câble NOIR est branché du coté Négatif (-) de BATT SENS la source de courant. Cette prise permet également de commander la puissance de sortie. Si vous mettez la broche 3 (BATT SENS) de la prise alimentation DC à la masse, le FT-857 passe automatiquement à 20 Watts (10 Watts sur 430 MHz) de puissance de sortie.

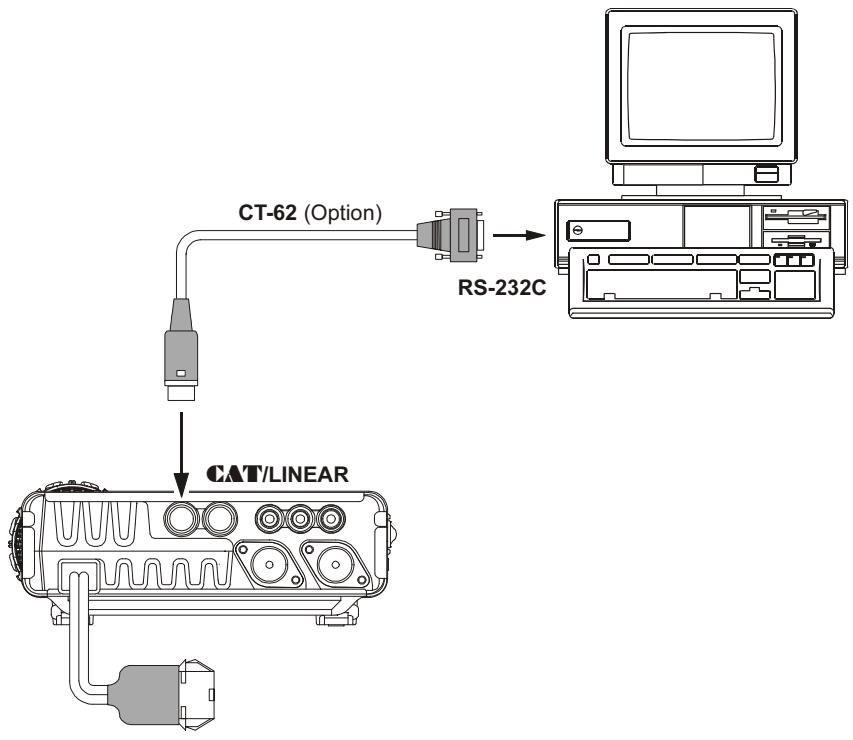

RESET BAND D également utilisée pour interfacer un ordinateur personnel pour comBAND C TX INH BAND DATA TX INH mander l’émetteur récepteur en RX D BAND B GND GND utilisant le système CAT, et pour TX D BAND A +13.8V TX GND PTT, les informations sur le statut du squelch, et des lignes de masse.

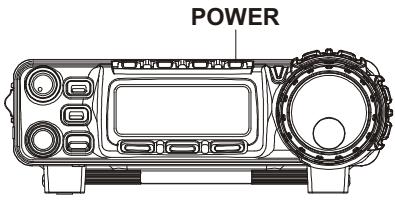

Pour mettre l’émetteur récepteur hors tension, à nouveau appuyer et maintenir le commutateur POWER pendant une seconde.
(voir au paragraphe suivant). Pour changer la bande de fréquence, appuyer soit sur la touche [BAND(DWN)] ou la touche [BAND(UP)] pour se déplacer respectivement dans la bande immédiatement inférieure ou immédiatement supérieure. les VFOa et VFOb sont des VFO indépendants, ils peuvent donc être réglés sur des bandes différentes. Voir la présentation du système VFO “Stacked VFO System” en page 37 pour plus de détails.
RÉGLAGE DU NIVEAU DU VOLUME AUDIO Tourner le bouton AF pour mettre un niveau d’écoute confortable. En mode “DIG” ou “PKT”, vous pouvez mettre le bouton AF sur n’importe quelle position, car la sortie de la prise DATA envoie un signal audio de niveau fixe. Commencer avec le bouton AF complètement positionné à gauche, spécialement en mode FM (le bruit de fond en FM peut être très fort)!

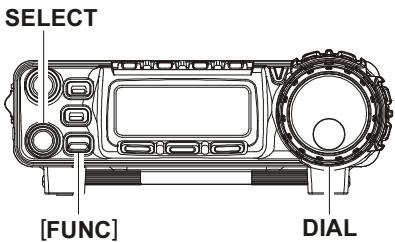

1. Appuyer et maintenir la touche [FUNC] pendant SELECT une seconde pour entrer en mode menu. 2. Tourner le bouton SELECT pour rappeler la ligne menu à changer (par exemple, le No-005 [AM MIC GAIN], qui permet le réglage du Mic Gain en mode AM). [FUNC] DIAL 3. Tourner le bouton DIAL pour régler cette fonction (dans cet exemple, le réglage par défaut est “50” ainsi en tournant le bouton DIAL il est possible d’augmenter ou de réduire le Mic Gain. 4. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Après avoir brièvement appuyé sur la touche [FUNC], pour réaliser le changement de ligne de fonctions de la ligne multifonction utilisant les touches ([A], [B] et [C]) en tournant le bouton SELECT, il est nécessaire d’appuyer une nouvelle fois sur elle après la sortie du mode menu.

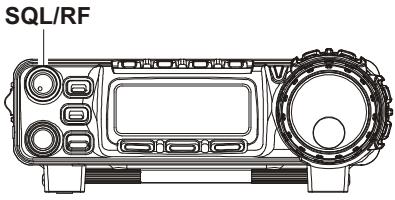

Si cette commande est configurée à “SQL”, le Gain HF du FT-857 est à la sensibilité maximum pour tous les modes, et la commande SQL/Gain HF fonctionne seulement comme une commande de Squelch. Dans ce cas, tourner la commande SQL/Gain HF pour la mettre juste à la position où le bruit de fond disparaît. Ceci donne la meilleure sensibilité possible pour les petits signaux, tout en conservant le récepteur silencieux en l’absence de signal. La LED juste au-dessus du Dial principal est allumé en vert quand le squelch est ouvert par l’arrivée d’un signal ou de bruit.

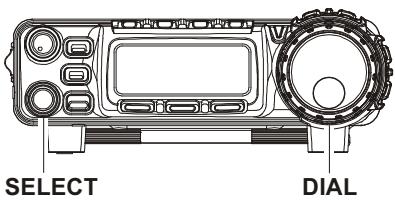

1. En mode “SSB/CW/DIG”, tourner le bouton DIAL pour régler la fréquence. Une rotation vers la droite du DIAL augmente fréquence de trafic. 2. En mode “AM/FM/PKT”, tourner le bouton SELECT pour régler la fréquence. Une rotation vers la droite du bouton SELECT augmente fréquence de trafic. 3. Vous pouvez également utiliser le bouton SELECT pour régler la fréquence de trafic en mode “SSB/CW/DIG”. Le bouton SELECT permet un réglage plus rapide, c’est idéal pour faire des changements de fréquence rapides en urgence dans toute la largeur de la bande. Vous pouvez ensuite utiliser le bouton DIAL pour faire des ajustements SELECT DIAL fins sur une fréquence. Le pas d’incrément du synthétiseur pour le bouton SELECT peut être ajusté indépendamment par mode. Utiliser le menu n° 006 [AM STEP] pour l’AM, n° 052 [FM STEP] pour la FM,

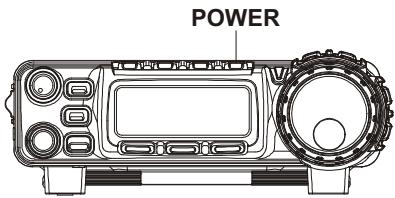

La vitesse de réglage du synthétiseur du DIAL principal (le nombre de pas pour un tour du DIAL) peut être ajusté en utilisant le menu n° 035 [DIAL STEP]. Voir page 102 pour plus de détails.
Pour se mettre en mode « réglage rapide », appuyer juste brièvement sur le bouton Power quand l’émetteur récepteur est sous tension. Vous pourrez alors observer une petite icône représentant un « coureur à pied » sur le coin inférieur POWER gauche du LCD, et quand vous tourner le DIAL principal vous pouvez remarquer que le déplacement en fréquence pour un tour de DIAL est beaucoup plus important. Appuyer de nouveau brièvement sur le bouton Power pour revenir en mode « réglage fin » (l’icône du « petit coureur » disparaît alors).
Maintenant appuyer sur la touche [A](A/B) pour basculer entre le VFO “A” et le VFO “B».Il y a deux VFO sur chaque bande amateur, ainsi vous pouvez mettre sur les VFO-A les sous bandes CW, et sur le VFO-B les sous bandes SSB, si vous le voulez. Le mode opératoire est sauvegardé, avec l’information fréquence, sur chaque VFO. Quand on change de bande soit sur le VFO “A” ou sur le VFO “B”, les deux VFO ne changent pas de bande en même temps. Ceci facilite le trafic en mode « split », comme pour le trafic en satellite FM.

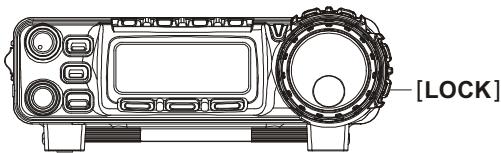

2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], puis tourner le DIAL pour mettre le réglage à “ON” afin d’activer le mode menu étendu. 3. Tourner le bouton SELECT pour appeler le menu n° 054 [LOCK MODE]. 4. Tourner le DIAL pour choisir la configuration souhaitée: DIAL: Verrouille le bouton DIAL uniquement. FREQ: Verrouille les touches et boutons de la face avant relatif à la commande de la fréquence (comme la touche [BAND(DWN)] et la touche [BAND(UP)], la touche [A](A/B), etc.) PANEL: Verrouille toutes les touches et boutons de la face avant (sauf les touches POWER et LOCK). ALL: Verrouille toutes les touches et boutons de la face avant (sauf les touches POWER et LOCK) et les touches du microphone. 5. Quand vous avez fait votre choix, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Quand les commandes sont verrouillées, appuyer sur le bouton LOCK une nouvelle fois pour les remettre en mode normal.

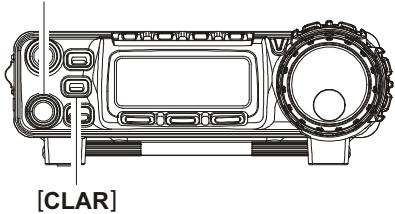

±9.99 kHz. 3. Quand la fréquence de réception est plus élevée [CLAR ] que la fréquence d’émission, l’icône “ (Dans les limites de 1 kHz)” ou l’icône “ (au-delà de 1 kHz)” apparaît à la droite de l’affichage de la fréquence. De même, quand la fréquence de réception est plus basse que [TX<RX (au-delà de 1 kHz)] la fréquence d’émission, l’icône “ (Dans les limites de 1 kHz)” ou l’icône “ (au-delà de 1 kHz)” apparaît à la droite de l’affichage de la fréquence. Quand la fréquence de réception est égale à la fréquence d’émission ( le [TX<RX (Dans les limites de 1 kHz)] décalage du «clarifieur» est à zéro ) tant que le «clarifieur» est activé, l’icône “ ” apparaît à la droite de l’affichage de la fréquence. [TX=RX] 4. Pour arrêter le «clarifieur», à nouveau appuyer brièvement sur le bouton CLAR. Quand vous réactiver le «clarifieur» la fois suivante, le décalage précédemment mémorisé et [TX>RX (Dans les limites de 1 kHz)] toujours appliqué. 5. Pour remettre le décalage du «clarifieur» à zéro, arrêter le «clarifieur», puis tourner le DIAL « un petit coup ». Le [TX>RX (au-delà de 1 kHz)] «clarifieur» revient à zéro après une rotation d’un “pas d’incrément” du DIAL. 1) Si vous laissez le «clarifieur» actif, la rotation du DIAL n’annulera pas le décalage. 2) Vous pouvez changer le bouton qui commande le décalage du «clarifieur» du DIAL au bouton SELECT via le menu n° 021 [CLAR DIAL SEL].
[CLAR ] fréquence), “ ” (décalage important vers le côté plus élevé en fréquence), “ ”( faible décalage vers le côté plus bas en fréquence),” ou “ ” (décalage important vers le côté plus bas en fréquence)”. 2. Tourner le bouton SELECT si nécessaire, pour réduire (décalage important vers le côté plus élevé en fréquence) ou éliminer les interférences. 3. Pour arrêter la fonction SHIFT FI, à nouveau appuyer et maintenir le bouton CLAR pendant une seconde. Le (faible décalage vers le côté plus élevé en fréquence) dernier réglage de la commande SHIFT FI sera conservé jusqu’à ce que vous la changiez à nouveau. Si vous souhaitez avoir un décalage permanent de la bande passante FI du récepteur, utiliser le menu n° 015 [CAR LSB R] (pour le mode LSB) ou n° 017 [CAR USB R] (pour le mode USB). Ceci vous permet d’écouter la fréquence « plus haut » ou « plus bas » à votre convenance, par rapport au réglage constructeur qui vous est proposé. Voir page 99.
2. Appuyer sur la touche [C] pour basculer la constante de temps de l’AGC parmi les possibilités suivantes: AUTO FAST SLOW AUTO Où “AUTO” est à la valeur “FAST” en mode CW et DIG (AFSK), et à la valeur “SLOW” sur les modes de transmissions par la voix. Si vous désactivez l’AGC en appuyant sur la touche [B](AGC) (pour faire disparaître ce qu’il y a entre parenthèses), le S-mètre (qui contrôle la tension AGC) cesse sa fonction. Comme autrefois, il faudra donc réguler à la main et continuellement, à l’aide de la commande Gain HF, le signal entrant pour compenser ses fluctuations qui vont de la distorsion à l’extinction.
1. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “l” [NB, AGC, AUTO] apparaisse sur l’afficheur. 2. Appuyer sur la touche [A](NB) pour activer la fonction « Noise Blanker ». L’icône “” apparaît à gauche de la sélection “NB”, indiquant que le «Noise Blanker» est maintenant actif. 3. Pour ajuster le niveau du « Noise Blanker », appuyer et maintenir la touche [A](NB) pendant une seconde. Ceci active instantanément le menu n° 063 [NB LEVEL], qui permet le réglage du niveau du «Noise Blanker». Tourner le bouton DIAL pour mettre un niveau de «Noise Blanker» plus haut ou plus bas (sur une échelle de 0 à 100). Ensuite, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 4. Appuyer sur la touche [A](NB) à nouveau pour arrêter le «Noise Blanker». En cas de trafic très surchargé, vous pouvez avoir besoin de couper le « Noise Blanker », car il dégrade quelque peu les capacités du récepteurs à tenir les signaux forts.
L’icône “” apparaît à gauche de la sélection “IPO”, et l’icône “ ” apparaît sur l’afficheur, indiquant que le préampli est maintenant désengagé du circuit du récepteur. 3. Appuyer sur la touche [A](IPO) une fois encore pour re-activer le préampli. Sur les bandes en dessous de 14 MHz, le préamplificateur d’entrée est rarement nécessaire, et l’activation de la fonction IPO apporte une bonne protection contre l’inter modulation et les autres problèmes associés aux signaux forts à l’entrée du récepteur. Par expérience: tant que le S-mètre réagit au bruit de fond, le gain du préampli n’est pas nécessaire.
L’atténuateur réduit tous les signaux (et bruits ) de 10 dB, et il peut être utilisé pour rendre la réception plus confortable dans des conditions de bruits importants. Cette fonction n’est pas disponible sur les bandes 144 MHz et 430 MHz. 1. Appuyer brièvement sur la touche [FUNC], puis tourner le bouton SELECT, si nécessaire, jusqu’à ce que la ligne multifonction “m” [IPO, ATT, NAR] apparaisse sur l’afficheur. 2. Appuyer sur la touche [B](ATT) pour activer l’atténuateur. L’icône “” apparaît à gauche de la sélection “ATT”, et l’icône “ ” apparaît sur l’afficheur. 3. Appuyer sur la touche [B](ATT) une fois encore pour enlever l’atténuateur du circuit d’entrée du récepteur. Les signaux sont à nouveau reçus 10 dB plus fort que lorsque l’atténuateur était mis.
3. La bande passante du filtre DSP peut être modifiée, pour personnaliser la bande passante à vos conditions de trafic. Pour ajuster les caractéristiques de fréquence de coupure basse et de fréquence de coupure haute du filtre passe bande DSP : Appuyer et maintenir la touche [C ]( DBF ) pendant une seconde. Ceci active instantanément le menu n° 047 [DSP LPF CUTOFF], qui permet le réglage de la fréquence de coupure haute du filtre (Passe bas). Tourner le DIAL, comme souhaité, pour ajuster la fréquence de coupure haute du filtre passe bande DSP . Maintenant tourner le bouton SELECT d’un click à gauche pour choisir le menu n° 047 [DSP LPF CUTOFF], qui permet le réglage de la fréquence de coupure basse du filtre(passe haut). Tourner le DIAL, comme souhaité, pour ajuster la fréquence de coupure basse du filtre passe bande DSP . Quand cela est fait, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le(s) nouveau(x) réglage(s) et revenir en mode normal. 4. Appuyer sur la touche [C](DBF) une fois encore pour désactiver le filtre passe bande DSP.
La fréquence centrale du filtre DSP de crête en CW est automatiquement alignée sur le centre de la réponse en fréquence que vous avez choisi avec le menu n° 027 [CW PITCH]. Voir page 101 pour plus de détails. 1. Pour changer la bande passante du filtre DSP de crête en CW: 2. Appuyer et maintenir la touche [C](DBF) pendant une seconde en mode CW. Ceci active instantanément le menu n° 045 [DSP BPF WIDTH], qui permet la sélection de la bande passante du filtre DSP de crête en CW. 3. Tourner le DIAL pour choisir la bande passante souhaitée. Les valeurs disponibles sont 60 Hz, 120 Hz et 240 Hz (valeur par défaut: 240 Hz). 4. Quand vous avez fait votre choix, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
La fonction réduction de bruit du système DSP peut être utilisée pour améliorer le ratio signal sur bruit de petits signaux. 1. Appuyer brièvement sur la touche [ DSP ] . Ceci active instantanément la ligne multifonction “p” [DNR, DNF, DBF]. 2. Appuyer sur la touche [A](DNR) pour activer la fonction réduction de bruit DSP. L’icône “” apparaît à gauche de la sélection “DNR”, et l’indicateur “ ” apparaît au centre et au-dessus de l’afficheur. 3. Maintenant appuyer et maintenir la touche [A](DNR) pendant une seconde. Ceci active instantanément le menu n° 049 [DSP NR NIVEAU], qui permet le réglage du niveau de la réduction de bruit DSP. 4. Tourner le DIAL pour trouver le point où le meilleur ratio signal sur bruit est obtenu dans les conditions courantes de bruit. 5. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 6. Pour arrêter la fonction réduction de bruit DSP, appuyer à nouveau sur la touche [A](DNR). Si le bruit est présent à un niveau qui fait dévier le S-mètre, les résultats du filtre de réduction de bruit peuvent être améliorés en tournant la commande SQL/RF (RF Gain) vers la gauche de façon à rendre fixe l’indication lue sur le S-mètre et donc de mettre le S-mètre au niveau du bruit. Ce réglage augmente le seuil de l’AGC du récepteur.
3. Appuyer sur la touche [B](DNF) une fois encore pour arrêter la fonction filtre «Notch». Ne pas activer ce filtre en mode CW, car les signaux CW entrants seront éliminés de la bande passante audio. Ils seront donc très difficiles à décoder ! hi !
[AM&FM DIAL]) afin de permettre un réglage en mode « canal » dans ces modes opératoires. Pour ajuster la fréquence de trafic, simplement tourner le bouton SELECT. Si vous souhaitez activer le DIAL pour faire le réglage en fréquence dans les modes AM et FM, changer le réglage du menu n° 004 [AM&FM DIAL]. Voir page 97 pour plus de détails. Le mode «canal » en AM et FM arrondit automatiquement la fréquence au pas “logique” immédiatement supérieur quand vous tournez le bouton SELECT d’un “click” dans chaque direction. Ceci enlève l’inconvénient de ne pas régler la fréquence “juste” sur celle d’un canal.
4. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Une fois que vous avez programmé un intervalle de temps, le compteur de temps de l’APO démarre dés qu’une séquence d’actions sur les touches de la face avant (réglages, émission, etc.) est terminée. Quand l’APO est activé, l’icône “ ” apparaît au centre et au-dessus du LCD. S’il ne se passe aucune action dans le temps imparti, le microprocesseur coupe automatiquement la radio. Juste appuyer et maintenir le commutateur POWER pendant une seconde pour remettre en route l’émetteur récepteur après un arrêt par l’APO, comme un démarrage habituel.. La fonction APO est désactivée lors de l’utilisation des fonctions « balise » ou « ARTS », même si la fonction APO est réglée sur “ON”.
3. Maintenant appuyer sur la touche [A](MTR) ou la touche [B] pour choisir la fonction indicateur “ALC” (“ALC” apparaît au-dessus de la touche [B]). Vous pouvez avoir besoin d’appuyer plusieurs fois sur les touches [A] ou [B], affin de pouvoir parcourir plusieurs sélections. 4. Appuyer sur le commutateur PTT du microphone et parler dans le microphone avec un niveau de voix normal tout en contrôlant l’indicateur de mesure. Le niveau audio du microphone idéal pour l’entrée de l’émetteur correspond à une très faible déviation (ou à peu de “segments”) sur l’indicateur d’ALC. Relâcher le commutateur PTT pour revenir en mode réception. 5. Si l’indicateur d’ALC est trop haut ou trop bas, il est nécessaire de régler le gain micro: Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. Tourner le bouton SELECT pour rappeler le menu n° 081 [SSB MIC GAIN] (en SSB) ou n° 005 [AM MIC GAIN] (en AM). Appuyer sur le commutateur PTT, et tout en parlant dans le microphone tourner le DIAL jusqu’à ce qu’une indication ALC correcte est obtenue sur les pointes de modulation. Quand cela est fait, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage du gain Micro. 1) Le niveau de porteuse AM est réglé à 25 Watts au cours de l’alignement en usine, et ne nécessite aucun autre réglage complémentaire. Il est important de se souvenir que l’émission en AM implique que la puissance doit se répartir entre la porteuse et la modulation sur les bandes latérales; ainsi, si une puissance de porteuse excessive est utilisée, il n’y aura plus suffisamment de puissance pour le signal portant réellement l’information (la voix) sur les bandes latérales. 2) Le commutateur [TONE] sur l’arrière du microphone MH-31A8J permet le réglage de la réponse en fréquence du microphone. En mettant ce commutateur sur la position “2” fait plutôt tomber la réponse en fréquence, en améliorant “la rondeur de la voix” dans de nombreux cas. La position “1” est principalement utilisé dans les pays comme le Japon, où la sonorité des voyelles est d’une importance critique dans le support de l’information; dans les langages de l’Ouest, les sonorités des consonnes (qui sont riches de composants haute fréquence) sont fréquemment plus importantes.
3. Sans appuyer sur le commutateur PTT, parler dans le microphone avec un niveau de voix normal. Quand vous commencez à parler, l’émetteur est activé automatiquement. Quand vous avez fini de parler, l’émetteur récepteur revient en mode réception (après un court délai ). 4. Pour annuler le VOX et revenir en trafic PTT, à nouveau appuyer sur la touche [C](VOX). L’icône “” et l’icône “ ” disparaissent, signifiant que le système VOX est arrêté. 5. Le VOX gain peut être ajusté, afin d’éviter tout passage en émission accidentel dans un environnement bruyant. Pour ajuster le VOX gain: Tout en restant sur la ligne multifonction “d” [RPT, REV, VOX], appuyer et maintenir la touche [C](VOX) pendant une seconde. C’est une touche fonction “raccourci” qui rappelle instantanément le menu n° 088 [VOX GAIN]. Tout en parlant dans le microphone, tourner le DIAL jusqu’au point où l’émetteur est vivement activé par votre voix, sans toutefois, que le bruit de fond puisse activer le passage en émission. Quand vous avez obtenu le réglage optimum, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 6. Le “Temps de latence” du système VOX (le délai de passage émission/réception après la fin du message) peut être également ajusté par le menu. Le délai par défaut est 500 ms. Pour mettre un délai différent: Appuyer et maintenir la touche [FUNC] pendant une seconde pour activer le mode menu. Tourner le bouton SELECT pour appeler le mode menu étendu n° 001 [EXT MENU], puis tourner le DIAL pour mettre le réglage à “ON” pour activer le mode étendu. Tourner le bouton SELECT pour choisir le menu n° 087 [VOX DELAY]. Tourner le DIAL tout en émettant une brève syllabe comme “Ah” puis contrôler le temps de latence, de telle manière à mettre le délais souhaité. Quand votre réglage est terminé, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Le temps de latence pour revenir en mode réception est réglé indépendamment en CW et dans les modes véhiculant la voix; pour la CW, utiliser le menu n° 024 [CW DÉLAIS ] (voir chapitre suivant).
3. Maintenant appuyer sur la touche PTT (à moins que le VOX soit activé ), et parler dans le microphone avec un niveau de voix normal, comme d’habitude. 4. Pour désactiver le compresseur de modulation BF, à nouveau appuyer sur la touche [C](PROC). 5. Le niveau de compression peut être ajusté par le menu, comme suit: Tout en étant sur la ligne fonction “c” [STO, RCL, PROC], appuyer et maintenir la touche [C](PROC) pendant une seconde. Ceci rappelle instantanément le menu n° 074 [PROC NIVEAU]. Tourner le DIAL pour mettre un nouveau niveau de compression (la valeur par défaut est “50”). Quand vous avez fait votre choix, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. faire quelques vérifications sur l’air, ou utiliser un récepteur de votre station comme moniteur, pour vous assurer de la bonne qualité de votre voix après les réglages. Un réglage trop poussé du niveau de compression apporte des distorsions. Chaque opérateur à une voix avec des caractéristiques différentes par rapport aux autres, ainsi essayer plusieurs réglages différents pour trouver celui qui est le meilleur pour votre voix.
OFF: « équaliseur » du microphone hors fonction LPF: Coupure haute (fréquences les plus basses sont accentuées ) HPF: Coupure basse (fréquences les plus hautes sont accentuées ) BOTH:Coupures basse et haute (fréquences moyennes sont accentuées ) 2. Quand vous avez fait votre choix, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
KEY GND manipulation dans la prise KEY du panneau arrière de l’émetteur KEY GND récepteur. 2. Appuyer sur la touche [MODE()] ou la touche [MODE()] si nécessaire, pour choisir un mode CW (CW/CWR). Le mode “CW” utilise l’injection de porteuse côté USB, tandis que le mode CWR (Reverse) utilise l’injection de porteuse côté LSB. 3. Appuyer brièvement sur le touche [FUNC] puis tourner le bouton SELECT pour choisir le ligne multifonction “j” [SPOT, BK, KYR]; appuyer sur le touche [B](BK) pour activer le “break-in”; L’icône “” apparaît à gauche de la sélection “BK”. 4. Quand vous appuyer sur la clé (ou activer n’importe quel générateur), l’émetteur est activé automatiquement. Quand vous avez fini votre envoi manipulé, l’appareil revient en mode réception après un court temps de latence (voir paragraphe suivant). 5. Le délai de retombée peut être ajusté en utilisant le menu. Pour ajuster le temps de latence CW: Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. Tourner le bouton SELECT pour avoir le menu n° 024 [CW DELAY]. Tourner le DIAL pour choisir un délais plus long ou plus court (par défaut: 250 ms). Si la sélection du délai est mise à “FULL”, l’émetteur récepteur sera en mode « full break-in » (permettant d’écouter entre les caractères en train d’être envoyés). Quand vous avez mis le délais souhaité, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 6. Pour vous entraîner à la manipulation (sans émettre), appuyer sur la touche [B](BK) pour faire disparaître l’icône “”. Maintenant, en appuyant sur la clé l’écoute locale CW peut être entendue, mais votre radio n’envoie aucun signal. 7. Vous pouvez ajuster le niveau du volume de l’écoute locale CW par le menu n° 029 [CW SIDE TUNE]. Pour ajuster le niveau du volume de l’écoute locale CW: En étant sur la ligne multifonction “j” [SPOT, BK, KYR], appuyer et maintenir la touche [B](BK) pendant une seconde. Ceci est une touche fonction “raccourci” qui rappelle instantanément le menu n° 029 [CW SIDE TUNE]. Tourner le DIAL pour choisir un nouveau niveau; sur une échelle arbitraire de “0” à “100,” la valeur par défaut est “50”.

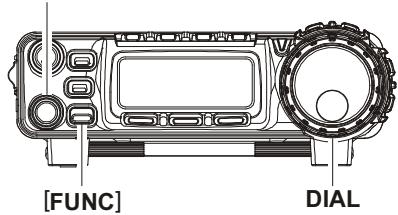

Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. Tourner le bouton SELECT pour avoir le menu n° 027 [CW PITCH]. Tourner le DIAL pour choisir une nouvelle tonalité / décalage BFO. La plage de décalage disponible va de 400 à 800 Hz (valeur par défaut “700 Hz”) Quand cela est fait, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 9. Le FT-857 a également une fonction “CW SPOT” (signal de calibrage), utilisant l’écoute locale. Parce que l’écoute locale est une représentation de la tonalité réellement transmise, elle peut être utilisée pour faire un battement zéro sur une autre station. Pour activer la tonalité de la fonction « CW SPOT », juste appuyer et maintenir la touche [HOME] pendant une seconde en étant en mode CW. En appuyant la touche [A](SPOT) tout en étant sur la ligne multifonction “j” [SPOT, BK, KYR] active également la tonalité de la fonction « CW SPOT ».

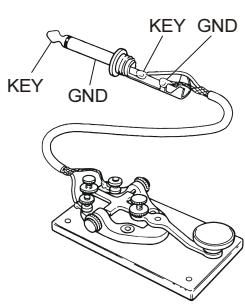

1. Connecter le câble de votre clé à la prise KEY du panneau DOT DASH DOT COMMON arrière de l’émetteur récepteur. 2. Appuyer sur la touche [ MODE ( )] ou sur la touche DASH COMMON [MODE()], si nécessaire, pour choisir le mode CW souhaité (CW/CWR). 3. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “j” [SPOT, BK, KYR] apparaisse sur l’afficheur. 4. Appuyer sur la touche [C](KYR) pour activer le manipulateur électronique. L’icône “” apparaît à gauche de la sélection “KYR”. En fermant les contacts de votre clé vous obtenez maintenant la génération de points dots et/ou de traits. 5. La vitesse du manipulateur peut être ajustée en utilisant le menu. Pour ajuster la vitesse du manipulateur: Etant sur la ligne multifonction “j” [SPOT, BK, KYR], appuyer et maintenir la touche [C](KYR) pendant une seconde. Ceci est une touche fonction “raccourci” qui rappelle instantanément le menu n° 030 [CW SPEED]. Appuyer sur le bouton SELECT si vous souhaitez pour choisir l’affichage de “cpm” (caractères par minute) à la place de “wpm” (mots par minute). La sélection “cpm” est basée sur le standard international “PARIS”, qui stipule cinq caractères par mot. Tourner le bouton DIAL, tout en manipulant, pour mettre la vitesse souhaitée. Quand cela est fait , appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. 6. Le ratio de pondération point:trait peut être ajusté par le menu. Pour ajuster le ratio de pondération point:trait: Appuyer et maintenir la touche [FUNC] pour Dot : Dash = 1 : 3 (Default) passer en mode menu. Q C Dot : 1 Tourner le bouton SELECT pour appeler le Dash : 3 menu n° 001 [EXT MENU], tourner le DIAL pour Dot : Dash = 1 : 4.4 mettre le réglage à “ON” pour activer le mode Q C menu étendu. Dot : 1 Tourner le bouton SELECT pour appeler le Dash : 4.4 menu n° 032 [CW WEIGHT]. Tourner le bouton DIAL pour mettre la pondération souhaitée. Quand cela est fait, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], tourner le DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. Tourner le bouton SELECT pour choisir le menu n° 025 [CW KEY REV]. Tourner le bouton DIAL pour choisir le nouveau réglage. Quand cela est fait, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Le menu n° 025 [CW KEY REV] est le plus souvent utilisé cinq minutes avant le début d’un concours, quand on s’aperçoit que les traits et points sont inversés à cause des branchements !
Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “i” [MTR, PWR, DISP] apparaisse sur l’afficheur, puis appuyer sur la touche [A](MTR)pour choisir la fonction “Deviatiomètre” (“MOD” apparaît au-dessus de la touche [B]). 4. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 5. Tourner le bouton SELECT pour rappeler le menu n° 051 [FM MIC GAIN]. 6. Tourner le DIAL pour augmenter ou diminuer le réglage du Mic Gain FM, en fonction du niveau de correction requis. 7. Appuyer sur le commutateur PTT, et tout en parlant dans le microphone observer l’indicateur de mesure; le bon réglage pour le Mic Gain FM doit produire au moins seize “bars” sur l’indicateur en crête de modulation, et légèrement moins dans les niveaux de voix les plus bas. 8. Quand cela est fait, appuyer et maintenir la touche [FUNC] pour sauvegarder le nouveau réglage pour le gain du microphone en mode FM. 9. La fonction VOX est opérationnelle en émission FM. A partir de la ligne multi fonction “d” [RPT, REV, VOX], appuyer sur la touche [C](VOX) pour activer/désactiver le VOX.
REV, VOX]. Relâcher le commutateur PTT pour revenir en mode réception. 3. Si votre décalage relais par défaut n’est pas approprié à la majorité des relais votre région, il peut être réglé indépendamment pour chaque bande. Pour changer le décalage du relais par défaut: ARS-Repeater Subbands Appuyer et maintenir la touche [A](RPT) pen2-m Version A dant une seconde. Ceci rappelle instantanément 145.1 145.5 146.0 146.4 147.0 Encode), suivi par “DCS” (DCS, Encode/Décode). Une pression supplémentaire désactive tout système de tonalité d’accès aux relais. Voir le paragraphe suivant pour les explications concernant le DCS. Si le système de tonalité d’accès aux relais par défaut n’est pas approprié au relais

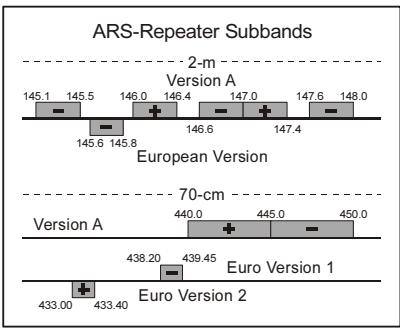

6. Sur plusieurs versions d’émetteur récepteur, la fonction de décalage relais automatique (ARS) est activée en usine. Cette fonction active automatiquement le décalage relais approprié quand vous trafiquez dans les sous bandes relais FM officielles sur 144 MHz ou 430 MHz. Si vous souhaitez changer le réglage On/Off de la fonction ARS, utiliser le menu n° 002 [144MHz ARS] ou le menu n° 003 [430MHz ARS] (voir page 97). Si votre relais local nécessite un signal de 1750 Hz pour y accéder (cas typique de l’Europe), appuyer et maintenir la touche [HOME] de la face avant pour envoyer le signal de 1750 Hz (en mode FM uniquement).
1. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “e” [TON, — — —, TDCH] apparaisse sur l’afficheur. 2. Appuyer sur la touche [A](TON) pour activer l’encodeur /décoder CTCSS; (l’icône “TSQ” apparaît sur l’afficheur). 3. Appuyer sur la touche [C](TDCH) pour lancer la recherche des tonalités CTCSS entrantes. 4. Quand la radio détecte une tonalité correcte, la recherche s’arrête sur cette tonalité, et les signaux audio peuvent être entendus. 5. La tonalité CTCSS détectée est mise comme tonalité “courante”, comme elle peut être utilisée pour une mise en mémoire, et vous pouvez maintenant revenir en mode normal.
(l’icône “DCS” apparaît sur l’afficheur). Le récepteur reste silencieux jusqu’à ce que le code DCS reçu sur le signal entrant DCS CODE corresponde au code attendu. 023 025 026 031 032 036 043 047 051 053 3. Appuyer et maintenir la touche [B] pendant 054 065 071 072 073 074 114 115 116 122 une seconde. Ceci rappelle instantanément 125 131 132 134 143 145 152 155 156 162 165 172 174 205 212 223 225 226 243 244 le menu n° 033 [DCS CODE]. Pour rechercher les codes DCS utilisés : 1. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “e” [TON, — — —, TDCH] apparaisse sur l’afficheur. 2. Appuyer sur la touche [A](TON) pour activer le DCS (l’icône “DCS” apparaît sur l’afficheur). 3. Appuyer sur la touche [C](TDCH) pour lancer la recherche des Codes DCS. 4. Quand la radio détecte un code DCS correct, la recherche s’arrête sur ce code, et les signaux audio peuvent être entendus. 5. Le code DCS détecté est mis comme code “courant”, comme il peut être utilisé pour une mise en mémoire, et vous pouvez maintenant revenir en mode normal.
2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], tourner le DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton SELECT pour choisir le menu n° 079 [SPLIT TONE]. 4. Tourner le bouton DIAL pour choisir “ON” (pour activer la fonction « Split Tune »). 5. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Quand la fonction « Split Tune » est activée, la ligne multifonction “e” prend la sélection [ENC, DEC, TDCH]. Ainsi, vous pouvez mettre l’encodeur souhaité (en appuyant sur la touche [A](ENC), de façon répétitive, si nécessaire) et le décodeur (en appuyant sur la touche [B](DEC)) séparément. Quand la fonction « Split Tune » est activée, vous pouvez vois les paramètres additionnels suivants. T-T: Encode une tonalité CTCSS et décode une tonalité CTCSS T-D: Encode une tonalité CTCSS et décode un code DCS T: Encode une tonalité CTCSS uniquement D: Encode un code DCS uniquement D-T: Encode un code DCS et décode une tonalité CTCSS D-D: Encode un code DCS et décode un code DCS D: Décode un code DCS uniquement T: Décode une tonalité CTCSS uniquement Choix de fréquence de tonalités et Code DCS croisés 1. Appuyer et maintenir la touche [A](ENC) (si vous êtes en CTCSS) ou la touche [B](DEC) (si vous êtes en DCS) pendant une seconde. Ceci rappelle instantanément le menu n° 083 [TONE FREQ] ou le menu n° 033 [DCS CODE]. 2. Appuyer brièvement sur le bouton SELECT puis tourner le bouton DIAL pour choisir l’option “R”. C’est la tonalité que vous avez en réception, c’est à dire le “décodage” de la tonalité. 3. Appuyer brièvement sur le bouton SELECT puis tourner le bouton DIAL pour choisir la fréquence de la tonalité CTCSS (ou le code DCS) souhaité en « décodage ». 4. Appuyer brièvement sur le bouton SELECT puis tourner le bouton DIAL pour choisir l’option “T”. C’est la tonalité que vous émettez, c’est à dire l’“encodage” de la tonalité. 5. Appuyer brièvement sur le bouton SELECT puis tourner le bouton DIAL pour choisir la fréquence de la tonalité CTCSS (ou le code DCS) souhaité en « encodage ». 6. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
2. Appuyer sur la touche [A](ARTS) pour activer le mode ARTS™. 3. Votre afficheur change et le libellé “outrange” indique le début d’activité du mode ARTS™. Toutes les 30 secondes, votre radio envoie une trame pour scruter l’autre station. Quand cette station répond avec en retour une trame de scrutation ARTS™, le libellé sur votre afficheur devient “inrange” pour confirmer la bonne réception de la réponse. 4. Pour annuler le mode ARTS™, appuyer sur la touche [A](ARTS) à nouveau (l’indication “outrange” ou “inrange” disparaît du LCD). Options d’alerte sonore en mode ARTS La fonction ARTS™ permet deux formes d’alerte sonore (avec l’option supplémentaire de les désactiver), afin de vous alerter de l’état courant du mode ARTS™ en action. En fonction de votre location et de la contrainte de recevoir des « beep » fréquents, vous pouvez choisir le mode « Beep » qui convient le mieux à vos besoins. Les choix possibles sont: RANGE : les « beep » sont émis uniquement quand la radio confirme pour la première fois que vous êtes à portée, mais il n’y a pas de nouveaux « beep » pour confirmer ensuite. ALL: A chaque fois une trame de scrutation arrive de l’autre station, l’alerte sonore est entendue. OFF: Il n’y a pas d’alerte sonore ; l’état courant du mode ARTS™ en action ne peut être connu qu’en lisant l’afficheur. Pour régler le mode « Beep » en ARTS™: 1. Etant sur la ligne multifonction “f” [ARTS, SRCH, PMS], appuyer et maintenir la touche [A](ARTS) pendant une seconde. Ceci est une touche fonction “raccourci” qui rapelle instantanément le menu n° 008 [ARTS BEEP]. 2. Tourner le DIAL pour choisir le mode « beep » ARTS™ souhaité (voir ci-dessus). 3. Quand vous avez fait votre choix, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton SELECT pour choisir le menu n° 010 [ARTS IDW]. 4. Appuyer sur le bouton SELECT brièvement pour lancer la mémorisation de l’indicatif (l’emplacement du premier caractère de l’indicatif est souligné). 5. Tourner le bouton DIAL pour choisir la première lettre/chiffre de votre indicatif, puis tourner le bouton SELECT d’un click vers la droite pour sauvegarder la(le) premièr(e) lettre/chiffre et se mettre sur l’emplacement du caractère suivant. 6. Répéter le point précédant autant de fois que nécessaire pour compléter votre indicatif. 7. Appuyer brièvement sur le bouton SELECT pour sauvegarder votre indicatif complet et sortir de la saisie. 8. Tourner le bouton SELECT d’un click à gauche pour choisir le menu n° 009 [ARTS ID]. 9. Tourner le DIAL pour mettre la fonction CW ID à “ON”. 10. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
Pour ce faire, utiliser le menu #38 comme suit (dans cet exemple, nous allons prendre le RTTY comme mode digital): 1. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], tourner le DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton SELECT pour choisir le menu n° 038 [DIG MODE]. 4. Tourner le bouton DIAL pour choisir “RTTY-L” ou “RTTY-U” (voir les explications cidessous). 5. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Utiliser cette technique pour initialiser n’importe quel mode digital.
USB. L’habitude des radioamateurs est d’utilisé l’injection côté LSB, mais quelques applications requièrent que vous utilisiez l’injection côté USB.

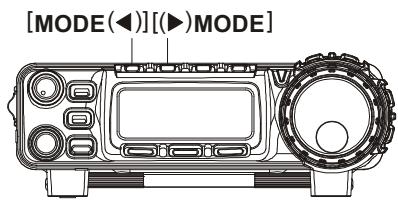

[MODE( )] si nécessaire, pour choisir le mode DIG (l’icône “DIG” apparaît sur l’afficheur). Vous êtes maintenant capable de vous régler sur la bande, et n’importe quels signaux RTTY reçus peuvent être décodés. 3. Si le filtre optionnel YF-122C de 500 Hz ou le filtre YF122CN de 300 Hz ont été installés, il peut être utilisé pour le trafic RTTY. Rappeler la ligne multifonction “n” [CFIL, — — —, — — —], puis appuyer sur la touche [B](—) ou la touche [C](—) pour engager le filtre étroit.
5. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 6. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], tourner le DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 7. Tourner le bouton SELECT pour choisir le menu n° 037 [DIG GAIN]. 8. En suivant les instructions du logiciel qui accompagne votre TNC, activer l’émetteur à partir des touches du clavier de l’ordinateur; ceci lance la sortie du signal AFSK du TNC vers la radio. Tout en émettant, surveiller l’indicateur d’ALC; quelques “points” d’indication ALC doivent être observés. Si ce n’est pas le cas, tourner le bouton DIAL pour ajuster le niveau AFSK qui est pour le FT-857 sept à huit points d’indication ALC. 9. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage du niveau AFSK et revenir en mode normal. Vous êtes maintenant prêt pour le trafic RTTY. Parce que le mode RTTY est un mode d’émission continue, essayer de garder vos temps d’émission les plus courts possibles quand vous fonctionnez sous batterie, afin de minimiser la consommation du courant.
Deux modes PSK31 sont disponibles un est du côté injection USB et l’autre du côté injection LSB. Pour le travail en BPSK, l’injection n’a aucune importance, mais pour le QPSK les deux stations en contact doivent utiliser la même bande latérale. 1. Connecter le FT-857 à la carte son de votre ordinateur ou à une interface, voir illustration. 2. L’initialisation pour le PSK31 est très semblable à ce qui a été décrit précédemment pour le RTTY. Tout d’abord se mettre en mode « DIG ». Toutefois, dans le menu n° 038 [DIG MODE], choisir “PSK31-L” (pour l’injection LSB) ou “PSK31-U” (pour l’injection USB). Comme avec le RTTY, le menu n° 038 peut être utilisé pour régler le pilote de l’émetteur. Et le filtre étroit YF-122C de 500 Hz ou le filtre YF-122CN de 300 Hz peut être également utilisé, comme décrit précédemment.

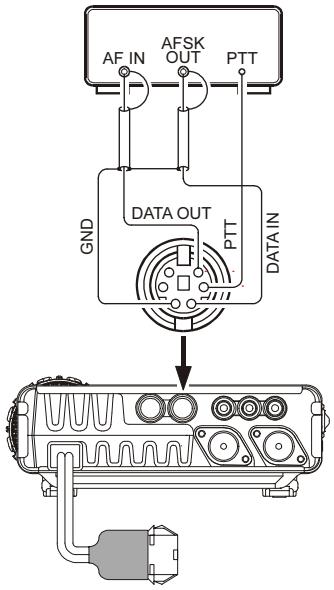

Le FT-857 est également pourvu de deux modes digitaux pouvant être défini par l’“UTILISATEUR”, un côté injection USB et un côté injection LSB, qui peuvent être utilisés en SSTV, Fax, Pactor et autres modes digitaux. 2. Appuyer sur la touche [MODE()] ou sur la touche [MODE()] si nécessaire, pour choisir le mode DIG (l’icône “DIG” apparaît sur l’afficheur). 3. Maintenant utiliser le menu pour configurer la réponse de la bande passante de l’émetteur récepteur. Etant en mode menu, tourner le bouton SELECT pour choisir le menu n° 039 [DIG SHIFT], et tourner le bouton DIAL pour mettre le décalage BFO souhaité. (Une fréquence centrale adaptée à la réponse du récepteur). Pour une utilisation en WSJT, un réglage d’environ “+1500” est un bon point de départ. 4. Finalement, en fonction de la manière dont vous souhaitez avoir l’affichage pour répondre, vous pouvez programmer un décalage d’affichage correspondant, en utilisant le menu n° 036 [DIG DISP]. 5. Ne pas oublier d’appuyer et maintenir la touche [FUNC] pendant une seconde en sortant du mode menu. Le réglage du niveau de l’AFSK est identique à celui décrit précédemment pour le RTTY. Les modes digitaux USER-L et USER-U doivent vous permettre d’opérer dans n’importe quel mode digital basé sur l’AFSK en bande latérale. Noter que la configuration“PSK31” marche également bien dans plusieurs situations d’utilisation en mode digital.

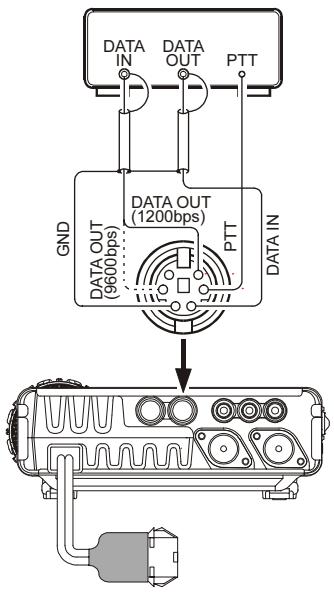

3. Utiliser le menu n° 073 [PKT RATE] pour choisir le mode packet souhaité.
1200 bps) ou n° 072 [PKT 9600] (pour le packet à 9600 bps) pour régler le niveau. Utiliser le logiciel « test » de votre terminal pour envoyer des signaux de test, et ajuster la déviation en tournant le bouton DIAL, qui va faire varier le niveau de la ligne « données en entrée » allant vers le modulateur du FT-857. Se souvenir d’appuyer et de maintenir la touche [FUNC] pendant une seconde quand les réglages sont terminés, pour sauvegarder le nouveau réglage pour le menu n° 071 [PKT 1200] ou n° 072 [PKT 9600]. Le réglage de la déviation pour le packet à 9600 bps est très critique à réaliser avec succès, et elle doit être uniquement faite en utilisant un déviatiomètre calibré; Le réglage optimum est normalement ±2.75 kHz (±0.25 kHz). En 1200 bps, le niveau optimum est beaucoup moins critique, avec la déviation optimum se situant entre ±2.5 kHz et ±3.5 kHz
DATA correctement branché aux broches 5 et 2 de la prise DATA du panneau arrière. 1. Mettre l’émetteur récepteur en mode VFO, et mettre le mode opératoire à “DIG,” tout en réglant le menu n° 038 [DIG MODE] à “PSK31-U,” comme décrit précédemment. 2. Maintenant, choisir la fréquence de trafic de la station diffusant des fax météo. Noter qu’en mode USB, la fréquence que vous devez afficher est typiquement 1.90 kHz en dessous de la fréquence “assignée” à la station. Ainsi pour recevoir les émissions d’une station de radiodiffusion de fax météo ayant comme fréquence assignée 8.682.0 MHz, il faudra se régler sur 8.680.1 MHz. 3. Quand l’envoi du fax météo commence, aucune autre intervention de l’opérateur n’est nécessaire sur l’émetteur récepteur jusqu’au final. Le niveau audio de la prise DATA à l’arrière de l’émetteur récepteur est fixe, et ne peut être ajusté. 4. Des réglages de détail dans l’échelle des gris et l’alignement du cadrage sont effectués en utilisant l’ordinateur et le logiciel connectés sur votre démodulateur de fax météo.
1. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton SELECT pour rappeler le menu n° 084 [TOT TIME]. 3. Le réglage par défaut de cette fonction est “OFF.” Tourner le bouton DIAL pour mettre le nouveau délai d’émission continue (de 1 minute à 20 minutes). 4. Quand vous avez fait votre choix, appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
L’exemple ci-dessous décrit une situation typique de trafic DX en split sur la bande 20 mètres, avec une station DX émettant sur 14.025 MHz et écoutant 10 kHz plus haut dans la bande. 1. Mettre 14.035.00 MHz CW sur le VFO-A (fréquence d’écoute de la station DX). 2. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “a” [A/B, A=B, SPL] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [B](A=B) (pour mettre les VFO A et B sur 14.035.00 MHz). 4. Appuyer brièvement sur la touche [A](A/B), puis régler la fréquence du VFO-B sur 14.025.00 MHz (fréquence d’émission de la station DX). 5. Appuyer brièvement sur la touche [C](SPL). L’émetteur récepteur transmet maintenant en utilisant la fréquence du VFO-A, et reçoit en utilisant la fréquence du VFO-B. L’icône “” apparaît à gauche de la sélection “SPL” indication, et l’icône “SPL” apparaît sur le coin supérieur gauche de l’afficheur. 6. Pour passer à l’écoute du « pile-up » appelant la station DX (afin d’aligner votre fréquence au mieux sur celle de la station qui est en train de faire le contact avec le DX), appuyer sur la touche [A](A/B) pour inverser les deux VFO. Vous êtes maintenant régler aux environs de 14.035 MHz, et vous pouvez faire un battement zéro dur la fréquence d’écoute de la station DX en se réglant sur la fréquence de la station en QSO avec le DX. Appuyer sur la touche [A](A/B) à nouveau pour se remettre en réception sur la fréquence de la station DX. 7. Appuyer sur la touche [C](SPL) une fois encore pour annuler le mode split; L’icône “” et l’icône “SPL” disparaissent de l’afficheur.
1. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], tourner le DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton SELECT pour rappeler le menu n° 085 [TUNER/ATAS]. Le réglage par défaut pour ce menu est “OFF”. Tourner le DIAL pour changer le réglage à “ATAS (ALL)”, si vous utilisez l’ATAS-100/-120 pour toutes les bandes (vous devez mettre un duplexeur externe afin que les deux ports d’antenne soient en mesure d’utiliser l’ATAS-100/-120 sur toutes les bandes). Ou prenez le réglage “ATAS (HF&50),” si vous n’utilisez l’ATAS-100/ -120 que de 7 à 50 MHz, avec une antenne bi-bande VHF/UHF connectée séparément sur le port d’antenne 144/430 MHz. Si vous utilisez l’ATAS-100/-120 uniquement sur les bandes HF, avec une antenne bi-bande VHF/UHF connectée séparément sur le port d’antenne 144/430 MHz (pas de trafic en 50 MHz) prenez le réglage “ATAS (HF)”. 4. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
1. Appuyer sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, pour rappeler la ligne multifonction “k” [TUNE, DOWN, UP]. 2. Appuyer sur la touche [A](TUNE) pour mettre sous tension l’ATAS-100/-120 (cette action fournit uniquement la tension nécessaire à l’antenne; le réglage proprement dit n’a pas commencé). L’indication “ATAS” apparaît sur le LCD.. 3. Maintenant appuyer et maintenir la touche [A](TUNE) pendant une seconde pour lancer le réglage de l’ATAS-100/-120. L’émetteur est activé automatiquement, une porteuse est envoyée, et la longueur de l’antenne est ajustée pour avoir le meilleur TOS. 4. Si le microprocesseur détermine que la longueur de l’antenne est très incorrecte par rapport à la valeur optimum, aucune porteuse n’est envoyée. A la place, en mode réception, l’antenne se rétracte pour se mettre dans sa longueur la plus petite (cela peut prendre une minute). Quand cela est fait surtout ne pas ré-appuyer sur la touche [A](TUNE). Quand l’ATAS-100/-120 atteint sa longueur minimum, le réglage automatique est initialisé, et l’émetteur arrête d’envoyer sa porteuse automatiquement quand un TOS satisfaisant est trouvé. 5. Sur les bandes 144 MHz et 430 MHz, l’ATAS-100/-120 ne requière pas un processus de réglage. Le TOS est satisfaisant quand l’antenne est complètement rétractée. 6. Quand vous souhaitez arrêter l’emploi de l’ATAS-100/-120, appuyer sur la touche [A](TUNE); L’icône“” aux abords de l’indication “ATAS” disparaît.
1) Une fois que l’accord automatique a été réalisé, vous devez change de fréquence d’au moins 10 kHz avant d’avant un nouveau réglage automatique. Dans une fenêtre de ±10 kHz à partir du point d’accord, le microprocesseur de l’émetteur récepteur ignore toute commande pour lancer un nouvel accord automatique. 2) Le réglage antenne est réalisé en utilisant une porteuse “CW”, cependant le mode opératoire indiqué ne se change pas en “CW” (si vous êtes en train de trafiquer sur un autre mode) durant l’accord antenne. 3) Si vous voyez l’indication “HI SWR” sur le LCD, cela peut signifier que vous avez un problème sur votre câble coaxial (mauvaise connexion, etc.) qui empêche de réussir le réglage. Remplacer le câble ou essayer d’ajouter quelques mètres de câble (pour éliminer la possibilité d’une “transformer d’impédance” contrariante dans le câble 50 ? pendant le processus de réglage). 4) Si vous capable d’atteindre un SWR plus petit que 2:1 en réglage manuel, le FT-857 va “accepter” le réglage manuel, et vous pouvez ensuite utiliser le réglage automatique au prochain changement de bande. Si, par contre, vous arrêtez votre tentative de réglage manuel sur un réglage non optimisé (SWR >2:1), le FT-857 ne permet pas d’enchaîner sur un réglage automatique. Il est nécessaire de restaurer la fonction réglage de l’ATAS 100/ 120, et pour ce faire appuyer sur la touche [B](DOWN) jusqu’à ce que l’ATAS-100/ - 120 soit complètement rétractée. Vous pouvez alors relancer le réglage automatique en suivant la procédure décrite précédemment. 5) Le FT-857 peut également utiliser le modèle d’antenne ATAS-100, cependant la vitesse de réglage de l’ATAS-100 sera plus faible que celle de l’ATAS-120.
Procédure de réglage L’impédance du point d’alimentation de l’ATAS-100/-120 (résistance et réactance) varie nécessairement sur une grande plage quand on change de bande. A l’occasion, le microprocesseur de l’émetteur récepteur n’est pas capable initialement de déterminer la bonne direction pour faire le réglage (rétracter ou allonger) pour obtenir le bon TOS. Pour remédier à la situation, l’émetteur récepteur va rétracter l’ATAS-100/-120 à sa hauteur minimum, et ensuite va lancer une procédure de réglage complète. Dans ce cas, l’icône “WAIT” reste sur l’afficheur après l’appui sur la touche [A](TUNE). Si cela arrive, surtout ne pas appuyer sur la touche [A](TUNE) de façon répétitive. L’émetteur récepteur reste en mode réception quand l’antenne se rétracte (cela prend une minute). Après cela, l’émetteur est activé, et l’ATAS-100/-120 est automatiquement ajustée pour obtenir le meilleur SWR. L’icône “TUNE” disparaît alors du LCD, et vous êtes prêt pour le trafic. Wattmètre externe Si vous souhaitez utiliser un wattmètre externe avec l’émetteur récepteur et votre ATAS100/-120, merci de vérifier le wattmètre à l’aide d’un Ohmmètre avant de faire l’installation. S’assurer que c’est une connexion directe entre les prises “In” et “Out” du wattmètre (résistance zéro), et voir également que le circuit est complètement ouvert entre le contact central et le blindage sur la prise en sortie du wattmètre. Certains wattmètres utilisent une bobine ou autre composant qui met le connecteur central de la prise à la masse en DC, et ce type de circuit interne de wattmètre ne permet pas à la fonction réglage de l’ATAS-100/120 d’être opérationnelle. Trafic sur 30/17/12 Mètres Bien que l’antenne ATAS-100/-120 ne soit pas prévue pour fonctionner sur ces bandes, et ainsi les résultats optimum ne sont pas garantis, l’ATAS-100/-120 généralement s’accorde avec succès sur ces bandes (au prix de quelques réglages manuels certaines fois). Le trafic avec l’ATAS-100/-120 sur ces bandes ne risque pas de l’endommager; Vous pouvez faire avec cette antenne toutes les expériences que vous voulez.
4. Appuyer et maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et sortir, puis mettre l’émetteur récepteur hors tension. 5. Initialiser le FC-30 et le FT-857 comme montré sur l’illustration, puis remettre l’émetteur Contral Cable (Supplied with FC-30) récepteur sous tension. Ne pas initialiser le FC30 et le FT-857 avant d’avoir changer le menu, n° 020 [CAT/LIN/TUNE]. 6. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 7. Tourner le bouton SELECT pour rappeler le menu n° 085 [TUNER/ ATAS]. Le réglage par défaut pour ce menu est “OFF”. Tourner le DIAL pour changer le réglage à “TUNER”. 8. Appuyer et maintenir la touche [ FUNC ] pendant une seconde Coaxial Cable (Supplied with FC-30) pour sauvegarder le nouveau réglage et sortir. La mise en œuvre est similaire à la procédure pour l’ATAS-100/-120: 1. Appuyer sur la touche [FUNC] si nécessaire, pour rappeler ligne multifonction “k” [TUNE, DOWN, UP]. 2. Appuyer sur la touche [A](TUNE) pour valider la FC-30. L’indication “TUNE” apparaît sur le LCD. 3. Appuyer et maintenir la touche [A](TUNE) pour lancer le réglage automatique. L’émetteur du FT-857 est activé, une porteuse est envoyée, et les selfs et les condensateurs dans la FC-30 sont sélectionnée/ajustée pour obtenir le meilleur TOS. Quand le réglage est complet, l’émission cesse, et vous êtes prêt pour le trafic sur cette fréquence. Les données concernant le réglage sont mémorisées dans un système mémoire de la FC-30. Voir les explications ci-dessous pour plus de détails pour savoir comment cela marche.

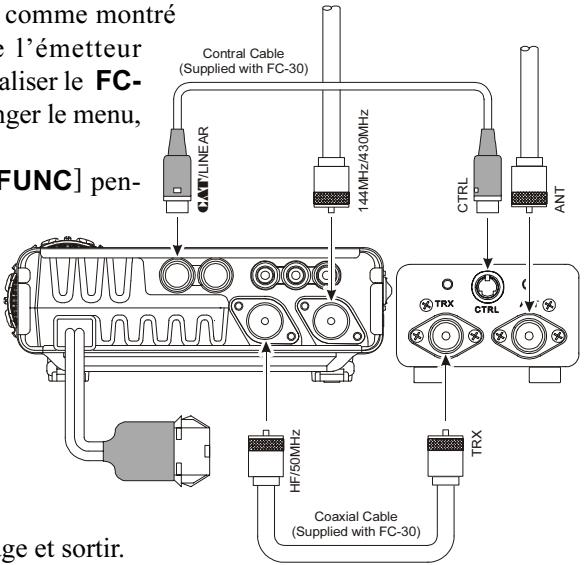

FC-30: Les données d’un réglage sont sauvegardées quand vous faites l’action effective d’appuyer et de maintenir la touche [A](TUNE) pendant une seconde. Bien que le coupleur s’active luimême automatiquement s’il rencontre un TOS plus grand que 1.5:1, ce réglage n’est pas mis en mémoire tant que vous n’appuyez pas sur la touche [A](TUNE) pendant une seconde. Ceci vous permet de mémoriser vos plages de fréquences de trafic préférées sans à avoir à gérer la place mémoire occupée par des fréquences rarement utilisées Si la FC-30 ne peut réaliser un accord satisfaisant parce que le TOS est au-dessus de 3:1 (2:1 sur la bande 50 MHz, le processus de réglage s’arrête, et aucune donnée n’est chargée en mémoire. Cependant, vous pouvez changer la fréquence de quelques kHz, puis à nouveau appuyer sur la touche [A](TUNE) pendant une seconde, il se peut que ce léger changement dans la réactance permette à présent d’avoir l’accord. Puis revenez à la fréquence originelle et essayer à nouveau. Une autre technique qui permet de débloquer dans quelques cas la situation consiste dans l’ajout de quelques mètres de câble coaxial “côté antenne” de la FC-30. Ceci peut changer le rapport de transformation d’impédance à la fréquence donnée qui peut siéger dans le câble coaxial et qui fait que l’impédance apparente vue par la FC-30 est en dehors de la plage d’impédance acceptable. Bien noter que cela ne change pas le TOS réel de l’antenne, mais uniquement l’impédance “apparente” vue par la FC-30. Si votre système d’antenne présente un TOS moins que 1.5:1, vous pouvez si vous le voulez désactiver le coupleur, car toute la puissance délivrée par l’émetteur est bien appliquée au système d’antenne sans l’intervention de la FC-30. Si l’impédance rencontrée par la FC-30 excède 3:1, l’icône “HSWR” est affichée, le microprocesseur ne retient pas les données de réglage pour cette fréquence, comme si la FC-30 estimait que vous vouliez ajuster ou réparer votre antenne pour corrigé un TOS si élevé.
1. Se mettre sur la fréquence souhaitée et régler le mode opératoire et le pas d’incrément. Si c’est un canal en FM, régler également tout ce qui concerne CTCSS/DCS et décalage relais. 2. Appuyer et maintenir la touche [V/M] jusqu’à ce qu’un double “beep” soit entendu. Le second « beep » donne la confirmation « audible » que les données ont bien été mises dans la mémoire QMB. En appuyant brièvement sur la touche [A](STO) en étant sur la ligne multifonction “c” [STO, RCL, PROC] permet également de mettre une fréquence dans le registre QMB.
1. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “c” [STO, RCL, PROC] apparaisse sur l’afficheur. 2. Appuyer brièvement sur la touche [B](RCL) pour rappeler la mémoire QMB. “QMB” apparaît sur le coin supérieur gauche de l’afficheur. 3. Appuyer sur la touche [B](RCL) une fois encore pour revenir à la fréquence précédente (soit une fréquence VFO ou un canal mémoire). »Petite Radio» : Si vous tournez le bouton DIAL ou le bouton en étant en mode QMB, vous pouvez changer de fréquence comme si vous étiez en mode “VFO”. Vous pouvez également changer de mode opératoire en appuyant sur la touche [MODE()] ou la touche [MODE()]. Quand cela est fait, “MTQMB” apparaît sur l’afficheur où “MT” signifie “Mémoire Tuning”. Appuyer sur la touche [B](RCL) une fois encore pour revenir à la fréquence QMB d’origine.
Si c’est un canal en FM, régler également tout ce qui concerne CTCSS/DCS et décalage relais. Le décalage relais standard (par défaut) n’est pas requis pour le trafic en fréquence mémoire “split”, décrit plus loin. 2. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur.. 3. Appuyer brièvement sur la touche [A](MW) pour se mettre en mode “Mémoire Check”, qui est utilisé pour trouver un canal mémoire libre. La fréquence à mémoriser (si elle existe) dans le canal mémoire courant est affichée. Tourner le bouton SELECT pour choisir le numéro de canal dans lequel vous souhaitez mettre les données «fréquence» courantes. 4. Si vous voulez juste programmer les données « fréquence », appuyer et maintenir la touche [A](MW) pendant une seconde jusqu’à ce qu’un double “beep” soit entendu. Le second beep donne la confirmation « audible » que les données ont bien été mises dans la mémoire. Si vous voulez ajouter un libellé alphanumérique à cet emplacement mémoire, voir le point suivant. 5. Si vous voulez ajouter un libellé alphanumérique à cet emplacement mémoire, ne pas appuyer et maintenir la touche [A](MW) comme au point 4 précédent; à la place faites un appui bref; L’afficheur présente alors le libellé par défaut d’un canal mémoire (“CHnnn”), et le curseur clignote sous le “C”. Exécutez alors la procédure suivante; Le curseur clignotant indique que le premier emplacement de caractère attend une lettre, un nombre ou un symbole. Tourner le bouton DIAL pour sélectionner le premier caractère du libellé. Noter que pour les lettres les majuscules et minuscules sont disponibles. Tourner le bouton SELECT d’un click vers la droite pour se mettre sur l’emplacement de caractère suivant. Tourner le bouton DIAL pour sélectionner le second caractère du libellé, puis tourner le bouton SELECT d’un click vers la droite pour se mettre sur l’emplacement de caractère suivant. Continuer le processus pour former le libellé dans son intégralité. Puis sauter rapidement au point suivant. Quand la saisie du libellé est terminée, appuyer brièvement sur la touche [A](MW). Ceci complète la mise en mémoire de la fréquence et de son libellé alphanumérique.
2. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](MW) pour se mettre en mode “Mémoire Check”, qui est utilisé pour trouver un canal mémoire libre. La fréquence à mémoriser (si elle existe) dans le canal mémoire courant est affichée. Tourner le bouton SELECT pour choisir le numéro de canal dans lequel vous souhaitez mettre les données «fréquence» courantes. 4. Appuyer et maintenir la touche [A](MW) pendant une seconde jusqu’à ce qu’un double “beep” soit entendu. Le second beep donne la confirmation « audible » que les données « réception » ont bien été mises dans la mémoire. 5. Maintenant, se mettre sur le mode et la fréquence d’émission souhaités sur le VFO. 6. Appuyer brièvement sur la touche[A](MW); ne pas tourner le bouton SELECT! 7. Pendant que le “numéro de canal mémoire” est en train de clignoter, appuyer et maintenir le commutateur PTT; tout en maintenant ce dernier, appuyer et maintenir la touche [A](MW) pendant une seconde. 8. Le double “beep” confirme que les données de la fréquence d’émission indépendante sont maintenant mémorisées. Vous pouvez maintenant relâcher le commutateur PTT. «Petite Radio» : Au point « 7 » ci-dessus, l’appui sur le commutateur PTT n’active pas l’émetteur. Il envoie simplement un signal au microprocesseur signifiant qu’une fréquence d’émission indépendante a été déposée dans le même canal qui vient juste de recevoir une fréquence de réception.
3. Quand vos canaux mémoires ont été partionnés en groupes mémoires par le menu n° 055 [MEM GROUP], il est facile de changer de changer de groupe mémoire; appuyer brièvement sur le bouton SELECT un numéro de groupe (“Ma” à “Mj” clignote), puis tourner le bouton SELECT pour vous déplacer dans les canaux mémoire pour se mettre sur un nouveau groupe. Vous pouvez maintenant appuyer sur le bouton SELECT une fois encore pour restreindre l’accès canal mémoire au groupe qui vient juste d’être sélectionner. Le menu No-057 doit être mis à “MHz/MEM GRP” pour être en mesure de sélectionner les groupes mémoires! 4. Une fois que vous êtes sur un canal mémoire, vous pouvez vous décaler en fréquence par rapport à la fréquence origine du canal mémoire (comme si vous étiez en mode VFO). Juste tourner le bouton DIAL; le “Numéro de canal mémoire” est alors remplacer par l’indication “MTUNE”, indiquant que vous avez maintenant un décalage par rapport au mode “Mémoire Tuning”. Quand vous êtes en mode mémoire « memory tunning », si vous trouvez une autre fréquence que vous voulez mémoriser dans un autre canal mémoire, juste appuyer brièvement sur la touche [A](MW), sélectionner un nouveau canal mémoire via le bouton SELECT puis appuyer et maintenir la touche [A](MW) jusqu’à ce que vous entendiez le double « beep ». 5. Pour sortir du mode « Mémoire Tuning », appuyer sur la touche [V/M] comme suit: Un appui sur la touche [V/M] vous fait revenir sur la fréquence mémoire d’origine. Un second appui sur la touche [V/M] vous fait sortir du mode mémoire et revenir en mode VFO (le numéro de canal mémoire est remplacé par “VFOa” ou “VFOb”. 1) Quand vous êtes sur une fréquence mémoire “Split”, une indication spéciale “–+” apparaît sur le LCD. 2) Si certains canaux mémoires semblent « manquant , vérifiez que vous n’êtes pas en mode « groupe mémoires », et sur un groupe mémoire erroné.
3. Appuyer brièvement sur la touche [B](MCLR). La zone de l’affichage de la fréquence sur le LCD devient blanche, et le numéro de canal mémoire clignote. 4. Attendre environ cinq secondes; quand le numéro de canal mémoire arrête de clignoter, les données sont alors “masquées” et ne sont plus disponibles d’emploi. 5. Pour rétablir les données «fréquence» masquées, répéter le point ci-dessus. Toutefois, si vous avez mis de nouvelles données fréquence dans un canal qui contenait des données masquées, celles-ci ont été écrasées et sont donc perdues. 6. Le canal mémoire « 1 » est utilisé pour le mode prioritaire, et les informations fréquence ne peuvent être uniquement qu’écrasées (non masquées) dans ce canal.
1. Se mettre sur la fréquence souhaitée, et régler le mode opératoire. Si c’est un canal FM, régler également tout ce qui concerne le CTCSS/DCS et le décalage relais. 2. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](MW) pour se mettre en mode “Mémoire Check”. 4. Appuyer et maintenir la touche [HOME] pendant une seconde. Ceci met les données fréquence dans le canal “Home” correspondant au groupe de bande (voir plus loin). Comme d’habitude, vous pouvez entendre un double « beep » qui confirme la bonne mise en mémoire. 5. Si vous souhaitez mettre une paire de fréquences “Split” dans le canal “Home”, commencer par mettre la fréquence réception en effectuant les points 1 à 4 ci-dessus. Puis régler la fréquence d’émission souhaitée. Une fois de plus, appuyer brièvement sur la touche [A](MW). Appuyer et maintenir le commutateur PTT du microphone; tout en tenant le commutateur PTT, à nouveau appuyer et maintenir la touche [HOME] pendant une seconde. Ceci met les données de la fréquence d’émission dans le canal “Home” du groupe de bandes concerné. Au point (4) ci-dessus, en appuyant et en maintenant la touche [HOME] il y a mise en mémoire des données « fréquence » et conservation du libellé “HOME”. Si vous souhaitez changer également le libellé, appuyer sur la touche [HOME] brièvement au point (4), puis suivre les instructions de la page suivante pour la programmation du libellé alphanumérique.
1. Appuyer brièvement la touche [HOME] pour rappeler le canal Home du groupe de bandes sur lequel vous êtes (HF, 50 MHz, 144 MHz ou 430 MHz). L’indication “HOME” apparaît sur l’afficheur. 2. Appuyer sur la touche [HOME] une fois encore pour revenir à la fréquence précédemment utilisée (soit une Fréquence VFO ou un canal mémoire).
DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 4. Tourner le bouton SELECT pour rappeler le menu n° 056 [MEM TAG]. 5. Appuyer sur le bouton SELECT pour activer la programmation du libellé. 6. Tourner le bouton DIAL pour choisir le premier caractère (comme montré ci-dessous) du nom que vous voulez saisir, puis tourner le bouton SELECT vers la droite pour se mettre sur l’emplacement du caractère suivant. 7. À nouveau tourner le bouton DIAL pour choisir le chiffre, la lettre ou le symbole suivant, puis tourner le bouton SELECT vers la droite pour se mettre sur l’emplacement du caractère suivant. 8. Répéter le point « 6 » autant de fois que nécessaire afin de compléter le libellé de la mémoire, puis appuyer et maintenir la touche [FUNC ] pendant une seconde pour sauvegarder la saisie du libellé alpha numérique et revenir en mode normal. 9. Etant en mode mémoire, appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “b” [MW, SKIP, TAG] [“Frequency” Display] apparaisse sur l’afficheur. Appuyer brièvement sur la touche [C](TAG) pour activer le libellé alphanumérique. De façon répétitive en appuyant sur cette touche on inverse [“Tag” Display] sur l’afficheur entre l’indication de la “Fréquence” et l’indication du libellé. Vous pouvez rappeler le menu n° 056 [MEM TAG] instantanément en appuyant et maintenant la touche [C](TAG) pendant une seconde.
2. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “h” [SCOP, WID, STEP] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](SCOP) pour engager le spectroscope. 4. Quand le spectroscope est activé, la force relative des signaux des stations sur les canaux adjacents à la fréquence courante est indiquée sur l’afficheur. 5. Quand le spectroscope est activé en mode VFO, appuyer sur la touche [B](WID) pour changer la bande passante visible. Les sélections disponibles sont ±10 (valeur par défaut), ±15 et ±63 canaux. Appuyer sur la touche [C](STEP) pour changer la résolution des pas de canaux. Les sélections disponibles sont présentées ci-dessous. Mode
1.0 / 2.5 / 5.0 Quand le spectroscope est activé, appuyer et maintenir la touche [C] pendant une seconde pour activer la fonction “Indicateur à crête persistante”. 6. Pour désactiver le spectroscope, appuyer sur la touche [A](SCOP) une fois de plus. La sortie audio du récepteur et le S-mètre sont désactivés quand le spectroscope est en fonction.
1. Mettre le bouton SQL juste sur le point ou le bruit de fond disparaît. Un réglage typique, pour la recherche dynamique™, est dans la position midi ou progressivement vers la droite à partir de cette position. 2. Mettre le VFO sur la fréquence à partir de laquelle vous souhaitez commencer la recherche (la fonction recherche dynamique™ est disponible en mode VFO uniquement). 3. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “f” [ARTS, SRCH, PMS] apparaisse sur l’afficheur. 4. Maintenant appuyer brièvement sur la touche [B](SRCH); l’indicateur “SRCH” apparaît sur le LCD en clignotant, et l’émetteur récepteur balayage sur la bande courante par fréquence croissante, mémorisant les canaux sur lequel il rencontre un signal suffisant pour ouvrir le squelch. Tous les canaux sur lesquels une activité est présente (jusqu’à 50 canaux) sont mis en mémoire de recherche dynamique™. 5. Maintenant vous pouvez tourner le bouton SELECT pour choisir parmi mémoires de recherche dynamique™ qui viennent d’être renseignées. Si vous trouvez des fréquences que vous souhaitez mettre dans les mémoires générales, suivrent les procédures données précédemment; attention de ne pas appuyer sur la touche [B](SRCH) en chargeant ces mémoires, car cela désactive le mode recherche dynamique™. 6. Pour désactiver la recherche dynamique™, appuyer brièvement sur la touche [B](SRCH). les mémoires de recherche dynamique™ sont également appelées mémoires “soft”; car elles sont perdues dès que vous activez une nouvelle recherche dynamique™ sur la bande.
1. Mettre le bouton SQL juste sur le point ou le bruit de fond disparaît. Un réglage typique, pour la recherche automatique, est dans la position midi ou progressivement vers la droite à partir de cette position. 2. Mettre l’émetteur récepteur dans la configuration de trafic dans laquelle vous souhaitez faire la recherche automatique (VFO ou mémoire ; PMS sera décrit plus loin). 3. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “g” [SCN, PRI, DW] apparaisse sur l’afficheur. 4. Attendez au moins cinq secondes, jusqu’à ce que la notation “MFg” disparaisse, puis appuyer brièvement sur la touche [A](SCN) pour lancer une recherche croissante (par fréquences croissantes ou par numéro de canal mémoire croissant). 5. Tourner le bouton DIAL ou le bouton SELECT vers la gauche pour basculer la recherche dans le sens décroissant. 6. La recherche active l’émetteur récepteur pour qu’il incrémente sa progression dans la direction choisie jusqu’à ce qu’il trouve un signal. Quand un signal, qui peut ouvrir le squelch, est rencontré, Il se passe différentes choses fonction du mode opératoire actif: En mode FM/AM, l’émetteur récepteur s’arrête sur le signal et reste verrouillé sur la fréquence pendant cinq secondes. Ensuite, la recherche automatique reprend que l’émission de la station entendue soit terminée ou pas. Quand l’émetteur récepteur est en “Arrêt”, le point décimal de la zone de l’affichage de la fréquence clignote. Lire “Choix de reprise de scan” au chapitre suivant pour plus de détails pour voir comment personnaliser la reprise de recherche automatique. En mode SSB/CW, la recherche ralentit (mais ne s’arrête pas).
[MIC SCAN] est mis à “ON”.
L’utilisation de la recherche automatique requière que l’audio du FT-857 soit rendu silencieux par le squelch. L’émetteur récepteur alors “assume” que l’ouverture du squelch correspond à la découverte d’un signal vous pouvez souhaiter écouter. Après un arrêt de la recherche automatique, un de ces trois événements peut advenir: TIME (action par défaut ): Dans ce mode, l’émetteur récepteur s’arrête sur le signal et reste bloqué sur cette fréquence pendant cinq secondes. Ensuite, la recherche automatique reprend que l’émission de la station entendue soit terminée ou pas. Le temps d’arrêt est ajustable de 1 à 10 secondes via le menu n° 078 [SCAN RESUME]. BUSY: Dans ce mode, la recherche s’arrête jusqu’à ce que l’émission de la station reçue cesse (à ce moment le squelch retombe). Une seconde après la fermeture du squelch, la recherche automatique reprends automatiquement. STOP : Dans ce mode, la recherche quand elle trouve un signal s’arrête définitivement sur cette fréquence. Pour choisir le mode de reprise de scan: 1. Appuyer et maintenir le bouton [FUNC] pendant une seconde pour activer le mode menu. 2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], puis tourner le DIAL pour changer le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton SELECT pour choisir le menu n° 077 [SCAN MODE]. 4. Tourner le bouton DIAL pour choisir le mode de reprise de scan souhaité. 5. Appuyer et maintenir le bouton [FUNC] pendant une seconde pour sortir du mode menu.
Pour enlever un canal de la boucle de recherche: 1. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multi fonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 2. Rappeler le canal mémoire à éviter. 3. Appuyer brièvement sur la touche [B](SKIP). Le “tiret” du numéro de canal mémoire change et devient un “point”; cela montre que ce canal, maintenant, n’est plus inclus [Memory Skip “OFF”] dans la boucle de recherche. 4. Répéter les points « 2 » et « 3 » autant de fois que nécessaire pour marquer les canaux que vous ne souhaitez [Memory Skip “ON”] pas inclure dans la recherche. 5. Lancer la recherche automatique en mode mémoire; vous pouvez observer que les canaux qui ont été marqués ne sont pas inclus dans la boucle de recherche. 6. Appuyer sur le commutateur PTT pour arrêter la recherche; vous pouvez maintenant utiliser le bouton SELECT pour parcourir les canaux manuellement – un à un- et vous pouvez observer que les canaux “à éviter” sont, néanmoins, disponibles pour être rappelés manuellement. 7. Vous pouvez remettre dans la boucle de recherche un canal précédemment marqué en sélectionnant manuellement le canal, puis en appuyant brièvement sur la touche [B](SKIP) en même temps le “point” du numéro de canal mémoire redevient un “tiret”. il n’est pas possible d’éviter le canal mémoire M-001 (le canal prioritaire). Voir le chapitre suivant concernant le canal prioritaire.
2. Mettre un autre canal mémoire ou une fréquence VFO sur le FT-857 pour effectuer un trafic normal. 3. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “g” [SCN, PRI, DW] apparaisse sur l’afficheur. 4. Appuyer brièvement sur la touche [B](PRI) pour lancer la surveillance canal “Prioritaire” (l’icône “ ” apparaît au-dessus de l’affichage de la fréquence). Pendant la veille prioritaire, l’affichage de la fréquence passe brièvement à celui de la mémoire prioritaire environ toutes les cinq secondes, pendant le temps que le récepteur vérifie la présence d’un éventuel signal. 5. Quand il n’y a pas de signal sur la mémoire prioritaire (c’est à dire que le squelch reste fermé), vous pouvez changer de fréquence, émettre et recevoir sur le VFO ou choisir et trafiquer sur d’autres mémoires. 6. Si une station que vous souhaitez contacter apparaît sur le canal prioritaire, appuyer sur le commutateur PTT brièvement quand vous êtes en train de recevoir son signal (il n’y a pas de passage en émission) pour arrêter la «recherche prioritaire». Autrement, quand a signal apparaît sur le canal prioritaire, la veille « prioritaire » s’arrête juste sur le canal. Puis la veille prioritaire reprend selon les options définies en reprise de scan. 7. Pour annuler la veille « prioritaire », appuyer à nouveau sur la touche [B](PRI).
Le réglage de la fonction PMS est simple à faire: 1. Mettre les limites de fréquences haute et basse de la plage de fréquences souhaitée dans la paire de mémoire PMS (“M-PxL” et “M-PxU”). « L » pour la limite basse et « U » pour la limite haute. 2. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “f” [ARTS, SRCH, PMS] apparaisse sur l’afficheur. 3. Appuyer sur la touche [C](PMS). L’indication “PMS-x” apparaît au coin supérieur gauche du LCD, signifiant que la fonction PMS est engagée. Le réglage et la recherche automatique (en appuyant sur la touche [A](SCN) sur la ligne multifonction “g” [SCN, PRI, DW]) est maintenant limité à la plage de fréquences entre les valeurs de la paire de mémoires PMS sélectionnée. Exemple: Limite de réglage & recherche automatique sur la plage de fréquences 144.30 148.00 MHz: 1. Appuyer sur la touche [V/M], si nécessaire, pour rappeler le mode VFO. Se mettre sur la fréquence 144.300 MHz à l’aide du bouton SELECT ou du bouton DIAL. 2. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “b” [MW, SKIP, TAG] apparaisse sur l’afficheur. 3. Appuyer brièvement sur la touche [A](MW), puis tourner le bouton SELECT pour choisir le canal mémoire “M-P1L”. 4. Appuyer et maintenir la touche [A](MW) pendant une seconde pour écrire la fréquence du VFO dans “M-P1L”. 5. Maintenant, se mettre sur la fréquence 148.000 MHz à l’aide du bouton SELECT ou du DIAL. Appuyer brièvement sur la touche [A](MW), puis tourner le bouton pour choisir le canal mémoire “M-P1U”. 6. Appuyer et maintenir la touche [A](MW) pendant une seconde pour écrire la fréquence du VFO dans “M-P1U”. 7. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT d’un click vers la droite pour rappeler la ligne multifonction “f” [ARTS, SRCH, PMS]. 8. Appuyer brièvement sur la touche [C](PMS). Le réglage en fréquence et la recherche automatique sont maintenant limités à la plage 144.30 - 148.00 MHz jusqu’à ce que vous appuyiez sur la touche [V/M] pour revenir en mode mémoire ou VFO.
1. régler votre émetteur récepteur pour établir votre trafic courant sur le VFO-A, établissant ainsi votre fréquence de surveillance principale. Puis régler sur le VFO-B la fréquence qui sera à surveiller périodiquement. 2. Rappeler le VFO-A, puis tourner la commande SQL jusqu’à ce que le bruit de fond juste disparaisse. 3. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “g” [SCN, PRI, DW] apparaisse sur l’afficheur. 4. Appuyer sur la touche [C](DW) brièvement pour activer la « double veille» (l’icône “ ” apparaît au-dessus de l’affichage de la fréquence). L’émetteur récepteur continue à surveiller la fréquence courante (sans bruit de fond) sur le (VFO-A), mais toutes les cinq secondes il bascule brièvement sur la fréquence du VFO-B pour scruter l’activité. 5. Si une station est détectée sur la fréquence du VFO-B, l’émetteur récepteur s’arrête sur la fréquence du VFO-B (le point décimal de la fréquence clignote). 6. Appuyer sur la touche [C](DW) à nouveau pour annuler la «double veille» (l’icône “ ” disparaît). Noter que l’appui sur le commutateur PTT du microphone n’annule pas la «double veille».
2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], puis tourner le DIAL pour changer le réglage à “ON” pour activer le mode menu étendu.. 3. Tourner le bouton SELECT pour choisir le menu n° 031 [CW TRAINING]. 4. Tourner le DIAL pour choisir le mode d’exercices: N: caractères uniquement A: caractères uniquement AN: caractères numériques et alphabétiques (mélangés) 5. Appuyer sur la touche [B](STRT) pour commencer l’envoi des groupes de code de cinq caractères (CW écoute locale uniquement, il n’y a pas d’émission). 6. Quand le groupe de code est complet, la “solution” apparaît sur l’afficheur. 7. Appuyer sur la touche [B](STRT) pour générer un autre groupe de code, comme cidessus. 8. Pour désactiver la fonction « entraînement à la CW », appuyer et maintenir la touche [FUNC] pendant une seconde pour revenir en mode normal. Vous pouvez ajuster la vitesse Morse à l’aide du menu n° 030 [CW SPEED].
2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], tourner le DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton pour choisir le menu correspondant à la touche à laquelle on va assigner une fonction (n° 065: touche [PG A], n° 066: touche [PG B], n° 067: touche [PG C]. 4. Tourner le bouton DIAL pour choisir la fonctionnalité ou la fonction que vous souhaitez associer à la touche. 5. Quand vous avez complété le réglage, appuyer et maintenir le bouton [FUNC] pendant une seconde pour sortir du mode menu.
2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], tourner le DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton SELECT pour choisir le menu n° 011 [BEACON TEXT 1]. 4. Appuyer sur le bouton SELECT pour activer la fonction mise en mémoire du texte de la balise (l’emplacement du premier caractère est souligné). 5. Tourner le DIAL pour choisir le premier caractère(chiffre ou lettre) de votre texte balise, puis tourner le bouton SELECT d’un click vers la droite pour se mettre sur l’emplacement du prochain caractère. 6. Répéter le point « 4 » autant de fois que nécessaire pour compléter tout le texte. Si le texte balise est plus petit que 40 caractères, ajouter la marque “ ” après le dernier caractère pour terminer le texte, puis appuyer sur le bouton SELECT. Si le texte balise est plus grand que 40 caractères, mais plus petit que 79, mettre le dernier caractère (40eme) à “ ” Appuyer sur le bouton SELECT puis tourner le DIAL pour choisir “BEACON TEXT 2”. Maintenant répéter le point « 4 ». Si le texte balise est plus grand que 79 caractères, jusqu’à 118 caractères peut être mémorisés. Dans ce cas, mettre dans l’emplacement du caractère final de “BEACON TEXT 2” le signe “ ” Appuyer sur le bouton SELECT puis tourner le DIAL pour choisir “BEACON TEXT 3”. Maintenant répéter le point « 4 ». Ne pas oublier de mettre la marque “ ” après le dernier caractère, pour terminer le texte. 7. Appuyer et maintenir la touche [FUNC] pendant une seconde jusqu’à ce que vous entendiez un double « beep »; le second « beep » confirme que le texte balise a été mémorisé avec succès.
255 secondes). 4. Appuyer et maintenir la touche [FUNC] pendant une seconde pour revenir en mode normal. 5. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “o” [PLY1, PLY2, PLY3] apparaisse sur l’afficheur. 6. Appuyer sur la touche [A](PLY1) pour activer la fonction Balise. 1) Quand vous utilisez la fonction “balise”, merci de désactiver la fonction “VOX”. 2) Si vous appuyer sur les touches [B](PLY2) ou [C](PLY3), le message est transmis, après quoi l’émission s’arrête. Sur le plan trafic, ces deux touches fonctionnent comme un lanceur d’appel traditionnel en CW, tandis que la touche [A](PLY1) est utilisée pour le texte « balise ». 7. Pour arrêter le message balise, appuyer brièvement sur la touche [A](PLY1). 8. Pour désactiver l’émission de la balise, juste répéter la procédure ci-dessus, en tournant le DIAL pour choisir “OFF” au point « 3 » ci-dessus. Vous pouvez ajuster la vitesse CW en utilisant le menu n° 012 [CW SPEED].
Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. Tourner le bouton SELECT pour choisir le menu n° 012 [BEACON TIME]. Tourner le DIAL pour choisir “OFF”. Appuyer et maintenir la touche [FUNC] pendant une seconde pour revenir en mode normal. 5. Appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT si nécessaire, jusqu’à ce que la ligne multifonction “o” [PLY1, PLY2, PLY3] apparaisse sur l’afficheur. 6. Appuyer brièvement sur la touche [A](PLY1) pour envoyer le message “BEACON TEXT 1”. Alternativement, en appuyant sur la touche [B](PLY2) ou la touche [C](PLY3) les messages vont être lancés à partir de ces points d’arrêt respectifs. 1. 2. 3. 1. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], tourner le DIAL pour mettre le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton SELECT pour appeler le menu n° 044 [DISP MODE]. 4. Tourner le bouton DIAL pour sélectionner le mode souhaité. Les sélections disponibles are: OFF: Désactive l’éclairage du LCD. AUTO1: Eclaire le LCD pendant trois secondes quand n’importe quel bouton est actionné ou si vous tournez le bouton SELECT. AUTO2: Eclaire le LCD continuellement quand le FT-857 est activé avec une alimentation externe. ON: Eclaire le LCD continuellement. 5. Quand vous avez achevé votre sélection, appuyer et maintenir le bouton [FUNC] pendant une seconde pour sortir du mode menu.
Le contraste du LCD peut être ajusté en utilisant le mode menu. 1. Appuyer et maintenir le bouton [FUNC] pendant une seconde pour activer le mode menu. 2. Tourner le bouton SELECT pour choisir le menu n° 042 [DISP CONTRAST]. 3. Tourner le bouton DIAL pour ajuster le contraste. Quand vous faites le réglage, vous êtes en mesure de voir les effets de ce réglage. 4. Quand vous avez achevé le réglage, appuyer et maintenir le bouton [FUNC] pendant une seconde pour sortir du mode menu.
L’intensité de l’éclairage du LCD peut être également ajusté en utilisant le mode menu. 1. Appuyer et maintenir le bouton [FUNC] pendant une seconde pour activer le mode menu. 2. Tourner le bouton SELECT pour choisir le menu n° 043 [DISP INTENSITY]. 3. Tourner le bouton DIAL pour ajuster l’éclairage de l’afficheur à un niveau de luminosité confortable. Quand vous faites le réglage, vous êtes en mesure de voir les effets de ce réglage. 4. Quand vous avez achevé le réglage, appuyer et maintenir le bouton [FUNC] pendant une seconde pour sortir du mode menu.
2. Tourner le bouton SELECT pour choisir le menu n° 041 [DISP COLOR]. 3. Appuyer brièvement sur le bouton SELECT puis tourner le DIAL pour choisir le statut opératoire souhaité. Les sélections par défaut sont: ARTS: La couleur change en fonction de l’état “Inrange” ou “Outrange”. BAND: La couleur change en accord avec la bande utilisée. FIX: C’est une couleur fixe avec 32 sélections possibles. MEMGRP: La couleur change en accord avec le groupe mémoire sélectionné. MODE: La couleur change en accord avec le mode sélectionné. MTR: La couleur change en accord avec la lecture du S-mètre, PWR-mètre, MODmètre, SWR-mètre ou ALC-mètre. VFO: La couleur change en accord avec l’état VFO/Mémoire /HOME/QMB. 4. Appuyer brièvement sur le bouton SELECT puis tourner le DIAL pour choisir la banque de couleur souhaitée pour être utilisée en conjonction avec la sélection faite au point « 3 ». 5. Appuyer brièvement sur le bouton SELECT puis tourner le DIAL pour choisir la couleur souhaitée pour être utilisée pour cette fonction, à la place de la couleur par défaut. 6. Quand vous avez achevé votre sélection(s), appuyer et maintenir le bouton [FUNC] pendant une seconde pour sortir du mode menu.
2. Tourner le bouton SELECT pour choisir la ligne SELECT menu à laquelle vous souhaitez accéder. 3. Quand vous avez choisi le numéro de la ligne menu souhaité, tourner le bouton DIAL pour changer la valeur ou la condition de cette ligne menu. 4. Quand vous avez fait votre choix, appuyer et maintenir la touche [FUNC] pendant une seconde [FUNC] DIAL pour sauvegarder le nouveau réglage et revenir en mode normal. 1) Au point « 3 » ci-dessus, si vous appuyer brièvement sur la touche [HOME], cela remet le réglage de la ligne menu à la valeur par défaut (réglage usine). 2) Au point « 4 » ci-dessus, si vous appuyer brièvement sur la touche [C], vous pouvez revenir en mode normal sans sauvegarder le nouveau réglage. 3) Au point « 2 » ci-dessus, appuyer brièvement sur la touche [A], le “tiret” du numéro de menu devient un “point” indiquant ainsi que ce menu n’est plus inclus dans la boucle de rappel des lignes menu quand le menu n° 001 (EXT MENU) est à “Off”. No
Active/désactive le bouton DIAL dans les modes AM et FM. Ajuste le gain du microphone en mode AM. Sélectionne le pas d’incrément pour le bouton SELECT en mode AM. Sélectionne le délai de mise hors tension automatique. Sélectionne le mode beep en ARTS. Active/désactive l’identifiant CW en mode ARTS. Mettre votre indicatif dans l’identifiant CW. Saisir le message 1 pour la balise. Sélectionne l’intervalle de temps entre les messages. Sélectionne la fréquence du beep. Sélectionne le niveau du volume du beep. Règle le point de porteuse Rx en LSB. Règle le point de porteuse Tx en LSB. Règle le point de porteuse Rx en USB. Règle le point de porteuse Tx en USB Règle la vitesse qui va être utilisée par le système CAT de l’émetteur récepteur.
Sélectionne l’état de la prise KEY entre “Activé ” ou “Désactivé ” en mode SSB/FM. Détermine le côté de l’injection de l’oscillateur de porteuse CW en mode CW. Règle le temps de retour en réception en trafic pseudo-VOX CW semi-break-in. Règle la configuration des palettes de manipulateur.
Sélectionne le délai entre l’appui sur le PTT et l’envoi de la porteuse en mode QSK quand le manipulateur interne est utilisé. Règle le niveau du volume de l’écoute locale CW. Règle la vitesse du manipulateur électronique incorporé. Envoie des groupes de cinq caractères aléatoires en code Morse sur l’écoute locale. Règle la pondération Point:Trait pour le manipulateur électronique incorporé. Choix du code DCS. Choix du codage DCS entre “Normal” et “Inverted”.
Définit l’affichage du décalage en fréquence en mode DIG (USER-L ou USER-U). Ajuste le niveau d’entrée de l’audio venant d’un terminal (comme un TNC ou une carte-son PSK31) en mode DIG (Digital). Sélectionne le mode et la bande latérale (si applicable) en mode DIG (Digital). Définit le décalage fréquence de la porteuse en mode DIG (USER-L ou USER-U). Règle le gain du niveau d’entrée du circuit VOX en mode DIG. Sélectionne la couleur de l’allumage pour chaque état opératoire. Réglage du niveau de contraste sur l’afficheur. Réglage du niveau de luminosité sur l’afficheur. Sélectionne le mode Lamp sur le LCD. Réglage de la bande passante du filtre audio CW DSP. Ajuste la fréquence de coupure basse du filtre HPF DSP. Ajuste la fréquence de coupure haute du filtre LPF DSP. Règle la fonction « équaliseur » DSP du microphone. Réglage de l’importance de la réduction de bruit DSP. Active l’emploi du canal Tx/Rx d’urgence en Alaska sur 5167.5 kHz. Ajuste le niveau de gain du microphone en mode FM. Sélectionne le pas d’incrément de réglage pour le bouton SELECT en mode FM. Active/désactive le transfert des données du canal HOME dans le VFO. Sélectionne l’action de la touche LOCK de la face avant. Active/désactive la fonction groupe mémoire. Saisie d’un libellé alphanumérique pour un canal mémoire.
Sélectionne la configuration de l’affichage de l’indicateur de mesure quand l’émetteur récepteur est en mode réception. Sélectionne la configuration de l’affichage de l’indicateur de mesure quand l’émetteur récepteur est en mode émission. Active/désactive la fonction “mesure en crête” de l’indicateur de mesure. Réglage du niveau de «Noise blanker» pour le noise blanker FI. Non disponible actuellement. Programmation de la touche fonction [A] (ligne fonction 17). Programmation de la touche fonction [B] (ligne fonction 17). Programmation de la touche fonction [C] (ligne fonction 17). Programmation de la MH-59A8J microphon touche fonction [ACC]. Programmation de la MH-59A8J microphon touche fonction [P1]. Programmation de la MH-59A8J microphon touche fonction [P2] Ajuste le niveau d’entrée audio venant du TNC en Packet 1200 bps. Ajuste le niveau d’entrée audio venant du TNC en Packet 9600 bps. Règle la vitesse qui va être utilisée par l’émetteur récepteur en mode packet. Règle le niveau de compression du compresseur de modulation BF en mode SSB/AM. Règle le niveau maximum de puissance pour la bande courante. Règle la valeur du décalage relais. Sélectionne le mode de reprise de scan souhaité. Sélectionne le délai de reprise de scan souhaité. Active/désactive le codage CTCSS/DCS croisé. Sélectionne la configuration du bouton SQL/RF de la face avant. Ajuste le niveau du gain microphone en mode SSB. Sélectionne l’incrément de fréquence pour le bouton SELECT en mode SSB. Réglage de la tonalité de la fréquence CTCSS. Sélectionne le délai d’émission continue. Sélectionne l’équipement (FC-30 ou ATAS 100/ 120) qui sera commandé par la touche [A](TUNE) de la face avant. Sélectionne le filtre FI en émission. Règle le “temps de retombée” pour le circuit VOX. Règle le gain du détecteur du circuit entré audio du VOX. Permet de mettre sur l’afficheur une fréquence, afin de pouvoir lire la fréquence opérée en trafic avec transverter
1: Dépend de la version de l’émetteur récepteur. 2: Dépend de la bande opérée et de la version de l’émetteur récepteur.
MENU MODE No•004 [AM&FM DIAL] Fonction: Active/désactive le bouton DIAL dans les modes AM et FM. Valeurs disponibles: ENABLE/DISABLE Défaut: DISABLE MENU MODE No-005 [AM MIC GAIN] Fonction: Ajuste le gain du microphone en mode AM. Valeurs disponibles: 0 ~ 100 Défaut: 50 Un beep de tonalité haute est émis à chaque fois qu’une trame de scrutation est reçue et un beep de tonalité basse est émis une seule fois quand l’émetteur récepteur détecte que l’autre station est « hors de portée ». MENU MODE No•009 [ARTS ID] Fonction: Active/désactive l’identifiant CW en mode ARTS. Valeurs disponibles: ON/OFF Défaut: OFF MENU MODE No•010 [ARTS IDW] Fonction: Mettre votre indicatif dans l’identifiant CW. Jusqu’à dix caractères peut être mémorisés. La procédure de saisie est la suivante: 1. Appuyer brièvement sur le bouton SELECT pour lancer la saisie de l’indicatif (l’emplacement du premier caractère est souligné). 2. Tourner le bouton DIAL pour choisir la première lettre ou chiffre de votre indicatif, puis tourner le bouton SELECT d’un click vers la droite pour sauvegarder le premier caractère saisi et pour se mettre sur l’emplacement du caractère suivant 3. Répéter le point précédant autant de fois que nécessaire pour compléter votre indicatif. Appuyer sur le bouton SELECT pour sauvegarder toute votre saisie et sortir Défaut: YAESU MENU MODE No•011 [BEACON TEXT 1] Fonction: Saisir le message 1 pour la balise. Jusqu’à 40 caractères peut être mémorisés. La procédure de saisie est la suivante: 1. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 2. Tourner le bouton SELECT pour choisir le menu n° 011 [BEACON TEXT 1]. 3. Appuyer sur le bouton SELECT pour activer la saisie du texte balise (l’emplacement du premier caractère est souligné) 4. Tourner le DIAL pour choisir le premier caractère (chiffre or lettre) du texte balise que vous souhaitez saisir, puis tourner le bouton SELECT d’un click vers la droite pour se mettre sur l’emplacement du caractère suivant. 5. Répéter le point « 4 » autant de fois que nécessaire pour compléter le texte balise. 6. Si le texte balise a moins de 40 caractères ou plus de 40 caractères, voir page 90 pour plus de détails.
MHz et en dessous, côté USB pour le trafic au-dessus de la bande 10 MHz. MENU MODE No-024 [CW DELAY] Fonction: Règle le temps de retour en réception en trafic pseudo-VOX CW semi-break-in. Valeurs disponibles: FULL/30 ~ 3000 msec Défaut: 250 msec Le temps de retour en réception peut être ajusté par incrément de 10 msec. Un délai plus long peut être préférable si vos espaces sont plus marqués quand vous manipulez. MENU MODE No•025 [CW KEY REV] Fonction: Règle la configuration des palettes de manipulateur. Valeurs disponibles: NORMAL /REVERSE Défaut: NORMAL NORMAL: La configuration des palettes de manipulateur est normale c’est à dire que le connecteur de la pointe donne les points, et le connecteur annulaire les traits. REVERSE: La configuration des palettes de manipulateur est inversée c’est à dire que le connecteur de la pointe donne les traits, et le connecteur annulaire les points.
MENU MODE No-027 [CW PITCH] Fonction: Règle la tonalité de l’écoute locale CW, du décalage du BFO et de la fréquence centrale du filtre CW. Valeurs disponibles: 400 ~ 800 Hz Défaut: 700 Hz La tonalité CW peut être ajustée par incrément de 100 Hz. MENU MODE No•028 [CW QSK] Fonction: Sélectionne le délai entre l’appui sur le PTT et l’envoi de la porteuse en mode QSK quand le manipulateur interne est utilisé. Valeurs disponibles: 10/15/20/25/30 ms Défaut: 10 ms Note: Si vous sélectionnez “25 (ou 30) ms” merci de ne pas essayer de mettre le menu n° 030 [CW SPEED] à une vitesse supérieure à “50 (42) wpm,” car le délai rend la transmission impossible. MENU MODE No-029 [CW SIDE TONE] Fonction: Règle le niveau du volume de l’écoute locale CW. Valeurs disponibles: 0 ~ 100 Défaut: 50 Pour commuter entre les unités “wpm” et “cpm,” juste appuyer sur le bouton SELECT.
ON: L’éclairage du LCD est activé en permanence. MENU MODE No-045 [DSP BPF WIDTH[ Fonction: Réglage de la bande passante du filtre audio CW DSP. Valeurs disponibles: 60/120/240 Hz Défaut: 240 Valeurs disponibles: OFF/LPF/HPF/BOTH Défaut: OFF OFF: Cette fonction est désactivée. LPF: fréquences basses sont accentuées. Fonction: Sélectionne l’action de la touche LOCK de la face avant. Valeurs disponibles: DIAL/FREQ/PANNEAU /ALL Défaut: DIAL DIAL: Verrouille le bouton DIAL uniquement. FREQ: Verrouille les touches de la face avant et les boutons relatifs à la commande des fréquences (comme la touche [BAND(UP)] et la touche [BAND(DWN)], la touche [A](A/B), etc.) PANEL: Verrouille toutes les touches et boutons de la face avant (sauf POWER et la touche LOCK) ALL: Verrouille toutes les touches et boutons de la face avant (sauf POWER et la touche LOCK) Et les touches du microphone. MENU MODE No•055 [MEM GROUP] Fonction: Active/désactive la fonction groupe mémoire. Valeurs disponibles: OFF/ON Défaut: OFF Quand cette ligne menu est à “ON”, les 200 canaux mémoires “standard” sont partitionnés en groupes mémoires, contenant chacun 20 canaux mémoires MENU MODE No•056 [MEM TAG] Fonction: Saisie d’un libellé alphanumérique pour un canal mémoire. Jusqu’à huit caractères peut être saisis. La procédure de saisie est la suivante: 1. Rappeler le canal mémoire auquel vous souhaitez ajouter un libellé. 2. Appuyer et maintenir la touche [FUNC] pendant une seconde pour entrer en mode menu. 3. Tourner le bouton SELECT pour rappeler le menu n° 056 [MEM TAG]. 4. Appuyer sur le bouton SELECT pour activer la saisie du libellé. 5. Tourner le bouton DIAL pour choisir le premier caractère (chiffre, lettre ou symbole) du nom que vous voulez saisir, puis tourner le bouton vers la droite pour se mettre sur l’emplacement du caractère suivant. 6. A nouveau tourner le bouton DIAL pour choisir le caractère suivant (chiffre, lettre ou symbole) puis tourner le bouton SELECT vers la droite pour se mettre sur l’emplacement du caractère suivant. 7. Répéter le point « 6 » autant de fois que nécessaire pour compléter le nom à mémoriser, puis appuyer et maintenir la touche [FUNC] pendant une seconde to pour sauvegarder le libellé alphanumérique et revenir en mode normal.
MENU MODE No•057 [MEM/VFO DIAL MODE] Fonction: Sélectionne la fonction qui est activée lors de l’appui sur le bouton SELECT. Valeurs disponibles: CW SIDETONE, CW SPEED, MHz/MEM GRP, MIC GAIN, NB LEVEL, RF POWER/STEP Défaut: MHz/MEM GRP MENU MODE No•058 [MIC SCAN] Fonction: Active/désactive l’accès à la recherche automatique via les touches [UP]/[DWN] du microphone. Valeurs disponibles: OFF/ON Défaut: ON MENU MODE No•059 [MIC SEL] Fonction: Le choix de l’équipement qui est branché sur la prise MIC. Valeurs disponibles: NOR/RMT/CAT Défaut: NOR NOR: Microphone normal. RMT: MH-59A8J Microphone télécommande (Option). CAT: CAT système : si vous êtes en train d’utiliser le coupleur d’antenne optionnel FC-30, vous pouvez encore utiliser le système CAT en branchant le câble données sur la prise MIC. MENU MODE No•060 [MTR ARX SEL] Fonction: Sélectionne la configuration de l’affichage de l’indicateur de mesure quand l’émetteur récepteur est en mode réception. Valeurs disponibles: SIG, CTR, VLT, N/A, FS, OFF Défaut: SIG SIG: Indique la force du signal entrant CTR: Indicateur de centrage . VLT: Indique la tension de batterie. N/A: Pas disponible pour le moment. FS: Applique un signal de calibrage (1 mA pleine échelle) à la prise l’indicateur de mesure en dessous de l’émetteur récepteur, pour le réglage d’un indicateur de mesure externe. Vous pouvez ajuster le potentiomètre externe de votre système de mesure de telle manière que l’indicateur de mesure externe soit pleine échelle. OFF: Désactive l’indicateur de mesure.
VLT: Indique la tension de batterie. N/A: pas disponible pour le moment. OFF: Désactive l’indicateur de mesure. MENU MODE No-062 [MTR PEAK HOLD] Fonction: Active /désactive la fonction “mesure en crête” de l’indicateur de mesure. Valeurs disponibles: OFF/ON Défaut: ON MENU MODE No-063 [NB LEVEL] Fonction: Réglage du niveau de «Noise blanker» pour le noise blanker FI. Valeurs disponibles: 0 ~ 100 Défaut: 50 Fonction: Programmation de la touche fonction [P1] pour le microphone en option MH-59A8J. Valeurs disponibles: toute Multifonction, toutes lignes menu (sauf menus N-65 à N-70), MONI, Q.SPL, TCALL, ATC et USER. Défaut: Q.SPL MENU MODE No•070 [PG P2] Fonction: Programmation de la touche fonction [P2] pour le microphone en option MH-59A8J. Valeurs disponibles: toute Multifonction, toutes lignes menu (sauf menus N-65 à N-70), MONI, Q.SPL, TCALL, ATC et USER. Défaut: TCALL MENU MODE No•071 [PKT1200] Fonction: Ajuste le niveau d’entrée audio venant du TNC en Packet 1200 bps. Défaut: Dépend de la bande opératoire et de la version de l’émetteur récepteur.
Valeurs disponibles: TIME/BUSY/STOP Défaut: TIME Cette ligne menu vous permet de choisir votre reprise de scan favorite après que la recherche se soit arrêtée sur un signal entrant (squelch ouvert). TIME: La recherche s’arrête pendant un intervalle de temps déterminé, réglé par le menu n° 078 [SCAN RESUME], puis reprend que la station entendue soit ou non encore en train de transmettre. BUSY: La recherche s’arrête jusqu’à ce que le signal disparaisse, puis reprend après une seconde. STOP : La recherche s’arrête quand a signal est reçu, et ne repart pas. MENU MODE No•078 [SCAN RESUME] Fonction: Sélectionne le délai de reprise de scan souhaité. Valeurs disponibles: 1 ~ 10 (sec) Défaut: 5 HF et la bande amateur 50 MHz. ATAS (ALL): La touche [A](TUNE) active l’ATAS-100/-120 toutes les bandes amateur que l’émetteur récepteur FT-857 peut activer. TUNER: La touche [A](TUNE) active le coupleur automatique FC-30. Le câble d’interfaçage CAT optionnel CT-62 permet de faire la liaison entre le FT-857 et votre ordinateur. Le CT-62 a un convertisseur de niveau incorporé, permettant la connexion directe entre la prise CAT/LINEAR du panneau arrière et le port série de votre ordinateur, sans avoir besoin de rajouter un boîtier externe de convertisseur de niveau RS-232C. Vertex Standard ne fournit pas de logiciel pour utiliser le système CAT, en raison de la très grande diversité des ordinateurs, des logiciels « système » et des applications existant aujourd’hui. Les informations mises à disposition dans ce chapitre doivent permettre au programmeur de comprendre la structure des commandes et les codes opératoires utilisés par le système CAT du FT-857.

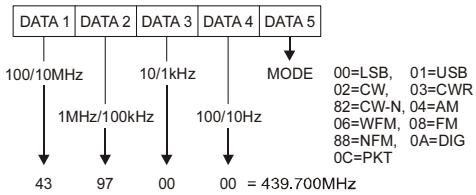

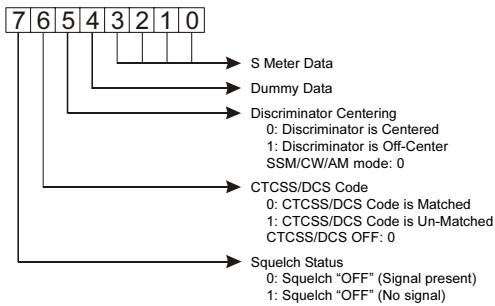

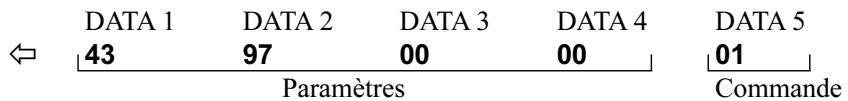

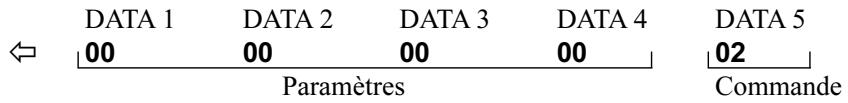

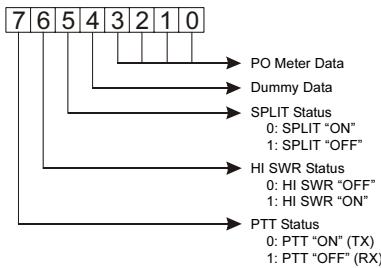

Toutes les valeurs des données CAT sont en hexa
DATA 1 43 82 (SSB STEP), et 83 (TONE FREQ). [FUNC] + POWER on: réinitialise tous les réglages des menus (sauf les lignes menus qui suivent) à leur valeur usine dite valeur par défaut. Menu #06 (AM STEP), 33 (DCS CODE), 52 (FM STEP), 56 (MEM TAG), 76 (RPT SHIFT), 82 (SSB STEP), et 83 (TONE FREQ). [HOME] + POWER on: Réinitialisation CPU générale pour toutes les mémoires et les réglages.

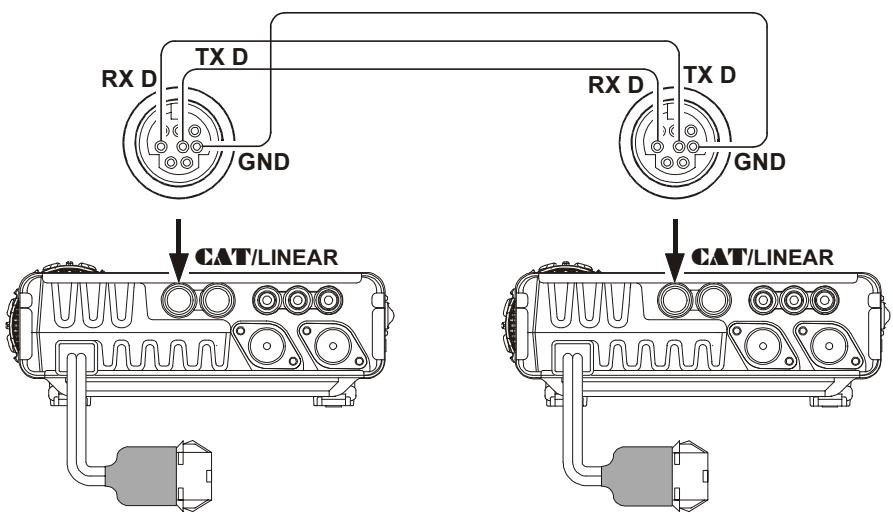

2. Eteindre les deux émetteurs récepteurs, puis appuyer et maintenir la touche [MODE()] et la touche [MODE()] sur une radio tout en la mettant sous tension à nouveau. Faire la même chose sur l’autre radio. La notation “CLONE MODE” apparaît tour à tour sur l’afficheur de chaque radio. 3. Sur la radio “destination”, appuyer sur la touche [A](RCV). 4. Maintenant, sur la radio “source”, appuyer la touche [Distination Radio] [C](SEND). Les données sont alors transférées vers la radio “Destination” à partie de la radio “Source”. 5. S’il y a un problème pendant le processus de clonage, l’indication “error” est affichée. Vérifier les connexions [Source Radio] de votre câble et essayer à nouveau. 6. Si le clonage est réussi, éteindre la radio “destination”. Puis éteindre la radio “source”. 7. Enlever le câble de clonage. Les contenus des canaux mémoires et les données opératoires sont maintenant les mêmes dans les deux radios. Les deux radios peuvent être remises sous tension maintenant et être utilisées normalement.

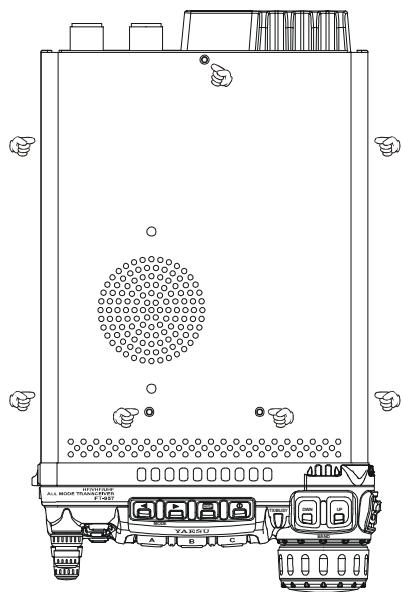

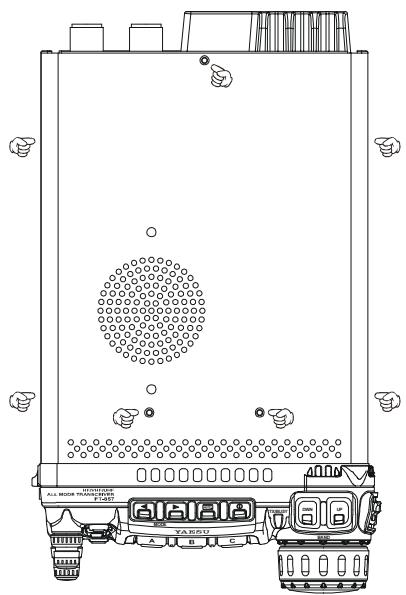

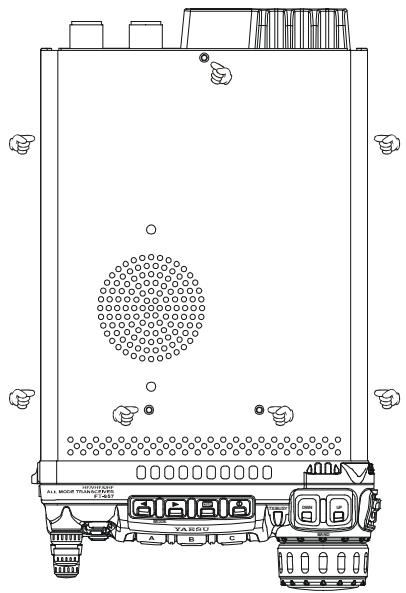

2. En se basant sur les indications de la figure 1, enlever les sept vis de fixation du couvercle supérieur du transceiver et déconnecter le haut-parleur de la platine principale. 3. En se basant sur les indications de la figure 2, localiser le connecteur 16 broches libre et brancher le DSP-2 à cet endroit. 4. Mettre le petit « switch » situé à coté du connecteur 16 broches sur la position “D”. 5. Remettre en place le couvercle et ses sept vis de fixation (sans omettre de rebrancher le haut-parleur). 6. L’installation du DSP-2 est maintenant achevée. Remettre le câble DC dans la prise INPUT. DSP-2 2. En se basant sur les indications de la figure 1, enlever les sept vis de fixation du couvercle supérieur du transceiver et déconnecter le haut-parleur de la platine principale. 3. En se référant à la figure 2 pour les emplacements de montage des filtres optionnels. Positionner le filtre de façon à aligner ses connecteurs avec les broches de montage sur la platine, et poussez le pour le mettre en place 4. Remettre en place le couvercle et ses sept vis de fixation (sans omettre de rebrancher le haut-parleur). 5. L’installation du filtre est maintenant achevée. Remettre le câble DC dans la prise INPUT. Pour utiliser le filtre optionnel, appuyer sur la touche [B](2.3, 500 ou 300) (de la ligne multifonction “n”) pour activer le filtre optionnel situé à l’emplacement “FIL1” . Appuyer sur la touche [C](2.3, 500 ou 300) (de la ligne multifonction “n”) pour activer le filtre optionnel situé à l’emplacement “FIL2”. Note: Si vous souhaitez utilisez le filtre optionnel en émission en mode SSB, changer le réglage du menu n° 086 [TX FILTER] à “FIL1” ou “FIL2” Optional Filter (en fonction de l’emplacement où se situe le filtre optionnel YF-122S).

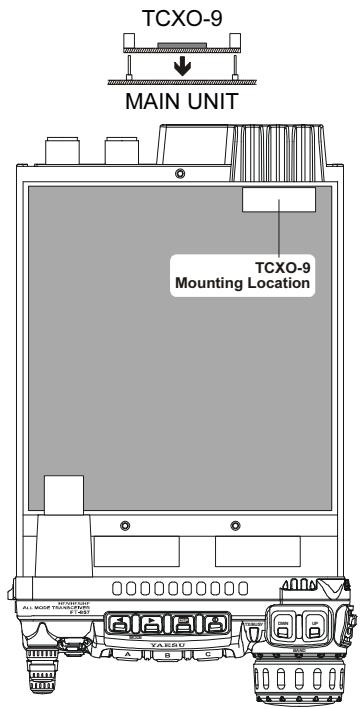

3. En se référant à la figure 2, localiser le REF UNIT installé en usine. Enlever le REF UNIT installé en usine, puis positionner le TCXO-9 de façon à aligner ses connecteurs avec les broches de montage sur la platine, et poussez le pour le mettre en place. 4. Replacer le couvercle supérieur et ses sept vis (ne pas oublier avant de rebrancher le haut-parleur interne). 5. L’installation du TCXO-9 est maintenant complète. Remettre le câble DC dans la prise INPUT.
Tout d’abord préparer un tableau des N° CANAL fréquences requises. Pour UO-14, le 1 tableau typique figure ci-dessous: 2
Premièrement, appuyer brièvement sur la touche [FUNC] puis tourner le bouton SELECT pour choisir la ligne multifonction “a” [A/B, A=B, SPL]. Appuyer sur la touche [A](A/B), si nécessaire, pour choisir le VFOa. Maintenant appuyer sur la touche [BAND(DWN)] ou la touche [BAND(UP)] pour choisir la bande 70 cm. Vérifier le réglage du menu Mode n° 004 [AM&FM DIAL]. Et mettez le à “ENABLE” pour avoir le plus petit incrément de fréquence. Mettre la fréquence 435.0800.00 MHz sur le VFOa. Maintenant appuyer sur la touche [A](A/ B) en ligne multifonction “a” pour choisir VFOb, et mettre 145.970.00 MHz sur le VFOb. À nouveau appuyer sur la touche [A](A/B) pour revenir sur le VFOa. Assurez-vous que les deux VFO sont en mode FM. Appuyer brièvement sur la touche [FUNC] et tourner le bouton SELECT d’un click vers la droite pour choisir la ligne multifonction “b” [MW, SKIP, TAG]. Appuyer brièvement sur la touche [A](MW), puis tourner le bouton SELECT pendant que le numéro de canal mémoire est en train de clignoter ; choisir le canal mémoire M-001, puis appuyer et maintenir la touche [A](MW) jusqu’à ce que vous entendiez le double beep.
À nouveau appuyer brièvement sur la touche [FUNC] et tourner le bouton SELECT d’un click vers la droite pour re-sélectionner la ligne multifonction “b” [MW, SKIP, TAG]. Appuyer brièvement sur la touche [A](MW); l’indicateur “M-001” clignote; appuyer et maintenir la touche PTT du microphone, et tout en maintenant cette dernière appuyer sur la touche [A](MW) jusqu’à ce que vous entendiez le double beep. Vous avez maintenant mi en mémoire la fréquence de la voie montante dans le même registre mémoire que la fréquence de la voie descendante correspondante. Il s’agit à présent de mémoriser les autres fréquences de la matrice. Retourner à la ligne multifonction “a” [A/B, A=B, SPL], et appuyer sur la touche [A](A/B) pour revenir en VFOa sur 435.080.00 MHz. Maintenant tourner le bouton DIAL pour mettre la fréquence 435.075.00 MHz. Appuyer sur la touche [A](A/B) à nouveau pour choisir le VFOb (145.970 MHz), et tourner le bouton DIAL pour mettre la fréquence à 145.972.50 MHz. Appuyer sur la touche [A](A/B) pour revenir en VFOa sur 435.075.00 MHz.. Si vous ne pouvez pas établir les fréquences avec le DIAL. Allez au menu n° 004 [AM&FM DIAL], et mettez le réglage à “ENABLE”. Revenir à la ligne Multifonction “b” [MW, SKIP, TAG], et répéter la mise en mémoire Split, en sélectionnant cette fois le canal mémoire M-002 quand vous mettez initialement la fréquence de réception 435.075 MHz. Maintenant répéter l’intégralité du processus encore trois fois, remplissant ainsi les canaux mémoires M-003, M-004 et M-005 avec les fréquences du tableau ci-dessus. Quand est venu le moment de trafiquer, appuyer sur la touche [V/M], si nécessaire, pour rappeler le mode mémoire, et tourner le bouton SELECT pour choisir le canal M-001. Il contient la première paire de fréquences à utiliser dans la fenêtre de passage de UO-14 quand il apparaîtra au-dessus de votre horizon. L’effet Doppler fait que la fréquence nominale de 435.070 MHz pour la voie descendante apparaît plus haute pour vous. Quelques minutes plus tard, commuter sur M-002, et à mi passage commuter sur M-003. Quand le satellite baisse, commuter sur M-004 et en fin de passage sur M-005. Le bouton SELECT permettant un accès simple aux cinq canaux fait que vous avez un système très simple de suivi Doppler; Il suffit de se mettre sur le canal mémoire qui donne le meilleur signal! Vous avez déjà programmé la fréquence de la voie montante correspondant à l’optimum de la fréquence de la voie descendante, il n’est pas utile de faire en plus des réglages très difficiles de VFO durant les passages si brefs du satellite.
“UO-14e” pour les cinq canaux ci-dessus). Un lot complet de fréquences peut être mémorisé pour chaque satellite en orbite basse que vous souhaitez utiliser, et une fois configuré, le FT-857 devient une station terrestre souple et facile d’emploi pour le trafic avec ces satellites si populaires.
1. Appuyer de maintenir la touche [FUNC] pendant une seconde pour passer en mode menu. 2. Tourner le bouton SELECT pour appeler le menu n° 001 [EXT MENU], puis tourner le DIAL to pour mettre le réglage à “ON” pour activer le mode menu étendu. 3. Tourner le bouton SELECT pour appeler le menu n° 059 [MIC SEL]. La valeur pae défaut de ce menu est “NOR”. Tourner le DIAL pour mettre le réglage à “RMT”. 4. Appuyer de maintenir la touche [FUNC] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

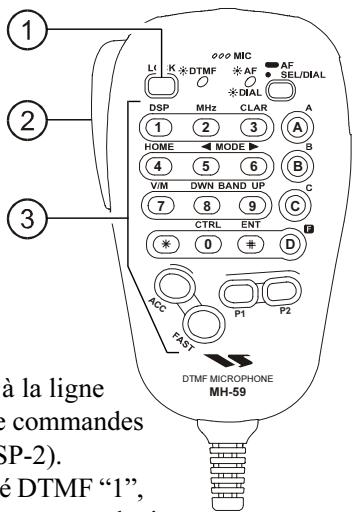

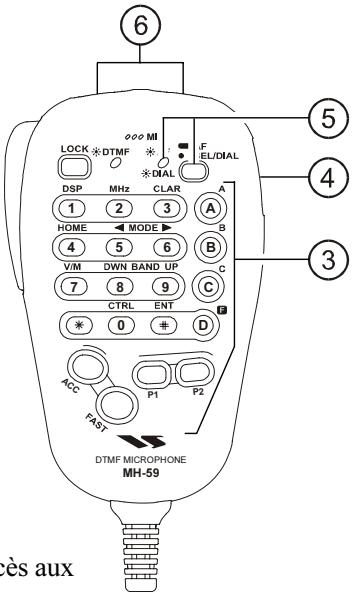

L’appui sur cette touche permet le réglage de la fréquence du VFO au pas de 1-MHz. Cette touche également génère en émission la tonalité DTMF “2”, et le caractère “2” lors de l’entrée directe de la fréquence au clavier. Touche [3(CLAR)] L’appui bref sur cette touche permet d’activer la fonction « clarifieur » (“R.I.T.”) en réception. L’appui et le maintien de cette touche pendant une seconde active la fonction Shift FI. Cette touche également génère en émission la tonalité DTMF “3”, et le caractère “3” lors de l’entrée directe de la fréquence au clavier.

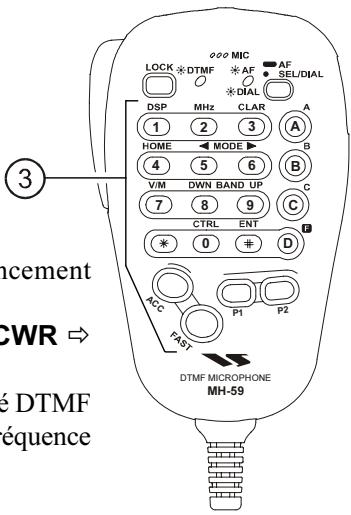

USB CW CWR AM FM DIG PKT LSB USB Cette touche également génère en émission la tonalité DTMF “6”, et le caractère “6” lors de l’entrée directe de la fréquence au clavier. Touche [7(V/M)] L’appui sur cette touche permute la commande de la fréquence entre le VFO et le système mémoire et inversement. Cette touche également génère en émission la tonalité DTMF “7”, et le caractère “7” lors de l’entrée directe de la fréquence au clavier. Touche [8(DWN BAND)] Les appuis successifs sur cette touche permettent le changement de bande de fréquences selon l’ordonnancement suivant: 1.8 MHz 430 MHz 144 MHz 108 MHz 88 MHz 50 MHz 28 MHz 24 MHz 21 MHz 18 MHz 15 MHz 14 MHz 10 MHz L’appui sur cette touche active le mode « entrée directe de la fréquence au clavier ». Exemple: Pour saisir 14.25000 MHz, appuyer successivement sur [ENT] [1] [4] [D(point)] [2] [5] [ENT] Pour saisir 0.95000 MHz, appuyer successivement sur [ENT] [D(point)] [9] [5] [ENT] Vous pouvez aussi bien rappeler un canal mémoire; Pour rappeler le canal mémoire 001, appuyer successivement sur [ENT] [1] [] Pour rappeler le canal mémoire 125, appuyer successivement sur [ENT] [1] [2] [5] [] Cette touche génère en émission la tonalité DTMF “E(#)”. Touche [A] Cette touche émule la fonction de la touche [A] de la face avant du FT-857. Cette touche génère en émission la tonalité DTMF “A”. Touche [B] Cette touche émule la fonction de la touche [B] de la face avant du FT-857. Cette touche génère en émission la tonalité DTMF “B”. Touche [C] Cette touche émule la fonction de la touche [C] de la face avant du FT-857. Cette touche génère en émission la tonalité DTMF “C”. Touche [F(D)] L’appui bref sur cette touche permet de remplacer les actions des touches de la ligne multifonction ([A], [B] et [C]) par le bouton SELECT. L’appui et le maintien de cette touche pendant une seconde active le mode “Menu”. Cette touche génère en émission la tonalité DTMF “D”, et le caractère “point” lors de l’entrée directe de la fréquence au clavier. Touche [ACC] L’appui sur cette touche désactive le squelch. Vous pouvez programmer la configuration de cette touche, pour activer l’utilisation de différentes fonctions, et ce via le menu n° 068 [PG ACC].
Touche [P2] L’appui sur cette touche active le 1750-Hz pour l’accès aux relais (principalement en Europe). Vous pouvez programmer la configuration de cette touche, pour activer l’utilisation de différentes fonctions, et ce via le menu n° 070 [PG P2].
L’appui et le maintien de cette touche pendant une seconde permet l’activation de la fonction “VOL”, qui permet le réglage du volume audio (à l’aide du bouton SEL). Quand la foncti”on “VOL” est active, la LED SEL est verte. Pour revenir dans le mode précédent, appuyer juste sur la touche SEL/DIAL.
L’appui (ou le maintien) de l’une de ces touches permet le réglage de la fréquence de trafic (ou la recherche automatique croissante ou décroissante) ou le déplacement dans les canaux. Dans de nombreux cas ces touches émulent les fonctions dévolues au bouton DIAL du FT-859.
