Considérations concernant les Antennes 12 Exposition aux Champs HF 16 Compatibilité electromagnétique 16 Chaleur et Ventilation 17 Interfaçage d’accessoires 18 Branchement des écouteurs 23 Régler le pieds de face avant 23 Commandes et Commutateurs de la face avant 24 Commutateurs du Microphone 29 Connecteurs du Panneau arrière 30 Opérations principales 32 Avant de commencer 32 Mise en route rapide 32 Mettre l’émetteur récepteur sous et hors tension 32 Sélection d’une bande radioamateurs 32 Sélection de Mode 33 Réglage du Niveau de Volume audio 33 Réglage de la Fréquence de trafic 33 Utilisation en réception 34 Touche [FUNC] 34 Affichage d’icônes 34 Sélection de la bande passante (modes SSB/CW/AM/DIG) 35 Incréments de Fréquence du synthétiseur 35 Choix de la vitesse de réglage en fréquence 36 Couverture générale au pas de fréquence de 1 MHz 36 Couverture générale au pas de fréquence de 10 MHz .... 36 Mise en mémoire VFO 37 Microphone: Boutons de fonctions programmables 37 Verrouillage des commandes de Face avant 38 Réglage de la luminosité de l’afficheur 38 Clarifieur (réglage incrémental en fréquence) 39 Fonction Spot 39 AGC (Contrôle Automatique de Gain) 39 Noise Blanker 40 Trafic en FM 55 Emploi en Simplexe 55 Trafic via relais 56 Emploi du CTCSS 57 Emploi du DCS 58 Utilisation du DTMF 59 Utilisation du système ARTS (Auto Range Transpond Système) 59 Règlage de l’identifiant CW 59 Utilisation en split 60 Compteur d’arrêt d’émission automatique 60 Utilisation du Mode Digital 61 Utilisation en RTTY (Radio Télétype) 61 Utilisation du Packet (300bps HF ou 1200/9600bps FM) 62 Systeme d’antenne à réglage actif (ATAS-100) 63 Emploi du coupleur Automatique d’Antenne FC-20 66 Utilisation du Système Mémoire 68 Manipulation des canaux QMB 69 Manipulation des canaux mémoires “Réguliers” (Canal #001 à #300) 70 Manipulation des canaux split (Canal DUP 001 à DUP 020) 72 Manipulation des canaux «HOME» (Canaux HOM 001 à HOM 004) 73 Accessoires en Mode Mémoire 74 Transfert des données Mémoire dans le VFO 74 Enlever des données d’un Canal mémoire 74 réception de fax météo 75 Utilisation de l’analyseur de spectre 76 Utilisation de la Recherche dynamique 77 Recherche automatique 78 Emploi de la recherche automatique 78 Programmation des mémoires à éviter (Mode mémoire uniquement) 79 Recherche en Mémoire Programmée (PMS) 80 Choix des optiions de reprise 81 Mode Double veille 81 Mode Menu 82 Choix des Menus 82 Sélections et paramètres du Menu Mode 84 Système Programmable CAT (E/R assisté par Ordinateur) 96 Protocole des données CAT 96 Construction et envoi des Commandes CAT 97 Tableau des “codeOp” des Commandes 98 Reinitialisation du Microprocesseur et Sauvegarde Mémoire 102 Procédures de reinitialisation 102 En Case de difficultés... 103 Installation des Accessoires Optionnels 106 Filtres Optionneles XF-117CN/XF-117A 106
Les fonctionnalités les plus remarquables sur le FT-100D une fois que le processeur de signal (Filtre Passe-bande, Filtre «crevasse», réducteur de bruit et Equaliseur de Microphone), le Double VFO, les quatre possibilités de bandes passantes en FI de 6 KHz, 2.4 KHz, 500 Hz, et 300 Hz (des filtres en option sont requis en mode AM/CW), et des possibilités supplémentaires de trafic en mode FM comme l’Encodeur CTCSS (le Décodeur est en option), le codeur/Décodeur DCS, le décalage automatique en mode relais, et le système de contrôle automatique de la liaison (ARTS). Une prise très pratique sur le panneau arrière permet le branchement aisé d’un TNC pour le trafic packet en 300/1200/9600 bps ou le trafic AFSK en RTTY, AMTOR, et autres modes digitaux. Les opérateurs CW pourront retrouver un manipulateur électronique incorporé avec mémoires, un filtre à bande passante étroite sur le DSP, et la possibilité de trafic en QSK complet. Un système d’affichage d’icônes propre à Yaesu donne toutes les indications du contexte courant d’activité, avec en plus tous les messages d’alerte pour l’opérateur comme “tos trop élevé,” problèmes d’antenne, surchauffe des transistors du final, etc. Merci pour votre investissement pour le FT-100D. Nous vous recommandons de lire ce manuel dans son intégralité dés que possible, afin d’acquérir la meilleure maîtrise de la plupart des possibilités de votre nouvel émetteur récepteur.

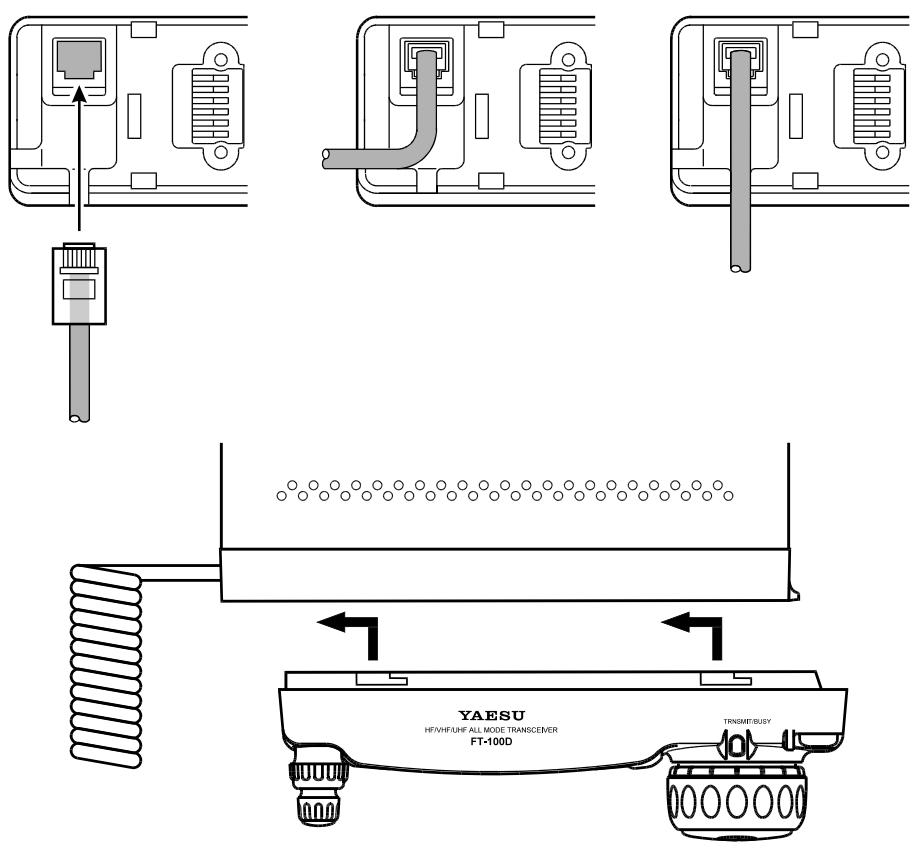

3. Installer la face avant en la glissant dans la position montrée; vous devez entendre un “click” que le verrouillage est en place. 4. Pour enlever la face avant, utiliser votre pouce droit pour libérer (doucement) le verrou sur le coté droit du panneau, puis glisser le panneau pour se désolidariser de l’émetteur récepteur et le retirer.

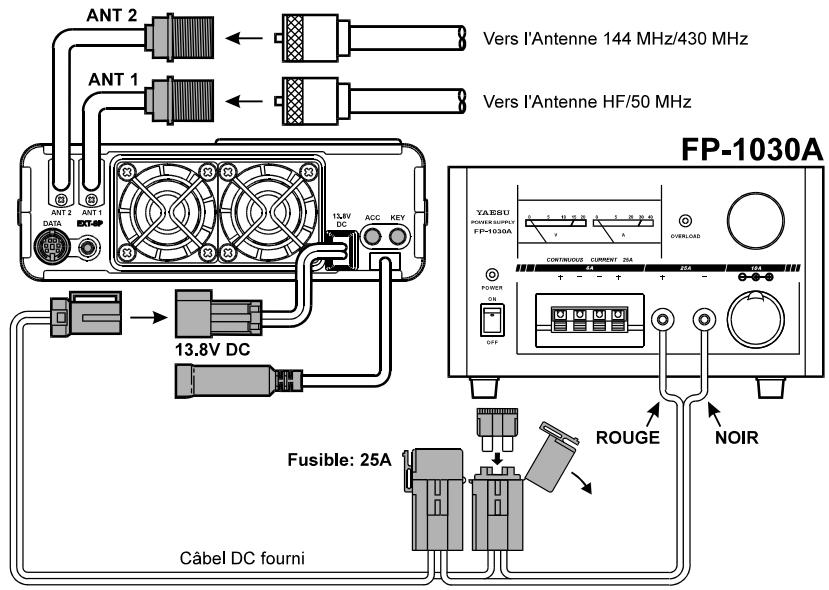

Pour une installation en fixe, Yaesu recommande les alimentations FP-1023, FP-1025 ou FP-1030A. D’autres modèles d’alimentations peuvent être utilisées avec le FT-100D, mais la tension de 13.8V, l’ampérage de 22 Ampères et la polarité du câble de liaison devront être impérativement respectés. Noter que d’autres constructeurs peuvent utiliser le même type de prise d’alimentation DC que celle de votre émetteur récepteur FT-100D, mais le câblage des prises de ces autres constructeurs peut être différent de celui de votre émetteur récepteur. Des dommages sérieux peuvent advenir en cas de branchements erronés; En cas de doute consulter un technicien qualifié. Pour une installation en mobile, les parasites d’allumages peuvent être réduits en branchant directement votre câble d’alimentation sur la batterie du véhicule, plutôt que sur le circuit des accessoires. Le branchement directement à la batterie fournit également la meilleure stabilité en tension.

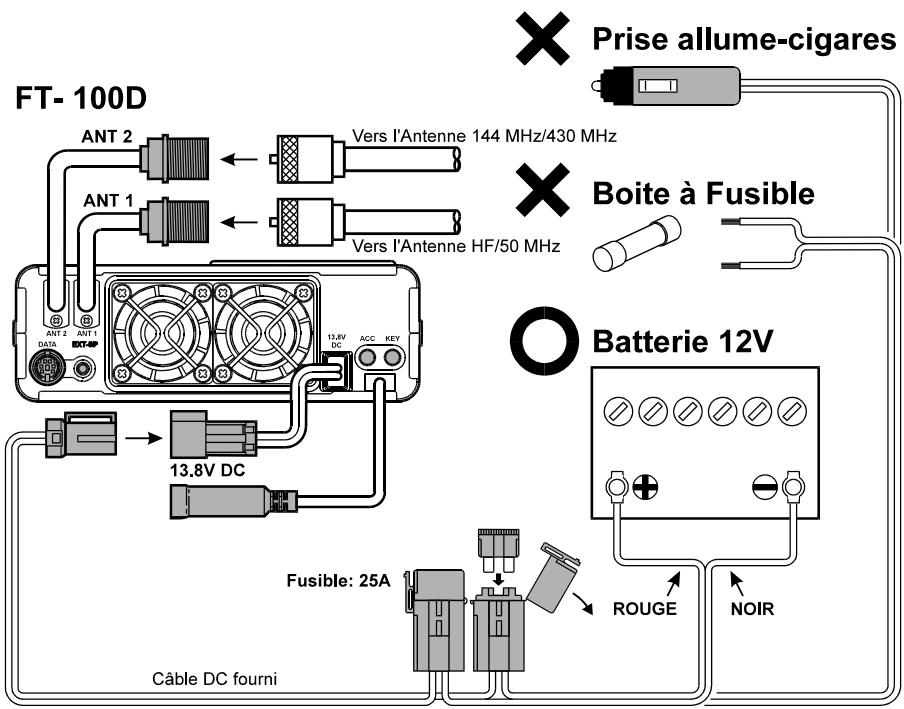

Avant de relier le câble d’alimentation à la batterie, mesurer la tension aux bornes de celle-ci avec le moteur suffisamment accéléré pour être en charge. Si la tension est audessus de 15 Volts, le régulateur de tension du véhicule doit être ajusté pour réduire la tension de charge à 14 Volts ou plus bas. Installer le câble d’alimentation le plus loin possible des câbles d’allumage, et couper les longueurs de câble inutilisées. Si le câble d’alimentation n’est pas assez grand, l’allonger avec un câble isolé de section convenable. Souder soigneusement les raccords sans oublier de les isoler également suffisamment. Vérifier fréquemment les branchements sur la batterie de votre véhicule pour s’assurer que les câbles sont bien fixés et sans corrosion. Attention Des dommages irréversibles peuvent advenir si une tension d’alimentation erronée, ou une inversion de polarité, est appliquée au FT-100D. La garantie sur cet émetteur récepteur ne couvre pas les dommages causés par les erreurs de tension et les inversions de polarité, ou une tension en dehors de la plage de 13.8V ± 10 % DC. Ne jamais alimenter le FT-100D avec une batterie 24 Volts. Lors du remplacement d’un fusible, s’assurer de sa valeur. Le FT-100D nécessite un fusible de 25 A à fusion rapide.
Il peut minimiser les courants HF sur le blindage des câbles coaxiaux et le châssis de l’émetteur récepteur. Ces courants peuvent causer des interférences aux appareils domestiques du voisinage ou aux appareils de mesures de laboratoire. Il peut minimiser le risque d’un fonctionnement erratique de l’émetteur récepteur causé par des retours HF ou l’existence de courants intempestifs sur des composants logiques. Un système de terre efficace peut prendre plusieurs formes; pour une discussion plus complète, consulter un document technique traitant de la HF. L’information présentée cidessous est uniquement un guide. Vérifier le système de découplage – dans et hors la station – afin d’optimiser les performances et la sécurité.
Le meilleur système de mise à la masse pour une station mobile dans la plupart des installations sera réalisé à l’aide du câble du négatif de l’alimentation et le blindage du câble coaxial du système d’antenne, il est souvent recommandé de réaliser une mise à la masse directe par un branchement sur le châssis du véhicule à l’emplacement de l’émetteur récepteur ; (l’installation utilisant le support mobile MMB-48 le réalise, si le MMB-48 luimême est monté sur le chassais du véhicule). En raison des oscillations parasites qui peuvent naturellement survenir dans toute installation, un fonctionnement incorrect du système de communication peut résulter d’une mise à la masse insuffisante. Ces symptômes peuvent comprendre: Clignotement ou extinction de l’afficheur de fréquence; Bruits; Perte de mémoires.
De telles antennes sont fréquemment responsables des difficultés citées ci-dessus.

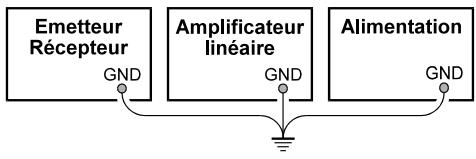

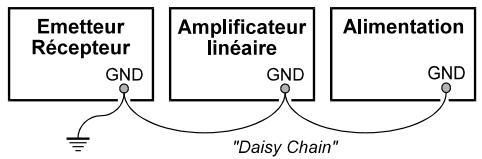

Normalement, la liaison à la terre consiste en un ou plusieurs piquet(s) métallique(s), enfoncé(s) en terre. Si plusieurs piquets de terre sont utilisés, ils doivent être positionnés en «V», et reliés entre eux au sommet du V qui doit se trouver le plus prés de la station. Utiliser une tresse de masse (comme le blindage non employé d’un câble coaxial de type RG-213) et de solides colliers de serrage pour fixer les câbles aux piquets de terre. Soigner l’étanchéité des connexions pour espérer le plus long usage possible de l’installation. Utiliser le même type de tresse de masse pour les connexions de la station au système de plan de sol décrit plus bas. Ne pas utiliser les conduites de gaz pour réaliser un système de mise à la masse! Faire ceci crée un gros risque d’explosion!! Dans la station, une ligne commune de masse réalisée avec un tube de cuivre d’au moins 25 mm de diamètre. Un autre type de ligne de masse peut être réalisé avec une large plaque de cuivre (une bande d’expoxy simple face est idéale) fixée à la base de la table de la station. Les prises de masse des différents éléments de celle-ci comme les émetteurs récepteurs, les alimentations, et les terminaux de transfert de données doivent être reliés à la ligne de masse à l’aide d’une tresse de masse. Ne jamais relier les prises de masses des appareils les uns aux autres, puis enfin à la ligne de terre. Cette technique dite «Daisy Chain» peut rendre tout à fait inefficace ces dispositions de mises à la masse. Voir les schémas ci dessous pour avoir des exemples de mises à la terre correctes ou incorrectes. Si votre câble coaxial n’est pas relié directement à la ligne de masse de la station, Il est possible de mettre un câble de masse, sur le FT-100D en utilisant un écrou de fixation du support mobile MMB-48.

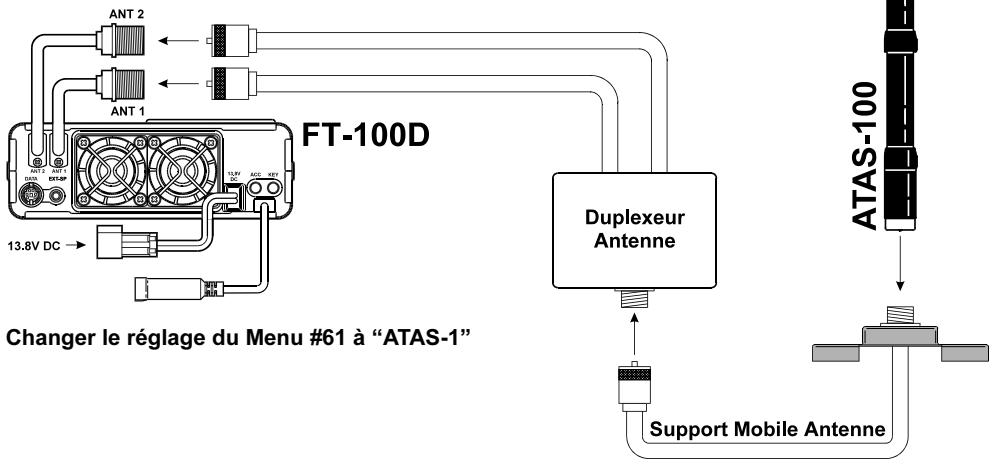

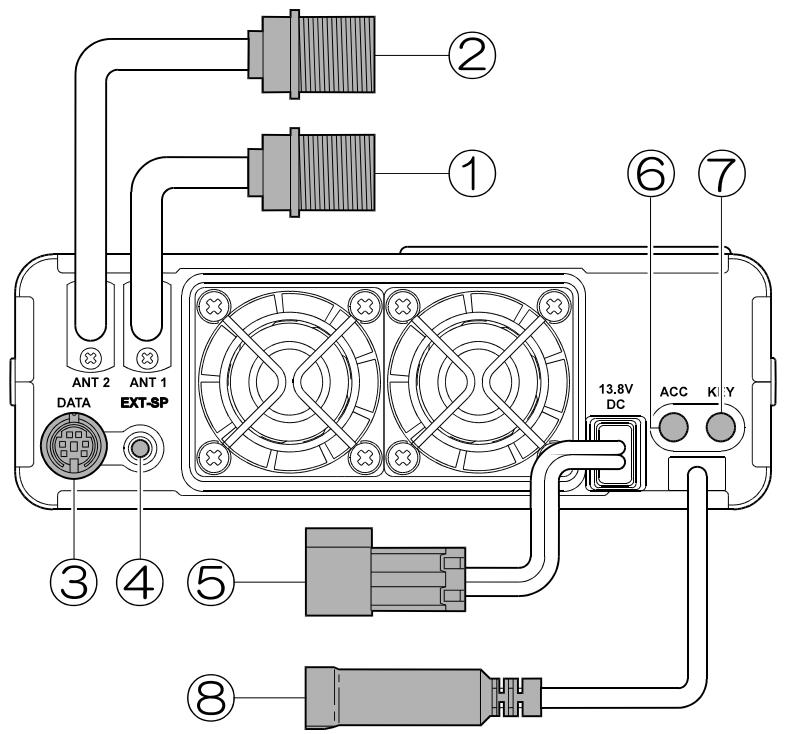

Types de connecteurs différents. La prise «ANTENNA 1» sert pour la HF et le 50 MHz, L’autre prise «ANTENNA 2» sert pour le 144 MHz et le 430 MHz . Pour réussir les installations de station fixe ou mobile suivre les prescriptions ci-dessous.
Les antennes Mobiles pour les bandes HF, sauf peut être celles prévues pour le 28 MHz, présentent un coefficient de surtension «Q» très élevé du au fait qu’elles doivent être raccourcies physiquement et qu’elles ne résonnent qu’avec une self additionnelle. Une amélioration de la bande passante peut être réalisée avec le coupleur automatique d’antenne Yaesu FC-20, qui présentera une impédance de 50 Ω à votre émetteur récepteur sur les bandes de 1.8 à 50 MHz tant que le TOS de la ligne coaxiale reliée au FC-20 est en dessous de 3:1. Sur les bandes VHF et UHF, les pertes dans la ligne coaxiale augmentent si rapidement avec la présence de TOS que nous recommandons que toute antenne utilise le coupleur pour avoir 50 Ω au point d’alimentation de l’antenne . Le système d’antenne Yaesu à réglage dynamique (ATAS-100) est un système d’antenne mobile HF/VHF/UHF «tout en un» qui permet avec un FT-100D un réglage automatique. Voir page 63 pour plus de détails sur l’ATAS-100. Pour le trafic en (CW/SSB) VHF/UHF mettant en jeu des signaux faibles, se souvenir que la polarisation standard d’antenne pour ces modes est horizontale, et non verticale, ainsi vous devez utiliser soit une antenne cadre soit une antenne polarisée horizontalement pour éviter l’affaiblissement de la force du signal suite au changement de polarisation (qui peut atteindre 20 bd ou plus!). Sur les bandes HF, les signaux qui se propagent via l’ionosphère développent des polarisations mixes, ainsi le choix de l’antenne peut être fait strictement à partir de considérations mécaniques; les antennes verticales sont utilisées la plupart du temps en HF pour cette raison.
Quand vous installez une antenne «symétrique» comme une Yagi ou un dipôle, Il faut se souvenir que le FT-100D est prévu pour être employé avec une ligne d’alimentation coaxiale (donc une ligne asymétrique). Utiliser toujours un balun ou tout autre prise symétrique
Pertes en dB pour 30m pour les câbles coaxiaux suivants Pour information, le tableau ci-dessous présente perte les pertes estimées pour les câbles coaxiaux le Type de Cable 1.8 MHz 28 MHz 432 MHz plus souvent utilisé dans les installations HF. RG-58A 0.55 2.60 émetteur récepteur FT-100D car il y a grand risque d’être foudroyé. Si une antenne verticale est utilisée, être certain que des humains et/ou des animaux de compagnie ou de ferme sont tenus à l’écart et préservés des chocs électriques et des effets de la HF des éléments rayonnants et du système de radians. En cas de coup de foudre sur une antenne verticale installée au sol avec son système de radians enterré des tensions mortelles peuvent apparaître entre les différents éléments.
émise, spécialement dans le cas d’antennes directionnelles en 430 MHz. Les 20 Watts fournis en sortie par le FT-100D, combinés avec la directivité d’une antenne beam, peut causer des brûlures sinon des échauffements de tissus humain ou animal, et peut causer d’autres effets médicaux indésirables.
Si cet émetteur récepteur est utilisé avec, ou dans le voisinage, d’un ordinateur ou d’accessoires pilotés par ordinateur, vous aurez peut être à mettre en œuvre des accessoires de couplage et/ou de suppression de (RFI) Radio Fréquence Interférence (comme des tores ferrite) pour réduire les brouillages causés par des rayonnements parasites de votre ordinateur. Les brouillages ayant pour origine un ordinateur est habituellement le résultat d’un blindage insuffisant du boîtier de l’ordinateur ou des ports entrées/sorties ou des branchements des périphériques. Si votre ordinateur est compatible avec des émissions HF standard, ceci ne préfigure pas qu’un récepteur radioamateur sensible comme le FT-100D ne puisse être perturbé par votre installation ! Etre certain d’utiliser exclusivement des câbles blindés pour relier le TNC à l’Emetteur récepteur. Vous pouvez installer des filtres pour ligne AC sur le cordon d’alimentation de l’équipement suspect, et des bobines d’arrêt à base d’enroulements sur des tores ferrites sur les liaisons données. En dernier ressort, vous pouvez essayer d’installer un blindage additionnel dans le boîtier de l’ordinateur, par un treillage conducteur adapté ou des bandes conductrices. Rechercher spécialement les «trous HF» constitués par les plaques de plastique utilisées dans les faces avants de boîtiers. Pour plus d’information, consulter les livres techniques radioamateurs et les publications techniques concernant la suppression des interférences radio (RFI).

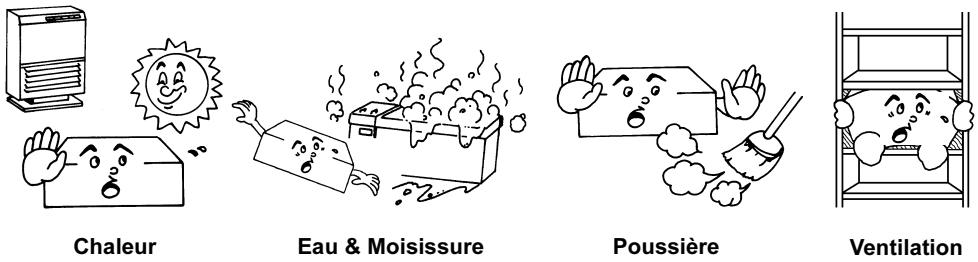

(comme un amplificateur linéaire), et ne pas placer divers appareils, livres ou papiers audessus de l’émetteur récepteur. Poser l’émetteur récepteur sur une surface stable dure et plate. Eviter les abords des chauffages pulsés et des fenêtres où l’émetteur récepteur risque d’être exposés à des chaleurs excessives au rayonnement directement du soleil, spécialement dans les pays chauds.

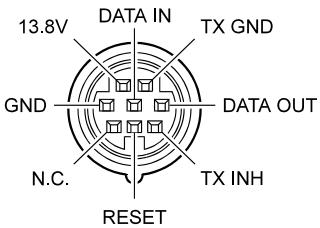

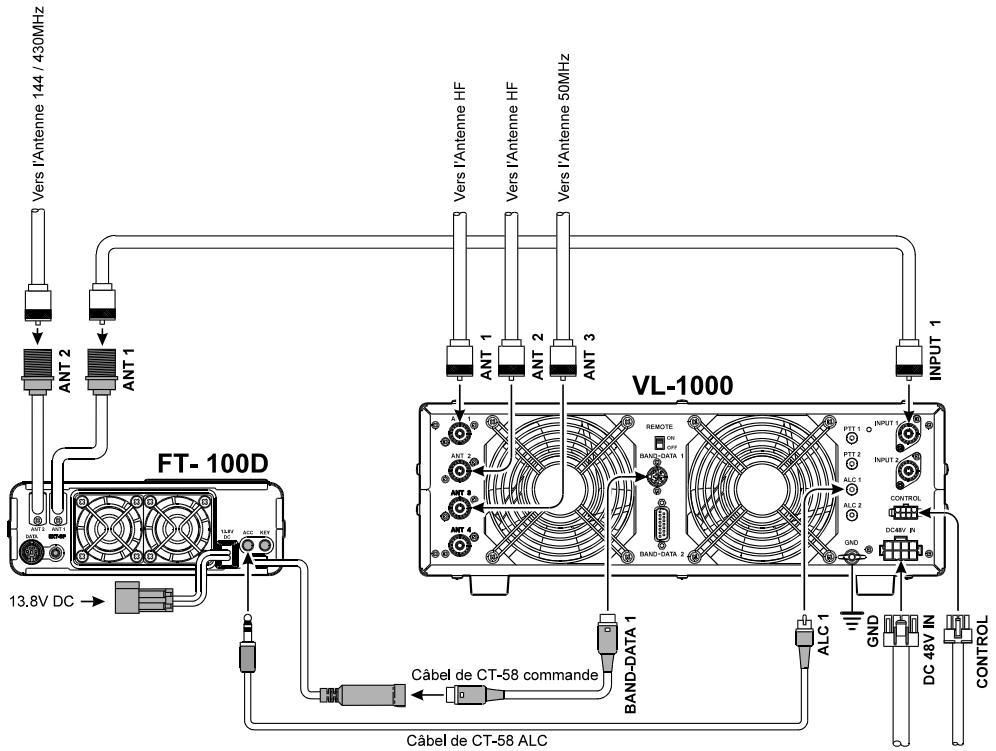

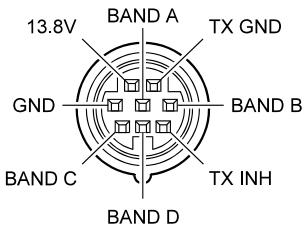

émission); et Une prise ALC (plage de tension de la commande: 0 à –4V DC). Et avec le VL-1000, le Câble d’Interface optionnel CT-58 pour un branchement plus facile. La prise ACC du panneau arrière est du type miniature stéréo, qui accepte la commande d’ALC sur la connexion centrale, et la commande E/R sur la connexion annulaire. La base servant quant à elle à la liaison masse. Les circuits amplificateurs types d’interfacage sont montrés ci-dessous. Noter que certains amplificateurs, particulièrement ceux en VHF ou les «brick» en UHF, offrent deux méthodes de commutation E/R: soit l’application de +13V soit une mise à la masse. S’assurer que votre amplificateur est configuré pour une commande via une mise à la masse, comme prévu pour votre FT-100D. Mais encore, certains de ces amplificateurs utilisent “un détecteur de HF” pour commander leurs relais; si le vôtre n’est pas dans cette catégorie, vous devez alors utiliser la ligne de commande E/R sur le contact annulaire de la prise ACC pour commander votre amplificateur HF. La ligne commande E/R est un circuit à transistor “collecteur ouvert”, capable de supporter la tension positive de la bobine de relais jusqu’à +50V DC et un courant de 400 mA. Si vous projetez d’utiliser des amplificateurs linéaires différents pour chaque bande, vous devez fournir un commutateur externe pour la ligne de commande du relais “LIN TX” à partie de la connexion annulaire de la prise ACC.

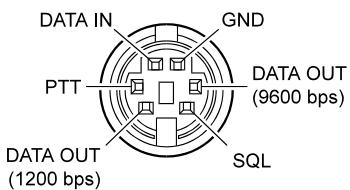

“TX Audio” qui est envoyée au TNC en vue du décodage. La Broche 2 est utilisée pour mettre toutes les lignes à la masse. Les niveaux/impédances optimum sont présentées ci-dessous: Broche 1 (Data In): 40 mV@ 10 kΩ Broche 5 (Data Out): 300 mV @ 10 kΩ En trafic AFSK, le microphone est automatiquement déconnecté quand le microprocesseur de la radio détecte le signal PTT de la prise DATA. Cependant, il n’est pas nécessaire de débrancher le microphone en mode digital. Les informations concernant les branchements figurent ci-après. En trafic RTTY, HF Packet, etc., plusieurs Menus sont disponibles. Cela concerne: MENU #21 (HF TX PO): régler à 50W (voir page 88) MENU #28 (AFSK LEVEL): régler à 4 “points” d’ALC (voir page 89) MENU #34 (AFSK MODE): régler le mode souhaité MENU #35 (RTTY SHIFT): pour coupler avec le shift de votre TNC MENU #36 (RTTY DISPLY): régler pour fréquence décalée ou pas Les détails concernant le mode MENU peuvent être trouvés à partir de la page 82.
à 1200 bauds. Si votre TNC n’offre pas la possibilité d’avoir plusieurs lignes, il vous est encore possible d’utiliser votre TNC en radio multiple; brancher le port “Radio 1” du TNC sur la ligne 1200 bauds du FT-100D, et le port “Radio 2” à la ligne 9600 bauds. Pour faciliter les branchements en mode packet, le câble packet optionnel CT-39 est DATA Jack Pin Connections disponible chez votre revendeur YAESU. En Notes rapprochant le tableau ci-dessous intitulé Bro. Designation Entree Donnees Packet “DATA Prise Pin Connections” et le brochage Impedance: 10 k Ω Squelch (Broche 6) de la prise DATA.
Les lignes “RX 1200” et “RX 9600” sont à niveau constant et donc non affectées par le réglage de l’AF (GAIN).

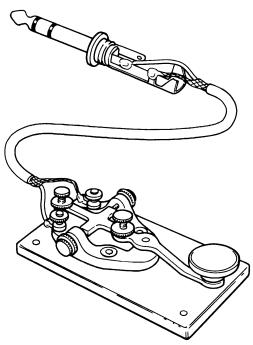

Le câblage du manipulateur est montré ci-dessous. Pour le trafic avec une pioche, le contact de la pointe et celui de la masse sont uniquement utilisés. Note: Même quand on utilise une pioche, vous devez prendre une prise à trois contacts de type «stéréo». Si une prise à deux contacts est utilisée, la ligne de manipulation sera constamment mise à la masse. Quand un manipulateur électronique externe est utilisé, s’assurer impérativement qu’il est configuré en manipulation «positive», et non pas en manipulation «négative» ou «en grille». La tension «clé relâchée» sur le FT-100D est de +5V, et le courant «clé appuyée» est seulement de 2 ma environ. Pour manipuler automatiquement en CW à l’aide d’un ordinateur personnel, tout en conservant un manipulateur externe à mémoire pour le trafic manuel de complément, il est normalement possible de relier les lignes de manipulation ensemble via un connecteur en «Y», comme montré ci-dessous. Vérifier avec la documentation accompagnant votre manipulateur et votre logiciel tous les points particuliers qui doivent être respectés.
Les dimensions extrêmement compactes du FT-100D’s n’ont pas permis la mise en place d’une prise pour écouteurs. Un branchement direct d’écouteurs de 4 Ω ou 8 Ω sur la prise haut-parleur n’est pas recommandé en raison de la très grande différence d’impédance. Pour brancher des écouteurs sur la prise haut-parleur, prévoir un petit circuit d’atténuation externe. Pour ce faire mettre une résistance de 100 Ω ½W en série dans la ligne écouteurs, et une résistance de 10 Ω ½W en dérivation sur le blindage (masse).

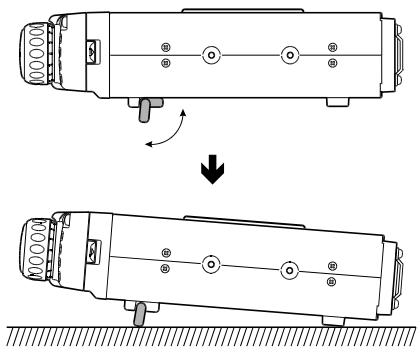

Les deux pieds de l’émetteur récepteur permettent de surélever l’appareil pour avoir une meilleure vue de la face avant. Tout simplement en basculant les pieds vers l’avant on relève la face avant et en les repoussant vers l’arrière on abaisse l’avant du FT100D.

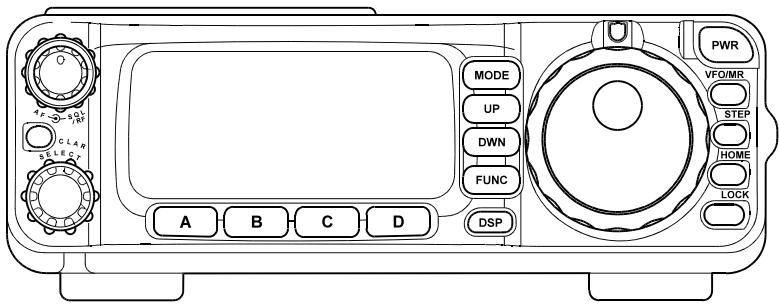

SSB/CW: 1.25 2.5 5 10 25 50 100 1.25 ... (Hz) Appuyer et maintenir cette touche pour activer le 1750 Hz utilisé (principalement en Europe) pour l’accès aux relais.
SSB (LSB ou USB) CW AM FM SSB (LSB ou USB) ... En pressant et en maintenant cette touche pendant ½ seconde permet de changer de mode à l’intérieur d’un groupe de modes (LSB USB, CW CW-R [Reverse], AM DIG, et FM W[Wide]-FM).
Les fonctions disponibles apparaissent dans le tableau ci-dessous.
VFO-A dans les registres du VFO-B, de telle manière que le contenu des deux VFO soit identique.
[C] momentanément pour activer le mode SPLIT avec les fréquences du VFO-A et du VFO-B.
[ D ] To u c h e itérativement il est possible d’avoir un accès séquentiel aux banques mémoires rapides. En appuyant sur la touche [ VFO/ MR] et en la maintenant pendant ½ seconde il est possible de charger la fréquence du VFO dans le premier registre mémoire rapide disponible.
Touche [ C ] tout en étant en mode FM applique le décalage relais par défaut à la fréquence de trafic lorsque vous passez en émission.
Touche [D] en mode relais permet de passer en inverse.
(dans le sens croissant).
[D] pour activer la recherche dynamique.
[ B ] pour mettre en service l’atténuateur , qui permet de réduire les signaux et les bruits de 12 dB. La fonction ATT n’est pas disponible sur 144/430 MHz.
[C] pour sélectionner la célérité de restitution du système d’AGC (FAST , SLOW , ou AUTO).
Appuyer et maintenir la Touche [ D ] pendant ½ seconde pour accéder au MENU #60 (pour régler le Niveau NB).
Appuyer sur la touche [B] pour sélectionner le filtre FI 2.4 kHz.
[C] pour sélectionner le filtre FI 500 Hz.
[D] pour sélectionner le filtre FI 300 Hz.
#27 (pour regler le niveau de compression).
VOX (commutation a la voix) en SSB, AM, et FM. Appuyer et maintenir la touche [D] pendant ½ seconde pour acceder au MENU #54 (pour regler le niveau du VOX Gain).
Appuyer et maintenir la touche [C] pendant ½ seconde pour acceder au MENU #51 (pour choisie le Full- ou Semi-BreakIn en CW).
Appuyer et maintenir la Touche [ D ] pendant ½ seconde pour acceder au MENU #46 (pour le reglage du mode du manipulateur electronique).
# 1 7 ( p o u r selectionner une des quatre reglages du reducteur de bruit disponible).
Filtre Passe-bande DSP. En mode SSB, AM, FM et AFSK, appuyer et maintenir la touche [C] pendant ½ seconde pour acceder au MENU #18 pour regler la frequence de coupure du Filtre Passe-bande DSP via le Bouton de selection. En mode CW, appuyer et maintenir la touche [ C ] pendant ½ seconde pour acceder au MENU #20 (pour le reglage de la Bande passante CW).
Mémoires et de Fonctions.
Appuyer et maintenir cette touche pendant ½ seconde pour activer le décalage fréquence en FI, ce qui permet d’utiliser le Bouton de sélection pour ajuster la fréquence centrale du filtre passe bande FI.
Commutateur PTT Appuyer sur le commutateur pour émettre, et le relâcher pour revenir en réception.
L’appui sur la touche permet l’accès à la fréquence mémoire “HOME”.
L’impédance de la sortie BF sur cette prise est de 4 Ω ~ 16 Ω, et le niveau varie en fonction du réglage de la commande AF de la face avant.
1. S’assurer que les branchements de l’alimentation sont corrects et qu’en particulier les polarités ont été respectées 2. S’assurer que les antennes sont bien branchées sur la bonne prise antenne à l’arrière de l’E/R.
Les étapes principales sont: 1. Mettre l’émetteur récepteur sous tension. 2. Choisir la bande sur laquelle vous voulez travailler. 3. Choisir le mode opératoire. 4. Ajuster le niveau du volume audio. 5. Ajuster la fréquence de trafic à l’aide de la commande principale de fréquence.
1. Pour mettre le FT-100D sous tension, appuyer et maintenir le commutateur PWR pendant ½ seconde. 2. Pour mettre l’émetteur récepteur hors tension, à nouveau appuyer et maintenir le commutateur PWR pendant ½ seconde. En étant obligé d’appuyer sur le commutateur PWR pendant ½ seconde, le FT-100D risque moins d’être éteint accidentellement suite à un choc involontaire sur le commutateur avec un «gros» doigt.
L’appui soit sur la touche [UP] ou la touche [DWN] permet respectivement de migrer sur la bande amateur immédiatement au-dessus ou la bande amateur immédiatement inférieure. A la suite de cette action, vous pouvez voir le mode opératoire changer. Ceci est normal; des modes par défaut sont pré-programmés pour chaque bande, pour votre confort. Ces modes peuvent être changés, naturellement, en suivant les prescriptions du paragraphe qui suit.
En pressant et maintenant la touche [MODE] pendant ½ seconde en étant en mode AM permet le choix entre AM DIG (Digital). En pressant et maintenant la touche [MODE] en étant en FM permet le choix entre FM ou W-FM (FM large). Le mode opératoire est conservé dans les registres VFO, ainsi quand vous revenez sur une bande particulière, vous retrouvez le mode que vous avez utilisé la dernière fois que vous êtes allé sur cette bande.
1. Tourner la commande AF pour obtenir un niveau d’écoute confortable. 2. En mode “DIG”, vous devez mettre la commande AF sur n’importe quel réglage, ou même fermé, parce que la sortie de la prise DATA est à niveau constant. Démarrer avec la commande AF complètement fermée, spécialement en FM, le bruit de fond pouvant être étonnamment fort!
1. Tourner la commande principale de fréquence pour régler la fréquence. Une rotation vers la droite de la commande principale de fréquence augmente la valeur de la fréquence de trafic. 2. Vous pouvez également utiliser le Bouton de sélection pour régler la fréquence de trafic. En mode VFO, le Bouton de sélection fonctionne comme une commande de canaux, permettant des excursions rapides de par et d’autre de la fréquence. A la fois les pas d’incréments de fréquence du synthétiseur et la vitesse de réglage (le nombre de pas d’incrémentation par tour de la commande principale de fréquence ) peuvent être réglés. Voir page 35 pour plus de détails.
[FUNC], pour avoir accès à toutes les fonctions via les touches [A], [B], [C], et [D]. La touche [FUNC] doit être actionnée correctement par rapport à la durée d’appui. En appuyant sur la touche [FUNC] momentanément on transforme cette touche en sélecteur de fonctions. En pressant et maintenant la touche [FUNC] pendant ½ seconde le mode “MENU ” est activé et sert généralement à personnaliser la configuration de l’émetteur récepteur. Le mode Menu est détaillé au chapitre commençant page 82.
1. Appuyer sur la touche [FUNC] momentanément. Noter que les libellés sur le LCD juste au-dessus des touches [A] ~ [D] changent. En appuyant Itérativement sur la touche [FUNC] les neufs rangées de fonctions apparaissent successivement sur l’écran LCD. 2. Une fois que la rangée qui contient la fonction recherchée est affichée, appuyer sur la touche [A], [B], [C], ou [D] (celle qui se trouve en face de la fonction souhaitée) pour la sélectionner. 3. Ensuite, en fonction de la fonction utilisée, il vous sera prescrit d’appuyer une nouvelle fois sur cette touche pour changer la valeur du paramétrage (exemple de Off à On). Si les fonctions n’apparaissent pas sur l’écran LCD, c’est que vous avez appuyer trop longtemps sur la touche [FUNC] et que vous êtes passé en mode “Menu». Appuyer sur [FUNC] une nouvelle fois pour sortir de ce mode et recommencer.
Le coté gauche de l’affichage LCD du FT-100D comprend une zone d’affichage d’icônes, qui précise les états courants du fonctionnement de l’émetteur récepteur.
2. Maintenant appuyer sur la touche [A](6.0) pour sélectionner 6.0 kHz, la touche [B](2.4) pour sélectionner 2.4 kHz, la touche [C](500) pour sélectionner 500 Hz, ou la touche [D](300) pour sélectionner 300 Hz de bande passante. Cette sélection des options de bande passante sont affichées directement au-dessus des Touches [A], [B], [C], et [D] le long du bord inférieur de l’affichage. Noter que la bande passante [B](2.4) est installée d’origine, tandis que les autres bandes passantes demandent l’installation de filtres optionnels. Seuls les modes 6.0 kHz et 2.4 kHz sont disponibles en réception AM, car les bandes passantes 500 Hz et 300 Hz sont trop étroites pour passer des signaux AM.
Le FT-100D utilise un système de calage en fréquence qui utilise un synthétiseur, qui est capable d’incréments de fréquence très variés. Les incréments de fréquence disponibles changent si vous changer de modes qui sont affectés par des valeurs de pas de fréquence par défaut. Ces possibilités apportent plus de souplesse et de facilité dans le réglage des fréquences. Appuyer sur la touche [STEP] momentanément pour changer les incréments de fréquence de la commande principale de fréquence et/ou du Bouton de sélection. Dans le cas de la commande principale de fréquence, la touche [STEP] permet uniquement un choix entre les incréments de fréquence utilisés dans les modes SSB, CW, et DIG(AFSK): 1.25 2.5 5 10 25 50 100 1.25 ... (Hz) (Les pas de fréquence en AM/FM sont fixés à 100 Hz/ pas en AM/FM, 1 kHz/pas en W-FM) En mode SSB/CW, appuyer et maintenir la touche [STEP] pendant ½ seconde pour changer les incréments de fréquence de la commande principale de fréquence fixés à 1 kHz/pas. Dans le cas du Bouton de sélection, la touche [STEP] permet uniquement un choix entre les incréments de fréquence en modes AM et FM, avec des pas de fréquence en SSB/CW/ DIG fixés à 10 kHz par step: AM: 1 k 5 k 9 k 10 k 12.5 k 25 k 1 k ... (Hz) FM: La vitesse à laquelle la commande principale de fréquence permet de changer de fréquence est déterminée, en partie, par le nombre de pas de fréquence par tour de la commande. La vitesse d’incrément peut être doublée (ou divisée par deux) via la procédure suivante: 1. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour activer le mode “MENU”. 2. Tourner le Bouton de sélection pour se positionner sur le menu #01. 3. Tourner la commande principale de fréquence pour choisir la vitesse de réglage désirée. La valeur par défaut est “200,” et en sélectionnant la valeur “100” cela revient à réduire la vitesse de réglage de moitié. 4. Appuyer sur la touche [FUNC] momentanément pour sauvegarder le nouveau réglage et revenir en mode normal. Ce paragraphe décrit uniquement comment changer le nombre de pas d’incréments par tour de la commande principale de fréquence. Si vous voulez augmenter ou réduire la valeur du pas d’incrément, aller au paragraphe précédent celui-ci intitulé, “Incréments de Fréquence du Synthétiseur ”

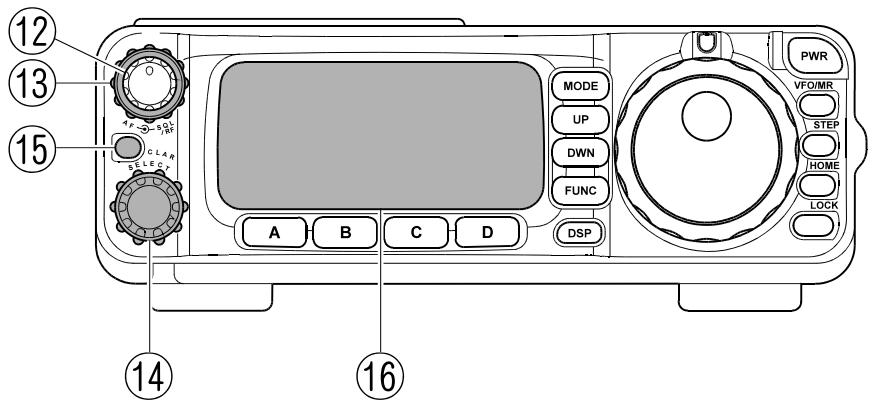

1. Appuyer sur le Bouton de sélection momentanément, puis tourner le Bouton de sélection pour changer l’incrément de fréquence à 1 MHz. 2. Pour revenir au pas normal, à nouveau appuyer momentanément sur le Bouton de sélection.
Spécialement quand vous êtes en train de parcourir les bandes VHF et UHF, vous pouvez trouver plus facile de vous déplacer avec un pas de 10 MHz, pour atteindre plus rapidement la fréquence désirée. 1. Appuyer et maintenir le Bouton de sélection pendant ½ seconde, Puis tourner le Bouton de sélection pour changer l’incrément de fréquence à 10 MHz . 2. Pour revenir au pas normal, à nouveau appuyer et maintenir le Bouton de sélection pendant ½ seconde. Pour vous aidez à retenir la procédure pour obtenir une excursion en fréquence plus importante: • Appuyer sur le Bouton de sélection un court temps pour un pas “court” (1 MHz); • Appuyer sur le Bouton de sélection un long temps pour un pas “long” (10 MHz).
2. Ensuite appuyer sur la touche [A](A/B) (la fonction A/B) pour permuter entre le VFO“A” et le VFO “B” sur la bande utilisée. Ces deux VFO sont disponibles sur chaque bande Amateur, ainsi il est possible de régler le VFO-A sur la sous-bande CW, et le VFO-B sur la sous-bande SSB, si vous le désirez. Le mode opératoire est conservé, ainsi que l’information fréquence, sur chaque VFO.

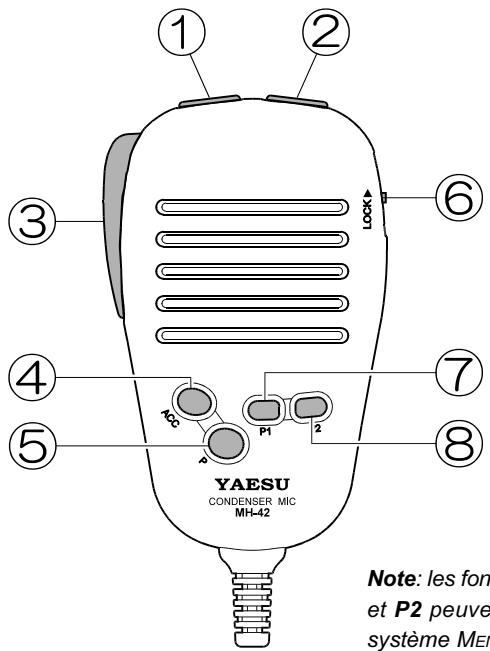

Les microphones MH-36B6JS et MH-42B6JS portent trois boutons programmables, P, P1, et P2. Ces boutons peuvent être utilisés pour un accès rapide aux commandes de fréquence du FT-100D. Par défaut, le bouton P commande la fonction VFO/MR (Rappel mémoire); P1 commande la fonction Bande Down, et P2 commande la fonction Bande Up. La configuration de ces boutons peut être changée par le Système menu: 1. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. 2. Tourner le bouton de sélection pour rappeler le MENU #59 (MIC SW SET). 3. Tourner la commande principale de fréquence pour choisir parmi les options de configuration suivantes: Option P Button P1 Button En configuration par défaut, en appuyant sur la touche [LOCK] on désactive uniquement la commande principale de fréquence, tandis que les autres touches et commutateurs ne sont pas affectés. Pour verrouiller les commandes restantes et le bouton de sélection, utiliser le MENU #57 (LOCK KEY): 1. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. 2. Tourner le bouton de sélection pour accéder au MENU #57 (LOCK KEY). 3. Tourner la commande principale de fréquence pour changer le réglage de “diAL” (verrouillage de la commande principale de fréquence seule) à “PanEL” (verrouillage de toutes les commandes sauf la touche [LOCK]). 4. Quand vous avez fait votre sélection, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. Quand les commandes sont verrouillées, appuyer sur la touche [LOCK] une nouvelle fois pour les remettre en mode normal. Si le menu #58 (AM&FM CLICK) est sur la position «ON», la commande principale de fréquence est désactivée en trafic AM et FM. Dans ces modes si vous essayez de tourner la commande principale de fréquence, l’icône «LOCK» apparaît pour vous rappeler que c’est le bouton de sélection qui doit être utiliser pour changer de fréquence.
La luminosité de l’afficheur est préréglé en usine pour une luminosité satisfaisante dans la plupart des environnements. Le niveau de luminosité peut , cependant, être trop intense pendant une utilisation nocturne. Vous pouvez régler le niveau de luminosité en utilisant le SYSTèmE MENU, comme suit: 1. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour activer le mode menu. 2. Tourner le bouton de sélection pour choisir le MENU #13 (DIMMER SET). 3. Tourner la commande principale de fréquence pour mettre un nouveau niveau de luminosité. Les valeurs possibles vont de 1 (lumineux) à 63 (sombre), plus “Off”. 4. Quand vous avez fait votre sélection, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages et revenir en mode normal.
2. Tourner le bouton de sélection, qui vous permet de faire varier la fréquence de réception ±9.99 kHz. 3. Pour arrêter le clarifieur, appuyer sur la touche [CLAR] une nouvelle fois. 4. Pour remettre le clarifieur à zéro, arrêter le clarifieur, puis tourner la commande principale de fréquence. Le clarifieur est remis à zéro prés l’exécution du premier incrément de fréquence de la commande principale de fréquence.
La tonalité du signal BF de l’écoute locale en CW correspond à la fréquence BF du signal CW manipulé à l’émission. Cependant, si vous réglez le récepteur de telle manière que la tonalité du signal BF en réception soit la même que votre tonalité de l’écoute locale à l’émission, votre signal sera exactement au battement zéro avec celui de l’autre station. La tonalité de l’écoute locale en CW ne peut être utilisée en fonction spot que lorsque le clarifieur n’est pas en service ou bien remis à zéro. Quand le clarifieur est activé, les fréquences d’émission et de réception du FT-100D sont bien évidemment différentes quand le clarifier n’est pas remis à zéro.
La constante de temps du CAG peut être modifiée pour s’adapter aux conditions de trafic. 1. Appuyer sur la touche [FUNC], si nécessaire, pour sélectionner les fonctions de rang 5 [IPO, ATT, AGC, NB] sur l’afficheur. 2. Appuyer sur la touche [C](AGC) pour inverser les valeurs de la constante de temps de la CAG parmi les valeurs suivante: AGC/(FST) AGC/(SLO) AGC/(AUT) AGC/(FST) ... Où “AGC Auto” représente “FAST” en CW et DIG(AFSK), et “SLOW” en phonie. Si vous choisissez “AGC Auto” l’indicateur “AGC” sur l’afficheur apparaît en caractères «gras».
[IPO, ATT, AGC, NB] sur l’afficheur. 2. Appuyer sur la touche [D](NB) pour activer le Noise Blanker. Noter que cette fonction n’est pas disponible en mode FM, car un bruit pulsé à la forme d’un signal modulé en amplitude. 3. Pour régler niveau du noise blanker, appuyer et maintenir la touche [D](NB) pendant ½ seconde. Ceci active instantanément le MENU #60, pour le réglage du niveau du N.B. Tourner la commande principale de fréquence pour augmenter ou baisser le niveau (sur une échelle de 1 à 16). Puis appuyer sur la touche [FUNC] momentanément pour sauvegarder votre réglage et revenir en mode normal. 4. Appuyer sur la touche [D](NB) à nouveau pour arrêter le Noise Blanker. Comme avec tous les circuits NB en FI, l’activation du NB avec des signaux très forts dégrade légèrement les caractéristiques de résistance à la transmodulation.
Pour changer la fonction du bouton SQL/RF de SQUELCH à RF GAIN, appuyer et maintenir la touche [FUNC] pendant ½ seconde (pour passer en mode menu), puis tourner le bouton de sélection pour choisir le MENU #56 (SQL/RF GAIN).Ensuite, tourner la commande principale de fréquence pour sélectionner “RF” à la place de “SQL” dans le MENU. Finalement, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. Dans des conditions particulièrement surchargées ou bruyantes, une rotation de la commande SQL/RF vers la gauche réduit le niveau de bruit , rendant la réception plus plaisante. Le S-métre dévie de plus en plus à la mesure de la rotation du SQL/RF vers la gauche; ceci est normal , ceci indique le niveau d’ “AGC” appliqué pour réduire le gain HF et FI du récepteur. Cette technique peut être utilisée en association avec les filtres DSP, afin de minimiser les effets de pompage de l’AGC du aux très gros signaux adjacents. En mode FM et FM-W, la commande SQL/RF est fixe sur SQL, et ne peut être mise en mode HF.
La fonction IPO contourne le préamplificateur HF, éliminant ainsi le gain de préampli (pas toujours utile sur les bandes HF en dessous de 14 MHz). 1. Appuyer sur la touche [FUNC], si nécessaire, pour sélectionner les fonctions de rang 5 [IPO, ATT, AGC, NB] sur l’afficheur. 2. Appuyer sur la touche [A](IPO) pour contourner le préampli d’entrée du récepteur. 3. Appuyer sur la touche [A](IPO) une nouvelle fois pour réactiver le préampli. Cette fonction n’est pas disponible sur les bandes 144 MHz et 430 MHz.
[IPO, ATT, AGC, NB] sur l’afficheur. 2. Appuyer sur la touche [B](ATT) pour activer l’atténuateur. 3. Appuyer sur la touche [B](ATT) une nouvelle fois pour désactiver l’atténuateur. Cette fonction n’est pas disponible sur les bandes 144 MHz et 430 MHz.
1. Appuyer et maintenir la touche [CLAR] pendant ½ seconde pour activer la fonction IF SHIFT. Un affichage graphique de la position courante de l’ IF SHIFT apparaît sur le LCD. 2. Tourner le bouton de sélection, si nécessaire, pour réduire ou éliminer l’interférence. 3. Pour passer du mode «IF SHIFT» à «CLARIFIER», à nouveau appuyer sur la touche [CLAR] pendant ½ seconde. Le dernier réglage de la commande IF SHIFT sera conservé jusqu’à ce que vous la changiez à nouveau. Quand vous arrêtez la fonction IF SIFT, son réglage est remis à “zéro.”
Cela commande la fréquence centrale de la bande passante FI, utilisée par le filtre FI; et Cela commande la fréquence centrale du Filtre DSP CW. La tonalité du signal CW est réglée à 700 Hz par défaut en usine. Pour changer la tonalité du signal CW: 1. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour activer le mode menu. 2. Tourner le bouton de sélection pour choisir le MENU #50 (CW PITCH). 3. Tourner la commande principale de fréquence pour choisir la tonalité CW choisie. Les valeurs possibles sont 400/500/600/700/800 Hz. 4 Quand vous avez fait votre sélection, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. Si vous régler la tonalité CW sur une valeur basse (comme 400 Hz), il est sensiblement plus facile d’isoler les signaux sur une bande très occupée, quand les incréments de fréquence des synthétiseurs sont plus larges (en proportion) à une fréquence audio basse.
Le mode d’injection de porteuse par défaut en CW est le mode USB. Cependant, dans certaines conditions de trafic, vous pouvez souhaiter utiliser la bande inverse, LSB. Par exemple, pour le trafic 40 mètres et sur les bandes basses HF, le mode LSB est le mode utilisé en phonie SSB, et si vous souhaitez de mode en CW, le réglage en fréquence sur la même bande latérale est plus facile. Des difficultés dues aux interférences peuvent certaines fois être résolues instantanément en utilisant en réception la bande latérale opposée. A partir du mode CW, appuyer et maintenir la touche [MODE] pendant ½ seconde pour inverser le mode en “CW-R” (Reverse). Vous devez répéter la procédure pour revenir en arrière en mode “Normal” (USB).
3. Pour Régler les caractéristiques Coupure Haute et Coupure Basse du filtre passe-bande DSP: Appuyer et maintenir la touche [C]( DBP ) pendant ½ seconde. Ceci active instantanément le MENU #18 (DSP LPF), qui permet le réglage de la limite Coupure haute du filtre (passe bas). Tourner la commande principale de fréquence, comme souhaité, pour régler la fréquence haute de coupure du filtre passe-bande DSP. Maintenant tourner le bouton de sélection un clic à droite pour sélectionner le Menu #19 (DSP HPF), qui permet le réglage de la fréquence basse de coupure du filtre (passe haut). Tourner la commande principale de fréquence, comme souhaité, pour régler la fréquence basse de coupure du filtre passe-bande DSP. Quand cela est fait, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages et revenir en mode normal. 4. Appuyer sur la touche [C](DBP) une nouvelle fois pour désactiver le filtre passe-bande DSP.
[DNR, DNF, DBP] qui active un filtre à bande passante étroite, ce qui est idéal en trafic surchargé. Le FILTRE DSP CW est également très utile sur des signaux VHF/UHF très faible. La fréquence centrale du FILTRE DSP CW est automatiquement centrée sur la réponse déjà sélectionnée par la commande de la tonalité CW (MENU #50). Voir page 93 pour plus de détails. Pour changer la bande passante du FILTRE DSP CW: Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. Tourner le bouton de sélection pour sélectionner le MENU #20 (BPF WIDTH). Tourner la commande principale de fréquence pour sélectionner la bande passante souhaitée. Les valeurs disponibles sont 60 Hz, 120 Hz, et 240 Hz (par défaut : 240 Hz). Quand vous avez fait votre sélection, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages et revenir en mode normal.
2. Appuyer sur la touche [A](DNR) pour activer la fonction REDUCTEUR DE BRUIT DU DSP. 3. Maintenant appuyer et maintenir la touche [A](DNR) pendant ½ seconde. Ceci active instantanément le MENU #17 (DSP NR), qui permet le réglage du niveau du REDUCTEUR DE BRUIT DU DSP. 4. Tourner la commande principale de fréquence pour trouver le point ou se trouve le meilleur rapport signal sur bruit dans les conditions de bruit courantes. 5. Appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. 6. Pour arrêter la fonction REDUCTEUR DE BRUIT DU DSP, appuyer sur la touche [A](DNR) à nouveau. S’il y a du bruit à un niveau qui fait dévier le S-métre, les performances du filtre réducteur de bruit peuvent être améliorées en tournant la commande SQL/ RF (RF GAIN) vers la gauche de façon à ce que le S-métre reste au même niveau sur les pointes de bruit. Ce réglage augmente le seuil d’AGC du récepteur.
1. Appuyer sur la touche [DSP] , qui sélectionne les fonctions de rang 9 [DNR, DNF, DBP] sur l’afficheur. 2. Appuyer sur la touche [B](DNF) pour activer le Filtre Notch. Vous pouvez noter que le niveau audio des porteuses est diminué. 3. Appuyer sur la touche [B](DNF) une nouvelle fois pour arrêter le Filtre notch. Ne pas activer ce filtre en mode CW, car les signaux CW entrants seront traités comme des porteuses et seront éliminées de la bande passante audio!
Si vous souhaitez activer la commande principale de fréquence pour le réglage en fréquence dans les modes AM et FM, changer le réglage du Menu #58: Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. Tourner le bouton de sélection pour choisir le MENU #58 (AM&FM CLICK). Tourner la commande principale de fréquence pour mettre cette fonction (“AM&FM CLICK”) à “Off.” Appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal.
Le FT-100D dispose d’une fonction de mise hors tension automatique (APO), qui coupe l’alimentation après un délai fixé par l’utilisateur. Cela peut permettre d’éviter d’épuiser vos batteries, par exemple, si jamais vous oubliez de mettre hors tension votre “émetteur récepteur quand vous quittez votre voiture. Pour activer et programmer la fonction APO: Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. Tourner le bouton de sélection pour choisir le MENU #29 (APO TIME). La valeur par défaut de la fonction APO est “Off.” Tourner la commande principale de fréquence pour sélectionner 1 heure, 2 heures, ou 3 heures de trafic avant que la radio soit automatiquement coupée. Appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. Une fois qu’un intervalle de temps a été programmé , le «timer» APO commence à compter quand une action sur les commandes de face avant prend fin (réglage, émission, etc.). S’il n’y a aucune action durant l’intervalle de temps programmé, le microprocesseur coupera la radio automatiquement. Uniquement appuyer et maintenir le commutateur [PWR] pendant ½ seconde pour revenir en arrière, comme d’habitude.
FM, et AM dans chaque bande désignée ci-dessus. Comme exemple, voyons comment régler la porteuse en AM sur les bandes HF en utilisant le menu: Appuyer sur la touche [MODE] pour choisir le mode AM. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour activer le mode menu. Tourner le bouton de sélection pour choisir le MENU #21 (HF TX PO). Tourner la commande principale de fréquence pour régler le niveau de puissance (par exemple 25%). Quand vous avez fait votre sélection, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. Utiliser le Menu #22 pour le 50 MHz, #23 pour le 144 MHz, et #24 pour le 430 MHz.
Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. Tourner le bouton de sélection pour choisir le MENU #16 (DSP MIC EQ). Tourner la commande principale de fréquence pour sélectionner une des possibilités suivantes: oFF: Equaliseur du microphone (DSP) désactivé 1: Coupure haute (renforcement des fréquences basses) 2: Coupure basse (renforcement des fréquences basses) 3: Passe bande (renforcement des fréquences moyennes) Quand vous avez fait votre sélection, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal.
êtes sur le 14 MHz ou les bandes plus hautes , le mode USB est automatiquement sélectionné. 2. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les Fonctions de rang 7 [MTR, TUN, PRO, VOX], puis appuyer sur la touche [A](MTR) pour sélectionner “ALC” comme fonction de l’indicateur (l’icône “MTR” s’estompe). 3. Appuyer sur le commutateur PTT du microphone, et parler dans le microphone avec une voix normale tout en observant l’indicateur. Le niveau d’entrée idéal dans l’émetteur à partie du microphone donne trois ou quatre “points” sur l’indicateur ALC. Relâcher le commutateur PTT pour revenir en réception. 4. Si le niveau d’ALC est trop haut, ou trop bas, vous pouvez avoir besoin de régler le gain microphone:
Tourner le bouton de sélection pour sélectionner le MENU #25 (MIC GAIN). Fermer le commutateur PTT, et tout en parlant dans le microphone tourner la commande
“points”) en pointes de modulation. Quand cela est fait, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pendant le gain microphone.
1. Appuyer sur la touche [FUNC], si nécessaire, pour sélectionner les fonctions de rang 7 [MTR, TUN, PRO, VOX]. 2. Appuyer sur la touche [D](VOX) pour activer le circuit VOX. L’icône “VOX” s’allume. 3. Sans appuyer sur la PTT commutateur, parler dans le microphone avec un niveau de voix normal. Quand vous commencez à parler, l’émetteur est activé automatiquement. Quand vous avez fini de parler, le FT-100D revient en mode réception (après un court délai). 4. Pour annuler le VOX et revenir en PTT, à nouveau appuyer sur la touche [D](VOX). L’icône “VOX” reprend son apparence normale. 5. Le VOX Gain doit être réglé, pour éviter une activation intempestive de l’émetteur en milieu bruyant. Pour régler le VOX Gain:
6. Le «temps de latence» du système VOX (le délai de retombée en réception après l’arrêt de la parole) peut être également réglé par le Menu. Le délai par défaut est de ½ seconde. Pour mettre un autre délai:
Tourner le bouton de sélection pour sélectionner le MENU #55 (VOX DELAY). Tourner la commande principale de fréquence en faisant une suite de “Ah” jusqu’à l’obtention du délai de retombée voulu.
Le compresseur de modulation permet d’élever le niveau moyen de votre signal de sortie en mode SSB et AM. 1. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 7 [MTR, TUN, PRO, VOX]. 2. Appuyer sur la touche [D](PRC) pour activer le compresseur de modulation. LES icônes “PRO” s’allume. 3. Maintenant appuyer sur la Touche PTT (si le VOX n’est pas activé), et parler dans le microphone à un niveau de voix normal. 4. Pour désactiver le compresseur de modulation, à nouveau appuyer sur la touche [D](PRC). 5. Le niveau de compression peut être Réglé par le MENU, comme suit:
Faire quelques essais sur l’air, ou utiliser un récepteur de contrôle dans votre station, pour s’assurer de la qualité de la modulation après les réglages.
3. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 8 [WRI, PLY, BK, KYR]. 4. Appuyer sur la touche [C](BK) pour activer la fonction «full break-in» (“QSK”). Dans ce mode, en appuyant sur la clé il y a passage instantané en émission par votre porteuse CW, et en relâchant la clé il y a un retour immédiat en réception. Le temps de retombée est suffisamment court pour qu’il soit possible d’écouter entre les signaux émis. Quand le «full break-in» est activé, l’icône “BK” s’allume. 5. Pour obtenir le “Semi-Break-In” (semblable au mode VOX en SSB/AM), appuyer et maintenir la touche [C](BK) pendant ½ seconde. Ceci choisit instantanément le MENU #51 (CW BREAK-IN). Maintenant tourner la commande principale de fréquence pour sélectionner “SEMI” au lieu de “FULL” sur l’afficheur. Appuyer sur la touche [FUNC] momentanément pour sauvegarder le nouveau paramètre de la fonction break-in et pour revenir en mode normal. 6. Le temps de latence en CW (en fonction semi), peut être réglé à l’aide du MENU #49 (CW-DELAY). Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. Tourner le bouton de sélection pour sélectionner le MENU #49 (CW-DELAY). Tourner la commande principale de fréquence pour sélectionner un délai plus long ou plus court(défaut: 0.5 seconde). Quand cela est fait, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. 7. Pour vous entraîner à la manipulation CW, appuyer sur la touche [C](BK) pour désactiver l’icône “BK”. Maintenant, en appuyant sur la clé permet d’obtenir l’écoute locale CW, sans pour cela passer en émission. Utilisation de l’écoute locale avec la fonction spot: désactiver l’émission momentanément par la sélection de fonction de Rang 8, touche [C](BK). Appuyer sur le manipulateur, tourner la commande principale de fréquence pour aligner la tonalité du signal d’entrée sur celui produit par l’écoute locale en faisant un battement «zéro». Appuyer sur [C](BK) à nouveau pour réactiver la possibilité d’émission.
3. Appuyer sur la touche [FUNC], si nécessaire, pour sélectionner les fonctions de rang 8 [WRI, PLY, BK, KYR] sur l’afficheur. 4. Appuyer sur la touche [D](KYR) pour activer le manipulateur électronique (l’icône “KYR” s’allume). 5. La vitesse du manipulateur peut être réglée avec le MENU #53. Pour ce faire: Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. Tourner le bouton de sélection pour sélectionner le MENU #52 (KEYER SPEED). Tourner la commande principale de fréquence, tout en émettant, pour régler la vitesse souhaitée. Quand cela est fait, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. 6. Le mode “Break-in”, le temps de retombée, et la tonalité de l’écoute locale peuvent être réglés comme décrit précédemment. 7. Les ratios Point:Space et Trait:Space peuvent être réglés (individuellement) via respectivement les MENU #47 et #48. Voir page 92 pour plus de détails. Comme les réglages par défaut standards sont de 1:1 et 3:1 au niveau international, nous recommandons généralement de ne pas changer ces valeurs. 8. Une temporisation supplémentaire peut être ajoutée dans la chaîne émission du manipulateur. Ceci peut être utile en cas d’emploi d’un amplificateur linéaire, en donnant quelques millisecondes supplémentaires au relais de l’amplificateur pour se mettre en place. Ce délai décale le flux total des traits et des points sans changer le ratio ni sans troncaturer les caractères. Pour ce faire, utiliser le MENU #53 (QSK DELAY) (voir page 93). 9. Vous pouvez également activer ou désactiver la fonction «espacement automatique des caractères (ACS). Le réglage par défaut de cette fonction est “enable.” Pour changer ce réglage:
Pour enregistrer un message avec la fonction message mémoire (voir cidessous),le MENU #46 doit être paramètré à EL2. Vous pouvez repasser à EL1 après la mise en mémoire du message, si vous le désirez
Le FT-100D comprend un système message mémoire en CW, permettant de mémoriser et de répéter un message jusqu’à 50 caractères de long.
1. Si vous ne l’avez pas fait jusqu’à présent, afficher les fonctions de rang 8 [WRI, PLY, BK, KYR]. 2. Activer le manipulateur électronique (appuyer sur [D](KYR) en mode “EL2”, comme décrit précédemment). 3. Appuyer et maintenir la touche [A](WRI) pendant ½ seconde, puis commencer à envoyer le message devant être mémorisé (exemple “CQ CQ TEST F8KDX F8KDX K”). Quand cela est fait, la procédure de mémorisation se termine automatiquement (5 secondes après l’envoi du dernier caractère).
1. Désactiver l’émission temporairement en appuyant sur la touche [C](BK) ce qui fait repasser l’icône “BK” en mode normal. 2. Appuyer sur la touche [B](PLY) pour relire le message. Vous pouvez écouter le message sur l’écoute locale, et vous pouvez le contrôler avec plus de précisions.
1. Ré-activer la possibilité d’émission en appuyant sur la touche [C](BK). L’icône “BK” s’allume. 2. Appuyer sur la touche [B](PLY) pour émettre le message mémorisé. L’émetteur est automatiquement activé, et le suivi du message peut être effectué en écoute locale. Quand le message est complet, le FT-100D revient automatiquement en Mode réception.
4. Relâcher le commutateur PTT pour revenir en mode réception. 5. Si on vous signale que votre niveau de voix est trop haut ou trop bas, vous pouvez avoir besoin de régler le Gain Microphone du mode FM. La procédure est la même que celle utilisée en SSB: Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. Tourner le bouton de sélection pour sélectionner le MENU #26 (FM MIC GAIN). Tourner la commande principale de fréquence pour augmenter ou diminuer le Mic Gain. Quand cela est fait, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages du Mic Gain FM. 6. La fonction VOX est disponible en émission FM. A partir des fonctions de rang 7 [MTR, TUN, PRO, VOX], appuyer sur la touche [D](VOX) pour activer/désactiver le VOX. La déviation FM peut être réglée avec le MENU 33 (FM DEV).
Une fois que les réglages nécessaires au fonctionnement du FT-100D ont été faits, Vous pouvez trouver plus utile de surveiller le TOS plutôt que l’ALC. Cela permet de voir s’il y a un brusque changement dans le système d’antenne et d’y remédier tout aussi rapidement. Pour activer l’indicateur de TOS : 1. Appuyer sur la touche [FUNC], si nécessaire, pour obtenir les fonctions de rang 7 [MTR, TUN, PRO, VOX] puis appuyer sur [A](MTR) pour accéder à la fonction mesure. 2. Si la valeur courante de la fonction mesure est “ALC”, appuyer momentanément sur la touche [A](MTR) pour passer en indicateur de TOS. Le symbole “MTR” s’allume et une fine ligne en dessous du bargraphe de la puissance relative indique le TOS.

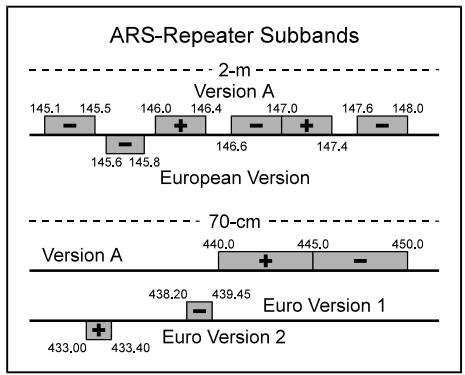

[C](RPT) deux fonctionnalités sont activées: La fréquence émission est décalée d’une valeur par défaut valeur permettant l’accès à la fréquence entrée du relais; Une tonalité d’accès au relais est superposée à votre signal, comme plusieurs relais sur ces bandes utilisent le CTCSS pour éviter une activation par des signaux aléatoires. 3. Si les décalages par défaut et/ou les tonalités d’accès ne sont pas conformes pour votre région, Ils peuvent être réglés indépendamment pour chaque bande. Les options du MENU qui permettent le choix de ces fonctions sont: Pour régler la tonalité CTCSS, utiliser le menu #12 (TONE FREQ). Pour régler le décalage relais 29 MHz, utiliser le menu #40 (HF RPT SHIFT). Pour régler le décalage relais 50 MHz, utiliser le menu #41 (50 RPT SHIFT). Pour régler le décalage relais 144 MHz, utiliser le menu #42 (144 RPT SHIFT). Pour régler décalage relais le 430 MHz, utiliser le menu #43 (430 RPT SHIFT). 4. Une pression sur la touche [C](RPT) met le FT-100D en “décalage négatif”. Dans ce cas, l’indicateur “RP–” apparaît sur l’afficheur. Si votre relais utilise un décalage positif (au lieu d’être négatif), appuyer sur la touche [C](RPT) à nouveau; l’indicateur “RP+” replace “RP–” sur l’afficheur. 5. Mettre la réception sur le FT-100D sur la fréquence de sortie du relais. 6. Fermer le commutateur PTT et parler dans le microphone. Vous constatez que la fréquence émission est décalée selon le réglage de la touche [C](RPT). 7. Relâcher le commutateur PTT pour revenir en Mode réception. 8. En ayant le décalage relais activé, vous pouvez temporairement inverser les fréquences émission et réception en appuyant sur la touche [R](REV). L’icône “RP–” clignote quand le décalage “Reverse” est activé. Appuyer sur la touche [R](REV) à nouveau pour revenir en décalage “Normal”. 9. Sur plusieurs version d’émetteurs récepteurs, la fonction Décalage relais Automatique (ARS) est validée en usine. cette fonction active automatiquement le décalage relais approprié quand vous trafiquez dans les sous-bandes relais FM 144 MHz ou 430 MHz de votre région. Si vous voulez changer les réglages de l’ARS, utiliser le MENU #44 (144 ARS) ou MENU #45 (430 ARS) (voir page 92). Si votre relais local relais nécessite l’activation d'une tonalité de 1750-Hz pour pouvoir accéder (cas de l’Europe), appuyer et maintenir la touche [HOME] pour envoyer le 1750.
[TON, DCS, ART], puis appuyer sur la touche [A](TON) une fois que pour activer l’Encodeur de Tonalité (l’icône “ENC” apparaît sur l’afficheur). Quand passez en émission, la tonalité subaudible sélectionnée via par le MENU #12 est superposé à votre signal, permettant ainsi l’accès au relais. 3. En mode codeur/décodeur CTCSS, appuyer sur la touche [A](TON) une nouvelle fois; l’indicateur “TSQ” remplace l’indication “ENC” sur l’afficheur. Le récepteur devient silencieux, jusqu’à l’appel d’une station portant la Tonalité CTCSS correspondant à l’activation de votre appareil. Quand cela arrive, le Squelch s’ouvre et la réception normale commence. 4. Appuyer sur la touche [A](TON) pour annuler le mode Tonalité CTCSS (les icônes “ENC” et “TSQ” disparaissent). Vous pouvez choisir le MENU #12 (TONE FREQ) instantanément en pressant et maintenant la touche [A](TON) pendant ½ seconde. CTCSS TONE FREQUENCY (HZ) 67.0
2. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 3 [TON, DCS, ART], puis appuyer sur la touche [B](DCS) pour activer l’encodeur/ Décodeur DCS (l’icône “DCS” apparaît sur l’afficheur). Le récepteur reste silencieux jusqu’à la réception d’un signal d’entrée affecté du code DCS déclenchant. 3. Appuyer sur la touche [B](DCS) une fois pour annuler le mode DCS (l’icône “DCS” apparaît). Vous pouvez choisir le MENU #07 (DCS CODE) instantanément en pressant et maintenant la touche [B](DCS) pendant 1/2 seconde. DCS CODE 023 072 En mode FM, fermer le commutateur PTT du microphone. Tout en maintenant le commutateur PTT, appuyer sur les touches correspondant aux tonalités que vous souhaitez envoyer. Quand vous avez fini, après le lâché de la dernière touche DTMF, vous pouvez relâcher le commutateur PTT.
Le système ARTSTM utilise une signalisation DCS pour vous informer quand vous et une autre station équipée aussi en ARTS sont à portée pour se contacter. 1. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 3 [TON, DCS, ART]. 2. Appuyer sur la touche [C](ART) pour activer la fonction ARTS (l’icône “ART” apparaît sur l’afficheur). 3. Votre affichage indique “out rng” pour indiquer le passage en mode ARTS. Toutes les 15 secondes, votre radio émet une trame d’appel en direction de l’autre station. Quand cette station répond avec une trame ARTS, votre affichage devient “in rng” pour confirmer sa réponse. 4. Pour annuler le mode ARTS, appuyer sur la touche [C](ART) à nouveau (l’icône “ART” disparaît de l’écran LCD). La fonction ARTS offre un choix de signaux sonores d’avertissement pour vous tenir au courant de l’état de la fonction ARTS. Voir le MENU #09 (ARTS BEEP) en page 85.
(votre indicatif) K” en code Morse toutes les dix minutes en mode ARTS. Pour programmer l’identifiant CW, utiliser le menu #11 (ID), comme décrit en page 86. Et pour activer l’identifiant CW, utiliser le menu #10 (CW ID).
L’exemple ci-dessous présente un cas d’utilisation du mode split sur la bande 20 mètres, avec une station DX émettant sur 14.025 MHz, et écoutant 10 kHz plus haut dans la bande. 1. avec le VFO-A régler sur 14.025.00 MHz CW. 2. Appuyer sur la touche [FUNC], si nécessaire, pour sélectionner Les fonctions de rang 1 [A/B, A=B, SPL, QMB] sur l’afficheur. 3. Appuyer la touche [A](A/B) momentanément pour passer en VFO-B. 4. Régler la fréquence du VFO-B sur 14.035.00 MHz. 5. Appuyer sur la touche [C](SPL) momentanément. Le FT-100D émet maintenant avec la fréquence de VFO-B, et reçoit avec la fréquence du VFO-A. L’icône “SLT” apparaît sur l’afficheur. 6. Pour écouter le «pile-up» appelant la station DX (pour s’aligner le plus précisément sur la fréquence), appuyer sur la touche [A](A/B). Le VFO-B est maintenant réglé au voisinage de 14.035 MHz, et vous pouvez vous caler sur la fréquence d’écoute de la station DX en vous réglant sur le signal de la station en QSO avec le DX. Appuyer sur [A](A/B) à nouveau pour remettre le récepteur sur la fréquence d’émission de la station DX. 7. Appuyer sur la touche [C](SPL) une nouvelle fois pour annuler le mode split , et l’icône “SLT” disparaît de l’afficheur.
Très souvent utilisé en FM, la fonction Time-Out Timer (TOT) désactive l’émetteur après une période d’émission déterminée par l’utilisateur. Cette fonction peut être utile pour prévenir un blocage microphone (fermeture accidentelle du commutateur PTT) pour éviter des interférences avec les autres usagers. Pour activer le Time-Out Timer: Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu. Tourner le bouton de sélection pour choisir le MENU #30 (TOT TIME). La valeur par défaut pour cette fonction est “20 minutes.” Tourner la commande principale de fréquence pour mettre une nouvelle valeur de 1 minute à 20 minutes. Quand vous avez fait votre sélection, appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal.

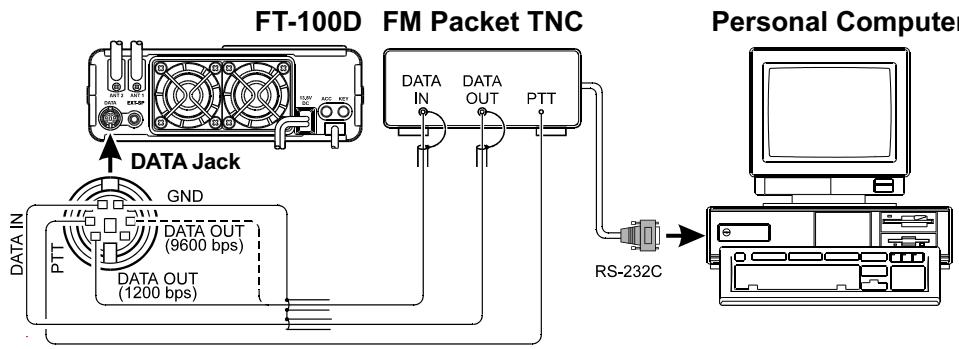

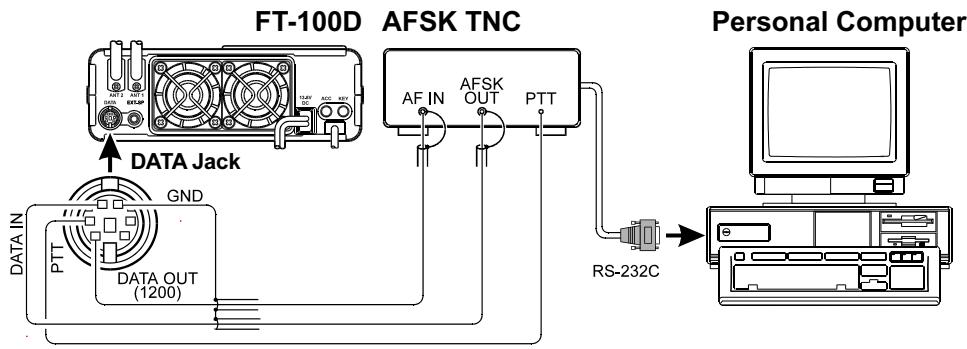

1. Relier votre TNC (Terminal Node Controller) ou votre modem sur la prise DATA du panneau arrière, selon les instructions en page 20. Assurez vous que vous utilisez bien la ligne “TX Audio” de votre TNC, et non la ligne “FSK Key”, pour les connexions Txdata. 2. Appuyer sur la touche [MODE], si nécessaire, pour sélectionner le mode DIG (l’icône “DIG” apparaît sur l’afficheur). Si “AM” apparaît, au lieu de “DIG”, appuyer et maintenir la touche [MODE] pendant ½ seconde quand vous êtes en mode AM; ceci actionne l’émetteur récepteur pour permuter de AM à DIG. 3. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour activer le mode menu. 4. Tourner le bouton de sélection pour sélectionner le Menu #34 (AFSK MODE). 5. Tourner la commande principale de fréquence pour régler le mode AFSK à “rtty-L” (AFSK en mode LSB) ou “rtty-U” (AFSK en USB). Note: la plupart du temps en RTTY Amateur c’est le mode LSB qui est utilisé. 6. Vérifier les réglages des menus suivants associés au RTTY: MENU #35 (RTTY SHIFT): 170/425/850 Hz (Défaut: 170 Hz) MENU #36 (RTTY DISPLAY): nor/CAr (Défaut: nor) 7. Si l’indicateur n’est pas réglé en contrôle d’ALC, appuyer sur la touche [FUNC], si nécessaire, pour sélectionner les fonctions de rang 7 [MTR, TUN, PRO, VOX], puis appuyer sur la touche [A](MET) pour sélectionner l’indicateur d’ALC. 8. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour passer en mode menu, puis tourner le bouton de sélection pour choisir le MENU #28 (AFSK NIVEAU). 9. En suivant les instructions du logiciel de votre TNC, activer l’émetteur à partir du clavier de l’ordinateur; la sortie AFSK du TNC est envoyée sur la radio. Pendant l’émission, suivre l’indicateur ALC; quatre “points” d’ALC doivent être observés. Si ce n’est pas le cas, tourner la commande principale de fréquence pour régler le niveau AFSK du FT-100D pour obtenir deux à trois points sur l’indicateur ALC. Appuyer sur la touche [FUNC] momentanément pour sauvegarder le réglage du niveau AFSK et revenir en mode normal. Vous êtes maintenant prêt pour le trafic RTTY. Le FT-100D est prévu pour un cycle à 50% de service, vous pouvez donc intervenir sur le MENU #21 pour avoir une puissance de sortie de 50 Watts si vous prévoyez des séquences d’émission RTTY longues.
“DIG” apparaît sur l’afficheur. 3. Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour activer le mode menu, puis tourner le bouton de sélection pour choisir le MENU #34 (AFSK MODE). 4. Tourner la commande principale de fréquence pour sélectionner Mode packet désiré: Pkt-L: 300 bps HF packet en mode LSB Pkt-U: 300 bps HF packet en mode USB Pkt-F: 1200/9600 bps FM packet Si vous avez choisi Pkt-L ou Pkt-U, sauter l’étape suivante, et faites à la place l’étape 6. 5. Si vous avez choisi “Pkt-F” comme Mode packet, tourner le bouton de sélection pour choisir le MENU #37 (PACKET RATE). Maintenant tourner la commande principale de fréquence pour choisir le Packet soit à 1200 bps ou à 9600 bps. 6. Si vous avez choisi “Pkt-L” ou “Pkt-U”: Vérifier les réglages du MENU #38 (PKT DISPLAY) et du MENU #39 (PACKET TONE), pour être sur que le paramétrage correspond à l’activité envisagée. Tourner le bouton de sélection pour choisir le MENU #28 (AFSK NIVEAU). Maintenant activer l’émetteur via le logiciel du TNC, et tourner la commande principale de fréquence pour régler le niveau d’entrée AFSK de telle manière que l’indicateur d’ALC affiche quatre “point” de déviation (comme pour le RTTY). 7. Appuyer sur la touche [FUNC] momentanément quand tous les réglages sont terminés pour les sauvegarder et revenir en mode normal.
Appuyer et maintenir la touche [FUNC] pendant ½ seconde pour activer le mode menu. Tourner le bouton de sélection pour choisir le MENU #61 (COUPLEUR/ATAS). Le réglage par défaut pour ce MENU est “Off.” Tourner la commande principale de fréquence pour changer le réglage à “AtAS-2” si vous utilisez uniquement l’ATAS100 sur 7~50 MHz, avec une antenne bibande VHF/UHF branchée séparément sur la prise antenne 144/430 MHz . Ou mettre le réglage sur “AtAS-1” si vous utilisez l’ATAS-100 sur toutes les bandes (vous devez relier un duplexeur externe pour relier les deux prises antennes afin d’utiliser l’ATAS-100 sur toutes les bandes). Appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal.
1. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 7 [MTR, TUN, PRO, VOX]. 2. Appuyer sur la touche [B]( TUN ) pour activer l’ATAS-100 (cette action exécute uniquement la mise sous tension des circuits de l’antenne; le nouveau réglage n’est pas lancé). L’icône “TUN” s’allume. 3. Maintenant appuyer et maintenir la touche [B](TUN) pendant ½ seconde pour lancer le réglage de l’ATAS-100. L’émetteur est automatiquement activé, une porteuse est envoyée, et la longueur de l’antenne est ajustée pour obtenir le meilleur TOS. 4. Si le microprocesseur trouve que la longueur de l’antenne est radicalement incorrecte par rapport à la valeur optimum, aucune porteuse n’est émise. A la place , en mode réception, l’antenne se met dans la position la plus courte (Cela peut prendre une minute). Quand cela arrive, ne pas appuyer sur la touche [B](TUN) à nouveau. Quand l’ATAS100atteint la longueur minimum, le réglage automatique est relancé, et l’émetteur est automatiquement coupé quand un TOS satisfaisant est trouvé. Sur les bandes 144 MHz et 430 MHz, l’ATAS-100 n’a besoin d’aucune procédure de réglage. Le TOS est satisfaisant quand l’antenne est complètement rétractée. 5. Quand pour clore une session d’emploi de l’ATAS-100 , appuyer sur la touche [B](TUN) et l’icône “TUN” retrouve son état normal.
[UP] (pour monter l’antenne) ou la touche [DWN] (pour baisser l’antenne). Pendant que vous maintenez une de ces touches abaissées, le FT-100D génère une porteuse, et vous pouvez observer l’échelle supérieure de l’indicateur du FT-100D, cherchant à obtenir la valeur minimum. Quand celle ci est atteinte, relâcher la touche [UP] ou la touche [DWN], puis relâcher la Touche PTT pour revenir en mode “Réception”.
Si vous avez pu obtenir un TOS inférieur à 2:1 en réglage manuel, le FT-100D “accepte” le réglage manuel, et il y aura un réglage automatique vous changerez de bande. Si, cependant, vous arrêtez le réglage manuel sur une valeur non optimum (TOS >2:1), le FT-100D ne permettra pas ultérieurement le réglage automatique . Pour réinitialiser le réglage de l’ATAS-100, appuyer sur la touche [DWN] jusqu’à ce que l’ATAS-100 soit complètement rétractée. Vous pouvez repartir en réglage automatique en suivant la procédure décrite précédemment. Alors que l’ATAS-100 n’est pas prévue pour être utilisée sur les bandes 10, 18, et 24 MHz, il est possible d’obtenir un TOS satisfaisant sur ces bandes. Vous pouvez donc expérimenter librement sur ces bandes, si vous voulez.

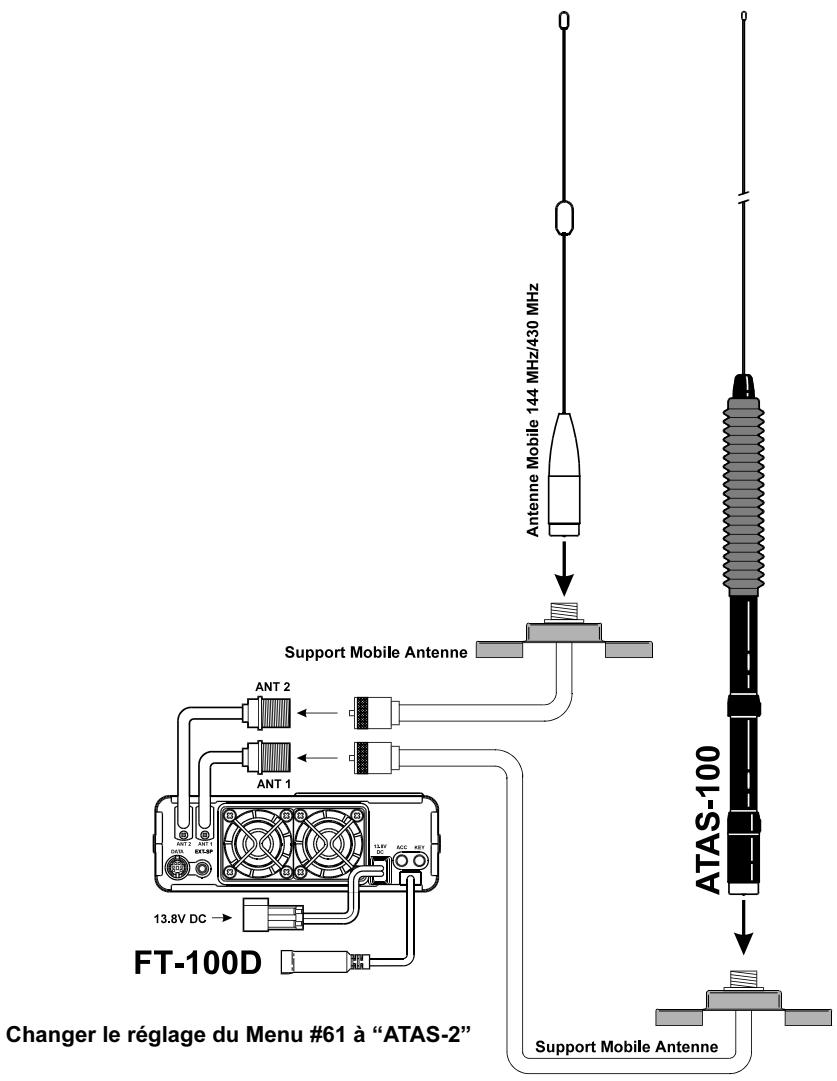

Conseils pour la mise en œuvre de l’ATAS-100 Les informations ci-dessous doivent vous permettre d’obtenir les meilleurs résultats avec le système d’antenne à réglage actif (ATAS-100).
Il est d’une importance critique d’établir une bonne connexion avec un bon plan de sol pour votre ATAS-100 (comme avec toutes les antennes verticales). Les supports mobiles qui sont vissés sur le toit du véhicule, ou toute autre fixation mécanique, sont normalement satisfaisant. Cependant, les embases magnétiques n’apportent pas une mise à la terre nécessaire pour un bon fonctionnement, et ne sont pas recommandées pour un montage avec cette antenne.
L’impédance du point d’alimentation de l’ATAS-100 (résistance et réactance) varie de façon importante quand vous changez de bandes. Parfois, le microprocesseur de l’émetteur récepteur n’est pas capable initialement de trouver la direction pour atteindre le bon réglage (le meilleur TOS). Pour résoudre ce problème, l’émetteur récepteur rétracte totalement l’ATAS-100, et ensuite relance la procédure de réglage. Dans ce cas , l’icône “TUN” reste sur l’afficheur après avoir appuyé sur la touche [B](TUN). Si cela arrive, ne pas appuyer sur la touche [B](TUN) itérativement. L’émetteur récepteur reste en mode réception lors de la mise en longueur minimum de l’antenne (cela peut prendre une minute).Ensuite, l’émetteur est activé, et l’ATAS100 est réglée automatiquement pour le meilleur TOS. L’icône “TUN” disparaît du LCD, et vous êtes prêt à trafiquer. La commande qui rétracte l’ATAS-100 à sa hauteur minimum utilise un compteur de temps fixe. Si l’ATAS-100 atteint sa hauteur minimum avant que le compteur ait terminé, vous pouvez observer que le moteur de l’antenne continue à tourner; ceci est normal, car le mécanisme de rétraction de l’ATAS-100 comporte un système d’embrayage pour éviter des dommages à l’antenne ou au moteur.
Si vous souhaitez utiliser un wattmètre externe en association avec l’émetteur récepteur et votre ATAS-100, merci de vérifier le wattmètre avec un Ohmmètre avant l’installation. S’assurer que c’est une connexion directe entre les prises “IN” et “OUT” du wattmètre (résistance zéro), et s’assurer aussi que c’est un circuit complètement ouvert entre la broche centrale et le blindage de la prise sortie du wattmètre. Certains wattmètres utilisent une self ou tout autre dispositif qui met la broche centrale à la terre en DC, et le type de ce circuit de wattmètre empêche un fonctionnement correct du réglage de l’ATAS-100.
Alors que l’ATAS-100 n’est pas prévue pour fonctionner sur ces bandes, et qu’un réglage optimum n’est pas garanti, l’ATAS-100 généralement peut être réglée sur ces bandes (quelques ajustements manuels peuvent être nécessaires). L’emploi de l’ATAS-100 sue ces bandes ne risque pas d’endommager les éléments de l’antenne; Vous pouvez donc expérimenter librement sur ces bandes, si vous voulez.
Le réglage défaut pour ce MENU est “off.” Tourner la commande principale de fréquence pour changer le réglage en “coupleur.” Appuyer sur la touche [FUNC] momentanément pour sauvegarder vos nouveaux réglages pour revenir en mode normal. Arrêter le FT-100D puis le remettre aussitôt sous tension pour réinitialiser le microprocesseur de l’appareil afin de mettre à jour le statut du coupleur (aucun autre réglage n’est modifié). Le processus est le même qu’avec l’ATAS-100: 1. Appuyer sur la touche [FUNC], si nécessaire, pour choisir le Les fonctions de rang 7 [MTR, TUN, PRO, VOX]. 2. Appuyer sur la touche [B](TUN) pendant ½ seconde pour alimenter la FC20. L’icône “TUN” apparaît sur l’afficheur. 3. Appuyer et maintenir la touche [B](TUN) pour lancer le réglage automatique. L’émetteur du FT-100D est activé, une porteuse est émise, et les selfs et capacités de la FC-20 sont choisies et réglées pour un TOS. Quand le réglage est complet, L’émission cesse, et vous êtes prêt pour le trafic sur cette fréquence. Les données concernant le réglage sont mémorisées dans la FC-20. Voir l’explication ci-dessous pour plus de détails sur le fonctionnement.
2. Si la FC-20 ne peut coupler correctement parce que le TOS est au-dessus de 3:1 (2:1 sur la bande 50 MHz), la procédure de réglage s’arrête, et aucune données n’est mémorisée. Cependant, vous pouvez souhaiter changer la fréquence de quelques kHz, alors appuyer sur la touche [B](TUN) à nouveau pendant ½ seconde, un léger changement de réactance peut permettre d’obtenir le couplage. Puis revenez à la fréquence d’origine et essayer à nouveau. 3. Une autre technique qui peut permettre le couplage est d’ajouter quelques mètres de câble coaxial “coté antenne” de la FC-20. Cela peut changer l’impédance de transformation du câble coaxial, permettant de mettre l’impédance présentée à la FC-20 dans une plage utile. Noter que cela ne change pas le TOS réel présenté par l’antenne, mais uniquement l’impédance “vue” par la FC-20. 4. Si votre système d’antenne présente un TOS plus petit que 1.5:1, vous pouvez arrêter d’utiliser le coupleur d’antenne, car la totalité de la puissance de l’émetteur est envoyée sur le système d’antenne sans intervention de la FC20. 5. Si l’impédance rencontrée par la FC-20 dépasse 3:1, et que l’icône “HI TOS” s’allume, le microprocesseur ne mémorise pas les données de réglage.
20 canaux mémoires pour les Fréquences Split, utilisé pour sauvegarder les fréquences émission réception en mode split. Les canaux Split sont désignés de “DUP 001” à “DUP 020.” Quatre canaux “HOME”, pour le stockage et l’accès rapide à une fréquence première sur chacune des cinq bandes groupant: HF, 50 MHz, 144 MHz, et 430 MHz. Ces canaux sont désignés de “HOM 001” à “HOM 004.” 20 canaux mémoire permettant de stocker des limites de plages de mémoires également connus comme canaux “Mémoire Scan Programmable”, désignés de “PGM 001” à “PGM 020.” Ces mémoires ne sauvegardent pas uniquement la fréquence de trafic; les données suivantes sont chargées dans chaque canal mémoire : Fréquence de trafic mode (LSB, USB, CW, etc.) Valeur du filtre bande passante en réception Statut du “Skip” de Canal Mémoire statut IPO statut ATT information Décalage relais 2. Appuyer et maintenir la touche [VFO/MR] pendant ½ seconde jusqu’à l’émission d’un double «bip» qui confirme auditivement que la mise en mémoire “QMB 001” est effectuée. 3. Au fur et mesure que vous chargez d’autres fréquences en mémorire QMB, la donnée la plus récente est mise dans le registre mémoire “QMB 001”, la donnée mise précédemment dans le registre “QMB 001” est transférée dans le registre “QMB 002”, la donnée mise précédemment dans le registre “QMB 002” est transférée dans le registre “QMB 003” et ainsi de suite.Quand le registre “QMB 005” contient une donnée et qu’une nouvelle donnée est chargée en mémoire QMB, la donnée précédemment dans le regidtre “QMB 005” est perdue. Les données “Fréquence” sont donc chargées et purgées en mode “FIFO”.
1. Appuyer sur la touche [FUNC], si nécessaire, pour choisir le Les fonctions de rang 1 [A/B, A=B, SPL, QMB] puis appuyer sur la touche [D](QMB) momentanément pour choisir le canal QMB courant. 2. Appuyer sur la touche [D](QMB) itérativement pour se déplacer dans les canaux QMB, dans le même ordre que précédemment.
2. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 2 [V>M, M>V, RPT, REV]. 3. Appuyer sur la touche [A](V>M) momentanément pour passer en mode “contrôle Mémoire”, pour rechercher un canal mémoire inutilisé. La fréquence chargée (si elle existe) dans le canal mémoire courant est affichée. 4. Tourner le bouton de sélection pour choisir le canal dans lequel vous voulez charger la fréquence courante. Se souvenir que les mémoires sont organisées en Groupes Mémoires de 50 canaux chacun. Choisir un canal mémoire dans le bon groupe (par ex: Canaux 1~50, 51~100, 101-150, etc.) si vous voulez utiliser la partition. 5. Appuyer et maintenir la touche [A](V>M) pendant ½ seconde jusqu’à l’émission d’un double “beep”. Ceci donne la confirmation sonore que le chargement en mémoire est réussi.
2. Pour sélectionner un autre canal mémoire, tourner le bouton de sélection. 3. Pour limiter votre sélection de canal mémoire uniquement à un Groupe mémoire (50 canaux), appuyer et maintenir le bouton de sélection pendant ½ seconde. Maintenant, l’icône “GCH” apparaît sur l’afficheur, et uniquement les canaux du Groupe mémoire courant sont valides pour le rappel vu à l’étape 2 ci-dessus. 4. Pour changer de Groupe mémoires, appuyer et maintenir le bouton de sélection pendant ½ seconde à nouveau (l’icône “MCH” disparaît), puis tourner le bouton de sélection pour parcourir les canaux jusqu’à ce que vous entriez dans un nouveau groupe (un numéro de Groupe n’apparaît pas à ce moment). Vous devez maintenant appuyer et maintenir le bouton de sélection pendant ½ seconde pour restreindre l’accès canal mémoire au groupe nouvellement sélectionné. 5. Une fois que vous êtes sur un canal mémoire, vous pouvez vous régler sur une autre fréquence que celle contenue dans le canal mémoire courant (comme si vous étiez en Mode VFO). Tourner uniquement la commande principale de fréquence ou en appuyant sur le Bouton de sélection momentanément; l’icône “MEM” est remplacée par celle qui indique “MT,” montrant que vous êtes passés maintenant en mode “Mémoire Tuning”. Quand vous êtes en mode «Mémoire Tuning», si vous trouvez une autre fréquence à charger dans un autre canal mémoire, appuyer uniquement sur la touche [A](V>M) momentanément, choisissez un canal mémoire via le bouton de sélection, puis appuyer et maintenir la touche [A](V>M) pendant ½ seconde (jusqu’à l’émission d’un double “beep”). Pour sortir du mode Mémoire Tuning, appuyer sur la touche [VFO/MR] comme suit: Une touche de la touche [VFO/MR] vous remet sur la fréquence de la mémoire origine. Une seconde touche de la touche [VFO/MR] fait sortir du mode mémoire et revenir en Mode VFO (l’indicateur “MEM” est remplacé par “V-A” ou “V-B”. Pour accéder plus rapidement à un canal mémoire, appuyer d’abord sur la touche [STEP], puis tourner le bouton de sélection pour choisir uniquement les canaux qui comportent des données (les canaux mémoire vides sont évités). Pour revenir en mode normal, appuyer sur la touche [STEP] à nouveau.
1. Mettre le VFO-A sur la fréquence de réception requise ainsi que le mode, et mettre le VFO-B sur la fréquence d’émission requise et ainsi que le mode. Il est également possible de charger la fréquence d’émission sur le VFOA et la fréquence de réception sur le VFO-B, si vous préférez. Dans ce cas, dans la procédure précédante, appuyer sur la touche [A](V>M) pour établir les relations appropriées Tx/Rx entre les deux VFO. 2. Rappeler la fréquence du VFO-A (réception). 3. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 2 [V>M, M>V, RPT, REV], puis appuyer sur la touche [A](V>M) momentanément pour passer en mode “contrôle Mémoire”. La fréquence chargée (si elle existe) dans le canal mémoire courant est affichée. 4. Tourner le bouton de sélection pour choisir le canal (parmi le Groupe spécial “DUP 001” à “DUP 020”) dans lequel vous cherchez la fréquence courante et ses données. 5. Appuyer et maintenir la touche [A](V>M) pendant ½ seconde jusqu’à l’émission d’un double “beep”. Ceci donne la confirmation sonore que le chargement en mémoire est réussi.
1. Si vous êtes en mode VFO , appuyer sur la touche [VFO/MR] une fois pour passer en mode “Mémoire” (l’icône “MEM” apparaît sur l’afficheur). 2. Pour sélectionner un autre canal mémoire, tourner le bouton de sélection. 3. En mode mémoires split, quand vous émettez, vous pouvez voir l’affichage de la fréquence changer en fonction de la fréquence émission particulière mise en mémoire. 4. Appuyer sur la touche [VFO/MR] pour revenir en Mode VFO (l’indicateur “MEM” est remplacé par “V-A” ou “V-B”).
1. Se mettre sur la fréquence désirée et choisir le mode et la bande passante. 2. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 2 [V>M, M>V, RPT, REV], puis appuyer sur la touche [A](V>M) momentanément pour passer en mode “Mémoire Check”. 3. Tourner le bouton de sélection pour choisir le Home canal (“HOM 001” jusqu’à “HOM 004”) dans lequel vous voulez charger la fréquence courante. 4. Appuyer et maintenir la touche [A](V>M) pendant ½ seconde jusqu’à l’émission d’un double “beep”. Ceci donne la confirmation sonore que le chargement en mémoire est réussi.
1. Appuyer sur la touche [HOME ] momentanément pour choisir le Canal Home correspondant à la bande activée (HF, 50 MHz, 144 MHz ou 430 MHz). L’icône “HOM” apparaît sur l’afficheur. 2. Appuyer sur la touche [HOME] une nouvelle fois pour revenir sur la fréquence utilisée précédemment (soit une fréquence VFO ou un canal mémoire).
B). 2. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 2 [V>M, M>V, RPT, REV], puis appuyer et maintenir la touche [B](M>V) pendant ½ seconde jusqu’à l’émission d’un double “beep”. Les données sont maintenant copiées dans le VFO courant, et le contenu de la mémoire origine reste intact dans le canal mémoire précédemment chargé.
Les données fréquence chargées dans un canal mémoire peuvent être effacées. La procédure n’est pas un procédé “hard”, si bien que si vous effacez un canal mémoire par erreur il est possible de restaurer son contenu. 1. Sélectionner le canal mémoire contenant les données fréquence à effacer. 2. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 2 [V>M, M>V, RPT, REV], puis appuyer et maintenir la touche [A](V>M) pendant ½ seconde jusqu'à l'émission d’un double “beep”. A ce moment, la fréquence mémorisée et autres données disparaissent. Les données sont maintenant “Masquées” et ne sont pas disponibles. 3. Pour récupérer une fréquence masquée, répéter les étapes 1 et 2 ci-dessus. Cependant, si vous chargez des nouvelles informations fréquence sur un canal contenant des données masquées, ces dernières sont écrasées et perdues. Afin de restaurer des fréquences masquées, le bouton de sélection ne doit pas être mis sur le mode l’accès rapide au canal mémoire (où les canaux «vides» sont évités). Si le FT-100D est dans ce mode “fast”, appuyer sur la touche [STEP] pour inverser le bouton de sélection pour choisir l’ensemble des canaux mémoire.
2. Se mettre en USB en poussant la touche [MODE], si nécessaire. 3. Mettre l’émetteur récepteur en Mode VFO (à moins qu’un canal météo soit programmé dans un canal mémoire). Maintenant, choisir fréquence de trafic de la station de radio diffusion émettant des fax météo. Noter qu’en mode USB, la fréquence que vous devez afficher doit être 1.90 kHz en dessous de la fréquence assignée à la station. Pour une station de diffusion de fax météo dont la fréquence est fixée à 8.6820 MHz, régler sur 8.6801 MHz. 4. Quand la transmission d’un fax météo commence, il n’y a plus de réglages à faire sur l’émetteur récepteur. Le niveau B.F. de la prise DATA à l’arrière de l’émetteur récepteur est fixe, et ne peut être réglée. Des ajustements plus fins dans l’échelle des gris et l’alignement de l’image est effectué par l’ordinateur et le logiciel branché sur le démodulateur fax météo.
2. Tourner la commande principale de fréquence pour choisir le mode de balayage: Cont: L’analyseur de spectre balaie en continu. Chec: L’analyseur de spectre balaie une fois toutes les 30 secondes. Sgl: L’analyseur de spectre balaie une fois quand vous appuyer sur la touche [FUNC]. Off: L’analyseur de spectre est désactivé. 3. Appuyer sur la touche [FUNC] momentanément pour lancer l’analyseur de spectre. 4. En mode analyseur de spectre la force relative des signaux des stations sur les canaux immédiatement adjacents est affichée. Pour désactiver le mode analyseur de spectre sélectionner le paramètre “Off” comme mentionné au paragraphe 2 précédent. En mode FM et AM, l’incrément de balayage de l’analyseur de spectre est celui de l’incrément courant du VFO. En mode SSB, l’analyseur de spectre utilise un incrément de fréquence de 2,5 KHz. En mode analyseur de spectre la sortie audio et le smétre du récepteur sont désactivés.
2. Régler le VFO sur la fréquence à laquelle vous voulez commencer la recherche (La recherche dynamique étant uniquement disponible en Mode VFO). 3. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 4 [SKP, SCN, DW, SCH], puis appuyer sur la touche [D](SCH) pour activer la Recherche dynamique (l’icône “SCH” s’allume sur l’afficheur). 4. Maintenant appuyer et maintenir la touche [D](SCH) pendant ½ seconde. L’icône “SCH” clignote, et le FT-100D balaie la bande courante une fois dans chaque direction, à partir de la fréquence courante. Tous les canaux actifs (jusqu’à 20 dans chaque direction) sont chargés dans les mémoires de Recherche dynamique. Que les 40 mémoires soient remplies ou non, la recherche s’arrête après un balayage dans chaque direction. 5. Maintenant vous pouvez tourner le bouton de sélection pour choisir les mémoires de Recherche dynamique. 6. Pour désactiver la Recherche dynamique, appuyer sur la touche [ D ]( SCH ) momentanément (l’icône “SCH” s’éteint). Noter que ces mémoires sont également appelées mémoires “soft” ; Elles sont perdues dés qu’une nouvelle Recherche dynamique est lancée sur la bande. Vous pouvez modifier la manière dont la Recherche dynamique balaie la bande par le MENU #15. Voir page 87 pour plus de détails sur les options de recherche. Pendant le balayage la sortie audio et le Smétre du récepteur sont désactivés.
En mode recherche programmée en Mémoire (PMS), la recherche se fait sur la bande dont les fréquences de début et de fin ont été définies par l’utilisateur.
1. Mettre le bouton SQL à la limite du bruit de fonds. Le réglage type est avec le bouton «à midi» ou légèrement à droite. 2. Choisir le mode dans lequel on souhaite faire la recherche dynamique (VFO, Mémoire, QMB, etc.). 3. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 4 [SKP, SCN, DW, SCH], puis appuyer sur la touche [B](SCN) momentanément pour lancer la recherche en mode croissant (vers les fréquences les plus hautes ou les numéros de canal mémoire les plus hauts). Vous pouvez également appuyer et maintenir soit la touche [UP] ou la touche [DWN] du microphone pendant ½ seconde pour lancer la recherche automatique respectivement vers le haut ou vers le bas. 4. Tourner la commande principale de fréquence vers la gauche pour inverser le sens de la recherche automatique vers le bas. 5. La recherche automatique s’effectue dans le sens choisi jusqu’au moment ou un signal est détecté. Quand ce signal ouvre le squelch, la recherche automatique s’arrête jusqu’à la disparition de ce même signal, et ensuite la recherche reprend. Si l’émetteur récepteur est en mode “Pause”, le point décimal de la zone d’affichage de la fréquence clignote. Voir le paragraphe “choix de reprise de recherche” en page 81 pour plus de détails pour personnaliser le mode de reprise de recherche. 6. Appuyer sur le commutateur PTT du microphone pour annuler le mode recherche. La vitesse de recherche automatique en mode VFO est déterminée via le MENU #04 (SCAN SPEED). Voir page 84 pour plus de détails.
Pour enlever un canal de la boucle de recherche: 1. Choisir le canal mémoire à éviter. 2. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 4 [SKP, SCN, DW, SCH], puis appuyer sur la touche [A](SKP) momentanément. L’icône “SKP” s’allume; cela indique que ce canal est maintenant exclu de la boucle de recherche. 3. Répéter les étapes 1 et 2 autant de fois que nécessaire pour désigner tous les canaux que vous voulez éviter. 4. Lancer la recherche mémoire, vous pouvez voir que les canaux marqués ne sont pas inclus dans la boucle de recherche. 5. Appuyer sur le commutateur PTT pour arrêter la recherche; vous pouvez maintenant utiliser le bouton de sélection pour aller d’un canal à l’autre manuellement – un par un – et vous pouvez observer que les canaux à éviter sont, néanmoins, disponibles pendant le choix manuel. 6. Vous pouvez réactiver un canal précédemment marqué pour être éviter pour qu’il soit remis dans la boucle de recherche en sélectionnant manuellement ce canal, puis en appuyant sur la touche [A](SKP) momentanément pour éteindre l’icône “SKP”.
1. Appuyer sur la touche [VFO/MR], si nécessaire, pour choisir le Mode VFO. Se mettre sur la fréquence limite inférieure de la bande des 17 mètres (18.068 MHz) et choisir le mode souhaité (normalement USB ou CW). 2. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 2 [V>M, M>V, RPT, REV]. 3. Appuyer sur la touche [A](V>M) momentanément, puis tourner le bouton de sélection pour choisir le canal mémoire “PGM 001.” 4. Appuyer et maintenir la touche [A](V>M) pendant ½ seconde pour mettre la fréquence du VFO (18.068 MHz) dans “PGM 001.” 5. Se mettre ensuite sur la fréquence limite supérieure de la bande des 17 mètres (18.168 MHz), en gardant le mode inchangé. 6. Appuyer sur la touche [A](V>M) momentanément, puis tourner le bouton de sélection pour choisir le canal mémoire “PGM 002.” 7. Appuyer et maintenir la touche [A](V>M) pendant ½ seconde pour mettre la fréquence du VFO (18.168 MHz) dans “PGM 002.” 8. Se replacer sur le canal mémoire “PGM 001,” et tourner la commande principale de fréquence vers la droite ou appuyer sur le Bouton de sélection momentanément pour activer le réglage mémoire. 9. Le réglage de fréquence et la recherche automatique sont maintenant limités à la plage de fréquence 18.068 ~ 18.168 MHz jusqu’à ce que vous appuyiez sur la touche [VFO/ MR] pour revenir en mode mémoire ou VFO.
Par défaut l’émetteur récepteur s’arrête sur le signal et reste verrouillé sur la fréquence pendant cinq secondes. Ensuite, la recherche reprend même si la station écoutée n’a pas fini ses émissions. Le délai de reprise est réglable de 0 à 10 secondes via le MENU #05 (RESUME). Une autre option est que la recherche s’arrête jusqu’à l’arrêt de l’émission de la station écoutée (ce qui correspond à la fermeture du squelch). Une seconde après la fermeture du squelch, la recherche reprends automatiquement. Une autre option est que la recherche s’arrête sur le signal, et reste indéfiniment sur cette fréquence. Ces choix de reprise peuvent être sélectionner par le MENU #03 (SCAN MODE). Voir page 84.
La DOUBLE VEILLE ressemble un peu au «scan». En DOUBLE VEILLE, cependant, l’émetteur récepteur supervise la fréquence (squelchée) du VFO-A tout en sondant celle du VFO-B. Un exemple type de cette double veille c’est que pendant vous attendez les possibles appels des stations DX avec le VFO-A sur 50.110 MHz, vous pouvez accéder périodiquement au 28.885 MHz où des stations donnent les possibles ouvertures sur le 6 mètres. Pour activer le mode DOUBLE VEILLE: 1. Mettre la fréquence émission et réception sur le VFO-A. Puis mettre la fréquence à veiller sur le VFO-B. 2. Se remettre sur le VFO-A, puis tourner la commande de SQL au seuil de silence de bruit de fond. 3. Appuyer sur la touche [FUNC], si nécessaire, pour choisir les fonctions de rang 4 [SKP, SCN, DW, SCH], puis appuyer sur la touche [C](DW) momentanément pour activer le mode DOUBLE VEILLE (l’icône “DW” s’allume). 4. Le FT-100D continue à superviser la fréquence courante (VFO-A), et selon une périodicité de quelques secondes, il y a un passage bref sur la fréquence du VFO-B, pour voir le trafic. La périodicité de scrutation peut être changée par le MENU #06 (DW-TIME). 5. Si une station est détectée sur la fréquence du VFO-B, le FT-100D s’arrête sur la fréquence du VFO-B, et poursuit en fonction des réglages des MENU #03 (SCAN MODE) et #05 (RESUME). 6. Appuyer sur la touche [C](DW) à nouveau pour annuler le mode Double veille (l’icône “DW” s’éteint). Noter que l’appui sur le commutateur PTT du microphone n’annule pas le mode DOUBLE VEILLE.
2. Tourner le bouton de sélection pour choisir le menu que vous souhaitez activer. 3. Quand vous avez choisi le menu, tourner la commande principale de fréquence pour changer la valeur ou la condition de ce menu. 4. Quand vous avez fait votre sélection, appuyer sur la touche [FUNC] momentanément pour quitter et revenir en mode normal. Menu N°
Choix du mode de reprise. Vitesse de recherche en mode VFO. règle le délai de reprise en mode scan, comme décrit au menu 03. règle l’intervalle de scrutation pour le Système Double veille. Réglage des Codes DCS.
023 Réglage de la Fréquence de la Tonalité CTCSS.
Régler les caractéristiques de coupure basse du filtre LPF du DSP. Réglage de la bande passante du filtre audio CW du DSP. Réglage du niveau de la puissance maximum de la bande HF. Réglage du niveau de la puissance maximum de la bande 50 MHz. Réglage du niveau de la puissance maximum de la bande 144 MHz. Réglage du niveau de la puissance maximum de la bande 430 MHz. réglage du niveau du gain Micro pour les modes SSB et AM. réglage du niveau du gain Micro pour le mode FM. réglage du niveau de compression du compresseur de modulation dans les modes SSB/AM. Réglage du niveau d’entrée audio du TNC en trafic AFSK. Sélectionne la mise hors tension automatique et son délai. Sélectionne le temps maximum d’émission continue.
104 codes DCS standards. tn–rn/tn–rr/tr–rn/tr-rr rAng/ALL/oFF on/oFF Sélectionne la déviation maximum en trafic FM. Sélectionne le mode et la bande latérale (si applicable) en mode AFSK. Sélectionne les décalages standards de fréquences 170, 425 ou 850 Hz en trafic FSK RTTY. Sélectionne le type de décalage de l’affichage en trafic RTTY. règle les circuits de l’émetteur récepteur pour la vitesse Packet utilisée. Définit la fréquence de décalage affichée en trafic Packet. Aligne l’émetteur récepteur sur la fréquence de la paire de tonalités définies par le TNC. règle la valeur du décalage relais utilisé sur la bande 28 MHz. règle la valeur du décalage relais utilisé sur la bande 50 MHz règle la valeur du décalage relais utilisé sur la bande 144 MHz. règle la valeur du décalage relais utilisé sur la bande 430 MHz. Active/désactive le Décalage Automatique de relais sur la bande 144 MHz. Active/désactive le Décalage Automatique de relais sur la bande 430 MHz. Sélectionne le mode de manipulation. règle le ratio point:Espace du manipulateur électronique. règle le ratio Trait:Espace du manipulateur électronique. règle le délai de retour en réception en trafic «semi breaking» CW. Réglage de la tonalité de l’écoute locale CW, du décalage BFO, et de la fréquence centrale du filtre CW sur le DSP FI. Sélectionne le mode Break-in CW. règle la vitesse de manipulation à l’émission. donne un décalage à l’émission avec le manipulateur électronique. règle le gain du circuit VOX. règle le délai de retombée du circuit VOX. Sélectionne l’action du SQL/RF de la face avant. Sélectionne l’action de la touche [LOCK] de la face avant. Active ou désactive les clicks de la commande principale de fréquence en mode AM et FM. Assigne des fonctions aux commutateurs du Microphone. Réglage du niveau d’action du Noise Blanker FI. Sélectionne l’accessoire (FC-20, ou ATAS-100) qui sera piloté par la touche [B](TUN) de la face avant. règle le point Carrier réception en LSB.
+500 ~ –200 Hz (au pas de 10 Hz) –
Fonction: Active/désactive le témoin sonore de touche et bouton. Valeurs disponibles: on/oFF Défaut: on Active/désactive le signal sonore qui retentit quand une touche de la face avant ou un bouton sont activés. N° de menu 03 (SCAN MODE) Fonction: Choix du mode de reprise. Valeurs disponibles: tinE/buSy/StoP Défaut: tinE Ce n° de menu vous permet de sélectionner le mode de reprise que vous préférez après un arrêt sur une station active (à l’ouverture du squelch). ces choix sont: tinE: La recherche s’arrête pendant un délai prédéfini au menu 05, puis reprends que l’émission soit finie ou non. buSy: La recherche s’arrête jusqu’à la fin de l’émission, puis reprends une seconde après. StoP: La recherche s’arrête quand un signal est trouvé et ne repart plus. N° de menu 04 (SCAN SPEED) Fonction: Vitesse de recherche en mode VFO. Valeurs disponibles: 10 ~ 100 ms Défaut: 10 ms Ceci fixe le temps de scrutation en recherche VFO (le temps passé sur chaque incrément de fréquence). Ce réglage est utilisé uniquement en mode SSB, CW, et DIG. N° de menu 05 (RESUME) Fonction: règle le délai de reprise en mode scan, comme décrit au menu 03. Valeurs disponibles: 1 ~ 10 secondes Défaut: 5 secondes Ce menu définit le délai d’attente sur la fréquence en recherche en mode “tinE”.
ALL: une tonalité aiguë est émise à chaque réception d’un signal de scrutation envoyé par l’autre station, et une tonalité basse quand l’autre station devient hors portée. oFF: Pas de signal sonore d’alerte; le statut courant de la fonction ARTS est affiché sur l’écran.
3. Refaire l’opération autant de fois que nécessaire pour rentrer la totalité de l’indicatif. 4. Appuyer sur la touche [FUNC] pour sauvegarder l’identifiant et sortir. N° de menu 12 (TONE FREQ) Fonction: Réglage de la Fréquence de la Tonalité CTCSS. Valeurs disponibles: 39 Tonalités CTCSS standards. Défaut: 88.5 Hz Les tonalités disponibles figurent dans le tableau. CTCSS TONE FREQUENCY (HZ) Valeurs disponibles: Cont/CHEC/SgL/oFF Défaut: oFF Cont: La recherche balaie continuellement. Chec: La recherche balaie un cycle toutes les 30 secondes. SgL: La recherche balaie uniquement une fois. oFF: La recherche est désactivée. N° de menu 16 (DSP MIC EQ) Fonction: règle la réponse de l’équaliseur DSP du microphone. Valeurs disponibles: oFF/1/2/3 Défaut: oFF Ce menu vous permet de régler, via le DSP, la réponse audio de l’émetteur récepteur aux caractéristiques de votre voix. Ceci concentre la puissance disponible de l’émetteur récepteur dans le spectre de fréquence occupé par votre voix, ceci accroît utilement la puissance de sortie. Ces choix sont: OFF: Cette fonction est désactivée. 1: Coupure Haute (les fréquences basses sont renforcées) 2: Coupure basse (les fréquences hautes sont renforcées) 3: Coupure Haute/Basse (les fréquences médium sont renforcées) N° de menu 17 (DSP NR) Fonction: Réglage de la force du Réducteur de bruit DSP. Valeurs disponibles: 1 ~ 16 Défaut: 7 Un réglage plus haut apporte plus de réduction de bruit, avec une légère perte de fidélité sur le signal entrant. N° de menu 18 (DSP LPF) Fonction: Régler les caractéristiques de coupure haute du filtre LPF du DSP. Valeurs disponibles: 1000 ~ 6000 Hz Défaut: 6000 Hz Ce menu détermine la fréquence de coupure haute du filtre LPF DSP en mode SSB, AM, et FM. La meilleure réjection d’interférence en mode vocal est habituellement obtenue avec un réglage entre 2200 et 2700.
N° de menu 20 (BPF WIDTH) Fonction: Réglage de la bande passante du filtre audio CW du DSP. Valeurs disponibles: 60/120/240 Hz Défaut: 240 Hz Cette sélection détermine la bande passante du filtre CW du DSP. N° de menu 21 (HF TX PO) Fonction: Réglage du niveau de la puissance maximum de la bande HF. Valeurs disponibles: 0 ~ 100 Défaut: 100 N° de menu 22 (50M TX PO) Fonction: Réglage du niveau de la puissance maximum de la bande 50 MHz. Valeurs disponibles: 0 ~ 100 % (% de 100 Watts de puissance maximum) Défaut: 100 N° de menu 23 (144M TX PO) Fonction: Réglage du niveau de la puissance maximum de la bande 144 MHz. Valeurs disponibles: 0 ~ 100 % (% de 50 Watts de puissance maximum) Défaut: 100 N° de menu 24 (430M TX PO) Fonction: Réglage du niveau de la puissance maximum de la bande 430 MHz. Valeurs disponibles: 0 ~ 100 % (% de 20 Watts de puissance maximum) Défaut: 100 N° de menu 25 (MIC GAIN) Fonction: réglage du niveau du gain Micro pour les modes SSB et AM. Valeurs disponibles: 0 ~ 100 % Défaut: 50 % N° de menu 26 (FM MIC GAIN) Fonction: réglage du niveau du gain Micro pour le mode FM. Valeurs disponibles: 0 ~ 100 % Défaut: 50 %
Valeurs disponibles: oFF/300/6.0 Défaut: oFF N° de menu 33 (FM DEV) Fonction: Sélectionne la déviation maximum en trafic FM. Valeurs disponibles: HF 2.5/2.5/5.0 KHz La déviation maximum en FM est de 5.0 KHz sur toutes les bandes amateurs.
PCt-U: trafic packet HF à 300 bps en mode USB. PCk-F: trafic packet en FM à 1200/9600 bps. N° de menu 35 (RTTY SHIFT) Fonction: Sélectionne les décalages standards de fréquences 170, 425 ou 850 Hz en trafic FSK RTTY. Valeurs disponibles: 170/425/850 Fonction: Aligne l’émetteur récepteur sur la fréquence de la paire de tonalités définies par le TNC. Valeurs disponibles : 1170/1700/2125/2210 Hz Défaut: 2125 Hz Les valeurs disponibles désignées ci-dessus représentent la fréquence centrale de la paire de tonalités Packet en trafic USB/LSB AFSK.
Valeurs disponibles: 0 ~ 10 MHz Défaut: 5 MHz (Dépend de la version du transceiver) N° de menu 44 (144 ARS) Fonction: Active/désactive le Décalage Automatique de relais sur la bande 144 MHz. Valeurs disponibles: on/oFF Défaut: on (Dépend de la version du transceiver) N° de menu 45 (430 ARS) Fonction: Active/désactive le Décalage Automatique de relais sur la bande 430 MHz. Valeurs disponibles: on/oFF Défaut: on (Dépend de la version du transceiver) N° de menu 46 (KEYER TYPE) Fonction: Sélectionne le mode de manipulation. Valeurs disponibles: EL1/EL2/Bug Défaut: EL2 Voici les modes de manipulation possibles avec le manipulateur intégré: EL1: Manipulateur iambique avec l’ACS (Espace Automatique de caractères) désactivé. Le ratio est au choix de l’utilisateur par les menus 47 et 48. EL2: Manipulateur iambique avec l’ACS activé. Le ratio est au choix de l’utilisateur par les menus 47 et 48. Bug: Emulation du manipulateur semi-automatique. Une pédale donne automatiquement “les points”, tandis que l’autre pédale donne manuellement “les traits”.
Fonction: Sélectionne l’action de la touche [LOCK] de la face avant. Valeurs disponibles: diAL/PAnEL Défaut: diAL DiAL: verrouille uniquement la commande principale de fréquence. PAnEL: verrouille toutes les touches et boutons de la face avant (sauf la touche [LOCK]). N° de menu 58 (AM&FM CLICK) Fonction: Active ou désactive les clicks de la commande principale de fréquence en mode AM et FM. Valeurs disponibles: on/oFF Défaut: on
Valeurs disponibles : oFF/AtAS-1/AtAS-2/TUNER Défaut: oFF oFF: La touche [B](TUN) est désactivée. AtAS-1: La touche [B](TUN) active l’option ATAS-100 sur les deux sorties antennes (un duplexeur externe est nécessaire). AtAS-2: La touche [B](TUN) active l’option ATAS-100 (sur la sortie HF/50). TUNER: La touche [B](TUN) active l’option FC-20. N° de menu 62 (RX LSB CAR) Fonction: règle le point Carrier réception en LSB. Valeurs disponibles: +500 ~ –200 Hz (pas de 10 Hz) Défaut: 0 Hz Changer cette valeur correspond à une rotation de la commande Shift FI, permettant de prérégler la réponse en fréquence de la bande passante FI du récepteur IF en LSB. N° de menu 63 (RX USB CAR) Fonction: règle le point Carrier réception en USB. Valeurs disponibles: +500 ~ –200 Hz (Au pas de 10 Hz) Défaut: 0 Hz Changer cette valeur correspond à une rotation de la commande Shift FI, permettant de prérégler la réponse en fréquence de la bande passante FI du récepteur IF en USB.
N° de menu 66: Fonction: pour mémoire pas disponible en version Europe.

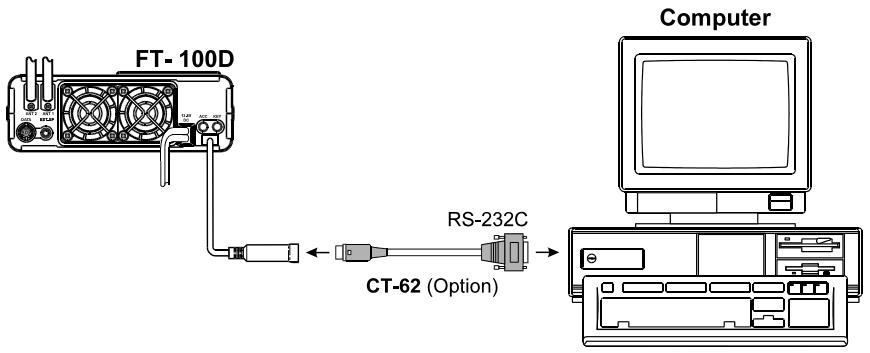

Yaesu Musen ne produit pas de logiciel pour son CAT Système, en raison de l’existence de la grande variété d’ordinateurs personnels, d’opérating systèmes, et d’applications utilisés aujourd’hui. Cependant, le FT-100D (et les autres produits Yaesu) sont largement supportés par des logiciels généraux, et nous vous recommandons de contacter votre revendeur pour information ou de prendre connaissance de la publicité dans les journaux radioamateurs. La plupart des vendeurs de logiciel ont aussi des «home Pages» sur le Web qui contiennent de nombreuses informations sur les caractéristiques et les radios concernées par leurs logiciels. L’information présentée dans ce paragraphe permet au programmeur de comprendre la structure des commandes et des codes op utilisés avec le CAT Système du FT-100D.
Les commandes échangées entre l’ordinateur et l’émetteur récepteur sont structurées en blocks de 5 bytes, avec 200 ms entre chaque byte. Le dernier byte dans chaque block est l’instruction codeop, tandis que les quatre premiers bytes de chaque block supportent les
Toutes les valeurs des données CAT sont hexadécimales. Noter qu’à la différence de la plupart des autres émetteur récepteurs Yaesu, sur le FT-100D le câble série pour les données est du type «null modem» («croisé»), et pas «straight».
Par la table des commandes CAT , le codeop pour «mettre la freq. sur la bande principale» est 0A. Plaçant le codeop en 5° position de bit des données, nous entrons ensuite la fréquence dans les quatre premiers bits des données:
Exemple #2: Se mettre en Mode «SPLIT» Par la table commandes CAT, le codeop pour «SPLIT ON/OFF» est 01 (hex). mettre le code op sur le 5° bit des données, puis compléter ensuite les 4 bits paramètres par des valeurs fictives:
En cas de fonctionnement erratique, il peut être nécessaire de réinitialiser le microprocesseur à ses valeurs par défaut, afin de déterminer si la panne est à imputer plutôt à une faute d’utilisation qu’à un défaut de fonctionnement. Ce chapitre décrit les procédures a suivre dans ces situations.
Pour réinitialiser les réglages personnalisés du Menu à leurs valeurs par défauts: 1. Mettre l’émetteur récepteur hors tension. 2. Appuyer et maintenir les touches [HOME] et [FUNC]; et sans les lâcher, appuyer et maintenir le commutateur [PWR] pendant ½ seconde pour mettre l’émetteur récepteur sous tension. 3. Relâcher toutes les touches; La procédure de réinitialisation est maintenant complète. Réinitialiser le VFO et les mémoires, mais conserver les paramètres personnalisés du Menu: 1. Mettre l’émetteur récepteur hors tension. 2. Appuyer et maintenir les touches [DSP] et [LOCK]; et sans les lâcher, appuyer et maintenir la touche [PWR] pendant ½ seconde pour mettre l’émetteur récepteur sous tension. 3. Relâcher toutes les touches; La procédure de réinitialisation est maintenant complète. Les suggestions ci-dessous peuvent vous aider à surmonter les difficultés le plus souvent rencontrées.
Vérifier les fusibles du câble d’alimentation DC. Vérifier les portes fusibles du câble d’alimentation DC.
Vérifier si les commutateurs, PTT sur microphone à main ou TX/STBY sur microphone de table sont fermés
• • Vérifier la commande de Décalage FI (ne doit pas être tout à droite ou tout à gauche). En FM vous avez des signaux distordus, assurez-vous que vous n’êtes pas passé accidentellement en mode AM. Si les filtres XF-117C ou XF-117CN CW sont installés, mais la bande passante est trop large, vérifier le Menu #31 et/ou le menu #32 pour s’assurer que le réglage du Menu filtre CW est sur “On”. En CW, s’assurer que le Filtre notch du DSP est sur Off, touche [B](DNF).
Vérifier qu’un décalage relais FM n’entraîne l’émetteur récepteur à émettre en dehors des bandes amateurs (si vous voyez un message «ERROR»).
Modes SSB/AM • Vérifier le réglage du MIC (GAIN) (MENU #25 en AM/SSB et menu #33 en FM) pour être sur qu’elle n’est pas à zéro. • Vérifier la position de “TX PO” (MENU #21~24), pour être sur qu’elle n’est pas complètement vers la gauche. • Vérifier le commutateur PTT du microphone pour s’assurer que l’icône “TX” est apparente. Voir les suggestions précédentes si ce n’est pas le cas. • Vérifier les réglages des Menus #64 (TX LSB CAR) et/ou Menu #65 (TX USB CAR) si vous recevez des reports de modulation concernant un niveau de graves ou d’aigus anormalement élevé sur votre voix. Réinitialisez à «0» pour vérifier. Mode CW • Vérifier la position de “TX PO” (MENU #21~24), pour être sur qu’elle n’est pas complètement vers la gauche. • Si vous utilisez un manipulateur électronique externe, assurez-vous que le câble de manipulation est relié à la prise «Positive» (+) du boîtier contenant l’électronique externe (pas «Négative» ou «Block Grille»). • Si une tonalité continue «Clé appuyée» est présente, assurez-vous que le jack du «bug» a 3 conducteurs (Stéréo) et pas 2 conducteurs. • Si vous utilisez une interface de manipulation, s’assurer de la bonne sortie ordinatrice (COM ou LPT) et que tous les programmes «TSR» sont actifs. • Si vous utilisez une interface de manipulation, assurez-vous que le câble de manipulation est relié à la sortie correcte (COM ou LPT). • Si vous utilisez une interface de manipulation et que des caractères erronés sont envoyés, vérifier que le MANIPULATEUR interne du FT-100D n’est pas sur «on». • Si le temps de retombée en réception est trop rapide ou trop lent, ajuster le réglage à l’aide de la touche [C](AGC) sur les fonctions de rang 5 [IPO, ATT, AGC, NB].
• Vérifier la position de “TX PO” (MENU #21~24), pour être sur qu’elle n’est pas à zéro. • Si vous ne pouvez pas accéder à un relais, assurez-vous s’il ne faut pas utiliser des Tonalités CTCSS ou que le code DCS est correctement régler. • Si en report on vous dit être légèrement «décalé en fréquence» vérifiez que fréquence est correctement réglée (changer le pas de fréquence voir page 35 si vous ne pouvez pas vous régler sur la bonne fréquence à l’aide de la commande principale de fréquence ou du Bouton de sélection). • S’il n’y a pas de décalage relais, vérifier les réglages des Menus #40 (HF RPT SHIFT), #41 (50 RPT SHIFT), #42 (144 RPT SHIFT) ou #43 (430 RPT SHIFT). • S’il n’y a pas de Décalage Automatique de relais, vérifier les réglages des Menus #44 (144 ARS) ou #45 (430 ARS). Mode données • Vérifier la position de “TX PO” (MENU #21~24), pour être sur qu’elle n’est pas à zéro. • En RTTY, assurez-vous que la sortie «FSK» du TNC (mis à la masse pour décaler) n’est pas relié à la broche de l’entrée (AFSK) «DATA IN» du FT-100D. • Assurer que la ligne PTT est correctement reliée à la prise DATA du FT-100D. • Assurez-vous que le niveau en sortie «TX AUDIO» du TNC est convenablement réglé. • Assurez-vous que menu #28 (AFSK LEVEL) est bien réglé. • En Packet FM, assurez que la Vitesse de transfert est bien réglée via le Menu #37. • En modes Données “tons multiples” (SSB), assurez-vous que toutes les tonalités sont comprises dans la bande passante FI. Régler les tonalités sur le TNC, si ce n’est pas le cas.
• • Assurez-vous que les logiciels de concours ou de carnet de trafic utilisés concernent le FT-100D, et que le protocole de «Radio Commande» est activé sur le logiciel.

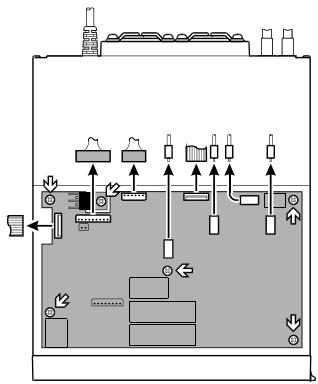

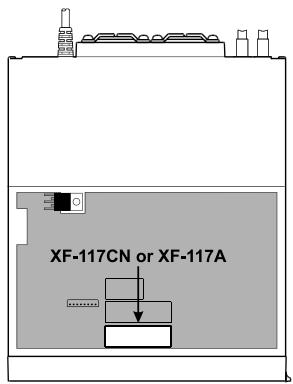

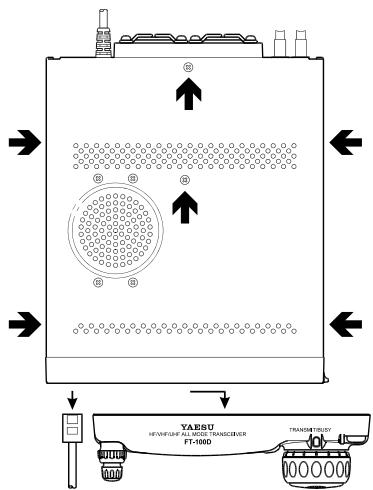

3. Se reporter à la Figure 3, et enlever les six vis qui fixent la platine au châssis. Enlever les quatre câbles coaxiaux apparents, tout comme les deux câbles en nappes, pour permettre le repli de la platine vers l’avant. 4. Se reporter à nouveau à la Figure 2 pour situer les emplacements de montage desfiltres F.I. Positionner le filtre(s) à installer sur le support approprié de la platine et appuyer pour qu’il prenne sa place. 5. Retourner la platine, et souder les broches du filtre(s) sur la platine. Enlever toutes longueurs excessives des broches. 6. Remettre la platine dans sa position normale. Remettre les six vis de montage, puis les quatre câbles coaxiaux et les deux câbles en nappe. Observer avec attention le code de couleurs pour les câbles coaxiaux à la Figure 3. 7. Remettre le connecteur du microphone et la face avant. Remettre l’élément supérieur du boîtier (ne pas oublier le connecteur du haut-parleur), mettre le câble d’alimentation, et mettre l’émetteur récepteur sous tension en pressant et maintenant le commutateur [PWR] pendant ½ seconde. 8. Se reporter au tableau, et changer les réglages du MENU #32. Pour chaque filtre installé, le N° de menu correspondant doit être mis à “On”. 9. L’installation des Filtres est maintenant complète.
Notice Facile
