Installation du crochet de ceinture à verrouillage rapide 7 Installation du Pack batteries FNB-58LI 8 Installation du Boîtier de piles Alcalines FBA-23 9 Durée de vie de la batterie 10 Emploi en courant Alternatif à l’aide du NC-72C/U 10 Utilisation en packet 11 Emploi 12 Mise sous et hors tension 12 Régler le niveau du Volume 12 Réglage du Squelch 13 Choix de la bande courante active 14 Choix de la Bande Utilisée 15 Navigation en Fréquence 16 Suppression d’un signal BF 17 Asservissement de bandes 17 Transmission 17 Changer le niveau de puissance de l’émetteur 18 Emploi du VOX 19 Réception des bandes radiodiffusion AM 20 Réception de la bande aviation AM 20 Réception des bandes radiodiffusion FM /son TV .. 21 Réception de la radiodiffusion Météo 22 Verrouillage du clavier 23 Eclairage du clavier et de l’écran 24 Désactiver le témoin sonore de clavier 24 Fonctions complexes 25 Choisir la taille de l’affichage de la Fréquence 25 Changer les incréments de fréquence des canaux .... 25 Changer le mode opératoire 26 Emploi en relais 27 Emploi du CTCSS 30 Emploi du DCS 31 Recherche automatique sur tonalité 32 Emploi de l’avertisseur sonore en mode CTCSS/DCS 33 Trafic en mode tonalités croisées 33 Tonalité d’appel (1750 Hz) 34 ARTS (surveillance automatique de surveillance de liaison) . 35 Emploi du DTMF 38 Emploi du dispositif d’urgence 39 ATT (atténuateur signal d’entrée) 40 Economiseur de batterie en réception 40 Economiseur de batterie à l’émission 41 Mise hors fonction du STROBE 41 Mise hors tension automatique (APO) 42 Limiteur du temps d’émission (TOT) 42 Verrouillage du canal occupé (BCLO) 43 Contrôle du micro (MIC Monitor) 43 Changer le niveau de déviation en émission 44
Mise en œuvre des canaux mémoires « réguliers » . 45 Mise en mémoire 46 Mise en mémoire de fréquences TX/RX indépendantes 46 Rappel mémoire 47 Canal mémoire « HOME » 47 Capteur de fréquence 66 Fonction connexion Internet 67 Sélection de l’affichage de l’unité de mesure de température 70 Sélection de l’affichage de l’unité de mesure du baromètre 70 Compensation corrective pour le baromètre 70 Sélection de l’affichage de l’unité de mesure de l’altimètre 71 Compensation corrective pour l’altimètre 71 Utilisation du compteur de temps 72 Personnalisation de l’affichage 73 Mode icône 73 Sélection des icônes 73 Editeur d’icônes 74 Mode d’affichage en mode « arrêt » 75 Symboles de l’indicateur de mesure 76 Editeur de caractères 77 Contraste de l’affichage 78 Réglage du DIMMER (luminosité) 78 Personnalisation du STROBE 79 Procédures de réinitialisation 80 Clonage 81 Mode menu 82 Installation de l’option SU-1 97 430 Mhz, il est possible d’écouter la radiodiffusion en AM et FM, la bande HF des ondes courtes, les bandes TV VHF et UHF, la bande aviation VHF(en AM). La possibilité de réception en double bande (VHF/VHF) et (UHF/UHF) permet l’écoute simultanée de deux fréquences. Et le capteur optionnel de pression permet la détermination de la pression barométrique et de l’altitude. La partie émission fournit 5 Watts de puissance en sortie sur les bandes 50 MHz, 144 MHz et 430 MHz avec le Pack batteries FNB-80LI fourni avec l’appareil, et 1 Watt de porteuse en sortie AM sur 50 MHz. Les systèmes de codages de signaux CTCSS et DCS sont incorporés au VX-7R, avec en plus le système ARTS -exclusivité Yaesu- (Système automatique de surveillance de liaison), qui avertit l’utilisateur quand ce dernier quitte la plage de faisabilité de la liaison avec une autre station équipée elle aussi du système ARTS.. Nous vous remercions pour votre achat et nous vous conseillons vivement de lire la présente notice pour utiliser toutes les possibilités de l’appareil.
Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l’utilisation. Pour un usage normal, l’utilisateur doit posséder une licence radioamateur. L’usage n’est permissif que dans les bandes affectées au service radioamateur.

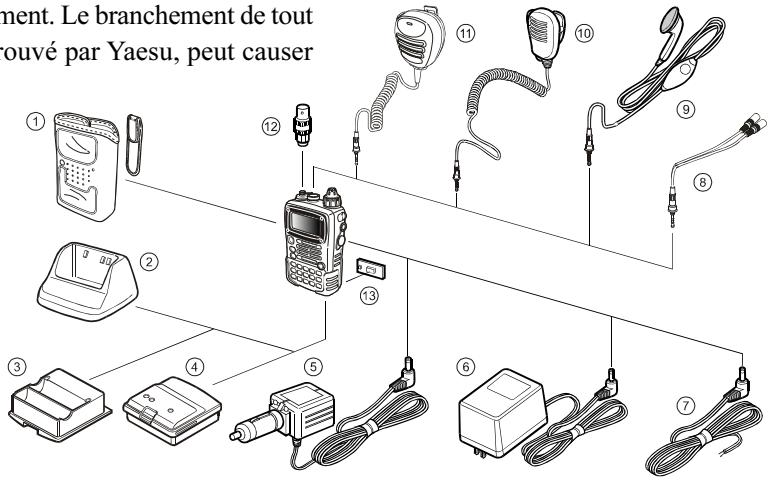

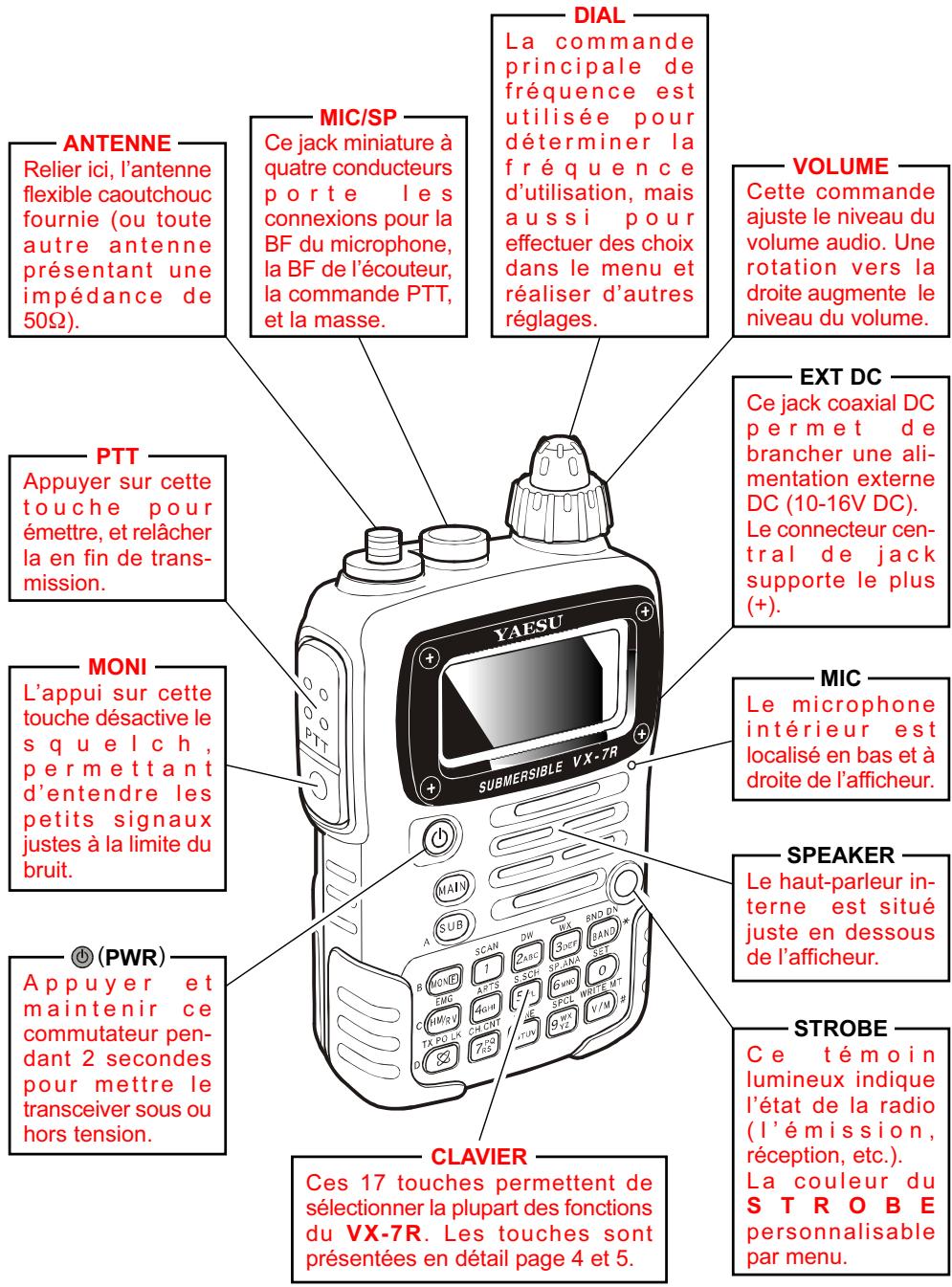

EXT DC Ce jack coaxial DC permet de brancher une alimentation externe DC (10-16V DC). Le connecteur central de jack supporte le plus (+).
émettre, et relâcher la en fin de transmission.
SPEAKER Le haut-parleur interne est situé juste en dessous de l’afficheur.
Appuyer et maintenir ce commutateur pendant 2 secondes pour mettre le transceiver sous ou hors tension. CLAVIER Ces 17 touches permettent de sélectionner la plupart des fonctions du VX-7R. Les touches sont présentées en détail page 4 et 5.
La couleur du S T R O B E personnalisable par menu.
« écriture mémoire »
Entrée du digit «8» de la fréquence
Fait passer dans la bande de fréquences supérieure

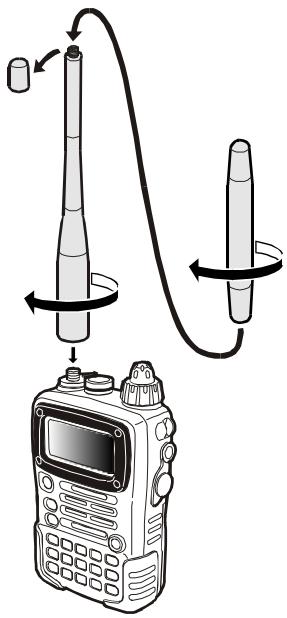

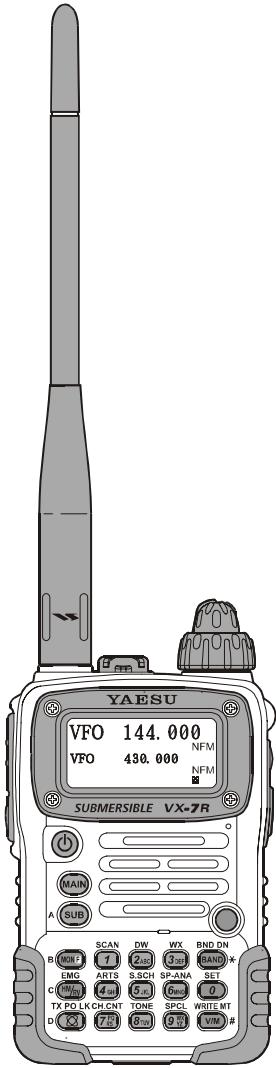

Pour installer l’antenne fournie: Tenant la partie inférieure de l’antenne, vissez la sur la prise d’antenne de l’émetteur récepteur jusqu’à ce que cela soit verrouillé. Ne pas trop serrer. Pour le trafic en dessous de 50 MHz enlever le capuchon du premier élément de l’antenne et visser l’élément additionnel sur le premier élément. Notes: Ne jamais transmettre sans avoir une antenne branchée. Quand on installe l’antenne fournie, toujours la tenir à la partie inférieure pendant qu’on la visse sur l’émetteur récepteur. Si on utilise une antenne extérieure pour émettre, s’assurer que le TOS actuellement sur l’émetteur récepteur est 1.5 : 1 ou plus bas. Faire attention de ne pas perdre le capuchon de l’élément de base de l’antenne quand l’élément additionnel est installé.

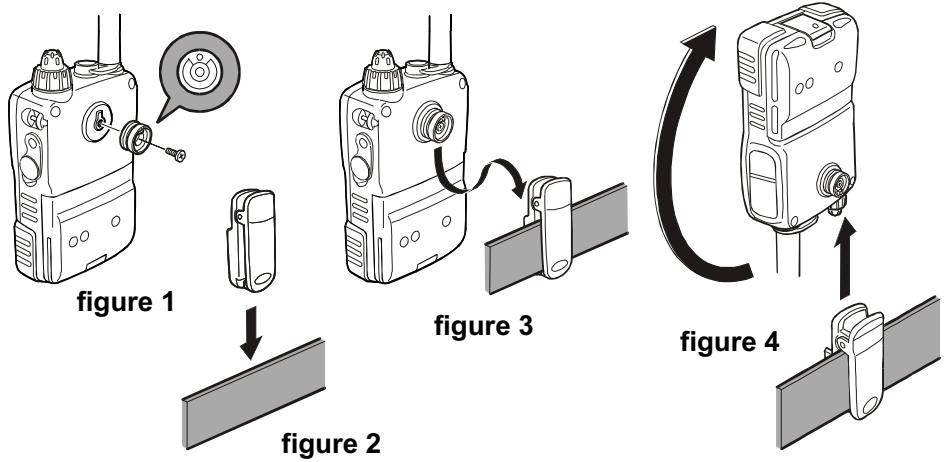

VX-7R vers le bas jusqu’au « click » de verrouillage (figure 3). 4. Pour retirer le VX-7R du crochet de ceinture, faire pivoter le VX-7R de 180 ° puis faire glisser le VX-7R vers le haut pour sortir le point d’attache du poste du rail d’insertion situé sur le crochet de ceinture (figure 4).

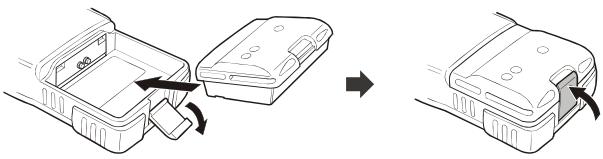

2. Refermer avec soin le verrou du pack batterie situé à la partie inférieure de la radio.
Le Boîtier Pile FBA-23 optionnel permet la réception à l’aide de deux batteries alcalines de type « AA ». Ces batteries alcalines peuvent être aussi utilisées pour transmettre en urgence, mais la puissance de sortie possible est seulement de 300 mW ou de 50 mW et la vie des batteries est brève.

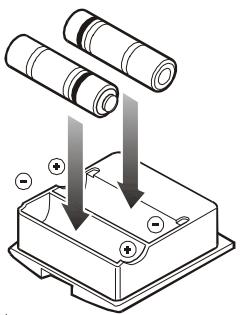

1. Glisser les piles dans le FBA-23, comme indiqué sur le schéma, de sorte que le pôle négatif [–] des batteries viennent au contact du ressort à l’intérieur du FBA-23. 2. Ouvrir le verrou de pack batterie situé dans la partie inférieure de la radio. 3. Installer le FBA-23 comme illustré, avec le pôle [+] dirigé vers le bas de l’émetteur récepteur. 4. Remettre le verrou de pack batterie situé dans la partie inférieure de la radio. Le FBA-23 n’a pas de prises pour recharger, car les piles alcalines n’ont pas à être rechargées. Aussi le NC-72C/U, le E-DC-5B ou le E-DC-6 peuvent être branchés sans risque à la prise EXT DC quand le FBA-23 est installé. Notes: Le FBA-23 est prévu être utilisé avec des piles Alcalines de type AA. Si vous n’utilisez pas le VX-7R pendant longtemps, enlever les batteries du FBA-23, car les fuites de batterie peuvent causer des dégâts au FBA-23 et / ou à l’émetteur récepteur.

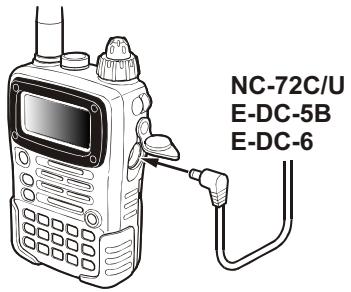

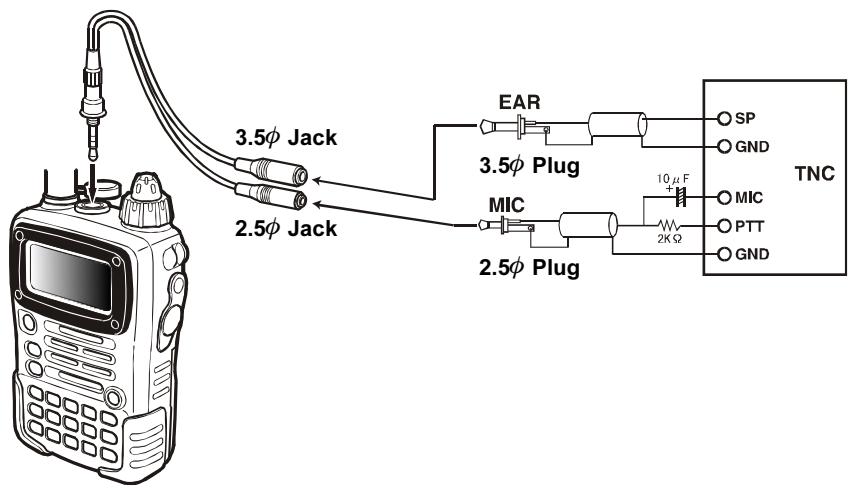

Le VX-7R peut être employé à partir du courant du secteur de votre maison à l’aide de l’adaptateur AC fourni NC-72C/U. Pour ce faire, fermer l’émetteur récepteur, puis mettre la prise miniature de l’adaptateur AC dans la prise EXT DC sur le côté de la radio. Ensuite mettre l’adaptateur AC dans la prise du mur. Vous pouvez maintenant allumer l’émetteur récepteur.
(PWR) sur le 2. Appuyer et maintenir le commutateur côté gauche de la face avant de l’émetteur récepteur environ pendant 2 secondes. Deux signaux sonores sont émis quand le commutateur a été tenu assez longtemps, un message de bienvenue puis la fréquence sont affichés sur l’écran LCD. Deux secondes plus tard, la fonction économiseur de batterie est activée, à moins que vous ne l’ayez rendue indisponible (page 40). (PWR) à 3. Pour mettre hors tension l’émetteur récepteur, maintenir le commutateur nouveau pendant 2 secondes. Si vous n’entendez pas les deux « Signaux sonores « lors de la mise en route, il est possible que la fonction alarme sonore a été rendue indisponible par le Menu Système. En page 24 la réactivation de la fonction alarme sonore est expliquée.
Le VX-7R dispose d’une horloge 24 heures et d’un calendrier qui couvre la période 01/01/2000 à 31/12/2099. pour régler cette horloge procéder comme indiqué à la page 69 colonne « réglage horloge ».

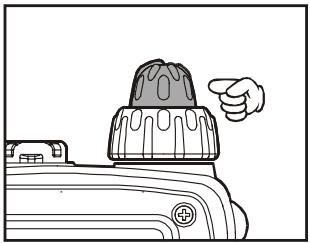

1. Appuyer sur la touche commutateur MONI situé sur le côté gauche de la radio. Ceci permet un accès rapide au menu Basic Setup #1 (SQL NFM) ou au menu Basic Setup #2 (SQL WFM). 2. Maintenant appuyer sur les touches ou pour faire varier le bruit de fond. Quand vous trouvez le point de disparition du bruit de fond, (généralement sur la position «3» or «4»); C’est le point de meilleure réception pour les petits signaux. 3. Quand le réglage du squelch vous convient, appuyer brièvement sur la touche PTT pour sauvegarder le nouveau réglage et revenir en mode normal. 4. Vous pouvez également régler le Squelch en utilisant le mode (Menu). Voir page 82 pour plus de détails. 1) Le niveau de squelch peut être ajusté de manière séparée sur la bande principale « MAIN » et sur la bande secondaire « SUB ». 2) Si vous êtes en train d’opérer dans une zone de grande activité HF, vous pouvez souhaiter utiliser des tonalités subaudibles à l’aide du Décodeur CTCSS incorporé. Ceci permet de garder votre radio inactive jusqu’à ce qu’un appel soit reçu d’une station transmettant la bonne tonalité subaudible. Ou si vos amis sont pourvus de radios avec un système de tons pilotes compatible avec celui de votre VX-7R, essayer d’utiliser ce mode pour une occupation plus silencieuse des canaux actifs.

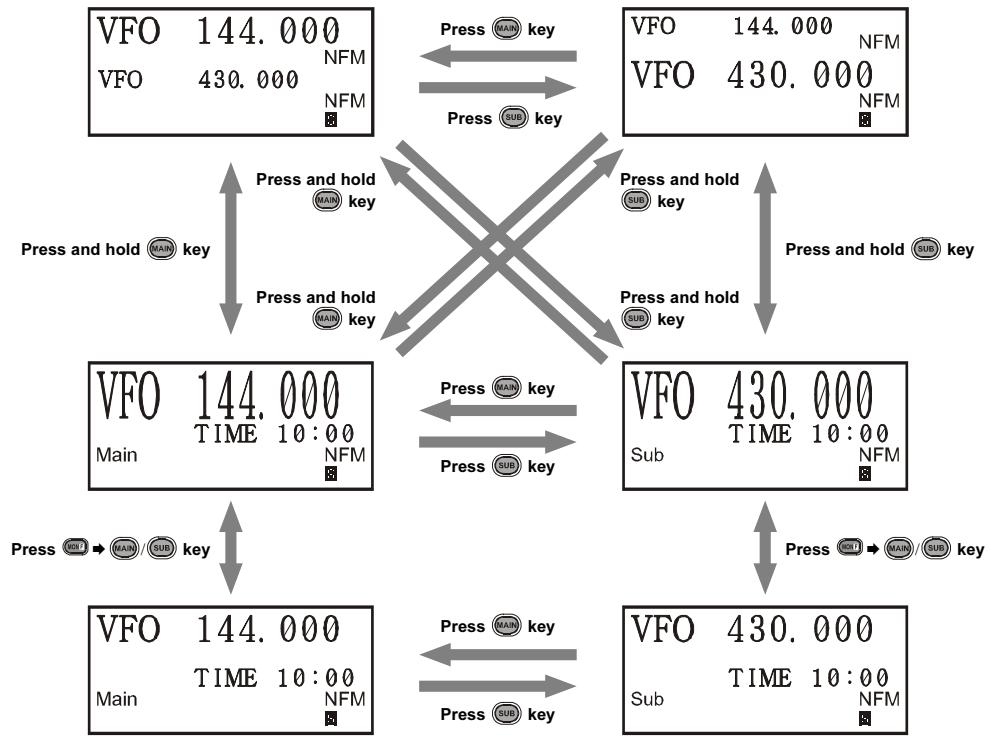

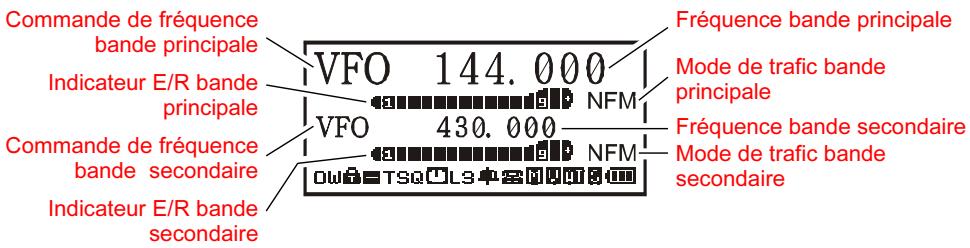

Etant en mode trafic mono-bande il est possible de se remettre uniquement en grands caractères en appuyant sur la touche puis sur la touche / . La bande de fréquence secondaire « sub » peux être utilisée uniquement que dans les bandes radio amateur et après qu’elle ait été désignée comme bande courante active. La réception en couverture de bande étendue n’est possible qu’en bande principale « Main ». Press 2. Si vous voulez progresser d’une bande avec des fréquences plus basses. Appuyer sur la touche puis sur la touche . 3. Le VX-7R utilise un double VFO (présenté précédemment). Pour passer du VFO principal (MAIN) au VFO secondaire (SUB) instantanément, appuyer sur la touche brièvement. En appuyant sur la touche le VX-7R revient en VFO « MAIN ». La bande de fréquence avec des grands caractères est celle où l’émission est possible alors que celle qui porte des petits caractères est uniquement en réception. 4. Après avoir sélectionné la bande désirée, vous pouvez lancer manuellement le réglage en fréquence (ou le «scan») en suivant les recommandations qui suivent. Note concernant la double réception Il peut arriver que le VX-7R reçoive de très forts signaux sur la fréquence image et / ou que la sensibilité du récepteur soit passablement affectée par la combinaison des fréquences « principale » et « secondaire » quand le mode « double réception » est activé. Si vous vous trouvez avec des problèmes d’interférence dus à des perturbations ayant comme origine une fréquence image, vous pouvez calculer quelle est la fréquence en question à l’aide des formules qui suivent. Cette information vous permettra de prendre toutes les dispositions pour éliminer ces perturbations (trappes, etc.,…). 3,579545 MHz x n 11,7 MHz x n n: étant un entier (1, 2, 3, …) fréquence bande «MAIN» = (fréquence bande «SUB» ±46,35 MHz) x n fréquence bande «SUB» = (fréquence bande «MAIN» ±47,25 MHz) x n (bande «MAIN» = NFM) (partie externe de la commande double au-dessus de la radio) En tournant le DIAL il est possible de se régler en fréquence sur la bande active avec les incréments de fréquence prévus pour cette bande. Une rotation du DIAL vers la droite fait monter le VX-7R en fréquence, et une rotation du DIAL dans l’autre sens le fait descendre en fréquence. , puis vous tourner le DIAL, l’incrément de Si vous appuyer brièvement sur la touche fréquence de 1 MHz est sélectionné. Cette fonction est très utile pour faire des excursions en fréquence rapides dans la gamme très large offerte par le VX-7R.

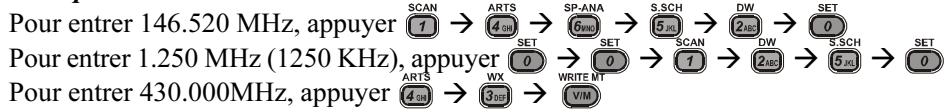

La fréquence de trafic souhaitée peut être entrée directement au clavier. Le mode opératoire est automatiquement choisi en fonction de la fréquence entrée au clavier. Pour entrer une fréquence à partir du clavier, appuyer juste sur les touches du clavier portant les chiffres dans l’ordre voulu. Comme il n’y a pas de touche «point décimal» sur le VX-7R, il faut pour les fréquences en dessous de 100 MHz, exp : 15.150 MHz), entrer les zéros non significatifs. Exemples: Pour entrer 146.520 MHz, appuyer Si vous souhaitez inverser le sens de la recherche ( par exemple passer en recherche en fréquence décroissante), tourner juste le DIAL d’un click dans le sens opposé (ici vers la gauche) pendant que le VX-7R est en mode recherche automatique. Pour inverser à nouveau le sens de la recherche tourner le DIAL d’un click dans l’autre sens. Pour sortir du mode « recherche automatique » (scan) appuyer brièvement sur le commutateur PTT.
#8: Mute set. 3. Appuyer sur la touche ou sur la touche pour mettre le paramètre à « ON » pour activer la fonction. 4. Appuyer sur le commutateur PTT pour sauvegarder le nouveau réglage et revenir en mode normal. 5. Pour désactiver la fonction réduction d’un signal BF mettre le paramètre à « OFF » au point 3 précédent. Quand la fonction réduction d’un signal BF est activée l’icône “
Appuyer sur la touche ou sur la touche pour mettre le paramètre à « ON » pour activer la fonction. 5. Appuyer sur le commutateur PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Quand vous tourner le DIAL vous voyez les fréquences des deux bandes évoluer en même temps. Pour sortir de ce mode vous revenez au mode menu et mettez le paramètre de Misc Setup #9: BAND LINK à OFF. La fonction « association de bande » implique que 1) que les bandes Main et Sub soient sur la même bande de fréquences (mode double réception), 2) que le menu Misc Setup #10: VFO MODE soit à « BAND ». Autrement dit la fonction « association de bande » ne peut être activée si Main et Sub ne sont pas sur la même bande ou que le menu Misc Setup #10: VFO MODE soit à « ALL ».
2. Pour revenir en mode réception, relâcher la pédale PTT. 3. En émission, le niveau de puissance relative est indiqué sur l’écran LCD. De plus, les icônes « L1 », « L2 » et « L3 » apparaissent en bas de l’afficheur correspondant aux trois niveaux de «puissance réduite» si vous êtes en train de réaliser un trafic local il est préférable de se positionner en faible puissance pour garder une plus grande autonomie d’utilisation de puis sur la touche la batterie. Pour ce faire, appuyer sur la touche pour faire apparaître l’icône «L»en bas de l’afficheur. Surtout ne pas oublier, qu’en émission il faut toujours que l’antenne soit en place. L’émission n’est pas possible en dehors des bandes 50 MHz, 144 MHz, et 430 MHz.
ICONS NONE L3 L2 L1 batteries standard FNB-80LI ou une 50/144/430 MHz 5.0 W 2.5 W 1.0 W 0.05 W source extérieure de courant continu, les 2. En appuyant sur la touche sur la touche puis sur la touche jusqu’à la disparition des icônes «Low Power» fait revenir en mode grande puissance. 1) Le VX-7R est vraiment formidable ! Vous pouvez régler en Faible puissance sur une bande (UHF par exemple), tout en laissant la Grande puissance en VHF, et la radio se souvient des différents réglages sur chaque bande. Et quand vous renseignez les mémoires, vous pouvez mettre séparément dans chaque
EMPLOI DU VOX Un système de VOX existe sur le VX-7R et permet en particulier une commutation émission réception automatique déclencher par le signal entrant sur le microphone. Avec cette fonction activée, il devient inutile d’appuyer sur le PTT et il faut signaler que l’emploi d’un équipement de tête n’est pas non plus utile pour trafiquer en VOX. 1. Appuyer sur la touche puis sur la touche pour se mettre en mode menu. 2. Tourner le DIAL pour sélectionner le menu Misc Setup #7: VOX SENS. 3. Appuyer sur la touche ou sur la touche pour sélectionner le niveau du VOX Gain à « HIGH » ou « LOW ». 4. Appuyer sur le commutateur PTT pour sauvegarder le nouveau réglage et revenir en mode normal. 5. Sans appuyer sur le PTT, parler devant le micro avec un niveau de voix normal. Dés que vous commencez à parler la radio bascule en émission et lorsque vous arrêtez la radio revient en réception après un court délais de latence. 6. Pour annuler la fonction VOX et revenir à l’emploi du PTT, mettez le paramètre du point 3 ci-dessus à « OFF ». Quand la fonction VOX est activée, l’icône “ l’afficheur.
La valeur par défaut est de ½ seconde. Pour modifier cette valeur : 1. Appuyer sur la touche puis sur la touche pour se mettre en mode menu. 2. Tourner le DIAL pour sélectionner le menu Misc Setup #8: VOX DELAY. 3. Appuyer sur la touche ou sur la touche pour sélectionner le délais parmi les valeurs « 0,5sec » ou « 1sec » ou « 2sec ». 4. Quand le choix est fait appuyer sur le commutateur PTT pour sauvegarder le nouveau réglage et revenir en mode normal.
2. Appuyer sur la touche plusieurs fois pour obtenir une fréquence dans la plage de fréquences souhaitées. La gamme ondes moyennes couvre de 0,5 MHz à 1,8 MHz, tandis que la gamme ondes courtes va de 1,8 MHz à 16 MHz. Dans les deux cas, la valeur du mode opératoire (affiché sur le bord droit de l’écran LCD) est « AM ». 3. Utiliser le DIAL pour se régler dans la bande radiodiffusion. 4. Vous pouvez également utiliser le clavier pour entrer directement les fréquences. Cette méthode permet un changement plus rapide entre la bande de radiodiffusion des 49 mètres et celle des 31mètres, par exemple. 1) Si le mode opératoire n’est pas correct, vous devez modifier les paramètres du Menu Basic setup #4 : RX MODE. Voir page 26 pour plus de détails. 2) Le VX-7R dispose d’une banque mémoire particulière dans laquelle le constructeur à mis les fréquences des 89 stations de radio diffusion Ondes Courtes les plus populaires. Voir page 55 pour plus de détails.
1. Mettre le VX-7R en mode VFO sur la bande principale « MAIN ». 2. Appuyer sur la touche ou sur suivi de plusieurs fois pour obtenir une fréquence dans la plage des fréquences aéronautiques. 3. Utiliser le DIAL pour se régler dans la bande aéronautique. 4. Vous pouvez également utiliser le clavier pour entrer directement les fréquences. Souvenez-vous que les fréquences employées par les opérateurs sur cette bande sont généralement abrégées et que le « 5 » en fin de fréquence est omis ainsi que le « 1 » des centaines de MHz. Comme les canaux sont au pas de 25 KHz, une fréquence annoncée « trente deux, quarante deux » correspond à une valeur de 132,425 MHz.
« FM » va de 59 à 108 MHz. 3. Utiliser le DIAL pour se régler sur la fréquence souhaitée. Par défaut le pas du synthétiseur est de 100 Hz en mode WFM.
1. Mettre le VX-7R en mode VFO sur la bande principale « MAIN ». 2. Appuyer sur la touche ou sur suivi de plusieurs fois pour faire apparaître une fréquence de la bande VHF ou UHF TV sur l’afficheur. 3. Utiliser le DIAL pour se régler sur la fréquence souhaitée. Souvenez-vous que le Squelch W-FM peut être réglé indépendamment de celui de la FM-étroite à l’aide du Menu Basic setup #02 : SQL WFM. Voir page 84.
2. Tourner le DIAL pour choisir le canal de Radiodiffusion Météo désiré 3. Si vous voulez vérifier l’activité des autres canaux par recherche automatique, appuyer juste sur la pédale PTT. 4. Pour retrouver le mode normal, à nouveau appuyer sur la touche puis sur la touche . Vous vous retrouvez en mode VFO ou en mode canal Mémoire (plus précisément dans le mode actif lors de l’appel à la fonction réception de la Radiodiffusion Météo) Dans le cas d’une éventualité de graves perturbations atmosphériques le NOAA envoie une alerte météo accompagnée d’un signal de 1050 Hz avec le rapport d’alerte concerné sur un des canaux météo du NOAA. Vous pouvez désactiver l’alerte météo si vous le désirez par le Menu Misc setup #20 : WX ALERT. (US)
Le DIAL et les Touches sont verrouillées Le PTT est verrouillé (ÉMISSION impossible) Les touches et le commutateur PTT sont verrouillés Le DIAL et le commutateur PTT sont verrouillés Tout est verrouillé
, puis sur la touche pour passer en mode menu. 1. Appuyer sur la touche 2. Tourner le DIAL pour choisir le menu Basic Setup #10 LOCK MODE. 3. Appuyer sur la touche ou la touche pour choisir un des modes de verrouillage proposés ci-dessus 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. 5. Pour activer la fonction verrouillage, appuyer et maintenir la touche pendant 2 secondes. L’icône “ ” apparaît sur l’écran LCD. Pour annuler le verrouillage, appuyer à nouveau sur la touche pendant 2 secondes. Quand le choix «ALL» a été pris, une touche reste en fait accessible : il s’agit de la touche qui permet le déverrouillage.
2. Tourner le DIAL pour choisir le menu Basic Setup #5 LAMP MODE. 3. Appuyer sur la touche ou la touche pour choisir un des modes d’éclairage proposés ci-dessus 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal.
1. Appuyer sur la touche , puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu Basic Setup #9 KEY BEEP. ou la touche pour changer 3. Appuyer sur la touche la valeur du paramètre à ON. 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal 5. Si vous voulez réactiver le témoin sonore, refaire la procédure ci-dessus, et appuyer sur la touche ou la touche pour changer la valeur du paramètre à OFF au point « 3 » ci-dessus.
De même cette fonction n’est pas opérationnelle en mode « double réception ».
, puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu Basic Setup #3 VFO STEP. 3. Appuyer sur la touche ou la touche pour choisir un des pas de canaux proposés. 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Le 9 KHz est uniquement disponible sur la bande radio diffusion.
2. Tourner le DIAL pour choisir le menu Basic Setup #4 RX MODE. 3. Appuyer sur la touche ou la touche pour choisir un des pas de canaux proposés. AUTO: mode automatique. N-FM: FM «étroite» (utilisé en phonie) W-FM: FM «large» (radiodiffusion haute fidélité) AM: « sélection automatique ». Cela permet de gagner du temps et évite des ennuis lors des changements de bandes. Si vous modifiez le mode d’un canal particulier ou d’une station, vous pouvez toujours charger ce canal en mémoire, car le mode est sauvegardé en mémoire avec les informations relatives à la fréquence.
USA). En fonction de la portion de la bande sur laquelle vous êtes, le décalage du relais peut être soit descendant (–) ou montant (+), et une de ces icônes apparaît au-dessus de l’afficheur LCD quand le décalage relais a été activé.

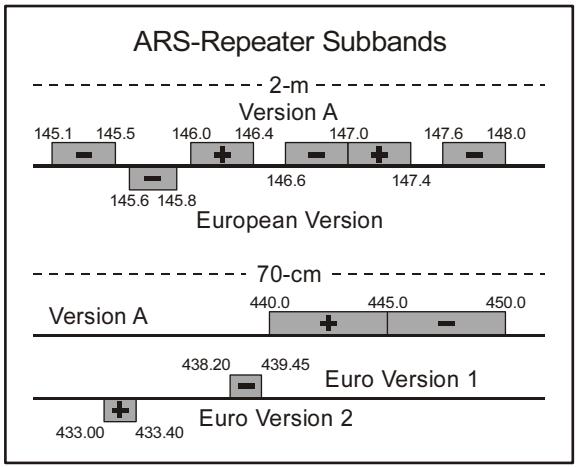

Le VX-7R contient une fonction Décalage Relais Automatique très pratique, qui applique automatiquement le décalage relais approprié quand vous émettez dans la sous bande prévue pour le trafic via relais dans votre pays. Ces sous bandes figurent dans le schéma qui suit. Si la fonction ARS ne semble pas disponible, il est possible qu’elle ait été désactivée. Pour la réactiver: 1. Appuyer sur la touche , puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu Basic Setup #5 ARS. 3. Appuyer sur la touche ou la touche pour choisir le paramètre ON. 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal.
145.1 Pour ce faire : , puis sur la touche pour passer en mode menu. 1. Appuyer sur la touche 2. Tourner le DIAL pour choisir le menu Basic Setup #7 RPT SHIFT. 3. Appuyer sur la touche ou la touche pour choisir le paramètre parmi les valeurs suivantes : « –RPT », « +RPT » et « SIMP ». 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal.
Si vous voyagez dans un pays étranger, vous pouvez être obligé de changer la valeur par défaut du décalage relais pour être compatible avec les règles locales. Pour ce faire, suivre la procédure ci-dessous : 1. Appuyer sur la touche , puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu Basic Setup #6 SHIFT. 3. Appuyer sur la touche ou la touche pour choisir la nouvelle valeur de décalage 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Si vous avez juste un décalage « exotique » à programmer, ne changez pas le décalage par «défaut » du relais en utilisant la ligne menu précédente. ! Entrez les fréquences émission et réception séparément, comme précisé en page 46.
. Vous pouvez remarquer que l’affichage de la fréquence est celle de l’entrée du relais. Lorsque vous appuyer à nouveau sur la touche fréquence de sortie du relais qui est affichée.
« HOME » de la bande courante). Pour changer la configuration de cette touche utiliser le menu Misc Setup #2 HOM/REV. Voir page 49.
DTMF#1: SQL TYPE ) et (TSQ/DCS/DTMF#2 : TONE SET ). 1. Appuyer sur la touche , puis sur la touche . Cela permet d’atteindre directement le menu TSQ/DCS/DTMF#1: SQL TYPE. 2. Appuyer sur la touche ou la touche pour faire apparaître « TONE » sur l’afficheur ; ceci active l’encodeur CTCSS et va permet l’accés au relais. Vous pouvez noter qu’une autre icône « DCS » peut apparaître en manipulant les touches ou sur ce point. Le système DCS sera vu un peu plus loin. 3. En appuyant sur la touche au point « 2 » précédent peut faire apparaître l’indication « SQL » juste a coté de « TONE ». Quand la mention « TONE SQL » est affichée cela signifie que le système TONE SQUELCH est activé. Cette fonction coupe la réception du trafic courant qui n’est pas validé par le code CTCSS sélectionné sur la radio. Ce dispositif est particulièrement agréable sur les fréquences chargées. 4. Quand vous avez fait la sélection de la tonalité CTCSS tourner le DIAL d’un click vers la droite pour sélectionner le menu TSQ/DCS/DTMF#2: TONE SET. Ce menu permet de sélectionner la fréquence de la tonalité CTCSS. 5. Appuyer sur la touche pour activer le réglage de la fréquence de tonalité 6. Appuyer sur la touche ou la touche jusqu’à ce que la fréquence souhaitée soit affichée. (Si vous n’êtes pas sur de vous, prenez vos informations auprès du responsable du relais pour configurer la bonne fréquence de tonalité). 7. Quand vous avez fait votre choix, appuyer sur la touche puis appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Votre relais est capable ou pas capable de retransmettre une tonalité CTCSS. Certains systèmes utilisent le CTCSS pour l’accès au relais mais ne le retransmettent pas. Si vous observez une déviation du S-mètre et que vous n’entendez rien refaites les points « 1 » à « 3 » ci-dessus et tourner le DIAL de telle sorte que l’indication « SQL » disparaisse. De cette manière vous pourrez entendre tout le trafic qui passe sur la fréquence.
. Cela permet d’atteindre directement 1. Appuyer sur la touche le menu TSQ/DCS/DTMF#1 : SQL TYPE. 2. Appuyer sur la touche ou la touche pour faire apparaître « DCS » sur l’afficheur ; ceci active l’encodeur DCS. 3. Tourner le DIAL pour sélectionner le menu TSQ/DCS/ DTMF#3 : DCS SET. 4. Appuyer sur la touche pour activer le réglage du code DCS. 5. Appuyer sur la touche ou la touche jusqu’à ce que le code souhaité (un nombre à trois chiffres) soit affiché. (Si vous n’êtes pas sur de vous, prenez vos informations auprès du responsable du relais pour avoir le bon code). Si vous trafiquez en simplexe mettez juste le Code DCS qui correspond à celui utilisé par vos correspondants. 6. Quand vous avez fait votre choix, appuyer sur la touche puis appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Il faut se souvenir que le système DCS comporte un codeur /décodeur, ainsi votre récepteur reste désactivé jusqu’à ce qu’un code DCS soit reçu sur un signal entrant. Désactivez la fonction DCS si vous voulez juste faire un tour de bande. ! CTCSS TONE FREQUENCY (Hz) 67.0
Pour rechercher automatiquement la tonalité utilisée : 1. Régler la radio pour décoder soit les tonalités CTCSS ou les tonalités DCS (se rapporter aux paragraphes précédents). En CTCSS « TSQ » est affiché et en DCS, c’est « DCS » qui apparaît sur l’écran LCD. , puis sur la touche pour entrer en mode menu. 2. Appuyer sur la touche 3. Tourner le DIAL pour sélectionner le menu TSQ/DCS/ DTMF#2 : TONE SET quand TONE SQL est sélectionné ou le menu TSQ/DCS/DTMF#3 : DCS SET en mode DCS. 4. Appuyer sur la touche pour activer le réglage du menu sélectionné. 5. Appuyer sur la touche puis sur la touche pour lancer le scan sur les tonalités ou codes entrants. 6. Quand la radio détecte le bon code ou la bonne tonalité, la recherche s’arrête et le signal BF peut être entendu. Appuyer sur la touche pour se verrouiller sur la tonalité ou le code trouvé puis appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Si la recherche automatique de tonalité ou de code ne détecte rien, celle-ci continue indéfiniment. Quand cela arrive, il se peut tout simplement qu’aucune station n’envoie de tonalité. Il est alors possible à tout moment d’appuyer sur le commutateur PTT pour arrêter la recherche. Vous pouvez aussi appuyer sur le commutateur MONI pendant la recherche automatique pour avoir accès aux signaux BF précédemment masqués des autres stations. La recherche automatique sur tonalités reprend environ une seconde après avoir relâcher le commutateur MONI. La recherche automatique de tonalités est possible tant en mode VFO qu’en mode mémoire.
1. Mettre l’émetteur récepteur en mode CTCSS («TONE SQL») ou en mode DCS, comme décrit précédemment 2. Se mettre sur la fréquence désirée. , puis sur la touche pour entrer en mode menu. 3. Appuyer sur la touche 4. Tourner le DIAL pour sélectionner le menu TSQ/DCS/DTMF#5 : BELL. 5. Appuyer sur la touche ou la touche pour déterminer le nombre de sonneries souhaitées. Les choix possibles sont 1, 3, 5, CONTINUE ou OFF. 6. Appuyer brièvement sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Quand une station envoie une tonalité CTCSS ou un code DCS qui correspond à votre tonalité CTCSS ou votre code DCS actif, la sonnerie retenti selon le mode programmé.
, puis sur la touche pour passer en mode menu. 1. Appuyer sur la touche 2. Tourner le DIAL pour choisir le menu TSQ/DCS/DTMF#6 : SPLIT TONE. 3. Appuyer sur la touche ou la touche pour choisir la valeur ON pour activer la fonction « tonalités croisées ». 4. Appuyer brièvement sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Une fois que la fonction « tonalités croisées » est active en sélectionnant le menu TSQ/ DCS/DTMF#1 : SQL TYPE, vous avez à votre disposition un certain nombre de paramètres additionnels dont l’indication vient s’afficher juste après « DCS ». Ces paramètres sont : D CODE: Encodage DCS seul (l’icône “ ” affichée à l’utilisation) ” affichée à l’utilisation) TONE DC: Encodage CTCSS Décodage DCS (l’icône “ DC TONE: Encodage DCS Décodage CTCSS (l’icône “ ” affichée à l’utilisation) Sélectionnez donc le mode opératoire souhaité parmi ces valeurs. , puis sur la touche pour passer en mode menu. 1. Appuyer sur la touche 2. Tourner le DIAL pour choisir le menu Misc Setup #3 MON/T-CAL. 3. Appuyer sur la touche ou la touche pour avoir « T-CALL » sur l’afficheur. 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. 5. Pour accéder à un relais, maintenir le commutateur MONI pendant la durée prévue dans les caractéristiques du relais. L’émetteur est automatiquement activé et une tonalité BF de 1750-Hz est envoyée. Une fois que vous êtes sur le relais, utilisez le commutateur PTT pour émettre.
Quand vous appuyez sur le PTT ou chaque 25 (ou 15) secondes après que la fonction ARTS soit activée, votre radio transmet un signal DCS (sub-audible) pendant 1 seconde environ. Si la liaison avec l’autre correspondant est valide, le témoin sonore retentit (si celui est activé) et « IN RANGE » (en portée) est affiché à la place de « OUT RANGE » (Hors de portée), qui est mentionné en début d’utilisation ARTS. Que vous parliez ou pas, les radios continuent à se scruter mutuellement toutes les 25 ou 15 secondes tant que la fonction ARTS est active. Vous pouvez aussi avoir votre radio qui transmet votre indicatif en CW toutes les 10 minutes, pour se conformer avec les obligations d’identification. Quand la fonction ARTS est désactivée, le mode DCS est également abandonné sauf si vous l’utilisiez en temps que tel avant l’appel de la fonction ARTS. Si vous dépassez les limites de portée pendant plus d’une minute (quatre scrutations), votre radio détermine qu’aucun signal n’a été reçu. Trois signaux sonores retentissent, et l’afficheur reprend la valeur « OUT RANGE ». Si vous revenez en portée, votre radio sonne à nouveau et l’afficheur reprend la valeur « IN RANGE ». En mode ARTS, votre fréquence courante n’est pas affichée et il n’est pas possible non plus de la changer ; Pour retourner en mode normal il faut déjà sortir de la fonction ARTS. Ceci est une sécurité pour empêcher une perte de contact accidentelle due au changement de fréquence.
Initialisation et emploi de l’ARTS 1. Mettre votre radio et l’(les) autre(s) radio(s) sur le même numéro de code DCS voir page 31. 2. Appuyer sur la touche , puis sur la touche « OUT RANGE » apparaît sur l’écran LCD en dessous de la fréquence. La fonction ARTS est maintenant active. 3. Chaque 25 secondes, votre radio envoie une trame vers l’autre station. Quand cette dernière avec sa propre trame ARTS, l’affichage change et devient « IN RANGE » pour confirmer l’échange valide entre les deux trames ARTS.
Option intervalle de temps entre les trames ARTS L’intervalle de temps entre deux trames ARTS peut être programmé à 25 secondes (valeur par défaut) ou 15 secondes. La valeur par défaut permet une consommation batterie moins importante. Pour changer l’intervalle de temps entre les trames ARTS : 1. Appuyer sur la touche , puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu ARTS #2 ARTS INTERVAL. 3. Appuyer sur la touche ou la touche pour choisir le délai de trame (25 ou 15 secondes). 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Options du signal d’Alerte ARTS La fonction ARTS offre un choix de signaux sonores pour vous avertir de l’état courant de la fonction ARTS (plus l’option de désactivation). En fonction de votre localisation et l’ennui potentiel associé à des émissions de signaux sonores fréquents, vous pouvez choisir l’option signal sonore qui convient le mieux à vos besoins. Ces choix sont: IN RANGE : Les signaux sont seulement émis lorsque la radio détecte la première fois que vous êtes à portée de votre correspondant et chaque fois que vous revenez d’une position de hors portée. ALLWAYS: Le signal est émis à chaque scrutation par la station distante. OFF: Aucun signal n’est émis et vous devez consulter l’afficheur pour connaître l’état courant de la fonction ARTS. Pour vous mettre en mode signal d’alerte ARTS : 1. Appuyer sur la touche , puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu ARTS #1 ARTS BEEP. 3. Appuyer sur la touche ou la touche pour choisir parmi les options vues ci-dessus. 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal.
, puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu ARTS #3 CW ID. 3. Appuyer sur la touche pour activer la modification de l’identifiant CW. L’indicateur “_” clignote sur l’afficheur. 4. Appuyer sur la touche ou la touche pour mettre la fonction CW ID à ON. 5. Tourner le DIAL d’un click vers la droite pour initialiser la saisie de votre indicatif. 6. Appuyer sur la touche ou une touche du clavier pour choisir le premier caractère du clavier. Chaque touche offre la possibilité de 7 caractères. A titre d’exemple permettra d’avoir le « / » pour signifier le portable et la touche , autre exemple, dispose des caractères suivants A B C a b c 2 que l’on obtient par des appuis successifs sur cette touche. 7. Quand vous avez fait votre choix tourner le DIAL d’un click vers la droite pour se mettre sur l’emplacement du caractère suivant de l’indicatif. 8. Répéter les points «6» et « 7 » autant de fois que nécessaire pour saisir tout l’indicatif. Noter que la barre de fraction (– • • – • ) figure parmi les caractères possibles, car vous pouvez être en «portable». 9. Avec la touche vous pouvez effacer tous les caractères situés après le curseur. 10. Quand vous avez fini d’entrer votre indicatif appuyer sur la touche pour le valider puis appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Vous pouvez vérifier votre saisie en écoutant votre indicatif. Pour ce faire recommencer les manipulations des points « 1 » à « 3 » ci-dessus puis appuyer sur la touche .
1. Appuyer sur le PTT pour passer en émission. 2. Etant en émission, appuyer sur les nombres souhaités sur le clavier. 3. Quand vous avez fini d’envoyer tous les caractères, relâcher la touche PTT.
1. Appuyer sur la touche , puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu TSQ/DCS/DTMF #8 DTMF SET. 3. Appuyer sur la touche pour activer la modification de cette ligne menu. 4. Appuyer sur la touche ou la touche pour choisir le registre Mémoire DTMF dans lequel vous souhaitez mettre le codage DTMF. 5. Tourner le DIAL d’un click vers la droite pour commencer le chargement Mémoire DTMF dans le registre choisi. 6. Entrer les caractères DTMF que vous souhaitez mettre dans ce registre. Si nécessaire vous pouvez à l’aide de la touche mettre une « PAUSE » (tourner le DIAL d’un click vers la droite pour continuer) ou appuyer à nouveau sur la touche pour effacer ce qui a été saisi précédemment et qui se trouve à droite du curseur. 7. Si vous avez fait une erreur tourner le DIAL d’un click vers la gauche pour faire revenir le curseur sur l’emplacement de caractère précédent et refaire la saisie. 8. Appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Pour entrer d’autres nombres, répéter le même processus, avec un autre registre mémoire DTMF.
2. Tourner le DIAL pour choisir le menu TSQ/DCS/DTMF #7 DTMF DIALER. 3. Appuyer sur la touche ou la touche pour mettre la fonction composteur DTMF sur ON. 4. Appuyer sur la pédale PTT pour revenir en mode normal et pour activer la fonction composteur DTMF. (L’icône “ ” apparaît sur l’afficheur). 5. Etant en mode « composteur DTMF », appuyer tout d’abord sur la pédale PTT, puis les touches numériques allant de à correspondant à la mémoire DTMF qui contient la trame que vous souhaitez envoyer. Une fois la numérotation lancée, vous pouvez abandonner l’appui sur la touche PTT, l’émetteur récepteur restera en émission jusqu’à la fin de l’envoi de la trame DTMF.
écoute la fréquence de votre canal «Home» sur votre transceiver UHF. Voir page 47 pour plus de détails sur le réglage du canal Home. pendant La fonction « Urgence » est activée (et désactivée) en maintenant la touche une ½ seconde. Cette action (A) met la radio sur le canal «Home» en bande UHF amateur, (B) émet un son d’alarme très fort (réglable par la commande VOLUME), (C) le STROBE envoie des séquences lumineuses, (D) en appuyant sur le commutateur PTT vous pouvez appeler sur le canal d’urgence et (E) deux secondes après la libération de la pédale PTT la fonction « Urgence » est réactivée. Pour désarmer la fonction « Urgence » vous pouvez soit appuyer sur la touche pendant ½ seconde, soit mettre la radio hors tension en appuyant sur le commutateur (PWR) pendant 2 secondes. Vous pouvez, par exemple, utiliser cette fonction lors d’activités extérieures pour avertir le plus simplement et rapidement un membre de votre famille d’un danger imminent. De même l’alarme peut décourager un éventuel assaillant et vous donner le temps de vous esquiver. 1) Etre bien sur que votre ami ou le membre de votre famille à votre écoute soit bien sur la bonne fréquence du «home» canal car aucune identification ne peut être acheminée par ce moyen. Prière également de n’utiliser l’alarme qu’en cas de réel besoin ! 2) Le STROBE doit être configuré par le menu Misc Setup #5 : EMG SET; voir page 94.
1. Appuyer sur la touche 2. Tourner le DIAL pour choisir le menu Misc Setup #18 ATT. 3. Appuyer sur la touche ou la touche pour mettre la fonction de OFF à ON. 4. Après avoir fait votre sélection appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. 5. Pour désactiver l’atténuateur, répéter la procédure précédente et en appuyant sur la touche ou la touche mettez la fonction à OFF au point « 3 ». Quand l’atténuateur est activé, l’icône “
, puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu Save Modes #2 RX SAVE. 3. Appuyer sur la touche ou la touche pour choisir le temps de « sommeil » parmi les valeurs suivantes : 200, 300 et 500 ms, 1 et 2 secondes ou OFF (rien). La valeur par défaut est 200 ms. 4. Après avoir fait votre sélection appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Quand vous êtes en Packet, mettez l’économiseur de batterie sur OFF car, si le début d’un cycle de « sommeil » coïncidait avec l’arrivée d’une trame packet, cela aurait comme résultat que votre TNC serait dans l’impossibilité de décoder la trame initiale.
1. Appuyer sur la touche 2. Tourner le DIAL pour choisir le menu Save Modes #3 TX SAVE. 3. Appuyer sur la touche ou la touche pour mettre la fonction de OFF à ON. 4. Après avoir fait votre sélection appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal.
2. Tourner le DIAL pour choisir le menu Display Setup #1 BUSY LED. 3. Appuyer sur la touche ou la touche pour mettre la fonction à OFF (cela désactive la lampe BUSY). 4. Appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal.
1. Appuyer sur la touche 2. Tourner le DIAL pour choisir le menu Save Modes #1 APO. 3. Appuyer sur la touche ou la touche pour choisir la période. 4. Après avoir fait votre sélection appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Quand la fonction APO est utilisée, l’icône “ ” apparaît en bas de l’afficheur en position centrale. S’il n’y a aucune action dans le délai programmé, le microprocesseur met hors tension automatiquement la radio. Pour remettre la radio sous tension après une séquence APO, procéder comme à l’habitude : (PWR) pendant 2 secondes. appuyer et maintenir le commutateur
La fonction « TOT » permet la mise en œuvre d’une commutation de sécurité pour limiter le temps d’émission à une valeur déterminée. Ceci protège la batterie en interdisant des durées de transmissions trop longues, et dans l’éventualité que le commutateur PTT reste bloqué (par exemple dans le cas où la radio ou le Micro/haut-parleur soit malencontreusement coincé dans les sièges d’une voiture). Ce dispositif évite également de perturber les autres utilisateurs. En usine la fonction « TOT » est valuée à « 2,5 minutes ». Voici la procédure pour l’activer : 1. Appuyer sur la touche , puis sur la touche pour passer en mode menu. 2. Tourner le DIAL pour choisir le menu Save Modes #4 TOT. 3. Appuyer sur la touche ou la touche pour choisir le délai du temps d’émission maximum (1/2,5/5 ou 10 minutes). 4. Après avoir fait votre sélection appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Comme les transmissions à base de messages concis sont la marque d’un bon opérateur, essayez de régler votre durée maximum de transmission via la fonction TOT à 1 minute. Ceci améliore de manière significative la vie de la batterie, également. !
2. Tourner le DIAL pour choisir le menu Misc Setup #1 BCLO. 3. Appuyer sur la touche ou la touche pour activer la fonction en mettant le paramètre à ON. 4. Appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal.
2. Appuyer sur la touche passer en mode menu. 3. Tourner le DIAL pour choisir le menu Misc Setup #19 MIC MONITOR. 4. Appuyer sur la touche ou la touche pour activer la fonction en mettant le paramètre à ON. Le VX-7R sort alors du mode menu. 5. Dans ces conditions, le micro interne du VX-7R capte les sons aux abords de l’appareil et les envoie sur le VC-27. 6. Pour désactiver la fonction (MIC Monitor) répéter les points « 2 » à « 4 » précédents en mettant le paramètre à OFF au point « 4 » puis appuyer sur la pédale PTT. Quand la fonction est activée et que le VC-27 n’est pas branché, le VX-7R produit un fort « effet de larsen ».
2. Tourner le DIAL pour choisir le menu Misc Setup #6 HALF DEVIATION. 3. Appuyer sur la touche ou la touche pour activer la fonction en mettant le paramètre à ON. Dans cette configuration (HALF DEVIATION activé), la déviation à l’émission est approximativement ±2.5 KHz. 4. Quand vous avez fait votre choix, appuyer sur la pédale PTT pour sauvegarder le nouveau réglage et revenir en mode normal. Le réglage «normal» de la déviation (quand ce Menu a pour valeur «OFF») est de ±5 KHz.
Vingt couples de limites de bandes mémoires désignés comme canaux «de recherche en mémoire programmable», appelés «L1/U1» à «L20/U20». Neuf Groupes Mémoires, appelés «MG1» à «MG9». Chaque Groupe Mémoire pouvant regrouper 48 canaux de la banque des canaux mémoires «standard». Dix canaux mémoires à accès rapide (une touche) Dix canaux mémoires « hyper » Dix canaux mémoires « radio diffusion Météo » 89 canaux mémoires de fréquence de stations de radio diffusion Ondes-Courtes 3. Dans les cinq secondes où vous avez relâché la touche , tourner le DIAL pour choisir le canal mémoire souhaité. Le microprocesseur peut automatiquement sélectionner le premier canal disponible (un registre mémoire qui ne contient pas de données). Si un numéro de canal est marqué par un astérisque (), cela signifie que le canal courant ne contient pas de données. 4. Appuyer sur la touche une fois de plus pour mettre la fréquence en mémoire. 5. Etant toujours en mode « VFO », vous pouvez enter ensuite d’autres fréquences, et les mettre dans d’autres mémoires, en répétant le processus précédent. Vous pouvez changer le paramètre de la fonction sélection automatique de canal mémoire et mettre « le canal mémoire immédiatement supérieure au dernier canal mémoire renseigné » au lieu du « premier canal mémoire disponible »et grâce au menu Basic Setup #12 MW MODE ; voir page 85.
Toutes les mémoires peuvent accueillir des fréquences RX/TX indépendantes, pour l’utilisation de relais avec des décalages fréquence non-standard. Pour ce faire : 1. Mettre en mémoire la fréquence réception par la méthode décrite dans le paragraphe mise en mémoire (ce n’est pas important si un décalage relais est activé). 2. Se mettre sur la fréquence émission souhaitée, puis appuyer et maintenir la touche pendant 1/2 seconde. 3. Dans les cinq secondes où vous avez relâché la touche , tourner le DIAL pour choisir le même numéro de canal mémoire que celui utilisé en «1» ci-dessus. 4. Appuyer et maintenir le PTT tout en appuyant sur la touche un fois de plus brièvement (Cela ne met pas l’appareil en émission). Quand vous rappeler une mémoire qui contient des fréquences RX/TX indépendantes, les icônes « “ ” » continuent à être affichées.
. 1) Le plus facile pour rappeler un canal mémoire est de taper au clavier le numéro du canal mémoire souhaité, puis d’appuyer sur . Par exemple, pour accéder au canal mémoire n°14, appuyer . 2) Les canaux mémoires dans lesquels vous avez mis des fréquences hors bandes amateurs ne peuvent être rappelés en bande « secondaire ». 1. Choisir la fréquence souhaitée, en étant en mode VFO. Valider également en même temps les tonalités CTCSS ou DCS que vous souhaitez, ainsi que tous les décalages de fréquences pour les relais et les niveaux de puissance en émission. 2. Appuyer et maintenir la touche pendant 1/2 seconde. 3. Pendant que le numéro de canal mémoire clignote, appuyer la sur touche . La fréquence et toutes les autres données qui existent sont mises dans le registre canal «HOME». 4. Vous pouvez répéter l’opération sur chaque bande. , puis appuyer sur la 5. Pour rappeler un canal «HOME», appuyer sur la touche touche en étant soit en mode VFO soit en mode MR. Noter bien que le canal «HOME» bande UHF est celui qui est utilisé par la fonction «urgence». Voir page 39 pour plus de détails sur cette fonction.
Tourner le DIAL pour choisir le menu Basic Setup #11 NAME SET. Appuyer brièvement sur la touche pour activer la modification du libellé. Appuyer sur la touche ou la touche ou une touche du clavier pour choisir le premier caractère du clavier. Premier exemple: l’appui sur puis sur ou sur permet de faire son choix parmi les 61 caractères disponibles. Deuxième exemple: Chaque touche offre la possibilité de 7 caractères. Voici ce qui peut être obtenu avec la touche :ABCab c 2 par des appuis succesifs sur cette touche. Quand vous avez fait votre choix tourner le DIAL d’un click vers la droite pour se mettre sur l’emplacement du caractère suivant. Répéter les points «4» et « 5 » autant de fois que nécessaire pour saisir tout le libellé qui peut avoir jusqu’à 8 caractères. Quand vous avez saisi tous les caractères du libellé appuyer sur la pédale PTT pour le sauvegarder et pour revenir en mode normal.
2. Puis appuyer et maintenir la touche remplacée par l’icône «MT» (Mémoire Tuning) 3. Tourner le DIAL si nécessaire, pour se mettre sur une fréquence. L’incrément de fréquence du synthétiseur est celui du mode VFO sur la bande courante. 4. Si vous voulez revenir à la fréquence origine de la mémoire, appuyer et maintenir la touche ] pendant 1/2 seconde. L’icône «MT» est remplacée «MR» 5. Si vous voulez charger une nouvelle fréquence en mode MT, appuyer et maintenir la touche pendant 1/2 seconde, pour lancer la procédure de mise en mémoire normale. Le microprocesseur se met automatiquement sur le premier canal mémoire libre de toute donnée, et en appuyant sur à nouveau on y dépose la nouvelle fréquence. Si vous voulez effectivement remplacer le contenu du canal mémoire précèdent avec la valeur de la nouvelle fréquence, bien tourner le dial sur le numéro du canal mémoire origine ! Tous changements CTCSS/DCS ou modifications des fréquences entrée/sortie des relais, doivent avoir été effectuées avant la mise en mémoire dans le canal mémoire concerné.
1. Appuyer sur la touche , si nécessaire, pour activer le mode MR. 2. Appuyer et maintenir la touche pendant 1/2 seconde, puis tourner le DIAL pour sélectionner le canal mémoire à masquer. 3. Appuyer sur la touche . L’afficheur revient au canal mémoire #1. Si vous tournez le DIAL sur la position que vous venez de masquer, vous pouvez constater qu’il est maintenant invisible. 4. Pour démasquer une mémoire cachée, répéter la procédure précédente : appuyer et maintenir la touche pendant 1/2 seconde, puis tourner le DIAL pour sélectionner le numéro de canal masqué, puis appuyer sur pour réactiver les données du canal mémoire. Attention ! Vous pouvez manuellement stocker des données sur une mémoire masquée détruisant ainsi les données précédentes ! Utilisez de préférence la procédure « de la première mémoire disponible » pour éviter les mémoires masquées. (vérifier la présence de l’icône [])
