Intitulé	Détails
Type de produit	Émetteur-récepteur portable VHF/UHF
Caractéristiques techniques principales	Fréquences : 144-146 MHz (VHF), 430-450 MHz (UHF), modulation FM
Alimentation électrique	Batterie lithium-ion rechargeable, 7.4V
Dimensions approximatives	100 x 50 x 25 mm
Poids	Environ 200 g (avec batterie)
Compatibilités	Compatible avec les accessoires Yaesu, tels que les microphones et les antennes
Type de batterie	Batterie lithium-ion
Tension	7.4V
Puissance	5W (max) en VHF, 5W (max) en UHF
Fonctions principales	Scan des fréquences, fonction de verrouillage, réglage de la puissance d'émission
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Yaesu
Sécurité	Utiliser uniquement des accessoires homologués, éviter les environnements extrêmes
Informations générales utiles	Vérifier la législation locale sur l'utilisation des radios amateurs avant l'achat

FOIRE AUX QUESTIONS - VX-2R YAESU

Comment recharger la batterie du YAESU VX-2R ?

Utilisez le chargeur fourni avec l'appareil pour recharger la batterie. Assurez-vous que l'appareil est éteint pendant la charge et branchez le chargeur sur une prise secteur.

Pourquoi le YAESU VX-2R ne s'allume pas ?

Vérifiez si la batterie est correctement installée et suffisamment chargée. Si la batterie est vide, rechargez-la avant de tenter de rallumer l'appareil.

Comment régler la fréquence sur le YAESU VX-2R ?

Utilisez les boutons de fréquence pour entrer manuellement la fréquence souhaitée, ou utilisez le mode de recherche pour trouver des fréquences actives.

Que faire si le son est faible ou inaudible sur le YAESU VX-2R ?

Vérifiez le niveau de volume en tournant le bouton de volume. Assurez-vous également que le haut-parleur n'est pas obstrué et que l'appareil n'est pas en mode silencieux.

Comment réinitialiser le YAESU VX-2R aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncées les touches 'F' et 'SCAN' en même temps, puis allumez l'appareil. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Pourquoi le YAESU VX-2R n'émet pas de son ?

Vérifiez si l'appareil est en mode émission et que le microphone est correctement connecté. Assurez-vous également que vous êtes dans une zone de réception adéquate.

Comment programmer des canaux sur le YAESU VX-2R ?

Accédez au mode de programmation en appuyant sur 'VFO/MR', sélectionnez le canal souhaité, puis utilisez les boutons de fréquence pour entrer la fréquence et d'autres paramètres.

Comment utiliser la fonction de scan sur le YAESU VX-2R ?

Appuyez sur le bouton 'SCAN' pour commencer à scanner les canaux programmés. Vous pouvez ajuster les paramètres de scan dans le menu de configuration.

Que faire si le YAESU VX-2R affiche un message d'erreur ?

Consultez le manuel d'utilisation pour comprendre le code d'erreur. Dans la plupart des cas, éteindre puis rallumer l'appareil peut résoudre des problèmes mineurs.

Comment mettre à jour le firmware du YAESU VX-2R ?

Téléchargez le dernier firmware depuis le site officiel de YAESU et suivez les instructions fournies pour mettre à jour l'appareil via un câble USB.

Le YAESU VX-2R est-il étanche ?

Le YAESU VX-2R a une certaine résistance à l'eau, mais il n'est pas complètement étanche. Évitez de l'exposer à une immersion prolongée dans l'eau.

MODE D'EMPLOI VX-2R YAESU

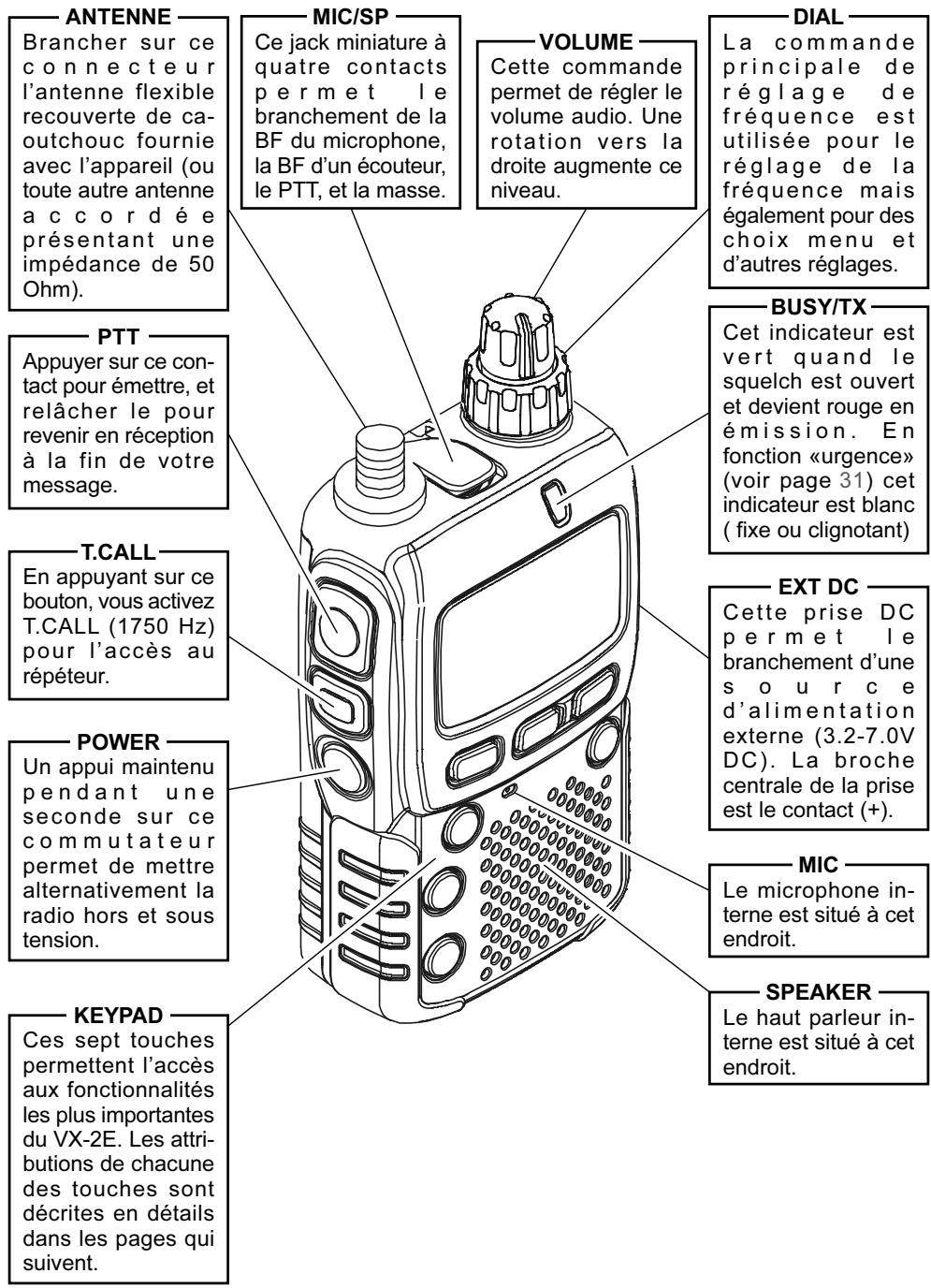

Commandes et prises 2

Fonction du clavier 3

Afficheur LCD 3

Accessories et Options 4

Installation des Accessoires 5

Installation de l'antenne 5

Installation du crochet de ceinture 5

Installation du pack batterie FNB-82LI .... 6

Interfacage de TNC Packet 7

Emploi 8

Mise sous et hors tension 8

Réglage du volume audio 8

Réglage du squelch 9

Choix de la bande utilisée 10

Choix de la fréquence 11

Transmission 12

Verrouillage du clavier 13

Eclairage du clavier et de l'afficheur 14

Désactiver le témoin sonore de clavier 14

Fonctions complexes 15

Vérification de la tension de batterie 15

Changer les incréements de fréquence des Canaux ... 15

Changer le mode de réception 16

Luminosite de l'afficheur 16

Squelch HF 17

Emploi en Relais 18

Emploi du CTCSS 21

Emploi du DCS 22

Recherche automatique sur tonalité 23

Emploi de l'vertisseur sonore en mode CTCSS/DCS .... 24

Emploi du mode tonalités croisées 24

Appel à tonalité (1750 Hz) 25

ARTS (Système Automatique de surveillance de liaison) .... 26

Emploi du DTMF 29

Emploi du dispositif d'urgence 31

ATT 31

Economiseur de batterie en reception 32

Economiseur de batterie A 1'émission 32

Mise hors de fonction de l'indicateur BUSY/TX .... 33

Mise hors tension automatique (APO) 33

Liminetudemspsd'émission(TOT) 34

Verrouillage du canal occupé (BCLO) 34

Changer le niveau de déviation en émission 35

Mode Memoire 36

Emploi des canaux mémoires normaux ...... 37

Mise en mémoire 37

Mise en mémoire de fréquences TX/RX indépendantes ("Splits quelconques") ... 37

RappelMemo 38

Libellés mémoires 39

Réglage par décalage mémoire 40

Masquer les mémoires 41

Transférer des données mémoire dans le VFO ... 41

Emploi des banques mémoires 42

Mode“Canal” 43

Emploi des canaux mémoires spéciaux .... 44

Canaux de radio diffusion météo 44

Canaux mémoires VHF MARINE 45

Recherche automatique 47

Recherche automatique en mode VFO 48

Comment éviter un canal au cours d'une recherche automatique en mémoire.... 49

Recherche automatique en memoire 50

Saut mémoire temporaire 50

Comment éviter un canal au cours d'une recherche automatique en mémoire ... 50

Recherche en mémoires préférentielles ... 51

Recherche automatique en mÉmoire programme (PMS) .... 52

Double veille "canal prioritaire" 52

Eclairage automatique de I'afficheur sur arrêt de recherche .... 53

Marqueur sonore de limite de bande 53

Recherche Dynamique 54

Capteur de fréquence 56

Fonction connexion Internet 58

Procedures de réinitialisation 60

Clonage 61

Mode menu 62

Specifications 74

Mode préréglage "Auto" des paramétres .... 75

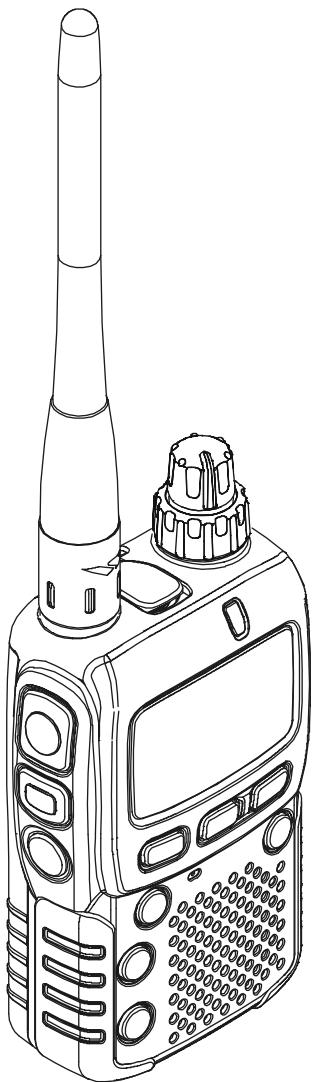

ATTENTION

Il y a risque d'explosion si la batterie est incorcorrectement replacée. Ne la replacze seulement que par une de même type ou équivalent.

Le VX-2E est un émetteur-recepteur miniature FM destiné aux liaisons locales radioamateurs avec en plus des possibités supplémentaires en réception.

La taille incroyablement petite du VX-2E permet de l'utiliser partout, en+randonnée,ski ou promenade et sa souplesse d'emploi doit apporter beaucoup de plaisir d'utilisation aux opérateurs. La petite batterie FNB-82LI donne une puissance de sortie en émission de 1,5 watts en VHF et 1 watt en UHF. En plus de 1'émission sur les bandes 144 et 430Mhz ,il est possible d'écouter la radiodiffusion en AM et FM,les bandes TV VHF et UHF,la bande aviation VHF.

Parmi les fonctionnalités supplémentaires il y a une touche très pratique pour acceder au système WIRES™ de VERTEX Standard, un limiteur d'émission (TOT), une mise hors tension automatique (APO), un décalage relais automatique (ARS), le système ARTS™ de Yaesu qui par signal sonore avertit de la faisabilité ou non de la liaison avec une autre radio équipée de la même fonctionnalité ARTS™, avec en plus la possibilité de réduire la largeur du signal en émission dans les régions où les canaux sont satures. Enfin un squelch HF permet à l'utilisateur de programme l'ouverture du squelch à un niveau déterminé du s-mètre.

Nous vous remercions pour votre achat et nous vous conseillons vivement de dire la presente notice pour utiliser toutes les possibilités de l'appareil.

Mise en garde avant utilisation

Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l'utilisation.

Pour un usage normal, l'utilisateur doit posseder une licence radioamateur.

L'usage n'est permissif que dans les bandes affectées au service radioamateur.

Zone d'utilisation
AUT	BEL	DNK
FIN	FRA	DEU
GRC	ISL	IRL
ITA	LIE	LUX
NLD	NOR	PRT
ESP	SWE	CHE
GBR

FONCTION DU CLAVIER

touche	Appui sur touche	Appui sur touche + [F/W]	Appui et maintain touche
[BAND]	Fait passer sur la bande de fréquences supérieure. Active la fonction “Banque mémoire” en étant en mode rappel mémoire.	Fait passer sur la bande de fréquences inférieure.	Active la recherche automatique.
[H/L]	Permute la puissance d'émission entre le valeurs “HI” et “LOW.”	Selects the synthesizer steps to be used during VFO operation.	Fait passer en mode “menu”.
[V/M]	Permute entre le mode mémoires et le mode VFO.	Active la fonction “réglage mémoire” en mode rappel mémoire.	Active la fonction double veille.
[F/W]	Active la fonction touche “Alternée”.	Désactive la fonction touche “Alternée”.	Active le mode “Mise en mémoire” (pour les canaux mémoires).
[HM/RV]	Inverse les fréquences émission et réception en mode relais.	Fait passer sur la fréquence du canal “Home”.	Active la fonction “urgence” voir page 31.
[⊗]	Active le système WIRESTM (Connexion Internet).	Rappelle les canaux “radiodiffusion météo” et les canaux radiodiffusion ondes courtes.	Active la fonction ARTSTM.
[MD]	Commute le mode opératoire.	Active l'emploi du CTCSS ou du DCS.	Active les fonctions recherche dynamiqueTM et compteur de canaux.

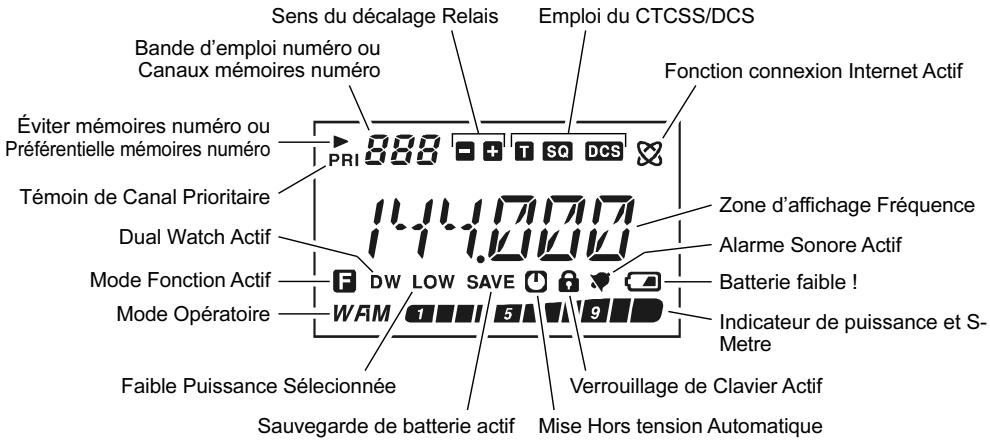

AFFICHEUR LCD

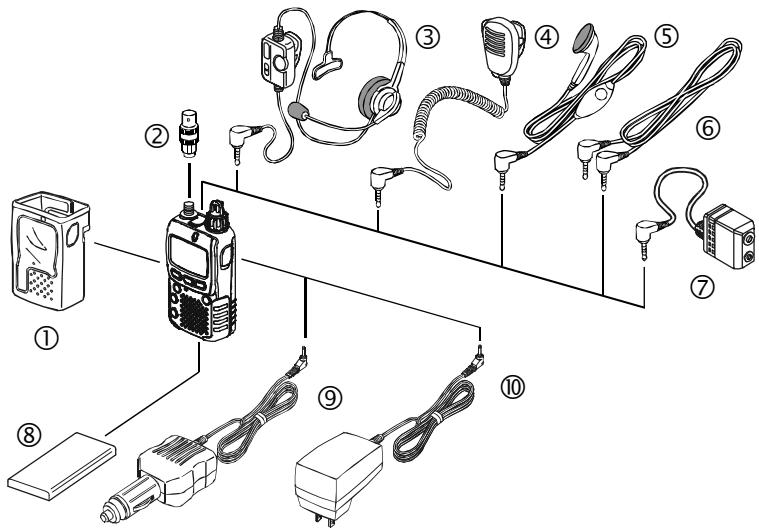

ACCESSIONS FOURNIS

FNB-82LI Pack Batterie 3,7 V 1000mAh rechargeable 1

NC-85C or U Alimentation CA chargeur 2,5 heures. 1

Crocket de ceinture 1

Antenne 1

Manuel d'emploi 1

Carte de garantie 1

① CSC-90 étui
② CN-3 Adaptateur BNC-SMA
③ VC-25 Casque Vox
④ MH-34B4B Micro Haut Parleur
⑤ MH-37A4B Micro Ecouteur
⑥ CT-27 Cable de Clonage
⑦ CT-44 Adaptateur Microphone
FNB-82LI Pack Batterie 3,7 V 1000mAh rechargeable
E-DC-21 Câble Allume Cigare
NC-85B, C, U Alimentation CA chargeur 2,5 heures

La disponibilité des accessoires peut être variable. Quelques-uns sont fournis en standard par obligation locale, alors que d'autres peuvent être indisponibles sur d'autres régions. Consulter votre Revendeur Yaesu pour plus de détails les concernant et chaque options disponibles nouvellement. Le branchement de tout accessoire nonapprové par Yaesu, peut cause des dommages risquant de limiter la garantie couvrant cet appeareil.

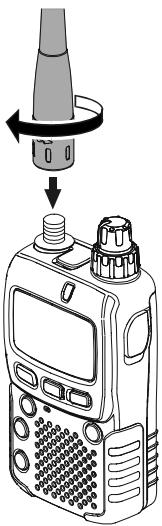

INSTALLATION DE L'ANTENNE

L'antenne fournie donne de bons résultats sur la plage totale de fréquences de la radio. Néanmoins pour écouter sur la bande radio diffusion ondes moyennes ou ondes courtes, nous recommendons de brancher une antenna extérieure car l'antenne fournie est beaucoup trop petite par rapport aux fréquences écoutees.

Pour installer l'antenne fournie: tener la partie inférieure de l'antenne, la visser sur la prise d'antenne de l'émetteur récepteur jusqu'à ce que cela soit verrouillé. Ne pas trop serrer.

Notes:

Ne jamais transmettre sans avoir une antennene branchée.
Pour installer l'antenne fournie, toujours la tener à la partie inférieure pour la visser sur l'émetteur récepteur.
En cas d'utilisation d'une antenné extérieure pour émettre, s'assurer que le TOS actuellément sur l'émetteur récepteur est 1.5:1 ou plus bas.

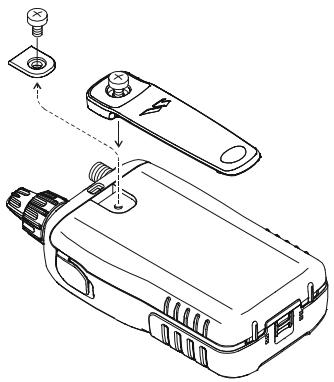

INSTALLATION DU CROCHET DE CEINTURE

1. Enlever l'opercule de caoutchouc et sa vis du panneau arrière de l'émetteur récepteur. Conserver l'opercule de caoutchouc et sa vis en vue de les remetre éventuelles en place dans le futuro.
2. Mettre le crochet de ceinture fourni en place sur le panneau arrêté à l'aide de sa vis de montage.

Ne pas utiliser la vis de montage du crochet de ceinture pour fixer l'opercule de caoutchouc!

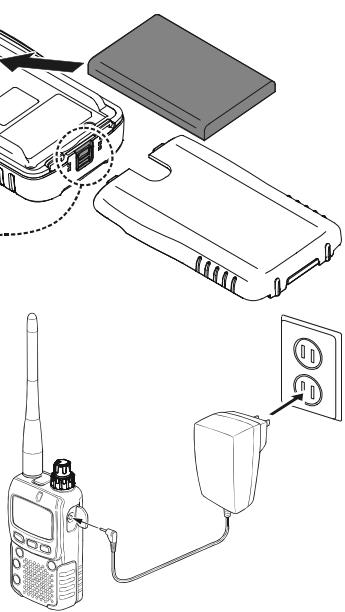

INSTALLATION DU PACK BATTERIE FNB-82LI

La FNB-82LI est une batterie à haute performances au Lithium-Ion dotée de bonnes capacités sous un encombrement minimum. Dans des conditions d'emploi normales, la FNB-82LI est bonne pour 300 cycles de charge environ, après quoi le temps d'emploi ne peut être que décroissant. Remplacer le pack batterie avec un nouveau pack quand sa charge diminue.

L'installation de la batterie est aisée et rapide:

Glisser le verrou du couvercle du logement batterie sur la position déverrouillage, puis basculer ce couvercle vers le bas pour l'enlever.
□ Installer la FNB-82Ll dans le logement batterie.
Remetre en place le couvercle du logement batterie et glisser le verrou

Si la batterie n'as pas encore eté utilisé ou si la charge est réduite, elle peut être chargée en branchant le chargeur CA NC-85 à la prise EXT DC pendant 2 heures. Si du courant DC 12—16 volts est uniquement disponible, l'adaptateur optionnel E-DC-21 DC (avec sa prise allume cigarette) peut être aussi utilisé pour charger la batterie.

Quand la batterie est en cours de charge l'afficheur mentionne "CHGING" et I'indicateur

TX/BUSY est rouge. Le s-metre indique alors l'etat de la charge. Quand le chargement de la batterie est terminé l'afficheur mentionne "CHGFUL" et l'indicateur TX/BUSY est vert.

Si vous essayez de connecter le NC-85 au VX-2E sans qu'il y ait une batterie à l'intérieur, l'afficheur mentionne "FL/NBT" pour vous inviter à installer la batterie. De même si vous essayez de connecter le NC-85 au VX-2E alors que la batterie est chargée l'afficheur indique "CHGFUL".

Le NC-85 est le seul chargeur prévu pour la recharge des batteries du VX-2E à défaut de tout autre. Merci de notes que le NC-85 peut être responsable de bruits perturbateurs sur les récepteurs TV ou radio situés dans son voisinage immédiat. Nous vous recommendons de prendre toutes les dispositions pour éviter ces phénomènes.

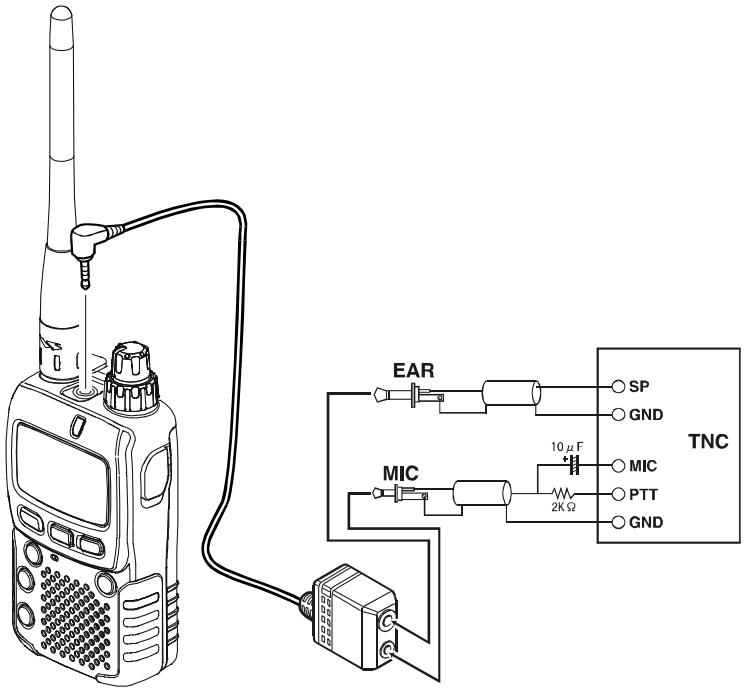

Le VX-2E peut être utilisé pour faire du Packet, en utilisant l'adaptateur de microphone optionnel CT-44 (disponible chez tout revendeur Yaesu) pour faciliter les branchements avec votre TNC. Vous pouze également construire votre propre cable en utilisant un connecteur miniature 4 broches selon le schéma ci-dessous.

Le niveau audio de la liaison du récepteur vers le TNC pourra être ajusté par le bouton VOLUME, comme en phonie. Le niveau d'entrée dans le VX-2E en provenance du TNC devra être ajusté du coté du TNC; la tension d'entrée optimum est approximativement 5 mV sous 2000 Ohms.

Bien s'assurer demettre hors tension la radio et le TNC avant de brancher les cables afin d'eviter toute tension inappropriée pouvant causeur des dommages sérieux à votre émetteur récepteur.

En mode Packet, mettez l'économiseur de batterie sur OFF, de façon à éviter la collision entre le début du cycle de mise en sommeil et l'arrivée de signaux Packet, faisant que votre TNC ne soit pas en état de receivevoir la totalité de la trame de données. Voir page 32 pour plus de détails sur la mise en œuvre de l'économiseur de batterie.

Hi! Je suis "Petite Radio", et je vais essayer de vous aider pour apprendre à vous servir des fonctions disponibles sur le VX-2E. Je comprends votre appréhension pour la suite, mais je vous recommende la lecture, la plus

exhaustive possible, du chapitre "emploi" du present manuel pour tirer le maximum de ce merveilleux petit émetteur récepteur. Et Maintenant, passons aux actes!

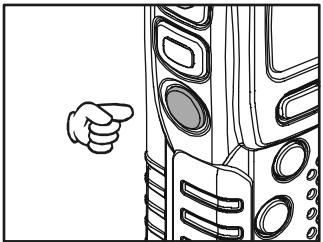

MISE SOUS ET HORS TENSION

1. Assurez vous que le pack batterie est installé, et que la batterie est bien chargée. Mettre l'antenne sur la prise d'antenne sur la partie supérieure.
2. Appuyer et maintainir le commutateur POWER sur le cote gauche de I'émetteur

récepteur environ pendant une seconde. Deux signaux sonores sont émis quand le commutateur a été tenu assez longtemps, et la tension de batterie est affichée sur l'écran LCD pendant deux secondes. Si vous utilisez la FNB-82LI la petite icône "Lit" sur la partie supérieure de l'affichage indique que la batterie a bien été détectée. Ensuite la fréquence remplace alors l'affichage de la tension.

1. Pourmettre hors tension 1' émetteur récepteur,maintenir le commutateur POWER à nouveaupendant une seconde.

1) Si vous n'entendez pas les deux "Signaux sonores" lors de la mise en route, il est possible que la fonction alarme sonore a eté rendue indisponible par le Menu. Voir page 14 où la réactivation de la fonction alarme sonore est

expliquée.

2) Vous pouvez changer le message d'accueil (indication de la tension d'alimentation) par n'importe quel message (jusqu'à 6 caractères) via le menu 30: OPNMSG; voir page 69 pour plus de détaill.

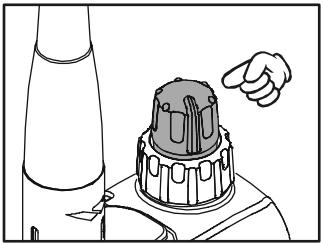

RéGLAGE DU VOLUME AUDIO

Tourner la commande VOLUME (bouton central) pourmettre le niveau souhaite. Une rotation de ce bouton vers ladroite augmente le niveau sonore.

RéGLAGE DU SQUELCH

Le système de squelch du VX-2E vous permet de faite disparaitre le bruit de fond en absence de signal. Ce n'est pas seulement une commodité plaissant mais c'est également une économie non négligeable de consommation de courant donc de préparation de la charge de la batterie.

Le système de squelch peut être régler indépendamment pour les modes FM et FM large (radiodiffusion).

1. Appuyer sur la touche [F / W] , puis appuyer sur le commutateur MONI situé sur le côté gauche de la radio. Cela donne un "raccourci" pour activer le menu 41: SQL.
2. Puis, tournier le DIAL pour régler le Squelch juste à la disparition du bruit de fond (environ “1” ou “2” en FM, et “2” ou “3” en FM large); C'est le meilleur réglage de sensibilité pour les petits signaux.
3. Quand le réglage de seuil de squelch vous convient, appuyer brievement sur le PTT pour sauvegarder le nouveau réglage et revenir en mode normal.

1) Une fonction spéciale "squelch HF" est disponible sur le VX-2E. Cette fonction vous permet de régler l'ouverture du squelch pour les signaux qui dépasse un certain niveau S-mètre. Voir page 17 pour plus de détaill.

2) Si vous étés en train d'opérer dans une zone de grande activités HF, vous pouvez souhaiter utiliser des tonalités sub-audibles à l'aide du Décodeur CTCSS incorpore. Ceci permet de garder votre radio inactive jusqu'à ce qu'un appel soit reçu d'une station transmettant la bonne tonalité sub-audible. Ou si vos amis sont pourvus de radios avec un système de tons pilotes compatible avec celui de votre VX-2E, essayer d'utiliser ce mode pour une occupation plus silencieuse avec des canaux très actifs.

CHOIX DE LA BANDE UTILISÉE

Le VX-2E couvre une plage de fréquences incroyablement large, sur lesquelles plusieurs modes opérateires sont utilisés. Toutefois, les fréquences couvertes par le VX-2E ont été divisées en différentes bandes d'emploi, chacune ayant un pas de fréquence et un mode opérateire prérégles. Vous pouvez changer le pas de fréquence et le mode opérateire plus tard, selon vos désirs (voir page 15).

BANDE [BANDE NUMERO]		FREQUENCY
Bande BC	[1]	0.504 - 1.8 MHz
Bande SW	[2]	1.8 - 30 MHz
Bande amateur 50 MHz	[3]	30 - 88 MHz
Bande FM BC	[4]	88 - 108 MHz
Bande Air	[5]	108 - 137 MHz
Bande amateur 144 MHz	[6]	137 - 174 MHz
Bande VHF-TV	[7]	174 - 222 MHz
Action Bande 1	[8]	222 - 420 MHz
Bande amateur 430 MHz	[9]	420 - 470 MHz
Bande UHF-TV	[A]	470 - 800 MHz
Action Bande 2	[b]	800 - 999 MHz

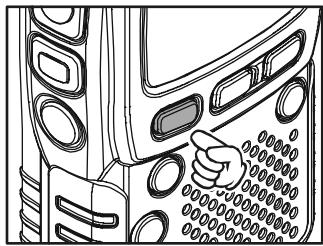

Pour changer de Bande d'emploi :

1. Appuyer sur la touche [BAND] à plusieurs reprises. Noter que les indications de
   l'afficheur LCD changent et une indication de fréquence plus haute apparait à chaque appui sur la touche [BAND].
2. Si vous souhaitez changer de bande de fréquence dans l'ordre décroissant appuyer d'abord sur la touche [F/W], puis sur la touche [BAND].
3. ÀpRES avoir sélectionné la bande désirée, vous pouvez lancer manuellement le réglage (ou le "scan") en suivant les recommendations qui suivent.

Quand vous étés en réception sur la bande radiodiffusion AM ou les bandes Ondes Courtes (0.5 - 30 MHz), nous vous recommendons demettre une antenne externe pour obtenir deilleurs résultats.

CHOIX DE LA FREQUENCY

Le VX-2E fonctionne initialement en mode "VFO", par un système de canaux qui permet un réglage à volonté sur la totalité de la bande courante.

Deux méthodes de réglages de fréquence sont disponibles sur le VX-2E:

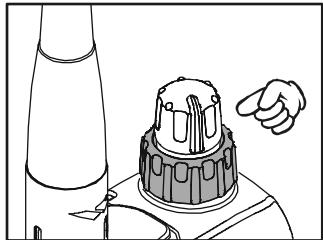

1) Réglage avec le DIAL (anneau externe de la commandedouble située sur le dessus de l'appareil)

En tournant le DIAL il est possible de se régler en fréquence sur la bande active avec les incréments de fréquence prévus pour cette bande. Une rotation du DIAL vers la droite fait monter le VX-2E en fréquence, et une rotation du DIAL dans l'autre sens le fait descendre en fréquence.

Si vous appuyer brievement sur la touche [F/W], puis vous tournier le DIAL, l'increment de fréquence de 1 MHz est

sLECTIONné. Cette fonction est très utile pour faire des excursions en fréquence rapides dans la gamme très large offerte par le VX-2E.

2) recherche automatique

En étant en mode VFO, appuyer et maintainir la touche [BAND] pendant une seconde, puis tourner le DIAL tout en Maintenant la touche [BAND], pour selectionner la plage de fréquence sur laquelle va se dérouler la recherche automatique puis relâcher la touche [BAND] pour lancer la recherche automatique par fréquence croissant. La recherche s'arrête quand un signal suffisamment fort pour faire

monter le squelch est reçu. Le VX-2E reste sur cette fréquence en fonction des paramètres prévus par le mode “RESUME” (Menu #31). Voir page 47 pour plus de détails.

Si vous souhaitez inverser le sens de la recherche (par exemple passer en recherche en fréquence décroissante), tournier le DIAL juste d'un click dans le sens opposé (ici vers la gauche) pendant que le VX-2E est en mode recherche automatique. Pour inverser à nouveau le sens de la recherche tournier le DIAL d'un click dans l'autre sens.

Appuyer brievement sur le PTT pour annuler la recherche automatique. Cette action est sans risque d'émission.

Note

Il se peut que le VX-2E recoive des signaux très forts sur la fréquence image. S'il vous arrivè d'être perturbé par des interférences et que vous soupçonniez que cela vient par la fréquence "image" vous pouvez le vérifier en utilisant les formules cï-dessous. Cette information permet ensuite de prendre toutes les mesures nécessaires pour faire cesser les interférences à l'aide de trappes, etc.

O 3.579545 MHz x n

11.7 MHz x n

(n etant un entier 1,2,3,...)

TRANSMISSION

Une fois que vous avez choisi une fréquence dans une des bandes amateur dans lesquelles il est possible de transmettre (144 MHz ou 430 MHz), vous étés préts à transmettre. Ceci est élémentaire; les opérations plus complexes pour émettre sont décrites plus loin.

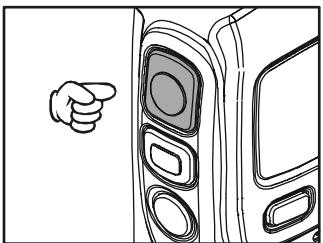

1. Pour émettre, appuyer sur le commutateur PTT, et parler devant la grille de la face avant avec un niveau de voix normal (faire attention a ne pas-cache le microphone

avec votre main; il est situé au coin supérieur gauche de la grille). La LED témoin TX/BUSY est allumée (en rouge) pendant l'émission.

1. Pour revenir en mode réception, relâcher la pédale PTT.
2. En émission, le niveau de puissance relative est indiqué en bas de l'écran LCD. La pleine puissance est indiquée par une déviation compléter sur le bar-graphe. Le niveau

de "puissance réduite" est indiqué par une déviation de deux barres. De plus, l'icone "LOW" apparait en bas de l'afficheur en cas de traffic en mode de puissance réduite.

1. Si vous étés en train de打交道 avec des amis localement, vous avez tout intérêt pour préserver vos piles de passer tout de suite en puissance réduite. Pour ce faire, appuyer sur la touche [H/L] de façon à faire apparaitre l'icone "LOW" en bas de l'afficheur. Et n'oubliez jamais d'avoir une antennae branchée quand vous émettez.

L'émission n'est possible que sur les bandes amateurs 144 MHz et 430 MHz.

1) le VX-2E estvriment super!Vous pouvez pre-régler la petite puissance sur le 144 MHz et laissez le 430 MHz en grande puissance,et la radio conserve en mémoire les différents réglages de chaque bande. Et quand vous

renseignez des canaux mémoires le type de puissance fait partie des données de chaque canal mémoire, si bien que vous pouvez optimiser l'utilisation de vos batteries chaque fois que vous utilisez des reliais particulièrement proches de votre localisation.

2) Quand vous étés en train de打交道 en puissance réduite vous pouvez en appuyant sur la touche [F / W] en même que le PTT, faire passertemporairement VX-2E en grande puissance. Dés que le PTT est relaché l'appareil revient en réglage de puissance initial ( dans l'exemple en petite puissance).

VERROUILAGE DU CLAVIER

Afin de prévenir un changement intempéstif de fréquence ou une émission accidentelle Les touches et commutateurs du VX-2E peuvent être rendus non opérationnels selon des combinaisons diverses qui peuvent être:

KEY: Uniquement les touches de la face avant sont verrouillées

DIAL: Uniquement le DIAL du dessus est verrouillé

K+D: Le DIAL et les touches sont verrouillés

PTT: Le PTT est bloqué (émission impossible)

K+P: Les touches et le PTT sont bloqués

D+P: le DIAL et le PTT sont bloqués

ALL: toutes les possibilités de blocage sont activées

Pour verrouiller une ou toutes les touches:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 25: LOCK.
3. Appuyer brievement sur la touche [H / L] pour valider le réglage du menu.
4. Tourner le DIAL pourCHOISIR une des solutions de verrouillage presentees plus haut.
5. Quand vous avez fait votrechoix, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

Pour activer la fonction verrouillage, appuyer sur la touche [F/W], puis appuyer et maintainir la touche [BAND] pendant une seconde. L'icone “ ” apparait sur le LCD. Pour annuler le verrouillage repeter cette procEDURE.

ECLAIRAGE DU CLAVIER ET DE L'AFFICHEUR

Votre VX-2 E dispose d'un éclairage rougeâtre pour vous aider dans l'utilisation de l'appareil de nuit. Ce type d'éclairage convient parfaitement pour un environnement particulièrement obscure et ne vient pas ALTERER votre vision nocturne. Trois options pour l'activation de l'éclairage sont possibles:

Mode KEY: Illumination du clavier/afficheur pendant 5 secondes quand on appuie sur n'importe qu'elle touche.

Mode CONT: Illumination du clavier/afficheur en continu.

Mode OFF: Désactivation de l'éclairage du clavier/afficheur.

Voici la méthode pour désirer le mode LAMP:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 24: LAMP.
3. Appuyer brievement sur la touche [H / L] pour valider le réglage du menu.
4. Tourner le DIAL pourCHOISIR une des solutions d'éclairage presentées plus haut.
5. Quand vous avez fait votrechoix, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

Vous pouvez également régler le niveau d'éclairage du clavier/afficheur et du contraste du LCD par le mode menu. voir page 16 pour plus de détails.

DÉSACTIVER LE TÉMOIN SONORE DE CLAVIER

Si le témoin sonore clavier est une gène (surtout dans les espaces particulièrement silencieux), il peut être désactiver.

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 7: BEEP.
3. Appuyer brievement sur la touche [H / L] pour valider le réglage du menu.
4. Tourner le DIAL pour changer le réglage de ON à OFF.
5. Quand vous avez fait votrechoix, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.
6. Si vous souhaitez réactiver le témoin sonore de clavier, refaites la procédure ci-dessus et au point 4 tourner le DIAL pour changer le réglage à ∩N.

Maintenant que vous maitrisesz l'utilisation simple de votre VX-2E, voici maintainant quelques nouveaux supplémentaires.

VERIFICATION DE LA TENSION DE BATTERIE

Le microprocesseur du VX-2E contient un programme qui détecte le type de batterie en place et qui mesure la tension de batterie.

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 13: DC VLT.
3. Appuyer brièvement sur la touche [H / L] pour afficher le type de batterie et la tension du courant continu d'alimentation fourni.

Lit: FNB-82LI en service.

Edc: Source D3C externe en service.

1. Appuyer et maintainir la touche [H / L] pendant une seconde pour revenir en mode normal.

CHANGER LES INCRÉMENTS DE FREQUENCY DES CANAUX

Le synthétiseur du VX-2E permet des pas de fréquence de 5/9/10/12.5/15/20/25/50 ou 100 KHz par incrément, et une sélection automatique de ces pas de fréquences est pré-regléée pour convenir le mieux à la bande utilisée ("AUTO"), mais vous pouvez modifier la valeur par n'importe laquelle à votre disposition. Le VX-2E sort d'usine avec la configuration "AUTO", qui donne dans tous les cas les meilleur résultats. Mais si vous poulez changer le pas de fréquence, voici la méthode.

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 43: STEP.
3. Appuyer brievement sur la touche [H / L] pour valider le réglage du menu.
4. Tourner le DIAL pourCHOISIR la nouvelle taille du pas d'increment de fréquence.
5. Quand vous avez fait votrechoix, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

1) L'increment de 9kHz est disponible uniquement dans la bande BC.
2) Quand vous étés sur la bande BC vous pouvez désirir que les incréments 9 kHz ou 10 kHz; Les autres possibités sont désactivées.

3) Le pas de 5kHz n'est pas disponible de 250 à 300 MHz, ni au dessus de 530 MHz.

CHANGER LE MODE DE RÉCEPTION

Le VX-2E permet de changer automatiquement de mode de réception quand la radio est régée sur une autre bande. Cependant, une situation inhabituelle peut survenir dans laquelle il est nécessaire de changer le mode de réception mis automatiquement. Dans ce cas appuyer uniquement sur la touche [MD]. Les modes de réception disponibles sont:

AUTO: mode automatique.

N-FM: FM "étroite" (utilisé en phonie)

W-FM: FM "large"(radiodiffusion haute fidélité)

AM: Modulation d'Amplitude

A moins d'avoir une raison impérative de faire ce changement, laissez de préférence le mode automatique en action pour éviter tout souci aux changements de bandes. Si vous pouze faire un changement de mode

particulier pour un canal ou une station, il est préférible demettre ce canal en mémoire car le mode fait partie des données qui sont mémorisées en même temps que la fréquence.

LUMINOSITE DE L'AFFICHEUR

La luminosité de l'éclairage du clavier et de l'afficheur LCD peut être régée pour le mode menu.

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 16: DIMMER.
3. Appuyer brièvement sur la touche [H/L] pour valider le réglage du menu.
4. Tourner le DIAL pour regler la luminosité de l'afficheur. Alors que vous faites le réglage, vous pouvez constater directement les modifications effectuées.
5. Quand vous avez fait votrechoix, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

SQUELCH HF

Une fonction spéciale "Squelch HF" est disponible sur la radio. Cette fonction vous permet de désirir un niveau S-mètre pour l'ouverture du squelch sur les signaux entrant de ce niveau et au dessus.

Pour régler le squelch HF, voici la méthode:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 32: RF SQL.
3. Appuyer brièvement sur la touche [H/L] pour valider le réglage du menu.
4. Tourner le DIAL pour régler le niveau de signal souhaité pour le seul de squelch (S1, S2, S3, S4, S5, S6, S8, S9+ ou OFF).
5. Appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

L'ouverture du squelch du récepteur est fonction du plus haut des niveaux de squelch des deux systèmes (squelch de bruit et squelch HF).

Par example:

1) Si le squelch de bruit (commande SQL) est régle de telle manière qu'un signal S-3 est capable de l'ouvrir mais que le squelch HF (menu 32) est mis à “S5,” le squelch ne s'ouvrira que sur les signaux de “S5” ou plus forts..
2) Si le squelch HF est à “S3” et que le squelch de bruit est régle de telle manière que uniquement les signaux pleine déviation puissant l'ouvrir, le squelch dans son ensemble ne s'ouvrira que sur les signaux pleine déviation. Dans ce cas le squelch de bruit surclasse l'action du squelch HF.

EMPLOI EN RELAIS

Les stations Relais, se situent habituèlement sur des montagnes ou tout autre emplacement élevé, permettant un allongement des communications pour les émetteurs récepteurs portatifs de faible puissance ou les mobiles. Le VX-2E contient de nombreuses fonctions qui rendent le traffic via relais simple et/agréable.

Décalage relatis

Votre VX-2E a ete configuré, en usine, pour les decalages relat utilisés dans votre pays. Pour la bande 144 MHz c'est 600kHz , et sur 430MHz cela peut etre 1.6MHz , 7.6MHz ou 5MHz (version USA).

En fonction de la portion de la bande sur laquelle vous estes, le décalage du relais peut être soit descendant (O) ou montant (O), et une de ces icônes apparait au-dessus de l'afficheur LCD quand le décalage relais a été activé.

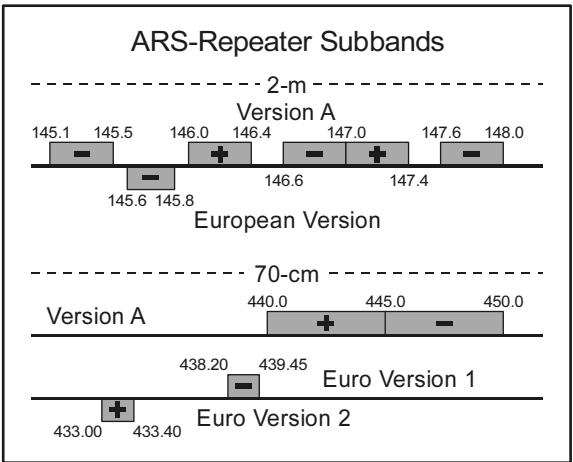

Décalage Relais Automatique (ARS)

Le VX-2E contient une fonction Décalage Relais Automatique très pratique, qui applique automatiquement le décalage relais approprié quand vous émettez dans la sous bande prévue pour le traffic via relais dans votre pays. Ces sous bandes figurent dans le schéma qui suit.

Si la fonction ARS semble ne pas fonctionner c'est qu'elle a eté désactiver accidentellement.

Pour ré-activer l'ARS:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 4: ARS.
3. Appuyer brièvement sur la touche [H/L] pour valider le réglage du menu.
4. Tourner le DIAL pourmettrele parametrea“ON”(pouractiverl'ARS).
5. Appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

EMPLOI EN RELAIS

Activation du décalage relais en manuel

Quand la fonction ARS est désactivée ou si vous poulez activer un décalage différent de celui établi par l'ARS, vous pouvez encore régler le sens du décalage du reliais manuellement.

Pour ce faire:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 33: RPT.
3. Appuyer brievement sur la touche [H / L] pour valider le réglage du menu.
4. Tourner le DIAL pourCHOISIR le decalage parmi " - RPT" ^ 一 + R P T " et "SIMP".
5. Quand vous avez fait votrechoix, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

Si vous changer le sens du décalage, mais en ayant plusieurs l'ARS engagé, quand vous changer la fréquence (en tournant le DIAL, par exemple) L'ARS va surclasser votre réglage manuel du sens du décalage. Arrêté l'ARS si

vous ne voulez pas que cela se produit.

Modifier les valeurs par défaut des décalages relat

Si vous voyagez dans une région que vous ne connaissiez pas, vous pouvez être obligé de changer la valeur par défaut du décalage relatifs pour être compatible avec les règles locales.

Pour ce faire, suivre la procEDURE ci-dessous.

1. Mettre le VX-2E sur la bande où vous avez à faire les modifications de décalage relatais (les bandes amateurs 144 MHz ou 430 MHz).
2. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
3. Tourner le DIAL pour selectionner le menu 38: SHIFT.
4. Appuyer brièvement sur la touche [H / L] pour valider le réglage du menu.
5. Tourner le DIAL pourCHOISIR L'amplitude du nouveau décalage relais.
6. Quand vous avez fait votrechoix, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

Si vous avez juste un décalage "quelconque" à programmer, ne changez pas le décalage par "défaut" du relais en utilisant le mode menu!

Entre les fréquences émission et réception séparément, comme précisé en

EMPLOI EN RELAIS

Surveiller la fréquence d'entrée d'un relais

Il est souvent utile de pouvoir surveiller la fréquence (entree) d'un relais, pour voir si la station qui appelle est dans la zone qui permet le traffic en direct ("Simplexe").

Pour ce faire, appuyer sur la touche [HM/RV]. Vous pouvez remarquer que l'affichage de la fréquence est celle de l'entrée du relais.

Lorsque vous appuyer à nouveau sur la touche [HM/RV], tout redevient normal et c'est la fréquence de sortie du relais qui est affichée.

La configuration de cette touche peut être soit “RV” (pour contrôler la fréquence d’entrée d'un relais) ou “HM” (pour passer instantanément sur la fréquence du canal “Home” de la bande courante). Pour changer la con

figuration de cette touche, utiliser le menu 22: HM/RV. Voir page 68.

EMPLOI DU CTCSS

Plusieurs systèmes de relais exigent qu'une tonalité audio de très - basse - fréquence soit ajoutée à votre signal FM pour activer le relais. Cette aide empêche une activation intempéstive de relais par des signaux d'autres émetteurs. Ce système de tonalités, qui est appelé “CTCSS”(Continuous Tone Coded Squelch System), est intégré dans votre VX-2E et s'avéré très facile à utiliser.

L'emploi du CTCSS implique deux régles préalables : le réglage de la Fréquence de la tonalité et ensuite le réglage du Mode Tonalité. Ces actions sont effectuées à l'aide de la touche [MD] ainsi que des lignes menu 42: SQLTYP et 44: TN FRQ.

1. Appuyer sur la touche [F/W], puis sur la touche [MD]. Ceci permet un "raccourci" pour atteindre le menu 42: SQLTYP.
2. Tourner le DIAL pour faire apparaitre "TONE" sur l'afficheur; ceci active l'encodeur CTCSS, qui permet l'accès au relais.
3. En tournant le DIAL d'un "click" supplémentaire au point "2" ci-dessus il apparait la mention "T SQL". Quand "TSQL" est
   TONE

affiché, cela peut dire que le système Tone SQueLch est activé, ce qui permet de prendre silencieux votre VX-2E jusqu'àu moment où arrive un signal qui vous est destiné dûment muni du code CTCSS attendu. Ceci est très pratique en cas de traffic très charge.

1) Vous pouvez remarquer une icône supplémentaire “DCS” apparait quand vous tournez le DIAL dans cette étape. Nousprésentons le système DCS un peu plus loin.

2) Vous pouvez remarquer l'indication "RV TN" sur l'afficheur, cela signifie que le système Tone SQueLch Inversé est activé, celui-ci rend silencieux votre VX-2E à la réception d'un appel doté du code CTCSS de votre radio. L'icone "TSQ" clignote sur l'afficheur quand le système Tone SQueLch Inversé est activé.

1. Quand vous avez fait votre sélection du mode de tonalité CTCSS, appuyer sur le PTT pour sauvegarder le nouveau réglage.
2. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
3. Tourner le DIAL pour selectionner le menu 44: TN FRQ.
4. Appuyer brievement sur la touche [H / L] pour valider le réglage de la fréquence CTCSS.
5. Tourner le DIAL jusqu'à ce que l'afficheur indique la fréquence de la tonalité que vous

souhaitezutiliser.

1. Quand vous avezfait votre selection,appuyerbrièvement sur la

touche [H/L], puis appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal. Attention dans ce cas c'est un return au mode normal un

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1	-	-	-	-

EMPLOI DU CTCSS

peu particulier car il ne s'applique qu'a la configuration des fréquences CTCSS/DCS.

Quelques relais ne retransmettent pas les tonalités CTCSS ils utilisent le CTCSS pour contrôler l'accès aux reliais mais ne le retransmettent pas. Si le S-mètre devie, mais que le VX-2E ne transmet pas de signal audio quand le

relais est en émission, vous doivent activer l'encodeur CTCSS selon les étapes “1” à “4” précédentes, mais tournier le DIAL pour faire disparaître “SQL” ici vous permet d'entendre tout le traffic écoulé sur le canal.

EMPLOI DU DCS

Une autre forme de contrôle d'accès par tonalité est le système Digital Code Squelch ou DCS. C'est un système de tonalité plus récent et plus performant qui est moins susceptible d'erreur que le mode CTCSS. Un encodeur / décodeur DCS est intégré dans votre VX-2E et son utilisation est similaire à celui du CTCSS présente précédemment. Mème si vous relatifs favoris n'est pas équipé en DCS, ce système est également utile en liaison simplex dans le cas par exemple où vos correspondants habituels utilisent des émetteurs récepteurs équipés de cette fonctionnalité.

L'emploi du DCS impose comme pour le CTCSS que vousCHOISSEZ un code tonailité et ensuite que vous regliez le Mode Tonailité sur DCS.

1. Appuyer sur la touche [F/W], puis sur la touche [MD]. Ceci permet un "raccourci" pour atteindre le menu 42: SQLTYP.
2. Appuyer brievement sur la touche [H/L] pour valider le réglage du menu.
3. Tourner le DIAL pour faire apparaitre "DCS" sur l'afficheur; ceci active l'encodeur décembre DCS.
4. Appuyer sur le PTT pour sauvégarder le nouveau réglage.
5. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
6. Tourner le DIAL pour selectionner le menu 14: DCS CD.
7. Appuyer brievement sur la touche [H / L] pour valider le reglage du code DCS.
8. Tourner le DIAL jusqu'à ce que l'afficheur
   图

indique le code DCS (un nombre à trois chiffres) que vous souhaitez utiliser.

1. Quand vous avez fait votre sélection, appuyer brièvement sur la touche [H/L], puis appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

DCS CODE
023	025	026	031	032	036	043	047	051	053
054	065	071	072	073	074	114	115	116	122
125	131	132	134	143	145	152	155	156	162
165	172	174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265	266	271
274	306	311	315	325	331	332	343	346	351
356	364	365	371	411	412	413	423	431	432
445	446	452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606	612	624
627	631	632	654	662	664	703	712	723	731
732	734	743	754	-	-	-	-	-	-

DCS OPERATION

Il faut se souvenir que le système DCS compte un codeur /décodeur, ainsi que la récepteur reste désactivé jusqu'à ce qu'un code DCS soit reçu sur un signal entrant. Déactivé la fonction DCS si vous pouze juste faire un tour

de bande!

RECHERCHE AUTOMATIQUE SUR TONALITE

En exploitation quand la tonalité CTCSS or DCS utilisée par une autre station n'est pas connue, vous pouvez partager le radio à l'écoute des signaux entrant et lancer une recherche automatique sur les tonalités utilisées. Dans ce cas il faut se souvenir de deux choses:

Voudevezetrecertainquevoretrelaisutilisele mêmeypedetonalite(CTCSSouDCS).
Quelques relais n'acheminent pas la tonalité CTCSS ; il vous faut donc écouter la fréquence entrée du relais pour être en mesure d'identifier la tonalité utilisée.

Pour chercher automatiquement la tonalité utilisé:

1. Régler la radio pour décoder soit les tonalités CTCSS ou les tonalités DCS (se rapporter aux paragraphs précédents). En CTCSS “T SQ” est affché et en DCS, c'est “DCS” qui apparait sur l'écran LCD.
2. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
3. Tourner le DIAL pour selectionner le menu 44: TN FRQ quand TONE SQL est

seLECTIONné ou le menu 14: DCS CD quand DCS est seLECTIONné.

1. Appuyer brievement sur la touche [H/L] pour valider le réglage du menu sélectionné.
2. Appuyer et maintainir la touche [BAND] pendant une seconde, “T SRCH” apparait (pour une recherche de tonalité CTCSS) ou “D SRCH” apparait (pour une recherche de tonalité DCS) sur l'afficheur, puis relâcher la touche [BAND] pour lancer la recherche automatique sur les tonalités CTCSS ou DCS affectées aux signaux entrants.
3. Quand la radio rencontres un code ou une tonalité connue, la recherche s'arrête, et il est possible d'entendre l'audio. Appuyer alors sur la touche [BAND] pour se verrouiller sur cette tonalité ou code, puis appuyer sur le PTT pour revenir en mode normal.

Si la recherche automatique de tonalité ou de code ne détecte rien, celle-ci continue indéfiniment. Quand cela arrive, il se peut tout simplement qu'aucune station n'envoie de tonalité. Il est alors possible à tout moment

d appuyer sur le commutateur PTT pour arreter la recherche.

Vous pouvez aussi appuyer sur le commutateur MONI pendant la recherche automatique pour avoir accès aux signaux BF précédemment masqués des autres stations. La recherche automatique sur tonalités reprend environ une seconde après avoir relâcher le commutateur MONI.

EMPLOI DE L'AVERTISSEUR SONORE EN MODE CTCSS/DCS

En mode CTCSS ou DCS, vous pouvez régler votre VX-2E de celle manière qu'il “sonne” chaque fois qu'un appel valide pour vous est entrant.

Voici la méthode pour activer cette sonnerie.

1. Mettre la radio en mode CTCSS ("Tone Squelch") ou en mode DCS, comme décrit précédemment.
2. Mettre la fréquence sur le canal souhaïte.
3. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
4. Tourner le DIAL pour selectionner le menu 8: BELL.
5. Appuyer brievement sur la touche [H / L] pour valider le reglage du menu selectionné.
6. Tourner le DIAL pour sélectionner le nombre de sonneries souhaitees parmi le besoin suivant : 1, 3, 5 ou 8 sonneries, CONT (sonnerie continue) ou OFF.
7. Appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

Quand une station envoie une tonalité CTCSS/DCS qui correspond à votre tonalité CTCSS/DCS active, la sonnerie retenti selon le mode programme.

EMPLOI DU MODE TONALITÉS CROISEES

Le VX-2E peut être configuré par le menu pour travailler en mode tonalités croisées.

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 40: SPLIT.
3. Appuyer brievement sur la touche [H / L] pour valider le reglage du menu selectionné.
4. Tourner le DIAL pour selectionner le parametre à ON.
5. Appuyer brievement sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

Quand le mode tonalités croisées est activé, vous pouvez voir les paramètres suivants en supplément du paramètre “RV TN” quand vous sélectionnez la ligne menu 42: SQLTYP:

D CODE: Encodeur DCS uniquement (L'icone "DCS" clignote)
T DCS: Encodeur CTCSS et décodeur DCS (L'icône “T” clignote et l'icône “DCS” est apparente).
D TONE: Encodeur DCS et décodeur CTCSS (L'icône "T S Q" est apparente et l'icône "DCS" clignote).

Selectionner le mode opérateur souhaité, à partir des possibilités représentées ci-dessus, à l'aide du menu 42.

APPEL À TONALITE (1750 Hz)

Si les repêuteurs de votre pays nécessitent une impulsion sonore de 1750-Hz pour l'accès, appuyez sur le bouton T.CALL et maintenez-le enforcé pendant la durée indiquée par le propriétaire/l'opérateur du repêuteur. L'émetteur sera automatiquement activé et un signal sonore de 1750-Hz sera superposé sur l'onde porteuse. Une fois que vous avez accès au repêuteur, vous pouvez relâcher le bouton T.CALL et utiliser la touche PTT pour activer ensuite l'émetteur.

ARTS (SYSTEME AUTOMATIQUE DE SURVEILLANCE DE LIAISON)

La fonction ARTS™ utilise le DCS pour informer deux correspondants de la faisabilité d'une liaison en temps réel. Cette fonction est particulièrement intéressante en opération de secours et en toutes occasions où il est essentiel de conserver la liaison.

Les deux stations doiventmettre leur code DCS sur le même numero de code et activer leur fonction ARTS en utilisant la commande appropriée sur leur radio. La sonnerie d'alerte pourra'être activée, si nécessaire.

Quand vous appuyez sur le PTT ou chaque 25 ou 15 secondes après que la fonction ARTS™

soit activée, votre radio transmet un signal DCS (sub-audible) pendant 1 seconde environ. Si la liaison avec l'autre correspondant est valide, le témoin sonore retentit (si celui est activé) et “IN RANGE” (en portée) est affiché à la place de “OUT RANGE” (hors de portée), qui est mentionné en début d'utilisation ARTS.

Que vous parliez ou pas, les radios continuent à se scruter mutuellesment toutes les 25 ou 15 secondes tant que la fonction ARTS™ est active. Vous pouvez aussi avoir votre radio qui transmet

votre indicatif en CW toutes les 10 minutes, pour se conformer avec les obligations d'identification. Quand la fonction ARTS^TM est désactivée, le mode DCS est également abandonné sauf si vous l'utilisiez en temps que tel avant l'appeal de la fonction ARTS^TM.

Si vous dépassez les limites de portée pendant plus d'une minute (quelte scrutinations), votre radio détermine qu'aucun signal n'a été reçu. Trois signaux sonores retentissent, et l'afficheur reprend la valeur "OUT RANGE". Si vous revenez en portée, votre radio sonne à nouveau et l'afficheur reprend la valeur "IN RANGE".

En mode ARTS ^TM , votre fréquence courante n'est pas affichée et il n'est pas possible non plus de la changer; Pour returner en mode normal il faut déjà sortir de la fonction ARTS ^TM . Ceci est une sécurité pour empêcher une perte de contact accidentelle due au changement de fréquence.

Initialisation etemploi de l'ARTS

1. Mettre votre radio et l'(les) autre(s) radio(s) sur le même numero de code DCS voir page 22.
2. Appuyer et maintainir la touche [⊗] pendant une seconde. “OUT RANGE” apparait sur l'écran LCD en dessous de la fréquence. La fonction ARTS™ est maintenant activie.
3. Chaque 25 seconds, votre radio envoie une trame vers l'autre station. Cette dernière fait de même avec sa propre trame ARTSTM. L'affichage change et devient "IN RANGE" pour confirmer l'échange valide entre les deux trames ARTSTM.
4. Appuyer et maintainir la touche [⊗] pendant une seconde pour sortir du mode ARTS™

ARTS (SYSTEME AUTOMATIQUE DE SURVEILLANCE DE LIAISON)

et revenir en mode normal.

La fonction ARTS ne peut etre activée si vous azeverrouille le PTT!

Option intervalle de temps entre les trames ARTS™

L'intervalle de temps entre deux trames ARTS peut êtreprogrammé à 25 secondes (valeur par défaut) ou 15 secondes. La valeur par défaut permet une consommation batterie moins importante. Pour changer l'intervalle de temps entre les trames ARTS :

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 3: AR INT.
3. Appuyer brievement sur la touche [H/L] pour valider le réglage du menu sélectionné.
4. Tourner le DIAL pour selectionner l'intervalle de temps souhaité (15 ou 25 secondes).
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

Options du signal d'Alerte ARTS

La fonction ARTS™ offre unchiox de signaux sonores pour vous avertir de l'etat courant de la fonction ARTS™ (plus l'option de désactivation).En fonction de votre localisation et l'ennui potentiel associé à des émissions de signaux sonoresticsquents, vous pouvez avoir l'option signal sonore qui convient le moins à vos besoins. Ces choix sont:

IN RING: Les signaux sont seulement émis lorsque la radio détecte la première fois que vous étés à portée de votre correspondant et chaque fois que vous revenez d'une position de hors portée.

ALWAYS: Le signal est émis à chaque scrutiny par la station distante.

OFF: Aucun signal n'est émis et vous devez consulter l'afficheur pour connaître l'état courant de la fonction ARTS™.

Pour vousmettre en mode signal d'alerte ARTS^TM:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 2: AR BEP.
3. Appuyer brièvement sur la touche [H/L] pour valider le réglage du menu sélectionné.
4. Tourner le DIAL pour selectionner le mode d'alerte ARTS™ souhaite (voir ci-dessus).
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

ARTS (SYSTEME AUTOMATIQUE DE SURVEILLANCE DE LIAISON)

Initialisation de l'indicatif CW

La fonction ARTS contient la possibilité d'utiliser un indicatif CW, comme mentionné précédément. La radio peut être programmée pour envoyer "DE (votre indicatif) K" en code Morse toutes les dix minutes en mode ARTS™. L'indicatif peut containir jusqu'à 16 caractères.

Voici comment programmer l'identifiant CW:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 12: CW ID.
3. Appuyer brièvement sur la touche [H/L] pour valider le réglage du menu sélectionné.
4. Tourner le DIAL pourmettrele parametrea“ON” (pour activer la fonction).
5. Appuyer brievement sur la touche [V/M] pour afficher tout indicatif deja saisi.
6. Appuyez quelques instantes sur la touche [HM/RV] pour supprimer tout signal d'appeal antérieur.
7. Tourner le DIAL pour sélectionner le première caractère (lettre ou chiffre) de votre indicatif, puis appuyer brièvement sur la touche [V/M] pour sauvegarder le premier caractère et se mettre sur l'emplacement de digit suivant.
8. Répéter le point précédent, autant de fois que nécessaire pour saisir tout l'indicatif. Noter que la barre de fraction (- -) figure parmi les caractères possibles, car vous pouze être en
9. Si vous vous trompez, appuyer sur la touche [BAND] pour faire revenir le curseur sur l'emplacement précédent, puis saisissez a nouveau le caractère correct.
10. Quand tout l'indicatif est saisi, appuyer brièvement sur la touche [H/L] pour confirmer l'indicatif, puis appuyer sur le PTT pour sauvegarder les réglages et revenir en mode normal.

Si vous voulez contrôler votre saisie d'indicatif, refaites les points 1-3, puis appuyer sur la touche [F / W] .

EMPLOI DU DTMF

En dépit de l'absence d'un clavier DTMF, il est possible de transmettre des tonalités DTMF avec le VX-2E.

Génération manuelle de tonalités DTMF

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 17:DTMF.
3. Appuyer brievement sur la touche [H / L] pour valider le reglage du menu selectionné.
4. Tourner le DIAL pour selectionner le paramètre "MANUAL."
5. Appuyer brievement sur PTT pour revenir en affichage normal.
6. Appuyer et maintainir le PTT pour rester en émission dans les points suivants.

A. Appuyer brievement sur la touche [H/L].
B. Tourner le DIAL pour sélectionner le nombre à envoyer, puis appuyer brievement sur la touche [H/L] pour envoyer ce nombre.
C. Répéter le point B autant de fois que nécessaire pour envoyer la totalité de la trame.
D. Relâcher le PTT.

le code DTMF “*” est affché comme “E” et le code DTMF “#” est affché comme “F”.

Composteur DTMF

Neuf mémoires DTMF d'auto numération sont disponibles, vous permettant de charger des numéroes de téléphone pour autocommutateur. Vous pouvez également charger des séquences de numération soit d'autocommutateur, soit d'accès Internet pour éviter de les faire à chaque fois "à la main".

Voici la méthode de chargement mémoire d'auto numérotation DTMF

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 18:DTMF S.
3. Appuyer brievement sur la touche [H / L] pour valider le réglage du menu sélectionné.
4. Tourner le DIAL pour selectionner le registre mémoire DTMF dans lequel vous allezmettre la trame DTMF que vous allez saisir.
5. Appuyer sur la touche [V/M] pour commencer le mise en mémoire DTMF dans le registre scélectionné. L'emplacement du premier digit clignote.
6. Tourner le DIAL pour selectionner le première caractère de la

DTMF OPERATION

trame DTMF. Les caractères possibles sont 1 à 9 et A à F, avec E et F représentant respectivement les tonalités DTMF “*” et “#”.

15 111

1. Appuyer brièvement sur la touche [V/M] pour accepter le premier caractère et semettre sur l'emplacement de digit suivant
2. Répéter le point précédent, autant de fois que nécessaire pour saisir tout le numéro de téléphone.
3. Si vous vous trompez, appuyer sur la touche [BAND] pour faire revenir le curseur sur l'emplacement précédent, puis saisissez a nouveau le caractère correct.
4. Appuyer brievement sur la touche [H / L] pourmettre la trameDTMF dans la mémoire DTMF.
5. Pour saisir un autre numéro, appuyer sur la touche [H/L] à nouveau, puis tourner le DIAL pour sélectionner un autre registre mémoire DTMF et recommencer la méthode.
6. Quand le chargement des mémoires DTMF est terminé, appuyer sur le PTT pour revenir en mode normal d'affichage.

Pour envoyer le numero de téléphone:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 17:DTMF.
3. Appuyer brievement sur la touche [H/L] pour valider le réglage du menu sélectionné.
4. Tourner le DIAL pourmettrele parametrea“AUTO”.
5. Appuyer sur le PTT pour revenir en mode normal d'affichage.
6. Appuyer et maintainir le PTT pour rester en émission dans les points suivants.

A. Appuyer brievement sur la touche [H/L].
B. Tourner le DIAL pour selectionner le registre mémoire DTMF (CH 1 à CH 9) concerné.
C. Appuyer brievement sur la touche [H / L] pour envoyer la trame de tonalité. Une fois que l'envoi est lancé vous pouvez relâcher le PTT, et l'émetteur reste "sur l'air" jusqu'à l'émission complète du string DTMF.

EMPLOI DU DISPOSITIF D'URGENCE

Le VX-2E contient un dispositif d'urgence qui peut etre utile si vous avez quelqu'un qui ecoute la frquence de votre canal "Home" sur votre E/R UHF. Voir page 38 pour plus de détails sur le réglage du canal Home.

La fonction "Urgence" est activée (et désactivée) enMAINANT la touche [HM/RV]pendant une seconde. Cette action (A) met la radio sur le canal "Home" en bande UHF amateur, (B) émet un son d'alarme très fort (le niveau du volume est reglé par le bouton VOL), (C) l'indicateur TX/BUSY clignote en blanc, (D) en appuyant sur le commutateur PTT, vous désactiver l'alarme et pouvez lancer un appel en UHF (E) deux secondes après avoir relâcher le PTT, la fonction "urgence" se ré-active.

Pour arrêter la fonction "urgence" appuyer et maintainir la touche [HM/RV] pendant une seconde oumettre la radio hors tension en appuyant et maintainant la touche POWER pendant une seconde.

Voussoupvez,parexample,utiliser cette fonction lors d'activitésextérieures pour avertir le plus simplement etrapidementunmemberdevourfamille d'undangerimminent.Dememe l'alarmepeut decourager un éventuel assaillant etvousdonnerle temps deyouesquiver.

1) Etre bien sur que votre ami ou le membre de votre famille à votre écoute soit bien sur la bonne fréquence du "home" canal car aucune identification ne peut être acheminée par ce moyen. Prière également de n'utiliser l'alarme

qu'en cas de réel besoin !

2) L'indicateur TX/BUSY peut être modifié pour une autre fonction via le menu 20: EMG S; voir page 67.

ATT

L'attenuateur réduit tous les signaux (et le bruit) de 10 dB et il est utilisé pour rendre la réception plus/agréable en cas de traffic dense. Cette fonction n'est pas disponible en mode FM large.

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 5: ATT.
3. Appuyer brievement sur la touche [H / L] pour valider le réglage du menu sélectionné.
4. Tourner le DIAL pourmettrele parametre deOFFaON
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.
6. Si vous voulez désactiver l'attenuateur, repeter la procédure ci-dessus, et au point 4 tourner le DIAL pourmettre le paramètre de ON à OFF.

Quand l'attenuateur est activé l'icone du mode opérateire (AM ou FM) clignote sur l'afficheur.

ECONOMISEUR DE BATTERIE EN RECEPTION

Une fonction importante sur le VX-2E est son économiseur de batterie en réception, qui “met l'appareil en sommeil” avec des réveils périodiques pour vérifier le traffic. Si la fréquence est occupée, le VX-2E reste en mode “actif” jusqu'à ce que cette fréquence soit libérée et alors il reprend ses périodes de “sommeil”. Ces dispositions réduisent de façon significative la consommation batterie. Il est possible de désirir la durée des temps de “sommeil” à l'aide du système de Menu:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 35: RXSAVE.
3. Appuyer brievement sur la touche [H / L] pour valider le reglage du menu selectionné.
4. Tourner le DIAL pour sélectionner la durée souhaïée de “sommeil”. Les choix possibles sont 200, 300 et 500 ms, 1 et 2 secondes ou OFF (rien). La valeur par défaut est 200 ms.
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

En mode Packet, mettez l'économiseur de batterie sur OFF afin que les cycles de "sommeil" n'empêchent pas de écoder les trames Packet qui arriveraient dans ces moments.

ECONOMISEUR DE BATTERIE À L'éMISSION

Le VX-2E possède également un économismeur de batterie très utile à l'émission, qui abaisse automatiquement le niveau de la puissance d'émission quand le dernier signal reçu est très fort. Par exemple, quand vous étés dans la proximé immediate d'un relais, il n'y a aucune nécessité de conserver la grande puissance de sortie pour acceder au relais. Avec l'économismeur de batterie à l'émission, le passage automatique en puissance BASSE préserve de façon significative la capacité de la batterie.

Pour activer l'économiseur de batterie à l'émission:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 46: TXSAVE.
3. Appuyer brievement sur la touche [H/L] pour valider le réglage du menu sélectionné.
4. Tourner le DIAL pourmettrele parametreaON
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

MISE HORS DE FONCTION DE L'INDICATEUR BUSY/TX

Un moyen supplémentaire pour conserver la batterie est demettre hors fonction l'indicateur BUSY/TX. Pour ce faire suivre la procEDURE suivante:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 9: BSYLED.
3. Appuyer brievement sur la touche [H / L] pour valider le reglage du menu selectionné.
4. Tourner le DIAL pourmettrele parametreaOFF.
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

MISE HORS TENSION AUTOMATIQUE (APO)

La fonction APO aide à prolonger la durée d'utilisation de la batterie enuttant automatiquement hors tension la radio après une période déterminée de non-utilisation. Les durées valables sont 30 minutes, 1, 3, 5 et 8 heures ou Off (pas de mise hors tension automatique)

Le réglage par défaut de la fonction est Off. Voici la procédure pour l'activer:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 1: APO.
3. Appuyer brievement sur la touche [H / L] pour valider le reglage du menu selectionné.
4. Tournier le DIAL pour sélectionner le début de période de non-utilisation avant arrêt automatique.
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

Quand la fonction APO est activée, l'icone "O" apparait en bas et au centre du LCD. S'il

n'y a aucune action de votre part pendant l'intervalle de tempsprogrammé, le microprocesseur met la radio automatiquement hors tension.

Appuyer et maintainir POWER pendant une seconde pour remettre la radio sous tension après un arrêt automatique.

LIMITEUR DU TEMPS D'ÉMISSION (TOT)

La fonction "TOT" permet la mise en œuvre d'une commutation de sécurité pour limiter le temps d'émission à une valeur déterminée. Ceci protège la batterie en interdisant des durées de transmissions trop longues, et dans l'eventualité que le commutateur PTT reste bloqué (par exemple dans le cas où la radio ou le micro/haut -parleur soit malencontreusement coince dans les sièges d'une voiture). Ce dispositif évite également de perturber les autres utilisateurs. En Usine la fonction "TOT" est validée à "OFF". Voici la procédure pour l'activer:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 45: TOT.
3. Appuyer brièvement sur la touche [H/L] pour valider le réglage du menu sélectionné.
4. Tournier le DIAL pour régler le début du temps d'émission maximum (1, 2, 5 ou 10 minutes).
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

1) Quand votre temps d'émission est à 10 secondes de la fin du début d'émission, un signal d'alerte est émis dans le haut-parleur.

2) Comme les transmissions à base de messages concis sont la marque d'un bon opérateur, essayez de régler votre durée maximum de transmission via la fonction TOT à 1 minute. Ceci améliore de manière significative la vie de la batterie, également. !

VERROUILLAGE DU CANAL OCCUPÉ (BCLO)

La fonction BCLO protège les émetteurs récepteurs d'être actifs. Si un signal suffisamment fort arrivait à passer par au-dessus du squelch. Sur une fréquence où des stations utilisent différentes tonalités CTCSS ou codes DCS, la fonction BCLO vous évite d'interr compromise accidentellement leurs communications (parce que votre radio est rendue muette par son propre décodeur de tonalités). Le réglage par défaut du BCLO est "OFF", et voici comment changer ce réglage:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 6: BCLO.
3. Appuyer brièvement sur la touche [H/L] pour valider le réglage du menu sélectionné.
4. Tourner le DIAL pourmettre la fonction BCLO sur“ON”.
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvégarder les nouveaux réglages et revenir en mode normal.

CHANGER LE NIVEAU DE DÉVIATION EN ÉMISSION

Dans plusieurs contrées au niveau mondial, la surcharge de traffic sur les canaux a obligé de desserrer les canaux. Dans de telles conditions, les opérateurs sont souvent aménés à réduire le niveau de déviation en émission pour ne pas perturber les canaux adjacents. Le VX-2E dispose d'une méthode simple pour le faire:

1. Appuyer et maintainir la touche [H/L] pendant une seconde pour passer en mode menu.
2. Tourner le DIAL pour selectionner le menu 21: HLFDEV.
3. Appuyer brievement sur la touche [H / L] pour valider le reglage du menu selectionné.
4. Tourner le DIAL pourmettrele parametrea“ON”.Dans cette configuration (HALF DEVIATION activé),la déviation à l'émission est approximativement ± 2.5kHz
5. Quand vous avez fait votre sélection, appuyer sur le PTT pour sauvegarder les nouveaux réglages et revenir en mode normal.

Le réglage "normal" de la déviation (quand ce menu a pour valeur "OFF") est de ± 5KHz .

Le VX-2E fournit un grand choix de systèmes de mémorisation. Cela comprend:

Des canaux mémoires "normaux", dont:

900 canaux mémoire "standard", numérotes de "1" à "900".
100 mémoires de "fréquences à éviter" numérétées de "901" à "999" et "000".
11 canaux "home", pour le stockage et le rappel rapide de la première fréquence de chaque bande.
O 50 couples de limites de bandes mémoires désignés comme canaux "de recherche en mémoire programmable", appelés "L01/U01" à "L50/U50."
20 banques mémoires, libellées de “b 1” à “b20.” Chaque banque mémoire peut regrouper jusqu'à 100 canaux mémoires “Normaux”.

Des canaux mémoires "spéciaux", dont:

10 canaux de "radio diffusion météo".
280 canaux VHF Marine.
89 canaux de station de radio diffusion ondes courtes.

EMPLOI DES CANAUX MÉMOIRES NORMAUX

Mise en mémoire

1. Choisir la fréquence souhaïée, étant en mode VFO. Valider également en même temps les tonalités CTCSS ou DCS que vous souhaitez, ainsi que tous les décalages de fréquences pour les relais et les niveaux de puissance en émission.
2. Appuyer et maintainir la touche [F / W] pendant une seconde.
3. Dans les cinq secondes où vous avez relachué la touche [F/W], vous devez prendre une décision concernant la mise en mémoire. Le microproceseur sélectionne automatiquement le premier canal disponible (un registre mémoire qui ne contient pas de données), si vous ne voulez pas faire de modification, passez alors au point 4. Si vous voulez désirir un autre canal mémoire, tournier le DIAL pour désirir le canal mémoire souhaité. Vous pouvez procéder par des sauts de 100 canaux mémoires, si vous étés pressés (101 à 201 à 301 ...), en appuyant sur la touche [H/L] (plusieurs fois si nécessaire). Si un numéro de canal clignote, cela signifie que le canal courant ne contient pas de données.
4. Appuyer sur la touche [F/W] une fois de plus pourmettre la fréquence en mémoire.
5. Etant toujours en mode "VFO", vous pouvez entraire ensuite d'autres fréquences, et lesmettre dans d'autres mémoires, en répétant le processus précédent.

Vous pouvez modifier le mode de selection automatique de canal mémoire enCHOISIGANT L'option du "canal mémoire immédiatement supérieur au canal mémoire précédement charge" au lieu de l'option du "canal mémoire

immédiatement disponible" via le menu 27: MW MODE; voir page 69.

Mise en mémoire de fréquences

TX/RX independantes ("Splits quelconques")

Toutes les mémoires peuvent accueillir des fréquences RX/TX indépendantes, pour l'utilisation de relais avec des décalages fréquence non-standard. Pour ce faire:

1. Mettre en mémoire la fréquence réception par la méthode décrite dans le paragraph mise en mémoire (ce n'est pas important si un décalage relais est activé).
2. SeMETR sur la fréquence émission souhaïée, puis appuyer et maintainir la touche [F/W]pendant une seconde.
3. Dans les cinq secondes où vous avez relachué la touche [F/W], tournier le DIAL pourCHOISIR le même numero de canal mémoire que celui utilisé en "1" ci-dessus.
4. Appuyer et maintainir le PTT tout en appuyant sur la touche [F/W] un fois de plus

brièvement (Cela ne met pas l'appareil en émission).

Quand vous rappeler une mémoire qui contient des fréquences RX/TX indépendantes, l'indication “□” est affichée.

EMPLOI DES CANAUX MÉMOIRES NORMAUX

Rappel Mémoire

1. En étant en mode VFO, appuyer sur la touche [V/M] pour passer en mode mémoire.
2. Tourner le DIAL pourCHOISIR le canal souhaite.
3. Pour revenir en mode VFO, appuyer sur la touche [V/M].

Un canal spécial accessible par une touche dit "HOME" est disponible pour chacune des bandes, pour permettre de se mettre rapidement sur sa fréquence préférentielle sur chaque bande.

La mise en mémoire est facile.

1. Choiser la fréquence souhaïée, en étant en mode VFO. Valider également en même temps les tonalités CTCSS ou DCS que vous souhaitez, ainsi que tous les décalages de fréquences pour les relais et les niveaux de puissance en émission.

VALEUR PAR DÉFAUT DES CANAUX “HOME”

BANDE	FREQUENCY
Bande BC	0.540 MHz
Bande SW	1.800 MHz
Bande amateur 50 MHz	30.000 MHz
Bande FM BC	88.000 MHz
Bande Air	108.000 MHz
Bande amateur 144 MHz	144.000 MHz
Bande VHF-TV	174.000 MHz
Bande 1 Action	230.000 MHz
Bande amateur 430 MHz	430.000 MHz
Bande UHF-TV	470.000 MHz
Bande 2 Action	860.000 MHz

1. Appuyer et maintainir la touche [F/W] pendant une seconde.
2. Pendant que le numéro de canal mémoire clignote, appuyer la sur touche [HM/RV] La fréquence et toutes les autres données qui existent sont mises dans le registre canal "HOME".
3. Vous pouze repeter ce processus sur les autres bandes.
4. Pour rappeler un canal "HOME", appuyer et maintainir la touche [HM/RV] pendant une seconde en étant soit en mode VFO soit en mode MR.

Noter bien que le canal “HOME” bande UHF est celui qui est utilisé par la fonction “urgence”. Voir page 31 pour plus de détails sur cette fonction.
