PDU-0832DS - Lecteur dvd POLAROID - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lecteur DVD portable
Taille de l'écran	8 pouces
Écran	Écran pivotable
Alimentation	Adaptateur secteur / Batterie rechargeable
Formats supportés	DVD, CD, MP3, JPEG (général)
Connectivité	Sortie AV, prise casque
Dimensions	Compact, portable
Poids	Léger
Autonomie	Variable selon batterie
Fonctions supplémentaires	Lecture de sous-titres, zoom
Contrôle	Boutons intégrés et télécommande
Langues disponibles	Multilingue
Garantie	Non précisé
Accessoires inclus	Adaptateur secteur, télécommande

FOIRE AUX QUESTIONS - PDU-0832DS POLAROID

Comment allumer le POLAROID PDU-0832DS ?

Appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Comment connecter le POLAROID PDU-0832DS à mon smartphone ?

Activez le Bluetooth sur votre smartphone et recherchez les appareils disponibles. Sélectionnez POLAROID PDU-0832DS dans la liste pour établir la connexion.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer le fusible.

Comment changer le papier photo ?

Ouvrez le compartiment à papier situé à l'arrière de l'appareil, retirez le rouleau de papier usé et insérez le nouveau rouleau en suivant les flèches de direction.

Pourquoi mes photos sont-elles floues ?

Assurez-vous que l'objectif est propre et qu'il n'y a pas d'obstructions. Vérifiez également si l'appareil est stable lors de la prise de vue.

Comment imprimer des photos depuis une clé USB ?

Insérez la clé USB dans le port correspondant, sélectionnez l'option 'Imprimer depuis USB' dans le menu principal, puis choisissez la photo à imprimer.

Y a-t-il une garantie pour le POLAROID PDU-0832DS ?

Oui, le POLAROID PDU-0832DS est couvert par une garantie de 2 ans à partir de la date d'achat.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'appareil. Ne jamais utiliser de produits chimiques agressifs.

Comment mettre à jour le firmware de l'appareil ?

Visitez le site officiel de Polaroid, recherchez la section de support pour le PDU-0832DS et suivez les instructions de mise à jour du firmware.

Que faire si l'appareil ne reconnaît pas le papier photo ?

Vérifiez que le papier photo est de la bonne taille et compatible avec l'appareil. Assurez-vous également que le papier est correctement inséré.

MODE D'EMPLOI PDU-0832DS POLAROID

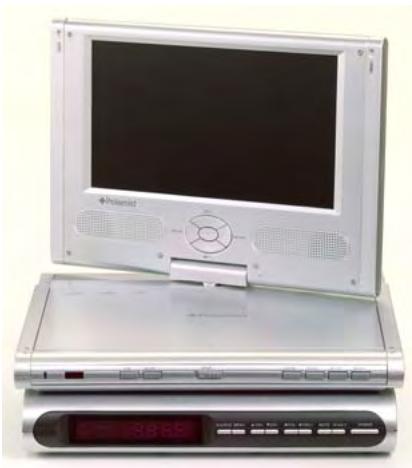

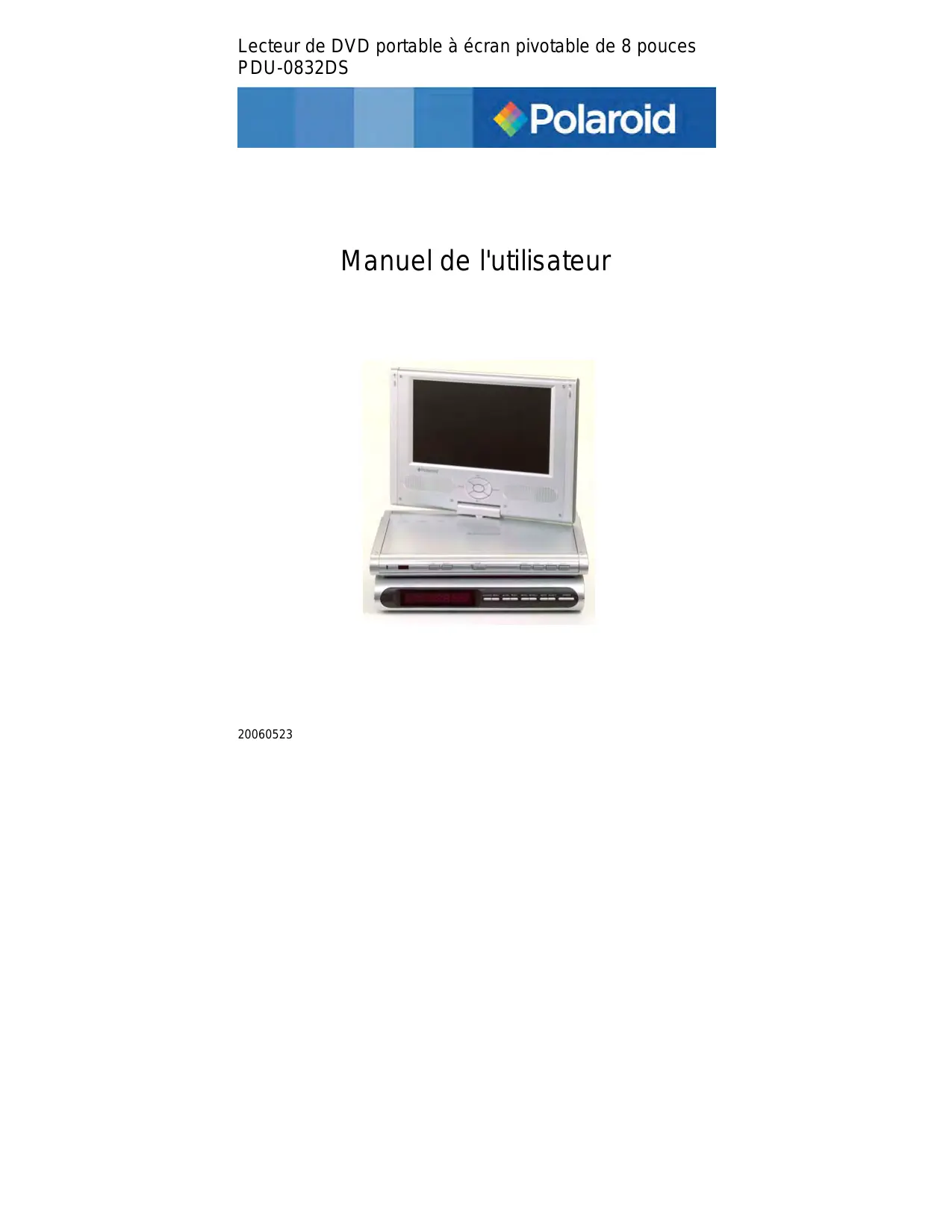

Manuel de l'utilisateur

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN!

MISE EN GARDE: AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS OUVRIR LE BOITIER (OU LE PANNEAU ARRÊRÈTE). NE CONTIENT AUCUNE PIECE RÉPARABLE PAR L'UTILISATEUR. TOUTE RÉPARATION DOIT ÉTRE FAITE PAR UN TECHNICIEN SPECIALISED.

Le symbole de l'éclair avec pointe de flèche, dans un triangle équilatéral, a pour objet d'avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boîtier de l'appareil, dont la valeur peut être suffisante pour constituer un risque d'électrocution.

Le point d'exclamation au centre d'un triangle équilatéral prévient l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE OU D'INCENDIE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À L'HUMIDITÉ.

MISE EN GARDE : Radiation au laser en cas d'ouverture. Ne pas regarder le faisceau.

MISE EN GARDE: L'UTILISATION DE COMMANDES, DE RÉGLAGES OU DE PROCÉDURES AUTRES QUE CELLES INDIQUÉES CI-APRès PEUT CAUSER UNE EXPOSITION À DES RAYONNEMENTS DANGEREUX.

Instructions de sécurité importantes

ALIMENTATION :

Connector l'adaptateur fourni au côte du lecteur de DVD dans la fente marquee Power In (Alimentation). Brancher l'extrémité à deux broches du cordon d'alimentation dans une prise de 100 - 240 V c.a. En cas d'insertion difficile de la prise, la returner et la réinsérer ; si l'unité n'est pas utilisée pendant une longue période, débrancher la prise.

REMARQUE:

Avant de brancher le cordon d'alimentation dans une prise secteur c.a., s'assurer que toutes les connexions ont ete effectuees.

Consignes de sécurité importantes

MISE EN GARDE: Ces instructions d'entretien sont destinées à un personnel d'entretien qualifié uniquement. Pour réduire le risque de chocolélectrique, ne pas effectuer d'opérations d'entretien autres que celles contenues dans le mode d'emploi, à moins de-disposer de la qualification requise.

Consulter le manuel pour toute instruction d'entretien.

1) Lire ces instructions.

3) Respecter tous les averissements.

4) Suivre toutes les instructions.

5) Ne pas utiliser à proximé d'eau.

6) Nettoyer avec un chiffon sec uniquement.

7) Ne pas bloquer les orifices d'aération. Maintenir une bonne ventilation autour du produit, ne pas poser le produit sur un lit, un sofa ou quoi que ce soit qui peut bloquer la ventilation du produit. L'installer conformément aux instructions du fabricant.

8) Ne pas installer près d'une source de chaleur telle que radiateurs, bouches d'aération, fournaux et autres appareils (y compris amplificateurs) produitant de la chaleur.

9) Ne pas neutraliser la sécurité de la prise de terre ou polarisée. Une prise polarisée compte deux plots, l'un plus large que l'autre. Une prise de terre a deux plots et une troisième broche de mise à la terre. Cette troisième broche a été prévue pour votre sécurité. Si la fiche mâle fournie ne s'adapte pas à la prise de courant, consulter un électricien pour le remplacement de la prise de courant obsolette.

10) Protégé le cordon d'alimentation pour qu'il ne soit pas piétiné ou pince, en particulier au niveau des prises, des réceptacles utilisaires et du point de sortie de l'appareil.

11) N'utiliser que des outils et des accessoires spécifiés par le fabricant.

12) N'utiliser qu'avac le chariot, le pied, le trépied, le support ou la table spécifiés par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot est utilisé, déplacer l'ensemble appareil/chariot avec précaution pour éviter le risque de blessures provoquées par une éventuelle chute de l'appareil.

13) Débrancher l'appareil durant les orages ou lorsqu'il n'est pas utilisé durant de longues périodes.

Consignes de sécurité importantes

14) Confier tous les travaux d'entretien à un personnel qualifié. Un entretien est requis lorsqu' l'appareil a subi des dommages, tels que des dommages du cordon d'alimentation ou de la prise, lorsqu' du liquide a été renversé ou que des objets sont tombés dans l'appareil, en cas d'exposition aux intermpérières et à l'humidité, en cas d'anomalie de fonctionnement ou de chute de l'appareil.
15) L'appareil ne doit pas etre exposé à deségouttements ou des éclaboussures etaucun object contenant un liquide, tel qu'un vase, ne doit etre place sur l'appareil.

Remarque: Ne pas toucher l'écran à matrice active à main rue.

Consignes de sécurité importantes

PROTECTION DU DROIT D'AUTEUR

Ce produit incorpore une technologie de protection du droit d'auteur protégée par des brevets américain et d'autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection du droit d'auteur doit être autorisée par Macrovision ; elle est destinée à une utilisation purement domestique ou similaire, sauf autorisation de Macrovision. Toute rétro-ingénieerie ou tout démontage est interdit.

REMARQUES IMPORTANTES CONCERNANT LES PRODUITS LASER

1.PRODUIT A LASER DE CLASSE 1
2. DANGER : Radiation de laser visible lorsqu'appareil est ouvert et la sécurité defaillante ouneutralisée. Éviter toute exposition directe au rayon laser.
3. MISE EN GARDE: Ne pas ouvrir le couvercle supérieur. Aucune piece interne de l'unité ne peut être réparée par l'utilisateur. Confier tout entretien à un personnel qualifié.

Informations sur les codes de région

Les lecteurs de DVD et les disques sont codés par région. Si le code de région inscrit sur le disque de DVD ne correspond pas au nombre de région de cette unité, cette dernière ne peut pas dire le disque. Le code de région de cette unité est 2.

Audio et video de haute qualité

Son d'excellente qualite : Le système numérique Dolby Decoder fournit un son de haute qualite.

Fonctions de lecture avancée

Compatible : Compatible avec disques DVD, CD et JPEG.

Performances speciales : Vitesse multiple, avance et retour rapides, ralenti et repetition de la lecture.

Dernière lecture stockée en mémoire : Met en mémoire la piste dont la lecture a été interrompue puis reprend la lecture au même endroit après rétablissement du courant. (DVD et CD seulement).

Autres fonctions spéciales

Haute résolution : Le format de décodage MPEG-2 atteint une résolution horizontal de plus de 500 lignes.

Entrée AV: Les entrées audio/vidéo se branchent sur la plupart des sources AV.

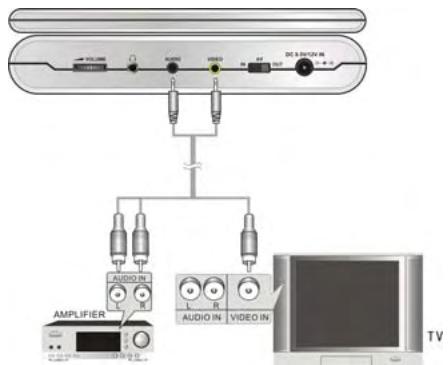

Sortie AV: Une sortie audio analogue peut etre connectee a un amplificateur externe.

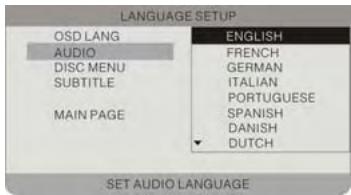

Affichage à l'écran: Les langues d'affichage à l'écran comprendnent l'anglais, l'espagnol, le français, etc.

Recherche par horodateur: Permet de rechercher une piste spécifique en fonction de l'horodateur.

Fonctions spéciales: Prend en charge le visionnement à données multivises et la fonction zoom.

Commande d'adaptateur d'alimentation: S'adapte automatiquement à la tension utilisée en G.-B. et dans d'autres pays.

Listed accessories

ARTICLE	NOM	QTÉ
	Télécommande (avec pile)	1
	Cordon d'alimentation avec adaptateur c.a.	1
	Batterie rechargeable	1

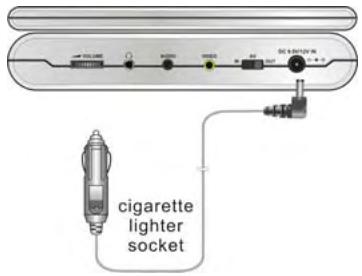

	Adaptateur c.c. (pour voiture)	1
	Câble audio/vidéo	1
	Casque d'écoute	1
	Housse	1
	Manuel d'utilisation	1

REMARQUE:

Les accessoires et leurs références sont sujets à modification sans préavis.

Instructions de sécurité importantes 1

Charakteristiques 4

Accessoires 8

Face avant 10

Vues laterales 13

Panneau inférieur 14

Écran ACL tournant 15

Télécommande 16

Connexions du système 20

Preparatifs à la mise sous tension 22

A propos des disques 26

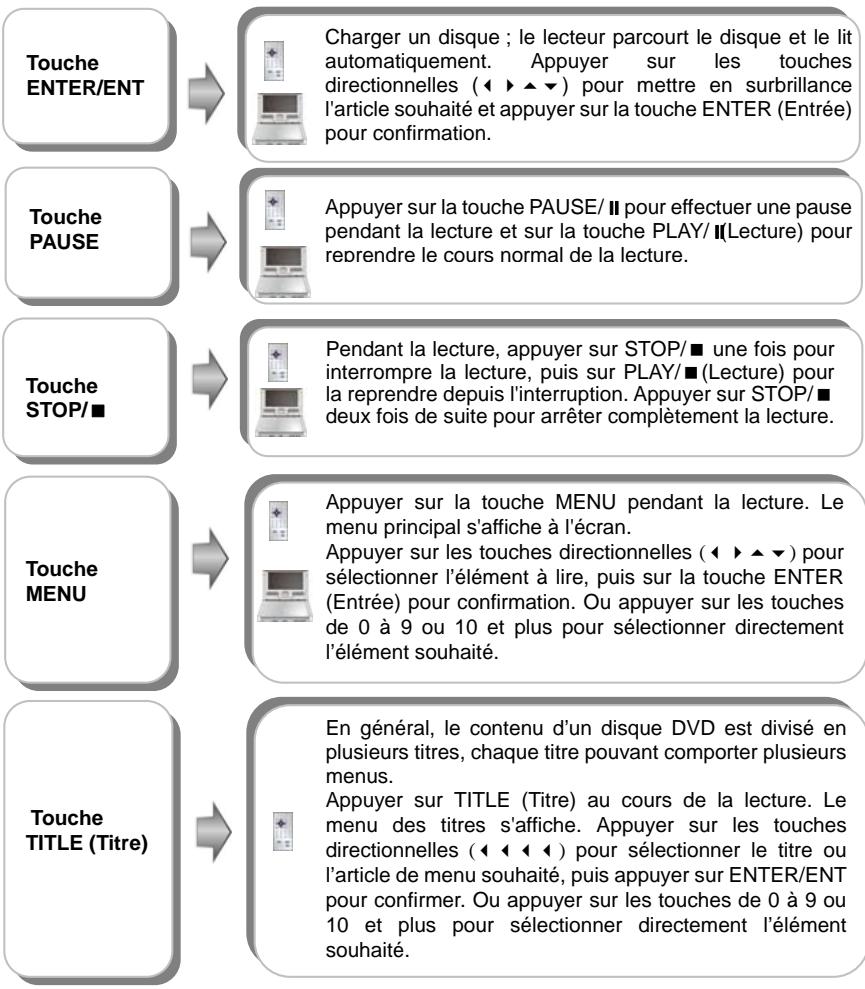

Lecture 28

Lecture d'un DVD 28

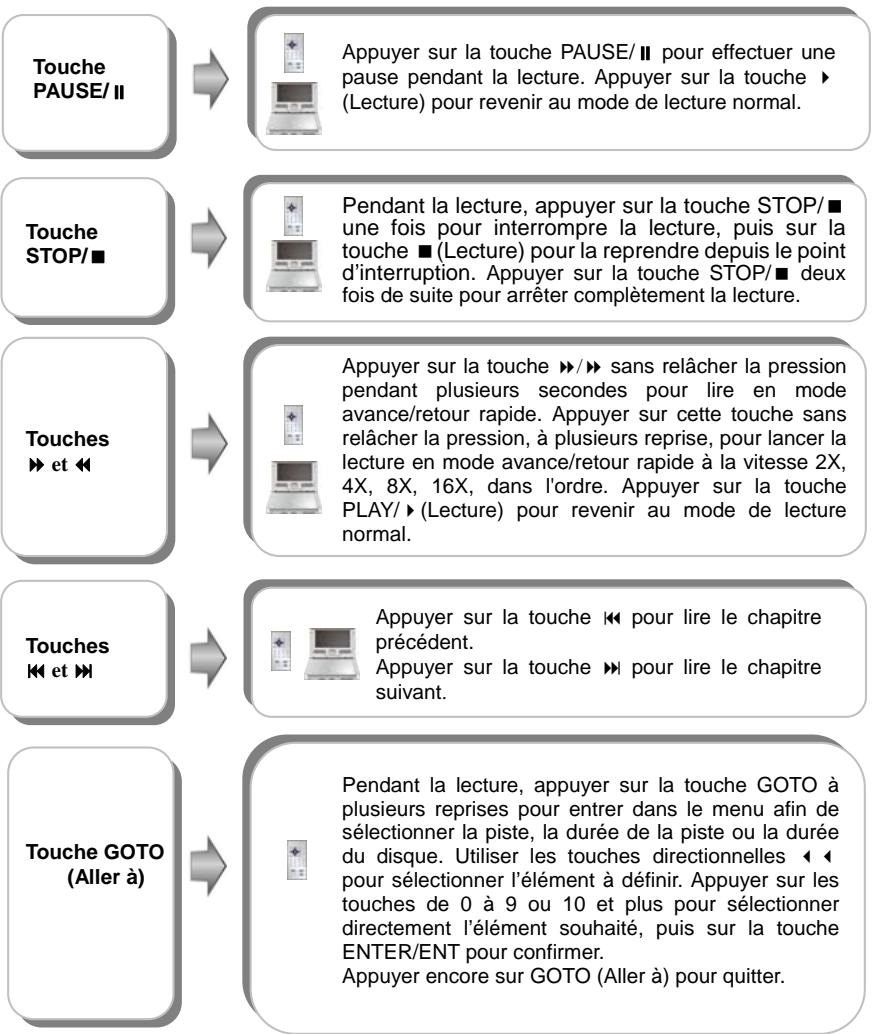

Lecture d'un CD 31

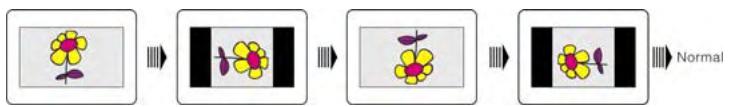

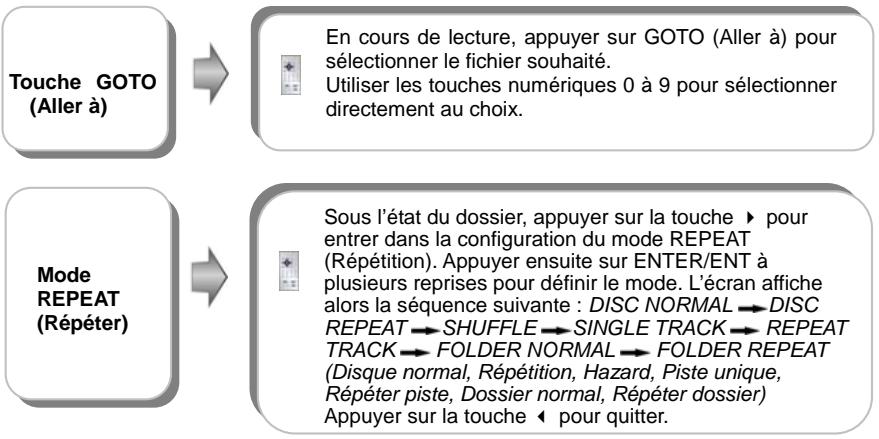

Lecture d'un format JPEG 33

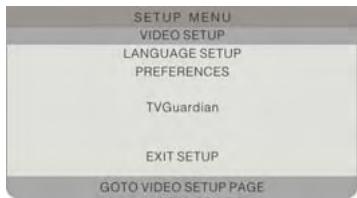

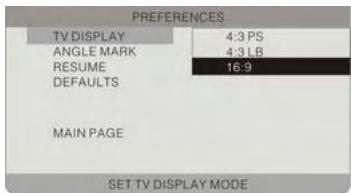

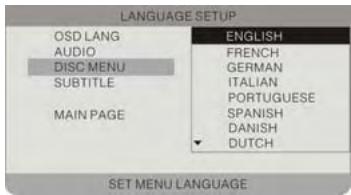

Configuration du système 36

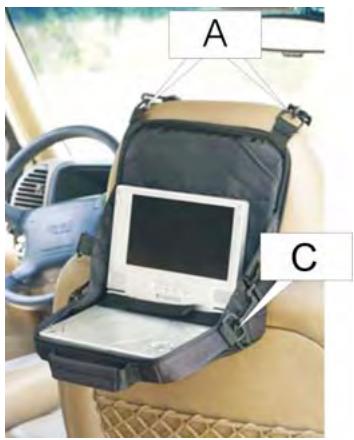

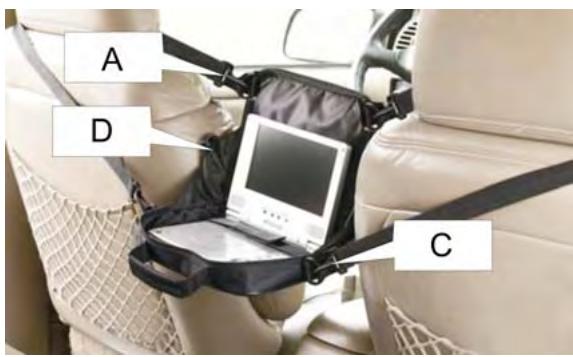

Housse de transport 41

Définitions 44

Dépannage 45

Spécifications 47

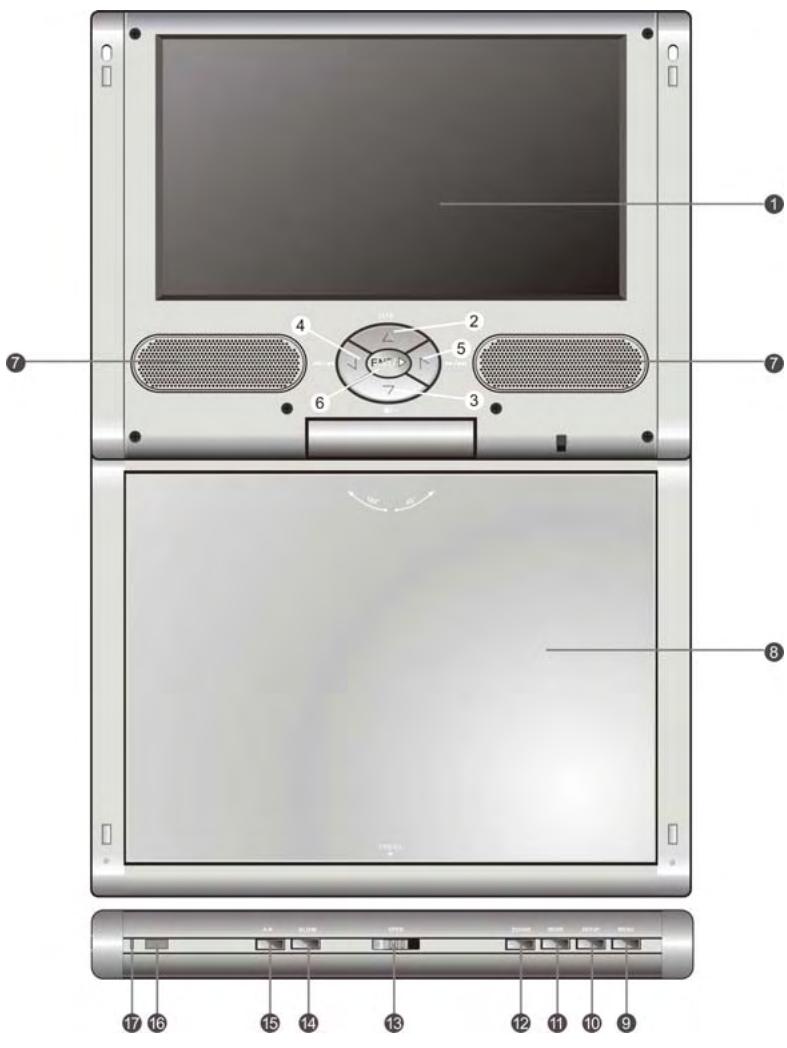

1. Écran ACL

2. Touche / / +

Appuyer sur cette touche pour selectionner différents éléments.
II: Appuyer sur cette touche pour interrompre momentanément la lecture.
+ : Appuyer sur la touche Mode, puis sur cette touche pour augmenter le niveau de luminosité, de contraste et de couleur.

1. Touche / / -

: Appuyer sur cette touche pour selectionner différents éléments.
- Appuyer sur cette touche pour interrompre la lecture. Ensuite, appuyer sur la touche (Lecture) pour reprendre la lecture à partir du point d'interruption. Appuyer deux fois sur cette touche pour arrêté complètement la lecture.

• : Appuyer sur la touche Mode, puis sur cette touche pour réduire le niveau de luminosité, de contraste et de couleur.

• Touche //

: Appuyer sur cette touche pour selectionner différents éléments.
: Appuyer sur cette touche et la maintainir enfoncée pendant plusieurs secondes pour lancer une recherche inverse rapide.

Appuyer sur cette touche pour returner à la liste, à la piste ou au chapitre précédent.

Appuyer sur cette touche pour selectionner différents éléments.
Appuyer sur cette touche et la maintainir enfoncée pendant plusieurs secondes pour lancer une recherche rapide vers l'avant.

: Appuyer sur cette touche pour aller à la liste, à la piste ou au chapitre suivant.

ENT: Appuyer sur cette touche pour confirmer la seLECTION.
(LECTURE) : Appuyer sur cette touche pour commencer la lecture.

1. Haut-parleur

2. Couvercle du plateau

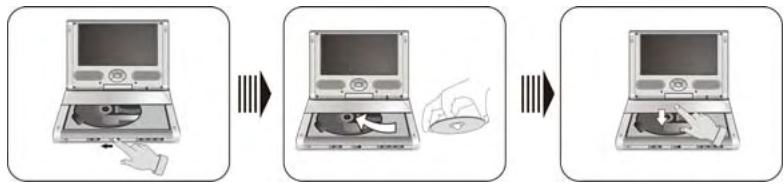

Après avoir inséré le disque, appuyer delicatement sur le couvercle pour le fermer.

1. Touche MENU

Appuyer sur cette touche pour acceder au menu de DVD pendant la lecture.

Appuyer sur cette touche pour acceder au menu de configuration du système ou le quitter.

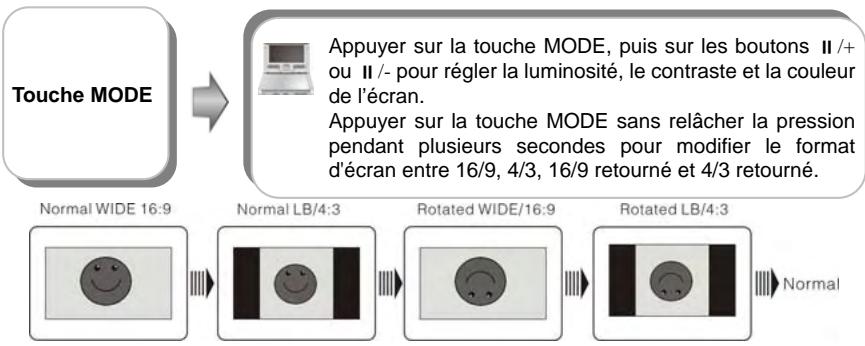

1. Touche MODE

Appuyer sur cette touche pourCHOISIR le mode de reglage de la luminosite, du contraste ou des couleurs.

Appuyer sur cette touche sans relâcher la pression pendant plusieurs secondes pour basculer entre les formats d'écran 16/9, 4/3, 16/9 returné et 4/3 returné. (Ca ne marche pas quand il est mounté sur la station d'accueil.)

1. Touche ZOOM

Appuyer sur cette touche pour obtenir diverses fonctions de zoom.

1. Touche OPEN (Ouvrir)

Appuyer sur cette touche pour ouvrir le plateau.

Face avant

1. Touche SLOW (Ralenti)

Appuyer sur cette touche pour activer la fonction de lecture lente.

1. Touche Repeat A-B (Répéter A-B)

Appuyer sur cette touche pour lore une partie spécifique du disque du point A au point B.

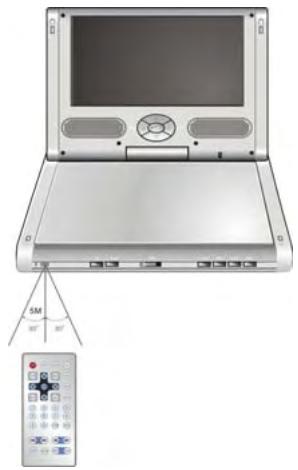

1. Capteur de télécommande

2. Témoin de charge

Levoyant est rouge lorsquela batterie est en charge et vert lorsqu'elle est pleinement chargée.

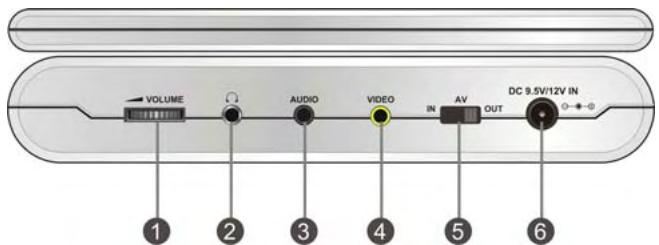

Vue latérale droite

1. Molette de contrôle du volume

Permet de régler le niveau sonore des écouteurs et des haut-parleurs.

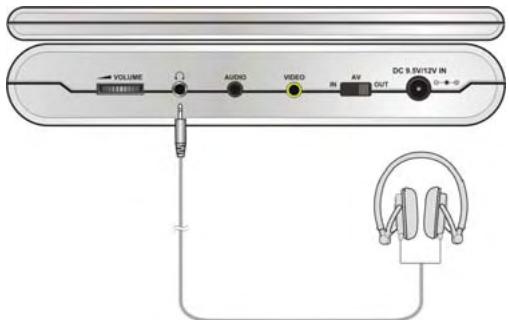

1. Prise de casque d'écoute

Permet de connecter un casque pour une écoute individuelle. Les haut-parleurs s'éteignent automatiquement lorsque le casque d'écoute est connecté.

1. Prise d'entrée/sorting audio

Permet de connecter l'appareil à un amplificateur ou une source audio externe.

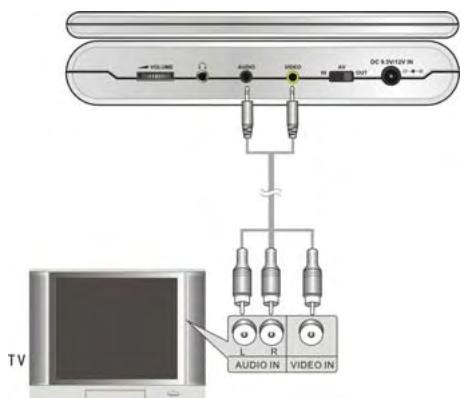

1. Prise d'entrée/sorting video

Permet de connecter l'appareil à un moniteur ou une source video externe.

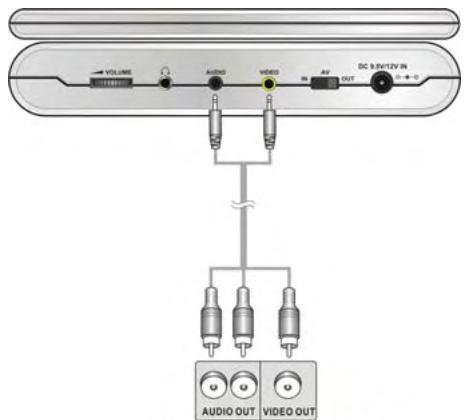

1. Commutateur AV IN/OUT (AV Entreé/Sortie)

Basculer en position IN pour permettre l'entrée du signal audio/vidéo externe. Basculer en position OUT pour permettre la lecture du disque ou la sortie du signal AV.

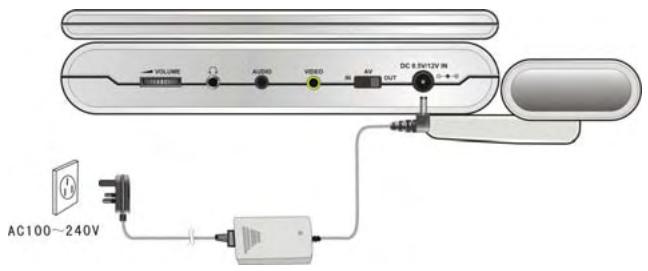

1. Prise d'entrée 9,5/12 V c.c.

Permet de connecter l'adaptateur 9,5/12 V c.c.

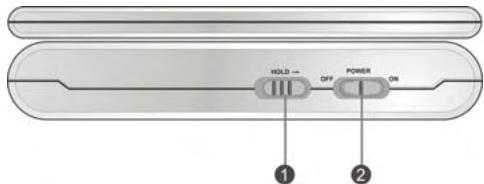

Vue latérale gauche

Appuyer sur le commutateur HOLD pour verrouiller la fonction de toutes les touches du panneau avant (sauf l'alimentation et l'ouverture).

1. POWER ON/OFF (interrupteur d'alimentation)

Permet de mettre le lecteur sous tension/hors tension.

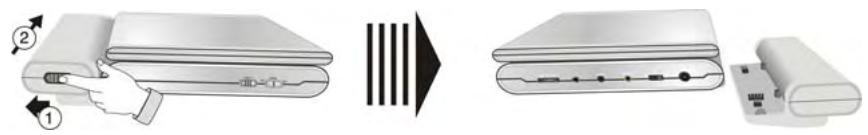

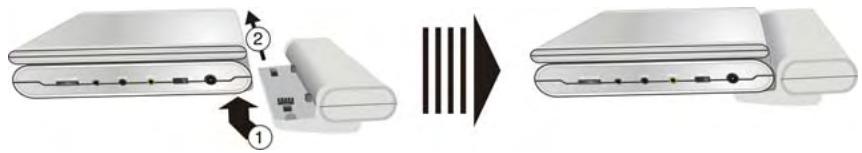

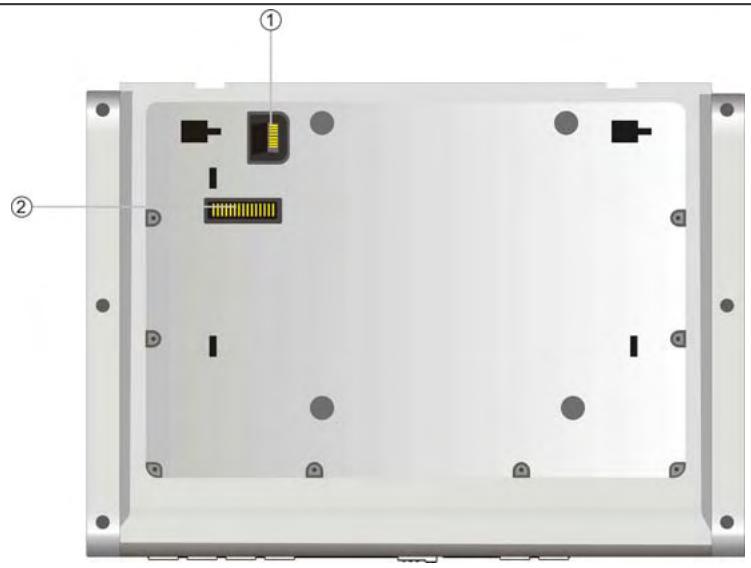

1. Contacts de batterie rechargeable

Permet de connecter la batterie rechargeable.

2. Prise de raccordement

Ce DVD portable est équipé d'une prise de raccordement au-dessous du boîtier. Cette prise est conçue pour la connexion de l'appareil à une station d'accueil externe afin de pouvoir profiter d'une plus grande gamme de fonctions. La station d'accueil comporte une interface de connexions électriques permettant au lecteur de DVD portable de fonctionner comme un veritable DVD. Des connecteurs pour péripériques lui sont intégrés qui permettent d'éliminer des raccordements compliqués et de libérer un espace précieux autour de l'unité. Grâce à la station d'accueil, vous pouvez bénéficier simultanément des possibités d'expansion d'un DVD normal tout en réservant la portababilité d'un DVD portable.

Rotation

L'écran ACL tournant est une des caractéristiques les plus intéressantes de ce produit. Les étapes suivantes sont commandées pour un fonctionnement correct.
Position A	1. Ouvrir le couvercle de l'écran en position (A) comme illustré par la figure de gauche sur laquelle l'écran est à la verticale du panneau de commande.
Position B	2. Faire runner l'écran horizontallyment sur son axe dans le sens horsaire uniquement. L'angle de rotation maximal est de 180° (position C). Pour returner à la position initiale (A), faire runner l'écran dans le sens anti-horaire jusqu'à entendre un déclic.
Position C	3. Il est possible de faire runner verticalément l'écran depuis la position C pour utiliser le panneau comme indiqué sur la figure de gauche.
Position D	4. Position finale de rotation (position D) à laquelle l'écran est tourné vers le haut, dos contre le panneau de commande.

Appuyer pour activer ou désactiver la sortie des haut-parleurs.

1. Touche INFO

Appuyer à plusieurs reprises sur cette touche pour afficher ou annuler des informations détaillées concernant le disque pendant sa lecture.

1. Touche TITLE (Titre)

Appuyer sur cette touche pour afficher le menu de titres du disque, le cas échéant.

1. Touche de direction

Ces touches permettent de sélectionner différentes options.

1. Touche ENTER (Entrer)

Appuyer sur cette touche pour activer la lecture ou confirmer la seLECTION operee.

Appuyer sur cette touche permet d'acceder au menu de configuration du lecteur.

1. Touches numériques 0 à 9

Selectionner des chiffres en appuyant sur ces touches.

1. Touche NEXT (Suivant)

Appuyer sur cette touche pour passer à la liste, à la piste ou au chapitre suivant.

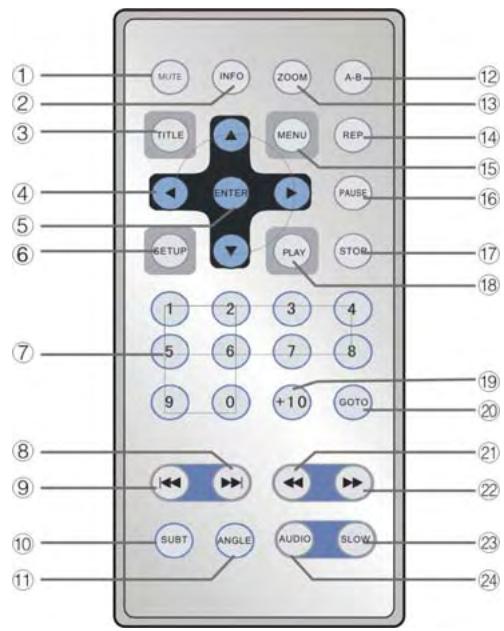

Télécommande

9. Touche PREV (Précedent)

Appuyer sur cette touche pour returner à la liste, à la piste ou au chapitre précédent.

10. Touche SUBT (Sous-titres)

Appuyer sur cette touche pour sélectionner la langue de sous-titrage ou désactiver le sous-titrage lors de la lecture d'un DVD à sous-titrages multiples.

11. Touche ANGLE

Appuyer sur cette touche pour acceder aux divers angles de prise de vues, si le disque DVD est encodé avec l'option d'angles de prise de vues multiples.

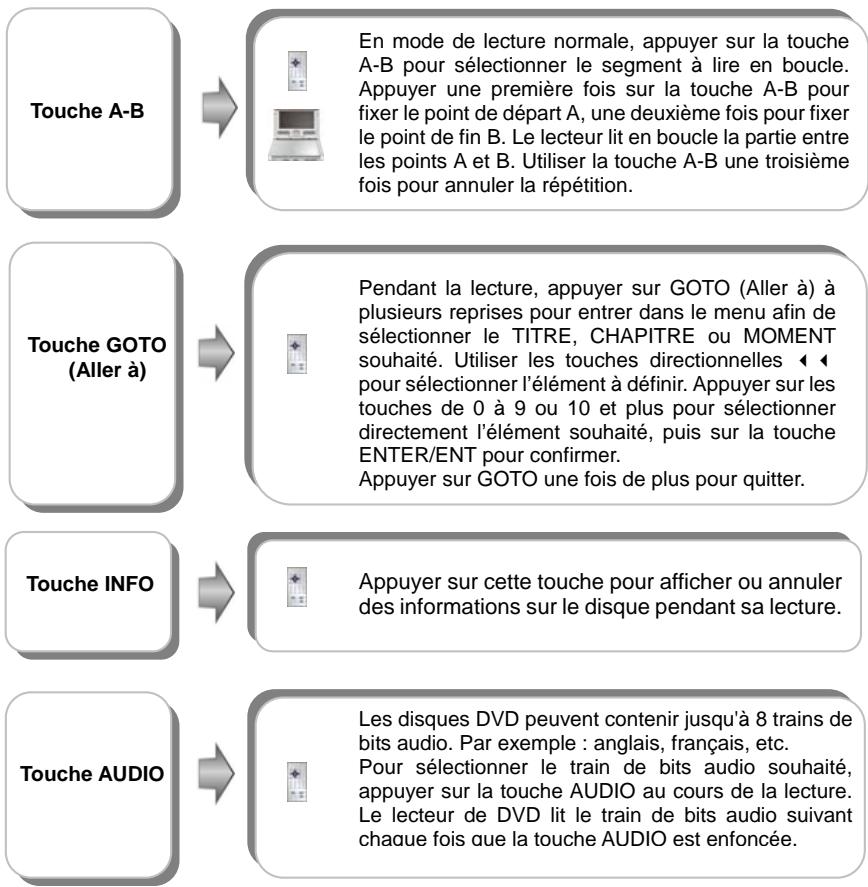

12. Touche A-B

Appuyer sur cette touche pour dire une partie spécifique du disque du point A au point B. Appuyer une première fois sur cette touche pour sélectionner le point de départ A, puis une deuxième fois pour sélectionner le point de fin de lecture B. En mode de lecture en boucle A-B, appuyer sur cette touche pour arrêté la lecture en boucle.

13. Touche ZOOM

Appuyer sur cette touche pour obtenir diverses fonctions de zoom.

14. Touche REP (Répartition)

Appuyer sur cette touche pour relire un titre, un chapitre ou le disque entièrement.

15. Touche MENU

Appuyer sur cette touche pour acceder au menu de DVD pendant la lecture.

16. Touche PAUSE

Appuyer sur cette touche pour interrompre la lecture. Appuyer sur la touche PLAY (lecture) pour revenir au mode de lecture normal.

17. Touche STOP

Appuyer sur cette touche pour interrompree la lecture. Puis appuyer sur la touche PLAY (Lecture) pour reprendre la lecture a partir du point d'interruption. Appuyer deux fois sur cette touche pour arreter complètement la lecture.

18. Touche PLAY (Lecture)

Appuyer sur cette touche pour commencer la lecture.

19. Touche +10

Selectionner un nombre supérieur à 9 en appuyant d'abord sur la touche (+10) puis sur les touches de chiffre supplémentaires le cas échéant.

20. Touche GOTO (Aller à)

Appuyer sur cette touche pour selectionner l'heure de début de lecture du disque, du chapitre ou du titre.

21. Touche REV SCAN (Balayage arrière)

Appuyer sur cette touche pour lancer une recherche inverse rapide pendant la lecture.

22. ( Touche FWD SCAN (Balayage avant)

Appuyer sur cette touche pour lancer une recherche rapide vers l'avant pendant la lecture.

23. Touche SLOW (Ralenti)

Appuyer sur cette touche pour activer la fonction de lecture lente.

24. Touche AUDIO

Appuyer sur cette touche pour sélectionner une langue différente, si le disque DVD en cours de lecture prend en charge le mode audio multilingue. Appuyer sur cette touche pour sélectionner une piste audio différente lorsqu'un CD est en cours de lecture.

Préparation de la télécommande

Suivre les étapes ci-dessous pour installer la pile.

1. Enlever le compartment de la pile de la télécommande en tirant dans la direction de la flèche.
2. Installer correctement une pile neuve avec le pôle (+) vers le haut.
3. Remetre le compartment de la pile dans la télécommande.

Type de pile : CR2025 3V

Durée de vie de la pile: environ 1 an dans des conditions normales d'utilisation (à température ambiente).

Utilisation de la télécommande

Pointer la télécommande vers le capteur à une distance n'exçédant pas 5 mètres et à un angle maximal de 60 degrès, et sans obstruction entre les deux apparéils.

Remarque

Uneutilisationincorrectede la pilepeut causer une surchauffe ou une explosion pouvant entrainer blessures ou incendie. Une fuite d'acidede la pile peut endommager la telecommande.
Ne pas exposer la télécommande directement à la lumière solaire.

Ne pas recharger, désassembler, déformer ni chauffer la pile.
Ne pas jeter la pile dans un feu ou de I'eau.
Remplacer immédiatement une pile déchargee.
Retirer la pile quand la télécommande n'est pas utilisé pendant une longue période.

Connexions du système

• Toujours s'assurer que le lecteur de DVD, le télévisuer et tout autre équipement électrique à connecter au lecteur de DVD sont hors tension et débranchés de l'alimentation électrique.
• Observer les codes de couleur lors de la connexion des cables audio et videoo.

Connexion à une télévision

Suivre le schéma ci-dessous pour connecter le lecteur de DVD à l'entrée audio/vidéo du télévisur à l'aide du cable audio/vidéo.

Connexion à un amplificateur

Voir le manuel de l'équipment audio avant d'effectuer toute connexion.

Observer le schéma ci-dessous pour connecter le lecteur de DVD à un amplificateur AV.

Connexion à une source AV externe

Ce lecteur prend en charge une fonctionnalité d'entrée de signal AV. Utiliser le cable audio/vidéo pour connecter l'unité à une source de signal AV externe telle que lecteur de DVD, magnétoscope, etc. Àpres connexion, passer de DVD/AV IN (Entrée AV/DVD) à AV IN (Entrée AV).

REMARQUE : Les haut-parleurs peuvent émettre des bruits s'il existe une entree de signal audio externe pendant la lecture d'un disque DVD. Debrancher le cable audio pour eliminer les parasites.

AV SIGNAL SOURCE

Connexion du casque d'écoute

Connector le casque d'écoute à la prise casque sur l'un ou l'autre côté du lecteur.

Les haut-parleurs s'eteignent automatiquement lorsque le casque d'écoute est connecté.

Préparats à la mise sous tension

Utilisation de l'adaptateur c.a.

Le lecteur est équipé d'un adaptateur c.a. pour alimenter l'unité et charger la batterie.

1. Connecter l'adaptateur c.a. à la prise marquée DC 9.5V/12 IN (9.5V/12V c.c.) sur le côté gauche du lecteur de DVD (voir illustration à droite).
2. Brancher l'extrémité à deux broches du cordon d'alimentation dans une prise électrique mise à la terre. Le témoin de mise sous tension s'allume en rouge.

Remarque: 1. Mettre le lecteur hors tension avant de débrancher la prise.
2. Si l'adaptateur est utilisé, l'écran ACL est plus lumineux qu'avac une batterie rechargeable.

Utilisation de l'adaptateur pour vehicule

Le lecteur est équipé d'un adaptateur pour vehicule pour alimenter l'appareil et charger la batterie dans un vehicule.

Connector la prise d'alimentation de l'adaptateur pour voiture dans la prise de l'unité et raccarder l'autre extrémité à la prise d'accessoire/d'allume-cigare 12 V du vehicule (voir l'illustration à droite).

Attention

Ne pas faire fonctionner l'unité ou regarder de logiciel video en conducisant.

Placer l'appareil dans une position commode pour regarder I'écran.
Enlever la batterie rechargeable en cas d'utilisation de l'adaptateur c.a. ou de l'adaptateur pour vehicule comme source d'alimentation.
Débrancher le lecteur de l'adaptateur pour vehicule avant demettre le vehicule en marche.

À propos de la batterie rechargeable

Le lecteur de DVD portable est équipé d'une batterie rechargeable au lithium-ion qui se fixe à l'arrière de l'appareil. Charger complètement la batterie avant la première utilisation. La durée de la charge est normalement d'environ 5 heures. Une batterie complètement chargée assure environ 3 heures d'utilisation, mais la durée de lecture varie selon le DVD. Si la batterie n'est pas utilisée pendant une longue période, charger complètement la batterie avant de la stocker.

Conditions d'utilisation de la batterie et précautions à prendre

La batterie neue doit être complètement chargée avant d'être utilisée pour la première fois.
La batterie ne doit être utilisée et chargée que par des températures comprises entre 0 et 38^
Ne jamais jeter la batterie dans un feu ou de l'eau.

Ne pas exposer la batterie à des températures élevées ni la conserver dans un endroit chaud et ensoleillé.
Maintainir une bonne ventilation autour du produit pour éviter toute surchauffe. Ne pas installer le produit sur un lit, un sofa ou quoi que ce soit qui puisse bloquer la ventilation du produit.
Ne pas court-circuiter les bornes de la batterie.
Ne pas ouvrir la batterie.
Detacher la batterie une fois qu'elle est chargée. Pendant le chargement, le témoin de la batterie devient rouge ; une fois la batterie complètement chargée, le témoin devient vert.
Detacher la batterie lorsqu'elle n'est pas utilisé.
Lorsque la charge de la batterie est faible, l'indicateur de charge insuffisante s'affiche sur l'écran ACL. Quelques minutes plus tard, le lecteur s'éteint.

Avertissement :

Aucun objet métallique ne doit toucher les connexions de la batterie ; dans le cas contraire, la batterie se mettra en mode de veille. Pour quitter le mode Standby (Veille), connecter la batterie et le lecteur de DVD à l'alimentation c.a. ou c.c.

Fixation de la batterie

Se reporter aux étapes suivantes pour fixer la batterie en place :

1. Poser une main sur le lecteur de DVD pour l'empêcher de bouger ; saisir la batterie et aligner les onglets en plastique de la batterie avec les trous du lecteur et introduire par pression la batterie dans le lecteur de DVD.
2. Faire glisser la batterie jusqu'à ce qu'un déclic se fasse entendre indiquant que la batterie est verrouillée en position.

Charge de la batterie

La batterie doit être insérée dans le lecteur de DVD pour qu'elle puisse être chargée grâce à l'adaptateur c.a.

1. Connecter la batterie au lecteur de DVD.
2. Brancher l'adaptateur c.a. dans la prise du lecteur qui indique DC 9.5/12V IN (Entrée 9,5/12 V c.c.), située sur le côte droit du lecteur de DVD.
3. Brancher l'autre extrémité du cordon de l'adaptateur c.a. dans une prise murale c.a. comme illustré ci-dessous :

Détachment de la batterie

Lorsque le lecteur de DVD est eteint, il consomme quand meme une certaine quantite d'energie en veille. Ceci decharge la batterie au bout d'un certain temps. Si le lecteur de DVD n'est pas utilisependant une longue pereiode, detacher la batterie.

Avant de détacher la batterie, s'assurer que l'alimentation est coupée.

1. Appuyer sur la languette de détachement de la batterie dans la direction de la flèche ① comme illustré à la Figure 1 ci-dessous.
2. Faire glisser la batterie délicatement dans la direction de la flèche ② comme illustré à la Figure 1 ci-dessous.
3. Retirer la batterie du lecteur avec précaution.

Formats de disque compatibles

	LOGO DU DISQUE	DIAMÈTRE	DURÉE DE LA LECTURE/ FACES POUVANT ÉTRÉ LUES
DVD	DVD VIDEO	12 cm	133 mn (SS-SL)
			242 mn (SS-DL)
			266 mn (DS-SL)
			484 mn (DS-DL)
		8 cm	41 mn (SS-SL)
			75 mn (SS-DL)
			82 mn (DS-SL)
			150 mn (DS-DL)
CD	COMPACT DIGITAL AUDIO	12 cm	74 mn
		8 cm	20 mn
JPEG		12 cm

Les modes de fonctionnement de certains disques DVD sont spécifiés par le fabricant. Observer les instructions figurant sur le disque.

Soin des disques

Manipulation

Lors du chargement ou du retrait de disques, ne pas toucher leur surface de lecture (voir figure à droite).

Nettoyage

Les empreintes digitales ou taches sur le disque peuvent affecter la qualité du son et de l'image. Pour nettoyer un disque, utiliser un chiffon doux et propre. Si nécessaire, humidifier un chiffon sec avec un détergent neutre dilué pour éliminer la saleté ou les empreintes résistantes.

Ne pas essuyer le disque d'un mouvement circulaire comme illustré à la figure centre droit : des rayures concentriques sur les sillons du disque ont tendance à générer du bruit. Essuyer délicatement le disque du centre vers la péripédrie comme illustré à droite.

LIRE SOIGNEUSEMENT LES INSTRUCTIONS SUIVANTES AVANT D'UTILISER LE LECTEUR DE DVD POUR LA PREMIÈRE FOIS.

AVERTISSEMENT: Ne pas dire des disques de qualite medicoe pour eviter d'endommager la lentille.

Préparation à l'utilisation

1. Connecter l'unité à l'alimentation au moyen de l'adaptateur c.a. fourni.
2. Mettre le commutateur POWER ON/OFF (Alimentation) sur ON (Marche) pourmettre le lecteur DVD sous tension.
3. Appuyer sur la touche OPEN (Ouvrir) de l'appareil pour ouvrir le couvercle du plateau. Insérer un disque dans le plateau avec l'étiquette tournée vers le haut. Fermer le couvercle. (Voir ci-dessous.)

1. Le lecteurcherche le disque et le lit automatiquement.
2. Régler le volume au niveau souhaité à l'aide de la commande VOLUME située sur le panneau droit.
3. Pourmettrelelecteurhors tension,basculerlacommande POWERON/OFF (Alimentation)du panneau gauche sur OFF(Arrêt).

Fonctionnement de base

Lecture d'un DVD

Lecture

Lecture d'un DVD (suite)

Touche ZOOM

Appuyer plusieurs fois rapidement sur la touche ZOOM pour passer d'un effet zoom à l'autre (1X, 2X, 3X, 4X) et revenir au mode normal de lecture.

Touches
et

Appuyer sur la touche « pour aller au chapitre précédent.

Appuyer sur la touche pour dire le chapitre suivant.

Touches et

Appuyer sur la touche / et la maintainir enfoncée pendant plusieurs secondes pour lancer la lecture rapide vers l'avant ou vers l'arrière. Appuyer plusieurs fois sur cette touche pour une lecture rapide vers l'avant ou vers l'arrière à la vitesse 2X, 4X, 8X, 16X puis en mode de lecture normale, dans l'ordre.

Appuyer sur la touche PLAY/ (Lecture) pour revenir au mode de lecture normal.

Touche SLOW (Ralenti)

Appuyer plusieurs fois sur SLOW (Ralenti) et la lecture en mode ralenti commence à 1/2, 1/4, 1/8, 1/16 de la vitesse de lecture normale. Pendant la lecture en mode ralenti, appuyer sur la touche PLAY (Lecture) pour reprendre la lecture normale.

Touche REP

Appuyer sur la touche REP pour repeter un chapitre, la totalité du disque ou annuler la répétition, dans cet ordre.

Lecture d'un DVD (suite)

Lecture

Touche SUBT (Sous-titres)

Quand un DVD est en cours de lecture, appuyer sur cette touche pour selectionner la langue des sous-titres ou pour arreter l'affichage des sous-titres. Un disque DVD peut etre enregistré avec 32 sous-titres au maximum. REMARQUE: Cette fonction n'est disponible que sur les disques enregistrés avec des sous-titres multiples.

Touches ANGLE

Appuyer sur cette touche pour dire le disque en mode multi-angle (visionnement à données multivises). En mode multi-angle, une scène est filmée sous différents angles de prise de vue pour qu'elle puisse être visionnée sous n'importe quel angle, comme dans l'illustration ci-dessous.

Si une scène comporte des angles de prise de vues multiples, la touche ANGLE peut etre utilise pour selectionner l'angle souhaite. Appuyer sur la touche ANGLE plusieurs fois pour visualiser différents angles. REMARQUE: Cette fonction n'est disponible que sur les disques DVD codés avec des scènes multi-angles.

Lecture d'un CD

Lecture

Touchche INFO

Appuyer à plusieurs reprises sur INFO pour afficher ou annuler des informations détaillées pendant la lecture.

Touche REP

Appuyer sur REP plusieurs fois pour repeter une piste, la totalité du disque ou annuler la répétition, dans cet ordre.

Touche AUDIO

Appuyer sur la touche AUDIO pour sélectionner les effets sonores souhaités.

Appuyer plusieurs fois sur cette touche pour oblirir l'affichage suivant :

Left(Gauche) Right (Droite) Stereo

Lecture d'un format JPEG

Préparation à l'utilisation

1. Charger un CD JPEG dans le plateau à disques ; le lecteur parcourt le disque et le lit automatiquement.
2. Utiliser les touches pour sélectionner le dossier souhaité. Appuyer ensuite sur la touche ENTER/ENT ou (Lecture) pour confirmer votre sélection.
3. L'écran ouvre le sous-dossier sélectionné avec plusieurs fischiers. Utiliser les touches pour sélectionner le fjichier souhaite. Appuyer ensuite sur la touche ENTER/ENT ou (Lecture) pour confirmer votre sélection.
4. Appuyez sur pour revenir au dossier précédent.

Remarque : Un grand nombre de disques peuventContainir d'autres éléments en plus des images.

Utilisation des touches

Touche STOP/

Appuyer sur STOP/ pour revenir au dossier précepted. Appuyer sur les boutons de direction (↓↑▲) pour sélectionner votre image préféree, puis appuyer sur la touche ENTER/ENT ou PLAY/ (Lecture) pour lancer la lecture.

Touche PAUSE/II

Appuyer sur PAUSE/II pour effectuer une pause pendant la lecture. Appuyer sur la touche PLAY (Lecture) pour revenir au mode de lecture normal.

Touche MENU

Appuyer sur STOP/ pour revenir au dossier précédent. Appuyer sur les boutons de direction (↓▶▲▼) pour sélectionner l'image préféree, puis sur ENTER/ENT ou PLAY/ (Lecture) pour la dire.

Touches et

Appuyer sur la touche « pour生存 le chapitre precedent.
Appuyer sur la touche « pour生存 le chapitre suivant.

Touches ZOOM

Appuyer plusieurs fois sur la touche ZOOM pour passer d'un effet de zoom à l'autre (4/3, 3/2, 7/4, 2, 1/4, 1/2) et revenir au mode normal de lecture.

Lecture d'un format JPEG (suite)

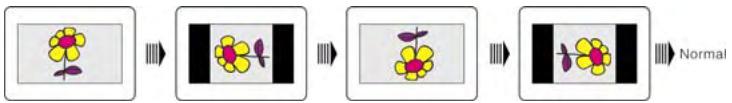

Rotation de l'image

Au cours de la visualisation d'une image, utiliser les touches directionnelles pour faire pivoter l'image.

Appuyer sur la touche pour faire pivoter l'image affichée dans le sens hora :

Appuyer sur la touche pour faire pivoter l'image affichee dans le sens antihoraire :

Il est possible de modifier les configurations par défaut de cette unité pour en personnaliser les performances.

Remarque: Configurer le système lorsque le mode lecture est à l'arrêt complet ou que le lecteur ne contientaucun disque.

Pour configurer le système :

1. Appuyer sur la touche SETUP (Configuration); le menu SETUP s'affiche alors à l'écran. Il comprend les options VIDEO SETUP (Configuration video), LANGUAGE SETUP (Configuration de la langue), PREFERENCE (Préférences), et FM.
2. Appuyer sur les touches directionnelles pour selectionner un sous-menu à configurer, puis sur ENTER/ENT pour y acceder. Dans le sous-menu, utiliser la touche pouretter en surbrillance la page principale et appuyer sur ENTER/ENT pour quitter.
3. Vous pouvez quitter le menu de configuration en appuyant sur la touche SETUP (Configuration) à tout moment au cours de la configuration.

Configuration VIDEO

Appuyer sur la touche SETUP (Configuration) et l'écran s'affiche comme illustré à gauche.

1. TV Type (type de télévision)

Utiliser cette fonction pour configurer le codage (standard) utilisé par la télévision. Les codages fournis sont NTSC et PAL.

Configuration de la langue

1. OSD Language (langue de l'affichage à l'écran)

Cet élément permet de configurer la langue d'affichage à l'écran.

Appuyer sur la touche ou pourmettre cet element en surbrillance. Appuyer sur la touche pour acceder au menu.

Il existe plusieurs langues au choix.

Appuyer sur la touche ou pour désir l'option souhaïée.

Appuyer sur la touche ENTER/ENT pour confirmer la selection.

Appuyer sur la touche directionnelle < pour quitter cet élément.

2. Audio

Cet élément est utilisé pour configurer la langue de la sortie audio.

Appuyer sur la touche ou pourmettre cet element en surbrillance. Appuyer sur la touche pour acceder au menu.

Il existe plusieurs langues au choix.

Appuyer sur la touche ou pourCHOISIR l'option souhaitation.

Appuyer sur la touche ENTER/ENT pour confirmer la selection.

Appuyer sur la touche directionnelle

pour quitter cet élément.

Configuration de la langue (suite)

3. Disc Menu (Disque)

Cet élément permet de configurer la langue du menu. Appuyer sur la touche ou pourmettre cet élément en surbrillance. Appuyer sur la touche pour acceder au menu. Il existe plusieurs langues au besoin.

Appuyer sur la touche ou pour désir l'option souhaitée.

Appuyer sur la touche ENTER/ENT pour confirmer la selection.

Appuyer sur la touche directionnelle « pour quitter cet élément.

4. Subtitle (Sous-titrage)

Cet article permet de configurer la langue de sous-titrage.

Appuyer sur la touche ou pourmettre cet element en surbrillance. Appuyer sur la touche pour acceder au menu.

Il existe plusieurs langues au choix.

Appuyer sur la touche ou pour désir l'option souhaitatione.

Appuyer sur la touche ENTER/ENT pour confirmer la seLECTION. Appuyer sur la touche directionnelle 1 pour quitter cet élément.

Configuration du système

Preférences

1. TV DISPLAY (Écran TV)

Cet élément permet de configurer le mode d'écran TV.

Appuyer sur la touche ou pourmettre cet element en surbrillance.Appuyer sur la touche. pour acceder au menu.

Les modes proposés sont 4:3 PS (Pan Scan : Balayage panoramicque), 4:3 LB (mode letterbox ou boîte aux lettres) et 16:9. Appuyer sur la touche ◆ ou ◆ pour désir l'option souhaitée.

Appuyer sur la touche ENTER/ENT pour confirmer la selection. Appuyer sur la touche directionnelle 1 pour quitter cet élément.

Remarque: Sélectionner 4:3 PS ou 4:3 LB lorsqu'un téléviseur 4:3 est connecté.

Selectionner 16:9 lorsqu'un téléviseur 16/9 à écran panoramicque est connecté.

2. ANGLE MARK (Repère d'angles)

Cet élément permet d'activer ou de désactiver la fonction Angle Mark (Repère d'angle). Appuyer sur la touche ou pourmettre cet élément en surbrillance. Appuyer sur la touche pour acceder au menu.

Appuyer sur la touche ou pour selectionner ON (Activation) ou OFF (Désactivation).

Appuyer sur la touche ENTER/ENT pour confirmer la seLECTION. Appuyer sur la touche directionnelle 4 pour quitter cet élément.

Remarque: Cette fonction n'est active que si d'autres angles de vue sont disponibles sur le disque.

PREFERENCES (suite)

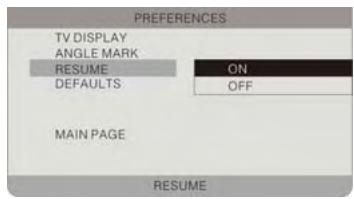

3. RESUME (Reprise)

Cet élément permet de configurer la dernière version de la mémoire.

Appuyer sur la touche ou pourmettre cet element en surbrillance.Appuyer sur la touche pour acceder au menu.

Appuyer sur la touche ou pour sélectionner ON (Activation) ou OFF (Désactivation). Appuyer sur la touche ENTER/ENT pour confirmer la sélection. Appuyer sur la touche directionnelle pour quitter cet élément.

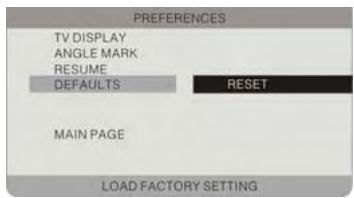

4. DEFAULTS (Paramétres par défaut)

Cet article permet de réinitialiser l'unité.
Appuyer sur la touche ou pourmettre cet élément en surbrillance. Appuyer sur la touche pour acceder au menu.
Appuyer sur la touche ENTER/ENT (Entrée) pour réinitialiser l'appareil. Tous les paramétres d'usine de l'appareil ont été restaurés.

INSTRUCTIONS POUR ATTACHER LA HOUSSE DU LECTEUR DVD PORTABLE DANS UN VEHICULE

Lire et suivre attentivement ces instructions lors de la fixation de la housse à l'intérieur du vehicule. Pour faciliter l'installation, ne pas placer le lecteur de DVD dans la housse avant que la housse ne soit attachée dans le vehicule.

Prudence

1. Ne pas utiliser la housse du lecteur de DVD comme une balançonie, un siège de voiture ou à toute autre fin que de partager le lecteur de DVD et ses accessoires.
2. La housse du lecteur de DVD est destinée à la visualisation depuis les sièges arrrière uniquement. Ne pas installer ou utiliser ce produit dans le siège avant d'un vehicule.
3. Pour réduire les risques de blessure en cas de collision ou d'arrêt soudain :
   • Conserver en permanence le lecteur de DVD fermement sanglé dans sa housse lorsque le vehicule se déplace.
4. Conserver en permanence la housse du lecteur de DVD fermement attachée dans le vehicule lorsqu'il se déplace.

Le lecteur de DVD peut être fermement attaché de l'une des façon suivantes pour regarder des films depuis les sièges arrirées :

Directement derriere le siège du conducteur ou du passager
Entre deux sièges baquets avant

ATTENTION

Toujours positionner les crochets en plastique et le couilisseau de réglage de la sangle de manière à ce qu'elle ne touche pas l'arrière de la tête de la personne assise sur le siège avant.

Pour attacher la housse du lecteur de DVD au dossier d'un siège (photos 1 et 2):

1. Ouvrir le compartment principal contenant le lecteur, trouver le jeu d'anneaux inséré dans le bord supérieur de la housse (A).
2. Localiser les 2 sangles pourvues d'un crochet à chaque extrémité.
3. Accrocher une extrémité de chaque sangle aux anneaux situés en haut de la housse (A).
4. Croiser les sangles autour de l'avant de l'appuie-tête (B) et accrocher les sangles à un second jeu d'anneaux sur la partie inférieure de la housse (C).
5. Tendre les sangles jusqu'à ce qu'elles soient serrées.

Photo 1

Photo 2

Pour suspendre la housse du lecteur de DVD entre deux sièges baquets (photo 3):

1. Ouvrir le compartment principal contenant le lecteur, trouver le jeu d'anneaux inséré dans le bord supérieur de la housse (A).
2. Localiser les 2 sangles pourvues d'un crochet à chaque extrémité.
3. Accrocher une extrémité de chaque sangle aux anneaux situés en haut de la housse (A).
4. Entourer chaque sangle autour de l'appuie-tête ou du siège; accrocher les sangles à un second jeu d'anneaux sur la partie inférieure de la housse (C); dans certains vehicules, les anneaux du milieu du gousse peuvent être比较好 adaptées (D).
5. Tendre les sangles jusqu'à ce qu'elles soient serrées.

Photo 3

Écran format boîte aux lettres

Écran où l'image d'un DVD pour écran panoramicique apparait à l'écran cintree d'une bande noire horizontally en haut et en bas de l'écran.

Écran à balayage panoramicque (Pan & Scan)

Écran où l'image d'un DVD grand écran est sectionné sur les côts gauche et droit.

Titre, Chapitre (DVD)

Les DVD sont divisés en grandes sections (titres) ou petites (chapritres). Chaque section est numérotable : ces nombres s'intitulent Nombre de titre ou Nombre de chapitre.

Titre 1

Titre 2

Chapitre 1

Chapitre 2

···

···

Piste (CD)

Les CD sont divisés en un certain nombre de sections ou pistes. Chaque piste est numérotée ; ces nombres sont intitulés Numéro de piste.

Piste 1

Piste 2

Piste 3

··

JPEG

Le JPEG est un format d'image répandu peu voluméux et représentant un faible taux de perte d'image. Un disque peutContainir des centaines d'images sous ce format. Pour réaliser un vertable album numérique, utiliser un film pour faire un « PICTURE CD » (Disque image) au format JPEG.

Si le lecteur de DVD semble ne pas fonctionner normalement,METRE immédiatement l'appareil hors tension.

Débrancher le connecteur d'alimentation et s'assurer qu'une fumée ou chaleur excessive ne se dégage pas de l'unité.

Ne jamais ouvrir ni tenter de réparer l'unité soi-même. Aucune piece interne de l'appareil ne peut être réparée par l'utilisateur.

PROBÉME

Le lecteur ne peut pas dire.

CAUSE EVENTUELLE

SOLUTION EVENTUELLE

Le couvercle de disque n'est pas fermé.

Le lecteur de DVD ne contient aucun disque.

Le disque n'a pas ete insere correctement.

Le disque est sale ou voilé.

Le code de région du lecteur est différent de celui du disque DVD.

De I'eau se trouve sur la lentille.

Fermer le couvercle.

Insérer un disque dans le lecteur de DVD.

Insérer le disque avec l'etiquette tournée vers le haut.

Nettoyer ou changer de disque.

Vérifier que le code de région du lecteur est le même que celui du disque DVD.

Retirer le disque et garder le lecteur hors tension pendant au moins deux heures.

Il n'y a pas de son.

Les connexions du système sont incorporetés.

Le volume est trop bas.

La configuration du son du DVD est incorrecte.

Le disque est sale ou voilé.

Connector le système correctement.

Metre le haut-parleur sous tension.

Configurer le son du DVD correctement.

Nettoyer ou changer de disque.

PROBLÉME

Aucune image ne s'affiche.

CAUSE ÉVENTUEILLE

SOLUTION EVENTUELLE

Les connexions du système sont incorporetés.

L'appareil n'est pas reglé sur le mode AV Out (Sortie AV).

Selectionner le mode video correct.

Connector le système correctement.

Basculer le commutateur AV IN/OUT du panneau droit sur la position OUT.

Performances audiovisuelles mediocres.

Le disque est sale ou voilé.

Nettoyer ou changer de disque.

La télécommande ne fonctionne pas.

Il y a des obstacles entre la télécommande et le lecteur.

La télécommande n'est pas pointee sur le lecteur.

Les piles de la télécommande sont insérées incorrectement.

Les piles de la télécommande sont faibles ou déchargées.

Enlever les obstacles entre telecommande et lecteur.

Pointer la télécommande directement sur le lecteur.

S'assurer que la polarite de chaque pile est correcte.

Remplacer les piles.

Autres possibités :

De l'électricité statique et d'autres interférences externes peuvent cause un fonctionnement anomal du lecteur. Afin de rétablier le bon fonctionnement de l'appareil, débrancher son cordon d'alimentation, puis le rebrancher dans la prise secteur pour réinitialiser le lecteur. Si le problème persisté, débrancher l'alimentation de l'appareil et consulter le service d'assistance à la clientèle ou un technicien qualifié.

Taille de l'écran à matrice active	8 pouces (16/9)
Résolution de l'écran	480x234
Longueur d'onde du laser	780/650 nm
Standard vidéo	PAL
Réponse en fréquence	20 Hz -20 kHz ±2,5 dB
Rapport signal-bruit audio	≥ 85 dB
Distorsion audio + bruit	≤ -70 dB (1 kHz)
Séparation des canaux	≥ 70 dB (1 kHz)
Plage dynamique	≥ 80 dB (1 kHz)
Sortie audio	Niveau sortie 2 V±0.2 1.0, Charge 10 kΩ
Sortie vidéo	Niveau sortie 1 VP-P±0.2, Charge 75 Ω
Alimentation	AC 100~240 V (50 Hz)
Dimensions	205 mm x 153 mm x 41 mm
Poids	Environ 1,12 Kg

LA CONCEPTION ET LES SPECIFICATIONS SONT SUJETTES À MODIFICATIONS SANS PREAVIS

Fabrique sous licence par Dolby Laboratories.

« Dolby » et le symbole à double D sont des marques de commerce

déposées de Dolby Laboratories.

Travaux confidentiels non publiés. © 1992 -1997 Dolby Laboratories, Inc.

Tous droits réservés.

« Polaroid » et « Polaroid and Pixel » sont des marques commerciales de Polaroid Corporation, Waltham, MA, É.-U.

Pour l'entretien, l'assistance et les informations sur la garantie, visitez le site www.polaroid.com ou composer, en Grande-Bretagne, le numéro 0870 9110025 et en Irlande 1850 211455.
