Connexion à un PC--------------------------------------------------------------- 12 Connexion au câble d’alimentation-------------------------------------------- 13 Connexion à un signal télévision---------------------------------------------- 14 Fonctions télévision------------------------------------------------------------ 15 Préparation-------------------------------------------------------------------------- 15 Configuration de l’image--------------------------------------------------------- 15 Configuration audio--------------------------------------------------------------- 17 Configuration de la minuterie--------------------------------------------------- 18 Configuration----------------------------------------------------------------------- 18 Fonction NICAM------------------------------------------------------------------ 22 1. Afin d’assurer la sécurité du produit, ne retirez pas les couvercles et ne tentez pas de réparer l'appareil. Si un entretien est nécessaire, veuillez contacter le fabricant ou le centre de service agréé. 2. Pour réduire le risque de choc électrique, ne pas retirer le couvercle (ni le panneau arrière). Cet appareil ne contient aucune pièce susceptible de faire l’objet d’un entretien par l’utilisateur. Confier l’entretien à du personnel qualifié. Débrancher l’appareil de la prise murale avant de faire un entretien ou lorsqu’il n’est pas utilisé pendant de longues périodes. 3. Le fabricant n'est pas responsable des dommages causés par un remplacement ou une modification du produit sans l'autorisation du fabricant ou unité non autorisée. AVERTISSEMENT L’appareil ne doit pas être exposé à des gouttes d’eau, des éclaboussures ou tout autre liquide. Les objets remplis de liquides, tels que des vases, ne doivent pas être placés sur l'appareil.

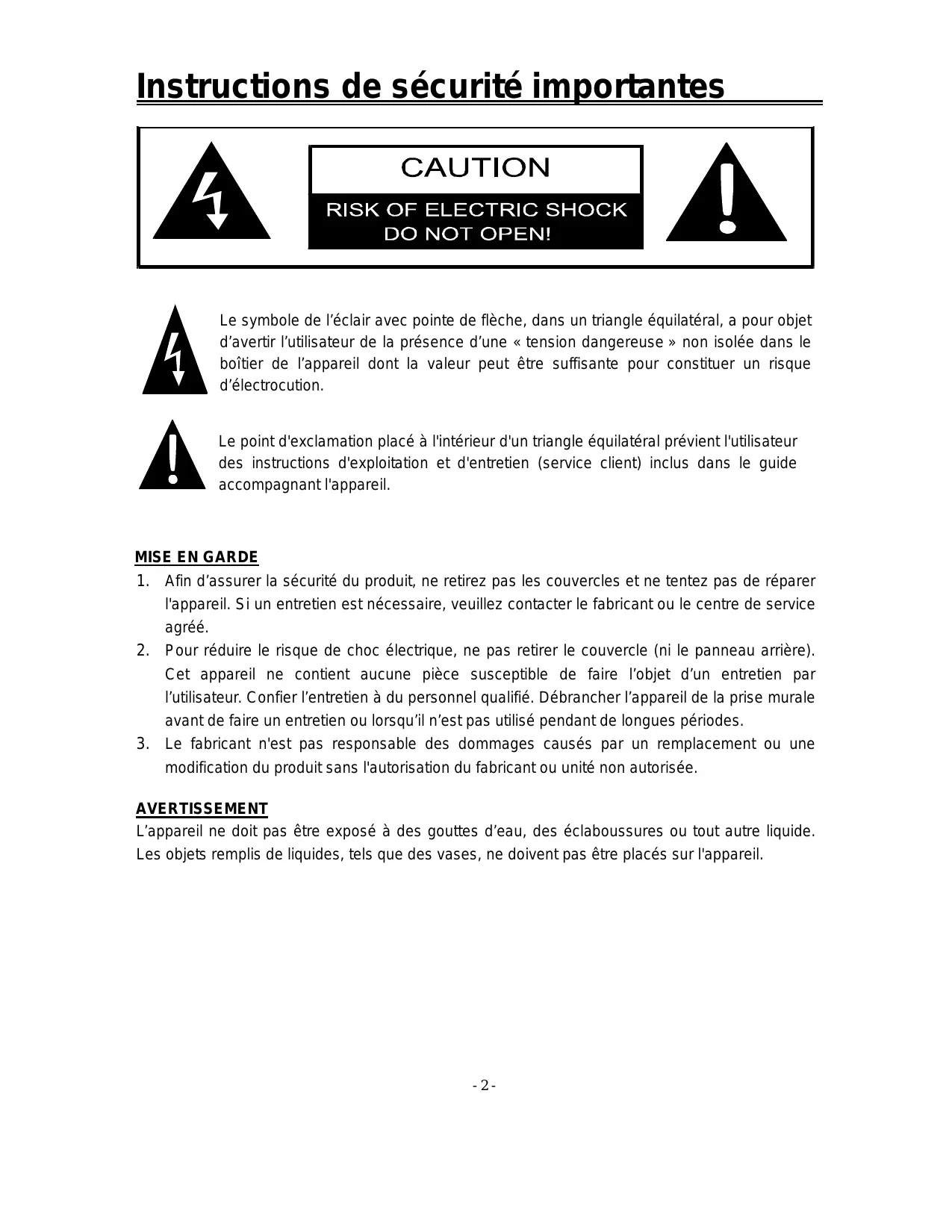

5. Ne pas utiliser cet équipement près de l’eau. 6. Nettoyez l'appareil uniquement à l'aide d'un chiffon sec. 7. Ne bloquez aucun conduit d'aération. Veillez à conserver une bonne ventilation autour du produit. Ne placez pas le produit sur un lit, un sofa ou toute autre surface susceptible de bloquer la ventilation. Installer en respectant les instructions du fabricant. 8. Ne pas installer près d’une source de chaleur telle que radiateurs, registres de chaleurs, fourneaux et autres appareils, y compris amplificateurs, produisant de la chaleur. 9. Lire, prêter attention et suivre toutes les instructions pour vous assurer d'une installation correcte et sécuritaire et une interconnexion de l'appareil soi 10. L’appareil ne doit pas être exposé à des gouttes d’eau ou des éclaboussures, et aucun objet rempli de liquide, tel qu’un vase, ne doit être posé sur l’appareil. 11. Les prises de port principales doivent être installées près de l’appareil et les fiches principales devraient demeurées opérationnelles; 12. Protéger le cordon d’alimentation afin d’éviter qu’il soit piétiné ou pincé, en particulier à la prise murale, à la prise multiple et à la sortie de l’appareil. 13. N’utiliser que des périphériques et des accessoires spécifiés par le fabricant. 14. N’utiliser qu’avec le chariot, le pied, le trépied, le support ou la table spécifiés par le fabricant ou vendus avec l'appareil. Lorsqu’un chariot est utilisé, déplacer l’ensemble appareil/chariot avec précaution pour éviter le risque de blessures provoquées par une éventuelle chute de l'appareil. 15. Débrancher cet appareil lors d'orages ou lorsqu'il n'est pas utilisé pendant de longues périodes. 16. Confier tous les travaux d’entretien à un personnel qualifié. Un entretien est requis lorsque l’appareil a subi des dommages, tels que des dommages au cordon d’alimentation ou à la fiche, lorsque du liquide a été renversé ou que des objets sont tombés dans l’appareil, en cas d’exposition aux intempéries et à l’humidité, en cas d’anomalie de fonctionnement ou de chute de l’appareil. Remarque : Ne touchez pas l'écran couleur TFT LCD directement à la main.
Ce produit comprend une protection copyright protégée par des brevets et autres droits sur la propriété intellectuelle. L'utilisation de cette protection copyright doit être autorisée par Macrovision, uniquement à usage domestique et autres utilisations de diffusion limitées (sauf autres utilisations autorisées par Macrovision). Toute recherche du secret de fabrication ou du démontage est interdite. -3-

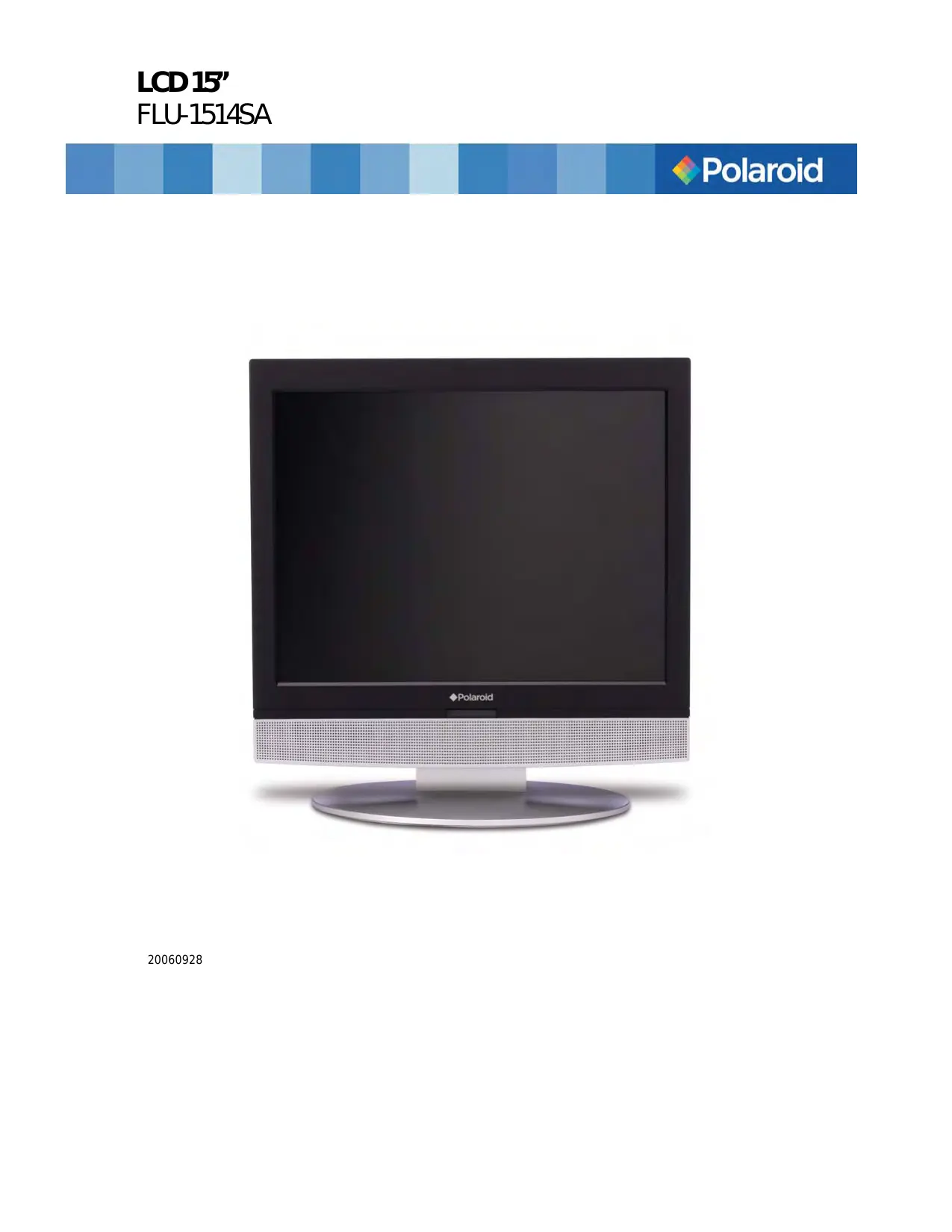

Cet appareil est doté d’un affichage à cristaux liquides et d’un récepteur TV en un seul système.
Mode Télévision Entrée AV et VGA Peut être connecté à une source de signal audio-vidéo externe et à un PC Fonction spéciale Supporte la fonction de mise en veille. Modes Multi audio et Multi vidéo Supporte les modes multi-audio et multi-vidéo pour un choix plus large. Fonction Recherche TV automatique Peut être connecté à l’antenne de TV, qui supporte la fonction de recherche de programmes TV automatique. Fonction NICAM Supporte la fonction NICAM. Vous pouvez choisir les réglages sons en fonction des programmes diffusés. REMARQUE : Sur un écran TFT il est normal de voir de temps en temps des taches claires ou foncées qui apparaissent sur l’écran LCD. . -4-
▼/▲ . 4. Touches VOL◄/► En mode TV, appuyez pour augmenter ou baisser le volume. Dans le menu de configuration, fonctionnalité semblable à celle des touches directionnelles ◄/►. 5. Touche POWER (Alimentation) Appuyez pour entrer ou quitter le mode Veille 6. Écran couleur TFT 15’’ Ils produisent un son de haute qualité. 8. Capteur de télécommande Fenêtre du capteur à distance de la télécommande.
Appuyer pour activer ou désactiver la sortie des haut-parleurs. 5. Touches de direction (▲ ▼ ◄ ►) Dans le menu Setup, appuyer sur la touche ▲▼ pour sélectionner l’élément souhaité et appuyer sur la touche OK pour confirmer. 6. Touche OK Appuyer sur cette touche pour confirmer les sélections dans le menu. 7. INFO. Touche Appuyer sur cette touche pour afficher les informations de lecture. 8. Bouton SLEEP (Arrêt automatique) Appuyer pour sélectionner l’heure de l’arrêt automatique. 9. Touches VOL+/Pour augmenter ou baisser le volume. 10. Touche SOUND (SON) Appuyer pour passer en mode de son de USER (utilisateur), STANDARD (normal), MUSIC (musique), MOVIE (film), SPEECH (Discours). 11. Touche POWER (Mise sous tension) Appuyer sur cette touche pour quitter le menu de configuration.
En mode téléviseur, appuyer sur ces touches pour sélectionner des canaux. 16. Touche STEREO En mode téléviseur, appuyer sur cette touche pour changer la bande son.
à respecter les repères de polarité à l’intérieur du compartiment.
le remettre en place et le fermer.
télécommande et son capteur. • •
Retirer la pile quand la télécommande n'est pas utilisée pendant une longue période. -9-
Utiliser les câbles audio et vidéo pour brancher l'équipement AV externe sur la prise de sortie AV située sur la façade arrière de l'appareil. Utiliser le câble S-VIDEO pour brancher la fiche d'entrée S-VIDEO de la façade arrière de l'appareil sur la source AV externe. Après avoir fait les connexions, allumer l'appareil et la source AV externe puis appuyer sur la touche INPUT pour basculer en mode COMPOSITE ou S-VIDEO. Remarque : Les prises d’entrée audio L/R peuvent être utilisées en modes COMPOSITE et S-
1. Brancher une extrémité du câble VGA sur la prise d’entrée VGA à l’arrière de l’appareil. 2. Brancher l’autre extrémité sur le PC. 3. Brancher une extrémité du câble audio sur la prise d’entrée audio du PC à l’arrière de l’appareil. 4. Brancher l’autre extrémité sur la prise de sortie audio PC. 5. Régler la résolution du PC sur 1024x768@60Hz.
INPUT pour passer en mode VGA.
Connexion au câble d’alimentation Brancher l’extrémité à deux broches du cordon d’alimentation dans une prise de 100-240 V c.a. En cas de difficulté pour insérer la fiche, la retourner et la réinsérer. Si le téléviseur ne doit pas été utilisée pendant une longue période, débrancher la fiche de la prise.
Lorsque toutes les connexions sont faites, allumer l’appareil et appuyer sur la touche INPUT pour passer en mode TV.
1. Pour les chaînes 0-9 : Appuyer sur les touches numériques pour sélectionner la chaîne X, l'appareil passe à la chaîne sélectionnée. 2. Pour les chaînes 10-99 : Appuyer sur les touches numériques pour sélectionner la chaîne XX, l'appareil passe à la chaîne sélectionnée. * X est le numéro de la chaîne.
Remarque : Cette fonction n’est disponible que lorsqu’il y a un signal d’entrée. Appuyer une fois sur la touche MENU pour entrer dans le menu de configuration comme indiqué ici : Dans le menu, appuyer sur la touche ▲▼ pour sélectionner Image et appuyer sur la touche OK pour confirmer. Appuyer sur ▲▼pour sélectionner. Appuyer sur la touche MENU pour revenir au menu précédent.
Appuyer sur la touche ▲▼ pour sélectionner Scheme puis appuyer sur la touche OK. Appuyer sur la touche ▲▼ pour sélectionner l’élément souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.
Appuyer sur la touche ▲▼ pour sélectionner Picture (Image) puis appuyer sur la touche OK pour entrer. Appuyer sur la touche ▲▼ pour sélectionner l’élément souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent. - 15 -
Configuration de la Brillance Appuyer sur la touche ▲▼ pour sélectionner BrIghtness et appuyer sur la touche ◄► pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent.
Appuyer sur le bouton ▲▼ pour sélectionner Contrast et appuyer sur le bouton ◄► pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent. Réglage de la teinte Appuyer sur le bouton ▲▼ pour sélectionner Hue (teinte) et appuyer sur le bouton ◄► pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent. REMARQUE : Cette fonctionnalité n’est disponible qu’en mode de signal de téléviseur NTSC. Réglage de la Saturation Appuyer sur le bouton ▲▼ pour sélectionner Saturation et appuyer sur le bouton ◄► pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent. Réglage de la Définition Appuyer sur le bouton ▲▼ pour sélectionner Définition et appuyer sur le bouton ◄► pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent. Réglages avancés Appuyer sur la touche ▲▼ pour sélectionner Advanced (Avancé) et appuyer sur la touche OK pour accéder au menu. Dans le menu, appuyer sur la touche ▲▼ pour sélectionner l’option souhaitée puis appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu. Remarque : Cette fonction est disponible en mode VGA seulement.
Appuyer sur la touche ▲▼ pour sélectionner Volume et appuyer sur la touche ◄/► pour régler le niveau du son. Appuyer sur la touche MENU pour revenir au menu précédent. Réglage des Basses Appuyer sur la touche ▲▼ pour sélectionner Basse et appuyer sur la touche ◄/► pour régler le niveau. Appuyer sur la touche MENU pour revenir au menu précédent. Réglage des Aigus Appuyer sur la touche ▲▼ pour sélectionner Treble et appuyer sur la touche ◄/► pour régler le niveau. Appuyer sur la touche MENU pour revenir au menu précédent. Réglage de la Balance Appuyer sur la touche ▲▼ pour sélectionner Balance et appuyer sur la touche ◄/► pour régler le niveau. Appuyer sur la touche MENU pour revenir au menu précédent. Réglage Automatique du Volume Appuyer sur la touche ▲▼ pour sélectionner Auto Volume et appuyer sur la touche OK pour entrer. Appuyer sur la touche ▲▼ pour sélectionner Off ou On et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent. Configuration du mode sonore Appuyer sur le bouton ▲▼ pour sélectionner Sound Mode et appuyer sur le bouton OK pour confirmer.
sélectionner l’élément souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.
60Min, 75Min, 90Min, 105Min, 120Min ou Off. Appuyer sur la touche MENU pour revenir au menu précédent.
Appuyer sur la touche MENU une fois pour entrer dans le menu de réglages. Appuyer sur le bouton ▲▼ pour sélectionner Setup et appuyer sur le bouton OK pour entrer dans le menu présenté ici à droite. Dans le menu Setup, appuyer sur le bouton ▲▼ pour sélectionner l’élément souhaité et appuyer sur le bouton OK pour entrer. Appuyer sur la touche MENU pour revenir au menu précédent.
Appuyer sur le bouton ▲▼ pour sélectionner Tuner/Channel et appuyer sur le bouton OK pour entrer dans le menu présenté ici à droite. Appuyer sur la touche ▲▼ pour sélectionner l’élément souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.
Appuyer sur la touche ▲▼ pour sélectionner l’élément souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.
Appuyer sur la touche ▲▼ pour sélectionner Auto Scan et appuyer sur la touche OK pour entrer. L'écran affichera ce qui suit :
Pendant la syntonisation, appuyer sur la touche MENU pour quitter le balayage automatique.
Appuyer sur le bouton ▲▼ pour sélectionner Prog Organizer et appuyer sur le bouton OK pour entrer dans le menu présenté ici à droite. Dans le menu de réglage Prog Organizer, appuyer sur le bouton ▲▼ pour sélectionner l’élément souhaité. Appuyer sur la touche MENU pour revenir au menu précédent.
Appuyer sur la touche MENU pour revenir au menu précédent. Swap (basculer) Appuyer sur la touche ▲▼ pour sélectionner Swap from Ch (Basculer de chaîne) puis appuyer sur la touche OK pour entrer. Appuyer sur les touches numériques pour sélectionner le numéro du programme. Répéter les procédures ci-dessus pour Swap to Ch (Basculer à la chaîne). Appuyer ensuite sur les touches ▲▼ pour sélectionner Perform Swap (Basculer) et appuyer sur la touche OK pour confirmer. Installation manuelle Appuyer sur la touche ▲▼ pour sélectionner Manual Install (Installation manuelle) et appuyer sur la touche OK pour entrer dans le menu présenté ici à droite. Dans le menu Manual Install, appuyer sur la touche ▲▼ pour sélectionner l'élément désiré. Appuyer sur la touche MENU pour revenir au menu précédent. Rechercher Appuyer sur la touche ▲▼ pour sélectionner Search (Rechercher) et appuyer sur ► ou ◄ pour débuter la recherche vers l’avant ou l’arrière. Appuyer sur la touche MENU pour revenir au menu précédent. Système couleur (Color Sys.) Appuyer sur le bouton ▲▼ pour sélectionner Color Sys. (Système couleur) puis appuyer sur le bouton OK. Appuyer sur la touche MENU pour revenir au menu précédent.
MENU pour revenir au menu précédent. Cette fonction permet de faire quelques ajustements à la capacité de réglage de précision intégrée pour définir les signaux de télédiffusion qui sont faibles ou, là où il est possible, résoudre des irrégularités mineures dans les paramètres de définition des chaînes câble. No de ch Appuyer sur le bouton ▲▼ pour sélectionner CH NO. (Numéro de chaîne), appuyer sur le bouton OK. Appuyer sur les touches numériques pour entrer le numéro de la chaîne. Appuyer sur la touche MENU pour revenir au menu précédent. Store (Mémorisation) Appuyer sur la touche ▲▼ pour sélectionner Store (Mémoriser), puis appuyer sur la touche OK pour entrer. Remarque : Les élément "CH NO" et "Store" fonctionnent seulement lorsque le programme est recherché. Langue Appuyer sur la touche ▲▼ pour sélectionner Language (Langue), appuyer sur la touche OK pour accéder au réglage, appuyer sur la touche ▲▼ pour sélectionner l’option et appuyer sur la touche OK pour confirmer la sélection. Appuyer sur la touche MENU pour revenir au menu. Réinitialiser la Configuration par Défaut Appuyer sur la touche ▲▼ pour sélectionner Factory Reset (Configuration par défaut) et appuyer sur la touche OK pour confirmer, puis appuyer sur la touche ▲▼ pour sélectionner Yes (Oui) ou No (Non). Appuyer sur la touche OK pour confirmer la sélection. Appuyer sur la touche MENU pour revenir au menu. Mode COMPONENT (Péritélévision) Appuyer sur la touche ▲▼ pour sélectionner COMPONENT Mode (Mode péritélévision) et appuyer sur la touche OK pour accéder au réglage. Appuyer sur la touche ▲▼ pour sélectionner Auto ou Manual (Manuel) et appuyer sur la touche OK pour confirmer la sélection. Appuyer sur la touche MENU pour revenir au menu.
STÉRÉO/AUDIO de la télécommande de façon répétée pour passer des pistes sonores Nicam I, Nicam II, Nicam I + II et Mono, et l’écran s’affiche comme suit :
COMPONENT. Ceci permet de régler le menu dans un certain mode.
L'écran LCD TFT de l’appareil peut être utilisé comme moniteur d’ordinateur. Pour ce faire procéder comme indiqué pour le branchement de l'appareil à un PC et régler le menu. Fixer la résolution du PC sur : 1024 x 768 à 75 Hz Les fonctionnements de ces menus en modes Composite, S-VIDEO, COMPONENT et VGA sont les mêmes que ceux en mode TV. Veuillez consulter l’introduction de "Fonction du téléviseur". Remarque : Certains de ces menus ne sont pas disponibles dans ces modes.
Vérifiez que la télévision est allumée et que les branchements sont corrects. Assurez-vous que le cordon d’alimentation est correctement connecté.
Réglez correctement les éléments du menu image. Vérifiez si le type de signal d’entrée vidéo correspond à l’appareil. Assurez-vous que la télévision est allumée et est sur le mode vidéo correct.
Assurez-vous que la télécommande est pointée vers l’appareil. Vérifiez que les piles sont bien installées et que la polarité est respectée. Vérifiez que la pile n'est pas faible.
L’électricité statique et d’autres interférences externes peuvent causer un comportement anormal du lecteur. Dans ce cas, débrancher le cordon d’alimentation de la prise et le brancher à nouveau pour réinitialiser le lecteur. Si les problèmes persistent, débrancher l’appareil et consulter un technicien qualifié.
