Type de produit	Enregistreur vidéo haute définition
Caractéristiques techniques principales	Enregistrement en 1080p, prise en charge de l'audio stéréo, interface USB 2.0
Alimentation électrique	Alimentation externe 5V
Dimensions approximatives	23 x 15 x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec Windows et Mac OS, prise en charge des consoles de jeux
Fonctions principales	Enregistrement de jeux vidéo, diffusion en direct, capture d'écran
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente pour réparations
Sécurité	Utiliser uniquement avec l'alimentation fournie, éviter l'exposition à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - HD-PVR HAUPPAGE

Comment installer le Hauppauge HD-PVR ?

Pour installer le Hauppauge HD-PVR, connectez-le à votre source vidéo via HDMI ou composant, puis branchez-le à votre ordinateur à l'aide d'un câble USB. Assurez-vous d'installer les pilotes nécessaires à partir du site Web de Hauppauge.

Pourquoi mon HD-PVR ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Essayez de brancher l'appareil sur une autre prise électrique. Si le problème persiste, contactez le support technique.

Comment résoudre les problèmes de qualité d'enregistrement ?

Assurez-vous que votre source vidéo est de haute qualité et que le câble utilisé est en bon état. Vérifiez également les paramètres d'enregistrement dans le logiciel que vous utilisez et ajustez-les si nécessaire.

Mon HD-PVR ne détecte pas la source vidéo, que faire ?

Vérifiez que la source vidéo est allumée et correctement connectée. Assurez-vous que le HD-PVR est configuré pour la bonne entrée. Si nécessaire, redémarrez votre HD-PVR et votre source vidéo.

Quelles sont les compatibilités du HD-PVR avec les systèmes d'exploitation ?

Le Hauppauge HD-PVR est compatible avec Windows et Mac OS. Assurez-vous de télécharger les pilotes appropriés pour votre système d'exploitation depuis le site de Hauppauge.

Comment mettre à jour le firmware de mon HD-PVR ?

Pour mettre à jour le firmware, visitez le site Web de Hauppauge et téléchargez la dernière version du firmware. Suivez les instructions fournies pour procéder à la mise à jour.

Le son est désynchronisé avec la vidéo, que faire ?

Essayez de désactiver l'option de traitement audio dans les paramètres de votre logiciel d'enregistrement. Vous pouvez également ajuster la synchronisation audio dans le logiciel après l'enregistrement.

Comment configurer la diffusion en direct avec le HD-PVR ?

Pour la diffusion en direct, utilisez un logiciel comme OBS Studio. Configurez votre source vidéo comme 'HD-PVR' dans le logiciel, puis lancez votre diffusion. Assurez-vous que votre connexion Internet est stable.

Où puis-je trouver des tutoriels pour utiliser le HD-PVR ?

Des tutoriels vidéo et des guides d'utilisation peuvent être trouvés sur la chaîne YouTube de Hauppauge ainsi que sur leur site officiel dans la section support.

MODE D'EMPLOI HD-PVR HAUPPAGE

Guide d'installation

Hauppauge Computer Works, Sarl.

Support Tech. : ([phone] · Fax : [phone]

[e-mail]

www.hauppauge.fr

Inclus dans la boite

• HD PVR high definition Personal Video Recorder USB 2.0
• Télécommande infrarouge + piles (voir la Note)
  Cable IR Blaster
  Cable video composante
  Cable audio
• Cable USB
• Secteur d'alimentation (5V DC @ 2A)
• CD-ROM d'installation du HD PVR

Note: La télécommande n'est pas compatible avec le logiciel ArcSoft TotalMedia Extreme. Elle est uniquement destinée à être utilisé avec des applications tierces.

Généralités

Le HD PVR enregistre les videos issue de votre décodeur cable, satellite ou autres « box TV» directement sur le disque dur de votre ordinateur au format compressé H.264.
Le HD PVR utilise les connectiques video Composante (aussi appelé YPrPb), S-Video ou composite (RCA), pour enregistrer de la définition standard 480i jusqu'à la haute définition 1080i (avec un débit compris entre 1Mbit/s et 13Mbits/sec).
Le format d'enregistrement utilisé par le HD PVR est le format H.264 pour la video et l'AAC pour l'audio. Ils sont du type AVCHD pour être gravés sur DVD, et sont reconnus par la majorité des logiciels de montage video. Les fichiers créés ont une extension .TS.
Le HD PVR inclus les logiciel ArcSoft TotalMedia Extreme (TME) et MediaConverter. TME est utilisé pour enregistrer et relire les fichiers video .TS sur votre PC, ou convertir à la volée la vente en DVD ou Blu-ray pour être grave. Les DVD ou Blu-ray créés peuvent être lu par des platines de salon DVD ou Blu-ray.
ArcSoft MediaConverter inclue aussi MP4 Creator, pour convertir vos enregistrements en média compatible avec les lecteurs video portable ou console de jeu tel que l'iPod, iPhone, PlayStation3 ou Xbox 360.
(ussi appelé YPrPb), S-Viséo ou ord 480i jusqu'à la haute définition (c).
mat H.264 pour la video et l'AAC DVD, et sont reconnus par la manant une extension .TS.
e (TME) et MediaConverter. TME
ur votre PC, ou convertir à la voléeBlu-ray créés peuvent être lu par des
convertir vos enregistrements ensole de jeu tel que l'iPod, iPhone,

Cliquee maintenant sur « Etape 2 : installer les logiciels »

Choisissez votre langue et cliquez sur Suivant/Next puis Install. Les logiciel ArcSoft TotalMedia Extreme, WinTV-Scheduler et l'IR Blaster s'installeront.

Une fois l'installation fini, Sélectionné « où pour redémarrer le PC »

Étape 3 : Installation de l'IR Blaster (optionnelle)

Introduisez le cable mini jack IR Blaster sur la HD PVR, et installez le transmetteur IR Blaster sur votre « box TV» ou décodeur.

Le placement du réémetteur IR Blaster est important! Collez l'embout du cable IR sur le récepteur infrarouge de votre apparéil. Pour cela, Utilisez le petit adhésif double face. Le transmetteur IR ne fonctionne que sur une porté de 6 cm environ, vous nevez vous assurez qu'il soit correctement placé sur le récepteur de l' apparéil à contrôler.

Sur certain apparéil l'emplacement est indiqué, si ce n'est pas le cas, vous pouvez repérer le récepteur IR par la transparence d'une petite plaque en plastique (en général de couleur foncé).

Pour configurer et utiliser IR Blaster, reportez vous au guide d'installation rapide « Module IR-Blaster »

Étape 4 : Utilisation de ArcSoft TotalMedia

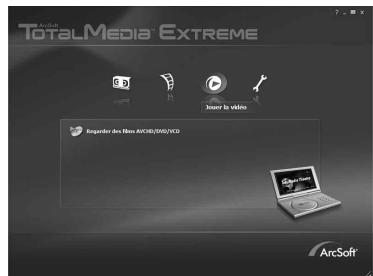

ArcSoft TotalMedia Extreme

Double cliquez sur l'icone TotalMedia Extreme. Le programme s'ouvre sur la page d'accueil, vous y trouvez que quatre icones en haut.

Par défaut les enregistrements effectuels se retrouvent dans le dossier Mes Documents\Mes Videos.

Le nom par défaut correspond à l'heure et à la date d'enregistrement (Exemple : 2008_3_20_09_08_32.TS).
Voues pouvez spécifique une durée d'enregistrement dans la case durée de la capture.

L'enregistrement s'arrête automatiquement à la fin de la durée déterminée.

Editor une dette

Dans ArcSoft TotalMedia Extreme, cliquez sur l'icône Créer un disque pour ouvrir le module ArcSoft TotalMedia Studio. TotalMedia Studio vous permet d'éditer un DVD ou Blu-ray et de visualiser le résultat final avant la gravure.
Cliquez sur Ajouter un Media.
Puis sur le bouton Video pour ajouter un enregistrement enregistré sur votre disque dur. Ou cliquez sur Capture Video pour faire une nouvelle capture et l'enregistrée sur le disque dur.
La configuration par défaut est faite pour un DVD de 4.7 Go. Si vous désirez graver une video HD à 5Mbits/sec sur ce matériel, vous pourrez y stocker environ 2 heures de video.
L'onglet Concevoir vous permet de personnaliser le menu d'accueil de votre DVD ou disque Blu-ray.
Il y a bien sur d'autres options afin de pouvoir personnelier les menus.

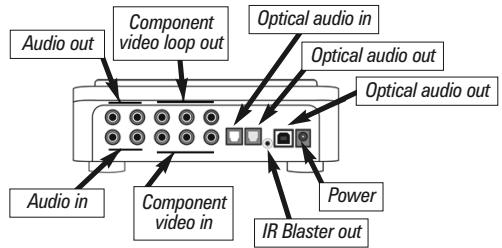

Étape 1 : Connection des câbles du HD PVR

Étape 1 : Connection des câbles du HD PVR

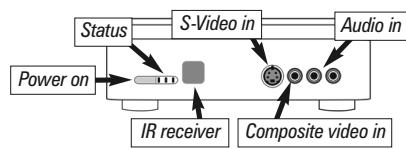

Depuis votre décembre cable/TNT/SAT/Console/Box TV pour la VIDEO

1. Vous vous connectez sur les entrées video composantes (YCrCb) situé à l'arrêt du HD PVR
   2.Vous you connectez sur I'entrée S-Visdeo en façade du HD PVR
   3.Vous you connectez sur I'entree composite/RCA en facaade du HD PVR

Depuis votre décodeur cable/TNT/SAT/Console/Box pour l'AUDIO

1. Entrée Composante audio (à l'arrière)
2. Alternatively, la fibre optique (à l'arrière)
3. Entrée Composite audio (en façade)

Note : Il possible d'associer toute entrée video avec toute entrée audio pour la capture.

Branchez l'alimentation sur le HD PVR

Branchez le secteur d'alimentation (5V DC @ 2A) sur le HD PVR et allumez votre PC.

Étape 2 : Installation des pilotes et logiciels

Note : il est important de désactiver votre antivirus avant l'installation du produit.

Après que Windows est complètement démarré, branchez le cordon USB sur le HD PVR puis sur le PC (Compatible uniquement avec les ports USB 2.0), ensuite appuyez sur bouton POWER en façade du HD PVR.

Windows détectera un nouveau matériel vous verrez apparaitre l'assistant Windows « nouveau matériel détected », cliquez sur « annuler » (il peut que la fenêtre apparaisse plusieurs

fois, dans ce cas repeter cette opération jusqu'à que l'assistant n'apparaisse plus à l'écran).

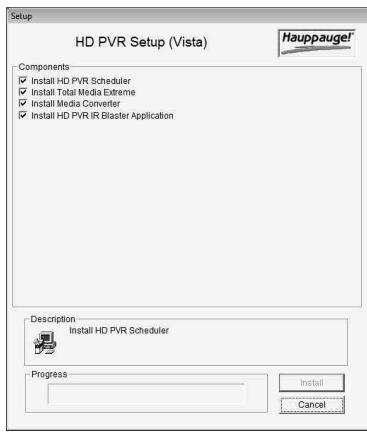

Inserez le CD-ROM d'installation Hauppauge (si le dé-marrage du CD ne ce fait pas automatiquement, explorer votre lecteur CD-ROM dans le poste de travail et exécutez le Setup.exe)
Cela ouvrira l'assistant d'installation Hauppauge, cliquez sur « Etape 1 : installation des pilotes ». Ceci lancera automatiquement le programme d'installation des pilotes pour votre HD PVR.
A la fin de l'installation vous verrez apparaitre le message « Drivers have been updates Successfully
<> > préuve que l'installation des pilôtes s'est passé correctement. Cliquez sur la barre du message pour fermer la fenêtre.

Graver une video sur DVD ou Blu-ray

L'onget Aperçue/Produce vous permet de finaliser votre création et de la graver sur Blu-ray ou DVD.

Cliqueur Graver vous permet de donner accès aux options de gravure. Ceci vous permet aussi de sauvég-arder votre projet sous forme d'image disque sur votre disque dur.

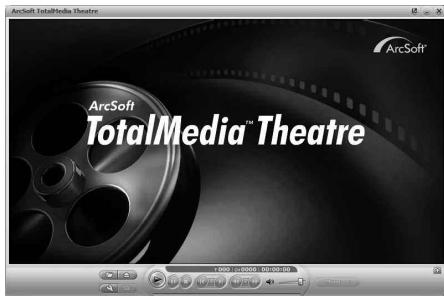

ArcSoft TotalMedia Theater

Dans ArcSoft Total Media Theater, cliquez sur l'icone du dossier etCHOISSEZ Ouvrir le fichier media.

Cela ouvrira Mes Documents/Mes Vidéos. En-suite sélectionné le fichier que vous désírezVisionner puis sur ouvrir. La video sera lue automatiquement.

Note: Pour une lecture des videos enregistrées avec Windows Media Player ou avec une Xbox 360, il vous faudra renomer manuellement l'extension .MP4 en .AVI.

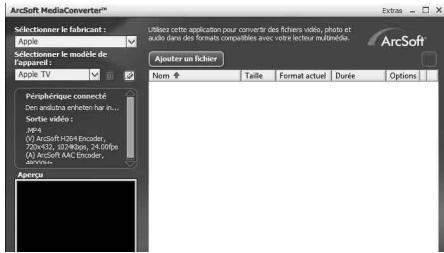

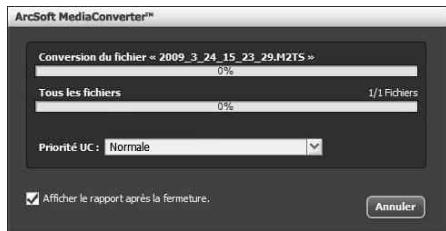

ArcSoft Media Converter

Cliquez sur Utilitaires dans le menu principal et choisissez ArcSoft MediaConverter.

Le module ArcSoft MediaConverter you permit de transcoder les enregistements du HD PVR au format .TS dans d'autres formats tel qu'Apple (.MP4), Microsoft (.WMV), Philips (.WMV), Sandisk (.MOV) ou Sony (.MP4).

Selectionnez le fichier que vous désirez convertir en appuyant sur le bouton Ajouter un fi-chier, puis choisissez l'appareil sur lequel vous désirez voir la video à convertir.

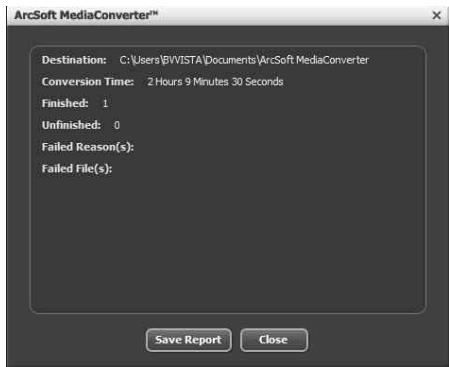

Appuyer sur Start pour commencer le processus de conversion.

Le module ArcSoft MediaConverter you permet de transcoder les enregistements du HD PVR au format .TS dans d'autres formats telqu'Apple (.MP4), Microsoft (.WMV), Philips(.WMV), Sandisk (.MOV) ou Sony (.MP4).

Selectionnez le fjichier que vous désirez convertir en appuyant sur le bouton Ajouter un fjichier, puis désissez l'appareil sur lequel vous désirez voir la video à convertir.

Appuyer sur Start pour commencer le processus de conversion.

Appuyer sur Start pour commencer le processus de conversion.

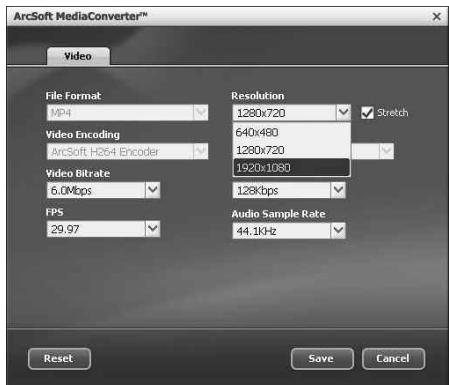

Configurer manuellement les options de conversion

Pour changer le format de la résolution Video, Cliquez sur le bouton Editor - l'icone en forme de stylo à coté de la sélection de l'appareil - pour ouvrir la fenêtre de configuration d'un profile de conversion.

Note: Ceci est une conversion logicielle, la vitesse de la conversion dépend donc de la puissance de votre PC.

IR Blaster

L'IR Blaster du HD PVR permet de changer le canal d'un decodeur satellite ou cable via l'émetteur Infra Rouge (IR). L'IR Blaster se compose de deux éléments:

1. Le cable IR Blaster. C'est un cable jack IR et un émetteur IR. Le cable jack se branche à l'arrière du HD PVR, et l'émetteur IR doit être placé sur le récepteur IR du décodeur en utilisant l'autocollant de ruban adhésif fourni sur le front de l'émetteur.
2. Programme de configuration IR Blaster (BlasterCfg.EXE) pour configurer les codes de l'émetteur IR. Au cours de l'installation du logiciel HD PVR, les applications Hauppauge IR Blaster seront automatiquement installées. Il vous sera demandé au cours de l'installation du logiciel de reconnaître une licences de logiciel.

Chaque fais que vous démarrez Windows, l'application IR32 est automatiquement executer en tâche de fond. Vous verrez un petit icône (telecommande) en bas à droite de votre écran.

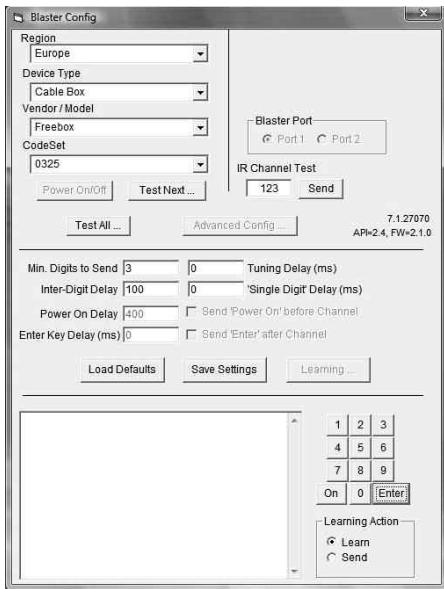

Configuration de l'IR Blaster

Le programme de configuration IR Blaster, se trouve dans Tous les programmes / Hauppauge WinTV. Exécuter BlastCfg.EXE.

Selectionnez le type de décodeur (câble ou satellite), puis le constructeur et modèle de votre décodeur. Le code Set contient une liste de codes IR Blaster qui correspond au constructeur sélectionné. Il pourrait y avoir jusqu'à dix codes pour le constructeur besoini.

Cliquez sur le bouton Power On / Off. Vous devriez voir l'émetteur IR clignoter après chaque clic du bouton Power On / Off. Si vous décodeur s'allume ou s'étéint, alors le code affché pour votre décodeur est correct. Si non, cliquez sur Test next. Continuez de cliquer sur Suivant jusqu'à ce que vous set top box allumé ou étèint.

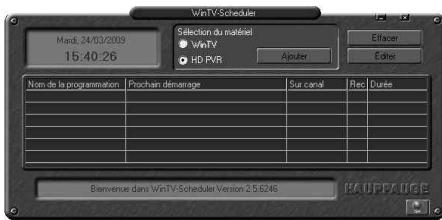

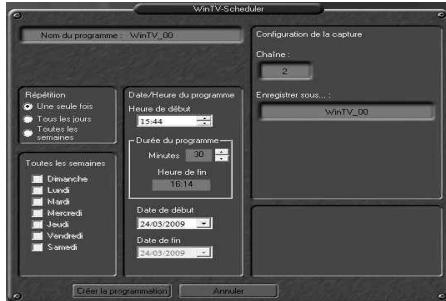

Utilisation de WinTV-Scheduler

Le WinTV-Scheduler peut être utilisé pour contrôler le changement de chaine de décodeurcâble ou le satellite.

Note: Le programme IR Blaster doit être configuré à l'avance pour que WinTV-Scheduler puisse changer les chaînes de dé-coderur.

Pour programmer un enregistrement, clique

sur l'icone HD PVR Scheduler du bureau. Cliquez sur le bouton Ajouter un programme pour commencer.

Utilisez votre souris pourmettre enevidence le canal et le numero de chaine que vous souhaitez enregister.Dans la zone Entrez le nom du programme (ouutiliserlepardefaut). Ensuite,selectionnezla dateet l'heurede début puis la durée.Lorsqueyouaveszterminé, cliquez surCréerlaprogrammation.

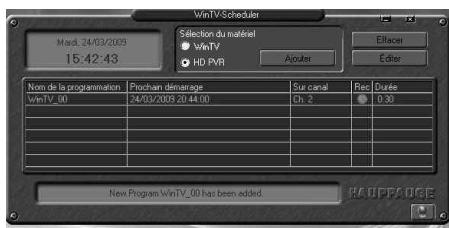

Vous verrez une liste de vos entrées. Si vous souhaitez apporter des modifications à la date prévue du programme, mettez en surbrillance le programme et cliquez sur le bouton Modifier. Vous verrez votre programme prévu dans le menu Ajouter un programme. À la date et l'heure du début de l'enregistrement, le HD PVR va envoyer une commande par le biais de l'IR Blaster à votre décodeur, pour effectué le changement de la chaîne sélectionnée. Puis, qu'acceder à enregistrer la vente.

Si vous ne trouvez aucun code qui fonctionne avec votre décembre :

• Tout d'abord assurez-vous que l'émetteur IR est positionné sur le capteur de la télécommande de votre décodeur. Rappelez-vous que le transmetteur IR a une très courte distance de transmission et doit être positionné sur le capteur à distance de votre décodeur.
• Ensuite, cliquez sur le bouton Test all. Ce bouton va passer par tous les codes de notre base de données des décodeurs (plus de 200 appeareils à l'heure actuelle). ÀpRES avoir cliué sur tous les essais, regardez votre décodeur. S'il est activé ou désactivé, cliquez sur Arrête immediatement. Vous avez trouvez le bon code pour votre set top box. Si vous décodeur ne s'allume pas, même après être passé par tous les codes, alors le transmetteur IR n'est pas positionné correctement, ou votre décodeur n'est pas supporté.

Une fois que vous avez déterminé le code, cliquez sur Suivant pour aller à la châne de test IR menu. Vous pouvez cliquer sur le bouton Envoyer pour envoyer un numéro de série pour votre décembreur. Si vous set top box est activé, vous devriez voir apparaitre 1 2 3 sur le canal de l'indicateur de votre décembreur.

L'apprentissage d'un nouveau boîtier de télécommande

Si vous avez un boitier qui ne fait pas partie des codes prerégler de l'IR Blaster de Hauppauge, vous pouvez l'ajouter manuellement à l'aide de la fonction Learning.

Pour acceder à la fonction Learning, cliquez sur Options de configuration, puis cliquez sur Learning.

Dépannage

Le logiciel TotalMedia Extreme a arrêté de répondre, que faire ?

Fermez le logiciel TotalMedia Extreme enclistuant sur le "X" sur le cote drot supérieur de la fenetre. Appuyez maintainant sur le bouton « Off » du HD PVR. Patientez 30 secondes. Appuyez sur le bouton « On » et relancez le logiciel TotalMedia Extreme.

Puis- je utiliser HD PVR pour dire mes video sur un téléviseur HD en utilisant les sorties A/V composante?

Non, le HD PVR n'a pas cette capacité. Par ailleurs, le HD PVR doit etres allumé pour laisser passer le signal video composant de la source vers le moniteur ou le téléviseur HD.

Puis-je utiliser le HD PVR avec l'application Windows Media Center ?

HD PVR enregistre le flux A/V au format H.264. La version actuelle du Windows Media Center ne permet pas de dire ce format de compression video, le HD PVR n'est donc pas compatible pour le moment avec cette application.

Un enregistrementprogramme a échoué et le message d'erreur "Ne peut pas exé-cuter le TME"s'affiche

Cela arrive si le logiciel TotalMedia Extreme n'est pas installé dans le réseau de destination par défaut. Réinstallé l'application ArcSoft TotalMedia Extreme.

Comment puis-je utiliser ma télécommande avec HD PVR ?

La télécommande incluse ne fonctionne pas l'application ArcSoft TotalMedia Extreme pour le HD PVR. Elle est fournie pour l'utilisation de logiciells tiers tels que SageTV ou GB-PVR.

Demander de l'aide

Veuillez visitor notre page de support technique : www.hauppauge.fr rubrique « Support » puis sélectionnez HD PVR (49XXX).

Vous y trouverez les tout derniers pilotes, des conseils d'installation et d'utilisation et des formations techniques.

Le support technique est ouvert du Lundi au Vendredi de 9h30 à 18h30 :

Tel:[phone]

Email: [e-mail]

Web: www.hauppauge.fr rubrique « Support »

WEE: Il est interdit de jeter cet apparilie avec les déchets menagers. Cet apparilé est marqué selon la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usages (Waste Electrical and Electronic Equipment - WEEE). La directive définit le cadre pour la récapération des équipements usages applicables dans les pays de la CE. Pour vous défrie de votre ancien apparil, utilisez les systèmes de collecte qui vous sont proposés. FCC Statement FCC ID: H90WINTV CE Statement: This equipment has been tested and complies with EN 55013, EN 55020 and IEC 801-3 part 3 standards. CAUTION: Changes or modifications not expressly approved by the party responsible for compliance to the FCC Rules could void the user's authority to operate the equipment. Supplementary Television Broadcasting Receiving Apparatus - Apparels supplémentaires de réception de télévision, Canada. Nordic note: Ma kun tilk ples kabel-TV nett via galvanisk isolator
