Type de produit	Téléviseur LED
Taille de l'écran	22 pouces
Résolution	1920 x 1080 pixels (Full HD)
Rapport de contraste	1000:1
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, USB, VGA, AV, sortie audio
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	49.5 x 31.5 x 5.5 cm (sans pied)
Poids	3.5 kg
Fonctions principales	Mode éco, réglage automatique de la luminosité, options de réglage d'image
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le service après-vente pour les réparations
Informations de sécurité	Ne pas exposer à l'humidité, débrancher lors d'un orage, respecter les instructions de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - TLU 22 POLAROID

Comment allumer mon POLAROID TLU 22 ?

Pour allumer votre POLAROID TLU 22, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. Attendez quelques secondes jusqu'à ce que l'écran s'illumine.

Que faire si mon POLAROID TLU 22 ne s'allume pas ?

Vérifiez que la batterie est correctement chargée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie ou de le connecter à une source d'alimentation.

Comment prendre une photo avec le POLAROID TLU 22 ?

Pour prendre une photo, assurez-vous que l'appareil est allumé, puis visez votre sujet à travers l'écran. Appuyez sur le bouton de déclenchement pour capturer l'image.

Pourquoi mes photos sont floues ?

Les photos peuvent être floues si l'appareil est en mouvement lors de la prise de vue. Assurez-vous de tenir l'appareil stable et de ne pas bouger pendant la capture.

Comment transférer mes photos sur mon ordinateur ?

Connectez votre POLAROID TLU 22 à votre ordinateur à l'aide d'un câble USB. Une fois connecté, votre ordinateur devrait reconnaître l'appareil et vous permettre de transférer les fichiers.

Comment effacer des photos de mon POLAROID TLU 22 ?

Pour effacer des photos, accédez à la galerie de votre appareil, sélectionnez la photo que vous souhaitez supprimer, puis choisissez l'option 'Supprimer' dans le menu des options.

Mon POLAROID TLU 22 ne reconnaît pas ma carte mémoire, que faire ?

Vérifiez que la carte mémoire est correctement insérée et qu'elle est compatible avec votre appareil. Essayez de reformater la carte mémoire dans les paramètres de l'appareil si le problème persiste.

Comment régler la luminosité des photos sur le POLAROID TLU 22 ?

Pour régler la luminosité, accédez aux paramètres de l'appareil photo dans le menu. Vous pourrez ajuster la luminosité dans les options d'exposition.

Le flash de mon POLAROID TLU 22 ne fonctionne pas, que faire ?

Assurez-vous que le flash est activé dans les paramètres de l'appareil. Si le problème persiste, vérifiez si la batterie est suffisamment chargée.

Comment réinitialiser mon POLAROID TLU 22 aux paramètres d'usine ?

Accédez au menu des paramètres, recherchez l'option 'Réinitialiser' ou 'Paramètres d'usine' et suivez les instructions à l'écran pour réinitialiser l'appareil.

Où puis-je trouver le mode d'emploi du POLAROID TLU 22 ?

Le mode d'emploi est généralement inclus dans l'emballage de l'appareil. Vous pouvez également le télécharger sur le site officiel de Polaroid dans la section support.

MODE D'EMPLOI TLU 22 POLAROID

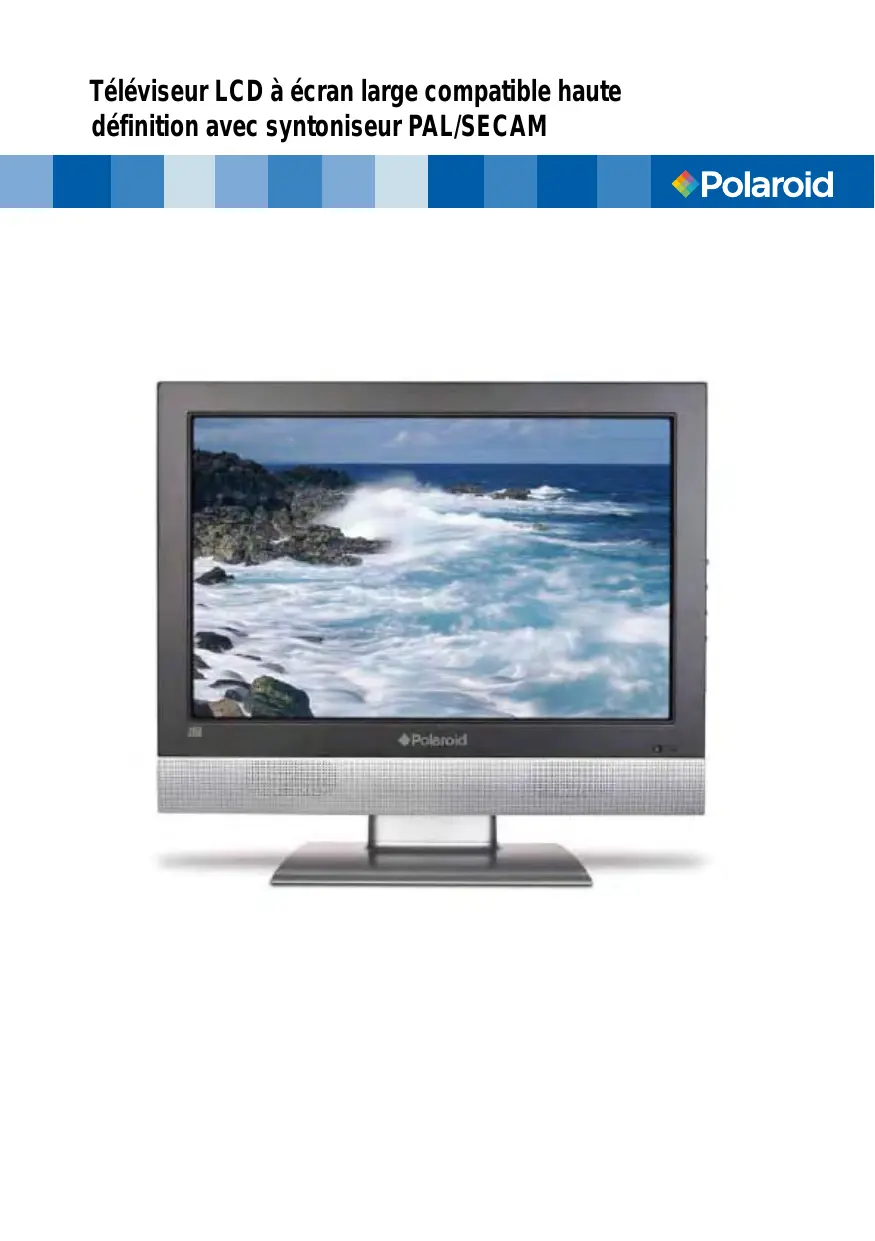

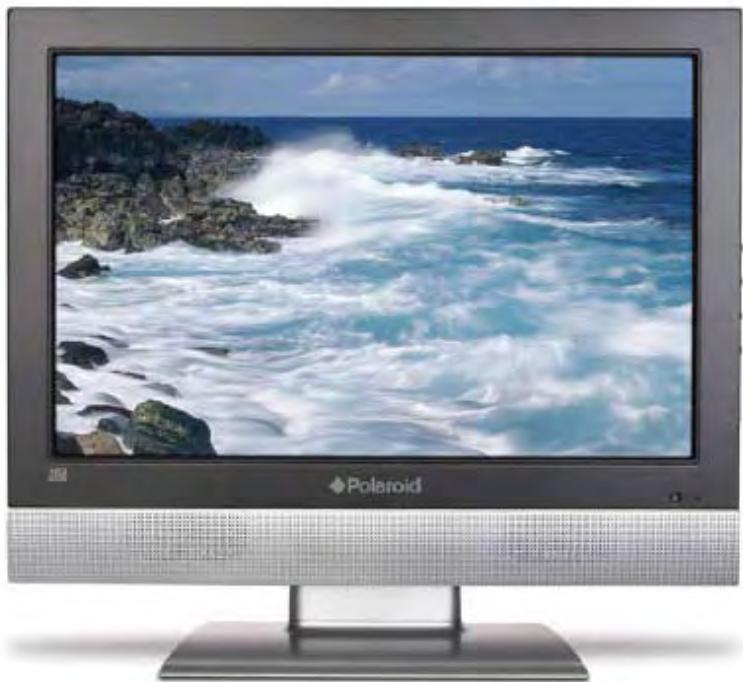

Téléviseur LCD à écran large compatible haute définition avec symtoniseur PAL/SECAM

Polaroid

©2006 by Polaroid. Tous droits réservés.

« Polaroid » et « Polaroid and Pixel » sont des marques appartenant à Polaroid Corporation, Waltham, MA, USA.

Ce document est régulièrement mis à jour. Les modifications, erreurs techniques et fautes typographiques seront corrigées dans les éditions suivantes. Pour plus d'informations sur l'entretien, l'assistance et la garantie, visitez le site www.polaroid.com.

Ce produit contient des matériaux électriques ou électroniques. La présence de ces éléments peut, s'il ne sont pas correctement jetés, avoir des effets nuisibles sur l'environnement et la santé de l'homme. La présence de cette marque sur le produit signifie qu'il ne doit pas être jeté dans les déchets en vrac mais ramassé séparément. En tant que consommateur, vous doivent vous assurer que ce produit est correctement jeté. Pour savoir comment eliminer correctement ce produit, visitez la page www.polaroid.com et cliquez sur « Société » ou appelez le service clientèle de votre pays spécifique dans le manuel d'instructions.

HOMI

Ce téléviseur comprend une interface multimedia de haute définition (HDMI™). HDMI, le logotype HDMI et High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC.

Avertissements et précautions

Pour prévenir toutes blessures, les consignes de sécurité suivantes devraient être observées pendant l'installation, l'utilisation, les réparations et l'entretien de cet équipement.

Avant d'opére cet équipement, veuillez tire ce manuel complètement et le gard pour de futures consultations.

AVERTISSEMENT

Ce symbole est concu pour averir l'utiliser afin d'eviter tout risque de chocolélectrique.
Cet équipement ne doit pas être démontré par quiconque sauf du personnel qualifié.

MISE EN GARDE

Ce symbole est conçu pour avertier l'utilisateur de la présence d'instructions d'opération et d'entretien importantes dans les papiers joints à l'appareil.

Afin de réduire le risque d'incendie et de chocoléctique, ne pas exposer cet apparéil à la pluie ou l'humidité.

POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE,
NE PAS ENLEVER LE COUVERCLE (OU ARRIÈRE).
CET APPAREIL NE CONTIENT AUCUNE PIECE SUSCEPTIBLE DE FAIRE L'OBJET D'UN ENTRETIEN PAR L'UTILISATEUR.
- CONTACTER UN TECHNICIEN AGRÉE POUR TOUTE RÉPARATION.

L'utilisation de commandes, de réglages ou l'accomplissement des procédures autres que celles indiquées ci-après peut cause une exposition à des rayonnements dangereux.

Importantes consignes de sécurité

Ce symbole indique des points d'ajretissements.

Ce symbole indique des actions qui ne devraient pas etre commises.

Ce symbole indique les actions qui devraient etre commises.

• Ne pas placer l'équipement sur des chariots, postes, tables, étagères iréguliers ou instables. L'équipement pourrait tomber, blessant sérieusement des enfants ou femmes, et pourrait être séverement endommagé.

Utiliser seulement un chariot ou poste recommandé par le fabricant. Cet équipement et chariot ou poste recommandés devraient être manipulés avec soin. Des arrêts rapides, une force excessive et des surfaces inégales peuvent cause le returnement de l'ensemble télévision et chariot.

• Ne pas désactiver la fiche de type trifilaire de mise à la terre. La broche de mise à la terre sur la fiche à trois broches est une caractéristique importante. Retirer la broche de mise à la terre augmente les risques d'endommager l'équipement.
  Si vous étés incapable d'entrée la fiche dans la prise électrique, contacter unElectricien pour installer une prise mise à la terre.
  Utilisez toujours cet équipement avec une source électrique telle que commande à l'arrière de l'étiquette du nombre de série et du modele.
  Ne jamais charger les prises murales et extensions.

Utiliser et manipuler le cordon d'alimentation avec soin. Ne pas poser d'objects lourds sur le cordon d'alimentation c.a.
- Ne pas tirer sur le cordon d'alimentation c.a. Ne pas manipuler le cordon d'alimentation c.a. avec les mains humides.
- Ne pas toucher au cordon d'alimentation et cable de l'antenne pendant des orages électriques.
Retirer le cordon de la prise murale, si l'équipement ne sera pas utilisé pendant une longue période.
Ne pas placer, utiliser, ou manipuler cet équipement pres d'une source d'eau.
Ne jamais exposer cet équipement au liquide, la pluie ou l'humidité.
Consulter un spécialiste si l'un des liquides précédents est renversé sur l'équipment.
- Ne pas exposer l'équipement à des températures extrêmes ou lumière du soleil directe, l'équipement pourrait surchauffer et être endommagé.
- Ne pas installer près d'une source de chaleur telle que radiateurs, registres de chaleurs, fournaux et autres appareils produit de la chaleur.
Ne pas essayer d'entretenir cette télévision soi-même.
Ouvr ou retirer les couvercles pourrait vous exposer à du voltage ou autres dangers qui pouraient annuler votre garantie. Confier l'entretien à un personnel qualifié.
Ne pas placer ou laisser tomber tout autre objet sur le dessus.
Ne rien insérer dans les trous de ventilation de votre équipement.
Insérer tout objet de métal ou inflammable pourrait causeur un incendie ou un choc électrique.
- Ne pas placer l'equipement sur une table roulante, un support, une table ou une étagère instable ou incliné. L'équipement pourrait tomber, blesser les enfants ou les adultes et gravement s'endommager. Toujours placer l'équipement sur le sol ou sur une surface robuste, de niveau, stable et suffisamment résistante pour supporter le poids de l'appareil.
- Ne bloquer aucune ouverture de ventilation. Laisser un espace autour de l'équipement.
- Ne jamais placer l'équipement:
- sur un lit, sofa, tapis ou toutes surfaces similaires; trop pres des draperies/rideaux/murs, dans une bibliothèque, armoire, ou tout autre endroit qui pourrait empêcher une bonne ventilation.
Débrancher cet apparéil lors d'orages ou lorsqu'il n'est pas utilisé pendant de longues périodes.
- Confier tout entretien à un personnel qualifié. Un entretien est requis lorsque l'appareil a subi des dommages, tells que des dommages au cordon d'alimentation ou à la fiche, lorsque du liquide a été renversé ou que des objets sont tombés dans l'appareil, en cas d'exposition aux intermpérières et à l'humidité, en cas d'anomalie de fonctionnement ou de chute de l'appareil.

Toujours retire le cordon d'alimentation de la prise avant de nettoyer l'equipement.
- Ne jamais utiliser de nettoyant liquide ou en aérosol sur l'équipment. Nettoyer avec un chiffon sec uniquement.

N'utiliser que des périhériques et des accessoires spécifiés par le fabricant.

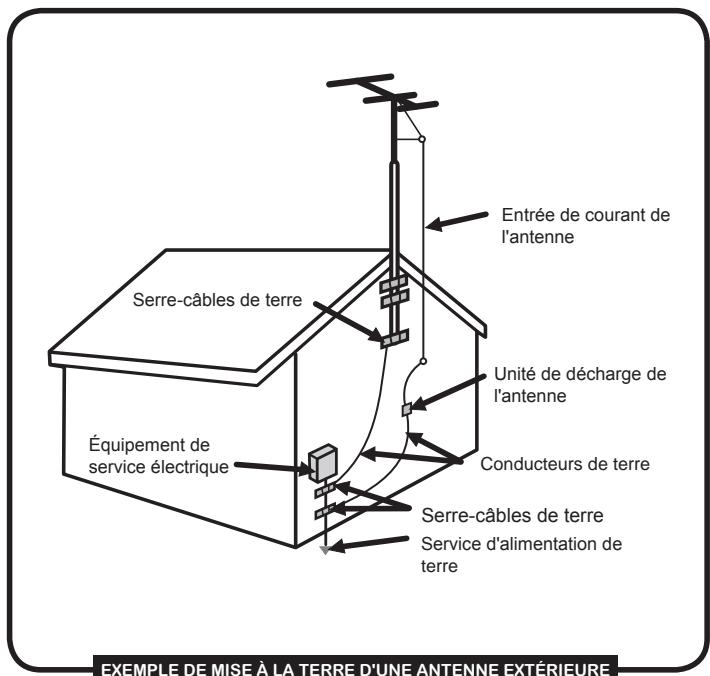

Consignes de sécurité pour l'antenne

Si une antenné extérieure est branchée, suivre les précautions suivantes:

• Une antenné extérieure ne devrait pas été située dans un endroit où elle pourrait être en contact avec des lignes aériennes d'électricité ou toutes autres circuits électriques ou lumières électriques.
  Lors de l'installation d'un système d'antenne extérieure, des mesures de sécurité extrimes doivent etre prises pour eviter d'entrer en contact avec des lignes electriques. Le contact direct avec des lignes electriques pourrait etre fatal et doit etre eviter a tous prix.

CONTENU

Avertissements et précautions

Instructions de Sécurité Importantes 1
Consignes de sécurité de l'antenne 3

Chapitre 1 Présentation du téléviseur LCD

Fonctions clés. 5
Contenu du Coffret 6
Mise en place de votre téléviseur LCD 7
Votre telsviseur LCD 9
Votrecelecommande 11

Chapitre 2 Installation du téléviseur LCD

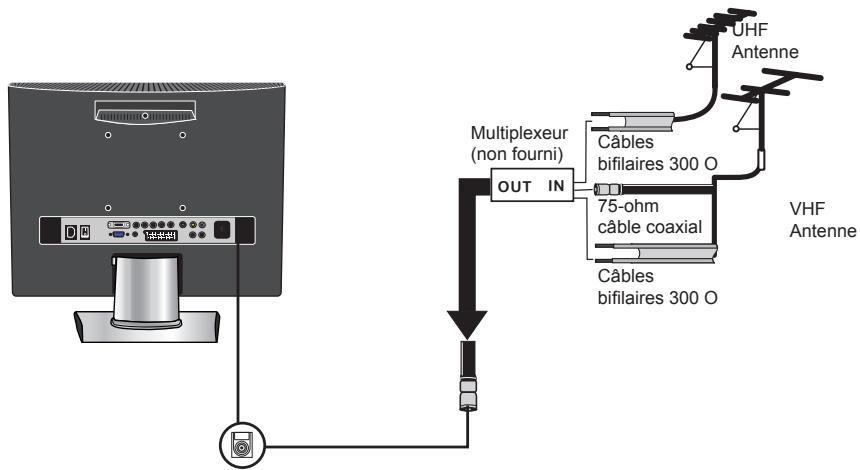

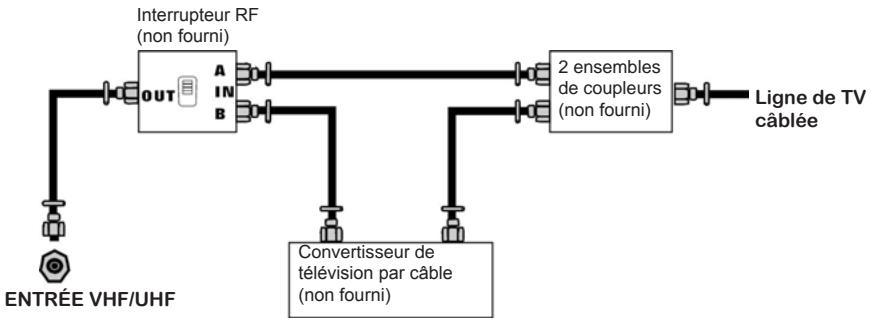

Brancher un cable de télévision ou une antenné 13

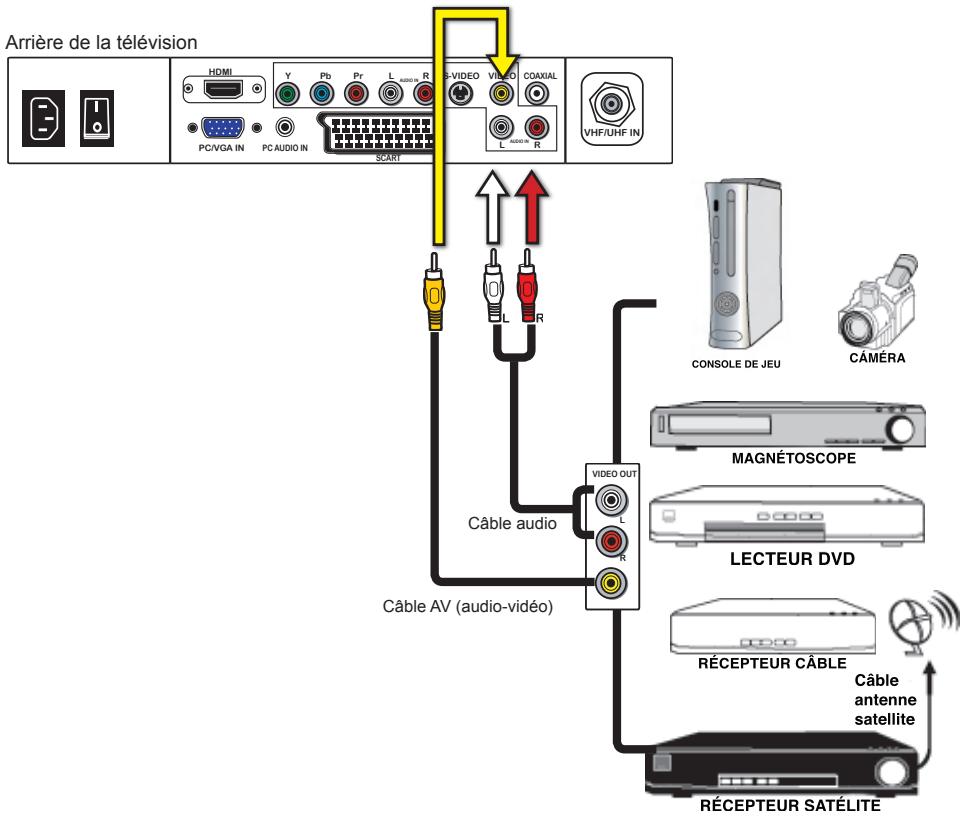

Branchement d'un dispositiv AV avec un connecteur composante 18

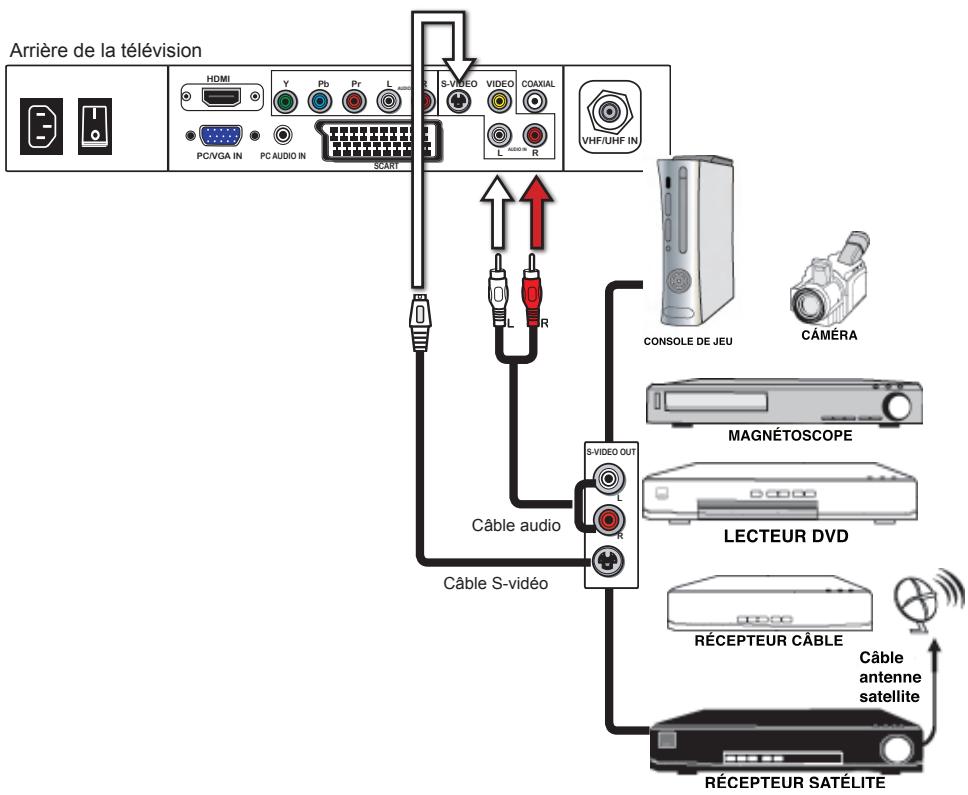

Branchement d'un dispositiv AV avec un connecteur S-Video 19

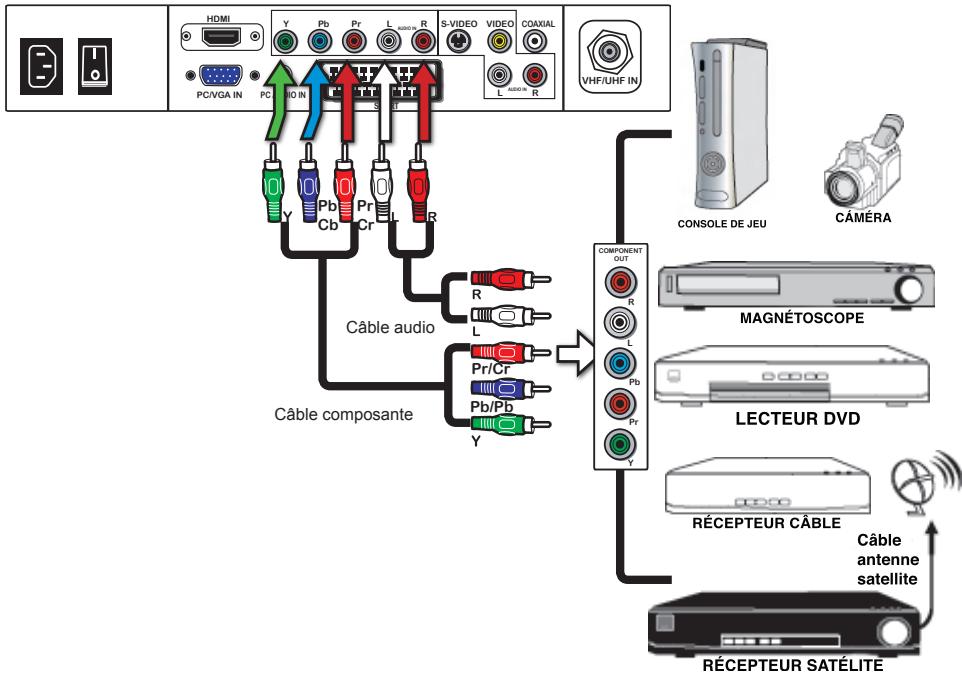

Branchement d'un dispositiv AV avec un connecteur pour composantes (YPbPr)...20
Branchement d'un disposittiv AV avec un connecteur SCART 21

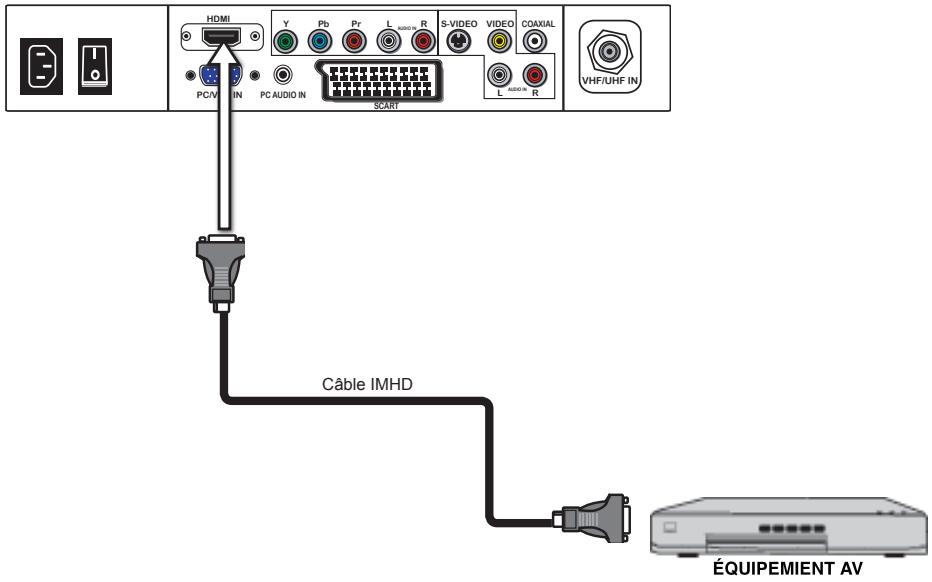

Branchement d'équipement AV avec un connecteur HDMI 22

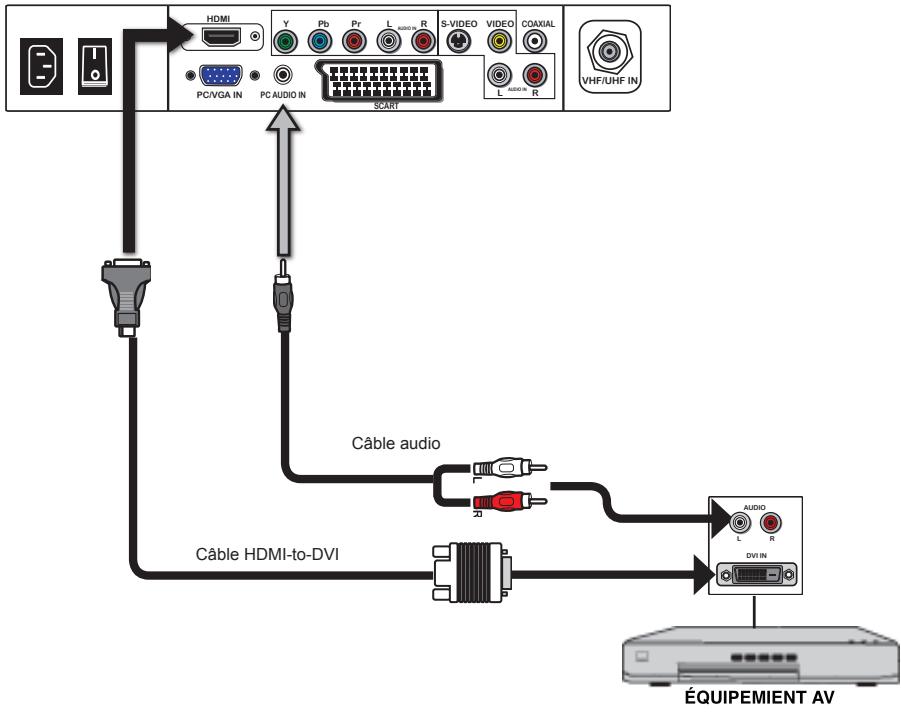

Branchement d'équipement AV avec un connecteur DVI 23

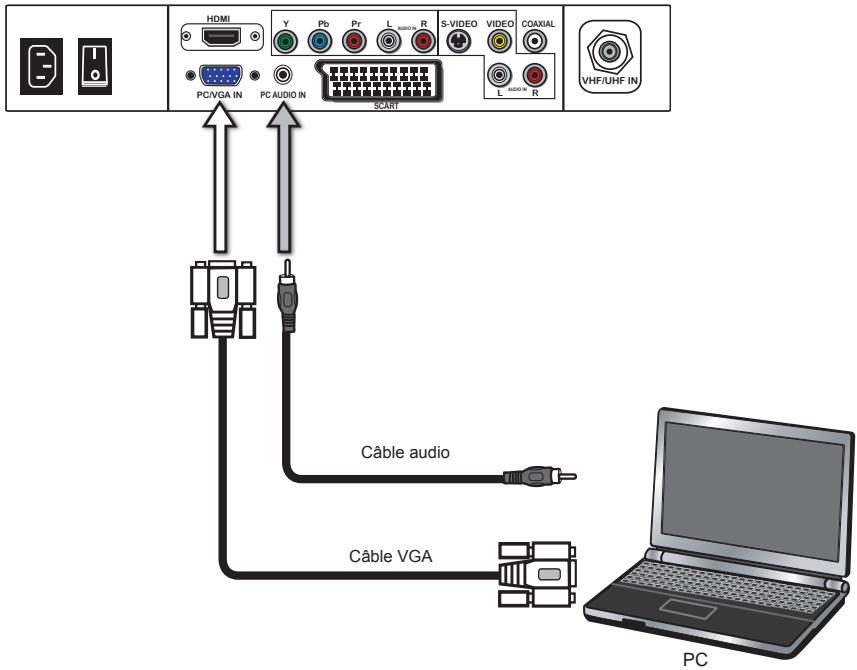

Connexion à un ordinateur personnel 24

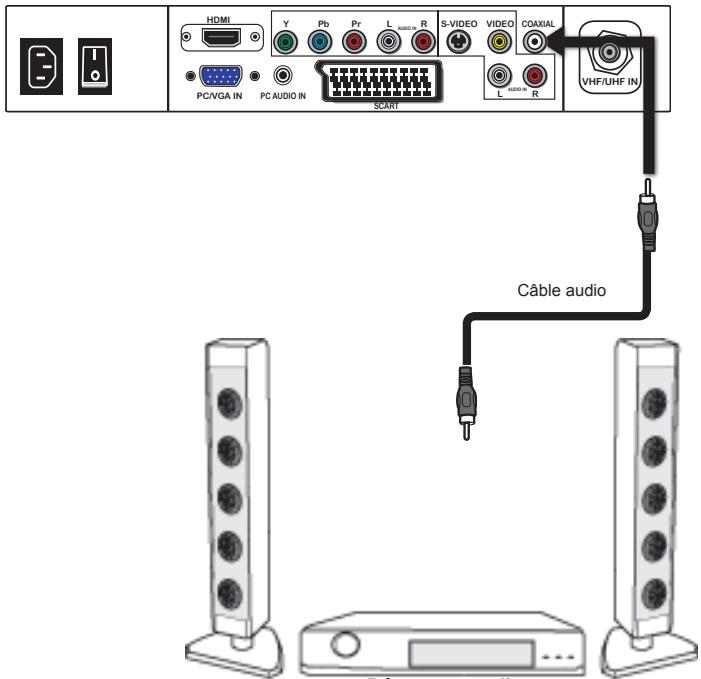

Connexion d'un récepteur audio ou système de son Dolby numérique 5.1 26

Chapitre 3 UTILISATION DES CARACTERISTIQUES

Opération du menu. 26

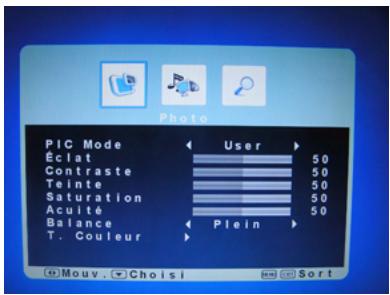

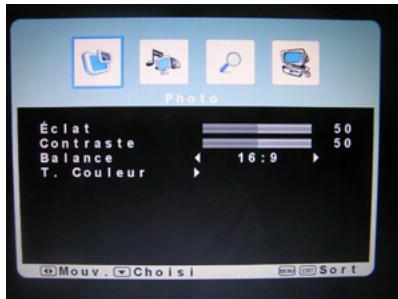

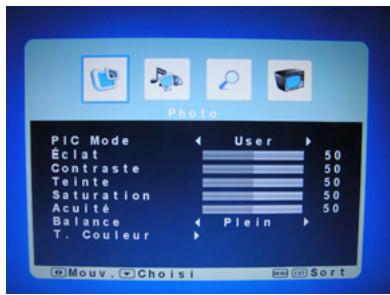

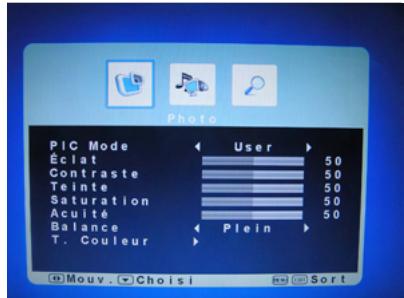

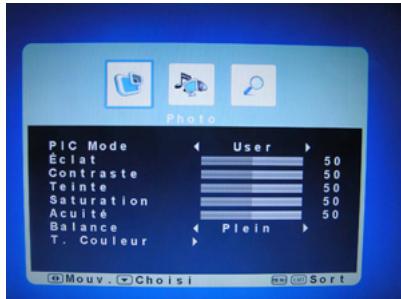

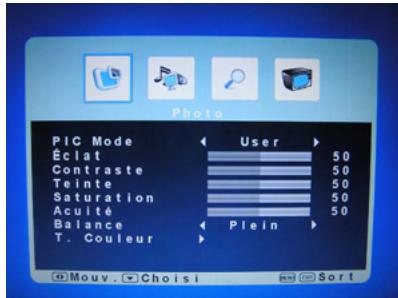

Personnalisation de l'image 29

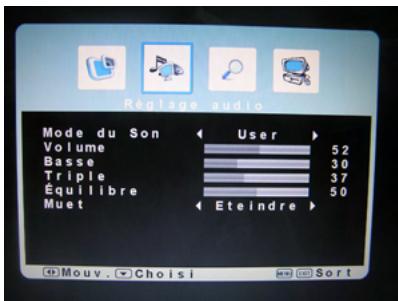

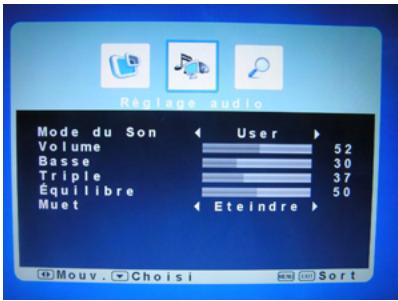

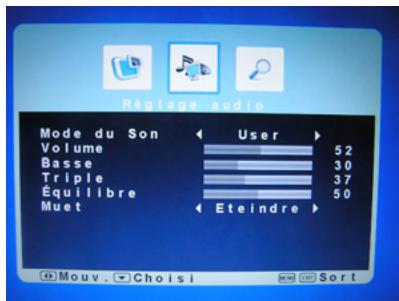

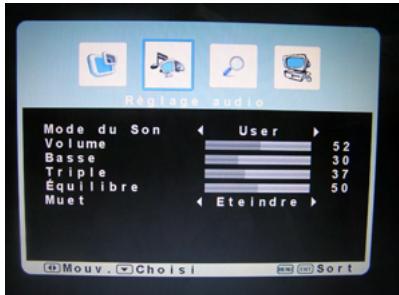

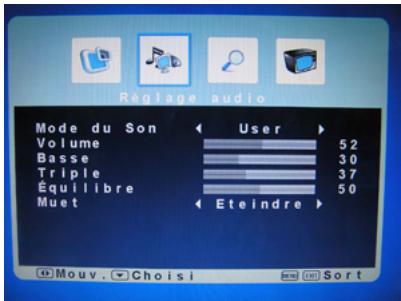

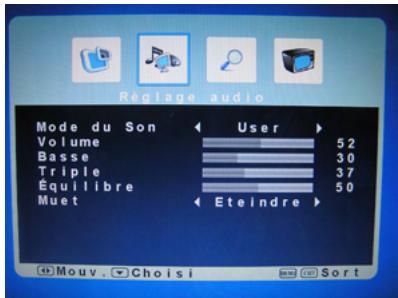

Personnalisation des paramétres AUDIO 31

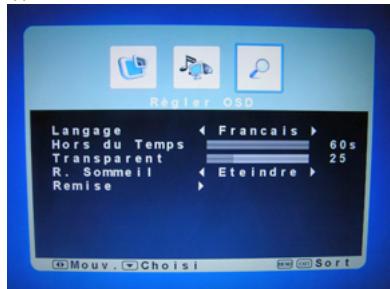

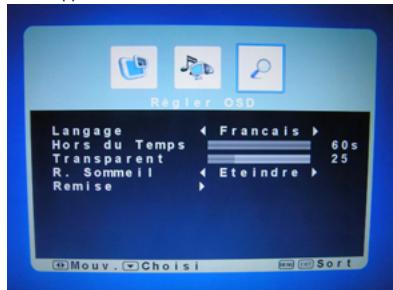

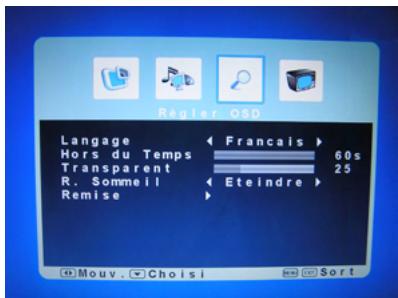

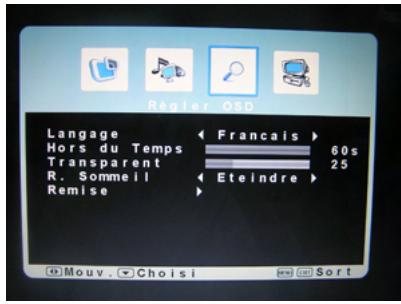

Personalisation de CONFIGURATION DE L'OSD. 32

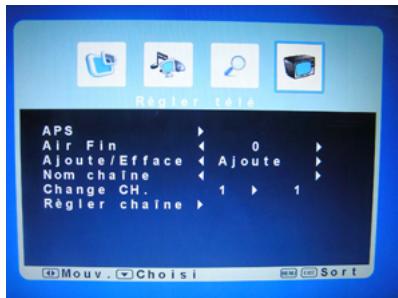

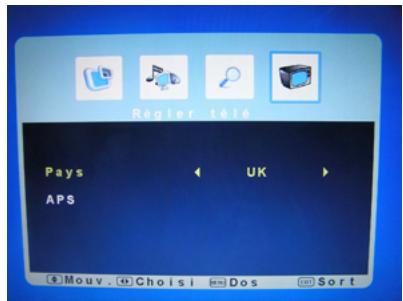

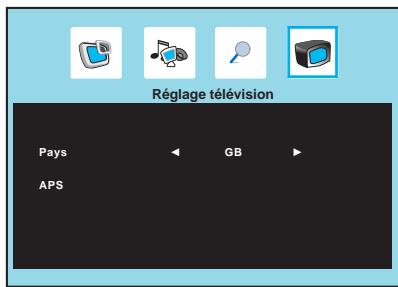

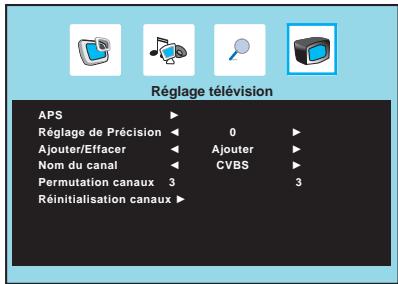

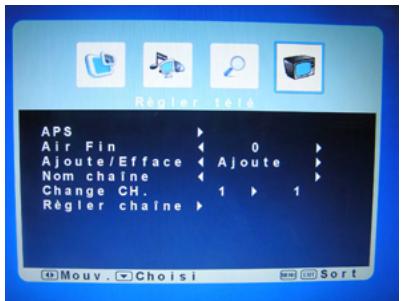

Personnalisation des paramètresTV 33

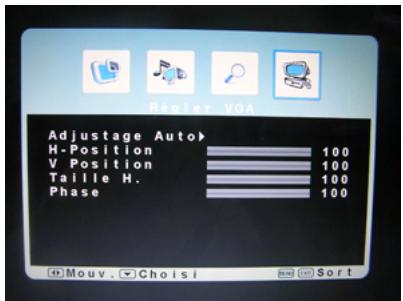

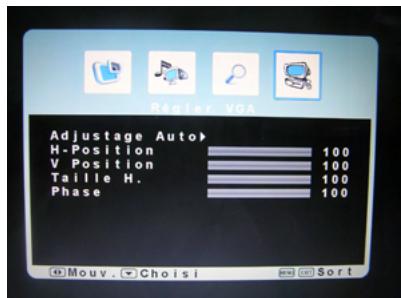

Personnalisation des paramètres VGA 35

Dépannage 36

- Caractéristiques 37

Chapitre 1 Présentation de la télévision LCD

Fonctions clés

Terminaux audio/vidéo variés pour la connexion d'équipement externe

1 borne d'entrée de video composante
1 borne S-VIDEO
1 borne d'entrée SCART
1 ensemble d'entrées video composantes
1 borne VGA
1 borne VGA LINE IN
1 borne d'entrée HDMI
11 ensemble de bornes de sortie audio (L/R) pour C-VIDEO/S-VIDEO composante
1 borne de sortie SPDIF
1 borne de casque d'ecoute

Interface multimédia haute définition (IMHD)

L'interface multimédia haute définition (IMHD) est un petit interconnecteur convivial qui peut supporter jusqu'à 5 Gbps de video et audio combinés dans un seul cable. Ce système élimine les coûts, la complexité et le désordre causés par l'utilisation de plusieurs cables pour brancher les systèmes audiovisuels actuels.

Composante d'entrées video TVHD

• Ofre la(Meilleure qualite video pour les connexions DVD (480p) et boite numérique (HD1080i, 720p).

Réduction numérique du bruit 2D

• Cette fonction peut réduire numérique le bruit image pour augmenter la qualité de l'image.

Detection du mode film

• Cette fonction peut détecter automatiquement le contenu dérivé d'un film et ajuster l'image de l'entrecroissement correspondant pour donner une appearance naturelle plus claire à l'image en mouvement.

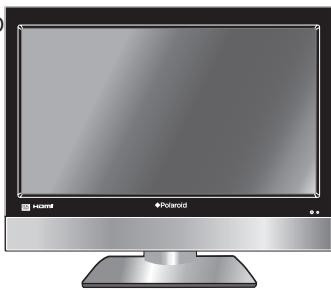

Contenu du paquet

Assurez-vous que tout les éléments suivants sont inclus.

Télévision LCD
Telecommande/ 2 Piles AAA

CableVIDEO

Cable composante

Cordon d'alimentation

Cable audio

Le type de cordon d'alimentation peut varier en fonction des caractéristiques du courant utilisé dans votre pays.

Guide rapide de l'utilisateur
Carte de garantie
Guide delutilisateur

Seuls ces éléments vous seront nécessaires pour régler et opérer la télévision LCD dans sa configuration de base.

Vérifiez que vous avez reçu tous les éléments suivants. Si un élément manque, veuillez renvoyer ce produit à votre revendeur ou contacter directement Polaroid.

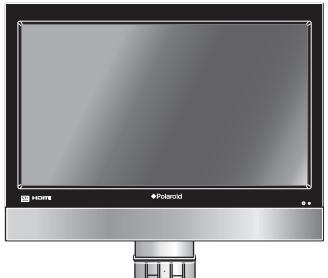

Mise en place de votre téléviseur LCD

Installation du support du téléviseur

Respectez les instructions ci-dessous pour installer le support du téléviseur :

1 Ouvrir le boitier et vérifier qu'il contient toutes les pieces nécessaires. Le paquet contient :

Telelevision LCD

Support

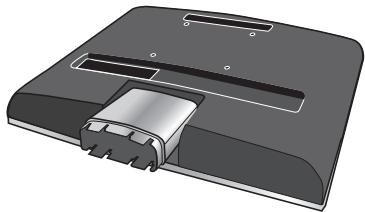

2 Couvrir une stable plane d'un chiffon doux. Placer le téléviseur LCD face vers le bas sur le linge. Fixer le support au bas du téléviseur LCD tel qu'indiqué :

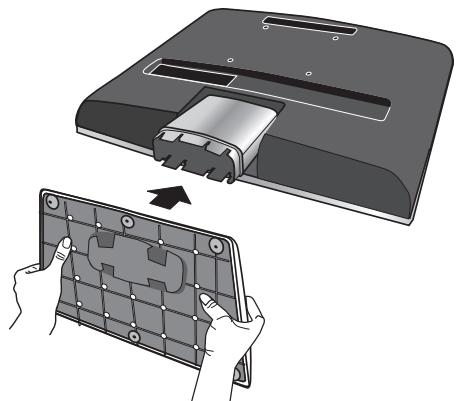

3 Puis, pousser le support jusqu'à ce qu'il s'emboite dans le socle du téléviseur LCD.

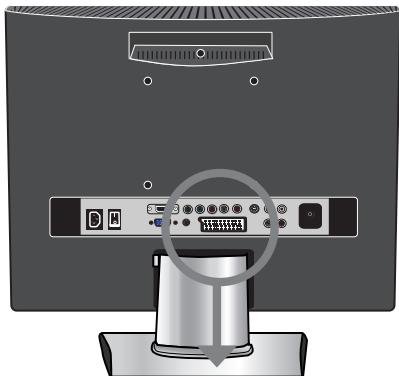

Pour-retirer la prise du téléviseur LCD pour le montage mural :Verifi ez que la base du poste est bien rétrée. Pour le montage mural, démonze la prise raccordée à l'arrête du téléviseur. À l'aide d'un tournevis Phillips, retirez la vis à l'intérieur de la prise. La prise se retire alors de sa tige de positionnement raccordée au téléviseur.Pour monter le téléviseur LCD à un mur, vous avez besoin d'un support de fi xation VESA standard 100 x 100.

Réglage du téléviseur

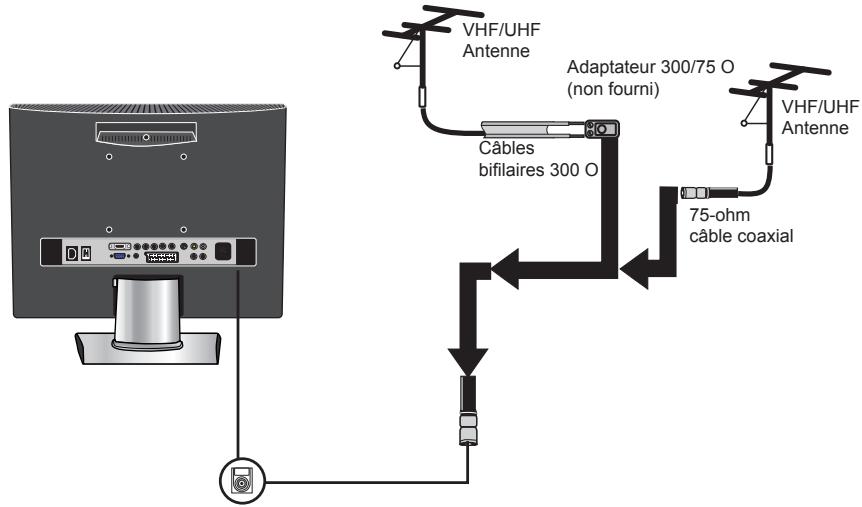

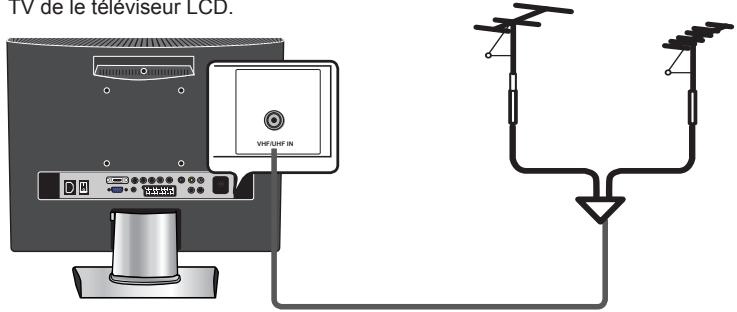

Utiliser un cable d'antenne pour brancher le signal VHF/UHF à la borne ANT. Du télévisuer LCD (cf. page 15-18).

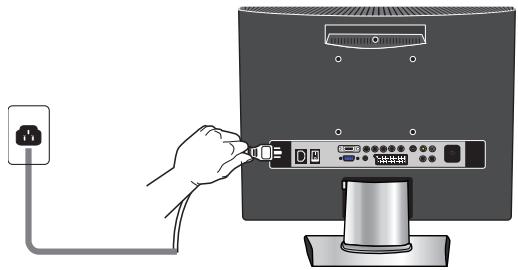

Brancher le cordon d'alimentation c.a. à l'arrière de la télévision et brancher le cordon d'alimentation dans la prise murale.

Insérer les deux piles fournies dans la télécommande.

Étape 1 Glisser le couvercle arrêté vers le haut pour ouvrir le compartment à piles de la télécommande.

Étape 2 Insérer deux piles de type AAA. Assurez-vous que les extrémités (+) et (-) des piles correspondant avec les extrémités indiquées sur le compartment à piles. Replacer le couvercle en place.

Ne pas utiliser de nettoyants corosifs (nettoyant pour porcelain, acier inoxydable,ottee ou a four etc.) sur la telecommande car cela pourrait l'endommager.

Brancher un autre dispositif AV externe (cf. page 18-25).

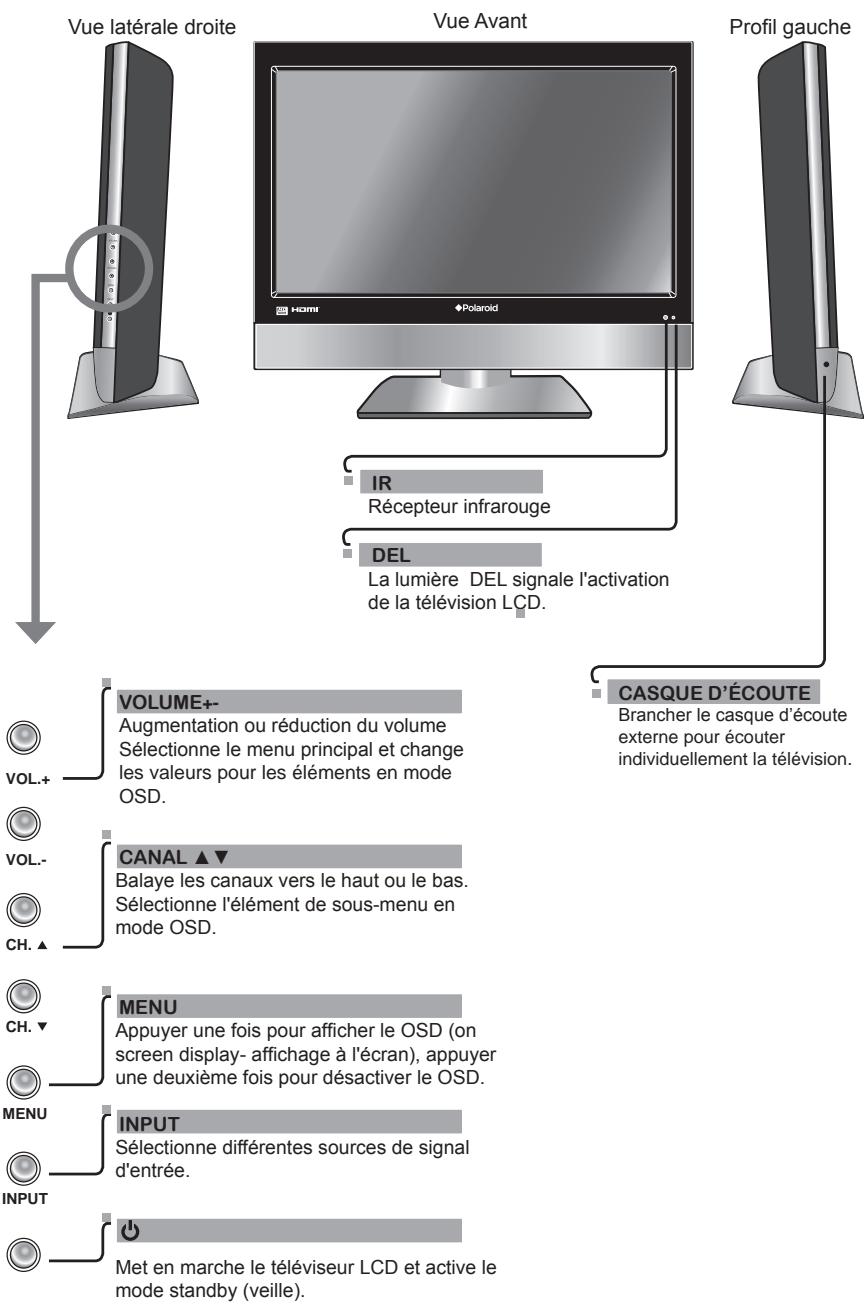

Vue latérale avant/gauche/droite et commandes

Vue arrriere et connecteurs

ENTREE VHF/UFH

Connecte l'entrée RF de l'antenne VHF/UHF ou cable pour recevoir la télévision à définition standard.

Entree S-VIDEO/VIDEO/AUDIO(L/R)

Se connecte aux connecteurs de sortie S-Video/composante et AUDIO (L/R) sur l'equipement video externe. (S-VIDEO et video ont une entrée audio commune.)

EntreeYPbPr

Connecte le lecteur DVD, la boite numérique, ou autre équipement AV avec les composantes (YPbPr) video et connecteurs de sortie audio.

AC IN

Se connecte au cordon d'alimentation c.a.

ALIMENTATION

Permet d'allumer ou d'eteindre.

Entree VGA/Entree ligne VGA

Pour brancher un PC ou un autre équipement avec des fiches de sortie VGA et AUDIO.

ENTRÉE IMHD

Connecte l'équipment AV numérique avec le connecteur IMHD. Le IMHD supporte un video haute-definition amélioré et deux canaux numérique audio.

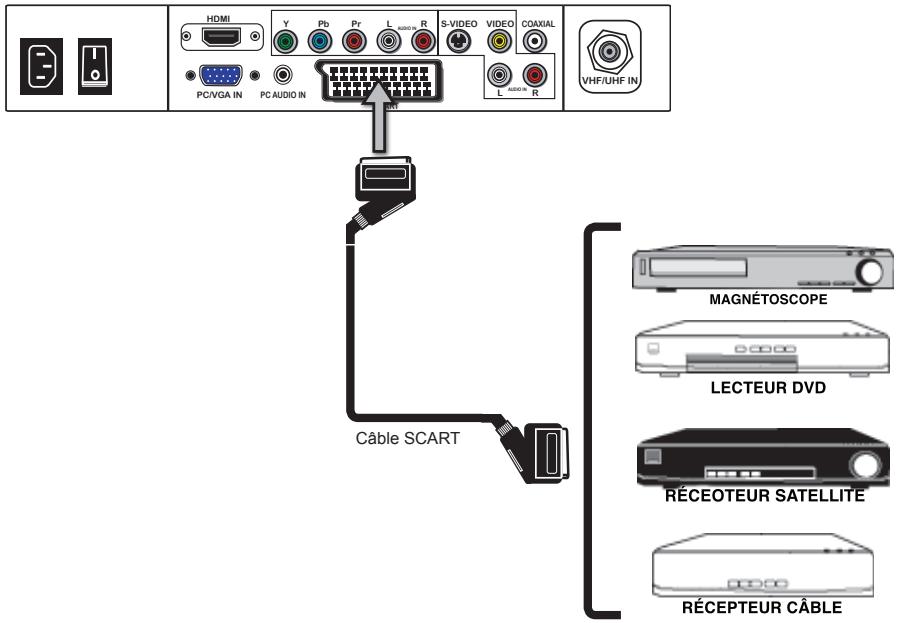

SCART IN (entree SCART)

Brancher à un équipement externé à l'aide d'une prise SCART. Cette entrée SCART permet de reproductive sur toute télévisuer une entree video/ audio+RGB+une sortie video/audio d'un dispositif externe.

Sortie SPDIF

Se connecte à la prise audio sur le système audio numérique/standard 5.1.

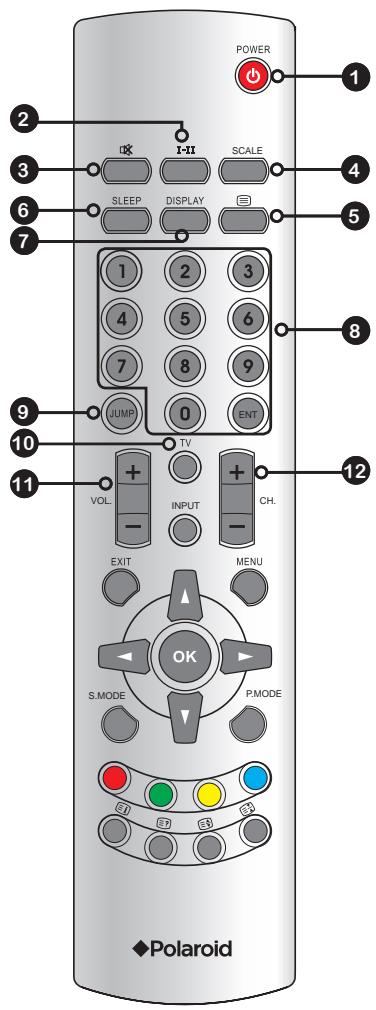

1 POWER	Cette touche permet d'allumer ou d'éteindre le téléviseur LCD.
2 I-II	Permet de faire défilier les options de son (NICAN): MONO/DOUBLE/STÉRÉO
3 ☑	Interrompt temporair双重 le son de la TV LCD et la rétablit.
4 SCALE	(Echelle) Permet de faire défilier les régliages du mode grand écran :■ En mode TV/AV/S-VIDEO/SCART : NORMAL/FULL (plein écran)/ZOOM1/ZOOM2■ En mode YPbPr/HDM, seuils les modes 480i et 576i peuvent être régliés : NORMAL/FULL (plein écran)/ ZOOM1/ZOOM2■ En mode VGA/DVI, la fonction d'échelle n'est pas disponible
5 ☐	Pour allumer ou éteindre la fonction de télétexte.
6 SLEEP	Fait défilier les différents cycles de mise en veille du téléviseur LCD :
7 DISPLAY	(Affichage) Appuyer une fois affiche une variété d'informations telles que la châne actuelle et la source d'entrée.
8 0-9/ENT	Appuyer sur un numéro pour sélectionner un canal. Une fois effectue la sélection, appuyer sur ENT pour activer le canal, sinon le canal s'active automatiquement au bout de 3 secondes.
9 JUMP	Pour basculer de la châne actuelle à une autre et inversement.
10 TV	Appuyer sur TV pour passer au mode TV.
11 VOL.+-	Augmente ou réduit le volume.
12 CH.+-	Balaie les canaux dans un sens et dans l'autre.

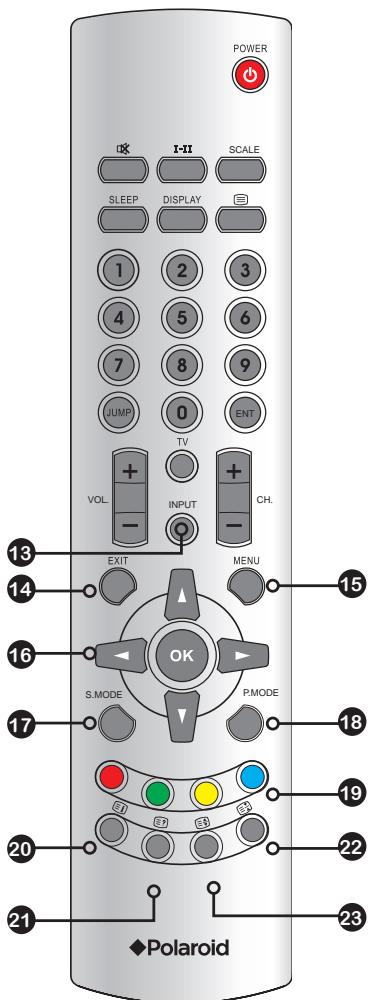

INPUT

Appuyer pour afficher une liste de fournisseurs, utiliser les touches ▲▼ pour scélectionner l'équipement video branché aux entrées videos de votre télévisuer LCD.

EXIT

(SORTIE) Quitte le menu OSD.

MENU

Affiche le menu OSD à l'écran.

Pour les options du menu OSD et sélectionne les éléments individuels du menu. OK confirme les options de configuration.

S.MODE

Permet de selectionner l'effet sonore : LIVE// ROCK/POP/USER (personnalisé).

P.MODE

Sélection du mode image : Vivid (vif)/Movie (film)/Game (jeu)/Sport/User (personnalisé)

Appuyer sur la coleur appropriée pour acceder directement à la page des couleurs.

Il affiche l'indice principal du mode TELÉTEXTE.

Il affiche les informations cachées tel que la réponse à unquiz en mode TÉLÉTEXTE.

Il congèle un passage de plusieurs pages à l'écran en mode TELÉTEXTE.

Il affiche la partie supérieure, la partie inférieure ou toutes les pages pour faciliter la lecture en mode TELÉTEXTE.

Portee efficace:

La télécommande peut contröler la télévision LCD jusqu'à 5 mètres de loin, si elle est directement pointée sur le récepteur.

Chapitre 2 Installation de la télévision LCD

Consulter le manuel d'utiliseur de tout équipement externe à connecter.

Au moment de connecter tout équipement externe, ne pas brancher les cordons d'alimentation

c.a. aux prises murales jusqu'à ce que tous les autres branchements soient complétés.

Brancher un cable de télévision ou une antennae

Prise d'antenne

Les besoin de l'antenne pour une bonne réception de la télévision en couleurs sont plus grands que pour la télévision en noir et blanc. Pour cette raison, il est recommendé de se procurer une ANTENNE extérieure de bonne qualité.

Voici un bref descriptif des types de connexion offerts par les différents systèmes d'antenne.

• Un système à 75 O consiste généralement en un cable rond (non fourni) avec connecteur de type IEC qui peut être raccordé ainsiment à une borne sans nécessiter d'outils.

Connecteur de type IEC
Cable coaxial 75 O (rond)

• Un système à 300 O est un cable plat à «deux conducteurs» (non fourni) qui peut être attaché à une borne de 75 O au moyen d'un adaptateur de 300-75 O (non fourni).

Cable à deux conducteurs 300 O (plat)

Utiliser l'un des deux schémas suivants pour effectuer une connexion à une antenné extérieur.

A: Démontré comment utiliser une antenné extérieur mixte VHF/UHF.
B: Démontré comment utiliser une antenné extérieure séparée VHF et/ou UHF.

A. Antenne mixte VHF/UHF

B. Antennes VHF séparées et/ou UHF

PRISE D'ANTENNE DE TÉLEVISION CÁBLée (CÁBLODISTRIBUTION)

• Un connecteur de cable coaxial de 75 ohms est intégré à l'appareil pour faciliter le raccordement. Pour le raccordement du cable coaxial de 75 O à l'appareil, brancher le cable 75 O dans la borne ANT.
  Certaines comptagnés de TV câblée offrent des chaînes par abonnement. Les signaux de ces chaînes par abonnement étant cryptés, un convertisseur/désembrouilleur de télévision câblée est généralement fourni au souscripteur par la compétie de TV câblée.

Ce convertisseur/desembrouilleur est nécessaire à la visualisation des chaînes cryptées. (Votre télévision doit être régée à la chaine 3 ou 4, habituèlement l'une de ces chaînes est utilisée. Si cette information vous est inconnue, il est nécessaire de consulter laOMPagnie de TV câblée. Pour des instructions détaillées sur la réception de la TV par cable, consulter laOMPagnie de TV par cable locale.

L'une des méthodes possibles d'utilisation du convertisseur/débrouilleur fourni par la compétie de TV câblée est illustrée dans le schéma ci-dessous.

L'interrupteur RF (non fourni) est nécessaire pour fournir deux entrées (A et B). Régler l'interrupteur RF dans la position A permet la visualisation de toutes les chaînes en clair en utilisant les touches des chaînes de la télévision.
Régler l'interrupteur RF dans la position B permet la visualisation de toutes les chaînes brouillées par le convertisseur/désembrouilleur en utilisant le convertisseur de touches des chaînes.

Utiliser un cable d'antenne fourni pour brancher le signal NTSC à la borne de CABLE TV de le téléviseur LCD.

Brancher le cordon d'alimentation c.a. à l'arrière de la télévision et brancher le cordon d'alimentation dans la prise murale. Activer l'interrupteur d'alimentation au dos du

Appuyer sur la touche de la télécommande pour allumer le téléviseur LCD.

Toujours débrancher le téléviseur ACL du secteur lorsque vous n'allez pas utiliser le téléviseur ACL pendant un certain temps.
La touche POWER (Alimentation) sur le panneau avant est seulement utilisé pourmettre la télévision LCD en mode veille, cela n'enlève pas la tension de l'appareil. Pourdéconnecter l'appareil complètement de la tension,retirer la fiche d'alimentation de la prise.

Appuyer sur la touche INPUT sur la télécommande pour afficher la liste de fournisseurs. Utilisez les touches ▲▼ pour sélectionner TV, puis appuyez sur OK.

Appuyer sur la touche MENU sur la télécommande pour afficher le menu principale et utiliser les touches pour selectionner TV.

Appuyer sur le bouton pour selectionner APS et appuyer sur le bouton OK pour afficher le menu Lancer APS :

Sélectionner vous pays à l'aide des touches

Appuyer sur la touche pour selectionner APS, et appuyer sur la touche OK. Utiliser les touches pour selectionner OUI. La fonction Auto Scan (balayage automatique) cree automatiquement une liste des chaines recevables. Appuyer sur la touche EXIT (quitter) a tout moment pour interrompre le processus de mémorisation. (La liste ne peut pas être créée si elle est interrompue).

Branchement d'un dispositif A/V avec un connecteur composante

Utiliser un cable mixte pour brancher les prises video/ audio composante du dispositif A/V aux prises d'entrées VIDÉO du téléviseur LCD.

Brancher toutes les sources d'alimentation c.a., avant demettre l'interrupteur en marche sur la télévision LCD ou autre équipement connecté.

Appuyer sur la touche sur la télécommande pourmettre la télévision LCD en marche.

Pour afficher l'entrée composante du dispositif audiovisuel, appuyez sur la touche INPUT (Entrée) de la télécommande pour sélectionner AV.

Tous les dispositifs A/V ne sont pas capables de se connecter à un téléviseur. Vérifier dans le guide d'utilisation la compatibilité du dispositif A/V.

Branchement d'un dispositif A/V avec un connecteur S-Video

Utiliser un cable audio pour brancher les prises audio de sortie du dispositif A/V externe aux prises d'entrée audio du téléviseur. Utiliser un cable S-Video pour brancher la prise de sortie S-Video du dispositif A/V externe à la prise d'entrée S-Video du téléviseur LCD.

Brancher toutes les sources d'alimentation c.a., avant demettre l'interrupteur en marche sur la télévision LCD ou autre équipement connecté.

Appuyer sur la touche sur la télécommande pourmettre la télévision LCD en marche.

Pour afficher l'entrée composante du dispositif audiovisuel, appuyez sur la touche INPUT (Entrée) de la télécommande pour sélectionner AV.

Arrière de la télévision

Tous les dispositifs A/V ne sont pas capables de se connecter à un téléviseur. Vérifier dans le guide d'utilisation la compatibilité du dispositif A/V.

Utiliser un cable à composante pour brancher les prises de sortie composante du dispositif A/V externe au prises d'entrée YPbPr du téléviseur. Utiliser un cable audio pour brancher les prises audio composantes du dispositif A/V externe aux prises d'entrée audio du téléviseur.

Brancher toutes les sources d'alimentation c.a., avant demettre l'interrupteur en marche sur la télévision LCD ou autre équipement connecté.

Appuyer sur la touche 0 sur la télécommande pourmettre la television LCD en marche.

Pour afficher l'entrée composante du dispositif audiovisuel, appuyez sur la touche INPUT (Entrée) de la télécommande pour sélectionner S-VIDEO.

Les prises video composante de votre dispositif A/V portent souvent la mention YPbPr ou YCbCr. Pour comprendre la video composante, consulter le guide d'utilisation du dispositif A/V.

Arrière de la télévision

Utiliser un cable à composante pour brancher les prises de sortie composante du dispositif A/V externe à la prise d'entrée SCART du téléviseur.
2 Brancher toutes les sources d'alimentation c.a., avant demettre l'interrupteur en marche sur la télévision LCD ou autre équipement connecté.
3 Appuyer sur la touche 山 sur la telecommande pourmettre la television LCD en marche.
4 Appuyer sur la touche INPUT sur la telecommande pour selectionner SCART.

Arrière de la télévision

Utiliser un cable HDMI pour brancher la prise de sortie HDMI (IMHD) de l'équipment AV aux prises HDMI IN du téléviseur LCD.
2 Brancher toutes les sources d'alimentation c.a., avant demettre l'interrupteur en marche sur la télévision LCD ou autre équipement connecté.
3 Appuyer sur la touche sur la telecommande pourmettre la television LCD en marche.
4 Appuyer sur la touche Input sur la telecommande pour selectionner HDMI.

Le connecteur IMHD procure des signaux video et audio, il n'est pas nécessare de brancher le cable audio.

Arrière de la télévision

Utiliser un cable HDMI/DVI pour brancher la prise de sortie DVI de l'équipment AV aux prises d'entrée HDMI du téléviseur LCD.

Utiliser un cable audio pour brancher les prises de sortie audio de l'équipement AV aux prises audio IMHD de la télévision LCD.

2 Brancher toutes les sources d'alimentation c.a., avant demettre l'interrupteur en marche sur la télévision LCD ou autre équipement connecté.
3 Appuyer sur la touche 山 sur la telecommande pourmettre la television LCD en marche.
4 Appuyer sur la touche Input sur la telecommande pour selectionner HDMI.

Si la télévision LCD est branchée au connecteur DVI de l'équipment AV, vous aurez besoin d'un cable HDMI/DVI ou d'un adaptateur IMHD (non fourni).

Arrière de la télévision

Utiliser un cable D-SUB pour connecter la prise de sortie de l'ordinateur D-SUB à la prise d'entrée VGA de la télévision LCD. Utiliser un cable audio pour brancher les prises de sortie audio de l'ordinateur aux prises de la télévision LCD.

Brancher toutes les sources d'alimentation c.a., avant demettre l'interrupteur en marche sur la télévision LCD ou autre équipement connecté.

Appuyer sur la touche sur la télécommande pourmettre la television LCD en marche.

Appuyer sur la touche INPUT sur la télécommande pour selectionner VGA.

Connexion d'un récepteur audio ou Système de son Dolby 5.1

Pour une(Meilleure qualite de son, il est possible de pouvoir jouer l'audio de la television LCD sur voitre système stéréo.

Arrière de la télévision
Récepteur audio

Utiliser un cable audio pour brancher la prise audio LINE IN du récepteur audio aux prises de sortie SPDIF de la télévision LCD.
2 Brancher toutes les sources d'alimentation c.a., avant demettre l'interrupteur en marche sur la télévision LCD ou autre équipement connecté.
3 Appuyer sur la touche 心 sur la telecommande pourmettre la television LCD en marche.

Chapitre 3 UTILISATION DES FONCTIONS

Opération du menu

Appuyer sur la touche sur la télécommande pourmettre la télévision LCD en marche.

Appuyer sur la touche MENU sur la télécommande pour afficher le menu OSD à l'écran. Utiliser les touches pour sélectionner l'option de menu principal.

MENU IMAGES:

Permet de faire des ajustements aux paramêtres d'image.

Si la source du signal est AV/S-VIDEO/YPbPr/SCART, le menu images appara falra en:

Si la source du signal est HDMI, le menu images apparaitra en:

Si la source du signal est TV le menu images apparaitra en :

Si la source du signal est VGA, le MENU images apparafira en :

MENU AUDIO:

Permet de personnelier les options et effets sonores.

Si la source du signal est AV/S-VIDEO/YPbPr/HDMI/SCART, le menu audio apparaitra en :

Si la source du signal est TV le MENU AUDIO apparaitra en :

Si la source du signal est VGA, le menu AUDIO apparaftra en:

Permet de régler une variété de fonctions: la langue, la réinitialisation d'usine, la mise en voille.

Si la source du signal est AV/S-VIDEO/YPbPr/HDMI/SCART, le menu de configuration de l'OSD apparaitra en:

Si la source du signal est TV, le menu affiche:

Si la source du signal est VGA, le menu de configuration de l'OSD apparaitra en:

Permet de modifier et classer les chaînes.

Si la source du signal est TV le menu de configuration du téléviseur apparaitra en:

Permet de régler le fonctionnement du système en mode VGA.

Utiliser les touches ▲▼ pour sélectionner une option du sous-menu, et appuyer sur la touche OK. En mode de réglage, utiliser les touches ◆▶ pour changer la valeur du paramètre.

Appuyer sur la touche EXIT pour quitter le menu.

Personnalisation de l'image

Appuyer sur la touche pour allumer le téléviseur LCD.

Appuyer sur la touche MENU sur la télécommande pour afficher le menu principal et utiliser les touches pour selectionner Picture (Image).

Utiliser les touches pour saisser une option d'image individuelle, pour changer les paramétres et appuyer sur MENU pour quitter le menu.

Si la source du signal est AV/S-VIDEO/YPbPr/ SCART, le menu images apparaitra en:

Si la source du signal est HDMI, le menu images apparaitra en :

Si la source du signal est TV le menu images apparaitra en :

Si la source du signal est VGA, le MENU images apparaitra en :

Le menu Picture (Image) inclut les options suivantes :

PIC Mode	(Mode image) Parcourt les types d'affichages : Vivid (vif)/Game (jeu)/ Movie (film)/Sport/User (personnalisé)
Contrast	(Contraste) Contrôle la différence entre les régions les plus brillantes et obscures de l'image.
Brightness	(Luminosite) Contrôle la luminance de l'image.
Tint	(Teinte) Contrôle la différence entre les régions vertes et rouges de l'image.
Saturation	Contrôle l'intensité de la couleur.
Sharpness	(Définition) Augmenter ce paramètre pour voir des contours définis dans l'image; réduire pour des contours plus doux.
Scale	(Echelle) Permet de faire défiler les régliages du mode grand écran : En mode TV/AV/S-VIDEO/SCART : NORMAL/FULL (plin écran)/ZOOM1/ZOOM2 En mode YPbPr/HDM, seuils les modes 480i et 576i peuvent être régliés : NORMAL/FULL (plin écran)/ZOOM1/ZOOM2 En mode VGA/DVI, la fonction d'échelle n'est pas disponible
Color Temp	(Temperature couleur) Ajuste les composantes de couleur indépendamment pour atteindre un effet chaleurux ou rafraîchissant: Cool/Warm/User (Frais/Chaud/Utilisateur) ■ Chaud : Augmente les teintes rouges ■ Frais : Augmente les teintes de bleus ■ Utilisateur : Permet à l'utilisateur de régler indépendamment les niveaux de rouge, vert et bleu.

Personnalisation des paramètres AUDIO

Appuyer sur la touche pour allumer le télévisueur LCD.

Appuyer sur la touche MENU sur la télécommande pour afficher le menu principale et utiliser les touches pour selectionner AUDIO.

Utiliser les touches pour saisir une option AUDIO individuelle, utiliser les touches pour changer les paramètres et appuyer sur MENU pour quitter le menu.

Si la source du signal est AV/S-VIDEO/YPbPr/HDMI/SCART, le menu audio apparaitra en :

Si la source du signal est TV le MENU AUDIO apparatus en:

Si la source du signal est VGA, le menu AUDIO apparaftra en :

Le menu de configuration AUDIO inclut les options suivantes :

Sound mode	(Effet sonore) Permet la sélection d'une technique d'amélioration de l'audio parmi les options suivantes : Live/Rock/Pop/Personnalisé.
Volume	Réglage du volume.
Bass	(Grave) Contrôle l'intensité relative des sons graves.
Treble	(Aigu) Contrôle l'intensité relative des sons aigus.
Balance	Ajusté le volume relatif des hauts-parleurs dans un système à hauts-parleurs multiples.
Mute	(Sourdine) Cette fonction permet de couper ou de rétablir le son de votre téléviseur.

Personnalisation des paramètres de CONFIGURATION DE L'OSD.

1 Appuyer sur la touche POWER pour allumer le téléviseur LCD.

Appuyer sur la touche MENU sur la télécommande pour afficher le menu principal et utiliser les touches pour selectionner OSD SETUP (Configuration OSD).

Utiliser les touches ▲▼ pour saisser une option OSD SETUP individuelle, les touches ▲▶ pour changer les paramètres et appuyer sur MENU pour quitter le menu.

Si la source du signal est AV/S-VIDEO/YPbPr/HDMI/SCART, le menu de configuration de l'OSD apparaitra en:

Si la source du signal est TV, le menu affiche:

Si la source du signal est VGA, le menu de configuration de l'OSD apparaitra en :

4 Le menu OSD SETUP inclut les options suivantes :

Language	(Langue) Sélectionner la langue de votrechioix pour les menus à l'écran.
Time out	(Temps d'accrité) Permet deCHOISIR le temps d'affichage du menu.
Transparency	(Transparence) Contrôle la transparence de l'arrière-plan du mneu à l'écran (OSD).
Sleep timer	(Mode veille programmable) Permet deCHOISIR le temps qui s'écoule avant que la télévision ne s'éteigne automatiquement.
Reset	(Défaut) Restaure les paramètres d'usine.

Personnalisation des paramètres TV

Appuyer sur la touche pour allumer le télévisueur LCD.

Appuyer sur la touche MENU sur la télécommande pour afficher le menu principale et utiliser les touches pour selectionner TV Setup (Configuration du téléviseur).

Utiliser les touches ▲▼ pour saisser une option TV SETUP individuelle, utiliser les touches ↓▶ pour changer les paramètres et appuyer sur MENU pour quitter le menu.

Le menu TV Setup (Configuration TV) inclut les options suivantes :

APS

Appuyer sur la touche OK pour afficher le menu Start APS :

Appuyer sur les touches «▶ pour sélectionner le pays.
Pays: Permet de désirir le pays: GB, Irlande, Danemark, Finlande, Italie, Norvège, Espagne, Suède, Luxembourg, France, Rép.Tchéque, Pologne, Hongrie, Autriche, Allemagne, Suisse, Belgique, Pays-Bas, Autre.
Appuyer sur les touches pour selectionner OUI pour lancer la recherche automatique et le processus de triage automatique.

Fine tune

(Réglage de Précision) Permet le réglage fin à la main si le signal est trop faible ou si l'image est floue.

Add/Erase

(Ajouter/Effacer) Permet l'addition/retrait de chaînes dans la liste de chaînes.

Channel Name	(Nom de chaîne) Permet de modifier les étiquettes de chaîne. Utiliser les touches ▲▼▲▷ pour sélectionner les caractères (5 maximum).
Channel Swap	(Permutation de canaux) Permet de changer l'emplacement des canaux de la TV.
Channel Reset	(Réinitialisation des canaux) Permet de rétablit les régles par défaut.

Personnalisation des paramètres VGA

1 Appuyer sur la touche POWER pour allumer le téléviseur LCD.
2 Appuyer sur la touche MENU sur la télécommande pour afficher le menu principale et utiliser les touches pour selectionner VGA Setup (Configuration VGA).
3 Utiliser les touches pour saisser une option de configuration VGA individuelle, utiliser les touches pour changer les paramétres, et appuyer sur MENU pour quitter le menu.

4 Le menu VGA Setup inclut les options suivantes :

Auto Adjust	(Paramètres automatiques) Appuyer sur OK pour régler automatiquement les paramètres d'affichage pour optimier les performances sur base du mode VGA.
H Position	Cette fonction règle la position de l'image vers la gauche ou la droite.
V Position	Cette fonction règle la position de l'image vers le haut ou le bas.
Clock	(Horloge) Elle contrôle la largeur de l'image sur base du mode VGA.
Phase	Réglage de la phase du signal, qui permet d'améliorer la clarté de la mise au point et la stabilité de l'image en mode VGA.

DéPANNAGE

Avant de consulter le personnel d'entretien, vérifier le tableau suivant pour découvertir la possible cause de la panne et sa possible solution.

Le poste de TV ne s'allume pas.

Vérifier que le cordon d'alimentation est branché, puis appuyer sur la touche de la télécommande.
Les piles de la télécommande sont déchargees.
3 Remplacez les piles.

L'imagé est bonne, mais pas de son.

1 Vérifielez cable d'interface entre la TV et l'antenne/le cable de TV.
Appuyer sur la touche de la télécommande.
3 Appuyer plusieurs fois sur la touche ENTREE de la télécommande pour selectionner les sources video branchées.

Mauvaise image, bon son

1 Vérifielez cable d'interface entre la TV et l'antenne/le cable de TV.
2 Essayer un autre canal : la station pourrait connaître des problèmes de diffusion.
3 Regler les options de luminosite/contraste dans le menu VIDEO.

L'imagé est bonne, le son est mauvais

Le son peut être mis en sourdine. Appuyer sur la touche de la télécommande.
2 Appuyez sur le bouton VOL+ pour augmenter le volume.

Audio parasité

Eloigner tout apparéil à infrarouge du poste de TV.

Caracteristiques

Panneau LCD	Format du panneau	Ecran LCD TFT 15,4"/39cm	Ecran LCD TFT 19"/48cm
	Brightness(luminosité)	200	300
	Taux de contraste	400:1	850:1
Résolution maximum		1280x800	1440x900
Connecteur d'entrée	Entrée C-VIDEO/S-VIDEO/AUDIO (L/R)	1	1
	Entrée YPbPr/AUDIO (L/R)	1	1
	PÉRITÉLÉVISION	1	1
	VGA	1	1
	HDMI	1	1
	Entrée VGA LINE IN	1	1
	Sortie SPDIF	1	1
	CASQUE D'ÉCOUTE	1	1
	ENTRÉE VHF/UHF	1	1
Source d'alimentation		AC100~240V, 50/60HZ, 1,5A	AC100~240V, 50/60HZ, 1,5A
Consommation d'énergie		48 W, standby (veille) < 5 W	60 W, standby (veille) < 5 W
Dimensions		H 15,2 po. x L 13,6po. x P 5,2 po.H 38,6 cm x L 34,5cm x P 13 cm	H 18 po. x L 15,9 po. x P 5,2 po.H 45,7cm x L 40,4cm x P 13 cm
POIDS		7 LB	10,8 LB

20070416
