Manuel de l’utilisateur
Voici quelques-uns des avantages que vous tirerez d’un réseau sans fil Belkin : •
Ce qui rend la technologie N1 MIMO Belkin différente des antennes conventionnelles, c’est l’utilisation de plusieurs antennes et de deux flux de données simultanés pour le transfert sans fil, chez vous ou au bureau. Les radios conventionnelles utilisent une antenne pour transmettre un flux de données. La radio avec antenne intelligente N1 MIMO Belkin, quant à elle, utilise trois antennes. Elle est conçue afin d’enrayer la distorsion et les interférences. Le N1 MIMO Belkin est multidimensionnel. Il s’appuie sur une technologie d’antenne intelligente unidimensionnelle en transmettant deux flux de données simultanément, sur le même canal, ce qui accroît la capacité sans fil. Autre élément-clé du N1 MIMO Belkin est l’utilisation de l’agrégation, tel que spécifié dans le projet 802.11n. En réduisant l’espace entre les paquets et en agrégeant de multiples petits paquets en un seul paquet, le N1 MIMO Belkin peut transmettre plus de données sur la bande passante disponible. On peut comparer la radio transmission conventionnelle à une route à deux voies. La limite de vitesse fixe le flux de trafic permis pour cette voie. Dans le cas des radios traditionnelles, les systèmes d’antenne intelligente unidimensionnels aident à faire avancer les voitures plus rapidement et plus efficacement - un peu comme les routes à quatre voies, où le trafic se déplace à une vitesse se rapprochant de la vitesse maximale permise. Le N1 MIMO de Belkin permet au trafic de se déplacer à la vitesse maximale permise et ouvre des voies plus larges. Il devient un peu comme l’autoroute de l’exemple précédent. La vitesse avec laquelle le trafic se déplace est multipliée par le nombre de voies ouvertes.
Facteurs à considérer pour l’installation et la mise en route Plus votre ordinateur se rapproche de votre routeur, plus votre connexion sans fil gagne en force. De façon générale, la couverture de votre réseau sans fil à l’intérieur s’étend de 30 à 60 mètres. À l’opposé, plus vos périphériques sans fil reliés à votre routeur sont éloignés de celui-ci, moins grande est la performance de votre connexion sans fil. Il se peut que vous vous en rendiez compte ou pas. Si vous éloignez encore plus votre routeur, il est possible que la vitesse de votre connexion diminue. Les appareils électroménagers, les obstacles et les murs peuvent bloquer les signaux radio de votre réseau sans fil et en diminuer la force.
• D ans des habitations à plusieurs étages, placez le routeur à l’étage le plus central de votre domicile. Il se peut que vous deviez placer le routeur à un étage supérieur. Évitez de placer le routeur près d’un téléphone sans fil 2,4 GHz.
Évitez de placer le routeur près d’un appareil émettant des ondes radio, comme un four à micro-ondes. Exemples d’objets denses pouvant empêcher la communication sans fil : • Réfrigérateurs • Lave-linge et/ou sèche-linge • Étagère en métal • Aquarium volumineux • Éloignez votre téléphone de votre routeur sans fil ainsi que de vos ordinateurs sans fil. • Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz. (Consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestes semblent résoudre le problème, c’est que votre téléphone interfère avec les signaux du réseau sans fil. • Si votre téléphone prend en charge la sélection du canal, modifiez le canal de votre téléphone en choisissant autant que possible le canal le plus éloigné du canal de votre réseau sans fil. Par exemple, choisissez le canal pour votre téléphone et modifiez le canal de votre routeur en choisissant le canal 11. Consultez la documentation accompagnant votre téléphone pour de plus amples informations. • Si nécessaire, vous pouvez aussi changer votre téléphone sans fil en choisissant un téléphone fonctionnant sur les bande de fréquences 900 MHz ou 5 GHz.
Dans des environnements domiciliaires ou d’entreprise rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu’un autre réseau sans fil interfère et entre en conflit avec votre réseau. Grâce à la fonction d’analyse du site de l’Utilitaire de réseau sans fil, vous pourrez localiser d’autres réseaux sans fil disponibles (consultez le manuel de votre adaptateur sans fil), et choisir pour votre routeur sans fil un canal aussi loin que possible du canal utilisé par ces réseaux. • Essayer plusieurs canaux parmi ceux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d’autres dispositifs sans fil se trouvant dans votre voisinage. • Pour les dispositifs de réseau sans fil d’une marque différente, utilisez la fonction d’analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel. Pour de plus amples informations, reportez-vous au guide de l’utilisateur de votre carte réseau.
à Internet (États-Unis uniquement). • La plupart des banques en ligne • Plusieurs sites commerciaux qui requièrent un nom d’utilisateur et un mot de passe afin d’accéder à un compte
Une solution alternative consiste à changer les paramètres de gestion de l’énergie afin qu’il ne soit plus mis en état de veille. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les paramètres de gestion de l’énergie de Windows, rendez-vous à « Power Options [Options d’alimentation] », dans le « Control Panel [Panneau de Configuration] ». Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veuillez relire les étapes ci-dessus afin de vous assurer d’avoir tenté les solutions proposées.
Mac OS® X v10.4, v10.5; Windows® 2000, XP ou Vista® ; et autres. Tout ce dont vous avez besoin est un navigateur Internet et un adaptateur réseau prenant en charge le TCP/IP (le langage standard de l’Internet).

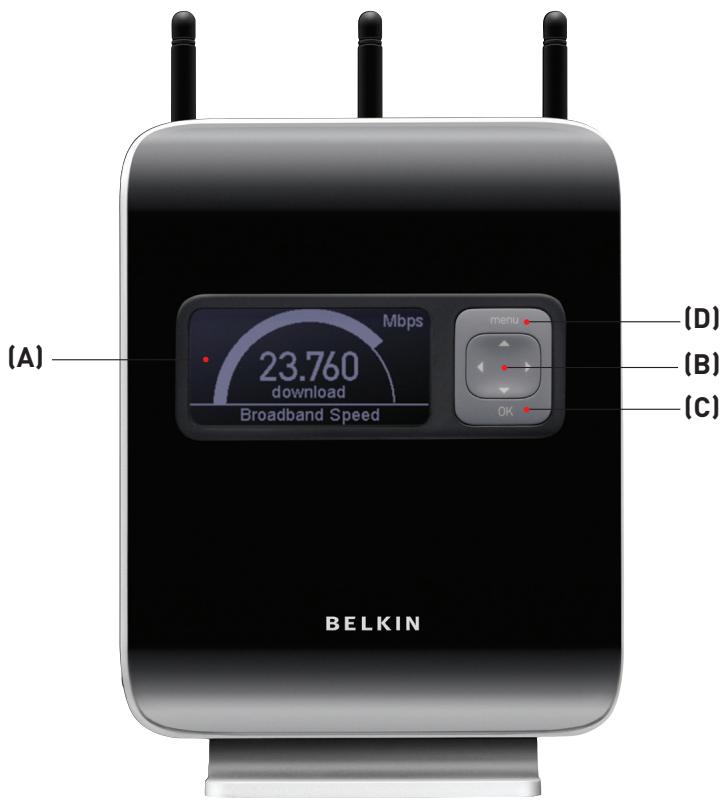

L’affichage interactif à l’avant du routeur indique quelle fonction est en opération. D’un seul coup d’œil vous saurez si votre routeur est connecté à l’Internet. Cet écran élimine le besoin d’un logiciel évolué ou de procédures de surveillance, avec lesquels il est nécessaire d’utiliser un ordinateur.
Vous pouvez configurer les fonctions avancées du routeur facilement par le biais de votre navigateur Web, sans devoir installer de logiciels supplémentaires. Il n’a pas de disques à installer ou à conserver et, mieux encore, vous pouvez apporter des modifications et exécuter des fonctions de configuration à partir de n’importe lequel ordinateur du réseau, rapidement et facilement.
(fournisseur d’accès à Internet).

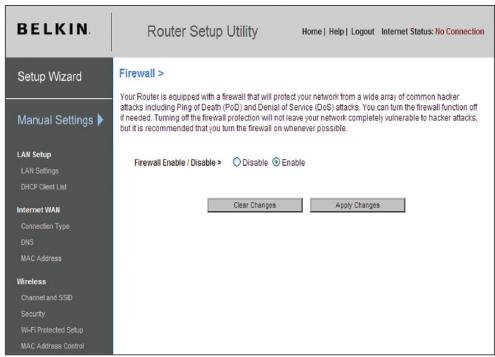

Death - PoD), le Smurf Attack, l’attaque par Déni de Service (Denial of Service - DoS), l’IP with zero length, le TCP Null Scan, le SYN flood, le UDP flooding, le Tear Drop Attack, l’ICMP defect, le RIP defect, et le fragment flooding .
Si vous vous connectez à votre réseau d’entreprise à partir de la maison par une connexion VPN, votre routeur permettra à vos ordinateurs VPN de passer à travers le routeur et de rejoindre le réseau de votre entreprise.
Le protocole DHCP (Dynamic Host Configuration Protocol) intégré rend la connexion au réseau aussi simple que possible. Le serveur DHCP attribuera des adresses IP à chaque ordinateur de façon automatique, de façon à ce qu’il n’y ait pas de configuration réseau complexe.
L’assistant de dépannage vous évite le réglage à l’aveuglette de votre routeur. Ce logiciel automatique détermine pour vous les paramètres du réseau et configure le routeur pour la connexion à votre fournisseur d’accès à l’Internet (FAI). En quelques minutes, votre routeur sera configuré et prêt à l’emploi. Remarque : Le logiciel de dépannage est compatible avec Windows 2000, XP et Vista, et Mac OS X v10.4 et v10.5. Si vous utilisez un autre système d’exploitation, installez le routeur à l’aide de l’autre méthode de configuration décrite à la page 34 de ce manuel.
MAC (identificateurs de client unique) à qui est permis l’accès au réseau. Chaque ordinateur dispose de sa propre adresse MAC. Il vous suffit d’entrer ces adresses dans une liste grâce à l’interfaceutilisateur évoluée basée sur le Web afin de contrôler l’accès à votre réseau.
Aucun autre serveur DHCP sur votre réseau local assignant des adresses IP aux ordinateurs et aux dispositifs Navigateur Internet
• Tous les câbles sortent de la partie ARRIÈRE du routeur, pour une gestion aisée de ceux-ci. L’affichage interactif du routeur se trouve à l’AVANT du produit et vous fournit des informations sur l’activité et l’état du réseau.
Alimentation/Prêt » est allumé en continu, la réinitialisation est terminée.
Appuyez et maintenez enfoncé le bouton de réinitialisation pendant 10 secondes, puis relâchez-le. Les témoins du routeur clignotent momentanément. Le témoin « Alimentation/Prêt » clignote. Lorsque le témoin « Alimentation/Prêt » est allumé en continu, la réinitialisation est terminée.
Vous devez y trouver les éléments suivants : •

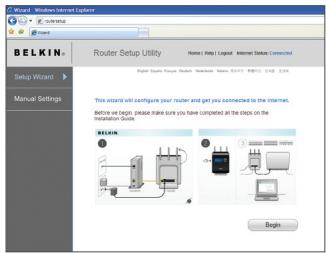

Si ce n’est pas le cas, tapez « routersetup » dans la barre d’adresses et appuyez sur Entrée sur votre clavier.
[Suivant] » pour continuer.
5. Si un nom d’utilisateur et un mot de passe sont nécessaires pour la connexion à votre compte, vous serez amené à l’écran ci-dessous, où vous serez invité à entrer ces informations. Cliquez sur « Next [Suivant] » pour continuer.
à l’écran ci-dessous, où vous serez invité à entrer ces informations. Cliquez sur « Next [Suivant] » pour continuer.

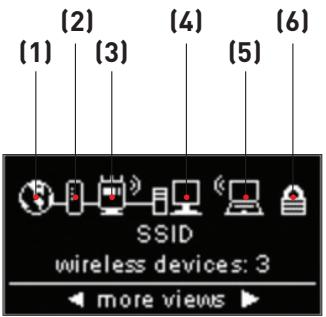

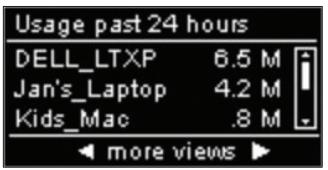

1. Internet et son débit, ainsi que l’utilisation faite par les dispositifs réseau. Parmi les autres fonctions de l’affichage, on retrouve également des guides d’aide et des astuces de dépannage. Écran de démarrage Après avoir branché le routeur, l’écran de démarrage apparaît pour indiquer que le routeur est en cours de démarrage.
Après le démarrage du routeur et la complétion du processus de configuration Plug-and-Play du routeur, le premier d’une série d’écrans informatifs apparaît. Ces écrans indiquent l’état du réseau. Appuyez sur les touches (>) et (<) pour faire défiler. Le texte suivant décrit chacun de ces écrans.
Le routeur est allumé avec fonction sans-fil désactivée et prêt à l’emploi avec dispositifs filaires seulement
Cette icône indique la présence de connexion filaires. Éteint Cette icône indique la présence de connexion sans fil.

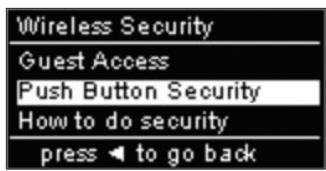

Sélectionnez la Sécurité sans fil en appuyant sur le bouton OK pour en voir les options. Les choix suivants font partie des options de Sécurité sans fil. Accès invité – Sélectionnez cette option pour activer un réseau isolé permettant aux invités de se connecter à l’Internet, tout en leur empêchant à l’accès à votre réseau, vos ordinateurs et vos fichiers. Sélectionnez « Turn on [Activer] » pour activer l’accès invité. Pour activer le mode d’accès invité, vous devez d”abord activer le Wi-Fi Protected Access™ (WPA™) sur votre réseau privé. Pour ce faire, voir la section « Configuration de la sécurité par WPA » de ce manuel. Pour voir le nom réseau et le mot de passe de l’accès invité, sélectionnez l’option « Monter info de connexion ».
Sélectionnez cette option si vous désirez configurer vos ordinateurs ou dispositifs au moyen de la norme Wi-Fi Protected SetupTM (WPS). L’utilisation du WPS n’est pas obligatoire pour la connexion au routeur.
Montrer information – Sélectionnez cette option pour afficher les informations sans-fil, telles que le canal, la sécurité et les réglages de la bande passante. C.

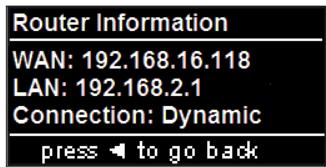

Cette option montre l’adresse IP et les réglages du type de connexion.
Sélectionnez cette option pour plus d’informations.
Assistant de dépannage sur CD Belkin fournit son assistant d’installation pour faciliter l’installation du routeur. Utilisez-le pour installer votre routeur en un tournemain. L’assistant exige que votre ordinateur Windows 2000, XP ou Vista soit connecté directement à la ligne ADSL et que la connexion Internet soit active et fonctionnelle au moment de l’installation. Si elle ne l’est pas, vous devez utiliser la méthode décrite à la section « Autre méthode de configuration » de ce manuel pour configurer le routeur. En outre, si vous utiliser un système d’exploitation autre que Windows 2000, XP ou Vista vous devez aussi utiliser la méthode « Autre méthode de configuration » décrite dans ce même manuel pour pouvoir configurer le routeur.
Éteignez tout logiciel de pare-feu ou de partage d’accès à Internet sur l’ordinateur.
Go [Aller] » pour exécuter l’assistant. Suivez les instructions qui s’affichent.
[Commencer] » pour continuer.
Assurez-vous d’avoir complété toutes les étapes du GIR et cochez la case située à droite de la flèche. Cliquez sur « Next [Suivant] » pour continuer.
L’assistant d’installation vous montre un écran de progression chaque fois qu’une étape est complétée.
L’assistant examine maintenant les paramètres de l’ordinateur et recueille les informations nécessaires pour terminer la connexion du routeur à Internet.
Travail] », et cliquez deux fois sur le fichier appelé « Setup.exe » sur le CD-ROM
2.2 V érification des connexions physiques L’assistant vérifie les branchements et les connexions physiques.
L’assistant d’installation affiche le nom réseau sans fil par défait ou le Service Set Identifier (SSID). Il s’agit du nom de votre réseau sans fil, auquel vos ordinateurs ou dispositifs avec adaptateurs réseau sans fil se connecteront. Vous pouvez utiliser le nom par défaut ou choisir un nom unique. Notez ce nom pour y référer plus tard. Cliquez sur « Next [Suivant] » pour continuer.
2.4 R echerche des informations relatives à votre compte Internet (si besoin) Choisissez votre FAI à partir de la liste déroulante.
L’assistant d’installation configure maintenant votre routeur en entémoin des données à celui-ci et en le redémarrant. Attendez les instructions qui apparaissent à l’écran. Remarque : Il est important de ne débrancher aucun câble ou de ne pas mettre le routeur hors tension pendant le redémarrage. Sinon, le routeur pourrait subir des dommages irréversibles.
2.6 Vérification de la connexion à Internet La configuration est presque terminée. L’Assistant d’installation vérifie maintenant votre connexion à l’Internet.
Vous avez terminé l’installation de votre nouveau routeur. Vous verrez l’écran de Félicitations lorsque votre routeur peut se connecter à l’Internet. Vous pouvez commencer à naviguer en lançant votre navigateur et en visitant un site Web. Vous pouvez vous servir de l’assistant d’installation pour configurer vos ordinateurs filaires ou sans fil pour la connexion à l’Internet en cliquant sur « Next [Suivant] ». Si vous décidez d’ajouter des ordinateurs à votre routeur plus tard, choisissez « Finish—return to Main Menu [Terminer - retour au menu principal] » puis sur « Next [Suivant] ». Dépannage Si l’assistant n’a pas été en mesure d’établir une connexion à l’Internet, vous verrez cet écran. Suivez les instructions à l’écran pour effectuer les étapes de la résolution de problèmes.

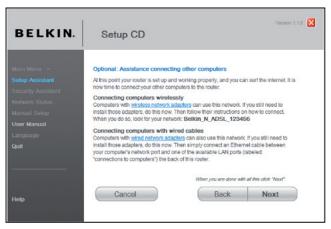

2.7 Facultatif : Aide pour la
Cliquez « Next [Suivant] » pour retourner au menu principal.
Écran de progression L’assistant de sécurité vous montre un écran de progression chaque fois qu’une étape est complétée.
Sélectionnez le type de sécurité pour votre réseau sans fil et cliquez sur « Next [Suivant] » pour continuer.
3.2 Création de la clé réseau Entrez une clé réseau (PSK) pour votre réseau sans fil et cliquez sur « Next [Suivant] ».
Si tous vos ordinateurs sans fil sont en mesure de se connecter au routeur, cliquez sur « Next [Suivant] ». Si des problèmes surviennent, sélectionner « I had problems with at least one computer [Au moins un des ordinateurs n’a pu se connecter] » et cliquez sur « Next [Suivant] ». Ensuite, suivez les instructions qui apparaissent à l’écran. Félicitations Après avoir vérifié la connexion de vos ordinateurs sans fil, votre réseau est prêt et sécurisé. Vous pouvez maintenant vous servir de votre réseau sans fil en toute sécurité. Cliquez « Finish [Terminer] » pour retourner au menu principal.

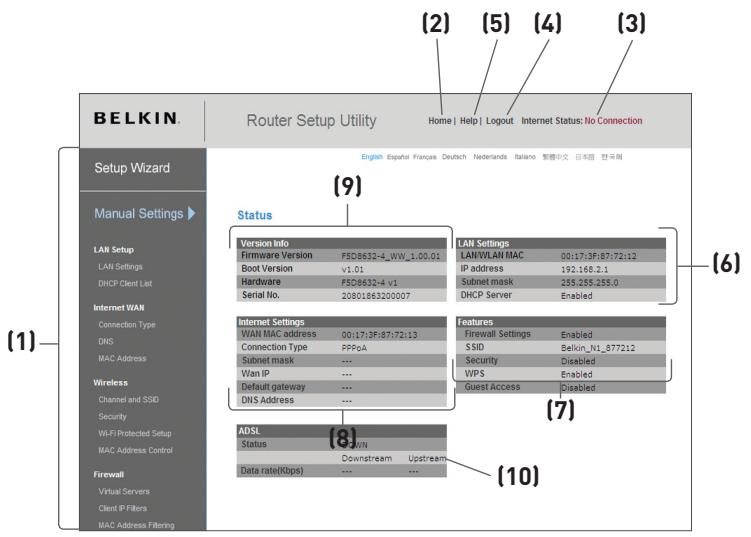

La page d’accueil (montré à la page suivante) est la première que vous voyez quand vous accédez à l’Interface utilisateur évoluée (IU). La page d’accueil vous montre un aperçu de l’état du routeur et de ses paramètres. À partir de cette page, vous pouvez rejoindre toutes les pages ayant trait à la configuration.
» ou sur l’un des liens de la page d’accueil pour accéder à l’écran de connexion. Le routeur est livré sans mot de passe. À l’écran de connexion, laissez le mot de passe vide et cliquez sur le bouton « Submit [Envoyer] » pour vous connecter.
[Connecté] » en bleu, le routeur est connecté à Internet. Lorsque le routeur n’est pas connecté à Internet, l’indicateur affiche « No connection [Pas de connexion] » en ROUGE. Lorsque vous apportez des modifications aux paramètres du routeur, l’indicateur est mis à jour automatiquement.
10. Info sur l’ADSL Montre l’état de la ligne ADSL et les débits de transmission.

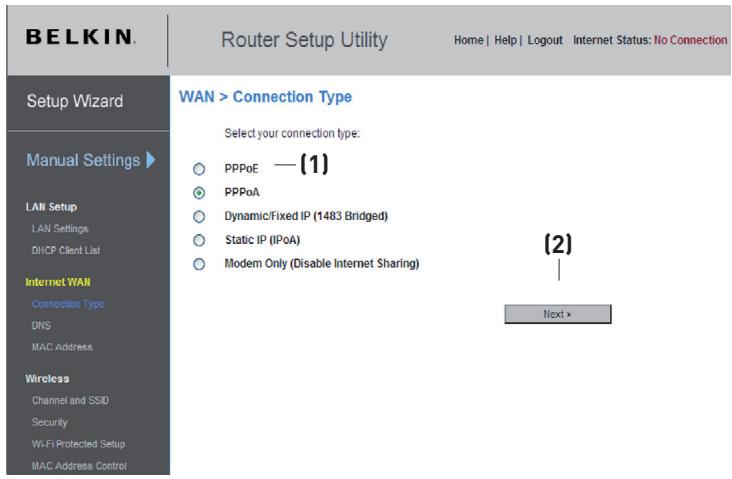

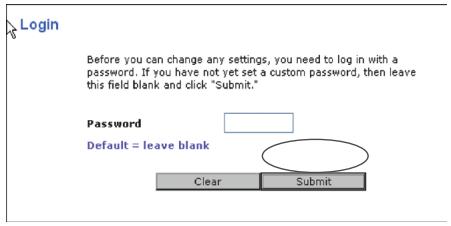

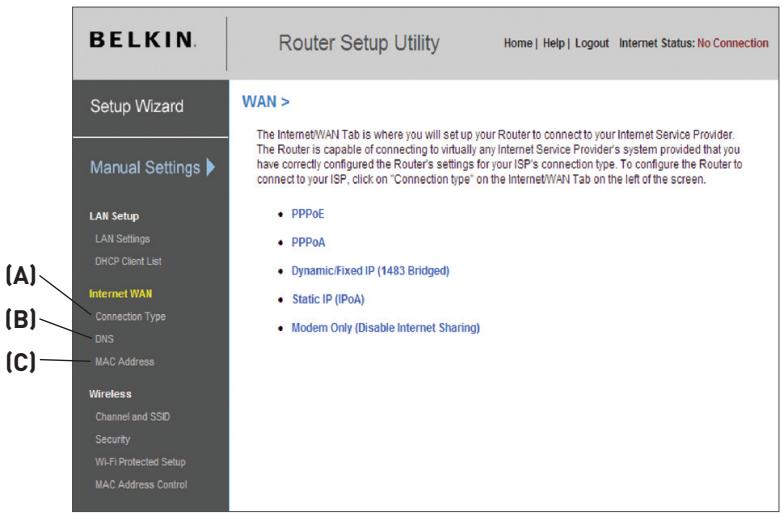

Lorsque vous êtes connecté au routeur, vous pouvez apporter des modifications aux paramètres. Une fois les modifications apportées, vous pouvez vous déconnecter du routeur. Pour cela, cliquez sur le bouton « Logout [Déconnexion] ». Pour plus d’informations sur la connexion au routeur, reportez-vous à la section « Connexion au routeur ».

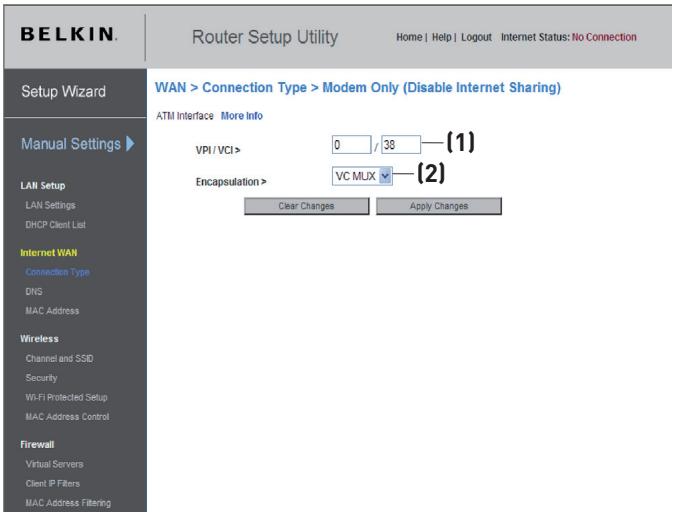

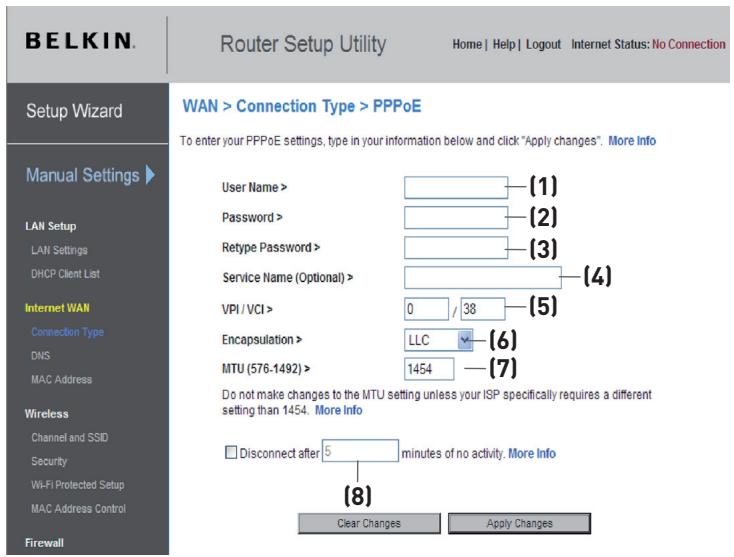

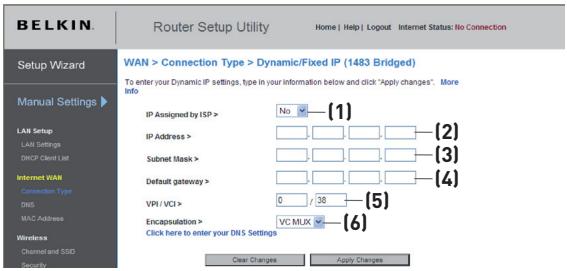

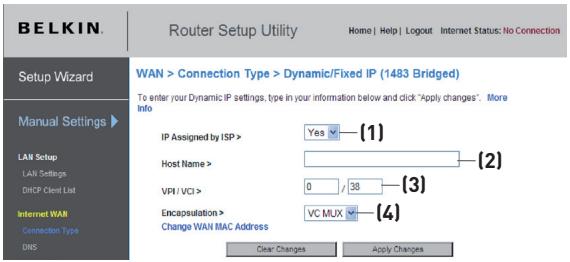

FAI. Les paramètres de connexion du FAI vous sont fourni par celuici. Pour configurer le routeur avec les paramètres fournis par le FAI, cliquez sur « Connection Type [Type de connexion] » (A) sur le côté gauche de l’écran. Sélectionnez votre type de connexion. Si votre FAI vous a fourni des paramètres DNS, cliquez sur « DNS » (B) pour entrer l’adresse DNS de votre FAI qui nécessite des paramètres particuliers. Cliquez sur « MAC address [Adresse MAC] » (C) pour cloner l’adresse MAC de votre ordinateur ou entrez une adresse WAN MAC spécifique, si cela vous est demandé par votre FAI. Lorsque vous avez terminé d’apporter ces modifications, l’indicateur « Internet Status [État de l’Internet] » affiche « connection OK [Connexion OK] » si le routeur a été correctement configuré.
(2) Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que les paramètres soient pris en compte. Pour retourner aux paramètres d’avant la sauvegarde, cliquez sur « Clear Changes [effacer les modifications] » ou l’un des raccourcis de navigation pour d’autres options. Vos modifications ne seront pas enregistrées tant que vous n’avez pas cliqué sur « Apply Changes [Enregistrer les modifications] ».

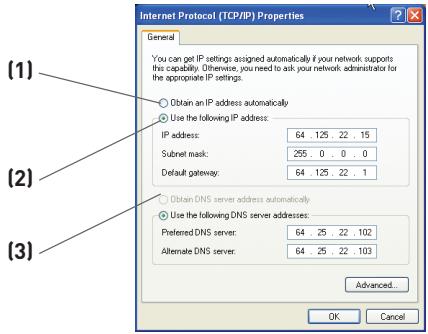

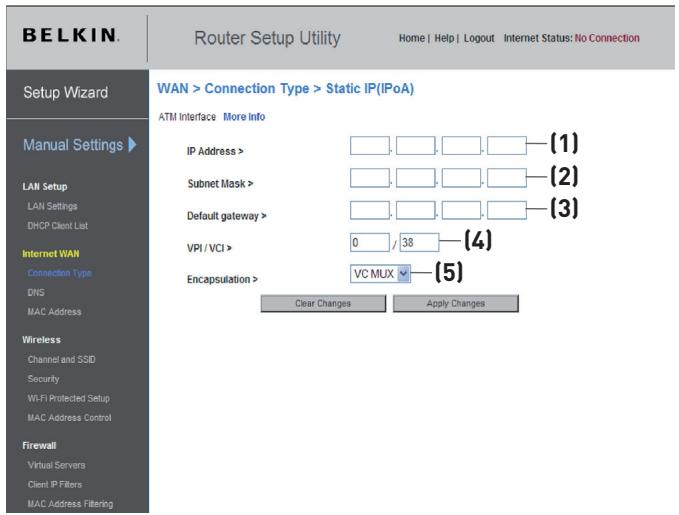

(3) 3. Masque de sous-réseau – Entrez un masque de sous-réseau fourni par votre FAI. 4. R oute par défaut – Entrez une adresse IP de passerelle par défaut attribuée par votre FAI. 5. V PI/VCI – Entrez ici vos paramètres de d’identificateur de trajet virtuel (VPI) et d’identificateur de voie virtuelle (VCI). Ces identifiants vous sont fournis par votre FAI. 6. Encapsulation – Sélectionnez LLC ou VC MUX, selon le paramètre de votre FAI.
3. P asserelle par défaut – Entrez une adresse IP de passerelle par défaut. Si le routeur ne peut trouver l’adresse de destination au sein de son réseau local, il relaiera les paquets de données vers la passerelle par défaut fournie par votre FAI. 4. VPI/VCI – Entrez ici vos paramètres de VPI et VCI. Ces identifiants vous sont fournis par votre FAI. 5. Encapsulation – Sélectionnez LLC ou VC MUX, selon le paramètre de votre FAI. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que les paramètres soient pris en compte. Pour retourner aux paramètres d’avant la sauvegarde, cliquez sur « Clear Changes [effacer les modifications] » ou l’un des raccourcis de navigation pour d’autres options. Vos modifications ne seront pas enregistrées tant que vous n’avez pas cliqué sur « Apply Changes [Enregistrer les modifications] »

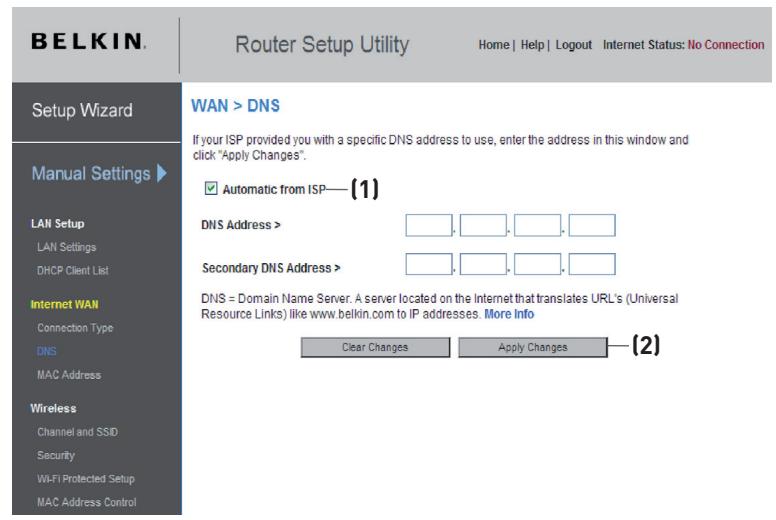

(2) [Obtenir automatiquement du FAI] » et entrez les numéros DNS dans les espaces fournis à cet effet. Cliquez sur « Apply changes [Enregistrer les modifications] »(2) pour enregistrer les paramètres.
à Internet. Lorsque vous installez le routeur, c’est sa propre adresse MAC qui sera « vue » par le FAI, ce qui risque de faire échouer la connexion. Belkin vous permet de « cloner » (copier) l’adresse MAC de l’ordinateur dans le routeur. Cette adresse MAC sera donc lue par le FAI comme étant l’adresse MAC originale et assurera le bon fonctionnement de la connexion. Si vous n’êtes pas certain que votre FAI ait besoin de voir l’adresse MAC d’origine, clonez tout simplement l’adresse MAC de l’ordinateur qui était à l’origine connecté au modem. Le clonage de l’adresse n’entraînera aucun problème à votre réseau.

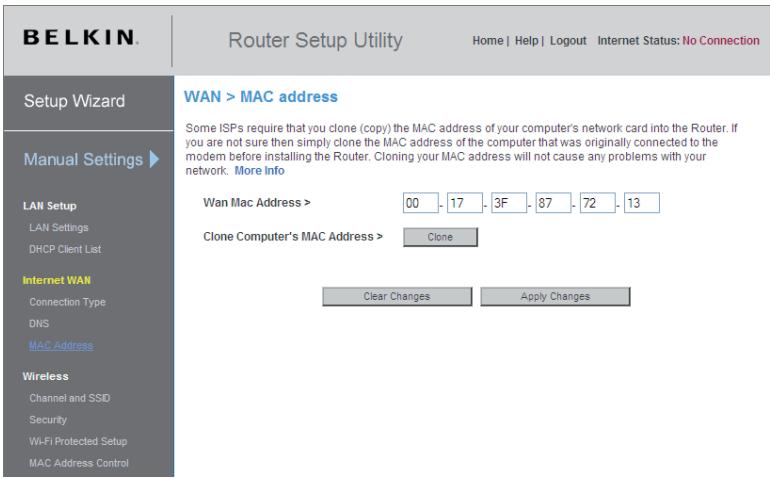

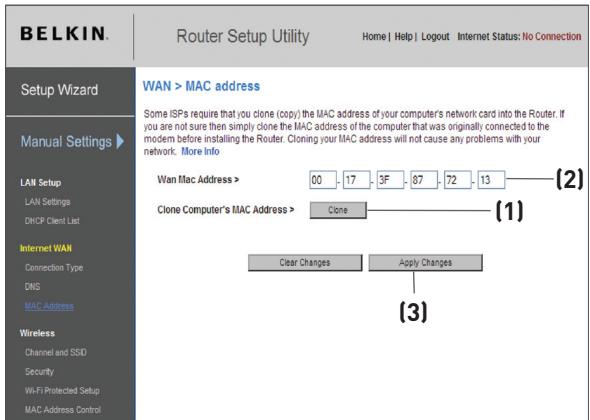

Dans certains cas, il se peut que vous ayez besoin d’une adresse MAC WAN spécifique. Vous pouvez en entrer une manuellement à la page « MAC Address [Adresse MAC] ». Entrez une adresse MAC dans les espaces fournis à cet effet (2), puis cliquez sur « Apply Changes [Enregistrer les modifications] » (3)pour enregistrer les changements. L’adresse MAC WAN du routeur sera maintenant l’adresse MAC spécifiée.

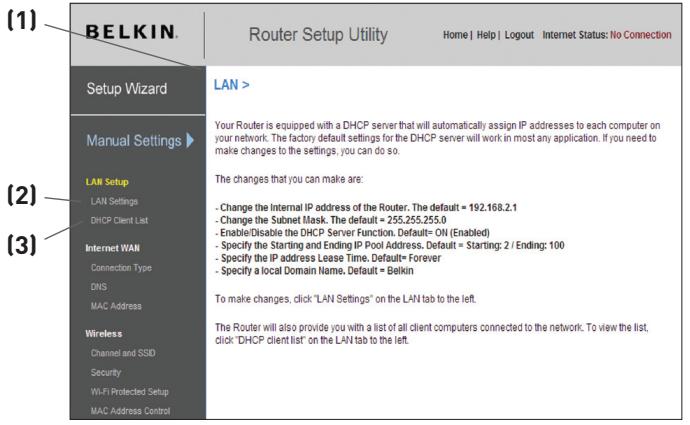

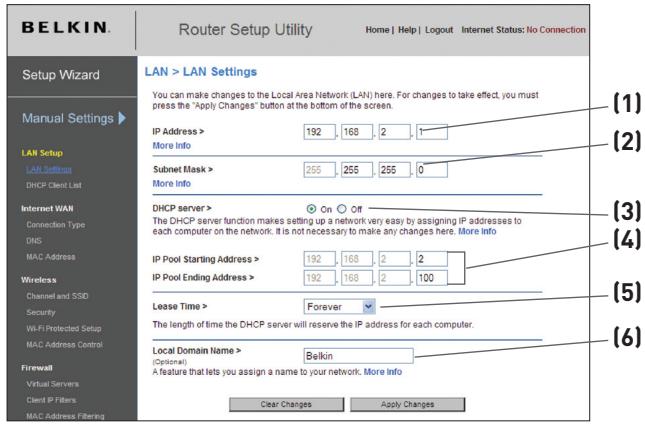

Visualisation des paramètres du réseau local (LAN)
Tous les paramètres de réseau local (LAN) du routeur peuvent être visualisés et modifiés ici.
(2) 192.168.x.x (où x est un nombre compris entre 0 et 255) 10.x.x.x (où x est un nombre compris entre 0 et 255)
Il n’est pas nécessaire de modifier le masque de sous-réseau. Il consiste en une fonction avancée unique à votre routeur. C’est possible de modifier un masque de sous réseau le cas échéant. Toutefois, NE modifiez PAS le masque de sous-réseau à moins d’avoir raison spécifique de le faire. La valeur par défaut est « 255.255.255.0 ».
DHCP attribue une adresse IP à un ordinateur, cette adresse ne changera pas pour l’ordinateur. La prédéfinition d’une durée d’autorisation plus courte, tel que un jour ou une heure, libérera les adresses IP en question après l’écoulement du temps spécifié. Ceci veut en outre dire que l’adresse IP d’un ordinateur peut changer au fil du temps. Si vous avez défini d’autres fonctions avancées du routeur, comme la DMZ ou le filtrage des clients IP, celles-ci dépendront de l’adresse IP. Ainsi, il serait préférable que l’adresse IP demeure la même.
Le paramètre par défaut est « Belkin ». Vous pouvez donner un nom de domaine local (nom de réseau) à votre réseau. Il n’est pas nécessaire de modifier ce paramètre à moins qu’un impératif particulier ne vous y oblige. Vous êtes libre de donner le nom de votre choix à votre réseau, comme par exemple Mon Réseau .

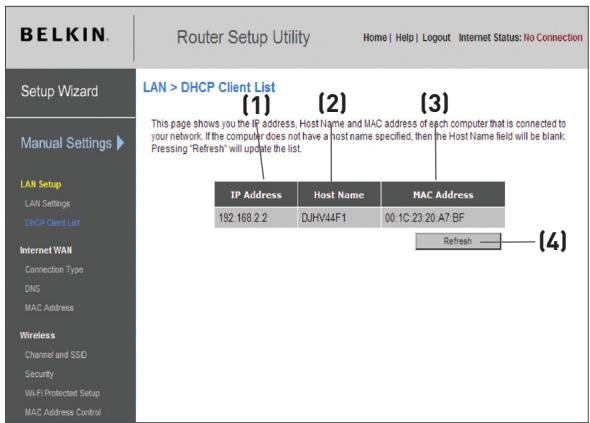

Affichage de la page Liste des clients DHCP Vous pouvez visualiser une liste d’ordinateurs (appelés « clients ») connectés à votre réseau. Vous êtes en mesure de visualiser l’adresse IP (1) de l’ordinateur, le nom d’hôte (2) (si l’ordinateur s’en est vu attribuer un), et l’adresse MAC (3) de la carte d’interface réseau de cet ordinateur. Cliquez sur le bouton « Refresh [Actualiser] » (4) pour mettre la liste à jour. La liste est mise à jour s’il y a eu un quelconque changement.

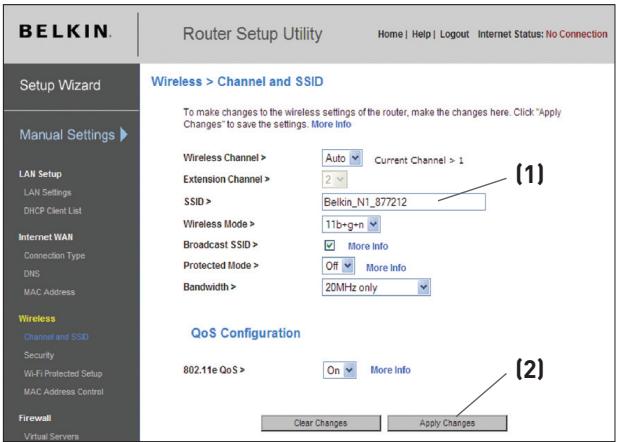

Modification du nom du réseau sans fil (SSID)
à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.
Modification du canal Vous pouvez choisir parmi plusieurs canaux de fonctionnement : aux ÉtatsUnis, il y a 11 canaux et au Royaume-Uni (ainsi que la plupart des pays d’Europe) il y en a 13. Dans un petit nombre d’autres pays, la réglementation concernant les canaux peut être différente. Votre routeur est configuré de façon à fonctionner sur les canaux appropriés à votre pays de résidence. Vous pouvez modifier le canal au besoin. S’il y a d’autres réseaux sans fil en fonction dans votre zone, votre réseau devrait fonctionner sur un canal différent de ceux utilisés par ces autres réseaux sans fil.
Remarque : Pour certains modes, la mise à jour du micrologiciel doit être activée.

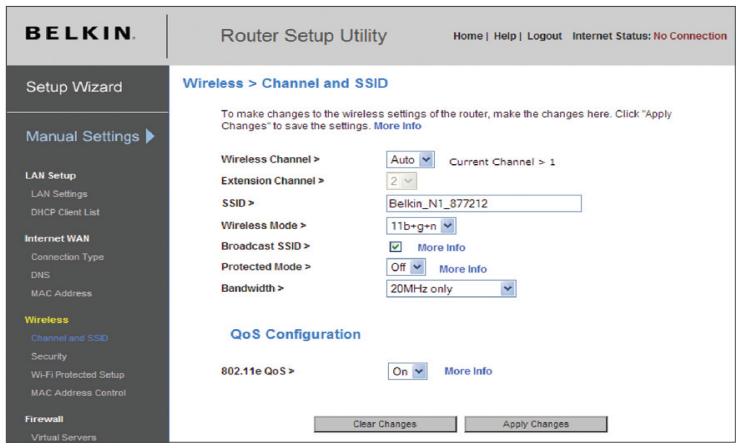

Ce paramètre du routeur vous permet de relier des dispositifs 802.11b, 802.11g et 802.11n à votre réseau.
ff Ce paramètre vous permet d’éteindre le point d’accès du routeur, pour ainsi empêcher tout dispositif réseau de rejoindre votre réseau. Ceci vous permet de sécuriser votre réseau en votre absence, par exemple, ou lorsque vous désirez ne pas utiliser la fonction sans fil de votre réseau à un moment donné. 40 MHz, pour optimiser le débit des dispositifs N1 et 802.11n (projet) lorsque les conditions le permettent. Lorsqu’un point d’accès 802.11g est présent et occupe un canal secondaire adjacent, le routeur passe automatiquement au fonctionnement 20 MHz pour optimiser la compatibilité. Nous vous recommandons ce mode par défaut.
WMM® (Wi-Fi Multimedia™), basé sur le QoS (Quality of Service) 802.11e s’assure que les données prioritaires sur votre réseau, telles que le contenu multimédia et la Voix sur IP (VoIP), ne soient pas « contaminées » par les données transmises sur votre réseau. Pour de meilleurs résultats avec cette fonction, les autres périphériques sans fil, comme un téléphone Wi-Fi ou un ordinateur portable sans fil, doivent prendre en charge le WMM.
« Apply Changes [Enregistrer les modifications] ». Le changement est immédiat. Chaque ordinateur doit maintenant être défini pour se connecter à votre SSID. Le paramètre « ANY » (TOUS) pour le SSID ne sera plus accepté. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.
N1 et 802.11n (projet) sur votre réseau lorsque des dispositifs 802.11g ou 802.11b sont présents, où lorsqu’il y a un trafic 802.11g ou 802.11b important dans la zone. Servez-vous du mode protégé si votre réseau se compose de cartes/adaptateurs N1 et 802.11g ou 802.11b. Si votre environnement réseau comporte un trafic réseau 802.11g ou 802.11b de faible densité, vous obtiendrez une meilleure performance réseau N1 en désactivant ce mode. À l’inverse, dans le cas d’un environnement réseau au trafic 802.11g ou 802.11b ou d’interférence TRÈS DENSE, vous obtiendrez une meilleure performance réseau en activant ce mode. Ceci fera en sorte que la performance réseau N1 ne soit pas affectée.

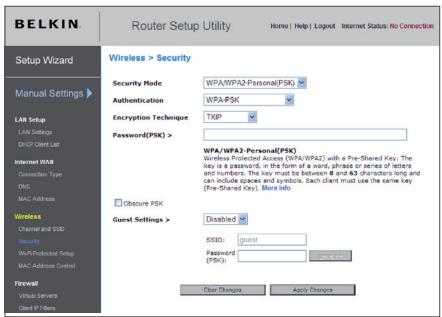

Votre routeur comprend la toute dernière norme de sécurité, appelée WPA2™ 2 Wi-Fi Protected Access 2™) ainsi que la norme ancienne Wired Equivalent Privacy (WEP). Votre routeur prend également en charge la norme Wi-Fi Protected Setup (WPS), qui simplifie la configuration d’un réseau sans fil. Le WPS se sert de méthodes familières, comme la saisie d’un numéro d’identification personnel (PIN) ou appuyer sur un bouton, pour permettre aux utilisateurs de configurer le nom du réseau et des modes de chiffrement de données WPA/WPA2 et d’authentification efficaces. Par défaut, aucun mode de sécurité n’est activé sur le routeur. Vous pouvez configurer automatiquement les paramètres de sécurité au moyen du WPS. Pour modifier les paramètres de sécurité manuellement, vous devez déterminer la méthode de chiffrement de votre choix. Pour accéder aux paramètres de sécurité, cliquez sur « Security [Sécurité] », sous l’onglet « Wireless [Sans Fil] »..

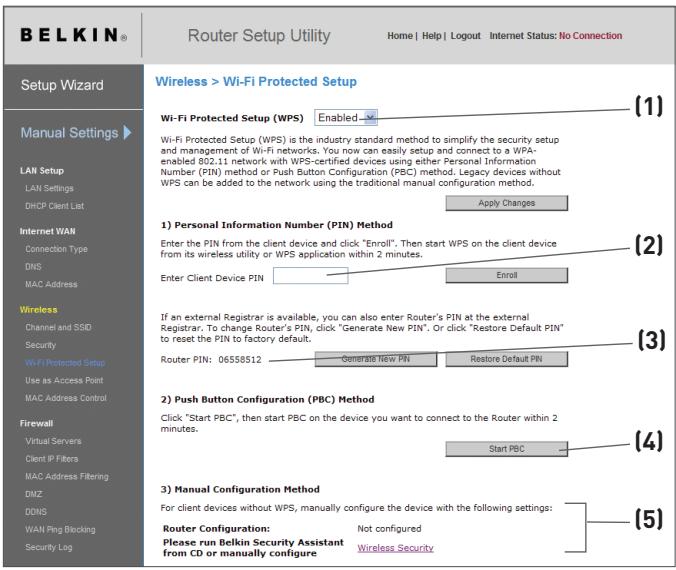

Utilisation du Wi-Fi Protected Setup Le WPS utilise le chiffrement WPA2. N’offre pas de sécurité supplémentaire ou renforcée, mais s’occupe plutôt de normaliser la méthode pour sécuriser votre réseau sans fil. Vous pouvez utiliser la méthode par bouton-poussoir (Push Button Configuration – PBC) ou la méthode par PIN pour autoriser l’accès à votre réseau sans fil. Voici le principe des deux méthodes :
(de 4 ou 8 chiffres). Activez le WPS à partir de l’écran illustré ci-dessous. Entrez le PIN du client dans le registraire interne du routeur (accès par cet écran). Le client sera ajouté à votre réseau sans fil automatiquement dans les deux minutes qui suivent
à votre réseau sans fil de façon sécuritaire.
1. Wi-Fi Protected Setup (WPS) : Activé ou Désactivé. 2. M éthode Personal Information Number (PIN) : Selon cette méthode, un client sans fil qui désire accéder à votre réseau doit fournir un PIN de 4 ou 8 chiffres au routeur. Après avoir cliqué sur « Inscrire », vous devez débuter la procédure d’établissement de connexion à partir du client dans les deux minutes qui suivent. 3. P IN routeur : Si un registraire externe est disponible, vous pouvez entrer le PIN du routeur dans ce registraire. Cliquez sur « Générer nouveau code PIN » pour modifier le PIN par défaut. Cliquez sur « Restaurer code PIN par défaut » pour restaurer le PIN par défaut. 4. M éthode Push Button Configuration (PBC) : Le PBC est une autre méthode de connexion à un réseau WPS. Appuyez sur le bouton PBC à l’arrière du routeur pendant trois secondes, puis débutez la procédure PBC sur le dispositif client. Ou encore, appuyez sur le bouton logiciel « Démarrer PBC » pour débuter la procédure. 5. Méthode de configuration manuelle : Cette section décrit les paramètres de sécurité par défaut pour tout mode de sécurité autre que le WPS. Le routeur comprend une fonction WPA2, la deuxième génération de chiffrement WPA™, basé sur la norme 802.11i. Elle offre un niveau de protection sans fil plus élevé en combinant une authentification réseau avancée et une méthode de chiffrement AES (Advanced Encryption Standard).

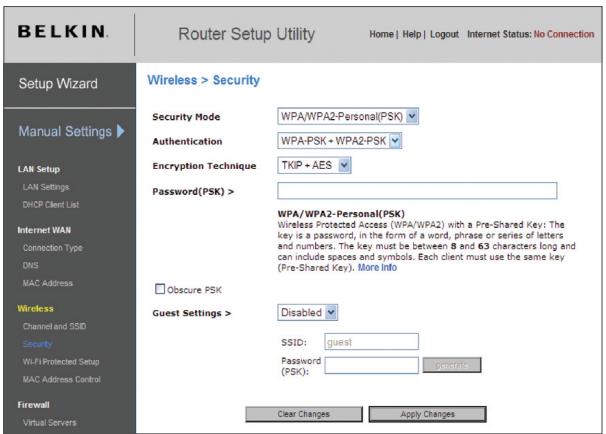

IMPORTANT Pour utiliser la sécurité WPA2, tous vos ordinateurs et vos adaptateurs clients sans fil doivent être mis à niveau avec des rustines, des clients et des logiciels utilitaires clients prenant en charge le WPA2. Au moment de mettre ce manuel sous presse, plusieurs rustines de sécurité sont disponibles pour téléchargement gratuit, auprès de Microsoft®. Ces patchs ne fonctionnent qu’avec Windows XP. Les autres systèmes d’exploitation ne sont pas pris en charge pour le moment.
(KB893357). Cette mise à jour est disponible à l’adresse suivante :http://support.microsoft.com/?kbid=893357

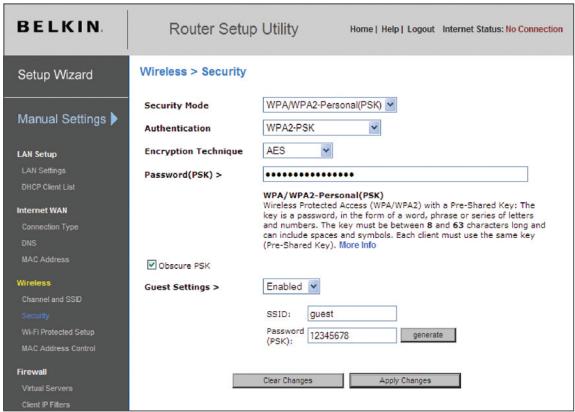

À la page de sécurité WPA, la fonction d’accès invité est présente. Sélectionnez cette option pour créer un réseau isolé permettant aux invités de se connecter à l’Internet, tout en leur empêchant à l’accès à votre réseau, vos ordinateurs et vos fichiers. 1.

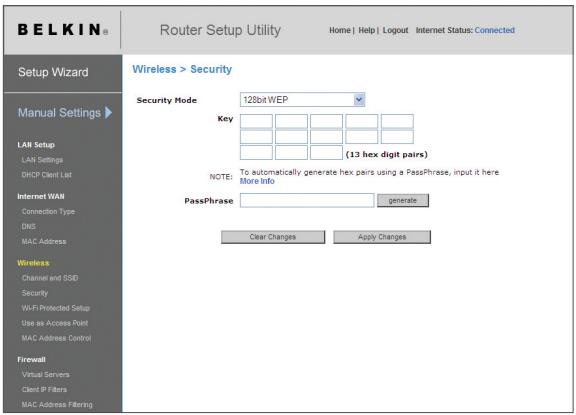

Configuration du chiffrement WEP Remarque aux utilisateurs de Mac L’option « Passphrase [Expression mot de passe] » ne fonctionne pas avec Apple® AirPort®. Pour la configuration du chiffrement de votre ordinateur Mac, veuillez utiliser la méthode manuelle décrite à la section suivante. Sélectionnez « WEP 128 bits » ou « WEP 64 bits » dans le menu déroulant.

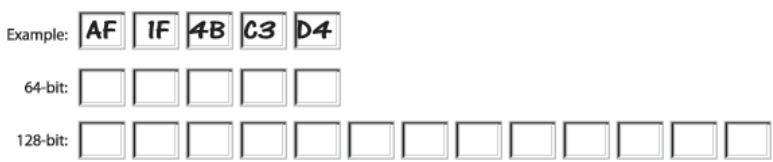

Par exemple : AF 0F 4B C3 D4 = clé 64 bits C3 03 0F AF 0F 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits Dans les cases ci-dessous, créez vos clés en écrivant deux caractères de A à F et de 0 à 9. Vous utiliserez cette clé pour programmer les paramètres de chiffrement du routeur et les ordinateurs sans fil.
AirPort 2 prennent en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.
Le Wi-Fi Protected Setup (WPS) est la méthode standard de l’industrie pour simplifier la configuration et la gestion de la sécurité des réseaux Wi-Fi®.
à la liste ni la supprimer.

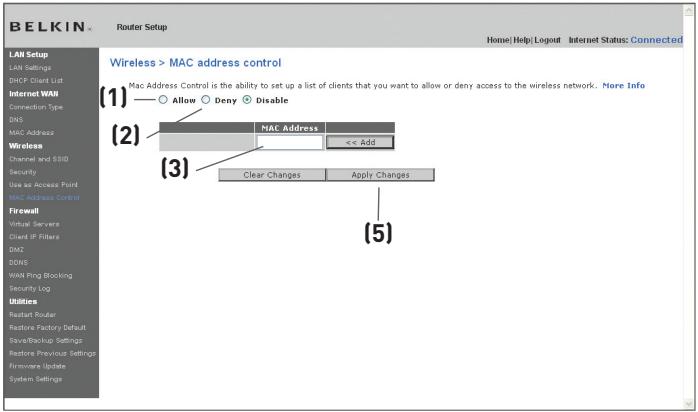

Dresser une liste d’ordinateurs « autorisés » 1. 1. Sélectionnez la case d’option « Deny [Refuser] » (2) pour commencer à dresser une liste d’ordinateurs qui se verront refuser l’accès à votre réseau sans fil. 2.
MAC de l’ordinateur à qui vous autorisez l’accès à votre réseau sans fil. Cliquez ensuite sur « << Ajouter » (4).

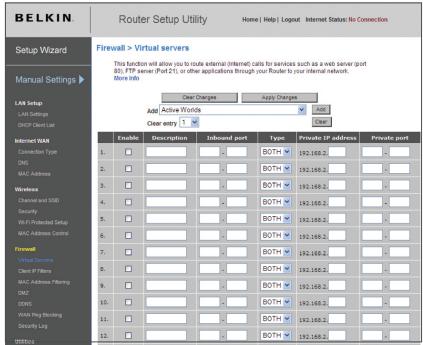

Choisissez votre application à partir de la liste déroulante. Cliquez sur « Add [Ajouter] ». Les paramètres seront alors transférés vers la place suivante disponible à l’écran. Cliquez sur « Apply Changes [Enregistrer les Modifications] » pour sauvegarder les paramètres de cette application. Pour supprimer l’application, sélectionnez le numéro de la ligne à supprimer, puis cliquez sur « Clear [Effacer] ».
Pour entrer les paramètres manuellement, entrez l’adresse IP dans l’espace prévu pour la machine (serveur) interne, les ports requis pour la passerelle (utilisez une virgule comme séparation), sélectionnez le type de port (TCP ou UDP) et cliquez sur « Apply Changes [Enregistrer les Modifications] ». Vous pouvez uniquement faire passer un seul port par adresse IP interne. L’ouverture des ports de votre pare-feu risque de compromettre la sécurité de votre réseau. Vous pouvez rapidement activer ou désactiver cette fonction. Il est recommandé de désactiver cette fonction lorsque vous n’utilisez pas une application spécifique.

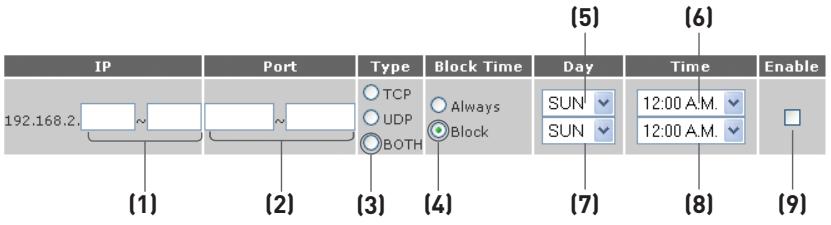

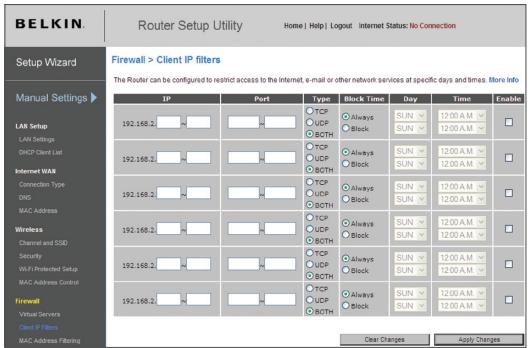

Définition de filtres IP de clients Le routeur peut être configuré de sorte à limiter l’accès de certains ordinateurs à Internet, au courrier électronique et autres fonctions réseaux, à des jours et des heures donnés. La restriction peut s’appliquer à un seul ordinateur, à un groupe d’ordinateurs ou à plusieurs ordinateurs.
Pour limiter l’accès à Internet à un seul ordinateur, par exemple, entrez l’adresse IP de l’ordinateur auquel vous souhaitez limiter l’accès dans les champs IP (1). Ensuite, entrez « 80 » dans les deux champs de ports(2). Sélectionnez « Both [Les deux] » (3). Sélectionnez « Block [Bloquer] » (4). Vous pouvez également choisir « Always [Toujours] » pour bloquer l’accès en permanence. Sélectionnez le jour du début en haut (5), l’heure du début en haut (6), le jour de fin en bas (7) et l’heure de fin (6) en bas. Sélectionnez « Enable [Activer] » (9). Cliquez sur « Apply Changes [Enregistrer les Modifications] » . L’ordinateur à l’adresse IP que vous avez spécifiée ne pourra accéder à l’Internet aux dates et heures que vous avez entrées. Remarque : Assurez-vous d’avoir sélectionné le fuseau horaire approprié dans « Utilitaires> Paramètres système> Fuseau horaire ».

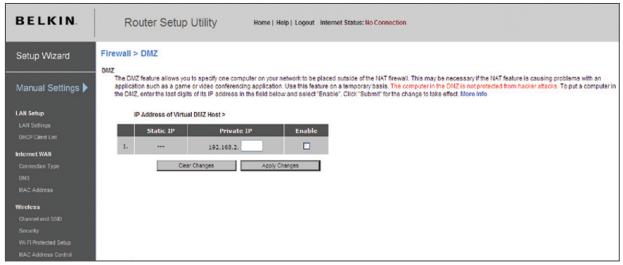

DMZ n’est PAS protégé contre les attaques des pirates.
». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que le changement soit pris en compte. Si vous utilisez plusieurs adresses IP WAN fixes, il est possible de sélectionner vers quelle adresse IP WAN l’hôte DMZ sera dirigé. Entrez l’adresse IP WAN vers laquelle doit se diriger l’hôte DMZ, entrez les deux derniers chiffres de l’adresse IP de l’ordinateur hôte DMZ, sélectionnez “«Enable [Activer] », puis cliquez sur « Apply Changes [Enregistrer les modifications] ».
Inscrivez-vous gratuitement et obtenez votre nom d’hôte DNS Dynamique à http://www.dyndns.org.

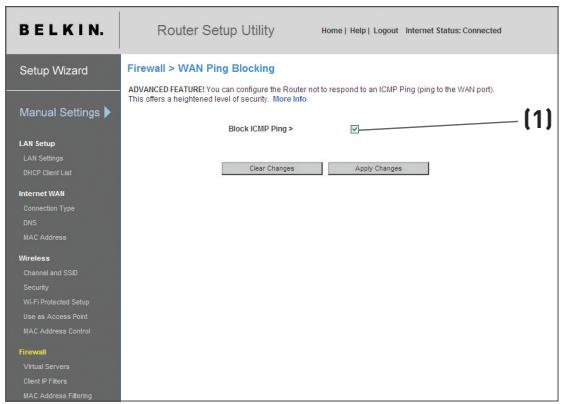

[Enregistrer les modifications] ». Le routeur ne répondra pas aux pings ICMP.
Redémarrer le routeur pour rétablir le fonctionnement normal 1.
« Restart Router [Redémarrer le routeur] »..

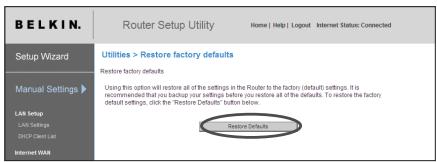

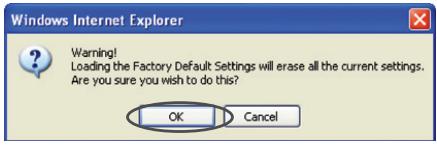

Cette option rétablira les paramètres du routeur vers les paramètres par défaut du Constructeur. Nous vous recommandons de faire une copie de sauvegarde de vos paramètres avant de rétablir la configuration par défaut. 1.
Restore Defaults [Rétablir les Paramètres] ».

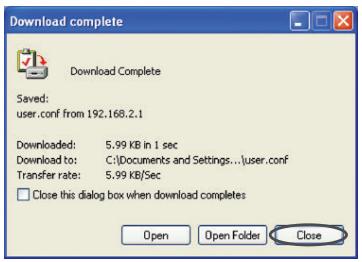

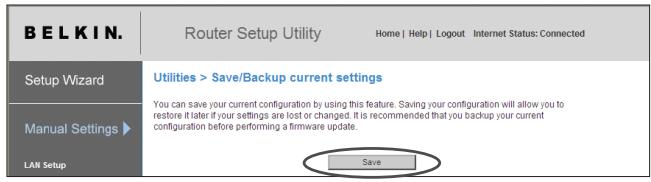

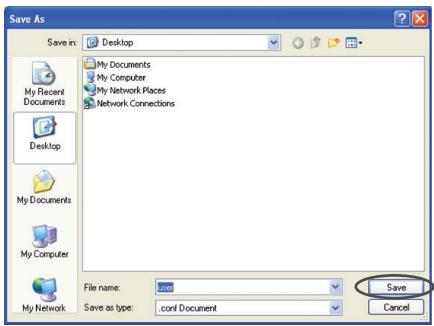

Enregistrement de la configuration actuelle Vous pouvez sauvegarder votre configuration actuelle grâce à cette fonction. Cela vous permettra de la rétablir plus tard si vous perdez les paramètres ou s’ils sont modifiés. Nous vous recommandons de faire une copie de vos paramètres avant de mettre à jour le micrologiciel.
également utiliser le nom par défaut « Config ». Assurez-vous de donner un nom au fichier de façon à pouvoir le retrouver ultérieurement. Lorsque vous avez choisi l’emplacement et le nom du fichier, cliquez sur « Save [Enregistrer] ».
Votre configuration est maintenant sauvegardée.

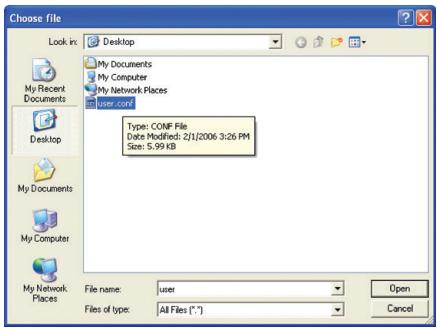

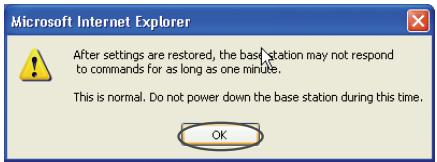

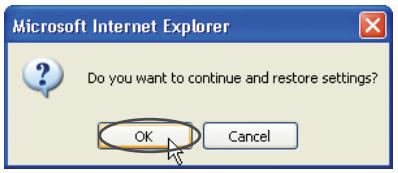

Localisez le fichier de configuration désiré et double-cliquez sur celui-ci.
OK ». 4. De temps à autre, Belkin peut lancer une nouvelle version du micrologiciel du routeur. Ces mises à jour peuvent contenir des améliorations et des solutions aux problèmes existants. Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jours de Belkin, et mettre à jour votre micrologiciel avec la toute dernière version.

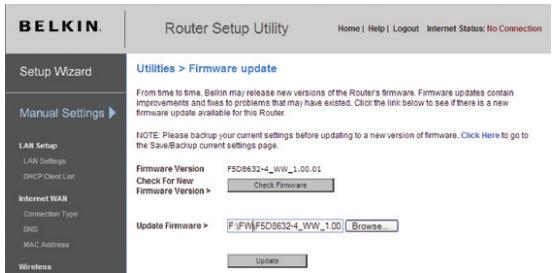

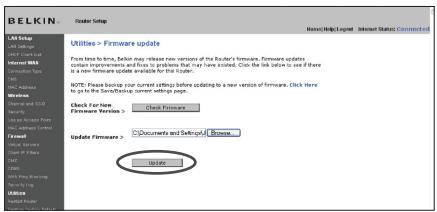

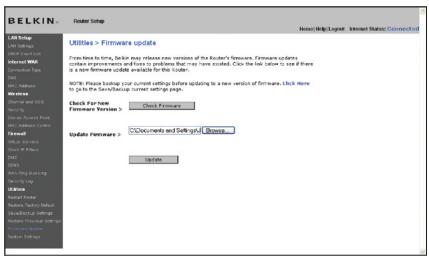

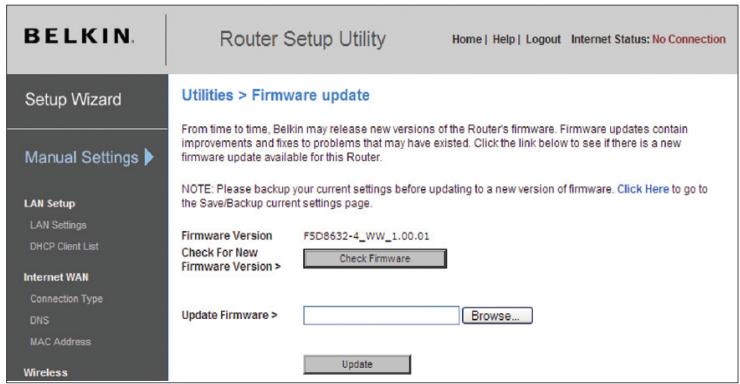

Le bouton « Check Firmware [Vérifier le micrologiciel] » (1) vous permet de vérifier instantanément s’il existe une nouvelle version du micrologiciel. Lorsque vous cliquez sur le bouton, une fenêtre de navigateur apparaît. Elle vous informe qu’aucune nouvelle version n’est disponible ou, au contraire, qu’il existe une nouvelle version. Vous aurez alors la possibilité de la télécharger.

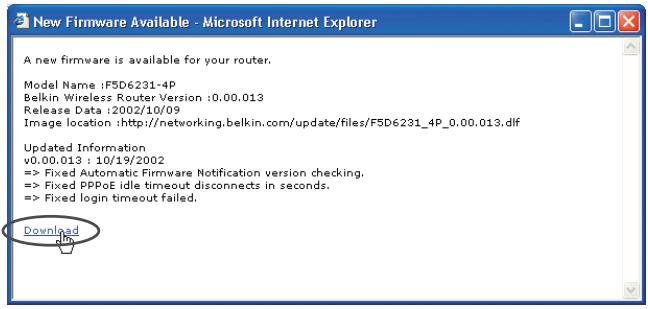

Si vous cliquez sur le bouton « Check Firmware [Vérifier le micrologiciel] » et qu’une nouvelle version est disponible, un écran similaire à celui-ci apparaît.
Sélectionnez un emplacement. Vous pouvez donner à votre fichier le nom que vous voulez. Vous pouvez également utiliser le nom par défaut. Veillez à placer le fichier à un endroit où vous pourrez le retrouver ultérieurement. Une fois l’emplacement choisi, cliquez sur « Save [Enregistrer] ».
Le téléchargement du micrologiciel est terminé. Pour mettre le logiciel à jour, procédez comme indiqué dans la section « Mise à jour du micrologiciel du routeur ».

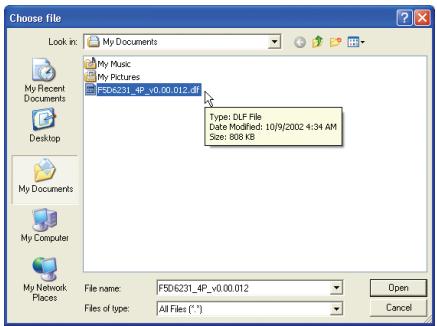

». Une nouvelle fenêtre s’ouvrira pour vous permettre de choisir l’endroit où se trouve le fichier de mise à jour du micrologiciel..

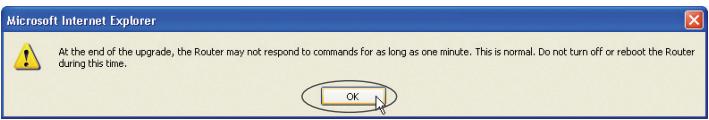

3. La boîte de dialogue « Update Firmware [Mise à jour du micrologiciel] » affiche maintenant l’emplacement et le nom du fichier que vous venez de sélectionner. Cliquez sur « Update [Mettre à jour] ». 4. Un message vous demande si vous êtes certain de vouloir continuer. Cliquez sur « OK ». 5. Un autre message apparaît. Il vous informe que le routeur peut ne pas répondre pendant une minute, car le micrologiciel est en cours de chargement et que le routeur est en cours de redémarrage. Cliquez sur « OK ».

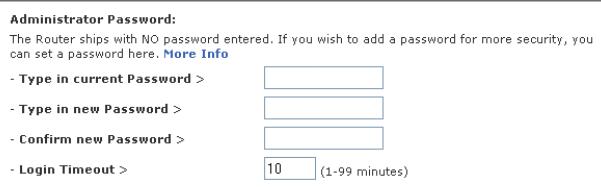

Entrer ou modifier le mot de passe administrateur
L’option de temporisation de la connexion vous permet de déterminer une plage horaire pendant laquelle vous pouvez être connecté à l’interface de configuration avancée du routeur. La temporisation débute lorsqu’il n’y a plus d’activité. Par exemple, vous avez apporté des modifications dans l’interface de configuration avancée, et ensuite laissé votre ordinateur derrière sans avoir cliqué « Déconnexion ». En prenant pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après votre départ. Vous devrez donc vous connecter à nouveau au routeur pour apporter d’autres modifications. L’option de temporisation de la connexion sert à des fins de sécurité, et le paramètre par défaut est 10 minutes. Remarque :Un seul ordinateur à la fois peut être connecté à l’interface de configuration avancée du routeur.

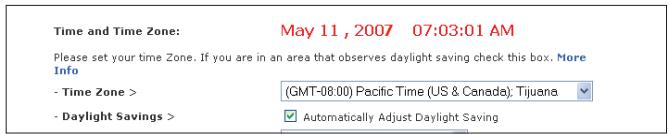

Network Time Protocol). Ceci lui permet de synchroniser l’horloge du système avec l’Internet planétaire. L’horloge ainsi synchronisée est utilisée par le routeur pour garder un journal de connexions et pour contrôler le filtrage des clients. Sélectionnez le fuseau horaire du pays dans lequel vous résidez. Vous avez maintenant l’option de sélectionner un serveur NTP principal et secondaire afin que l’horloge de votre routeur soit synchronisée. Sélectionnez le serveur NPT à partir du menu déroulant ou conservez le serveur par défaut. Si vous demeurez dans une région ayant recours à l’heure d’été, cochez la boîte située à côté de « Enable Daylight Saving [Activer l’heure d’été] ». L’horloge du système peut ne pas être mise à jour immédiatement. Laissez au minimum 15 minutes au routeur pour contacter les serveurs horaires sur Internet et obtenir une réponse. Vous ne pouvez pas modifier l’horloge vousmême.
Avant d’activer cette fonctionnalité évoluée de votre routeur Belkin, ASSUREZVOUS D’AVOIR DÉFINI VOTRE MOT DE PASSE ADMINISTRATEUR. La gestion à distance vous permet d’apporter des changements aux paramètres de votre routeur, où que vous soyez grâce à l’Internet. Il existe deux méthodes de gestion à distance du routeur. La première consiste à accéder au routeur depuis un endroit quelconque d’Internet en sélectionnant « Any IP address can remotely manage the Router [Toute adresse IP peut gérer le routeur à distance] ». Lorsque vous aurez entré votre adresse IP WAN depuis un ordinateur sur Internet, un écran de connexion apparaîtra. Vous devrez y entrer le mot de passe du routeur. La seconde méthode consiste à autoriser une seule adresse IP spécifique à gérer le routeur à distance. Cette méthode est la plus sécuritaire, mais la moins pratique. Pour y avoir recours, entrez l’adresse IP autorisée à accéder au routeur dans le champ fourni à cet effet, puis sélectionnez « Only this IP address can remotely manage the Router [Seule cette adresse IP est autorisée à gérer le routeur à distance] ». Avant d’activer cette fonction, il est FORTEMENT RECOMMANDÉ d’entrer un mot de passe administrateur. Si vous laissez le mot de passe vide, vous autorisez potentiellement des intrusions sur le routeur.
Sécurité évoluée : L’option « Port d’accès distant » vous permet de configurer la fonction de gestion à distance. Le port d’accès par défaut est 80.
Enable [Activer] » dans la partie « UPnP Enabling [Activation UPnP] » de la page « Utilities [Utilitaires] ». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les modifications.
Cette innovation permet au routeur, grâce à une fonction intégrée, de vérifier automatiquement l’existence d’une nouvelle version du micrologiciel et de vous avertir lorsqu’elle est disponible. Lorsque vous vous connectez à l’interface évoluée du routeur, ce dernier effectue une vérification pour savoir s’il existe une nouvelle version du micrologiciel. Si tel est le cas, vous en êtes informé. Vous pouvez choisir de télécharger cette nouvelle version ou de l’ignorer.
Redémarrez l’ordinateur. Lorsque l’ordinateur redémarre, votre(vos) adaptateur(s) réseau est(sont) maintenant configuré(s) de manière à fonctionner avec le routeur.
1. Si l’écran de l’assistant n’apparaît pas dans les 15 à 20 secondes, ouvrez votre lecteur de CD-ROM en double-cliquant sur l’icône « My Computer [Poste de travail] » et insérez le CD-ROM. 2. Ensuite, cliquez deux fois sur le lecteur de CD-ROM dans lequel se trouve le CD d’installation afin de démarrer l’installation. 3. L’assistant doit démarrer dans les secondes qui suivent. Si ce n’est pas le cas et si une fenêtre affichant le contenu du CD apparaît, double-cliquez sur l’icône appelée « setup.exe ». 4. Si l’assistant ne démarre toujours pas, consultez la section « Configuration manuelle de vos paramètres réseau » (en page 87 de ce manuel) pour une autre méthode. L’assistant ne peut trouver mon routeur. Si l’Assistant est incapable de trouver le routeur pendant le processus d’installation, veuillez vérifier les points suivants :
à l’Internet. Ces logiciels pare-feu comprennent ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall et Norton Personal Firewall. Si un logiciel pare-feu se trouve sur votre ordinateur, veuillez vous assurer que vous l’avez configuré convenablement. Vous pouvez déterminer si le logiciel parefeu empêche d’accéder à l’Internet en le désactivant de façon temporaire. Si l’Internet fonctionne normalement alors que le pare-feu est désactivé, vous devrez alors modifier les paramètres du pare-feu lorsque vous l’activerez à nouveau. Veuillez prendre connaissance des instructions fournies par l’éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l’accès à Internet.
Remarque : L’ordinateur ne doit PAS être branché sur le port « ADSL » à l’arrière du routeur. 4. Éteignez puis redémarrez votre ordinateur, et relancez l’assistant. Si l’assistant est toujours incapable de trouver le routeur, consultez la section « Configuration manuelle des paramètres réseau » pour la procédure d’installation. L’assistant ne peut connecter mon routeur à l’Internet
2. Si votre FAI utilise un nom d’utilisateur et un mot de passe, assurez-vous qu’ils sont correctement saisis. Certains noms d’utilisateurs exigent que le domaine du FAI figure à la fin du nom. Par exemple : MonNom@MonFAI.fr. La partie « @MonFAI.fr » du nom d’utilisateur est peut-être tout aussi nécessaire que votre nom d’utilisateur. Si vous éprouvez des difficultés à accéder à l’Internet, passez à la page 87 du manuel, intitulée « Configuration manuelle des paramètres réseau ».
1. Assurez-vous que le câble réseau entre la prise téléphonique et le routeur est bien branché. L’une des extrémités du câble doit être branchée sur le port « ADSL » du routeur et l’autre extrémité à la prise téléphonique. 2. Débranchez l’alimentation du routeur pendant 10 secondes, puis rebranchez-la. Cette mesure permettra au routeur de tenter de nouveau d’entrer en communication avec la ligne ADSL. Si l’icône « ADSL » sur le routeur ne s’allume pas après les étapes précédentes, veuillez contacter l’Assistance technique Belkin. 3. Éteignez puis redémarrez votre ordinateur.
Si vous utilisez une adresse IP fixe, votre FAI doit vous attribuer l’adresse IP, le masque de sous-réseau ainsi que l’adresse de la passerelle. Veuillez consulter la section intitulée «Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
1. Observez les témoins sur votre routeur. Ils devraient ressembler à ceci : • Le témoin « routeur » doit être allumé. • Le témoin « ondes radio » au-dessus du témoin « routeur » doit être allumé. • Le témoin « ADSL » doit être allumé et ne pas clignoter. • Le témoin « Internet » doit être allumé et ne pas clignoter. • Le témoin « sans fil » doit être allumé, et ne doit pas clignoter. 2. Lancez le logiciel de l’utilitaire sans fil en cliquant sur l’icône dans la barre de tâches, à l’angle inférieur droit de l’écran. 3. L’allure générale de la fenêtre qui s’ouvre dépend du modèle de la carte réseau que vous possédez. Toutefois, n’importe quel utilitaire doit posséder une liste de « Available Networks [Réseaux Disponibles] », soit les réseaux auxquels vous pouvez vous connecter.
Non, le nom de mon réseau n’apparaît pas – allez à la section intitulée « Je ne peux me connecter sans fil à l’Internet et mon réseau n’apparaît pas dans la liste ».
3. Dans les secondes qui suivent, l’icône de la barre de tâches, à l’angle inférieur droit de l’écran, tournera au vert, indiquant une connexion au réseau.
Si le nom de votre réseau n’apparaît pas dans la liste des réseaux disponibles dans l’utilitaire, veuillez vérifier les points suivants<0x00A0>: 1. Déplacez l’ordinateur, autant que possible, afin qu’il soit situé à 1,5 à 3 mètres du routeur. Fermez l’utilitaire de réseau sans fil, et rouvrez-le. Si le nom de votre réseau sans fil apparaît maintenant dans la liste des réseaux disponibles, il se peut que votre problème soit dû à la portée ou à une interférence. Reportez-vous à la section « Emplacement de votre routeur » de ce manuel de l’utilisateur. 2.
Si vous ne pouvez toujours pas accéder à Internet après avoir vérifié les points précédents, veuillez contacter l’assistance technique de Belkin.
Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d’environ 1,5 à 3 mètres de votre routeur.

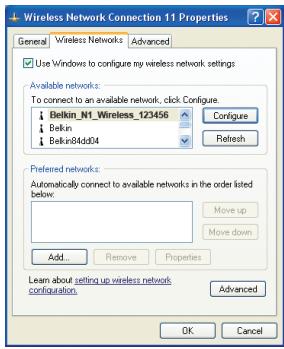

Propriétés, sélectionnez le bouton « Configure [Configurer] » à partir de l’onglet « Général ». (Les utilisateurs de Windows 98SE devront sélectionner la carte sans fil à partir de la liste, et cliquer ensuite sur Propriétés.) Choisissez ensuite l’onglet « Advanced [Avancé] » et sélectionnez la propriété « Rate [Débit] ». Les cartes clients sans fil sont habituellement configurées de façon à ajuster automatiquement le débit de transmission. Toutefois, ceci peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale, les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu’à ce que vous trouviez celui qui convient à votre environnement. Veuillez noter que chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l’utilisateur de votre carte sans fil.
Ouvrez votre navigateur Web et entrez l’adresse IP du routeur. (L’adresse par défaut est 192.168.2.1.) Appuyez sur le bouton « Login [Connexion] », situé au coin supérieur droit du clavier, pour vous connecter au routeur. Un message vous demande d’entrer votre mot de passe. Si vous n’avez pas encore créé un mot de passe personnalisé, laissez ce champ vide et cliquez sur « Submit [Envoyer] ». Cliquez sur l’onglet « Wireless [Sans Fil] » à la gauche de votre écran. Cliquez sur l’onglet «<0x00A0>Encryption [Chiffrement]<0x00A0>» ou «<0x00A0>Security [Sécurité]<0x00A0>» pour accéder à la page des paramètres de sécurité. 2. Sélectionnez « WEP 128 bits » dans le menu déroulant. 3. Après avoir sélectionné le mode de chiffrement WEP, vous pouvez entrer votre clé WEP en entrant la clé hexadécimale manuellement ou vous pouvez entrer une phrase de passe dans le champ « Expression mot de passe » et cliquer sur « Générer » pour créer la clé. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 128 bits, vous devez entrer 26 clés hexadécimales. Par exemple : C3030FAF4BB2C3D44BC3D4E7E4 = clé 128 bits
Chaque ordinateur de votre réseau sans fil devra maintenant être configuré avec les mêmes paramètres de sécurité. AVERTISSEMENT : Si vous configurez le routeur à partir d’un ordinateur doté d’un client sans fil, vous devez vous assurer que la sécurité est activée pour ce client sans fil. Sinon, vous perdez votre connexion sans fil. Remarque aux utilisateurs de Mac : Les produits AirPort d’Apple ne prennent en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennent en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit Apple Airport. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.
00112233445566778899AABBCC, votre carte réseau doit être paramétrée de façon à utiliser cette même clé. 1.
à jour avec les logiciels et les pilotes qui le prennent en charge. Au moment de mettre ce manuel sous presse, une rustine de sécurité est disponible pour téléchargement gratuit, auprès de Microsoft. Cette rustine ne fonctionne qu’avec Windows XP. Vous pouvez télécharger le patch ici : http://www.microsoft.com/downloads/details. Vous devrez en outre télécharger le plus récent pilote pour votre carte réseau sans fil Belkin, que vous trouverez sur le site de l’assistance technique de Belkin. Les autres systèmes d’exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les dispositifs avec pilotes compatibles WPA, tels que les produits N1 de Belkin.
F5D8001, F5D8011, F5D5051, F5D8071
Protected Access (WPA) sur mon routeur sans fil Belkin, pour mon réseau domestique. 1. À partir du menu déroulant « Security Mode [Mode de Sécurité] », sélectionnez « WPA-PSK (no server) [sans serveur] ». 2. À « Encryption Technique [Technique de chiffrement] », choisissez « AES ». Ce paramètre devra être identique à celui des clients que vous configurerez. 3. Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, nombres, espaces ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont ». 4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres.
», tous les clients doivent utiliser cette même clé.
[Avancé]<0x00A0>» vous permet d’afficher et de configuration un plus grand nombre d’options de la carte. 2. Ensuite, l’Utilitaire LAN Sans Fil de Belkin apparaît. Cet Utilitaire vous permet d’accéder à toutes les fonctions avancées de votre carte réseau sans fil Belkin. 3. Sous l’onglet « Wireless Network Properties [Propriétés Réseau sans fil] », sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Properties [Propriétés] ».
Important : Une clé WPA-PSK est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WPA-PSK, vous devez entrer de 8 à 63 caractères. Cette clé réseau doit être identique à la clé que vous avez attribuée à votre routeur 6. Cliquez sur « OK » et sur « Apply [Appliquer] » pour enregistrer les paramètres.
Pour les cartes réseau sans fil pour ordinateurs de bureau ou portables autres que Belkin et qui ne prenant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuit. Téléchargez la rustine de Microsoft en cherchant la base de connaissances avec
Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA et que vous avez téléchargé et installé le pilote le plus récent, que vous trouverez sur leur site web. Systèmes d’exploitation pris en charge :
• Windows XP Édition Familiale À l’heure actuelle, il existe quatre normes de réseaux sans fil, qui transmettent des données à débits différents. Chaque norme est basée sur la désignation pour certifier les normes réseau. La norme réseau la plus courante, le 802.11b, transmet les données à 11 Mbps. Les normes 802.11a et 802.11g transmettent à 54 Mbps. Le projet 802.11n, quant à lui, transmet à 108 Mbps. Consultez le tableau ci-dessous pour de plus amples informations.
802.11n** et 802.11b/g
802.11n** et 802.11b/g
**Cet adaptateur est compatible avec les produits basés sur la même version des spécifications du projet 802.11n. Une mise à jour logicielle peut être nécessaire pour de meilleurs résultats.
Commission de la Communauté européenne. L’accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses). • EN 60950 (IEC60950) - Sécurité des produits • EN 300 328 Conditions techniques exigées pour les appareils radio • E TS 300 826 Conditions générales en matière de compatibilité électromagnétique pour les appareils radio. Consultez la plaque d’identification apposée sur votre produit Belkin pour déterminer le type d’émetteur. Les produits portant le label CE satisfont à la directive relative à la compatibilité électromagnétique (89/336/EEC) et la directive sur la basse tension (72/23/EEC) publiées par la Commission de la Communauté européenne. La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses). • EN 55022 (CISPR 22) - Interférences électromagnétiques • EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité électromagnétique • EN 61000-3-2 (IEC610000-3-2) - Émissions de courants harmoniques • EN 61000-3-3 (IEC610000) - Fluctuations de tension et flicker • EN 60950 (IEC60950) - Sécurité des produits Les produits équipés de transmetteurs radio portent la marque CE 0682 ou CE alert et peuvent également afficher le logo CE.
Période de couverture Belkin garantit le produit Belkin pour toute la durée de vie du produit. En cas de problème Garantie du produit Belkin s’engage à réparer ou à remplacer gratuitement, à sa convenance, tout produit défectueux (sans intervention dans les frais d’expédition du produit).
Procédez comme suit pour obtenir une réparation de votre produit Belkin : 1. C ontactez Belkin International, Inc. au 501 W. Walnut St., Compton CA 90220, U.S.A. À l’attention de : Customer Service (service client) ou appelez le (800)-223-5546 15 jours maximum après l’événement. Préparez-vous à fournir les informations suivantes : a. Le numéro de référence du produit Belkin. b. Lieu d’achat du produit. c. Date d’achat du produit. d. Une copie de la facture originale. 2. Le représentant du service client Belkin vous indiquera alors comment envoyer votre facture et le produit Belkin, et comment présenter votre réclamation.
EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S’Y LIMITER, LES GARANTIES IMPLICITES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L’ADÉQUATION À UNE FINALITÉ DONNÉE. CES GARANTIES IMPLICITES, LE CAS ÉCHÉANT, SONT D’UNE DURÉE LIMITÉE AUX CONDITIONS DE LA PRÉSENTE GARANTIE. Certains pays ne permettent pas d’imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites précitées ne s’appliquent pas dans votre cas. BELKIN NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S’Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOULANT DE LA VENTE OU DE L’UTILISATION DE TOUT PRODUIT BELKIN, MÊME LORSQU’IL A ÉTÉ AVISÉ DE LA PROBABILITÉ DES DITS DOMMAGES. Cette garantie vous confère certains droits spécifiques. Il est possible que vous disposiez d’autres droits, qui peuvent varier d’un pays à l’autre. Certains pays ne permettent pas d’exclure ou de limiter les dommages accidentels, consécutifs ou autres, de sorte que les limitations d’exclusions précitées peuvent ne pas s’appliquer dans votre cas. Pour en savoir plus sur la récupération du produit, visitez http://environmental.belkin.com For use in:
Restricted Use in Certain Countries
