Type de produit	Routeur sans fil
Normes Wi-Fi	802.11n, 802.11g, 802.11b
Vitesse maximale	300 Mbps
Ports Ethernet	4 ports LAN 10/100 Mbps
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	23 x 15 x 4 cm
Poids	0,5 kg
Compatibilités	Compatible avec la plupart des fournisseurs d'accès Internet
Fonctions principales	Partage de connexion, sécurité WPA/WPA2, contrôle parental
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement accessibles
Sécurité	Cryptage WPA/WPA2, mise à jour du firmware recommandée
Informations générales	Installation facile via interface web, support technique disponible

FOIRE AUX QUESTIONS - F6D4230-4 BELKIN

Comment réinitialiser le Belkin F6D4230-4 ?

Pour réinitialiser votre Belkin F6D4230-4, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon imprimante ne se connecte-t-elle pas au Belkin F6D4230-4 ?

Vérifiez que l'imprimante est compatible avec le Belkin F6D4230-4 et assurez-vous qu'elle est correctement configurée sur le réseau. Consultez le manuel de l'imprimante pour les étapes de configuration.

Comment changer le mot de passe du réseau sur le Belkin F6D4230-4 ?

Accédez à l'interface de configuration du Belkin en tapant l'adresse IP dans un navigateur. Connectez-vous avec vos identifiants, puis allez dans les paramètres du réseau sans fil pour modifier le mot de passe.

Que faire si la connexion Internet est lente avec le Belkin F6D4230-4 ?

Essayez de redémarrer le modem et le Belkin F6D4230-4. Vérifiez également la distance entre le routeur et l'appareil, ainsi que le nombre d'appareils connectés au réseau.

Comment mettre à jour le firmware du Belkin F6D4230-4 ?

Visitez le site Web de Belkin, recherchez le modèle F6D4230-4 et téléchargez la dernière version du firmware. Suivez les instructions sur le site pour mettre à jour le firmware via l'interface de configuration.

Le LED d'alimentation clignote-t-il ? Que faire ?

Un LED d'alimentation clignotant peut indiquer un problème de connexion. Vérifiez que l'appareil est correctement branché et redémarrez-le. Si le problème persiste, consultez le support technique de Belkin.

Comment connecter un appareil Wi-Fi au Belkin F6D4230-4 ?

Sur l'appareil que vous souhaitez connecter, recherchez les réseaux Wi-Fi disponibles, sélectionnez le réseau du Belkin F6D4230-4 et entrez le mot de passe lorsque vous y êtes invité.

Que faire si je ne peux pas accéder à l'interface de configuration ?

Assurez-vous que vous êtes connecté au réseau Belkin. Vérifiez l'adresse IP utilisée pour accéder à l'interface et essayez de redémarrer le routeur. Si le problème persiste, consultez le manuel d'utilisation.

MODE D'EMPLOI F6D4230-4 BELKIN

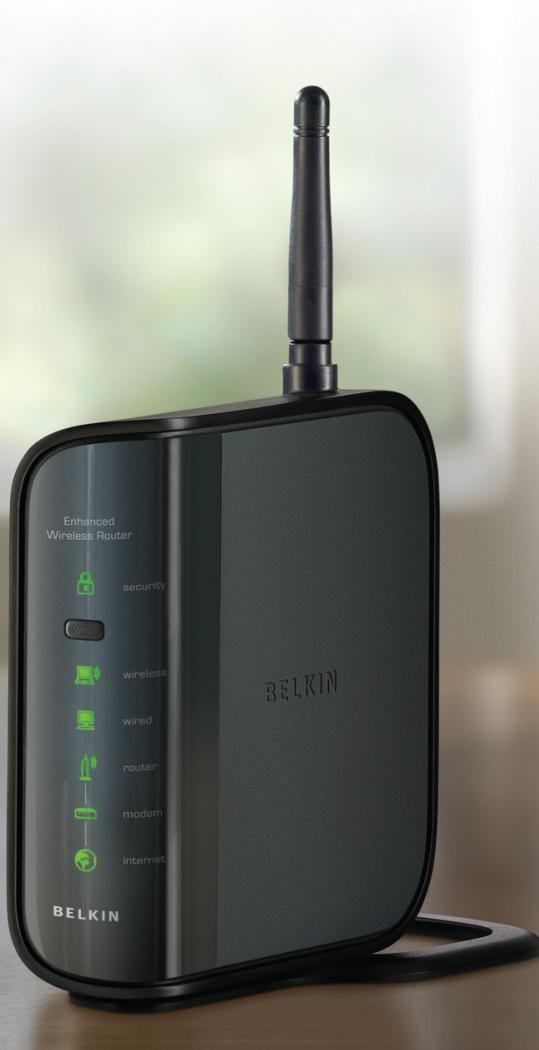

Optimisée Routeur sans fil

Manuel de l'utilisateur

8820-00034ea

F6D4230-4

ENGLISH

FRANÇAIS

DEUTSCH

NEDERLANDS

ESPANOL

ITALIANO

TABLE DES MATIERES

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1 Introduction. 1
Avantages d'un réseau sans fil 1
Choix de l'emplacement de votre Routeur sans fil 150N 2
2 Présentation du produit 5
Caracteristiques du produit 5
3 Présentation de votre routeur 7
Contenu de l'emballage. 7
Configuration requise 7
Configuration requise pour l'assistant d'installation 7
4 Branchement et configuration de votre routeur 11
5Autre methode de configuration 20
6 Utilisation de l'Interface utilisateur avancée basée sur le Web . . 35
Modification des paramètres de réseau local (LAN) 36
Affichage de la page Liste des clients DHCP 38

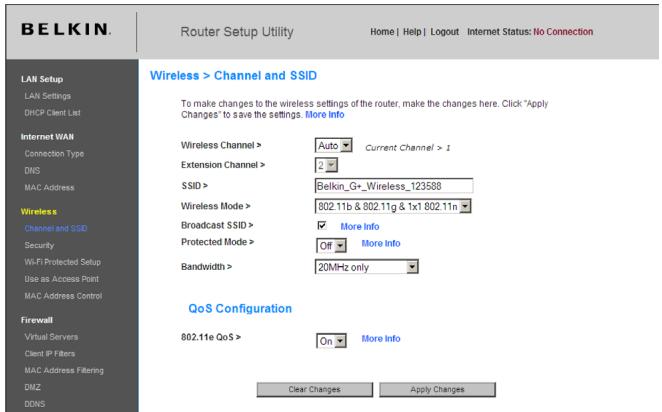

Configuration des paramètres du réseau sans fil. 39

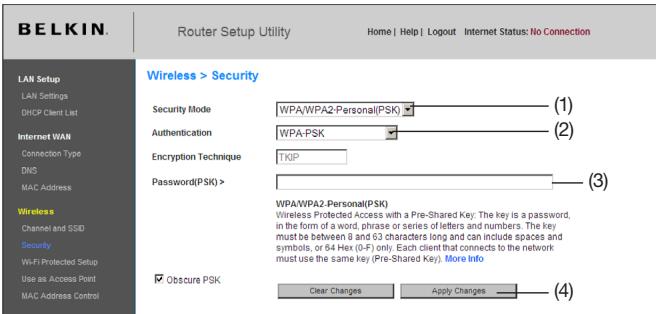

Configuration du chiffrement WPA/WPA2 45

Configuration du chiffrement WEP 46
Utilisation du mode point d'accès 48
Configuration de l'Adresse MAC 49
Configuration du pare-feu 51
Utilisation du serveur DNS dynamique 55
Utilaires 56
Redemarrage du routeur 57

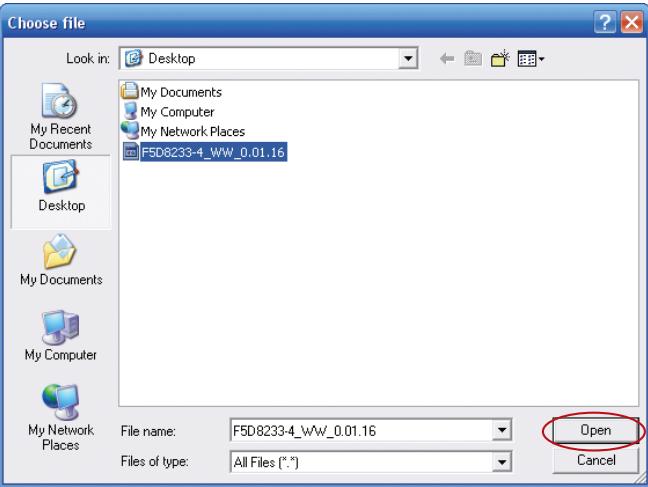

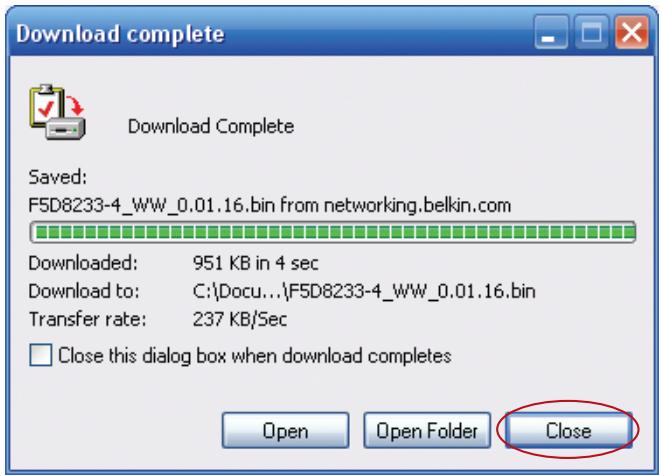

Mise à jour du micrologiciel 63

7 Configuration manuelle du routeur 70
8 Paramètres de navigateur recommends 75
9Dépannage. 77
10 Information. 92

Merci d'avoir fait l'achat du Routeur sans fil optimisé de Belkin (le routeur). Vous trouvez ci-dessous deux sections, l'uneTraitant des avantages d'un réseau domestique, I'autre donne un aperçu des gestes essentiels afin de maximier la performance et la portée de votre réseau sans fil domestique. Lisez attentivement l'ensemble de ce manuel, en insisting sur la section intitulée « Choix de l'emplacement de votre Routeur sans fil optimé », que vous trouvez à la page suivante. Grace à nos instructions pas à pas, votre réseau domestique Belkin vous permettra de :

• Partager une connexion Internet à large bande avec tous les ordinateurs de votre domicile

• Partager des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile
  Partager une imprimante avec toute la famille

• Partager des documents, des fichiers de musique et video, ainsi que des photos numériques.

• Emmagasiner, récapérer et copier des fichiers d'un ordinateur à un autre
• Simultanément jouer à des jours en ligne, consulter une messagerie électronique et discuter

Avantages d'un réseau sans fil

Voici quelques-uns des avantages que vous tirerez d'un réseau sans fil Belkin :

La Mobilité - nul besoin de confiner votre ordinateur à une seule piece. Vous pourrezMAINENANT travailler sur un ordinateur de bureau ou portable, partout dans la zone couverte par vous réseau sans fil
Installation simple - l'assistant d'Installation de Belkin vous facilite la vie
- Polyvalence - accedez à des imprimantes, des ordinateurs ou d'autres périhériques réseau de partout à votre domicile
- Possibilité d'expansion - l'étendue de la gamme de produits de mise en réseau offerte par Belkin vous permet d'étendre votre réseau

afin d'y inclure des périphériques tels que des imprimantes ou des consoles de jeu

• Aucun câblage nécessaire - plus besoin d'effectuer de câblage fastidieux et cher
• Reconnaissance de l'industrie - choisissez parmi une gamme etendue de produits de mise en réseau interopérables.

Choix de l'emplacement de votre Routeur sans fil optimisé

Facteurs à considérer pour l'installation et la mise en route

Plus vous ordinateur se rapproche de votre routeur, plus votre connexion sans fil gagne en force. De façon générale, la couverture de votre réseau sans fil à l'intérieur s'étend de 30 à 60 mètres.

À l'opposé, plus vos périphériques sans fil reliés à votre routeur sont éloignés de celui-ci, moins grande est la performance de votre connexion sans fil. Il se peut que vous ne veus en rendiez pas compte. Si vous éloignez encore plus votre routeur, il est possible que la vitesse de votre connexion diminue. Les apparèils élémenténagers, les obstacles et les murs peuvent bloquer les signaux radio de votre réseau sans fil et en diminuier la force.

Dans le but de vérifier si la performance de votre réseau est liée à la portée ou à la présence d'obstacles, déplacez votre ordinateur afin qu'il soit dans un rayon de 2 à 5 mètres du routeur. Vous verrez ainsi si la distance est la cause des problèmes de performance. Si les problèmes persistent même dans une zone de couverture restreinte, veuillez contacter l'assistance technique de Belkin.

Remarque : Alors que certains des objets enumerés ci-dessous peuvent affecter la performance de votre réseau, ils n'empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. Choix de l'emplacement de votre routeur

Placez votre routeur, le centre nerveux de votre réseau sans fil, aussi près que possible du centre de la zone de couverture désirée.

Afin d'assurer une zone de couverture optime pour vos « clients réseau » (soit les ordinateurs dotés d'une carte réseau pour ordinateur de bureau ou portable ou d'un adaptateur USB de Belkin):

Assurez-vous que les antennes de votre routeur sont disposées à la verticale (en pointant vers le plafond).
- Dans des habitations à plusieurs étages, placez le routeur à l'étage le plus central de votre domicile. Il se peut que vous deviez placer le routeur à un étage supérieur.
- Evitez de placer le routeur pres d'un téléphone sans fil 2,4 GHz.

2. Éviter les obstacles et les interférences

Évitez de placer le routre après d'un apparéil émettant des ondes radio, comme un fou à micro-ondes. Exempêcher la communication sans fil :

• Refrigerateurs
  Lave-linge et/ou sèche-linge
• Étagère en métal
  Aquarium volumexe
• Fenêtes teintées (contra les UV) à base de métal

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu'aucun de ces objet ne peut faire obstruction à celui-ci (entre vos ordinateurs et leur routeur).

3. Telefones sans fil

Si les performances de votre réseau sans fil sont toujours affectées malgré les solutions mentionnées ci-dessus et si vous possédez un téléphone sans fil :

• Éloignez votre téléphone de votre routeur sans fil ainsi que de vos ordinateurs sans fil.
• Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz. (Consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestessemblent résoudre le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
• Si vous téléphone prend en charge la sélection du canal, modifier le canal de votre téléphone enCHOISSSANT autant que possible le canal le plus eoigné du canal de leur réseau sans fil. Par exemple,choisissez le canal pour leur téléphone et modifier le canal de leur routeur en CHOISISSANT le canal 11.Consultez la documentation accompagnant leur téléphone pour de plus amples informations.
• Au besoin, vous pouvez aussi changer votre téléphone sans fil enCHOISIGSANT un téléphone à 900 MHz ou à 5 GHz.

4. Choisissez le canal le plus « faisible » pour votre réseau sans fil

Dans des environnements domiciliaires ou d'entreprise rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu'un autre réseau sans fil interféré et entre en conflit avec votre réseau.

Grçé à la fonction d'analyse du site de l'Utilitaire réseau sans fil, vous pourrez localiser d'autres réseaux sans fil disponibles (consultez le manuel de votre adaptateur sans fil), et désirier pour votre routeur sans fil un canal aussi loin que possible du canal utilisé par ces réseaux.

• Essayez plusieurs canaux parmi ceux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d'autres dispositifs sans fil se trouvant dans votre voisinage.
  Pour les dispositifs de réseau sans fil d'une marque différente, utilisez la fonction d'analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel. Pour de plus amples informations, reportez-vous au guide de l'utilateur de votre carte réseau.

Ces solutions devraient vous permettre d'obtenir une zone de couverture maximale avec votre routeur. Si vous doivent restender cette zone de couverture, nous vous suggérons le Point d'accès/Module d'extension de Belkin.

5. Connexions sécurisées, RPV et AOL

Une connexion sécurisée est une connexion qui requiert un nom d'utilisateur et un mot de passer et qui est utilisé à où la sécurité revêt une grande importance. Parmi les connexions sécurisées :

• Les connexions de type réseau privé virtuel (RPV), souvent utilisées pour acceder à distance à un réseau d'entreprise
• Le programme Bring your own access d'America Online (AOL) qui vous permet d'utiliser AOL via une connexion à large bande (DSL ou cable) offerte par un autre fournisseur d'accès à Internet (États-Unis uniquement).
  La plupart des banques en ligne
• Plusieurs sites commerciaux qui require un nom d'utilisateur et un mot de passer ainsi d'acceder à un compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l'énergie de votre ordinateur (lorsqu'il est en état de voir). La solution la plus simple afin d'éviter cette situation est de vous reconnectcer en lançant le logiciel de RPV ou d'AOL ou en vous reconnectnant via le site web sécurisé.

Une solution alternative consiste à changer les parametres de gestion de l'énergie afin qu'il ne soit plus mis en état de veille. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les parametres de gestion de l'énergie de Windows, rendez-vous à « Power Options [Options d'alimentation]», dans le « Control Panel [Panneau de Configuration]».

Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veuille restre les étapes ci-dessus afin de vous assurer d'avoir tenté les solutions proposées.

\section*{Caracteristiques du produit}

En peu de temps, vous pourrez partager vos connexion Internet etmettre vos ordinateurs en reseau. Voici la liste des fonctions qui font de votre nouveau Routeur sans fil optimise la solution ideale pour vos reseaux domestiques et de petites entreprises.

Compatible avec les ordinateurs PC et Mac®

Le routeur prend en charge divers environnements réseau, notamment Mac OS® 8.x, 9.x, X v10.x, Linux®, Windows® 98, Me, NT®, 2000, XP, Vista® et autres. Tout ce dont vous avez besoin est un navigateur Internet et un adaptateur réseau prenatal an charge le TCP/IP (le langage standard de l'Internet).

Voyants de la face avant en instance de brevet

Les voyageurs DEL du panneau avant du routeur indiquent quelles fonctions sont en opération. D'un seul coup d'eel vous saurez si votre routeur est connecté à l'Internet. Cette fonction vous évite de deafoir recourir à des logiciels ou des procédures de surveillance d'état avances.

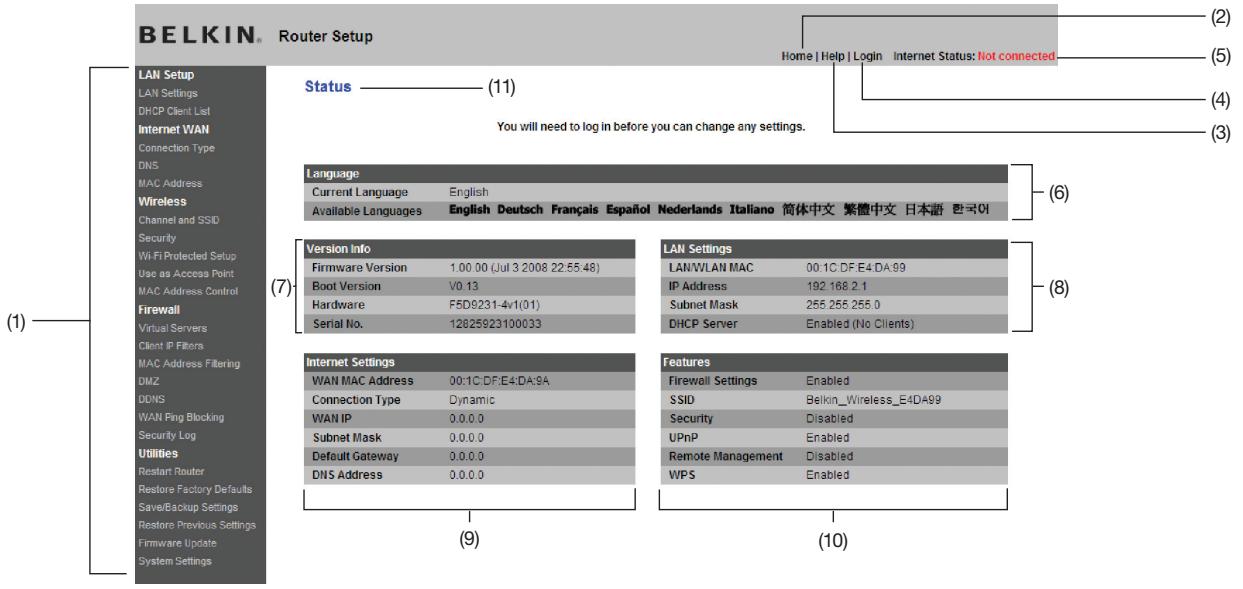

Interface utiliseur avancée basée sur le Web

Vous pouvez configurer les fonctions avancées du routeur facilement par le bias de votre navigateur Web, sans devoir installer de logiciels supplémentaires. Il n'a pas de disques à installer ou à conserver et, mieux encore, vous pouvez apporter des modifications et exécuter des fonctions de configuration à partir de n'importe lequel ordinateur du réseau, rapidement et facilement.

Partage d'adresse IP par NAT

La Traduction d'Adresse Réseau (Network Address Translation - NAT) représentée le procédé employé par le routeur pour partager avec les ordinateurs de votre réseau l'adresse IP unique fournie par votre FAI.

Pare-feu SPI

Votre routeur possede un pare-feu afin de protégierYOUR reseau contre une multitude d'attaques provenant de pirates informatiques, incluant l'usurpation d'adresse IP,le Land Attack,le Ping de la Mort (Ping of Death - PoD),le Smurf Attack, I'attaque par Deni de Service (Denial of Service - DoS),I'IP with zero length, the TCP Null Scan,le SYN flood, the UDP flooding, the Tear Drop Attack,I'ICMP defect, the RIP defect, et le fragment flooding.

Switch 10/100 à 4 Ports intégré

Le routeur dispose d'un switch réseau 4 ports intégré afin que vos ordinateurs filaires puisent partager imprimantes, données, fichiers MP3, photos numériques et bien d'autres. Le switch dispose d'une détction automatique pour régler la vitesse des unités qui lui sont connectées. Il transfère simultanément les données entre les ordinateurs et Internet sans interruption ni consommation de ressources.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

L'UPnP est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des peux, et d'autres applications compatibles avec l'UPnP.

Prise en charge RPV Pass-Through

Si vous vous connectez à votre réseau d'entreprise à partir de la maison par une connexion RPV, votre routre permettra à vos ordinateurs RPV de passer à travers le routeur et de rejoindre le réseau de votre entreprise.

DHCP (Dynamic Host Configuration Protocol) intégré

Le protocole DHCP (Dynamic Host Configuration Protocol) intégré rend la connexion au réseau aussi simple que possible. Le serveur DHCP attribuera des addresses IP à chaque ordinateur de façon automatique, de façon à ce qu'il n'y ait pas de configuration réseau complexe.

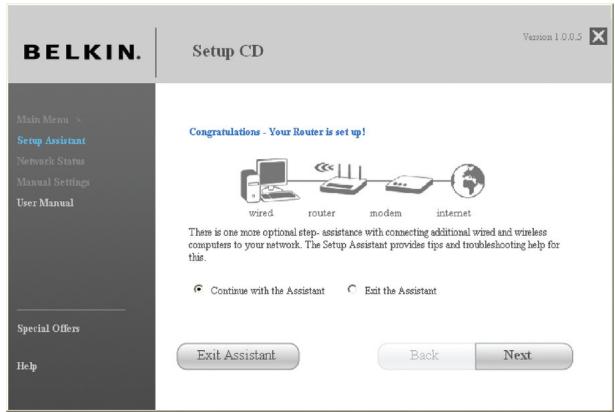

Assistant d'installation

L'assistant, qui fait suite à l'assistant installation facile bien connu, vous évite les réglages à l'aveuglette. Ce logiciel automatique déterminée pour vous les paramétrés du réseau et configure le routeur pour la connexion à votre fournisseur d'accès à l'Internet (FAI). En quelques minutes, votre routeur sera prét à fonctionner avec l'Internet.

REMARQUE: Le logiciel assistant d'installation est compatible avec Windows 2000, XP, Vista™ et Mac OS X v10.x. Si vous utilisez un autre système d'exploitation, installez le routeur sans fil à l'aide de l'autre méthode de configuration précrite à la page 20 de ce Manuel.

Point d'accès sans fil optimisé 802.11g intégré

Les produits de la gamme réseau optimisée mettent en œuvre une toute nouvelle technologie sans fil qui permet un début de données jusqu'à 150 Mbps. Le début réel est généralement inférieur au début de la connexion et varie en fonction de l'environnement de votre réseau.

REMARQUE: Le débit de transmission mentionné (150 Mbps) est le débit de données physique. Le débit réel est inférieur.

Filtrage des adresses MAC

Pour augmenter la sécurité, vous pouvez définir une liste d'adresses MAC (identificateurs de client unique) à qui est permis l'accès au réseau. Chaque ordinateur dispose de sa propre adresse MAC. Il vous suffit d'entrez ces adresses dans une liste grâce à l'interface-utilisateur évoluée basée sur le Web afin de contrôler l'accès à votre réseau.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Contenu du coffret

• Routeursans fil optimise de Belkin
  Guide d'installation rapide
• CD-ROM avec logiciel assistant d'installation Belkin
  Cable reseau Ethernet RJ45
• Bloc d'alimentation
  Le manuel de l'utilisateur sur le CD d'installation

Configuration requise

• Connexion Internet à large bande par modem cable ou ADSL avec connexion RJ45 (Ethernet)
  Au moins un ordinateur équipé d'une carte d'interface réseau installée
• Protocole TCP/IP installé sur tous les ordinateurs
  Cable reseau Ethernet RJ45
• Navigateur Internet

Configuration requise pour l'assistant d'installation

Un ordinateur sous Windows® 2000, XP ou Vista®, ou Mac OS® X v10.x
- Proceseur 1 GHz et 128 Mo RAM minimum
- Navigateur Internet

Le routeur a eté concu pour être place sur une surface de travail. Tous les câbles sortent de la partie arrêté du routeur, pour une gestion aisée de ceux-ci. Les voyants du Panneau de l'etat du réseau sont visibles à l'avant du routeur et vous fournissant des informations sur l'activité et l'état du réseau.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

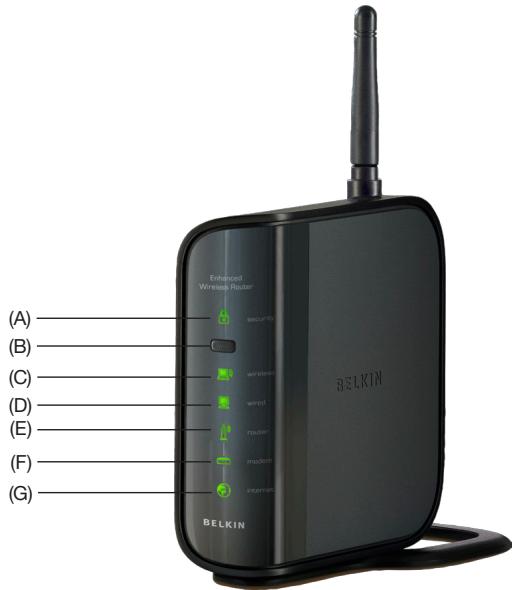

A. Sécurité sans fil

Éteint	La sécurité sans fil est désactivée
Vert continu	La sécurité sans fil est activée

Ce bouton sert à la fonction Wi-Fi Protected Setup. Consultez la section

« Configuration des paramètres de sécurité sans fil »

C. État de l'ordinateur sans fil

Éteint	Aucun ordinateur sans fil n'est liévenant
Vert continu	L'ordinateur sans fil est connecté au réseau
Ambré clignotant	Problème lors de la connexion de l'ordinateur sans fil au réseau

D. État de l'ordinateur filaire

Éteint	Aucun ordinateur filaire n'est liévenant
Vert continu	L'ordinateur filaire est connecté au routeur
Ambré clignotant	Problème lors de la connexion de l'ordinateur filaire au routeur

E. État du routeur/alimentation

Lorsque vous mettez le routeur sous tension ou lorsque vous le redémarrez, un court laps de temps est nécessaire à son initialisation. Pendant ce temps le voyant clignote. Une fois que le routeur est entièrement initiaisé, le voyant s'allume en continu, ce qui indique que le routeur est prét à être utilisé.

Éteint	Le routeur est étéint
Vert clignotant	Le routeur démarre
Vert continu	Le routeur est prét

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

F. État du modem

Cette icône est de couleur verte pour indiquer que le modem est connecté correctement au routeur. En cas de problème, elle devient de couleur ambrée.

Éteint	Le routeur n'est PAS connecté au modem
Vert continu	Le routeur est connecté au modem et fonctionne correctement
Ambré clignotant	Problème avec le modem

G. État de l'Internet

Cette icône unique indique que le routeur est connecté à l'Internet. Quand cevoyant est éteint, le routeur N'EST PAS connecté à l'Internet. Quand cevoyant clignote de couleur ambrée, le routeur essaire de se connecter à l'Internet. Quand cevoyant est bleu en continu, le routeur est connecté à l'Internet. Lorsque vous utilise la fonction « Disconnect after x minutes [Déconnecter après x minutes]», cevoyant devient très utile pour surveiller l'état de la connexion du routeur.

Éteint	Le routeur n'est PAS connecté à l'Internet
Ambré clignotant	Le routeur tarde de se connecté à l'Internet
Vert continu	Le routeur est connecté à Internet

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

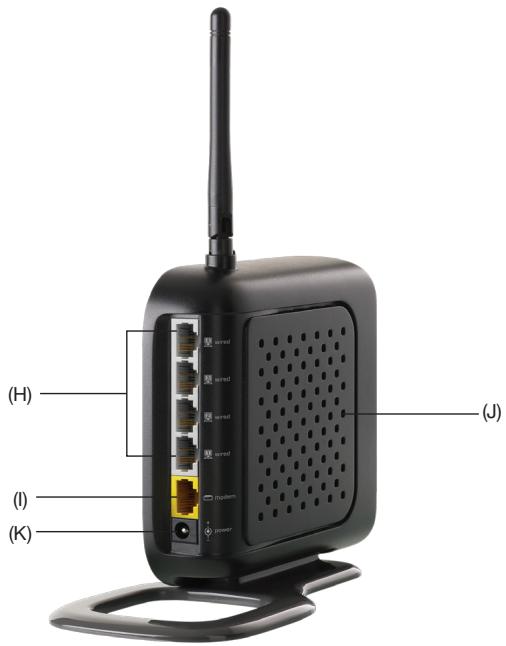

H. Connexions aux ordinateurs filaires - gris

Connectez vos ordinateurs filaires (et non pas sans fil) sur ces ports. Les ports LAN sont des ports 10/100 RJ45 à négociation automatique et à liaison ascendante automatique pour un cable Ethernet UTP standard de catégorie 5 ou 6. Les ports sont numérotés de 1 à 4.

I. Connexion au modem - jaune

Ce port est prévu pour la connexion du modem cable ou ADSL. Utilisez le cable fourni avec le routeur pour brancher le modem sur ce port. L'utilisation d'un autre cable que celui fourni avec le routeur risque de ne pas fonctionner correctement.

J. Bouton de réinitialisation - rouge

Le bouton de réinitialisation s'utilise dans les rares cas où vous routeur fonctionne de façon incongrue. La réinitialisation du routeur rétablit son fonctionnement normal, tout en conservant les paramètres enregistrés. Vous pouvez également rétablier les paramètres par défaut du fabricant à l'aide du bouton de réinitialisation. Vous pouvez utiliser le rétablissement des paramètres par défaut lorsque vous avez oublé votre mot de passer.

i. Réinitialisation du routeur

Appuyez et relâchéz le bouton de réinitialisation. Les voyageurs du routeur clignotent momentanément. Levoyant « routeur » clignote. Lorsque le voyant « routeur » est allumé en continu, la réinitialisation est terminée.

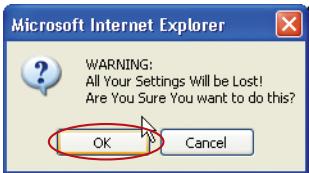

ii. Rétéssement les paramètres par défaut du fabricant

Appuyez et maintenez enforcé le bouton de réinitialisation pendant 10 secondes, puis relâchéze-le. Les voyants du routeur clignotent momentanément. Levoyant « routeur » clignote. Lorsque levoyant « routeur » est allumé en continu, la réinitialisation est terminée.

. Prise d'alimentation - noir

Branchez à cette prise le bloc d'alimentation de 12 VCC/1A fournie.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Vérifiez le contenu de la boîte. Vous nevez y trouver les éléments suivants :

• Routeursans fil optimise de Belkin
  Cable reseau Ethernet RJ45
• Bloc d'alimentation
• CD-ROM avec logiciel assistant d'installation Belkin
  Le manuel de l'utilisateur sur le CD d'installation

Configuration requise pour le modem

Le modem cable ou ADSL doit être équipé d'un port Ethernet RJ45.
Plusieurs modems disposent d'un port RJ45 Ethernet et d'un port USB. Si vous disposez d'un modem avec les deux ports, Ethernet et USB, et si vous servez du port USB à ce moment, pendant la méthode d'installation on vous dira de passer au port RJ45 Ethernet. Si votre modem ne dispose que d'un port USB, vous pouvez demander un différent type de modem à votre FAI ou alors, dans certains cas, vous pouvez acheter un modem avec un port Ethernet RJ45.

Ethernet

USB

Assistant d'installation

Belkin fournit son assistant d'installation pour faciliter l'installation du routeur. Utilisez-le pour installer votre routeur en un tournemain. L'assistant d'installation exige que vous ordinateur soit connecté directement au routeur et que la connexion Internet soit activée et fonctionnelle au moment de l'installation. Si elle ne l'est pas, vous nevez utiliser la méthode décrite à la section « Autre méthode de configuration » de ce manuel pour configurer le routeur. En outre, si vous utilisér un système d'exploitation autre que Windows 2000, XP ou Vista, ou Mac OS X v10.x., vous nevez aussi utiliser la méthode « Autre méthode de configuration » décrite dans ce même Manuel pour pouvoir configurer le routeur.

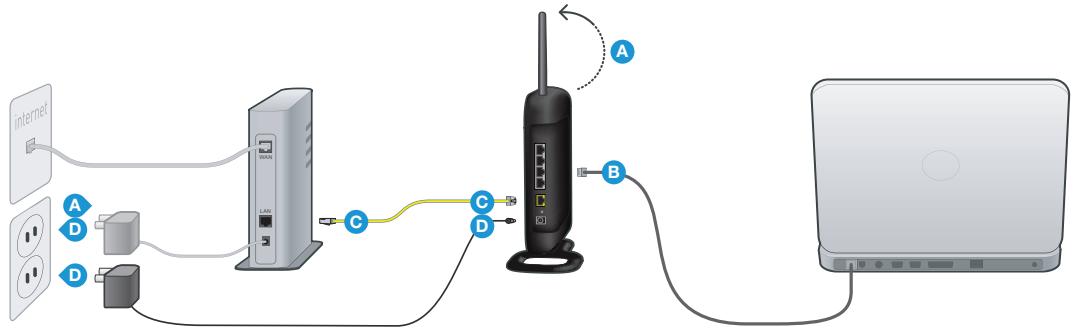

Étape 1: Branchement du matériel - Consultez le Guide d'installation rapide (GIR)

A. Débranche le cable d'alimentation de votre modem. Placez le routeur à côté du modem. Redressez l'antenne du routeur.
B. Repérez le cable réseau qui reliée votre ordinateur au modem. Débranchece ce cable de votre modem et branchez-le dans l'un des ports gris à l'arrière du routeur.
C. Repérez教你 nouveau cable réseau (celui dans la boite de votre routeur) et branchelez le au port jaune à l'arrière du routeur. Branchez-en l'autre extrémité à votre modem, dans le port qui est maintainant libre.
D. Branchez le cable d'alimentation de votre modem. Patientez 60 secondes pendant le démarrage du modem. Branchez le cable de l'adaptateur secteur au port noir à l'arrière du routeur. Branchez ensuite l'autre extrémité à la prise secteur.

E. Patientez 20 secondes pendant le démarrage du routeur. Jetez un œil aux voyants à l'avant du routeur. Assurez-vous que les icônes « filaire » et « routeur » sont allumées en vert. Si ce n'est pas le cas, vérifie à nouveau les branchements.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Étape 2: Configuration du routeur - Exécutez l'assistant d'installation

A. Arrêtez tout programme en exécution sur l'ordinaireur en ce moment. Éteignez tout logiciel de pare-feu ou de partage d'accès à Internet sur l'ordinaireur.
B. Introduisez le CD dans le lecteur de l'ordinateur. L'assistant d'installation apparait automatiquement à l'écran dans les 15 secondes. Cliquez sur « Go [Aller] » pour exécuter l'assistant d'installation. Suivies les instructions.

IMPORTANT: Executeur l'assistant d'installation à partir de l'ordinateur connecté directement au routeur.

BELKIN.

Setup CD

Welcome!

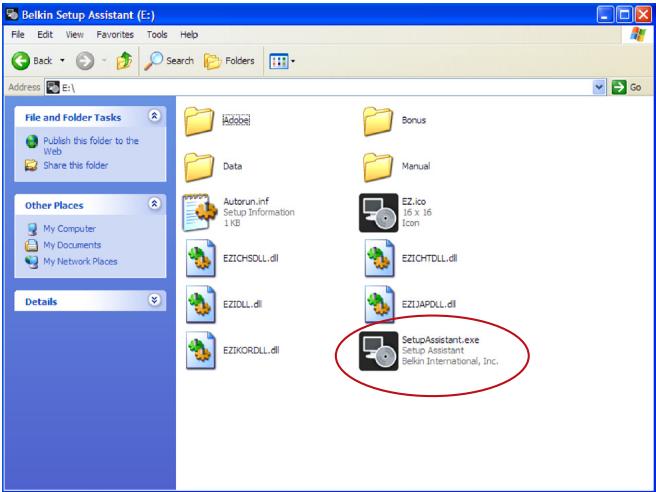

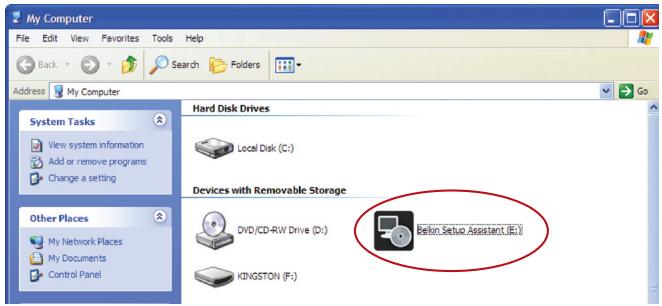

Remarque aux utilisateurs de Windows : Si l'assistant d'installation ne s'execute pas automatiquement, choisissez votre lecteur de CD-ROM à partir de « My Computer [Poste de Travail ] », et cliquez deux fois sur le fjichier appelé « SetupAssistant » sur le CD-ROM.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

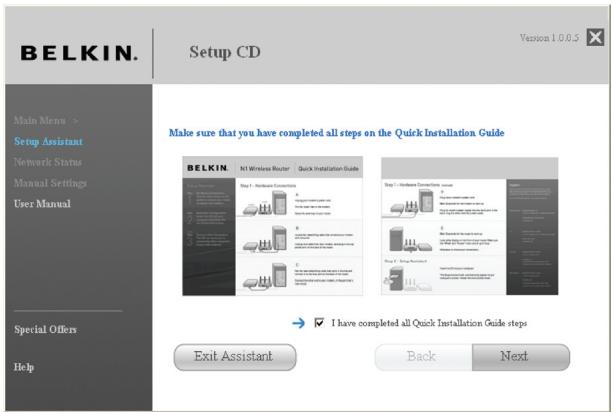

Écran de confirmation

Assurez-vous d'avoir complété toutes les étapes du GIR et cochez la case située à droite de la flèche. Cliquez sur « Next [Suvant] » pour continuer.

Ecran de progression

L'assistant L'assistant: L'assistant d'installation vous montre un écran de progression chaque fois qu'une étape est complétée.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

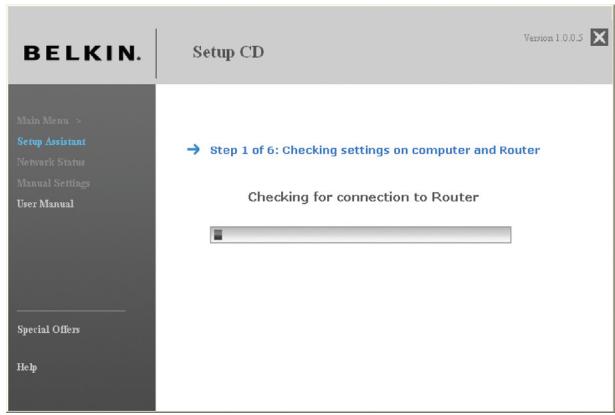

1.1 Verification des paramètres

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

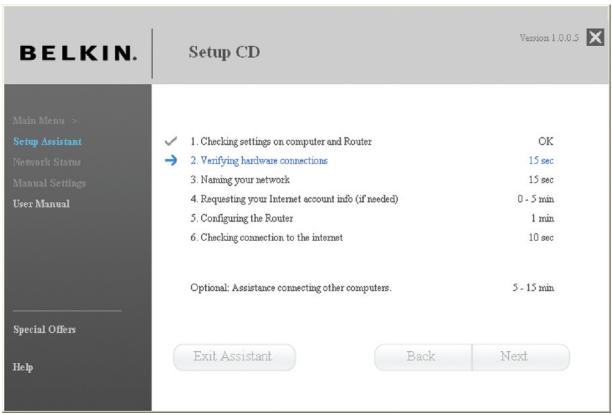

1.2 Vérification des connexions physiques

L'assistant L'assistant: Verifie les branchements et les connexions physiques.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

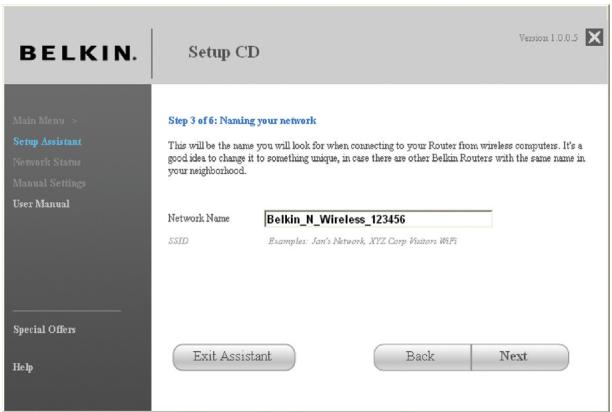

1.3 Attribution d'un nom à votre réseau sans fil.

L'assistant d'installation affiche le nom réseau sans fil par défait ou le Service Set Identier (SSID). Il s'agit du nom de votre réseau sans fil, auquel vos ordinateurs ou disposits avec adaptateurs réseau sans fil se connecteront. Vous pouvez utiliser le nom par défaut ou désirir un nom unique. Notez ce nom pour y reférer plus tard. Cliquez sur « Next [Suivant] » pour continuer.

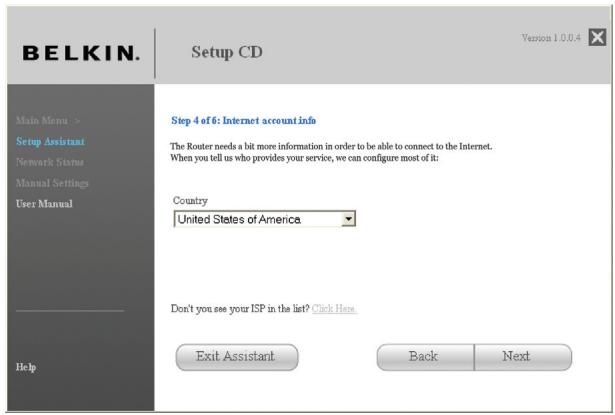

1.4 Recherche des informations relatives à votre compte Internet (si besoin).

Si la connexion à votre compte Internet requiert l'utilisation d'un nom d'utilisateur et d'un mot de passer, vous verrez un écransemblable à celui ci-dessous. Choisissevez-vous pays ou votre FAI dans les boîtres de sélection.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

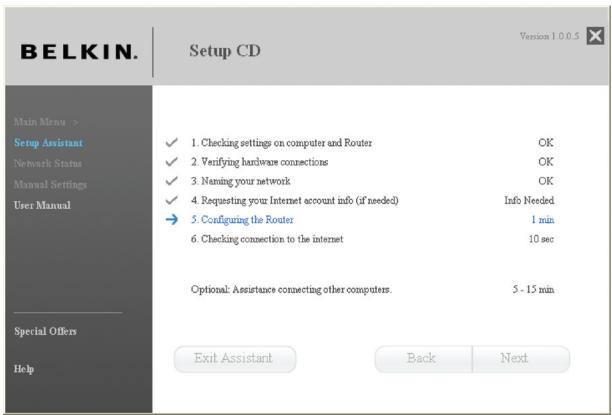

1.5 Configuration du routeur.

L'assistant d'installation configure maintainant votre routeur en envoyant des données à celui-ci et en le redémarrant. Attendez les instructions qui apparaissent à l'écran.

Remarque : Il est important de ne débrancher aucune cable ou de ne pasmettre le routeur hors tension pendant le redémarrage. Sinon, le routeurpourrait subir des dommages irréversibles.

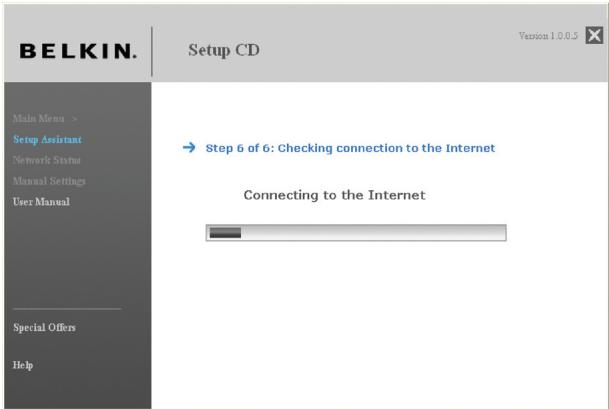

1.6 Verification de la connexion à Internet.

La configuration est presque terminée. L'assistant d'installation vérifie maintainant votre connexion à l'Internet.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

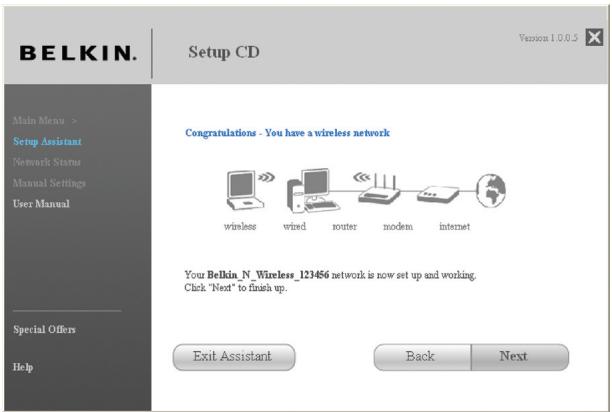

Felicitations

Vous avez terminel installation de voote nouveau routeur Belkin. Vos verrez l'ecran de Felicitations lorsque voote routeur peut se connecter a I'Internet. Vos pouvez commencer a naviguer en lancant voote navigateur et en visitant un site Web.

Vous pouvez vous servir de l'assistant d'installation pour configurer vos ordinateurs filaires ou sans fil pour la connexion à l'Internet enclinquant sur « Next [Suivant] ». Si vous decide d'ajouter des ordinateurs à votre routeur plus tard,CHOISSEZ « Exit the Assistant [Quitter I'assistant] » puis sur « Next [Suvant] »

Dépannage

Si l'assistant n'a pas ete en mesure d'étabir une connexion à l'Internet, vous verrez cet écran. Suivez les instructions à l'écran pour effectuer les étapes de la résolution de problèmes.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1.7 Facultatif : Aide pour la connexion d'autres ordinateurs

Cette étape facultative vous aidera à connecter d'autres ordinateurs filaires ou sans fil à votre réseau. Suivez les instructions qui apparaissent à l'écran.

Après avoir vérifié la connexion de vos ordinateurs filaires et sans fil, votre réseau est prét. Vous pouvez maintainer naviguer sur Internet. Cliquez « Next [Suivant] » pour returner au menu principal.

Étape 1: Branchement du matériel - Consultez le Guide d'installation rapide

Voir le GIR ou l'Etape 1: Branchement du matériel de la section précédente.

Étape 2 : Configuration de vos paramètres réseau pour utilisation avec un serveur DHCP

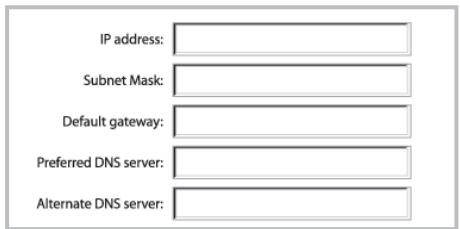

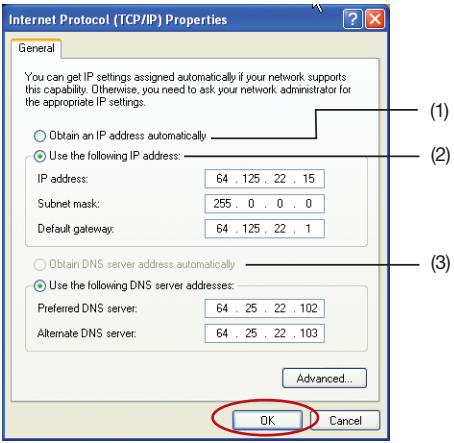

Reportez-vous à la section de ce manuel intitulée « Configuration manuelle des paramètres réseau » pour plus d'informations.

Étape 3 Configuration du routeur pour l'utilisation de l'interface évoluée basée sur navigateur Web

Grace à votre navigateur Internet, vous pouvez acceder à l'Interface utilisateur évoluée basée sur le Web du réseau. Dans la barre d'adresse, tapez « 192.168.2.1 » (ne tapez pas les http:// ou www). Appuyez ensuite sur la touche « Entrée »

Address

192.168.2.1

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

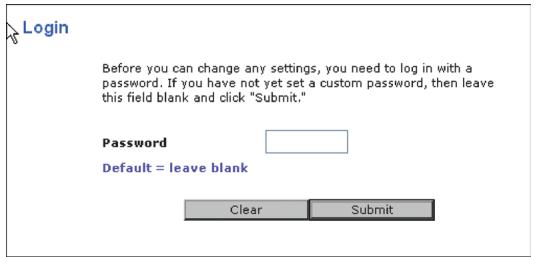

Connexion au routeur

La page d'accueil du réseau s'affiche dans la fenêtre du navigateur. Cette page d'accueil peut être vue par quiconque désire la voir. Pour apporter des modifications aux paramétres du réseau, vous doivent vous connecter. Cliquez sur le bouton « Login [Connexion] » ou sur l'un des liens de la page d'accueil pour acceder à l'écran de connexion. Le réseau est livré sans mot de passer. À l'écran de connexion, laissez le mot de passer vide et cliquez sur le bouton « Submit [Envoyer] » pour vous connecter.

Déconnexion du routeur

Seulement un ordinateur à la fois peut se connecter au routeur afin de modifier les paramètres. Une fois l'utilisateur connecté à l'interface pour apporter des modifications, il existe deux méthodes de déconnexion. Cliquez sur le bouton « Logout [Déconnexion] » pour déconnecter l'ordinateur. La seconde méthode est automatique. La connexion expirera après un intervalle de temps donné. Le délambda de temporisation par défaut est 10 minutes. Vous pouze la changer et en désirir une comprise entre 1 et 99 minutes. Pour de plus amples informations, consultez la section intitulée « Modification du paramètre de temporisation »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Comprendre l'Interface utilisateur evoluée basée sur le Web

La page d'accueil est la première que vous Voyez quand vous accedez à l'Interface utilisateur évoluée (IU). La page d'accueil vous montre un aperçu de l'état du routeur et de ses paramètres. À partir de cette page, vous pouvez rejoindre toutes les pages ayant trait à la configuration.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Raccourcis de navigation

Voupez passer à n'importe qu'elle autre page de l'IU en cliquant directement sur ces raccourcis. Les raccourcis sont classés par catégories et groupés à l'aide d'onglets pour faciliter l'accès à un paramètre particulier. En cliquant sur l'en-tête violet de chaque onglet, vous obtenez une courte description de la fonction de l'onglet.

2. Bouton Accueil

Le bouton « Accueil » est disponible à chaque page de l'IU. Enclinquant sur ce bouton, vous retournez à la page d'accueil.

3. Bouton Aide

Le bouton « Aide » vous permet d'acceder aux pages d'aide du routeur. Vous pouvez également obtenir de l'aide sur de nombreuses pages. Pour cela, cliquez sur « More info [Plus d'infos] » en regard de certaines sections de chaque page.

4. Bouton Connexion/Déconnexion

Ce bouton vous permet d'ouvrir ou de fermer une session sur le réseau en appuyant sur un bouton. Lorsque vous estes connecte au réseau, ce bouton indique «Logoutn [Déconnexion] ». La connexion au réseau vous transportera vers une page de connexion séparée, ou vous dévrez entre un mot de passer. Lorsque vous estes connecté au réseau, vous pouvez apporter des modifications aux paramètres. Une fois les modifications apportées, vous pouvezvous déconnecter du réseau. Pour cela, cliquez sur le bouton «Logoutn [Déconnexion] ». Pour plus d'informations sur la connexion au réseau, reportez-vous à la section « Connexion au réseau »

5. Indicateur de l'etat de l'Internet

Cet indicateur est visible dans toutes les pages du Router, et montre l'etat de la connexion du Router. Lorsqu'il indique « Connected [Connecté] » en bleu, le routeur est connecté à Internet. Lorsque le routeur n'est pas connecté à Internet, l'indicateur affiche « Not connected [Pas de connexion] » en ROUGE. Lorsque vous apportez des modifications aux paramètres du routeur, l'indicateur est mis à jour automatiquement.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

6. Langue

Montre la langue de l'interface utilisé. Sélectionnez la langue enclinquant sur l'une des langues disponibles.

7. Information sur la version

Montre les versions du micrologiciel, du code de démarrage, du matériel, ainsi que le numéro de série du routeur.

8. Paramètres LAN

Montre les réglages du côte du réseau local (Local Area Network - LAN) du Routeur. Pour modifier ces paramètres, cliquez sur l'un des liens (Adresse IP, Masque de sous-réseau, serveur DHCP) ou cliquez sur le lien de navigation rapide « LAN » sur la partie gauche de l'écran.

9. Paramètres Internet

Indique les paramètres Internet/WAN du Routeur connecté à l'Internet. Pour modifier ces paramètres, cliquez sur l'un des liens ou sur le lien de navigation rapide « Internet/WAN » sur la partie gauche de l'écran.

10. Fonctions

Montre l'état du pare-feu et des fonctions sans fil du routeur. Pour modifier ces paramètres, cliquez sur l'un des liens ou sur le lien de navigation rapide sur la partie gauche de l'écran.

11. Nom de la page

La page sur laquelle vous vous trouvez peut être identifiée par ce nom. Ce manuel refère parfois au nom de ces pages. Par exemple, « LAN > LAN Settings [LAN > Paramètre LAN] » refère à la page « LAN Settings [Paramétres LAN] »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

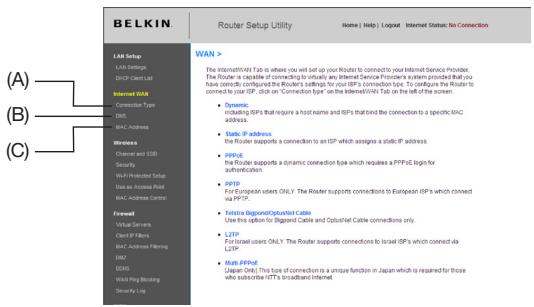

Étape 4 : Configuration du routeur pour la connexion à votre fournisseur d'accès à Internet (FAI)

L'onglet « Internet/WAN » est l'endetroit où vous allez configurer le routeur pour qu'il se connecte à votre fournisseur d'accès à Internet (FAI). Le routeur peut se connecter pratiquement à n'importe que科学发展 offert par un FAI, si bien sūr vous avez configuré votre routeur avec les paramètres appropriés au type de connexion de votre FAI. Les paramètres de connexion du FAI vous sont fournir par celui-ci. Pour configurer le routeur avec les paramètres fournis par le FAI,clistez sur «Connection Type [Type de connexion]» (A) sur le côté gauche de l'écran. Sélectionnez votre type de connexion. Si votre FAI vous a fourni des paramètres DNS,clistez sur «DNS» (B) pour entrser l'adresse DNS de votre FAI qui nécessite des paramètres particuliers. Cliquez sur «MAC address [Adresse MAC]» (C) pour cloner l'adresse MAC de votre ordinateur ou entrez une adresse WAN MAC spécifique, si cela vous est demandé par votre FAI. Lorsque vous avez terminé d'apporter ces modifications, l'indicateur «Internet Status [État de l'Internet]» affiche «Connected [Connecté]» si le routeur a été correctement configuré.

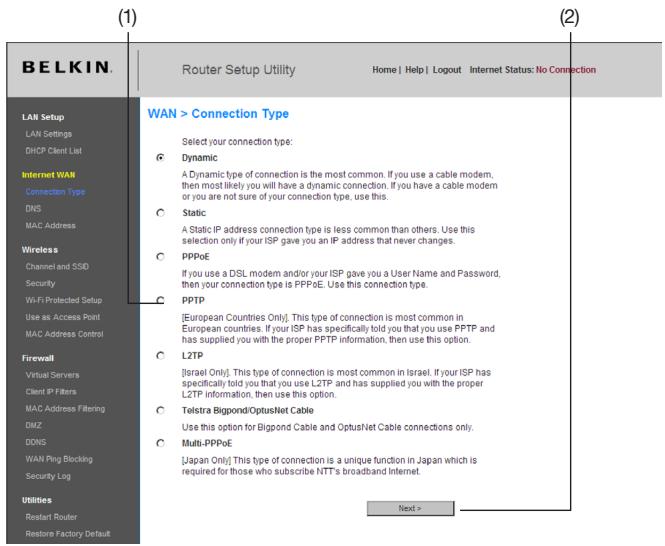

Définition du type de connexion

À partir de la page Type de connexion,CHOISSEZ le type de connexion dont vous disposez. Cliquez sur le bouton (1) en regard du type de connexion, puis cliquez sur « Next [Suivant] » (2).

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

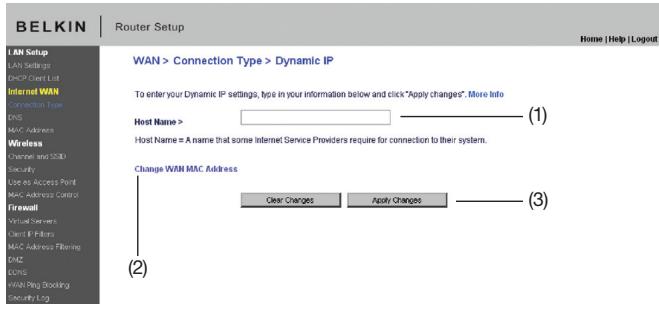

Réglage du type de connexion FAI comme « IP Dynamique »

Une connexion de type dynamique est le type de connexion le plus courant, et se retrouve sur les modems cable. Choisir l'option de connexion dynamique est souvent suffisant pour compléter la connexion à votre FAI. Certains types de connexion dynamique peuvent nécessiter un nom d'hôte. Si un nom d'hôte vous a été attribué, vous pouvez le saisir dans l'espace prévu. Le nom d'hôte vous est fourni par votre FAI. Certaines connexions dynamiques peuvent exiger le clonage de l'adresse MAC du PC originellement connecté au modem.

1. Nom d'hôte (1)

Cet espace est prévu pour y saisser un nom d'hôte qui doit être visible pour votre FAI. Entrez cette nom d'hôte ici, puis cliquez sur « Apply Changes [Enregistrer les modifications] »(3). Si vous FAI ne vous a pas attribué de nom d'hôte, ou si vous n'étés pas certain, laissez ce champ vide.

2. Modification de l'Adresse MAC WAN (2)

Si vous FAI exige une adresse spécifique MAC pour la connexion à son service, vous peuvent saisir une adresse spécifique MAC ou bien cloner l'adresse MAC de cet ordinateur à l'aide de ce lien.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Définition du type de connexion du FAI de type « IP fixe »

La connexion « IP fixe » est moins répandue que les autres types de connexion. Si vous FAI utilise l'adressage IP fixe, vous aurez besoin de votre adresse IP, de cette du masque de sous-réseau et de cette de la passerelle FAI. Vous pouvez obtenir ces informations auprès de votre FAI ou parmi les documents fournis par toute FAI. Entrez les informations, et cliquez sur « Apply Changes [Enregistrer les modifications] » (4). Àprous l'application des modifications, l'indicateur d'état de connexion Internet affiche « Connected [Connecté] » si votre routre est correctement configuré.

BELKIN.

Router Setup

Fournie par notre FAI. Saisissez votre adresse IP ici.

2. Masque de sous-réseau (2)

Fournie par votre FAI. Saisissez votre masque de sous-réseau ici.

3. Adresse de passerelle du FAI (3)

Fournie par toute FAI. Saisissez l'adresse de la passerelle FAI ici.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

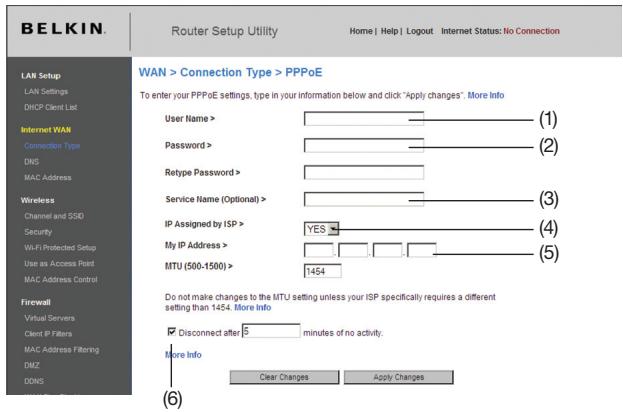

Configuration de votre connexion de type PPPoE

La plupart des fournisseurs de services ADSL utilisant la connexion de type PPPoE. Si vous utilisez un modem ADSL pour vous connecter à Internet, votre FAI utilise probablement le protocole PPPoE pour vous connecter au service. Si vous disposez, chez vous ou au bureau, d'une connexion Internet qui ne nécessite pas de modem, vous pouvez égallement utiliser le PPPoE.

Vous possédez une connexion PPPoE si :

• Voiture FAI vous a attribué un nom d'utilisateur et un mot de passage, qui sont requis pour vous brancher à Internet
• Voiture FAI vous a fourni des logiciels tels que WinPOET et Internet300, et vous utilisez ceux-ci pour vous brancher à Internet,
• Vous doivent double-cliquer une icône sur votre bureau, autre que celle de votre navigateur, pour vous brancher à Internet.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Nom d'utilisateur

Cet endroit est prévu pour y saisir le nom d'utilisateur qui vous a été attribué par le FAI.

2. Mot de passage

Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

3. Nom du service

Un nom de service est rarement requis per un FAI. Si vous n'etes pas surs si voitre FAI exige un nom de service, laisseze ce champ vide.

4. IP attribuée par le FAI

Si vous FAI vous a fourni une adresse IP spécifique, sélectionnez « Yes [Oui] » et entrez l'adresse IP et le masque de sous-réseau dans les champs qui apparaissent.

5. MTU

Le paramètre MTU ne devrait jamais être modifié, à moins que votre FAI ne vous ait fournir un paramètre spécifique. Apporter des modifications aux valeurs MTU peut causeurs des problèmes pour la connexion l'Internet, y compris déconnexion de l'Internet, accès lent à l'Internet et difficultés avec des applications Internet qui fonctionnaient correctement auprèsavant.

6. Déconnecter après X...

La fonction de déconnexion permet de déconnecter automatiquement le routeur de votre FAI lorsque celui-ci est inactif pendant une période de temps déterminée. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur se déconnecttera de l'Internet après 5 minutes d'inactivité Internet. Cette option doit être utilisée si votre FAI vous facture à la minute.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

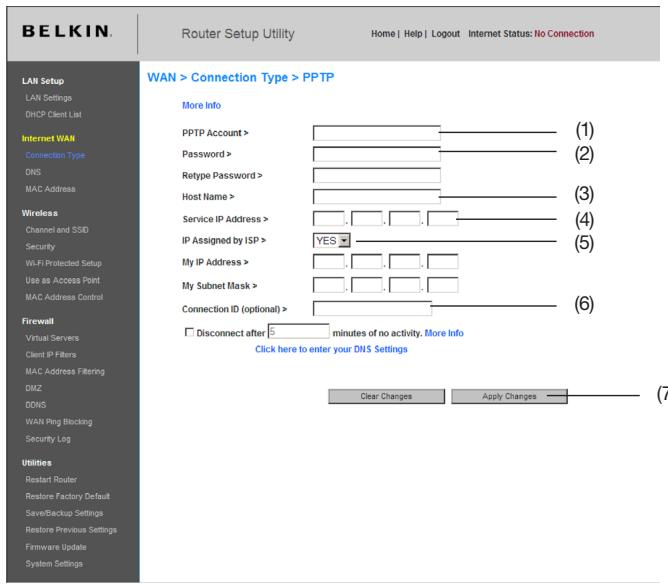

Définition du type de connexion du FAI à PPTP (Point-to-Point Tunneling Protocol)

[Europeseulement]

Des FAI exigent une connexion utilisant le protocole PPTP, un type de connexion très repandu dans les pays européens. Ceci créé une connexion directe avec le système du FAI. Entrez l'information fournie par votre FAI dans le champ prévu à cet effet. Lorsque vous ave terminé, cliquez sur « Apply changes [Enregistrer les modifications] » (7). Àprous avoir enregistrées les modifications, l'indicateur de l'état de l'Internet affichera « Connecté » si votre routeur est correctement configuré.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Compte PPTP

Fournie par notre FAI. Saisissez votre identifiant PPTP ici.

2. Mot de passer PPTP

Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

3. Nom d'hôte

Fournie par votre FAI. Saisissez ici le nom d'hote.

4. Adresse IP du service

Fournie par votre FAI. Saisissez votre passerelle PPTP/adresse IP de service ici.

5. IP attribuée par le FAI

Si vous FAI vous a fourni une adresse IP spécifique, sélectionné « Yes [Oui] » et entrez l'adresse IP et le masque de sous-résseau dans les champs qui apparaissent.

6. ID de connexion (optionnel)

Fournie par votre FAI. Entrez l'identifant de connexion ici.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

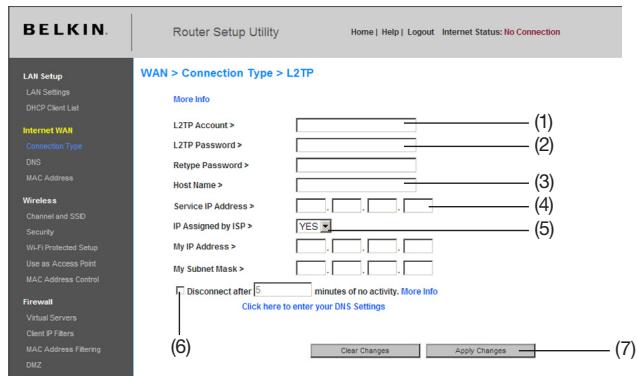

Définition du type de connexion du FAI à L2TP (Layer 2 Tunneling Protocol)

[Israel uniquely]. Des FAI exigent une connexion utilisant le protocole L2TP, un type de connexion très répandu en Israël. Ceci créé une connexion directe avec le système du FAI. Entrez l'information fournie par votre FAI dans le champ prévu à cet effet. Lorsque vous ave terminé, cliquez sur « Apply changes [Enregister les modifications] » (7). L'indicateur d'état de l'Internet affichera « Connexion OK » si votre routeur est configuré de façon appropriée.

1. Compte L2TP

Fournie par votre FAI. Saisissez votre identifient L2TP ici.

2. Mot de passage L2TP

Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

3. Nom d'hôte

Fournie par votre FAI. Saisissez ici le nom d'hote.

4. Adresse IP du service

Fournie par votre FAI. Saisissez votre passerelle L2TP/adresse IP de service ici.

5. IP attribuée par le FAI

Si vous FAI vous a fourni une adresse IP spécifique, sélectionnez « Yes [Oui] » et entrez l'adresse IP et le masque de sous-résseau dans les champs qui apparaissent.

6. Déconnexion après X minutes...

Cette fonction permet de déconnecter automatiquement le routeur de votre FAI, lorsque celui-ci est inactif pour une période de temps déterminée. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur se déconnectera de l'Internet après 5 minutes d'inactivité Internet. Cette option devrait être utilisée si votre FAI vous facture à la minute.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Définition du type de connexion si vous étrent utilisateur de Telstra® Big Pond/OptusNet Cable [Australie seulement]

Suivez les étapes à l'écran et cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer la configuration.

BELKIN

Router Setup

Définition des paramètres personalisés du serveur des noms de domaine (DNS)

Un Serveur de Noms de Domaine est un serveur que l'on retrouve sur l'Internet et qui traduit les URL (Universal Resource Locators), telles que www.belkin.com, en adresses IP. La plupart des FAI n'exigent pas que cette information ne soit entree lors de la configuration du routeur. La case « Automatic from ISP [Obtenir automatique du FAI] » (1) doit etre cochee si vous FAI ne vous a pas fourni d'adresse DNS particulaire. Si vous etes utilisez une connexion de type IP fixe, vous pouze avoir besoin de saisir une adresse DNS spécifie ainsi qu'une adresse DNS secondaire pour que votre connexion puisse fonctionner correctement. Si vous utilisez une connexion de type dynamique ou PPPoE, il est fort probable que vous n'ayez pas a entrar une adresse de DNS. Laissez la case « Automatic from ISP [Obtenir automatique du FAI] » cochee. Pour entrar les parametres d'adress DNS, deselectionnee la case « Automatic from ISP [Obtenir automatique du FAI] » et entrez les numeros DNS dans les espaces fournis a cet effet. Cliquez sur « Apply changes [Enregisterer les modifications] » (2) pour enregistrer les parametes.

WAN > DNS

Tous les composants du réseau, incluant cartes, adaptateurs et routeurs, possedent un nombre de série unique appelé adresse MAC. Il est possible que vous fournisseur d'accès à Internet (FAI) enregistre l'adresse MAC de l'adaptateur de votre ordinateur et n'autorise que cet ordinateur à se brancher à Internet. Lorsque vous installez le routeur, c'est sa propre adresse MAC qui sera « vue » par le FAI, ce qui risque de faire échouer la connexion. Belkin vous permit de « cloner » (copier) l'adresse MAC de l'ordinateur dans le routeur. Cette adresse MAC sera donc lue par le FAI comme étant l'adresse MAC originale et assurera le bon fonctionnement de la connexion. Si vous n'étes pas certain que votre FAI ait besoin de voir l'adresse MAC d'origine, clonez tout simplement l'adresse MAC de l'ordinateur qui itait à l'origine connecté au modem. Le clonage de l'adresse n'entrainera jusqu'àwon problème à votre réseau.

Clonage de votre adresse MAC

Pour cloner votre adresse MAC, assurez-vous d'utiliser l'ordinateur qui était à l'ORIGINE connecté au modem, avant que le routeur ne soit installé. Cliquez sur le bouton « Clone [Cloner] »(1). Cliquez sur « Apply Changes [Enregister les modifications] » (3). Notre adresse MAC est maintainant clonée dans le routeur.

Saisie d'une adresse MAC spécifique

Dans certains cas, il se peut que vous ayez besoin d'une adresse MAC WAN spécifique. Vous pouze en entrez une manuellement à la page « MAC Address [Adresse MAC] ». Entrez une adresse MAC dans les espaces fournis à cet effet (2), puis cliquez sur « Apply Changes [Enregistrer les modifications] » (3) pour enregistrer les changements. L'adresse MAC WAN du routeur sera maintainant l'adresse MAC spécifiée.

BELKIN

Router Setup

Grçà à votre navigateur Internet, vous pouvez accéder à l'Interface utilisateur évoluée base sur le Web du réseau. Dans votre navigateur, tapez « 192.168.2.1 » (n'entrez aucune élément comme http:// ou www), puis appuyez sur la touche Entrée.

Address

192.168.2.1

La page d'accueil du routeur s'affiche dans la fenetre du navigateur.

Visualisation des paramètres du réseau local (LAN)

Pour acceder à page d'accueil de l'onglet de configuration du réseau local (LAN) (1), cliquez sur le titre de celui-ci. Vous y trouverez une courte description des fonctions. Pour afficher les paramétres ou modifier n'importequelde ces paramétres de réseau local,cliquez sur « LAN Settings [Paramétres de réseau local] » (2) ou pour afficher la liste des ordinateurs connectés, cliquez sur « DHCP Client List [Liste des clients DHCP] » (3).

(1)

BELKIN

Router Setup

(2)

AN Setup

AN Settings

DHCP Client List

Internet WAN

Connection Type

DNS

MAC Address

Wireless

Channel and SSD

Security

Use as Access Point

MAC Address Control

Firewall

Virtual Server

Chart P filters

Modification des paramètres de réseau local (LAN)

Tous les paramètres de réseau local (LAN) du routeur peuvent être visualisés et modifiés ici.

BELKIN

Router Setup

LAN Setup

LAN Setting

DHPC Client List

Internet WAN

Connection Type

DNS

MAC Address

Wireless

Channel and SSD

Security

Use as Access Point

MAC Address Control

Firewall

Virtual Servers

Client Fillers

L' « Adresse IP » représenté l'Adresse IP interne du routeur. L'adresse IP par défaut est « 192.168.2.1 ». Pour acceder à l'Interface de configuration avancée, entrez cette adresse IP dans la barre d'adresse de votre navigateur. Cette adresse peut être modifiée au besoin. Pour modifier l'adresse IP, entrez la nouvelle adresse IP et cliquez sur « Apply Changes [Enregister les modifications] ». L'adresse IP可以选择 doit être une adresse IP non-acheminable. Exemples d'adresses IP non-acheminables :

192.168.x.x (ou x est un nombre compris entre 1 et 254)

10.x.x.x (ou x est un nombre compris entre 1 et 254)

172.y.x.x (ou x est un nombre compris entre 1 et 254, et y est un chiffre est compris entre 16 et 31)

2. Masque de sous-reseau

Il n'est pas nécessaire de modifier le masque de sous-résseau. Il consiste en une fonction avancée unique à votre routeur. C'est possible de modifier un masque de sous reseau le cas échéant. Toutefois, NE modifiez PAS le masque de sous-résseau à moins d'avoir raison spécifique de le faire. La valeur par défaut est « 255.255.255.0 »

3. Serveur DHCP

Le serveur DHCP rend la mise en œuvre d'un réseau très simple, en attribuant automatiquement des adresses IP à tous les ordinateurs du réseau. La valeur par défaut est « ON [Activé] ». La fonction de serveur DHCP peut être désactiver si nécessaire. Toutfootis, si vous désactive le Serveur DHCP, vous devrez entre manuellement une adresse IP fixe pour chacun des ordinateurs de votre réseau. Pour désactiver le serveur DHCP, sélectionnez l'option « Off [Déactivé]», puis cliquez sur « Apply Changes [Enregistrer les modifications] »

4. Réserve IP

Il s'agit de l'ensemble d'adresses IP réservé pour l'attribution dynamique aux ordinateurs du réseau. La valeur par défaut est de 2 à 100 (c'est à dire 99 ordinateurs). Pour changer ce nombre, entrez de nouvelles adresses IP de début et de fin, puis cliquez sur « Apply Changes [Enregistrer les modifications] ». Le serveur DHCP peut assigner automatiquement 100 adresses IP. Ceci veut dire que vous ne pouvez pas spécifique une réserve d'adresses IP supérieure à 100 ordinateurs. Par exemple, si l'adresse de départ est 50, l'adresse d'arrivée doit être 150 (ou inférieure), afin de ne pas surpasser la limite de 100 clients. L'adresse IP de départ doit être inférieure en nombre à l'adresse IP d'arrivée.

5. Durée d'autorisation

La durée pendant laquelle le serveur DHCP réservera l'adresse IP pour chaque ordinateur. Nous vous conseillons de laisser la durée d'autorisation à « Foreverver [Toujours] ». La valeur par défaut est « Foreverver [Toujours]», ce qui signifie que chaque fois que le serveur DHCP attribue une adresse IP à un ordinateur, cette adresse ne changera pas pour l'ordinateur. La prédéfinition d'une durée d'autorisation plus courte, tel que un jour ou une heures, libérera les adresses IP en question après l'écolement du temps spécifique. Ceci peut en outre dire que l'adresse IP d'un ordinateur peut changer au fil du temps. Si vous ave défihi d'autres fonctions avancesés du routeur, comme la DMZ ou le filtrage des clients IP, celles-ci dépendront de l'adresse IP. Ainsi, il serait préférende que l'adresse IP demeure la même.

6. Nom de Domaine local

Le paramètre par défaut est « Belkin ». Vous pouvez donner un nom de Domaine local (nom de réseau) à votre réseau. Il n'est pas nécessaire de modifier ce paramètre à moins qu'un impératif particulier ne vous y oblige. Vous étés libre de donner le nom de votre choix à votre réseau, comme par exemple Mon réseau.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Affichage de la page Listedes clients DHCP

Voussouspouce visualiser une listed'ordinateurs (appelés « clients ») connectés àvoireseau. Vouysétes en mesure de visualiser l'adresse IP (1) de l'ordinateur, le nom d'hote (2) (si I'ordinateur s'en est vu attribuer un), et I'adresse MAC (3) de la carte d'interface reseau de cet ordinateur. Cliquez sur le bouton « Refresh [Actualiser] » (4) pourmettre la listeda jour. La listedest mise a jour s'il y a eu unquelconque changement.

BELKIN

Router Setup

Home |Help | Logout

LAN Setup LAN Settings

DCCP Center List

Internet WAN

Correction Type

CNS

MACD

Wireless

□□□

S

Use as Access Point

MAC

Firewall

Virtual Servers

Client Filters

Configuration des paramètres du réseau sans fil

L'onglet Sans fil you permit d'apporter des modifications aux parametes de votre réseau sans fil. Sous cet onglet, you pouvez modifier le nom du réseau sans fil (SSID - acronymme de Service Set Identifier), le canal de fonctionnement, les réglages de sécurité par chiffrement, ainsi que configurer le routeur pour l'utiliser comme point d'accès.

Modification du nom du réseau sans fil (SSID)

Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Le SSID est le nom de votre réseau. Le nom du réseau par défaut du routeur est « Belkin_XXXXX », où XXXXX sont les six chiffres unique à votre routeur. Le nom de leur réseau reseamblera à « Belkin_123456 ». Vous pouvez le modifier au besoin, ou le laisser tel quel. Toutefois, si vous décidé de modifier le nom de votre réseau sans fil et qu'il y a d'autres réseaux dans fil dans toute environnement, assurez-vous que le nom de votre réseau est différent de celui de ces réseaux environnants. Pour modifier le SSID, entrez le SSID désiré dans le champ SSID (1) et cliquez sur « Apply Changes [Enregister les informations] » pour valider le changement (2) Le changement est immédiat. Si vous modifiez le SSID, vos ordinateurs sans fil doivent aussi être configurés à l'aide de ce même SSID afin qu'ils puisent se connecter à votre réseau sans fil. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour有關 des informations sur la procédure à suivre pour effectuer cette modification.

BELKIN

Router Setup Utility

Remarque: Vérifiez de temps à autre la disponibilité de mises à jour du micrologiciel du routeur à partir de la page « Utilities > Firmware update [Utilitaires > Mise à jour du micrologiciel ] ». Ces mises à jour peuvent résoudre des problèmes, ajouter des fonctionnalités sans-fil et/ou améliorer les performances du réseau (voir en page 63).

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Modification du canal sans fil

Vou pouvez désirir parmi plusieurs canaux de fonctionnement : aux États-Unis, il y a 11 canaux et au Royaume-Uni (ainsque que la plupart des pays d'Europe) il y en a 13. Dans un petit nombre d'autres pays, la réglementation concernant les canaux peut être différente. Une routeur est configuré de façon à fonctionner sur les canaux appropriés à votre pays de résidence. Vous pouvez modifier le canal au besoin. S'il y a d'autres reseaux sans fil en fonction dans cette zone, votre reseau devrait fonctionner sur un canal différent de ceux utilisés par ces autres reseaux sans fil.

Canal d'extension

Les specifications du projet 802.11n prévoient l'utilisation d'un canal secondaire pour doubler la bande passante (voir « Utilisation de la fonction de commutation entre les bandes passantes » en page suivante). Un canal d'extension approprié sera montré lors du fonctionnement en mode à 40 MHz (voir « Utilisation de la fonction de commutation entre les bandes passantes » ci-dessous). Vous pouvez modifier le canal au besoin.

Utilisation de la fonction de commutation entre les modes sans fil

Ce commutateur vous permet de configurer les modes sans fil du routeur. Il existe plusieurs modes.

Remarque : Pour certains modes, la mise à jour du micrologiciel doit être activée.

1) Off

Ce paramètre vous permet d'éteindre le point d'accès du routeur, pour ainsi empêcher tout dispositif réseau de rejoindre votre réseau. Ceci vous permet de sécuriser votre réseau en votre absence, par exemple, ou lorsque vous désirez ne pas utiliser la fonction sans fil de votre réseau à un moment donné.

2) 802.11g only

Ce paramètre du routeur vous permet de relier des dispositifs 802.11g à votre réseau et en laissant de côté les péripériques 802.11b plus lents.

3) 1x1802.11n

Ce paramètre du routeur vous permet de relier des dispositifs 802.11n à votre réseau et en laissant de côte les péripériques 802.11b/g plus lents.

4) 802.11b & 802.11g & 1x1 802.11n

Ce paramètre du routeur vous permet de relier des dispositifs 802.11b, 802.11g et 802.11n à votre réseau.

Utilisation de l'option d'émission du SSDI

Remarque: Cette fonction avancée ne devrait être utilisée que par les utilisateurs avances. Pour plus de sécurité, vous pouvez désirier de ne pas diffuser le SSID de votre réseau. Ceci gardera le nom de votre réseau à l'abri des ordinateurs recherchant la présence de réseaux sans fil. Pour désactiver la diffusion du SSID, déslectionné la case en regard de « Broadcast SSID [Diffusion du SSID]», puis cliquez sur « Apply Changes [Enregistrer les modifications]». Le changement est immédiat. Chaque ordinateur doit maintainant être définir pour se connecter à votre SSID. Le paramètre « ANY » (TOUS) pour le SSID ne sera plus accepté. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Switch en Mode Protégé

Le Mode Protégé assure un fonctionnement ajustat des dispositifs 802.11g sur toute réseau optimisé lorsque des dispositifs 802.11b sont présents, ou en présence d'un traffic 802.11b dense dans votre environnement réseau. Si vous utilisez ensemble un adaptateur USB sans fil optimisé Belkin et des cartes réseau ou adaptateurs 802.11b ou 802.11g sur toute réseau, nous给您 recommendons l'utilisation du Mode Protégé. Si vous vous situez dans un environnement avec très peu, VOIRE pas du tout, de traffic issu de réseaux sans fil 802.11b, vous obtiendrez une(Meilleure performance 802.11g en désactivant le mode Protégé. Si vous travailliez dans un environnement avec un traffic 802.11b TRES DENSE ou subsissez des interférences, vous obtiendrez de更好地 performances 802.11g avec le Mode Protégé étant Activé. La performance réseau optimisée n'est pas affectée par ce paramètre.

Utilisation de la fonction de commutation entre les bandes passantes

Ce commutateur vous permet de configurer les modes de bande passante sans-fil du routeur. Il existe plusieurs modes :

1) 20MHz only

Ce paramètre permet le fonctionnement du routeur sur une bande passante de 20 MHz. Ce mode est compatible avec les dispositifs projet 802.11n, 802.11g et 802.11b, mais diminuera de moitié la bande passante des disposifits 802.11n. Diminuer la bande passante à 20 MHz peut résoudre certains problèmes liés au sans-fil.

2) 20MHz/40MHz Auto

Ce paramètre permet au fonctionnement du routeur de passer automatiquement de 20 Hz à 40 MHz. Ce mode permit le fonctionnement 40 MHz, pour optimier le début des dispositifs 802.11n (projet) lorsque les conditions le permettent. Lorsqu'un point d'accès 802.11g estprésent et occupe un canal secondaire adjacent, le routeur passée automatiquement au fonctionnement 20 MHz pour optimier la compatibilité. Nous vous recommendons ce mode par défaut.

Commutateur 802.11e/WMM QoS

Voupermetd'activer/desactiverlafonctionQoS.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Modification des paramètres de sécurité sans fil

Votre routeur sans fil optimé comprend la toute dernière norme de sécurité, appelée WPA2™ (Wi-Fi Protected Access 2™), ainsi que la norme ancienne Wired Equivalent Privacy (WEP). Your routeur prend également en charge la(norma Wi-Fi Protected Setup™ (WPS), qui simplifie la configuration d'un réseau sans fil. Le WPS se sert de méthodes familières, comme la saisie d'un numéro d'identification personnel (PIN) ou appuyer sur un bouton, pour permettre aux utilisateurs de configurer le nom du réseau et des modes de chiffrement de données WPA™/WPA2 et d'authentication efficaces. Par défaut, la sécurité sans fil est désactivée. Pour activer la sécurité, vous devez déterminer la méthode de chiffrement de votre choix. Pour acceder aux paramétres de sécurité, cliquez sur « Security [Sécurité]», sous l'onglet « Wireless [Sans fil] »

Utilisation du Wi-Fi Protected Setup

Le WPS utilise le chiffrement WPA2 (décrit en page 44). N'offre pas de sécurité supplémentaire ou renforcée, mais s'occupéplatz de normaliser la méthode pour sécuriser votre réseau sans fil. Vous pouvez utiliser la méthode par bouton de commande (Push Button Configuration - PBC) ou la méthode par PIN pour autoriser l'accès à votre réseau sans fil. Voici le principe des deux méthodes :

PBC: Appuyez sur le bouton WPS, situé à l'avant du routeur, et maintenEZ le enforcé pendant 3 secondes. Ensuite, amorcez la procEDURE WPS sur le dispositif client dans les deux minutes qui suivent. Consultez la documentation du client à propos de cette procEDURE. Appuyer sur le bouton PBC a pour effet d'activer automatiquement le WPS. Le client est maintainant ajoute à votre réseau sans fil de façon sécuritaire.

PIN: Le dispositif client possède un numéro d'identification personnel (de 4 ou 8 chiffres). Activez le WPS à partir de l'écran illustré ci-dessous. Entrez le PIN du client dans le registraire interne du routeur (accès par cet écran). Le client sera ajouté à votre réseau sans fil automatiquement dans les deux minutes qui seront.

Wi-Fi PROTECTED

SETUP

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Wireless > Wi-Fi Protected Setup

1. Wi-Fi Protected Setup (WPS): Activé ou Désactivé.
2. Méthode Personal Information Number (PIN): Selon cette méthode, un client sans fil qui désire acceder à votre réseau doit fournir un PIN de 4 ou 8 chiffres au routeur. Àprouv avoir cliqué sur « Inscrite», vous devez débuter la procédure d'établissement de connexion à partir du client dans les deux minutes qui seront.
3. PIN routeur: Si un registraire exter est disponible, vous pouvez entré le PIN du routeur dans ceregistraire. Cliquer sur « Générer nouveau code PIN » pour modifier le PIN par défaut. Cliquer sur « Restaurer code PIN par défaut » pour restaurer le PIN par défaut.
4. Méthode Push Button Configuration (PBC): Le PBC est une autre méthode de connexion à un réseau WPS. Appuyez sur le bouton PBC à l'avant du routeur pendant trois secondes, puis débutez la procédure PBC sur le dispositif client. Ou encore, appuyez sur le bouton logiciel « Demarrer PBC » pour débuter la procédure.
5. Méthode de configuration manuelle : Cette section déscrit les paramètres de sécurité par défaut pour tout mode de sécurité autre que le WPS.

Table des matières

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration requise pour le WPA2

IMPORTANT :Pour utiliser la sécurité WPA2, tous vos ordinateurs et vos adaptateurs clients sans fil doivent être mis à niveau avec des rustines, des clients et des logiciels utilisaires clients prénant en charge le WPA2. Au moment de mettre ce manuel sous pressée, plusieurs rustines de sécurité sont disponibles pour téléchargement gratuite, auprès de Microsoft®. Ces patches ne fonctionnement qu'avac Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment.

Pour les ordinateurs sous Windows XP sans Service Pack 2 (SP2), un fjichier Microsoft appelé « Windows XP Support Patch for Wireless Protected Access (KB 826942) » est disponible pour téléchargement gratuite à http://support.microsoft.com/kb/826942

Pour Windows XP avec Service Pack 2, Microsoft a lancé un fisier pour telchargement gratuite afin de metre a niveaux les composants du client sans fil pour prise en charge du WPA2 (KB971021). La mise a jour est disponible sur le site : http://support.microsoft.com/kb/917021

IMPORTANT : Vous doivent également vous assurer que toutes vos cartes/adaptateurs clients sans fil prennt en charge le WPA2, et que vous avez télécharge et installe le pilote le plus recent. Un pilote mis a jour pour la plupart des cartes sans fil Belkin est disponible pour tellechargement à partir du site de l'assistance technique Belkin : www.belkin.com/networking.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Tout comme la sécurité WPA, le WPA2 est disponible en mode WPA2-Personal (PSK) et en mode WPA2-Enterprise (RADIUS). De façon générale, le WPA2- Personal (PSK) se retrouve dans le cas d'un réseau domestique, alors que le WPA2-Enterprise (RADIUS) se retrouve en environnement d'entreprise, ou un serveur radius externe distribue la clé réseau aux clients de façon automatique. Une routeur prend en charge le WPA2-Personal (PSK).

1. Àprouv avoir configuré votreoute, allez à la page « Sécurité » sous « Sans fil » et sélectionné « WPA/WPA2-Personal (PSK) » à partir du menu dérounant « Mode de sécurité ».(1).
2. À « Authentication », sélectionnez « WPA-PSK », « WPA2-PSK » ou « WPA-PSK + WPA2-PSK » (2). Ce paramètre devra être identique à celui des clients que vous configurerez. Le Mode « “WPA-PSK + WPA2-PSK ” permet au routeur de prendre en charge les clients avec sécurité WPA ou WPA2.
3. Entrez votre clé pré-partagée (PSK) (3). Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisé pour tous les clients sans fil branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont ». Cliquez sur « Apply Changes [Enregistrer les modifications] » (4) pour terminer. Tous les clients sans fil doivent maintainant être configurés avec ces paramétres.

IMPORTANT : Assurez-vous que vos ordinateurs sans fil sont mis à jour afin de prendre en charge le WPA2 et possèdent les réglages appropriés permettant une connexion au routre.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration du chiffrement WEP

Remarque aux utilisateurs de Mac : L'option « Passphrase [Expression mot de passer] » ne fonctionne pas avec Apple® AirPort®. Pour la configuration du chiffrement de votre ordinateur Mac, veuillez utiliser la méthode manuelle décrite à la section suivante.

1. Sélectionnez « WEP 128 bits » ou « WEP 64 bits » dans le menu déroulant.
2. Àprouv avoir sélectionné le mode de chiffrement WEP, vous pouvez entrer votre clé WEP en entrant la clé hexadécimale manuellement ou vous pouvez entre une phrase de salle dans le champ « Expression mot de passée » et cliquer sur « Généraler » pour creer la clé. Cliquez sur « Apply Changes [Enregister les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres.
3. Le chiffrement de votre routeur est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec la même expression mot de passer. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

BELKIN

Router Setup

LAN Setup

LAN Settings

DHCP Client List

Internet WAN

Connection Type

CNS

MAC Address

Wireless

Channel and SSD

Security

Use as Access Point

MAC Address Control

Firewall

Virtual Servers

Client PFilms

Utilisation d'une clé hexadécimale

Une clé hexadécimale est un mélange de chiffres et de lettres de A à F et de 0 à 9. Les clés 64 bits sont constituées de 10 nombres, pouvant être divisés en cinq nombres de deux chiffres. Les clés 128 bits sont constituées de 26 nombres, pouvant être divisés en 13 nombres de 2 chiffres.

Par exemple :

AF OF 4B C3 D4 = clé sur 64 bits

C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = clé sur 128 bits

Dans les cases ci-dessous, créez vos clés en érivant deux caractères de A à F et de 0 à 9. Vous utiliserez cette clé pour programmer les paramétres de chiffrement du routreur et les ordinateurs sans fil.

Remarque aux utilisateurs de Mac : Les produits AirPort d'Apple ne prennet en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennten en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.

Table des matières

SECTIONS

1

2

3

4

5

6

7

8

9

10

Utilisation du mode Point d'accès

Remarque: Cette fction avance ne devrait ettre utilise que par les utilisateurs avances. Le routeur peut etre configue pour fonctionner comme point d'acces de reseau sans fil. L'emploi de ce mode empache l'option de partage IP NAT ains quie le serveur DHCP. En mode AP, le routeur doit etre configue avec une adresse IP qui doit se couver dans le meme sous-reseau que le du reseau vers lequel you es tet en train de preparer la passereelle. L'adresse IP par defaut est 192.168.2.254, celle du masque de sous-reseau 255.255.255.0.Celles-ci peuvent etre personnalises.

1. Pour activer le mode PA, Sélectionnez « Enable [Activer] » sur la page « Use as Access Point only [Utiliser uniquement comme point d'accès] », Si vous Sélectionnez cette option, vous serez en mesure de modifier les paramétres IP.
2. Configure les paramétres IP se sorte qu'ils concordent avec votre réseau. Cliquez sur « Apply Changes [Enregistrer les modifications] »
3. Connectez un cable du port WAN du routeur jusqu'à votre réseau existant.

Le routier joue maintainant le role de point d'accès. Pour acceder à nouveau à l'interface utilisateur avancée du Router, saississez l'adresse IP que vous avez spécifique dans la barre du navigateur. Vous pouvez définir normalement les réglages de chiffrement, le filtrage des addresses MAC, le SSID et le canal.

Configuration de l'Adresse MAC

Le Filtre d'Adresse MAC representatione une puissante caractéristique de sécurité, you permutant d'autoriser, a des ordinateurs spécifiques, l'accès à voter reseau sans fil. Remarque:Cette listedes ne s'applique qu'aux ordinateurs sans fil. Cette listedes peut etre configuee de sort que tout ordinateur non specifie dans les parametres du filtr et qui tiene d'acceder au reseau se verra refuser I'acces. Lorsque you activee cette fonction, you devez entner I'adresse MAC de chaque client (ordinateur) de vaire reseau, pour permettre a cachun d'acceder au reseau. La fonction « Block [Bloquer] » you permet d'activer et de désactiver facilement I'acces au reseau pour tout ordinateur, sans devoir ajouter I'accesse MAC de I'ordinateur a la liste ni la supprimer.

Dresser une liste d'ordinateurs « autorisés »

1. Sélectionnez la case d'options « Allow [Autoriser] » (1) pour commencer à dresser une liste d'ordinateurs pouvant se connecter à votre réseau sans fil.
2. Puis, dans le champ « Adresse MAC » vide (3), entrez l'adresse MAC de l'ordinaire à qui vous autorisez l'accès à votre réseau sans fil. Cliquez ensuite sur « << Ajouter » (4).
3. Recommencez pour chaque ordinateur.
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » (5) pour terminer.

Table des matières

SECTIONS

1

2

3

4

5

6

7

8

9

10

Dresser une liste d'ordinateurs « refusés »

Laiste d'accès restreint you permét de spécifier les ordinateurs qui se verront REFUSER l'accès au réseau. Tout ordinateur se trouvant dans laiste se verra refuser l'accès au réseau sans fil. Tous les autres pourront y acceder.

1. Sélectionnez la case d'options « Deny [Refuser] » (2) pour commencer à dresser une liste d'ordinateurs qui se verront refuser l'accès à votre réseau sans fil.
2. Puis, dans le champ « Adresse MAC » vide (3), entrez l'adresse MAC de l'ordinateur à qui ne refusez l'accès à votre réseau sans fil. Cliquez ensuite sur « << Ajouter » (4).
3. Recommencez pour chaque ordinateur.
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » (5) pour terminer.

Configuration du pare-feu

Votre routeur est équipé d'un pare-feu qui sert à protégger le réseau d'une variété d'attaques de pirates informatiques, y compris :

Le pare-feu masque en outre les ports reseau qui font fréquèment l'objet d'attaques. Cesports sont « invisibles», ce qui peut dire qu'ils n'existant pas pour un pirate potentiel et ce en tout temps. Vous pouvez désactiver la fonction de pare-feu au besoin. Toutefois, il est recommendé de que le pare-feu soit activé en tout temps. Déactiver le pare-feu ne rendra pas votre réseau totalément vulnérable aux attaques provenant des pirates informatiques, mais il est recommendé d'activer le pare-feu en tout temps.

Firewall >

Configuration des paramètres de retransmission interne

La fonction de serveurs virtuels vous permet de diriger les appeals de service externes (Internet) tels qu'un serveur Web (port 80), un serveur FTP (port 21) ou toute autre application via le routeur vers votre réseau interne. Étant donné que vos ordinateurs internes sont protégés par un pare-feu, les ordinateurs situés hors du réseau (sur Internet) ne peuvent pas y acceder puisqu'ils sont « invisibles ». La liste des applications gratuites a été fournie au cas où vous devrièez configurer la fonction de serveur virtuel pour une application particulière. Si votre application ne se trouve pas dans la liste, vous doivent contacter le fabricant de cette application et déterminer quels paramétres de ports sont nécessaires.

Firewall > Virtual Servers

Choix d'une application

Choisissez votre application à partir de la liste déroulante. Cliquez sur « Add [Ajouter] ». Les paramètres seront alors transférés vers la place suivante disponible à l'écran. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour sauegarder les paramètres de cette application. Pour supprimer l'application, sélectionnez le nombre de la ligne à supprimer, puis cliquez sur « Clear [Effacer] ».

Saisie manuelle des paramètres du serveur virtuel

Pour entrser les parametes manuellement, entrez l'adresse IP dans l'espace prevu pour la machine (serveur) interne, les portes requis pour la passerelle (utilisez une virgule comme separation), selectionnee le type de port (TCP ou UDP) et cliquez sur « Apply Changes [Enregister les modifications] ». Vous pouze uniquement faire passer un seul port par adresse IP interne. Louverture des portes de votre pare-feu risque de comprometter la sécurité de votre réseau. Vous pouze rapidement activer ou désactiver cette fonction. Il est recommendé de désactiver cette fonction lorsque vous n'utilise pas une application spécifique.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

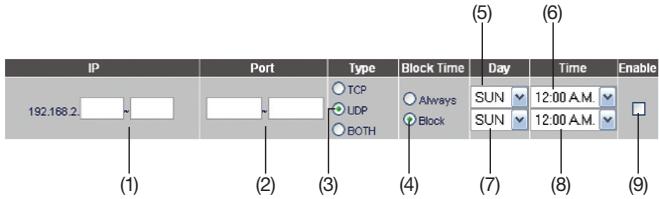

Définition de filters IP de clients

Le routeur peut être configuré de sorte à limiter l'accès de certains ordinateurs à Internet, au courrier électronique et autres fonctions réseaux, à des jours et des heures données. La restriction peut s'appliquer à un seul ordinateur, à un groupe d'ordinateurs ou à plusieurs ordinateurs spécifique.

LAN Setup

LAN Settings

CHCPentList

Internet WAN

Correction Type

CNS

MAC Address

Wireless

Channel in SSI

S

Use as Access Port

MAC Address Control

Firewall

Virtual Services

Cort Fiers

Pour limiter l'accès à Internet à un seul ordinaireur, par exemple, entrez l'adresse IP de l'ordinaireur auquel vous souhaitez limiter l'accès dans les champs IP (1). Ensuite, entrez « 80 » dans les deux champs de ports(2). Sélectionné « Both [Les deux] » (3). Sélectionné « Block [Bloquer] » (4). Vous pouvez également désirier « Always [Toujours] » pour bloquer l'accès en permanence. Sélectionné le jour du début en haut (5), l'heure du début en haut (6), le jour de fin en bas (7) et l'heure de fin (6) en bas. Sélectionné « Enable [Activer ] » (9). Cliquer sur « Apply Changes [Enregistrer les modifications ] » . L'ordinaireur à l'accesse IP que vous avez spécifique ne pourrait acceder à l'Internet aux dates et heures que vous avez entrées.

Remarque: Assurez-vous d'avoir sélectionné le fuseau horsaire approprié dans « Utilitaires» Paramètres système» Fuseau horsaire »

Table des matières

SECTIONS

1

2

3

4

5

6

7

8

9

10

Activer de la zone demilitarisee (DMZ)

La fonctionnalité DMZ vous permet d'indiquer un ordinateur du réseau qui sera placé hors du pare-feu. Ceci peut être nécessaire si le pare-feu cause des problèmes avec une application telle qu'un jeu ou une application de visioconférence. Servez-vous de cette fonction au besoin. L'ordinateur de la DMZ n'est PAS protégé contre les attaques des pirates.

Firewall>DMZ

Pour placer un ordinateur dans la DMZ, entrez les derniers chiffres de son adresse IP dans le champ « IP», puis cliquez sur « Enable [Activer] ». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que le changement soit pris en compte. Si vous utilisez plusieurs adresses IP WAN fixes, il est possible de selectionner vers qu'elle adresse IP WAN l'hote DMZ sera dirigé. Entrez l'adresse IP WAN vers laquelle doit se diriger l'hote DMZ, entrez les deux derniers chiffres de l'adresse IP de l'ordinateur hote DMZ, selectionné «Enable [Activer]», puis cliquez sur « Apply Changes [Enregistrer les modifications] »

Utilisation du serveur DNS dynamique

Le service DNS Dynamique vous permet d'attribuer une adresse IP dynamique à un nom d'hôte fixe parmi certains offerts par DynDNS.org, ce qui vous permet d'acceder à vos ordinateurs à partir de mains endroits sur Internet. DynDNS.org offre ce service à la communauté des Internautes, gratuitemment, pour jusqu'à cinq nombres d'hote.

Le service DNS DynamiqueTM est idéal pour les sites web maison, les serveurs de fichiers, ou pour vous faciliter l'accès à votre PC ou aux fichiers stockés sur leur PC lorsque vous étés au boulot. Le service garantit que votre nom d'hôte pointe toujours vers toute adresse IP, peut importe si votre FAI modifie cette-ci. Lorsque vous désresse IP change, vos amis et associés peuvent coupterngoingyouss retrouver en visitant vosrenom.dynds.org!

Inscrivez-vous gratuitem et obtenez votre nom d'hote DNS Dynamique à http://www.dyndns.org.

Configuration du client DNS Dynamique du routeur

Vouvesdezvousinscireau service gratuitede misea jour deDynDNS.org avantd'utiliser cette fonction.Apresyouestre inscrit,veuillage suivere les etapesci-dessous.

1. Sélectionnez DynDNS en tant que « Service DDNS » (1).
2. Entrez votre nom d'utilisateur DynDNS dans le champ « Account / E-mail » (2).
3. Entrez votre mot de passer DynDNS.org dans le champ « Password » (3).
4. Entrez votre nom de Domaine DynDNS.org dans le champ « Domain Name » (4).
5. Cliquez sur « Update Dynamic DNS [Mise à jour DNS Dynamique] » (5) pourmettreàjourl'adresseIP.

Lorsque vous FAI modifie l'adresse IP qui vous est attribuée, le routeur s'occupé de la mise à jour des serveurs DynDNS.org, avec votre nouvelle adresse IP. Vous pouvez également le faire manuelle, enclistuant sur le bouton « Update Dynamic DNS [Mise à jour DNS Dynamique] »(5).

Firewall>DDNS

Blocage du ping ICMP

Les pirates informatiques utilisent une technique appelée « pinging » pour dénicher sur Internet leurs victimes potentielles. En faisant un ping vers une adresse IP particulière et en receivevant une réponse de la part de celle-ci, un pirate informatique peut decide de s'intéresser à ce qui se trouve的最后一 partie cette adresse. Le routeur peut être définir de façon à ne pas répondre à un ping ICMP provenant de l'extérieur. Ceci rehausse le niveau de sécurité de chaque routeur.

Firewall > WAN Ping Blocking

Pour désactiver la réponse au ping, sélectionnez « Block ICMP Ping [Bloquer le ping ICMP] » (1), puisclinze sur « Apply Changes [Enregistrer les modifications] ».Le routé repondra pas aux pings ICMP.

Utilaires

L'écran Utilitaires vous permet de:gérer plusieurs paramètres du routeur et accomplir certaines tâches administratives.

Utilities >

Redemarrage du routeur

Il peut parfois etre utile de redemarrer le routeur lorsque celui-ci fonctionne de façon incongrue. Le redemarrage ou le reamorcage du routeur ne supprimera AUCUN de vos parametres de configuration.

Utilities > Restart Router

Redémarrer le routeur pour rétablit le fonctionnement normal

1. Cliquez sur le bouton « Restart Router [Redémarrer le routeur] »
2. Le message suivant apparait. Cliquez sur « OK »

Microsoft Internet Explorer

1. Le message suivant apparait. Le redémarrage du routeur peut prendre jusqu'à 60 secondes. Il est important de ne pasmettre le routeur hors tension pendant le redémarrage.

Microsoft Internet Explorer

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, le routeur est redémarré. La page d'accueil du routeur doit appararre automatiquement. Si tel n'est pas le cas, saisissez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Rétablissement des paramètres par défaut du constructeur

Cette option rétablire les paramètres du routeur vers les paramètres par défauget du fabricant. Nous vous recommendons de faire une copie de sauvégarde de vos paramètres avant de rétablier la configuration par défau.

Utilities >RestoreFactory Defaults

1. Cliquez sur le bouton « Restore Defaults [Rétablir les paramètres par défaut] »

1. Le message suivant apparait. Cliquez sur « OK »

2. Le message suivant apparait. Rétablir les paramètres par défaut comprend le redémarrage du routeur. Ceci peut prendre jusqu'à 60 secondes. Il est important de ne pasmettre le routeur hors tension pendant le redémarrage.

Microsoft Internet Explorer

1. Le compte à rebours de 60 secondes apparaît à l'écran. Lorsqu'il parvient à zéro, les paramètres par défaut du routeur sont rétablis. La page d'accueil du routeur doit apparaître automatiquement. Si tel n'est pas le cas, saississez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

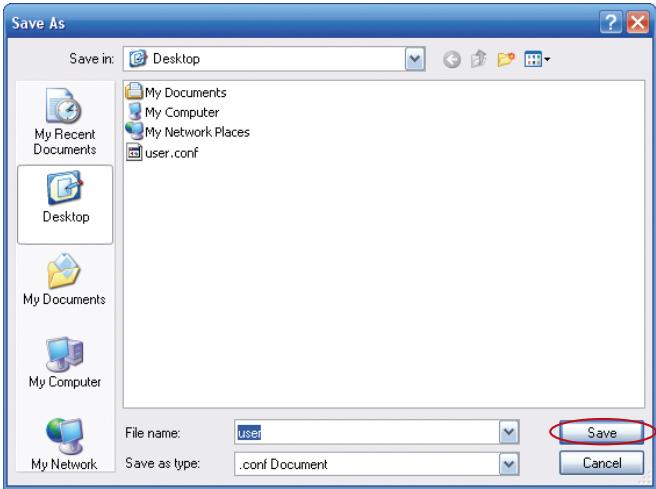

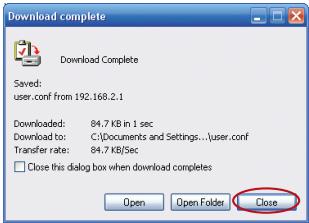

Enregistrement de la configuration actuelle

Voupez sauvegarder toute configuration actuelle grâce à cette fonction. Cela vous permettra de la rétablit plus tard si vous perdez les paramétres ou s'ils sont modifiés. Nous vous recommendons de faire une copie de vos paramétres avant demettre à jour le micrologiciel.

1. Cliquez « Save [Enregister] » La fenetre « File Download [TéléchargeMENT de filchier] » apparait. Cliquez sur « Save [Enregister] »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Une fenêtre apparait. Elle vous permet de sélectionner l'emplacement où vous souhaitez enregistrer le fjichier de configuration. Sélectionnez un emplacement. Vous pouvez donner à votre fjichier le nom que vous pouze. Vous pouze également utiliser le nom par défaut « user. conf ». Assurez-vous de donner un nom au fjichier de façon à pouvoir le retrouver ultérieurement. Lorsque vous avez besoin l'emplacement et le nom du fjichier, cliquez sur « Save [Enregistrer] »

1. Lorsque la sauvegarde est terminée, vous verrez la fénètre ci-dessous. Cliquez sur « Close [Fermer] »

Votrecfgurationestmaintenant sauegardee.

Table des matières

SECTIONS

1

2

3

4

5

6

7

8

9

10

Rétablissement d'une configuration précédente

Cette option vous permet de rétabir une configuration sauvegardée préalablement.

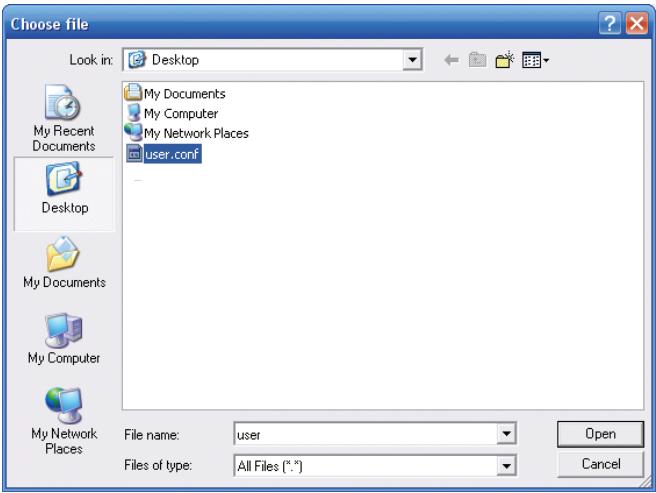

1. Cliquez « Browse [Parcourir] ». Une nouvelle fenêtre s'ouvrira pour vous permettre deCHOISIR I'ENDROIT ou se trouve le fichier de configuration. Tous les fichiers de configuration se terminent par l'extension « .conf ». Localisez le fichier de configuration désiré et double-cliquez sur celui ci.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Un message vous demandési vous souhaitez continuer.Cliquez sur « OK »

1. Une fenêtre de rappel apparait. Le rétablissement de la configuration peut prendre jusqu'à 60 secondes. Cliquez sur « OK »

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, la configuration du routeur est restaurée. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saississe l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Mise à jour du micrologiciel

De temps à autre, Belkin peut lancer une nouvelle version du micrologiciel du routeur. Ces mises à jour peuvent containir des améliorations et des solutions aux problèmes existants. Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jours de Belkin, etmettre à jour libre la toute dernière version.

Recherche d'une nouvelle version du micrologiciel

Le bouton « Check Firmware [Vérifier le micrologiciel] » (1) vous permet de vérifier instantanément s'il existe une nouvelle version du micrologiciel. Lorsque vous cliquez sur le bouton, une fenêtre de navigateur apparait. Elle vous informe qu'aucune nouvelle version n'est disponible ou, au contraire, qu'il existe une nouvelle version. Vous aurez alors la possibilité de la télécharger.

Téléchargement de la nouvelle version du micrologiciel

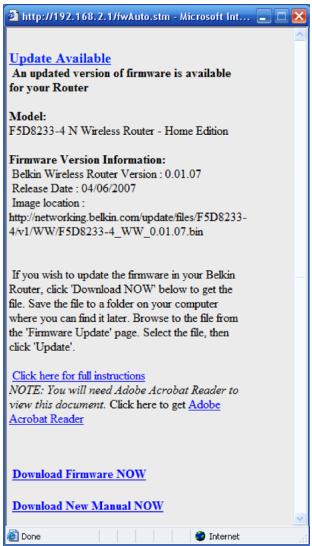

Si vous cliquez sur le bouton « Check Firmware [Vérifier le micrologiciel] » et qu'une nouvelle version est disponible, un écran similaire à celui-ci apparait.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Pour télécharger la nouvelle version du micrologiciel, cliquez sur « Download [Télécharger] »

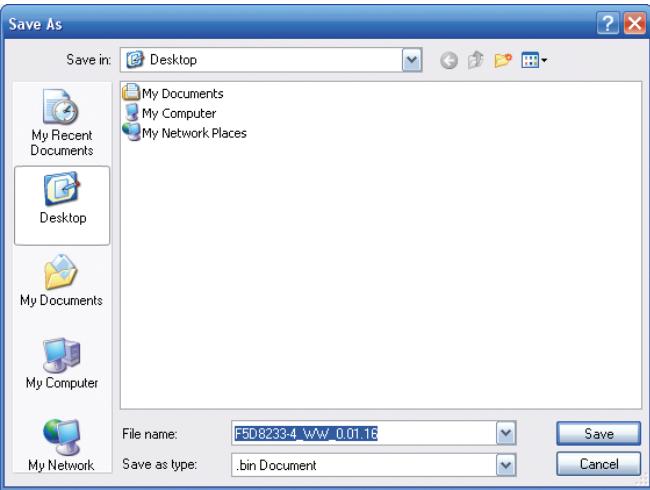

   2 Une fenêtre apparait. Elle vous permit de Sélectionner l'emplacement où vous souhaitez enregistrer le micrologiciel. Sélectionnez un emplacement. Vous pouvez donner à votre fjichier le nom que vous voulez. Vous pouvez également utiliser le nom par défaut. Veillez à placer le fjichier à un endroit où vous pourrez le retrouver ultérieurement. Une fois l'emplacementChoisi, cliquez sur « Save [Enregistrer] »

1. Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci-dessous. Cliquez sur « Close [Fermer] »

Le téléchargement du micrologiciel est terminé. Pourmettre le logiciel à jour, procededez comme indiquedans la section « Mise à jour du micrologiciel du routeur »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Mise à jour du micrologiciel du routeur

1. À la page de mise à jour du micrologiciel, cliquez sur « Browse [Parcouri] ». Une nouvelle fenêtre s'ouvrira pour vous permettre de désirir l'endetroit où se trouve le fjicher de mise à jour du micrologiciel.

2 Parcourez afin de localiser le fjichier que vous venez de télécharger. Sélectionnéz le fjichier en double-cliquant sur le nom du fjichier.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. La boîte de dialogue « Update Firmware [Mise à jour du micrologiciel] » affiche maintainant l'emplacement et le nom du filchier que vous venez de seLECTIONner. Clique sur « Update [Metre à jour] »

1. Un message vous demande si vous étés certain de pouvoir continuer. Cliquez sur « OK »

2. Un autre message apparait. Il vous informe que le routeur peut ne pas répondre pendant une minute, car le micrologiciel est en cours de chargement et que le routeur est en cours de redémarrage. Cliquez sur « OK »

Microsoft Internet Explorer

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, la mise à jour du micrologiciel du routeur est terminée. La page d'accueil du routre doit apparait automatique. Si tel n'est pas le cas, saississez l'adresse du routre (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Modification des paramètres système

À la page des Paramètres du Systeme, vous pouvez entre un nouveau mot de passerance administrateur, régler le fuseau horsaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du routeur.

Entrer ou modifier le mot de salle administrateur

Le routeur est livre SANS mot de passer défini. Si par souci de sécurité vous désirer ajuster un mot de passer, vous pouvez le configurer ici. Écrivez votre mot de passer et conservez-le dans un endroit sur, puisque vous en aurez besoin plus tard pour vous connecter au routeur. Nous recommendons aussi l'ajout d'un mot de passer si vous prévoyez utiliser la fonction de gestion à distance du routeur.

Modification du décal de temporisation de la connexion

L'option de temporisation de la connexion vous permet de déterminer une plage horsaire pendant laquelle vous pouvez être connecté à l'interface de configuration avancée du routeur. La temporisation débute lorsqu'il n'y a plus d'activité. Par exemple, vous ave apporté des modifications dans l'interface de configuration avancée, et ensuite laissé votre ordinateur derrière sans avoir cliqué « DéconNECTION ». EnPNANT pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après votre départ. Vous devrez donc vous connecter à nouveau au routeur pour apporter d'autres modifications. L'option de temporisation de la connexion sert à des fins de sécurité, et le paramètre par défaut est 10 minutes. Remarque: Un seul ordinateur à la fois peut être connecté à l'interface de configuration avancée du routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Définition d'un fuseau hora

Le routeur harmonise le temps en se connectant à un serveur SNTP (Simple Network Time Protocol). Ceci lui permet de synchroniser l'horloge du système avec l'Internet planétaire. L'horloge ainsi synchronisée est utilisée par le routeur pour garder un journal de connexions et pour contrôler le filtrage des clients. Sélectionné le fuseau horsaire du pays dans lequel vous résiduez. Vous avez maintainant l'option de Sélectionner un serveur NTP principal et secondaire afin que l'horloge de votre routeur soit synchronisée. Sélectionné le serveur NPT à partir du menu dérouulant ou conserveze le serveur par défaut.

Si vous demeurez dans une région ayant recours à l'heure d'étabé, cochez la boîte située à côté de « Enable Daylight Saving [Activer l'heure d'étabé] » L'horloge du système peut ne pas être mise à jour immédiatement. Laissez au minimum 15 minutes au routeur pour contacter les serveurs horaires sur Internet et obtenir une réponse. Vous ne pouvez pas modifier l'horloge vous-même.

Time and Time Zone:

Activer de la gestion à distance

Avant d'activer cette fonctionnalité évoluée de votre routeur Belkin, ASSUREZ-VOUS D'AVOIR DéFINI VOTRE MOT DE PASSE

ADMINISTRATEUR. La gestion à distance vous permet d'apporter des changements aux paramètres de votre在网络, où que vous soyez grâce à l'Internet. Il existe deux méthodes de gestion à distance du在网络. La première consiste à acceder au在网络 depuis un endroit quelconque d'Internet en sélectionnant « Any IP address can remotely manage the Router [Toute adresse IP peut gérer le在网络 à distance] ». Lorsque vous aurez entre toute adresse IP WAN depuis un ordinateur sur Internet, un écran de connexion apparaitra. Vous dévrez y entrez le mot de passer du在网络.

La seconde méthode consiste à autoriser une seule adresse IP spécifique à gérer le routeur à distance. Cette méthode est la plus sécurité, mais la moins pratique. Pour y avoir recours, entrez l'adresse IP autorisée à acceder au routeur dans le champ fourni à cet effet, puis selectionnez « Only this IP address can remotely manage the Router [Seule cette adresse IP est autorisée à gérer le routeur à distance] ». Avant d'activer cette fonction, il est FORTEMENT RECOMMANDÉ d'entrez un mot de passer administrateur. Si vous laissez le mot de passer vide, vous autorisez potentiellement des intrusions sur le routeur.

Sécurité évoluée : L'option « Port d'accès distant » vous permet de configurer la fonction de gestion à distance. Le port d'accès par défaut est 80.

Remote Management:

L'UPnP (Universal Plug-and-Play) est une fonction avancée unique à votre routed. C'est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des jours, et d'autres applications compatibles avec l'UPnP. Certaines applications nécessitent que le pare-feu du routre soit configuré selon certains paramétres pour fonctionner ajustement. Pour ce faire, vous devez habituellément ouvrir des ports TCP et UDP, et parfois même configurer les ports de déclenchement. Une application qui est compatible avec l'UPnP possède la capacité de communiquer avec le routre, lui indiquant la façon dont le pare-feu doit être configuré. Le routre est livré avec la fonction UPnP désactivée. Si vous utilisez une application qui est compatible avec l'UPnP, et si vous désírez bénéficier des avantages de l'UPnP, vous pouvez activer la fonction UPnP. Choisissez simplement « Enable [Activer] » dans la partie « UPnP Enabling [Activation UPnP] » de la page « Utilities [Utilités] ». Cliquer sur « Apply Changes [Enregister les modifications] » pour enregistrer les modifications.

UPNP Enabling:

Activation/Désactivation de la mise à jour automatique du micrologiciel

Cette innovation permet au routeur, grâce à une fonction intégrée, de vérifier automatiquement l'existence d'une nouvelle version du micrologiciel et de vous avertir lorsqu'elle est disponible. Lorsque vous vous connectez à l'interface évoluée du routeur, ce dernier effectue une vérification pour savoir s'il existe une nouvelle version du micrologiciel. Si tel est le case, vous en étés informé. Vous pouvez désirir de télécharger cette nouvelle version ou de l'ignorer.

Procedez comme suit pour configurer D'ABORD l'ordinateur connecté au modem cable ou ADSL. Vous pouze également suivre les étapes suivantes pour ajouter des ordinateurs à votre routeur après que celui-ci soit configuré pour acceder à l'Internet.

Configuration manuelle des paramètres réseau sous Mac OS jusqu'à 9.x

Afin que vous ordinateur puisse communiquer efficacement avec votre routeur, vous devrez modifier les parametes TCP/IP de votre Mac à DHCP.

1. Déroulez le menu Pomme. Sélectionnez « Control Panels [Tableaux de bord]», puis « TCP/IP »

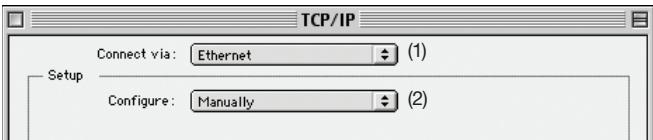

2. Vous verrez le tableau de bord TCP/IP. Sélectionnez « Ethernet Built-In [Ethernet intégré] » ou « Ethernet » dans le menu dérounant « Connect via: [Connector via.] » (1).

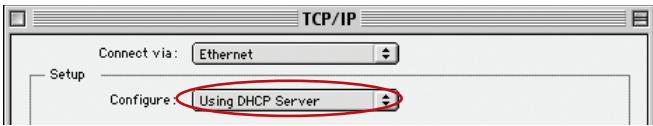

1. À côté de « Configure [Configurer] » (2), si l'option « Manually [Manuellement] » est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

1. SiILA n'est pas déjà fait, au niveau de « Configure [Configurer]», choisisse « Using DHCP Server [Utiliser le serveur DHCP] ». Ceci permet d'indiquer à l'ordinateur qu'il doit obtenir une adresse IP auprès du routeur.

1. Fermez la fenêtre. Si vous avez apporté des modifications, la fenêtre suivante apparait. Cliquez sur « Save [Enregistrer] »

Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, vos paramètres réseau sont maintainant configurés de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration manuelle des paramètres réseau sous Mac OS X

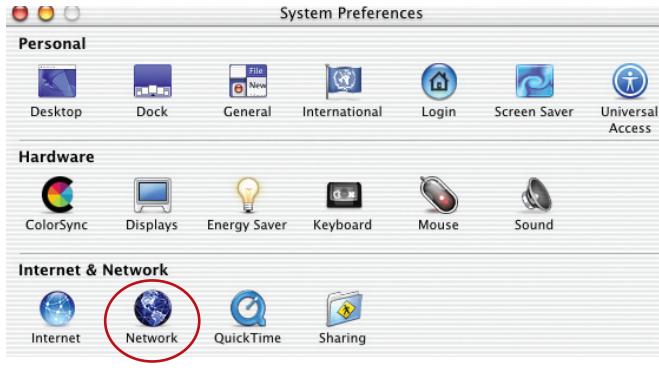

1. Cliquez sur l'icone « System Preferences [Preférences système] »

1. Sélectionnez « Network [Réseau] » à partir du menu « System Preferences [Préférences du système] »

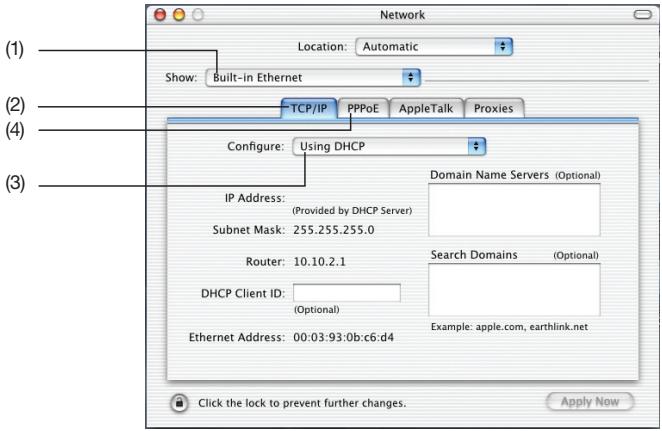

1. Sélectionnez « Built-in Ethernet [Ethernet intégré] » (1) à côté de « Show [Montrer]», dans le menu « Network [Réseau]».
2. Sélectionnez l'onglet « TCP/IP » (2). À côté de « Configure [Configurer] » (3), vous devriez voir « Manually [Manuellement ] » ou « Using DHCP [Utiliser DHCP] » Si tel n'est pas le cas, vérifie dans l'onglet « PPPoE » (4) que l'options « Connect using PPPoE [Se connecter via PPPoE] » n'est PAS sélectionnée. Si c'est le cas, vous déverrez configurer toute routeur pour une connexion de type PPPoE, utiliser cette nom d'utilisateur et mot de passe.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

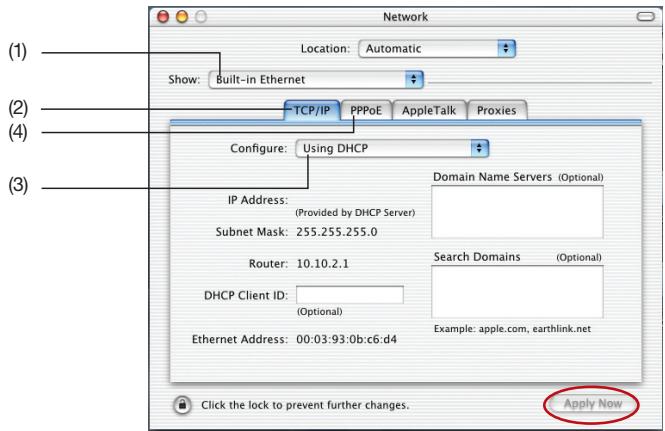

1. Si l'option « Manually [Manuellement] » est seLECTIONnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraîres ces informations dans le routeur.

1. Si cela n'est pas déjà fait, au niveau de « Configure [Configurer]»,CHOISSEZ « Using DHCP Server [Utiliser le serveur DHCP] » (3)Ensuite, cliquez sur « Apply Now [Appliquer maintainant] »

Votre(vos) adaptateur(s) réseau est(sont) maintainant configuré(s) de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration manuelle des paramètres réseau sous Windows 2000, NT, XP ou Vista

1. Cliquez sur « Démarrer», « Paramètres » puis « Panneau de Configuration »
2. Cliquez deux fois sur l'icone « Network and dial-up connections [Connexions reseau et accès à distance] » (Windows 2000) ou sur l'icone « Network [Réseau] » (Windows XP ou Vista).
3. Cliquez avec le bouton droit de la sours sur la connexion au réseau local associée à votre carte réseau, puis sélectionnez « Properties [Propriétés] » dans le menu déroulant.
4. Dans la fenêtre « Local Area Connection Properties [Propriétés de la connexion au réseau local]», Sélectionnez « Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP) ], puis cliquez sur le bouton « Properties [Propriétés] » L'écran ci-contre à droite apparait.
5. Si l'option « Use the following IP address [Utiliser l'adresse IP suivante] » (2) est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

1. Si elles ne sont pas déjà sélectionnées,CHOIsissez les options «Obtain an IP address automatically [Obtenir automatiquement une adresse IP] » (1) et «Obtain DNS server address automatically [Obtenir les addresses des serveurs DNS automatiquement] » (3).Clique sur «OK »

Votre(vos) adaptateur(s) réseau est(SONT) maintainant configuré(s) de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration manuelle des paramètres réseau sous Windows 98SE ou Me

1. Cliquez avec le bouton droit de la souris sur « Network Neighborhood [Voisinage réseau] » et Sélectionné « Properties [Propriétés] » dans le menu déroulant.
2. Sélectionnez « TCP/IP -> settings [TCP/IP -> paramètres] » pour la carte réseau installée. Vous verrez l'écran suivant.
3. Si l'option « Specify an IP address [Spectori une adresse IP] » est sélectionnée, votre routeur devra être configuré pour un type de

connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entre ces informations dans le routeur.

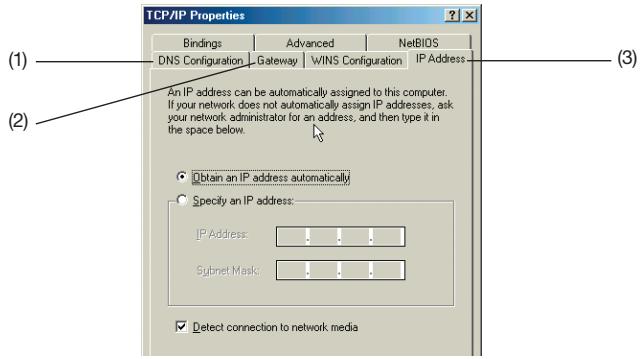

1. Écrivez l'adresse IP et le masque de sous-réseau de l'onglet « IP Address [Adresse IP] » (3).
2. Cliquez sur l'onglet « Gateway [Passerelle] » (2). Notez l'adresse de la passerelle dans le tableau.

1. Cliquez sur l'onglet « DNS Configuration [Configuration DNS] » (1). Inscrivez les adresses DNS dans le tableau.
2. Si elle n'est pas déjà的选择珊珊，chosissez l'options «Obtain IP address automatically [Obtenir automatiquement une adresse IP] » sur l'onglet des addresses IP.Cliquez sur «OK».

Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, votre(vos) adaptateur(s) réseau est(SONT) maintainant configuré(s) de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

La plupart du temps, vous n'aurez pas besoin de modifier les parametes de votre navigateur Web. Si vous éprouvez des difficultés à acceder à l'Internet ou à l'interface utilisé basée sur navigateur Web, modifie alors les parametes de votre navigateur avec les parametes recommendés dans cette section.

Internet Explorer 4.0 ou version ultérieure

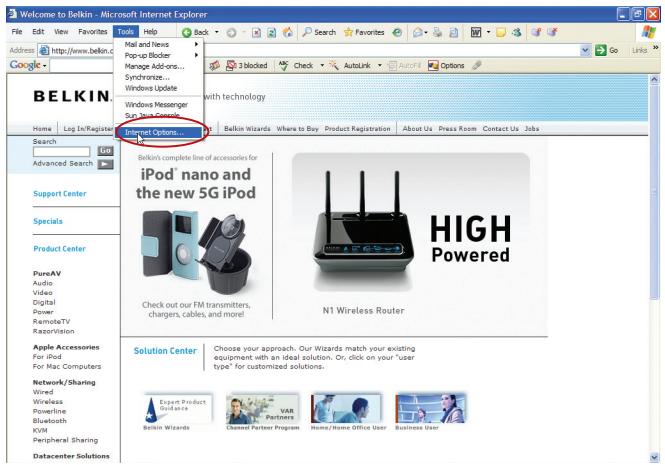

1. Lancez votre navigateur Web. Dans le menu « Tools [Outils]», Sélectionnéz la commande « Internet Options [Options Internet] »

1. À l'écran « Internet Options [Options Internet] », trois可以选择 sont possibles : « Never dial a connection [Ne jamais établit de connexion] », « DialWhenever a network connection is not present [Établier une connexion s'il n'exist pas de connexion réseau] » et « Always dial my default connection [Toujours établier la connexion par défaut ] . Si vous le pouvez, sélectionnez l'options « Never dial a connection [Ne jamais établit de connexion] » . Si vous ne pouvez pas, passez à l'étape suivante.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

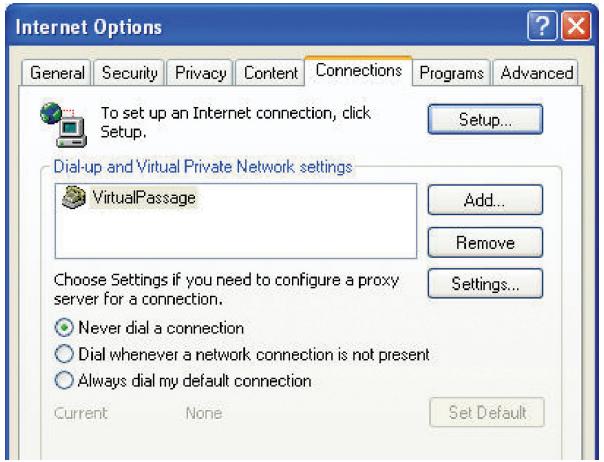

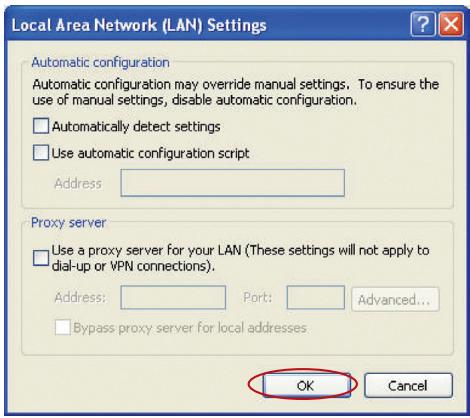

1. À l'écran « Internet Options [Options Internet]», cliquez sur « Connections [Connexions] », puis sélectionné « LAN Settings... [Paramétrés du réseau local ] »
2. Assurez-vous qu'aucune de ces options n'est cochée : « Automatically detect settings [Détector automatiquement les paramétres de connexion ] », « Use automatic configuration script [Utiliser un script de configuration automatique ] » et « Use a proxy server [Utiliser un serveur proxy] ». Cliquer sur « OK ». Ensuite, cliquez de nouveau sur « OK » à la page « Internet Options [Options Internet ] »

Netscape Navigator 4.0 ou version ultérieure

1. Lancez Netscape. Dans le menu « Edit [Edition]», cliquez sur « Preferences [Préférences] »

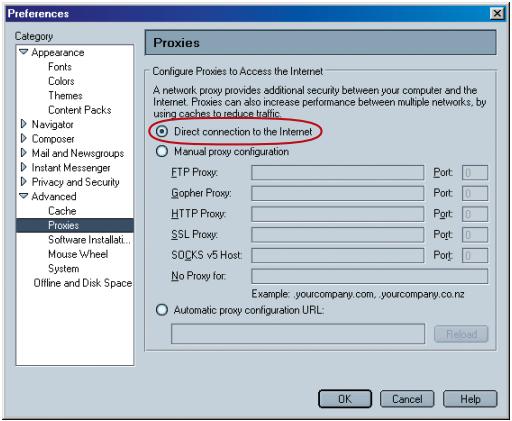

2. Dans la fenêtre « Preferences [Préférences]», clique sur « Advanced [Avancé]», puis Sélectionnez « Proxies [Serveurs proxy]». Dans la fenêtre « Proxies [Serveurs proxy]», Sélectionnez « Direct connection to the Internet [Connexion directe à Internet]».

Table des matières

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Le CD de l'assistant d'installation ne démarre pas automatiquement.

Solution :

Si le CD-ROM ne lance pas l'assistant d'installation de façon automatique, il se peut qu'un autre programme utilise par toute ordinateur interfere avec le lecteur de CD-ROM.

1. Si l'écran de l'assistant n'apparait pas dans les 15 à 20 secondes, ouvrez toute lecteur de CD-ROM en double-cliquant sur l'icône « My Computer [Poste de travail] » et insérez le CD-ROM.

1. Ensuite, double-cliquez sur le lecteur de CD-ROM dans lequel se trouve le CD du logiciel assistant d'installation afin de démarrer l'installation.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. L'assistant doit demarrer dans les secondes qui seront. Si ce n'est pas le cas et si une fenetre affichant le contenu du CD apparait, double-cliquez sur l'icone appelée « Setup.exe »
2. Si I'assistant ne démarre toujours pas, consultez la section « Configuration Manuelle de vos paramètres réseau » (en page 70 de ce manuel) pour une autre méthode.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

L'assistant L'assistant:

Solution :

Si l'Assistant d'installation est incapable de trouver le routeur pendant le processus d'installation, vuillez vérifier les points suivants :

1. Si l'assistant d'installation est incapable de tracer le routeur pendant le processus d'installation, il est possible qu'un logiciel pare-feu d'un tiers soit installé sur l'ordinateur qui tente d'acceder à l'Internet. Ces logiciels pare-feu comprendnè ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall et Norton Personal Firewall. Si un logiciel pare-feu se trovou sur votre ordinateur, veillez vous assurer que vous l'avez configuré convenablement. Vous pouvez déterminer si le logiciel pare-feu empêche d'acceder à l'Internet en le désactivant de façon-temporaire. Si l'Internet fonctionne normalement alors que le pare-feu est déactivé, vous devrez alors modifier les paramétres du pare-feu lorsque vous l'activerez a nouveau. Veillez prendre reconnaissance des instructions fournies par l'éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l'accès à Internet.

2. Mettez le routeur hors tension pendant 10 secondes, et metteze le ensuite sous tension de nouveau. Assurez-vous que le voyage d'alimentation est allumé. Il doit être de couleur verte. Si tel n'est pas le cas, assurez-vous que le bloc d'alimentation est bien branché sur le routeur et branchez l'autre extrémité sur une prise murale.

3. Assurez-vous du branchement d'un cable entre le port réseau (Ethernet) à l'arrière de l'ordinateur et l'un des ports pour ordinateurs filaires à l'arrière du routre.
   Remarque: L'ordinateur ne doit PAS être branché sur le port « Modem » à l'arrête du routeur.

4. Éteignez puis redémarrez votre ordinateur, et relancez l'assistant d'installation.

Si I'assistant d'installation est toutjours incapable de tracer le route, consultez la section « Configuration manuelle des parametes reseau » pour la procEDURE d'installation.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

L'assistant: L'assistant: L'assistant:

Solution :

Si l'assistant d'installation est incapable de brancher le routeur à l'Internet, veuillez vérifier les points suivants :

1. Utilisez les suggestions de dépannage de l'assistant d'installation.
2. Si vous FAI utilise un nom d'utilisateur et un mot de passer, assurez-vous qu'ils sont correctement saisis. Certains noms d'utilisateurs exigent que le domaine du FAI figure à la fin du nom. Par exemple: [e-mail]. La partie « @MonFAI.fr » du nom d'utilisateur est peut-être tout aussi nécessaire que votre nom d'utilisateur.

Si vous éprouvez des difficultés à acceder à l'Internet, passez à la page 70 du manuel, intitulée « Configuration manuelle des paramètres réseau »

Problème :

• L'assistant d'installation a terminé l'installation, mais mon navigateur ne fonctionne pas.
• Je ne peux pas me connecter à l'Internet. Levoyant « modem » du routeur est étéint, et levoyant « Internet » clignote.

Solution :

Si vous ne pouvez vous connecter à l'Internet, si le VOYANT « Modem » est éteint et si le VOYANT « Internet » clignote, il se peut que votre modem ou votre routeur ne soit pas connectés convenablement.

1. Assurez-vous que le cable reseau entre le modem et le routeur est bien branché. L'une des extrémites du cable doit être branchée sur le port « Modem » du routeur et l'autre extrémite sur le port reseau de votre modem.
2. Mettez le modem cable ou DSL hors tension pendant 3 minutes, en débranchant son bloc d'alimentation. Ensuite, mettez-le sous tension de nouveau. Cette mesure peut aider le modem à reconnaître le routeur.
3. Débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Cette mesure permettra au routeur de tenter de nouveau d'entrez en communication avec le modem. Si levoyant « Modem » sur le routeur ne s'allume pas après les étapes precedentes, veuillez contacter l'Assistance technique Belkin.
4. Éteignez puis redémarrez votre ordinaire.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

• L'assistant d'installation a terminé l'installation, mais mon navigateur ne fonctionne pas.
  Je ne peux pas me connecter à l'Internet. Levoyant « Modem » du routeur est étèint, et levoyant « Internet » clignote.

Solution :

1. Si vous ne pouvez vous connecter à l'Internet, si levoyant « Modem » est allumé et si le voyant « Internet » clignote, il se peut que le type de connexion ne soit pas compatible avec le type de connexion offert par votre FAI.
2. Si vous utilisez une adresse IP fixe, votre FAI doit vous attribuer l'adresse IP, le masque de sous-rieseau ainsi que l'adresse de la passerelle. Veuiliez consultier la section intitulée «Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
3. Si votre connexion est de type PPPoE, votre FAI vous attribue un nom d'utilisateur ainsi qu'un mot de passée et, parfois, un nom de service. Assurez-vous que le type de connexion du routeur est configuré à PPPoE et que les paramétres sont correctement entrés. Veillez consulter la section initulée «Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
4. Vous devrez probablement configurer votre routeur selon les paramétres spécifique de votre FAI. Pour effectuer une recherche dans notre base de connaissances traitant de problèmes liés aux FAI, allez à: http://web.belkin.com/support et entrez « ISP » (Interface anglophone seulement.)

Si vous ne pouvez toujours pas acceder à l'Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

Problème :

• L'assistant d'installation a terminé l'installation, mais mon navigateur ne fonctionne pas.
• Je ne peux pas me connecter à l'Internet. Levoyant « Modem » du routeur clignote, et le voyant « Internet » est allumé en continu.

Solution :

1. Si levoyant « Modem » clignote, si levoyant « Internet » est allumé en continu et si vous ne pouvez acceder à l'Internet, il est possible qu'un logiciel pare-feu d'un tiers soit installé sur l'ordinateur qui tente d'acceder à l'Internet. Ces logiciels pare-feu comprendnent ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall et Norton Personal Firewall.
2. Si un logiciel pare-feu se trouve sur votre ordinateur, veuillez vous assurer que vous l'avez configuré convenablement. Vous pouvez déterminer si le logiciel pare-feu empêche d'acceder à l'Internet en le désactivant de façon-temporaire. Si l'Internet fonctionné normalement alors que le pare-feu est désactivié, vous devrez alors modifier les paramétres du pare-feu lorsque vous l'activerez à nouveau.
3. Veuiliez prendre connaissance des instructions fournies par l'éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l'accès à Internet.

Si vous ne pouvez toujours pas acceder à l'Internet après avoir désactiver votre pare-feu, veuillez contacter l'assistance technique de Belkin.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Je n'arrive pas à me connecter sans fil à Internet.

Solution :

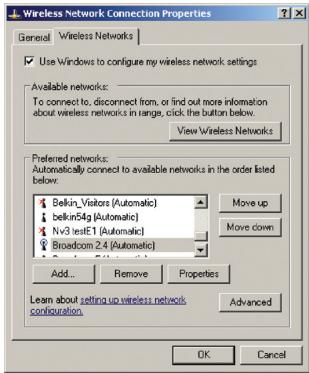

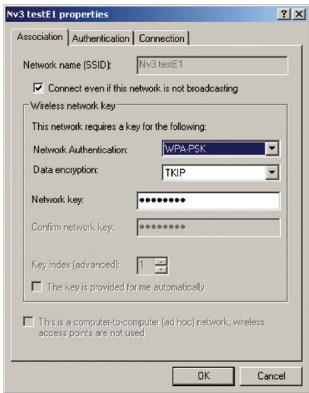

Si vous n'arrivez pas à vous connecter à l'Internet à partir d'un ordinateur sans fil, veuillez vérifier les points suivants :

1. Observe les voyants sur votre routeur. Si vous utilisez un routeur Belkin, les voyageurs devraient etre comme suit :
   Levoyant « Routeur » doit être allumé.
   Levoyant «modem» doit être allumé et ne pas clignoter.
   Levoyant « Internet » doit être allumé et ne pas clignoter.

2. Levoyant « Sans fil » doit être allumé, et ne doit pas clignoter.

3. Lancez le logiciel de l'utilitaire sans fil enclistuant sur I'icone dans la barre de taches, à l'angle inférieur droit de I'écran.

1. L'allure générale de la fenêtre qui s'ouvre dépend du modele de la carte réseau que vous possédez. Toutefois, n'importe quel'utilitaire doit posseder une liste de « Available Networks [Réseaux disponibles]», soit les réseaux auxquels vous pouvez vous connecter.

Est-ce que le nom de votre réseau apparait dans la liste des réseaux disponibles?

Oui, le nom de mon réseau apparait - allez à la section intitulée « Je ne peux me connecter sans fil à l'Internet mais mon réseau apparait dans la liste »

Non, le nom de mon réseau n'apparait pas - allez à la section inititulée « Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste ».

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Je ne peux me connecter sans fil à l'Internet mais mon réseau apparaît dans la liste.

Solution :

Si le nom de réseau apparait dans la liste des réseaux disponibles, veuillez suivre les étapes suivantes afin de vous connecter sans fil :

1. Cliquez sur le nom de réseau valide dans la liste des réseaux disponibles.
2. Si le réseau est sécurisé (chiffrement), vous devrez entre la clé réseau. Pour plus d'informations sur la sécurité, rendez vous à la page inititulée « Configuration des paramétres de sécurité sans fil »
3. Dans les secondes qui suivent, l'icone de la barre de tâches, à l'angle inférieur droit de l'écran, tournera au vert, indiquant une connexion au réseau.

Problème :

Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste.

Solution :

Si le nom de votre réseau n'apparait pas dans la liste des réseauaux disponibles dans l'utilitaire, veuillez vérifier les points suivants :

1. Déplacez l'ordinateur, autant que possible, afin qu'il soit situé de 1,5 à 3 mètres du routeur. Fermez l'utilitaire de réseau sans fil, et rouvre-le. Si le nom de votre réseau sans fil apparaitMAINENANT dans la liste des réseaux disponibles, il se peut que votre problème soit d'à la portée ou à une interférence. Reportez-vous à la section « Choix de l'emplacement de votre routeur sans fil optimisé » de ce manuel de l'utilisateur.
2. À l'aide d'un ordinateur connecté au routeur sans fil ou au point d'accès via un cable réseau (et non pas sans fil), assurez-vous que la « Broadcast SSID [Diffusion du SSID] » est activée. Ce paramètre se trouve dans l'onglet de configuration du Canal et du SSID du routeur sans fil.

Si vous ne pouvez toujours pas acceder à Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

• Mon réseau sans fil ne fonctionne pas toujours.
  Le transfert de données est parfois très lent.
  La force du signal est faible.
• J'éprouve des difficultés à étabrir/maintenir une connexion de type RPV (réseau privé virtuel).

Solution :

La technologie sans fil est basée sur des ondes radio. Ceci implique que les performances et le débit de transfert entre les apparèils diminuents lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des apparèils metalliques peuvent aussi afferter la qualité du signal. Notez également que la vitesse de connexion diminue si vous vous éloignez du routeur sans fil.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur.

Modification du canal sans fil - Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Le canal par défaut de votre routeur est 11. Vous pouze désirir à partir de plusieurs autres canaux, dépendamment de cette région. Consultez la section « Modification du canal sans fil » à la page 40 de ce manuel pour de plus amples informations concernant le choix du canal.

Limiter le débit de données sans fil - Limiter le débit de données sans fil peut améliorer la portée sans fil maximal et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le débit de transmission. Pour modifier cette propriété, allez au Panneau de Configuration de Windows, ouvrez les Connexions réseau et double-cliquez sur la connexion sans fil de votre carte. Dans la boîte de dialogue Propriétés, Sélectionnéz le bouton « Configure [Configurer ] » à partir de l'onglet « Général ». (Les utilisateurs de Windows 98SE devront sélectionner la carte sans fil à partir de la liste, et;clicquer ensuite sur Propriétés.) Choisissez ensuite l'onglet « Advanced [Avance] » et sélectionnéz la propriété « Rate [Débit] »

Les cartes clients sans fil sont habituèlement configurées de façon à ajuster automatiquement le débit de transmission. Toutefois, cei peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale, les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouviez celui qui convient à votre environnement. Veuillagez notes que chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l'utilisateur de votre carte sans fil.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon routeur Belkin.

Solution :

1. Connectez-vous au routeur.

Ouvrez votre navigateur Web et entreprises l'adresse IP du réseau. (L'adresse par défaut est 192.168.2.1.) Appuyez sur le bouton « Login [Connexion]», situé au coin supérieur droit du clavier, pour vous connecter au réseau. Un message vous demande d'entrez votre mot de passer. Si vous n'avez pas encore créé un mot de passer personnalisé,:aisssez ce champ vide et cliquez sur « Submit [Envoyer] »

Clique sur l'onglet « Wireless [Sans fill ] » à la gauche de votre écran. Clique sur l'onglet « Encryption [Chiffrement ] » ou « Security [Sécurité ] » pour acceder à la page des paramètres de sécurité.

1. Sélectionnez « WEP 128 bits » dans le menu déroulant.
2. Àprouv avoir sélectionné le mode de chiffrement WEP, vous pouvez entrevr toute clé hexadécimale WEP manuellement ou vous pouvez entrevr une expression mot de passer dans le champ « Passphrase [Expression mot de passage] » et clicker sur « Generate [Générer] » pour créé la clé WEP à partir de l'expression mot de passage. Cliquez sur « Apply Changes [Enregister les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 128 bits, vous doivent entre 26 clés hexadécimales.

Par exemple :

C3 03 OF AF 4B B2 C3 D4 4B C3 D4 E7 E4 = clé 128 bits

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le chiffrement de toute routeur sans fil est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous configrez le routeur sans fil ou le point d'accès à partir d'un ordinateur doté d'un client sans fil, vousdez que vous assurer que la sécurité est ACTIVEE pour ce client sans fil. Sinon, vousperdez toute connexion sans fil.

Remarque aux utilisateurs de Mac : Les produits AirPort d'Apple ne prennet en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennett en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit Apple Air port. Si vous ne parveze pas a configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur ma carte réseau.

Solution :

Votr cte client doit utiliser la mme clo que voite routeur.Par exmaple, si voite routeur sans fil ou utilise la cle 00112233445566778899AABBCC,votre cartereseau doit etre parametrée de facon autiliser cette mme clo.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil ] »
2. Le bouton « Advanced [Avance] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte.
3. Ensuite, l'utilitaire LAN sans fil de Belkin apparait. Cet Utilitaire vous permet d'acceder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
4. Sous l'onglet « Wireless Network Properties [Propriétés réseau sans fil]», Sélectionnque un réseau dans la liste « Available networks [Réseaux disponibles]», puis cliqueze sur « Propriétés »

5. Sous « Data Encryption [Chiffrement de données]», Sélectionnez « WEP »

6. Assurez-vous que la case « The key is provided for me automatically [J'obtiens une clé automatiquement] » n'est pas cochée. Si vous utilisez cet ordinateur pour vous connecter à un réseau d'entreprise, prenez conseil auprès de votre administrateur réseau afin de savoir si cette case doit être cochée.
   7 Entrez votre clé WEP dans la boîte « Network Key [Clé réseau ] »

Important :Une clé WEP est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 128 bits, vous doivent entre 26 clés hexadécimales. Cette clé réseau doit être identique à la clé que vous avez attribuée à votre routeur

Par example :

C3 03 OF AF 4B B2 C3 D4 4B C3 D4 E7 E4 = clé 128 bits

1. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres.

Si vous n'utilise pas une carte sans fil Belkin, consultez son manuel de l'utilisateur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Est-ce que les produits Belkin prennant en charge le WPA/WPA2 ?

Solution :

Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les logiciels et les pilotes qui le prennet en charge. Au moment demettre ce manuel sous presse, une rustine de sécurité est disponible pour téléchargement gratuite, auprès de Microsoft. Cette rustine ne fonctionne qu'avac Windows XP. Vous pouvez télécharger le patch ici : Vous pouvez télécharger la rustine ici : http://www.microsoft.com/downloadS/details.aspx?FamilyID=662bb74d-e7c1-48d6-95ee-1459234f4483

Vous devrez en outre télécharger le plus recent pilote pour votre Carte réseau sans fil 802.11g pour ordinateur de bureau ou portable de Belkin, que vous trouvrez sur le site de l'assistance technique de Belkin. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les dispositifs avec pilotes compatibles WPA, tels que les produits 802.11g de Belkin.

Téléchargez le pilote le plus réseau à http://www.belkin.com/support

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon réseau sans fil Belkin, pour mon réseau domestique.

Solution :

1. À partir du menu dérouulant « Security Mode [Mode de Sécurité ]», Sélectionnez « WPA-PSK (no server) [sans serveur] »
2. Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, nombres, espaces ou symboles). Cette clé doit être utilisé pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
3. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramétres.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte réseau sans fil Belkin, pour mon réseau domestique.

Solution :

Les clients doivent utiliser la même clé que le routeur ou le point d'accès sans fil G. Par exemple, si le routeur ou le point d'accès sans fil G est configuré avec la clé « Clé réseau de la famille Dupont», tous les clients doivent utiliser cette même clé.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] ». Le bouton « Advanced [Avance] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte sans fil.
2. Ensuite, l'Utilitaire sans fil de Belkin apparait. Cet utiliserie vous permet d'acceder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.

3. Sous l'onglet « Wireless Network Properties [Propriétés réseau sans fil ]», Sélectionnéz un réseau dans la liste « Available networks [Réseaux disponibles]», puis cléquez sur « Properties [Propriétés ] »

4. Sous « Network Authentication [Authentication réseau]», besoin « WPA-PSK (No server) [WPA-PSK (Sans serveur)]’.

5. Entrez votre clé WPA dans la boîte « Network Key [Clé réseau] »

Important :Une clé WPA-PSK est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WPA-PSK, vous doivent enter de 8 à 63 caractères. Cette clé réseau doit être identique à la clé que vous avez attribué à votre routeur

1. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramétres.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma carte réseau sans fil (ce n'est PAS une carte Belkin), pour mon réseau domestique.

Solution :

Pour les Cartes réseau sans fil pour ordreurs de bureau ou portables autres que Belkin et qui ne prénant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuite. Telechargez la rustine de Microsoft en cherchant la base de connaissances avec « Windows XP WPA »

Remarque: Cete rustine ne fonctionne qu'avc Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. Vou devrez en outre you assurer que le fabricant de vae carte sans fil prend en charge le WPA et que you avez telecharge et instalé le pilote le plus recent, que you

trouvrez sur leur site web.

Systèmes d'exploitation pris en charge :

• Windows XP Professionnel

• Windows XP Édition Familiale

• Sous Windows XP, clique « Démarrer > Panneau de Configuration > Connexions Réseaux et Internet »

• En cliquant avec le bouton droit de votre souris sur « Wireless Networks [Réseaux sans fil ]», vous verrez une fenêtre s'afficher comme suit : Assurez-vous que la boite « Use Windows to configure my wireless network settings [Utiliser Windows pour configurer mes paramétres réseau sans fil ] » est cochée.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Sous l'onglet « Wireless Networks [Réseaux sans fil ]», cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s'afficher comme suit :

1. Pour l'utiliser de réseau domestique ou de petite entreprise, selectionnez « WPA-PSK » sous

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Quelle est la différence entre 802.11g et le projet 802.11n ?

À l'heure actuelle, il existe trois normes de réseaux sans fil les plus courants, qui transmettent des données à des débits différents. Chaque(norme est basée sur la désignation pour certifier les normes réseau. La norme réseau sans fil la plus courant, le 802.11b, transmit les données à un début de 54 Mbps. Le 802.11a prend également en charge un début à 54 Mbps, sur une fréquence de 5 GHz. De son côté, le projet de norme 802.11n spécifique un début de connexion à 300 Mbps. Pour de plus amples informations, consultez le tableau suivant.

Tableau comparatif des reseaux sans fil

Technologie sans fil	G(802.11g)	Optimisée(1x1 projet 802.11n)	N MIMO(projet 802.11n avec MIMO)	N1 MIMO(projet 802.11n avec MIMO)
Débit de données*	Jusqu'à 54 Mbps*	Jusqu'à 150 Mbps*	Jusqu'à 300 Mbps*	Jusqu'à 300 Mbps*
Fréquence	Les apparèilsdomestiquescourants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les apparèilsdomestiquescourants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les apparèilsdomestiquescourants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les apparèilsdomestiquescourants tels que téléphones sans fil et fours à Micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz
Compatibilité	Compatible avec le 802.11b/g	Compatible avec 802.11b/g, projet 802.11n et G+ MIMO de Belkin	Compatible avec le projet 802.11n et le 802.11b/g	Compatible avec le projet 802.11n et le 802.11b/g
Couverture*	Jusqu'à 120 mètres*	Jusqu'à 183 mètres*	Jusqu'à 366 mètres*	Jusqu'à 427 mètres*
Avantage	Populaire : grande popularité pour le partage d'une connexion Internet	Meilleure couverture avec débit plus stable	Meilleure couverture et débit plus rapide	Technologie de pointe : le meilleur débit et la meilleure couverture

• La portée et le débit de la connexion dépendent de l'environnement de votre réseau.

Vous trouvez des informations techniques sur le site http://www.belkin. com/networking ou www.belkin.com/support/.

Table des matieres

SECTIONS

1

2

3

4

5

7

8

9

10

Vous trouvrez des informations techniques supplémentaires sur le site www.belkin.com, dans la zone d'assistance technique.

Pour contacter le service d'assistance technique par téléphone, veuillez composer le numéro correspondant dans la liste ci-contre*.

*Hors coût de communication locale.

PAYS	NUMéro	ADRESSE INTERNET
AUTRICHE	0820 200766	www.belkin.com/de/networking/
BELGIQUE	07 07 00 073	www.belkin.com/nl/networking/ www.belkin.com/fr/networking/
République Tchéque	239 000 406	www.belkin.com/uk/networking/
DANEMARK	701 22 403	www.belkin.com/uk/networking/
FINLANDE	0972519123	www.belkin.com/uk/networking/
FRANCE	08 - 25 54 00 26	www.belkin.com/fr/networking/
ALLEMAGNE	0180 - 500 57 09	www.belkin.com/de/networking/
GRÈCE	00800 - 44 14 23 90	www.belkin.com/uk/networking/
HONGRIE	06 - 17 77 49 06	www.belkin.com/uk/networking/
ISLANDE	800 8534	www.belkin.com/uk/networking/
IRLANDE	0818 55 50 06	www.belkin.com/uk/networking/
ITALIE	02 - 69 43 02 51	www.belkin.com/it/networking/
LUXEMBOURG	34 20 80 85 60	www.belkin.com/uk/networking/
PAYS-BAS	0900 - 040 07 900,10 € par minute	www.belkin.com/nl/networking/
NORVÉGE	81 50 0287	www.belkin.com/uk/networking/
POLOGNE	00800 - 441 17 37	www.belkin.com/uk/networking/
PORTUGAL	707 200 676	www.belkin.com/uk/networking/
RUSSIE	495 580 9541	www.belkin.com/networking/
AFRIQUE DU SUD	0800 - 99 15 21	www.belkin.com/uk/networking/
ESPAGNE	902 - 02 43 66	www.belkin.com/es/networking/
SUÉDE	07 - 71 40 04 53	www.belkin.com/uk/networking/
SUISSE	08 - 48 00 02 19	www.belkin.com/de/networking/ www.belkin.com/fr/networking/
ROYAUME-UNI	0845 - 607 77 87	www.belkin.com/uk/networking/
AUTRES PAYS	+44 - 1933 35 20 00

Déclaration FCC Déclaration DE CONFORMITE À LA RÉGLEMENTATION FCC EN MATIQUE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Belkin International, Inc., dont le siège se situe 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que cet apparéel :

F6D4230-4

est conforme aux normes énoncées à l'aléna 15 de la réglementation FCC. Son fonctionnement doit satisfaire aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférences nuisibles et (2) cet apparéil doit accepter toute interférence reçue, y compris les interférences pouvant entrainer un fonctionnement non désiré.

Attention : Exposition aux radiations dues aux fréquences radio

Il est conseilé d'utiliser l'appareil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales.

Cet apparéil est conforme aux limites d'exposition aux radiofréquences de la FCC établies pour un environnement non contrôle. Cet équipement ne doit pas être place ni utilisé de sorte que l'émetteur se trouve dans un rayon inférieur à 20 cm entre celui-ci et votre corps.

Pour en savoir plus sur le recyclage de ce produit, visitez http://environmental.belkin.com

C∈0560 ①

Utilisation restreinte dans certains pays. Equipement de classe 2

Avertissement de la Commission Fédérale des Communications (FCC)

Cet apparéil a été testé et satisfait aux limites établies pour les apparéils numériques de classe B, conformément à l'aléna 15 de la réglementation FCC. Ces limites ont été conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génére, utilise et peut irradier une énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles sur le plan de la réception radio ou télévision. Toutefois, il n'est nullement garantie que des interférences ne seroduiront pas dans certaines installations. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension, l'utiliseur est invité à tester et à corriger l'interfERENCE en prénant une des mesures suivantes :

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consulter le revendeur ou un technician radio/TV pour obtenir de l'aide.

Pour les produits IEEE 802.11b/g destinés au marché des États-Unis d'Amérique uniquement : seuls les canaux 1 à 11 sont disponibles. La sélection d'autres canaux n'est pas possible.

Cet apparèil et ses antennes ne doivent pas être place à proximité d'une autre antennée ou d'un autre transmetteur et ne doit pas être utilisé conjointement avec ceux-ci.

Table des matieres

SECTIONS

1

2

3

4

5

：

7

8

9

10

La réglementation de la FCC soulvigne la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin International, Inc., lui retire le droit d'utiliser l'appareil.

Canada-Industrie Canada (IC)

La radio sans fil de cet apparéil est conforme à la norme RSS139 et RSS 210 d'Industrie Canada. This Class B digital apparatus complies with Canadian ICES-003.

Son fonctionnement doit satisfaire aux deux conditions suivantes :

1) cet apparéil ne peut pas provoquer d'interférence nuisible et
2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entrainer un fonctionnement non désiré.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - Prescription Union européenne

Les produits radio portant le label CE 0682 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté française.

L'accord avec cette directive implique la conformité aux normes européennes suivantes (la norme internationale équivalente est indiquée entre parenthesés).

EN 60950 (IEC60950)-Sécurité des produits
EN 300 328 Conditions techniques exigées pour les apparciels radio
EN 301 489 - Conditions generales en matière de compatibilité electromagnétique pour les appareils radio.

Consultez la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (89/336/EEC) et la directive sur la basse tension (72/23/EEC) publiées par la Commission de la Communauté française. La conformité avec ces normes sous-entend la conformité avec les normes Européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

EN 55022 (CISPR 22) - Interférences électromagnétiques
EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité electromagnetique
EN 61000-3-2 (IEC61000-3-2) - Émissions de courants harmoniques
EN 61000-3-3 (IEC61000) - Fluctuations de tension et flicker
EN 60950 (IEC60950) - Sécurité des produits

Les produits équipés de transmetteurs radio portent la marque CE 0682 ou CE alert et peuvent également afficher le logo CE.

Garantie à vie limitée du produit de Belkin International, Inc.

Couverture offerte par la garantie.Belkin International, Inc. (« Belkin »), garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de defaults de conception, de montage, de matériel et de fabrication.

Période de garantie.Belkin garantit le produit Belkin pour toute la durée de vie du produit.

Mesures correctives. Garantie du produit. Belkin s'engage à réparer ou à remplaner gratuitement, à sa convenance, tout produit défectieux (à l'exception des frais d'expédition du produit).

Limites de la couverture offerte par la garantie. Toutes les garanties susmentionnées sont caduques si le produit Belkin n'est pas returné à Belkin à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin déterminée que le produit Belkin a été installé de façon inadéquate, a été modifiée d'une qualconque façon ou falsifié. La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épaisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations deasse tension (baisses ou affaisements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Pour une demande d'intervention

Communique avec Belkin Limited en téléphonant au service d'assistance technique aux numeros figurant en page 92.

Belkin se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entière à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu'il serait impossible d'expédier l'équipement endommagé à Belkin, Belkin peut désigner un atelier de réparation de son choix pour l'inspection du produit et l'établissement d'un devis de réparation. Les coûts, s'il en est, pour l'expédition de l'équipement jusqu'à l'atelier de réparation et le retour, ainsi que pour l'estimation, seront entière à la charge de l'acheteur. L'équipement endommagé doit être disponible pour inspection jusqu'à règlement de la demande de réclamation. Lorsqu'un règlement intervient, Belkin se réserves le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

La législation nationale face à la garantie

CETTE GARANTIE NE COMPREND QUE LA GARANTIE BELKIN. BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPlicitES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFERENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALité DONNée. CES GARANTIES IMPLICITES, LE CAS ÉCHEANT, SONT D'UNE DURée LIMITÉ AUX CONDITIONS DE LA PRESENTE GARANTIE.

Certain pays ne permettent pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas.

BELKIN NE POT EN AUCUN CAS ÉTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOUANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÈME LORSQU'IL A ÉTÉ AVISE DE LA PROBABILITE DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels, consécutifs ou autres, de sorte que les limitations d'exclusions précités peuvent ne pas s'appliquer dans votre cas.

belkin.com

Belkin Ltd.

NN10 6GL, Royaume-Uni

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt

France

Belkin GmbH

Hanebergstraße 2

80637 Munich

Allemagne

Belkin Iberia

Belkin Italie & Grce

Via Carducci, 7

Milan 20123

Italie

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk

Pays-Bas

© 2009 Belkin International, Inc. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Apple, AirPort, Mac et Mac OS sont des marques de commerce d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays. Windows, Windows Vista, NT et Microsoft sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

8820-00034ea

F6D4230-4
