Téléchargez la notice de votre KVM Switch au format PDF gratuitement ! Retrouvez votre notice F1DB104P2EAB - BELKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil F1DB104P2EAB de la marque BELKIN.

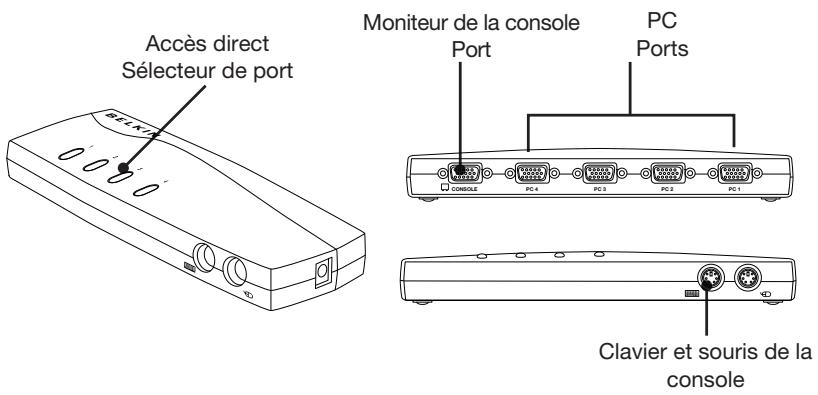

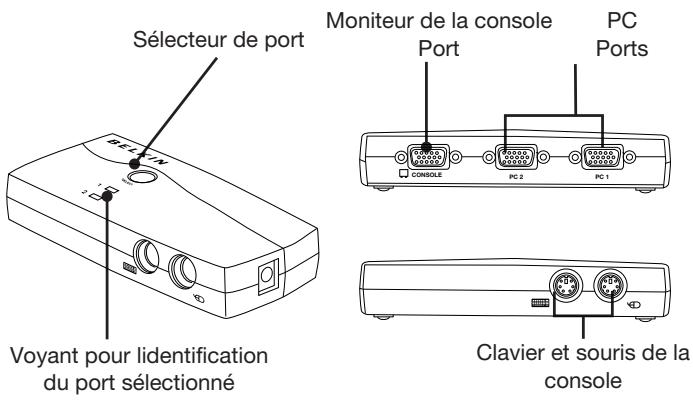

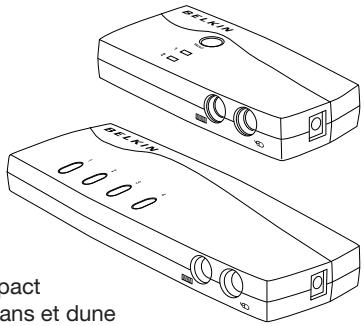

Ces boutons poussoirs, placés sur la façade du switch KVM Série E pour plus de commodité, vous permettent de choisir un port manuellement en toute simplicité.

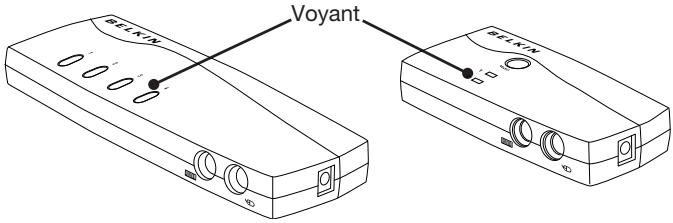

Les voyants lumineux situés sur la face avant du switch KVM Série E servent dindicateurs détat. Un voyant sallume pour indiquer la console qui contrôle actuellement lordinateur correspondant.
Résolution maximale :
• la longueur des câbles utilisés pour brancher vos ordinateurs au switch

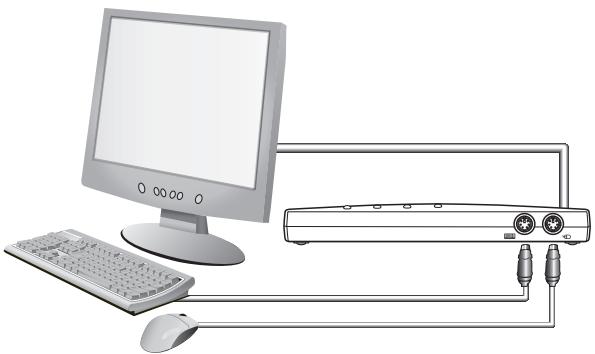

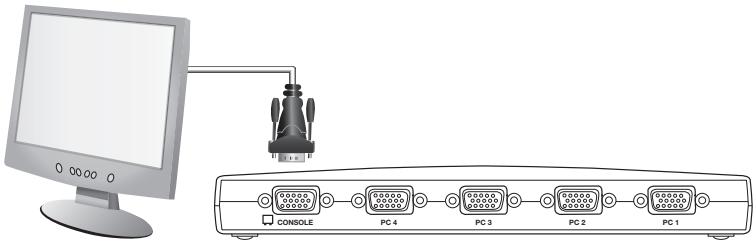

(pages 8 à 10) contiennent des instructions complètes pour la mise en route du matériel. Avant de brancher un périphérique sur le switch KVM Série E ou sur les ordinateurs, assurez-vous que le tous les appareils sont éteints. Le branchement ou le débranchement de câbles lorsque les ordinateurs sont allumés risque dendommager les ordinateurs ou le switch de façon irrémédiable. Belkin décline toute responsabilité en cas de dommages causés par le non-respect de cette consigne.
Lordinateur connecté au port « 1 » saffiche sur le moniteur. Vérifiez si le clavier, le moniteur et la souris fonctionnent normalement. Vérifiez tous les ports occupés, afin de vous assurer que tous les ordinateurs sont connectés et répondent correctement. Si vous une erreur se produit, vérifiez les branchements des câbles de cet ordinateur et réamorcez-le. Si le problème persiste, reportez-vous à la section « Dépannage » de ce manuel.
3 La souris et le clavier sont également synchronisés. Cette opération est normale et permet de vous assurer que la synchronisation a été correctement effectuée entre la console et les ordinateurs connectés.
R : Il est possible de placer le switch KVM jusquà 7,6 mètres de votre ordinateur PS/2. Q : Quelle est la résolution vidéo maximum prise en charge par le switch KVM Série E ? R : Le circuit vidéo évolué du switch KVM Série E prend en charge une résolution maximale de 1920 x 1440 @ 75 Hz. Q : Dois-je installer un logiciel pour pouvoir utiliser le switch KVM ? R : Non. Le switch KVM ne demande aucune installation de pilote ou de logiciel sur vos ordinateurs. Il suffit de relier tous les ordinateurs au switch grâce aux Kits de câbles KVM de Belkin, puis de brancher un clavier, un moniteur et une souris au port de la console. Le switch est ensuite prêt à lemploi. Q : Le switch KVM a-t-il besoin dun adaptateur de courant ? R : Non, le switch KVM peut être utilisé sans adaptateur de courant externe, dans la plupart des cas. Q : Puis-je utiliser le switch KVM Série E pour permuter uniquement les signaux vidéo ? R : Non, le switch KVM Série E doit être branché aux ports vidéo et clavier/souris des ordinateurs. Pour fonctionner, le switch KVM doit détecter lalimentation sur les ports PS/2 des ordinateurs. Q : Le switch KVM est-il compatible avec Linux ? R : Oui, le switch KVM fonctionne avec Red Hat et dautres distributions Linux configurées pour la prise en charge PS/2. Q : Quelle est la durée de garantie du switch KVM Série E ? R : Le switch KVM bénéficie dune garantie limitée de deux ans.
• Vérifiez si les câbles du clavier et de la souris ne sont pas intervertis. • Vérifiez que les câbles sont correctement branchés.
• Vérifiez que tous les câbles vidéo sont correctement branchés au Kit de câbles. • Vérifiez sur votre ordinateur que le moniteur utilisé prend bien en charge la résolution et le taux de rafraîchissement. • Diminuez la résolution vidéo de votre moniteur. • Assurez-vous que la longueur du câble ne dépasse pas 7,6 mètres. • Vérifiez sur votre ordinateur que la carte graphique utilisée prend bien en charge la résolution et le taux de rafraîchissement. • Branchez le moniteur directement sur lordinateur qui vous pose problème afin de savoir si ce problème se produit toujours.
• Branchez directement le moniteur sur lordinateur afin de vérifier quil fonctionne correctement.
• Si vous utilisez le pilote fourni avec votre souris, désinstallez-le, puis installez le pilote de souris Microsoft standard. • Assurez-vous que la souris fonctionne lorsquelle est directement branchée sur lordinateur. • Si lordinateur sort juste du mode de veille, attendez une minute avant que la souris fonctionne. • Désactivez les programmes de gestion de lénergie sur lordinateur qui présente des problèmes. • Si vous avez branché/débranché à chaud ou modifié votre configuration KVM, assurez-vous davoir éteint tous les ordinateurs connectés. Ensuite, réinstallez le switch KVM tel que décrit en pages 8 à 10 de ce manuel. • Essayez une autre souris. La souris nest pas détectée au démarrage. • Vérifiez les câbles et assurez-vous quils sont correctement insérés. Lordinateur démarre, mais la souris ne fonctionne pas. • Assurez-vous que la souris est correctement branchée. • Assurez-vous que la souris fonctionne lorsquelle est directement branchée sur lordinateur. Il peut être nécessaire de redémarrer le serveur pour effectuer cette vérification. • Essayez une autre souris. • Essayez de redémarrer lordinateur problématique tandis que le port est sélectionné, et patientez jusquà ce que le système dexploitation soit entièrement chargé avant de commuter vers un autre ordinateur. Lordinateur démarre, mais la souris ne fonctionne pas. • Si vous avez branché/débranché à chaud ou modifié votre configuration KVM, assurez-vous davoir éteint tous les ordinateurs connectés. Ensuite, réinstallez le switch KVM tel que décrit en pages 8 à 10 de ce manuel. • Vérifiez quun seul pilote de souris est installé. Assurez-vous que le pilote est prévu pour une souris USB ou PS/2 standard ou une souris PS/2 compatible Microsoft. • Assurez-vous quaucun pilote de souris nest chargé dans vos fichiers « CONFIG.SYS » ou « AUTOEXEC.BAT ». • Ne déplacez pas la souris et nappuyez pas sur ses boutons lorsque vous changez de port sur le switch KVM. • Essayez de redémarrer lordinateur problématique tandis que le port est sélectionné, et patientez jusquà ce que le système dexploitation soit entièrement chargé avant de commuter vers un autre ordinateur.
Sont conformes aux normes énoncées à lalinéa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas engendrer dinterférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non souhaité. Déclaration de conformité CE Belkin International, Inc., déclare sous sa propre et unique responsabilité que les produits F1DB102P2, F1DB104P2, auxquels se réfère la présente déclaration, ont été élaborés en conformité avec les normes démissions EN55022 ainsi que les normes dimmunité EN55024, LVP EN61000-3-2 et EN61000-3-3. ICES This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Garantie limitée de 2 ans du produit de Belkin International, Inc. Couverture offerte par la garantie Belkin International, Inc. (« Belkin ») garantit à lacheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériau et de fabrication. Période de couverture Belkin garantit ce produit Belkin pour une période de deux ans. En cas de problème Garantie du produit Belkin sengage à réparer ou à remplacer gratuitement, à sa convenance, tout produit défectueux (sans intervention dans les frais dexpédition du produit). Limites de la couverture offerte par la garantie Toutes les garanties précitées sont nulles et non avenues si le produit Belkin nest pas retourné à Belkin, à la demande expresse de celui-ci, lacheteur étant responsable de lacquittement des frais dexpédition, ou si Belkin détermine que le produit Belkin a été installé de façon inappropriée ou modifié dune quelconque manière. La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre, la foudre, la guerre, le vandalisme, le vol, lusure normale, lérosion, lépuisement, lobsolescence, labus, les dommages provoqués par des perturbations de basse tension (baisses ou affaissements de tension, par exemple), FR-18
ÉCHÉANT, SONT DUNE DURÉE LIMITÉE AUX CONDITIONS DE LA PRÉSENTE GARANTIE.
BELKIN NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS SY LIMITER, LA PERTE DE REVENUS OU DAFFAIRES DÉCOULANT DE LA VENTE OU DE LUTILISATION DE TOUT PRODUIT BELKIN, MÊME LORSQUIL A ÉTÉ AVISÉ DE LA PROBABILITÉ DES DITS DOMMAGES.
Procédez comme suit pour obtenir une réparation de votre produit Belkin : 1. Contactez Belkin International, Inc., au 501 W. Walnut St., Compton CA 90220, États-Unis, À lattention de : Customer Service (service client) ou appelez le (800)-223-5546 15 jours maximum après lévénement. Préparez-vous à fournir les informations suivantes : a. Référence du produit Belkin. b. Lieu dachat du produit. c. Date dachat du produit. d. Copie de la preuve dachat originale. 2. Le représentant du service clientèle de Belkin vous expliquera comment nous faire parvenir votre facture et le produit Belkin, ainsi que la marche à suivre pour présenter votre réclamation. Belkin se réserve le droit dexaminer le produit Belkin endommagé. Tous les frais dexpédition du produit Belkin à ladresse de Belkin en vue de son inspection seront entièrement à la charge de lacheteur. Si Belkin détermine, à son entière discrétion, quil serait impossible d’expédier l’équipement endommagé à Belkin, Belkin peut désigner un atelier de réparation de son choix pour linspection du produit et létablissement dun devis de réparation. Les coûts, s’il en est, pour l’expédition de l’équipement jusqu’à l’atelier de réparation et le retour, et pour l’estimation, seront entièrement assumés par l’acheteur. L’équipement endommagé doit être disponible pour inspection jusqu’à ce que la demande de réclamation soit réglée. Lorsqu’un règlement intervient, Belkin se réserve le droit dun recours en subrogation sous toute autre police dassurance détenue par lacheteur. Relation entre le Droit national et la garantie
• la longitud de los cables que utiliza para conectar los ordenadores al
Para ordenadores PS/2: Las señales VGA se transmiten con la mejor calidad a una distancia de hasta 7,6 metros. Cuando se supera esa longitud, aumenta la posibilidad de degradación de la imagen. Por esta razón, Belkin recomienda que la longitud de los cables entre el conmutador KVM y los ordenadores conectados no supere los 7,6 metros. El conmutador KVM Serie E emitirá un pitido, confirmando que se encuentra en el modo de acceso rápido. A continuación, pulse la tecla de flecha de arriba y el conmutador KVM Serie E volverá al puerto anterior. Presione la tecla de flecha “Abajo” para pasar el siguiente puerto activo.
3 • Verifique que la longitud del cable no sea superior a 7,6 metros. • Compruebe que la tarjeta gráfica que esté utilizando admite los ajustes de resolución y de velocidad de actualización de su ordenador. • Conecte el monitor directamente al ordenador que está presentando problemas para comprobar si el problema persiste.
• Asegúrese de que no exista ningún driver de ratón cargado en sus archivos CONFIG.SYS o AUTOEXEC.BAT. • Evite mover el ratón o pulsar el botón del mismo cuando conmute puertos en el Conmutador KVM. • Intente arrancar el ordenador con problemas teniendo el puerto seleccionado y espere hasta que el sistema operativo se cargue antes de conmutar a otro ordenador. La cobertura de la presente garantía. Belkin International, Inc. (“Belkin”) otorga una garantía al comprador original según la cual el producto Belkin no tendrá defectos en cuanto a diseño, montaje, materiales o mano de obra. Cuál es el período de cobertura. Belkin garantiza el producto Belkin durante dos años. ¿Cómo resolveremos los problemas? Relación de la garantía con la legislación estatal.
