MODE D'EMPLOI F5D7010 BELKIN

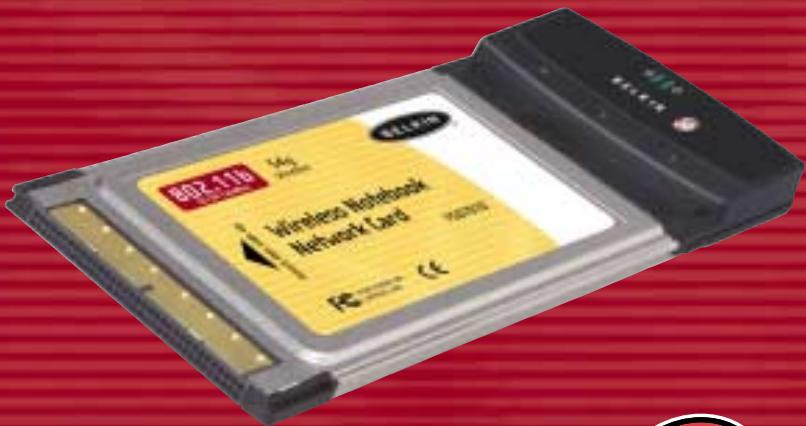

Carte réseau sans fil 54g pour ordinateurs portables de Belkin
Partagez votre accès Internet à haut débit ainsi que vos fichiers
Manuel de l'utilisateur
F5D7010
TABLE DES MATIÈRES
Introduction 1
Presentation 2
C a r c t e r i s q u e s 2
Applications et avantages 3
Spcifications du produit 4
Configuration require 4
Contenu 4
Présentation de la carte 5
Installation et configuration de la carte 6
Installation du logiciel et des pilotes 6
Raccordement au réseau sans fil 12
Désinstallation du logiciel et des pilotes 12
Utilisation de l'utilitaire de configuration du LAN sans fil de Belkin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Onglet « Wireless Networks » (Réseaux sans fil) 16
Cryptage 19
Onglet Link Status (Etat de la liaison) 20
Onglet Site Survey (Surveillance du site) 23

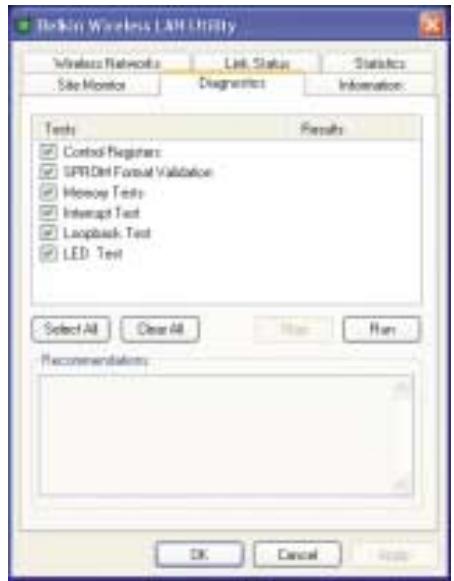

Diagnostics 25
Dépannage 27
Informations 30
INTRODUCTION
Merci d'avoir besoin la carte réseau sans fil 54g pour ordinateurs portables de Belkin (la carte). Vous pouvez désormais profiter de cette nouvelle technologie incroyable et vous déplacer librement chez vous ou dans votre bureau sans vous préoccuper des cables. La carte réseau sans fil pour ordinateurs portables fonctionne comme une carte réseau conventionnelle, mais sans cable. Vous serezprit à communiquer en réseau en quelques minutes grâce à la simplicité de l'installation et de la configuration. Lizez attentivement l'ensemble de ce manuel afin d'être certain de tirer le meilleur parti de votre carte réseau sans fil pour ordinateurs portables.
PRÉSENTATION
\section*{Caracteristiques}
La carte est conforme à la norme IEEE 802.11b pour communiquer avec d'autres péripériques sans fil 802.11b à 11 Mb/s ainsi qu'avoc d'autres produits 54g à 54 Mb/s portant le logo 54g^TM sur l'emballage
Les produits 54g fonctionnent à des vitesses pouvant atteindre 54 Mb/s et sur la même bande de fréquence de 2,4 GHz que les produits 802.11b Wi-Fi.
- Fonctionnement dans la bande ISM (industriel, scientifique, Médical) 2,4 GHz
Utilitaire de configuration sans fil intégré et convivial - Interface sans fil conforme à la norme IEEE 802.11b et compatible avec les produits 54g
- Interface PCMCIA pour utilisefaction avec pratiquement tout ordinateur portable
- Cryptage sans fil (WEP) 64 ou 128 bits
- Accès sans fils aux ressources du réseau
- Prise en charge des modes réseau Infrastructure et Ad-Hoc (poste à poste)
-
Débit de données jusqu'à 54 Mb/s
-
Prend en charge des taux de 11/5,5/2 ou 1 Mb/s (802.11b)
-
Prend en charge des taux de 54, 48, 36, 24, 18, 12, 9 ou 6 Mb/s (54g)
-
Facile à installer et à utiliser
Antenne interne
Voyants lumineux d'alimentation et de liaison reseau
PRÉSENTATION
Applications et avantages
- Possibilité de déplacer votre portable chez vous ou dans votre bureau Permet une liberté de mise en réseau sans la génie liée aux câbles.
- Connexions jusqu'à 54 Mb/s
Permet une connectivité immédiate sans fil et à vitesse élevée chez vous, au bureau et depuis différents points d'accès sans compromètement l'utilisation des produits 802.11b existants.
-Compatibilité avec les produits 802.11b
Les solutions LAN sans fil 54g sont rétrocompatibles avec les produits Wi-Fi (IEEE 802.11b) existants ainsi qu'avac d'autres produits arborant le logo 54g.
- Environnements propres au cablage
Permet de creer un réseau dans des batiments comportant des murs pleins ou dans des zones ouvertes ou le cablage est difficile a effectuer.
S'adapte facilement aux bureaux ou aux environnements souvent réorganisés, ou lorsque vous changez souvent de site.
- LAN temporaires lors de projets ponctuels ou en cas d'activité accrue
Permet de creer un réseau temporaire lors d'une foure, d'une exposition ou d'un chantier à court terme. Idéal pour les sociétés ayant besoin de postes de travail supplémentaires en période d'activité accrue.
- Mise en réseau pour particuliers ou petites entreprises
Permet l'installation simple et rapide d'un petit réseau à usage隱私 ou pour petites entreprises.
PRÉSENTATION
Spcifications du produit
Interface hote : CardBus 32 bits
Consommation electrique : Pointe transmission/reception 550/350 mA à 3,3 V CC (max.)
Certification : FCC Classe B, Homologation CE, C Tick
Température de fonctionnement : 0 à 85^ C
Température de stockage : -40 à 90° C
Humidité : 95 % max. (sans condensation)
Portée de fonctionnement habituelle : 802.11b : 180 m à 11 Mb/s,
300 m à 5,5 Mb/s ou moins
54g: 50 m à 54 Mb/s, 150 m à 18 Mb/s
Configuration require
- Portable compatible PC avec un emplacement PCMCIA libre
- Windows® 98, 2000, Me, XP
Contenu
- Carte réseau sans fil 54g pour ordinateurs portables de Belkin
- Guide d'installation rapide
- CD d'installation du logiciel
- Manuel de l'utilisateur

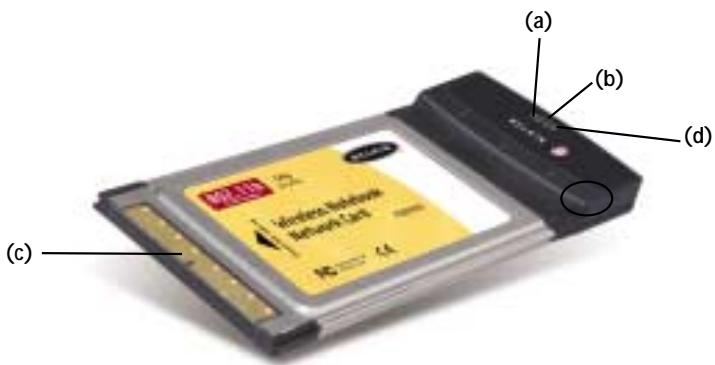

PRÉSENTATION DE LA CARTE
(a)Voyant lumineux d'alimentation
Lorsque la carte recoit du courant, ce voyant est allumé.
(b)Voyant de liaison
Lorsque le carte est reliée à un réseau sans fil, le voyant émet une lumière continue. Lorsqu'elle ne l'est pas, la lumière clignote lentement.
(C) Connecteur de la carte
Côté de la carte à insérer dans l'emplacement PCMCIA du portable
(d) Antenne
INSTALLATION ET CONFIGURATION DE LA CARTE
L'installation de la carte comporte trois étapes simples :
- Installez le logiciel EN PREMIER. Si vous insérez la carte dans le portable avant d'installer le logiciel, elle ne fonctionnera pas.
- Insérez la carte dans le portable.
- Laissez Windows terminator l'installation la carte.
Remarque: Installee le logiciel en premier avant d'installer la carte dans le portable.
Installation du logiciel et des pilotes
- Insérez le CD dans le lecteur de CD-ROM.

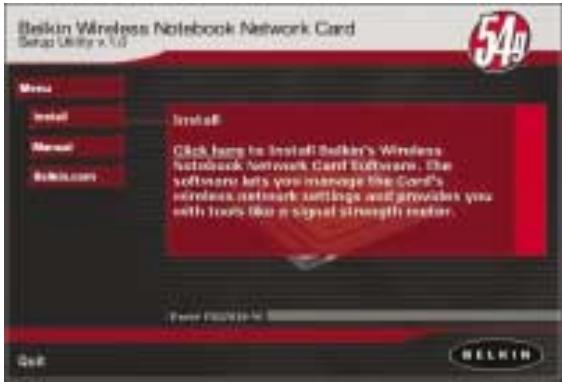

- L'écran de l'utilitaire d'installation de la carte réseau sans fil pour ordinateurs portable de Belkin apparait automatiquement. S'il n'apparait pas dans un laps de temps de 15 à 20 secondes, Sélectionnez votre lecteur de CD-ROM, puis cliquez deux fois sur le dossier « Files » (Fichiers). Ensuite, cliquez deux fois sur l'icone « F5D7010W Utility.exe »
- Dans la fenêtre de menu, faites glisser la souris sur le bouton « Install » (Installer), puis selectionnez « Click here » (Cliquez ici) pour lancer le programme d'installation du logiciel.
INSTALLATION ET CONFIGURATION DE LA CARTE

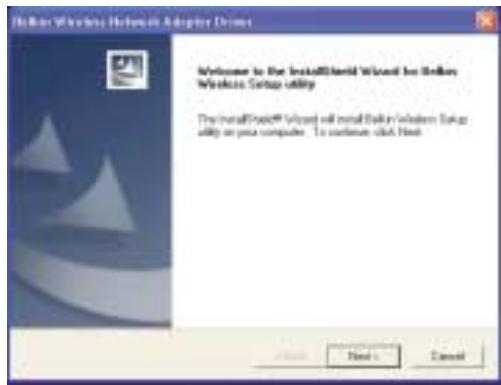

- Le programme d'installation démarre. Si vous utilise Windows XP, nous vous conseillons d'employer l'utilitaire de carte réseau sans fil pour ordinateurs portables de Belkin pour:gérer les paramétres sans fil de la carte. Si vous poulez vous servir de Windows XP pour:gérer la carte, cochez la case « Use the Windows XP Wireless Network Connection Utility » (Utiliser l'utilitaire de connexion réseau sans fil de Windows XP). Vous pourrez vous procurer des instructions sur le fonctionnement de cet utiliser au+.es de Microsoft. Cliquez sur « Next » (Suviant) pour continuer.

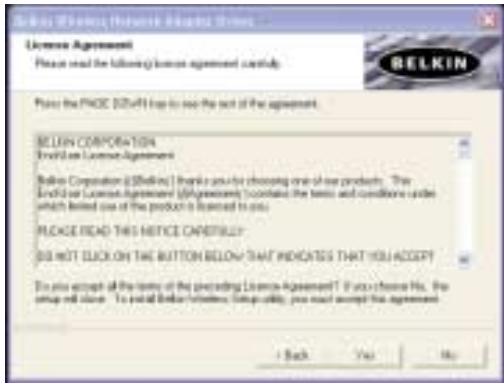

- Pour accepter les termes du contrat de licence Belkin, cliquez sur « YES » (Oui).
INSTALLATION ET CONFIGURATION DE LA CARTE

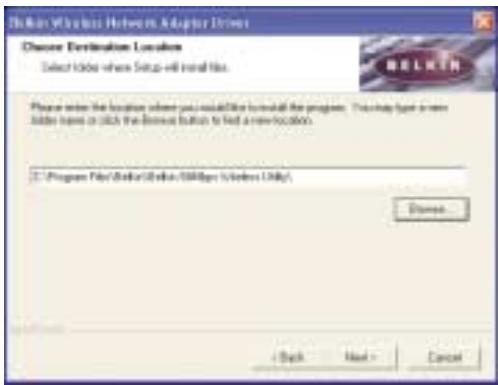

- Sélectionnez le dossier dans lequel vous souhaitez installer les fischiers du programme. Nous vous conseillons d'utiliser le dossier par défaut « C:\Program Files\Belkin\Belkin 54Mbps Wireless Utility». Cliquez sur « Next » (Suvivant) pourinstaller les fischiers.

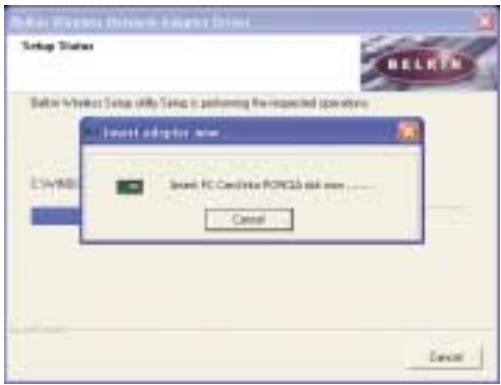

- Pendant l'installation, un message vous demandera d'insérer la carte. Insérez-la, étiquette vers le HAUT, dans l'emplacement PCMCIA de l'ordinateur jusqu'à cequelle soit bien en place. Levoyant d'alimentation du haut s'allume lorsqu'elle est insérée correctement.
INSTALLATION ET CONFIGURATION DE LA CARTE

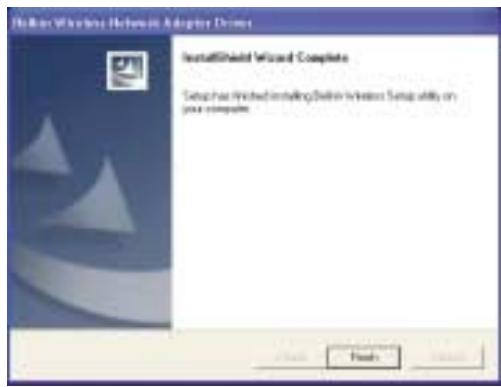

- Une fois l'installation du logiciel terminée, cliquez sur « Finish » (Terminer). Vous voilà prét à installer d'adaptateur LAN sans fil pour ordinateurs portables.

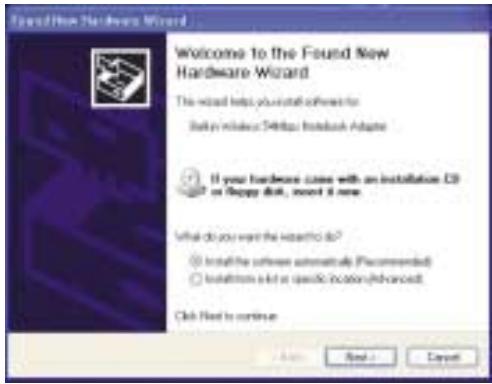

- ÀpRES avoir connecté la carte, Windows détecte la présence d'un nouveau matériel. Selon la version de Windows que vous utilisez, une fenêtre similaire à cette illustrée ci-dessous apparait. Choisissez l'option « Install the software automatically » (Installer le logiciel automatique).
INSTALLATION ET CONFIGURATION DE LA CARTE

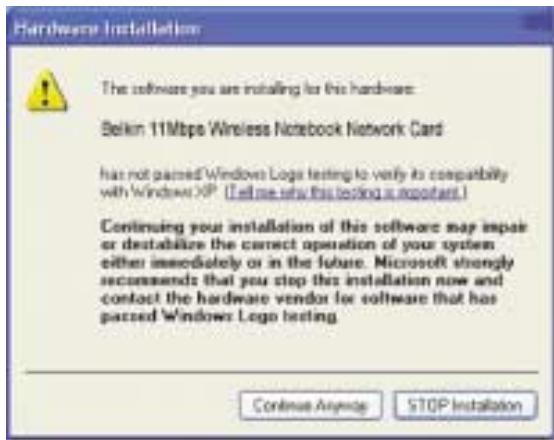

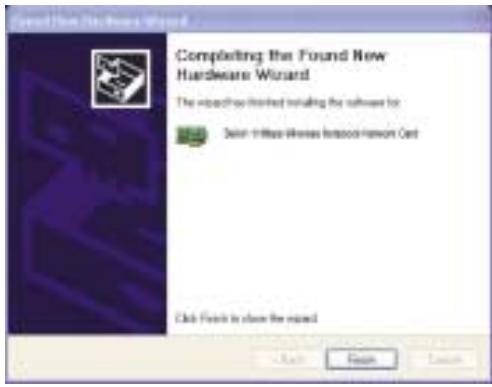

- Si vous fonctionnez sous Windows 2000 ou Windows XP, il se peut qu'un écran similaire à celui-ci apparaisse. Cela ne signifie pas que Windows a retrtré un problème. Sélectionnez « Continue Anyway » (Poursuivre).
- Si vous utilisez Windows 98 ou Me, un message vous demandera de redémarrer l'ordinateur. Sélectionnez « Restart » (Redémarrer). Si vous fonctionnez sous Windows 2000 ou XP, vous verrez une fenêtre similaire à cette-ci. Cliquez sur « Finish » (Terminer).
INSTALLATION ET CONFIGURATION DE LA CARTE
- Une fois l'installation terminée, une petite icone apparaitra dans la barre d'etat système (dans l'angle inférieur droit de l'écran). Il s'agit du raccourci vers Belkin WLAN Monitor. Elle indique également l'état de votre connexion.
Icône verte : Connecté à un réseau sans fil, bonne connexion.
Icône jaune : Connecté à un réseau sans fil, connexion acceptable.
Icône rouge : Pas de connexion au réseau sans fil.
Remarque : L'icone de l'utilitaire LAN sans fil apparait également dans le Panneau de configuration. Pour ouvrir l'utilitaire LAN sans fil, cliquez deux fois sur cette icône.
INSTALLATION ET CONFIGURATION DE LA CARTE
Raccordement au réseau sans fil
Si vous disposez d'un routeur sans fil ou d'un point d'accès chez vous ou au bureau, la carte essayera automatiquement de se connecter à votre réseau sans fil. La plupart du temps, elle pourrait se connecter automatiquement au réseau. Si votre réseau sans fil utilise le cryptage, vous devrez définir des paramétres de cryptage pour votre carte qui correspondant à ceux de leur réseau sans fil. Pour plus d'informations sur la configuration de votre carte, reportez-vous à la prochaine section du manuel.
Déinstallation du logiciel et des pilotes
Si vous devez supprimer le logiciel et les pilotes pour une raison quelconque, vous pouze le faire facilement de l'une des manieres suivantes. Vous pouze insérer le CD du logiciel, puis cliquer sur l'option « Uninstall » (Déinstaller) dans le menu. Vous pouze également ouvrir le Panneau de configuration de Windows et selectionner l'option « Add/Remove Programs » (Ajout/Suppression de programmes). L'assistant Belkin vous guider à travers le processus de suppression.
UTILISATION DE L'UTILILAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN
Procedez comme suit pour configurer vos profils réseau. Les instructions vous expliquent comment ouvrir l'utilitaire et comment l'utiliser pour configurer un profil réseau.
Lorsque vous lancez l'utilitaire LAN sans fil (l'utilitaire), l'écran « Connect to Wireless Network » (Raccordement au réseau sans fil) apparait.
La petite icone suivante figurera également dans la barre d'etat système.
Une fois installé, l'utilitaire LAN sans fil s'affichera automatiquement au démarrage de Windows.
Il est possible de définir l'utilitaire de sorte qu'il apparaisse toujours dans la barre d'etat système. Pour masquer l'icone, cliquez dessus avec le bouton croit de la souris dans la barre d'etat système. Bien qu'aucune icone ne soit affichee, votre réseau préféRED continues a etre géré par la carte. L'icone de la barre d'etat système peut etre reactivée a partir de l'utilitaire de configuration LAN sans fil que vous trouvrez dans le Panneau de configuration.
Cliquez une seule fois sur l'icone de la barre d'etat système pour ouvrir la fenêtre.
Remarque : Vous pouvez cliquer deux fois sur l'icone de l'utilitaire de la barre d'etat système pour ourir directement la fenetre « Advanced Configuration » (Configuration avancée).
UTILISATION DE L'UTILITAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN

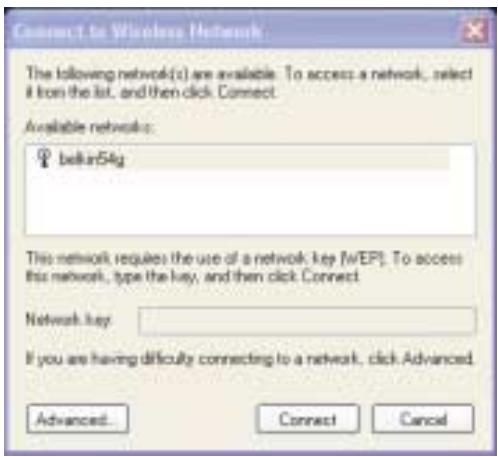

L'utilitaire détecte automatiquement tous les réseaux 802.11b et 54g qui se trouvent dans la zone. Sélectionné un réseau disponible parmi ceux répertoriés, puis cliquez sur le bouton « Connect » (Connector) afin de vous connecter à ce réseau.
Si la fonction de cryptage WEB est activée sur le réseau sans fil auquel vous souhaitez vous connecter, la zone de texte « Network key » (Clé réseau) sera active. Entrez la clé réseau correspondante afin d'établier la connexion.
Cliquez sur « Cancel » (Annuler) pour quitter le programme.
Le bouton « Advanced » (Évolué) vous permet d'afficher et de configuration un plus grand nombre d'options de la carte.
UTILISATION DE L'UTILITAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN

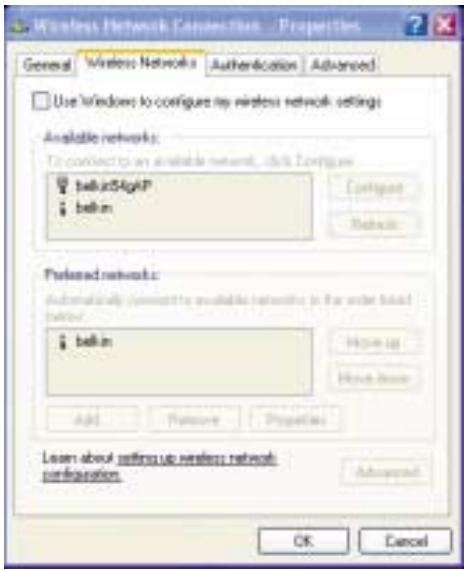

Remarque : Sous Windows XP, lorsque vous cliquez sur le bouton « Advanced » (Avance) pour la première fois, la fenêtre suivante apparait. L'option « Use Windows to configure my wireless network settings » (Utiliser Windows pour configurer mes paramétres réseau sans fil) est activée par défaut. Cliquez sur la case pour la déselectionner et utiliser l'utilitaire réseau sans fil de Belkin à la place.
UTILISATION DE L'UTILITAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN

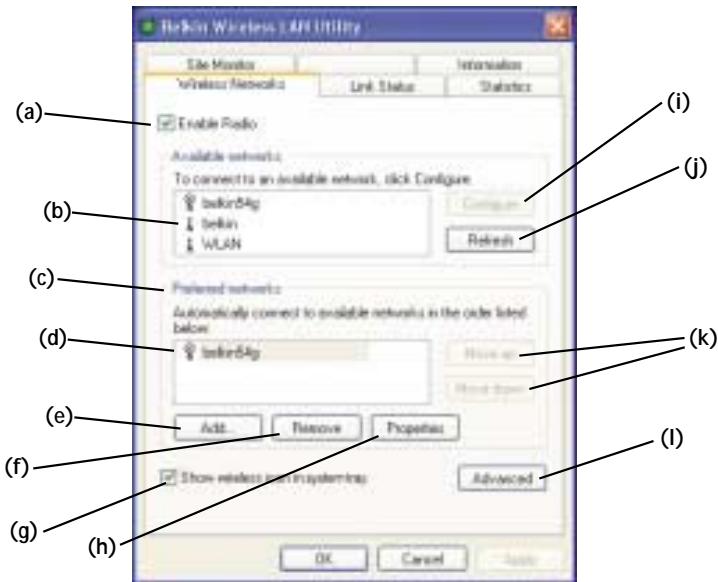

Onglet « Wireless Networks » (Réseaux sans fil)
(a) Enable Radio (Activer la radio)
Utilisez cette option pour activer/désactiver la radio réseau sans fil. Vous devrez peut-être désactiver la radio lorsque vous serez en avion ou pour rallonger la durée de vie de la batterie de votre ordinateur portable. Lorsque la radio est désactivée, le voyant lumineux de la carte est étéint et l'icone du réseau sans fil de la barre d'état système apparait sous la forme d'un « X »
(b) Available Networks (Réseaux disponibles)
Affiche la liste de tous les réseaux sans fil disponibles dans votre secteur. Pour sélectionner un réseau, cliquez sur son nom ou sur le bouton « Refresh » (Actualiser) (j) afin de partager à une nouvelle recherche de réseaux sans fil disponibles dans votre zone et auxquels vous pouvez vous connecter.
Une fois un réseau可以选择, cliquez sur le bouton « Configure » (Configurer) (i). Cliquez sur « OK » dans la zone « Wireless Network Properties » (Propriétés du réseau sans fil). Le nom du réseau et l'icone apparaissent en début de la liste « Preferred Networks » (Réseaux favoris) (c). Attendez une minute pour que la connexion réseau soit établie. L'ordinateur est connecté au réseau sélectionné lorsque vous voyagez une bulle bleue sur l'icone correspondant à ce réseau.
UTILISATION DE L'UTILITAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN
(c) Preferred Networks (Réseaux préférentes)
Affiche la liste des réseaux que vous avez configurés. Pour ordonnier les réseaux, scélectionnez un nom dans la liste « Preferred Networks » (Réseaux préféérés), puis cliquez sur les boutons « Move UP » (Monter) et « Move Down » (Descendre). Les réseaux apparaissant en début de liste auront la préférence par rapport à ceux qui figurent plus loin. Si un réseau préfééré n'est pas disponible, la carte essaire d'établier une connexion avec le réseau suivant de la liste.
Remarque : Vous doivent pouvoir accorder à l'appliement (Apply) pour que les changements soient pris en compte.
(d) Preferred Network (Réseau préfééré)
La bulle bleue qui figure sur l'icone d'un réseau indique que vous y etes actuelflement connecté.
(e, f) Add, Remove (Ajouter, Supprimer)
Cliquez sur le bouton « Add » (Ajouter) (e) et « Remove » (Supprimer) (f) pour ajouter des réseaux dans la liste des réseaux préféres ou pour en supprimer.
(g) « System Tray Icon » (Icône sur la barre d'objet système)
Cochez cette case de manière à ce que l'icone sans fil apparaisse au niveau de la barre d'état système.
(h) Properties (Propriétés)
Pour vérifier les propriétés et les paramètres WEP du réseau préfééré, Sélectionnez un réseau, puis cliquez sur le bouton « Properties » (Propriétés).
UTILISATION DE L'UTILITAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN

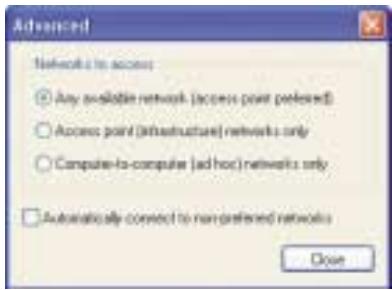

Permet de filtrer le type de réseau auquel vous souhaitez vous connecter.
« Any Available Network » (Tout réseau disponible): lorsque vous choisissez cette option, la carte essaye d'établier une connexion à tout réseau disponible dans la zone. Les points d'accès seront préféres par rapport aux réseaux ad-hoc.
« Access Point Networks Only » (Réseaux avec point d'accès uniquement): lorsque vous choisissez cette option, la carte essaye d'établier une connexion à tout point d'accès disponible dans la zone. Lorsque cette option est sélectionnée, les réseaux ad-hoc sont exclus de la liste des réseaux disponibles.
« Computer-to-Computer Networks Only » (Réseaux poste à poste uniquement): lorsque vous désisissez cette option, la carte essaye d'établit une connexion à tout réseau ad-hoc disponible dans la zone. Lorsque cette option est sélectionnée, les points d'accès sont exclus de la liste des réseaux disponibles.
UTILISATION DE L'UTILITAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN

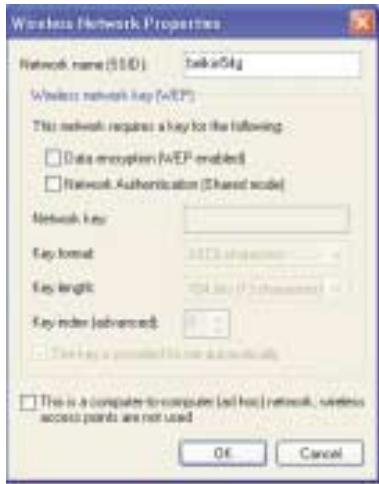

Cryptage
Pour configurer le profil d'un réseau repertorié nécessitant une clé WEP :
- Une fois l'utilitaire ouvert, sélectionnez le réseau dans la liste « Available networks » (Réseaux disponibles), puis cliquez sur « Configure » (Configurer).
- Cochez la case « Data encryption (WEP enabled) » (Cryptage des données avec activation WEP).
- Désélectionnez la case « The key is provided for me automatically » (La clé est fournie automatiquement).
- Entrez la clé réseau dans la zone « Network key » (Clé réseau).
Remarque : Il est inutil de selectionner « Key format » (Format de la clé) ou « Key length » (Longueur de la clé) avant d'entrée la clé réseau. En effet, ces paramètres changent automatiquement et adoptent la valeur appropriée lorsque vous entrez la clé réseau.
- Cliquez sur « OK »
Remarque : Vous doivent pouvoir sur le bouton « Apply » (Appliqueur) pour que les changements soient pris en compte.
UTILISATION DE L'UTILILAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN

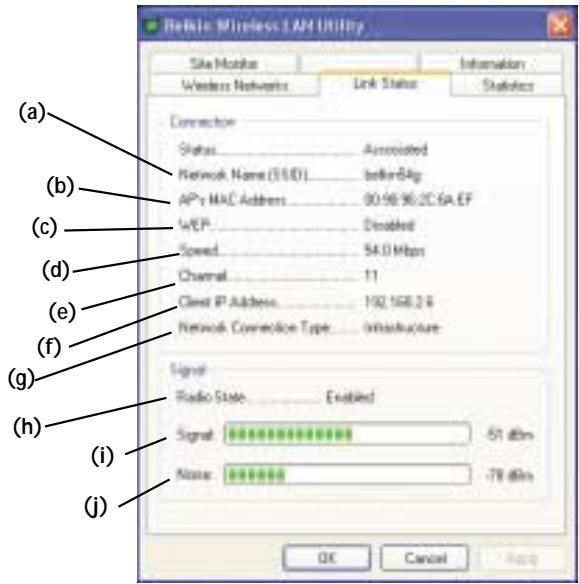

Onglet Link Status (État de la liaison)
(a) SSID
Le SSID est le nom du réseau sans fil. Ce champ affiche le SSID actuel auquel la carte est associée. La carte recherche automatiquement un réseau sans fil dans la zone. Pour vous connecter à un réseau sans fil spécifique, sélectionnez manuelles le SSID du réseau sans fil connu dans l'onglet « Wireless Networks » (Réseaux sans fil).
Affiche l'adresse MAC du réseau sans fil auquel vous étés connecté.
(c) WEP
Indique si la fonction de cryptage WEB est activée ou désactivée sur le réseau auquel vous étés associé.
(d) Speed (Vitesse)
Affiche le début de données de la connexion actuelle.
UTILISATION DE L'UTILITAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN
(e) Channel (Canal)
Indique le canal de fonctionnement actuel de la carte. En mode Infrastructure, le canal est automatiquement définir par le point d'accès ou le routeur sans fil auquel la carte est reliée. Il est impossible de changer de canal en mode Infrastructure. En mode Ad-Hoc, vous pouvez définir le canal manuellement.
(f) Client IP Address (Adresse IP du client)
Indique l'adresse IP de votre client sans fil. Par défaut, l'adresse IP est obtenue automatiquement. Vous pouvez la définir manuelle en vous servant des propriétés réseau de Windows.
(g) Network Connection Type (Type de connexion réseau)
Indique le mode sans fil actuel dans lequel fonctionne la carte. Il en existe deux : Infrastructure et Ad-Hoc. Infrastructure est le mode de fonctionnement le plus courant. Il est employé lorsque vous raccordez votre PC à un point d'accès sans fil ou à un routeur sans fil. Le mode Ad-Hoc permet de relier deux ordinateurs ou plus sans utiliser de point d'accès ou de routeur sans fil.
(h) Radio State (État de la radio)
Indique si l'adresse IP de votre client sans fil est activée ou désactivée. Par défaut, l'adresse IP est obtenu automatiquement. Vous pouvez la définir manuellement en vous servant des propriétés réseau de Windows.
(i) Signal Strength (Force du signal)
Affiche la force du signal sans fil de 0 à 100% . Plus le signal est proche de 100% , plus il est fort. Plus vous etes proche d'un routeur sans fil ou d'un point d'accès, plus le signal sera fort.
(j) « Link Quality (Noise) » (Qualité de la liaison - Bruit)
Affiche la quantité d'interférences radio dans l'environnement. Les niveaux faibles sont optimaux.
UTILISATION DE L'UTILILAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN

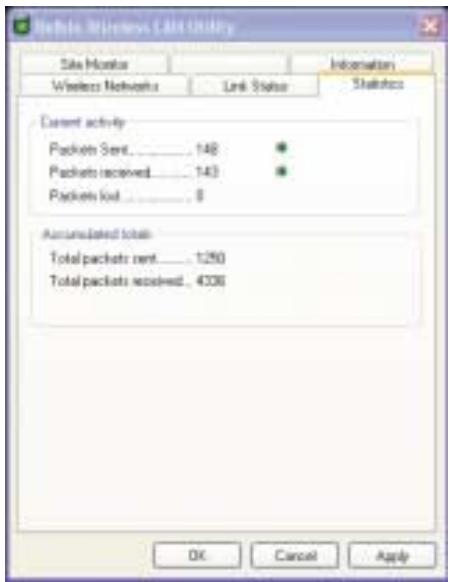

Onglet Statistics (Statistiques)
L'onglet « Statistics » (Statistiques) vous indique la quantité de données envoyées et reçues et si des erreurs se sont produites. Cet écran est utilisé dans un but de diagnostic. Notez que le nombre de paquets de données perdus est enregistré. Un nombre élevé de paquets de données perdus peut indiquer un problème ou la présence d'interférences dans votre zone.
UTILISATION DE L'UTILITAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN

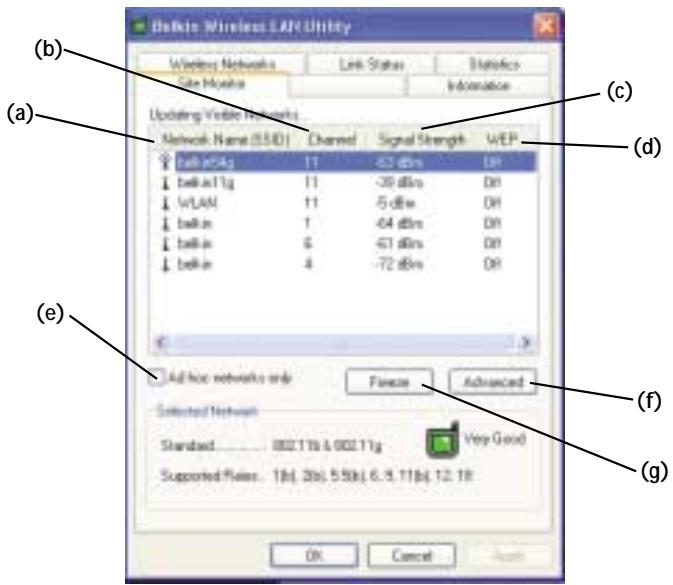

Onglet Site Survey (Surveillance du site)
Pour obtenir la liste de tous les points d'accès disponibles dans votre zone, cliquez sur l'onglet « Site Survey » (Surveillance du site). Voici les informations affichées :
(a) SSID
Service Set Identifier (nom du réseau sans fil) du point d'accès.
(b) Channel Number (Numero de canal)
Canal de fonctionnement actuel du point d'accès.
Force du signal du point d'accès lié.
UTILISATION DE L'UTILILAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN
(d) WEP
Affiche « Off » (désactivé) lorsque le cryptage est désactivé, « 64 bits » lorsque le cryptage sur 64 bits est activé et « 128 bits » lorsque le cryptage sur 128 bits est activé.
(e) Ad-Hoc Networks Only (Réseaux Ad-Hoc uniqueness)
Cochez cette case pour afficher uniquement les réseaux ad-hoc disponibles.
(f) Advanced (Avancé)
Affiche des informations supplémentaires sur le réseau sélectionné.
(g) Freeze (Geler)
Prend un « instantané » de la force du signal au moment de la surveillance du site. Cliquez à nouveau pour reprendre l'activité.
UTILISATION DE L'UTILILAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN
Page « Diagnostics »
Cette page vous permet d'effectuer plusieurs tests de diagnostic sur la carte réseau sans fil de Belkin.
« Control Registers » (Contrôler les registres)
Ce test vérifie les possibilités de lecture et d'écriture dans les registres du contrôleur réseau en y écrivant différentes valeurs, puis en vérifier les résultats. Le pilote de péripérisque utilise ces registres pour effectuer des fonctions réseau comme l'envoi et la réception d'informations. Si le test échoue, la carte réseau ne fonctionne pas correctement.
SPROM Format Version (Version du format SPROM)
Ce test vérifie le content de la SPROM en lisant une partie de la SPROM et en calculant le total de contrôle. Le test échoue si le total de contrôle calculé est différent de celui stocké dans la SPROM.
UTILISATION DE L'UTILILAIRE DE CONFIGURATION DU LAN SANS FIL DE BELKIN
« Memory Tests » (Tests de mémoire)
Ces tests vérifiient que la mémoire interne du contrôle réseau fonctionné correctement. Le test écrit des matrices de valeurs dans la mémoire et lit les résultats. Le test échoue si une valeur erronée est lue en retard. Le contrôle réseau ne fonctionnera pas sans sa mémoire interne.
« Interrupt Test » (Test d'interruption)
Ce test vérifie que le pilote NDIS est capable de receivevoir des interruptions du contrôleur réseau.
« Loopback Test » (Essai en boucle)
Ce test vérifie que le pilote NDIS est capable d'envoyer des paquets au contrôleur réseau et d'en recevoir.
LED Test (Test voyant lumineux)
Ce test vérifie que votre matériel réseau sans fil 802.11 fonctionne correctement.
DéPANNAGE
Connexion au réseau impossible
Si la carte semble fonctionner correctement, mais qu'elle ne parvient pas à se connecter au réseau, cela peut être dû au fait que les paramétres « Network name (SSID) » (Nom du réseau - SSID) et « Wireless network key (WEP) » (Clé du réseau sans fil - WEP) ne correspondent pas dans les propriétés du réseau au nom et à la clé WEP du réseau auquel vous tentez de vous connecter. Le nom du réseau et la clé WEP font la distinction majuscule/minuscule. Vérifiez que l'orthographe et la casse de ces paramétres sont corrects et qu'ils sont parfaitement identiques sur tous les ordinateurs du réseau.
Si, malgré toutes ces vérifications, vous ne parvenez toujours pas à vous connecter au réseau, reportez-vous à la section « Problèmes de performances et de connectivité »
Problème ou symptôme
Les ordinateurs semblent
communiqueur, mais ils
n'apparaissent pas dans la fenetre
« My Computer » (Poste de
travail) ni dans la fenetre « My
Network Places (Favoris reseau).
Solution possible
Environnement Windows 2000
Vérifie que l'options « File and Printer Sharing » (Partage de fichiers et d'imprimantes) est activée sur tous les ordinateurs du réseau.
Sur le bureau, cliquez sur le bouton « Start » (Démarrer), choisissez « Settings » (Paramètres), puis « Control Panel » (Panneau de configuration).
Dans le Panneau de configuration, cliquez deux fois sur I'icone
« Network and Dial-up Connections » (Connexions réseau et accès à distance).
Dans la fenêtre « Network and Dial-up Connections » (Connexions réseau et accès à distance), cliquez deux fois sur l'icone « Local Area Connection » (Connexion réseau local).
Dans la boîte de dialogue « Local Area Connection Status » (État de la connexion au réseau local), cliquez sur « Properties » (Propriétés).
Dans la boite de dialogue « Local Area Connection Properties » (Propriétés de la connexion au réseau local), vérifie que la case « File and Printer Sharing for Microsoft Networks » (Partage de fichiers et d'imprimantes pour les reseaux Microsoft) est cochée. Si elle ne l'est pas, cochez-la. Si la case n'appeaït pas, cliquez sur « Install » ( Installer). Dans la boite de dialogue « Select Network Component Type » (Selection du type de composant réseau), sélectionnez « Service», puis cliquez sur « Add » (Ajouter). Dans la boite de dialogue « Select Network Service » (Selection de service réseau), choisissez « File and Printer Sharing for Microsoft Networks » (Partage de fichiers et d'imprimantes pour les reseaux Microsoft), puis cliquez sur « OK ». Fermez la boite de dialogue « Local Area Connection Properties » (Propriétés de la connexion au réseau local).
DEPANNAGE
Les ordinateurs semblent communiquer, mais ils n'apparaissent pas dans la fenetre « My Computer » (Poste de travail) ni dans la fenetre « My Network Places » (Favoris reseau).
(Suite)
Fermez la boite de dialogue « Local Area Connection Status » (État de la connexion au réseau local).
Fermez la fenêtre « Network and Dial-up Connections » (Connexions réseau et accès à distance).
Environnement Windows XP
Vérifiez que l'options « File and Printer Sharing » (Partage de fichiers et d'imprimantes) est activée sur tous les ordinateurs du réseau.
Sur le bureau, cliquez sur le bouton « Start » (Demarrer), puis sur « Control Panel » (Panneau de configuration). Si vous etes en mode d'affichage des catégories, cliquez sur « Switch to Classic View » (Basculer vers l'affichage classique).
Dans « Control Panel » (Panneau de configuration), cliquez sur l'icone « Network Connections » (Connexions réseau).
Dans la zone « LAN or High-Speed Internet » (Réseau local ou Internet à haute vitesse), clique avec le bouton droit de la souris sur « Wireless Network Connection » (Connexion réseau sans fil), puis cliquez sur « Properties » (Propriétés).
Dans la boite de dialogue « Wireless Network Connection Properties » (Propriétés de la connexion réseau sans fil), si l'onglet « General » (Général) n'est pas affché, cliquez dessus.
Dans la liste « This connection uses the following items » (Cette connexion utilise les éléments suivants), vérifie que la case « File and Printer Sharing for Microsoft Networks » (Partage de fichiers et d'imprimantes pour les reseaux Microsoft) est cochée. Si elle ne l'est pas, cochez-la. Si l'objet n'apparait pas, cliquez sur « Install » (Installer). Dans la boite de dialogue « Select Network Component Type » (Sélection du type de composant réseau), sélectionnez « Service», puis cliquez sur « Add » (Ajouter). Dans la boite de dialogue « Select Network Service » (Sélection de service réseau), choisissez « File and Printer Sharing for Microsoft Networks » (Partage de fichiers et d'imprimantes pour les reseaux Microsoft), puis cliquez sur « OK ». Fermez la boite de dialogue « Wireless Network Connection Properties » (Propriétés de la connexion réseau sans fil).
Fermez la fenetre « Network Connections » (Connexions reseau).
Le transfert de données est parfois très lent.
Les fours micro-ondes et certains téléphones sans fil fonctionnement à la même fréquence radio que les cartes réseau sans fil. Lorsque le four ou le téléphone est utilisé, il interfère avec le réseau sans fil. Par consécut, les ordinateurs équipés de la carte doivent être installés au moins à 6,50 m d'un four micro-ondes ou d'un téléphone sans fil qui fonctionne à une fréquence de 2,4 GHz.
DEPANNAGE
Le transfert de données est toujours très lent.
Certaines maisons et la plupart des bureaux ont une structure en acier. Il se peut que l'acier de ces batiments interfere avec les signaux radio de votre réseau, ce qui ralentit la vitesse de transmission des données. Déplacez les ordinateurs à un autre endroit du matériel pour voir si le fonctionnement s'en trouve amélioré.
Les ordinateurs ne communiquent pas avec le réseau.
Si vous reseau dispose d'un point d'accès, vérifie tous les cables et assurez-vous que levoyant d'alimentation situé à l'avant du point d'accès est allumé.
Sous Windows 2000, j'obtiens le message suivant: « Medium cable disconnected » (Cable media déconnecté). Un X rouge se trouve également sur l'icone du réseau dans la barre d'état système.
Ceci indique que l'ordinaire n'est pas correctement configuré pour se connecter au réseau. Verifie que tous les paramétres des propriétés du réseau sans fil sont corrects. Assurez-vous également que l'ordinaire reçoit un signal de bonne qualité du point d'accès.
Le réseau est juste lent quand le système est connecté à un réseau sans fil et à un port Ethernet actif.
Cette situation se produit si un port Ethernet de l'ordinateur est actif alors que la carte est toujours active et connectée à un point d'accès. Ceci se produit parce que Windows 2000 doit:gérer deux connexions réseau actives. Vous doivent soit débrancher le cable Ethernet de l'ordinateur, soit désactiver la radio sur la carte. Pour désactiver la radio sur la carte,clistique avec le bouton droit de la souris sur I'icone de I'utilitaire sans fil de Belkin dans la barre d'etat système, puisclistique sur « Disable Radio » (Désactiver la radio). Remarque : La radio ne sera pas automatiquement activée au prochain redémarrage de l'ordinateur. Pour l'activer,clistique avec le bouton droit de la souris sur I'icone de l'utilitaire sans fil de Belkin, puisclistique sur « Enable Radio » (Activer la radio).
Remarque : Pour Windows 2000 unequivemment.
Vous trouvez des informations techniques sur le site www.networking.belkin.com ou www.belkin.com dans la zone d'assistance technique. Si vous souhaitez contacter l'assistance technique par téléphone, appelez le 00 800 223 55 460.
INFORMATIONS
Déclaration FCC
DECLARATION DE CONFORMITE À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNETIQUE
Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit
F5D7010
auquel se refère la presente déclaration, est conforme aux normes énoncées à l'alinéa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférence nuisible et (2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.
Attention: Exposition aux radiations dues aux fréquences radio.
La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux fréquences radios FCC. Toutefois, il est conseilé d'utiliser l' apparéil de manière à minimier les risques d'exposition dans des conditions de fonctionnement normales.
Lorsqu'une antenné extérieure est raccordée à l'appareil, le placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'exéder les limites d'exposition aux féquences radio FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.
Avertissement de la Commission des Communications fédérale
L'appareil a ete teste et satisait aux limites de la classe B des appeareils numeriques, conformement à la partie 15 de la reglementation FCC. Ces limites sont conques de maniere à assurer une protection raisonnable contre les interfrences nuisibles au sein d'une installation domestique.
L'appareil génére, utilise et peut irradier une énergie radio fréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension. L'utilisateur est invite à tester et à corriger l'interfERENCE en prénant une des mesures suivantes :
- Réorienter ou changer de place l'antenne de réception.
- Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consulter le revendeur ou un technicien en radio/TV pour obtenir de l'aide.
Modifications
La reglementation FCC souigne la nécessite d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin Components, lui retire le droit d'utiliser l'appareil.
INFORMATIONS
La radio sans fil de cet apparéil est conforme aux normes RSS 139 & RSS 210 Industry Canada.
Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Europe - Prescription Union Européenne
Les produits radio portant le label CE 0682 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté européen.
L'accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).
EN 60950 (IEC60950) - Sécurité des produits
- EN 300 328 Conditions techniques exigées pour les apparciels radio
- ETS 300 826 Conditions générales en matière de compatibilité electromagnetique pour les appareils radio.
Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.
Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (89/336/EEC) et la directive sur la basse tension (72/23/EEC) publiées par la Commission de la Communauté européen. La conformité avec ces normes implique la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).
EN 55022 (CISPR 22) - Interférences électromagnétiques
EN 55024 (IEC61000-4-2,3,4,5,6,8,11)-Immunité electromagnetique
EN 61000-3-2 (IEC61000-3-2) - Émissions de courants harmoniques
EN 61000-3-3 (IEC61000) - Fluctuations de tension et flicker
EN 60950 (IEC60950) - Sécurité des produits
Les produits Equipés de transmetteurs radio portent la marque CE 0682 ou CE alert et peuvent également afficher le logo CE.
INFORMATIONS
Garantie limitée à vie du produit de Belkin Corporation
Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa durée de vie. Si l'appareil s'avéré défectieux, Belkin le répackera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au dépositaire Belkin/agreeçupres duquel le produit a été acheté. Une preuve d'achat peut être exigée.
La presente garantie est caduque si le produit a ete endommagé par accident, abus, usage imprepore ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de series Belkin a ete supprimé ou rendu illisible.
LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉM TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRentes À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITE D'UTILISATION À UNE FIN DONNée.
Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la presente garantie, ni à la proroger.
BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'une RuptURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉS MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉS.
Certsains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.
BELKIN
belkin.com
Belkin Corporation
Compton · CA · 90220 · Etats-Unis
Tel.: 310.898.1100
Fax:310.898.1111
1119 PH Schiphol-Rijk · Pays-Bas
Tel.: +31 (0) 20 654 7300
Fax:+31(0)206547349
Belkin GmbH
Hanebergstrasse 2
D-80637 Munchen • Allemagne
Tel.: +49 (0) 89 143 4050
Fax:+49(0)89143405100
Belkin, Ltd.
7 Bowen Crescent · West Gosford
NSW 2250 · Australie
Tel.: +61 (0) 24372 8600
Fax:+61(0)243728603
Etats-Unis : 310.898.1100 poste 2263
800.223.5546 poste 2263
Europe:0080022355460
Australie:1800666040
P74217fr
© 2003 Belkin Corporation. Tous droits réservés. Toutes les raisons commerciales
dont des marques deposées de leurs fabricants respectifs.
