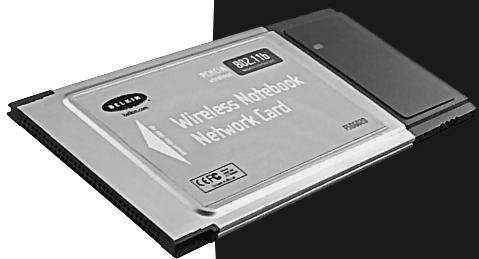

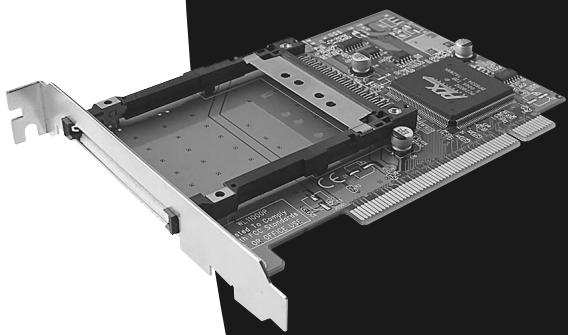

Carte réseau sans fil pour ordinateurs portables Adaptateur réseau sans fil de bureau Manuel de l’utilisateur
F5D6000 Installation du logiciel de mise en réseau SOHO de Belkin pour Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Configuration de votre ordinateur sous Windows 98/Me à l’aide de NetSetup de Belkin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32–33 Configuration d’autres ordinateurs à l’aide du logiciel NetSetup de Belkin . .34–35 Partage de fichiers et de périphériques . . . . . . . . . . . . . . . . . . . . . . . . . . . .36–38 Accès à des ressources sur d’autres ordinateurs . . . . . . . . . . . . . . . . . . . . . . . . .39 Glossaire des termes de mise en réseau sans fil . . . . . . . . . . . . . . . . . . . . . .40–41 Glossaire des termes de mise en réseau filaire . . . . . . . . . . . . . . . . . . . . . . .42–43 • Présence de témoins lumineux permettant de contrôler le trafic sur le réseau Contenu • Une carte réseau sans fil pour ordinateurs portables ou un adaptateur réseau sans fil de bureau • Un CD-ROM • Un guide de l’utilisateur
« Installation de la carte réseau pour ordinateurs portables sur votre PC portable » page 14.

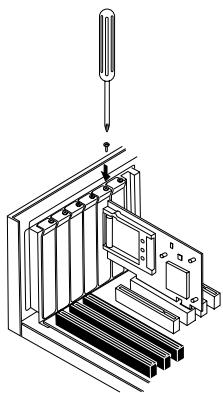

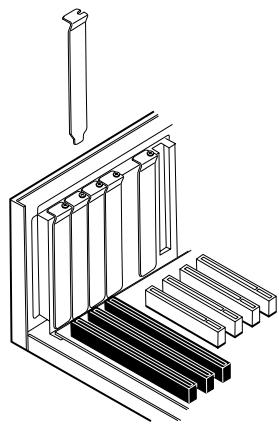

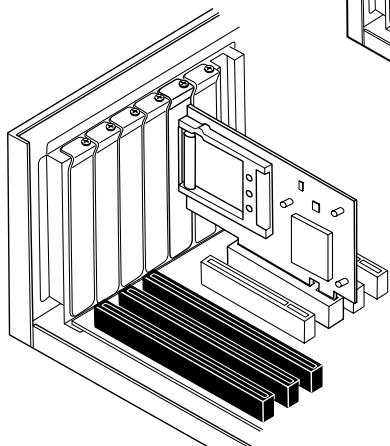

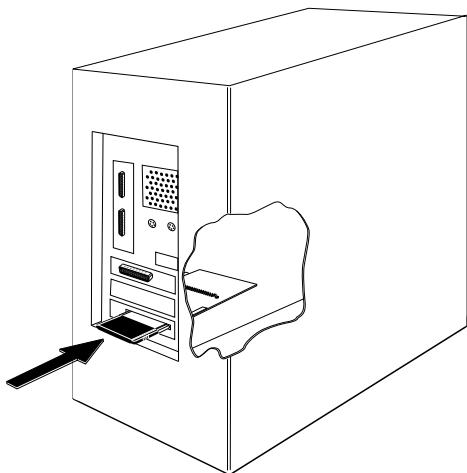

1. Les cartes réseau sont sensibles à l’électricité statique qui risque d’endommager leurs composants électroniques délicats. Pour protéger votre périphérique : touchez le châssis en métal de votre ordinateur afin d’attraper la carte. Cette opération permet de décharger l’électricité statique. Evitez de toucher tout composant électrique lorsque vous manipulez la carte. Vous pouvez vous équiper d’un bracelet ou de gants antistatiques. Remarque : Des conditions météorologiques sèches ou le simple fait de marcher sur une moquette risquent de vous charger d’électricité statique. 2. Eteignez le PC et débranchez le cordon d’alimentation de la prise électrique. 3. Retirez le carter du PC. Reportez-vous au manuel de l’utilisateur de votre ordinateur pour savoir comment ôter le carter.
8. Remettez le carter en place sur le PC et branchez le cordon d’alimentation sur la prise électrique. Assurez-vous de rebrancher les autres câbles qui auraient pu se débrancher lors de l’installation.
(« D:\ » est la lettre correspondant à votre lecteur de CD-ROM).

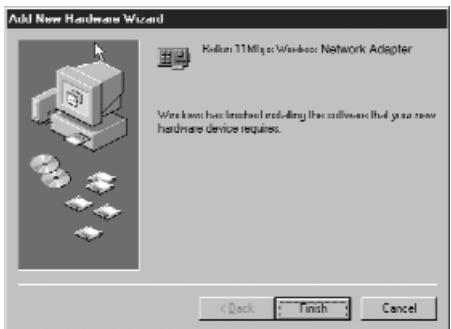

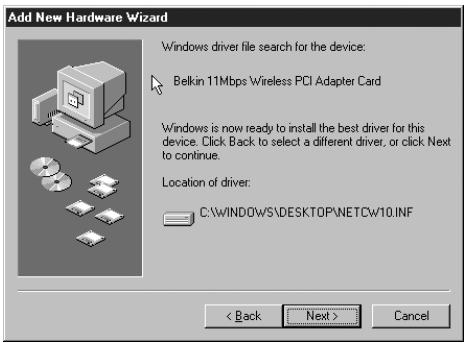

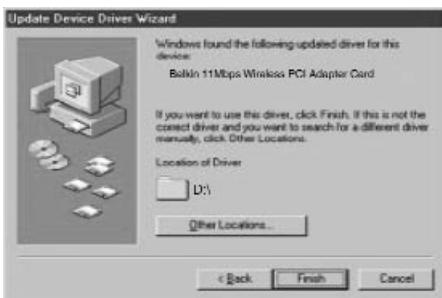

4. Windows installe les pilotes depuis le lecteur de CD-ROM. La fenêtre ci-dessous apparaît. Cliquez sur « Finish » (Terminer).
Windows vous demande le CD de Windows 95. Placez-le dans le lecteur, puis cliquez sur « OK ». 6. Un message de Windows vous demande de redémarrer l’ordinateur. Cliquez sur « Yes » (Oui) pour le redémarrer. L’installation du matériel et des pilotes est terminée pour Windows 95. L’étape suivante consiste à installer l’utilitaire de configuration sans fil 11 Mbps Belkin. Passez à la page 23.
L’installation du matériel et des pilotes est terminée pour Windows 98/ME. L’étape suivante consiste à installer l’utilitaire de configuration sans fil 11 Mbps Belkin. Passez à la page 23. 8

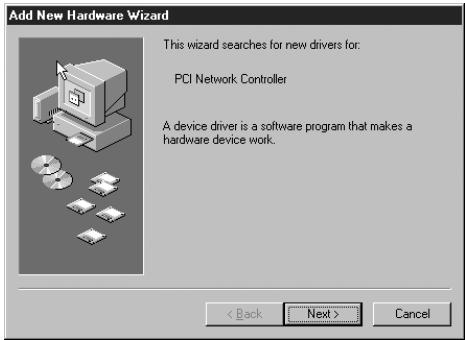

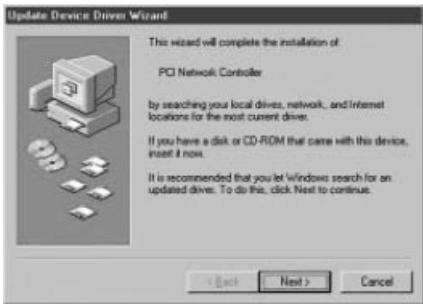

1. Allumez votre PC. Après le démarrage de Windows, celui-ci détecte automatiquement la présence d’un nouveau périphérique et affiche la fenêtre suivante : Windows vous invite à redémarrer votre ordinateur, faites-le.
L’étape suivante consiste à installer l’utilitaire de configuration sans fil 11 Mbps Belkin. Passez à la page 23.

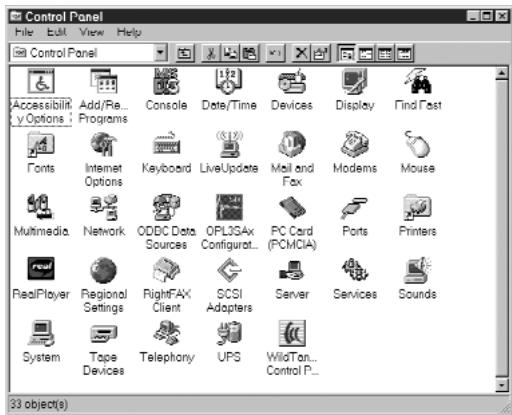

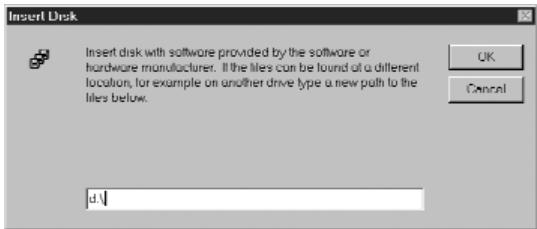

1. Allumez votre PC. Une fois que Windows NT a démarré, insérez le CD dans votre lecteur de CD-ROM. 2. Cliquez sur « Start », sélectionnez « Settings » (Paramètres), puis cliquez sur « Control Panel » (Panneau de configuration) pour ouvrir la fenêtre correspondante.

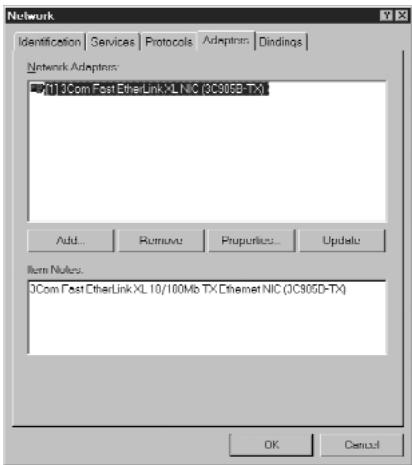

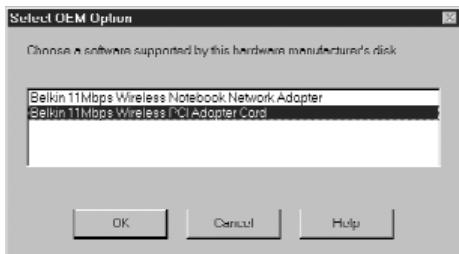

« Network » (Réseau). L’écran cidessous apparaît. La liste des adaptateurs apparaît dans la fenêtre. Toutefois, l’adaptateur PCI de Belkin n’y figure pas. Cliquez sur « Add » (Ajouter).
11 Mbps Belkin. Passez à la page 23.

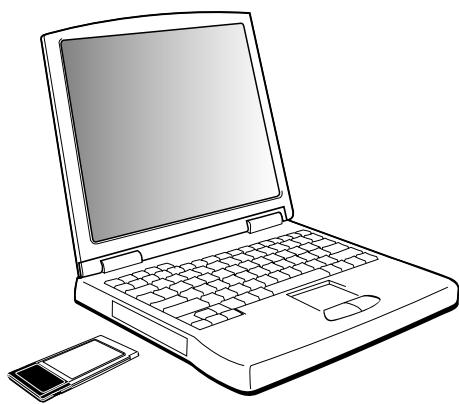

1. Insérez la carte réseau sans fil pour ordinateurs portables dans l’emplacement PCMCIA du portable. L’étiquette de couleur doit être orientée vers le haut.

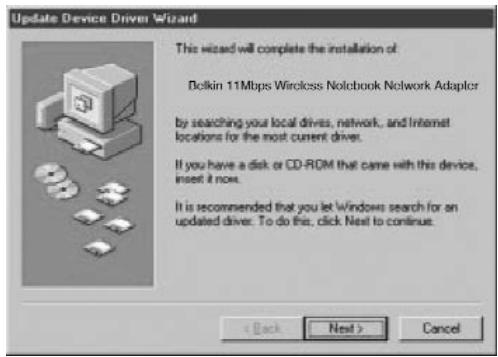

Windows, celui-ci détecte automatiquement la présence d’un nouveau périphérique et affiche les fenêtres au-dessous. Insérez le CD dans le lecteur de CD-ROM.

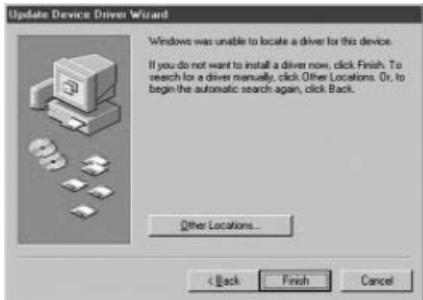

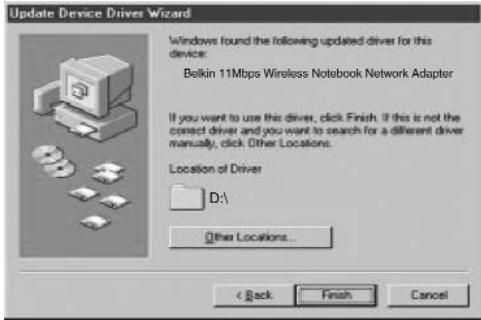

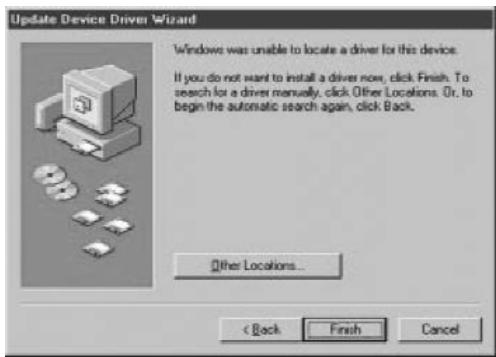

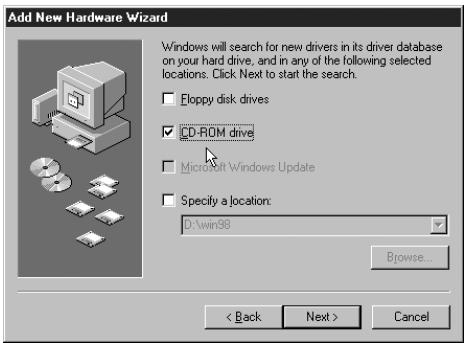

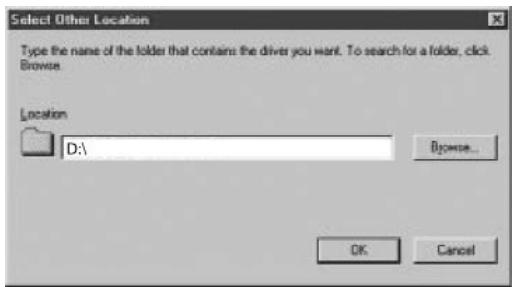

« Other Locations… » (Autres emplacements)
(« D:\ » est la lettre correspondant à votre lecteur de CD-ROM).

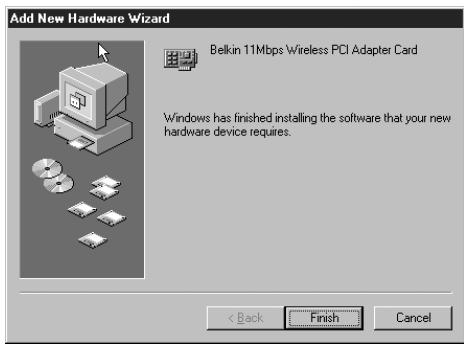

4. Windows installe les pilotes depuis le lecteur de CDROM. La fenêtre ci-dessous apparaît. Cliquez sur « Finish » (Terminer). 5. Il se peut qu’un message de Windows vous demande le CD de Windows 95. Placezle dans le lecteur, puis cliquez sur « OK ». 6. Un message de Windows vous demande de redémarrer l’ordinateur. Cliquez sur « Yes » (Oui) pour le redémarrer. L’installation du matériel et des pilotes est terminée pour Windows 95. L’étape suivante consiste à installer l’utilitaire de configuration sans fil 11 Mbps Belkin. Passez à la page 23.

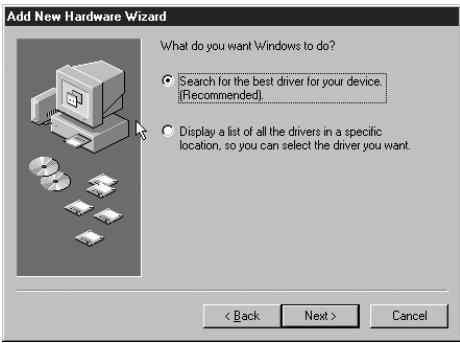

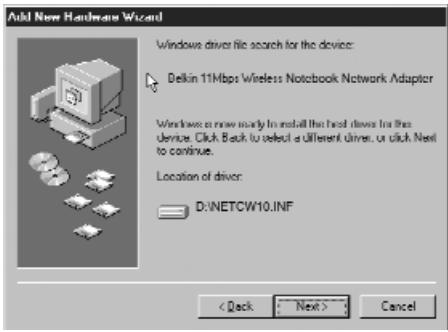

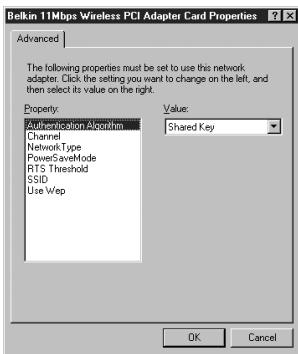

1. Insérez la carte PCMCIA dans votre portable. Allumez votre PC. Une fois Windows 98/Me démarré, la fenêtre « Add New Hardware Wizard » (Assistant Ajout de nouveau matériel) s’ouvre. Cliquez sur « Next » (Suivant). L’installation du matériel et des pilotes est terminée pour Windows 98/ME. L’étape suivante consiste à installer l’utilitaire de configuration sans fil 11 Mbps Belkin. Passez à la page 23.

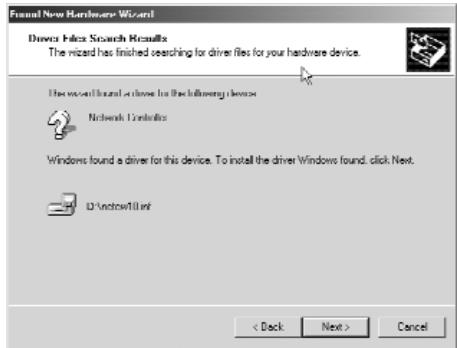

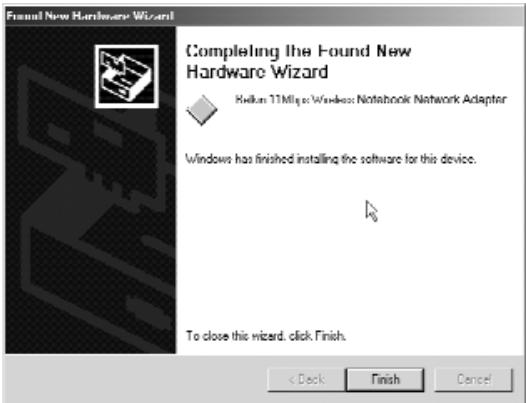

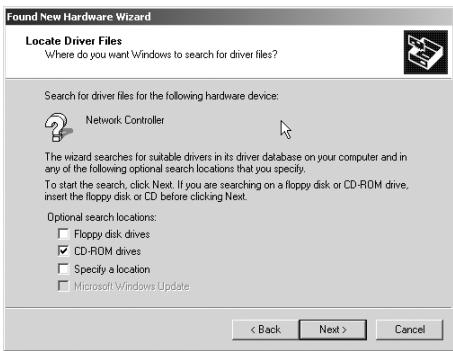

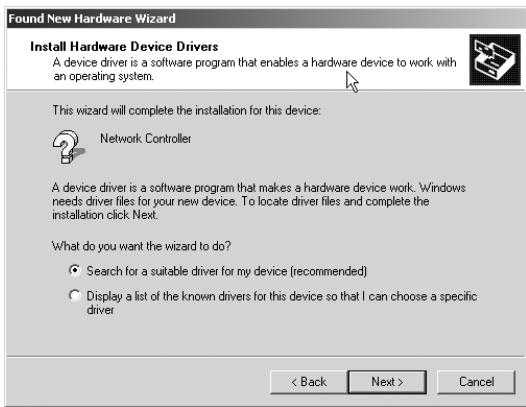

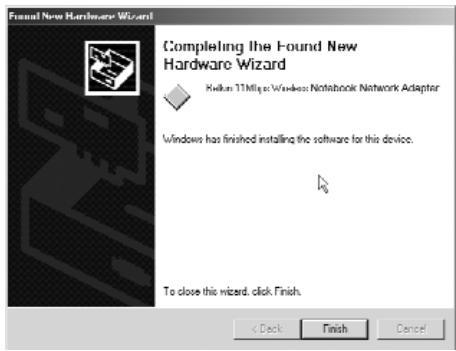

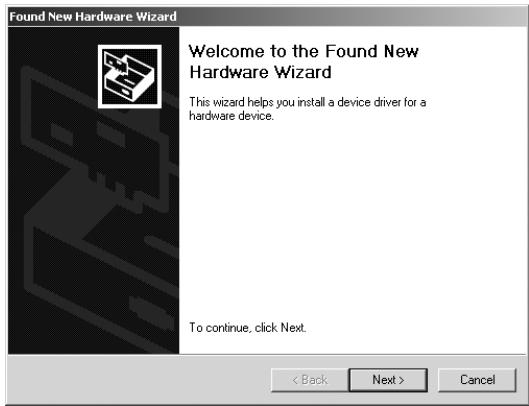

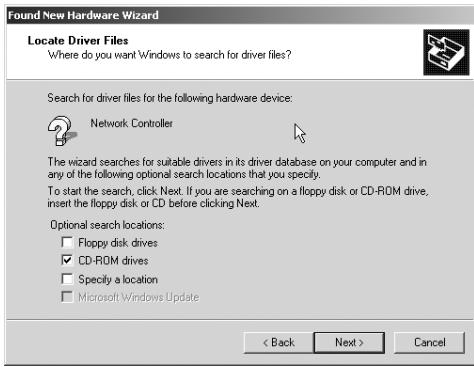

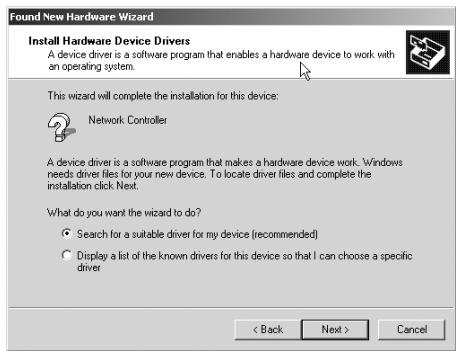

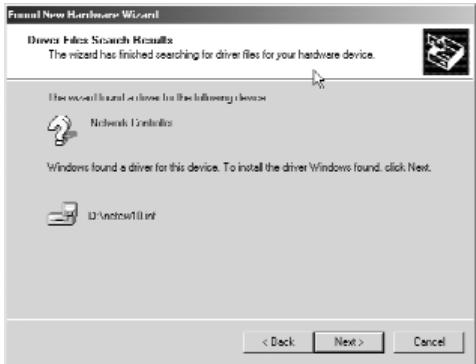

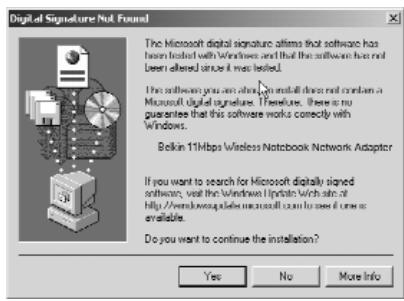

1. Insérez la carte PCMCIA dans votre portable. Allumez votre PC. Une fois que Windows 2000 a démarré, insérez le CD dans votre lecteur de CD-ROM. 2. La fenêtre « Found New Hardware Wizard » (Nouveau matériel détecté) s’ouvre. Cliquez sur « Next » (Suivant). L’installation du matériel et des pilotes est terminée pour Windows 2000. L’étape suivante consiste à installer l’utilitaire de configuration sans fil 11 Mbps Belkin. Passez à la page 23. 20

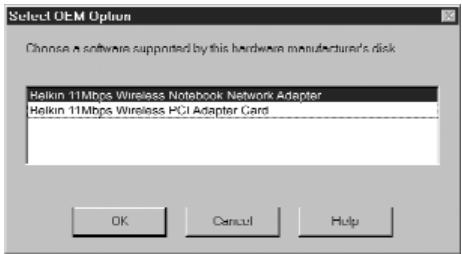

1. Insérez la carte PCMCIA dans votre portable. Allumez votre PC. Une fois que Windows NT a démarré, insérez le CD dans votre lecteur de CD-ROM. 2. Cliquez sur « Start », sélectionnez « Settings » (Paramètres), puis cliquez sur « Control Panel » (Panneau de configuration) pour ouvrir la fenêtre correspondante.

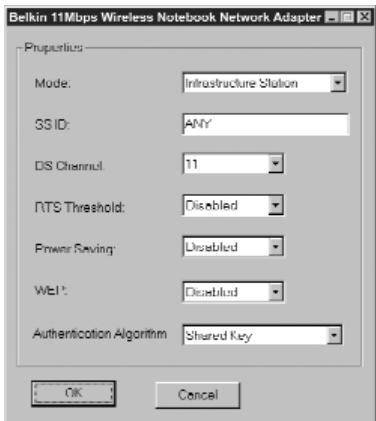

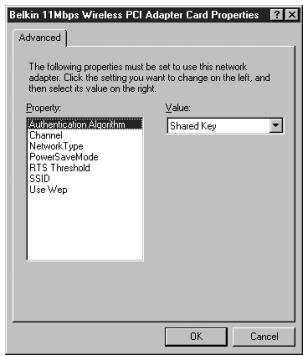

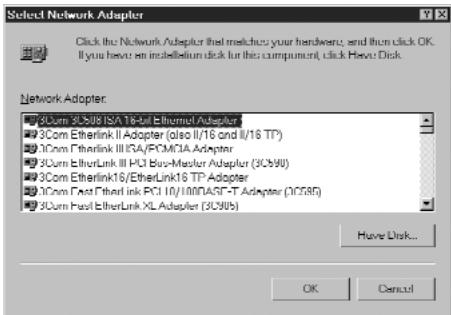

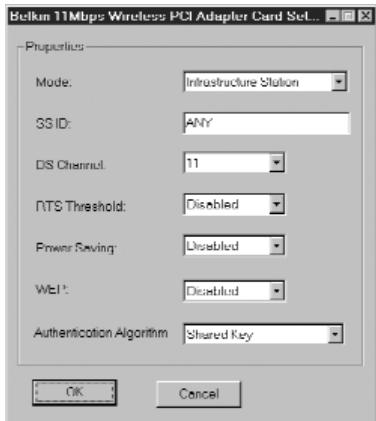

(Réseau). L’écran ci-dessous apparaît. La liste des adaptateurs apparaît dans la fenêtre. Toutefois, l’adaptateur PCI de Belkin n’y figure pas. Cliquez sur « Add » (Ajouter). 4. L’écran ci-dessous apparaît. Sélectionnez 11 Mbps Belkin. Passez à la page 23.
L’utilitaire de configuration sans fil 11 Mbps Belkin vous permet de configurer les paramètres Ethernet sans fil de la carte réseau sans fil ou de l’adaptateur. 1. Insérez le CD-ROM fourni avec votre carte réseau sans fil pour ordinateurs portables Belkin ou votre adaptateur réseau sans fil de bureau Belkin dans votre lecteur de CD-ROM. 2. Depuis le bureau, cliquez deux fois sur « My Computer » (Poste de travail), puis cliquez deux fois sur votre lecteur de CD-ROM. 3. Cliquez deux fois sur l’icône « Setup » (Installation). Windows installe automatiquement le programme sur votre PC. Une fois le programme installé, il se peut qu’un message de Windows vous demande de redémarrer l’ordinateur. Faites-le.

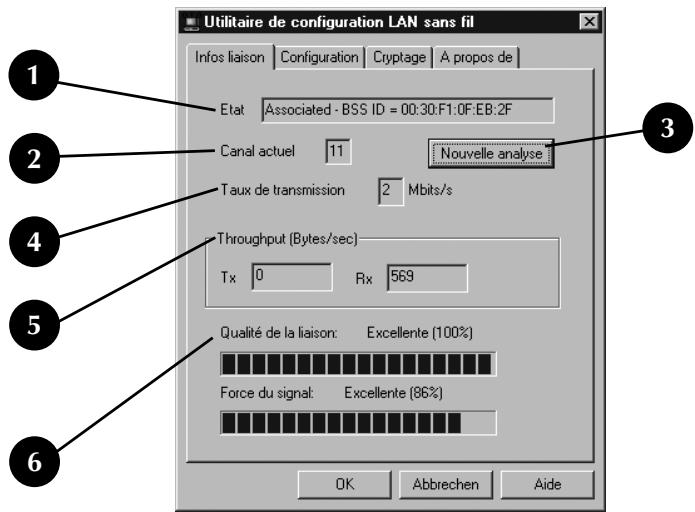

Une fois l’utilitaire en cours d’exécution, l’icône ci-dessous apparaît dans la barre des tâches. Si l’icône est verte, elle indique que la liaison sans fil est bonne. Si elle est jaune, elle indique que la liaison sans fil est acceptable. Lorsqu’elle est rouge, aucune liaison n’est établie.
Analyse : Le PC recherche un point d’accès réseau sans fil (WAP) disponible. Si le terme « associé » n’apparaît pas, la carte ne parvient pas à détecter le SSID du point d’accès. 2. Canal actuel La commission de réglementation de tous les pays indique un ensemble de canaux de fonctionnement pour la norme 802.11b. Chaque pays est différent. Pour être au norme avec tous les pays, les cartes/adaptateurs réseau sans fil doivent être paramétrées avec un numéro compris entre 1 et 13. 3. Bouton Nouvelle analyse Si vous cliquez sur ce bouton, la carte réseau sans fil recherche le réseau Ad Hoc associé ou le SSID du WAP. 4. Taux de transmission actuel Il indique la vitesse de votre connexion réseau en utilisant la carte réseau sans fil. 5. Throughput (Debit) : Transmission : ce champ indique le débit de transmission sans fil en octets par seconde. Réception : ce champ indique le débit de réception sans fil en octets par seconde. 6. Qualité de la liaison/Force du signal Uniquement disponible lorsque l’adaptateur réseau sans fil de bureau fonctionne en mode Infrastructure. La barre de qualité de la liaison indique la qualité du lien entre le PC et le WAP. La barre de force du signal indique la qualité de la liaison provenant des ondes radio.
« nom » qui est donné au réseau sans fil et utilisé par les ordinateurs équipés pour accéder au réseau sans fil. Les WAP peuvent également utiliser le cryptage ou accorder l’accès aux ordinateurs ayant une adresse MAC particulière. Ils permettent également de doubler la distance qui peut séparer les ordinateurs dans un LAN sans fil. Ceci est dû au fait que le WAP sert de point central de routage de tout le trafic réseau sans fil entre les ordinateurs équipés. Ces derniers, mis en réseau en mode Infrastructure, forment un groupe appelé BSS (Basic Service Set). Il est possible de faire coexister simultanément jusqu’à 64 ordinateurs individuels dans un BSS. Cette limite est due au fait que le WAP ne peut pas gérer plus de 64 clients. L’illustration ci-dessous vous montre comment le point d’accès peut doubler la distance entre les ordinateurs sans fil et le BSS. 26

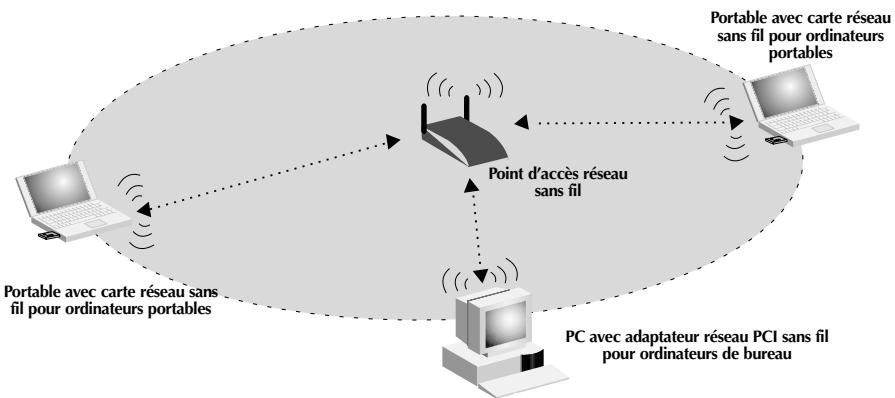

PC avec adaptateur réseau PCI sans fil pour ordinateurs de bureau

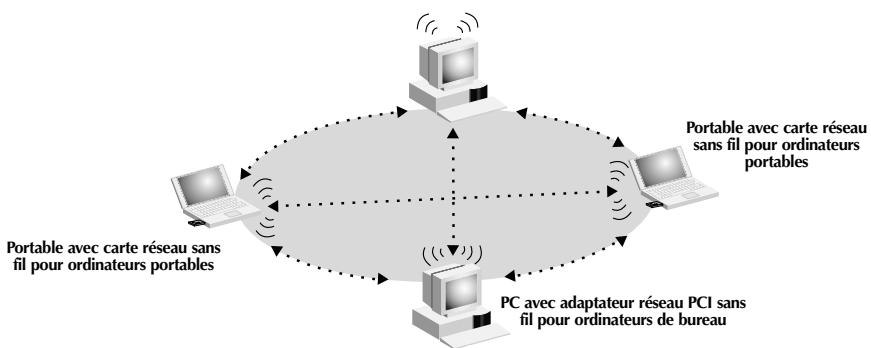

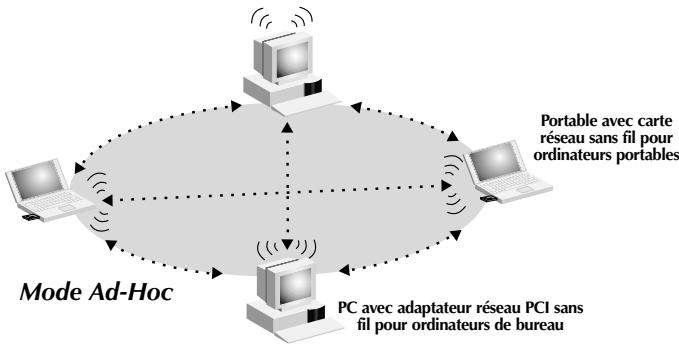

Ad-Hoc ou poste à poste fait référence à une configuration sans fil dans laquelle chaque ordinateur du réseau sans fil communique directement avec un autre. Un LAN sans fil Ad-Hoc est constitué par un groupe d’ordinateurs équipés d’un adaptateur sans fil et connectés directement via des signaux radio de manière à former un LAN sans fil indépendant. Les ordinateurs ainsi installés doivent être configurés sur le même canal radio pour pouvoir communiquer ensemble. Plusieurs réseaux Ad-Hoc peuvent exister dans le même espace tant qu’ils sont configurés de façon à fonctionner sur un canal différent. Plusieurs canaux sont possibles selon l’endroit de la planète où vous résidez. Les USA disposent de 11 canaux, l’Europe de 13 et le Japon de 14. L’illustration suivante montre une configuration LAN sans fil Ad-Hoc normale.
PC avec adaptateur réseau PCI sans fil pour ordinateurs de bureau
PC sans fil à PC sans fil et ne nécessite pas l’emploi d’un WAP.

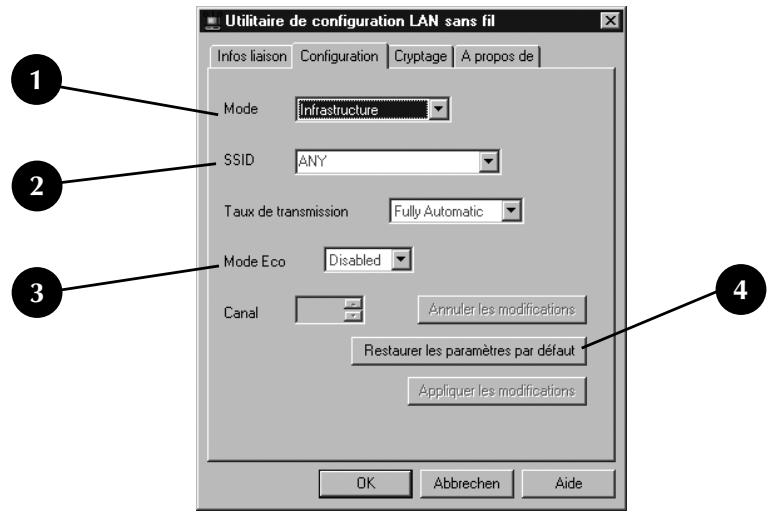

Mode Infrastructure : le SSID doit avoir la même valeur que le WAP. Mode Ad-Hoc : le SSID on de toutes les cartes réseau sans fil pour ordinateurs portables du réseau utilisent la même valeur. 3. Mode Eco Le mode d’économie d’énergie permet au PC de passer en mode Veille (ou l’en empêche). Activé : permet aux PC de passer en mode Veille, mais risque de déséquilibrer les communications lorsque le PC passe en veille. Désactivé : empêche le PC de passer en mode veille et permet des communications de données ininterrompues sur le réseau. 4. Restaurer les paramètres par défaut Pour rétablir les paramètres par défaut du constructeur, cliquez sur le bouton Restaurer les paramètres par défaut. Les paramètres de la carte réseau sans fil pour ordinateurs portables sont rétablis.

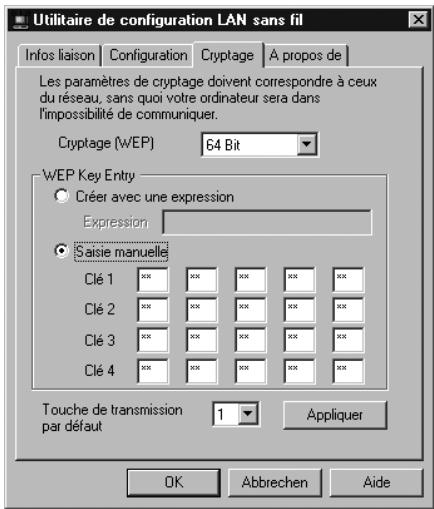

Sélectionnez 64 bits dans le menu déroulant. Lorsque vous utilisez le cryptage sur 64 bits, 4 clés appelées Clé 1 à Clé 4 vous sont proposées. Vous pouvez utiliser une seule clé à la fois. Ces clés peuvent être saisies manuellement, mais pour plus de facilité, le logiciel peut générer des clés grâce à une expression mot de passe que vous entrez. Cette dernière peut être facilement transmise aux utilisateurs des différents ordinateurs sans fil de votre réseau. Par exemple, si vous créez une clé en utilisant l’expression « Passphrase », vous obtenez quatre clés en mode 64 bits et une clé en mode 128 bits. Les utilisateurs de portables ont uniquement besoin d’entrer l’expression et le numéro de clé au niveau de leur logiciel de gestion d’ordinateur sans fil pour pouvoir communiquer en utilisant le cryptage. Tous les ordinateurs du réseau doivent utiliser le même type de cryptage et la même expression. Vous pouvez modifier cette expression autant de fois que vous le souhaitez. 29
Définition du cryptage sur 64 bits 1. Sélectionnez 64 bits dans le menu déroulant. 2. Sélectionnez Créer avec un expression. 3. Entrez l’expression, puis cliquez sur Appliquer. 4. Sélectionnez ID de clé par défaut dans le menu déroulant. Ils portent un numéro de 1 à 4. Cliquez sur Appliquer. Le cryptage sur 64 bits est activé. Définition du cryptage sur 128 bits 1. Sélectionnez 128 bits dans le menu déroulant. 2. Sélectionnez Créer avec un expression. 3. Entrez l’expression, puis cliquez sur Appliquer. Le cryptage sur 128 bits est activé.
SOHO de Belkin pour Windows 98/Me Le logiciel de mise en réseau SOHO de Belkin constitue un moyen simple de configurer vos ordinateurs sous Windows 98/Me en vue de leur mise en réseau et du partage de fichiers et d’imprimantes. Si vous êtes à l’aise avec TCP/IP et savez comment configurer le partage de fichiers et d’imprimantes, il est inutile d’utiliser le logiciel de mise en réseau SOHO de Belkin. Maintenant que les pilotes de l’adaptateur ou de la carte réseau sans fil sont installés, vous pouvez passer à la configuration du réseau. Vous devez affecter une adresse réseau à utiliser avec les autres ordinateurs pour chaque ordinateur connecté au réseau. Nous avons simplifié le processus grâce au logiciel de mise en réseau SOHO de Belkin qui vous permet de configurer vos ordinateurs. Assurez-vous qu’aucun autre adaptateur réseau n’est installé sur votre ordinateur avant de lancer le logiciel de mise en réseau SOHO. 1. Insérez le CD-ROM du logiciel de mise en réseau SOHO fourni avec votre carte réseau sans fil pour ordinateurs portables Belkin ou votre adaptateur réseau sans fil de bureau Belkin dans votre lecteur de CD-ROM. 2. Cliquez sur « Start » (Démarrer), sur « Run » (Exécuter) et tapez « D:\NetSetup ». (« D » est généralement la lettre par défaut pour le lecteur de CD-ROM. Si nécessaire, choisissez la lettre qui correspond à votre lecteur de CD-ROM.) 3. Cliquez sur « OK ». Windows commence l’installation du programme sur votre PC. Une fois le programme installé, il se peut qu’un message de Windows vous demande de redémarrer l’ordinateur. Faites-le. 4. Répétez les étapes pour chaque ordinateur que vous reliez au réseau. 5. Une fois le logiciel de mise en réseau SOHO de Belkin installé sur tous les ordinateurs, passez à la section suivante.

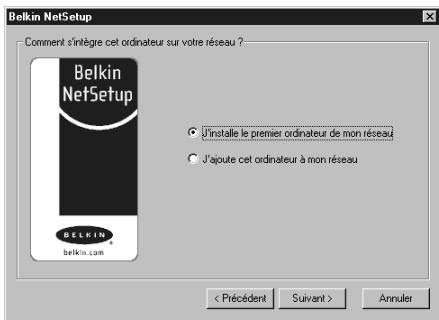

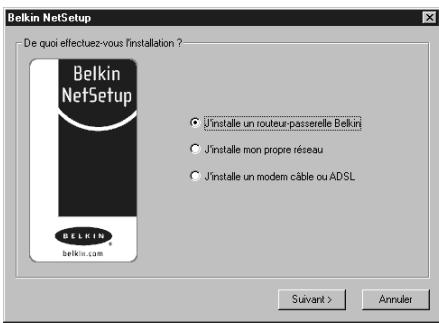

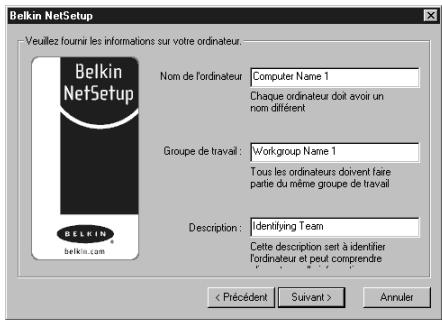

à l’aide de NetSetup de Belkin 1. Une fois l’ordinateur redémarré, cliquez sur « Start » (Démarrer), « Programs » (Programmes), sélectionnez « Belkin SOHO Networking » (Mise en réseau SOHO de Belkin), puis cliquez sur « Belkin NetSetup » (NetSetup de Belkin) afin de lancer ce programme de configuration convivial. L’écran suivant apparaît : 2. Sélectionnez l’option « I am setting up my own network » (J’installe mon propre réseau), puis cliquez sur « Next » (Suivant). L’écran suivant apparaît. Sélectionnez l’option « I am setting up the first computer in my network » (J’installe le premier ordinateur de mon réseau), puis cliquez sur « Next » (Suivant). 3. Vous devrez entrer des informations au niveau de l’écran suivant : 4. Dans le champ « Computer Name » (Nom de l’ordinateur), tapez le nom que vous souhaitez donner à cet ordinateur (« Ordinateur 1 », par exemple). Le nom doit être différent pour tous les ordinateurs faisant partie du même réseau ou groupe de travail. 5. Dans le champ « Workgroup » (Groupe de travail), entrez un nom de groupe (« Mon réseau », par exemple). Le nom du groupe de travail doit être le même pour chaque réseau ou groupe de travail. 32
à l’aide de NetSetup de Belkin 6. Utilisez le champ de description afin d’identifier plus précisément l’ordinateur. Entrez une description, telle que « Windows 98 ». Vous êtes libre de choisir ce que vous souhaitez voir apparaître ici. La description ne doit pas être nécessairement identique ou différente de celle des autres ordinateurs du réseau. Ce champ peut également rester vide. Cliquez sur le bouton « Next » (Suivant). L’écran suivant apparaît : 7. Si vous souhaitez partager des fichiers et des imprimantes sur cet ordinateur, sélectionnez l’option « I want to share files and printers on my computer » (Je désire partager mes fichiers et imprimantes sur), puis cliquez sur « Finish » (Annuler). L’écran suivant apparaît : 8. Vous devez maintenant indiquer à NetSetup si vous souhaitez créer une disquette de configuration client. Si vous utilisez d’autres ordinateurs que vous devez configurer afin de fonctionner avec le réseau sans fil, cliquez sur « Yes » (Oui). Cette opération permet d’enregistrer des fichiers de configuration sur le disque et ainsi simplifier la configuration des autres ordinateurs. Si vous ne souhaitez pas configurer d’autres ordinateurs, cliquez sur « No » (Non) et passez à l’étape 11. 9. Si vous avez cliqué sur « Yes » (Oui), un message vous demande d’insérer une disquette dans le lecteur de disquette du PC. Insérez une disquette que vous appellerez « Mise en réseau de Belkin » dans le lecteur. Cliquez sur OK. 10. Une fois la disquette de configuration client créée, un message vous demande de redémarrer votre ordinateur. Veuillez le redémarrer.

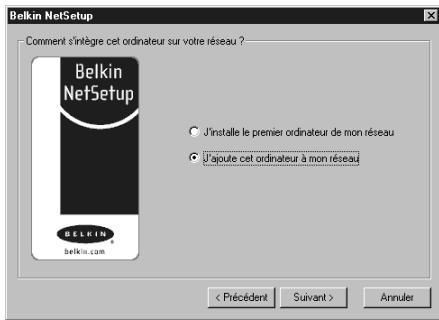

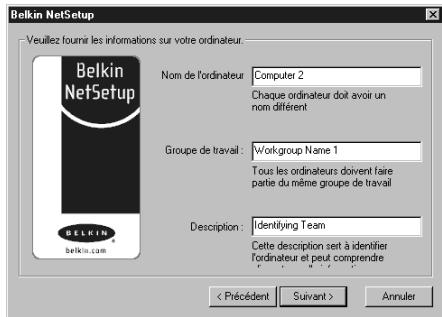

Maintenant que le premier ordinateur est configuré, vous êtes prêt à faire de même avec les autres PC de votre réseau. 1. Passez sur l’ordinateur suivant. Cliquez sur « Start » (Démarrer), « Programs » (Programmes), « Belkin SOHO Networking » (Mise en réseau SOHO de Belkin), puis sur « Belkin NetSetup » (NetSetup de Belkin) afin de lancer ce programme de configuration convivial. L’écran suivant apparaît : 2. Choisissez l’option « I am adding this computer to my network » (J’ajoute cet ordinateur à mon réseau). Cliquez sur « Next » (Suivant). 3. Un message de Windows vous demande maintenant d’insérer la disquette de configuration client que vous venez de créer dans le lecteur de disquette du PC. Insérez la disquette nommée « Mise en réseau de Belkin » dans le lecteur, puis cliquez sur « OK ». L’écran suivant apparaît : 4. Dans le champ « Computer Name » (Nom de l’ordinateur), tapez le nom que vous souhaitez donner à cet ordinateur (« Ordinateur 2 », par exemple). N’oubliez pas que le nom doit être différent de celui des autres ordinateurs du réseau. 5. Dans le champ « Workgroup » (Groupe de travail), vous devez indiquer le nom du groupe de travail que vous avez entré sur l’ordinateur précédent. Ne changez pas ce paramètre. 6. Entrez une description, telle que « Windows 98 ». Vous êtes libre de choisir ce que vous souhaitez voir apparaître ici. La description ne doit pas être nécessairement identique ou différente de celle des autres ordinateurs du réseau. Ce champ peut également rester vide.

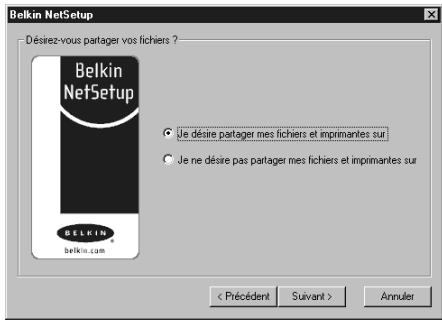

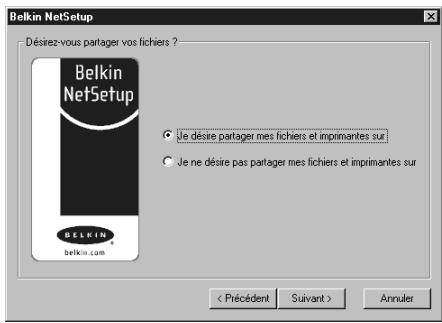

7. Une fois les champs renseignés, cliquez sur « Next » (Suivant). L’écran suivant apparaît : 8. Si vous souhaitez partager des fichiers et des imprimantes sur cet ordinateur, sélectionnez l’option « I want to share files and printers on my computer » (Je désire partager mes fichiers et imprimantes sur), puis cliquez sur « Finish » (Annuler). Vous pouvez également sélectionner « I do not want to share files and printers on my computer » (Jene désire pas partager mes fichiers et imprimantes sur), puis cliquer sur « Finish » (Annuler). 9. Vous devez redémarrer votre ordinateur. 10. Votre PC est configuré. Répétez cette procédure pour les autres ordinateurs du réseau.

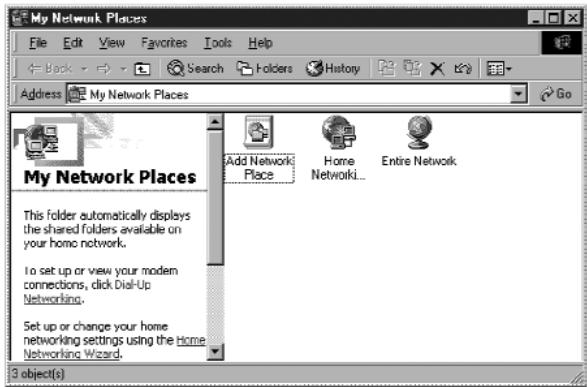

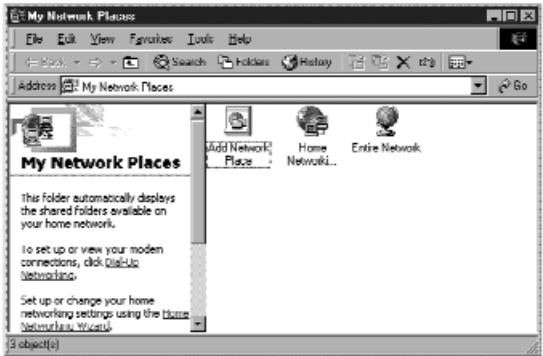

Pour activer le partage de fichiers ainsi que l’accès aux disques durs, lecteurs de disquette et lecteurs de CD-ROM des ordinateurs du réseau, vous devez définir des paramètres de partage sur chacun des PC du réseau. Belkin a simplifié le partage des fichiers, des périphériques et des connexions à Internet en mettant à votre disposition l’utilitaire NetShare de Belkin afin de vous aider à configurer ces options de partage. 1. Dans le menu « Start » (Démarrer), cliquez sur « Programs » (Programmes), puis sélectionnez « Belkin NetShare Utility » (Utilitaire NetShare de Belkin) pour configurer les options de partage. L’écran suivant apparaît : 2. L’onglet « Network Info » (Informations réseau) vous permet de changer le nom de l’ordinateur et du groupe de travail. Vérifiez que le nom de l’ordinateur et du groupe de travail correspondent à ceux que vous avez entrés au niveau du logiciel NetSetup de Belkin. 3. Vous pouvez utiliser le bouton « Browse Your Network » (Parcourir le réseau) comme raccourci vers « Network Neighborhood » 5. Si vous cliquez sur l’onglet « File Sharing » (Partage de fichiers), l’écran suivant apparaît : 6. Il vous montre tous les lecteurs des PC disponibles pour le partage sur l’ensemble du réseau. Pour qu’un lecteur soit accessible à tous les PC du réseau, sélectionnez ce lecteur dans la colonne de gauche, puis cliquez sur « Share » (Partager). 7. Pour arrêter le partage, sélectionnez le lecteur dans la colonne de droite, puis cliquez sur « Stop Sharing » (Arrêter le partage). Les lecteurs apparaissent dans la colonne de gauche. 8. Pour obtenir des options de partage avancées, cliquez sur le bouton « Properties ». L’écran suivant apparaît : 9. Sur cet écran, vous pouvez définir les fichiers partagés sur votre ordinateur en tant que « Read Only » (Lecture seule) ou « Read/Write » (Lecture/Ecriture). Par ailleurs, vous pouvez définir des mots de passe afin que seules les personnes autorisées puissent modifier ces paramètres.

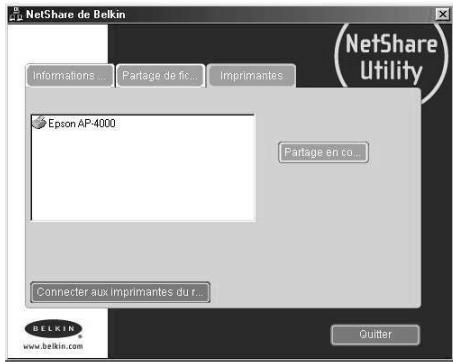

10. Cliquez sur l’onglet « Printers » (Imprimantes). L’écran suivant apparaît :
13. Le fait de cliquer sur l’option « Connect to Network Printers » (Connecter aux imprimantes réseau) vous permet de trouver les imprimantes du réseau. Une fois l’imprimante à partager sur le réseau trouvée, NetShare l’installe automatiquement à partir de l’ordinateur hôte.

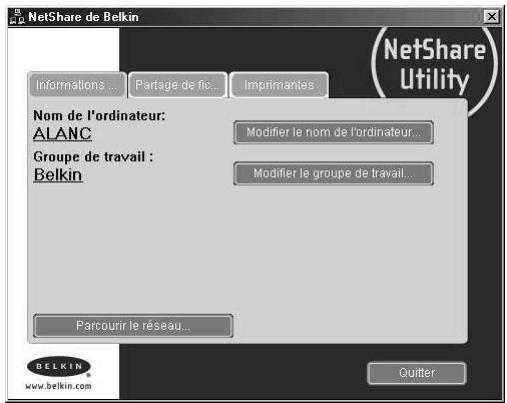

1. Dans le menu « Start » (Démarrer), allez dans « Programs » (Programmes), puis sélectionnez « Belkin NetShare Utility » (Utilitaire NetShare de Belkin). L’écran suivant apparaît : équipés d’adaptateurs LAN et connectés sous la forme d’un LAN sans fil indépendant.

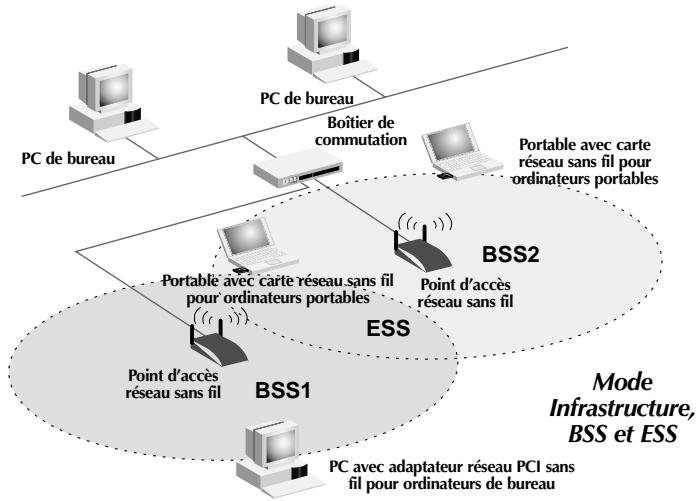

Infrastructure centrale d’un réseau. Partie du réseau qui transporte les informations d’un point central vers un autre point où elles sont copiées sur un système local. ESS (ESS-ID, SSID) est l’acronyme de Extended Service Set. L’utilisation de plusieurs BSS crée une unité de service étendue (ESS). Les utilisateurs mobiles du réseau local peuvent se déplacer entre les différents BSS de la zone ESS (ESS-ID, SSID). Réseau local populaire de communication des données qui accepte les transmissions d’ordinateurs et de terminaux. Ethernet fonctionne avec un débit de transmission dans la gamme de base de 10 ou de 100 Mbps et qui utilise un câble à paires torsadées non blindées. Un LAN câblé ou sans fil intégré est appelé une configuration en infrastructure. Un utilisateur mobile de réseau local sans fil se déplace dans sa zone ESS et bénéficie d’une connexion continue avec le réseau en mode Infrastructure.
Point d’accès sans fil (WAP)
PC avec adaptateur réseau PCI sans fil pour ordinateurs de bureau
Boîtier de commutation PC de bureau
Portable avec carte réseau sans fil pour ordinateurs portables
Acronyme de Wired Equivalent Privacy. Technologie basée sur l’utilisation de clés 64 bits ou 28 bits et sur l’algorithme de cryptage RC4. Les périphériques ne disposant pas d’une clé WEP valide sont exclus du réseau.
passerelle FAI Adresse du
MAC est l’acronyme de Media Access Control. L’adresse MAC est l’adresse matérielle du périphérique connecté à un réseau. Cette adresse est unique (différente) pour chaque périphérique. Acronyme de Dynamic Host Configuration Protocol. Ce protocole configure automatiquement les paramètres TCP/IP de tous les ordinateurs de votre réseau domestique. Norme des réseaux informatiques. Les réseaux Ethernet sont connectés par des câbles et des boîtiers de commutation spéciaux. Ils acheminent les données à une vitesse proche de 100 Mbps. Acronyme de Fournisseur d’Accès à Internet. Un FAI est une entreprise qui permet aux individus et aux autres entreprises de se connecter à Internet. Acronyme de Local Area Network (réseau local). Un LAN est un groupe d’ordinateurs et de périphériques connectés entre eux dans une zone relativement petite (une maison ou un bureau, par exemple). Votre réseau domestique est considéré comme un LAN. 42
Masque de sous-réseau
à tous les ordinateurs de votre réseau domestique d’utiliser une adresse IP. Grâce à la technologie NAT du routeur de passerelle câble/ADSL 4 ports de Belkin, vous pouvez accéder à Internet depuis tous les ordinateurs de votre réseau domestique sans devoir vous procurer d’autres adresses IP auprès de votre FAI. Acronyme de Point-to-Point Protocol over Ethernet. Le protocole poste à poste est un moyen de sécurisation des données créé, à l’origine, pour les accès distants. PPPoE est utilisé pour les connexion Ethernet. Acronyme de Stateful Packet Inspection. SPI est le type de sécurité Internet pour les entreprises proposé par votre routeur de passerelle câble/ADSL 4 ports de Belkin. Grâce au SPI, la passerelle se comporte comme un « pare-feu » et protège votre réseau contre les pirates informatiques. Acronyme de Transmission Control Protocol/Internet Protocol. Il s’agit du protocole standard pour la transmission des données sur Internet. Acronyme de Wide Area Network (réseau étendu). Réseau qui permet de connecter des ordinateurs situés dans des zones géographiquement distinctes (bâtiments, villes ou pays différents). Internet est un réseau étendu.
Lorsqu’une antenne extérieure est raccordée à l’appareil, le placer de manière à minimiser les risques d’exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d’excéder les limites d’exposition aux fréquences radio FCC, il est conseillé d’éviter qu’une personne se trouve à moins de 20 cm de l’antenne dans des conditions de fonctionnement normales.
L’appareil a été testé et satisfait aux limites de la classe B des appareils numériques, conformément à la partie 5 de la réglementation FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d’une installation domestique. L’appareil génère, utilise et peut irradier une énergie radio fréquence. S’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l’appareil sous et hors tension. L’utilisateur est invité à tester et à corriger l’interférence en prenant une des mesures suivantes : • Réorienter ou changer de place l’antenne de réception • Augmenter la distance entre l’appareil et le récepteur • Connecter l’appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté. • Consulter le revendeur ou un technicien en radio/TV pour obtenir de l’aide.
La réglementation FCC souligne la nécessité d’indiquer à l’utilisateur que toute modification, de quelque nature que ce soit et non agréée par Belkin, lui retire le droit d’utiliser l’appareil.
(1995/E/CE) établie par la Commission de la Communauté européenne.
• EN 60950 (IEC60950) – Sécurité des produits • EN 300 328 Conditions techniques exigées pour les appareils radio • ETS 300 826 Conditions générales en matière de compatibilité électromagnétique pour les appareils radio Prière de consulter la plaque d’identification apposée sur votre produit Belkin pour déterminer le type d’émetteur.
électromagnétique (89/336/EEC) et la directive sur la basse tension (72/23/EEC) publiées par la Commission de la Communauté européenne. La conformité avec ces normes implique la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses). • EN 55022 (CISPR 22) – Electromagnetic Interference • EN 55024 (IEC61000-4-2,3,4,5,6,8,11)- Electromagnetic Immunity • EN 61000-3-2 (IEC610000-3-2) - Power Line Harmonics • EN 61000-3-3 (IEC610000) – Power Line Flicker • EN 60950 (IEC60950) – Sécurité des produits Les produits équipés de transmetteurs radio portent la marque CE 0499 ou CE alert et peuvent également afficher le logo CE.
UNE FIN DONNÉE. Aucun dépositaire, représentant ou employé de Belkin n’est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger. BELKIN N’EST PAS RESPONSABLE DES DOMMAGES SPÉCIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D’UNE RUPTURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D’ARRÊT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES. Aux États unis, certains états ne permettent d’exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d’exclusions ci-dessus ne s’appliquent pas à votre cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez aussi bénéficier d’autres doits qui varient d’un état à l’autre.
