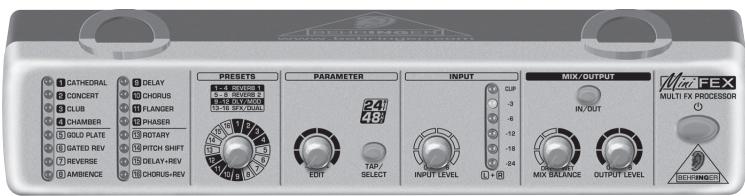

FEX800 - Effets audio BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur d'effets multi-effet stéréo
Marque	BEHRINGER
Modèle	FEX800
Catégorie	Effets audio
Nombre de préréglages	16
Types d'effets	Reverb (Cathédrale, Concert, Club, Chambre, Gold Plate, Gated, Reverse, Ambience), Delay, Chorus, Flanger, Phaser, Rotary, Pitch Shift, Dual (Delay+Reverb, Chorus+Reverb)
Résolution audio	24 bits, convertisseur Delta-Sigma avec suréchantillonnage 128x
Fréquence d'échantillonnage	48 kHz
Bande passante	10 Hz à 22 kHz (-3 dB)
Dynamique	96 dB (10 Hz à 22 kHz)
Distorsion harmonique totale	0,01 % typ. @ 0 dBFS
Rapport signal/bruit	>86 dB @ 0 dBu (pondéré A)
Diaphonie	-75 dB @ 1 kHz
Entrées audio	2 x Jack 6,3 mm asymétriques (L/Mono, R)
Sorties audio	2 x Jack 6,3 mm symétriques (L, R)
Impédance d'entrée	30 kΩ
Impédance de sortie minimale	220 Ω
Niveau de sortie maximal	+10 dBu
Connecteur pédale	Jack mono 6,3 mm pour activation/désactivation à distance
Alimentation	Bloc externe 9 V ~ 750 mA (fourni)
Commandes	PRESETS (encodeur), EDIT, TAP/SELECT, INPUT LEVEL, MIX BALANCE, OUTPUT LEVEL, IN/OUT (activation)
Indicateurs	LED de preset (16), LED de niveau (6, L+R), LED CLIP
Nettoyage	Avec un chiffon sec uniquement
Utilisation prévue	Studio d'enregistrement et scène

FOIRE AUX QUESTIONS - FEX800 BEHRINGER

Comment brancher le FEX800 à une table de mixage ?

Vous pouvez le câbler en auxiliaire ou en insert. Pour une utilisation en auxiliaire, reliez un départ auxiliaire de la console à l'entrée INPUT L (mono) du FEX800, et ses sorties aux retours auxiliaires. Réglez le potentiomètre MIX BALANCE à fond à droite pour n'obtenir que le signal d'effet. Pour une utilisation en insert, utilisez un câble en Y : reliez le send à INPUT L et le return à OUTPUT L.

Quels sont les 16 préréglages d'effet disponibles ?

Les préréglages sont répartis en 4 catégories : REVERB 1 (1-4 : Cathédrale, Concert, Club, Chambre), REVERB 2 (5-8 : Gold Plate, Gated, Reverse, Ambience), DLY/MOD (9-12 : Delay, Chorus, Flanger, Phaser) et SFX/DUAL (13-16 : Rotary, Pitch Shift, Delay+Reverb, Chorus+Reverb).

Comment régler le niveau d'entrée pour éviter la distorsion ?

Utilisez le potentiomètre INPUT LEVEL. La chaîne de 6 LED L+R indique le niveau d'entrée. Si la LED CLIP s'allume, réduisez le niveau d'entrée pour éviter les distorsions numériques.

Comment utiliser la fonction TAP pour régler le tempo ?

Appuyez plusieurs fois sur la touche TAP/SELECT au rythme souhaité. L'appareil adapte le temps de delay ou la vitesse de modulation. La touche clignote au tempo saisi. Cette fonction est disponible sur les préréglages 9 à 12 et 15.

Que fait la commande EDIT ?

La commande EDIT modifie la valeur d'un paramètre d'effet. Sa position centrale correspond à la valeur d'usine. Les modifications sont conservées tant que l'appareil reste sous tension. En changeant de preset, les valeurs par défaut sont rappelées.

Puis-je utiliser une pédale pour activer/désactiver l'effet à distance ?

Oui, branchez une pédale de commutation avec un jack mono 6,3 mm sur le connecteur IN/OUT à l'arrière. Elle reproduit la fonction de la touche IN/OUT de la face avant.

Comment nettoyer le FEX800 ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez jamais de liquides ou de produits abrasifs. Débranchez l'alimentation avant tout nettoyage.

Que faire si la LED CLIP s'allume ?

La LED CLIP signale une distorsion numérique dans l'étage d'entrée. Réduisez le niveau d'entrée à l'aide du potentiomètre INPUT LEVEL jusqu'à ce que la LED s'éteigne.

Comment sauvegarder mes réglages personnalisés ?

Les réglages effectués avec la commande EDIT ne sont sauvegardés que tant que l'appareil reste sous tension. Ils sont perdus à la mise hors tension. Il n'y a pas de mémoire permanente pour les utilisateurs.

Quels câbles sont nécessaires pour une utilisation en insert stéréo ?

Vous aurez besoin de deux câbles d'insert (en Y) avec un jack stéréo à une extrémité et deux jacks mono à l'autre. Branchez les jacks mono send/return sur les entrées/sorties L et R du FEX800, et le jack stéréo sur l'insert de la console.

MODE D'EMPLOI FEX800 BEHRINGER

Manuel d'utilisation

Version 1.0 Octobre 2005

Consignes de sécurité

ATTENTION: Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

AVERTISSEMENT: Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Consignes de securite detaillees:

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute. 13) Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 15) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

1. Introduction

Merci de la confiance que vous nous avez prouvée en achetant le MINIFEX. Le FEX800 est un processeur d'effets polyvalent et simple, idéal pour parfaire votre son autant sur scène qu'en studio.

Le MINIFEX est un multi-effet stéréo ultra compact capable de compléter avantageusement tout système audio. Il vous offre 16 fantastiques préréglages d'effet en qualité 24 bits avec des algorithmes de reverb, delay, chorus, flanger, phaser, rotary speaker, pitch shifter ainsi que diverses combinaisons d'effets. L'utilisation du FEX800 est particulièrement simple grâce au sélecteur de préréglages intuitif avec LED de rappel du programme choisi, aux fonctions Edit et Tap/Select pour le contrôle total des paramètres d'effet et à une chaîne de six LED fournissant une représentation visuelle précise du niveau de l'entrée stéréo.

Le FEX800 possède des potentiomètres Mix Balance et Output Level, pour le réglage précis du niveau des effets, ainsi qu'un connecteur pour pédale de commutation permettant d'activer et de désactiver les effets à distance.

Avec le FEX800, améliorez vos productions !

1.1.1 Livraison

Votre FEX800 a été emballé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'il ne présente aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez PAS l'appareil mais informez votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Utilisez toujours l'emballage d'origine lorsqu vous stockez ou expédiez votre FEX800. Ne laissez jamais d'enfant sans surveillance jouer avec l'appareil ou son emballage. Veillez à respecter l'environnement si vous jetez tout ou partie de l'emballage.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour du FEX800 est suffisante et ne le posez pas au-dessus d'un ampli de puissance ou d'une source de chaleur afin de lui éviter tout problème de surchauffe.

Un bloc d'alimentation est fourni pour le raccordement du FEX800 avec la tension secteur. Utilisez uniquement cet adaptateur secteur avec votre MINIFEX afin de lui éviter tout risque de dommages. Assurez-vous de la compétence suffisante des personnes qui installent et utilisent leur appareil. Pendant et après l'installation, vérifiez qu'elles sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre matériel. Une décharge electrostatique au niveau des entrées et sorties du FEX800 peut perturber le fonctionnement du multi-effet. Dans ce cas, éteignez le FEX800 pendant un instant.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement notre nouvel équipement BEHRINGER sur notre site Internet www.behringer.com (ou www.behringer.fr). Vous y trouvez également nos conditions de garantie. La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone].

Minifex FEX800

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouverez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

2. Commandes et connexions

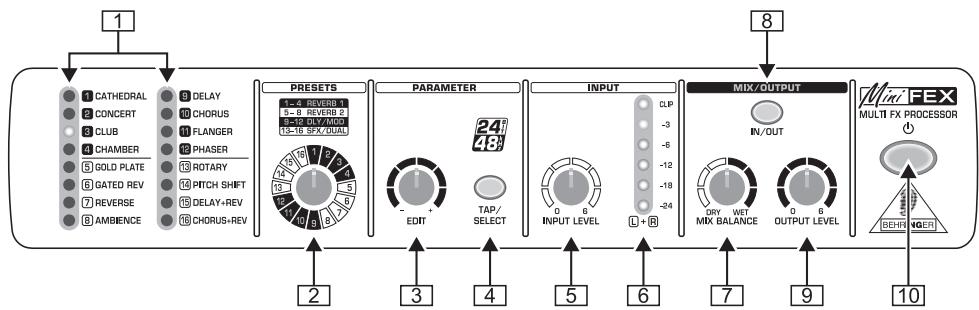

2.1 Face avant Fig. 2.1: Commandes de la face avant du FEX800

1 Ces colonnes de LED indiquent la preset sélectionnée. À chaque preset correspond une LED.

Les presets sont réparties en catégories : REVERB 1 (de 1 à 4), REVERB 2 (de 5 à 8), DELAY/MODULATION (de 9 à 12) et SPECIAL FX/DUAL EFFECTS (de 13 à 16).

2 Utilisez l'encodeur PRESETS pour sélectionner l'un des 16 programmes d'effet. 3 La commande EDIT sert à la modification de la valeur d'un paramètre d'effet. La position centrale correspond à la valeur d'usine de ce paramètre.

Lorsque vous changez de preset, les valeurs d'usine ou d'utilisateur de la preset sélectionnée sont rappelées indépendamment de la position de la commande EDIT. Les valeurs de paramètre réglées par l'utilisateur sont sauvegardées uniquement tant que l'appareil reste sous tension. Elles sont perdues dès que vous éteignez le FEX800 ou le débranchez de la tension secteur.

La touche TAP/SELECT possède deux fonctions :

TAP (saisie du tempo/de la vitesse) : appuyez plusieurs fois sur cette touche au rythme de la musique pour adapter le temps de delay des preset (9) et (15) ou la vitesse de modulation des preset (10 à 12). La touche clignote à la vitesse saisie.

SELECT (paramètre d'effet supplémentaire) : appuyez sur cette touche pour commuter entre deux couleurs d'effet différentes pour les preset (1 à 8, 13 à 14 et 16). Lorsque la touche est allumée, le paramètre supplémentaire de la preset sélectionnée est actif.

Le tableau 6.1 récapitule les paramètres d'effet modifiables de chaque preset.

Minifex FEX800

5 Utilisez le potentiomètre INPUT LEVEL pour ajuster le niveau du signal d'entrée. Veillez à régler un niveau suffisamment élevé sans toutefois faire saturer le processeur. 6 La chaîne de 6 LED L + R permet de visualiser le niveau d'entrée. La LED CLIP s'allume pour vous signaler que des distorsions numériques peuvent apparaître dans l'étage d'entrée du FEX800. Dans ce cas, réduisez le niveau du signal en entrée. 7 Tournez le potentiomètre MIX BALANCE pour déterminer le rapport de volume entre le signal d'effet et le signal original. Placez ce potentiomètre en butée droite pour n'entendre que le signal d'effet. Inversement, positionnez-le en butée gauche pour n'entendre que le signal source sans traitement. 8 Appuyez sur la touche IN/OUT pour activer ou désactiver le signal d'effet. Lorsque la touche est allumée, le signal source est traité par le FEX800. Pour pouvoir entendre le signal traité, vous devez régler une proportion de signal d'effet suffisante par rapport au signal original à l'aide du potentiomètre MIX BALANCE 7. 9 Tournez le potentiomètre OUTPUT LEVEL pour régler le niveau du signal de sortie. 10 Appuyez sur le commutateur () pour allumer le MINIFEX FEX800. La touche reste allumée tant que l'appareil est en service. Attention: le commutateur (1) ne désolidarise pas complètement l'appareil de la tension secteur lorsque vous l'éteignez. Pour dissocier totalement le MINIFEX du secteur, débranchez l'appareil. Lors de l'installation du FEX800, assurez-vous que la prise électrique utilisée et le connecteur d'alimentation de l'appareil sont en parfait état. Débranchez le multi-effet avant de le laisser inutilisé pendant un long laps de temps.

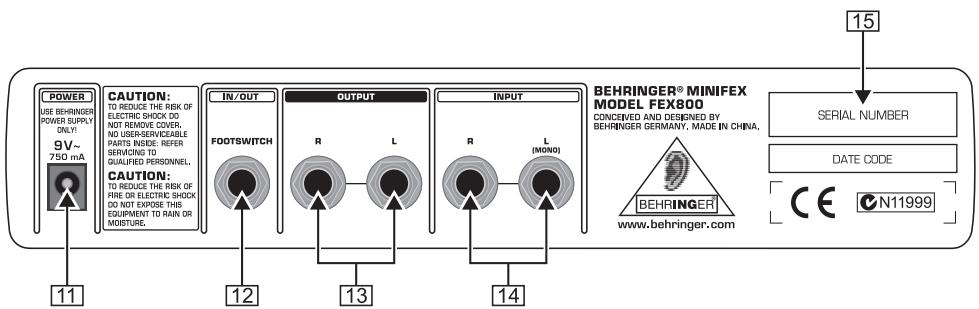

2.2 Panneau arrêt Fig. 2.2: Connexions du panneau arrêté du FEX800

11 On effectue la liaison avec la tension secteur par l'intermédiaire du bloc d'alimentation externe fourni et de l'embase bipolaire POWER. Utilisez exclusivement l'adaptateur secteur fourni pour éviter tout dommage au FEX800. [12] Le connecteur IN/OUT est donc pour le câblage d'une pédale de commutation qui permettra alors de commander à distance la fonction de la touche IN/OUT du MINIFEX, autrement dit d'activer ou de désactiver l'effet. [13] Les sorties OUTPUT L (gauche) et R (droite) sont des embases jack de 6,3 mm. Elles délivrent un signal stéréo symétrique. [14] Les entrées INPUT L (gauche) and R (droite) sont des embases jack asymétriques de 6,3 mm. Si le signal source est mono, reliez-le à l'entrée INPUT L. 15 NUMERO DE SERIE.

3. Les EFFETS

Le MINIFEX FEX800 possède 16 preset d'effet différentes réparties en diverses catégories. Tous les effets sont stéréo.

Les paramètres modifiables et la fonction de la touche TAP/SELECT sont décrits pour chaque preset dans le tableau 6.1.

3.1 REVERB 1

Les préréglages de la catégorie REVERB 1 simulent l'acoustique naturelle de lieux vastes.

CATHEDRAL simule l'acoustique d'une grande cathédrale avec une diffusion longue et un écho caractéristique. Utilisez cet effet pour les instruments solo et les voix. CONCERT simule l'acoustique d'une salle de concert de taille moyenne. Cet effet est ajusté aux instruments acoustiques comme le piano et peut être MLS rant pour les voix d'une ballade à condition d'être réglé de façon discrète. CLUB simule l'acoustique d'un théâtre ou d'un club de jazz de taille moyenne avec des premières réflexions caractéristiques et une résonance courte. Utilisez cet effet pour les voix, le piano électrique, la batterie, le saxophone et d'autres instruments non synthétiques. CHAMBER simule l'acoustique d'une cabine d'enregistrement. Cet effet est particulièrement efficace avec une batterie, une guitare ou une voix, ainsi que dans tous les cas où une réverbération discrète est nécessaire pour donner de la vie au signal.

3.2 REVERB 2

La catégorie REVERB 2 rassemble des acoustiques non naturelles utilisées dans d'innombrables productions de pop, de rock et de dance actuelles.

GOLD PLATE simule le son légendaire d'une reverb à plaque telle qu'on en trouvait dans les studios d'enregistrement dans les décennies passées. Cet effet possède un son dense et vigoureux généralement utilisé pour la batterie et le chant. GATED REV simule les réverbérations coupées abruptement par un gate et très utilisées dans les années 80. On utilise généralement cet effet pour la caisse claire ou la grosse caisse mais également avec d'autres sources. REVERSE produit une réverbération dont la forme d'onde est inversée, autrement dit le volume sonore de la reverb croit progressivement au lieu de faiblir. Cet effet inhabituel est utilisable avec diverses sources notamment la caisse claire. AMBIENCE ajoute un environnement acoustique au signal source sans générer de diffusion audible. Cet effet est adapté à la batterie, au clavier, à la guitare et au chant... ainsi que dans tous les cas où vous avez besoin d'une reverb dénuée de diffusion.

3.3 DLY/MOD

La catégorie DELAY/MODULATION regroupe trois effets de modulation destinés aux traitements spéciaux plus un delay stéréo.

DELAY retarde plusieurs fois le signal original et ajoute les signaux retardés au signal source en leur assignant un volume inférieur (écho). Permettant de réaliser des effets rhythmiques intéressants, cette preset est adaptée à quasiment tous les instruments, tout particulièrement au clavier, à la guitare et aux voix. CHORUS donne plus de densité et de largeur au signal. Cet effet est adapté à tous les signaux dont le son est trop étriqué.

FLANGER donne un caractère rétro au signal source. Généralement, on utilise cet effet pour la guitare et le clavier, mais on peut également obtenir des résultats intéressants avec une batterie, une voix, etc. PHASER ajoute au signal source une copie déphasée du signal. Traditionnellement, cet effet est rondout utilisé pour la guitare, le piano électrique et le clavier. Cependant, il permet d'obtenir des résultats intéressants avec une batterie ou d'autres instruments.

3.4 Sfx/dual

La catégorie SFX/DUAL rassemble deux effets spéciaux plus deux preset combinant deux effets.

ROTARY simule la mise en action, le ralentissement et la rotation d'une cabine Leslie. Cette effet génére des déplacements de fréquences caractéristiques et est habituellement utilisé pour l'orgue mais donne également des résultats intéressants avec d'autres sources. PITCH SHIFT ajoute un second signal au signal source, le signal ajoute étant transposé plus haut ou plus bas que le signal original. Cet effet est bien adapté aux voix et aux guitares. DELAY+REV combine les effets DELAY et CONCERT. Cette combinaison est particulièrement adaptée à la guitare, au clavier et au chant. CHORUS+REV combine les effets CHORUS et CLUB. Cette combinaison est ideale pour le traitement des guitares et des pianos électriques.

4. Examples d'application

On peut intégrer le FEX800 à tout système audio de façon différente en fonction de l'application. Ce chapitre vous présente quelques exemples de câblage.

4.1 Le MINIFEX en auxiliaire

Nos vous recommandons de cabler votre MINIFEX en auxiliaire d'une table de mixage. Un auxiliaire est un bus dans lequel sont rassemblés des signaux. Pour utiliser l'auxiliaire, chaque canal de la console possède un potentiomètre réglant le niveau du départ du canal vers chaque bus auxiliaire qui permet de définir la proportion de signal du canal routée dans l'auxiliaire. Le signal auxiliaire quitte la console par l'intermédiaire d'une sortie nommée départ auxiliaire et est conduit à l'entrée du MINIFEX. Le signal traité délivré par les sorties du FEX800 est ensuite reconduit dans la console grâce aux retours auxiliaires ou à d'autres entrées de la console, puis mélangé aux autres signaux transients dans la table de mixage.

Le câblage en auxiliaire permet d'appliquer différentes proportions d'effet à divers instruments afin, par exemple, de pouvoir ajouter plus de reverb à une caisse claire qu'à une grosse caisse. Sur la console, utilisez le réglage de niveau du return auxiliaire pour ajuster la proportion d'effet globale par rapport aux signaux source et ouvrez le potentiomètre de départ auxiliaire de chaque canal à traiter pour régler la proportion d'effet ajoutée à chaque instrument. Pour un traitement en stéréo, vous devrez utiliser deux départs auxiliaires mono de la console. Pour un traitement en mono, utilisez un seul départ auxiliaire. Dans ce cas, reliez la sortie départ auxiliaire de la console à l'entrée INPUT L(MONO) 14 du FEX800.

Pour cette application, assurez-vous que les sorties du FEX800 délivrent uniquement le signal d'effet (potentiomètre MIX BALANCE 7 en butée droite).

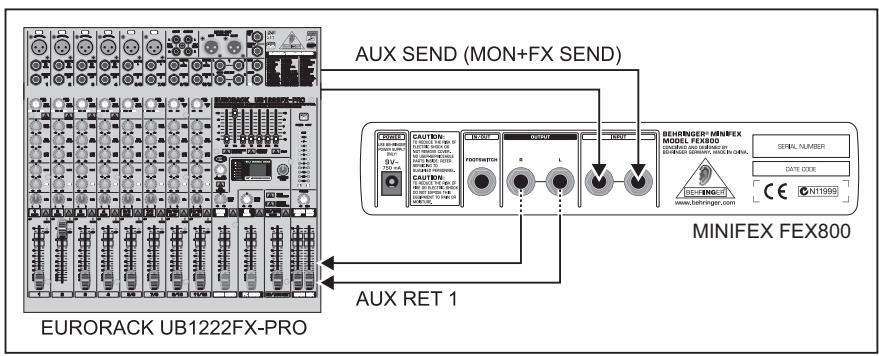

Fig. 4.1: Câblage du MINIFEX en auxiliaire

4.2 Le MINIFEX en insert

Veuillez cabler le MINIFEX en insert si vous avez une table de mixage en possédez. Dans ce cas, le processeur d'effets intervient directement sur le trajet du signal dans le canal de la console. Généralement, on utilise ce câblage pour des traitements, tels que la compression, qui modifie les caractéristiques du signal original au lieu d'y ajouter un signal d'effet. Pour utiliser le MINIFEX en insert, vous devrez régler la proportion de signal d'effet par rapport au signal source à l'aide du potentiomètre MIX BALANCE.

Pour traiter un instrument, câblez le MINIFEX en insert du canal de l'instrument en question. Pour traiter simultanément plusieurs instruments ou tout un mixage, câblez le MINIFEX en insert de sous-groupes ou du bus général Main Mix.

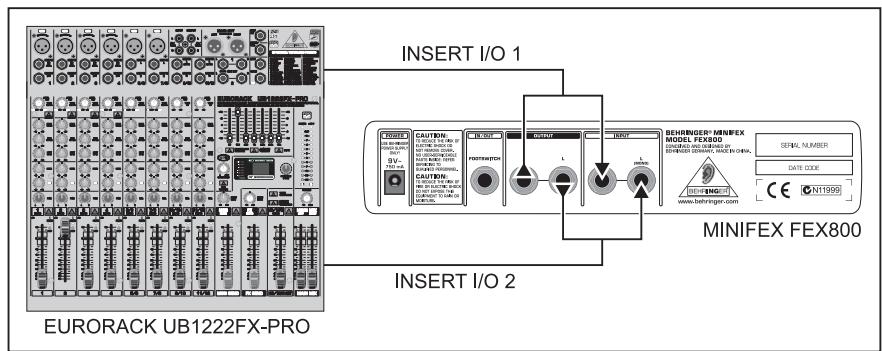

Fig. 4.2: Câblage du MINIFEX en insert

4.3 Le MINIFEX comme effet pour instrument

Vous souvez utiliser le MINIFEX comme processeur d'effet avec un clavier par exemple, surtout si votre instrument ne possède que peu d'effets ou si vous souhaitez traiter uniquement certaines des sorties du clavier avec le MINIFEX. L'illustration suivante montre le câblage avec un amplificateur ou une console par l'intermédiaire d'une boîte de direct. Vous pourrez activer ou désactiver l'effet en ajoutant au MINIFEX une simple pédale de commutation.

Fig. 4.3: Câblage du MINIFEX avec un ampli ou des boîtes de direct

5. Liaisons AUDIO

Vous pouvez intégrer le FEX800 à votre système de diverses façons. Par conséquent, vous aurez besoin de câbles différents pour couvrir toutes vos applications. Ce chapitre vous indique quels câbles utiliser.

5.1 Raccordement avec des câbles d'insert

Utilisez des câbles d'insert, aussi appelés câbles en Y, pour relier le MINIFEX à l'insert d'une console. Une extrémité de ces câbles est dotée de deux jacks mono et l'autre d'un jack stéreo. Raccordez le jack mono de départ d'insert (send) à l'entrée INPUT L du MINIFEX et le jack mono d'insert (return) à la sortie OUTPUT L du processeur d'effets. Enfin, reliez le jack stéreo à l'insert du canal à traiter de la console. Utilisez deux câbles d'insert pour câbler le MINIFEX en insert de deux sous-groupes (stéréo) ou du bus général Main Mix de la console. Dans ce cas, branchez le second câble d'insert aux entrées et sorties INPUT/OUTPUT R du FEX800.

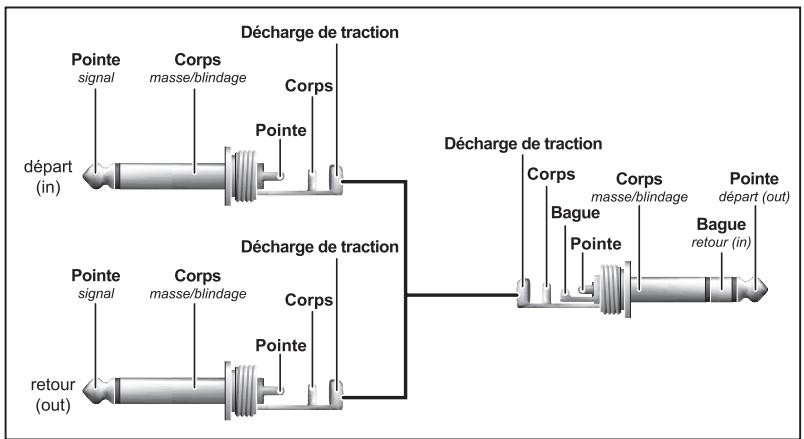

Fig. 5.1: Câble d'insert avec deux jacks mono et un jack stéreo

5.2 Raccordement avec de simples câbles sur jacks

Pour cabler le MINIFEX en série avec d'autres équipements, ou pour le cabler en auxiliaire d'une table de mixage, vous aurez besoin de câbles sur jacks dotés d'un jack de 6,3 mm à chaque extrémité. Reliez les départs auxiliaires de votre console aux entrées du MINIFEX et les sorties de ce dernier aux retours auxiliaires de la console. Les sorties du MINIFEX acceptent les liaisons symétriques, autrement dit les câbles dotés de jacks stéréo.

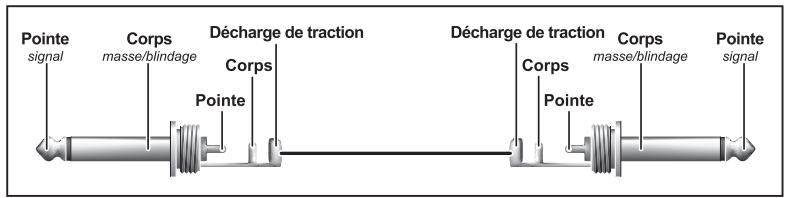

Fig. 5.2: Liaison asymétrique sur jacks mono

5.3 Connecteur pour pédale

Le MINIFEX possède un connecteur pour pédale conçu pour le câblage d'un commutateur au pied avec connecteur jack mono de 6,3 mm. Assurez-vous que le brochage du connecteur de la pédale est correct car il peut varier en fonction des modèles. L'illustration ci-dessous montre le brochage correct.

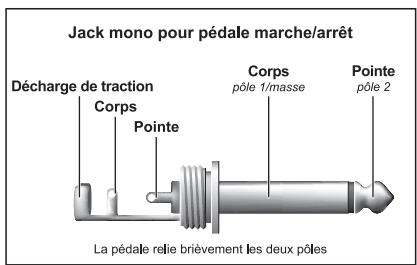

Fig. 5.3 : Brochage du jack mono pour pédale

6.1 Récapitulatif des effets et paramètres

Tab. 6.1: Récapitulatif des effets et paramètres

N° d'effect	Effet	EDIT Paramètre 1	TAP/SELECT Paramètre 2	TAP/SELECT LED
1	CATHEDRAL	Durée de la reverb	Brilliance	Off/On
2	CONCERT	Durée de la reverb	Brilliance	Off/On
3	CLUB	Durée de la reverb	Brilliance	Off/On
4	CHAMBER	Durée de la reverb	Brilliance	Off/On
5	GOLD PLATE	Durée de la reverb	Brilliance	Off/On
6	GATED REV	Durée de la reverb	Brilliance	Off/On
7	REVERSE	Durée de la reverb	Brilliance	Off/On
8	AMBIENCE	Durée de la reverb	Brilliance	Off/On
9	DELAY	Nombre de répetitions	Intervalle temporel TAP	Clignotement (temp en BPM)
10	CHORUS	Intensité	Vitesse TAP	Clignotement (vitesse)
11	FLANGER	Intensité	Vitesse TAP	Clignotement (vitesse)
12	PHASER	Intensité	Vitesse TAP	Clignotement (vitesse)
13	ROTARY	Intensité	Vitesse	Off/On
14	PITCH SHIFT	Par demi-tons (+/-12)	Transposition	Off/On
15	DELAY+REV	Proportion relay/reverb	Intervalle temporel TAP	Clignotement (temp en BPM)
16	CHORUS+REV	Proportion chorus/reverb	Durée de la reverb	Off/On

INPUT (entrée)

Connecteurs

Embases jack de 6,3 mm, asymétriques

Impédance d'entrée

Env. 30kΩ

OUTPUT (sortie)

Connecteurs

Embases jack de 6,3 mm, symétriques

Impédance d'entrée

Min. 220Ω

Niveau de sortie max.

+10 dBu

In/Out (pédale)

Connecteur

Embase jack mono de 6,3 mm

Traitements numeriques

Convertisseur

Delta-Sigma 24 bits, suréchantillonnage 128x

Fréquence d'échantillonnage

48 kHz

Bande passante

De 10 Hz à 22 kHz, -3 dB

Dynamique

96 dB, de 10 Hz à 22 kHz

Distorsion

0,01 % typ. @ 0 dBFS

Diaphonie

-75 dB @ 1 kHz

Rapport signal/bruit

De 10 Hz à 22 kHz <86 dB @ 0 dBu, A pondéré

Alimentation electrique

Connexion secteur

Bloc d'alimentation externe, 9V ~ 750 mA

Tension secteur

États-Unis/Canada

120 V\~, 60 Hz

Royaume-Uni/Australie

240 V\~, 50 Hz

Chine/Corée

220 V\~, 50 Hz

Europe

230V~, 50Hz

Japon

100 V~, 50 - 60 Hz

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucune cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

TOUS DROITS RESERVES.

47877 Willich-Münchheide, Allemagne.

Tel. [phone], Fax [phone]

8. AUTRES produits MINI

Le MINIFEX apparait à la gamme MINI BEHRINGER, une famille de produits conçus pour s'associer parfaitement. La famille MINI est composée des produits suivants :

Miniamp AMP800

Ampli casques au format demi-rack pour le studio et la scène

4 sections d'amplification stéréo à forte puissance et totalement indépendantes. Qualité sonore irréprochable même à plein volume.

Minicom COM800

Compresseur stéréo à modélisation au format demi-rack pour le studio et la scène

16 superbes préréglages modélisés pour les applications les plus courantes (voix, batterie, guitare, clavier, etc.) Sélecteur de modélisation avec LED indiquant le programme de compression choisi

MINIMIC MIC800

Préampli micro à modélisation au format demi-rack pour le studio et la scène

Préampli de très grande qualité pour signaux micro, instrument et ligne; complètement idéal pour les micros électrostatiques de studio Modélisation de préampli ultra polyvalente pour optimiser rapidement vos enregistrements

Minimon MON800

Mixeur matriciel de monitoring au format demi-rack pour le studio et la scène

Section d'entrée dédiée avec 4 entrées stéréo sélectionnables et mixables. Afficheur de la sortie stéréo principale doté de

6 LED pour l'indication précise du niveau

Minibeat BEAT800

Double compteur de BPM / préampli phono au format demi-rack pour le studio et la scène

Deux compteurs de BPM intelligents avec indication des différences de tempo Fonctions Beat Assist et Sync Lock ultra polyvalentes

TO MINI 13

Fig. 8.1: Tous les produits MINI sont empilables

Minifbq FBQ800

Egaliseur graphique au format demi-rack pour le studio et la scène

Système révolutionnaire FBQ de détection de larsens identifient instantanément les fréquences d'accrochage, aussi utilisable comme analyseur de spectre Filtre coupe-bas supplémentaire supprimant le bruit résiduel à fréquence telles que des vibrations du sol

MINIMIX MIX800

Processeur de karaoke au format demi-rack pour le studio et la scène

Suppressor de voix révolutionnaire éliminant efficacement les voix des sources stéreo sans modifier l'essentiel de la musique Processeur d'effet numérique écho/reverb en 24 bits/40 kHz pour l'amélioration ultime des voix
